Hand - Rührgerät

Bedienungsanleitung – Sicherheitshinweise – Ersatzteile

Handheld agitator

Operating Manual – Safety instructions – Spare parts

Agitateur portatif

Instructions d’utilisation – Consignes de sécurité Pièces de rechange

Ръчен миксер

Ръководство за обслужване – Указания за безопасност Резервни части

Ruční míchačka

Návod k použití – Bezpečnostní pokyny – Náhradní díly

Käsisekoituslaite

Käyttöohje – Turvaohjeet – Varaosat

Kézi keverőgép

Kezelési útmutató – Biztonsági tudnivalók – Pótalkatrészek

Ručna mješalica

Uputa za uporabu – Sigurnosne upute – Rezervni dijelovi

Mescolatore a mano

Istruzioni per l’uso – Indicazioni per la sicurezza Pezzi di ricambio

Håndrøreapparat

Brugsanvisning - Sikkerhetsinformasjoner - Reservedeler

Hand-roerapparaat

Bedieningshandleiding - Veiligheidsinstructies Reserveonderdelen

Stronie

стр. 69

Strana

Mieszarka ręczna

Instrukcja obsługi - Wskazówki bezpieczeństwa -

Części zamienne

Aparat manual de malaxare

Instrucţiuni de folosire - Instrucţiuni de protecţie

S. 64

Piese de schimb

Переносная мешалка

инструкция по эксплуатации - Указания по технике безопасности - Запасные части

Ručná miešačka

Návod na obsluhu - Bezpečnostné pokyny -

Náhradné dielce

Ročni mešalnik

Stran

Navodilo za uporabo – Varnostni napotki – Nadomestni deli

PPrrooffii RRWW 11440000--22 PPrrooffii RRWW 11880000--22

Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben. Anleitung für künftige Verwendungen aufbewahren.

Do not operate machine before having read the operating instructions, understood all the notes and assembly the machine as described here. Keep the instructions in a safe place for future use.

Vous ne devez pas mettre la machine en route avant d’avoir lu attentivement ce mode d’emploi, d’avoir observé toutes les informations indiquées et d’avoir monté la machine comme décrit. Conserver ces notice d’utilisation pour tout utilisateur futur.

Не бива да пускате уреда в действие преди да сте прочели ръководството за работа, да сте спазили дадените указания и да сте монтирали уреда съгласно описанието. Запазете ръководството за бъдещо ползване.

Stroj nesmíte obsluhovat bez dokonalého prostudování tohoto návadu, respeitování všech daných pokynů a jeho řádného smootování.

Návod uschovejte pro případné další použití. Älä ota laitetta käyttöön, ennenkuin olet lukenut sen käyttöohjeen, huomioinut kaikki huomautukset ja asentanut

laitteen kuvatulla tavalla. Säilytettävä tulevaa käyttlö varten.

A gépet nem szabad üzembe helyezni, amíg a jelen használati utasítást útmutatót el nem olvasta, valamennyi leírt tudnivalót figyelembe nem vett és a készüléket a leírtak szerint nem szerelte össze. Az utasítást a további használathoz kérjük megőrizni.

Stroj ne smijete pustiti u pogon prije, nego što pročitate ovu uputu za uporabu, ako ne slijedite sve naznačene upute i uređaj ne montirate kao što je opisano. Uputu spremiti za buduću uporabu.

La macchina non deve essere messa in esercizio se non prima sono state lette le istruzioni per l’uso, tutte le indicazioni sono state osservate e l’apparecchio è stato montato come descritto. Custodire queste istruzioni per l’uso per una eventuale consultazione successiva.

Du må ikke ta dette apparatet i drift før du har lest denne bruksanvisningen, studert de angitte henvisningene og montert apparatet slik det beskrives. Skal oppvevares for senere bruk.

U mag het apparaat niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instructies hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd. Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

Zanim nie przeczytają Państwo niniejszej Instrukcji obsługi, nie przyjmą do wiadomości i przestrzegania zawartych w niej wskazówek oraz nie zmontują urządzenia w opisany poniżej sposób, nie wolno uruchomić urządzenia. Niniejszą instrukcję należy przechować dla późniejszego wykorzystania.

Este interzisă punerea în funcţiune a aparatului, înainte de a: citi aceste instrucţiuni de folosire, înainte de a respecta toate instrucţiunile indicate şi de a fi montat aparatul conform descrierii. Păstraţi instrucţiunile pentru utilizări viitoare.

Запрещается вводить устройство в эксплуатацию до того, как Вы прочтете настоящее инструкцию по эксплуатации, учтете все приведенные указания и смонтируете устройство описанным образом. Сохранить инструкцию для использования в будущем

Nesmiete stroj sprevádzkovať, pokiaľ si neprečítate tento návod na obsluhu, nevezmete na vedomie všetky uvádzané pokyny a pokiaľ prístroj podľa popisu nezmontujete. Návod si uschovajte pre prípad použitia v budúcnosti.

Naprave ne smete pognati, preden ste prebrali to navodilo, upoštevali vse navedene napotke in napravo montirali, kot je opisano. Navodilo shranite za prihodnjo uporabo.

IInnhhaalltt

Lieferumfang 4 Entsorgung 4 Gerätebeschreibung/Ersatzteile 4 Symbole Bedienungsanleitung / Gerät / 4 Konformitätserklärung 4 Bestimmungsgemäße Verwendung 5 Restrisiken 5 Sicheres Arbeiten 5 Zusammenbau 6 Inbetriebnahme 6 Arbeiten mit dem Rührgerät 7 Wartung und Pflege 7 Lagerung 7 Garantie 7 Mögliche Störungen 8 Technische Daten 8

LLiieeffeerruummffaanngg

 Überprüfen Sie nach dem Auspacken den Inhalt des

Kartons auf

> Vollständigkeit > evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

• 1 Rührgerät • 2 Spannschlüssel

• 1 Rührquirl • 1 Satz Kohlebürsten

• 1 Bedienungsanleitung

EEnnttssoorrgguunngg

Elektrische Geräte gehören nicht in den H ausmüll. Geräte, Zubehör und Verpackung einer umwelt-

freundlichen Wiederverwertung zuführen.

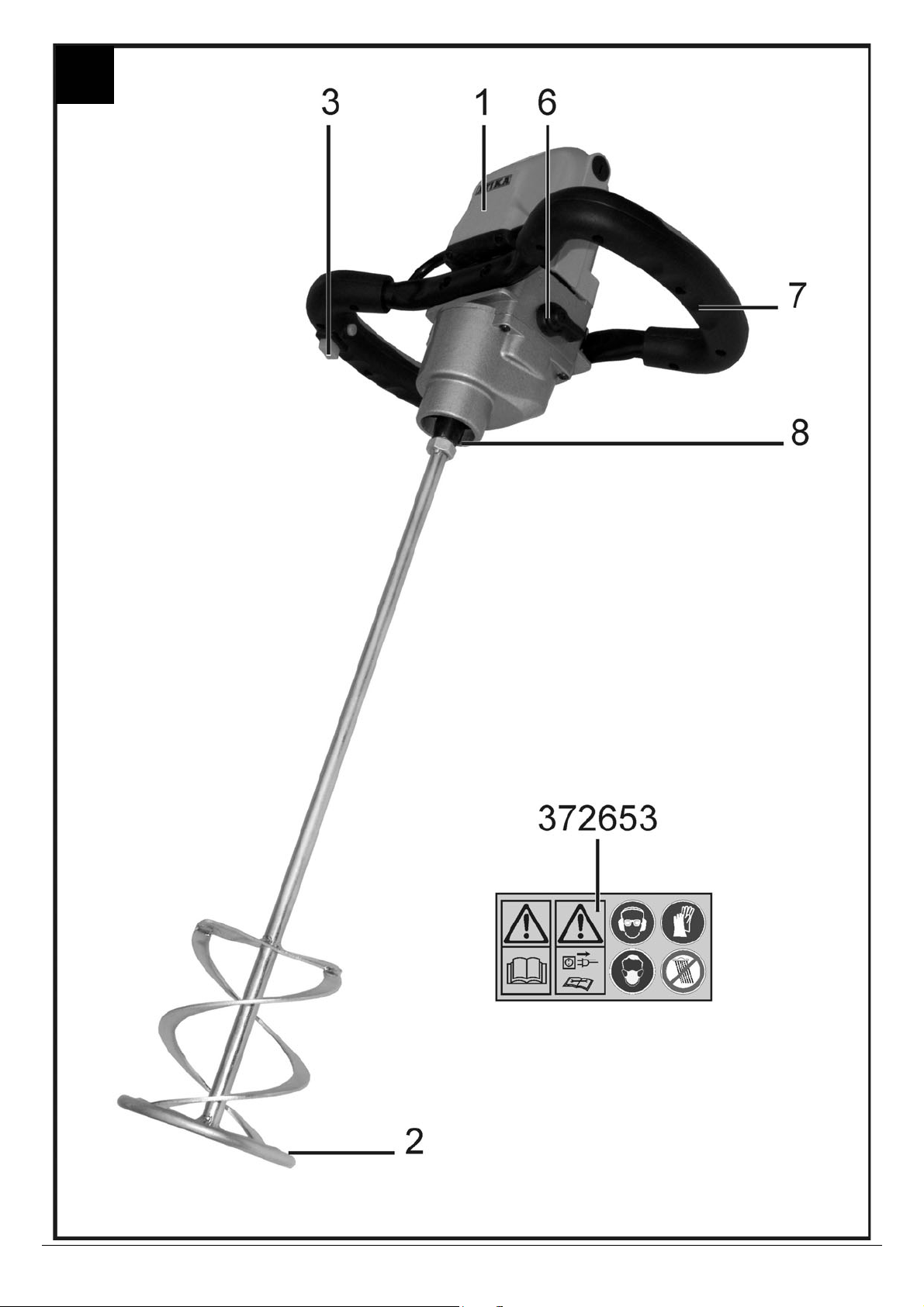

AA GGeerräätteebbeesscchhrreeiibbuunngg // EErrssaattzztteeiilllliissttee

Pos Bezeichnung

Rührgerät

Wendel-Rührquirl 372613 372616

EIN-AUS Schalter

Feststellknopf

Drehzahlregulierung

2 Gang-Schalter

Handgriff

Rührwelle

Spannschlüssel 372562

10.

Mörtel-Rührquirl 372612 372615

11.

Scheiben-Rührquirl 372614 372614

12.

Rührgeräteständer 372653

Bestell.-Nr.

RW 1400-2 RW 1800-2

SSyymmbboollee BBeeddiieennuunnggssaannlleeiittuunngg

Drohende Gefahr oder gefährliche Situation. Das

Nichtbeachten dieser Hinweise kan n Verletzungen zur Folge haben oder zu Sachbeschädigung führen.



Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

SSyymmbboollee GGeerräätt

Vor Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise lesen und beachten.

Augen- und Gehöschutz

tragen Schutzhand-

schuhe tragen.

Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netzstecker ziehen.

Staubschutzmaske tragen.

Vor Feuchtigkeit schützen.

EEGG--KKoonnffoorrmmiittäättsseerrkklläärruunngg

entsprechend der Richtlinie 98/37 EG ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen - Germany erklärt in alleiniger Verantwortung, dass das Produkt

Hand-Rührgerät Profi RW 1400-2 / Profi RW 1800-2

auf das sich diese Erklärung bezieht, den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinien 98/37/EG, sowie den Anforderun gen der anderen einschlägigen Richtlinien

2006/95EG, 2004/108 EG und EN 60745, entsprechen.

Ahlen, 20.08.2008 A. Pollmeier, Geschäftsführung

BBeessttiimmmmuunnggssggeemmääßßee VVeerrwweenndduunngg

• Der Rührgerät ist einsetzbar bei Heimarbeiten zum Mi- schen von Mörtel, Kleber, Gips, Putze, Verfugungsma-

te-rialien, Spachtelmasse und Beschichtungsmasse.

• Es dürfen nur für das Gerät bestimmte Rührquirle mit einem Durchmesser von maximal 140 mm (Profi RW 1400-2) - 160 mm (Profi RW 1800-2) verwendet werden.

• Zum bestimmungsgemäßen Gebrauch gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs, Wartungs- und Instandsetzungsbedingungen und die B efolgung der in der Anleitung enthaltenen Sicherheitshinweise.

•

Jeder weiter darüberhinausgehende Gebrauch ins-

besondere das Mischen von brennbaren oder explosiven Stoffen (

Feuer- und Explosionsgefahr) und der Ei nsat z im Lebensmittelbereich gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht

= das Risiko trägt allein der Benutzer.

 Zur bestimmungsgemäßen Verwendung gehört auch die

Einhaltung der vom Hersteller vorgeschriebenen Betriebs- Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.

 Die geltenden einschlägigen Unfallverhütungsvorschrif-

ten, sowie die sonstigen allgemein anerkannten arbeits-

medizinischen und sicherheitstechnischen Regeln sind einzuhalten.

 Eigenmächtige Veränderungen an dem Rührgerät schlie-

ßen eine Haftung des Herstellers für daraus entsteh ende Schäden jeder Art aus.

 Das Gerät darf nur von Personen gerüstet, genutzt und

gewartet werden, die damit vertraut u nd über die Gefah-

ren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.

RReessttrriissiikkeenn

Auch bei bestimmungsgemäßer Verwendung können

trotz Einhaltung aller einschlägige n Sicherheitsbestimm ungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert wer den, wenn die „Sicherheitshinweise“ und die „Bestimmungs gemäß e Verwend ung “, sowie die Bedienungsanleitung insgesa m t beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

 Ignorierte oder übersehene Sicherheitsvorkehrungen

können zu Verletzungen beim Be diener oder zu Beschädigungen von Eigentum führen.

 Gefährdung durch Strom, bei Verwendung nicht ord-

nungsgemäßer Elektro-Anschlußleitungen.

 Berührung spannungsführend er Teile bei geöffneten elek-

trischen Bauteilen.

 Beeinträchtigung des Gehörs bei länger andauernden

Arbeiten ohne Gehörschutz.

Des weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

SSiicchheerreess AArrbbeeiitteenn

Geben Sie die Sicherheitshinweise an alle Persone n

weiter, die mit dem Gerät arbeiten.

 Benutzen Sie das Gerät nicht für Zwecke, für die es nicht

bestimmt ist (siehe „Bestimmungsgemäße Verwendung“ und „Arbeiten mit dem Rührgerät“).



Zement oder Zusätze nicht Berühren, Einatmen (Staubentwicklung) oder Einnehmen. Beim Füllen und Entleeren des Mischbehälters persö nliche Schutzkleidung (Handschuhe, Schutzbrille, Staubschutzmas ke) tragen.

 Lassen Sie andere Personen , insbesondere Kinder, nicht

das Werkzeug oder das Kabel berühren.

 Unterbrechen Sie den Gebrauch der Maschine, wenn

Personen, vor allem Kinder oder Haustiere, in der Nähe sind und wenn Sie den Arbeitsbereic h wechseln.

 Der Bedienende ist im Arbeitsbereich des Gerätes ge-

genüber Dritten verantwortlich.

 Kinder und Jugendliche unter 16 Jahren und Personen,

welche die Bedienungsanleitung nicht gelesen haben, dürfen die Maschine nicht bedienen.

 Setzten Sie das Gerät niemals ein, während unbeteiligte

Personen in der Nähe sind.

 Der Benutzer ist für Unfälle mit anderen Personen oder

deren Eigentum verantwortlich.

 Lassen Sie das Gerät nie unbeaufsichtigt.  Betreiben Sie das Gerät nur mit kompletten und korrekt

angebrachten Schutzeinrichtungen und ändern Sie an dem Gerät nichts, was die Sicherheit beeinträchtigen könnte.

 Das Gerät bzw. Teile des Gerätes nicht verändern.  Schalten Sie das Gerät ab und ziehen Sie den Netz-

stecker aus der Steckdose bei:

− Reparaturarbeiten

− Wartungs- und Reinigungsarbeiten

− Beseitigung von Störungen

− Überprüfungen der Anschlussleitun gen, ob

diese verschlungen oder beschädigt sind

− Transport

− Verlassen (auch bei kurzzeitigen Unterbrechungen)

− ungewöhnlichen Geräuschen und Vibrationen

 Pflegen Sie Ihren Rührgerät mit Sorgfalt:

− Achten Sie darauf, dass die Luftöffnungen sauber sind.

− Halten Sie die Handgriffe frei von Öl und Fett. Befol-

gen Sie die Wartungsvorschriften.

 Überprüfen Sie das Gerät auf eventuelle Beschädigun-

gen:

− Vor weiterem Gebrauch des Gerätes müssen Schutz-

vorrichtungen sorgfältig auf ihre einwandfreie und

bestimmungsgemäße Funktion untersucht werden.

− Überprüfen Sie, ob Teile beschädigt oder defekt sind.

Sämtliche Teile müssen richtig mo ntiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb sicherzustellen.

− Beschädigte Schutzvorrichtungen und Teile müs-

sen sachgemäß durch eine anerkannt e Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrausanweisung angegeben ist.

− Beschädigte oder unleserliche Sicherheitsaufkleber

sind zu ersetzen.

 Bewahren Sie unbenutzte Geräte an einem trockenen,

verschlossenen Ort außerhalb der Reichweite von Kindern auf.

Elektrische Sicherheit

 Ausführung der Anschlussleitung nach IEC 60245 (H 07

RN-F) mit einem Aderquerschnitt von mindestens

⇒ 3 x 1,5 mm² bei einer Kabellänge bis 25 m ⇒ 3 x 2,5 mm² bei einer Kabellänge über 25 m

 Lange und dünne Anschlussleitungen erzeugen einen

Spannungsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion des Gerätes wird reduziert.

 Stecker und Kupplungsdosen an Anschlussleitungen

müssen aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen mec hanisc hen Festigke it sein oder mit diesem Material überzogen sein.

 Die Steckvorrichtung der Anschlussleitung muss spritz-

wassergeschützt sein.

 Beim Verlegen der Anschlussleitungen darauf achten,

dass sie nicht gequetscht, geknickt und die Steckverbindung nicht naß wird.

 Wickeln Sie bei Verwendung einer Kabeltrommel das

Kabel vollständig ab.

 Kontrollieren Sie Verlängerungskabel regelmäßig und

ersetzen Sie sie, wenn sie beschädigt sind.

 Verwenden Sie keine defekten Anschlussleitungen.  Keine provisorischen Elektroanschlüsse einsetzen.  Schutzeinrichtungen niemals überbrücken oder außer

Betrieb setzen.

Der Elektroanschluß bzw. Reparaturen an elektri-

schen Teilen des Gerätes hat durch eine konzessio- nierte Elektrofachkraft oder eine unserer Kun dendienststellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.

Reparaturen an anderen Teilen des Gerätes haben

durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.

Nur Originalersatzteile verwenden. Durch den

Gebrauch anderer Ersatzteile können Unfälle für den Benutzer entstehen. Für hieraus resultierende Sch äden haftet der Hersteller nicht.

ZZuussaammmmeennbbaauu

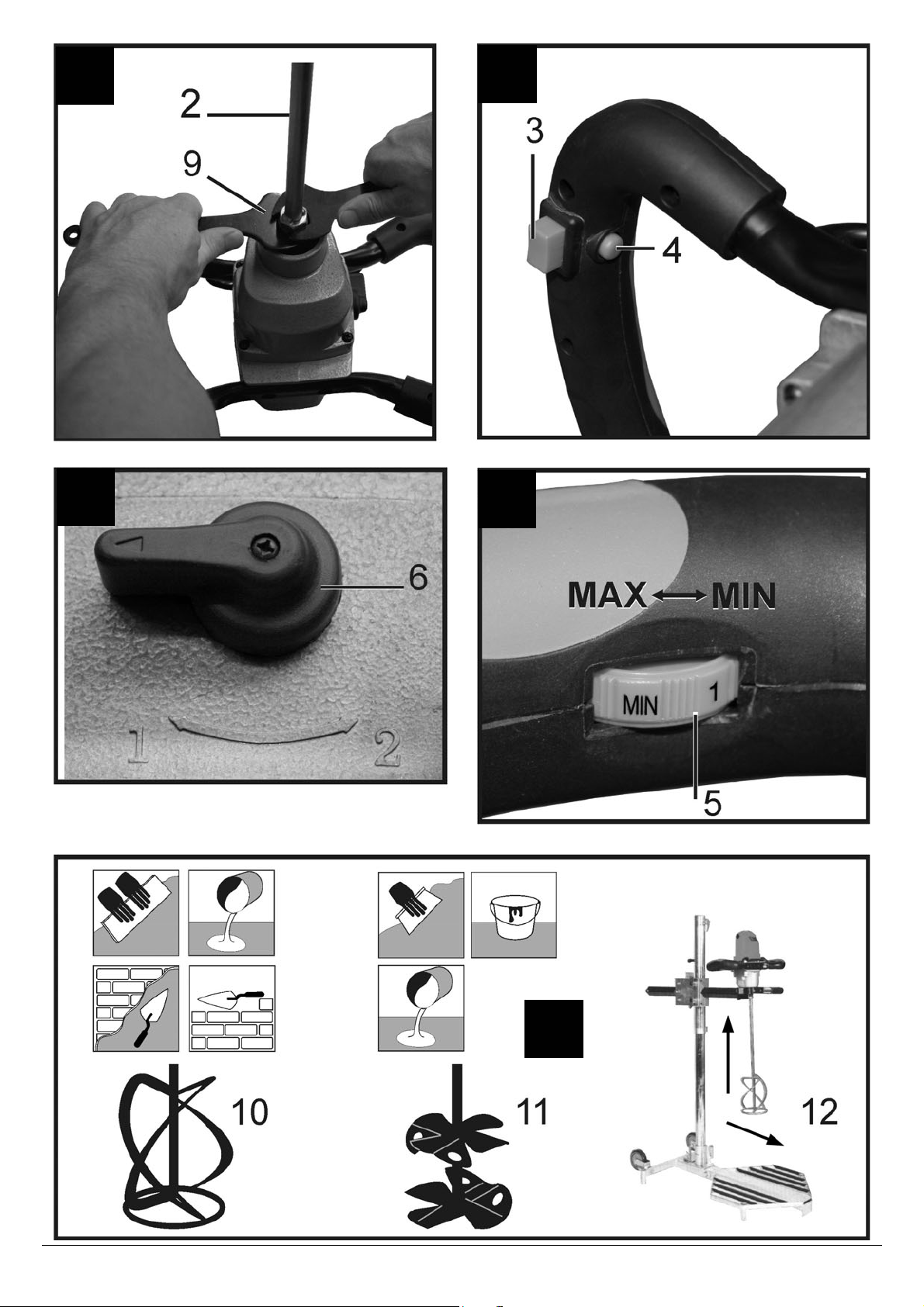

Rührquirl einspannen:

B Schrauben Sie den Rührquirl (2) auf die Rührwelle (8).

Sichern Sie den Rührquirl mit den Spannschlüsseln (9).

IInnbbeettrriieebbnnaahhmmee

 Vergewissern Sie sich, dass das Gerät komplett und

vorschriftsmäßig montiert ist.

 Überprüfen Sie vor jedem Gebrauch:

− die Anschlussleitungen auf defekte Stellen (Risse,

Schnitte o. dgl.)

verwenden Sie keine defekten Leitungen

− das Gerät auf eventu elle Beschädigungen

(s. Sicheres Arbeiten)

− ob der Rührqu irl fest angezogen ist

L Netzanschluß

 Vergleichen Sie die auf dem Gerätetypenschild angege-

bene Spannung mit der Netzspannung und schließen Sie das Gerät an die entsprechende und vorschriftsmäßige Steckdose an.

 Sc hließen Sie das Gerät über einen Fi-Schutzschalter

(Fehlerstrom-Schutzschalter) 30 mA an.

 Verwenden Sie keine defekten Anschlussleitungen.  Verwenden Sie Anschluss- bzw. Verlängerungskabel mit

einem Aderquerschnitt von mindestens 1,5 mm² bis 25 m Länge

L Absicherung: 10 A

Einschalten

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschalten lässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden.

Einschalten C

Drücken Sie den EIN-AUS Griffschalter (3). Nach dem Einschalten läuft das Gerät langsam an. Mit zunehmenden Druck auf den Schalter erhöht sich die Drehza hl.

Ausschalten

Lassen Sie den EIN-AUS Griffschalter los.

2-Gang-Getriebe D

Das Gerät ist mit einem 2-Gang-Getriebe ausgestattet.

–1

1. Gang: 150 min

2. Gang: 300 min Für die Gang-Wahl drehen Sie den Schalter (6) um 180°.

bis 300 min –1

-1

bis 650 min-1

LBetätigen Sie den Schalter nur im Stillstand.

Dauerbetrieb C

Einschalten

Für den Dauerbetrieb drücken Sie im eingeschalteten Zustand den Festellknopf (4).

Das Rühr gerät nur mit dem Rührgeräteständer im Dau-

erbetrieb einsetzen. (Sonderzubehör, Artikel-Nr.: 372652)

Ausschalten

EIN-AUS Griffschalter drücken.

Drehzahlregulierung E

Bei dieser Ausführung ist die Drehzahl de s Motors und somit die Rührleistung regulierbar. Sie k önnen die Drehzahl stufenlos durch die Drehzahlregulierun g (5) einstellen.

1. Gang: 150 min

2. Gang: 300 min

–1

bis 300 min

-1

bis 650 min-1

AArrbbeeiitteenn mmiitt ddeemm RRüühhrrggeerräätt

Wenn Personen mit Blutkreisla ufstörungen zu oft Vibra-

–1

tionen ausgesetzt werden, können Schädigungen am Nervensystem oder an Blutgefäßen auftreten. Sie können die Vibrationen re duzieren:

- durc h kräftige, warme Arbeitshandschuhe

- Verkürzung der Arbeitszeit (mehrere lange Pausen einlegen)

Gehen Sie zum Arzt, wenn Ihre Finger anschwellen, Sie sic h unwohl fühlen oder die Finger gefühllos werden.

Beachten Sie auf jeden Fall die Sicherheitshinweise auf S. 5 ff.

Hinweise zur Benutzung des Rührgerätes

 Verwenden Sie nur vom Hersteller empfohlene Rührquirle.

Achten Sie auf den maximalen Durchmesser (Ø

140mm – Profi RW 1400-2 / 160 mm – Profi RW 1800-2).

 Der mitgelieferte Wendel-Rührquirl eignet sich für folgen-

de Materialien:

- Dickflüssige und klebrige Baustoffe, wie z. B. Kleber,

Kleister, Leim, Spachtelmasse, Putze, Fliesenkleber, usw.

 Während des Mischens die Drehzahl erhö hen. Führen Sie

das Rührgerät so lange durch das Mischgut bis es vollständig durchgemischt ist. Beachten Sie die Verarbeitungsvorschriften der Hersteller.

 Nicht mit niedriger Drehzahl im Dauerbetrieb arbei-

ten. Das führt zu einer Überlastung/Überhitzung de s Motors, da keine ausreichende Kühlung entsteht.

 Während des Mischens das Gerät mit zwei Händ en fest-

halten.

 Nicht in den laufenden Rühr quirl greifen (rotier endes

Mischwerkzeug.)

 L Vermeiden Sie Spritzer!

Arbeiten Sie mit niedriger Drehzahl, wenn das Rührgerät in das Mischgut eingetaucht, bzw. herausgenommen wird.

WWaarrttuunngg uunndd PPfflleeggee

Vor jeder Wartungs- und Reinigungsarbeit:

- Gerät ausschalten

- Stillstand des Gerätes abwarten

- Netzstecker ziehen

Nur Originalteile verwenden. Andere Teile können zu unvorhersehbaren Schäden und Ve rletzungen führen.

Darüber hinausgehende Instandsetzungsarbeiten dürfen nur vom Hersteller oder dem Kundendienst durchgeführt werden.

Bewahren Sie Geräte außerhalb der Reic hweite von Kindern auf.

L Beachten Sie folgendes , um die Funktionsfähigkeit des

Gerätes zu erhalten.

 Lüftungsschlitze frei und sauber halten  Entfernen Sie Staub und Verschmutzungen mit einem

Lappen oder weiche Bürste

 Die Maschine nicht mit fließendem Wasser oder Hoch-

druckreinigern reinigen.

 Verwenden Sie für die Kunststoffteile keine Lösungsmittel

(Benzin, Alkohol, usw.), da diese die Kunststoffteile beschädigen können.

 Reinigen Sie den Rührquirl  Das Rührgerät ist mit Kohlebürsten ausgestattet. Bei

Abnutzung lassen Sie die Kohlebürsten vom Kundendienst austauschen.

Überprüfen Sie zu Ihrer eige nen Si cherheit den R ührq uirl

regelmäßig auf Beschädigungen. Tauschen Sie einen beschädigten Rührquirl unverzüglich aus.

Überprüfen Sie die Rührwelle regel mäßig. Ein Rührgerät mit einer defekten Rührwelle darf nicht mehr be nutzt werden. Lassen Sie das Gerät vom Kundendienst reparieren.

LLaaggeerruunngg

Netzstecker ziehen.

+ Bewahren Sie unbenutzte Geräte an einem t rock enen, ver-

schlossenen Ort außerhalb der Reichweite von Kindern auf.

+ Beachten Sie vor einer längeren Lagerung folgendes,

um die Lebensdauer der Maschine z u verlängern und ein leicht gängiges Bedienen zu gewähr leisten:

− Führen Sie eine gründliche Reinigung durch.

GGaarraannttiiee

Bitte beachten Sie die beiliegende Garantieerklärung.

MMöögglliicchhee SSttöörruunnggeenn

Vor jeder Störungsbeseitigung

− Gerät ausschalten

− Stillstand der Schleifscheibe abwarten

− Netzstecker ziehen

 Nach jeder Störungsbeseitigung alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen.

Problem mögliche Ursache Beseitigung

Motor läuft nicht an

⇒ Netzspannung fehlt (Stromausfall) ⇒ Anschlusskabel defekt

⇒ Motor oder Schalter defekt

Ungewöhnliche Vibrationen

Gerät läuft an blockiert jedoch bei geringer Belastung und schaltet evtl. automatisch ab*

Bei weiteren Fehlfunktionen setzten Sie sich bitte mit unserem Kundendienst in Verbindung.



Bei Fragen: Tel. 0 23 82 / 8 92

⇒ Rührquirl defekt ⇒ Rührwelle defekt

⇒ Falsches Mischgut ⇒ Verlängerungskabel zu lang oder zu

kleiner Querschnitt.

⇒ Steckdose zu weit vom Hauptanschluss

und zu kleiner Querschnitt der Anschlußleitung.

- 54

- 58

- 65

⇒ Absicherung überprüfen (10 A) ⇒ Kabel austauschen bzw. Kabel überprüfen

lassen (Elektrofachmann)

defekte Kabel nicht mehr benutzen

⇒ zur Problembehebung wenden Sie sich an den

Hersteller oder an eine von ihm benannte Firma

⇒ Rührquirl austauschen ⇒ zur Problembehebung wenden Sie sich an den

Hersteller oder an eine von ihm benannte Firma

⇒ Falsche Verarbeitung. Beachten Sie die Verar-

beitungsvorschriften des Herstellers Verlängerunskabel mindestens 1,5 mm maximal 25 m Länge. Bei längerem Kabel-Querschnitt mindestens 2,5

bei

Profi RW 1800-2

Modell Motorleisung P1

TTeecchhnniisscchhee DDaatteenn

Profi RW 1400-2

1400 W Motor Wechselstrommotor 230 V ~ 50 Hz Drehzahl n0

mit Drehzahlregulierung Rührquirl-Ø

Rührquirl-Aufnahme

140 mm

1. Gang: 150 - 300 min-1

2. Gang: 300 - 650 min

M 14

-1

Rührquirl-Länge ca. 600 mm Hand-Arm-Vibration am Bediengriff

(nach EN 1033/DIN 45675) Mischvolumen

Gewicht Schallleistungspegel L

(nach 2000/14/EG) gemessener Schallleistungspegel 96,8 dB (A)

< 65 Liter

7,0 kg

= < 1,69 m/s²

vhw

< 90 Liter

Schalldruckpegel LPA (nach 2000/14/EG) 85,8 dB (A) Schutzklasse II / schutzisoliert

1800 W

160 mm

7,5 kg

Schutzart IP 20

CCoonntteennttss

Extent of delivery 9 Disposal 9 Description of device / spare parts 9 Symbols operating manual / machine 9 Declaration of conformity 9 Normal intended use 10 Risidual risks 10 Safe working 10 Assembly 11 Start-up 11 Notes on usage 12 Maintenance and Care 12 Storage 12 Guarantee 12 Possible faults 13 Technical data 13

EExxtteenntt ooff ddeelliivveerryy



 After unpacking, check the contents of the box

> That it is complete > Check for possible transport damage

Report any damage or missing items to your dealer, supplier or the manufacturer immediately.

• 1 agitator • 2 chuck key

• 1 beater (2-part) • 1 set carbon brushes

• 1 operating manual

Electrical devices do not go into the domestic rubbish.

Give devices, accessories and packaging to an ecofriendly recycling.

DDeessccrriippttiioonn ooff ddeevviiccee // SSppaarree ppaarrttss

Pos Denomination

Agitator

Spiral beater 372613 372616

ON / OFF-switch

Locking knob

Speed control

2-speed switch

Handle

Shaft

Spanners 372562

10.

Mortar beater 372612 372615

11.

Disk beater 372614 372614

12.

Agitator stand 372653

DDiissppoossaall

RW 1400-2 RW 1800-2

Order-No.

according to Directive 98/37 EC ATIKA GmbH & Co. KG

Schinkelstraße 97 59227 Ahlen - Germany declare under our sole responsibility, that the device

Handhel Agitator Profi RW 1400-2 / Profi RW 1800-2

to which this declaration relates c orresponds to the relevant basic safety and health requirements of the Directive 98/37/EC, and to the requirements for the other relev ant Directives:

2006/95EG, 2004/108 EG and EN 60745- 1

Ahlen, 20.08.2008 A. Pollmeier, management

SSyymmbboollss ooppeerraattiinngg mmaannuuaall

Threatened hazard or hazardous situation. Not

observing this instruction can lead to injuries or cause damage to property.

Important information on proper handling. Not observing this instruction can lead to faults.

User information. This information helps you to use all the functions optimally.

Assembly, operation and servicing. Here you are explained exactly what to do.

SSyymmbboollss mmaacchhiinnee

Carefully read operator’s manual and the safety instructions before starting the machine and observe the instructions when operating.

Wear eye and ear protection.

Wear protective gloves.

EECC DDeeccllaarraattiioonn ooff CCoonnffoorrmmiittyy

Before starting any repair, maintenance or cleaning work, always switch off the motor and remove the plug from the socket.

Wear dust mask.

Protect against humidity.

NNoorrmmaall iinntteennddeedd uussee

 This agitator is suited for DIY work for mixing liquid and

powdry building material such as: paints, mortar, adhe-

sives, plaster, grouting compounds, knifing fillers, coating compounds.

 Only beaters intended for the device with a max. diam eter

of 140 mm (Profi RW 1400-2) or 160 mm (Profi RW 1800-

2) must be used.



Any ot her utilisation counts as improper use, espe-

cially mixing combustible or explosive materials (

fire and explosion hazard) and use with foodstuffs. The man ufacturer is not liable for damages resultin g from improper use.

= the user alone shall bear the risk.

 The intended usage also includes compliance with the

operating, servicing and repair conditions prescribed by the manufacturer and following the s afety instructions included in the instructions.

 The relevant accident prevention regulations for the op-

eration as well as the other generally ackno wledged occupational medicine and safety rules must be complied with.

 Unauth orised modifi ca tio ns on t h e agitator exclude a

liability of the manufacturer for damages of any kind resulting from it.

 Only persons who are familiarised with the device and

informed about possible risks are all owed to prepare, operate and service this device. Repair works may only be carried out by us or by a customer service agent nominated by us.

RRiissiidduuaall rriisskkss

Even if used properly, residu al risks can exist even if the relevant safety regulations are complied with d ue to the design determined by the intended purpose.

Residual risks can be minimised if the “Safety instructions” and the “Normal intended use” as well as the whole of the operating instructions are observed.

Observing these instructions, and taking proper care, will reduce the risk of personal injury or damage to the equipment.

 Failure to observe the safety precautions can lead to injury

to the operator or damage to property.

 Risk from electricity, by using non-standard electrical

connections.

 Touching live parts of opened electrical components.  Impairment of hearing when working on the machine for

longer periods of time without ear protection.

In addition, in spite of all the precautionary measures taken, non-obvious residual risks can still exist.

SSaaffee wwoorrkkiinngg

Pass the safety instructions on to all persons who

work with the machine.

 Do not use the machine for unsuitable purposes (see

"Normal intended use" and "Working with the agitator").



Do not touch, inhal (dust) or swallow cement and additives. Wear personal protective equipment (gloves, safety goggles, face mask) when filling or emptying the mixing container.

 Keep children, bystanders and animals at a distanc e from

your working area. Do not allow other perso ns, especially children, to touch the tool or the cable.

 Switch off the machine if persons, in particular children or

pets, are close to you or if you change your working area.

 The operator is resposnible to third persons within the

area of operations.

 The operator is responsible for accidents or risks which

occur to other persons or their properties.

 Never operate the machine if other persons are in the

immediate vicinity.

 Children and young persons under 16 years of age as well

as persons who have not read the instructi on manual are not allowed to operate this product.

 Never leave the device unattended.  Only operate the machine with complete and correctly

attached safety equipment and do not alter anything on the machine that could impair the safety.

 Do not modify the device or parts of the device respec-

tively.

 Switch the machine off and remove the mains

plug from the socket when

− carrying out repair works

− maintenance and cleaning

− eliminating faults.

− checking connecting lines, whether these

are knotted or damaged.

− transport

− leaving unattended (even during short interruptions).

− unusual noises and vibrations

 Thoroughly maintain your agitator:

− Make sure that the ventilation apertures are free.

− Keep handles dry and free of oils and grease. Follow

the maintenance instructions.

 Check the machine for possible damage:

− Before further use of the machine the safety devices

must be checked carefully for their proper and intended function.

− Check whether the parts are dam aged. All parts must

be correctly installed and fulf il all conditions to ensure perfect operation of the machine.

− Damaged guards and parts must be properly repaired

or exchanged by a recognized, specialist workshop; insofar as nothing else is stated in the instructions f or use.

− Damaged or illegible safety labels should be replaced

immediately.

 Store unused equipment in a dry, locked place out of the

reach of children.

Elektrische Sicherheit

 Design of the connection cable according to IEC 60 2 45

(H 07 RN-F) with a core cross-section of at least

⇒ 3 x 1.5 mm² for a maximum cable length of up to 25 m ⇒ 3 x 2.5 mm² for cable lengths over 25m

 Long and thin connection lines result in a pote ntial drop.

The motor does not reach any longer its maxim al power; the function of the device is reduced.

 Plugs and coupler outlets on connection cables must be

made of rubber, non-rigid PVC or other thermoplastic material of same mechanical stability or be covered with this material.

 The connector of the connection cable must be splash-

proof.

 When running the connection line observe that it d oes not

interfere, is not squeezed, bended and the plug connection does not get wet.

 Wind off completely the cable when using a cable drum.  Regularly check the extension cables a nd replace them if

they are damaged.

 Do not use any defective connection cables.  Do not set up any provisional electrical connections.  Never bypass protective devices or deactivate them.  Only hook up the machine by means of a fault-current

circuit breaker (30 mA).

The electrical connection or repairs to electr ical parts of

the machine must be carried out by a certified el ectricia n or one of our customer service points.

Repairs to other parts of the machine must be carried

out by the manufacturer or one of his customer s ervice points.

Use only original spare parts. Accidents can arise for the

user through the use of other spare parts. The manufacturer is not liable for any damage or injury resulting from such action.

AAsssseemmbbllyy

Chucking the beater:

B Screw the beater assembly (2) on the shaft (8). Secure

the beater using the spanners (9).

SSttaarrtt--uupp

 Check that the machine is completely and correctly as-

sembled.

 Before each use, check

− Connection cables for defects (cracks, cuts, etc.).

Do not use any defective cables.

− there are no damages at the machine

(see "safe working")

− that the beater is properly secured.

L Mains connection

 Compare the voltage given on the machine model plate

e.g. 230 V with the mains voltage and connect the machine to the relevant and properly earthed plug.

 Connect the machine via a 30 mA fault current safety

switch.

 Do not use any defective connection cables.  Use connecting or extension cables up to a length of 1.5

m featuring a core cross section of at least 25 mm²

L Main fuse: 10 A

Switching on

Do not use any device where the switch can not be switched on and off. Damaged switches must be repaired or replaced immediately by the customer service.

Switching on C

Press the ON/OFF button (3) on the handle. The device wil l slowly start after powering up. As you press more firmly on the button the rotational speed also increases.

Switching off

Release the ON/OFF handle button.

2- speed gear D

The device is equipped with a 2-speed gear.

1. speed: 150 - 300 rpm

2. speed: 300 - 650 rpm

For the speed selection turn the switch (6) b y 180°.

LOnly operate this switch at standstill.

Continuous operation D

Switching on

For continuous operation press the locking knob (4) in switched on condition.

Use the agitator only in continuous mode with the agitator

stand fitted. (Optional accessories: Agitator stand, order-no.:

372652)

Switching off

Press the ON/OFF button (3).

Speed control E

With this type, the motor's speed and thus the agitator performance can be adjusted. You can continuously adjust the speed with the speed control (4).

1. speed: 150 - 300 rpm

2. speed: 300 - 650 rpm

NNootteess oonn uussaaggee

If persons who have blood circulation prob lems are too often exposed to vibrations dam ages to the nervous system or to blood vessels may occur. You can reduce vibrations:

- by thick and warm working gloves,

- shorter working time (have longer breaks). See a doctor if your fingers swell, y ou don’t feel well or your fingers become numb.

 Only use beaters recommended by the manufac-

turer. Pay attention the max. diameter (Ø 140mm – Profi RW 1400-2 / 160 mm – Profi RW 1800-2).

 The supplied spiral beater is suited for f ollowing mat erials:

- Viscous and glutinous building c ompounds such as adhesives, paste, glue, knifing filler, plaster, tile cement etc.

 Increase the speed during the mixing process. Immerse

the beater through the material to be mixed unti l it is thoroughly mixed. Follow the process ing instructions from the suppliers.

 Do not work with low speed in continuous mode. This

may result in overloading/overheating the motor as no sufficient cooling can be generated.

 Hold the device with both hands during mixing.



Do not reach in the running beater (rotating beater).

 L Avoid splashing. Work with low speed when immers-

ing the beater in the material to be mixed or pulling it out.

MMaaiinntteennaannccee aanndd CCaarree

Before each maintenance and cleaning work:

- switch off device

- wait for standstill of the beater

- pull out power plug

Use only original parts. Other parts can result in unexpected damages and injuries.

Maintenance and repair work beyond this i s only allowed to be carried out by the manufacturer or authorized service staff.

Store unused equipment in a dry, locked place out of the reach of children.

L Observe the following to maintain the operability of the

machine:

 Keep vent slits clean and free from obstructions.  Remove dust and dirt using a cloth or a soft brush.  Do not clean the machine with running water or high-

pressure cleaners.

 Do not use solvents for the synthetic parts (petrol, a lcohol,

etc.) as these can damage the synthetic parts.

 Check that the handles are properly secured .  Clean the beater.

 The agitator is equipped with carbon brushes. Have the

carbon brushes be replaced by the customer service if they are worn

Regularly check the beater for damages for your own

safety. Immediately replace any damaged beat er.

Check the shaft on a regular basis. An agitator with

defective shaft must no longer be used. Have t he device be repaired by the customer service.

SSttoorraaggee

Pull out power plug

+ Store unused equipment in a dry, locked place out of the

reach of children.

+ Before a longer period of stor age carry out the followi ng to

extend the machine’s service life and ensure an e asy operating:

− thoroughly clean the device

GGuuaarraanntteeee

Please observe the enclosed terms of guarantee.

PPoossssiibbllee ffaauullttss

Before each fault elimination:

− switch off device

− wait for standstill of the beater

− pull out power plug

 After each fault clearance, put into operation and recheck all security install ations.

Problem Possible cause Remedy

Motor does not start.

Unusual vibrations

Device starts but blocks under slight load and cuts off automatically.

⇒ No power supply (power failure) ⇒ Mains cable defective.

⇒ Motor or switch defect ⇒ Beater defective.

⇒ Chuck defective. ⇒ Non-intended material to be mixed. ⇒ Extension cable too long, or cross-

section too small.

⇒ Socket too far away from main connec-

tion, and cross-section of connection lead too small.

⇒ Check fuses (10 A) ⇒ exchange defect cable, respectively check

extension cable, (by electrician) Never use defect lead

⇒ To correct the problem, refer to the manufac-

turer or other approved service centre.

⇒ Replace the beater. ⇒ To correct the problem, refer to the manufac-

turer or other approved service centre.

⇒ Incorrect processing. Follow the processing

instructions from the supplier. Extension cable at least 1,5 mm2 , maximum 25 m long. Cross- section of at least 2,5 mm 2 in longer cables.

Model Motor power P1

TTeecchhnniiccaall ddaattaa

Profi RW 1400-2

1400 W MotorMotor AC-motor 230 V ~ 50 Hz Speed n0

(with speed control) Beater diameter

140 mm

1. speed: 150 - 300 rpm

2. speed: 300 - 650 rpm

Beater chuck M 14 Beater length Hand/arm vibration on the handle

(according to EN 1033/DIN 45675) Volume of the material to be mixed Weight Sound power level LWA

(as per 2000/14/EG) Sound pressure level LPA

(as per 2000/14/EG)

< 65 Liter

7,0 kg

Measured sound power level LWA 96,8 dB (A)

ca. 600 mm

= < 1,69 m/s²

vhw

85,8 dB (A)

Profi RW 1800-2

1800 W

160 mm

< 90 Liter

7,5 kg

Safety classSafety class II / Protection class

IP 20

SSoommmmaaiirree

Fourniture 14 Evacuation 14 Description de l'équipement / Pièces de r echange 14 Symboles notice d'utilistion / appareils 14 Déclaration de conformité CE 14 Emploi conforme à l’usage prévu 15 Risques résiduels 15 Consignes de sécurité 15 Assemblage 16 Mise en service 16 Consignes de travail 17 Entretien et maintenance 17 Entreposage 17 Garantie 18 Pannes possibles 18 Caractéristiques techniques 18

FFoouurrnniittuurree

 Après le déballage de la mac hine, vérifiez l e contenu du

carton quant à

> l’intégralité des pièces > la présence éventuelle de domma ges dus au transport.

Informez immédiatement le revendeur, le transporte ur et / ou le fabricant en cas de réclamation. Toute réclamation ultérieure ne sera pas acceptée.

• 1 Agitateur • 2 clés de serrage

• 1 batteur

• 1 Notice d’utilisation

EEvvaaccuuaattiioonn

Ne jamais jeter un appareil électrique aux or dures ménagères. Les appareils, les accessoires et les emballages doivent être recyclés de façon non polluante.

AA DDeessccrriippttiioonn ddee ll''ééqquuiippeemmeenntt //

PPiièècceess ddee rreecchhaannggee

Pos Désignation

Agitateur

Batteur en spirale 372613 372616

Interrupteur MARCHE / ARRET

Bouton d’arrêt

Réglage de la vitesse de rotation

Commutateur de 2 vitesses

Poignée

Arbre agitateur

Clé de serrage 372562

• 1 Paire de balais de charbon

Réf. de commande

RW 1400-2 RW 1800-2

10.

Batteur de mortier 372612 372615

11.

Batteur à disque 372614 372614

12.

Support pour agitateur 372653

SSyymmbboolleess uuttiilliissééss ddaannss cceettttee nnoottiiccee



dd’’uuttiilliissaattiioonn

Danger imminent ou situation dangereuse.

L’inobservation de ces indications peut entraîner des blessures ou des dégâts matériels.

Indications importantes pour un emploi conforme à l’usage prévu. L’inobservation de ces indications

peut provoquer des dysfonctionnements. Indications pour l’usager. Ces indications sont

d’une aide précieuse pour un emploi optimal des différentes fonctions.

Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous devez faire.

SSyymmbboolleess uuttiilliissééss ssuurr cceett aappppaarreeiill

Lire la notice d’utilisation et les consignes de sécurité avant la mise en service et

Arrêter le moteur et débrancher la fiche de contact avant toute opération d’entretien, de

en tenir compte pendant le fonctionnement.

Porter des lunettes de protection et un casque antibruit.

Portez des gants de protection.

DDééccllaarraattiioonn ddee ccoonnffoorrmmiittéé CCEE

conformément à la directive 98/37 CE ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen - Germany déclare en responsabilité propre, que le produit

Agitateur portatif Profi RW 1400-2 / Profi RW 1800-2

auquel se rapporte la présente déclaration est conforme aux exigences de sécurité et de santé fond amentales des dir ectives 98/37/CE, ainsi qu’aux exigences des autres dispositio ns correspondantes.

2006/95EG, 2004/108 EG en EN 60745-1

Ahlen, 20/08/2008 A. Pollmeier, le gérant

remise en état ou de nettoyage.

Porter un masque de protection antipoussières.

Protéger la machine de l'humidité.

EEmmppllooii ccoonnffoorrmmee àà ll’’uussaaggee pprréévvuu

 L'agitateur peut être utilisé pour des travaux de bricolage

tels que mélanger des matériaux de construction liqu ides ou pulvérulents: Peintures, mortiers, colles, plâtres,

matières de jointoyage, mastic, matières de revêtement.

 Utiliser uniquement des batteurs d'un diamètre de 140

mm (Profi RW 1400-2) à 160 mm (Profi RW 1800-2) au maximum destinés à cet appareil.



Tout autre type d'utilisation dépassant le cadre spé-

cifié cidessus, plus particulièrement le malaxage de su bstances combustíbles ou explosives (

risque d'incendie et d'explosion) et une utílísation dans le secteur alimentaire sont considérés comme n'étant pas conformes. Le constructeur décline toute responsabilité en cas de dommages qui résulteraient d'une utilisation non conforme. Seul l'utilisateur est responsable des risques encourus.

= le risque incombe exclusivement à l’usager.

 Les prescriptions de prévention des accidents appl icables

au site d’exploitation ainsi que les dispositions de médecine du travail et de sécurité technique générales so nt à respecter.

 Toute modification effectuée sur l'appareil par l'utilisateur

exclue la responsabilité du constructeur pour les dommages y résultant.

 L'appareil ne doit être utilisé, entretenu et ajusté que par

des personnes connaissant l'appareil et averties des risques qui y sont liés. Les travaux d’entretien doivent être uniquement effectués par nous ou par le service aprèsvente que nous avons désigné.

RRiissqquueess rrééssiidduueellss

Même un emploi c onforme à l’usag e prévu et le respect

des consignes de sécurité a pplicables en la matière ne sauraient exclure tous les risques résiduels générés par la construction et l’emploi de la machine.

Les risques résiduels sont minimisés en respectant les « Consignes de sécurité », « L’emploi conforme à l’usag e prévu » et toutes les indications des pr ésentes instructions de service.

La prise de précautions et la prud ence réduisent les risques de blessures corporelles et d’endommagements.

 Les mesures de sécurité ignorées ou omises peuvent

occasionner des blessures ou des endommagements.

 Dangers d’électrocution en cas d’utilis ation de câbles de

raccordement non conformes.

 Contact avec des pièces sous tension de composants

électriques ouverts.

 Endommagement de l’ouïe en cas de travaux particuliè-

rement longs sur la machine sans protection aco ustique.

Il se peut que des risques résiduels non apparents per sistent bien que toutes les mesures de protection aient été prises.

CCoonnssiiggnneess ddee ssééccuurriittéé

Remettez les consignes de sécurité à toutes les per-

sonne sdevant travailler avec la machine.

 N'utilisez pas l'appareil de façon no n-conforme à sa desti-

nation (voir "Utilisation conforme" et "Travail avec l'agitateur").

 Eviter de toucher, d'aspirer ou d'avaler le ciment ou

les additifs (développement de poussières). Pour remplir et vider le conteneur de mélange, porter des équipements de protection personnelle (gants, lunettes, masque).

 Eloigner les enfants, les autres personnes et les animaux

de la zone de travail. Ne pas laisser toute personne étrangère, particulièrement les enfants toucher le c âble ou l’appareil.

 Arrêtez l'utilisation de la machine en proximité d'autres

personnes, notamment d'enfants, ou d'ani-maux d omestiques, et lorsque vous changez la zone de travail.

 L’utilisateur est responsable de la machine à l’égard de

tiers dans la zone de travail.

 L‘utilisateur assume la responsabilité en cas d‘accidents

d‘autres personnes ou de dommages de biens m atériels appartenant à ces dernières.

 Ne mettez jamais l’appareil en marche lorsque des per-

sonnes étrangères se trouvent à proximité.

 Les enfants et les adolescents âgés de moins de 16 ans

et les personnes qui n‘ont pas lu ces instructions d‘utilisation, ne sont pas autorisés à uti liser cette machine.

 Ne laissez jamais l’appareil sans surveillance.  Veillez au montage complet et correct des équipements

de sécurité pendant l’exploitation et n e modifiez ri en sur la machine qui risquerait d’influencer sa sécurité.

 Ne pas modifier l'appareil ou des parties ou pièces de

l'appareil.

 Débranchez la machine et retirez la fi che de

la prise au secteur en cas de

− travaux de réparation

− travaux de maintenance et de nettoyage

− réparation de dysfonctionnements

− vérifications pour savoir si les conduites de

raccordement sont enchevêtrées ou endommagées

− transport

− et si vous quittez l’appareil (même s’il ne s’agit que

d’une brève interruption du trav ail)

− bruits et vibrations inhabituelles

 Entretenez votre agitateur avec soin.

− Veiller à la propreté des ouvertures d'aération.

− Les poig nées doivent toujours être sèches et exem ptes

d’huile et de graisse. Respectez les prescriptions de maintenance.

 Vérifiez si la machine est éventuellement endommagée.

− Contrôlez avec soin le fonctionnement impeccable et

conforme à l’usage prévu des éq uipements de sécurité avant de poursuivre l’utilisation de la mac hine.

− Vérifiez le fo nctionnement correct des piè ces mobiles et

assurez-vous qu’elles ne sont ni coincées ni partiellement endommagées. Toutes les pièces sont à monter correctement et toutes les conditions requises sont à remplir afin de garantir une exploitation impeccable de l’appareil.

− Les dispositifs de sécurité et les pièces endommagés

doivent être réparés ou remplacés convenablement dans un atelier spécialisé reconnu, à moins que d’autr es informations ne soient mentionnées dans le mode d’emploi

− Les autocollants de sécurité endommagés ou illisibles

doivent être remplacés.

 Conservez les appreils non utilisés dans un endroit sec et

verrouillé et hors de portée des enfants.

Sécurité électrique

 Réalisation de la ligne d’alime ntation conformément à IEC

60245 (H 07 RN-F) avec une section de conducteur m inimale de ⇒ 3 x 1,5 mm² pour les câbles d’une longue ur de jusqu’à

25 m

⇒ 3 x 2,5 mm² pour les câbles de plus de 25 m

 Les conduites de raccordement lo ngues et minces génè-

rent une chute de tension. Le moteur n’atteint plus sa puissance maximale et le fonctionnem ent de l'apparail est restreint.

 Les fiches et les prises femelles sur les conduites de

raccordement doivent être en caoutchouc, en PVC souple ou en une autre matière thermoplastiqu e de même résistance mécanique ou bien recouverte s d‘une de ces matières.

 Le système d’enfichage de la conduite de raccordement

doit être protégé contre les projections d’ eau.

 Lors de la pose de la ligne de raccordement, veiller à ce

qu'elle ne soit pas coincéeni pliée et à ce q ue le connecteur ne soit pas mouillé.

 En cas d'utilisation d'un tambour, dérouler le câble com-

plètement.

 Vérifiez le câble de rallonge à intervalles réguli ers et rem-

placez-le dès que vous constatez un endommagem ent.

 Ne vous servez jamais de lignes de r accordement défec-

tueuses.

 Ne vous servez jamais de raccordements électriques

provisoires.

 Ne pontez jamais les équipements de sécurité et ne les

mettez jamais hors service.

 Brancher la machine à l’aide d’un disjoncte ur à protection

différentielle (30 mA).

Tout raccordement électriqu e, voire toute réparation sur

les parties électriques de la machine doivent être effectués par des électriciens agréés ou confiés à l’un de nos services après-vente.

Toutes les réparations des différentes pièces de la ma-

chine doivent être effctuées par le fabricant, ou par l’un de ses services après-vente.

N’utiliser que des pièces détachées d’origine.

L’utilisation d’autres pièces détachées pourrait entr aîner un risque d’accident pour l’utilisateur. Le fabricant décline toute responsabilité po ur les dommages en résultant.

AAsssseemmbbllaaggee

Serrage du batteur

B Visser le batteur (2) sur l'arbre agitateur (8). Bloquer le

batteur à l'aide des clés de serrage (9).

MMiissee eenn sseerrvviiccee

 Assurez-vous que l'appareil est monté intégralement et

conformément aux réglementations.

 Avant toute utilisation, veuillez vérifier

− que les lignes de raccordement ne présentent pas de

défectuosités (fissures, coupures ou autres).

Ne vous servez jamais de lignes défectueuses!

− l‘d’ éventuels endommagements de l’appareil

(voir consignes de sécurité)

− que le batteur est serré fermement

LBranchement au secteur

 Comparez la tension de votre secteuravec la tension

indiquée sur la plaque signalétiq ue de la machine et raccordez la machine à une prise appropriée et conform e aux prescriptions.

 Raccordez la machine au moyen d’un commutateur de

sécurité (interrupteur de protection c ontre les courants de court-circuit) de 30 mA.

 Ne vous servez jamais de lignes de raccordement dé-

fectueuses.

 Utiliser des câbles de connexion ou de rallonge d'une

section de brin d'au minimum 1,5 mm² d'une longueur jusqu'à 25 m.

L Fusible de secteur: 10 A

Mise en marche

Ne jamais utiliser un appareil dont l'interrupteur ne peut pas être fermé et ouvert. Les interrupteurs endommagés doivent être immédiatement réparés ou remplacés p ar le S.A.V.

Mise en marche C

Actionner l'interrupteur de poignée MARCHE/ARRET (3). Après la mise en service, l'appareil démarre lentement. En exerçant davantage de pression sur l'interrupteur, la vitesse de rotation augmente.

Arrêt

Relâcher l'interrupteur de poignée MARCHE/ARRET.

2- Vitesses D

L'appareil est muni d'un engrenage à 2 vitesses.

1. Vitesse 150 min

2. Vitesse 300 min

–1

- 300 min

-1

- 650 min

Pour sélectionner la vitesse, tourner l’interrupteur (6) à 180°.

–1

-1

LActionner l’interrupteur uniquement lorsque la machine

est à l'arrêt.

Fonctionnement en continu E

Mise en marche

Pour le service en continu, actionner le bouton de blocage (4), la machine étant en service.

N'utiliser l'agitateur en service continu qu'avec le support.

(Accessoires optionnels : support pour agitateur,

mande: 372652)

Réf. de com-

Arrêt

Actionner l'interrupteur de poignée M A RCHE/ARRET (3).

Réglage de la vitesse de rotation E

Avec cette version de la machine, la vitesse de rotation du moteur et ainsi la puissance d'agitation sont réglables. La vitesse de rotation peut être réglée en continu à l'aide du bouton de réglage de la vitesse de rotation.

3. Vitesse 150 min

4. Vitesse 300 min

–1

- 300 min

-1

- 650 min

CCoonnssiiggnneess ddee ttrraavvaaiill

Lorsque les personnes atteintes de troubles cardiovasculaires sont exposées trop souvent a ux vibrations, il y a le risque d'atteintes du système nerveux ou des vaisseaux sanguins. Vous pouvez réduire les vibrations:

- en m etta nt des gants de travail chauds et solides

- en r accourcissant la durée du travail (faire plusieurs p au-

ses assez longues) Consultez un médecin lorsque les doigts enflent, que vous vous sentez mal ou que vos doigts deviennent insensibles.

 Utiliser uniquement des batteurs recommandés par

le constructeur. Veiller à ne pas dépasser le diamètre

maximum de (Ø 140mm – Profi RW 1400- 2 / Ø 160 mm –

Profi RW 1800-2).

 Le batteur en spirale fourni convient pour le mélang e des

matières suivantes :

- Matériaux de construction épais et collants tels qu e par

ex. des colles, mastics, crépis, colles à faïence etc.

 Augmenter la vitesse de rotation pendant le mélange.

Engager l'agitateur dans la matière à m élanger jusqu'à ce

qu'elle soit complètement mélangée. Re specter les consi-

gnes de traitement des fabricants.

 Ne pas travailler en service continu avec un régime

faible. Ceci provoque la surcharge/surchauffe du moteur

par manque de refroidissement.

 Tenir l'appareil avec les deux mains pendant d'effectuer le

mélange.

 Ne pas mettre la main dans le batteur en service

(outil de mélange en rotation).

 L Eviter les projections de matière. Faire tourner l'ap-

pareil à faible régime en plon geant le batteur dans le m a-

tière à mélanger et en le retirant.

–1

-1

EEnnttrreettiieenn eett mmaaiinntteennaannccee

Avant de toute intervention d'entretien et de nettoyage

- arrêter l’equipement

- attendre l’arret de l’appareil

- retirer la fiche du secteur

N'utiliser que des pièces de rec hange d'origine. Toute autre pièce risque de provoquer des blessures et dommages imprévisibles.

Tout autre travail de maintenance ne doit être effectué que par le constructeur ou par un service après-v ente.

Conservez les appreils non utilisés dans un endroit sec et verrouillé et hors de portée des enfants.

LTenir compte des instructions afin de maintenir le bon

fonctionnement de la machine :  Garder les fentes d'aération propres et exemptes d'obs-

tructions.

 Enlever les poussières et les contaminatio ns à l'aide d'un

chiffon ou d'une brosse souple.

 Ne pas nettoyer la machine sou l'eau coulante ou à l'ai de

d'un nettoyeur à haute pression.

 Ne pas utiliser des solvants (essenc e, alcool etc.) pour le

nettoyage des composants en plastique, ceux-ci pouvant endommager les composants en plastique.

 Vérifier le serrage ferme des poignées.  Nettoyer le batteur.

 L'agitateur est mun i de balais en char bon. Faire re mplac er

les balais de charbon par le service après-vente lors qu'ils sont usés.

Vérifier r égulièrement l'absence d'endommagements de

l'agitateur pour votre propre sécurité. Remplacer immédiatement un batteur endommagé.

Contrôler régulièrement l'arbre agitateur. Un agitateur avec un arbre défectueux ne doit plus être utilisé. Faire réparer l'appareil par le service après-vente.

Retirer la fiche du secteur

+ Conservez les appreils non utilisés dans un endroit sec et

verrouillé et hors de portée des enfants.

+ Avant une période de stockage prolongée, tenir compte

des instructions suivantes afin de prolonger la duré e de vie de la machine et de garantir une utilisation aisée :

− d’effectu er un nettoyage en p rofo ndeur.

Veuillez tenir compte de la déclaration de garantie ci-jointe.

EEnnttrreeppoossaaggee

GGaarraannttiiee

PPaannnneess ppoossssiibblleess

Avant de procéder à l'élimination des défauts

− Arrêter l'équipement

− Attendre l'arrêt du batteur

− retirer la fiche du secteur

 Après chaque dépannage, remettre en service et vérifier l'ensemble des dispositifs de sécurité.

Problème Cause possible Remède

Le moteur ne démarre pas

Vibrations inhabituelles

L'appareil démarre, mais il bloque en cas de faible charge et s'arrête automatiquement.

⇒ absence de tension secteur ⇒ câble de raccordement défectueux

⇒ Moteur ou commutateur défectueux

⇒ Batteur défectueux ⇒ Mandrin défectueux

⇒ Mauva ise matière à mélanger ⇒ le câble de rallonge est trop long ou sa

section trop petite.

⇒ La prise est trop éloignée du raccorde-

ment principal et la ligne de raccordement présente une section trop petite.

⇒ vérifier le fusible (10 A) ⇒ Remplacer le câble d’alimentation ou le faire

contrôler par un électricien Vérifiez le câble, ne vous servez jamais d’un câble défectueux

⇒ S’adresser au constructeur ou à une autre

entreprise afin de remédier au problème.

⇒ Remplacer le batteur ⇒ S’adresser au constructeur ou à une autre

entreprise afin de remédier au problème.

⇒ Traitement incorrect. Respecter les consignes

de traitement des fabricants. Câble prolongateur d’au moins 1,5 mm², long de 25 m au maximum. En présence d'un câble plus long, section de 2,5 mm² au minimum.

Profi RW 1800-2

1800 W

Modell Puissance du moteur P1

CCaarraaccttéérriissttiiqquueess tteecchhnniiqquueess

Profi RW 1400-2

1400 W

Moteur moteur à courant alternatif 230 V ~ 50 Hz Nombre de tours n0

(avec réglage de la vitesse) ∅ Batteur

Logement du batteur

140 mm

1. Vitesse: 150 - 300 min-1

2. Vitesse: 300 - 650 min

M 14

-1

160 mm

Longueur du batteur ca. 600 mm Vibrations des mains et des bras sur la poignée

de commande

= < 1,69 m/s²

vhw

(selon EN 1033/DIN 45675) Volume de mélange

Poids Niveau de puissance sonore L

(suivant 2000/14/EG) Niveau de pression sonore LPA

(suivant 2000/14/EG)

< 65 Liter

7,0 kg niveau de puissance sonore mesuré 96,8 dB (A)

85,8 dB (A)

< 90 Liter

7,5 kg

Classe de protection II / Type de protection IP 20

ССъъддъърржжааннииее

Обем на доставката 19 Изхвърляне 19 Описание устройства / Резервни части 19 Символи Ръководство за обслужване / на уреда 19 Декларация за съответствие 19 Употреба по предназначение 20 Остатъчни рискове 20 Сигурност при работа 20 Монтаж 21 Пускане в експлоатация 21 Указания за употреба 22 Техническа поддръжка 22 Съхранение 22 Гаранция 23 Възможни неизправности 23 Технически данни 23

ООббеемм ннаа ддооссттааввккааттаа

 След разопаковане проверете съдържанието на

кашона за:

> пълнота > еветуални повреди при транспорта.

Рекламирайте незабавно пред продавача, доставчика или производителя. Предявени по-късно претенции няма да бъдат признати. Рекламации, направени по-късно, не се признават.

• 1 миксер • 2 ключа за затягане

• 1 бъркалка (от 2 части) • 1 комплект въглеродни

• 1 ръководство за обслужване

ИИззххввъъррлляяннее

Eлектрическите уреди не бива да се изхвърлят в контейнерите за битови отпадъци. Уредите, принадлежностите и опаковките трябва да се предават за преработка в съответствие с разпоредбите за опазване на околната среда.

AA ООппииссааннииее ууссттррооййссттвваа // РРееззееррввннии ччаассттии

Pos. Обозначение

1. Миксер

Спирална бъркалка 372613 372616

3. Прекъсвач за включване и изключване

Копче за фиксиране

5. Регулатор на оборотите

2-степенен ключ

7. Дръжка

Вълнообразна бъркалка

Ключ за затягане 372562

10.

Бъркалка за хоросан 372612 372615

11.

Бъркалка с пластини 372614 372614

12. стойка для мешалки 372653

четки

Номер заказа

RW 1400-2 RW 1800-2

ССииммввооллии вв рръъккооввооддссттввооттоо зза

Грозяща опасност или опасна ситуация.

Неспазването на тези указания може да доведе до наранявания или материални щети.



Важни указания за правилна работа.

Неспазването на тези указания може да доведе до неизправности.

Указания за ползвателя. Тези указания ще ви помогнат да използвате оптимално всички функции.

Монтаж, обслужване и техническа поддръжка.

Тук се обяснява какво точно трябва да направите.

ССииммввооллииччннии ооззннааччеенниияя ннаа ууррееддаа

Преди пускането в експлоатация да се прочете ръководството за експлоатация и да се вземат

под внимание и указанията за безопасност.

Носете очила и ЛПС за слуха.

Носете предпазни ръкавици.

ДДееккллаарраацциияя ззаа ссъъооттввееттссттввииее сс EEGG--ннооррммииттее

съгласно Директивата на ЕО 98/37 EG АТИКА ООД & Ко. KД

Шинкелщрасе 97, 59227 Ален - Германия декларира на собствена отговорност, че продуктът

Ръчен ми

за което се отнася настоящата декларация, отговаря на отнасящите се за него основни изисквания за безопасност и опазване на здравето, съдържащи се в Директивата 98/37/EG, както и на изискванията на другите, отнасящите се за него директиви

2006/95/EО, 2004/108/EО и EN60745-1

съответства.

ксер Profi RW 1400-2 / Profi RW 1800-2

издърпайте щепсела от контакта.

ооббссллуужжввааннее

Преди ремонт, техническа поддръжка и почистване изключете двигателя и

Носете маска за защита от прах.

Пазете от влага.

Ален, 20.08.2008 A. Полмайер, фирмено ръководство

УУппооттррееббаа ппоо ппррееддннааззннааччееннииее

 Миксерът е предназначен за употреба при работи по

дома за разбъркване на течни и прахообразни строителни материали като: бои, хоросан, лепила,

гипс, фугиращи смеси, шпакловъчни смеси, материали за покрития.

 Могат да се използват само бъркалките,

предназначени за уреда, с максимален диаметър 140

mm (Profi RW 1400-2) - 160 mm (Profi RW 1800-2).

 Всяка друга употреба, различна от посочената,

най-вече за смесване на горими или експлозивни материали ( употребата за хранителни продукти е неправилна. Производителят не носи отговорност за какви да е повреди в резултат на това.

= рискът затова е изключително за сметка на ползвателя.

 Към употребата по предназначение спада също така

спазването на предписаните от производителя условия за експлоатация, поддръжка и пускане в експлоатация и спазването на съдържащите се в ръководството указания за безопасност.

 Трябва да бъдат спазвани съответните валидни

разпоредби за предотвратяване на всякакви всеобщо признати трудово-медицински правила и привила, свързани с техническата безопасност.

 Саморъчните изменения на миксера изключват

отговорността на производителя за всякакви произтичащи от повреди.

 Уредът може да бъде борудван, използван и

поддържан единствено от лица, които са запознати с него и са уведомени относно пускането в експлоатация могат да бъдат извършвани единствено от нас, респективно от служби за обслужване на клиенти, които са посочени от нас.

Въпреки спазването на всички разпоредби за безопасност при употреба по предназначение също могат да съществуват остатъчни рискове поради конструкцията, обусловена от целта на употреба на уреда.

Остатъчните рискове могат да бъдат минимизирани, когато „указанията за безопасност” и „употребата по предназначение“, както и ръководството за експлоатация като цяло бъдат взети под внимание

Вниманието и предпазливост та намаля ват р ис ка от нара ня ване на хора и п ри чиняване на повреди.

 Игнорирани или пропуснати мерки за безопасност

могат да доведат до наранявания при обслужващото лице или до увреждането на собственост.

 Опасност посредством електрически ток, при

употребата на електрически присъединителни проводници, които не са изправни

 Допир до детайли, които провеждат напрежение, при

отворени електрически конструктивни елементи.

пожаро- и взривоопасност) и

злополуки, както и

опасностите. Работи по

ООссттааттъъччннии ррииссккооввее

 Увреждане на слуха

защита за слуха.

при по-продължителна работа без

Въпреки всички предприети мерки могат да съществуват остатъчни рискове, които не са очевидни.

ССииггууррнноосстт ппррии ррааббооттаа

Предоставяйте указанията за безопасност на

всички лица, които работят с уреда.

 Не използвайте уреда за цели, за които не е

предназначен (виж „Употреба по предназначение“ и „Работа с миксера“).

 Не пипайте, не вдишвайте (разпрашаване) или

гълтайте цемента или добавките. При пълнене и изпразване на смесителния резервоар носете лично защитно облекло (ръкавици, защитни очила, маска за защита от прах).

 Прекъснете употребата на машината, когато лица,

преди всичко деца или домашни животни, са в близост и, когато променяте обсега на работа.

 Обслужващият е отговорен спрямо трети лица обсега

на работа на уреда.

 Деца и младежи под 16 години и лица, които не са

прочели ръководството за експлоатация, не трябва обслужват.

 Не използвайте никога уреда, докато в близост има

лица, които не взимат участие.

 Ползвателят е отговорен за злополуки с други лица

или с тяхна собственост.

 Не оставяйте уреда никога без надзор.  Използвайте уреда само с комплексни и правилно

поставени защитни приспособления и не променяйте нищо в уреда, което би ограничило безопасността.

 Не изменяйте уреда, съответно частите на уреда.  Изключете уреда и извадете щепсела за

електрическата мрежа от контакта при:

− ремонтни работи

− техническа поддръжка и почистване

− отстраняване на неизправности

− проверка, дали захранващите кабели

са оплетени или повредени

− Транспорт

− напускане на уреда (също и при кратковременни

прекъсвания).

− необикновени шумове и вибрации

 Поддържайте грижливо Вашия миксер:

− Обърнете внимание на това, отворите за въздеха

да бъдат чисти.

− Поддържайте дръжките чисти от масло и мазнина.

Следвайте указанията за поддръжка.

 Проверявайте уреда за евентуални повреди:

− Преди по-нататъшна употреба на уреда следва да

бъдат проверени предпазните устройства по отношение на тяхното безупречно действие, съобразно предназначението им.

− Проверете за наличието на повредени или

неизправни части.

− Повредени предпазни приспособления следва да

бъдат поправени или заменени според изискванията от оторизирана специализирана

да

сервизна служба, ако в ръководството за ползване не посочено друго.

− Повредените или нечетливи лепенки с указания за

безопасност трябва да се сменят.

 Уреди, които не се ползват съхранявайте в сухо,

заключено помещение, извън обсега на деца.

ММооннттаажж

Затягане на бъркалката:

B Завийте бъркалката (2) към вълнообразната бъркалка

(8). Фиксирайте бъркалката с ключовете за затягане (9).

Електрическа безопасност

 Изпълнение на електрическата съединителна линия в

съответствие с IEC 60245 (H 07 RN-F) с разрез на кабелните жила от минимално

⇒ 3 x 1,5 mm² при дължина на кабелите до 25 m ⇒ 3 x 2,5 mm² при дължина на кабелите над 25 m

 Дългите и тънки захранващи кабели създават пад на

напрежението. Моторът не може повече да достига своята максимална мощност, функцията на уреда отслабва.

 Щепселите и контактите на съединителите на

захранващите кабели трябва да са от гума, мек PVC или друг термопластичен материал със същата механична якост или да имат покритие от такъв материал.

 Щепселното съединение на електрическата

присъединителна линия трябва да бъде защитено против водни пръски.

 При полагането на присъединителните

линии трябва да бъде обърнато внимание на това, те да не бъдат притискани, прегъвани и щепселното съединение да не бъде намокрено.

 При употреба на макара за кабели размотайте кабела

напълно.

 Контролирайте редовно удължителните кабели и ги

заменяйте, когато са повредени.

 Не използвайте дефектни захранващи кабели.  Не използвайте

временни електрически връзки.

 Никога не шунтирайте защитните устройства и не ги

извеждайте от експлоатация.

 Присъединете уреда през дефектно-токовата защита

(30 mA).

Електрическото присъединяване респ. ремонтите на

електрически части на уреда трябва да бъдат извършвани от концесиониран специалист по електротехника или от някой от нашите сервизни центрове за клиенти. Трябва да се спазват местните разпоредби и най-вече тези, които са свързани със защитните мерки.

Ремонтите на други части на уреда трябва да бъдат

извършвани от страна на производителя респ. от някой от неговите сервизни центрове за клиенти.

Да се използват само оригинални резервни части.

Използването на други резервни части може да доведе до злополуки с ползвателя. За произтичащите от това щети производителят не носи отговорност.

ППууссккааннее вв ееккссппллооааттаацциияя

 Убедете се, че уредът е монтиран изцяло и в

съответствие с предписанията.

 Преди всяко ползване проверете следното:

− присъединителните кабели – за дефектни места

(пукнатини, срезове или други подобни);

не използвайте дефектни кабели

− уреда – за евентуални повреди

(погледни безопасна работа)

− дали бъркалката е здраво затегната

L Присъединяване към електрическата мрежа

 Сравнете посоченото върху фабричната табелка

напрежение с напрежението в мрежата и свържете уреда към съответния контакт, който отговаря на предписанията.

 Присъединете уреда през дефектно-токовата защита

30 mA.

 Не използвайте дефектни захранващи кабели.  Използвайте присъединителен респ. удължителен

кабел с напречно сечение на жилата от минимално 1,5 mm² с дължина

до 25 m.

L Предпазител: 10 A

Включване

Не използвайте уред, при който превключвателят не може да бъде включван и изключван. Повредени прекъсвачи следва да бъдат поправени от сервизната служба или да бъдат заменени с нови.

Включване C

Натиснете ключа на дръжката ВКЛ-ИЗКЛ (3). След като се включи, уредът тръгва бавно. Оборотите се увеличават, щом ключът се натисне по-силно.

Изключване

Отпуснете ключа ВКЛ-ИЗКЛ на дръжката.

2-степенна скоростна кутия D

Уредът е оборудван с 2-степенна скоростна кутия.

Скорост: 150 min

2. Скорост: 300 min -1

–1

до 300 min

до 650 min -1

Для выбора скорости поверните переключатель (6) на

180°.

–1

L Приводите в действие переключатель только в

положении «стоп».

Непрекъсната работа C

Включване

За непрекъсната работа натиснете копчето за фиксиране (4), докато уредът е включен.

За непрекъсната работа използвайте миксера само със

стойката за миксер. (

Номер заказа: 372652)

Изключване

Натиснете ключа на дръжката ВКЛ-ИЗКЛ (3).

Регулиране на оборотите E

При това изпълнение могат да се регулират оборотите на двигателия и мощността на бъркане. Можете да регулирате оборотите плавно с регулатора за оборотите

(5).

1. Скорост: 150 min

2. Скорост: 300 min

Когато лица с проблеми в кръвообращението бъдат изложени прекалено често на вибрации, могат да се появят увреждания на нервната система или на кръвоносните съдове. Вие можете да намалите вибрациите:

- сп омощта на здрави, топли работни ръкавици

- намаляване на работното време (да се правят повече

дълги паузи) Отидете на лекар Вие не се чувствате добре или ако пръстите станат безчувствени.

 Използвайте само бъркалки, препоръчани от

производителя. Внимавайте за максималния диаметър

(Ø 120mm – RW 1400 / 140 mm – RW 1600).

 Dodávaná šroubovitá míchací metla je určena pro násled-

né materiály: Málo tekuté nebo lepivé stavební materiály jako jsou např. Lepidla, maziva, klihy, plnící materiály, lepidla na obklady atd.

 Повишавайте оборотите по време на смесване.

Дръжте миксера в сместа, докато се смеси напълно. Спазвайте инструкциите за работа на производителите.

 Не работете в непрекъснат режим при ниски

обороти. Това води до претоварване/прегряване на мотора, тъй като няма достатъчно охлаждане.

 По време на смесването дръжте уреда здраво с две

ръце.

 Не пипайте работещата бъркалка (въртящ се

инструмент на миксера).

 L Избягвайте пръскането! Работете с ниски

обороти, щом миксерът се потопи в сместа, съответно се извади от нея.

–1

до 300 min

-1

до 650 min

УУккааззаанниияя ззаа ууппооттррееббаа

–1

-1

в случай, че Вашите пръсти се подуят,

ТТееххннииччеессккаа ппооддддрръъжжккаа

Преди всяка работа по поддръжката и почистването:

- да бъде изключен уреда-

- да се изчака покоя на режещия конец

- да се извади щепсела за eлект-

рическата мрежа

Да се използват само оригинални части. Други части могат да предизвикат непредвидими повреди и наранявания.

Излизащи извън това работи по пускането в експлоатация могат да бъдат извършвани единствено от производителя или от сервизния център за клиенти.

Съхранявайте уредите извън обсега на достигане от деца.

L Спазвайте следното, за да запазите годността на

уреда за работа.  Поддържайте вентилационните процепи свободни и

чисти;

 Отстранявайте праха и замърсяванията с кърпа или

мека четка.

 Машината да не бъде почиствана с течаща вода или

почистващи средства под високо налягане.

 За частите от пластмаса не използвайте разтворители

(бензин, алкохол, и. т. н.), тъй като те могат да увредят пластмасовите части.

 Проверявайте, дали дръжките са здраво закрепени  Почиствайте бъркалката

 Миксерът е оборудван с въглеродни четки. Ако се

износят, въглеродните четки трябва да се сменят от сервиза.

Заради Вашата лична сигурност проверявайте

редовно бъркалката за повреди. Незабавно сменете повредената бъркалка.

Проверявайте редовно вълнообразната бъркалка. Миксер с дефектна вълнообразна бъркалка не бива повече да се използва. Дайте уреда на сервиз за ремонт.

да се извади щепсела за eлектрическата мрежа

+ Уреди, които не се ползват съхранявайте в сухо,

заключено помещение, извън обсега на деца.

+ Обърнете внимание преди по-продължително

съхранение на следното, за да удължите живота на машината и да гарантирате лесно обслужване:

− Направете основно почистване.

Моля вземете под внимание приложената гаранционна декларация.

ССъъххррааннееннииее

ГГааррааннцциияя

ВВъъззммоожжннии ннееииззппррааввннооссттии

Преди всяко отстраняване на неизправност

− Изключване

− да се изчака бъркалката да спре

− да се извади щепсела за eлектрическата мрежа

 След отстраняване на неизправностите пуснете отново в употреба и проверете всички обезопасяващи устройства.

Проблем Възможна причина Отстраняване

Двигателят не тръгва

необикновени шумове

Уредът тръгва, но блокира при малко натоварване и изключва автоматично.

⇒ няма напрежение в мрежата

(прекъсване на електроснабдяването)

⇒ съединителният кабел е

дефектен

⇒ дефектирал двигател или

превлючвател

⇒ Бъркалката е дефектна ⇒ Главата за затягане е дефектна

⇒ Материалът за смесване е

неправилен

⇒ Присъединителният проводник е

прекалено дълъг или прекалено малко напречно сечение.

⇒ Контактната кутия е прекалено

отдалечена от главното захранване и сечението на съединителния проводник е малко.

⇒ да се провери предпазителя (10 A)

⇒ да се смени кабела, респ. да се остави да бъде проверен

кабела (специалист по електротехника)

дефектните кабели да не бъдат използвани повече

⇒ за отстраняването на проблема се обърнете към

производителя или към назована от него фирма

⇒ Сменете бъркалката ⇒ за отстраняването на проблема се обърнете към

производителя или към назована от него фирма (виж списък с сервизните центрове за клиенти)

⇒ Неправилна работа. Спазвайте инструкциите за

производителя. Сечението на удължителния кабел трябва да бъде наймалко 1,5 мм², а дължината му – използване на по-дълъг кабел сечението му трябва да бъде най-малко 2,5 мм².

най-много 25 м. При

работа на

ТТееххннииччеессккии ддааннннии

Модел Profi RW 1400-2 Profi RW 1800-2 мощност на двигателя P1 1400 W 1800 W Двигател двигател за променлив електрически ток 230 V ~ 50 Hz обороти n0

(с регулиране на оборотите) Бъркалка-Ø 140 mm 160 mm Поставка на бъркалката M 14 Дължина на бъркалката ca. 600 mm Вибрация на дланта-ръката на дръжката за обслужване

(в съответствие с EN 1033/DIN 45675) Обем за разбъркване < 65 Liter < 90 Liter Тегло 7,0 kg 7,5 kg Ниво на звуковата мощност LWA

( в съответствие с 2000/14/EG) Ниво на звуковата мощност LPA

( в съответствие с 2000/14/EG)

1. Скорост: 150 - 300 min-1

2. Скорост: 300 - 650 min

= < 1,69 m/s²

vhw

измерено ниво на звуковата мощност

85,8 dB (A)

-1

96,8 dB (A)

Защитен вид II / Клас на защита IP 20

OObbssaahh

Obsah kartonu (dodávky) 24 Zacházení s odpady 24 Popis přístroje / Náhradní díly 24 Symboly v návodu / Symboly na přístroji 24 Prohlášení o shodě 24 Určení použití 25 Zbytková rizika 25 Bezpečná práce 25 Sestavení přístroje 26 Uvedení do provozu 26 Práce s ruční míchačkou 27 Údržba a péče o přístroj 27 Skladování 27 Záruka 27 Možné poruchy 28 Technická data 28

OObbssaahh kkaarrttoonnuu ((ddooddáávvkkyy))

 Po rozbalení kartonu zkontrolujte obsah zda

> je úplný > nedošlo ke škodám způsobeným dopravou

V případě,že není vše v pořádku,sdělte tuto skutečnost neprodleně svému prodejci.Na případné pozdější reklamace nebude brán zřetel.

• 1 Ruční míchačka • 2 Upínací klíče

• 1 Metla dvoudílná • 1 Sada uhlíkových kartáčků

• 1 Návod

ZZaacchháázzeenníí ss ooddppaaddyy

Elektrické přístroje nepatří do domovního odpadu. Přístroje, jejich příslušenství a obaly odevzdejte do recyklačního střediska.

AA PPooppiiss ppřřííssttrroojjee // NNááhhrraaddnníí ddííllyy

číslo

Popis

Ruční míchačka

šroubovitá metla 372613 372616

Spínač

Aretovací tlačítko

Regulace otáček

Dvoupolohový spínač

Madlo

Míchací hřídel

Upínací klíč 372562

10.

Maltová metla 372612 372615

11.

Disková metla 372614 372614

12.

Míchačkového stojanu 372653

Obj.číslo

RW 1400-2 RW 1800-2

SSyymmbboollyy vv nnáávvoodduu

Hrozící nebezpečí nebo nebzepčná situace. Ned-

bání těchto pokynů může mít za následek zranění nebo věcné škody.



Důležité pokyny pro správné užití přístroje. Nedbání těchto pokynů může zapřičinit poruchy přístroje.

Uživatelské pokyny. Tyto pokyny Vám pomohou optimálně přístroj využívat.

Montáž, obsluha a údržba. Zde je vysvětleno vše co je třeba z těchto hledisek udělat.

SSyymmbboollyy nnaa ppřřííssttrroojjii

Před uvedením do provozu si nejprve prostudujte návod a dbejte všech bezpeč- nostních pokynů.

Používejte ochranné brýle a ochranná sluchátka.

Noste ochranné rukavice.

EEUU--PPrroohhllááššeenníí oo sshhoodděě

odpovídající směrnici 98/37 EU

ATIKA GmbH & Co. KG Schinkelstraße 97, 59227 Ahlen - Germany

prohlašuje na vlastní zodpovědnost, že výrobek Ruční míchačka Profi RW 1400-2 / Profi RW 1800-2 Na kterou se toto prohlášení vztahuje,odpovídá odpovídá

daným základním bezpečnostním a hygienickým požadavků podle směrnice 98/37 EU stejně jako požadavkům dalších daných směrnic

2006/95,2004/108 EU a EN 60745-1

Ahlen, 20.08.2008 A. Pollmeier, Geschäftsführung

Před opravnými nebo údržbovými pracemi vždy přístroj odpojte od sítě vytažením vidlice ze zásuvky.

Používejte protiprachovou roušku.

Chraňte před vlhkem.

UUrrččeenníí ppoouužžiittíí ppřřííssttrroojjee

 Ruční míchačka je určena pro domácnost k mísení te-

kutých a práškových stavebních hmot jako jsou: Barvy,

malty, lepidla, sádra, plnící materiály, spárovací materiály či materiály na ochranu (krycí).

 Tento přístroj může být použit pouze s určenou míchací

metlou o max.průměru (Profi RW 1400-2) - 160 mm (Profi RW 1800-2).

 K určení použití ruční míchačky patří rovněž dodržení

výrobcem předepsaných pokynů pro provoz,údržbu a odstraňování event.poruch.Důležité je především dodržení všech bezpečnostních pokynů.



Každé jiné použití ruční míchačky zejména mísení

hořlavých nebo výbušných látek (

nebezpečí ohně či výbuchu) nebo použití k mísení potravin nepatří do okruhu použití ruční míchačky. Za takto způsobené škody na zdraví či majetku výrobce nenese zodpovědnost.

= Veškeré riziko jde na vrub uživatele.

 Platný předepsaný soubor pokynů k zabránění úrazů,

stejně jako obecně známe pracovně-medicinská pravidla a bezpečnostně- technická pravidla je třeba za všech okolností vždy dodržet.

 Svévolné změny na ruční míchačce vylučují zodpovědnost

výrobce za tímto způsobené škody všeho druhu.

 Přístroj mohou používat pouze osoby,které jsou s ním

seznámeny a o práci s ním poučeny.Opravné práce smí provádět pouze oprávněná servisní střediska.

ZZbbyyttkkoovváá rriizziikkaa

I přes dodržení všech pokynů pro určení užití přístroje a

dodržení všech pokynů bezpečnosti nelze všechna rizika,vzhledem ke konstrukci přístroje,vyloučit.

Zbytková rizika lze však minimalizovat dokonalým prostudováním a dodržením všech pokynů obsažených v návodu z hlediska určení použití přístroje a z hledisek pracovně- bezpečnostních.

Rovněž ohleduplnost a pozornost při práci zmenšují tato rizika.

 Ignorování nebo přehlédnutí bezpečnostních opatření

mohou zapřičinit zranění uživatele či majetkovou škodu.

 Ohrožení el. proudem při použití nesprávných či

poškozených přívodních kabelů.

 Dotek součástí přístroje, které jsou pod proudem jsou-li

bez krytí.

 Poškození sluchu při dlouhotrvající práce bez ochrany uší. Další rizika, i přes dodržení veškerých opatření, nelze

vyloučit.

BBeezzppeeččnnáá pprrááccee

Následné pokyny předejte všem dalším osobám,které

s přístrojem budou pracovat.

 Ruční míchačku nepoužívejte pro práce pro které není

určena (viz kapitola o určení použití přístroje a kapitola Práce s ruční míchačkou).



Agresivních materiálů, jako je cement, nebo chemické přídavné hmoty, se nedotýkejte, nenadýchejte či nedopusťe aby se dostaly do trávicího traktu. Při plnění a vyprazdňování mísící nádoby a při práci s míchačkou vždy používejte ochranné pracovní pomůcky (ochranný oděv, rukavice, brýle a prachovou roušku).

 Práci přerušte vždy jsou-li v blízkosti jiné osoby především

děti. To se týká i domácích zvířat. Stejně tak práci přerušte měníte-li stanoviště.

 Obsluha přístroje je za bezpečnost vůči třetím osobám

zodpovědná.

 Uživatel zodpovídá a škody na zdraví jiných osob a za

škody na majetku.

 Nespouštějte přístroj je-li v blízkosti další osoba.  Děti a mladiství pod 16 let a osoby, které nejosu o práci s

míchačkou poučeny, nesmějí přístroj provozovat.

 Nikdy neponechávejte přístroj bez dozoru.  Přístroj provozujte vždy se všemi ochrannými prvky a na

řístroji neměňte nic,co by mohlo snížit bezpečnost.

 Přístroj resp.jeho části nepozměňujte.  Přístroj vypněte a odpojte od sítě el.energie vytažením

vidlice ze zásuvky vždy při

− Opravách

− Údržbě a čištění

− Odstraňování poruch

− Kontrolách přívodních kabelů

− Transportu

− Opuštění přítroje

− Nezvyklých zvucích či vibracích

 O přístroj řádně pečujte:

− Dbejte na průchodnost chladících otvorů(větrání)

− Udržujte madla čistá ( zbytky oleje, nebo maziv).

Dodržujte předpisy pro údržbu.

 Přístroj kontrolujte z hlediska event. poškození:

− Před každým dalším použitím přístroje musí být

všechny ochranné prvky řádně namontovány a splňo- vat nároky na perfektní funkci.To je třeba vždy přez- koušet.

− Zkontrolujte zad všechny částipřístroje jsou správně

namontovány a splňují všechny podmínky pro bezvadný chod přístroje.

− Poškozené ochranné prvky nebo jiné části přístroje je

třeba vyměnit v servisu (pokud není jinak uvedeno v návodu).

− Poškozené nebo nečitelné samolepky na přístroji

vyměňte.

 Přístroj skladujte na suchém uzamčeném místě,kam děti

nemají přístup.

+ 60 hidden pages

Atika RW 1400-2, RW 1800-2 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
