Atika RT 500, RT 400 User Manual [de]

Download

00/

500

Seite 8 – 14

Page 15 – 20

Page 21 - 26

Str 27 - 32

Side 33 - 38

Side 39 - 44

oldal 45 - 50

Strana 51 - 56

Pagina 57- 62

Side 63 - 68

Blz. 69 - 74

Stronie 75 - 80

cтp. 81 - 87

Sidan 88- 93

Strana 94– 99

Stran 100- 105

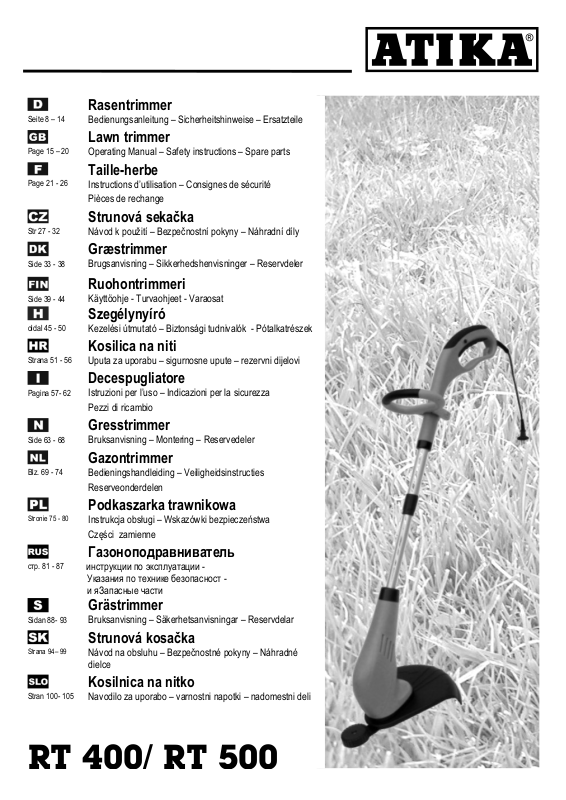

RT 4

Rasentrimmer

Bedienungsanleitung – Sicherheitshinweise – Ersatzteile

Lawn trimmer

Operating Manual – Safety instructions – Spare parts

Taille-herbe

Instructions d’utilisation – Consignes de sécurité Pièces de rechange

Strunová sekačka

Návod k použití – Bezpečnostní pokyny – Náhradní díly

Græstrimmer

Brugsanvisning – Sikkerhedshenvisninger – Reservdeler

Ruohontrimmeri

Käyttöohje - Turvaohjeet - Varaosat

Szegélynyíró

Kezelési útmutató – Biztonsági tudnivalók - Pótalkatrészek

Kosilica na niti

Uputa za uporabu – sigurnosne upute – rezervni dijelovi

Decespugliatore

Istruzioni per l’uso – Indicazioni per la sicurezza Pezzi di ricambio

Gresstrimmer

Bruksanvisning – Montering – Reservedeler

Gazontrimmer

Bedieningshandleiding – Veiligheidsinstructies Reserveonderdelen

Podkaszarka trawnikowa

Instrukcja obsługi – Wskazówki bezpieczeństwa Części zamienne

Газоноподравниватель

инструкции по эксплуатации Указания по теxнике безопасност - и яЗапасные части

Grästrimmer

Bruksanvisning – Säkerhetsanvisningar – Reservdelar

Strunová kosačka

Návod na obsluhu – Bezpečnostné pokyny – Náhradné dielce

Kosilnica na nitko

Navodilo za uporabo – varnostni napotki – nadomestni deli

Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben. Anleitung für künftige Verwendungen aufbewahren.

Do not operate machine before having read the operating instructions, understood all the notes and assembly the machine as described here.

Keep the instructions in a safe place for future use. Vous ne devez pas mettre la machine en route avant d’avoir lu attentivement ce mode d’emploi, d’avoir observé

toutes les informations indiquées et d’avoir monté la machine comme décrit. Conserver ces notice d’utilisation pour tout utilisateur futur.

Stroj nesmíte obsluhovat bez dokonalého prostudování tohoto návadu, respeitování všech daných pokynů a jeho řádného smootování.

Návod uschovejte pro případné další použití. Anvend ikke apparatet, før De har læst betjeningsvejledningen, iagttaget de angivne henvisninger og monteret

apparatet som beskrevet. Bør opbevares til senere anvendelse. Älä ota laitetta käyttöön, ennenkuin olet lukenut sen käyttöohjeen, huomioinut kaikki huomautukset ja asentanut

laitteen kuvatulla tavalla. Säilytettävä tulevaa käyttlö varten. A gépet nem szabad üzembe helyezni, amíg a jelen használati utasítást útmutatót el nem olvasta, valamennyi leírt

tudnivalót figyelembe nem vett és a készüléket a leírtak szerint nem szerelte össze. Az utasítást a további használathoz kérjük megőrizni. Stroj ne smijete pustiti u pogon prije, nego što pročitate ovu uputu za uporabu, ako ne slijedite sve naznačene

upute i uređaj ne montirate kao što je opisano. Uputu spremiti za buduću uporabu. La macchina non deve essere messa in esercizio se non prima sono state lette le istruzioni per l’uso, tutte le

indicazioni sono state osservate e l’apparecchio è stato montato come descritto. Custodire queste istruzioni per l’uso per una eventuale consultazione successiva. Du må ikke ta dette apparatet i drift før du har lest denne bruksanvisningen, studert de angitte henvisningene og

montert apparatet slik det beskrives. Skal oppvevares for senere bruk. U mag het apparaat niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instructies hebt

gevolgd en het apparaat volgens de beschrijving heeft gemonteerd. Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen. Zanim nie przeczytają Państwo niniejszej Instrukcji obsługi, nie przyjmą do wiadomości i przestrzegania

zawartych w niej wskazówek oraz nie zmontują urządzenia w opisany poniżej sposób, nie wolno uruchomić urządzenia.

Niniejszą instrukcję należy przechować dla późniejszego wykorzystania.

Запрещается вводить устройство в эксплуатацию до того, как Вы прочтете настоящее инструкцию по эксплуатации, учтете все приведенные указания и смонтируете устройство описанным образом.

Сохранить инструкцию для использования в будущем

Det är inte tillåtet att ta maskinen i drift om man inte noga har läst igenom bruksanvisningen, följt alla anvisningar och har monterat maskinen enligt monteringsanvisningarna.

Förvara bruksanvisningen väl. Nesmiete stroj sprevádzkovať, pokiaľ si neprečítate tento návod na obsluhu, nevezmete na vedomie všetky

uvádzané pokyny a pokiaľ prístroj podľa popisu nezmontujete. Návod si uschovajte pre prípad použitia v budúcnosti. Naprave ne smete pognati, preden ste prebrali to navodilo, upoštevali vse navedene napotke in napravo montirali,

kot je opisano. Navodilo shranite za prihodnjo uporabo.

EG-Konformitätserklärung entsprechend der Richtlinie 98/37 EG EC Declaration of Conformity according to Directive 98/37 EC Déclaration de conformité de la CE conformément à la disposition 98/37 CE Prohlášení o shodě podle směrnice EU č. 98/37 EHS EF-overensstemmelseserklæring i henhold til EF-direktiv 98/37/EG EY-vaatimustenmukaisuusvakuutus EY-direktiivin 98/37/EY mukaan EK megfelelőségi nyilatkozat a 98/37 EG irányelvnek megfelelően EU izjava o konformnosti odgovarajući smjernici 98/37 EG

ATIKA GmbH & Co. KG, Schinkelstraße 97, D-59227 Ahlen

erklären in alleiniger Verantwortung, dass das Produkt

Rasentrimmer RT 400, RT 500; Typ RT 400, RT 500

auf die sich diese Erklärung bezieht, den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinien 98/37/EG, sowie den Anforderungen der anderen einschlägigen Richtlinien 2004/108/EG, 2000/14 EG, 73/23/EWG entsprechen

declare under our sole responsibility, that the product

Lawn trimmer RT 400, RT 500; Typ RT 400, RT 500

to which this declaration relates corresponds to the relevant basic safety and health requirements of the Directive 98/37/EC, and to the requirements for the other relevant Directives: 2004/108/EC, 2000/14 EC, 73/23/EEC.

déclarons en responsabilité propre, que le produit

Taille-herbe RT 400, RT 500; Typ RT 400, RT 500

auquel se rapporte la présente déclaration, correspondes aux exigences de sécurité et de santé fondamentales des dispositions 98/37/CE, ainsi qu’aux exigences des autres dispositions en la matière 2004/108/CE, 2000/14 CE,

73/23/CEE.

prohlašuje se vší odpovědností, že výrobek

Strunová sekačka RT 400, RT 500; Typ RT 400, RT 500

na který se vztahuje toto prohlášení, odpovídá příslušným základním bezpečnostním a zdravotním podmínkám směrnice 98/37 EG, jakož i podmínkám dalších příslušných směrnic 2004/108/EHS, 2000/14 EHS, 73/23/EHS.

erklærer på eget ansvar, at produkt,

Græstrimmer RT 400, RT 500; Typ RT 400, RT 500

som er omfattet af denne erklæring, overholder de relevante grundlæggende sikkerheds- og sundhedskrav i EF-direktiv 98/37/EF samt kravene i andre EF-direktiver, der kan finde anvendelse. 2004/108/EG, 2000/14 EG, 73/23/EWG.

vakuutamme yksinvastuullisina, että tuotteet

Ruohontrimmeri RT 400, RT 500; Typ RT 400, RT 500 joita tämä vakuutus koskee, ovat EY-direktiivin 98/37/EY asianomaisten perusluonteisten turva- ja terveydensuojeluvaatimusten sekä muiden asianomaisten EY-direktiivien 2004/108/EG und 73/23/EWG.

saját felelősségére kijelenti, hogy a

Szegélynyíró RT 400, RT 500; Typ RT 400, RT 500 amelyre a jelen nyilatkozat vonatkozik, a 98/37/EK irányelv vonatkozó alapvető biztonsági és egészségügyi követelményeinek, valamint az egyéb vonatkozó 2004/108/EG, 2000/14 EG, 73/23/EWG előírásoknak megfelel.

izjavljuje sa samo svojom odgovornošću, da proizvod

Kosilica na niti RT 400, RT 500; Typ RT 400, RT 500 na koji se odnosi ova izjava, ogovara jasnim osnovnim sigurnosnim i zdravstvenim zahtjevima smjernica/98/37/EG, kao i zahtjevima drugih jasnih smjernica 2004/108/EG, 2000/14 EG, 73/23/EWG.

Ahlen, 04.04.2006

Dichiarazione di conformità CE corrispondentemente alle direttive 98/37 CE EF- konformitetserklæring tilsvarer EF-direktiv 98/37/ EF EG-Verklaring van overeenstemming overeenkomstig de richtlijn van de raad 98/37 EG EG-Deklaracja zgodności stosownie do Wytycznych 98/37 EG Заявление о соответствии требованиям Европейского Союза согласно Директиве 98/37 EG EG-konformitetsintyg enligt EG-norm 98/37/EG Prehlásenie o zhode – ES zodpovedá smernici 98/37 ES EG-izjava o skladnosti v skladu z direktivo 98/37 EG

ATIKA GmbH & Co. KG, Schinkelstraße 97, D-59227 Ahlen

dichiara, sotto la propria responsabilità, che il prodotto

Decespugliatore RT 400, RT 500; Typ RT 400, RT 500 al quale si riferisce questa dichiarazione, è conforme ai requisiti basilari per la sicurezza e la salute in vigore, delle

direttive 98/37/CE, così come ai requisiti delle altre direttive in vigore 2004/108/CE, 2000/14 CE, 73/23/CEE.

er fullt ut og eneansvarlig for ar produkt

Gresstrimmer RT 400, RT 500; Typ RT 400, RT 500

som denne erklæring gjelder for, oppfyller de relevante grunneleggende sikkerhets- og helsekrav i EF-direktiv 98/37/EF, såvel som kravene i ovrige relevante EF-direktiv 2004/108/EG und 73/23/EWG.

verklaren, uitsluitende verantwoordelijkheid dat het produkt

Gazontrimmer RT 400, RT 500; Typ RT 400, RT 500 waarop deze verklaring betrekking heeft, voldoet aan de desbetreffende veiligheids- en gezonheidseisen van de richtlijn

98/37/EG, alsmede aan de eisen van de andere desbetreffende richlijnen 2004/108/EG, 2000/14 EG, 73/23/EEG.

oświadcza, przyjmując na siebie wyłączną odpowiedzialność, że następujący produkt,

Podkaszarka trawnikowa RT 400, RT 500; Typ RT 400, RT 500 którego to oświadczenie dotyczy, odpowiada Wytycznym 98/37/EG określającym wymagania w zakresie bezpieczeństwa i zdrowotności, a także wymaganiom wszystkich innych Wytycznych znajdujących zastosowanie w powyższym zakresie. 2004/108/EG, 2000/14 EG, 73/23/EWG.

заявляем под единоличную ответственность, что продукты

Газоноподравниватель

RT 400, RT 500; Typ RT 400, RT 500

на которые распространяется настоящее заявление, отвечают соответствующим принципиальным требованиям по технике безопасности и охраны здоровья из Директивы 2004/108/CE, 2000/14 CE, 73/23/CEE, а также требованиям других соответствующих директив

intygar med ensamansvar att nedanstående produkt,

Grästrimmer RT 400, RT 500; Typ RT 400, RT 500 för vilket detta intyg gäller, uppfyller, grundläggande säkerhets- och hälsoskyddsfäreskrifter enligt EG-norm 98/37/EG,

samt uppfyller kraven enligt övriga gällnade EG-normer 2004/108/EC, 2000/14 EC, 73/23/EEC. spoločnosť prehlasuje na vlastnú zodpovednosť, že výrobok

Strunová kosačka RT 400, RT 500; Typ RT 400, RT 500 na ktorý sa vzťahuje toto prehlásenie, zodpovedá príslušným základným bezpečnostným a zdravotným požiadavkám podľa smerníc 98/37/ES, ako aj požiadavkám nasledovných príslušných smerníc

2004/108/EG, 2000/14 EG, 73/23/EWG.

z izključno odgovornostjo izjavlja, da proizvod

Kosilnica na nitko RT 400, RT 500; Typ RT 400, RT 500

na katerega se nanaša ta izjava, izpolnjuje zadevne temeljne varnostne in zdravstvene zahteve direktive 98/37/EG, ter zahteve drugih zadevnih direktiv 2004/108/EG, 2000/14 EG, 73/23/EWG.

Ahlen, 04.04.2006 A. Pollmeier, Geschäftsführung

Elektrische Geräte gehören nicht in den Hausmüll. Geräte, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Electrical devices do not go into the domestic rubbish. Give devices, accessories and packaging to an ecofriendly recycling.

Ne jamais jeter un appareil électrique aux ordures ménagères. Les appareils, les accessoires et les emballages doivent être recyclés de façon non-polluante.

Elektrospotřebiče nepatří do domácího odpadu. Zařízení, příslušenství a obal odevzdávejte k recyklaci šetřící životní prostředí.

Elektriske apparater må ikke bortskaffes med dagrenovationen. Apparater, tilbehør og emballagen skal tilføres en miljøvenlig genanvendelse.

Sähkölaitteet eivät kuulu talousjätteisiin. Laitteet, lisälaitteet ja pakkausmateriaali on poistettava ympäristöystävälliseen kierrätykseen.

A tönkrement elektromos készülék nem való a háztartási hulladékba. A készüléket, tartozékait és csomagolását környezetkímélő módon juttassa hulladékba.

Električni uređaji ne spadaju u kućni otpad. Uređaji, pribor i ambalažu odložite u skladu sa zaštitom okoliša.

Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio.

Elektriske apparater må ikke kastes sammen med husholdningsavfallet. Apparat, tilbehør og emballasje må innleveres for miljøvennlig gjenbruk.

Elektrische toestellen behoren niet in de huisafval. Toestellen, toebehoren en verpakking naar een milieuvriendelijk recycling brengen.

Urządzenia elektryczne nie nadają się do wyrzucania z odpadami domowymi. Urządzenia, osprzęt i opakowania należy poddawać ekologicznemu recyklingowi.

Электрические приборы не удалять в бытовой мусор. Устройства, принадлежности и упаковку направлять на утилизацию в соответствии с требованиями окружающей среды.

Elektriska apparater bör inte slängas i soptunnan. Apparater, tillbehör och förpackning skall återvinnas på miljövänligt sätt.

Elektrické prístroje nepatria do domového odpadu. Pre prístroje, príslušenstvo a balenie zaistite recykláciu, ktorá nezaťažuje životné prostredie.

Električni aparati ne spadajo med hišne odpadke. Aparate, pribor in embalažo posredujte ekološki reciklažni postaji.

Inhalt

Montage 3 Konformitätserklärung 5 Lieferumfang 8 Gerätebeschreibung/ Ersatzteile 8 Betriebszeiten 8 Symbole Betriebsanleitung / Gerät 8 Bestimmungsgemäße Verwendung 9 Restrisiken 9 Sicheres Arbeiten 9 Vorbereiten zur Inbetriebnahme 11 Inbetriebnahme 11 Arbeitshinweise 11 Arbeiten mit dem Rasentrimmer 12 Wartung und Pflege 12 Lagerung 13 Garantie 13 Mögliche Störungen 13 Technische Daten 14

Lieferumfang

• Rasentrimmer RT 400/RT 500

• Schutzhaube

• Stützrad

• Fadenspule kpl.

•

Schraubenbeutel

•

Bedienungsanleitung

 Überprüfen Sie nach dem Auspacken den Inhalt des

Betriebszeiten

Gemäß der Maschinenlärmschutzverordnung vom September 2002 dürfen Rasentrimmer in reinen, allgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonnund Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden. Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

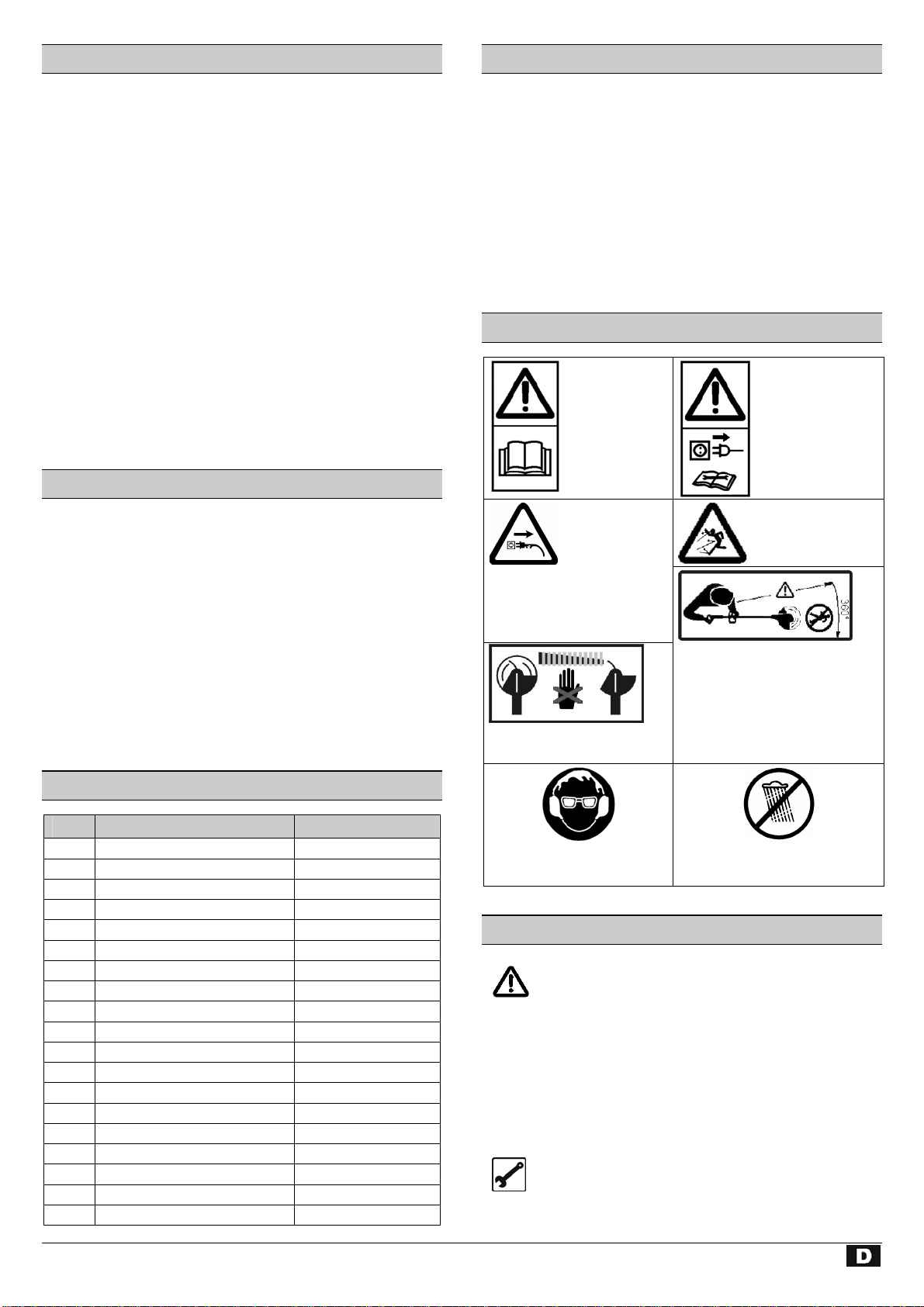

Symbole Gerät

Vor Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise lesen und beachten.

Sofort Netzstecker ziehen, wenn die An-

schlussleitung beschädigt oder durchtrennt wird.

Kartons auf

! Vollständigkeit ! evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

Gefahr durch nachlaufendes Werkzeug!

Bei laufendem Motor: unbeteiligte Personen sowie Haus- und Nutztiere aus dem Gefahrenbereich fernhalten (mindestens 6m).

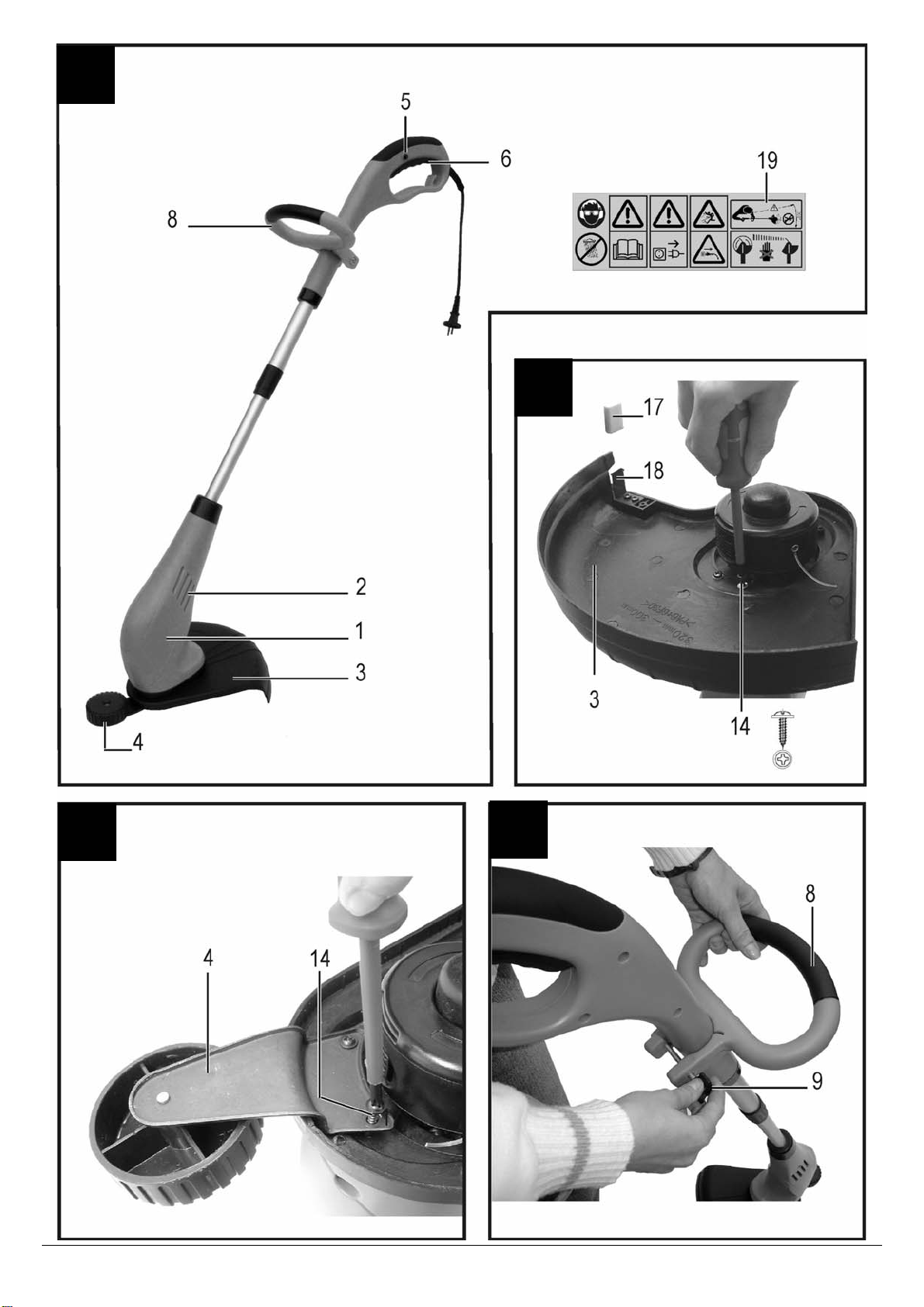

Gerätebeschreibung / Ersatzteilliste

Pos. Bezeichnung Bestell.-Nr.

Schneidkopf

Lüftungsschlitze

Schutzhaube 380917

Stützrad 380918

Sicherungsknopf

EIN-AUS Griffschalter

Kabelhalterung

Führungsgriff 380919

Feststellschraube 380920

10.

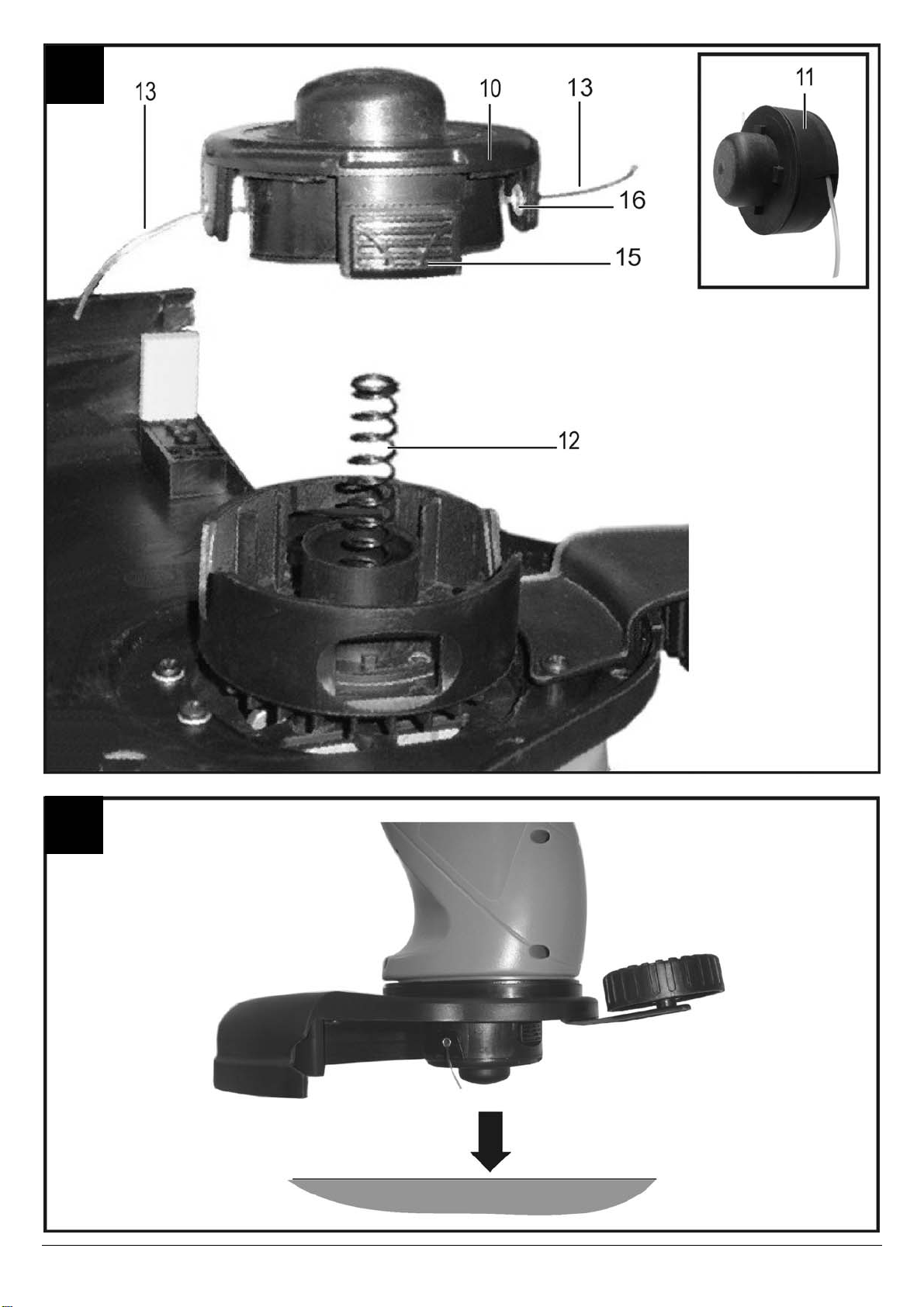

Spulenabdeckung 380921

11.

Fadenspule kpl. 380922

12.

Feder 380923

13.

Schneidfaden

14.

Schraube ST 4.2 x 18 380908

15.

Arretierungen

16. Löcher

17. Messerschutz 380903

18. Fadenmesser 380904

19. Sicherheitsaufkleber 380909

Schutzbrille und Gehörschutz tragen.

Symbole der Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das

Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigungen führen.



Wichtige Hinweise zum sachgerechten Umgang mit der Maschine. Das Nichtbeachten dieser

Hinweise kann zu Störungen an der Maschine führen. Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen des Gerätes optimal zu nutzen. Montage, Bedienung und Wartung der Maschine. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Nicht dem Regen oder Nässe aussetzen.

Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netzstecker ziehen.

Gefahr durch fortschleudernde Teile.

Bestimmungsgemäße Verwendung

 Der Rasentrimmer ist für das Schneiden von Gras und

ähnlichem weichen Bewuchs sowie Rasenkanten im privaten Haus- und Hobbygarten geeignet, die mit dem Rasenmäher nicht erreicht werden können.

 Das Gerät darf nicht in öffentlichen Anlagen, Parks, Sport-

stätten oder an Straßen und in der Land- und Forstwirtschaft eingesetzt werden.



Der Rasentrimmer darf nicht verwendet werden

zum Schneiden und Zerkleinern:

- von Hecken, Sträuchern und Büschen

- von Blumen

- im Sinne von Kompostiergut.

 Zur bestimmungsgemäßen Verwendung gehört auch die

Einhaltung der vom Hersteller vorgeschriebenen Betriebs, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.

 Die geltenden einschlägigen Unfallverhütungsvor-

schriften, sowie die sonstigen allgemein anerkannten

arbeitsmedizinischen und sicherheitstechnischen Regeln sind einzuhalten.

 Jeder weiter darüber hinausgehende Gebrauch gilt als nicht

bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: das Risiko trägt allein der Benutzer.

 Eigenmächtige Veränderungen an dem Rasentrimmer

schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus.

 Das Gerät darf nur von Personen gerüstet, genutzt und

gewartet werden, die damit vertraut und über die Gefahren

unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.

 Die Maschine darf nicht in explosionsgefährdeter

Umgebung verwendet oder dem Regen ausgesetzt werden.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

 Verletzungsgefahr der Finger und Hände durch das

Reingreifen in den laufenden Schneidfaden.

 Verletzungsgefahr der Füße durch das Berühren des

Schneidfadens an nicht abgedecktem Bereich.

 Wegschleudern von Steinen und Erde.  Gefährdung durch Strom, bei Verwendung nicht ordnungs-

gemäßer Elektro-Anschlussleitungen.

 Berührung spannungsführender Teile bei geöffneten elektri-

schen Bauteilen.

 Beeinträchtigung des Gehörs bei länger andauernden

Arbeiten ohne Gehörschutz.

Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicheres Arbeiten

Bei unsachgemäßem Gebrauch könn en Rasentrimmer gefährlich sein. Wenn Elektrowerkzeuge eingesetzt werden, müssen die grundlegenden Sicherheitsvorkehrungen befolgt werden, um die Risiken von Feuer, elektrischem Schlag und Verletzungen von Personen auszuschließen.

Lesen und beachten Sie deshalb vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die Unfall-verhütungsvorschriften Ihrer Berufsgenossenschaft bzw. die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen

weiter, die mit der Maschine arbeiten. Bewahren Sie diese Sicherheitshinweise gut auf.

 Machen Sie sich vor Gebrauch mit Hilfe der Bedien-

ungsanleitung mit der Maschine vertraut.

 Benützen Sie die Maschine nicht für Zwecke, für die sie

nicht bestimmt ist (siehe „Bestimmungsgemäße Verwendung“).

 Arbeiten Sie auf rutschfestem und ebenem Untergrund.  Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für

sicheren Stand und halten Sie jederzeit das Gleichgewicht.

 Seien Sie aufmerksam. Achten Sie darauf, was Sie tun.

Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

 Tragen Sie geeignete Arbeitskleidung:

− keine weite Kleidung oder Schmuck, sie können von

beweglichen Teilen erfasst werden

− Handschuhe und rutschfestes Schuhwerk

− Lange Hosen zum Schutz der Beine

 Tragen Sie persönliche Schutzkleidung:

− Schutzbrille

− Gehörschutz (Schalldruckpegel am Arbeitsplatz kann

85 dB (A) überschreiten)

 Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung

kann Unfälle zur Folge haben.

 Vorsicht beim Rückwärtsgehen. Stolpergefahr!  Entfernen Sie vor dem Schneiden alle Fremdkörper (z.B.

Steine, Äste, Draht, usw.). Achten Sie während der Arbeit auf weitere Fremdkörper.

 Falls Sie auf Fremdkörper treffen, schalten Sie das Gerät

bitte aus und entfernen Sie den Fremdkörper. Bevor Sie das Gerät aber wieder anschalten, prüfen Sie es auf eventuelle Beschädigungen und lassen Sie notwendige Reparaturen durchführen.

 Berücksichtigen Sie Umgebungseinflüsse:

− Benutzen Sie das Gerät nicht in feuchter oder nasser

Umgebung.

− Setzen Sie das Gerät nicht dem Regen aus.

− Arbeiten Sie nur bei ausreichenden Sichtverhältnissen,

Sorgen Sie für gute Beleuchtung.

 Lassen Sie das Gerät nie unbeaufsichtigt.  Kinder und Jugendliche unter 16 Jahren sowie Personen,

die nicht mit der Anleitung vertraut sind, dürfen das Gerät nicht bedienen.

 Halten Sie andere Personen und Tiere von Ihrem Arbeits-

bereich fern. Lassen Sie andere Personen, insbesondere Kinder, nicht

das Werkzeug oder das Kabel berühren.

 Unterbrechen Sie den Gebrauch der Maschine, wenn

Personen, vor allem Kinder oder Haustiere, in der Nähe sind und wenn Sie den Arbeitsbereich wechseln.

 Überlasten Sie die Maschine nicht! Sie arbeiten besser und

sicherer im angegebenen Leistungsbereich.

 Betreiben Sie das Gerät nur mit kompletten und korrekt

angebrachten Schutzeinrichtungen und ändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte.

 Fassen Sie nicht in das Messer, es besteht

Verletzungsgefahr!

 Montieren Sie nie metallische Schneidelemente.

Der Gebrauch anderer Werkzeuge und anderen

Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

 Schalten Sie die Maschine ab, warten Sie bis zum Stillstand

des Schneidfadens und ziehen Sie den Netzstecker aus der Steckdose bei:

− Reparaturarbeiten

− Wartungs- und Reinigungsarbeiten

− Beseitigung von Störungen (Reinigung der Fadenspule)

− Transport und Lagerung

− Verlassen des Gerätes (auch bei kurzzeitigen Unter-

brechungen)

 Achtung! Der Schneidfaden läuft nach! Bremsen Sie die

Faden nicht mit der Hand ab.

 Pflegen Sie Ihren Rasentrimmer mit Sorgfalt:

− Achten Sie darauf, dass die Luftöffnungen sauber sind.

− Halten Sie die Handgriffe frei von Öl und Fett.

− Befolgen Sie die Wartungsvorschriften und die

Hinweise für den Spulenwechsel.

 Überprüfen Sie die Maschine auf eventuelle

Beschädigungen:

− Vor weiterem Gebrauch der Maschine müssen Schutz-

vorrichtungen sorgfältig auf ihre einwandfreie und

bestimmungsgemäße Funktion untersucht werden.

− Überprüfen Sie, ob die beweglichen Teile einwandfrei

funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert

sein und alle Bedingungen erfüllen, um einwandfreien Betrieb des Rasentrimmers sicherzustellen.

− Beschädigte Schutzvorrichtungen und Teile müssen

sachgemäß durch eine anerkannte Fachwerkstatt (oder Hersteller) repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist.

− Beschädigte oder unleserliche Sicherheitsaufkleber sind

zu ersetzen.

 Bewahren Sie unbenutzte Geräte an einem trockenen,

verschlossenen Ort außerhalb der Reichweite von Kindern auf.

Elektrische Sicherheit

 Ausführung der Anschlussleitung nach IEC 60245 (H 07

RN-F) mit einem Aderquerschnitt von mindestens

- 1,5 mm² bei Kabellänge bis 25 m

- 2,5 mm

bei Kabellänge über 25 m

 Lange und dünne Anschlussleitungen erzeugen einen

Spannungsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion des Gerätes wird reduziert.

 Stecker und Kupplungsdosen an Anschlussleitungen

müssen aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen mechanischen Festigkeit sein oder mit diesem Material überzogen sein.

 Die Steckvorrichtung der Anschlussleitung muss spritz-

wassergeschützt sein.

 Beim Verlegen der Anschlussleitung darauf achten, dass

sie nicht stört, gequetscht, geknickt und die Steckverbindung nicht nass wird.

 Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel

vollständig ab.

 Verwenden Sie die Anschlussleitung nicht für Zwecke, für

die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen.

 Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie

Körperberührung mit geerdeten Teilen (z. B. Rohre, Heizkörper, Herde, Kühlschränke usw.).

 Kontrollieren Sie Verlängerungskabel regelmäßig und

ersetzen Sie sie, wenn sie beschädigt sind.

 Verwenden Sie keine defekten Anschlussleitungen.  Verwenden Sie im Freien nur dafür zugelassene und

entsprechend gekennzeichnete Verlängerungskabel.

 Keine provisorischen Elektroanschlüsse einsetzen.  Schutzeinrichtungen niemals überbrücken oder außer

Betrieb setzen.

 Schließen Sie das Gerät über Fehlerstromschutzschalter

(30 mA) an.

Der Elektroanschluss bzw. Reparaturen an elektrischen

Teilen der Maschine hat durch eine konzessionierte Elektrofachkraft oder einer unserer Kundendienststellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.

Reparaturen an anderen Teilen der Maschine haben

durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.

Nur Originalersatz-, Zubehör- und Sonderzubehörteile

verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Vorbereiten zur Inbetriebnahme

Um ein einwandfreies Funktionieren der Maschine zu

erzielen, befolgen Sie die Hinweise dieser Anleitung.

Sie müssen folgendes tun:

 Schutzhaube anbringen  Stützrad anbringen  Führungsgriff anbringen

Montage der Schutzhaube

Schrauben Sie die Schutzhaube (3) mit den Schrauben (14) an den Schneidkopf (1).

Stützrad montieren

Das Stützrad (4) mit den Schrauben (14) an die Schutzhaube anschrauben.

Führungsgriff anbringen

Befestigen Sie den Führungsgriff (8) mit der Feststellschraube (9) am Gerät.

Inbetriebnahme

Netzanschluss

Vergleichen Sie die auf dem Gerätetypenschild angegebene Spannung, z.B. 230 V mit der Netzspannung und schließen Sie das Gerät an die entsprechende und vorschriftsmäßig geerdete Steckdose an.

Schließen Sie die Maschine über einen FI-Schalter (Fehlerstromschutzschalter) 30 mA an.

Einschalten

Drücken Sie erst seitlich den runden Sicherheitsknopf (5) und anschließend den EIN-AUS Griffschalter (6). Während des Schneidvorganges können Sie den Sicherheitsknopf loslassen.

Ausschalten

Lassen Sie den EIN-AUS Griffschalter (6) los.

Arbeitshinweise

Vor Arbeitsbeginn beachten Sie folgendes:

 Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie

diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben!

 Sorgen Sie für einen sicheren und aufgeräumten

Arbeitsplatz. Entfernen Sie Gegenstände, die weggeschleudert werden können, aus dem Arbeitsbereich.

 Stellen Sie vor Beginn der Arbeit sicher, dass:

− sich im Arbeitsbereich keine weiteren Personen oder

Tiere aufhalten

− hindernisfreies Rückweichen für Sie sichergestellt ist

− sicherer Stand gewährleistet ist.

 Trimmen Sie das Gras nur wenn es trocken ist, dann

erhalten Sie die besten Schnittergebnisse.

Wenn Personen mit Blutkreislaufstörungen zu oft

Vibrationen ausgesetzt werden, können Schädigungen am Nervensystem oder an Blutgefäßen auftreten. Sie können die Vibrationen reduzieren:

- durch kräftige, warme Arbeitshandschuhe

- Verkürzung der Arbeitszeit (mehrere lange Pausen

einlegen) Gehen Sie zum Arzt, wenn Ihre Finger anschwellen, Sie sich unwohl fühlen oder die Finger gefühllos werden.

Arbeiten mit dem Rasentrimmer

 Verwenden Sie Anschluss- bzw. Verlängerungskabel mit

einem Aderquerschnitt von mindestens 1,5 mm² bis 25 m Länge

Anbringen des Verlängerungskabels

Um ein unbeabsichtigtes Lösen der Steckverbindung zu

verhindern, stecken Sie das Verlängerungskabel als Schlaufe durch die Öffnung im hinteren Haltegriff und legen Sie sie über die Kabelaufhängung.

Einschalten

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschalten lässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden.

Das Gerät besitzt eine Sicherheitsschaltung, die ein unbeabsichtigtes Einschalten verhindert.

Halten Sie die Hände und Füße immer im sicheren Abstand zum rotierenden Schneidfaden.

• Entfernen Sie vor dem Arbeiten den Messerschutz (17) von

dem Fadenmesser (18).

• Halten Sie immer die Lüftungsschlitze sauber.

• Der Schneidfaden läuft nach dem Ausschalten des

Rasentrimmer nach. Warten Sie deshalb ab, bis der Faden

stillsteht, bevor Sie das Gerät wieder einschalten.

Beachten Sie auf jeden Fall die Sicherheitshinweise auf S. 9 ff.

Arbeiten mit dem Rasentrimmer

Richtige Arbeitshaltung

Bevor Sie anfangen zu arbeiten, sollte der Rasentrimmer so eingestellt werden, dass Sie sicher und bequem arbeiten können.

Teleskopstange

Durch die Teleskopstange können Sie

a) die Trimmerlänge und b) die Gerätehöhe variieren.

1. Drehen Sie dafür das Gerät am Haltegriff um 90° nach links

(gegen den Uhrzeigersinn) und schieben oder ziehen das Gerät auf die gewünschte Höhe.

2. Um die Höhe festzustellen drehen Sie den Haltegriff wieder

zurück.

Führungsgriff

Halten Sie zur besseren Kontrolle den Rasentrimmer zusätzlich am Führungsgriff (8) fest. Den Führungsgriff können Sie in der Höhe verstellen, um bequemer zu arbeiten.

• Lösen Sie die Feststellschraube (9).

• Schieben Sie den Griff in die gewünschte Position und

ziehen Sie dann die Feststellschraube wieder an.

Trimmen

Halten Sie den Rasentrimmer während des Schneidvorganges im ausreichenden Abstand vom Körper. Neigen Sie dabei das Gerät leicht nach vorn und bewegen Sie es von links nach rechts. Höheres Gras über 15 cm sollten Sie stufenweise schneiden.

Kanten schneiden

Für das Freischneiden von Kanten, Büschen und Bäumen muss der Schneidkopf gedreht werden.

1. Schalten Sie den Rasentrimmer aus.

2. Drehen Sie dafür das Gerät am Haltegriff um180° nach

links (gegen den Uhrzeigersinn).

3. Setzen Sie den Rasentrimmer auf das Stützrad (4) und

führen das Gerät an der Kante entlang. So können Sie im sicheren Abstand zum Boden und ohne das Gerät tragen zu müssen, die Kanten schneiden.

Führen Sie das Gerät an Bäumen und Sträuchern so herum, dass die Pflanzen nicht verletzt werden. Achtung! Beschädigte Pflanzen können absterben.

Führen Sie den Schneidfaden nicht direkt an Mauern und Steinplatten entlang, da sich sonst der Schneidfaden zu stark abnutzt.

Fadennachführung

Der Schneidfaden nutzt sich während des Schneidvorganges ab oder er kann reißen, so dass kein Grass mehr geschnitten werden kann.

Drücken Sie den laufenden Rasentrimmer kurz gegen festen Boden. Dadurch wird der Schneidfaden verlängert (ca. 4 cm). Falls der Schneidfaden den maximalen Schneiddurchmesser überschreitet wird er durch das integrierte Messer in der Schutzhaube gekürzt.

Wartung und Pflege

Vor jeder Wartungs- und Reinigungsarbeit:

- Gerät ausschalten

- Stillstand des Schneidfadens abwarten

- Netzstecker ziehen

Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden.

Nur Originalteile verwenden. Andere Teile können zu unvorhersehbaren Schäden und Verletzungen führen.

Darüber hinausgehende Instandsetzungsarbeiten dürfen nur vom Hersteller oder dem Kundendienst durchgeführt werden.

Bewahren Sie Geräte außerhalb der Reichweite von Kindern auf.

Beachten Sie folgendes, um die Funktionsfähigkeit des

Rasentrimmers zu erhalten:

 Reinigen Sie regelmäßig alle beweglichen Teile.  Entfernen Sie Staub und Verschmutzungen mit einem

Lappen oder Pinsel  Die Maschine nicht mit fließendem Wasser oder Hoch-

druckreinigern reinigen.  Verwenden Sie für die Kunststoffteile keine Lösungsmittel

(Benzin, Alkohol, usw.), da diese die Kunststoffteile

beschädigen können.

Fadenspule wechseln

Fadenspule wechseln -

1. Ziehen Sie den Netzstecker.

2. Drücken Sie die beiden Arretierungen (15) an der Spulenab-

deckung (10) zusammen und ziehen Sie sie ab.

3. Nehmen Sie die Fadenspule (11) aus der Spulenab-

deckung.

4. Entfernen Sie Schmutz und Grasreste.

5. Fädeln Sie die beiden Schneidfädenenden (13) der neuen

Fadenspule in die dafür vorgesehnen Löcher (16) in der

Spulenabdeckung ein (jeweils ein Faden durch ein Loch).

6. Legen Sie die Fadenspule fest in die Spulenabdeckung ein.

Achten Sie darauf, dass die Schneidfäden nicht

eingeklemmt werden und ziehen Sie sie ca. 9 cm aus der

Spule.

7. Setzen Sie die Spulenabdeckung mit der Fadenspule auf

die Feder (12) und drücken Sie sie so fest runter, bis die

Arretierungen (15) der Spulenabdeckung sicher einrasten.

Lagerung

Netzstecker ziehen.

 Bewahren Sie unbenutzte Geräte an einem trockenen, ver-

schlossenen Ort außerhalb der Reichweite von Kindern auf.

 Setzen Sie den Messerschutz (17) auf das Fadenmesser

(18).

 Beachten Sie vor einer längeren Lag erung folgendes, um

die Lebensdauer der Maschine zu verlängern und ein leicht gängiges Bedienen zu gewährleisten:

− Führen Sie eine gründliche Reinigung durch.

Mögliche Störungen

Garantie

• Wir übernehmen zwei Jahre Garantie ab Lieferung des

Gerätes vom Lager des Händlers und zwar für Mängel, die durch Material bzw. Fabrikationsfehler aufgetreten sind.

• Für Schäden, die durch unsachgemäße Behandlung oder

unzureichende Verpackung beim Rücktransport der Geräte bzw. Nichtbeachtung der Betriebsanleitung entstehen, sind Garantieansprüche ausgeschlossen. Fehlerhafte Teile sind unserem Werk porto- bzw. frachtfrei einzuschicken. Die Entscheidung auf kostenlose Ersatzteillieferung obliegt uns.

• Anfallende Garantiearbeiten werden von uns oder einer

von uns autorisierten Servicestelle ausgeführt. Es bedarf unserer ausdrücklichen Genehmigung, die Behebung des Garantieschadens von einer anderen Firma vornehmen zu lassen.

• Die Garantie erstreckt sich nicht auf den normalen

Verschleiß der Fadenspule.

• Nur bei Verwendung von Original-Ersatzteilen leisten wir

Garantie.

• Änderungen, die dem technischen Fortschritt dienen,

behalten wir uns vor.

Vor jeder Störungsbeseitigung

− Gerät ausschalten

− Stillstand des Schneidfad ens abwarten

− Netz stecker ziehen

 Nach jeder Störungsbeseitigung alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen.

Störung Mögliche Ursache Beseitigung

Gerät läuft nicht. Â Kein Strom oder Stromausfall

Â Verlängerungskabel defekt Â Netzstecker, Motor oder Schalter defekt

Das Gerät schneidet mit Unterbrechungen

Â Verlängerungskabel defekt Â Interner Fehler

Â Ein-/Ausschalter defekt

Gerät schneidet nicht Â Schneidfaden zu kurz/ abgebrochen

Â Gerät ist überlastet, da Gras zu hoch

Schneidfaden wird nicht nachgeführt

Bei weiteren Fehlfunktionen setzten Sie sich bitte mit unserem Kundendienst in Verbindung.

Â Fadenspule leer Â Verwickelter Schneidfaden

 0 23 82 / 8 92 – 58 oder 0 23 82 / 8 92 – 65

Â Stromversorgung, Steckdose, Sicherung

prüfen

Â Verlängerungskabel überprüfen, defektes

Kabel unverzüglich austauschen

Â Motor oder Schalter von einer konzes-

sionierten Elektrofachkraft überprüfen oder reparieren lassen, bzw. durch Originalteile ersetzen lassen.

Â Verlängerungskabel überprüfen, defektes Kabel unverzüglich austauschen Â Wenden Sie sich bitte an den Kundendienst

Â Schneidfaden nachführen Â Gras stufenweise schneiden Â Fadenspule auswechseln Â Schneidfaden neu aufwickeln

Technische Daten

Typenbezeichnung RT 400 RT 500 Modell RT 400 RT 500 Motorleistung P

Netzspannung / Frequenz 230 V~ / 50 Hz Leerlaufdrehzahl n0 11000 min –1 Schnittkreis Ø max. Ø 300 mm max. Ø 320 mm Schnittfaden Ø 1,2 mm 1,4 mm Fadennachführung Tap & Go – Automatik Fadenspule 2 x 4,5 m Hand-Arm-Vibration Gemessen nach EN 786 5,0 m/s Schalldruckpegel L

83 dB (A)

(nach 2000/14/EG) Schallleistungspegel L

gemessener Schallleistungspegel 95 dB (A)

(nach 2000/14/EG) garantierter Schallleistungspegel 96 dB (A) Abmaße (Höhe) ca. 82 – 103 cm Gewicht ca. 3,1 kg Schutzklasse II

400 W 500 W

5,4 m/s2

Contents

Assembly 3 Declaration of conformity 5 Description / Spare parts 15 Extent of delivery 15 Operating times 15 Symbols machine /operating instructions 15 Normal intended use 16 Residual risks 16 Safety instructions 16 Preparing for commissioning 17 Commissioning 18 Working instructions 18 Working with the lawn trimmer 18 Maintenance and care 19 Storage 19 Guarantee 19 Possible faults 20 Technical data 20

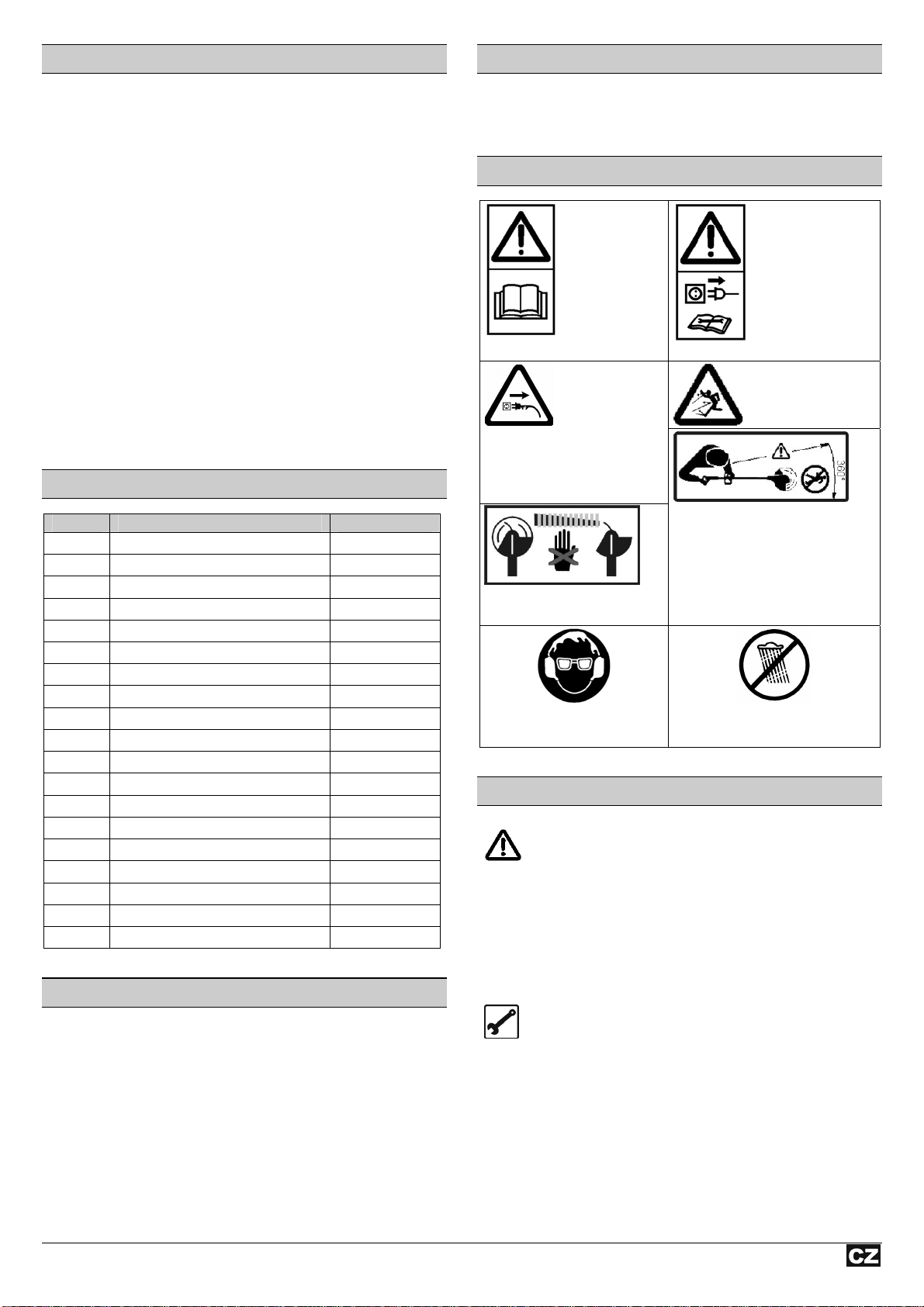

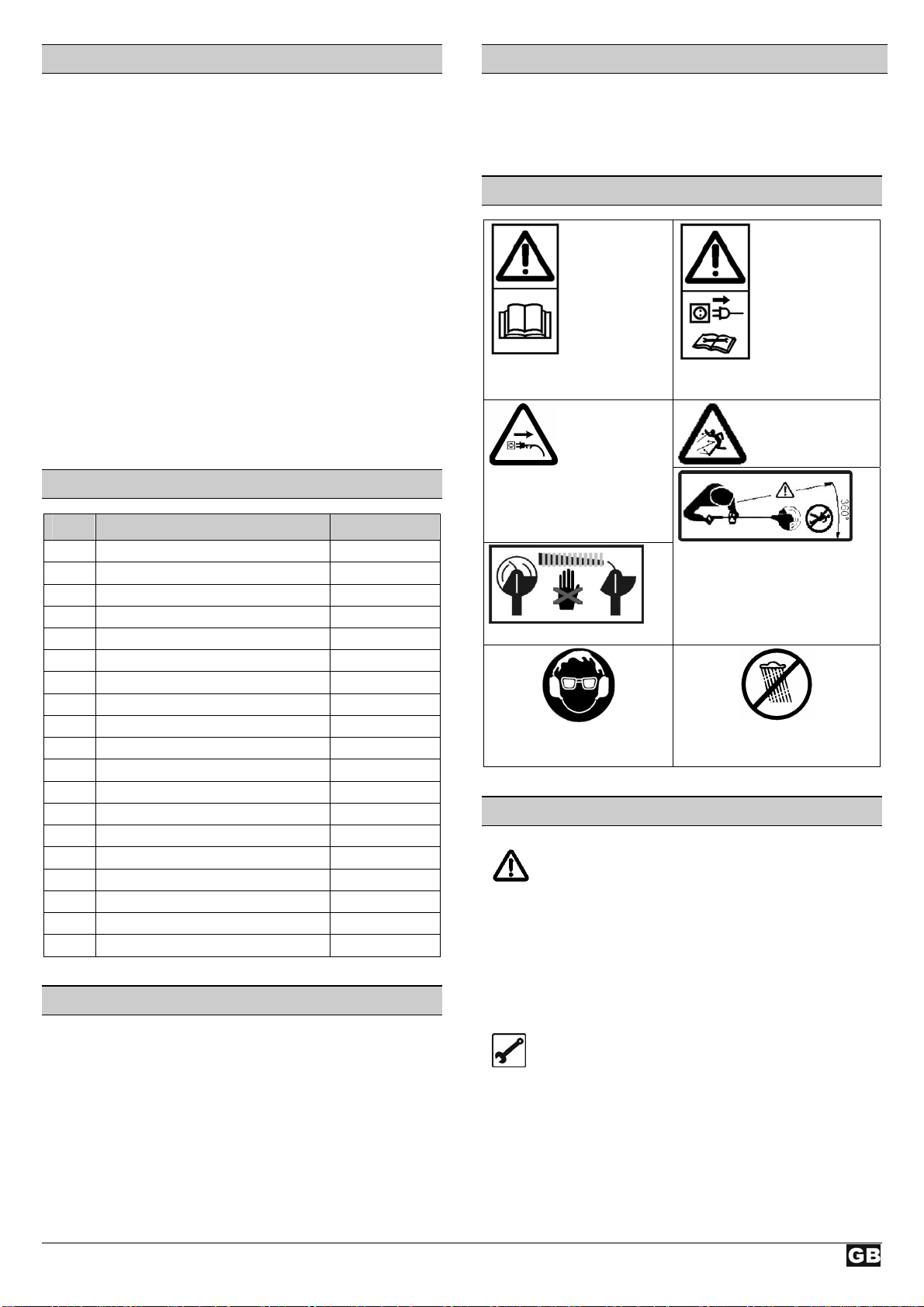

Description / Spare parts

Operating times

Before initiating the device please observe the provisions pertaining to corresponding laws (regional provisions) for the noise control.

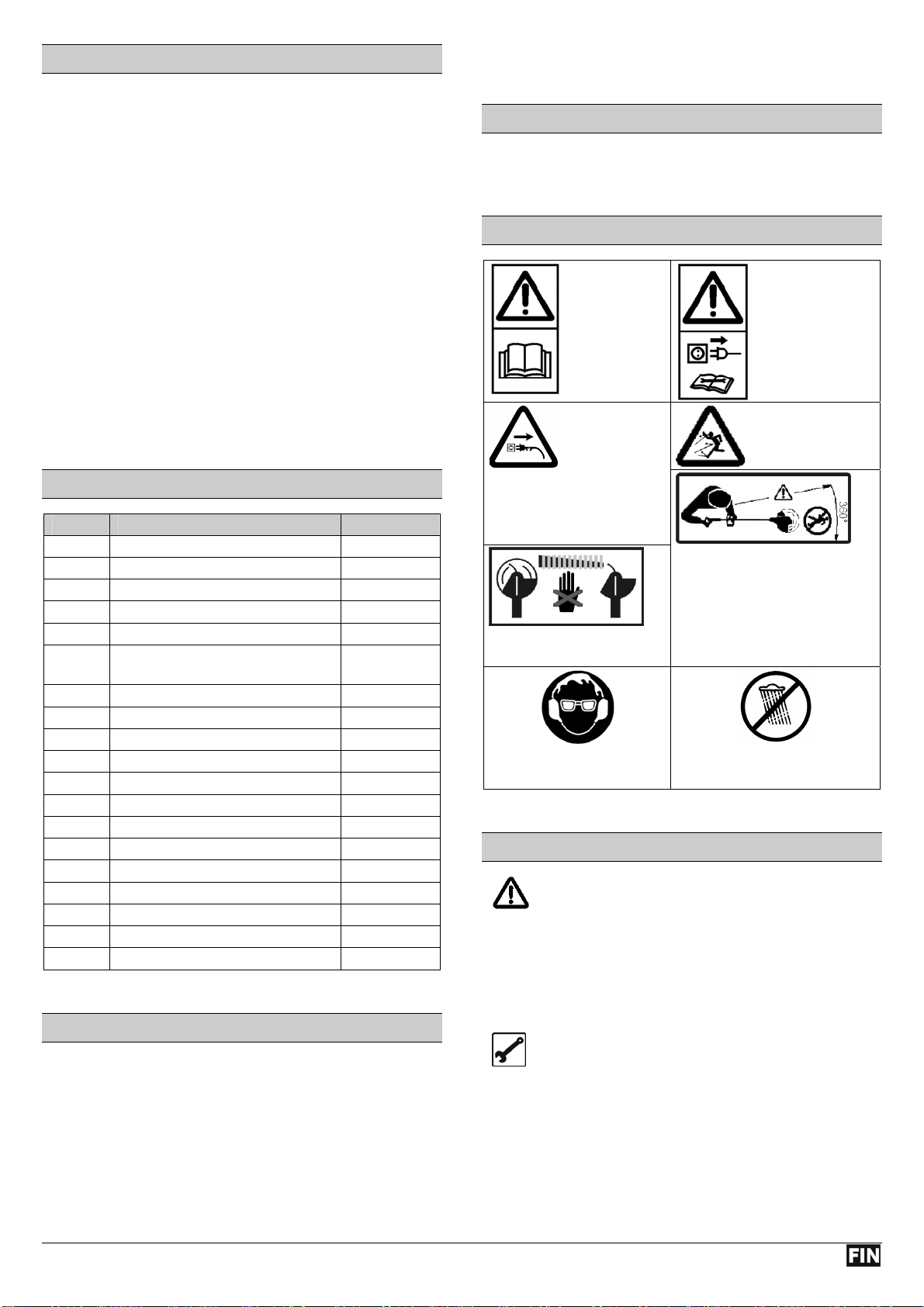

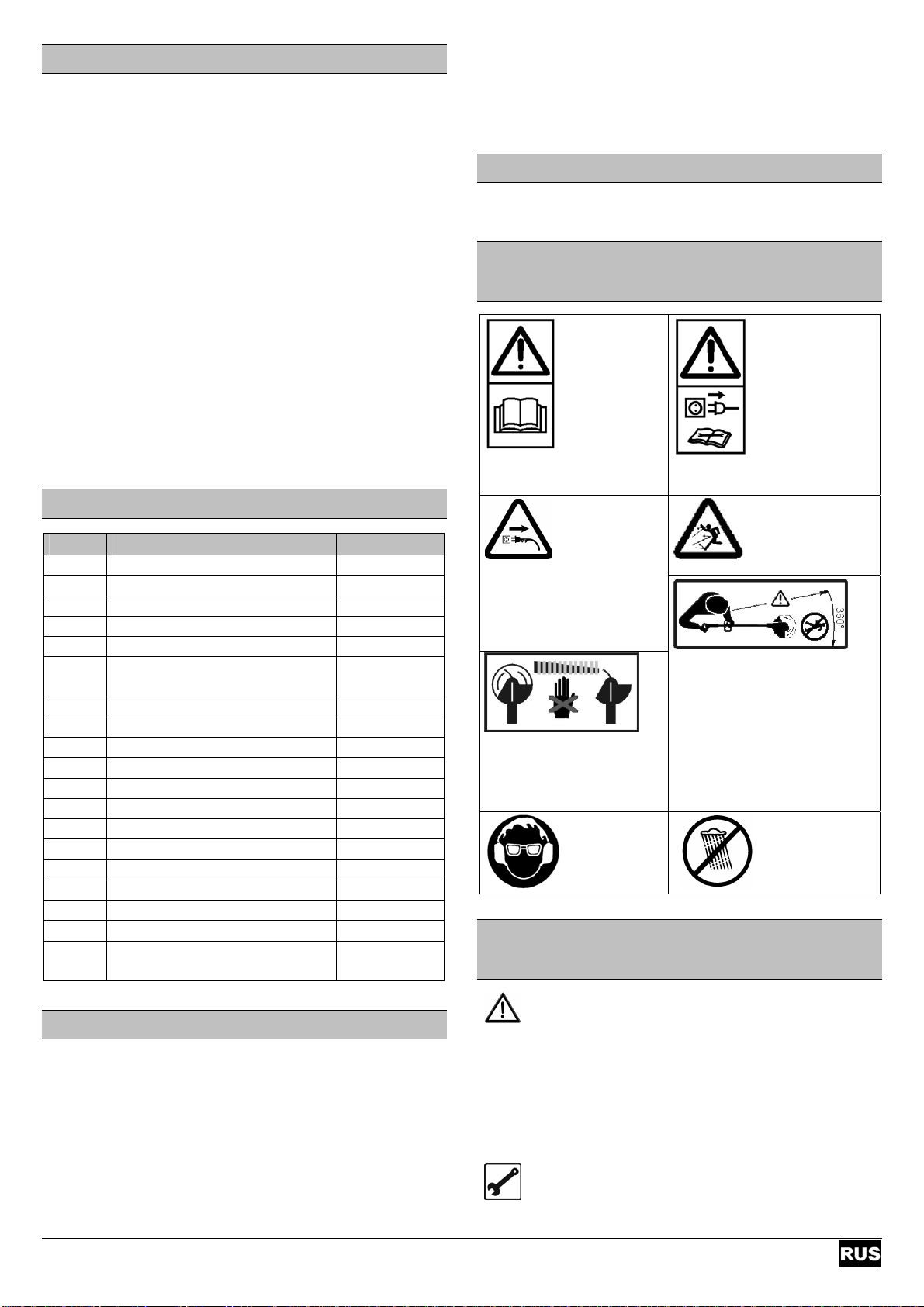

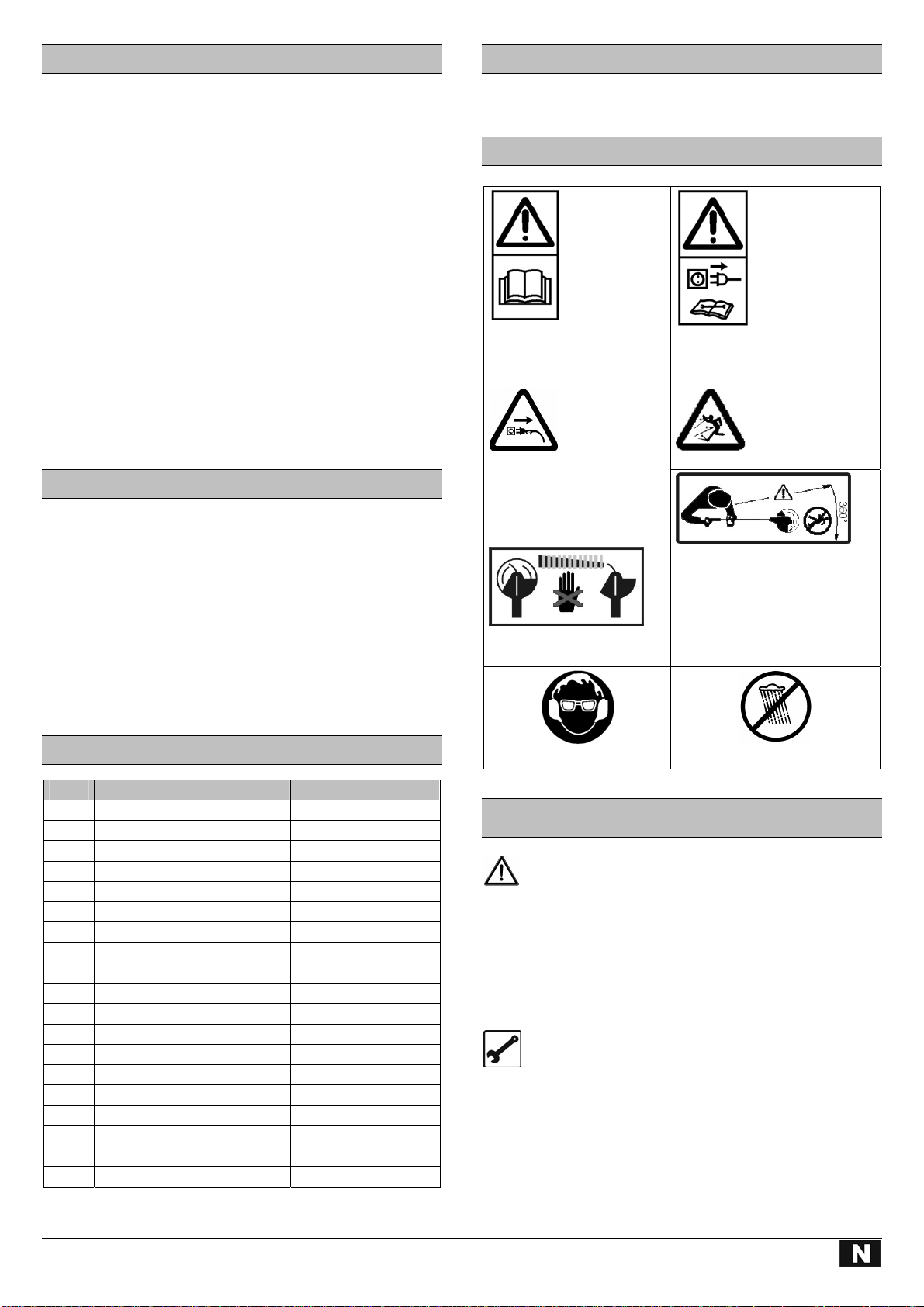

Symbols machine

Carefully read operator’s manual before handling the machine. Observe instructions and safety rules when operating.

When connecting cable is

damaged or

cut through immediately pull out the power plug.

Pos. Denomination Order-No.

1. Cutting head

2. Ventilation apertures

3. Protective hood

Supporting wheel 380918

5. Locking knob

6. ON/OFF handle button

7. Cable holder

Guide handle 380919

9. Locking knob

10. Spool cover

11. Thread spool cpl.

12. Spring

13. Cutting thread

14. Screw ST 4.2 x 18

15. Locking devices

16. Holes

17. Protective cap

18. Thread knife

19. Safety label

Extent of delivery

• Lawn trimmer RT 400/RT 500

• Protective hood (incl. screws)

• Thread spool cpl.

•

Operating manual

• Supporting wheel

 After unpacking, check the contents of the box

! That it is complete ! Check for possible transport damage

Report any damage or missing items to your dealer, supplier or the manufacturer immediately. Complaints made at a later date will not be acknowledged.

380917

380920 380921 380922 380923

380908

380903 380904 380909

While the motor is running: Keep bystanders as well as pets and domestic animals away (min. 6m) from the

Danger by after-running tool!

danger zone.

Wear eye and ear protection.

Do not expose to rain. Protect against humidity.

Symbols Operating instructions

Threatened hazard or hazardous situation. Not

observing this instruction can lead to injuries or cause damage to property.



Important information on proper handling. Not observing this instruction can lead to faults in the machine.

User information. This information helps you to use all the functions optimally.

Assembly, operation and servicing. Here you are explained exactly what to do.

Shut off engine and remove power cord before performing cleaning, maintenance or repair work.

Risk by thrown off objects.

Normal intended use

 This lawn trimmer is designed for cutting grass and similar

soft vegetation and for trimming lawn edges in private and hobby garden areas which are not accessible with an lawnmower.

 The device is not allowed to be used in public gardens,

parks, sports centres or at roadsides as well as in agriculture and forestry.



cutting or chopping:

- hedges, shrubs and bushes,

- flowers,

- in terms of composting.

Otherwise, there is a risk of injury.

 The intended usage also includes compliance with the

operating, servicing and repair conditions prescribed by

the manufacturer and following the safety instructions included in the instructions.

 The relevant accident prevention regulations for the

operation as well as the other generally acknowledged occupational medicine and safety rules must be complied with.

 Any other use is deemed not to be use as prescribed. The

manufacturer is not liable for any type of damage resulting from this: the user bears the sole risk.

 Unauthorised modifications at the lawn trimmer will exempt

the manufacturer from any liability for damages of any kind arising from this.

 Only persons who are familiarised with the device and

informed about possible risks are allowed to prepare, operate and service this device. Repair works may only be carried out by us or by a customer service agent nominated by us.

 The machine may not be used in a potentially explosive

environment or be exposed to the rain.

This lawn trimmer is not allowed to be used for

Residual risks

Even if used properly, residual risks can exist even if the relevant safety regulations are complied with due to the design determined by the intended purpose.

Residual risks can be minimised if the “Safety information” and the “Intended usage” as well as the whole of the operating instructions are observed.

Observing these instructions, and taking proper care, will reduce the risk of personal injury or damage to the equipment.

 Risk of injury at fingers and hands by contact with the

rotating cutting thread.

 Risk of injury at feet by contact with the cutting thread at a

no-covered area.

 Stones and soil may be thrown off.  Risk from electricity, by using non-standard electrical

connections.

 Touching live parts of opened electrical components.  Impairment of hearing when working on the machine for

longer periods of time without ear protection.

In addition, in spite of all the precautionary measures taken, non-obvious residual risks can still exist.

Safety instructions

When improperly handled a lawn trimmer may be dangerous. If electrical tools are used, the fundamental safety precautions must be met to preclude the risks of fire, electric shock and injuries to persons.

Before commissioning this product, read and keep to the following advice. Also observe the preventive regulations of your professional association and the safety provisions applicable in the respective country, in order to protect yourself and others from possible injury.

Pass the safety instructions on to all persons who work

with the machine. Keep these safety instructions in a safe place.

 Make yourself familiar with the equipment before using it,

by reading and understanding the operating instructions.

 Do not use the machine for unsuitable purposes (see

“Normal intended use”).

 Always work on nonskid and flat ground.  Avoid abnormal posture. Provide a safe standing position

and keep at any time the balance.

 Be observant. Attend to what you do. Start working with

rationality. Do not use the device when you are tired or under the influence of drugs, alcohol or medicaments. One moment of carelessness when using the device can result in serious injuries.

 Wear suitable work clothes:

− do not wear loose-fitting clothes or jewellery; they can

catch in moving parts.

− Gloves and nonskid footwear

− Trousers to protect the legs

 Wear protective clothing:

− safety goggles

− ear protection (Sound intensity level at workplace can

exceed 85 dB (A))

 Keep your workplace in an orderly condition! Untidiness

can result in accidents.

 Be careful when stepping back. Risk of stumbling.  Before trimming, remove all foreign objects (e.g. stones,

branches, wires, etc.). While working watch out for further foreign objects.

 If you come across to foreign objects, please power off the

device and remove those foreign objects. However before you restart the device, check it for possible damages and have it repaired if necessary.

 Take into consideration environmental influences:

− Do not use the device in moist or wet ambience.

− Do not use the device in rainy weather.

− Provide for good illumination.

 Never leave the device unattended.

 Children and young persons under 16 years of age as

well as persons who have not read the instruction manual are not allowed to operate this product.

 Keep bystanders and animals away from your working

area. Do not allow other persons, especially children, to touch

the tool or cable.

 Switch off the machine if persons, in particular children or

pets, are close to you or if you change your working area.

 Do not overload the machine! You work better and safer in

the given performance range.

 Only operate the machine with complete and correctly

attached safety equipment and do not alter anything on the machine that could impair the safety.

 Do not touch the knife, risk of injury.

 Never install metallic cutting elements.

The use of other tools and other accessories can

signify a risk of injury for you.

 Switch off the machine and wait until the cutting thread is

stationary. Then, disconnect the mains plug from the outlet before:

− carrying out repair works

− maintenance and cleaning

− Elimination of failures (cleaning the thread spool)

− transport and storage

− Leaving the product (even in case of short-term

interruptions)

− (also for short-term interruptions)

 Caution! After-running cutting thread! Do not try to slow

down the thread by the hand.

 Thoroughly maintain your lawn trimmer:

− Make sure that the ventilation apertures are free.

− Keep handles dry and free of oils and grease.

− Follow the maintenance instructions and the

instructions for spool exchange.

 Check the machine for possible damage:

− Before continuing to use the machine, the protective

devices must be inspected to ensure that they work

perfectly and with their intended function

− Check whether the movable parts function perfectly

and do not stick or whether the parts are damaged, All parts must be correctly installed and fulfil all conditions to ensure perfect operation of the saw

− Unless otherwise indicated in the operating instructions,

damaged safety devices and parts must be properly repaired or replaced by an authorised workshop (or by the manufacturer).

− Damaged or illegible safety warning labels should be

replaced immediately.

 Store the unused machine in a dry locked place away from

the reach of children.

Electrical safety

 Design of the connection cable according to IEC 60 245

(H 07 RN-F) with a core cross-profile section of at least

− 1.5 mm

for cable lengths up to 25 m

− 2.5 mm

for cable lengths over 25 m

 Long and thin connection lines result in a potential drop.

The motor does not reach any longer its maximal power; the function of the device is reduced.

 Plugs and coupler outlets on connection cables must be

made of rubber, non-rigid PVC or other thermoplastic material of same mechanical stability or be covered with this material.

 The connector of the connection cable must be splash-

proof.

 When running the connection line observe that it does not

interfere, is not squeezed, bended and the plug connection does not get wet.

 Do not use the cable for purposes for which it is not meant.

Protect the cable against heat, oil and sharp edges. Do

not use the cable to pull the plug from the socket.

 Wind off completely the cable when using a cable drum.  Regularly check the extension cables and replace them if

they are damaged.

 Do not use any defective connection cables.  When working outdoors, only use extension cables

especially approved and appropriately labelled for outdoor use.

 Do not set up any provisional electrical connections.  Never bypass protective devices or deactivate them.

 Only hook up the machine by means of a fault-current circuit

breaker (30 mA). The electrical connection or repairs to electrical parts of

the machine must be carried out by a certified electrician or one of our customer service points. Local regulations – especially regarding protective measures – must be observed.

Repairs to other parts of the machine must be carried out

by the manufacturer or one of his customer service points.

Use only original spare. Accidents can arise for the user

through the use of other spare parts. The manufacturer is not liable for any damage or injury resulting from such action.

Preparing for commissioning

To achieve perfect function of the machine, follow the

notes given in these instructions

You have to do the following:

 Attach the protective hood  Assembing the supporting wheel  Assembling the guide handle

Installing the protective hood

Fasten the protective hood (3) to the cutting head (1) using the screws (14).

Assembling the supporting wheel

Fasten the supporting wheel (4) with the screws (14) to the protective hood (3).

Assembling the guide handle

Fasten the guide handle (8) with the clamping screw (9) to the device.

Commissioning Mains connection

Compare the voltage given on the machine model plate e.g. 230 V with the mains voltage and connect the saw to the relevant and properly earthed plug

Only hook up the machine by means of a fault-current circuit breaker (30 mA).

 Use connecting or extension cables up to a length of 25 m

featuring a core cross section of at least 1.5 mm².

Mounting of the extension cable

In order to prevent an unintended loosening of the

connection assembly put the extension cable as noose through the opening on the rear handhold and put it over the cable mounting.

Switch on

Do not use any device where the switch can not be switched on and off. Damaged switches must be repaired or replaced immediately by the customer service.

The lawn trimmer has a two-hand protective shut-down which prevents an unintended switching on.

If persons who have blood circulation problems are too

often exposed to vibrations damages to the nervous system or to blood vessels may occur. You can reduce vibrations

- by thick and warm working gloves,

- shorter working time (have longer breaks). See a doctor if your fingers swell, you don’t feel well or your fingers become numb.

Working with the lawn trimmer

Always keep your hands and feet at a safe distance to the rotating cutting thread.

• Before starting, remove the protective cap (17) from the

thread knife (18).

• Always keep the ventilation apertures free.

• The cutting thread is after-running once the lawn trimmer

has been powered off. Therefore wait until the thread is

stationary before you restart the product.

Ensure that you always comply with the safety instructions given on p. 1

6 ff.

Working with the lawn trimmer

Correct working position

Before you start working it is recommended to adjust your lawn trimmer so that you can work safely and comfortably.

Telescopic tube

Switch on

First press the round locking knob (6) on the side and then the ON/OFF handle button (7). While working, you can release the locking knob (6).

Switching off

Release the ON/OFF handle button (7).

Working instructions

Before commencing work, ensure the following:

 You may not start to operate the machine until you have

read these operating instructions, observed all the instructions given and installed the machine as described!

 Make sure to have a safe and tidied up work area. Remove

from the working area objects which might be thrown off.

 Before starting your work make sure that:

− no other persons or animals stay within the working

area,

− you can always step back without any barriers,

− you have always a secure standing position.

 Only trim the lawn when it is dry, then you will obtain the

best results.

You can use the telescopic tube to adjust

a) the trimmer length and

b) the trimmer heigth.

1. For this, turn the device with the handle by 90° to the left

(counterclockwise) and push or pull the device up to your desired height.

2. To fix the height turn the handle back.

Guide handle

For better control, grasp the lawn trimmer also at the guide handle (10). You can adjust the guide handle in height to have a better working comfort.

• Loosen the clamping screw (9).

• Slide the handle to your desired position and then

retighten the clamping screw.

Trimming

While trimming keep the lawn trimmer away from your body at a sufficient distance. Tilt the product slightly forward and move it from left to right. It is recommended to cut higher grass above 15 cm in several passes.

Trimming edges

To trim along edges and around shrubs and trees you have to turn the cutting head.

1. Switch off the lawn trimmer.

2. Grasp the handle and turn it by 180° to the left

(counterclockwise).

3. Place the lawn trimmer on the supporting wheel (4) and

guide the device along the edge. So you can trim edges in a safe distance to the ground and without the need to carry the device.

Guide the product around trees and shrubs so that the plants are not damaged. Caution! Damaged plants may die off.

Do not guide the cutting thread directly at walls and paving stones. Otherwise it will prematurely wear off.

Automatic thread follow-up

The cutting thread will be followed up automatically with each starting of the device.

Maintenance and cleaning

Before each maintenance and cleaning work :

- switch off device

- wait until the cutting thread is stationary.

- pull out main plug

For maintaining and cleaning, removed security devices must unconditionally be mounted properly and proved again.

Use only original parts. Other parts can result in unexpected damages and injuries.

Maintenance and repair work beyond this is only allowed to be carried out by the manufacturer or authorized service staff.

Note the following to keep your lawn trimmer

functioning:

 Clean all movable parts on a regular basis.  Remove dust and dirt with a cloth or a brush.  Do not clean the machine with running water or high-

pressure cleaners.

 Do not use solvents for the synthetic parts (petrol, alcohol,

etc.) as these can damage the synthetic parts.

Replacing the thread spool

1. Disconnect the mains plug.

2. Press together the both locking devices (15) at the spool

cover (10) and remove the latter.

3. Remove the thread spool (11) from the spool cover.

4. Remove dirt and grass residues.

5. Thread the both cutting thread ends (13) of the new thread

spool through the holes (16) of the spool cover provided for this (each one end through one hole).

6. Firmly place the thread spool in the spool cover. Make sure

that the cutting threads are not caught and pull them approx. 9 cm out of the spool.

7. Place the spool cover with thread spool on the spool

adapter (12) and press it firmly down until the locking devices (15) of the spool cover (10) securely click into place.

Storage

Remove the mains plug from the socket.

 Store unused equipment in a dry, locked place out of the

reach of children.

 Place the protective cap (17) onto the thread knife (18).  Before a longer storage observe the following in order to

prolongate the service life of the machine and to guarantee a smooth running operation:

− thoroughly clean the machine

Guarantee

• We grant a guarantee of two years, commencing with the

day of delivery from the dealer's store, for material and

manufacturing faults.

• Warranty claims, even during the warranty period, will not

be accepted for damages due to incorrect handling or

inadequate packaging during return of the devices or to a

non-observance of the operating instructions. Faulty parts

must be sent to our works, postage or freight free. We

reserve the right to decide upon free spare part delivery.

• Guarantee work will be completed by us or an authorised

servicing agency. Guarantee damage can only be

remedied by another firm with our explicit approval.

• The warranty does not cover normal wearing of the thread

spool.

• Guarantee is also granted if original spare parts are used.

• Subject to changes in the interest of technical progress.

Possible faults

Before each maintenance and cleaning work

− switch off device

− wait until the cutting thread is stationary.

− pull out main plug

 After repair and before re-operation control and reactivate all security installations.

Fault Possible cause Removal

Trimmer does not operate. Â no power

Â extension cable damaged Â main plug, motor or switch defect

Trimmer operation with interruptions.

Â Extension cable defective. Â Internal fault. Â ON/OFF button defective.

Trimmer does not cut. Â Cutting thread to short/broken.

Â Device overloaded as grass too high.

Cutting thread is not followed up. Â No more thread on the spool.

Â Cutting thread entangled.

Â Check power supply, power socket and fuse

protection

Â Check extension cable, exchange defect

cable immediately

Â Have motor or switch checked by an

approved electrician or replaced by original spare parts.

Â Check extension cable, exchange defect Â cable immediately Â Please contact the after sales service. Â Follow up the cutting thread. Â Trim the grass in several passes. Â Replace the thread spool. Â Recoil the cutting thread.

Technical data

Type RT 400 RT 500 Model RT 400 RT 500 Motor rating P

Mains voltage / Mains frequency 230 V~ / 50 Hz No-load speed n0 11000 min –1 Cutting diameter Ø max. Ø 300 mm max. Ø 320 mm Cutting thread diameter Ø 1,2 mm 1,4 mm Thread follow-up Tap Thread spool 2 x 4,5 m Hand arm vibration according to EN 786 5,0 m/s Sound pressure level L

83 dB (A)

(according to regulation 2000/14/EG) Sound power level L

measured sound power level 95 dB (A)

(according to regulation 2000/14/EG) guaranteed sound power level 96 dB (A) Dimensions- (Height) ca. 82 – 103 cm Weight ca. 3,1 kg Protection art II

400 W 500 W

automatic

5,4 m/s2

Sommaire

Montage 3 Déclaration de conformité de la CE 5 Description de la machine / pièces de rechange 21 Fourniture 21 Horaires de service 21 Symboles utilisés sur cet appareil 21 Symbolique de ces instructions de service 21 Emploi conforme à l’usage prévu 22 Risques résiduels 22 Consignes de sécurité 22 Préparation à la mise en service 23 Mise en service 23 Consignes de travail 23 Travail avec le taille-herbe 24 Entretien et nettoyage 24 Transport 25 Stockage 25 Garantie 25 Pannes 26 Caractéristiques techniques 26

Description de l'équipement / Pièces de rechange

Poste Désignation Réf. de commande.

Tête de coupe

Fentes d'aération

Capot de protection 380917

Roue de support 380918

Bouton de sécurité

Interrupteur de poignée MARCHE/ARRET

Support de câble

Poignée de guidage 380919

Vis d'arrêt 380920

10.

Boîtier de bobine 380921

11.

Bobine de fil cpl. 380922

12.

Ressort 380923

13.

Fil de coupe

14.

Vis ST 4.2 x 18 380908

15.

Blocages

16. Trous

17. Protège-lame 380903

18. Lame à fil 380904

19. Autocollant de sécurité 380909

Fourniture

• Taille-herbe RT 400/RT 500

• Capot (y compris les vis)

• Roue de support

• Bobine de fil cpl.

•

Instructions d´utilisation

 Après le déballage de la machine, vérifiez le contenu du

carton quant à

! l’intégralité des pièces ! la présence éventuelle de dommages dus au transport.

Informez immédiatement le revendeur, le transporteur et / ou le fabricant en cas de réclamation. Sachez que les réclamations ultérieures ne sont plu s acceptées.

Horaires de service

Avant la mise en service de l'appareil, s'informer sur les règlements nationaux (régionaux) relatifs à la protection contre le bruit.

Symboles utilisés sur cet appareil

Lire le notice d’utilisation et les conseils de sécurité avant la mise en marche et en tenir compte

pendant le fonctionnement

Retirer immédiatement la fiche du secteur lorsque le

câble de Connexion est endommagé.

Lorsque le moteur est en marche, éloigner les personnes ainsi que les animaux domestiques de la zone du

Danger par la marche au

risque (6 m au minimum).

ralenti de la machine !

Porter des lunettes de protection et un casque antibruit.

Symbolique de ces instructions de service

Danger imminent ou situation dangereuse.

L’inobservation de ces indications génère des risques de blessures ou d’endommagements matériels.

Indications importantes pour un emploi conforme

à l’usage prévu. L’inobservation de ces indications peut provoquer des défauts de fonctionnement.

Indications pour l’usager. Ces indications sont d’une



aide précieuse pour un emploi optimal des différentes fonctions.

Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous devez faire.

Arrêter le moteur et retirer l’embout de la bougie avant toute opération d’entretien, de remise en état ou de nettoyage.

Danger par les pièces projetées.

Ne pas laisser la machine sous la pluie. Protéger la machine de l'humidité.

Emploi conforme à l’usage prévu

 Le taille-herbe est destiné à la coupe d'herbes et d'autres

végétaux souples dans les jardins des particuliers, ainsi qu'à la taille des bordures de gazon qui ne peuvent pas être fauchées à la tondeuse.

 L'appareil ne doit pas être utilisés dans les espaces publics,

les parcs, les terrains de sport, les voies publiques, ni en l'agriculture ni en sylviculture.



Le taille-herbe ne doit pas être utilisé pour la taille

et la découpe de :

- haies, arbustes et broussailles

- fleurs

- matières à composter.

Danger de blessures !

 Un emploi conforme à l’usage prévu implique notamment

aussi l’observation des instructions de service, de maintenance et de réparation du fabricant et le respect des consignes de sécurité contenues dans ces instructions.

 Les prescriptions de prévention des accidents

applicables au site d’exploitation ainsi que les dispositions de médecine du travail et de sécurité technique générales sont à respecter.

 Toute utilisation divergente de la machine est considérée

comme emploi non conforme à l’usage prévu. Le fabricant décline toute responsabilité pour les dommages en résultant : le risque incombe exclusivement à l’usager.

 Le constructeur décline toute responsabilité pour les

dommages provoqués par les modifications de l'appareil effectuées par l'utilisateur.

 L'appareil ne doit être utilisé, entretenu et ajusté que par

des personnes connaissant l'appareil et averties des risques. Les réparations demeurent strictement réservées à notre SAV ou à un service après-vente nommé par nos soins.

 Une utilisation de la machine en environnement explosif et

son exposition à la pluie sont interdites.

Risques résiduels

Même un emploi conforme à l’usage prévu et le respect des consignes de sécurité applicables en la matière ne sauraient exclure tous les risques résiduels générés par la construction et l’emploi de la machine, notamment.

Les risques résiduels sont minimisés en respectant les « consignes de sécurité » et un « emploi conforme à l’usage prévu » comme toutes les indications des présentes instructions de service.

La prise de conscience et la prudence réduisent les risques de blessures et d’endommagements.

 Risque de blessures des doigts et des mains en entrant les

mains dans le fil en rotation.

 Risque de blessures des pieds par le contact avec le fil en

dehors du capot de protection.

 Projections de cailloux et de mottes de terre.  Dangers d’électrocution en cas d’utilisation de câbles de

raccordement non conformes.

 Contact avec des pièces sous tension de composants

électriques ouverts.

 Endommagement de l’ouïe en cas de travaux d’une certaine

durée sur la machine sans protection acoustique.

Il se pourrait donc que des risques résiduels non apparents persistent bien que toutes les mesures de protection aient été prises.

Consignes de sécurité

En cas d'utilisation non-conforme, les taille-herbes peuvent constituer un danger. L’utilisation des outillages électriques impose certaines mesures de sécurité générales afin d’exclure les risques d’incendie, d’électrocution et de blessures de personnes.

Avant toute mise en service de ce produit, lire et respecter les indications suivantes et les règlements de prévention d’accident de l’association préventive des accidents du travail, particulièrement les règlements de sécurité en vigueur dans les pays respectifs afin d’éviter tout risque d’accident possible.

Remettez les consignes de sécurité à toute personne

devant de travailler avec la machine. Conservez ces consignes de sécurité avec soin.

 Avant l‘utilisation, familiarisez-vous avec l‘appareil à l‘aide

des instructions de service.

 Ne pas utiliser l’appareil à des fins non appropriées (voir

« Utilisation dans les règles de l’art » et « Travaux avec l‘aspirateur à feuilles » ).

 Travailler sur un sol plan et éviter tout risque de glisser.  Eviter les postures anormales. Prendre une position sûre

et préserver l'équilibre à tout moment.

 Soyez attentif. Veillez à ce que vous faites. Travaillez de

façon raisonnable. N'utilisez pas l'équipement si vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. La moindre inattention pendant l'utilisation de l'équipement peut provoquer de graves blessures.

 Portez des vêtements de protection appropriés!

− Pas d’habits larges ou de bijoux que la machine

pourrait entraîner.

− gants de protection et chaussures antidérapantes

− pantalons longs pour protéger les jambes

 Portez des vêtements de protection personnels

− Protection acoustique (le niveau de pression sonore

au poste de travail peut être supérieur à 85 dB (A)).

− Lunettes de protection (Pendant la coupe de

l’aluminium).

 Veillez à maintenir la zone de travail en ordre ! Le

désordre peut être la cause d’accidents.

 Attention en reculant. Risque de trébucher!  Enlever tout corps étranger avant de commencer le travail

(par ex. les cailloux, les branches, les bouts de fil). Veiller aux autres corps étrangers pendant le travail.

 Lorsque vous rencontrez des corps étrangers, éteindre

l'appareil et enlever les corps étrangers. Avant de remettre l'appareil en marche, vérifier les éventuels

endommagements et faire effectuer les réparations nécessaires.

 Prenez les conditions environnantes en considération :

− Ne pas utiliser la machine dans un environnement

humide.

− Ne pas exposer l'appareil à la pluie.

− Veillez au bon éclairage de la zone de travail.

 Ne jamais laisser l'appareil sans surveillance.  Les enfants et les adolescents âgés de moins de 16 ans

ainsi que les personnes non familières avec la notice d'instructions ne sont pas autorisées à se servir de l'appareil.

 Eloigner d'autres personnes et des animaux de votre

espace de travail. Ne pas laisser toute personne étrangère, particulièrement les enfants toucher le câble ou l’appareil.

 Arrêtez l'utilisation de la machine en proximité d'autres

personnes, notamment d'enfants, ou d'animaux domestiques, et lorsque vous changez la zone de travail.

 Ne surchargez pas la machine ! Elle travaille mieux et avec

une sécurité accrue dans la plage indiquée.

 Veillez au montage complet et correct des équipements de

sécurité pendant l’exploitation et ne modifiez rien sur la

machine qui risquerait d’influencer sa sécurité.

 Ne jamais introduire la main dans la lame, risque de

blessures !

 Ne jamais monter des éléments de coupe métalliques.

L’utilisation d’autres appareils et d’autres accessoires

peut impliquer un risque de blessure.

 Arrêter la machine, attendre l'arrêt du fil de coupe et retirer

la fiche de la prise du secteur en cas de :

− travaux de réparation

− travaux de maintenance et de nettoyage

− Dépannage (nettoyage de la bobine de fil)

− Transport et stockage

− Laisser l'appareil sans surveillance (même en cas

d'interruptions de courte durée)

 Attention ! Le fil de coupe continue à tourner après

l'arrêt du moteur ! Ne jamais essayer d'arrêter le fil à la

main.

 Entretenir le taille-herbe avec soin :

− Veiller à la propreté des ouvertures d'aération.

− Les poignées doivent toujours être exemptes d’huile et

de graisse.

− Respecter les instructions de maintenance et les

conseils de changement de bobine.

 Vérifiez la machine afin de découvrir tout endommagement

éventuel.

− Contrôlez le fonctionnement impeccable et conforme à

l’usage prévu des équipements de sécurité avec soin avant de poursuivre l’utilisation de la machine.

− Vérifiez le fonctionnement correct des pièces mobiles

et assurez-vous qu’elles ne sont ni coincées ni partiellement endommagées. Toutes les pièces sont à monter correctement et toutes les conditions requises sont à remplir afin de garantir une exploitation impeccable de la découpeuse de carreaux radiale.

− Les dispositifs de protection et les composants

endommagés doivent être réparés ou remplacés

correctement par un atelier spécialisé (ou par le constructeur) tant que la notice de l'appareil n'indique pas d'autres instructions.

− Les autocolla nts de sécurité endommagés ou illisibles

doivent être remplacés.

 Conservez les outillages non utilisés dans un endroit sec

et verrouillé et hors de portée de main des enfants.

Sécurité électrique

 Exécution de la ligne de raccordement cf. IEC 60 245

(H 07 RN-F) avec une section d’au moins

− 1,5 mm² pour les câbles d’une longueur de jusqu’à 25 m

− 2,5 mm² pour les câbles de plus de 25 m

 Les câbles longs et minces provoquent une chute de

tension. Le moteur n'atteint plus sa puissance maximum, dégradant ainsi le fonctionnement de l'équipement.

 Les fiches et prises des rallonges doivent être en

caoutchouc, PVC souple ou autre matière thermoplastique d'une résistance mécanique identique, ou revêtues de ce matériau.

 Les contacts enfichables de la rallonge doivent être

protégés contre les projections d'eau.

 Pour la pose du câble de connexion, veiller à ce qu'il ne

gêne pas, qu'il ne soit pas écrasé ni plie, et que le connecteur ne se mouille pas.

 N’employez pas le câble à des fins pour lesquelles il n’est

pas prévu. Protégez le câble contre la chaleur, l’huile et les arêtes vives. Ne tirez pas sur le câble pour retirer la fiche de la prise au secteur.

 En cas d'utilisation d'un tambour, dérouler le câble

complètement.

 Vérifiez le câble de rallonge à intervalles réguliers et

remplacez-le dès que vous constatez un endommagement.

 Ne vous servez jamais de lignes de raccordement

défectueuses.

 Servez-vous exclusivement de câbles de rallonge spéciaux

et homologués pour l’extérieur le cas échéant.

 Ne vous servez jamais de raccordements électriques

provisoires.

 Ne pontez jamais les équipements de sécurité et ne les

mettez jamais hors service.

 Brancher la machine à L’aide d’un disjoncteur à

protection différentielle (30 mA).

Tout raccordement électrique, voire des réparations sur

des parties électriques de la machine doivent être effectuées par des personnes compétentes ou remises à l’un de nos services après-vente. Les règlements locaux, particulièrement en ce qui concerne les mesures de protection sont à respecter.

Toutes réparations des différentes pièces de la machine

sont à effectuer par le fabricant, ou l’un de ses services après-vente.

N’utiliser que des pièces détachées d’origine. L’utilisation

d’autres pièces détachées et d’autres accessoires pourraient entraîner un risque d’accident pour l’utilisateur, le fabricant dégageant toute responsabilité pour tout dommage encouru.

Préparation à la mise en service

Suivez les indications de ces instructions de service

pour obtenir un fonctionnement impeccable de la machine.

Effectuer les démarches suivantes :

 Monter le capot de protection  Montage de la roue de support  Montage de la poignée de guidage

Montage du capot de protection

Visser le capot (3) avec les vis (14) sur la tête de coupe (1).

Montage de la roue de support

Visser la roue de support (4) sur le capot de protection à l'aide des vis (14) prévues à cet effet.

Montage de la poignée de guidage

Fixer la poignée de guidage (8) sur l'appareil à l'aide de la vis d'arrêt (9).

Mise en service

Branchement au secteur

Comparez la tension de votre secteur, p. ex. 230 V, avec la tension indiquée sur la plaque signalétique de la machine et raccordez la scie à une prise mise à la terre appropriée et conforme aux prescriptions.

Brancher la machine à L’aide d’un disjoncteur à protection différentielle (30 mA).

 Utiliser des câbles de connexion ou de rallonge d'une

section de brin d'au minimum 1,5 mm² d'une longueur jusqu'à 25 m.

Connexion du câble de rallonge

Afin d'éviter une déconnexion accidentelle, faire passer le

câble en boucle à travers la poignée arrière puis le poser sur la suspension du câble.

Mise en marche

Ne jamais utiliser un appareil dont l'interrupteur ne fonctionne pas. Les interrupteurs défectueux doivent immédiatement être réparés par le service après vente.

Le taille-herbe est muni d'un dispositif d'arrêt de sécurité bimanuel qui empêche la mise en service involontaire.

Mise en marche

Appuyer d'abord sur le bouton de sécurité latéral (5), actionner ensuite l'interrupteur MARCHE/ARRET de la poignée (6). Pendant le travail, vous pouvez lâcher le bouton de sécurité (5).

Arrêt

Relâcher l'interrupteur MARCHE/ARRET de la poignée (6).

Consignes de travail

Respectez ce qui suit avant de commencer le travail :

 Ne mettez jamais l’outillage en service avant d’avoir lu les

instructions de service, d’être en mesure de respecter les indications et consignes de sécurité et d’avoir monté l’appareil comme décrit!

 Toujours garder la zone de travail propre et rangée. Enlever

tout objet qui risque d'être projeté de la zone de travail.

 Avant le début du travail, garantir que :

− aucune personne ni animal ne reste dans la zone de

travail

− vous pouvez retourner en arrière sans obstacle

− vous êtes bien installé en sécurité.

 Ne tailler le gazon qu'à l'état sec afin d'obtenir le meilleur

résultat de coupe.

Lorsque les personnes atteintes de troubles cardio-

vasculaires sont exposées trop souvent aux vibrations, il y a le risque d'atteintes du système nerveux ou des vaisseaux sanguins. Vous pouvez réduire les vibrations :

- en mettant des gants de travail chauds et solides

- en raccourcissant la durée du travail (faire plusieurs pauses

assez longues) Consultez un médecin lorsque les doigts enflent, que vous vous sentez mal ou que vos doigts deviennent insensibles.

Travail avec le taille-herbe

Toujours garder les mains et les pieds dans une

• Avant le travail, enlever le protège-lame (17) de la lame à fil

• Toujours tenir propre les fentes d'aération.

• Le fil de coupe continue à tourner une fois le Taille-herbe

distance de sécurité du fil de coupe.

(18).

arrêté. Attendre l'arrêt du fil avant de remettre l'appareil en

marche.

Respectez toujours les consignes de sécurité aux pages 22 et suivantes.

Travail avec le taille-herbe

Position de travail correcte

Avant de commencer le travail, régler le taille-herbe de façon à pouvoir travailler en toute sécurité et confort.

Barre télescopique

La barre télescopique est destinée à varier

a) la longueur de la taille et b) la hauteur de l'appareil.

1. Tourner l'appareil à la poignée de maintien de 90° à gauche

(contre le sens des aiguilles d'une montre) et régler

l'appareil sur la hauteur souhaitée en poussant ou en tirant.

2. Retourner la poignée de maintien afin de fixer la hauteur.

Poignée de guidage

Pour avoir un meilleur contrôle du taille-herbe, le retenir à la poignée de guidage (8). La hauteur de la poignée de guidage peut être réglée afin de pouvoir travailler confortablement.

• Desserrer la vis d'arrêt (9).

• Déplacer la poignée vers la position souhaitée et

resserrer la vis d'arrêt.

Couper l'herbe

Pendant la coupe, tenez le taille-herbe dans une distance suffisante de votre corps. Incliner l'appareil légèrement en avant, le déplacer de la gauche vers la droite. Une herbe plus haute de 15 cm doit être coupée en plusieurs étapes.

Taille des bordures

Pour la taille de bordures, d'arbustes et d'arbres, la tête de coupe doit être tournée.

1. Arrêter le taille-herbe.

2. A cet effet, tourner la poignée de maintien de l'appareil de

180° à gauche (contre le sens des aiguilles d'une montre).

3. Poser le taille-herbe sur la roue de support (4) et guider

l'appareil le long du bord. De cette façon, il est possible de tailler les bords en gardant une distance au sol sûre et sans être obligé de porter l'appareil.

Guider l'appareil autour des arbres et arbustes de façon à ne pas blesser les végétaux. Attention ! Les plantes endommagées risquent de périr.

Ne pas toucher des murs et des plaques de pierre avec le fil de coupe afin de ne pas user celui-ci trop rapidement.

Rallonger le fil

Le fil de coupe s'use pendant la coupe, ou il peut se casser et l'herbe ne se coupe plus.

Appuyer le taille-herbe brièvement sur le sol ferme. De cette façon, le fil de coupe se rallonge (env. 4 cm). Lorsque le fil de coupe dépasse le diamètre de coupe maximum, il est raccourci par la lame intégrée dans le capot de protection.

Entretien et nettoyage

Avant de toute intervention d'entretien et de nettoyage - arrêter l'équipement

Les dispositifs de sécurité enlevés pour effectuer des interventions de maintenance ou de nettoyage doivent impérativement être remontés et vérifiés.

N'utiliser que des pièces de rechange d'origine. Toute autre pièce risque de provoquer des blessures et dommages imprévisibles.

Tout autre travail de maintenance ne doit être effectué que par le constructeur ou par un service après-vente.

- attendre l'arrêt de la rotation du fil de coupe

- retirer la fiche du secteur

Prendre les mesures suivantes afin de préserver la

fonctionnalité du taille-herbe :

 Nettoyer régulièrement l'ensemble des composants

mobiles.

 Enlever les poussières et souillures à l'aide d'un chiffon ou

d'un pinceau.

 Ne pas nettoyer la machine sou l'eau coulante ou à l'aide

d'un nettoyeur à haute pression.

 Ne pas utiliser des solvants (essence, alcool etc.) pour le

nettoyage des composants en plastique, ceux-ci pouvant endommager les composants en plastique.

Remplacement de la bobine de fil

1. Retirer la fiche de la prise de courant.

2. Comprimer les deux dispositifs d'arrêt (15) du boîtier de la

bobine (10), puis les retirer.

3. Retirer la bobine de fil (11) du boîtier.

4. Enlever les souillures et les résidus d'herbe.

5. Enfiler les deux extrémités du fil de coupe (13) de la

nouvelle bobine dans les trous (16)prévus à cet effet du boîtier de la bobine (un bout de fil par trou).

6. Insérer la bobine de fil fermement dans le boîtier de la

bobine. Veiller à ne pas coincer les fils de coupe, les retirer de la bobine d'env. 9 cm.

7. Poser le boîtier avec la bobine sur le ressort (12) et le

repousser fermement jusqu'à ce que les dispositifs d'arrêt (15) du boîtier de la bobine (10) soient bien encliquetés.

Stockage

Retirez la fiche de la prise au secteur.

 Conservez les outillages non utilisés dans un endroit sec et

verrouillé et hors de portée de main des enfants.

 Poser le protège-lame (17) sur la lame du fil (18).  Avant un stockage prolongé, respecter les instructions

suivantes afin de prolonger la durée de vie de la machine et de faciliter la manœuvre :

− d’effectuer un nettoyage en profondeur.

Garantie

• Nous assurons une garantie de deux ans à partir de la

livraison de l’appareil du stock du négociant pour les vices engendrés par défauts de matériel ou défauts de fabrication.

• La garantie ne couvre pas les dommages dus à un

maniement incorrect ou à un emballage insuffisant pendant le transport de retour des appareils ou au non-respect du mode d'emploi, même pendant le délai de garantie.

• Les pièces défectueuses sont à nous adresser en usine

franco de port. Nous nous réservons le droit de décider du remplace-ment gratuit. Les travaux de garantie seront effectués par nos soins ou par ceux de nos revendeurs agréés. Nous nous rése-rvons le droit de donner notre autorisation pour la réparation de dommages sous garantie à effectuer par une autre société.

• La garantie ne couvre pas l'usure normale de la bobine de fil.

• Nous ne porterons de garantie que pour l’emploi de pièces de rechange originales.

• De même, nous nous réservons le droit d’opérer des modifications servant au progrès technique

Pannes

Avant de procéder à l'élimination des défauts

− arrêter l'équipement

− attendre l'arrêt de la rotation du fil de coupe

− retirer la fiche du secteur

 Après chaque dépannage, remettre en service et vérifier l'ensemble des dispositifs de sécurité.

Perturbation Cause possible Que faire

L'appareil ne marche pas.

Â absence de courant Â endommagement du câble de rallonge Â La fiche de secteur, le moteur ou

l'interrupteur sont défectueux.

L'appareil coupe avec des interruptions

Â Câble de rallonge défectueux Â Défaut interne

Â Interrupteur défectueux

L'appareil ne coupe pas

Â Fil de coupe trop court/cassé Â Surcharge de l'appareil - herbe trop haute

Le fil de coupe ne se rallonge pas

Â Bobine de fil vide Â Fil de coupe emmêlé

Caractéristiques techniques

Type RT 400 RT 500 Modèle RT 400 RT 500 Puissance du moteur P

Tension d’alimentation / Fréquence du réseau 230 V~ / 50 Hz Fréquence du réseau n0 11000 min –1 Diamètre de coupe Ø max. Ø 300 mm max. Ø 320 mm Fil de coupe Ø 1,2 mm 1,4 mm Rallonge du fil Guidage automatique à impulsion Bobine de fil 2 x 4,5 m Vibrations mains-bras suivant EN 786 5,0 m/s Niveau de pression sonore L

83 dB (A)

(suivant 2000/14/EG) Niveau de puissance sonore Lwa niveau de puissance sonore mesuré 95 dB (A)

(suivant 2000/14/CE) niveau de puissance sonore garanti 96 dB (A) Dimensions ca. 82 – 103 cm Poids ca. 3,1 kg Type de protection II

400 W 500 W

5,4 m/s2

Â vérifier l'alimentation électrique, le fusible, la

prise de courant

Â contrôler le câble de rallonge, le remplacer

immédiatement en cas d'endommagement

Â Demandez à un électricien concessionnaire

de vérifier le moteur ou le commutateur ou de le réparer, respectivement de remplacer ces pièces par des pièces d’origine

Â contrôler le câble de rallonge, le remplacer

immédiatement en cas d'endommagement

Â Veuillez-vous adresser au service après-

vente.

Â Ressortir le fil de coupe

Â Couer l'herbe en plusieurs étapes

Â Remplacer la bobine de fil

Â Rembobiner le fil de coupe

Obsah

Montaż 3 Prohlášení o shodě 5 Popis přístroje / Seznam náhradních dílů 27 Obsah dodávky 27 Provozní časy 27 Symboly na přístroji / Symboly v návodu 27 Okruh působnosti stroje 28 Zbytková rizika 28 Bezpečná práce 28 Příprava k uvedení do chodu 29 Uvedení do provozu 30 Bezpečnostní pokyny 30 Práce se strunovou sekačkou 30 Údržba a péče 31 Skladování 31 Záruka 31 Možné poruchy 32 Technická data 32

Popis přístroje / Seznam náhradních dílů

Položka Objednací číslo Označení

1. Sekací hlava

2. Větrací otvory

3. Ochranný kryt

4. Opěrné kolo

5. Pojistný knoflík

6. Vypínač ZAP – VYP na držadle

7. Držák kabelu

8. Vodicí držadlo

9. Zajišťovací šroub

10. Kryt cívky

11. Cívka se strunou kompl.

12. Pružina

13. Sekací struna

14. Šroub ST 4.2 x 18

15. Aretace

16. Otvory

17. Krytka nože

18. Odstřihávač struny

19. Bezpečnostní nálepka

380917 380918

380919 380920 380921 380922 380923

380908

380903 380904 380909

Dodávka

• Strunová sekačka RT 400/RT500

• Kryt (vč. šroubů)

• Cívka se strunou kompl.

• Návod k použití

• Opěrné kolo

 Po rozbalení zkontrolujte obsah z hledisek

! Úplnosti částí ! event. škod způsobených dopravou

Zjištěné nedostatky ihned sdělte svému prodejci. Na pozdější reklamace nebude brán zřetel.

Provozní časy

Před uvedením přístroje do provozu dbejte na předpisy dané země (regionální) ohledně ochrany proti hluku.

Symboly na přístroji

Před uvedením do provozu si přečtěte tento návod k obsluze a bezpečnostní pokyny a dodržujte je.

Okamžitě vytáhněte zástrčku ze

zásuvky, pokud je přívodní vedení poškozené nebo protnuté.

Během chodu motoru: zabraňte vstupu cizích osob a také domácích a užitkových zvířat do nebezpečné zóny (nejméně

Nebezpečí od dobíhajícího

6 m).

nástroje !

Používejte ochranné prostředky očí a sluchu.

Chraňte před deštěm. Chraňte před vlhkostí.

Symboly Návodu k obsluze

Hrozící nebezpečí nebo nebezpečná situace.

Nerespektování těchto pokynů může způsobit zranění nebo věcné škody.

Důležitá upozornění ke správnému zacháení s

pilou. Nedodržení znamená možnost poruch či poškození pily.

Pokyny pro uživatele. Tyto pokyny vám pomohou



optimálně využít všechny funkce. Montáž, obsluha a údržba. Zde je popsáno vše co.

Je třeba učinit.

Před opravou, údržbou nebo čištěním vždy vypněte motor a odpojte stroj od sítě.

Nebezpečí vznikající odmršťováním částí

Okruh působnosti stroje

 Strunová sekačka je určena pro sekání trávy a podobných

měkkých porostů, jakož i hran trávníků na domácích a zájmových zahradách, které nelze dosáhnout travní sekačkou.

 Přístroj se nesmí používat ve veřejných zařízeních, parcích,

sportovních zařízeních nebo na ulicích, v zemědělství a v lesnictví.



Strunová sekačka se nesmí používat k řezání a

rozmělňování:

- křoví, keřů a dřevin

- květin

- kompostovaného materiálu.

Je riziko poranění!

 Do této kapitoly patří též dodržení výrobcem přdepsaných

Pokynů z hlediska údržby, péče a event.oprav či čištění stroje. Rovněž dodržení všech bezpečnostních pokynů.

 Pro provoz je rovněž nutné znát platné předpisy pro případ

úrazu, stejně jako zásady první pomoci a bezpečnostnětechnická pravidla.

 Každé jiné použití stroje nespadá do okruhu působnosti

Stroje a jestliže při takovém užití vzniknou škody, veškerá rizika z nich plynoucí jdou na vrub uživatele.

 Svévolné změny na strunové sekačce vylučují pozdější

záruku výrobce za tím vzniklé škody jakéhokoliv druhu.

 Používat strunovou sekačku a provádět její seřizování a

údržbu smí pouze osoby, které jsou s těmito činnostmi obeznámeny a které byly poučeny o možných rizicích. Event.opravy pily smí, vedle výrobce,provádět pouze autorizovaný servis.

 Stroj nesmí být provozován v explozivním prostředí a ani na dešti.

Zbytková rizika

I při dodržení vekerých předpisů a bezpečnostních pokynů nelze vyloučit díky konstrukci a určení stroje jistá zbytková rizika.

Tato lze minimalizovat pouze dokonalou znalostí a hlavně dodržováním vekšrých bezpečnostních pokynů a dodržením všech bodů obsažených v kapitole okruh působnosti stroje.

Při vlastní práci ohleduplnost a opatrnost zmenšují rizika zranění nebo jiných škod.

 Riziko poranění prstů a rukou při jejich zasáhnutí běžící

strunou.

 Riziko poranění nohou dotykem strunou na nezakrytých

částech.

 Odmršťování kamenů a zeminy.  Ohrožení el.proudem při použití vadného el.přípoje.

 Dotknutím se částí stroje, které jsou pod napětím.  Poškození sluchu při dlouhodobé práci bez ochrany uší.

Další rizika nejsou vyloučena

Bezpečná práce

Při nesprávném zacházení mohou být strunové sekačky nebezpečné. splněna veškerá bezpečnostní opatření a vyloučit nebezpečí požáru, úrazu el. proudem a event.zranění strojem.

Prostudujte si tuto kapitolu před uvedením stroje do provozu. Dbejte pečlivě všech uvedených pokynů a současně všech bezpečnostních opatření platících ve Vašem pracovním kolektivu spolu s obecnými bezpečnostními opatřeními platnými ve Vaší zemi.

Seznamte s bezpečnostními pokyny, předpisy a

opatřeními všechny osoby, které mohou se strojem pracovat.

Uschovejte pečlivě tyto předpisy.

 Před uvedení do provozu se řádně se strojem seznamte

prostřednictvím návodu.

 Nepoužívejte přístroj pro účely, pro které není určen (viz

vymezení použití a práce s vysavačem listí).

 Pracujte na neklouzavém a rovném podkladu.  Vyhýbejte se nepřirozenému držení těla. Postarejte se o

bezpečné stání a udržujte neustále rovnováhu.

 Buďte pozorní. Dávejte pozor na to, co děláte. Přistupujte k

práci odpovědně. Nepoužívejte přístroj, když jste unavení nebo když jste pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při použití přístroje může mít za následky vážná zranění

 Noste vhodný pracovní oděv:

− neužívejte široké oděvy, tělesné ozdoby, které by mohly

být pohyblivými částmi stroje zachyceny.

− rukavice a neklouzavé boty;

− dlouhé kalhoty na ochranu nohou.

 Užívejte prostředky osobní ochrany:

− Sluchátka (hladina akustického tlaku na pracovišti může

překračovat 85 dB (A))

− Ochranné brýlr

 Dbejte na pořádek na pracovišti. Nepořádek je jednou z

příčin úrazů.

 Pozor při chůzi dozadu. Nebezpečí zakopnutí!  Před sekáním odstraňte všechna cizí tělesa (např. kameny,

větve, dráty, atd.). Během práce dávejte pozor na další cizí předměty.

 Pokud na takové předměty narazíte, vypněte prosím přístroj,

a odstraňte je. Př zkontrolujte, zda není poškozený a nechte provést jeho potřebné opravy.

 Dbejte na pracovní prostředí a jeho vliv na práci:

− Nikdy neprovozujte přístroj ve vlhkém prostředí.

− Přístroj chraňte před deštěm.

− Postarejte se o dokonalé osvětlení pracoviště.

− Nenechávejte stroj bez dozoru.

 Nikdy nenechávejte přístroj bez dohledu.  Děti a mládež do 16 let, ale i osoby, které nejsou seznámené

s návodem na obsluhu, nesmí přístroj obsluhovat.

Před spuštěním stroje musí být

ed novým zapnutím přístroje ale

 Zabraňte jiným osobám a zvířatům v přístupu na vaše

pracoviště. Zamezte jiným osobám, zejména dětem, aby se dotýkali

stroje nebo kabelu.

 Přerušte práci se strojem, pokud se v blízkosti nachází

osoby, zvláště děti nebo domácí zvířata, a pokud přecházíte pracovat na jiné místo.

 Stroj nepřetěžujte. Pracujte v udaném rámci výkonu stroje.  Stroj provozujte pouze s řádně namontovanými ochrannými

prvky a neměňte na stroji nic co by mohlo ovlivnit bezpečnost práce.

 Nesahejte do nože - vzniká riziko poranění !  Nikdy nemontujte kovové řezné prvky.

Použití jakýchkoliv jiných nástrojů či příslušentsví

znamená Nebezpečí úrazu a poškození stroje.

 Vypněte přístroj, vyčkejte až se řezná struna zastaví a

vytáhněte síťovou zástrčku ze zásuvky při:

− Opravách

− údržbě a čištění

− Odstranění poruch (Čištění cívky se strunou)

− Transport a kladování

− Opuštění přístroje (také při krátkodobém přerušení

práce)

 Pozor! Řezná struna dobíhá! Nesnažte se strunu zastavit

rukou.

 Starejte se pečlivě o svoji strunovou sekačku:

− Dbejte aby větrací otvory byly čisté.

− Udržujte úchopy čisté a suché (od oleje a mastnoty).

− Dodržujte předpisy pro údržbu

a pokyny pro výměnu

cívky.

 Kontrolujte stroj na event. poškození:

− před každým použitím stroje musí být veškeré ochranné

prvky namontovány a plnit bezvadně svoji funkci.

− Zkontrolujte zda všechny pohyblivé části jsou funkční,

nelepí, nedrhnou a nejsou poškozené. Zkontrolujte jeich správné namontování. Tyto části musí splňovat bezvadného provozu a tím bezpečný chod stroje.

− Poškozená ochranná zařízení a díly se musí dát

opravit nebo vyměnit ve specializované dílně (nebo u výrobce), pokud není v návodu k použití uvedeno jinak.

 Jestliže přístroje nepoužíváte, skladujte je (i nářadí) v

suchém, uzavřeném prostoru kam zejména děti nemají přístup.

Elektrická bezpečnost

 Provedení přípojného kabelu je podle IEC 60 245 (H 07 RN-

F) s příčným průměrem nejméně

− 1,5 mm do délky kabelu 25 m

− 2,5 mm do délky kabelu přes 25 m

 Dlouhé a tenké přívodní kabely způsobují úbytek napětí.

Motor již nedosahuje svého maximálního výkonu, funkce zařízení se snižuje.

 Zástrčky a spojovací boxy na přípojných vedeních musí být

z gumy, měkkého PVC nebo jiných termoplastických

materiálů se stejnými mechanickými vlastnostmi nebo musí být tímto materiálem povlakované.

 Zástrčky přípojného vedení musí být chráněné proti stříkající

vodě.

 Při pokládání přívodního kabelu dbejte na to, aby

nepřekážel, nemačkal se nebo se nezlomil, a aby se konektor nenamočil.

 Nepoužívejte kabel k jiným účelům než je stanoveno. Kabel

chraňte před horkem,olejem a ostrými hranami. Netahejte za kabel při vytahování zástrčky ze zásuvky.



Při používání kabelového bubnu kabel zcela odmotejte.

 Pravidelně kontrolujte přívodní kabel a event. poškození jej

vyměnňte.

 Nepoužívejte vadná přípojná vedení.  Při práci ve volném prostoru používejte pouze k tomu určený

a označený kabel.

 Nikdy nepoužívejte provizorní el. připojení.  Ochranné prvky nikdy nepřemosťujte nebo nevyřazujte z

provozu.

Elektrická zapojení nebo opravy el. částí svěřte vždy

koncesované firmě nebo našemu obchodnímu zastoupení. Dbejte na místní bezpečnostní předpisy a opatření.

Opravy ostatních částí stroje svěřte buď výrobci nebo jeho

obchodnímu zastoupení.

Používejte pouze originální náhradní díly. Při použití jiných

než originálních součástí vzniká nebezpečí úrazu, poškození stroje a věcné škody. V těchto případech se ruší veškerá zodpovědnost výrobce.

Příprava k provozu

Aby stroj bezvadně fungoval, sledujte následující pokyny.

Musíte provést toto:

 Umístit kryt na jeho místo  Umístit opěrné kolečko  Umístit vodicí držadlo

Montáž ochranného krytu

Ochranný kryt (3) přišroubujte šrouby (14) k řezné hlavě (1).

Montáž opěrného kola

Přišroubujte opěrné kolo (4) šrouby (14) k ochrannému krytu.

Umístění vodicího držadla

Vodicí držadlo (8) připevněte zajišťovacím šroubem (9) k přístroji.

Uvedení do provoz

Síťové připojení

Na typovém štítku stroje je uvedeno napětí. Toto srovnejte s Vaším zdrojem a pak můžete stroj připojit do odpovídající a dle předpisů uzemněné zásuvky.

 Používejte přívodní a prodlužovací kabel s příčným

průřezem vodičů nejméně 1,5 mm² až do délky 25 m .

Umístění prodlužovacího kabelu

Aby se zabránilo nechtěnému uvolnění spojovacích

zástrček, prostrčte prodlužovací kabel jako smyčku přes otvor v zadním držáku a položte jej přes závěs kabelu.

Zapnutí stroje

Nepoužívejte žádné přístroje, u kterých se nedá spínač zapínat a vypínat. Poškozené spínače se musejí dát k opravě nebo výměně do servisu.

Nůžky na plot mají obouruční bezpečnostní vypínání, které zamezuje nechtěnému zapnutí.

Zapnutí stroje

Nejdříve stiskněte kulatý pojistný knoflík (5) ze strany a poté vypínač ZAP-VYP na držadle (6). Během sekání můžete pojistný knoflík (5) pustit.

Vypnutí

Pusťte vypínač ZAP-VYP na držadle (6).

Pracovní pokyny

Před započetím práce dbejte následujících pokynů

 Přístroj nesmíte uvádět do provozu aniž jste se seznámili s

veškerým návodem a zabezpečili splnění veškerých bezpečnostních pokynů a stroj smontovali a připravili k práci dle návodu a popisu!

 Postarejte se o bezpečné a uklizené pracoviště. Z pracovní

oblasti odstraňte předměty, které by mohly být odmrštěné stranou.

 Před začátkem práce zajistěte, aby:

− se v pracovní oblasti nezdržovaly další osoby nebo

zvířata;

− jste měl zajištěné vracení bez překážek;

− byl zajištěn pevný postoj.

 Trávu zkracujte pouze když je suchá, pak dosáhnete

nejlepších výsledků.

Jsou-li osoby s poruchami krevního oběhu vystavovány

příliš často vibracím, může docházet k poškození nervového systému nebo cév. Vibrace můžete omezit:

- silnými, teplými, pracovními rukavicemi;

- zkrácením pracovní doby (dělat častější přestávky). Pokud vám natékají prsty, necítíte se dobře, nebo máte prsty bez citu tak navštivte lékaře.

Práce se strunovou sekačou

Vždy udržujte ruce a nohy v bezpečné vzdálenosti od rotující struny.

• Před prací odstraňte krytku nože (17) z odstřihávače struny

(18).

• Větrací žebra udržujte vždy čistá.

• Sekací struna po vypnutí přístroje ještě dobíhá. Před novým

zapnutím přístroje proto vyčkejte, až se struna zastaví.

Dbejte ve všech situacích bezpečnostních pokynů ze

S. 28 ff.

Práce se strunovou sekačkou

Správný pracovní postoj

Než začnete pracovat, tak by měla být strunová sekačka nastavena tak, abyste mohli pracovat bezpečně a pohodlně.

Teleskopická tyč

Pomocí teleskopické tyče můžete měnit

a) výšku zkracování trávy a

b) délku přístroje.

1. Přístroj otočte za držadlo o 90° vlevo (proti směru

hodinových ručiček) a posuňte nebo natáhněte přístroj na požadovanou výšku.

2. Výšku zajistíte otočením držadla zpátky.

Vodicí držadlo

Pro lepší kontrolu pevně držte strunovou sekačku navíc za vodicí držadlo (8). Vodicí držadlo můžete výškově nastavit a pracovat pohodlněji.

• Povolte upevňovací šroub (9).

• Posuňte držadlo do požadované pozice a pak zase

dotáhněte zajišťovací šroub.

Zkracování

Během sekání udržujte strunovou sekačku v dostatečné vzdálenosti od těla. Přitom nakloňte přístroj trochu dopředu a pohybujte s ním zleva doprava. Trávu vysokou přes 15 cm byste měli sekat postupně.

Sekání hran

Při prosekávání hran, keříků a stromků se musí sekací hlava naklopit.

1. Vypněte strunovou sekačku.

2. Otočte přístroj na držáku o 180° doleva (proti směru

3. Nasaďte strunovou sekačku na opěrné kolo (4) a veďte

Přístroj veďte kolem stromů a křovin tak, aby se rostliny nepoškodily. Pozor! Poškozené rostliny mohou odumřít.

Nesekejte přímo kolem zdí a kamenů, protože se tak struna silně opotřebovává.

hodinových ručiček).

přístroj podél hrany. Tak můžete sekat hrany v bezpečné vzdálenosti od země a nemusíte přístroj nosit.

Nastavení struny

Během sekání se struna opotřebí nebo se může utrhnout, takže již nejde sekat trávu.

Běžící strunovou sekačku krátce přitlačte proti pevné zemi. Tím se sekací struna prodlouží (asi o 4 cm). Pokud délka struny překročí maximální sekací průměr, tak ji zkrátí nožík (odstřihávač), umístěný v krytu.

Údržba a péče

Prije svakog rada održavanja ili čišćenja

− Isključite stroj

− vyčkejte na zastavení sekací struny

− Izvucite mrežni utikač

Bezpečnostní zařízení, která byla odstraněna během údržby nebo čištění se musí bezpodmínečně opět připevnit a zkontrolovat.

Používejte jen originální díly. Jiné díly by mohly vést k nepředvídaným škodám a poraněním.

Další opravářské práce smí provádět pouze výrobce nebo zákaznický servis.

Pro zachování funkčnosti strunové sekačky dodržujte tyto

body:

 Pravidelně čistěte všechny pohyblivé díly.  Očistěte prach a špínu hadříkem či štětcem.  Přístroj nečistěte proudící vodou nebo tlak.čističem.  Na součásti s umělých hmot nepoužívejte žádná

ředidla(Benzin,alkohol atd.)Tyto mohou umělou hmotu poškodit.

Výměna cívky se strunou

1. Vytáhněte síťovou zástrčku.

2. Stiskněte k sobě obě aretační zajištění (15) na krytu cívky

(10) a cívku stáhněte.

3. Vyjměte cívku se strunou (11) z krytu.

4. Odstraňte špínu a zbytky trávy.

5. Zaveďte oba konce struny (13) z nové cívky do příslušných

otvorů (16) v krytu (skrz každý otvor jednu strunu).

6. Vložte cívku se strunou napevno do krytu. Dbejte, aby se

sekací struny nazasekly a vytáhněte je asi 9 cm z cívky.

7. Nasaďte kryt cívky s cívkou na péro (12) a zatlačte jej pevně

dolu, až aretace (15) krytu cívky (10) bezpečně zaskočí.

Skladování

Odpojit od sítě vytažením zástrčky.

 Nepoužívanou pilu skladujte v s uchém a uzavřeném místě

ne v dosahu dětí.

 Nasaďte ochranu nože (17) na odstřihávač struny (18).  Při delším skladování dbejte následucících pokynů.

− Proveďte důkladnou očistu stroje.

Záruka

• Výrobce dává 2 roky záruky od data dodání ze skladu

obchodu na škody. Které jsou způsobeny vadou materiálu

nebo vadnými díly.

• Za škody způsobené nesprávným zacházením se strojem

nebo nedostatečným balením při transportu zpět nebo za

škody způsobené nedbáním předpisů uvedených v tomto

návodu jsou záruční nároky vyloučeny. Vadné díly zašlete

vyplaceně nebo bezplatně. Rozhodnutí o bezplatném

zaslání náhradních dílů přísluší jen nám (t. j. výrobci).

• Případné servisní záruční opravy provede buď výrobce

nebo jím autorizovaný servis. Provádí-li opravy jiná než

autorizovaná firma je třeba našeho písemného souhlasu.

• Záruka nepokrývá normální opotřebení cívky se strunou.

• Záruka je platná pouze při použití originálních náhradních

dílů.

• Výrobce si vyhražuje práva na technické změny, které

slouží zlepšení stroje.

Možné

poruch

Před každým odstraňováním poruchy

− vypněte pilu

− vyčkejte na zastavení sekací struny

− vytáhněte zástrčku ze zásuvky

 Po každém odstranění poruchy opět uveďte do provozu všechna bezpečnostní zařízení a zkontrolujte je.

Porucha Možná příčina Odstranění

Přístroj se netočí.

Přístroj seká přerušovaně

Sekačka neseká

Struna se neprodlužuje

Â nemá proud

Â poškozený prodlužovací kabel

Â síťová zástrčka, motor nebo spínač vadný

Â Prodlužovací kabel je vadný

Â Interní chyba

Â Hlavní vypínač je vadný Â Sekací struna je příliš krátká / utržená Â Přístroj je přetížen, tráva je příliš vysoká Â Cívka se strunou je prázdná Â Struna se zamotala

Â Zkontrolujte přívod proudu, zástrčku,

pojistky.

Â Zkontrolujte prodlužovací kabel, vadný

kabel okamžitě vyměňte.

Â Motor nebo vypínač nechat od

koncesovaného servisu zkontrolovat a event.vyměnit.

Â Zkontrolujte prodlužovací kabel, vadný

kabel okamžitě vyměňte.

Â Zkontrolujte prodlužovací kabel, vadný

kabel okamžitě vyměňte.

Â Obraťte se prosím na servisní službu. Â Prodloužit strunu

Â Sekat trávu postupně Â Vyměnit cívku se strunou Â Znovu navinout strunu

Technická data

Typ RT 400 RT 500 Model RT 400 RT 500 Výkon motoru P

Síťové napětí / Frekvence 230 V~ / 50 Hz Typové označenín0 11000 min –1 Řezný průměr Ø max. Ø 300 mm max. Ø 320 mm Průměr řezné struny Ø 1,2 mm 1,4 mm Nastavení struny trykautomatisk trådfremføring Cívka struny 2 x 4,5 m Vibrace při držení přístroje v rukou – nesení na rameni podle EN 786 5,0 m/s Hladina hluku L

83 dB (A)

(podle 2000/14/EG) Hladina hlučnosti L

měřená hladina hlučnosti 95 dB (A)

(podle 2000/14/EG) zaručená hladina hlučnosti 96 dB (A) Rozměry (výška) ca. 82 – 103 cm Hmotnost ca. 3,1 kg Způsob ochrany II

400 W 500 W

5,4 m/s2

Indhold

Samlevejledning 3 EU-overensstemmelseserklæring 5 Beskrivelse af apparatet og reservedele 33 Leveringsomfang 33 Driftstider 33 Symboler på apparatet og i betjeningsvejledningen 33 Tiltænkt anvendelse 34 Uberegnelige risici 34 Sikkert arbejde 34 Forberedelse til igangsætning 36 Igangsætning 36 Arbejdsanvisninger 36 Arbejdet med græstrimmeren 36 Vedligeholdelse og pleje 37 Opbevaring 37 Garanti 37 Mulige fejl 38 Tekniske data 38

Driftstider

Vær venligst opmærksom på de landsspecifikke regler.

Symboler på apparatet

Før igangsætning skal brugsanvisning og sikkerhedshenvisningerne læses og iagttages.

Træk straks netstikket, hvis el-ledningen beskadiges eller skæres over.

Beskrivelse af apparatet og reservedele

Position Betegnelse Bestillings-nr.

1. skærehoved

2. Luftslidser

3. Afdækningshætte

4. Støttehjul

5. Sikringsknap

6. TIL-FRA grebkontakt

7. Kabelholder

9. Monteringsskrue

10. Spoleafdækning

11. Trådspole kpl.

12. Fjeder

13. Skæretråd

14. Skrue ST 4.2 x 18

15. Låse

16. Huller

17. Knivskærm

18. Trådkniv

19. Sikkerhedsmærkat

Styregreb 380919

380917 380918

380920 380921 380922 380923

380908

380903 380904 380909

Leveringsomfang

• Græstrimmer RT 400/RT 500

• Beskyttelseshætte (inkl. skruer)

• Trådspole kpl.

•

Brugsanvisning

• Støttehjul

 Kontroller efter udpakningen kartonens indhold for

! fuldstændighed ! evt. transportskader

Meld omgående reklamationen til forhandleren, leverandøren eller producenten. Senere reklamationer anerkendes ikke.

Fare på grund af kørende værktøj!

Anvend øjen- og høreværn.

Symboler i brugsanvisning

Truende fare eller farlig situation. Ignorering af

disse henvisninger kan medføre kvæstelser eller materielle skader.



Vigtige henvisninger til saglig korrekt håndtering. Ignorering af disse henvisninger kan

medføre forstyrrelser. Brugsanvisninger. Disse anvisninger hjælper Dem

med at anvende alle funktioner optimalt. Montering, betjening og vedligeholdelse. Her

forklares nøjagtigt, hvad De skal gøre.

Ved kørende motor: hold uvedkommende personer samt kæle- og husdyr på afstand (min. 6 m.)

Må ikke udsættes for regn. Skal beskyttes mod fugt.

Før reparations-, vedligeholdelsesog rengøringsarbejde skal motoren slås fra og netstikket trækkes ud.

Fare pga. omkring slyngede dele.

Tiltænkt anvendelse

 Græstrimmeren er egnet til klipning af græs og lignende

samt græskanter i private haver, som ikke kan nås med plæneklipperen.

 Apparatet må ikke anvendes i offentlige anlæg, parker,

sportsanlæg eller veje og heller ikke i land- og skovbrug.



• Til den tiltænkte anvendelse hører også opfyldelse af de af

• De for drift gældende forskrifter om ulykkesforebyggelse

• Enhver derudover gående brug gælder som ikke at være

• Uautoriserede ændringer på græstrimmeren medfører

 Apparatet må kun klargøres, anvendes og vedligeholdes

 Maskinen må ikke anvendes i eksplosionsfarlige omgivelser

Græstrimmeren må ikke anvendes til klipning eller

findeling:

- af hæk, buske og buskadser

- af blomster

- til kompostering.

Der består en fare for kvæstelser!

producenten foreskrevne drifts-, vedligeholdelses- og reparationsbetingelser samt efterkommelse af sikkerhedsanvisningerne i vejledningen.

samt de andre alment anerkendte arbejdsmedicinske og sikkerhedstekniske regler skal overholdes.

beregnet til formålet. For enhver form for skader, der resulterer heraf, overtager producenten intet ansvar: Risikoen overtages ene og alene af brugeren.

bortfald af producentens ansvar for de deraf resulterende skader af enhver art.

af personer, der er erfaren i brug af udstyret og som kender farene. Reparations-arbejde må kun udføres af os eller af kundeservicecentre, som vi har udpeget.

eller udsættes for regn.

Uberegnelige risici

Selvom radialfliseskærer anvendes til det tiltænkte formål, og alle gældende sikkerhedsbestemmelser overholdes, kan der være uberegnelige risici betinget af konstruktionen.

Uberegnelige risici kan minimeres, når "Sikkerhedsanvisninger" og "Tiltænkt anvendelse" samt selve brugervejledningen følges og overholdes.

Hensyntagen og forsigtighed reducerer risikoen for person- og materielle skader.

 Fare for kvæstelser af fingre eller hænder når der gribes ind

i den kørende skæretråd.

 Fare for kvæstelser på fødderne ved berøring af

skæretråden på det uafdækkede område.

 Bortslyngning af sten og jord.  Fare på grund af strøm ved brug af ukorrekte eltilslutnings-

kabler.

 Berøring af spændingsførende dele ved åbnede elektriske

komponenter.

 Høreskader ved længere varende arbejde uden høreværn.

Desuden kan der være ikke åbenlyse uberegnelige risici på trods af alle trufne forholdsregler.

Sikkert arbejde

Ved usagkyndig brug kan græstrimmere være farlige. Når elværktøjer anvendes, skal de grundlæggende sikkerhedsforanstaltninger følges for at udelukke risici for ild, elektrisk stød og tilskadekomst af personer.

Læs og følg derfor følgende anvisninger og din brancheforenings forskrifter om ulykkesforebyggelse eller de i det pågældende land gældende sikkerheds-bestemmelser før igangsætning for at beskytte dig selv og andre mod mulige skader.

Giv sikkerhedsanvisningerne videre til alle personer,

som arbejder med skæremaskinen. Disse sikkerhedsanvisninger skal opbevares

omhyggeligt.

 Gør Dem kendt med apparatet før brug ved hjælp af

betjeningsvejledningen.

 Anvend ikke apparatet til formål, som det ikke er beregnet til

(se "Formålsbestemt anvendelse").

 Arbejd kun på stabil og jævn undergrund.  Undgå unormal kropsstilling. Sørg for sikkert ståsted og

hold altid ligevægt.

 Vær opmærksom på hvad De har med at gøre. Vær

fornuftig ved arbejdet. Anvend ikke apparatet, når De er træt eller under indflydelse af rusmidler, alkohol eller medikamenter. Et øjebliks uagtsomhed ved anvendelse af apparatet kan medføre alvorlige læsioner.

 Anvend egnet arbejdstøj:

− intet løstsiddende tøj eller smykker (de kan hænge fast

i bevægelige dele)

− handsker og glidefaste sko

− lange bukser til beskyttelse af benene.

 Anvend personligt beskyttelsesudstyr:

− Høreværn (støjemissionsniveau på arbejdspladsen kan

overskride 85 dB (A)

− Beskyttelsesbriller

 Hold arbejdsområdet i orden! Uorden kan resultere i

ulykker.

 Forsigtig når du går baglæns. Snublefare!  Fjern alle fremmedlegemer (f.eks. sten, større grene, tråd

etc.) inden klipning Vær under arbejdet opmærksom på yderligere fremmedlegemer.

 Hvis du støder på fremmedlegemer, sluk for trimmeren og

fjern fremmedlegemet. Inden du tænder for apparatet igen, kontrollér med henblik på mulige beskadigelser og få gennemført nødvendige reparationer.

 Vær opmærksom på påvirkninger udefra:

− Benyt ikke maskinen i fugtige og våde omgivelser.

− Udsæt aldrig apparatet for regn.

− Arbejd kun ved tilstrækkelig sigtbarhed, sørg for god

belysning.

 Efterlad aldrig apparatet uden opsyn.  Børn og unge under 16 år samt personer, der ikke er

fortrolig med vejledningen må ikke betjene apparatet.

 Hold afstand til andre personer og dyr når du arbejder.

Lad ikke andre personer, især børn, komme i kontakt med værktøjet eller kablet.

 Stop maskinen når der er andre personer, især børn, og dyr

i nærheden og når du flytter til et andet arbejdsområde.

 Overbelast ikke apparatet! De arbejder bedre og mere

sikkert i det angivne effektområde.

 Apparatet må kun anvendes med komplette og korrekt

anbragte sikkerhedsindretninger, og der må ikke ændres noget på apparatet, som kan påvirke sikkerheden.

 Grib ikke ind i kniven, der består fare for kvæstelser  Monter aldrig skæreelementer af metal.

Brug af andet værktøj og tilbehør kan bringe dig i fare.

 Sluk for maskinen, vent indtil skæretråden er standset og

træk netstikket ud af stikdåsen.

− reparationsarbejde

− vedligeholdelses- og rengøringsarbejde

− Udbedring af fejl (rengøring af trådspolen)

− Transport og opbevaring

− efterladen af apparatet (heller ikke i tilfælde af kort tids

afbrydelser)

 Advarsel! Skæretråden efterløber! Brems ikke tråden

med hånden.

 Vedligehold græstrimmeren omhyggeligt:

− Sørg for at luftåbningerne er rene.

− Hold håndtagene tørre og frie for olie og fedt.

− Overhold vedligeholdelsesforskrifter og henvisninger

til udskiftning af spole.

 Kontroller radialfliseskærer for eventuelle beskadig-elser:

− Før fortsat brug af radialfliseskærer skal

beskyttelsesanordningerne kontrolleres grundigt for fejlfri og korrekt funktion.

− Kontroller, om de bevægelige dele fungerer

upåklageligt og ikke sidder fast, eller om dele er beskadigede. Samtlige dele skal være rigtigt monteret og opfylde alle betingelser for at sikre upåklagelig drift af maskinen.

− Beskadiget beskyttelsesudstyr og dele skal repareres

eller udskiftes faglig korrekt af et autoriseret værksted, såfremt intet andet er angivet i betjeningsvejledningen.

− Beskadigede eller ikke læsbare sikkerhedsmærkater

skal erstattes

 Opbevar ikke anvendte apparater på et tørt, aflåst sted

uden for børns rækkevidde.

Elektrisk sikkerhed

 Udførelse af tilslutningskablet i henhold til IEC 60245

(H 07 RN-F) med et åretværsnit på mindst

− 1,5 mm² ved en kabellængde op til 25 m

− 2,5 mm² ved en kabellængde over 25 m

 Længere tilslutningsledninger forårsager spændingsfald.

Motoren opnår ikke mere sin maksimale effekt, maskinfunktionen reduceres.

 Tilslutningsledningens stikanordning skal være

stænkvandsbeskyttet.

 Ved trækning af tilslutningskablerne skal De være

opmærksom på, at disse ikke klemmes inde, bøjes, og at stikforbindelsen ikke bliver våd.

 Anvend ikke kablet til formål, som det ikke er beregnet til.

Beskyt kablet mod varme, olie og skarpe kanter. Anvend

ikke kablet til at trække stikket ud af stikkontakten.

 Kontroller forlængerledningen regelmæssigt og udskift

den i tilfælde af beskadigelser.

 Anvend ingen defekte tilslutningskabler.  Anvend udendørs kun de hertil tilladte og tilsvarende

markerede forlængerledninger.

 Anvend ingen provisoriske eltilslutninger.  Sikkerhedsindretninger må aldrig forbikobles eller sættes

ud af drift.

Den elektriske tilslutning hhv. reparationer på

apparatets elektriske dele må kun udføres af en autoriseret elektriker eller en af vore serviceafdelinger. Lokale forskrifter, især i henseende til beskyttelsesforanstaltninger, skal iagttages.

Reparationer på apparatets andre dele skal lades udføre

af producenten hhv. en af hans serviceafdelinger.

Anvend kun originalreservedele. Gennem anvendelse a f

andre reservedele og andet tilbehør kan der opstå ulykker for brugeren. For heraf resulterende skader overtager producenten intet ansvar.

Forberedelse til igangsætning

Følg anvisningerne i denne vejledning for at opnå fejlfri

funktion af radialfliseskærer.

Du skal gøre følgende:

 Montér beskyttelseshætten  Montér støttehjul  Montér styregreb

Montering af beskyttelseshætten

Skru beskyttelseshætten (3) med skruerne (14) på skærehovedet (1).

Montér støttegreb

Skru støttehjulet (4) med skruerne (14) på afdækningen.

Montér styregreb

Montér styregreb (8) på apparatet vha. monteringsskruen (9).

Igangsætning

Nettilslutning

Sammenlign den på maskinens typeskilt angivne spænding, fx 230 V, med netspændingen, og slut radialfliseskærer til en tilsvarende og korrekt jordforbundet stikkontakt.

Tilslut apparatet via et fejlstrømsrelæ (30 mA).

 Anvend tilslutnings- eller forlængelseskabel med en

årediameter på mindst 1,5 mm² op til 25 m længde

Tilslutning af forlængerledning

F F

For at undgå en utilsigtet løsning af forlængerledningen,

stik forlængerledningen som løkke gennem åbningen i det bageste holdegreb og læg den over kabelophængningen

Indkobling

Benyt intet apparat, hvor kontakten ikke kan tænde eller slukke. Beskadigede kontakter skal omgående repareres eller udskiftes af kundeservice.

Apparat har en sikkerheds-to-hånd-afbryder, der frohindrer en utilsigtet igangsætning.

Indkobling

Tryk den runde sikkerhedsknap (5) og derefter TÆND-SLUK kontakten (6). Under klipningen kan sikringsknappen (5) slippes.

Frakobling

Slip TÆND/SLUK-knappen (6).

Arbejdsanvisninger

Inden arbejdet påbegyndes tages følgende hensyn:

 Apparat

læst, alle angivne anvisninger er forstået, og diamantklingen er monteret som beskrevet!

 Sørg for sikker og ryddelig arbejdsplads. Fjern genstande,

der kan slynges bort, fra arbejdsområdet.

 Kontroller inden arbejdet begyndes at:

− at der ikke opholder andre personer eller dyr i

− at du kan vige tilbage uden forhindringer

− at du står stabilt.

 Trim græsset kun når det er tørt, så får du de bedste

klipperesultater.

udsættes for vibrationer, kan der opstå skader på centralnervesystemet eller blodkar. Du kan mindske vibrationerne:

- ved at bære kraftige, varme arbejdshandsker

- ved at forkorte arbejdstiden (flere lange pauser) Søg læge når fingrene hæver, du får det dårligt eller fingrene bliver følelsesløse.

Arbejdet med græstrimmeren

• Inden arbejdet fjern knivskærmen (17) fra tådkniven (18).

• Hold luftslidserne altid rene.

• Skæretråden kører efter når græstrimmeren slukkes. Vent

derfor indtil tråden holder stille inden apparatet tændes igen.

må ikke tages i brug, før bruger-vejledningen er

arbejdsområdet

Når personer med kredsløbsforstyrrelser for ofte

Hold hænder og fødder altid på sikker afstand fra skæretråden.

Overhold altid sikkerhedshenvisningerne. S. 34 ff.

Arbejdet med græstrimmeren

Korrekt arbejdsstilling

Inden arbejdets start skal græstrimmeren indstilles så du kan arbejde sikkert og bekvemt.

Teleskopstang

Ved hjælp af teleskopstangen kan

a) trimmerlængden og

b) apparatehøjden varieres.

1. Løsn drejeknappen (11) lidt og træk apparatet ud til ønsket

højde.

2. Spænd drejeknappen igen.

Styrehåndtag

For en bedre kontrol hold græstrimmeren desuden ved stryregrebet (8). Du kan indstille styregrebet i højden for at lette arbejdet.

• Løsn monteringsskruen (9).

• Skub apparatet i den korrekte position og spænd

derefter monteringsskuren igen.

Trimning

Hold græstrimmeren tilstrækkeligt langt fra kroppen under klipningen. Hæld apparatet lidt fremad og bevæg det fra venstre til højre. Højt græs over 15 cm længde bør klippes trinvist.

Kanttrimning

For friklipning af kanter, buske og træer skal skærehovedet drejes.

1. Sluk for græstrimmeren.

2. Drej dertil apparatet 180° til venstre på holdegrebet (mod

uret).

3. Sæt græstrimmeren på støttehjulet (4) og før apparatet

langs med kanten. Så kan du køre i sikker afstand fra jorden og klippe kanterne uden at skulle bære apparatet.

Før apparatet således rundt om træer og buske at planterne ikke beskadiges. Advarsel! Beskadigede planter kan gå du.

Før ikke skæretråden for tæt mod mure eller stenfliser, da den ellers slides meget hurtigt.

Trådefterføring

Tråden slides under klipningen og den kan skæres over, således at der ikke længere kan klippes græs.

Tryk den kørende græstrimmer kort mod fast jord. Derved forlænges skæretråden (med ca. 4 cm). Når skæretråden blive længere end skærediametret, sfkortes den af den integrerede kniv.

Vedligeholdelse og pleje

Før vedligeholdelses- og rengøringsarbejde:

- frakobl apparatet

- Vent til skæretråden holder stille

- træk netstikket

Sikkerhedsudstyr, der er fjernet til vedligehold og rengøring, skal altid anbringes korrekt igen og kontrolleres.

Anvend kun originale dele. Andre dele kan medføre uforudsete skader og kvæstelser.

Vedligeholdelsesopgaver derudover må kun udføres af producent eller kundeservice.

Overhold følgend for at opretholde græstrimmerens

funktion:

 Rengør jævnligt alle bevægelige dele.

 Fjern støv og snavs med en klud eller en pensel.  Maskinen må ikke rengøres med rindende vand eller med

en højtryksrensemaskine.

 Der må ikke benyttes opløsningsmidler (benzin, sprit m.v.)

til rengøring af plasticdelene, fordi den slags midler kan beskadige plasticdelene.

Udskiftning af trådspolen

1. Træk netstikket.

2. Tryk de tå næser (15) på spoleafdækningen (10) sammen

og fjern afdækningen.

3. Tag trådspolen (11) ud af spoleafdækningen.

4. Fjern snavs og græsrester.

5. Før de to ender på skæretråden (13) på den nye trådspole

ind i de pågældende huller (16) i spoleafdækningen (hver en tråd gennem et hul).

6. Læg trådspolen fast ind i spoleafdækningen. Sørg for at

skærefladerne ikke kommer i klem og træk dem ca. 9 mm ud af spolen.

7. Sæt spoleafdækningen med trådspolen på fjederen (12) og

tryk den ned indtil næserne (15) på spoleafdækningen (10) går tydeligt i indgreb.

Opbevaring

Træk netstikket ud.

 Opbevar ikke anvendte apparater på et tørt, aflåst sted uden

for børns rækkevidde.

 Sæt knivskærmen (17) trådkniven (18).  Hvis radialfliseskærer skal opmagasineres i længere tid, skal

følgende udføres for at forlænge maskinens levetid og sikre, at den er nem at betjene:

− Gennemfør en grundig rengøring.

Garanti

• Vi yder to års garanti fra leveringen af radialfliseskærer fra

forhandlerens lager. Garantien gælder for mangler, som er

sket på grund af materiale- eller fabrikationsfejl.

• For skader, der er sket på grund af ukyndig behandling

eller utilstrækkelig emballage ved returnering af

apparaterne eller ved tilsidesættelse af brugervejledningen,

er garantikrav udelukkede. Fejlbehæftede dele skal sendes

porto- eller fragtfrit til vores fabrik. Afgørelsen om gratis

levering af reservedele er forbeholdt os.

• Eventuelle garantiarbejder udføres af os eller an af vore

autoriserede serviceafdelinger. Vor udtrykkelige tilladelse

er nødvendig, hvis afhjælpningen af garantiskaden udføres

af et andet firma.

• Grantien omfatter ikke trådspolens normale slitage.

• Vi yder kun garanti ved brug af originale reservedele.

• Ændringer, der tjener den tekniske udvikling, forbeholdes.

Mulige fejl

Inden hver afhjælpning af fejl

− frakobl apparatet

− vent til skæretråd en holder stille

− træk netstikket

 Efter hver afhjælpning af fejl tag alt sikkerhedsudstyr i drift i gen og kontroller.

Fejl Mulig årsag Afhjælpning

Apparatet kører ikke

Â ingen strøm Â forlængerledning beskadiget Â netstik, motor eller kontakt defekt

Apparatet skærer med afbrydelser

Â Forlængerledning defekt Â Intern fejl

Â Tænd-/sluk-kontakt defekt.

Apparatet klipper ikke

Â Skæretråd for kort/knækket Â Apparat overbelastet, græs for højt

Skæretrådene efterføres ikke

Â Trådspole tom Â Forkert viklet skæretråd

Â kontroller strømforsyningen, stikdåse og

sikringer

Â kontroller forlængerledning, udskift straks

defekt kabel

Â kontrol eller reparation af motor eller

kontakt af en autoriseret elektriker, eller lad ham udskifte dem med originale reservedele

Â kontroller forlængerledning, udskift straks

defekt kabel

Â kontakt kundeservice Â Efterfør skæretråd

Â Klip højt græs trinvist

Â Udskift trådspolen

Â Opvikl skæretråden korrekt

Tekniske data

Type RT 400 RT 500 Modelbetegnelse RT 400 RT 500 Motoreffekt P

Netspænding / Netfrekvens 230 V~ / 50 Hz Tomgangsomdrejningstal n0 11000 min –1 Klippediameter Ø max. Ø 300 mm max. Ø 320 mm Skæretråd Ø 1,2 mm 1,4 mm Trådefterføring trykautomatisk trådfremføring Trådspole 2 x 4,5 m Hånd-arm-vibrationn iht. EN 786 5,0 m/s Lydtryksniveau L

83 dB (A)

(iht. 2000/14/EG) Lydeffektniveau L

målt lydeffektniveau 95 dB (A)

(iht. 2000/14/EG) garanteret lydeffektniveau 96 dB (A) Dimensioner (højde) ca. 82 – 103 cm Vægt ca. 3,1 kg Afsikringens art II

400 W 500 W

5,4 m/s2

Sisältö

Kokoonpano 3 Standardinmukaisuustodistus 5 Toimituksen osat 39 Laitteen kuvaus / Varaosat 39 Käyttöajat 39 Laitteen / käyttöohje symbolit 39 Käyttötarkoitus 40 Jäännösriskit 40 Turvallinen työskentely 40 Valmistelut käyttöönottoa varten 41 Käyttöönotto 42 Työohjeet 42 Työskentely ruohontrimmerillä 42 Huolto ja Puhdistus 43 Säilytys 43

Esitä valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle välittömästi. Jälkeenpäin esitettyjä valituksia ei hyväksytä.

Käyttöajat

Huomioi ennen laitteen käyttöönottoa maan (alueellisten) melumääräykset..

Laitteen symbolit

Lue ja huomioi käyttöohje ja turvallisuusohjeet ennen laitteen käyttöönottoa.

Takuuehdot 43 Mahdolliset häiriöt 44 Tekniset tiedot 44

Laitteen kuvaus / Varaosat

Positio. Nimitys Tilausnro

1. Leikkupää

2. Tuuletusraot

3. Suojakupu

4. Tukipyörä

5. Varmistusnappi

6. PÄÄLE-POIS PÄÄLTÄ kädensijän

380917 380918

vaurioituu tai katkeaa.

Vaara laitteen jälkikäynnin takia!

Vedä pistoke heti irti, jos liitäntäjohto

Moottorin ollessa käynnissä: Pidä sivulliset henkilöt sekä koti- ja hyötyeläimet loitolla (ainakin 6m).

kytkin

7. Kaapelipidike

8. Ohjauskahva

9. Kiristysruuvi

10. Kelasuojus

11. Lankakela täyd.

12. Jousi

13. Leikkulanka

14. Ruuvi ST 4.2 x 18

15. Lukitus

16. Reijät

17. Teräsuoja

18. Lankaterä

19. Turvallisustarra

Toimituksen osat

• Ruohontrimmeri RT 400/RT 500

• Suojakupu (ruuveilla)

• Lankakela täyd.

•

Käyttöohje

• Tukipyörä

 Tarkasta pakkauksen purkamisen jälkeen,

! onko sen sisältö täydellinen ! tai mahdolliset kuljetusvauriot

380919 380920 380921 380922 380923

380908

380903 380904 380909

Käytä silmien- ja kuulonsuojaa.

Käyttöohjeen symbolit

Uhkaava vaara tai vaarallinen tilanne. Näiden

ohjeiden laiminlyönti voi aiheuttaa vammoja tai aineellisia vahinkoja.



Tärkeitä ohjeita asianmukaista käyttöä varten. Näiden ohjeiden laiminlyönti voi aiheuttaa häiriöitä. Käyttäjän ohjeet. Nämä ohjeet auttavat sinua käyttämään kaikkia toimintoja parhaalla mahdollisella tavalla. Asennus, käyttö ja huolto. Tässä selitetään tarkalleen, mitä sinun tulee tehdä.

Suojaa sateelta. Suojaa kosteudelta.

Pysäytä moottori ja vedä virtapistoke irti ennen korjaus-, huolto- ja puhdistustöitä.

Vaara poislentävistä osista.

Käyttötarkoitus

 Ruohontrimmeri on sopiva ruohon ja vastaavan pehmeän

kasvillisuuden sekä nurmikkoreunojen leikkaamiseen yksityisessä koti- ja harrastuspuutarhassa, kohdissa, joihin ruohonleikkuri ei ylety.

 Laitetta ei saa käyttää julkisissa istutuksissa, puistoissa,

urheilukentillä tai kadunreunassa eikä maa- ja metsätaloudessa.



Ruohontrimmeria ei saa käyttää:

- pensasaitojen, pensaiden ja pusikoiden

- kukkien

- kompostointitavaran

leikkamiseen ja silpomiseen.

On olemassa loukkaantumisvaara!

 Määräysten mukaiseen käyttöön kuuluu myös, että

valmistajan esittämiä käyttö-, huolto- ja kunnostusvaatimuksia ja käyttöohjeen sisältämiä turvaohjeita noudatetaan.

 On noudetettava voimassa olevia asiaankuuluvia

tapaturmanestohjeita, sekä muita yleisesti hyväksyttyjä työterveyslääketieteellisiä ja turvaallisuusteknisiä ohjeita.

 Kaikki muu käyttö, joka poikkeaa näistä ei ole määräysten

mukaista käyttöä. Valmistaja ei vastaa mistään näistä syistä aiheutuneista vahingoista - käyttäjä vastaa niistä kokonaan itse.

 Ruohontrimmeriin suoritetut omavaltaiset muutokset

poistavat valmistajan vastuun kaikista muutoksista johtuvista vahingoista.

 Laitetta saa varustaa, käyttää ja huoltaa vain henkilöt,

jotka ovat tehtäviin tottuneet ja vaaratilanteista tietoisia. Kunnossapitotöitä saa suorittaa vain meidän tai meidän ilmoittaman asiakaspalvelun kautta.

 Konetta ei saa käyttää räjähdysalttiissa ympäristössä tai

asettaa alttiiksi sateelle.

Jäännösriskit

Myös määräystenmukaisessa käytössä voi, asianomaisten turvallisuusmääräysten noudattamisesta huolimatta, jäädä jäännösriskejä, johtuen käyttötarkoituksen määräämästä rakenteesta.

Jäännösriskejä voidaan vähentää huomioimalla "turvallisuusohjeet" ja "käyttötarkoitus" sekä käyttöohje.

Huomaavaisuus ja varovaisuus pienentää henkilöiden vahingoittumisen ja vaurioiden riskiä.

 Sormien ja käsien loukkaantumisvaara pyörivän

leikkuulangan tarttumisen kautta.

 Jalkojen loukkaantumisvaara leikkuulangan kosketuksen

kautta suojaamattomalla alueella.

 Kivien ja mullan poissinkoaminen.  Virran aiheuttamat vaarat, jos käytät epäasianmukaisia

sähköisiä liitäntäjohtoja.

 Jännitettä johtaviin osiin koskeminen rakenteen sähköisten

osien ollessa auki.

 Kuulohäiriöt pitkäaikaisessa työskentelyssä ilman

kuulonsuojaa.

Varotoimista huolimatta on olemassa lisäksi epäilmeisten jäännösriskien vaara.

Turvallinen työskentely

Ruohontrimmerit voivat olla vaarallisia asiaankuulumattomassa käytössä. Sähkötyökalujen käytössä täytyy noudattaa perustavia turvallisuustoimenpiteitä, jotta paloriskit, sähköiskut ja henkilövahingot suljetaan pois.

Lue ja huomioi ennen tämän tuotteen käyttöönottoa seuraavat ohjeet ja ammattiyhdistyksen antamat tapaturmantorjuntamääräykset tai kulloisenkin maan voimassaolevat turvallisuusmääräykset, voidaksesi suojella itseäsi ja muita mahdollisilta vammoilta.

Anna turvallisuusohjeet kaikkien laitetta käyttävien

luettavaksi. Säilytä nämä turvallisuusohjeet hyvin.

 Tutustu laitteeseen käyttöohjeen avulla ennen käyttöä.  Älä käytä laitetta muihin kuin vain sille määrättyihin

tarkoituksiin (katso kohtia käyttötarkoitus ja oksasilppurilla työskenteleminen).

 Työskentele liukumattomalla ja tasaisella pohjalla.  Vältä epänormaalia työasentoa. Seiso työskennellessäsi

aina tanakasti ja tasapainoisesti.

 Ole tarkkaavainen. Kiinnitä huomiota siihen mitä teet. Aloita

työ järkevästi. Älä käytä laitetta kun olet väsynyt tai olet huumeen, alkoholin tai lääkkeen vaikutuksen alainen. Varomattomuuden hetki laitteen käytössä voi johtaa vakaviin loukkaantumisiin.

 Käytä sopivaa työvaatetusta:

− ei väljiä vaatteita tai koruja, liikkuvat osat voivat

tarttua niihin

− Käsineet ja liukumattomat kengät

− Pitkät housut jalkojen suojaamiseksi

 Käytä henkilökohtaista suojavaatetusta:

− suojalaseja

− olet väsynyt (Äänen painetaso työpaikassa voi ylittää

85 dB (A) )

 Pidä työalue järjestyksessä! Epäjärjestyksestä voi olla

seurauksena tapaturmat.

 Varo, kun astut taaksepäin. Kompastusvaara!  Poista ennen leikkaamista kaikki vierasesineet (esim.

kivet, oksat, rautalangat, ym.). Kiinnitä työskentelyn aikana huomiota muihin vierasesineisiin.

 Jos osut vierasesineeseen, sammuta laite ja poista

vierasesine. Tarkista ennen laitteen uudelleen käynnistystä laite mahdollisten vaurioiden varalta ja teetä tarpeelliset korjaukset.

 Huomioi ympäristövaikutukset:

− Älä käytä laitetta kosteassa tai märässä ympäristössä.

− Älä jätä laitetta sateeseen.

− Työskentele vain riittävissä näköolosuhteissa, järjestä

hyvä valaistus.

 Älä koskaan jätä laitetta valvomatta.

 Alle 16 v. lapset ja nuoret sekä henkilöt, jotka eivät tunne

tätä käyttöohjetta, eivät saa käyttää laitetta.

 Pidä toiset henkilöt ja eläimet loitoilla työskentelyalueelta.

Älä anna muiden henkilöiden, erityisesti lasten, koskea työkalua tai kaapelia.

 Keskeytä koneen käyttö, jos henkilöitä, erityisesti lapsia tai

kotieläimiä, on läheisyydessä ja kun vaihdat työskentelyaluetta.

 Älä ylikuormita laitetta! Työskentely sujuu parhaiten ja

turvallisimmin ilmoitetulla teholla.

 Käytä laitetta vain kaikkien suojavarusteiden ollessa oikein

kiinnitettyinä, äläkä tee laitteeseen muutoksia, jotka haittaavat turvallisuutta.

 Älä tartu terään, on olemassa loukkaantumisvaara!  Älä koskaan asenna laitteeseen metallisia leikkuuosia.

Toisenlaisten työkalujen ja varusteiden käyttö voi

aiheuttaa loukkaantumisvaaran.

 Sammuta kone, odota leikkuulangan pysähtyminen ja vedä

virtapistoke pistorasiasta seuraavien tehtävien ajaksi:

− korjaustöissä

− huolto- ja puhdistustöissä

− häiriöiden poistossa (lankakelan puhdistus)

− Kuljetus ja varastointi

− Kun poistut laitteen luota (auch bei kurzzeitigen Unter-

brechungen)

 Huomio! Leikkuulangalla on jälkikäynti! Älä jarruta

lankaa käsillä.

 Hoida ruohotrimmeriä huolellisesti:

− Tarkista, että tuuletusaukot ovat puhtaat.

− Pidä kädensijat kuivina ja puhtaana hartsista, öljystä ja

rasvasta.

− Noudata huoltomääräyksiä ja kelan vaihto-ohjeita.

 Tarkasta laitteen mahdolliset vauriot:

− Tarkasta huolellisesti ennen seuraavaa käyttöä

suojavarusteiden moitteeton ja tarkoituksen-mukainen kunto.

− Tarkista, toimivatko kaikki liikkuvat osat moitteettomasti,

ja etteivät osat ole jumittuneet tai vaurioituneet. Kaikkien osien täytyy olla asennettu oikein ja täyttää kaikki määräykset jotta sahan moitteeton toiminta varmistetaan.

− Vaurioituneet suojalaitteet ja osat täytyy korjauttaa tai

vaihdattaa asianmukaisesti hyväksytyn korjaamon (tai valmistajan) kautta, jos ei toisin ilmoitettu käyttöohjeessa.

− Vaurioituneet tai lukukelvottomat turvallisuusetiketit on

korvattava uusilla.

 Säilytä laitteet kuivassa, lukitussa paikassa, lasten

ulottumattomissa.

Sähköosien turvallisuus

 IEC 60245 (H 07 RN-F) mukainen liitäntäjohto, jonka

johtimen poikkileikkaus on vähintään

− 1,5 mm

− 2,5 mm

pituuden ollessa maks. 25 m

pituuden ollessa yli 25 m

 Pitkät ja ohuet liitosjohdot aiheuttavat jännitehäviötä.

Moottori ei saavuta enää maksimaalista tehoa, laitteen toiminta heikkenee.

 Liitäntäjohdon pistokkeiden ja kytkentälaatikoiden tulee

olla kumista, pehmeästä PVC:stä tai muusta termoplastisesta materiaalista, jonka mekaaninen lujuus on sama tai niiden täytyy olla päällystetty vastaavalla materiaalillla.

 Liitäntäjohdon pistokkeen täytyy olla roiskevesisuojattu.  Liitäntäjohtojen asennuksessa on huomioitava, että johtoja

ei litistetä, taivuteta eikä pistokeliitin ole märkä.

 Käytä johtoa vain tarkoituksenmukaisiin töihin. Suojaa johto

kuumuudelta, öljyltä ja teräviltä reunoilta. Älä vedä

johdosta pistokkeen irrottamiseksi pistorasiasta.

 Jos käytät johtokelaa, kelaa johto kokonaan kelasta.  Suojaudu sähköiskulta. Vältä kosketusta maadoitettujen

osien (esim. putket, lämmityspatterit, liedet, jääkaapit jne.) kanssa.

 Tarkista liitosjohdot säännöllisesti ja vaihda vioittuneet.  Älä käytä viallisia liitäntäjohtoja.

 Käytä ulkona vain tarkoituksenmukaisia sallittuja ja

vastaavasti merkittyjä pidennysjohtoja.

 Älä käytä tilapäisiä sähköliitäntöjä.  Älä missään tapauksessa ohita suojavarusteita tai ota

niitä käytöstä.

 Kytke laite varokkeelliseen maadoitettuun pistorasiaan (30

mA).

Sähköisten osien sähköliitäntä tai korjaukset on annettava

toimiluvan saaneen sähkömiehen tai meidän asiakaspalvelumme suoritettavaksi. Paikallisia määräyksiä, erityisesti suojatoimenpiteitä on noudatettava.

Laitteen muiden osien korjaukset on annettava

valmistajan tai sen asiakaspalvelun suoritettavaksi.

Käytä vain alkuperäisiä varaosia, lisävarusteita ja

erityislisävarusteita. Muiden varaosien ja lisävarusteiden käyttö voi aiheuttaa käyttäjälle vammoja. Valmistaja ei vastaa tällaisten varusteiden aiheuttamista vahingoista.

Valmistelut käyttöönottoa varten

Jotta kone toimisi moitteettomasti, noudata tämän ohjeen

ohjeita.

Tee seuraavasti:

 Asenna suojakupu  Asenna tukipyörä  Asenna ohjauskahva

Suojakuvun asennus

Ruuvaa suojakupu (3) ruuveilla (14) leikkuupäähän (1).

Tukipyörän asennus

Ruuvaa tukipyörä (4) ruuveilla (14) suojakupuun.

Ohjauskahvan asennus

Kiinnitä ohjauskahva (8) kiristysruuvilla (9) laitteeseen.

Käyttöönotto

F F D

Verkkoliitäntä

Vertaa laitteen tyyppikilpeen merkittyä jännitettä verkkojännitteeseen ja liitä laite vastaavaan ja määräystenmukaiseen pistorasiaan.

Kytke laite varokkeelliseen maadoitettuun pistorasiaan (30 mA).  Käytä liitäntä- tai jatkokaapelia, jonka johdon poikkipinta on

vähintäin 1,5 mm² :a 25 m:n pituuteen asti.

Jatkojohdon liittäminen

Jotta vältät tahattoman pistoliitännän irtoamisen, aseta jatkojohto lenkkinä takimmaisessa kädensijassa olevan aukon läpi ja laita se kaapeliripustuksen yli.

Käynnistys

Älä käytä laitetta jonka kytkintä ei voida kytkeä päälle tai pois päältä. Vaurioitunut katkaisia on heti korjattava tai vaihdettava asiakaspalvelun toimesta.

Ruohontrimmeri on kahden käden turvakytkentä, joka estää tahattoman käynnistyksen.

Työskentely ruohontrimmerillä

Pidä kädet ja sormet aina turvallisella etäisyydellä pyörivästä leikkuulangasta.

• Poista ennen työskentelyä teräsuojus (17) lankaterästä

(18).

• Pidä tuuletusraot aina puhtaana.

• Leikkuulanka pöyrii vielä poiskytkemisen jälkeen. Odota

siksi, kunnes lanka on pysähtynyt, ennen kuin käynnistät laitteen uudestaan.

Noudata joka tapauksessa sivun 40 ff turvallisuusohjeita.

Työskentely ruohontrimmerillä

Oikea työskentelyasento

Ennen työn aloittamista täytyy ruohontrimmeri säätää siten, että voidaan työskennellä turvallisesti ja mukavasti.

Teleskooppiputki

Teleskooppiputken avulla voidaan

Käynnistys

Paina ensin sivussa olevaa pyöreää varmistusnuppia (5) ja sitten PÄÄLLE-POIS PÄÄLTÄ kädensijan kytkintä (6). Leikkauksen aikana voit päästää varmistusnupista (5) irti.

Sammutus

Päästä PÄÄLLE-POIS PÄÄLTÄ kädensijan kytkin (6) irti.

Työohjeet

V Tarkasta ennen jokaista käyttöä:

 Älä ota laitetta käyttöön, ennenkuin olet lukenut sen

käyttöohjeen, huomioinut kaikki huomautukset ja asentanut laitteen kuvatulla tavalla.

 Järjestä turvallinen ja järjestysessä oleva työpaikka. Poista

esineet, jotka voivat lentää työskentelyalueesta.

 Varmista ennen työn aloittamista, että:

− työskentelyalueella ei oleskele muita henkilöitä tai

eläimiä

− pystyt itse esteettömästi peruuttamaan

− seisot tukevasti.

 Trimmaa ruohoa vain, jos se on kuivaa, siten saat parhaan

leikkaustuloksen.

a) Trimmerin pituutta ja b) laitteen korkeutta säätää.

1. Pyöritä laitetta pitokahvasta 90°:a vasemmalle

(vastapäivään) ja työnnä tai vedä laitetta halutulle korkeudelle.

2. Korkeuden kiristämiseksi pyöritä pitokahvaa taas takaisin.

Ohjauskahva

Jotta ruohontrimmeri olisi paremmassa hallinnassa, pidä lisäksi ohjauskavasta (8) kiinni. Ohjauskahvan korkeutta voidaan säätää mukavampaa työskentelyä varten.

• Irrota kiristysruuvi (9).

• Työnnä kahva haluttuun asentoon ja kiristä kiristysruuvi

jälleen.

Trimmaus

Pidä ruohontrimmeriä riittävällä etäisyydellä kehosta leikkauksen aikana. Kallista laitetta kevyesti eteenpäin ja liikuta sitä vasemmalta oikealle. Yli 15 cm:n pitkä ruoho tulee leikata kerroksittain.

Reunojen leikkaus

Reunuksien, pensaiden ja puiden raivausta varten täytyy leikkuupäätä kääntää.

Jos henkilöt, joilla on verenkiertohäiriöitä, altistuvat liian

usein värähtelylle, voi heillä ilmaantua vauriota hermojärjestelmässä tai verisuonissa. Voit vähentää värähtelyä:

- Käyttämällä tukevia, lämpimiä työkäsineitä

- Lyhentämällä työskentelyaikaa (pidä usempia pitkiä taukoja) Mene lääkäriin, jos sormet turpoavat tai puutuvat, tai tulee pahoinvointia.

1. Sammuta ruohontrimmeri.

2. Pyöritä laitetta pitokahvasta 180°:a vasemmalle

(vastapäivään).

3. Aseta ruohontrimmeri tukipyörään (4) ja ohjaa laitetta

reunusta pitkin. Tällä tavalla voit leikata reunuksia turvallisella etäisyydellä maasta ja ilman laitteen kantamista.

Ohjaa laitetta puiden ja pensaiden ympäri siten, etteivät kasvit vaurioidu.

Huomio! Vaurioidut kasvit voivat kuolla. Älä ohjaa leikkuulankaa suoraan muureja ja kivilaattoja pitkin,

muuten leikkuulanka kuluu voimakkaasti.

Lankasyöttö

Leikkuulanka kuluu tai se voi katketa leikkauksen aikana, jolloin ruohoa ei voi leikata enää.

Paina käynnissä olevaa ruohontrimmeriä lyhyesti kovaa alustaa vasten. Siten leikkuulanka pitenee (n. 4 cm). Jos leikkuulanka ylittää suurimman leikkaushalkaisijan, lyhentää suojukseen integroitu terä sitä.

Huolto ja Puhdistus

Ennen jokaista huolto- ja puhdistustyötä

− kyt ke laite pois päältä

− odota leikkuul angan pysähtyminen

− verk kopistoke vedetään irti

Huoltoa ja puhdistusta varten poistetut turvallisuslaitteet on ehdottomasti asennettava takaisin ja tarkistettava asianmukaisesti. Käytä vain alkuperäisosia. Toisenlaiset osat voivat johtaa arvaamattomiin vaurioihin ja loukkaantumisiin. Näistä ylimeneviä kunnossapitotöitä saavat suorittaa vain valmistaja tai asiakaspalvelu.

Huomioi seuravaa, jotta ruohontrimmerin toimintakyky

säilyy:

 Puhdista kaikki liikkuvat osat säännöllisesti.  Poista pöly ja lika rievulla tai pensselillä.  Älä puhdista konetta juoksevalla vedellä tai painepesurilla.  Älä käytä liuotusainetta muoviosia varten (bensiini, alkoholi

ym.), koska muoviosat voivat vaurioitua.

Lankakelan vaihto

1. Vedä verkkopistoke irti.

2. Paina molemmat kelasuojuksessa (10) olevat lukitukset (15)

yhteen ja vedä ne poi.

3. Ota lankakela (11) kelakotelosta.

4. Poista lika ja ruohojäännökset.

5. Pujota uuden lankakelan molemmat leikkuulangan päädyt

(13) siihen tarkoitettuihin reikiin (16) kelasuojuksessa (aina yksi lanka yhteen reikään).

6. Aseta lankakela tiukasti kelasuojukseen. Huomioi, etteivät

leikkulangat jumita ja vedä ne n. 9 cm kelasta ulos.

7. Aseta kelasuojus lankakelan kanssa jousen (12) päälle ja

paina sitä voimakkaasti alaspäin, kunnes kelasuojus (10).

Säilytys

Vedä virtapistoke irti

 Säilytä laitteet kuivassa, lukitussa paikassa, lasten

ulottumattomissa.

 Aseta teräsuojus (17) lankaterän päälle (18).  Huomioi ennen pidempää varastointia seuraavat asiat

sahan käyttöiän pidentämiseksi ja helpon käytettävyyden takaamiseksi:

− Suorita perusteellinen puhdistus.

Takuuehdot

• Myönnämme laitteelle 2 vuoden takuun, joka alkaa laitteen

kauppiaan varastosta toimituksen jälkeen ja se kattaa materiaali- tai valmistusvirheiden aiheuttamat viat.

• Vahingot, jotka johtuvat epäasiallisesta käsittelystä tai siitä,

että palautettuja laitteita ei ole pakattu riittävästi tai että käyttöohjetta ei ole noudatettu, eivät kuulu takuuoikeuksien piiriin edes takuuaikanakaan. Virheelliset osat tulee lähettää tehtaallemme postimaksu- tai rahtivapaasti. Valmistajan päätettäväksi jää, toimittaako se ilmaiset varaosat.

• Syntyvät takuutyöt suorittaa valmistaja. Vian korjaamiseen

saa käyttää toista yritystä vain nimenomaisella luvallamme.

• Takuu ei ylety lankakelan normaaliin kulutukseen.

• Takuu on voimassa vain, kun käytetään alkuperäisiä

varaosia.

• Pidätämme oikeuden muutoksiin, jotka palvelevat teknistä

edistystä.

Mahdolliset häiriöt

Ennen jokaista häiriönpoistoa:

− kyt ke laite pois päältä

− odota leikkuul angan pysähtyminen

− vedä virtapistoke irti

 Joka häiriönpoiston jälkeen käynnistä ja tarkista taas kaikki turvallisuuslaitteet.

Häiriö Mahdollinen syy Korjaus

Laite ei toimi. Â ei virtaa

Â jatkojohto vaurioitunut

Â Verkkopistoke, moottori tai katkaisia rikki

Laite leikkaa katkonaisesti Â Jatkojohto viallinen

Â Sisäinen vika Â Päälle/päältä pois kytkin viallinen

Laite ei leikkaa Â Leikkuulanka liian lyhyt/ poikki

Â Laite on ylikuormittu, liian korkea ruoho

Leikkuulangan syöttö ei toimi Â Lankakela on tyhjä

Â Leikkuulanka on sotkussa

Â tarkista virransyöttö, pistorasia, sulake Â tarkista jatkojohto, vaihda vaurioitunut johto

välittömästi

Â anna pätevän sähköasentaja tarkastaa

moottori tai katkaisija, tai korjata ne alkuperäisiä varaosia käyttäen

Â tarkista jatkojohto, vaihda vaurioitunut johto

välittömästi

Â käänny asikaspalvelun puolella

Â Vedä leikkuulankaa ulos Â Leikkaa ruohoa kerroksittain Â Vaihda lankakela Â Kelaa leikkuulanka uudelleen

Tekniset tiedot

Tyyppi RT 400 RT 500

Malli RT 400 RT 500

Moottorin teho P

Verkkojännite/ Verkkotaajuus 230 V~ / 50 Hz Tyhjäkäyntikierroslukun0 11000 min –1 Leikkuuhalkaisija Ø max. Ø 300 mm max. Ø 320 mm Leikkuulanka Ø 1,2 mm 1,4 mm Lankasyöttö automaattinen lankasyöttö Lankakela 2 x 4,5 m Käsi-käsivarsi värinä EN 786 mukaisesti 5,0 m/s Äänen painetaso L

83 dB (A)

(mitattu direktiivin 2000/14/EG) Melutehotaso L

(

mitattu direktiivin 2000/14/EG) taattu melutehotaso 96 dB (A)

mitattu melutehotaso 95 dB (A)

Mitat (korkeus) ca. 82 – 103 cm Paino ca. 3,1 kg Suojausluokka II

400 W 500 W

5,4 m/s2

Tartalom

Szerelés 3 EK-konformitás-nyilatkozat 5 A gép és tartozékai 45 A gép leírása / Pótalkatrészek 45 Működési időtartamok 45 Készülék szimbólumok/Használati útmutató szimbólumai 45 Rendeltetésnek megfelelő használat 46 Maradék kockázat 46 Biztonságos munkavégzés 46 Üzembe helyezési előkészületek 48 Üzembe helyezés 48 Műveleti útmutatások 48 A szegélynyíró használata 48 Karbantartás és gondozás 49 Tárolás 49 Garancia 49 Lehetséges zavarok 50 Műszaki adatok 50

Működési időtartamok

A gép üzembe helyezése alkalmával legyen figyelemmel a helyileg érvényes (országos) zajvédelmi előírásokra.

Készülék szimbólumok

Üzembe helyezés előtt olvassa el és vegye figyelembe a biztonsági útmutatásokat

Azonnal húzza ki a konnektordugót ,

ha megsérült, vagy átégett a hálózati zsinór

Javítás, karbantartás és tisztítás előtt állítsa le a motort és húzza ki a konnektordugót.

Kicsapódó darabok balesetet okozhatnak.

A gép leírása / Pótalkatrészek

Pozíció Megnevezés Rendelésiszám

1. Nyírófej

2. Szellőzőrések

3. Védőfedél

4. Támkereket

5. Biztosító gomb

6. BE-KI billenőkapcsoló

7. Kábeltartó

8. Vezető fogantyú

9. Rögzítő csavar 380920

10. Orsófedél

11. Szálorsó kompl.

12. Rugó

13. Nyírószál

14. Csavar ST 4.2 x 18

15. Rögzítések

16. Furatok

17. Késvédő

18. Szálvágó

19. Biztonsági ragasztócímke

380918 380919

380921 380922 380923

380908

380903 380904 380909

A gép és tartozékai

• Szegélynyíró RT 400/RT500

• Védőfedél (csavarokkal)

• Nyírószál orsó kompl.

•

Használati útmutató

• Támkereket

 Kérjük, ellenőrizze kicsomagoláskor a karton tartalmának

! hiánytalanságát

! és épségét

A talált hiányosságot haladéktalanul közölje kereskedőjével, beszállítójával vagy a gyárral. Későbbi reklamációt nem áll módunkban elfogadni.

Veszély a még teljesen le nem állt géptől!

Viseljen védőszemüveget és hallásvédőt.

Használati útmutató szimbólumai

Fenyegető veszély vagy veszélyes helyzet. Az itt

leírt tudnivalók figyelmen kívül hagyása sérüléseket okozhat vagy dologi károkhoz vezethet.



Fontos tudnivalók a szakszerű kezeléshez. Az itt leírt tudnivalók figyelmen kívül hagyása zavarokhoz vezethet.

Használói tudnivalók. Az itt leírt tudnivalók segítenek Önnek minden funkció optimális kihasználásában.

Szerelés, kezelés és karbantartás. Itt pontos magyarázatot kap, mit kell tennie.

Járó motornál: illetéktelen személyek, valamint házi- és haszonállatokat a veszélyt jelentő környezettől távol kell tartani (leglább 6 m).

A gépet eső ne érje. Védje a nedvességtől.

Rendeltetésnek megfelelő használat

 A szegélynyíró fű és fűhöz hasonló növények valamint

gyepszélek magánterületeken és kertekben való nyírásához készült.

 A gépet közterületen, parkokban, sportlétesítményben vagy

utcán és mező- és erdőgazdasági területeken nem szabad használni.

 Halláskárosodás hallásvédő nélküli hosszabb munka

esetében.

Továbbá minden megtett intézkedés ellenére is lehetnek nem nyilvánvaló maradék kockázatok.

Biztonságos munkavégzés



 A rendeltetésnek megfelelő használathoz tartozik még a

 A használathoz érvényes balesetelhárítási előírásokat, és

A szegélynyíró a következők nyírására és

aprítására nem használható:

- cserjék, bokrok és bozótok

- virágok

- komposztálási célú aprítására.

Baleset- és sérülésveszéllyel számoljon!

gyár által előírt módon való használat-, karbantartás- és javítás valamint az útmutatóban olvasható biztonsági

tudnivalók követése.

az általánosan leismert munkaegészségügyi és biztonságtechnikai szabályokat be kell tartani.

 Minden ezektől eltérő használat rendeltetéssel

ellentétesnek minősül. Az abból eredő károkért a gyár nem vállal szavatosságot. Ilyekor a felelősség egyedül a

felhasználót terheli.

 A szegélynyíró önkényes megváltoztatása az abból eredő

bármilyen kárra vonatkozóan kizárja a gyári szavatosság érvényességét.

 A gépet csak olyan személy szerelheti, használhatja és

tarthatja karban, akit azzal megbíztak, és akit a lehetséges veszélyekről tájékoztattak. Karbantartást csak gyárunk, vagy az általunk megnevezett vevőszolgálati műhely végezhet.

 A gépet robbanásveszélyes környezetben nem szabad

használni és esőnek kitenni nem szabad.

Maradék kockázat

Még a rendeltetésnek megfelelő használatnál és a felhasználási cél által meghatározott vonatkozó biztonsági szabályok megtartása mellett is bizonyos maradék kockázattal számolni kell.

Ezt a maradék kockázatot minimumra csökkentheti, ha a munkánál figyelembe veszi a „Biztonsági útmutatások”, a „Rendeltetésnek megfelelő használat” és magának a használati útmutatónak a leírásait.

Mindezek figyelembe vétele és a kellő óvatosság segít a balesetek és sérülések megelőzésében.

 Vigyázzon, ne nyúljon a nyírószálak közelébe, mert ujja,

keze a nyírószáltól sérülést szenvedhet.

 A lábát megsértheti, ha a gép fedetlen részénél a

nyírószálakhoz hozzáér.

 A gép követ és a földet erővel eldobhatja.  Balesetet okozhat a villanyáram egy szabálytalan

csatlakoztatás esetén.

 Áramütés egy feszültség alatt álló nyitott alkatrész

megérintésekor.

Szakszerűtlen használattól a szegélynyíró veszélyessé

válhat. Ha elektromos szerszámot használnak, akkor a tűz, áramütés és személyi sérülés elkerülésére követni kell az alapvető biztonsági rendszabályokat.

Ezért a szerszám üzembe helyezése előtt olvassa el és vegye figyelembe a következő utalásokat, és szakmai egyesületének balesetelhárítási előírásait, illetve az adott ország biztonsági előírásait annak érdekében, hogy saját magát és másokat is a balesetektől megvédje.

A biztonsági előírásokat adja tovább azoknak akik a

géppel dolgoznak. Őrizze meg gondosan ezeket a biztonsági útmutatásokat.

 Használat előtt ismerkedjék meg a géppel a használati

útmutató segítségével.

 A gépet ne használja a rendeltetéstől eltérő célra (lásd

„Rendeltetésnek megfelelő használat").

 Csúszásmentes és sík talajon dolgozzék.  Kerülje munka közben a rendellenes testtartást. Ügyeljen

arra, hogy biztosan álljon, és mindenkor őrizze meg egyensúlyát.

 Legyen figyelmes. Figyeljen arra, amin dolgozik. Munkáját

ésszerűen hajtsa végre. A gépet ne használja olyankor amikor fáradt vagy drog, alkohol vagy gyógyszer hatása alatt áll. A gép használatánál elég egy figyelmetlen pillanat ahhoz, hogy súlyos balesetet szenvedjen.

 Viseljen munka közben megfelelő munkaruhát:

− ne viseljen bő ruhát vagy ékszert, mert azokat a mozgó

gépalkatrész beránthatja

− védőkesztyű és csúszásmentes munkacipő

− lábszára védelmére hosszúnadrág.

 Viseljen személyes védőruhát:

− hallásvédelem (a munkahelyi zajnyomás a 85 dB (A)

szintet meghaladhatja)

− védőszemüveg

 Munkahelyi környezetét tartsa rendben! A rendetlenség

baleset forrása lehet.

 Hátramenetnél legyen óvatos. Botlásveszély!  A nyírás megkezdése előtt távolítson el minden oda nem

való tárgyat (pl. kődarabot, ágat, drótot stb.). Munka közben figyeljen a még esetleg ott levő idegen testekre.

 Ha idegen tárgyat talált el és az beakadt a gépbe, kapcsolja

ki a gépet és távolítsa azt el belőle. A gép újbóli elindítása előtt ellenőrizze annak sérülésmentességét és végeztesse el az esetleg szükséges javítást.

 Legyen figyelemmel a környezeti hatásokra:

− A tárcsás csempevágó gépet ne használja vizes vagy

nedves környezetben.

− Óvja a gépet az esőtől.

− Gondoskodjék a jó megvilágításról.

 Ne hagyja a gépet felügyelet nélkül.  Gyermek és 16-évnél fiatalabb személy, valamint olyanok,

akik még nem ismerik a gép kezelési utasítását, a gépet nem használhatják.

 Más személyt és állatot tartson távol a munkaterületétől.

Ne engedje, hogy a szerszámot vagy annak kábelét más személy, főként gyermek megérintse.

 Szakítsa félbe a géppel végzett munkáját, ha másik

munkaterületre való átállásnál a közelben gyermekek vagy háziállatok tartózkodnak.

 Ne engedje át a gépet másoknak! Jobban és

biztonságosabban dolgozik a megadott teljesítménytartományon belül.

 A készüléket csak teljes és tökéletesen felhelyezett

biztonsági berendezésekkel használja, és ne végezzen a készüléken olyan módosítást, ami a biztonságot hátrányosan befolyásolhatná.

 Ne fogja meg a kést, mert megsértheti magát.  Ne szereljen fémanyagú vágóalkatrészt.

Más szerszám és más tartozék használata Ön

számára balesetveszélyt okozhat.

 A gépet kapcsolja ki, várja meg míg leállnak a nyírószálak

és húzza ki a konnektordugót az alábbi esetekben:

− javítási műveleteknél

− karbantartásnál és tisztításnál

− Zavarok (a szálorsó tisztítása)

− Szállítás és Tárolás

− amikor a szegélynyírót magára hagyja (még rövid idejű

munkamegszakításnál is)

 Figyelem! Kikapcsoláskor a nyírószál még egy ideig

mozgásban van! A nyírószálakat kézzel ne fékezze.

 Ápolja gondosan szegélynyíró gépét:

− Figyeljen rá, hogy a szellőzőnyílások szabadon

maradjanak.

− Tartsa olajtól és zsírtól mentesen a fogantyút.

− Kövesse a karbantartási előírásokat és az orsó

cserélési útmutatásait.

− Tartsa olajtól és zsírtól mentesen a fogantyút.

 Ellenőrizze a gépet az esetleges sérülésekre:

− A gép további használata előtt a biztonsági

szerkezetek kifogástalan és rendeltetésüknek megfelelő

működését ellenőrizze.

− Ellenőrizze, hogy a mozgó alkatrészek működése

kifogástalan-e, vagy nincs-e valamelyik alkatrész megsérülve. Az összes alkatrésznek helyesen kell felszerelve lennie és minden feltételt teljesítenie kell a fű

rész kifogástalan működése érdekében.

− A sérült védőberendezést és alkatrészt arra hivatott

szakembernek (vagy a gyárnak) kell megjavítania vagy kicserélnie, amennyiben a használati útmutató mást nem ír.

− A sérült vagy olvashatatlan biztonsági címkét ki kell

cserélni.

 A használaton kívüli gépeket száraz, lezárt helyiségben

tárolja, ahol ahhoz gyermekek hozzá nem férhetnek.

Elektromos biztonság

 A csatlakozó vezeték kivitele feleljen meg az IEC 60 245

(H 07 RN-F) előírásnak és keresztmetszete legyen laglább

− 1,5 mm², 25 m kábelhosszúságig

− 2,5 mm², 25 m feletti kábelhosszúságnál

 A túl hosszú csatlakozó vezetékeken túlzott mértékű

feszültségesés keletkezik. A motor már nem éri el a maximális teljesítményét és a gépnek csökken a működképessége.

 A csatlakozó vezetékek dugói és csatlakozó aljzatai

gumiból, lágy PVC-ből vagy más hőre lágyuló, ugyanolyan mechanikai szilárdságú anyagból készüljenek, vagy ilyenekkel legyenek bevonva.

 A csatlakozó vezeték dugós csatlakozó része fröccsenő

víz ellen védett legyen.

 A csatlakozó vezeték elhelyezésénél ügyeljen rá, hogy az

ne legyen zavaró, ne zúzódjék, ne törjön meg és a csatlakozó dugó ne legyen nedves.

 A kábelt ne használja rendeltetésétől eltérő célokra. A

kábelt védje a hőségtől, olajtól és éles szélű tárgyaktól. A csatlakozó dugót a konnektorból ne a kábelnél fogva húzza ki.

 Kábeldob használatánál a kábelt mindig teljesen tekerje le a

dobról.

 Ellenőrizze rendszeresen a csatlakozó kábelt és ha

megsérült, cseréltesse ki.

 Ne használjon hibás csatlakozó vezetéket.  Szabadban csak arra engedélyezett és megfelelően

jelzett hosszabbító kábelt használjon.

 Ne alkalmazzon ideiglenes elektromos csatlakozást.



Az elektromos védelmet áthidalni vagy hatástalanítani

soha nem szabad.

 A gépet hibaáram védőkapcsolón keresztül csatlakoztassa

(30 mA-es legyen).

A gép elektromos alkatrészeinek elektromos

csatlakoztatását ill. javítását hatóságilag engedélyezett villanyszerelő szakember vagy kijelölt

vevőszolgálatunk végezze. A helyi előírásokat különösen a védőintézkedések tekintetében figyelembe kell venni.

A gép más részein javításokat csak maga a gyár, vagy

egy általa megbízott szakcég végezhet.

Csak eredeti gyári pótalkatrészt és tartozékot használjon.

Más eredetű pótalkatrész és egyéb tartozék használata a felhasználó balesetéhez vezethet. Az ilyen jellegű károkért a gyár nem vállal szavatosságot.

Üzembe helyezési előkészületek

A gép kifogástalan működése érdekében kövesse ennek

az útmutatónak a tájékoztatásait.

Tennivalói a következők:

 helyezze fel a védőfedelet  Védőkereket helyezze fel  Vezető fogantyút helyezze fel

A védőfedél felszerelése

A védőfedelet (3) csavarozza fel a csavarokkal (14) a nyírófejre (1).

Támkerék szerelése

A támkereket (4) csavarozza rá a védőfedélre a csavarokkal (14).

Vezető fogantyú felszerelése

Rögzítse a gépre a vezető fogantyút (8) a rögzítőcsavarokkal (9).

Üzembe helyezés

Hálózati csatlakozás

Vesse egybe a gép adattábláján olvasható feszültséget. pl. 230 V-ot a rendelkezésre álló hálózattal és a fűrészt az előírásnak megfelelően földelt konnektorhoz csatlakoztassa.

A gépet hibaáram védőkapcsolón keresztül csatlakoztassa (30 mA-es legyen).

 Legalább 1,5 mm˛ keresztmetszetű, legfeljebb 25 m hosszú

hálózati hosszabbító kábelt használjon a gép csatlakoztatásához.

A hosszabbító kábel feltevése

A dugós kapcsolat véletlen szétcsúszásának

megakadályozására dugjaát a hosszabbító kábelt egy hurokként a hátulsó fogantyún és helyezze rá a kábelfüggesztőre.

Bekapcsolás

Ne használjon olyan készüléket, amelynek a kapcsolóját nem lehet be- kikapcsolni. A sérült kapcsolót haladéktalanul javíttassa meg vagy cseréltesse ki arra alkalmas szakemberrel vagy a kijelölt vevőszolgálattal.

A sövénynyíró olló kétkezes biztonsági kikapcsolóval rendelkezik, amely meggátolja az olló véletlen bekapcsolódását.

Bekapcsolás

Nyomja meg előbb az oldalt elhelyezett biztosító gombot (5) majd a BE-KI fogantyú-kapcsolót (6). A nyírás alatt a biztosító gombot (5) elengedheti.

Kikapcsolás

Engedje el a BE-KI fogantyú-kapcsolót (6).

Műveleti útmutatások

A munka megkezdése előtt nézzen utána:

 A gépet addig nem szabad üzembe helyezni, míg el nem

olvasta a használati útmutatóját, minden útmutatást figyelembe nem vett és a gépet előírásnak megfelelően fel nem szerelte.

 A munkát biztonságos és megtisztított helyen végezze.

Távolítson el minden oda nem való tárgyat, mert azokat a gép erővel messzire eldobhatja.

 A nyírás megkezdése előtt győződjék meg róla, hogy

− a munkaterületén más személy és állat nem tartózkodik,

− hogy szükség esetén akadálytalanul hátraléphet,

− hogy biztos testhelyzetet foglalhat el.

 A füvet csak száraz állapotában nyírja, így kapja a legjobb

eredményt.

Ha valaki vérkeringési zavarban szenved és gyakori

vibráció hatása éri, ez a hatás az ilyen személynél ez idegrendszeri- vagy véredény-károsodást okozhat. A vibrációt következőképpen lehet csökkenteni:

- viseljen vastag munkavédelmi kesztyűt,

- a nyírás időtartamát csökkentse (munka közbeni több

szünettel). Forduljon orvoshoz, ha nem érzi jól magát, vagy ujjai a nyírástól zsibbadni kezdenek.

A szegélynyíró használata

Kezeit és lábait a forgó alkatrészektől tartsa mindig

• Munkakezdés előtt vegye le a késvédőt (17) a szálvágó

• Tartsa mindig tisztán a gép szellőzőnyílásait.

• A nyírószál a szegélynyíró kikapcsolása után még egy ideig

biztonságos távolságban.

késről (18).

mozgásban van! Ezért a gép újbóli bekapcsolása előtt várja

meg, míg a nyírószál mozgása leáll.

Mindig legyen figyelemmel a 46 ff. oldal biztonsági útmutatásaira.

A szegélynyíró használata

Helyes magatartás munka közben

A munka megkezdése előtt állítsa be úgy a szegélynyírót, hogy biztonsággal és kényelmesen dolgozhasson vele..

Teleszkópcső

A teleszkópcsővel variálhatja

a) a trimmer hosszúságát és b) a gép magasságát.

1. Forgassa e célból a gépet a tartó fogantyún 90°-al balra (az

óramutatóval ellentétes irányba) és tolja vagy húzza a gépet a kívánt magasságúra.

2. A beállított magasság rögzítése céljából a tartófogantyút

forgassa vissza.

Vezető fogantyú

A szegélynyíró legjobb irányítása céljából tartsa szilárdan a vezető fogantyút (8).

A vezető fogantyút olyan magasságúra állíthatja, hogy a géppel kényelmesen dolgozhasson.

• Lazítsa meg a rögzítő csavart (9).

• Tolja a fogantyút a kívánt helyzetbe és húzza meg

utána a rögzítőcsavart.

Trimmelés

Csak eredeti alkatrészt használjon. Más eredetű alkatrész előre nem látható károkhoz és balesethez vezethet.

Minden ezen túlmenő karbantartást csak a gyár vagy vevőszolgálati műhely végezheti.

Vegye figyelembe a következőket a szegélynyíró

működőképessége érdekében:

 Minden mozgó alkatrészt rendszeresen tisztítson meg.  Távolítsa el a port és szennyeződést egy ronggyal vagy

ecsettel

 A gépet folyóvízzel vagy nagynyomású tisztítóval ne tisztítsa.

 A műanyag alkatrészeknél ne használjon oldószert (benzint,

alkoholt, stb.), mert az megtámadhatja a műanyagot.

Nyírószál-orsó cserélése

A nyírás alatt tartsa a szegélynyírót testétől kellő távolságra. Eközben a gépet döntse kissé előre és mozgassa balra jobbra. A 15 cm-nél magasabbra nőtt füvet fokozatonként nyírja le.

Gyepszélek nyírása

Gyepszélek, bokrok és fák nyírásához a vágófejet el kell fordítani.

1. Kapcsolja ki a szegélynyírót.

2. Forgassa e célból a gépet a tartó fogantyún 180°-al balra

(az óramutatóval ellentétes irányba).

3. Helyezze rá a szegélynyírót a támkerékre (4) és vezesse a

gépet végig a szegély mentén. Így biztos távolságot tarthat a talajtól, és a nem kell emelnie a gépet a szegély nyírásához.

Úgy vezesse a gépet a bokrok, fák körül, hogy eközben a körbejárt növény tövét a nyírószálak fel ne sértsék. Figyelem! A felsértett kérgű növény elpusztulhat!

A nyírószálat ne közvetlenül falak és kőlapok mentén vezesse, mert különben a nyírószálak igen hamar elkopnak.

A nyírószálak utánállítása

A nyírószál a nyírás folyamán egyre kopik, de le is szakadhat, és olyankor a gép a füvet már nem képes lenyírni.

Nyomja rá röviden a működésben levő szegélynyírót a szilárd talajra.. Ettől a nyírószálak meghosszabbodnak (kb. 4 cm-el). Ha a nyírószál túlnyúlik a lehetséges legnagyobb hosszúságon, a védőfedélbe beépített kés a fölös hosszat levágja.

Karbantartás és gondozás

Minden karbantartási és tisztítási művelet előtt: - Kapcsolja ki a gépet

- Várja meg, míg a gép leáll

- Húzza ki a konnektordugót.

Karbantartáshoz és tisztításhoz feltétlenül ismét szabályosan helyezze vissza a biztonsági szerkezeteket és ellenőrizze azokat.

Nyírószá- orsó cserélése

1. Húzza ki a hálózati csatlakozó dugót.

2. Nyomja össze az orsó (10) fedelén található két rögzítést

(15) és húzza le a fedelet.

3. Vegye ki a nyírószál-orsót (11) az orsófedélből.

4. Tisztítsa ki a szennyeződést és fűmaradványokat.

5. Fűzze be az új orsó két nyírószálának végét (13) az

orsófedél arra szolgáló furatába (16) (egy furatba mindig

csak egy szálat fűzzön).

6. Helyezze be megfelelő módon a nyírószál-orsót az

orsófedélbe. Ügyeljen rá, hogy a szálvégek be ne

akadjanak és húzza ki az orsóból a szálakat kb. 9 cm

hosszúra.

7. Tegye rá az orsófedelet a szálorsóval a rugóra (12) és

nyomja le olyan erősen, hogy az orsófedél (10) rögzítésébe

(15) biztosan beakadjon.

Tárolás

Húzza ki a konnektordugót

 A használaton kívüli gépet száraz, lezárt helyiségben tárolja,

olyan helyen ahol ahhoz gyermekek hozzá nem férhetnek Hosszabb tárolás előtt legyen figyelemmel a következőkre, hogy a gép élettartamát meghosszabbítsa és biztosítsa annak könnyű kezelhetőségét.

 Tegye rá a késvédőt (17) a szálvágó késre (18).

− végezzen alapos tisztítást

Garancia

• A gépre a gép megvásárlásától számított két éves garanciát

vállalunk, és pedig anyaghibától vagy gyártási hibától eredő

károkra.

• A szakszerűtlen kezelésből vagy a készülék visszaküldése

alkalmával a nem megfelelő csomagolásból, illetve a

használati útmutató figyelmen kívül hagyásából származó

hibára, a garancia nem érvényes. A hibás alkatrészt kérjük,

küldje be bérmentesítve gyárunkhoz. Az alkatrész-küldés

díjmentességét cégünk dönti el.

• A felmerülő garanciális munkálatokat cégünk, vagy az általunk meghatalmazott szakszervíz végezheti el.

• A garancia nem vonatkozik a szálorsó normális kopására.

• Garanciát csak eredeti pótalkatrész használata esetén szolgáltatunk.

• A műszaki fejlődés érdekében a változtatás jogát fenntartjuk.

Lehetséges zavarok

Minden zavarelhárítás előtt

− kapcsolja ki a gépet

− Várja meg, míg a gép leáll

− húzza ki a konnektordugót.

 Minden zavarelhárítás után helyezzen üzembe minden biztonsági berendezést és ellenőrizze azokat.

Keletkezett zavar Lehetséges ok Megszüntetés

A gép nem forog. Â Nincs áramellátás

Â Sérült a hosszabbító kébel Â Hibás a konnektordugó, motor vagy a

kapcsoló

A gép megszakításokkal nyír Â hibás a hosszabbító kábel

Â belső gépi hiba Â be-/kikapcsoló hibás

A gép nem nyír Â túl rövid/eltört a nyírószál

Â túlterhelődött a gép, mert túl hosszúszáló a

fű

Nem pótlódik a nyírószál Â üres a nyírószál orsó

Â összegabalyodott a nyírószál

Műszaki adatok

Típus RT 400 RT 500 Modell RT 400 RT 500 Motorteljesítmény P

Hálózati feszültség / Hálózati frekvencia 230 V~ / 50 Hz Üresjárati fordulatszámn0 11000 min –1 Nyírási kör Ø max. Ø 300 mm max. Ø 320 mm Nyírószál Ø 1,2 mm 1,4 mm A nyírószál vezetése Érintőautomata zsinór utánállítás Szálorsó 2 x 4,5 m Kéz-kar vibráció EN 786 szerint 5,0 m/s Hangnyomásszint L

83 dB (A)

(2000/14/EG Mûszaki elõírások szerint) Zajteljesítmény szint L

mért zajteljesítmény szint 95 dB (A)

(2000/14/EG Mûszaki elõírások szerint) garantált zajteljesítmény szint 96 dB (A) Méretek (magasság) ca. 82 – 103 cm Súly ca. 3,1 kg Védettség II

400 W 500 W

5,4 m/s2

Â Ellenőrizze az áramellátást, konektort és

biztosítékot

Â Ellenőrizze a hosszabbító kábelt, a hibás

kábelt azonnal ki kell cserélni

Â A motort vagy kapcsolót arra hivatott

szakemberrel javíttassa meg, vagy eredeti pótalkatrészre cseréltesse

Â Ellenőrizze a hosszabbító kábelt, a hibás

kábelt azonnal ki kell cserélni

Â Forduljon a Vevőszolgálathoz

Â állítsa hosszabbra a nyírószálat Â a füvet fokozatonként nyírja

Â cserélje ki a szálorsót Â tekerje fel újra a nyírószálat

Sadržaj

Sastavljanje 3 EU izjava o konformnosti 5 Opis stroja Rezervni dijelovi / Rezervni dijelovi 51 Sadržaj pošiljke 51 Vremena puštanja u pogon 51 Simboli stroj / upute za uporabu 51 Odgovarajuća namjenska primjena 52 Preostali rizici 52 Siguran rad 52 Priprema za puštanje u pogon 53 Puštanje u pogon 54 Naputci za rad 54 Rad s kosilicom na nit 54 Održavanje i čišćenje 55 Skladištenje 55 Garancija 55 Moguće smetnje 56

Vremena puštanja u pogon

Molimo vas da prije puštanja uređaja u pogon obratite pozornost na državnopravne (regionalne) propise o zaštiti od buke.

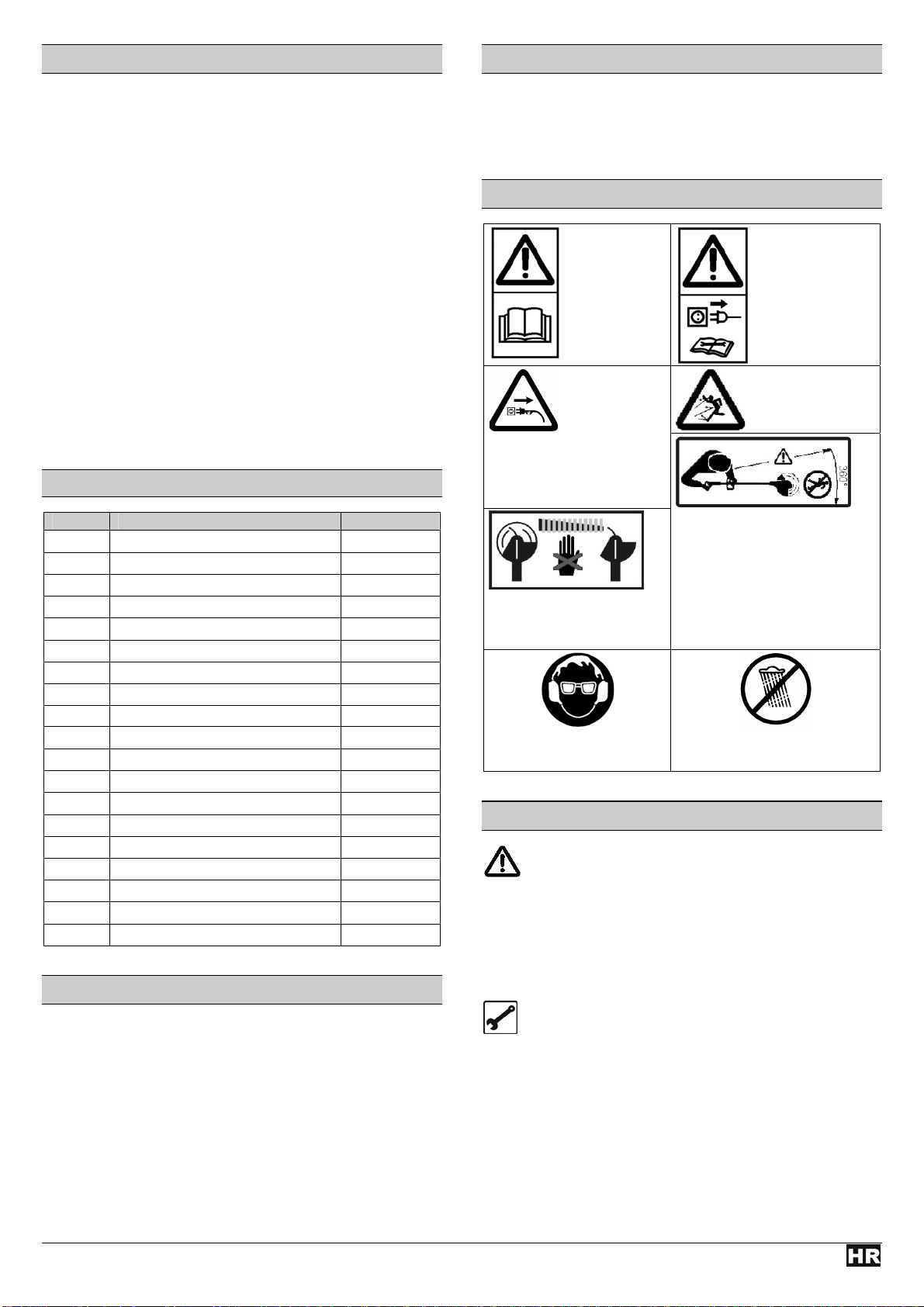

Simboli stroj

Prije puštanja u pogon pročitati i pridržavati se upute za uporabu i sigurnosnih naputaka..

Odmah izvući mrežni utikač ako je priključni

Tehnički podatci 56

vod oštećen ili prerezan.

Opis stroja Rezervni dijelovi / Rezervni dijelovi

Pozicija Opis Br. narudžbe

1. Glava za rezanje

2. Poklopac za zrak

3. Štitnik

4. Kotač

5. Sigurnosni gumb

6. Prekidač za paljenje

7. Držač za kabel

8. Ručka za vođenje

9. Vijak za podešavanje 380920

10. Poklopac za tuljak

11. Tuljak za niti

12. Opruga

13. Niz za rezanje

14. Vijak ST 4.2 x 18

15. Mehanizam za blokadu

16. Rupice

17. Zaštita za rezače

18. Nit za rezanje

19. Sigurnosna naljepnica

380917 380918

380919

380921 380922 380923

380908

380903 380904 380909

Sadržaj pošiljke

• Kosilica na nit RT 400/RT500

• Zaštitni poklopac (uključujući

s vijcima)

• Kompletni kolut za

navijanje niti

•

Uputa za uporabu

• Kotač

 Nakon otvaranja provjerite sadržaj kartona na

! potpunost ! eventualna oštećenja od transporta

Javite reklamacije odmah trgovcu, pošiljatelju odnosno proizvođaču. Naknadne reklamacije se ne uvažavaju

Opasnost od rotirajućeg alata!

Nositi zaštitu za oči i uši.

Simboli upute za uporabu

Prijeteće opasnosti ili opasne situacije.

Nepoštivanje ovih uputa može prouzrokovati ozljede ili oštećenja stvari.



Važne upute za stručno rokovanje. Nepoštivanje ovih uputa može prouzrokovati ozljede.

Upute za korisnika. Ove upute Vam pomažu da sve funkcije optimalno koristite.

Montaža, posluživanje i održavanje. Ovdje će Vam se točno objasniiti, što morate učiniti

Za vrijeme rada motora: Pobrinite se, da će osobe, koje ne sudjeluju pri radu s ovim uređajem, te domaće i korisne domaće životinje biti udaljene najmanje 6 m od opasnog područja

Ne izlagati kiši. Zaštititi od vlage

Prije radova popravaka, održavanja i čišćenja isključiti motor i izvući mrežni utikač.

Opasnost od strane rotirajućih dijelova.

Odgovarajuća namjenska primjena

 Kosilica na nit je primjerena za košnju trave i sličnog mekog

bilja i travnatih rubova u posebnim kućnim i ukrasnim vrtovima, koje nije moguće dosegnuti običnom kosilicom za travu.

 Uređaj nije dozvoljeno koristiti na javnim površinama, u

parkovima, na sportskim igralištima ili cestama i u poljoprivredi i šumarstvu.



 Odgovarajuća namjenska primjena uključuje pridržavanje

 Treba se pridržavati za pogon važećih dotičnih propisa za

 Svaka daljnja uporaba nije odgovarajući namjenska.

 Proizvođač ne odgovara za bilo kakvu štetu koja bi mogla  Uređaj mogu za uporabu pripremati, upotrebljavati i

 Stroj se ne smije koristiti u okolini izloženoj opasnosti od

Kosilicu na nit nije dozvoljeno upotrebljavati za

rezanje i usitnjavanje:

- živica, grmova i žbunja

- cvijeća

- za kompostiranje.

Postoji opasnost ozljeda!

od proizvođača propisanih uvjeta za rad, održavanje i popravak i pridržavanje sigurnosnih naputaka koji se

nalaze u uputi.

sprječavanje nesreće te ostalih opće priznatih radno medicinskih i sigurnosno tehničkih pravila.

Proizvođač ne odgovara za štete koje proizlaze iz toga : rizik snosi sam korisnik.

nastati zbog samovoljnih izmjena kosilice na nit.

održavati samo osobe, koje su za to osposobljene i koje su upoznate s opasnostima te vrste. Popravke smijemo vršiti samo mi odnosno od nas ovlaštena servisna mjesta.

eksplozije ili izlagati kiši.

Preostali rizici

Čak i pri odgovarajućoj namjenskoj primjeni, unatoč pridržavanja svih dotičnih sigurnosnih propisa, mogu zbog određene konstrukcije u svrhu namjene još postojati preostali rizici.

Preostali rizici se mogu minimirati ako se poštuju „sigurnosni naputci“ i „odgovarajuća namjenska primjena“ te cjelokupna uputa za uporabu.

 Opasnost za povrede prstiju i ruku zbog primanja rotirajuće

rezne niti.

 Opasnost za povrede stopala zbog kontakta s reznom niti

na nepokretnom dijelu kosilice.

 Bacanje kamenja i zemlje.  Opasnost od struje, kod uporabe neadekvatnih priključnih

električnih vodova.

 Dodirivanje dijelova pod naponom kod otvorenih električnih

elemenata.

 Oštećivanje sluha kod dugotrajnijih radova bez zaštite

sluha.

Unatoč poduzetih mjera opreza još mogu postojati ne toliko očigledni preostali rizici.

Siguran rad

Kosilice mogu biti opasne ako se nepravilno koriste.

Ako se koriste električni alati treba poštivati temeljne sigurnosne mjere opreza da bi se isključili rizici od požara, električnog udara i ozljeđivanja osoba.

Stoga pročitajte i pridržavajte se prije puštanja u pogon ovog proizvoda slijedećih naputaka, propisa za sprječavanje nesreća Vaše obrtničke komore odnosno u odgovarajućoj državi važećih sigurnosnih propisa da biste zaštitili sebe i druge od mogućih ozljeda.

Prosljedite sigurnosne naputke svim osobama koje rade

sa strojem. Dobro pohranite ove sigurnosne naputke.

 Upoznajte se prije primjene sa strojem pomoću upute za

uporabu.  Ne koristite stroj za namjene za koje nije predviđen ( vidi

„odgovarajuća namjenska primjena“).

 Radite na podlozi koja je ravna i koja nije skliska.  zbjegavajte neprirodni položaj tijela. Pobrinite se za siguran

stav i držite u svakom trenutku ravnotežu.

 Budite pažljivi. Pazite što činite. Krenite s razumom na

posao. Ne koristite stroj ako ste umorni ili pod utjecajem

droga, alkohola ili lijekova. Trenutak nepažnje kod uporabe

stroja može dovesti do ozbiljnih ozljeda.  Nosite odgovarajuću radnu odjeću:

− nikakvu široku odjeću ili nakit, oni mogu biti zahvaćeni

od pokretnih dijelova

− Rukavice i protuklizna obuća

− Duge hlače za zaštitu nogu

 Nosite osobnu zaštitnu odjeću:

− zaštita sluha (razina zvučnog tlaka na radnom mjestu

može prekoračiti 85 dB (A)

− zaštitne naočale

 Držite Vaše područje rada urednim! Nered može imati za

posljedicu nesreće.

 Pazite pri hodanju unatrag. Opasnost pada!  Prije rezanja uklonite sve strane predmete (npr. kamenje,

grane, žicu, i sl.). Uz to pazite na strane predmete i za

vrijeme rada.  Ako naletite na strani predmet, isključite uređaj i zatim

uklonite strani predmet. Prije nego što ponovno pokrenete

uređaj, provjerite moguća oštećenja na njemu i obavite sve

potrebne popravke.  Uzmite u obzir utjecaje okoline:

− Uređaje ne upotrebljavati u vlažnoj ili mokroj okolini.

− Uređaj ne izlažite kiši.

− Pobrinite se za dobru rasvjetu.

 Uređaj nikada ne ostavljajte bez nadzora.  Djeca i osobe, mlađe od 16 godina i osobe, koje nisu

upoznate s uputama za uporabu, ne smiju upotrebljavati

uređaj.  Pobrinite se, da su ostale osobe i životinje dovoljno

udaljene od Vašeg radnog područja.

Ne dopustite drugim osobama, pogotovo djeci, da dodiruju

alat ili kabel.

 Prekinite rad sa strojem, ako su u blizini osobe, prije svega

djeca ili domaće životinje i u slučaju promijene radnog područja.

 Ne preopterećujete stroj! Bolje i sigurnije radite u

navedenom području snage.

 Uređaj koristite samo sa kompletnim i ispravno postavljenim

zaštitnim napravama i ništa nemojte promijeniti na uređaju, što bi moglo uticati na sigurnost.

 Ne dodirujte rezila jer se možete povrijediti!  Nikada ne montirajte metalne rezne elemente.

Uporaba drugih alata i drugog pribora može značiti

opasnost od ozljeđivanja za Vas.

 Schalten Sie die Maschine ab, warten Sie bis zum Stillstand

des Schneidfadens und ziehen Sie den Netzstecker aus der Steckdose bei:

− radova popravaka

− radova održavanja i čišćenja

− Ukloniti smetnje (Čišćenje tuljka za niti)

− Transport i Skladištenje

− Napuštanje uređaja (i u slučaju kratkotrajnih prekida

rada)

 Pozor! Rezna nit je još u pogonu! Ne zaustavljajte je

rukom.

 Pažljivo njegujte Vašu kosilicu na nit:

− Pazite, da su otvori za zrak čisti.

− Držite ručice suhe i slobodne od ulja i masti.

− Poštujte propise o održavanju i upute za izmjenu

koluta za navijanje niti za rezanje.

 Provjerite stroj na moguća oštećenja:

− Prije daljnje uporabe stroja treba pažljivo pregledati

zaštitne uređaje na besprijekorno i odgovarajuću namjensku funkciju.

− Provjerite da li pokretni dijelovi besprijekorno

funkcioniraju i da li nisu zaglavljeni ili da li su dijelovi ošteć

eni. Svi dijelovi moraju biti pravilno montirani i ispunjavati sve uvjete da bi osigurali besprijekorni rad radijalnog rezača pločica.

− Ukoliko upute za uporabu ne određuju ništa drugo,

oštećene zaštitne priprave i dijelove stručno popraviti

ili zamijeniti službena priznata osoba (ili proizvođač).

− Oštećene ili nečitke sigurnosne naljepnice treba

zamijeniti.

 Čuvajte nekorištene strojeve na suhom, zaključanom

mjestu izvan dohvata djece.

Električna sigurnost

 Izvedba priključnog voda prema IEC 60 245 (H 07 RN-F)

sa presjekom žica od minimalno

− 1,5 mm² kod dužine kabla do 25 m

− 2,5 mm² kod dužine kabla preko 25 m

 Dugi i tanki priključni vodovi prouzrokuju pad napona.

Motor ne dostiže više svoju maksimalnu snagu, funkcija stroja se smanjuje.

 Utikač i spojne kutije na priključnim vodovima moraju biti

od gume, mekanog PVC-a ili drugog termoplastičnog

materijala iste mehaničke sposobnosti ili prevućeni istim materijalom.

 Utični uređaj priključnog voda mora biti zaštićen od

prskanja vode.

 Kod polaganja priključnog voda pripazite da ne smeta, da

nije zaglavljen , presavinut i da se spoj utikača ne namoči.

 Ne koristite kabel u svrhe za koje nije namijenjen. Zaštitite

kabel od vrućine, ulja i oštrih rubova. Ne koristite kabel da biste izvukli utikač iz utičnice.

 Kod uporabe kabelskog bubnja odmotajte kabel u

potpunosti.

 Kontrolirajte produžne kablove redovito i zamijenite ih ako

su oštećeni. Ne koristite defektne priključne vodove.

  Upotrebljavajte na slobodnom samo dozvoljene i

odgovarajući označene produžne kablove.

 Ne postavljajte nikakve provizorne električne priključke.  Zaštitne uređaje nikada ne premostite ili isključite.  Priključite stroj preko zaštitne strujne sklopke (30 mA).

Električni priključak odnosno popravke na električnim

dijelovima stroja moraju biti izvedeni od koncesijskog elektrotehničkog stručnjaka ili jednog od naših servisnih mjesta. Treba se pridržavati mjesnih propisa pogotovo u odnosu na zaštitne mjere.

Popravke na drugim dijelovima stroja treba izvršiti

proizvođač odnosno jedan od njegovih servisnih mjesta.

Upotrebljavajte isključivo originalne zamjenske.

Uporabom drugih zamjenskih dijelova i drugog dodatnog pribora mogu nastati nesreće za korisnika. Proizvođač ne jamči za štete koje proizlaze iz toga.

Priprema za puštanje u pogon

Da biste postigli besprijekorno funkcioniranje stroja,

pridržavajte se naputaka ove upute.

Morate učiniti sljedeće:

 Podesite zaštitni poklopac  Postavite potporni kotač  Postavite ručnu vodilicu

Montaža zaštitnog poklopca

Zaštitni poklopac (3) s vijcima (14) privijte na glavu za rezanje (1).

Montaža potpornog kotača

Potporni kotač (4) vijcima (14) privijte na zaštitni poklopac.

Postavljanje ručne vodilice

Ručnu vodilicu (8) uz pomoć vijka za podešavanje (9) pričvrstite na uređaj.

Puštanje u pogon

Priključak na mrežu

Usporedite na tipskoj pločici stroja navedeni napon, npr. 230 V sa mrežnim naponom i priključite pilu propisno na odgovarajuću uzemljenu utičnicu.

Priključite stroj preko zaštitne strujne sklopke (30 mA).  Upotrebljavajte do 25 m dug priključni kabel odn. produžni

kabel s presjekom žica najmanje 1,5 mm².

Namještanje produžnog kabla

Da bi se izbjeglo nenamjerno otpuštanje utičnog spoja,

utaknite produžni kabel kao petlju kroz otvor u stražnjoj pridržnoj ručci i položite je preko kabelskog ovješenja.

Uključivanje

Ne upotrebljavajte stroj kod kojeg se prekidač ne da uključiti i isključiti. Oštećeni prekidači moraju odmah biti popravljeni ili zamijenjeni od servisnog osoblja.

Škare za živicu opremljene su dvoručnim sigurnosnim isključenjem koje sprječava nenamjerno uključenje.

Uključivanje

Najprije sa strane pritisnite na okrugli sigurnosni gumb (5) i zatim na prekidač za uključivanje/isključivanje (6). Za vrijeme rezanja možete pustiti sigurnosni gumb (5).

Isključivanje

Pustite prekidač za uključivanje/isključivanje (6).

Naputci za rad

Prije početka rada obratite pozornost na slijedeće:

 Ne smijete stroj puštati u pogon prije nego što ste pročitali

ovu uputu za uporabu, obratili pozornost na sve navedene naputke i montirali stroj kao što je opisano!

 Pobrinite za sigurno i pospremljeno radno mjesto. Predmete

koje bi moglo bacati po zraku, uklonite s radnog područja.

 Prije početka rada pobrinite se da:

− se u radnom području neće nalaziti ostale osobe ili

životinje

− da ćete imati neometan odlazak s radnog područja

− da ćete imati osiguran siguran položaj.

 Travu kosite samo kada je suha – samo na taj način ćete

moći kod košenja postići najbolje rezultate.

Ako su osobe sa smetnjama krvotoka prečesto izložene

vibracijama, može doći do pogoršanja nervnog sustava ili oštećenja krvnih žila. Vibracije možete smanjiti:

- uporabom jakih i toplih radnih rukavica

- skraćivanjem radnog vremena (za vrijeme rada više dugih

prekida) Ako vam oticaju prsti, ako se osjećate loše ili ako su Vaši prsti ukočeni, posjetite liječnika.

Rad s kosilicom na nit

Ruke i noge imajte uvijek na sigurnoj udaljenosti od vrteće rezne niti.

• Prije početka rada skinite zaštitnu oblogu (17) s rezila niti

(18).

• Otvori za zrak moraju uvijek biti čisti.

• Nakon isključenja kosilice na nit rezna se nit još uvijek vrti.

Zbog toga pričekajte da se nit zaustavi prije ponovnog uključenja uređaja.

U svakom slučaju obratite pozornost na sigurnosne naputke na str. 52 i slijedećim stranama.

Rad s kosilicom na nit

Pravilno postupanje kod rada s kosilicom na nit

Prije početka rada kosilica na nit mora biti podešena tako da Vam omogućuje siguran i udoban rad.

Teleskopski štap

Uz pomoć teleskopskog štapa možete mijenjati:

a) dužinu kosilice na nit i b) visinu uređaja.

1. Ručku uređaja okrenite za 90° u lijevo (u suprotnom smjeru

kazaljke na satu) i pritisnite uređaj ili povucite na željenu visinu.

2. Za fiksiranje visine ručke ponovno zavrtite prema nazad.

Ručka za vođenje

Za bolju kontrolu kosilice na nit držite i ručnu vodilicu (8). Za lakši rad možete podesiti visinu ručne vodilice.

• Odvijte vijak za podešavanje (9).

• Ručicu pritisnite u željeni položaj i ponovno privijte vijak

za podešavanje.

Obrezivanje

Za vrijeme rezanja kosilicu na nit držite na dovoljnoj

udaljenosti od Vašeg tijela. Pri tome uređaj nagnite lagano prema naprijed i pomičite ga od lijeve na desno.

Travu koja je viša 15 cm morate rezati postupno.

Obrezivanje rubova

Kod obrezivanja rubova, žbunja i drveća glava za rezanje mora biti okrenuta.

1. Isključite kosilicu na nit.

2. Ručku uređaja okrenite za 180° na lijevo (u suprotnom

smjeru kazaljke na satu).

3. Kosilicu na nit postavite na potporni kotač (4) i vodite uređaj

uz rub. Na taj način možete obrezivati rubove na sigurnoj udaljenosti od poda a da pri tome ne morate nositi uređaj.

Uređaj morate oko drveća i grmlja voditi tako da ne oštetite biljke. Pozor! Oštećene biljke mogu uvenuti.

Rezne niti ne vodite neposredno uz zidove i kamene ploče inače će se rezna nit previše istrošiti.

Navođenje niti za rezanje

Za vrijeme rezanja nit za rezanje se istroši ili se može i pretrgnuti, tako da rezanje trave više nije moguće.

Kosilicu na nit koja je još u pogonu nakratko pritisnite čvrsto uz tlo. Time se nit za rezanje produži (za pribl. 4 cm). Ako nit za rezanje premašuje maksimalni promjer rezanja, nož za rezanje, koji je ugrađen ispod zaštitnog poklopca ga smanji.

Održavanje i čišćenje

Prije svakog rada održavanja ili čišćenja

- isključite stroj

- pričekajte, da se nit za rezanje zaustavi

- izvucite mrežni utikač.

Za održavanje i čišćenje odstranjeni sigurnosni uređaji moraju se obavezno ponovno propisno montirati i provjeriti.

Upotrijebite isključivo originalne dijelove. Drugi dijelovi mogu dovesti do nepredvidivih šteta i ozljeda.

Na osnovi toga radove na održavanju mogu izvoditi samo proizvođač ili servisna služba.

Da bi očuvali funkcionalnost kosilice na nit morate se

pridržavati sljedećeg:

 Sve pokretne dijelove redovito čistite.  Prašinu i prljavštinu uklonite krpom ili kistom  Ne čistite stroj tekućom vodom ili uređajima za čišćenje pod

visokim tlakom.  Za čišćenje plastičnih dijelova ne koristite razrjeđivače

(benzin, alkohol isl.) jer mogu oštetiti te dijelove.

Izmjena koluta za navijanje niti za rezanje

1. Izvucite električni utikač.

2. Oba zaustavljena mehanizma (15) pritisnite uz poklopac

koluta (10) i skinite ih.

3. Kolut za navijane niti za rezanje (11) uzmite ispod njegovog

poklopca.

4. Uklonite prljavštinu i ostatke trave.

5. Oba kraja nit za rezanje (13) na novom kolutu za navijanje

umetnite u za u to predviđene otvore (16) na poklopcu

koluta (po jednu nit u jedan otvor).

6. Kolut za navijanje čvrsto postavite ispod njegovog poklopca.

Pazite, da se niti za rezanje ne zablokiraju i potegnite

približno 9 cm niti s koluta.

7. Poklopac koluta za navijanje i kolut za navijanje postavite

na oprugu (12) i tako ih čvrsto pritišćite prema dolje, sve

dok se mehanizmi za blokadu (15) poklopaca koluta za

navijanje (10) zaskoče.

Skladištenje

Izvucite mrežni utikač.

 Držite nekorištene strojeve na suhom, zaključanom mjestu

izvan dohvata djece.

 Zaštitna obloga za nož za rezanje (17) postavite na nož za

rezanje niti (18).

 Za produživanje radnog vijeka stroja i lakše rukovanje njime

prije dužeg skladištenja poduzmite slijedeće:

− Izvršite temeljito čišćenje.

Garancija

• Preuzimamo dvije godine garanciju od slanja stroja sa

skladišta trgovca i to za manjkavosti koje su se pojavile zbog materijala odnosno grešaka proizvodnje.

• Za oštećenja, koja su prouzročena nepravilnim rukovanjem

ili nedovoljnim pakiranjem kod transporta stroja natrag odnosno nepridržavanja upute za uporabu, isključeni su zahtjevi za garancijom. Dijelove s greškom treba slati na naš pogon sa plaćenom poštarinom. Odluka o besplatnoj zamjenskoj pošiljci ostaje na nama.

• Pristigli garancijski radovi bit će izvedeni od nas ili jednog

od nas ovlaštenog servisnog mjesta. Potrebna je naša izričita dozvola da se šteta pod garancijom popravi od strane druge firme.

• Garancija ne vrijedi za normalnu istrošenost koluta za

navijanje za nit za rezanje.

• Garancija vrijedi isključivo kod uporabe originalnih

zamjenskih dijelova.

• Pridržavamo pravo na promjene koje služe tehničkom

napretku.

Moguće smetnje

Prije svakog uklanjanja smetnje

− isključite stroj

− pričekajte, da se nit za rezanje zaustavi

− izvucite mrežni utikač.

 Nakon svakog uklanjanja smetnje pustite ponovno u pogon sve sigurnosne uređaje i provjerite ih.

Smetnja Mogući uzrok Uklanjanje

Uređaj ne radi.

Uređaj reže s prekidima

Uređaj ne reže

Nit za rezanje se ne dovodi

Tehnički podatci

Tip RT 400 RT 500 Model RT 400 RT 500 Snaga motora P Mrežni napon / Mrežna frekvencija 230 V~ / 50 Hz Broj okretaja praznog hodan0 11000 min –1 Promjer rezanja Ø max. Ø 300 mm max. Ø 320 mm Nit za rezanje Ø 1,2 mm 1,4 mm Dovođenje niti tipsko automatsko produživanje niti Kolut za navijanje niti za rezanje 2 x 4,5 m Ruka-ruka-vibracija prema EN 786 5,0 m/s Razina zvučnog pritiska L (prema smjernici 2000/14/EG)

Razina zvučne snage L (prema smjernici 2000/14/EG) garantirana razina zvučne snage 96 dB (A) Mjere ca. 82 – 103 cm Težina ca. 3,1 kg Vrsta zaštite II

Â nema struje Â Produžni kabel oštećen

Â Mrežni utikač, motor ili prekidač u kvaru

Â Provjeriti opskrbu strujom, utičnicu, osigurač Â Provjeriti produžni kabel, odmah zamijeniti

kabel u kvaru

Â Neka koncesionirani elektrotehnički stručnjak

provjeri motor ili prekidač odnosno zamijeni originalnim dijelovima

Â Oštećen produžni kabel

Â Unutarnji kvar

Â Provjeriti produžni kabel, odmah zamijeniti

kabel u kvaru

Â Molimo vas obratite se servisnom mjestu

Â Oštećen prekidač za

uključivanje/isključivanje

Â Nit za rezanje prekratka ili polomljena Â Uređaj je preopterećen, trava previsoka Â Prazni kolut za navijanje niti za rezanje Â Zapetljana/čvorasta rezna nit

Â Dovodite nit za rezanje Â Travu režite postupno Â Zamijenite kolut za navijanje Â Ponovno navijte nit za rezanje

400 W 500 W

5,4 m/s2

83 dB (A)

izmjerena razina zvučne snage 95 dB (A)

Contenuto

Montaggio 3 Dichiarazione di conformità CE 5 Descrizione dell’apparecchio / Pezzi de ricambio 57 Standard di fornitura 57 Tempi di esercizio 57 Simboli delle sull’ apparecchio / nelle istruzioni per l’uso 57 Utilizzo conforme alla finalità d’uso 58 Rischi residui 58 Utilizzo sicuro 58 Preparazione alla messa in funzione 60 Messa in funzione 60 Istruzioni di lavoro 60 Utilizzo del decespugliatore 60 Cura e manutenzione 61 Conservazione 61 Garanzia 61 Possibili guasti 62 Dati tecnici 62

Descrizione dell’apparecchio / Pezzi de ricambio

Posizione

10. Copertura della bobina

11. Bobina del filo compl.

12. Molla

13. Filo di taglio

14. Vite ST 4.2 x 18

15. Fermi

16. Fori

17. Coprilama

18. Lama

19. Etichette di sicurezza

Denominazione

1. Testa di taglio

2. Sfiati

3. Cappa di protezione

4. Ruota di supporto

5. Tasto di sicurezza

6. Interruttore ON-OFF sull'impugnatura

7. Staffa di supporto cavi

8. Impugnatura di guida

9. Vite di fermo 380920

N. ordinazione

380917 380918

380919

380921 380922 380923

380908

380903 380904 380909

Standard di fornitura

• Decespugliatore RT 400/RT500

• Cappa di protezione (incl. viti)

• Bobina del filo compl.

•

Istruzioni per l’uso

• Ruota di supporto

 Una volta disimballata la sega, verificare se il contenuto

della scatola

! è completo; ! presenta eventuali danni imputabili al trasporto.

Comunicare immediatamente al rivenditore, al fornitore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

Tempi di esercizio

Prima della messa in funzione dell'apparecchio, consultare e osservare le normative locali (regionali) sull'inquinamento acustico.

Simboli presenti sull’apparecchio

Prima della messa in funzione, leggere e applicare quanto contenuto

nelle istruzioni per l’uso e

di alimentazione.

nelle norme di sicurezza.

Staccare immediatamente la spina se la linea

Pericolo dovuto a pezzi proiettati.

di collegamento viene danne-ggiata o tagliata.

Con il motore in funzione: tenere lontano dalla zona di pericolo persone estranee, nonché animali domestici e da

Pericolo causato

produzione (almeno 6 m).

dall'utensile ancora in movimento.

Indossare occhiali e cuffie di protezione.

Non esporre alla pioggia. Proteggere dall’umidità.

Simboli presenti nelle istruzioni per l’uso

Potenziale pericolo o situazione pericolosa. La

mancata osservanza di questo avviso potrebbe causare lesioni o danni materiali.



Avvisi importanti per un utilizzo conforme. La mancata osservanza di questo avviso potrebbe causare guasti. Avvisi per l’utente. Questi avvisi aiutano l’utente a sfruttare al meglio tutte le funzionalità. Montaggio, utilizzo e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

Prima degli interventi di riparazione, manutenzione e pulizia, spegnere il motore e disinserire la spina

Utilizzo conforme alla finalità d’uso

 Il decespugliatore è adatto al taglio di erba e vegetazione

morbida simile, oltre a bordi erbosi non raggiungibili con il

tosaerba, per l'uso privato domestico e il giardinaggio.  L'apparecchio non deve essere utilizzato in giardini pubblici,

parchi, centri sportivi o strade e in campo agricolo e

forestale.



 Per utilizzo conforme alla finalità d’uso si intende anche

 Durante l’utilizzo della sega, attenersi inoltre alle norme

Il decespugliatore non deve essere utilizzato per

tagliare e sminuzzare:

- siepi, arbusti e cespugli

- fiori

- per ottenere compostaggi.

Sussiste il pericolo di lesioni!

l’osservanza delle condizioni di funzionamento,

manutenzione e riparazione prescritte dal costruttore e il

rispetto delle norme di sicurezza contenute nelle istruzioni

per l’uso.

antinfortunistiche in vigore, nonché a tutte le altre norme

di sicurezza tecnica e di medicina del lavoro

comunemente accettate.

 Ogni utilizzo diverso è da considerarsi come non conforme

alla finalità d’uso. Il costruttore declina ogni responsabilità

per i danni di qualsiasi genere da ciò risultanti. Il rischio

ricade esclusivamente sull’utente.  Il costruttore declina qualsiasi responsabilità per i danni di

qualsiasi genere che dovessero risultare da modifiche al

decespugliatore apportate arbitrariamente dall’utente.

 L'apparecchio deve essere preparato, utilizzato e

sottoposto a manutenzione solo da persone che ne

abbiano acquisito familiarità e che siano a conoscenza dei

rischi connessi. Gli interventi di riparazione devono essere

eseguiti solo dai nostri tecnici oppure dai centri di

assistenza da noi consigliati.  La macchina non deve essere utilizzata in ambienti a

rischio di esplosione o esposta alla pioggia.

Rischi residui

Anche in caso di utilizzo conforme e nonostante l’osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere dei rischi residui dovuti alla costruzione specifica per la finalità d’uso prevista.

I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usando la sega in modo conforme alla finalità d’uso.

Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.

 Pericolo di lesioni alle mani e alle dita se si afferra il filo di

taglio in movimento.  Pericolo di lesioni ai piedi se si tocca il filo di taglio nella

parte non coperta.

 Proiezione di pietre ed erba.  Pericolo dovuto alla corrente, in caso di utilizzo di conduttori

di collegamento elettrici non a norma.

 Contatto con parti sotto tensione con componenti elettrici

aperti.

 Danni all’udito in caso di lavori di lunga durata senza

apposite protezioni.

Nonostante tutte le contromisure adottate, potrebbero comunque venirsi a creare dei chiari rischi residui.

Utilizzo sicuro

L'utilizzo non conforme del decespugliatore può comportare pericoli. Se vengono utilizzati utensili elettrici, è necessario seguire le norme di sicurezza fondamentali al fine di escludere rischi di incendio, scosse elettriche e lesioni personali.

Prima della messa in funzione di questi utensili, leggere e osservare pertanto le seguenti norme e le norme antinfortunistiche della società di assicurazione contro gli infortuni ovvero le norme di sicurezza in vigore nei singoli paesi. In questo modo è possibile proteggere se stessi e gli altri contro il rischio di contusioni.

Consegnare le norme di sicurezza a tutte le persone

chiamate ad operare con la macchina. Conservare le presenti norme di sicurezza in buono stato.

 Prima dell’uso, acquisire familiarità con la macchina

facendo riferimento alle istruzioni per l’uso.

 Non utilizzare la macchina per scopi diversi da quelli previsti

(vedere „Utilizzo conforme alla finalità d’uso“).

 Lavorare su una base antiscivolo e piana.  Evitare di assumere posizioni anomale. Garantire un

supporto sicuro e mantenere in ogni momento l’equilibrio .

 Agire con la massima attenzione. Prestare attenzione a

quanto si sta per fare. Lavorare con coscienza. Non utilizzare l’apparecchio se si è stanchi o sotto l’influsso di droghe, alcool o medicinali. Un momento di disattenzione durante l’uso dell’apparecchio potrebbe infatti causare lesioni serie.

 Indossare indumenti di lavoro appropriati:

− non indossare indumenti ampi o gioielli che potrebbero

incastrarsi nelle parti mobili

− Guanti e scarpe antiscivolo

− Pantaloni lunghi per proteggere le gambe

 Indossare abbigliamento per la protezione personale:

− protezione dell’udito (il livello di pressione acustica sul

posto di lavoro può superare gli 85 dB (A))

− occhiali di protezione

 Tenere la zona di lavoro in ordine! Il disordine potrebbe

causare incidenti.

 Prestare attenzione mentre si cammina all'indietro. Pericolo

di inciampo!

 Rimuovere tutti i corpi estranei prima di tagliare (per es.,

pietre, rami, fili metallici, ecc.). Durante l'utilizzo, verificare la presenza di altri corpi estranei.



Se si incontrano corpi estranei, spegnere l'apparecchio e rimuovere il corpo estraneo. Tuttavia, prima di riaccendere

l'apparecchio, verificare eventuali danni e fate eseguire le dovute riparazioni.

 Tenere in considerazione gli influssi ambientali:

− Non usare la tagliapiastrelle radiale in ambienti umidi o

bagnati.

− Non esporre l'apparecchio alla pioggia.

− assicurare una buona illuminazione.

 Non lasciare mai l’apparecchio incustodito.  L'apparecchio non deve essere utilizzato da bambini e

giovani con età inferiore a 16 anni e da persone che non hanno letto le istruzioni per l'uso.

 Tenere lontane altre persone e animali dall'area di lavoro.

Non lasciare che altre persone, in particolare i bambini, tocchino l’utensile o il cavo.

 Interrompere l'utilizzo della macchina in prossimità di

persone, soprattutto bambini o animali domestici, e quando si cambia area di lavoro.

 Non sovraccaricare la macchina! Si lavora al meglio e nella

massima sicurezza nel campo di potenza specificato.

 Mettere in funzione la macchina solo con i dispositivi di

protezione completi e correttamente montati; sulla

macchina non modificare nulla che potrebbe compromettere la sicurezza.

 Non afferrare la lama. Pericolo di lesioni!  Non montare mai elementi di taglio metallici.

L’impiego di altri utensili e accessori potrebbe

implicare il pericolo di contusioni da parte dell’utente.

 Spegnere la macchina, attendere fino all'arresto del filo di

taglio e disinserire la spina di aliment azione dalla presa nei seguenti casi:

− Interventi di riparazione

− Interventi di manutenzione e pulizia

− Eliminazione di anomalie (Pulizia della bobina del filo)

− Trasporto e conservazione

− Abbandono dell'apparecchio (anche per interruzioni di

breve durata)

 Attenzione! Il filo di taglio continua a girare! Non frenare

il filo manualmente.

 Utilizzare il decespugliatore con cura:

− Assicurarsi che gli sfiati siano puliti.

− Mantenere le maniglie asciutte e libere da olio e grasso.

− Attenersi alle norme di manutenzione e alle istruzioni

per il cambio della bobina.

 Controllare se la macchina presenta danneggiamenti:

− Prima di riutilizzare la macchina, è necessario verificare

attentamente se le protezioni funzionano in modo corretto e secondo le disposizioni.

− Controllare se le parti mobili funzionano in modo

ottimale senza bloccarsi o se vi sono delle parti danneggiate. Per assicurare un funzionamento ottimale della tagliapiastrelle radiale, tutte le parti devono essere montate in modo corretto e soddisfare tutte le condizioni previste.

− Le protezioni e le parti danneggiate devono essere

riparate o sostituite a regola d’arte da un’officina specializzata autorizzata o dal produttore, salvo diversamente indicato nelle istruzioni per l’uso.

− Sostituire le etichette di sicurezza danneggiate o

illeggibili.

 Conservare i dispositivi inutilizzati in un luogo asciutto e

chiuso fuori dalla portata dei bambini.

Sicurezza elettrica

 Esecuzione dei conduttori di collegamento conforme-

mente a IEC 60 245 (H 07 RN-F) con una sezione dei fili di almeno

− 1,5 mm² nei cavi aventi una lunghezza fino a 25 m

− 2,5 mm² nei cavi aventi una lunghezza superiore a

25 m

 I conduttori di collegamento lunghi e sottili producono una

caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell’apparecchio viene ridotto.

 Le spine e le prese volanti sui conduttori di collegamento

devono essere in gomma, PVC morbido o altro materiale termoplastico della stessa consistenza meccanica o rivestite con questo materiale.

 La presa a innesto del conduttore di collegamento deve

essere protetta da spruzzi d’acqua.

 Durante la posa dei conduttori di collegamento

assicurarsi che non siano danneggiati, schiacciati o rotti e che il connettore non sia umido.

 Non utilizzare il cavo per scopi per i quali non sia adatto

Proteggere il cavo da calore, olio e bordi affilati. Non

utilizzare il cavo per disinserire la spina dalla presa.

 In caso d’uso di una bobina per cavi, svolgere

completamente il cavo.

 Controllare regolarmente i cavi di prolunga e sostituirli

quando sono danneggiati.

 Non utilizzare conduttori di collegamento difettosi.  All’aperto utilizzare solo cavi di prolunga appositamente

omologati e contrassegnati in modo adeguato.

 Non utilizzare collegamenti elettrici provvisori.  Non cavallottar e mai i dispositivi di protezione né metterli

fuori servizio.

 Collegare l’apparecchio con l’interruttore di sicurezza per

correnti di guasto (30 mA).

Il collegamento elettrico o le riparazioni sulle parti

elettriche della macchina devono essere seguiti da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare in merito alle misure di sicurezza.

Le riparazioni su altri componenti della macchina

devono essere eseguite dal costruttore o da uno dei suoi centri di assistenza.

Utilizzare solo pezzi di ricambio originali. L’utilizzo di

pezzi di ricambio e di accessori diversi potrebbe

causare incidenti per l’utente. Il costruttore declina ogni responsabilità per i danni da ciò risultanti.

Preparazione alla messa in funzione

Per garantire un funzionamento ottimale della macchina,

attenersi alle norme riportate nelle presenti istruzioni.

Procedere nel modo seguente:

 Montare la cappa di protezione  Montare la ruota di supporto  Montare l'impugnatura di guida

Montaggio della cappa di protezione

Avvitare la cappa di protezione (3) con le viti (14) alla testa di taglio (1).

Montaggio della ruota di supporto

Avvitare la ruota di supporto (4) con le viti (14) alla cappa di protezione.

Montaggio dell'impugnatura di guida

Fissare l'impugnatura di guida (8) con la vite di fermo (9) all'apparecchio.

Messa in funzione

Allacciamento alla rete

Confrontare la tensione specificata nella targhetta, ad esempio 230 V, con la tensione di rete e collegare correttamente la sega alla presa a massa corrispondente.

Collegare l’apparecchio con l’interruttore di sicurezza per correnti di guasto (30 mA).

 Utilizzare il cavo di collegamento o di prolunga con una

sezione del filo di almeno 1,5 mm² fino a 25 m di lunghezza.

Collegamento del cavo di prolunga

Per impedire un distacco accidentale del collegamento a

spina, inserire il cavo di prolunga sotto forma di cappio attraverso l’apertura nella maniglia posteriore ed agganciarlo.

Accensione

Non utilizzare apparecchi il cui interruttore sia difficile da attivare e disattivare. Gli interruttori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti.

Il tagliasiepi non possiede alcun dispositivo di sicurezza di disinserzione a due mani che impedisca un’accensione accidentale.

Accensione

Premere prima lateralmente il tasto di sicurezza rotondo (5), quindi l'interruttore sull'impugnatura ON-OFF (6). Durante il taglio è possibile rilasciare il tasto di sicurezza (5).

Spegnimento

Rilasciare l'interruttore sull'impugnatura ON-OFF (6).

Istruzioni di lavoro

Prima di iniziare i lavori, prestare attenzione a quanto segue:

 Non mettere in funzione l’apparecchio senza avere prima

letto le presenti istruzioni per l’uso, avere osservato tutte le norme specificate e avere montato l’apparecchio nel modo descritto!

 Accertarsi che l'area di lavoro sia sicura e sgombra.

Rimuovere gli oggetti che possono essere scagliati via dall'area di lavoro.

 Prima di iniziare il lavoro assicurarsi che:

− nell'area di lavoro non sostino altre persone o animali

− non ci siano ostacoli dietro l'utilizzatore mentre

indietreggia

− sia garantita stabilità.

 Tosare l'erba solo quando è asciutta; in tal modo si

ottengono i risultati migliori.

L'esposizione a vibrazioni troppo frequente di persone

affette da problemi di circolazione può causare danni al sistema nervoso o ai vasi sanguigni. Le vibrazioni possono essere ridotte:

- utilizzando guanti da lavoro resistenti e caldi

- diminuendo il tempo di lavoro (effettuando varie pause di

lunga durata) Rivolgersi al proprio medico in caso di gonfiore delle dita, malessere o insensibilità della dita.

Utilizzo del decespugliatore

Tenere sempre le mani e i piedi a una distanza di sicurezza dal filo di taglio rotante.

• Prima di iniziare il lavoro, rimuovere il coprilama (17) dalla

lama (18).

• Tenere sempre pulito lo sfiato del motore.

• Il filo di taglio continua a girare dopo lo spegnimento del

decespugliatore. Pertanto, prima di riaccendere

l'apparecchio, attendere fino all'arresto del filo.

Prestare comunque attenzione alle norme di sicurezza a pag. 5

8 e seguenti.

Utilizzo del decespugliatore

Corretta esecuzione del lavoro

Prima di iniziare a lavorare, l'utilizzatore deve regolare il decespugliatore in modo da poter lavorare con sicurezza e comodità.

Asta telescopica

L'asta telescopica consente di modificare

a) la lunghezza del decespugliatore e b) l'altezza dell'apparecchio.

1. Ruotare l'apparecchio di 90° verso sinistra (in senso

antiorario) afferrandolo dall'impugnatura di appoggio e

spingere o tirare l'apparecchio in base all'altezza desiderata.

2. Per fissare l'altezza, ruotare nuovamente l'impugnatura di

appoggio all'indietro.

Impugnatura di guida

Per controllare meglio il decespugliatore, afferrarlo saldamente dall'impugnatura di guida (8). L'impugnatura di guida può essere regolata in altezza per lavorare più comodamente.

• Allentare la vite di fermo (9).

• Spingere l'impugnatura nella posizione desiderata e

serrare nuovamente la vite di fermo.

Tosare

Durante la procedura di taglio, tenere il decespugliatore a una distanza sufficiente dal corpo. Inclinare l'apparecchio leggermente in avanti e muoverlo da sinistra a destra. L'erba più alta di 15 cm deve essere tagliata gradualmente.

Taglio di bordi

Per sfoltire bordi, cespugli e alberi, la testa di taglio deve essere ruotata.

1. Spegnere il decespugliatore.

2. A tal fine ruotare l'apparecchio di 180° verso sinistra (in

senso antiorario) afferrandolo dall'impugnatura di appoggio.

3. Posizionare il decespugliatore sulla ruota di supporto (4) e

dirigere l'apparecchio lungo il bordo. In questo modo è possibile tagliare i bordi a una distanza di sicurezza e senza essere costretti a trasportare l'apparecchio.

Portare l'apparecchio attorno ad alberi e arbusti in modo da non danneggiare le piante. Non utilizzare il filo di taglio direttamente sui muri e lungo le pietre da pavimentazione, in quanto ciò causa un'usura eccessiva del filo.

Alimentazione del filo

Il filo si consuma durante il lavoro o può rompersi, rendendo impossibile il taglio dell'erba. Premere brevemente il decespugliatore in movimento contro una base solida. In tal modo, il filo di taglio si allunga di circa 4 cm. Se il filo di taglio supera il diametro di taglio massimo, viene accorciato dalla lama integrata nella cappa di protezione.

Cura e manutenzione

Prima di ogni intervento di manutenzione e pulizia

- Spegnere l’apparecchio

- Attendere l'arresto del filo di taglio

- Disinserire la spina di alimentazione

I dispositivi di protezione rimossi per la manutenzione e la pulizia devono essere rimontati e controllati come prescritto. Utilizzare solo pezzi originali. Pezzi diversi potrebbero causare danni e lesioni imprevedibili. Ogni intervento di riparazione diverso deve essere eseguito soltanto dal produttore o dal servizio di assistenza.

Per garantire la funzionalità del decespugliatore, prestare

attenzione a quanto segue:

 Pulire regolarmente tutte le parti mobili.

 Rimuovere la polvere e le impurità con uno straccio o un

pennello.

 Non pulire la macchina con acqua corrente o idropulitrici.

 Non utilizzare solventi (benzina, alcool, ecc.) per le parti in

plastica, in quanto possono danneggiarle.

Sostituzione della bobina

1. Disinserire la spina di alimentazione.

2. Premere i due fermi (15) sulla copertura della bobina (10)

ed estrarla.

3. Estrarre la bobina (11) dalla sua copertura.

4. Rimuovere le impurità e l'erba residua.

5. Inserire le due estremità dei fili di taglio (13) della nuova

bobina negli appositi fori (16) posti sulla copertura della

bobina (un filo per ogni foro).

6. Inserire saldamente la bobina nella sua copertura. Accertasi

che i fili di taglio non siano incastrati ed estrarli dalla bobina

per circa 9 cm.

7. Posizionare la copertura della bobina con la bobina del filo

sulla molla (12) e premere saldamente fino a quando i fermi

(15) della copertura della bobina (10) non scattano in

posizione.

Conservazione

Disinserire la spina di alimentazione.

 Conservare i dispositivi inutilizzati in un luogo asciutto e

chiuso lontano dalla portata dei bambini.

 Posizionare il coprilama (17) sulla lama (18).

 Prima di un periodo di conservazione di lunga durata

prestare attenzione a quanto segue per prolungare il ciclo di vita della macchina e garantire un facile azionamento della stessa:

− Effettuare una pulizia di fondo.

Garanzia

• Il costruttore concede una garanzia di due anni a partire

dalla consegna dell’apparecchio dal magazzino del

rivenditore e in particolare per danni dovuti a difetti del

materiale o a errori di fabbricazione.

• Sono escluse dalla garanzia rivendicazioni per danni dovuti

a un utilizzo improprio o a un imballaggio insufficiente

durante il trasporto per la restituzione degli apparecchi

ovvero alla mancata osservanza di quanto riportato nelle

istruzioni per l’uso. Le parti difettose devono essere spedite

al nostro stabilimento franco di porto. La decisione in merito

alla fornitura di pezzi di ricambio spetta esclusivamente al

costruttore.

• Gli interventi in garanzia vengono effettuati da noi o da un

centro di assistenza da noi autorizzato. L’eliminazione del danno che rientra nei termini di garanzia ad opera di un’azienda diversa necessita della nostra esplicita

• Concediamo la garanzia solo nel caso in cui vengano

utilizzati pezzi di ricambio originali.

• Ci riserviamo il diritto di apportare modifiche mirate al

miglioramento tecnico.

autorizzazione.

• La garanzia non comprende la normale usura della bobina

del filo.

Possibili guasti

Prima di rimuovere qualsiasi guasto

− Spegnere l’apparecchio

− Attendere l'arresto del filo di taglio

− Disinserir e la spina di alimentazione

 Dopo la rimozione di qualsiasi guasto, mettere nuovamente in funzione e controllare tutti i dispositivi di protezione.

Guasto Possibile causa Eliminazione

L'apparecchio non funziona. Â Assenza di corrente.

Â Cavo di prolunga danneggiato.

Â Spina, motore o interruttore difettosi.

L'apparecchio taglia a singhiozzo Â Cavo di prolunga difettoso

Â Guasto interno Â Interruttore di accensione/spegnimento

difettoso

L'apparecchio non taglia Â Filo di taglio troppo corto/spezzato

Â Apparecchio sovraccarico, erba troppo alta

Il filo di taglio non viene alimentato Â Bobina vuota

Â Filo di taglio aggrovigliato

Dati tecnici

Tipo RT 400 RT 500 Modello RT 400 RT 500 Potenza motore P

Tensione di rete / Frequenza di rete 230 V~ / 50 Hz Numero di giri a vuoto n0 11000 min –1 Larghezza di taglio Ø max. Ø 300 mm max. Ø 320 mm Filo di taglio Ø 1,2 mm 1,4 mm Alimentazione del filo Testina con filo automatica Bobina del filo 2 x 4,5 m Vibrazione mano-braccio secondo EN 786 5,0 m/s Livello di pressione sonora L

83 dB (A)

(secondo 2000/14/EG) Livello di potenza sonora L

Livello di potenza sonora misurato 95 dB (A)

(secondo 2000/14/EG) Livello di potenza sonora garantito 96 dB (A) Ingombro (altezza) ca. 82 – 103 cm Peso ca. 3,1 kg Grado di protezione II

400 W 500 W

5,4 m/s2

Â Controllare l’alimentazione elettrica, la

presa e il fusibile.

Â Controllare il cavo di prolunga e sostituirlo

immediatamente se difettoso.

Â Far controllare o far riparare da un

elettricista autorizzato il motore o l’interruttore, oppure farli sostituire con ezzi di ricambio originali.

Â Controllare il cavo di prolunga e sostituirlo

immediatamente se difettoso.

Â Rivolgersi al servizio assistenza.

Â Alimentare il filo di taglio Â Tagliare gradualmente l'erba Â Sostituire la bobina del filo Â Riavvolgere il filo di taglio

Innhold

Montasje 3 Samsvarserklæring 5 Samlet leveranse 63 Beskrivelse av apparatet / reservedelsliste 63 Driftstider 63 Apparatets/bruksanvisningens symboler 63 Hensiktsmessig anvendelse 64 Restrisikoer 64 Arbeide under trygge forhold 64 Forarbeid for ibruktaking 65 Ibruktaking 65 Arbeidsinformasjoner 66 Arbeide med gresstrimmeren 66 Vedlikehold og pleie 67 Lagerung 67 Garanti 67 Mulige driftsforstyrrelser 68 Tekniske data 68

Samlet leveranse

• Gresstrimmer RT 400/RT500

• Vernehette (inkl. skruer)

• Kompl. trådspole

•

Bruksanvisning

• Støttehjulet

 Kontroller følgende når du har pakket ut esken:

! er esken komplett ! har det oppstått ev. transportskader

Driftstider

Vær oppmerksom på forskriftene som gjelder i ditt område.

Apparatets symboler

Les nøye gjennom bruksanvisningen og vær oppmerksom på sikkerhetsanvisningene før apparatet tas i drift.

Trekk straks ut nettpluggen, når tilkoplingsledningen

er skadet eller skåret over

Når motoren går: Uvedkommende personer og husdyr må holdes borte fra fareområdet (minst 6 m).

Fare grunnet etterhengende verktøy!

Reklamer omgående til forhandleren, leverandøren hhv. produsenten. Senere reklamasjoner godkjennes ikke.

Beskrivelse av apparatet / reservedelsliste

Pos. Reservedels-nummer Betegnelse

Skjærehode

Luftespalte

Vernehette 380917

Støttehjulet 380918

Sikringsknapp

PÅ - AV grepbryter

Kabelholder

Føringsgrep 380919

Låseskrue 380920

10.

Spoledeksel 380921

11.

Trådspole kompl. 380922

12.

Fjær 380923

13.

Skjæretråd

14.

Skrue ST 4.2 x 18 380908

15.

Arreteringer

16. Hull

17. Knivvern 380903

18. Trådkniv 380904

19. Sikkerhetsmerke 380909

Bruk øye- og hørselsvern.

Bruksanvisningens symboler

Overhengende fare eller farlig situasjon. Dersom du ignorerer disse anvisningene, kan det føre til personskader og materielle skader.



Viktige anvisninger for korrekt håndtering. Forstyrrelser kan oppstå som følge av at du ignorerer disse anvisningene.

Brukeranvisninger. Disse anvisningene hjelper deg å utnytte alle funksjonene optimalt.

Montasje, betjening og vedlikehold. Her forklares nøyaktig hva du må gjøre.

Beskytt apparatet mot fuktighet

Slå av motoren og trekk ut støpselet før du foretar reparasjons-, vedlikeholds- og rengjøringsarbeider.

Fare pga. deler som akselererer videre når motoren er i gang

Hensiktsmessig anvendelse

 Gresstrimmeren er egnet til klipping av gress og liknende

vekster og gresskanter i privat- og hobbyhager, som ikke kan utføres med gressklipper.

 Apparatet må ikke benyttes på offentlige anlegg, parker,

idrettsanlegg eller på veier og innen jord- og skogbruk.



 Til riktig bruk hører også at man må overholde

 Man må overholde de gjeldene forskriftene for ang.

Gresstrimmeren må ikke benyttes til klipping og

kutting:

- av hekker, busker og kratt

- av blomster

- av kompost

Det er fare for at man skader seg!

produsentens drifts-, vedlikeholds- og reparasjonsbetingelser og overholdelse av sikkerhetsinformasjonene i anvisningen.

skadeforebygging og det andre allment anerkjente regelverket for arbeidsmedisin og sikkerhetsteknikk.

 All bruk utover dette gjelder som uriktig bruk. Produsenten

er ikke ansvarlig for skader som oppstår på grunn av dette. Brukeren bærer selv risikoen.

 Hvis man foretar selvstendige endringer på gresstrimmeren

frafaller produsentens ansvar for alle skader som oppstår på grunn av dette.

 Gresstrimmeren må kun klargjøres, benyttes og

vedlikeholdes av personer som kjenner disse oppgavene

og som er kjenner farene de utsettes for. Reparasjonsarbeid må kun gjennomføres av oss eller av kundeservicesteder som er anbefalt av oss.

 Maskinen må ikke benyttes i områder med eksplosjonsfare

eller utsettes for regn.

Restrisikoer

Til tross for at alle sikkerhetsbestemmelser overholdes

ved den hensiktsmessige anvendelsen, kan det allikevel gjenstå restrisikoer som følge av apparatets konstruksjon.

Restrisikoer kan reduseres, dersom du er oppmerksom på ”Sikkerhetsanvisningene” og ”Hensiktsmessig anvendelse” og leser nøye gjennom bruksanvisningen.

 Fare for skader på fingre og hender hvis man griper inn i

løpende skjæretråd.

 Fare for skader på føttene på grunn av berøring med

skjæretråden i område som ikke er dekket.

 Slynging av steiner og jord.  Fare ved strøm ved bruk av elektriske stikkledninger som

ikke er intakt.

 Berøring av spenningsførende deler ved åpne elektriske

bestanddeler.

 Hørselen svekkes ved vedvarende arbeider uten

hørselsvern. Til tross for alle forholdsregler som tas, kan det fremdeles gjenstå en restrisiko.

Arbeide under trygge forhold

Ved feilaktig bruk kan gresstrimmeren være farlig. Når det brukes elektroverktøy, må man følge de grunnleggende sikkerhetsreglene, for å utelukke faren for brann, elektrisk støt og personskader.

Les nøye gjennom følgende anvisninger og forskrifter til forebygging av ulykker hhv. de gjeldende sikkerhetsbestemmelsene i de forskjellige landene. Slik kan du beskytte deg selv og andre mot skader.

Formidle sikkerhetsanvisningene til alle som arbeider

med maskinen.

Ta godt vare på disse sikkerhetsanvisningene.

Reparasjoner på maskinen må kun utføres av produsenten hhv. av firmaer som produsenten henviser til.

 Gjør deg kjent med apparatet ved hjelp av bruksanvisningen

før du tar det i bruk.

 Ikke bruk apparatet til formål som det ikke konstruert

for (se ”Hensiktsmessig anvendelse”).

 Arbeid på sklisikkert og jevnt underlag.  Sørg for at du står stabilt og hold likevekten hele tiden.

 Vær oppmerksom. Pass på hva du gjør. Gå fram med

fornuft. Ikke benytt apparatet når du er sliten eller er påvirket av narkotiske stoffer, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet kan medføre alvorlige skader.

 Bruk egnet arbeidstøy:

− ikke bruk vide klær eller smykker, det kan komme borti

bevegelige deler

− Arbeidshansker og sklisikre arbeidssko

− Lange bukser som beskytter bena

 Bruk personlig vernetøy:

− vernebrille

− hørselsvern (lydtrykknivået på arbeidsplassen kan

overskride 85 dB (A))

 Hold arbeidsområdet i orden! Uorden kan medføre ulykker.  Være forsiktig når du går bakover. Fare for at man faller!

 Fjern alle fremmedlegemer (f. eks. steiner, kvister, tråd

osv.) før klippingen. Se opp for ytterligere fremmedlegemer mens du arbeider.

 Hvis du støter på fremmedlegemer, må du slå av

trimmeren og fjerne fremmedlegemet. Før du starter opp igjen, må du kontrollere om det evt. har oppstått skader og hvis det er tilfelle må de repareres.

 Ta hensyn til påvirkning fra omgivelsene:

− Ikke bruk trimmeren i fuktige og våte omgivelser.

− Ikke benytt trimmeren i regnvær.

− Arbeid kun under tilstrekkelige sikkerhetsforhold, sørg

for god belysning.

 La aldri trimmeren være uten oppsikt.  Barn og unge under 16 år og personer som ikke kjenner

bruksanvisningen, får ikke benytte trimmeren.

 Hold andre personer og dyr borte fra arbeidsområdet.

Ikke la andre personer, spesielt barn, berøre verktøy eller kabelen.

 Stans arbeidet med maskinen, når personer, spesielt barn

eller husdyr kommer i nærheten av arbeidsområdet og når du bytter arbeidsområde.

 Ikke overbelast apparatet! Du arbeider bedre og tryggere i

det angitte kapasitetsområdet.

 Driv apparatet kun med komplett og korrekt montert

beskyttelsesanordning. Ikke foreta endringer på maskinen som kan redusere sikkerheten.

 Ta aldri på kniven, det er fare for personskade!  Montér aldri skjæreelementer i metall.

Bruk av annet verktøy eller annet tilbehør kan føre til at

du skader deg.

 Slå av maskinen, vent til skjæretråden har stanset helt og

trekk nettpluggen ut av stikkontakten ved:

− Reparasjonsarbeider

− vedlikeholds- og rengjøringsarbeider

− oppretting av feil

− Transport og lagring

− når du forlater apparatet (også ved kortere avbrudd).

 OBS! Skjæretråden retarderer! Ikke brems tråden med

hånden.

 Stell gresstrimmeren din nøye:

− Pass på at luftåpningene er rene.

− Pass på at håndtakene er frie for olje og fett.

− Følg vedlikeholdsforskriftene og informasjonene ang.

bytte av spoler.

 Kontroller om maskinen ev. er skadet:

− kontroller omhyggelig om beskyttelsesan- ordningene

fungerer feilfritt og hensiktsmessig før du forsetter driften av apparatet.

− kontrollér om de bevegelige delene fungerer som de

skal og ikke er klemt fast eller om deler er skadet. Samtlige deler må være korrekt montert og oppfylle alle betingelser for å sikre en feilfri drift.

− Skadete verneinnretninger og deler må repareres

eller byttes ut på godkjent verksted (eller hos produsenten), hvis ikke annet er nevnt i bruksanvisningen.

− Skadede eller uleselige sikkerhetsklistremerker skal

erstattes.

 Oppbevar apparatet på et sikkert sted. Oppbevar

apparater som ikke er i bruk på et tørt, lukket rom som er utilgjengelig for barn.

Elektrisk sikkerhet

 Stikkledningens utførelse iht. IEC 60245 (H 07 RN-F) med

et åretverrsnitt på minimum:

− 1,5 mm² ved kabellengde til 25 m

− 2,5 mm² ved kabellengde over 25 m

 Lange og tynne tilkoplingsledninger gir et spenningsfall.

Motoren oppnår ikke lenger sin maksimale effekt, apparatets funksjon reduseres.

 Støpsler og koplingsboksene på tilkoplingsledningene må

være produsert i gummi, myk PVC eller annet termoplastisk

material med lik mekanisk fasthet eller være trukket over med et slikt material.

 Pluggen til tilkoplingsledningen må være beskyttet mot

sprutevann.

 Ikke bruk ledningen til noe den ikke er konstruert til. Beskytt

ledningen mot varme, olje og skarpe kanter. Ikke bruk ledningen til å trekke støpselet ut av stikkontakten.

 Når tilkoplingsledningen legges. Må man passe på at den

ikke er i veien, at den ikke blir klemt, knekt og at ikke pluggforbindelsen blir våt.

 Ved bruk av kabeltrommel, må kabelen vikles helt inn.  Ikke bruk ledningen til noe den ikke er konstruert til. Beskytt

ledningen mot varme, olje og skarpe kanter. Ikke bruk ledningen til å trekke støpselet ut av stikkontakten.

 Beskytt det mot elektriske støt. Unngå å berøre jordete

deler (f. eks. rør, varmeelementer, ovner, kjøleskap osv.).

 Kontroller skjøteledningen jevnlig og skift den ut når den er

ødelagt.

 Ikke bruk defekte stikkledninger.  Bruk kun skjøteledninger som er godkjent og kjennetegnet

for utendørs bruk.

 Ikke monter provisoriske elektriske tilkoplinger.  Du må aldri brokople eller slå av beskyttelses-anordningen  Kople til trimmeren via en feilstrømsvernebryter (30 mA).

Den elektriske tilkoplingen hhv. reparasjoner på

maskinenes elektriske deler må kun utføres av en faglært elektriker eller av vår kundeservice. Vær oppmerksom på lokale forskrifter, særlig med hensyn til sikkerhetsforanstaltninger.

Reparasjoner på maskinenes andre deler må kun utføres

av produsenten hhv. av hans kundeservice.

Benytt kun originale reservedeler. Bruken av andre

reservedeler og annet tilbehør kan føre til ulykker for brukeren. Produsenten er ikke ansvarlig for skader som oppstår som følge av dette.

Forberedelse til ibruktaking

For at maskinen skal fungere så godt som mulig, må du

følge informasjonene i denne anvisningen.

Du må gjøre følgende:

 Sette på vernehetten  Sett på et støttehjul  Sette på et føringsgrep

Monriteng av vernehetten

Skru vernehetten (3) på skjærehodet (1) med skruene (14).

Montere støttehjul

Skru fast støttehjulet (4) til vernehetten med skruene (14).

Sette på et føringsgrep

Fest føringsgrepet (8) til trimmeren med en låseskrue (9).

Ibruktaking

Nettilkopling

Sammenlign den angitte spenningen på apparatets typeskilt med nettspenningen. Kople apparatet til den tilsvarende og forskriftsmessige stikkontakten.

Jordet schuko-støpsel, nettspenning 230 V med feilstrømsvernebryter (FI-bryter 30 mA)  Benytt tilkoplings- og forlengelseskabel med et åretverrsnitt

på minst 1,5 mm² til 25 m lengde

Festing av skjøteledningen

For å forhindre at pluggforbindelsen løsner, stikkes

skjøteledningen som en sløyfe gjennom åpningen i det bakre håndtaket og legges over kabelopphengingen.

Slå på

Ikke benytt trimmere hvor man ikke kan slå bryteren på eller av. Skadete brytere må straks rep areres eller b yttes ut av kundeservice.

Apparatet har en sikkerhetskopling, som hindrer at trimmeren slås på utilsiktet

Slå på apparatet

Trykk først på den runde sikringsknappen (5) på siden og deretter på PÅ/AV-bryteren (6). Under skjæreprosessen kan du slippe sikringsknappen (5).

Slå av apparatet

Slipp PÅ/AV-bryteren (6).

Arbeidsinformasjoner

Ta hensyn til følgende før arbeidet begynner:

 Du må ikke bruke trimmeren før du har lest igjennom

bruksanvisningen, har tatt hensyn til alle informasjonene og har montert trimmeren som beskrevet!

 Sørg for at arbeidsplassen er sikker og ryddig. Fjern

gjenstander som kan slynges bort.

 Før arbeidet begynner må du sikre at:

− det ikke befinner seg ytterligere personer eller dyr i

arbeidsområdet

− du kan gå bakover uten å falle

− ståstedet er sikkert.

 Trim gresset kun når det er tørt, da oppnår du det beste

resultatet.

Hvis personer med forstyrrelser i blodomløpet utsettes for

vibrasjoner for ofte, kan det oppstå skader på nervesystemet eller på blodkarene. Du kan redusere vibrasjonene:

- ved bruk av tykke, varme arbeidshansker

- forkortelse av arbeidstiden (ta flere lange pauser) Oppsøk lege hvis fingrene dine svulmer opp, hvis du føler deg uvel eller hvis du mister følelsen i fingrene.

Arbeide med gresstrimmeren

Hold alltid hender og fingre i sikker avstand til den roterende skjæretråden.

• Fjern knivvernet (17) fra trådkniven (18) før du begynner

arbeidet.

• Hold alltid ventilasjonsspaltene rene.

• Skjæretråden går fremdeles etter at gresstrimmeren er slått

av. Vent derfor, til tråden har stanset helt, før du slår trimmeren på igjen.

Ta hensyn til sikkerhetsinformasjonene på side 64 ff.

Arbeide med gresstrimmeren

Riktig arbeidsstilling

Før du begynner å arbeide, må gresstrimmeren innstilles slik at du kan arbeide på en sikker og behagelig måte.

Teleskopstangen

Ved hjelp av teleskopstangen kan du

a) Variere trimmelengden og

b) apparathøyden.

1. Drei trimmeren i håndtaket 90° mot venstre (mot klokken)

og skyv eller trekk trimmeren til den ønskete høyden.

2. For å feste denne høyden, dreies håndtaket tilbake igjen.

Føringsgrep

For å få bedre kontroll, bør man holde gresstrimmeren fast i føringsgrepet (8). Føringsgrepet kan justeres i høyden, slik at man kan arbeide på en mer behagelig måte.

• Løsne låseskruen (9).

• Skyv grepet i ønsket posisjon og trekk låseskruen til

igjen.

Trimme

Hold gresstrimmeren godt unna kroppen mens skjæreprosessen pågår. Tipp trimmeren lett forover og beveg den fra ventre mot høyre. Gress som er over 15 cm høyt bør du klippe trinnvis.

Skjære kanter

For klipping ved kanter, busker og trær, må skjærehodet dreies.

1. Slå av gresstrimmeren.

2. For dette dreies trimmeren 180° mot venstre ( mot klokken)

med håndtaket.

3. Sett gresstrimmeren på støttehjulet (4) og før den kangs

kanten. Slik kan du klippe med sikker avstand til bakken og uten å måtte bære trimmeren.

Før trimmeren rundt trær og busker på en slik måte at plantene ikke skades.

OBS! Skadete planten kan dø.

Ikke før skjæretråden direkte langs mur eller steinplater, det kan føre til sterk slitasje på skjæretråden.

Etterføring av tråd

Skjæretråden slites under skjæreprosessen og kan slites av, slik at man ikke lenger kan klippe gress.

Trykk gresstrimmeren mot fast underlag mens den er i gang. Det fører til at skjæretråden forlenges (ca. 4 cm). Hvis skjæretråden overskrider den maksimale skjærediameteren, avkortes ved hjelp av den integrerte kniven i vernehetten.

Vedlikehold og pleie

Før vedlikeholds- og rengjøringsarbeid:

- Slå av trimmeren

- Vent til skjæretråden har stanset helt

- Trekk ut nettpluggen

Sikkerhetsinnretninger som er vedlikeholdt og rengjort må monteres igjen på riktig måte og kontrolleres.

Man må kun bruke originaldeler. Bruk av andre deler kan føre til uforutsette person- og materialskader.

Reparasjonsarbeid utover dette må kun utføres av produsenten eller kundeservice.

Ta hensyn til følgende, for å holde gresstrimmeren din

funksjonssikker:

 Rengjør alle deler regelmessig.  Fjern støv og smuss med en klut eller en pensel  Ikke rengjør maskinen med rennende vann og

høytrykksspyler.

 Ikke bruk løsningsmidler (bensin, alkohol, osv.) på

kunststoffdeler, da kunststoffdelene kan skades.

Bytte trådspole

Lagring

Trekk ut nettpluggen.

 Oppbevar trimmere som ikke benyttes på et tørt, låsbart sted

hvor barn ikke har tilgang.

 Sett knivvernet (17) på trådkniven (18).

 Før lengre lagring må du ta hensyn til følgende, for å sikre

trimmeren en lengre levetid og en lett betjening:

− Gjennomfør en grundig rengjøring.

Garantibetingelser

• Vi gir toer års garanti fra og med den dato maskinen

leveres fra forhandlerens lager. Garantien gjelder mangler

som har oppstått på grunn av material- eller

fabrikasjonsfeil.

• Garantien gjelder ikke for skader som kan tilbakeføres til

en ikke forskriftsmessig behandling, ikke tilstrekkelig god

emballasje under retursending av apparatene eller at

bruksanvisningen ikke er blitt fulgt. Dette gjelder selv om

disse skadene oppstår innen garantitidens utløp.

• Aktuelle garantiarbeider utføres av oss. Hvis skaden skal

repareres av et annet firma, må det innhentes en

uttrykkelig godkjennelse til dette fra oss.

• Garantien gjelder ikke normal slitasje på trådspolen.

• Det gis kun garanti hvis det anvendes original-

reservedeler.

• Vi forbeholder oss retten til å utføre endringer i rammen av

den tekniske utvikling.

Bytte trådspole

1. Trekk ut nettpluggen.

2. Trykk begge arreteringene (15) på spoledekselet (10)

sammen og trekk dem av.

3. Ta trådspolen (11) ut av spoledekselet.

4. Fjern smuss og gressrester.

5. Tre inn begge endene av skjæretrådene (13) til den nye

trådspolen i de respektive hullene (16) i spoledekselet (en tråd gjennom hvert hull).

6. Legg trådspolen fast inn i spoledekselet. Pass på at ikke

skjæretråden blir klemt inne og trekk dem ca. 9 cm ut av spolen.

7. Sett spoledekselet med trådspolen på fjæren (12) og trykk

dem hardt nedover, til arreteringene (15) til spoledekselet (10) festes riktig.

Mulige driftsforstyrrelser

Før hver retting av feil

− Slå av trimmeren

- Vent til skjæretråden har stanset helt

− Trekk ut nettp luggen

 Etter at feilen er rettet må du alltid ta i bruk og sjekke alle sikkerhetsinnretninger.

Forstyrrelser Mulig årsak Tiltak

Trimmeren går ikke. Â Ingen strøm eller strømbrudd

Â Skjøteledningen er defekt

Â Nettpluggen, motoren eller bryteren er

defekt

Trimmeren skjærer med avbrudd Â Skjøteledningen er defekt

Â Intern feil

Â Sjekk strømforsyning, stikkontakt og sikring Â Sjekk skjøteledningen, defekt kabel må

byttes ut med en gang

Â Motor eller bryter må sjekkes eller

repareres av godkjent elektriker. Han/hun kan også sette inn originale reservedeler.

Â Sjekk skjøteledningen, defekt kabel må

byttes ut med en gang

Â Kontakt vår kundeseervice

Â På/Av-bryter er defekt

Trimmeren skjærer ikke Â Skjæretråden er for kort/brutt

Â Trimmeren er overbelastet, da gresset er

Â Før inn ny skjæretråd Â Skjær gresset trinnvis

for høyt

Skjæretråden etterføres ikke Â Trådspolen er tom

Â Skjæretråden er feilviklet

Â Bytt ut trådspolen Â Vikle opp skjæretråden igjen

Tekniske data

Type RT 400 RT 500 Modell RT 400 RT 500 Motorytelse P Netzspannung / Frequenz 230 V~ / 50 Hz Omdreiningstall n0 11000 min –1 Snittkrets Ø max. Ø 300 mm max. Ø 320 mm Snitttråd Ø 1,2 mm 1,4 mm Trådetterføring Tip – Automatikk Trådspole 2 x 4,5 m Hånd-arm-vibrasjon Målt i henhold til EN 786 5,0 m/s Lydtrykknivå L

83 dB (A)

(iht. 2000/14/EC) Lydeffektnivå l L

målt lydeffektnivå 95 dB (A)

(iht. 2000/14/EC) garantert lydeffektnivå 96 dB (A) Dimensjoner i mm (høyde) ca. 82 – 103 cm Vekt ca. 3,1 kg Beskyttelsesklasse II

400 W 500 W

5,4 m/s2

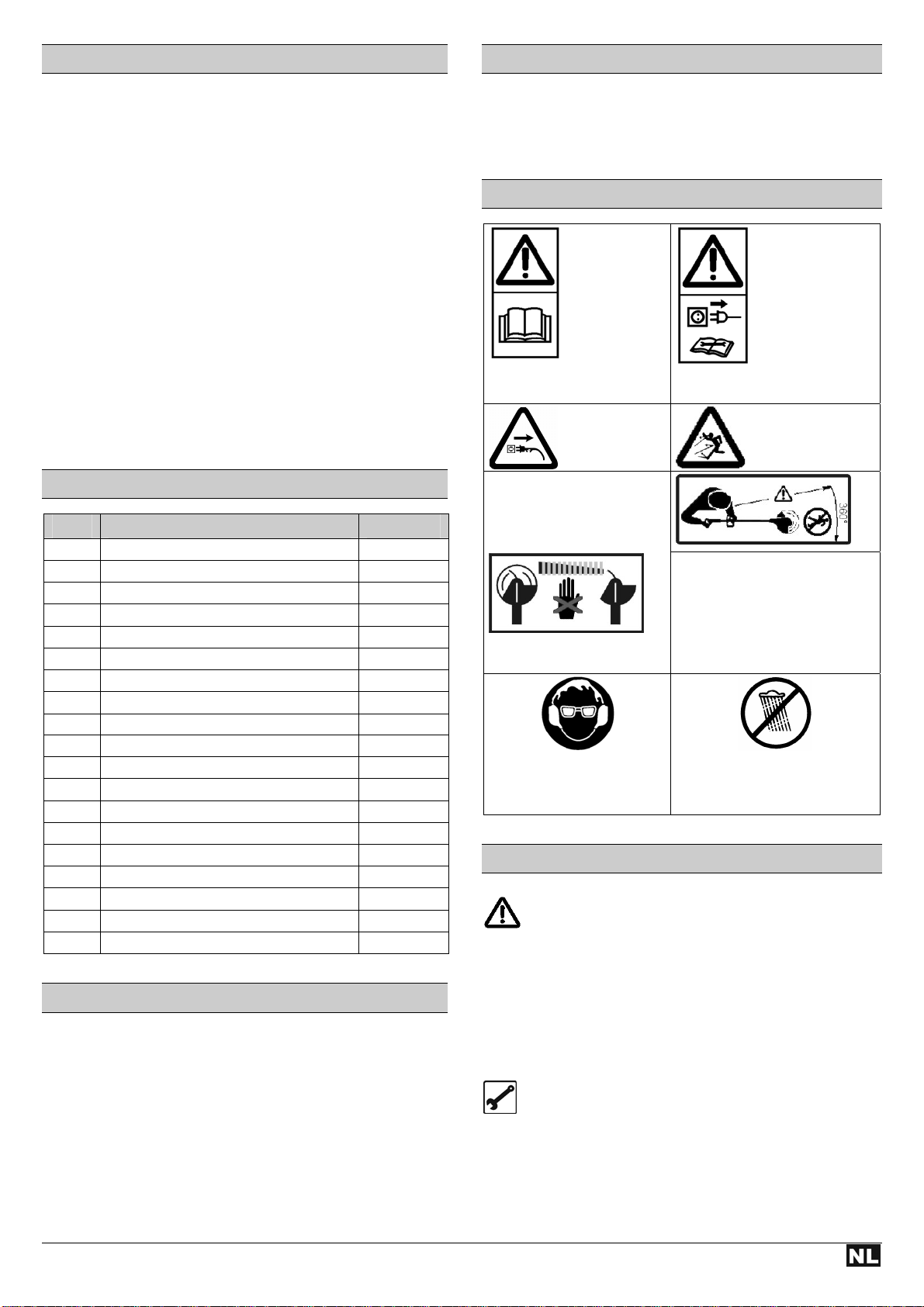

Inhoud

Montage 3 Verklaring van overeenstemming 5 Toestelbeschrijving / Reservedelen 69 Inhoud 69 Gebruikstijden 69 Symbolen apparaat / in de gebruiksaanwijzing 69 Reglementaire toepassing 70 Restrisico’s 70 Veilig werken 70 Voorbereidingen voor ingebruikname 71 Ingebruikname 72 Werkvoorschriften 72 Werken met de gazontrimmer 72 Onderhoud en reiniging 73 Opslag 73 Garantie 73 Storingen 74 Technische gegevens 74

Toestelbeschrijving / Reservedelen

Positie Benaming Bestell.-Nr.

1. Snijkop

2. Ventilatiegleuven

3. Beschermkap

4. Steunwiel

5. Borgknop

6. AAN-UIT grijpschakelaar

7. Kabelhouder

8. Geleidingsgreep

9. Vastzetschroef 380920

10. Spoelafdekking

11. Draadspoel cpl.

12. Veer

13. Snijdraad

14.

Schroef ST 4.2 x 18 380908

15. Vergrendelingen

16. Gaten

17. Mesbescherming

18. Draadmes

19. Veiligheidssticker

380917 380918

380919

380921 380922 380923

380903 380904 380909

Inhoud

• Gazontrimmer RT 400/RT500

• Beschermkap (incl. schroeven)

• Draadspoel cpl.

•

Bedieningshandleiding

• Steunwiel

 Controleer na het uitpakken de inhoud van de

verpakking op:

! Aanwezigheid van alle onderdelen ! Eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere klachten worden niet in behandeling genomen.

Gebruikstijden

Houdt alstublieft vóór ingebruikname van het toestel rekening met de landelijke (regionale) voorschriften omtrent de lawaaibescherming.

Symbolen apparaat

Lees voor de inbedrijfstelling de bedieningshand leiding en veiligheidsvoor schriften en neem deze in acht.

Meteen netstekker uit het stopcontact

nemen, wanneer de aansluitleiding werd beschadigd of doorgesneden.

Bij draaiende motor: onbetrokken personen alsook huis- en nuttige dieren uit het gevarenbereik weghouden (ten

Gevaar door nalopend

minste 6 m).

werktuig!

Veiligheidsbril en geluidsbescherming dragen.

Niet aan regen blootstellen. Tegen vochtigheid beschermen.

Symbolen in de gebruiksaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het niet op-

volgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.



Belangrijke aanwijzing voor het vakkundig gebruik.

Het niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud. Hier wordt precies uitgelegd wat u moet doen.

Schakel de motor uit voor reparatie-, onderhouds- en reinigingswerkzaamheden en haal de netstekker uit de contactdoos

Gevaar door wegslingerende delen.

Reglementaire toepassing

 De gazontrimmer is voor het snijden van gras en

soortgelijke zachte begroeiing alsook gazonkanten in de privé huis- en hobbytuin geschikt die met de gasmaaier niet kunnen worden bereikt.

 Het toestel mag niet in openlijke plantsoenen, parks,

sportplaatsen of op straten in in de land- en bosbouw worden ingezet.



De gazontrimmer mag niet voor het snijden en

kleinmaken worden toegepast:

- van heggen, struiken en struiken

- van bloemen

- voor composteergoed.

Er bestaat gevaar van verwondingen!

• Tot het toepassen volgens de voorschriften behoren ook

het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en na leven van de veiligheidsvoorschriften van de fabrikant.

• Men moet zich tevens houden aan de algemeen geldende

veiligheid- en gezondheids- voorschriften en die aanvullende voorschriften van het bedrijf.

• Alle verdere toepassingen gelden als niet volgens de voor-

schriften. Voor de hieruit voortvloeiende schade is de fabrikant niet aansprakelijk – de aansprakelijkheid is alleen voor de gebruiker.

• Eigenmachtige verbouwingen aan de gazontrimmer sluiten

een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade van een ieder soort uit.

 Het toestel mag slechts door personen worden voorbereid,

gebruikt en onderhouden die met het werktuig bekend zijn

en over de gevaren ingelicht zijn. Reparaties mogen alleen door de fabrikant of geautoriseerde werkplaatsen uitgevoerd worden.

 Gebruik de gazontrimmer niet in de nabijheid van

brandbare vloeistoffen of gassen of in vochtige of natte omgeving.

Restrisico’s

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties.

De restricties kunnen geminimaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

 Gevaar van verwondingen van vingers en handen door het

grijpen in de draaiende snijdraad.

 Verwondingsgevaar van de voeten door het aanraken van

de snijdraad aan een niet afgedekt bereik.

 Wegslingeren van stenen en aarde.  Het aanraken van onder spanning staande delen bij een ge-

opende elektrische delen.

 Vermindering van het gehoor bij langdurig werken zonder

gehoorbescherming.

Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan.

Veilig werken

Bij ondeskundig gebruik kunnen gazontrimmers

gevaarlijk zijn. Als een machine gebruikt wordt moeten de standaard voorzorgsmaatregelen genomen worden om het risico van brand, elektrische sluiting en het verwonden van personen uit te sluiten.

Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zelf en anderen tegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die

met deze machine werken, door. Bewaar deze veiligheidsvoorschriften goed.

 Maak u voor gebruik met het apparaat vertrouwd, met

behulp van de bedieningshandleiding.

 Gebruik de machine alleen waar hij voor gemaakt is (zie

het betreffende hoofdstuk).

 Werk op een slipvaste en gladde ondergrond.  Voorkom een abnormale lichaamshouding. Zorg voor een

veilige houding en bewaar steeds het evenwicht.

 Wees oplettend. Let op dat, wat u doet. Ga met verstand te

werk. Gebruik het toestel niet, wanneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kan tot ernstige verwondingen leiden.

 Draag de juiste werkkleding.

− Nauw sluitende kleding en geen sieraden dragen.

− Handschoenen met slipvast schoeisel

− Lange broeken ter bescherming van de benen

 Draag persoonlijke beschermingsmiddelen.

− Gehoorbeschermer dragen (geluidsdrukniveau aan de

werkplaats kan 85 dB (A) overschrijden).

− Veiligheidsbril

 Voorzichtig bij het achteruitgaan. Gevaar van struikelen!  Verwijder vóór het snijden alle vreemde lichamen (bv

stenen, takken, draad, enz.). Let gedurende het werken op verdere vreemde lichamen.

 Indien u op vreemde lichamen stuit, schakel het toestel

alstublieft uit en verwijder het vreemde lichaam. Alvorens u het toestel weer inschakelt, controleer het alstublieft op eventuele beschadigingen en laat, indien nodig, reparaties uitvoeren.

 Let op de omgevingsinvloeden.

− Gebruik het toestel niet in vochtige of natte omgeving.

− Zet het toestel niet aan regen bloot.

− Zorg voor een goede verlichting.

 Laat het toestel nooit zonder toezicht.  Kinderen en jongeren onder 16 jaren alsook personen die

met de handleiding niet bekend zijn, mogen het toestel niet bedienen.

 Houd andere personen en dieren van uw werkbereik weg.

Laat andere personen, in het bijzonder kinderen, het gereedschap of de kabel niet aanraken.

 Onderbreek het gebruik van de machine, wanneer

personen, vooral kinderen of huisdiren, in de buurt zijn en wanneer u het werkbereik wisselt.

 Overbelast de machine niet. U werkt beter en zeker met de

juiste belasting van de machine.

 Werk alleen met alle veiligheidsvoorzieningen op de juiste

wijze aangebracht. Verander niets aan de machine wat de veiligheid in gevaar kan brengen.Grijp niet in het mes, er bestaat gevaar van verwondingen!

 Monteer nooit metalen snijelementen.

Het gebruik van gereedschappen en toebehoren van

een ander fabrikaat kan risico’s met zich meebrengen.

 Wanneer u de machine uitschakelt, wacht u tot de stilstand

van de snijdraad en trekt dan de netstekker uit het stopcontact bij:

− Reparatiewerkzaamheden

− Onderhouds- en reinigingswerkzaamheden

− Verhelpen van storingen (reiniging van de draadspoel)

− Transport en opslag

− Verlaten van het toestel (ook bij korte onderbrekingen)

 Attentie! De snijdraad loopt na! Rem de draad niet met de

hand.

 Onderhoudt uw gazontrimmer met zorgvuldigheid:

− Let erop dat de luchtopeningen schoon zijn.

− Hou de handgrepen vrij van vet en olie.

− Volg de onderhoudsvoorschriften op en de instructies

omtrent de spoelwissel.

− Houdt de handgrepen vrij van olie en vet.

 Onderzoek de machine op eventuele beschadigingen.

− Voor het verdere gebruik van de machine moeten alle

veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren.

− Controleer of alle bewegende delen van de machine

goed functioneren en niet klemmen of beschadigd zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te laten werken.

− Beschadigde veiligheidsvoorzieningen en

onderdelen moeten deskundig door een erkende

vakgarage (of fabrikant) worden gerepareerd of vervangen, wanneer niet anders in de gebruiksaanwijzing staat vermeld.

− Beschadigde of onleesbare veiligheidsstickers dienen

te worden vervangen.

 Als u de machine niet gebruikt moet u hem op een droge

plaats, buiten het bereik van kinderen opslaan.

Elektrische veiligheid

 De aansluitkabel moet volgens IEC 60 245 (H 07 RN-F)

zijn, met een draad doorsnede van minstens:

− 1,5 mm² bij een lengte tot 25 m.

− 2,5 mm² bij een lengte vanaf 25 m.

 Lange en dunne aansluitkabels zorgen voor een

spanningsverlies. De motor bereikt zijn maximale vermogen niet meer, de werking van het toestel wordt minder.

 Stekker en aansluitdozen aan aansluitleidingen moeten uit

rubber, zacht PVc of een ander thermoplastisch materiaal van dezelfde mechanische vastheid zijn of met dit materiaal zijn gecoat.

 De stekkervoorziening van de aansluitleiding moet tegen

spatwater beveiligd zijn.

 Let er bij het leggen van de aansluitkabel op dat deze niet

stoort, bekneld raakt, geknikt wordt en de steekverbinding niet nat wordt.

 Gebruik de kabel niet voor doeleinden warvoor hij niet ge-

schikt is. Bescherm de kabel tegen hitte, olie of scherpe randen. De steker niet met de kabel uit het stopcontact trekken.

 Wikkel bij gebruik van een kabeltrommel de kabel geheel af.  Controleer de verlengkabel regelmatig op beschadigingen

en vervang hem als hij beschadigd is.

 Gebruik geen defecte kabels.  Gebruik alleen toegestane en gemerkte verlengkabels.  Maak geen geknutselde elektrische aansluitingen.  Veiligheidsvoorzieningen nooit overbruggen of buiten-

werking stellen.

 Het apparaat via een veiligheidsschakelaar (30 mA)

aansluiten.

Elektrische aansluitingen of reparaties mogen alleen

door een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. De plaatselijke voorschriften moeten opgevolgd worden.

Reparaties aan andere delen van de machine mogen

alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.

Alleen de originele onderdelen gebruiken. Bij het gebruik

van niet originele onderdelen kunnen risico’s voor de

gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

Voorbereiding voor ingebruikname

Om de machine correct te laten functioneren moet u de

volgende aanwijzingen opvolgen

U moet het volgende doen:

 beschermkap aanbrengen  Steunwiel aanbrengen  Geleidingsgreep aanbrengen

Montage van de beschermkap

Schroef de beschermkap (3) met de schroeven (14) aan de snijkop (1).

Steunwiel monteren

Het steunwiel (4) met de schroeven (14) aan de beschermkap vastschroeven.

Geleidingsgreep aanbrengen

Bevestig de geleidingsgreep (8) met de vastzetschroef (9) aan het toestel.

Ingebruikname

Aansluiting op het net

Vergelijk de netspanning met de spanning (bijv. 230 V.) die op het type plaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.

Het apparaat via een veiligheidsschakelaar (30 mA) aansluiten.  Gebruik aansluit- resp. verlengkabels met een

aderdoorsnede van ten minste 1,5 mm

Aanbrengen van de verlengingskabel

tot 25 m lengte

Om een onopzettelijk losmaken van de stekerverbinding

te voorkomen, steek de verlengingskabel als lus door de opening in de achterste handgreep en leg ze over de kabelophanging.

Inschakelen

Gebruik geen toestel, waarbij zich de schakelaar niet laat in- en uitschakelen. Beschadigde schakelaars moeten onmiddellijk worden gerepareerd of vervangen door de klantenservice.

De gazontrimmer bezit een tweehandveiligheidsuitschakeling die een onopzettelijk inschakelen voorkomt.

Inschakelen

Druk eerst zijdelings de ronde veiligheidsknop (5) en vervolgens de AAN-UIT-schakelaar (6). Gedurende het snijproces kunt u de veiligheidsknop (5) loslaten.

Uitschakelen

Laat de AAN-UIT-schakelaar (6) los.

Werkvoorschriften

Contoleer het volgende voordat u gaat werken:

 U mag de machine niet gebruiken voordat u deze gebruiks-

aanwijzing heeft gelezen, alle voorschriften heeft opgevolgd en de machine als voorgeschreven heeft gemonteerd!

 Zorg voor een veilige en opgeruimde werkplaats. Verwijder

voorwerpen die weggeslindert Waarborg vóór begin van de werkzaamheden dat:

− zich in het werkbereik geen verdere personen of

dieren ophouden

− een obstacelvrij terugwijken voor u is gewaarborgd

− een veilige stand is gewaarborgd.

 Trim het gras alleen, wanneer het droog is, dan krijgt u de

meest beste snijresultaten.

Wanneer personen met bloedcirculatiestoornissen te

vaak aan trillingen worden blootgesteld, kunnen beschadigingen aan het zenuwsysteem of aan de bloedvaten optreden. U kunt de trillingen reduceren :

- door stevige, warme arbeidshandschoenen

- verkorting van de werktijd (meerdere lange pauzes maken) Consulteer een arts wanneer uw vingers opzwellen, u zich niet goed voelt of uw vingers gevoelloos worden.

Werken met de gazontrimmer

Houdt handen en voeten steeds in een veilige afstand ten opzichte van de roterende snijdraad.

• Verwijder vóór het werken de messenbescherming (17)

van het draadmes (18).

• Houdt de ventilatiegleuven steeds schoon.

• De snijdraad loopt na het uitschakelen van de

gazontrimmer na. Wacht vandaar af, tot de draad stilstaat, alvorens u het toestel weer inschakelt.

Volg in ieder geval de veiligheidsvoorschriften van pag. 70 en verder op.

Werken met de gazontrimmer

Correcte werkhouding

Alvorens u begint te werken, dient de gazontrimmer zo te worden ingesteld, dat u veilig en comfortabel kunt werken.

Telescoopstang

Door de telescoopstang kunt u

a) de trimmerlengte en

b) de toestelhoogte variëren.

1. Draai hiervoor het toestel aan de houdergreep om 90° naar

links (tegen de wijzers van de klok in) en schuif of trek het toestel op de gewenste hoogte.

2. Om de hoogte vast te zetten, draai de houdergreep weer

terug.

Geleidingsgreep

Houdt voor een betere controle de gazontrimmer aanvullend aan de geleidingsgreep (8) vast. De geleidingsgreep kunt u in de hoogte verstellern, om comfortabler te werken.

• Maak de vastzetschroef (9) los.

• Schuif de greep in de gewenste positie en trek dan de

vastzetschroef weer aan.

Trimmen

Houdt de gazontrimmer gedurende het snijproces in voldoende afstand van het lichaam. Buig hierbij het toestel licht naar voren en beweeg het van links naar rechts. Hoger gras boven 15 cm dient u trapsgewijs te snijden.

Kanten snijden

Draadspoel vervangen

Voor het vrijsnijden van kanten, struiken en bomen moet de snijkop worden gedraaid.

1. Schakel de gazontrimmer uit.

2. Draai hiervoor het toestel aan de houdergreep om 180°

naar links (tegen de wijzers van de klok in).

3. Zet de gazontrimmer op het steunwiel (4) en voer het

toestel langs de kant. Zo kunt u op veilige afstand tot de bodem en zonder het toestel te moeten dragen, de kanten snijden.

Voer het toestel rond om bomen en struiken zo, dat de planten niet worden verwond. Attentie! Beschadigde planten kunnen afsterven.

Voer de snijdraad niet direct langs muren en stenen platen, omdat anders de snijdraad sterk verslijt.

Navoren van de draad

De snijdraad verslijt gedurende het snijproces of hij kan scheuren, zo dat geen gras meer kan worden gesneden.

Druk de draaiende gazontrimmer kort tegen vast grond. Daardoor wordt de snijdraad verlengd (ca. 4 cm). Indien de snijdraag de maximale snijdoorsnede overschrijdt, wordt hij door het geïntegreerde mes in de beschermkap gekort.

Onderhoud en verzorging

Voor aanvang van iedere onderhouds- en reinigingsbeurt

- Toestel uitschakelen

- Stilstand van de snijdraad afwachten

- Stroomtoevoer onderbreken

Veiligheidsvoorzieningen die voor onderhouds- of reinigingswerkzaamheden werden gedemonteerd, moeten in ieder geval weer reglementair worden aangebracht en gecontroleerd.

Slechts originele delen gebruiken. Andere delen kunnen tot niet te voorziene beschadigingen en verwondingen leiden.

Verder gaande reparatiewerkzaamheden mogen enkel door de fabrikant of door de klantenservice worden uitgevoerd.

Houdt rekening met het volgende om de werking van de

gazontrimmer te bewaren:

 Reinig regelmatig alle beweeglijke delen.

 Verwijder stof of verontreinigingen met een doek of kwast  De machine niet met vloeiend water of hogedrukreinigers

reinigen.

 Gebruik voor kunststofdelen geen oplosmiddelen (benzine,

alcohol, enz.), omdat deze de kunststofdelen kunnen beschadigen.

Draadspoel vervangen

1. Trek de netstekker.

2. Druk de beide arreteringen (15) aan de spoelafdekking (10)

samen en trek ze af.

3. Neem de draadspoel (11) uit de spoelafdekking.

4. Verwijder verontreinigingen en grasresten.

5. Rijg de beide einden van de snijdraden (13) van de nieuwe

draadspoel in de hiervoor gedachte gaten (16) in de spoelafdekking (telkens één draad door één gat).

6. Leg de draadspoel vast in de spoelafdekking in. Let erop

dat de snijdraden niet worden vastgeklemd en trek ze ca. 9 cm uit de spoel.

7. Zet de spoelafdekking met de draadspoel op de veer (12)

en druk hem zo vast omlaag tot de arreteringen (15) van de spoelafdekking (10) veilig vastklikken.

Opslag

Stroomtoevoer onderbreken.

 Bewaar de machine in een droge en afgesloten ruimte,

buiten het bereik van kinderen.

 Zet de messenbescherming (17) op het draadmes (18)

 Let vóór een langere opslag op het volgende, om de

levensduur van de machine te verlengen en een eenvoudig bedienen te waarborgen:

− De machine grondig reinigen.

Garantie

• Wij verlenen 2 jaar garantie vanaf de levering van het

apparaat van het magazijn van de fabrikant en wel voor

gebreken die door materiaal- c.q. produktiefouten

optreden.

• Voor schade die ontstaat door onvakkundige behandeling

of onvoldoende verpakking bij het terugzenden van de

apparaten c.q. het niet-inachtnemen van de bedienings-

handleiding, zijn aanspraken op garantie ook tijdens de

garantieperiode uitgesloten. Foutieve delen kunnen

vrachtvrij en portvrij naar onze fabriek worden gestuurd. De

beslissing over gratis levering van reserveonderdelen ligt

bij ons.

• Garantiewerkzaamheden worden door ons of door een

door ons geautoriseerde serviceplaats uitgevoerd. Voor het

verhelpen van garantieschade door een andere firma is

onze uitdrukkelijke toestemming noodzakelijk.

• De garantie heeft geen betrekking op de normale slijtage

van de draadspoel.

• Alleen bij het gebruik van originele reserveonderdelen

verlenen wij garantie.

• Wijzigingen, die de technische ontwikkeling dienen,

voorbehouden.

Storingen

Voor het verhelpen van iedere storing

− Toest el uitschakelen

− Stilstand van de snijdraad afwachten

− Stroomto evoer onderbreken

 Na het verhelpen van iedere storing moeten alle veiligheidsvoorzieningen weer in werking gesteld en getest worden.

Storing Mogelijke oorzaak Oplossing

Toestel draait niet. Â Geen stroom

Â Verlengkabel beschadigdt

Â Netstekker, motor of schakelaar defect

Het toestel snijdt met onderbrekingen

Â Verlengkabel defect

Â Interne storing Â In-/uitschakelaar defect

Toestel snijdt niet Â Snijdraad te kort/ afgebroken

Â Toestel is overbelast, omdat gras te hoog

Snijdraad wordt niet nagevoerd Â Draadspoel leeg

Â Verwikkelde snijdraad

Technische gegevens

Type RT 400 RT 500 Model RT 400 RT 500 Vermogen P

Spanning / Frequentie 230 V~ / 50 Hz Stationair-toerental n0 11000 min –1 Snijcirkel Ø max. Ø 300 mm max. Ø 320 mm Snijdraad Ø 1,2 mm 1,4 mm Navoren van de draad Tipautomatische draadvoering Draadspoel 2 x 4,5 m Hand-Arm-trillingen volgens EN 786 5,0 m/s Geluiddrukpegel L

83 dB (A)

(volgens 2000/14/EG) Geluidsniveau L

gemeten geluidsniveau 95 dB (A)

(nach 2000/14/EG) gegarandeerd geluidsniveau 96 dB (A) Afmetingen (hoogte) ca. 82 – 103 cm Gewicht ca. 3,1 kg Veiligheidssoort II

400 W 500 W

5,4 m/s2

Â Stroomverzorging, stopcontact, zekering

controleren

Â Verlengkabel controleren, defecte kabel

direct vervangen

Â Motor of schakelaar door een service-

werkplaats laten repareren of met originele onderdelen laten vervangen.

Â Verlengkabel controleren, defecte kabel

direct vervangen

Â Richt u zich alstublieft aan de klanten-

service.

Â Snijdraad navoeren Â Gras trapsgewijs snijden Â Draadspoel vervangen Â Snijdraad opnieuw opwikkelen

Zawartość

Montaż przecinarki 3 EG-Deklaracja zgodności 5 Opis urządzenia/części zamienne 75 Zakres dostawy 75 Czasy pracy 75 Symbole zastosowane w instrukcji obsługi 75 Użytkowanie zgodne z przeznaczeniem 76 Pozostałe ryzyko 76 Bezpieczna praca 76 Przygotowanie do rozruchu 78 Rozruch 78 Wskazówki robocze 78 Praca z podkaszarką trawnikową 78 Konserwacja i pielęgnacja 79 Składowanie 79 Gwarancja 79 Oświadczenie zgodności 80 Dane techniczne 80

Opis urządzenia/części zamienne

Pozy cja

Nazwa Nr zamówienia

1. Głowica tnąca

2. Szczeliny wentylacyjne

3. Osłona

4. Podpierające

5. Przycisk blokujący

6. Wyłącznik zał/wył

7. Zawieszenie kabla

8. Uchwyt prowadzący

9. Śruba ustalająca 380920

10. Osłona szpuli

11. Szpula z żyłką kompl.

12. Sprężyna

13. Żyłka tnąca

14. Śruba ST 4.2 x 18

15. Blokady

16. Otwory

17. Osłona noża

18. Nóż żyłkowy

19. Naklejka bezpieczeństwa

380917 380918

380919

380921 380922 380923

380908

380903 380904 380909

Swoje zastrzeżenia zgłoś natychmiast sprzedawcy, dostawcy lub producentowi. Późniejsze reklamacje nie będą uznawane.

Czasy pracy

Przed uruchomieniem przecinarki do płytek należy zapoznać się z krajowymi (lokalnymi) przepisami ochrony przed hałasem.

Symbole na urządzeniu

Przed uruchomieniem urządzenia należy dokładnie przeczytać instrukcję

obsługi i stosować się do zamieszczonych w niej wskazówek.

urządzenia należy wyłączyć silnik i wyjąć wtyczkę z gniazda zasilania sieciowego.

Jeśli przewód zasilający jest uszkodzony lub przerwany

należy natychmiast wyciągnąć wtyczkę zasilającą.

Przy pracującym silniku: nie dopuszczać do strefy zagrożenia (min. 6 m) osób postronnych, zwierząt

Niebezpieczeństwo wskutek

domowych i użytkowych.

pracującego jeszcze narzędzia po wyłączeniu!

Nosić okulary i nauszniki ochronne

Symbole w Instrukcji obsługi

Istniejące zagrożenie lub niebezpieczna sytuacja. Nieprzestrzeganie tej wskazówki może

spowodować zranienia osób lub szkody rzeczowe.

Ważne wskazówki dotyczące prawidłowej

Zakres dostawy

• Podkaszarka trawnikowa

RT 400/RT500

• Szpula z żyłką kompl.

•

Instrukcja obsługi

• Osłona (łącznie ze śrubami)

• Podpierające

 Po rozpakowaniu zawartości kartonów sprawdź

! ich kompletność ! ewentualne uszkodzenia transportowe



obsługi. Nieprzestrzeganie niniejszych wskazówek może prowadzić w następstwie do zakłóceń w pracy urządzenia. Wskazówki dla użytkownika. Wskazówki te pomagają w optymalnym wykorzystaniu wszystkich funkcji urządzenia. Montaż, obsługa i konserwacja. Tutaj następuje dokładne objaśnienie czynności, które należy wykonać

Przed rozpoczęciem wykonywania napraw, czynności obsługowokoserwacyjnych oraz czyszczenia

Niebezpieczeństwo ze względu na wirujące elementy.

Nie pozostawiać na deszczu. Chronić przed wilgocią.

Użytkowanie zgodne z przeznaczeniem

 Podkaszarka trawnikowa nadaje się do cięcia trawy i

podobnych miękkich roślin oraz krawędzi trawników w prywatnym ogrodzie domowym lub ogrodzie hobbystycznym, do których nie można dotrzeć kosiarką trawnikową.

 Urządzenia nie wolno stosować w publicznych zieleńcach,

parkach, obiektach sportowych lub przy drogach w gospodarce rolnej i leśnej.



 Do pojęcia eksploatacji zgodnej z przeznaczeniem zalicza

 Przestrzegać obowiązujących i relewantnych dla

 Każdy inny przypadek użytkowania maszyny, niż podany w

 Samowolne zmiany w podkaszarce trawnikowej wykluczają

 Urządzenie mogą uzbrajać, stosować i konserwować

 Maszyny nie wolno eksploatować w pomieszczeniach, w

Także w przypadku eksploatacji maszyny zgodnej z przeznaczeniem i przestrzegania relewantnych przepisów bezpieczeństwa praca z przecinarką może być związana z pewnym resztkowym ryzykiem spowodowanym względami konstrukcyjnymi.

Ryzyko to można zminimalizować przestrzegając wskazówek bezpieczeństwa oraz zasad dotyczących eksploatacji zgodnej z przeznaczeniem.

Praca wykonywana w przemyślany sposób i z zachowaniem należytej ostrożności zmniejsza ryzyko odniesienia obrażeń przez inne osoby oraz ryzyko spowodowania szkód.

 Niebezpieczeństwo obrażeń palców i rąk wskutek sięgania  Niebezpieczeństwo obrażeń nóg wskutek dotykania żyłki  Odrzucanie kamieni i ziemi.

Podkaszarki trawnikowej nie wolno stosować do

cięcia i rozdrabniania:

- żywopłotów, krzewów i zarośli

- kwiatów

- w celu kompostowania.

Istnieje niebezpieczeństwo obrażeń!

się także dotrzymywanie podanych przez producenta warunków eksploatacji, konserwacji i napraw, jak

również stosowanie się do umieszczonych w instrukcji obsługi wskazówek bezpieczeństwa.

eksploatacji maszyny przepisów BHP, jak również innych ogólnie uznanych reguł higieny i bezpieczeństwa pracy.

instrukcji obsługi, uważa się za niezgodny z przeznaczeniem. Za szkody powstałe w wyniku niezgodnego z przeznaczeniem użytkowania producent nie odpowiada: zwią użytkownik.

odpowiedzialność producenta za powstałe wskutek tego szkody wszelkiego rodzaju.

tylko osoby, które je znają i są pouczone o zagrożeniach. Wykonywanie prac naprawczych wolno powierzać tylko nam lub wyznaczonym przez nas punktom serwisowym.

których panuje zagrożenie wybuchem, oraz w miejscach, w których jest ona narażona na opady deszczu.

do obracającej się żyłki tnącej.

tnącej w nieosłoniętym obszarze.

zane z tym ryzyko ponosi wyłącznie

 Zagrożenie pora

wykonania przyłącza elektrycznego.

 Dotknięcie części znajdujących się pod napięciem w

przypadku otwarcia podzespołów elektrycznych.

 Uszkodzenie słuchu w przypadku dłuższej pracy bez

stosowania ochrony słuchu.

Ponadto, pomimo podjęcia wszystkich działań zabezpieczających, mogą istnieć inne, nieprzewidywalne ryzyka.

żenia prądem w przypadku niefachowego

Bezpieczna praca

W przypadku nieprawidłowego użycia podkaszarka może być niebezpieczna. W przypadku pracy z urządzeniami z napędem elektrycznym konieczne jest stosowanie podstawowych działań zabezpieczających, aby wykluczyć ryzyko pożaru, porażenia prądem elektrycznym oraz zranienia osób.

Aby uchronić siebie i innych przed ewentualnymi wypadkami, przeczytaj uważnie przed uruchomieniem niniejszego wyrobu i przestrzegaj podanych poniżej wskazówek oraz przepisów BHP oraz obowiązujących lokalnie w danym kraju przepisów bezpieczeństwa.

Wskazówki bezpieczeństwa przekaż wszystkim

osobom, które pracują przy maszynie. Wskazówki bezpieczeństwa starannie przechowuj.

 Przy pomocy niniejszej instrukcji należy zapoznać się z

urządzeniem przed rozpoczęciem użytkowania.

 Nie należy stosować urządzenia do celów, do których nie

jest ono przeznaczone (użytkowanie zgodnie przeznaczeniem i prace z urządzeniem do zasysania liści).

 Pracować na nieślizgającym się i równym podłożu.  Unikać nienormalnych pozycji ciała. Dbać o pewność

stania i zawsze utrzymywać równowagę.

 Pracować uważnie i zwracać uwagę na wykonywane

czynności. Zachować rozsądek podczas pracy. Nie używać urządzenia w stanie zmęczenia, pod wpływem narkotyków, alkoholu lub leków. Moment nieuwagi podczas używania urządzenia może doprowadzić do poważnych obrażeń.

 Zakładaj odpowiednią odzież roboczą:

− nie zakładaj szerokiej, nie przylegającej do ciała

odzieży oraz biżuterii, mogą ją uchwycić i wciągnąć ruchome części maszyny.

− rękawice i nieślizgające się buty

− długie spodnie dla ochrony nóg

 Stosuj środki ochrony osobistej:

− okulary ochronne

− środki ochrony słuchu (poziom ciśnienia akustycznego

na stanowisku pracy może przekroczyć 85 dB (A))

 W miejscu pracy utrzymuj

być przyczyną powstania wypadków.

 Niebezpieczeństwo potknięcia się!  Usunąć przed koszeniem wszystkie ciała obce (np.

kamienie, gałęzie, drut itp.). Uważać podczas pracy na dalsze ciała obce.

ład i porządek! Bałagan może

 W przypadku natknięcia się na ciało obce wyłączyć

urządzenie i usunąć ciało obce. Przed ponownym włączeniem urządzenia sprawdzić, czy nie ma ewentualnych uszkodzeń, i zlecić niezbędne naprawy.

 Uwzględnij wpływ środowiska:

− Nie używać urządzenia w wilgotnym i mokrym

otoczeniu.

− Nie wystawiać urządzenia na działanie deszczu.

− Zapewnij dobre oświetlenie.

 Nigdy nie zostawiać urządzenia bez nadzoru.  Urządzenia nie mają prawa obsługiwać dzieci i młodzież

poni

żej 16 lat oraz osoby niezapoznane z instrukcją.

 Nie dopuszczać do obszaru roboczego innych osób i

zwierząt.

Nie pozwól, aby niepowołane osoby, w szczególności dzieci, dotykały narzędzie i kable.

 Przerwać użytkowanie maszyny, gdy w pobliżu znajdują się

osoby, przede wszystkim dzieci i zwierzęta domowe, i w przypadku zmiany obszaru roboczego.

 Maszyny nie przeciążaj! Praca w podanym zakresie mocy

jest korzystniejsza i pewniejsza.

 Pracuj z przecinarką tylko wtedy, gdy wszystkie

mechanizmy ochronne są poprawnie założone. Nie

wprowadzaj w obrębie maszyny żadnych zmian, które mogłyby wpłynąć niekorzystnie na bezpieczeństwo pracy.

 Nie sięgać do noża, istnieje niebezpieczeństwo skaleczenia!  Nigdy nie montować metalowych elementów tnących.

Stosowanie innych narzędzi i wyposażenia może

zwiększyć zagrożenie wypadkowe

 Wyłączyć maszynę, odczekać do zatrzymania się żyłki

tnącej i wyjąć wtyczkę sieciową z gniazda wtykowego w przypadku:

− podczas przeprowadzania napraw

− podczas konserwacji i czyszczenia

− podczas usuwania awarii (czyszczenie szpuli z żyłką.)

− podczas transportu i składowania

− Pozostawienia urządzenia (nawet krótkie przerwy)

 Uwaga! Żyłka tnąca nadal się obraca! Nie zatrzymywać

żyłki ręką.

 Starannie pielęgnować podkaszarkę:

−

Uważać na czystość otworów wentylacyjnych.

− Uchwyty nie mogą być zabrudzone olejem ani smarem.

− Przestrzegać instrukcji konserwacji i wskazówek dot.

wymiany szpuli.

 Skontroluj, czy przecinarka nie jest uszkodzona:

− Przed wznowieniem eksploatacji maszyny koniecznie

sprawdź mechanizmy zabezpieczające pod kątem ich pewnego i zgodnego z przeznaczeniem funkcjonowania.

− Sprawdź, czy części ruchome należycie funkcjonują,

czy nie są blokowane oraz, czy jakieś części nie uległy uszkodzeniu. Dla zapewnienia poprawnej eksploatacji przecinarki do płytek wszystkie jej części muszą zostać należycie zamontowane i muszą spełniać wszystkie stawiane wymogi.

− Uszkodzone urządzenia ochronne i części muszą być

fachowo naprawiane lub wymieniane przez autoryzowany warsztat (lub producenta), o ile nie podano inaczej w instrukcji użytkowania.

− Uszkodzone lub nieczytelne etykiety bezpieczeństwa

należy wymienić na nowe.

 Wyposażenie, którego w danej chwili nie używasz,

przechowuj w suchym, zamkniętym pomieszczeniu poza zasięgiem dzieci.

Bezpieczeństwo elektryczne

 Przyłącze elektryczne należy wykonać według IEC 60 245

(H 07 RN-F) kablem o minimalnym przekroju żył

− 1,5 mm² - dla długości kabla do 25 m

− 2,5 mm² - dla długości kabla powyżej 25m

 Długie i cienkie przewody zasilające powodują spadek

napięcia. Silnik nie osiąga wtedy swej maksymalnej mocy i następuje pogorszenie pracy urządzenia.

 Wtyczki i gniazda wtykowe przy kablach

przyłączeniowych muszą być wykonane z gumy, miękkiego PCW lub innego materiału termoplastycznego tej samej mechanicznej trwałości lub powinny być powleczone tym materiałem.

 Gniazdo wtykowe dla kabla przyłączeniowego musi być

chronione przed wodą rozpryskową.

 Przy układaniu przewodu zasilaj

to, aby nie stanowił on przeszkody, nie został zgnieciony, załamany i aby złącze wtykowe nie zostało zmoczone.

 Nie wykorzystuj kabla do celów, do których nie jest

przystosowany. Chroń kabel przed wysoką temperaturą,

kontaktem z olejami oraz uszkodzeniami mechanicznymi na ostrych krawędziach. Nie wyciągaj

wtyczki z gniazdka pociągając za kabel.

 Podczas używania bębna do nawijania kabla kabel należy w

pełni rozwinąć.

 Kontroluj regularnie kable przedłużające, jeżeli są

uszkodzone – wymień je.

 Nie stosuj uszkodzonych elementów przyłączowych.  Przy pracy na wolnym powietrzu stosuj wyłącznie

dopuszczone do tego celu i odpowiednio oznakowane przedłużacze.

 Nie stosuj żadnych prowizorycznych przyłą

elektrycznych.

 Nigdy nie mostkuj i nie wyłączaj mechanizmów

ochronnych.

 Podłączyć urządzenie przez wyłącznik różnicowoprądowy

(30 mA).

Wykonanie przyłącza elektrycznego oraz napraw

części elektrycznych maszyny należy powierzać koncesjonowanemu personelowi elektrotechnicznemu lub zlecać w naszych punktach serwisowych. Przestrzegać lokalnych przepisów dotyczących działań ochronnych.

Naprawy innych części maszyny należy powierzać

producentowi lub w którymś z jego punktów serwisowych.

Stosować wyłącznie oryginalne części zamienne.

Stosowanie innych części zamiennych i innego wyposażenia może sprzyjać zwiększeniu zagrożenia wypadkowego. Producent maszyny nie odpowiada za wynikające stąd szkody.

ącego zwracać uwagę na

czy

Przygotowanie do rozruchu

Aby zapewnić poprawną pracę maszyny, stosuj się do

wskazówek zamieszczonych w niniejszej instrukcji obsługi.

Należy wykonać następujące czynności:

 Nałożyć osłonę  Założyć kółko podpierające  Założyć uchwyt prowadzący

Montaż osłony

Przykręcić osłonę (3) śrubami (14) do głowicy tnącej (1).

Montaż kółka podpierającego

Przykręcić kółko podpierające (4) śrubami (14) do osłony.

Założenie uchwytu prowadzącego

Wskazówki robocze

Przed przystąpieniem do pracy przestrzegaj następujących zasad i sprawdź, czy:

 Urządzenia nie wolno uruchamiać, dopóki nie zapoznano

się z niniejszą instrukcją obsługi, nie przestrzega się wszystkich podanych wskazówek, a przecinarka nie została zmontowana w opisany tu sposób!

 Należy zapewnić bezpieczne i czyste miejsce pracy.

Usunąć z obszaru roboczego przedmioty, które mogłyby zostać odrzucone podczas pracy.

 Upewnić się przed rozpoczęciem pracy, czy:

− w obszarze roboczym nie znajdują się dalsze osoby lub

zwierzęta

− jest zapewniona możliwość cofnięcia się bez przeszkód

− jest zagwarantowana statyczna pozycja.

 Podkaszać trawę tylko gdy jest sucha, uzyskuje się wtedy

najlepsze rezultaty.

Przymocować uchwyt prowadzący (8) śrubą ustalającą (9) do urządzenia.

Rozruch

Przyłącze sieciowe

Porównaj napięcie podane na tabliczce znamionowej, np. 230 V z napięciem w sieci zasilającej, przecinarkę podłącz do odpowiednio i zgodnie z przepisami uziemionego gniazdka wtykowego.

Podłączyć urządzenie przez wyłącznik różnicowoprądowy (30 mA).

 Stosować kabel przyłączeniowy wzgl. przedłużający o

przekroju żyły min. 1,5 mm

Nanoszenie kabla przedłużającego

o długości do 25 m

By uniknąć niezamierzonego poluzowania się gniazdka

należy włożyć kabel przedłużający jako pętelkę poprzez otwarcie w tylnym uchwycie o przełożyć go przez podwieszenie dla kabla.

Włączenie

Nie używać urządzeń, których wyłączniki nie dają się włączyć lub wyłączyć. Uszkodzone wyłączniki muszą być niezwłocznie naprawione lub wymienione przez serwis.

Sekator posiada dwuręczny wyłącznik bezpieczeństwa, który zapobiega niezamierzonemu włączeniu.

Włączenie

Nacisnąć najpierw z boku okrągły przycisk blokujący (5), następnie wyłącznik zał/wył (6). Podczas pracy można zwolnić przycisk blokujący (5).

Wyłączenie

Puścić wyłącznik zał/wył (6).

Jeśli osoby z zaburzeniami układu krążenia są zbyt

często narażone na wibracje, mogą nastąpić uszkodzenia systemu nerwowego lub naczyń krwionośnych. Wibracje można zredukować:

- poprzez nałożenie mocnych, ciepłych rękawic roboczych

- poprzez skrócenie czasu pracy (stosować liczne długie

przerwy) Należy udać się do lekarza w przypadku obrzęku palców, złego samopoczucia lub utraty czucia w placach.

Praca z podkaszarką trawnikową

Zawsze trzymać ręce i nogi w bezpiecznej odległości od obracającej się żyłki tnącej.

• Usunąć przed rozpoczęciem pracy osłonę noża (17) z noża

żyłkowego (18).

• Zawsze utrzymywać w czystości szczeliny wentylacyjne.

• Żyłka tnąca obraca się jeszcze po wyłączeniu podkaszarki.

Dlatego przed ponownym włączeniem urządzenia należy

odczekać, aż żyłka zatrzyma się.

Bezwzględnie przestrzegaj wskazówek bezpieczeństwa podanych na stronie 7

7 ff.

Praca z podkaszarką trawnikową

Prawidłowa postawa przy pracy

Przed rozpoczęciem pracy należy tak ustawić podkaszarkę, by można było bezpiecznie i wygodnie pracować.

Drążek teleskopowy

Drążek teleskopowy umożliwia regulację

a) długości podkaszarki i b) wysokości urządzenia.

1. Obrócić w tym celu urządzenie za uchwyt o 90° w lewo (w

kierunku przeciwnym do ruchu wskazówek zegara) i

przesunąć wzgl. przeciągnąć urządzenie na pożądaną

wysokość.

2. Aby ustalić wysokość, z powrotem obrócić uchwyt.

Uchwyt prowadzący

Dla lepszej kontroli dodatkowo trzymać podkaszarkę za uchwyt prowadzący (8).

Można regulować wysokość uchwytu prowadzącego, aby zapewnić sobie wygodniejszą pracę.

• Poluzować śrubę ustalającą (9).

• Przesunąć uchwyt do pożądanej pozycji i ponownie

dokręcić śrubę ustalającą.

Podkaszanie

Podczas cięcia trzymać podkaszarkę w dostatecznej odległości od ciała. Pochylić przy tym urządzenie lekko do przodu i przesuwać od lewej do prawej. Wyższą trawę ponad 15 cm należy ciąć stopniowo.

Koszenie wzdłuż krawędzi

W celu koszenia wzdłuż krawędzi, pod krzewami i drzewami należy obrócić głowicę tnącą.

1. Wyłączyć podkaszarkę.

2. Obrócić w tym celu urządzenie za uchwyt o 180° w lewo (w

kierunku przeciwnym do ruchu wskazówek zegara).

3. Ustawić podkaszarkę na kółku podpierającym (4) i

prowadzić urządzenie wzdłuż krawędzi. W ten sposób można, nie niosąc urządzenia, podkaszać krawędzie w bezpiecznej odległości od ziemi.

Pod drzewami i krzewami prowadzić urządzenie wokół nich w taki sposób, by nie skaleczyć roślin. Uwaga! Uszkodzone rośliny mogą obumrzeć.

Nie prowadzić żyłki tnącej bezpośrednio przy murach i płytach kamiennych, gdyż w przeciwnym razie żyłka tnąca może ulec nadmiernemu zużyciu.

Wysuwanie żyłki

Żyłka tnąca zużywa się podczas koszenia lub może zerwać się, tak że nie będzie już można kosić trawy.

Pracującą podkaszarkę docisnąć na krótko do podłoża. W ten sposób przedłuża się żyłkę tnącą (ok. 4 cm). Jeśli żyłka tnąca przekracza maksymalną średnicę cięcia, zostaje skrócona przez nóż zintegrowany w osłonie.

Konserwacja ii cczzyysszzcczzeenniiee

Przed każdą czynnością związaną z konserwacją / czyszczeniem urządzenia

- wyłączyć urządzenie

- Odczekać, aż zatrzyma się żyłka tnąca

- wyciągnąć wtyczkę z gniazda

Urządzenia zabezpieczające, które zostały usunięte w celu umożliwienia przeprowadzenia prac konserwacyjnych i czyszczenia muszą zostać prawidłowo założone na swoje miejsce i sprawdzone.

Używać wyłącznie części oryginalnych. Inne części mogą być przyczyną nieprzewidywalnych szkód i obrażeń.

Konieczne prace naprawcze może przeprowadzać wyłącznie producent lub serwis.

Aby utrzymać sprawność podkaszarki, należy

postępować w następujący sposób:

 Regularnie czyścić wszystkie ruchome części.  Usuwać pył i zanieczyszczenia za pomocą ścierki i pędzla.  Nie myć maszyny pod bieżącą wodą ani za pomocą myjek

ciśnieniowych.  Nie czyścić plastikowych elementów rozpuszczalnikami

(benzyna, alkohol itd.), ponieważ mogłyby one ulec

uszkodzeniu

Wymiana szpuli z żyłką

1. Wyjąć wtyczkę sieciową.

2. Ścisnąć obie blokady (15) na osłonie szpuli (10) i usunąć je.

3. Wyjąć szpulę z żyłką (11) z osłony szpuli.

4. Usunąć zanieczyszczenia i pozostałości trawy.

5. Wprowadzić oba końce żyłki tnącej (13) nowej szpuli z żyłką

do przewidzianych otworów (16) w osłonie szpuli

(każdorazowo jedną żyłkę do jednego otworu).

6. Włożyć szpulę z żyłką do osłony szpuli. Uważać, by ży

tnące nie zakleszczyły się, i wyciągnąć je na ok. 9 cm ze

szpuli.

7. Nałożyć osłonę szpuli wraz ze szpulą na sprężynę (12) i

wciskać ją mocno w dół, aż zatrzasną się blokady (15)

osłony szpuli (10).

łki

Składowanie

Wyciągnąć wtyczkę sieciową.

 Nieużywane urządzenie przechowuj w suchym, zamkniętym

i niedostępnym dla dzieci pomieszczeniu.

 Nałożyć osłonę noża (17) na nóż żyłkowy (18).

 Przed dłuższym składowaniem, w celu przedłużenia

żywotności maszyny i zapewnienia łatwości obsługi, należy stosować się do poniższych wskazówek:

− dokładnie wyczyść przecinarkę.

Gwarancja

• W okresie dwóch lat od chwili dostawy urządzenia z

magazynu dostawcy udzielamy gwarancji na braki

spowodowane błędami materiałowymi lub fabrykacyjnymi.

• Wykluczamy roszczenia gwarancyjne za szkody

spowodowane niewłaściwym obchodzeniem się z

urządzeniem, niedostatecznym opakowaniem podczas

transportu lub też za szkody spowodowane

nieprzestrzeganiem instrukcji obsługi. Części uszkodzone

należy przesłać do naszego zakładu na nasz koszt. Decyzję

o bezpłatnej dostawie części zamiennych podejmujemy my.

• Niezbędne do wykonania prace gwarancyjne wykonujemy

we własnym zakresie lub powierzamy do wykonania

autoryzowanym przez nas placówkom serwisowym.

Zlecenie

• wykonania prac związanych z usuwaniem szkód gwarancyjnych innej firmie wymaga naszej wyraźnej zgody.

• Gwarancja nie obejmuje normalnego zużycia szpuli z żyłką.

• Podstawą dla udzielenia gwarancji jest stosowanie oryginalnych części zamiennych.

• Zastrzegamy sobie prawo do wprowadzania zmian uwarunkowanych postępem technicznym.

Możliwe zakłócenia

Przed każdą naprawą

− wyłączyć urządzenie

− Odczekać, aż zatrzyma się żyłka tnąca

− wyciągnąć wtyczkę z gniazda

 Po każdej naprawie uruchomić i sprawdzić wszystkie urządzenia zabezpieczające.

Zakłócenie Możliwa przyczyna Usunięcie (wyciągnąć wtyczkę)

Urządzenie nie działa. Â brak prądu (brak zasilania prądem

elektrycznym)

Â uszkodzony kabel przedłużacza Â Uszkodzenie wtyczki, silnika lub wyłącznika.

Urządzenie tnie z przerwami.

Â Uszkodzony kabel przedłużający

Â Wada wewnętrzna Â Uszkodzony wyłącznik zał/wył

Urządzenie nie tnie. Â Żyłka tnąca za krótka/zerwana

Â Urządzenie przeciążone, ponieważ za

wysoka trawa

Żyłka tnąca nie jest uzupełniana

Â Pusta szpula Â Zaplątana żyłka tnąca

Dane techniczne

Typ RT 400 RT 500 Model RT 400 RT 500 Napięcie zasilania P

Napięcie zasilania / Częstotliwość zasilania 230 V~ / 50 Hz Prędkość obrotowa w stanie jałowymn0 11000 min –1 Ø okręgu koszenia max. Ø 300 mm max. Ø 320 mm Ø żyłki tnącej 1,2 mm 1,4 mm Wysuwanie żyłki automatyczny naciąg żyłki Szpula z żyłką 2 x 4,5 m wibracje przekazywane na rękę i ramię wg EN 786 5,0 m/s akustyczny poziom szumów L

83 dB (A)

(wg 2000/14/EG) poziom ciśnienia akustycznego L

mierzony poziom ciśnienia akustycznego 95 dB (A)

(nach 2000/14/EG) gwarantowany poziom ciśnienia akustycznego 96 dB (A) Wymiary (wysokość) ca. 82 – 103 cm Przyłącze odciągu ca. 3,1 kg Poziom ochrony II

400 W 500 W

5,4 m/s2

Â Sprawdzić zasilanie, gniazdko, bezpiecznik

Â sprawdzić kable, uszkodzonych nie stosować Â sprawdzenie i naprawę zlecić

koncesjonowanemu, fachowemu personelowi elektrotechnicznemu, uszkodzone części wymienić stosując oryginale części zamienne

Â Sprawdzić kabel przedłużający, uszkodzony

kabel bezzwłocznie wymienić.

Â Należy zwrócić się do serwisu.

Â Wysunąć żyłkę tnącą Â Kosić trawę stopniowo

Â Wymienić szpulę z żyłką Â Nawinąć na nowo żyłkę tnącą

Содержание

Сборка 3 Заявление о соответствии требованиям 5 Описание устройства / запчасти 81 Объем поставки 81 Время работы 81 Символы, используемые в устройстве / инструкции по эксплуатации 81

Использование в соответствии с назначением 82

Остаточные источники риска 82 Указания по технике безопасности 82 Перед первым вводом в эксплуатацию 84 Ввод в эксплуатацию 84 рабочие указания 84 Работа с газоноподравнивателем 85 Техническое обслуживание и уход 85 Хранение 86 Запасные части 86 Возможные неполадки 87 Технические данные 87

Незамедлительно сообщите о рекламациях торговой организации, поставщику-смежнику или, соотв., на завод-изготовитель. Рекламации, заявленные позже, не признаются.

Время работы

Просьба соблюдать региональные предписания.

Описание устройства / запчасти

Позиция № для заказа Наименование

Режущая головка

Вентиляционные щели

Защитный колпак 380917

Oпорное колесо 380918

Фиксирующая кнопка

Двухпозиционный выключатель

соединительного кабеля незамедлительно изъять сетевой штекер из розетки

с ручкой

Кабельное крепление

Направляющая ручка 380919

Установочный винт 380920

10.

11.

12.

13.

14.

15.

Крышка катушки 380921 Катушка с нитью в сборе 380922 Пружина 380923 Режущая нить Винт ST 4.2 x 18 380908 Фиксаторы

16. Отверстия

17. Защита ножей 380903

Опасность от нструмента,

работающего в режиме

выбега!

18. Ниточный нож 380904

19. Наклейка с указанием по технике

380909

безопасности

Объем поставки

• Газоноподравниватель RT

400/RT500

• Защитный колпак (с винтами)

• Oпорное колесо

 После распаковки проверьте содержимое картонной

упаковки на

! комплектность поставки, ! наличие возможных повреждений в результате транc

• Катушка с нитью в

сборе

• инструкции по экс-

плуатации



портировки.

Символы, используемые

в устройстве

Перед вводом в эксплуатацию прочитать и соблюдать инструкцию по эксплуатации и указания по технике безопасности.

В случае повреждения или перерезания

При работающем двигателе: следить за тем, чтобы в опасной зоне (не менее 6 м от источника опасности) не находились непричастные лица, а также домашние и сельскохозяйственные животные.

Носить средства для защиты глаз и слуха.

Символы, используемые в

инструкции по эксплуатации

Грозящая опасность или опасная ситуация.

Несоблюдение этих указаний может привести к травмам или к материальному ущербу.

Важные указания по надлежащему обращению.

Несоблюдение этих указаний может привести к неполадкам.

Указания для пользователя. Эти указания помогут Вам оптимально использовать все функции.

Монтаж, обслуживание и техническое обслуживание. Здесь Вам даются точные

разъяснения о том, что Вам нужно делать.

Перед проведением работ по ремонту, техобслуживанию и очистке отключить двигатель и вытащить вилку соединительного шнура.

Опасность от отбрасывающих частей.

Предохранять от влаги

Использование в соответствии с назначением

 Газоноподравниватель можно использовать для

кошения травы и аналогичной мягкой поросли на частных приусадебных и любительских садовоогородных участках в местах, недоступных для газонокосилки.

 Использовать аппарат в общественных зеленых

насаждениях, парках, на спортивных объектах или на улицах, а также в сельском и лесном хозяйстве запрещается.



Запрещается использовать газоноподравни-

ватель для резки и измельчения:

- живых изгородей и кустарников

- цветов

- для заготовки компоста.

Иначе присутствует опасность получения травм!

 К использованию по назначению относится также

соблюдение предписанных изготовителем условий эксплуатации, техобслуживания и ремонта и соблюдение приведенных в инструкции указаний по технике безопасности.



Также необходимо соблюдение действительных для эксплуатации предписаний по предотвращению

несчастных случаев, а также прочих общепризнанных предписаний по производственной медицине и технике безопасности

 Любое другое использование считается применением не

по назначению. За любой причиненный в таких случаях ущерб изготовитель ответственности не несет: За риск отвечает один только пользователь.

 Несанкционированные

исключают ответственность изготовителя за причиненный в результате этого ущерб любого вида.

изменения газоноподравнивателя

 Снаряжать и использовать аппарат, а также

выполнять работы по его техническому обслуживанию разрешается только лицам, умеющим

обращаться с ним и которым известны возможные опасности при его использовании. Ремонтные работы разрешается проводить только нам или сервисным службам, уполномоченным нами.

 Не попадания машины во взрывоопасную среду или под

дождь.

Применение по назначению

Даже при использовании в соответствии с назначением и

несмотря на соблюдение всех соответствующих положений техники безопасности все еще могут иметься остаточные источники риска, обусловленные конструкцией, которая определяется назначением.

Можно свести до минимума остаточные источники риска, если соблюдаются разделы „Указания по технике безопасности“ и „Использование в соответствии с назначением“, а также инструкция по эксплуатации в целом.

Внимательность и осторожность снижают сепень риска получения травм и нанесения повреждений.

 Опасность травмирования пальцев и рук при

дотрагивании до движущейся

 Опасность травмирования ног при дотрагивании до

режущей нити в незакрытой зоне.

 Опасность от отбрасываемых камней и комков почвы.

 Опасность со стороны электрического тока, если использу-

ются ненадлежащие соединительные электропровода.

 Прикосновение к токопроводящим деталям, если открыты

электрические узлы.

 Ухудшение слуха, если работа проводится без средств за-

щиты слуха в течение продолжительного времени.

Далее, несмотря на все принятые меры предосторожности могут иметься остаточные источники риска, не очевидные значно.

режущей нити.

Соблюдение техники безопасности

При ненадлежащем применении газоноподравниватель может оказаться опасным механизмом. При использовании электроинструментов необходимо соблюдать основополагающие меры обеспечения техники безопасности, чтобы исключить риск пожара, удара электрическим током и травм людей.

Поэтому перед вводом в эксплуатацию настоящего изделия следует прочитать и затем соблюдать следующие указания и предписания по предотвращению несчастных случаев Вашего профессионального безопасности, действующие в соответствующей стране, чтобы защитить самого себя и других от возможных травм.

Необходимо сообщать указания по технике

безопасности всем лицам, работающим с машиной.. Храните настоящие указания по технике безопасности

в соответствующем для этого месте.

 Перед использованием устройства необходимо

ознакомиться с ним на основании инструкции по его

эксплуатации.

 Не используйте устройство для целей, для которых оно

не предназначено (см. разделы "Использование в соот-

ветствии с назначением" и "Работа с садовым измельчи-

телем").

 Работать на нескользкой и ровной поверхности.  Необходимо избегать неестественного положения

при работе. При работе с устройством пользователь

должен иметь надежную опору и соблюдать все время

равновесие

 Будьте внимательны. Обращайте внимание на то, что

Вы делаете. Выполняйте работы рационально.

Запрещается работать на устройстве под воздействием

наркотиков, алкоголя или медикаментов. Один момент

невнимательности во время работы может привести к

серьезным травмам.  Работы необходимо выполнять в соответствующей

спецодежде

общества, а также правила техники

одно-

тела

− Одежда не должна быть широкой, запрещается

носить во время работы украшения, они могут попасть во вращающиеся детали Работать в перчатках и нескользящей обуви.

− Для защиты ног работать в длинных брюках.

 Работать в спецодежде:

− Защитные очки

− Защита слуха (уровень звука на рабочем месте

превышает уровень 85

 Содержите Вашу рабочую зону в порядке! Непорядок

может быть причиной несчастных случаев.

 Соблюдайте осторожность при движении задом наперед.

Можно споткнуться!

дБ (A)

 Перед кошением удалить все посторонние предметы

(например, камни, сучья, проволоку и т.д.). Во время

работы следить за появлением других посторонних предметов.

 Встретив посторонний предмет, выключить аппарат и

удалить этот посторонний предмет. Перед повторным включением аппарата проверить его на возможные повреждения и провести соответствующий ремонт.

 Соблюдать также влияния окружающей среды:

− Запрещается использовать устройство в условиях

повышенной влажности.

− Избегать попадания аппарата под дождь.

− Выполнять работы только в условиях достаточного

освещения. Работать необходимо также при

хорошем освещении.

 Никогда не оставляйте аппарат без надзора.

 Запрещается допускать к работе с аппаратом детей в

возрасте до 16 лет, а также лиц, не ознакомившихся с инструкцией.

 Следить за тем, чтобы в Вашей рабочей зоне не

находились другие люди и животные. Не допускать, чтобы другие лица, в особенности дети, прикасались к режущему инструменту или к кабелю..

 При приближении других людей, прежде всего детей или

домашних животных или смене рабочей зоны выключать аппарат.

 Также запрещается перегружать

диапазоне мощности работа выполняется лучше и надежнее .

 Использовать станок необходимо только со всеми

правильно установленными защитными устройствами, также запрещается выполнять на нем какие-либо изменения, которые могут уменьшить безопасность.

 Не дотрагиваться до ножа, Вы можете получить травму!

машину. В указанном

 Никогда не монтируйте металлические режущие

элементы.

Использование других инструментов и

принадлежностей может привести к травмам.

 Выключить аппарат, дождаться остановки режущей нити

и извлечь сетевой штекер из розетки:

− при выполнении ремонтных работ

− при проведении техобслуживания и очистки

− при устранении неисправностей (очистка катушки с

нитью)

− транспортировка и хранение

− если Вы хотите отойти

кратковременных перерывах).

от аппарата (также и при

 Внимание! Режущая нить работает в режиме выбега!

Не пытайтесь тормозить нить рукой.  Тщательно ухаживайте за газоноподравнивателем:

− Следите за чистотой вентиляционных отверстий.

− Ручки должны быть сухими и не загрязнены маслом

и консистентной смазкой..

− Соблюдайте предписания по техническому

обслуживанию и замене катушки.

 Следует проверять машину на возможные

повреждения:

− Перед последующим использованием машины

защитные приспособления или легко поврежденные части должны проверены на их надежное и надлежащие функционирование.

− Необходимо проверять исправносить

функционирования вращающихся деталей, не заедают ли они и не имеют ли повреждений. Для обеспечения надлежащей работы станка все компоненты должны быть правильно смонтированы и выполнены все предосылки для этого.

− Если в инструкции по эксплуатации не указано

другого, то поврежденные защитные приспособления и компоненты должны быть квалифицированно отремонтированы или заменены в авторизованной специализированной мастерской (или изготовителем).

− Небходимо заменять поврежденные или нечитаемые

наклейки с указаниями по технике безопасости.

 Хранить неиспользованные устройства в сухом месте,

замыкаемом на ключ и недоступном для детей.

Электробезопасность

 Исполнение соединительного кабеля в соответствии с

МЭК 60 245 (H 07 RN-F) с поперечным сечением жил не

менее

- 1,5 мм² при длине кабеля до 25 м

- 2,5 мм² при длине кабеля более 25 м

 Длинные и тонкие соединительные кабели понижают

напряжение. Двигатель не может больше достигать

своей максимальной мощности, снижается

функциональная способность устройства.

 Штекеры

соединителей на соединительных кабелях должны

быть из резины, мягкого ПВХ или другого

термопластичного материала такой же механической

прочности или покрыты оболочкой из этого материала..  Электрический соединитель соединительного кабеля

должен быть брызгозащищенный.  При прокладке соединительного кабеля следить за

тем, чтобы он не создавал препятствий, не

и розеточные части электрических

быть тщательно

был

передавлен, перегнут, а электрический соединитель не намочен.



При использовании кабельного барабана кабель необходимо полностью разматывать с него.

 Не использовать кабель в целях, для которых он не

предназначен. Необходимо защищать кабель от нагрева, масла и острых кромок. Запрещается тянуть за кабель для изъятия штекера из розетки

 Необходимо принять меры по защите от поражения

электрическим током.

Следует также избегать

прикосновения к заземленным частям.

 Следует регулярно контролировать удлинительные

кабели и заменять в случае их повреждения.

 Запрещается использовать дефектные

соединительные кабели.

 При выполнении работ под открытым небом

изпользовать только разрешенные для этого и соответствующим образом помеченные удлинительные кабели.

 Запрещается использовать временные электрические

подключения.

 Категорически запрещается соединять перемычкой

или отключать защитные

устройства..

 Подключать устройство через выключатель защиты от

токов повреждения (30 мA).

Выполнение электрических подключений или

ремонта на электрических компонентах машины

должно осуществляться специалистом по электроустановкам, имеющим лицензию или одной из наших сервисных служб. Соблюдать местные предписания, в особенности касающиеся защитных мер

Ремонтировать другие компоненты машины должен

изготовитель или одна из его сервисных служб.

Разрешается использовать только оригинальные

запчасти и принадлежности. Использование других запчастей и других принадлежностей может привести к травмированию пользователя. За причиненный в таких случаях ущерб изготовитель ответственности не несет.

Подготовка к вводу в эксплуатацию

Для достижения надлежащего функционирования

машины обязательно соблюдение указаний, приводимых ниже.

Выполните следующие операции:

 Установите защитный колпак.  Установить опорное колесо.  Установить направляющую ручку.

Монтаж защитного колпака

Привинтить защитный колпак (3) винтами (14) к режущей головке (1).

Монтаж опорного колеса

Привинтить опорное колесо (4) винтами (14) к защитному колпаку.

Установка направляющей ручки

Закрепить направляющую ручку на аппарате (8) установочным винтом (9).

Ввод в эксплуатацию

Присоединение к сети

Сравнить указанное на фирменной табличке напряжение, например 230 В, с напряжением сети и подключить станок к соответствующей розетке, заземленной в соответствии с предписаниями.

Использовать розетку с защитным контактом, напряжение сети 230 В с выключателем защиты от токов повреждения (автомат защитного отключения 30 мA).

 Использовать соединительный или удлинительный

кабель с

поперечным сечением жил не менее 1,5 мм²

длиной до 25 м.

Подключение удлинительного кабеля

Для предотвращения непреднамеренного

разъединения штекерного соединения вставить удлинительный кабель, сложенный петлей, в отверстие в задней ручке и уложить его на кабельную подвеску.

Включение

Запрещается использовать станок, выключатель которого не включается и не выключается Поврежденные выключатели должны незамедлительно ремонтироваться или заменяться сервисной службой.

Для предотвращения непреднамеренного включения устройство оснащено схемой блокировки.

Включение

Сначала нажать находящуюся сбоку круглую фиксирующую кнопку (5), затем двухпозиционный выключатель с ручкой

(6).

В процессе работы с газоноподравнивателем фиксирующую кнопку (5) можно отпустить.

Выключение

Для выключения отпустите двухпозиционный выключатель с ручкой (6).

рабочие указания

Для максимально возможного снижения риска получения травм необходимо перед началом работ выполнить следующие указания по технике безопасности:

 Запрещается вводить настоящий станок в эксплуатацию

до тех пор, пока не прочитана настоящая инструкция по эксплуатации, не соблюдены все приведенные указания и станок не смонтирован в соответствии с описанием!

 Убрано ли

рабочее место? Удалите из рабочей зоны

предметы, которые могут быть отброшены аппаратом.

 Перед началом работы удостоверьтесь в том, что:

− в рабочей зоне нет других людей или животных

− у Вас есть есть возможность беспрепятственно

отойти назад

− у Вас обеспечено надежное стоячее положение.

 Наилучший результат кошения травы Вы получите,

только если она находится в сухом состоянии.

Лица с нарушениями кровообращения, часто

подвергающиеся воздействию вибраций, могут пострадать от повреждения нервной системы или кровеносных сосудов. Вибрацию можно уменьшить:

- толстыми теплыми рабочими рукавицами

- за счет устройства частых длительных перерывов.

Если Ваши пальцы отекли, Вы чувствуете недомогание или пальцы потеряли чувствительность, обратитесь к врачу.

Работа с газоноподравнивателем

Всегда держите руки и ноги на надежном расстоянии от вращающейся режущей нити.

• Перед началом работ снимите с ниточного ножа (18)

защитное приспособление (17).

• Всегда содержите вентиляционные щели в чистом

состоянии.

• Режущая нить после выключения аппарата

продолжает работать в режиме выбега. Поэтому перед повторным включением аппарата подождите отстановки режущей нити.

В любом случае необходимо соблюдать все указания по технике безопасности 82.

Работа с газоноподравнивателем

Правильная рабочая поза

Перед началом работы надо отрегулировать газоноподравниватель таким образом, чтобы Вам было безопасно и удобно работать.

Телескопическая труба

С помощью телескопической трубы можно варьировать

a) длину аппарата и b) его высоту.

1. Повернуть аппарат за ручку на 90° влево (против

часовой стрелки) и установить нужную высоту аппарата.

2. Для фиксации высоты вновь повернуть ручку назад.

Направляющая ручка

Для более надежного контроля аппарата придерживайте его дополнительно за направляющую ручку (8). Для облегчения работы можно отрегулировать направляющую ручку по высоте.

• Ослабить установочный винт (9).

• Передвинуть ручку в нужное положение и вновь

затянуть установочный винт.

Подравнивание

В процессе кошения держите газоноподравниватель на достаточном расстоянии от тела. Слегка наклонив при этом аппарат вперед, перемещайте его слева направо. Траву высотой более 15 см следует срезать в несколько приемов.

Стрижка кромок

Для стрижки кромок, обрезки кустов и деревьев режущую головку надо повернуть.

1. Выключить газоноподравниватель.

2. Для этого повернуть аппарат за ручку на 180° влево

(против часовой стрелки).

3. Установить газоноподравниватель на опорное колесо (4)

и направить аппарат вдоль кромки. Таким образом Вы

можете стричь кромки на надежном расстоянии до земли

и без необходимости держать аппарат на весу. чтобы не допускать повреждения растений.

Внимание! Поврежденные растения могут засохнуть. Не направляйте режущую нить непосредственно по стенам

и каменным плитам – это приведет к усиленному износу режущей нити.

Направление нити

Во время работы режущая нить изнашивается или может порваться, что сделает кошение травы невозможным.

Прижмите работающий газоноподравниватель на короткое время к твердой земле. За счет этого режущая нить удлиняется (примерно на 4 см). Если режущая нить превысила максимальный диаметр резки, она автоматически укорачивается встроенным ножом в защитном колпаке.

Техобслуживание и очистк

Перед всеми аботами по техническому обслуживанию и очистке необходимо:

- выключить станок

- Дождаться остановки режущей нити.

- вытащить сетевой штекер

Защитные устройства, удаленные для проведения технического обслуживания и очистки, необходимо обязательно вновь устанавливать надлежащим образом и контролировать.

Разрешается использовать только оригинальные запчасти. Другие детали могут быть причиной непредсказуемых повреждений и травм.

Все другие работы по техническому обслуживанию и очистке, кроме описанных в настоящем разделе, разрешается выполнять толлько изготовителю или фирмам, которые им уполномочены.

Хранить неиспользованные устройства в сухом месте, замыкаемом на ключ и недоступном для детей.

Для сохранения работоспособности газонопод-

равнивателя необходимо соблюдать следующие правила.

 Регулярно чистить все вращающиеся детали.

 Удаляйте пыль и загрязнения салфеткой или кисточкой.  Не используйте для чистки машины водопроводную воду

или аппарат для очистки под высоким давлением.

 Не пользуйтесь растворителями (бензином, спиртом и

т.д.) для очистки пластмассовых деталей, растворители могут повредить их.

Замена катушки с нитью

1. Извлечь сетевой штекер.

2. Сжать оба фиксатора (15) на крышке катушки (10) и

снять ее.

3. Извлечь катушку с нитью (11) из крышки катушки.

4. Удалить грязь и остатки травы.

5. Заправить оба конца режущей нити (13) новой катушки

с нитью в соответствующие отверстия (16) в крышке катушки (по одной нити на отверстие).

6. Плотно вложить катушку с нитью в крышку катушки.

Проследить за тем, чтобы режущие нити не защемились, вытянуть их примерно на 9 см из катушки.

7. Установить крышку катушки с катушкой на пружину (12)

и отжать ее вниз таким образом, чтобы фиксаторы (15) крышки катушки (10) надежно вошли в зацепление.

Хранение

Вытащить сетевой штекер.

 Хранить неиспользованные устройства в сухом месте,

замыкаемом на ключ и недоступном для детей.

 Установить защитное приспособление (17) на ниточный

нож (18).

 Перед длительным хранением необходимо в целях

продления срока службы и обеспечения легкости хода при обслуживании:

− провести тщательную очистку.

Гарантия

• Мы предоставляем гарантию на два года с даты

поставки устройства со склада продавца на недостатки, возникшие по причине дефектов материала или производственных дефектов.

• Исключается право на гарантийный ремонт за

повреждения, полученные в результате ненадлежащего обращения или недостаточной упаковки при обратной транспортировке устройств или несоблюдения инструкции по эксплуатации.

• Работы

выполняются нашими силами или авторизованной нами сервисной службой. На устранение неисправностей в рамках гарантийного обязательства другой фирмой требуется наше разрешение в прямой форме.

• Гарантия не распространяется на естественный износ

катушки с нитью.

• Мы предоставляем гарантию только при использовании

оригинальных запчастей.

• Оставляем за собой

техническому прогрессу.

в рамках гарантийного обязательства

право на изменения, служащие

Возможные неисправности

Перед каждым устранением неисправностей

− выключить станок

− Дождаться остановки режущей нити.

− вытащить сетевой штекер

 После каждого устранения неисправностей защитные устройства необходимо вновь ввести в эксплуатацию и проверить.

Неисправность Возможная причина Способ устранения

Аппарат не работает.

Â Нарушение электроснабжения,

электропитания

Â Дефектный удлинительный кабель Â Дефект двигателя или выключателя

Аппарат режет с разрывами

Â Дефектный удлинительный кабель Â Внутренняя неисправность

Â Дефектный выключатель

электропитания

Аппарат не режет

Â Слишком короткая режущая нить/обрыв

режущей нити

Â Перегрузка аппарата, слишком высокая

трава

Режущая нить не направляется

Â Пустая катушка для нити Â Режущая нить запуталась

Технические данные

Тип RT 400 RT 500

Модель RT 400 RT 500

Мощность двигателя P

Сетевое напряжение / Сетевая частота 230 V~ / 50 Hz Число оборотов при холостом ходе n0 11000 min –1

Ø окружности резки max. Ø 300 mm max. Ø 320 mm Ø режущей нити 1,2 mm 1,4 mm

Направление нити Толчково-автоматическое направление нити Катушка с нитью 2 x 4,5 m Вибрация верхних конечностей согласно EN 786 5,0 m/s Уровень звукового давления LPA 83 dB (A) (согласно директиве2000/14/EG) уровень звуковой мощности L

измеренный уровень звуковой мощности 95 dB (A)

(согласно директиве2000/14/EG) гарантированный уровень звуковой мощности 96 dB (A)

Размеры (высота) ca. 82 – 103 cm

Вес ca. 3,1 kg

Класс защиты II

400 W 500 W

5,4 m/s2

Â Проверить электропитание, розетку,

Нет

предохранитель

Â Проверить удлинительный кабель,

дефектный кабель незамедлительно заменить

Â Поручить проверить или

отремонтировать двигатель и выключатели специалисту по электроустановкам, обладающему соответствующей концессией, или заменить на оригинальные запчасти.

Â Проверить удлинительный кабель,

дефектный кабель незамедлительно заменить.

Â Обратиться за помощью к изготовителю

или соответствующей сервисной службе

Â Направить режущую нить Â Резать траву в несколько приемов

Â Заменить катушку с нитью Â Заново намотать режущую нить

Innehåll

Montering 3 Konformitetsförklaring 5 Leveransomfattning 88 Beskrivning / Reservdelar 88 Drifttider 88 Symboler på maskinen/bruksanvisning 88 Användning till rätt ändamål 89 Resterande risker 89 Säkerhetshänvisningar 89 Förberedelser för idrifttagning 90 Idrifttagande 91 Arbetstips 91 Att arbeta med grästrimmern 91 Underhåll och skötsel 92 Lagring 92 Garantie 92 Möjliga störningar 93 Teknisk data 93

Drifttider

Beakta de lokala föreskrifterna.

Symboler I bruksanvisningen

Läs noga igenom bruksanvisningen innan du börjar använda maskinen och beakta alla säkerhetsanvis ningar..

Dra genast ut stickkontakten om anslutnings-

ledningen är skadad eller skärs av.

Beskrivning / Reservdelar

Pos. Beställnings-nummer Beteckning

Skärhuvud

Luftningsslits

Styrhandtag 380917

Stödhjulet 380918

Skyddshuv

Säkringsknapp

TILL-FRÅN handtagsbrytare

Kabelhållare

Justeringsskruv 380920

10.

Spollock 380905

11.

Trådspole komplett 380906

12.

Fjäder 380907

13.

Skärtråd

14.

Skruv St 4.2 x 18 380908

15.

Låsningar

16. Hål

17. Knivskydd 380903

18. Trådkniv 380904 19 Säkerhetsetikett 380909

Leveransomfattning

• Grästrimmer RT 400/RT500

• Skyddshuv (inkl. skruvar)

• Stödhjulet

• Trådspole komplett

•

Bruksanvisning

 Kontrollera kartongens innehåll efter uppackning

! att leveransen är komplett ! ev. transportskador

Vid reklamationer ska omgående återförsäljaren, underleverantörerna och tillverkaren meddelas. Senare reklamationer kan inte godkännas.

Risk på grund av verktyg som har en eftergångstid!

Använd ögon- och hörselsskydd.

Symboler på maskinen

En fara hotar eller farlig situation. Om denna

symbol resp. hänvisning inte beaktas finns risk för att personer kan skada sig eller maskinen resp. andra föremål kan ta skada.



Viktiga anvisningar för den rätta användningen.

Om denna symbol resp. hänvisning inte beaktas finns för maskin- eller funktionsstörningar.

Användningstips. Här får du information och tips om hur du använder maskinen på optimalt sätt.

Montering, hantering och underhåll. Här förklaras allt i detalj som du måste göra.

Då motorn är igång, ska utomstående personer, husoch nyttodjur hållas utanför riskområdet (minst 6 m).

Skydda maskinen för fukt.

Stäng av motorn och dra ur nätkontakten innan du börjar med några som helst reparationer, underhåll- och rengöringsarbeten.

Fara av bortslungande delar.

Användning till rätt ändamål

 Grästrimmern är avsedd för klippning av gräs och liknande

mjuk växtlighet, liksom gräskanter i privata- eller hobbyträdgårdar, där gräsklipparen inte kommer åt.

 Apparaten får inte användas i offentliga anläggningar,

parker, sportanläggningar eller på gator. Ej heller inom jordbruk eller skogsbruk.



 I användning till rätt ändamål ingår också att de av

 De för driften gällande tillämpliga föreskrifterna för

 Varje form av användning utöver detta gäller som fel

 Egenmäktiga förändringar på grästrimmern utesluter allt

Grästrimmern får inte användas för

sönderklippning eller finfördelning:

- av häckar, buskar eller buskage

- av blommor

- för kompostering.

Det innebär risk för skador!

tillverkaren föreskrivna drift-, underhålls- och reparationsbestämmelserna samt de i bruksanvisningen angivna säkerhetsbestämmelserna följs.

undvikande av olycksfall samt de övriga generellt

gällande godkända arbetsmedicinska och säkerhetstekniska reglerna ska följas.

användningsändamål. Tillverkaren tar inget ansvar för skador orsakade av användning till ej godkända ändamål. Endast användaren står för hela risken.

ansvar från tillverkaren för alla sorters skador som härigenom kan uppstå.

 Apparaten får bara utrustas, användas och skötas av

personer som känner till riskerna och är utbildade för handhavandet. Reparationsarbeten får endast utföras av oss eller av oss rekommenderade kundserviceverkstäder.

 Maskinen får inte användas i omgivningar med

explosionsrisk och får inte utsättas för nederbörd.

Resterande risker

Även vid användning till rätt ändamål kan det kvarstå resterande risker, trots att alla tillämpliga säkerhetsbestämmelser följs.

Resterande risker kan minimeras om ”Säkerhetsinstruktionerna” och ”Användning till rätt ändamål” samt bruksanvisningen som helhet följs.

Hänsyn och försiktighet minskar riskerna för person- och sakskador.

 Skaderisk för fingrar och händer genom vidröring av den

roterande skärtråden.

 Skaderisk för fötter genom vidröring av skärtråden vid icke

täckta områden.

 Ivägslungade stenar och jord.  Risk orsakade av elspänning vid användning av ej korrekta

elanslutningsledningar.

 Beröring av spänningsförande delar i öppnade elektriska

komponenter.

 Risk för hörselskador vid längre arbetspass utan

hörselskydd.

Dessutom kan det trots alla vidtagna skyddsåtgärder kvarstå uppenbara resterande risker..

Säkerhetshänvisningar

Vid felaktig användning kan grästrimmrar vara farliga. Vid användning av elverktyg måste de grundläggande säkerhetsåtgärderna följas, för att utesluta risker or sakade av brand, elektriska stötar och personskador.

Läs och beakta därför före idrifttagning av denna produkt de följande anvisningarna och branschens föreskrifter för att förhindra olycksfall samt de i respektive land gällande säkerhetsbestämmelserna för att skydda dig själv och andra för möjliga skador.

Ge säkerhetsanvisningarna till alla personer, som arbetar

med maskinen. Spara dessa säkerhetsanvisningar väl.

 Informera dig med hjälp av bruksanvisningen om maskinen

och dess funktioner.

 Använd maskinen aldrig för andra ändamål än den är

avsedd för (se avsnitten „Föreskriven användning“).Använd inte maskinen till sådant som den inte är konciperad för (se Användning enligt föreskrift).

 Arbeta på halkfritt och plant underlag.  Undvik onormala arbetsställningar. Se till att du står säkert

och behåll alltid jämnvikten.

 Var uppmärksam. Koncentrera Dig på arbetet. Arbeta

förnuftigt. Använd inte apparaten om Du är trött eller påverkad av narkotika, alkohol eller läkemedel. Ett ögonblicks oaktsamhet kan leda till allvarliga personskador.

 Bär lämpliga arbetskläder:

− inga vida kläder eller smycken, de kan fastna i rörliga

delar och dras med

− Handskar och halkfria skor

− Långa byxor för skydd av benen

 Bär personliga skyddskläder:

− Skyddsglasögon

− Hörselskydd (ljudtrycksnivån på arbetsplatsen kann

överskrida 85 dB (A).

 Se till att ditt arbetsområde alltid är i gott skick. Oordning

kan leda till olycksfall.

 Försiktighet under gången bakåt. Risk för att snubbla!  Avlägsna innan klippningen, alla främmande föremål (t.ex.

stenar, kvistar, trådar, osv.). Se upp under arbetet med ytterligare främmande föremål.

 Om ni stöter på främmande föremål, stäng av apparaten

och avlägsna de främmande föremålen. Innan ni åter startar apparaten, kontrollera om skador uppstått och låt i så fall reparera dessa.

 Ta hänsyn till omgivningens påverkan:

− Använd inte apparaten i fuktig eller våt omgivning.

− Utsätt inte apparaten för regn.

− Arbeiten Sie nur bei ausreichenden Sichtverhältnissen,

Sörj för god belysning.

 Lämna apparaten aldrig utan uppsikt.

 Barn och ungdomar under 16 år, eller personer som inte

är bekanta med bruksanvisningen, får inte använda apparaten.

 Håll andra personer och djur borta från arbetsområdet.

Låt inte andra personer, i synnerhet inte barn, beröra verktyget eller kabeln.

 Avbryt användningen av maskinen, då personer, framför allt

barn eller husdjur finns i närheten, samt då ni byter arbetsområde.

 Överbelasta inte maskinen! Arbetet går bättre och säkrare i

det angivna effektområdet.

 Använd endast maskinen med kompletta och korrekt

monterade skyddsanordningar och ändra inget som kan påverka säkerheten.

 Grip aldrig tag i kniven, det finns risk för skador!  Montera aldrig metalliska skärelement.

Användning av andra verktyg och andra tillbehör kan

innebära risk för personskador.

 Koppla från maskinen och vänta tills skärtråden står stilla

och dra ut nätkontakten från vägguttaget vid:

− reparationsarbeten

− underhålls- och rengöringsarbeten

− åtgärd av fel (rengöring av trådspolen)

− Transport och lagring

− Då ni lämnar apparaten (gäller även kortvariga avbrott)

 Observera! Skärtråden fortsätter att gå en tid! Bromsa

inte tråden med handen.

 Sköt om er grästrimmern med omsorg.

− Se till att luftöppningarna är rena.

− Håll handtagen torra och fria från olja och fett.

− Följ skötselföreskrifterna och anvisningarna om

spolbyte.

 Kontrollera att maskinen inte har fått några eventuella

skador:

− Före vidare användning av maskinen skall

säkerhetsanordningarna, likväl som lätt skadade, delar granskas på absolut felfri och ändamålsenlig funktionsduglighet.

− Kontrollera om de rörliga delarna fungerar felfritt och

inte sitter i kläm eller om det finns skadade delar. Samtliga delar måste vara rätt monterade och uppfylla alla villkor för att sågen ska fungera korrekt.

− Skadade skyddsanordningar och delar måste

fackmannamässigt repareras eller bytas av erkänd fackverkstad eller tillverkare, om inte annat framgår av bruksanvisningen.

− Skadade eller oläsliga etiketter med säkerhets-

anvisningar måste ersättas.

 Förvara oanvända aggregat på ett torrt, stängt ställe

utanför barns räckvidd.

Elektrisk säkerhet

 Anslutningsledningen måste vara konstruerad enligt IEC

60 245 (H 07 RN-F) med en åderarea på minst

− 1,5 mm² vid kabellängder upp till 25 m

− 2,5 mm² vid kablar över 25 m längd

 Långa och tunna anslutningsledningar skappar ett

spänningsfall. Motorn uppnår inte längre sin maximala effekt, apparatens funktion reduceras.

 Skydda dig mot elektriska stötar. Undvik kroppsberöring

med jordade delar.

 Stickkontakter och kopplingsdosor vid

anslutningsledningarna måste vara tillverkade av gummi, mjuk PVC eller av ett annat termoplastiskt material med samma mekaniska hållfasthet eller vara överdragna med dessa material.

 Anslutningsledningens stickkontakt måste vara

stänkvattenskyddad.

 Linda helt av kabeln om Du använder en kabeltrumma.  Använd inte kabeln för ändamål, den inte är avsedd för.

Skydda kabeln från värme, olja och vassa kanter Använd inte kabeln för att dra ut kontakten ur eluttaget.

 Kontrollera förlängningskabeln regelbundet och byt ut den

om den är skadad.

 Använd inga defekta anslutningsledningar.

 Använd endast godkända kablar och förlängnings-kablar

vid arbete utomhus.

 Använd inte provisoriska kablar.  Skyddsanordningar får aldrig överbryggas eller tas ur drift.  Anslut sågen med en jordfelsbrytare (30 mA).

Elanslutningen eller reparation av elektriska

komponenter ska utföras av en auktoriserad elektriker eller av en av våra kundserviceställen. Följ de lokala föreskrifterna, i synnerhet skyddsåtgärderna.

Reparation av andra maskindelar ska utföras av

tillverkaren eller tillverkarens kundserviceställen.

Använd endast originalreserv-, tillbehörs- och

specialdelar. Genom att använda andra reservdelar och andra tillbehör kan olyckor vållas. Tillverkaren tar inget ansvar för skador orsakade av användning till ej godkända ändamål.

Förberedelser för idrifttagning

För att maskinen ska fungera felfritt bör anvisningarna i

denna bruksanvisning följas.

Ni måste göra följande:

 Sätt på skyddshuven  Sätt på stödhjulet  Sätt på styrhandtaget

Montering av skyddshuven

Montera skyddshuven (3) med skruvarna (14) på skärhuvudet (1).

Montera stödhjulet

Skruva fast stödhjulet (4) med skruvarna (14) på skyddskåpan.

Sätt på styrhandtaget

Fäst styrhandtaget (8) med justeringsskruven (9) på apparaten. .

Idrifttagning Nätanslutning

Jämför den på aggregatets typskylt angivna spänningen, t. ex. 230V med nätspänningen och anslut sågen till en föreskriftsenlig stickdosa.

Använd jordat vägguttag, nätspänning 230V med jordfelsbrytare och 10 A säkring.

 Använd anslutnings- resp. förlängningskabel med en

tvärsnittsarea på åtminstone 1,5 mm² upp till 25 m längd.

Anslutning av förlängningskabeln

Uppsök läkare om era fingrar svullnar, då ni känner er dålig eller om fingrarna blir utan känsel.

Att arbeta med grästrimmern

Håll alltid händerna och fötterna på ett säkert avstånd från den roterande skärtråden.

• Ta före arbetet bort knivskyddet (17) från trådkniven (18).

• Håll alltid luftslitsarna rena.

• Skärtråden fortsätter att gå efter det att grästrimmern är

frånkopplad. Vänta därför tills tråden står stilla, innan ni åter kopplar till apparaten.

I syfte att förhindra att insticksanslutningen lossnar av misstag skall Du stoppa in förlängningssladden i form av en ögla genom öppningen i det bakre handtaget samt placera denna över kabelupphängningen.

Inkoppling

Använd ingen apparat vars brytare inte slår till och ifrån. Skadade brytare måste omedelbart rep areras eller b ytas av kundtjänsten. Apparat är utrustad med en tvåhands säkerhetsfrånkoppling vilken förhindrar att maskinen oavsiktligt koppas till.

Tillkoppling

Tryck först på säkringsknappen (5) på sidan och i anslutning därtill på TILL – FRÅN spaken (6). Under klippningsarbetet kan ni släppa säkringsknappen (5).

Frånkoppling

Släpp TILL – FRÅN spaken (6).

Arbetstips

Observera följande innan du börjar arbeta::

 Aggregatet får inte tas i drift innan bruksanvisningen har

lästs, alla angivna upplysningar har observerats och aggregatet har monterats enligt beskrivning!

 Sörj för en säker och uppröjd arbetsplats. Avlägsna föremål

från arbetsområdet, som kan slungas iväg.

 Konstatera innan arbetet påbörjas att:

− inga personer eller djur befinner sig inom arbetsområdet

− fri väg att backa undan är säkerställd för er

− ni står säkert.

 Trimma gräset bara när det är torrt, då får ni bäst

klippresultat.

Då personer med störningar i blodomloppet för ofta

utsätts för vibrationer, kan skador på nervsystemet eller blodkärlen uppträda. Ni kan minska vibrationerna:

- genom varma och kraftiga arbetshandskar

- förkorta arbetstiden (lägg in flera långa pauser)

Observera under alla omständigheter säkerhetsanvisningarna på s.

89 och följande.

Att arbeta med grästrimmern

Riktig arbetsställning

Innan ni börjar med arbetet, ska grästrimmern vara så inställd, att ni kan arbeta bekvämt och säkert.

Teleskopstången

Genom teleskåpstången kan ni

a) ändra trimmerlängden och b) variera apparathöjden.

1. Vrid apparaten med handtaget 90° åt vänster (moturs) och

skjut ihop, eller dra ut apparaten till önskad höjd.

2. För att låsa fast höjden, vrider ni tillbaka handtaget.

Styrhandtag

För bättre kontroll av grästrimmern, bör ni också hålla i styrhandtaget (8). Höjden för styrhandtaget kan ni ställa in för att kunna arbeta bekvämt.

• Lossa ratten (9).

• Skjut handtaget till önskat läge och dra fast ratten igen.

Att trimma

Håll grästrimmern under klippningen på tillräckligt avstånd från kroppen. Luta apparaten något framåt och rör er från vänster till höger. Gräs högre än 15 cm bör klippas i steg.

Klippa kanter

För friklippning av kanter, buskar och träd, måste skärhuvudet vridas.

1. Koppla från grästrimmern.

2. Vrid apparaten med handtaget 180° åt vänster (moturs).

3. Ställ grästrimmern på stödhjulet (4) och för apparaten längs

kanten. Så kan ni klippa kanten med säkert avstånd till marken, utan att behöva bära apparaten.

Rör apparaten runt träd och buskar så att växterna inte skadas. Observera! Skadade växter kan dö.

För inte skärtråden alltför nära murar och stenläggningar, eftersom detta sliter mycket på skärtråden.

Trådframmatning

Skärtråden slits under klipparbetet, eller den kan slitas av, så att gräset inte längre klipps.

Tryck grästrimmern, som är igång, kort mot fast mark. Härigenom förlängs skärtråden (ca. 4 cm). Om skärtråden skulle överskrida den maximala skärdiametern, kortas den av genom den inbyggda kniven i skyddshuven.

Underhåll och skötsel

Före underhåll och skötsel:

- Slå från apparaten

- Vänta tills skärtråden står stilla

- Dra ut nätanslutningen

Säkerhetsanordningar som tagits bort vid underhålls- och rengöringsarbeten måste ovillkorligen sättas tillbaka och kontrolleras vederbörligen.

Använd enbart originaldelar. Andra delar kan leda till oförutsedda maskin- och personskador.

Iståndsättningsarbeten som går utöver detta får endast utföras av tillverkaren eller kundservice.

Tänk på följande för att få bra funktionsduglighet för

grästrimmern:

 Rengör regelbundet alla rörliga delar.  Avlägsna damm och försmutsningar med en trasa eller

pensel.

 Rengör inte maskinen med rinnande vatten eller

högtrycksspruta.

 Använd inga lösningsmedel (bensin, alkohol, etc.) på

plastdelarna, eftersom dessa kan skadas.

Byta trådspole

1. Dra ut stickkontakten.

2. Tryck in de båda arreteringarna (15) på spolkåpan (10) och

dra ut den.

3. Ta ut trådpolen (11) ur spolkåpan.

4. Ta bort smuts och gräsrester.

5. Trä in de båda skärtrådsändarna (13) på den nya

trådspolen genom de avsedda hålen (16) i spolkåpan (alltid en tråd i varje hål).

6. Sätt fast trådspolen inne under spolkåpan. Se till att

skärtrådarna in kläms fast och dra ut ca. 9 cm från spolen.

7. Sätt spolkåpan med trådspolen på fjädern (12) och tryck

neråt tills arreteringen (15) på spolkåpan (10) säkert hakar in.

Lagring

Dra ut nätkontakten.

 Förvara oanvända aggregat på ett torrt, stängt ställe utanför

barns räckvidd.

 Sätt knivskyddet (17) på trådkniven (18).  Observera följande före lagring under en längre period,

för att förlänga grästrimmer livstid och för att garantera att reglagen inte kärvar.

− Utför en grundlig rengöring.

Garantie

• Vi lämnar två års garanti räknat från leverans från

återförsäljarens lager på material- och tillverkningsfel.

• Vi tar inget ansvar för fel som uppstår på grund av felaktig

behandling eller otillräckligt emballage vid retur av aggregatet eller har orsakats på grund av att bruksanvisningen inte har följts. Felaktiga delar skickas porto- och fraktfritt till vår fabrik. Beslutet om gratis ersättningsleverans fattas av oss.

• Garantiarbeten utförs av oss eller av en av oss godkänd

serviceverkstad. För att låta ett annat företag utföra en garantireparation krävs vårt uttryckliga medgivande.

• Garantin omfattar inte en normal förslitning av trådspolen.

• Garantin gäller endast om originalreservdelar används.

• Vi förbehåller oss ändringar på grund av teknisk

vidareutveckling.

Möjliga felMöjliga störningar

Innan varje störningsavhjälpning

− Slå från apparaten

− Vänta tills skärtråden står stilla

− Dra ut nätan slutningen

 Efter varje störningsavhjälpning skall alla säkerhetsanordningar åter sättas i drift och kontrolleras.

Fel Möjlig orsak Åtgärd

Apparaten går inte. Â Ingen ström

Â Förlängningskabeln defekt Â Nätkontakt, motor eller strömbrytare defekt

Apparaten klipper med avbrott. Â Förlängningskabeln defekt

Â Internt fel

Â Strömbrytaren defekt

Apparaten klipper inte Â Skärtråden för kort / avbruten

Â Apparaten är överbelastad, eftersom gräset

är för högt

Skärtråden matas inte fram Â Trådspolen tom

Â Hoptrasslad skärtråd

Tekniska data

Typ RT 400 RT 500 Model RT 400 RT 500 Motoreffekt P

Nätspänning / Nätfrekvens 230 V~ / 50 Hz Tomgångsvarvtal l n0 11000 min –1 Skärdiameter Ø max. Ø 300 mm max. Ø 320 mm Skärtråd Ø 1,2 mm 1,4 mm Trådframmatning knapp-automatisk trådframmatning Trådspole 2 x 4,5 m Hand-Arm-Vibration enligt EN 786 5,0 m/s Schalldruckpegel L

83 dB (A)

(nach 2000/14/EG) Bullernivå L

Uppmätt bullernivå 95 dB (A)

(enligt direktiv 2000/14/EG) Garanterad bullernivå 96 dB (A) Mått i mm (Höjd) ca. 82 – 103 cm Vigt ca. 3,1 kg Skyddsklass II

400 W 500 W

5,4 m/s2

Â Kontrollera strömförsörjningen,

väggkontakten och säkringen

Â Kontrollera förlängningskabeln; byt

genast ut en defekt kabel

Â Låt en behörig elfackman kontrollera,

reparera eller byta originalreservdelar.

Â Kontrollera förlängningskabeln; byt genast

ut en defekt kabel

Â Uppsök tillverkaren eller behörig

kundservice

Â Mata fram skärtråd

Â Klipp gräset stegvis

Â Byt strådspole

Â Linda på skärtråden på nytt

Obsah

Montáž 3 Prehlásenie o zhode 5 Popis prístroja / Pótalkatrészek 94 Obsah dodávky 94 Prevádzkové časy 94 Symboly prístroja / návodu na použitie 94 Použitie podľa predpisov 95 Zvyškové riziká 95 Bezpečné pracovanie 95 Prípravy pre uvedenie do prevádzky 96 Uvedenie do prevádzky 97 Upozornenia pre prácu 97 Práca so strunovou kosačkou 97 Údržba a čistenie 98 Uskladnenie 98 Záruka 98 Možné poruchy 99 Technické údaje 99

Prevádzkové časy

Pred uvedením náradia do prevádzky dbajte prosím na štátnoprávne (regionálne) predpisy pre ochranu proti hluku.

Symboly prístroja

Pred uvedením prístroja do prevádzky prečítať a dbať na návod na použitie a bezpečnostné pokyny.

Ak je prívodné vedenie poškodené alebo prerušené,

ihneď vytiahnite zástrčku

Popis prístroja / Pótalkatrészek

Pozícia Označenie Objednávacie č.

1. Strihacia hlava

2. Vetracie otvory

3. Ochranný kryt

4. Koliesko

5. Bezpečnostné tlačidlo

6. Spínač ZAP-VYP na rukoväti

7. Držiak kábla

8. Vodiaca rukoväť

9. Fixačná skrutka 380920

10. Kryt na cievku

11. Cívka s lankom kompl.

12. Pružina

13. Strihacie lanko

14. Skrutka ST 4.2 x 18

15. Aretačné kolíky

16. Otvory

17. Kryt nožov

18. Nože na lanko

19. Bezpečnostná nálepka

380917 380918

380919

380921 380922 380923

380908

380903 380904 380909

Obsah dodávky

• Strunová kosačka

RT 400/RT500

• Ochranný kryt (vrátane skrutiek)

• Navíjacia cievka s

lankom

•

Návod na obsluhu

• Koliesko

 Po vybalení skontrolujte obsah kartóna na

! kompletnosť

! příp. poškodenia dopravou

Výhrady oznámte okamžite obchodníkovi, podávateľovi príp. výrobcovi. Neskoré reklamácie nebudú uznané.

Nebezpečenstvo pri dobiehajúcom nástroji!

Noste ochranu očí a sluchu.

Symboly návodu na použitie

Hroziace nebezpečenstvo alebo nebezpečná situácia. Nerešpektovanie tohto pokynu môže mať

za následok zranenia alebo hmotné škody.



Dôležité pokyny pre primerané zaobchádzanie. Nerešpektovanie týchto pokynov môže viesť k poruchám.

Pokyny pre užívateľa. Tieto pokyny Vám pomôžu optimálne využívať všetky funkcie prístroja.

Montáž, obsluha a údržba. Tu Vám bude presne vysvetlené, čo musíte vykonať.

Pri bežiacom motore: nezúčastnené osoby, ako aj domáce a úžitkové zvieratá udržujte mimo nebezpečného priestoru (minimálne 6 m).

Nevystavujte dažďu. Chráňte pred vlhkosťou

Pred opravami, údržbou a čistením vypnúť motor a vytiahnuť zástrčku.

Nebezpečenstvo vznikajúce odmršťovaním častí.

Použitie podľa predpisov

 Strunová kosačka je určená na kosenie trávy a podobných

mäkkých porastov, ako aj trávnatých okrajov v súkromných domových záhradách a hobby-záhradách.

 Nástroj sa nesmie používať v otvorených zariadeniach,

parkoch, na športoviskách alebo na uliciach, v poľnohospodárstve a lesníctve.



 K použitiu podľa predpisov patrí aj dodržiavanie výrobcom

 Treba dodržiavať platné príslušné predpisy pre ochranu

Strunová kosačka sa nesmie používať na strihanie

a skracovanie:

- živých plotov, kríkov a krovia

- kvetov

- kompostového materiálu.

Existuje nebezpečenstvo poranení!

predpísaných podmienok pre prevádzku, údržbu a rekonštrukciu a dodržiavanie bezpečnostných predpisov

uvedených v návode.

proti úrazom, ako aj ostatné všeobecne uznávané pracovno-medicínske a bezpečnostno-technické predpisy.

 Každé ďalšie iné použitie platí ako použitie, ktoré nie je v

súlade s predpismi. Za škody každého druhu, ktoré z toho vyplynú, výrobca neručí. Riziko nesie sám užívateľ.

 Samovoľné zmeny na strunovej kosačke vylučujú

zodpovednosť výrobcu za vzniknuté škody akéhokoľvek druhu.

 Nástroj môžu pripravovať, používať a vykonávať na ňom

údržbu iba osoby, ktoré sú s ním oboznámené a poučené

o nebezpečenstvách vyplývajúcich z jeho používania. Rekonštrukčné práce smieme prevádzať len my, príp. nami menované servisné miesta.

 Stroj nesmie byť používaný v prostredí s nebezpečenstvom

explózie a nesmie byť vystavený dažďu.

Zvyškové riziká

Aj pri používaní podľa predpisov môžu aj napriek dodržaniu príslušných bezpečnostných opatrení vznikať zvyškové riziká podľa konštrukcie určenej účelom použitia.

Zvyškové riziká je možné minimalizovať, keď budú spoločne dodržiavané „Bezpečnostné predpisy“ a „Použitie podľa predpisov “ ako aj Návod na obsluhu.

Ohľaduplnosť a opatrnosť znižujú riziko úrazu osôb a poškodení.  Nebezpečenstvo poranenia prstov a rúk pri kontakte

s bežiacimi strihacími lankami.

 Nebezpečenstvo poranenia nôh pri kontakte so strihacími

lankami v nekrytej oblasti.

 Vymršťovanie kameňov a zeminy.  Ohrozenie el. prúdom z elektrického prípojného vedenia,

ktoré nezodpovedá predpisom.

 Kontakt s časťami pod elektrickým prúdom pri otvorených

elektrických súčiastkach.

 Poškodenie sluchu pri dlhšie trvajúcich prácach bez

ochrany sluchu.

Okrem toho nemôžu napriek všetkým prijatým opatreniam vznikať zreteľné zvyškové riziká.

Bezpečné pracovanie

Pri nesprávnom používaní môže byť strunová kosačka nebezpečná. Ak sú elektrické náradia používané, musia byť dodržiavané základné bezpečnostné opatrenia, aby sa vylúčili riziká vzniku požiaru, úrazu elektrickým prúdom a poranení osôb.

Prečítajte si preto a dodržiavajte pred uvedením do prevádzky tohto výrobku nasledovné upozornenia a predpisy pre zamedzenie vzniku úrazu vo Vašom zamestnaneckom spoločenstve príp. platné bezpečnostné prepisy v konkrétnej krajine, pre ochranu seba a iných pred možnými poraneniami.

Bezpečnostné predpisy dajte všetkým osobám, ktoré

pracujú so strojom. Tieto bezpečnostné predpisy dobre uschovajte.

 Pred použitím sa bližšie zoznámte so strojom pomocou

Návodu na použitie.

 Stroj nepoužívajte na účely, pre ktoré nie je určený (pozri

„Použitie podľa predpisov“).

 Pracujte na nekĺzavom a rovnom povrchu.  Vyhnite sa abnormálnemu držaniu tela. Dbajte na pevný

postoj a udržujte v každom čase rovnováhu.

 Buďte pozorní. Dávajte pozor na to, čo robíte. K práci pristupujte

s rozumom. Prístroj nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu alebo liekov. Moment nepozornosti pri používaní prístroja môže viesť k vážnym poraneniam.

 Noste vhodné pracovné oblečenie:

− žiadne voľné oblečenie alebo ozdoby, tieto môžu byť

zachytené pohyblivými časťami

− rukavice a nekĺzavú obuv,

− dlhé nohavice pre ochranu nôh

 Noste osobné ochranné oblečenie:

− chrániče sluchu (hladina akustického tlaku na

pracovisku môže prekročiť 85 dB (A))

− ochranné okuliare

 Udržujte svoje pracovné prostredie v poriadku!

Neporiadok môže spôsobiť úrazy.

 Pozor pri chôdzi dozadu. Nebezpečenstvo zakopnutia!  Pred kosením odstráňte všetky cudzie predmety (napr.

kamene, konáre, drôty, atď.). Pri práci dávajte pozor na ostatné cudzie predmety.

 V prípade, že zbadáte cudzí predmet, prosím, vypnite

nástroj a tento predmet odstráňte. Predtým ako nástroj znovu zapnete skontrolujte, či nie je poškodený a v prípade potreby nechajte previesť potrebné opravy.



Berte do úvahy vplyvy okolia:

− Prístroj nepoužívajte vo vlhkom alebo mokrom prostredí.

− Nástroj chráňte pred dažďom.

− Postarajte sa o dobré osvetlenie.

 Nástroj nikdy nenechávajte bez dozoru.

 Deti a mládež do 16 rokov, ako aj osoby, ktoré nie sú

oboznámené s návodom, nesmú tento nástroj používať.

 Udržiavajte iné osoby a zvieratá mimo vášho pracovného

miesta. Nedovoľte ostatným osobám, zvlášť deťom dotýkať sa náradia alebo kábla.

 Používanie stroja prerušte v prípade, že sú v blízkosti

osoby, hlavne deti alebo domáce zvieratá a vtedy, keď meníte vaše pracovné miesto.

 Stroj nepreťažujte ! Stroj pracuje lepšie a bezpečnejšie v

udanej výkonovej oblasti.

 Prístroj prevádzkujte len s kompletnými a správne

nasadenými ochrannými pomôckami a nič, čo by mohlo ovplyvniť bezpečnosť prístroja, na ňom nemeňte.

 Nesiahajte na nôž, hrozí nebezpečenstvo poranenia!  Nikdy nemontujte kovové strihacie prvky.

Použitie iných náradí a iného príslušenstva môže pre

Vás znamenať nebezpečenstvo poranenia.

 Stroj vypnite, počkajte na zastavenie strihacích laniek

a vytiahnite sieťový kábel zo zástrčky pri:

− opravách

− údržbe a čistení

− odstraňovaní porúch (Čistenie navíjacej cievky s

lankom)

− doprave a skladovaní

− opustení nástroja (aj pri krátkodobých prerušeniach

práce)

 Pozor! Strihacie lanká zo zotrvačnosti dobiehajú! Lanká

nezastavujte rukou.

 O strunovú kosačku sa starostlivo starajte:

− O vašu strunovú kosačku sa starostlivo starajte:

− Udržujte rukoväť suchú a bez oleja a mastnoty.

− Dodržiavajte predpisy o údržbe a pokyny pre výmenu

navíjacej cievky.

− Udržujte rukoväť suchú a bez oleja a mastnoty.

 Skontrolujte stroj na možné poškodenia:

− Pred ďalším použitím stroja musia byť ochranné

prípravky skontrolované, či sú schopné bezchybnej a

správnej funkcie podľa predpisov.

− Preverte,

či pohyblivé časti bezchybne fungujú a

nezasekávajú sa alebo, či nie sú poškodené. Všetky časti musia byť správne namontované a musia spĺňať všetky podmienky, aby bola zaistená bezchybná prevádzka radiálnej rezačky obkladov.

− Poškodené ochranné zariadenia a časti musia byť

opravené alebo vymenené odborným servisom (alebo výrobcom), pokiaľ nie je inak uvedené v návode na použitie.

− Poškodené alebo nečitateľné bezpečnostné nálepky

treba nahradiť novými.

 Uchovávajte nepoužívané prístroje na suchom

uzamknutom mieste mimo dosahu detí.

Elektrická bezpečnosť

 Prevedenie prípojných vedení podľa IEC 60 245 (H 07

RN-F) s priemerom žíl minimálne

− 1,5 mm² pri dlžke kábla do 25 m

− 2,5 mm² pri dlžke kábla nad 25 m

 Dlhé a tenké prípojné vedenia vytvárajú pokles napätia.

Motor nedosiahne maximálny výkon, funkcia stroja je zredukovaná.

 Zástrčky a spojovacie zásuvky na prípojných vedeniach

musia byť z gumy, mäkkého PVC alebo iných termoplastových materiálov o rovnakej mechanickej pevnosti alebo musia byť takýmto materiálom potiahnuté.

 Zástrčné zariadenie prípojného vedenia musí byť chránené

proti postrekovej vode.

 Pri kladení prípojného vedenia dbať na to, aby

neprekážalo, nebolo stlačené, nebolo zalomené a spojenie so zásuvkou nebolo vlhké.

 Kábel nepoužívajte na účely, pre ktoré nie je určený.

Ochraňujte kábel pred horúčavou, olejom a ostrými hranami. Nepoužívajte kábel na vytiahnutie zástrčky zo

zásuvky.

 Pri použití káblového bubna kábel úplne odviňte.  Kontrolujte pravidelne predlžovacie káble a vymeňte ich,

ak sú poškodené.

 Nepoužívajte žiadne chybné prípojné vedenia.  Vonku používajte len pre toto použitie

povolené a

zodpovedajúco označené predlžovacie káble.

 Nepoužívať žiadne provizórne elektrické pripojenia.  Ochranné zariadenia nikdy nepremosťovať alebo

vyraďovať z prevádzky.

 Prístroj pripojte cez prúdový ochranný spínač (30 mA).

Elektrické pripojenie príp. opravy elektrických častí

stroja treba uskutočniť prostredníctvom odborníkov na elektriku s koncesiou alebo našimi servisnými miestami. Treba dodržiavať miestne predpisy, ktoré sa zvlášť týkajú ochranných opatrení.

Opravy ostatných častí stroja má vykonávať výrobca

príp. jeho servisné miesta.

Používať len originálne náhradné diely. Použitím iných

náhradných dielov a iného príslušenstva môžu vzniknúť pre užívateľa úrazy. Za škody, ktoré z toho vyplynú, výrobca neručí.

Prípravy pre uvedenie do prevádzky

Pre dosiahnutie bezchybného fungovania stroja,

dodržujte upozornenia v tomto návode.

Musíte vykonať nasledovné:

 Primontovať ochranný kryt  Pripojte oporné koliesko  Pripojte vodiacu rukoväť

Montáž ochranného krytu

Naskrutkujte ochranný kryt (9) pomocou skrutiek (14) na strihaciu hlavu (3).

Montáž oporného kolieska

Oporné koliesko (4) priskrutkujte pomocou skrutiek (14) na ochranný kryt.

Pripojenie vodiacej rukoväte

Upevnite vodiacu rukoväť (8) na nástroj pomocou fixačnej skrutky (9).

Uvedenie do prevádzky

Pripojenie na sieť

Porovnajte napätie udané na typovom štítku prístroja, napr. 230 V s napätím v sieti a zapojte radiálnu rezačku obkladov do zodpovedajúcej a podľa predpisov uzemnenej zásuvky.

Prístroj pripojte cez prúdový ochranný spínač (30 mA).  Použite prípojný, prípadne predlžovací kábel s prierezom

jadra minimálne 1,5 mm, do dĺžky 25 m

Použitie predlžovacieho kábl

Aby sa zabránilo neúmyselnému uvoľneniu zástrčného

spoja, zastrčte predlžovací kábel ako slučku cez otvor v zadnej rukoväti a preložte ho cez káblový záves.

Zapnutie

Nepoužívajte prístroj, na ktorom sa nedá spínač ani zapnúť, ani vypnúť. Poškodené spínače musia byť okamžite servisom opravené alebo vymenené za nové.

Záhradnícke nožnice sú vybavené dvojručným bezpečnostným vypínaním, ktoré zabraňuje neúmyselnému zapnutiu.

Zapnutie

Najskôr stlačte bočné okrúhle bezpečnostné tlačidlo (5) a následne spínač ZAP. – VYP. na rukoväti (6). Počas procesu kosenia môžete bezpečnostné tlačidlo (5) uvoľniť.

Vypnutie

Uvoľnite tlačidlo ZAP.-VYP. na rukoväti (6).

Upozornenia pre prácu

Pred začiatkom práce dodržujte nasledovné:

 Prístroj nesmiete skôr zapnúť, kým si neprečítate tento

návod na obsluhu, nedodržíte všetky menované upozornenia a prístroj nezmontujete ako je popísané!

 Dbajte na bezpečné a upratané pracovisko. Odstráňte

z pracovného priestoru predmety, ktoré by mohli byť vymrštené.

 Pred začatím práce zabezpečte, aby:

− sa v pracovnej oblasti nezdržiavali žiadne iné osoby

alebo zvieratá,

− bol pre vás zabezpečený bezprekážkový pohyb dozadu,

− bol zaistený pevný postoj.

 Trávu strihajte len vtedy, keď je suchá, tým dosiahnete

najlepšie výsledky strihania.

Keď sú osoby s poruchami krvného obehu príliš často

vystavované vibráciám, môžu sa u nich vyskytnúť poškodenia nervového systému alebo ciev. Vibrácie môžete znížiť:

- pomocou silných, teplých pracovných rukavíc,

- skrátením pracovného času (viac dlhších prestávok) V prípade opuchnutia prstov, ak cítite nevoľnosť alebo vám znecitlivejú prsty, navštívte doktora.

Práca so strunovou kosačkou

Držte ruky a nohy vždy v bezpečnej vzdialenosti od rotujúcich strihacích laniek.

• Pred prácou odstráňte kryt na nože (17) z nožov na lanko

(18).

• Vetracie otvory udržiavajte vždy čisté.

• Strihacie lanko beží po vypnutí strunovej kosačky zo

zotrvačnosti ďalej. Počkajte, kým sa lanká zastavia predtým, ako nástroj znovu zapnete.

V každom prípade dodržujte bezpečnostné predpisy na s. 95 ff.

Práca so strunovou kosačkou

Správne držanie pri práci

Pred začatím práce by mala byť strunová kosačka nastavená tak, aby ste mohli pracovať bezpečne a pohodlne.

Teleskopická tyč

Pomocou teleskopickej tyče môžete

a) meniť dĺžku strihania a

b) výšku nástroja.

1. Otočte nástroj na rukoväti o 90° doľava (proti smeru

hodinových ručičiek) a zasuňte alebo vytiahnite nástroj na požadovanú výšku.

2. Aby ste zablokovali výšku, otočte rukoväť naspäť do

pôvodnej polohy.

Vodiaca rukoväť

Strunovú kosačku držte pre lepšiu kontrolu dodatočne za vodiacu rukoväť (8). Pre pohodlnejšiu prácu môžete vodiacu rukoväť výškovo prestaviť.

• Uvoľnite fixačnú skrutku (9).

• Posuňte rukoväť do požadovanej polohy a znovu

zatiahnite fixačnú skrutku.

Strihanie

Držte strunovú kosačkou počas strihacieho procesu v dostatočnej vzdialenosti od tela. Nakloňte pritom nástroj zľahka dopredu a pohybujte ním zľava doprava. Trávu vyššiu ako 15 cm by ste mali kosiť stupňovito.

Strihanie okrajov

Pre vykášanie okrajov, kríkov a stromov musí byť strihacia hlava otočená.

1. Vypnite strunovú kosačku.

2. Otočte nástroj na rukoväti o 180° doľava (proti smeru

hodinových ručičiek).

3. Nasaďte strunovú kosačku na oporné koliesko (4) a veďte

nástroj pozdĺž okraja. Takto môžete pri strihaní okrajov udržiavať bezpečnú vzdialenosť od zeme bez toho, aby ste museli nástroj niesť.

Nástroj veďte popri stromoch a kroch tak, aby ste ich nepoškodili. Neveďte strihacie lanká priamo popri múroch a kamenných platniach, ináč sa príliš opotrebujú.

Nastavenie lanka

Strihacie lanko sa počas procesu strihania opotrebuje alebo roztrhne, takže nie je možné trávu ďalej kosiť.

Bežiacu strunovú kosačku krátko pritlačte k pevnej zemi. Tým sa strihacie lanko predĺži (asi o 4 cm). V prípade, že strihacie lanko prekročí maximálny priemer kosenia, skráti sa pomocou integrovaného noža v ochrannom kryte.

Údržba a čistenie

Pred každou údržbovou a čistiacou prácou

- prístroj vypnúť

- Počkajte na zastavenie strihacieho lanka

- vytiahnuť sieťovú zástrčku

Po údržbe a čistení odstránené bezpečnostné zariadenia musia byť bezpodmienečne znovu odborne namontované späť a skontrolované.

Používať len originálne diely. Iné diely môžu viesť k nepredvídaným škodám a poraneniam.

Ďalšie opravárske práce smú byť prevedené iba výrobcom alebo zákazníckym servisom iba výrobcom alebo zákazníckym servisom.

Dodržte nasledovné, aby ste udržali funkčnosť strunovej

kosačky:

 Pravidelne čistite všetky pohyblivé časti.  Odstráňte prach a znečistenia s handrou alebo štetcom  Nečistite stroj tečúcou vodou alebo vysokotlakovým

čističom. Pre diely z plastickej hmoty nepoužívajte rozpúšťadlá (benzín, alkohol, atď.), pretože tieto môžu plastické hmoty.

Výmena navíjacej cievky s lankom

1. Vytiahnite sieťový kábel.

2. Zatlačte k sebe obidva aretačné kolíky (15) na kryte

navíjacej cievky (10) a vytiahnite ju.

3. Vyberte navíjaciu cievku s lankom (11) z krytu na

navíjaciu cievku.

4. Odstráňte nečistoty a zvyšky trávy.

5. Navlečte obidva konce strihacích laniek (13) novej

navíjacej cievky s lankom do určených otvorov (16) v kryte na navíjaciu cievku (zakaždým jedno lanko cez jeden otvor).

6. Vložte navíjaciu cievku s lankom pevne do krytu na

navíjaciu cievku. Dbajte pritom na to, aby strihacie lanká neboli privreté a vytiahnite ich asi 9 cm von z navíjacej cievky.

7. Nasaďte kryt navíjacej cievky s navíjacou cievkou

s lankom na pružinu (12) a zatlačte ju nadol tak silno, aby sa aretačné kolíky (15) krytu navíjacej cievky (10) bezpečne zaistili.

Uskladnenie

Vytiahnuť sieťovú zástrčku.

 Uchovávajte nepoužívané prístroje na suchom uzamknutom

mieste mimo dosahu detí.

 Nasaďte kryt nožov (17) na nože na lanko (18).

 Pred dlhším uskladnením dbajte na to, aby sa pre

predĺženie životnosti radiálnej rezačky obkladov a pre ľahkú bežnú obsluhu vykonalo nasledovné:

− urobte dôkladné vyčistenie stroja.

Záruka

• Preberáme dva roky záruku od dodávky prístroja zo skladu

obchodníka za chyby, ktoré sa vyskytli na základe chýb materiálu príp. výroby.

• Záruka sa netýka škôd, ktoré vzniknú neodborným

zaobchádzaním alebo nedostatočným balením pri spätnej doprave prístroja príp. nedodržaním návodu na obsluhu. Chybné diely treba poslať nášmu závodu bez zaplatenia poštovného príp. bez zaplatenia dopravy. Rozhodnutie o bezplatnej náhradnej dodávke prislúcha nám.

• Vzniknuté práce so zárukou vykonáme my alebo nami

autorizované servisné miesto. Odstránenie závad počas záruky inou firmou vyžaduje náš výslovný súhlas

• Záruka sa nevzťahuje na bežné opotrebenie navíjacej

cievky s lankom

• Záruku zabezpečujeme len, keď sú používané originálne

náhradné diely.

• Vyhradzujeme si zmeny, ktoré slúžia technickému pokroku.

Možné poruchy

Pred každým odstránením poruchy

− prístroj vypnúť

− Počkajte na zastavenie strihacieho lanka

− vytiahnuť sieťovú zástrčku

 Po každom odstránení poruchy opäť uviesť všetky bezpečnostné zariadenia do prevádzky a preveriť.

Porucha Možná príčina

Nástroj nefunguje.

Â Bez prúdu Â Poškodený predlžovací kábel

Â Sieťová zástrčka, motor alebo spínač sú

defektné.

Nástroj kosí prerušovane

Â Predlžovací kábel je chybný Â Interná chyba

Â Spínač zapínania/vypínania je chybný

Nástroj nekosí

Â Strihacie lanko je príliš krátke / zlomené Â Nástroj je preťažený, lebo je príliš vysoká tráva

Strihacie lanko sa nepredlžuje

Â Navíjacia cievka s lankom je prázdna Â Strihacie lanko je zamotané

Odstránenie

Â Preverte napájanie, zásuvku a poistky Â Preverte predlžovací kábel, poškodený kábel

ihneď vymeňte

Â Motor alebo spínač nechať skontrolovať

alebo opraviť odborníkovi na elektriku s koncesiou, príp. nechať nahradiť originálnymi náhradnými dielmi

Â Preverte predlžovací kábel, poškodený kábel

ihneď vymeňte

Â Obráťte sa prosím na zákaznícky servis. Â Predĺžiť strihacie lanká

Â Trávu strihajte stupňovito Â Vymeňte navíjaciu cievku s lankom Â Strihaciu cievku nanovo naviňte

Technické údaje

Typ RT 400 RT 500 Model RT 400 RT 500 Výkon motora P

Napätie siete / Frekvencia siete 230 V~ / 50 Hz Voľnobežné otáčky n0 11000 min –1 Priemer kosenia Ø max. Ø 300 mm max. Ø 320 mm Rezné lanko Ø 1,2 mm 1,4 mm Nastavenie lanka posun struny Tipp-Automatik Navíjacia cievka s lankom 2 x 4,5 m Prenos vibrácií do rukoväte podľa EN 786 5,0 m/s Hladina akustického tlaku L

83 dB (A)

(podľa 2000/14/EG) Hladina akustického výkonu L

nameraná hladina akustického výkonu 95 dB (A)

(nach 2000/14/EG) zaručená hladina akustického výkonu 96 dB (A) Rozmery (výška) ca. 82 – 103 cm Hmotnosť ca. 3,1 kg Druh ochrany II

400 W 500 W

5,4 m/s2

Atika RT 500, RT 400 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
