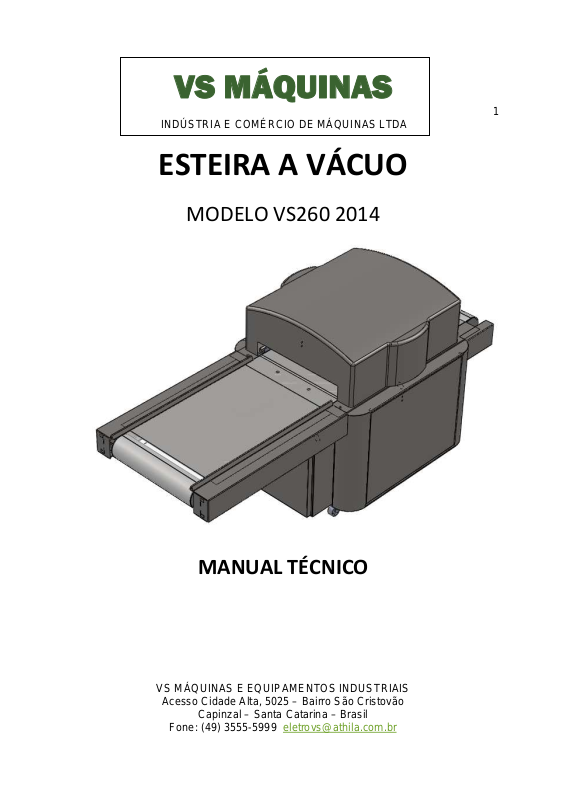

athila VS260 User Manual
VS MÁQUI
NAS
INDÚSTRIA E COMÉRCIO DE MÁQUINAS LTDA
ESTEIRA A VÁCUO
MODELO VS260 2014
1
MANUAL TÉCNICO
VS MÁQUINAS E EQUIPAMENTOS INDUSTRIAIS
Acesso Cidade Alta, 5025 – Bairro São Cristovão
Capinzal – Santa Catarina – Brasil
Fone: (49) 3555-5999
eletrovs@athila.com.br
VS MÁQUI
NAS
2
INDÚSTRIA E COMÉRCIO DE MÁQUINAS LTDA
ESTEIRA A VÁCUO
Para segurança da máquina e dos operadores, os dispositivos de segurança devem estar
perfeitamente eficientes.
Esta folha tem a finalidade de comprovar que, com a máquina em operação, os
dispositivos são eficazes, o manual técnico foi entregue e o operador se responsabiliza em
obedecê-lo.
Está copia deverá ser devolvida com os seguintes dados preenchidos:
Cliente:
N° de matricula:
Data:
Carimbo e assinatura:
VS MÁQUINAS E EQUIPAMENTOS INDUSTRIAIS
Acesso Cidade Alta, 5025 – Bairro São Cristovão
Capinzal – Santa Catarina – Brasil
Fone: (49) 3555-5999
eletrovs@athila.com.br
VS MÁQUI
NAS
3
INDÚSTRIA E COMÉRCIO DE MÁQUINAS LTDA
CONDIÇÕES DE GARANTIA
A máquina e suas partes mecânicas que por venturas apresentarem defeitos cobertos
por garantia serão substituídos.
As partes elétricas, passada a fase de teste, não possuem garantia. Durante o período de
garantia as operações de desmontagem ou substituição de partes devem ser efetuadas na
presença de algum técnico de empresa VS MÁQUINAS, sob pena de perda da garantia.
A operação com fluidos de natureza diferente devem ser previamente submetidas ao
setor técnico da VS MÁQUINAS. Ao mesmo cabe dar o parecer a respeito da idoneidade da
máquina para as novas condições de trabalho, com ou sem modificações. Eventuais danos na
máquina consequentes de uso não aprovado e diferente do original estão isentos de garantia.
VS MÁQUINAS E EQUIPAMENTOS INDUSTRIAIS
Acesso Cidade Alta, 5025 – Bairro São Cristovão
Capinzal – Santa Catarina – Brasil
Fone: (49) 3555-5999
eletrovs@athila.com.br
VS MÁQUI
NAS
Máquina
Modelo
N
Fabricação
INDÚSTRIA E COMÉRCIO DE MÁQUINAS LTDA
ESPECIFICAÇÕES TECNICAS
1.1 IDENTIFICAÇÃO
VS MÁQUINAS
INDÚSTRIA E COMÉRCIO DE MÁQUINAS LTDA
4
EMBALADORA A VÁCUO
VS260ALT12 00018
2014
VS MÁQUINAS E EQUIPAMENTOS INDUSTRIAIS
Acesso Cidade Alta, 5025 – Bairro São Cristovão
Capinzal – Santa Catarina – Brasil
Fone: (49) 3555-5999
eletrovs@athila.com.br
VS MÁQUI
NAS
INDÚSTRIA E COMÉRCIO DE MÁQUINAS LTDA
1.2 CARACTERISTÍCAS TÉCNICAS
5
VS MÁQUINAS E EQUIPAMENTOS INDUSTRIAIS
Acesso Cidade Alta, 5025 – Bairro São Cristovão
Capinzal – Santa Catarina – Brasil
Fone: (49) 3555-5999
eletrovs@athila.com.br
VS MÁQUI
NAS
6
INDÚSTRIA E COMÉRCIO DE MÁQUINAS LTDA
2 DESCRIÇÃO DA MÁQUINA
A tampa onde é feito todo o processo de selagem, é construído em alumínio, onde é
suportada através de dois guias que são acionados por pistão pneumático.
Máquina de câmara a vácuo automática com excelente capacidade de produção.
Composta de esteira transportadora com avanço programado para garantir alta performance.
Alimentada com 220 ou 380 V, trifásica, tem energia instalada intermitente de 27 kW e
consome 10 cfm de ar a 6 bar. Aconselhasse a trabalhar de 7 a 8 Bar de pressão.
Possui duas barras de selagem de 1000 mm/atingindo um ritmo de produção elevado.
Com sua esteira transportadora, o tempo de embalagem e a mão de obra são
otimizados, trazendo maior agilidade e economia ao processo.
Cada barra de selagem possui solda simples. Espaço entre barras de 775mm.
Construída em Aço Inox AISI 304 evita oxidação e contaminação, a VS
MÁQUINASmodela a máquina paraatender aos diversos requisitos de higiene e durabilidade.
Possui sistema de sensores de segurança na borda lateral garantindo a integridade do
operador, e 4 botões de emergência auto monitorado, com grau de segurança adequado ao
processo, estão localizados nas extremidades da máquina garantindo um funcionamento com
total segurança ao operador.
O processo é automático. Apenas a colocação do produto na esteira é feita
manualmente. Composta de painel digital microprocessado com CLP para o controle da
máquina.
Avanço programado da esteira transportadora. Fácil acesso aos componentes e
manutenção.
VS MÁQUINAS E EQUIPAMENTOS INDUSTRIAIS
Acesso Cidade Alta, 5025 – Bairro São Cristovão
Capinzal – Santa Catarina – Brasil
Fone: (49) 3555-5999
eletrovs@athila.com.br
VS MÁQUI
NAS
INDÚSTRIA E COMÉRCIO DE MÁQUINAS LTDA
COMPONENTES DA EMBALADORA A VÁCUO
2.1 A ESTRUTURA DA MÁQUINA E SUAS FIXAÇÕES
As laterais do equipamento são fixas com parafusos allen cabeça chata m6x20 e m8x20.
A base de colocação de pacotes é fixa com parafuso cabeça sextavada m10 com arruela de
pressão e porca auto-travante.
Quando substituir peças da máquina recoloque-as nas mesmas medidas.
2.2 ATUADORES ELÉTROPNEUMÁTIC OS
Os atuadores são de extrema utilidade para o equipamento, tendo como função abrir e
fechar o vácuo.
7
Código dos atuadores no final do manual conforme dados necessários.
Foto dos atuadores:
VS MÁQUINAS E EQUIPAMENTOS INDUSTRIAIS
Acesso Cidade Alta, 5025 – Bairro São Cristovão
Capinzal – Santa Catarina – Brasil
Fone: (49) 3555-5999
eletrovs@athila.com.br
VS MÁQUI
NAS
01 01 CONTROLADOR PNEUMATICO
02 02 PARAFUSO ALLEN M5 X 35mm
04 01 ATUADOR PNEUMÁTICO DUPLA AÇÃO
05 04 ARRUELA D
E PRESÃO M8
07 01 VALVULA DE ESFERA 2” BSP
INDÚSTRIA E COMÉRCIO DE MÁQUINAS LTDA
ITEM QUANT. DESCRIÇÃO
03 02 ANEL DE VEDAÇÃO
06 04 PARAFUSO SEXTAVADO M8 X 20 mm
2.3 COMO EFETUAR A TROCA DOS ATUADORES
01-Passo
Feche o ar comprimido.
8
Solte as conexões de SMS, peça ajuda a um eletricista para desligar as válvulas solenóides,
retire a tubulação do equipamento e leve a um lugar onde seja efetuada a troca.
Obs.: Não troque o atuador no local de trabalho da máquina, pois não conseguirá dar
aperto necessário para que não aja vazamento de vácuo.
02-Passo
Coloque a tubulação novamente no equipamento, aperte as conexões de SMS, e assim
recoloca-se a máquina em funcionamento.
VS MÁQUINAS E EQUIPAMENTOS INDUSTRIAIS
Acesso Cidade Alta, 5025 – Bairro São Cristovão
Capinzal – Santa Catarina – Brasil
Fone: (49) 3555-5999
eletrovs@athila.com.br
VS MÁQUI
NAS
9
INDÚSTRIA E COMÉRCIO DE MÁQUINAS LTDA
2.4 ANEL DE VEDAÇÃO SUPERIOR DA TAMPA E INFERIOR DA
ESTEIRA
2.4.1 ANEL DE VEDAÇÃO SUPERIOR DE SILICONE
Obs.: É necessário fazer a troca dos anéis de vedação por completo quando houver queda
de vácuo no vácuo metro pode ser anéis gastos ou membrana estourada.
VS MÁQUINAS E EQUIPAMENTOS INDUSTRIAIS
Acesso Cidade Alta, 5025 – Bairro São Cristovão
Capinzal – Santa Catarina – Brasil
Fone: (49) 3555-5999
eletrovs@athila.com.br
VS MÁQUI
NAS
INDÚSTRIA E COMÉRCIO DE MÁQUINAS LTDA
2.4.2 ANEL DE VEDAÇÃO INFERIOR DE SILICONE
Este anel é de suma importância para a vedação da máquina, garante a vedação total.
Quando efetuar a troca, verificar se o anel tem as mesmas medidas que estão descritas
neste manual.
OBS: Não fazer emendasnesta vedação de silicone, troque-o por completo.
10
VS MÁQUINAS E EQUIPAMENTOS INDUSTRIAIS
Acesso Cidade Alta, 5025 – Bairro São Cristovão
Capinzal – Santa Catarina – Brasil
Fone: (49) 3555-5999
eletrovs@athila.com.br
VS MÁQUI
NAS
01 1 PARAFUSO INOX CABEÇA FENDA M3
02 1 SUPORTE DA MOLA DE FORÇA
03 1 PRESILHA DE ENGATE RÁPIDO
INDÚSTRIA E COMÉRCIO DE MÁQUINAS LTDA
2.5 RÉGUAS DE SOLDA SUPERIORES E INFERIORES
2.5.1 RÉGUAS DE SOLDA SUPERIORES FIXAS A ESTRUTURA DA TAMPA.
As réguas de solda devem estar sempre em perfeita condição de trabalho para que a solda
esteja sempre perfeita.
Obs.:À esquerda e a direita visão na saída de produto da máquina.
Gatilhos de pressão para efetuar a troca das resistências, os gatilhos são compostos por
uma mola inferior que faz a pressão e sustentação das mesmas.
11
04 1 CABEÇA DE SUSTENTAÇÃO DA RESISTÊNCIA
VS MÁQUINAS E EQUIPAMENTOS INDUSTRIAIS
Acesso Cidade Alta, 5025 – Bairro São Cristovão
Capinzal – Santa Catarina – Brasil
Fone: (49) 3555-5999
eletrovs@athila.com.br
VS MÁQUI
NAS
INDÚSTRIA E COMÉRCIO DE MÁQUINAS LTDA
2.5.2 RÉGUAS DE SOLDA INFERIORES FIXAS NA BASE DA MAQUINA.
As membranas são sustentadas pelo suporte na tampa superior
Réguas suporte inferior para locar a solda, fixas na base da maquina.
As réguas suporte são compostas por anel de silicone de 100 x 200.
Manter estas réguas sempre revisadas para obter uma solda de boa qualidade.
Obs.: Manter sempre a fita de armalom sobre o anel de silicone para não grudar o
pacote no silicone.
12
VS MÁQUINAS E EQUIPAMENTOS INDUSTRIAIS
Acesso Cidade Alta, 5025 – Bairro São Cristovão
Capinzal – Santa Catarina – Brasil
Fone: (49) 3555-5999
eletrovs@athila.com.br
VS MÁQUI
NAS
ITEM
QUANT.
DESCRIÇÃO
01 01 SUPORTE FIXAÇÃO DAS MEMBRANAS
03 04 MOLA DE FIXAÇÃO SUPORTE DA MEMBRANA
04 04 PORCA SEXTAVADA M10 AUTO TRAVANTE
INDÚSTRIA E COMÉRCIO DE MÁQUINAS LTDA
2.6 FIXAÇÃO DO SUPORTE DAS MEMBRANAS
02 04 PARAFUSO DE FIXAÇÃO SUPORTE DA MEMBRANA
13
VS MÁQUINAS E EQUIPAMENTOS INDUSTRIAIS
Acesso Cidade Alta, 5025 – Bairro São Cristovão
Capinzal – Santa Catarina – Brasil
Fone: (49) 3555-5999
eletrovs@athila.com.br
VS MÁQUI
NAS
01 1 MEMBRANA DE AR
01 2 PARAFUSO ALEN
CABEÇA CHATA M6
01 4 BICO ENTRADA DE AR
01 5 PORCA D
E APERTO DO BICO
5
INDÚSTRIA E COMÉRCIO DE MÁQUINAS LTDA
2.7 MEMBRANAS DE FORÇA E SOLDA
As membranas são sustentadas pelo suporte na tampa superior.
As membranas são sustentadas através de molas.
As molas de sustentação suspende o suporte das membranas.
Obs.:A membrana direita e esquerda visão a saída dos produtos.
14
1
Item Quanti
3 2
4
01 3 PRESILHA MEMBRANA
VS MÁQUINAS E EQUIPAMENTOS INDUSTRIAIS
Acesso Cidade Alta, 5025 – Bairro São Cristovão
Capinzal – Santa Catarina – Brasil
Fone: (49) 3555-5999
eletrovs@athila.com.br
VS MÁQUI
NAS
01 1 CORPO VÁLVULA SOLENÓIDE 2X2 VIAS
1
INDÚSTRIA E COMÉRCIO DE MÁQUINAS LTDA
2.8 VALVULAS DE ACIONAMENTO
As válvulas de acionamento estão locadas em um painel de comando na parte inferior da maquina.
2
15
02 1 BOBINA DE ACIONAMENTO VÁLVULA
VS MÁQUINAS E EQUIPAMENTOS INDUSTRIAIS
Acesso Cidade Alta, 5025 – Bairro São Cristovão
Capinzal – Santa Catarina – Brasil
Fone: (49) 3555-5999
eletrovs@athila.com.br
