ATESY СТКН-600/400, СТКН-950-/400, СТКН-1200/400, СТКН-1500/400, СТКН-600/500 User guide
...
СТЕЛЛАЖ ТЕХНОЛОГИЧЕСКИЙ КУХОННЫЙ
СТКН, СТКН-Р
Руководство по эксплуатации
ATESY®
2
Стеллаж технологический кухонный СТКН, СТКН-Р
Модель
Длина,
мм
Ширина,
мм
Максимальная равномерно распределенная
нагрузка на столешницу (полку), кг
СТКН-600/400
600
400
36
СТКН-950-/400
950
400
57
СТКН-1200/400
1200
400
72
СТКН-1500/400
1500
400
90
СТКН-600/500
600
500
45
СТКН-950/500
950
500
71
СТНК-1200/500
1200
500
90
СТНК-1500/500
1500
500
112
СТКН-600/600
600
600
54
СТКН-950/600
950
600
85
СТКН-1200/600
1200
600
108
СТКН-1500/600
1500
600
135
СТКН-1200/650Р
1200
650
117
Благодарим Вас за покупку нашего изделия.
Мы уверены, что Вы не зря потратили деньги.
1. Техническое описание.
Стеллажи предназначены для использования на предприятиях обще-
ственного питания в моечных отделениях, холодных, горячих цехах и
других производственных помещениях для хранения кухонного инвента-
ря, посуды и упакованных пищевых продуктов.
Конструкция стеллажа позволяет осуществлять быстрый монтаж при
сборке стеллажа и демонтаж при перемещении на новое место.
Опоры стоек позволяют производить регулировку стеллажа по уровню.
Стеллаж состоит из стоек и четырех полок. Полки и стойки стеллажа
выполнены из пищевой нержавеющей стали и могут устанавливаться на
разных уровнях.
Стеллаж СТКН-Р предназначен для хранения крупногабаритной по-
суды. Он содержит четыре сдвоенные полки, имеющих решетчатую пер-
форацию.
Предприятие «Атеси» постоянно расширяет и совершенствует ассор-
тимент выпускаемой продукции, поэтому реальный комплект, внешний
вид и технические характеристики изделия могут отличаться от указан-
ных в данном паспорте без ухудшения потребительских свойств.
2. Технические характеристики.
Стеллажи СТКН выпускаются со следующими техническими характери-
стиками, приведенными в таблице 1. Высота H=1600 мм.
Табл.1
3
3. Требования по технике безопасности.
3.1. Внимание! Запрещается нагружать полку весом, превышающим
указанного в таблице 1.
4. Подготовка к работе и порядок работы.

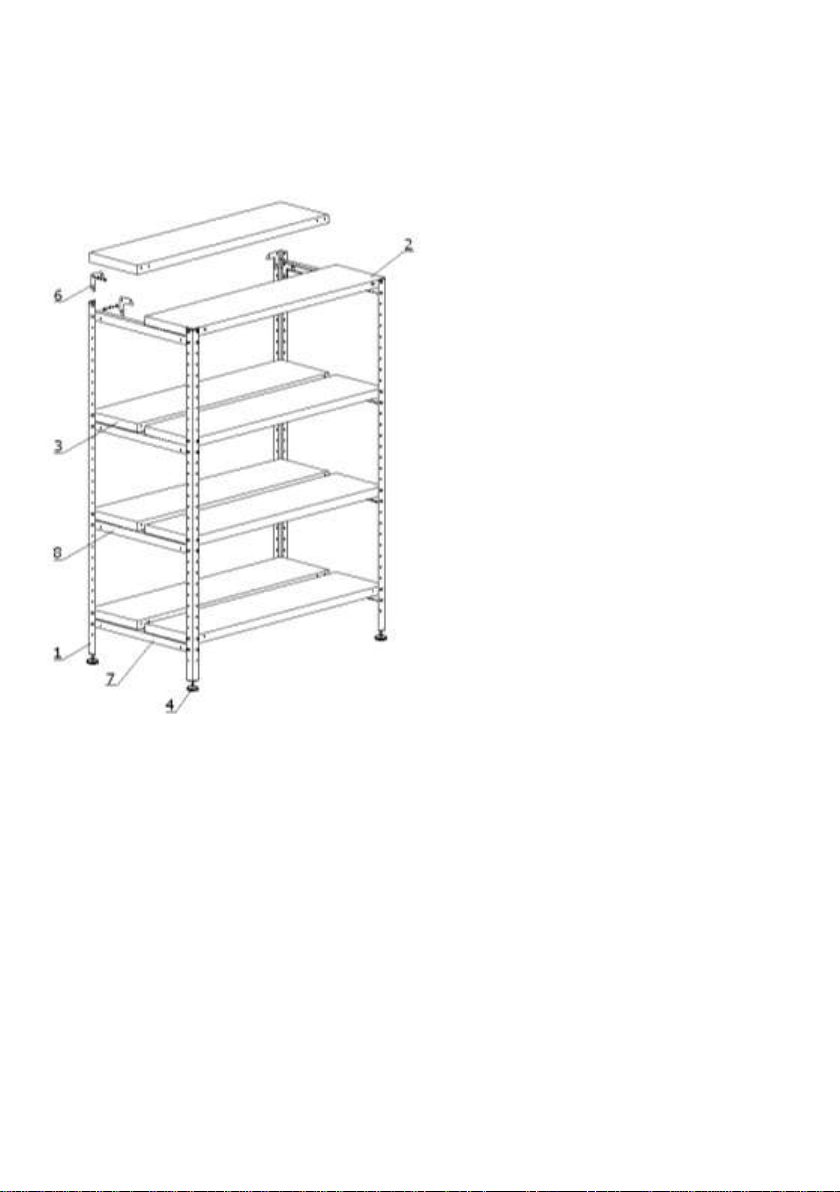

4.1. Распаковать изделие (2 упаков-
ки). Закрепить согласно рис. с по-
мощью крепежа М6 (головки болтов наружу) через уголки стяжные
поз.6 на левой и правой парах стоек поз. 1 через вторые и третьи отверстия сверху, а также через первые и вторые отверстия снизу по
два швеллера опорных поз.7
4.2. На выбранных потребителем
уровнях закрепить еще два швеллера поз.8 (без применения уголков
стяжных).
4.3. Закрепить на верхних и ниж-
них опорных швеллерах полки
поз.2 (для модели СТКН-Р по две
полки используя также уголки
стяжные поз.6, а на средних швеллерах, а на средних швеллерах по
две полки поз.3 без применения
уголков стяжных).
4.4. Ввернуть в опорные уголки стоек ножки опорные поз.4. Поставить
полученный каркас вертикально и отрегулировать его высоту и вертикальность вращением ножек опорных. Зафиксировать положение ножки
с помощью имеющейся гайки.
4.5. После сборки стеллажа необходимо провести его санитарную обра-
ботку с помощью стандартных средств очистки.
5. Гарантийные обязательства.
5.1. Предприятие «Атеси» гарантирует нормальную работу изделия
«Стеллаж» в течение 12 месяцев со дня продажи при условии соблюде-
ния правил пользования, изложенных в настоящем руководстве.
5.2. Гарантии не распространяются в случае выхода из строя установки
по вине потребителя, в результате несоблюдения требований, изложен-
ных в руководстве по эксплуатации.
4
5.3. Обмен и возврат изделия надлежащего качества осуществляется в
1
Стойка стеллажа
4 шт.
2
Полка верхняя-нижняя
4 шт.
3
Полка средняя
4 шт.
4
Ножки опорные
4 шт.
5
Крепежный набор: болт М6; шайба 6; шайба пружинная 6; гайка М6
по 80 шт.
6
Уголки стяжные
16 шт.
7
Швеллер опорный (с 4-мя отверстиями)
4 шт.
8
Швеллер опорный (с 2-мя отверстиями)
4 шт.
9
Руководство по эксплуатации
1 шт.
10
Упаковка
1 шт.
течение 15 дней со дня приобретения изделия только при соблюдении
следующих требований:
наличие руководства по эксплуатации на данное изделие;
наличие платежного документа;
наличие заводской упаковки;
изделие должно иметь чистый внешний вид без механических по-
вреждений;
не производился не санкционированный ремонт.
5.4. Гарантийный срок хранения – 12 месяцев со дня выпуска.
5.5. В течение гарантийного срока предприятие производит гарантийный
ремонт, а после окончания гарантийного срока, возможно, заключить
договор на послегарантийное обслуживание по телефону:
6. Комплект поставки.
(495) 995-95-99
7. Сведения о приемке.
Стеллаж технологический кухонный СТКН-
соответствует конструкторской документации и признан годным для
эксплуатации.
Дата выпуска__________________200 г.
Принято ОТК. м.п.
ATESY
140000, Россия, Московская область,
г. Люберцы, ул. Красная, д.1
т/ф (495) 995-95-99
atesy@df.ru www.atesy.ru
®
