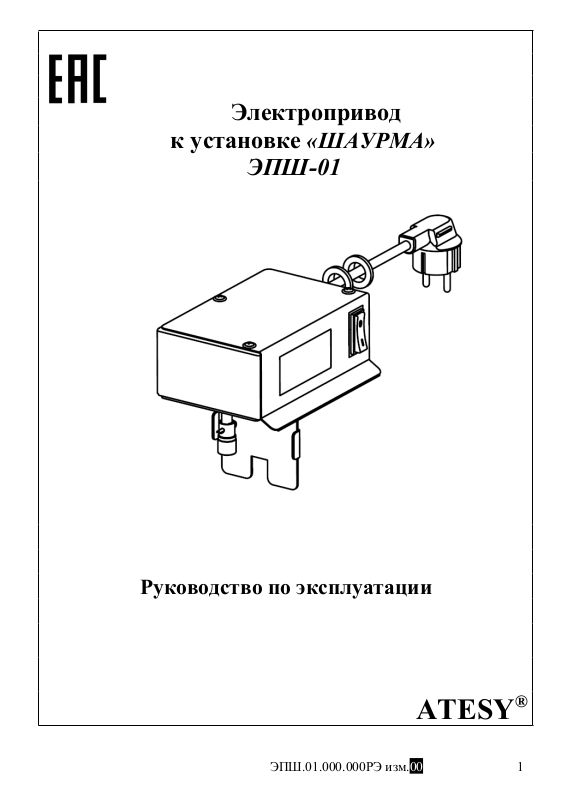

Электропривод

к установке «ШАУРМА»

ЭПШ-01

Руководство по эксплуатации

АTESY

®

ЭПШ.01.000.000РЭ изм.00 1

Электропривод к установке «Шаурма»

ЭПШ-01

Благодарим Вас за покупку нашего аппарата.

Мы уверены, что Вы не зря потратили деньги.

Техническое описание

Электропривод к установке «Шаурма» ЭПШ-01
(далее — привод, изделие) предназначен для вращения ножа
установок «Шаурма» с ручным приводом производства компа­нии АТЕСИ.
Корпус привода изготовлен из нержавеющей стали.
Предприятие «Атеси» постоянно расширяет и совершен­ствует ассортимент выпускаемой продукции, поэтому реальный
комплект, внешний вид и технические характеристики изделия
могут отличаться от указанных в данном паспорте без ухудше­ния потребительских свойств.

Руководство по эксплуатации

электропривода к установке «Шаурма»

ЭПШ-01

1. Общие указания

1.1. Привод работает от трехпроводной сети переменного одно­фазного тока с напряжением 220 В±10% с частотой 50 Гц и на­личием заземляющего провода.

1.2. Изделие не предназначено для использования лицами
(включая детей) с пониженными физическими, сенсорными или
умственными способностями или при отсутствии у них жизнен­ного опыта или знаний, если они не находятся под присмотром
или не проинструктированы об использовании изделия лицом,
ответственным за их безопасность.

ЭПШ.01.000.000РЭ изм.00 2

Дети должны находиться под присмотром для недопущения
игр с изделием.

1.3. Оберегайте привод от небрежного обращения и ударов.

1.4. Климатическое исполнение изделия УХЛ, категория разме­щения 4.2 по ГОСТ 15150-69).

1.5. Условия транспортирования изделия по группе (С) ГОСТ
23216-78. Перевозки осуществлять различными видами транс­порта, в том числе водным (кроме моря). Изделия, помещенные
в индивидуальную упаковку, должны транспортироваться в
транспортной таре.

1.6. Условия хранения изделий 2 (С) по ГОСТ 15150-69 в упа­ковке предприятия-изготовителя.

2. Технические характеристики

№

п/п

Технические характеристики Ед.

изм.

ЭПШ-01

1 Номинальное напряжение В 220

2

Потребляемая электрическая
мощность

Вт 12

3 Скорость вращения вала об/мин 2

4 Масса кг 1,9

5

Габаритные размеры (длина х
ширина х высота)

мм 152х100х144

3. Требования по технике безопасности и пожарной
безопасности

3.1. Изделие выполнено с защитой от поражения электрическим
током класса I по ГОСТ IEC 60335-1-2015.

3.2. Степень защиты IP20 по ГОСТ 14254-2015.

3.3. Выключайте привод в случае неисправности!

3.4. Всегда следите за тем, чтобы сетевой кабель не находился
зоне нагрева ТЭНов или горелок.

ЭПШ.01.000.000РЭ изм.00 3

4. Подготовка к работе и порядок работы

4.1.Вынуть комплектующие из упаковки.

4.2.Снять ручной вороток с держателя ножа.

4.3.Установить привод на держатель ножа (рис.1).
При этом стойку привода необходимо вставить пазом в канавку
опорной втулки на держателе ножа, а вал привода должен войти
в зацепление с шестигранным хвостовиком.

4.4.Установить кронштейны крепления кабеля на крышке уста­новки с помощью крепежа (рис.1).

4.5.Изолирующие втулки, надетые на сетевой кабель, вставить в
пазы кронштейнов крепления кабеля (рис.1).

4.6. Перед включением привода в сеть убедиться в целостности
электрошнура, вилки, наличии и исправности заземления сете­вой розетки.

4.7. Вставить вилку сетевого кабеля в розетку переменного тока
с напряжением 220 В10%, частотой 50 Гц.

4.8. Включение и выключение вращения ножа производится
с помощью выключателя, расположенного на корпусе привода.

Рис.1

ЭПШ.01.000.000РЭ изм.00 4

Внимание! Во избежание выхода из строя электродви-

гателя привода из-за перекоса вала необходимо следить
за тем, чтобы нож установки всегда был в вертикальном
положении.

5. Обслуживание электропривода к установке «Шаурма»
ЭПШ-01

5.1. Следите за чистотой корпуса изделия, не допускайте попа­дания на него влаги.

5.2. Аккуратное и бережное обращение с приводом и соблюде­ние требований настоящей инструкции, позволят Вам успешно
эксплуатировать его длительное время.

6. Гарантийные обязательства

6.1. Производитель гарантирует нормальную работу изделия в
течение 12 месяцев со дня продажи оборудования первому ко­нечному пользователю при условии соблюдения правил поль­зования, изложенных в руководстве по эксплуатации.

6.2. Гарантийные обязательства не действуют в следующих
случаях:

• при наличии в оборудовании механических повреждений;

• при использовании оборудования в целях, непредусмотрен-

ных руководствами по эксплуатации (паспортами) на обору­дование;

• при повреждениях, возникших из-за несоблюдения правил
монтажа, установки, настройки и эксплуатации оборудова­ния;

• при нарушении правил проведения, или не проведении тех­нического обслуживания, предусмотренного руководством
по эксплуатации (паспортом) на оборудование;

• при повреждениях, вызванных умышленными или ошибоч­ными действиями потребителя, либо небрежным обращени­ем с оборудованием;

ЭПШ.01.000.000РЭ изм.00 5

• при повреждениях, вызванных обстоятельствами непреодо­лимой силы (стихия, пожар, молния, и т. п.);

• при повреждениях, вызванных попаданием внутрь оборудо­вания посторонних предметов, жидкостей, насекомых, гры­зунов;

• при доработке оборудования, внесении в него конструктив­ных изменений или проведении самостоятельного ремонта;

• при повреждениях оборудования вследствие неправильной
транспортировки и хранения;

• при повреждениях, вызванных использованием нестандарт­ных (неоригинальных) расходных материалов и комплекту­ющих частей;

• при повреждениях, вызванных превышением допустимых

значений питающего напряжения на входах оборудования,
или использованием источников питания, не удовлетворяю­щим требованиям, которые описаны в руководстве по экс­плуатации.

6.3. Гарантийный срок хранения — 12 месяцев со дня изготов­ления. В случае превышения срока хранения должна быть про­ведена предпродажная подготовка изделия в соответствии с ре­гламентом предприятия-изготовителя, за счет владельца обору­дования. Для проведения предпродажной подготовки необходи­мо обратиться в авторизованный сервисный центр.

6.4. Срок службы изделия — 10 лет со дня изготовления.

6.5. По всем вопросам гарантийного и послегарантийного
ремонта, а также технического обслуживания оборудования,
Вы можете обращаться в ближайшие авторизованные сер­висные центры, адреса которых находятся на сайте нашей
компании, в разделе СЕРВИС:

http://atesy.ru/service/

ЭПШ.01.000.000РЭ изм.00 6

7. Приложения

7.1. Схема электрическая принципиальная

ХР1 - Вилка угловая Евро с заземлением «ВЕЛЛКОНТ» - 1 шт.
SB1 - Выключатель МD-036/L/G/B01/T6 C2-1 - 1 шт.
М1 - Двигатель MOTORIDUTTORE mod 981,
(2 об/мин),сплошной вал, арт.52750NB5A7/00 - 1 шт.
Е1 - Клемма заземления - 1 шт.

8. Комплект поставки

№ Наименование Кол-во Ед. изм.

1 Электропривод к установке Шаурма

ЭПШ-01

1 шт.

2 Кронштейн крепления кабеля 2 шт.
3 Винт М5х12 2 шт.
4 Шайба 5 2 шт.
5 Руководство по эксплуатации 1 шт.
6 Упаковка 1 шт.

ЭПШ.01.000.000РЭ изм.00 7

9. Сведения о приемке

Электропривод к установке «Шаурма» ЭПШ-01

заводской номер_________________ соответствует техническим
условиям ТУ 5151-020-11440392-01 признан годным для
эксплуатации.

Дата выпуска ___________201 г.

Принято ОТК. М.П.
