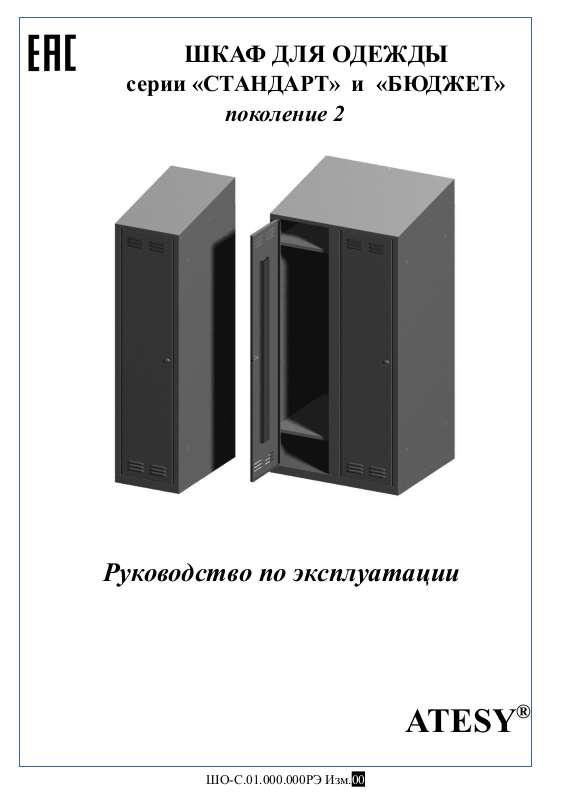

ШКАФ ДЛЯ ОДЕЖДЫ

серии «СТАНДАРТ» и «БЮДЖЕТ»

поколение 2

Руководство по эксплуатации

ATESY

ШО-С.01.000.000РЭ Изм.00

Благодарим Вас за покупку нашего изделия.

Мы уверены, что Вы не зря потратили деньги.

1 Техническое описание

1.1 Шкафы для одежды ШО-С серии «стандарт» и ШО-Б серии «бюджет» (далее — шкаф, шкафы) предназначены для хранения одежды и обуви работников предприятий общественного питания (общепита), а также личных вещей работников.

1.2 Шкафы выпускаются в двух исполнениях: одно- и двухсекционные. Каждая секция имеет дверь, закрывающуюся на ключ. На каждую дверь устанавливается “карман” для размещения в нем таблички с номером шкафа и информацией о работнике, пользующемся данной секцией. Внутри каждой секции имеется полка для головных уборов с вешалкой. В нижней части секции установлена полка для различных вещей, таких как сумки и пакеты. Обувь хранится в самом нижнем отсеке.

1.3 Шкафы серии «стандарт» полностью изготовлены из нержавеющей стали, что придает им элегантный вид и обеспечивает выполнение санитарногигиенических требований.

1.4 Шкафы серии «бюджет» изготовлены из оцинкованной стали.

1.5 Климатическое исполнение изделия УХЛ, категория размещения 4.2 по ГОСТ 15150-69 (эксплуатация в помещениях с температурой воздуха от +10

до +35 C и относительной влажностью не более 60 % при 20 C).

Предприятие «Атеси» постоянно расширяет и совершенствует ассортимент выпускаемой продукции, поэтому реальный комплект, внешний вид и технические характеристики изделия могут отличаться от указанных в данном паспорте бех ухудшения потребительских свойств.

2 Технические характеристики

2.1 Шкафы ШО-С и ШО-Б выпускаются со следующими техническими характеристиками, приведенными в таблице 1.

Таблица 1.

Модель

Габаритные размеры,

(ширина х глубина х выс), мм

Масса,

кг

Материал

ШО-С-1-300.500-02-Р ШО-С-2-600.500-02-Р

300 х 500 х 2000 600 х 500 х 2000 2243

Нержавеющая

сталь

ШО-Б-1-300.500-02-Р ШО-Б-2-600.500-02-Р

300 х 500 х 2000 600 х 500 х 2000

30 56

Оцинкованная

сталь

2 ШО-С.01.000.000РЭ Изм.00

3 Требования по технике безопасности

3.1 Одиночно стоящий шкаф может быть недостаточно устойчивым. Соблюдайте осторожность при пользовании шкафом, не допускайте его падения! Для лучшей устойчивости рекомендуется ставить шкафы непосредственно к стене или к другому шкафу. При этом шкафы стягивают между собой через специальные отверстия с верней и нижней части боковой стенки .

3.2 Используйте шкафы только по назначению!

4 Сборка и подготовка к работе

4.1 Распакуйте шкаф. Перед сборкой шкафа удалите защитную пленку с деталей из нержавеющей стали!

4.2 Порядок сборки односекционного шкафа. Прикрепите к основанию 1 и крыше 6 шкафа оси поз.2 гайками 5 с шайбой 3 и шайбой Гровера 4, в зависимости от выбранного направления открывания двери: слева или справа (рис. 1, 2).

Рис.1 Рис.2

Рис.4 Рис.5

4.3 Установите на ровной и чистой поверхности основание шкафа 1. Соедините боковые стенки 7 и 8 с задней стенкой 9. Установите их на основание шкафа и закрепите винтами 10 с шайбами 3 (рис. 3).

Рис.3 Рис.6

ШО-С.01.000.000РЭ Изм.00 3

4.4 Установите крышу шкафа 6. Винты 10 наживите, но не затягивайте (рис.4).

4.5 Установите дверь 11. Затяните все винты 10. Установите полки: сверху полку с вешалкой 12, снизу полку без вешалки 13 (рис. 6).

4.6 Установите карман 20, заведя выступы на нем в соответствующие пазы в верхней части двери. Вложите в карман оргстекло 21 и информационную карточку (в комплект не входит). Зафиксируйте карман от выпадания, подогнув его выступы с внутренней стороны двери (рис. 5).

4.7 Шкаф готов к эксплуатации.

4.8 Порядок сборки двухсекционного шкафа.

4.9 Прикрепите к основанию 14 и крыше шкафа 15 оси 2, в зависимости от выбранного направления открывания двери: слева или справа (рис.2, 7).

4.10 Установите на ровной и чистой поверхности основание шкафа 14. Соедините между собой боковые стенки 7 и 8 с задней стенкой 16. Установите их на основание шкафа вместе с задней стойкой 17 и закрепите винтами 10 с шайбами 3 (рис. 8).

Рис.8 Рис.9 Рис.10

4 ШО-С.01.000.000РЭ Изм.00

4.11 Установите крышу шкафа 15, перегородку 18 и стойку переднюю 19. При этом выступы на перегородке должны войти в соответствующие пазы в основании, крыше и стойках. Наживите винты 10 в верхней части шкафа, но не заворачивайте их (рис. 9).

4.12 Установите двери 11. Затяните все винты. Установите полки: сверху полки с вешалкой 12, снизу полки без вешалки 13 (рис. 10).

4.13 Установите на каждую дверь карман 20 точно так же, как и для односекционного шкафа (рис. 5).

4.14 Шкаф готов к эксплуатации.

4.15 Проведите санитарную обработку шкафа с помощью средств очистки.

5 Транспортирование и хранение

5.1 Условия транспортирования изделия по группе (С) ГОСТ 23216-78.

Перевозки осуществлять различными видами транспорта, в том числе

водным (кроме моря).

5.2 Условия хранения изделий 2 (С) по ГОСТ 15150-69 в упаковке предприятия-изготовителя.

6 Техническое обслуживание

6.1 Обслуживание изделия сводится к периодической протирке внешних и внутренних поверхностей шкафа от пыли. Чаще в этом нуждается отсек для обуви. При этом запрещается использовать абразивные и хлорсодержащие моющие средства.

6.2 После очистки протирайте все поверхности сухими салфетками.

6.3 Не храните в шкафу влажные предметы.

6.4 Регулярно, не реже раза в 3 месяца, проверяйте и, при необходимости, подтягивайте болтовые соединения.

6.5 По всем вопросам, связанным с обслуживанием и ремонтом изделий производства компании «АТЕСИ», обращайтесь в авторизованные сервисные центры, перечень которых находится на сайте компании в разделе СЕРВИС:

http://atesy.ru/service/

ШО-С.01.000.000РЭ Изм.00 5

7 Гарантийные обязательства

7.1 Производитель гарантирует нормальную работу изделия в течение 12 месяцев со дня продажи оборудования первому конечному пользователю при условии соблюдения правил пользования, изложенных в настоящем руководстве по эксплуатации.

7.2 Гарантийные обязательства не действуют в следующих случаях:

 при наличии в оборудовании механических повреждений;  при использовании оборудования в целях, непредусмотренных

руководствами по эксплуатации (паспортами) на оборудование;

 при повреждениях, возникших из-за несоблюдения правил монтажа,

установки, настройки и эксплуатации оборудования;

 при повреждениях, вызванных умышленными или ошибочными

действиями потребителя, либо небрежным обращением с оборудованием;

 при повреждениях, вызванных обстоятельствами непреодолимой силы

(стихия, пожар, молния, и т. п.);

 при доработке оборудования, внесением в него конструктивных

изменений или проведением самостоятельного ремонта;

 при повреждениях оборудования вследствие неправильной

транспортировки и хранения.

7.3 Гарантийный срок хранения — 12 месяцев со дня изготовления. В случае превышения срока хранения должна быть проведена предпродажная подготовка изделия в соответствии с регламентом предприятия-изготовителя, за счет владельца оборудования. Для проведения предпродажной подготовки необходимо обратиться в авторизованный сервисный центр.

7.4 Срок службы изделия — 10 лет со дня изготовления.

8 Комплект поставки

8.1. Комлект поставки указан в таблице 2.

табл. 2

№ п/п № поз. Наименование Кол-во, шт

Для односекционного шкафа

1 1 Основание 1

2 11 Дверь 1

3 7 Стенка боковая левая 1

4 8 Стенка боковая правая 1

5 6 Крыша 1

6 12 Полка с вешалкой 1

6 ШО-С.01.000.000РЭ Изм.00

7 13 Полка без вешалки 1

8 14 Стенка задняя 1

9 2 Ось 2

10 10 Винт М5х14 10

11 3 Шайба 5 11

12 4 Шайба Гровера 5 2

13 5 Гайка М5 2

14 20 Карман 1

15 21 Оргстекло 1

16 - Комплект ключей (2 шт) 1

Для двухсекционного шкафа

17 14 Основание 1

18 11 Дверь 2

19 7 Стенка боковая левая 1

20 8 Стенка боковая правая 1

21 15 Крыша 1

22 12 Полка с вешалкой 2

23 13 Полка без вешалки 2

24 17 Стойка задняя 1

25 18 Перегородка 1

26 19 Стойка передняя 1

27 16 Стенка задняя 1

28 2 Ось 4

29 10 Винт М5х14 20

30 3 Шайба 5 22

31 4 Шайба Гровера 5 4

32 5 Гайка М5 4

33 20 Карман 2

34 21 Оргстекло 2

35 - Комплект ключей (2 шт) 2

ШО-С.01.000.000РЭ Изм.00 7

9 Сведения о приемке

Шкаф для одежды

ШО-С-1-300.500-02-Р

ШО-С-2-600.500-02-Р

ШО-Б-1-300.500-02-Р

ШО-Б-2-600.500-02-Р

соответствует конструкторской документации и признан годным для эксплуатации.

Заводской номер

Дата выпуска 201 г.

Принято ОТК.

м.п.
