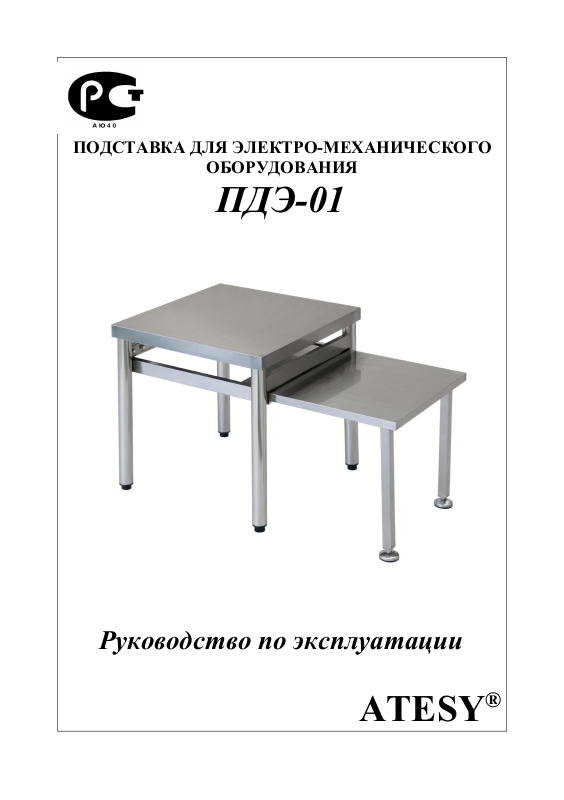

ПОДСТАВКА ДЛЯ ЭЛЕКТРО-МЕХАНИЧЕСКОГО

ОБОРУДОВАНИЯ

ПДЭ-01

Руководство по эксплуатации

®

ATESY

Подставка для электро-механического

2

оборудования ПДЭ-01

Благодарим Вас за покупку нашего изделия.

Мы уверены, что Вы не зря потратили деньги.

1. Техническое описание

Подставка ПДЭ-01 предназначена для размещения электро­механического оборудования (мясорубки, овощерезки и т.д.).
Подставка состоит из стола и выдвижной полки, на которой
можно установить емкости для сбора обработанных продуктов.
Стол и выдвижная полка выполнены из пищевой нержавеющей стали.
Ножки стола и выдвижной полки имеют регулировку по высоте,
что позволяет компенсировать неровности пола.
Предприятие «Атеси» постоянно расширяет и совершенствует ассорти­мент выпускаемой продукции, поэтому реальный комплект, внешний вид и
технические характеристики изделия могут отличаться от указанных в дан­ном паспорте без ухудшения потребительских свойств.

2. Технические характеристики.

Подставка ПДЭ-01 выпускается со следующими техническими
характеристиками, приведенными в таблице 1.
Табл.1

Модель

Стол Полка Максимальная распределен-

ная нагрузка, кг

Длина, ммШирина, ммДлина, ммШирина, ммСтол Полка

ПДЭ-01 500 500 400 400 150 70

3. Требования по технике безопасности.

3.1. Внимание! Запрещается нагружать стол и выдвижную полку весом,
превышающим указанный в таблице 1.

4. Подготовка к работе и порядок работы.

4.1. Вскрыть упаковку.

4.1. Вставить болты М10х80 поз.8 в обоймы поз.7 и вкрутить их в стойки
поз.3 до упора.

4.2. Прикрепить раму поз.2 с помощью крепежа поз.10, 11, 12 к 4-м стойкам
поз.3. Болты не затягивать.

4.3. Прикрепить столешницу поз.1 с помощью крепежа поз.10, 11, 12

3

к 4-м стойкам поз.3 так, чтобы ее передняя часть находилась со стороны
ограничительных отгибов направляющих рамы поз.2 .

4.4. После установки стола на горизонтальной поверхности затянуть
болты поз.10.

4.5. Прикрутить ножки поз.6 к опоре полки поз.5.

4.6. Присоединить опору поз.5 к полке поз.4 с помощью крепежа
поз.9, 11, 12.

4.7. Вставить полку поз.4 в направляющие профили рамы поз.2,
отодвинув ограничительную планку с задней стороны рамы.

4.8. Установить стол и полку в горизонтальное положение, вращая обоймы
поз.7 и ножки поз.6. После установки, ножки поз.6 необходимо законтрить
гайкой М6.

5. Гарантийные обязательства.

5.1. Предприятие «Атеси» гарантирует нормальную работу изделия
«Подставка для электромеханики» в течение 12 месяцев со дня продажи при
условии соблюдения правил пользования, изложенных в настоящем руко­водстве.

5.2. Гарантии не распространяются в случае выхода из строя установки по
вине потребителя, в результате несоблюдения требований, изложенных в ру­ководстве по эксплуатации.

5.3. Обмен и возврат изделия надлежащего качества осуществляется в тече­ние 15 дней со дня приобретения изделия только при соблюдении следую­щих требований:

• наличие руководства по эксплуатации на данное изделие;

• наличие платежного документа;

• наличие заводской упаковки;

• изделие должно иметь чистый внешний вид без механических поврежде-

4

ний;

• не производился не санкционированный ремонт.

5.4. Гарантийный срок хранения – 12 месяцев со дня выпуска.

5.5. В течение гарантийного срока предприятие производит гарантийный ре­монт, а после окончания гарантийного срока, возможно, заключить договор
на послегарантийное обслуживание по телефону: [phone]

6. Комплект поставки.

1 Столешница 1 шт.
2 Рама 1 шт.
3 Стойка 4 шт.
4 Полка 1 шт.
5 Опора полки 1 шт.
6 Ножка 2 шт.
7 Обойма 8 шт.
8 Болт М10х80 4 шт.
9 Болт М6х30 3 шт.
10 Болт М6х16 24 шт.
11 Шайба пружинная 6 27 шт.
12 Шайба 6 27 шт.
13 Руководство по эксплуатации 1 шт.
14 Упаковка 1 шт.

7. Сведения о приемке.

Подставка для электромеханики ПДЭ-01 ­ соответствует конструкторской документации и признан годным для
эксплуатации.
Дата выпуска__________________200 г.

Принято ОТК. м.п.

АТЕСИ

140000, Россия, Московская область,

г. Люберцы, ул. Красная, д.1

т/ф [phone]

[e-mail] www.atesy.ru
