Avis Technique 14/07-1108
Annule et remplace l'Avis Technique 14/03-838
Equipement de chauffage
électrique
Electric heating equipment
Elektrische Heizanlage
Emetteur de chaleur avec thermostat déporté
Radiateurs ATERNO
FX / FXH et FXSB
associés au thermostat
OPTI-ECO tmp
Titulaire :
Usines :
Distributeur :
ATERNO S.A.
Rue Forlen
F-67118 GEISPOLSHEIM-GARE
Tél. : 03 88 55 15 15
Fax : 03 88 55 15 10
Société AIF
78 Faubourg des Vosges
F-68800 THANN
Société DELTA DORE
Bonnemain
F-35270 COMBOURG
ATERNO S.A.
Rue Forlen
F-67718 GEISPOLSHEIM-GARE
Secrétariat de la commission des Avis Techniques
CSTB, 84 avenue Jean Jaurès, Champs sur Marne, F-77447 Marne la Vallée Cedex 2
Tél. : 01 64 68 82 82 - Fax : 01 60 05 70 37 - Internet : ww w.cstb.fr
Les Avis Techni ques sont publ iés par le Sec rétariat des Avis Techni ques, assuré par le CSTB . Les versions au thentifié es sont dispo nibles grat uitement sur l e site Internet du CSTB (http://w ww.cstb.fr)
© CSTB 2007
Commission chargée de formuler des Avis Techniques
Groupe Spécialisé n° 14
Installations de Génie Climatique et Installations Sanitaires
Vu pour enregistrement le 12 avril 2007
(arrêté du 2 décemb re 1969 )
Page 2
Le Groupe Spécialisé n° 14 " Installations de génie climatique et Installations sanitaires "
de la Commission chargée de formuler les Avis Techniques a examiné le 21 novembre
2006 le procédé de chauffage ATERNO présenté par la société ATERNO, rue Forlen, 67118
GEISPOLSHEIM-GARE. Il a été formulé sur ce procédé l'Avis Technique ci-après. Le
procédé de chauffage ATERNO avait antérieurement fait l'objet de l'Avis Technique
14/03-838 auquel le présent Avis se substitue.
1. Définition succincte
1.1 Description succincte
Equipement de chauffage électrique direct dest iné à assurer le chauffage des locaux de type habitat individuel ou collectif associé à un
thermostat d'ambiance déporté.
Le système de chauffage est const itué d'un radiateur électrique associé à un thermostat électronique programmable déporté qui assure la
régulation suivant 4 modes de fonctionnement dont 3 niveaux de
consignes et la programmation hebdomadaire de l'intermittence du
chauffage. Le thermostat permet une anticipation de programme.
Le thermostat, associé à un ges tionnaire d’énergie, permet d’assurer
une régulation 6 ordres.
La communication entre l'émetteur de chauffage et le thermostat est
assurée par transmission radio.
1.2 Identification des produits ou composants
Chaque émetteur porte une étiquette qui mentionne les informat ions
suivantes :
- marque,
- référence et puissance du radiateur,
- tension nominale d'alimentation,
- classement du point de vue de la protection contre les chocs élec-
triques,
- classement IP,
- marquage CE,
- marquage NF électricité,
- numéro d’Avis Technique.
Le thermostat programmable devra porter le marquage CE0165 de
conformité (R &TTE / Emetteur radio / Téléphonie).
Chaque colis est accompagné :
- d'une notice d'emploi correspondant à la puissance de l'appareil,
- d'une notice d'emploi pour le thermostat programmable.
2. AVIS
2.1 Domaine d'emploi accepté
Ce procédé de chauffage est destiné à ass urer le chauffage des locaux d'habitation, neufs ou existants (maisons individuelles et logements en immeuble collectifs).
L'Avis Technique ne vise pas les appareils de chauffage mobiles.
2.2 Appréciation sur le procédé
2.21 Satisfaction aux lois et règlements en vigueur
et aptitude à l'emploi
2.211 Sécurité électrique
L'ensemble des radiateurs de la gamme dispose de la marque
NF électricité.
L'installation du système ATERNO ne fait pas obst acle au respect des
dispositions de la norme NF C 15-100.
2.212 Réglementation thermique
Le système ATERNO ne s'oppose pas au respect des exigences telles
que définies dans la réglementation thermique en vigueur. (à la date
de publication du présent Avis ce sont le décret 2006-592 et l'arrêt é du
24 mai 2006 qui s'appliquent).
2.213 Émission radio
L'émetteur radio fait l’objet d'une déclaration « CE » de conformité (R
&TTE / Emetteur radio / Téléphonie) : marquage CE0165.
2.22 Durabilité
2.221 Contacteur
La durée de vie pour une charge de 3000 W / 13 A est de 200 000
manœuvres. La base de temps du régulateur es t de 10 minut es soit 6
commutations par heure. La durée de vie es timée se situe donc entre
3 et 4 ans si la régulation est permanente sur l'année entière et entre 8
et 16 ans en tenant compte des périodes d'été et des intermittences
journalières.
2.222 Éléments chauffants
Les radiateurs ATERNO possèdent deux types de résistances :
- des résistances dans le noyau réfractaire (résistances de briques),
- une résistance aluminium à ailette de diffusion (résistance de
pied).
Des tests ont été réalisés en laboratoire s uivant les modalités de la
norme NF EN 60 335-I (articles 11, 14 et essais de recouvrement) à
puissance nominale, à 1,15 et à 1,24 fois la Puissance Nominale.
2.23 Fabrication et contrôle
La fabrication et les contrôles associés rel èvent de techniques et de
procédures industrielles classiques en matière d'équipements électriques et électroniques.
Cette fabrication fait l'objet :
- d'une procédure qualité mise en place par la société ATERNO laquelle a été vérifiée,
- de certifications ISO 9001 et ISO 9002 délivrées par l'AFAQ pour
le fabricant de thermostat DELTA DORE.
Si sur une durée de 2 mois on constate plus de 1% de retour sur un
composant, une procédure est enclenchée au niveau du fournisseur ou
de son sous-traitant.
Ces dispositions permettent de préjuger favorablem ent de la qualité de
la fabrication du procédé.
2.24 Mise en œuvre du procédé
La qualité du procédé de chauffage AT ERNO est tributaire des c onditions de mise en œuvre et d'installation. Aussi est-il nécessaire de
fournir un plan de l'installation de chauffage indiquant notamment
l'emplacement de l'émetteur, de s on thermostat et des dispositifs de
connexion au réseau d'alimentation. Sous ces conditions, l a mise en
œuvre du procédé ATERNO ne pose pas de problèmes particuliers à
des entreprises qualifiées, formées ou agréées par l a société ATERNO
qui leur apporte son assistance technique.
2.241 Recommandations diverses

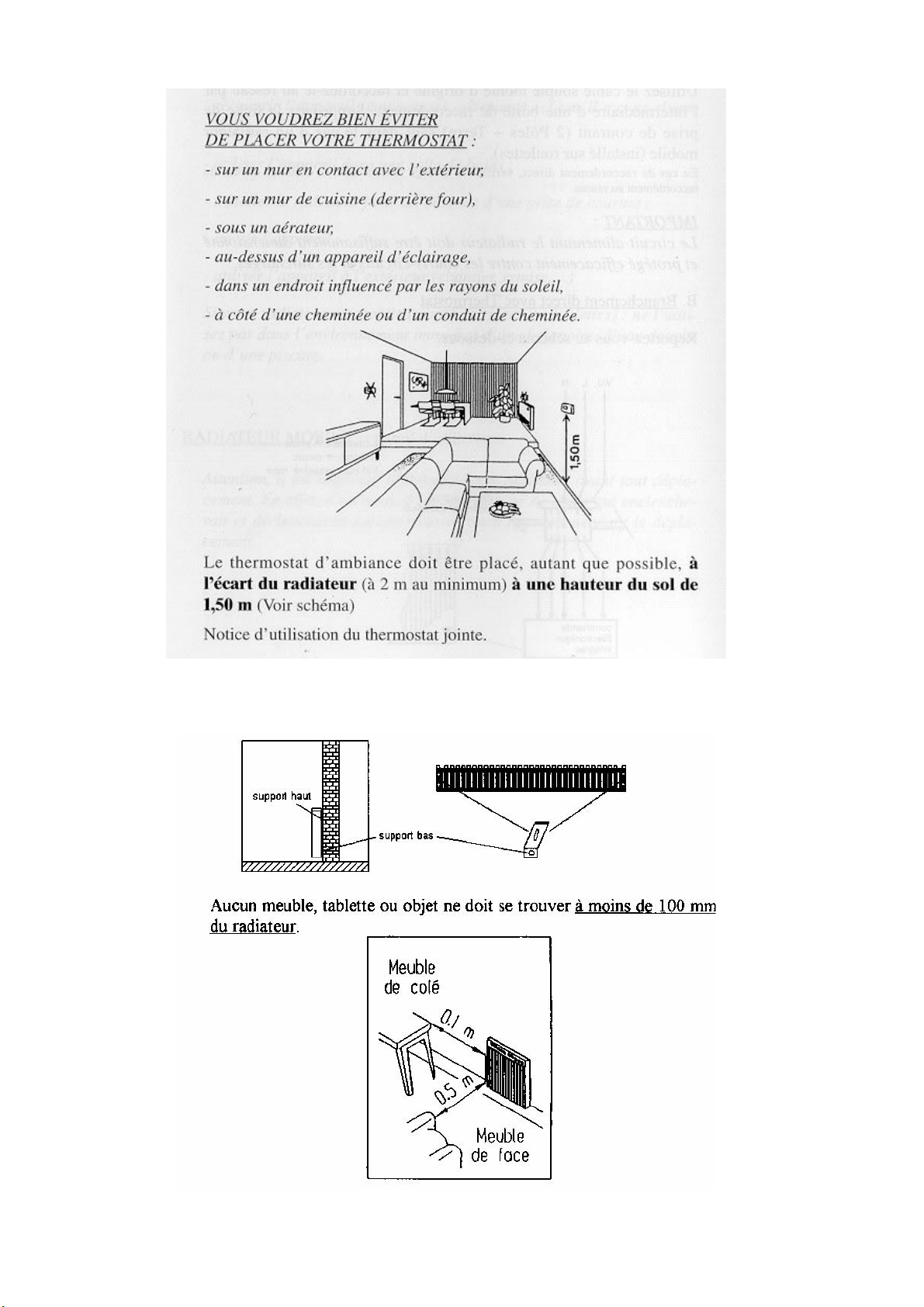

Emplacement de l'émetteur de chaleur :
- l'émetteur de chaleur doit être solidem ent fixé au mur (fourniture
de chevilles spéciales)
- la hauteur de pose par rapport au sol doit être au minimum de 100
mm
- aucun meuble ne doit se trouver à moins de 100 mm du radiateur
Emplacement du thermostat :
- la hauteur recommandée pour l'emplacement du thermostat est
de 1,5 m dans un endroit à l'abri des sources de chaleur et des
courants d'air.
- le thermostat ne doit pas être fixé sur un mur en contact avec l'extérieur.
Alimentation du thermostat :
En cas de problème d’alimentation (piles usées ou polarité inversée),
le système dispose d'une sécurité positive sur la fonction radio : le
récepteur radio coupe automatiquement la c ommande de chauffage au
bout d'une heure et le voyant OK se met à clignot er. Le fonctionnement normal reprend lorsque l’alimentation est rétablie.
2 14/07-1108
Page 3
Règles de sécurité :
L'appareil ne doit jamais être recouvert (couverture, vêtement.).
2.3 Cahier des Prescriptions Techniques
Le raccordement au réseau d'alimentation électrique du système
ATERNO doit être réalisé conformément aux prescriptions de la norme
NF C 15-100.
2.31 Conditions de fabrication et contrôle
Le fabricant est tenu d'assurer les diverses conditions liées au plan
qualité mis en place.
2.311 Étiquetage
Les différents éléments du système doivent être identifiables par un
étiquetage indélébile, visible et permanent.
L’étiquetage du radiateur correspond au modèle suivant :
L’étiquetage de l’émetteur radio comporte les informations suivantes :
- marque,
- référence,
- marquage CE,
- numéro d’Avis Technique
- numéro de série.
L’étiquetage du récepteur radio comporte les informations suivantes :
- schémas de câblage et section des câbles à utiliser,
- tension d'alimentation,
- consommation,
- pouvoir de coupure,
- numéro de série de l'appareil,
- logo du marquage CE.
2.312 Livraison
Chaque élément du système doit être conditionné et livré avec sa
notice d'utilisation.
2.32 Conditions de mise en œuvre et d'installation
La mise en œuvre du système doi t être effectuée en tenant compte
des indications fournies dans la notice d'installation du système.
Conclusions
Appréciation globale
L'utilisation des radiateurs ATERNO associés à un thermostat
OPTI-ECO tmp, dans le domaine proposé, fait l'objet d'une appréciation favorable.
Validité : 30 novembre 2010
Pour le Groupe Spécialisé n°14
Le Prési dent
A. DUIGOU
3. Remarques complémentaires du
Groupe Spécialisé
Les amplitudes et les dérives mesurées sur le thermostat
OPTI-ECO tmp lorsqu’il est associé aux radiateurs FX / FXH et FXSB,
sont équivalentes à celles requises pour la catégorie C telles que
définies dans le cadre du cahier des charges de la marque NF « Électricité Performances » (Rapport d'essai du LCIE n° 60042505-542441
du 20 février 2006).
Le Rapporteur du Groupe Spécialisé n°14
J-P. DORMEAU
14/07-1108 3
Page 4
Dossier Technique
établi par le demandeur
A. Description
1. Description du procédé
1.1 Identification - Domaine d'emploi
• Dénomination commerciale :
- Radiateurs ATERNO F X, FXH et FXSB associés à un t hermostat
OPTI-ECO tmp
• Adresse :
- ATERNO SA
- rue Forlen
- 67118 GEISPOLSHEIM-GARE
• Système autonome assurant :
- le chauffage d'un local,
- la régulation du chauffage suivant 4 modes de fonctionnement
(Confort, Eco, Hors-gel et Arrêt) et 1 programme personnalisable
par jour avec 3 températures de consigne réglable.
- la programmation hebdomadaire de l'intermittence chauffage.
• Système compatible avec le gestionnaire d’énergie courants porteurs Eco Pilote ou Opti Pilote de la marque ATERNO (ass ervissement tarifaire, délestage, télécommande du hors-gel).
• Associé à un gestionnaire d’énergie, le thermostat permet d’assurer
une régulation 6 ordres.
• Système destiné à l'habitat individuel ou en immeuble collectif, neuf
ou existant.
1.2 Eléments constitutifs

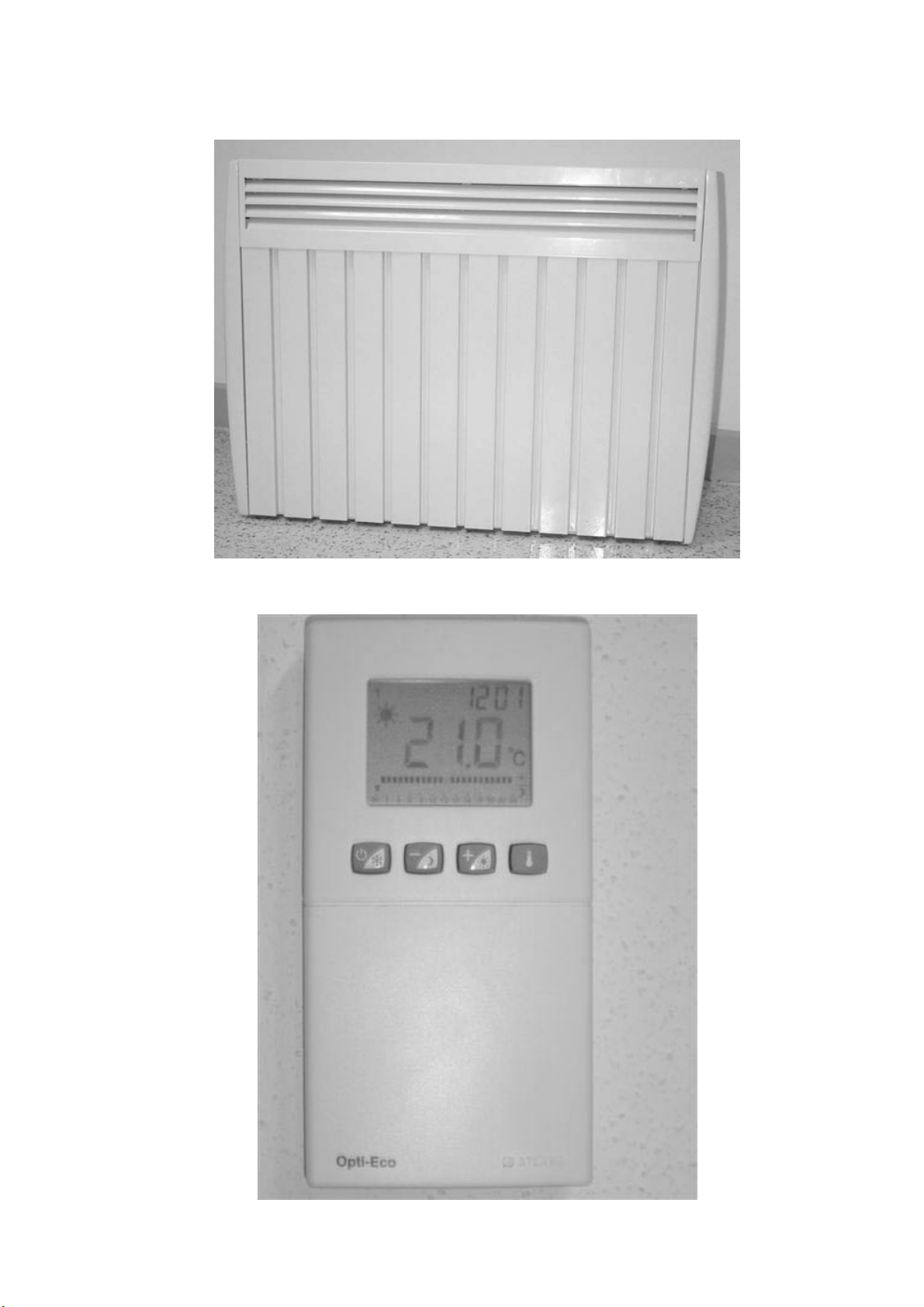

• Radiateur de chauffage
• Récepteur radio intégré dans le radiateur
• Thermostat programmable (émetteur radio)
1.3 Description matérielle du système
1.31 Radiateur ATERNO
1.311 Caractéristiques générales
La gamme comprend 12 radiateurs au total, dont 5 radiateurs FX
gamme basse, 4 radiateurs FXH gamme haut eur et 3 radiateurs « réservés à la salle de bain » FXSB.
Référence Puissance (W) Dimensions (mm) Poids (kg)
FX 800 800 42x60x11 18
FX 950 950 49x60x11 20
FX 1200 1200 80x60x11 33
FX 1500 1500 80x60x11 33
FX 1800 1800 80x60x11 33
FXH 1200 1200 60x95x11 42.5
FXH 1500 1500 60x95x11 42.5
FXH 1800 1800 60x95x11 42.5
FXH 1950 1950 60x95x11 42.5
FXSB 800 800 42x60x11 15
FXSB 1000 1000 47x95x11 26
FXSB 1200 1200 47x95x11 26
Chaque radiateur est constitué de la manière suivante :
Corps de chauffe Tôle d'acier cannelée
Sortie d'air Frontale
Eléments chauf-
fants
Commande Interrupteur marche arrêt avec voyant
Sécurité Lim i t eur de tem pérature :
Fixation
Alimentation
Les appareils des gammes FX et FXH sont de class e I et ont un i ndice
de protection IP24.
Les appareils de la gamme FXSB sont de classe II et ont un indice de
protection IP24.
Noyau réfractaire
- Résistance blindée en aluminium à
ailette de diffusion
- Résistances dans le noyau réfractaire
constituées de céramique haute densité
Classe I (FX / FXH)
Classe II (FXSB)
Grille de protection sous le radiateur
Murale
230V-50Hz
1.312 Eléments chauffants
Les radiateurs ATERNO possèdent deux types de résistances :
- des résistances dans le noyau réfractaire (résistances de briques),
- une résistance aluminium à ailette de diffusion (résistance de
pied).
1.3121 Résistances de brique
Les résistances de brique ont les caractéristiques suivantes :
- tension d'alimentation : 230 V,
- puissance : 500 W.
Leur mode de branchement sollicite ces résistances à 1/4 de leur
puissance réelle. Dans ces conditions d'utilisation, le fabricant de
composant certifie une durée de vie supérieure à 25 ans.
1.3122 Résistance de pied
Des tests ont été réalisés en laboratoire s uivant les modalités de la
norme NF EN 60 335-I (articles 11, 14 et essais de recouvrement) à
puissance nominale, à 1,15 et à 1, 24 fois la pui ssance nomi nale. Dans
les conditions normales de fonct ionnement le fabric ant de compos ants
certifie une durée de vie supérieure à 20 ans.
1.32 Récepteur
Récepteur radio à commande relais placé dans le radiateur.
- Dimension : 170 x 50 x 25 mm
- Alimentation : 230V~, 50Hz
- Sortie contact travail alimentée : 15A, 230V~
- Fréquence de réception : 868MHz (norme ETS 300 683 (97))
- Ouverture du contact du relais au bout d'une heure s ur absence
de réception radio
- Consommation : 0,5 VA~
- Classe de protection : IP 40
- Isolement : classe II
- Visualisation du bon fonctionnement de la communication radio,
du fonctionnement du relais et de la présence de tension.
- 1 touche pour suspendre la gestion automatique (dérogation) et
configurer l'appareil.
- Déclaration DGTP : DL 0057 96
- Antenne de réception
4 14/07-1108
Page 5
1.33 Thermostat hebdomadaire OPTI-ECO tmp
(émetteur)
Thermostat électronique programmable hebdomadaire sans fil (voir
figure 2)
- Dimensions : 153 x 77 x 20 mm
- Alimentation : 3 piles 1,5V de type LR6
- Témoin d'usure des piles
- Fréquence d'émission : 868 MHz
- Nombre d'adresses disponibles : 65536
- 9 boutons de sélection du mode de fonctionnement
- Indice de protection : IP 30
- Isolement : Classe III
- Fixation murale
1.34 Réseau radio
La fréquence de communication utilisée est de 868 MHz (norm e I-ETS
300-683 (97)).
La portée moyenne entre l'émetteur et l e récepteur est de 100 m ètres
en champ libre et de 30 mètres dans l'habitat.
Le mode d'adressage autorise 65536 combinaisons différentes.
1.4 Description fonctionnelle
1.41 Programmation du chauffage
La gestion du chauffage est assurée par un thermostat programm able
hebdomadaire sans fil.
Le système assure une programmation hebdomadaire et l'enchaînement des programmes journaliers choisis.
Les programmes journaliers sont personnalisables.
Le système permet de faire une anticipation de programm e avec retour
au fonctionnement automatique à la prochaine transition.
les 2 ans. Les radiateurs sont garantis 10 ans contre tout vice de
fabrication ou défaut de fonctionnement.
Les thermostats sont garantis 3 ans.
Cette garantie comprend les pièces , la main d'œuvre et les déplace-
ments en France métropolitaine.
2.21 Les émetteurs de chaleur
Un document "Notice d’emploi, radiat eur ATE RNO", remis aux inst allateurs et aux utilisateurs fait une présentation des instructions et recommandations pour l'installation, la mis e en œuvre et l'utilisation du
radiateur et de son thermostat d'ambiance. Des recommandations sont
apportées sur l'emplacement des radiat eurs, du thermostat et sur le
raccordement électrique.
En particulier, la hauteur minimale du sol au radiat eur doit être de 100
mm et aucun meuble ne doit se trouver à moins de 100 mm de l'émetteur de chaleur (voir figure 4).
Ce document précise des règles de séc urit é, la c onduite à t enir en c as
de panne et les conditions de garantie de l'appareil.
Les radiateurs sont livrés avec des supports de fixation, des chevilles
et des tire-fond.
2.22 Le thermostat programmable
Un document "Guide d’installation et d’util isation OPTI-ECO tmp Thermostat programmable hebdomadaire sans fil ", remis aux install ateurs
et aux utilisateurs contient :
- une présentation du thermostat
- des recommandations pour l'installation du thermostat dans la
pièce (voir figure 3),
- la mise en service installateur (f ixation, mise en place des piles,
mise à l'heure, configuration),
- le réglage de la programmation,
- la conduite à tenir en cas de dysfonctionnement,
- les conditions de garantie de l'appareil.
1.42 Régulation du chauffage
Le mode de régulation est de type proportionnel intégral (catégorie B).
La base de temps est de 10 minutes.
La précision et la dérive en charge des couples thermostats/radiateurs
sont les suivantes :
Modèle Puissance (W) Précision (°C) Dérive (°C)
FXH 1950 1950 0,1 0,3
FXSB 1200 1200 0,1 0,2
FX 800 800 0,1 0,2
Le système gère 4 modes dont 3 niveaux de consigne :
- Confort réglable de 5°C à 30°C.
- Réduit réglable de 5 °C à 18 °C.
- Hors-gel réglable de 4 °C à 10°C.
- Arrêt ou veille pour le fonctionnement hors période de chauffe.
1.43 Communication radio
La communication entre le thermostat et le radiateur est ass urée par
ondes radio.
Le thermostat (émetteur) transmet par radio s es ordres au contacteur
(récepteur) pilotant la résistance électrique du radiateur. La transmi ssion des états Marche/Arrêt est effectuée tout es les 10 minutes ou sur
changement d'état de la régulation.
L'émetteur et le récepteur sont appairés et pré codés en usine.
2. Description de la mise en œuvre
2.23 Le réseau radio
Le document "Guide d’installation et d’utilisation OPTI-ECO tmp Thermostat programmable hebdomadaire sans fil " remis aux installateurs
et aux utilisateurs précise comment :
- configurer et vérifier la transmission radio
- vérifier et contrôler l’appareillage des thermostats dans le cas
d’utilisation de plusieurs émetteurs de chaleur dans la même
pièce
- contacter le SAV.
Ce document précise que ce système est incom patible avec des produits radio fonctionnant sur la même bande fréquence (868 Mhz)
utilisant un mode d’émission permanente (casque, enceinte sans fil…).
Dans ce cas le système dispose d’une séc urité positive sur la f onction
radio : le récepteur radio coupe automatiquement la commande de
chauffage au bout d’une heure et le voyant « OK » se met à clignoter.
Le fonctionnement normal reprend lorsque la perturbation disparaît.
Il précise aussi que l’autonomie des piles est supérieure à 2 ans. Une
indication en toute lettre « PILES » apparaît, dès que la tension des 3
piles LR6 est de 3,5 V au lieu de 4,5 V, ce qui correspond à environ
1 an et 10 mois, soit 2 à 6 mois pour effectuer le changement des
piles. Cela ne modifie aucunement les consignes (Confort, Eco, Horsgel) puisqu’il faudrait être en dessous de 2,4 V.
L'émetteur et le récepteur sont appairés et pré codés en usine.
Une séquence de test permet de vérifier la bonne transmission radio.
3. Fabrication et contrôle en usine
Les radiateurs ATERNO sont fabriqués à façon par la s ociété AIF, 78
faubourg des Vosges 68800 THANN, le développement, la qualité et le
contrôle sont assurés par la société ATERNO sur site.
2.1 Conception du procédé de chauffage
Le demandeur utilise des fiches d'évaluation thermique du label
Promotelec pour évaluer les besoins de chauffage.
2.2 Installation du système
100% des installations et du Service Après Vente du système sont
effectués par des installateurs de la société ATERNO (aucune soustraitance). Les techniciens suivent des formations techniques tous les
3 mois et sont tous titulaires d’habilitation électrique renouvelée tous
3.1 Fabrication
Un document décrit la nomenclature des produits utilisés pour la fabrication du système ATERNO :
- les modes de stockage,
- les différentes étapes de la fabrication,
- les contrôles successifs au cours du m ontage pour les différents
appareils de la gamme,
- le mode de conditionnement,
- les contrôles à posteriori,
14/07-1108 5
Page 6
- les règles d'archivage des fiches de contrôles.
- le logo du marquage CE.
3.2 Contrôle en usine
En complément des tests effectués en cours de fabrication, trois types
de contrôles sont effectués. Le mode opératoire et les fiches de
contrôle utilisées sont décrits dans un document :
• Test de série : chaque appareil en fi n de chaîne est soumis à un
contrôle systématique :
- test en fonctionnement,
- test de rigidité diélectrique, d'isolement, de courant de fuite, de
continuité de terre et de mesure de puissance.
• Test journalier (20 min) : 2 fois par jour un contrôle sur la chaîne ou
sur le stock est effectué. Il consiste en une vérificat i on vis uel l e :
- du système emballé (état du colis, étiquetage),
- du radiateur fermé (aspect, étiquetage, notice, visserie),
- du radiateur ouvert (présence des différents éléments, câblage,
fixation de l'ensemble),
- du thermostat (codage, présence de la notice).
• T est de prélèvement (6h) : un contrôle sur prél èvement est effectué
mensuellement, comprenant des essais d'échauffement, de surcharge et de fonctionnements anormaux (appareil recouvert, etc.),
lignes de fuites et contrôle des connexions.
Les thermostats programmables et les récepteurs radio s ont fabriqués
par la société DELTA DORE, Bonnemain 35270 COMBOURG.
Le plan qualité mis en plac e par la société DELTA DORE fait l'objet
d'une certification ISO 9001 délivrée par l'AFAQ.
La ligne de production des thermostats et des récepteurs radio fait
l’objet d’une accréditation NF EN ISO 9002.
3.3 Marquages
3.31 Radiateur
3 étiquettes placées sur l'émetteur de chaleur portent les mentions
suivantes :
• Sur le dessus de l'appareil : "Mise en garde ne pas recouvrir",
• Derrière l’appareil : le numéro de série de l’appareil,
• Sur le côté de l'appareil :
- marque : ATERNO,
- référence et pui ssance du radiateur : FX / FXH / FXSB XXXX W,
- tension nominale d'alimentation : 230 V 50 Hz,
- classement du point de vue de la protection contre les chocs élec-
triques : Classe I (FX / FXH) et Classe II (FXSB),
- classement IP : IP 24,
- marquage CE,
- marquage NF Electricité,
- le numéro d’Avis Technique : Avis Technique n°XXXXX.
3.32 Thermostat programmable
1 étiquette au dos de l'appareil porte les informations suivantes :
- marque : ATERNO,
- référence : OPTI-ECO tmp,
- marquage CE : CE0165,
- numéro de série.
3.33 Récepteur radio
1 étiquette au dos de l'appareil porte les informations suivantes :
- schémas de câblage et section des câbles à utiliser,
- tension d'alimentation : 230V 50Hz,
- consommation : 0,5 VA,
- pouvoir de coupure :
- numéro de série de l'appareil,
_\_
16A, 230V, cosϕ = 1,
3.34 Conditionnement
La livraison est assurée dans un emballage adapté à c e type de produit. Une étiquette d'identification est apposée sur l'emballage de
l'émetteur. Elle mentionne les informations suivantes :
- adresse de livraison,
- les coordonnées de la société ATERNO,
- la gamme de l’appareil : FX, FXH ou FXSB,
- la puissance du r a d i a teur : XXXX W,
3.35 Conditions de garantie
Les radiateurs ATERNO sont garantis 10 ans contre tout vice de forme
ou défaut de fonctionnement et le therm ostat OPTI-ECO tmp est garanti 3 ans.
Cette garantie comprend le déplacement et la main d'œuvre en France
métropolitaine.
En cas de dysfonctionnement, la société ATE RNO intervient directement chez le particulier.
B. Résultats expérimentaux
1. Essais électriques
Les radiateurs ATERNO FX, FXH et FXSB équipés du récepteur radio
OPTI-ECO tmp disposent de la marque de conformité NF Electricité
(P.V. du LCIE n° 60040539 – 540496 du 19 décembre 2005 pour la
gamme FX et FXH et n° 60040543 – 540509 du 26 décem bre 2005
pour la gamme FXSB).
2. Essais thermiques
Les radiateurs de chauffage ATERNO associés au thermostat sans fil
OPTI-ECO tmp ont été testés au LCIE s uivant les modalités définies
dans le cahier des charges de la marque NF « Electricité Performance » n° LCIE 103-13 / C (01/2004) (P.V. du LCIE n° 60048246 –
548547 du 20 septembre 2006 ).
3. Essais de programmation et précision
de l'horloge
Des essais ont été effectués au CSTB concernant la programmation
hebdomadaire de l'intermittence, l’anticipation de programme, les
modes hors-gel et veille et la précision de l'horloge (P.V. AGE-03.1006
du 18 décembre 2003).
4. Essais du réseau radio
Le système OPTI-ECO tmp fait l'objet d'une déclaration « CE » de
conformité (R&TTE / Emetteur radio / Téléphonie) : marquage
CE0165.
5. Essais Directive Basse Tension
(marquage CE)
Une mesure de la densité de flux magnétique rayonné par les appareils électromagnétiques selon l es modalités de la norm e E N 50366 de
mai 2003, a été testée au LCIE PV LCIE n° 60048246-548551-A du 27
octobre 2006
C. Références
Le secrétariat de l'Avis Technique dispose d'une liste d'installations
équipées du système de chauffage ATERNO.
6 14/07-1108
Page 7
Figures du Dossier Technique
Figure 1 - Présentation d’un radiateur ATERNO
Figure 2 – Thermostat OPTI-ECO tmp
14/07-1108 7
Page 8
Figure 3 - Consigne pour la mise en place des thermostats
Figure 4 – Conseil d’utilisation
8 14/07-1108
Loading...
