QX electric cylinder mower

OPERATING INSTRUCTIONS

U2 • Printed in England • BA F 016 L69 839 • QX electric • OSW 02.02

F016 L69 839.book Seite 1 Donnerstag, 21. Februar 2002 8:19 08

2 • F016 L69 839 • 02.02

U3 • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 1 Donnerstag, 21. Februar 2002 8:19 08

STOP

1
2

3

4

TYP F016 xxx xxx

Made in UK.

Atco-Qualcast Stowmarket

LBA

3

96

579 230V ~ 50/60Hz XXXXW

xx.xx kg

3000 1/min

IPX4

xxxxxxxxxxxx

20xx

9

5

CLASSIC

3 • F016 L69 839 • 02.02

10

7

6

8

WINDSOR

U4 • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839 - Seite 4 Seite 1 Freitag, 22. Februar 2002 12:04 12

A

C

B

12 5

1

7

31

4

11 10

D

15

4 • F016 L69 839 • 02.02

13

14

18 19

U5 • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 1 Donnerstag, 21. Februar 2002 8:19 08

E

G

F

16 2 17 3

H

22

5 • F016 L69 839 • 02.02

26

24

30 29

23

27 28

10 -15 mm

25

20 21

24

D • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 1 Freitag, 22. Februar 2002 10:04 10

Sicherheitshinweise

Achtung! Die nachfolgenden Anweisungen sorg­fältig durchlesen. Machen Sie sich mit den Bedie­nelementen und dem ordnungsgemäßen Ge­brauch des Rasenmähers vertraut.

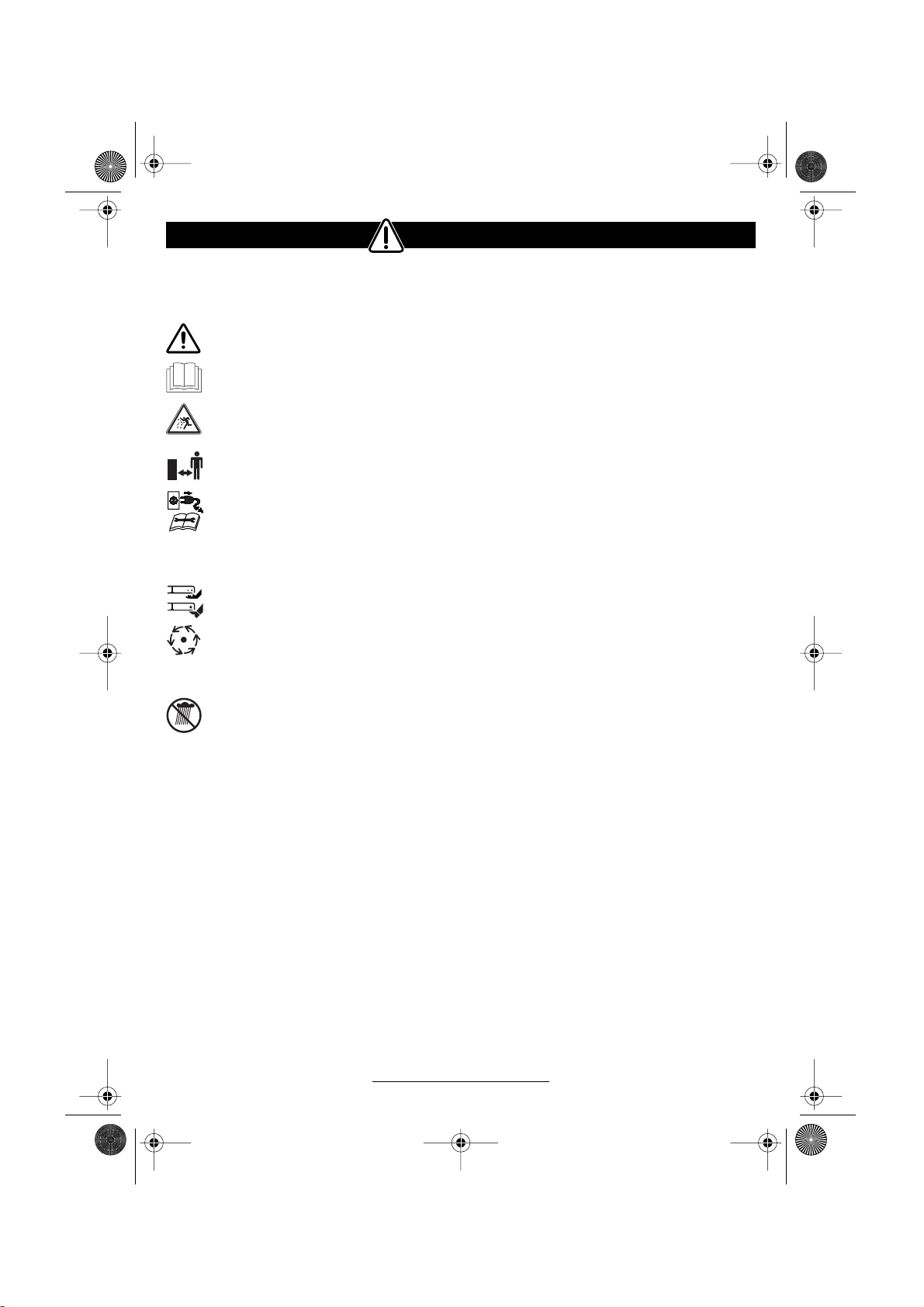

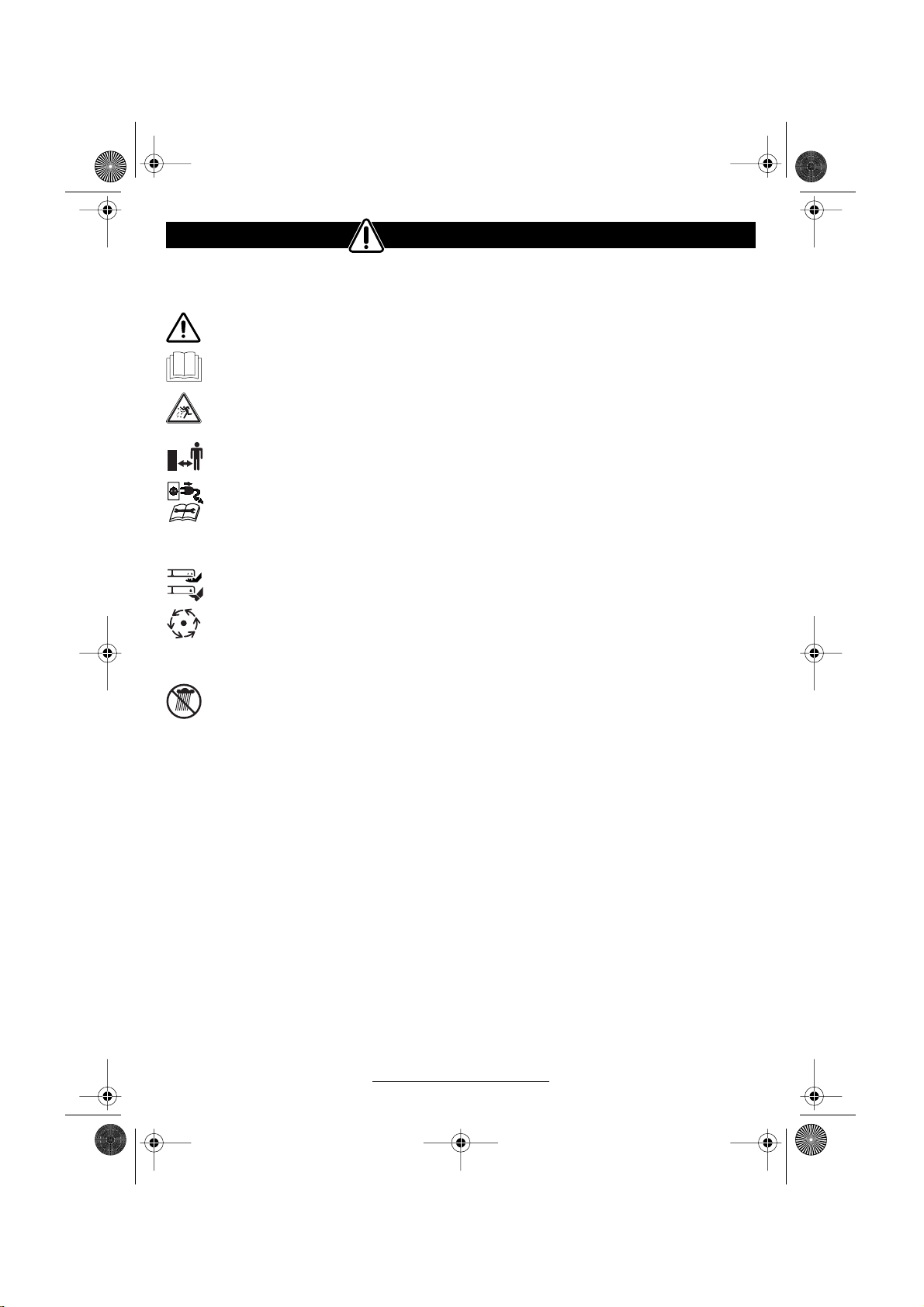

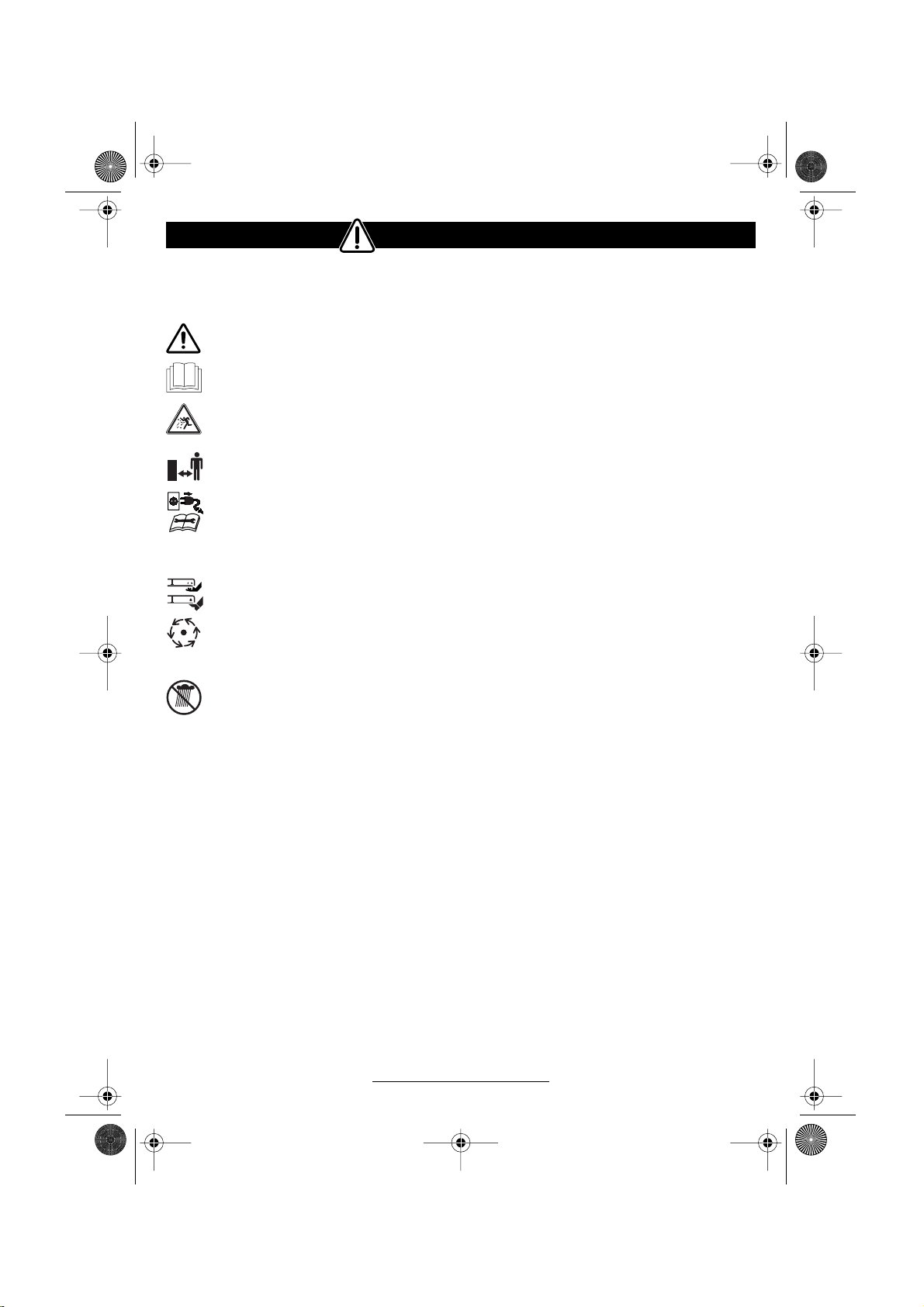

Erläuterung der Symbole an dem Rasenmäher

Allgemeiner Gefahrenhinweis.

Die Bedienungsanleitung durchlesen.

Darauf achten, dass in der Nähe stehende
Personen nicht durch weggeschleuderte
Fremdkörper verletzt werden.

In der Nähe stehende Personen auf siche­ren Abstand zur Maschine halten.

Vor Einstellungen am Gerät oder Reini­gung, wenn sich das Kabel verfangen hat
oder wenn Sie den Rasenmäher auch nur
für kurze Zeit unbeaufsichtigt lassen, aus­schalten und den Stecker aus der Steck­dose ziehen. Stromkabel von den Messern
fernhalten.

Scharfe Messer. Hüten Sie sich vor dem Ver­lust von Zehen oder Finger.

Warten Sie, bis alle Teile der Maschine voll­ständig zur Ruhe gekommen sind, bevor Sie
diese anfassen. Die Messer rotieren nach

STOP

dem Abschalten des Motors noch weiter
und können Verletzungen verursachen.

Nicht bei Regen mähen oder den Rasen­mäher bei Regen im Freien lassen.

Niemals Kindern oder mit diesen Anweisungen
nicht vertrauten Personen erlauben den Rasenmä­her zu benutzen. Nationale Vorschriften beschrän­ken möglicherweise das Alter des Bedieners.
Niemals mähen, während sich Personen, insbeson­dere Kinder oder Haustiere, in unmittelbarer Nähe
aufhalten.
Der Bediener oder Nutzer ist für Unfälle oder Schä­den an anderen Menschen oder deren Eigentum
verantwortlich.
Den Rasenmäher nicht barfuß oder mit offenen
Sandalen benutzen, tragen Sie stets festes Schuh­werk und eine lange Hose.
Die zu mähende Fläche sorgfältig inspizieren und
Steine, Stöcke, Drähte, Knochen und sonstige
Fremdkörper beseitigen.
Vor der Benutzung immer durch Augenschein prü­fen, ob Messer, Messerschrauben und Schneid­baugruppe abgenutzt oder beschädigt sind.
Abgenutzte oder beschädigte Messer und Schrau­ben nur im ganzen Satz auswechseln, um Unwuch­ten zu vermeiden. Vorsicht bei Rasenmähern mit
mehreren Messern, da die Rotation eines Messers
die Bewegung anderer Messer bewirken kann.
Nur bei Tageslicht oder gutem künstlichem Licht
mähen.

Den Rasenmäher nach Möglichkeit nicht bei nas­sem Gras betreiben.
Stets ruhig gehen, niemals schnell laufen.

Das Mähen an Böschungen kann gefährlich sein:

– Keine besonders steilen Abhänge mähen.
– Auf schrägen Flächen oder auf nassem Gras

stets auf sicheren Tritt achten.

– Auf schrägen Flächen immer quer und niemals

auf- und abwärts mähen.

– Beim Richtungswechsel an Abhängen äußerst

vorsichtig sein.

– Beim Rückwärtsgehen oder Ziehen des Rasen-

mähers äußerst vorsichtig sein.

– Den Rasenmäher beim Betrieb immer vorwärts

schieben und niemals zum Körper hin ziehen.
Die Messer müssen stehen, wenn der Rasenmäher
für den Transport gekippt werden muss, wenn nicht
mit Gras bepflanzte Flächen überquert werden
und beim Transport zu und von dem zu mähenden
Bereich.
Die Maschine beim Starten oder Einschalten des
Motors nicht kippen, außer wenn dies beim Anlau­fen in hohem Gras erforderlich ist. In diesem Fall nur
so weit wie nötig und nur auf der vom Bediener ab­gewandten Seite kippen. Immer darauf achten,
dass beim Ablassen auf den Boden beide Hände
am Handgriff sind.
Schalten Sie den Rasenmähers nur ein, wenn die
Füße ausreichend weit von den Messern entfernt
sind.
Den Rasenmäher beim Starten nicht kippen.
Hände und Füße nicht in die Nähe oder unter rotie­rende Teile bringen.
Den Rasenmäher niemals ohne Grasfangkorb/

-sack oder Prallschutz betreiben.
Den Rasenmäher bei laufendem Motor niemals
hochheben oder tragen.
Beim Einstellen des Rasenmähers vermeiden, dass
Füße oder Hände zwischen den beweglichen Mes­sern und feststehende Teile des Rasenmähers fest­geklemmt werden.

Netzstecker aus der Steckdose ziehen:

– immer wenn Sie die Maschine verlassen
– vor dem Beseitigen von Blockierungen
– wenn Sie den Rasenmäher überprüfen, reinigen

oder an ihm arbeiten
– nach der Kollision mit einem Fremdkörper. Den

Rasenmäher sofort auf Beschädigungen über-

prüfen und wenn notwendig instandsetzen las-

sen
– wenn der Rasenmäher ungewöhnlich zu vibrie-

ren beginnt (sofort prüfen).
Den Festsitz aller Muttern, Bolzen und Schrauben si­cherstellen, um zu gewährleisten, dass sich der Ra­senmäher immer in einem sicheren Arbeitszustand
befindet.
Den Grasfangkorb/-sack regelmäßig auf Abnut­zung überprüfen.
Sicherheitshalber abgenutzte oder beschädigte
Teile auswechseln.
Stellen Sie sicher, dass auszuwechselnde Teile von
Bosch stammen.

6 • F016 L69 839 • TMS • 05.02.02

Deutsch

- 1

1

2

3

4

5

6

7

8

9

D • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 2 Freitag, 22. Februar 2002 10:04 10

Gerätekennwerte

Spindelmäher CLASSIC CLASSIC CLASSIC WINDSOR 12 S WINDSOR 14 S
ELECTRIC 30 ELECTRIC 30 S ELECTRIC 35 S

Bestellnummer F016 313 4.. F016 313 5.. F016 313 6.. F016 302 5.. F016 314 1..
Nennaufnahme 340 W 340 W 340 W 340 W 340 W
Messerbreite 30 cm 30 cm 35 cm 30 cm 35 cm
Schnitthöhe 10 – 35 mm 10 – 35 mm 10 – 35 mm 10 – 35 mm 10– 35 mm
Volumen Grasfangkorb 32 l 32 l 32 l 32 l 32 l
Selbstangetrieben – • • • •
Rechen – – – • •
Gewicht 23,5 kg 24,5 kg 27 kg 24,5 kg 28 kg
Schutzklasse
Seriennummer Siehe Seriennummer 9 (Typenschild) an der Maschine

/ II / II / II / II / II

Bestimmungsgemäßer Gebrauch

Dieses Produkt ist bestimmt für das Rasenmähen
im privaten Bereich.

Einleitung

Dieses Handbuch enthält Anweisungen über
die richtige Montage und den sicheren Ge­brauch Ihrer Maschine. Es ist wichtig, dass Sie
diese Anweisungen sorgfältig lesen.

Die Maschine wiegt im vollständig zusammen­gebauten Zustand etwa 23,5 – 28 kg. Holen Sie
bei Bedarf Hilfe, um die Maschine aus der Ver­packung zu nehmen.

Achten Sie auf die scharfen Messer, wenn Sie
den Rasenmäher zum Rasen tragen.

Lieferumfang

Nehmen Sie den Rasenmäher vorsichtig aus der
Verpackung prüfen Sie, ob die nachfolgenden
Teile vollständig sind:

– Rasenmäher mit Griffbügel
– Spindel
– Flügelschraube
– Grasfangkorb
– Bedienungsanleitung

Wenn Teile fehlen oder beschädigt sind, wenden Sie
sich bitte an Ihren Händler.

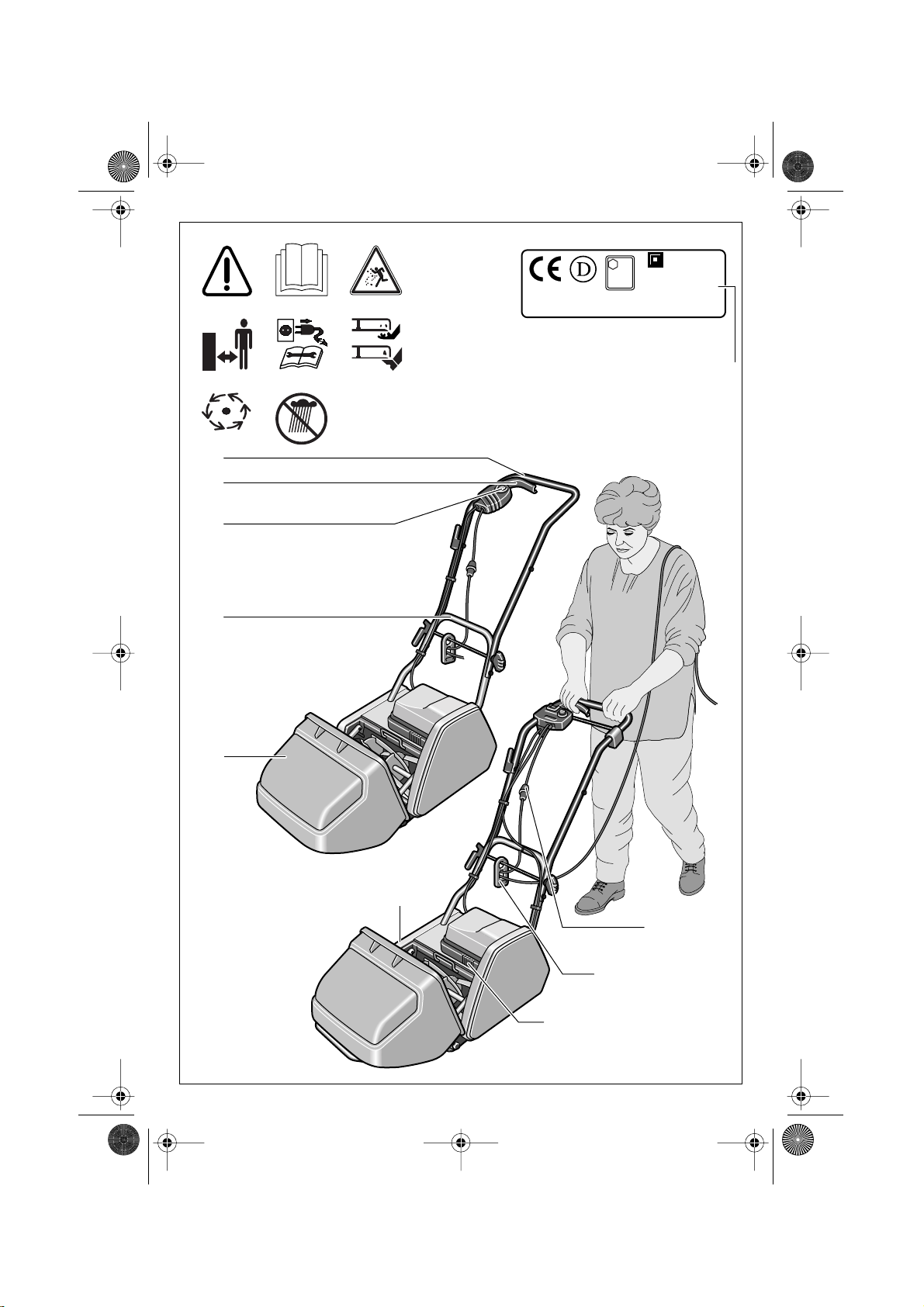

Geräteelemente

Griffbügel
Schalthebel
Sicherheitsknopf
Griffbügel-Unterteil
Grasfangkorb
Kabel-Zugentlastung**
Netzstecker**
Lüftungsschlitze
Seriennummer

10 Knopf für Schnitthöheneinstellung

**länderspezifisch

Abgebildetes oder beschriebenes Zubehör gehört
teilweise nicht zum Lieferumfang.

7 • F016 L69 839 • TMS • 05.02.02

Deutsch

- 2

D • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 3 Freitag, 22. Februar 2002 10:04 10

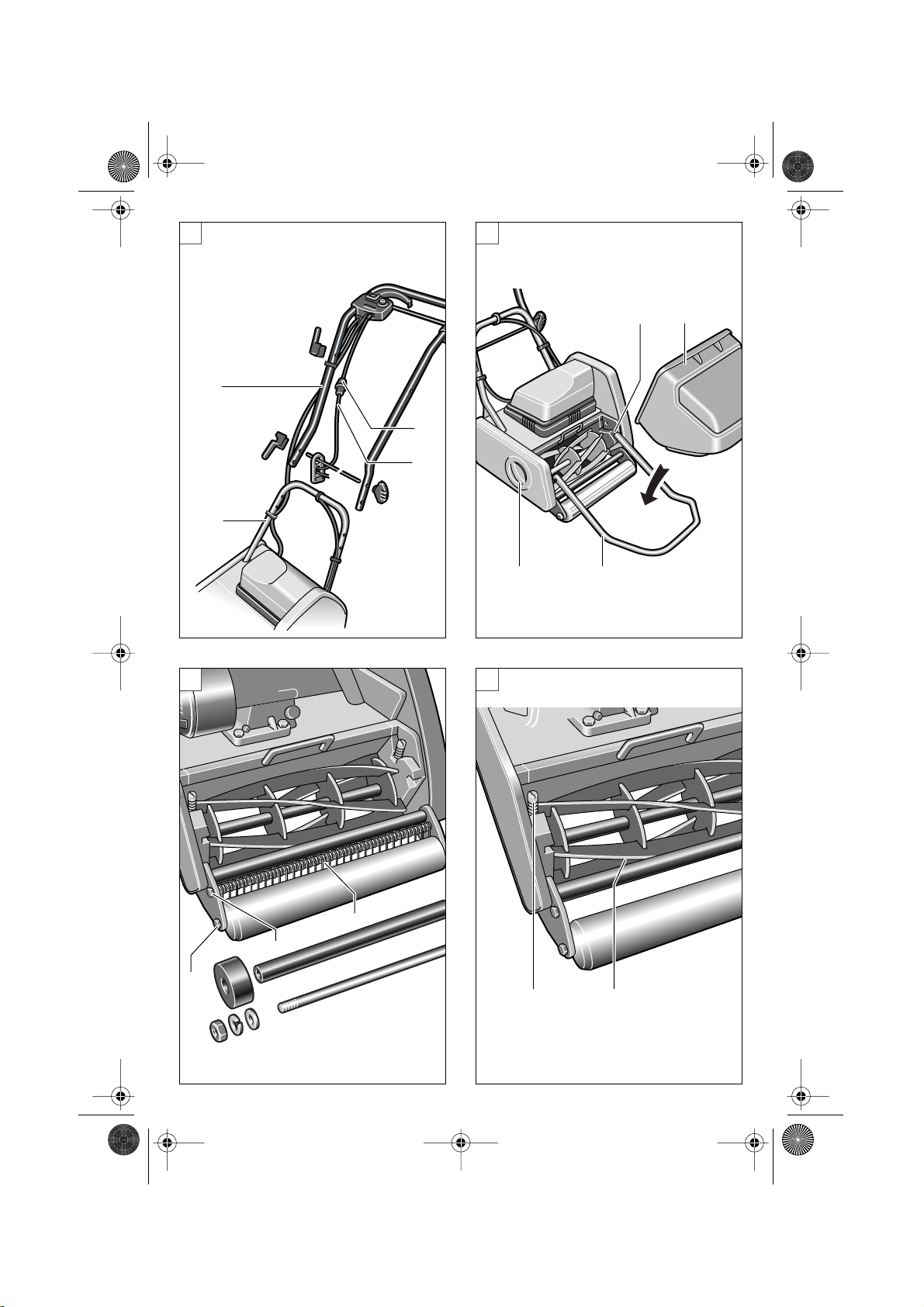

Grasfangkorb/-sack

Zu Ihrer Sicherheit

B

Grasfangkorb-Träger 11 in die Haltebohrun­gen 12 einrasten.

Achtung! Das Gerät ausschalten und den
Netzstecker ziehen, vor Einstellungen oder
Reinigen oder wenn das Kabel zerschnitten,
beschädigt oder verheddert ist.

Nachdem die Maschine abgeschaltet wurde,
drehen die Messer noch einige Sekunden
weiter.

Vorsicht - rotierendes Messer nicht berühren.

Den Grasfangkorb wie dargestellt einhängen/
abnehmen.

Einstellung der Schnitthöhe

C

Am Mäher können sechs verschiedene
Einstellhöhen eingestellt werden, die in etwa die
folgenden Schnitthöhen ergeben:

1 = 10 mm 2 = 14 mm 3 = 19 mm
4 = 27 mm 5 = 35 mm S = Vertikutierer

Elektrische Sicherheit

Ihre Maschine ist zur Sicherheit doppelt schutzi­soliert und benötigt keine Erdung. Die Betriebs­spannung beträgt 230 V AC, 50 Hz. Nur zugelas­sene Verlängerungskabel verwenden. Informa­tionen erhalten Sie bei Ihrer autorisierten
Kundendienststelle.

Es dürfen nur Verlängerungskabel der Bauart
H05VV-F oder H05RN-F verwendet werden.

Zur Erhöhung der Sicherheit wird empfohlen, ei­nen FI-Schalter (RCD) mit einem Fehlerstrom
von maximal 30 mA zu benutzen. Dieser FI­Schalter sollte vor jeder Benutzung überprüft
werden.

Hinweis für Produkte, die nicht in GB verkauft
werden: ACHTUNG: Zu Ihrer Sicherheit ist es er­forderlich, dass der an der Maschine ange­brachte Stecker 7 mit dem Verlängerungska­bel 31 verbunden wird.

Die Kupplung des Verlängerungskabels muss
vor Spritzwasser geschützt sein, aus Gummi be­stehen oder mit Gummi überzogen sein.

Das Verlängerungskabel muss mit einer Zugent­lastung verwendet werden.

Die Anschlussleitung muss regelmäßig auf Scha­densmerkmale überprüft und darf nur in gutem
Zustand verwendet werden.

Wenn die Anschlussleitung beschädigt ist, darf
sie nur von einer autorisierten Bosch-Werkstatt
repariert werden.

Einstellung „S“ sollte nur mit der Vertikutierkas­sette (als Zubehör lieferbar) verwendet werden.

Um die Schnitthöhe einzustellen:
Den Mäher kippen um die vordere Rolle zu ent-

lasten.
Den Höheneinstellknopf 10 drücken und dre-

hen, um die gewünschte Schnitthöhe einzustel­len.

Für den ersten Schnitt in der Saison sollte eine
hohe Schnitthöhe eingestellt werden.

(Nur Windsor-Modelle)

Der Rechen muss eingestellt werden, siehe „Ein­stellung des Rechens“.

Einstellung des Rechens (Nur Windsor-Mo-

C

delle)

Der Mäher ist mit einem verstellbaren Re­chen 13 ausgestattet, welcher bei geringen
Schnitthöhen verwendet werden kann. Zur Ein­stellung die Befestigungsschrauben 14 lösen
und den Rechen verdrehen bis die Rechenspit­zen sich dicht über dem Boden befinden. Nach
Ändern der Schnitthöhe kann eine Nachstel­lung des Rechens erforderlich sein. Den Rechen
nicht zu tief einstellen, da dies zu Schäden am
Mäher oder am Rasen führen könnte.

Hohen Rasen mit dem Seitenrad-Zusatz

C

schneiden (nur entsprechende Modelle) (Nur
Windsor-Modelle)

Hinweis: Je nach Land kann Ihr Mäher
standardmäßig mit Seitenrädern ausgestattet
sein, anstatt mit der vorderen Rolle.

Montage

Der Rasenmäher ist über die Gesamtbreite mit
einer vorderen Rolle ausgestattet, die geeignet

Den Griffbügel 1 auseinander klappen und

A

Flügelmutter anziehen.
Hinweis: Stellen Sie sicher, dass das Kabel mit

den mitgelieferten Kabelclips am Griffbügel
befestigt ist.

Die Messer müssen eingestellt werden – siehe
„Einstellung der Messer“.

Das Kabel an der Zugentlastung 6 befestigen.
Sicherstellen, dass das Kabel genügend Spiel
hat. (Nur EURO-Modelle)

ist für normal ebene Rasenflächen. Für hohen,
groben Rasen kann ein Seitenrad-Zusatz mon­tiert werden. Montage Seitenrad-Zusatz:

1. Den Mäher zurück kippen und sicher fixieren.

2. Befestigungsschrauben 14 entfernen und die

Schraubenmutter 15 auf beiden Seiten lösen.

Die vordere Rolle/ Rechen Baugruppe entfer-

nen.

3. Die Seitenräder und das Abstandsrohr auf die

Seitenradspindel montieren.

8 • F016 L69 839 • TMS • 05.02.02

Deutsch

- 3

D • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 4 Freitag, 22. Februar 2002 10:04 10

4. Seitenrad-Zusatz montieren. Dazu Scheiben
auf beide Seiten der Rollenhalterungen an­bringen und mit Schraubenmutter fest anzie­hen.

Zur Montage der vorderen Rolle die
Arbeitsschritte 1– 3 in umgekehrter Reihenfolge
durchführen.

Inbetriebnahme

E

Nachdem die Maschine abgeschaltet
wurde, drehen die Messer noch einige

Sekunden weiter. Abwarten, bis der Mo­tor/ das Messer stillsteht, bevor erneut einge­schaltet wird.
Nicht kurz hintereinander aus- und wieder ein­schalten.

Um den Anlauf zu erleichtern, Griffbügel nach
unten drücken, um die Vorderräder anzuheben.

Einschalten:

Sicherheitsknopf 3 drücken und hal-

➊

ten.

0

Schalthebel 2 gegen den Griffbügel

➋

2

drücken.

1

I

Sicherheitsknopf 3 loslassen.

Ausschalten:

Schalthebel 2 loslassen.

Einkuppeln der hinteren Rolle (Nur selbstange­triebene Modelle)

1. Den Motor starten.

2. Langsam den Kupplungshebel für den An-

trieb 17 nach oben zum Griffbügel-Oberteil 1
drücken.

3. Geschwindigkeit nach Bedarf einstellen.

Dazu den Drehknopf 16 für die Geschwindig­keitseinstellung zwischen 1 (min.) und
6 (max.) justieren.

4. Um anzuhalten, beide Kontrollhebel loslas-

sen 2 und 17 .

Mähen

Den Rasenmäher an der Rasenkante und so

F

nahe wie möglich an der Netzsteckdose plat­zieren. Von der Netzsteckdose weg arbeiten.

Das Kabel nach jedem Wenden auf die gegen­überliegende bereits gemähte Seite bringen.

Vor der ersten Benutzung eventuell Messer ein­stellen, siehe Kapitel Einstellen Messer.

Beim Mähen unter besonders schweren Bedin­gungen den Motor nicht überlasten.

Bei Überlastung sinkt die Motordrehzahl und das
Motorgeräusch verändert sich. In diesem Fall
anhalten, den Schalthebel loslassen und eine

größere Schnitthöhe einstellen . Andernfalls

kann der Motor beschädigt werden.

Wartung

Vor allen Arbeiten am Gerät Netzstecker
ziehen und Grasfangkorb entfernen.

Hinweis: Führen Sie die folgenden Wartungsar­beiten regelmäßig aus, damit eine lange und
zuverlässige Nutzung gewährleistet ist.

Den Rasenmäher regelmäßig auf offensichtli­che Mängel wie lose oder beschädigte Messer,
lose Verbindungen und abgenutzte oder
beschädigte Teile untersuchen.

Prüfen Sie, ob Abdeckungen und Schutzvorrich­tungen unbeschädigt und richtig angebracht
sind. Führen Sie vor der Benutzung eventuell
notwendige Wartungs- oder Reparaturarbeiten
durch.

Sollte der Rasenmäher trotz sorgfältiger Herstel­lungs- und Prüfverfahren einmal ausfallen, ist die
Reparatur von einer autorisierten Kundendienst­stelle für Bosch-Elektrowerkzeuge ausführen zu
lassen.

Bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Bestellnummer
laut Typenschild des Gerätes angeben.

Einstellung der Messer

B D

Falls das Gras nicht sauber und gleichmäßig ge­schnitten wird, sollte der Schneidzylinder einge­stellt werden.

1. Den Mäher zurück kippen und sicher fixieren.

2. Die Halterung 11 des Grasfangkorbs entfer­nen.

3. Einstellschraube 18 in einzelnen kleinen
Schritten im Uhrzeigersinn drehen.

Anmerkung: Der Schneidzylinder 19 ist richtig
eingestellt, wenn beim Drehen die Schneidmes­ser über die volle Breite leicht das untere Messer
streifen.

Die Schneidmesser wirken wie eine Schere. Die
richtige Einstellung der Schneidmesser ist er­reicht, wenn ein Blatt Papier über die gesamte
Messerbreite sauber geschnitten wird.

Nach richtiger Einstellung der Schneidmesser,
die Halterung 11 des Grasfangkorbs wieder
montieren.

9 • F016 L69 839 • TMS • 05.02.02

Deutsch

- 4

D • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

G

F016 L69 839.book Seite 5 Freitag, 22. Februar 2002 10:04 10

Ziehen/Ersetzen der QX

B G H

Zylinderkassette

Der Mäher ist mit einer QX Kassette (quick ex­change) ausgestattet, die zum Schärfen bei ei­ner autorisierten Kundendienstwerkstatt heraus­genommen werden kann. Die Kassette wie
folgt entnehmen:

Es ist ratsam, Gartenhandschuhe zu tragen
(nicht mitgeliefert).

Den Grasfangkorb-Träger 11 abnehmen.
Die Schrauben 21 herausdrehen und den An-

triebsdeckel 20 abnehmen.
Die Kassetten-Halteschraube 22 auf beiden Sei-

ten herausdrehen.
Die Riemenscheibe 23 und den Keilriemen 24

entfernen. Dazu die 3 Schrauben 25 heraus­schrauben.

Die Kassetteneinheit 26 am Handgriff herauszie­hen. Lassen Sie sich helfen, wenn erforderlich.

Die Kassetteneinheit einsetzen und die Kasset­ten-Halteschrauben 22 wieder montieren.

Die Schraube 28 der Riemenspannrolle lösen.
Die Riemenscheibe 23 und den Keilriemen 24

wieder montieren.
Die Riemenspannrolle 27 gegen den Keilrie-

men 24 drücken und die Schraube 28 festzie­hen.

Den Antriebsdeckel 20 wieder montieren.
Zubehör-Kassetten auf gleiche Art und Weise

wechseln.

Antriebsseilzug justieren (Nur

selbstangetriebene Modelle)

Wenn der Mäher nicht richtig fährt, muss mög­licherweise der Seilzug für den Fahrantrieb ein­gestellt werden.

Mutter 29 lösen, Einstellschraube 30 einige Um­drehungen gegen den Uhrzeigersinn drehen.

Mutter 29 wieder festziehen.
Bei korrekter Justierung ist die Antriebsrolle ein-

gekuppelt, wenn der Kupplungshebel für den
Fahrantrieb 17 gegen das Griffoberteil 1 ge­drückt wird, und ausgekuppelt, wenn dieser los­gelassen wird.

Nach dem Mähen/Aufbewahrung

Das Äußere des Rasenmähers gründlich mit ei­ner weichen Bürste und einem Tuch reinigen.
Kein Wasser und keine Lösungs- oder Poliermittel
verwenden. Sämtliche Grasanhaftungen und
Partikel entfernen, insbesonders von den Lüf­tungsschlitzen 8 .

Den Rasenmäher auf die Seite legen und den
Messerbereich reinigen. Zusammengepresste
Schnittgut mit einem Holz- oder Plastikstück ent­fernen.

Den Rasenmäher an einem trockenen Ort auf­bewahren. Keine anderen Gegenstände auf
die Maschine stellen. Um Platz zu sparen, den
Griffbügel vollständig zusammenklappen.

Sicherstellen, dass die Kabel beim Zusam-

☞

men- und Aufklappen nicht eingeklemmt
werden. Griffbügel nicht fallen lassen.

10 • F016 L69 839 • TMS • 05.02.02

Deutsch

- 5

D • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 6 Freitag, 22. Februar 2002 10:04 10

Fehlersuche

Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn Ihre
Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseiti­gen können, wenden Sie sich an Ihre Service-Werkstatt.

Achtung: Vor der Fehlersuche Gerät ausschalten und Netzstecker ziehen.

Symptome Mögliche Ursache Abhilfe

Rasenmäher läuft nicht Netzspannung fehlt

Netzsteckdose defekt
Verlängerungskabel beschädigt
Sicherung hat ausgelöst

Rasenmäher läuft mit
Unterbrechungen

Verlängerungskabel beschädigt
Interne Verkabelung der Maschine
defekt

Rasenmäher läuft

Schnitthöhe zu niedrig
schwergängig oder
Riemen quietscht

Maschine hinterlässt
unregelmäßiges

falsche Messereinstellung

Messer stumpf

falsche Messereinstellung
Schnittbild

Messer rotiert nicht Spindelmesser durch Gras behin-

dert

Riemen rutscht oder ist beschädigt
Bodenantrieb greift

nicht (Nur selbstange-

Einstellung falsch

Bowdenzug beschädigt
triebene Modelle)

Starke Vibrationen/
Geräusche

Messer beschädigt

Messer nicht gleichmäßig einge-

stellt
Unbefriedigende

Boden zu nass zum mähen Rasen trocknen lassen
Arbeitsleistung

Überprüfen und einschalten
Andere Steckdose benutzen
Kabel überprüfen, ev. austauschen
Sicherung austauschen

Kabel überprüfen, ev. austauschen
Kundendienst aufsuchen

Schnitthöhe verstellen (siehe „Ein­stellung der Schnitthöhe“)
Messer einstellen

Kundendienst aufsuchen
Messer einstellen

Gras beseitigen

Kundendienst aufsuchen
Bowdenzug einstellen

Anerkannten ATCO-QUALCAST
Kundendienst aufsuchen

Kundendienst aufsuchen
Messer einstellen

11 • F016 L69 839 • TMS • 05.02.02

Deutsch

- 6

D • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 7 Freitag, 22. Februar 2002 10:04 10

Garantie

Auf dieses Produkt leistet Atco-Qualcast Garan­tie auf Material- und Herstellungsfehler. Fehler
die innerhalb der Garantiezeit auftreten, wer­den von Atco-Qualcast repariert oder durch Er­satzlieferung beseitigt, sofern das Gerät nicht im
Verleih/in der Vermietung eingesetzt wurde. Die
Gewährleistung für den auf dem Mäher mon­tierten Motor erfolgt durch den Motorhersteller.
Einzelheiten entnehmen Sie bitte der Bedie­nungsanleitung des Motors.

Die Garantiezeit bei kommerzieller Verwendung
beträgt 3 Jahre (2 Jahre die für Maschine und
2 Jahre für Arbeitskosten ab Kaufdatum).

Zur Definition dieser Gewährleistung:
Kommerzielle Verwendung ist jede andere Art

der Verwendung, einschließlich solche zur
Schaffung von Einkommen, ausgenommen da­von sind Verleih/Vermietung.

Bei Garantiereparaturen:
– Bringen Sie Ihren Rasenmäher zu Ihrer autori-

sierten Atco-Qualcast -Kundenwerkstatt.
– Legen Sie Ihren Kaufnachweis mit Datum vor.
– Legen Sie die Garantiekarte vor.
Garantie kann nicht gewährt werden, wenn:
– das Produkt weiter verkauft wurde (nicht zu-

treffend für Irische Republik).
– das Produkt abweichend von den Spezifikati-

onen des Herstellers modifiziert wurde oder

keine original Ersatzteile verwendet wurden.
– vorher Reparaturen durch eine nicht von

Atco-Qualcast autorisierte Kundendienst-

werkstätte durchgeführt wurden.
– der Mangel durch fehlerhafte Einstellung,

Missbrauch, Nachlässigkeit oder versehentli-

cher Beschädigung herrührt.
– der Schaden auf mangelnde Schmierung

oder Wartung zurückzuführen ist.
Bei Schäden an Schneidmessern, Antriebsket-

ten, Lagern, Gummibelag der hinteren Rolle
und Seilzügen.

Die Kosten für die regelmäßige Wartung des
Produkts sind nicht durch die Garantie gedeckt.

Folgen Sie bitte den Anweisungen Ihrer Bedie­nungsanleitung in Ihrem Intresse, weil ein richtig
gepflegtes Produkt viele Jahre ausgezeichnete
Dienste leisten wird.

Verlangen Sie bei Bedarf stets original Atco­Qualcast Ersatzteile. Bei Schäden am Produkt,
die durch die Verwendung von Ersatzteilen her­rühren, die nicht von Atco-Qualcast hergestellt
oder freigegeben sind, wird keine Gewährleis­tung übernommen.

Diese Garantiebestimmungen schränken nicht
Ihre gesetzlichen Rechte ein.

Dieses Produkt wurde gefertigt nach den Bedin­gungen eines Umwelt-Management-Systems,
welches wo immer möglich die umweltfreund­lichsten Werkstoffe und Arbeitsprozesse verwen­det, auch im Hinblick auf Wiederverwertung
nach Ablauf der Lebensdauer. Die Verpackung
kann ebenfalls wieder aufbereitet werden.

Wenn dieses Gerät einmal verschrottet werden
muss, bitte an Ihre Umwelt denken und bei ei­nem anerkannten Entsorgungsbetrieb entsor­gen.

(Informationen über Entsorgungsbetriebe erhal­ten Sie bei Ihrer örtlichen Behörde.)

Konformitätserklärung

Messwerte ermittelt entsprechend 2000/14/EG
(1,60 m Höhe,1 m Abstand) und EN 25 349.

Der A-bewertete Geräuschpegel des Gerätes
beträgt typischerweise: Schalldruckpegel
79 dB (A); Schallleistungspegel 90 dB (A).

Die bewertete Beschleunigung beträgt typi­scherweise 2,5 m/s

Wir erklären in alleiniger Verantwortung, dass die­ses Produkt mit den folgenden Normen oder nor­mativen Dokumenten übereinstimmt: EN 60 335,
EN 836 gemäß den Bestimmungen der Richtli­nien 89/336/EWG, 98/37/EG, 2000/14/EG.

2000/14/EG: Der garantierte Schallleistungspe­gel L

ist niedriger als 93 dB (A). Bewertungs-

WA

verfahren der Konformität gemäß Anhang VIII.
Benannte Prüfstelle: SRL, Sudbury England
Ort: Stowmarket, 02.02
Unterschrift: Stellung: Direktor

Änderungen vorbehalten

2

.

12 • F016 L69 839 • TMS • 05.02.02

Deutsch

- 7

GB • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 1 Freitag, 22. Februar 2002 10:04 10

Safety Notes

Warning! Read these instructions carefully, be
familiar with the controls and the proper use of
the lawnmower.

Explanation of symbols on the lawnmower

General hazard safety alert.

Read instruction manual.

Beware of thrown or flying objects to by­standers.

Keep bystanders a safe distance away
from the machine.

Switch off and remove plug from mains
before adjusting, cleaning or if the ca­ble is entangled and before leaving the
lawnmower unattended for any period.
Keep the supply flexible cord away from
the cutting blades.

Sharp blade(s). Beware of severing toes
or fingers.

Wait until all machine components have
completely stopped before touching
them. The blades continue to rotate af-

STOP

ter the machine is switched off, a rotat­ing blade can cause injury.

Do not mow in the rain or leave the
lawnmower outdoors whilst it is raining.

Never allow children or people unfamiliar with
these instructions to use the lawnmower. Local
regulations may restrict the age of the operator.

Never mow while people, especially children or
pets, are nearby.

The operator or user is responsible for accidents
or hazards occurring to other people or their
property.

Do not operate the lawnmower when barefoot
or wearing open sandals, always wear substan­tial footwear and long trousers.

Thoroughly inspect the area where the lawn­mower is to be used and remove all stones,
sticks, wires, bones and other foreign objects.

Before using, always visually inspect to see that
the blades, blade bolts and cutter assembly are
not worn or damaged.

Replace worn or damaged blades and bolts in
sets to preserve balance. On multi-bladed
lawnmowers, take care as rotating one blade
can cause other blades to rotate.

Mow only in daylight or in good artificial light.
Avoid operating the lawnmower in wet grass,

where feasible.

13 • F016 L69 839 • TMS • 05.02.02

English

Walk, never run.

Mowing on banks can be dangerous:

– Do not mow excessively steep slopes.
– Always be sure of your footing on slopes or

wet grass.

– Mow across the face of slopes - never up and

down.

– Exercise extreme caution when changing di-

rection on slopes.

– Use extreme caution when stepping back or

pulling the lawnmower towards you.

– Never mow by pulling the mower towards

you.

Stop the blades if the lawnmower has to be
tilted for transportation when crossing surfaces
other than grass and when transporting the
lawnmower to and from the area to be mowed.

Do not tilt the machine when starting or switch­ing on the motor, except if the machine has to
be tilted for starting in long grass. In this case, do
not tilt it more than absolutely necessary and tilt
only the part which is away from the operator.
Always ensure that both hands are in the oper­ating position before returning the machine to
the ground.

Switch on the lawnmower with feet well away
from the blades.

Do not tilt the mower when starting.
Do not put hands or feet near or under rotating

parts.
Never operate the lawnmower without the

grassbox/bag or deflector guard in position.
Never pick up or carry the lawnmower while the

motor is running.
Be careful during adjustment of the lawnmower

to prevent entrapment of the feet and hands
between moving blades and fixed parts of the
lawnmower.

Remove the plug from the socket:

– whenever you leave the machine
– before clearing a blockage
– before checking, cleaning or working on the

lawnmower

– after striking a foreign object. Inspect the

lawnmower for damage and make repairs as
necessary

– if the lawnmower starts to vibrate abnormally

(check immediately).

Keep all nuts, bolts and screws tight to be sure
that the lawnmower is in safe working condition.

Check the grassbox/bag frequently for wear or
deterioration.

Replace worn or damaged parts for safety.
Ensure replacement parts fitted are Bosch ap-

proved.

- 1

GB • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 2 Freitag, 22. Februar 2002 10:04 10

Product Specification

Cylinder Mower CLASSIC CLASSIC CLASSIC WINDSOR 12 S WINDSOR 14 S
ELECTRIC 30 ELECTRIC 30 S ELECTRIC 35 S

Part number F016 313 4.. F016 313 5.. F016 313 6.. F016 302 5.. F016 314 1..
Rated power 340 W 340 W 340 W 340 W 340 W
Blade width 30 cm 30 cm 35 cm 30 cm 35 cm
Height of cut 10 –35 mm 10 –35 mm 10 –35 mm 10 –35 mm 10– 35 mm
Grassbox capacity 32 l 32 l 32 l 32 l 32 l
Self Propelled – • • • •
Rake – – – • •
Weight 23.5 kg 24.5 kg 27 kg 24.5 kg 28 kg
Protection class
Serial Number See serial No 9 (rating plate) on machine

/ II / II / II / II / II

1

2

Intended Use

This product is intended for domestic lawn
mowing.

Introduction

This manual gives instructions on the correct as­sembly and safe use of your machine. It is im­portant that you read these instructions care­fully.

When fully assembled the machine weighs ap­proximately 23.5 – 28 kg. If necessary, obtain as­sistance to remove from packaging.

Take care when carrying the mower to the
lawn, as the blades are sharp.

Delivered Items

Carefully remove the machine from its packag­ing and check that you have all the following
items:

– Lawnmower with handle assembly
– Handle spindle
– Wing nuts
– Grassbox
– Operating instructions

When parts are missing or damaged, please contact
your dealer.

Operating Controls

Handlebar
Switch lever

3 Safety button
4 Handle bottom
5 Grassbox
6 Cable restraint**
7 Mains plug**
8 Ventilation slots
9 Serial Number

10 Height of cut knob

**Country specific

Not all of the accessories illustrated or described are
included as standard delivery.

14 • F016 L69 839 • TMS • 05.02.02

English

- 2

GB • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 3 Freitag, 22. Februar 2002 10:04 10

For Your Safety

Warning! Switch off, remove plug from mains
before adjusting, cleaning or if cable is cut,
damaged or entangled.

The blades continue to rotate for a few sec­onds after the machine is switched off.

Caution - do not touch rotating blades.

Electrical Safety

Your machine is double insulated for safety and
requires no earth connection. The operating
voltage is 230 V AC, 50 Hz. Only use approved
extension cables. Contact your service agent
for details.

Extension cords/ leads should only be used if
they comply with H05VV-F or H05RN-F types.

It is recommended for increased electrical
safety to use a Residual Current Device (RCD)
with a tripping current of not more than 30 mA.
Always check your RCD every time you use it.

For products not sold in GB: WARNING: For
safety, it is essential that the mains plug 7 at-
tached to the machine is fitted to the power
supply cable 31.

The couplings of connection leads must be pro­tected against splashes and the coupling sock­ets on the leads must be made of rubber or
coated with rubber.

Fixing means for the connection leads must be
used.

The connection lead must be inspected for
signs of damage at regular intervals and may
only be used if in perfect condition.

If the supply cord is damaged, it must be re­placed by a Bosch Service Center.

Products sold in GB only: Your mower is fitted
with an approved 13 A (BS 1363/A) electric plug
and is protected by a 13 A fuse (ASTA Ap­proved to BS 1362).

If the fitted plug is not suitable for your socket
outlets, it should be cut off and an appropriate
plug fitted in its place.

The severed plug must be disposed of to avoid
a possible shock hazard and should never be in­serted into a 13 A socket elsewhere.

Assembly

Unfold the top handle 1 and tighten wing-

A

nut.
Note: Ensure that the cable clips supplied are

used to fix the cable to the handle.

The blades will require adjustment – see “Adjust­ing Blades”.

Attach cable to cable restraint 6 ensuring that
sufficient cable slack is available. (Euro models
only)

Grassbox/bag

B

Spring the grassbox cradle 11 into pivot
holes 12.

Attach/remove the grassbox as shown.

Height of cut adjustment

C

Your machine has six settings which give the fol­lowing approximate height of cut:

1 = 10 mm 2 = 14 mm 3 = 19 mm
4 = 27 mm 5 = 35 mm S = Scarifier
Position “S” should only be used with the Scari-

fier Cassette accessory (purchased separately).
To adjust the height of cut:
Tilt the mower to take the weight off the front

rollers.
Push the height of cut knob 10 in and turn to the

desired position.
For the first cutting of the season, a high cutting

adjustment should be selected.

(Windsor models only)

The comb will also require adjustment, See
“Comb Adjustment”.

Comb Adjustment (Windsor models only)

C

Your mower is fitted with an adjustable comb 13
which can be brought into use on the lower
heights of cut. It is set by loosening the screws 14
and rotating the comb until the tines just touch
the ground. You may need to re-adjust after
changing the height of cut. Take care not to set
the comb too deep, as this could cause dam­age to either your mower or lawn.

Cutting Long Grass Using Side Wheel Kit (ap-

C

propriate models only) (Windsor models only)

Note: depending on country your mower may
be fitted with side wheels as standard, in place
of a full width roller.

Your mower is fitted with a full width front roller
which is suitable for normal smooth lawns. For
cutting longer, coarse grass a side wheel kit can
be fitted. To fit this kit proceed as follows:

1. Tilt the mower back and wedge securely.

2. Remove the front roller/comb assembly by

removing screw 14 and slackening nut 15 on
both sides.

3. Fit the side wheel, space tube on to the side
wheels spindle.

15 • F016 L69 839 • TMS • 05.02.02

English - 3

GB • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 4 Freitag, 22. Februar 2002 10:04 10

4. Fit side wheel assembly by placing a washer
either side of the roller brackets and tighten
the nut securely.

Refit the full width roller by following steps 1-3 in
reverse.

Starting and Stopping

E

The blade continues to rotate for a few
seconds after the machine is switched off.

Allow the motor/blade to stop rotating
before switching “on” again.
Do not rapidly switch off and on.

To aid starting push handle down to lift front
wheels.

Starting:

Press and hold the safety button 3.

➊

Squeeze the switch lever 2 towards

➋

0

the handle.

2

1

Release the safety button 3.

I

Stopping:
Release the switch lever 2.

Engaging rear roller (self propelled models
only)

1. Start engine.

2. Gradually squeeze the drive control lever 17

towards the top handle 1.

3. Adjust the speed as required by moving the

speed control knob 16 between 1 (min) and
6 (max.).

4. To stop, release the both control levers 2

and 17.

Mowing

Place the lawnmower on the edge of the

F

lawn, as close to the power point as possible.
Work away from the power point.

Position the cable to opposite side (already cut)
at the end of each turn.

The blades may require adjustment, particularly
before first use - see adjusting blades.

When mowing do not allow the motor to labour
particularly in heavy conditions.

When the motor labours the speed of the motor
drops and you will hear a change in the motor
sound, when this occurs stop mowing, release
switch lever and raise the height of cut. Failure
to do so could damage the machine.

Maintenance

Stop, remove plug from the power supply
and remove the grassbox.

Note: To ensure long and reliable service, carry
out the following maintenance regularly.

Regularly check for obvious defects such as
loose, dislodged or damaged blades, loose fix­ings, and worn or damaged components.

Check that covers and guards are undamaged
and correctly fitted. Carry out necessary main­tenance or repairs before using.

If the mower should happen to fail despite the
care taken in manufacture and testing, repair
should be carried out by an authorised cus­tomer service agent for Bosch garden products.

For all correspondence and spare parts orders,
always include the 10-digit part number from
the nameplate of the machine!

Adjusting the Blade

B D

The cutter should be adjusted if the grass is not
cut cleanly and evenly.

1. Tilt the mower back and wedge securely.

2. Remove grassbox cradle 11.

3. Turn adjuster screw 18 clockwise a little at a

time.

Note: The blades are correctly adjusted when
the cutting cylinder 19 lightly brushes the bot-
tom blade across the full width as the cylinder is
turned.

The blades act like a pair of shears, as a test,
correctly adjusted blades will cut a piece of
good quality writing paper across the width of
the blade.

Once correctly adjusted refit grassbox cra­dle 11.

16 • F016 L69 839 • TMS • 05.02.02

English - 4

GB • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

G

F016 L69 839.book Seite 5 Freitag, 22. Februar 2002 10:04 10

Removing/replacing

B G H

QX Cylinder Cassette

The mower is fitted with a QX (quick exchange)
cassette which can be removed and taken to
Approved Service Agent for sharpening. To re­move the cassette:

It is advisable to wear a pair of gardening
gloves (not supplied).

Remove grassbox cradle 11.
Remove the drive cover 20 by removing

screws 21.
Remove cassette retaining screws 22 on both

sides.
Remove pulley 23 and belt 24 by removing

3 screws 25.
Pull the cutting cassette unit 26 out using the

handle. Obtain assistance if required.
Replace the cassette and fit retaining

screws 22.
Slacken the idler pulley screw 28.
Refit the pulley 23 and belt 24.
Adjust the idler pulley 27 against the belt 24 and

tighten idler pulley screw 28.
Refit the drive cover 20.
This method is the same for fitting or removing

cassette accessories.

Adjusting Drive Cable (self

propelled models only)

If the mower doesn’t drive adequately it may
be necessary to adjust the drive cable as follow:

Slacken nut 29, turn adjuster 30 a few turns anti­clockwise.

Retighten nut 29.
When correctly adjusted, drive to the rear roller

is engaged when the drive control lever 17 is
squeezed against the handle top 1 or disen-
gaged when released.

After Mowing/Storage

Clean the exterior of the machine thoroughly
using a soft brush and cloth. Do not use water,
solvents or polishes. Remove all grass and de­bris, especially from the ventilation slots 8.

Turn the machine on its side and clean the
blade area. If grass cuttings are compacted in
the blade area, remove with a wooden or plas­tic implement.

Store the lawnmower in a dry place. Do not
place other objects on top of the machine. To
save space, fold up the handle fully.

Ensure cables are not trapped when

☞

folding/ unfolding top handles, do not
drop the handles.

17 • F016 L69 839 • TMS • 05.02.02

English - 5

GB • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 6 Freitag, 22. Februar 2002 10:04 10

Fault Finding

The following table gives checks and actions that you can perform if your machine does not oper­ate correctly. If these do not identify/remedy the problem, contact your service agent.

Warning: Switch off and remove plug from mains before investigating fault.

Symptom Possible Cause Remedy

Machine fails to oper­ate

Machine functions
intermittently

Machine labours or
belt squeals

Machine leaves rag­ged finish

Cutting blades not
rotating

Land drive does not
engage (self pro­pelled models only)

Excessive vibration/

noise

Poor collection Mowing in wet conditions Allow grass to dry

Power turned off
Mains socket faulty
Extension cable damaged

Fuse faulty/ blown
Extension cable damaged

Machines internal wiring damaged
Height of cut too low

Blades off cut
Cutting blade(s) blunt

Blades off cut
Cutting blades obstructed

Belt is slipping or is damaged
Incorrect adjustment

Cable damage

Cutting blades damaged
Cutting blades not adjusted evenly

Turn power on
Use another socket
Inspect cable, replace if dam­aged
Replace fuse

Inspect cable, replace if dam­aged
Contact Service Agent

Increase height of cut (see “Height
of Cut Adjustment”)
Adjust blades

Contact Service Agent
Adjust blades

Clear obstruction
Contact Service Agent

Adjust cable
Contact an ATCO-QUALCAST
Approved Service Agent

Contact Service Agent
Adjust blades

18 • F016 L69 839 • TMS • 05.02.02

English - 6

GB • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 7 Freitag, 22. Februar 2002 10:04 10

Guarantee

Atco-Qualcast guarantees this product against
manufacturing defects. We will repair (or re­place at our option) if a manufacturing defect
occurs within the guarantee period as long as it
has not been subjected to rental/hire use. The
engine fitted to this mower is covered by the en­gine manufacturer. See engine manual for de­tails.

The guarantee period for domestic use is 3 year
for parts (2 year engine) and 2 year for labour
costs from date of purchase.

For the purpose of this guarantee:
Non-domestic use means all other uses includ-

ing, commercial, income producing, but ex­cluding rental/hire use.

To obtain a repair under this guarantee:
– Take your lawnmower to a Atco-Qualcast

Approved Service Agent.
– Show your dated proof of purchase.
– Show the guarantee page.
This guarantee does not apply if:
– the product has been resold by original pur-

chaser (this does not apply in the Republic of

Irland), or has been used under hire.
– the product has been resold by original pur-

chaser (this does not apply in the Republic of

Ireland), or has been used under hire.
– if any previous repair was undertaken by an-

yone other than an Atco-Qualcast Ap-

proved Service Agent.
– the fault is due to maladjustment, abuse, ne-

glect or accidental damage.
– the fault is due to lack of lubrication or main-

tenance.
Blades, drive chains, bearings, rubber on the

rear roller and cables.
The cost of routine maintenance of the product

is not covered by the guarantee.
It is in your best interest to follow the Operating

Instructions for your mower/scarifier, as a prop­erly cared for product should give many yeas of
excellent service.

Should you require spares always insist on genu­ine Atco-Qualcast spares. Any damage
caused to the product through the fitting of
parts not made or approved by Atco-Qualcast
is not covered by the Guarantee.

Your statutory rights are not affected by this
guarantee.

Your product has been manufactured under an
environmental management system using
where possible the most environmentally re­sponsible material and processes, and with the
potential for recycling at the end of its life.

When the time comes to dispose of this product
please consider the environment and take it to
a recognised recycling facility.

(Please contact your Local Authority for loca­tion information.)

Declaration of Conformity

Measured values determined according to
2000/14/EC (1.60 m height, 1 m distance away)
and EN 25 349.

Typically the A-weighted noise level of the prod­uct is: sound pressure level 79 dB (A); sound
power level 90 dB (A).

The typical weighted acceleration is 2.5 m/s
We declare under our sole responsibility, that this

product is in conformity with the following stand­ards or standardization documents: EN 60 335,
EN 836 according to the provisions of the direc­tives 89/336/EEC, 98/37/EC, 2000/14/EC.

2000/14/EC: The guaranteed sound power level
L

is lower than 93. Conformity assessment

WA

procedure according to Annex VIII.
Notified body: SRL, Sudbury England
PLACE: Stowmarket, 02.02
Signature: Position: Director

Subject to change without notice

2

.

19 • F016 L69 839 • TMS • 05.02.02

English - 7

F • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 1 Freitag, 22. Februar 2002 10:04 10

Instructions de sécurité

Attention! Lire attentivement les instructions suivan­tes. Se familiariser avec les éléments de com­mande et l’utilisation appropriée de la tondeuse.
Explication des symboles se trouvant sur la ton­deuse

Indications générales sur d’éventuels dan­gers.

Lire les instructions d’utilisation.

Faire attention à ce que les personnes se
trouvant à proximité ne soient pas blessées
par des projections provenant de la ton­deuse.
Garder une distance de sécurité entre l’uti­lisateur de la machine en marche et des
personnes se trouvant à proximité.

Arrêter et débrancher la tondeuse avant
de régler la machine, de la nettoyer, de
démêler le câble ou de la laisser, même
pour un instant, sans surveillance. Tenir le
câble d’alimentation à l’écart des lames
de coupe.
Lames coupantes. Attention à ne pas se
couper les orteils ou les doigts.

Attendre l’arrêt total de tous les éléments
de la machine avant de les toucher. Après
la mise hors tension de la machine, les la-

STOP

mes continuent à tourner, pouvant provo­quer ainsi des blessures.
Ne pas tondre la pelouse et ne pas exposer
la tondeuse par temps de pluie.

Ne jamais laisser un enfant ou toute autre personne
n’ayant pas pris connaissance des instructions
d’utilisation se servir de la tondeuse. Des réglemen­tations locales peuvent éventuellement fixer une li­mite d’âge inférieure quant à l’utilisateur.
Ne jamais tondre la pelouse lorsque des personnes,
en particulier des enfants, ou des animaux domes­tiques se trouvent à proximité.
L’opérateur ou l’utilisateur de la tondeuse est res­ponsable des accidents et des dommages causés
à autrui ou à ses biens.
Ne jamais faire fonctionner la tondeuse si on est
pieds nus ou en sandalettes. Porter toujours des
chaussures fermées et des pantalons longs.
Inspecter soigneusement la surface à tondre et éli­miner pierres, bâtons, fils métalliques, os et autres
objets susceptibles de gêner la rotation des lames.
Avant d’utiliser la tondeuse toujours vérifier que les
lames, les boulons des lames et l’ensemble du sys­tème de coupe ne soient pas usés ou endomma­gés.
Remplacer l’ensemble des lames et des boulons
usés ou endommagés afin de préserver l’équilibre
de la machine. Sur les tondeuses à plusieurs lames,
faire attention, car la rotation d’une lame peut en­traîner la rotation des autres.
Ne tondre que de jour ou sous un bon éclairage ar­tificiel.

Eviter si possible d’utiliser la tondeuse lorsque
l’herbe est mouillée.
Toujours marcher normalement, ne jamais courir.

Tondre sur des talus peut être dangereux:

– Ne pas utiliser la tondeuse sur des pentes très

abruptes.

– Sur des pentes ou de l’herbe mouillée, faire at-

tention à ne pas perdre l’équilibre.

– Toujours tondre perpendiculairement à la pente

- jamais de haut en bas ou de bas en haut.

– Faire très attention lors d’un changement de di-

rection sur une pente.

– Faire très attention en reculant ou en tirant la

tondeuse vers soi.

– Lors des travaux de tonte, toujours pousser la

tondeuse, ne jamais la tirer vers soi.
Les lames doivent être totalement à l’arrêt quand
la tondeuse doit être inclinée pour être transpor­tée, quand on traverse des surfaces autres que le
gazon ou qu’on la déplace entre deux surfaces à
tondre.
Ne pas incliner la machine lors du démarrage ou
lorsqu’on met le moteur en fonctionnement, sauf si
ceci est nécessaire pour la mettre en route quand
l’herbe est haute. Incliner alors la tondeuse juste ce
qu’il faut et uniquement sur le côté opposé à l’uti­lisateur. Veiller toujours à ce que les mains soient
placées sur le guidon lorsqu’on repose la tondeuse
sur le sol.
Faire attention à avoir les pieds bien à l’écart des
lames lors de la mise en fonctionnement de la ton­deuse.
Ne pas incliner la tondeuse lors du démarrage.
Tenir les pieds et les mains à l’écart des parties ro­tatives de la tondeuse.
Ne jamais utiliser la tondeuse sans bac de ramas­sage ou protection de renvoi.
Ne jamais soulever ni transporter la tondeuse pen­dant que le moteur tourne.
Lors du réglage de la tondeuse, ne pas coincer les
pieds ou les mains entre les lames rotatives et les
éléments fixes de la tondeuse.

Retirer la fiche de la prise de courant :

– à chaque fois que vous avez fini de vous en ser-

vir
– avant d’éliminer un bourrage
– pour contrôler, nettoyer ou effectuer des tra-

vaux sur la tondeuse
– après avoir heurté un objet étranger. Vérifier

tout de suite si la tondeuse n’a pas été endom-

magée et la faire réparer si nécessaire
– si la tondeuse commence à vibrer anormale-

ment (vérifier immédiatement).
Vérifier que les écrous, boulons et vis soient bien
serrés afin que la tondeuse fonctionne sans dan­ger.
Vérifier régulièrement l’état d’usure du bac de ra­massage.
Pour des raisons de sécurité, remplacer les pièces
usées ou endommagées.
Veiller à ce que les pièces de rechange soient des
pièces d’origine Bosch.

20 • F016 L69 839 • TMS • 05.02.02

Français - 1

F • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 2 Freitag, 22. Februar 2002 10:04 10

Caractéristiques techniques

Tondeuse à cylindre CLASSIC CLASSIC CLASSIC WINDSOR 12 S WINDSOR 14 S

ELECTRIC 30 ELECTRIC 30 S ELECTRIC 35 S
Référence F016 313 4.. F016 313 5.. F016 313 6.. F016 302 5.. F016 314 1..
Puissance absorbée 340 W 340 W 340 W 340 W 340 W
Largeur de la lame 30 cm 30 cm 35 cm 30 cm 35 cm
Hauteur de coupe 10 –35 mm 10– 35 mm 10 – 35 mm 10 – 35 mm 10– 35 mm
Capacité du bac
de ramassage 32 l 32 l 32 l 32 l 32 l
À entraînement
automatique – • • • •
Râteau – – – • •
Poids 23,5 kg 24,5 kg 27 kg 24,5 kg 28 kg
Classe de protection / II / II / II / II / II
Numéro de série Voir numéro de série 9 (plaque signalétique) sur la machine.

Utilisation conforme

Ce produit est destiné à la tonte de pelouses de
particuliers.

Introduction

Ce manuel contient des indications quant à la
manière de monter et d’utiliser correctement la
tondeuse. Il est important de lire attentivement
ces instructions.

Une fois complètement assemblée, la machine
pèse environ 23,5 – 28 kg. Si besoin est, vous
faire aider pour retirer la machine de son em­ballage.

Faire attention aux lames coupantes en trans­portant la tondeuse sur le lieu de travail.

Pièces jointes à la machine

Retirer avec précaution la tondeuse de l’em­ballage et vérifier si tous les éléments suivants
sont complets:

– Tondeuse avec guidon
– Arbre
– Vis papillon
– Bac de ramassage
– Instructions d’utilisation

S’il vous manque des éléments ou si l’un d’eux est en­dommagé, veuillez contacter votre revendeur.

Eléments de la machine

1 Guidon
2 Levier interrupteur
3 Interrupteur de sécurité
4 Partie inférieure du guidon
5 Bac de ramassage
6 Serre-câble**
7 Fiche**
8 Ouïes de ventilation
9 Numéro de série

10 Bouton de réglage de la hauteur de coupe

**différent selon les pays

Les accessoires reproduits ou décrits ne sont pas
forcément fournis avec la machine.

21 • F016 L69 839 • TMS • 05.02.02

Français - 2

F • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 3 Freitag, 22. Februar 2002 10:04 10

Bac de ramassage

Pour votre sécurité

B

Faire encliqueter le support du bac de ramas­sage 11 dans les alésages de fixation 12.

Attention! Arrêter la tondeuse et retirer la fiche
de la prise de courant avant de régler la ma­chine ou de la nettoyer ou si le câble est
coupé, endommagé ou emmêlé.

Une fois la machine mise hors tension, les la­mes continuent encore à tourner pendant
quelques secondes.

Attention - ne pas toucher une lame en rota­tion.

Sécurité relative au système électrique

Pour des raisons de sécurité, la machine est
équipée d’une double isolation et ne nécessite
pas de prise de terre. La tension de fonctionne­ment est de 230 V en courant alternatif, 50 Hz.
N’utiliser qu’une rallonge électrique homolo­guée. Pour plus de renseignements, contacter
le service après-vente autorisé.

Seules les rallonges de type H05VV-F ou H05RN-F
doivent être utilisées.

Pour plus de sécurité, il est recommandé d’utili­ser un disjoncteur différentiel avec un courant
de défaut de 30 mA maximum. Avant chaque
utilisation de la machine, contrôler ce disjonc­teur différentiel.

Remarque concernant les produits non com­mercialisés en GB : ATTENTION : Pour votre pro­pre sécurité, il est nécessaire que la fiche 7
montée sur la machine soit raccordée à la ral­longe 31.

Le dispositif de couplage de la rallonge doit
être protégé des projections d’eau, être en
caoutchouc ou être recouvert de caoutchouc.

La rallonge doit être utilisée avec un serre-câ­ble.

Contrôler régulièrement le câble d’alimenta­tion afin de détecter des dommages éventuels.
Il ne doit être utilisé que s’il est en bon état.

Si le câble d’alimentation est détérioré, il ne doit
être réparé que dans un atelier agréé Bosch.

Fixer le bac de ramassage conformément à la
figure.

Réglage de la hauteur de coupe

C

La tondeuse peut être réglée dans six positions
différentes qui donnent à peu près les hauteurs
de coupe suivantes :

1 = 10 mm 2 = 14 mm 3 = 19 mm
4 = 27 mm 5 = 35 mm S = Scarificateur
Le réglage « S » ne devrait être utilisé qu’avec la

cassette de scarification (disponible comme
accessoire).

Pour le réglage de la hauteur de coupe :
Incliner la tondeuse afin de décharger le rou-

leau avant.
Appuyer sur le bouton de réglage de la hau-

teur 10 et le tourner afin de régler la hauteur de
coupe souhaitée.

Pour la première tonte de la saison, il est recom­mandé de régler la tondeuse sur la position
haute.

(Seulement modèles Windsor)

Le râteau doit être ajusté, voir « Réglage du râ­teau ».

Réglage du râteau (Seulement modèles

C

Windsor)

La tondeuse est équipée d’un râteau régla­ble 13 pouvant être utilisé pour de faibles hau-
teurs de coupe. Pour effectuer le réglage, des­serrer les vis de fixation 14 et tourner le râteau
jusqu’à ce que les pointes du râteau se trouvent
juste au-dessus du sol. Une fois la hauteur de
coupe modifiée, il peut être nécessaire de réa­juster le râteau. Ne pas régler le râteau sur une
position trop basse au risque d’endommager la
tondeuse ou la pelouse.

Coupe d’une pelouse haute avec le supplé-

C

ment roues latérales (seulement dans certains
modèles) (Seulement modèles Windsor)

Indication : Suivant le pays, la tondeuse peut

Montage

être équipée en standard de roues latérales au
lieu du rouleau avant.

Relever le guidon 1 et serrer la vis papillon.

A

Remarque : s’assurer que le câble soit fixé sur le
guidon au moyen des clips fournis avec la ma­chine.

Les lames de coupe doivent être réglées – voir
« Réglage des lames de coupe ».

Fixer le câble dans le serre-câble 6. S’assurer
qu’il y ait suffisamment de jeu au niveau du câ-

La tondeuse est équipée sur la partie avant et
sur toute sa largeur d’un rouleau destiné à la
coupe des pelouses normales à surface plane.
Pour des gazons hauts et irréguliers, il est possi­ble de monter un supplément roues latérales.
Montage supplément roues latérales :

1. Basculer la tondeuse vers l’arrière et la blo-

quer solidement.

ble. (Seulement modèles EURO)

22 • F016 L69 839 • TMS • 05.02.02

Français - 3

F • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

D

F016 L69 839.book Seite 4 Freitag, 22. Februar 2002 10:04 10

2. Enlever les vis de fixation 14 et desserrer les
écrous 15 des deux côtés. Enlever le rouleau
avant/ l’unité râteau.

3. Monter les roues latérales et le tube d’écar­tement sur l’arbre de roues latérales.

4. Monter le supplément roues latérales. Pour
cela monter les rondelles des deux côtés du
porte-rouleau et serrer avec les écrous.

Le montage du rouleau avant se fait en suivant
les étapes 1 à 3 dans l’ordre inverse.

Mise en fonctionnement

E

Une fois la machine mise hors tension, les
lames continuent encore à tourner pen-

dant quelques secondes. Attendre l’arrêt
total du moteur/ la lame de coupe avant de re­mettre l’appareil en fonctionnement.
Ne pas arrêter l’appareil et le remettre en fonc­tionnement à de très courts intervalles.

Pour faciliter le démarrage, pousser le guidon
vers le bas afin de soulever les roues avant.

Mise en fonctionnement :

Tourner l’interrupteur de sécurité 3 et

➊

le maintenir dans cette position.

0

Pousser le levier interrupteur 2 vers le

➋

2

guidon.

1

I

Relâcher l’interrupteur de sécurité 3.

Arrêter :
Relâcher le levier interrupteur 2.

Embrayage du rouleau arrière (Seulement mo­dèles à entraînement automatique)

1. Démarrer la machine.

2. Presser lentement le levier d’embrayage du

mécanisme d’entraînement 17 vers le haut
en direction de la partie supérieure du gui­don 1.

3. Régler la vitesse suivant les besoins. Pour

cela, régler le bouton de réglage 16 destiné
au réglage de la vitesse entre la position
1 (min.) et 6 (max.).

Pour arrêter, relâcher les deux leviers 2 et 17.

Tondre

Placer la tondeuse en bordure de la pelouse

F

et aussi près que possible de la prise de courant.
Tondre en s’éloignant de la prise de courant.

Après chaque changement de direction, pla­cer le câble du côté opposé à celui qui a déjà
été tondu.

Avant la première mise en service procéder
éventuellement au réglage des lames coupan­tes, se référer au chapitre «Réglage des lames
coupantes».

Lors de travaux dans des conditions particuliè­rement difficiles, veiller à ne pas surcharger le
moteur.

Si le moteur est trop sollicité, le nombre de tours
par minute baisse et le bruit du moteur change.
Dans ce cas, arrêter le travail, relâcher le levier
interrupteur et régler la tondeuse sur une
hauteur de coupe plus élevée. Sinon, le moteur
risque d’être endommagé.

Nettoyage

Avant d’effectuer toute manipulation sur
la tondeuse, retirer la fiche de la prise de
courant et enlever le bac de ramassage.

Remarque : afin d’assurer une utilisation longue
et fiable de la tondeuse, procéder à intervalles
réguliers aux travaux d’entretien suivants.

Vérifier régulièrement qu’il n’y ait pas de dé­fauts tels que des lames desserrées ou endom­magées, des raccords détachés ou encore des
pièces usées ou abîmées.

Vérifier que les couvercles et les dispositifs de
protection ne soient pas endommagés et qu’ils
soient correctement branchés. Avant d’utiliser
la machine, effectuer les travaux d’entretien et
de réparation éventuellement nécessaires.

Si, malgré tous les soins apportés à la fabrication
et au contrôle de la tondeuse, celle-ci devait
avoir un défaut, la réparation ne doit être con­fiée qu’à une station de service après-vente
agréée pour outillage Bosch.

Pour toute demande de renseignements ou
commande de pièces de rechange, nous pré­ciser impérativement le numéro de référence à
dix chiffres de la machine.

Réglage des lames de coupe

B

Lorsque l’herbe n’est plus coupée correcte­ment et de façon régulière, procéder au ré­glage des lames de coupe.

1. Basculer la tondeuse vers l’arrière et la blo­quer solidement.

2. Enlever la fixation 11 du bac de ramassage.

3. Tourner légèrement et progressivement la vis
de réglage 18 vers la droite.

Nota : Les lames de coupe sont correctement
réglées lorsque le cylindre de coupe 19 en rota­tion frôle à peine de toute la largeur la lame in­férieure.

23 • F016 L69 839 • TMS • 05.02.02

Français - 4

F • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 5 Freitag, 22. Februar 2002 10:04 10

Les lames de coupe agissent comme une paire
de ciseaux. Le réglage correct des lames de
coupe peut être contrôlé à l’aide d’une feuille
de papier qui doit être coupée par la lame sur
toute sa largeur.

Une fois le réglage des lames de coupe effec­tué correctement, remettre en place la fixa­tion 11 du bac de ramassage.

Tirage / Remplacement de

B G H

la cassette du cylindre QX

La tondeuse est équipée d’une cassette QX
(quick exchange) à changement rapide qui
peut être enlevée pour être affûtée auprès
d’un service après-vente autorisé. Enlever la
cassette de la manière suivante:

Il est recommandé de porter des gants de jardi­nage (non fournis avec la machine).

Enlever le support du bac de ramassage 11.
Dévisser les vis 21 et enlever la couverture de

l’entraînement 20.
Dévisser des deux côtés la vis de fixation 22 de

la cassette.
Enlever la poulie à courroie 23 et la courroie tra-

pézoïdale 24. Pour cela, dévisser les trois vis 25.
Retirer l’ensemble cassette 26 en tirant sur la

poignée. Se faire aider, si besoin est.
Monter l’ensemble cassette et visser les vis de

fixation de la cassette 22.
Desserrer la vis 28 de la poulie de serrage de la

courroie.
Monter la poulie à courroie 23 et la courroie tra-

pézoïdale 24.
Presser la poulie de serrage de la courroie 27

contre la courroie trapézoïdale 24 et serrer la
vis 28.

Monter la couverture de l’entraînement 20.
Changer les cassettes d’accessoire de la

même manière.

Ajustage du cordon

G

d’entraînement (Seulement

modèles à entraînement

automatique)

Au cas où la tondeuse ne roulerait pas correc­tement, il faut éventuellement régler le cordon
d’entraînement.

Desserrer l’écrou 29, tourner la vis de réglage 30
de quelques tours dans le sens inverse des
aiguilles d’une montre.

Resserrer l’écrou 29.
Si l’ajustage est correctement ajusté, le rouleau

d’entraînement est embrayé lorsque le levier
d’embrayage 17 pour le mécanisme d’entraî-
nement est pressé contre la partie supérieure
du guidon 1 ; le rouleau d’entraînement est dé­brayé dès que le levier est relâché.

Après la tonte/l’entreposage de la

tondeuse

Nettoyer soigneusement les parties extérieures
de la tondeuse à l’aide d’une brosse douce et
d’un torchon. Ne pas utiliser d’eau ni de sol­vants ou détergents abrasifs. Enlever toutes les
herbes et particules pouvant adhérer sur la ma­chine et notamment dans les ouïes de ventila­tion 8.

Poser la tondeuse sur le côté et nettoyer la zone
des lames. Enlever les herbes coincées à l’aide
d’un morceau de bois ou de plastique.

Ranger la tondeuse dans un endroit sec. Ne pas
poser d’autres objets sur la machine. Pour ga­gner de la place, replier complètement le gui­don.

S’assurer que les câbles ne soient pas

☞

coincés lorsqu’on déplie ou replie le gui­don. Ne pas laisser tomber le guidon.

24 • F016 L69 839 • TMS • 05.02.02

Français - 5

F • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 6 Freitag, 22. Februar 2002 10:04 10

Dépannage

Le tableau suivant montre les types de pannes et vous indique comment vous pouvez y remédier
si votre machine ne fonctionne pas correctement. Si malgré cela vous n’arrivez pas à localiser le
problème et à le résoudre, contactez votre service après-vente.

Attention : avant de procéder au dépannage, arrêter l’appareil et retirer la fiche de la prise de
courant.

Problème Cause possible Remède

La tondeuse ne fonc­tionne pas

La tondeuse fonc­tionne par intermit­tence

La tondeuse peine ou
la courroie grince

La machine donne un
résultat grossier

Les lames de coupe ne
tournent pas

Entraînement automa­tique ne prend pas
(Seulement modèles à
entraînement automa­tique)

Vibrations/bruit excessif Lames endommagées

Résultats de travail
insatisfaisants

Alimentation électrique coupée

Prise secteur défectueuse
Rallonge endommagée

Le fusible a sauté
Rallonge endommagée

Le câblage interne de la machine
est défectueux

Hauteur de coupe trop basse

Mauvais réglage des lames
Lames émoussées

Mauvais réglage des lames
Cylindre de coupe bloqué par de

l’herbe
Courroie glisse, courroie endom­magée

Mauvais réglage
Câble Bowden endommagé

Lames ajustées de manière iné­gale

Le sol est trop humide pour tondre
le gazon.

Vérifier et mettre en fonctionne­ment
Utiliser une autre prise
Contrôler le câble et le remplacer
éventuellement
Remplacer le fusible

Contrôler le câble et le remplacer
éventuellement
Contacter le service après-vente

Augmenter la hauteur de coupe
(voir «Réglage de la hauteur de
coupe»)
Régler les lames

Contacter le service après-vente
Régler les lames

Enlever l’herbe

Contacter le service après-vente

Régler le câble Bowden
Contacter un service après-vente
ATCO-QUALCAST autorisé

Contacter le service après-vente
Régler les lames

Attendre que le gazon ait séché

25 • F016 L69 839 • TMS • 05.02.02

Français - 6

F • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 7 Freitag, 22. Februar 2002 10:04 10

Garantie

Pour ce produit, la société Atco-Qualcast oc­troie une garantie pour les défauts de fabrica­tion. Les défauts de fabrication surgissant du­rant la période de garantie seront réparés par
Atco-Qualcast (ou compensés par une livraison
de remplacement) à condition que l’appareil
n’ait pas été mis en location à des fins lucrati­ves. Les prestations de garantie du moteur de la
tondeuse incombent au fabricant du moteur.
Veuillez trouver les détails dans les prestations
de garantie pour le moteur.

La période de garantie pour une utilisation
commerciale s’élève à 3 ans (2 ans pour la ma­chine et 2 ans pour les coûts de travail à partir
du jour de l’acquisition).

Définition des prestations de garantie :
Une utilisation commerciale signifie toute autre

utilisation, y compris à des fins lucratives, à l’ex­ception d’une location.

Pour les travaux de réparations tombant sous
ces prestations de garantie :

– Remettre la tondeuse auprès de votre ser-

vice après-vente Atco-Qualcast autorisé.

– Fournir la preuve d’achat avec la date

d’achat.
– Présenter le coupon de garantie.
IL n’est pas possible de faire valoir la garantie :
– si le produit a été vendu par le premier ache-

teur (n’est pas valable pour la république ir-

landaise), ou qu’il ait été utilisé en location.
– si le produit a été modifié contrairement aux

spécifications du fabricant ou si des pièces

de rechange autres que des pièces de re-

change d’origine ATCO ont été utilisées.
– si des travaux de réparation précédents ont

été effectués par une tierce personne (et

non par un service après-vente Atco-Qual-

cast autorisé).
– si le défaut est dû à un mauvais réglage, un

abus, une négligence ou un endommage-

ment par mégarde.
– si l’endommagement résulte d’un graissage

ou entretien insuffisant.
Pour lames de coupe, chaînes d’entraîne-

ments, roulement, caoutchouc du rouleau ar­rière et cordons.

Les coûts de l’entretien standard du produit ne
sont pas couverts par la garantie.

Veiller dans votre propre intérêt à bien respec­ter les indications figurant dans ces instructions
d’utilisation, étant donné qu’un produit correc­tement entretenu fonctionnera impeccable­ment pendant de nombreuses années.

26 • F016 L69 839 • TMS • 05.02.02

Français - 7

Si besoin est, exiger toujours les pièces de re­change Atco-Qualcast d’origine. La société
Atco-Qualcast n’assume aucune responsabilité
pour tout dommage qui résulterait d’une utilisa­tion de pièces de rechange n’ayant pas été fa­briquées ou autorisées par Atco-Qualcast.

Cette garantie ne modifie pas vos droits légaux.
Ce produit a été fabriqué en respectant les exi-

gences d’un système de préservation de l’envi­ronnement. Dans la mesure du possible, les ma­tériaux utilisés et les procédés appliqués ont été
choisis conformément aux règlements sur la
préservation de l’environnement en vue d’être
recyclés une fois leur durée de vie écoulée.
L’emballage peut également être recyclé.

Veuillez penser à l’environnement quand ce
produit devra être éliminé, et le déposer auprès
d’un organisme de récupération agréé.

(Pour plus de renseignements sur les organismes
de traitement des déchets, contacter le service
responsable de votre commune.)

Déclaration de conformité

Valeurs de mesures obtenues conformément à
la 2000/14/CE (mesure effectuée à une hauteur
de 1,60 m et à 1 m de distance) et EN 25 349.

Les mesures réelles (A) des niveaux sonores de
la machine sont : intensité de bruit 79 dB (A). Ni­veau de bruit 90 dB (A).

L’accélération réelle mesurée est de 2,5 m/s
Nous déclarons sous notre propre responsabilité

que ce produit est en conformité avec les nor­mes ou documents normalisés suivants :
EN 60 335, EN 836 conformément aux régle­mentations 89/336/CEE, 98/37/CE, 2000/14/CE.

2000/14/CE : Le niveau d’intensité acoustique
LWA garanti est inférieur à 93 dB (A). Procédures
d’évaluation de la conformité conformément à
l’annexe VIII.

Office de contrôle désigné : SRL, Sudbury En­gland

Lieu : Stowmarket, 02.02
Signature : Fonction : Administrateur

Sous réserve de modifications

2

.

E • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 1 Freitag, 22. Februar 2002 10:04 10

Instrucciones de seguridad

¡Atención! Lea con detenimiento las siguientes instruc­ciones. Familiarícese con los elementos de manejo y
el uso reglamentario del cortacésped.
Explicación de los símbolos utilizados en el cortacés­ped

Indicación general de peligro.

Lea las instrucciones de manejo.

Prestar atención a que las personas circun­dantes no puedan ser lesionadas por los cuer­pos extraños que puedan salir despedidos al
trabajar.
Cuide que las personas que haya en las proxi­midades mantengan una distancia de seguri­dad respecto a la máquina.

Antes de manipular o limpiar el aparato, en
caso de que el cable se haya enredado, o al
dejar el cortacésped sólo, incluso durante un
tiempo breve, desconectar el aparato, y ex­traer el cable de la toma de corriente. Man­tenga alejado de las cuchillas el cable de
red.
Las cuchillas están muy afiladas. Preste aten­ción para no lesionarse con ellas los dedos de
los pies o de las manos.

Espere a que las partes de la máquina se ha­yan detenido completamente antes de to­carlas. Las cuchillas pueden lesionarle des-

STOP

pués de haber desconectado el motor, ya
que siguen girando cierto tiempo.
No corte el césped si está lloviendo, ni deje
expuesto el cortacésped a la lluvia.

Jamás permita que utilicen el cortacésped niños, o
aquellas personas que no conozcan bien el contenido
de estas instrucciones. Infórmese si las prescripciones
vigentes en su país fijan una edad mínima para el
usuario.
Jamás corte el césped si se encuentran personas, es­pecialmente niños, o animales domésticos, en las in­mediaciones del aparato.
El operador o usuario es responsable de los accidentes
o daños ocasionados a otras personas o propiedades.
No utilice el cortacésped si está descalzo o lleva pues­tas sandalias; utilice siempre un calzado fuerte y pan­talones largos.
Inspeccione detenidamente el área a cortar y retire
las piedras, palos, alambres, huesos y demás cuerpos
extraños que pudieran encontrarse en ella.
Antes de cada utilización verifique visualmente si las
cuchillas, los tornillos de sujeción de la cuchilla y la uni­dad de corte están desgastados o deteriorados.
Las cuchillas y los tornillos desgastados o dañados de­ben sustituirse al mismo tiempo para evitar posibles
desequilibrios. Tenga precaución con los cortacéspe­des dotados de varias cuchillas, puesto que al girar
una cuchilla ello puede originar que la otra se ponga
también en movimiento.
Cortar el césped con luz diurna o con luz artificial sufi­ciente.

Evite en lo posible la utilización del cortacésped si el
césped estuviese húmedo.
Camine de forma pausada y nunca de forma apresu­rada.

Al cortar el césped en taludes esto puede ser peli­groso:

– No corte el césped en áreas con una pendiente

muy pronunciada.

– Mantenga siempre una posición firme, especial-

mente en superficies inclinadas o si el césped estu­viese húmedo.

– En superficies inclinadas guiar el aparato siempre

en sentido transversal a la pendiente y jamás su­biendo o bajando la pendiente.

– Proceda con especial cautela al cambiar de direc-

ción en las pendientes.

– Preste especial atención al caminar hacia atrás o

al tirar del cortacésped.

– Al trabajar, guiar siempre el cortacésped empuján-

dolo hacia adelante y jamás atrayéndolo hacia su

cuerpo.
Las cuchillas deben estar detenidas en caso de tener
que inclinar el cortacésped para su transporte, al cru­zar áreas sin césped y al llevar el aparato al lugar de
trabajo o al retornar de él.
No incline la máquina al arrancar o conectar el motor,
a no ser que la altura del césped así lo requiera. En
este caso, inclinar hacia arriba, lo imprescindible nada
más, aquel lado del aparato situado más lejos del
usuario. Observe que ambas manos sujeten el estribo
al depositar nuevamente la máquina sobre el firme.
Únicamente conecte el cortacésped si sus pies se en­cuentran a una distancia segura de las cuchillas.
No incline el cortacésped al ponerlo en marcha.
No aproxime las manos y pies a las partes en rotación.
Nunca utilice el cortacésped sin el cesto o saco colec­tor de césped, ni sin la cubierta de protección.
Jamás alce o transporte el cortacésped con el motor
en marcha.
Al ajustar el cortacésped debe cuidarse que ni los pies
ni las manos queden aprisionadas entre la cuchilla y
las partes fijas del cortacésped.

Extraer el enchufe de red de la toma de corriente:

– siempre que deje sola la máquina
– antes de eliminar posibles atascos
– al inspeccionar, limpiar, o manipular el cortacés-

ped
– después de chocar contra un cuerpo extraño. Ins-

peccionar inmediatamente el cortacésped en

cuantos a posibles daños y hacerlo reparar si fuese

necesario
– en caso de que el cortacésped comience a vibrar

excesivamente (controlarlo inmediatamente).
Asegurarse que todas las tuercas, pernos y tornillos es­tén firmemente apretados para que el cortacésped
se encuentre siempre en un estado de trabajo seguro.
Verificar periódicamente el nivel de desgaste del saco
o cesto colector de césped.
Como medida de seguridad, dejar sustituir la partes
desgastadas o dañadas.
Asegúrese que las partes sustituidas sean repuestos ori­ginales Bosch.

27 • F016 L69 839 • TMS • 05.02.02

Español - 1

E • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 2 Freitag, 22. Februar 2002 10:04 10

Características técnicas

Cortacésped de husillo CLASSIC CLASSIC CLASSIC WINDSOR 12 S WINDSOR 14 S

ELECTRIC 30 ELECTRIC 30 S ELECTRIC 35 S
Número de pedido F016 313 4.. F016 313 5.. F016 313 6.. F016 302 5.. F016 314 1..
Potencia absorbida 340 W 340 W 340 W 340 W 340 W
Anchura de la cuchilla 30 cm 30 cm 35 cm 30 cm 35 cm
Altura de corte 10 – 35 mm 10 – 35 mm 10 – 35 mm 10– 35 mm 10 –35 mm
Capacidad de la cesta
colectora de césped 32 l 32 l 32 l 32 l 32 l
Autopropulsado – • • • •
Rastrillo – – – • •
Peso 23,5 kg 24,5 kg 27 kg 24,5 kg 28 kg
Clase de protección / II / II / II / II / II
Número de serie Ver nº de serie 9 (placa de características) indicado en la máquina.

Utilización reglamentaria

Este producto ha sido proyectado para utili­zarse en el área doméstica.

Introducción

Este manual incluye instrucciones sobre el mon­taje correcto y la utilización segura de la má­quina. Es muy importante leer minuciosamente
estas instrucciones.

La máquina montada íntegramente pesa unos
23,5 – 28 kg. Si fuese necesario, recurra a otra
persona para sacar la máquina del embalaje.

Tenga cuidado con la cuchilla al transportar el
cortacésped.

Material que se adjunta

Extraiga con cuidado el cortacésped del em­balaje y verifique si las partes citadas a conti­nuación están completas:

– Cortacésped con empuñadura de estribo
– Husillo
– Tornillo de mariposa
– Cesto colector de césped
– Instrucciones de manejo

Si faltasen piezas, o si alguna de ellas estuviese da­ñada, diríjase por favor al comercio de su adquisición.

Elementos de la máquina

1 Empuñadura de estribo
2 Palanca de empuje
3 Botón de seguridad
4 Parte inferior de la empuñadura de estribo
5 Cesto colector de césped
6 Seguro contra tracción del cable**
7 Enchufe de red**
8 Rejillas de refrigeración
9 Número de serie

10 Botón de ajuste de la altura de corte

**específico de cada país

¡Los accesorios descritos e ilustrados no corresponden
en parte al material que se adjunta!

28 • F016 L69 839 • TMS • 05.02.02

Español - 2

E • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 3 Freitag, 22. Februar 2002 10:04 10

Para su seguridad

¡Atención! Desconectar el aparato y extraer
el enchufe de la red antes de ajustar o limpiar
el aparato, o en caso de que el cable se
haya cortado, enredado, o de que esté da­ñado.

Tras desconectar la máquina, la cuchilla
continúa girando por inercia unos segundos.

Precaución - no tocar la cuchilla en rotación.

Seguridad eléctrica

Para su mayor seguridad se ha dotado esta
máquina con un sistema de aislamiento de do­ble protección y no precisa una toma de tierra.
La tensión nominal de trabajo es de AC 230 V,
50 Hz. Utilizar únicamente cables de prolonga­ción homologados. Informaciones al respecto
las obtiene en los servicios técnicos autorizados.

Solamente deberán emplearse cables de pro­longación de los tipos H05VV-F o H05RN-F.

Para incrementar la seguridad eléctrica, se re­comienda utilizar un fusible diferencial (RCD)
para corrientes de fuga máximas de 30 mA.
Debe verificarse el funcionamiento correcto de
este fusible diferencial antes de cada utiliza­ción.

Observación referente a productos que no son
de venta en GB: ATENCIÓN: para su seguridad
es necesario conectar el enchufe 7 de la má­quina al cable de prolongación 31.

La toma de corriente del cable de prolonga­ción debe estar protegida contra salpicaduras
de agua y debe ser, o ir revestida, de caucho.

Los cables de prolongación deben utilizarse
con un seguro contra tracción.

El cable de conexión debe inspeccionarse pe­riódicamente en cuanto a posibles daños, de­biendo utilizarse solamente si está en buen es­tado.

Un cable de conexión defectuoso deberá re­pararse únicamente en un taller de servicio au­torizado Bosch.

Montaje

Desplegar la empuñadura de estribo 1 y

A

apretar la tuerca de mariposa.
Observación: cerciórese de que el cable vaya

fijado a la empuñadura de estribo con los clips
que se adjuntan.

Es necesario ajustar las cuchillas – ver “Ajuste
de las cuchillas”.

Sujetar el cable en el seguro contra tracción 6
de la manera mostrada. Cuidar que el cable
no quede tenso. (Sólo en modelos EURO)

Cesto o saco colector de césped

B

Enclavar el soporte del cesto colector de cés­ped 11 en los taladros de sujeción 12.

Montar y desmontar la cesta colectora de cés­ped según figura.

Ajuste de la altura de corte

C

En el cortacésped pueden ajustarse seis alturas
de corte con los valores aprox. siguientes:

1 = 10 mm 2 = 14 mm 3 = 19 mm
4 = 27 mm 5 = 35 mm S = Escarificador
El ajuste “S” debe emplearse únicamente al uti-

lizar el chasis de escarificar (accesorio espe­cial).

Para ajustar la altura de corte:
Inclinar el cortacésped para descargar el rodi-

llo delantero.
Presionar y girar el botón 10 para ajustar la al-

tura de corte deseada.
Al realizar el primer corte de la temporada, es

recomendable ajustar una altura de corte ele­vada.

(Sólo en modelos Windsor)

Es necesario ajustar el rastrillo, ver “Ajuste del
rastrillo”.

Ajuste del rastrillo (Sólo en modelos Windsor)

C

El cortacésped dispone de un rastrillo ajusta­ble 13 cuya utilización ha sido prevista al reali-
zar cortes de poca altura. Para su ajuste debe­rán aflojarse los tornillos de sujeción 14 y girar el
rastrillo de manera que sus puntas queden a ras
del suelo. No ajustar demasiado bajo el rastrillo,
puesto que ello puede perjudicar al cortacés­ped o al propio césped.

Si el césped estuviese alto, cortarlo em-

C

pleando el kit de ruedas laterales (solamente
en los modelos correspondientes) (Sólo en mo­delos Windsor)

Observación: en algunos países se suministra el
cortacésped de serie equipado con ruedas la­terales, en lugar del rodillo anterior.

El cortacésped viene equipado con un rodillo
anterior que cubre toda la anchura del apa­rato, adecuado para trabajar áreas de césped
relativamente planas. Para cortar césped alto,
poco delicado, se recomienda montar el kit de
ruedas laterales. Montaje del kit de ruedas late­rales:

1. Inclinar hacia atrás el cortacésped y asegu-

rarlo firmemente.

29 • F016 L69 839 • TMS • 05.02.02

Español - 3

E • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 4 Freitag, 22. Februar 2002 10:04 10

2. Retirar los tornillos de sujeción 14 y aflojar las
tuercas 15 en ambos lados. Desmontar el
conjunto rodillo/ rastrillo anterior.

3. Montar las ruedas laterales y el tubo distan­ciador sobre el eje de la rueda lateral.

4. Montar el kit de ruedas laterales. Para ello
deberán insertarse las arandelas en ambos
lados de los soportes de los rodillos y apre­tarse firmemente con la tuerca.

Para montar el rodillo anterior seguir los pasos
de trabajo 1 a 3 en orden inverso.

Puesta en marcha

E

Tras desconectar la máquina, las cuchi­llas continúan girando por inercia unos

segundos. Esperar a que el motor/
cuchilla se hayan detenido antes de volverlo a
conectar.
No desconecte y conecte la máquina a inter­valos cortos.

Para facilitar la puesta en marcha presionar ha­cia abajo la empuñadura de estribo para ele­var las ruedas delanteras.

Conexión:

Presionar y mantener sujeto el botón

➊

de seguridad 3.

0

Apretar la palanca de empuje 2 con-

➋

2

tra la empuñadura de estribo.

1

I

Soltar el botón de seguridad 3.

Desconexión:
Soltar la palanca de empuje 2.

Embrague del rodillo posterior (Sólo en mode­los autopropulsados)

1. Arranque la máquina.

2. Apretar lentamente hacia arriba la palanca

de embrague del accionamiento 17 aproxi­mándola contra la parte superior de la em­puñadura 1.

3. Ajustar la velocidad según necesidad. Para

ello, colocar el mando giratorio 16 a una de
las velocidades entre 1 (mín.) y 6 (máx.).

4. Para detenerse soltar ambas palancas de

control 2 y 17.

Corte del césped

Colocar el cortacésped al margen del cés-

F

ped y lo más próximo posible a la toma de co­rriente. Trabajar separándose de la toma de
corriente a medida que va progresando en el
trabajo.

Al cambiar de sentido posicionar el cable sobre
el área ya cortada.

Antes de la primera utilización puede que sea
necesario tener que reajustar la cuchilla; véase
el capítulo Ajuste de la cuchilla.

Al cortar césped bajo unas condiciones difíciles
no sobrecargar el motor.

Al sobrecargarse el motor se reducen las revo­luciones, lo que se denota al variar el ruido del
motor. En estos casos debe soltarse la palanca
de empuje y ajustar una altura de corte mayor.
De lo contrario corre peligro de dañarse el mo­tor.

Mantenimiento

Antes de cualquier manipulación en el
aparato extraer el enchufe de la red y re­tirar el cesto colector de césped.

Observación: efectúe periódicamente los si­guientes trabajos de mantenimiento para ase­gurar una utilización prolongada y fiable del
aparato.

Inspeccionar periódicamente el cortacésped
para ver si la cuchilla esta suelta o dañada, si
existen uniones flojas, o piezas desgastadas o
dañadas.

Verifique que las cubiertas y dispositivos protec­tores estén correctamente montados y que no
estén dañados. Antes de la utilización del apa­rato efectúe los trabajos de mantenimiento o
reparación que sean necesarios.

Si a pesar de los esmerados procesos de fabri­cación y control, la cortadora de césped lle­gase a averiarse, la reparación deberá encar­garse a un taller de servicio autorizado para he­rramientas eléctricas Bosch.

Al realizar consultas o solicitar piezas de re­puesto, ¡es imprescindible indicar siempre el nú­mero de pedido de 10 cifras que figura en la
placa de características del aparato!

30 • F016 L69 839 • TMS • 05.02.02

Español - 4

E • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 5 Freitag, 22. Februar 2002 10:04 10

Ajuste de las cuchillas

B D

Si el corte del césped no es limpio y uniforme
debe reajustarse el cilindro de cuchillas.

1. Inclinar hacia atrás el cortacésped y asegu-

rarlo firmemente.

2. Retirar la pieza de sujeción 11 del cesto co-

lector de césped.

3. Ir girando hacia la derecha en pequeños in-

tervalos el tornillo de ajuste 18.

Observación: las cuchillas de corte están co­rrectamente ajustadas si al girar el cilindro de
corte 19 éste apenas alcanza a tocar en toda
su anchura la cuchilla inferior.

Las cuchillas de corte trabajan como unas tije­ras. El ajuste correcto de las cuchillas de corte
puede controlarse con una hoja de papel
comprobando que ésta se corta limpiamente
en toda la anchura de la cuchilla.

Después de haber ajustado correctamente las
cuchillas de corte, volver a montar la pieza de
sujeción 11 del colector de césped.

Extracción y sustitución del

B G H

chasis del cilindro QX

El cortacésped está dotado de un chasis QX
(quick exchange) que puede desmontarse y
entregarse a un servicio técnico autorizado
para afilar las cuchillas. El chasis se desmonta
de la manera siguiente:

Se recomienda utilizar guantes de protección
(no se adjuntan con el aparato).

Retirar el soporte del cesto colector de cés­ped 11.

Desenroscar los tornillos 21 y retirar la tapa del
accionamiento 20.

Desenroscar los tornillos de sujeción 22 en am­bos lados del chasis.

Retirar la polea 23 y la correa trapezoidal 24.
Desenroscar para ello los 3 tornillos 25.

Extraer el chasis 26 tirando del asa. Deje que al­guien le ayude si fuese necesario.

Colocar el chasis y montar los tornillos de suje­ción 22.

Aflojar el tornillo 28 del rodillo tensor de la co-
rrea.

Montar nuevamente la polea 23 y la correa tra­pezoidal 24.

Presionar el rodillo tensor 27 contra la correa
trapezoidal 24 y apretar el tornillo 28.

Volver a montar la tapa del accionamiento 20.
Montar los chasis accesorio en la misma forma.

31 • F016 L69 839 • TMS • 05.02.02

Español - 5

Ajuste del cable de mando (Sólo

G

en modelos autopropulsados)

En caso de que el cortacésped no se desplace
correctamente, es posible que sea necesario
ajustar el cable de mando del accionamiento
de traslación

Aflojar la tuerca 29 y girar el tornillo de ajuste 30
algunas vueltas en sentido contrario a las agu­jas del reloj.

Apretar la tuerca 29.
Si el ajuste es correcto, el rodillo motriz debe en-

contrarse embragado al apretar la palanca de
embrague del accionamiento de traslación 17
contra la parte superior de la empuñadura 1, y
debe estar desembragado al soltar la palanca.

Después del corte/almacenaje

Limpiar minuciosamente la parte exterior del
cortacésped con un cepillo blando y un paño.
No utilizar agua, disolvente ni agentes para pu­lir. Eliminar completamente la hierba adherida
y las partículas, especialmente en el área de las
rejillas de refrigeración 8.

Colocar el cortacésped sobre un costado y lim­piar el área de las cuchillas. Desprender el ma­terial compactado que pudiera estar adhe­rido, con un trozo de madera o plástico.

Guardar el cortacésped en un lugar seco. No
depositar otros objetos sobre la máquina. Para
que el aparato no ocupe tanto espacio, plegar
completamente la empuñadura de estribo.

Asegúrese que el cable no quede aprisio-

☞

nado al plegar o desplegar la empuña­dura. No deje caer de golpe la empuña-

dura de estribo.

E • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 6 Freitag, 22. Februar 2002 10:04 10

Investigación de averías

La tabla siguiente muestra ciertos síntomas de fallo y la forma de subsanarlos en caso de presen­tarse anomalías en su máquina. Si ello no le ayudase a localizar el problema, diríjase un taller de
servicio.

Atención: antes de proceder a la investigación de averías desconectar el aparato y extraer el
enchufe de la red.

Síntomas Posible causa Solución

El cortacésped no fun­ciona

El cortacésped fun­ciona de forma inter­mitente

El cortacésped gira for­zado o la correa
rechina

La máquina corta de
forma irregular

La cuchilla no gira La cuchilla del husillo es retenida

El mecanismo de tras­lación no funciona
(Sólo en modelos auto­propulsados)

Vibraciones o ruido
excesivo

El rendimiento de tra­bajo es insatisfactorio

No hay tensión de red
Toma de corriente defectuosa
Cable de prolongación defec­tuoso
El fusible se ha fundido

Cable de prolongación defec­tuoso
Cableado interno de la máquina
defectuoso

Altura de corte demasiado baja

Ajuste incorrecto de la cuchilla
Cuchilla mellada

Ajuste incorrecto de la cuchilla

por el césped
La correa resbala o está dañada

Ajuste incorrecto
Cable de mando deteriorado

Cuchilla dañada

Ajuste desigual de la cuchilla
Terreno demasiado húmedo para

cortar el césped

Verificar y conectar
Emplear otra toma de corriente
Verificar el cable y sustituirlo si
fuese preciso
Sustituir el fusible

Verificar el cable y sustituirlo si
fuese preciso
Acudir al servicio de asistencia
técnica

Reajustar la altura de corte (ver
“Ajuste de la altura de corte”)
Reajustar la cuchilla

Acudir al servicio de asistencia
técnica
Reajustar la cuchilla

Retirar el césped

Acudir al servicio de asistencia
técnica

Ajustar el cable de mando
Acudir a un servicio técnico oficial
ATCO-QUALCAST

Acudir al servicio de asistencia
técnica
Reajustar la cuchilla

Esperar a que el césped esté sufi­cientemente seco

32 • F016 L69 839 • TMS • 05.02.02

Español - 6

E • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 7 Freitag, 22. Februar 2002 10:04 10

Garantía

La garantía de Atco-Qualcast para este pro­ducto cubre los defectos de material y fabrica­ción. Los defectos que se presenten durante el
plazo de garantía son subsanados por Atco­Qualcast, ya sea por reparación o por entrega
de reposición, según se estime conveniente, y
siempre que no se trate de un aparato de alqui­ler o arrendamiento. La garantía del motor del
cortacésped es incumbencia del fabricante
del motor. Para más detalles le remitimos a las
instrucciones de manejo del motor.

El plazo de garantía en aplicaciones comercia­les es de 3 años (2 años para la máquina y 2
años para los costes de trabajo, a partir de la
fecha de compra).

Definición de esta garantía:
Un uso comercial es toda aplicación diferente

de la anteriormente mencionada, incluso
aquella con fines lucrativos, exceptuándose,
sin embargo, el alquiler o arrendamiento del
aparato.

Para las reparaciones en garantía:
– Entregue su cortacésped a un servicio téc-

nico autorizado Atco-Qualcast.

– Adjunte su comprobante con la fecha de

compra.
– Adjunte su tarjeta de garantía.
Esta garantía no es aplicable en el caso de

que:
– el producto haya sido revendido (no es apli-

cable en Irlanda), o sea un aparato de alqui-

ler.
– el producto haya sido modificado de forma

diferente a la especificada por el fabricante,

o en caso de haber empleado piezas de re-

puesto que no sean originales.
– haberse realizado reparaciones previas por

terceros (servicios técnicos no autorizados

por Atco-Qualcast).
– los desperfectos se deriven de un ajuste inco-

rrecto, abuso, negligencia o daño por des-

cuido.
– el desperfecto se derive de una lubricación

o mantenimiento deficientes.
Se presenten daños en cuchillas de corte, ca-

denas de accionamiento, cojinetes, goma del
rodillo trasero y cables de mando.

Los costes para el mantenimiento periódico del
producto no quedan cubiertos por la garantía.

Le recomendamos atenerse a las indicaciones
mencionadas en las instrucciones de manejo,
ya que solamente un producto bien cuidado le
prestará un servicio excelente durante muchos
años.

Utilice siempre piezas de repuesto originales
Atco-Qualcast. Atco-Qualcast no asume res­ponsabilidad alguna por los daños en el pro­ducto derivados de la aplicación de piezas de
repuestos no elaboradas u homologadas por
Atco-Qualcast.

Este garantía no modifica los derechos que
marca la ley.

Este producto fue elaborado ateniéndose al
Sistema de Gestión del Medio Ambiente. Siem­pre que fue posible, se utilizaron materiales y
procesos ecológicos, también con vistas a su
posterior reciclaje al desechar el aparato. El
embalaje también es reciclable.

Ayude a mantener el medio ambiente. Si tiene
que eliminar este producto, entréguelo a uno
de los puntos recogida existentes.

(consulte a las entidades locales para obtener
informaciones sobre las empresas encargadas
de su eliminación.)

Declaración de conformidad

Determinación de los valores de medición se­gún norma 2000/14/CE (a 1,60 m de altura y
1 m de distancia) y EN 25 349.

El nivel de ruido típico de la máquina corres­ponde a: nivel de presión de sonido 79 dB (A);
nivel de potencia de sonido 90 dB (A).

La aceleración se eleva normalmente a 2,5 m/s
Declaramos bajo nuestra sola responsabilidad

que este producto está en conformidad con
las normas o documentos normalizados siguien­tes: EN 60 335, EN 836 de acuerdo con las regu­laciones 89/336/CEE, 98/37/CE, 2000/14/CE.

2000/14/CE: El nivel de potencia acústica L
que se garantiza, es inferior a 93 dB (A). Proce­dimiento para evaluación de la conformidad
según apéndice VIII.

Servicio de inspección designado: SRL, Sudbury
England

Localidad: Stowmarket, 02.02
Firmado: Posición: Director

Reservado el derecho de modificaciones

WA

2

.

33 • F016 L69 839 • TMS • 05.02.02

Español - 7

P • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 1 Freitag, 22. Februar 2002 10:04 10

Instruções de segurança

Aviso! Leia com atenção estas instruções de segu­rança, familiarize-se com os controlos e a utiliza­ção correcta do corta relva.
Explicação dos símbolos no corta relva

Avisos gerais de perigo.

Leia a instrução de serviço.

Observe por favor, que pessoas que se en­contrem perto do local de trabalho não
sejam lesadas por objectos que possam
ser atirados pelo aparelho.
Mantenha as pessoas que se encontrem
na área de trabalho, em distância suficien­temente segura da máquina.

Desligue a máquina e retire a ficha da to­mada de corrente antes de proceder à re­gulação, à limpeza, caso o cabo se enro­lar ou sempre que deixar o corta relva sem
vigilância, seja por que tempo for. Mante­nha o cabo flexível de abastecimento de
corrente longe das lâminas de corte.
Lâminas afiadas. Tome extremamente cui­dado, para que não haja perda de dedos
devido ao contacto com as lâminas.

Aguarde até que todas as peças da má­quina parem completamente, antes de
tocá-las. As lâminas continuam a girar,

STOP

após desligar o motor e podem portanto
causar lesões.
Não cortar a relva quando estiver chu­vendo, nem deixe o corta relva ao ar livre
exposto à chuva.

Jamais permita que crianças ou pessoas não fami­liarizadas com as instruções, utilizem o corta relva.
Directivas nacionais podem possivelmente restrin­gir a idade do operador.
Jamais corte a relva enquanto pessoas, principal­mente crianças ou animais domésticos, se encon­trem perto do local de trabalho.
O operador ou utilizador é plenamente responsá­vel por acidentes ou danos em outras pessoas ou
em propriedade alheia.
Não opere o corta relva de pés descalços ou com
sandalhas abertas, utilize sempre sapatos firmes e
calças compridas.
Inspeccione devidamente a área onde irá utilizar
o corta relva e remova cuidadosamente quais­quer pedras, paus, fios, ossos e outros detritos.
Antes de utilizar o corta relva, deverá inspeccionar
sempre as lâminas, parafusos das lâminas e o con­junto de corte, para certificar-se de que não estão
gastos ou danificados.
Lâminas e parafusos gastos ou danificados devem
apenas ser substituidos em conjunto, para manter
o equilíbrio. No caso de corta relvas com várias lâ­minas, tenha cuidado, pois a rotação de uma lâ­mina pode provocar a rotação de outras lâminas.
Apenas utilize o corta relva com luz do dia ou com
boa luz artificial.

Sempre que possível, evite utilizar o corta relva
com a relva molhada.
Sempre ande, jamais corra.

Cortar a relva em declives pode ser perigoso:

– Jamais utilize o aparelho em declives demasia-

damente íngremes.

– Mantenha sempre uma posição firme em terre-

nos inclinados ou em relva molhada.

– Em terrenos inclinados, deverá sempre cortar

perpendicularmente ao declive, jamais para
cima e para baixo.

– Tenha o máximo de cuidado ao mudar a direc-

ção durante o trabalho em declives.

– Tenha o máximo de cuidado ao andar para trás

ou ao puxar o corta relva para trás.

– Durante o trabalho, deverá sempre deslocar o

corta-relvas para frente e jamais puxá-lo em di-

recção do corpo.
As lâminas devem estar completamente paradas,
quando o corta relva tiver que ser inclinado para
o transporte, para passar por superfícies não plan­tadas ou se tiver que transportá-lo para uma outra
área a ser trabalhada.
Não inclinar a máquina ao dar partida ou ao ligar
o motor, a não ser que seja necessário, para dar
partida em relva alta. Neste caso, deverá apenas
inclinar o quanto for necessário e apenas no lado
afastado do operador. Observe sempres, que ao
abaixar de volta até o solo, ambas as mãos este­jam fimes sobre o punho.
Apenas ligue o corta relva, se os seus pés se en­contrarem à uma distância suficientemente se­gura das lâminas.
Não inclinar o corta relva ao ligá-lo.
Não ponha as mãos e os pés perto ou sob peças
em rotação.
Jamais operar o corta relva sem cesta/saco co­lector ou a placa deflectora.
Jamais levante ou transporte o corta relva com o
motor a funcionar.
Ao ajustar o corta relva, deverá tomar cuidado
para evitar que os pés e as mãos sejam entalados
entre as lâminas móveis e as peças fixas do corta
relva.

Tirar a ficha da tomada de corrente:

– Sempre que deixar a máquina sozinha
– Antes de eliminar qualquer obstrução
– Antes de proceder à inspecção, limpeza ou

manutenção da máquina
– Após a colisão com um corpo estranho. O corta

relva deve ser imediatamente controlado, para

verificar se apresenta danos e se necessário de-

verá ser reparado imediatamente.
– Se o corta relva começar a vibrar anormal-

mente (controlar imediatamente).
Assegure-se de que todas as porcas, pinos e para­fusos estejam fixos, para garantir que o corta relva
esteja sempre em perfeito estado de funciona­mento e possa trabalhar com segurança.
Controlar regularmente o cesto/saco colector,
para verificar o desgaste.
Por motivos de segurança, deverá substituir peças
gastas ou danificadas.
Assegure-se, de que as peças sobressalentes se­jam peças genuínas Bosch.

34 • F016 L69 839 • TMS • 05.02.02

Português - 1

P • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 2 Freitag, 22. Februar 2002 10:04 10

Dados técnicos do aparelho

Corta relva silencioso CLASSIC CLASSIC CLASSIC WINDSOR 12 S WINDSOR 14 S
ELECTRIC 30 ELECTRIC 30 S ELECTRIC 35 S

N° de encomenda F016 313 4.. F016 313 5.. F016 313 6.. F016 302 5.. F016 314 1..
Potência nomina
absorvida 340 W 340 W 340 W 340 W 340 W
Largura da lâmina 30 cm 30 cm 35 cm 30 cm 35 cm
Altura de corte 10 – 35 mm 10 – 35 mm 10– 35 mm 10 – 35 mm 10– 35 mm
Volume do cesto
colector 32 l 32 l 32 l 32 l 32 l
De accionamento
próprio – • • • •
Ancinho – – – • •
Peso 23,5 kg 24,5 kg 27 kg 24,5 kg 28 kg
Classe de protecção / II / II / II / II / II
Número de série Veja número de série 9 (Logotipo) na máquina.

Utilização de acordo com as

disposições

Este produto é concebido para o corte de
relva doméstico.

Introdução

Este manual contém instruções sobre a monta­gem correcta e a utilização segura da sua má­quina. É importante ler atentamente estas ins­truções.

A máquina totalmente montada pesa aprox.
23,5 – 28 kg. Se necessário, peça auxílio para
retirar a máquina da embalagem.

Tome atenção com as lâminas afiadas ao
transportar o corta relva para o local de traba­lho.

Componentes fornecidos

Retire cuidadosamente o corta relva da emba­lagem e certifique-se que esta contém as se­guintes peças:

– Corta relva com punho de manejo
– Veio
– Parafuso de orelhas
– Cesto colector de relva
– Instrução de serviço

Se quaisquer peças estiverem faltando ou danifica­das, dirija-se ao seu revendedor autorizado.

Elementos do aparelho

1 Punho de manejo
2 Alavanca de arranque
3 Botão de segurança
4 Parte inferior do punho de manejo
5 Cesto colector de relva
6 Redução de tracção de cabo**
7 Ficha de rede**
8 Aberturas de ventilação
9 Número de série

10 Botão para o ajuste da altura de corte

**específico de cada país

Os acessórios ilustrados e descritos nas instruções de
serviço nem sempre são abrangidos pelo conjunto de
fornecimento!

35 • F016 L69 839 • TMS • 05.02.02

Português - 2

P • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 3 Freitag, 22. Februar 2002 10:04 10

Para sua segurança

Atenção! Desligar o aparelho e puxar a ficha
de rede da tomada, antes de realizar quais­quer ajustes ou limpeza ou caso o cabo for
cortado, danificado ou enganchado.

As lâminas continuam a girar por alguns se­gundos depois de desligar a máquina.

Cuidado - não entre em contacto com lâmi­nas a girar.

Segurança eléctrica

Por motivos de segurança, a sua máquina está
equipada com um isolamento duplo e dis­pensa a ligação à terra. A tensão de funciona­mento é de 230 V AC, 50 Hz. Utilize apenas ca­bos de extensão aprovados. Para mais informa­ções, entre em contacto com o seu serviço
técnico autorizado.

Só devem ser utilizados cabos de extensão do
tipo H05VV-F ou H05RN-F.

Para uma maior segurança, recomendamos a
utilização de um dispositivo de corrente resi­dual (DCR) com uma corrente de disparo infe­rior a 30 mA. Este dispositivo de corrente resi­dual deveria ser controlado antes de cada fun­cionamento.

Indicação para produtos, que não foram ven-
didos na GB: ATENÇÃO: Para a sua segurança
é necessário que a 7 da máquina esteja co-
nectada ao cabo de extenção 31.

O acoplamento do cabo de extensão deve ser
protegido contra respingos de água, ser de
borracha ou ter um revestimento de borracha.

O cabo de extensão deve ser utilizado com
uma redução de tracção.

O cabo de ligação deve ser controlado regu­larmente, para verificar se há danos e só de­verá utilizar o cabo em perfeito estado de fun­cionamento.

Se o cabo de ligação estiver danificado, este
só deve ser reparado numa oficina de serviço
autorizada Bosch.

Montagem

Abrir o punho 1 e retirar a porca de orelhas.

A

Indicação: Assegure-se, que o cabo seja fixo
com os clips para fixação de cabo fornecidos.

As lâminas devem ser ajustadas – veja “Ajuste
das lâminas”.

Fixar o cabo como indicado na redução de
tracção do cabo 6, como indicado na figura.
Assegure-se, que o cabo tenha folga sufici­ente. (Apenas modelos EURO)

Cesto/saco colector de relva

B

Engatar o suporte para cesto colector de
relva 11 nos orifícios de fixação 12.

Fixar o cesto colector de relva como indicado
na ilustração.

Ajuste da altura de corte

C

No corta relvas podem ser ajustadas seis dife­rentes alturas de fixação, que resultam aproxi­madamente as seguintes alturas de corte:

1 = 10 mm 2 = 14 mm 3 = 19 mm
4 = 27 mm 5 = 35 mm S = Escarificador
O ajuste “S” deveria apenas ser utilizado com

uma cassete de escarificar (fornecível como
acessório).

Para ajustar a altura de corte:
Inclinar o corta-relva para aliviar o cilindro da

frente.
Premir o botão para ajuste de altura 10 e girar,

para ajustar a altura de corte desejada.
Para o primeiro corte da temporada, deveria

ser ajustada uma altura de corte superior.

(Apenas modelos Windsor)

O ancinho deve ser ajustado conforme des­crito em “Ajuste do ancinho”.

Ajuste do ancinho (Apenas modelos Windsor)

C

O corta relvas está equipado com um anchi­nho 13 deslocável, que pode ser utilizado no
caso de reduzidas alturas de corte. Para o
ajuste, deverá soltar os parafusos de fixação 14
e girar o ancinho até que as ponta do ancinho
se encontrem rente ao chão. Após alterar a al­tura de corte é possível reajustar o ancinho.
Não colocar o ancinho numa posição demasi­adamente baixa, pois isto poderia levar a da­nos no corta relvas ou na relva.

Cortar relvas altas com a roda lateral adici-

C

onal (apenas respectivos modelos) (Apenas
modelos Windsor)

Indicação: De acordo com o país, o seu corta
relvas pode obter rodas laterais como equipa­mento padronizado, ao invés das rodas fron­tais.

O corta relvas possui um rolo frontal que tem o
comprimento da largura completa do apare­lho, que é apropriado para superfícies de relva
normais e planas de. Para relvas altas e grossos,
é possível montar uma roda lateral adicional.
Montagem da roda lateral adicional:

36 • F016 L69 839 • TMS • 05.02.02

Português - 3

P • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 4 Freitag, 22. Februar 2002 10:04 10

1. Inclinar o corta-relvas para trás e fixar firme­mente com uma cunha.

2. Remover os parafusos de fixação 14 e soltar
as porcas de parafusos 15 em ambos os la­dos. Retirar o rolo frontal/ o módulo do anci­nho.

3. Montar as duas rodas laterais e o tubo distan­ciador sobre o veio da roda lateral.

4. Montar a roda lateral adicional. Além disso,
deverá aplicar os discos em ambos os lados
do suporte do rolo e apertar firmemente
com a porca de parafuso.

Para a montagem do rolo frontal, deverá efec­tuar os passos de trabalho 1 a 3 em sequência
invertida.

Colocar em funcionamento

E

Apos desligar a máquina, a lâmina conti­nua a funcionar por inércia durante al-

guns segundos. Aguarde até que o
motor/ a lâmina páre completamente, antes
de ligar novamente.
Não desligar e ligar repetidamente em curta
sequência.

Para facilitar o arranque, deverá premir o pu­nho de manejo para baixo, para elevar as ro­das dianteiras.

Ligar:

Premir o botão de segurança 3 e

➊

mantê-lo premido.

0

Premir a alavanca de arranque 2

➋

2

contra o punho de manejo.

1

I

Soltar o botão de segurança 3.

Desligar:
Soltar a alavanca de arranque 2.

Acoplar as rodas traseiras (Apenas modelas de
accionamento próprio)

1. Dar partida na máquina.

2. Premir lentamente a alavanca de acopla-

mento para o accionamento 17 para cima,
no sentido da parte superior do punho 1.

3. Ajustar a velocidade de acordo com as ne-

cessidades. Para isto deverá ajustar o botão
giratório 16 para o ajuste da velocidade en­tre 1 (min.) e 6 (max.).

4. Para parar, deverá soltar ambas alavancas

de controle 2 e 17.

Cortar relva

Posicionar o corta relvas no canto da relva

F

e o mais próximo possível da tomada de rede
eléctrica. Trabalhar sempre se afastando da to­mada de rede eléctrica.

Sempre que mudar de direcção, deverá passar
o cabo para o lado onde a relva já foi cortada.

Antes da primeira utilização, pode ser necessá­rio ajustar as lâminas, veja capítulo Ajustar as lâ­minas.

Ao cortar a relva sob condições especialmente
difíceis, não deverá sobrecarregar o motor.

No caso de sobrecarregamento, o número de
rotação do motor é reduzido e o ruído do mo­tor altera-se. Neste caso deverá parar, soltar a
alavanca de arranque e ajustar uma altura de
corte maior. Caso contrário, é possível que o
motor seja danificado.

Manutenção

Tirar a ficha da tomada e remover o cesto
colector de relva antes de realizar quais­quer trabalhos no aparelho.

Indicação: As seguintes tarefas de manuten­ção devem ser realizadas regularmente, para
que seja assegurada uma longa vida útil do
aparelho e um funcionamento fiável.

Controlar o corta relva regularmente para veri­ficar se apresenta insuficiências óbvias, como
por exemplo lâminas soltas ou danificadas, li­gações soltas e peças gastas ou danificadas.

Verifique se as tampas e os dispositivos de pro­tecção estão em perfeito estado e correcta­mente montados. Proceda à manutenção ou
reparações necessárias antes de utilizar o corta
relva.

Caso o corta relva venha a apresentar falhas,
apesar de cuidadosos processos de fabrica­ção e de controlo de qualidade, deve ser re­parado em um serviço técnico autorizado para
ferramentas eléctricas Bosch.

No caso de informações e encomendas de
acessórios, indique por favor sem falta o nú­mero de encomenda de 10 algarismos do apa­relho!

37 • F016 L69 839 • TMS • 05.02.02

Português - 4

P • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 5 Freitag, 22. Februar 2002 10:04 10

Ajuste das lâminas

B D

Se a relva não for cortada de forma limpa e uni­forme, deveria ajustar o cilindro de corte.

1. Inclinar o corta-relvas para trás e fixar firme-

mente com uma cunha.

2. Remover o suporte 11 do cesto colector de

relva.

3. Girar o parafuso de ajuste 18 em pequenos

passos para a direita.

Observações: O cilindro de corte 19 está cor-
rectamente ajustado, quando as lâminas de
corte rasparem levemente sobre a lâmina infe­rior.

As lâminas de corte funcionam como uma te­soura. O ajuste correcto das lâminas de corte
pode ser controlado com uma folha de papel,
e estará correcto se cortar o papel com perfei­ção por toda a largura da lâmina.

Montar novamente o suporte 11 do cesto co-
lector de relva após ajustar correctamente as
lâminas de corte.

Puxar/substituir a cassete

B G H

de cilindro QX

O corta-relva está equipado com uma cassete
QX (quick exchange), que para serem afiadas,
podem ser retiradas por uma oficina de serviço
autorizada. A cassete deve ser retirada da se­guinte forma:

É aconselhável usar luvas de jardinagem (não
fornecidas).

Retirar o suporte para cesto colector de
relva 11.

Desatarraxar os parafusos 21 e retirar a tampa
de accionamento 20.

Desatarraxar o parafuso de fixação da cas­sete 22 em ambos os lados.

Remover o disco da corrente 23 e correia tra­pezoidal 24. Para isto deverá desaparafusar os
3 parafusos 25.

Puxar a unidade de cassete 26 que se encon­tra no punho. Se necessário peça auxílio.

Introduzir a unidade de cassete e introduzir no­vamente os parafusos de fixação da cas­sete 22.

Soltar o parafuso 28 do rolo tensor da correia.

Montar novamente o disco da correia 23 e a
correia trapezoidal 24.

Pressionar o rolo tensor da correia 27 contra a
correia trapezoidal 24 e apertar o parafuso 28.

Montar novamente a tampa de acciona­mento 20.

As cassetes sobressalentes devem ser substitui­das da mesma forma.

Ajustar o polígonos funiculares

G

(Apenas modelas de accionamento

próprio)

Se o corta-relva não estiver funcionando cor­rectamente, é possível que o polígono funicular
para o accionamento tenha que ser ajustado.

Soltar a porca 29, girar o parafuso de ajuste 30
por algumas voltas no sentido contrário dos
ponteiros do relógio.

Reapertar a porca 29.
Com um ajuste correcto, o cilindro de acciona-

mento está acoplado, se a alavanca de aco­plamento para o accionamento de marcha 17
for premido contra a parte superior do punho 1
e desacoplado, se este for solto.

Após cortar a relva/arrecadação

Limpe bem a parte exterior do corta relva com
uma escova macia e um pano. Não utilize
água, solventes ou produtos de polimento. Re­mover todos os resíduos de relva e outras partí­culas, principalmente das aberturas de ventila­ção 8.

Vire o corta relva para o lado e limpe a zona da
lâmina. Utilize um utensílio de madeira ou de
plástico para retirar material de relva cortada
que esteja preso nesta área.

Guardar o corta relvas em local seco. Não co­locar outros objectos sobre a máquina. Para
poupar lugar, deverá dobrar completamente
o punho.

Assegure-se de que os cabos não sejam

☞

entalados ao dobrar e desdobrar o pu­nho. Não deixar o punho de manejo cair

no chão.

38 • F016 L69 839 • TMS • 05.02.02

Português - 5

P • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 6 Freitag, 22. Februar 2002 10:04 10

Procura de erros

A seguinte tabela indica sintomas de erros, assim como encontrar as respectivas medidas de solu­ções, caso a sua máquina não funcione de forma correcta. Se no entanto não puder localizar e
eliminar o problema, dirija-se a sua oficina de serviço.

Atenção: Desligue a máquina e retire a ficha da tomada de corrente antes de procurar o erro.

Sintomas Causa provável Solução

O corta relva não
funciona

O corta relva funciona
com interrupções

O corte relva funciona
com dificuldade ou a
correia faz ruídos

A máquina produz um
resultado de corte irre­gular

A lâmina não gira Lâmina de veio bloqueada por

O accionamento do
chão não engata
(Apenas modelas de
accionamento pró­prio)

Fortes vibrações/ ruídos Lâminas danificadas

Insuficiente potência
de trabalho

Falta tensão de rede
Tomada de rede defeituosa
Cabo de extensão danificado

O fusível foi accionado
Cabo de extensão danificado

A cablagem interna da máquina
está com defeito

Altura de corte demasiadamente
baixa
Ajuste errado das lâminas

Lâminas cegas

Ajuste errado das lâminas

relva
A correia escorrega ou está danifi­cada

Ajuste incorrecto
O cabo Bowden está danificado

As lâminas não estão ajustadas
regularmente

O solo está demasiadamente
molhado para poder cortar a
relva

Controlar e ligar novamente
Utilizar uma outra tomada
Controlar o cabo, se necessário
substituir
Substituir o fusível

Controlar o cabo, se necessário
substituir
Entrar em contacto com um ser­viço técnico

Aumentar a altura de corte (veja
“Ajuste da altura de corte”)
Ajustar lâminas

Entrar em contacto com um ser­viço técnico
Ajustar lâminas

Remover a relva

Entrar em contacto com um ser­viço técnico

Ajustar o cabo Bowden
Entrar em contacto com uma ofi­cina de serviço pós-venda autori­zada ATCO-QUALCAST

Entrar em contacto com um ser­viço técnico
Ajustar lâminas

Permitir que a relva seque

39 • F016 L69 839 • TMS • 05.02.02

Português - 6

P • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 7 Freitag, 22. Februar 2002 10:04 10

Garantia

Atco-Qualcast oferece uma garantia contra
erros de produção e de material para este pro­duto. Erros de produção que possam ocorrer
dentro deste período de garantia, serão repa­rados pela Atco-Qualcast (ou eliminados atra­vés de um fornecimento de substituição), a não
ser que o aparelho tenha sido alugado. A ga­rantia do motor do corta-relvas é da responsa­bilidade do fabricante do motor. Detalhes en­contram-se na instrução de serviço do motor.

O período de garantia para a utilização comer­cial é de 3 anos (2 anos para a máquina e 2
anos para os custos de trabalho a partir da
data de aquisição).

Como definição desta garantia:
Uma utilização comercial é qualquer outro tipo

de utilização, inclusive a utilização para alcan­çar um ordenado, a não ser o aluguer do apa­relho.

Para reparações durante a garantia:
– Leve o seu corta-relva a um serviço pós-

venda autorizado Atco-Qualcast.

– Apresente um comprovante de compra

com data.
– Apresente o cartão de garantia.
Este serviço de garantia não pode ser conce-

dido se:
– O produto foi revendido (não é válido na Re-

pública da Irlanda) ou se foi alugado para

posterior utilização.
– O produto foi modificado, contra as especi-

ficações do fabricante ou se não foram utili-

zadas peças sobressalentes originais.
– Reparação anterior foi realizada por tercei-

ros (serviço pós-venda não autorizado Atco-

Qualcast).
– As falhas foram provocadas por ajustes erra-

dos, utilização incorrecta, descuido ou da-

nos inadvertidos.
– O dano foi provocado por falta de lubrifica-

ção ou manutenção.
No caso de danos nas lâminas de corte, cor-

rentes de accionamento, mancal, borracha, o
cilindro posterior e suspensões.

Os custos para uma manutenção regular do
produto não estão incluidos na garantia.

Siga por favor, em seu próprio interesse, as re­comendações desta instrução de serviço, pois
um produto correctamente tratado, oferecerá
durante muitos anos um serviço impecável.

Se necessário, exija sempre peças sobressalen­tes originais Atco-Qualcast. A Atco-Qualcast
não assume nenhuma responsabilidade por
danos no produto, provenientes da utilização
de peças sobressalentes que não foram produ­zidas ou homologadas pela Atco-Qualcast.

Estas determinações de garantia não alteram
os seus direitos legais.

Este produto foi fabricado com respeito de um
sistema de administração do meio ambiente.
Sempre que possível, foram aplicados materiais
e processos que não prejudicam o meio ambi­ente, tendo em vista a reciclagem após a vida
útil do aparelho. A embalagem também é reci­clável.

Pense no seu meio ambiente quando tiver que
enviar este produto para a sucata e leve-o a
uma firma de eliminação ecológica reconhe­cida.

(Informações sobre as firmas de eliminação po­dem ser obtidas nas repartições públicas.)

Declaração de conformidade

Valores de medida de acordo com 2000/14/CE
(altura 1,60 m, distância 1 m) e EN 25 349.

O nível de ruído avaliado A do aparelho é tipi­camente: Nível de pressão acústica 79 dB (A).
Nível de potência acústica 90 dB (A).

A aceleração avaliada é tipicamente de

2

2,5 m/s
Declaramos sob nossa exclusiva responsabili-

dade que este producto cumpre as seguintes
normas ou documentos normativos: EN 60 335,
EN 836 conforme as disposições das directivas
89/336/CEE, 98/37/CE, 2000/14/CE.

2000/14/CE: O nível garantido de potência
acústica LWA é inferior a 93 dB (A). Processo de
avaliação da conformidade conforme
anexo VIII.

Posto de teste mencionado: SRL, Sudbury En­gland

Local: Stowmarket, 02.02
Assinatura: Posição: Direktor

Reservado o direito a modificações

.

40 • F016 L69 839 • TMS • 05.02.02

Português - 7

I • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 1 Freitag, 22. Februar 2002 10:04 10

Istruzioni per la sicurezza

Attenzione! Leggere attentamente queste istru­zioni. Acquistare dimestichezza con i dispositivi di
comando ed il corretto utilizzo del tosaerba.
Spiegazione dei simboli presenti sul tosaerba

Allarme generale di pericolo.

Leggere il «Manuale di Istruzioni».

Attenzione a non mettere in pericolo l’in­columità di persone che si trovano nelle vi­cinanze attraverso corpi lanciati o fatti vo­lare per aria.
Tenere le persone presenti a distanza di si­curezza dalla macchina.

Spegnere la macchina ed estrarre la spina
dalla presa elettrica prima di regolarla,
prima di pulirla, prima di sciogliere il cavo
attorcigliato oppure prima di lasciare il to­saerba incustodito anche per un breve pe­riodo. Tenere il cavo flessibile d’alimenta­zione lontano dalle lame.
Lame affilate. Attenzione a non tagliarsi le
dita delle mani o dei piedi.

Prima di intervenire sulle parti della mac­china, attendere che si siano completa­mente fermate. Le lame continuano a ruo-

STOP

tare dopo lo spegnimento della mac­china; una lama rotante può provocare
lesioni.
Non tosare l’erba sotto la pioggia e non la­sciare il tosaerba all’aperto quando piove.

Non permettere ai bambini e agli adulti che non
abbiano preso visione delle presenti istruzioni di uti­lizzare il tosaerba. Le norme locali possono imporre
restrizioni circa l’età dell’operatore.
Non utilizzare mai il tosaerba nelle vicinanze d’altre
persone, soprattutto bambini, o di animali dome­stici.
L’operatore o l’utente è responsabile degli inci­denti o dei rischi in cui possono incorrere le altre
persone o le loro proprietà.
Non utilizzare il tosaerba a piedi nudi o calzando
sandali aperti; indossare sempre calzature robuste
e pantaloni lunghi.
Ispezionare con cura la zona in cui si deve utilizzare
il tosaerba e rimuovere tutte le pietre, i bastoncini,
i cavi, gli ossi ed ogni altro corpo estraneo.
Prima di utilizzare il tosaerba, controllare sempre vi­sivamente che le lame, i rispettivi bulloni e il gruppo
di taglio non siano usurati o danneggiati.
Sostituire le lame usurate o danneggiate e le serie
complete di bulloni per mantenere l’equilibratura.
Nei modelli multilama, ricordare che la rotazione di
una lama può portare al movimento delle altre.
Procedere alla tosatura dell’erba solamente di
giorno o con una buona illuminazione artificiale.

Se possibile, evitare di utilizzare il tosaerba sull’erba
bagnata.
Camminare e non correre mai.

La tosatura dell’erba sulle scarpate può essere pe­ricolosa:

– Non tosare l’erba su pendenze eccessivamente

ripide.

– In caso di superfici con una certa pendenza, to-

sare l’erba trasversalmente e non procedere
mai in senso perpendicolare alla pendenza.

– In caso di superfici con una certa pendenza op-

pure in caso di erba bagnata, attenzione a non
scivolare.

– Porre un’estrema cautela nell’invertire direzione

sulle pendenze.

– Porre un’estrema cautela quando si arretra o si

tira il tosaerba verso di sé.

– Quando si opera con la tosatrice avere cura di

spingerla sempre in avanti e di non tirarla mai in

direzione del proprio corpo.
Arrestare le lame prima di ribaltare il tosaerba per
trasportarlo su superfici non erbose e alla/dalla
zona da trattare.
Durante l'operazione di avviamento o di accen­sione del motore, non ribaltare la macchina a
meno che ciò non dovesse essere indispensabile
per via dell'erba alta. In questo caso, sollevare sol­tanto la parte lontana dall'operatore e non solle­varla più di quanto sia strettamente necessario. Al
momento di abbassare nuovamente la macchina,
fare sempre attenzione a tenere entrambe le mani
sull'impugnatura.
Attivare il tosaerba tenendo i piedi ben lontani
dalle lame.
All’accensione, non ribaltare il tosaerba.
Non mettere le mani o i piedi vicino o sotto le parti
rotanti.
Non utilizzare mai il tosaerba senza il cestello rac­coglierba o il deflettore protettivo in posizione.
Non sollevare né trasportare mai il tosaerba
quando il motore è in funzione.
Prestare attenzione durante la regolazione del to­saerba, per evitare che i piedi e le mani rimangano
impigliati tra le lame rotanti e le parti fisse.

Estrarre la spina dalla presa:

– ogniqualvolta si lascia la macchina incustodita
– prima di eliminare un inceppamento
– prima di controllare, pulire o intervenire sul tosa-

erba;
– dopo aver colpito un corpo estraneo. Ispezio-

nare il tosaerba alla ricerca di eventuali danni

ed eseguire le necessarie riparazioni;
– se il tosaerba inizia a vibrare in maniera anor-

male (controllare immediatamente).
Mantenere serrati tutti i dadi, i bulloni e le viti per es­sere certi che il tosaerba operi in condizioni di sicu­rezza.
Controllare spesso il cestello raccoglierba per indi­viduare eventuali usure o deterioramenti.
A titolo di sicurezza, sostituire le parti usurate o dan­neggiate.
Accertarsi che le parti di ricambio montate siano
approvate da Bosch.

41 • F016 L69 839 • TMS • 05.02.02

Italiano - 1

I • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 2 Freitag, 22. Februar 2002 10:04 10

Dati tecnici

Tosaerba silenzioso CLASSIC CLASSIC CLASSIC WINDSOR 12 S WINDSOR 14 S
ELECTRIC 30 ELECTRIC 30 S ELECTRIC 35 S

Codice di
ordinazione F016 313 4.. F016 313 5.. F016 313 6.. F016 302 5.. F016 314 1..
Potenza assorbita
nominale 340 W 340 W 340 W 340 W 340 W
Larghezza lame 30 cm 30 cm 35 cm 30 cm 35 cm
Altezza di taglio 10 –35 mm 10– 35 mm 10– 35 mm 10 –35 mm 10– 35 mm
Capacità cestello
raccoglierba 32 l 32 l 32 l 32 l 32 l
Con motore – • • • •
Rastrello – – – • •
Peso 23,5 kg 24,5 kg 27 kg 24,5 kg 28 kg
Classe protezione / II / II / II / II / II
Numero di serie Cfr. numero di serie 9 (targhetta di costruzione) applicata alla macchina

Uso conforme alle norme

Questo prodotto è stato progettato per tosare
l’erba di prati domestici.

Introduzione

Il presente manuale fornisce le istruzioni per un
corretto assemblaggio ed un utilizzo sicuro della
Vostra macchina. Leggere attentamente tali
istruzioni.

Con il completo imballo, la macchina pesa
circa 23,5 – 28 kg. Se il caso, farsi aiutare per
estrarre la macchina dall’imballaggio.

Quando si trasporta il tosaerba verso il luogo
d’impiego, attenzione a non toccare le lame
taglienti.

Volume di fornitura

Estrarre con cautela la macchina dall’imbal­laggio e verificare la presenza dei seguenti ele­menti:

– Tosaerba con impugnatura
– Alberino
– Vite ad alette
– Cestello raccoglierba
– Manuale di istruzioni

In caso che un qualsiasi elemento dovesse mancare
oppure dovesse essere danneggiato, mettersi in con­tatto con il rivenditore presso il quale avete acquistato
la macchina.

Elementi della macchina

1 Impugnatura
2 Leva dell’interruttore
3 Pulsante di sicurezza
4 Parte inferiore dell’impugnatura
5 Cestello raccoglierba
6 Fermacavo**
7 Spina di rete**
8 Feritoie di ventilazione
9 Numero di serie

10 Manopola per la regolazione dell’altezza

di taglio

**Varia secondo il Paese

Gli accessori illustrati o descritti nelle istruzioni per l’uso
non sono sempre compresi nella fornitura!

42 • F016 L69 839 • TMS • 05.02.02

Italiano - 2

I • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 3 Freitag, 22. Februar 2002 10:04 10

Per la Vostra sicurezza

Attenzione! Spegnere la macchina ed
estrarre la spina dalla presa elettrica prima di
procedere ad operazioni di regolazione o di
pulizia oppure in caso che il cavo dovesse
essere tagliato, danneggiato oppure attorci­gliato.

Le lame continuano a ruotare per alcuni se­condi dopo lo spegnimento della macchina.

Pericolo - non toccare le lame rotanti.

Sicurezza elettrica

La Vostra macchina presenta un doppio isola­mento di sicurezza e non richiede la messa a
terra. La tensione operativa è di 230 V CA,
50 Hz. Utilizzare solo una prolunga omologata.
Per maggiori dettagli, mettersi in contatto con
l’incaricato dell’assistenza.

È permesso utilizzare soltanto cavi di prolunga
del tipo H05VV-F oppure H05RN-F.

Per una maggiore sicurezza, si consiglia di usare
un dispositivo di protezione dalla corrente resi­dua (RCD) con una corrente di apertura non su­periore ai 30 mA. Controllare sempre tale dispo­sitivo ogni volta che si usa la macchina.

Indicazione per prodotti che non vengono ven-
duti in GB: ATTENZIONE: Per la Vostra sicurezza è
necessario che la spina 7 applicata alla mac-
china sia collegata al cavo di prolunga 31.

Il raccordo del cavo di prolunga deve essere
protetto contro gli spruzzi dell’acqua, deve es­sere di gomma oppure essere coperto da
gomma.

Il cavo di prolunga deve essere usato con un di­spositivo di scarico della trazione.

Il cavo di collegamento deve essere controllato
regolarmente e può essere utilizzato soltanto
quando è in perfetto stato.

Un cavo di collegamento danneggiato può es­sere riparato esclusivamente presso uno dei
centri autorizzati per il Servizio Tecnico Bosch.

Montaggio

Aprire l’impugnatura 1 e stringere il dado ad

A

alette.
Nota bene: Accertarsi che il cavo sia stato ben

fissato all’impugnatura tramite l’apposito fer­maglio per il cavo.

Le lame devono essere regolate – vedere «Re­golazione delle lama da taglio».

Fissare il cavo di alimentazione al fermacavo 6.
Accertarsi che il cavo abbia sufficiente gioco.
(Solo modelli EURO)

Cestello raccoglierba

B

Innestare il supporto per cestello racco­glierba 11 in posizione nelle forature di te-
nuta 12.

Applicare/ rimuovere il cestello raccoglierba
procedendo come da illustrazioni.

Regolazione dell’altezza di taglio

C

Il tosaerba permette di eseguire la regolazione
di sei diverse altezze di taglio che all’incirca pro­ducono le seguenti altezze di taglio:

1 = 10 mm 2 = 14 mm 3 = 19 mm
4 = 27 mm 5 = 35 mm S = Arieggiatore
La regolazione «S» dovrebbe essere utilizzata

esclusivamente in combinazione con la cas­setta dell’arieggiatore (disponibile come ac­cessorio opzionale).

Per poter regolare l'altezza di taglio:
Ribaltare il tosaerba al fine di scaricare il peso

dalle rotelle anteriori.
Premere il pulsante per la regolazione dell’al-

tezza 10 e ruotare per regolare l’altezza di ta-
glio che si desidera.

Per effettuare il primo taglio della stagione,
consigliamo di regolare il tosaerba sull’altezza
di taglio alta.

(Solo modelli Windsor)

Il rastrello deve essere regolato, vedere «Rego­lazione del rastrello».

Regolazione del rastrello (Solo modelli Windsor)

C

Il tosaerba è dotato di un rastrello regolabile 13
che può essere utilizzato in caso di basse al­tezze di taglio. Per eseguire la regolazione, al­lentare le viti di fissaggio 14 e ruotare il rastrello
fino a quando le punte del rastrello arriveranno
a toccare quasi il terreno. Una volta modificata
l’altezza di taglio può essere necessario dover
eseguire una nuova regolazione del rastrello.
Non regolare il rastrello troppo basso perché
potrebbe comportare dei danni al tosaerba
oppure alla superficie erbata.

Per tagliare l’erba alta, utilizzare il dispositivo

C

da applicare alla ruota laterale (solo in caso di
rispettivi modelli) (Solo modelli Windsor)

Nota bene: A seconda del Paese in cui viene
utilizzato, è possibile che il tosaerba di serie sia
dotato di ruote laterali invece del rullo ante­riore.

43 • F016 L69 839 • TMS • 05.02.02

Italiano - 3

I • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 4 Freitag, 22. Februar 2002 10:04 10

Sulla larghezza totale del tosaerba è applicata
un rullo anteriore adatto per superfici erbose
normalmente piane. In caso di superfici erbate
alte ed irregolari è possibile montare un disposi­tivo da applicare alla ruota laterale. Montaggio
del dispositivo da applicare alla ruota laterale:

1. Ribaltare all’indietro il tosaerba e fissarla in
posizione sicura.

2. Rimuovere le viti di fissaggio 14 ed allentare i
due dadi 15 su entrambi i lati. Rimuovere il
gruppo del rullo anteriore/ rastrello.

3. Montare le ruote laterali ed il tubo di distanza
sull’alberino della ruota laterale.

4. Montaggio del dispositivo da applicare alla
ruota laterale: A tal fine, applicare i dischi su
entrambi i lati dei supporti dei rulli e stringere
forte con i dadi.

Per montare il rullo anteriore, eseguire le opera­zioni 1 – 3 seguendo l’ordine inverso.

Avvio e Arresto

E

Le lame continuano a ruotare per alcuni
secondi dopo lo spegnimento della mac-

china. Prima di inserire nuovamente la
macchina, aspettare fino a quando il motore/ il
filo da taglio si sarà fermato completamente.
Non inserire nuovamente la macchina subito
dopo averla disinserita.

Per facilitare l’avvio, premere verso il basso
l’impugnatura al fine di alzare le rotelle ante­riori.

Avviare:

Premere il pulsante di sicurezza 3 e te-

➊

nerlo premuto.

0

Premere la leva dell’interruttore 2

➋

2

contro l’impugnatura.

1

I

Lasciare il pulsante di sicurezza 3.

Arrestare:
Lasciare la leva dell’interruttore 2.

Innesto del rullo posteriore (Esclusivamente mo­delli con motore)

1. Avviare la macchina.

2. Premere lentamente la leva della frizione per

la trasmissione 17 verso l’alto verso la parte
superiore dell’impugnatura 1.

3. Registrare la velocità a seconda delle esi-

genze. A tal fine, per impostare la velocità,
regolare la manopola 16 tra 1 (min.) e
6 (max.).

4. Per fermare, rilasciare entrambe le levette di

controllo 2 e 17.

Tosatura dell’erba

Porre il tosaerba sul bordo del prato, il più vi-

F

cino possibile alla presa elettrica. Lavorare al­lontanandosi sempre più dalla presa elettrica.

Al termine di ciascun giro, spostare il cavo sul
lato opposto (già tosato).

In caso di primo utilizzo, regolare eventual­mente le lame da taglio, cfr. capitolo Regola­zione delle lame.

Operando in condizioni di tosatura particolar­mente difficile, evitare di sottoporre il motore a
sovraccarichi.

In caso di sovraccarico, il numero di giri del mo­tore si abbassa ed il rumore del motore cambia.
In tal caso, fermarsi, lasciare la leva dell’interrut­tore e regolare una maggiore altezza del taglio.
L’inosservanza di questa istruzione potrebbe
causare danni alla macchina.

Manutenzione

Prima di eseguire un qualunque inter­vento sulla macchina, arrestare la mac­china, staccare la spina dalla presa di ali­mentazione e rimuovere il cestello racco­glierba.

Nota: Per garantire un funzionamento durevole
ed affidabile, eseguire regolarmente le se­guenti operazioni di manutenzione.

Accertarsi periodicamente che il tosaerba non
abbia difetti evidenti, quali lame allentate o
danneggiate, fissaggi allentati e parti usurate o
danneggiate.

Controllare che i coperchi e le protezioni non
siano danneggiati e siano montati corretta­mente. Eseguire le necessarie operazioni di ma­nutenzione e riparazione prima di usare la mac­china.

Se nonostante gli accurati procedimenti di pro­duzione e di controllo il tosaerba dovesse gua­starsi, la riparazione va fatta effettuare da un
Centro di assistenza Clienti autorizzato per gli
elettroutensili Bosch.

Comunicare sempre il codice di ordinazione a
10 cifre dell’elettroutensile in caso di richieste o
di ordinazione di pezzi di ricambio!

44 • F016 L69 839 • TMS • 05.02.02

Italiano - 4

I • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 5 Freitag, 22. Februar 2002 10:04 10

Regolazione delle lame

B D

da taglio

Qualora il taglio dell’erba non dovesse risultare
pulito ed uniforme, regolare il cilindro di taglio.

1. Ribaltare all’indietro il tosaerba e fissarla in

posizione sicura.

2. Rimuovere il supporto 11 del cestello racco-

glierba.

3. Ruotare la vite di regolazione 18 operando a

piccoli passi in senso orario.

Nota: Il cilindro di taglio 19 è regolato corretta­mente quando, durante la rotazione, le lama di
taglio strisciano leggermente la lama inferiore
su tutta la larghezza.

Le lama di taglio lavorano come delle forbici.
La corretta regolazione delle lame di taglio si
raggiunge quando un foglio di carta viene ta­gliato nettamente su tutta la larghezza delle
lame.

A seguito messa a punto della lama di taglio, ri­montare il supporto 11 del cestello racco-
glierba.

Estrarre/sostituire la

B G H

cassetta cilindrica QX

Il tosaerba è equipaggiato con una cassetta
QX a sostituzione veloce (quick exchange) e
che per lavori di affilatura può essere smontata
ed essere dunque trasportata presso uno dei
Centri di Assistenza Clienti. Estrarre la cassetta
procedendo come segue:

Si consiglia di portare guanti da giardinaggio
(non compresi nella consegna).

Rimuovere il supporto per cestello racco­glierba 11.

Svitando, estrarre le viti 21 e rimuovere il coper­chio della trasmissione 20.

Estrarre le viti di fissaggio della cassetta 22 svi-
tandole da entrambi i lati.

Rimuovere la puleggia 23 e la cinghia trapezoi­dale 24. A tal fine svitare completamente le
3 viti 25.

Sfilare l’unità della cassetta 26 all’impugnatura.
Se necessario, farsi aiutare da una seconda
persona.

Applicare l’unità della cassetta e rimontare le
viti di fissaggio della cassetta 22.

Allentare la vite 28 del rullo tenditore della cin­ghia.

Rimontare la puleggia 23 e la cinghia trapezoi­dale 24.

Premere il rullo tenditore della cinghia 27 contro
la cinghia trapezoidale 24 ed avvitare bene la
vite 28.

Montare di nuovo il coperchio della trasmis­sione 20.

Sostituire le cassette accessorio opzionale pro­cedendo allo stesso modo.

Registrare il comando a cavo

G

flessibile della trasmissione

(Esclusivamente modelli con

motore)

Se il tosaerba non funziona correttamente sarà
probabilme.

Allentare il dado 29, ruotare la vite di regola-
zione 30 di alcuni giri in senso antiorario.

Riavvitare nuovamente il dado 29.
La regolazione risulta essere corretta quando il

rullo di trasmissione è inserito quando la leva
della frizione per la trazione 17 viene spinta con­tro la parte superiore dell’impugnatura 1 ed è
disinserito quando la leva viene rilasciata.

Dopo la tosatura/Rimessaggio

Pulire a fondo la parte esterna della macchina
con una spazzola morbida ed un panno. Non
usare acqua, solventi o lucidi. Rimuovere com­pletamente l’erba e i detriti, in modo partico­lare dalle aperture di ventilazione 8.

Girare la macchina su un lato e pulire l’area
delle lame. Se in tale area sono presenti residui
compatti di erba tagliata, rimuoverli con un
utensile di legno o di plastica.

Conservare il tosaerba in un luogo asciutto. Non
posare nessun altro oggetto sulla macchina.
Per facilitare il rimessaggio, ripiegare completa­mente l’impugnatura.

Controllare che, quando si piegano o si

☞

distendono le impugnature superiori, il
cavo non rimanga impigliato. Non far ca-

dere le impugnature.

45 • F016 L69 839 • TMS • 05.02.02

Italiano - 5

I • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 6 Freitag, 22. Februar 2002 10:04 10

Individuazione dei guasti e rimedi

La tabella seguente indica i controlli da effettuare e le azioni da intraprendere se la Vostra mac­china non dovesse funzionare correttamente. Qualora non si riuscisse ad identificare o a risolvere il
problema, rivolgersi al rivenditore.

Avvertenza - spegnere la macchina e staccare la spina dalla presa di alimentazione prima di ini­ziare con la ricerca della causa del guasto.

Problema Possibili cause Rimedi

Tosaerba non funziona Alimentazione elettrica disattivata

Presa elettrica difettosa
Cavo di prolunga danneggiato

Fusibile difettoso/ bruciato

Funziona in maniera

Cavo di prolunga danneggiato

intermittente

Cablaggio interno danneggiato

Il tosaerba funziona

Altezza di taglio troppo bassa
con difficoltà oppure
la cinghia stride

Il tosaerba lascia

Regolazione errata delle lame

Lame smussate
tracce di taglio irrego­lari

Regolazione errata delle lame
Le lame non ruotano Clindro portalame ostruito da erba

Cinghia fuori sede oppure dan-

neggiata
La trazione a pavi-

mento non fa presa
(Esclusivamente

Regolazione sbagliata

Cavo flessibile Bowden danneg-

giato
modelli con motore)

Vibrazioni e rumore

Lame danneggiate
eccessivi

Lame non regolate uniforme-

mente
Risultato di lavorazione

insufficiente

Terreno troppo bagnato per

tagliare l'erba

Controllare ed attivare l’alimenta­zione elettrica
Provare un’altra presa
Controllare il cavo e, se il caso,
sostituirlo
Sostituire il fusibile

Controllare il cavo e, se il caso,
sostituirlo
Contattare il Centro assistenza
Clienti

Regolare l’altezza di taglio (vedere
«Aumentare l’altezza di taglio»)
Regolare le lame

Contattare il Centro assistenza
Clienti
Regolare le lame

Eliminare l’ostruzione
Contattare il Centro assistenza
Clienti

Registrare il cavo flessibile Bowden
Rivolgersi ad un Centro assistenza
Clienti ATCO-QUALCAST autoriz­zato

Contattare il Centro assistenza
Clienti
Regolare le lame

Aspettare che l'erba si asciughi

Garanzia

Su questo prodotto la Atco-Qualcast fornisce
una garanzia su difetti di materiale e di costru­zione. Difetti che si verificano durante il periodo
della garanzia verranno eliminati a carico della
Atco-Qualcast tramite riparazioni oppure tra­mite forniture di ricambio a condizione che la
macchina non sia stata utilizzata nel quadro di
attività di noleggio/affitto. La prestazione di ga­ranzia relativa al motore montato sul tosaerba è
a carico della rispettiva casa costruttrice. Per ul­teriori dettagli si prega di consultare il rispettivo
Manuale di istruzioni, del motore.

46 • F016 L69 839 • TMS • 05.02.02

Italiano - 6

In caso di impiego a livello commerciale/indu­striale il periodo di garanzia è di 3 anni (2 anni
per la macchina e 2 anni per i costi di lavoro a
partire dalla data di acquisto).

Per quanto riguarda la definizione della pre­sente dichiarazione di garanzia:

Per impiego a livello commerciale/industriale si
intende ogni altra forma di utilizzo incluse quelle
volte a procurarsi una fonte di reddito: da que­ste si esclude ogni attività di noleggio/affitto.

I • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 7 Freitag, 22. Februar 2002 10:04 10

In caso di riparazioni coperte da garanzia:
– Portare il Vostro tosaerba ad un’autorizzata

Officina Servizio Clienti Atco-Qualcast.

– Presentare la documentazione relativa da

cui risulti la data d’acquisto.
– Presentare il certificato di garanzia.
La prestazione di garanzia non potrà essere

concessa se:
– il prodotto è stato venduto a terzi (non ri-

guarda la Repubblica irlandese) è stato utiliz-

zato come prodotto da noleggio.
– il prodotto dovesse essere stato modificato in

modo non conforme alle specificazioni della

casa costruttrice oppure se non dovessero

essere stati utilizzati pezzi di ricambio originali.
– precedentemente dovessero essere state

eseguite riparazioni attraverso Officine Servi-

zio Clienti non autorizzate dalla Atco-Qual-

cast.
– il difetto dovesse essere stato provocato da

registrazioni sbagliate, da abuso, da incu-

ranza oppure da danneggiamenti provocati

involontariamente.
– il difetto dovesse essere attribuito alla man-

canza di lubrificazione o alla mancanza di

manutenzione.
In caso di difetti alle lame di taglio, alle catene

di trasmissione, ai cuscinetti, alla superficie di
gomma della rotella inferiore ed ai comandi a
cavo flessibile.

Le spese necessarie per la realizzazione dei re­golari interventi di manutenzione sul prodotto
non sono coperte dalla prestazione di garanzia.

Seguite attentamente le indicazioni riportate
nel libretto d’istruzioni per l’uso, in quanto un
prodotto ben curato potrà funzionare ancora
per molti anni con prestazioni ottimali.

In caso di necessità, richiedere sempre parti di
ricambio originali Atco-Qualcast. Ogni tipo di
danno al prodotto attribuibile all’applicazione
di pezzi di ricambio né costruiti né autorizzati
dalla Atco-Qualcast, non è coperto da nes­suna prestazione di garanzia.

Le condizioni generali di garanzia non limitano i
Vostri diritti legali.

Questo prodotto è stato realizzato in conformità
con le condizioni previste da un sistema di ma­nagement del riciclaggio che prevede di utiliz­zare possibilmente soltanto materiali che siano i
più ecologici possibili e che rispetta anche pro­cessi operativi che riguardano il riciclaggio
dopo la scadenza della durata della mac­china. Anche il materiale d’imballaggio può es­sere riciclato.

In caso dovesse essere necessario rottamare la
macchina, si prega di tenere presente le esi­genze dell’Ambiente e smaltirla comportandosi
in modo conforme alle norme locali rivolgen­dosi, se il caso, ad apposite ditte specializzate in
operazioni di smaltimento.

(Informazioni relative a ditte specializzate in
operazioni di smaltimento sono reperibili presso
le Autorità locali.)

Dichiarazione di conformità

Valori misurati conformemente alla norma
CE 2000/14 (1,60 m altezza, 1 m distanza) e
EN 25 349.

La misurazione A del livello di pressione acustica
dell’utensile è di solito di: Livello di rumorosità
79 dB (A). Potenza della rumorosità 90 dB (A).

L’accelerazione misurata raggiunge di solito il
valore di 2,5 m/s

Assumendone la piena responsabilità, dichia­riamo che il prodotto è conforme alle seguenti
normative ed ai relativi documenti: EN 60 335,
EN 836 in base alle prescrizioni delle direttive
CEE 89/336, CE 98/37, CE 2000/14.

CE 2000/14: Il livello della potenza sonora L
garantito è minore di 93 dB (A). Procedimento
di valutazione della conformità secondo ap­pendice VIII.

Ufficio di sorveglianza tecnica: SRL, Sudbury En­gland

Luogo: Stowmarket, 02.02
Firma: Posizione: Direttore

Con riserva di modifiche

2

.

WA

47 • F016 L69 839 • TMS • 05.02.02

Italiano - 7

NL • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 1 Freitag, 22. Februar 2002 10:04 10

Veiligheidsvoorschriften

Let op! Lees de volgende voorschriften zorgvuldig.
Maak uzelf vertrouwd met de bedieningselemen­ten en het juiste gebruik van de gazonmaaier.

Verklaring van de symbolen op de gazonmaaier

Algemene waarschuwing.

Lees de gebruiksaanwijzing.

Voorkom dat personen in de buurt ge­wond raken door weggeslingerde voor­werpen.

Houd personen in de buurt op een veilige
afstand tot de machine.

Schakel de gazonmaaier uit en trek de
stekker uit het stopcontact voordat u instel­lingen aan de machine wijzigt of u de ma­chine schoonmaakt, wanneer de kabel
vast komt te zitten of u de gazonmaaier
(ook voor korte tijd) onbeheerd laat. Houd
de stroomkabel uit de buurt van de mes­sen.

Scherpe messen. Wees uiterst voorzichtig
met tenen en vingers.

Wacht tot alle delen van de machine vol­ledig tot stilstand gekomen zijn voordat u
ze aanraakt. De messen draaien na het uit-

STOP

schakelen van de motor nog en kunnen
verwondingen veroorzaken.

Maai niet wanneer het regent. Laat de ga­zonmaaier niet in de regen staan.

Laat kinderen of personen die deze voorschriften
niet gelezen hebben de gazonmaaier nooit ge­bruiken. In uw land gelden eventueel voorschriften
ten aanzien van de leeftijd van de bediener.

Maai nooit dicht in de buurt van personen, in het
bijzonder kinderen, of huisdieren.

De bediener of gebruiker is verantwoordelijk voor
ongevallen of verwondingen van anderen of
schade aan hun eigendom.

Gebruik de gazonmaaier niet op blote voeten of
met sandalen. Draag altijd stevige schoenen en
een lange broek.

Controleer het te maaien oppervlak zorgvuldig op
stenen, stokken, metaaldraad, botten en andere
voorwerpen en verwijder deze.

Controleer voor het gebruik altijd of de messen,
messchroeven en het maaimechanisme zichtbaar
versleten of beschadigd zijn.

Vervang versleten of beschadigde messen en
schroeven altijd per complete set om onbalans te
voorkomen. Opgepast bij gazonmaaiers met meer
dan één mes, omdat het ronddraaien van een
mes de beweging van andere messen kan veroor­zaken.

Maai alleen bij daglicht of goed kunstlicht.
Gebruik de gazonmaaier bij voorkeur niet wanneer

het gras nat is.

48 • F016 L69 839 • TMS • 05.02.02

Nederlands - 1

Loop altijd rustig, nooit te snel.

Het maaien op hellingen kan gevaarlijk zijn:

– Maai niet op bijzonder steile hellingen.
– Zorg ervoor dat u op een helling of op nat gras

altijd stevig staat.

– Maai altijd dwars op een helling, nooit naar bo-

ven of naar beneden.

– Ga altijd uiterst voorzichtig te werk bij het veran-

deren van richting op een helling.

– Wees uiterst voorzichtig bij het achteruitlopen of

bij het trekken van de gazonmaaier.

– Duw de gazonmaaier tijdens het gebruik altijd

voorwaarts en trek deze nooit naar het lichaam
toe.

De messen moeten stilstaan wanneer de gazon­maaier bij het vervoeren moet worden gekanteld,
wanneer de machine over een oppervlak waar
geen gras groeit moet worden verplaatst en bij het
vervoer naar en van een te maaien gedeelte.

Kantel de machine niet bij het starten of inschake­len van de motor, behalve wanneer dit nodig is bij
het aanlopen in hoog gras. Kantel in dit geval al­leen zo ver als nodig is en alleen aan de van u af­gekeerde zijde. Houd de handgreep altijd met
beide handen vast wanneer u de maaier op de
grond laat zakken.

Schakel de gazonmaaier alleen in wanneer uw
voeten voldoende ver van de messen verwijderd
zijn.

Kantel de gazonmaaier niet bij het starten.
Breng handen en voeten niet in de buurt van of on-

der ronddraaiende delen.
Gebruik de gazonmaaier nooit zonder grasbak of

stootbescherming.
De gazonmaaier nooit optillen of dragen wanneer

de motor loopt.
Voorkom bij het instellen van de gazonmaaier dat

voeten of handen tussen de bewegende messen
en vaste delen van de gazonmaaier worden vast­geklemd.

Trek de stekker uit het stopcontact:

– altijd wanneer u de machine verlaat
– voor het verwijderen van blokkeringen
– wanneer u de gazonmaaier controleert of rei-

nigt of wanneer u aan de maaier werkt

– na het raken van een voorwerp. Controleer de

gazonmaaier onmiddellijk op beschadigingen
en laat deze indien nodig repareren

– wanneer de gazonmaaier op een ongewone

manier begint te trillen (onmiddellijk controle­ren).

Controleer of alle moeren, bouten en schroeven
vastzitten om er zeker van te zijn dat de gazon­maaier zich in een veilige gebruikstoestand be­vindt.

Controleer de grasbak regelmatig op slijtage.
Vervang versleten of beschadigde delen veilig-

heidshalve.
Verzeker u ervan dat de vervangingsonderdelen

van Bosch afkomstig zijn.

NL • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 2 Freitag, 22. Februar 2002 10:04 10

Technische gegevens

Kooimaaier CLASSIC CLASSIC CLASSIC WINDSOR 12 S WINDSOR 14 S
ELECTRIC 30 ELECTRIC 30 S ELECTRIC 35 S

Bestelnummer F016 313 4.. F016 313 5.. F016 313 6.. F016 302 5.. F016 314 1..
Opgenomen
vermogen 340 W 340 W 340 W 340 W 340 W
Mesbreedte 30 cm 30 cm 35 cm 30 cm 35 cm
Maaihoogte 10 –35 mm 10 –35 mm 10 – 35 mm 10 – 35 mm 10 –35 mm
Inhoud grasbak 32 l 32 l 32 l 32 l 32 l
Met eigen
aandrijving – • • • •
Hark – – – • •
Gewicht 23,5 kg 24,5 kg 27 kg 24,5 kg 28 kg
Veiligheidsklasse / II / II / II / II / II
Serienummer Zie serienummer 9 (typeplaatje) op de machine.

Gebruik volgens bestemming

Dit product is bestemd voor het maaien van ga­zons (uitsluitend particulier gebruik).

Inleiding

Dit handboek bevat voorschriften over de juiste
montage en het veilig gebruik van uw machine.
Het is belangrijk dat u deze voorschriften zorg­vuldig leest.

De machine weegt in compleet gemonteerde
toestand ongeveer 23,5 – 28 kg. Vraag indien
nodig hulp om de machine uit de verpakking te
nemen.

Let op de scherpe messen wanneer u de ga­zonmaaier naar het gazon draagt.

Meegeleverd

Neem de gazonmaaier voorzichtig uit de ver­pakking. Controleer of de volgende delen
compleet zijn:

– Gazonmaaier met greepbeugel
– Spil
– Vleugelschroef
– Grasbak
– Gebruiksaanwijzing

Neem contact op met uw leverancier wanneer onder­delen ontbreken of beschadigd zijn.

Bestanddelen van de machine

1 Greepbeugel
2 Schakelhendel
3 Veiligheidsknop
4 Onderstuk van greepbeugel
5 Grasbak
6 Kabeltrekontlasting**
7 Netstekker**
8 Ventilatieopeningen
9 Serienummer

10 Knop voor maaihoogte-instelling

**verschilt per land

In de gebruiksaanwijzing afgebeeld en beschreven
toebehoren wordt niet altijd standaard meegeleverd.

49 • F016 L69 839 • TMS • 05.02.02

Nederlands - 2

NL • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 3 Freitag, 22. Februar 2002 10:04 10

Voor uw veiligheid

Let op! Schakel de machine uit en trek de
stekker uit het stopcontact voordat u de ma­chine instelt of reinigt en wanneer de kabel
doorgesneden of beschadigd is of in de war
is geraakt.

Nadat de machine uitgeschakeld is, draaien
de messen nog enkele seconden.

Voorzichtig! Raak ronddraaiende messen niet
aan.

Elektrische veiligheid

Uw machine is voor extra veiligheid dubbel geï­soleerd en heeft geen aardverbinding nodig.
De bedrijfsspanning bedraagt 230 V wissel­stroom, 50 Hz. Gebruik alleen goedgekeurde
verlengkabels. Informatie krijgt u bij uw erkende
klantenservicewerkplaats.

Er mogen alleen verlengkabels van het type
H05VV-F of H05RN-F worden gebruikt.

Voor nog meer veiligheid wordt het gebruik van
een foutstroomschakelaar (reststroomappa­raat) met een afslagstroom van maximaal
30 mA geadviseerd. De foutstroomschakelaar
moet voor elk gebruik worden gecontroleerd.

Opmerking voor producten die niet in GB wor­den verkocht: LET OP: voor uw veiligheid is het
noodzakelijk dat de aan de machine aange­brachte stekker 7 met de verlengkabel 31 ver-
bonden wordt.

De stekker van de verlengkabel moet tegen
spatwater bestemd zijn en uit rubber bestaan of
met rubber bekleed zijn.

De verlengkabel moet met een trekontlasting
worden gebruikt.

De aansluitkabel moet regelmatig op bescha­digingen worden gecontroleerd en mag alleen
in een goede toestand worden gebruikt.

Wanneer de aansluitkabel beschadigd is, mag
deze alleen door een erkende Bosch-werk­plaats worden gerepareerd.

Montage

Klap de greepbeugel 1 uit elkaar en draai

A

de vleugelmoer vast.
Opmerking: controleer dat de kabel met de

meegeleverde kabelclips aan de greepbeugel
bevestigd is.

De messen moeten worden ingesteld, zie „In­stelling van de messen”.

Bevestig de kabel aan de trekontlasting 6 zoals
weergegeven. Controleer dat de kabel vol­doende speling heeft. (Alleen EURO-modellen)

Grasbak

B

Klik de grasbakhouder 11 in de bevestigingsga­ten 12 vast.

Verwijder en bevestig de grasvanger zoals af­gebeeld.

Maaihoogte instellen

C

De maaier kent zes verschillende instelhoogten
voor ongeveer de volgende maaihoogten:

1 = 10 mm 2 = 14 mm 3 = 19 mm
4 = 27 mm 5 = 35 mm S = Verticuteermachine
Instelling „S” mag alleen met de verticuteercas-

sette (als toebehoren leverbaar) worden ge­bruikt.

Maaihoogte instellen:
Kantel de maaier om de rol aan de voorzijde te

ontlasten.
Druk op de hoogte-instelknop 10 en draai deze

om de gewenste maaihoogte in te stellen.
Wanneer u voor de eerste keer in het seizoen

maait, moet u een hoge maaihoogte instellen.

(Alleen Windsor-modellen)

De hark moet worden ingesteld, zie „Hark instel­len”.

Hark instellen (Alleen Windsor-modellen)

C

De maaier is voorzien van een verstelbare
hark 13 die bij geringe maaihoogten kan wor-
den gebruikt. Draai voor de instelling de beves­tigingsschroeven 14 los en verdraai de hark tot
de punten van de hark zich vlak boven de
grond bevinden. Na het veranderen van de
maaihoogte kan het nodig zijn om de hark bij te
stellen. Stel de hark niet te laag in. Dit kan tot
beschadiging van de maaier of van het gazon
leiden.

Maai hoog gazon met de zijwielenuitbrei-

C

dingsset (alleen de desbetreffende modellen).
(Alleen Windsor-modellen)

Opmerking: Afhankelijk van de per land ver­schillende uitvoering kan de maaier standaard
zijn voorzien van zijwielen in plaats van de rol
aan de voorzijde.

De gazonmaaier is over de volledige breedte
voorzien van een rol aan de voorzijde die ge­schikt is voor een normaal vlak gazon. Voor
hoog, grof gazon kan een zijwielenuitbreidings­set gemonteerd worden. Montage zijwielenen­uitbreidingsset:

1. Kantel de maaier achteruit en zet deze stevig
vast met blokken.

50 • F016 L69 839 • TMS • 05.02.02

Nederlands - 3

NL • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 4 Freitag, 22. Februar 2002 10:04 10

2. Verwijder de bevestigingsschroeven 14 en
draai de schroefmoer 15 aan beide zijden
los. Verwijder de rol aan de voorzijde of het
harkgedeelte.

3. Monteer de zijwielen en de afstandsbuis op
de zijwielspil.

4. Monteer de zijwielenuitbreidingsset. Breng
daarvoor ringen aan beide zijden van de rol­houders aan en draai de schroefmoer stevig
vast.

Voer de stappen 1 t/m 3 in omgekeerde volg­orde uit om de rol aan de voorzijde te monte­ren.

Ingebruikneming

E

Nadat de machine uitgeschakeld is,
draaien de messen nog enkele secon-

den. Wacht tot de motor en het mes stil­staan voordat u machine opnieuw inschakelt.
Schakel het machine niet kort achtereen uit en
weer in.

Duw de greepbeugel naar beneden om de
voorwielen op te tillen en het aanlopen te ver­gemakkelijken.

Inschakelen:

Druk de veiligheidsknop 3 in en houd

➊

deze vast.

0

Duw de schakelhendel 2 tegen de

➋

2

greepbeugel.

1

I

Laat de veiligheidsknop 3 los.

Uitschakelen:
Laat de schakelhendel 2 los.

Rol aan achterzijde vastkoppelen (Alleen mo­dellen met eigen aandrijving)

1. Start de machine.

2. Duw de koppelingshendel voor de aandrij-

ving 17 omhoog naar het greepbovenstuk 1.

3. Stel de snelheid naar behoefte in. Gebruik

daarvoor de draaiknop 16 voor de snelheids­instelling tussen 1 (min.) en 6 (max.).

4. Laat beide besturingshendels 2 en 17 los

wanneer u wilt stoppen.

Maaien

Plaats de gazonmaaier aan de rand van het

F

gazon en zo dicht mogelijk bij het stopcontact.
Werk weg vanaf het stopcontact.

Leg de kabel elke keer na het keren van de ma­chine op de tegenoverliggende, reeds ge­maaide zijde.

Stel voor het eerste gebruik eventueel de mes­sen in, zie het hoofdstuk „Instelling van de mes­sen”.

De motor niet overbelasten bij het maaien on­der bijzonder zware omstandigheden.

Bij overbelasting daalt het toerental en veran­dert het geluid van de motor. Wanneer dat het
geval is, laat u de schakelhendel los en stelt u
een grotere maaihoogte in. Anders kan de mo­tor beschadigd worden.

Onderhoud

Trek altijd voor werkzaamheden aan de
machine de stekker uit het stopcontact
en verwijder de grasbak.

Opmerking: Voer de volgende onder­houdswerkzaamheden regelmatig uit zodat u
verzekerd bent van een lang en probleemloos
gebruik.

Controleer de gazonmaaier regelmatig op
zichtbare gebreken zoals losse of beschadigde
messen, losse verbindingen en versleten of be­schadigde delen.

Controleer of afschermingen en veiligheids­voorzieningen niet beschadigd zijn en juist zijn
aangebracht. Voer voor het gebruik eventueel
noodzakelijke onderhouds- of reparatiewerk­zaamheden uit.

Mocht de gazonmaaier ondanks zorgvuldige
fabricage- en testmethoden toch defect raken
dient de reparatie door een erkende klanten­service voor Bosch elektrische gereedschap­pen te worden uitgevoerd.

Vermeld bij vragen en bestellingen van vervan­gingsonderdelen altijd het bestelnummer van
10 cijfers van de machine.

51 • F016 L69 839 • TMS • 05.02.02

Nederlands - 4

NL • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

G

F016 L69 839.book Seite 5 Freitag, 22. Februar 2002 10:04 10

Instelling van de messen

B D

Wanneer het gras niet zuiver en gelijkmatig ge­knipt wordt, moet de maaicilinder ingesteld
worden.

1. Kantel de maaier achteruit en zet deze stevig

vast met blokken.

2. Verwijder de houder 11 van de grasbak.

3. Draai de instelschroef 18 in afzonderlijke

kleine stappen met de wijzers van de klok
mee.

Opmerking: De maaicilinder 19 is correct inge­steld wanneer tijdens het draaien de maaimes­sen het onderste mes over de volledige
breedte licht raken.

De maaimessen werken als een schaar. De
juiste instelling van de maaimessen is bereikt
wanneer een blad papier over de hele mes­breedte zuiver wordt afgesneden.

Monteer de houder 11 van de grasbak weer
nadat de snijmessen correct zijn ingesteld.

Uittrekken en vervangen

B G H

van de QX-cilindercassette

De maaier is voorzien van een QX-cassette
(quick exchange, snel wisselen) die door een
erkende klantenservicewerkplaats kan worden
verwijderd wanneer de messen moeten wor­den geslepen. Verwijder de cassette als volgt:

Het dragen van werkhandschoenen (niet mee­geleverd) wordt aangeraden.

Verwijder de grasbakhouder 11.
Draai de schroeven 21 uit en verwijder het dek-

sel 20 van de aandrijving.
Draai de cassettebevestigingsschroef 22 aan

beide zijden naar buiten.
Verwijder de riemschijf 23 en de V-riem 24.

Draai daarvoor de drie schroeven 25 uit.
Trek de cassette-eenheid 26 aan de hand-

greep naar buiten. Laat u indien nodig helpen.
Breng de cassette-eenheid aan en monteer de

cassettebevestigingsschroeven 22 weer.
Draai de schroef 28 van de riemspanrol los.
Monteer de riemschijf 23 en de V-riem 24 weer.
Duw de riemspanrol 27 tegen de V-riem 24 en

draai de schroef 28 vast.
Monteer de aandrijvingsdeksel 20 weer.
Vervang toebehorencassettes op dezelfde

wijze.

Aandrijvingskabel instellen

(Alleen modellen met eigen

aandrijving)

Wanneer de maaier niet goed rijdt, moet even­tueel de kabel voor de wielaandrijving worden
ingesteld.

Draai de moer 29 los en draai de instel-
schroef 30 enkele slagen tegen de wijzers van
de klok in.

Draai de moer 29 weer vast.
Bij correcte instelling is de aandrijvingsrol vast-

gekoppeld wanneer de koppelingshendel door
de wielaandrijving 17 tegen het greepboven-
stuk 1 wordt geduwd en losgekoppeld wan-
neer deze losgelaten wordt.

Na het maaien. Machine opbergen

Maak de buitenkant van de gazonmaaier gron­dig schoon met een zachte borstel en een
doek. Gebruik geen water en geen oplos- of
polijstmiddelen. Verwijder al het vastzittende
gras en deeltjes, in het bijzonder van de ventila­tieopeningen 8.

Leg de gazonmaaier op zijn zijkant en maak de
messen schoon. Verwijder samengeperst gras
met een stuk hout of plastic.

Bewaar de gazonmaaier op een droge plaats.
Plaats geen andere voorwerpen op de ma­chine. Klap de greepbeugel volledig samen om
ruimte te besparen.

Let erop dat de kabels bij het samen- of

☞

openklappen niet vastgeklemd worden.

Laat de greepbeugel niet vallen.

52 • F016 L69 839 • TMS • 05.02.02

Nederlands - 5

NL • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 6 Freitag, 22. Februar 2002 10:04 10

Defect opsporen

De volgende tabel geeft een overzicht van storingsverschijnselen en geeft aan hoe u problemen
kunt oplossen wanneer uw machine niet goed werkt. Neem contact op met uw servicewerkplaats
wanneer u het probleem niet zelf kunt verhelpen.

Let op: Schakel de machine uit en trek de stekker uit het stopcontact voordat u op zoek gaat naar
de fout.

Symptomen Mogelijke oorzaak Oplossing

Gazonmaaier loopt
niet

Gazonmaaier loopt
met onderbrekingen

Gazonmaaier loopt
moeilijk of riem piept

Machine maait onre­gelmatig

Mes draait niet rond Mes wordt gehinderd door gras

Bodemaandrijving
pakt niet (Alleen
modellen met eigen
aandrijving)

Sterke trillingen of
geluiden

Onbevredigende
arbeidscapaciteit

Netspanning ontbreekt
Stopcontact defect
Verlengkabel beschadigd

Controleren en inschakelen
Gebruik een ander stopcontact
Controleer de kabel en vervang
deze indien nodig

Zekering doorgeslagen
Verlengkabel beschadigd

Zekering vervangen
Controleer de kabel en vervang

deze indien nodig
Interne bekabeling van de
machine defect

Maaihoogte te laag

Neem contact op met de klanten-

service

Verstel de maaihoogte (zie „Maai-

hoogte instellen”)
Messen verkeerd ingesteld

Messen bot

Messen instellen

Neem contact op met de klanten-

service
Messen verkeerd ingesteld

Messen instellen

Verwijder het gras
Riem slipt of is beschadigd

Neem contact op met de klanten-

service
Instelling verkeerd

Bowdenkabel beschadigd

Bowdenkabel instellen

Raadpleeg een erkende

ATCO-QUALCAST klantenservice

Mes beschadigd

Neem contact op met de klanten-

service
Messen niet gelijkmatig ingesteld

Messen instellen
Grond te nat om te maaien Laat het gazon drogen

53 • F016 L69 839 • TMS • 05.02.02

Nederlands - 6

NL • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 7 Freitag, 22. Februar 2002 10:04 10

Garantie

Voor dit product biedt Atco-Qualcast garantie
op materiaal- en fabricagefouten. Fouten die
binnen de garantieperiode optreden, worden
door Atco-Qualcast gerepareerd of verholpen
door een vervangende levering indien de ma­chine niet is gebruikt voor verhuur of uitlening.
De garantie voor de op de maaier gemon­teerde motor wordt geboden door de fabrikant
van de motor. Zie de gebruiksaanwijzing van de
motor voor meer informatie.

De garantieperiode bij commercieel gebruik
bedraagt drie jaar (twee jaar voor de machine
en twee jaar voor arbeidskosten vanaf de aan­koopdatum).

Ten aanzien van de definitie van de garantie
geldt:

Commercieel gebruik is elk ander soort gebruik,
inclusief gebruik voor het scheppen van inko­men, met uitzondering van gebruik voor ver­huur.

Bij garantiereparaties:
– Breng uw gazonmaaier naar uw erkende

Atco-Qualcast-klantenservice.
– Overleg uw aankoopbewijs met datum.
– Overleg de garantiekaart.
Garantie kan niet worden geboden wanneer:
– Het product is doorverkocht (geldt niet voor

de Ierse Republiek) of is gebruikt voor ver-

huur.
– Het product afwijkend van de specificaties

van de fabrikant is gewijzigd of geen oor-

spronkelijke vervangingsonderdelen zijn ge-

bruikt.
– Eerder reparaties door een niet door Atco-

Qualcast erkende klantenservice zijn uitge-

voerd.
– Het gebrek is ontstaan door een verkeerde

instelling, misbruik, nalatigheid of beschadi-

ging door vergissing.
– Het defect terug te voeren is op gebrekkige

smering of gebrekkig onderhoud.
Bij defecten aan maaimessen, aandrijfkettin-

gen, lagers, rubberbekleding van de achterste
rol en trekkabels.

De kosten voor het regelmatig onderhoud van
het product worden niet door de garantie ge­dekt.

Volg de voorschriften in uw gebruiksaanwijzing
op, in uw eigen belang, want een goed ver­zorgd product zal vele jaren uitstekend dienst
doen.

Vraag altijd naar originele Atco-Qualcast-ver­vangingsonderdelen. Geen garantie wordt ge­boden bij defecten aan het product die ont­staan zijn door het gebruik van vervangingson­derdelen die niet door Atco-Qualcast zijn
vervaardigd of goedgekeurd.

Deze garantiebepalingen beperken uw wette­lijke rechten niet.

Dit product is vervaardigd volgens de voor­waarden van een milieubeheersysteem waarbij
indien mogelijk de meest milieuvriendelijke ma­terialen en arbeidsprocessen worden gebruikt,
ook met het oog op het hergebruik na afloop
van de levensduur. De verpakking kan even­eens worden hergebruikt.

Denk aan het milieu wanneer deze machine na
het einde van de levensduur moet worden af­gevoerd. Breng de machine naar een erkend
verwerkingsbedrijf.

(Informatie over afvalverwerking is verkrijgbaar
bij uw gemeente.)

Conformiteitsverklaring

Meetwaarden vastgesteld volgens 2000/14/EG
(1,60 m hoogte, 1 m afstand) en EN 25 349.

Het A-gewaardeerde geluidsdrukniveau van
de machine bedraagt kenmerkend: geluids­drukniveau 79 dB (A); geluidsvermogenniveau
90 dB (A).

De kenmerkende gewaardeerde versnelling
bedraagt 2,5 m/s

Wij verklaren op eigen verantwoording dat
dit product voldoet aan de volgende normen
en normatieve documenten: EN 60 335,
EN 836 volgens de bepalingen van de richtlij­nen 89/336/EEG, 98/37/EG, 2000/14/EG.

2000/14/EG: het gegarandeerde geluidsvermo­genniveau LWA is lager dan 93 dB (A). Waarde­ringsmethode van de conformiteit volgens aan­hangsel VIII.

Benoemde keuringsinstantie: SRL, Sudbury Eng­land

Plaats: Stowmarket, 02.02
Handtekening: Functie: Directeur

Wijzigingen voorbehouden

2

.

54 • F016 L69 839 • TMS • 05.02.02

Nederlands - 7

DK • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 1 Freitag, 22. Februar 2002 10:04 10

Sikkerhedsforskrifter

Advarsel! Gennemlæs denne vejledning grundigt.
Gør dig fortrolig med plæneklipperens betjenings­anordninger og korrekte anvendelse.

Forklaring af symboler på plæneklipperen

Generel sikkerhedsadvarsel.

Læs betjeningsvejledningen.

Pas på udkastede eller flyvende gen­stande, der kan kvæste tilskuere.

Hold tilskuere i sikker afstand fra maskinen.

Sluk for plæneklipperen og tag stikket ud af
stikkontakten, inden plæneklipperen juste­res, rengøres eller hvis ledningen er sam­menfiltret og før plæneklipperen forlades
uden opsyn i længere tid. Hold den fleksi­ble ledning væk fra knivene.

Skarpe knive. Pas på tæerne og fingrene ­de kan blive skåret af.

Vent til alle maskinens dele er standset helt,
før de berøres. Knivene vil fortsætte med at
rotere, efter at der er blevet slukket for ma-

STOP

skinen. En roterende kniv kan forårsage
kvæstelser.

Slå ikke græs i regnvejr og lad ikke plæne­klipperen stå udenfor, når det regner.

Lad aldrig børn eller personer, der ikke har gen­nemlæst denne betjeningsvejledning, anvende
plæneklipperen. Lokale regler kan begrænse al­deren på den person, som må betjene plæneklip­peren.

Slå aldrig græs, mens der er nogen, især børn eller
kæledyr, i nærheden.

Brugeren er ansvarlig for ulykker og skader, der sker
på andre mennesker eller deres ejendom.

Betjen ikke plæneklipperen med bare fødder eller
åbne sandaler; brug altid solidt fodtøj og lange
bukser.

Undersøg det område, hvor plæneklipperen skal
anvendes, grundigt og fjern alle sten, pinde, stål­tråd, kødben og andre fremmedlegemer.

Inden brug skal maskinen altid undersøges visuelt
for at kontrollere, at knivene, knivboltene og klip­peenheden ikke er slidte eller beskadigede.

Udskift altid slidte eller beskadigede knive og bolte
i sæt for at bevare maskinens ligevægt. På plæne­klippere med flere knive skal man passe på, da én
roterende kniv kan få de andre knive til at rotere.

Slå kun græs i dagslys eller i god kunstig belysning.
Undgå at bruge plæneklipperen på vådt græs,

hvor det er muligt.

Gå altid - løb aldrig.

Det kan være farligt at slå græs på skråninger:

– Slå aldrig græs på alt for stejle skråninger.
– Man skal altid passe på ikke at miste fodfæstet

på skråninger eller vådt græs.

– Slå altid græs på tværs af skråninger - aldrig op

og ned.

– Når der skiftes retning på skråninger, skal der ud-

vises stor forsigtighed.

– Man skal være særlig forsigtig, når man går

baglæns eller trækker plæneklipperen hen
imod sig selv.

– Skub altid plæneklipperen fremad under græs-

slåningen - aldrig ind mod kroppen.

Stands knivene, hvis plæneklipperen skal vippes for
transport, når der køres hen over andre overflader
end græs og ved transport af plæneklipperen til
og fra det område, hvor der skal klippes græs.

Vip ikke maskinen ved start eller når motoren star­tes, medmindre dette er nødvendigt for at starte
plæneklipperen. I dette tilfælde løftes den side af
plæneklipperen, som vender bort fra brugeren.
Besse hænder skal være på grebet, når maskinen
sættes ned igen.

Hold fødderne godt væk fra knivene, når der tæn­des for plæneklipperen.

Vip ikke plæneklipperen ved start.
Anbring ikke hænder eller fødder i nærheden af el-

ler under roterende dele.
Græsboksen eller udkastningsskærmen skal altid

være monteret, når plæneklipperen er i brug.
Løft aldrig plæneklipperen op og bær den aldrig,

mens motoren går.
Udvis forsigtighed ved justering af plæneklipperen

for at undgå at få fødderne eller hænderne i
klemme mellem bevægelige knive og faste dele
af maskinen.

Man skal altid tage stikket ud af stikkontakten:

– før man forlader maskinen
– inden man fjerner en blokering
– før man kontrollerer, rengør eller arbejder på

plæneklipperen

– efter at man har ramt et fremmedlegeme. Un-

dersøg plæneklipperen for beskadigelse og ud­før evt. fornødne reparationer

– hvis plæneklipperen begynder at vibrere unor-

malt meget (kontrollér omgående).

Hold alle møtrikker, bolte og skruer stramme for at
sikre, at plæneklipperen er i sikker arbejdsstand.

Kontrollér græsboksen hyppigt for slid eller forrin­gelse.

Udskift slidte eller beskadigede dele for en sikker­heds skyld.

Sørg for kun at montere reservedele, der er god­kendt af Bosch.

55 • F016 L69 839 • TMS • 05.02.02

Dansk - 1

DK • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 2 Freitag, 22. Februar 2002 10:04 10

Tekniske data

Lydsvag
plæneklipper CLASSIC CLASSIC CLASSIC WINDSOR 12 S WINDSOR 14 S
ELECTRIC 30 ELECTRIC 30 S ELECTRIC 35 S

Bestillingsnummer F016 313 4.. F016 313 5.. F016 313 6.. F016 302 5.. F016 314 1..
Optagen effekt 340 W 340 W 340 W 340 W 340 W
Knivbredde 30 cm 30 cm 35 cm 30 cm 35 cm
Slåhøjde 10 –35 mm 10 – 35 mm 10 –35 mm 10 –35 mm 10– 35 mm
Rumindhold i
græsboks 32 l 32 l 32 l 32 l 32 l
Selvdrevet – • • • •
Rivning – – – • •
Vægt 23,5 kg 24,5 kg 27 kg 24,5 kg 28 kg
Isolationsklasse / II / II / II / II / II
Serienummer Se serienummer 9 (typeskilt) på maskinen.

Foreskrevet anvendelse

Dette produkt er beregnet til privat plæneklip­ning.

Introduktion

Denne vejledning giver instruktioner om den
korrekte samling og sikre anvendelse af plæne­klipperen. Det er vigtigt at gennemlæse disse
instruktioner omhyggeligt.

Når maskinen er helt samlet, vejer den ca.
23,5 – 28 kg. Få om nødvendigt hjælp med at
fjerne den fra emballagen.

Vær forsigtig, når plæneklipperen bæres hen til
plænen, da knivene er meget skarpe.

Maskinens dele

Maskinen fjernes forsigtigt fra emballagen. Kon­trollér herefter at der ikke mangler noget:

– Plæneklipper med bøjlegreb
– Spindel
– Vingeskrue
– Græsboks
– Betjeningsvejledning

Hvis nogle dele mangler eller er beskadigede, bedes
du kontakte den forhandler, hvor du har købt maski­nen.

Maskinelementer

1 Bøjlegreb
2 Kontaktarm
3 Sikkerhedsknap
4 Bøjlegreb-underdel
5 Græsboks
6 Kabel-trækaflastning**
7 El-stik**
8 Ventilationsåbninger
9 Serienummer

10 Knap til indstilling af slåhøjde

**landsspecifk

Tilbehør, som er illustreret og beskrevet i betjeningsvej­ledningen, er ikke altid indeholdt i leveringen.

56 • F016 L69 839 • TMS • 05.02.02

Dansk - 2

DK • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 3 Freitag, 22. Februar 2002 10:04 10

Græsboks

For din egen sikkerheds

skyld

Pas på! Sluk for maskinen og tag stikket ud af
stikkontakten, inden maskinen justeres, ren­gøres eller hvis ledningen er skåret i stykker,
beskadiget eller sammenfiltret.

Knivene fortsætter med at rotere et par se­kunder efter maskinen er afbrudt.

Pas på - Rør ikke ved roterende knive.

Elektrisk sikkerhed

Plæneklipperen er dobbeltisoleret for en sikker­heds skyld og behøver ingen jordforbindelse.
Arbejdsspændingen er 230 V AC, 50 Hz. Brug
kun en godkendt forlængerledning. Oplysnin­ger fås ved henvendelse til serviceforhandle­ren.

Den benyttede forlængerledning skal være af
typen H05VV-F eller H05RN-F.

Det anbefales, at man for ekstra elektrisk sikker­hed anvender et fejlstrømsrelæ med en afbry­delsesstrøm på ikke over 30 mA. Kontrollér altid
fejlstrømsrelæet, hver gang maskinen anven­des.

Vejledning for produkter, som ikke sælges i GB:
ADVARSEL: Af sikkerhedsmæssige grunde skal
stikket 7 på maskinen være forbundet med for-
længerledningen 31.

Koblingen på forlængerledningen skal være
beskyttet mod stænkvand, være fremstillet af
gummi eller være overtrukket med gummi.

Forlængerledningen skal benyttes med en
trækaflastning.

Tilslutningsledningen skal kontrolleres for beska­digelser med regelmæssige mellemrum og må
kun benyttes, når den er fejlfri.

En beskadiget tilslutningsledning må kun repa­reres på et autoriseret Bosch-værksted.

B

Lad holderen til græsboksen 11 gå i indgreb i
holdeboringerne 12.

Sæt græsboksen på og tag den af som vist på
illustrationen.

Indstilling af slåhøjde

C

På plæneklipperen kan man indstille seks for­skellige indstillingshøjder, der giver ca. følgende
snithøjder:

1 = 10 mm 2 = 14 mm 3 = 19 mm
4 = 27 mm 5 = 35 mm S = Plænelufter
Indstilling „S“ bør kun anvendes sammen med

opsamlingkassen (leveres som tilbehør).
Indstilling af slåhøjde:
Vip plæneklipperen op for at aflaste den forre-

ste rulle.
Tryk på højdeindstillingsknappen 10 og drej den

for at indstille den ønskede slåhøjde.
Når plænen slås første gang om foråret, anbe-

faler vi, at plæneklipperen indstilles på den høje
slåhøjde.

(Kun Windsor-modeller)

Riven skal indstilles, se „Indstilling af rive“.

Indstilling af rive (Kun Windsor-modeller)

C

Plæneklipperen er udstyret med en justerbar
rive 13, der kan benyttes, hvis slåhøjden er lav.
Riven indstilles ved at løsne skruerne 14 og dreje
på riven, indtil rivespidserne befinder sig lige
over jorden. En ændring af slåhøjden kan gøre
det nødvendigt også at justere riven. Indstil ikke
riven alt for dybt, da plæneklipperen eller græs­plænen derved kan beskadiges.

Slå højt græs med sidehjul-enheden (findes

C

kun på bestemte modeller) (Kun Windsor-mo­deller)

Bemærk: Plæneklipperen kan – afhængigt af
brugslandet - udstyres med sidehjul i stedet for
den forreste rulle.

Hele plæneklipperens bredde er udstyret med
en rulle forrest, der er egnet til almindelige, lige

Samling

Klap bøjlegrebet 1 ud og spænd vinge-

A

skruen.
Bemærk: Sørg for at ledningen er fastgjort med

den medleverede kabelclips på bøjlegrebet.
Knivene skal indstilles – se afsnit „Indstilling af

knive“.
Fastgør ledningen til trækaflastningen 6. Sørg

for at ledningen har nok plads. (Kun EURO-mo­deller)

græsplæner. Til højt, groft græs kan der monte­res en sidehjul-enhed. Montering af sidehjul-en­hed:

1. Vip plæneklipperen tilbage og fiksér den.

2. Fjern fastgørelsesskruerne 14. Skruemøtrik­kerne 15 løsnes på begge sider. Fjern det for-
reste rulle-/rivemodul.

3. Montér sidehjulene og afstandsrøret på side­hjulsspindlen.

4. Montér sidehjul-enheden. Anbring skiver på
begge sider af rulleholderne og spænd dem
fast med skruemøtrikken.

Den forreste rulle monteres ved at gennemføre
arbejdsskridtene 1 – 3 i omvendt rækkefølge.

57 • F016 L69 839 • TMS • 05.02.02

Dansk - 3

DK • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 4 Freitag, 22. Februar 2002 10:04 10

Start

E

Knivene roterer et par sekunder efter at
der er slukket for plæneklipperen.

Motoren/ kniven skal stå helt stille, før den
tændes igen.
Sluk og tænd ikke for plæneklipperen hurtigt ef­ter hinanden.

Plæneklipperen er nemmere at starte, når
bøjlegrebet trykkes ned, da forhjulene derved
løftes en smule op.

Sådan startes maskinen:

Tryk på sikkerhedsknappen 3 og hold

➊

den nede.

0

Tryk kontaktarmen 2 mod

➋

2

bøjlegrebet.

1

I

Slip sikkerhedsknappen 3.

Sådan standses maskinen:
Slip kontaktarmen 2.

Isætning af den bageste rulle (Kun selvdrevne
modeller)

1. Start maskinen.

2. Tryk langsomt koblingsarmen for fremtræk-

ket 17 opad mod grebsoverdelen 1.

3. Indstil hastigheden efter behov. Dette gøres

ved at stille drejehovedet 16 for hastigheds­indstillingen mellem 1 (min.) og 6 (maks.).

4. For at standse slipper man begge kontrol-

arme 2 og 17.

Græsslåning

Anbring plæneklipperen ved græsplænens

F

kant så tæt ved en stikkontakt som muligt. Ar­bejd væk fra stikkontakten.

Sæt ledningen over i den modsatte side (hvor
græsset allerede er slået) ved slutningen af
hver bane.

Indstil evt. knivene, før de tages i brug første
gang, se afsnit Indstilling af knive.

Lad aldrig motoren arbejde for hårdt, især ved
slåning af langt eller vådt græs.

Hvis motoren udsættes for overbelastning, fal­der motorens omdrejningstal og motorstøjen
ændres. I dette tilfælde skal der gøres føl­gende: stop motoren, slip kontaktarmen og ind-
stil en større slåhøjde. Hvis dette ikke gøres, kan
maskinen beskadiges.

Vedligeholdelse

Stop maskinen, tag stikket ud af stikon­takten og afmontér græsboksen.

Bemærk: For at sikre lang og pålidelig drift skal
følgende vedligeholdelse udføres jævnligt.

Kontrollér jævnligt for tydelige defekter som
f.eks. løse eller beskadigede knive, løse forbin­delser og slidte eller beskadigede dele.

Kontrollér at dæksler og skærme ikke er beska­digede og at de er monteret rigtigt. Udfør evt.
fornøden vedligeholdelse eller reparationer før
brug.

Skulle plænekipperen trods omhyggelig fabri­kation og kontrol engang holde op med at fun­gere, skal reparationen udføres af et autoriseret
serviceværksted for Bosch-elektroværktøj.

Det 10-cifrede bestillingsnummer for maskinen
skal altid angives ved forespørgsler og bestilling
af reservedele.

Indstilling af knive

B D

Hvis græsset ikke slås rent og jævnt, skal klippe­cylinderen indstilles.

1. Vip plæneklipperen tilbage og fiksér den.

2. Tag holderen til græsboksen 11 af.

3. Drej skruen 18 mod højre i små skridt ad gan-

gen.

Anmærkning: Klippecylinderen 19 er rigtigt ind­stillet, når skæreknivene i hele bredden er i let
berøring med den nederste kniv, når skærekni­vene drejes.

Skæreknivene fungerer som en saks. Skærekni­vene er indstillet rigtigt, når et ark papir klippes
rigtigt over i hele knivbredden.

Montér holderen til græsboksen 11 igen, når
kniven er indstillet rigtigt.

58 • F016 L69 839 • TMS • 05.02.02

Dansk - 4

DK • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 5 Freitag, 22. Februar 2002 10:04 10

Udtagning/udskiftning af

B G H

QX cylinderkassetten

Plæneklipperen er forsynet med en QX kassette
(quick exchange), der kan tages ud, når den
skal skærpes på et autoriseret værksted. Tag
kassetten ud som følger:

Det tilrådes at bruge havehandsker (medfølger
ikke).

Tag holderen til græsboksen 11 af.
Drej skruerne 21 ud og tag motordækslet 20 af.
Drej kassette-holdeskruen 22 af på begge sider.
Fjern remskiven 23 og kileremmen 24. Dette gø-

res ved at skrue de 3 skruer 25 ud.
Træk hele kassetten 26 ud i håndtaget. Få en til

at hjælpe, hvis det føles nødvendigt.
Indsæt kassetteenheden og montér kassettens

holdeskruer 22 igen.
Løsne skruen 28 på remspænderullen.
Montér remskiven 23 og kileremmen 24 igen.
Tryk remspænderullen 27 mod kileremmen 24

og spænd skruen 28.
Montér drivlåget 20 igen.
Tilbehørskassetterne udskiftes på samme måde.

Justering af snor til fremtrækket

G

(Kun selvdrevne modeller)

Hvis plæneklipperen ikke kører korrekt, er det
muligt at snoren til fremtrækket skal indstilles.

Løsne møtrikken 29 os drej stilleskruen 30 nogle
omgange mod urets retning.

Spænd møtrikken 29 fast igen.
Ved korrekt indstilling er trækrullen indkoblet,

når koblingsarmen for fremtrækket 17 trykkes
ind mod grebsoverdel 1, og udkoblet, når ar-
men slippes.

Efter græsslåning/Opbevaring

Rengør maskinen grundigt udvendigt med en
blød børste og klud. Brug ikke vand, opløsnings­midler eller polermidler. Fjern alt græs og affald,
især fra ventilationsåbningerne 8.

Vend maskinen om på siden og rengør knivom­rådet. Hvis der er sammenpresset, afklippet
græs i knivområdet, skal det fjernes med et træ­eller plastikredskab.

Opbevar maskinen på et tørt sted. Anbring ikke
andre genstande oven på maskinen. Når ma­skinen sættes væk, optager den ikke så meget
plads, hvis bøjlegrebet foldes sammen.

Sørg for at ledningen ikke kommer i

☞

klemme, når bøjlegrebet foldes sammen
og ud. Lad ikke bøjlegrebet falde ned.

59 • F016 L69 839 • TMS • 05.02.02

Dansk - 5

DK • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 6 Freitag, 22. Februar 2002 10:04 10

Fejlfinding

I følgende tabel angives de kontroleftersyn og det arbejde, som kan udføres, hvis maskinen ikke
fungerer rigtigt. Hvis du ikke kan finde/ løse problemet hermed, bedes du kontakte serviceforhand­leren.

Advarsel: Sluk for maskinen og tag stikket ud af stikkontakten, før der gøres forsøg på at finde en
fejl.

Symptom Mulig årsag Afhjælpning

Maskinen fungerer ikke Strømmen er afbrudt

Stikkontakten er defekt
Forlængerledningen er beskadiget

Defekt/ sprunget sikring

Maskinen virker uregel-

Forlængerledningen er beskadiget

mæssigt

Maskinens indvendige ledninger er
beskadiget

Maskinen sejtrækker

Slåhøjden er for lav

eller remme hviner

Knivene er indstillet forkert

Maskinen klipper ikke
jævnt

Knivene er sløve
Knivene er indstillet forkert

Knivene roterer ikke Knivene er blokeret

Remmen er løs eller beskadiget

Jorddrevet aktiveres
ikke (Kun selvdrevne

Forkert indstilling
Bowdentrækket er beskadiget

modeller)
For stor vibration/ støj Knivene er beskadigede

Knivene er ikke justeret jævnt

Arbejdsresultatet er

Jorden er for våd til græsslåning Vent med at slå græs, til græsset

ikke tilfredsstillende

Tænd for strømmen
Prøv en anden stikkontakt
Kontrollér ledningen; udskift den,
hvis den er beskadiget
Udskift sikringen

Kontrollér ledningen; udskift den,
hvis den er beskadiget
Kontakt serviceforhandleren

Ændre slåhøjden (se „Indstilling af
slåhøjde“)
Indstil knivene rigtigt

Kontakt serviceforhandleren
Indstil knivene rigtigt

Fjern blokeringen
Kontakt serviceforhandleren

Indstil bowdentrækket
Kontakt serviceforhandleren for
ATCO-QUALCAST

Kontakt serviceforhandleren
Indstil knivene rigtigt

er tørt

60 • F016 L69 839 • TMS • 05.02.02

Dansk - 6

DK • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 7 Freitag, 22. Februar 2002 10:04 10

Service og reparation

Garantien dækker materiale- og produktions­fejl. Fejl, der opstår i garantiperioden, repareres
eller defekte dele udskiftes af Atco-Qualcast.
Dette gælder ikke, hvis maskinen har været ud­lånt/udlejet. Motoren på plæneklipperen er
dækket af en særlig garanti fra motorfabrikan­ten. Læs mere herom i brugsvejledningen til
motoren.

Ved erhvervsmæssig brug er der 3 års garanti (2
år på maskinen og 2 år på arbejdstiden, fra
købsdagen).

Denne garanti defineres på følgende måde:
Ved erhvervsmæssig brug forstås enhver anden

form for brug af produktet, inkl. brug i forbin­delse med udøvelse af ens erhverv, undtaget
udlån/udlejning.

I tilfælde af garanti:
– Bringes plæneklipperen til din autoriserede

Atco-Qualcast-kundeværksted.
– Husk at fremlægge købsbevis med dato.
– Husk at fremlægge garantibevis.
Garantien bortfalder, hvis:
– produktet er blevet solgt videre (gælder ikke

i Irland) er blevet udlånt til brug.
– produktet er blevet modificeret, så det afvi-

ger fra fabrikantens specifikationer, eller hvis

der er blevet benyttet uoriginale reservedele.
– reparationer ikke er blevet gennemført på et

autoriseret Atco-Qualcast-værksted.
– manglen skyldes forkert indstilling, misbrug,

skødesløshed eller tilfældig beskadigelse.
– skaden skyldes manglende smøring eller ved-

ligeholdelse.
Skader er opstået på skæreknive, drivkæder,

lejer, gummibelægning på den bageste rulle
og træksnore.

Garantien dækker ikke omkostningerne til dæk­ning af regelmæssig vedligeholdelse af produk­tet.

Det er i brugerens interesse at følge instruktio­nerne i brugsvejledningen, da et velplejet pro­dukt kan benyttes i mange år.

Benyt altid originale Atco-Qualcast reserve­dele. Skader på produktet, som skyldes brug af
reservedele, som ikke er fremstillet eller frigivet
af Atco-Qualcast, er ikke dækket af garantien.

Disse garantibestemmelser indskrænker ikke
dine rettigheder iht. loven.

Dette produkt er blevet fremstillet iht. et ma­nagementsystem for miljøbeskyttelse. Vi har in­den for mulighedernes grænser forsøgt at be­nytte materialer og fremstillingsmåder, der lever
op til det ansvar, som vi har over for miljøet. Des­uden har vi bestræbt os på at benytte materia­ler, der kan genbruges, når maskinen er slidt op.
Emballagen kan genbruges.

Tænk på miljøet, når du bortskaffer denne ma­skine. Aflevér maskinen til et anerkendt recyc­lingcenter.

(Kontakt de lokale myndigheder, hvis du ønsker
at vide mere om miljøvenlig bortskaffelse af
gamle maskiner.)

Overensstemmelseserklæring

Måleværdier beregnes iht. 2000/14/EF (1,60 m
højde, 1 m afstand) og EN 25 349.

Værktøjets A-vurderede støjniveau er typisk: Lyd­trykniveau 79 dB (A), lydeffektniveau 90 dB (A).

Det vægtede accelerationsniveau er typisk

2

2,5 m/s
Vi erklærer under almindeligt ansvar, at dette

produkt er i overensstemmelse med følgende
standarder eller normative dokumenter:
EN 60 335, EN 836 i henhold til bestemmelserne i
direktiverne 89/336/EØF, 98/37/EF og 2000/14/EF.

2000/14/EF: Det garanterede lydeffektniveau
LWA er lavere en 93 dB (A). Proceducerer for
overensstemmelsesvurdering iht. bilag VIII.

Bemyndiget prøvelaboratorium: SRL, Sudbury
England

By: Stowmarket, 02.02
Underskrift: Stilling: Direktør

Ret til ændringer forbeholdes

.

61 • F016 L69 839 • TMS • 05.02.02

Dansk - 7

S • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 1 Freitag, 22. Februar 2002 10:04 10

Säkerhetsanvisningar

Obs! Läs noggrant igenom dessa anvisningar. Gör
dig förtrogen med gräsklipparens manöver­element och dess ändamålsenliga användning.

Förklaring av symbolerna på gräsklipparen

Allmänna varningar för riskmoment.

Läs bruksanvisningen.

Se till att personer som står i närheten inte
skadas av föremål som eventuellt slungas
ut.

Håll personer på betryggande avstånd
från maskinen.

Frånkoppla gräsklipparen och dra ut stick­proppen ur eluttaget före justering och ren­göring, om elsladden trasslat ihop sig eller
när gräsklipparen lämnas utan uppsikt;
även om detta sker endast för en kort
stund. Håll elsladden på avstånd från kni­varna.

Vassa knivar. Se upp så att du inte skadar
tår eller fingrar.

Vänta tills maskinens alla komponenter
stannat innan du berör dem. Knivarna fort­sätter att rotera en kort stund efter det ma-

STOP

skinen slagits ifrån och kan därför medföra
skador.

Använd inte gräsklipparen i regn och
lämna den inte utomhus när det regnar.

Låt aldrig barn eller personer som inte är insatta i
gräsklipparens funktion använda den. Lokala före­skrifter beträffande användarens ålder ska beak­tas.

Använd aldrig gräsklipparen när personer, speciellt
då barn, eller husdjur uppehåller sig i närheten.

Användaren eller ägaren ansvarar för olyckor eller
skador som drabbar andra människor eller deras
egendom.

Kör inte gräsklipparen barfota eller med öppna
sandaler; använd alltid stadiga skodon och lång­byxor.

Undersök grundligt området där gräsklipparen ska
användas och plocka bort alla stenar, pinnar, stål­trådar, ben och andra främmande föremål.

Kontrollera alltid innan gräsklipparen tas i bruk att
knivarna, knivskruvarna och klipparmodulen inte är
nedslitna eller skadade.

Nedslitna eller skadade knivar och skruvar får bytas
ut endast som komplett sats för undvikande av
obalans. Var försiktig med gräsklippare som har
flera knivar eftersom en roterande kniv kan inverka
på en annan knivs rotation.

Använd gräsklipparen endast i dagsljus eller vid
god belysning.

Undvik att använda gräsklipparen i vått gräs.
Gå alltid lugnt, spring inte.

Gräsklippning på sluttningar kan innebära fara:

– Använd inte gräsklipparen på branta slutt-

ningar.

– Se till att du alltid har bra fotfäste på sluttningar

eller i vått gräs.

– Klipp tvärs mot sluttningen och aldrig uppåt eller

nedåt.
– Var ytterst försiktig när du vänder på sluttningar.
– Var ytterst försiktig när du går bakåt eller drar

gräsklipparen efter dig.
– Skjut alltid vid klippning gräsklipparen framåt

och dra den aldrig mot dig själv.
Knivarna måste stå stilla när gräsklipparen ska stäl-

las på lut för transport, när markområden utan gräs
passeras och när den förflyttas till och från det om­råde som ska klippas.

Luta inte gräsklipparen vid start eller påkoppling av
motorn, utom när det är nödvändigt vid start I högt
gräs. I detta fall skall gräsklipparen lutas möjligast
lite och endast I riktning bort från användaren. Be­akta alltid att du har båda händerna på bygel­handtaget då du släpper ner den mot marken.

Slå på gräsklipparen först när du har dina fötter på
betryggande avstånd från knivarna.

Luta inte gräsklipparen när du startar den.
För inte in hand eller fot nära eller under roterande

delar.
Gräsklipparen får aldrig användas utan uppsam-

lingskorg/-säck eller avledningsskydd.
Gräsklipparen får aldrig lyftas upp eller bäras med

motorn i gång.
Var försiktig vid justering på gräsklipparen att inte

dina fötter eller händer kommer i kläm mellan rote­rande knivar och fasta delar på gräsklipparen.

Dra stickproppen ur eluttaget:

– varje gång du lämnar maskinen
– innan blockering åtgärdas
– vid kontroll, rengöring eller andra åtgärder
– efter en sammanstötning med främmande före-

mål. Undersök genast gräsklipparen för skador

och låt den vid behov repareras
– när gräsklipparen börjar vibrera onormalt (kon-

trollera omedelbart).
Kontrollera att alla muttrar, bultar och skruvar är

stadigt åtdragna; detta är förutsättningen för att
gräsklipparen ska kunna fungera på rätt sätt.

Kontrollera regelbundet uppsamlingskorgens/

-säckens slitage.
Av säkerhetsskäl ska slitna eller skadade delar by-

tas ut.
Kontrollera att reservdelarna kommer från Bosch.

62 • F016 L69 839 • TMS • 05.02.02

Svenska - 1

S • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 2 Freitag, 22. Februar 2002 10:04 10

Tekniska data

Valsgräsklippare CLASSIC CLASSIC CLASSIC WINDSOR 12 S WINDSOR 14 S
ELECTRIC 30 ELECTRIC 30 S ELECTRIC 35 S

Artikelnummer F016 313 4.. F016 313 5.. F016 313 6.. F016 302 5.. F016 314 1..
Märkeffekt 340 W 340 W 340 W 340 W 340 W
Knivbredd 30 cm 30 cm 35 cm 30 cm 35 cm
Snitthöjd 10 –35 mm 10 –35 mm 10 –35 mm 10– 35 mm 10 – 35 mm
Volym
uppsamlingskorg 32 l 32 l 32 l 32 l 32 l
Självdrivande – • • • •
Räfsa – – – • •
Vikt 23,5 kg 24,5 kg 27 kg 24,5 kg 28 kg
Skyddsklass / II / II / II / II / II
Serienummer Se serienummern 9 (typskylt) på maskinen.

Ändamålsenlig användning

Denna gräsklippare är avsedd för hemmabruk.

Inledning

Denna instruktionsbok lämnar anvisningar för
korrekt montage och säker användning av ma­skinen. Det är viktigt att du noggrant läser ige­nom anvisningarna.

Maskinen i monterat tillstånd väger ca
23,5 – 28 kg. Tillkalla eventuellt hjälp för att
plocka upp maskinen ur förpackningen.

Se upp för de vassa knivarna när du bär gräs­klipparen till gräsmattan.

Leveransen omfattar

Ta försiktigt ut gräsklipparen ur förpackningen
och kontrollera att följande delar finns med:

– Gräsklippare med bygelhandtag
– Cylinder
– Vingskruv
– Gräsuppsamlingskorg
– Bruksanvisning

Saknas delar eller är de skadade ta genast kontakt
med din återförsäljare.

Maskinens komponenter

1 Bygelhandtag
2 Kopplingsspak
3 Säkerhetsknapp
4 Bygelhandtagets undre del
5 Gräsuppsamlingskorg
6 Dragavlastning**
7 Stickpropp**
8 Ventilationsöppningar
9 Serienummer

10 Knapp för inställning av snitthöjd

**krav i vissa land

I bruksanvisningen avbildat och beskrivet tillbehör
ingår inte alltid i leveransen!

63 • F016 L69 839 • TMS • 05.02.02

Svenska - 2

S • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 3 Freitag, 22. Februar 2002 10:04 10

Inställning av snitthöjd

Säkerhetsåtgärder

C

På gräsklipparen kan sex olika lägen ställas in
som resulterar ungefär i följande snitthöjder:

Obs! Frånkoppla gräsklipparen och dra stick­proppen ur eluttaget före justering och ren­göring eller om elsladden kapats, skadats el­ler trasslat ihop sig.

Efter avstängning av maskin fortsätter kni­varna att rotera några sekunder.

Varning - berör inte roterande kniv.

1 = 10 mm 2 = 14 mm 3 = 19 mm
4 = 27 mm 5 = 35 mm S = Mossrivare
Inställningen ”S” ska endast användas med

mossrivarkassett (finns att få som tillbehör).
Så här ställs snitthöjden in:
Tippa gräsklipparen för avlastning av främre

valsen.

Säkert elsystem

Din maskin har av säkerhetsskäl dubbel skydds­isolering och kräver därför ingen jordning. Drift­spänningen är 230 V AC, 50 Hz. Använd endast
godkänd skarvsladd. Ytterligare informationer
får du från auktoriserad kundtjänst.

Som skarvsladd får endast kvalitet H05VV-F eller
H05RN-F användas.

För ökad säkerhet rekommenderas montering
av en jordfelsbrytare (RCD) med en felström på
max 30 mA används. Denna FI-brytare ska kon­trolleras före varje användning.

Hänvisning till produkter som inte saluförs i Stor-
britannien: OBS!: För din säkerhet är det nöd­vändigt att stickproppen 7 på maskinen för-
binds med förlängningskabeln 31.

Skarvsladdens kontaktdon måste skyddas mot
stänkvatten, vara tillverkat av gummi eller för­sett med gummiöverdrag.

För skarvsladden ska dragavlastning användas.
Nätsladden ska regelbundet kontrolleras avse-

ende skador och får användas endast om den
är i gott skick.

Skadad nätsladd får repareras endast i auktori­serad Bosch-verkstad.

Tryck ned höjdinställningsknappen 10 och vrid
den för inställning av önskad snitthöjd.

För årets första gräsklippning ska hög snitthöjd
ställas in.

(Endast Windsor-modeller)

Räfsan måste ställas in – se ”Inställning av
räffsan”.

Inställning av räfsan (Endast Windsor-modeller)

C

Gräsklipparen är försedd med en inställbar
räfsa 13 som kan användas vid ringa snitthöj-
der. För inställning lossa fästskruvarna 14 och
sväng räfsan tills dess spetsar står knappt över
markplanet. Ändrad snitthöjd kan kräva en jus­tering av räfsan. Ställ inte in räfsan för lågt, då
detta kan medföra skada på gräsklipparen eller
gräsmattan.

Klipp högt gräs med sidohjulstillsatsen (en-

C

dast vissa modeller) (Endast Windsor-modeller)

Anvisning: Alltefter land kan gräsklipparen som
standard ha utrustats med sidohjul i stället för
främre rullen.

Gräsklipparen är framtill försedd med en rulle
över hela bredden som är lämplig för normalt
plana gräsmattor. För högt, grovt gräs kan en
sidohjulstillsats monteras. Montering av sidohjul­stillsats:

Montage

Fäll upp bygelhandtaget 1 och dra fast

A

vingmuttern.
Märk: Försäkra dig om, att kabeln är fäst vid

bygelhandtaget med till leveransen hörande
kabelfäste.

Knivarna måste ställas in – se ”Inställning av
kniv”.

Fäst kabeln på visat sätt vid dragavlastningen 6.
Granska att kabeln har spel nog. (Endast
EURO-modeller)

Gräsuppsamlingskorg/-säck

B

1. Fäll ned gräsklipparen bakåt och säkra den i

detta läge.

2. Ta bort fästskruvarna 14 och lossa skruv-

muttrarna 15 på båda sidorna. Ta bort

främre rullen/ räfsmodulen.

3. Montera sidohjulen och distansröret på sido-

hjulsaxeln.

4. Montering av sidohjulstillsats. Lägg upp

brickor på båda sidorna om rullhållaren och

dra fast med skruvmuttern.
För montering av främre rullen utför arbets-

stegen 1 – 3 i omvänd ordningsföljd.

Låt fästet 11 för gräsuppsamlingskorgen låsa i
hålen 12.

Montera gräsuppsamlaren enligt bild.

64 • F016 L69 839 • TMS • 05.02.02

Svenska - 3

S • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 4 Freitag, 22. Februar 2002 10:04 10

Start

E

Efter det maskinen stängts av fortsätter
knivarna att rotera några sekunder. Vänta

tills motorn/ kniven stannat innan maski­nen återinkopplas. Undvik att koppla in och ur
med kort intervall.

För att underlätta uppstart, tryck bygelhandta­get nedåt för upplyftning av framhjulen.

Inkoppling:

Tryck ned säkerhetsknappen 3 och

➊

håll den nedtryckt.

0

Tryck kopplingsspaken 2 mot bygel-

➋

2

handtaget.

1

I

Släpp säkerhetsknappen 3.

Urkoppling:
Släpp kopplingsspaken 2.

Inkoppling av bakre rullen (Endast självdri­vande modeller)

1. Starta gräsklipparen.

2. Tryck kopplingsspaken för körning 17 lång-

samt uppåt mot bygelhandtagets övre del 1.

3. Ställ in hastigheten enligt aktuellt behov. Vrid

ratten 16 för hastighetsinställning mellan
1 (min.) och 6 (max.).

4. När båda kontrollspakarna 2 och 17 släpps

stannar gräsklipparen.

Gräsklippning

Placera gräsklipparen vid gräsmattans kant

F

och så nära stickdosan som möjligt. Arbeta I rikt­ning bort från stickdosan.

För över nätsladden efter varje vändning till
motsatta sidan där gräset redan är klippt.

Ställ eventuellt in knivarna innan du använder
apparaten första gången, se kapitel Inställning
av knivar.

Vid gräsklippning med särskilt hård påfrestning
får motorn inte överbelastas.

Vid överbelastning sjunker motorvarvtalet och
motorns ljud förändras. Stanna i detta fall, släpp
kopplingsspaken och ställ in högre snitthöjd. I
annat fall finns risk för att motorn skadas.

Underhåll

Innan arbeten utförs på maskinen ska
nätstickproppen dras ut och gräsupp­samlingskorgen tas bort.

Märk: Lång och tillförlitlig drift kan endast garan­teras om följande underhållsarbeten regel­bundet utförs.

Kontrollera regelbundet gräsklipparen avse­ende defekter som t ex lösa eller skadade kni­var, lösa förbindelser och nedslitna eller ska­dade delar.

Kontrollera att täckkåpor och skyddsanord­ningar är felfria och korrekt monterade. Eventu­ellt nödvändiga servicearbeten och reparatio­ner ska utföras innan maskinen tas i bruk.

Om i gräsklipparen trots exakt tillverkning och
sträng kontroll störning skulle uppstå, bör repa­ration utföras av auktoriserad serviceverkstad
för Bosch-elverktyg.

Var vänlig ange vid förfrågningar och
reservdelsbeställningar produktens artikelnum­mer som består av 10 tecken.

Inställning av kniv

B D

Blir gräset inte rent och jämnt klippt, ska kniv­cylindern ställas in.

1. Fäll ned gräsklipparen bakåt och säkra den i
detta läge.

2. Ta bort gräsuppsamlarens fäste 11.

3. Vrid ställskruven 18 i små steg medurs.

Anmärkning: Knivarna är korrekt inställda när
klippcylindern nätt och jämt stryker över under­knivens 19 hela bredd vid rotering av cylindern.

Knivarna fungerar som en sax. Knivarna är kor­rekt inställda om ett pappersark kan skäras rent
över hela knivbredden.

Efter korrekt inställning av knivarna återmontera
gräsuppsamlarens fäste 11.

65 • F016 L69 839 • TMS • 05.02.02

Svenska - 4

S • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 5 Freitag, 22. Februar 2002 10:04 10

Borttagning/byte av QX

B G H

cylinderkassett

Gräsklipparen är försedd med en QX kassett
(quick exchange) som kan tas bort för skärp­ning av knivarna i en auktoriserad serviceverk­stad. Så här tas kassetten bort:

Vi rekommenderar att använda träd­gårdshandskar vid detta arbete (ingår inte i le­verans).

Ta bort fästet 11 för gräsuppsamlingskorgen.
Ta loss skruvarna 21 och lyft bort locket 20.
Ta loss kassettens fästskruvar 22 på båda si-

dorna.
Ta bort remskivan 23 och kilremmen 24. Skruva

bort de 3 skruvarna 25.
Håll i handtaget och dra ut kassettenheten 26.

Be vid behov om hjälp av en andra person.
Sätt kassettenheten på plats och skruva åter

fast kassettens fästskruvar 22.
Lossa remspännrullens skruv 28.
Återmontera remskivan 23 och kilremmen 24.
Tryck remspännrullen 27 mot kilremmen 24 och

dra fast skruven 28.
Återmontera drivlocket 20.
Tillbehörskassetterna byts på ovan beskrivet

sätt.

Justering av körvajern (Endast

G

självdrivande modeller)

Om gräsklipparen inte kan köras korrekt måste
eventuellt vajern för körning ställas in.

Lossa muttern 29, vrid ställskruven 30 några varv
moturs.

Dra åter fast muttern 29.
Vid korrekt justering är drivvalsen inkopplad när

kopplingsspaken för körning 17 är tryckt mot
bygelhandtagets övre del 1 och frånkopplad
när spaken är opåverkad.

Efter gräsklippning/förvaring

Rengör gräsklipparen utvändigt noggrant med
en mjuk borste och trasa. Använd inte vatten
och inte heller lösnings- eller polermedel. Av­lägsna alla gräsrester och partiklar, speciellt
noga från ventilationsöppningarna 8.

Lägg upp gräsklipparen på sidan och rengör
området kring knivarna. Avlägsna ihoppressat
gräs med en trä- eller plastbit.

Uppbevara gräsklipparen på en torr plats. Ställ
inga andra föremål på maskinen. För att spara
plats fäll helt ned handgreppet.

Se till att elledningarna vid ihop- och upp-

☞

fällning av bygelhandtaget inte kommer i
kläm. Låt inte bygelhandtaget falla hårt

ned mot motorhuset.

66 • F016 L69 839 • TMS • 05.02.02

Svenska - 5

S • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 6 Freitag, 22. Februar 2002 10:04 10

Felsökning

Tabellen nedan anger felsymptomer och hur dessa kan åtgärdas om maskinen någon gång skulle
krångla. Om du inte med hjälp av anvisningarna lyckas lokalisera och åtgärda problemet ta kon­takt med din serviceverkstad.

Obs! Frånkoppla maskinen och dra ut stickproppen innan felsökningen påbörjas.

Symptom Möjliga orsaker Åtgärd

Gräsklipparen startar
inte

Gräsklipparen går med
avbrott

Gräsklipparen går trögt
eller remmen gnisslar

Maskinen klipper
ojämnt

Knivarna roterar inte Knivvalsen blockeras av gräs

Markdrivningen griper
inte (Endast självdri­vande modeller)

Kraftiga vibrationer/

ljud

Otillfredsställande
arbetsresultat

Nätspänning saknas
Nätuttaget defekt
Skarvsladden skadad

Kontrollera och slå till
Använd ett annat eluttag
Kontrollera sladden och byt vid
behov

Säkringen har löst ut
Skarvsladden skadad

Byt ut säkringen
Kontrollera sladden och byt vid

behov

Interna ledningar i maskinen

Uppsök kundtjänsten

defekta
Snitthöjden för liten

Justera snitthöjden (se ”Inställning
av snitthöjd”)

Felaktig knivinställning
Knivarna är trubbiga

Felaktig knivinställning

Ställ in knivarna
Uppsök kundtjänsten

Ställ in knivarna
Plocka bort gräset

Remmen slirar eller är skadad
Felaktig inställning

Bowdenkabeln skadad

Uppsök kundtjänsten
Ställ in Bowdenkabeln

Uppsök auktoriserad ATCO-QUAL­CAST kundservice

Knivarna skadade
Knivarna inte jämnt inställda

Uppsök kundtjänsten
Ställ in knivarna

Marken är för våt att klippas Låt gräsmattan torka

67 • F016 L69 839 • TMS • 05.02.02

Svenska - 6

S • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 7 Freitag, 22. Februar 2002 10:04 10

Leverantörsansvar

På denna produkt lämnar Atco-Qualcast en
garanti för material- och tillverkningsfel. Fel som
uppstår under garantitiden åtgärdas av
Atco-Qualcast eller avhjälps genom ersätt­ningsleverans såvida gräsklipparen inte varit ut­lånad/uthyrd. Garanti för gräsklipparens motor
lämnas av motortillverkaren. Detaljerad infor­mation lämnas i motorns bruksanvisning.

Vid yrkesmässig användning lämnas garanti för
3 år (2 år för maskinen och 2 år för arbetskostna­der utgående från köpdatum).

Definitioner för garantin:
Kommersiell användning omfattar all annan an-

vändning inklusive sådan som tjänar vinstinres­sen med undantag av utlåning/uthyrning.

För reparation under garantitiden:
– Lämna in din gräsklippare till en auktoriserad

Atco-Qualcast serviceverkstad.
– Uppvisa ditt köpbevis med datum.
– Uppvisa garantibeviset.
Denna garanti lämnas inte:
– om första ägaren sålt produkten vidare (gäl-

ler inte i Republiken Irland) eller använt den

för utlåning.
– om produkten modifierats så att den inte

överensstämmer med tillverkarens specifika-

tioner eller om inte original reservdelar an-

vänts.
– när reparationer utförts av serviceverkstad

som inte auktoriserats av Atco-Qualcast,
– om brister uppstått till följd av fel inställning,

missbruk, slarv eller oavsiktlig skada.
– när skadan uppstått till följd av bristande

smörjning eller underhåll.
Vid skada på knivar, drivkedjor, lager , gummi-

beläggning på bakre vals och vajrar.
Garantin täcker inte kostnader för standard-

underhåll.
Följ i ditt eget intresse instruktionerna i bruks-

anvisningen. En välskött produkt kan under
många år bibehålla sin kapacitet.

Begär alltid original Atco-Qualcast reservdelar.
För skador på produkten som uppstått till följd
av att främmande delar använts som inte tillver­kats av Atco-Qualcast och som inte heller god­känts av Atco-Qualcast fritar sig Atco-Qualcast
från allt ansvar.

Denna garanti inkräktar inte på dina lagenliga
rättigheter.

Denna produkt har tillverkats under beaktande
av ett miljö-management-system. I den ut­sträckning det varit möjligt, har miljövänliga ma­terial och processer använts samtidigt som hän­syn tagits till möjligheterna för materialåtervin­ning efter utlöpt brukstid.
Förpackningsmaterialet kan även återvinnas.

Ta hänsyn till miljön när denna produkt avfalls­hanteras och lämna in den till ett auktoriserat
avfallsföretag.

(Lokal myndighet kan upplysa om avfallsföre­tag.)

Försäkran om överensstämmelse

Mätvärdena har tagits fram baserande på
2000/14/EG (1,60 m höjd, 1 m avstånd) och
EN 25 349.

Maskinens A-vägda ljudnivå uppnår i typiska fall:
Ljudtrycksnivå 79 dB (A); ljudeffektnivå 90 dB (A).

Den beräknade accelerationen är i typiska fall

2

2,5 m/s
Vi försäkrar härmed under exklusivt ansvar att

denna produkt överensstämmer med följande
normer och harmoniserade standarder:
EN 60 335, EN 836 enligt bestämmelserna i direk­tiven 89/336/EEG, 98/37/EG, 2000/14/EG.

2000/14/EG: Garanterad ljudeffektnivå LWA är
lägre än 93 dB (A). Beräkningsmetod för konfor­mitet enligt bilaga VIII.

Nämnd provningsanstalt: SRL, Sudbury England
Ort: Stowmarket, 02.02
Namnteckning: Befattning: VD

.

68 • F016 L69 839 • TMS • 05.02.02

Ändringar förbehålles

Svenska - 7

N • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 1 Freitag, 22. Februar 2002 10:04 10

Sikkerhetsinformasjoner

OBS! Les nøye gjennom de nedenstående infor­masjonene. Gjør deg kjent med betjeningsele­mentene og korrekt bruk av gressklipperen.

Forklaring av symbolene på gressklipperen

Generell advarsel.

Les bruksanvisningen.

Pass på at personer som står i nærheten
ikke skades av gjenstander som slynges
ut.

Hold personer i nærheten i en sikker av­stand fra gressklipperen.

Slå av gressklipperen og trekk støpselet
ut av stikkontakten før du utfører innstil­linger eller rengjør gressklipperen, hvis
ledningen har satt seg fast eller hvis du
lar gressklipperen stå uten oppsyn ett
øyeblikk. Hold strømledningen unna kni­vene.

Knivene er skarpe og kan kutte fingre og
tær.

Vent til alle deler av maskinen er stanset
helt før du berører delene. Knivene fort­setter å rotere etter at motoren er slått

STOP

av og kan forårsake skader.
Ikke slå gress når det regner eller la gress-

klipperen stå ute i regnvær.

La aldri barn eller personer som ikke er kjent
med disse informasjonene få lov til å bruke
gressklipperen. Nasjonale lover krever eventuelt
en minstealder for brukeren.

Slå aldri gress når det oppholder seg personer ­særskilt barn - eller husdyr like i nærheten.

Brukeren er ansvarlig for uhell eller skader på an­dre personer eller deres eiendeler.

Ikke bruk gressklipperen barbent eller med
åpne sandaler, bruk alltid solide sko og lange
bukser.

Flaten som skal klippes må undersøkes nøye og
steiner, stokker, tråder, knoker og andre frem­medlegemer må fjernes.

Før bruk må det alltid ses etter om kniver, kniv­skruer og klippeelementet er slitte eller skadet.

Slitte eller skadede kniver og skruer må kun skif­tes ut i sett for å unngå ubalanser. Vær forsiktig
med gressklippere med flere kniver, fordi rota­sjonen til en kniv kan forårsake at andre kniver
også roterer.

Klipp kun gresset i dagslys eller i godt kunstig lys.
Bruk gressklipperen helst ikke på vått gress.

Gå alltid rolig, ikke løp.

Det kan være farlig å klippe i skråninger:

– Ikke klipp i særskilt bratte skråninger.
– På skrå flater eller på vått gress må du sørge

for å stå stødig.

– I skråninger må du alltid klippe på tvers og al-

dri oppover eller nedover.

– Vær spesielt forsiktig når du skifter retning i

skråninger.

– Vær svært forsiktig nå du går baklengs eller

trekker gressklipperen mot deg.

– Skyv gressklipperen alltid fremover og trekk

den aldri mot kroppen.

Knivene må stå stille når gressklipperen vippes til
transport, når du går over flater uten gress og
under transport til og fra stedet som skal klippes.

Ikke vipp maskinen når motoren startes eller ko­bles inn, unntatt hvis dette er nødvendig til star­ting i høyt gress. I dette tilfellet må maskinen kun
vippes så langt som nødvendig og kun på siden
som peker bort fra brukeren. Pass alltid på at
begge hendene befinner seg på håndtaket når
maskinen settes ned på bakken.

Hold føttene godt unna gressklipperen når den
startes.

Ikke vipp gressklipperen når den startes.
Ikke plasser hender eller føtter i nærheten av el-

ler under roterende deler.
Bruk gressklipperen aldri uten gressoppsamler-

kurv eller -pose eller avbøyervern.
Du må aldri løfte eller bære gressklipperen

mens motoren går.
Unngå at føtter eller hender klemmes fast mel-

lom den bevegelige kniven og faststående de­ler under innstilling av gressklipperen.

Trekk støpselet ut av stikkontakten:

– alltid når du forlater gressklipperen
– før du fjerner tilstopping
– når du kontrollerer, rengjør eller utfører arbei-

der på gressklipperen

– etter kollisjon med et fremmedlegeme. Sjekk

straks at gressklipperen ikke er skadet og la
den om nødvendig repareres

– når gressklipperen begynner å vibrere unor-

malt (må straks undersøkes).

Sørg for at alle mutre, bolter og skruer sitter godt
fast, slik at gressklipperen alltid befinner seg i en
sikker arbeidstilstand.

Se med jevne mellomrom etter om gressopp­samleren er slitt.

For sikkerhets skyld må slitte eller skadede deler
skiftes ut.

Sørg for at deler som monteres er fra Bosch.

69 • F016 L69 839 • TMS • 05.02.02

Norsk - 1

N • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 2 Freitag, 22. Februar 2002 10:04 10

Tekniske data

Sylinderklipper CLASSIC CLASSIC CLASSIC WINDSOR 12 S WINDSOR 14 S
ELECTRIC 30 ELECTRIC 30 S ELECTRIC 35 S

Bestillingsnummer F016 313 4.. F016 313 5.. F016 313 6.. F016 302 5.. F016 314 1..
Opptatt effekt 340 W 340 W 340 W 340 W 340 W
Knivbredde 30 cm 30 cm 35 cm 30 cm 35 cm
Klippehøyde 10 –35 mm 10– 35 mm 10 –35 mm 10 – 35 mm 10 –35 mm
Volum
gressoppsamler 32 l 32 l 32 l 32 l 32 l
Selvdrevet – • • • •
Rake – – – • •
Vekt 23,5 kg 24,5 kg 27 kg 24,5 kg 28 kg
Beskyttelsesklasse / II / II / II / II / II
Serienummer Se serienummeret 9 (typeskiltet) på maskinen.

Formålsmessig bruk

Dette produktet er beregnet for gressklipping
på private eiendommer.

Innledning

Denne håndboken inneholder anvisninger om
korrekt montasje og sikker bruk av gressklippe­ren. Det er viktig at du leser disse informasjo­nene nøye.

Gressklipperen veier ca. 23,5 – 28 kg i ferdig
montert tilstand. Sørg om nødvendig for å få
hjelp til å løfte gressklipperen ut av forpaknin­gen.

Vær forsiktig med de skarpe knivene når du
bærer gressklipperen bort til gressplenen.

Dette inngår i leveransen

Ta gressklipperen forsiktig ut av forpakningen og
kontrollér at du har fått nedenstående deler:

– Gressklipper med bøylehåndtak
– Spindel
– Vingeskrue
– Gressoppsamler
– Bruksanvisning

Hvis deler mangler eller er skadet, må du henvende
deg til din forhandler.

Maskinelementer

1 Bøylehåndtak
2 Koblingsspak
3 Sikkerhetsknapp
4 Bøylehåndtak-underdel
5 Gressoppsamler
6 Lednings-strekkavlastning**
7 Støpsel**
8 Ventilasjonsspalter
9 Serienummer

10 Knott for klippehøydeinnstilling

**forskjellig fra land til land

Tilbehør som er beskrevet og illustrert i
bruksanvisningen inngår ikke alltid i leveransen.

70 • F016 L69 839 • TMS • 05.02.02

Norsk - 2

N • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 3 Freitag, 22. Februar 2002 10:04 10

Innstilling av klippehøyden

For din sikkerhet

C

På gressklipperen kan det innstilles seks forskjel­lige innstillingshøyder, som gir omtrent følgende

OBS! Slå av maskinen og trekk ut støpselet før
du innstiller eller rengjør gressklipperen eller
hvis ledningen er kappet, skadet eller har ho­pet seg opp.

Etter at gressklipperen er slått av, fortsetter
knivene å gå i noen sekunder.

OBS! Ikke berør de roterende knivene.

klippehøyder:
1 = 10 mm 2 = 14 mm 3 = 19 mm
4 = 27 mm 5 = 35 mm S = Plenlufter
Innstilling «S» bør kun brukes med plenlufterkas-

setten (fås kjøpt som tilbehør).
Innstilling av klippehøyden:
Vipp gressklipperen for å avlaste den fremre rul-

Elektrisk sikkerhet

Maskinen er av sikkerhetsgrunner dobbelt ver­neisolert og trenger ingen jording. Driftsspennin­gen er 230 V AC, 50 Hz. Bruk kun godkjente skjø­teledninger. Informasjoner får du hos ditt autori­serte serviceverksted.

Det må kun brukes skjøteledninger av typen
H05VV-F eller H05RN-F.

For ekstra sikkerhet anbefales det å bruke en
jordfeilbryter (RCD) med en jordfeilstrøm på
30 mA. Denne jordfeilbryteren bør kontrolleres
før hver bruk.

Informasjon for produkter som ikke selges i GB:
OBS! For din egen sikkerhet er det nødvendig at
støpslet 7 på maskinen forbindes med skjøteled­ning 31.

Sammenkoblingsstedet til skjøteledningen må
være beskyttet mot sprut, være av gummi eller
med gummiovertrekk.

Skjøteledningen må brukes med en strekkav­lastning.

Tilkoblingsledningen må med jevne mellomrom
kontrolleres med hensyn til skader og må kun
brukes i en bra tilstand.

Hvis tilkoblingsledningen er skadet må den kun
repareres av et autorisert Bosch-verksted.

len.
Trykk og vri høydeinnstillingsknappen 10 for å

innstille ønsket klippehøyde.
Til første klipping i en sesong bør du innstille en

høyere klippehøyde.

(Kun Windsor-modeller)

Raken må også innstilles, se «Innstilling av ra­ken».

Innstilling av raken (Kun Windsor-modeller)

C

Gressklipperen er utstyrt med en stillbar rake 13,
som kan brukes ved lave klippehøyder. Løs fes­teskruene 14 til innstillingen og drei raken til rake-
spissene befinner seg like over bakken. Etter
endring av klippehøyden kan det være nød­vendig å justere raken. Ikke innstill raken for
dypt, ellers kan det oppstå skader på gressklip­peren eller gresset.

Høyt gress må kun klippes med sidehjul-ek-

C

strautstyr (kun tilsvarende modeller) (Kun Wind­sor-modeller)

Merk: Avhengig av landet du bor i kan gressklip­peren være standard utstyrt med sidehjul iste­det for en fremre rull.

Gressklipperen er utstyrt med en fremre rull som
går over hele bredden, og som er egnet for nor­malt jevne gressplener. For høyt, grovt gress kan
det monteres en sidehjul-ekstradel. Montering

Montering

Slå ut bøylehåndtaket 1 og trekk til vinge-

A

mutteren.
Merk: Forviss deg om at ledningen er festet på

bøylehåndtaket med vedlagte ledningsklips.
Knivene må innstilles – se «Innstilling av knivene».
Ledningen festes som vist på strekkavlastning 6.

Sørg for at ledningen har tilstrekkelig spill. (Kun
EURO-modeller)

Gressoppsamlerkurv/-pose

B

La holderen for gressoppsamlerkurven 11 gå i

av sidehjul-ekstradelen:

1. Vipp gressklipperen tilbake og fest den godt.

2. Fjern festeskruene 14 og løs skruemutrene 15

på begge sidene. Fjern den fremre rullen/

raken.

3. Monter sidehjulene og avstandsrøret på side­hjulspindelen.

4. Monter sidehjul-ekstradelen. Fest skiver på
begge sider av rullholderne og trekk godt til
med skruemutteren.

Til montering av den fremre rullen utføres ar­beidsskrittene 1– 3 i omvendt rekkefølge.

lås i holdeboringene 12.
Gressoppsamleren festes/fjernes som vist på bil-

det.

71 • F016 L69 839 • TMS • 05.02.02

Norsk - 3

N • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 4 Freitag, 22. Februar 2002 10:04 10

Igangsetting

E

Etter at maskinen er slått av, fortsetter kni­vene å rotere i noen få sekunder. Vent til

motoren/ kniven er stanset, før du slår på
igjen.
Ikke slå av og på igjen like etter.

For å gjøre starten lettere, trykkes bøylehåndta­ket nedover for å løfte opp forhjulene.

Innkobling:

Trykk sikkerhetsknapp 3 og hold den

➊

trykt inne.

0

Trykk koblingsspak 2 mot bøy-

➋

2

lehåndtaket.

1

I

Slipp sikkerhetsknapp 3.

Utkobling:
Slipp koblingsspak 2.

Innkobling av bakre rull (Kun selvdrevne mo­deller)

1. Start maskinen.

2. Trykk koblingsspaken 17 for driften langsomt

oppover til håndtakets overdel 1.

3. Innstill hastigheten etter behov. Bruk da

dreieknappen 16 til justering av hastighets-
innstillingen mellom 1 (min.) og 6 (max.).

4. For å stanse slipper du begge kontrollspa-

kene 2 og 17.

Klipping

Sett gressklipperen på kanten av plenen og

F

så nær stikkontakten som mulig. Klipp bort fra
stikkontakten.

Legg ledningen etter hver snuing på den siden
som allerede er klippet.

Før førstegangs bruk må knivene eventuell inn­stilles, se kapittelet Innstilling av knivene.

Ved klipping under spesielt vanskelige forhold
må motoren ikke overbelastes.

Ved overbelastning reduseres motorturtallet og
motorlyden forandrer seg. I et slikt tilfelle må du
stanse, slippe koblingsspaken og innstille større

klippehøyder. Ellers kan motoren ta skade.

Vedlikehold

Før alle arbeider på gressklipperen utfø­res må støpselet trekkes ut og gressopp­samleren fjernes.

Merk: Utfør følgende servicearbeider med
jevne mellomrom, for å sikre en lang og pålitelig
bruk.

Kontrollér gressklipperen regelmessig med hen­syn til tydelige feil som f. eks. løse eller skadede
kniver, løse forbindelser og slitte eller skadede
deler.

Kontrollér at deksler og verneinnretninger ikke er
skadet og er korrekt plassert. Utfør eventuelle
vedlikeholds- eller reparasjonsarbeider før
gressklipperen tas i bruk.

Skulle gressklipperen svikte til tross for omhygge­lige produksjons- og kontrollmetoder, må repa­rasjonen utføres av et autorisert serviceverksted
for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger
må du absolutt oppgi maskinens 10-sifrede be­stillingsnummer.

Innstilling av knivene

B D

Hvis gresset ikke klippes pent og jevnt, bør skjæ­resylinderen innstilles.

1. Vipp gressklipperen tilbake og fest den godt.

2. Fjern holderen 11 til gressoppsamleren.

3. Skru stillskruen 18 i enkelte, små skritt med ur-

viserne.

Anmerkning: Skjæresylinderen 19 er riktig innstilt
når skjæreknivene så vidt stryker over hele bred­den til nedre kniv når sylinderen dreies.

Skjæreknivene virker som en saks. Den riktige
innstillingen av skjæreknivene kan kontrolleres
med et ark papir, som skal skjæres rent over
hele knivbredden.

Etter riktig innstilling av knivene, monteres holde­ren 11 til gressoppsamleren igjen.

72 • F016 L69 839 • TMS • 05.02.02

Norsk - 4

N • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 5 Freitag, 22. Februar 2002 10:04 10

Uttrekking/utskifting av

B G H

QX sylinderkassetten

Gressklipperen er utstyrt med en QX kassett
(quick exchange), som kan tas ut til sliping på et
autorisert serviceverksted. Ta kassetten ut på
følgende måte:

Det anbefales å bruke hagehansker (følger ikke
med).

Ta av gressoppsamler-holderen 11.
Skru ut skruene 21 og ta av drivdekselet 20.
Skru ut kassett-holdeskruen 22 på begge sider.
Fjern remskiven 23 og kilremmen 24. Skru da ut

de 3 skruene 25.
Trekk ut kassettenheten 26 i håndtaket . Skaff

hjelp om nødvendig.
Sett inn kassettenheten og skru inn kassett-hol-

deskruene 22 igjen.
Løs skruen 28 til remspennrullen.
Monter remskiven 23 og kilremmen 24 igjen.
Trykk remspennrullen 27 mot kilremmen 24 og

trekk til skruen 28.
Monter drivdekselet 20 igjen.
Skift tilbehørkassettene på samme måte.

Justering av drivsnoren

G

(Kun selvdrevne modeller)

Hvis gressklipperen ikke går riktig, må eventuelt
snoren for kjøredriften innstilles

Løs mutteren 29, skru stillskruen 30 noen omdrei­ninger mot urviserne.

Trekk mutteren 29 til igjen.
Ved korrekt justering er drivrullen innkoblet når

koblingsspaken for kjøredrift 17 trykkes mot
håndtakets overdel 1 og kobles ut når denne
slippes.

Etter klippingen/oppbevaring

De ytre delene til gressklipperen rengjøres grun­dig med en myk børste og en klut. Ikke bruk
vann og ingen løse- eller polérmidler. Samtlige
gressrester og partikler må fjernes, særskilt fra
ventilasjonsspaltene 8.

Legg gressklipperen på siden og rengjør kniv­området. Sammenpresset gress fjernes med en
tre- eller plastbit.

Oppbevar gressklipperen på et tørt sted. Ikke
sett andre gjenstander på maskinen. For å
spare plass må håndtaket slås helt sammen.

Sørg for at ledningen ikke klemmes fast

☞

når du slår sammen eller opp. Ikke la bøy­lehåndtaket falle.

73 • F016 L69 839 • TMS • 05.02.02

Norsk - 5

N • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 6 Freitag, 22. Februar 2002 10:04 10

Feilsøking

Nedenstående tabell viser feilsymptomer og mulig utbedring av feil, hvis maskinen en gang skulle
svikte. Hvis du ikke kan lokalisere og utbedre problemet, må du henvende deg til service-verkste­det.

OBS! Før feilsøkingen utføres må maskinen slås av og støpselet trekkes ut.

Symptomer Mulig årsak Utbedring

Gressklipperen går ikke Nettspenning mangler

Stikkontakten er defekt
Skjøteledningen er skadet

Sikringen er utløst

Gressklipperen går ryk-

Skjøteledningen er skadet

kvis

Interne ledninger i gressklipperen
er defekt

Gressklipperen går

Klippehøyden er for lav
tungt eller remmen hvi­ner

Gressklipperen gir et
uregelmessig resultat

Gal knivinnstilling

Kniven er butt

Gal knivinnstilling
Kniven roterer ikke Spindelkniven blokkert av gress

Remmen sklir eller er skadet
Bakkedriften griper ikke

(Kun selvdrevne

Gal innstilling

Trekksnoren er skadet
modeller)

Sterke vibrasjoner/

lyder

Utilfredsstillende

Kniven er skadet

Knivene er ikke jevnt innstilt

Bakken er for våt til klipping La plenen tørke
arbeidsresultat

Kontrollér og slå på
Bruk en annen stikkontakt
Kontrollér kabelen, skift eventuelt
ut
Skift ut sikringen

Kontrollér kabelen, skift eventuelt
ut
Henvend deg til kundeservice

Innstill klippehøyden (se «Innstilling
av klippehøyden»)
Innstill kniven

Henvend deg til kundeservice
Innstill kniven

Fjern gresset
Henvend deg til kundeservice

Innstill trekksnoren
Gå til et godkjent ATCO-QUAL­CAST serviceverksted

Henvend deg til kundeservice
Innstill kniven

74 • F016 L69 839 • TMS • 05.02.02

Norsk - 6

N • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 7 Freitag, 22. Februar 2002 10:04 10

Garanti

Atco-Qualcast yter garanti for material- og pro­duksjonsfeil på dette produktet. Produksjonsfeil
som oppstår i løpet av garantitiden repareres
av Atco-Qualcast eller utbedres med levering
av reservedeler, hvis gressklipperen ikke ble ut­leid. Garanti på gressklippermotoren ytes av
motorprodusenten. Nærmere informasjoner er
angitt i bruksanvisningen for motoren.

Garantitiden for kommersiell bruk er på 3 år (2 år
for maskinen og 2 år for arbeidsutgifter fra kjøps­datum).

Definisjon av denne garantien:
Kommersiell bruk vil si enhver annen type bruk,

også yrkesmessig bruk, unntatt utleie.
For reparasjoner som inngår i denne garantien:
– Ved garantireparasjoner: Lever gressklippe-

ren din til et Atco-Qualcast-autorisert service-

verksted.
– Vis frem kvitteringen med kjøpsdatum.
– Vis frem garantikortet.
Denne garantien kan ikke ytes hvis:
– produktet ble solgt videre (gjelder ikke i Ir-

land), eller ble leid ut.
– produktet ble endret avvikende fra produ-

sentens spesifikasjoner eller det ikke ble brukt

originale reservedeler.
– tidligere reparasjoner ble utført av et annet

(ikke Atco-Qualcast-autorisert) serviceverk-

sted.
– feilen oppsto på grunn av feilaktig innstilling,

misbruk, skjødesløshet eller uvilkårlige skader.
– skaden oppsto på grunn av manglende smø-

ring eller vedlikehold.
Ved skader på skjærekniv, drivkjeder, lagre,

gummibelegg på bakre rulle og trekksnorer.
Utgiftene for regelmessig vedlikehold av pro-

duktet er ikke dekket av garantien.
Vennligst følg anvisningene i bruksanvisningen i

din egen interesse, fordi et produkt som er riktig
stelt vil yte utmerkete tjenester i mange år.

Be alltid om å få original Atco-Qualcast reserve­deler. For skader på produktet som oppstår ved
bruk av reservedeler som ikke er produsert eller
godkjent av Atco-Qualcast, overtar Atco-Qual­cast ingen garanti.

Disse garantibestemmelsene innskrenker ikke
dine lovmessige rettigheter.

Dette produktet ble produsert i samsvar med et
miljø-management system. Så langt som mulig
er det brukt miljøvennlig materiell og arbeids­prosesser, med henblikk på gjenvinning når pro­duktets levetid er over. Emballasjen kan også
resirkuleres.

Tenk på miljøet når dette produktet må kastes
og lever det til en godkjent samlestasjon.

(Informasjoner om samlestasjoner får du av de
lokale myndighetene.)

Samsvarserklæring

Måleverdier funnet i samsvar med 2000/14/EF
(1,60 m høyde, 1 m avstand) og EN 25 349.

Det typiske A-bedømte støynivået for maskinen er:
Lydtrykknivå: 79 dB (A). Lydstyrkenivå: 90 dB (A).

Den typiske bedømte akselerasjonen er 2,5 m/s
Vi overtar ansvaret for at dette produktet er i

overensstemmelse med følgende standarder
eller standard-dokumenter: EN 60 335, EN 836
i samsvar med bestemmelsene i direktivene
89/336/EØF, 98/37/EF, 2000/14/EF.

2000/14/EF: Den garanterte lydstyrken LWA er la­vere enn 93 dB (A). Bedømmelsesmetode for
samsvar se vedlegg VIII.

Angitt kontrollsted: SRL, Sudbury England
Sted: Stowmarket, 02.02
Underskrift: Stilling: Leder

Rett til endringer forbeholdes

2

.

75 • F016 L69 839 • TMS • 05.02.02

Norsk - 7

FIN • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 1 Freitag, 22. Februar 2002 10:04 10

Turvaohjeet

Huomio! Lue nämä ohjeet huolella. Tutustu ruohon­leikkurin säätimiin ja oikeaan käyttöön.

Ruohonleikkurin tunnusmerkkien selitykset

Yleinen vaarasta ilmoittava ohje.

Lue käyttöohje.

Varo, etteivät koneesta sinkoutuvat esi­neet loukkaa lähellä seisovia henkilöitä.

Pidä lähellä olevat henkilöt turvallisella
etäisyydellä koneesta.

Pysäytä moottori ja irrota pistotulppa pisto­rasiasta ennen laitteen säätämistä tai puh­distusta, johdon sotkeuduttua sekä jättäes­säsi ruohonleikkurin edes hetkeksi ilman val­vontaa. Pidä sähkökaapeli loitolla
leikkuuteristä.

Terät ovat teräviä. Suojele itseäsi, jotta et
menettäisi varvasta tai sormea.

Odota, kunnes kaikki koneen osat ovat py­sähtyneet täydellisesti, ennen kuin kosketat
niitä. Terät jatkavat pyörimistä virran katkai-

STOP

sun jälkeen ja saattavat aiheuttaa louk­kaantumisia.

Älä leikkaa ruohoa sateella äläkä jätä ruo­honleikkuria ulos sateeseen.

Älä koskaan anna lasten tai muiden näihin ohjeisiin
tutustumattomien henkilöiden käyttää ruohonleik­kuria. Kansalliset säännökset saattavat asettaa ra­joituksia käyttäjän iälle.

Älä koskaan leikkaa ruohoa, jos välittömässä lähei­syydessä on muita henkilöitä, varsinkin lapsia tai ko­tieläimiä.

Käyttäjä on vastuussa muille ihmisille tai heidän
omaisuudelle aiheutuneista onnettomuuksista ja
vaurioista.

Älä käytä ruohonleikkuria ollessasi paljain jaloin
äläkä myös sandaalit jalassa. Käytä aina tukevia
jalkineita ja pitkälahkeisia housuja.

Tarkista leikattava alue tarkkaan ja poista siitä ki­vet, kepit, langat, luut ja muut vieraat esineet.

Tarkista aina ruohonleikkuri silmämääräisesti ennen
leikkausta nähdäksesi, ovatko terät, terien pultit tai
leikkauslaitteisto kuluneita tai vaurioituneita.

Vaihda kuluneet tai vaurioituneet terät ja pultit
koko sarjoina tasapainon säilyttämiseksi. Ole varo­vainen, kun on kysymys moniteräisistä ruohonleik­kureista, sillä yhden terän pyörittäminen saattaa lii­kuttaa myös muita teriä.

Leikkaa ruohoa ainoastaan päivänvalossa tai hy­vässä sähkövalossa.

Vältä ruohonleikkurin käyttöä märässä ruohossa.

Kävele aina rauhallisesti, älä koskaan juokse.

Rinteissä leikkaaminen saattaa olla vaarallista:

– Älä leikkaa ruohoa jyrkissä rinteissä.
– Varmista aina tukeva jalansija kaltevissa pai-

koissa tai märässä ruohossa.

– Leikkaa aina viistoon kaltevassa paikassa äläkä

liiku ylös-alas suuntaan.

– Ole erityisen varovainen, kun vaihdat suuntaa

rinteissä.

– Ole erityisen varovainen astuessasi taaksepäin

tai vetäessäsi ruohonleikkuria perässäsi.

– Työnnä aina ruohonleikkuria eteenpäin sitä käy-

tettäessä äläkä koskaan vedä sitä itsesi kohti.

Terien on oltava pysähdyksissä, jos ruohonleikkuria
täytyy kallistaa kuljetusta varten muita pintoja kuin
ruohikkoa ylitettäessä sekä kuljetettaessa ruohon­leikkuria leikattavalle alueelle tai pois siitä.

Älä kallista ruohonleikkuria moottoria käynnistettä­essä paitsi, jos se on välttämätöntä korkean ruohon
takia. Tässä tapauksessa tulee ainoastaan nostaa
käyttäjästä poispäin suunnattua puolta paina­malla kahva alaspäin juuri niin paljon, kun on vält­tämätöntä. Tarkista, että molemmat kädet ovat
kahvassa, kun konetta taas lasketaan alas.

Käynnistä ruohonleikkuri vasta, kun jalkasi ovat riit­tävän etäällä teristä.

Älä kallista ruohonleikkuria, sitä käynnistettäessä.
Älä aseta käsiä tai jalkoja pyörivien terien lähelle

tai alle.
Älä koskaan käytä ruohonleikkuria ilman ruohonke-

ruusäiliötä tai silpunohjainta.
Älä koskaan nosta tai kanna ruohonleikkuria moot-

torin käydessä.
Varo ruohonleikkuria säädettäessä, jotta jalat tai

kädet eivät joudu puristukseen liikkuvan terän ja
ruohonleikkurin kiinteiden osien väliin.

Irrota pistotulppa pistorasiasta:

– aina poistuessasi ruohonleikkurin luota
– ennen tukkeumien poistamista
– ennen ruohonleikkurin tarkistusta, puhdistusta ja

ennen siihen kohdistuvia töitä

– osuttuasi vieraaseen esineeseen. Tarkista heti

ruohonleikkurin mahdolliset vauriot ja korjauta se
tarvittaessa

– jos ruohonleikkuri alkaa täristä poikkeuksellisella

tavalla (tarkista välittömästi).

Varmista kaikkien muttereiden, pulttien ja ruuvien
kireys ruohonleikkurin pitämiseksi turvallisessa toi­mintakunnossa.

Tarkista ruohonkeruusäiliö säännöllisesti kulumisen
varalta.

Vaihda kuluneet tai vaurioituneet osat turvallisuu­den varmistamiseksi.

Varmista, että vaihto-osat ovat Boschin hyväksy­miä.

76 • F016 L69 839 • TMS • 05.02.02

Suomi - 1

FIN • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 2 Freitag, 22. Februar 2002 10:04 10

Tekniset tiedot

Sylinterileikkuri CLASSIC CLASSIC CLASSIC WINDSOR 12 S WINDSOR 14 S
ELECTRIC 30 ELECTRIC 30 S ELECTRIC 35 S

Tilausnumero F016 313 4.. F016 313 5.. F016 313 6.. F016 302 5.. F016 314 1..
Nimellisottoteho 340 W 340 W 340 W 340 W 340 W
Terän leveys 30 cm 30 cm 35 cm 30 cm 35 cm
Leikkauskorkeus 10 – 35 mm 10 –35 mm 10 –35 mm 10 – 35 mm 10 –35 mm
Ruohonkeruusäiliön
tilavuus 32 l 32 l 32 l 32 l 32 l
Itsevetävä – • • • •
Harava – – – • •
Paino 23,5 kg 24,5 kg 27 kg 24,5 kg 28 kg
Suojausluokka / II / II / II / II / II
Tilausnumero Katso valmistusnumero 9 (mallikilpi) koneesta.

Asianmukainen käyttö

Tämä tuote on tarkoitettu ruohonleikkaukseen
kotitalouksissa.

Johdanto

Tässä käsikirjassa annetaan ohjeita oikeasta ko­koonpanosta ja ruohonleikkurin turvallisesta
käytöstä. On tärkeää, että luet nämä ohjeet
huolella.

Täysin kokoonpantu kone painaa n. 23,5 – 28 kg.
Pyydä tarvittaessa apua koneen poistamiseksi
pakkauksestaan.

Varo teräviä teriä kantaessasi ruohonleikkurin
nurmikolle.

Toimitukseen kuuluu

Nosta ruohonleikkuri varovasti pakkauksesta ja
tarkista, että siitä löytyy seuraavat tarvikkeet:

– Ruohonleikkuri sankakahvoineen
– Sylinteri
– Siipiruuvi
– Ruohonkeruusäiliö
– Käyttöohje

Jos jokin osa puuttuu tai on vaurioitunut, ota yhteys jäl­leenmyyjääsi.

Koneen osat

1 Sankakahva
2 Käynnistyskytkin
3 Käynnistysvarmistin
4 Sankakahvan alaosa
5 Ruohonkeruusäiliö
6 Kaapelin vedonpoistin**
7 Pistotulppa**
8 Tuuletusaukot
9 Valmistusnumero

10 Leikkuukorkeuden säätönuppi

**maakohtainen

Käyttöohjeissa kuvatut lisätarvikkeet eivät välttämättä
sisälly toimitukseen!

77 • F016 L69 839 • TMS • 05.02.02

Suomi - 2

FIN • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 3 Freitag, 22. Februar 2002 10:04 10

Leikkuukorkeuden asetus

Työturvallisuus

C

Ruohonleikkuri voidaan säätää kuudelle eri kor­keudelle, joista syntyvät suurin piirtein seuraavat

Huomio! Pysäytä kone ja irrota pistotulppa
pistorasiasta ennen laitteeseen kohdistuvaa
säätöä tai puhdistusta tai jos sähköjohto on
katkennut, viottunut tai sotkeutunut.

Terät jatkavat pyörimistä muutaman sekunnin
ajan sen jälkeen kun koneesta on katkaistu
virta.

Varoitus - älä kosketa pyöriviä teriä.

leikkuukorkeudet:
1 = 10 mm 2 = 14 mm 3 = 19 mm
4 = 27 mm 5 = 35 mm S = Sammaleenpoistaja
Asetusta ”S” tulisi käyttää ainoastaan samma-

leenpoistokasetin (saatavana lisätarvikkeena)
kanssa.

Säädä leikkuukorkeus näin:
Kallista ruohonleikkuri, jotta paine etummaiseen

Sähköturvallisuus

Kone on turvallisuuden varmistamiseksi kaksois­eristetty eikä se vaadi maadoitusta. Käyttöjän­nite on 230 V, 50 Hz vaihtovirta. Käytä vain hy­väksyttyjä jatkojohtoja. Tietoja saat Bosch- asia­kasneuvonnasta.

Jatkojohtoina saa käyttää ainoastaan laatuluo­kan H05VV-F tai H05RN-F johtoja.

Turvallisuuden lisäämiseksi on suositeltavaa
käyttää vikavirtakytkintä (RCD), joka laukeaa
korkeintaan 30 mA virralla. Kytkin tulisi tarkistaa
ennen jokaista käyttöä.

Ohje tuotteita varten, joita ei myydä Iso-Britan-
niassa: HUOMIO: Turvallisuutesi takia on välttä­mätöntä liittää koneessa oleva pistotulppa 7
jatkojohtoon 31.

Jatkojohdon liitintä on suojeltava roiskevedeltä,
sen tulee olla kumia tai olla kumipäällysteinen.

Jatkojohdossa on käytettävä vedonpoistinta.
Liitäntäjohtoa on jatkuvasti tarkistettava mah-

dollisten vaurioiden takia. Vain moitteetto­massa kunnossa olevaa johtoa saa käyttää.

Jos liitäntäjohto on vaurioitunut, sen saa korjata
vain valtuutettu Bosch-korjaamo.

rullaan kevenisi.
Paina korkeudensäätönuppia 10 ja kierrä sitä,

halutun leikkuukorkeuden säätämiseksi.
Kauden ensimmäistä leikkuuta varten tulisi käyt-

tää suurta leikkuukorkeutta.

(Vain Windsor-mallit)

Harava tulee säätää – katso kappaletta ”Hara­van säätö”.

Haravan säätö (Vain Windsor-mallit)

C

Ruohonleikkuri on varustettu säädettävällä ha­ravalla 13, jota voi käyttää pienillä leikkuukorke-
uksilla. Säädä avaamalla kiinnitysruuvit 14 ja
kääntämällä haravaa, kunnes haravan piikit
ovat lähellä maanpintaa. Leikkuukorkeuden
muuttamisen jälkeen saattaa olla tarpeen sää­tää haravaa. Älä säädä haravaa liian syvälle,
se saattaa johtaa ruohonleikkurin tai nurmikon
vahingoittumiseen.

Pitkän ruohon leikkaaminen sivuhammas-

C

pyörä-lisätarvikkeen kanssa (vain kyseinen
malli). (Vain Windsor-mallit)

Huomio: Riippuen kohdemaasta, saattaa ruo­honleikkurissasi olla sivuhammaspyörät vakiona
eturullan sijasta.

Ruohonleikkuri on varustettu laitteen levyisellä

Kokoonpano

eturullalla, joka soveltuu tavalliseen tasaiseen
nurmikkoon. Korkeaa järeää nurmikkoa varten

Käännä auki sankakahva 1 ja kiristä siipimut-

A

teri.
Ohje: Varmista, että kaapeli ja toimitukseen

kuuluva kaapelipidike kiinnitetään sankakah­vaan.

Terät tulee säätää – katso kappaletta ”Leikkuu­terien säätö”.

Kiinnitä johto kuvan osoittamalla tavalla vedon­poistimeen 6. Tarkista, että johdolla on tarpeeksi
väljyyttä. (Vain EURO-mallit)

Ruohonkeruusäiliö/pussi

B

Saata ruohonkeruukorin pidike 11 lukkiutumaan
kiinnitysreikiin 12.

Kiinnitä/irrota ruohonkerääjä kuvan osoitta-

voidaan asentaa leikkuriin sivuhammaspyörä-li­sätarvike. Sivuhammaspyörä-lisätarvikkeen
asennus:

1. Kallista ruohonleikkuri taaksepäin ja lukitse se.

2. Poista kiinnitysruuvit 14 ja avaa mutterit 15

kummallakin puolella. Poista eturullan/
haravan rakenneryhmä.

3. Asenna sivuhammaspyörät ja välikeputki si­vuhammaspyörällä varustettuun sylinteriin.

4. Asenna sivuhammaspyörä-lisätarvike. Aseta
tällöin laatat rullapitimen kummallekin puo­lelle ja kiristä ne tiukasti muttereilla.

Asenne eturulla suorittamalla työvaiheet 1– 3
käänteisessä järjestyksessä.

malla tavalla.

78 • F016 L69 839 • TMS • 05.02.02

Suomi - 3

FIN • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 4 Freitag, 22. Februar 2002 10:04 10

Käyttöönotto

E

Laitteen poiskytkennän jälkeen terät liik­kuvat vielä muutamia sekunteja. Odota,

kunnes moottori/ terä on pysähtynyt, en­nen kuin käynnistät uudelleen.
Älä pysäytä ja käynnistä uudelleen nopeasti
peräkkäin.

Käynnistyksen helpottamiseksi, paina sanka­kahvaa alaspäin, jotta etupyörät nousevat ylös.

Käynnistys:

Paina käynnistysvarmistinta 3 ja pidä

➊

0

se painettuna.

2

1

Paina käynnistyskytkimen vipu 2

➋

I

sankakahvaa vasten.

Päästä ote käynnistysvarmistimesta 3.

Pysäytys:
Päästä ote käynnistyskytkimestä 2.

Takarullan kytkentä (Vain itsevetävät mallit)

1. Käynnistä kone.

2. Paina hitaasti koneiston käynnistyskytkimen

vipua 17 ylöspäin kahvan yläosaa 1 vasten.

3. Säädä haluttu nopeus. Säädä tällöin nopeu-

densäädön kiertonuppia 16 asentojen
1 (min.) ja 6 (maks.) välillä.

4. Pysäytä päästämällä molemmat käyttö-

vivu 2 ja 17 vapaiksi.

Ruohonleikkuu

Aseta ruohonleikkuri nurmikon reunaan ja

F

mahdollisimman lähelle pistorasiaa. Työskentele
pistorasiasta poispäin.

Siirrä joka käännöksessä johto vastakkaiselle, jo
leikatulle puolelle.

Asenna leikkuuterät tarvittaessa ennen ensim­mäistä käyttöä, katso kappaletta ”Leikkuuterien
asennus”.

Älä ylikuormita moottoria erityisen raskaissa olo­suhteissa leikattaessa.

Ylikuormitus aiheuttaa moottorin kierrosluvun
alenemisen ja moottorin äänen muuttumisen.
Tässä tapauksessa tulee pysähtyä, päästää
käynnistyskytkin vapaaksi ja asettaa suurempi
leikkuukorkeus. Muussa tapauksessa moottori

saattaa vahingoittua.

Huolto

Irrota pistotulppa pistorasiasta ja poista
ruohonkeruusäiliö ennen kaikkia laittee­seen kohdistuvia töitä.

Ohje: Pitkäaikaisen ja luotettavan käytön var­mistamiseksi tulee suorittaa seuraavat huoltotoi­menpiteet säännöllisin väliajoin.

Tarkista säännöllisin väliajoin ilmeiset viat, kuten
irtonaiset tai vahingoittuneet terät, huonot liitok­set ja loppuunkuluneet tai vialliset osat.

Tarkista, että suojukset ja turvalaitteet ovat kun­nossa ja oikein asennettuja. Suorita tarvittavat
huolto- ja korjaustoimet ennen käyttöä.

Jos ruohonleikkuriin, huolellisesta valmistus- ja
koestusmenetelmästä huolimatta tulee vika, on
korjaus annettava Bosch-sähkötyökalut keskus­huollon suoritettavaksi.

Ilmoita ehdottomasti laitteen 10-numeroinen ti­lausnumero kaikissa kyselyissä ja varaosatilauk­sissa!

Leikkuuterien säätö

B D

Ellei ruoho leikkaudu puhtaasti ja tasaisesti tulee
leikkuusylinteriä säätää.

1. Kallista ruohonleikkuri taaksepäin ja lukitse se.

2. Irrota ruohonkokoojasäiliön pidike 11.

3. Kierrä säätöruuvia 18 pienissä askelissa

myötäpäivään.

Huomautus: Leikkuusylinteri 19 on oikein sää-
detty, kun se kierrettäessä raapaisee kevyesti
alemman terän pintaa koko leveydeltä.

Leikkuuterät toimivat saksien lailla. Leikkuuterät
on säädetty oikein, kun ne leikkaavat paperiar­kin siististi terän koko leveydeltä.

Asenna ruohonkokoojasäiliön pidike 11 leikkuu­terän oikean säädön jälkeen.

79 • F016 L69 839 • TMS • 05.02.02

Suomi - 4

FIN • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

G

F016 L69 839.book Seite 5 Freitag, 22. Februar 2002 10:04 10

QX sylinterikasetin irrotus

B G H

ja vaihto

Ruohonleikkuri on varustettu QX-kasetilla (quick
exchange), joka voidaan irrottaa teroitetta­vaksi sopimushuollossa. Poista kasetti seuraa­vasti:

Suosittelemme käyttämään puutarhakäsineitä
(eivät kuulu toimitukseen).

Irrota ruohonkeruukorin pidike 11.
Kierrä irti ruuvit 21 ja poista koneiston suojus 20.
Kierrä irti kasetin pidinruuvi 22 kummallakin puo-

lella.
Irrota hihnapyörä 23 ja kiilahihna 24. Kierrä tätä

varten ulos 3 ruuvia 25.
Vedä irti kasettiyksikkö 26 kahvasta. Pyydä tar-

vittaessa apua.
Aseta kasettiyksikkö paikoilleen ja asenna kase-

tin kiinnitysruuvit 22 takaisin.
Höllää hihnan kiristysrullan ruuvia 28.
Asenna hihnapyörä 23 ja kiilahihna 24 takaisin

paikoilleen.
Paina hihnan kiristysrullaa 27 kiilahihnaa 24 vas-

ten ja kiristä ruuvi 28.
Asenna koneiston suojus 20 takaisin.
Vaihda tarvikekasetit samalla tavalla.

Käyttölaitteen vaijerin säätö

(Vain itsevetävät mallit)

Jos ruohonleikkuri ei vedä hyvin, on ajokäytön
vaijeri mahdollisesti säädettävä.

Irrota mutteri 29, kierrä säätöruuvia 30 muuta-
mia kierroksia vastapäivään.

Kiristä mutteri 29.
Oikein säädettynä kytkeytyy käyttörulla, kun

ajokäytön kytkentävipu 17 painetaan kahvan
yläosaa 1 vasten, ja se kytkeytyy irti, kun vipu
vapautetaan.

Ruohonleikkuun jälkeen/säilytys

Puhdista ruohonleikkuri ulkoa huolella pehme­ällä harjalla ja rievulla. Älä käytä vettä, liuotti­mia tai kiillotusaineita. Poista kaikki kiinnitarttu­nut ruoho ja hiukkaset, varsinkin tuuletusau­koista 8.

Aseta ruohonleikkuri kyljelleen ja puhdista terä­alue. Poista pakkautunut ruoho puu- tai muovi­esineellä.

Säilytä ruohonleikkuri kuivassa paikassa. Älä
aseta mitään muita esineitä koneen päälle.
Taita kahva kokonaan yhteen tilan säästämi­seksi.

Varmista, että johto ei jää puristukseen

☞

kahvaa taitettaessa kiinni ja auki. Älä
anna sankakahvan pudota alas.

80 • F016 L69 839 • TMS • 05.02.02

Suomi - 5

FIN • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 6 Freitag, 22. Februar 2002 10:04 10

Vianetsintä

Seuraava taulukko osoittaa vikaoireita ja kertoo mitä on tehtävissä, jos kone joskus reistailee. Ellet
taulukon avulla pysty paikallistamaan ja korjaamaan vikaa, tulee sinun ottaa yhteyttä huoltopis­teeseen.

Huomio: Katkaise laitteelta virta ja irrota pistotulppa pistorasiasta ennen vianetsintää.

Oire Mahdolliset syyt Korjaustoimenpide

Ruohonleikkuri ei toimi Verkkojännite puuttuu

Verkkopistorasia on viallinen
Jatkojohto vaurioitunut

Varoke on palanut

Ruohonleikkuri toimii

Jatkojohto vaurioitunut

katkonaisesti

Koneen sisäinen johdotus on vialli­nen

Ruohonleikkuri käy ras-

Leikkuukorkeus on liian pieni

kaasti tai hihna kitisee

Terien väärä säätö

Kone leikkaa epätasai­sesti

Terät ovat tylsiä
Terien väärä säätö

Terät eivät pyöri Teräsylinteri ruohon tukkima

Hihna luisuu tai on vaurioitunut

Vetopyörät eivät vedä
(Vain itsevetävät mallit)

Säätö väärä
Vaijeri vioittunut

Voimakas tärinä/ melu Terät vaurioituneet

Teriä ei ole säädetty tasaisesti

Epätyydyttävä työteho Maa liian märkä ruohonleikkuuta

varten

Tarkista ja liitä jännite
Käytä toista pistorasiaa
Tarkista jatkojohto, vaihda tarvitta­essa uuteen
Vaihda varoke

Tarkista jatkojohto, vaihda tarvitta­essa uuteen
Ota yhteys huoltopisteeseen

Säädä leikkuukorkeus (katso ”Leik­kuukorkeuden säätäminen”)
Säädä terät

Ota yhteys huoltopisteeseen
Säädä terät

Poista ruoho
Ota yhteys huoltopisteeseen

Säädä vaijeria
Käänny tunnustetun ATCO-QUAL­CAST – korjaamon puoleen

Ota yhteys huoltopisteeseen
Säädä terät

Anna ruohon kuivua

81 • F016 L69 839 • TMS • 05.02.02

Suomi - 6

FIN • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 7 Freitag, 22. Februar 2002 10:04 10

Takuu

Atco-Qualcast myöntää tälle tuotteelle mater­iaali- ja valmistusvirheitä kattavan takuun. Atco­Qualcast korjaa (tai kuittaa vaihtamalla uu­teen) virheet, jotka ilmenevät takuun voimassa­oloaikana edellyttäen, ettei ruohonleikkuri ole
ollut vuokrauskäytössä. Ruohonleikkuriin asen­netun moottorin takaa moottorin valmistaja.
Katso tarkemmin moottorin käyttöohjeesta.

Takuuaika kaupallisessa käytössä on 3 vuotta (2
vuotta koneelle ja 2 vuotta työkustannuksille,
laskettuna ostopäivästä).

Tämän takuun määritykset:
Ammattimainen käyttö on kaikki muu käyttö,

myös tulonhankkimistarkoituksessa, poissuljet­tuna lainaus/vuokraus.

Takuukorjauksia varten:
– Tulee sinun toimittaa ruohonleikkurisi valtuu-

tettuun Atco-Qualcast-korjaamoon.
– Tulee sinun esittää päivätty ostokuittisi.
– Tulee sinun esittää takuukorttisi.
Takuu raukeaa, jos:
– tuote myydään edelleen (ei koske Irlannin ta-

savaltaa), tai vuokrataan,
– tuotetta on muutettu valmistajan ohjeista

poiketen tai jos tuotteessa on käytetty ei-al-

kuperäisiä varaosia,
– aiempia korjauksia on suoritettu ei Atco-

Qualcast-valtuutetuissa korjaamoissa.
– vika johtuu väärästä asetuksesta, väärinkäy-

töstä, huolimattomuudesta tai tahattomasta

vahingosta.
– vika johtuu puuttuvasta voitelusta tai huol-

losta.
Vaurio on leikkuuterissä, käyttöketjussa, laake-

reissa, takarullan kumipinnoitteessa tai vaije­rissa.

Takuu ei kata tuotteen normaalihuoltojen kus­tannuksia.

Noudata käyttöohjetta oman etusi vuoksi. Hy­vinhoidettu tuote voi säilyttää tehonsa vuosi­kausia.

Vaadi aina alkuperäisiä Atco-Qualcast-vara­osia. Tuotteen vaurioista, jotka johtuvat vara­osien käytöstä, joita Atco ei ole valmistanut tai
hyväksynyt käytettäviksi, Atco-Qualcast ei ota
mitään vastuuta.

Nämä takuuehdot eivät rajoita lainmukaisia oi­keuksiasi.

Tämä tuote on valmistettu ympäristöhallintojär­jestelmää noudattaen, joka aina mahdollisuuk­sien mukaan käyttää ympäristöystävällisimpiä
materiaaleja ja prosesseja, myös koskien uusin­takäyttöä tuotteen eliniän loputtua. Myös pak­kaus voidaan kierrättää uusintakäyttöön.

Ajattele ympäristöäsi, kun tämä tuote lopulta
tulee romuttaa ja jätä se tunnustettuun jätteen­käsittely-yritykseen hävitettäväksi.

(Paikalliset viranomaiset voivat antaa neuvoa
jäteyrityksistä.)

Yhdenmukaisuusvakuutus

Mitta-arvot annettu 2000/14/EY mukaan (kor­keus 1,60 m, etäisyys 1 m) ja EN 25 349.

Työkalun tyypillinen A-arvioitu melutaso: äänen
painetaso 79 dB (A); äänentehotaso 90 dB (A).

Tyypillisesti luokitettu kiihtyvyys on 2,5 m/s
Todistamme täten ja vastaamme yksin siitä, että

tämä tuote on alla lueteltujen standardien ja
standardoimisasiakirjojen vaatimusten mukai­nen EN 60 335, EN 836 seuraavien direktiivien
määräysten mukaisesti: 89/336/ETY, 98/37/EY,
2000/14/EY.

2000/14/EY: Taattu äänentehotaso LWA on alle
93 dB (A). Yhteensopivuuden arvostusmene­telmä liitteen VIII mukaan.

Nimetty koestuslaitos: SRL, Sudbury England
Paikka: Stowmarket, 02.02
Allekirjoitus: Asema: Johtaja

Pidätämme oikeuden muutoksiin

2

.

82 • F016 L69 839 • TMS • 05.02.02

Suomi - 7

GR • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 1 Freitag, 22. Februar 2002 10:04 10

Υποδείξεισ ασφάλειασ

Προσοχή! ∆ιαβάστε προσεκτικά τισ παρακάτω οδηγίεσ.
Εξοικειωθείτε µε τα στοιχεία χειρισµού και την
κανονική χρήση του χλοοκοπτικού µηχανήµατοσ.

Ερµηνεία των συµβλων επάνω στο χλοοκπτη

Γενική υπδειξη ασφάλειασ.

∆ιαβάστε ολκληρο το εγχειρίδιο των οδηγιών
χρήσησ.

Προσέχετε, να µην τραυµατιστούν απ
εκσφενδονίζοµενα αντικείµενα τυχν
παρευρισκµενα άτοµα.

Κρατάτε τα παρευρισκµενα άτοµα σε
απσταση απ το µηχάνηµα.

Πριν τη ρύθµιση ή τον καθαρισµ του
µηχανήµατοσ, σε περίπτωση που περιπλακεί
το καλώδιο ή αν πρκειται να αφήσετε τον
χλοοκπτη έστω και για ελάχιστο χρνο
ανεπιτήρητο, διακψτε τη λειτουργία του και
βγάλτε το ρευµατολήπτη (φισ) απ το
ρευµατοδτη (πρίζα). Κρατάτε το καλώδιο
παροχήσ ρεύµατοσ µακριά απ τα µαχαίρια.

Κοφτερά µαχαίρια. Προφυλαχθείτε απ µια
ενδεχµενη απώλεια των δακτύλων των
ποδιών ή των χεριών σασ.

Περιµένετε, µέχρι να ακινητοποιηθούν λα τα
µέρη του µηχανήµατοσ πριν τα πιάσετε. Μετά
τη διακοπή τησ λειτουργίασ του κινητήρα τα

STOP

µαχαίρια ιχνηλατούν (συνεχίζουν να
κινούνται) και µπορούν έτσι να προξενήσουν
τραυµατισµούσ.

Μη χρησιµοποιείτε το χλοοκπτη ταν βρέχει
και µην τον αφήνετε σε υπαίθριουσ χώρουσ.

Μην αφήνετε ποτέ παιδιά ή άτοµα µη εξοικειωµένα µε
τισ παρούσεσ οδηγίεσ χρήσησ να χειριστούν το
χλοοκπτη. Η ηλικία του χειριστή µπορεί, ίσωσ, να
περιορίζεται απ τισ σχετικέσ διατάξεισ των εκάστοτε
χωρών.

Μην εργάζεσθε ποτέ µε το µηχάνηµα ταν σε κοντυνή
απσταση βρίσκονται άλλα άτοµα, ιδιαίτερα παιδιά, ή
κατοικίδια ζώα.

Ο χειριστήσ ή ο χρήστησ ευθύνονται για ατυχήµατα ή
ζηµιέσ που ενδεχοµένωσ θα προκληθούν σε άλλουσ
ανθρώπουσ ή την ιδιοκτησία τουσ.

∆εν επιτρέπεται η χρήση του χλοοκπτη αν είσθε
ξυπλυτοι ή αν Φοράτε ανοιχτά πέδιλα· φοράτε
πάντοτε στερεά υποδήµατα και µακριά παντελνια.

Ελέγχετε προσεκτικά την υπ κοπή επιφάνεια και
αποµακρύντε τυχν πέτρεσ, ξύλα, σύρµατα, κκαλα και
κάθε αλλο ξένο αντικείµενο.

Πριν τη χρήση του µηχανήµατοσ προβαίνετε σε οπτικ
έλεγχο των µαχαιριών, των βιδών των µαχαιριών και
του πακέτου εργαλείων κοπήσ, µήπωσ έχουν φθαρεί ή
χαλάσει.

Φθαρµένα ή χαλασµένα µαχαίρια και βίδεσ πρέπει να
αντικαθίστανται στο σύνολ τουσ (αντικατάσταση
ολκληρου του σετ) προσ αποφυγή κραδασµών.
Προσοχή κατά την χρήση χλοοκοπτών µε πολλά
µαχαίρια, επειδή η περιστροφή ενσ µαχαιριού µπορεί
να θέσει σε κίνηση ένα άλλο µαχαίρι.

Κβετε πάντοτε υπ το φωσ τησ ηµέρασ ή υπ καλ
τεχνητ φωσ.

83 • F016 L69 839 • TMS • 05.02.02

Eλληνικά - 1

Μη χειρίζεσθε το χλοοκπτη ταν η χλη είναι υγρή, αν
αυτ δεν είναι οπωσδήποτε απαραίτητο.

Βαδίζετε πάντα ήσυχα, µην τρέχετε ποτέ.

Η κοπή σε επικλινείσ επιφάνειεσ µπορεί να είναι
επικίνδυνη:

– Μη κβετε σε ιδιαίτερα απτοµεσ επιφάνειεσ.
– Σε κεκλιµένεσ επιφάνειεσ και σε υγρ γρασίδι

φοντίζετε να πατάτε πάντοτε σταθερά.

– Σε κεκλιµένεσ επιφάνειεσ κβετε πάντα κάθετα ωσ

προσ την κλίση και ποτέ µε τον κατήφορο ή τον
ανήφορο.

– Προσέχετε ιδιαίτερα ταν στισ κατηφοριέσ

αλλάζετε κατεύθυνση.

– Πορσέχετε ιδιαίτερα ταν οπισθοδροµείτε ή ταν

τραβάτε το χλοοκπτη.

– Ωθείτε το χλοοκπτη πάντοτε προσ τα εµπρσ και

µην τον τραβάτε ποτέ πίσω, προσ το σώµα σασ.

Τα µαχαίρια πρέπει να είναι ακίνητα ταν ο χλοοκπτησ
πρέπει να ανατραπεί για να διευκολυνθεί η µεταφορά
του, ταν διασχίζονται επιφάνειεσ χωρίσ χορτάρι κι
ταν το µεταφέρετε στον ή απ τον υπ κοπή τοµέα.

Μη γέρνετε το µηχάνηµα κατά την εκκίνηση του
κινητήρα, εκτσ αν αυτ είναι απαράιτητο εξαιτίασ
τυχν υψηλού χορταριού. Σ΄ αυτήν την περίπτωση
γέρνετε το µηχάνηµα µνο σο είναι απαραίτητο και
πάντοτε προσ την αντίθετη πλευρά απ εκείνη που
βρίσκεται ο χειριστήσ. Προσέχετε, να έχετε τα χέρια
σασ πάντοτε στη χειρολαβή ταν ακουµπάτε το
µηχάνηµα πάλι στο έδαφοσ.

Θέτετε το χλοοκπτη µνο ττε σε λειτουργία, ταν τα
πδια σασ βρίσκονται σε επαρκή απσταση απ τα
µαχαίρια.

Μην ανατρέπετε το χλοοκπτη κατά την εκκίνησή του.
Μη βάζετε τα χέρια σασ και τα πδια σασ κοντά ή κάτω

απ περιστρεφµενα τµήµατα.
Μη χρησιµοποιείτε ποτέ το χλοοκπτη χωρίσ κάλαθο/

σάκο υποδοχήσ κοµµένησ χλησ ή την ασφάλεια
καλωδίου απ προσκρούσεισ (στοιχείο αντοχήσ).

Μη σηκώνετε ή µεταφέρετε το χλοοκπτη ταν ο
κινητήρασ εργάζεται.

Κατά τη ρύθµιση του χλοοκπτη προσέχετε να µην
εµπλακούν τα πδια σασ ή τα χέρια σασ ανάµεσα στα
κινούµενα µαχαίρια και τα σταθερά τµήµατα του
χλοοκπτη.

Βγάζετε το φίσ απ την πρίζα:

– πάντοτε, ταν εγκαταλείπετε το µηχάνηµα
– πριν την εξουδετέρωση τυχν εµπλοκών
– ταν ελέγχετε ή καθαρίζετε το χλοοκπτη καθώσ κι

ταν διεξάγετε σ' αυτν κάποια εργασία

– µετά απ µια σύγκρουση µ' ένα σταθερ σώµα.

Ελέγξτε αµέσωσ το χλοοκπτη µήπωσ έχει υποστεί
κάποια ζηµιά και, αν χρειασθεί, δώστε τον για
επισκευή

– ταν ο χλοοκπτησ αρχίζει να κραδάζεται

ασυνήθιστα (ελέγξτε τον αµέσωσ).

Εξασφαλίζετε τη σταθερτητα (το σφίξιµο) λων των
παξιµαδιών, των πίρων και των βιδών, για να παραµένει
ο χλοοκπτησ συνεχώσ σε κατάσταση άψογησ
λειτουργίασ.

Ελέγχετε τον κάλαθο/ το σάκο υποδοχήσ κοµµένησ
χλησ τακτικά για τυχν φθορέσ.

Για λγουσ ασφαλείασ αντικαθιστάτε τυχν φθαρµένα
ή χαλασµένα εξαρτήµατα.

Βεβαιωθείτε, τι τα ανταλλακτικά προέρχονται απ
την Bosch.

GR • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 2 Freitag, 22. Februar 2002 10:04 10

Χαρακτηριστικά µηχανήµατοσ

Χλοοκπτησ CLASSIC CLASSIC CLASSIC WINDSOR 12 S WINDSOR 14 S
ELECTRIC 30 ELECTRIC 30 S ELECTRIC 35 S

Κωδικσ αριθµσ F016 313 4.. F016 313 5.. F016 313 6.. F016 302 5.. F016 314 1..
Ονοµαστική ισχύσ 340 W 340 W 340 W 340 W 340 W
Φάρδοσ µαχαιριού 30 cm 30 cm 35 cm 30 cm 35 cm
Ύψοσ κοπήσ 10 –35 mm 10 – 35 mm 10 – 35 mm 10 –35 mm 10 – 35 mm
Χωρητικτητα του
καλάθου υποδοχήσ
κοµµένησ χλησ 32 l 32 l 32 l 32 l 32 l
Aυτοκίνητοσ –• •• •
Τσουγκράνα –– –• •
Βάροσ 23,5 kg 24,5 kg 27 kg 24,5 kg 28 kg
Μνωση / II / II / II / II / II
Αριθµσ σειράσ Βλέπε αριθµ σειράσ 9 (πινακίδα κατασκευαστή) στο µηχάνηµα

Χρήση σύµφωνα µε τον προορισµ

Το προϊν αυτ προορίζεται για την κοπή
γρασιδιού στον ιδιωτικ τοµέα.

Εισαγωγή

Το εγχειρίδιο αυτ περιέχει οδηγίεσ σχετικά µε
τη σωστή συναρµολγηση και τον ασφαλή
χειρισµ του µηχανήµατσ σασ. Η προσεκτική
ανάγνωση αυτών των οδηγιών είναι σηµαντική.

Το µηχάνηµα ζυγίζει, ταν είναι τελείωσ
συναρµολογηµένο, 23,5 – 28 kg περίπου. Αν
χρειασθεί, ζητήστε βοήθεια για να βγάλετε το
µηχάνηµα απ τη συσκευασία του.

∆ίνετε προσοχή στα κοφτερά µαχαίρια ταν
µεταφέρετε το χλοοκπτη στο γρασίδι.

Συσκευασία

Βγάλτε το χλοκπτη προσεκτικά απ τη
συσκευασία και ελέγξτε, αν υπάρχουν λα τα
παρακάτω εξαρτήµατα:

– Χλοοκπτησ µε χειρολαβή
– Άξονασ
– Βίδα µοχλού
– Κάλαθοσ υποδοχήσ κοµµένησ χλησ
– Οδηγίεσ χρήσησ

Αν λείπουν εξαρτήµατα ή αν εξαρτήµατα είναι
χαλασµένα σασ παρακαλούµε να απευθυνθείτε στον
έµπορ σασ.

Μέρη µηχανήµατοσ

1 Χειρολαβή
2 Μοχλσ θέσησ σε λειτουργία/εκτσ

λειτουργίασ

3 Κουµπί ασφάλειασ
4 Κάτω µέροσ χειρολαβήσ
5 Κάλαθοσ υποδοχήσ κοµµένησ χλησ
6 Στοιχείο αντοχήσ καλωδίου**
7 Ρευµατολήπτησ (φισ)**
8 Σχισµή αερισµού
9 Αριθ. σειράσ

10 Κουµπί για τη ρύθµιση του ύψουσ κοπήσ

**ανάλογα µε την εκάστοτε χώρα

Εξαρτήµατα που απεικονίζονται και περιγράφονται
στισ οδηγίεσ χρήσησ δε συνοδεύουν πάντοτε το
µηχάνηµα!

Για την ασφάλειά σασ

Προσοχή! Θέστε το µηχάνηµα εκτσ
λειτουργίασ και βγάλτε το φισ απ την πρίζα
πριν τη ρύθµιση ή τον καθαρισµ, καθώσ κι αν
το καλώδιο κοπεί, χαλάσει ή περιπλακεί.

Μετά τη διακοπή τησ λειτουργίασ του
µηχανήµατοσ τα µαχαίρια συνεχίζουν να
περιστρέφονται για µερικά δευτερλεπτα
ακµη.

Προσοχή - Μην γγίζτ το πριστρφµνο µαχαίρι.

Ηλεκτρική ασφάλεια

Το µηχάνηµά σασ διαθέτει µια διπλή
προστατευτική µνωση και δε χρειάζεται να
γειωθεί. Η τάση λειτουργίασ ανέρχεται σε
230 V AC, 50 Hz. Χρησιµοποιείτε πάντοτε
εγκεκριµένα καλώδια επιµήκυνσησ.

84 • F016 L69 839 • TMS • 05.02.02

Eλληνικά - 2

GR • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 3 Freitag, 22. Februar 2002 10:04 10

Πληροφορίεσ σασ παρέχονται απ το
εξουσιοδοτηµένο σασ κατάστηµα
εξυπηρέτησησ πελατών.

Επιτρέπεται µνο η χρήση καλώδιων
επιµήκυνσησ κατασκευαστικού τύπου H05VV-F
ή H05RN-F.

Για αύξηση τησ προστασίασ συνιστάται η χρήση
ενσ αυτµατου διακπτη διαρροήσ (FI/ RCD)
30 mA. Ο διακπτησ αυτσ θα πρέπει να
ελέγχεται πριν απ κάθε χρήση.

Υπδειξη για προϊντα που δεν πωλούνται στην
GB: ΠΡΟΣΟΧΗ: Για τη δική σασ, προσωπική
ασφάλεια είναι απαραίτητο, ο ρευµατολήπτησ
[φισ] 7 που είναι αναρτηµένοσ στο µηχάνηµα να
είναι συνδεµένοσ µε το καλώδιο
επιµήκυνσησ 31.

Ο συνδετήρασ του καλώδιου επιµήκυνσησ
πρέπει να αντέχει στον ψεκασµ µε νερ, να
είναι απ ελαστικ ή να φέρει ελαστική
επίστρωση.

Το καλώδιο επιµήκυνσησ πρέπει να
χρησιµοποιείται µαζί µ΄ ένα στοιχείο αντοχήσ.

Το ηλεκτρικ καλώδιο πρέπει να ελέγχεται
τακτικά, µήπωσ παρουσιάζει συµπτώµατα
βλάβησ και να χρησιµοποιείται µνο ταν
βρίσκεται σε καλή κατάσταση.

Η επισκευή ενσ τυχν χαλασµένου ηλεκτρικού
καλωδίου επιτρέπεται να διεξαχθεί µνο απ
ένα εξουσιοδοτηµένο συνεργείο τησ Bosch.

Συναρµολγηση

Ξεδιπλώστε τη χειρολαβή 1 και σφίξτε τη

A

βίδα µοχλού.
Υπδειξη: Βεβαιωθείτε, τι το καλώδιο είναι

στερεωµένο µε τουσ συµπαραδιδµενουσ
συνδετήρεσ (µε τα clip) στη χειρολαβή.

Τα µαχαίρια πρέπει να έχουν ήδη ρυθµιστεί–
βλέπε «Ρύθµιση των µαχαιριών κοπήσ».

Στερέωστε το καλώδιο στο στοιχείο αντοχήσ 6
πωσ φαίνεται στην εικνα. Βεβαιωθείτε, τι το
καλώδιο έχει αρκετ «παιχνίδι». (Μνο µοντέλα
EURO)

Κάλαθοσ/ Σάκοσ υποδοχήσ κοµµένησ χλησ

B

Αναρτήστε το φορέα καλάθου υποδοχήσ
κοµµένησ χλησ 11 στισ τρύπεσ ανάρτησησ 12.

Αναρτήστε/ Αφαιρέστε τον κάλαθο συλλογήσ
κοµµένησ χλησ πωσ απεικονίζεται.

Ρύθµιση του ύψουσ κοπήσ

C

Στο χλοοκπτη µπορούν να ρυθµιστούν έξι
διαφορετικά ύψη, τα οποία αποδίδουν τα εξήσ
ύψη κοπήσ:

1 = 10 mm 2 = 14 mm 3 = 19 mm
4 = 27 mm 5 = 35 mm S = αναδευτήρασ
Η ρύθµιση «S» θα πρέπει να χρησιµοποιείται

µνο σε συνδυασµ µε το κουτί γρασιδιού
(προσφέρεται σαν ειδικ εξάρτηµα).

Για να ρυθµίσετε το ύψοσ κοπήσ:
Γείρτε το χλοοκπτη για να ελαφρύνετε το

µπροστιν ράουλο.
Για να ρυθµίστε το επιθυµητ ύψοσ κοπήσ

πατήστε και περιστρέψτε το κουµπί ρύθµισησ
ύψουσ κοπήσ 10.

Για την πρώτη κοπή τησ σεζν θα πρέπει να
ρυθµίσετε ένα µεγάλο ύψοσ κοπήσ.

(Μνο µοντέλα Windsor)

Πρέπει να ρυθµιστεί η τσουγκράνα, βλέπε
«Ρύθµιση τησ τσουγκράνασ».

Ρύθµιση τησ τσουγκράνασ (Μνο µοντέλα

C

Windsor)

Ο χλοοκπτησ είναι εξοπλισµένοσ µε µια
ρυθµιζµενη τσουγκράνα 13, η οποία µπορεί να
χρησιµοποιηθεί για κοπέσ ελάχιστου ύψουσ. Για
τη ρύθµισή τησ λύστε τισ βίδεσ στερέωσησ 14
και γυρίστε τη τσουγκράνα µέχρι οι αιχµέσ τησ
ν΄ αγίξουν σχεδν το έδαφοσ. Σε περίπτωση
αλλαγήσ του ύψουσ κοπήσ δεν αποκλείεται να
απαιτηθεί η επαναρρύθµιση τησ τσουγκράνασ.
Μη ρυθµίστε την τσουγκράνα πολύ χαµηλά γιατί
αυτ µπορεί να οδηγήσει σε βλάβη του
χλοοκπτη ή του γρασιδιού.

Το υψηλ γρασίδι κβεται µε τη

C

συναρµολγηση µιασ συµπληρωµατικήσ
διάταξησ στουσ πλευρικούσ τροχούσ (µνο στα
αντίστοιχα µηχανήµατα) (Μνο µοντέλα
Windsor)

Υπδειξη: Ο χλοοκπτησ µπορεί, ανάλογα µε
την εκάστοτε χώρα, να εξοπλιστεί απ τον
κατασκευαστή µαζικά, αντί µε τον µπροστιν
κύλινδρο, µε πλευρικούσ τροχούσ.

Ο χλοοκπτησ είναι εξοπλισµένοσ σε λο του το
φάρδοσ µ΄ ένα µπροστιν ράουλο [κύλινδρο], το
οποίο είναι κατάλληλο για την κοπή κανονικών,
επίπεδων επιφανειών γρασιδιού. Για υψηλ,
χονδροειδέσ γρασίδι µπορείτε να
χρησιµοποιήσετε στουσ πλευρικούσ τροχούσ
µια σχετική συµπληρωµατική διάταξη.
Συναρµολγηση τησ συπληρωµατικήσ διάταξησ
στουσ πλευρικούσ τροχούσ:

1. Ανατρέψτε το χλοοκπτη προσ τα πίσω και
ακινητοποιήστε τον.

85 • F016 L69 839 • TMS • 05.02.02

Eλληνικά - 3

GR • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 4 Freitag, 22. Februar 2002 10:04 10

2. Αφαιρέστε τισ βίδεσ στερέωσησ 14 και λύστε
και στισ δυο πλευρέσ το περικχλιο 15.
Αφαιρέστε το µπροστιν ράουλο/ τη µονάδα
συναρµολγησησ τησ τσουγκράνασ.

3. Συναρµολογήστε τουσ πλευρικούσ τροχούσ
και το σωλήνα απστασησ στον άξονα
πλευρικών τροχών.

4. Συναρµολογήστε στουσ πλευρικούσ τροχούσ
τη συµπληρωµατική διάταξη. Γι΄ αυτ
τοποθετήστε και στισ δυο πλευρέσ τισ
ροδέλεσ στουσ συγκρατήρεσ των ραούλων
και σφίξτε καλά το περικχλιο.

Για να συναρµολογήστε το µπροστιν ράουλο
διεξάγετε τα βήµατα 1– 3 ακολουθώντασ την
αντίστροφη διαδικασία.

Θέση σε λειτουργία

E

Μετά τη διακοπή τησ λειτουργίασ του
µηχανήµατοσ τα µαχαίρια συνεχίζουν να

περιστρέφονται για µερικά δευτερλεπτα
ακµη. Περιµένετε µέχρι να σταµατήσει ο
κινητήρασ/ το µαχαίρι να κινείται πριν θέσετε το
µηχάνηµα εκ νέου σε λειτουργία.
Μη θέτετε το µηχάνηµα εκτσ λειτουργίασ κι
αµέσωσ µετά σε λειτουργία.

Για να διευκολύνετε την εκκίνηση πιέστε τη
χειρολαβή λίγο προσ τα κάτω, για να
ανασηκωθούν οι µπροστινοί τροχοί.

Θέση σε λειτουργία:

Πατήστε και συγκρατήστε το κουµπί

➊

ασφάλειασ 3.

0

Πιέστε το µοχλ θέσησ σε λειτουργία

➋

2

κι εκτσ λειτουργίασ 2 ενάντια στη

1

I

χειρολαβή.
Αφήστε το κουµπί ασφάλειασ 3

ελεύθερο.

Θέση εκτσ λειτουργίασ:

Αφήστε το µοχλ θέσησ σε λειτουργία κι εκτσ
λειτουργίασ 2 ελεύθερο.

Εµπλοκή του πισινού ράουλου (Μνο για
αυτοκίνητα µοντέλα)

1. Βάλτε εµπρσ στο µηχάνηµα.

2. Πατήστε το µοχλ εµπλοκήσ για το

µηχανισµ κίνησησ 17 προσ τα επάνω και
προσ στο επάνω µέροσ τησ χειρολαβήσ 1.

3. Ρυθµίστε την εκάστοτε κατάλληλη ταχύτητα.

Γι΄ αυτ ρυθµίστε το περιστρεφµενο κουπί
ρύθµισησ ταχύτητασ 16 ανάµεσα στισ θέσεισ
1 (min.) καί 6 (max.).

4. Για να σταµατήσετε αφήστε ελεύθερουσ και

τουσ δυο µοχλούσ ελέγχου 3 και 17.

Κοπή

Τοποθετήστε το χλοοκπτη σο το δυνατ

F

πιο κοντά στην πρίζα. Εργάζεσθε
αποµακρυνµενοι απ την πρίζα.

Κάθε φορά που επιστρέφετε, µεταφέρετε το
καλώδιο στην απέναντι, θερισµένη πλευρά.

Πριν την πρώτη εκκίνηση ρυθµίστε τα µαχαίρια,
βλέπε κεφάλαιο «Ρύθµιση µαχαιριών».

Κατά την κοπή υπ ιδιαίτερα δυσµενείσ
συνθήκεσ µην υπερφορτώνετε το µηχάνηµα.

ταν το µηχάνηµα υπερφορτωθεί, πέφτει ο
αριθµσ στροφών του κινητήρα και ο θρυβσ
του µεταβάλλεται. Σ΄ αυτήν την περίπτωση
αφήστε το µοχλ θέσησ σε λειτουργία κι εκτσ
λειτουργίασ ελεύθερο και ρυθµίστε ένα
µεγαλύτερο ύψοσ κοπήσ. ∆ιαφορετικά µπορεί
να υποστεί βλάβη ο κινητήρασ.

Συντήρηση

Πριν διεξάγετε οποιαδήποτε εργασία στο
ίδιο το µηχάνηµα βγάλτε το φισ απ την
πρίζα και αφαιρέστε τον κάλαθο
υποδοχήσ κοµµένησ χλησ.

Υπδειξη: ∆ιεξάγετε τακτικά τισ παρακάτω
εργασίεσ συντήρησησ, για να εξασφαλιστεί µια
µακρχρονη και ασφαλήσ χρήση.

Ελέγχετε το χλοοκπτη τακτικά, µήπωσ
παρουσιάζει εµφανείσ ελλείψεισ, πωσ χαλαρά
ή χαλασµένα µαχαίρια, χαλαρέσ συνδέσεισ και
χαλασµένα ή φθαρµένα τµήµατα.

Ελέγχετε, αν οι καλύπτρεσ και οι
προστατευτικέσ διατάξεισ είναι σώεσ και σωστά
συναρµολογηµένεσ. Πριν απ κάθε χρήση
διεξάγετε ενδεχοµένωσ τυχν απαραίτητεσ
εργασίεσ συντήρησησ ή επισκευήσ.

Αν παρλεσ τισ επιµεληµένεσ µεθδουσ
κατασκευήσ και ελέγχου ο χλοοκπτησ
σταµατήσει κάποτε, ττε η επισκευή του πρέπει
να ανατεθεί σ' ένα εξουσιοδοτηµένο συνεργείο
ηλεκτρικών µηχανηµάτων τησ Bosch.

Οταν ζητάτε διασαφητικέσ πληροφορίεσ και
ταν παραγγέλλετε ανταλλακτικά,
παρακαλούµε να αναφέρετε οπωσδήποτε το
10ψήφιο κωδικ αριθµ που υπάρχει στην
πινακίδα κατασκευαστή!

86 • F016 L69 839 • TMS • 05.02.02

Eλληνικά - 4

GR • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

G

F016 L69 839.book Seite 5 Freitag, 22. Februar 2002 10:04 10

Ρύθµιση των µαχαιριών κοπήσ

B D

Σε περίπτωση που το γρασίδι δεν κβεται
«καθαρά» και οµοιµορφα, θα πρέπει να
ρυθµιστεί ο κύλινδροσ κοπήσ.

1. Ανατρέψτε το χλοοκπτη προσ τα πίσω και

ακινητοποιήστε τον.

2. Αφαιρέστε το συγκρατήρα του κάδου

υποδοχήσ κοµµένησ χλησ 11.

3. Γυρίστε τη βίδα ρυθµισησ 18 αργά και βήµα

προσ βήµα και φορά ίδια µ΄ εκείνη των
δεικτών του ρολογιού.

Παρατήρηση: Ο κύλινδροσ κοπήσ είναι σωστά
ρυθµισµένοσ, ταν κατά την περιστροφή τα
µαχαίρια κοπήσ αγγίζουν ελαφρά το κάτω
µαχαίρι σε λο του το πλάτοσ.

Τα µαχαίρια κοπήσ εργάζονται σαν ένα ψαλίδι. Η
σωστή ρύθµιση των µαχαιριών κοπήσ
επιτυγχάνεται, ταν ένα φύλλο χαρτί κβεται
άψογα καθ΄ λο το πλάτοσ του µαχαιριού.

Μετά τη σωστή ρύθµιση των µαχαιριών κοπήσ
επανασυναρµολογήστε το συγκρατήρα του
κάδου υποδοχήσ κοµµένησ χλησ 11.

Τράβηγµα/Αντικατάσταση

B G H

τησ κασέτασ κυλίνδρου QX

Ο χλοοκπτησ είναι εξοπλισµένοσ µε µια κασέτα
QX (quick exchange), η οποία µπορεί να
αφαιρεθεί και να προσκοµιστεί για τρχισµα σ΄
ένα εξουσιοδοτηµένο κατάστηµα
εξυπηρέτησησ πελατών (Service). Η κασέτα
αφαιρείται ωσ εξήσ:

Σασ συµβουλεύουµε να φορέσετε γάντια
κηπουρού (δε συµπαραδίδονται).

Αφαιρέστε το κουτί συλλογήσ κοµµένησ
χλησ 11.

Ξεβιδώστε τισ βίδεσ 21 κι αφαιρέστε το
καπάκι 20 µηχανισµού κίνησησ.

Ξεβιδώστε τη βίδα συγκράτησησ 22 και στισ δυο

Αποµακρύντε το δίσκο ιµάντα 23 και τον
τραπεζοειδή ιµάντα 24. Γι΄ αυτ ξεβιδώστε
τελείωσ τισ 3 βίδεσ 25.

Αφαιρέστε τη µονάδα τησ κασέτασ 26 απ τη
χειρολαβή. Αν χρειαστεί, ζητήστε σχετική
βοήθεια.

Συναρµολογήστε πάλι τη µονάδα τησ
κασέτασ 22.

Λϋστε τη βίδα 28 του ράουλου τεντώµατοσ
ιµάντα.

Συναρµολογήστε πάλι το δίσκο ιµάντα 23 και το
σφηνοειδή ιµάντα 24.

Πατήστε το ράουλο τεντώµατοσ ιµάντα 27
επάνω στο σφηνοειδή ιµάντα 24 και σφίξτε τη
βίδα 28.

Συναρµολογήστε πάλι το καπάκι 20 µηχανισµού
κίνησησ.

Αντικατασταίνετε τισ κασέτεσ-εξαρτήµατα µε
τον ίδιο τρπο.

Ρύθµιση του συρµατσχοινου

µηχανισµού κίνησησ (Μνο για

αυτοκίνητα µοντέλα)

'Οταν ο χλοοκπτησ δεν κινείται σωστά, ίσωσ
πρέπει να ρυθµιστεί το συρµατσχοινο του
µηχανισµού κίνησησ.

Λύστε το περικχλιο 29, γυρίστε τη βίδα
ρύθµισησ 30 µερικέσ φορέσ µε φορά αντίθετη
εκείνησ των δεικτών του ρολογιού.

Ξανασφίξτε το περικχλιο 29.
ταν η ρύθµιση είναι σωστή ο κύλινδροσ

κίνησησ είναι συµπλεγµένοσ («έχει µπει») ταν
ο µοχλσ εµπλοκήσ για το µηχανισµ κίνησησ 17
είναι πατηµένοσ προσ το επάνω µέροσ τησ
χειρολαβήσ 1 και αποσυµπλέκεται («βγαίνει»)
ταν ο µοχλσ αφαιθεί ελεύθεροσ.

Μετά την κοπή/∆ιαφύλαξη

Καθαρίστε το εξωτερικ τµήµα του χλοοκπτη
ριζικά µε µια µαλακή βούρτσα κι ένα πανί. Μη
χρησιµοποιείτε νερ και διαλύτεσ ή µέσα
καθαρισµού. Αποµακρύντε ολοσχερώσ τα
κολληµένα υπολείµµατα τησ χλησ και τα άλλα
µικροαντικείµενα, ιδιαίτερα απ τισ σχισµέσ
αερισµού 8.

Τοποθετήστε το χλοοκπτη µε την πλευρά στο
δάπεδο και καθαρίστε την περιοχή των
µαχαιριών. Αφαιρέστε το συµπιεσµένο κοµµένο
υλικ µ' ένα κοµµάτι ξύλο ή πλαστικ.

∆ιαφυλάξτε το χλοοκπτη σ΄ ένα στεγν χώρο.
Μην τοποθετείτε άλλα αντικείµενα επάνω στο
µηχάνηµα. Για να εξοικονοµίσετε χώρο
διπλώστε τελείωσ τη χειρολαβή.

Βεβαιωθείτε, τι κατά το δίπλωµα και το

☞

άνοιγµα δε ζουλίζεται το καλώδιο. Μην
αφήσετε τη χειρολαβή να πέσει.

87 • F016 L69 839 • TMS • 05.02.02

Eλληνικά - 5

GR • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 6 Freitag, 22. Februar 2002 10:04 10

Αναζήτηση σφαλµάτων

Στον παρακάτω πίνακα αναφέρονται τα συµπτώµατα των σφαλµάτων καθώσ και πωσ µπορείτε να τα
εξουδετερώσετε, αν κάποια φορά το µηχάνηµα δε θα εργάζεται άψογα. Απευθυνθείτε στο
συνεργείο σασ τησ εξυπηρέτησησ πελατών (Service) αν µ΄ αυτν τρπο δεν θα µπορέσετε να
εντοπίσετε και να εξουδετερώστε το πρβληµα.

Προσοχή: Πριν αρχίσετε την αναζήτηση του σφάλµατοσ διακψτε τη λειτουργία και τραβήξτε το
φισ απ την πρίζα.

Συµπτώµατα Πιθανή αιτία Θεραπεία

Ο χλοοκπτησ δε
λειτουργεί

Ο χλοκπτησ κάνει
διακοπέσ

Ο χλοοκπτησ
εργάζεται µε δυσκολία
ή ο ιµάντασ κάνει
θρυβο

Το µηχάνηµα κβει
ανοµοιµορφα

Το µαχαίρι δεν
περιστρέφεται

Το συρµατσχοινο
χειρισµού δεν «πιάνει»
(Μνο για αυτοκίνητα
µοντέλα)

Ισχυροί κραδασµοί/

θρυβοι

Μη ικανοποιητική
απδοση εργασίασ

Λείπει η τάση δικτύου
Χαλασµένη πρίζα δικτύου
Χαλασµένο καλώδιο επιµήκυνσησ

Ενεργοποιήθηκε η ασφάλεια
Χαλασµένο καλώδιο επιµήκυνσησ

Χαλασµένη εσωτερική καλωδίωση
του µηχανήµατοσ

Πολύ χαµηλ ύψοσ κοπήσ

Εσφαλµένη ρύθµιση µαχαιριών

Αµβλύ µαχαίρι

Εσφαλµένη ρύθµιση µαχαιριών
Το µαχαίρι του άξονα εµποδίζεται

απ το χορτάρι
Ο ιµάντασ ολισθαίνει, είναι
χαλασµένοσ/ φθαρµένοσ

Εσφαλµένη ρύθµιση

Χαλασµένο συρµατσχοινο
χειρισµού

Χαλασµένο µαχαίρι

Μαχαίρια ρυθµισµένα
ανοµοιµορφα

Το έδαφοσ για την κοπή είναι πολύ
υγρ

Ελέγξτε και θέστε σε λειτουργία
Χρησιµοποιήστε µια άλλη πρίζα
Ελέγξτε κι ενδεχοµένωσ
αντικαταστήστε το καλώδιο
Αλλάξτε την ασφάλεια

Ελέγξτε κι ενδεχοµένωσ
αντικαταστήστε το καλώδιο
Απευθυνθείτε στην υπηρεσία
εξυπηρέτησησ πελατών

Ρυθµίστε το ύψοσ κοπήσ (βλέπε
«Ρύθµιση του ύψουσ κοπήσ»)
Ρυθµίστε τα µαχαίρια

Απευθυνθείτε στην υπηρεσία
εξυπηρέτησησ πελατών
Ρυθµίστε τα µαχαίρια

Αφαιρέστε το χορτάρι

Απευθυνθείτε στην υπηρεσία
εξυπηρέτησησ πελατών

Ρυθµίστε το συρµατσχοινο
χειρισµού
Απευθυνθείτε στην υπηρεσία
εξυπηρέτησησ πελατών τησ
ATCO-QUALCAST

Απευθυνθείτε στην υπηρεσία
εξυπηρέτησησ πελατών
Ρυθµίστε τα µαχαίρια

Αφήστε το γρασίδι να στεγνώσει

Εγγύηση

Για το προϊν αυτ η Atco-Qualcast παρέχει
εγγύηση για σφάλµατα υλικού και κατασκευήσ.
Η Atco-Qualcast επισκευάζει ή παραµερίζει µε
προµήθεια αναταλλακτικών σφάλµατα που
παρουσιάζονται µέσα στα χρονικά ρια τησ
εγγύησησ εφσον µωσ το µηχάνηµα δεν
ενοικιάστηκε/δε χρησιµοποιήθηκε για
δανειστικούσ σκοπούσ. Η εγγύηση για τον

88 • F016 L69 839 • TMS • 05.02.02

Eλληνικά - 6

κινητήρα παρέχεται απ τον κατασκευαστή του
κινητήρα. Σχετικέσ πληροφορίεσ θα βρείτε στην
εγγύηση για τον κινητήρα.

Η διάρκεια τησ εγγύησησ ανέρχεται, σε
περίπτωση εµπορικήσ χρήσησ, σε 3 χρνια (2
χρνια για το µηχάνηµα και 2 χρνια απ την
ηµέρα αγοράσ για εργατικά).

Σχετικά µε τον ορισµ αυτήσ τησ παροχήσ
εγγύησησ:

GR • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 7 Freitag, 22. Februar 2002 10:04 10

Επαγγελµατική χρήση είναι κάθε άλλο είδοσ
χρήσησ, συµπεριλαµβανµενησ και τησ χρήσησ
για εισοδηµατικούσ σκοπούσ, εκτσ απ το
δανεισµ/την ενοικίαση.

Σχετικά µε τισ επισκευέσ υπ΄ αυτήν την παροχή
εγγύησησ:

– προσκοµίστε το χλοοκπτη σασ σ΄ ένα

εξουσιοδοτηµένο συνεργείο Service τησ
Atco-Qualcast.

– Καταθέστε την απδειξη αγοράσ µε τη

σχετική ηµεροµηνία.
– Καταθέστε το δελτίο (την κάρτα) εγγύησησ.
∆εν παρέχεται εγγύηση:
– αν το προϊν πουλήθηκε απ τον πρώτο

αγοραστή (δεν ισχύει στην Ιρλανδική

∆ηµοκρατία) ή ταν χρησιµοποιήθηκε επί

δανεισµώ.
– αν το προϊν µετασκευάστηκε σε παρέκκλιση

απ τισ προδιαγραφέσ του κατασκευαστή ή

σε περίπτωση που δε χρησιµοποιήθηκαν

γνήσια ανταλλακτικά.
– αν προηγουµένωσ διεξήχτηκαν επισκευέσ

απ συνεργείο Service µη εξουσιοδοτηµένο

απ την Atco-Qualcast).
– αν τα σφάλµατα προήλθαν απ εσφαλµένη

ρύθµιση, κατάχρηση, αµέλεια ή κατά λάθοσ

βλάβη.
– αν η βλάβη προήλθε λγω ελλιπούσ λίπανσησ

ή συντήρησησ.
Για βλάβεσ στα µαχαίρια κοπήσ, στισ αλυσίδεσ

µετάδοσησ κίνησησ, στουσ τριβείσ (ρουλεµάν),
στην ελαστική επίστρωση του πισινού ράουλου
και στα συρµατσχοινα.

Οι δαπάνεσ για την τακτική συντήρηση του
προϊντοσ δεν καλύπτονται απ την εγγύηση.

Σασ παρακαλούµε, για το δικ σασ συµφέρον,
τηρείτε τισ οδηγίεσ των οδηγιών χειρισµού,
επειδή ένα σωστά συντηρηµένο προϊν θα σασ
προσφέρει για πολλά χρνια άριστεσ υπηρεσίεσ.

Αν χρειαστεί, ζητάτε πάντοτε γνήσια
ανταλλακτικά τησ Atco-Qualcast. Για ζηµιέσ του
προϊντοσ που προήλθαν εξαιτίασ χρήσησ
ανταλλακτικών που δεν κατασκευάστηκαν ή δεν
εγκρίθηκαν απ την Atco-Qualcast δεν
αναλαµβάνεται καµιά ευθύνη.

Αυτοί οι ροι τησ εγγύησησ δεν περιορίζουν τα
νµιµα δικαιώµατά σασ.

Το προϊν αυτ κατασκευάστηκε σύµφωνα µε
τουσ ρουσ ενσ Συστήµατοσ ∆ιαχείρισησ του
Περιβάλλοντοσ το οποίο χρησιµοποιεί, που
είναι δυνατ, τα πιο φιλικά προσ το περιβάλλον
υλικά και τισ σχετικέσ εργασιακέσ διαδικασίεσ·
το ίδιο ισχύει και κατά τισ διαδικασίεσ για την
ανακύκλωση µετά απ τη λήξη τησ διάρκειασ
ζωήσ του µηχανήµατοσ. Η συσκευασία µπορεί κι
αυτή να αξιοποιηθεί εκ νέου.

Αν κάποτε χρειαστεί να αποσύρετε το προϊν
αυτ, παρακαλούµε σκεφθείτε το περιβάλλον
και προσκοµίστε το σε µια αναγνωρισµένη
υπηρεσία/σε ένα αναγνωρισµένο κατάστηµα
απσυρσησ.

(Πληροφορίεσ σχετικά µε τισ υπηρεσίεσ/
καταστήµατα απσυρσησ παρέχουν οι τοπικέσ
αρχέσ.)

∆ήλωση συµβατικτητασ

Εξακρίβωση των τιµών µέτρησησ σύµφωνα µε
2000/14/EK (ύψοσ 1,60 m, απσταση 1 m) και
EN 25 349.

Η σύµφωνα µε την καµπύλη Α εκτιµηθείσα
στάθµη θορύβου τησ συσκευήσ ανέρχεται σε:
Στάθµη ακουστικήσ πίεσησ 79 dB (Α). Στάθµη
ηχητικήσ ισχύοσ 90 dB (Α).

Η εκτιµηθείσα χαρακτηριστική επιτάχυνση
ανέρχεται 2,5 m/s

∆ηλούµε υπευθύνωσ τι το προϊν αυτ
εκπληρώνει τουσ εξήσ κανονισµούσ ή
κατασκευαστικέσ συστάσεισ: EN 60 335,
EN 836 σύµφωνα µε τισ διατάξεισ των Οδηγιών
89/336/EΟΚ, 98/37/EΚ, 2000/14/EΚ.

2000/14/EK: Η εγγυηµένη στάθµη ακουστικήσ
πίεσησ LWA είναι µικρτερη απ 93 dB (A).
∆ιαδικασία αποτίµησησ τησ συµβατικτητασ
σύµφωνα µε το παράρτηµα VIII.

∆ηλωµένη υπηρεσία ελέγχου: SRL, Sudbury
England

Τποσ: Stowmarket, 02.02
Υπογραφή: ∆ιοικητική θέση: ∆ιευθυντήσ

Τηρούµε το δικαίωµα αλλαγών

2

.

89 • F016 L69 839 • TMS • 05.02.02

Eλληνικά - 7

TR • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 1 Freitag, 22. Februar 2002 10:04 10

Güvenlik talimat∂

Dikkat! Aµaπ∂daki talimat∂ dikkatlice okuyun. Aletin
kumanda elemanlar∂ ve kullan∂m∂ hakk∂nda yeterli
bilgi al∂n.

Çim biçme makinesi üzerindeki semboller hakk∂nda
aç∂klama

Genel tehlike uyar∂lar∂.

Kullanma k∂lavuzuna bak∂n.

Çevredeki kiµilere f∂rlayabilecek parçalara
dikkat.

Çevredeki kiµilerin aletten yeterli uzakl∂kta
bulunmalar∂n∂ saπlay∂n.

Ayar ve temizlik iµlerinden önce veya kablo
dolaµt∂π∂nda, ya da çal∂µmaya bir süre ara
verdiπinizde aleti kapat∂n, fiµi prizden çekin.
Ak∂m kablosunu b∂çaklardan uzaklaµt∂r∂n.

Keskin b∂çaklar! El veya ayak parmaklar∂n∂z∂
kesmemeye dikkat edin.

Dokunmadan önce aletin bütün parçalar∂n∂n
tam olarak durmas∂n∂ bekleyin. B∂çaklar alet
kapand∂ktan sonra da bir süre dönmeye devam

STOP

eder ve yaralanmalara neden olabilir.
Yaπmur yaπarken biçme yapmay∂n veya

makineyi yaπmur alt∂nda b∂rakmay∂n.

Çocuklar∂n veya bu aletin kullanma talimat∂ hakk∂nda
yeterli bilgiye sahip olmayanlar∂n aleti kullanmas∂na
asla izin vermeyin. Ulusal düzenleme veya
yönetmelikler aleti kullananlar∂n yaµ∂na s∂n∂rlama
getirebilir.

Yak∂n∂n∂zda baµkalar∂, özellikle de çocuklar veya evcil
hayvanlar varken asla biçme yapmay∂n.

Bu aleti kullananlar, baµkalar∂n∂n baµ∂na gelebilecek
yaralanma veya maddi hasarlardan sorumludur.

Çim biçme makinesini ç∂plak ayakla veya aç∂k
sandaletler giyerek kullanmay∂n, daima güvenli
ayakkab∂lar ve uzun pantolonlar giyin.

Biçilecek alan∂ dikkatlice kontrol edin ve her türlü taµ,
sopa, tel, kemik parçalar∂n∂ veya benzerlerini çal∂µmaya
baµlamadan önce temizleyin.

Aletle çal∂µmaya baµlamadan önce her defas∂nda
b∂çaπ∂n, b∂çak vidalar∂n∂n ve kesme modülünün
y∂pranm∂µ veya hasar görmüµ olup olmad∂π∂n∂ kontrol
edin.

Dengesizliπi önlemek için aµ∂nm∂µ veya hasar görmüµ
b∂çaklar∂ ve vidalar∂ mutlaka tak∂m halinde deπiµtirin.
Çok say∂da b∂çaπ∂ olan çim biçme makinelerini
kullan∂rken dikkatli olun, çünkü bir b∂çaπ∂n hareketi diπer
b∂çaπ∂n hareketini etkileyebilir.

Sadece gündüz gözüyle veya iyi ayd∂nlat∂lm∂µ yerlerde
biçme yap∂n.

Mümkün olduπu kadar çim biçme makinesini ∂slak
çimlerde kullanmay∂n.

Sakince yürüyerek biçme yap∂n, h∂zl∂ hareket etmeyin.

Eπimli yerlerde biçme yapma tehlikeli olabilir:

– Çok dik eπimli yerlerde biçme yapmay∂n.
– Eπimli yerlerde ve ∂slak çimlerde dikkatli yürüyün.
– Eπimli yüzeylerde daima enine biçme yap∂n, hiçbir

zaman yukar∂ aµaπ∂ biçmeyin.
– Eπimli yerlerde yön deπiµtirirken çok dikkatli olun.
– Geri ad∂m atarken veya çim biçme makinesini

çekerken çok dikkatli olun.
– Çal∂µma s∂ras∂nda çim biçme makinesini daima ileri

doπru itin, hiçbir zaman kendinize doπru çekmeyin.
Çim biçme makinesini çim olmayan bir alandan

geçirmek için yat∂r∂p çekerken veya çim biçilecek alana
getirir götürürken b∂çaklar∂ durdurun.

Yüksek çimlerde motorun çal∂µmas∂ için zorunlu
durumlar hariç, motoru çal∂µt∂r∂rken aleti devirmeyin.
Eπer motorun çal∂µabilmesi için aleti devirme zorunda
kal∂rsan∂z, devirme iµlemini sadece gerektiπi ölçüde ve
kendinizin ters taraf∂ndan devirin. Aleti zemine indirirken
daima iki elinizin de tutamaklarda olmas∂na dikkat edin.

Çim biçme makinesini ayaklar∂n∂z b∂çaklardan yeterli
uzakl∂kta iken çal∂µt∂r∂n.

Çim biçme makinesini start esnas∂nda devirmeyin.
Ellerinizi ve ayaklar∂n∂z∂ döner parçalar∂n yak∂n∂na veya

alt∂na getirmeyin.
Çim biçme makinesini asla çim tutma selesi, çim tutma

torbas∂ veya çarpma muhafazas∂ olmadan
çal∂µt∂rmay∂n.

Motor çal∂µt∂r durumda iken çim biçme makinesini yukar∂
kald∂rmay∂n veya taµ∂may∂n.

Çim biçme makinesini ayarlarken ayaklar∂n∂z∂n ve
ellerinizin hareketli b∂çaklar ile sabit parçalar aras∂nda
s∂k∂µmamas∂na dikkat edin.

Ωu durumlarda fiµi prizden çekin:

– Aleti b∂rakt∂π∂n∂zda
– Blokajlar∂ giderirken
– Kontrolden, temizlikten veya çim biçme makinesinin

kendisinde bir çal∂µmaya baµlamadan önce
– Yabanc∂ bir cisme çarpt∂ktan sonra. Çim biçme

makinesinin hasar görüp görmediπini hemen kontrol

edin ve gerekiyorsa onar∂ma verin
– Çim biçme makinesi anormal biçimde titremeye

baµlarsa (hemen kontrol edin).
Çim biçme makinesinin güvenli biçimde çal∂µmas∂ için

bütün somun, vida ve c∂vatalar∂ s∂k∂n.
Çim toplama selesinin/torbas∂n∂n hasar görüp

görmediπini düzenli olarak kontrol edin.
Güvenliπiniz için y∂pranm∂µ ve hasar görmüµ parçalar∂

deπiµtirin.
Deπiµtirilecek parçalar∂n Bosch kaynakl∂ olmas∂na

dikkat edin.

90 • F016 L69 839 • TMS • 05.02.02

Türkçe - 1

TR • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 2 Freitag, 22. Februar 2002 10:04 10

Teknik veriler

Sessiz çim biçme
makinesi CLASSIC CLASSIC CLASSIC WINDSOR 12 S WINDSOR 14 S
ELECTRIC 30 ELECTRIC 30 S ELECTRIC 35 S

Sipariµ no. F016 313 4.. F016 313 5.. F016 313 6.. F016 302 5.. F016 314 1..
Giriµ gücü 340 W 340 W 340 W 340 W 340 W
B∂çak geniµliπi 30 cm 30 cm 35 cm 30 cm 35 cm
Kesme yüksekliπi 10 –35 mm 10 – 35 mm 10 – 35 mm 10 – 35 mm 10 – 35 mm
Çim biçme selesi
kapasitesi 32 lt 32 lt 32 lt 32 lt 32 lt
Kendinden tahrikli –• •• •
T∂rm∂klama iµlevi –– – • •
Aπ∂rl∂π∂ 23,5 kg 24,5 kg 27 kg 24,5 kg 28 kg
Koruma s∂n∂f∂ / II / II / II / II / II
Seri numaras∂ Aletin tip etiketi üzerindeki seri numaras∂na 9 bak∂n∂z.

Usulüne uygun kullan∂m

Bu ürün evlerde ve özel alanlarda çim biçme için
geliµtirilmiµtir.

Giriµ

Bu el kitapç∂π∂, aletinizin doπru montaj∂ ve güvenli
kullan∂m∂na iliµkin talimat∂ içerir. Bu talimat∂
dikkatlice okuman∂z çok önemlidir.

Bu alet monte edilmiµ durumda yaklaµ∂k
23,5 – 28 kg’d∂r. Aleti ambalaj∂ndan
ç∂karmak için gerektiπinde yard∂m isteyin.

B∂çaklar keskin olduπundan aleti biçme yap∂lacak
yere taµ∂rken dikkatli olun.

Teslimat kapsam∂

Çim biçme makinesini ambalaj∂ndan dikkatle ç∂kar∂n
ve aµaπ∂daki parçalar∂n tam olup olmad∂π∂n∂ kontrol
edin:

– Tutamakl∂ çim biçme makinesi
– Silindir
– Kelebek vida
– Çim tutma selesi
– Kullanma k∂lavuzu

Eπer parçalar eksik veya hasarl∂ ise lütfen yetkili sat∂c∂n∂za
baµvurun.

Aletin elemanlar∂

1 Tutamak
2 Anahtarlama kolu
3 Emniyet düπmesi
4 Tutamak alt parças∂
5 Çim tutma selesi
6 Kablo gerginlik giderme tertibat∂**
7 Ωebeke fiµi**
8 Havaland∂rma aral∂klar∂
9 Seri numaras∂

10 Kesme (biçme) yüksekliπi ayar düπmesi

**Ülkelere özgü

Kullan∂m k∂lavuzunda tan∂mlanan ve µekilleri gösterilen
akesuar∂n mutlaka teslimat kapsam∂nda bulunmas∂
gerekmez!

91 • F016 L69 839 • TMS • 05.02.02

Türkçe - 2

TR • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 3 Freitag, 22. Februar 2002 10:04 10

Kesme (biçme) yüksekliπinin ayarlanmas∂

Güvenliπiniz ∑çin

C

Bu çim biçme makinesi, yaklaµ∂k olarak aµaπ∂daki
biçme yüksekliklerine denk gelen alt∂ deπiµik biçme

Dikkat! Ayar ve temizlik iµlerinden önce, kablo
kesilmiµ, hasar görmüµ veya dolaµm∂µ ise aleti
kapat∂n ve µebeke fiµini prizden çekin.

Alet kapand∂ktan sonra da b∂çaklar birkaç
saniye daha dönmeye devam eder.

Uyar∂ - Dönen b∂çaklara dokunmay∂n.

Elektrik emniyeti

Aletiniz güvenlik aç∂s∂ndan çift izolasyonlu olup,
topraklama gerektirmez. ∑µletme gerilimi 230 V AC,
50 Hz’dir. Bu aletle sadece müsaade edilen uzatma
kablolar∂n∂ kullan∂n. Aletiniz hakk∂ndaki daha geniµ
bilgiyi yetkili müµteri servisinden alabilirsiniz.

Sadece H05VV-F veya H05RN-F tipi baπlant∂
kablosu kullan∂lmal∂d∂r.

Güvenliπi art∂rmak için maksimum 30 mA’lik hatal∂
ak∂m FI µalterinin (RCD) kullan∂lmas∂n∂ öneririz. Bu
FI µalter her kullan∂mdan önce kontrol edilmelidir.

GB’de sat∂lmayan ürünler için aç∂klama: D∑KKAT:
Güvenliπiniz için, alete monte edilmiµ bulunan fiµin 7
uzatma kablosu 31 ile baπlant∂l∂ olmas∂ geekir.

Uzatma kablosunun kuplaj∂ püskürme suyuna karµ∂
korunmal∂ olmal∂, lastikten veya lastik kaplamadan
yap∂lm∂µ olmal∂d∂r.

Uzatma kablosu bir gerginlik giderme tertibat∂ ile
birlikte kullan∂lmal∂d∂r.

Baπlant∂ kablosu hasar aç∂s∂ndan düzenli olarak
kontrol edilmeli ve sadece iyi durumda iken
kullan∂lmal∂d∂r.

Baπlant∂ kablosu hasar gördüπünde sadece yetkili
bir Bosch servisinde onar∂lmal∂d∂r.

yüksekliπine ayarlanabilir:
1 = 10 mm 2 = 14 mm 3 = 19 mm
4 = 27 mm 5 = 35 mm S = T∂rm∂klama
“S” ayar∂ sadece t∂rm∂klama kaseti (aksesuar olarak

istenebilir) ile kullan∂lmal∂d∂r.
Kesme yüksekliπini ayarlamak için:
Ön merdaneyi boµa almak için aleti devirin.
∑stediπiniz kesme yüksekliπini ayarlamak üzere

yükseklik ayar düπmesine 10 bas∂n ve düπmeyi
çevirin.

Mevsimin ilk biçme iµlemi için yüksek bir kesme
ayar∂ yap∂lmal∂d∂r.

(Sadece Windsor modeller)

T∂rm∂klama iµlevinin ayarlanmas∂ gerekir. Bak∂n∂z
“T∂rm∂klaman∂n ayarlanmas∂”.

T∂rm∂klaman∂n Ayarlanmas∂ (Sadece Windsor

C

modeller)

Bu çim biçme makinesi, düµük kesme
yüksekliklerinde kullan∂labilen ayarlanabilir bir
t∂rm∂kla 13 donat∂lm∂µt∂r. Bu ayarlamay∂ yapmak için
tespit vidalar∂n∂ 14 gevµetin ve uçlar∂ zemine s∂k∂ bir
biçimde oturuncaya kadar t∂rm∂π∂ çevirin. Kesme
yüksekliπi deπiµtirildikten sonra t∂rm∂π∂n ayar∂n∂n da
yeniden yap∂lmas∂ gerekebilir. T∂rm∂π∂ çok derine
ayarlamay∂n, aksi takdirde çim biçme makinesinde
veya çimlerde hasara neden olabilirsiniz.

Yüksek çimlerin yan tekerleklerle biçilmesi

C

(sadece uygun modellerde) (Sadece Windsor
modeller)

Uyar∂: Piyasaya sunulduπu ülkeye göre çim biçme
makineniz standart olarak ön merdane yerine yan

Montaj

tekerleklerle donat∂lm∂µ olabilir.
Çim biçme makinesinin ön taraf∂nda aletin geniµliπi

Katlanm∂µ tutamaπ∂ 1 aç∂n ve kelebek viday∂

A

s∂k∂n.
Uyar∂: Kablonun, aletle birlikte teslim edilen kablo

klipsi ile tutamaπa tespit edilmiµ olmas∂ndan emin
olun.

B∂çaklar∂n ayarlanmas∂ gerekir–Bak∂n∂z:
“B∂çaklar∂n ayarlanmas∂”.

Kabloyu µekilde görüldüπü gibi gerginlik giderme
tertibat∂na 6 tespit edin. Kablo gerginliπinin yeterli
boµluk veya toleransa sahip olmas∂ndan emin olun.
(Sadece EURO modeller)

Çim tutma selesi/ torbas∂

B

Çim tutma selesi tutucusunu 11 tutucu deliklere 12
yerleµtirin.

Çim kasas∂n∂ µekilde görüldüπü gibi tespit edin.

uzunluπunda bir merdane vard∂r ve bu normal
yüzeyli çimlerin biçilmesine uygundur. Yüksek ve
kaba çimlerin biçilmesi için alete yan tekerlek
eklentileri tak∂labilir. Yan tekerlek eklentilerinin
tak∂lmas∂:

1. Çim biçme makinesini geri devirin ve güvenli bir

biçimde kamalay∂n.

2. Tespit vidalar∂n∂ 14 ç∂kar∂n ve somunlu viday∂ 15

her iki taraftan gevµetin. Ön merdane / t∂rm∂klama

modülünü ç∂kar∂n.

3. Yan tekerlekleri ve mesafe (aral∂k) borusunu yan

tekerlek miline tak∂n.

4. Yan tekerlek eklentisini tak∂n. Merdane

mesnetleri disklerini her iki tarafa da tak∂n ve

somunlarla s∂k∂n.
Ön merdanenin tak∂lmas∂ için 1- 3 iµlemlerini ters

s∂rayla uygulay∂n.

92 • F016 L69 839 • TMS • 05.02.02

Türkçe - 3

TR • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 4 Freitag, 22. Februar 2002 10:04 10

Çal∂µt∂rma

E

Alet kapat∂ld∂ktan sonra da b∂çaklar birkaç
saniye kadar serbest dönüµte döner. Aleti

yeniden açmadan önce motorun ve
b∂çaπ∂n tam olarak durmas∂n∂ bekleyin.
Aleti arka arkaya ve çok k∂sa sürelerde aç∂p
kapamay∂n.

Aletin yol almas∂n∂ kolaylaµt∂rmak için, ön
tekerleklerin kald∂rmak üzere tutamaπ∂ arkaya
bast∂r∂n.

Açma:

Emniyet düπmesine 3 bas∂n ve tutun.

➊

Anahtarlama kolunu 2 tutamaπa doπru

➋

0

bast∂r∂n.

2

1

Emniyet düπmesini 3 b∂rak∂n.

I

Kapama:

Anahtarlama kolunu 2 b∂rak∂n.

Arka merdanenin kuplaj∂ (Sadece kendinden
tahrikli modellerde)

1. Aleti çal∂µt∂r∂n.

2. Tahrik 17 kuplaj kolunu yavaµça yukar∂ya,

tutamak üst parças∂na 1 doπru bast∂r∂n.

3. Makinenin çal∂µma h∂z∂ gerektiπinde ayarlanabilir.

Bunu yapmak için h∂z ayar düπmesini 16
1 (minimum) ile 6 (maksimum) aras∂nda

4. Durmak için her iki kontrol kolunu 2 ve 17 b∂rak∂n.

Çim biçme

Çim biçme makinesini çimli alan∂n kenar∂na ve

F

mümkün olduπu kadar µebeke prizinin yak∂n∂na
yerleµtirin. Ωebeke prizinden uzaklaµarak çal∂µ∂n.

Her dönüµte kabloyu karµ∂ taraftaki biçilmiµ alana
getirin.

Aleti ilk kez kullanmaya baµlamadan önce b∂çaklar∂
ayarlay∂n; bunun için “B∂çaklar∂n Ayarlanmas∂”
bölümüne bak∂n.

Zor koµullarda biçme yaparken motoru aµ∂r∂ ölçüde
zorlamay∂n.

Aµ∂r∂ zorlanma durumunda motor devir say∂s∂ düµer
ve motorun ç∂kard∂π∂ gürültü deπiµir. Bu gibi
durumlarda durun, anahtarlama kolunu b∂rak∂n ve
daha büyük bir kesme yüksekliπi ayarlay∂n. Aksi
takdirde motor hasar görebilir.

Bak∂m

Aletin kendinde bir çal∂µma yapmadan
önce her defas∂nda fiµi prizden çekin ve
çim tutma selesini ç∂kar∂n.

Uyar∂: Aleti uzun süre ve güvenli biçimde
kullanabilmek için aµaπ∂daki iµlemleri düzenli olarak
yap∂n.

Çim biçme makinesini görünür hatalar, örneπin
gevµek veya hasarl∂ b∂çaklar, y∂pranm∂µ veya hasar
görmüµ parçalar aç∂s∂ndan kontrol edin.

Muhafazalar∂n ve koruyucu donan∂mlar∂n hasarl∂
olup olmad∂klar∂n∂ ve doπru olarak tak∂l∂p
tak∂lmad∂klar∂n∂ kontrol edin. Aleti kullanmadan önce
gerekli olan bak∂m ve onar∂m iµlemlerini yerine
getirin.

Titiz üretim ve test yöntemlerine raπmen çim biçme
makinesi ar∂za yapacak olursa, onar∂m∂ Bosch
elektrikli el aletleri için yetkili bir Bosch Servisine
yapt∂r∂n.

Bütün baµvuru ve yedek parça sipariµlerinizde lütfen
aletin 10 haneli sipariµ numaras∂n∂ mutlaka belirtin!

B∂çaklar∂n ayarlanmas∂

B D

Eπer çimler temiz ve düzgün bir biçimde
biçilmiyorsa, kesici b∂çaπ∂n ayarlanmas∂ gerekir.

1. Çim biçme makinesini geri devirin ve güvenli bir
biçimde kamalay∂n.

2. Çim tutma selesinin tutucusunu 11 ç∂kar∂n.

3. Ayar c∂vatas∂n∂ 18 yavaµ yavaµ saπa doπru
çevirin.

Not: Silindir dönerken kesme silindiri alt b∂çaπ∂n üst
yüzeyinin tümünü tam olarak yal∂yorsa, kesici
b∂çaklar doπru ayarlanm∂µ demektir.

Kesici b∂çaklar birer makas gibi iµlev görür. Kesici
b∂çaklar∂n doπru olarak ayarlan∂p ayarlanmad∂π∂ bir
yaprak kâπ∂t ile kontrol edilebilir. Eπer kâπ∂t b∂çaπ∂n
toplam eni boyunca temiz olarak kesiliyorsa,
ayarlama doπru demektir.

Kesici b∂çaπ∂ doπru olarak ayarlad∂ktan sonra çim
tutma selesinin/torbas∂n∂n tutucusunu 11 tekrar
tak∂n.

93 • F016 L69 839 • TMS • 05.02.02

Türkçe - 4

TR • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

G

F016 L69 839.book Seite 5 Freitag, 22. Februar 2002 10:04 10

QX silindir kasetinin

B G H

çekilmesi ve deπiµtirilmesi

Bu çim biçme makinesi bir QX kaset (quick
exchange) ile donat∂lm∂µ olup, bu kaset yetkili bir
müµteri servisinde bilenmek üzere ç∂kar∂labilir.
Kaseti µu µekilde ç∂kar∂n:

Bahçe eldivenleri (aletin teslimat kapsam∂nda
bulunmaz) kullanman∂zda yarar vard∂r.

Çim tutma selesi tutucusunu 11 ç∂kar∂n.
Vidalar∂ 21 sökün ve tahrik kapaπ∂n∂ 20 ç∂kar∂n.
Kaset tutma c∂vatas∂n∂ 22 her iki taraftan sökün.
Kay∂µ diskini 23 ve V-Kay∂µ∂n∂ 24 ç∂kar∂n. Bunu

yapmak için 3 viday∂ 25 sökün.
Tutamaktaki kaset ünitesini 26 d∂µar∂ çekin.

Gerekiyorsa baµkalar∂ndan yard∂m al∂n.
Kaset ünitesini yerine yerleµtirin ve kaset tutucu

vidalar∂ 22 tekrar tak∂n.
Kay∂µ germe makaras∂n∂ 28 gevµetin.
Kay∂µ diskini 23 ve V-Kay∂µ∂n∂ 24 tekrar tak∂n.
Kay∂µ germe makaras∂n∂ 27 V-Kay∂µa 24 doπru

bast∂r∂n ve viday∂ 28 s∂k∂n.
Tahrik kapaπ∂n∂ 20 tekrar tak∂n.
Aksesuar kasetlerini ayn∂ yöntemle deπiµtirin.

Tahrik kay∂µ∂n∂n (halat∂n∂n)

ayarlanmas∂ (Sadece kendinden

tahrikli modellerde)

Çim biçme makinesi doπru olarak yürümüyorsa
tahrik kay∂µ∂n∂n (halat∂n∂n) ayarlanmas∂ gerekebilir..

Somunu 29 gevµetin, ayar c∂vatas∂n∂ 30 saat
hareket yönünün tersinde birkaç kez çevirin.

Somunu 29 tekrar s∂k∂n.
Ayarlama kusursuz biçimde yap∂lm∂µsa; tahrik

kuplaj kolu 17 tutamak üst parças∂na 1 doπru
bast∂r∂ld∂π∂nda tahrik makaras∂ kuplajlan∂r,
b∂rak∂ld∂π∂nda ise kuplaj ayr∂l∂r.

Biçmeden sonra muhafaza

Çim biçme makinesinin d∂µ∂n∂ bir f∂rça ve bezle
esasl∂ biçimde temizleyin. Su, çözücü madde veya
polisaj maddesi kullanmay∂n. Özellikle
havaland∂rma aral∂klar∂ 8 yak∂n∂ndakiler olmak
üzere alete yap∂µan her türlü çim parçac∂klar∂n∂
temizleyin.

Çim biçme makinesini yan yat∂r∂n ve b∂çak alan∂n∂
temizleyin. S∂k∂µm∂µ çimleri bir tahta veya plastik
parça ile temizleyin.

Çim biçme makinesini kuru bir yerde saklay∂n. Aletin
üzerine yabanc∂ bir madde veya parça koymay∂n.
Yerden tasarruf etmek için tutamaπ∂ tümüyle
katlay∂n.

Katlama s∂ras∂nda kablonun s∂k∂µmamas∂na

☞

dikkat edin. Tutamaπ∂ düµürmeyin.

94 • F016 L69 839 • TMS • 05.02.02

Türkçe - 5

TR • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 6 Freitag, 22. Februar 2002 10:04 10

Hata arama

Aµaπ∂daki tablo hata olas∂l∂klar∂n∂ ve bu hatalar∂n nas∂l giderileceπini göstermektedir. Eπer bu hatalar∂
kendiniz gideremiyorsan∂z bir servise baµvurun.

Dikkat: Hata arama iµleminden önce aleti kapat∂n ve fiµi prizden çekin.

Hatalar Olas∂ nedenler Giderilmesi

Çim biçme makinesi
çal∂µm∂yor

Çim biçme makinesi
kesintili çal∂µ∂yor

Çim biçme makinesi aπ∂r
çal∂µ∂yor veya kay∂µ
kay∂yor

Alet düzensiz biçme
profili ç∂kar∂yor

B∂çak dönmüyor Milli b∂çak çim taraf∂ndan engelleniyor

Zemin tahrik sistemi
kavrama yapm∂yor
(Sadece kendinden
tahrikli modellerde)

Yüksek titreµim veya
gürültü

Çal∂µma performans∂
yeterli deπil

Ωebeke gerilimi yok
Priz bozuk
Uzatma kablosu hasarl∂

Sigorta atm∂µ
Uzatma kablosu hasarl∂

Aletin dahili kablaj∂nda hata var
Kesme yüksekliπi çok düµük

B∂çak ayarlar∂ yanl∂µ
B∂çaklar körleµmiµ

B∂çak ayarlar∂ yanl∂µ

Kay∂µ kay∂yor veya hasarl∂
Ayarlama yanl∂µ

Bowden kablosu hasarl∂

B∂çaklar hasarl∂
B∂çaklar eµit ayarlanmam∂µ

Zemin, çim biçme iµlemi için aµ∂r∂
ölçüde ∂slak

Kontrol edin ve aleti aç∂n
Baµka prizi kullan∂n
Kabloyu kontrol edin, gerekiyorsa
deπiµtirin
Sigortay∂ deπiµtirin

Kabloyu kontrol edin, gerekiyorsa
deπiµtirin
Müµteri servisine baµvurun

Kesme yüksekliπi ayar∂n∂ deπiµtirin
(“Kesme yüksekliπi ayar∂” bölümüne
bak∂n)
B∂çaklar∂ ayarlay∂n

Müµteri servisine baµvurun
B∂çaklar∂ ayarlay∂n

Çimi temizleyin
Müµteri servisine baµvurun

Bowden kablosunu ayarlay∂n
Resmen tan∂nan yetkili
ATCO-QUALCAST Müµteri Servisine
baµvurun

Müµteri servisine baµvurun
B∂çaklar∂ ayarlay∂n

Çimlerin kurumas∂n∂ bekleyin

95 • F016 L69 839 • TMS • 05.02.02

Türkçe - 6

TR • Printed in England • BA F 016 L69 839 • QX elctric • OSW 02.02

F016 L69 839.book Seite 7 Freitag, 22. Februar 2002 10:04 10

Garanti

Bu ürün için Atco-Qualcast, üretim hatalar∂na karµ∂
garanti üstlenir. Eπer makine kiralama yoluyla
kullan∂lmam∂µsa, garanti süresi içinde ortaya
ç∂kacak üretim hatalar∂ Atco-Qualcast taraf∂ndan
onar∂l∂r (veya yedek parça teslimat∂ ile telafi edilir).
Çim biçme makinesi motorunun garantisini motor
üreticisi üstlenir. Ayr∂nt∂lar için lütfen “Motor
Garantisi” bölümüne bak∂n∂z.

Ticari kullan∂mdaki garanti süresi 3 y∂ld∂r (sat∂n alma
tarihinden itibaren alet için 2 y∂l, çal∂µma giderleri için
2 y∂l).

Bu garantiye ait aç∂klamalar:
Ticari kullan∂m; kiralama hariç olmak üzere, gelir

elde etmek üzere diπer bütün kullan∂m türlerini
kapsar.

Bu garanti kapsam∂ndaki onar∂mlar için:
– Çim biçme makinenizi yetkili bir Atco-Qualcast

Müµteri Servisine gönderin.

– Üzerinde tarih bulunan sat∂n alma belgenizi aletle

birlikte gönderin.
– Garanti belgenizi ibraz edin.
Bu garanti, aµaπ∂daki koµullarda geçerli deπildir:
– Eπer ürün ilk sat∂n alan kiµi taraf∂ndan bir

baµkas∂na sat∂lm∂µsa (∑rlanda Cumhuriyeti'ni

kapsamaz) veya kiralanm∂µsa.
– Eπer üreticinin spesifikasyonlar∂na karµ∂ üründe

deπiµiklik yap∂lm∂µsa ve yanl∂µ veya orijinal

olmayan yedek parçalar kullan∂lm∂µsa.
– Eπer daha önceden baµkalar∂ taraf∂ndan (Atco-

Qualcast 'nun yetkili servisleri d∂µ∂nda) ürün

onar∂lm∂µsa.
– Eπer yanl∂µ ayarlama, kötü kulan∂m, ihmalkârl∂k

veya dikkatsizlik sonucu önemli hasarlar

meydana gelmiµse.
– Eπer hasarlar yetersiz yaπlama ve bak∂m sonucu

ortaya ç∂km∂µsa.
Kesici b∂çaklar, tahrik zincirleri, yatak, arka merdane

çekicinin lastiπi.
Ürünün standart bak∂m∂ için gerekli olan giderler

garanti kapsam∂nda girmez ve ödenmez.
Lütfen kullan∂m k∂lavuzundaki talimata kendi

yaran∂n∂z için titizlikle uyun, çünkü bak∂m∂ doπru
olanak yap∂lan bir alet uzun y∂llar yüksek
performansl∂ ve tatmin edici hizmet verir.

Gerektiπinde daima orijinal Atco-Qualcast yedek
parças∂ isteyin. Atco-Qualcast taraf∂ndan
üretilmemiµ veya onun onay∂ al∂nmadan kullan∂lm∂µ
parçalar∂n deπiµtirilmesi sonucu ortaya ç∂kacak
hasarlardan Atco-Qualcast sorumlu deπildir.

Bu garanti, yasal haklar∂n∂zda bir deπiµiklik yapmaz.
Bu ürün; bir “Çevre Koruma Yönetimi” sistemi

çerçevesinde üretilmiµtir. Bu ürünün üretilmesinde
mümkün olduπu kadar tekrar dönüµümlü
malzemeler kullan∂lm∂µ ve çevre dostu yöntemler
uygulanm∂µt∂r. Ürünün ambalaj∂ da tekrar
kullan∂labilir malzemeden yap∂lm∂µt∂r.

Bu ürünü tasfiye ederken lütfen çevreyi düµünün ve
yetkili bir tasfiye iµletmesine teslim edin.

(Tasfiye iµletmesine ait bilgileri bulunduπunuz
bölgedeki resmi mercilerden alabilirsiniz.)

Uygunluk beyan∂

Ölçüm deπerleri 2000/14/AT’e göre belirlenmektedir
(ölçeme 1,60 m yükseklik ve 1 m mesafeden) ve
EN 25 349.

Aletin, frekansa baπ∂ml∂ uluslararas∂ ses bas∂nc∂
seviyesi deπerlendirme eπrisi A’ya göre tipik gürültü
seviyesi: Ses bas∂nc∂ seviyesi 79 dB (A). Çal∂µma
s∂ras∂ndaki gürültü seviyesi 90 dB (A)’d∂r.

Deπerlendirilen tipik ivme 2,5 m/s
Tek sorumlu olarak, bu ürünün aµaπ∂daki

standartlara veya standart belgelerine uygun
olduπunu beyan ederiz: 89/336/AET, 98/37/AT,
2000/14/AT yönetmeliπi hükümleri uyar∂nca EN
(avrupa standartlar∂) 60 335, EN 836.

2000/14/AT: Garanti edilen gürültü emisyonu
seviyesi LWA 93 dB (A)’dan daha düµüktür.
Uygunluk deπerlendirme yöntemi Ek VIII uyar∂nca.

Yetkili test mercii: SRL, Sudbury England
Yer: Stowmarket, 02.02
∑mza: Konumu: Müdür

Deπiµiklikler mümkündür

2

.

96 • F016 L69 839 • TMS • 05.02.02

Türkçe - 7

Rückseite • Printed in England • BA F 016 L69 839 • QX electric • OSW 02.02

F016 L69 839.book Seite 1 Donnerstag, 21. Februar 2002 8:19 08

Atco-Qualcast Ltd, Suffolk Works, Stowmarket, Suffolk, IP14 1EY, England

Printed in England F016 L69 839 (02.02) O

Tel: [phone] Fax: [phone]
