ATALA B-Cross A3.1 U18 29 User guide [pl]

UŻYTKOWANIE I KONSERWACJA

Tłumaczenie instrukcji oryginalnej

MOVE / MOVE PLUS

• JEDNOSTKA NAPĘDOWA I WYŚWIETLACZ

CODE: OLIMOVEOEM001EN | REV:1 | DATE:10/2018

SPIS TREŚCI

UŻYTKOWANIE I KONSERWACJA

1 INSTRUKCJE BEZPIECZEŃSTWA ........................................................................... 4

1.1 INFORMACJE OGÓLNE .................................................................................... 4

1.2 OSTRZEŻENIA................................................................................................... 4

2 WPROWADZENIE ...................................................................................................... 4

2.1 KONWENCJE ..................................................................................................... 4

3 DANE TECHNICZNE .................................................................................................. 5

4 WYGLĄD I WYMIARY ................................................................................................ 6

5 PIERWSZE KROKI ................................................................ ..................................... 7

5.1 WŁĄCZANIE/WYŁĄCZANIE SYSTEMU ............................................................ 7

5.2 AKTYWACJA WSPOMAGANIA ......................................................................... 7

5.3 USTAWIANIE POZIOMU WSPOMAGANIA ....................................................... 7

6 TRYBY PRACY KOMPUTERA POKŁADOWEGO ..................................................... 8

6.1 TRYB MIASTO ................................................................................................... 8

6.2 TRYB WYŚCIG................................................................................................... 9

6.3 PODSUMOWANIE ........................................................................................... 10

7 WSPOMAGANIE PROWADZENIA ........................................................................... 11

8 MENU SYSTEMOWE ............................................................................................... 12

8.1 MENU GŁÓWNE .............................................................................................. 12

9 MENU USTAWIEŃ ZAAWANSOWANYCH .............................................................. 14

10 WYŚWIETLANE BŁĘDY ........................................................................................... 16

11 ROZWIĄZYWANIE PROBLEMÓW ........................................................................... 18

12 CZYSZCZENIE I KONSERWACJA .......................................................................... 18

13 UTYLIZACJA ............................................................................................................ 18

1- INSTRUKCJE BEZPIECZEŃSTWA

1.1 - INFORMACJE OGÓLNE

Przeczytaj uważnie i zachowaj poniższe instrukcje i dane techniczne.
Zwróć uwagę na temperatury pracy i przechowywania podzespołów roweru elektrycznego.
Nie wprowadzać żadnych zmian w elementach układu napędowego. Zmiany te mogą spowodować zagrożenie dla użytkownika, uszkodzenie
systemu oraz utratę gwarancji.

1.2 - OSTRZEŻENIA

Nie rozpraszaj się patrząc na wyświetlacz podczas jazdy na rowerze. Przed rozpoczęciem programu treningowego należy skonsultować się

z lekarzem.

Nie używaj wyświetlacza jako uchwytu.
Z komputera pokładowego należy korzystać wyłącznie za pomocą interfejsu HMI i dostarczonego panelu sterowania.
Przestrzegaj przepisów ruchu drogowego dotyczących rowerów elektrycznych.
Przed przystąpieniem do jakichkolwiek czynności należy wyjąć akumulator.

2 - WPROWADZENIE

2.1 - KONWENCJE

W niniejszej instrukcji zastosowano następujące konwencje:
Długie naciśnięcie >2s
Krótkie naciśnięcie <1s

MOVE / MOVE PLUS

3.1 SILNIK

Model

M01-M01CX

Napięcie znamionowe

36V

Moc nominalna

250W

Maksymalny moment obrotowy

>80Nm

Temperatura przechowywania

[-5°/40°]

Temperatura pracy

[-10°/50°]

Stopień ochrony IP

IP54

3.1 JEDNOSTKA HMI

Kod produktu

EBHMI000

Typ wyświetlacza

Dot matrix LCD

Temperatura i wilgotność przechowywania

[-5°/40°]

Temperatura i wilgotność podczas pracy

[-10750°]

Stopień ochrony IP

IP54

3 - DANE TECHNICZNE

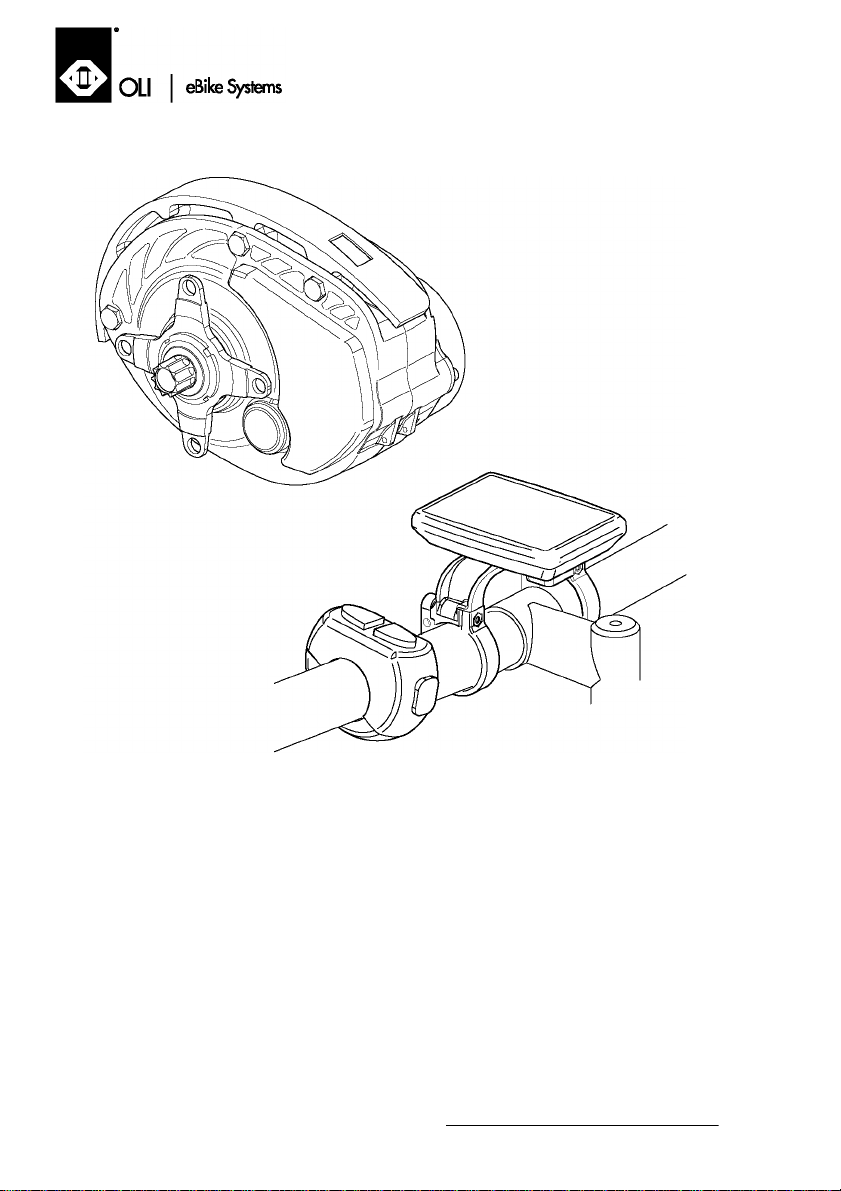

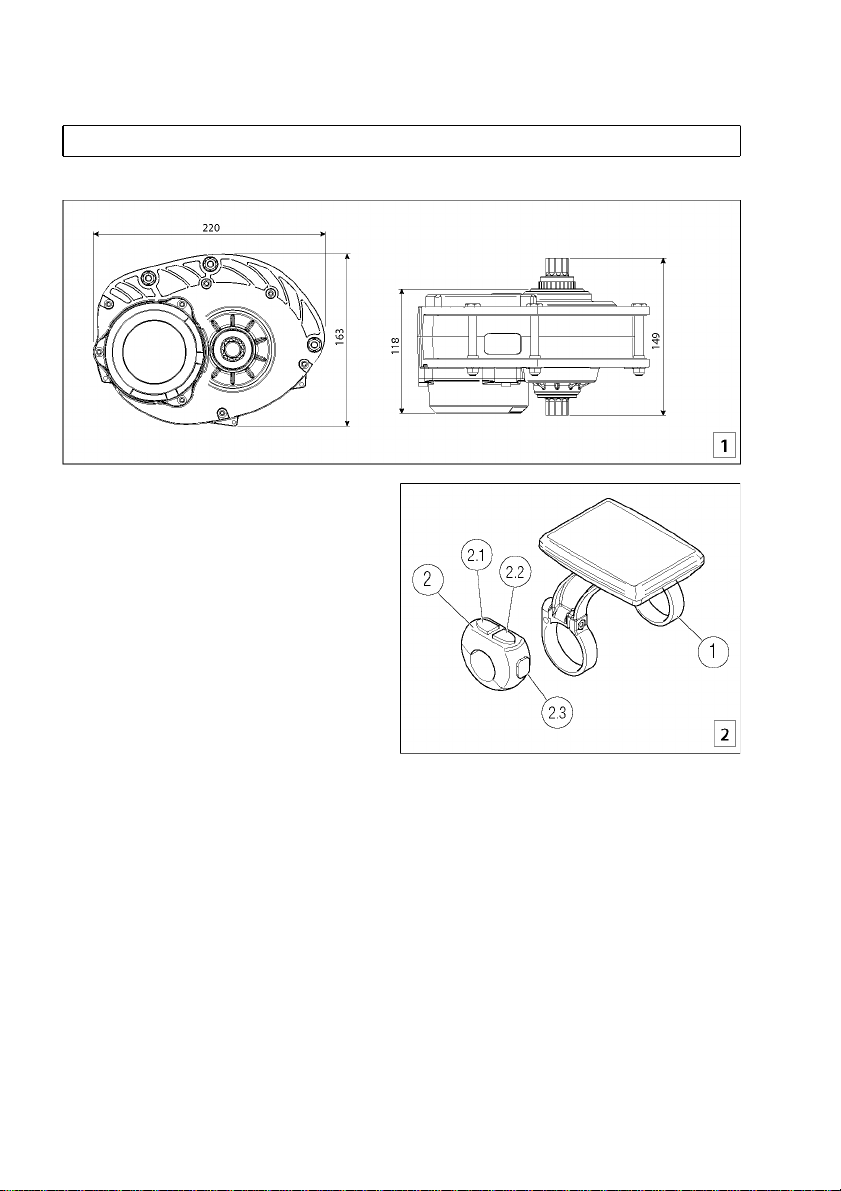

4 - WYGLĄD I WYMIARY

SILNIK

JEDNOSTKA HMI

1 - Wyświetlacz
2 - Panel sterowania

2.1 - Przycisk GÓRA (▲)

2.2 - przycisk DÓŁ (▼)

2.3 - Przycisk TRYB (M)

5 PIERWSZE KROKI

5.1 - WŁĄCZANIE/WYŁĄCZANIE SYSTEMU

Uruchom system, naciskając krótko przycisk (M) na panelu sterowania.
W każdym trybie pracy długie naciśnięcie przycisku (M) powoduje wyłączenie systemu.
Jeśli rower elektryczny nie jest używany przez ponad 5 minut, system wyłącza się automatycznie.

5.2 - AKTYWACJA SYSTEMU WSPOMAGANIA

Silnik uruchamia się i natychmiast wyłącza, gdy użytkownik przestaje pedałować. Moc silnika zależy od siły przyłożonej do pedałów, w oparciu
o mnożnik zależny od wybranego poziomu wspomagania. Więcej informacji na temat ustawiania poziomu wspomagania znajduje się w punkcie

5.3.

5.3 - USTAWIANIE POZIOMU WSPOMAGANIA

Aby zmienić poziom wspomagania, należy przejść do dowolnego ekranu i krótko nacisnąć przycisk (▲), aby zwiększyć poziom o 1, lub
przycisk (▼), aby zmniejszyć poziom o 1.
Poniższa tabela przedstawia mnożnik dla każdego poziomu wspomagania.

Poziom

Mnożnik*

0

0% ( silnik wyłączony )

1

50%

2

100%

3

200%

4

300%

5

400%

* wartość może się różnić od przedstawionej, w zależności od konfiguracji

6 - TRYBY PRACY KOMPUTERA POKŁADOWEGO

Komputer pokładowy można dostosować do różnych scenariuszy użytkowania, od dojazdów do pracy po uprawianie sportu. Aby
przeglądać dostępne tryby wyświetlania, należy krótko nacisnąć przycisk (M).

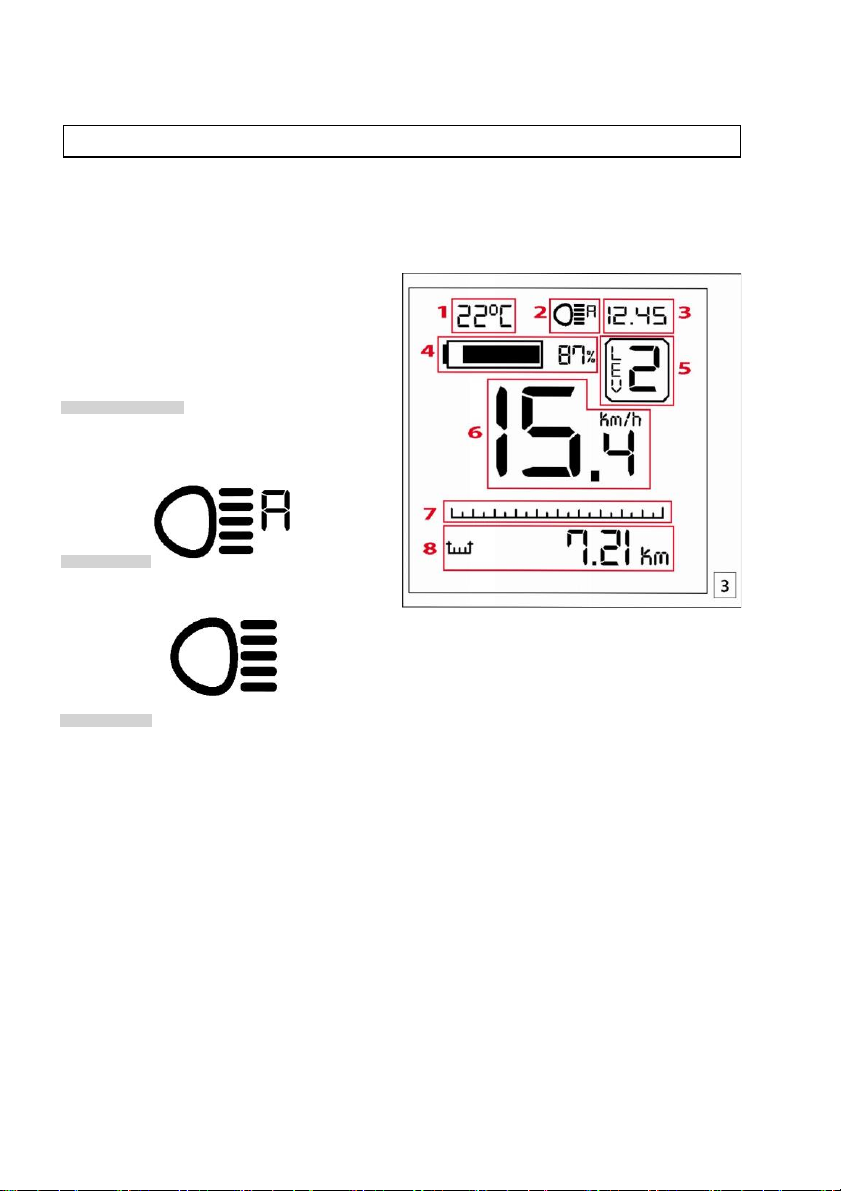

6.1 - TRYB "MIASTO"

W tym trybie komputer pokładowy wyświetla informacje dotyczące
codziennej mobilności.

(1) Temperatura otoczenia

Wskazuje temperaturę otoczenia wykrytą przez czujnik

wbudowany w interfejs HMI.

(2) Wskaźnik oświetlenia

Istnieją trzy tryby włączania podświetlenia wyświetlacza i świateł
roweru elektrycznego (w zależności od ustawienia):
Włączanie automatyczne
Włączenie następuje automatycznie, gdy czujnik zmierzchu
wbudowany w interfejs HMI wykryje niewystarczający poziom
jasności. Wyświetlana jest ta ikona:

Zawsze włączone:
podświetlenie wyświetlacza i światła roweru elektrycznego są
zawsze włączone. Wyświetlana jest ta ikona:

Zawsze wyłączone
podświetlenie wyświetlacza i oświetlenie roweru elektrycznego są
zawsze wyłączone. Nie jest wyświetlana żadna ikona.
Aby zmienić tryb pracy świateł, należy przejść do dowolnego
ekranu wyświetlającego dane oraz nacisnąć i przytrzymać przycisk
(▲).

(3) Zegar

Wyświetla aktualną godzinę. Informacje na temat ustawiania
zegara znajdują się w punkcie 8.1.

(4) Wskaźnik pozostałego naładowania

Pokazuje stan naładowania akumulatora.
W zależności od ustawień, wskaźnik pokazuje stan naładowania
akumulatora (%) lub napięcie.

(5) Poziom wspomagania

Wskazuje wybrany poziom wspomagania. Patrz pkt 5.3.

(6) Prędkość chwilowa Więcej informacji na temat poziomów

wspomagania.

Wyświetla aktualną prędkość roweru elektrycznego w km/h.

(7) Wskaźnik mocy silnika

Wyświetla moc dostarczaną przez silnik w formie paska.

(8) Wskaźnik dynamiczny

Wskaźnik dynamiczny to pole, w którym wyświetlane są różnego

rodzaju informacje. Aby zmienić wyświetlane dane, naciśnij krótko
przycisk (M). Dostępne są następujące informacje:

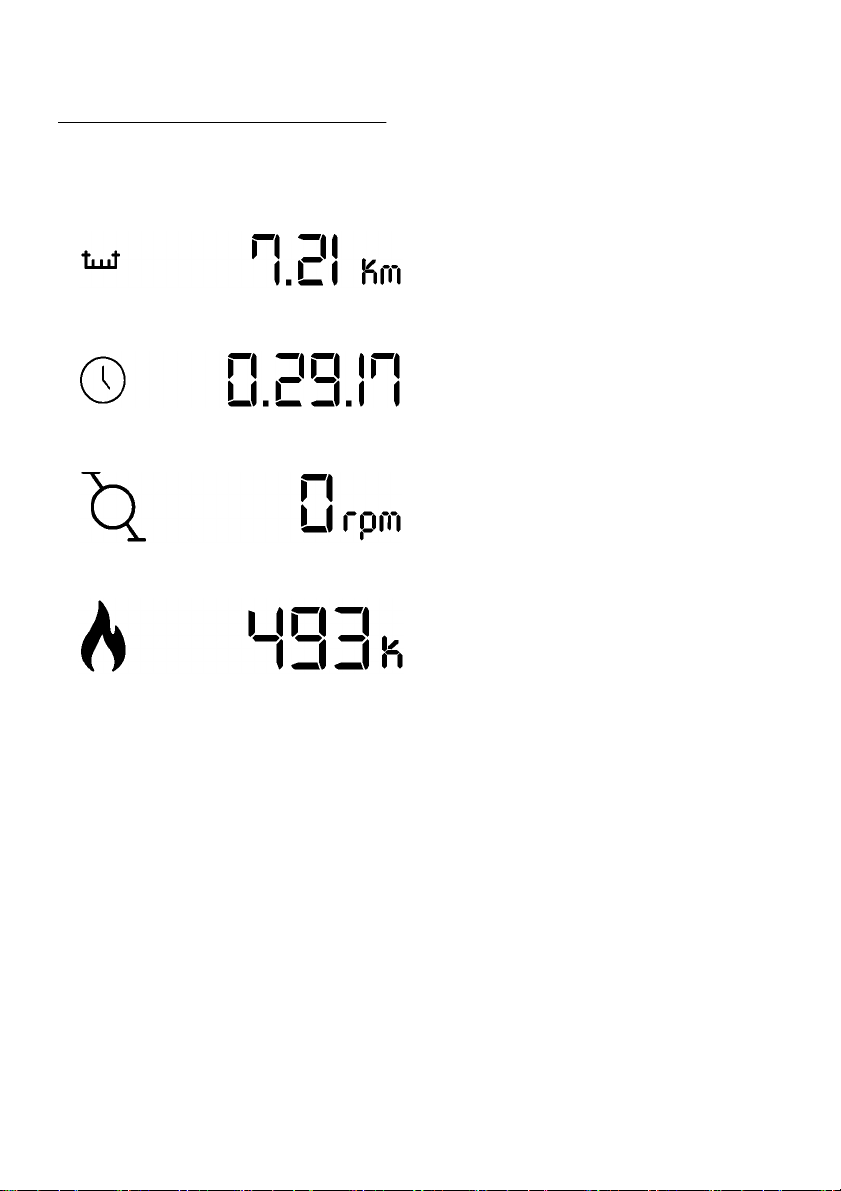

Dystans podróży

Wskazuje odległość przebytą od ostatniego zresetowania danych.

Czas podróży

Wskazuje czas poruszania się od ostatniego zresetowania danych.

Kadencja

Wskazuje chwilową kadencję (prędkość obrotową pedałów).

Energia rowerzysty

Wskazuje ilość energii zużytej przez rowerzystę od ostatniego

wyzerowania danych.

6.2 - TRYB „WYŚCIG”

Ten tryb pracy jest odpowiedni dla doświadczonych użytkowników i
sportowego stylu jazdy.

(1) Poziom wspomagania

Wskazuje wybrany poziom wspomagania. Więcej informacji na temat
poziomów wspomagania znajduje się w punkcie 5.3.

(2) Prędkość chwilowa

Wyświetla aktualną prędkość roweru elektrycznego w km/h.

(3) Moc rowerzysty

Wskazuje moc rowerzysty w watach.

(4) Moc silnika

Wskazuje moc dostarczaną przez silnik w watach.

(5) Wskaźnik mocy

Graficzne przedstawienie mocy rowerzysty (górny pasek) i mocy silnika

(dolny pasek).

(6) Średnie zużycie

Wskazuje średnie zużycie energii w Wh/km od początku podróży.

(7) Kadencja

Wskazuje prędkość obrotową pedałów w obr/min.

(8) Wskaźnik pozostałego naładowania

Pokazuje stan naładowania akumulatora.
W zależności od ustawień, wskaźnik tekstowy pokazuje stan naładowania
akumulatora (%) lub napięcie.

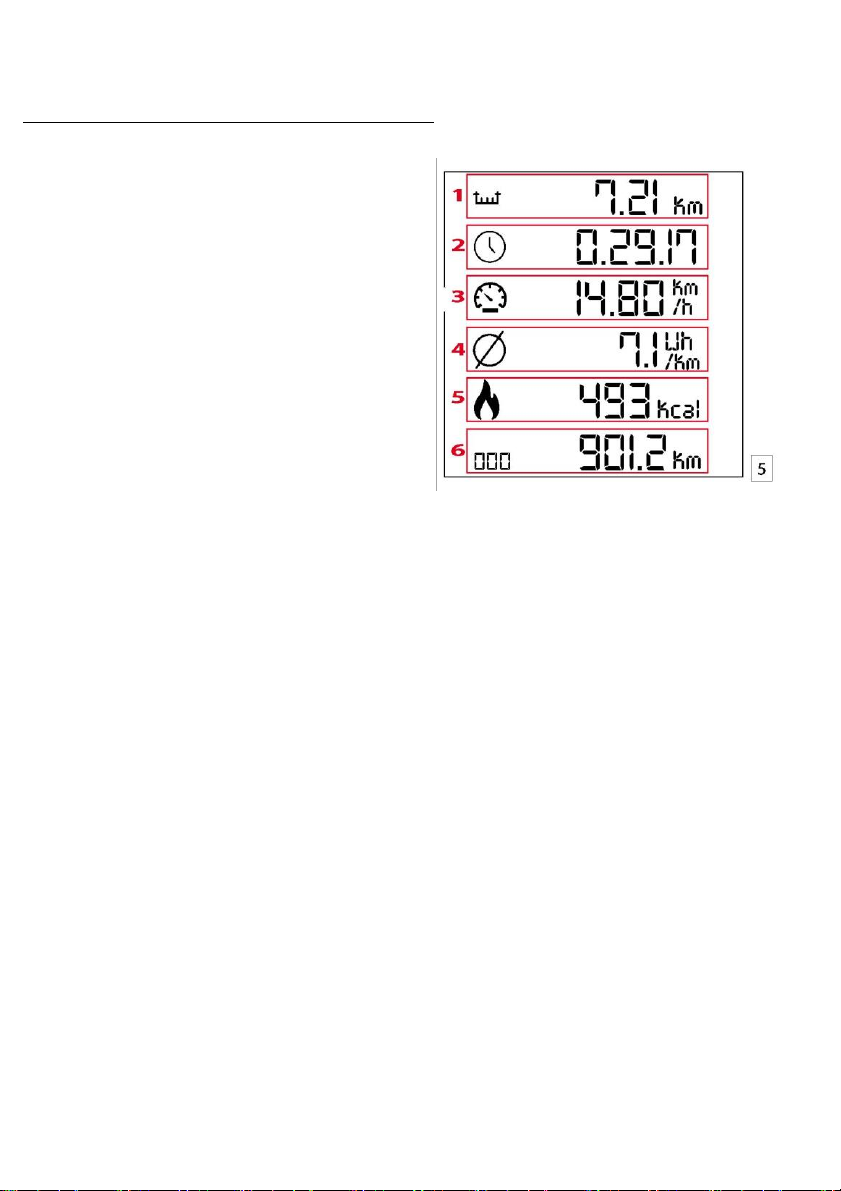

6.3 PODSUMOWANIE

W trybie wyświetlania podsumowania, oprócz całkowitego dystansu przejechanego przez
rower elektryczny (nie można go wyzerować), można znaleźć zbiór głównych statystyk
dotyczących podróży, zebranych od ostatniego wyzerowania.

(1) Dystans podróży

Odległość przebyta od początku podróży.

(2) Czas podróży

Czas jazdy od początku podróży.

(3) Średnia prędkość

Średnia prędkość od początku podróży.

(4) Średnie zużycie energii

Średnie zużycie energii w Wh/km od początku podróży.

(5) Energia rowerzysty

Szacunkowa wartość energii spalonej przez rowerzystę w kcal.

(6) Dystans całkowity

Całkowity dystans przejechany przez rower elektryczny w km.
UWAGA: Tryb podsumowania jest dostępny tylko wtedy, gdy rower jest zatrzymany.

7 – WSPOMAGANIE PROWADZENIA

System jest wyposażony w funkcję wspomagania prowadzenia roweru, która

umożliwia rozpędzenie silnika do prędkości maksymalnej 6 km/h, dzięki

czemu można łatwiej pokonywać krótkie dystanse, pchając rower

elektryczny.

Aby aktywować funkcję wspomagania prowadzenia roweru, należy nacisnąć

i przytrzymać przycisk (▼). Silnik włączy się i wyświetli się ostrzeżenie

pokazane na rysunku 4.
Silnik wyłącza się w następujących przypadkach:

- Zwolnienie przycisku ( ▼ )

- Prędkość przekracza 6km/h

- Koło roweru elektrycznego jest zablokowane.

UWAGA: Jeśli wybrano poziom wspomagania "0", silnik jest całkowicie
wyłączony i nie można korzystać z funkcji wspomagania prowadzenia roweru.

8 - MENU SYSTEMOWE

Dostęp do tego menu można uzyskać z dowolnego ekranu wyświetlającego dane poprzez długie naciśnięcie jednocześnie przycisków
(▲) i (▼). Krótko naciśnij przycisk (▲) lub (▼), aby przeglądać pozycje w menu. Naciśnij krótko przycisk (M), aby wybrać podświetloną
opcję.
Aby zamknąć lub anulować wprowadzoną wartość, naciśnij i przytrzymaj jednocześnie przyciski (▲) i (▼) lub odczekaj kilka sekund, nie
naciskając żadnego przycisku.
Aby powrócić do poprzedniego ekranu, wybierz opcję "Wstecz" (jeśli jest dostępna).

8.1 - MENU GŁÓWNE

Menu główne zawiera następujące opcje:

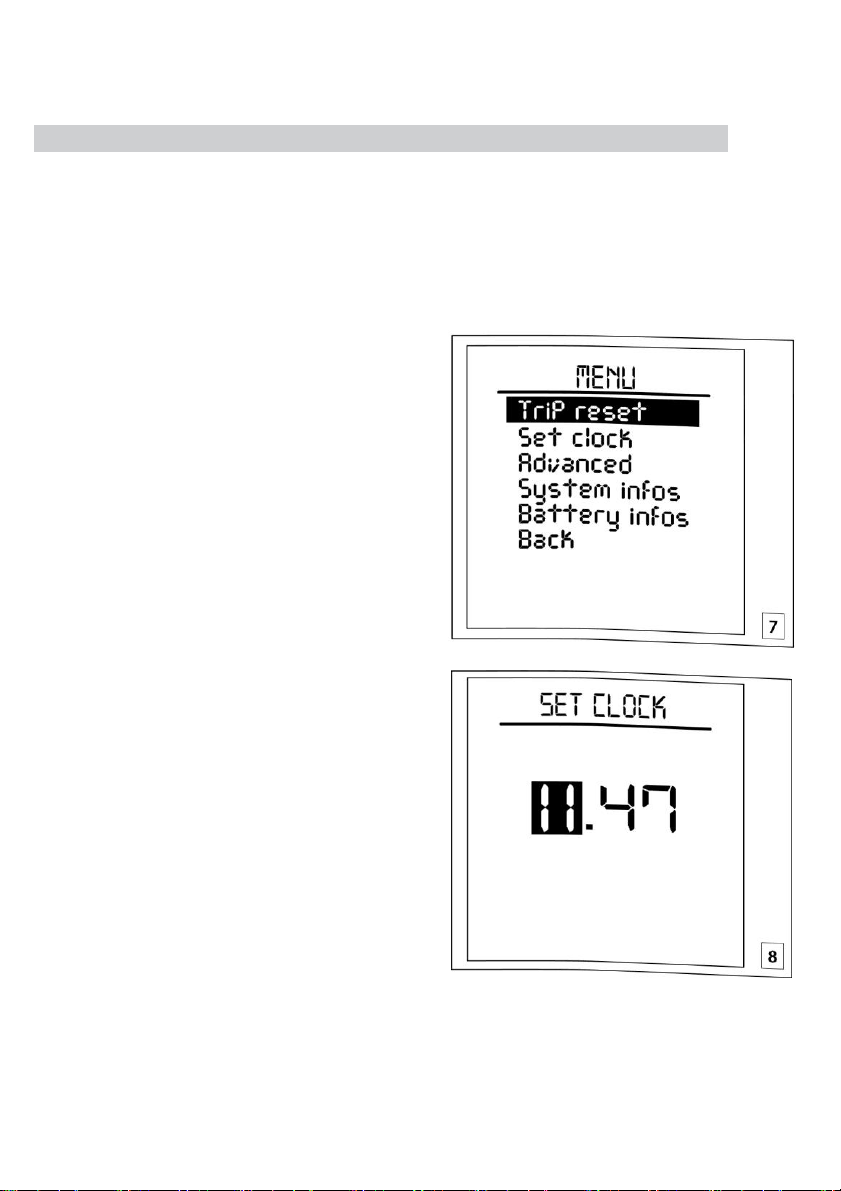

Trip reset (resetowanie trasy) (rys. 7)

Resetuje wszystkie dane podróży. Aby potwierdzić, że operacja się
powiodła, przez kilka sekund wyświetlany jest komunikat "Trip

reset..."..

Ustawianie zegara (rys. 8)

Ustaw godzinę, używając przycisku (▲), aby zwiększyć wartość o
1 lub przycisku (▼), aby zmniejszyć ją o 1.

Naciśnij przycisk (M), aby potwierdzić ustawioną godzinę. W
czarnym polu wyboru zostaną wyświetlone minuty.

Ustaw minuty, używając przycisku (▲), aby zwiększyć wartość o 1
lub przycisku (▼), aby zmniejszyć ją o 1.
Naciśnij przycisk (M), aby potwierdzić i zapisać ustawiony czas.

UWAGA: Naciśnij i przytrzymaj przycisk (▲) lub (▼), aby włączyć

tryb automatycznego szybkiego zwiększania/zmniejszania dla
wybranej wartości..

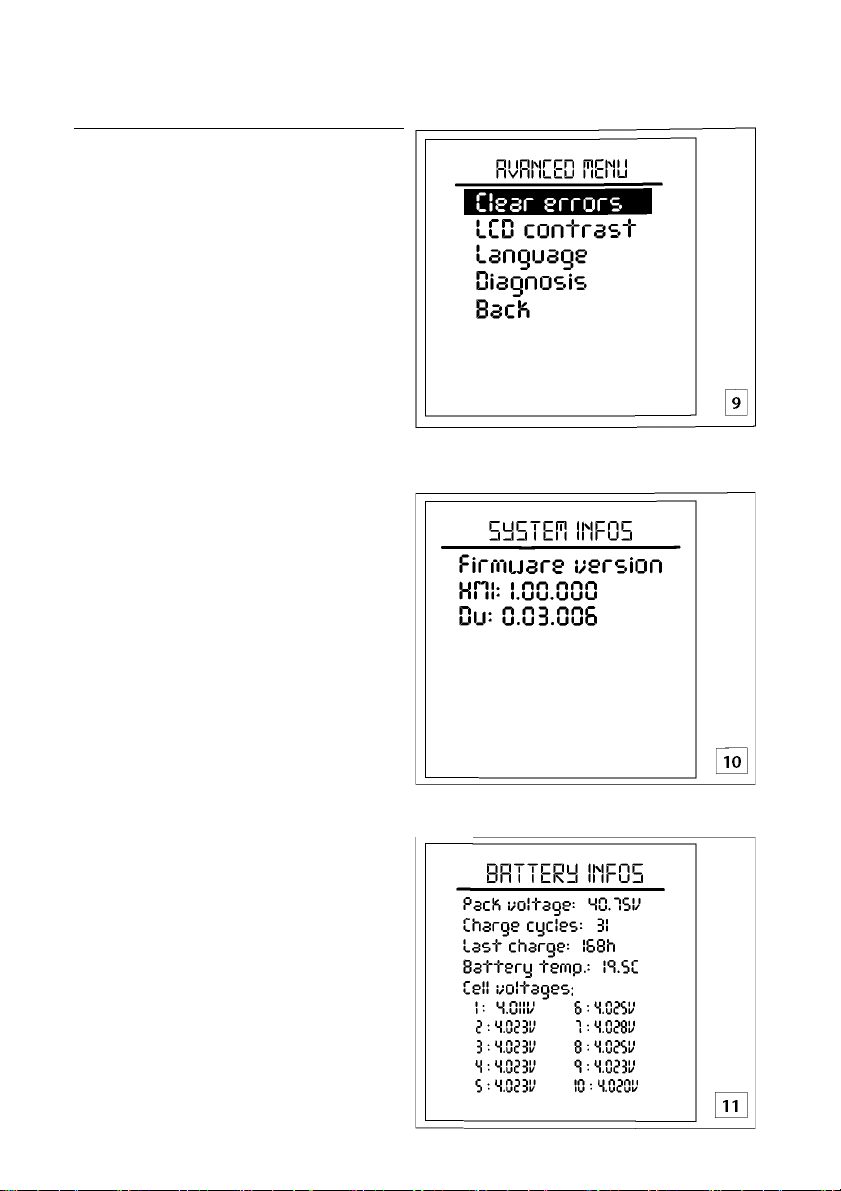

Zaawansowane (rys. 9)

Służy do uzyskiwania dostępu do menu ustawień
zaawansowanych. Więcej informacji można znaleźć w rozdziale 9.

Informacje o systemie (rys. 10)

Wyświetla wersję oprogramowania sprzętowego panelu

HMI i jednostki silnikowej.

Informacje o akumulatorze (rys. 11)

Wyświetla szczegółowe informacje o stanie akumulatora.
W zależności od ustawienia, niektóre informacje mogą być

niedostępne.

9 - MENU USTAWIEŃ ZAAWANSOWANYCH

Menu ustawień zaawansowanych zawiera następujące pozycje.

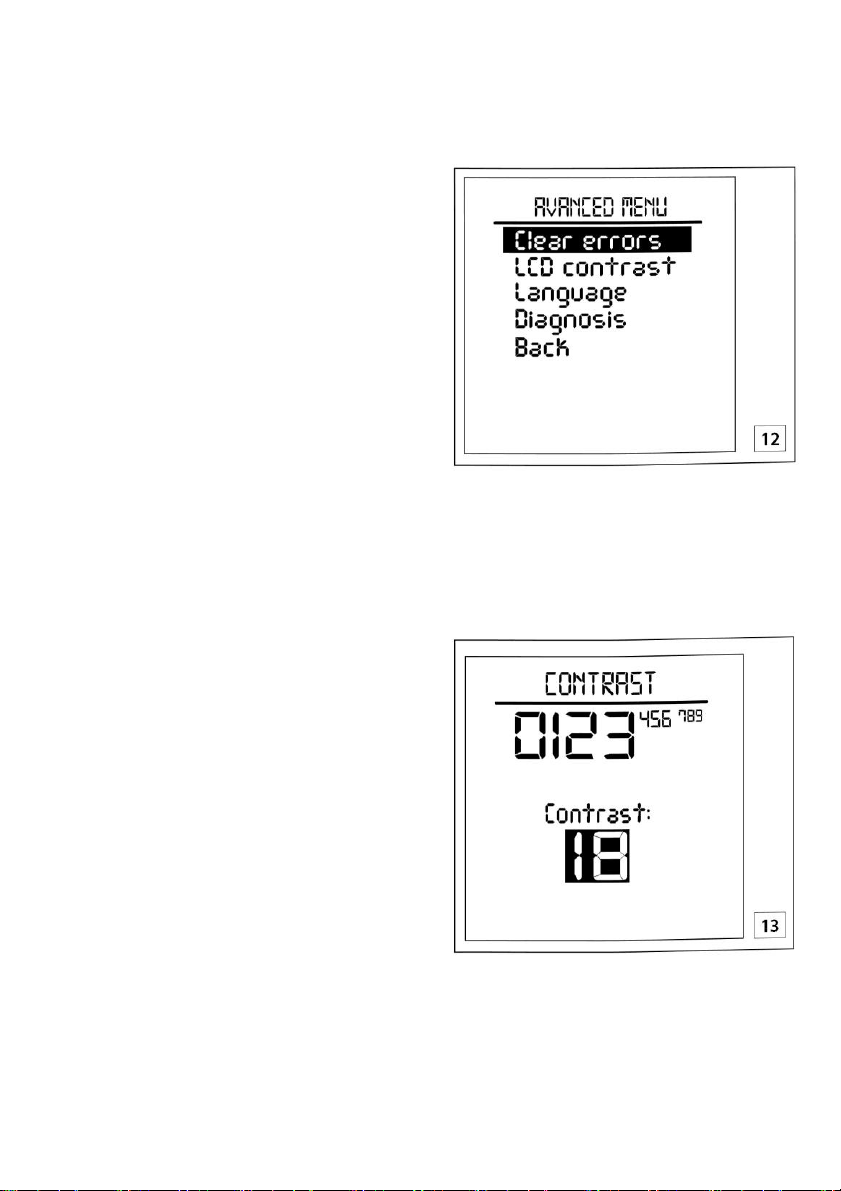

Clear errors (Wyczyść błędy) (rys. 12)

Wymusza zresetowanie wszystkich zapisanych kodów błędów.
Jeśli po wykonaniu tej operacji kod błędu jest nadal wyświetlany,
należy skontaktować się z centrum pomocy technicznej.

Ograniczenie prędkości

Ta pozycja jest zarezerwowana dla serwisanta.

Obwód koła
Ta pozycja jest zarezerwowana dla serwisanta.

Kontrast wyświetlacza LCD (rys. 13)

Służy do ustawiania kontrastu wyświetlacza LCD w celu uzyskania
najlepszej jakości obrazu.
W górnej części wyświetlacza pojawia się wzór znaków
umożliwiający natychmiastową ocenę efektu zmiany kontrastu.
Ustaw wartość za pomocą przycisku (▲), aby zwiększyć ją o 1, lub
przycisku (▼), aby zmniejszyć ją o 1.
Naciśnij przycisk (M), aby potwierdzić ustawioną wartość.

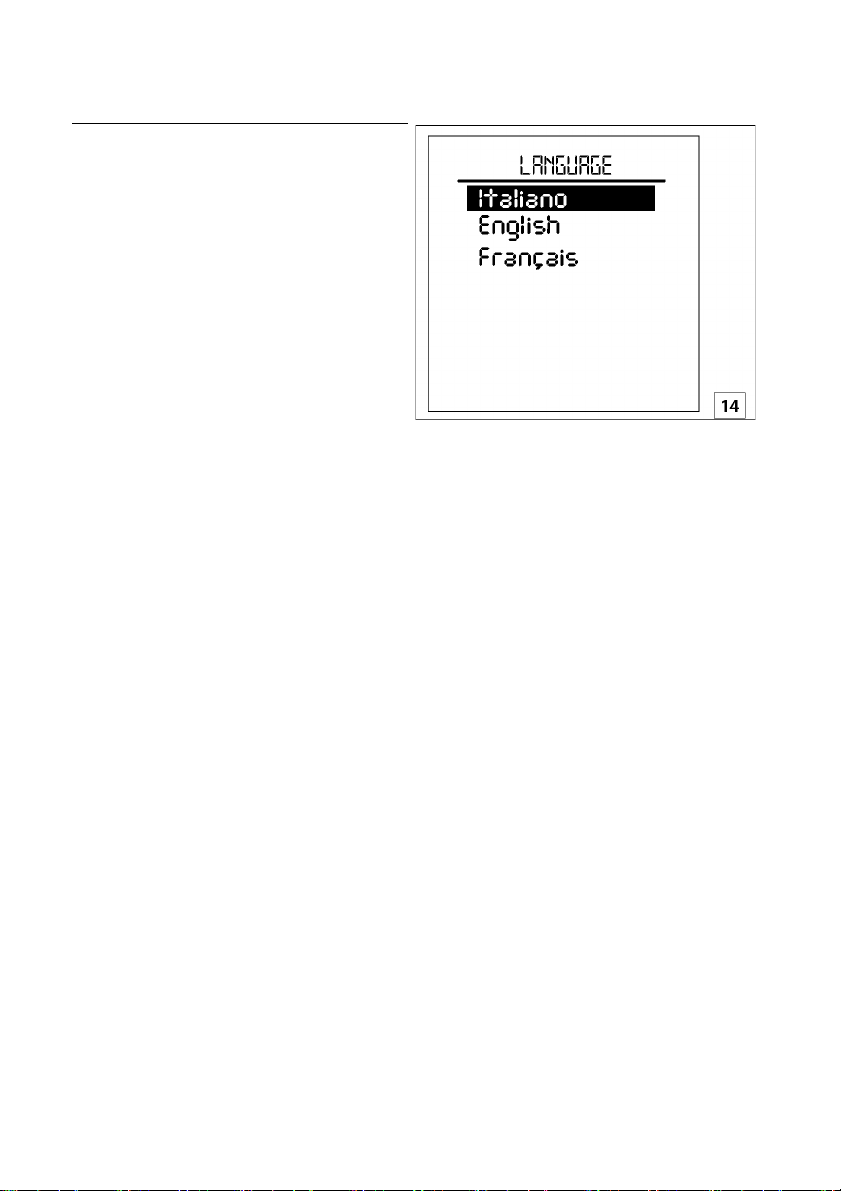

Language (Język) (rys. 14)

Służy do ustawiania języka systemu. Użyj przycisków (▲) i (▼), aby

przewijać dostępne języki. Naciśnij przycisk (M), aby potwierdzić i
zapisać wybrany język.

Diagnostyka

Ta pozycja jest zarezerwowana dla czynności serwisowych wykonywanych przez sprzedawcę.

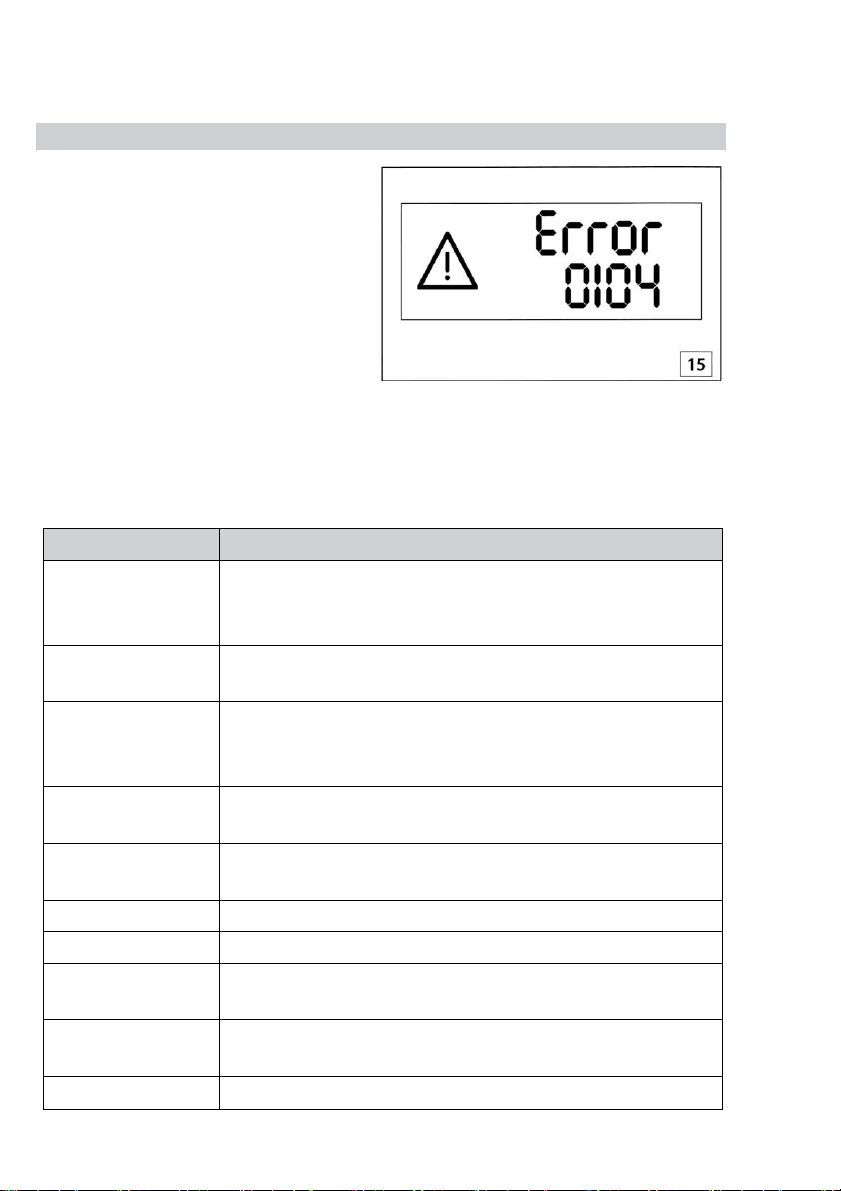

10- WYŚWIETLANE BŁĘDY

W przypadku wystąpienia usterki system ostrzega użytkownika o
problemie, wyświetlając ikonę zagrożenia z czteroliterowym kodem
ułatwiającym identyfikację rodzaju problemu.

UWAGA: W zależności od rodzaju usterki i w celu zapewnienia

bezpieczeństwa, system może uniemożliwić uruchomienie silnika lub może
działać w trybie bezpieczeństwa o obniżonej mocy.
Poniższa tabela pomaga zidentyfikować źródło usterki na podstawie 4­literowego kodu wyświetlanego wraz z komunikatem.

Kod błędu

Opis

0001

Problem z komunikacją z akumulatorem. Dane o stanie akumulatora
mogą być wyświetlane nieprawidłowo. Sprawdź, czy okablowanie i
styki akumulatora są nienaruszone i prawidłowo podłączone.

0101

Problem z komunikacją między napędem a interfejsem HMI. Sprawdź,
czy okablowanie jest sprawne i prawidłowo podłączone.

0104

Czujnik prędkości nie został wykryty. Sprawdź, czy ustawienie
magnesu i czujnika prędkości jest prawidłowe. Sprawdź, czy czujnik
prędkości jest prawidłowo zainstalowany i podłączony.

0105

Niezgodny sygnał momentu obrotowego. Sygnał momentu

obrotowego jest wadliwy. Zmniejszona moc pracy.

0106

Nieodpowiednie przesunięcie momentu obrotowego. Sygnał momentu
obrotowego jest nieprawidłowy.

0801

Uszkodzone czujniki obrotów silnika.

0802

Uszkodzone czujniki obrotów pedałów.

0804

Nadmierna temperatura sterownika. Czujnik temperatury wewnątrz
sterownika wykrył temperaturę wyższą niż próg zagrożenia.

0805

Zbyt wysoka temperatura silnika. Silnik osiągnął temperaturę wyższą
od progu zagrożenia.

0806

Niezgodne z normą napięcie magistrali peryferyjnej.

Kod błędu

Opis

0808

Zablokowany wirnik. Silnik nie uruchomił się z powodu blokady
mechanicznej lub problemu z okablowaniem w jednostce napędowej.

0809

Napięcie akumulatora jest wyższe niż maksymalne dopuszczalne.

0810

Niezgodny sygnał z czujnika prądu.

0811

Napęd wykrył nadmiar prądu.

1101

Problem z komunikacją między interfejsem HMI a napędem. Sprawdź,
czy okablowanie jest nienaruszone i prawidłowo podłączone.

1102

Przycisk na panelu sterowania jest zablokowany.

11 - ROZWIĄZYWANIE PROBLEMÓW

Problem

Przyczyna/rozwiązanie

System nie włącza się
Sprawdź, czy akumulator jest prawidłowo włożony na miejsce i czy
jest naładowany.

Wspomaganie
elektryczne nie jest
aktywne

Sprawdź, czy wybrany poziom wspomagania jest wyższy niż 0 i czy
poziom naładowania akumulatora jest wystarczający.

Wyświetlany jest
komunikat o błędzie

System wykrył usterkę. W zależności od rodzaju usterki, silnik może
być wyłączony lub pracować ze zmniejszoną mocą. Więcej
szczegółów znajduje się w rozdziale 10.

Szyba wyświetlacza jest
zamglona

Z powodu nagłych zmian warunków otoczenia pod szybką mogła się
wytworzyć kondensacja. Kondensacja zniknie po ustabilizowaniu się

temperatury.

12 - CZYSZCZENIE I KONSERWACJA

Nie należy wkładać żadnych elementów do wody ani czyścić ich strumieniem pod wysokim ciśnieniem. Jednostkę HMI należy czyścić za
pomocą szmatki zwilżonej wodą.

13 - UTYLIZACJA

Jednostka HMI, wyświetlacz, panel sterowania, różne akcesoria i opakowanie muszą być utylizowane zgodnie z
obowiązującymi przepisami ochrony środowiska.
Nie wolno wyrzucać żadnych elementów do pojemników na odpady domowe.
Nie wolno wrzucać produktu do ognia.

Dotyczy tylko krajów należących do Unii Europejskiej:

zgodnie z Dyrektywą Europejską 2012/19/UE, zużyty sprzęt elektryczny oraz, zgodnie z Dyrektywą Europejską 2006/66/WE, akumulatory/
niesprawne lub zużyte baterie należy przekazywać do przyjaznych dla środowiska centrów recyklingu.
Jednostki HMI, które już nie działają, należy zwrócić do autoryzowanego sprzedawcy rowerów elektrycznych.

Instrukcja obsługi i konserwacji

ROWER ZE WSPOMAGANIEM ELEKTRYCZNYM

str. 3

Cieszymy się, że wybraliście Państwo nasz produkt. Przed rozpoczęciem korzystania z roweru należy uważnie
przeczytać instrukcję obsługi i konserwacji. Znajdują się tam ważne informacje dotyczące bezpieczeństwa,

dbania o rower i jego konserwacji.

Tłumaczenie Instrukcji oryginalnej dostarczonej przez Producenta.

str. 4

Spis treści ______________________________________________________________________________________

Spis treści .................................................................................................................................................................................. 4

Odniesienie do aktualnego kodeksu ruchu drogowego ...................................................................................... 6

Ostrzeżenia skierowane do użytkownika .................................................................................................................... 7

Wsparcie techniczne ............................................................................................................................................................. 9

Części roweru ........................................................................................................................................................................ 10

Akcesoria ................................................................................................................................................................................. 12

Wskazówki bezpieczeństwa ............................................................................................................................................ 12

Kontrole wstępne ................................................................................................................................................................. 13

Początek eksploatacji ......................................................................................................................................................... 14

Wskazówki dotyczące bezpieczeństwa na rowerze .............................................................................................. 15

Części roweru ........................................................................................................................................................................ 21

Używanie i regulacja przerzutek .............................................................................................................................. 21

Regulacja siodełka ......................................................................................................................................................... 22

Regulacja kierownicy ..................................................................................................................................................... 24

Koła ....................................................................................................................................................................................... 26

Mocowanie kół ........................................................................................................................................................... 26

Obręcze ......................................................................................................................................................................... 28

Opony ........................................................................................................................................................................... 29

Tarcze hamulcowe .......................................................................................................................................................... 29

str. 5

Rowery z amortyzatorami........................................................................................................................................... 30

Pedały zatrzaskowe ....................................................................................................................................................... 30

Bagażniki ............................................................................................................................................................................ 31

Konserwacja ........................................................................................................................................................................... 33

Narzędzia ........................................................................................................................................................................... 34

Kontrole przed każdą podróżą ................................................................................................................................. 35

Po długiej i trudnej podróży ..................................................................................................................................... 36

Mocowanie głównych śrub ........................................................................................................................................ 38

Co robić w przypadku .................................................................................................................................................. 38

... przebicia opony: ...................................................................................................................................................... 38

... złamania szprychy .................................................................................................................................................. 40

Długie przerwy w eksploatacji ....................................................................................................................................... 40

Gwarancja ................................................................................................................................................................................ 41

Warunki .............................................................................................................................................................................. 42

Rowery elektryczne informacje ogólne……………………………………………………………………………………. 43

Warunki gwarancji dotyczące roweru ................................................................................................................... 44

Adnotacje serwisowe .................................................................................................................................................... 48

str. 6

Odniesienie do aktualnego kodeksu ruchu drogowego _______________________________________________

Przed rozpoczęciem korzystania z roweru zalecamy sprawdzenie i przestrzeganie przepisów regulujących ruch

drogowy. W każdym kraju istnieją szczególne przepisy regulujące ruch rowerów na drogach publicznych.

str. 7

Ostrzeżenia skierowane do użytkownika ________________________________________________________________

1) Przeczytaj uważnie niniejszą instrukcję: zawiera ona informacje ważne dla Twojego bezpieczeństwa.

2) Jeśli z roweru będą korzystać inne osoby, upewnij się, że przed użyciem zapoznają się z niniejszą instrukcją.

3) Poproś o dostarczenie roweru całkowicie zmontowanego i wyregulowanego.

4) Sprzedawca może dokonać regulacji roweru. W celu późniejszej regulacji i konserwacji kontaktuj się ze

specjalistycznym personelem.

OSTRZEŻENIE: Jeśli rower nie jest prawidłowo wyregulowany, może stanowić zagrożenie dla
Ciebie i innych.

5) Przed korzystaniem z roweru do celów sportowych lub przed intensywną aktywnością fizyczną z jego

wykorzystaniem, należy skonsultować się z lekarzem, aby określić, czy planowana aktywność jest

dopuszczalna ze względu na stan zdrowia. Zalecenie to jest szczególnie ważne w przypadku występowania
chorób.

str. 8

6) Zapoznaj się z rowerem, z jego częściami i zabezpieczeniami. Ćwicz korzystanie ze sprzętu, aż będziesz w

stanie używać go prawidłowo.

7) Poniższa tabela przedstawia ograniczenia w korzystaniu z roweru zależnie od jego rodzaju i sytuacji

użytkowania. Jeśli nie masz pewności, do jakiej kategorii należy Twój rower, zapytaj sprzedawcę lub
skontaktuj się bezpośrednio z naszym działem wsparcia.

Asfalt

Brak nawierzchni

Bezdroża

Rowery wyścigowe

Tak

Nie

Nie

Rowery trekkingowe

Tak

Tak

Tak

Rowery górskie i przełajowe

(1)

Tak

Tak

Tak

OSTRZEŻENIE: Bezdroża oznaczają normalne i rozsądne użytkowanie roweru na nawierzchni, której

nie można zaklasyfikować jako drogi. Wyklucza to wszelkie użytkowanie w terenie takie, jak

skoki

(2)

, zjazdy po zboczach (downhill), użytkowanie ekstremalne itd.

•|

Ta kategoria obejmuje również rodzinę modeli Free-Spirit

2

W przypadku rowerów z oznaczeniem BMX możliwe jest również wykonywanie skoków, jednak w granicach odpowiedniej kategorii

str. 9

Użytkownik przyjmuje pełną odpowiedzialność za wszelkie szkody fizyczne i materialne, na które on lub osoby

trzecie mogą zostać narażone z powodu uszkodzenia roweru lub jego elementów w sytuacjach, do których
rower nie został zaprojektowany.

Podczas użytkowania na drodze uważaj na wszelkie możliwe dziury w nawierzchni, a także na obecność włazów,

szyn, żwiru i innych zagrożeń.

Producent nie ponosi żadnej odpowiedzialności za niewłaściwe korzystanie z produktu.

8) Twój rower został zaprojektowany do przewozu jednej osoby. Producent nie odpowiada za wypadki

spowodowane równoczesnym korzystaniem z roweru przez więcej niż jedną osobę, przeładowaniem lub
bagażem nieprawidłowo przymocowanym do odpowiednich bagażników.

Wsparcie techniczne ______________________________________________________________________________________

Twój sprzedawca zna wszystkie techniczne aspekty naszych rowerów. Pomógł Ci wybrać odpowiedni typ roweru,

aby zaspokoić Twoje potrzeby, zarówno pod względem modelu, jak i wymiaru, i jest w pełni
wykwalifikowany, aby doradzić Ci w zakresie prawidłowego użytkowania roweru, np. odpowiedniego
położenia siodła.

str. 10

Części roweru _______________________________________________________________________________________________

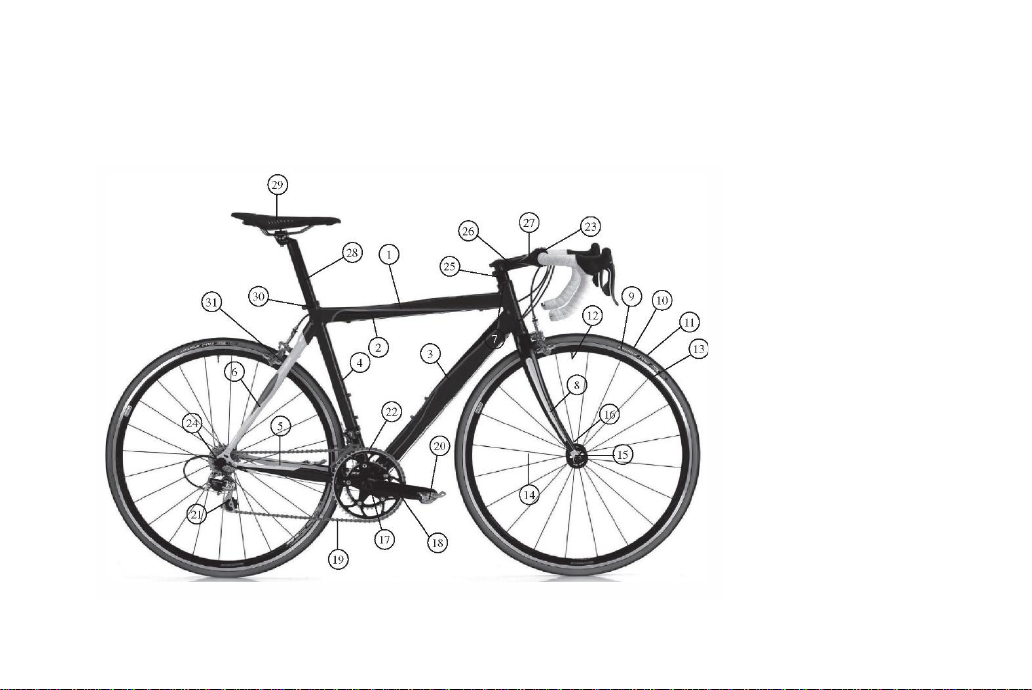

Zanim przejdziesz do dalszej części instrukcji, zapoznaj się z częściami roweru (rys. 2A, 2B).

1 rama
2 rura górna
3 rura dolna
4 rura podsiodełkowa
5 rura dolna tylnego trójkąta
6 rura górna tylnego trójkąta
7 główka ramy
8 widelec
9 koło
10 opona
11 bieżnik
12 wentyl
13 obręcz
14 szprychy
15 piasta
16 szybkozamykacz
17 suport
18 korba
19 łańcuch
20 pedał
21 przerzutka tylna
22 przerzutka przednia
23 manetki przerzutek
24 tylna zębatka
25 mocowanie mostka
26 mostek kierownicy
27 kierownica
28 sztyca
29 siodełko
30 zacisk sztycy
31 hamulec

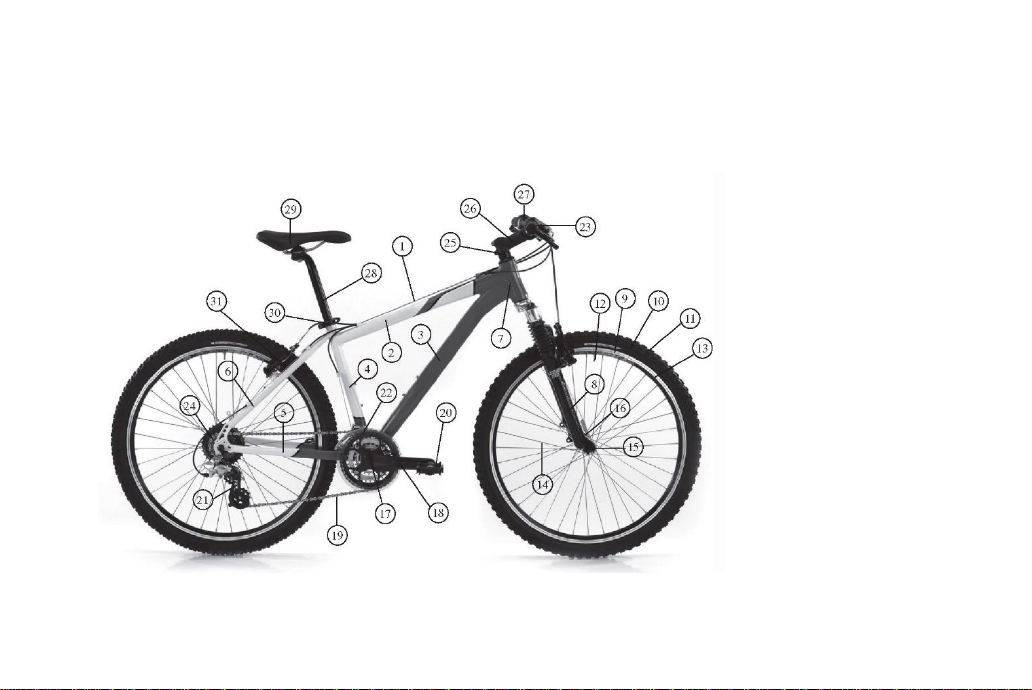

str. 11

1 rama
2 rura górna
3 rura dolna
4 rura podsiodełkowa
5 rura dolna tylnego trójkąta
6 rura górna tylnego trójkąta
7 kierownica
8 widelec
9 koło
10 opona
11 bieżnik
12 wentyl
13 obręcz
14 szprychy
15 piasta
16 szybkozamykacz
17 suport
18 korba
19 łańcuch
20 pedał
21 przerzutka tylna
22 przerzutka przednia
23 manetki przerzutek
24 tylna zębatka
25 mocowanie mostka
26 mostek kierownicy
27 kierownica
28 sztyca
29 siodełko
30 zacisk sztycy
31 hamulec

str. 12

Akcesoria __________________________________________________________________________________________________

Należy zastosować dodatkowe akcesoria, dokładnie przestrzegając instrukcji montażu zwykle dołączonych do

produktu.

Wskazówki bezpieczeństwa ______________________________________________________________________________

Podczas montażu akcesoriów należy uważać, aby nie manipulować lub uniemożliwić działania elementów

roweru.

- Przewożenie dzieci z przodu roweru sprawia, że jazda jest trudna i niestabilna. Zaleca się używanie tylnego

siedzenia z homologacją. Zawsze sprawdź, czy siedzenie rowerowe nie pozwala dziecku przypadkowo
włożyć nogi w koło.

- Upewnij się, że wszystkie połączenia są poprawnie zamocowane.

- W przypadku siodełka z amortyzatorem, siedzenia mocowanego do bagażnika, dobrze jest korzystać z

zabezpieczeń, które uniemożliwiają dziecku włożenie palców między elementy tych konstrukcji.

- Stosowanie aerodynamicznych przedłużeń kierownicy lub rogów wymaga pewnego poziomu umiejętności

i normalne kierowanie i hamowanie może na początku nie być intuicyjne. Dlatego ćwicz na rowerze na
drogach, gdzie nie występuje ruchu, gdzie nie ma przeszkód ani innych niebezpieczeństw.

str. 13

- Stosowanie stabilizatorów (kół bocznych) w rowerach dziecięcych może powodować pewne ryzyko.

Nieprawidłowe użytkowanie, np. przewożenie innego dziecka stojącego na stabilizatorach, może
spowodować złamanie stabilizatora i upadek. Podczas normalnego użytkowania ważne jest, aby upewnić
się, że podczas kierowania, przy większej prędkości istnieje ryzyko przewrócenia się z powodu uniesienia
tylnego koła.

Kontrole wstępne ________________________________________________________________________________________

Rower został sprawdzony w trakcie i po zakończeniu produkcji. Zawsze poproś sprzedawcę o dostarczenie

roweru gotowego do użycia na drodze. W każdym razie, jeśli zauważysz jakiekolwiek nieprawidłowości,
przed użyciem roweru skontaktuj się ze sprzedawcą i nie używaj roweru, dopóki problem nie zostanie
rozwiązany.

Przed użyciem roweru upewnij się, że wiesz, która dźwignia uruchamia hamulec przedni, a która

tylny. Zwykle prawa dźwignia uruchamia hamulec tylny, a lewa – przedni.

str. 14

Początek eksploatacji ____________________________________________________________________________________

Twój rower wytrzyma dłużej i będzie działał lepiej, jeśli przed długotrwałym obciążeniem będzie eksploatowany

delikatnie. Po okresie początkowej eksploatacji, linki sterownicze i szprychy kół ustabilizują się i być może
będą musiały być wyregulowane przez serwis. Przeprowadzając mechaniczną kontrolę bezpieczeństwa
opisaną w rozdziale „Kontrole przed każdą podróżą", możesz dokładnie określić, co należy wyregulować.
Chociaż wszystko może wydawać się w porządku, zawsze najlepiej jest zabrać rower do serwisu w celu
znacznie dokładniejszej kontroli. Zasadniczo sprzedawcy zalecają sprawdzenie rowerów po 30 dniach.

Aby dokładnie określić, kiedy nadszedł czas na sprawdzenie roweru, sprawdź liczbę godzin użytkowania: po 3

do 5 godzinach intensywnego użytkowania w terenie lub po 10 do 15 godzinach użytkowania na drodze,
jeśli nie był narażony na szczególne obciążenia. W każdym razie, w przypadku podejrzenia nieprawidłowości,
przekaż rower do serwisu przed dalszym użyciem.

str. 15

Wskazówki dotyczące bezpieczeństwa na rowerze ____________________________________________________

Jeśli rower ma być używany przez dziecko, powinno ono przeczytać niniejszą instrukcję z osobą dorosłą.
Bezpieczeństwo na rowerze jest niezwykle ważnym czynnikiem, który wymaga przestrzegania określonych

norm zachowania:

- Znajomość i przestrzeganie przepisów regulujących ruch drogowy: w każdym kraju istnieją przepisy

określające ruch rowerowy.

- Zawsze jedź we właściwym kierunku, w rzędzie i prosto.

- Nie jeźdź po chodnikach i zawsze ustępuj pierwszeństwa pieszym.

- Na drogach i w ich pobliżu zawsze możesz natrafić na pieszych, samochody, innych rowerzystów, itp.

Dlatego szanuj ich prawa i bądź tolerancyjny, jeśli naruszą Twoje.

- Uważaj na pojazdy, które wjeżdżają na drogę, które niespodziewanie hamują i mogą jechać w Twoją stronę:

Uważaj na drzwi samochodów, które mogą zostać otwarte w każdej chwili.

- Nie rób zawodów na drogach otwartych dla ruchu.

str. 16

- Nie przewoź dzieci bez odpowiedniego sprzętu i upewnij się, że sprzęt taki jest zgodny z obowiązującymi

w danym kraju przepisami.

- Nie noś przedmiotów, które mogą uniemożliwić widzenie lub pełną kontrolę nad rowerem.

- Zwolnij w pobliżu skrzyżowań.

- Podczas użytkowania na drodze uważaj na możliwe dziury w nawierzchni, a także na obecność włazów,

szyn, żwiru i innych zagrożeń, które mogą spowodować utratę przyczepności kół.

- Przez tory należy przejeżdżać z mniejszą prędkością, prostopadle do nich. Jeśli nie jesteś pewien, czy uda Ci

się pokonać przeszkodę jadąc na rowerze, zejdź z niego.

- Sygnalizuj ręką, z wyprzedzeniem wszelkie zmiany kierunku.

- Zawsze jedź z obiema rękami na kierownicy (z wyjątkiem sytuacji, gdy musisz wskazać zmianę kierunku).

- Zawsze jeźdź ostrożnie, nie odrywając uwagi od ruchu. Zawsze wyobrażaj sobie, że inni użytkownicy dróg,
są tak pochłonięci tym, co robią, że nawet cię nie zauważają.

- Nie używaj słuchawek do słuchania radia lub muzyki.

str. 17

- Nie wykonuj żadnych ostrych lub nieoczekiwanych manewrów.

- Zawsze pamiętaj o korzystaniu z akustycznych urządzeń sygnalizacyjnych. Jeśli Twój model nie jest

wyposażony w takie urządzenia, skontaktuj się ze specjalistycznym sprzedawcą, aby wyposażyć rower w taki
sprzęt zgodnie z obowiązującymi przepisami.

- W przypadku rowerów przeznaczonych dla dzieci, rodzice lub nauczyciele powinni zawsze upewnić się, że

dziecko zostało prawidłowo poinformowane o korzystaniu z roweru, w szczególności o bezpiecznym
korzystaniu z hamulców.

Pamiętaj, że zawsze najlepiej jest nosić homologowany kask ochronny podczas jazdy na
rowerze.

Korzystaj z roweru w zgodzie z naturą i ludźmi.

Podczas zjazdów

- Podczas hamowania używaj hamulca tylnego.

- Postępuj ostrożnie: Podczas hamowania koła mogą stracić przyczepność, w takim przypadku trudno jest

kontrolować pojazd.

str. 18

W nocy

Aby korzystać z roweru w nocy, należy wziąć pod uwagę złą widoczność roweru przez innych użytkowników

drogi. Przestrzegaj następujących zasad:

- Upewnij się, że rower ma niezależny i wydajny system oświetlenia oraz prawidłowo dopasowany komplet

odblasków. Korzystanie z rowerów w nocy bez systemu oświetlenia jest niebezpieczne i zabronione w
niektórych krajach (sprawdź w kodeksie ruchu drogowego kraju, w którym rower jest używany).

- Noś jasne, najlepiej odblaskowe ubranie.

- Zawsze podróżuj możliwie blisko jezdni.

Na mokrych nawierzchniach

Podczas jazdy w deszczu lub na mokrych drogach przyczepność opon i widoczność są drastycznie zmniejszone,

a droga hamowania wydłuża się, dlatego należy przestrzegać następujących środków ostrożności:

- Upewnij się, że opony i hamulce są w idealnym stanie.

- Upewnij się, że rower ma niezależny i wydajny system oświetlenia oraz prawidłowo dopasowany komplet

odblasków. Korzystanie z rowerów w nocy bez oświetlenia jest niebezpieczne i zabronione w niektórych
krajach (sprawdź w kodeksie ruchu drogowego kraju, w którym rower jest używany).

str. 19

- Noś jasne, najlepiej odblaskowe ubranie.

- Nie używaj parasoli ani odzieży ochronnej, która może utrudniać kierowanie, obsługę dźwigni lub ograniczać

widoczność.

- Jedź ze zmniejszoną prędkością.

- Zachowaj dłuższe odległości bezpieczeństwa.

- Hamuj z wyprzedzeniem, delikatnie i stopniowo.

Na bezdrożach

Korzystając z roweru w terenie, przestrzegaj następujących zasad:

- Noś odpowiednią odzież.

- Przestrzegaj lokalnych przepisów dotyczących dostępu do ścieżek i dróg polnych.

- Szanuj pieszych i własność prywatną.

- Podczas zjazdów zmniejsz prędkość i hamuj stopniowo i delikatnie.

str. 20

Wskazówki bezpieczeństwa _____________________________________________________________________________

Skoki i uderzenia o przeszkody mogą naruszyć konstrukcję roweru i uszkodzić go.

Przed kontynuowaniem dokładnie sprawdź przeszkody i, jeśli to możliwe, omijaj je, zszedłszy z roweru.

str. 21

Części roweru ______________________________________________________________________________________________

Używanie i regulacja przerzutek

Celem przerzutek jest przenoszenie łańcucha z jednego koła zębatego na drugie, co umożliwia stosowanie

różnych przełożeń. Podczas jazdy pod górę zaleca się stosowanie przełożeń, które pozwalają kierowcy
wywierać mniejszy nacisk na pedały. Na płaskich powierzchniach i zjazdach można stosować przełożenia,
które umożliwiają bardziej efektywne pedałowanie.

Po zapoznaniu się z przełożeniami łatwo jest znaleźć takie, który najbardziej odpowiada indywidualnym

wymaganiom. Różne przełożenia pozwalają każdemu rowerzyście utrzymać stałą prędkość pedałowania w
różnych warunkach drogowych, aby zoptymalizować wysiłek fizyczny.

Optymalna prędkość pedałowania zależy bezpośrednio od kondycji fizycznej każdej osoby. Znajomość roweru i

własnych możliwości pozwala pokonać daną trasę przy minimalnym zużyciu energii.

Z rowerem dostarczono instrukcję obsługi przerzutek. Sięgnij po nią za każdym razem, gdy konieczna jest

regulacja. W przypadku trudności skontaktuj się ze sprzedawcą lub mechanikiem.

str. 22

Ważne

- Nie zmieniaj biegów, gdy rower stoi w miejscu. Przełożenia można zmieniać tylko podczas jazdy,

przykładając zmniejszony i stały nacisk na pedały.

- Nigdy nie obracaj pedałów do tyłu, łańcuch może spaść.

- Unikaj przełożeń: mała zębatka z przodu i z tyłu, duża zębatka z przodu i z tyłu, ponieważ wówczas łańcuch

będzie pracować pod zbyt dużym kątem, co może spowodować większe zużycie łańcucha i zębów zębatek.

Regulacja siodełka

Prawidłową wysokość siodełka pokazano na rys. 1.
Gdy pedał jest w najniższym położeniu, noga rowerzysty powinna być

nadal lekko zgięta.

Ponadto powinien być w stanie dotknąć podłoża obiema stopami.

Rys. 1

str. 23

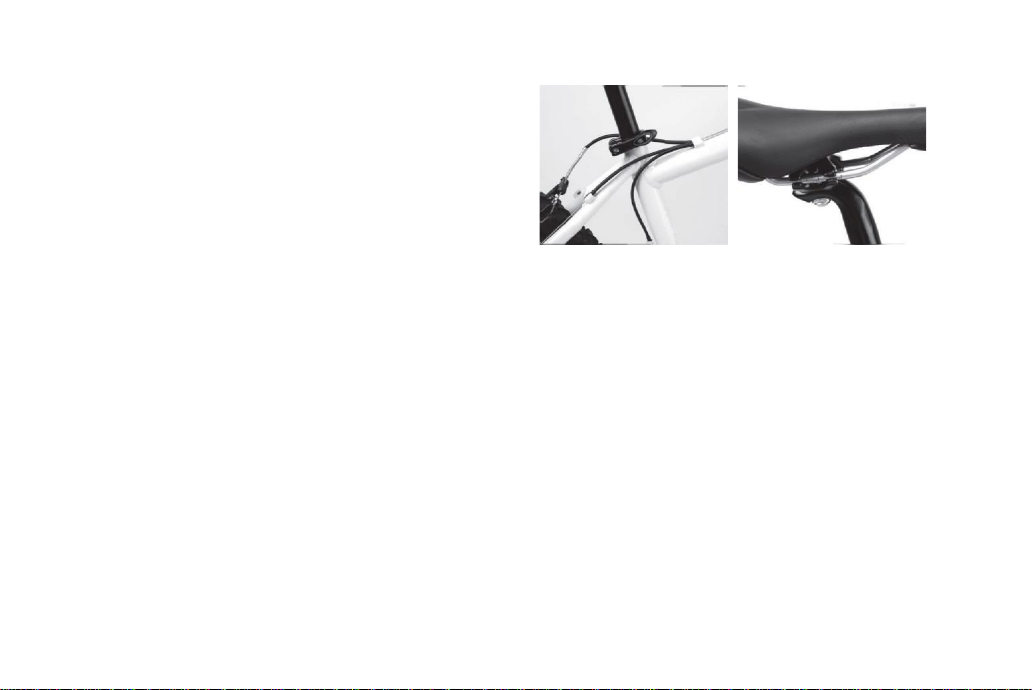

Po ustawieniu wysokości siodełka upewnij się, że zacisk

sztycy (rys. 2) jest dobrze napięty (10/12 Nm

(3)

).

Optymalne położenie siodełka ustaw za pomocą

zacisku siodełka (rys. 3), Upewnij się, że śruby
mocujące są mocno dokręcone (15/18 Nm

(3)

).

Wskazówki bezpieczeństwa ______________________

- Nigdy nie wyciągaj sztycy ponad zaznaczoną maksymalną wysokość użytkowania.

- Po wykonaniu wszystkich regulacji siodełka i zablokowaniu mocowań przytrzymaj siodełko i spróbuj obróć

je w obu kierunkach, upewniając się, że się nie poruszy, z wyjątkiem użycia bardzo dużej siły.

- Przed każdym użyciem upewnij się, że siodełko jest dobrze przymocowane.

3

Jeśli nie podano inaczej na komponencie lub w instrukcji.

Rys. 2

Rys. 3

str. 24

Regulacja kierownicy

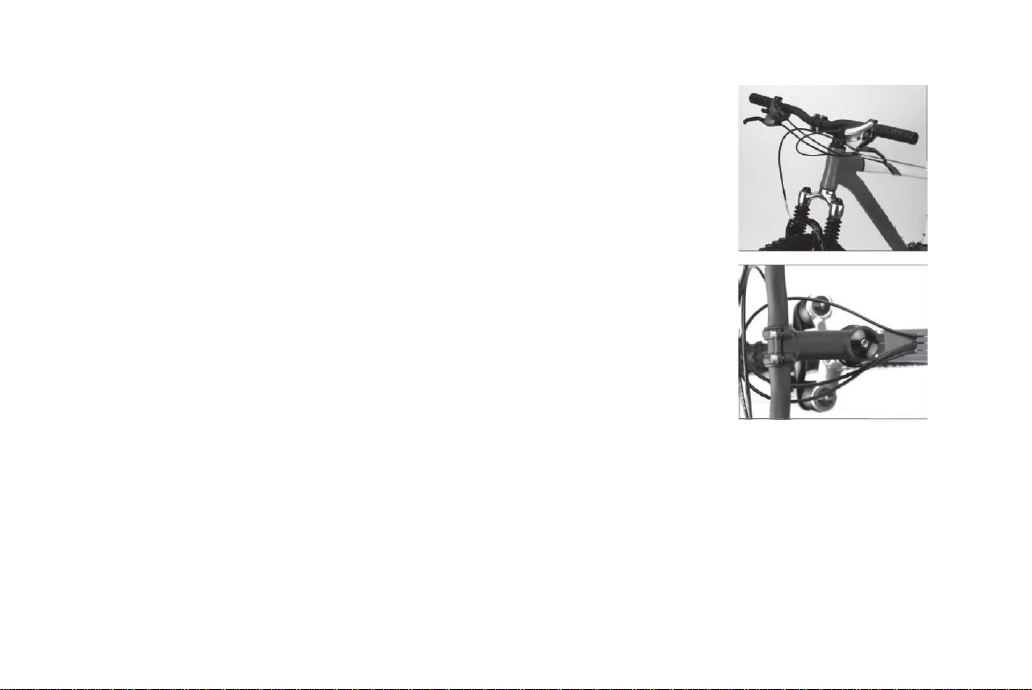

Kierownicę można podnieść lub opuścić na 2 sposoby (rys. 4):

- W przypadku mostka kierownicy z trzonem, poluzuj śruby rozporowe powyżej

trzonu (rys. 5). Podnieś lub opuść na odpowiednią wysokość. Przytrzymaj trzon
i dokręć śrubę rozporową (8/10 Nm

(4)

).

- W przypadku mostka typu A-HEAD (bez trzonu), gdy rower jest dostarczony,

możliwe jest tylko opuszczenie kierownicy. W tym celu poluzuj boczne śruby
mocujące mostek do widelca, a następnie odkręć i wyjmij śrubę rozporową
(rys. 5). Po zdjęciu kierownicy usuń podkładki, aby obniżyć kierownicę na
żądaną wysokość. Ponownie zamontuj kierownicę i śrubę rozporową i śruby
mocujące (następującymi momentami dokręcania: 8/10 i 8/10 Nm

(4)

),

wykonując te same czynności w odwrotnej kolejności. Usunięte przekładki
można wstawić między nasadkę a śrubę rozprężną w celu późniejszych
regulacji lub, jeśli pożądana jest ostateczna regulacja, nadmiar widelca można
odciąć.

4

Jeśli nie podano inaczej na komponencie lub w instrukcji.

Rys. 4

Rys. 5

str. 25

Niektóre mostki kierownicy (szczególnie w rowerach trekkingowych) mają

możliwość zmiany nachylenia za pomocą odpowiedniej śruby (18/20 Nm

(5)

).

W przypadku rowerów szosowych kierownicę należy ustawić tak, aby końce były

lekko skierowane do tyłu i do dołu. W rowerach z płaską kierownicą powinna
być ona równoległa do podłoża.

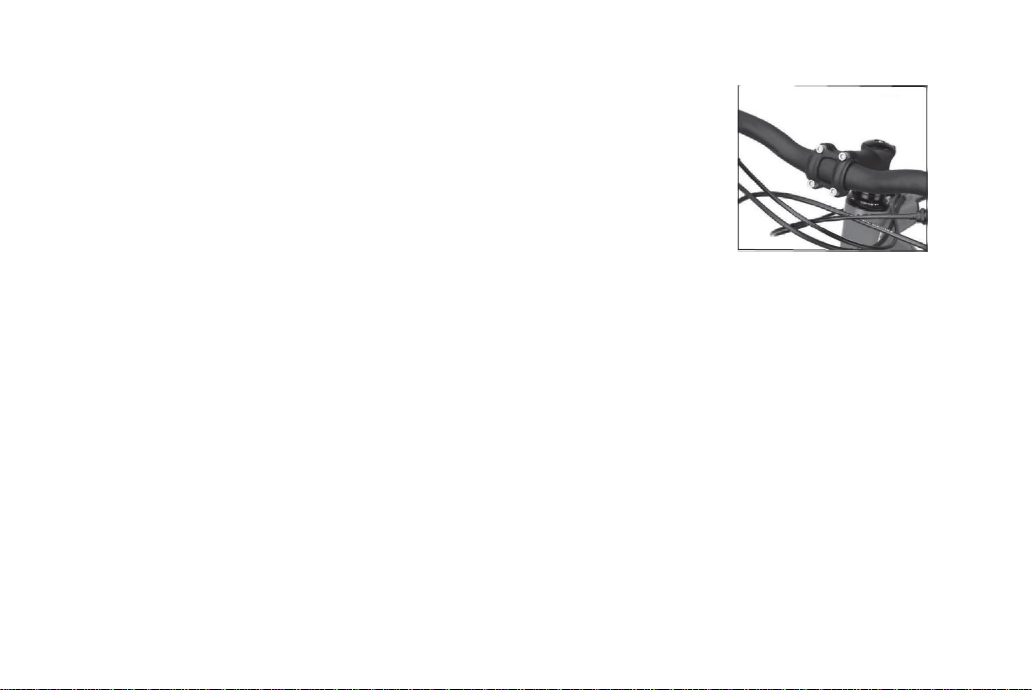

Aby osiągnąć te położenia, poluzuj śrubę mocującą (lub śruby) znajdujące się
na główce mostka kierownicy (rys. 6). Obróć kierownicę w najlepsze położenie
i ponownie dokręć śruby mocujące (9 Nm x M5, 12/14 Nm x M6 i 14/18 Nm x

M8

(5)

).

Wskazówki bezpieczeństwa ________________________________________________

- Nie próbuj prostować wygiętej kierownicy po upadku: w takim przypadku należy ją niezwłocznie wymienić.

- Nigdy nie podnoś kierownicy poza oznaczenie minimalnego włożenia umieszczone na trzonie.

- Nigdy nie ustawiaj kierownicy roweru wyścigowego w pozycji pionowej lub górą do dołu.

- Po wszystkich regulacjach kierownicy i dokręceniu śrub, kierownica i mostek nie powinny się poruszać z

wyjątkiem bardzo mocnego nacisku. Ponadto kierownica nie powinna się obracać względem widelca, z
wyjątkiem bardzo mocnego nacisku.

5

Jeśli nie podano inaczej na komponencie lub w instrukcji.

Rys. 6

str. 26

- Jeśli rower jest wyposażony w mostek typu A-HEAD, w sprawie regulacji skontaktuj się ze specjalistycznym

sprzedawcą.

Koła

Mocowanie kół

W rowerach występują różne systemy mocowania kół.
Większość naszych rowerów jest wyposażona w piasty z szybkozamykaczami. Ten

typ pozwala na łatwe i szybkie zdjęcie koła w celu transportu, naprawy lub

wymiany.

Aby zdjąć przednie koło, poluzuj i/lub zdejmij zacisk linki hamulca i jego szczęki.

Pociągnij dźwignię blokującą piastę w położenie „otwarta” (rys. 7). Wiele
modeli ma wskazówki bezpieczeństwa dotyczące przedniego widelca. W takim
przypadku częściowo odkręć śrubę po przeciwnej stronie szybkozamykacza.

Aby zdemontować tylne koło, najpierw ustaw łańcuch na najmniejszym tylnym

biegu. Poluzuj i/lub usuń zacisk kabla hamulca, usuń szczęki i postępuj jak
opisano powyżej.

Rys. 7

str. 27

Jeśli koła są przymocowane śrubami, poluzuj obie śruby i wyjmij je, aby ściągnąć

podkładki lub inne pomocnicze elementy mocujące z osi piasty.

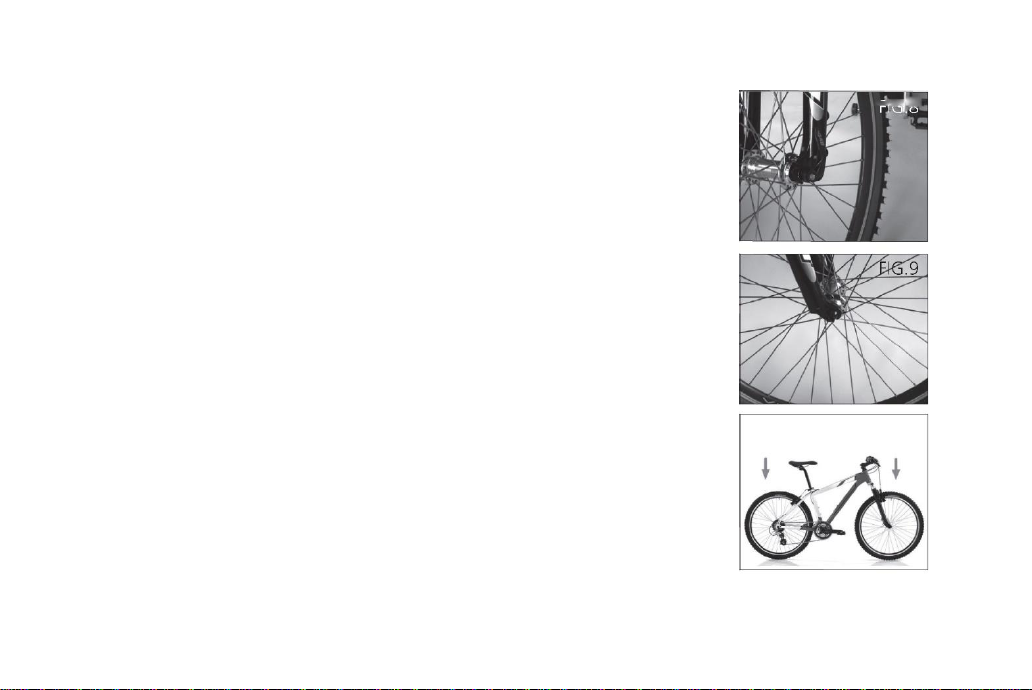

Aby ponownie przymocować koła, włóż ich osie między widły, upewniając się, że

są wyśrodkowane i że osłony nie dotykają hamulców tarczowych, następnie

zamknij szybkozamykacze (rys. 8).

Upewnij się, że podkładka zabezpieczająca na przednim kole, jeśli występuje, jest

prawidłowo umieszczona na widelcu. Podczas zamykania dźwignia blokująca
powinna napotykać stopniowy opór. Jeśli tak się nie stanie, stopniowo
dokręcaj śrubę po przeciwnej stronie piasty (rys. 9), aż do uzyskania
prawidłowego zamocowania.

W przypadku mocowania za pomocą śrub, stopniowo dokręcaj śruby po obu

stronach (przód: 20/24 Nm

(5)

; tył: 24/29 Nm

(6)

).

Załóż i przymocuj szczęki hamulca.

Upewnij się, że koła zostały prawidłowo zablokowane, przykładając do nich

nacisk, jak pokazano na rys. 10.

6

Jeśli nie podano inaczej na komponencie lub w instrukcji.

Rys. 8

Rys. 9

Rys. 10

str. 28

Wskazówki bezpieczeństwa ______________________________________________________________________________

- Nie mocuj kół tylko za pomocą śruby regulacyjnej. Zawsze używaj dźwigni szybkozamykacza, która

napotyka opór w trakcie zamykania.

- Przed użyciem roweru zawsze sprawdź mocowanie kół, unosząc je nad podłoże i wywierając nacisk od

dołu. Koło nie powinno się poruszać. Jeśli koło nie jest dobrze zamocowane, powtórz czynności opisane
powyżej. Błąd w montażu lub regulacji może spowodować upadek z poważnym ryzykiem dla rowerzysty.

- Nie usuwaj mocowań.

- W przypadku wątpliwości związanych z opisanymi operacjami skontaktuj się ze specjalistycznym sprzedawcą.

Obręcze _____________________________________________________________________________________________________

Z czasem, przy nacisku na hamulce, obręcze ulegają zużyciu. Dlatego zawsze najlepiej jest sprawdzić stan

obręczy i w razie potrzeby wymienić je.

Niektóre typy obręczy mają rowki (linie lub kropki) na obwodzie, które pomagają ustalić stan zużycia

powierzchni kontaktu hamulców. Jeśli rowki te znikną, oznacza to, że należy je wymienić.

W przypadku wszystkich innych obręczy najlepiej jest wymieniać je co 3 zmiany tarcz hamulcowych. Skontaktuj

się ze sprzedawcą w celu uzyskania prawidłowej oceny.

str. 29

Opony ______________________________________________________________________________________________________

Prawidłowe ciśnienie w oponach pozwala pedałować z mniejszym wysiłkiem i z większą przyczepnością do

podłoża.

Optymalne wartości są podane z boku opon. Zalecane ciśnienie wynosi od 6 do 8 barów (85 i 113 p.s.i.).

Wskazówki bezpieczeństwa _________________________________________________________________

- Przed użyciem roweru zawsze sprawdź ciśnienie w oponach za pomocą specjalnego manometru.

- W przypadku opon dętkowych skontaktuj się ze sprzedawcą w celu uzyskania porady na temat prawidłowej

procedury klejenia w przypadku przebicia.

Tarcze hamulcowe ________________________________________________________________________________________

Tarcze hamulcowe, podobnie jak obręcze, ulegają zużyciu. W zakresie postępowania z tarczami i ich wymiany

stosuj wskazówki dotyczące obręczy.

str. 30

Rowery z amortyzatorami _______________________________________________________________________________

W zakresie regulacji i konserwacji amortyzatorów, skontaktuj się ze specjalistycznym sprzedawcą lub zapoznaj

się z dostarczoną instrukcją widelca/amortyzatora.

Pedały zatrzaskowe ______________________________________________________________________________________

Automatyczne zatrzaski na pedałach służą do blokowania stopy na pedale w prawidłowej pozycji, co pozwala

osiągnąć maksymalną wydajność pedałowania.

Działają one jak wiązania nart: na podeszwie buta umieszczona jest płytka, która wpina się w mechanizm

sprężynowy przymocowany do pedału. Tego rodzaju szybkie mocowanie wymaga specjalnego rodzaju buta,
zaprojektowanego specjalnie dla marki i rodzaju używanego pedału.

Wiele szybkich mocowań jest regulowanych, dzięki czemu rowerzysta może dostosować siłę potrzebną do

wpięcia lub wypięcia stopy z pedału zgodnie z własnymi wymaganiami.

Poproś sprzedawcę, aby udzielił informacji w tym zakresie.

str. 31

OSTRZEŻENIE: Korzystanie z pedałów zatrzaskowych wymaga umiejętności, które można nabyć

tylko poprzez praktykę. Dopóki nie stanie się ono instynktowne, korzystanie z nich wymaga
koncentracji, która może odwrócić uwagę rowerzysty i spowodować, że straci on kontrolę nad
rowerem, co spowoduje upadek. Ćwicz używanie takich pedałów na drogach nieuczęszczanych,
gdzie nie ma przeszkód ani innych niebezpieczeństw.

Bagażniki _________________________________________________________________________________________________

Nasze rowery miejskie, trekkingowe i niektóre rowery dziecięce są sprzedawane z bagażnikami.

Rowery posiadają odpowiednie mocowanie bagażnika.
Bagażniki mają sztywną konstrukcję wspornikową, mocowaną śrubami z łbem sześciokątnym (M5 x 0.8, moment

dokręcania 6/8 Nm

(7)

) do pionowej rury ramy (w przypadku tylnych bagażników) lub do widelca (w

przypadku bagażników przednich).

Maksymalna nośność naszych bagażników to 25 kg

(7)

w przypadku bagażników zamontowanych z tyłu i 18 kg

(7)

w przypadku bagażników zamontowanych z przodu. Informacja ta znajduje się na samym bagażniku.
Ponadto nasze bagażniki nadają się do mocowania fotelików dziecięcych dostępnych obecnie na rynku.
Nie są one jednak przeznaczone do ciągnięcia wózków lub przyczepek dla dzieci.

7

Jeśli nie podano inaczej na komponencie lub w instrukcji.

str. 32

Wskazówki bezpieczeństwa ______________________________________________________________________________

- Przed rozpoczęciem korzystania z roweru zawsze upewnij się, że śruby mocujące bagażniki i siedzenia są

dobrze przykręcone. Ponadto sprawdź, czy nie ma luźnych pasów ani innych elementów, które mogłyby

kolidować z kołami podczas jazdy.

- Upewnij się, że wszystkie przedmioty są prawidłowo załadowane i przymocowane do bagażnika, a

obciążenie jest prawidłowo rozłożone.

- Nigdy nie przewoź ciężarów przekraczających maksymalną nośność wskazaną na samym bagażniku.

- Pamiętaj, że ładunek na bagażniku może wpływać na zachowanie się roweru podczas jazdy, szczególnie

podczas manewrowania i hamowania.

- Upewnij się, że umieszczony na bagażniku ładunek nie zasłania odblasków i/lub innego oświetlenia.

- Nie modyfikuj bagażnika zamontowanego na rowerze w żaden sposób, ponieważ może to wpływać

negatywnie na bezpieczeństwo ładunku. Jeśli występują wyraźne oznaki zużycia i/lub uszkodzenia, bagażnik

należy wymienić.

str. 33

Konserwacja _______________________________________________________________________________________________

Wszystkie czynności konserwacyjne i regulacyjne mogą być wykonywane przez osoby o zwykłej wiedzy

mechanicznej. W razie wątpliwości skontaktuj się ze sprzedawcą.

Wszelkie inne czynności konserwacyjne i naprawcze powinny być wykonywane w specjalistycznym

serwisie przez wykwalifikowanego mechanika, który będzie korzystał z odpowiedniego sprzętu

i postępował zgodnie z procedurami określonymi przez producenta roweru.
Nieprawidłowa regulacja roweru może spowodować poważne zagrożenia.

Jeśli jakakolwiek część roweru wymaga wymiany, zalecamy użycie odpowiednich elementów, które spełniają

wymagania bezpieczeństwa. Korzystanie z niebezpiecznych części, szczególnie widelca, sztycy, mostka

kierownicy i kierownicy, może poważnie zagrozić bezpieczeństwu użytkownika.
Używaj komponentów (opony, dętki, hamulców tarczowych, itd.) zgodnych z oryginalnymi. W razie wątpliwości

skontaktuj się ze sprzedawcą.
Jeśli trzeba wymienić korby i/lub opony, pamiętaj, że odległość między stopą a kołem może zostać zmniejszona.

Może to spowodować niebezpieczne sytuacje podczas kierowania rowerem.

str. 34

Narzędzia ______________________________________________________________

Do prawidłowej konserwacji roweru potrzebne są następujące narzędzia:

- kombinerki

- śrubokręt płaski

- śrubokręt gwiazdkowy

- pompka

- klucze imbusowe 5 do 10

- klucze płaskie 6 do 14 (płaskie lub płasko-oczkowe)

- klucze do pedałów (płaski 15 lub 8)

str. 35

Kontrole przed każdą podróżą ___________________________________________________________________________

Najlepiej przed każdą podróżą przeprowadzaj mechaniczną kontrolę bezpieczeństwa, która obejmuje:

- Przed użyciem roweru, zawsze sprawdzaj, czy rower jest idealnie sprawny (dokręcenie wszystkich nakrętek i

śrub, regulacja hamulca, ciśnienie w oponach, naciąg szprych, mocowanie kół, kierownicy, siodełka, pedałów

itd.).

- Natychmiast wymień zużyty lub uszkodzony element.

- Sprawdź napięcie łańcucha: jest regulowane podczas montażu i kontroli roweru. Jeśli łańcuch jest luźny

(łańcuch spada, łatwo podskakuje itp.), możliwe, że śruba układu napędowego jest poluzowana. Wykonaj

regulację lub skontaktuj się ze sprzedawcą w celu sprawdzenia.

- Sprawdź, czy obręcze i tarcze hamulcowe (a także szczęki hamulcowe) nie są zanieczyszczone olejem lub

smarem, co może utrudniać hamowanie.

- Przed jazdą w nocy sprawdź, czy światła działają poprawnie i czy kable (jeśli wymagane) są na swoim

miejscu. W razie wymiany świateł, wybierz światła o takim samym lub o podobnym napięciu i mocy.

str. 36

OSTRZEŻENIE: Jak wszystkie urządzenia mechaniczne, rower podlega zużyciu i ekstremalnemu

obciążeniu. Różne materiały i komponenty mogą reagować na zużycie w różny sposób. Jeśli
okres trwałości elementu został przekroczony, może on ulec awarii w dowolnym momencie,
powodując obrażenia użytkownika. Każde pęknięcie, zarysowanie lub zmiana koloru obszarów
pod naciskiem wskazuje, że osiągnięta została granica trwałości elementu i należy go wymienić.

Po długiej i trudnej podróży _____________________________________________________________________________

Jeśli rower wystawiono na działanie wody lub piasku, lub po 200 kilometrach, lub po 15 do 20 godzinach
użytkowania:

- Wyczyść rower, unikając, jeśli to możliwe, stosowania wysokociśnieniowych myjek wodnych i używając

specjalnych detergentów, aby nie zniszczyć roweru.

- Następnie lekko nasmaruj łańcuch, a także zęby wolnych kół zębatych i bębenek zębatki, zawsze usuwając

nadmiar smaru. Niektóre obręcze i pedały posiadają otwór smarowy: wstrzyknij smar za pomocą strzykawki.

- Smarowanie należy przeprowadzać zależnie od klimatu. Poproś sprzedawcę o radę na temat najlepszych

smarów i częstotliwości smarowania odpowiedniej dla warunków użytkowania roweru.

str. 37

- Sprawdź ramę, w szczególności obszary wokół połączeń różnych rur, kierownicę i rurę podsiodłową. Jeśli

widoczne są głębokie rysy, ślady lub przebarwienia, oznacza to, że elementy te zostały poddane
nadmiernemu obciążeniu i należy je natychmiast wymienić.

- Pociągnij dźwignię hamulca przedniego i popchnij rower do tyłu i do przodu. Jeśli nie wszystko zdaje się

być prawidłowo zamocowane, poproś sprzedawcę o sprawdzenie roweru lub sprawdź w instrukcji
dołączonej do hamulców informacje na temat regulacji.

- Jeśli tarcze hamulcowe wydają się być zużyte lub nie dotykają całej powierzchni obręczy, zleć wymianę tarcz
hamulcowych u sprzedawcy.

- Sprawdź linki i pancerze pod kątem rdzy, skręceń, zużycia. Jeśli takie nieprawidłowości występują, zleć
wymianę sprzedawcę.

- Podnieś przednie koło nad podłoże i przekręć kierownicę z jednej strony w drugą. Jeśli występuje

blokowanie lub nieregularność, któryś z elementów może być blokowany. W takim przypadku poproś
sprzedawcę o sprawdzenie roweru.

- Ściśnij każdą parę szprych między kciukiem i palcem wskazującym po obu stronach kół, aby sprawdzić ich

naprężenie. Jeśli wydają się luźne, poproś sprzedawcę o sprawdzenie naprężenia i wyśrodkowania szprych
koła.

str. 38

Mocowanie głównych śrub _______________________________________________________________________________

Podczas użytkowania na skutek wibracji niektóre śruby mogą się poluzować. Zalecamy okresowe sprawdzanie

dokręcenia śrub. Natychmiast wymień każdą uszkodzoną lub zgubioną śrubę lub wkręt.
Momenty dokręcania śrub niepodane w niniejszej instrukcji znajdują się w instrukcji komponentów. Informacje

te można też uzyskać u sprzedawcy.

Co robić w przypadku... __________________________________________________________________________________

... przebicia opony:

1) Spuść całe powietrze z opony.

2) Zdemontuj koło.

3) Z jednej strony obręczy, podnieś z boku ciągnąc za część po przeciwnej stronie wentyla i ściągnij oponę z

obręczy. Jeśli stopka opony nie chce wyjść, ostrożnie podważ ją łyżką do opon.

4) Usuń śrubę mocującą zawór (jeśli występuje) i usuń ją z obręczy

5) Wyjmij dętkę.

str. 39

6) Ostrożnie sprawdź wewnętrzną i zewnętrzną powierzchnię opony i usuń przedmiot, który mógł spowodować

przebicie. Jeśli opona jest przecięta, wyrównaj krawędzie przecięcia od wewnątrz (za pomocą kawałka

materiału, taśmy klejącej, dętki, tektury itp.).

7) Napraw dętkę za pomocą specjalnego zestawu lub wymień ją.

8) Zmontuj oponę i dętkę, zaczynając od włożenia opony w obręcz z jednej strony. Następnie włóż wentyl (bez

jego mocowania), i napompuj lekko dętkę. Rozpocznij od miejsca, w którym znajduje się wentyl i pracuj po

obu stronach obręczy. Włóż oponę po drugiej stronie, uważając, aby nie ścisnąć dętki.

9) Sprawdź, czy opona i dętka są prawidłowo zamontowane oraz czy podstawa wentyla jest prawidłowo

ustawiona między obiema stronami opony.

10) Powoli napompuj dętkę do ciśnienia wskazanego z boku opony, sprawdzając, czy boki są rzeczywiście

włożone w obręcz.

11) Przykręć śrubę mocującą wentyl, załóż odpowiedni kaptur i zamontuj koło.

str. 40

... złamania szprychy

Złamanie szprychy osłabia koło i sprawia, że korzystanie z roweru jest niebezpieczne. Dlatego najlepiej

postępować ostrożnie po wykonaniu następujących czynności:

1) Obróć szprychę jak najbliżej, aby nie uderzyła i nie zablokowała się w ramie.

2) Obróć koło, aby sprawdzić, czy obręcz nie odsunęła się od środka i nie dotyka tarcz hamulcowych. W takim

przypadku obróć śruby regulacyjne linki hamulca w prawo, aby zwiększyć odstęp między hamulcami. Jeśli

takie rozwiązanie nie jest wystarczające, puść dźwignię hamulca (poluzuj hamulec) i unieruchom luźne linki.

3) Wróć do domu prowadząc rower. Jeśli trzeba, wsiądź na rower, ale jedź powoli, hamując tylko sprawnym

hamulcem. Rower z tylko jednym sprawnym hamulcem nie gwarantuje bezpiecznej drogi hamowania.

Długie przerwy w eksploatacji

Jeśli nie używasz roweru przez długi czas, wyczyść go i zabezpiecz wszystkie chromowane i ocynkowane części

za pomocą środków antykorozyjnych.
Jeśli to możliwe, zawieś rower, jeśli nie, sprawdź, czy opony są zawsze napompowane i spoczywają na suchej

nawierzchni. W takim przypadku, jeśli rower był nieruchomy przez długi czas, przed użyciem zleć

sprawdzenie opon ekspertowi.

str. 41

Gwarancja __________________________________________________________________________________________________

Szanowny Kliencie! Jeśli Twój rower wymaga interwencji w ramach gwarancji, uprzejmie prosimy o

przeczytanie niniejszej instrukcji obsługi i konserwacji, a następnie skontaktowanie się ze sprzedawcą.

str. 42

Warunki ____________________________________________________________________________________________________

1) Gwarancja jest ograniczona do pierwszego właściciela i nie może być rozszerzona na osoby trzecie.

2) Niniejsza gwarancja nie obejmuje żadnych kosztów i/lub możliwych uszkodzeń i/lub wad wynikających z

modyfikacji lub adaptacji produktu dokonanych przez osoby nieupoważnione.

3) Gwarancja nie obejmuje:
a) wszelkich okresowych interwencji z zakresu konserwacji, naprawy lub wymiany części ulegających

normalnemu zużyciu;

b) szkód spowodowanych przez:

I) nieprawidłowe użycie środków, niepostępowanie zgodnie z instrukcjami producenta dotyczącymi
użytkowania i nieprawidłową konserwację produktu;

II) naprawy wykonywane przez osoby nieupoważnione lub przez samego klienta;
III) wszelkie zdarzenia losowe i wypadki, w tym między innymi uderzenia pioruna, pożary lub inne

przyczyny, których nie można przypisać producentowi;
IV) działania konkurencji.

Gwarancja nie ogranicza praw kupującego określonych obowiązującym prawem krajowym lub praw klienta w

odniesieniu do sprzedawcy wynikających z umowy sprzedaży (rozporządzenie 24/2002, wykonanie

dyrektywy 1999/44/WE)

str. 43

Rowery elektryczne informacje ogólne __________________________________________________________________

Napęd elektryczny ma charakter pomocniczy i uruchamiany jest pod naciskiem na pedały. Wspomaga on pracę
rowerzysty do prędkości 25km/h.

ładowarki, baterii, wyświetlacza). Zawierają one szczegółowe wytyczne w zakresie eksploatacji i konserwacji
roweru ze wspomaganiem elektrycznym oraz jego podzespołów.

z każdym jej aspektem, gdyż w jej treści w sposób szczegółowy przedstawione są wszystkie komponenty
i specyfikacja zakupionego roweru.

Ze względu na integralność wszystkich części roweru należy przestrzegać zawartych w instrukcji ogólnej

i podręcznikach wskazówek, uwag i ostrzeżeń.

str. 44

WARUNKI GWARANCJI DOTYCZĄCE ROWERU

1. Gwarant zapewnia dobrą jakość i sprawne działanie roweru, na który wydana została niniejsza

gwarancja i odpowiada jedynie za ukryte wady materiałowe. Sprzedawca jest zobowiązany wydać
kupującemu rower pełnowartościowy, nadający się do natychmiastowej eksploatacji. Wyjątek

stanowi zakup przez Internet (punkt. 25)

2. Okres gwarancji roweru wynosi 24 miesiące i jest liczony od daty zakupu potwierdzonej na dołączonym

do roweru dokumencie sprzedaż (paragon/faktura) oraz umieszczonej w załączonej do niego karcie
gwarancyjnej. Okres gwarancyjny dla akumulatorów/baterii rowerów elektrycznych wynosi 12 miesięcy

i jest liczony od daty zakupu umieszczonej na dowodzie zakupu (paragon/faktura) lub/i potwierdzonej

przez punkt sprzedaży w dniu zakupu roweru wpisem w dołączonej karcie gwarancyjnej.
W przypadku zakupu przez Internet za datę zakupu przyjmuje się datę zamieszczoną na dowodzie zakupu

3. Warunkiem obowiązywania dwuletniej gwarancji jest dokonanie pierwszego płatnego przeglądu

okresowego roweru w miejscu zakupu lub autoryzowanym punkcie sprzedaży TERG S.A (MEDIA
EXPERT), w terminie 30 dni od daty zakupu, co potwierdza się wpisem w karcie gwarancyjnej.
Rower wspomagany elektrycznie powinien być sprawdzany przez profesjonalistów co 12 miesięcy,
natomiast w przypadkach intensywnego użytkowania przeglądy powinny być wykonywane zgodnie z
instrukcją obsługi roweru i jego komponentów, co musi być potwierdzone każdorazowo wpisem w

karcie gwarancyjnej. Regularne przeglądy maja znaczący wpływ na żywotność i dalszą eksploatacje
roweru

4. Gwarancja nie obejmuje: regulacji roweru, dokręcenia połączeń śrubowych (centrowanie kół,

likwidacja luzów w połączeniach śrubowych, piastach i pedałach), naturalnego zużycia materiałów w
czasie eksploatacji, takich jak: opony, dętki, siodła, żarówki, okładziny hamulcowe, łańcuch, linki,
wielotryby, tarcze zębate, wahacze, amortyzatory itp.

str. 45

5. Gwarancja nie obejmuje użycia roweru w sytuacjach nietypowych, w zawodach i/lub w celach

komercyjnych (w tym najmu), w celu innym niż ten, do którego rower został zaprojektowany
lub w sytuacjach w sposób jednoznaczny wykluczonych w instrukcji.

6. Użytkownik powinien dokonać czynności obsługowych, regulacyjnych i konserwujących zgodnie

z instrukcją obsługi lub zlecić ich odpłatne wykonanie specjalistycznemu serwisowi rowerowemu

- w przeciwnym razie gwarancja traci ważność.

7. Gwarancji nie podlegają uszkodzenia mechaniczne i chemiczne oraz inne (m.in.:

termiczne/atmosferyczne/transportowe), powstałe na skutek niewłaściwego lub niezgodnego
z instrukcją obsługi użytkowania, konserwowania, przechowywania i transportowania roweru.

8. Reklamacje należy składać w autoryzowanym punkcie serwisowym lub w miejscu zakupu, dostarczając

do tego miejsca czysty rower wraz ze wszystkim akcesoriami pierwotnie z nim zakupionymi tj.

ładowarką, kluczykami, wyświetlaczem (o ile dotyczy) itp. Punkt napraw ma prawo odmówić
przyjęcia do naprawy brudnego roweru.

9. Reklamowany rower powinien być pozbawiony zamontowanych dodatkowych akcesoriów, które nie

są fabryczną częścią roweru. Niesprawny, reklamowany rower musi być dostarczony do punktu
serwisowego w stanie w jakim uległ uszkodzeniu

10. W ramach gwarancji reklamującemu przysługuje prawo do usunięcia wad ukrytych roweru, niewidocznych

przy odbiorze, ale wykrytych podczas eksploatacji lub wymiany towaru w przypadku nie dającej się usunąć
wady lub ewentualnie bonifikaty cenowej, obiektywnie odpowiadającej obniżeniu wartości użytkowej
roweru. Decyzja o przedmiocie sposobu usunięcia wad należy do Gwaranta.

11. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w instrukcji, do których wykonania

zobowiązany jest użytkownik we własnym zakresie i na własny koszt.

12. Gwarant w terminie 14 dni licząc od daty dostawy roweru do jego siedziby dokona oględzin

przedmiotu reklamacji w celu oceny zasadności reklamacji i poinformuje Reklamującego o wyniku

str. 46

oględzin.

13. Uznane przez Gwaranta wady zostaną usunięte w terminie 14 dni od daty poinformowania

Reklamującego o wynikach oględzin, o których mowa w pkt.12.

14. W wyjątkowych przypadkach np. konieczności sprawdzenia części zamiennych od producenta lub

dostawcy/producenta komponentów termin naprawy może zostać wydłużony do 30 dni o czym
Gwarant poinformuje Reklamującego.

15. W przypadku komponentów marek nie będących własnością producenta roweru, Gwarant decyzje o

zasadności reklamacji podejmie po konsultacji autoryzowanym dystrybutorem producenta

wspomnianych marek.

16. Koszt dostawy reklamowanego towaru do miejsca zakupu lub autoryzowanego punktu serwisowego

ponosi Reklamujący.

17. Wymieniony wadliwy towar lub wymieniona wadliwa część staje się własnością Gwaranta.

18. Rower nie podlega zwrotowi lub wymianie na nowy, gdy wady są możliwe do usunięcia. W razie

konieczności wymiany części, zapewnia się je w kolorach uniwersalnych.

19. Właściciel roweru traci uprawnienia do gwarancji w chwili wprowadzenia zmian konstrukcyjnych w

rowerze i/lub podmiany podzespołów na inne niż te zgodne z pierwotną specyfikacją roweru.

20. Gwarant zastrzega sobie prawo do modyfikacji technicznej produktu wynikającej z postępu

technicznego. W przypadku akcesoriów i wyposażenia w produkcie mogą zostać użyte lub wymienione
komponenty tej samej klasy i jakości lub wyższej.

21. Gwarant nie ponosi odpowiedzialności za szkody spowodowane nieprzestrzeganiem instrukcji

dotyczącej użytkowania produktu.

22. Niniejsza gwarancja obowiązuje na terenie Polski i udzielana jest na produkty nabyte na terytorium

Polski.

23. Powyższa gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień kupującego wynikających

str. 47

z przepisów o rękojmi za wady rzeczy sprzedanej.

24. Czynności przedsprzedażowe, które jest zobowiązany wykonać sprzedawca, nie wchodzą w zakres

napraw gwarancyjnych.

25. W przypadku zakupu przez Internet użytkownik dokonuje przygotowania roweru do użytkowania we

własnym zakresie (na własny koszt), a następnie w terminie 30 dni od daty zakupu dokonuje

pierwszego, płatnego przeglądu okresowego roweru w autoryzowanym punkcie sprzedaży TERG S.A
(MEDIA EXPERT) - jest to warunkiem zachowania gwarancji.

Zapoznałem się z warunkami gwarancji .................................................................................

(data i podpis użytkownika roweru)

Informujemy, że: maksymalnie w ciągu 30 dni od daty zakupu wymagany jest odpłatny pierwszy przegląd

okresowy w dowolnym punkcie serwisowym MEDIA EXPERT (TERG S.A.) na terenie całej Polski, co potwierdza się

wpisem w karcie gwarancyjnej. Przegląd okresowy ma znaczący wpływ na dalszą eksploatację sprzętu.

W przypadku pytań lub problemów prosimy o kontakt z naszym serwisem:

www.bottari.pl / [email protected] / tel. [phone]

Formularz zgłoszeniowy / kontaktowy www.bottari.pl/reklamacje-czesci-zamienne

str. 48

ADNOTACJE SERWISOWE

Data

zgłoszenia

Zakres naprawy

Data

wykonania

Pieczątka

str. 49

ADNOTACJE SERWISOWE

Data

zgłoszenia

Zakres naprawy

Data

wykonania

Pieczątka

str. 50
