ATAG WV9311NM User guide

Page 1
Gebruiksaanwijzing
vlakschermkap
Instructions for use
slide out hood
Notice d’utilisation
slide out’ hotte
Anleitung
WV6311NM WV9311NM
Page 2
NL Handleiding NL 3 - NL 16
EN Manual EN 3 - EN 16
FR Notice d’utilisation FR 3 - FR 16
DE Anleitung DE 3 - DE 16
Gebruikte pictogrammen - Pictograms used - Pictogrammes utilisés Benutzte Piktogramme
Belangrijk om te weten - Important information - Important à savoir
Wissenswertes
Tip - Tipp - Conseil
Page 3
INHOUD
Uw afzuigkap
Gebruik
Onderhoud
Installatie
Beschrijving 4 Inleiding 4
Bedieningspaneel 5
Reinigen 7 Glasplaat reinigen 8 Metalen vetfilters 8 Alarmsignaal resetten 8 Filters reinigen 9 Koolstoffilter (recirculatie-uitvoering) 9 Koolstoffilter verwisselen 10 Verlichtingsunit 10
Algemeen 11 Elektrische aansluiting 12 Afzuigkap monteren 13
Technische gegevens
15
Bijlage
Apparaat en verpakking verwijderen 16
NL 5
Page 4
UW AFZUIGKAP
Beschrijving
Inleiding
I
A Ventilator in- en uitschakelen B Afzuigvermogen verminderen C Afzuigvermogen vergroten D Intensiefstand inschakelen E Clean air-functie/filterindicatie F Timerfunctie G Verlichting in- en uitschakelen H Verlichting dimmen I Display
Deze gebruiksaanwijzing biedt u een helder overzicht van alle mogelijkheden die het apparaat biedt. U vindt hier informatie over veiligheid en onderhoud van het apparaat.
NL 6
Bewaar deze gebruiksaanwijzing evenals de installatiehandleiding.
Ze kunnen toekomstige gebruikers van pas komen.
Verklaring van conformiteit
Wij verklaren dat onze producten voldoen aan de toepasselijke Europese richtlijnen, normen en voorschriften, alsook aan alle vereisten in de normen waarnaar wordt verwezen.
Lees eerst de afzonderlijke veiligheidsinstructies voordat u het apparaat gaat gebruiken!
Page 5
GEBRUIK

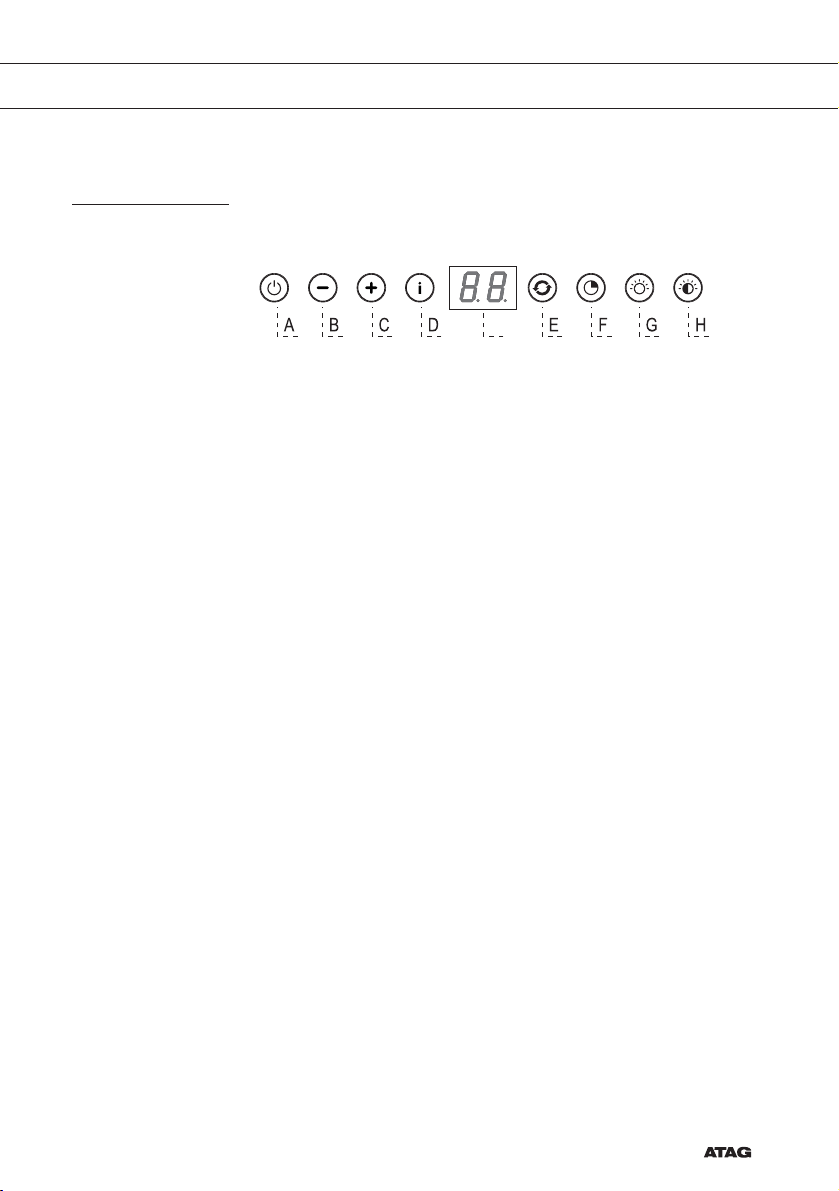

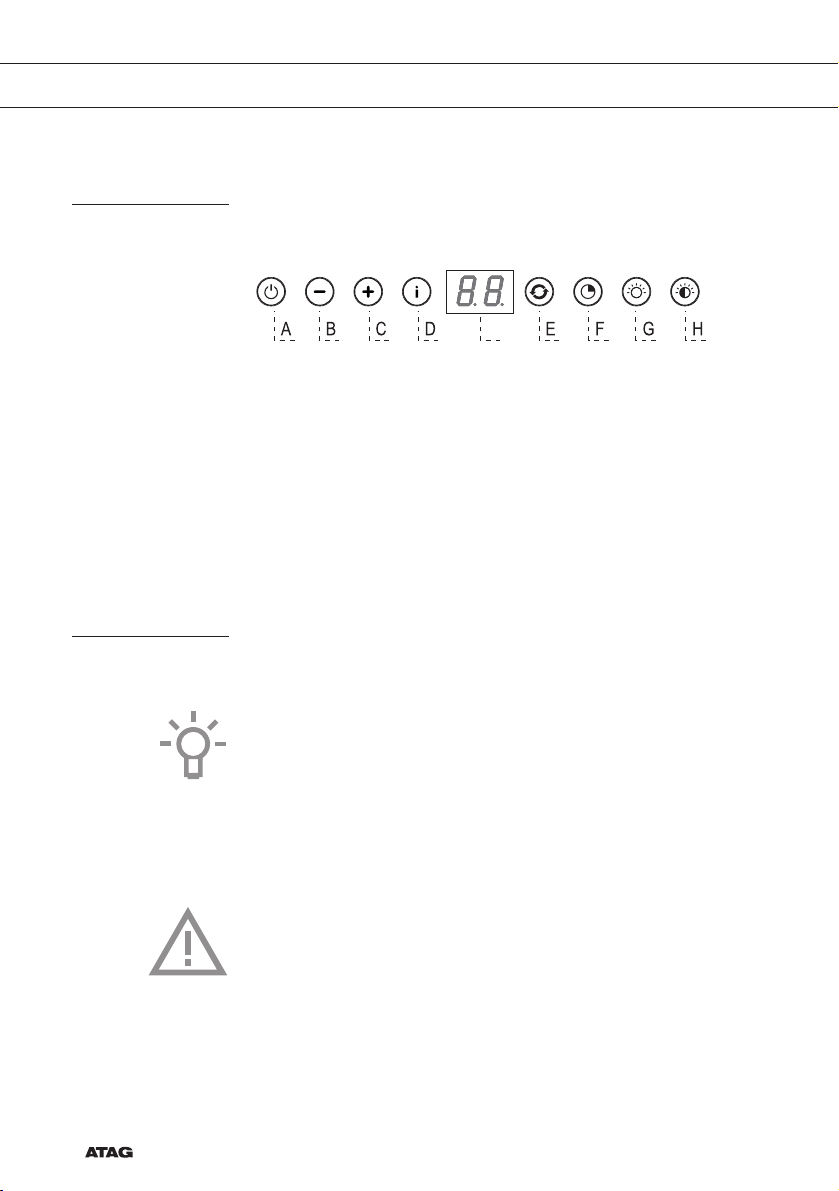

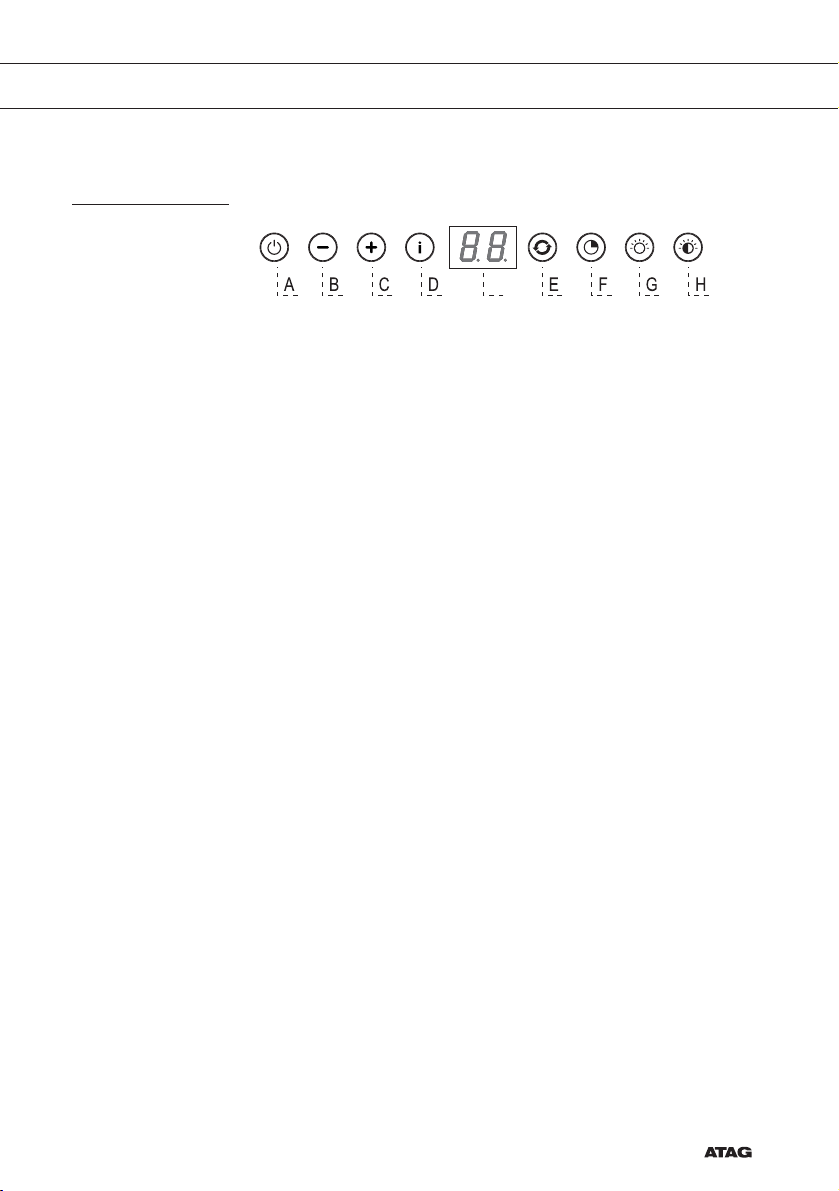

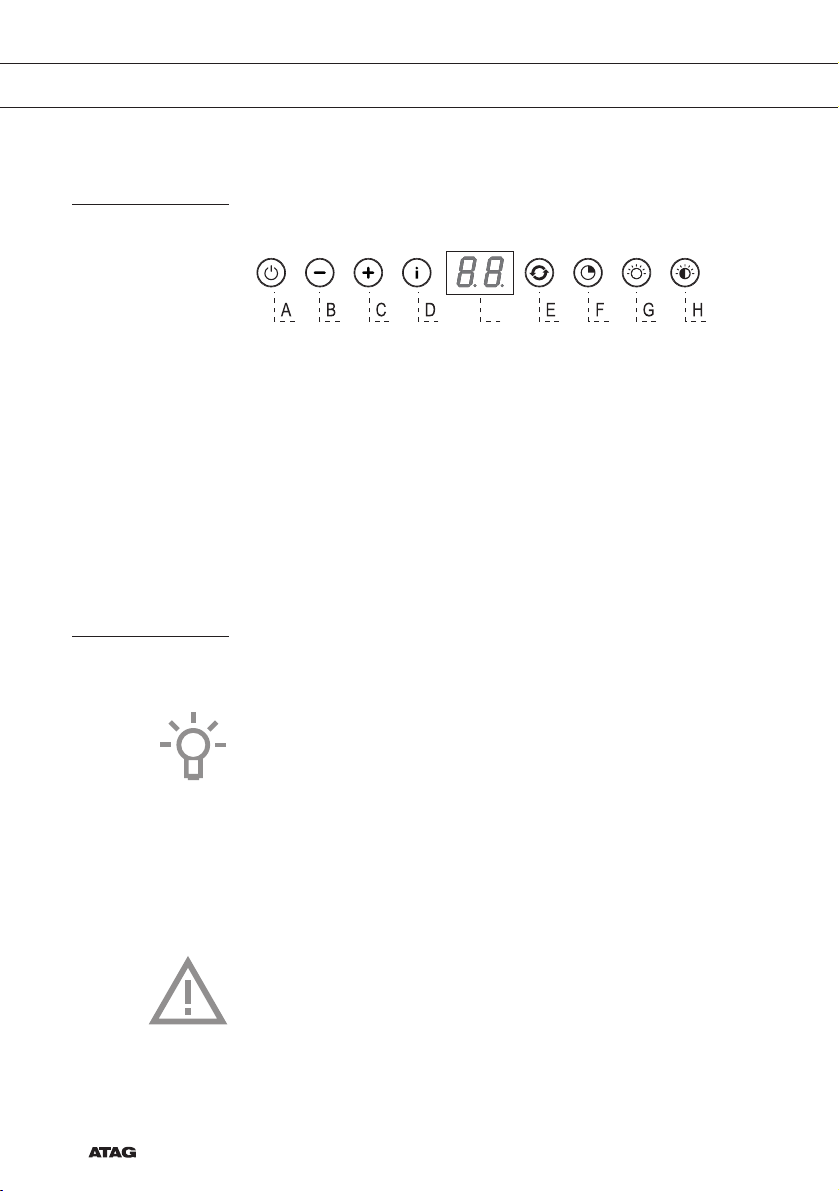

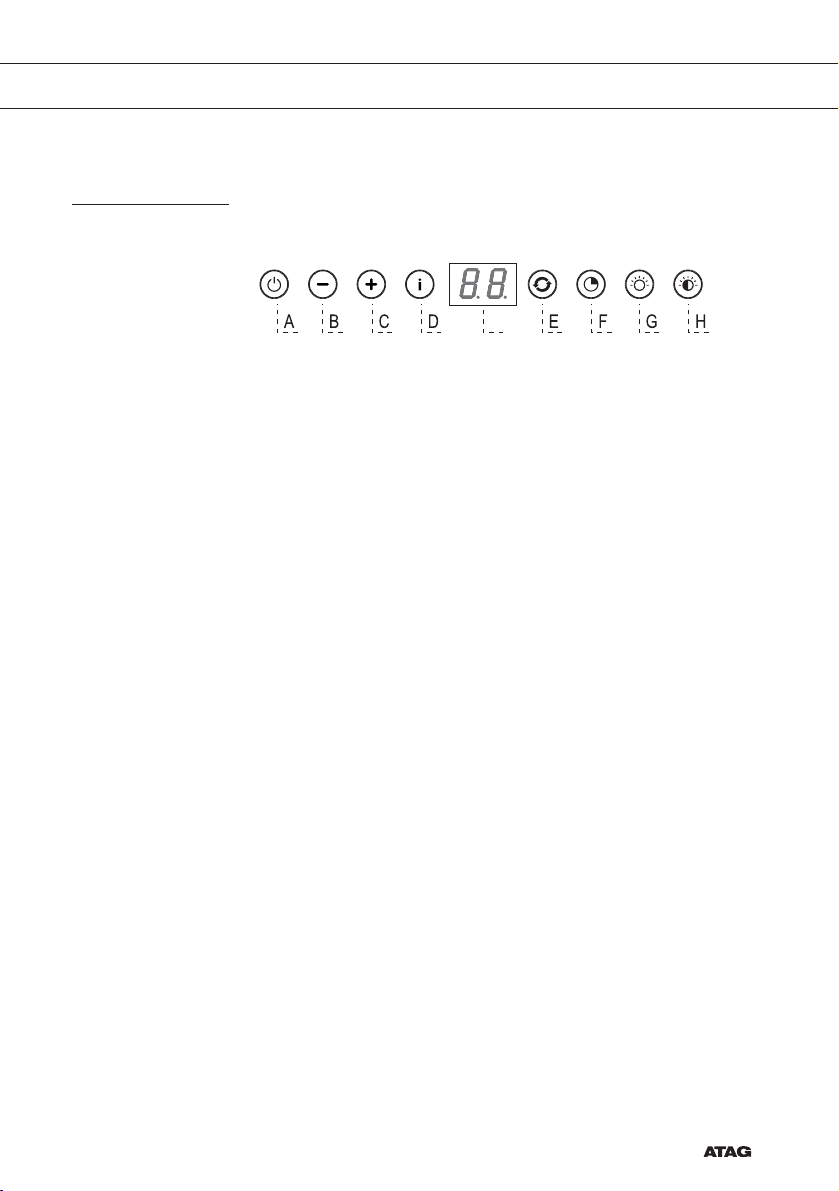

Bedieningspaneel
I
Ventilator in- en uitschakelen
De afzuigkap werkt alleen bij volledig uitgeschoven glasplaat. Indien de glasplaat wordt uitgeschoven (in uitgeschakelde stand) start de afzuigkap automatisch op stand 1.
• Schakel de ventilator in met de aan-/uitknop (‘A’) en selecteer de gewenste afzuiginstelling met de knoppen ‘B’ en ‘C’.
Display ‘I’ geeft aan welke instelling geselecteerd is.
• Schakel de intensiefstand in met knop ‘D’.
Op display ‘I’ verschijnt “HI” .
Na 6 minuten wordt de intensiefstand automatisch verlaagd naar de eerder geselecteerde instelling.
Verlichting in- en uitschakelen
• Schakel de verlichting in en uit met knop ‘G’.
Verlichting dimmen
• Dim de verlichting met knop ‘H’.
De verlichtingssterkte varieert tussen maximum en minimum, en vice
versa.
Clean Air-functie
Met de Clean Air-functie kunt u de lucht in de keuken verversen
gedurende maximaal 24 uur.
• Schuif de glasplaat volledig uit.
• Schakel de afzuigkap uit.
• Druk op de Clean Air-knop ‘E’.
De afzuigkap wordt elk uur automatisch ingeschakeld, en werkt dan
10 minuten op de laagste afzuigstand. Op de display verschijnt “24”
en rechtsonder knippert een controlelampje.
NL 7
Page 6
GEBRUIK
Timer inschakelen
• Schakel de ventilator in met de aan-/uitknop (‘A’) en selecteer de gewenste afzuiginstelling met de knoppen ‘B’ en ‘C’.
• Druk de Timertoets ‘F’ in.
Na 30 minuten schakelt de afzuigkap automatisch uit. Schakel
de Timerfunctie uit door opnieuw knop ‘F’ in te drukken, of door
de afzuigkap uit te schakelen met knop ‘A’. De display geeft de
geselecteerde snelheid en de resterende tijd weer.
Vetfilterindicator
Na een gebruiksduur van 100 uur verschijnt indicator “FF” in de
display.
• Reinig de vetfilters.
• Reset de filterindicator. Houd knop ‘E’ 3 seconden ingedrukt terwijl de afzuigkap is uitgeschakeld tot de filterindicator verdwijnt.
Koolstoffilterindicator
Na een gebruiksduur van 200 uur verschijnt indicator “EF” in de display.
• Vervang de koolstoffilters.
• Reset de filterindicator. Houd knop ‘E’ 3 seconden ingedrukt terwijl de afzuigkap is uitgeschakeld tot de filterindicator verdwijnt.
NL 8
Page 7
ONDERHOUD
Reinigen
Let op! Voor het uitvoeren van onderhoudswerkzaamheden moet altijd eerst de elektrische voeding naar de kap afgesloten worden door het apparaat op het aansluitstuk uit te schakelen en de zekering te verwijderen. Is het apparaat met de stroom verbonden door middel van stekker en stopcontact, haal de stekker dan uit het stopcontact.
De afzuigkap moet regelmatig worden gereinigd (in elk geval met dezelfde frequentie als het onderhoud van de vetfilters). Gebruik geen agressieve producten. Gebruik geen alcohol.
Let op! Indien de basisaanbevelingen voor reiniging van de afzuigkap en vervanging van de filters niet worden opgevolgd, kan er brandgevaar ontstaan. Wij adviseren u dan ook deze instructies op te volgen. De fabrikant wijst elke verantwoordelijkheid af voor schade aan de motor of brandschade die verband houdt met ontoereikend onderhoud of het niet navolgen van bovengenoemde aanbevelingen.
Afzuigkap
Reinig de afzuigkap met een sopje en een zachte doek. Neem daarna af met schoon water. Gebruik geen agressieve schoonmaakmiddelen zoals soda. Af en toe in de was zetten van de lak zorgt voor een blijvend fraai uiterlijk van de afzuigkap.
Roestvrij stalen afzuigkappen
Gebruik geen schuursponsjes of iets dergelijks. Behandel met een product dat speciaal is bestemd voor het onderhoud van roestvrij staal en polijst in de richting van de structuur van het materiaal.
Metalen vetfilters
Deze moeten eenmaal per maand worden gereinigd (of als de indicator voor filterverzadiging - indien het betreffende model hiermee is uitgerust - aangeeft dat het nodig is). Gebruik geen agressieve reinigingsmiddelen, niet handmatig en niet in de vaatwasser. Deze laatste moet ingesteld worden op lage temperatuur en een kort programma. De filters moeten met de opening naar beneden in de vaatwasser worden geplaatst, zodat het water eruit kan lopen. Door de schoonmaakmiddelen wordt het aluminium filter dof; dit is normaal.
NL 9
Page 8
ONDERHOUD

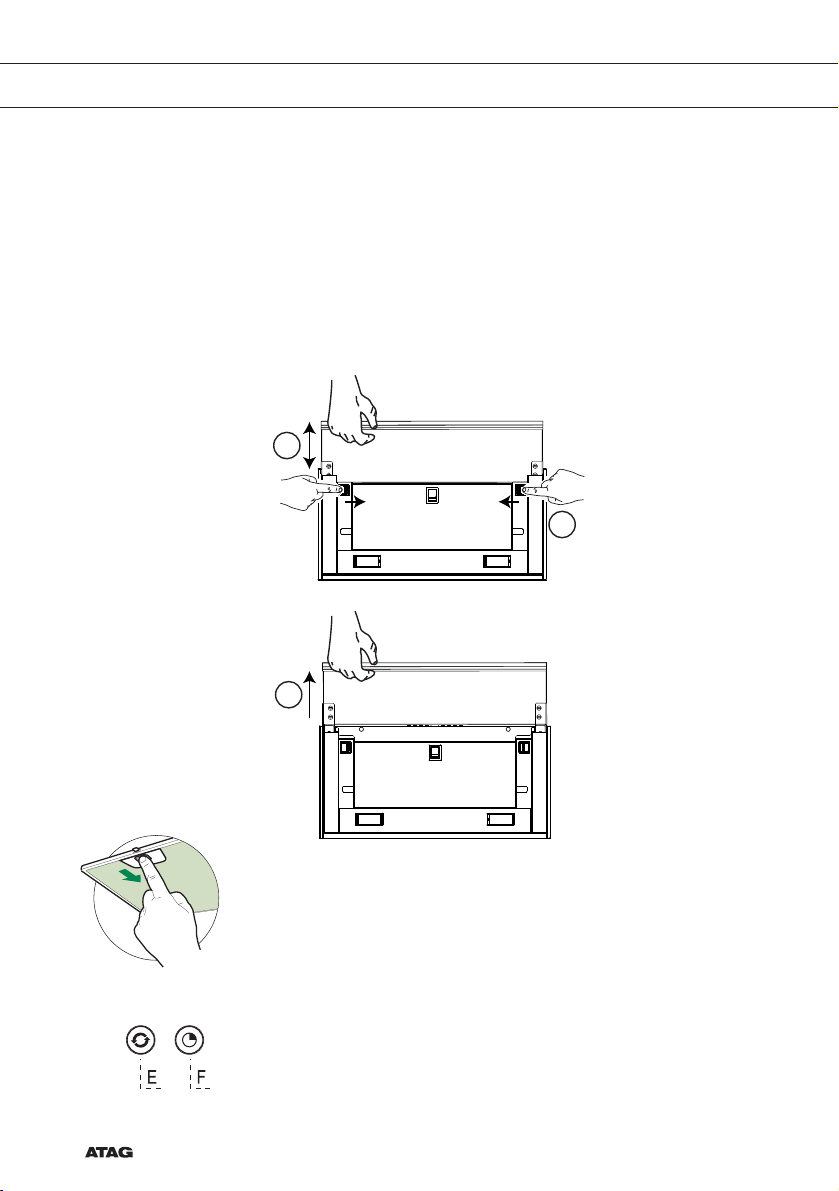

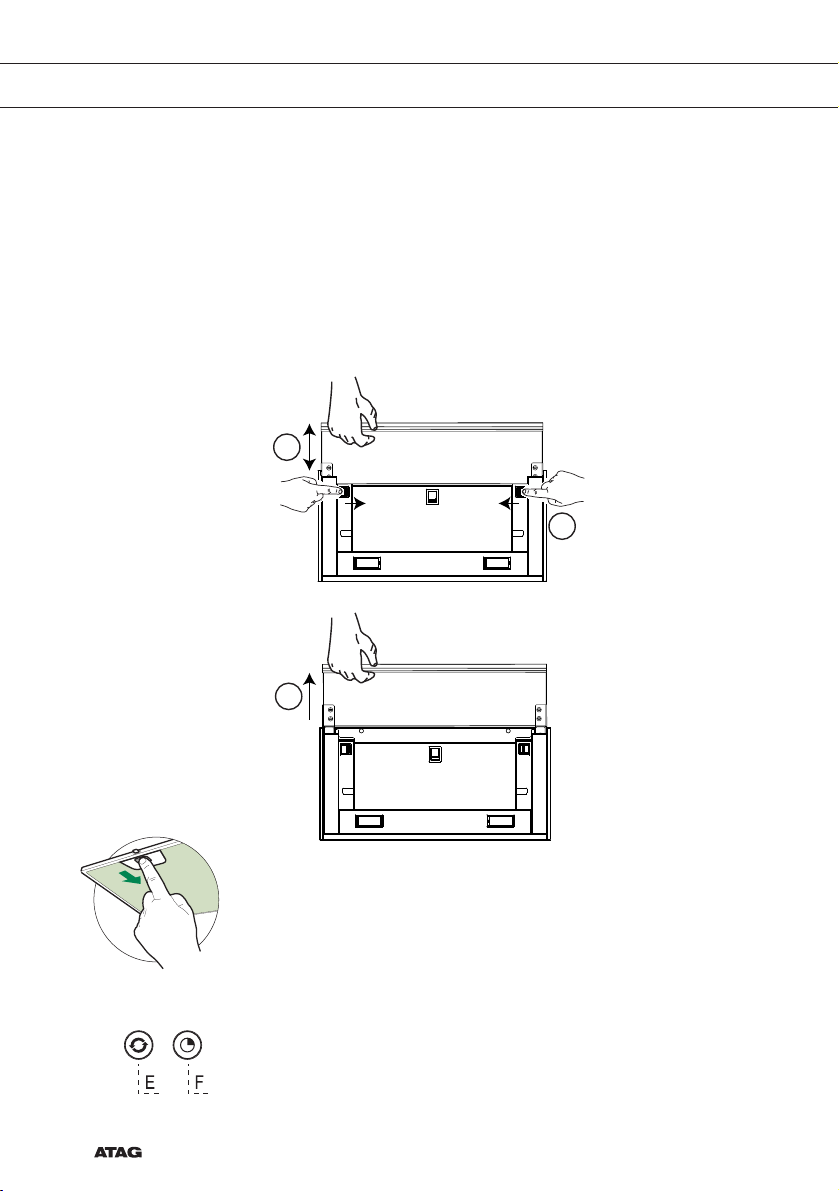

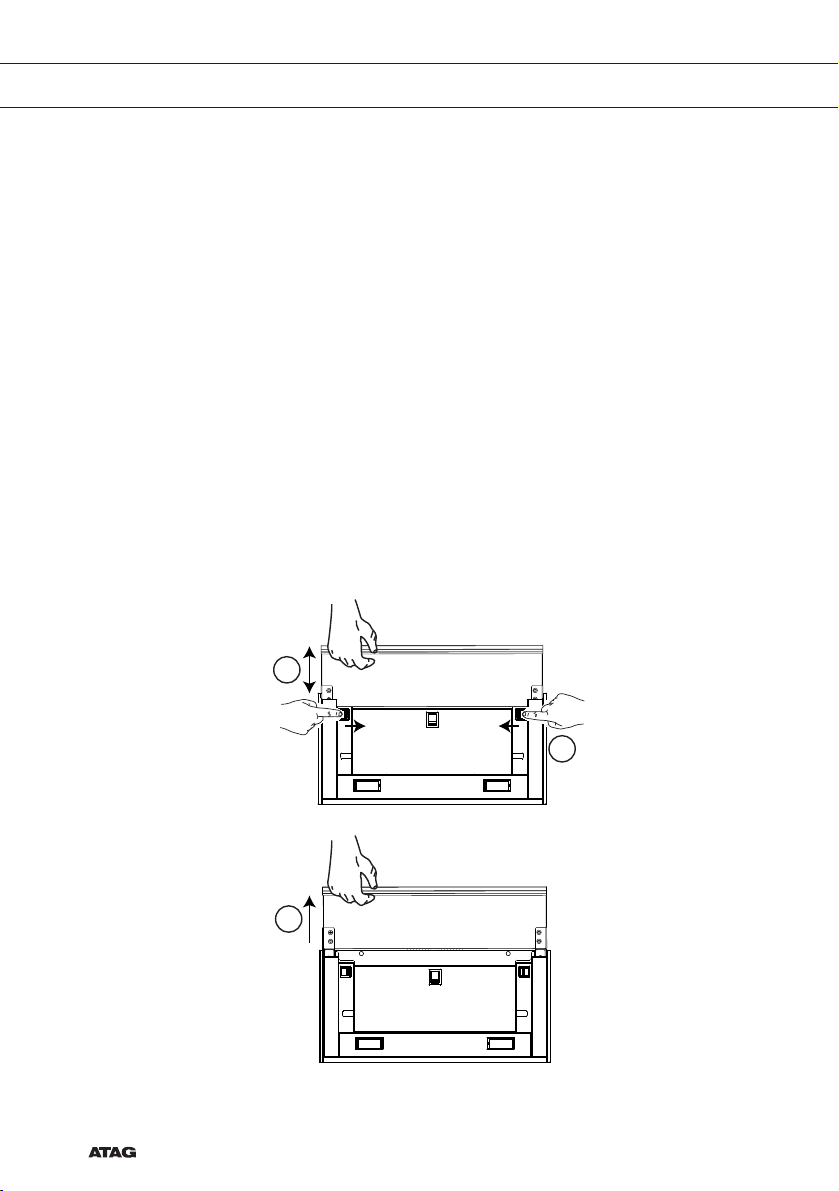

Glasplaat reinigen
• Open de glasplaat door deze eruit te trekken.
• Trek aan de 2 haakjes om de glasplaat los te maken zodat deze er verder uit gehaald kan worden.
• Nu kan de hele glasplaat gereinigd worden.
• Gebruik een neutraal vloeibaar schoonmaakmiddel en een vochtige doek om het glas te reinigen.
• Sluit de glasplaat.
1
2
NL 10
3
Metalen vetfilters
De filters zijn geschikt voor de vaatwasser en moeten gereinigd worden als indicator FF in de display verschijnt of ten minste elke maand. Bij intensief gebruik kan het nodig zijn de filters vaker te reinigen.

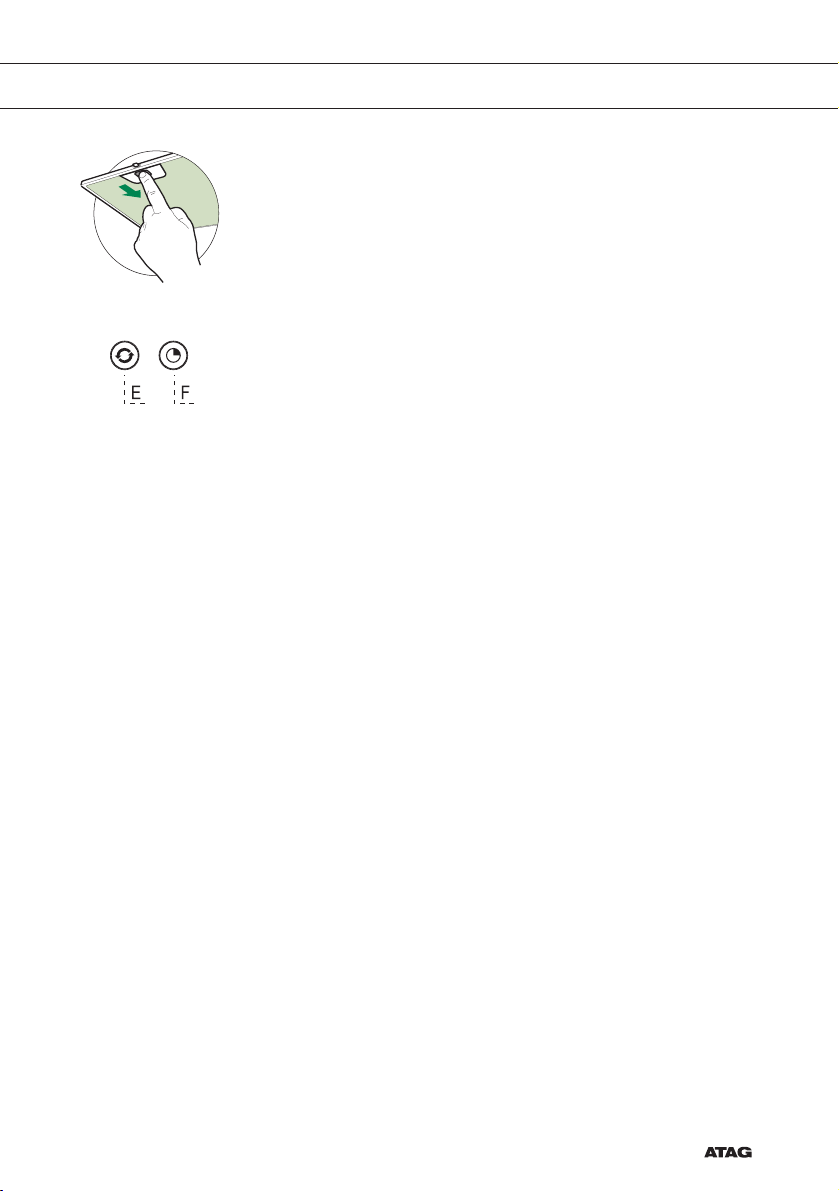

Alarmsignaal resetten
• Schakel de verlichting en de motor uit en zet vervolgens functie 24h uit, als deze aanstaat.
• Druk op knop E.
Page 9
ONDERHOUD
I

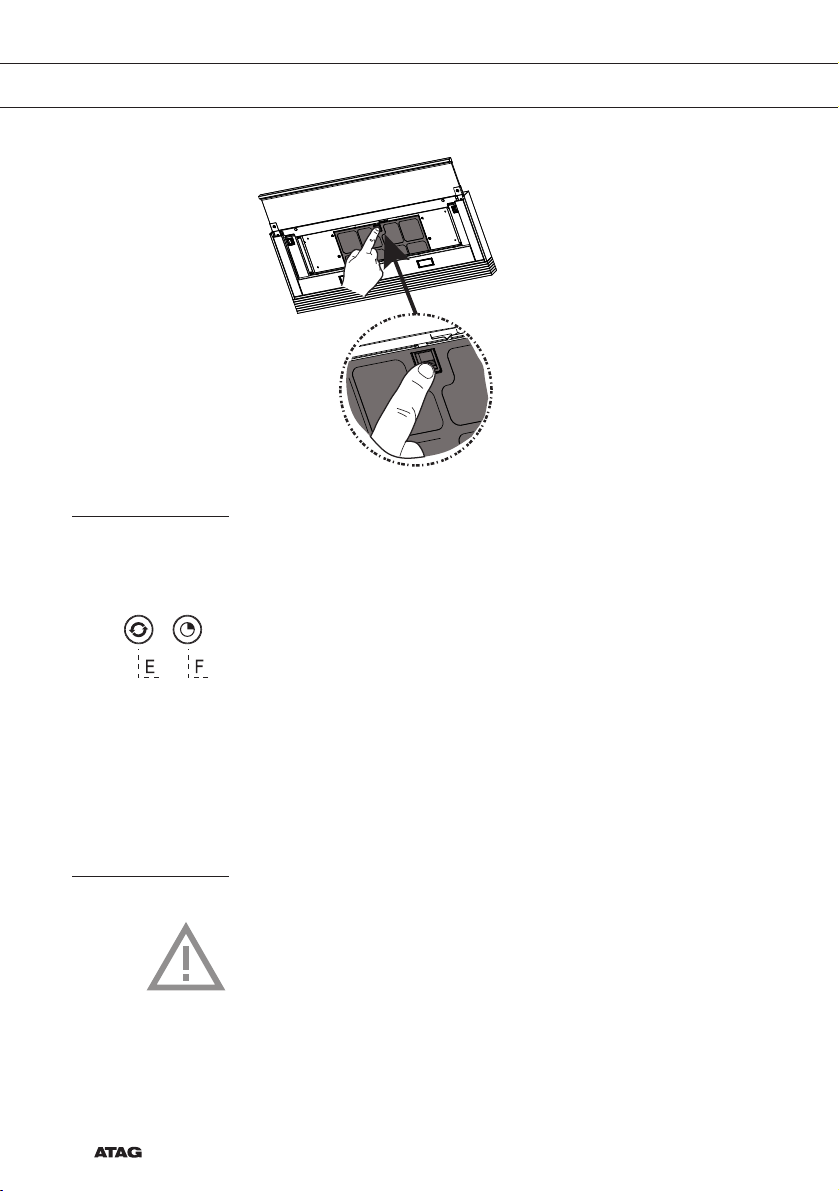

Filters reinigen
• Open de glasplaat.
• Verwijder een voor een de filters door ze naar achteren te duwen en tegelijkertijd omlaag te trekken.
• Reinig de filters zonder ze te buigen en laat ze helemaal uitlekken en drogen voordat u ze weer terugplaatst. (Als gevolg van het vaak reinigen in de vaatwasser kunnen de filters van kleur veranderen.)
• Let bij het terugplaatsen op dat het handvat naar voren gericht is.
• Sluit de glasplaat.
Koolstoffilter (Recirculatie-uitvoering)
De herbruikbare actieve koolstoffilter moet met de hand worden gereinigd met een neutraal schoonmaakproduct, of in de vaatwasser op een maximumtemperatuur van 65 °C (Het reinigen moet gescheiden gebeuren; er mogen zich dus geen borden, schalen, kopjes, etc. in de machine bevinden).
Verwijder het achtergebleven water zonder de filter te beschadigen, verwijder de houder en laat de filter ten minste 15 minuten drogen in de oven op een temperatuur van 100 °C. Voor een optimale werking van de herbruikbare koolstoffilter moet dit om de 4 maanden worden herhaald of wanneer de filterindicator dit aangeeft (EF verschijnt in de display). De filter moet na uiterlijk 3 jaar vervangen worden, of eerder bij beschadiging.
Het is van belang dat de vetfilters en de herbruikbare actieve koolstoffilters voor herplaatsing goed droog zijn .
Alarmsignaal activeren
• Bij kappen in recirculatie-uitvoering moet het filterverzadigingsalarm bij installatie of op een later moment geactiveerd worden.
• Schakel de verlichting en de motor uit.
• Houd D ongeveer 5 seconden ingedrukt:
- De indicator ‘FC’ knippert tweemaal, filterverzadigingsalarm
GEACTIVEERD
- De indicator ‘FC’ knippert eenmaal, filterverzadigingsalarm
GEDEACTIVEERD
NL 11
Page 10
ONDERHOUD

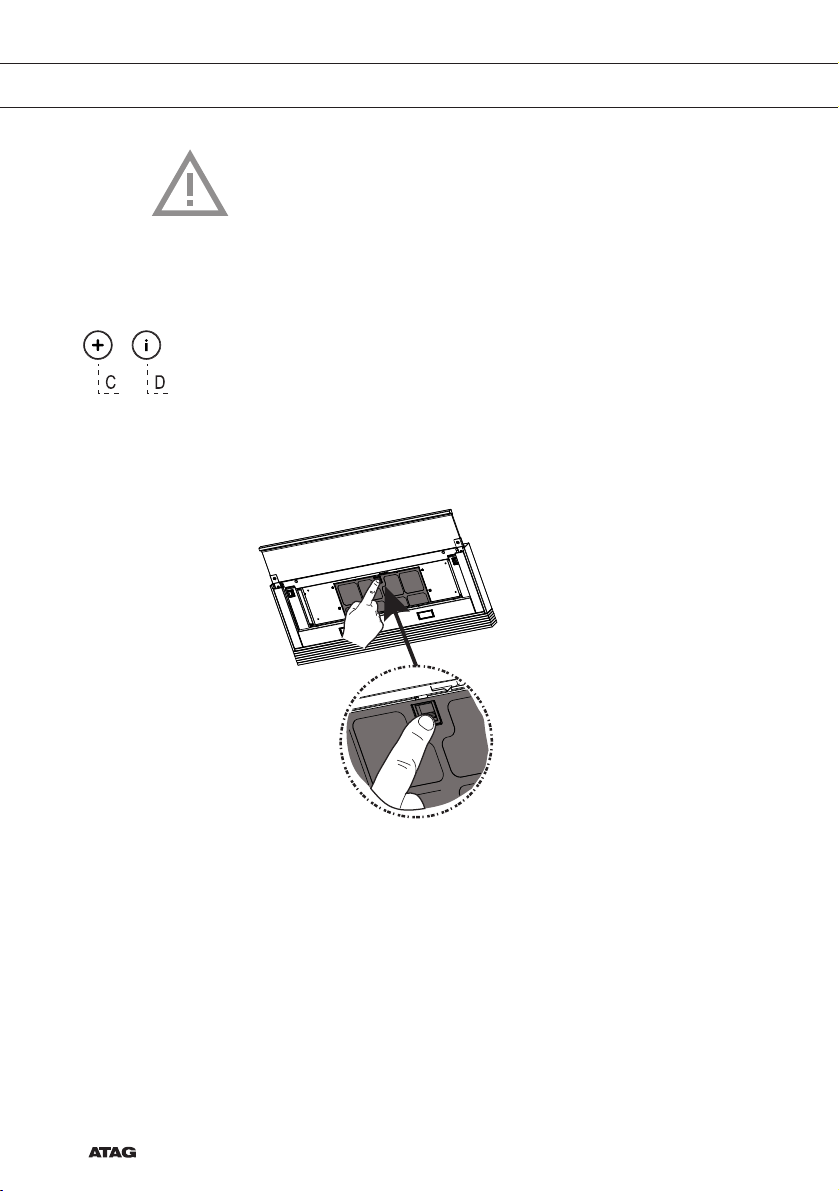

Koolstoffilter verwisselen
Alarmsignaal resetten
• Schakel de verlichting en de motor uit en zet vervolgens functie 24h uit, als deze aanstaat.
• Druk op knop E.
Filter verwisselen
• Open de glasplaat.
• Verwijder de metalen vetfilters.
• Verwijder de verzadigde koofstoffilter door het bevestigingshaakje los te maken.
• Plaats de nieuwe filter en zet hem op de juiste wijze vast.
• Plaats de metalen vetfilters weer terug.
• Sluit de glasplaat.
Verlichtingsunit
NL 12
Waarschuwing: Dit toestel is uitgerust met een witte ledlamp geclassificeerd als 1M volgens EN 60825-1: 1994 + A1:2002 + A2:2001 normen; maximaal afgegeven optisch vermogen @439nm: 7µW. Kijk niet door optische apparaten (verrekijkers, vergrootglazen...) rechtstreeks in het licht. Neem voor het vervangen van de ledlamp contact op met de technische dienst.
Page 11
INSTALLATIE
Algemeen
De installatie-instructies worden afzonderlijk meegeleverd.
Dit apparaat moet op het elektriciteitsnet worden aangesloten door een erkend installateur die bekend is met de toepasselijke veiligheidsvoorschriften en conform deze voorschriften werkt. Dit apparaat voldoet aan de eisen van de Europese regelgeving.
Belangrijk om te weten:
• De minimumafstand tussen het kookoppervlak van de gaskookplaat en het laagste punt van de afzuigkap mag niet kleiner zijn dan 65 cm. Bij een elektrische, keramische of inductiekookplaat moet deze afstand minimaal 55 cm bedragen.
• Indien de afzuigkap aangesloten moet worden op een bestaand kanaal, mogen er geen andere toestellen zoals een geiser of een ander verwarmingstoestel aangesloten zijn op datzelfde kanaal.
• Houd rekening met plaatselijke regelgeving met betrekking tot de ventilatie van gastoestellen.
• Hoe korter het kanaal en hoe minder bochten, hoe beter de afzuigkap werkt.
• Controleer voor het boren of er geen installatieleiding in de weg zit.
• De aansluitbuis voor de afzuigkap heeft een diameter van 120 of 150 mm. Het is het beste om ook een afvoerkanaal met dezelfde diameter te gebruiken.
• Het installatiemateriaal dat bij deze afzuigkap wordt geleverd is geschikt voor bevestiging aan betonnen of gemetselde muren. Bij sommige muurtypen kan het nodig zijn speciale pluggen en schroeven te gebruiken.
NL 13
Page 12
INSTALLATIE

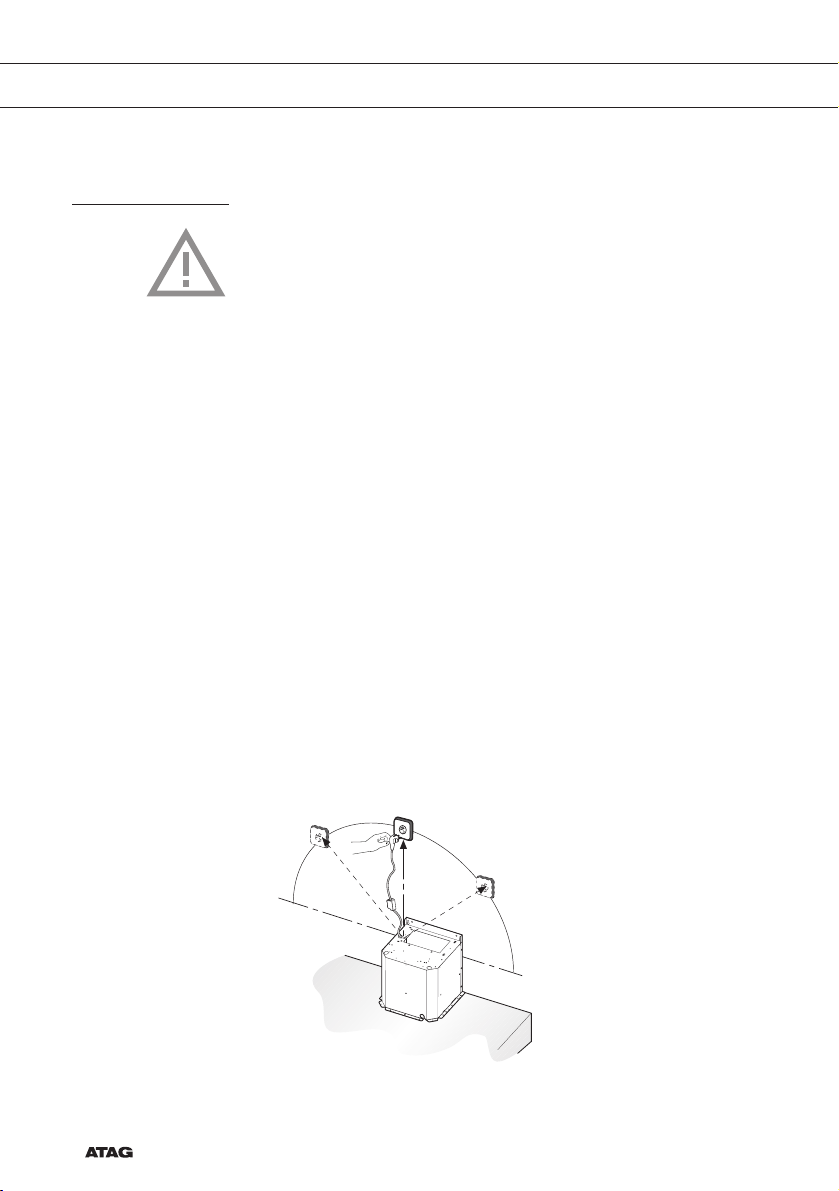

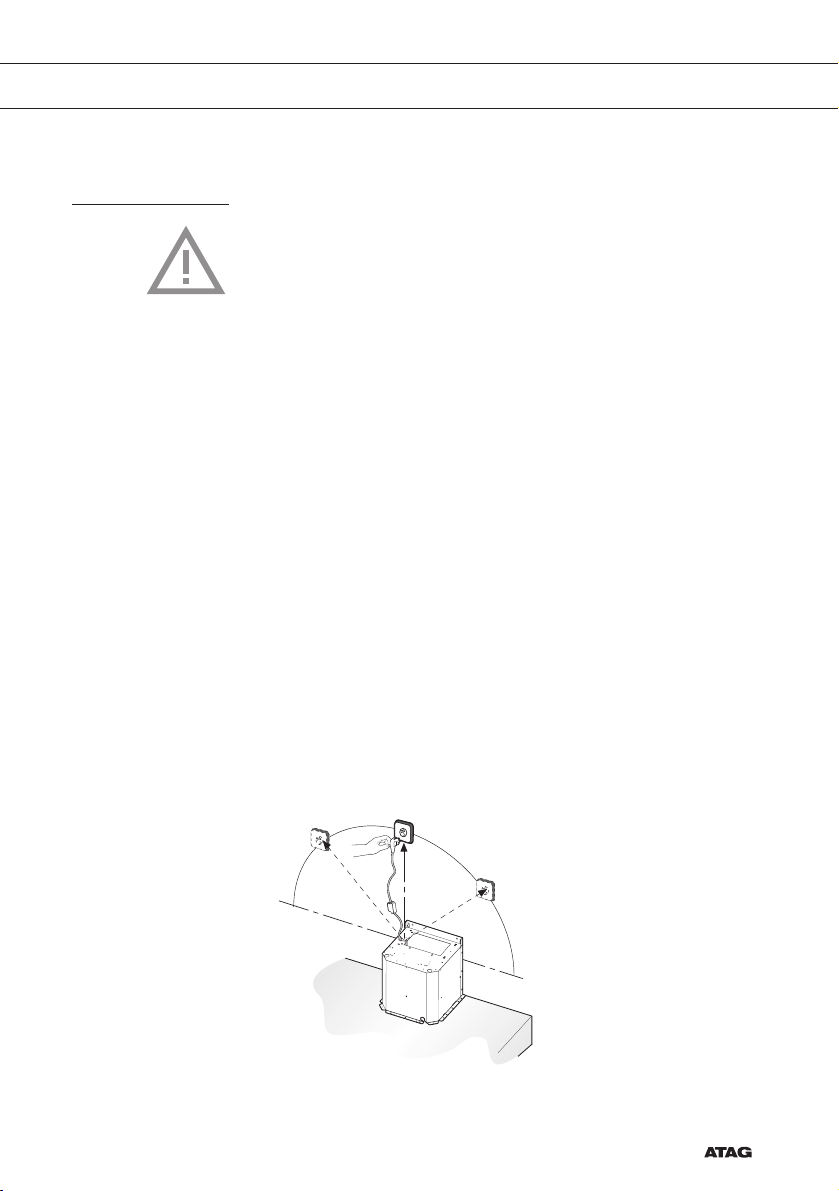

Elektrische aansluiting
Dit apparaat is gefabriceerd in klasse I; dit betekent dat het op aarde aangesloten moet worden.
Controleer of de vermogenswaarden van de voeding overeenkomen met de waarden die op het gegevensplaatje op het apparaat zijn aangegeven. U sluit het apparaat als volgt aan op het elektriciteitsnet: BRUIN = fase L BLAUW = fase N GEEL/GROEN = Aarde
Controleer tijdens de aansluiting op het lichtnet of de contactdoos is uitgerust met aarde.
Deze afzuigkap is voorzien van een stekker. Houd er bij de installatie van de kap rekening mee dat deze stekker toegankelijk moet blijven.
Let op:
Als u een vaste aansluiting wilt maken, moet er in de voedingskabel een meerpolige schakelaar met een contactafstand van 3 mm worden geplaatst.
NL 14
max. 100 cm
Page 13
INSTALLATIE

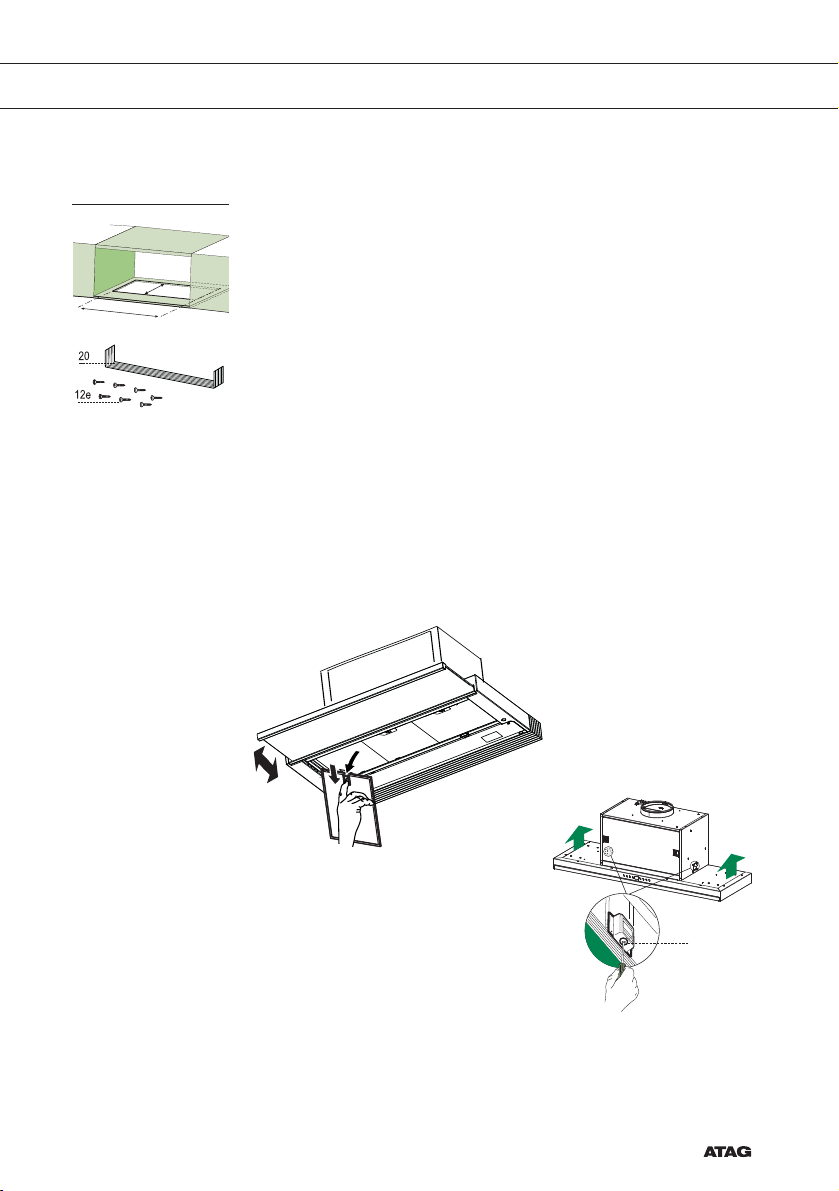

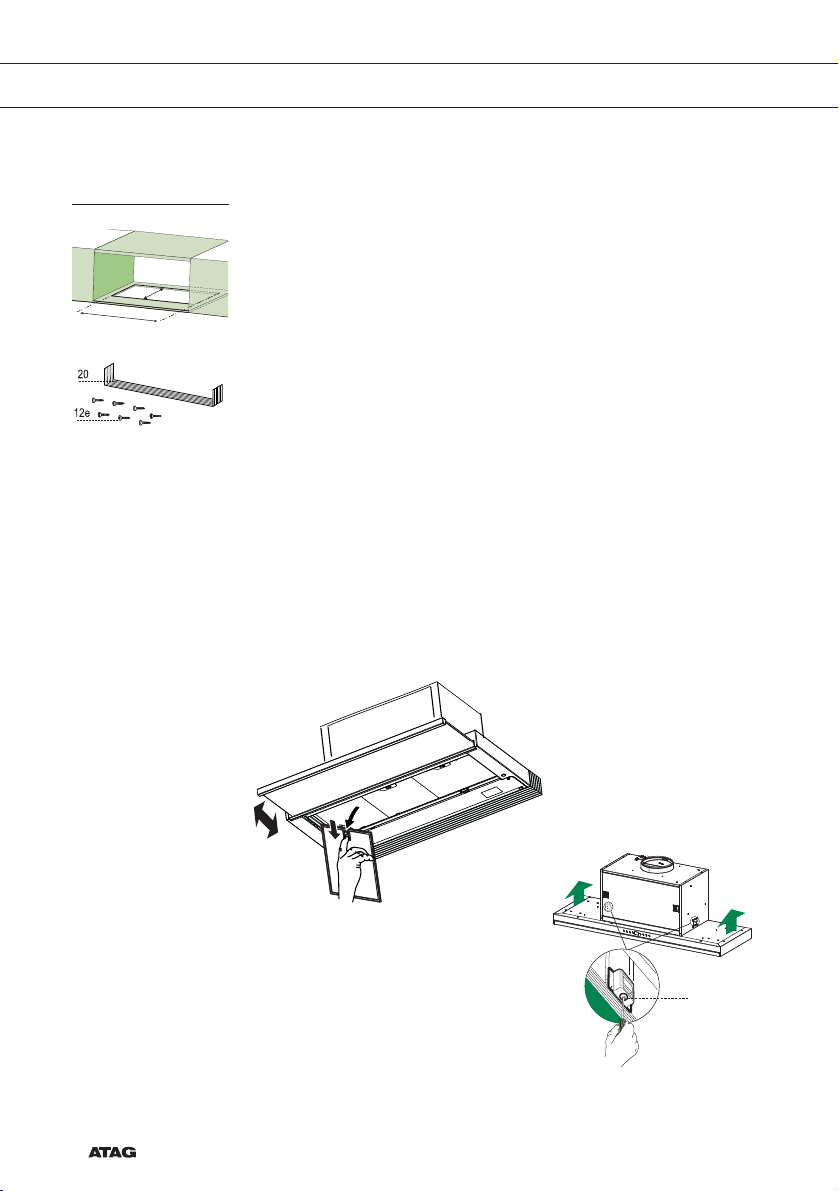

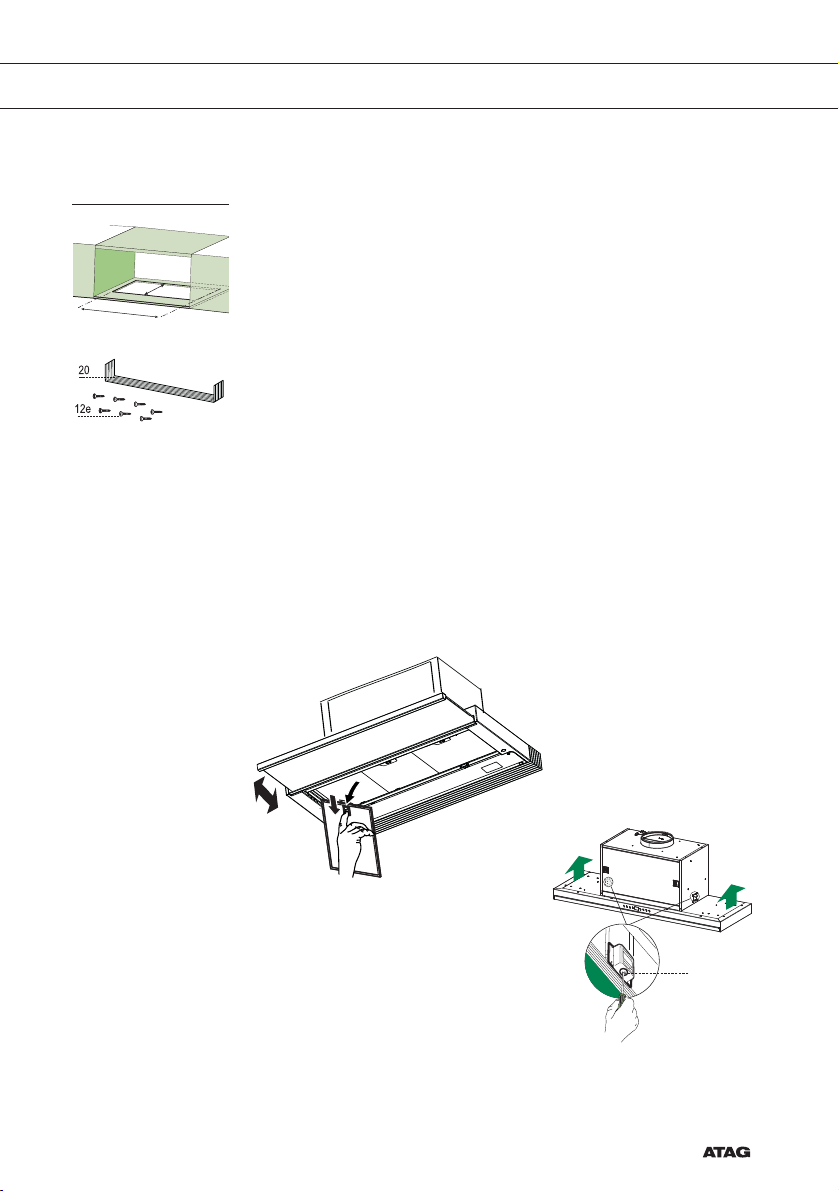

Montage
255
437
In de ophangplaat boren en de kap bevestigen
• De kap kan direct aan de onderkant van het keukenkastje bevestigd worden met de zijsteunen die zijn voorzien van drukbevestiging.
• Maak een opening in de onderkant van het keukenkastje, zoals aangegeven.
• Schroef het afsluitprofiel 20 op de achterkant van de kap met de bijgeleverde schroeven 12e (2,9 x 12,7).
• Open de glasplaat.
• Verwijder een voor een de metalen vetfilters door aan de bijgeleverde haakjes te draaien.
• Sluit de glasplaat.
• Plaats de kap door de zijsteunen op hun plaats te laten klikken.
• Open de glasplaat.
• Zet de plaat vast door de schroeven Vf aan te draaien vanaf de onderkant van de kap.
Vf
NL 15
Page 14
INSTALLATIE

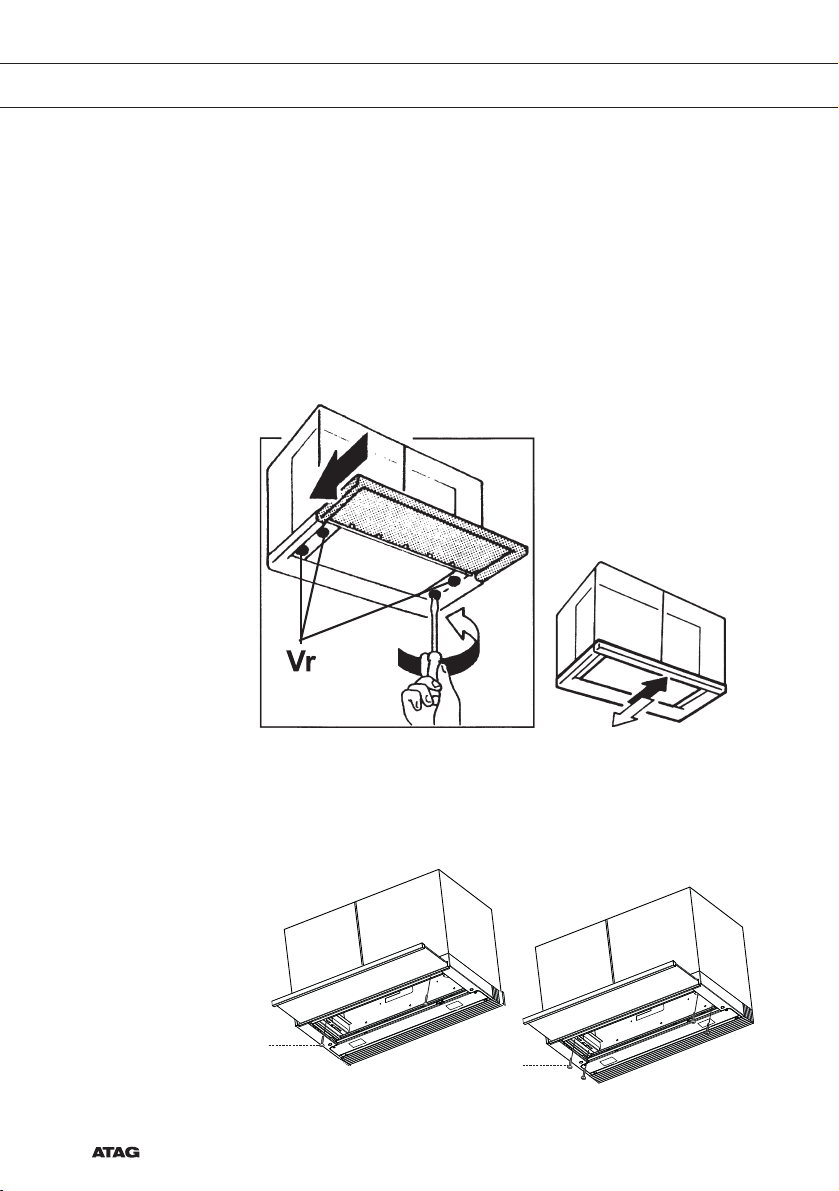

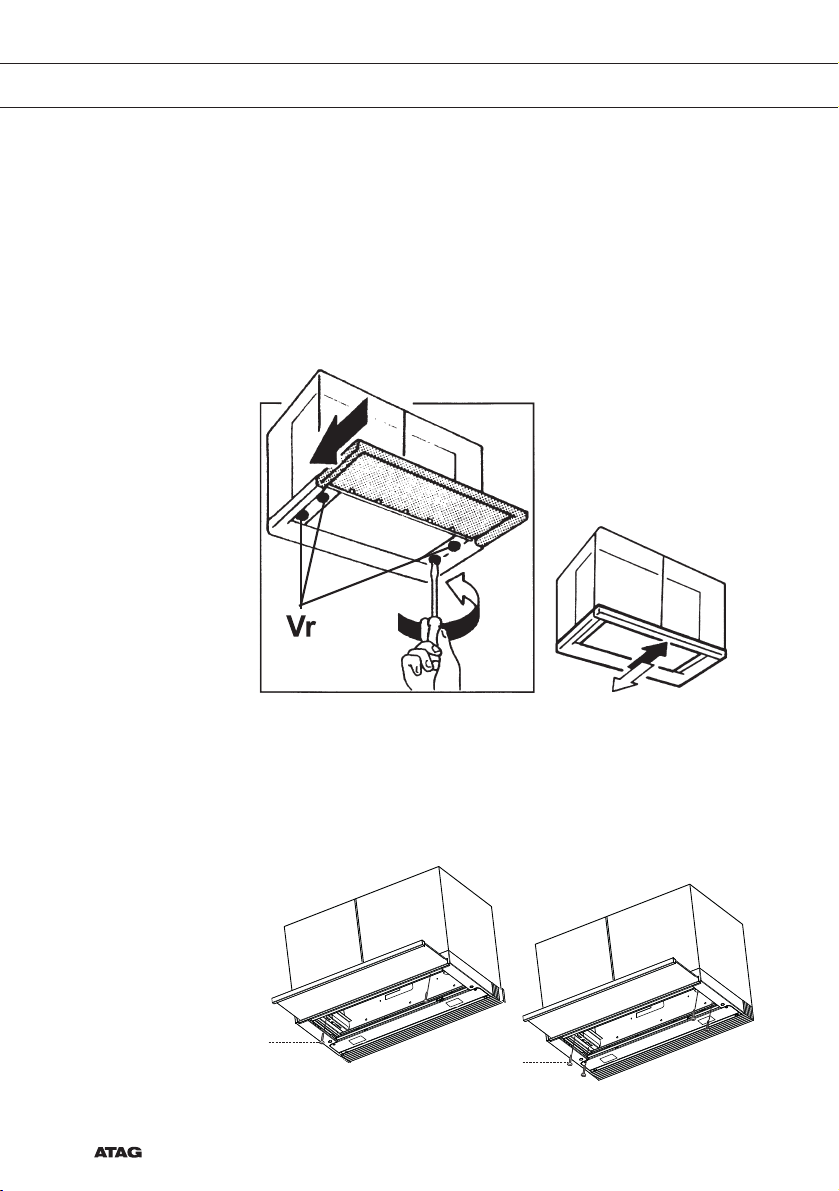

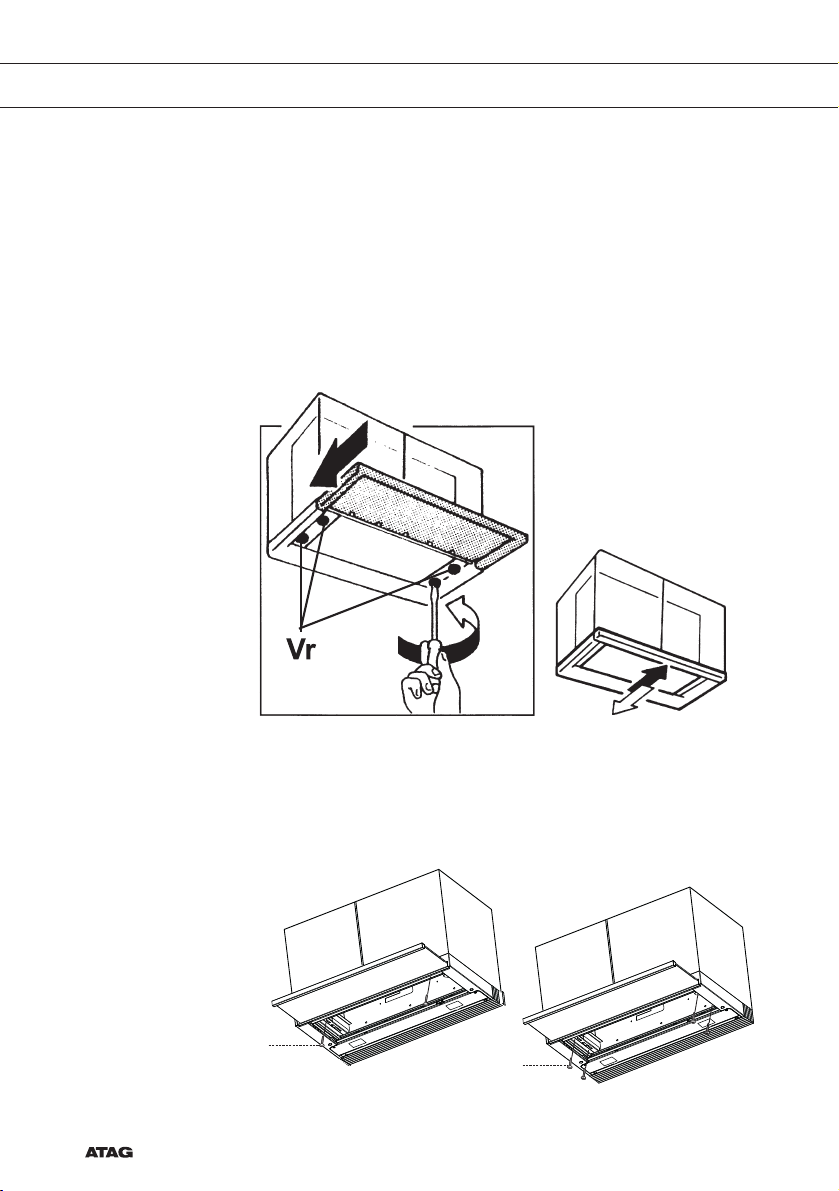

Stel indien nodig de hele filterhouder juist af. Ga als volgt te werk:
• Draai de vier stelschroeven Vr los en sluit de glasplaat opnieuw.
• Verplaats de hele filterhouder tot deze zich op één lijn bevindt met de rand.
• Houd de kapombouw in positie, open de glasplaat en draai de stelschroeven weer aan.
NL 16
• De kap kan nu vastgezet worden met de vier bijgeleverde schroeven 12a (3,5 x 16).
• Plaats de metalen vetfilters weer terug.
• Sluit de glasplaat.
12a
12a
Page 15

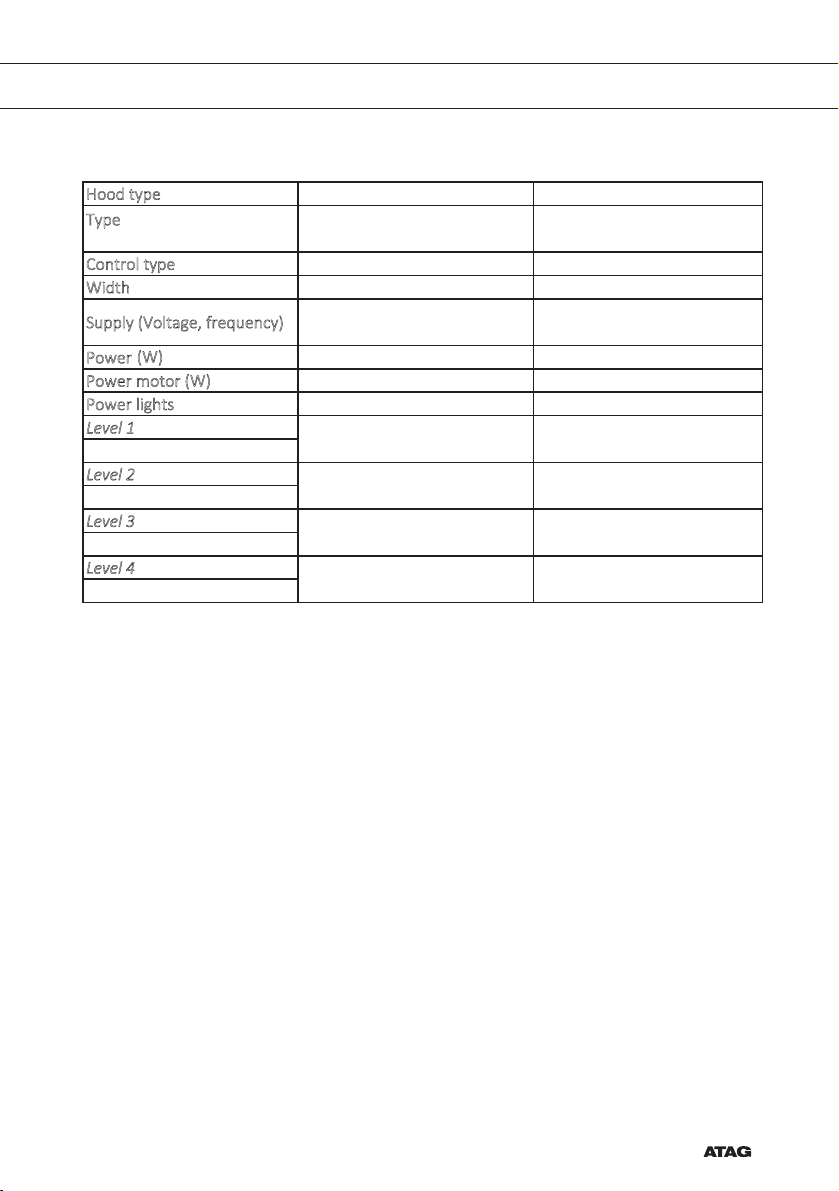

TECHNISCHE GEGEVENS
Type Keuring
Bediening Breedte
Stroomvoorziening (voltage, frequentie)
Vermogen
Vermogen motor
Vermogen verlichting
Niveau 1
luchtstroom, geluid, druk
Niveau 2
luchtstroom, geluid, druk
Niveau 3
luchtstroom, geluid, druk
Niveau 4
luchtstroom, geluid, druk
Soft touch bediening Soft touch bediening
220~240 V / 50 Hz 220~240 V / 50 Hz
340 m³/h, 55 dB(A), 400 Pa
500 m³/h, 60 dB(A), 475 Pa
600 m³/h, 65 dB(A), 530 Pa
660 m³/h, 67 dB(A), 570 Pa
WV6311NM WV9311NMAfzuigkap Type
Vlakscherm
4000 4000
2 x LED 5.0 W 2 x LED 5.0 W
340 m³/h, 55 dB(A), 400 Pa
500 m³/h, 60 dB(A), 475 Pa
600 m³/h, 65 dB(A), 530 Pa
660 m³/h, 67 dB(A), 570 Pa
Vlakscherm
0906
0 W820 W82 0 W720 W72
NL 17
Page 16
BIJLAGE
Verwijdering
Apparaat en verpakking afvoeren
Door het afgedankte product op de juiste wijze af te voeren voorkomt u mogelijke negatieve gevolgen voor het milieu en de volksgezondheid, die kunnen optreden als u dit op de verkeerde manier doet. Voor relevante informatie kunt u terecht bij uw gemeente.
De verpakking van dit apparaat kan worden gerecycled. De verpakking kan gemaakt zijn van:
• karton;
• polyethyleenfolie (PE);
• CFK-vrije polystyreen (PS-hardschuim)
U moet deze materialen op een verantwoorde manier, volgens de
voorschriften van de overheid, afvoeren.
Op het product staat het pictogram van een doorgekruiste afvalcontainer. Dit betekent dat elektrische huishoudelijke apparaten afzonderlijk moeten worden afgevoerd. Het apparaat mag dus niet aan het eind van zijn levensduur als normaal afval worden weggegooid. In plaats daarvan moet het apparaat naar een speciaal gemeentelijk centrum voor gescheiden afvalinzameling of naar de leverancier worden gebracht.
NL 18
Gescheiden verwerking van huishoudelijke apparaten voorkomt negatieve effecten op het milieu en de volksgezondheid die anders wel zouden kunnen optreden. De gescheiden verwerking zorgt ervoor dat materialen waaruit dit toestel bestaat, kunnen worden teruggewonnen, wat een aanzienlijke besparing van energie en grondstoffen betekent.
Verklaring van conformiteit
Wij verklaren hierbij dat onze producten voldoen aan de betreffende Europese richtlijnen, normen en voorschriften, alsook aan alle vereisten in de normen waarnaar wordt verwezen.
Page 17
CONTENT
Your cooker hood
Use
Maintenance
Installation
Description 4 Introduction 4
Controls 5
Cleaning 7 Cleaning the glass panel 8 Metal grease filters 8 Resetting the alarm signal 8 Cleaning the filters 9 Charcoal filter (recirculation version) 9 Changing the charcoal filter 10 Lighting unit 10
General 11 Electrical connection 12 Mounting the telescopic cooker hood 13
Technical specifications
15
Appendice
Disposal of appliance and packaging 16
EN 3
Page 18
YOUR COOKER HOOD
Description
A Switch fan on/off B Reduce extractor capacity C Increase extractor capacity D Engage intensive mode E Clean air function/filter indication F Timer function G Switch lighting on/off H Dim lighting I Display
Introduction
This user manual gives you a quick overview of all the possibilities offered by the appliance. You will find information on safety measures and maintaining the appliance.
I
EN 4
Please retain this user manual and the installation guide.
They may be of use to future users of the appliance.
Declaration of conformity
We declare that our products meet the applicable European Directives, Decisions and Regulations and the requirements listed in the standards referenced.
Read the separate safety instructions before using the device!
Page 19
USE
Controls
I
Switching the fan on and off
The telescopic cooker hood works only with the glass plate fully extended. If the glass plate is extended (in the Off position), the cooker hood automatically starts in position 1.
• Switch the fan on with the on/off button (A) and select the desired extractor setting with buttons ‘B’ and ‘C’.
The ‘I’ display indicates which setting has been selected.
• Use button ‘D’ to switch on the intensive setting.
“HI” appears in the ‘I’ display.
After 6 minutes the intensive mode is automatically reduced to the setting previously selected.
Switching the lighting on and off
• Use the ‘G’ button to switch the lighting on and off.
Dimming the lighting
• Dim the lighting with button ‘H’.
The strength of the lighting varies between maximum and minimum,
and vice-versa.
Clean Air function:
With the Clean Air function you can refresh the air in the kitchen
over maximum 24 hours.
• Fully extend the glass plate.
• Switch off the cooker hood.
• Press on the Clean Air button ‘E’.
Every hour, the cooker hood will switch on for 10 minutes
automatically, at the lowest extraction setting. The display reads
“24” and an indicator flashes at the bottom right.
EN 5
Page 20
USE
Switching on the timer
• Switch the fan on with the on/off button (A) and select the desired extractor setting with buttons ‘B’ and ‘C’.
• Press the Timer button ‘F’.
The cooker hood switches off automatically after 30 minutes. Switch
off the Timer function by pressing button ‘F’ again, or by switching
off the cooker hood with button ‘A’. The display shows the selected
speed and the remaining time.
Grease filter indicator
After 100 hours of use the “FF” indicator is shown in the display.
• Clean the grease filters.
• Reset the filter indicator. While the cooker hood is switched off, press button ‘E’ for 3 seconds until the filter indicator disappears.
Carbon filter indicator
After 200 hours of use the “EF” indicator is shown in the display.
• Clean the carbon filters.
• Reset the filter indicator. While the cooker hood is switched off, press button ‘E’ for 3 seconds until the filter indicator disappears.
EN 6
Page 21
MAINTENANCE
Cleaning
Attention! Before performing any maintenance operation, isolate the hood from the electrical supply by switching off at the connector or remove the connector fuse. Or if the appliance has been connected through a plug and socket, then the plug must be removed from the socket.
The cooker hood should be cleaned regularly (at least with the same frequency with which you carry out maintenance of the fat filters) internally and externally. Do not use abrasive products. Do not use
alcohol!
Attention! Failure to carry out the basic cleaning recommendations of
the cooker hood and replacement of the filters may cause fire risks. Therefore, we recommend observing these instructions. The manufacturer declines all responsibility for any damage to the motor or any fire damage linked to inappropriate maintenance or failure to observe the above safety recommendations.
Cooker hood
Clean the cooker hood with soapy water and a soft cloth. Then wipe with clean water to rinse. Do not use aggressive cleaning agents such as soda. The cooker hood paintwork will stay looking nice if you wax it occasionally.
Stainless steel telescopic cooker hoods
Do not use any sort of scourer. Treat with a stainless steel care product and polish with the structure of the stainless steel.
Metal grease filters
These must be cleaned once a month (or when the filter saturation indication system – if envisaged on the model in possession – indicates this necessity) using non aggressive detergents, either by hand or in the dishwasher, which must be set to a low temperature and a short cycle. The openings must be placed downwards to let the water run out of the filters. The cleaning agents will make the aluminium filter turn dull, this is normal.
EN 7
Page 22
MAINTENANCE
Cleaning the glass panel
• Open the glass panel by pulling it out.
• Pull the 2 hooks to unlock the glass panel for a further external movement.
• Now the full glass surface can be cleaned.
• It is recommended to use a neutral detergent liquid and a damp cloth to clean the glass.
• Close the glass panel.
1
2
EN 8
3
Metal grease filters
The filters can be washed in a dishwasher, and need to be cleaned whenever the FF sign appears on the display or at least once every month use. A more frequent cleaning can be necessary if the use is particularly intensive.
Resetting the alarm signal
• Turn the Lights and the motor off, then disable the 24h function, if enabled.
• Press button E.
Page 23
MAINTENANCE
I
Cleaning the Filters
• Open the glass panel
• Remove the filters one at a time, pushing them towards the back of the unit and at the same time pulling downward.
• Wash the filters without bending them, and leave them to dry completely before replacing. (Due to intensive dishwasher cleaning, the filters color might change.)
• Replace, taking care to ensure that the handle faces forwards.
• Close the glass panel.
Charcoal Filter (Recirculation Version)
The regenerable active charcoal filter must be washed by hand with neutral cleaning products, or in the dishwasher at a maximum temperature of 65 °C (the washing should be done without any plates, dishes, cups, etc. in the machine).
Remove the excess water without damaging the filter, remove the holder and let the filter dry in the oven for at least 15 minutes at a maximum temperature of 100 °C. To keep the regenerable charcoal filter efficient, this action should be repeated every 4 months or when indicated by the filter indicator (EF shown in display). The filter must be replaced after no more than 3 years, or if it has been damaged.
It is important that the grease filters and the regenerable active charcoal filter are thoroughly dry before repositioning.
Activating the alarm signal
• In recirculation version hoods, the filter saturation alarm must be activated on installation or at a later date.
• Turn the lights and the motor off.
• Press D and hold for approximately 5 Seconds:
- The message ‘FC’ flashes twice, filter saturation alarm ACTIVATED
- The message ‘FC’ flashes once, filter saturation alarm DEACTIVATED
EN 9
Page 24
MAINTENANCE
Resetting the alarm signal
• Turn the lights and the motor off, then disable the 24h function, if enabled.
• Press button E.
Lighting unit
EN 10
Changing the Filter
• Open the glass panel.
• Remove the metal grease filters.
• Remove the saturated charcoal filter by releasing the fixing hook.
• Fit the new filter and fasten it in its correct position.
• Replace the metal grease filters.
• Close the glass panel.
Warning: This appliance is fitted with a white LED lamp classed as 1M according to EN 60825-1: 1994 + A1:2002 + A2:2001 standards; maximum optical power emitted @439nm: 7µW. Do not look directly at the light through optical devices (binoculars, magnifying glasses…). For replacement contact technical support.
Page 25
INSTALLATION
General
Installation instructions are supplied separately.
This appliance should be connected to the power supply by a recognized fitter who is familiar with, and works according to the correct safety regulations. This appliance meets the European requirements.
Important that you know:
• The minimum distance between the supporting surface for the cooking vessels on the gashob and the lowest part of the range hood must be not less than 65 cm. For use with an electric, ceramic or induction hob, this distance must be at least 55 cm.
• If the cooker hood is to be fitted to an existing duct no other appliances, such as a geyser or heater, may be connected to that same duct.
• Consider local regulations with respect to the ventilation of gas appliances.
• The shorter the duct, and the fewer the bends in it, the better the cooker hood will work.
• Before you start drilling check that there are no installation cables present.
• The connecting pipe for the cooker hood has a diameter of 120 or 150 mm. It is best also to use a flue pipe of the same diameter.
• The installation material supplied with this range hood is designed for fixing to reinforced concrete or masonry walls. For some types of walls you may need special plugs and screws.
EN 11
Page 26
INSTALLATION
Electrical connection
This appliance is manufactured in class I, it must therefore be connected to the earth system.
Make sure the supply voltage ratings correspond with those stated on the appliance data plate. The connection to the mains is carried out as follows: BROWN = phase L BLUE = phase N YELLOW/GREEN = Earth
During the electrical connection make sure that the electrical socket is equipped with earth connection.
This telescopic cooker hood has been provided with a power plug. When installing the hood, make sure that this plug remains accessible.
Attention:
If you want to make a fixed connection, ensure that a multi-pole switch with a distance between contacts of 3 mm is installed in the supply cable.
EN 12
max. 100 cm
Page 27
INSTALLATION
Installation
255
437
Drilling the support surface and fitting the Hood
• The hood can be fitted directly on the lower surface of the wall units using the snap-on Side Supports.
• Make an opening on the lower surface of the wall unit, as indicated.
• Screw the closing profile 20 onto the rear part of the hood, using the screws 12e (2.9 x 12.7) provided.
• Open the glass panel.
• Remove the metal grease filters one by one by turning the hooks provided.
• Close the glass again.
• Insert the hood until the snap-on side supports click into place.
• Open the glass panel.
• Lock in position by tightening the screws Vf from underneath the hood.
Vf
EN 13
Page 28
INSTALLATION
If necessary, adjust the whole filter holder unit and proceed as follows:
• Loosen the four adjustment screws Vr and close the glass panel again.
• Move the entire filter holder unit until it is properly aligned with the shelf.
• Keeping the hood casing still, remove the glass panel and lock the adjustment screws again.
EN 14
• The hood can now be fastened to the shelf using the four screws 12a (3.5 x 16) provided.
• Replace the metal grease filters.
• Close the sliding glass panel again.
12a
12a
Page 29
TECHNICAL SPECIFICATIONS
Hood typ
e
Type
C
o
ntrol typ
e
Electronic push buons Electronic push buons
W
idt
h
0906
S
upply (Voltage, frequency) 220~240 V / 50 Hz 220~240 V / 50 Hz
P
ower
082082
P
ower moto
r
072072
P
o
wer lights
(
W)
(W)
2 x LED 5.0 W 2 x LED 5.0 W
L
evel 1
Air flow, Noise, Pressure
L
evel 2
Air flow, Noise, Pressure
L
e
vel
3
Air flow, Noise, Pressure
L
e
vel
4
Air flow, Noise, Pressure
340 m³/h, 55 dB(A), 400 Pa
500 m³/h, 60 dB(A), 475 Pa
600 m³/h, 65 dB(A), 530 Pa
660 m³/h, 67 dB(A), 570 Pa
340 m³/h, 55 dB(A), 400 Pa
500 m³/h, 60 dB(A), 475 Pa
600 m³/h, 65 dB(A), 530 Pa
660 m³/h, 67 dB(A), 570 Pa
WV6311NM WV9311NM
Slide out hood Slide out hood
Approval
4000 4000
EN 15
Page 30
APPENDICE
Disposal
Disposal of appliance and packaging
By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. The local authorities can provide you with the relevant information.
The packaging of this appliance is recyclable. It could have been made from:
• cardboard;
• polythene foil (PE);
• CFK-free polystyrene (PS-hard foam).
You need to dispose of these materials responsibly in accordance with
official regulations.
To draw attention to the fact that the segregated processing of electric household appliances is compulsory, this appliance carries the symbol of a crossed-out dustbin. This means that at the end of its working life, you may not dispose of the appliance as household refuse. Instead, you should hand it in at a special refuse collection centre run by the local authority or at a dealer’s providing this service.
EN 16
Segregated processing of household appliances avoids any negative effects on the environment and public health that might otherwise occur. It enables the recovery of the materials used in the production of this appliance, thus realising considerable savings in terms of raw materials and energy.
Declaration of conformity
We hereby declare that our products satisfy the applicable European directives, orders and regulations, as well as the requirements stated in the referenced standards.
Page 31
SOMMAIRE
Votre télescopique hotte
Description 4 Présentation 4
Utilisation
Boutons de commande 5
Entretien
Nettoyage 7 Nettoyage du panneau en verre 8 Filtres à graisse métalliques 8 Réinitialisation du signal d'alarme 8 Nettoyage des filtres 9 Filtre à charbon (version recyclage) 9 Remplacement du filtre à charbon 10 Unité d'éclairage 10
Installation
Généralités 11 Raccordement électrique 12 Montage de la hotte aspirante 13
Spécifications techniques
15
Annexe
Mise au rebut de l’appareil et de l’emballage 16
FR 3
Page 32
VOTRE HOTTE
Description
Présentation
I
A Mise en marche/arrêt du ventilateur B Diminution de la puissance d'aspiration C Augmentation de la puissance d'aspiration D Enclenchement du mode intensif E Fonction Clean Air/indication de filtre F Fonction minuterie G Allumage/extinction de l'éclairage H Baisse de l'éclairage I Écran
Ce mode d'emploi offre une vue d'ensemble rapide de toutes les fonctions de l'appareil. Il contient des informations relatives aux consignes de sécurité et à l'entretien de l'appareil.
FR 4
Conservez ce mode d'emploi et le guide d'installation.
Ils peuvent être utiles aux futurs utilisateurs de l'appareil.
Déclaration de conformité
Nous déclarons que nos produits sont conformes à toutes les directives, décisions et régulations européennes et aux exigences énumérées dans les normes référencées.
Veuillez lire les instructions de sécurité fournies séparément avant d'utiliser l'appareil !
Page 33
UTILISATION
Boutons de commande
Mise en marche et arrêt du ventilateur
La hotte aspirante ne fonctionne que lorsque la plaque en verre est entièrement ouverte. Lorsque la plaque en verre est ouverte (en position éteinte), la hotte se met en marche automatiquement à la vitesse 1.
• Mettez en marche le ventilateur en appuyant sur l'interrupteur marche/arrêt (A) et sélectionnez la puissance d'aspiration désirée à l'aide des touches « B » et « C ».
L'écran « I » indique le réglage sélectionné.
• Utilisez la touche « D » pour enclencher le mode intensif.
« HI » s'affiche sur l’écran « I ».
Après 6 minutes, la hotte passe automatiquement du mode intensif au réglage précédemment sélectionné.
I
Allumage et extinction de l’éclairage
• Utilisez la touche « G » pour allumer et éteindre l'éclairage.
Baisse de l'éclairage
• Baissez l'éclairage à l'aide de la touche « H ».
L'intensité de l'éclairage varie du maximum au minimum, et vice
versa.
Fonction Clean Air (Air propre) :
La fonction Clean Air permet de rafraîchir l'air de la cuisine pendant
24 heures au maximum.
• Ouvrez la plaque en verre entièrement.
• Éteignez la hotte.
• Appuyez sur la touche Clean Air « E ».
Chaque heure, la hotte aspirante se met en marche
automatiquement pendant 10 minutes, à la puissance d'aspiration
la plus faible. L'écran affiche « 24 » et un indicateur clignote en bas
à droite.
FR 5
Page 34
UTILISATION
Activation de la minuterie
• Mettez en marche le ventilateur en appuyant sur l'interrupteur marche/arrêt (A) et sélectionnez la puissance d'aspiration désirée à l'aide des touches « B » et « C ».
• Appuyez sur la touche Minuterie « F ».
La hotte aspirante s'arrête automatiquement après 30 minutes.
Désactiver la fonction Minuterie en réappuyant sur la touche « F »
ou en arrêtant la hotte aspirante avec l'interrupteur « A ». L’écran
affiche la puissance sélectionnée et le temps restant.
Indicateur du filtre à graisse
Après 100 heures d'utilisation, l'indicateur « FF » s'affiche sur
l'écran.
• Nettoyez les filtres à graisse.
• Réinitialisez l'indicateur du filtre. Lorsque la hotte aspirante est éteinte, appuyez sur la touche « E » pendant 3 secondes jusqu'à ce que l'indicateur du filtre disparaisse.
Indicateur du filtre à charbon
Après 200 heures d'utilisation, l'indicateur « EF » s'affiche sur l'écran.
• Nettoyez les filtres à charbon.
• Réinitialisez l'indicateur du filtre. Lorsque la hotte aspirante est éteinte, appuyez sur la touche « E » pendant 3 secondes jusqu'à ce que l'indicateur du filtre disparaisse.
FR 6
Page 35
ENTRETIEN
Nettoyage
Attention ! Avant toute opération de nettoyage ou d’entretien, débranchez la hotte du circuit électrique en enlevant la prise ou en coupant l’interrupteur général de l’habitation. Si l'appareil a été branché sur une prise, enlevez la fiche de la prise de courant.
La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au moins à la même fréquence que pour l’entretien des filtres à graisse). Ne pas utiliser de produit abrasif. Ne pas utiliser d'alcool !
Attention !Il y a risque d’incendie si vous ne respectez pas les instructions concernant le nettoyage de l’appareil et le remplacement ou le nettoyage du filtre. Nous conseillons par conséquent de respecter ces instructions. Le constructeur décline toute responsabilité en cas de détérioration du moteur ou d’incendie lié à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées.
Hotte aspirante
Nettoyez la hotte aspirante avec de l'eau savonneuse et un chiffon doux. Rincez ensuite à l'eau claire. N'utilisez pas de produits d'entretien agressifs comme la soude. Frottez la peinture laquée de votre hotte avec de la cire pour qu’elle conserve sa beauté.
Hottes à cheminée en acier inoxydable
Ne pas utiliser d'éponge à récurer. Frottez la cheminée en acier inoxydable avec un produit d'entretien adapté à ce matériau.
Filtres à graisse métalliques
Le filtre doit être nettoyé une fois par mois (ou lorsque le système d’indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Les ouvertures doivent être orientées vers le bas dans le lave-vaisselle pour permettre à l’eau de s’écouler. Les produits d’entretien donnent aux filtres en aluminium une couleur terne. Cela est tout à fait normal.
FR 7
Page 36
ENTRETIEN
Nettoyage du panneau en verre
• Ouvrez le panneau en verre en le retirant.
• Tirez les 2 crochets pour déverrouiller le panneau en verre.
• Il est maintenant possible de nettoyer l'ensemble de la surface en verre.
• Nous vous recommandons d'utiliser un détergent liquide neutre et un chiffon humide pour nettoyer le verre.
• Fermez le panneau en verre.
1
2
FR 8
3
Filtres à graisse métalliques
Les filtres peuvent être lavés au lave-vaisselle et doivent être nettoyés à chaque fois que l'indicateur FF s'affiche à l'écran ou, au minimum, au bout de 2 mois d'utilisation. Un nettoyage plus fréquent peut être nécessaire en cas d'utilisation particulièrement intensive.
Réinitialisation du signal d'alarme
• Éteignez l'éclairage et le moteur, désactivez la fonction 24h si celle-ci est activée.
• Appuyez sur la touche E.
Page 37
ENTRETIEN
I
Nettoyage des filtres
• Ouvrez le panneau en verre
• Retirez les filtres, un à un, en les poussant vers l'arrière de l'unité tout en les tirant vers le bas.
• Lavez les filtres en évitant de les plier et laissez-les sécher complètement avant de les remettre en place. (Un nettoyage intensif au lave-vaisselle peut entraîner une altération des couleurs des filtres.)
• Lors de la remise en place, veillez à ce que la poignée soit orientée vers l'avant.
• Fermez le panneau en verre.
Filtre à charbon (version recyclage)
Le filtre à charbon actif régénérable doit être lavé à la main avec un produit de nettoyage neutre ou au lave-vaisselle à une température maximale de 65 °C (le lavage doit être effectué sans assiettes, ni plats, ni tasses, etc. dans le lave-vaisselle).
Ôtez l'excédent d'eau sans endommager le filtre, retirez le support et laissez le filtre sécher dans le four pendant au moins 15 minutes à une température maximale de 100 °C. Pour que le filtre à charbon actif régénérable reste efficace, répétez cette opération tous les 4 mois ou en cas d'apparition de l'indicateur du filtre (EF s'affiche à l'écran). Le filtre doit être remplacé après 3 ans au maximum ou s'il est endommagé.
Il est important que les filtres à graisse et le filtre à charbon actif régénérable soit complètement secs avant d'être remis en place.
Activation du signal d'alarme
• Dans les hottes en version recyclage, l'alarme de saturation du filtre doit être activée lors de l'installation ou à une date ultérieure.
• Éteignez l'éclairage et le moteur.
• Appuyez sur la touche D en maintenant la pression 5 secondes environ :
- Le message « FC » clignote à deux reprises, l'alarme de saturation du
filtre est ACTIVÉE
- Le message « FC » clignote une seule fois, l'alarme de saturation du
filtre est DÉSACTIVÉE
FR 9
Page 38
ENTRETIEN
Unité d'éclairage
Réinitialisation du signal d'alarme
• Éteignez l'éclairage et le moteur, puis désactivez la fonction 24h si celle-ci est activée.
• Appuyez sur la touche E.
Remplacement du filtre
• Ouvrez le panneau en verre.
• Retirez les filtres à graisse métalliques.
• Retirez le filtre à charbon saturé en libérant le crochet de fixation.
• Placez le nouveau filtre et fixez-le correctement.
• Replacez les filtres à graisse métalliques.
• Fermez le panneau en verre.
FR 10
Avertissement : Cet appareil est équipé d'une ampoule LED blanche appartenant à la classe 1M conformément aux normes EN 60825-1 : 1994 + A1:2002 + A2:2001 ; puissance optique maximale émise à 439 nm : 7µW. Ne pas regarder directement dans la lumière à travers un instrument optique (jumelles, loupe, etc.). Si vous devez remplacer l'ampoule, veuillez contacter le support technique.
Page 39
INSTALLATION
Généralités
Les instructions d’installation sont livrées séparément.
Le raccordement électrique de cet appareil doit être effectué par un installateur agréé, qui connaît et applique les normes de sécurité en vigueur. Cet appareil est conforme aux directives européennes.
Important :
• La distance minimale entre le point le plus bas de la hotte aspirante et la surface de support des récipients de cuisson de la table de cuisson au gaz doit être d’au moins 65 cm. Dans le cas d'une table de cuisson électrique, céramique ou à induction, cette distance doit être d'au moins 55 cm.
• Si la hotte est raccordée à un conduit d’évacuation existant, aucun autre appareil électroménager ne doit être raccordé au même conduit (exemples : chauffe-eau, poêle).
• Prenez en compte les réglementations en vigueur concernant l’aération des appareils à gaz.
• Un conduit d’évacuation court et un nombre limité de coudes assurent un meilleur fonctionnement de la hotte.
• Avant de commencer à percer, assurez-vous qu'aucune conduite ne passe à l’endroit choisi.
• Le tuyau de connexion a un diamètre de 120 ou 150 mm. Il est aussi conseillé d’utiliser ces diamètres pour le tube de connexion.
• Le matériel d’installation livré avec la hotte en question, est approprié pour des murs en béton renforcé et en briques. Certains types de murs demanderont des chevilles et des vis spéciales.
FR 11
Page 40
INSTALLATION

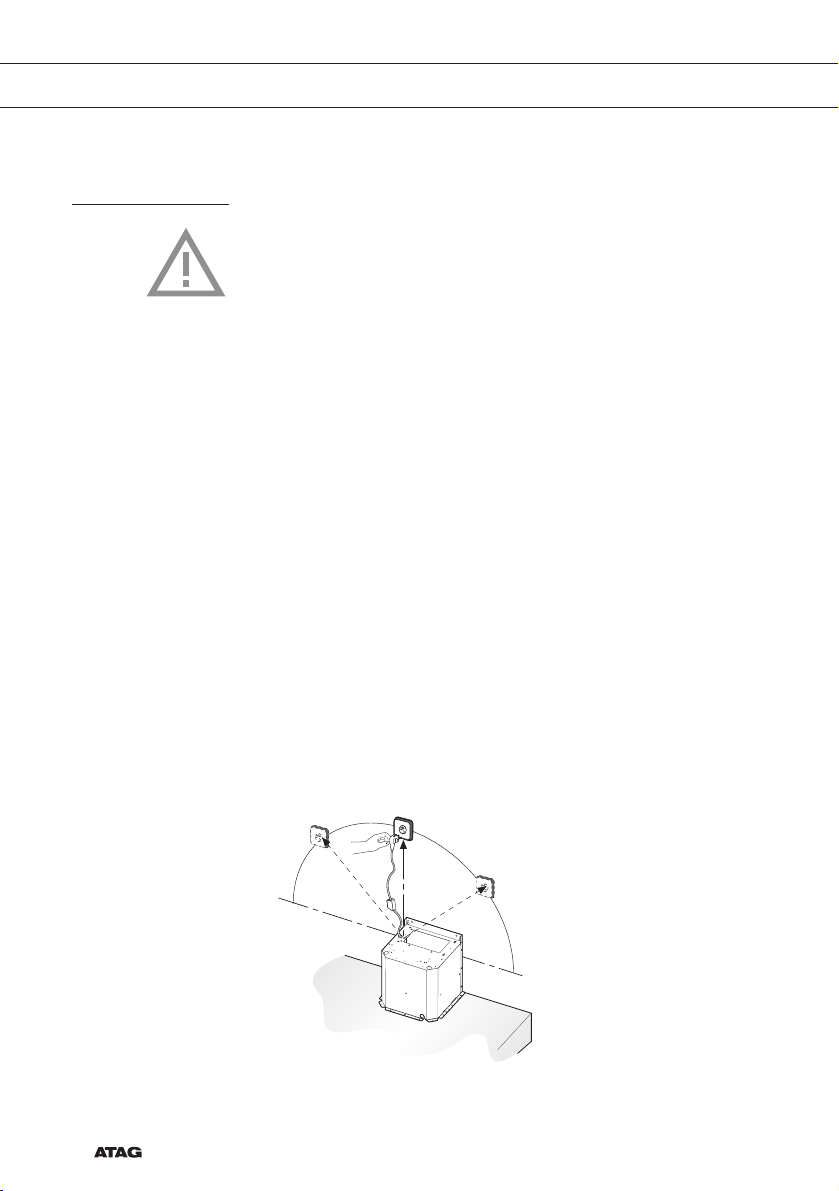

Raccordement électrique
Cet appareil est construit en classe I. Il doit par conséquent être raccordé avec la prise terre.
Assurez-vous que les valeurs de tension d'alimentation correspondent à celles indiquées sur la plaque signalétique de l'appareil. Le raccordement à l'alimentation électrique doit être exécuté comme suit : BRUN = phase L BLEU = phase N JAUNE/VERT = terre
Lors du raccordement électrique, assurez-vous que la prise de courant est munie d'une connexion à la terre.
Cette hotte aspirante est équipée d’une fiche électrique. Installez la hotte de manière à ce que cette fiche reste accessible.
Attention :
Si vous décidez de réaliser une connexion électrique fixe, la connexion d’alimentation devra être équipée d’un sectionneur omnipolaire dont la distance de contact sera d’au moins 3 mm.
FR 12
max. 100 cm
Page 41
INSTALLATION
Montage
255
437
Perçage du plan de support et installation de la hotte
• La hotte peut être installée directement sur le plan inférieur de l'armoire murale à l'aide des supports latéraux par encliquetage.
• Percez une ouverture sur le plan inférieur de l’armoire murale, comme indiqué.
• Vissez le profil de fermeture 20 sur la partie arrière de la hotte, en utilisant les vis 12e (2,9 x 12,7) fournies.
• Ouvrez le panneau en verre.
• Retirez, un à un, les filtres à graisse métalliques, en tournant les crochets fournis.
• Refermez le panneau en verre.
• Insérez la hotte jusqu'à ce que les supports latéraux s'encliquettent.
• Ouvrez le panneau en verre.
• Bloquez définitivement en serrant les vis Vf depuis le dessous de la hotte.
Vf
FR 13
Page 42
INSTALLATION
Si nécessaire, ajustez l'unité porte-filtres en entier en procédant comme suit :
• Desserrez les quatre vis de réglage Vr et refermez le panneau en verre.
• Déplacez l'unité porte-filtres en entier jusqu'à ce qu'elle soit alignée sur l'étagère.
• Tout en maintenant le corps de la hotte bloqué, retirez le panneau en verre et bloquez à nouveau les vis de réglage.
FR 14
• Il est maintenant possible de fixer la hotte sur l'étagère en utilisant les quatre vis 12a (3,5 x 16) fournies.
• Replacez les filtres à graisse métalliques.
• Refermez le panneau en verre coulissant.
12a
12a
Page 43
SPÉCIFICATIONS TECHNIQUES
Modèle Type
C
ommande
Boutons poussoirs
électroniques
Boutons poussoirs
électroniques
L
argeur (cm) 0906
A
limentation 220~240 V / 50 Hz 220~240 V / 50 Hz
P
uissance (W) 082082
P
uissance moteur (W) 072072
É
clairage 2 x LED 5.0 W 2 x LED 5.0 W
N
iveau 1
débit d'air, niveau sonore, pression
N
iveau 2
débit d'air, niveau sonore, pression
N
iveau 3
débit d'air, niveau sonore, pression
N
iveau 4
débit d'air, niveau sonore, pression
500 m³/h, 60 dB(A), 475 Pa
340 m³/h, 55 dB(A), 400 Pa 340 m³/h, 55 dB(A), 400 Pa
500 m³/h, 60 dB(A), 475 Pa
660 m³/h, 67 dB(A), 570 Pa
600 m³/h, 65 dB(A), 530 Pa 600 m³/h, 65 dB(A), 530 Pa
660 m³/h, 67 dB(A), 570 Pa
WV6311NM WV9311NM
‘slide out’ hotte ‘slide out’ hotte
Approbation 4000 4000
FR 15
Page 44
ANNEXE
Mise au rebut
Mise au rebut de l’appareil et de l’emballage
En vous conformant à une procédure d'enlèvement correcte de ce produit, vous aiderez à prévenir tout effet nuisible à l'environnement et à la santé, qu'une manipulation inappropriée de celui-ci pourrait autrement provoquer. Les autorités de votre pays pourront vous fournir des informations à ce sujet.
L’emballage de cet appareil est recyclable. Il peut être composé de :
• carton ;
• film polyéthylène (PE) ;
• polystyrène exempt de CFC (mousse dure PS).
Ces matériaux doivent être mis au rebut de manière responsable et
conforme aux dispositions gouvernementales.
Pour rappeler l’obligation de traiter séparément les appareils électroménagers, un symbole représentant un conteneur à ordures barré d’une croix a été apposé sur le produit. Cela signifie qu’à l’issue de sa durée de vie, l’appareil ne peut être mis au rebut avec les déchets ménagers classiques. L’appareil doit être déposé dans un centre de collecte sélective de déchets prévu par l’administration communale ou dans un point de vente fournissant ce service.
FR 16
Le traitement séparé d’un appareil électroménager permet d’éviter, pour l’environnement et la santé, les retombées négatives qui pourraient découler d’un traitement incorrect et permet de récupérer les matériaux qui le composent dans le but d’une économie importante en termes d’énergie et de ressources.
Déclaration de conformité
Nous déclarons, par la présente, que nos produits satisfont aux directives, décisions et régulations européennes en vigueur ainsi qu’aux exigences qui sont mentionnées dans les normes auxquelles il est fait référence.
Page 45
INHALT
Ihre Dunstabzugshaube
Beschreibung 4 Einleitung 4
Verwendung
Bedienschalter 5
Pflege
Reinigung 7 Reinigung der Glasfront 8 Edelstahlfettfilter 9 Zurücksetzen des Warnsignals 9 Reinigung der Filter 9 Kohlefilter (Umluftversion) 9 Austausch des Kohlefilters 10 Beleuchtung 11
Installation
Allgemeines 12 Elektrische Anschlüsse 13 Montage der Dunstabzugshaube 14
Technische Daten
Anlagen
16
Entsorgung von Gerät und Verpackung 17
DE 3
Page 46
IHRE DUNSTABZUGSHAUBE
Beschreibung
A Gebläse ein-/ausschalten B Absaugleistung reduzieren C Absaugleistung erhöhen D Intensivmodus einsetzen E Cleain-Air-Funktion / Filteranzeige F Timer-Funktion G Beleuchtung ein-/ausschalten H Beleuchtung dimmen I Display
Einführung
Diese Bedienungsanleitung gibt Ihnen eine schnelle Übersicht aller Möglichkeiten, die das Gerät bietet. Sie erhalten Informationen zur Sicherheit und zur Wartung des Geräts.
I
DE 4
Bewahren Sie diese Bedienungsanleitung und die
Installationsanweisungen sorgfältig auf.
So stehen sie auch für eine zukünftige Nutzung des Geräts zur
Verfügung.
Konformitätserklärung
Wir erklären hiermit, dass unsere Produkte die einschlägigen europäischen Richtlinien, Entscheidungen und Vorschriften und die Anforderungen der aufgeführten Normen erfüllen.
Lesen Sie vor der Verwendung des Gerätes die separaten Sicherheitshinweise!
Page 47
VERWENDUNG
Bedienung
I
Gebläse ein- und ausschalten
Die Dunstabzugshaube funktioniert nur, wenn die Glasplatte vollständig herausgezogen wurde. Falls die Glasplatte herausgezogen wurde (im ausgeschalteten Zustand), beginnt die Dunstabzugshaube automatisch im Modus 1.
• Schalten Sie das Gebläse mit dem Ein-/Ausschalter (A) ein und wählen Sie die gewünschte Absaugeinstellung mit den Tasten „B“ und „C“ aus.
Das Display „I“ zeigt an, welche Einstellung Sie ausgewählt haben.
• Verwenden Sie die Taste „D“, um die Intensiveinstellung einzuschalten. Im Display „I“ wird „HI“ angezeigt.
Nach 6 Minuten wird der Intensivmodus automatisch auf die vorher ausgewählte Einstellung gesenkt.
Beleuchtung ein- und ausschalten
• Verwenden Sie die Taste „G“, um die Beleuchtung ein- und auszuschalten.
Dimmen der Beleuchtung
• Dimmen Sie die Beleuchtung mit der Taste „H“.
Die Stärke der Beleuchtung variiert zwischen Maximum und
Minimum und umgekehrt.
Clean-Air-Funktion
Mit der Clean-Air-Funktion können Sie die Luft in der Küche über
einen maximalen Zeitraum von 24 Stunden auffrischen.
• Ziehen Sie die Glasplatte vollständig heraus.
• Schalten Sie die Dunstabzugshaube aus.
• Drücken Sie auf die Clean-Air-Taste „E“.
Die Dunstabzugshaube wird sich jede Stunde automatisch für
10 Minuten in der niedrigsten Absaugstufe einschalten. Das Display
zeigt „24“ an, und die Anzeige blinkt unten rechts.
DE 5
Page 48
VERWENDUNG
Einschalten des Timers
• Schalten Sie das Gebläse mit dem Ein-/Ausschalter (A) ein und wählen Sie die gewünschte Absaugeinstellung mit den Tasten „B“ und „C“ aus.
• Drücken Sie die auf Timer-Taste „F“.
Die Dunstabzugshaube schaltet sich nach 30 Minuten automatisch
aus. Schalten Sie die Timer-Funktion aus, indem Sie erneut auf
die Taste „F“ drücken oder indem Sie die Dunstabzugshaube mit
der Taste „A“ ausschalten. Das Display zeigt die ausgewählte
Geschwindigkeit und die verbleibende Zeit an.
Fettfilter-Anzeige
Nach 100 Betriebsstunden wird die „FF“-Anzeige im Display
angezeigt.
• Reinigen Sie die Fettfilter.
• Setzen Sie die Filteranzeige zurück. Drücken Sie die Taste „E“ bei ausgeschalteter Dunstabzugshaube 3 Sekunden lang, bis die Filteranzeige erlischt.
Kohlefilter-Anzeige
Nach 200 Betriebsstunden wird die „EF“-Anzeige im Display angezeigt.
• Reinigen Sie die Kohlefilter.
• Setzen Sie die Filteranzeige zurück. Drücken Sie die Taste „E“ bei ausgeschalteter Dunstabzugshaube 3 Sekunden lang, bis die Filteranzeige erlischt.
DE 6
Page 49
PFLEGE
Reinigung
Achtung! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Falls das Gerät über einen Stecker und eine Steckdose angeschlossen wurde, muss der Stecker aus der Steckdose gezogen werden.
Die Dunstabzugshaube muss sowohl innen als auch außen regelmäßig gereinigt werden (etwa in denselben Intervallen wie die Wartung der Fettfilter). Keine Produkte verwenden, die Scheuermittel enthalten.
Keinen Alkohol verwenden!
Achtung! Nichtbeachtung dieser Anweisungen zur Reinigung des
Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.
Dunstabzugshaube
Reinigen Sie die Dunstabzugshaube mit Seifenwasser und einem weichen Tuch. Danach mit sauberem Wasser abspülen. Verwenden Sie keine aggressiven Reinigungsmittel wie etwa Soda. Der Lack der Dunstabzugshaube bleibt gut, wenn Sie ihn ab und zu mit Wachs einreiben.
Rostfreie Dunstabzugshauben
Nicht mit einem Scheuerschwamm oder anderen Scheuermitteln behandeln. Nachbehandeln mit Stahlreiniger und in Strukturrichtung des Edelstahls putzen.
DE 7
Page 50
PFLEGE
Edelstahlfettfilter
Dieser muss einmal monatlich gereinigt werden (oder wenn das Sättigungs-Anzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit einem milden Waschmittel von Hand oder im Geschirrspüler bei niedriger Temperatur und einem Kurzspülgang erfolgen. Setzen Sie die Fettfilter mit den Öffnungen nach unten in den Geschirrspüler, sodass das Wasser herauslaufen kann. Der Aluminiumfilter wird durch die Reinigungsmittel stumpf, das ist normal.
Reinigung der Glasfront
• Öffnen Sie die Glasfront, indem Sie sie herausziehen.
• Ziehen Sie an den 2 Haken, um die Glasfront zu entsperren und weiter hinausziehen zu können.
• Jetzt kann die gesamte Glasoberfläche gereinigt werden.
• Es wird empfohlen, ein neutrales flüssiges Reinigungsmittel und ein feuchtes Tuch für die Reinigung des Glases zu verwenden.
• Schließen Sie die Glasfront.
DE 8
1
2
3
Page 51
PFLEGE
Edelstahlfettfilter
Die Filter können in einem Geschirrspüler gereinigt werden. Sie müssen immer dann gereinigt werden, wenn das FF-Signal auf dem Display angezeigt wird oder jeweils nach ein Betriebsmonat. Eine häufigere Reinigung kann erforderlich sein, wenn das Gerät besonders intensiv genutzt wird.
Zurücksetzen des Warnsignals
• Schalten Sie die Beleuchtung und den Motor aus, deaktivieren Sie dann, falls eingeschaltet, die 24-Stunden-Funktion.
• Drücken Sie die Taste E.
Reinigung der Filter
• Öffnen Sie die Glasfront
• Entnehmen Sie die Filter einzeln, indem Sie sie in Richtung Geräterückseite drücken und gleichzeitig nach unten ziehen.
• Waschen Sie die Filter, ohne sie zu verbiegen, und lassen Sie sie vollkommen trocknen, bevor Sie sie wieder einsetzen. (In Folge intensiver Reinigung im Geschirrspüler kann sich die Farbe der Filter verändern.)
• Achten Sie beim Einsetzen darauf, dass der Griff nach vorne zeigt.
• Schließen Sie die Glasfront.
Kohlefilter (Umluftversion)
Der regenerierbare Aktivkohlefilter muss per Hand mit einem neutralen Reinigungsmittel oder im Geschirrspüler bei einer Höchsttemperatur von 65 °C gereinigt werden (während der Reinigung sollten sich keine Teller, Geschirr, Tassen usw. in der Maschine befinden).
Entfernen Sie überschüssiges Wasser, ohne die Filter zu beschädigen, entfernen Sie den Halter und lassen Sie den Filter im Backofen mindestens 15 Minuten bei einer Höchsttemperatur von 100 °C trocknen. Um dafür zu sorgen, dass der regenerierbare Aktivkohlefilter effizient arbeitet, sollte dieser Vorgang alle vier Monate wiederholt werden oder dann, wenn die Filteranzeige dies anzeigt (EF wird im Display angezeigt). Der Filter muss spätestens nach drei Jahren ausgetauscht werden, oder dann, wenn er beschädigt wurde.
DE 9
Page 52
PFLEGE
I
Es ist wichtig, dass die Fettfilter und der regenerierbare Aktivkohlefilter gut trocken sind, bevor sie wieder eingesetzt werden.
Aktivierung des Warnsignals
• Bei Dunstabzugshauben mit Umluftversion muss der Filtersättigungs-Alarm beim Einbau oder zu einem späteren Zeitpunkt aktiviert werden.
• Schalten Sie die Beleuchtung und den Motor aus.
• Halten Sie die Taste D ungefähr 5 Sekunden lang gedrückt:
- Wenn die Meldung „FC“ zweimal blinkt, ist der Filtersättigungs-Alarm
AKTIVIERT
- Wenn die Meldung „FC“ einmal blinkt, ist der Filtersättigungs-Alarm
DEAKTIVIERT
DE 10
Page 53
PFLEGE
Beleuchtung
Zurücksetzen des Warnsignals
• Schalten Sie die Beleuchtung und den Motor aus, deaktivieren Sie dann, falls eingeschaltet, die 24-Stunden-Funktion.
• Drücken Sie die Taste E.
Austausch des Filters
• Öffnen Sie die Glasfront.
• Entfernen Sie die Edelstahlfettfilter.
• Entnehmen Sie den gesättigten Kohlefilter, indem Sie den Befestigungshaken lösen.
• Setzen Sie den neuen Filter ein und befestigen Sie ihn an der richtigen Stelle.
• Tauschen Sie die Edelstahlfettfilter aus.
• Schließen Sie die Glasfront.
Warnung: Dieses Gerät ist mit einer LED-Lampe der Klasse 1M gemäß EN 60825-1 ausgestattet: 1994 + A1:2002 + A2:2001 Standards; max. gelieferte Lichtleistung @439nm. 7 µW. Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen. Wenden Sie sich für einen Ersatz an den technischen Kundendienst.
DE 11
Page 54
INSTALLATION
Allgemeines
Die Anleitung für die Installation wird separat mitgeliefert.
Der Anschluss dieses Gerätes an das Lichtnetz muss durch einen anerkannten Installateur geschehen, der die Sicherheitsvorschriften gut kennt und anwendet. Dieses Gerät entspricht den europäischen Vorschriften.
Wichtig zu wissen:
• Der Abstand zwischen dem niedrigsten Punkt der Dunstabzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. Bei einer elektrischen Kochplatte, einem Keramikfeld oder einer Induktionskochplatte muss dieser Abstand mindestens 55 cm betragen.
• Wenn die Dunstabzugshaube an einen bestehenden Abluftkanal angeschlossen wird, dürfen auf diesem keine anderen Geräte angeschlossen sein, wie etwa ein Gaswassererhitzer oder ein Ofen.
• Beachten Sie die örtlichen Vorschriften für die Entlüftung von Gasgeräten.
DE 12
• Je kürzer das Abluftrohr und je weniger Krümmungen es hat, umso besser ist die Wirkung der Dunstabzugshaube.
• Kontrollieren Sie, bevor Sie zu bohren beginnen, ob in der Mauer keine Installationsleitung(en) vorhanden ist/sind.
• Das Anschlussrohr der Dunstabzugshaube hat einen Durchmesser von 120 oder 150 mm. Es empfiehlt sich, das Abluftrohr auch mit diesem Durchmesser auszuführen.
• Das gelieferte Installationsmaterial für diese Dunstabzugshaube ist für Stahlbeton und Ziegelmauern geeignet. Für manche Mauertypen sind spezielle Dübel und Schrauben erforderlich.
Page 55
INSTALLATION
Elektrische Anschlüsse
Das Gerät wurde in Klasse I hergestellt; es muss deshalb an das Erdungssystem angeschlossen werden.
Vergewissern Sie sich, dass die Versorgungsspannung mit der auf dem Typenschild des Geräts angegebenen übereinstimmt. Der Netzanschluss wird folgendermaßen durchgeführt: BRAUN = Phase L BLAU = Phase N GRÜN/GELB = Erde
Beim elektrischen Anschluss muss beachtet werden, dass die Steckdose an das Erdungssystem angeschlossen ist.
Die Dunstabzugshaube ist mit einem Netzstecker ausgestattet. Achten Sie während der Montage darauf, dass dieser Netzstecker zugänglich bleibt.
Achtung:
Wenn Sie einen festen Anschluss anbringen möchten, sorgen Sie dafür, dass in der Zuführungsleitung ein allpoliger Schalter mit einem Kontaktabstand von mindestens 3 mm angebracht wird.
max. 100 cm
DE 13
Page 56
INSTALLATION
Montage
255
437
Bohren der Auflagefläche und Einbau der Dunstabzugshaube
• Die Dunstabzugshaube kann direkt an die Unterseite der Oberschränke mit den einrastenden Seitenträgern montiert werden.
• Bohren Sie eine Öffnung in die Unterseite der Oberschränke, wie abgebildet.
• Schrauben Sie das Trägerprofil 20 mit den mitgelieferten Schrauben 12e (2,9 x 12,7) auf die Rückseite der Dunstabzugshaube.
• Öffnen Sie die Glasfront.
• Entfernen Sie die Edelstahlfettfilter einzeln durch Drehen der mitgelieferten Haken.
• Schließen Sie die Glasfront wieder.
• Führen Sie die Dunstabzugshaube ein, bis die einrastenden Seitenträger einrasten.
• Öffnen Sie die Glasfront.
• Arretieren Sie sie, indem Sie die Schrauben Vf an der Unterseite der Dunstabzugshaube festziehen.
DE 14
Vf
Page 57
INSTALLATION
Falls erforderlich, richten Sie die gesamte Filterhalterung aus und gehen dabei folgendermaßen vor:
• Lösen Sie die vier Feststellschrauben Vr und schließen Sie die Glasfront wieder.
• Richten Sie die gesamte Filterhalterung so aus, bis sie mit dem Regalboden fluchtet.
• Während Sie das Haubengehäuse stillhalten, entfernen Sie die Glasfront und ziehen Sie Feststellschrauben wieder an.
• Die Dunstabzugshaube kann jetzt am Regalboden mithilfe der vier mitgelieferten Schrauben 12a (3,5 x 16) befestigt werden.
• Tauschen Sie die Edelstahlfettfilter aus.
• Schließen Sie die Glasschiebefront wieder.
12a
12a
DE 15
Page 58
TECHNISCHE DATEN
Modell Typ
S
teuerung Elektronische Drucktasten Elektronische Drucktasten
B
reite (cm) 0906
S
tromversorgung: 220~240 V / 50 Hz 220~240 V / 50 Hz
L
eistung (W) 082082
M
otorleistung (W) 072072
L
eistungsleuchten 2 x LED 5.0 W 2 x LED 5.0 W
S
tufe 1
Luströmung, Geräusch, Druck
S
tufe 2
Luströmung, Geräusch, Druck
S
tufe 3
Luströmung, Geräusch, Druck
S
tufe 4
Luströmung, Geräusch, Druck
500 m³/h, 60 dB(A), 475 Pa
340 m³/h, 55 dB(A), 400 Pa 340 m³/h, 55 dB(A), 400 Pa
500 m³/h, 60 dB(A), 475 Pa
660 m³/h, 67 dB(A), 570 Pa
600 m³/h, 65 dB(A), 530 Pa 600 m³/h, 65 dB(A), 530 Pa
660 m³/h, 67 dB(A), 570 Pa
WV6311NM WV9311NM
Slide out
Dunstabzugshaube
Slide out
Dunstabzugshaube
Zulassung
4000 4000
DE 16
Page 59
ANLAGEN
Entsorgung
Entsorgung von Gerät und Verpackung
Indem sichergestellt wird, dass dieses Gerät ordnungsgemäß entsorgt wird, helfen Sie bei der Vermeidung möglicher negativer Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung entstehen können. Hierzu erhalten Sie Informationen bei den zuständigen Behörden.
Die Verpackung des Gerätes kann recycelt werden. Verwendet können sein:
• Pappe;
• Polyethylenfolie (PE);
• CFK-freies Polystyrol (PS-Hartschaum).
Diese Werkstoffe sind ordnungsgemäß und gemäß den behördlichen
Vorschriften zu entsorgen.
Zur Erinnerung an die Verpflichtung, dass Elektrohaushaltsgeräte getrennt entsorgt werden müssen, ist das Produkt mit einer durchgestrichen Mülltonne gekennzeichnet. Dies bedeutet, dass am Ende seiner Nutzzeit das Produkt nicht zusammen mit dem Hausabfall beseitigt werden darf. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhändlern, die einen Rücknahmeservice anbieten, gebracht werden.
Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung entstehen können. Zudem wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, ermöglicht. Dies bringt wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich.
Konformitätserklärung
Wir erklären hiermit, dass unsere Produkte die einschlägigen europäischen Richtlinien, Anweisungen und Gesetze sowie die Standards, auf die in diesen verwiesen wird, erfüllen.
DE 17
Page 60
528609 / VER 2 / 10-09-2015
Loading...
