Gebruikte pictogrammen - Pictogrammes utilisés

Benutzte Piktogramme - Pictograms used

Belangrijk om te weten - Important à savoir
Wissenswertes - Important information

Tip - Conseil - Tipp - Tip

INHOUD

Uw schouwkap

Veiligheid

Gebruik

Onderhoud

Installatie

Milieuaspecten

Inleiding 4
Beschrijving 4

Afvoersystemen 5

Bediening 6

Reinigen 7
Vetfilters 8
Geurfilters 8
Verlichting 9

Algemeen 10
Elektrische aansluiting 11
Montage van de afzuigkap 12

Afvoer van het apparaat en de verpakking 13

NL 3

UW SCHOUWKAP

Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift.

Een eventueel volgende gebruiker van dit toestel kan daar zijn

voordeel mee doen.

Lees eerst de afzonderlijke veiligheidsinstructies
voordat u het apparaat gaat gebruiken!

Beschrijving

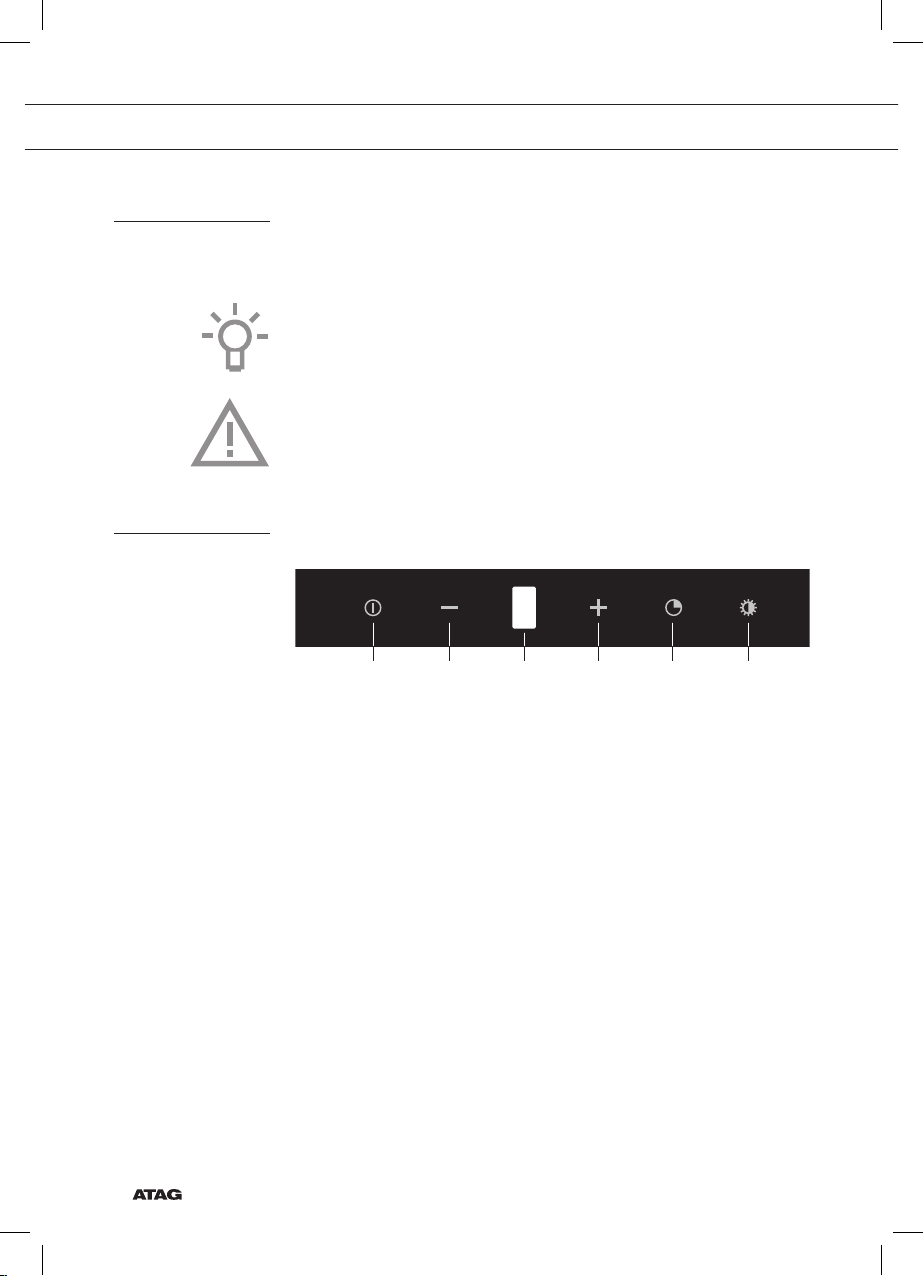

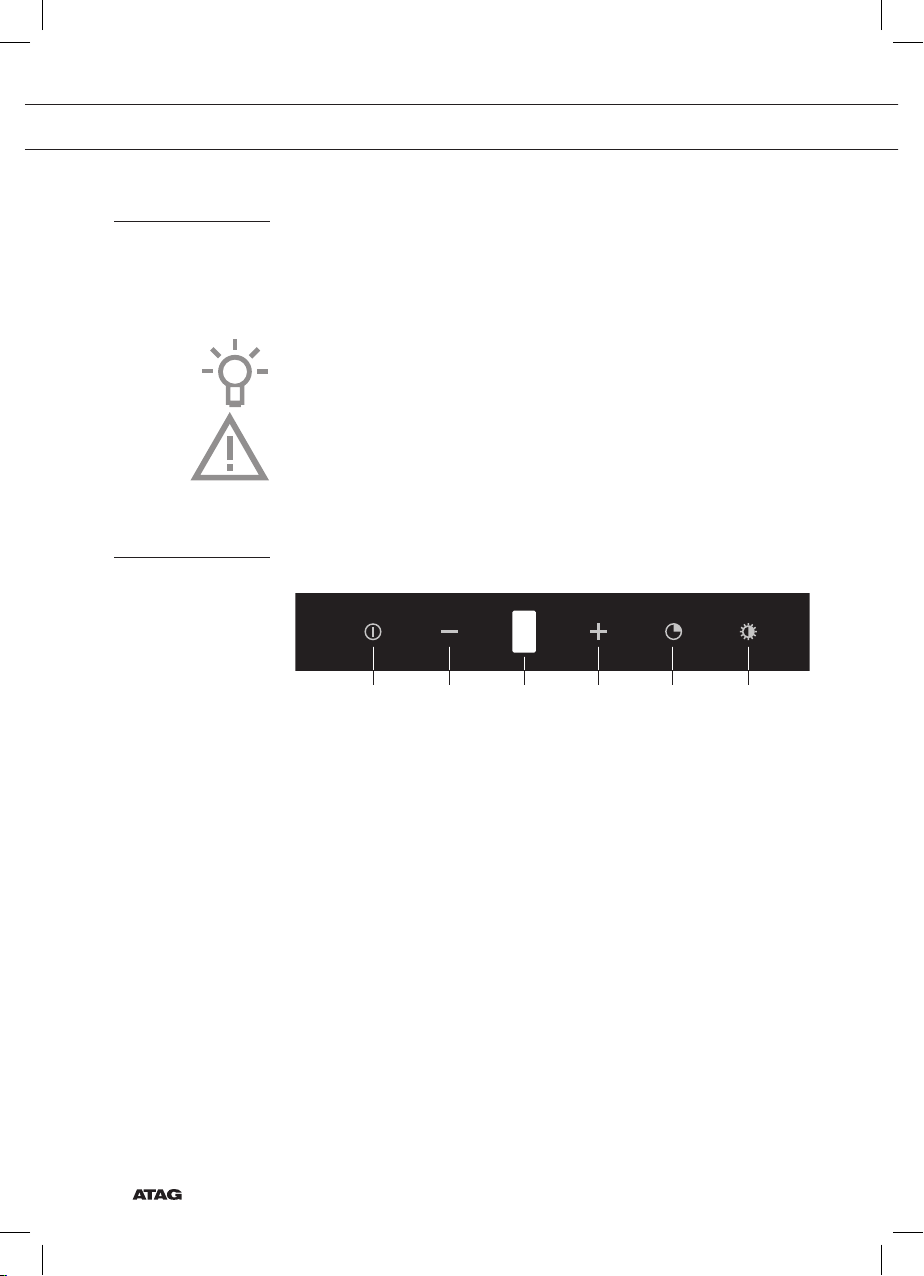

1 2 3 4 5 6

NL 4

1. Aan-/uittoets

2. Mintoets (-)

▷ Verlaag de afzuigcapaciteit

3. Display

▷ Weergave van de afzuigstand

▷ Weergave van een actieve timer

▷ Weergave van de intensiefstand

▷ Weergave verzadiging vetfilters en geurfilters

4. Plustoets (+)

▷ Verhoog de afzuigcapaciteit

5. Timertoets

6. Verlichtingstoets

VEILIGHEID

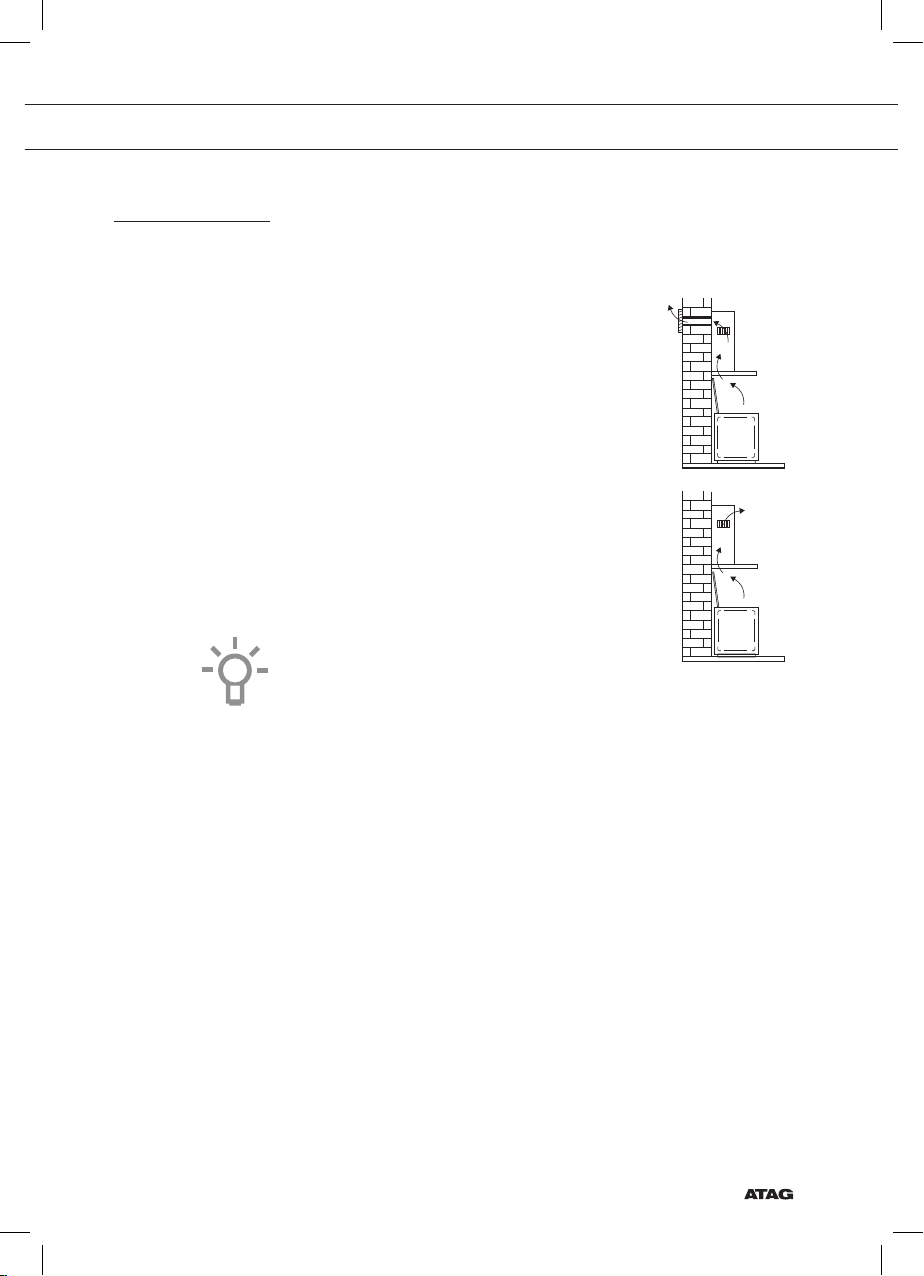

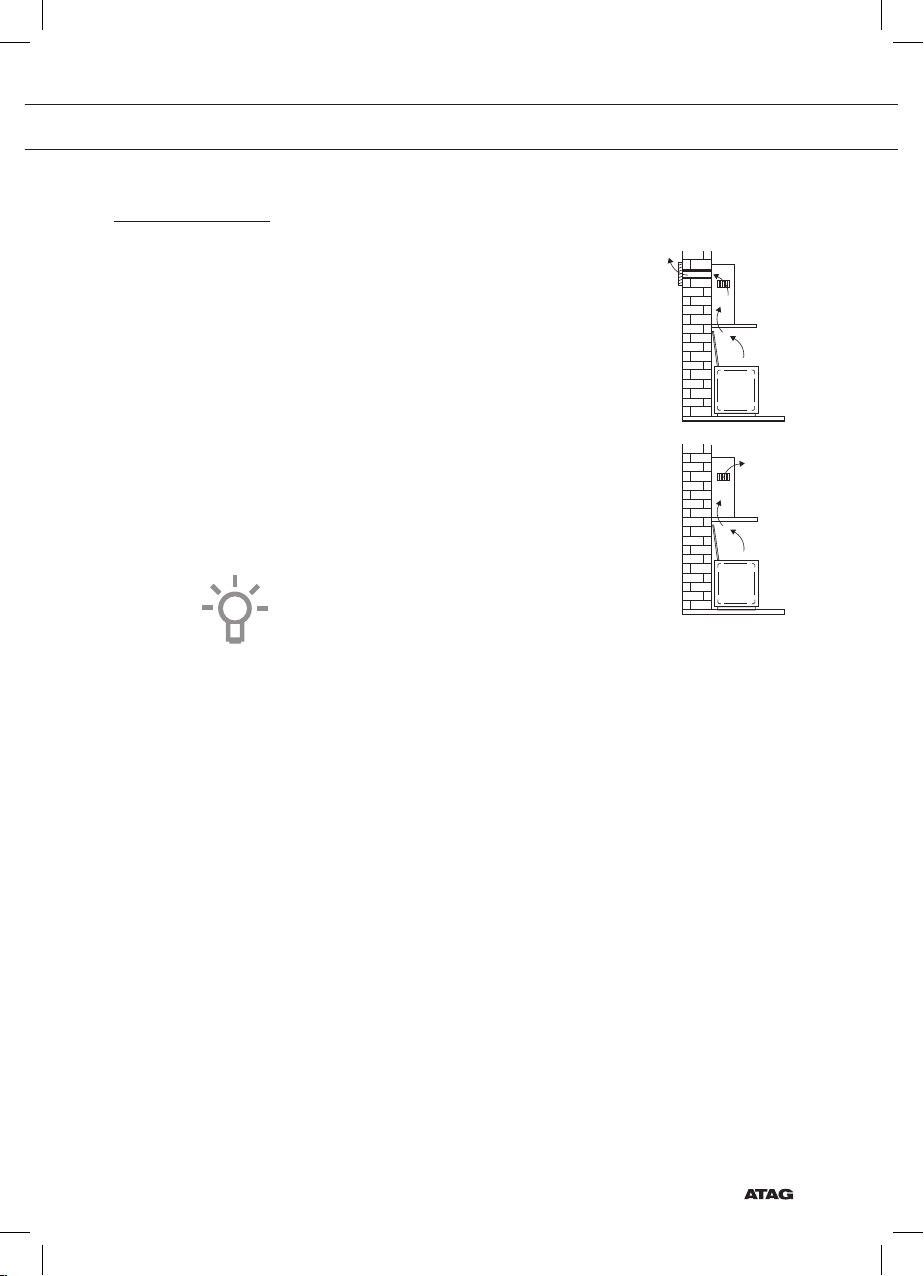

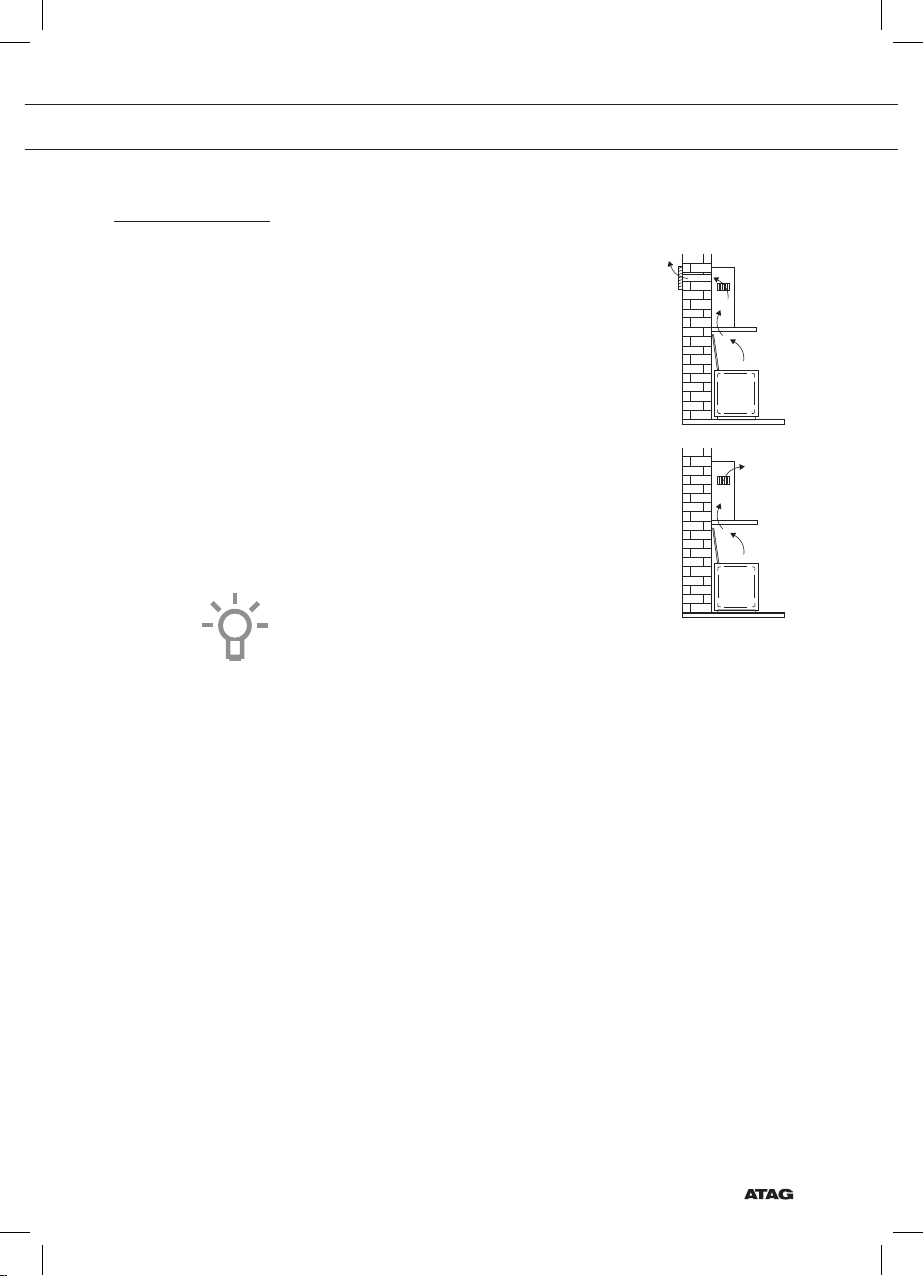

Afvoersystemen

De afzuigkap kan, afhankelijk van het model, op twee manieren

worden aangesloten:

1. Als afzuigkap op een afvoerkanaal.

▷ De aangezogen en gefilterde

kookdampen worden naar buiten

afgevoerd. Dit is de beste manier!

2. Als recirculatie afzuigkap.

▷ De vetdeeltjes en de geur uit de

aangezogen kookdampen worden

gefilterd.

De aangezogen lucht wordt niet

afgevoerd maar teruggeblazen in de

keuken.

▷ U moet dan wel geurfilters plaatsen.

Let op! Geurfilters moeten apart besteld
worden.

NL 5

GEBRUIK

Bediening

De afzuiging starten

1. Druk op de aan-/uittoets.

▷ De afzuiging start op stand 1.

▷ Het display toont de afzuigstand.

2. Wijzig de afzuigstand met de plustoets (+) of de mintoets (-).

▷ U kunt kiezen uit stand 1, 2, 3 of een intensiefstand.

De intensiefstand

U kunt de intensiefstand tijdelijk inschakelen, bijvoorbeeld om snel de
geur af te voeren als er iets aangebrand is.

1. Druk in afzuigstand 3 nogmaals op de plustoets (+).

▷ Stand 4 knippert in het display. De afzuigkap schakelt gedurende

6 minuten in op de hoogste stand en keert daarna terug naar de

oorspronkelijke stand.

▷ Druk op de mintoets (-) om de intensiefstand uit te schakelen

vóórdat de 6 minuten verstreken zijn.

De afzuiging stoppen

1. Druk op de aan-/uittoets.

▷ De afzuiging stopt.

NL 6

De timer inschakelen

1. Start de afzuiging en kies afzuigstand 1, 2 of 3.

2. Druk op de timertoets.

▷ De afzuigstand knippert in het display. De afzuigkap schakelt

automatisch na 15 minuten uit.

▷ Druk nogmaals op de timertoets om de timer uit te schakelen

vóórdat de 15 minuten verstreken zijn.

▷ U kunt de timer niet gebruiken met de intensiefstand.

Verlichting in- en uitschakelen

1. Druk op de verlichtingstoets.

▷ De verlichting gaat aan.

2. Druk nogmaals op de verlichtingstoets.

▷ De verlichting gaat uit.

ONDERHOUD

Reinigen

Attentie!

• Maak, voor ieder onderhoud, eerst de afzuigkap spanningsloos
door de stekker te verwijderen uit het stopcontact of door de
hoofdschakelaar van de woning uit te schakelen.

• De kap moet regelmatig schoon gemaakt worden, zowel binnen
als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters
gereinigd worden).

• Als u deze aanwijzingen met betrekking tot het reinigen van het
apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!

• De fabrikant is niet aansprakelijk voor schade aan de motor
of schade ten gevolge van brand die het gevolg zijn van
ondeskundig onderhoud of niet opvolgen van de bovengenoemde
veiligheidsvoorschriften.

Afzuigkap

• Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen.

• Gebruik geen alcohol of producten die schuurmiddelen bevatten.

• Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld
soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan
de lak met was inwrijft.

Roestvrijstalen schouwkappen

• Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen.

• Behandel na met een niet schurend, niet polijstend middel en poets
met de structuur van het roestvrijstaal mee.

NL 7

ONDERHOUD

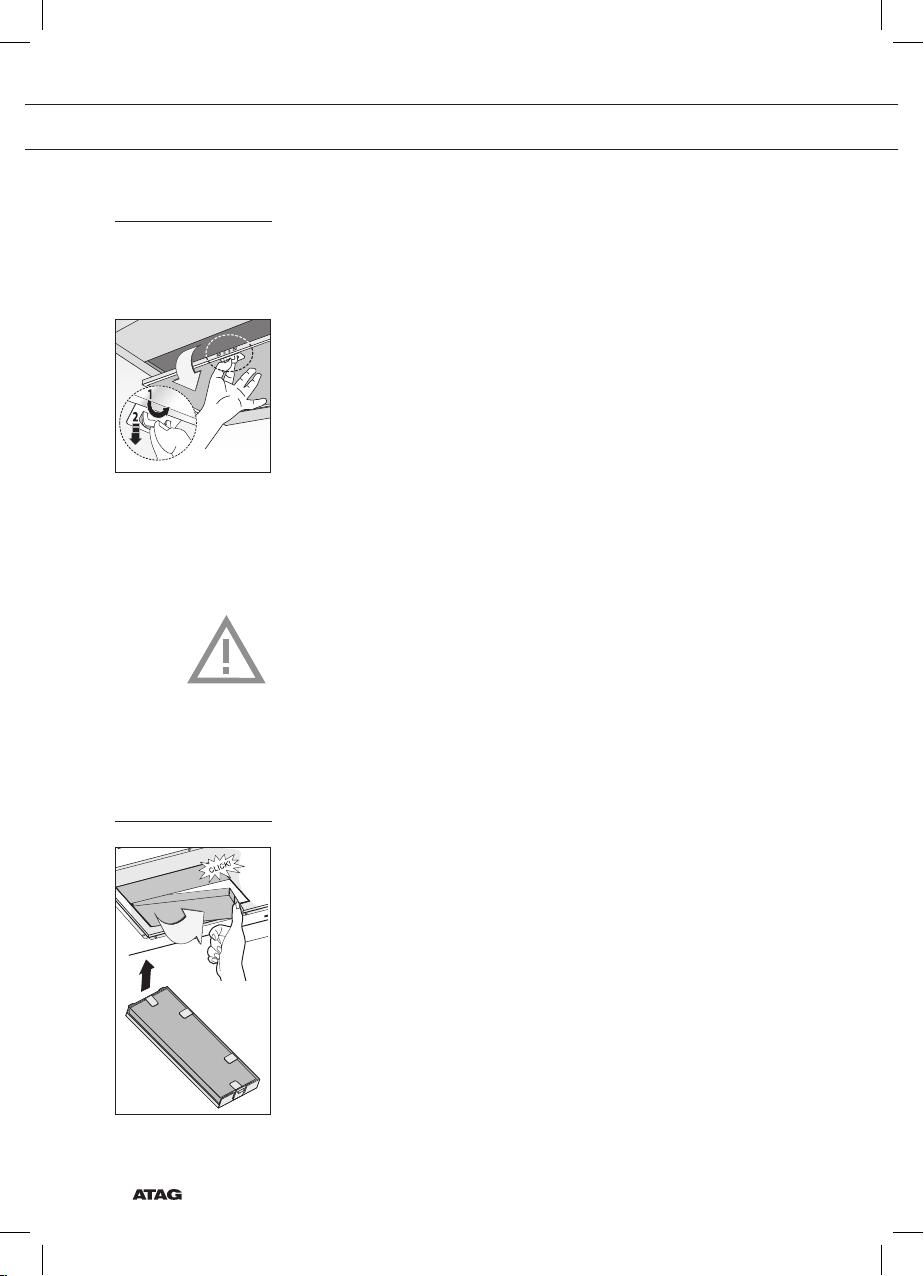

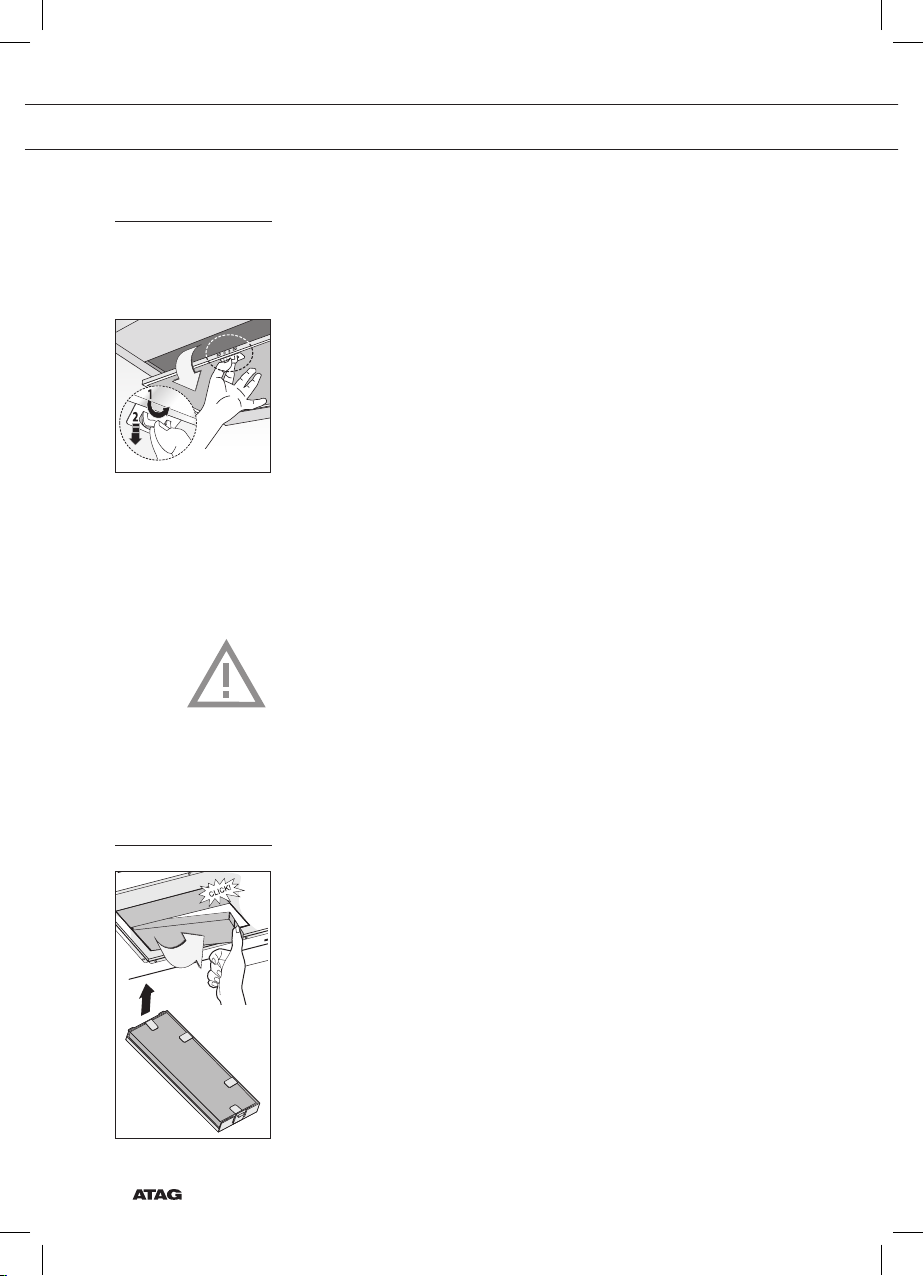

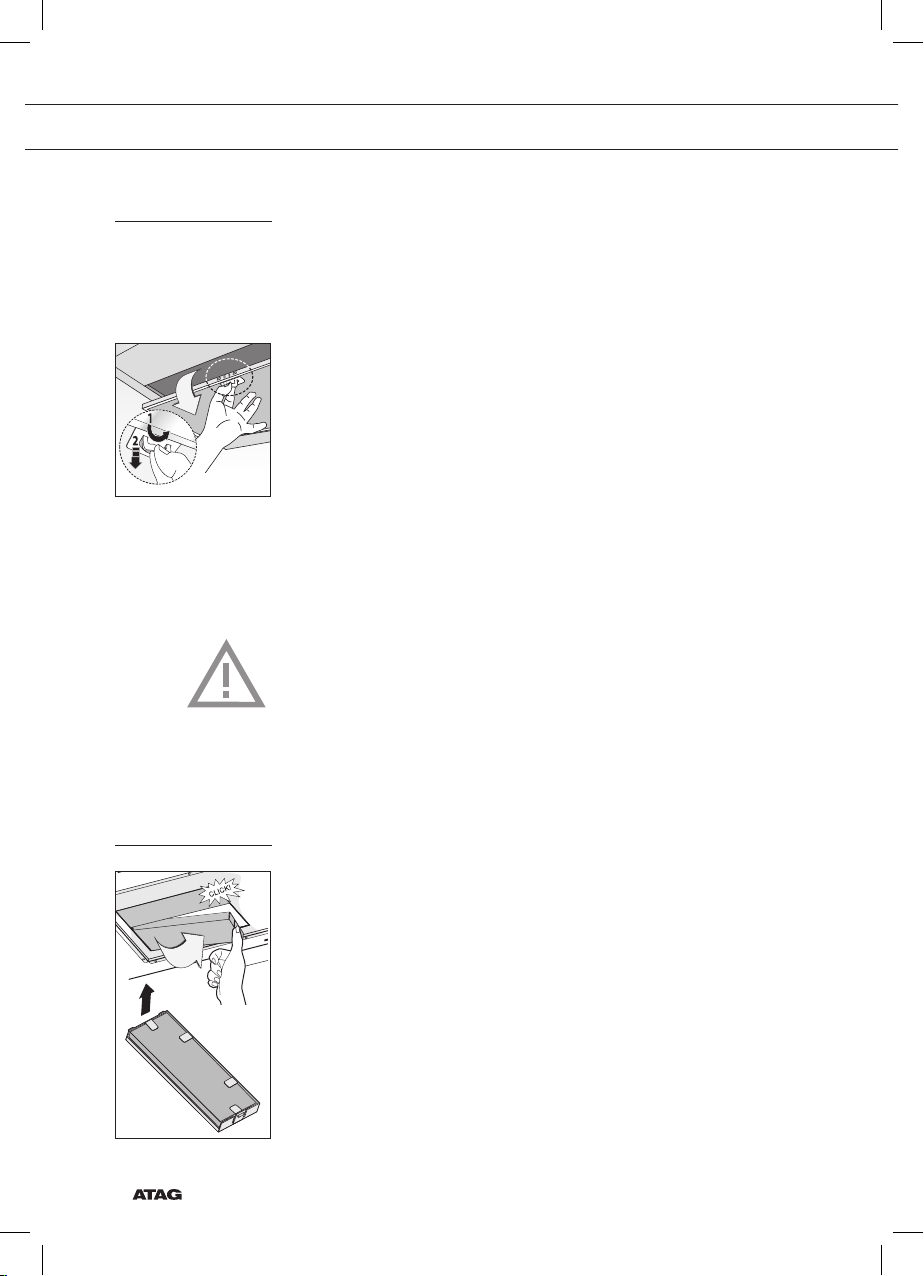

Vetfilters

Verzadiging van de vetfilters

Na 30 bedrijfsuren knipperen afwisselend de afzuigstand en ‘F’ in de
display. De vetfilters moeten worden gereinigd.

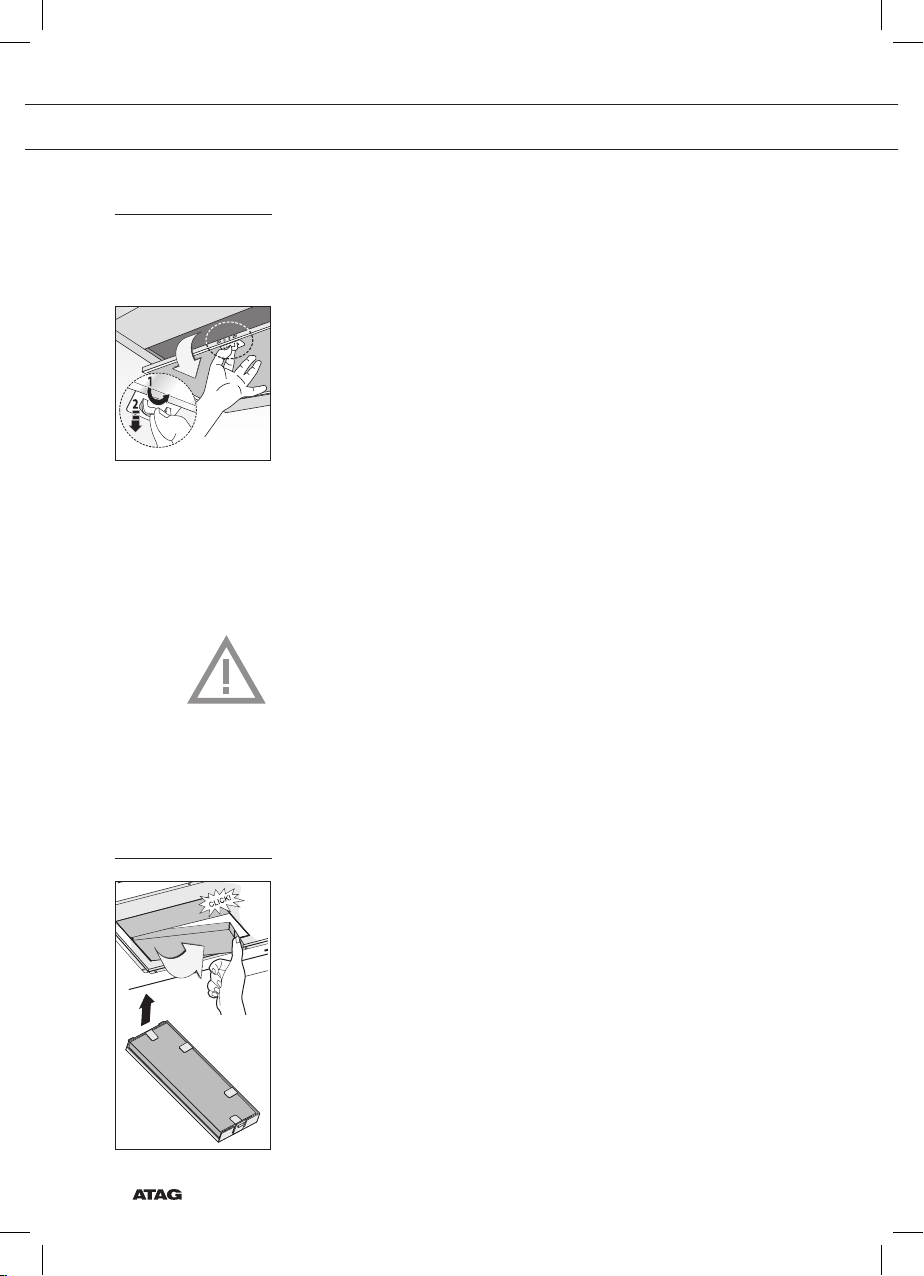

Vetfilters verwijderen

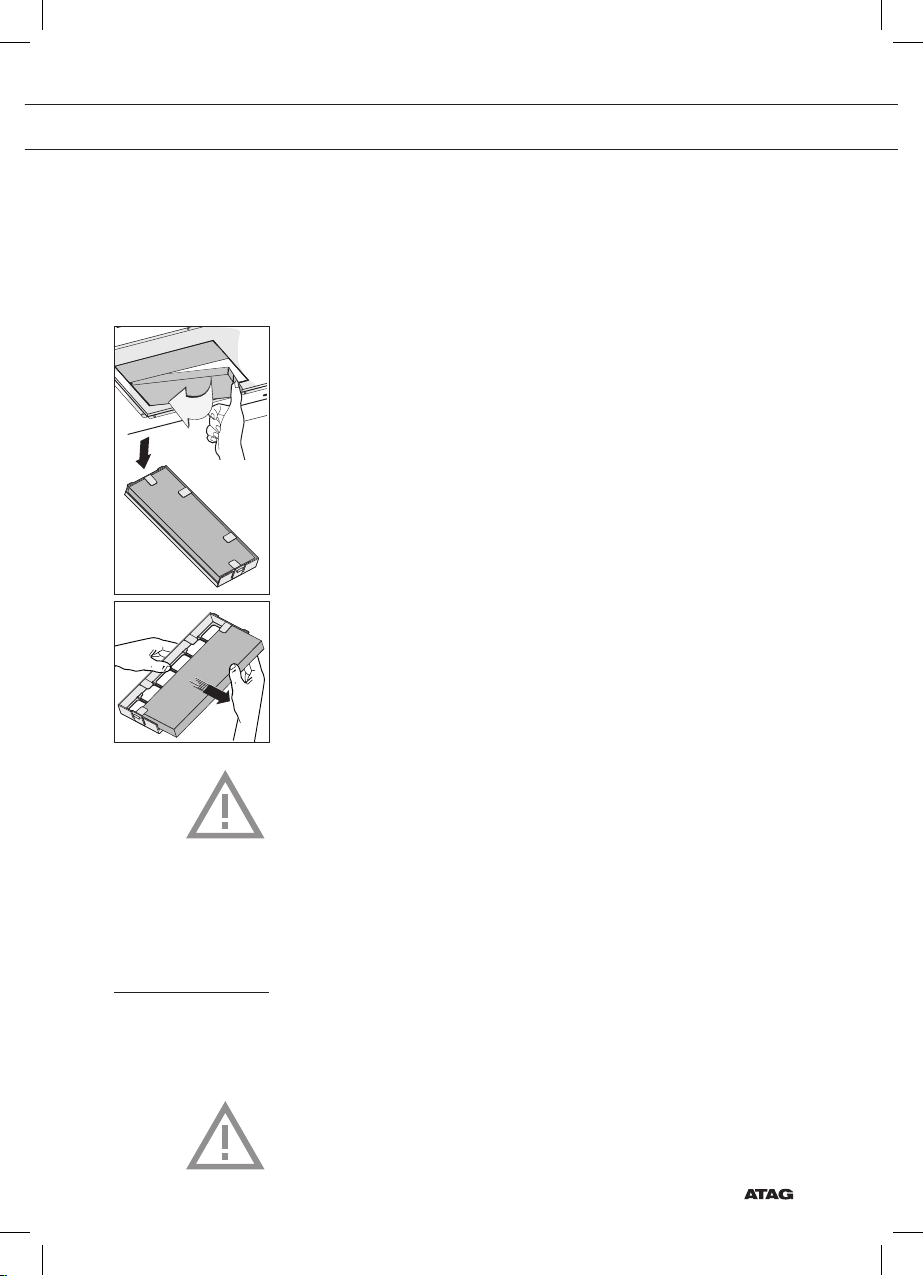

Trek de hendel naar beneden en kantel het vetfilter omlaag.

Vetfilters reinigen

• Reinig metalen vetfilters iedere 2 maanden of wanneer de display
dit aangeeft.

• Reinig de filters met de hand of in de vaatwasmachine op lage
temperaturen en met een kort programma.

• Plaats de vetfilters met de openingen naar beneden in de
vaatwasmachine zodat het water eruit kan lopen.

• Aluminium vetfilters worden dof door de reinigingsmiddelen in de
vaatwasser. Dit is normaal en beïnvloedt de werking niet.

Het is belangrijk dat de vetfilters goed droog zijn voordat u ze weer

plaatst.

Reset na het terugplaatsen van de vetfilters het geheugen. Schakel

de afzuigkap in en druk 3 seconden op de mintoets (-) totdat ‘E’ in

de display verschijnt. De afzuigkap schakelt uit.

Geurfilters

NL 8

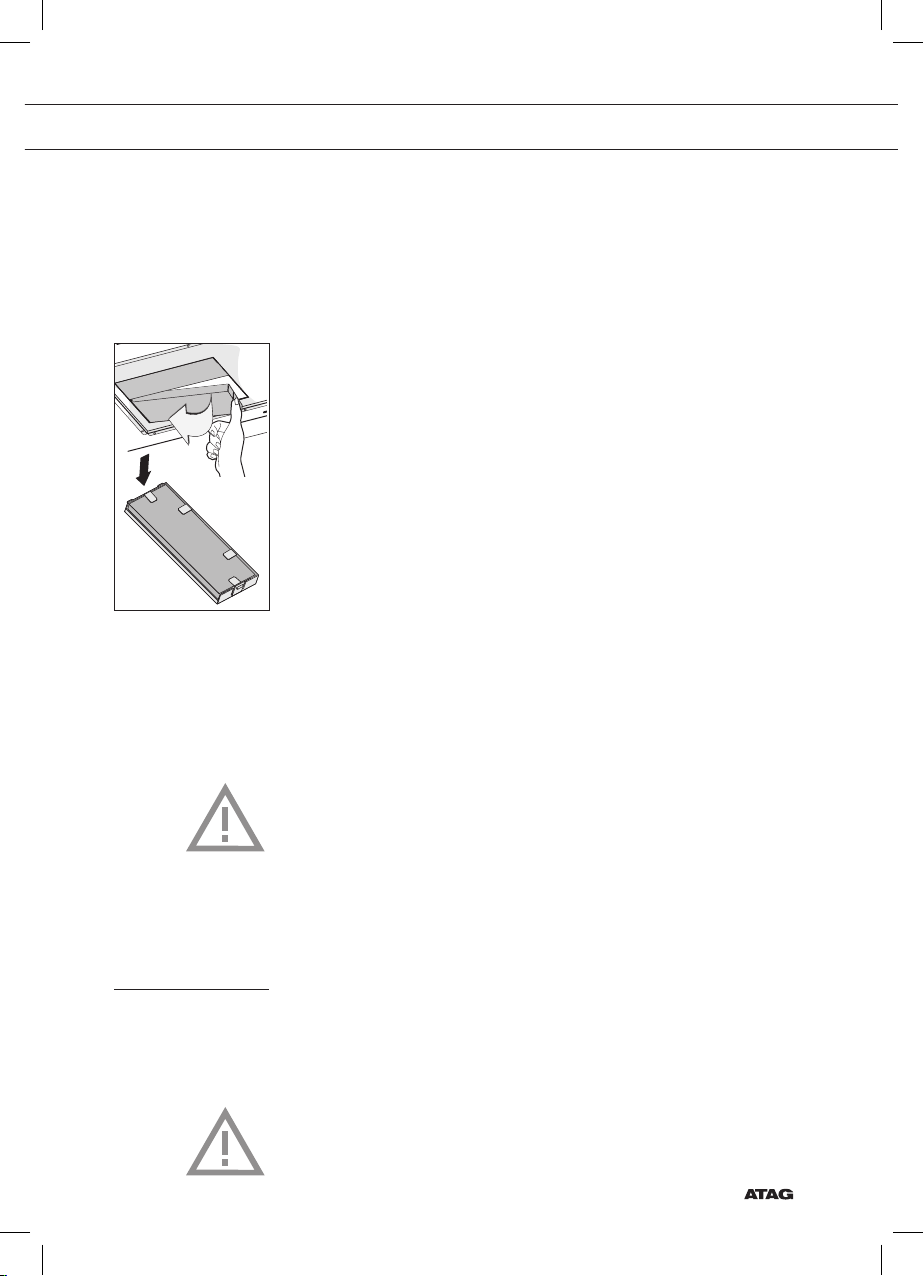

Geurfilters plaatsen

Gebruik geurfilters als de afzuigkap niet is aangesloten op een
afvoerkanaal.

1. Verwijder de vetfilters.

2. Bevestig de geurfilters in het motorhuis; positioneer de nokjes en
klik de houder met het geurfilter vast.

3. Plaats de vetfilters weer terug.

De werking:

• Bij toepassing van geurfilters ontstaat er meer geluid dan bij het
gebruik van de afzuigkap met een afvoer.

• De werking van de geurfilters is optimaal bij een lagere
motorsnelheid. Vermijd daarom de intensiefstand.

ONDERHOUD

Verzadiging van de geurfilters

Na 120 bedrijfsuren knipperen afwisselend de afzuigstand en ‘C/F’ in
de display. De geurfilters moeten worden gereinigd of vervangen.

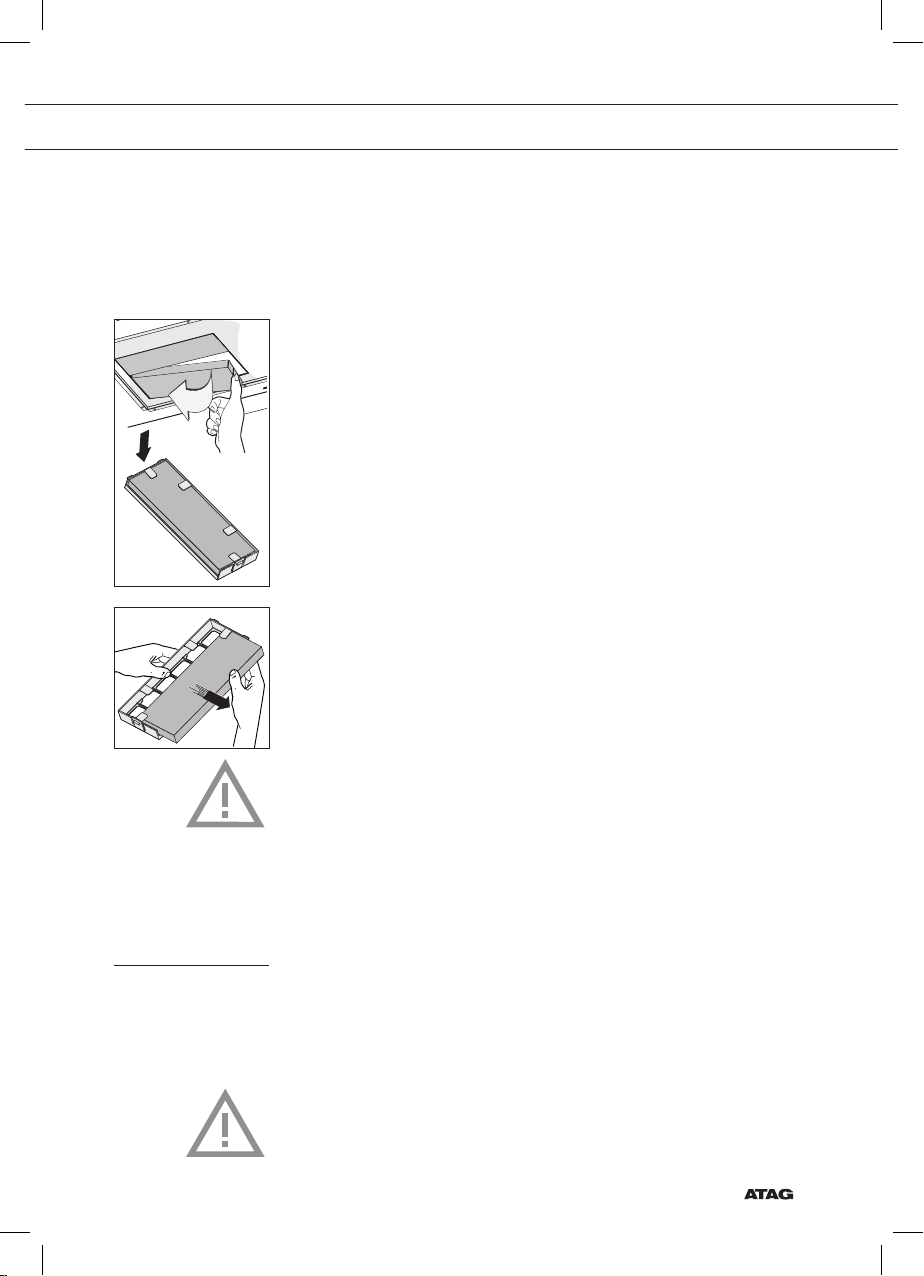

Geurfilters verwijderen

1. Verwijder de vetfilters.

2. Druk het bevestigingsklipje van de houder in, kantel de houder naar
beneden en verwijder het uit het motorhuis.

Geurfilters reinigen

• Reinig de geurfilters iedere 3 maanden of wanneer de display dit
aangeeft. De geurfilters moeten na uiterlijk 2 jaar vervangen worden,
of eerder bij beschadiging.

• De regenereerbare actieve geurfilters kunnen met de hand worden
gewassen, of in de vaatwasser bij een maximumtemperatuur van
65 °C. De wasbeurt moet uitgevoerd worden zonder vaat en zonder
vaatwasmiddel. Gebruik geen schoonmaakmiddelen!

• Verwijder het overtollige water zonder de filters te beschadigen.

• Haal de geurfilters uit de houders.

• Laat de filters ten minste 60 minuten drogen in een oven bij een
maximumtemperatuur van 80 °C.

• Plaats de geurfilters na het drogen weer terug in de houders.

Verlichting

Het is belangrijk dat de regenereerbare actieve geurfilters goed

droog zijn voordat u ze weer plaatst.

Reset na het terugplaatsen van de geurfilters het geheugen.

Schakel de afzuigkap in en druk 3 seconden op de mintoets (-)

totdat ‘E’ in de display verschijnt. De afzuigkap schakelt uit.

Lampen vervangen

• De afzuigkap is uitgerust met LED-verlichting.

• LED-lampen garanderen een optimale verlichting, een levensduur
die tien keer langer is dan bij conventionele lampen en een
energiebesparing van tot wel 90%.

Neem contact op met de technische afdeling indien de

LED-verlichting vervangen dient te worden.

NL 9

INSTALLATIE

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
55 cm zijn.

• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).

• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.

• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.

• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).

NL 10

• De aansluitpijp van de schouwkap heeft een diameter van 120
of 150 mm. Het beste is de afvoerpijp met de grootst mogelijke
diameter uit te voeren.

• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

INSTALLATIE

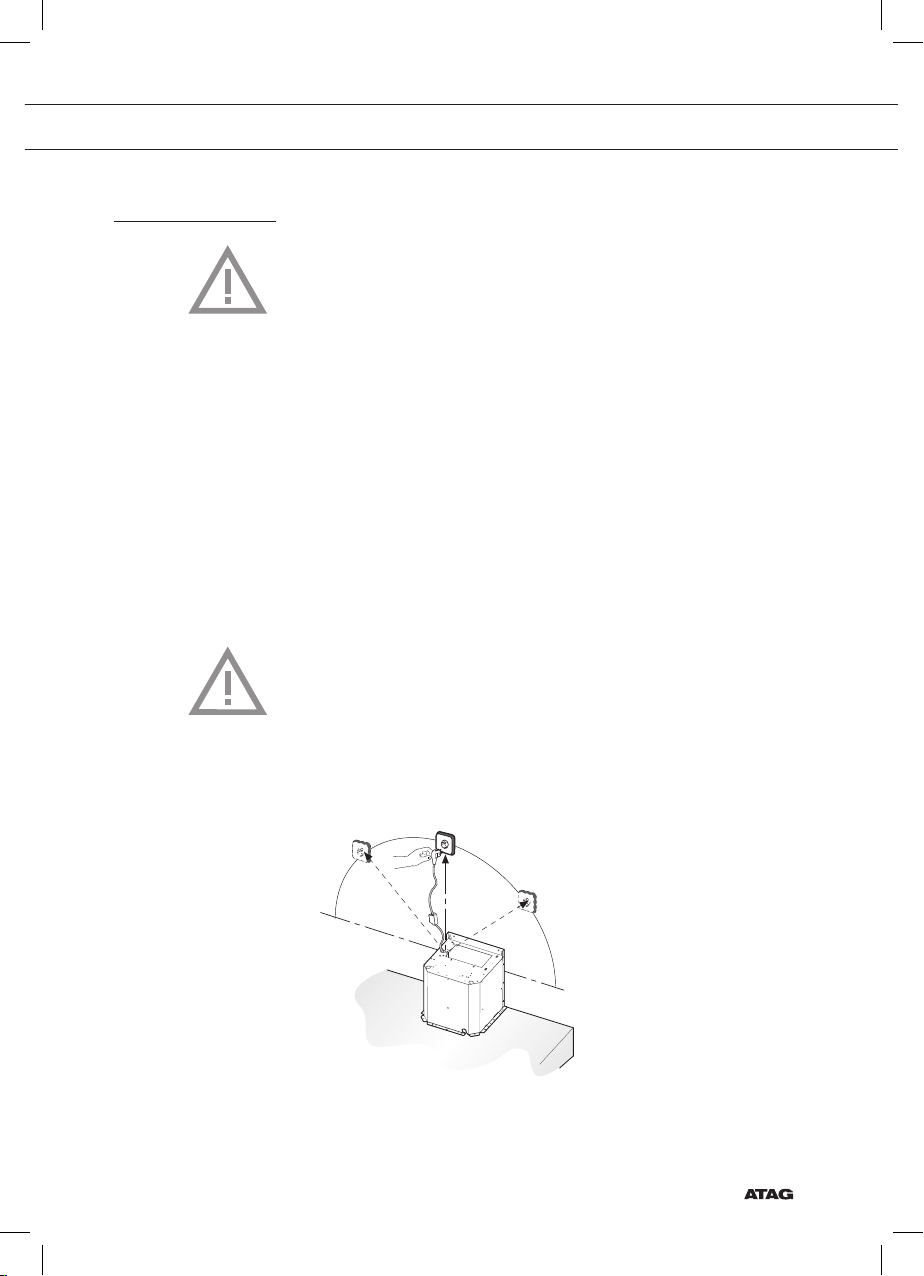

Elektrische ansluiting

Elektrische aansluiting

• Dit is een (isolatie) klasse I toestel.

• Dit toestel is voorzien van een geaarde stekker welke op een

geaarde wandcontactdoos aangesloten dient te worden.

Controleer of de op het typeplaatje vermelde spanning overeenkomt met
de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

• BRUIN = L fase

• BLAUW = N nul

• GROEN/GEEL = Aarde

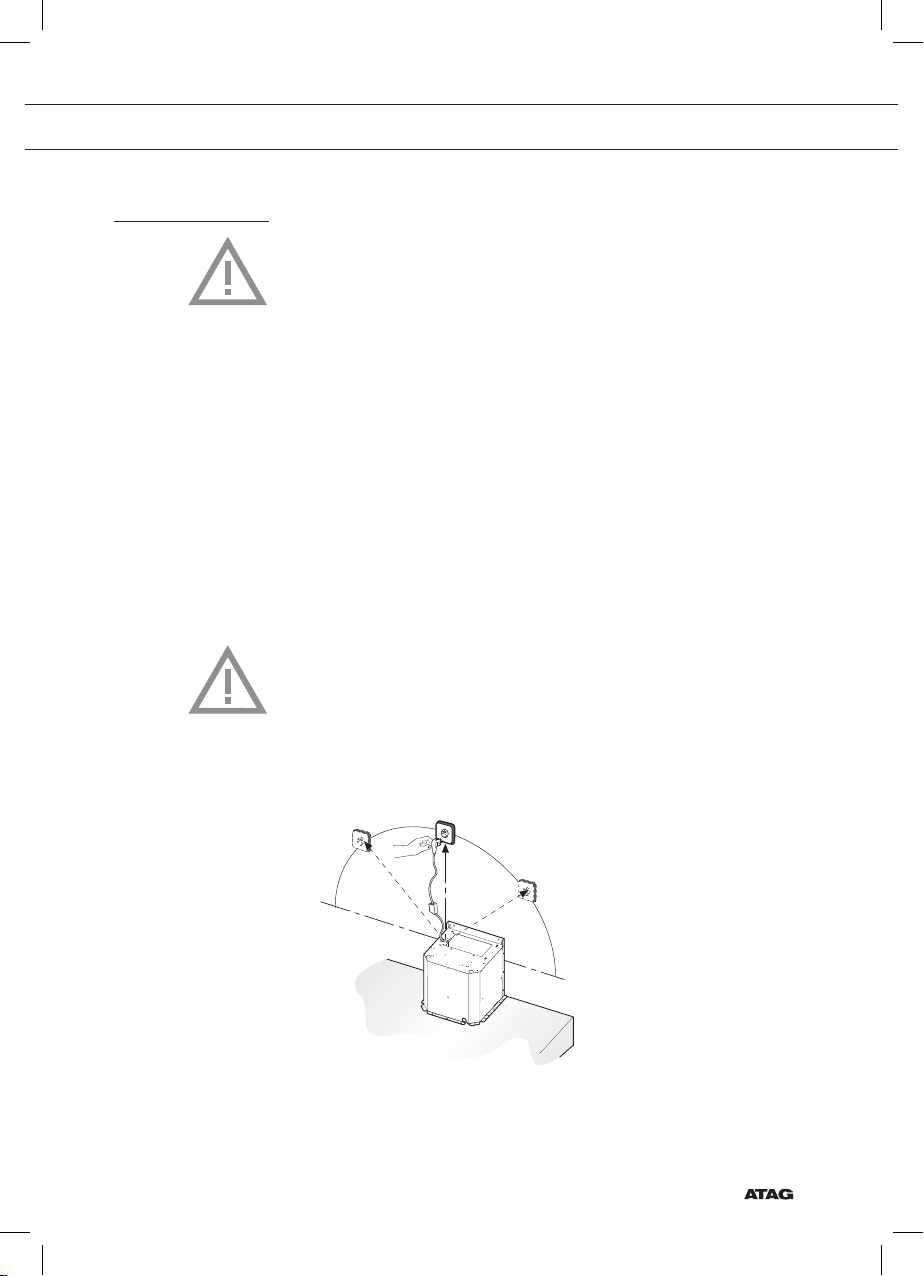

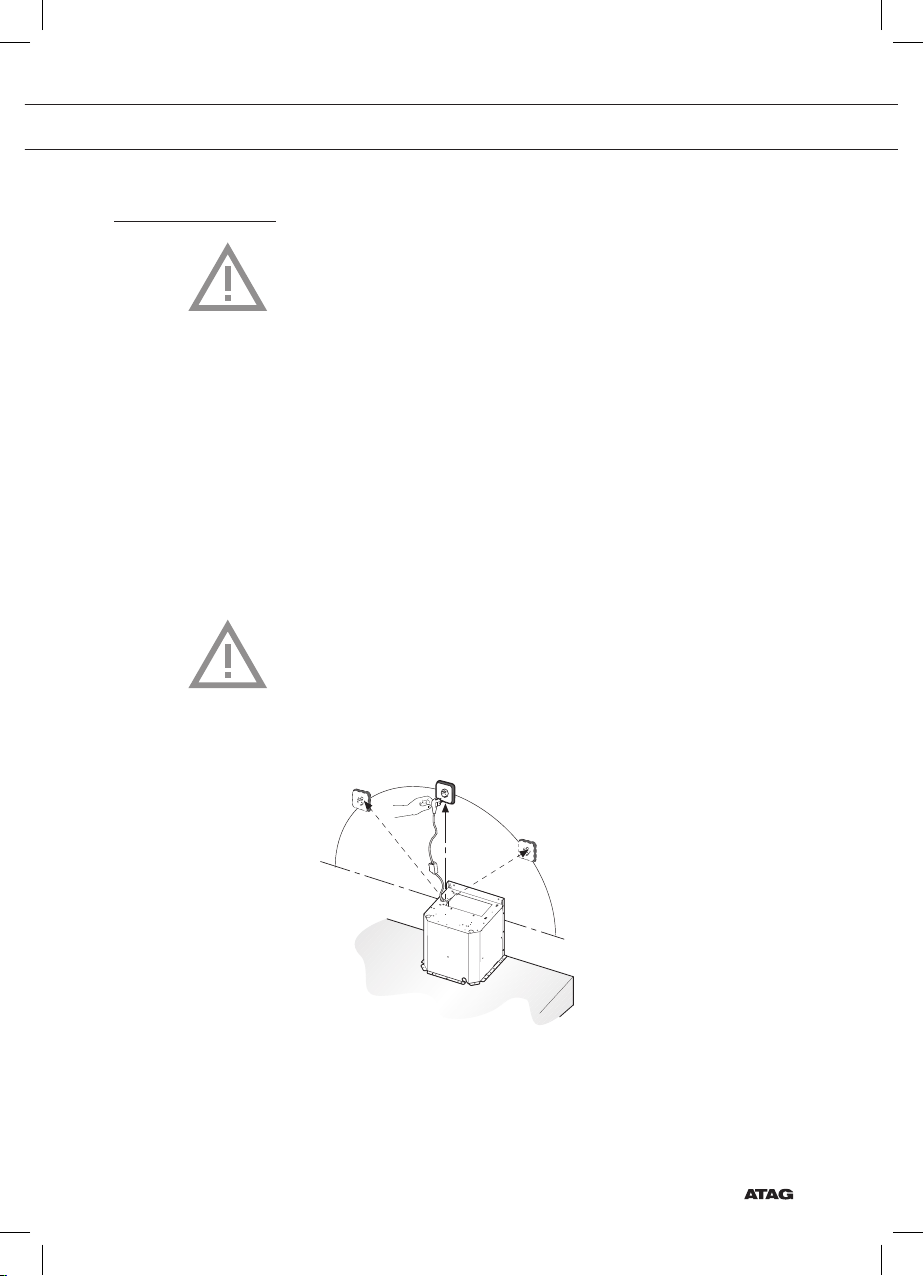

Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar blijft. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.

Let op:
Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een
omnipolaire schakelaar met een contactafstand van minimaal 3 mm in
de toevoerleiding wordt aangebracht.

max 130 cm

NL 11

INSTALLATIE

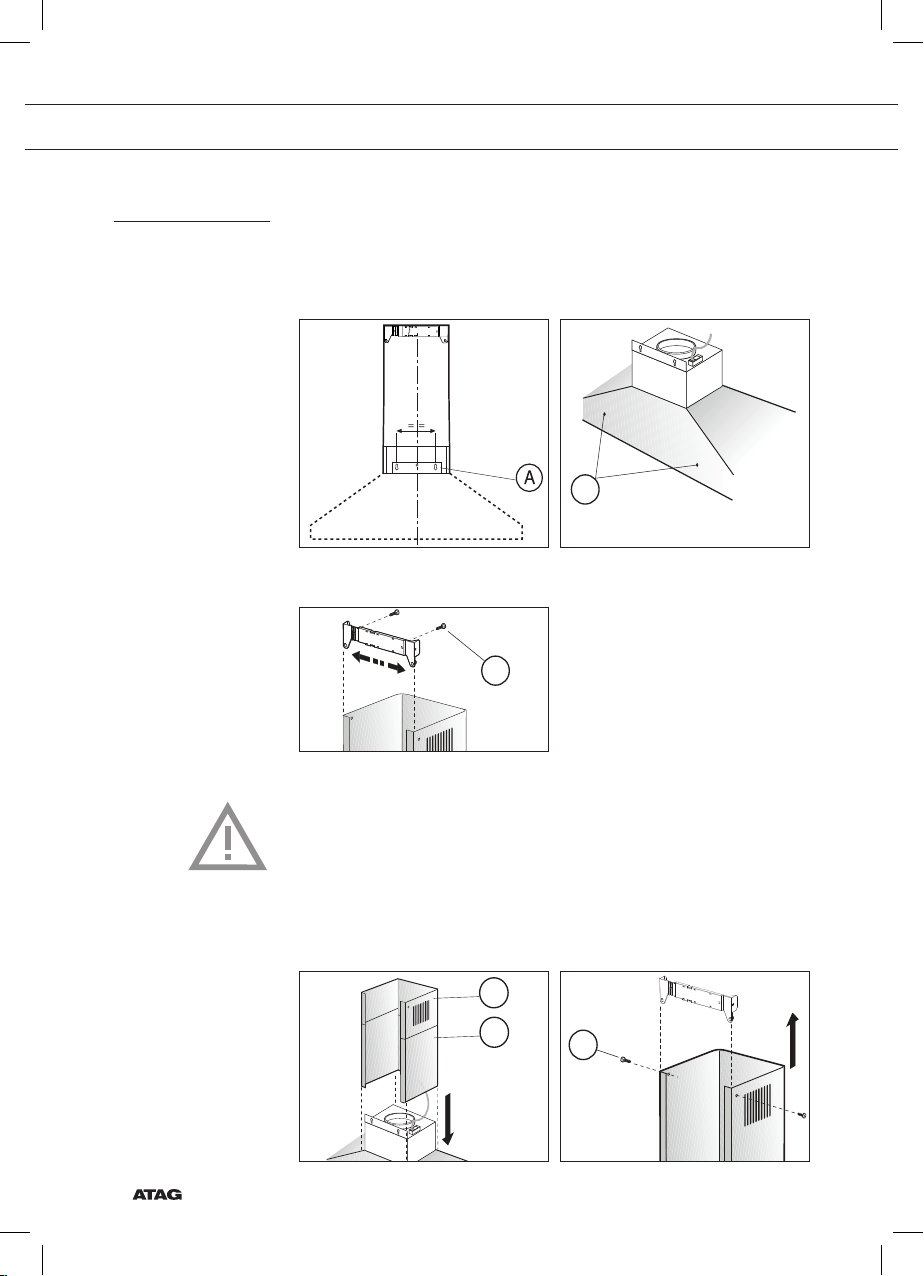

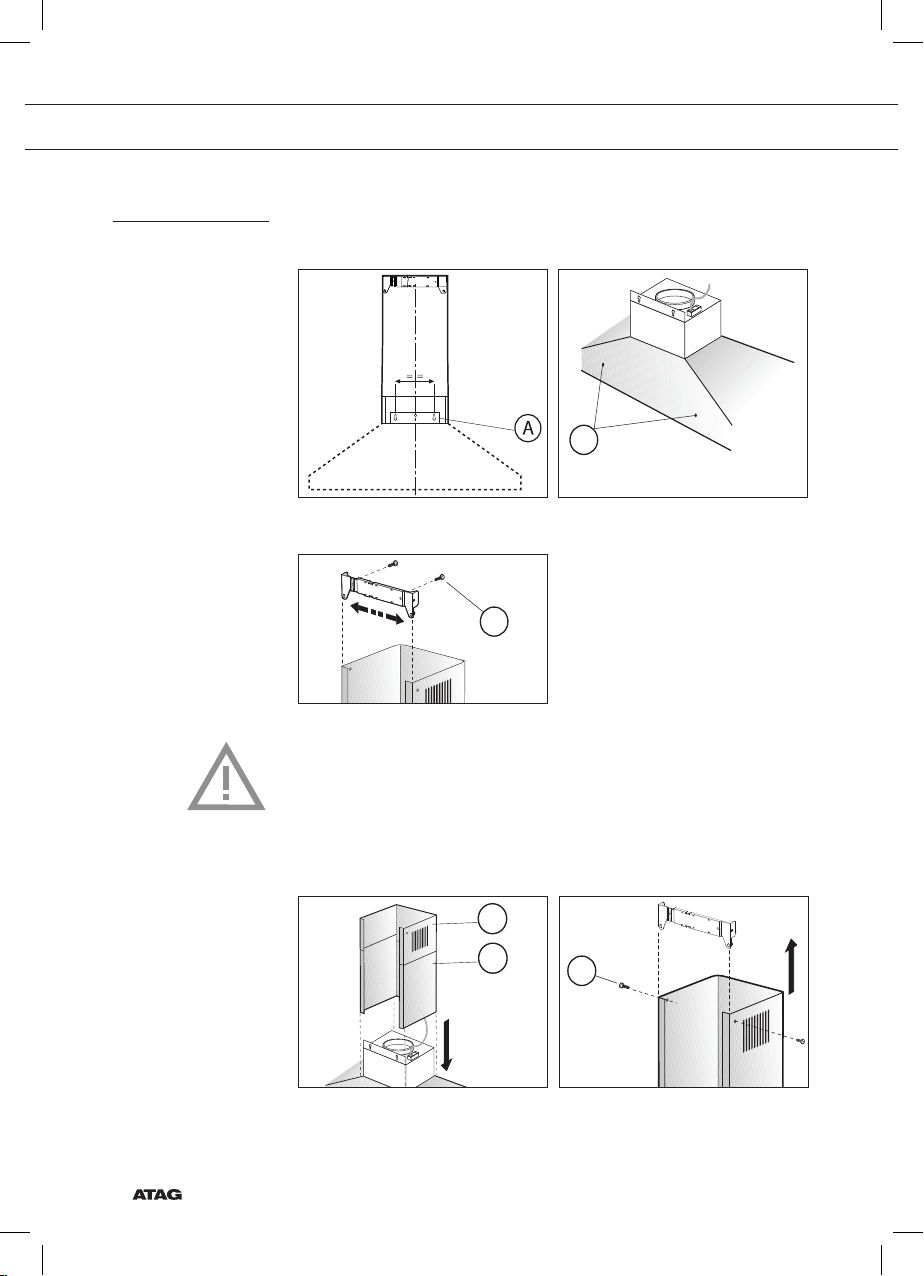

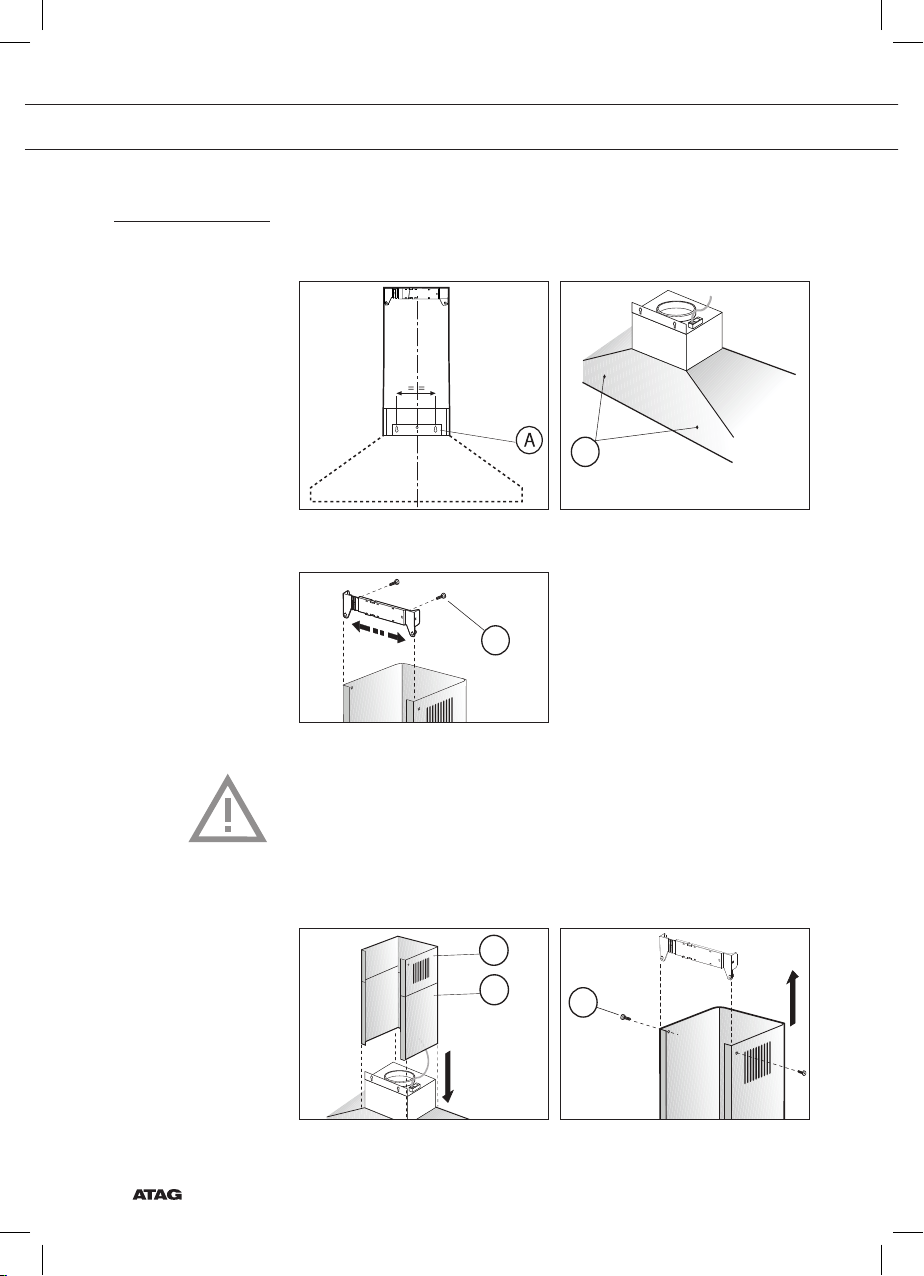

Montage van de afzuigkap

1. Schroef de afzuigkap op de muur met de pluggen en schroeven (A).

2. Fixeer de afzuigkap hierna door de schroeven (B) te plaatsen.

3. Plaats de bevestigingsbeugel van de bovenste koker op de
muur (C).

B

C

NL 12

4. Sluit de afvoerpijp aan.

5. Steek de stekker in de wandcontactdoos.

▷ Zorg dat er geen spanning op de wandcontactdoos staat!

6. Plaats de bovenste koker (D) in de onderste koker (E).

7. Laat de kokers verzinken in de afzuigkap.

8. Klap de bovenste koker om de wandbeugel en schroef deze vast
aan de bevestigingsbeugel met de schroeven (F).

D

E

F

MILIEUASPECTEN

Afvoer van het apparaat en de verpakking

Dit product is gemaakt van duurzame materialen. Aan het einde van zijn
nuttige leven moet het apparaat echter op een verantwoorde manier
worden afgevoerd. De overheid kan u hierover informeren.

De verpakking van het apparaat kan worden gerecycled. Er is
gebruikgemaakt van de volgende materialen:

• karton;

• polyethyleenfolie (PE);

• CFC-vrij polystyreen (hard PS-schuim).

Gooi deze materialen op een verantwoorde manier weg conform de
wettelijke bepalingen.

Op het product staat een pictogram van een afvalcontainer met een
kruis erdoor. Dit geeft aan dat huishoudelijke apparatuur afzonderlijk
moet worden afgevoerd. Het apparaat mag aan het einde van zijn
nuttige leven dan ook niet worden verwerkt via de normale afvalstroom.
U moet het inleveren bij een gemeentelijk afvalinzamelingspunt of bij
een verkooppunt dat dit voor u aanbiedt.

Door huishoudelijke apparatuur afzonderlijk in te zamelen, wordt
voorkomen dat het milieu en de volksgezondheid schade wordt
berokkend. De materialen die bij de vervaardiging van dit apparaat zijn
gebruikt, kunnen worden hergebruikt en dat betekent een aanzienlijke
besparing in energie en grondstoffen.

Verklaring van overeenstemming

Wij verklaren hierbij dat onze producten voldoen aan de betreffende
Europese richtlijnen, normen en voorschriften, alsook aan alle vereisten
in de normen waarnaar wordt verwezen.

NL 13

NL 14

SOMMAIRE

Votre hotte cheminée

Introduction 4
Description 4

Sécurité

Systèmes d’évacuation 5

Utilisation

Commandes 6

Entretien

Nettoyage 7
Filtres à graisse 8
Filtres à odeur 8
Eclairage 9

Installation

Généralités 10
Raccordement électrique 11
Montage 12

Environnement

Que faire de l’emballage et de l’appareil usé 13

FR 3

VOTRE HOTTE CHEMINÉE

Introduction

Ce mode d’emploi offre une vue d’ensemble rapide de toutes les
fonctions de l’appareil. Il contient des informations relatives aux
consignes de sécurité et à l’entretien de l’appareil.

Conservez ce mode d’emploi et le guide d’installation.

Ils peuvent être utiles aux futurs utilisateurs de l’appareil.

Veuillez lire les consignes de sécurité fournies
séparément avant d’utiliser l’appareil !

Description

1 2 3 4 5 6

FR 4

1. Touche Marche/arrêt

2. Touche Moins (-)

▷ Diminution de la capacité d’aspiration

3. L’écran

▷ Affichage de la position d’extraction

▷ Affichage d’une minuterie active

▷ Affichage du réglage intensif

▷ Affichage de la saturation des filtres à graisse et des filtres à

odeur

4. Touche Plus (+)

▷ Augmentation de la capacité d’aspiration

5. Touche de minuterie

6. Touche d’éclairage

SÉCURITÉ

Systèmes d’évacuation

En fonction du modèle, la hotte aspirante peut être raccordée de

deux manières :

1. A un conduit.

2. Par recyclage. Lorsque la hotte est

Les vapeurs de cuisson extraites par
aspiration sont évacuées vers l’extérieur
une fois les particules de graisse filtrées.
Cette méthode est préférable.

raccordée à une hotte de recyclage,
les particules grasses et les odeurs des
vapeurs de cuisson extraites sont filtrées.
L’air aspiré n’est pas évacué à l’extérieur,
mais recyclé dans la cuisine. Dans ce cas,
il convient d’installer les filtres à odeur.

Attention ! Les filtres à odeur doit être

commandé séparément.

FR 5

UTILISATION

Commandes

Mise en marche du système d’aspiration

1. Appuyez sur la touche marche/arrêt.

▷ Le système d’aspiration démarre à la position 1.

▷ L’écran indique le réglage de la fonction d’aspiration.

2. Pour modifier le réglage de la fonction d’aspiration, utilisez la
touche plus (+) ou la touche moins (-).

▷ Vous pouvez choisir entre le position 1, 2, 3 ou un position

intensité.

Position intensité

Vous pouvez enclencher temporairement la hotte sur la position
intensité, par exemple, pour évacuer rapidement des odeurs de brûlé.

1. En réglage de la fonction d’aspiration 3, appuyez à nouveau sur la
touch plus (+).

▷ Position 4 clignote dans l’écran. La hotte fonctionnera pendant 6

minutes sur la position la plus élevée pour revenir ensuite sur la

position d’origine.

▷ Appuyez sur la touche moins (-) pour désactiver la position

intensif avant l’écoulement des 6 minutes.

Arrêt du système d’aspiration

1. Appuyez sur la touche marche/arrêt.

▷ Le système d’aspiration s’arrête.

FR 6

Mise en marche de la minuterie

1. Activez la fonction d’aspiration et sélectionnez un réglage de la
fonction d’aspiration 1, 2 ou 3.

2. Appuyez sur la touche de minuterie.

▷ La position de réglage de la fonction d’aspiration clignote sur

l’écran. Le système d’aspiration s’arrête automatiquement au

bout de 15 minutes.

▷ Appuyez à nouveau sur la touche de minuterie pour désactiver la

position intensif avant l’écoulement des 15 minutes.

▷ Vous ne pouvez pas utiliser la minuterie avec la position intensité.

Marche et arrêt de l’éclairage

1. Appuyez sur la touche d’éclairage.

▷ L’éclairage s'allume.

2. Appuyez à nouveau sur la touche d’éclairage.

▷ L’éclairage s'éteint.

ENTRETIEN

Nettoyage

Attention !

• Avant toute intervention d'entretien, isolez la hotte de l'alimentation
électrique en débranchant l'appareil ou en coupant le courant au
compteur.

• La hotte doit être nettoyée régulièrement (au moins aussi souvent
que les filtres à graisse), à l'intérieur comme à l'extérieur. Ne pas
utiliser de produit abrasif. Ne pas utiliser d’alcool !

• Le non respect des recommandations de base pour le nettoyage
de la hotte aspirante et le nettoyage/remplacement des filtres peut
être à l'origine d'un incendie. Nous conseillons par conséquent de
respecter ces instructions.

• Le constructeur décline toute responsabilité en cas de détérioration
du moteur ou d’incendie lié à un entretien négligé ou au non
respect des consignes de sécurité précédemment mentionnées.

Hotte aspirante

• Nettoyez la hotte aspirante avec de l'eau savonneuse et un chiffon
doux.

• Rincez ensuite à l'eau claire. N'utilisez pas de produits de nettoyage
agressifs comme la soude.

• Frottez la peinture de votre hotte à la cire pour qu'elle conserve son
brillant.

Hottes à cheminée en acier inoxydable

• Ne pas utiliser d'éponge à récurer.

• Frotter la cheminée en acier inoxydable avec un produit d'entretien
adapté à ce matériau.

FR 7

ENTRETIEN

Filtres à graisse

Saturation des filtres à graisse

Après 30 heures de fonctionnement, le réglage de la fonction
d’aspiration et « F » clignotent alternativement dans l’écran. Les filtres
à graisses doivent être nettoyés.

Dépose des filtres à graisse

1. Tirez le levier vers le bas et inclinez le filtre à graisse vers le bas.

Nettoyage de filtres à graisse métalliques

• Nettoyez les filtres à graisse métalliques tous les 2 mois ou lorsque
l’affichage l’indique.

• Nettoyage avec des détergents non agressifs, à la main ou dans le
lave-vaisselle à faible température et cycle rapide.

• Les ouvertures doivent être orientées vers le bas dans le lave­vaisselle pour permettre à l’eau de s’écouler.

• Les filtres en aluminium ternissent légèrement sous l’effet du passage
au lave-vaisselle. Ceci est normal et n’affecte pas leur performance.

Il est important que les filtres à graisse soient complètement secs

avant d’être remis en place.

Filtres à odeur

FR 8

Réinitialisez la mémoire, après avoir à nouveau placé les filtres

à graisse. Appuyez 3 secondes sur la touche moins (-) jusqu’à

l’écran indique « E ». La hotte cheminée s’éteint.

Placer des filtres à odeur

Vous devez toujours utiliser les filtres à odeur lorsque la hotte n’est pas
raccordée à un conduit.

1. Dépose les filtres à graisse.

2. Fixez les filtres à odeurs dans le boîtier du moteur; positionnez les
languettes et enclenchez le cadre avec le filtre anti-odeur.

3. Réinstallez les filtres à graisse.

Le fonctionnement :

• Une hotte aspirante utilisée avec les filtres à odeur est plus
bruyante qu’une hotte à évacuation extérieure.

• Le fonctionnement du filtres à odeur est optimal à une vitesse de
moteur plus lente. Évitez, par conséquent, d’employer la position
intensité.

ENTRETIEN

Saturation des filtres à odeur

Après 120 heures de fonctionnement, le réglage de la fonction
d’aspiration et « C/F » clignotent alternativement dans l’écran. Les
filtres à odeur doivent être nettoyés ou remplacés.

Dépose des filtres à odeur

1. Déposez des filtres à graisse.

2. Appuyez sur le clip de montage sur le cadre de filtre, inclinez le
cadre vers le bas et retirez-le du boîtier du moteur.

Nettoyage de filtres à odeur

• Nettoyez les filtres à odeur tous les 3 mois ou lorsque l’affichage
l’indique. Le filtre doit être remplacé après 2 ans au maximum ou
s’il est endommagé.

• Les filtres à odeur actif régénérable est lavable à la main ou au
lave-vaisselle à une température maximale de 65 °C. Le cycle de
lavage doit être effectué sans vaisselle et sans produit pour lave­vaisselle. N’utilisez pas de produits nettoyants !

• Ôtez tout excédent d’eau. Prenez soin de ne pas endommager les
filtres.

• Retirez les filtres à odeur du cadre de filtre.

• Faites sécher les filtres dans le four pendant 60 minutes à une
température maximale de 80 °C.

• Réinstallez les filtres à odeur dans le cadre de filtre.

Il est important que les filtres à odeur soient complètement secs

avant d’être remis en place.

Éclairage

Réinitialisez la mémoire, après avoir à nouveau placé les filtres

à graisse. Appuyez 3 secondes sur la touche moins (-) jusqu’à

l’écran indique « E ». La hotte cheminée s’éteint.

Changement d’ampoules

• La hotte cheminée est équipée d’un éclairage LED.

• Les LED vous garantissent un éclairage optimal, une durée de
vie jusqu’à 10 fois plus longue que les lampes classiques et des
économies d’énergie pouvant atteindre 90 %.

Contactez le service après-vente si l’éclairage LED a besoin d’être

remplacé.

FR 9

INSTALLATION

Généralités

Cet appareil doit être raccordé au secteur par un installateur agréé,
connaissant et appliquant les consignes de sécurité. L'appareil est
conforme aux directives européennes.

Information importante :

• La distance entre le point le plus bas de la hotte aspirante et la
table de cuisson à gaz doit être de 65 cm au minimum. Dans le
cas d'une table électrique, céramique ou à induction, la distance
minimale est de 55 cm.

• Si la hotte aspirante est raccordée à un conduit d'évacuation
existant, aucun autre appareil ne doit y être raccordé (chauffe-eau
ou poêle).

• Prenez en compte les réglementations en vigueur concernant
l’aération des appareils à gaz.

• Un conduit d’évacuation court et un nombre limité de coudes
assurent un meilleur fonctionnement de la hotte.

• Vérifiez avant de percer que vous ne risquez pas d'endommager un
tuyau d'installation.

FR 10

• Le diamètre du tuyau de raccordement de la hotte est de 120 ou
150 mm. Il est conseillé d'utiliser un tuyau d''évacuation d'aussi
grand diamètre que possible.

• Le matériel d'installation livré avec la hotte d'aspiration convient
pour les murs en béton armé et en briques. Certains types de murs
nécessitent des chevilles et des vis spéciales.

INSTALLATION

Raccordement

Connexion électrique

• L’appareil est construit en classe I.

• Cet appareil est équipé d’une fiche avec terre, qui doit être

branchée dans une prise murale raccordée à la terre.

Vérifiez que la tension indiquée sur la plaque signalétique correspond à
celle de votre alimentation secteur.
L’appareil doit être raccordé au secteur comme suit :

• MARRON = L tension

• BLEU = N neutre

• VERT/JAUNE = terre

Cette hotte aspirante est équipée d’une fiche de raccordement.
Installez la hotte de manière à ce que la prise soit accessible.
Placez la prise murale de préférence hors de vue et derrière la gaine
décorative.

Attention !

Si vous réalisez un raccordement fixe, veillez à ce qu'un commutateur
bipolaire avec un passage d'air d'au moins 3 mm soit installé sur la ligne
d'alimentation.

max 130 cm

FR 11

INSTALLATION

Montage

1. Fixez la hotte au mur à l’aide des chevilles et des vis (A).

2. Fixez ensuite la hotte en plaçant les vis (B).

B

3. Placez le dispositif de fixation de la gaine supérieure au mur (C).

C

FR 12

4. Serrer le tuyau d’évacuation.

5. Insérez la fiche dans la prise murale.

▷ Vérifier que la prise murale est hors tension !

6. Placez la gaine supérieure (D) dans la gaine inférieure (E).

7. Abaisser les gaines dans la hotte.

8. Rabattre la gaine du haut dans le collier mural et la visser au collier
de fixation à l’aide des vis (F).

D

E

F

ENVIRONNEMENT

Que faire de l’emballage et de l’appareil usé

Des matériaux durables ont été utilisés pour la fabrication de cet
appareil. Il doit être mis au rebut de façon appropriée à la fin de
son cycle de vie. Les pouvoirs publics peuvent vous fournir des
informations à ce sujet.

L’emballage de l’appareil est recyclable. Les matériaux suivants ont été
utilisés :

• carton ;

• feuille de polyéthylène (PE) ;

• polystyrène exempt de CFC (mousse rigide PS).

Ces matériaux doivent être mis au rebut de façon appropriée et
conformément aux dispositions réglementaires.

Le symbole de la poubelle barrée figure sur le produit. Il signale
l’obligation de traitement sélectif des appareils électroménagers. Cet
appareil doit donc faire l’objet d’une collecte sélective. Lorsque vous ne
l’utiliserez plus, remettez-le à un service de ramassage spécialisé ou à
une déchetterie municipale.

La collecte sélective des appareils électroménagers évite d’aggraver
l’impact négatif des déchets sur l’environnement et la santé publique.
Leur traitement permet de recycler les matériaux utilisés pour les
fabriquer, ce qui représente des économies considérables en termes de
matières premières et d’énergie.

Déclaration de conformité

Nous déclarons, par la présente, que nos produits satisfont aux
directives, normes et régulations européennes en vigueur ainsi qu’à
toutes les exigences qui sont mentionnées dans les normes auxquelles
il est fait référence.

FR 13

FR 14

INHALT

Ihre Haube

Sicherheit

Gebrauch

Pflege

Installation

Umweltaspekte

Einleitung 4
Beschreibung 4

Abluftsysteme 5

Bedienung 6

Reinigen 7
Fettfilter 8
Geruchsfilter 8
Beleuchtung 9

Allgemein 10
Elektroanschluss 11
Montage der Haube 12

Entsorgung des Geräts und der Verpackung 13

DE 3

IHRE HAUBE

Einleitung

Beschreibung

Diese Bedienungsanleitung gibt Ihnen eine schnelle Übersicht aller
Möglichkeiten, die das Gerät bietet. Sie erhalten Informationen zur
Sicherheit und zur Wartung des Geräts.

Bewahren Sie diese Bedienungsanleitung und die

Installationsanweisungen sorgfältig auf. So stehen sie auch für eine

zukünftige Nutzung des Geräts zur Verfügung.

Lesen Sie zuerst die gesonderten
Sicherheitsanweisungen aufmerksam durch,
bevor Sie das Gerät verwenden.

1 2 3 4 5 6

DE 4

1. Ein/Aus-Taste

2. Minustaste (-)

▷ Senken der Absaugkapazität

3. Display

▷ Anzeige der Absaugposition

▷ Anzeige eines aktiven Timers

▷ Anzeige der Intensivstufe

▷ Anzeige der Sättigung von Fettfilter und Geruchsfilter

4. Plustaste (+)

▷ Erhöhen der Absaugkapazität

5. Timertaste

6. Beleuchtungstaste

SICHERHEIT

Abluftsysteme

Die Dunstabzugshaube kann je nach Modell auf zwei verschiedene
Weisen angeschlossen werden:

1. Als Dunstabzugshaube an einem
Abluftkanal. Die eingesogenen und
gefilterten Küchendämpfe werden nach
außen abgeführt. Dies ist die beste
Methode.

2. Im Umluftbetrieb. Wenn die Haube
im Umluftbetrieb angeschlossen ist,
werden Fettpartikel und Gerüche aus der
abgesaugten Luft gefiltert. Die Luft wird
dann nicht nach außen abgeleitet, sondern
wieder in die Küche zurückgeleitet.
In diesem Fall müssen Geruchsfilter
eingesetzt sein.

Achtung! Die Geruchsfilter müssen
getrennt bestellt werden.

DE 5

NUTZUNG

Bedienung

Einschalten des Abzugssystems

1. Drücken Sie die Ein/Aus-Taste.

▷ Das Abzugssystem wird mit Absaugstufe 1 eingeschaltet.

▷ Die Absaugstufe wird auf dem Display angezeigt.

2. Ändern Sie die Absaugstufe mit der Plustaste (+) oder der
Minustaste (-).

▷ Verfügbar sind Absaugstufen 1, 2 3 und eine Intensivstufe.

Intensivstufe

Sie können die Dunstabzugshaube vorübergehend auf die Intensivstufe
einschalten, z.B. um den Geruch schnell abzusaugen, wenn etwas
angebrannt ist.

1. Drücken Sie im Absaugstufe 3 erneut die Plustaste (+) .

▷ Stufe 4 blinkt im Display. Die Dunstabzugshaube schaltet

6 Minuten lang auf die höchste Stufe und kehrt dann auf die

ursprüngliche Stufe zurück..

▷ Drücken Sie die Minustaste (-) um die Intensivstufe vor Ablauf

der 6 Minuten auszuschalten.

Ausschalten des Abzugssystems

1. Drücken Sie die Ein/Aus-Taste.

▷ Das Abzugssystem wird ausgeschaltet.

DE 6

Timer einschalten

1. Schalten Sie das Abzugssystem ein und wählen Sie Absaugstufe 1,
2 oder 3.

2. Drücken Sie die Timertaste.

▷ Die Absaugstufe blinkt im Display. Die Abzugshaube wird nach

15 Minuten automatisch ausgeschaltet

▷ Drücken Sie die Timertaste erneut, um den Timer vor Ablauf der

15 Minuten auszuschalten.

▷ Sie können den Timer nicht mit der Intensivstufe verwenden.

Beleuchtung ein- und ausschalten

1. Drücken Sie die Beleuchtungstaste.

▷ Die Beleuchtung wird eingeschaltet.

2. Drücken Sie die Beleuchtungstaste erneut.

▷ Die Beleuchtung wird ausgeschaltet.

PFLEGE

Reinigung

Achtung!

• Vor jeder Reinigung und Pflege muss die Dunstabzugshaube durch
Abziehen des Netzsteckers oder Ausschalten der Sicherung vom
Stromnetz getrennt werden.

• Die Dunstabzugshaube muss regelmäßig (mindestens so häufig
wie die Fettfilter) innen und außen gereinigt werden. Keine Produkte
verwenden, die Scheuermittel enthalten. Keinen alkohol verwenden!

• Eine Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes
und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen.

• Aus diesem Grund raten wir Ihnen, diese Anweisungen unbedingt
einzuhalten. Der Hersteller übernimmt keine Haftung für
irgendwelche Schäden am Motor oder Brandschäden, die auf eine
unsachgemäße Wartung oder Nichteinhaltung der oben angeführten
Sicherheitsvorschriften zurückzuführen sind.

Dunstabzugshaube

• Reinigen Sie die Dunstabzugshaube mit Seifenwasser und einem
weichen Tuch.

• Danach mit sauberem Wasser abspülen.

• Verwenden Sie keine aggressiven Reinigungsmittel wie etwa Soda.
Die Lackierung der Dunstabzugshaube bleibt schön, wenn Sie sie
gelegentlich mit Wachs einreiben.

Rostfreie Hauben

• Nicht mit einem Scheuerschwamm oder anderen Scheuermitteln
behandeln.

• Nachbehandeln mit Stahlreiniger und in Strukturrichtung des
Edelstahls putzen.

DE 7

PFLEGE

Fettfilter

Sättigung der Fettfilter

Nach 30 Betriebsstunden blinken im Display abwechselnd die
Absaugstufe und “F”. Die Fettfilter müssen gereinigt werden.

Fettfilter entfernen

1. Ziehen Sie den Fettfiltergriff nach unten und schwenken Sie ihn
nach unten.

Reinigung der Fettfilter

• Reinigen Sie die Edelstahlfilter alle 2 Monate oder wenn das Display
dies anzeigt.

• Das kann mit einem milden Waschmittel von Hand, oder im
Geschirrspüler bei niedriger Temperatur im Kurzspülgang erfolgen.

• Setzen Sie die Fettfilter mit den Öffnungen nach unten in den
Geschirrspüler, so dass das Wasser herauslaufen kann.

• Beim Waschen in einem Geschirrspüler können Fettfilter aus
Aluminium leicht die Farbe ändern. Das ist normal und hat keine
Auswirkung auf ihre Filtereigenschaften.

Es ist wichtig, dass die Fettfilter vollständig trocken sind, bevor sie
wieder eingesetzt werden.

Geruchsfilter

DE 8

Nachdem Sie die Filter wieder platziert haben, müssen Sie den
Speicher zurück setzen. Schalten Sie die Haube ein und halten
Sie die Minustaste (-) 3 Sekunden gedrückt bis ‘E’ im Display
erscheint. Die Haube schaltet aus.

Geruchsfilter platzieren

Wenn die Dunstabzugshaube nicht mit einem Abzug verbunden ist,
müssen Geruchsfilter verwendet werden.

1. Entfernen Sie die Fettfilter.

2. Bringen Sie die Geruchsfilter im Motorgehäuse an; Positionieren Sie
die Laschen und rasten Sie den Halter mit dem Geruchsfilter ein.

3. Setzen Sie die Fettfilter wieder ein.

Funktionsweise:

• Wenn die Abzugshaube mit Geruchsfilter benutzt wird, wird ein
lauteres Betriebsgeräusch verursacht als beim Betrieb mit einer
Entlüftung nach außen.

• Geruchsfilter arbeiten nur bei niedrigeren Drehzahlen optimal.
Aus diesem Grund sollten Sie die Intensivstufe vermeiden.

PFLEGE

Sättigung der Geruchsfilter

Nach 120 Betriebsstunden blinken im Display abwechselnd die
Absaugstufe und “C/F”. Die Geruchsfilter müssen gereinigt oder
ausgetauscht werden..

Geruchsfilter entfernen

1. Entfernen Sie die Fettfilter.

2. Drücken Sie den Befestigungsclip auf den Halter, kippen Sie den
Halter nach unten und entfernen Sie ihn vom Motorgehäuse.

Reinigung der Geruchsfilter

• Reinigen Sie die Geruchsfilter alle 3 Monate oder wenn das Display
dies anzeigt. Die Geruchsfilter müssen spätestens nach 2 Jahren
oder nach Beschädigung ausgetauscht werden.

• Die regenerierbare Aktivgeruchsfilter müssen per Hand mit klarem
Wasser oder im Geschirrspüler bei einer Höchsttemperatur von
65 °C gereinigt werden. Bei Reinigung im Geschirrspüler dürfen
sich keine Teller, Geschirr, Tassen usw. im Spüler befinden. Keine

Reinigungsmittel verwenden!

• Entfernen Sie überschüssiges Wasser, ohne die Filter zu beschädigen.

• Entfernen Sie die Filter vom Halter.

• Lassen Sie den Filter im Backofen mindestens 60 Minuten bei einer
Höchsttemperatur von 80 °C trocknen.

• Setzen Sie die Geruchsfilter nach dem Trocknen wieder in die
Halter.

Beleuchtung

Es ist wichtig, dass die Geruchsfilter vollständig trocken sind,
bevor sie wieder eingesetzt werden.

Nachdem Sie die Filter wieder platziert haben, müssen Sie den
Speicher zurück setzen. Schalten Sie die Haube ein und halten
Sie die Minustaste (-) 3 Sekunden gedrückt bis ‘E’ im Display
erscheint. Die Haube schaltet aus.

Lampen auswechseln

• Die Dunstabzugshaube ist mit LED-Leuchtmitteln ausgestattet.

• LED-Leuchtmittel sorgen für optimale Beleuchtung, halten bis zu
10-mal länger als konventionelle Lampen und sparen bis zu 90 %
Energie.

Wenn die LED-Beleuchtung ausgetauscht werden muss, wenden
Sie sich an den Kundendienst.

DE 9

INSTALLATION

Allgemein

Dieses Geräts muss von einem anerkannten Installateur angeschlossen
werden, der die anzuwendenden Sicherheitsvorschriften kennt und
beachtet. Das Gerät entspricht den europäischen Vorschriften.

Wichtige Informationen:

• Der Abstand zwischen dem niedrigsten Punkt der Anzugshaube
und einer Gaskochplatte muss mindestens 65 cm betragen.
Bei einer elektrischen Kochplatte,einem Keramikfeld oder einer
Induktionskochplatte muss dieser Abstand mindestens 55 cm sein.

• Wenn die Dunstabzugshaube an einen vorhandenen Abluftkanal
angeschlossen wird, dürfen an diesen Kanal keine weiteren Geräte
(wie etwa ein Gaswassererhitzer oder ein Ofen) angeschlossen sein.

• Beachten Sie die örtlichen Vorschriften für die Entlüftung von
Gasgeräten.

• Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so
besser ist die Wirkung der Dunstabzugshaube.

• Überprüfen Sie vor dem Bohren, ob in der Wand
Installationsleitungen vorhanden sind.

DE 10

• Das Anschlussrohr der Abzugshaube hat einen Durchmesser von
120 oder 150 mm. Es wird empfohlen, dass das Abluftrohr einen
möglichst großen Durchmesser hat.

• Das mit dieser Dunstabzugshaube mitgelieferte Installationsmaterial
ist für verstärkte Beton- und Backsteinmauern geeignet. Für einige
Mauertypen sind spezielle Dübel und Schrauben erforderlich.

INSTALLATION

Anschluss

Elektroanschluss

• Die Küchenhaube gehört zur Geräteklasse I.

• Dieses Gerät ist mit einem geerdeten Stecker versehen,

der an eine geerdete (Schuko-)Steckdose angeschlossen

werden muss.

Kontrollieren Sie, dass die Netzspannung der Spannung entspricht,
die auf dem Betriebsdatenschild angegeben ist. Das Gerät muss
folgendermaßen ans Stromnetz angeschlossen werden:

• BRAUN = L (Leiter)

• BLAU = N (Neutral)

• GRÜN/GELB = Erde (Schutzleiter)

Diese Dunstabzugshaube ist mit einem Stecker versehen. Installieren
Sie die Dunstabzugshaube so, dass der Stecker erreichbar ist.
Bringen Sie die Steckdose am besten verdeckt, also hinter dem Rohr an.

Achtung!

Wenn Sie die Haube direkt anschließen, achten Sie darauf, dass ein
zweipoliger Schalter mit einem Zwischenraum von mindestens 3 mm in
der Versorgungsleitung angebracht ist.

max 130 cm

DE 11

INSTALLATION

Montage der Haube

1. Schrauben Sie die Dampfabzugshaube mit den Dübeln und
Schrauben an die Wand (A).

2. Befestigen Sie dann die Dampfabzugshaube durch Anbringen der
Schrauben (B).

B

3. Bringen Sie den Befestigungsbügel der oberen Ummantelung an
der Wand an (C).

C

DE 12

4. Schließen Sie das Abzugsrohr an.

5. Stecken Sie den Stecker in die Steckdose.

▷ Sorgen Sie dafür, dass die Wandsteckdose nicht unter

Spannung steht!

6. Platzieren Sie das obere Haubenrohr (D) im unteren (E).

7. Versenken Sie die Behälter in der Abzugshaube.

8. Klappen Sie den obersten Behälter um den Wandbügel und schrauben
Sie ihn mit den Schrauben am Befestigungsbügel fest.(F).

D

E

F

UMWELTASPEKTE

Entsorgung des Geräts und der Verpackung

Das Produkt wurde aus nachhaltigen Materialien hergestellt. Am
Ende seiner Nutzungsdauer muss das Gerät allerdings auf eine
verantwortungsbewusste Weise entsorgt werden. Die entsprechenden
Behörden können Sie darüber informieren.

Die Verpackung des Geräts kann recycelt werden. Für diese wurden die
folgenden Materialien verwendet:

• Pappe;

• Polyethylenfolie (PE);

• FCKW-freies Polystyrol (PS-Hartschaum).

Entsorgen Sie diese Materialien verantwortungsbewusst und gemäß
den gesetzlichen Bestimmungen.

Auf dem Produkt befindet sich ein Symbol eines durchgekreuzten
Papierkorbs. Dies zeigt an, dass Haushaltsgeräte als Sondermüll
entsorgt werden müssen. Das Gerät darf am Ende seiner
Nutzungsdauer nicht über den normalen Abfallstrom verwertet werden.
Sie müssen es bei einer kommunalen Abfallsammelstelle abgeben oder
bei einer Verkaufsstelle, die dies für Sie übernimmt.

Indem Haushaltsgeräte gesondert gesammelt werden, wird vermieden,
dass die Umwelt und die Gesundheit der Bevölkerung geschädigt
werden. Die Materialien, die bei der Herstellung dieses Geräts
verwendet wurden, lassen sich wiederverwerten, sodass auf diese
Art und Weise eine erhebliche Menge an Energie und Rohstoffen
eingespart werden kann.

Konformitätserklärung

Hiermit erklären wir, dass unsere Produkte die einschlägigen
europäischen Richtlinien, Normen und Vorschriften sowie sämtliche
Normen, auf welche diese verweisen, einhalten.

DE 13

DE 14

CONTENTS

Your canopy hood

Introduction 4
Description 4

Safety

Extraction systems 5

Use

Controls 6

Maintenance

Cleaning 7
Grease filters 8
Odor filters 8
Lighting 9

Installation

General 10
Electrical connection 11
Mounting 12

Environmental aspects

Disposal of packaging and appliance 13

EN 3

YOUR CANOPY HOOD

Introduction

This user manual gives you a quick overview of all the possibilities
offered by the appliance. You will find information on safety measures
and maintaining the appliance.

Please retain this user manual and the installation guide.

They may be of use to future users of the appliance.

Please read the separate safety instructions
carefully before using the appliance!

Description

1 2 3 4 5 6

EN 4

1. On/Off key

2. Minus (-) key

▷ Reduce the extractor capacity

3. Display

▷ Shows the extractor settings

▷ Shows an active timer

▷ Shows the intensive setting

▷ Shows the saturation of the grease filters and the odor filters

4. Plus (+) key

▷ Increase the extractor capacity

5. Timer key

6. Lighting key

SAFETY

Extraction systems

Depending on the type, the cooker hoods can be connected in one

of two ways:

1. To a duct.
The cooking vapours extracted by suction
are carried outside, once the grease
particles have been filtered. This is the
best method.

2. Recirculation hood. When the hood is
connected as a recirculation hood, the
grease particles and odour in the extracted
vapours are filtered.
The extracted air is not carried outside but
recirculates in the kitchen. In this case you
must have odor filters fitted.

Attention! Odor filters needs to be ordered

separately.

EN 5

USE

Controls

Starting the exhaust system

1. Touch the on/off key.

▷ The exhaust system starts at setting 1.

▷ The display shows the exhaust setting.

2. Change the exhaust setting with the plus (+) key or minus (-) key.

▷ You can choose setting 1, 2, 3 or an intensive setting.

The intensive setting

You can temporarily switch the extractor hood to the intensive setting,
for example, to remove the odour quickly if something has burned.

1. In setting 3, touch the plus (+) key again.

▷ Setting 4 flashes on the display. The extractor hood switches to

its highest setting for 6 minutes, and then switches back to the

original setting.

▷ Touch the minus (-) key to switch off the intensive setting before

the 6 minutes have elapsed.

Stop the exhaust system

1. Touch the on/off key.

▷ The exhaust system stops.

EN 6

Switching on the timer

1. Start the exhaust system and choose setting 1, 2 or 3.

2. Touch the timer key.

▷ The exhaust setting flashes on the display. The hood switches off

automatically after 15 minutes.

▷ Touch the timer key again to switch off the timer before the

15 minutes have elapsed.

▷ You cannot use the timer with the intensive setting.

Switching the lighting on and off

1. Touch the lighting key.

▷ The lighting comes on.

2. Press the lighting key again.

▷ The lighting goes off.

MAINTENANCE

Cleaning

Attention!

• Before performing any maintenance operation, isolate the hood
from the electrical supply by unplugging the appliance or switching
off your household’s master switch.

• The cooker hood should be cleaned regularly (at least as frequently
as the grease filters are cleaned) both internally and externally.
Do not use abrasive products. Do not use alcohol!

• Failure to comply with the basic recommendations for cleaning the
cooker hood and cleaning/replacing the filters may lead to a fire.
Therefore, we recommend that you observe these instructions.

• The manufacturer declines all responsibility for any damage to the
motor or any fire damage linked to inappropriate maintenance or
failure to observe the above safety recommendations.

Cooker hood

• Clean the cooker hood with soapy water and a soft cloth. Then
wipe with clean water to rinse.

• Do not apply aggressive cleaning agents such as caustic soda.

• The paintwork on the cooker hood will remain shiny if it is
periodically rubbed with wax.

Stainless steel canopy hoods

• Do not use any sort of scourer.

• Treat with a stainless steel care product and polish with the
structure of the stainless steel.

EN 7

MAINTENANCE

Grease filters

Saturation of the grease filters

After 30 operating hours, the exhaust setting and ‘F’ flash alternately on
the display. The grease filters must be cleaned.

Removing the grease filters

Pull the lever down and tilt the grease filter down.

Cleaning the grease filters

• Clean metal grease filters every 2 months or when the display
indicates this.

• Clean either by hand or in the dishwasher, which must be set to a
low temperature and a short cycle.

• The openings must be placed downwards to let the water run out of
the filters.

• When washed in a dishwasher, aluminium grease filters may be
discoloured slightly. This is normal and does not affect their filtering
capacity.

It is important that the grease filters are properly dried before

replacing them.

Odor filters

EN 8

Reset the memory after replacing the grease filters. Switch on the

extractor hood and touch and hold the minus (-) key for 3 seconds

until “E” shows on the display. The extractor hood switches off.

Installing odor filters

Odor filters must always be used if the cooker hood is not ducted.

1. Remove the grease filters.

2. Attach the odor filters in the motor housing; position the tabs and
attach the holder with the odor filter.

3. Replace the grease filters.

The functioning:

• More noise is produced when odor filters are used than when the
cooker hood is used with an exhaust vent.

• Odor filters function optimally at a lower motor speed. For this
reason, avoid the intensive setting.

MAINTENANCE

Saturation of the odor filters

After 120 operating hours, the exhaust setting and ‘C/F’ flash
alternately on the display. The grease filters must be cleaned.

Removing the odor filters

1. Remove the grease filters.

2. Push the mounting clip on the holder, tilt the holder down and
remove it from the motor housing.

Cleaning the odor filters

• Clean the odor filters every 3 months or when the display indicates
this. After up to 2 years (or if the filtres are damaged), the filters will
need to be replaced.

• The regenerable active odor filters can be washed by hand or in
the dishwasher at a maximum temperature of 65 °C. The washing
cycle must be done without other dishes and without dishwasher
detergent. Do not use any cleaning agents!

• Remove excess water. Be careful to avoid damaging the filter.

• Remove the odor filters from the holders.

• Place the filters in the oven to dry for at least 60 minutes at a
maximum temperature of 80 °C.

• After drying, put the odor filters back into the holders.

Lighting

It is important that the odor filters are properly dried before

replacing them.

Reset the memory after replacing the odor filters. Switch on the

extractor hood and touch and hold the minus (-) key for 3 seconds

until “E” shows on the display. The extractor hood switches off.

Replace the lighting

• The cooker hood is fitted with LED lighting.

• LED lamps guarantee you optimum lighting, a service life of up to
10 times longer than conventional lamps and energy savings of as
much as 90%.

Contact the technical department when LED lighting needs to be

replaced.

EN 9

INSTALLATION

General

This appliance must be connected to the electric mains by an authorised
installer who is familiar with the safety precautions and will carry them
out. The appliance is in compliance with European guidelines.

Important information:

• The distance between the lowest point of the cooker hood and a
gas hob must be at least 65 cm. If using an electric, ceramic or
induction hob, this distance must be at least 55 cm.

• If the cooker hood is connected to an existing exhaust duct, no
other appliance must be connected to the duct (such as a hot water
heater or a stove).

• Consider local regulations with respect to the ventilation of gas
appliances.

• The shorter the duct, and the fewer bends in it, the better the
cooker hood will work.

• Check before you start drilling that no installation pipe(s) is/are
present.

EN 10

• The connection pipe to the cooker hood has a diameter of 120
or 150 mm. We recommend that the exhaust pipe has as large
a diameter as possible.

• The enclosed installation materials are suitable for reinforced
concrete and brick walls. For some types of wall you may need
special plugs and screws.

INSTALLATION

Connection

Electric connection

• The appliance has been manufactured as a class I.

• This appliance is fitted with an earthed plug, which should

be connected to an earthed wall socket.

Check that the voltage indicated on the rating plate matches the
voltage of your household supply.
The appliance should be connected to the mains as follows:

• BROWN = L live

• BLUE = N neutral

• GREEN/YELLOW = earth

This canopy hood has been provided with a power plug.
When installing the hood, make sure that this plug remains
accessible. We recommend installing the wall socket out of view,
behind the chimney cover.

Attention!

If you are making a fixed connection, you must ensure that a double
pole switch with an air gap of at least 3 mm is fitted in the supply line.

max 130 cm

EN 11

INSTALLATION

Mounting

1. Screw the cooker hood to the wall with the plugs and screws (A).

2. Then fix the cooker hood in place by fitting the screws (B).

B

3. Attach the fixing bracket of the upper duct to the wall (C).

C

EN 12

4. Connect the discharge pipe.

5. Put the plug in the wall socket.

▷ Ensure that there is no tension on the wall socket!

6. Slide the upper duct (D) into the lower duct (E).

7. Let the ducts drop into the hood.

8. Push the upper duct around the wall bracket and screw the wall
bracket on to the mounting bracket with the screws supplied (F).

D

E

F

ENVIRONMENTAL ASPECTS

Disposal of packaging and appliance

Sustainable materials have been used during manufacture of this
appliance. This appliance must be disposed of responsibly at the end
of its service life. Ask your local authorities for more information about
how to do this.

The appliance packaging is recyclable. The following materials may
have been used:

• cardboard;

• polyethylene film (PE);

• CFC-free polystyrene (PS rigid foam).

Dispose of these materials in a responsible manner and in accordance
with government regulations.

The product has been marked with a crossed-out dustbin symbol
to remind you of the obligation to dispose of electrical household
appliances separately. This means that the appliance may not be
included with normal domestic refuse at the end of its service life.
The appliance must be taken to a special municipal centre for
separated waste collection or to a dealer providing this service.

Separate collection of household appliances helps to prevent any
potential negative impact on the environment and on human health
caused by improper disposal. It ensures that the materials of which
the appliance is composed can be recovered to obtain significant
savings in energy and raw materials.

Declaration of Conformity

We hereby declare that our products satisfy the applicable European
Directives, Orders and Regulations, as well as the requirements stated
in the referenced standards.

EN 13

EN 14

EN 15

De gebruiksaanwijzing is ook te vinden op onze website:
La notice d’utilisation est également disponible sur notre site web :
Die Bedienungsanleitung finden Sie auch auf unserer Internetseite:

The instructions for use can also be found on our website:

www.atag.nl

www.atag.be

*820134*

820134

820134 / VER 1 / 11-02-2020

3011000110900.00
