ATAG WS90211SAM, WS90292SAM User guide

WS90211BAM
WS90292BAM
WS10211RAM
WS90211SAM
WS90292SAM
WS12211SAM
WS12292SAM
WS15211SAM

Gebruiksaanwijzing

afzuigkap

Notice d’utilisation

hotte cheminée

Anleitung

Dunstabzugshaube

Instructions for use

cooker hood

NL Handleiding NL 3 - NL 24

FR Notice d’utilisation FR 3 - FR 24

DE Anleitung DE 3 - DE 24

EN Manual EN 3 - EN 24

Gebruikte pictogrammen - Pictogrammes utilisés
Benutzte Piktogramme - Pictograms used

Belangrijk om te weten - Important à savoir Wissenswertes
Important information

Tip- Conseil - Tipp

NL 3

INHOUD

Uw afzuigkap

Inleiding 4

Gebruik

Beschrijving 5
Bediening 6
Reinigen filters 6

Onderhoud

Reinigen 9

Installatie

Algemeen 12
Aansluiting 13
Inbouwafmetingen 14
Montage 15

Technische gegevens

22

Bijlage

Afvoeren 24

NL 4

Inleiding

Na het lezen van deze gebruiksaanwijzingen, zult u snel
vertrouwd raken met alle mogelijkheden van dit apparaat. Lees de
veiligheidsvoorschriften en hoe u het apparaat moet onderhouden.

Bewaar de instructies voor installatie en gebruik. Dit kan nuttig zijn voor
latere raadplegingen.

Lees voor gebruik eerst de separate
veiligheidsinstructies.

UW AFZUIGKAP

NL 5

GEBRUIK

Beschrijving

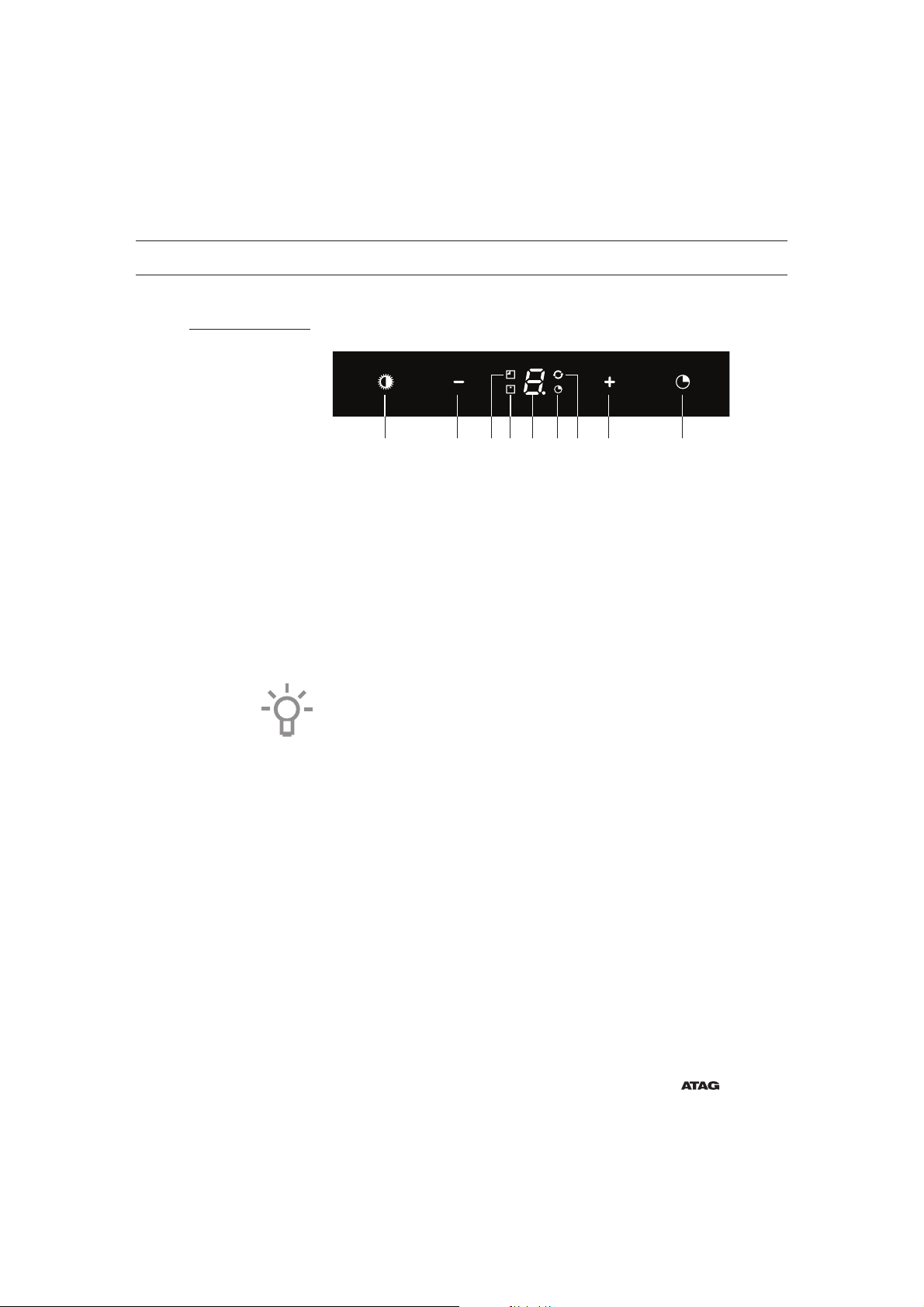

1. In/uitschakelen en dimmen verlichting

2. Verlaging afzuigcapaciteit en uitschakelen

3. Signalering reinigen koolstoffilter

4. Signalering reinigen vetfilters

5. Display status

6. Signalering timerfunctie

7. Signalering ‘Clean Air’ functie

8. Inschakelen en verhoging afzuigcapaciteit

9. Inschakelen timerfunctie

Let op!

• Voordat een functie geactiveerd of gedeactiveerd wordt, moet de
motor en de verlichting uitgeschakeld zijn.

• Als u een afzuigkap met koolstoffilter heeft moet u de koolstoffilter­signalering activeren, zoals aangegeven in de paragraaf ‘Reinigen
filters’.

1 2 3 4 5 6 7 8 9

NL 6

GEBRUIK

Bediening

Afzuiging in- en uitschakelen

• Druk op de ‘+’ toets (8).

De afzuigkap schakelt in op de laagste stand.

• Druk nogmaals op de ‘+’ toets (8) om een hogere afzuigstand in te
stellen. Houd de ‘+’ toets (8) 2 seconden ingedrukt om direct de
hoogste stand (boost) te kiezen (zie inschakelen intensiefstand).

De afzuigstand is in te stellen tussen stand 1 en stand 5 of stand 9
(afhankelijk van het model).

• Druk op de ‘-’ toets (2) om een lagere stand te kiezen

In de display (5) is de afzuigstand af te lezen.

• Als de afzuigcapaciteit op stand 1 is ingesteld, schakelt u met een
korte druk op de ‘-’ toets (2) de afzuigkap uit.

• Druk gedurende minimaal 2 seconden op de ‘-’ toets (2) om de kap,
ongeacht de afzuigstand, uit te schakelen.

Aantal snelheden wijzigen (modellen met 9 snelheden)

U kunt kiezen tussen 9 snelheden (standaard) of 5 snelheden.

• Druk gedurende minimaal 5 seconden op de ‘-’ toets (2) en

‘+’ toets (8).

Bediening met 5 snelheden is geselecteerd. Druk nogmaals
minimaal 5 seconden op de ‘-’ toets (2) en ‘+’ toets (8) om
bediening met 9 snelheden te selecteren.

Verlichting in- en uitschakelen

• Druk kort op de verlichtingstoets (1).

De verlichting gaat op maximale sterkte branden.

• Houd de verlichtingstoets (1) ingedrukt om de verlichtingssterkte in
te stellen.

• Schakel de verlichting uit door op de verlichtingstoets (1) te drukken.

De verlichting veranderd van maximaal naar minimale sterkte en
omgekeerd.

NL 7

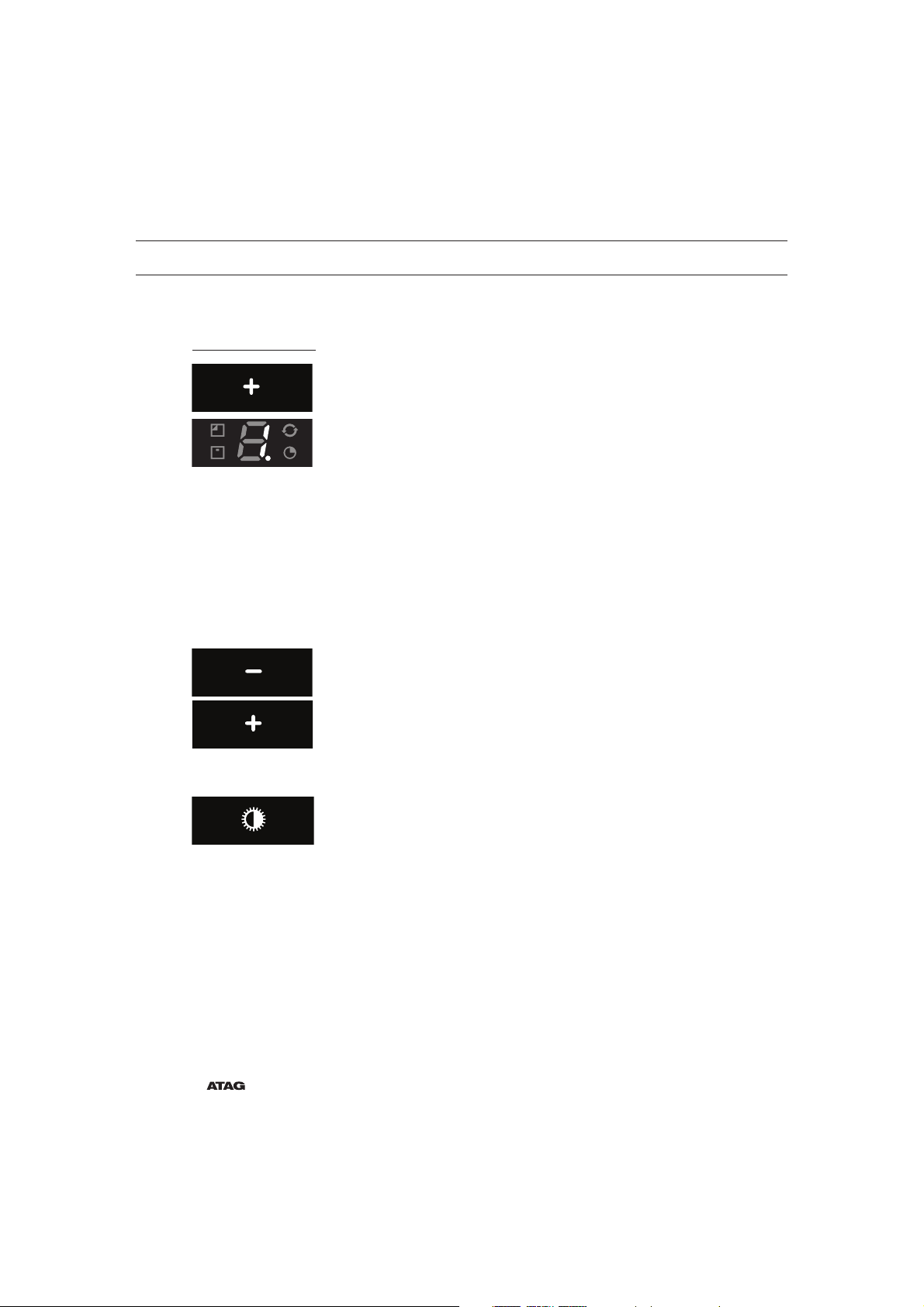

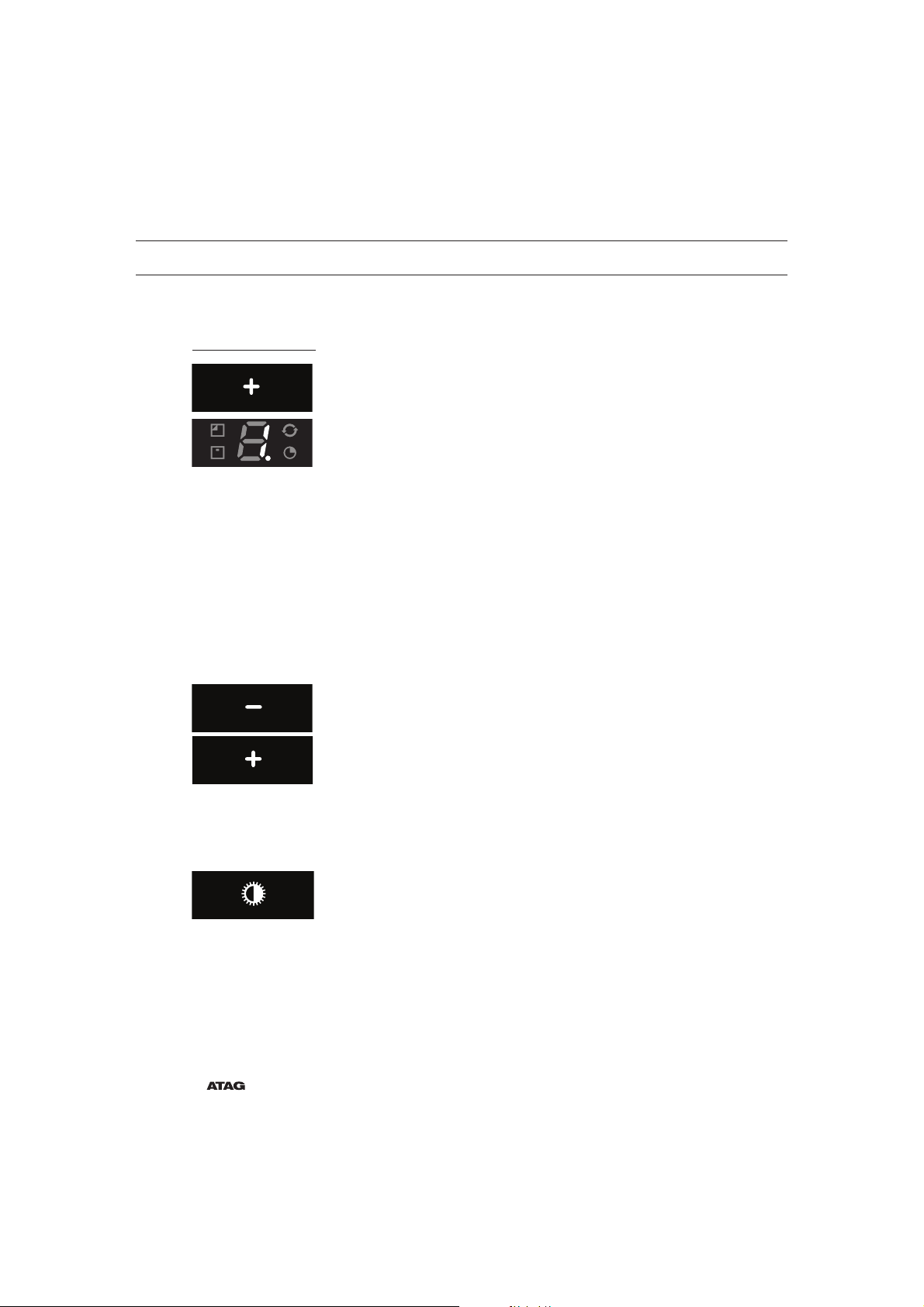

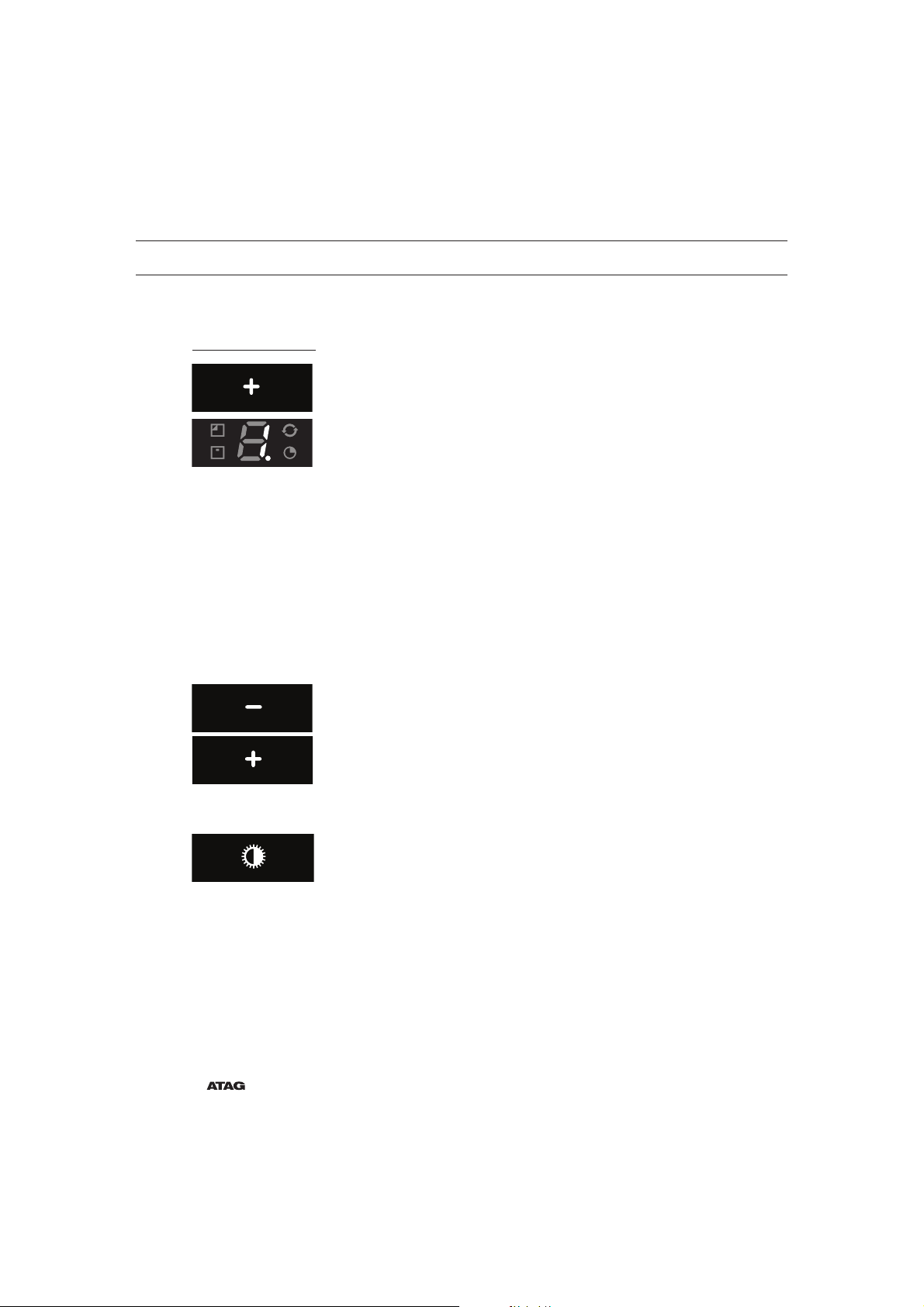

Inschakelen intensiefstand:

• Druk circa 2 seconden op de ‘+’ toets (8).

De intensiefstand (stand ‘P’) is gedurende tien minuten (afhankelijk
van het model) ingeschakeld. Tijdens deze periode knippert de
display (5). Na deze periode wordt de oorspronkelijk ingestelde
afzuigcapaciteit geactiveerd.

• Schakel de intensiefstand uit door kort op de ‘+’ (8) toets te
drukken.

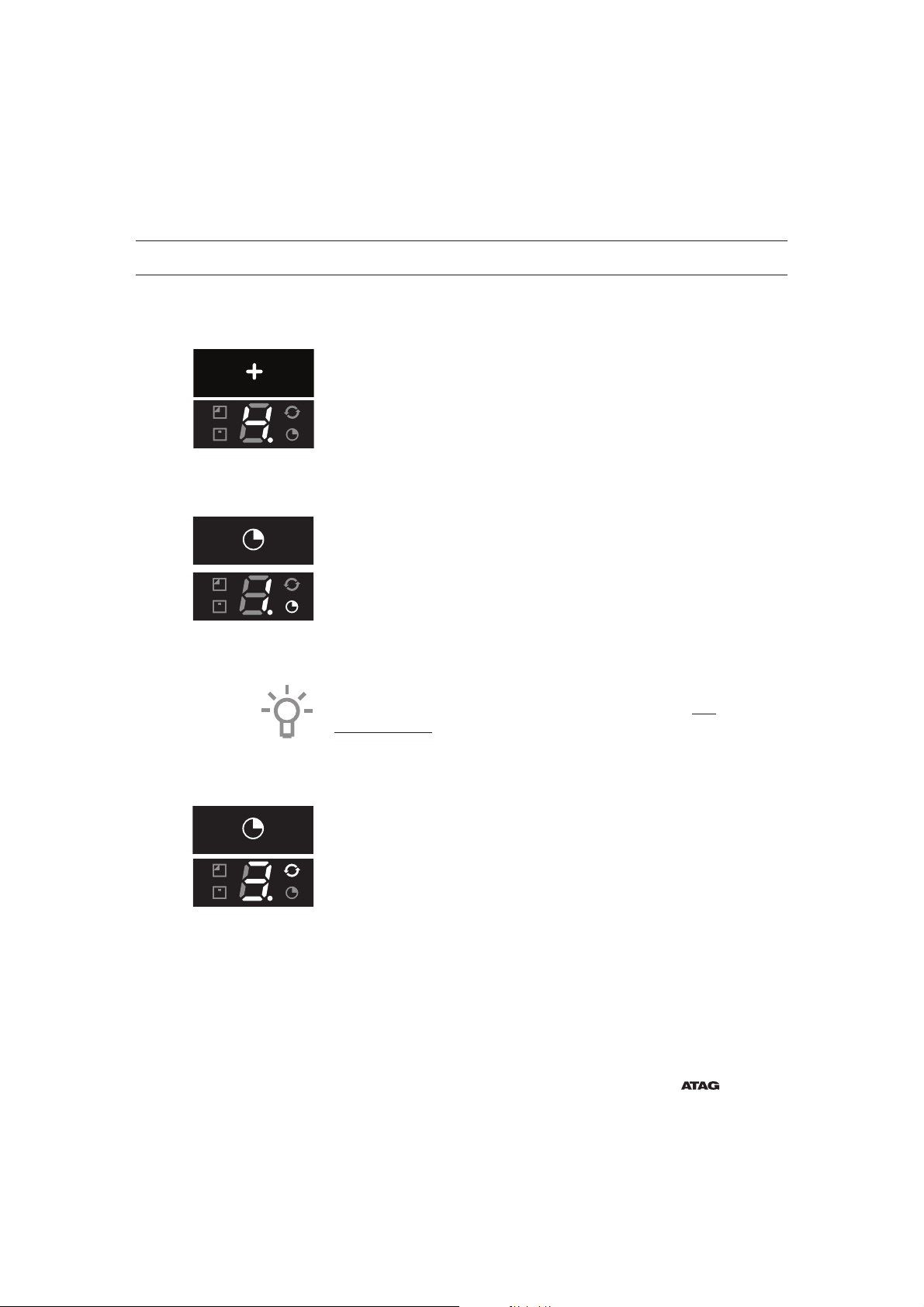

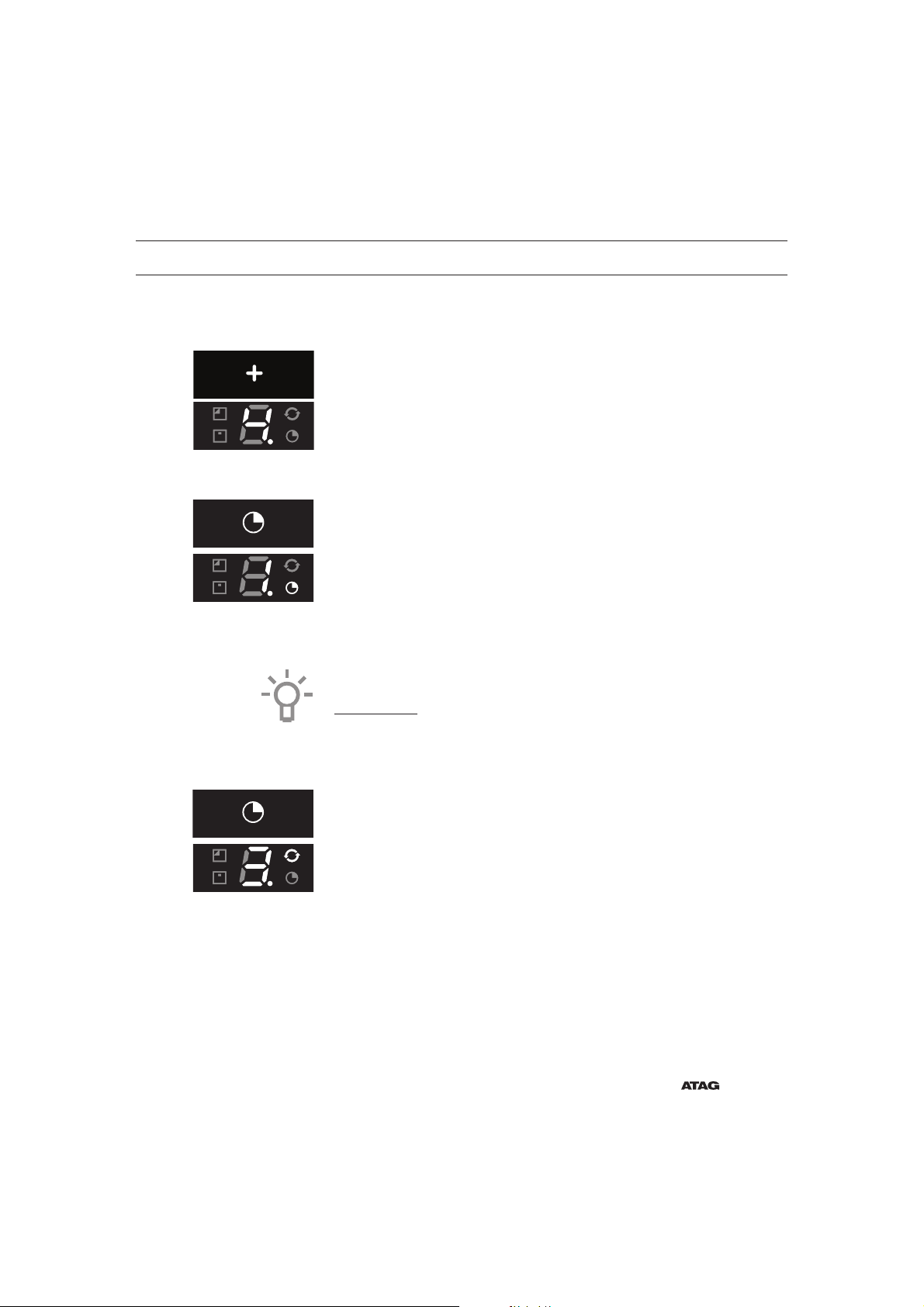

Timer inschakelen

• Druk op de timertoets (9).

De timer signalering (6) brandt
De afzuigkap schakelt na 10 minuten automatisch uit.

• Schakel de timer functie in met de ‘-’ toets ‘2’.

Als de verlichting brandt wordt de sterkte na het aflopen van de timer
automatisch 30-40% teruggeregeld.

Let op!

Als de intensiefstand is geselecteerd kunt u de timerfunctie niet
activeren.

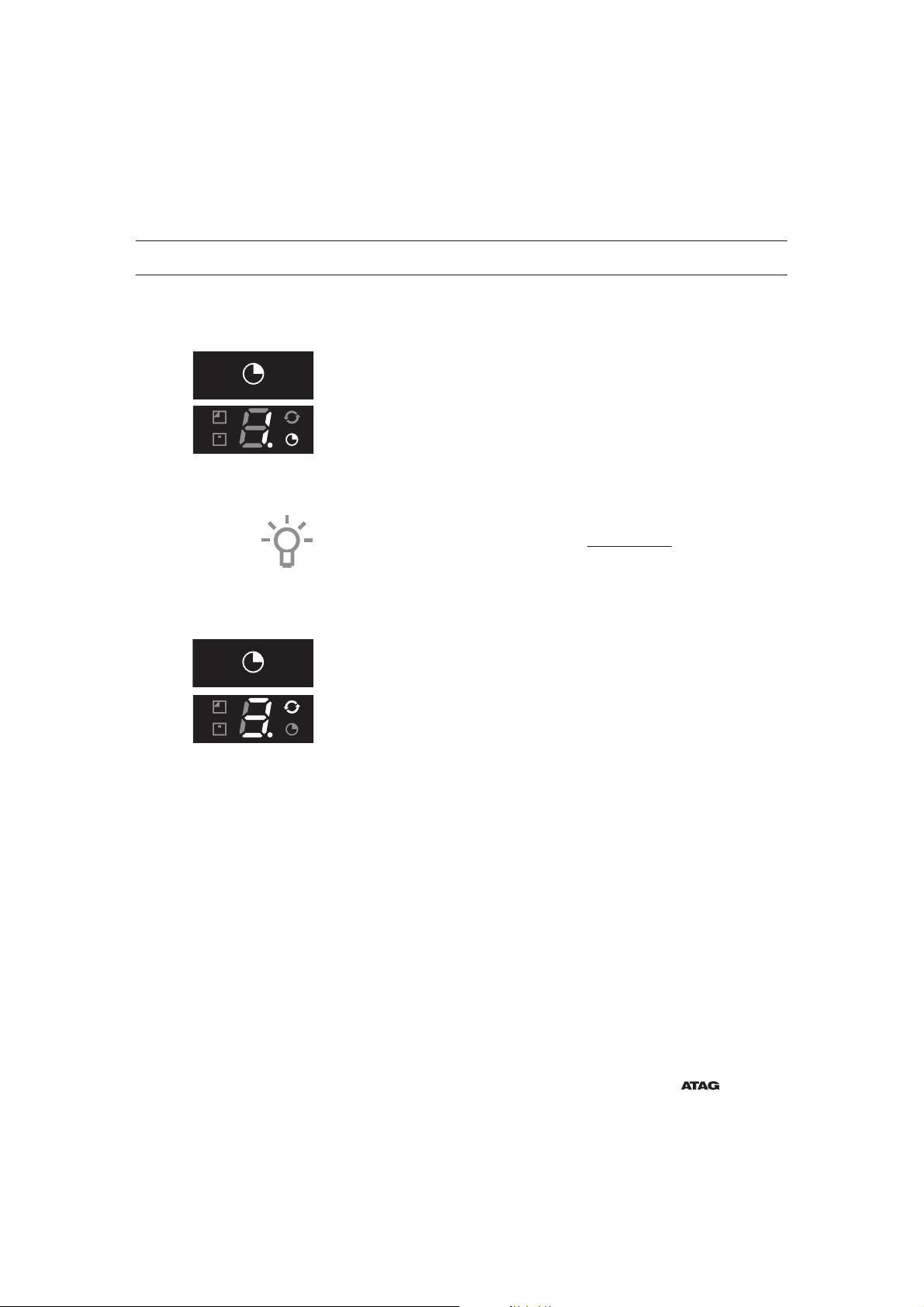

Clean Air functie

Met de Clean Air functie ververst u de lucht in de keuken gedurende
maximaal 12 uur.

• Schakel de afzuigkap uit.

• Druk ongeveer 4 seconden op de timertoets (9).

De afzuigkap schakelt automatisch gedurende ieder uur 10 minuten
in op de laagste afzuigstand. Tijdens het afzuigen knippert de Clean
air indicatie (7).
Als de kap na 10 minuten uitschakelt blijft Clean Air indicatie (7)
continu branden totdat de kap na 50 minuten weer inschakelt.

• Schakel de Clean Air functie tussentijds uit door op een willekeurige
toets te drukken (behalve die van de verlichting).

GEBRUIK

NL 8

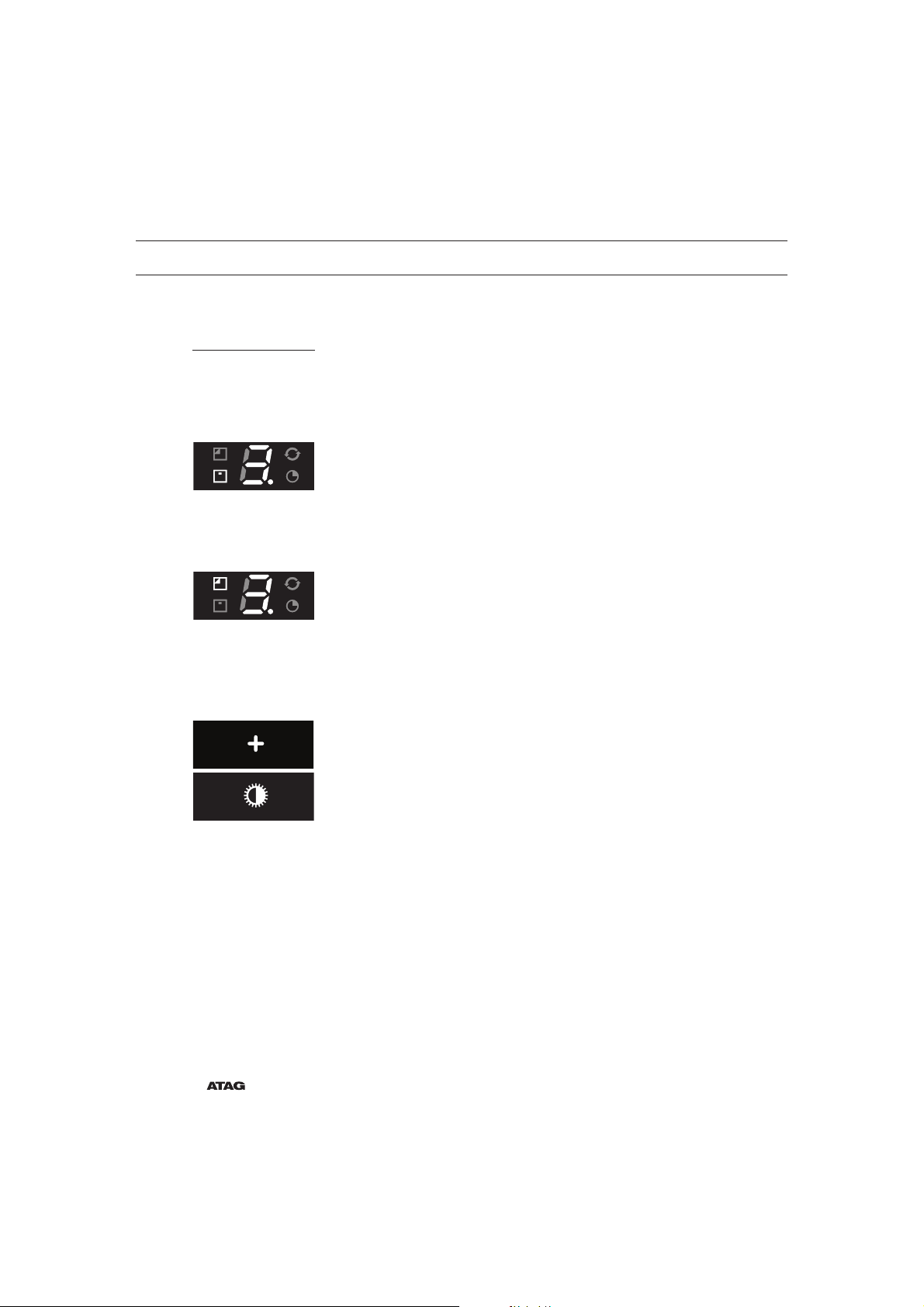

Reinigen filters

Verzadiging vet- en koolstoffilters

Wanneer de vetfilter indicatie (4) of de koolstoffilter indicatie (3) branden

moeten de filters vervangen of gereinigd worden.

Vetfilter

Na 30 bedrijfsuren gaat de vetfilter indicatie (4) knipperen.

• Reinig dan de vetfilters.

• Reset het geheugen door onafgebroken op de ‘-’ toets (2) te
drukken totdat de vetfilter indicatie (4) niet meer knippert.

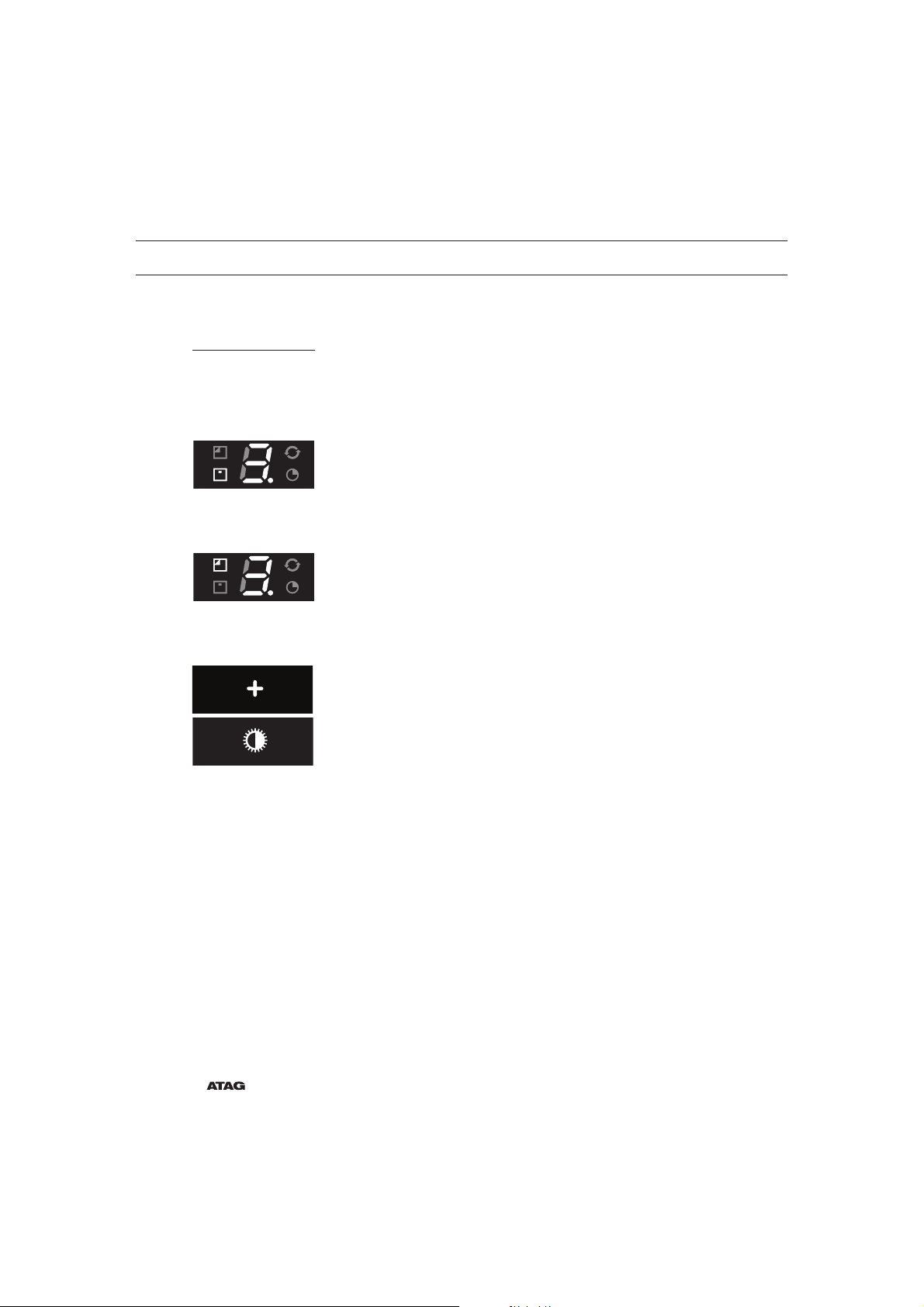

Koolstoffilter

Na 120 bedrijfsuren gaat de koolstoffilter indicatie (3) knipperen.

• Reinig of vervang het koolstoffilter.

• Reset het geheugen door tegelijkertijd onafgebroken op de ‘-’ (2)
en ‘+’ (8) toetsen te drukken, totdat de koolstoffilter indicatie (3) niet
meer knippert.

Koolstoffilter-indicatie inschakelen

• Druk tegelijkertijd onafgebroken op de ‘+’ toets (8) en de
verlichtingstoets (1) totdat de koolstoffilter indicatie (3) twee keer
knippert.

De koolstoffilter indicatie is geactiveerd.

Koolstoffilter-indicatie uitschakelen

• Druk tegelijkertijd onafgebroken op de ‘+’ toets (8) en de
verlichtingstoets (1) totdat de koolstoffilter indicatie (3) 1 keer
knippert.

Koolstoffilter-indicatie is ingeschakeld:

• De koolstoffilter indicatie (3) licht gedurende 3 seconden op.

Koolstoffilter-indicatie is uitgeschakeld:

• De koolstoffilter indicatie (3) knippert gedurende 3 seconden.

GEBRUIK

NL 9

Reinigen

Attentie!

Koppel, voor ieder onderhoud, eerst de afzuigkap van het
elektriciteitsnet af door de stekker uit het stopcontact te verwijderen
of door de hoofdschakelaar van de woning uit te schakelen. De kap
moet regelmatig schoon gemaakt worden, zowel de binnenzijde als de
buitenzijde (tenminste met dezelfde regelmaat als waarmee de vetfilters
gereinigd worden). Gebruik geen producten die schuurmiddelen
bevatten. Gebruik geen alcohol!

Attentie!

Als u deze aanwijzingen met betrekking tot het reinigen van het
apparaat en het reinigen of vervangen van de filters niet opvolgt, kan
dit tot brand leiden. Volg deze aanwijzingen beslist op! De fabrikant is
niet aansprakelijk voor schade aan de kap of schade door brand die
het gevolg is van ondeskundig onderhoud of niet opvolgen van de
bovengenoemde veiligheidsvoorschriften.

Afzuigkap

Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen schouwkappen

Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.

Metalen vetfilters

Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

ONDERHOUD

NL 10

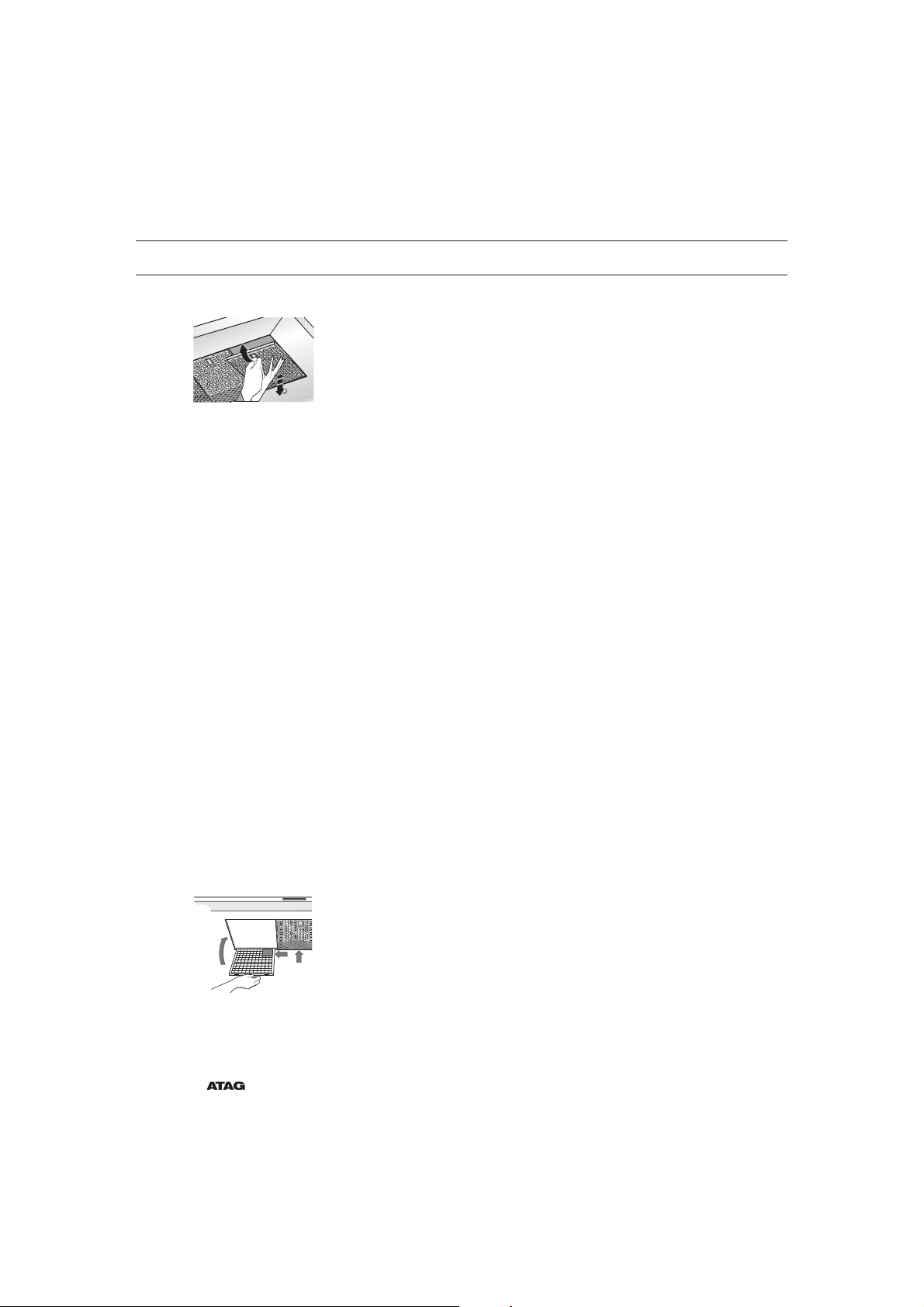

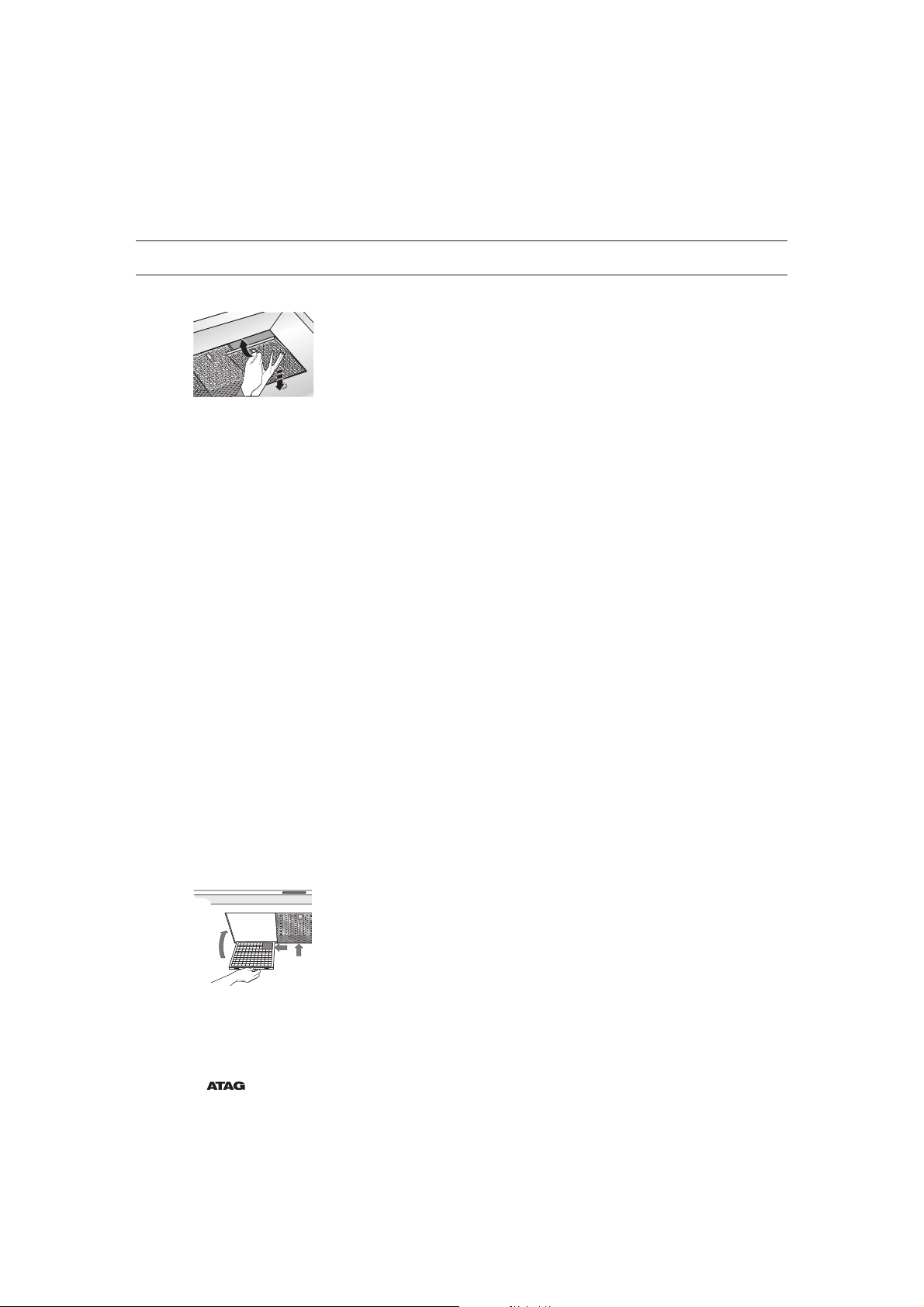

Filtercassette verwijderen

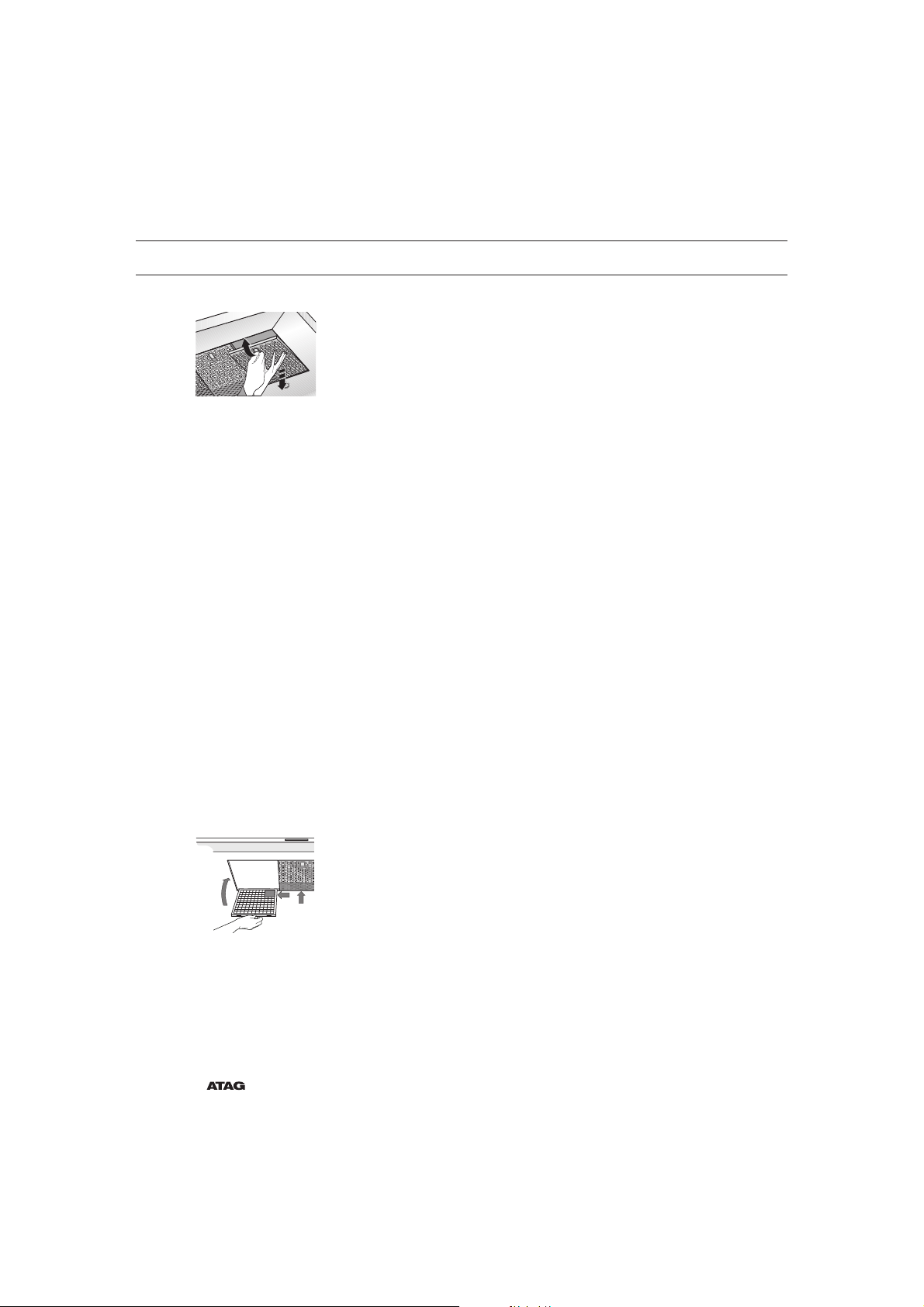

1 Schakel de motor en de verlichting uit.
2 Open de sluiting.
3 Verwijder het filter uit de kap.

Reinigen

U kunt de filters in de vaatwasmachine reinigen. Laat de filters goed
uitlekken voordat u ze terugplaatst.

De filters kunnen ook met de hand worden gereinigd. Maak de filters
schoon in een sopje met afwasmiddel en spoel ze af. Raadpleeg
hiervoor pagina 9. Laat de filters goed uitlekken. De onderzijde van de
afzuigkap kan schoongemaakt worden met een mild reinigingsmiddel
en een vochtige doek. Nadrogen met keukenpapier of een droge doek.

Filtercassette terugplaatsen

Het filter moet met het sluitmechanisme aan de zijkant geplaatst
worden. Open het sluitmechanisme. De nokjes aan de zijkant van het
filter vallen hierdoor naar binnen. Houd bij het plaatsen van de filters het
sluitmechanisme in deze positie.

1 Plaats de nokjes aan de achterzijde van het filter in de daarvoor

bestemde openingen aan de zijkant van de afzuigkap.
2 Kantel het filter naar boven.
3 Laat het sluitmechanisme los. De nokjes aan de voorzijde van

het filter komen naar buiten en vallen in de daarvoor bestemde

openingen van de afzuigkap.

Het filter bevindt zich nu weer op zijn plaats.

Pas op!

Plaats de vetfilters in dezelfde positie terug zoals ze oorspronkelijk
waren gemonteerd (zie figuur).
Door de correcte positie van de vetfilters is een perfect efficiënte
afzuiging verzekerd.

ONDERHOUD

1

2

1

2

NL 11

ONDERHOUD

Actieve koolstoffilters:

Het regenereerbare actieve koolstoffilter moet, met neutrale
schoonmaakmiddelen, met de hand gewassen worden, of in de
vaatwasser bij een maximumtemperatuur van 65 °C (de wasbeurt moet
uitgevoerd worden zonder vaat).

Neem het overtollige water weg zonder het filter te beschadigen,
verwijder de houder en laat het filter in de oven drogen gedurende

minstens 15 minuten, bij een maximumtemperatuur van 100 °C.

Om de werking van het regenereerbare koolstoffilter efficiënt te houden,

moet deze handeling iedere 2 maanden worden herhaald of wanneer
de filterindicatie dit aangeeft. Het filter moeten na hoogstens 3 jaar

worden vervangen, of wanneer deze beschadigd geraakt is.

Het is belangrijk dat de vetfilters en het regenereerbare actieve

koolstoffilter goed droog zijn voordat u deze plaatst.

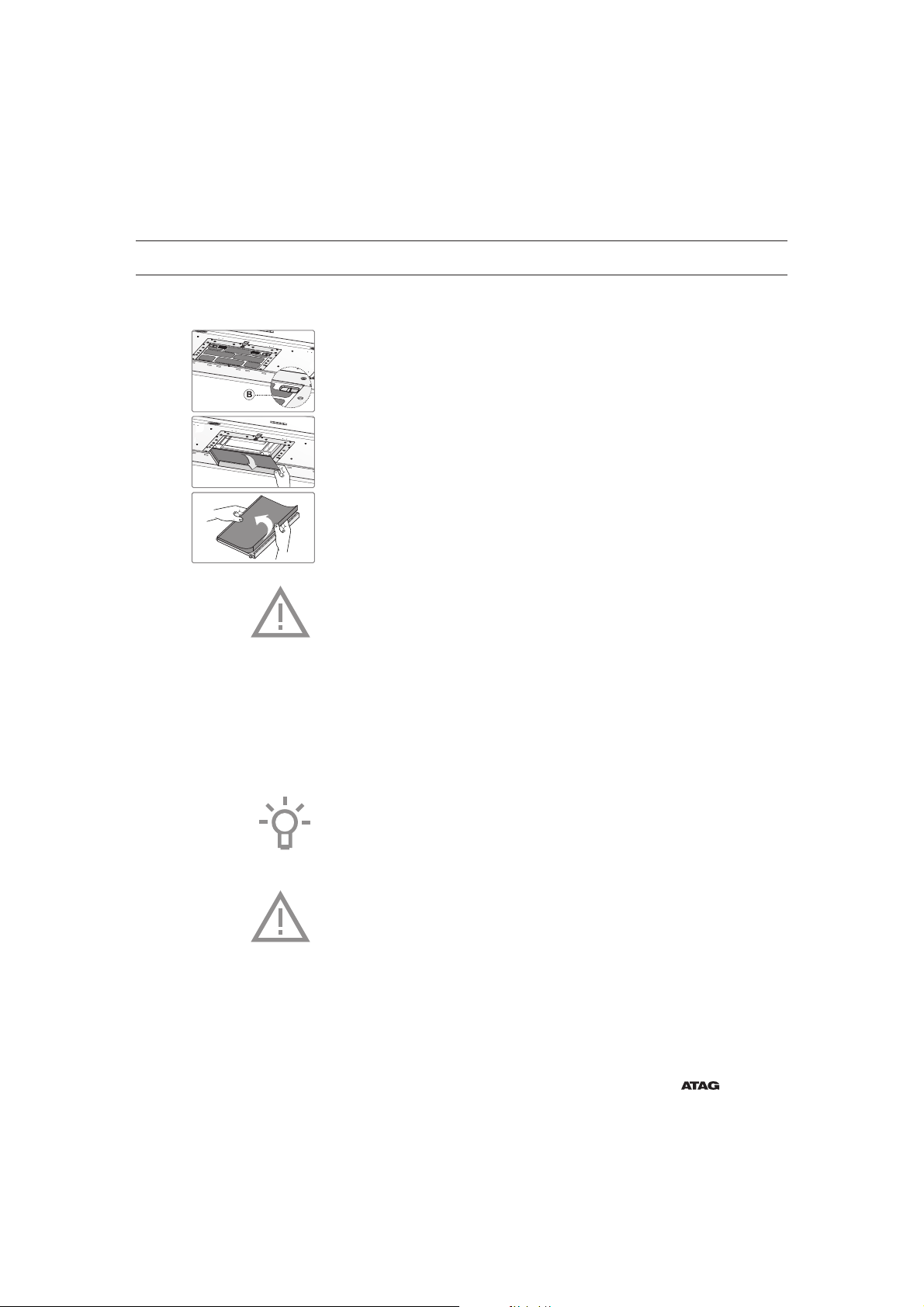

Vervanging van het koolstoffilter:

Om het koolstoffilter te vervangen moeten eerst de vetfilters verwijderd

worden.

• Duw de twee knopjes ‘B’ van het koolstoffilter naar binnen.

• Kantel het koolstoffilter omlaag om het te verwijderen.

• Plaats een nieuw filter in omgekeerde volgorde.

De werking:

• Bij toepassing van een koolstoffilter ontstaat er meer geluid dan bij

het gebruik van de afzuigkap met een afvoer.

• De werking van een koolstoffilter is optimaal bij een lagere

motorsnelheid. Vermijd daarom de boostfunctie.

Let op!

Deze afzuigkap is uitgevoerd met LED verlichting. LED verlichting mag
alleen vervangen worden door een erkend installateur. Vervang de LED
verlichting niet zelf.

NL 12

INSTALLATIE

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast.
Wij verklaren dat onze producten voldoen aan de van toepassing zijnde
Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn
vermeld in de normen waar naar wordt verwezen.

Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een

gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal 55 cm
zijn.

• Neem de plaatselijk geldende voorschriften in acht met betrekking

tot de beluchting van gasapparaten.

• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de

werking van de afzuigkap.

• Controleer voordat u met boren begint of er geen

installatieleiding(en) aanwezig is (zijn).

• De aansluitbuis voor de kap heeft een diameter van 120, 125 of

150 mm. Gebruik een zo groot mogelijke (150 mm) schoorsteenpijp
met dezelfde diameter.

• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is

geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 13

INSTALLATIE

Aansluiting

Elektrische aansluiting

Dit apparaat is gefabriceerd in klasse I; dit betekent dat het op aarde
aangesloten moet worden.
Controleer of de vermogenswaarden van de voeding overeenkomen
met de waarden die op het gegevensplaatje op het apparaat zijn
aangegeven. U sluit het apparaat als volgt aan op het elektriciteitsnet:

BRUIN = L fase
BLAUW = N nul
GEEL/GROEN = Aarde

Controleer tijdens de aansluiting op het lichtnet of de contactdoos is
uitgerust met aarde.

Deze afzuigkap is voorzien van een stekker. Houd er bij de installatie
van de kap rekening mee dat deze stekker toegankelijk moet blijven.

Let op:

Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een
omnipolaire schakelaar met een contactafstand van minimaal 3 mm in
de toevoerleiding wordt aangebracht.

NL 14

INSTALLATIE

Hanghoogte:

De minimale afstand tussen de pandragers
van het gaskookplaat en de onderrand van de
kap is 65 cm. Voor gebruik met een elektrisch,
keramisch of inductiekookplaat bedraagt deze
afstand minimaal 55 cm.

max 150 cm

55 cm 65 cm

Inbouwafmetingen

Fig.A

NL 15

INSTALLATIE

Deze afzuigkap kan zwaar zijn. We adviseren deze op z’n mist met 2 personen te
installeren.

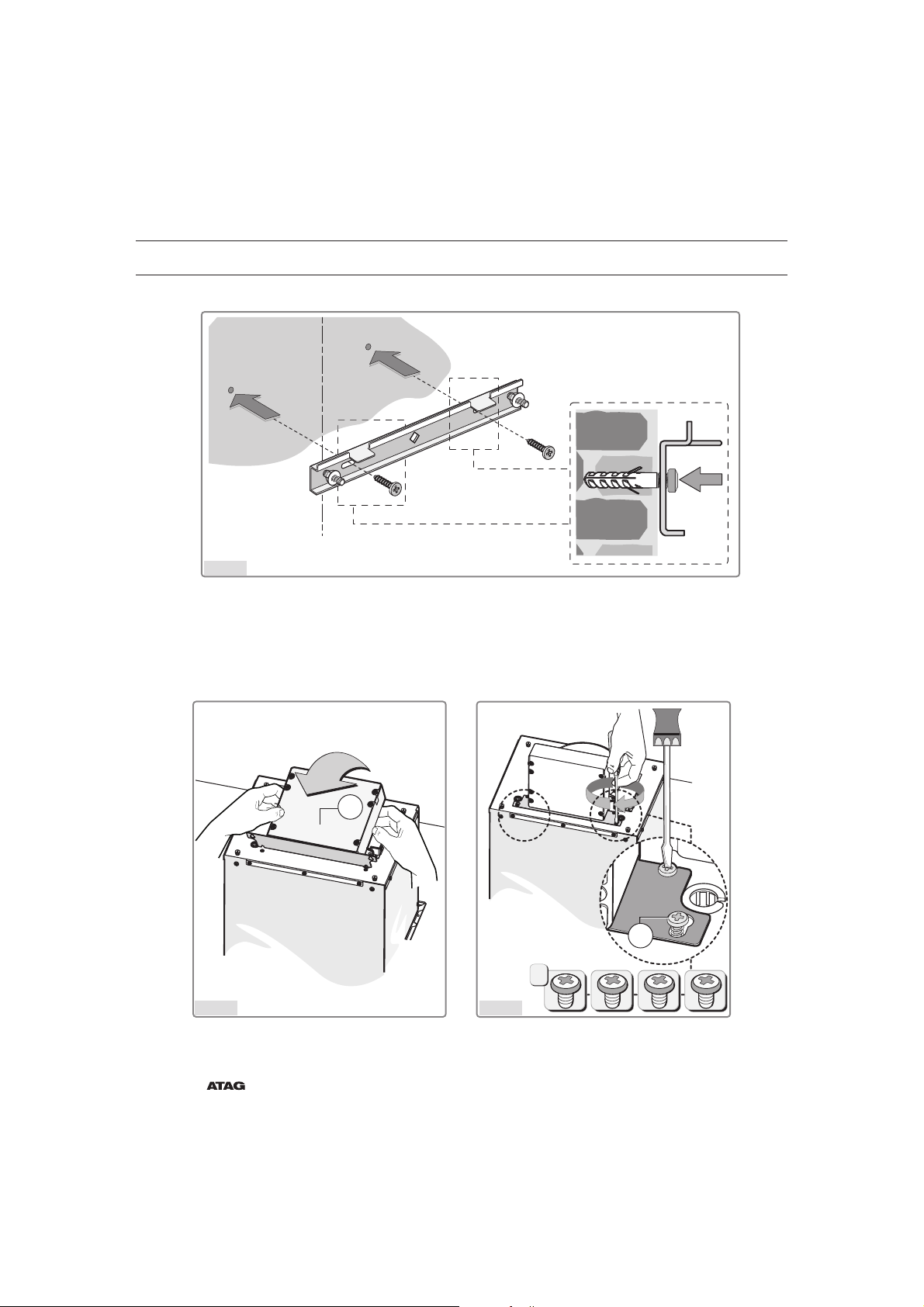

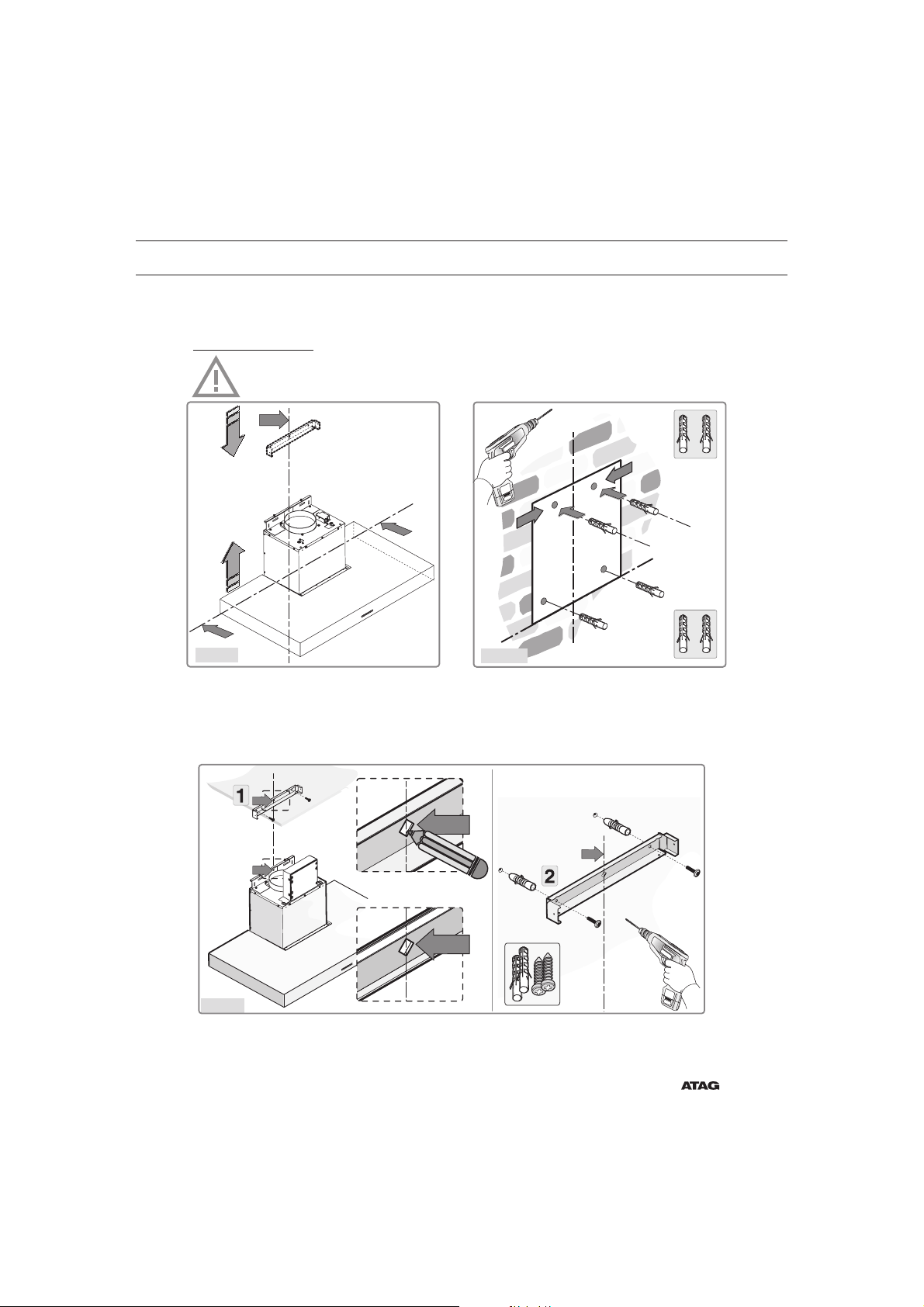

- Teken de onderkant van de kap af op de
muur, rekening houdend met de minimale
afstand tussen kap en fornuis (Fig.1).

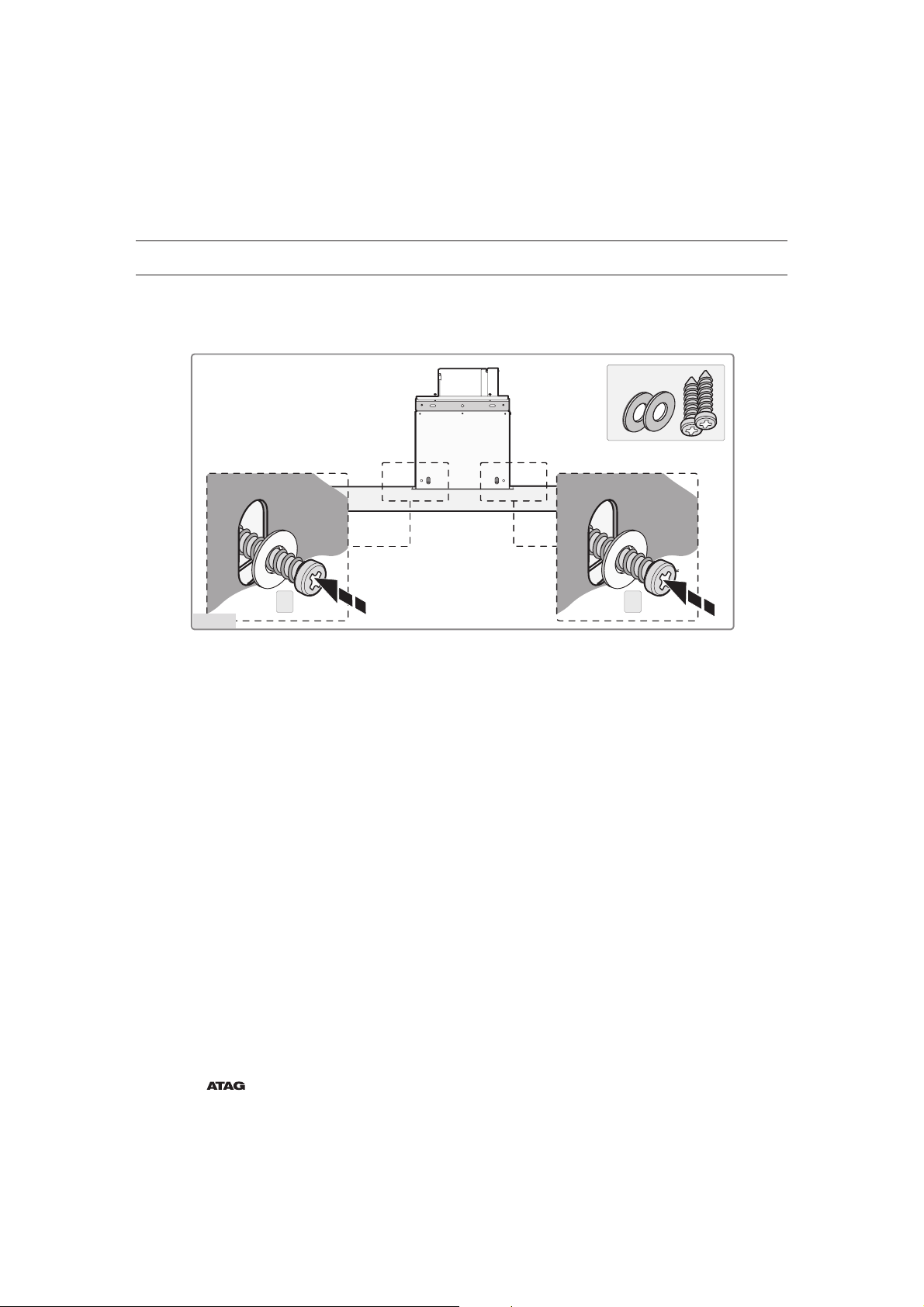

- Positioneer de beugel met verwijzing naar de maten in figuur A en zet hem op zijn plaats met
de meegeleverde schroeven en pluggen (Fig. 2).

- Plaats het sjabloon op de muur en zorg
ervoor dat de lijn samenvalt met de lijn die
eerder afgetekend is op de muur. Teken de
positie van de gaten af en boor ze (Fig.1a).

Fig.1

Fig.1a

Fig.2

Montage

NL 16

INSTALLATIE

2

G

G

1

D

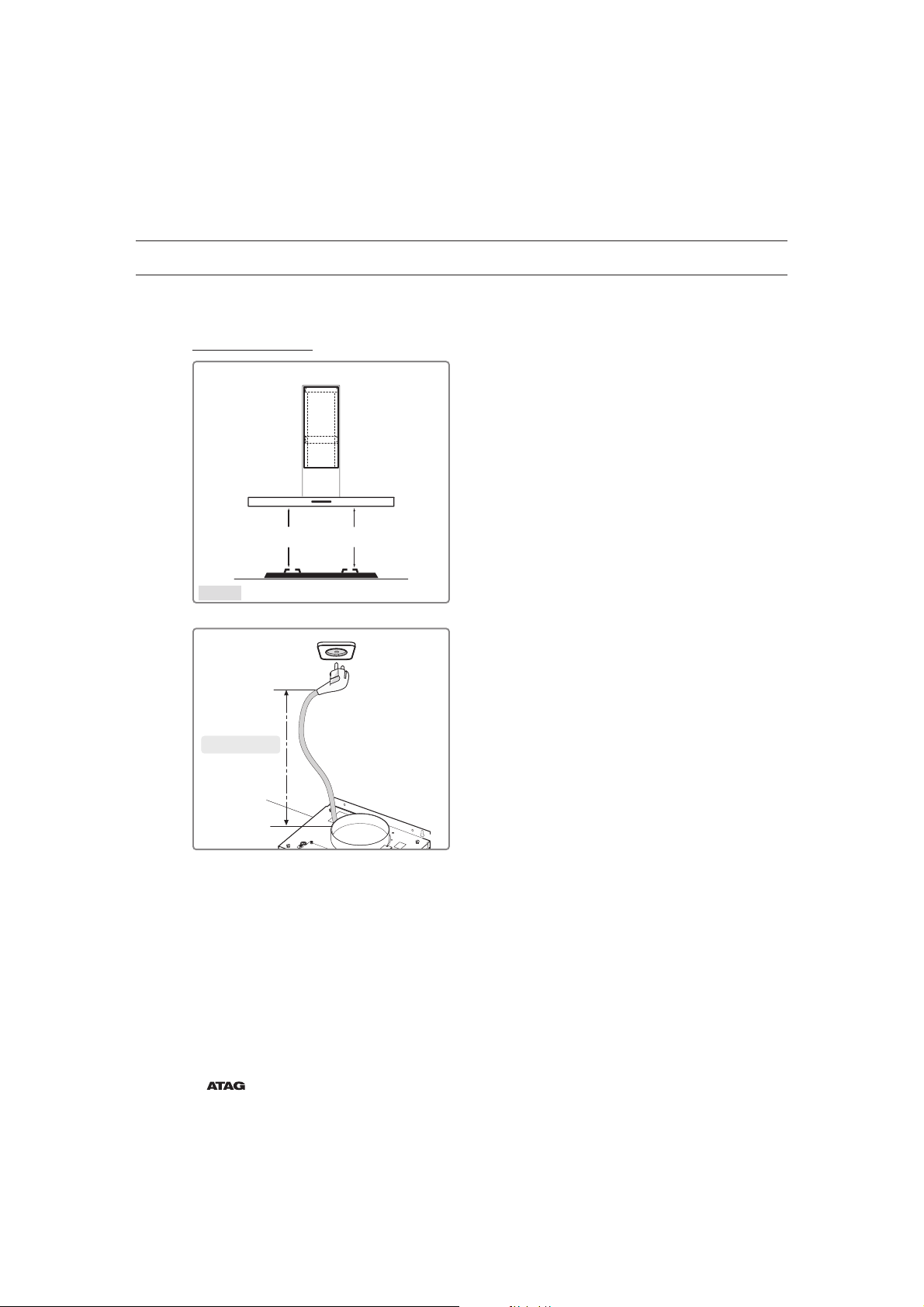

- Plaats voor de installatie van de afzuigkap de
elektrische unit rechtop (Fig.4).

- Bevestig de beugel met de vier schroeven G,

zoals weergegeven in figuur 5.

Fig.4 Fig.5

- Plaats de beugel tegen de muur en lijn deze uit met de 2 hoogste gaten. Zet de beugel vast met
de twee schroeven (meegeleverd).
Voor de montage worden schroeven en expansiepluggen gebruikt die geschikt zijn voor de
muur zelf (bijv. gewapend beton, gipsplaat, enz.). Indien de schroeven en pluggen geleverd
worden met de kap, zorg er dan vooraf voor dat die geschikt zijn voor de muur waarop de kap
gemonteerd moet worden.

Fig.3

NL 17

1

2

3 mm

3

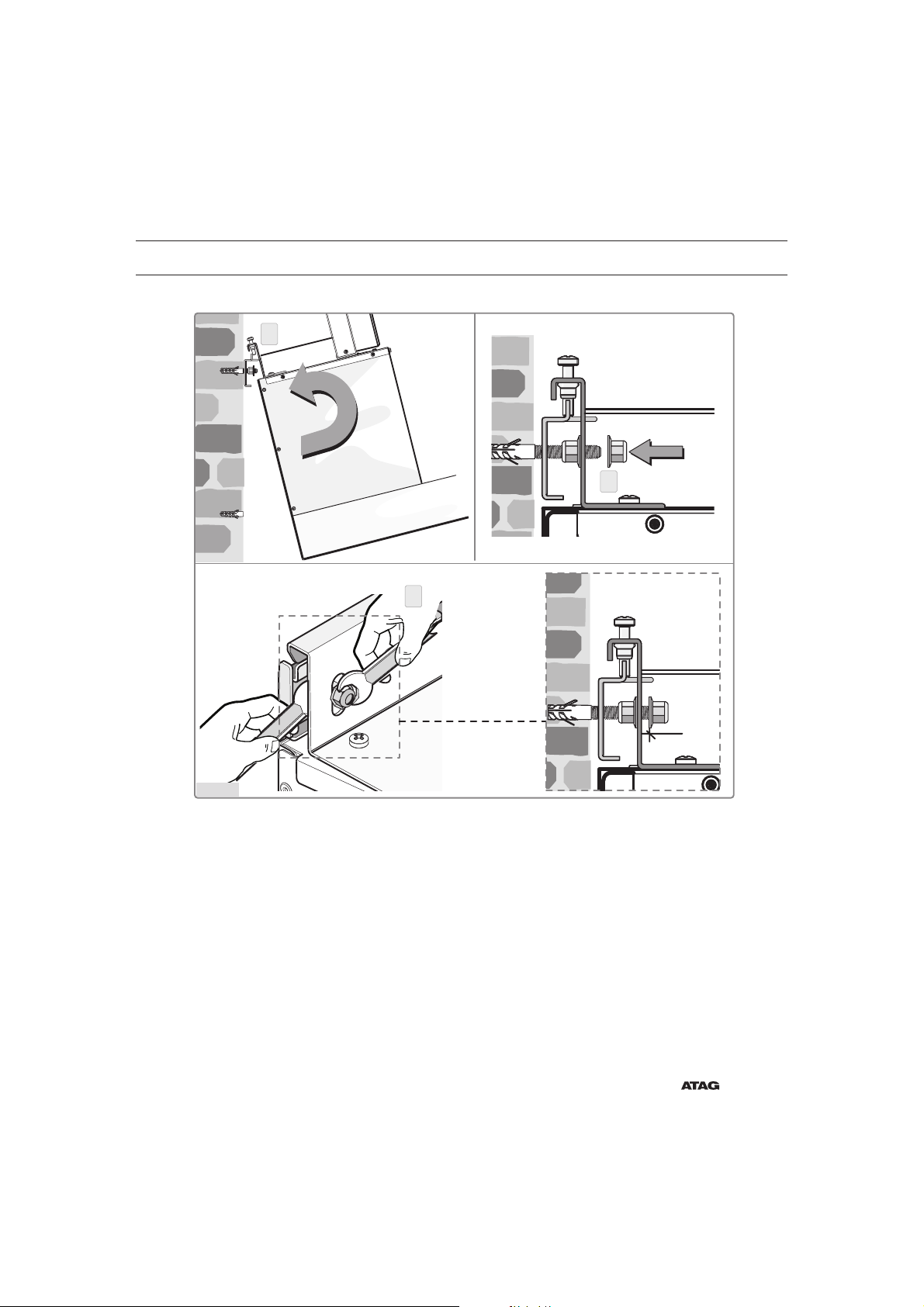

- Kantel de kap een beetje en haak hem vast aan de beugel, zoals geïllustreerd (Fig.6 stap 1).

- Positioneer de afzuigkap en maak hem vast aan de beugel, door de moer aan te brengen op de
schroef (Fig.6 stap 2).

- Houd een passende moersleutel vast in een hand en gebruik de andere hand om de moer
tegen te houden met een tweede sleutel (Fig.6 stap 3). De afstand tussen de moer en de beugel
bedraagt minstens 3 mm.

Fig.6

INSTALLATIE

NL 18

INSTALLATIE

1

1

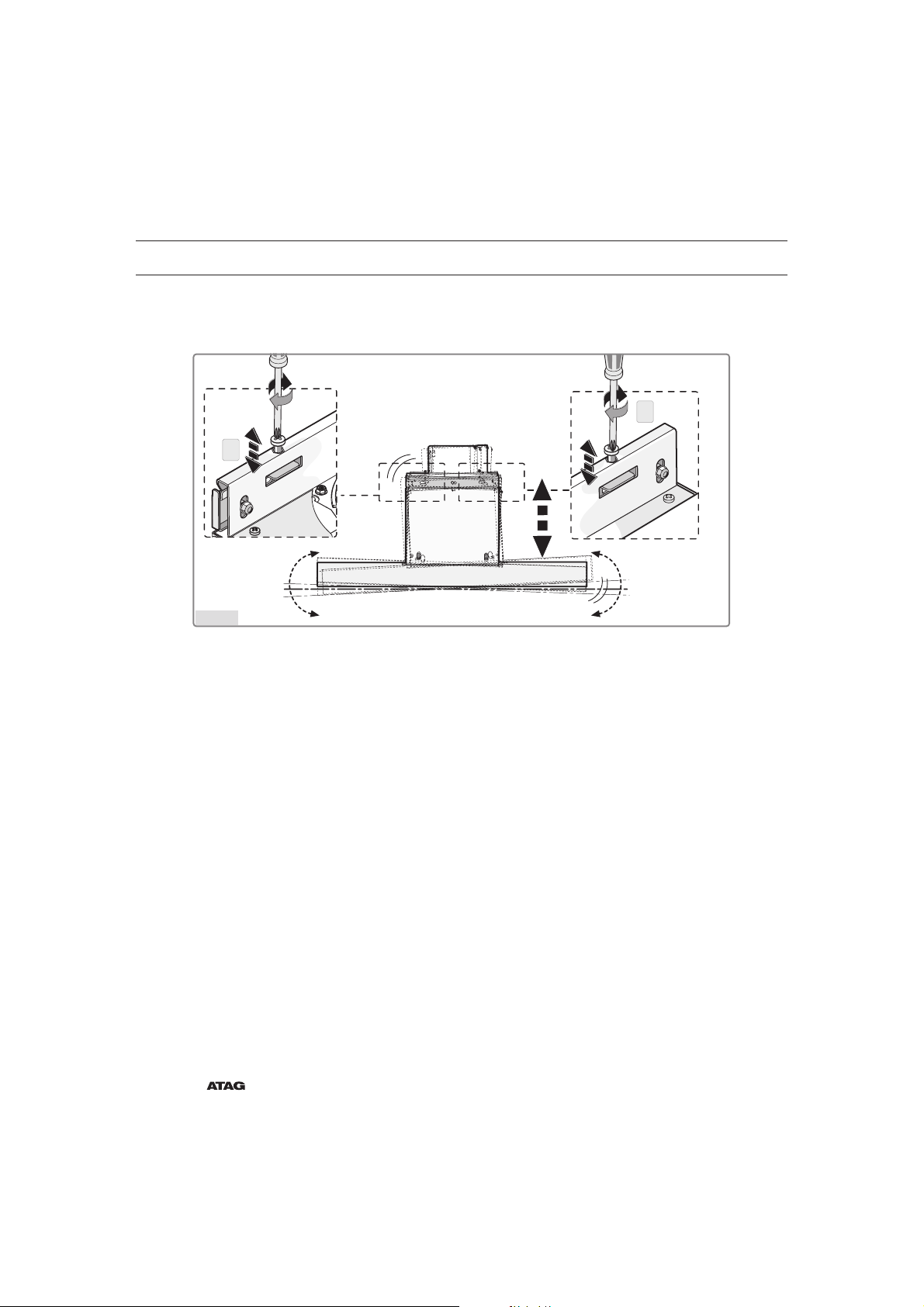

- Lijn de afzuigkap horizontaal uit door middel van de twee nivelleerschroeven (figuur 7 stap 1).

Fig.7

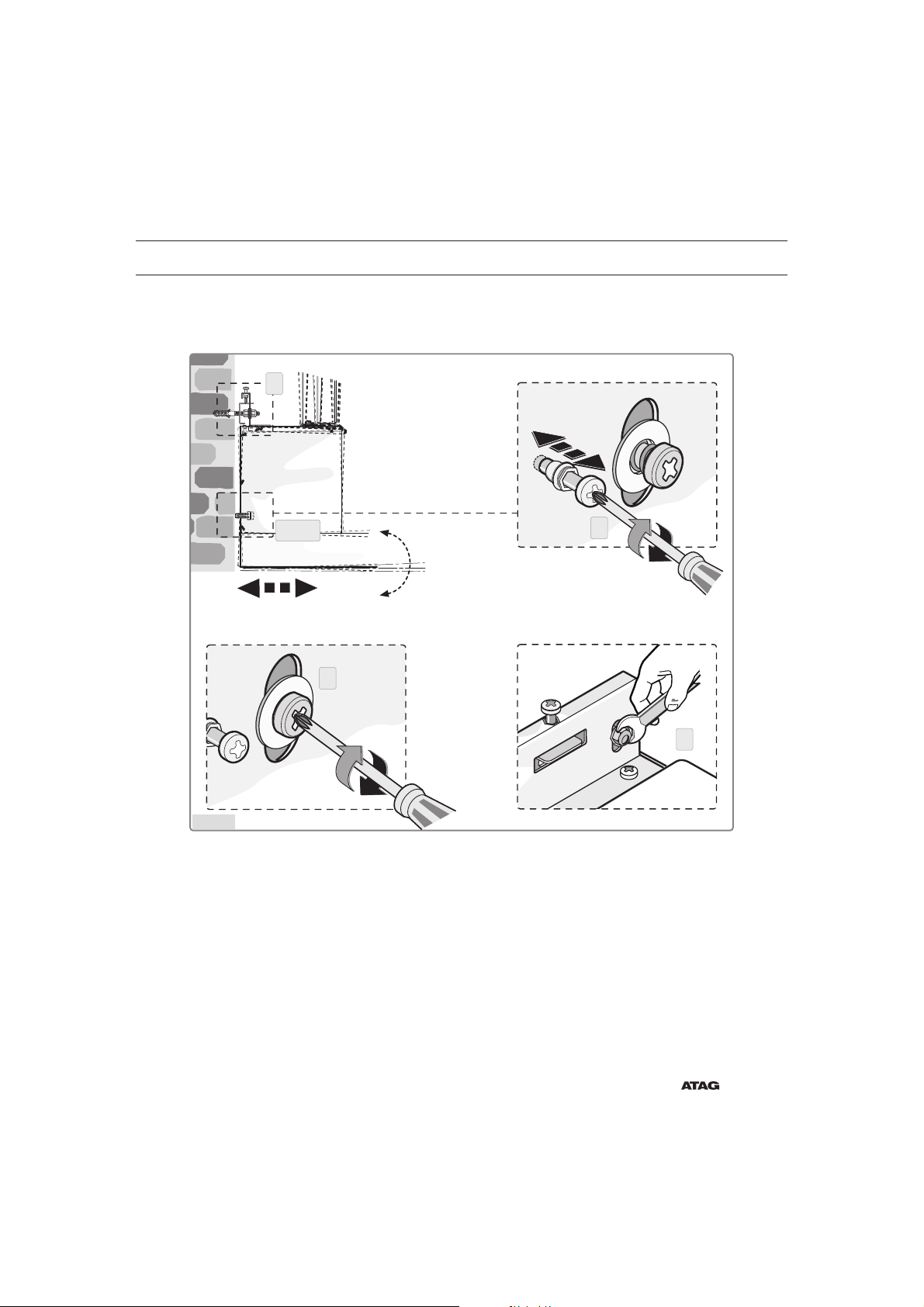

NL 19

INSTALLATIE

4

3 - 5

3

4

5

- Lijn de afzuigkap verder verticaal uit door middel van de twee stelschroeven in het motorhuis
(Fig. 8 stap 3).

- Na het stellen van de kap, moet u de schroeven volledig vastdraaien zoals weergegeven in
figuur 8 stap 4, en doe hetzelfde met de veiligheidsschroeven (Fig. 8 stap 5).

Fig.8

NL 20

INSTALLATIE

2 2

-

Bevestig de afzuigkap definitief met de twee meegeleverde schroeven en twee ringen (figuur 9 stap 2).

Fig.9

NL 21

INSTALLATIE

Fig.10 Fig.11

-

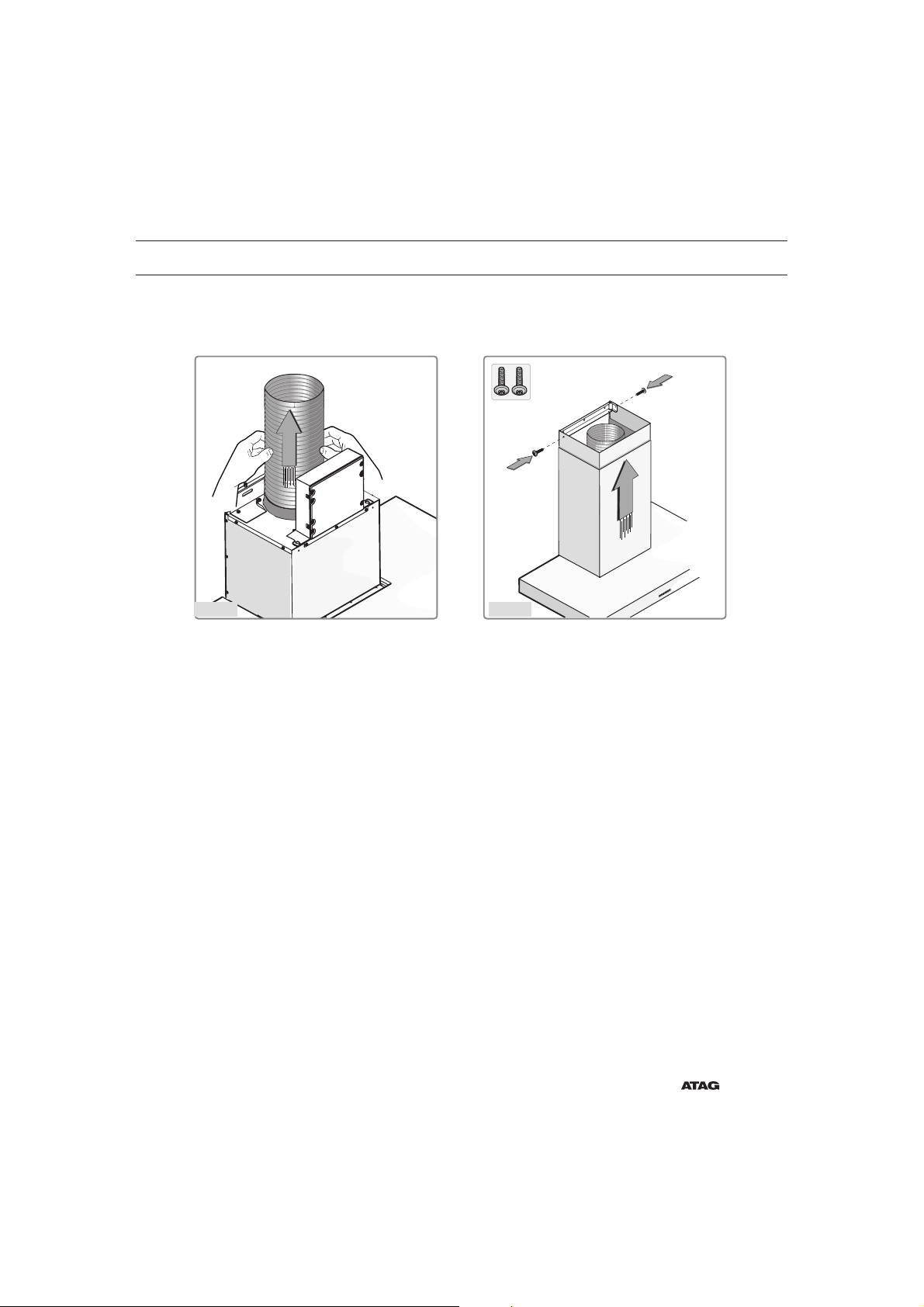

Sluit de flens aan op de luchtafvoer met

behulp van een buis (Fig.10).

-

Plaats de bovenste schacht in de onderste
schacht en plaats die op de behuizing van de

kap. Schuif de bovenste schacht tot tegen
de beugel en zet deze vast met de twee
schroeven

(Fig.11).

- Steek de stekker in het stopcontact en test het apparaat op juiste werking.

NL 22

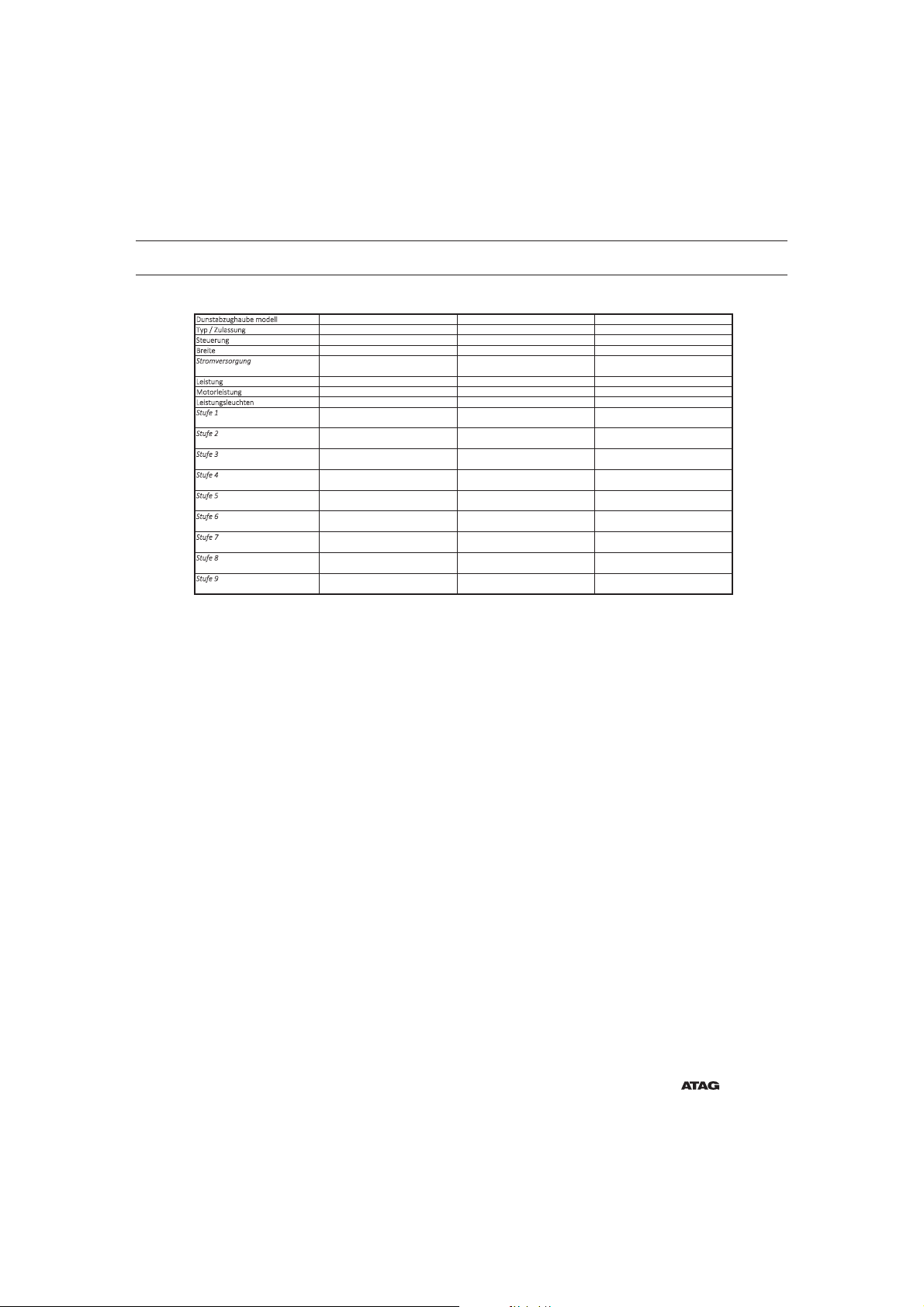

TECHNISCHE GEGEVENS

Afzuigkap Type
Type / Keuring Wand / WS90AETAE Wand / WS90AETAE
B

ediening hcuoT hcuoTlortnoc control

B

reedte 09 09mc cm

S

troomvoorziening

Voltage, &ƌĞƋƵĞŶƟĞ

V

ermogen 832 832W W

V

ermogen motor 132 132W W

V

ermogen verlichting 2 x LED 3,5 2W x LED 3,5 W

N

iveau 1

Luchtstroom, Geluid, Druk

N

iveau 2

Luchtstroom, Geluid, Druk

N

iveau 3

Luchtstroom, Geluid, Druk

N

iveau 4

Luchtstroom, Geluid, Druk

N

iveau 5

Luchtstroom, Geluid, Druk

N

iveau 6

Luchtstroom, Geluid, Druk

N

iveau 7

Luchtstroom, Geluid, Druk

N

iveau 8

Luchtstroom, Geluid, Druk

N

iveau 9

Luchtstroom, Geluid, Druk

A

fzuigkap Type
Type / Keuring Wand / WS90BETAE Wand / WS90BETAE Wand / WS10DETAE
B

ediening Touch hcuoTlortnoc hcuoTlortnoc control
B

reedte 90 09mc 001mc cm

S

troomvoorziening

Voltage, &ƌĞƋƵĞŶƟĞ

V

ermogen 238 832W 832W W
V

ermogen motor 231 132W 132W W
V

ermogen

v

erlichting 2 x LED 3,5 2W x LED 3,5 2W x LED 3,5 W

N

iveau 1

Luchtstroom, Geluid, Druk

N

iveau 2

Luchtstroom, Geluid, Druk

N

iveau 3

Luchtstroom, Geluid, Druk

N

iveau 4

Luchtstroom, Geluid, Druk

N

iveau 5

Luchtstroom, Geluid, Druk

N

iveau 6

Luchtstroom, Geluid, Druk

N

iveau 7

Luchtstroom, Geluid, Druk

N

iveau 8

Luchtstroom, Geluid, Druk

N

iveau 9

Luchtstroom, Geluid, Druk

930 m³/h, 71 dB(A), 425 Pa

220-240 V, 50/60 Hz

266 m³/h, 39 dB(A), 169 Pa

358 m³/h, 47 dB(A), 315 Pa

438 m³/h, 50 dB(A), 396 Pa

491 m³/h, 55 dB(A), 420 Pa

610 m³/h, 61 dB(A), 421 Pa

656 m³/h, 63 dB(A), 422 Pa

790 m³/h, 67 dB(A), 424 Pa

836 m³/h, 69 dB(A), 425 Pa

930 m³/h, 71 dB(A), 425 Pa

491 m³/h, 55 dB(A), 420 Pa

610 m³/h, 61 dB(A), 421 Pa

656 m³/h, 63 dB(A), 422 Pa

790 m³/h, 67 dB(A), 424 Pa

836 m³/h, 69 dB(A), 425 Pa

930 m³/h, 71 dB(A), 425 Pa

220-240 V, 50/60 Hz

266 m³/h, 39 dB(A), 169 Pa

358 m³/h, 47 dB(A), 315 Pa

438 m³/h, 50 dB(A), 396 Pa

491 m³/h, 55 dB(A), 420 Pa

610 m³/h, 61 dB(A), 421 Pa

656 m³/h, 63 dB(A), 422 Pa

790 m³/h, 67 dB(A), 424 Pa

836 m³/h, 69 dB(A), 425 Pa

930 m³/h, 71 dB(A), 425 Pa

491 m³/h, 55 dB(A), 420 Pa

610 m³/h, 61 dB(A), 421 Pa

656 m³/h, 63 dB(A), 422 Pa

790 m³/h, 67 dB(A), 424 Pa

836 m³/h, 69 dB(A), 425 Pa

220-240 V, 50/60 Hz

266 m³/h, 39 dB(A), 169 Pa

358 m³/h, 47 dB(A), 315 Pa

438 m³/h, 50 dB(A), 396 Pa

220-240 V,

50/60 Hz

266

m³/h, 39 dB(A), 169 Pa

358 m³/h, 47 dB(A), 315 Pa

438 m³/h, 50 dB(A), 396 Pa

266 m³/h, 39 dB(A), 169 Pa

220-240 V, 50/60 Hz

438 m³/h, 50 dB(A), 396 Pa

358 m³/h, 47 dB(A), 315 Pa

610 m³/h, 61 dB(A), 421 Pa

491 m³/h, 55 dB(A), 420 Pa

790 m³/h, 67 dB(A), 424 Pa

656 m³/h, 63 dB(A), 422 Pa

930 m³/h, 71 dB(A), 425 Pa

836 m³/h, 69 dB(A), 425 Pa

WS90211SAM WS90292SAM

WS90211BAM

WS90292BAM

WS10211RAM

NL 23

TECHNISCHE GEGEVENS

Afzuigkap Type
Type / Keuring Wand / WS12AETBE Wand / WS12AETBE Wand / WS15AETBE
B

ediening Touch hcuoTlortnoc hcuoTlortnoc control

B

reedte 120 021mc 051mc cm

S

troomvoorziening

Voltage, &ƌĞƋƵĞŶƟĞ

V

ermogen 242 242W 242W W

V

ermogen motor 231 132W 132W W

V

ermogen verlichting 3 x LED 3,5 3W x LED 3,5 3W x LED 3,5 W

N

iveau 1

Luchtstroom, Geluid, Druk

N

iveau 2

Luchtstroom, Geluid, Druk

N

iveau 3

Luchtstroom, Geluid, Druk

N

iveau 4

Luchtstroom, Geluid, Druk

N

iveau 5

Luchtstroom, Geluid, Druk

N

iveau 6

Luchtstroom, Geluid, Druk

N

iveau 7

Luchtstroom, Geluid, Druk

N

iveau 8

Luchtstroom, Geluid, Druk

Niveau 9

Luchtstroom, Geluid, Druk

266 m³/h, 39 dB(A), 169 Pa 266 m³/h, 39 dB(A), 169 Pa 266 m³/h, 39 dB(A), 169 Pa

220-240 V, 50/60 Hz 220-240 V, 50/60 Hz 220-240 V, 50/60 Hz

438 m³/h, 50 dB(A), 396 Pa 438 m³/h, 50 dB(A), 396 Pa 438 m³/h, 50 dB(A), 396 Pa

358 m³/h, 47 dB(A), 315 Pa 358 m³/h, 47 dB(A), 315 Pa 358 m³/h, 47 dB(A), 315 Pa

610 m³/h, 61 dB(A), 421 Pa 610 m³/h, 61 dB(A), 421 Pa 610 m³/h, 61 dB(A), 421 Pa

491 m³/h, 55 dB(A), 420 Pa 491 m³/h, 55 dB(A), 420 Pa 491 m³/h, 55 dB(A), 420 Pa

790 m³/h, 67 dB(A), 424 Pa 790 m³/h, 67 dB(A), 424 Pa 790 m³/h, 67 dB(A), 424 Pa

656 m³/h, 63 dB(A), 422 Pa 656 m³/h, 63 dB(A), 422 Pa 656 m³/h, 63 dB(A), 422 Pa

930 m³/h, 71 dB(A), 425 Pa 930 m³/h, 71 dB(A), 425 Pa 930 m³/h, 71 dB(A), 425 Pa

836 m³/h, 69 dB(A), 425 Pa 836 m³/h, 69 dB(A), 425 Pa 836 m³/h, 69 dB(A), 425 Pa

WS12211SAM

WS12292SAM WS15211SAM

NL 24

BIJLAGE

Afvoeren

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent
informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;

• polyethyleenfolie (PE);

• CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de
overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, terug gewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

FR 3

INDEX

Votre hotte d’aspiration

Introduction 4

Utilisation

Description 5

Commande 6

Nettoyage des filtres 8

Entretien

Nettoyage 9

Installation

Généralités 12
Alimentation 13

Dimensions d’encastrement 14
Montage 15

Spécifications techniques

22

Annexe

Élimination 24

FR 4

Introduction

Après avoir lu ces instructions d’utilisation, vous apprendrez rapidement
à maîtriser toutes les possibilités de cet appareil. Lisez les instructions
de sécurité et le mode d’entretien de l’appareil.

Conservez les instructions pour l’installation et l’utilisation de l’appareil.
Elles pourront vous servir de référence dans l’avenir.

Avant l’utilisation, lisez les instructions de
sécurité séparées.

VOTRE HOTTE D’ASPIRATION

FR 5

UTILISATION

Description

1. Marche/arrêt et baisse de l’éclairage

2. Réduire et désactiver la capacité d’aspiration

3. Signal pour nettoyage du filtre au charbon

4. Signal pour nettoyage des filtres anti-graisses

5. Statut de l’écran d’affichage

6. Signal pour la fonction minuterie

7. Signal fonction ‘Air propre’ [Clean Air]

8. Activer et augmenter la capacité d’aspiration

9. Activer la fonction minuterie

Attention !

• Avant qu’une fonction soit activée ou désactivée, le moteur et la
lampe doivent être éteints.

• Si vous avez acheté une hotte avec filtre au charbon, vous
devez activer le signal du filtre au charbon tel que mentionné au
paragraphe ‘Nettoyage des filtres’.

1 2 3 4 5 6 7 8 9

FR 6

UTILISATION

Commande

Activer et désactiver l’aspiration

• Appuyez sur la touche ‘+’ (8).

La hotte aspirante se met en marche à la puissance la plus basse.

• Appuyez à nouveau sur la touche ‘+’ (8) pour augmenter la
puissance d’aspiration. Enfoncez la touche ‘+’ (8) pendant 2
secondes pour choisir directement la position d’aspiration intense
(augmentation) (voir enclencher la position d’aspiration intense).

La puissance d’aspiration se règle entre la position 1 et la position 5
ou la position 9 (en fonction du modèle).

• Appuyez sur la touche ‘-’ (2) pour choisir un niveau de puissance
plus bas.

La puissance d’aspiration apparaît à l’écran d’affichage (5).

• Si la capacité d’aspiration est réglée sur la position 1, appuyez
brièvement sur la touche ‘-’ (2) pour éteindre la hotte.

• Appuyez pendant au moins 2 secondes sur la touche ‘-’ (2) pour
éteindre la hotte, quelle que soit la puissance d’aspiration.

Changer le nombre de vitesses (modèles à 9 vitesses)

Vous pouvez choisir entre 9 vitesses (standard) ou 5 vitesses.

• Appuyez pendant au moins 5 secondes sur la touche ‘-’ (2) et la
touche ‘+’ (8).

L’actionnement à 5 vitesses est sélectionné. Appuyez à nouveau
pendant au moins 5 secondes sur la touche ‘-’ (2) et la touche ‘+’ (8)
pour sélectionner l’actionnement à 9 vitesses.

Allumage et extinction de l’éclairage

• Appuyez brièvement sur la touche de l’éclairage (1).

L’éclairage s’allume alors à sa puissance maximum.

• Maintenez enfoncée la touche de l’éclairage (1) pour régler
l’intensité de la lumière.

• Pour éteindre l'éclairage, appuyez et relâchez rapidement la touche
d’éclairage (1) quand l'éclairage est allumé.

La lumière passe de l’intensité maximum à l’intensité minimum.

FR 7

Enclencher la position d’aspiration intense :

• Appuyez environ 2 secondes sur la touche ‘+’ (8).

La position d’aspiration intense (position ‘P’) est enclenchée
pendant dix minutes (en fonction du modèle). Pendant cette période,
l’écran d’affichage clignote (5). Après cette période, la capacité
d’aspiration réglée initialement est activée.

• Éteignez la position d’aspiration intense en enfonçant brièvement la
touche ‘+’ (8).

Activation de la minuterie

• Appuyez sur la touche minuterie (9).

Le signal de la minuterie (6) s’allume
La hotte se coupe automatiquement après 10 minutes.
Éteignez la fonction minuterie en appuyant sur la ‘-’ touche ‘2’.

Si la lumière est allumée, la puissance est automatiquement réduite de
30-40% lorsque la minuterie est éteinte.

Attention !

Lorsque la position d’aspiration intense est sélectionnée, il n’est pas
possible d’activer la fonction minuterie.

Fonction Air propre [Clean Air]

La fonction Air propre [Clean Air] vous permet de renouveler l’air dans
la cuisine pendant une durée maximum de 12 heures.

• Éteignez la hotte.

• Appuyez sur la touche minuterie (9) pendant environ 4 secondes.

La hotte s’allume automatiquement pendant 10 minutes toutes
les heures, sur la position d’aspiration la plus basse. Pendant
l’aspiration, le témoin Clean air (7) clignote.
Quand, après 10 minutes, la hotte s’éteint, le témoin Clean air (7)
reste allumé jusqu’à ce que la hotte se rallume après 50 minutes.

• Éteignez entre-temps la fonction Clean Air en appuyant sur
n’importe quelle touche (sauf la touche de l’éclairage).

UTILISATION

FR 8

Nettoyage des filtres

Saturation des filtres anti-graisses et des filtres au charbon

Quand le témoin du filtre anti-graisses (4) ou du filtre au charbon (3) est
allumé, cela signifie que les filtres doivent être remplacés ou nettoyés.

Filtre anti-graisses

Après 30 heures de fonctionnement, le témoin (4) du filtre anti-graisses
se met à clignoter.

• Dans ce cas, nettoyez les filtres anti-graisses.

• Réinitialisez la mémoire en appuyant sans interruption sur la touche ‘-’
(2), jusqu’à ce que le témoin (4) du filtre anti-graisses cesse de clignoter.

Filtre au charbon

Après 120 heures de fonctionnement, le témoin (3) du filtre au charbon
se met à clignoter.

• Nettoyez ou remplacez le filtre au charbon.

• Réinitialisez la mémoire en appuyant en même temps sans
interruption sur les touches ‘-’ (2) et ‘+’ (8), jusqu’à ce que le témoin
(3) du filtre au charbon cesse de clignoter.

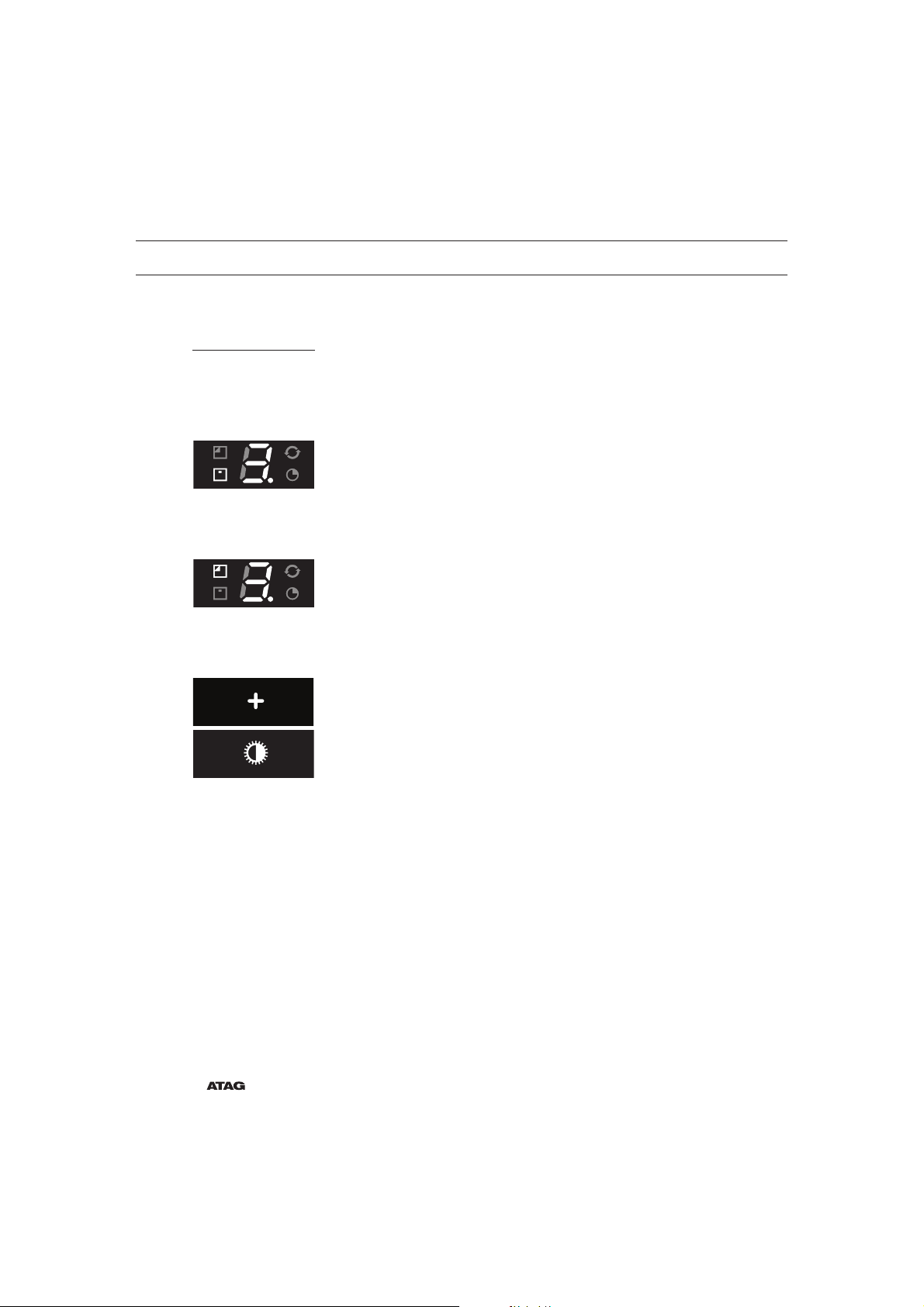

Allumer le témoin du filtre au charbon

• Appuyez en même temps sans interruption sur la touche ‘+’ (8) et la
touche lumière (1) jusqu’à ce que le témoin (3) du filtre au charbon
clignote deux fois.

Le témoin du filtre au charbon est activé.

Éteindre le témoin du filtre au charbon

• Appuyez en même temps sans interruption sur la touche ‘+’ (8) et
la touche de lumière (1) jusqu’à ce que le témoin (3) du filtre au
charbon clignote une fois.

Le témoin du filtre au charbon est allumé:

• Le témoin du filtre au charbon (3) s’éclaire pendant 3 secondes.

Le témoin du filtre au charbon est éteint:

• Le témoin du filtre au charbon (3) clignote pendant 3 secondes.

UTILISATION

FR 9

Nettoyage

Attention !

Avant tout entretien, déconnectez l’alimentation électrique de la hotte,
soit en débranchant la fiche, soit en coupant le courant au niveau du
disjoncteur. La hotte doit être nettoyée régulièrement, tant à l’intérieur qu’à
l’extérieur (au moins aussi souvent que les filtres à graisses). N’utilisez
aucun produit contenant un abrasif mordant. N’utilisez pas d’alcool !

Attention !

Si vous ne respectez pas ces instructions de nettoyage de l’appareil et
de nettoyage ou remplacement des filtres, vous risquez un incendie.
Respectez scrupuleusement ces instructions ! Le fabriquant décline
toute responsabilité en cas de dommages à la hotte ou de dommage
d’incendie qui résulteraient d’un mauvais entretien ou du non respect
des instructions de sécurité.

Hotte d’aspiration

Nettoyez la hotte à l’eau savonneuse, avec un chiffon doux.
Rincez à l’eau claire. N’utilisez pas de produits d’entretien agressifs
comme la soude de ménage. La laque de votre hotte restera rutilante si
vous la cirez de temps en temps.

Hottes en inox

Les hottes en inox ne doivent pas être nettoyées au moyen d’éponges
métalliques ni de produits récurant ou abrasifs. Utilisez un produit non
récurant, non abrasif, et frottez dans le sens de la structure de l’inox.

Filtres anti-graisses en métal

Les filtres métalliques doivent être nettoyés une fois par mois
(ou lorsque le système d’avertissement pour le nettoyage des filtres - si
existant - l’indique) avec un détergent neutre, soit à la main, soit au
lave-vaisselle, à basse température et en utilisant un programme court.
Les filtres anti-graisses doivent être placés dans le lave-vaisselle avec
l’ouverture vers le bas, afin que l’eau puisse s’en écouler. Si les filtres
anti-graisses en aluminium sont mis au lave-vaisselle, les produits de
nettoyage les ternissent. Cet effet est normal et n’a pas d’impact sur
leur fonctionnement.

ENTRETIEN

FR 10

Enlever la cassette-filtre

1 Coupez le moteur et éteignez la lumière.
2 Ouvrez la fermeture/la sûreté.
3 Retirez le filtre de la hotte.

Nettoyage

Vous pouvez nettoyer les filtres au lave-vaisselle. Faites égoutter
convenablement les filtres avant de les replacer.

Vous pouvez également nettoyer les filtres à la main. Nettoyez les
filtres à l’eau savonneuse, puis rincez-les. Voir page 9 pour des
instructions Faites égoutter convenablement les filtres. Pour nettoyer
la partie inférieure de la hotte, utilisez un chiffon humide imprégné d’un
détergent doux. Essuyez-la ensuite avec du papier essuie-tout ou un
chiffon sec.

Replacer la cassette-filtre

Placez le filtre dans la hotte avec le dispositif de fermeture sur le côté.
Ouvrez le dispositif de fermeture. De cette façon, les onglets latéraux
du filtre sont situés vers l’intérieur. En plaçant les filtres, maintenez le
dispositif de fermeture dans cette position.

1 Placez les onglets à l’arrière du filtre, dans les ouvertures

latérales de la hotte créées à cet effet.
2 Faites basculer le filtre vers le haut.
3 Lâchez le dispositif de fermeture. Les onglets situés à l’avant

du filtre sont alors tournés vers l’extérieur et s’insèrent dans les

ouvertures de la hotte créées à cet effet.

À présent, le filtre est à nouveau en place.

Attention !

Replacez les filtres anti-graisses dans leur position initiale (voir figure).
Une position correcte des filtres anti-graisses garantit une aspiration
optimale.

ENTRETIEN

1

2

1

2

FR 11

ENTRETIEN

Filtres au charbon actif :

Le filtre au charbon actif régénérant doit être nettoyé à la main avec

des détergents neutres doux, ou au lave-vaisselle à une température

maximum de 65 °C (faire fonctionner le lave-vaisselle à vide).

Retirez l’eau superflue sans endommager le filtre, enlevez le support et
laissez le filtre sécher dans le four pendant au moins 15 minutes, à une
température maximum de 100 °C.
Pour une action efficace du filtre au charbon régénérant à chaque
utilisation, cette opération doit se répéter tous les 2 mois ou lorsque le
témoin du filtre l’indique. Le filtre doit être remplacé après 3 ans au plus
tard, ou lorsqu’il est endommagé.

Il est important que les filtres anti-graisses et le filtre au charbon

actif régénérant soient secs avant d’être placés.

Remplacement du filtre au charbon :

Pour remplacer le filtre au charbon, retirez d’abord les filtres anti-graisses

de la hotte.

• Faites glisser les deux petites boutons ‘B’ du filtre au charbon

vers l’intérieur.

• Faites basculer le filtre au charbon vers le bas pour le retirer.

• Répétez les étapes ci-dessus dans l’ordre inverse pour remplacer le

filtre à charbon.

L’action :

• L’utilisation d’un filtre au charbon entraîne un niveau sonore plus

élevé que l’utilisation d’une hotte avec tuyau d’évacuation.

• L’action d’un filtre au charbon est optimale lorsque la vitesse du

moteur est basse. Il est donc recommandé de ne pas utiliser la
fonction d’accélération.

Attention !

Cette hotte est équipée de lampes à DEL ! Il faut les faire remplacer
par un technicien agréé. N’essayez pas de remplacer les lampes à DEL

vous-même.

FR 12

INSTALLATION

Généralités

Le raccordement de cet appareil au réseau d’alimentation électrique
doit être confié à un installateur autorisé qui connaît et applique les
règlements de sécurité pertinents.
Nous déclarons, par la présente, que nos produits satisfont aux
directives, décisions et régulations européennes en vigueur ainsi qu’aux
exigences relatives à votre pays.

Important à savoir :

• La distance entre le point le plus bas de la hotte et une table de

cuisson à gaz doit être de 65 cm au minimum. Dans le cas d’une
cuisinière électrique, vitrocéramique ou à induction, la distance
minimale est de 55 cm.

• Respectez les règlements locaux applicables au dégazage des

appareils à gaz.

• Plus le tuyau d’évacuation est court et plus il est droit, plus la hotte

sera efficace.

• Avant de commencer à percer, vérifiez qu’aucune autre conduite ne

passe à cet endroit.

• Le tuyau de raccordement de la hotte a un diamètre de 120, 125 ou

150 mm. Utilisez un tuyau de cheminée aussi grand que possible
(150 mm), ayant un diamètre identique.

• Le matériel d’installation livré avec cette hotte convient au béton

renforcé et à la maçonnerie. Pour certains autres types de mur,
vous aurez besoin de chevilles et vis spéciales adaptées.

FR 13

INSTALLATION

Alimentation

Branchement électrique

Cet appareil est construit en classe I, par conséquent, il doit être
raccordé à la prise de terre.
Il faut s’assurer que la tension du réseau correspond à la valeur
indiquée à la plaque signalétique de la hotte. La connection avec le
réseau électrique doit être éxécutée comme suit:

MARRON = L phase
BLEU = N neutre
JAUNE/VERT = Terre

Dans l’opération de raccordement électrique s’assurer que la prise de
courant est munie d’une connexion à la terre.

Cette hotte aspirante est équipée d’une fiche de raccordement.
Installez la hotte de manière à ce que la prise soit accessible.

Attention:

Si vous décidez de réaliser une connexion électrique fixe, la connexion
d’alimentation devra être équipée d’un interrupteur omnipolaire dont la
distance de contact sera d’au moins 3 mm.

FR 14

INSTALLATION

Hauteur de fixation :

La distance minimum entre les supports de
casseroles de la cuisinière à gaz et le bord
inférieur de la hotte est de 65 cm. Dans le cas
d’une cuisinière électrique, vitrocéramique ou à
induction, la distance minimale est de 55 cm.

max 150 cm

55 cm 65 cm

Dimensions d’encastrement

Fig.A

FR 15

INSTALLATION

Cette hotte peut être lourde, nous vous conseillons donc de l’installer avec l’aide
d’au moins une autre personne.

- Dessinez les contours de la face inférieure
de la hotte sur le mur, en tenant compte
de la distance minimale entre la hotte et la
cuisinière (Fig.1).

- Placez la matrice sur le mur et veillez à ce
qu’elle s’aligne sur la ligne précédemment
dessinée sur le mur. Dessinez la position
des trous et percez-les (Fig.1a).

Fig.1

Fig.1a

Montage

Fig.2

- Positionnez le collier en tenant compte des dimensions indiquées à la figure A et mettez-le en
place au moyen des vis et chevilles fournies avec l’appareil (Fig. 2).

FR 16

INSTALLATION

2

G

G

1

D

- Avant d’installer la hotte, placez l’unité
électrique verticalement (Fig.4).

- Attachez le collier avec les quatre vis G,

comme indiqué à la figure 5.

Fig.4 Fig.5

- Placez la plaque contre le mur, alignez-la avec les deux trous supérieurs. Fixez-la avec deux vis
fournies).
Pour l’installation, utilisez des vis et chevilles d’expansion adaptées au type de paroi utilisé
(par ex.: béton armé, plaque de plâtre, etc.). Si les vis et les chevilles sont fournies avec la hotte,
assurez-vous à l’avance qu’elles sont adaptées au type de paroi sur lequel la hotte doit être fixée.

Fig.3

FR 17

1

2

3 mm

3

- Faites basculer légèrement la hotte et accrochez-la au collier, comme indiqué (Fig.6, étape 1).

- Positionnez la hotte et accrochez-la au collier en fixant l’écrou sur la vis (Fig.6 étape 2).

- Tenez une clé à molette appropriée dans une main et utilisez l’autre main pour maintenir l’écrou
en place avec une deuxième clé (Fig.6 étape 3). La distance entre l’écrou et le collier est d’au
moins 3 mm.

Fig.6

INSTALLATION

FR 18

INSTALLATION

1

1

- Alignez la hotte horizontalement en utilisant les deux vis d’alignement (figure 7 étape 1.).

Fig.7

FR 19

INSTALLATION

4

3 - 5

3

4

5

- Alignez la hotte plus verticalement en utilisant deux vis de réglage se trouvant dans le boîtier du
moteur (Fig. 8 étape 3).

- Après avoir positionné la hotte, vissez complètement les vis, tel qu’indiqué à la figure 8 étape 4,
et répétez l’opération avec les vis de sécurité (Fig. 8 étape 5).

Fig.8

FR 20

INSTALLATION

2 2

- Fixez définitivement la hotte en utilisant les deux vis et les deux anneaux/bagues fournis/
fournies avec l’appareil (figure 9 étape 2).

Fig.9

FR 21

INSTALLATION

Fig.10 Fig.11

- Raccordez la bride au système
d’évacuation d’air avec un tuyau (Fig.10).

- Faites glisser la tige supérieure dans la tige
inférieure et fixez-les sur la carrosserie de
la hotte. Faites glisser la tige supérieure
jusqu’à ce qu’elle se trouve contre le

collier et fixez-la avec les deux vis (Fig.11).

- Branchez le cordon d’alimentation dans la prise et vérifiez si l’appareil fonctionne correctement.

FR 22

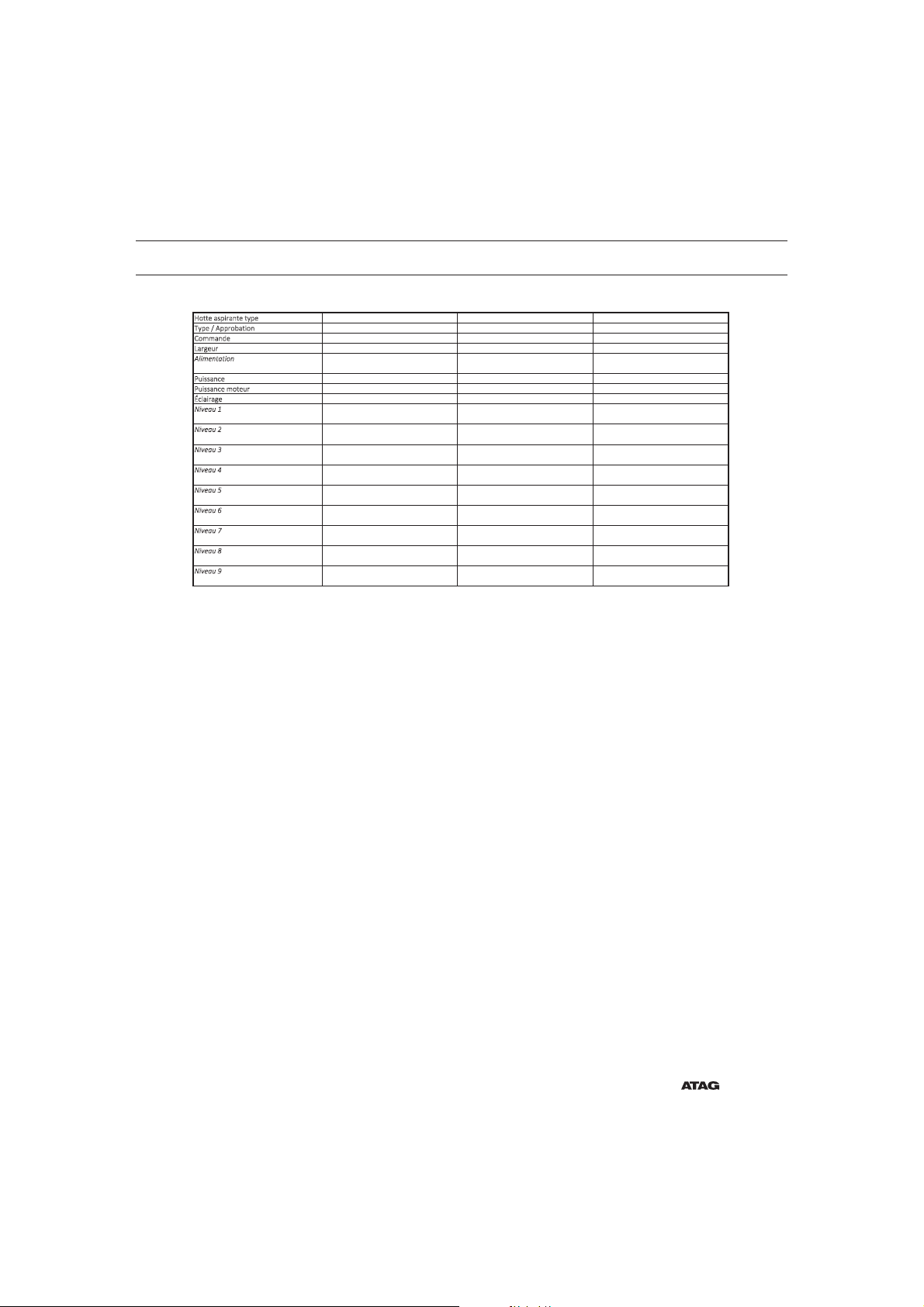

SPÉCIFICATIONS TECHNIQUES

Hotte aspirante type
Type / Approbation Mural / WS90AETAE Mural / WS90AETAE
C

ommande elitcaTelitcaT

L

argeur 09 09mc cm

A

limentation

Tension, Fréquence

P

uissance 832 832W W

P

uissance moteur 132 132W W

É

clairage 2 x LED 3,5 2W x LED 3,5 W

N

iveau 1

débit d'air, niveau sonore, pression

N

iveau 2

débit d'air, niveau sonore, pression

N

iveau 3

débit d'air, niveau sonore, pression

N

iveau 4

débit d'air, niveau sonore, pression

N

iveau 5

débit d'air, niveau sonore, pression

N

iveau 6

débit d'air, niveau sonore, pression

N

iveau 7

débit d'air, niveau sonore, pression

N

iveau 8

débit d'air, niveau sonore, pression

N

iveau 9

débit d'air, niveau sonore, pression

H

otte aspirante type
Type / Approbation Mural / WS90BETAE Mural / WS90BETAE Mural / WS10DETAE
C

ommande elitcaTelitcaTelitcaT

L

argeur 90 09mc 001mc cm

A

limentation

Tension, Fréquence
P

uissance 238 832W 832W W

P

uissance moteur 231 132W 132W W

É

clairage 2 x LED 3,5 2W x LED 3,5 2W x LED 3,5 W

N

iveau 1

débit d'air, niveau sonore, pression

N

iveau 2

débit d'air, niveau sonore, pression

N

iveau 3

débit d'air, niveau sonore, pression

N

iveau 4

débit d'air, niveau sonore, pression

N

iveau 5

débit d'air, niveau sonore, pression

N

iveau 6

débit d'air, niveau sonore, pression

N

iveau 7

débit d'air, niveau sonore, pression

N

iveau 8

débit d'air, niveau sonore, pression

N

iveau 9

débit d'air, niveau sonore, pression

836 m³/h, 69 dB(A), 425 Pa 836 m³/h, 69 dB(A), 425 Pa

930 m³/h, 71 dB(A), 425 Pa 930 m³/h, 71 dB(A), 425 Pa

656 m³/h, 63 dB(A), 422 Pa 656 m³/h, 63 dB(A), 422 Pa

790 m³/h, 67 dB(A), 424 Pa 790 m³/h, 67 dB(A), 424 Pa

491 m³/h, 55 dB(A), 420 Pa 491 m³/h, 55 dB(A), 420 Pa

610 m³/h, 61 dB(A), 421 Pa 610 m³/h, 61 dB(A), 421 Pa

438 m³/h, 50 dB(A), 396 Pa 438 m³/h, 50 dB(A), 396 Pa

220 -240 V, 50/60 Hz 220-240 V, 50/60 Hz

266 m³/h, 39 dB(A), 169 Pa 266 m³/h, 39 dB(A), 169 Pa

358 m³/h, 47 dB(A), 315 Pa 358 m³/h, 47 dB(A), 315 Pa

220-240 V, 50/60 Hz 220-240 V, 50/60 Hz 220-240 V, 50/60 Hz

266 m³/h, 39 dB(A), 169 Pa 266 m³/h, 39 dB(A), 169 Pa 266 m³/h, 39 dB(A), 169 Pa

358 m³/h, 47 dB(A), 315 Pa 358 m³/h, 47 dB(A), 315 Pa 358 m³/h, 47 dB(A), 315 Pa

438 m³/h, 50 dB(A), 396 Pa 438 m³/h, 50 dB(A), 396 Pa 438 m³/h, 50 dB(A), 396 Pa

491 m³/h, 55 dB(A), 420 Pa 491 m³/h, 55 dB(A), 420 Pa 491 m³/h,

55 dB(A), 420 Pa

610 m³/h, 61 dB(A), 421 Pa 610 m³/h, 61 dB(A), 421 Pa 610 m³/h, 61 dB(A), 421 Pa

656 m³/h, 63 dB(A), 422 Pa 656 m³/h, 63 dB(A), 422 Pa 656 m³/h, 63 dB(A), 422 Pa

790 m³/h, 67 dB(A), 424 Pa 790 m³/h, 67 dB(A), 424 Pa 790 m³/h, 67 dB(A), 424 Pa

836 m³/h, 69 dB(A), 425 Pa 836 m³/h, 69 dB(A), 425 Pa 836 m³/h, 69 dB(A), 425 Pa

930 m³/h, 71 dB(A), 425 Pa 930 m³/h, 71 dB(A), 425 Pa 930 m³/h, 71 dB(A), 425 Pa

WS90211SAM WS90292SAM

WS90211BAM

WS90292BAM

WS10211RAM

FR 23

SPÉCIFICATIONS TECHNIQUES

Hotte aspirante type
Type / Approbation Mural / WS12AETBE Mural / WS12AETBE Mural / WS15AETBE
C

ommande elitcaTelitcaTelitcaT

L

argeur 120 021mc 051mc cm

A

limentation

Tension, Fréquence

P

uissance 242 242W 242W W

P

uissance moteur 231 132W 132W W

É

clairage 3 x LED 3,5 3W x LED 3,5 3W x LED 3,5 W

N

iveau 1

débit d'air, niveau sonore, pression

N

iveau 2

débit d'air, niveau sonore, pression

N

iveau 3

débit d'air, niveau sonore, pression

N

iveau 4

débit d'air, niveau sonore, pression

N

iveau 5

débit d'air, niveau sonore, pression

N

iveau 6

débit d'air, niveau sonore, pression

N

iveau 7

débit d'air, niveau sonore, pression

N

iveau 8

débit d'air, niveau sonore, pression

N

iveau 9

débit d'air, niveau sonore, pression

836 m³/h, 69 dB(A), 425 Pa 836 m³/h, 69 dB(A), 425 Pa 836 m³/h, 69 dB(A), 425 Pa

930 m³/h, 71 dB(A), 425 Pa 930 m³/h, 71 dB(A), 425 Pa 930 m³/h, 71 dB(A), 425 Pa

656 m³/h, 63 dB(A), 422 Pa 656 m³/h, 63 dB(A), 422 Pa 656 m³/h, 63 dB(A), 422 Pa

790 m³/h, 67 dB(A), 424 Pa 790 m³/h, 67 dB(A), 424 Pa 790 m³/h, 67 dB(A), 424 Pa

491 m³/h, 55 dB(A), 420 Pa 491 m³/h, 55 dB(A), 420 Pa 491 m³/h, 55 dB(A), 420 Pa

610 m³/h, 61 dB(A), 421 Pa 610 m³/h, 61 dB(A), 421 Pa 610 m³/h, 61 dB(A), 421 Pa

358 m³/h, 47 dB(A), 315 Pa 358 m³/h, 47 dB(A), 315 Pa 358 m³/h, 47 dB(A), 315 Pa

438 m³/h, 50 dB(A), 396 Pa 438 m³/h, 50 dB(A), 396 Pa 438 m³/h, 50 dB(A), 396 Pa

220-240 V, 50/60 Hz 220-240 V, 50/60 Hz 220-240 V, 50/60 Hz

266 m³/h, 39 dB(A), 169 Pa 266 m³/h, 39 dB(A), 169 Pa 266 m³/h, 39 dB(A), 169 Pa

WS12211SAM

WS12292SAM WS15211SAM

FR 24

ANNEXE

Élimination

Que faire de l’emballage et de l’appareil usé

Des matériaux durables ont été utilisés pour la fabrication de cet
appareil. Cet appareil doit être mis au rebut de manière responsable
à la fin de son cycle de service. Les pouvoirs publics peuvent vous
fournir des informations à ce sujet.

L’emballage de l’appareil est recyclable. Peuvent être utilisés :

• le carton ;

• la feuille de polyéthylène (PE) ;

• du polystyrène exempt de CFC (mousse rigide PS).

Ces matériaux doivent être éliminés de façon appropriée et
conformément aux dispositions réglementaires.

Pour signaler l’obligation de traitement sélectif des appareils
électroménagers, le symbole représentant une poubelle barrée a
été apposé sur le produit. Cela signifie qu’à la fin du cycle de vie de
l’appareil, celui-ci ne peut pas être mis au rebut avec les ordures
ménagères courantes. L’appareil doit être porté dans un centre
communal spécialement dédié à la collecte sélective des déchets
ménagers, ou dans un point de vente proposant ce service.

Le traitement distinct d’un appareil électroménager permet de prévenir la
survenue d’éventuels effets négatifs sur l’environnement et la santé, qui
sinon apparaîtraient en cas de traitement inapproprié. Il garantit que les
matériaux qui composent l’appareil pourront être récupérés pour réaliser
des économies d’énergie et de matières premières conséquentes.

DE 3

INHALT

Ihre abzugshaube

Einführung 4

Gebrauch

Beschreibung 5
Bedienung 6
Filter reinigen 8

Pflege

Reinigung 9

Installation

Allgemeines 12
Anschluss 13
Einbaumaße 14
Montage 15

Technische daten

22

Anlage

Entsorgen 24

DE 4

Einführung

Nachdem Sie diese Bedienungsanleitung gelesen haben, werden Sie
rasch mit allen Möglichkeiten des Geräts vertraut sein. Lesen Sie die
Sicherheitsvorschriften und die Pflegeanweisungen für das Gerät.

Bewahren Sie die Installations- und Gebrauchsanleitung auf. Diese
Informationen können Ihnen später eventuell nochmals von Nutzen sein.

Lesen Sie vor dem Gebrauch zunächst die
separaten Sicherheitsanweisungen.

IHRE ABZUGSHAUBE

DE 5

GEBRAUCH

Beschreibung

1. Ein-/ausschalten und dimmen der Beleuchtung

2. Ausschalten und verringern der Absaugkapazität

3. Anzeige „Kohlefilter reinigen“

4. Anzeige „Fettfilter reinigen“

5. Displaystatus

6. Anzeige Timerfunktion

7. Anzeige „Clean-Air“-Funktion

8. Einschalten und erhöhen der Absaugkapazität

9. Timerfunktion einschalten

Achtung!

• Bevor eine Funktion aktiviert oder deaktiviert wird, müssen der
Motor und die Beleuchtung ausgeschaltet sein.

• Wenn Sie eine Abzugshaube mit Kohlefilter besitzen, müssen Sie
die Kohlefilteranzeige aktivieren, wie im Abschnitt „Filter reinigen“
beschrieben.

1 2 3 4 5 6 7 8 9

DE 6

GEBRAUCH

Bedienung

Abzug ein- und ausschalten

• Betätigen Sie die „+“-Taste (8).

Die Abzugshaube ist eingeschaltet und beginnt auf der niedrigsten Stufe.

• Betätigen Sie nochmals die „+“-Taste (8), um eine höhere
Absaugstufe einzustellen. Halten Sie die „+“-Taste (8) 2 Sekunden
lang gedrückt, um direkt die höchste Stufe (Boost) zu wählen (siehe
Intensivstufe einschalten).

Der Absaugstand kann (je nach Modell) auf Position 1 bis 5 oder
Position 1 bis 9 eingestellt werden.

• Betätigen Sie die „-“-Taste (2), um eine niedrigere Stufe zu wählen.

Auf dem Display (5) wird die Absaugstufe angezeigt.

• Wenn die Absaugkapazität auf Stufe 1 eingestellt ist, schalten Sie
mit einem kurzen Druck auf die „-“-Taste (2) die Abzugshaube aus.

• Halten Sie die „-“-Taste (2) mindestens 2 Sekunden lang
gedrückt, um die Abzugshaube unabhängig von der Absaugstufe
auszuschalten.

Geschwindigkeitsanzahl ändern (bei Modellen mit 9 Geschwindigkeiten)

Sie können sich entscheiden zwischen 9 Geschwindigkeiten
(Standardausführung) und 5 Geschwindigkeiten.

• Halten Sie die „-“-Taste (2) und die „+“-Taste (8) mindestens
5 Sekunden lang gedrückt.

Die Bedienung mit 5 Geschwindigkeiten wurde ausgewählt. Drücken
Sie die „-“-Taste (2) und die „+“-Taste (8) nochmals mindestens
5 Sekunden lang, um die Bedienung mit 9 Geschwindigkeiten
auszuwählen.

Beleuchtung ein- und ausschalten

• Drücken Sie kurz auf die Beleuchtungstaste (1).

Die Beleuchtung wird auf der höchsten Stufe eingeschaltet.

• Halten Sie die Beleuchtungstaste (1) gedrückt, um die
Beleuchtungsstärke einzustellen.

• Um die Beleuchtung auszuschalten, drücken Sie kurz die Taste für
die Beleuchtung (1), während die Beleuchtung eingeschaltet ist

Die Beleuchtung wechselt von der Höchststufe zur niedrigsten und
umgekehrt.

DE 7

Intensivstufe einschalten:

• Drücken Sie ca. 2 Sekunden lang auf die „+“-Taste (8).

Die Intensivstufe (Stufe „P“) bleibt (je nach Modell) zehn Minuten lang
eingeschaltet. Während dieser Zeit blinkt das Display (5). Anschließend
wird die ursprünglich eingestellte Absaugstufe wieder aktiviert.

• Schalten Sie die Intensivstufe aus, indem Sie kurz auf die „+“-Taste
(8) drücken.

Timer einschalten

• Drücken Sie auf die Timertaste (9).

Die Timeranzeige (6) leuchtet auf.
Die Abzugshaube schaltet sich nach 10 Minuten automatisch aus.

• Sie können die Timer-Funktion abschalten, indem Sie die “-”
Taste “2” drücken.

Wenn die Beleuchtung eingeschaltet ist, wird die Intensität nach Ablauf
des Timers automatisch um 30- 40 % reduziert.

Achtung!

Wenn die Intensivstufe eingeschaltet ist, können Sie die Timerfunktion

nicht aktivieren.

Clean-Air-Funktion

Mit der Clean-Air-Funktion wird die Luft in der Küche im Laufe von 12
Stunden immer wieder erneuert.

• Schalten Sie die Abzugshaube aus.

• Drücken Sie ca. 4 Sekunden lang auf die Timertaste (9).

Die Abzugshaube schaltet sich automatisch einmal pro Stunde ein
und läuft dann jeweils 10 Minuten lang in der niedrigsten Absaugstufe.
Während des Absaugevorgangs blinkt de Clean-Air-Anzeige (7).
Wenn sich die Abzugshaube nach 10 Minuten ausschaltet, leuchtet
die Clean-Air-Anzeige (7) kontinuierlich, bis sich die Abzugshaube
nach 50 Minuten erneut einschaltet.

• Sie können die Clean-Air-Funktion zwischendurch ausschalten,
indem Sie auf eine beliebige Taste drücken (außer auf die
Beleuchtungstaste).

GEBRAUCH

DE 8

Filter reinigen

Sättigung von Fett- und Kohlefilter

Wenn die Fettfilter-Anzeige (4) oder die Kohlefilter-Anzeige (3) leuchtet,

müssen die Fettfilter ausgetauscht oder gereinigt werden.

Fettfilter

Nach 30 Betriebsstunden beginnt die Fettfilter-Anzeige (4) zu blinken.

• Sie müssen die Fettfilter reinigen.

• Setzen Sie den Arbeitsspeicher zurück, indem Sie die „-“-Taste (2) so
lange gedrückt halten, bis die Fettfilter-Anzeige (4) nicht mehr blinkt.

Kohlefilter

Nach 120 Betriebsstunden beginnt die Kohlefilter-Anzeige (3) zu blinken.

• Sie müssen den Kohlefilter reinigen oder austauschen.

• Setzen Sie den Arbeitsspeicher zurück, indem Sie gleichzeitig die

„-“-Taste (2) und die „+“-Taste (8) so lange gedrückt halten, bis die

Kohlefilter-Anzeige (3) nicht mehr blinkt.

Kohlefilter-Anzeige einschalten

• Halten Sie gleichzeitig die „+“ Taste (8) und die Beleuchtungstaste
(1) so lange gedrückt, bis die Kohlefilter-Anzeige (3) zweimal blinkt.

Die Kohlefilter-Anzeige ist aktiviert.

Kohlefilter-Anzeige ausschalten

• Halten Sie gleichzeitig die „+“ Taste (8) und die Beleuchtungstaste
(1) so lange gedrückt, bis die Kohlefilter-Anzeige (3) einmal blinkt.

Kohlefilter-Anzeige ist eingeschaltet:

• Die Kohlefilter-Anzeige (3) leuchtet 3 Sekunden lang auf.

Kohlefilter-Anzeige ist ausgeschaltet:

• Die Kohlefilter-Anzeige (3) blinkt 3 Sekunden lang.

GEBRAUCH

DE 9

Reinigung

Vorsicht!

Trennen Sie die Abzugshaube vor jeder Reinigung vom Stromnetz, indem
Sie den Stecker aus der Steckdose ziehen oder den Hauptschalter der
Wohnung ausschalten. Die Abzugshaube muss regelmäßig gereinigt
werden, sowohl innen als auch außen (mindestens mit derselben
Regelmäßigkeit, mit der die Fettfilter gereinigt werden). Verwenden Sie keine
Produkte, die Scheuermittel beinhalten. Verwenden Sie keinen Alkohol!

Vorsicht!

Wenn Sie die Anweisungen zur Reinigung des Geräts und zur Reinigung
oder zum Austausch der Filter nicht befolgen, kann das einen Brand
verursachen. Befolgen Sie Anweisungen unbedingt! Der Hersteller ist
nicht haftbar für Schäden an der Abzugshaube oder Brandschäden, die
aufgrund von unsachgemäßer Pflege oder Nichtbefolgung oben genannter
Sicherheitsvorschriften entstanden sind.

Abzugshaube

Reinigen Sie die Abzugshaube mit Seifenlauge und einem weichen Tuch.
Danach mit sauberem Wasser nachbehandeln. Verwenden Sie keine
aggressiven Reinigungsmittel wie beispielsweise Natriumkarbonat. Der
Lack der Abzugshaube behält seinen Glanz, wenn Sie ihn ab und zu mit
Wachs einreiben.

Dunstabzugshauben aus Edelstahl

Behandeln Sie Dunstabzugshauben aus Edelstahl nicht mit
Scheuerschwämmen oder sonstigen Scheuermitteln. Behandeln Sie die
Abzugshaube nach der Reinigung mit einem nicht scheuernden, nicht
polierenden Mittel und reiben Sie dabei in Richtung der Struktur des
Edelstahls.

Fettfilter aus Metall

Filter aus Metall müssen einmal monatlich (bei Modellen mit Filter­Reinigungsanzeige wenn das Display die Reinigung anzeigt) mit neutralen
Reinigungsmitteln gereinigt werden. Entweder manuell oder bei niedrigen
Temperaturen und einem kurzen Programm in der Geschirrspülmaschine.
Legen Sie die Fettfilter mit den Öffnungen nach unten in die
Geschirrspülmaschine, damit das Wasser herauslaufen kann. Fettfilter aus
Aluminium werden durch die Reinigungsmittel im Spülwasser matt. Dies ist
normal und beeinträchtigt die Funktion nicht.

PFLEGE

DE 10

Filterkassette entnehmen

1 Schalten Sie den Motor und die Beleuchtung aus.
2 Öffnen Sie den Verschluss.
3 Entfernen Sie den Filter aus der Abzugshaube.

Reinigung

Sie können die Filter in der Geschirrspülmaschine reinigen. Lassen Sie
die Filter gut abtropfen, bevor Sie diese wieder einsetzen.

Die Filter können auch manuell gereinigt werden. Reinigen Sie die
Filter in einer Lauge mit Abwaschmittel und spülen Sie sie nachher ab.
Siehe Seite 9 für eine Anleitung. Lassen Sie die Filter gut abtropfen. Die
Unterseite der Abzugshaube kann mit einem milden Reinigungsmittel
und einem feuchten Tuch gereinigt werden. Trocknen Sie die
Abzugshaube mit Küchenpapier oder einem trockenen Tuch.

Filterkassette wieder einsetzen

Der Filter muss mit dem Verschlussmechanismus seitlich eingesetzt
werden. Öffnen Sie den Verschlussmechanismus. Die Nocken an den
Seiten des Filters fallen dadurch nach innen. Halten Sie beim Einsetzen
des Filters den Verschlussmechanismus in dieser Position.

1 Führen Sie die Nocken an der Rückseite des Filters in die dafür

vorgesehenen Öffnungen an der Seite der Abzugshaube ein.
2 Kippen Sie den Filter nach oben.
3 Lassen Sie den Verschlussmechanismus los. Die Nocken an der

Vorderseite des Filters treten aus dem Gerät und fallen in die

dafür vorgesehenen Öffnungen der Abzugshaube.

Der Filter befindet sich jetzt wieder an seinem Platz.

Achtung!

Setzen Sie die Fettfilter in dieselbe Position ein, in der sie ursprünglich
montiert waren (siehe Abbildung).
Die korrekte Positionierung der Fettfilter garantiert eine effiziente
Absaugung.

PFLEGE

1

2

1

2

DE 11

PFLEGE

Aktivkohlefilter:

Der regenerative Aktivkohlefilter muss mit neutralen Reinigungsmitteln

von Hand gewaschen oder in der Geschirrspülmaschine bei einer

Höchsttemperatur von 65 °C (ohne Geschirr) gereinigt werden.

Beseitigen Sie überschüssiges Wasser, ohne den Filter zu beschädigen,

entfernen Sie den Halter und lassen Sie den Filter im Ofen bei einer

Höchsttemperatur von 100 °C mindestens 15 Minuten lang trocknen.
Um eine dauerhaft effiziente Leistung des regenerativen

Aktivkohlefilters zu gewährleisten, muss die Reinigung entweder alle

2 Monate oder bei Indikation der Filteranzeige durchgeführt werden.
Die Filter müssen spätestens nach 3 Jahren oder bei Beschädigung
umgehend ausgetauscht werden.

Es ist wichtig, dass der Fettfilter und der regenerative
Aktivkohlefilter vollkommen trocken sind, bevor sie erneut
eingesetzt werden.

Austausch des Kohlefilters:

Um den Kohlefilter auszutauschen, müssen zunächst die Fettfilter
entfernt werden.

• Drücken Sie die zwei Tasten „B“ des Kohlefilters nach innen.

• Kippen Sie den Kohlefilter nach unten, um diesen zu entfernen.

• Wiederholen Sie die obigen Schritte in umgekehrter Reihenfolge,

um den Kohlefilter auszutauschen.

Die Arbeitsweise:

• Die Verwendung eines Kohlefilters verursacht mehr Lärm als der

Gebrauch einer Abzugshaube mit Abzugsrohr.

• Der Kohlefilter funktioniert optimal bei niedriger

Motorgeschwindigkeit. Vermeiden Sie deshalb die Boost-Funktion.

Achtung!

Diese Abzugshaube ist mit LED-Leuchten ausgestattet! Diese müssen
von einem autorisierten Techniker ausgetauscht werden. Versuchen Sie

nicht, die LED-Leuchten selbst auszutauschen.

DE 12

INSTALLATION

Allgemeines

Das Gerät muss von einem anerkannten Monteur an das Stromnetz
angeschlossen werden, der mit den geltenden Sicherheitsvorschriften
vertraut ist und diese anwendet.
Wir erklären hiermit, dass unsere Produkte die einschlägigen
europäischen Richtlinien, Anweisungen und Gesetze sowie die für Ihr
Land erwähnten Standards erfüllen.

Wichtige Information:

• Der Abstand zwischen dem niedrigsten Punkt der Abzugshaube

und einem Gaskochfeld muss mindestens 65 cm betragen. Bei
einem elektrischen, keramischen oder Induktionskochfeld muss
dieser Abstand mindestens 55 cm betragen.

• Beachten Sie die örtlich geltenden Vorschriften für die Belüftung

von Gasgeräten.

• Je kürzer und je gerader das Abzugsrohr, desto besser funktioniert

die Abzugshaube.

• Kontrollieren Sie vor dem Bohren, ob keine Installationsleitung(en)

vorhanden ist (sind).

• Das Anschlussrohr der Abzugshaube hat einen Durchmesser

von 120, 125 oder 150 mm. Verwenden Sie ein möglichst großes
(150 mm) Schornsteinrohr mit dem selben Durchmesser.

• Das Installationsmaterial, das dieser Abzugshaube beiliegt, ist

für Wände aus verstärktem Beton und Backstein geeignet. Für
bestimmte Wände benötigen Sie spezielle Dübel und Schrauben.

DE 13

INSTALLATION

Anschluss

Elektroanschluss

Dieses Gerät gehört der Schutzklasse I an und muss somit geerdet
werden.
Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem
auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an
das Stromnetz ist folgendermassen durchzuführen:

BRAUN = L Phase
BLAU = N Nullleiter
GELB/GRÜN = Schutzleiter

Vergewissern Sie sich beim elektrischen Anschluss, dass die Steckdose
geerdet ist.
Diese Dunstabzugshaube ist mit einem Stecker versehen. Installieren
Sie die Dunstabzugshaube so, dass der Stecker erreichbar ist.

Achtung:

Wenn Sie einen festen Anschluss installieren, müssen Sie dafür sorgen,
dass ein allpoliger Schalter mit einer Kontaktöffnung von mindestens
3 mm in der Zufuhrleitung installiert wird.

DE 14

INSTALLATION

Aufhänghöhe:

Der Mindestabstand zwischen den
Topfaufsätzen des Gasherdes und der
Unterkante der Abzugshaube beträgt 65 cm.
Für die Verwendung mit einem elektrischen,
keramischen oder Induktionskochfeld muss
dieser Abstand mindestens 55 cm betragen.

max 150 cm

55 cm 65 cm

Einbaumaße

Abb.A

DE 15

INSTALLATION

Diese Abzugshaube kann schwer sein, wie empfehlen daher, die Installation von
mindestens zwei Personen vornehmen zu lassen.

- Zeichnen Sie die Unterseite der
Abzugshaube auf der Wand ab,
berücksichtigen Sie dabei den
Mindestabstand zwischen der
Abzugshaube und dem Herd (Abb. 1).

- Halten Sie die Schablone gegen die Wand
und sorgen Sie dafür, dass ihr Umriss mit
dem vorher auf die Wand gezeichneten
Umriss übereinstimmt. Zeichen Sie die
Position der Bohrlöcher ein und bohren Sie
die Löcher (Abb. 1a).

Abb. 1

Abb. 1a

Montage

Abb.2

- Positionieren Sie die Halterung in Übereinstimmung mit den Maßen in Abbildung A und
befestigen Sie sie mit den mitgelieferten Schrauben an ihrem Platz (Abbildung 2).

DE 16

INSTALLATION

2

G

G

1

D

- Bringen Sie vor der Installation der
Abzugshaube die Elektroeinheit in eine
aufrechte Position (Abb. 4).

- Befestigen Sie die Halterung mit den 4

Schrauben G, wie in Abbildung 5 dargestellt.

Abb. 4 Abb. 5

- Platzieren Sie den Halter an der Wand, und richten Sie ihn an den beiden obersten Öffnungen aus.
Sichern Sie ihn mit den zwei mitgelieferten Schrauben. Für die Montage werden Schrauben und
Spreizdübel verwendet, die für die Wand selbst geeignet sind (z.B. Stahlbeton, Leichtbauplatten
usw.). Falls die Schrauben und Dübel im Lieferumfang der Abzugshaube enthalten sind,
vergewissern Sie sich vorab, dass sie für die Wand geeignet sind, an der Sie die Abzugshaube
anbringen möchten.

Abb. 3

DE 17

1

2

3 mm

3

- Kippen Sie die Abzugshaube ein wenig und haken Sie sie wie abgebildet an der Halterung fest
(Abb. 6 Schritt 1).

- Positionieren Sie die Abzugshaube und befestigen Sie diese an der Halterung, indem Sie die
Mutter auf die Schraube drehen (Abb. 6 Schritt 2).

- Benutzen Sie zu diesem Zweck einen passenden Schraubenschlüssel und fixieren Sie die Mutter
mit einem zweiten Schraubenschlüssel (Abb. 6 Schritt 3). Der Abstand zwischen Mutter und
Halterung beträgt mindestens 3 mm.

Abb. 6

INSTALLATION

DE 18

INSTALLATION

1

1

- Richten Sie die Abzugshaube mithilfe der 2 Ausgleichsschrauben horizontal aus (Abb. 7 Schritt 1).

Abb. 7

DE 19

INSTALLATION

4

3 - 5

3

4

5

- Richten Sie die Abzugshaube mit den 2 Stellschrauben im Motorgehäuse auch vertikal aus
(Abb. 8 Schritt 3).

- Nach dem Ausrichten der Abzugshaube müssen Sie die Schrauben vollständig festziehen,
wie in Abbildung 8 Schritt 4 dargestellt; verfahren sie genauso mit den Sicherheitsschrauben
(Abb. 8 Schritt 5).

Abb. 8

DE 20

INSTALLATION

2 2

- Befestigen Sie die Abzugshaube definitiv mit den 2 mitgelieferten Schrauben und 2 Unterlegscheiben
(Abbildung 9 Schritt 2).

Abb. 9

DE 21

INSTALLATION

Abb. 10

Abb. 11

- Schließen Sie den Flansch mithilfe eines
Rohrs an den Luftabzug an (Abb. 10).

- Bringen Sie den oberen auf dem unteren
Schacht an und installieren Sie diesen auf

dem Gehäuse der Abzugshaube. Schieben

Sie den oberen Schacht gegen die
Halterung und befestigen Sie sie mit den 2
Schrauben (Abbildung 11).

- Stecken Sie den Stecker in die Steckdose, und prüfen Sie, ob das Gerät korrekt funktioniert.

DE 22

TECHNISCHE DATEN

Dunstabzughaube modell
Typ / Zulassung Wand / WS90AETAE Wand / WS90AETAE
S

teuerung hcuoT - hcuoTlortnoc -control

B

reite 09 09mc cm

S

tromversorgung

Spannung, Frequenz

L

eistung 832 832W W

M

otorleistung 132 132W W

L

eistungsleuchten 2 x LED 3,5 2W x LED 3,5 W

S

tufe 1

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 2

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 3

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 4

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 5

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 6

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 7

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 8

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 9

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

D

unstabzughaube modell
Typ / Zulassung Wand / WS90BETAE Wand / WS90BETAE Wand / WS10DETAE
S

teuerung Touch- hcuoTlortnoc - hcuoTlortnoc -control

B

reite 90 09mc 001mc cm

S

tromversorgung

Spannung, Frequenz

L

eistung 238 832W 832W W

M

otorleistung 231 132W 132W W

L

eistungsleuchten 2 x LED 3,5 2W x LED 3,5 2W x LED 3,5 W

S

tufe 1

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 2

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 3

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 4

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 5

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 6

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 7

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 8

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 9

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

930 m³/h, 71 dB(A), 425 Pa 930 m³/h, 71 dB(A), 425 Pa

790 m³/h, 67 dB(A), 424 Pa 790 m³/h, 67 dB(A), 424 Pa

836 m³/h, 69 dB(A), 425 Pa 836 m³/h, 69 dB(A), 425 Pa

610 m³/h, 61 dB(A), 421 Pa 610 m³/h, 61 dB(A), 421 Pa

656 m³/h, 63 dB(A), 422 Pa 656 m³/h, 63 dB(A), 422 Pa

438 m³/h, 50 dB(A), 396 Pa 438 m³/h, 50 dB(A), 396 Pa

491 m³/h, 55 dB(A), 420 Pa 491 m³/h, 55 dB(A), 420 Pa

266 m³/h, 39 dB(A), 169 Pa

358 m³/h, 47 dB(A), 315 Pa 358 m³/h, 47 dB(A), 315 Pa

220-240 V, 50/60 Hz 220-240 V, 50/60 Hz

266 m³/h, 39 dB(A), 169 Pa

220-240 V, 50/60 Hz 220-240 V, 50/60 Hz 220-240 V, 50/60 Hz

266 m³/h, 39 dB(A), 169 Pa 266 m³/h, 39 dB(A), 169 Pa 266 m³/h, 39 dB(A), 169 Pa

358 m³/h, 47 dB(A), 315 Pa 358 m³/h, 47 dB(A), 315 Pa 358 m³/h, 47 dB(A), 315 Pa

438 m³/h, 50 dB(A), 396 Pa 438 m³/h, 50 dB(A), 396 Pa 438 m³/h, 50 dB(A), 396 Pa

491 m³/h, 55 dB(A), 420 Pa 491 m³/h, 55 dB(A), 420 Pa 491 m³/h, 55 dB(A), 420

Pa

610 m³/h, 61 dB(A), 421 Pa 610 m³/h, 61 dB(A), 421 Pa 610 m³/h, 61 dB(A), 421 Pa

656 m³/h, 63 dB(A), 422 Pa 656 m³/h, 63 dB(A), 422 Pa 656 m³/h, 63 dB(A), 422 Pa

790 m³/h, 67 dB(A), 424 Pa 790 m³/h, 67 dB(A), 424 Pa 790 m³/h, 67 dB(A), 424 Pa

836 m³/h, 69 dB(A), 425 Pa 836 m³/h, 69 dB(A), 425 Pa 836 m³/h, 69 dB(A), 425 Pa

930 m³/h, 71 dB(A), 425 Pa 930 m³/h, 71 dB(A), 425 Pa 930 m³/h, 71 dB(A), 425 Pa

WS90211SAM WS90292SAM

WS90211BAM

WS90292BAM

WS10211RAM

DE 23

TECHNISCHE DATEN

Dunstabzughaube modell
Typ / Zulassung Wand / WS12AETBE Wand / WS12AETBE Wand / WS15AETBE
S

teuerung Touch- hcuoTlortnoc - hcuoTlortnoc -control

B

reite 120 021mc 051mc cm

S

tromversorgung

Spannung, Frequenz

L

eistung 242 242W 242W W

M

otorleistung 231 132W 132W W

L

eistungsleuchten 3 x LED 3,5 3W x LED 3,5 3W x LED 3,5 W

S

tufe 1

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 2

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 3

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 4

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 5

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 6

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 7

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 8

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

S

tufe 9

>ƵŌƐƚƌƂŵƵŶŐ Geräusch, Druck

836 m³/h, 69 dB(A), 425 Pa 836 m³/h, 69 dB(A), 425 Pa 836 m³/h, 69 dB(A), 425 Pa

930 m³/h, 71 dB(A), 425 Pa 930 m³/h, 71 dB(A), 425 Pa 930 m³/h, 71 dB(A), 425 Pa

656 m³/h, 63 dB(A), 422 Pa 656 m³/h, 63 dB(A), 422 Pa 656 m³/h, 63 dB(A), 422 Pa

790 m³/h, 67 dB(A), 424 Pa 790 m³/h, 67 dB(A), 424 Pa 790 m³/h, 67 dB(A), 424 Pa

491 m³/h, 55 dB(A), 420 Pa 491 m³/h, 55 dB(A), 420 Pa 491 m³/h, 55 dB(A), 420 Pa

610 m³/h, 61 dB(A), 421 Pa 610 m³/h, 61 dB(A), 421 Pa 610 m³/h, 61 dB(A), 421 Pa

358 m³/h, 47 dB(A), 315 Pa 358 m³/h, 47 dB(A), 315 Pa 358 m³/h, 47 dB(A), 315 Pa

438 m³/h, 50 dB(A), 396 Pa 438 m³/h, 50 dB(A), 396 Pa 438 m³/h, 50 dB(A), 396 Pa

220-240 V, 50/60 Hz 220-240 V, 50/60 Hz 220-240 V, 50/60 Hz

266 m³/h, 39 dB(A), 169 Pa 266 m³/h, 39 dB(A), 169 Pa 266 m³/h, 39 dB(A), 169 Pa

WS12211SAM

WS12292SAM WS15211SAM

DE 24

ANLAGE

Entsorgen

Verpackung und Gerät entsorgen

Bei der Herstellung dieses Geräts wurden nachhaltige Materialien
verwendet. Nach Ablauf seiner Nutzungsdauer muss dieses Gerät
verantwortungsbewusst entsorgt werden. Einschlägige Informationen
erhalten Sie bei den zuständigen Behörden.

Die Verpackung des Geräts kann recycelt werden. Folgende Materialien
können darin enthalten sein:

• Pappe;

• Polyethylenfolie (PE);

• FCKW-freies Polystyrol (PS-Hartschaum).

Entsorgen Sie das Verpackungsmaterial auf verantwortliche und
vorschriftsmäßige Weise.

Um darauf hinzuweisen, dass elektrische Haushaltsgeräte
vorschriftsgemäß getrennt entsorgt werden müssen, trägt das Produkt
das Symbol eines durchgestrichenen Mülleimers. Das bedeutet, dass
das Gerät am Ende seiner Lebensdauer nicht mit dem herkömmlichen
Hausmüll entsorgt werden darf. Das Gerät muss bei einem städtischen
Betrieb für getrennte Abfallentsorgung oder bei einer Verkaufsstelle
abgeliefert werden, die die Entsorgung als Dienstleistung anbietet.

Die getrennte Entsorgung von Haushaltsgeräten verhindert
eventuelle negative Auswirkungen für Umwelt und Gesundheit, die
durch unsachgemäße Entsorgung entstehen. Auf diese Weise wird
sichergestellt, dass die Materialien, aus denen das Gerät besteht,
wiederverwertet werden können und somit Energie und Rohstoffe
gespart werden.

EN 3

CONTENTS

Your cooker hood

Introduction 4

Use

Description 5
Operation 6
Cleaning filters 8

Maintenance

Cleaning 9

Installation

General 12
Connection 13

Build-in dimensions 14
Assembly 15

Technical specifications

22

Appendix

Disposal 24

EN 4

Introduction

On reading these user manuals you will soon become familiar with
the features of this appliance. Please read the appliance’s safety and
maintenance instructions.

Please retain the operating and installation instructions as these may be
useful for future reference.

Please read the separate safety instructions
prior to use.

YOUR COOKER HOOD

EN 5

USE

Description

1. Switching on/off and dimming the lighting

2. Reducing air extraction capacity and switching off

3. Cleaning carbon filter indicator

4. Cleaning grease filter indicator

5. Display status

6. Timer function indicator

7. Clean Air function indicator

8. Switching on and increasing air extraction capacity

9. Switching on timer function

Note!

• Prior to activating or deactivating a function, the motor and lighting
should be switched off.

• If you have a cooker hood with a carbon filter, you should activate
the carbon filter indicator as described in the ‘Cleaning filters’
paragraph.

1 2 3 4 5 6 7 8 9

EN 6

USE

Operation

Switching extraction on and off

• Press the ‘+’ button (8).

The cooker hood will switch on at the lowest setting.

• Press the ‘+’ button (8) again to set a higher extraction setting.
Press and hold the ‘+’ button (8) for 2 seconds to select the highest

setting (boost) (see switching on intensive setting).

The extraction setting can be set between speeds 1 to 5 or 9

(depending on the model).

• Press the ‘-’ button (2) to select a lower setting.

The extraction setting is indicated in the display (5).

• If the extraction setting is set at 1, you can switch off the cooker
hood by quickly pressing and releasing the ‘-’ button (2).

• To switch off the cooker hood from whatever setting press and hold
the ‘-’ button (2) for at least 2 seconds.

Alter the number of speed-settings (models with 9 speed-settings)

You can choose between 9 speed-settings (standard) or 5 speed-settings.

• Press and hold the ‘-’ button (2) and ‘+’ button (8) for at least 5 seconds.

This selects the 5 speed-setting option. Press and hold the ‘-’

button (2) and ‘+’ button (8) again for at least 5 seconds to select
the 9 speed-setting option.

Switching the lighting on and off

• Quickly press and release the lighting button (1).

The light switches on at maximum strength.

• Press and hold the lighting button (1) to set the lighting strength.

• To turn off the light, quickly press and release the lighting button (1)
while the light is on.

The lighting changes from maximum to minimum strength and
vice versa.

Switch on intensive setting:

• Press and hold the ‘+’ button (8) for approximately 2 seconds.

The intensive setting (setting ‘P’) is switched on for ten minutes

(depending on the model). The display will flash (5) during this period.

The original extraction setting will be reactivated after this period.

• Quickly press and release the ‘+’ (8) button to switch off the
intensive setting.

EN 7

Switching on the timer

• Press the timer button (9).

The timer indicator (6) will light up.
The cooker hood will switch off automatically after 10 minutes.

• Switch off the timer function by pressing the ‘-’ button ‘2’.

If the lighting is lit its strength will be reduced automatically by 30-40%

once the timer has finished.

Note!

If the intensive setting has been selected you cannot activate the timer

function.

Clean Air function

The Clean Air function allows you to freshen the air in your kitchen for a

maximum of 12 hours.

• Switch off the cooker hood.

• Press and hold the timer button (9) for approximately 4 seconds.

The cooker hood will switch on automatically for 10 minutes every

hour at the lowest speed setting. During extraction the Clean Air
indicator will flash (7).

When the hood switches off after 10 minutes, the Clean Air

indicator (7) will be lit continuously until the hood switches on again

after 50 minutes.

• Switch off the Clean Air function in the meantime by pressing a
random button (except the one for the lighting).

USE

EN 8

Cleaning filters

Saturation grease and carbon filters

The filters should be replaced or cleaned when the grease filter

indicator (4) or the carbon filter indicator (3) are lit.

Grease filter

The grease filter indicator (4) will flash after 30 operating hours.

• The grease filters should then be cleaned.

• Reset the memory by pressing and holding the ‘-’ button (2) until
the grease filter indicator (4) stops flashing.

Carbon filter

The carbon filter indicator (3) will flash after 120 operating hours.

• The carbon filter should then be cleaned or replaced.

• Reset the memory by simultaneously pressing and holding the ‘-’ (2)

and ‘+’ (8) buttons until the carbon filter indicator (3) stops flashing.

Switching on carbon filter indicator

• Simultaneously press and hold the ‘+’ (8) button and the lighting
button (1) until the carbon filter indicator (3) flashes twice.

The carbon filter indicator is activated.

Switching off carbon filter indicator

• Simultaneously press and hold the ‘+’ (8) button and the lighting
button (1) until the carbon filter indicator (3) flashes once.

The carbon filter indicator is switched on:

• The carbon filter indicator (3) lights up for 3 seconds.

The carbon filter indicator is switched off:

• The carbon filter indicator (3) flashes for 3 seconds.

USE

EN 9

Cleaning

Important!

For all maintenance first switch off the mains power to the cooker hood
by pulling the plug out of the socket or by turning off the home's master
switch. The hood needs to be cleaned regularly, both inside as well as
outside (at least in the same frequency as the grease filter cleaning).
Do not use abrasive cleaning products. Do not use alcohol!

Important!

If the instructions regarding cleaning the appliance or replacing the
filters are not followed, this can cause a fire. These instructions should
be followed! The manufacturer is not liable for damage to the hood
or fire damage resulting from incompetent maintenance or from
non-adherence to the above safety instructions.

Cooker hood

Clean the cooker hood with soapy water and a soft cloth.
Then wash off with clean water. Do not use aggressive cleaning agents
such as caustic soda. The cooker hood finish stays in good condition if
it is buffed periodically following the application of wax.

Stainless steel cooker hoods

Do not use scouring pads or other abrasive cleaners on stainless steel
cooker hoods. Finish with a non-abrasive, non-polishing agent and buff
the stainless steel in the direction of the grain.

Metal grease filters

Metal grease filters should be cleaned once a month (or when indicated
by the filter cleaning indicator – if present on the model) using a neutral
cleaning agent, either by hand or in the dishwasher on a short, low­temperature program. Place the grease filters with the openings facing
downwards in the dishwasher so the water can drain out of the filter.
Aluminium grease filters become dull as a result of dishwasher cleaning
agents. This is normal and does not effect the working.

MAINTENANCE

EN 10

Removing cassette filter

1 Switch off the motor and lighting.
2 Open the access hatch.
3 Remove the filter from the hood.

Cleaning

The filters can be cleaned in the dishwasher. Allow the filters to drain
well before replacing.

The filters can also be cleaned by hand.
Clean the filters in soapy water with washing up liquid and rinse. Allow
the filters to drain well. See page 9 for instructions. The underside of
the cooker hood can be cleaned with a mild cleaning agent and a damp
cloth. Dry off with a paper towel.

Replacing cassette filter

The filter should be placed with the locking mechanism on the side.
Open the filter access hatch. The notches at the side of the filter will then
slot in. Hold the access hatch in this position when placing the filters.

1 Slot the notches at the back of the filter in the specially designed

opening to the side of the cooker hood.
2 Tilt the filter upwards.
3 Release the filter access hatch. The notches at the back of the

filter will extend outwards and slot into the specially designed

openings of the cooker hood.

The filter is now in position again.

Please note!

Replace the grease filters in their original assembled position (see figure).
Positioning the grease filters correctly ensures the most efficient extraction.

MAINTENANCE

1

2

1

2

EN 11

MAINTENANCE

Active carbon filters:

The regenerable active carbon filter must be washed by hand with

neutral cleaning products, or in the dishwasher at a maximum
temperature of 65 °C (the washing should be done without any plates,

dishes, cups, etc. in the machine).

Remove the excess water without damaging the filter, remove the
holder and let the filter dry in the oven for at least 15 minutes at a
maximum temperature of 100 °C.

To keep the regenerable carbon filter efficient, this action should be

repeated every 2 months or when indicated by the filter indicator.

The filter must be replaced after no more than 3 years, or if it has

been damaged.

It is important that the grease filters and the regenerable active

carbon filter are thoroughly dry before repositioning.

Replacing the carbon filter:

The grease filters should first be removed before replacing the
carbon filter.

• Press the two ‘B’ buttons on the carbon filter inwards.

• Tilt the carbon filter downwards to remove it.

• Repeat the steps above in reverse order, to replace the carbon filter.

Operation:

• Using a carbon filter creates more sound than when using the

cooker hood with an outlet.

• The carbon filter’s operation is optimal at a lower motor speed.

You should, therefore, avoid using the boost function.

Attention!

This hood is fitted with LED light! These have to be replaced by a
authorized technician. Do not attempt to replace LED light by yourself.

EN 12

INSTALLATION

General

This appliance should be connected to the mains power by a registered
installer, who knows and applies the correct safety specifications.
We hereby declare that our products satisfy the applicable European
directives, orders and regulations, as well as the requirements stated in
your country.

Important information:

• The distance between the lowest point of the cooker hood and

a gas hob should be at least 65 cm. With an electric, ceramic or
induction hob this distance should be at least 55 cm.

• Follow the applicable local regulations regarding the ventilation of

gas appliances.

• The cooker hood will work better with a short outlet pipe and the

fewest bends possible.

• Prior to drilling check that there are no pipes or cables present.

• The cooker hood connection pipe is 120 mm, 125 mm or 150 mm

in diameter. Use the largest possible (150 mm) flue of the same
diameter.

• The installation material provided with this cooker hood is suitable

for reinforced concrete and brick walls. You will need special plugs
and screws for certain walls.

EN 13

INSTALLATION

Connection

Electrical connection

This appliance is manufactured in class I, it must therefore be
connected to the earth system.
Make sure the supply voltage ratings correspond with those stated on
the appliance data plate. The connection to the mains is carried out as
follows:

BROWN= L phase
BLUE = N zero
YELLOW/GREEN = Earth

During the electrical connection make sure that the electrical socket is
equipped with earth connection.
This built in unit has been provided with a power plug. When installing
the hood, make sure that this plug remains accessible.

Please note!

If you want to make a fixed connection, make sure that an omnipolar
switch with a contact separation of at least 3 mm is fitted in the supply line.

EN 14

INSTALLATION

Installation height:

The minimum distance between a gas hob’s
pan supports and the lower edge of the hood
should be 65 cm. For use with an electric,
ceramic or induction hob this distance should
be at least 55 cm.

max 150 cm

55 cm 65 cm

Build-in dimensions

Fig.A

EN 15

INSTALLATION

This hood could be heavy, therefore we advise to install this hood with at least two
people.

- Outline the underside of the hood on the
wall, taking into account the minimum
distance between the hood and the hob
(Fig. 1).

- Place the template on the wall and ensure
that the line corresponds to the line
previously drawn on the wall. Mark the
position of the holes and drill these (Fig.1a).

Fig.1

Fig.1a

Assembly

Fig.2

- Position the bracket referring to the dimensions in Figure A and secure this with the supplied
screws and plugs (Fig. 2).

EN 16

INSTALLATION

2

G

G

1

D

- Before installing the cooker hood fit the
electric unit upright (Fig.4).

- Secure the bracket with the four screws G,

as indicated in Figure 5.

Fig.4 Fig.5

- Place the bracket against the wall, align it with the two highest holes. Secure it with two
supplied screws. For assembly, screws and expansion plugs should be used that are suitable
for the wall type (for example reinforced concrete, plasterboard, etc.). If screws and plugs are
supplied with the hood, make sure in advance that these are suitable for the wall on which the
hood is to be installed.

Fig.3

EN 17

1

2

3 mm

3

- Tilt the hood slightly and hook it securely to the bracket, as illustrated (Fig.6 step 1).

- Position the cooker hood and secure it to the bracket by applying the nut to the screw
(Fig.6 step 2).

- Hold an appropriate spanner in one hand and use a second spanner in the other hand to counter
the nut (Fig.6 step 3). The distance between the nut and the bracket should be at least 3 mm.

Fig.6

INSTALLATION

EN 18

INSTALLATION

1

1

- Align the cooker hood horizontally using the two levelling screws (Figure 7 step 1).

Fig.7

EN 19

INSTALLATION

4

3 - 5

3

4

5

- Align the cooker hood vertically using the two set screws in the motor housing (Fig. 8 step 3).

- After levelling the hood, you should secure the screws completely as indicated in Figure 8 step 4,
and do the same with the safety screws (Fig. 8 step 5).

Fig.8

EN 20

INSTALLATION

2 2

- Secure the cooker hood definitively with the two supplied screws and rings (Figure 9 step 2).

Fig.9

EN 21

INSTALLATION

Fig.10 Fig.11

- Connect the flange to the air outlet using a
tube (Fig.10).

- Place the top shaft in the bottom shaft and
put this on the hood’s casing. Slide the top

shaft against the bracket and secure this
with the two screws (Fig.11).

- Put the power plug into the socket and test if the appliance operates correctly.

EN 22

TECHNICAL SPECIFICATIONS

Hood type
Type / Approval Wall / WS90AETAE Wall / WS90AETAE
C

ontrol type hcuoT hcuoTlortnoc control

W

idth 09 09mc cm

S

upply

Voltage, Frequency

P

ower 832 832W W

P

ower motor 132 132W W

P

ower lights 2 x LED 3,5 2W x LED 3,5 W

L

evel 1

Air ŇŽǁ Noise, Pressure

L

evel 2

Air ŇŽǁ Noise, Pressure

L

evel 3

Air ŇŽǁ Noise, Pressure

L

evel 4

Air ŇŽǁ Noise, Pressure

L

evel 5

Air ŇŽǁ Noise, Pressure

L

evel 6

Air ŇŽǁ Noise, Pressure

L

evel 7

Air ŇŽǁ Noise, Pressure

L

evel 8

Air ŇŽǁ Noise, Pressure

L

evel 9

Air ŇŽǁ Noise, Pressure

H

ood type
Type / Approval Wall / WS90BETAE Wall / WS90BETAE Wall / WS10DETAE
C

ontrol type Touch hcuoTlortnoc hcuoTlortnoc control

W

idth 90 09mc 001mc cm

S

upply

Voltage, Frequency
P

ower 238 832W 832W W

P

ower motor 231 132W 132W W

P

ower lights 2 x LED 3,5 2W x LED 3,5 2W x LED 3,5 W

L

evel 1

Air ŇŽǁ Noise, Pressure

L

evel 2

Air ŇŽǁ Noise, Pressure

L

evel 3

Air ŇŽǁ Noise, Pressure

L

evel 4

Air ŇŽǁ Noise, Pressure

L

evel 5

Air ŇŽǁ Noise, Pressure

L

evel 6

Air ŇŽǁ Noise, Pressure

L

evel 7

Air ŇŽǁ Noise, Pressure

L

evel 8

Air ŇŽǁ Noise, Pressure

L

evel 9

Air ŇŽǁ Noise, Pressure

836 m³/h, 69 dB(A), 425 Pa 836 m³/h, 69 dB(A), 425 Pa

930 m³/h, 71 dB(A), 425 Pa 930 m³/h, 71 dB(A), 425 Pa

656 m³/h, 63 dB(A), 422 Pa 656 m³/h, 63 dB(A), 422 Pa

790 m³/h, 67 dB(A), 424 Pa 790 m³/h, 67 dB(A), 424 Pa

491 m³/h, 55 dB(A), 420 Pa 491 m³/h, 55 dB(A), 420 Pa

610 m³/h, 61 dB(A), 421 Pa 610 m³/h, 61 dB(A), 421 Pa

438 m³/h, 50 dB(A), 396 Pa 438 m³/h, 50 dB(A), 396 Pa

220-240 V, 50/60 Hz 220-240 V, 50/60 Hz

266 m³/h, 39 dB(A), 169 Pa 266 m³/h, 39 dB(A), 169 Pa

358 m³/h, 47 dB(A), 315 Pa 358 m³/h, 47 dB(A), 315 Pa

220-240 V, 50/60 Hz 220-240 V, 50/60 Hz 220-240 V, 50/60 Hz

266 m³/h, 39 dB(A), 169 Pa 266 m³/h, 39 dB(A), 169 Pa 266 m³/h, 39 dB(A), 169 Pa

358 m³/h, 47 dB(A), 315 Pa 358 m³/h, 47 dB(A), 315 Pa 358 m³/h, 47 dB(A), 315 Pa

438 m³/h, 50 dB(A), 396 Pa 438 m³/h, 50 dB(A), 396 Pa 438 m³/h, 50 dB(A), 396 Pa

491 m³/h, 55 dB(A), 420 Pa 491 m³/h, 55 dB(A), 420 Pa 491 m³/h, 55

dB(A), 420 Pa

610 m³/h, 61 dB(A), 421 Pa 610 m³/h, 61 dB(A), 421 Pa 610 m³/h, 61 dB(A), 421 Pa

656 m³/h, 63 dB(A), 422 Pa 656 m³/h, 63 dB(A), 422 Pa 656 m³/h, 63 dB(A), 422 Pa

790 m³/h, 67 dB(A), 424 Pa 790 m³/h, 67 dB(A), 424 Pa 790 m³/h, 67 dB(A), 424 Pa

836 m³/h, 69 dB(A), 425 Pa 836 m³/h, 69 dB(A), 425 Pa 836 m³/h, 69 dB(A), 425 Pa

930 m³/h, 71 dB(A), 425 Pa 930 m³/h, 71 dB(A), 425 Pa 930 m³/h, 71 dB(A), 425 Pa

WS90211SAM WS90292SAM

WS90211BAM

WS90292BAM

WS10211RAM

EN 23

TECHNICAL SPECIFICATIONS

Hood type
Type / Approval Wall / WS12AETBE Wall / WS12AETBE Wall / WS15AETBE
C

ontrol type Touch hcuoTlortnoc hcuoTlortnoc control

W

idth 120 021mc 051mc cm

S

upply

Voltage, Frequency

P

ower 242 242W 242W W

P

ower motor 231 132W 132W W

P

ower lights 3 x LED 3,5 3W x LED 3,5 3W x LED 3,5 W

L

evel 1

Air ŇŽǁ Noise, Pressure

L

evel 2

Air ŇŽǁ Noise, Pressure

L

evel 3

Air ŇŽǁ Noise, Pressure

L

evel 4

Air ŇŽǁ Noise, Pressure

L

evel 5

Air ŇŽǁ Noise, Pressure

L

evel 6

Air ŇŽǁ Noise, Pressure

L

evel 7

Air ŇŽǁ Noise, Pressure

L

evel 8

Air ŇŽǁ Noise, Pressure

L

evel 9

Air ŇŽǁ Noise, Pressure

836 m³/h, 69 dB(A), 425 Pa 836 m³/h, 69 dB(A), 425 Pa 836 m³/h, 69 dB(A), 425 Pa

930 m³/h, 71 dB(A), 425 Pa 930 m³/h, 71 dB(A), 425 Pa 930 m³/h, 71 dB(A), 425 Pa

656 m³/h, 63 dB(A), 422 Pa 656 m³/h, 63 dB(A), 422 Pa 656 m³/h, 63 dB(A), 422 Pa

790 m³/h, 67 dB(A), 424 Pa 790 m³/h, 67 dB(A), 424 Pa 790 m³/h, 67 dB(A), 424 Pa

491 m³/h, 55 dB(A), 420 Pa 491 m³/h, 55 dB(A), 420 Pa 491 m³/h, 55 dB(A), 420 Pa

610 m³/h, 61 dB(A), 421 Pa 610 m³/h, 61 dB(A), 421 Pa 610 m³/h, 61 dB(A), 421 Pa

358 m³/h, 47 dB(A), 315 Pa 358 m³/h, 47 dB(A), 315 Pa 358 m³/h, 47 dB(A), 315 Pa

438 m³/h, 50 dB(A), 396 Pa 438 m³/h, 50 dB(A), 396 Pa 438 m³/h, 50 dB(A), 396 Pa

220-240 V, 50/60 Hz 220-240 V, 50/60 Hz 220-240 V, 50/60 Hz

266 m³/h, 39 dB(A), 169 Pa 266 m³/h, 39 dB(A), 169 Pa 266 m³/h, 39 dB(A), 169 Pa

WS12211SAM

WS12292SAM

WS15211SAM

EN 24

APPENDIX

Disposal

Disposal of packaging and appliance

Sustainable materials have been used during manufacture of this
appliance. This appliance must be disposed of responsibly at the end
of its life cycle. Ask your local authorities for more information about
how to do this.

The appliance packaging is recyclable. The following materials may
have been used:

• cardboard;

• polyethylene film (PE);

• CFC-free polystyrene (PS-rigid foam);

Dispose of these materials in a responsible manner and in accordance
with government regulations.

The product has been marked with a crossed-out dustbin symbol
to remind you of the obligation to dispose of electrical household
appliances separately. This means that the appliance may not be
included with normal domestic refuse at the end of its service life.
The appliance must be taken to a special municipal centre for
separated waste collection or to a dealer providing this service.

Separate processing of household appliances prevents the potentially
negative consequences for the environment and health that can arise
as a result of inappropriate processing. It ensures that the materials of
which the appliance is composed can be recovered to obtain significant
savings in energy and raw materials.

EN 25

689660 / VER 1 / 02-11-2017

689660

*689660*
