Atag WS9011HM, WS1211HM Instruction For Use & Installation Instructions

gebruiksaanwijzing/installatievoorschrift

instructions for use/installation instructions

mode d’emploi/instructions d’installation

Gebrauchsanweisung/Installationsvorschrift

WS9011HM

WS1211HM

art.nr. 88018608

BENL

IE

FRCHCHATLU

LU

GB

BE

DE

BE

nederlands blz. NL 1 - NL 14

english page GB 1 - GB 14

français page FR 1 - FR 14

Deutsch Seite DE 1 - DE 14

NL 1

inleiding

Als u deze handleiding doorleest, bent u snel op
de hoogte van alle mogelijkheden die dit toestel
u biedt. U vindt informatie voor uw veiligheid en
over het onderhoud van het toestel. Verder
vindt u milieutips en aanwijzingen om energie te
besparen.
Bewaar de gebruiksaanwijzing en het
installatievoorschrift. Een eventueel volgende
gebruiker van dit toestel kan daar zijn voordeel
mee doen.

algemeen 1 - 2

inleiding 1
voor uw veiligheid 2

gebruiksaanwijzing 3 - 7

verlichting 3
ventilator 3 – 4
storingen 5
hoe blijft het toestel mooi 6 – 7

installatievoorschrift 8 - 14

installatie 8 – 9
montage 10 – 13
technische gegevens 14
afvoeren verpakking en toestel 14

voorwoord

De afzuigkap is ontworpen voor huishoudelijk
gebruik en voor de aangegeven doeleinden.
Atag afzuigkappen zijn verkrijgbaar in vele
modellen die smaakvol combineren met ieder
interieur.
Het assortiment biedt verschillende typen
kappen, met ingebouwde of externe motor en
modellen geschikt voor recirculatie.

inhoud

NL 3

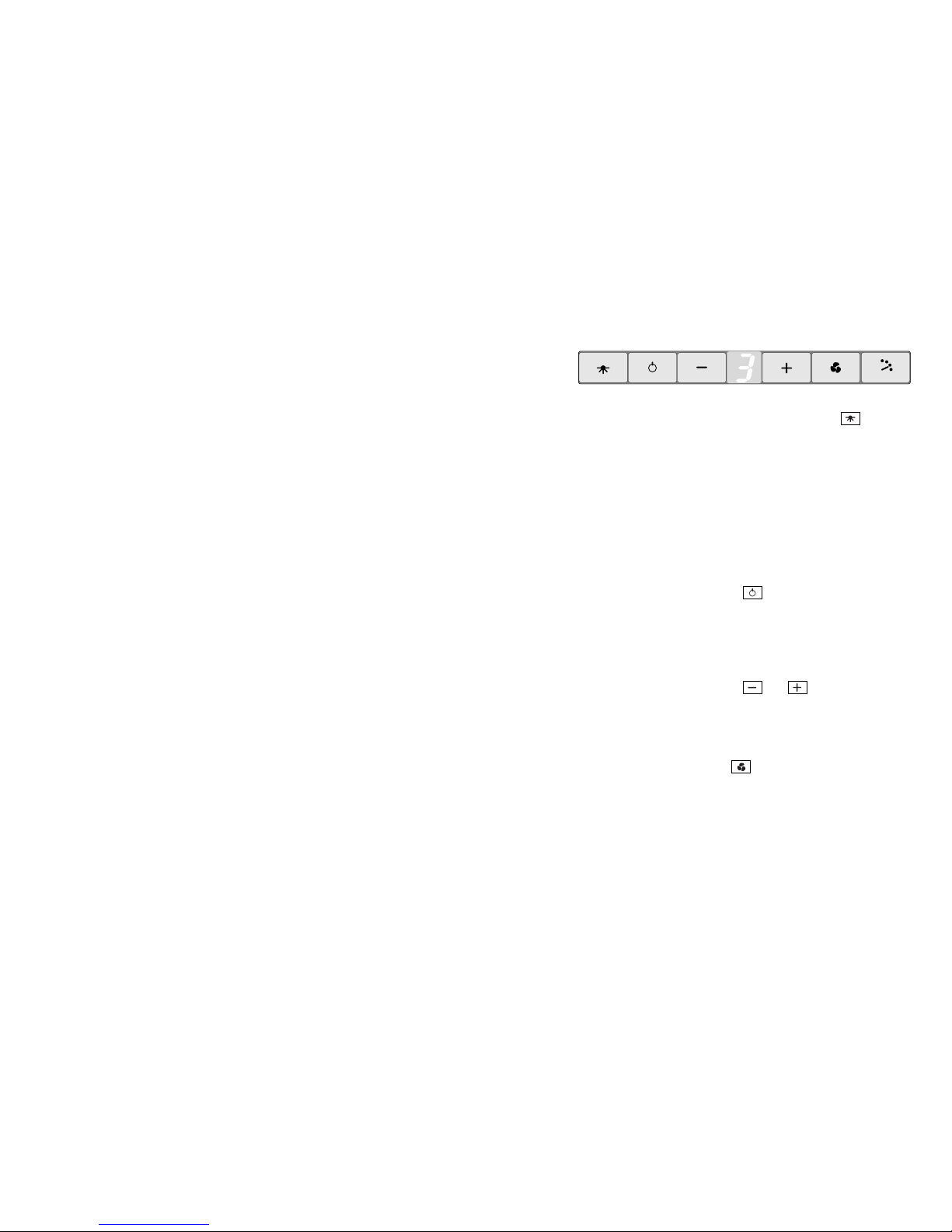

verlichting

verlichting in- en uitschakelen

Druk op de toets voor de verlichting .
Het indicatielampje in de toets licht op.

De verlichting gaat branden.

Druk nogmaals op de toets en de verlichting gaat uit.
Het indicatielampje in de toets dooft.

ventilator inschakelen

Druk op toets .

De afzuigkap schakelt in op de ingetoetste stand.
Stand 1, 2 of 3 verschijnt in het display.

afzuigcapaciteit regelen

Druk op de of toets.

Het cijfer in het display geeft de stand weer.

intensiefstand

Druk op toets .
Het indicatielampje in de toets licht op.

Stand 4 verschijnt in het display.

NL 2

voor uw veiligheid

waar u op moet letten

Laat dit toestel door een erkend installateur
aansluiten. Schade ontstaan door verkeerd
aansluiten of verkeerd inbouwen valt niet onder
de garantie.

Maak het toestel spanningsloos voordat met
reparatie wordt gestart. Bij voorkeur door de
stekker uit het stopcontact te halen of de
werkschakelaar op nul te zetten.

Flamberen onder een afzuigkap is niet
toegestaan. Door de hoge vlammen kan brand
ontstaan. Ook bij uitgeschakelde ventilator.

Houd bij het frituren altijd een oogje in het zeil.

Als het toestel wordt gebruikt in combinatie met
een apparaat dat gas of andere brandstoffen
verbruikt, moet gezorgd worden voor toevoer
van voldoende frisse lucht.

Schakel de afzuigkap in voordat u met koken
begint. Laat na het koken de afzuigkap nog
ca. 10 minuten aan staan. Dit kan ook
automatisch (zie "automatisch nadraaien").

Reinig het toestel regelmatig, zoals aangegeven
in "hoe blijft het toestel mooi". Hiermee
voorkomt u dat er een brandgevaarlijke situatie
ontstaat.

Maak eerst het toestel spanningsloos als u de
lampen wilt vervangen! Gebruik uitsluitend
dezelfde lampen met aangegeven wattage.

In verband met eventuele scherpe randen van
de ombouwkoker adviseren wij u tijdens de
montage van de koker werkhandschoenen te
gebruiken.

ventilator

remedie

Draai het lampje een kwartslag
en trek het uit de fitting.

Vervang het door een nieuw
50 W halogeenlampje.

Verander het afvoerkanaal (zie
installatievoorschrift).

Bel de Servicedienst.

Bel de Servicedienst.

Bel de Servicedienst.

oorzaak

Lamp defect.

Let op:

Gebruik uitsluitend dezelfde
lampen met aangegeven
wattage.

Afvoer te lang of te veel
bochten in het kanaal.

Motor defect.

Motor of bediening defect.

Aansluitsnoer defect.

storing

Verlichting brandt niet.

Afzuigkap maakt lawaai.

Geen afzuiging.

NL 5

storingen

Wanneer het toestel niet goed werkt, betekent dit niet altijd dat het defect is. Probeer het euvel
eerst zelf als volgt te verhelpen. Wanneer onderstaande adviezen niet helpen, bel dan de
servicedienst.
Wanneer het aansluitsnoer beschadigd is moet het vervangen worden door de serviceafdeling van
de fabrikant of gelijkwaardig gekwalificeerde personen om gevaarlijke situaties te voorkomen.

Let op: Maak het toestel spanningsloos voordat met reparatie wordt gestart. Bij voorkeur door de
stekker uit het stopcontact te halen of de werkschakelaar op nul te zetten.

NL 4

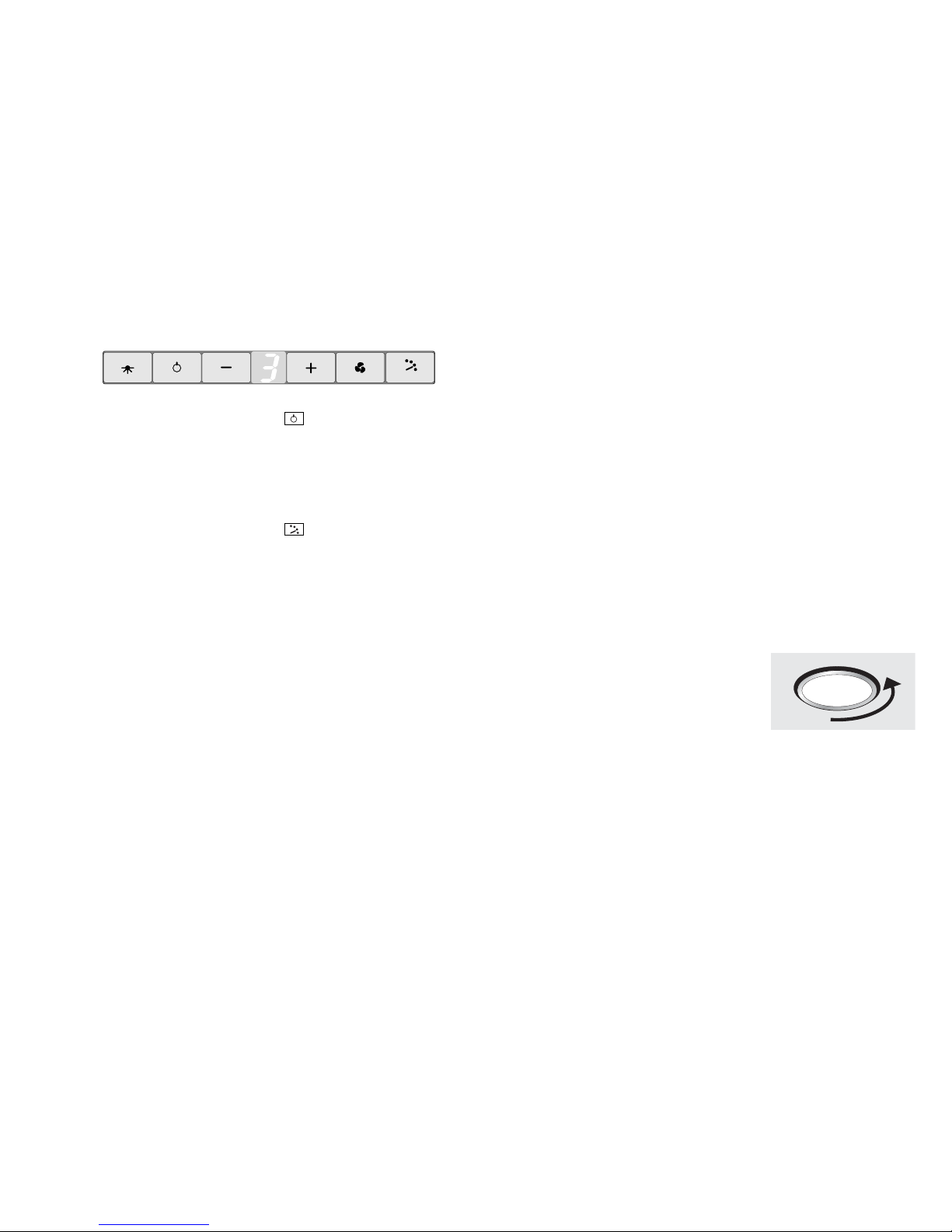

ventilator uitschakelen

Druk op de toets.

De afzuigkap schakelt uit en het symbool in de toets dooft.

automatisch nadraaien

Kies de gewenste ventilatorstand en druk op toets .

Het symbool in de toets licht op.

In circa 15 minuten schakelt de afzuigkap automatisch terug
en tenslotte uit. Als de verlichting tijdens het automatisch
nadraaien ingeschakeld was blijft deze ingeschakeld.

ventilator (vervolg)

NL 7NL 6

hoe blijft het toestel mooi

algemeen

Het RVS aan de buitenzijde van de kap maakt u schoon met
een sopje van afwasmiddel en een vochtige doek. Het
roestvrijstaal krijgt zijn glans terug door af en toe een
roestvrijstaal onderhoudsmiddel of glansmiddel te gebruiken.
Dit glansmiddel brengt een vuilwerend laagje aan op het
roestvrijstaal. Reinig het roestvrijstaal altijd met de
polijstrichting mee.

Gebruik nooit schurende schoonmaakmiddelen (zoals Vim,
groene schuursponsjes of andere pannensponsjes) of
polijstende schoonmaakmiddelen (zoals vloeibare
schuurmiddelen en Jif).
Gebruik nooit agressieve reinigingsmiddelen. Deze kunnen
verkleuringen veroorzaken op roestvrijstaal.

1

2

hoe blijft het toestel mooi (vervolg)

vetfilters verwijderen/plaatsen

Verwijder de filters als volgt: schakel de ventilator en de
verlichting uit.

Druk het filter bij de uitsparing naar achteren en kantel de
voorzijde omlaag (zie illustratie). Nu kunt u het filter naar u
toe uit de kap nemen.

Het filter kan maar op één manier geplaatst worden. Let op
de juiste positie van het filter.

Plaats nu het filter door eerst de achterkant in de houder te
drukken. Kantel vervolgens de voorzijde naar boven, totdat
dit niet verder gaat en laat dan het filter naar voren schuiven
totdat het vast klikt. Het filter zit nu weer op zijn plaats.

vetfilters reinigen

U kunt de filters in de afwasmachine of met een sopje van
een afwasmiddel reinigen. Let op: bij reiniging in de
vaatwasser zullen de filters verkleuren. Laat het filter goed
uitlekken alvorens u het terugplaatst. De onderzijde van de
afzuigkap maakt u schoon met een sopje van een
afwasmiddel en een vochtige doek.

koolstoffilter vervangen

Vervang het koolstoffilter 2 x per jaar. Dit geldt alleen voor
recirculatiekappen. Plaats het koolstoffilter in de daarvoor
bestemde ruimte boven de filters.

NL 9NL 8

installatie

opmerkingen vooraf

De installatie van een afzuigkap moet geschieden in
overeenstemming met de nationaal en lokaal geldende
voorschriften. De afstand tussen de onderzijde van de
afzuigkap en de kookplaat dient minimaal 65 cm te zijn.

Dit toestel dient door een erkend installateur te worden
aangesloten. Schade ontstaan door verkeerd aansluiten of
verkeerd inbouwen valt niet onder de garantie.

let op:

Wanneer een afzuigkap en een warmtebron (bijv. gas-, olie­of kolengestookte fornuizen) die lucht uit dezelfde ruimte
verbruiken tegelijk worden ingezet, bestaat de mogelijkheid
dat de afzuigkap de noodzakelijke verbrandingslucht uit de
ruimte afzuigt waardoor een onderdruk in de ruimte kan
ontstaan. De maximaal toegestane onderdruk bedraagt 4 Pa,
opdat er geen verbrandingsgassen van de warmtebron
worden teruggevoerd naar de ruimte zelf. Daarom is een
luchttoevoer noodzakelijk, waarmee de ruimte constant van
verse lucht wordt voorzien.

elektrische aansluiting

Na montage van de afzuigkap dient de stekker bereikbaar te
zijn of dient de afzuigkap door middel van een dubbelpolige
schakelaar met contactopeningen van 3 mm spanningsloos te
maken te zijn.

Let er bij het aansluiten van de elektrische verbindingen op
dat de contactdoos geaard is en dat het voltage en
frequentie overeenkomt met de op het gegevensplaatje
aangegeven waarden.
Wanneer het aansluitsnoer beschadigd is moet het
vervangen worden door de serviceafdeling van de fabrikant
of gelijkwaardig gekwalificeerde personen om gevaarlijke
situaties te voorkomen.

installatie (vervolg)

afvoer

De afvoer mag in geen geval op een kanaal worden
aangesloten dat ook in gebruik is voor andere doeleinden.

Denk aan de plaatselijk geldende voorschriften met
betrekking tot de beluchting van gasapparaten.

De afvoer kan rechtstreeks door de muur naar buiten
plaatsvinden, mits de muuropening door een rooster wordt
beschermd tegen inregenen en het binnendringen van
bladeren en dergelijke.

De doorlaat van de afvoer mag niet meer dan 20% beperkt
worden door het muurrooster.

Wij adviseren een zo ruim mogelijk afvoerkanaal te plaatsen.
Een kleinere diameter heeft een lagere afzuigcapaciteit en
een hoger geluidsniveau tot gevolg. Een bocht geeft
weerstand. Zorg ervoor dat het kanaal vloeiend verloopt en
zo min mogelijk bochten heeft. Trek de flexibele buis zover
mogelijk uit. Controleer voordat u met boren begint of er
geen installatieleidingen aanwezig zijn.

De afvoerstomp heeft een diameter van 150 mm. Het beste is
de afvoerpijp ook met deze diameter uit te voeren. Er wordt
een verloop van 150 mm naar 120 mm bij het toestel geleverd
voor aansluiting op een 120 mm afvoerpijp.

NL 11NL 10

montage (vervolg)

inbouwen

Op de vorige pagina zijn de belangrijkste afmetingen
aangegeven. U kunt de hoogte van de telescooppijp
instellen. Houd wel rekening met de toegestane toleranties.
Monteer de afvoer en de elektrische aansluiting zodanig dat
u ze straks makkelijk op de kap kunt aansluiten.

aftekenen

Teken de montagegaten af op de muur met behulp van de
aftekenmal.

Boor de 4 montagegaten voor de afzuigkap en de 4 mon­tagegaten voor de beugels.

Plaats de pluggen in de 8 geboorde gaten.
Schroef 2 bevestigingsschroeven in de onderste gaten. Laat
de bevestigingsschroeven 2 mm uit de muur steken (zie
illustratie).

kap ophangen

Hang de afzuigkap op aan de 2 bevestigingsschroeven.

Schroef de afzuigkap aan de bovenzijde vast (zie illustratie).
Schroef de kap aan de binnenzijde vast aan de muur.

Schroef de pijpaansluiting op de afzuigkap (zie illustratie).

360

820-1190

290

1200

500

550

540

100

montage

WS1211HM

360

785-1155

290

900

500

595

540

70

WS9011HM

inbouwmaten

NL 13

montage (vervolg)

NL 12NL 12

montage (vervolg)

afvoerpijp plaatsen

Steek eerst de stekker van de afzuigkap in de
wandcontactdoos.

Schroef de 2 bevestigingsbeugels voor de afvoerpijp op de
muur (zie illustratie).

Let op; plaats de juiste beugel op de juiste plaats.

Schuif de afvoerpijp op de pijpaansluiting van de afzuigkap.
Zorg voor een luchtdichte verbinding. Draai tape om de
aansluiting van de afvoerpijp op de afzuigkap (zie illustratie).

telescoopkanaal ophangen

Buig aan beide zijden het steuntje in de rand van het
telescoopkanaal naar voren (zie detail illustratie)

Klap het telescoopkanaal om de onderste bevestigings­beugel.

Let op; laat het omgebogen steuntje in de uitsparing van de
beugel vallen (zie illustratie).

Schuif de binnenste telescoopkanaal naar boven en schroef
deze aan de zijkant vast aan de bovenste beugel (zie
illustratie).

NL 15NL 14

technische gegevens

typenummer : zie gegevensplaatje in de kap

energiesoort: 230 V - 50 Hz
aansluitwaarde: zie gegevensplaatje
afmetingen (h x b x d): zie “inbouwmaten”
Dit toestel voldoet aan de geldende CE richtlijnen.

De verpakking van het toestel is recyclebaar. Gebruikt
kunnen zijn:
– karton
– poly-ethyleenfolie (PE)
– CFK-vrij polystyreen (PS-hard-schuim)
– polypropyleen banden om de doos

Deze materialen op verantwoorde wijze en conform de
overheidsbepalingen afvoeren.

De overheid kan u ook informatie verschaffen over het op
verantwoorde wijze afvoeren van afgedankte huishoudelijke
apparaten.

afvoeren verpakking en toestel

GB 1

introduction

When you have read this manual, you will
quickly be aware of all the facilities the
appliance can offer you. You can read about
safety and how you should look after the
appliance. In addition you will find
environmental tips and instructions that can
help to save energy.
Keep the manual. Any later user of this
appliance could benefit from them.

general 1 - 2

introduction 1
for your safety 2

instructions for use 3 - 7

lighting 3
fan 3 – 4
faults 5
how to keep the appliance looking good 6 – 7

installation instructions 8 - 14

installation 8 – 9
assembly 10 – 13
technical data 14
disposal of packaging and appliances 14

table of contentsforeword

The extractor hood has been designed for
domestic use and for the purposes stated. Atag
extractor hoods are available in many different
models, which fit elegantly into all interiors.
The Atag range offers various types of hoods,
some with built-in motors and others suitable
for recirculation.
