Atag WG3 B Centur, WG4 B Centur, WG7 B Centur, WG8 B Centur Instructions For Use Manual

gebruiksaanwijzing/installatievoorschrift

instructions for use/installation instructions

mode d’emploi/instructions d’installation

Gebrauchsanweisung/Installationsvorschrift

WG3/4/7/8..B Centur

700000929100

BENL

IE

FR

CH

CH

AT

LU

LU

GB

BE

DE

BE

nederlands blz. NL 1 - NL 14

english page GB 1 - GB 14

français page FR 1 - FR 14

Deutsch Seite DE 1 - DE 14

voorwoord

De afzuigkap is ontworpen voor huishoudelijk
gebruik en voor de aangegeven doeleinden.
Atag afzuigkappen zijn verkrijgbaar in vele
modellen die smaakvol combineren met ieder
interieur.
Het assortiment biedt verschillende typen
kappen, met ingebouwde of externe motor en
modellen geschikt voor recirculatie.

NL 1

inleiding

Als u deze handleiding doorleest, bent u snel op
de hoogte van alle mogelijkheden die dit toestel
u biedt. U vindt informatie voor uw veiligheid en
over het onderhoud van het toestel.

Bewaar deze handleiding. Een eventueel
volgende gebruiker van dit toestel kan daar zijn
voordeel mee doen.

algemeen . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 - 2

inleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

voor uw veiligheid . . . . . . . . . . . . . . . . . . . . . . . 2

gebruiksaanwijzing . . . . . . . . . . . . . . . . . . . 3 - 6

verlichting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

ventilator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

storingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

hoe blijft het toestel mooi . . . . . . . . . . . . . . . 5 - 6

installatievoorschrift . . . . . . . . . . . . . . . . . 7 - 14

installatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 - 9

montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 - 13

technische gegevens . . . . . . . . . . . . . . . . . . . . 14

afvoeren verpakking en toestel . . . . . . . . . . . . 14

inhoud

NL 2

voor uw veiligheid

waar u op moet letten

Laat dit toestel door een erkend installateur
aansluiten. Schade ontstaan door verkeerd
aansluiten of verkeerd inbouwen valt niet onder
de garantie.

Maak het toestel spanningsloos voordat met
reparatie wordt gestart. Bij voorkeur door de
stekker uit het stopcontact te halen of de
werkschakelaar op nul te zetten.

Flamberen onder een afzuigkap is niet
toegestaan. Door de hoge vlammen kan brand
ontstaan. Ook bij uitgeschakelde ventilator.

Houd bij het frituren altijd een oogje in het zeil.

Als het toestel wordt gebruikt in combinatie met
een apparaat dat gas of andere brandstoffen
verbruikt, moet gezorgd worden voor toevoer
van voldoende frisse lucht.

Schakel de afzuigkap in voordat u met koken
begint. Laat na het koken de afzuigkap nog
ca. 10 minuten aan staan.

Reinig het toestel regelmatig, zoals aangegeven
in 'hoe blijft het toestel mooi'. Hiermee
voorkomt u dat er een brandgevaarlijke situatie
ontstaat.

Maak eerst het toestel spanningsloos als u de
lampen wilt vervangen! Gebruik uitsluitend
dezelfde lampen met aangegeven wattage.

In verband met eventuele scherpe randen van
de ombouwkoker adviseren wij u tijdens de
montage van de koker werkhandschoenen te
gebruiken.

NL 3

verlichting

verlichting inschakelen

Draai de rechter knop tegen de klok in. De lichtsterkte is
traploos regelbaar. Dim de verlichting door de knop verder te
draaien.

verlichting uitschakelen

Draai de rechter knop terug naar de nulstand (met de klok
mee).

ventilator inschakelen

Draai de linker knop tegen de klok in. Iedere klik geeft een
stand aan.

afzuigcapaciteit regelen

Door de knop verder tegen de klok in te draaien of met de
klok mee te draaien neemt de afzuigkracht toe, danwel af.

intensiefstand

Draai de linkerknop door totdat stand is bereikt.

ventilator uitschakelen

Draai de linker knop met de klok mee naar de
0-stand.

In de afvoeropening van de afzuigkap bevindt zich een
luchtklep.

luchtklep openen / sluiten

Draai de linker knop tegen de klok in om de klep te openen.
Draai de knop met de klok mee om de klep te sluiten.

ventilator (WG3/4/8)

luchtklep (WG7)

NL 4

remedie

Trek de binnenste ring met
behulp van een
schroevendraaier naar
beneden (zie illustratie).
Let op: het glas ligt hier los in!
Trek het halogeenlampje uit de
fitting en vervang het door een
nieuw 20 W halogeenlampje.
Pak het nieuwe lampje met een
schoon doekje vast.

Verander het afvoerkanaal
(zie installatievoorschrift).

Bel de Servicedienst.

Bel de Servicedienst.

Bel de Servicedienst.

oorzaak

Lamp defect.

Afvoer te lang of te veel
bochten in het kanaal.

Motor defect.

Motor of bediening defect.

Aansluitsnoer defect.

storing

Verlichting brandt niet.

Afzuigkap maakt lawaai.

Geen of onvoldoende afzuiging.

storingen

Wanneer het toestel niet goed werkt, betekent dit niet altijd dat het defect is. Probeer het euvel
eerst zelf als volgt te verhelpen. Wanneer onderstaande adviezen niet helpen, bel dan de
servicedienst.
Wanneer het aansluitsnoer beschadigd is moet het vervangen worden door de serviceafdeling van
de fabrikant, of gelijkwaardig gekwalificeerde personen, om gevaarlijke situaties te voorkomen.

Let op: Maak het toestel spanningsloos voordat met reparatie wordt gestart. Bij voorkeur door de
stekker uit het stopcontact te halen of de werkschakelaar op nul te zetten.

NL 5

hoe blijft het toestel mooi

algemeen

Maak de afzuigkap minimaal 1 x per maand schoon. Reinig
dan ook de vetfilters.

De roestvaststalen of gelakte buitenzijde van de kap maakt u
schoon met een sopje van afwasmiddel en een vochtige
doek. Het roestvaststalen krijgt zijn glans terug door af en
toe een speciaal onderhoudsmiddel voor roestvaststalen te
gebruiken. Dit glansmiddel brengt een vuilwerend laagje aan
op het roestvaststalen. Poets het roestvaststalen altijd met
de polijstrichting mee.
Atag levert reinigings- en onderhoudsmiddelen voor
afzuigkappen.
Voor informatie over de verkrijgbaarheid, neemt u contact op
met de consumentendienst (zie garantievoorwaarden voor
de telefoonnummers).

Gebruik nooit schurende of polijstende schoonmaak­middelen.
Gebruik nooit agressieve reinigingsmiddelen. Deze kunnen
verkleuringen veroorzaken op het roestvaststaal.

NL 6

hoe blijft het toestel mooi (vervolg)

vetfilters verwijderen en plaatsen

Verwijder de filters als volgt: schakel de ventilator en de
verlichting uit.

Pak het vetfilter aan de handgreep vast en druk de
vergrendeling in (1). Kantel de voorzijde van het filter omlaag
(2). Nu kunt u het filter naar u toe uit de kap nemen.

Het filter kan maar op één manier geplaatst worden. Let op
de juiste positie van het filter (zie ill.). Houd het filter zo dat
het afgedekte deel van de onderzijde zich midden-achter
bevindt. Aan de buitenzijde is dit herkenbaar aan het patroon
met de kleinere gaatjes.

Plaats nu het filter door eerst de achterkant in de houder te
drukken. Houd de vergrendeling in de handgreep ingedrukt
en kantel gelijktijdig de voorzijde naar boven, totdat deze
niet verder gaat en laat dan de vergrendeling los. Het filter
zit nu weer op zijn plaats.

vetfilters reinigen

U kunt de filters in de afwasmachine of met een sopje van
een afwasmiddel reinigen. Laat het filter goed uitlekken,
door de sleufjes aan de zijkant, alvorens u het terugplaatst.

koolstoffilter vervangen (WG8)

Vervang het koolstoffilter 2 x per jaar. Dit geldt alleen voor
recirculatiekappen. Plaats het koolstoffilter in de daarvoor
bestemde ruimte boven het filter.

1

2

NL 7

installatie

opmerkingen vooraf

De installatie van een afzuigkap moet geschieden in
overeenstemming met de nationaal en lokaal geldende
voorschriften. De afstand tussen de onderzijde van de
afzuigkap en de kookplaat moet minimaal bedragen:

- 65 cm bij een ceramische kookplaat;

- 70 cm bij een gaskookplaat;

- 75 cm bij een gaskookplaat met wokbrander.

Dit toestel dient door een erkend installateur te worden
aangesloten. Schade ontstaan door verkeerd aansluiten of
verkeerd inbouwen valt niet onder de garantie.

let op:

Wanneer een afzuigkap en een warmtebron (bijv. gas-, olie­of kolengestookte fornuizen) die lucht uit dezelfde ruimte
verbruiken tegelijk worden ingezet, bestaat de mogelijkheid
dat de afzuigkap de noodzakelijke verbrandingslucht uit de
ruimte afzuigt waardoor een onderdruk in de ruimte kan
ontstaan. De maximaal toegestane onderdruk bedraagt 4 Pa,
opdat er geen verbrandingsgassen van de warmtebron
worden teruggevoerd naar de ruimte zelf. Daarom is een
luchttoevoer noodzakelijk, waarmee de ruimte constant van
verse lucht wordt voorzien.

elektrische aansluiting

Na montage van de afzuigkap dient de stekker bereikbaar te
zijn of dient de afzuigkap door middel van een dubbelpolige
schakelaar met contactopeningen van 3 mm spanningsloos
te maken zijn.

Wanneer het aansluitsnoer beschadigd is moet het
vervangen worden door de serviceafdeling van de fabrikant
of gelijkwaardig gekwalificeerde personen om gevaarlijke
situaties te voorkomen.

NL 8

installatie (vervolg)

elektrische aansluiting

Let er bij het aansluiten van de elektrische verbindingen op
dat de contactdoos geaard is en dat het voltage en
frequentie overeenkomen met de op het gegevensplaatje
aangegeven waarden.

afvoer

De afvoer mag in geen geval op een kanaal worden
aangesloten dat ook in gebruik is voor andere doeleinden.

Denk aan de plaatselijk geldende voorschriften met
betrekking tot de beluchting van gasapparaten.

De afvoer kan rechtstreeks door de muur naar buiten
plaatsvinden, mits de muuropening door een rooster wordt
beschermd tegen inregenen en het binnendringen van
bladeren en dergelijke.

De doorlaat van de afvoer mag niet meer dan 20% beperkt
worden door het muurrooster.

Wij adviseren een zo ruim mogelijk afvoerkanaal te plaatsen.
Een kleinere diameter heeft een lagere afzuigcapaciteit en
een hoger geluidsniveau tot gevolg.

Een bocht geeft weerstand. Zorg ervoor dat het kanaal
vloeiend verloopt en zo min mogelijk bochten heeft. Trek de
flexibele pijp zover mogelijk uit.

Controleer voordat u met boren begint of er geen
installatieleidingen aanwezig zijn.

NL 9

montage

De afvoerstomp heeft een diameter van 150 mm.
Het beste is de afvoerpijp ook met deze diameter uit te
voeren.
Er wordt een verloop van 150 mm naar 125 mm bij het toestel
geleverd voor aansluiting op een 125 mm afvoerpijp.

ATAG levert accessoires voor afvoerkanalen van
afzuigkappen. In de prijslijst vindt u een overzicht van het
assortiment met de bijbehorende typenummers.

installatie (vervolg)

WG3/4/7/8B

inbouwmaten

700-1015 (WG3/4/7)
700-960 (WG8)

300

380

530

min. 650

ø150/125

192

235

900

NL 10

montage (vervolg)

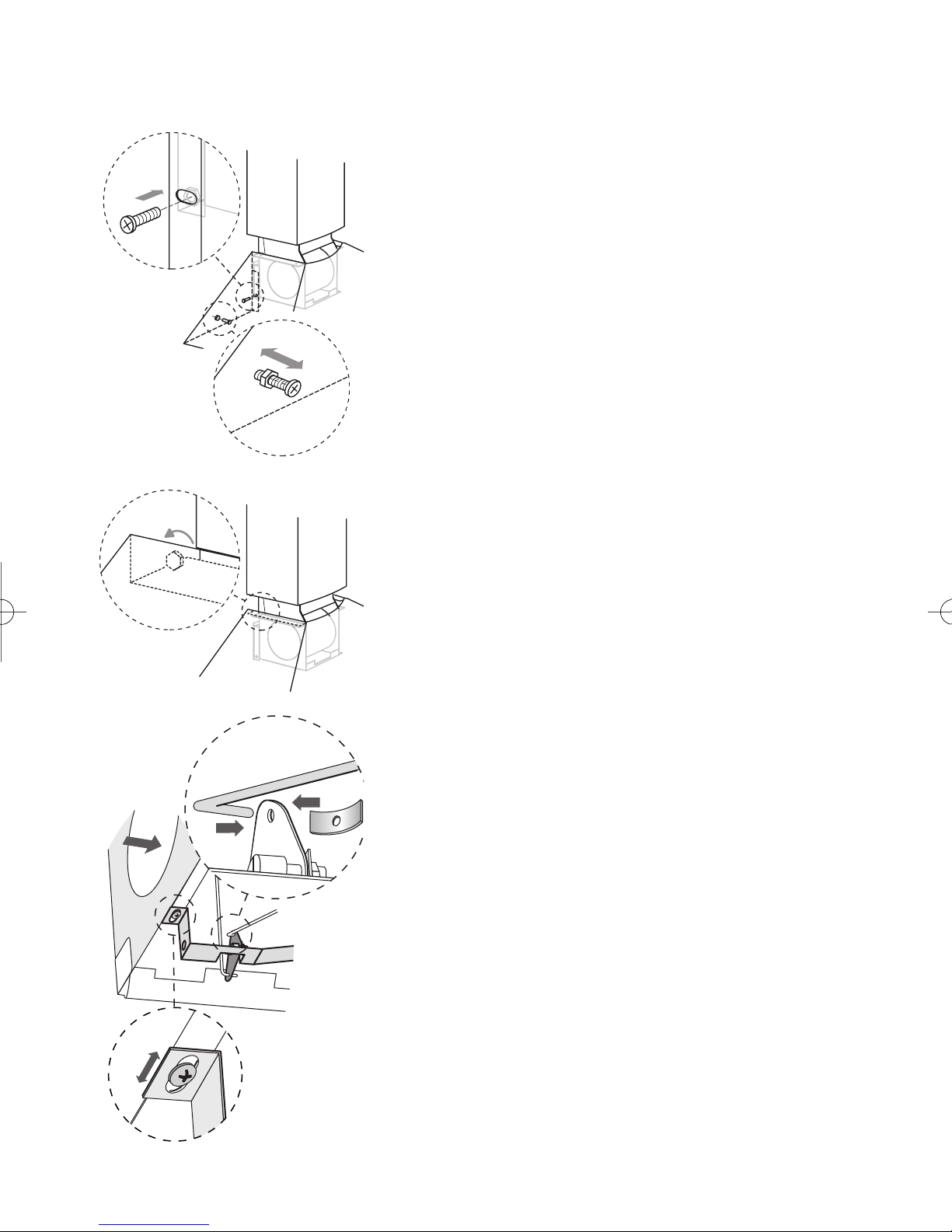

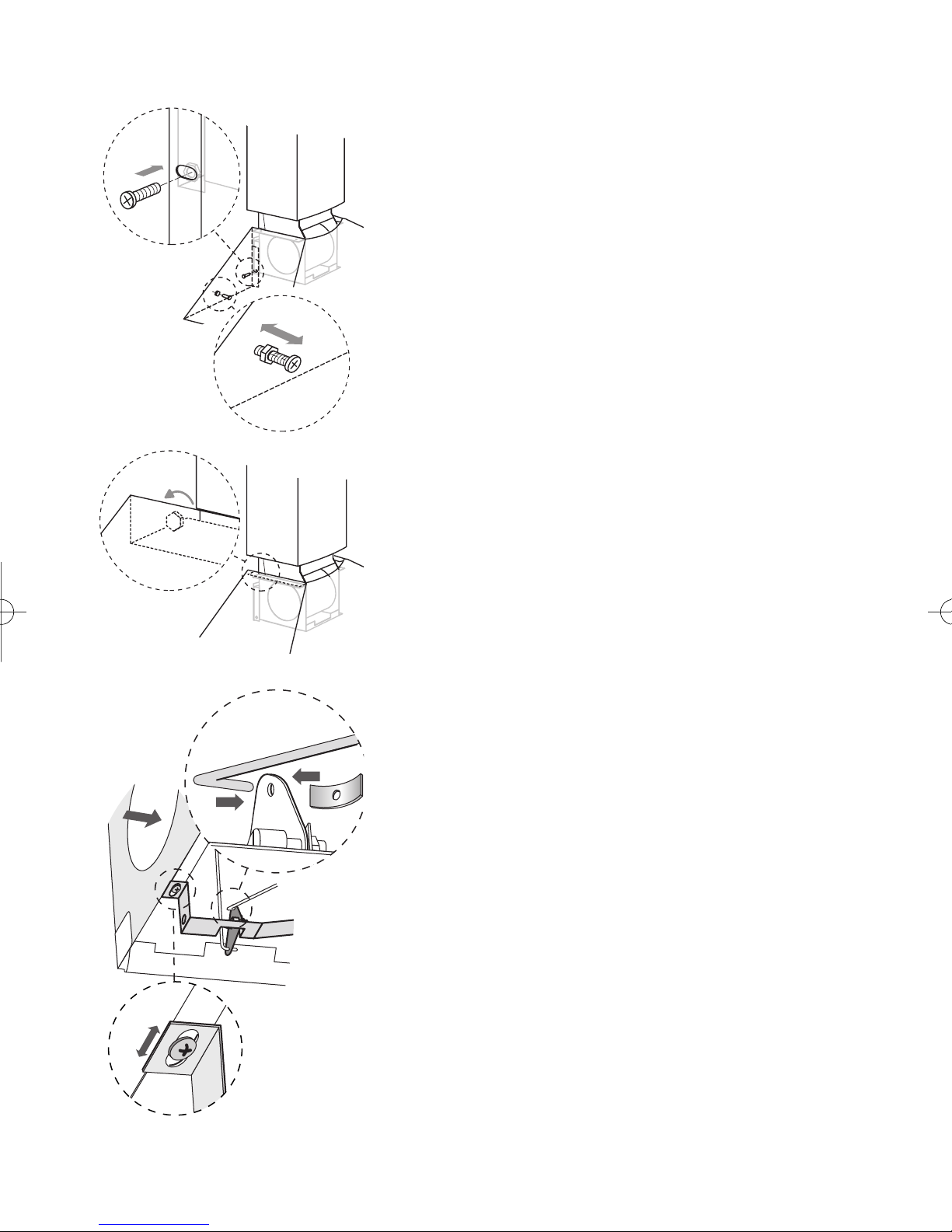

inbouwen

Op de vorige pagina zijn de belangrijkste afmetingen
aangegeven. U kunt de hoogte van de telescooppijp
instellen. Houd wel rekening met de toegestane toleranties.

Monteer de afvoer en de elektrische aansluiting zodanig dat
u ze straks makkelijk op de kap kunt aansluiten.

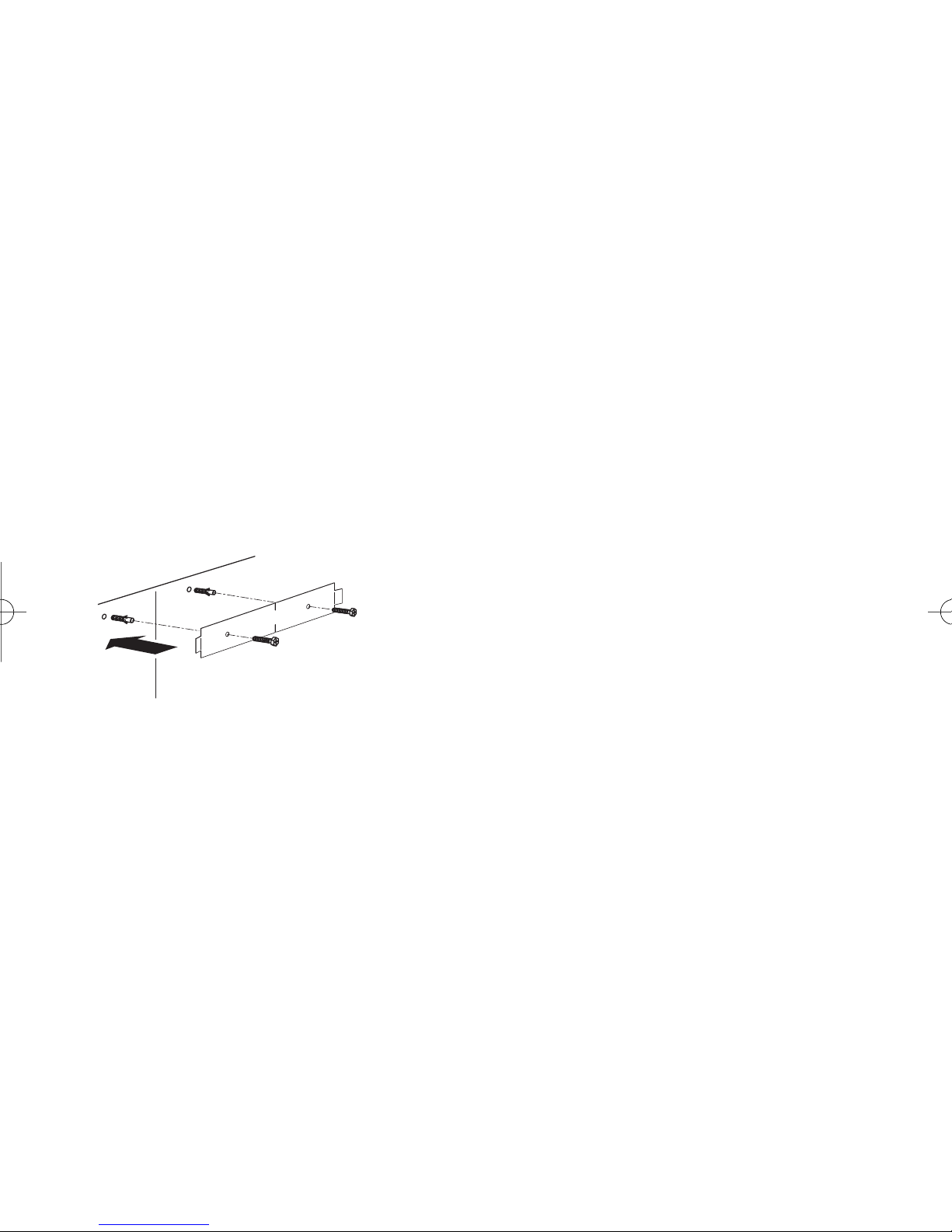

aftekenen en monteren bevestigingsmateriaal

Zet een verticale hartlijn op de muur (midden van de kap).

Houd de bevestigingsbeugel zo tegen de wand, dat hij tegen
het plafond rust. De markering geeft het midden van de
afzuigkap aan. Markeer de bevestigingsgaten.

Boor de bevestigingsgaten (ø 8 mm).

Monteer de pluggen in de muur en bevestig de
bevestigingsbeugel aan de muur met de bijgeleverde
schroeven (5 x 50 mm).

NL 11

montage (vervolg)

motormodule aftekenen en monteren

Teken de onderzijde van de kap af op de muur (houd hierbij
rekening met de minimale afstand tot de kookplaat). Geef de
(verticale) hartlijn aan.
Vouw of knip de aftekenmal volgens type en teken de
bovenste bevestigingsgaten af.
Boor de bevestigingsgaten (2 x ø 10 mm).
Bevestig de pluggen. Draai 2 moeren in tegengestelde
richting op de draadeinden. Draai de draadeinden tot 20 mm
diep de muur in (zie illustratie).

Verwijder de moeren.
Hang de motormodule aan de draadeinden (1). Draai de
moeren aan. Zorg ervoor dat de module waterpas hangt.

Boor de borggaten (2 x ø 6 mm) en monteer de fixeerbeugels
met de bijgeleverde kozijnpluggen 6 x 60 mm (2) waarbij de
motormodule tevens geborgd wordt.

Monteer het afvoerkanaal.
Breng de elektrische aansluiting tot stand.

kap ophangen

Schuif de bovenzijde van de kap over de motormodule (1).
Schroef de kap vast aan de motormodule met de vier
bijgeleverde schroeven 4,2 x 9,5 mm (2).

WG7:

Let op; schuif de verbindingsstang voor de klep tussen de

afstelbeugel en de ophangmodule (zie 'verbindingsstang
monteren').

1

20

1

2

2

NL 12

montage (vervolg)

Monteer de kap met de bijgeleverde bouten M5 x 12 (2x) aan
de fixeersteunen in de kap. Draai de bouten losjes aan (3).

Monteer de bijgeleverde stelbouten M8 x 16 (2x) in de
opgelaste moeren in de kap (4).

Stel de kap waterpas in de diepterichting, door middel van
de stelbouten.

Draai de bouten M5 x 12 (2x) in de fixeersteun in de kap vast.
Draai ook de reeds gemonteerde bouten M5 x 12 (2x) aan de
bovenzijde van de kap vast (5).

Maak de stekkerverbindingen in de kap.

WG7:

verbindingsstang monteren

De verbindingsstang aan de bedieningsknop in het gat van
de koppelplaat steken (1) en borgen met de speednut (2). De
verbindingsstang is bereikbaar via de opening van de linker
filterhouder en het ronde gat aan de zijkant van de
ophangmodule.

klep afstellen

Wanneer de bedieningsknop van de klep op de positie
'gesloten' staat, moet de klep de pijp horizontaal geheel
afdichten. Als dit niet het geval is kunt u door de beugel te
verplaatsen de klep horizontaal stellen (3).

1

2

3

2

4

5

3

NL 13

montage (vervolg)

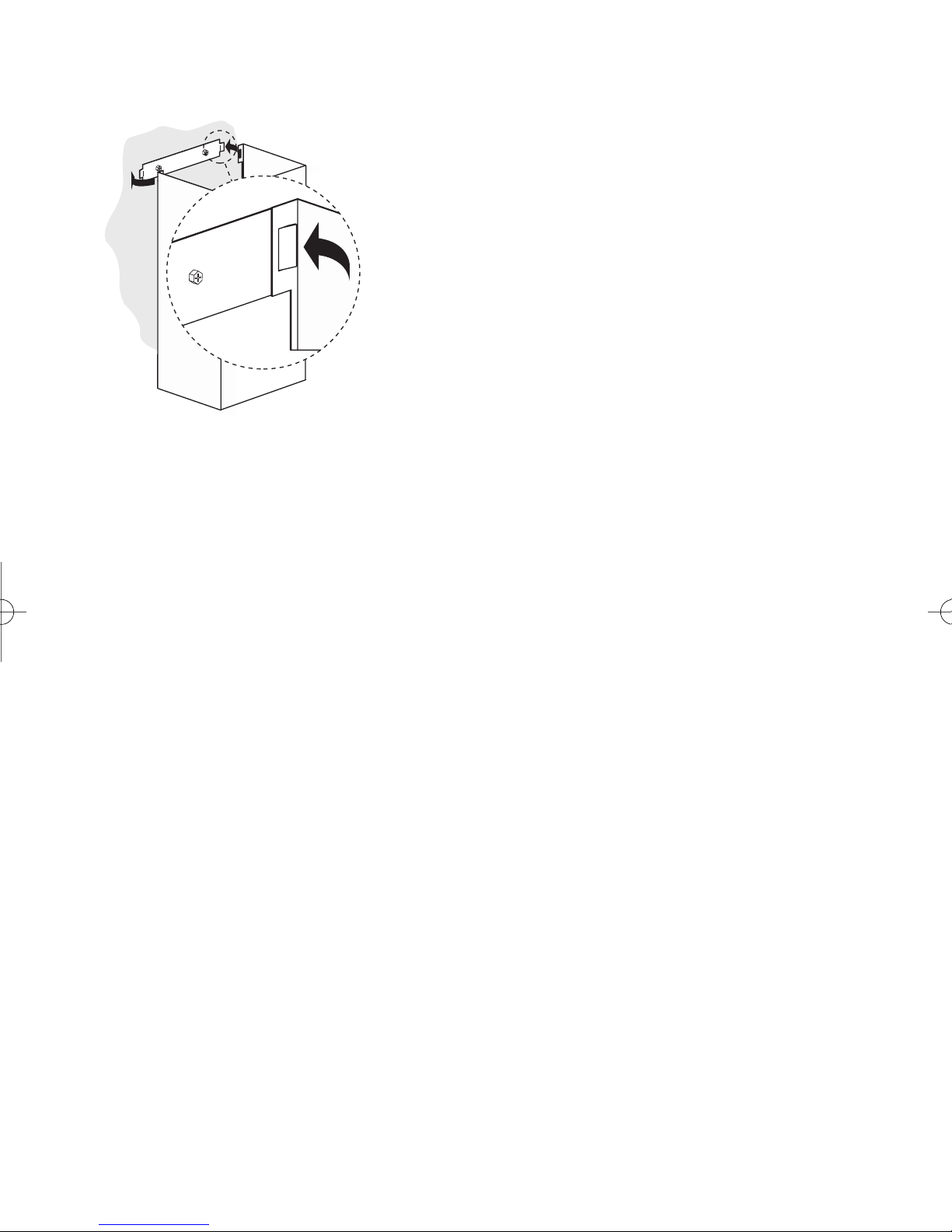

telescooppijp ophangen

Let op: Bij recirculatie (WG8) mogen de ventilatiesleuven

niet afgedekt worden door de onderste telescooppijp.

Plaats het bovenste afvoerkanaal tegen het plafond iets links
of rechts van de bevestigingsbeugel. Schuif vervolgens de
omgezette rand die de muur raakt over de uitstekende lip
van de bevestigingsbeugel. Buig de andere zijwand iets naar
buiten en haak de omgezette rand om de andere kant van de
bevestigingsbeugel.

Haak de onderste telescooppijp om de bovenste en laat de
onderste zakken zodat deze in de rand van de kap schuift.

Bevestig de filters en test de werking van de afzuigkap.

NL 14

technische gegevens

typenummer : zie gegevensplaatje in de kap
energiesoort: 230 V - 50 Hz
aansluitwaarde: zie gegevensplaatje
afmetingen (h x b x d): zie “inbouwmaten”

Dit toestel voldoet aan de geldende CE richtlijnen.

externe motoren

Let op: Wanneer een toestel met externe motor gebruikt

wordt, dan adviseert ATAG de volgende typen externe
motoren te gebruiken.

WA111B5U WA300B5U
WA111C5U WA300C5U
ASVM0021 AS000387
ASVM0025 ASVM0023

De verpakking van het toestel is recyclebaar. Gebruikt
kunnen zijn:
– karton
– poly-ethyleenfolie (PE)
– CFK-vrij polystyreen (PS-hard-schuim)
– polypropyleen banden om de doos

Deze materialen op verantwoorde wijze en conform de
overheidsbepalingen afvoeren.

De overheid kan u ook informatie verschaffen over het op
verantwoorde wijze afvoeren van afgedankte huishoudelijke
apparaten.

afvoeren verpakking en toestel

foreword

The extractor hood has been designed for
domestic use and for the purposes stated. Atag
extractor hoods are available in many different
models, which fit elegantly into all interiors.
The Atag range offers various types of hoods,
some with built-in motors and others suitable
for recirculation.

GB 1

introduction

When you have read this manual, you will
quickly be aware of all the facilities the
appliance can offer you. You can read about
safety and how you should look after the
appliance.

Keep the manual. Any later user of this
appliance could benefit from them.

general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 - 2

introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

for your safety . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

instructions for use . . . . . . . . . . . . . . . . . . . 3 - 6

lighting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

faults . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

maintenance . . . . . . . . . . . . . . . . . . . . . . . . . 5 - 6

installation instructions . . . . . . . . . . . . . . . 7 - 14

installation . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 - 9

assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 - 13

technical data . . . . . . . . . . . . . . . . . . . . . . . . . . 14

disposal of packaging and appliances . . . . . . 14

table of contents

GB 2

for your safety

Please note

This appliance should be connected by a
registered fitter. Damage arising from incorrect
connection or incorrect fitting is not covered by
the guarantee.

Disconnect the appliance before starting with
cleaning or reparation. It is recommended that
you do this by removing the plug from the
socket or by setting the isolation switch to zero.

Never flambe under an extractor. The high
flames can cause fire. Even if the ventilator is
switched off.

When deep-frying, always keep a close watch.

If the appliance is used together with
equipment which uses gas or other fuels, then a
sufficient supply of fresh air must be ensured.

Switch the extractor hood on before starting to
cook. After cooking, allow the extractor hood to
continue to run for approx. 10 minutes.

Clean the appliance regularly, as shown in
'maintenance'. This minimises the chance of a
fire starting.

Switch off the electricity before replacing the
light bulbs! Only use the same sort of light bulbs
with the same Wattage.

In view of possible sharp edges on the chimney
we advise you to wear working gloves when
fitting the chimney.

GB 3

lighting

switching lighting on

Turn the right knob anticlockwise. The light intensity is
continuously adjustable. Dim the light by turning the knob
further.

switching lighting off

Turn the right knob back to the zero setting (clockwise).

switching fan on

Turn the left knob anticlockwise. Each click indicates a
setting.

adjusting the extractor capacity

Turning the knob further in an anticlockwise direction
increases the force of extraction; turning the knob in a
clockwise direction decreases it.

intensive setting

Keep turning the left knob until setting has been
reached.

switching fan off

Turn the left knob anticlockwise to the 0 setting.

There is an air valve in the duct opening of the extractor
hood.

opening / closing air valve

To open the valve, turn the left knob anticlockwise. To close
the valve, turn the knob clockwise.

fan (WG3/4/8)

air valve (WG7)

GB 4

solution

Pull the inner ring downwards
using a screwdriver (see
illustration).
NB: the glass is loose!
Pull the halogen lamp out of the
fitting and replace it with a new
20 W halogen lamp. Use a clean
cloth to hold the new lamp.

Change the discharge duct (see
installation instructions).

Phone the Service department.

Phone the Service department.

Phone the Service department.

cause

Lamp defective.

Discharge duct too long or
has too many bends.

Motor defective.

Motor or controls defective.

Connection lead defective.

fault

Lighting does not work.

Extractor hood makes a
lot of noise.

No extraction.

faults

Please check the following points which may solve the problem, before calling the service
department.
If the connection cable is damaged, it should be replaced by the service department of the
manufacturer or similarly qualified persons in order to prevent dangerous situations from arising.

NB: Disconnect the appliance from the mains before starting any repairs, preferably by removing
the plug from the socket or by setting the isolation switch to zero.

GB 5

maintenance

general

Clean the extractor hood at least once a month. Clean the
grease filters at the same time.

You should clean the stainless steel or painted exterior of
the hood with a solution of washing-up liquid and a damp
cloth. The stainless steel will regain its shine if you
occasionally use a stainless steel care product or polish.
The polish imparts a dirt-resistant layer to the stainless
steel. Always clean the stainless steel in the direction of
polishing.

Never use abrasive cleaning agents, green scouring pads or
other scourers or polishing cleaning products (such as liquid
scourers).
Do not use aggressive cleaning agents. They can discolour
the stainless steel or attack the paint.

GB 6

maintenance (continued)

removing/replacing grease filters

Remove the filters as follows: switch the fan and the lighting
off.

Push the filter at the edge of the niche to the back (1) and
pull the front end down (2). You can now remove the filter
from the hood.

The filter can only be put back into place in one way. Take
note of the correct position of the filter (see illustration).
Hold the filter in such a way that the covered part of the
underside is at the centre rear. This is recognizable on the
outside by the pattern with the smaller holes.

Put the filter back into place by first pushing the rear side
into the holder. Then push the front upwards until it cannot
go any further and let the filter slide forwards. The filter is
now once again in place.

cleaning the grease filters

You can clean the grease filters in the dishwasher. Allow the
filter to drain well - through the slits in the side - before
putting it back.

replacing the carbon filter (WG8)

Replace the carbon filter twice a year. This only applies to
recirculation hoods.
Put the carbon filter in the place intended for it above the
filters.

1

2

GB 7

installation

some preliminary remarks

An extractor hood should be installed in accordance with
national and local regulations. The minimum distance
between the underside of the extractor hood and the hob
should be:

- 65 cm for a ceramic hob;

- 70 cm for a gas hob;

- 75 cm for a hob with wok burner.

The appliance should be connected by a registered fitter.
Damage arising from incorrect connection or incorrect
fitting is not covered by the guarantee.

NB:

If an extractor hood and a heat source (for example, gas-,
oil- or coal-fired cookers) which take air from the same
room are in use at the same time, there is a possibility that
the extractor hood will cause an underpressure in that room.
The maximum permitted underpressure is 4 Pa, so that no
combustion gases from the heat source can find their way
back into the room. For this reason, an air supply is required

- to provide a constant supply of fresh air to the room.

electrical connection

The extractor hood's plug should be accessible after fitting
or the extractor hood should be isolated by a bipolar switch
with 3 mm plug pins.

If the connection cable is damaged, it should be replaced by
the service department of the manufacturer or similarly
qualified persons in order to prevent dangerous situations
from arising.

GB 8

installation (continued)

electrical connection

When making the electrical connections, make sure that the
socket is earthed and that the voltage and frequency
correspond to the values given on the data plate.

discharge

The discharge should not be connected to a duct which is
also used for other purposes under any circumstances.

Bear in mind any local regulations concerning the ventilation
of gas appliances.

The discharge may pass straight through the wall to the
outside, provided that the wall opening is protected - by
means of a grating - against rain, leaves, and the like getting
in.

The passage of the discharge may not be restricted by the
wall grating by more than 20%.

We advise the use of as large a discharge duct as possible.
A duct with a smaller diameter will have a low extraction
capacity and produce higher noise levels.

Bends produce resistance. Make sure that the duct has a
smooth run and has as few bends as possible. Draw the
flexible pipe out as far as possible.

Before starting to drill, check that there are no installed
pipes present.

GB 9

assembly

The discharge stump has a diameter of 150 mm. It is best if
the discharge pipe also has this diameter.
A reducing piece (150 mm to 125 mm) is supplied with the
appliance for connection to a 125 mm discharge pipe.

ATAG supplies accessories for discharge ducts for extractor
hoods. You will find an overview of the range with the
appropriate type numbers in the price list.

installation (continued)

WG3/4/7/8B

building-in dimensions

700-1015 (WG3/4/7)
700-960 (WG8)

300

380

530

min. 650

ø150/125

192

235

900

GB 10

assembly (continued)

installation

The most important dimensions are shown on the previous
page. You can set the height of the telescopic pipe. Take the
allowable tolerances into account.

Position the discharge and the electrical connection in such
a way that it will be easy to hook up the hood.

marking out and fitting fixing materials

Draw a vertical centre line on the wall (centre of the
extractor hood).

Place the fastening clip against the wall so that it rests
against the ceiling. The arrow on the flanged rim indicates
the middle of the cooker hood. Mark the attachment holes to
be drilled.

Drill the holes (ø 8 mm).

Put the plugs into the wall and fix the fixing bracket to the
wall with the screws supplied (5 x 50 mm).

GB 11

assembly (continued)

marking out and fitting motor module

Mark the position of the underside of the hood on the wall
(bear in mind the minimum distance to the hob). Mark the
(vertical) centre line.
Fold or cut the template depending on type and mark the
upper fixing holes.

Drill the fixing holes (2 x ø 10 mm).

Fix the plugs. Screw two nuts onto the threaded ends in the
opposite direction. Screw the threaded ends into the wall
leaving 20 mm projecting (see illustration).

Remove the nuts.
Suspend the motor module on the threaded ends (1). Screw
the nuts on. Make sure that the motor module is exactly level.

Drill the holes (2 x ø 6 mm) and fit the fixing brackets with
the fixing pins supplied 6 x 60 mm (2), thereby also securing
the motor module.

Fit the discharge duct.
Connect the motor module electrically.

fitting the hood

Slide the top of the hood over the motor module (1). Screw
the hood to the motor module using the screws supplied

4.2 x 9.5 mm (4x) (2).

WG7

Attention: slide the connecting bar for the valve between the

adjusting bracket and the suspension module (see
'assembling the connecting bar').

1

20

1

2

2

GB 12

assembly (continued)

Mount the hood on the fixing supports in the hood with the
bolts supplied M5 x 12 (2x), screwing the bolts in loosely (3).

Fit the adjustment bolts supplied M8 x 16 (2x) into the
welded-on nuts in the hood (4).

Level the hood front to back using the adjustment bolts.

Tighten the bolts M5 x 12 (2x) in the fixing support in the
hood. Then tighten the bolts M5 x 12 (2x) that have already
been fitted in the top of the hood (5).

Make the plug connections in the hood.

WG7
assembling the connecting bar

Through the opening of the left filter holder and the round
hole on the side of the suspension module, push the
connecting bar that comes from the knob into the hole in the
coupling plate (1) and secure with the rapid-fix nut (2).

adjusting the valve

If the knob for controlling the valve is in the closed position,
the valve in the pipe should completely seal off the hole
horizontally. If this is not the case, the valve can be adjusted
to the horizontal by moving the bracket in the direction of the
arrow (3).

3

1

2

4

5

3

GB 13

assembly (continued)

fitting the telescopic pipe

NB: During recirculation (WG8), the ventilation slits must not

be covered by the lower telescopic pipe.

Place the upper air duct against the ceiling, slightly to the
left or right of the attachment bracket. Then slide the flanged
rim touching the wall over the protruding lip of the
attachment bracket. Bend the other side wall slightly
outwards and clamp the flanged rim to the other side of the
attachment bracket.

Hook the lower telescopic pipe onto the upper telescopic
pipe and allow the lower part to drop so that it slides into the
edge of the hood.

Put the filters in place and test the extractor hood.

GB 14

technical data

type number: see data plate in the hood
power supply: 230 V - 50 Hz
connected load: see data plate
dimensions (h x w x d): see "fitting dimensions"

This appliance complies with the CE directives.

external motors

NB: Only the following types of external motors may be used
in appliances with an external motor.

WA111B5U WA300B5U
WA111C5U WA300C5U
ASVM0021 AS000387
ASVM0025 ASVM0023

The packaging of the appliance is recyclable. It can be
made up of:
– cardboard
– polyethylene
– CFC free polystyrene (PS rigid foam)
– polypropylene straps around the box

Please dispose of these materials in a responsible way in
accordance with the regulations of your local authority.

Your local authority will also be able to give you information
about disposing disused household appliances in a
responsible way.

disposal of packaging and appliances

préface

La hotte a été conçue pour répondre à un
usage ménager et aux objectifs indiqués. Les
hottes Atag se présentent sous divers modèles
qui se combinent à merveille avec tout type
d'intérieur.
L'assortiment comprend divers types de hottes
avec moteur encastré ou externe et des
modèles appropriés pour la recirculation.

FR 1

introduction

Ce manuel est un aperçu des possibilités
offertes par cet appareil. Il vous fournira des
renseignements précieux sur le plan de la
sécurité.

Conservez le manuel et les directives
d'installation. Ainsi, un éventuel prochain
usager de l'appareil pourra en profiter.

généralités . . . . . . . . . . . . . . . . . . . . . . . . . . 1 - 2

introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

sécurité avant tout . . . . . . . . . . . . . . . . . . . . . . . 2

manuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 6

éclairage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

ventilateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

anomalies de fonctionnement . . . . . . . . . . . . . . 4

entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 - 6

directives d'installation . . . . . . . . . . . . . . . 7 - 14

installation . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 - 9

montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 - 13

données techniques . . . . . . . . . . . . . . . . . . . . . 14

élimination de l’emballage et appareil . . . . . . 14

table des matières

FR 2

sécurité avant tout

points d'attention

Le branchement de l'appareil doit être fait par
un installateur agréé. La garantie ne couvre pas
les dommages causés par un branchement
erroné.

Avant de réparer ou de nettoyer l'appareil,
couper le courant. De préférence, débranchez
la prise ou mettez l’interrupteur sur zéro.

Ne jamais faire flamber de préparation sous la
hotte aspirante. Les flammes élevées risquent
de provoquer un incendie. Même si le
ventilateur est éteint.

Il est recommandé de rester sur place et
surveiller la friture.

Si l'appareil est utilisé combiné à un appareil
fonctionnant au gaz ou avec un autre
combustible, veillez à une admission d'air frais
suffisante.

Actionnez la hotte avant de commencer la
cuisson. Après cuisson, attendez encore
10 minutes environ avant d'arrêter la hotte.

Nettoyer l'appareil régulièrement, comme
indiqué dans "entretien". Ceci évite les risques
d'incendie.

Avant de changer une ampoule, toujours
débrancher l'appareil ! N'utiliser que des
ampoules semblables à celles d'origine et avec
le même voltage.

Les bords de la gaine pouvant être pointus,
nous vous conseillons de mettre des gants de
travail avant de procéder au montage de la
gaine.

FR 3

éclairage

mise en service de l'éclairage

Faites tourner le bouton de droite dans le sens contraire des
aiguilles d’une montre. L'intensité lumineuse se règle
progressivement. Pour atténuer l’éclairage, tournez le
bouton encore un peu.

mise hors service de l'éclairage

Faites tourner le bouton de droite pour le remettre à la
position zéro (dans le sens des aiguilles d’une montre).

mise en service de la hotte

Faites tourner le bouton de gauche dans le sens inverse des
aiguilles d’une montre. Chaque clic correspond à une
position.

réglage de la capacité d'aspiration

En tournant le bouton dans le sens contraire ou dans le sens
des aiguilles d’une montre, la capacité d’aspiration
augmente ou diminue.

position intensive

Tournez le bouton de gauche jusqu’à ce que la position
soit atteinte.

mise hors service du ventilateur

Tournez le bouton de gauche dans le sens des aiguilles
d'une montre en direction de la position 0.

Un volet d'aération se trouve dans l'ouverture d'évacuation
de la hotte.

ouvrir / fermer le volet d'aération

Pour ouvrir le volet, tournez le bouton gauche dans le sens
inverse des aiguilles d'une montre.
Pour fermer le volet, tournez le bouton dans le sens des
aiguilles d'une montre.

ventilateur (WG3/4/8)

volet d'aération (WG7)

FR 4

solution

En utilisant un tournevis, tirez la
bague interne (voir illustration).
Attention au verre, il n'est pas
accroché !
Enlevez l’ampoule halogène de son
emballage pour la remplacer par
une nouvelle ampoule halogène de
20 W. Prenez l'ampoule avec un
chiffon propre.

Changez le conduit d'évacuation
(voir consignes d'installation).

Appelez le Service après-vente.

Appelez le Service après-vente.

Appelez le Service après-vente.

cause

Ampoule grillée.

Soit l'évacuation est trop
basse ou il y a trop de virages
dans le conduit.

Moteur en panne.

Moteur ou commande en
panne.

Cordon d'alimentation en
panne.

panne

L'éclairage ne fonctionne
pas.

La hotte fait du bruit.

Absence d'aspiration.

anomalies de fonctionnement

Un mauvais fonctionnement de l'appareil ne signifie pas nécessairement une panne. Vérifiez tout
d'abord les points suivants. Si les conseils ci dessous ne sont d'aucune aide, faites appel au
service après vente.
En cas de détérioration du cordon alimentaire, celui-ci doit être remplacé par le service après­vente du fabricant ou par des personnes détenant les mêmes qualifications pour éviter toute
situation dangereuse.

Attention : Mettez l'appareil hors tension avant de commencer les réparations. De préférence,
débranchez l'appareil ou mettez l'interrupteur de fonctionnement sur zéro.

FR 5

entretien

généralités

Nettoyez la hotte au moins 1x par mois. Nettoyez par la
même occasion les filtres à graisse.

Vous pouvez nettoyer les faces externes en acier inoxydable
ou vernies de la hotte avec de l’eau contenant du produit
vaisselle et un linge humide. L'acier inoxydable retrouve son
éclat en le nettoyant de temps à autre avec un apprêt ou un
nettoyant pour acier inoxydable. Une couche d'apprêt
protège l'acier inoxydable contre la salissure. Nettoyez
toujours l'acier inoxydable en respectant le sens de
polissage.

N'utilisez jamais de produits abrasifs, les éponges à récurer
vertes ou autres éponges pour casseroles ou d'autres
produits d'entretien destinés au polissage (comme les
produits d'entretien liquides).
N’utilisez jamais de produits de nettoyage agressifs. Ceux-ci
peuvent provoquer des décolorations de l’acier inoxydable
ou attaquer le vernis.

FR 6

entretien (suite)

enlever/changer les filtres à graisse

Enlevez les filtres comme suit : éteignez le ventilateur et
l'éclairage.

Exercez une pression sur le filtre pour qu'il s'enfonce dans
le trou (1). Inclinez ensuite le devant vers le bas (2). Enlevez
maintenant le filtre de la hotte.

Le filtre ne peut être placé que d'une seule manière. Veuillez
contrôler la bonne position du filtre (voir ill.). Tenez le filtre
de façon à ce que la partie enlevée de la face inférieure se
retrouve à l’arrière et au milieu. A l'extérieur, ceci se voit au
modèle qui montre des trous plus petits.

Placez maintenant le filtre en appuyant d'abord sur la face
arrière pour qu'elle soit dans le support. Inclinez ensuite la
façade vers le haut jusqu'à ce qu'elle ne puisse pas aller
plus loin, puis faites glisser le filtre vers l'avant. Le filtre est
maintenant remis à sa place.

nettoyage des filtres à graisse

Vous pouvez nettoyer les filtres dans le lave-vaisselle.
Laissez bien égoutter le filtre par les petits trous sur le côté
avant de le remettre à sa place.

remplacement du filtre carbone (WG8)

Remplacez le filtre carbone deux fois par an. Ceci n’est
valable que pour les hottes avec recyclage.
Placez le filtre carbone dans l’espace destiné à cet effet au­dessus des filtres.

1

2

FR 7

installation

remarques préliminaires

L'installation d'une hotte doit se produire conformément aux
consignes locales et nationales en vigueur. La distance
entre la partie inférieure de la hotte et la table de cuisson
doit être au minimum :

- 65 cm sur la plaque de cuisson céramique ;

- 70 cm sur la plaque de cuisson au gaz ;

- 75 cm sur la plaque de cuisson au gaz et

brûleur wok.

Le branchement de cet appareil doit être fait par un
installateur agréé. La garantie ne couvre pas les dégâts qui
se présentent en cas d'un branchement ou d'un
encastrement erronés.

attention :

Si une hotte et une source de chaleur (par ex. gazinières
fonctionnant au gaz, au mazout ou au charbon) utilisant l'air
d'un même espace, sont actionnés en même temps, il se
peut que la hotte aspire l'air de combustion nécessaire de la
pièce risquant ainsi de provoquer une dépression dans la
pièce. La dépression maximale admise s'élève à 4 Pa pour
éviter que les gaz de combustion provenant de la source de
chaleur ne soient reconduits dans la pièce en question.
C'est pourquoi une conduite d'air est nécessaire assurant
ainsi une arrivée constante dans la pièce.

branchement électrique

Après montage de la hotte, la prise doit être accessible ou il
doit être possible de débrancher la hotte par le truchement
d'un interrupteur bipolaire avec des écartements de contact
de 3 mm.

Lors du branchement des raccords électriques, veuillez
vérifier la mise à la terre de la prise de courant, le voltage et
la fréquence. Ils doivent être conformes aux valeurs
indiquées sur la plaque signalétique.

FR 8

installation (suite)

branchement électrique

En cas de détérioration du cordon alimentaire, celui-ci doit
être remplacé par le service après-vente du fabricant ou par
des personnes détenant les mêmes qualifications pour éviter
toute situation dangereuse.

évacuation

L'évacuation ne doit jamais être connectée à une conduite
utilisée aussi pour d'autres objectifs.

Pensez aux consignes locales en vigueur se rapportant à
l'aération des appareils au gaz.

L'évacuation peut se faire vers l'extérieur en traversant le
mur, à condition que l'ouverture qui se trouve dans le mur
soit fermée par une grille pour protéger contre la pluie,
l'entrée des feuilles et choses de ce genre.

La grille du mur peut réduire de 20% au maximum l'ouverture
destinée à l'évacuation.

Nous vous conseillons de placer une conduite d'évacuation
des plus large possible. Si vous prenez un diamètre plus
petit, elle aura une capacité d'aspiration plus faible et donc
un niveau sonore plus élevé.

Une courbe offre de la résistance. Veillez à ce que la
conduite suive un mouvement régulier et qu'elle ne
comprenne pas trop de courbes. Etirez la conduite flexible le
plus loin possible.

Contrôlez l'absence de canalisations avant de commencer à
percer.

FR 9

montage

Le tuyau de connexion de la hotte a un diamètre de 150 mm.
Le mieux est de veiller à ce que le tuyau d’évacuation ait
aussi ce diamètre. Un raccord de réduction permettant de
passer de 150 mm à 125 mm est aussi livré avec l’appareil
pour raccorder un tuyau d’évacuation de 125 mm.

ATAG fournit des accessoires pour conduites d'évacuation
destinées à des hottes. Dans la liste des prix, vous trouverez
l'assortiment avec les numéros de types correspondants.

installation (suite)

WG3/4/7/8B

dimensions d’encastrement

700-1015 (WG3/4/7)
700-960 (WG8)

300

380

530

min. 650

ø150/125

192

235

900

FR 10

montage (suite)

encastrement modèle mural

Les principales dimensions figurent à la page précédente.
Vous pouvez déterminer la hauteur du tube télescopique.
Tenez compte des tolérances autorisées.

Monter le tuyau d’écoulement et les raccordements
électriques de telle sorte qu’ils puissent facilement être
raccordés sous la hotte.

traçage et montage du matériel de fixation

Tracez un axe vertical sur le mur (au centre de la hotte).

Tenir la sangle de fixation de telle façon qu’elle repose
contre le plafond. La flèche que l’on voit sur le rebord
indique le milieu de la hotte. Marquer les trous de fixations.

Percer les trous de fixation (ø 8 mm).
Montez les chevilles dans le mur et fixez l’étrier de fixation
au mur à l’aide des vis fournies (5 x 50 mm).

FR 11

montage (suite)

traçage et montage du module moteur

Dessinez la partie inférieure de la hotte sur le mur (tenez
compte à ce sujet de la distance minimale devant aller
jusqu'à la plaque de cuisson). Indiquez l'axe (vertical).
Pliez ou coupez le gabarit de traçage selon le type et tracez
les trous de fixation supérieurs.

Percez les trous de fixation (2 x ø 10 mm).

Fixez les chevilles. Faites tourner deux écrous dans la
direction opposée sur les embouts filetés. Introduisez en
vissant les embouts filetés (28 mm) dans le mur (voir
illustration).
Enlevez les écrous.
Accrochez le module moteur aux embouts filetés (1). Vissez
correctement les écrous. Veillez à ce que le module soit
parfaitement accroché horizontalement.

Percez les trous de forage ( 2 x ø 6 mm) et fixez les étriers de
fixation avec les chevilles fournies 6 x 60 mm (2) en fixant en
même temps le module moteur.
Montez la conduite d'évacuation.
Effectuez le branchement électrique.

accrochage de la hotte

Glissez la partie supérieure de la hotte au-dessus du module
moteur (1).

Visser la hotte à fond au module moteur avec les vis
fournies (4 x) 4,2 x 9,5 mm (2).

WG7:

Attention : glissez la tige de jonction pour la soupape entre

l'étrier de réglage et le module de suspension (voir 'montage
de la tige de jonction').

1

20

1

2

2

FR 12

montage (suite)

Montez la hotte avec les vis de fixation fournies M5 x 12 (2x)
sur les barres de fixation à l’intérieur de la hotte (3).

Montez les vis de réglage fournies M8 x 16 (2X) dans les
écrous se trouvant dans la hotte (4).

Réglez la hotte avec les vis de réglage pour qu’elle soit
horizontale dans le sens de la profondeur.

Vissez à fond les vis de fixation M5 x 12 (2x) dans la barre de
fixation à l’intérieur de la hotte. Vissez aussi à fond les vis de
fixation M5 x 12 (2x) déjà montées dans la partie supérieure
de la hotte (5).

Effectuez les assemblages par fiche dans la hotte.

WG7 :
montage de la tige de jonction

Introduisez la tige de jonction sortant du bouton dans le trou
de la plaque de jonction en lui faisant traverser l'ouverture
du support à filtre gauche et le trou rond de côté du module
de suspension (1). Bloquez en utilisant l'écrou rapide (2).

réglage de la soupape

Si le bouton de la commande pour la soupape se trouve sur
la position fermée, la soupape qui se trouve dans le tube doit
obturer horizontalement et entièrement le trou. Dans le cas
contraire, il est possible de régler horizontalement la
soupape en déplaçant l'étrier dans la direction de la
flèche (3).

3

1

2

4

5

3

FR 13

montage (suite)

accrochage du tube télescopique.

Attention : Avec un fonctionnement en recyclage (WG8), les

fentes de ventilation ne doivent pas être recouvertes par le
conduit téléscopique inférieur.

Placez quelque peu à droite ou à gauche de l'étrier de
fixation le canal d'évacuation supérieur contre le plafond.
Glissez ensuite le bord travaillé qui touche le mur, sur la
lèvre en saillie de l'étrier de fixation. Pliez quelque peu
l'autre paroi latérale vers l'extérieur et accrochez le bord
travaillé à l'autre côté de l'étrier de fixation.

Accrochez le tube télescopique inférieur sur le tube
télescopique supérieur et laissez la partie inférieure
descendre pour qu’elle glisse dans le rebord de la hotte.

Fixez les filtres et testez le fonctionnement de la hotte.

FR 14

données techniques

numéro du modèle : voir plaque signalétique dans la

hotte
type d'énergie : 230V - 50 Hz
puissance connectée : voir plaque signalétique
dimensions (h x l x p) : voir "cotes d'encombrement'

Cet appareil répond aux directives CE.

moteurs externes

Attention : Quand on utilise un appareil avec un moteur
externe, ATAG conseille alors d’employer les types de
moteurs externes suivants :

WA111B5U WA300B5U
WA111C5U WA300C5U
ASVM0021 AS000387
ASVM0025 ASVM0023

L’emballage de l’appareil est recyclable. Il peut être utilisé :
– du carton
– une feuille de polyéthylène (PE)
– du polystyrène exempt de CFC (mousse dure de PS)
– bandes de polypropylène autour du carton

Éliminer ces matériaux de façon adéquate et conformément
à la réglementation en vigueur dans votre commune.

L’administration communale vous informera des moyens
adéquats de vous débarrasser de vos anciens appareils
ménagers.

élimination de l’emballage et appareil

Vorwort

Die Dunstabzugshaube wurde für den
Hausgebrauch und nur zur Verwendung für den
angegebenen Zweck entworfen. Atag­Dunstabzugshauben sind in vielen Modellen
erhältlich, die sich geschmackvoll mit jedem
Kücheninterieur kombinieren lassen.
Zum Sortiment gehören verschiedene
Haubentypen, mit eingebautem oder externem
Motor und auch für Umluftbetrieb.

DE 1

Einleitung

Wenn Sie diese Anleitung lesen, sind Sie rasch
über alle Möglichkeiten informiert, die dieses
Gerät Ihnen bieten kann.

Bewahren Sie diese Anleitung sorgfältig ­einem eventuell folgenden Benutzer des
Gerätes kann dies von Nutzen sein.

Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . 1 - 2

Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Zu Ihrer Sicherheit . . . . . . . . . . . . . . . . . . . . . . . 2

Gebrauchsanleitung . . . . . . . . . . . . . . . . . . . 3 - 6

Beleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Gebläse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Pflege des Gerätes . . . . . . . . . . . . . . . . . . . . 5 - 6

Installationsanweisung . . . . . . . . . . . . . . . 7 - 14

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 - 9

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 - 13

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . 14

Beseitigung von Verpackung und Gerät . . . . 14

Inhaltsangabe

DE 2

Zu Ihrer Sicherheit

Worauf Sie achten müssen

Lassen Sie dieses Gerät von einem
anerkannten Installateur anschließen. Bei
Schaden, der durch falschen Anschluß oder
falschen Einbau entstanden ist, entfällt de
Garantieanspruch.

Bei Reparaturen oder Reinigungen muß das
Gerät vom Stromnetz getrennt werden.
Vorzugsweise ist der Stecker aus der
Steckdose zu ziehen oder der Betriebsschalter
auf 0 zu stellen.

Flambieren unter einer Abzugshaube ist nicht
erlaubt. Die hohen Flammen können Brand
verursachen. Auch bei ausgeschaltetem
Ventilator.

Lassen Sie die Friteuse nicht längere Zeit
unbeaufsichtigt in Betrieb.

Wenn das Gerät in Kombination mit einem
Gerät benutzt wird, das Gas oder andere
Brennstoffe verbraucht, ist für die ausreichende
Zuluft zu sorgen.

Schalten Sie die Dunstabzugshaube ein, bevor
Sie mit dem Kochen beginnen. Lassen Sie die
Dunstabzugshaube nach dem Kochen noch
ungefähr 10 Minuten eingeschaltet.

Reinigen Sie das Gerät regelmäßig, so wie
unter "Pflege des Gerätes" angegeben ist. Sie
können somit feuergefährlichen Situationen
vorbeugen.

Schalten Sie erst das Gerät vom Strom ab wenn
Sie die Lampen wechseln. Benutzen Sie
ausschließlich die gleichen Lampen mit
angegebener Wattzahl.

Hinsichtlich eventueller scharfer Ränder des
Turmes empfehlen wir Ihnen, während der
Montage des Turmes Arbeitshandschuhe zu
tragen.

DE 3

Beleuchtung

Beleuchtung einschalten

Drehen Sie den rechten Knopf nach links. Die Lichtstärke ist
stufenlos einstellbar. Das Licht durch Weiterdrehen des
Knopfes dimmen.

Beleuchtung ausschalten

Drehen Sie den rechten Knopf zurück auf die 0-Stufe
(Rechtsdrehung).

Gebläse einschalten

Drehen Sie den linken Knopf nach links. Jeder Klick zeigt
eine Stufe an.

Absaugleistung regeln

Bei einer Drehung des Knopfes weiter nach links oder
rechts nimmt die Absaugleistung zu bzw. ab.

Intensivstufe

Drehen Sie den linken Knopf bis die Stufe erreicht ist.

Gebläse ausschalten

Drehen Sie den linken Knopf nach rechts auf die 0-Stufe.

In der Abluftöffnung der Dunstabzugshaube befindet sich
eine Lüftungsklappe.

Lüftungsklappe öffnen / schließen

Drehen Sie zum Öffnen der Klappe den linken Knopf nach
links. Drehen Sie zum Schließen der Klappe den Knopf nach
rechts.

Gebläse (WG3/4/8)

Lüftungsklappe (WG7)

DE 4

Abhilfe

Ziehen Sie den Innenring mit
einem Schraubenzieher nach
unten (siehe Abbildung).
Achtung: Das Glas liegt lose drin!
Ziehen Sie die Halogenlampe aus
der Fassung und tauschen Sie
diese durch eine neue
Halogenlampe mit einer Leistung
von 20 W aus. Halten Sie die
neue Lampe mit einem sauberen
Tuch fest.

Ändern Sie den Abluftkanal
(siehe installationsvorschriften).

Rufen Sie den Kundendienst an.

Rufen Sie den Kundendienst an.

Rufen Sie den Kundendienst an.

Ursache

Lampe defekt.

Abluftkanal zu lang oder zu
viele Bogen im Kanal.

Motor defekt.

Motor oder Bedienung defekt.

Anschlußkabel defekt.

Störung

Beleuchtung brennt nicht.

Abzugshaube macht Lärm.

Keine Absaugung.

Störungen

Wenn das Gerät nicht gut funktioniert, bedeutet dies nicht zwangsläufig, daß es defekt ist.
Versuchen Sie das Problem erst selbst zu lösen. Wenn die folgenden Empfehlungen nicht helfen,
sollten Sie den Kundendienst verständigen.
Ein beschädigtes Anschlußkabel ist von der Kundendienstabteilung des Herstellers oder
gleichwertigen qualifizierten Personen auszutauschen, um gefährliche Situationen zu vermeiden.

Achtung: Vor Beginn von Reparaturen ist das Gerät spannungslos zu machen. Vorzugsweise durch
Ziehen des Steckers aus der Steckdose oder durch 0-Stellung des Betriebsschalters.

DE 5

Pflege des Gerätes

Allgemeines

Reinigen Sie die Dunstabzugshaube mindestens einmal
monatlich. Reinigen Sie dann auch die Fettfilter.

Die Lack- oder Edelstahlfläche der Dunstabzugshaube kann
mit Spüllauge und einem feuchten Tuch gereinigt werden
Die Edelstahlfläche glänzt wieder, wenn sie ab und zu mit
einem Edelstahlreiniger oder Glanzmittel behandelt wird.
Dieses Glanzmittel bildet auf der Edelstahlfläche einen
schmutzabweisenden Schutzfilm. Reinigen Sie Edelstahl
stets in Polierrichtung.

Verwenden Sie keine Scheuermittel (wie Vim, Schwämme
mit Scheuerseite oder sonstige Topfreiniger) oder polierende
Reinigungsmittel (wie flüssige Scheuermittel).
Verwenden Sie keine aggressiven Reinigungsmittel. Sie
können Verfärbungen des Edelstahls verursachen oder den
Lack beschädigen.

DE 6

Pflege des Gerätes (Forts.)

Fettfilter herausnehmen/einsetzen

Nehmen Sie die Filter wie folgt heraus: Schalten Sie das
Gebläse und die Beleuchtung aus.

Drücken Sie den Filter bei der Aussparung nach hinten (1)
und kippen Sie die Vorderseite runter (2). Jetzt kann der
Filter aus der Haube genommen werden.

Der Filter kann nur auf eine Art und Weise eingelegt werden.
Achten Sie auf die richtige Position des Filters (siehe Abb.).
Halten Sie den Filter so, daß sich der abgedeckte Teil der
Unterseite hinten in der Mitte befindet. An der Außenseite
ist dies an den kleineren Öffnungen im Filter erkennbar.

Der Filter wird eingesetzt, indem Sie erst die Rückseite in die
Halterung drücken. Heben Sie dann die Vorderseite bis zum
Endpunkt hoch und lassen Sie den Filter nach vorne gleiten.
Der Filter ist jetzt wieder eingesetzt.

Fettfilter reinigen

Sie können die Fettfilter im Geschirrspüler reinigen. Lassen
Sie die Filter durch die seitlichen Öffnungen gut abtropfen,
bevor Sie diese wieder einsetzen. Die Unterseite mit
Spüllauge und einem feuchten Tuch reinigen.

Aktiv-Kohlefilter austauschen (WG8)

Tauschen Sie den Aktiv-Kohlefilter zweimal jährlich aus.
Dies gilt nur für Umlufthauben.
Setzen Sie den Aktiv-Kohlefilter an der dafür vorgesehenen
Stelle über den Filtern ein.

1

2

DE 7

Installation

Allgemeine Hinweise

Die Installation einer Dunstabzugshaube muß den geltenden
Landesvorschriften und denen der örtlichen Behörden
entsprechen. Der Abstand zwischen der Unterseite der
Dunstabzugshaube und dem Kochfeld muß mindestens
betragen:

- 65 cm bei Glaskeramik kochfeld;

- 70 cm bei Gas kochfeld;

- 75 cm bei Gas kochfeld mit Wokbrenner.

Dieses Gerät ist von einem anerkannten Installateur
anzuschließen. Bei Schaden, der durch falschen Anschluß
oder falschen Einbau entstanden ist, entfällt der
Garantieanspruch.

Achtung:

Bei gleichzeitigem Betrieb einer Dunstabzugshaube und
einer Wärmequelle (z.B. gas-, öl- oder kohlebetriebene
Herde), die Luft aus dem gleichen Raum verbrauchen,
besteht die Möglichkeit, daß die Dunstabzugshaube die
erforderliche Verbrennungsluft aus dem Raum absaugt,
wodurch ein Unterdruck im Raum entstehen kann. Der
höchstzulässige Unterdruck beträgt 4 Pa, damit von der
Wärmequelle keine Verbrennungsgase in den Raum
zurückgeleitet werden. Darum ist durch eine geeignete
Zuluftöffnung für ständige Belüftung des Raums zu sorgen.

Elektrischer Anschluß

Nach Montage der Dunstabzugshaube muß der Stecker
erreichbar sein. Andernfalls muß gewährleistet sein, daß die
Dunstabzugshaube mit Hilfe eines zweipoligen Schalters mit
Kontaktöffnungen von 3 mm spannungslos gemacht werden
kann.

DE 8

Installation (Forts.)

Elektrischer Anschluß

Achten Sie beim Anschluß der elektrischen Verbindungen
darauf, daß die Steckdose geerdet ist und daß die Spannung
und Frequenz den Angaben auf dem Typenschild
entsprechen.

Ein beschädigtes Anschlußkabel ist von der
Kundendienstabteilung des Herstellers oder gleichwertigen
qualifizierten Personen auszutauschen, um gefährliche
Situationen zu vermeiden.

Abluftführung

Die Abluftführung darf nicht an einen Kanal angeschlossen
werden, der auch für andere Zwecke benutzt wird.

Denken Sie bei der Belüftung von Gasgeräten an die
geltenden örtlichen Vorschriften.

Die Abluft kann direkt ins Freie führen, wenn die
Wandöffnung durch ein Gitter vor Regen und gegen das
Eindringen von Blättern usw. geschützt ist.

Der Durchlaß des Abluftkanals darf durch das Wandgitter
maximal 20% eingeschränkt werden.

Wir empfehlen, für einen möglichst großen Abluftkanal zu
sorgen. Ein geringerer Durchmesser führt zu geringerer
Absaugleistung und höherem Geräuschpegel.

Ein Bogen sorgt für Widerstand. Sorgen Sie darum dafür, daß
der Kanal möglichst gerade verlegt ist und möglichst wenig
Bogen aufweist. Ziehen Sie das flexible Rohr soweit wie
möglich aus.

Kontrollieren Sie vor dem Bohren, ob nicht
Installationsleitungen vorhanden sind.

DE 9

Montage

Der Abluftstutzen hat einen Durchmesser von 150 mm. Es
empfiehlt sich, das Abluftrohr auch mit diesem Durchmesser
auszuführen.
Zum Gerät wird ein Reduzierstück von 150 mm auf 125 mm
zum Anschluß an ein Abluftrohr von 125 mm geliefert.

ATAG liefert Zubehörteile für Abluftkanäle von
Dunstabzugshauben. In der Preisliste finden Sie eine
Übersicht des Sortiments mit den dazugehörigen
Typennummern.

Installation (Forts.)

WG3/4/7/8B

Einbaumaße Wandmodel

700-1015 (WG3/4/7)
700-960 (WG8)

300

380

530

min. 650

ø150/125

192

235

900

DE 10

Montage (Forts.)

Einbau

Auf der vorigen Seite sind die wichtigsten Maße angegeben.
Sie können die Höhe des Teleskoprohres einstellen.
Beachten Sie jedoch die erlaubten Abweichungen.

Befestigen Sie den Abluftstutzen und den elektrischen
Anschluß so, daß Sie sie später einfach an die
Dunstabzugshaube anschließen können.

Befestigungsmaterial markieren und montieren

Markieren Sie die vertikale Mittellinie an der Wand (in der
Mitte der Haube).

Positionieren Sie den Befestigungsbügel so an der Wand,
daß er an der Decke liegt. Der Pfeil auf der Abkantung gibt
die Mitte der Dunstabzugshaube an. Zeichnen Sie die
Bohrlöcher an.

Bohren Sie die Löcher für die Befestigung (ø 8 mm).

Montieren Sie die Dübel in der Wand und befestigen Sie die
Befestigungsbügel an der Wand mit den mitgelieferten
Schrauben (5 x 50 mm).

DE 11

Montage (Forts.)

Motormodul markieren und montieren

Markieren Sie die untere Kante der Haube an der Wand
(berücksichtigen Sie dabei den Mindestabstand zum
Kochfeld). Geben Sie die (vertikale) Mittellinie an.
Falten oder schneiden Sie die Schablone gemäß Haubentyp
und markieren Sie die oberen Befestigungslöcher.

Bohren Sie die Befestigungslöcher (2 x ø 10 mm).

Befestigen Sie die Dübel. Drehen Sie die beiden Muttern in
entgegengesetzter Richtung auf die Stiftschrauben. Drehen
Sie die Stiftschrauben 20 mm tief in die Wand ein (siehe
Abbildung).
Entfernen Sie die Muttern.

Hängen Sie den Motormodul an den Stiftschrauben (1) auf.
Ziehen Sie die Muttern an. Sorgen Sie dafür, daß der Modul
horizontal hängt.
Bohren Sie die Bohrlöcher (2 x ø 6 mm) und montieren Sie die
Befestigungsbügel mit den mitgelieferten Nageldübeln
6 x 60 mm (2), wobei der Motormodul gleichzeitig gesichert
wird.
Montieren Sie den Abluftkanal.
Sorgen Sie für den elektrischen Anschluß.

Haube montieren

Schieben Sie die Haube mit der Oberseite über den
Motormodul (1). Schrauben Sie die Haube am Motormodul
mit den mitgelieferten Schrauben 4,2 x 9,5 mm (4x) fest (2).

WG7:

Achtung: Schieben Sie die Verbindungsstange für die Klappe

zwischen den Einstellbügel und den Aufhängemodul (siehe
'Verbindungsstange montieren').

1

20

1

2

2

DE 12

Montage (Forts.)

Montieren Sie die Haube mit den mitgelieferten
Bolzen M5 x 12 (2x) an den Befestigungsträgern in der Haube.
Die Bolzen leicht anziehen (3).

Montieren Sie die mitgelieferten Stellbolzen M8 x 16 (2x) in
die aufgeschweißten Muttern in der Haube (4).

Richten Sie die Haube von vorne nach hinten mit Hilfe der
Stellschrauben aus.

Ziehen Sie die Bolzen M5 x 12 (2x) im Befestigungsträger in
der Haube an.
Ziehen Sie auch die bereits montierten Bolzen M5 x 12 (2x) an
der Haubenoberseite an (5).

Sorgen Sie für die Steckverbindungen in der Haube.

WG7:
Verbindungsstange montieren

Über die Öffnung der linken Filterhalterung und die runde
Öffnung des Seitenteils des Aufhängemoduls, die vom Knopf
kommenden Verbindungsstange in die Öffnung des
Verbindungsbleches stecken (1) und mit der
Schnellschlußmutter sichern (2).

Einstellen der Klappe

Wenn sich der Knopf der Klappenbedienung in der
geschlossenen Position befindet, muß die Klappe im Rohr die
Öffnung horizontal völlig abdichten. Wenn dies nicht der Fall
ist, kann die Klappe horizontal eingestellt werden (3), wenn
man den Bügel in Pfeilrichtung verschiebt.

3

1

2

4

5

3

DE 13

Teleskoprohr aufhängen

Achtung: Für den Umluftbetrieb (WG8) dürfen die

Lüftungsöffnungen nicht vom unteren Teleskopturm verdeckt
werden.

Den oberen Abluftkanal an der Decke etwas links oder
rechts vom Haltebügel montieren. Dann den gebördelten
Rand, der die Wand berührt, über die herausragende Lasche
des Haltebügels schieben. Die andere Seitenwand etwas
nach außen biegen und den gebördelten Rand an der
anderen Seite des Haltebügels festhaken.

Haken Sie das untere Teleskoprohr um das obere
Teleskoprohr und lassen Sie das untere Teleskoprohr in die
Haubenkante gleiten.

Befestigen Sie die Filter und testen Sie die Dunstabzugs­haube.

DE 14

Technische Daten

Typennummer: siehe Typenschild in der
Haube
Energieart: 230 V – 50 Hz
Anschlußwert: siehe Typenschild
Abmessungen (HxBxT): siehe „Einbaumaße"

Dieses Gerät entspricht den CE-Richtlinien.

Externe Motoren

Zur Beachtung: Wenn ein Gerät mit externem Motor benutzt
wird, empfiehlt ATAG bei der Benutzung von externen
Motoren folgende Typen:

WA111B5U WA300B5U
WA111C5U WA300C5U
ASVM0021 AS000387
ASVM0025 ASVM0023

Die Verpackung des Geräts ist recycelbar. Als
Verpackungsmaterial kann gebraucht werden:
– Karton
– Polyethylenfolie (PE)
– FCKW-freies Polystyrol (PS-Hardschaum)
– Polypropylen Bänder um den Karton

Diese Materialien sind auf umweltgerechte und den
jeweiligen kommunalen Vorschriften entsprechende Weise
zu beseitigen.

Die Gemeinde kann Sie auch über die umweltgerechte
Beseitigung on ausrangierten Haushaltsgeräten beraten.

Beseitigung von Verpackung und Gerät
