Notice d’utilisation ATAG Serie E
2
Introduction
Cette notice d’utilisation décrit le fonctionnement
et l’utilisation des chaudières ATAG Serie E.
Cette notice est destinée à l’utilisateur. Pour
l’installation et la mise en service, l’installateur
dispose d’une notice spécifique. Lisez avec
attention cette notice avant de manipuler les
commandes de la chaudière. En cas de doute,
prenez conseil chez votre installateur.
HS France se réserve le droit d’apporter des
modifications à ses produits sans communication
préalable.
Notice d’utilisation ATAG Serie E
3
Sécurité
Les réparations de la chaudière ne peuvent être
faites que par des personnes qualifiées avec du
matériel calibré. Les pièces ne peuvent être
remplacées que par des pièces détachées
fournies par HS FRANCE.
Au cas où vous sentez du gaz :
- Ne pas allumer le feu (d’une cuisinière à gaz) !
Ne pas fumer !
- Ne pas allumer ou éteindre la lumière ou
d’autres appareils électriques !
- Ne pas téléphoner !
- Fermez le robinet d’arrêt de gaz !
- Fermez les portes et les fenêtres !
- Prévenez vos colocataires et sortez du
bâtiment !
- Appelez seulement le fournisseur ou
l’installateur de gaz hors du bâtiment !
Protection de corrosion
Notice d’utilisation ATAG Serie E
4
Ne pas utiliser des sprays, des nettoyants
contenant du chlore, des solvants, de la peinture,
etc. dans la proximité de l’appareil ou de l’arrivée
d’air de l’appareil. Ces matières ont une influence
défavorable sur l’appareil et peuvent entraîner de
la corrosion qui peut causer des pannes.
Contrôle de l’eau chauffage
Vérifiez régulièrement la pression de l’installation
chauffage. Utilisez toujours de l’eau potable pour
le remplissage. L’addition des produits chimiques
comme par exemple des produits de protection de
corrosion et de gel (inhibiteurs) n’est pas
acceptée.
En cas de doute, mettez-vous en contact avec
votre installateur.
Description de l'appareil
La chaudière ATAG E est une chaudière étanche,
modulante à condensation.
Elle est équipée d’un préparateur d’eau chaude
intégré (production instantanée d'eau chaude par
échangeur à plaques.
Chaudière étanche
La chaudière prend son air
comburant à l’extérieur et
renvoie les gaz de
combustion également à
l’extérieur.
Condensation
Résultat de l’extraction de
l’intégralité de la chaleur
contenue dans les gaz de
combustion. La vapeur
d’eau se condensera en
eau au contact du
condenseur.
Moduler
Augmenter ou diminuer la
flamme en fonction de la
demande de chaleur.
Acier inoxydable
Sorte d’acier qui garde à vie
ses propriétés spécifiques.
Il ne rouille ni ne s’érode,
comme l’aluminium.
La chaudière est équipée d’un échangeur de
chaleur compact à tubes lisses en acier
inoxydable. Un principe bien pensé avec des
matériaux durables.
La chaudière brûle du gaz (naturel ou propane)
pour produire de la chaleur. Cette chaleur est
extraite des gaz de combustion. Le
refroidissement conséquent de ces gaz de
combustion produit de la condensation, c’est ce
qui permet d’atteindre un rendement très élevé.
L’eau de condensation, qui n’a aucun effet négatif
sur l’échangeur de chaleur, est évacuée via le
siphon interne.
La chaudière est pourvue d’une régulation
intelligente (CMS Control Management System).
Chaque chaudière anticipe la demande de chaleur
de l’installation de chauffage ou du préparateur
d’eau chaude sanitaire. La puissance de la
chaudière est ainsi adaptée aux besoins de
l’installation.
Cela signifie que la chaudière sera en service plus
longtemps et à puissance réduite.
Si on raccorde une sonde extérieure, la régulation
agira en fonction de la température extérieure.
Cela signifie que votre habitation sera chauffée de
manière optimale grâce à cette régulation avec
sonde extérieure.
L’appareil est équipé d’une distribution d’eau
chaude intégrée au moyen d’un échangeur qui
amène l’eau chaude à une température de 60°C
au moment de la demande de chaleur.
Notice d’utilisation ATAG Serie E
5
ATAG BrainQ
La chaudière est pourvue sur le côté gauche de la
façade d’une porte pivotante. Une fenêtre foncée
transparente permet de voir le statut de la
chaudière. Après ouverture de cette petite porte,
on accède au panneau de contrôle. Sur le côté
droit de la porte se trouve une carte amovible qui
reprend la signification des lampes et des touches.
Ces significations sont décrites ci-après.
Le rendement d’utilisation de la chaudière est très
élevé, les pertes par rayonnement, convection et
à l’arrêt sont faibles. Les rejets polluants se situent
à un niveau largement inférieur aux normes en
vigueur. La chaudière satisfait donc pleinement
aux exigences de protection de l'environnement
les plus stricte:
Si la chaudière est raccordée à la sonde
d'ambiance ATAG Brain Q, on peut appeler et
afficher un grand nombre de données de
fonctionnement.
Pour plus d’informations au sujet des accessoires
ATAG, veuillez vous référer au manuel d’utilisation
de ceux-ci, disponibles sur www.hsfrance.com.
Notice d’utilisation ATAG Serie E
6
Touches de programmation avec témoins lumineux
Ecran
Témoins lumineux
Chauffage
marche/arrêt
Eau chaude
marche/arrêt
Programme de pompe
marche forcée/
automatique
Un fonctionnement continue
de la pompe pendant l’été
peut causer une chaleur nondésirée dans l’installation.
Touche Step
+
Touche Mode
-
Touche Reset
Touche marche/arrêt du circuit de chauffage.
Le témoin est allumé en cas de marche.
Touche marche/arrêt du circuit eau chaude sanitaire.
Le témoin est allumé en cas de marche.
Touche marche forcée/automatique pompe de
circulation.
Le témoin est allumé en cas de marche.
Dans la majorité des cas, cette touche pourra rester sur
arrêt. La pompe marche seulement en cas de démande
de chauffe.
En cas de température ambiante négative, il est conseillé de
laisser fonctionner la pompe de circulation en continu afin de
réduire le risque de gel des conduites.
La touche RESET
En cas de dérangement, la régulation sera
verrouillée. L'écran affichera alors la lettre E
(erreur) suivie d’un code. Appuyer la touche
RESET afin de relancer la chaudière. Si le
dérangement persiste, prenez contact avec votre
installateur et communiquez lui le code d’erreur
affiché.
Notice d’utilisation ATAG Serie E
7
L'écran de chaudière
Il y a 2 façons de lire l'écran de chaudière.
L’affichage de l’état de
fonctionnement Good
Avec ce mode d’affichage, et en fonctionnement
normal, l'écran affichera Good
S’il y a dérangement, la chaudière sera verrouillée
(bloquée) et le display affichera E ( erreur) ou
blocage, suivi d’un code d’erreur.
L’affichage des données techniques
l’écran indique l’état actuel de fonctionnement de
la chaudière.
L'écran indiquera donc dans quel statut de
fonctionnement la chaudière est active.
L’affichage des données techniques alterne avec
l’affichage de la pression d’eau. Dans l’affichage
des données techniques, le 1er symbole indique
le statut de fonctionnement de la chaudière et le
second symbole indique la température de départ
de l’eau de chauffage.
Par ex. dans l’affichage de la pression P 1.9 , le P
est l’abrégé de Pression et le chiffre donne la
valeur de la pression en bar.
Notice d’utilisation ATAG Serie E
8
Choix de l’affichage Good ou données
techniques:
- Appuyer la touche STEP durant 5 secondes.
L'écran basculera de Good vers donnés techniques ou vice
versa.
Pression d'eau du circuit chauffage
La lecture de la pression d’eau via l’affichage
Good se fait comme suit:
- appuyer brièvement sur la touche STEP
par exemple
La pression d’eau sera affichée.
Appuyer brièvement sur la touche STEP pour
revenir dans l’affichage Good.
L’installation fonctionnera de façon optimale avec
une pression d’eau comprise entre 1,5 et 2 bar.
Lorsque la pression descend sous 1bar, l'écran
affichera FILL, cet affichage apparaît dans le
mode d’affichage normal: Good.
Lorsque ce message apparaît, la chaudière
continue de fonctionner, mais à allure réduite.
Lorsque, après ajout d’eau, la pression atteindra
une pression suffisante (plus de 1,5 bar), le
message FILL disparaîtra et la chaudière
reprendra son allure normale.
Si la pression d’eau continue à baisser et tombe
sous 0,7 bar, le display affichera le message FILL
alternant avec la pression.
Mention ‘Pression d’eau
trop basse’ sur votre sonde
ATAG.
L'écran de l’ATAG BrainQ
communique une pression
d’eau trop basse.
Consultez la notice de la
sonde BrainQ pour des
informations supplémentaires.
Sur la sonde ATAG BrainQ le message suivant
apparaîtra "pression hydrau BAS".
Ensuite, la chaudière sera mise à l’arrêt jusqu’à
rétablissement de la pression à plus de 1,5 bar par
ajout d’eau.
Notice d’utilisation ATAG Serie E
9
Ajouter de l'eau dans le circuit de chauffage
L’ajout d’eau se fait comme suit:
(En cas de doute contacter votre installateur)
1 Mettre tous les circuits sur Arrêt (off) ( , et );
2 Appuyer brièvement sur la touche ‘’STEP’’ Px, x étant la pression d’eau en bar;
3 commencer le remplissage (voir votre installateur pour cette procédure)
4 Remplir lentement l’installation jusqu’à indication de 1,5 à 2 bar sur l'écran;
5 Fermer le robinet d’eau froide;
6 Purger entièrement l’installation en commençant par le point le plus bas;
7 Veiller à bien fermer les robinets de vidange/remplissage et d’eau froide;
8 Rétablir les touches de fonction en appuyant sur marche (voir 1);
9 Si le message Axx apparaît sur le display, attendre 17 minutes;
10 Ensuite,contrôler la pression et rajouter éventuellement de l’eau jusqu’à
obtention des 1,5 à 2 bar;
11 Appuyer brièvement sur la touche ‘’STEP’’;
12 Veiller encore à bien fermer les robinets de vidange/remplissage et d’eau froide;
Après déroulement du programme de purge automatique Axx, la chaudière
basculera sur l’affichage Good ou sur l’affichage des données techniques.
La chaudière ne se rallumera pas directement car le programme de purge automatique
qui dure env. 17 min.se déroule après appui d’une des trois touches de fonction.
L'écran indique avec le A de la purge automatique, la valeur de la température de l’eau de
départ.
Contrôler régulièrement la pression d’eau et veiller à ce qu’elle reste comprise
entre 1,5 et 2 bar à froid.
L’évacuation de la totalité de l’air de l’installation peut prendre du temps. La
première semaine, il est normal d’entendre des bruits d’air dans l’installation. Le
purgeur automatique de la chaudière éliminera progressivement cet air et par
Notice d’utilisation ATAG Serie E
conséquent, la pression pourra baisser légèrement ce qui nécessitera
éventuellement un ajout d’eau.
10
Mise à l'arrêt de la chaudière
Les vacances
La sonde ATAG Brain Q
dispose entre autres d’un
programme de vacances.
Vous pouvez régler celui-ci
vous même. Dans ce cas-là
le chauffage et l’échange
de chaleur sont
débranchés pendant la
période que vous avez
introduite. Vous pouvez
aussi opter pour
débrancher seulement le
chauffage temporairement.
Dans les cas ci-dessus la
protection hors gel reste
toujours active.
Si l’installation est équipée d'une sonde ATAG
BrainQ, règler sur celle-ci la durée de la période de
vacances. Voir la notice de la sonde ATAG BrainQ.
Si la sonde n’est pas installée, placer la sonde
d’ambiance ou la régulation sur température de
nuit. La production d’eau chaude peut être
débranchée par la touche de fonction sur le
panneau de contrôle.
Si les 3 touches de fonction sont sur marche, il faut
les basculer sur arrêt. Enlever la fiche de la prise.
Dans le cas d’une vidange de l’installation , il faut
tenir compte qu’il reste toujours un peu d’eau dans
la chaudière. Il faut alors veiller à ce que ce reste
d’ eau ne puisse geler.
Notice d’utilisation ATAG Serie E
11
Dérangement, entretien et garantie
En cas de dérangement, l'écran affichera alors la
lettre E (erreur) suivie d’un code. Actionner la
touche RESET afin de relancer la chaudière. Si le
dérangement persiste, prenez contact avec votre
installateur et communiquez lui le code d’erreur
affiché.
Il est conseillé d’établir un contrat d’entretien avec
votre installateur afin que l’appareil soit
régulièrement contrôlé et réglé.
La jaquette de la chaudière est composée
d’éléments en tôle d’acier émaillée et d’éléments
en matière synthétique. Leur nettoyage peut se
faire au moyen de détergents ménagers non
agressifs.
En ce qui concerne les conditions de garantie, voir
la carte de garantie accompagnant la chaudière.
Voir aussi la notice d'installation.
Notice d’utilisation ATAG Serie E
12
Réglages
L’appareil comprend beaucoup de possibilités de
réglage.
Il est préférable de laisser à votre installateur le
soin de modifier ces réglages.
Passer tout d'abord en mode affichage des
données techniques (voir page 8)
Réglage de la température maximale de départ
chauffage (chauffage sol maxi 40°C).
- appuyer brièvement sur la touche Mode
(via l’affichage des données techniques).

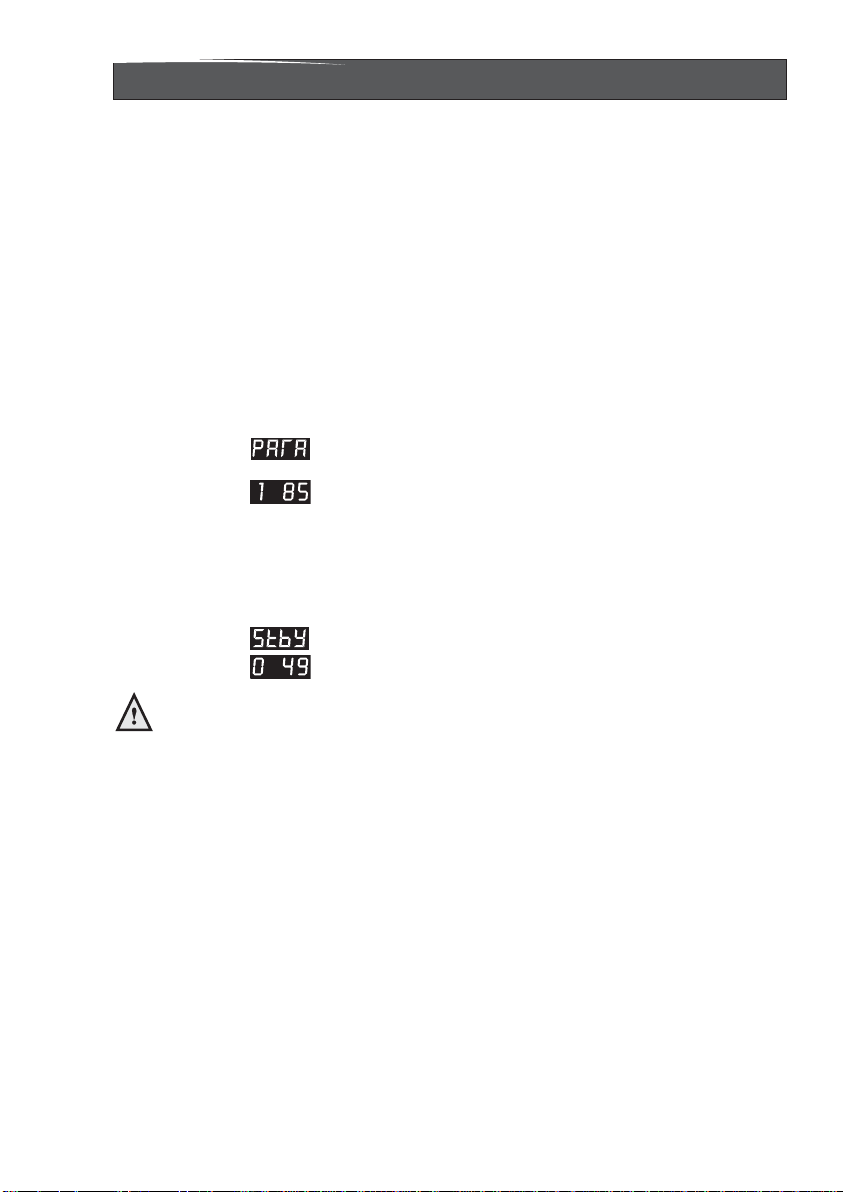

l'écran indiquera le message PARA .
- appuyer une fois sur la touche STEP.
l'écran indique maintenant 1 85 .
- appuyer sur la touche + ou – si vous voulez
modifier cette valeur.
- appuyer sur la touche Store pour confirmer.
l'écran clignotera une fois.
- appuyer brièvement sur la touche Mode.
- l'écran affichera brièvement StbY et ensuite
l’affichage des données techniques .
Le réglage de la température de départ concerne uniquement le circuit de chauffage et est
indépendant de la préparation d’eau chaude sanitaire.
Notice d’utilisation ATAG Serie E
13
+
-
Store
Step
Mode
Reset
Réglage du type d’installation.
L’appareil est d’office réglé pour s’adapter
automatiquement au type d’installation. Dans
certains cas il peut s’agir de circuits complets avec
convecteurs ou de circuits complets de chauffage
par le sol.
Vous pouvez choisir le type d’installation avec les
réglages appropriés tels que la température
maximum de départ et le temps de réchauffage de
l’installation après un période nocturne.
Le réglage se fait comme suit:
- Via l’affichage des données techniques,
appuyer 1 fois sur la touche Mode;
- Appuyer 2 fois sur a touche Step;
L'écran indique 2 02.
- Appuyer sur la touche + ou – si vous voulez
changer le type de circuit;
- Appuyer sur la touche Store pour confirmer;
L'écran clignotera une fois.
- Appuyer brièvement sur la touche Mode;
L'écran affichera brièvement StbY et ensuite
l’affichage des données techniques.
Type installation chauffage
Radiateurs; chauffage à air; convecteurs 85°C
01
02
03
04
Radiateurs à grand volume d'eau ou chauffage par rayonnement
du sol comme chauffage d'appoint
Chauffage par rayonnement du sol avec des radiateurs comme
chauffage d'appoint
Chauffage par rayonnement du sol intégrale 50°C
= configurations usine
Ces réglages sont à effectuer par votre installateur à la mise en route selon la notice
d'installation!
Température de
l'eau départ
70°C
60°C
Notice d’utilisation ATAG Serie E
15
Les coordonnées de votre installateur:
Nom de l’installateur:
Adresse:
Personne de contact:
Numéro de téléphone:
Numéro de téléphone en dehors des heures de bureau:
Rue Andersen - F-67870 BISCHOFFSHEIM
Tél. 03 88 49 27 57 - Fax 03 88 50 49 10
mail : info@hsfrance.com
web : www.hsfrance.com
Loading...
