Spis treści
Uwagi ........................................................................................................... iii
Informacje związane z bezpieczeństwem ................................................. iv
Dbanie i czyszczenie ................................................................................... v
Usługa odbioru zużytego sprzętu ............................................................. vi
1.1 Witamy! ......................................................................................... 1-1
1.2 Zawartość opakowania ................................................................ 1-1
1.3 Wprowadzenie do monitora ........................................................ 1-2
1.3.1 Widok z przodu ............................................................... 1-2
1.3.2 Funkcja QuickFit ............................................................. 1-4
2.1 Pozycje stojące monitora ............................................................ 2-1
2.2 Łączenie monitora USB z systemem .......................................... 2-2
2.3 Powiadomienia ............................................................................. 2-4

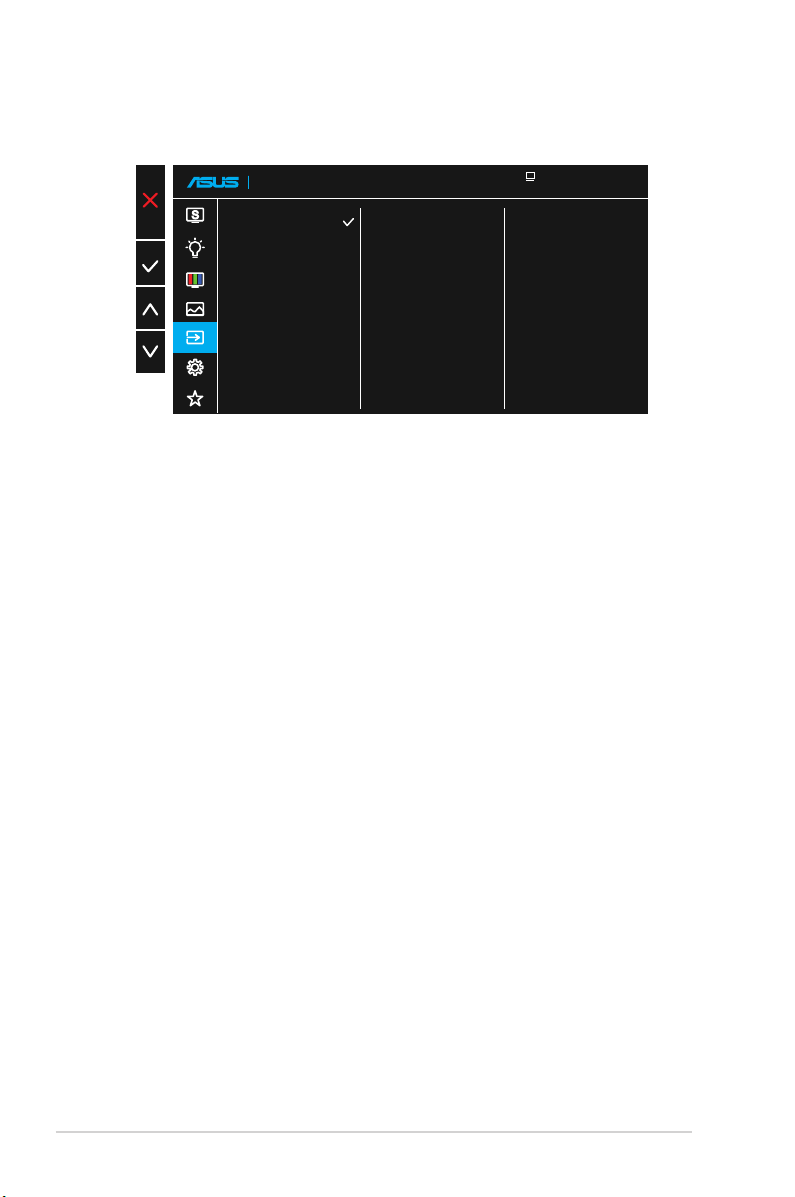

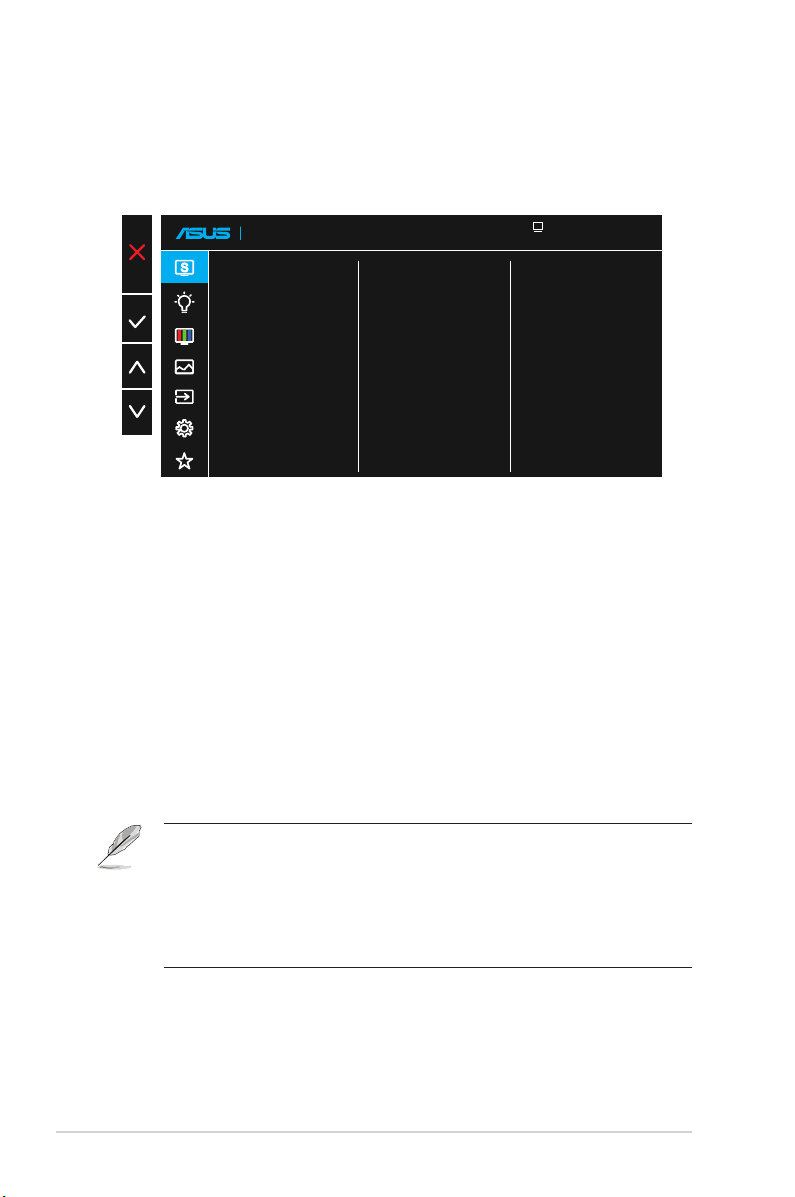

3.1 Menu OSD (menu ekranowe) ...................................................... 3-1

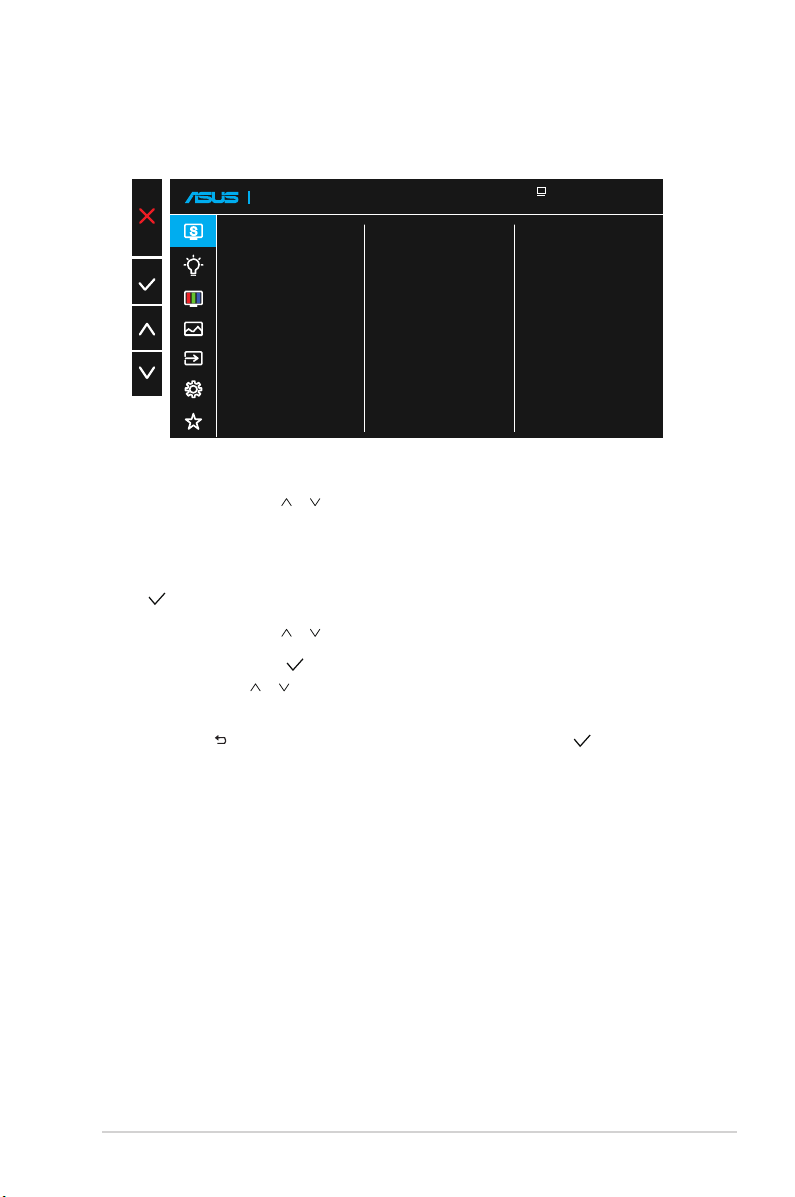

3.1.1 Jak wykonać ponowną kongurację ............................... 3-1
3.1.2 Wprowadzenie do funkcji OSD ....................................... 3-2
3.2 Specykacje ............................................................................... 3-11
3.3 Rozwiązywanie problemów (FAQ) ............................................ 3-12
3.4 Lista obsługiwanego taktowania .............................................. 3-14
Copyright © 2022 ASUSTeK COMPUTER INC. Wszelkie prawa zastrzeżone.
Żadnej z części tego podręcznika, włącznie z opisem produktów i oprogramowania, nie można
powielać, przenosić, przetwarzać, przechowywać w systemie odzyskiwania danych ani tłumaczyć
na inne języki, w jakiejkolwiek formie lub w jakikolwiek sposób, z wyjątkiem wykonywania kopii
zapasowej dokumentacji otrzymanej od dostawcy, bez wyraźnego, pisemnego pozwolenia rmy
ASUSTeK COMPUTER INC. (“ASUS”).
Gwarancja na produkt lub usługa gwarancyjna nie zostanie wydłużona, jeśli: (1) produkt był
naprawiany, modykowany lub zmieniany, jeśli wykonane naprawy, modykacje lub zmiany zostały
wykonane bez pisemnej autoryzacji ASUS; lub, gdy (2) została uszkodzona lub usunięta etykieta z
numerem seryjnym.
ASUS UDOSTĘPNIA TEN PODRĘCZNIK W STANIE „JAKI JEST”, BEZ UDZIELANIA
JAKICHKOLWIEK GWARANCJI, ZARÓWNO WYRAŹNYCH JAK I DOMNIEMANYCH,
WŁĄCZNIE, ALE NIE TYLKO Z DOMNIEMANYMI GWARANCJAMI LUB WARUNKAMI
PRZYDATNOŚCI HANDLOWEJ LUB DOPASOWANIA DO OKREŚLONEGO CELU. W
ŻADNYM PRZYPADKU FIRMA ASUS, JEJ DYREKTORZY, KIEROWNICY, PRACOWNICY LUB
AGENCI NIE BĘDĄ ODPOWIADAĆ ZA JAKIEKOLWIEK NIEBEZPOŚREDNIE, SPECJALNE,
PRZYPADKOWE LUB KONSEKWENTNE SZKODY (WŁĄCZNIE Z UTRATĄ ZYSKÓW,
TRANSAKCJI BIZNESOWYCH, UTRATĄ MOŻLIWOŚCI KORZYSTANIA LUB UTRATĄ
DANYCH, PRZERWAMI W PROWADZENIU DZIAŁALNOŚCI ITP.) NAWET, JEŚLI FIRMA ASUS
UPRZEDZAŁA O MOŻLIWOŚCI ZAISTNIENIA TAKICH SZKÓD, W WYNIKU JAKICHKOLWIEK
DEFEKTÓW LUB BŁĘDÓW W NINIEJSZYM PODRĘCZNIKU LUB PRODUKCIE.
SPECYFIKACJE I INFORMACJE ZNAJDUJĄCE SIĘ W TYM PODRĘCZNIKU, SŁUŻĄ
WYŁĄCZNIE CELOM INFORMACYJNYM I MOGĄ ZOSTAĆ ZMIENIONE W DOWOLNYM
CZASIE, BEZ POWIADOMIENIA, DLATEGO TEŻ, NIE MOGĄ BYĆ INTERPRETOWANE
JAKO WIĄŻĄCE FIRMĘ ASUS DO ODPOWIEDZIALNOŚCI. ASUS NIE ODPOWIADA
ZA JAKIEKOLWIEK BŁĘDY I NIEDOKŁADNOŚCI, KTÓRE MOGĄ WYSTĄPIĆ W TYM
PODRĘCZNIKU, WŁĄCZNIE Z OPISANYMI W NIM PRODUKTAMI I OPROGRAMOWANIEM.
Nazwy produktów i rm pojawiające się w tym podręczniku mogą, ale nie muszą, być
zastrzeżonymi znakami towarowymi lub prawami autorskimi ich odpowiednich właścicieli i używane
są wyłącznie w celu identykacji lub wyjaśnienia z korzyścią dla ich właścicieli i bez naruszania ich
praw.
ii
Uwagi
Oświadczenie Federalnej Komisji Łączności
Urządzenie to jest zgodne z Częścią 15 przepisów FCC. Jego działanie
wymaga spełnienia następujących dwóch warunków:
• Urządzenie to nie może powodować żadnych szkodliwych zakłóceń i
• Urządzenie to musi akceptować wszelkie odbierane zakłócenia,
włącznie z zakłóceniami nieprzewidywalnymi.
Urządzenie to zostało poddane testom, które określiły, że spełnia
ograniczenia dla urządzeń cyfrowych klasy B, określone przez część 15
przepisów FCC. Wymagania te zostały ustanowione w celu zapewnienia
właściwego zabezpieczenia przed szkodliwymi zakłóceniami urządzeń w
instalacji domowej. Urządzenie to generuje, wykorzystuje, może emitować
energię częstotliwości radiowej, zakłócające komunikację radiową, jeśli
nie zostanie zainstalowane i nie będzie używane zgodnie z instrukcjami
producenta. Jednakże, nie można zagwarantować, że zakłócenia nie
wystąpią w określonej instalacji. Jeśli urządzenie wpływa na jakość
odbioru radia lub telewizji, co można sprawdzić poprzez wyłączenie
i włączenie urządzeń, użytkownik powinien spróbować samodzielnie
usunąć zakłócenia poprzez zastosowanie jednej lub więcej następujących
czynności:
• Zmiana pozycji lub ukierunkowania anteny odbiorczej.
• Zwiększenie odstępu między urządzeniem a odbiornikiem.
• Podłączenie urządzenia i odbiornika do gniazd zasilanych z różnych
obwodów.
• Skonsultowanie się z dostawcą i doświadczonym technikiem radiowotelewizyjnym w celu uzyskania pomocy.
Oświadczenie Kanadyjski Departament Komunikacji
To urządzenie cyfrowe nie przekracza ograniczeń klasy B dla emisji
zakłóceń radiowych, ustalonych przez Przepisy dotyczące zakłóceń
radiowych Kanadyjskiego Departamentu Komunikacji.
To urządzenie cyfrowe klasy B jest zgodne z kanadyjską normą ICES-003.
Jako partner Energy Star®, nasza rma wykazała, że
ten product spełnia zalecenia Energy Star® dotyczące
efektywności energetycznej.
iii
Informacje związane z bezpieczeństwem
• Przed skonfigurowaniem przenośnego monitora USB należy uważnie
przeczytać całą dokumentację zawartą w opakowaniu.
• Aby zapobiegać zagrożeniom związanym z pożarami lub porażeniem
prądem elektrycznym, nigdy nie należy wystawiać monitora na
działanie deszczu lub wilgoci.
• Nigdy nie próbować otwierania obudowy monitora.
• Przed użyciem monitora upewnić się, że wszystkie przewody
są prawidłowo podłączone oraz że przewody zasilające nie są
uszkodzone. Po wykryciu jakiegokolwiek uszkodzenia należy jak
najszybciej skontaktować się z dostawcą.
• Należy unikać kurzu, wilgoci i ekstremalnych temperatur. Nie
umieszczać monitora w jakimkolwiek miejscu, w którym może dojść do
zawilgocenia urządzenia. Umieścić monitor na stabilnej powierzchni.
• Nigdy nie wpychać obiektów ani nie wlewać jakichkolwiek cieczy do
szczelin w obudowie monitora.
• W przypadku napotkania problemów technicznych związanych z
monitorem należy skontaktować się z wykwalifikowanym technikiem
lub sprzedawcą.
• Przenośny monitor USB jest zasilany przez port USB, który jest zgodny
z obwodem LPS i SELV zgodnie z normą IEC60950-1:2005.
iv
Dbanie i czyszczenie
• Czyszczenie. Wyłącz monitor i odłącz przewód. Oczyść powierzchnię
monitora pozbawioną luźnych włókien, nie szorstką szmatką.
Trudniejsze do usunięcia plamy, można usunąć szmatką zwilżoną w
łagodnym środku do czyszczenia.
• Należy unikać środków czyszczących zawierających alkohol lub
aceton. Należy używać środek czyszczący przeznaczony do
czyszczenia ekranów LCD. Nigdy nie należy spryskiwać środkiem
czyszczącym bezpośrednio ekranu, ponieważ może on dostać się do
wnętrza monitora i spowodować porażenie prądem elektrycznym.
Następujące objawy są normalne podczas działania monitora:
• W zależności od wykorzystywanego wzoru pulpitu, na ekranie może
wystąpić lekkie zróżnicowanie jasności.
• Kilkugodzinne wyświetlanie tego samego obrazu, może spowodować
utrzymywanie się poobrazu, po przełączeniu obrazu. Właściwy ekran
zostanie powoli przywrócony, po wyłączeniu zasilania na kilka godzin.
• Gdy ekran stanie się czarny lub zacznie migać albo gdy nie można
dłużej pracować należy skontaktować się z dostawcą lub punktem
serwisowym. Nie należy naprawiać wyświetlacza samodzielnie!
Konwencje stosowane w tym podręczniku
OSTRZEŻENIE: Informacja zapobiegająca odniesieniu obrażeń
podczas wykonywania zadania.
PRZESTROGA: Informacja zapobiegająca uszkodzeniu
komponentów podczas wykonywania zadania.
WAŻNE: Informacja, którą NALEŻY wziąć pod rozwagę w celu
dokończenia zadania.
UWAGA: Wskazówki i dodatkowe informacje pomocne w
dokończeniu zadania.
Gdzie można znaleźć więcej informacji
W celu uzyskania dodatkowych informacji i aktualizacji produktu i
oprogramowania, sprawdź następujące źródła.
1. Strony sieci web ASUS
Ogólnoświatowe strony sieci web ASUS zapewniają zaktualizowane
informacje o urządzeniach i oprogramowaniu rmy ASUS. Sprawdź
http://www.asus.com
2. Opcjonalna dokumentacja
Opakowanie z produktem może zawierać opcjonalną dokumentację,
która mogła zostać dodana przez dostawcę. Te dokumenty nie są
części standardowego opakowania.
v
Usługa odbioru zużytego sprzętu
Program recyklingu i odbioru zużytego sprzętu rmy ASUS wynika z
naszego zaangażowania w zapewnienia najwyższych norm ochrony
środowiska. Wierzymy, w dostarczanie naszym klientom rozwiązań
umożliwiających odpowiedzialny recykling naszych produktów, baterii oraz
innych elementów jak również materiałów opakowaniowych.
Szczegółowe informacje dotyczące recyklingu w różnych regionach
znajdują się na http://csr.asus.com/english/Takeback.htm.
Informacje o produkcie na etykiecie UE dotyczącej energii
vi
1.1 Witamy!
Dziękujemy za zakup przenośnego monitora USB rmy ASUS®!
Najnowszy przenośny monitor USB rmy ASUS zapewnia wspaniałą
mobilność i ułatwienie w codziennym życiu, ulepszając jakość użytkowania
i jego styl.
1.2 Zawartość opakowania
Sprawdź, czy w opakowaniu znajdują się następujące elementy:
Przenośny monitor USB
Instrukcja szybkiego uruchomienia
Karta gwarancyjna
Przewód USB typu C
Adapter USB Type-C do A (opcjonalny)
Kabel USB Type-C do A (opcjonalny)
Kabel Mini HDMI do HDMI
Inteligentna osłona
Raport kalibracji
Osłona statywu Zenscreen
Zasilacz 18W
• Jeśli którekolwiek z podanych wyżej elementów są uszkodzone lub, gdy ich
brak należy jak najszybciej skontaktować się ze sprzedawcą.
Monitor USB Type-C MQ16AH
1-1
1.3 Wprowadzenie do monitora
1.3.1 Widok z przodu
1
2
3
4
5
6
1. Przycisk
zasilania / dioda LED zasilania
7
9
• Naciśnij ten przycisk, aby włączyć/wyłączyć monitor.
• Definicje kolorów wskaźnika zasilania zawiera tabela poniżej.
Stan Opis
Niebieskie WŁ.
Bursztynowy Tryb gotowości
Ciemny WYŁ.
2. Przycisk menu
• Naciśnij ten przycisk, aby przejść do menu OSD.
3. Przycisk Zamknij
• Opuszczanie menu OSD.
4. Przycisk Wybór wejścia i Skrót
• Domyślne ustawienie dla tego przycisku to “Wybór wejścia”, można go
używać do przełączania źródła wejścia.
• “Wybór wejścia” można zastąpić inną, często używaną funkcją, przejdź
do “Skrót” i wybierz swoją ulubioną funkcję.
• Przycisk skrótu Blokada klawiszy. Naciśnij i przytrzymaj przez 5 sekund
w celu włączenia lub wyłączenia funkcji Blokada klawiszy.
5
8
1-2
Rozdział 1: Wprowadzenie do produktu
5. Port USB typu C
6. Port USB Type-C (tylko ładowanie)
7. Słuchawki
8. Gniazdo Mini HDMI
9. Czujnik zbliżeniowy
Monitor USB Type-C MQ16AH
1-3
1.3.2 Funkcja QuickFit
3x5
4x6
Funkcja QuickFit zawiera dwa wzorce: (1) Siatka (2) Rozmiar zdjęcia.
1. Wzór siatki: Wspomaga projektantów i użytkowników w organizacji
zawartości i układu na stronie i osiągnięciu spójnego wyglądu i
odczucia.
Siatka wyrównania 1 zostanie automatycznie obrócona, jeżeli
automatyczne obracanie jest włączone.
Alignment Grid1
Alignment Grid1
• Funkcja automatycznego obracania działa tylko w systemie operacyjnym
Windows po zainstalowaniu oprogramowania DisplayWidget.
Alignment Grid1
Alignment Grid1
Alignment Grid2
2. Rozmiar zdjęć: Udostępnia fotografom i innym użytkownikom
dokładny widok i edycję na ekranie zdjęć w rozmiarze rzeczywistym.
1-4
Rozdział 1: Wprowadzenie do produktu
2.1 Pozycje stojące monitora
Dzięki inteligentnej obudowie można postawić monitor w kilku różnych
pozycjach.
A
B
C
D
E
Monitor USB Type-C MQ16AH
2-1
2.2 Łączenie monitora USB z systemem
A
Port Type-C z
wyjściem
sygnału DP
Type-C
HDMI
B
Port Type-C z
wyjściem
sygnału DP
lub
Jeżeli wyjście mocy zasilania komputera
PC Type C ma za małą wartość, zaleca
się podłączenie adaptera wejścia.
Type-C
C
Mini HDMI
HDMI
2-2
Rozdział 2: Ustawienia
• Monitor USB działa, pobierając zasilanie z komputera PC/notebooka, gdy
nie jest podłączony zasilacz monitora. Jeśli monitor USB wykryje niską moc
wyjścia z komputera PC/notebooka, "jasność" monitora zostanie ustalona na
"do 50 lub 80 w zależności od wykrytej mocy wejścia", a to zachowanie może
zapobiec natychmiastowemu wyłączeniu monitora z powodu braku mocy.
Aby uzyskać wyższą jasność, należy podłączyć zasilacz monitora, po czym
system ponownie umożliwi regulację jasności do maksymalnej wartości.
Monitor USB Type-C MQ16AH
2-3
2.3 Powiadomienia
Ponieważ ten produkt oraz dołączona inteligentna obudowa zawiera
magnes w konstrukcji, istnieje potencjalne ryzyko uszkodzenia dysków
twardych komputera i obiektów wrażliwych na działanie magnesu.
Upewnij się, że produkt nie znajduje się bezpośrednio na komputerze,
gdy komputer jest w użyciu (włączone zasilanie lub tryb gotowości). W
przeciwnym wypadku może mieć to wpływ na dysk twardy, czego skutkiem
będzie trwała utrata danych. Może też dojść do wyłączenia wyświetlacza
komputera ze względu na mechanizm automatycznych zabezpieczeń
komputera. W przypadku umieszczania tego produktu z komputerem
w jednej torbie, należy zawsze wyłączyć komputer, aby uniknąć
potencjalnego uszkodzenia dysku twardego.
2-4
Rozdział 2: Ustawienia
3.1 Menu OSD (menu ekranowe)
3.1.1 Jak wykonać ponowną kongurację
Splendid
Tryb Standardowy
Tryb sRGB
Tryb Sceneria
Tryb Teatr
Tryb Gra
Tryb Widok nocny
Tryb Odczytu
Tryb Ciemni
1. Naciśnij przycisk MENU, aby uaktywnić menu OSD.
2. Naciśnij przycisk / w celu przełączania pomiędzy opcjami w
menu. Po przesunięciu z jednej ikony na drugą, podświetlana jest
nazwa opcji.
3. W celu wyboru podświetlonego elementu w menu, naciśnij przycisk
.
4. Naciśnij przycisk / , aby wybrać wymagany parametr.
5. Naciśnij przycisk , aby przejść do paska suwaka, a następnie
użyj przycisk / , zgodnie ze wskaźnikami w menu w celu
wykonania zmian.
6. Wybierz , aby powrócić do poprzedniego menu lub , aby
zaakceptować i powrócić do poprzedniego menu.
Tryb StandardowyASUS MQ16AH
HDMI 1080p 60Hz
Monitor USB Type-C MQ16AH
3-1
3.1.2 Wprowadzenie do funkcji OSD
1. Splendid
Ta funkcja zawiera osiem podfunkcji, które można wybrać według
preferencji.
Splendid
Tryb Standardowy
Tryb sRGB
Tryb Sceneria
Tryb Teatr
Tryb Gra
Tryb Widok nocny
Tryb Odczytu
Tryb Ciemni
• Tryb Standardowy: Najlepszy wybór do edycji dokumentów z
wykorzystaniem technologii inteligencji wideo SPLENDID™.
• Tryb sRGB: To najlepszy wybór do przeglądania zdjęć i grafiki z
komputerów PC.
• Tryb Sceneria: Najlepszy wybór do wyświetlania zdjęć scenerii z
wykorzystaniem technologii inteligentnego wideo SPLENDID™.
• Tryb Teatr: Najlepszy wybór do oglądania filmów z wykorzystaniem
technologii inteligencji wideo SPLENDID™.
• Tryb Gra: Najlepszy wybór do korzystania z gier z wykorzystaniem
technologii inteligencji wideo SPLENDID™.
• Tryb Widok nocny: Najlepszy wybór do korzystania z gier z ciemną
scenerią z wykorzystaniem technologii inteligencji wideo SPLENDID™.
• Tryb Odczytu: To najlepszy wybór do czytania książek.
• Tryb Ciemni: To jest najlepszy wybór do miejsc słabo oświetlonych.
Tryb StandardowyASUS MQ16AH
HDMI 1080p 60Hz
3-2
• W opcji Tryb Standardowy, funkcje Nasycenie, Odcień skóry, Ostrość i ASCR
nie są konfigurowane przez użytkownika.
• W trybie sRGB funkcje Nasycenie, Temp. barwowa, Odcień skóry, Ostrość,
Kontrast i ASCR, nie są konfigurowane przez użytkownika.
• W Tryb Odczytu funkcje Nasycenie, Odcień skóry, Ostrość, ASCR, kontrast i
Temp. barwowa, nie są konfigurowane przez użytkownika.
Rozdział 3: Ogólne instrukcje
2. Filtr światła nieb.
Dostosowywanie poziomu energii światła niebieskiego emitowanego
przez podświetlenie LED.
Filtr światła nieb.
Max
Min
Tryb StandardowyASUS MQ16AH
HDMI 1080p 60Hz
• Filtr światła nieb.: W tej funkcji, można regulować filtr światła
niebieskiego Min. do maks. Min.: brak zmian; Maks.: Im wyższy poziom,
tym mniej rozproszone jest niebieskie światło. Gdy jest uaktywniony filtr
światła niebieskiego, automatycznie zaimportowane zostaną ustawienia
domyślne pozycji Tryb Standardowy. Oprócz poziomu maksymalnego,
jasność jest konfigurowalna przez użytkownika. Wartość maksymalna to
ustawienie maksymalne. Jest ona zgodna z certyfikacją niskiego poziomu
światła niebieskiego TUV*. Funkcja jasności nie jest konfigurowalna
przez użytkownika.
• Gdy użytkownik wyreguluje filtr światła niebieskiego na maksymalny poziom.
• *Gdy wzmocnienie kolorów ma wartość domyślną (50).
Aby ograniczyć zmęczenie oczu, należy stosować się do poniższych
zaleceń:
• Podczas wielogodzinnej pracy przed monitorem należy robić przerwy.
Zalecane jest robienie krótkich przerw (co najmniej 5 min) po około godzinie
ciągłej pracy przed komputerem. Krótkie, ale częste przerwy są bardziej
skuteczne niż jedna długa przerwa.
• W celu zminimalizowania zmęczenia i suchości oczu należy od czasu do
czasu pozwolić oczom odpocząć, skupiając wzrok na obiektach znajdujących
się daleko.
• Ćwiczenia oczu mogą pomóc w ograniczeniu ich zmęczenia. Ćwiczenia te
należy często powtarzać. Jeśli zmęczenie oczu będzie się utrzymywać, należy
skonsultować się z lekarzem. Ćwiczenia oczu: (1) Kilkukrotne przesuwanie
wzroku w górę i w dół (2) Powolne obracanie oczami (3) Przesuwanie wzroku
po przekątnej.
• Wysokoenergetyczne światło niebieskie może być przyczyną zmęczenia
oczu i zwyrodnienia plamki żółtej związanego z wiekiem (AMD). Filtr
światła niebieskiego redukuje o 70% (maks.) szkodliwe światło niebieskie,
umożliwiając uniknięcie syndromu widzenia komputerowego (CVS).
Monitor USB Type-C MQ16AH
3-3
3. Kolor
Ta funkcja umożliwia wybór preferowanego koloru obrazu.
Kolor
Jasność
Kontrast
Nasycenie
Temp. barwowa
Odcień skóry
Tryb StandardowyASUS MQ16AH
HDMI 1080p 60Hz
• Jasność: Zakres regulacji wynosi 0 do 100. Po włączeniu HDR, nie
można regulować jasności.
• Kontrast: Zakres regulacji wynosi 0 do 100.
• Nasycenie: Zakres regulacji wynosi 0 do 100.
• Temp. barwowa: Zawiera trzy wstępnie ustawione tryby kolorów (Zimne,
Normalne, Ciepłe) i Tryb Użytkownik.
• Odcień skóry: Zawiera trzy tryby kolorów, obejmujące Czerwonawy,
Naturalny i Żółtawy.
• Po podłączeniu monitora do urządzenia wejścia przez port Type C, gdy
monitor wykryje, że moc zasilania z urządzenia wejścia jest za niska, jasność
zostanie ustalona na maksymalnie 50 lub 80 w zależności od wielkości mocy
zasilania odbieranej przez monitor. Po podłączeniu zasilacza, jasność można
ponownie wyregulować na wartość maksymalną.
• W Tryb Użytkownik, konfigurować można kolory R (Czerwony), G (Zielony) i B
(Niebieski); zakres regulacji wynosi 0 ~ 100.
3-4
Rozdział 3: Ogólne instrukcje
4. Obraz
Z tej głównej funkcji można regulować parametry Ostrość, Kontrola
proporcji, VividPixel, ASCR i HDR.
Obraz
Ostrość
Kontrola proporcji
VividPixel
ASCR
HDR
Tryb StandardowyASUS MQ16AH
HDMI 1080p 60Hz
• Ostrość: Regulacja ostrości obrazu. Zakres regulacji wynosi 0 do 100.
• Kontrola proporcji: Wybór współczynnika proporcji „Pełny”, „4:3”.
• VividPixel: Technologia ASUS, która zapewnia krystalicznie czyste i
szczegółowe wizualizacje, wiernie naśladujące rzeczywistość. Zakres
regulacji wynosi 0 do 100.
• ASCR: Wybierz WŁ. lub WYŁ., aby włączyć lub wyłączyć funkcję
współczynnika dynamicznego kontrastu.
• HDR: Technologia High Dynamic Range. Obejmuje dwa tryby HDR,
ASUS Cinema HDR i ASUS Gaming HDR, ten element jest otwarty do
wyboru, po włączeniu HDR.
• Opcja 4:3 jest dostępna tylko w przypadku źródła wejścia w formacie 4:3.
• Podczas wyświetlania treści HDR, obraz jest optymalizowany przez standard
HDR i dlatego nie są dostępne następujące funkcje: Splendid, Filtr światła
nieb., Gamma, Kolor.
Monitor USB Type-C MQ16AH
3-5
5. Wybór wejścia
Wybierz źródło wejścia z sygnału wejścia HDMI, Type-C 1,Type-C 2.
Wybór wejścia
HDMI
Type-C 1
Type-C 2
Tryb StandardowyASUS MQ16AH
HDMI 1080p 60Hz
3-6
Rozdział 3: Ogólne instrukcje
6. Ustawienia systemu
Regulacja konguracji systemu.
Ustawienia systemu
Splendid Demo Mode
Automatyczne Obracanie
Konfiguracja OLED
Głośność
GamePlus
QuickFit
Ustawienia OSD
Język
Ustawienia systemu
Blokada klawiszy
Informacje
Wskaźnik zasilania
Czujnik zbliżeniowy
Blokada zasilania
Wyzeruj wszystko
WŁ.
Tryb StandardowyASUS MQ16AH
HDMI 1080p 60Hz
Tryb StandardowyASUS MQ16AH
HDMI 1080p 60Hz
• Splendid Demo Mode: Uaktywnienie trybu demo dla funkcji Splendid.
• Automatyczne obracanie: Umożliwia włączenie/wyłączenie
automatycznego obracania obrazu. Należy pamiętać, że funkcja
automatycznego obracania działa tylko w systemie operacyjnym
Windows, po zainstalowaniu oprogramowania DisplayWidget.
• Konfiguracja OLED: Specjalne ustawienia, zgodnie z charakterystyką
OLED. W tym miejscu można aktywować ochronę ekranu, można
dostrzec przesunięcie piksela podczas używania, ale to zachowanie nie
ma wpływu na używanie i czystość obrazu. Ten mechanizm ma na celu
ochronę OLED przed problemem związanym z poobrazem, zalecamy,
aby go zawsze włączać.
• Głośność: Regulacja poziomu głośności wyjścia.
Monitor USB Type-C MQ16AH
3-7
• GamePlus: Funkcja GamePlus udostępnia zestaw narzędzi i tworzy
GamePlus
lepsze środowisko do gier, dla użytkowników grających w różne rodzaje
gier. Funkcja Celownik jest szczególnie przydatna dla nowych graczy lub
początkujących, zainteresowanych grami First Person Shooter (FPS).
W celu uaktywnienia GamePlus:
• Wybierz WŁ., aby przejść do głównego menu GamePlus.
• Naciśnij przycisk
/
, aby wybrać pomiędzy funkcjami Celownik,
Timer i Wyrów. obrazu wyśw.
• Naciśnij , aby potwierdzić wybraną funkcję. Wybierz , aby
wyłączyć i wyjść.
Menu główne
GamePlus - Celownik GamePlus - Timer
GamePlus
GamePlus
Celownik
(Tryb ćwiczenia)
Timer
Wyrów. obrazu wyśw.
GamePlus
• QuickFit: Patrz strona 1-4, aby uzyskać szczegółowe informacje.
• Ustawienia OSD: Regulacja ustawień Czas zakończenia, DDC/CI i
Przezroczystość ekranu menu OSD.
• Język: Wybór języka OSD. Dostępne opcje to: Angielski, Francuski,
Niemiecki, Hiszpański, Włoski, Holenderski, Rosyjski, Polski,
Czeski, Chorwacki, Węgierski, Rumuński, Portugalski, Turecki,
Chiński uproszczony, Chiński tradycyjny, Japoński, Koreański,
Perski, Tajski, Indonezyjski i Ukraiński.
• Blokada klawiszy: Wyłączenie wszystkich funkcji przycisku. Naciśnięcie
i przytrzymanie przycisku menu przez ponad pięć sekund spowoduje
wyłączenie funkcji blokady klawiszy.
• Informacje: Wyświetlanie informacji o monitorze.
• Wskaźnik zasilania: Włączenie/wyłączenie wskaźnika LED zasilania.
3-8
Rozdział 3: Ogólne instrukcje
• Czujnik zbliżeniowy: Wbudowany czujnik zbliżeniowy poleca monitorowi
przełączenie na tryb oszczędzania energii po wykryciu, że użytkownik
jest nieobecny przez ponad minutę, a po powrocie użytkownika wznawia
normalne działanie. Funkcja jest zoptymalizowana, gdy odległość
pomiędzy użytkownikiem a monitorem nie przekracza 50 cm. Należy
unikać umieszczania jakichkolwiek przeszkód z przodu czujnika
zbliżeniowego na przedniej ramce.
Uwaga: na czułość czujnika może wpływać światło otoczenia, kolor
odzieży użytkownika i kąt użytkowania monitora.
• Blokada zasilania: Do wyłączania/włączania przycisku zasilania.
• Wyzeruj wszystko: Ustaw na „Tak”, aby przywrócić domyślny tryb
fabryczny wszystkich ustawień.
Monitor USB Type-C MQ16AH
3-9
7. MyFavorite
Ta główna funkcja umożliwia dostosowanie opcji Skrót i Dostos.
Ustawienia.
MyFavorite
Skrót
Dostos. Ustawienia
Tryb StandardowyASUS MQ16AH
HDMI 1080p 60Hz
• Skrót: Użytkownik może wybrać spośród funkcji „Filtr światła
nieb.”, „Splendid”, „Jasność”, „Kontrast”, „Automatyczne
obracanie”, „Wybór wejścia” i ustawić jako przycisk skrótu.
Domyślne ustawienie to Wybór wejścia.
• Dostos. Ustawienia: Ustawienie można wykonać zgodnie ze
swoimi preferencjami.
3-10
Rozdział 3: Ogólne instrukcje
3.2 Specykacje
Model MQ16AH
Wielkość panelu Szerokoekranowy 15,6” (16:9, 39,62cm)
Rozdzielczość 1920 x 1080
Jasność (typowy) 360 nitów (typ.), 400 nitów (maks.)
Kontrast (typowy) 100000:1
Kolory wyświetlacza 1073,7M (10 bitów)
Wejście cyfrowe
Kolor Szary
Zużycie energii ≦ 15 W
Temp. pracy
Wymiary zyczne (SxWxG) 358,70 x 226,15 x 8,95 mm
Wymiary opakowania
(SxWxG)
Masa netto (przybliżona) 0,65 kg
Masa brutto (przybliżona) 3,65 kg
Zgodność z przepisami
Napięcie znamionowe
Adapter
Tryb alternatywny DisplayPort™ dla złącza USB Type-C™
HDMI przez Mini HDMI
0°~ 40°
552 x 125 x 394 mm
UL/cUL, CB, CE, CCC, KCC, FCC, BSMI, EAC(CU),
RCM, VCCI, J-Moss, UkrSEPRO, RoHS, WEEE,
Windows 7 i 8.1 oraz 10 i 11 WHQL, Filtr światła
niebieskiego, Brak migania, Energy Star 8.0
5-12V , 2,0A
ASUS/AD2068M20
100-240V~, 50/60Hz, 0,5A
5 V , 2 A (model normalny)
LUB 9 V , 2 A (model z szybkim ładowaniem)
*Dane techniczne mogą zostać zmienione bez powiadomienia.
Monitor USB Type-C MQ16AH
3-11
3.3 Rozwiązywanie problemów (FAQ)
Problem Możliwe rozwiązanie
WŁĄCZONA dioda LED
zasilania
Pomarańczowe światło diody
LED zasilania i brak obrazu
na ekranie
Obraz na ekranie jest za
jasny lub za ciemny
Obraz na ekranie drży lub
na obrazie wyświetlane są
falujące wzory
Defekty kolorów na obrazie
ekranowym (biały nie
wygląda jak biały)
Nie wyświetla się prawidłowo
treść HDR
• Naciśnij przycisk , aby sprawdzić,
czy monitor znajduje się w trybie ON
(WŁĄCZENIE).
• Sprawdź, czy kabel USB Type-C jest
prawidłowo podłączony do monitora i do
komputera.
• Sprawdź, czy monitor i komputer są w trybie
WŁĄCZENIE.
• Upewnij się, że przewód USB typu C jest
prawidłowo podłączony między przenośnym
monitorem USB i komputerem.
• Sprawdź kabel sygnałowy i upewnij się, że nie
jest wygięty żaden styk złącza.
• Podłącz komputer do innego dostępnego
monitora, aby sprawdzić, czy komputer działa
prawidłowo.
• Dostosuj ustawienia jasności przy użyciu
przycisku.
• Upewnij się, że przewód USB typu C jest
prawidłowo podłączony między przenośnym
monitorem USB i komputerem.
• Odsuń urządzenia elektryczne, które mogą
powodować zakłócenia elektryczne.
• Sprawdź przewód USB typu C i upewnij się,
że żaden z jego styków nie jest zagięty.
• Upewnij się, że źródło wejścia obsługuje
odtwarzanie HDR (z odpowiednimi
ustawieniami systemu i najnowszym
oprogramowaniem).
• Upewnij się, że treść jest zakodowana w
formacie HDR.
3-12
Rozdział 3: Ogólne instrukcje
Problem Możliwe rozwiązanie
Po połączeniu z portem USB
typu C źródła zasilania,
zacznie migać w sposób
ciągły dioda LED zasilania
lub pokazywane będzie
powtarzająco logo ASUS
• Niewłaściwe zasilanie ze źródła urządzeń
USB typu C. Należy wykonać następujące
czynności:
• Naciśnij przycisk W górę, a następnie
podłącz kabel USB Type-C. To działanie
spowoduje włączenie wbudowanego trybu
zabezpieczenia. Po wyświetleniu logo ASUS,
zwolnij przycisk W górę. Po zniknięciu logo
ASUS, wyświetlany jest komunikat OSD “tryb
zabezpieczenia”. Po zniknięciu komunikatu
OSD “tryb zabezpieczenia”, należy ustawić
kolor tła na biały obraz lub obraz zbliżony do
białego (*1).
• Naciśnij przycisk MENU, pokazywane
jest menu główne OSD. Górny, lewy róg
OSD pokaże małą czcionkę “S” w kolorze
czerwonym wskazującą, że jest monitor
znajduje się teraz w trybie zabezpieczenia.
W celu dostosowania jasności, przejdź do
ustawień jasności i naciśnij przycisk w górę.
Podczas tego procesu, należy zapisać
wartość jasności “Y”, aż do ponownego
uruchomienia MQ16AH. (*2). Na przykład,
jeśli wartość jasności pokazuje “70”, nastąpi
ponowne uruchomienie MQ16AH, a następnie
regulacja do “71”, “70” wskazuje wartość “Y”
i największą wartość jasności do podłączania
urządzenia źródła USB-C.
• Naciśnij przycisk MENU, pokazywane jest
menu główne OSD. Górny, lewy róg nadal
wskazuje “S”, jako tryb zabezpieczenia.
Wyreguluj wartość jasności OSD na “Y”
• Zamknij OSD i naciśnij na 5 sekund przycisk
skrótu W górę w celu wyłączenia trybu
zabezpieczenia.
• Wykonane.
*1: Biały kolor tła zwiększa ilość zużywanej energii, dlatego lepiej jest
używać biały kolor tła w celu sprawdzenia ograniczenia energii ze źródła
USB typu C.
*2: Jeśli MQ16AH nie uruchamia się ponownie podczas regulacji wartości
do 100, oznacza to, że urządzenie źródła USB typu C ma odpowiednie
zasilanie.
Monitor USB Type-C MQ16AH
3-13
3.4 Lista obsługiwanego taktowania
Podstawowe taktowanie obsługiwane przez komputer PC
Rozdzielczość
640x480 60Hz 31,469kHz
800x600 60Hz 37,879kHz
1024x768 60Hz 48,363kHz
1280x960
1280x1024 60Hz 63,981kHz
1440x900
1680x1050
1920x1080
Tryby IBM, Fabryczne wstępne ustawienia taktowania
Rozdzielczość
640x350 70Hz
720x400 70Hz 31,469kHz
Tryby VESA, Taktowanie możliwe do regulowania przez użytkownika
Rozdzielczość
848x480 60Hz 31,02kHz
1280x720 60Hz 44,772kHz
1280x800 60Hz 49,702kHz
1920x1080
Częstotliwość
odświeżania
Częstotliwość pozioma
60Hz 60kHz
60Hz
60Hz 65,29kHz
60Hz 67,5kHz
Częstotliwość
odświeżania
Częstotliwość
odświeżania
Częstotliwość pozioma
Częstotliwość pozioma
60Hz 66,587kHz
55,935kHz
31,469kHz
3-14
Rozdział 3: Ogólne instrukcje
Loading...
