Gamme VK266/VW266

Moniteur LCD

Guide

d'utilisation

E3949 V1

Août

2008

VK266

VW266

Table of contents

Avertissements .................................................................................................iii

Informations relatives à la sécurité.................................................................iv

Entretien & nettoyage........................................................................................v

Chapitre 1: Présentation du produit

1.1 ¡Bienvenido!....................................................................................... 1-1

1.2 Contenu de l’emballage.................................................................... 1-1

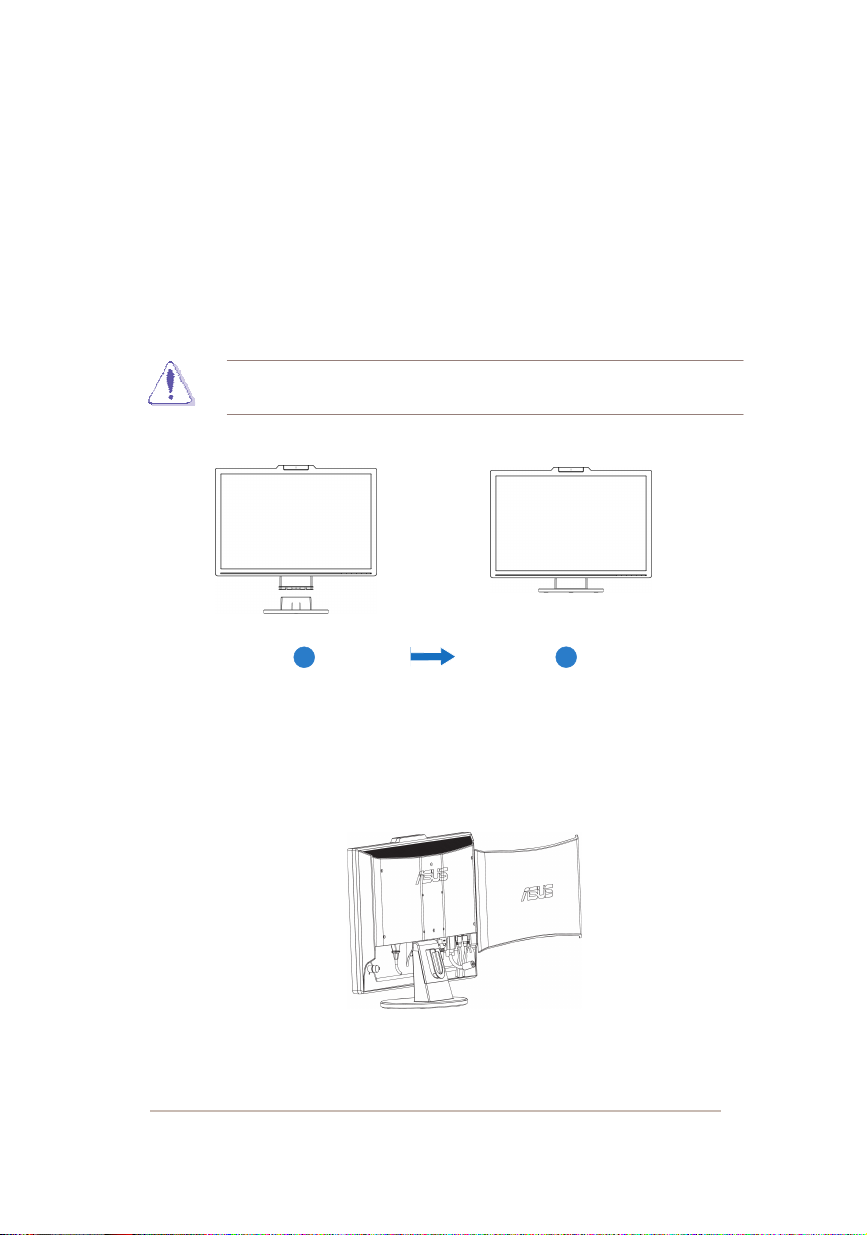

1.3 Assembler l'embase du moniteur ................................................... 1-2

1.5 Présentation du moniteur ................................................................1-3

1.5.1 Face avant du moniteur LCD ..................................................... 1-3

1.5.2 Face arrière du moniteur LCD.................................................... 1-4

Chapitre 2: Configuration

Détacher le bras / support (pour support mural VESA) ................

2.1

Réglage du moniteur ........................................................................

2.2

Chapitre 3: Instructions générales

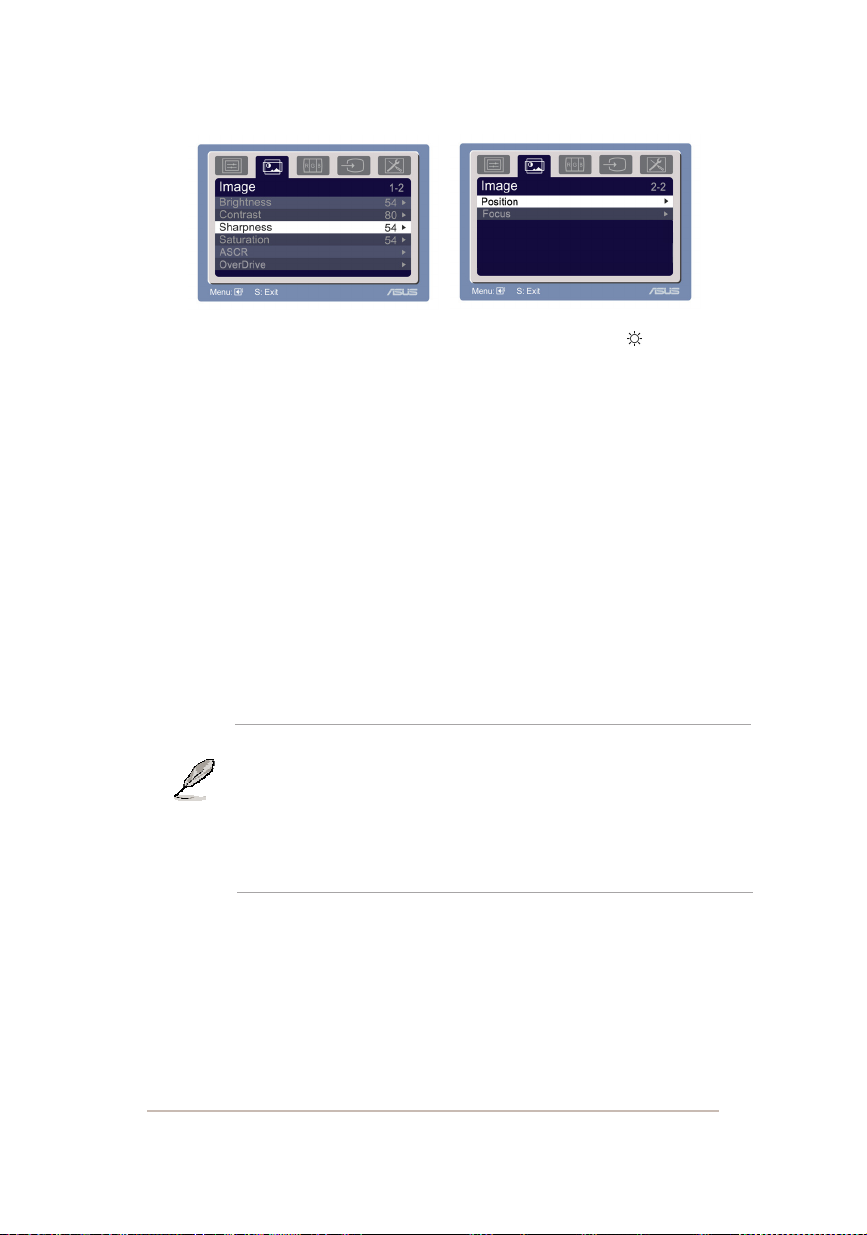

3.1 Menu OSD (On-Screen Display) ...................................................... 3-1

3.1.1 Comment reconfigurer ............................................................... 3-1

3.1.2 Présentation de la fonction OSD................................................ 3-1

3.2 Résumé des spécifications.............................................................. 3-4

3.3 Dépannage (FAQ).............................................................................. 3-5

3.4 Modes de fonctionnement pris en charge...................................... 3-6

S ync hronisation primaires supportées HDMI

3.5

Copyright © 2008 ASUSTeK COMPUTER INC. Tous droits réservés.
Aucune partie du présent manuel, y compris les produits et les logiciels qui y sont décrits, ne
peut être reproduite, transmise, transcrite, stockée dans un système informatique, ni traduit
dans aucune langue, sous quelque forme et par tout moyen, hormis la documentation
conservée par l'acheteur à des fins de sauvegarde, sans la permission écrite expresse de
ASUSTeK COMPUTER INC. (“ASUS”).

La garantie et l'entretien du produit ne sont pas étendus si: (1) le produit est réparé, modifié
ou altéré, à moins qu'une telle réparation, modification ou altération n'ait été autorisée par
écrit par ASUS; ou (2) le numéro de série est effacé ou manquant.

ASUS FOURNIT LE PRÉSENT MANUEL "EN L'ÉTAT" SANS AUCUNE GARANTIE
D'AUCUNE SORTE, EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS NON LIMITEE A,
DES GARANTIES IMPLICITES DE COMMERCIABILITE, OU D'ADÉQUATION A UN BUT
PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTEURS, SES RESPONSABLES, SES
EMPLOYÉS OU SES AGENTS NE PEUVENT ÊTRE TENUS RESPONSABLES DE
QUELCONQUE DÉGÂTS, INDIRECTS, SPÉCIAUX, ACCIDENTELS OU CONSÉCUTIFS
(Y COMPRIS LES PERTES DE PROFITS, LES MANQUES À GAGNER, PERTE
D'UTILISATION DE DONNÉES, INTERRUPTIONS D'ACTIVITÉS ET AUTRES
SEMBLABLES), MÊME SI ASUS A ÉTÉ AVERTI DE LA POSSIBILITÉ DE TELS DÉGÂTS
SURVENANT DE TOUT DÉFAUT OU ERREUR DANS CE MANUEL OU DANS CE
PRODUIT.

LES SPÉCIFICATIONS ET LES INFORMATIONS CONTENUES DANS LE PRÉSENT
MANUEL SONT FOURNIES POUR INFORMATION SEULEMENT, SONT SUJETTES À
MODIFICATIONS À TOUT MOMENT SANS PRÉAVIS, ET NE DOIVENT PAS ÊTRE
CONSIDÉRÉES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ASSUME
AUCUNE RESPONSABILITÉ POUR TOUTE ERREUR OU IMPRÉCISION POUVANT
APPARAÎTRE DANS LE PRÉSENT MANUEL, Y COMPRIS POUR LES PRODUITS ET
LOGICIELS QUI Y SONT DÉCRITS.

Les noms de sociétés et de produits qui apparaissent dans le présent manuel peuvent, ou
pas, être des marques commerciales déposées de leurs sociétés respectives, et ne sont
utilisés qu'à des fins d'identification et d'explication, dans l'avantage des détenteurs, sans
intention de nuire.

..............................

2-1
2-2

3-7

ii

Avertissements

Déclaration de la Commission Fédérale des
Communications

Cet appareil est conforme à la réglementation de la FCC Section 15.
Son fonctionnement est sujet aux deux conditions suivantes:

‧ Cet équipement ne peut pas causer l'interférence nuisible et
‧ Ce périphérique doit accepter toute interférence reçue, y compris

celle qui entraînerait un fonctionnement inattendu.

Cet équipement a été testé et déclaré conforme aux limitations relatives
à un appareil numérique de classe B, conformément à la Section 15
des règles de la FCC. Ces limitations visent à assurer une protection
raisonnable contre les interférences dans le cadre d'une installation
résidentielle. Cet équipement génère, utilise et peut émettre de
l’énergie sous forme de radiofréquences; et s’il n’est pas installé et
utilisé en conformité avec les instructions du fabricant, il peut causer
des interférences nuisibles aux communications radio. Il n’y a toutefois
aucune garantie qu’il ne se produira pas d’interférences dans une
installation particulière. Si cet équipement provoque des interférences
avec la radio et la télévision (allumez et éteignez vos appareils pour
vous en assurer), nous vous conseillons d'essayer de corriger les
interférences de la façon suivante:

‧ Réorientez ou repositionnez l'antenne de réception.
‧ Augmentez la séparation entre l'appareil et le récepteur.
‧ Connecter l'appareil sur une prise secteur ou sur un circuit

différent de celui sur lequel le récepteur est connecté.

‧ Consultez le revendeur ou un technicien de radio/TV expérimenté

pour l'aide.

©

En tant que partenaire Energy Star
produit est conforme aux directives Energy Star
l'efficacité énergétique.

, notre société a déterminé que ce

©

relatives à

Déclaration du Département des Communications au
Canada

Cet appareil numérique ne dépasse pas les limites de la Classe B en
termes d'émissions de bruit radio pour les appareils numériques,
comme établi dans la Réglementation d'Interférences Radio du
Département Canadien des Communications.

Cet appareil numérique de classe B est conforme canadienne à norme
la ICES-003.

iii

Informations relatives à la sécurité

‧ Avant de régler le moniteur, lisez attentivement la documentation

fournie dans l'emballage.

‧ Pour éviter tout incendie ou électrocution, n'exposez jamais le

moniteur à la pluie ni à l'humidité.

‧ N'essayez jamais d'ouvrir le boîtier du moniteur. Les hautes

tensions dangereuses à l'intérieur du moniteur peuvent causer des
blessures physiques graves.

‧ Si l'alimentation électrique est cassée, n'essayez pas de la réparer

par vous-même. Contactez un technicien de maintenance qualifié
ou votre revendeur.

‧ Avant utilisation du produit, assurez-vous que tous les câbles sont

correctement connectés et que les câbles d'alimentation ne sont
pas endommagés. Si vous détectez un quelconque dégât,
contactez immédiatement votre revendeur.

‧ Les fentes et les ouvertures à l'arrière et au dessus du boîtier sont

là pour la ventilation. N'obstruez pas ces fentes. Ne placez jamais
ce produit près ou sur un radiateur ou une source de chaleur à
moins qu'il y ait une ventilation appropriée.

‧ Le moniteur ne doit être utilisé qu'avec le type de source

d'alimentation indiqué sur l'étiquette. Si vous n'êtes pas certain du
type d'alimentation délivrée à votre domicile, consultez votre
revendeur ou votre compagnie locale d'électricité.

‧ Utilisez une prise électrique appropriée conforme à votre norme

d'alimentation locale.

‧ Ne surchargez pas les rallonges ni les multiprises électriques. Une

surcharge peut engendrer un incendie ou une électrocution.

‧ Évitez la poussière, l'humidité et des extrêmes de température. Ne

placez pas le moniteur dans une zone où il peut être mouillé.
Placez le moniteur sur une surface stable.

‧ Débranchez l'appareil lors des orages ou lorsqu'il n'est pas utilisé

pendant une période prolongée. Ceci protège le moniteur contre
les dégâts liés aux surtensions.

‧ N'insérez jamais d'objets, et ne répandez jamais de liquide

d'aucune sorte dans les fentes du boîtier du moniteur.

‧ Pour assurer un fonctionnement satisfaisant, utilisez le moniteur

uniquement avec des ordinateurs listés UL, qui ont des
réceptacles configurés de façon appropriée et marqués 100-240V
AC.

‧ Si vous rencontrez des problèmes techniques avec le moniteur,

contactez un technicien de maintenance qualifié ou votre
revendeur.

iv

Entretien & Nettoyage

‧ Avant de soulever ou de repositionner votre moniteur, il est mieux

de débrancher les câbles et le cordon d'alimentation. Suivez les
techniques de levage correct lorsque vous positionnez le moniteur.
Lorsque vous soulevez ou transportez le moniteur, saisissez les
bords du moniteur. Ne soulevez pas l'écran par son support ni par
le cordon.

‧ Nettoyage. Éteignez votre moniteur et débranchez le cordon

d'alimentation. Nettoyez la surface du moniteur avec un chiffon
non abrasif et non pelucheux. Les tâches rebelles peuvent être
enlevées avec un chiffon légèrement imbibé d'une solution
détergente douce.

‧ Évitez d'utiliser un nettoyant contenant de l'alcool ou de l'acétone.

Utilisez un nettoyant destiné à une utilisation avec les LCD. Ne
pulvérisez jamais de nettoyant directement sur l'écran, il pourrait
couler à l'intérieur du moniteur et causer une électrocution.

Les.symptomes.suivant.sont.normaux.pour.le.moniteur:

‧ En raison de la nature de la lumière fluorescente, l'écran peut

scintiller pendant la première utilisation. Éteignez l'interrupteur
d'alimentation et rallumez le pour vous assurer que le scintillement
disparaît.

‧ Il se peut que vous trouviez l'écran irrégulièrement lumineux selon

le motif de bureau que vous utilisez.

‧ Une certaine persistance d'image peut survenir après changement

d'image, lorsque la même image est affichée pendant plusieurs
heures. L'écran se rétablit lentement, ou bien vous pouvez
éteindre l'alimentation pendant quelques heures.

‧ Lorsque l'écran devient sombre ou qu'il clignote, ou qu'il ne

fonctionne plus, contactez votre revendeur ou votre centre
d'entretien pour le réparer. Ne réparez pas l'écran par vous-même!

Conventions utilisées dans ce guide

ATTENTION: Informations visant à éviter de vous blesser en
essayant d’accomplir une tâche.

ATTENTION: Informations visant à éviter des dégâts aux
composants en essayant d’accomplir une tâche.

IMPORTANT: Informations que vous DEVEZ suivre pour
accomplir une tâche.

REMARQUE: Astuces et informations supplémentaires pour
aider à accomplir une tâche.

v

Où trouver davantage d'informations

Référez-vous aux sources suivantes pour des informations
supplémentaires sur le produit et les mises à jour logicielles.

1. Sites Web.ASUS

Les sites Web ASUS de par le monde offrent des informations à
jour sur les produits matériels et logiciels ASUS. Référez-vous à

http://www.asus.com

2. Documentation.optionnelle

L'emballage de votre produit peut contenir de la documentation
optionnelle, comme une carte de garantie, qui peut avoir été
ajoutée par votre revendeur. Ces documents ne font pas partie
de l'emballage standard.

vi

1.1 Bienvenue!

Merci d'avoir acheté un moniteur LCD ASUS® de la gamme VK266/VW266!
Le dernier écran LCD à écran large d'ASUS offre un affichage plus

piqué, plus large et plus lumineux, ainsi qu'un ensemble de
fonctionnalités qui améliorent le rendu visuel.

Avec ces fonctionnalités, vous pouvez apprécier le confort visuel et
l'aspect pratique que la gamme VK266/VW266 vous apportent!

1.2 Contenu de l’emballage

Vérifiez que l'emballage de votre LCD de la gamme VK266/VW266 contient les
éléments suivants:

Moniteur LCD

Embase du moniteur

1 X CD

 

Guide de démarrage rapide
1 x Cordon d'alimentation



1 x Câble VGA

1 x CâbleUSBdelaWebcam

(Pour certains modèles)

1 x Câble DVI
1 x Câble Audio

Au cas où l'un de ces éléments ci-dessus manquerait ou serait
endommagé, contactez votre revendeur immédiatement.

Moniteur LCD ASUS de la gamme VK266/VW266 1-1

1.3 Assembler l'embase du

2

1

moniteur

Pour assembler l'embase du moniteur:

1. Reliez l'embase au moniteur. Un clic signale que la base a été
correctement reliée.

2. Réglez le moniteur à un angle qui vous est le plus confortable.

Nous vous recommandons de couvrir la surface de la table avec un
chiffon doux pour éviter d'endommager le moniteur.

1.4

Branchez les câbles

Pour brancher les câbles :

1. Enlevez manuellement le couvercle arrière.

2. Branchez les câbles nécessaire comme décrit dans le chapitre 1.5.2, P1-4.

Chapitre 1: Présentation du produit 1-2

1.5

Présentation du moniteur

1.5.1

1.

Face avant du moniteur LCD

A

Bouton:

4

1 2

3

5

‧ Règle automatiquement l'image sur une position, une

une phase optimisées, par un appui long sur
de 2-4 secondes (pour le mode VGA

seulement).

ce bouton, de l'ordre

‧ Utilisez cette touche de raccourci pour commuter entre les

vidéo prédéfinis (Mode jeux, Mode visualisation nocturne, Mode
Scénique, Mode Standard, Mode Théâtre)

avec la technologie

d'amélioration vidéo SPLENDID™.

‧ Quitter le menu OSD ou retourner au menu précédent

menu OSD est actif.

2. Bouton:

Appuyez sur ce bouton pour diminuer la valeur de la fonction choisie

‧

ou passer à la fonction suivante.

‧

Ceci est également une touche de raccourci pour le réglage du volume.

3. Bouton de MENU:
‧ Appuyez sur ce bouton pour entrer / sélectionner l'icône

(fonction) sélectée lorsque le menu OSD est activé.

4. Bouton:

‧

Appuyez sur ce bouton pour augmenter la valeur de la fonction choisie

ou passer à la fonction précédente.

‧ Ceci est également une touche de raccourci pour le réglage de

luminosité.

5.

Bouton de sélection de l’entrée

:

Utilisez cette touche de raccourci pour changer entre le signal d’entrée VGA,

HDMI et Composante.

(certains modèles seulement)

7

6

fréquence, et

modes

quand le

Appuyez sur

(Bouton de sélection de l’entrée) pour afficher les signaux HDMI

et composante après avoir branché le câble sur le moniteur.

Moniteur LCD ASUS de la gamme VK266/VW266

1-3

6.

Bouton d'alimentation

:

‧ Appuyez sur ce bouton pour allumer / éteindre le moniteur.

7. Indicateur d'alimentation

:

‧ La définition de la couleur du témoin d'alimentation suit le

ci-dessous.

État Description

Bleu MARCHE
Ambre Mode Veille
ARRÊT ARRÊT

tableau

1.5.2

Face arrière du moniteur LCD

1

1 Port ENTRÉE AC
2 Port ENTRÉE HDMI

3 Port DVI
4 Port VGA
5 Port Sortie SPDIF de HDMI
6 Ports YPbPr + Ports audio G/D
7 Port Entrée ligne
8 Ecouteurs – Port de sortie
9 Port ENTRÉE USB

 

Trous de vis pour support
mural

VESA

4

3

2

5



(Pour certains modèles)

6

8

Connecteurs arrières

9

7

Chapitre 1: Présentation du produit 1-4

2.1 Détacher le bras / support
(pour support mural VESA)

Le support détachable du moniteur LCD de la gamme VK266/VW266 est
spécialement conçu pour un montage mural VESA.

Pour détacher le bras/support:

1.

Enlevez manuellement le couvercle arrière.

Enlevez doucement le couvercle du bras.

2.

3.

Posez doucement le moniteur face à terre sur une table. Utilisez un tournevis pour
dévisser les trois vis de la base du moniteur comme indiqué dans les images
suivantes.

4. Détachez le bras du moniteur.

‧ Nous vous recommandons de couvrir la surface de la table

avec un chiffon doux pour éviter d'endommager le moniteur.

‧ Tenez le support du moniteur lorsque vous enlevez les vis.

3

vis

Le kit de montage mural VESA (100 mm x 100 mm) est vendu
séparément.

A utiliser seulement avec un support de montage mural listé UL avec un
poids/une

charge minimale de 7,8 kg (taille des vis : 4mm x 12 mm)

Chapitre 2: Configuration 2-2

2.2 Réglage du moniteur

‧ Pour une vision optimale, il est recommandé de regarder le

moniteur de pleine face, puis de régler l'angle de vue du moniteur
selon vos préférences.

‧ Tenez le support pour éviter que le moniteur ne tombe lorsque

vous modifiez son angle.

‧ Vous pouvez régler l'angle du moniteur entre -5º et 20º.

InstallerlelogicielLife‐Frame2

2.3

La série ASUS VK266 est équipée du logiciel LifeFrame 2. Simple à
utiliser, il fonctionne avec la

propres photos ou clips vidéo.

Webcam et permet aux utilisateurs de créer leurs

-5º~20º

LifeFrame 2 est pris en charge par les systèmes d’exploitation

•

Microsoft

•

Le logiciel LifeFrame 2 est intégré au CD de support.

Consignesd’installation

1. Fermez toutes les autres applications.

2. Insérez le CD de support dans le lecteur optique, et lancez le programme
LifeFrame 2.

3. Suivez les instructions qui s’affichent à l’écran pour effectuer l’installation.

Moniteur LCD ASUS de la gamme VK266/VW266 2-1

@

Windows@ Vista/XP Service Pack 2.

3.1 Menu OSD (On-Screen Display)

3.1.1 Comment reconfigurer

1. Appuyez sur le bouton MENU pour
activer le menu OSD.

2. Appuyez sur
naviguer parmi les fonctions.
Sélectez et activez la fonction souhaitée en appuyant sur le
bouton MENU. Si la fonction sélectionnée a un sous-menu,
appuyez sur et de nouveau pour naviguer dans les fonctions
du sous-menu. Sélectez et activez la fonction du sous-menu
souhaitée en appuyant sur le bouton MENU.

3. Appuyez sur
sélectionnée.

4. Pour quitter le menu OSD, appuyez sur le bouton
l'étape 2 et l'étape 3 pour régler toute autre fonction.

3.1.2 Présentation de la
fonction OSD

1. Spendid

Cette fonction contient cinq sous
fonctions que vous pouvez
sélectionner selon votre préférence.
Chaque mode a un choix de
réinitialisation vous permettant de
maintenir votre réglage ou de revenir au mode prédéfini.

‧ Mode Scénique: meilleur choix pour l'affichage de photos

de paysages avec l'amélioration vidéo SPLENDID™.

‧

Mode Standard: meilleur choix pour l'édition de documents
avec l'amélioration vidéo SPLENDID™.

‧

Mode Théâtre: meilleur choix pour les films avec
l'amélioration vidéo SPLENDID™.

‧

Mode jeux: meilleur choix pour les jeux avec l'amélioration
vidéo SPLENDID™.

‧

Mode de visualisation nocturne: meilleur choix pour les
jeux ou les films avec des scènes sombres avec
l'amélioration vidéo SPLENDID™.

• En mode Standard, les fonctions Saturation et Netteté ne sont

pas configurables par l'utilisateur.

• Dans les autres modes, la fonction sRGB n'est pas

configurable par l'utilisateur.

et pour

et pour modifier les réglages de la fonction

. Répétez

Moniteur LCD ASUS de la gamme VK266/VW266 3-1

2. Image

Vous pouvez régler la luminosité, le contraste, la netteté, la
saturation, la position (VGA seulement), et la mise au point

(VGA seulement) à partir de cette fonction principale.

P1

P2

‧ Luminosité : la plage de réglage va de 0 à 100.

raccourci pour activer cette fonction.

‧ Contraste: la plage de réglage va de 0 à 100.
‧ Netteté: la plage de réglage va de 0 à 100.
‧ Saturation: la plage de réglage va de 0 à 100.

ASCR:SélectionnezYES(oui)ouNO(non)pouractiverou

·

désactiverlafonctionfacteurdecontrastedynamique.

(certains modèles seulement)



Over Drive : pourdiminuer le temps de réponse au moyen

·

de la technologie Over Drive :La plage de réglage
s’étendde0à100    

(certains modèles seulement)

‧ Position: règle la position horizontale (H-Position) et la

position verticale (V-Position) de l'image. La plage de
réglage va de 0 à 100.

‧ Mise au point: réduit le bruit dans le sens Horizontal et le

bruit dans le sens Vertical de l'image en réglant séparément
(Phase) et (Fréquence). La plage de réglage va de 0 à 100.

est un

• Phase règle la phase du signal de fréquence des pixels. Avec
un mauvais réglage de phase, l'image présente des troubles
horizontaux.

• Fréquence (fréquence pixels) commande le nombre de pixels
balayés lors d'un balayage horizontal. Si la fréquence n'est pas
correcte, l'écran présente des bandes verticales et l'image
n'est pas proportionnelle.

Chapitre 3: Instructions générales 3-2

3. Couleur

Sélectionnez la couleur d'image que
vous voulez depuis cette fonction.

‧ Temp. Couleur: contient cinq modes de couleurs dont Froid,

Normal, Chaud, sRGB, et le mode Personnalisé.

‧ Ton chair: contient trois modes de couleurs dont Rougeâtre,

Naturel et Jaunâtre.

En mode Personnalisé, les couleurs R (Rouge), V (Vert), et B (Bleu)
sont configurables par l'utilisateur; la plage de réglage va de 0-100.

4. Sélection de l'entrée

Cette fonction vous permet de

sélectionner la source d'entrée

VGA, DVI, HDMI,

(Pour certains modèles)

5. Réglage système

Vous permet de régler le système.

YPbPr.

‧ Volume: la plage de réglage va de 0 à 100.

est un

raccourci pour activer cette fonction.

‧ Réglage OSD: règle la position horizontale (H-Position) et la

position verticale (V-Position) de l'OSD. La plage de réglage
va de 0 à 100. Dans la sélection Expiration OSD, vous
pouvez régler l'expiration OSD entre 10 et 120.

‧ Langue: il y a dix langues sélectionnables, dont l'Anglais,

l'Allemand, l'Italien, le Français, le Hollandais, l'Espagnol, le
Russe, le Chinois Traditionnel, le Chinois Simplifié, le
Japonais et le Coréen.

‧ Contrôles d'aspect: règle le ratio d'aspect sur “Plein” ou

“4:3”.

(certains modèles seulement)

‧ Information: affiche les informations sur le moniteur.
‧ Réinitialiser: “Oui” vous permet de retourner au mode

prédéfini.

Moniteur LCD ASUS de la gamme VK266/VW266

3-3

3.2 Résumé des spécifications

3-4

V

V

Modèle

Taille de l’écran
Max. Resolution
Luminosité (Max.)
Contraste intrisinc (Max.)

Angle de vision (CR=10)
Couleurs d’affichage
Temps de réponse 2ms (Gris à gris) 2ms (Gris à gris)
Webcam (integer)
Haut-parleur satellite
Sortie écouteur

Son HDMI
Entrée HDMI

Entrée DVI

Entrée D-Sub
Entrée audio ilgne Oui Oui
RCA 3x2(YPbPr, R/L, SPIDIF) Oui Oui
Consommation en marche

Inclinaison

Montage mural VESA
Dimensions (LxHxD)
Dimensions du boîtier (LxHxD) 693x528x206 693x528x206
Poids net (Approx.) 7,9 7,9
Poids brut (Approx.)
Voltage



* Les spécifications sont sujettes à modification sans préavis.

K266H

25,5"W 25,5"W

1920x1200 1920x1200

≧300cd/㎡

≧160°(V) ; ≧170°(H)

16,7 M(6bit Hi FRC) 16,7 M(6bit Hi FRC)

3W x 2 stéréo 3W x 2 stéréo

DVI avec HDCP DVI avec HDCP

Yes (100mm x 100mm) Yes (100mm x 100mm)

596x461x240 596x449x240

AC:100~240V(Built-in) AC:100~240V(Built-in)

≧1000:1

2,0M -

Oui Oui
Oui Oui
Oui Oui

Oui Oui

85W 85W

+25° ~ -5° +25° ~ -5°

9,5 9,5

W266H

≧1000:1

≧300cd/㎡

≧160°(V) ; ≧170°(H)

Chapitre 3: Instructions générales

3.3 Dépannage (FAQ)

Problème Solution Possible

La LED d'alimentation est éteinte

La LED d'alimentation s'allume en
ambre et il n'y a aucune image à l'écran

L'image à l'écran est trop claire ou trop
sombre
L'image de l'écran n'est pas centrée ou
pas de bonne taille

L'image rebondit ou l'image présente un
motif de vague

L'image écran présente des défauts de
couleurs (le blanc ne parait pas blanc)

L'image à l'écran est floue ou trouble

Aucun son ou son trop faible

LaWebcamnefonctionnepas

• Appuyez sur le bouton pour vérifier
si le moniteur est sur le mode
MARCHE.

• Vérifiez si le cordon d'alimentation est
correctement connecté au moniteur et
à la prise secteur.

• Vérifiez si le moniteur est l'ordinateur
sont en mode MARCHE.

• Vérifiez si le câble signal est
correctement connecté au moniteur et
à l'ordinateur.

• Inspectez le câble signal et
assurez-vous qu’aucune borne n'est
pliée.

• Connectez l'ordinateur à un autre
moniteur disponible pour vérifier que
l'ordinateur fonctionne correctement.

• Réglez les paramètres de Contraste et
de Luminosité via OSD.

• Appuyez sur le bouton pendant
deux secondes pour régler
automatiquement l'image.

• Réglez les paramètres H-Position ou
V-Position via OSD.

• Assurez-vous que le câble signal est
correctement connecté au moniteur et à
l'ordinateur.

• Déplacez les appareils électriques qui
peuvent par accident causer des
interférences.

• Inspectez le câble signal et
assurez-vous qu’aucune borne n'est
pliée.

• Effectuez une réinitialisation via OSD.

• Réglez les paramètres de couleurs
R/V/B ou sélectionnez la Température
de Couleurs via OSD.

• Appuyez sur le bouton pendant
deux secondes pour régler
automatiquement l'image (pour le
mode VGA seulement).

• Réglez les paramètres de Phase et de
Fréquence via OSD.

• Assurez-vous que le câble signal est
correctement connecté au moniteur et à
l'ordinateur

• Réglez le paramètre de volume du
moniteur et de l'ordinateur.

• Assurez-vous que le pilote de la carte
son de l'ordinateur est correctement
installé et activé.

·Assurez‐vousd’avoirbienbranchéle
câbleUSB2.0

l’ordinateur.

·Assurez‐vousd’utiliserl’undes
systèmesd’ exploitationMicrosoft

Windows@Vista/XP ServicePack

A

A

aumoniteurLCD età



@



Moniteur LCD ASUS de la gamme VK266/VW266

3-5

V

V

V

V

3.4

VK266/VW266 Liste de synchronisation supportée PC

Modes VESA, Synchronisations prédéfinies en usine

Mode

d’aspect

VGA 4: 3

SVGA 4: 3

XGA 4: 3

SXGA 4: 3

WXGA+ 16:10

WSXGA 16:10
1080P 16: 9
WUXGA 16:10 1920x1200,60Hz 74,038 59,95 154

Résolution

Rapport

d’entrée

640x480,60Hz 31,469 59,94 25,175
640x480,72Hz 37,861 72,809 31,5

640x480,75Hz
640x480, 85Hz

800x600,56Hz
800x600,60Hz
800x600,72Hz
800x600,75Hz 46,875 75 49,5

800x600,85Hz 53,674 85,061 56,25
1024x768,60Hz 48,363 60,004 65
1024x768,70Hz

1024x768,75Hz
1024x768,85Hz 68,677 84,997 94,5
1152x864,75Hz 67,5 75 108
1280x960,60Hz 60 60 108

5: 4

1280x1024,60Hz
1280x1024,75Hz
1440x900,60Hz
1440x900,75Hz
1680x1050,60Hz
1920x1080, 60Hz

H (KHz)

37,5 75 31,5
43,269 85,008 36

35,156 56,25 36
37,879 60,317 40
48,077 72,188 50

56,476 70,069 75
60,023 75,029 78,75

63,981 60,02 108
79,976 75,025 135
55,935 59,887 106,5
70,635 79,984 136,75
65,29 59,954 146,25
67,5 60 148,5

(Hz)

Pixel (MHz)

Modes IBM, Synchronisations prédéfinies en usine (entrées D-SUB, DVI-D, HDMI)

Mode

DOS

DOS

Modes MAC, Synchronisations prédéfinies en usine (entées D-SUB, DVI-D, HDMI)

Mode

VGA 4: 3
SVGA 4: 3

Modes VESA, Synchronisations de l’utilisateur

Mode

720P

WXGA+

1080P

d’aspect

d’aspect

Résolution

Rapport

d’entrée

640x350, 70Hz 31,469 70,087 25,175
640x350,85Hz 37,861 85,08 31,5
720x400, 70Hz 31,469 70,087 28,322
720x400,85Hz 37,927 85,039 35,5

Résolution

Rapport

640x480, 67Hz 35 66,667 30,24
832x624, 75Hz 49,725 74,551 57,2832

Résolution

Aspect

d’entrée

16: 9 1280x720, 60Hz 44,772 59,855 74,5
16: 9 1280x720, 75Hz 56,456 74,777 95,75

1280x768, 60Hz 47,776 59,87 79,5

1280x768, 75Hz 60,289 74,893 102,25
16:10 1280x800, 60Hz 49,702 59,81 83,5
16:10 1280x800, 75Hz 62,795 74,934 106,5

16: 9 1920x1080, 60Hz 66,587 59,934 138,5

H (KHz)

H (KHz)

H (KHz)

(Hz)

(Hz)

(Hz)

Pixel (MHz)

Pixel (MHz)

Pixel (MHz)

Chapitre 3: Instructions générales 3-6

VK266H / VW266H Synchronisation primaires supportées HDMI

27

27

27

27

50

54

54

/

60 27

50

50 27

50

50

50

Aspect

Mode

d’entrée

480i

480P

576i

576P
720P

1080i

* Les modes non listés dans les tableaux ci-dessus peuvent ne pas être pris en
charge. Pour une résolution optimale, nous vous recommandons de choisir un mode
listé dans les tableaux ci-dessus.

VK266H/VW266H Synchronis a t i ons optionnelles supportées HDMI

Mode

480P
576P

1080P

VK266H/VW266H Liste d’e n t r é e YPbPr

Mode

1080P

16:9

16:9

16:9 1440x576i, 50 15,625 50

16:9 720x576P, 50Hz 31,25 50
16:9 1280x720P

16:9

16:9 1920x1080i

16:9

Aspect

d’entrée

16:9

16:9 1440x576P, 50Hz 31,25 50

16:9 1920x1080P, 50Hz
16:9

Aspect

d’entrée

480i 4:3

480P 4:3

576i 4:3

576P 4:3
720P

1080i

Résolution H (KHz) V (Hz) Pixel (MHz)

720(1440)x480i

4:3

59,94/ 60 Hz
720(1440)x480i
59,94/ 60 Hz
640x480P

4:3

59,94 / 60 Hz
720x480P

4:3

59,94 / 60 Hz
720x480P

59,94 / 60 Hz

4:3 1440x576i, 50 15,625 50

4:3 720x576P, 50Hz 31,25 50

1280x720P
59,94 / 60 Hz

1920x1080i
59,94/ 60 Hz

Résolution H (KHz) V (Hz) Pixel (MHz)

1440x480P

4:3

59,94/ 60 Hz
1440x480P
59,94 / 60 Hz

4:3 1440x576P, 50Hz 31,25 50

1920x1080P, 59,94
60 Hz

Résolution H (KHz) V (Hz) Pixel (MHz)

720x480i
59,94 Hz

720x480P

60 Hz

720x576i

50 Hz

720x576P

50Hz

16:9

16:9

16:9

16:9

16:9

16:9

1280x720P

50Hz

1280x720P
59,94/60 Hz
1920x1080i

50Hz

1920x1080i

59,94 Hz

1920x1080P

50 Hz
1920x1080P
59,94/ 60 Hz

15,734/ 15,75 59,94 / 60 27 / 27,027

15,734/ 15,75 59,94 / 60 27 / 27,027

31,469/ 31,5

31,469 / 31,5 59,94 / 60 27 / 27,027

31,469 / 31,5 59,94 / 60 27 / 27,027

37,5
44,955/ 45 59,94/ 60 74,176/ 74,25
28,125 50
33,716/ 33,75 59,94/ 60 74,1 76/ 74,25

31,469/ 31,5 59,94/60 54/ 54,054

31,469/ 31,5 59,94/60 54/ 54,054

56,25 50

67,433/ 67,5 59,94/ 60 148,352/ 148,5

59,94/ 60 25,1 75/ 25,2

15,734 59,94

31,5

15,625

31,25

37,5

44,955/ 45 59,94/60 74,176/ 74,25

28,125
33,716/

33,75
56,25

67,432/

67,5

74,25

74,25

148,5

59,94/60 74,176/ 74,25

59,94/ 60 148,5

13,5

13,5

74,25

74,25

74,25

Chapitre 3: Instructions générales 3-7
