Page 1

VS228D/N/H VS238N/H VS247N/H

LED-monitor

Felhasználói útmutató

2011. Február

Page 2

Tartalomjegyzék

Felhívások ................................................................................................... iii

A biztonságos üzemeltetéssel kapcsolatos információk ....................... iv

Gondozás és tisztítás .................................................................................. v

1.1 Üdvözöljük! ................................................................................... 1-1

1.2 A csomag tartalma ....................................................................... 1-1

1.3 A monitortalp összeszerelése ..................................................... 1-2

1.4 Kábelek csatlakoztatása .............................................................. 1-2

1.5 A monitor bemutatása ................................................................. 1-3

1.5.1 A LED-monitor elölnézete ............................................... 1-3

1.5.2 A LED-monitor hátulnézete ............................................. 1-5

2.1 A kar/talp leszerelése

(VESA fali konzolhoz) .................................................................. 2-1

2.2 A monitor beállítása ..................................................................... 2-2

3.1 OSD(képernyőnmegjelenő)menü ............................................ 3-1

3.1.1 Útmutató a beállításhoz .................................................. 3-1

3.1.2 OSD funkciók leírása ...................................................... 3-1

3.2 Műszakiadatok .............................................................................3-6

3.3 Hibaelhárítás (GYIK) .................................................................... 3-7

3.4 Támogatottidőzítéseklistája ...................................................... 3-8

Az ASUSTeK COMPUTER INC. („ASUS”) előzetes írásos engedélye nélkül ennek a kiadványnak, illetve a benne leírt termékeknek vagy szoftvernek, semmilyen részletét nem szabad sokszorosítani, továbbítani, átírni, adatfeldolgozó rendszerben tárolni, bármilyen nyelvre lefordítani, legyen az bármilyen formában vagy eszközzel, kivéve a vásárlói dokumentációt tartalékmásolat készítése céljából.

A termékgarancia, illetve szolgáltatás nem kerül meghosszabbításra, ha: (1) a terméket megjavítják, módosítják vagy átalakítják, kivéve ha az ilyen javítást, módosítást vagy átalakítást az ASUS írásban jóváhagyta; vagy (2) a termék sorozatszámát olvashatatlanná teszik vagy hiányzik.

AZ ASUS A KÉZIKÖNYVET „ÖNMAGÁBAN” BOCSÁTJA RENDELKEZÉSRE, BÁRMILYEN KIFEJEZETT VAGY BELEÉRTETT JÓTÁLLÁS NÉLKÜL, TARTALMAZVA, DE NEM KORLÁTOZÓDVA PUSZTÁN AZ ELADHATÓSÁGBAN LÉVŐ JÓTÁLLÁSRA, ILLETVE MEGHATÁROZOTT CÉLRA VALÓ ALKALMASSÁGRA. AZ ASUS, ILLETVE ANNAK IGAZGATÓI, TISZTSÉGVISELŐI, ALKALMAZOTTAI VAGY MEGBÍZOTTAI SEMMILYEN ESETBEN NEM TARTOZNAK FELELŐSSÉGGEL SEMMILYEN OLYAN KÖZVETLEN, KÖZVETETT, ESETI, KÜLÖNLEGES VAGY KÖVETKEZMÉNYES KÁRÉRT (SEM KÁRTÉRÍTÉSSEL AZ ELMARADT NYERESÉG, ELMARADT BEVÉTEL, ADATVESZTÉS VAGY ÜZEMKIESÉS OKOZTA KÁRÉRT), AMELY A KÉZIKÖNYV VAGY TERMÉK HIÁNYOSSÁGÁBÓL VAGY HIBÁJÁBÓL ERED, AKKOR IS, HA AZ ASUS-T TÁJÉKOZTATTÁK AZ ILYEN KÁROK LEHETŐSÉGÉRŐL.

A JELEN KÉZIKÖNYVBEN SZEREPLŐ MŰSZAKI ADATOK ÉS INFORMÁCIÓ KIZÁRÓLAG TÁJÉKOZTATÓ CÉLÚ, ELŐZETES ÉRTESÍTÉS NÉLKÜL BÁRMIKOR MEGVÁLTOZHATNAK ÉS NEM ÉRTELMEZHETŐK AZ ASUS ÁLTALI KÖTELEZETTSÉGVÁLLALÁSKÉNT. AZ ASUS NEM VÁLLAL SEMMINEMŰ FELELŐSSÉGET A KÉZIKÖNYVBEN ELŐFORDULÓ HIBÁKÉRT VAGY PONTATLAN INFORMÁCIÓKÉRT, A BENNE LEÍRT TERMÉKEKET ÉS SZOFTVERT IS BELEÉRTVE.

A jelen kézikönyvben szereplő termékek és cégnevek az adott cégeik bejegyzett védjegyei vagy szerzői tulajdona lehetnek vagy sem, és használatuk kizárólag azonosítás vagy magyarázat céljából történik a tulajdonos javára, mindennemű jogsértés szándéka nélkül.

Page 3

Felhívások

A Federal Communications Commission nyilatkozata

Ez a berendezés megfelel az FCC-szabályzat 15. részében foglaltaknak. A működtetésnek az alábbi két feltétele van:

• A készülék nem okozhat káros interferenciát, és

• Az eszköznek minden zavart el kell viselnie, ideértve az olyan interferenciát is, amely nem kívánt működést eredményezhet.

Az elvégzett tesztek eredményei alapján kijelenthető, hogy a készülék az FCC szabályainak 15. szakasza alapján megfelel a B osztályú digitális berendezésekkel szemben támasztott követelményeknek. E határértékek úgy vannak tervezve, hogy lakásban történő telepítés esetén megfelelő védelmet nyújtsanak a káros interferencia ellen. A készülék rádiófrekvenciás sugárzást generál, használ és sugározhat. Ha nem a gyártó utasításai alapján helyezik üzembe, káros kölcsönhatásba léphet más, rádiókommunikációt használó berendezésekkel. Arra azonban nincs garancia, hogy egy speciális telepítésben nem lép fel interferencia. Ha ez a berendezés káros interferenciát okoz a rádió- vagy televízióvételben, amely a berendezés ki- és bekapcsolásával állapítható meg, bátorítjuk a felhasználót, hogy próbálja meg korrigálni az interferenciát a következő intézkedések egyikével vagy többjével:

• Irányítsa másfelé vagy helyezze át a vevőantennát.

• Növelje a berendezés és a vevő közötti távolságot.

• Csatlakoztassa a készüléket a vevő hálózati áramkörétől eltérő hálózati konnektorba.

• Kérje a kereskedő vagy egy tapasztalt rádió-/TV-szerelő segítségét.

Energy Star® partnerként cégünk megállapítása szerint ez a termék megfelel az Energy Star® energiatakarékosságra vonatkozó ajánlásainak.

A Kanadai Távközlési Minisztérium nyilatkozata

Ez a digitális berendezés nem haladja meg a digitális berendezésekből származó rádiófrekvenciás zaj tekintetében a B osztályra vonatkozó határértékeket a Kanadai Hírközlési Minisztérium Rádiófrekvenciás Szabályozása értelmében.

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003-nak.

iii

Page 4

A biztonságos üzemeltetéssel kapcsolatos információk

• Mielőtt üzembe helyezné a monitort, figyelmesen olvassa el a csomagban mellékelt dokumentációt.

• A tűz és áramütés veszélyének elkerülése érdekében, soha ne tegyék ki a monitort eső vagy nedvesség hatásának.

• Ne próbálja felnyitni a monitor burkolatát. A monitor belsejében uralkodó veszélyes nagyfeszültség súlyos testi sérülést okozhat.

• Ha a tápegység elromlik, ne kísérelje meg saját maga megjavítani. Forduljon szakemberhez vagy a termék viszonteladójához.

• A termék használata előtt győződjön meg az összes kábel megfelelő csatlakoztatásáról és a tápkábel épségéről. Ha sérülést tapasztal, azonnal vegye fel a kapcsolatot a termék értékesítőjével.

• A készülékház hátulján és tetején lévő rések és nyílások a szellőzést segítik. Ne zárja el a szellőzőnyílásokat. Soha ne helyezze a terméket fűtőtest vagy hőforrás közelébe vagy fölé helyezni, hacsak megfelelő szellőzést nem biztosítanak.

• A monitort csak a címkén feltüntetett feszültséggel szabad üzemeltetni. Ha nem biztos a rendelkezésre álló feszültséget illetően, lépjen kapcsolatba a kereskedővel vagy a helyi áramszolgáltatóval.

• A helyi szabványnak megfelelő tápdugót használjon.

• Ne terhelje túl az elosztókat vagy hosszabbítókat. A túlterhelés tüzet vagy áramütést okozhat.

• Óvja a portól, magas páratartalomtól és a szélsőséges hőmérséklettől. Ne helyezze a monitort olyan helyre, ahol vizes lehet. A monitort stabil felületre állítsa.

• Villámlás esetén, illetve ha a készüléket hosszabb ideig nem használják, húzza ki az elektromos kábelét. Ezzel megvédi a monitort az áramingadozásoktól.

• Ne dugjon semmiféle idegen tárgyat, illetve öntsön folyadékot a monitor burkolatán lévő résekbe.

• A megfelelő működés érdekében a monitort kizárólag UL minősítéssel rendelkező számítógéppel használja, amely megfelelően konfigurált aljzatokkal rendelkezik és 100 - 240 V~ jelzéssel van ellátva.

• Ha olyan problémát tapasztal a monitorral kapcsolatban, amelyet nem tud megoldani, kérjük lépjen kapcsolatba szerviz szakemberrel vagy a kiskereskedővel.

Page 5

Gondozás és tisztítás

• Mielőtt felemelné vagy áthelyezné a monitort, tanácsos leválasztani róla a tápkábelt és a jelkábeleket. Alkalmazza a megfelelő emelési technikát a monitor elhelyezésénél. A monitor emelése vagy hordozása alkalmával mindig a szélénél fogja meg. Ne emelje meg a kijelzőt a talpánál vagy a tápkábelnél fogva.

• Tisztítás. Kapcsolja ki a monitort és húzza ki a hálózati tápkábelt. A monitort nem szöszölő, puha kendővel tisztítsa. A nehezen eltávolítható szennyeződésekhez híg szappanoldattal enyhén megnedvesített kendőt használjon.

• Kerülje az alkoholt vagy acetont tartalmazó tisztítószerek használatát. Az LCD tisztításához való tisztítószert használjon. Soha ne permetezze a tisztítószert közvetlenül a képernyőpanelre, mert a monitor belsejébe csöpöghet és áramütést okozhat.

A következő jelenségek NEM a monitor meghibásodásának jelei:

• A fénycsöves megvilágítás jellegéből fakadóan a képernyő vibrálhat az üzembe helyezést követően. Kapcsolja ki az Üzemkapcsolót, majd kapcsolja ismét be, hogy meggyőződjön, eltűnt a vibrálás.

• Az asztalhoz felhasznált háttértől függően kissé egyenetlen lehet a képernyő fényereje.

• Ha a kijelző ugyanazt a képet jeleníti meg órákig, annak utóképe a képernyőn maradhat, miután új képre vált. A képernyő lassan helyreáll, vagy az Üzemkapcsoló megnyomásával néhány órára kikapcsolhatja a monitort.

• Ha a képernyő fekete lesz vagy villog, illetve ha nem működik többé, a javítás érdekében lépjen kapcsolatba a forgalmazóval vagy szervizközponttal. Ne kísérelje meg saját maga megjavítani a képernyőt!

A kézikönyvben felhasznált konvenciók

FIGYELEM: Tájékoztatás saját sérülésének elkerülése érdekében, ha feladatot kíván végrehajtani.

VIGYÁZAT: Tájékoztatás a részegységek károsodásának elkerülése érdekében, ha feladatot kíván végrehajtani.

FONTOS: A feladat végrehajtásához KÖTELEZŐEN betartandó utasítás.

MEGJEGYZÉS: Tippek és hasznos tájékoztatás a feladatok végrehajtásához.

Page 6

Hol tájékozódhatom részletesebben

További információkért, illetve termék- vagy szoftverfrissítésekért vegye igénybe az alábbi forrásokat.

1. ASUS weboldalak

Az ASUS nemzetközi weboldalai a legfrissebb információkat közlik az ASUS hardver- és szoftvertermékeivel kapcsolatban. Látogassa meg a http://www.asus.com weboldalt.

2. Opcionális dokumentáció

A termék csomagja opcionális dokumentációt is tartalmazhat, amelyet a kereskedő biztosított. Ezek a dokumentumok nem részei a szabvány csomagnak.

Page 7

1.1 Üdvözöljük!

Köszönjük, hogy az ASUS® VS228/VS238/VS247 sorozatú LED-monitort választotta!

Az ASUS legújabb szélesképernyős LED-monitorja élesebb, szélesebb és világosabb képet biztosít, valamint számos szolgáltatást, amelyek fokozzák élményét.

A szolgáltatások élvezetessé és praktikussá teszik a VS228/VS238/VS247 sorozat nyújtotta vizuális élményt!

1.2 A csomag tartalma

A VS228/VS238/VS247 sorozatú LED-monitor csomagjának a következő tételeket kell tartalmaznia:

LED-monitor Monitortalp Gyors telepítési útmutató 1 x Tápkábel 1 x VGA kábel 1 x DVI-kábel (csak a VS228N/H, VS238N/H, VS247N/H típus

esetében)

1 x Garanciakártya

Amennyiben a tételek közül bármelyik sérült vagy hiányzik, azonnal lépjen kapcsolatba a forgalmazóval.

ASUS LED-monitor VS228D/N/H, VS238N/H, VS247N/H

1-1

Page 8

1.3 A monitortalp összeszerelése

A monitortalp összeszerelése:

1. Illessze a talpat a karhoz, majd rögzítse szorosan a csavarral. A csavart ujjal is könnyen meghúzhatja.

2. A monitort kényelmes szögbe döntse.

Tanácsos az asztal felületét puha kendővel leteríteni, nehogy megsérüljön a monitor.

Győződjön meg arról, hogy a talp szorosan van a karhoz csavarozva.

1.4 Kábelek csatlakoztatása

A kábelek csatlakoztatása:

Csatlakoztassa a megfelelő kábeleket az 1.5.2. fejezet 1-5. oldala szerint.

1-2

1. fejezet: A termék bemutatása

Page 9

1.5 A monitor bemutatása

1.5.1 A LED-monitor elölnézete

D/N

2 3 4

1. gomb:

• A gomb hosszú ideig tartó lenyomása (2-4 másodpercig) automatikusan optimális helyzetbe, órajelre és fázisra állítja a képet (csak a VGA üzemmód esetében).

• Használja ezt a gyorsgombot hat előre beállított videó üzemmód közötti váltáshoz (Standard (Normál), Theater (Színház), Game (Játék), Night View (Éjszakai), és sRGB mód), a SPLENDID™ képjavítási technológia támogatásával. ,

• Kilépés az OSD menüből, illetve visszatérés az előző menübe, ha az OSD menü aktív.

2. gomb:

• Ez a gomb a kijelölt funkció értékének csökkentésére, illetve a következő funkcióra történő lépésre való.

• Gyorsgombként is működik a kontraszt beállításához.

ASUS LED-monitor VS228D/N/H, VS238N/H, VS247N/H

1-3

Page 10

3. MENU gomb:

• Nyomja meg a gombot az OSD menü aktiválásához.

• Nyomja meg ezt a gombot a belépéshez/kiemelt ikon (funkció) kiválasztásához aktív OSD menü mellett.

4. gomb:

• Ez a gomb a kijelölt funkció értékének növelésére, illetve a következő funkcióra történő jobbra/felfelé lépésre való.

• Gyorsgombként is működik a fényerő beállításához.

5. Bemenetválasztás gomb:

• Ez a gomb csak a VS228H/VS238H/VS247H típuson áll rendelkezésre.

• Nyomja meg ezt a gyorsgombot a VGA, DVI és HDMI bemeneti jelforrás közötti váltáshoz.

6. Üzemkapcsoló/Bekapcsolt állapotot jelző fény:

• Nyomja meg a gombot a monitor be-, illetve kikapcsolásához.

• Az alábbi táblázat tartalmazza a bekapcsolt állapotot jelző fény színeinek meghatározását.

Állapot Leírás

Kék BE Sárga Készenléti üzemmód KI KI

1-4

1. fejezet: A termék bemutatása

Page 11

1.5.2 A LED-monitor hátulnézete

Csavarlyukak a VESA fali konzolhoz

1. AC bemenet

2. HDMI-bemenet

(csak a VS228H, VS238H, VS247H típuson áll rendelkezésre)

3. DVI-bemenet (csak a VS228N/H, VS238N/H, VS247N/H típuson áll rendelkezésre)

4. VGA-bemenet

5. Fülhallgató-kimenet (csak a VS228H, VS238H, VS247H típuson áll rendelkezésre)

ASUS LED-monitor VS228D/N/H, VS238N/H, VS247N/H

3 4 5

1-5

Page 12

2.1 A kar/talp leszerelése (VESA fali konzolhoz)

A VS228/VS238/VS247 sorozatú LED-monitor leszerelhető talpát külön VESA fali konzollal való használatra tervezték.

A kar/talp leszerelése:

1. Válassza le a táp- és jelkábeleket. Óvatosan helyezze a monitort a

panellel lefelé egy tiszta felületre, pl. asztalra.

2. Ujjal óvatosan húzza le az állványoszlopot fedő lemezt.

Csavarhúzóval távolítsa el a négy csavart, amelyek a talpat a monitorhoz rögzítik.

3. Vegye le a talpat a monitorról.

• Tanácsos az asztal felületét puha kendővel leteríteni, nehogy megsérüljön a monitor.

• Fogja meg a monitor talpát, miközben eltávolítja a csavarokat.

2-1

• A VESA fail konzolkészlet (100 x 100 mm) külön megvásárolható.

• Kizárólag UL-minősítéssel rendelkező fali konzollal használható, amelynek tömeg/terhelés értéke megfelel a műszaki adatok táblázatban szereplő típusnak (csavarméret: M4 x 12 mm).

2. fejezet: Beállítás

Page 13

2.2 A monitor beállítása

• Az optimális nézőszög beállításához tanácsos szemből néznie a monitort, majd a lehető legkényelmesebb állásra beállítania a monitor szögét.

• Fogja meg a talpat, nehogy leessen a monitor, amikor beállítja a szögét.

• A monitor nézőszögét -5˚ és 20˚ között állíthatja be.

-5 ~ 20

ASUS LED-monitor VS228D/N/H, VS238N/H, VS247N/H

2-2

Page 14

3.1 OSD(képernyőnmegjelenő)menü

3.1.1 Útmutató a beállításhoz

VS247

Splendid

Color


Input Select

System Setup

1. Nyomja meg a [MENU] (MENÜ) gombot, hogy aktiválja az OSD menüt.

2. Nyomja meg a  vagy  gombot a kívánt funkció kiválasztásához. A kívánt funkció kiemelése mellett nyomja meg a [MENU] (MENÜ) gombot az aktiválásához. Ha a kiválasztott funkció almenüvel rendelkezik, nyomja meg a  vagy  gombot ismét, hogy az almenü funkciói között navigáljon. A kívánt almenü funkció kiemelése mellett nyomja meg a [MENU] (MENÜ) gombot az aktiválásához.

3. Nyomja meg a  vagy  gombot a kiválasztott funkció beállításának módosításához.

4. Az OSD menüből történő kilépéshez nyomja meg a gombot. Más funkciók beállításainak módosításához ismételje meg a 2. és a 3. lépést.

Scenery Mode

Standard Mode

Theater Mode

Game Mode

Night View Mode

sRGB

Move Menu Exit

3.1.2 OSD funkciók leírása

1. Splendid

Ez a funkció hat alfunkciót tartalmaz, amelyeket tetszés szerint kiválaszthat. Mindegyik üzemmód alaphelyzet funkcióval rendelkezik, ami lehetővé teszi saját beállításának megtartását, illetve az alapértelmezett módba történő visszalépést.

VS247

Splendid

Color


Input Select

System Setup

3-1

Scenery Mode

Standard Mode

Theater Mode

Game Mode

Night View Mode

sRGB

Move Menu Exit

3. fejezet: Általános utasítások

Page 15

• Scenery Mode (Tájkép mód): A legjobb választás tájképeket

ábrázoló fotók megjelenítéséhez SPLENDID™ képjavítással.

• Standard Mode (Normál mód): A legjobb választás

dokumentumok szerkesztéséhez SPLENDID™ képjavítással.

• Theater Mode (Színház mód): A legjobb választás filmekhez

SPLENDID™ képjavítással.

• Game Mode (Játék mód): A legjobb választás játékokhoz

SPLENDID™ képjavítással.

• Night View Mode (Éjszakai üzemmód): A legjobb választás

sötét jeleneteket tartalmazó játékokhoz vagy filmekhez SPLENDID™ képjavítással.

• sRGB: A legjobb választás fotók és grafika PC-n történő

megtekintéséhez.

Standard (Normál) módban a Saturation (Színtelítettség), Skin Tone (Bőrtónus), Sharpness (Keménység) és ASCR funkciók nem

állíthatók be a felhasználó által.

sRGB módban a Brightness (Fényerő), Contrast (Kontraszt), Saturation (Színtelítettség), Color Temp. (Színhőmérséklet), Skin Tone (Bőrtónus), Sharpness (Keménység) és ASCR funkciók nem

állíthatók be a felhasználó által.

2. Color (Szín)

Válassza ki az Önnek legjobban tetsző színezetet.

VS247

Splendid

Color


Input Select

System Setup

Brightness

Contrast

Saturation

Color Temp

Smart View OFF

User Mode

NaturalSkin Tone

Move Menu Exit

• Brightness (Fényerő): A beállítási tartomány 0-tól 100-ig terjed.

A gomb gyorsgombként is működik a funkció aktiválásához.

• Contrast (Kontraszt): A beállítási tartomány 0-tól 100-ig terjed.

A gomb gyorsgombként is működik a funkció aktiválásához.

• Saturation (Színtelítettség): A beállítási tartomány 0-tól 100-ig

terjed.

• Color Temp. (Színhőmérséklet): Három előre beállított szín-

üzemmódot (Hideg, Normál, Meleg) és egy egyéni beállítást tartalmaz.

ASUS LED-monitor VS228D/N/H, VS238N/H, VS247N/H

3-2

Page 16

• Skin Tone (Bőrtónus): Három szín-üzemmódot tartalmaz:

Vöröses, Természetes és Sárgás.

• Smart View: Tistább képet biztosít a képernyő megdöntése

esetén.

User Mode (Felhasználói módban) az R (Vörös), G (Zöld) és B (Kék) színek felhasználó által állíthatók. A beállítási tartomány 0 és

100 közötti.

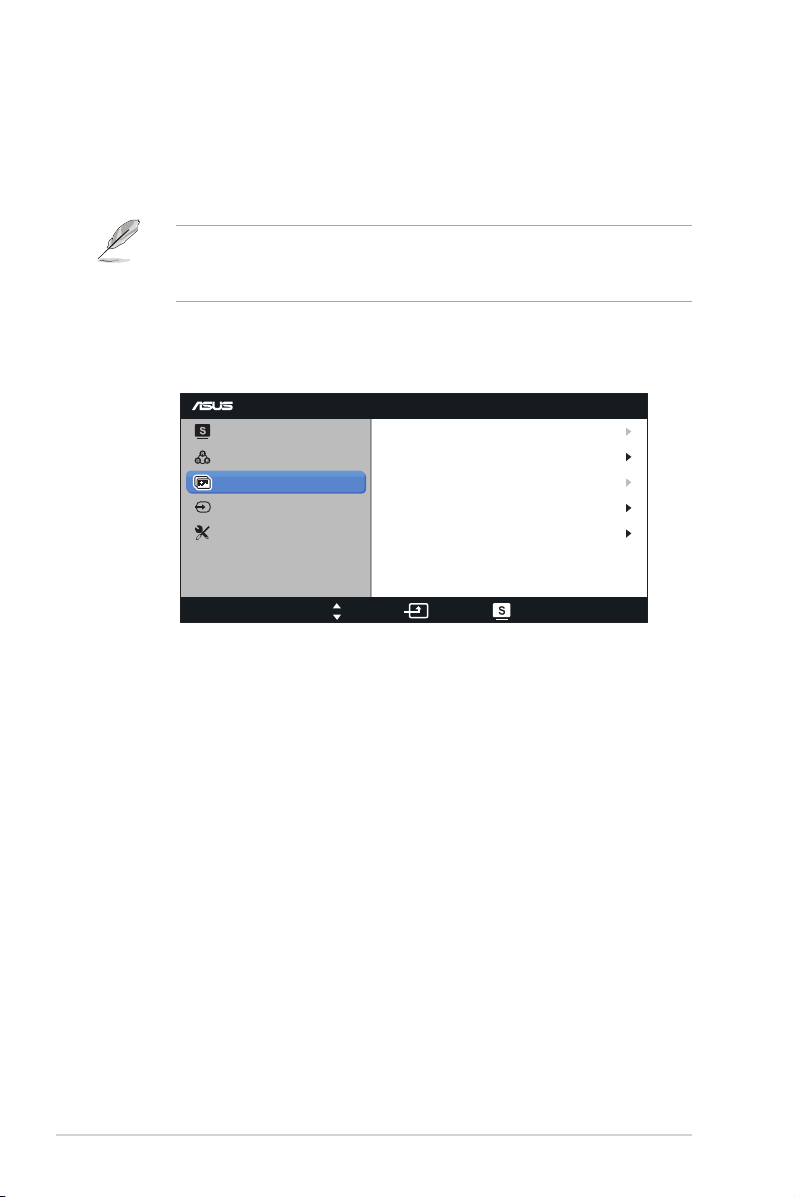

3. Image (Kép)

A kép élességét, méretarányát, helyzetét (csak VGA) és fókuszát (csak VGA) ebből a főmenüből állíthatja be.

VS247

Splendid

Color


Input Select

System Setup

Sharpness

Aspect Control

ASCR

Position

Focus

Move Menu Exit

• Sharpness (Keménység): Beállítja a kép keménységét. A

beállítási tartomány 0-tól 100-ig terjed. (Csak a Splendid menü “Standard Mode” (Normál mód) elemének kiválasztása esetén elérhető.)

• Aspect Control (Képarány-beállítás): A képarányt „Full”

(Teljes kitöltés), „4:3” vagy „Over Scan” (Túlpásztázás) értékre állítja. (Az „Over Scan” (Túlpásztázás) méretarány csak HDMIbemenet esetén elérhető)

• ASCR: jelölje ki a ON (BE) vagy OFF (KI) elemet a dinamikus

kontrasztfunkció engedélyezéséhez, illetve letiltásához. (ASCR: ASUS Intelligens Kontrasztarány “Standard Mode” [Normál mód] esetén le van tiltva.)

• Position (Helyzet): A kép vízszintes helyzetének (H-Position),

illetve függőleges helyzetének (V-Position) beállítását teszi lehetővé. A beállítási tartomány 0-tól 100-ig terjed. (csak VGA bemenettel rendelkező típusok esetében.)

• Focus (Fókusz): Csökkenti a kép sorzaját és a képismétlési

zaját a (Fázis) és az (Időzítés) külön-külön történő beállításával. A beállítási tartomány 0-tól 100-ig terjed. (csak VGA bemenettel rendelkező típusok esetében.)

Full

OFF

3-3

3. fejezet: Általános utasítások

Page 17

4. Input Select (Bemenetválasztás)

Kiválasztja a bemeneti jelforrást a VGA, DVI és HDMI lehetőségek közül.

VS247

Splendid

Color


Input Select

System Setup

VGA

DVI

HDMI

Move Menu Exit

• DVI: Csak a VS228N/H, VS238N/H, VS247N/H típuson áll

rendelkezésre.

• HDMI: Csak a VS228H, VS238H, VS247H típuson áll

rendelkezésre.

5. System Setup (A rendszer beállítása)

Beállítja a rendszerkongurációt.

VS247

Splendid

Color


Input Select

System Setup

1/2. oldal:

VS247

Splendid

Color


Input Select

System Setup

Splendid Demo Mode OFF

Volume

ECO Mode

OSD Setup

Language

Information

Move Menu Exit

All Reset

OFF

English

1/2

2/2. oldal:

ASUS LED-monitor VS228D/N/H, VS238N/H, VS247N/H

Move Menu Exit

2/2

3-4

Page 18

• Splendid Demo Mode (Splendid demo. mód): a Splendid

funkció demonstrációját aktiválja.

• Volume (Hangerő): Beállítja a fülhallgató kimeneti hangerejét. A

beállítási tartomány 0-tól 100-ig terjed.

• ECO Mode: Energiatakarékosság érdekében aktiválja az

ökológiai üzemmódot. (Ha az ECO mód BE van kapcsolva, előfordulhat, hogy egyes szürke szintek nem különböztethetők meg. A fényerő kisebb, mint amikor a Kontrasztarány értéke

100.)

• OSD Setup (OSD beállítás): Az OSD menü vízszintes

(H-Position), illetve függőleges helyzetének (V-Position), valamint időtúllépésének, DDD/Ci átvitelének és átlátszóságának beállítását teszi lehetővé.

• Language (Nyelv): Az OSD nyelv kiválasztását teszi lehetővé.

A lehetőségek a következők: English (angol), French (francia), German (német), Spanish (spanyol), Italian (olasz), Dutch (holland), Russian (orosz), Traditional Chinese (hagyományos kínai), Simplified Chinese (egyszerűsítétt kínai) és Japanese (japán).

• Information (Információ): A monitor információit mutatja, mint

pl. Input Port (bemeneti port), Resolution ( felbontás), H-freq. (V-frekvencia), V-freq (F-frekvencia) és Model Name (típusnév).

• All Reset (Összes visszaállítása): Válassza a "Yes" (Igen)

lehetőséget, hogy visszaállítsa az összes gyári alapbeállítást.

3-5

3. fejezet: Általános utasítások

Page 19

3.2 Műszakiadatok

Típus VS228D/N/H VS238N/H VS247N/H

Panelméret 21,5” W (54,6 cm) 23” W (58,4 cm) 23,6” W (59,9 cm) Max. felbontás 1920 x 1080 (FHD) Fényerő (jellemző) 250cd/m Valódi kontrasztarány

(jellemző)

1000:1

Látószög (CR=10) ≧170°(H) / ≧160°(V) Megjeleníthető színek száma 16,7 M Válaszidő 5 ms (Szürkétől szürkéig)

Fülhallgató csatlakozó

HDMI hang

HDMI-bemenet (HDMI 1.3)

DVI bemenet

VS228D/N: Nem VS228H: Igen VS228D/N: Nem VS228H: Igen VS228D/N: Nem VS228H: Igen VS228D: Nem VS228N/H: Igen

VS238N: Nem VS238H: Igen VS238N: Nem VS238H: Igen VS238N: Nem VS238H: Igen

VS247N: Nem VS247H: Igen VS247N: Nem VS247H: Igen VS247N: Nem VS247H: Igen

Igen

D-sub bemenet Igen Energiafogyasztás bekapcsolt

állapotban

Energy Star 5.0 kompatibilis

Energiatakarékos üzemmód < 0,5W KIKAPCSOLT állapotban < 0,3W Billentés -5° ~ +20° VESA fali konzol Igen (100mm x 100mm)

Fiz. Méret (SZxMxH)

Kartondoboz mérete (Sz x Ma x Mé)

514 x 386 x 200 mm552 x 400 x 200 mm562 x 411 x 200

566 x 443 x

130 mm

608 x 460 x

130 mm

618 x 469 x

Nettó tömeg (kb.) 3,8 kg 3,4 kg 4,4 kg Bruttó tömeg (kb.) 5,9 kg 5,8 kg 6,8 kg Tápfeszültség AC 100–240V(Beépített)

300cd/m

130 mm

*A műszaki adatok értesítés nélkül változhatnak.

ASUS LED-monitor VS228D/N/H, VS238N/H, VS247N/H

3-6

Page 20

3.3 Hibaelhárítás (GYIK)

Probléma Lehetséges megoldás

A bekapcsolt állapotot jelző LED NEM világít

A bekapcsolt állapotot jelző LED sárga színnel világít és nincs kép.

A kép túl világos vagy túl sötét. • A kontraszt és a fényerő értékeinek beállítása az

A kép nincs középen, illetve megfelelő méretre állítva

A kép ugrik vagy szellemképes • Győződjön meg arról, hogy a jelkábel megfelelően

A kép színe hibás (a fehér nem tűnik fehérnek)

A kép életlen.

Nincs hang vagy túl halk (VS228H, VS238H, VS247H típus esetében)

• Nyomja meg a gombot, hogy meggyőződjön, bekapcsolt állapotban van a monitor.

• Ellenőrizze, hogy megfelelően csatlakozik-e a hálózati tápkábel a monitorhoz, illetve a konnektorhoz.

• Ellenőrizze, hogy a monitor és a számítógép bekapcsolt vannak-e.

• Győződjön meg arról, hogy a jelkábel megfelelően csatlakozik a monitorhoz és a számítógéphez.

• Ellenőrizze a jelkábelt, és győződjön meg arról, hogy nem görbült el egy érintkező sem.

• Csatlakoztasson egy másik monitort a számítógéphez, hogy ellenőrizze, megfelelően működik-e az utóbbi.

OSD menüben.

• Nyomja meg és tartsa lenyomva a gombot két másodpercig a kép automatikus beállításához.

• A kép vízszintes és függőleges helyzetének beállításához az OSD menüben.

csatlakozik a monitorhoz és a számítógéphez.

• Helyezze át az elektromos zavart okozó elektromos berendezéseket.

• Ellenőrizze a jelkábelt, és győződjön meg arról, hogy nem görbült el egy érintkező sem.

• Végezzen visszaállítást az OSD menüben.

• Állítsa be az R/G/B értékeit, vagy válasszon színhőmérsékletet az OSD menüben.

• Nyomja meg és tartsa lenyomva a gombot két másodpercig a kép automatikus beállításához (csak VGA üzemmódban).

• A fázis és az órajel értékeinek beállítása az OSD menüben.

• Győződjön meg arról, hogy az audió kábel megfelelően csatlakozik a monitorhoz.

• Állítsa be a hangerőt a monitoron és a számítógépen.

• Győződjön meg arról, hogy a számítógép hangkártya illesztőprogramja megfelelően telepítve és aktiválva van.

3-7

3. fejezet: Általános utasítások

Page 21

3.4 Támogatottidőzítéseklistája

VESA / IBM módok támogatott időzítése (D-SUB, DVI-D, HDMI-bemenetek)

Felbontás Képfrissítési sebesség Vízszintes frekvencia

640 x 350 70Hz 31,469KHz 640 x 480 60Hz 31,469KHz 640 x 480 67Hz 35KHz 640 x 480 75Hz 37,5KHz 720 x 400 70Hz 31,469KHz 800 x 600 56Hz 35,156KHz 800 x 600 60Hz 37,879KHz 800 x 600 72Hz 48,077KHz 800 x 600 75Hz 46,875KHz

848 x 480 60Hz 31,02KHz 1024 x 768 60Hz 48,363KHz 1024 x 768 70Hz 56,476KHz 1024 x 768 75Hz 60,023KHz 1152 x 864 75Hz 67,5KHz 1280 x 720 60Hz 44,772KHz 1280 x 800 60Hz 49,702KHz 1280 x 960 60Hz 60KHz

1280 x 1024 60Hz 63,981KHz 1280 x 1024 75Hz 79,976KHz

1366 x 768 60Hz 47,712KHz

1440 x 900 60Hz 55,935KHz

1680 x 1050 60Hz 65,29KHz 1680 x 1050 60Hz 64,674KHz 1920 x 1080 60Hz 67,5KHz 1920 x 1080 60Hz 66,587KHz

A HDMI 1.3 CEA-861 szabvány által támogatott időzítés (HDMI-bemenet esetében)

Felbontás Képfrissítési sebesség Vízszintes frekvencia

640 x 480P 59,94 / 60Hz 31,469 / 31,5KHz 720 x 480P 59,94 / 60Hz 31,469 / 31,5KHz 720 x 576P 50Hz 31,25KHz

1280 x 720P 50Hz 37,5KHz 1280 x 720P 59,94 / 60Hz 44,955 / 45KHz 1440 x 480P 59,94 / 60Hz 31,469 / 31,5KHz 1440 x 576P 50Hz 31,25KHz 1920 x 1080i 50Hz 28,125KHz

1920 x 1080i 59,94 / 60Hz 33,716 / 33,75KHz 1920 x 1080P 50Hz 56,25KHz 1920 x 1080P 59,94 / 60Hz 67,433 / 67,5KHz

* Előfordulhat, hogy a fenti táblázatokban nem szereplő üzemmódok nem támogatottak. Az

optimális felbontás érdekében javasoljuk a fenti táblázatban felsorolt üzemmódok használatát.

ASUS LED-monitor VS228D/N/H, VS238N/H, VS247N/H

3-8
