VivoMini計算機 VM65系列

用戶手冊

C11190

1.00 版 2016 年 1 月

版權說明

留所有權利

本用戶手冊包括但不限于其所包含的所有信息都受到著作權法的保護，未經華碩電腦股份有限公司（以下簡稱“華碩”）許可，不得有任何仿造、複製、摘抄、轉譯、發行等行為或為其它利用。

免責聲明

本用戶手冊是以“現狀”及“以當前明示的條件下”的狀態提供給您。在法律允許的範圍內，華碩就本用戶手冊，不提供任何明示或默示的擔保及保證，包括但不限于商業暢銷性、特定目的適用性、未侵害任何他人權利及任何使用本用戶手冊或無法使用本用戶手冊的保證，且華碩對因使用本用戶手冊而獲取的結果或通過本用戶手冊所獲得任何信息的準確性或可靠性不提供擔保及保證。

用戶應自行承擔使用本用戶手冊的所有風險。用戶明確瞭解並同意華碩、華碩的被授權人及董事、管理層、員工、代理商、關聯企業皆無須為您因本用戶手冊、或因使用本用戶手冊、或因不可歸責于華碩的原因而無法使用本用戶手冊或其任何部分而可能產生的衍生、附帶、直接、間接、特別、懲罰或任何其它損失（包括但不限于利益損失、業務中斷、數據遺失或其它金錢損失）負責，不論華碩是否被告知發生上述損失之可能性。

由于部分國家或地區可能不允許責任的全部免除或對上述損失的責任限制，所以上述限制或排除條款可能對您不適用。

用戶知悉華碩有權隨時修改本用戶手冊。本產品規格或驅動程序一經改變，本用戶手冊將會隨之更新。本用戶手冊更新的詳細說明請您訪問華碩的客戶服務網 http://www.asus.com.cn/support，或是直接與華碩電腦客戶關懷中心 400-600-6655 聯繫。

對于本用戶手冊中提及的第三方產品名稱或內容，其所有權及知識產權都為各產品或內容所有人所有且受現行知識產權相關法律及國際條約的保護。

當下列兩種情况發生時，本產品將不再受到華碩的保修及服務：

（1）本產品曾經過非華碩授權的維修、規格更改、零件替換或其它未經

過華碩授權的行為。

（2）本產品序號模糊不清或丟失。

關於這本用戶手冊........................................................................................ 4

提示說明 .........................................................................................................4

字型 ..........................................................................................................4

包裝盒內容物 ................................................................................................. 5

第一章：認識您的 VivoMini 計算機

外觀介紹 .......................................................................................................... 8

前視圖 ..........................................................................................................8

左視圖 ..........................................................................................................9

後視圖 .......................................................................................................10

第二章：使用您的 VivoMini 計算機

開始使用前 .................................................................................................. 14

連接電源適配器至 VivoMini 計算機 .................................................14

安裝屏幕至 VivoMini 計算機 ...............................................................16

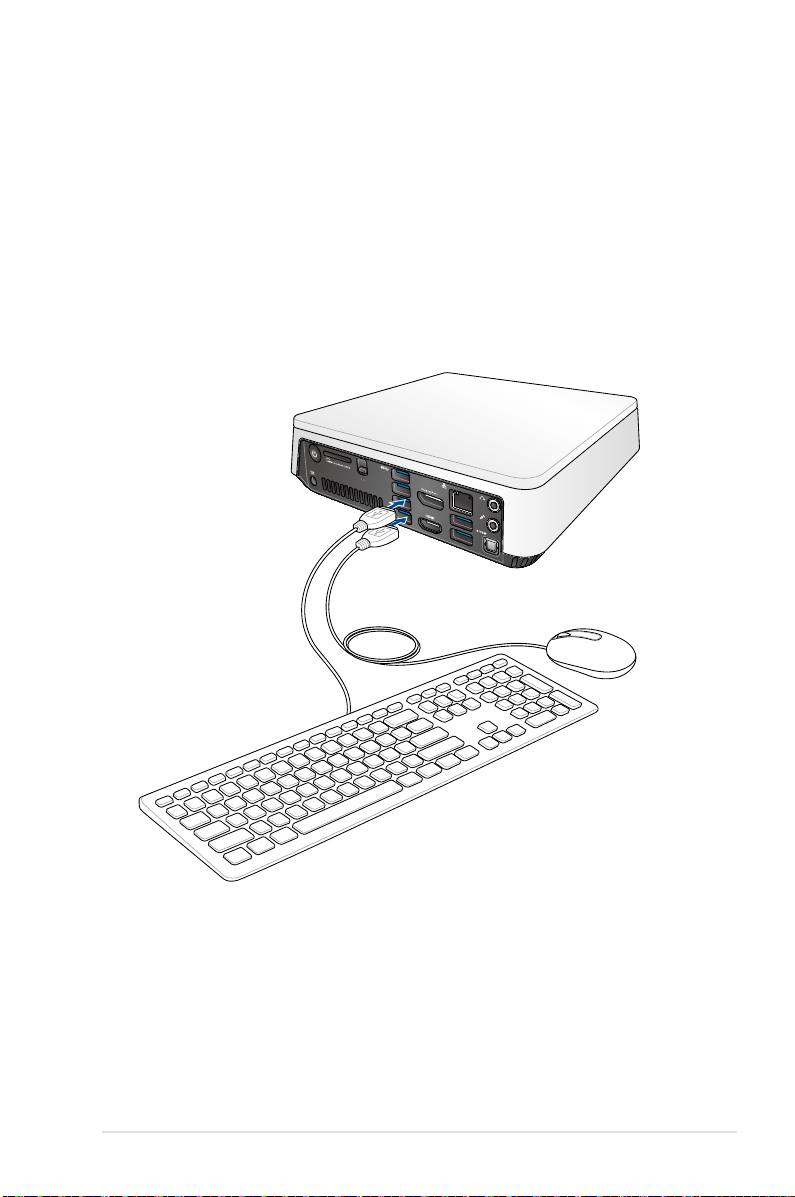

安裝 USB 鍵盤或鼠標 ............................................................................17

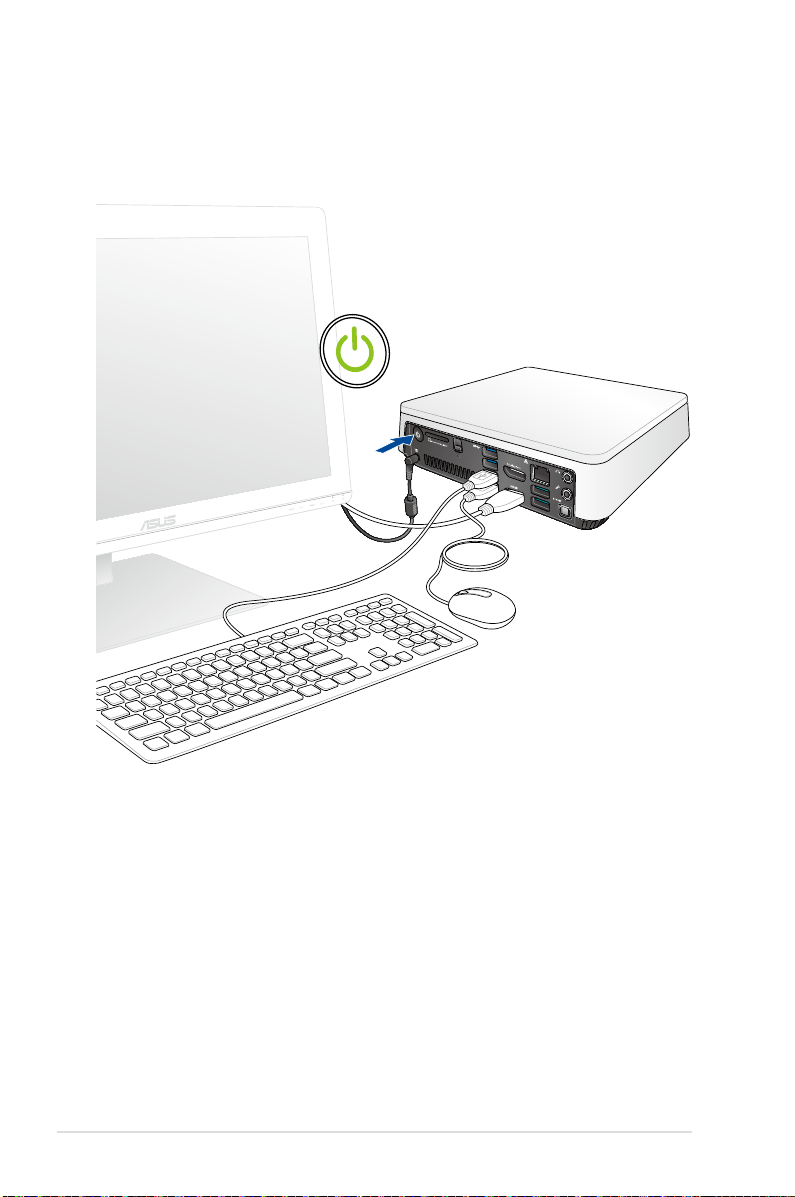

開啟 VivoMini 計算機電源 .................................................................... 18

關閉 VivoMini 計算機電源 .................................................................... 19

讓 VivoMini 計算機進入睡眠狀態....................................................... 19

進入 BIOS 設置 .......................................................................................... 19

快速進入 BIOS 設置 ................................................................................20

第三章：升級內存條

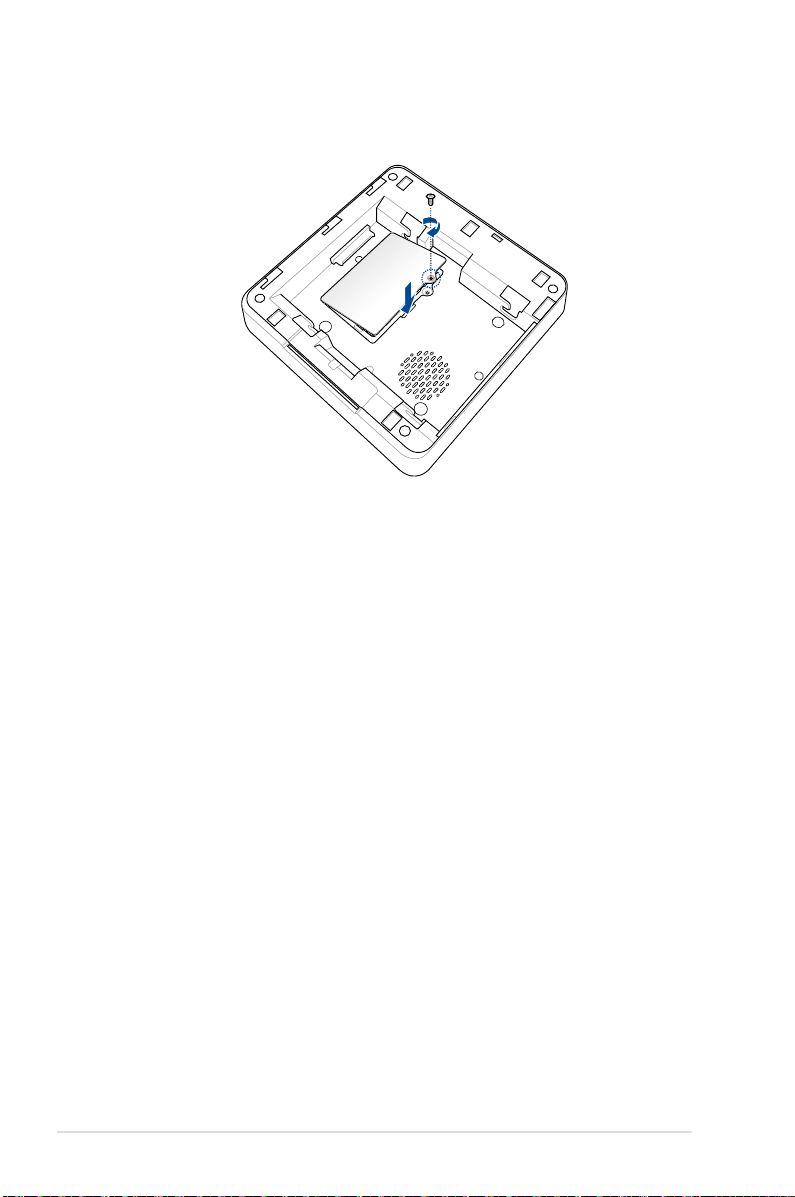

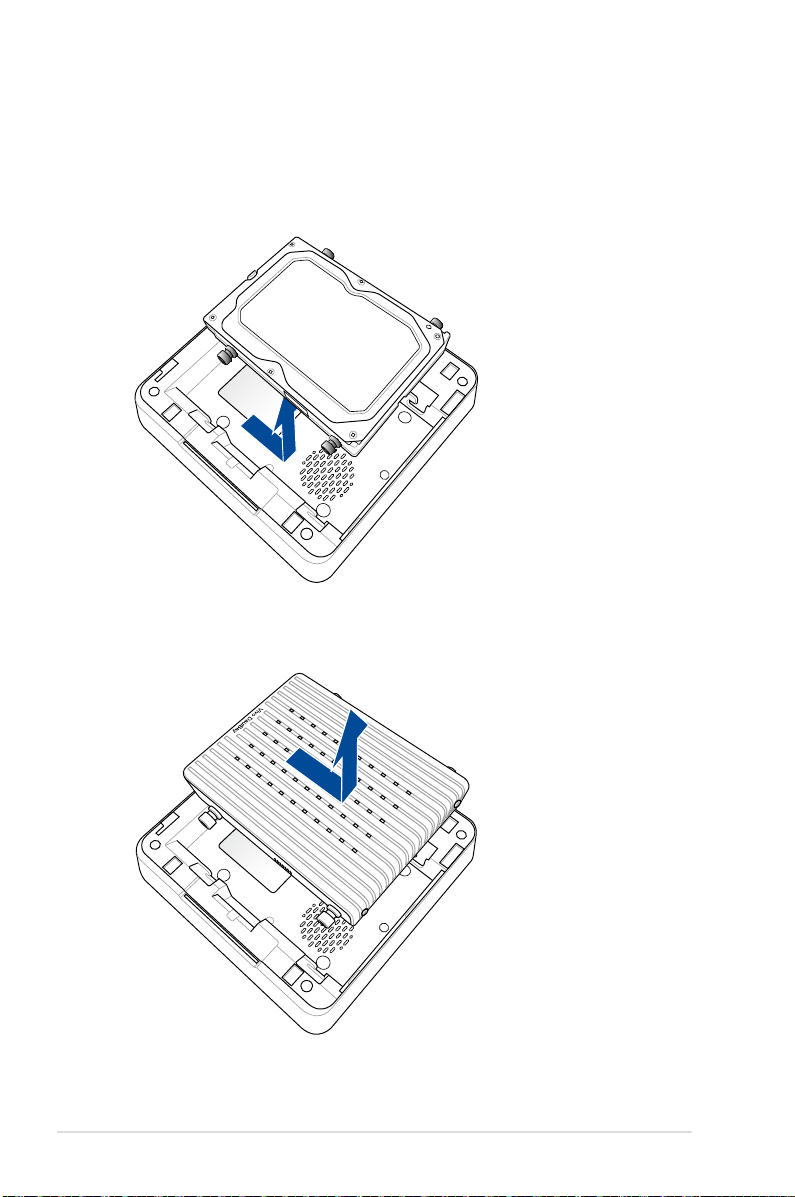

升級內存條 .................................................................................................. 22

附錄

安全性須知 .................................................................................................. 30

操作注意事項 .............................................................................................30

使用注意事項 .............................................................................................30

常規注意事項 .............................................................................................. 32

華碩的聯絡信息 ......................................................................................... 39

VivoMini 計算機 VM65 系列

關於這本用戶手冊

產品用戶手冊包含了所有電腦的硬件設置及軟件功能介紹，由下面幾個章節所組成：

第一章：認識您的 VivoMini 計算機

本章節介紹 VivoMini 計算機的各部位硬件組件。第二章：使用您的 VivoMini 計算機

本章節介紹 VivoMini 計算機的基本操作。第三章：升級內存條

本章節介紹如何在 VivoMini 計算機升級內存條的信息。附錄

本章節為電腦的聲明與安全說明。

提示說明

手冊中特定圖標、信息與字型的使用說明如下：

重要！本信息包含必須遵守才能完成工作的重要信息。

說明：本信息包含助於完成工作的額外信息與提示。

警告！本信息包含在特定工作時必須遵守以維護用戶安全以及避免造成設備數據與組件毀損的重要信息。

字型

粗體 = 代表必須選取的菜單或項目。

斜體

= 代表可參考本手冊的內容。

VivoMini 計算機 VM65 系列

包裝盒內容物

電源適配器*

VivoMini 計算機 VM65 系列

技術文件

電源線*

說明：

• *圖片僅供參考，實際產品可能會因區域而異，請以您購買的實品為主。

• 於保修期間內，若本產品及各項配備在正常使用狀況下產生故障時，請攜帶保修卡及故障的產品向華碩授權之維修中心連絡。

VivoMini 計算機 VM65 系列

第一章：認識您的 VivoMini 計算機

VivoMini 計算機 VM65 系列

外觀介紹

前視圖

上蓋

可拆卸式上蓋讓您可以接觸硬盤與內存條。

重要！卸除上蓋前請先將 VivoMini 計算機關機，並拔除電源線。

VivoMini 計算機 VM65 系列

音頻揚聲器

本設備採用 SonicMaster 聲籟技術，從內置揚聲器直接提供具備渾厚重低音的高保真音頻。

硬盤存取指示燈

本指示燈亮起表示內置存儲設備正在存取數據中。

左視圖

散熱孔

此散熱孔讓冷空氣流入並將熱空氣排出本設備。

警告！請勿讓紙張、書本、衣物、傳輸線或任何其他物品擋住任何散熱孔，否則可能會造成機器過熱。

VivoMini 計算機 VM65 系列

後視圖

電源開關

這個電源開關可以將本設備的電源開啟或關閉，您也可以使用這個開關讓本設備進入睡眠模式。

存儲卡插槽

這個內置的存儲卡插槽可以支持 MMC/SD/SDHC/ SDXC 規格的存儲卡。

VivoMini 計算機 VM65 系列

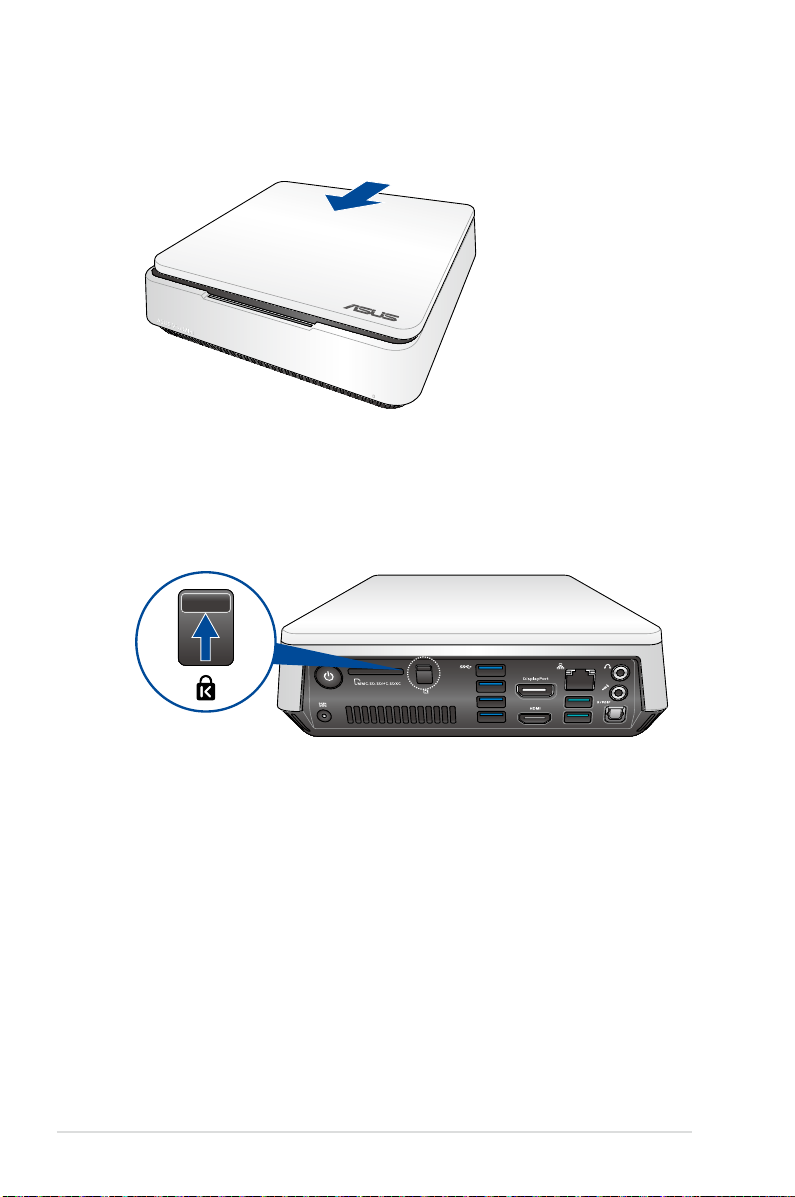

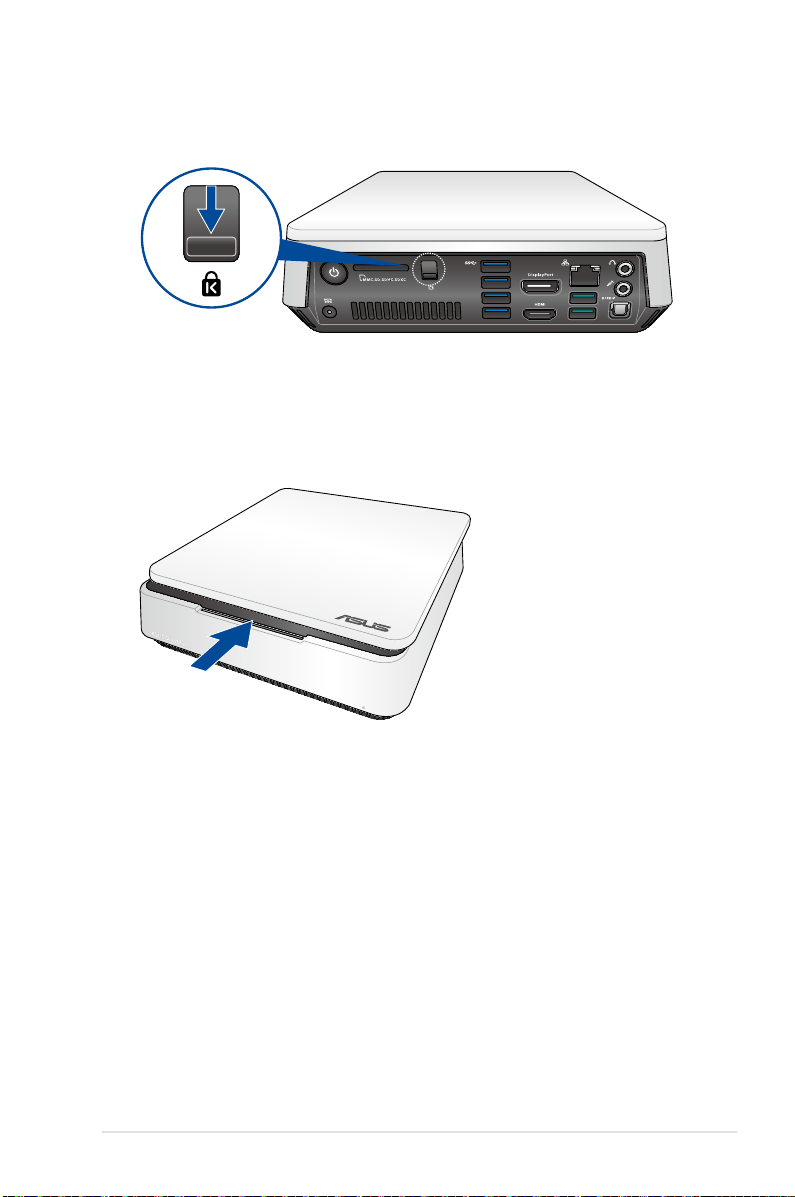

上蓋鎖 + Kensington 安全鎖槽

此鎖用來將上蓋鎖緊在本設備。 Kensington® 防盜鎖槽可連接防盜鎖以防止他人竊取。

USB 3.0 連接端口

這些 USB（Universal Serial Bus）連接端口提供數據傳輸率高達每秒 5Gbit，並向下兼容於 USB 2.0。

DisplayPort 連接端口

使用這個連接端口來連接 VivoMini 計算機至擁有 DisplayPort、VGA、DVI 或 HDMI 連接端口的外接顯示裝置。

網絡連接端口

這組 RJ-45 網絡連接端口支持標準的以太網線，可以連接局域網。

頭戴式耳機/音頻輸出接口

這組立體聲頭戴式耳機接口用來連接音頻輸出信號至喇叭或耳機。

麥克風接口

麥克風接口設計用來連接視訊會議的麥克風、聲音敘述或簡單的聲音錄製。

光纖 S/PDIF 數字音頻輸出連接端口

此插孔供連接兼容於 SPDIF（Sony / Philips 數字介面）設備以輸出數字音頻。

USB 3.0 連接端口

這些 USB（Universal Serial Bus）連接端口提供數據傳輸率高達每秒 5Gbit，並向下兼容於 USB 2.0。

USB 3.1 連接端口

這個 USB（Universal Serial Bus）連接端口提供數據傳輸率高達每秒 10Gbit，並向下兼容於 USB 2.0。

說明！傳輸速率會依不同型號而異。

VivoMini 計算機 VM65 系列

HDMI 連接端口

HDMI（High Definition Multimedia Interface，高清晰度多媒體介面）連接端口可連接支持 Full-HD 的顯示設備欣賞畫面，例如液晶顯示屏或液晶顯示屏幕等。

後側散熱孔

此散熱孔讓冷空氣流入並將熱空氣排出本設備。

警告！請勿讓紙張、書本、衣物、傳輸線或任何其他物品擋住任何散熱孔，否則可能會造成機器過熱，請維持至少 10 公分以上的距離。

電源輸入接口（DC 19V）

電源適配器可以將 AC 電源轉換為 DC 電源，轉換的電源透過電源輸入接口提供電力給您的電腦，為了避免損害電腦，請使用電源適配器。

警告！當電源正在使用中，電源適配器的溫度可能會上升變熱，請勿將電源適配器覆蓋或靠近您的身體。

VivoMini 計算機 VM65 系列

第二章：使用您的 VivoMini 計算機

VivoMini 計算機 VM65 系列

開始使用前

連接電源適配器至 VivoMini 計算機

請依照以下步驟連接電源適配器至 VivoMini 計算機： A. 將交流電源線連接至交流/直流電變壓器。 B. 將交流電變壓器連接至 100V～240V 電源插座。 C. 將直流電源插頭插至 VivoMini 計算機的直流電源插孔。

說明：變壓器的外觀會因機型與所在區域不同而有差異。

VivoMini 計算機 VM65 系列
