VivoPC серии VM
Руководство пользователя
R9486
Первое издание
Июнь 2014
ИНФОРМАЦИЯ ОБ АВТОРСКИХ ПРАВАХ
Любая часть этого руководства, включая оборудование и программное обеспечение, описанные в нем, не
может быть дублирована, передана, преобразована, сохранена в системе поиска или переведена на другой
язык в любой форме или любыми средствами, кроме документации, хранящейся покупателем с целью
резервирования, без специального письменного разрешения ASUSTeK COMPUTER INC. (“ASUS”).
ASUS предоставляет данное руководство "как есть" без гарантии любого типа, явно выраженной
или подразумеваемой, включая неявные гарантии или условия получения коммерческой выгоды
или пригодности для конкретной цели, но не ограничиваясь этими гарантиями и условиями. НИ
ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ ASUS, ЕЕ РУКОВОДСТВО, ДОЛЖНОСТНЫЕ ЛИЦА,
СЛУЖАЩИЕ И ПОСРЕДНИКИ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА КАКОЙ-ЛИБО
КОСВЕННЫЙ, СПЕЦИАЛЬНЫЙ, СЛУЧАЙНЫЙ ИЛИ ЗАКОНОМЕРНЫЙ УЩЕРБ (ВКЛЮЧАЯ
УЩЕРБ ОТ УПУЩЕННОЙ ВЫГОДЫ, НЕСОСТОЯВШЕЙСЯ СДЕЛКИ, ПОТЕРИ ДАННЫХ
ИЛИ НЕВОЗМОЖНОСТИ ИХ ИСПОЛЬЗОВАНИЯ, ПРЕРЫВАНИЯ ДЕЯТЕЛЬНОСТИ И Т.П.),
ДАЖЕ В ТОМ СЛУЧАЕ, ЕСЛИ ASUS БЫЛА УВЕДОМЛЕНА О ВОЗМОЖНОСТИ ТАКОГО
УЩЕРБА, КОТОРЫЙ МОГ ВОЗНИКНУТЬ В РЕЗУЛЬТАТЕ ДЕФЕКТА ИЛИ ОШИБКИ В ДАННОМ
РУКОВОДСТВЕ ЛИБО В ИЗДЕЛИИ.
Продукция и названия корпораций, имеющиеся в этом руководстве, могут являться зарегистрированными
торговыми знаками или быть защищенными авторскими правами соответствующих компаний и
используются только в целях идентификации.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ИНФОРМАЦИЯ, СОДЕРЖАЩИЕСЯ В ДАННОМ
РУКОВОДСТВЕ, ПРИВОДЯТСЯ ТОЛЬКО В ЦЕЛЯХ ОЗНАКОМЛЕНИЯ. ОНИ МОГУТ БЫТЬ
ИЗМЕНЕНЫ В ЛЮБОЕ ВРЕМЯ БЕЗ УВЕДОМЛЕНИЯ И НЕ ДОЛЖНЫ РАССМАТРИВАТЬСЯ
КАК ОБЯЗАТЕЛЬСТВО СО СТОРОНЫ ASUS. ASUS НЕ НЕСЕТ КАКОЙ БЫ ТО НИ БЫЛО
ОТВЕТСТВЕННОСТИ ЗА ОШИБКИ ИЛИ НЕТОЧНОСТИ, КОТОРЫЕ МОГУТ СОДЕРЖАТЬСЯ
В НАСТОЯЩЕМ РУКОВОДСТВЕ, В ТОМ ЧИСЛЕ ОТНОСЯЩИЕСЯ К ОПИСАННЫМ В НЕМ
ИЗДЕЛИЯМ И ПРОГРАММАМ.
Copyright © 2014 ASUSTeK Computer Inc. Все права защищены.
ОГРАНИЧЕНИЕ ОТВЕТСТВЕННОСТИ
Могут возникнуть обстоятельства, в которых из-за нарушения ASUS своих обязательств или в силу иных
источников ответственности Вы получите право на возмещение ущерба со стороны ASUS. В каждом
таком случае и независимо от оснований, дающих Вам право претендовать на возмещение ASUS убытков,
ответственность ASUS не будет превышать величину ущерба от телесных повреждений (включая смерть)
и повреждения недвижимости и материального личного имущества либо иных фактических прямых
убытков, вызванных упущением или невыполнением законных обязательств по данному Заявлению о
гарантии, но не более контрактной цены каждого изделия по каталогу.
ASUS будет нести ответственность или освобождает Вас от ответственности только за потери, убытки или
претензии, связанные с контрактом, невыполнением или нарушением данного Заявления о гарантии.
Это ограничение распространяется также на поставщиков и реселлеров. Это максимальная величина
совокупной ответственности ASUS, ее поставщиков и реселлеров.
НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ ASUS НЕ БУДЕТ НЕСТИ ОТВЕТСТВЕННОСТЬ В ЛЮБЫХ
ИЗ СЛЕДУЮЩИХ СЛУЧАЕВ: (1) ПРЕТЕНЗИИ К ВАМ В СВЯЗИ С УБЫТКАМИ ТРЕТЬИХ ЛИЦ;
(2) ПОТЕРИ ИЛИ ПОВРЕЖДЕНИЯ ВАШИХ ЗАПИСЕЙ ИЛИ ДАННЫХ; ИЛИ (3) СПЕЦИАЛЬНЫЙ,
СЛУЧАЙНЫЙ ИЛИ КОСВЕННЫЙ ЛИБО КАКОЙ-ЛИБО СОПРЯЖЕННЫЙ ЭКОНОМИЧЕСКИЙ
УЩЕРБ (ВКЛЮЧАЯ УПУЩЕННУЮ ВЫГОДУ ИЛИ ПОТЕРИ СБЕРЕЖЕНИЙ), ДАЖЕ ЕСЛИ
ASUS, ЕЕ ПОСТАВЩИКИ ИЛИ РЕСЕЛЛЕРЫ БЫЛИ УВЕДОМЛЕНЫ О ВОЗМОЖНОСТИ ИХ
ВОЗНИКНОВЕНИЯ.
СЕРВИС И ПОДДЕРЖКА
Посетите наш сайт http://support.asus.com
Содержание
О руководстве ........................................................................................4
Обозначения, используемые в руководстве .....................................4
Типографские обозначения ................................................................4
Комплект поставки ...............................................................................5
Знакомство с устройством 7
Возможности .........................................................................................8
Передняя панель ..................................................................................8
Левая сторона .......................................................................................9
Задняя панель .....................................................................................10
Использование устройства 13
Первое включение ..............................................................................14
Подключите к устройству блок питания ........................................14

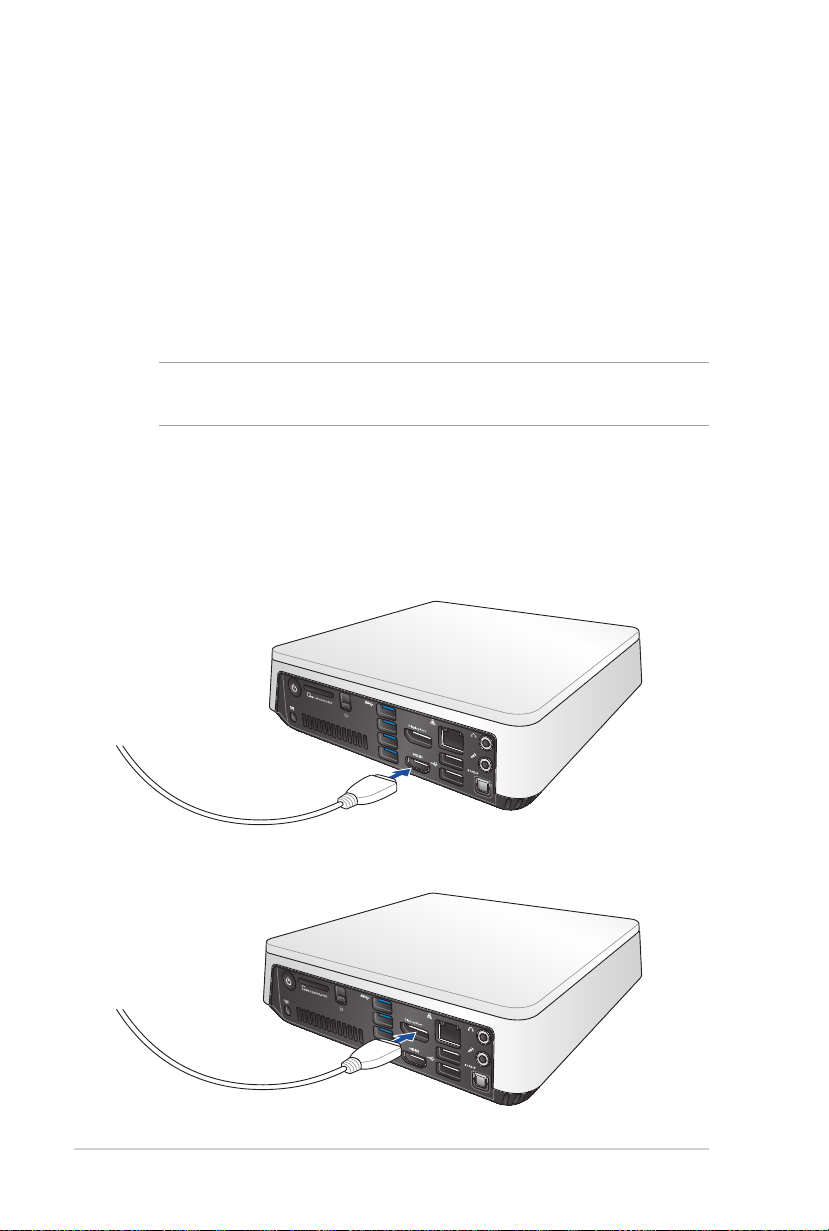

Подключите к устройству монитор .................................................16

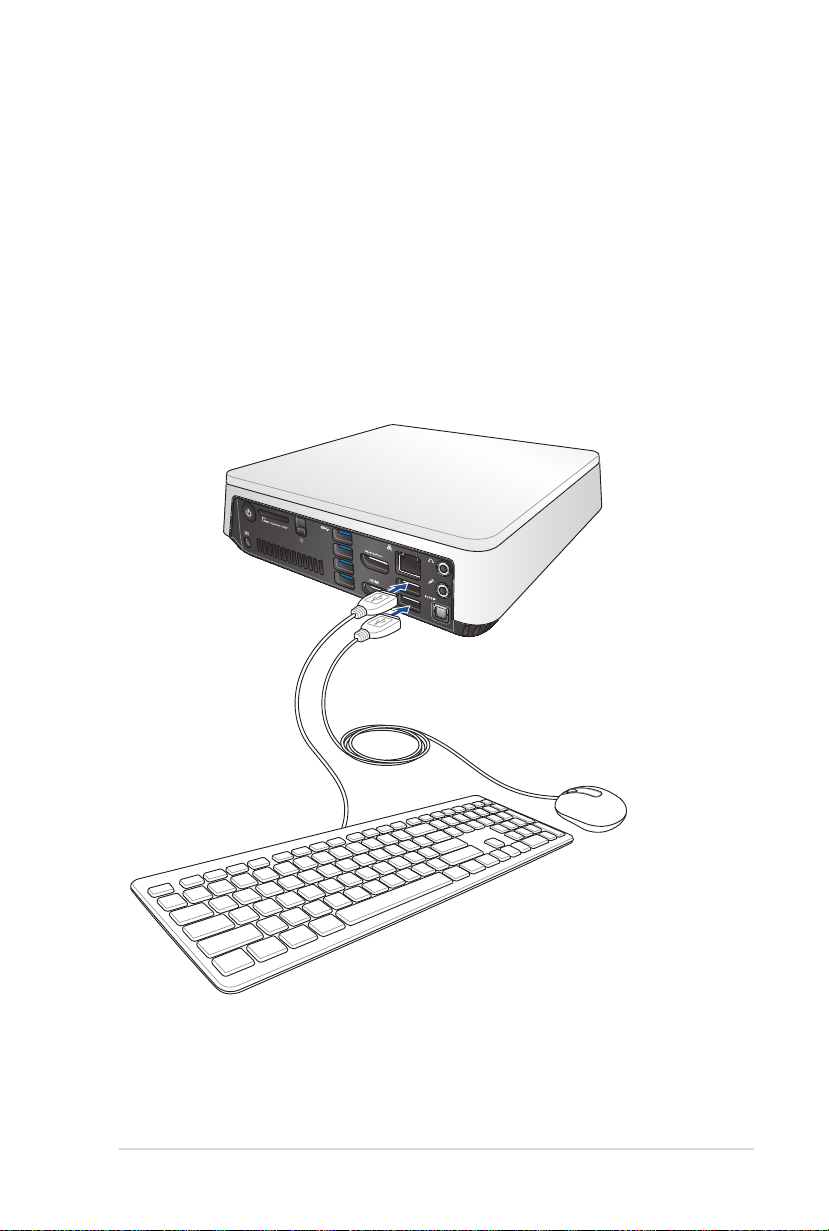

Подключите USB-кабель от клавиатуры или мыши .....................17

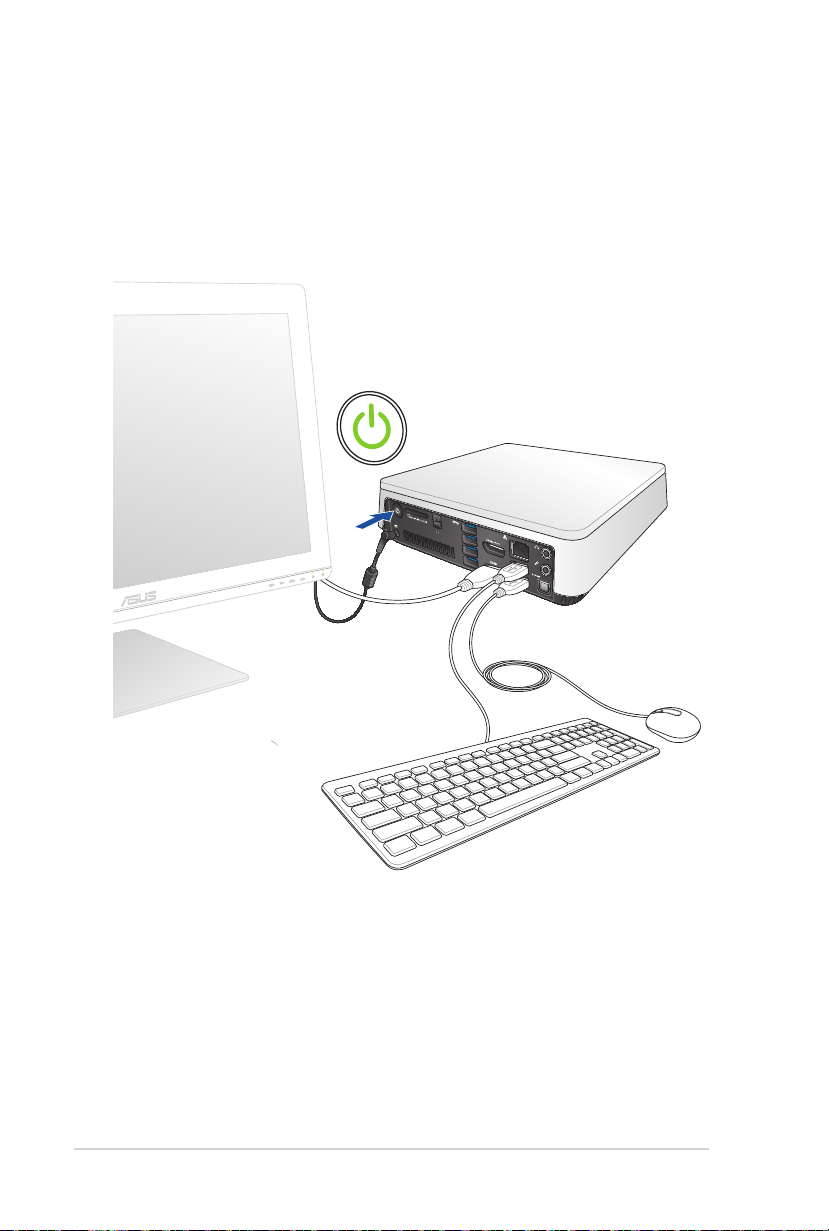

Включите устройство........................................................................18
Выключение устройства ....................................................................19
Перевод устройства в спящий режим ..............................................19
Вход в BIOS Setup ...............................................................................19
Вход в BIOS ........................................................................................20

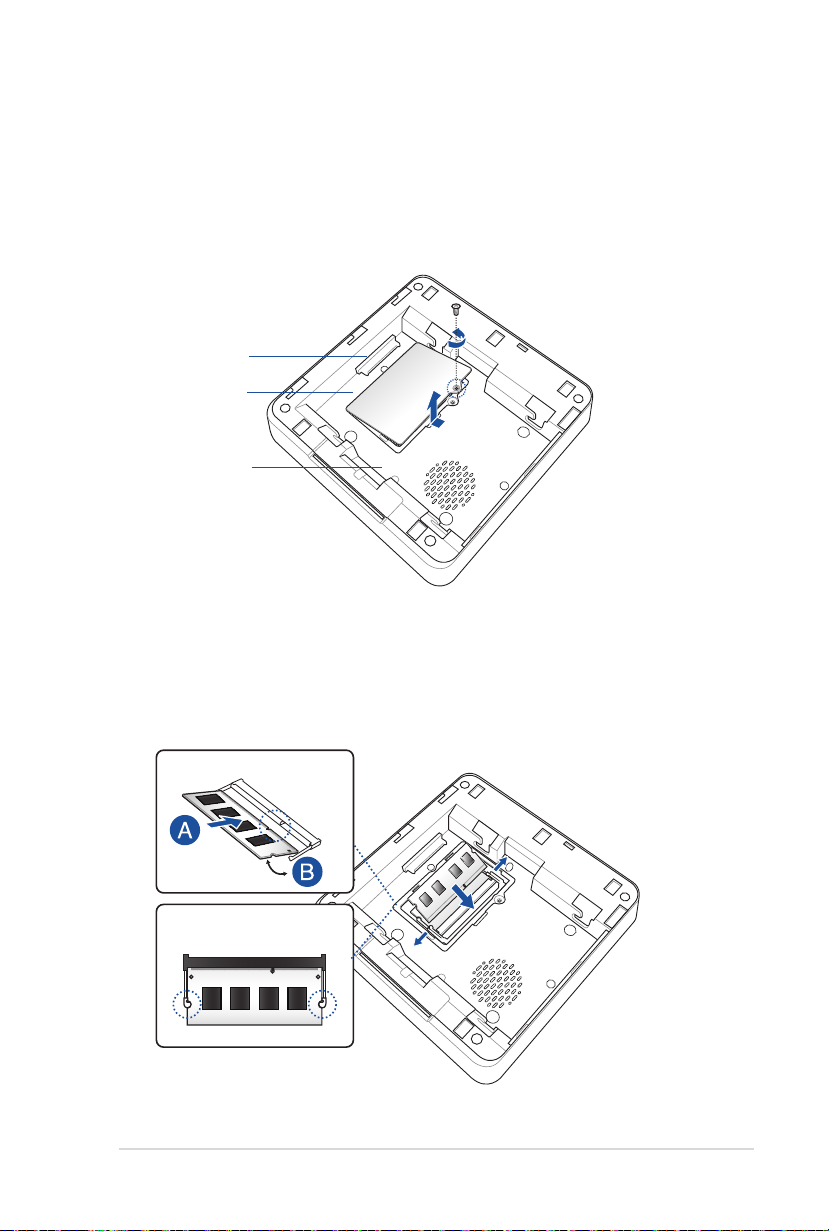

Модернизация памяти 21

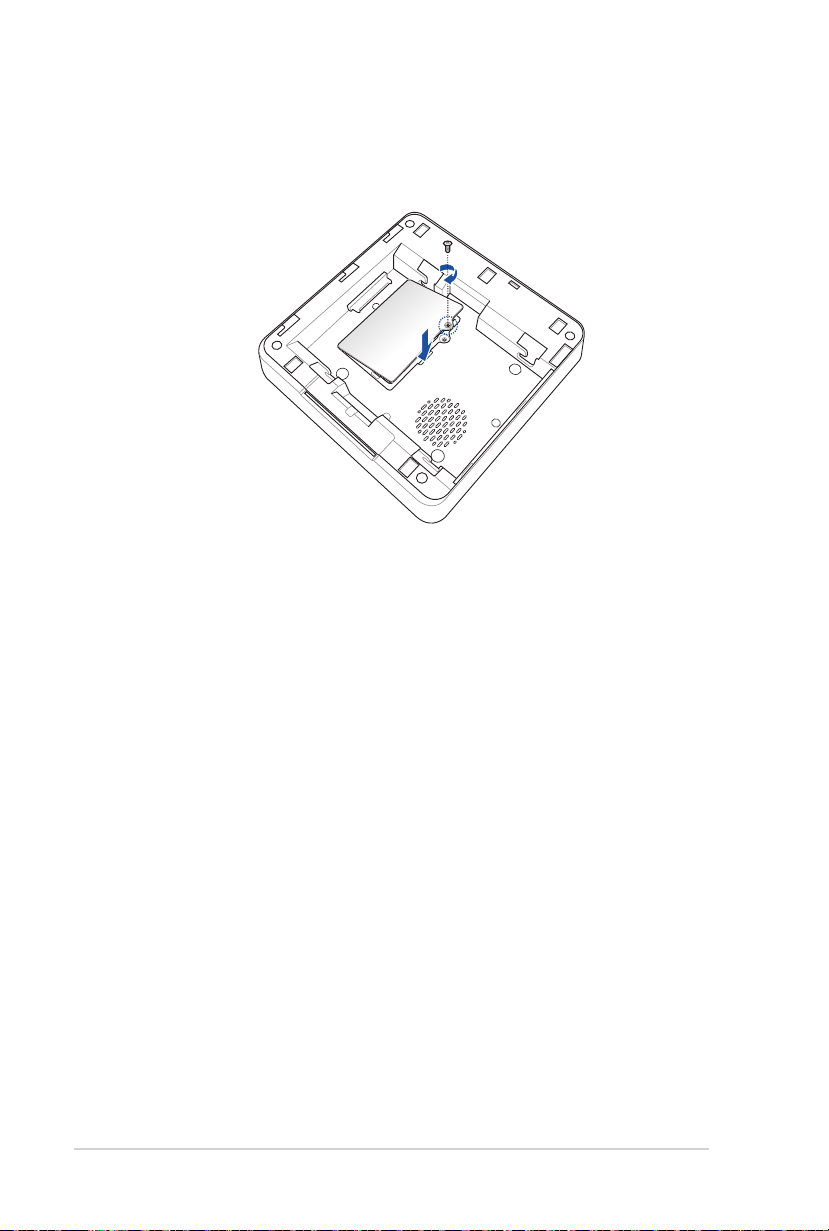

Модернизация памяти ........................................................................22
Приложение 29
Информация о правилах безопасности ............................................30
Установка системы ............................................................................30
Эксплуатация .....................................................................................30
Соответствие нормам .........................................................................32
Контактная информация ASUS .........................................................38
VivoPC серии VM 3
О руководстве
В руководстве приведена информация о программных и аппаратных
функциях компьютера в последующих разделах:
Глава 1: Информация об устройстве
В этой главе приведена информация о компонентах устройства.
Глава 2: Использование устройства
В этой главе приведена информация по использованию устройства.
Глава 3: Модернизация памяти
В этой главе приведена информация об установке дополнительной
памяти.
Приложение
В этом разделе содержатся уведомления и информация о
безопасности.
Обозначения, используемые в руководстве
Для выделения ключевой информации используются следующие
сообщения:
ВАЖНО! Информация, которой Вы должны следовать при выполнении
задач.
ПРИМЕЧАНИЕ: Советы и полезная информация, которая поможет при
выполнении задач.
ВНИМАНИЕ! Информация о действиях, которые могут привести к
повреждению оборудования, потере данных или бытовым травмам.
Типографские обозначения
Жирный текст
Курсив
4 VivoPC серии VM
Указывает на меню или пункт для выбора.
Указывает разделы в этом руководстве.
Комплект поставки
В комплект поставки устройства входит следующее:
VivoPC серии VM
Техническая документация
Шнур питания*
Блок питания*
ПРИМЕЧАНИЯ:
• *Спецификация продукта может отличаться в зависимости от
модели VivoPC или региона.
• Если при нормальной эксплуатации во время гарантийного
периода устройство или его компоненты вышли из строя,
принесите устройство и гарантийный талон в сервисный центр
ASUS для замены неисправных компонентов.
VivoPC серии VM 5
6 VivoPC серии VM
Знакомство с устройством
1
Возможности
Передняя панель

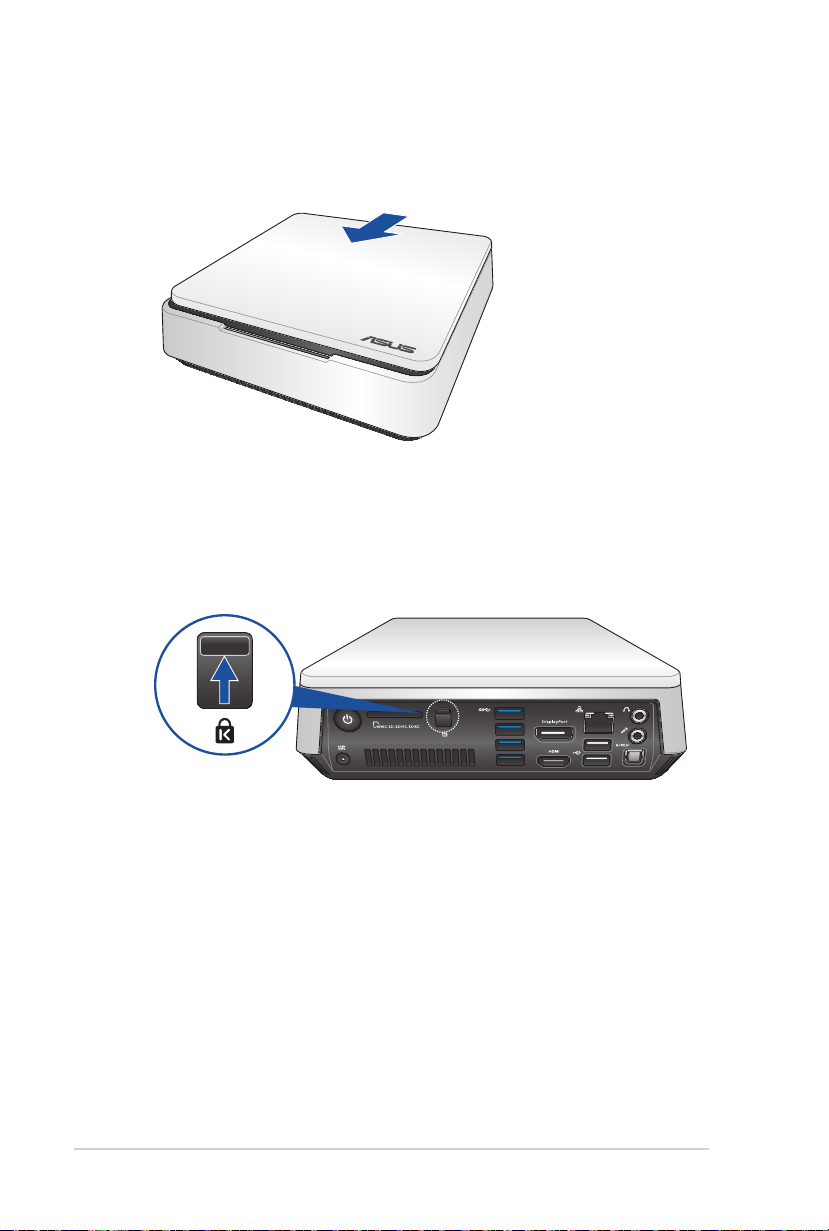

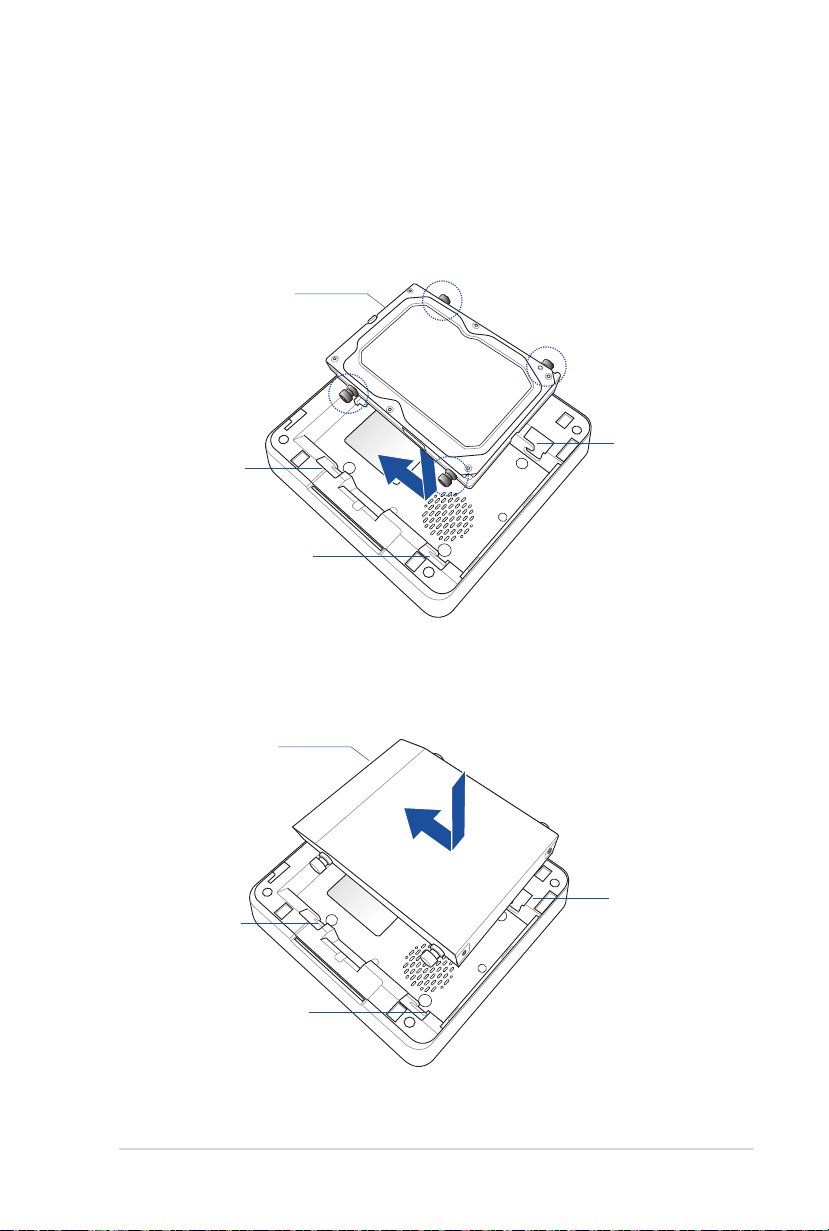

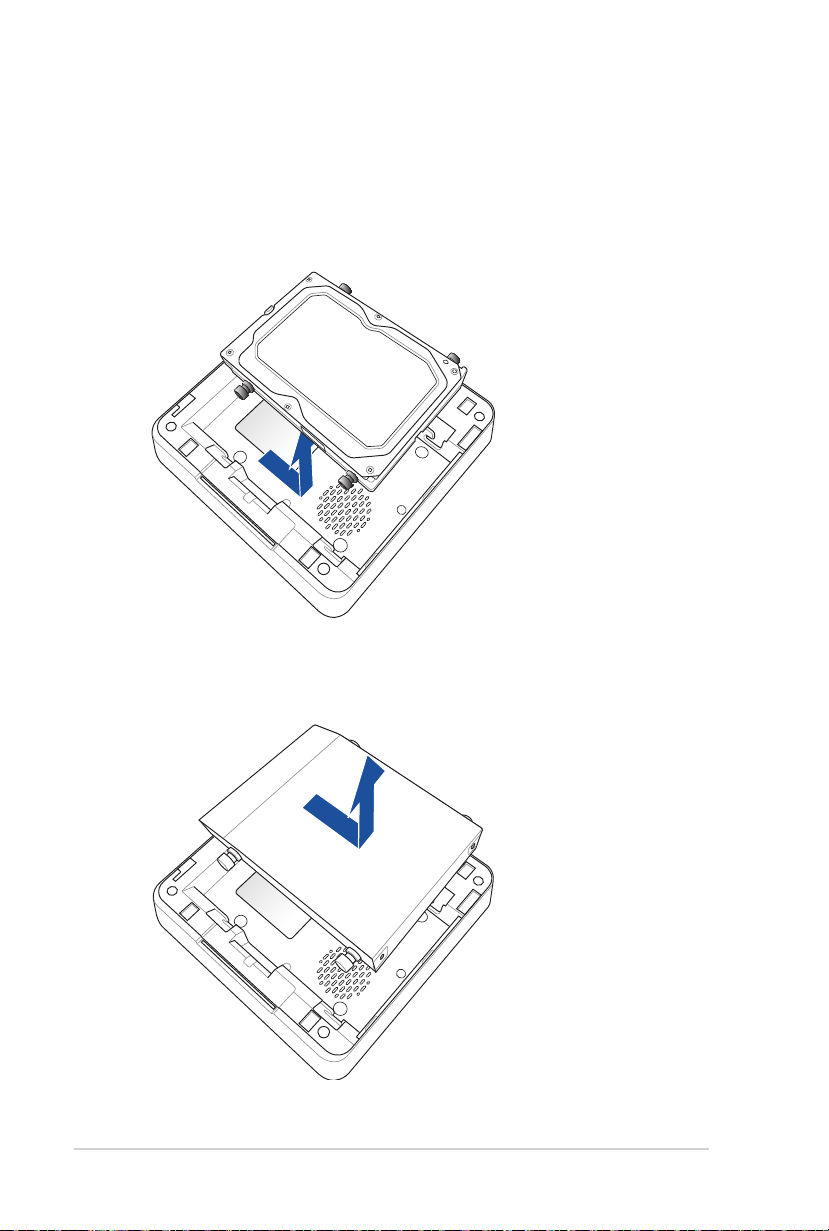

Верхняя крышка
Съемная верхняя крышка позволяет получить доступ к
жесткому диску и модулям памяти.
8 VivoPC серии VM
ВАЖНО! Перед снятием верхней крышки выключите
VivoPC и отсоедините сетевой кабель.
Стереодинамики
В данном устройстве используется технология SonicMaster,
обеспечивающая живой, реалистичный звук.
Индикатор активности
Индикатор мигает при обращении к устройствам хранения.
Левая сторона
Вентиляционные отверстия
Вентиляционные отверстия предназначены для охлаждения
устройства.
ВАЖНО! Для оптимальной вентиляции убедитесь, что
вентиляционные отверстия не блокированы чем-либо.
VivoPC серии VM 9
Задняя панель
Кнопка питания
Кнопка питания используется для включения и выключения
устройства. Кнопка питания также используется для перевода
устройства в спящий режим.
Слот кардридера
Встроенный кардридер позволяет Вам производить чтение и
запись на карты памяти MMC/SD.

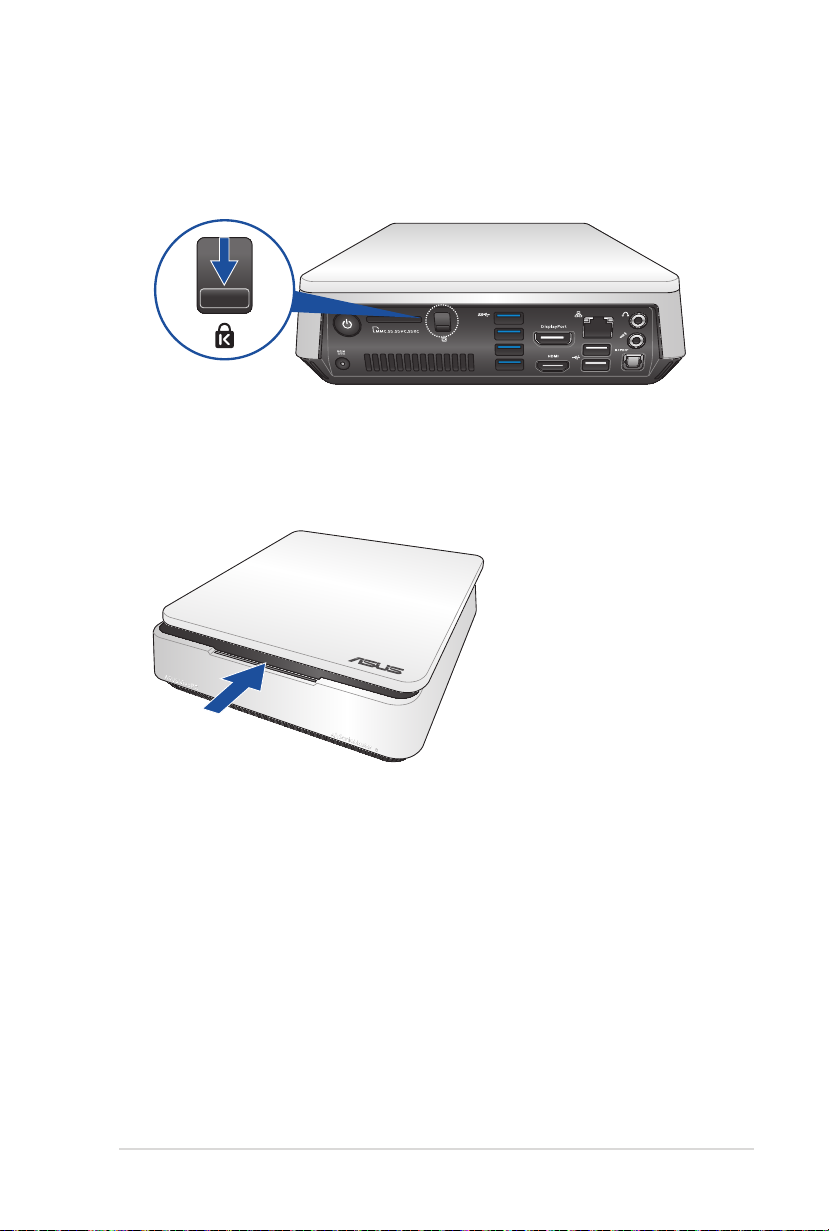

Защелка верхней крышки + порт для замка
Kensington
Защелка верхней крышки удерживает верхнюю крышку
устройства.
Порт для замка Kensington позволяет закреплять устройство
с помощью совместимых со стандартом Kensington средств
обеспечения безопасности
Порты USB 3.0
Порты универсальной последовательной шины (USB 3.0)
обеспечивают скорость передачи данных до 5 Гбит/сек и
обратно совместимы с USB 2.0
10 VivoPC серии VM
Разъем DisplayPort
Предназначен для подключения устройства к внешнему
монитору с разъемом DisplayPort, VGA, DVI или HDMI
Сетевой порт
8-контактный сетевой порт RJ-45 предназначен для
подключения к локальной сети.
Аудиовыход/выход на наушники
Стереоразъем для подключения наушников используется для
передачи звуковых сигналов на колонки с усилителем или в
наушники.
Разъем микрофона
С помощью подключенного через этот разъем микрофона
можно осуществлять запись голоса, наложение звука или
проводить видеоконференции.
Цифровой аудиовыход (оптический S/PDIF)
Этот разъем обеспечивает соединение c устройствами по
стандарту SPDIF (Sony/Philips Digital Interface) для вывода
цифрового звука на внешнюю многоканальную акустическую
систему.
Порты USB 2.0
Универсальная последовательная шина совместима с
устройствами USB 2.0 или USB 1.1, например, клавиатурами,
устройствами ввода, камерами, устройствами хранения. USB
позволяет подключить к одному компьютеру множество
устройств, используя хабы.
Разъем HDMI
Мультимедийный интерфейс высокого качества (HDMI)
поддерживает Full-HD-совместимые устройства, например
LCD TV или монитор, позволяя Вам смотреть изображение
на большом внешнем дисплее.
VivoPC серии VM 11
Вентиляционные отверстия
Отверстия предназначены для охлаждения устройства.
ВАЖНО! Для оптимальной вентиляции сохраните
расстояние не менее 10 см между отверстиями и
любым препятствием.

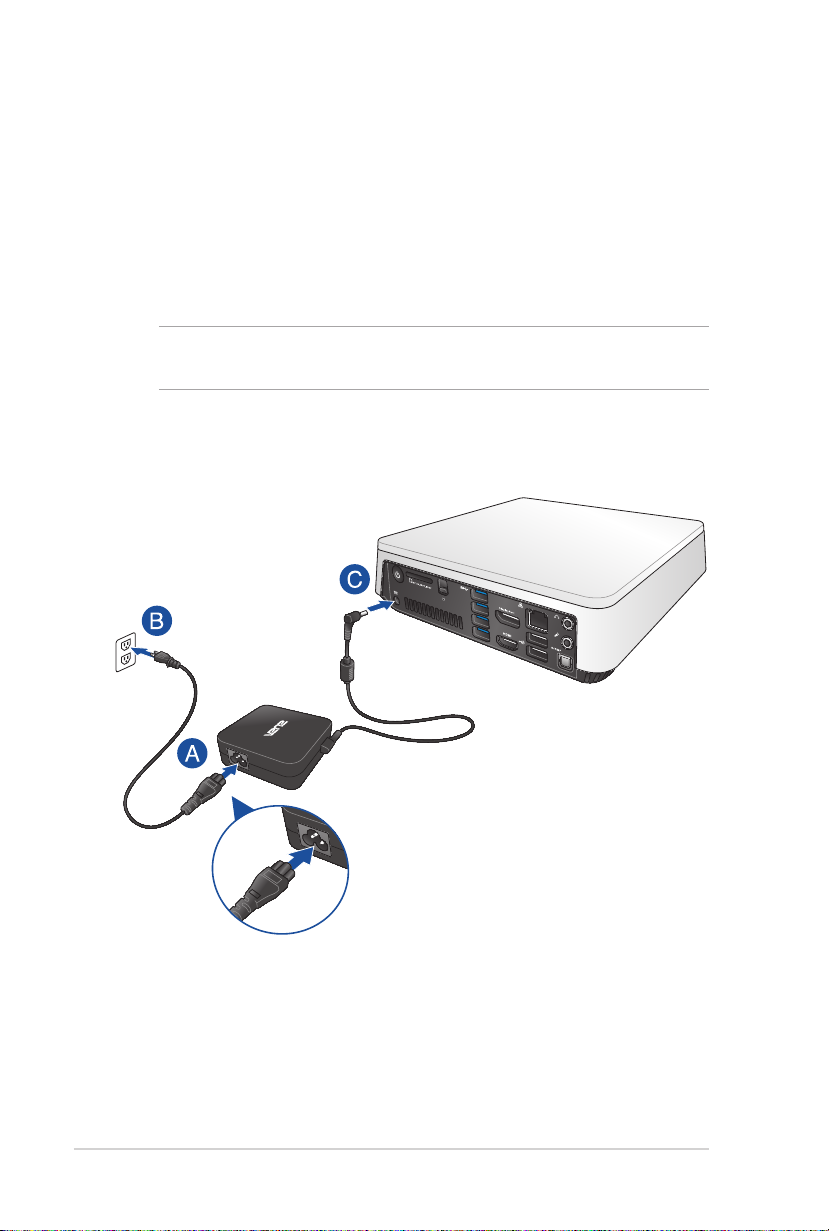

Разъем питания (19В пост. тока)
Входящий в комплект поставки блок питания преобразует
стандартное напряжение электросети в необходимое для
компьютера, к которому он подключается через этот разъем.
Через этот разъем в систему подается питание. Во избежание
повреждения компьютера используйте блок питания из
комплекта поставки.
ВНИМАНИЕ! Блок питания может нагреваться
при использовании. Убедитесь, что он не накрыт чемлибо и держите его подальше от тела.
12 VivoPC серии VM
