Q5230 V1
Januar
2010
VB171/VB175/VB191/VB195 Serie LCD skærm
Brugsanvisning
Indholdsfortegnelse
Erklæringer........................................................................................................iii
Sikkerhed...........................................................................................................iv
Vedligeholdelse og rengøring...........................................................................v
Kapitel 1: Produktintroduktion
1.1 Velkommen! ........................................................................................ 1-1
1.2 Pakkeindhold...................................................................................... 1-1
1.3 Montering af skærmfod ..................................................................... 1-2
1.4 Skærmintroduktion ............................................................................ 1-3
1.4.1. LCD skærmens forside ............................................................ 1-3
1.4.2. LCD skærmens bagside........................................................... 1-4
Kapitel 2: Installation
2.1 Indstilling af skærmen ....................................................................... 2-1
2.2 Demontering af arm/fod (for VESA vægmontering)........................ 2-2
Kapitel 3: Generelle anvisninger
3.1 OSD (On-Screen Display) menu ....................................................... 3-1
3.1.1. Rekonfiguration........................................................................ 3-1
3.1.2. OSD funktioner ........................................................................ 3-1
3.2 Specifikationer ................................................................................... 3-4
3.3 Fejlfinding ........................................................................................... 3-5
3.4 Understøttede driftstilstande ............................................................ 3-6
Ophavsret © 2010 ASUSTeK COMPUTER INC. Alle rettigheder forbeholdt. Ingen del af denne manual, inklusive produkterne og softwaren beskrevet heri, må -
undtagen som reservedokumentation for køberen selv - på nogen måde kopieres, transmitteres, transkriberes, lagres på et søgesystem eller oversættes til andet sprog uden udtrykkelig, skriftlig tilladelse fra ASUSTeK COMPUTER INC. (“ASUS”).
Produktgaranti og service ydes ikke, hvis (1) produktet er repararet, modificeret eller ændret, medmindre en sådan reparation, modificering eller ændring er skriftligt godkendt af ASUS, eller hvis (2) hvis produktets serienummer er skamferet eller mangler.
ASUS LEVERER DENNE MANUAL "SOM DEN ER" - UDEN GARANTI AF NOGEN ART, HVERKEN UDTRYKKELIG ELLER UNDERFORSTÅET, HERUNDER, MEN IKKE BEGRÆNSET TIL UNDERFORSTÅEDE GARANTIER OG BETINGELSER VEDRØRENDE SALGBARHED ELLER EGNETHED TIL ET GIVENT FORMÅL. ASUS' DIREKTØRER, CHEFER, ANSATTE OG AGENTER ER IKKE I NOGET TILFÆLDE ANSVARLIGE FOR NOGEN SOM HELST INDIREKTE, SÆRLIG, TILFÆLDIG ELLER FØLGELIG SKADE (HERUNDER SKADE I FORM AF TAB AF FORTJENESTE, TAB AF FORRETNING, TAB AF BRUG ELLER DATA, FORSTYRRELSE AF FORRETNING OSV), SELV, HVIS ASUS ER BLEVET OPLYST OM MULIGHEDEN FOR SÅDANNE SKADER SOM FØLGE AF FEJL I DENNE MANUAL ELLER DETTE PRODUKT.
SPECIFIKATIONER OG INFORMATIONER I DENNE MANUAL SKAL KUN TJENE SOM INFORMATION OG KAN TIL HVER EN TID OG UDEN VARSEL ÆNDRES. DE FORPLIGTER IKKE PÅ NOGEN MÅDE ASUS. ASUS PÅTAGER SIG INTET ANSVAR FOR FEJL OG UNØJAGTIGHEDER I DENNE MANUAL, HERUNDER I RELATION TIL PRODUKTET OG SOFTWAREN BESKREVET HERI.
Produkter og selskabsnavne i denne manual kan være eller ikke være deres respektive virksomheders registrerede varemærker eller ophavsretter og tjener kun som identifikation og forklaring og til ejerens fordel uden nogen som helst hensigt om at krænke.
ii
Erklæringer
Erklæring "Federal Communications Commission"
Dette apparat opfylder FCC Reglementets Afsnit 15. Betjeningen af apparatet sker på følgende to betingelser:
• Apparatet forårsager ikke skadelig interferens og
• Apparatet accepterer enhver modtagen interferens, herunder interferens, som kan forårsage uønsket funktion.
Dette apparatt er blevet testet og imødekommer kravene for en Klasse B digital enhed, i henhold til Del 15 af FCC Reglerne. Disse krav er opstillede, for at yde rimelig beskyttelse mod skadelig forstyrrelse i et beboelsesområde. Dette apparatur genererer, bruger og kan udstråle radiofrekvens energi, og dersom det ikke er installeret og brugt i overensstemmelse med instrukserne, kan det forårsage skadelig forstyrrelse for radiokommunikation. Der findes dog ingen garanti for, at der ikke vil opstå forstyrrelse i en specifik installation. Dersom dette apparatur forårsager skadelig forstyrrelse for radio- eller fjernsynsmodtagelse, hvilket kan stadfæstes ved at slukke og tænde for apparaturet, er brugeren opfordret til at forsøge at korrigere forstyrrelsen, ved at foretage et eller flere af følgende handlinger:
• Lokalisér eller flyt den modtagende antenne.
• Forstør afstanden mellem apparaturet og modtageren.
• Slut apparaturet til en kontakt på et kredsløb, som er forskellig fra det som modtageren er tilsluttet.
• Rådfør dig med forhandleren eller en erfaren radio/TV-teknikker angående hjælp.
Erklæring "Canadian Department of Communications"
Dette digitale apparat overskrider ikke Klasse B grænserne for radiostøj-emissioner fra digitale apparater som anført i regulativerner vedrørende radiointerferens fra "Canadian Department of Communications".
Dette Klasse B digitale apparat opfylder Canadian ICES-003.
iii
Sikkerhed
Inden du installerer skærmen, skal du omhyggeligt læse al dokumentation, som fulgte med ved leveringen.
For at undgå brand og elektrisk stød må du aldrig udsætte skærmen for regn eller fugt.
Forsøg aldrig at åbne skærmdækslet. Højspændingen, der findes derunder, kan forårsage alvorlig fysisk skade.
Hvis der er noget galt med strømforsyningen, må du ikke selv forsøge at reparere den. Kontakt en kvalificeret tekniker eller din forhandler.
Inden du anvender skærmen, skal du sikre dig, at alle kabler er korrekt forbundet og ubeskadigede. Opdager du en skade, skal du straks kontakte forhandleren.
Åbninger på bagsiden og oven på dækslet er til ventilation. Bloker ikke disse åbninger. Anbring aldrig skærmen nær ved eller oven over en radiator eller anden varmekilde, medmindre der er sørget for tilstrækkelig ventilation.
Skærmen må kun tilsluttes den type strøm, der er anført på kablet. Hvis du ikke er sikker på, hvilken type strøm, du modtager, skal du kontakte forhandleren eller det lokale el-selskab.
Brug en stikkontakt, som er i overensstemmelse med den lokale standard.
Overbelast ikke stikdåser og forlængerledninger. Overbelastning kan forårsage brand og elektrisk stød.
Undgå støv, fugt og ekstreme temperaturer. Anbring ikke skærmen på et sted, hvor den kan blive våd. Anbring den på en fast overflade.
Træk ledningen ud af kontakten i uvejr eller, hvis skærmen ikke skal bruges i længere tid. Det vil beskytte den mod skade på grund af overspænding.
Kom aldrig ting ind gennem dækslets åbninger.
For at sikre tilfredsstillende drift, må du kun bruge skærmen sammen med UL-listede computere med korrekt konfigurerede stikforbindelser mærket 100-240V AC.
Hvis der opstår problemer med skærmen, skal du kontakte en kvalificeret tekniker eller din forhandler.
iv
Vedligeholdelse og rengøring
Inden du løfter eller flytter skærmen, skal du afbryde kabler og el-ledning. Brug den rigtige løfteteknik. Hold fast i hjørnerne, når du løfter eller bærer skærmen. Løft ikke i foden eller i ledningen.
Rengøring: Sluk skærmen og træk ledningen ud. Rengør overfladen med en fnugfri, ikke-slibende klud. Vanskelige pletter kan fjernes med en klud fugtet med et mildt rengøringsmiddel.
Brug ikke rengøringsmidler, der indeholder alkohol eller acetone. Brug et rengøringsmiddel beregnet til LCD. Spray aldrig direkte på skærmen, da det kan trænge ind i denne og give elektrisk stød.
Følgende er normalt for skærmen:
Skærmen kan flimre i begyndelsen på grund af det fluorescerende
lys. Sluk og tænd for kontakten for at få flimren til at forsvinde.
Du kan finde en let ujævnt fordelt lysstyrke på skærmen afhængigt
af, hvilket desktopmønster, der bruges.
Hvis det samme billede har været vist på skærmen i længere tid,
kan der forblivet et såkaldt "efterbillede", efter at der er slukket for billedet. Skærmen vil langsomt vende tilbage til normal tilstand, eller du kan slukke for kontakten i nogle timer.
Hvis skærmen bliver mørk eller blinker eller ikke fungerer, skal du
kontakte forhandleren eller servicecentret. Forsøg ikke selv at reparere skærmen!
Vendinger benyttet i denne brugsanvisning
ADVARSEL: Information for at forhindre skade på dig selv. PAS PÅ: Information for at forhindre skade på komponenter. VIGTIGT: Information, som du SKAL følge, når du er i gang med
en opgave. BEMÆRK: Tip og yderligere information i forbindelse med
opgaven, du er i gang med.
v
Hvor findes yderligere information
Se nedenstående kilder for yderligere information i forbindelse med produkt- og software-opdateringer.
1. ASUS websteder
ASUS webstederne indeholder opdateret information vedrørende ASUS hardware- og software-produkter. Gå til:
http://www.asus.com
2. Ekstra dokumentation
Din produktpakke kan indeholde yderligere dokumentation såsom et garantibevis fra din forhandller. Disse dokumenter er ikke en del af standardpakken.
vi
1.1 Velkommen!
Tak fordi du har købt en ASUS Denne seneste widescreen LCD skærm fra ASUS har en sprødere,
bredere og lysere skærm samt en masse funktioner, som vil øge oplevelsen ved brugen.
Nyd den behagelige, visuelle oplevelse, VB171/VB175/VB191/VB195 Serien bringer dig!
®
VB171/VB175/VB191/VB195 Serie LCD skærm!
1.2 Pakkeindhold
Følgende ting skal findes i VB171/VB175/VB191/VB195 Serie LCD pakken:
LCD skærm
Skærmfod
Brugsanvisning på CD
Hurtigvejledning 1 x El-ledning 1 x VGA kabel (For nogle modeller) 1 x DVI kabel (For nogle modeller) 1 x Lydkabel (For nogle modeller)
Hvis nogle af ovennævnte ting er beskadigede eller helt mangler, skal du straks kontakte din forhandler.
ASUS LCD Skærm VB171/VB175/VB191/VB195 Serie
1-1
1.3 Montering af skærmfod
Sådan samles skærmfoden:
1. Forbind foden til skærmen. Et klik indikerer, at foden er korrekt
monteret.
2. Indstil skærmen i den ønskede vinkel.
Vi anbefaler at dække bordoverfladen med en blød klud for at undgå skade på skærmen.
1
2
Kapitel 1: Produktintroduktion 1-2
1.4 Skærmintroduktion

1.4.1. LCD skærmens forside

21
1. knap:
Indstil automatisk billede, klokke og fase optimalt ved at
holde knappen inde i 2-4 sekunder (kun VGA tilstand).
Brug denne hurtigtast til at skifte mellem fem video
forudindstillinger (spiltilstand, nattilstand, landskabstilstand, standardtilstand og teatertilstand) med SPLENDID™ Video Enhancement Technology.
Luk OSD menuen eller gå tilbage til den foregående menu.
2.
knap:
Tryk på denne knap for at øge den valgte funktions værdi
eller for at gå til den foregående funktion.
Dette er også en hurtigtast til indstilling af lydstyrke.
(For nogle modeller)
3. MENU knap:
Tryk på denne knap for at indtaste/vælge den fremhævede
ikon (funktion), mens OSD menuen er aktiveret.
4.
knap:
Tryk på denne knap for at øge den valgte funktions værdi
eller for at gå til næste funktion.
Dette er også en hurtigtast til indstilling af lysstyrke.
3
5
4
6
ASUS LCD Skærm VB171/VB175/VB191/VB195 Serie
1-3
43
2
1
5. Strømkontakt
Åbn og sluk for skærmen ved at trykke på denne knap.
6. Strømindikator
Nedenstående oversigt viser, hvordan strømindikatorens
farver skal forstås.
Status Beskrivelse
Blå TÆNDT Ravfarvet Standby SLUKKET SLUKKET
1.4.2. LCD skærmens bagside
Skruehuller til VESA vægmontering
Bagstik
Bagstik (fra venstre mod højre)
1. AC-ind port. Denne port forbinder strømkonnektoren fra den
bundlede el-ledning.
2. Lyd-ind port. Denne port forbinder pc-lydkilde med det bundlede
lydkabel. (For nogle modeller)
3. DVI port. Denne 24 stikbens port er til pc DVI-D digital
signalforbindelse. (For nogle modeller)
4. VGA port. Denne 15 stikbens port er til pc VGA forbindelse.
(For nogle modeller)
Kapitel 1: Produktintroduktion 1-4
2.1 Indstilling af skærmen
• For at opnå den beste synsvinkel, foreslår vi, at du sidder lige mod skærmen og herudfra indtiller den i den vinkel, der passer dig bedst.
• Hold fast i foden, så skærmen ikke vælter, når du ændrer vinklen.
• Vinklen kan indstilles mellem -5º og 20º.
-5º~20º
ASUS LCD Skærm VB171/VB175/VB191/VB195 Serie
2-1
2.2 Demontering af arm/fod
(for VESA vægmontering)
VB171/VB175/VB191/VB195 Serie LCD skærmens aftagelige fod er specielt konstrueret til VESA vægmontering.
Til at frigøre armen/foden:
1. Fjern armdæksel.
2. Vend skærmens forside nedad mod et bord.
3. Skru de tre skruer på skærmens fod af som vist på nedenstående
tegning.
4. Adskil arm og skærm.
Vi anbefaler at dække bordoverfladen med en blød klud for at
undgå skade på skærmen.
Hold fast i skærmens fod, når du fjerner skruerne.
VESA vægmonteringssæt (100 mm x 100 mm) anskaffes separat.
Skruer
Kapitel 2: Installation 2-2
3.1 OSD (On-Screen Display) menu
3.1.1. Rekonfiguration
1. Tryk på MENU knappen for at aktivere OSD menuen.
2. Tryk på Fremhæv og aktiver den ønskede funktion ved at trykke på MENU. Hvis den valgte funktion har en undermenu, skal du trykke på + og - igen for at navigere gennem undermenufunktionerne. Fremhæv og aktiver den ønskede undermenufunktion ved at trykke på MENU.
3. Tryk
4. Tryk indstille enhver anden funktion.
3.1.2. OSD funktioner
1. Splendid
Denne funktion indeholder fem underfunktioner, som du kan vælge som foretrukne. Hver tilstand har en tilbagestillingsfunktion, så du kan beholde din indstilling eller vende tilbage til forudindstillingen.
Landskabstilstand: Bedst ved visning af landskabsbilleder
Standardtilstand: Bedst ved dokumentredigering - med
Teatertilstand: Bedst ved film - med SPLENDID™
Spiltilstand: Bedst ved spil - med SPLENDID™
Nattilstand: Bedst ved spil med nattescener eller film - med
og for at navigere gennem funktionerne.
og for at ændre den valgte funktions indstillinger.
for at lukke OSD menuen. Gentag trin 2 og 3 for at
- med SPLENDID™ videoforstærkning.
SPLENDID™ videoforstærkning.
videoforstærkning.
videoforstærkning.
SPLENDID™ videoforstærkning.
• I standardtilstand er mætheds- og skarpheds-funktionerne ikke brugerkonfigurable.
• I de andre tilstande er sRGB funktionen ikke brugerkonfigurabel.
ASUS LCD Skærm VB171/VB175/VB191/VB195 Serie
3-1

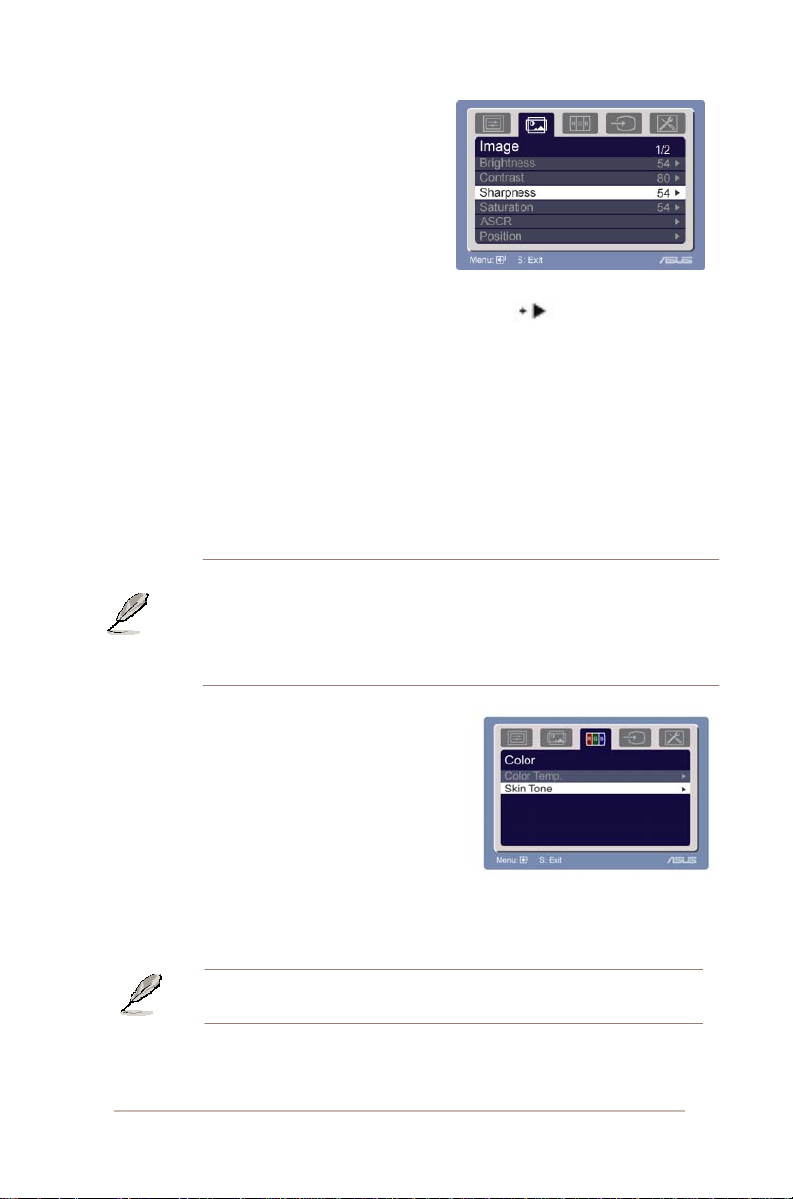

2. Billede
Du kan indstille lysstyrke, kontrast, skarphed, mæthed, position (kun VGA ) og fokus (kun VGA) fra denne hovedfunktion.
Lysstyrke: Indstillingen går fra 0 til 100. er en hurtigtast
til aktivering af denne funktion.
Kontrast: Indstillingen går fra 0 til 100. Skarphed: Indstillingen går fra 0 til 100. Mæthed: Indstillingen går fra 0 til 100. Tænd eller sluk for ASCR-funktionen (findes kun på nogle
modeller)
Position: Indstiller billedets vandrette position (V-position) og
lodrette position (H-position). Indstillingen går fra 0 til 100.
Fokus: Reducerer billedets vandrette og lodrette linjestøj
ved at reducere (fase) og (klokke) hver for sig. Indstillingen går fra 0 til 100.
• Fase indstiller pixel klokkesignalets fase. Hvis faseindtillingen er forkert, viser skærmen vandrette forstyrrelser.
• Klokke (pixelfrekvens) styrer antal scannede pixel med én
vandret skandering. Hvis frekvensen ikke er korrekt, viser skærmen lodrette striber, og billedet er ikke proportionalt.
3. Farve
Vælg billedfarve med denne funktion.
Farvetemperatur: Indeholder
fem farvetilstande - kold, normal, varm, sRGB og brugertilstand.
Skintone: Indeholder tre farvetilstande – rødlig, naturlig og
gullig.
I brugertilstand er farverne R (rød), G (grøn) og B (blå) brugerkonfigurable. Indstillingen går fra 0 til 100.
Kapitel 3: Generelle anvisninger 3-2
4. Indgangsvalg
I denne funktion kan du vælge enten VGA eller DVI indgangskilde (kun nogle modeller).
5. Systeminstallation
Til indstilling af systemet.
Lydstyrke: Indstillingen går fra 0 til 100.
aktivering af denne funktion.
OSD installation: Indstiller OSD's vandrette position
(V-position) og lodrette position (L-position). Indstillingen går fra 0 til 100. I OSD Timeout kan du indstille OSD timeout fra 10 til 120.
Sprog: Der kan vælges mellem elleve sprog – engelsk, tysk,
italiensk, fransk, hollandsk, spansk, russisk, traditionelt kinesisk, simplificeret kinesisk, japansk og koreansk.
Information: Viser skærminformation. Tilbagestilling: Med “Ja” kan du vende tilbage til
forudindstillingerne.
Du kan TÆNDE og SLUKKE DDC/CI-instillingen.
er en hurtigtast til
ASUS LCD Skærm VB171/VB175/VB191/VB195 Serie
3-3
3.2 Specifikationer
Modelnavn
Skærmstørrelse
Maks. opløsning
Lysstyrke (norm.)
Kontrastforhold (norm.)
Synsvinkel (H/V), CR10
Skærmfarver
Reaktionstid
D-subindgang
DVI indgang
Satellithøjtalere (indbyggede)
Hældning
Passer til VESA vægmontering
Strømforsyning
Fysiske mål (BxHxD)
Kassemål (BxHxD)
Nettovægt (anslået)
Bruttovægt (anslået)
VB195T/S/D/N
19"
SXGA 1280x1024
250
50000:1
170/160
16,7 mio
5ms (Tr+Tf)
Ja
DVI(VB195T/N)
1Wx2(VB195T/S)
+20° ~ -5°
100 x 100mm
AC: 100~240V
(indbyggede)
413x405x210mm
485x150x469mm
4,3kg
5,8kg
VB191T/S/D VB171T/S/D VB175T/S/D/N
19" 17" 17"
SXGA 1280x1024 SXGA 1280x1024 SXGA 1280x1024
300 300
1000:1
170/160 160/160 170/160
16,7 mio
5ms (Tr+Tf)
Ja
DVI(VB191T) DVI(VB171T) DVI(VB175T/N)
1Wx2(VB191T/S) 1Wx2(VB171T/S) 1Wx2(VB175T/S)
+20° ~ -5°
100 x 100mm 100 x 100mm 100 x 100mm
AC: 100~240V AC: 100~240V AC: 100~240V
(indbyggede)
413x405x210mm 377x386x210mm 377x386x210mm
485x150x469mm 470x140x437mm 470x437x140mm
4,3kg 3,9kg 3,9kg
5,8kg 5,5kg 5,5kg
1000:1(VB171T/S),
700:1(VB171D)
16,7 mio 16,7 mio
5ms (Tr+Tf) 5ms (Tr+Tf)
Ja
+20° ~ -5° +20° ~ -5°
(indbyggede) (indbyggede)
250
50000:1
Ja
* Specifikationerne kan ændres uden forudgående varsel.
Kapitel 3: Generelle anvisninger 3-4
3.3 Fejlfinding
Problem Mulig løsning
Strømdioden lyser ikke
Strømdioden lyser ravgult, men der er ikke noget billede på skærmen
Skærmbilledet er for lyst eller for mørkt • Indstil kontrast og lysstyrke via OSD. Skærmbilledet er ikke korrekt centreret og har ikke den rigtige størrelse
Skærmbilledet springer tilbage eller der er et bølgemønster i billedet
Skærmbilledet har farvefejl (den hvide farve er ikke hvid)
Skærmbilledet er sløret eller udvisket
Ingen lyd, eller lyden er lav • Kontroller, at lydkablet er korrekt
• Tryk på skærmen er tændt.
• Kontroller, om el-ledningen er korrekt anbragt i skærmen og i stikkontakten.
• Tjek om skærm og computer er tændt.
• Kontroller, at signalkablet er korrekt forbundet til skærm og computer.
• Tjek, at ingen af signalkablets stikben er bøjede.
• Forbind computeren til en anden skærm for at tjekke, om computeren virker, som den skal.
• Tryk på knappen i to sekunder for at indstille billedet automatisk.
• Indstil V-position og L-position via OSD.
• Kontroller, at signalkablet er korrekt forbundet til skærm og computer.
• Fjern elektriske apparater, som kan forårsage elektriske forstyrrelser.
• Tjek, at ingen af signalkablets stikben e bøjede.
• Foretag tilbagestilling via OSD.
• Juster R/G/B farveindstillinger og vælg farvetemperatur via OSD.
• Tryk på knappen i to sekunder for at indstille billedet automatisk (kun VGA tilstand).
• Juster fase- og klokkeindstillinger via OSD.
forbundet til skærm og computer
• Juster skærms og computers lydstyrke.
• Kontroller, at computerens lydkortsdriver er korrekt installeret og er aktiveret.
knappen for at tjekke, om
ASUS LCD Skærm VB171/VB175/VB191/VB195 Serie
3-5
3.4 Understøttede driftstilstande
Standard
VGA
SVGA
XGA
Mac
SXGA
Opløsningsfrekvens Horisontal frekvens (KHz)
640x480@60Hz 31,469 25,175
640x480@72Hz 37,861 31,5
640x480@75Hz 37,5 31,5
800x600@56Hz 35,156 36
800x600@60Hz 37,879 40
800x600@72Hz 48,077
800x600@75Hz 46,875 49,5
1024x768@60Hz 48,363 65
1024x768@70Hz 56,476 75
1024x768@72Hz 57,7 78,4
1024x768@75Hz 60,023 78,75
1024x768@75Hz 60,2 80
1152x870@75Hz 68,7 100
1152x864@75Hz 67,5 108
1280x960@60Hz 60 108
1280x1024@60Hz 63,981 108
1280x1024@70Hz 74,4 124,9
1280x1024@72Hz 77,9 134,6
1280x1024@75Hz 79,976 135
Pixel (MHz)
50

IBM TILSTANDE

Standard
DOS* 640x350@70Hz 31,469 25,175
Opløsningsfrekvens Horisontal frekvens (KHz)
DOS 720x400@70Hz 31,469 28,322
Pixel (MHz)

MAC TILSTANDE

Standard
SVGA 832x624@75Hz 49,725 57,2832
* Tilstande, der ikke er listet ovenfor, understøttes ikke. For at opnå maksimal opløsning, anbefaler vi, at du vælger en af tilstandene i ovennævnte tabeller.
Opløsningsfrekvens Horisontal frekvens (KHz)
VGA 640x480@67Hz 35 30,24
Pixel (MHz)
Kapitel 3: Generelle anvisninger 3-6
Loading...
