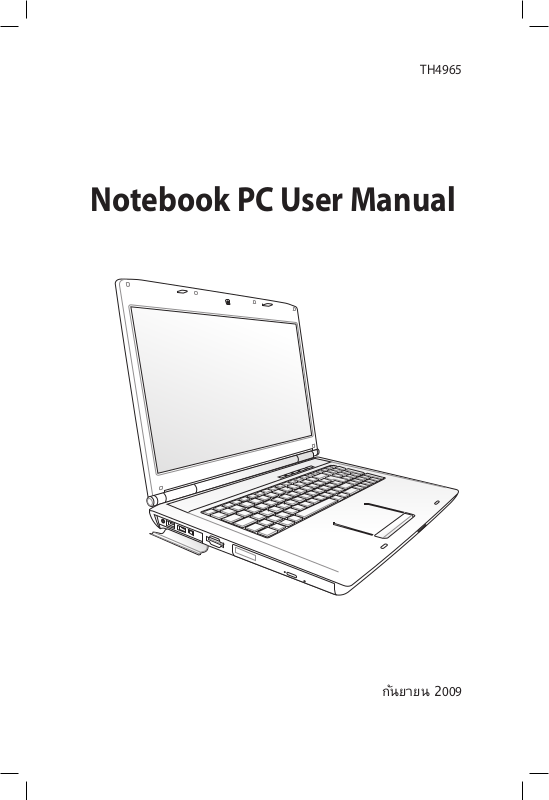

Asus TH4965 User Manual [th]

Notebook PC User Manual

กันยายน 2

009

TH4965

2

คู่มือผู้ใช้โน้ตบุ๊ค PC

สารบัญ

ข้อควรระวังเพื่อความปลอดภัย ............................................3

การเตรียมโน้ตบุ๊คพีซีของคุณ .............................................. 5

การใช้ทัชแพด .................................................................. 7

ทำความรู้จักชิ้นส่วนต่างๆ ................................................... 8

ด้านขวา ........................................................................ 8

ด้านซ้าย ...................................................................... 10

ด้านหลัง ...................................................................... 12

ด้านซ้าย ...................................................................... 14

การกู้คืนโน้ตบุ๊คพีซีของคุณ .............................................. 15

การใช้พาร์ติชั่นการกู้คืน .................................................15

การใช้ DVD การกู้คืน (เฉพาะบางรุ่น) ................................ 16

ประกาศ และถ้อยแถลงเพื่อความปลอดภัย ............................18

ถ้อยแถลงของคณะกรรมการการสื่อสารกลาง ....................... 18

ถ้อยแถลงข้อควรระวังการสัมผัสถูกความถี่วิทยุของ FCC ........ 19

ประกาศเกี่ยวกับความสอดคล้องข้อกำหนด R&TTE

(199/5/EC) ................................................................19

เครื่องหมาย CE ............................................................. 20

ถ้อยแถลงการสัมผัสถูกการแผ่รังสี IC สำหรับแคนาดา ........... 20

แชนเนลการทำงานไร้สายสำหรับโดเมนต่างๆ ...................... 21

แถบความถี่ไร้สายที่ถูกจำกัดของฝรั่งเศส ............................ 21

ประกาศด้านความปลอดภัยของ UL ................................... 23

ข้อกำหนดด้านความปลอดภัยทางไฟฟ้า .............................24

REACH ...................................................................... 24

ข้อควรระวังของชาวนอร์ดิก

(สำหรับโน้ตบุ๊คที่ใช้แบตเตอรี่ลิเธียมอิออน).......................... 25

3

คู่มือผู้ใช้โน้ตบุ๊ค PC

ข้อควรระวังเพื่อความปลอดภัย

ข้อควรระวังเพื่อความปลอดภัยต่อไปนี้จะยืดอายุการใช้งานโน้ตบุ๊ค PC
ให้ยาวขึ้น ปฏิบัติตามข้อควรระวังและคำแนะนำในการใช้งานทั้งหมด
โปรดให้บุคลากรที่มีความเชี่ยวชาญ เป็นผู้ให้บริการซ่อมเครื่อง
เว้นแต่จะระบุไว้ในคู่มือฉบับนี้

คำเตือนความปลอดภัยเกี่ยวกับแบตเตอรี่
อย่าทิ้งแบตเตอรี่ลงในไฟ อย่าลัดวงจรหน้าสัมผัสต่างๆ
อย่าถอดชิ้นส่วนแบตเตอรี่

อย่าปล่อยโน้ตบุ๊คพีซีไว้บนตัก หรือส่วนใดของ ร่างกายคุณ

เพื่อป้องกันความไม่สบาย หรือการ
บาดเจ็บจากการสัมผัสถูกความร้อน

อย่าให้สัมผัสถูกสภาพแวดล้อมที่สกปรก หรือมีฝุ่นมาก
อย่าใช้ในขณะที่มีแก๊สรั่ว

อย่าให้เครื่องสัมผัสถูกสนามแม่เหล็ก

หรือสนามไฟฟ้าพลังสูง

อย่าให้เครื่องสัมผัสถูก หรืออยู่ใกล้ของเหลว ฝน
หรือความชื้น อย่าใช้โมเด็มระหว่างที่เกิดพายุฝนฟ้าคะนอง

อย่ากดหรือสัมผัสหน้าจอแสดงผล อย่าวางไว้ใกล้กับสิ่งของเล็กๆ
ที่อาจทำให้หน้าจอมีรอยขีดข่วน หรือหล่นเข้าไปในโน้ตบุ๊คพีซี

อย่าวางบนพื้นผิวทำงานที่ไม่สม่ำเสมอ หรือไม่มั่นคง
นำเครื่องไปซ่อม ถ้าตัวเครื่องได้รับความเสียหาย

อย่าวาง หรือทำวัตถุหล่นใส่ และ
อย่าใส่วัตถุแปลกปลอมใดๆ เข้าไปในโน้ตบุ๊คพีซี

ถอดสายไฟ AC และนำแพคแบตเตอรี่ออกก่อนที่จะทำความสะอาด
เช็ดโน้ตบุ๊คพีซีด้วยฟองน้ำเซลลูโลส
หรือผ้าชามัวร์ที่สะอาดชุบสารละลายสำหรับทำความสะอาดที่ไม่มีฤทธิ์กัดกร่อน
ผสมกับน้ำอุ่นปริมาณเล็กน้อย และเช็ดความชื้นออกด้วยผ้าแห้ง

4

คู่มือผู้ใช้โน้ตบุ๊ค PC

อุณหภูมิที่ปลอดภัย: คุณควรใช้
โน้ตบุ๊คพีซีเฉพาะในสภาพแวดล้อมที่มีอุณหภูมิอยู่ระหว่าง
10˚C (50˚F) ถึง 35˚C (95˚F)

อย่าถือ หรือปกคลุมโน้ตบุ๊คพีซีในขณะ
ที่เปิดเครื่องอยู่ด้วยวัสดุใดๆ เนื่องจาก
จะทำให้การระบายอากาศลดลง เช่น การใส่ไว้ในกระเป๋าถือ

อย่าทิ้งโน้ตบุ๊คพีซีปะปนกับของเสียจากภายในบ้าน ตรวจ
ผลิตภัณฑ์นี้ได้รับการออกแบบเพื่อให้นำชิ้นส่วนต่างๆ มาใช้ซ้ำ
และรีไซเคิลได้อย่างเหมาะสม
สัญลักษณ์ถังขยะติดล้อที่มีเครื่องหมายกากบาท
เป็นการระบุว่าไม่ควรทิ้งผลิตภัณฑ์ (อุปกรณ์ไฟฟ้า, อิเล็กทรอนิกส์
และแบตเตอรี่เหรียญที่มีส่วนประกอบของปรอท)
ปะปนไปกับของเสียทั่วไปจากภายในบ้าน
สอบกฏข้อบังคับในการทิ้งผลิตภัณฑ์อิเล็กทรอนิกส์

อย่าทิ้งแบตเตอรี่ปะปนกับของเสียทั่วไปภายในบ้าน
สัญลักษณ์ถังขยะติดล้อที่มีเครื่องหมายกากบาท
เป็นการระบุว่าไม่ควรทิ้งผลิตภัณฑ์ปะปนไปกับของเสียทั่ว
ไปจากภายในบ้าน

พลังงานไฟฟ้าขาเข้า:
ดูจากฉลากระดับพลังงานไฟฟ้าที่ด้านใต้ของโน้ตบุ๊คพีซี
และให้แน่ใจว่าอะแดปเตอร์เพาเวอร์ของ
คุณสอดคล้องกับระดับพลังงานดังกล่าว

การติดตั้งแบตเตอรี่อย่างไม่ถูกต้องอาจเป็นสาเหตุให้เกิดการระเบิด
และทำให้โน้ตบุ๊ค PC เสียหายได้

อย่าใช้สายไฟ, อุปกรณ์เสริม หรืออุปกรณ์ต่อพ่วงอื่นที่เสียหาย

อย่าใช้ตัวทำละลายที่มีฤทธิ์เข้มข้น เช่น ธินเนอร์, เบนซิน
หรือสารเคมีอื่นบนผิวผลิตภัณฑ์ หรือในบริเวณใกล้เคียง

5

คู่มือผู้ใช้โน้ตบุ๊ค PC

การเตรียมโน้ตบุ๊คพีซีของคุณ

นี่เป็นเพียงขั้นตอนอย่างรวดเร็วในการใช้โน้ตบุ๊ค PC ของคุณเท่านั้น

ติดตั้งแบตเตอรี่แพค

เชื่อมต่ออะแดปเตอร์ไฟ AC

1

1

2

3

6

คู่มือผู้ใช้โน้ตบุ๊ค PC

การเปิดจอแสดงผล LCD

1. กดปุ่มแผงหน้าจอ และยกหน้าจอขึ้นโดยใช้นิ้วหัวแม่มือของคุณ

2. ค่อยๆ เอียงจอแสดงผลไปข้างหน้าหรือข้างหลัง
ไปยังมุมการรับชมที่สะดวกสบาย

การเปิดเครื่อง

1. ผลักและปล่อยปุ่มเพาเวอร์ที่อยู่ข้างใต้จอแสดงผล LCD

2. ใช้ [Fn]+[F5] หรือ [Fn]+[F6] เพื่อปรับความสว่าง LCD

7

คู่มือผู้ใช้โน้ตบุ๊ค PC

ปุ่มซ้าย

ปุ่มขวา

B

A

การใช้ทัชแพด

A. เลื่อนนิ้วของคุณบนทัชแพดเพื่อเลื่อนตัวชี้ นอกจากนี้

คุณสามารถกดปุ่มซ้ายค้าง

และเลื่อนนิ้วของคุณเพื่อลากรายการที่เลือกได้ด้วย
B. ใช้ปุ่มซ้ายและขวาเหมือนกับเมาส์มาตรฐาน
C. เลื่อนนิ้วของคุณขึ้นหรือลงที่ด้านขวา เพื่อเลื่อนหน้าต่างขึ้นหรือเลื่อนนิ้วของคุณขึ้นหรือลงที่ด้านขวา เพื่อเลื่อนหน้าต่างขึ้นหรือ

ลง

ปุ่มซ้าย

ปุ่มขวา

C

8

คู่มือผู้ใช้โน้ตบุ๊ค PC

ทำความรู้จักชิ้นส่วนต่างๆ

ด้านขวา

3

2

1

1 2 3 4 5 6 6

สล็อต ExpressCard

มีสล็อตเอ็กซ์เพรสการ์ด 26 พินหนึ่งช่อง
ที่สนับสนุนเอ็กซ์เพรสการ์ดหนึ่งอัน /เอ็กซ์แพนชั่นการ์ด 34
มม. (ไม่ใช่ 54 มม.) หนึ่งการ์ด อินเตอร์เฟซใหม่นี้ทำงานเร็วก
ว่าเดิมโดยใช้บัสอนุกรมที่สนับสนุน USB 2.0 และ PCI Express
แทนการใช้

บัสขนานที่ช้ากว่า ซึ่งเดิมใช้ในสล็อตพีซีการ์ด

(ไม่สามารถทำงานร่วมกันได้กับ PCMCIA การ์ดรุ่นก่อนหน้า)

สวิตช์ไร้สาย

เปิดการทำงานหรือปิดการทำงาน LAN
ไร้สายและบลูทูธในตัว (มีเฉพาะบางรุ่น)
เมื่อเปิดการทำงาน ไฟแสดงสถานะไร้สายจะสว่างขึ้น
จำเป็นต้องตั้งค่าซอฟต์แวร์ใน Windows ก่อนการใช้งาน

แจ็คเอาต์พุต SPDIF

แจ็คนี้ใช้สำหรับเชื่อมต่อไปยังอุปกรณ์ที่สอดคล้องกับ SPDIF
(อินเตอร์เฟซโซนี่/ฟิลิปส์ดิจิตอล) สำหรับเอาต์พุตที่เป็น
เสียง ดิจิตอล ใช้คุณสมบัตินี้เพื่อเปลี่ยนโน้ตบุ๊คพีซีไปเป็นระ
บบ ความ บันเทิงในบ้านแบบไฮไฟ

แจ็คเอาต์พุตหูฟัง

แจ็คหูฟังสเตอริโอ (1/8 นิ้ว) ใช้เพื่อเชื่อมต่อสัญญาณเสียง
ออก ของโน้ตบุ๊คพีซีไปยังลำโพงที่ มีแอมพลิฟายขับ หรือหูฟัง
การใช้แจ็คนี้จะเป็นการปิดการทำงานลำโพงในตัวโดยอัตโนม
ัติ

Combo

9

คู่มือผู้ใช้โน้ตบุ๊ค PC

แจ็คเอาต์พุตหูฟัง

แจ็คหูฟังสเตอริโอ (1/8 นิ้ว) ใช้เพื่อเชื่อมต่อสัญญาณเสียงอ
อกของโน้ตบุ๊คพีซีไปยังลำโพงที่ มีแอมปลิฟายขับ หรือหูฟัง
การใช้แจ็คนี้เป็นการปิดลำโพงในตัวโดยอัตโนมัติ ยอัตโนมัต

แจ็คไมโครโฟนเข้า

คุณสามารถใช้แจ็คไมโครโฟนโมโน (1/8 นิ้ว)
เพื่อเชื่อมต่อ ไมโครโฟนภายนอก หรือสัญญาณ
เสียงภายนอกจากแหล่งกำเนิดเสียงอื่นได้ การใช้แจ็คนี้จะ
เป็น การปิดการทำงานไมโครโฟนในตัวโดยอัตโนมัติ

ใช้คุณสมบัตินี้สำหรับการประชุมทางวิดีโอ การบรรยายด้วยเสียง
หรือการ บันทึกเสียงง่ายๆ

พอร์ต USB (2.0/1.1)

ยูนิเวอร์แซลซีเรียลบัส นั้นใช้งานร่วมกันได้กับอุปกรณ
์์ USB 2.0 หรือ USB 1.1 เช่น แป้นพิมพ์, อุปกรณ์ชี้,
กล้อง, ฮาร์ดดิสก์, เครื่องพิมพ์ และสแกนเนอร์ที่เชื่อม
ต่อแบบอนุกรม โดยมีความเร็วสูงถึง 12Mbits/วินาทีี
(USB 1.1) และ480Mbits/วินาที (USB 2.0) USB ช่ว
ยให้อุปกรณ์หลายอย่างทำงานพร้อมกันได้บนคอมพิว
เตอร์เครื่องเดียว โดยอุปกรณ์ต่อพ่วงต่างๆ เช่น แป้น
พิมพ์ USB และจอภาพ รุ่นใหม่บางเครื่อง
จะทำงานเป็นไซต์หรือฮับแบบพลักอินเพิ่มเติม USB
สนับสนุนคุณสมบัติ ฮ็อตสว็อปของอุปกรณ์ต่างๆ
ซึ่งคุณสามารถเสียบิ
หรือถอดอุปกรณ์ออกโดยไม่ต้องเริ่มต้น คอมพิวเตอร์ิ
ใหม่

4

5

6
