ASUS S7F-2P008C User Manual [fr]

PC Portable

Références matérielles

F2782 / Août 2006

Table des matières

Table des matières

1. Présentation du portable

A propos de ce manuel ............................................................................................... 6

Notes relatives à ce manuel ..................................................................................6

Préparer votre portable............................................................................................... 9

2. Présentation des éléments du portable

Dessus......................................................................................................................12

Dessous....................................................................................................................14

Côté gauche .............................................................................................................16

Côté droit ..................................................................................................................18

Face avant ................................................................................................................ 19

Face arrière .............................................................................................................. 20

3. Pour démarrer

Système d’alimentation ............................................................................................22

Connexion de l’alimentation ................................................................................. 22

Utiliser la batterie ................................................................................................. 23

Entretien de la batterie ........................................................................................ 23

Allumer le portable ...............................................................................................24

Le Power-On Self Test (POST) ............................................................................24

Vérier la charge de la batterie ............................................................................25

Charger la batterie .............................................................................................. 25

Redémarrer ou rebooter ...................................................................................... 26

Eteindre le portable .............................................................................................. 26

Fonctions spéciales du clavier.................................................................................. 27

Touches colorées ................................................................................................. 27

Touches Microsoft Windows ................................................................................29

Le clavier comme pavé numérique .....................................................................29

Le clavier comme curseur .................................................................................... 29

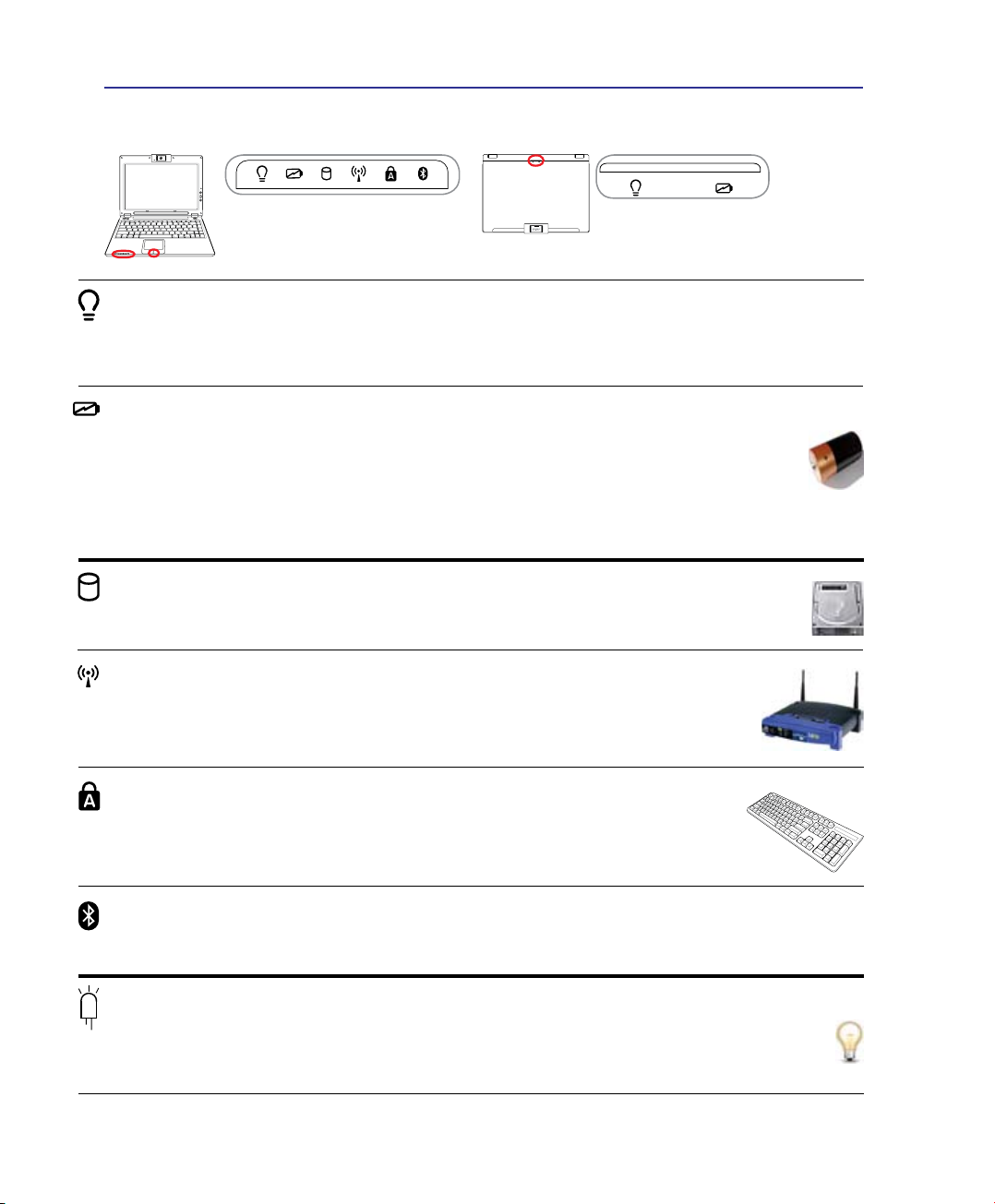

Interrupteurs et indicateurs d’état ............................................................................. 30

Interrupteurs - Au dessus du clavier .................................................................... 30

lnterrupteurs - Ecran ............................................................................................ 31

Indicateurs d’état .................................................................................................32

2

Table des matières

4. Utiliser le portable

Système d’exploitation.............................................................................................. 34

Support logiciel .................................................................................................... 34

Désactivation automatique du Touchpad (sur une sélection de modèles) ........... 34

Pointeur .................................................................................................................... 35

Utiliser le Touchpad .............................................................................................. 35

Illustrations sur l’usage du Touchpad ...................................................................36

Entretien du Touchpad ......................................................................................... 37

Périphériques de stockage ....................................................................................... 38

Insérer une carte d’extension ..............................................................................38

Retirer une carte d’extension ...............................................................................38

Lecteur optique .................................................................................................... 39

Lecteur de cartes mémoires ash ........................................................................ 42

Disque dur ...........................................................................................................42

Connexions...............................................................................................................43

Connexion modem ............................................................................................... 43

Connexion Fast-Ethernet .....................................................................................44

Connexion LAN sans l (sur une sélection de modèles) ..................................... 45

Module TPM (Trusted Platform Module) .............................................................. 46

Modes de gestion de l’alimentation .......................................................................... 47

Modes Full Power & Maximum Performance ......................................................47

ACPI.....................................................................................................................47

Mode Suspend .................................................................................................... 47

Economie d’énergie ............................................................................................. 47

Résumé des modes énergétiques ....................................................................... 48

Contrôle thermique .............................................................................................. 48

Veille et veille prolongée ......................................................................................49

Appendice

Accessoires optionnels ............................................................................................. 52

Glossaire ..................................................................................................................54

Déclarations concernant la sécurité .........................................................................58

Conformité du modem interne .................................................................................. 59

Informations relatives au portable ............................................................................68

3

Table des matières

4

1. Présentation du portable

A propos de ce manuel
Notes relatives à ce manuel

Précautions d’emploi

Préparer votre portable

5

1 Présentation du portable

A propos de ce manuel

Vous avez entre les mains le manuel de votre portable. Ce manuel vous informe sur les
divers éléments du portable et la manière de les utiliser. Les sections principales de ce
manuel sont énumérées ci-dessous:

1. Présentation du portable

Présente le portable et son manuel.

2. Présentation des éléments du portable
Vous informe sur les divers éléments du portable.

3. Pour démarrer

Vous aide au moment de la prise en main du portable.

4. Utiliser le PC portable
Vous indique comment se servir des divers éléments du portable.

5. Appendice
Présente les accessoires en option et fournit des informations supplémentaires

Notes relatives à ce manuel

Des notes et des avertissements en gras sont présents tout au long du guide, vous devez en tenir compte

an de mener à bien certaines tâches en toute sécurité. Ces notes ont divers degrés d’importance comme

décrit ci-dessous:

NOTE : Trucs et informations utiles pour des situations données.

TRUC : Trucs et informations pour mener à bien la tâche en cours.

IMPORTANT ! Information cruciale qui doit être prise en compte an de prévenir tout

dommage sur les données, composants ou personnes.

ATTENTION ! Information qui doit être prise en compte pour effectuer les opérations
en toute sécurité

Le texte entre < > ou [ ] représente une touche du clavier; ne tapez pas les symboles

< >

< > ou [ ] ni les lettres qu’ils contiennent.

[ ]

6

Présentation du portable 1

Précautions d’emploi

Les consignes de sécurité qui suivent augmenteront la durée de vie du PC portable. Suivez-les à la lettre.
Pour ce qui n’est pas décrit dans ce manuel, demandez l’assistance d’un personnel qualié. N’utilisez
pas des cordons d’alimentation, des accessoires, ou des périphériques endommagés. N’utilisez pas
de dissolvants puissants tels que des décapants, du benzène ou d’autres produits chimiques, sur ou à

proximité de la surface.

Débranchez l’alimentation et retirez la(les) batterie(s) avant le nettoyage. Essuyez le
portable avec une éponge de cellulose propre ou une peau de chamois imbibée d’une
solution non abrasive et d’un peu d’eau tiède, puis retirez l’humidité restante avec

un chiffon sec.

NE PAS

surf a ces i n s tab l e s ou i n é gal e s .
Contactez le SAV si le boîtier est
endommagé.

NE PAS

l’écran. Ne ne pas poser le portable au

milieu de petits objets qui pourraient le

rayer ou pénétrer à l’intérieur.

NE PAS exposer le portable à la
poussière ou à la saleté. NE PAS

L’UTILISER durant une fuite de
gaz.

NE PAS

ou en charge, sur vos genoux ou toute

autre partie du corps pendant une trop
longue période pour éviter tout inconfort

ou blessure provoqués par la chaleur.

Température de fonctionnement:

pendant l’utilisation, le portable
doit être exposé à une température

ambiante comprise entre 5°C (41°F)
et 35°C (95°F)

poser le portable sur des

toucher, ni appuyer sur

LAISSER le portable allumé,

NE PAS

le portable ni y introduire des corps

étrangers.

NE PAS

magnétiques ou électriques
puissants.

NE PAS

pluie ou à l’humidité, le tenir éloigné

des liquides. NE PAS UTILISER le
modem durant un orage.

Consignes de sécurité de la batterie :
NE PAS JETER AU FEU
NE PAS COURT-CIRCUITER
NE PAS DÉMONTER

PUISS ANCE : Référez- vous à

l’étiquette ci-contre, située au des­sous du portable, an de vérier que

votre adaptateur secteur répond aux
exigences de voltage.

poser ou lâcher d’objets sur

l’exposer à des champs

exposer le portable à la

NE PAS JETER le portable dans

une décharge publique. Veuillez

consulter les dispositions de votre
lo c a l i t é concer n a n t les produits
électroniques.

NE PAS transporter ou recouvrir le

portable SOUS TENSION avec un

matériau qui ne permet pas, comme

une sacoche de transport, une circula­tion d’air optimale.

7

1 Présentation du portable

Précautions lors du transport

Pour préparer le portable au transport, vous devez éteindre et débrancher tous les périphériques externes
pour ne pas endommager les connecteurs. La tête du disque dur se rétracte automatiquement lorsque

le courant est coupé pour éviter que la surface du disque ne soit rayée lors du transport. Aussi, vous ne
devez pas transporter votre portable allumé. Fermez l’écran et vériez que ses crochets le maintiennent
bien en place an d’assurer sa protection et celle du clavier.

Protéger votre PC portable

Vous pouvez acheter une sacoche pour le protéger de la saleté, de l’eau, des chocs et des rayures.

IMPORTANT : La surface brillante du portable se ternit facilement si elle

n’est pas entretenue. Faites attention à ne pas griffer ou rayer la suface

lors du transport du portable.

Charger les Batteries

Si vous avez l’intention d’utiliser la batterie, assurez-vous d’avoir complètement chargé la ou les batteries
avant de partir en voyage. Souvenez-vous que l’adaptateur secteur charge la batterie tant qu’il est branché
à l’ordinateur et au secteur. Souvenez-vous qu’il faut plus de temps pour charger la batterie lorsque le
portable est en cours d’utilisation.

Précautions durant le transport aérien

Contactez votre compagnie aérienne si vous désirez utiliser votre portable dans l’avion. La plupart des
compagnies aériennes limitent l’usage des appareils électroniques. La plupart d’entre elles ne l’autorise
qu’entre les phases de décollage et d’atterrissage.

IMPORTANT ! La sécurité des aéroports est assurée par trois types d’appareils : les
machines à rayons X (utilisées sur les objets placés sur les tapis de convoyage), les
détecteurs magnétiques (utilisés sur les personnes passant les contrôles de sécurité)
et les détecteurs de métaux (appareils portables destinés aux personnes et leurs
bagages à main). Votre portable et ses disquettes peuvent passer les machines à
rayons X. Toutefois, il est recommandé que vous n’exposiez pas votre portable et ses
disquettes aux détecteurs magnétiques ni aux détecteurs de métaux de l’aéroport.

8

Présentation du portable 1

2

3

1

Préparer votre PC portable

Voici quelques instructions rapides pour utiliser votre portable. Lisez les pages suivantes pour obtenir

des informations détaillées sur l’utilisation de votre portable.

1. Installez la batterie 2. Connectez l’adaptateur secteur

3. Ouvrez l’écran 4. Allumez le portable

ATTENTION ! N’essayez pas d’ouvrir
l’écran jusqu’à ce qu’il touche la table ou
les charnières se briseraient ! Ne jamais
soulevez le portable par l’écran !

Pressez le bouton d’alimentation et relâchez-le.

(Sous Windows XP, ce bouton peut aussi être utilisé
pour éteindre le portable en toute sécurité.)

9

1 Présentation du portable

10

2. Présentation des éléments du PC portable

Côtés du PC Portable

11

2 Présentation des éléments du portable

ON OFF

Num LK

1

!

#

@

$

%

&

(

)

2

3

4

5

6

7

8

9

0

Q W E R T Y U I O

A S D F G H J K L

:
;

Z X C V B N M

?

P

{

[

}

]

Tab

ShiftShift

Fn

Ctrl Ctrl

Alt

Alt

Caps
Lock

~

End

Pg Dn

Pg Up

Home

Scr Lk

DeleteInsert

Sys Rq

Prt ScPause

Break

Enter

Enter

Backspace

Esc

F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12

1

4

5

6

7

8

9

0

2

3

2

4

7

8

9

3

1

10

6

5

Dessus

Référez-vous au schéma ci-dessous pour identier les composants situés de ce côté du PC portable.

NOTE : Le clavier diffère selon les zones géographiques.

12

Présentation des éléments du portable 2

2

3

4

5

6

1

7

8

9

10

Voyant de la caméra

Ce voyant vous permet de savoir si la caméra est en cours d’utilisation.

Caméra (sur une sélection de modèle)

La caméra intégrée permet de prendre des photos ou d’enregistrer des vidéos. Elle peut être
utilisée en visioconférence ou pour d’autres applications interactives. IMPORTANT : La

caméra peut tourner à 360°.Mais elle peut uniquement être pivotée vers l’avant. Ne la
tournez pas vers le haut au-delà de 35°.

Ecran

Les fonctions de l’écran sont les mêmes que celles d’un moniteur de bureau. Le portable
utilise une matrice active TFT LCD, qui offre une qualité d’afchage aussi excellente que

celle des moniteurs des ordinateurs de bureau. A la différence de ces derniers, les écrans
LCD ne produisent aucune radiation, ni scintillement, donc ils sont plus confortables

pour les yeux. Utilisez un chiffon doux sans solution abrasive (si nécessaire, utilisez
simplement de l’eau ) pour nettoyer l’écran.

Microphone

Le microphone intégré peut être utilisé pour les vidéoconférences, l’enregistrement vocal, ou

de simples enregistrements audio.

Touches instantanées

Les touches instantanées vous permettent de lancer une application fréquemment utilisée en
pressant seulement un bouton. Elles sont décrites en détail dans le chapitre 3.

Haut-parleurs stéréo

Les haut-parleurs stéréo intégré vous permettent d’entendre sans recourir à des connexions
supplémentaires. Le système de son multimédia dispose d’un contrôleur audio numérique
intégré, produisant un son riche et puissant (les résultats seront améliorés avec des écouteurs
ou des haut-parleurs stéréo externes). Toutes les fonctions audio sont pilotées par logiciel.

Interrupteur

L’interrupteur d’alimentation permet l’allumage et l’extinction du portable ainsi que la sortie
du mode STD. Appuyez une fois sur l’interrupteur pour allumer le portable et une fois pour
l’éteindre. L’interrupteur ne fonctionne que lorsque l’écran est ouvert.

Clavier

Le clavier offre des touches de grandes tailles avec une amplitude confortable (profon­deur à laquelle les touches peuvent être enfoncées) et un repose poignet pour les deux
mains. Deux touches de fonction Windows permettent une navigation facile sous Windows.

Touchpad et ses boutons

Le touchpad et ses boutons constituent un système de pointage qui offre les mêmes
fonctions qu’une souris. Une fonction de délement contrôlée par logiciel est disponible
après l’installation de l’utilitaire du touchpad, elle permet une navigation plus facile sous

Windows et sur le web.

Indicateurs d’état (en façade)

Les indicateurs d’états sont décrits en détail au chapitre 3.

13

2 Présentation des éléments du portable

2

6

31

7

5

4

Dessous

Référez-vous au schéma ci-dessous pour identier les composants situés de ce côté du PC portable.

NOTE : L’apparence du dessous varie selon les modèles.

IMPORTANT ! Le dessous du portable peut être très chaud. Faites attention lorsque vous

manipulez le portable quand celui-ci est en marche ou vient d’être éteint. Une température

élevée est normale durant les phases de charge. NE PLACEZ PAS LE PORTABLE

DIRECTEMENT SUR VOS GENOUX OU TOUTE AUTRE PARTIE DE VOTRE CORPS POUR
EVITER TOUT RISQUE DE BLESSURE PROVOQUÉE PAR LA CHALEUR.

14

Présentation des éléments du portable 2

2

3

4

1

6

7

5

Verrou batterie à ressort

Le verrou batterie à ressort est utilisé pour sécuriser la batterie. Quand cette dernière est insérée,

le verrou se bloque automatiquement. Pour retirer la batterie, le verrou doit être amené sur la
position déverrouillée.

Batterie

La batterie se charge automatiquement une fois reliée à une source d’alimentation électrique
et alimente le portable quand il n’est pas connecté à une source de courant électrique. Ceci
permet l’utilisation du portable lors de déplacements temporaires. La durée d’utilisation de
la batterie varie selon le type d’usage et les spécications propres à ce portable. La batterie
ne doit pas être démontée, et doit être achetée en tant qu’élément d’un seul tenant.

Verrou batterie - Manuel

Le verrou batterie manuel est utilisé pour sécuriser la batterie. Déplacez le verrou batterie vers
la position déverrouillée pour insérer ou retirer la batterie. Déplacez le verrou batterie vers la
position verrouillée après avoir inséré la batterie.

Compartiment pour Disque Dur

Le disque dur est xé dans un compartiment. Seuls les centres de dépannage ou
les revendeurs agréés peuvent effectuer les mises à jour du disque dur.

Compartiment mémoire (RAM)

Le compartiment mémoire offre des possibilités d’extension. L’ajout de mémoire
supplémentaire permet alors d’accroître les performances des applications en réduisant
le temps d’accès au disque. Le BIOS détecte automatiquement la quantité de mémoire
installée dans le système et congure la CMOS en conséquence pendant le POST
(Power-On-Self-Test) . Aucun réglage matériel ni logiciel (y compris le BIOS) n’est nécessaire après
installation de la mémoire. Adressez-vous à un centre ou à un revendeur agréés pour des informations sur
l’ajout de modules de mémoire dans votre PC Portable. N’achetez que des modules d’extension auprès
de revendeurs autorisés an d’assurer une compatibilité et une efcacité maximales.

Bouton d’arrêt d’urgence

Au cas où votre système d’exploitation ne pourrait pas s’éteindre ou redémarrer
normalement, le bouton d’arrêt d’urgence peut être pressé en utilisant un trombone déplié
an d’éteindre le PC portable.

Processeur (CPU)

Sur certains modèles de portables, un socket permet de migrer vers une future génération

de processeurs plus rapide. D’autres offrent un design ULV pour être plus compacts, et
ne peuvent de ce fait être modiés. Adressez-vous à un revendeur agréé an de connaître
les possibilités d’évolution matérielle.

IMPORTANT ! La garantie sera automatiquement annulée si l’utilisateur retire de lui-

même le processeur ou le disque dur.

15

2 Présentation des éléments du portable

2.0

1 2 43 5 76 8

2

3

4

1

Côté gauche

Reportez-vous au schéma ci-dessous pour identier les éléments du côté gauche du portable.

Port modem

Le port deux broches pour modem RJ-11 est plus petit que le port pour modem
RJ-45 et il supporte un câble téléphonique standard. Le modem interne supporte
les transferts jusqu’à 56K en V.90. Le connecteur intégré permet aisément l’usage
d’adaptateurs supplémentaires.

IMPORTANT ! Le modem interne ne supporte pas le voltage utilisé par les systèmes
téléphoniques numériques. Ne connectez pas de système numérique au port

modem ou vous risqueriez d’endommager votre portable.

Port LAN

Le port huit broches LAN RJ-45 est plus large que le port pour modem RJ-11 et
supporte un câble Ethernet standard pour permettre la connexion à un réseau local.

Le connecteur intégré permet aisément l’usage d’adaptateurs supplémentaires.

Port IEEE1394

L’IEEE1394 est un bus série à haut débit comme le SCSI mais qui dispose d’une
connectique simple et d’une capacité de branchement à chaud comme l’USB.
L’interface IEEE1394 a une bande passante de 400-1000 Mbits/sec et peut gérer
jusqu’à 63 périphériques sur le même bus. L’IEEE1394 est également utilisé par les
équipements numériques haut de gamme signalés par la mention “DV” pour “Digital
Video port”.

Ports USB (2.0/1.1)

Le port USB (Universal Serial Bus) supporte de nombreux périphériques USB 2.0 et USB 1.1,

tels que claviers, pointeurs, caméras vidéo, modems, disques durs, imprimantes, moniteurs et

scanners, connectés en série, et ce jusqu’à 12Mo/sec (USB1.1) et 480Mo/sec (USB2.0). L’USB
permet jusqu’à 127 périphériques de fonctionner simultanément sur un même ordinateur, avec
certains d’entre eux, comme les claviers et les moniteurs récents, jouant le rôle de hubs ou de
plateformes de branchement. L’USB supporte le branchement à chaud des périphériques qui
peuvent donc être connectés ou déconnectés sans redémarrer l’ordinateur.

16

Présentation des éléments du portable 2

8

7

6

5

Prise d’alimentation (pour lecteur optique externe)

Ce port fournit en alimentation un lecteur optique externe via le câble fourni.

Entrée microphone

Le jack microphone mono (1/8 pouces) peut être utilisé pour connecter un microphone
externe ou les signaux de sortie d’autres appareils audio. Lorsque vous utilisez cette prise,
le microphone intégré est automatiquement désactivé. Utilisez cette fonction pour les
vidéoconférences, l’enregistrement vocal ou de simples enregistrements audio.

Sortie SPDIF (sur une sélection de modèle)

Ce jack permet une connexion SPDIF (Interface numerique Sony/Philips) vers des

appareils qui sont compatibles avec une sortie audio numérique. Utilisez cette fonction

Combo

pour transformer votre PC portable en véritable chaîne Hi-Fi.

Sortie casque

Le jack casque stéréo (1/8 pouces) est utilisé pour connecter la sortie audio du portable à des
enceintes ampliées ou un casque. Lorsque vous utilisez ce jack, les haut-parleurs intégrés

sont automatiquement désactivés.

Slot Mémoire Flash

Un lecteur de cartes mémoire PCMCIA ou USB doit normalement être acheté séparément
pour utiliser les cartes mémoire de certains appareils comme les appareils photo
numériques, les lecteurs MP3, les téléphone mobiles ou les PDA. Ce portable possède
un lecteur de cartes mémoire intégré qui peut lire les cartes mémoires ash comme

expliqué ultérieurement dans ce manuel Le lecteur de cartes mémoire intégré est non

seulement pratique, mais aussi plus rapide que la plupart des autres types de lecteurs de
cartes mémoire car il utilise la large bande passante du bus PCI.

17

2 Présentation des éléments du portable

1 2 4

3

2

3

1

4

2.0

Côté droit

Reportez-vous au schéma ci-dessous pour identier les éléments du côté droit du portable.

Emplacement ExpressCard

Un emplacement ExpressCard 26 broches supporte une ExpressCard/34mm ou une carte
d’extension ExpressCard/54mm. Cette interface est plus rapide que les cartes PC qui
emploient un bus parallèle, car elle utilise un bus de série supportant l’USB 2.0 et PCI
Express. (Incompatibles avec les cartes PCMCIA antérieures)

Ports USB (2.0/1.1)

Le port USB (Universal Serial Bus) supporte de nombreux périphériques USB 2.0 et USB 1.1,

tels que claviers, pointeurs, caméras vidéo, modems, disques durs, imprimantes, moniteurs et

scanners, connectés en série, et ce jusqu’à 12Mo/sec (USB1.1) et 480Mo/sec (USB2.0). L’USB
permet jusqu’à 127 périphériques de fonctionner simultanément sur un même ordinateur, avec
certains d’entre eux, comme les claviers et les moniteurs récents, jouant le rôle de hubs ou de
plateformes de branchement. L’USB supporte le branchement à chaud des périphériques qui
peuvent donc être connectés ou déconnectés sans redémarrer l’ordinateur.

Aérations

Les aérations permettent à l’air frais d’entrer et à l’air chaud de sortir du portable.

IMPORTANT ! Assurez-vous qu’aucun objet tel que du papier, des livres, des

vêtements, des câbles ou autre ne bloquent les aérations. Une surchauffe
pourrait se produire.

Port moniteur

Le port 15 broches D-sub supporte tous les périphériques compatibles VGA tels que les
moniteurs et les projecteurs qui permettent le visionnage à une plus grande échelle.

18

Présentation des éléments du portable 2

1 2 43 5

1

2

3

4

2.0

5

Face arrière

Reportez-vous au schéma ci-dessous pour identier les éléments de la face arrière du portable.

Prise d’alimentation

L’adaptateur électrique fourni avec le portable convertit le courant du secteur (courant

alternatif) en alimentation (courant continu) utilisable par le portable via cette prise.

L’électricité fournie alimente le portable et recharge la batterie en même temps.
Pour ne pas endommager le portable et sa batterie, n’utilisez que l’adaptateur fourni.

AVERTISSEMENT : L’ADAPTATEUR PEUT DEVENIR BRULANT EN COURS
D’UTILISATION. NE PAS LE COUVRIR, A TENIR ÉLOIGNÉ DU CORPS.

Sortie TV (TV-Out)

Le port de sortie TV est un connecteur qui permet de diriger l’afchage du

portable vers une télévision ou vers un appareil de projection vidéo.Vous

pouvez choisir un afchage simultané ou simple. Utilisez un câble S-Vidéo
(non fourni) pour les afchages de haute qualité ou utilisez l’adaptateur RCA

vers S-Vidéo fourni pour les appareils vidéo standard.Ce port supporte les

formats NTSC et PAL.

Batterie

La batterie se charge automatiquement une fois reliée à une source d’alimentation électrique
et alimente le portable quand il n’est pas connecté à une source de courant électrique. Ceci
permet l’utilisation du portable lors de déplacements temporaires. La durée d’utilisation de
la batterie varie selon le type d’usage et les spécications propres à ce portable. La batterie
ne doit pas être démontée, et doit être achetée en tant qu’élément d’un seul tenant.

Ports USB (2.0/1.1)

Le port USB (Universal Serial Bus) supporte de nombreux périphériques USB 2.0 et USB 1.1,

tels que claviers, pointeurs, caméras vidéo, modems, disques durs, imprimantes, moniteurs et

scanners, connectés en série, et ce jusqu’à 12Mo/sec (USB1.1) et 480Mo/sec (USB2.0). L’USB
permet jusqu’à 127 périphériques de fonctionner simultanément sur un même ordinateur, avec
certains d’entre eux, comme les claviers et les moniteurs récents, jouant le rôle de hubs ou de
plateformes de branchement. L’USB supporte le branchement à chaud des périphériques qui
peuvent donc être connectés ou déconnectés sans redémarrer l’ordinateur.

Port de sécurité Kensington

Le port pour verrou Kensington® permet de sécuriser le portable grâce aux produits,
Kensington® destinés à la sécurité des PC portables, qui sont compatibles avec ASUS.
Ces produits consistent en général en un câble et un verrou métallique qui permettent
d’attacher le portable à un objet xe. Certains de ces produits peuvent inclure une alarme
qui se déclenche lorsque le verrou est déplacé.

®

19

2 Présentation des éléments du portable

1

1

1

Face avant

Reportez-vous au schéma ci-dessous pour identier les éléments du côté droit du portable.

Caméra (sur une sélection de modèle)

La caméra intégrée permet de prendre des photos ou d’enregistrer des vidéos. Elle peut être
utilisée en vidéoconférence ou d’autres applications interactives.

20

3. Pour démarrer

Système d’alimentation
Connexion de l’alimentation

Utiliser la batterie
Allumer le portable

Vérier la charge de la batterie

Redémarrer ou rebooter
Eteindre le portable
Fonctions spéciales du clavier

Boutons et indicateurs d’état

21

3 Démarrer

Système d’alimentation

Connexion de l’alimentation

L’alimentation de ce PC portable est consituée
de deux parties, d’un adaptateur secteur et d’une
batterie. L’adaptateur secteur convertit le courant
alternatif d’une prise de courant en un courant

continu pour le PC portable. Votre portable est
livré avec un adaptateur secteur (alternatif-continu)

universel. Cela signie que vous pouvez relier son
cordon d’alimentation à n’importe quelle prise de
courant, qu’elle soit en 100V-120V ou 220V-240V
sans avoir à faire aucune manipulation. Certains pays

peuvent néanmoins nécessiter que vous utilisiez un

adaptateur pour relier le câble à la prise de courant.
La plupart des hôtels disposent de prises universelles qui s’accommodent de tous les formats de prise et de
voltage. Il est toujours conseillé de se renseigner sur les standards locaux avant de partir en voyage avec

son portable.

TRUC : Vous pouvez acheter un kit de voyage pour portable qui comprend un ensemble
d’adaptateurs secteur et le modem compatibles pour la plupart des pays.

Une fois le cordon d’alimentation relié à l’adaptateur secteur, branchez-le à une prise de courant (de
préférence protégée contre les surtensions) puis connectez l’autre extrémité du cordon au portable.
Connecter en premier l’adaptateur secteur à la prise de courant vous permet de tester la prise et l’adaptateur
en vue d’éventuels problèmes de compatibilité, avant toute connexion au portable. La LED d’alimentation
(verte) de l’adaptateur s’allume si le courant se situe dans les normes supportées.

IMPORTANT ! Des dommages peuvent survenir si vous utilisez un autre adaptateur

ou si vous utilisez l’adaptateur du portable avec d’autres appareils électriques. Si

vous constatez de la fumée, une odeur de brûlé, ou une chaleur excessive provenant

de l’adaptateur secteur, contactez le SAV. Faites de même si vous pensez que votre
adaptateur secteur est défectueux. Vous pourriez à la fois endommager la batterie et

le PC portable avec un adaptateur secteur défectueux.

NOTE: La prise du câble d’alimentation du portable peut être à deux ou trois ches, cela
dépend de votre localisation. Si c’est une prise à trois ches qui vous a été fournie,

vous devez utiliser une prise secteur reliée à la terre, ou utiliser un adaptateur de
mise en contact à la terre pour assurer le fonctionnement en toute sécurité de votre
PC portable.

AVERTISSEMENT : L’ADAPTATEUR PEUT DEVENIR BRULANT EN COURS
D’UTILISATION. NE PAS LE COUVRIR, A TENIR ÉLOIGNÉ DU CORPS.

22

Démarrer 3

2

3

1

1

2

3

Utiliser la batterie

Le PC Portable a été spécialement conçu pour fonctionner avec une batterie amovible. La batterie se

compose d’un ensemble de cellules regroupées. Une batterie pleinement chargée fournira plusieurs heures
d’autonomie, ce qui peut être augmenté grâce aux fonctions de gestion de l’alimentation du BIOS. Les
batteries optionnelles ne sont pas fournies, et peuvent être achetées séparément auprès d’un revendeur de

PC portables.

Installer et retirer la batterie

Votre portable peut avoir une batterie déjà installée. Dans le cas échéant, suivez la procédure suivante

pour installer la batterie.

IMPORTANT ! N’essayez jamais de retirer la batterie alors que le portable est allumé,

cela pourrait entraîner la perte de vos données.

Pour installer la batterie: Pour retirer la batterie:

IMPORTANT ! N’utilisez que la batterie et les adaptateurs fournis avec ce PC portable,
ou des modèles certiés compatibles par le constructeur ou le revendeur, sinon le

portable pourrait être endommagé.

Entretien de la batterie

Comme tous les accumulateurs, le nombre de charges de la batterie est limité. Charger et décharger
complètement la batterie une fois par jour est possible pour au moins un an. Au delà, tout dépend de la
température et de l’humidité de votre environnement. Assurez-vous d’utiliser la batterie à une température
comprise entre 10˚C et 29˚C (50˚F et 85˚F), en tenant compte du fait que la température interne du
portable est plus élevée que celle de l’extérieur. Toute température se situant hors de cette fourchette
diminue l’espérance de vie de la batterie. Quoi qu’il en soit, avec le temps, l’autonomie risque d’être
de plus en plus réduite, et imposera l’achat d’une nouvelle batterie. Il n’est pas conseillé d’acheter à
l’avance des batteries pour les stocker car celles-ci perdraient leur efcacité.

ATTENTION ! Consignes de sécurité concernant la batterie : NE PAS JETER

AU FEU, NE PAS COURT-CIRCUITER, NE PAS DÉMONTER. Si vous constatez

un fonctionnement anormal ou un dommage causé par un choc, éteignez le
portable et contactez un centre de services agréé.

23

3 Démarrer

Allumer le portable

Le message de mise sous tension du PC portable apparaît à l’écran lorsque vous l’allumez. Si nécessaire,

vous pouvez ajuster la luminosité en utilisant les raccourcis clavier. Si vous devez lancer le Setup du

BIOS pour en modier la conguration, pressez [F2] au moment du boot. Si vous pressez [Tabulation]
pendant l’écran d’accueil, des informations de base apparaissent, comme la version du BIOS. Pressez
[Echap] et un menu vous permet de choisir le périphérique de boot parmi les disques disponibles.

IMPORTANT ! Pour protéger votre disque dur, attendez toujours 5 secondes au
minimum après l’extinction du portable avant de le redémarrer.

NOTE : Avant l’initialisation, l’écran clignote au moment du démarrage. Ceci fait

partie des tests de routine opérés par le système et ne constitue pas un problème

d’afchage.

NE PAS transporter ou recouvrir le portable SOUS TENSION avec un matériau qui ne

permet pas, comme une sacoche de transport, une circulation d’air optimale.

Le Power-On Self Test (POST)

Lorsque vous allumez votre portable, il commence par lancer une série de tests de diagnostic appelés

Power-On Self Test (POST). Le programme qui contrôle le POST fait partie intégrante de l’architecture
du portable. Le POST comprend une archive de la conguration matérielle du portable, qui est utilisée
pour diagnostiquer le système. Cette archive est créée en utilisant le Setup du BIOS. Si le POST trouve
une différence entre l’archive et le matériel existant, il afche alors un message à l’écran vous invitant
à corriger le conit en lançant le Setup du BIOS. Dans la plupart des cas, l’archive est correcte lorsque
vous recevez le portable. Lorsque le test est terminé, il se peut qu’apparaisse le message “No operating
system found” si aucun système d’exploitation n’a été installé au préalable sur le disque dur. Ceci
indique que le disque dur a été correctement détecté et est prêt pour l’installation d’un nouveau système
d’exploitation.

Le S.M.A.R.T. (Self Monitoring and Reporting Technology) vérie l’état du disque dur durant le POST et
afche un message d’alerte si le disque dur nécessite une intervention. Si des messages d’alerte critique
concernant le disque dur s’afchent durant l’initialisation, sauvegardez immédiatement vos données
et lancez le programme de vérication des disques de Windows. Pour lancer ce programme sous
Windows : 1) faites un clic droit sur n’importe quelle icône de disque dur dans “Poste de Travail”,

(2) choisissez “Propriétés”, (3) cliquez sur l’onglet “Outils”, (4) cliquez sur “Vérier maintenant”, (5)
choisissez un disque dur, (6) choisissez “Examen approfondi” pour rechercher également les dommages
physiques, puis (7) cliquez sur “Démarrer”. Des utilitaires disque tels que Norton Disk Doctor de Symantec
réalisent les mêmes opérations mais plus efcacement et avec plus de fonctions.

IMPORTANT ! Si des alertes continuent à être envoyées par les utilitaires de diagnostic

durant l’initialisation, vous devez contacter le SAV. Continuer à utiliser le portable

dans ces conditions peut causer une perte de vos données.

24

Vérier la charge de la batterie

Ce système de batterie intègre le standard Windows Smart, qui permet
dêtre informé sur le pourcentage de la charge batterie restante.Une
batterie complètement chargée fournira plusieurs heures d’autonomie
au portable . Mais cette autonomie variera en fonction de la façon
dont vous utilisez les modes d’économie d’énergie, de vos habitudes
de travail, du CPU, de la taille de la mémoire et de l’écran.

Pour vérier le restant de la charge de la batterie, passez votre
curseur au dessus de l’icône qui est en forme de batterie quand vous
n’utilisez pas de source d’alimentation externe, et en forme de prise
quand vous en utilisez une. Double-cliquez sur l’icône pour accéder

aux paramètres.

NOTE : Vous serez averti quand la charge de la batterie est
faible. Si vous ignorez ces messages d’alerte, l’ordinateur
portable entrera en veille prolongée. (Fonctionnement par
défaut de Windows STR)

Note : Les captures d’écran ci-con-

tre ne sont que des exemples, et
peuvent être différentes de ce que

vous avez à l’écran.

Faites un clic-droit sur l’icône
pour afcher les sous-menus.

Démarrer 3

Placez le curseur sur l’icône de la batterie
pour voir le niveau d’énergie restant.

Qu and le port able est con nec t é à une

source d'alimentation externe, l’état de la
charge est afché .

Faites un clic-gauche sur l’icône pour
accéder à la gestion de l ’ énergie.

ATTENTION! Le mode Suspend To Ram (STR) ne dure pas longtemps quand la
puissance de la batterie est faible. Le mode Suspend To Disk (STD) et l’extinction du
portable sont deux choses différentes. Le mode STD nécessite en effet un peu d’énergie
et échouera s’il n’y en a plus assez (batterie complètement vide ou adaptateur secteur
non branché).

Entretien de la batterie

Comme tous les accumulateurs, le nombre de charges de la batterie est limité. Charger et décharger
complètement la batterie une fois par jour est possible pour au moins un an. Au delà, tout dépend de la
température et de l’humidité de votre environnement. Assurez-vous d’utiliser la batterie à une température
comprise entre 10˚C et 29˚C (50˚F et 85˚F), en tenant compte du fait que la température interne du
portable est plus élevée que celle de l’extérieur. Toute température se situant hors de cette fourchette
diminue l’espérance de vie de la batterie. Quoi qu’il en soit, avec le temps, l’autonomie risque d’être
de plus en plus réduite, et imposera l’achat d’une nouvelle batterie. Il n’est pas conseillé d’acheter à
l’avance des batteries pour les stocker car celles-ci perdraient leur efcacité.

NOTE : La batterie s’arrête de charger si la température est trop élevée ou si son voltage
est trop élevé. Le BIOS offre une fonction de rafraîchissement.

ATTENTION ! Ne pas laisser la batterie déchargée. La batterie se déchargera après un certain laps

de temps. Si la batterie n’est pas utilisée, il est toutefois recommandé de la recharger une fois tous

les trois mois, sinon elle risquerait de ne plus se charger à la prochaine utilisation.

25

3 Démarrer

Redémarrer ou rebooter

Après avoir effectué des modications dans votre
système d’exploitation, il peut vous être demandé

de redémarrer votre ordinateur. Certaines procédures

d’installation comprennent une boîte de dialogue

qui vous permet de redémarrer. Pour redémarrer
manuellement cliquez sur le bouton Démarrer puis
sur Arrêter et choisissez Redémarrer.

Eteindre le portable

Sous Windows XP, éteignez le portable en cliquant
sur le bouton Démarrer, sélectionnez Arrêter, puis
Eteindre. Pour les systèmes d’exploitation ne disposant

pas de leur propre gestion de l’alimentation (DOS,
Windows NT), vous devez éteindre le portable en
appuyant sur le commutateur d’alimentation pendant
2 secondes (contre 1 seconde pour l’allumage) après
avoir fermé toutes les applications et quitté le système d’exploitation. Appuyer sur le commutateur
d’alimentation pendant 2 secondes est nécessaire an d’éviter les extinctions accidentelles.

IMPORTANT ! Pour protéger le disque dur, il faut attendre au moins 5 secondes après
avoir éteint le portable avant de le redémarrer.

(Les écrans différent selon vos paramètres de sécurité..)

Extinction d’urgence

Au cas où votre système d’exploitation n’arriverait pas à s’éteindre ou à redémarrer correctement, il
existe deux autres méthodes pour éteindre votre portable:

(1) Appuyez sur le bouton d’alimentation (2) Pressez le bouton d’arrêt d’urgence .

pendant plus de 4 secondes, ou

TRUC : Utilisez un trombone déplié pour

presser le bouton d’arrêt d’urgence.

IMPORTANT ! N’utilisez pas le bouton d’arrêt d’urgence quand l’ordinateur est en
train d’écrire des données sinon celles-ci seront perdues.

26

Démarrer 3

Fonctions spéciales du clavier

Touches colorées

Ce qui suit est la description des touches colorées sur le clavier du portable. Les commandes associées
aux touches colorées ne sont accessibles qu’en maintenant la touche de fonction enfoncée.

NOTE : L’emplacement des touches de raccourcis peut varier d’un modèle à un autre,
mais les fonctions demeurent identiques. Fiez-vous aux icônes plutôt qu’aux touches de

fonction.

Icône “Zz” (F1) : Place le portable en veille prolongée (que ce soit en mode Save-to-RAM
ou Save-to-Disk selon les paramètres du gestionnaire d’alimentation)

Antenne radio (F2): modèles Wireless uniquement: Active et désactive la fonction LAN
sans l ou Bluetooth (sur certains modèles), avec afchage à l’écran. Lorsque le LAN
sans l ou le Bluetooth est activé, les indicateurs wireless correspondants s’allument.
Des modications logicielles sous Windows sont nécessaires pour activer les fonctions
Bluetooth ou LAN sans l.

Icône Email (F3): Pressez sur ce bouton pour lancer votre application Email alors que
Windows est en fonctionnement.

Icône “e” (F4): Pressez sur ce bouton pour lancer votre navigateur Internet alors que

Windows est en fonctionnement.

Icône Soleil plein (F5):

Diminue la luminosité

Icône Soleil creux (F6):

Augmente la luminosité

Icône LCD (F7): Active et désactive le panneau LCD. Il étend la zone d’afchage à la
totalité de l’écran lorsque des résolutions basses sont utilisées.

Icône Moniteur/LCD (F8): Bascule entre Ecran LCD du PC portable -> Moniteur externe

-> Télévision. (Ceci ne fonctionne pas en 256 couleurs, sélectionnez High Color dans les
paramètres des propriétés d’afchage.) IMPORTANT : Connectez le moniteur externe

avant de démarrer votre PC portable.

Touchpad barré (F9): Appuyez sur ce bouton pour VERROUILLER (désactiver) et
DEVERROUILLER (activer) votre touchpad lors de l’utilisation d’une souris externe.
Verrouiller le touchpad vous empêchera de déplacer accidentellement le curseur, et permet
l’utilisation d’un pointeur externe, telle qu’une souris. Note : Un indicateur, situé entre

les boutons du touchpad, s’allume quand celui-ci est DEVERROUILLÉ (activé), et
demeure éteint quand le touchpad est VERROUILLÉ (désactivé).

Icône Haut-parleur(F10):

Active et désactive les hauts-parleurs (seulement sous Windows)

27

3 Démarrer

Touches colorées (suite)

Icône Volume èche basse (F11):

Diminue le volume des hauts-parleurs (seulement sous Window)

Icône Volume èche haute (F12):

Augmente le volume des hauts-parleurs(seulement sous Windows)

Num Lk (Ins): Active et désactive le pavé numérique (num lock). Permet d’affecter une
plus grande partie du clavier à la saisie des nombres.

Scr Lk (Del): Active et désactive le “Scroll Lock”. Permet d’affecter une plus grande partie
du clavier à la navigation dans les cellules.

Fn+C : Active ou désactive la fonction “Splendid”. Ceci permet de basculer entre dif­ferents modes d’enrichissement des couleurs an d’améliorer le contraste, la luminosité,

les teintes, et le degré de saturation de rouge, vert, et bleu, et ce de maniètre indépendante.

Vous pouvez vérier le mode utilisé en vous référant à l’OnScreen Display (OSD).

Icônes
OSD

28

Touches Microsoft Windows™

Il y a deux touches spéciales pour Windows™ sur le clavier:

La touche avec le logo Windows™ active le menu Démarrer situé en bas à gauche du bureau
Windows™.

La seconde touche, qui ressemble à un menu Windows™ avec un petit curseur, active le menu des
propriétés et revient à cliquer avec le bouton droit de la souris sur un objet de Windows™.

Le clavier comme pavé numérique

Le pavé numérique est intégré au clavier, et consiste en un

ensemble de 15 touches qui rendent la saisie intensive de
chiffres plus commode. Ces touches à double usage sont

de couleur orange. Leur valeur numérique est indiquée en

haut à droite de chaque touche comme le montre l’illustration.
Lorsque le pavé numérique est activé en pressant [Fn][Ins/Num

LK], le voyant “number lock” s’allume. Si un clavier externe

est branché, presser la touche [Ins/Num LK] du clavier ex­terne active/désactive simultanément la fonction NumLock

sur les deux claviers. Pour désactiver le pavé numérique du
portable tout en gardant celui du clavier externe, pressez les

touches [Fn][Ins/Num LK] du portable.

Démarrer 3

Le clavier comme curseur

Le clavier peut servir de curseur, que la fonction Number
Lock soit activée ou non, an de rendre la navigation plus

aisée tout en vous permettant de saisir des valeurs numériques
dans une feuille de calcul ou dans une autre application de

ce style.
Avec Number Lock désactivé, pressez [Fn] et une des

touches curseur ci-dessous. Par exemple [Fn][8] pour Haut,
[Fn][K] pour Bas, [Fn][U] pour Gauche, et [Fn][O] pour

droite.

Avec Number Lock activé, utilisez [Shift] et une des touches curseur ci-dessous. Par exemple [Shift][8]
pour Haut, [Shift][K] pour Bas, [Shift][U] pour Gauche, et [Shift][O] pour Droite.

NOTE: La taille des grands caractères en gras est exagérée pour que l’exemple soit

plus clair. Ces caractères ne sont pas imprimés ainsi sur le clavier.

29

3 Démarrer

ON OFF

ON OFF

Boutons et indicateurs d’état

Boutons - Au-dessus du clavier

Interrupteur Wireless

Active ou désactive le réseau sans l ou Bluetooth (selon les modèles) embarqué avec un afchage à
l’écran. Quand il est activé, les indicateurs sans l correspondants s’allument. Une conguration logicielle

sous Windows est cependant nécessaire.

Bouton Power4 Gear

Le bouton Power4 Gear bascule le mode d’économie d’énergie sur l’un des différents modes disponibles.
Les modes d’économie d’énergie contrôlent plusieurs aspects du PC portable pour maximiser les
performances par rapport à la durée de vie des batteries.

Lorsque vous utilisez un adaptateur secteur, le Power4 Gear vous permet de choisir entre trois modes sur
le segment des modes d’alimentation secteur. Lorsque vous retirez l’adaptateur, le Power4 Gear basculera
entre sept modes sur le segment des modes d’alimentation batterie. Lorsque vous retirez ou branchez
l’adaptateur, le Power4 Gear passera automatiquement sur le segment des modes adaptés.

Mode Batterie Mode Secteur

30

Démarrer 3

Boutons et indicateurs d’état (suite)

Boutons - Ecran

Bouton “Silence” (Mic Mute)

Ce bouton désactive intantanément le microphone intégré pour le rendre muet le temps d’enregistrer un
message, ou pendant l’utilisation d’un logiciel de téléconférence, ou de messagerie vocale.

Bouton zoom de la caméra

Ce bouton vous permet d’effectuer un zoon avant ou arrière avec la caméra intégrée.

Bouton capture d’images

Ce bouton vous permet de capturer des images grâce à la caméra intégrée au portable. Une conguration

logicielle sous Windows est nécessaire avant toute utilisation.

Contrôle du volume audio

Le volume audio est contrôlé par une molette. Elle ne tourne que de quelques crans dans chaque direction.
Un afchage à l’écran apparaît pour vous guider lorsque vous réglez le volume audio.

Tournez la

molette dans

cette direction

pour diminuer le

volume audio

Pressez pour activer/désactiver le

volume audio

Tournez la
molette dans
cette direction
pour augmenter le
volume audio.

31

3 Démarrer

Indicateurs d’état

Façade

Au-dessus

Indicateur d’alimentation

Le voyant vert indique que le portable est allumé, il clignote lorsque le portable est en mode Suspend­to-RAM (Veille). Ce témoin est éteint lorsque le portable est éteint ou en mode Suspend-to-Disk (Veille

prolongée).

Témoin de Charge de la Batterie

Le témoin de charge de la batterie est une LED indiquant le niveau de la batterie de la manière

suivante :

ON : La batterie du portable est en cours de charge.
Off : La batterie de votre portable est soit chargée, soit complètement épuisée.

Clignotant: Allumé - la charge de la batterie est infèrieure à 10% et la batterie n’est pas alimentée.

Indicateur d’activité

Indique que le portable accède à l’une ou plusieurs unités de stockage tel que le disque dur. La
lumière clignote proportionnellement au temps d’accès.

Interrupteur sans l

Il n’est disponible que sur les modèles intégrant un réseau sans l et/ou la technologie
Bluetooth. Quand le réseau sans l ou Bluetooth embarqué est actif, cet indicateur s’allume.
(Des modications logicielles sous Windows sont nécessaires)

Verrou Majuscule

Allumé, indique que les majuscules [Caps Lock] sont verrouillées. Ce témoin permet
à certaines lettres d’être saisies en majuscule (ex : A, B, C). Eteint, les lettres saisies

seront en minuscule (ex : a,b,c).

Indicateur Bluetooth

Cet indicateur n’est disponible que sur les modèles intégrant la technologie Bluetooth. Le témoin s’allume
pour indiquer que la fonction Bluetooth intégrée à l’ordinateur est activée.

Indicateur verrou-touchpad (entre les boutons du touchpad)

L’indicateur s’allume quand le touchpad est DEVERROUILLÉ (activé), et demeure éteint quand
le touchpad est VERROUILLÉ (désactivé). Verrouiller le touchpad vous empêchera de déplacer
accidentellement le curseur, et permet l’utilisation d’un pointeur externe, telle qu’une souris.

32

4. Utiliser le portable

Système d’exploitation

Pointeur

Périphériques de stockage

Connexions

Connexion Modem
Connexion réseau

Connexion LAN sans l

Modes de gestion de l’alimentation

33

4 Utiliser le portable

Système d’exploitation

Ce PC portable peut offrir (en fonction du territoire) le choix d’un système d’exploitation pré-installé tel
que Microsoft Windows XP. Les choix et les languages dépendent du territoire. Le niveau de support
matériel et logiciel peut varier en fonction du système d’exploitation installé. La stabilité et la compatibilité
avec d’autres systèmes d’exploitation ne peuvent être garanties.

Support Logiciel

Ce portable est livré avec un CD de support qui contient le BIOS,
les pilotes, et les applications an d’activer certaines fonctions
matérielles, étendre certaines fonctionnalités, aider à la gestion

de votre portable, ou ajouter des fonctions non comprises dans

le système d’exploitation d’origine. Si une mise à jour ou un
remplacement de ce CD est nécessaire, contactez votre revendeur pour connaître les sites web à partir
desquels les pilotes et utilitaires sont téléchargeables.

Le CD de support contient tous les pilotes, utilitaires et logiciels qui conviennent aux systèmes
d’exploitation les plus populaires. Ce CD n’inclut pas le système d’exploitation lui-même. Ce CD
reste nécessaire même si le portable est livré déjà conguré car il offre des logiciels qui complètent
l’installation en usine.

Un CD de restauration optionnel comprend une image du système d’exploitation original installé sur le
disque dur en usine. Le CD de restauration est un excellent moyen de retrouver rapidement un système
d’exploitation opérationnel pourvu que votre disque dur soit en bon état de fonctionnement. Contactez
votre revendeur s’il vous faut une telle solution.

Note : Certains composants et fonctions particulières du portable ne fonctionneront

qu’après l’installation des pilotes et utilitaires.

Désactivation automatique du

Touchpad (sur une sélection de
modèles)

Les PC portables intégrant les chipsets les plus récents
désactiveront automatiquement le touchpad du portable
lorsqu’une souris externe est connectée. Pour désactiver
cette fonction, décochez cette option sous Windows, allez

dans Panneau de Conguration - Souris - Matériel.

34

Pointeur

Le pointeur intégré au portable est entièrement

compatible avec une souris PS/2 deux ou trois
boutons avec roulette de délement. Le touchpad
est sensible à la pression et ne contient aucune

pièce mobile; de ce fait, les pannes mécaniques

sont exclues. Un pilote est nécessaire pour qu’il

fonctionne avec certaines applications.

IMPORTANT ! N’utilisez aucun objet à la

place de votre doigt pour faire fonctionner
le touchpad, vous pourriez endommager
la surface du touchpad.

Utiliser le Touchpad

Une simple pression du bout de votre doigt suft
à faire fonctionner le touchpad. Le touchpad étant
sensible à l’électricité statique, aucun objet ne peut
être utilisé à la place de votre doigt. La première
fonction du touchpad est de déplacer le curseur sur
l’écran pour y faire des sélections. Les illustrations
qui suivent montrent comment utiliser le touchpad.

Déplacer le curseur

Placez votre doigt au centre du touchpad et faites le

glisser dans une direction pour déplacer le curseur

Faire glisser

Slide nger

le doigt vers

left

la gauche

Utiliser le portable 4

Déplacement du
curseur

Indicateur du
touchpad

Clic-droit

Clic-gauche

Slide nger

Faire glisser le doigt

forward

vers l’avant

Faire glisser

Slide nger

le doigt vers

right

la droite

Faire glisser le doigt

Slide nger

vers l’arrière

backward

Indicateur verrou-touchpad (entre les boutons du touchpad)

L’indicateur s’allume quand le touchpad est DEVERROUILLÉ (activé), et demeure éteint quand
le touchpad est VERROUILLÉ (désactivé). Verrouiller le touchpad vous empêchera de déplacer
accidentellement le curseur, et permet l’utilisation d’un pointeur externe, telle qu’une souris.

35

4 Utiliser le portable

Illustrations sur l’usage du Touchpad

Cliqué-Frappé - Le curseur sur un objet, appuyez sur le bouton gauche ou touchez légèrement le touchpad
avec le bout de votre doigt et laissez-le dessus jusqu’à ce que l’objet soit sélectionné. L’objet sélectionné
change alors de couleur. Le même résultat est obtenu avec les deux méthodes suivantes.

Cliqué Frappé

(enfoncez le bouton gauche puis relâchez) (frappez légèrement mais rapidement le touchpad)

Double-clic/Double-frappe - Il s’agit d’une technique ordinaire pour lancer un programme directement
depuis l’icône correspondante. Déplacez le curseur sur l’icône que vous souhaitez exécuter, appuyez sur
le bouton gauche ou frappez rapidement deux fois le touchpad pour que le système lance le programme
souhaité. Si l’intervalle entre les clics ou les frappes est trop long, l’opération n’est pas exécutée. Vous
pouvez régler la vitesse du double clic dans le Panneau de conguration de Windows sous la rubrique
“Souris.” Le même résultat est obtenu par les méthodes suivantes.

Double-clic Double-frappe

(appuyez deux fois sur le bouton gauche,

puis relâchez)

36

(frappez légèrement mais rapidement le

touchpad deux fois)

Utiliser le portable 4

Glisser - Glisser signie prendre un objet pour le placer ailleurs sur l’écran. Vous pouvez placer le
curseur sur l’objet choisi, puis tout en maintenant le bouton gauche enfoncé, déplacez le curseur jusqu’à
l’endroit voulu, puis relâchez le bouton. Ou bien vous pouvez simplement frapper deux fois sur un objet
et maintenir le doigt sur le touchpad en le faisant glisser jusqu’à l’endroit voulu. Le même résultat peut
être obtenu par les méthodes suivantes.

Glissé-cliqué Glissé-frappé

(maintenez enfoncé le bouton gauche et faites

glisser votre doigt sur le touchpad)

NOTE : Une fonction de délement contrôlée par logiciel est disponible après avoir
installé l’utilitaire touchpad fourni. Elle facilite la navigation sous Windows et sur In­ternet. Les fonctions de base peuvent être ajustées dans le Panneau de conguration
de Windows an de permettre des saisies et des clics plus confortables.

(frappez légèrement le touchpad deux fois,

faites glisser votre doigt à la seconde frappe)

Entretien du Touchpad

La surface du touchpad est sensible à la pression. Si elle n’est pas correctement entretenue, elle peut
facilement s’endommager. Notez les précautions suivantes:

• Ne mettez pas le touchpad en contact avec la poussière, les liquides ou la graisse.

• Ne touchez pas le touchpad si vos doigts sont sales ou humides.

• Ne posez aucun objet lourd sur le touchpad ou ses boutons.

• Ne grattez pas le touchpad avec vos ongles ni avec aucun autre objet.

NOTE : Le touchpad répond aux mouvements, pas à la force. Ne frappez pas la

surface trop fort. Frapper plus fort n’augmentera pas la réactivité du touchpad. C’est

aux faibles pressions que le touchpad répond le mieux.

37

4 Utiliser le portable

1

2

1

2

Périphériques de stockage

Les périphériques de stockage permettent au portable de lire et d’écrire des documents, des images ou d’autres
chiers sur différents supports de stockage. Ce PC portable est équipé des supports de stockage suivants:

• Carte d’extension

• Lecteur optique

• Lecteur de carte mémoire ash

• Disque dur

Insérer une carte d’extension

La carte PC dot être

insérée bien à plat

1. S’il y a une protection sur le connecteur, retirez-

la en suivant les instructions ci-dessous.

2. Insérez la carte avec la face connecteur en
premier et la face étiquetée vers le haut. Les

cartes standard arrivent au ras du PC portable

lorsqu’elles sont totalement insérées.

3. Connectez avec précaution les câbles et
adaptateurs nécessaires à la carte. En général,

les connecteurs ont une orientation. Une

étiquette, une icône ou une marque indique la

face supérieure.

Retirer une carte d’extension

Pour retirer la carte, retirez d’abord tous les adaptateurs et câbles connectés à la carte, puis double-cliquez
sur l’icône Retirer le périphérique en toute sécurité dans la zone de notication de Windows.

Arrêtez la carte avant de la retirer.

1. Pressez puis relâchez le bouton d’éjection. Le
ressort du bouton se relâche lorsqu’il est appuyé

38

puis relâché

2. Pressez le bouton étendu pour éjecter la
carte. Retirez délicatement la carte hors du

connecteur..

Utiliser le portable 4

Lecteur optique (externe)

Connecter un lecteur optique externe

Le port USB 2.0 constitue une solution simple pour connecter un lecteur optique externe. En général, un
lecteur optique externe nécessite un adaptateur d’alimentation supplémentaire mais ce portable dispose
d’un connecteur d’alimentation dédié au lecteur optique externe.

Connectez les prises

d’alimentation et USB

intégrées au portable et au
lecteur optique externe.

IMPORTANT ! Voir l’Appendice concernant les informations sur la sécurité.

39

4 Utiliser le portable

Lecteur optique (externe)

Insérer un disque optique

1. Alors que le portable est allumé, pressez le

bouton d’éjection du lecteur de disque. Le
tiroir s’éjectera partiellement.

3. Prenez le disque par les côtés, face imprimée
vers le haut. Appuyez des deux côtés du cen­tre du disque jusqu’à ce qu’il s’enclenche sur
le moyeu. Le moyeu doit être plus haut que le
disque lorsqu’il est correctement installé.

2. Tirez délicatement sur la face avant du lecteur

et faites complètement glisser le tiroir vers

l’extérieur. Attention à ne pas toucher la lentille

du lecteur et les autres mécanismes. Assurez-

vous qu’il n’y a pas d’obstacles qui pourrait

se bloquer sous le tiroir du lecteur optique.

4. Refermez lentement le tiroir du lecteur de

disque. Le lecteur commence à lire la table

des matières (TOC) du CD. Lorsque le lecteur

s’arrête, le CD est prêt à l’emploi.

NOTE : Il est normal d’entendre et de sentir le CD tourner rapidement lorsque le lecteur

lit les données.

40

Lecteur optique (externe)

Utiliser le portable 4

Retirer un disque optique

Ejectez le tiroir et soulevez délicatement le

bord du disque vers le haut jusquà ce qu’il se

désolidarise du lecteur.

Ejection d’urgence

Actual location

will vary by optical

drive model.

L’éjection d’urgence est située dans une ouverture
sur le lecteur optique, et sert à éjecter le tiroir
du lecteur lorsque l’éjection électronique ne
fonctionne pas. N’utilisez pas l’éjection d’urgence
à la place de l’éjection électronique. Note: Faites

attention à ne pas éraer le témoin d’activité

qui est situé dans la même zone.

Utiliser le lecteur optique

Les disques optiques et les équipements doivent être manipulés avec soin pour préserver les mécanismes

de précision qu’ils mettent en oeuvre. Respectez scrupuleusement les consignes des fabricants de CD.
Contrairement au lecteur d’un PC de bureau, celui du portable utilise un moyeu qui maintient le CD
en place quelle que soit l’inclinaison. Lors de son insertion, il est important que le CD soit enfoncé au
centre du moyeu, sinon le tiroir du lecteur de CD-ROM risque de rayer le CD.

ATTENTION ! Si le CD n’est pas correctement xé au milieu du plot central, le CD peut
être abîmé lorsque le tiroir se referme. Gardez toujours un oeil sur le CD lorsque vous

refermez le tiroir.

Il devrait y avoir une lettre pour le lecteur CD, qu’un disque soit inséré ou non dans le lecteur. Après
avoir inséré correctement le CD, vous pourrez accéder aux données de la même manière qu’avec les
disques durs ; mis à part le fait que rien ne peut être écrit ou modié sur le CD. En utilisant un logiciel
approprié, un lecteur CD-RW ou DVD+CD-RW peut permettre d’utiliser les disques CD-RW comme

un disque dur avec des possibilités pour écrire, supprimer, et éditer des données.

Les vibrations sont normales pour tous les lecteurs de CD-ROM à haute vitesse, ceci est dû aux disques

qui sont mal équilibrés. Pour diminuer les vibrations, utilisez le portable sur une surface plane et ne

collez pas d’étiquettes sur le CD.

Ecouter un CD audio

Les lecteurs de disques optiques peuvent lire les CD audio, mais seul un lecteur DVD-ROM peut lire les
DVD. Insérez le CD audio, Windows™ ouvre alors automatiquement un logiciel de lecture et commence
la lecture. Selon les logiciels installés et le type de disque inséré, il est possible que vous ayez à lancer
un logiciel de lecture spécique. Vous pouvez régler le volume en utilisant le bouton situé sur le côté du
lecteur de CD/DVD-ROM, les touches de fonction du clavier ou via l’icône en forme de haut-parleur
dans la zone de notication de Windows™.

41

4 Utiliser le portable

MS (Memory Stick)
Duo/Pro/Duo Pro/MG

MS (Memory Stick)
Select

MS (Memory Stick)
Magic Gate (MG)

MS (Memory Stick)

MS adapter

MMC (Multimedia Card)
SD (Secure Digital)

SD / MMC

MS / MS Pro

512MB

Lecteur de cartes mémoire Flash

En général, un lecteur de cartes mémoire PCMCIA doit être acheté séparément pour pouvoir utiliser des
cartes mémoire provenant de périphériques comme les appareils photo numériques, les lecteurs MP3, les
téléphones portables et les PDA. Ce PC portable possède un lecteur de cartes mémoire intégré permettant
de lire les cartes mémoires suivantes : Secure Digital (SD), Multi-Media Card (MMC), Memory Stick
(MS), Memory Stick Select (MS Select), Memory Stick Duo (with MS adapter), Memory Stick Pro, et
Memory Stick Pro Duo (avec adaptateur MS Pro). Les Memory Sticks peuvent être standard ou utiliser
la technologie MagicGate. Le lecteur de cartes mémoire intégré n’est pas seulement très pratique, il est
également beaucoup plus rapide que la plupart des autres types de lecteur de carte car il utilise le bus
PCI à large bande passante.

Types de mémoire supportées

42

IMPORTANT ! Ne retirez jamais une carte pendant ou juste après la lecture, la copie,

ou le formatage, sinon des données pourraient êtres perdues.

Disque dur

Les disques durs possèdent des capacités supérieures et fonctionnent à des vitesses

plus grandes que les lecteurs de disquette et les lecteurs optique. Le portable est

livré avec un disque dur amovible de 2.5” (6,35cm) de largeur et de .374” (0,95cm)
d’épaisseur. Les disques durs actuels supportent la technologie S.M.A.R.T. (Self
Monitoring and Reporting Technology) qui permet de détecter les erreurs ou les
pannes du disque dur avant qu’elles ne surviennent. Consultez un service après­vente ou un revendeur certié pour les mises à jours matérielles .

IMPORTANT ! Une mauvaise manipulation durant le transport peut endommager le

disque dur. Manipulez le portable avec précaution, évitez de l’exposer à l’électricité
statique, aux vibrations et aux impacts. Le disque dur est l’élément le plus fragile du
portable et a toutes les chances d’être le premier ou le seul élément à être endommagé

en cas de chute du portable.

Utiliser le portable 4

Connexions

NOTE : Ni le modem ni le contrôleur réseau intégrés ne peuvent être ajoutés après
l’achat. Ils peuvent toutefois être installés sous forme de carte PC (PCMCIA).

Connexion modem

Le câble téléphonique utilisé pour brancher le modem interne du
portable a deux ou quatre ls (seuls deux ls (ligne 1) sont utilisés
par le modem) et doit avoir un connecteur RJ-11 aux deux extrémités.
Reliez une des extrémités au port modem/réseau et l’autre à une prise
analogique du mur (du type de celles présentes dans les maisons).
Une fois le pilote installé, le modem est prêt à l’emploi.

NOTE : Lorsque vous êtes connecté à un service en ligne, ne mettez pas le portable
en veille ou mode Suspend ou vous seriez déconnecté.

Exemple de PC portable connecté à une prise téléphonique an d’utiliser le modem intégré :

Câble téléphone
(connecteurs RJ-11)

Prise
téléphonique
murale

Le connecteur téléphonique

est le plus petit des deux

La connexion
téléphonique est
optionnelle

ATTENTION ! Pour la sécurité électrique, n’utilisez que des câbles téléphone 26AWG
ou plus (voir Glossaire pour plus d’informations) .

43

4 Utiliser le portable

Connexion Fast-Ethernet

Connectez un câble réseau, doté de connecteurs RJ-45 à chaque extrémité, l’un sur le port modem/réseau
du portable et l’autre à un hub ou un switch Pour les vitesses 100/1000BASE-TX, votre câble réseau
doit être de catégorie 5 (non catégorie 3) à paire torsadée. Si vous voulez faire fonctionner l’interface
à 100/1000Mbps, il doit être connecté à un hub 100/1000BASE-TX (non un hub BASE-T4). Pour le
10Base-T, utilisez un câble à paire torsadée de catégorie 3, 4, ou 5. Les transferts en duplex sont supportés
sur ce portable mais nécessitent une connection à un hub réseau avec “duplex” activé. Par défaut, le
logiciel utilise les paramètres les plus rapides, de telle sorte qu’aucune intervention de l’utilisateur n’est

nécessaire.

Le 1000BASE-T (ou Gigabit) n’est supporté que sur une sélection de modèles.

Câble à paires torsadées

Le câble qui sert à relier une carte Ethernet à un hôte (en général
hub ou switch) est appelé TPE (paires torsadées pour Ethernet).
Les connecteurs en bout de câble s’appellent RJ-45, et ne sont
pas compatibles avec les connecteurs téléphoniques RJ-11. Si
vous souhaitez connectez deux ordinateurs sans passer par un
hub, un cable réseau croisé est requis. Les modèles Gigabit sup­porte l’auto-crossover (croisement automatique), donc un câble
Ethernet croisé est facultatif.

Exemple de PC portable connecté à un hub ou un switch an d’utiliser le contrôleur Ethernet

intégré

LAN
connector is the
larger of the two.

Network Hub or Switch

Network cable with RJ-45 connectors

AVERTISSEMENT ! N’utilisez que des prises téléphoniques analogiques. Le modem

intégré ne supporte pas la tension utilisée par les systèmes téléphoniques numériques.

Ne connectez pas la prise RJ-11 aux systèmes téléphoniques numériques que l’on

peut trouver dans de nombreux établissements commerciaux ou des dommages
pourraient survenir !

44

Utiliser le portable 4

Connexion LAN sans l (sur certains modèles)

Le LAN sans l intégré (en option) est un adaptateur Ethernet sans l compacte et facile d’utilisation.
Intégrant le standard IEEE 802 pour les LAN sans l (WLAN), le LAN sans l intégré offre un débit
de transmission de données élevé, grâce aux technologies Direct Sequence Spread Spectrum (DSSS) et
Octogonal Frequency Division Multiplexing (OFDM), toutes deux sur une fréquence de 2.4 GHz. Le
réseau sans l est rétro-compatible avec l’ancien standard IEEE 802.11 permettant ainsi des échanges
en continu entre les réseaux sans l.

Le LAN sans l intégré (en option) est un adaptateur client qui supporte les modes Infrastructure et
Ad-hoc apportant ainsi de la exibilité à votre actuelle ou future conguration réseau sans l, et ce,
jusqu’à une distance de 40 mètres entre le client et le point d’accès.

Pour assurer une sécurité optimale à votre communication sans l, Le LAN sans l intégré (en option)
est livré avec la fonction de cryptage WEP (Wired Equivalent Privacy ) de 64-bits/128-bits et la fonction

WPA (Wi-Fi Protected Access).

Les illustrations ci-contre sont des exemples d’un
portable connecté à un réseau sans l.

Mode Ad-hoc

Le mode Ad-hoc permet au portable de se connecter
à un autre périphérique sans l. Aucun point d’accès
n’est nécessaire dans cet environnement sans l.

(Tous les périphériques doivent être pourvus d’un adapteur LAN
sans l 802.11, en option)

Mode Infrastructure

Le mode Infranstructure permet au portable et à
d’autres périphériques sans l de rejoindre un réseau
sans l créé par un point d’accès (vendu séparément).

Ce dernier fournit un lien central qui permet aux

clients sans l de communiquer entre eux, ou via un
réseau laire.

(Tous les périphériques doivent être pourvus d’un adapteur
LAN sans l 802.11, en option)

PC de bureauPC portable

PDA

PC portable PC de bureau

Point

d’accès

PDA

45

4 Utiliser le portable

Module TPM (Trusted Platform Module)

Le module TPM (Trusted Platform Module) est un périphérique de sécurité installé sur la carte mère,
qui conserve les clés de cryptage générées par l’ordinateur. Cette solution matérielle aide à déjouer les
attaques de pirates informatiques à la recherche des mots de passe et des clés de cryptage relatives à des
données sensibles. Le module TPM permet ainsi à l’ordinateur d’exécuter des applications de manière
plus sure, et d’effectuer des transactions ou de communiquer en toute conance.

Les fonctions de sécurité fournies par le module TPM sont supportées en interne par les possibilités de
cryptage de chaque TPM : hachage, génération aléatoire de nombres, génération de clés asymétriques,
et cryptage/décryptage asymétrique. Chaque TPM de chaque ordinateur possède une signature propre,
initialisée lors du processus de fabrication de ces chipsets en silicone, et ce an d’accroître son efcacité
en terme de conance, et de sécurité. Chaque TPM doit posséder un Propriétaire avant de pouvoir être
utilisé en tant que périphérique de sécurité.

Applications TPM

La technologie TPM est utile pour tous les clients intéressés par le fait d’apporter une barrière de sécurité
supplémentaire à leur ordinateur. Le module TPM, quand il est fourni avec un pack optionnel de logiciels,
peut fournir une sécurité sur l’intégralité du système, ainsi que la possibilité de protéger des chiers, et
de se prémunir contre les problèmes relatifs aux emails, et aux données privées. Le module TPM fournit
une sécurité plus renforcée que celle du BIOS, du système ou de tout autre application non TPM.

Note : Le module TPM est désactivé par défaut, à activer dans la conguration du BIOS.

Important : Utilisez les fonctions “Restore” (Restaurer) ou “Migration” (Migrer) de
l’application gérant le TPM pour faire une sauvegarde des données de sécurité du TPM.

Depuis le “Panneau de conguration” de

Windows, lancez Security Platform.

Après avoir lancé Security Platform, cette

icône s’afchera dans la zone de notication
de Windows. Vous pouvez choisir d’initialiser
ou gérer l’application depuis ce menu.

46

Vous pouvez aussi lancer Security Platform

depuis le menu “Démarrer” de Windows.

La première fois que vous lancez Security
Platform, réponsez Yes (Oui) et suivez les

instructions pour congurer l’application.

Utiliser le portable 4

Modes de gestion de l’alimentation

Le portable dispose d’un certain nombre de fonctions d’économie d’énergie qui sont automatiques ou
congurables; vous pouvez les utiliser pour optimiser l’autonomie de la batterie et abaisser le Total Cost

of Ownership (TCO). Vous pouvez piloter certaines de ces fonctions par le menu Power du BIOS. Les
paramètres ACPI sont congurables via le système d’exploitation. Les fonctions de gestion de l’alimentation

sont conçues pour économiser de l’électricité autant que possible en plaçant certains éléments en mode
de faible consommation dès que permis tout en permettant un fonctionnement normal à la demande. Ces
modes sont nommés “Stand by” (ou Suspend-To-RAM) et Veille prolongée (hibernation) ou Suspend-

To-Disk. Lorsque le portable est dans l’un ou l’autre de ces modes, l’état de veille est indiqué de la façon
suivante: “Stand by”, le voyant d’alimentation clignote, Veille prolongée, le voyant est éteint.

Modes Full Power & Maximum Performance

Le portable fonctionne en mode Full Power lorsque la fonction d’économie d’énergie est désactivée en
congurant le gestionnaire d’alimentation de Windows et Speedstep. Lorsque le portable fonctionne
en mode Full Power, le témoin lumineux reste allumé. Si vous êtes soucieux à la fois des performances
système et de la consommation, choisissez “Maximum Performance” au lieu de désactiver les fonctions

de gestion de l’alimentation.

ACPI

L’Advanced Conguration and Power Management (ACPI) a été développé par Intel, Microsoft, et
Toshiba spécialement pour Windows an de contrôler la gestion de l’alimentation et les fonctions Plug

and Play. ACPI est le nouveau standard de gestion de l’alimentation des PC portables.

NOTE : L’APM était utilisé avec les systèmes d’exploitation plus anciens comme Windows
NT4 et Windows 98. Comme les systèmes plus récents (Windows XP, Windows 2000 et

Windows ME) utilisent l’ACPI, l’APM n’est plus complètement supporté sur ce portable.

Mode Suspend

En modes “Stand by” (STR) ou veille prolongée (STD), l’horloge CPU est arrêtée et la plupart des

éléments du portable sont dans leur état de plus faible activité. Le mode Suspend est celui dans lequel

le portable est le moins actif. Le portable entre en mode Suspend lorsque le système reste inactif durant
une période donnée de temps ou lorsque vous pressez les touches <Fn><F1>. Le témoin d’alimentation
clignote pendant le mode STR, le portable a l’air éteint pendant le mode STD. Pour sortir de STR,

appuyez sur n’importe qu’elle touche (sauf Fn). Pour sortir de STD, utilisez l’interrupteur, comme

si vous rallumiez le portable.

Economie d’énergie

En plus de ralentir l’horloge du processeur, ce mode place les composants, y compris le rétro éclairage
de l’écran LCD, dans leur état le moins actif. Le portable entre en “Stand by” (priorité basse) quand
le système reste inactif pendant une durée déterminée. Ce délai peut être xé dans le gestionnaire de
l’alimentation de Windows (priorité haute). Pour que le système se réveille, pressez n’importe quelle
touche du clavier.

47

4 Utiliser le portable

Résumé des modes énergétiques

ETAT CAUSE D’ENTREE SORTIE

• “Veille” via le menu Démarrer de Windows

“Stand by”

STR (“Veille”)

(Suspend-to-RAM)

STD (“V. prolongée”)

(Suspend-to-Disk)

Soft OFF

• Délai xé dans le “Gestionnaire d’alimentation”
du Panneau de Conguration sous Windows

(priorité haute)

• Raccourci (voir “Touches colorées” dans la
section “Fonctions spéciales du clavier” au

chapitre précédent)

• Raccourci (voir “Touches colorées” dans la
section “Fonctions spéciales du clavier” au

chapitre précédent)

• Bouton d’alimentation (peut-être déni comme

STR ou STD)

• “Eteindre” via le menu Démarrer de Windows

Contrôle thermique

Il existe trois méthodes de contrôle thermique du portable par son alimentation. Ces méthodes ne sont
pas congurables par l’utilisateur mais doivent être connues au cas où où celles-ci seraient mises en
oeuvre. Les températures suivantes sont celles du châssis (pas du CPU).

• Tout périphérique

• Batterie faible

• Signal du port modem

• Interrupteur ou n’importe

quelle touche

• Interrupteur

• Interrupteur

• Le ventilateur se met en route lorsque la température s’approche de la limite de sécurité.

• Le processeur ralentit (refroidissement passif) lorsque la température dépasse la limite de sécurité.

• Le système s’arrête d’urgence lorsque la température dépasse la limite maximale de sécurité.

48

Utiliser le portable 4

Veille et veille prolongée

Les paramètres de gestion de l’alimentation sont accessibles dans le Panneau de conguration de Windows.
Ce qui suit montre les options des propriétés d’alimentation de Windows ME. Vous pouvez dénir le
“Stand By” (veille) ou l’extinction pour fermer l’écran, appuyer sur l’interrupteur, ou activer la veille. La
veille et l’hibernation économisent de l’énergie lorsque le portable n’est pas utilisé en coupant certains
éléments. Lorsque vous reprenez votre travail, vous retrouvez vos documents (tels qu’un email tapé à
moitié) dans l’état où vous l’avez laissé. L’extinction ferme toutes les applications et vous demande
d’enregistrer votre travail.

“Stand By” (veille) est la même chose que le mode Suspend­to-RAM (STR). Cette fonction conserve vos données dans
la RAM pendant que la plupart des composants sont éteints.
Comme la RAM est volatile, elle a besoin d’électricité pour
conserver (rafraîchir) les données. Pour choisir ce mode:
sélectionnez “Démarrer” | “Eteindre”, et “Stand by”.

“Hibernate” (hibernation, veille prolongée) est la même
chose que le mode Suspend-to-Disk (STD) et conserve vos
données sur le disque dur. Ce faisant, la RAM n’a pas à être
rafraîchie ce qui réduit la consommation électrique mais

ne la supprime pas complètement car certains éléments de

réveil, comme le réseau local et le modem ont besoin d’être
alimentés. “Hibernate” économise plus d’énergie que le mode
“Stand by”. Pour choisir ce mode : activez l’hibernation dans
les “Options d’alimentation” puis sélectionnez “Démarrer” |
“Eteindre”, et “Hibernate”.

49

4 Utiliser le portable

50

Appendice

Accessoires optionnels
Connexions optionnelles
Glossaire
Déclarations concernant la sécurité
Informations relatives au PC portable

51

A Appendice

Accessoires optionnels

Ces éléments sont optionnels et destinés à compléter votre portable.

Hub USB (Optionnel)

Co n n ecter un hub USB (o ptionnel) per m e t

d’augmenter le nombre de ports USB et de

connecter ou déconnecter rapidement de nombreux
périphériques USB via un câble unique.

Clavier et souris USB

Connecter un clavier USB optionnel permet une saisie des données

plus confortable. Connecter une souris USB rend la navigation sous

Windows plus pratique. La souris et le clavier USB fonctionnent
simultanément avec le touchpad et le clavier du PC portable.

Mémoire Flash USB

Une mémoire Flash USB peut remplacer le lecteur de

disquette 1.44Mo en vous offrant jusqu’à 1 Go de stockage,
une plus grande vitesse de transfert et une meilleure abilité.
Aucun pilote n’est nécessaire pour une utilisation avec les
systèmes d’exploitation actuels.

Lecteur de disquettes USB

Un lecteur de disquette USB (optionnel) accepte les disquettes standard 1.44
Mo (ou 720 Ko) 3.5 pouces.

ATTENTION ! Pour éviter les pannes système, utilisez de la
barre des tâches (permet de retirer les périphériques en toute
sécurité ) avant de déconnecter le lecteur de disquettes USB.

Ejectez la disquette avant de transporter le PC portable an
d’éviter les dommages que causeraient des chocs.

52

Connexions optionnelles (Suite)

Ces éléments, si désirés, peuvent être achetés auprès de tiers.

Connexion imprimante

Une ou plusieurs imprimantes USB peuvent être connectées simultanément

en utilisant un port ou un hub USB.

Appendice A

53

A Appendice

Glossaire

ACPI (Advanced Conguration and Power Management Interface)

Standard moderne pour la réduction de la consommation des ordinateurs.

APM (Advanced Power Management)

Standard moderne pour la réduction de la consommation des ordinateurs.

AWG (American Wire Gauge)

NOTE : Ce tableau n’est donné qu’à titre indicatif et ne doit pas être utilisé comme
source du standard AWG, ce tableau n’est pas forcément exhaustif ni actualisé.

Gauge Diam Surf. R I@3A/mm2
AWG (mm) (mm2) (ohm/km) (mA)

33 0.18 0.026 676 75

0.19 0.028 605 85
32 0.20 0.031 547 93
30 0.25 0.049 351 147
29 0.30 0.071 243 212
27 0.35 0.096 178 288
26 0.40 0.13 137 378
25 0.45 0.16 108 477

Gauge Diam Surf. R I@3A/mm2
AWG (mm) (mm2) (ohm/km) (mA)

24 0.50 0.20 87.5 588

0.55 0.24 72.3 715

0.60 0.28 60.7 850
22 0.65 0.33 51.7 1.0 A

0.70 0.39 44.6 1.16 A

0.75 0.44 38.9 1.32 A
20 0.80 0.50 34.1 1.51 A

0.85 0.57 30.2 1.70 A

BIOS (Basic Input/Output System)

Le BIOS est un ensemble de routines qui affectent la façon dont l’ordinateur transfère les données entre
ses différents composants, telle que la mémoire, les disques, ou la carte d’afchage. Les instructions du
BIOS sont inscrites dans la mémoire en lecture seule de l’ordinateur. Les paramètres du BIOS peuvent être
congurés par l’utilisateur grâce au Setup du BIOS. Le BIOS peut être mis à jour en utilisant l’utilitaire
fourni qui copiera le nouveau BIOS dans l’EEPROM.

Bit (Binary Digit)

Représente la plus petite unité de donnée utilisée par l’ordinateur, il peut avoir deux valeurs: 0 ou 1.

Boot

Boot signie lancer le système d’exploitation de l’ordinateur en le chargeant dans la mémoire. Lorsque
le manuel vous demande de “booter” votre système (ou votre ordinateur), cela signie allumer votre
ordinateur. “Rebooter” signifie redémarrer votre ordinateur. Dans Windows 95 ou plus, choisir
“Redémarrer” dans “Démarrer | Arrêter...” reboote votre ordinateur.

Bridage de l’horloge (Clock Throttling)

Fonction du Chipset qui permet à l’horloge du processeur d’être stoppée et redémarrée selon un cycle
connu. Le bridage de l’horloge est utilisé pour les économies d’énergie, la gestion de la ventilation, et

pour réduire la vitesse de traitement.

Bus PCI (Peripheral Component Interconnect Local Bus)

Le bus PCI est une spécication qui dénit un bus de données 32 bits. PCI est un standard largement
utilisé par les fabricants de cartes d’extension.

54

Appendice A

Câble à paires torsadées

Le câble qui sert à relier la carte Ethernet à l’hôte (en général un concentrateur ou un commutateur)
est appelé câble Ethernet à paires torsadées (TPE). Les connecteurs sont de type RJ-45, ils ne sont pas
compatibles avec les connecteurs téléphoniques RJ-11. Pour relier deux ordinateurs directement sans
sans passer par un switch, un câble croisé doit être utilisé.

Carte ExpressCard (sur une sélection de modèle)

Un emplacement ExpressCard 26 broches supporte une ExpressCard/34mm ou une carte d’extension
ExpressCard/54mm. Cette interface est plus rapide que les cartes PC qui emploient un bus parallèle, car
elle utilise un bus de série supportant l’USB 2.0 et PCI Express. (Incompatibles avec les cartes PCMCIA

antérieures)

Classications Laser

Comme les lasers sont devenus plus nombreux et plus largement utilisés, le besoin d’avertir les utilisateurs
des risques du laser est devenu évident. Pour répondre à ce besoin, une classication des lasers a été
établie. Les niveaux de classication actuels varient de “optiquement sûr”, ne nécessitant aucun contrôle
(Classe 1) à “Très dangereux”, qui impose des contrôles stricts (Classe 4).

CLASSE 1: Un système laser ou un laser de Classe 1 émet des niveaux d’énergie optique sans danger

pour les yeux et par conséquent, ne nécessite pas de contrôles. Un exemple de système laser
appartenant à cette classe est le système de contrôle des sorties se trouvant dans la plupart des magasins
d’alimentation, ou les lasers utilisés dans les lecteurs de disque optique.

CLASSE 2 ET CLASSE 3A: Les lasers de Classe 2 et Classe 3A émettent des niveaux de radiation optique

à onde continue (CW) légèrement supérieurs aux niveaux d’exposition maximum autorisés (MPE).
Bien que ces lasers puissent provoquer des blessures aux yeux, leur luminosité contraint habituellement
les observateurs à détourner le regard ou à fermer des yeux avant qu’une blessure ne se produise. Ces
lasers sont soumis à des contrôles lasers administratifs stricts nécessitant le placement de symboles
particuliers pour avertir le personnel et lui expliquer qu’il ne faut pas regarder directement le faisceau.
Les lasers de Classe 3A ne doivent pas être observés à l’aide d’appareils avec assistance optique.

CLASSE 3B: Les lasers de Classe 3B, et les lasers de Classe 3A avec des émissions de 2.5mW, sont

dangereux pour les personnes se trouvant sur le chemin du faisceau et regardant directement la source
ou par réexion spéculaire. Ces lasers ne peuvent pas produire de réections diffuses dangereuses.

Le personnel travaillant avec ces lasers doit porter des protections oculaires appropriées pendant le

fonctionnement du laser. Les lasers de Classe 3B sont soumis à la fois des contrôles administratifs
et physiques pour protéger le personnel. Les contrôles physiques comportent des zones de travail à
accès limité. Les contrôles administratifs comportent des signaux d’avertissement spéciques afchés
à l’extérieur de la zone de fonctionnement du laser et des lumières à l’entrée de la zone indiquant

quand le laser est utilisé.

CLASSE 4: Les lasers de Classe 4 sont des lasers de haute puissance provoquant des blessures aux yeux

non protégés et à la peau par l’intermédiaire d’une visualisation directe ou de réexions diffuses ou
spéculaires. En conséquence, aucune personne ne doit se trouver dans une pièce où un laser de classe
4 est en fonction, sans des protections oculaires appropriées.

Disque système

Un disque système contient le chier de base qui sert à initialiser le système d’exploitation.

55

A Appendice

DVD

Pour l’essentiel, un DVD est un CD plus rapide avec plus de capacité, pouvant contenir de la vidéo,
comme de l’audio et des données informatiques. Avec ses capacités et ses taux d’accès, le DVD peut
vous apporter des vidéos plein écran, haute dénition et considérablement améliorées, de meilleurs
graphiques, des images plus précises et un son numérique pour des sensations comme au cinéma. Le
DVD a pour objectif de regrouper le home cinéma, les ordinateurs, les données professionnelles sur un
unique format numérique, remplaçant à terme les CD audio, les cassettes vidéo, les disques laser, les
CD-ROM et même les cartouches de jeux vidéo.

IDE (Integrated Drive Electronics)

Les périphériques IDE intègrent leur propre contrôleur, éliminant le besoin d’une carte adapteur séparée
(comme c’est le cas pour les périphériques SCSI). Ils peuvent atteindre des taux de transferts jusqu’à
33Mo/sec.

IEEE1394 (1394)

Connu aussi sous les noms iLINK (Sony) ou FireWire (Apple), l’IEEE1394 est un bus série à grand
débit comme le SCSI mais qui dispose d’une connectique plus simple et d’une capacité de branchement
à chaud comme l’USB. L’interface IEEE1394 a une bande passante de 400-1000 Mbits/sec et peut gérer
jusqu’à 63 périphériques sur le même bus. Il est très possible que l’IEEE1394 et l’USB remplaceront les
ports parallèles, IDE, SCSI et EIDE. L’IEEE1394 est également utilisé par les équipements numériques
haut de gamme qui se distinguent par la mention “DV” pour “Digital Video port”.

Matériel

Il s’agit d’une manière générique de désigner les composants physiques d’un ordinateur, y compris des
périphériques tels que imprimantes, modems, et pointeurs.

Module TPM (Trusted Platform Module)

Le module TPM (Trusted Platform Module) est un périphérique de sécurité situé sur la carte mère, qui
conserve les clés de cryptage générées par ordinateur. Cette solution matérielle aide à déjouer les attaques
de pirates informatiques à la recherche des mots de passe et des clés de cryptage relatives à des données
sensibles. Le module TPM permet ainsi à l’ordinateur d’exécuter des applications de manière plus sure,
et d’effectuer des transactions ou de communiquer en toute conance.

Octet (Byte)

Un octet est un groupe de huit bits consécutifs. Un octet est utilisé pour représenter un seul caractère
alphanumérique, un signe de ponctuation, ou un autre symbole.

Pilote

Un pilote est un jeu d’instructions spéciales qui permet au système d’exploitation de communiquer avec
les périphériques telle que la carte graphique, les périphériques audio, Ethernet, une imprimante, ou un

modem.

Port infrarouge (IrDA) (sur une sélection de modèles)

Le port de communication infrarouge (IrDA) permet l’échange de données sans l entre des équipements
jusqu’à 4 Mbits/sec. Il permet la synchronisation avec les PDA ou les téléphones mobiles et même
l’impression à distance. Si votre bureau dispose d’un réseau sans l IrDA, vous pouvez vous connecter

56

Appendice A

au réseau depuis n’importe quel point en vue d’une lentille IrDA. Les petits bureaux peuvent utiliser
la technologie IrDA pour partager une imprimante entre plusieurs PC portables à proximité, et même
échanger des chiers sans réseau.

POST (Power On Self Test)

Lorsque vous allumez l’ordinateur, il lance tout d’abord le POST, une série de tests logiciels de diagnostic.
Le POST vérie la mémoire système, les circuits de la carte mère, l’afchage, le clavier, le lecteur de
disquette, et les autres périphériques d’Entrée/Sortie.

Processeur (CPU)

Le processeur, appelé parfois “CPU,” est le “cerveau” de l’ordinateur. Il interprète et exécute les
commandes des programmes et traite les données stockée en mémoire.

RAM (Random Access Memory)

Il existe différents types de RAM telle que la DDR (Double Dynamic RAM), DRAM (Dynamic RAM),
l’EDO DRAM (Extended Data Output DRAM), et la SDRAM (Synchronous DRAM).

ROM (Read Only Memory)

ROM est une mémoire non volatile utilisée pour stocker des programmes permanents (appelés rmware)
utilisés par certains composants de l’ordinateur. Flash ROM (ou EEPROM) peut être reprogrammée avec
de nouveaux programmes (ou BIOS).

Suspend Mode

En modes Save-to-RAM (STR) et Save-to-Disk (STD), l’horloge du CPU est stoppée et la plupart des

éléments du portable sont placés dans leur état de plus faible consommation électrique. Le portable entre

en mode Suspend lorsque le système reste inactif durant une période dénie ou en utilisant la touche
de fonction correspondante. La dénition des délais pour le disque dur et la vidéo peuvent être dénis
dans le BIOS. Le témoin d’alimentation clignote lorsque le portable est en mode STR. En mode STD,
le portable semble être éteint.

UltraDMA/66 ou 100

L’UltraDMA/66 ou 100 est une spécication qui améliore les taux de transfert IDE. Contrairement aux
modes PIO, qui n’utilisent que la partie haute du signal IDE pour transférer les données, l’UltraDMA/66

ou 100 utilisent à la fois les parties hautes et basses.

USB (Universal Serial Bus)

Un nouveau bus série à 4 broches qui permet aux périphériques plug and play tels que clavier, souris,
joystick, scanner, imprimante et modem/ISDN d’être automatiquement congurés lorsqu’ils sont
physiquement reliés à l’ordinateur sans avoir à installer de pilotes ni avoir à rebooter. Avec l’USB, plus
besoin de se fatiguer à connecter laborieusement les câbles à l’arrière de votre ordinateur.

Verrous Kensington

Les verrous Kensington® (ou compatibles) permettent de sécuriser le portable, en général au moyen d’un
câble qui attache le portable à un objet xe. Certains produits peuvent inclure un détecteur de mouvement

et une alarme.

®

57

A Appendice

Déclarations concernant la sécurité

Information sur le lecteur de DVD-ROM

Le portable est livré avec lecteur de DVD-ROM ou lecteur de CD-ROM. Pour visionner des lms DVD,
vous devez installer le logiciel de décompression MPEG2 et le logiciel de lecture DVD présent sur le
CD des pilotes. Le lecteur de DVD-ROM permet de lire les CD comme les DVD.

Information sur le zonage

La lecture de lms DVD implique un décodage vidéo MPEG2, audio numérique AC3 et le décodage
d’éléments de protection CSS. CSS (appelé parfois gardien anticopie) est le nom du programme de
protection mis en place par l’industrie de l’image pour éviter les copies frauduleuses.

Les règles que doivent suivre les détenteurs de licences CSS sont nombreuses, celle qui a le plus de
portée pratique est la restriction régionale de la lecture. An de faciliter le cloisonnement géographique
des sorties de lms, les lms DVD sont mis sur le marché pour une région du monde bien précise, telle
que dénie dans plus loin dans “Dénition des zones”. Le droit du Copyright impose que chaque lm
DVD soit limité à une zone particulière (le plus souvent celle dans laquelle il sera vendu). Bien qu’un
lm puisse être commercialisé dans de nombreuses régions, les règles du CSS font qu’un système ne
doit être capable de lire que les DVD d’une seule zone.

NOTE: La zone peut être modiée jusqu’à cinq fois en utilisant le logiciel de lecture.
Après ces cinq modications, la dernière zone géographique devient dénitive. Après
quoi, le déblocage de la zone doit se faire en usine. Cette opération n’est pas couverte
par la garantie et reste entièrement à la charge de l’utilisateur.

Dénition des zones

Zone 1

Canada, US, Territoires US

Zone 2

République Tchèque, Egypte, Finlande, France, Allemagne, Etats du Golf, Hongrie, Islande, Iran, Iraq,
Irlande, Italie, Japon, Pays-Bas, Norvège, Pologne, Portugal, Arabie Saoudite, Ecosse, Afrique du Sud,
Espagne, Suède, Suisse, Syrie, Turquie, RU, Grèce, Ex-Yougoslavie, Slovaquie

Zone 3

Birmanie, Indonésie, Corée du Sud, Malaisie, Philippines, Singapour, Taiwan, Thaïlande, Vietnam

Zone 4

Australie, Caraïbes (Sauf territoires US), Amérique Centrale, Nouvelle Zélande, Iles du Pacique,

Amérique du Sud

Zone 5

CEI, Inde, Pakistan, reste de l’Afrique, Russie, Corée du Nord

Zone 6

Chine

58

Appendice A

Conformité du modem interne

Le PC portable avec modem interne est conforme aux normes JATE (Japon), FCC (US, Canada, Corée,
Taiwan), et CTR21. Le modem interne a été approuvé conformément à la Décision du Conseil 98/482/
EC comme terminal de connexion pan-européen unique compatible au réseau PSTN (public switched
telephone network/réseau téléphonique public commuté). Toutefois, à cause des différences entre les
PSTN de certains pays, l’approbation ne constitue par, par elle-même, une assurance inconditionnelle
du bon fonctionnement sur tous les points du réseau PSTN. En cas de problème, vous devez contacter

votre fournisseur en premier lieu.

Vue générale

Le 4 août 1998 la Décision du Conseil Européen sur le CTR21 a été publiée au Journal Ofciel des
Communautés Européennes. Le CTR 21 s’applique à tous les équipements de terminaux non vocaux
avec impulsion DTMF qui sont amenés à se connecter au PSTN analogique (réseau téléphonique public

commuté).

CTR 21 (Common Technical Regulation): Exigences de raccordement pour la connexion aux réseaux
téléphoniques publics communautés (RTCP) analogiques des terminaux (à l’exception de ceux qui
prennent en charge la téléphonie vocale dans les cas justiés) pour lesquels l’adressage de réseau éventuel
est assuré par signalisation multifréquences bibande (DTMF).

Déclaration de compatibilité au réseau

Déclaration qui doit être faite par le fabricant à l’organisme désigné et au vendeur: “Cette déclaration
indiquera les réseaux avec lesquels l’équipement est conçu pour fonctionner et tout réseau notié avec
lequel l’équipement peut avoir des difcultés d’interopérabilité”

Déclaration de compatibilité au réseau

Déclaration qui doit être faite par le fabricant à l’utilisateur: “Cette déclaration indiquera les réseaux
avec lesquels l’équipement est conçu pour fonctionner et tout réseau notié avec lequel l’équipement
peut avoir des difcultés d’interopérabilité. Le fabricant doit également joindre une déclaration qui
établit clairement où la compatibilité au réseau est dépendante de paramétrages physiques ou logiciels.
Il conseillera également à l’utilisateur de contacter le vendeur s’il désire utiliser l’équipement sur un

autre réseau.”

A ce jour, l’organisme désigné CETECOM a délivré plusieurs approbations pan-européennes sur la base
du CTR 21 avec comme résultat les premiers modems en Europe qui ne nécessitent pas une approbation
réglementaire de chaque Etat membre.

Equipements non vocaux

Les répondeurs téléphoniques et interphones sont éligibles ainsi que les modems, télécopieurs, automates
et systèmes d’alarme. Equipements pour lesquels la qualité point à point de la communication est contrôlée
par régulations (ex. téléphones portables, et dans certains pays les téléphones sans l) sont exclus.

59

A Appendice

Conformité du modem interne (Suite)

Ce tableau indique les pays ou s’applique le standard CTR21.

Pays Application Tests supplémentaires

Allemagne Oui Non
Autriche1 Oui Non

Belgique Oui Non
Danemark1 Oui Oui
Espagne Non Pas applicable

Finlande Oui Non
France Oui Non

Grèce Oui Non
Hongrie Non Pas applicable

Islande Oui Non
Irlande Oui Non
Italie En cours En cours
Israël Non Non
Lichtenstein Oui Non

Luxembourg Oui Non

Pays Bas1 Oui Oui

Norvège Oui Non
Pologne Non Pas applicable
Portugal Non Pas applicable
République Tchèque Non Pas applicable
Royaume Uni Oui Non

Suède Oui Non
Suisse Oui Non

Ces informations ont été reprises du CETECOM et sont données sans engagement. Pour la mise à jour
de ce tableau, vous pouvez consulter http://www.cetecom.de/technologies/ctr_21.html

1

Les exigences nationales ne s’appliquent que si l’équipement peut utiliser la tonalité par impulsion (les
fabricants peuvent alors déclarer dans leur manuel que l’équipement n’est conçu que pour le support
DTMF, ce qui rendrait tout test supplémentaire superu).

Au Pays-Bas, des test supplémentaires sont exigés pour les connexions en série et l’identication des

appelants.

60

Appendice A

Rapport Fédéral De la Commission Des Communications

Ce dispositif est conforme à l’alinéa 15 des règles établies par la FCC. L'opération est sujette aux deux
conditions suivantes:

• Ce dispositif ne peut causer d'interférence nuisible, et

• Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des

résultats indesirés.

Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un dispositif numérique
de classe B, conformément à l'alinéa 15 des règles de la FCC.Ces limites sont conçues pour assurer une
protection raisonnable contre les interférences nuisibles à une installation réseau.Cet équipement génère,
utilise et peut irradier de l'énergie à fréquence radio et, si non installé et utilisé selon les instructions du
fabricant, peut causer une interférence nocive aux communications radio.Cependant, il n'est pas exclu qu'une
interférence se produise lors d'une installation particulière. Si cet équipement cause une interférence nuisible
au signal radio ou télévisé, ce qui peut-être déterminé par l'arrêt puis le réamorçage de celui-ci, l'utilisateur
est encouragé à essayer de corriger l'interférence en s'aidant d'une ou plusieurs des mesures suivantes :

• Réorientez ou replacez l'antenne de réception.

• Augmentez l'espace de séparation entre l'équipement et le récepteur.

• Reliez l’équipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.

• Consultez le revendeur ou un technicien spécialisé radio/TV pour de l’aide.

ATTENTION ! L’utilisation de câbles protégés est exigée pour assurer la conformité
aux règlements de la FCC et éviter des interférences avec les postes de radio ou de
télévision environnants. Il est essentiel de n’utiliser que le câble d’alimentation fourni.
N’utilisez que des câbles protégés pour connecter des périphériques d’E/S avec cet

appareil. Les changements ou les modications apportés à cette unité qui n’ont pas
expressément approuvés par la partie responsable de la conformité pourraient annuler

l’autorité de l’utilisateur à manipuler cet équipement.

(Réimprimé à partir du Code des Régulations Fédérales #47, section 15.193, 1993. Washington DC: Ofce
of the Federal Register, National Archives and Records Administration, U.S. Government Printing Ofce.)

CE (Customer Engineer) Mark Warning

Ceci est un produit de classe B; dans un environnement domestique, ce produit peut causer des interférences
radio, auquel cas l’utilisateur pourra être amené à prendre les mesure adéquates.

61

A Appendice

Exigences FCC concernant le brouillage radioélectrique

Ce dispositif est strictement destiné à un USAGE DOMESTIQUE car il fonctionne dans la bande de
fréquence 5.15 à 5.25GHz. La FCC exige que ce produit soit utilisé dans un environnement domestique
pour la bande de fréquence 5.15 à 5.25GHz an de réduire les éventuelles interférences nuisibles au

canal commun des systèmes de satellites mobiles.

Des radars haute puissance sont alloués en tant qu’utilisateur primaire des bandes 5.25 à 5.35GHz et 5.65
à 5.85GHz. Ces stations radars peuvent causer des interférences et/ou endommager l’appareil.

IMPORTANT : Ce dispositif et son(ses) antenne(s) ne doivent pas être placé(s) en­semble ni opérer conjointement avec d’autres antennes ou émetteurs.

Directives FCC concernant l’exposition aux fréquences radio

Cet équipement a été testé et s'est avéré être conforme aux limites FCC en terme d’exposition aux
radiations dans un environnement non contrôlé. An de rester en conformité avec ces exigences, veuillez

éviter tout contact avec l’antenne en cours de transmission. Les utilisateurs doivent suivre les instructions
d’utilisation spéciées an de se mettre en conformité avec les exigences en matière d’exposition aux

fréquences radio.

Les opérations dans les bandes de fréquence 5.15GHz et 5.25GHz sont conscrites en intérieur, et l’antenne
de cet appareil doit être complète.

Avertissement de la FCC : Toute modication qui n’a pas été approuvée par l’instance
en charge de la conformité peut rendre nul le droit d’usage de cet appareil par
l’utilisateur. “Le constructeur déclare que l’usage de cet appareil est limité aux canaux
1 à 11 sur la fréquence 2.4Ghz par le biais d’une restriction du rmware”.

Directive R&TTE (1999/5/EC)

Les articles suivants ont été complétés et sont considérés pertinents et sufsants :

• Conditions essentielles telles que dans [Article 3]

• Conditions de protection pour la salubrité et la sûreté tels que dans [Article 3.1a]

• Test de la sécurité électrique en conformité avec [EN 60950]

• Conditions de protection pour la compatibilité électromagnétique dans [Article 3.1b]

• Test de la compatibilité électromagnétique dans [EN 301 489-1] & [EN 301]

• Tests en accord avec [489-17]

• Utilisation efcace du spectre des radiofréquences tel que dans [Article 3.2]

• Tests radio en accord avec [EN 300 328-2]

62

Appendice A

Canaux d’opérations sans l pour différentes régions

Amérique du N. 2.412-2.462 GHz Ch01 à travers CH11
Japon 2.412-2.484 GHz Ch01 à travers Ch14
Europe ETSI 2.412-2.472 GHz Ch01 à travers Ch13

Restriction des bandes de fréquences sans l (France)

Certains lieux en France ont une bande de fréquence restreinte. Les puissances domestiques maximum

autorisées dans les plus mauvais cas sont :

• 10mW pour l’ensemble de la bande 2.4 GHz(2400 MHz–2483.5 MHz)

• 100mW pour les fréquences entre 2446.5 MHz et 2483.5 MHz

NOTE : Les canaux 10 à 13 opèrent dans la bande 2446.6 MHz à 2483.5 MHz.

Quelques possibilités d’utilisation en extérieur subsistent : dans les habitations privées ou semi-privées,
l’utilisation est sujette à une procédure préliminaire d’autorisation par le Ministère de la Défense, pour
une puissance maximum autorisée de 100mW dans la bande 2446.5-2483.5 MHz. L’utilisation sur la
voie publique n’est cependant pas autorisée.

Dans les départements listés ci-dessous, pour toute la bande 2.4 GHz:

• La puissance domestique maximum autorisée est de 100mW

• La puissance maximum autorisée à l’extérieur est de 10mW
Liste des départments dans lesquels l’utilisation de la bande 2400–2483.5 MHz band est autorisée avec

une EIRP (Equivalent Isotropic Radiated Power) domestique de moins de 100mW et de moins de 10mW
à l’extérieur:

01 Ain 02 Aisne 03 Allier 05 Hautes-Alpes
08 Ardennes 09 Ariège 11 Aude 12 Aveyron
16 Charente 24 Dordogne 25 Doubs 26 Drôme
32 Gers 36 Indre 37 Indre-et-Loire 41 Loir-et-Cher
45 Loiret 50 Manche 55 Meuse 58 Nièvre
59 Nord 60 Oise 61 Orne 63 Puy-de-Dôme
64 Pyrénées-Atlantiques 66 Pyrénées-Orient. 67 Bas-Rhin 68 Haut-Rhin
70 Haute-Saône 71 Saône-et-Loire 75 Paris 82 Tarn-et-Garonne
84 Vaucluse 88 Vosges 89 Yonne 90 Territoire-de-Belfort
94 Val-de-Marne

Ces conditions sont susceptibles de changer dans le futur, vous permettant d’utiliser votre carte réseau
sans l dans un plus grand nombre de régions en France. Pour plus d’informations vous pouvez visiter
le site de l’ART (Autorité de Régulation des Télécommunications: www.art-telecom.fr).

NOTE : Votre carte WLAN transmet moins de 100mW, mais plus de 10mW.

63

A Appendice

UL Safety Notices

Required for UL 1459 covering telecommunications (telephone) equipment intended to be electrically
connected to a telecommunication network that has an operating voltage to ground that does not exceed
200V peak, 300V peak-to-peak, and 105V rms, and installed or used in accordance with the National
Electrical Code (NFPA 70).

When using the Notebook PC modem, basic safety precautions should always be followed to reduce the
risk of re, electric shock, and injury to persons, including the following:

• Do not use the Notebook PC near water, for example, near a bath tub, wash bowl, kitchen sink or

laundry tub, in a wet basement or near a swimming pool.

• Do not use the Notebook PC during an electrical storm. There may be a remote risk of electric shock

from lightning.

• Do not use the Notebook PC in the vicinity of a gas leak.
Required for UL 1642 covering primary (non-rechargeable) and secondary (rechargeable) lithium batter-

ies for use as power sources in products. These batteries contain metallic lithium, or a lithium alloy, or
a lithium ion, and may consist of a single electrochemical cell or two or more cells connected in series,
parallel, or both, that convert chemical energy into electrical energy by an irreversible or reversible

chemical reaction.

• Do not dispose the Notebook PC battery pack in a re, as they may explode. Check with local codes

for possible special disposal instructions to reduce the risk of injury to persons due to re or explo-

sion.

• Do not use power adapters or batteries from other devices to reduce the risk of injury to persons due

to re or explosion. Use only UL certied power adapters or batteries supplied by the manufacturer
or authorized retailers.

Power Safety Requirement

Products with electrical current ratings up to 6A and weighing more than 3Kg must use approved power
cords greater than or equal to: H05VV-F, 3G, 0.75mm2 or H05VV-F, 2G, 0.75mm2.

64

Appendice A

Mise en garde (pour les PC portables avec batterie Lithium-Ion)

CAUTION! Danger of explosion if battery is incorrectly replaced. Replace only with the same
or equivalent type recommended by the manufacturer. Dispose of used batteries according to the
manufacturer’s instructions. (English)

ATTENZIONE! Rischio di esplosione della batteria se sostituita in modo errato. Sostituire la batteria con
un una di tipo uguale o equivalente consigliata dalla fabbrica. Non disperdere le batterie nell’ambiente.

(Italian)

VORSICHT! Explosionsgetahr bei unsachgemäßen Austausch der Batterie. Ersatz nur durch denselben
oder einem vom Hersteller empfohlenem ähnlichen Typ. Entsorgung gebrauchter Batterien nach Angaben
des Herstellers. (German)

ADVARSELI! Lithiumbatteri - Eksplosionsfare ved fejlagtig håndtering. Udskiftning må kun ske med
batteri af samme fabrikat og type. Levér det brugte batteri tilbage til leverandøren. (Danish)

VARNING! Explosionsfara vid felaktigt batteribyte. Använd samma batterityp eller en ekvivalent typ som
rekommenderas av apparattillverkaren. Kassera använt batteri enligt fabrikantens instruktion. (Swedish)

VAROITUS! Paristo voi räjähtää, jos se on virheellisesti asennettu. Vaihda paristo ainoastaan laitevalmistajan
sousittelemaan tyyppiin. Hävitä käytetty paristo valmistagan ohjeiden mukaisesti. (Finnish)

ATTENTION! Il y a danger d’explosion s’il y a remplacement incorrect de la batterie. Remplacer
uniquement avec une batterie du même type ou d’un type équivalent recommandé par le constructeur.
Mettre au rebut les batteries usagées conformément aux instructions du fabricant. (French)

ADVARSEL! Eksplosjonsfare ved feilaktig skifte av batteri. Benytt samme batteritype eller en tilsvarende
type anbefalt av apparatfabrikanten. Brukte batterier kasseres i henhold til fabrikantens instruksjoner.
(Norwegian)

(Japonais)

65

A Appendice

Informations de Sécurité relatives au lecteur optique

Informations de Sécurité relatives au Laser

Les lecteurs de disque optique internes ou externes vendus avec ce PC portable contiennent un PRODUIT
LASER DE CLASSE 1. Les classications laser peuvent être retrouvées dans le glossaire situé à la n

de ce manuel utilisateur.

ATTENTION : Effectuer des réglages ou réaliser des manipulations autres que celles
spéciées dans le manuel utilisateur peut provoquer une exposition dangereuse au

laser. Ne tentez pas de démonter le lecteur de disque optique. Pour votre sécurité,

faites réparer le lecteur de disque optique uniquement par un prestataire de dépannage
agréé.

Etiquette d’avertissement concernant le dépannage

ATTENTION : RADIATIONS LASER INVISIBLES EN CAS D’OUVERTURE. NE PAS FIXER
LE FAISCEAU ET NE PAS OBSERVER AVEC DES INSTRUMENTS OPTIQUES.

CDRH Regulations

The Center for Devices and Radiological Health (CDRH) of the U.S. Food and Drug Administration
implemented regulations for laser products on August 2, 1976. These regulations apply to laser products
manufactured from August 1, 1976. Compliance is mandatory for products marketed in the United

States.

ATTENTION : L’emploi de contrôles ou d’ajustements ou le lancement d’autres
procédures que celles spéciées ici ou dans le guide d’installation des produits laser
peut provoquer l’exposition à des radiations dangereuses.

Note relative aux produits de Macrovision Corporation

Ce produit comprend une technologie de protection de copyright protégée par certains brevets déposés aux
U.S.A. et autres propriétés intellectuelles appartenant à Macrovision Corporation et à d’autres. L’usage de
cette technologie doit être autorisé par Macrovision Corporation, et n’est destiné qu’à un usage familial
ou autres usages limités de même sorte, à moins d’une autorisation par Macrovision Corporation. Rétro
ingénierie et démontage sont interdits.

66

Appendice A

Agrément CTR 21 (pour les PC portables avec modem intégré)

Allemand

Anglais

Danois

Espagnol

Finnois

Français

Grec

Italien

Néerlandais

Portugais

Suédois

67

A Appendice

Informations concernant le PC portable

Cette page sert à enregistrer les informations concernant votre portable comme référence pour l’avenir ou
pour un éventuel support technique. Conservez ce manuel en lieu sûr si les mots de passe y sont notés.

Nom du propriétaire : _____________________________ Téléphone : ______________

Constructeur : ____________ Modèle : _________ Numéro de série : ______________

Taille de l’écran : _______ Résolution : ______ Taille de la mémoire : ______________

Revendeur : ______________ Localité : ____________ Date d’achat : ______________

Constructeur du disque dur : _________________________Capacité : ______________

Constructeur du lecteur optique : ________________________ Type : ______________

Version BIOS : ________________________________________ Date : ______________

Accessoires : _____________________________________________________________

Accessoires : _____________________________________________________________

Logiciels

Système d’exploitation : ____ Version : _________ Numéro de série: ______________

Logiciel : _________________ Version : _________ Numéro de série : ______________

Logiciel : _________________ Version : _________ Numéro de série: ______________

Securité

Nom de l’administrateur : ___________Mot de passe administrateur : ______________

Nom d’utilisateur : _____________________Mot de passe utilisateur : ______________

Résau

Nom d’utilisateur : ____ Mot de passe : _______________ Domaine : ______________

Nom d’utilisateur : ____ Mot de passe : _______________ Domaine : ______________

68
