Asus S300TA User’s Manual [id]

ASUS Desktop PC

Panduan Pengguna

D300TA/ S300TA

ID16652

Edisi Pertama
Juli 2020

Hak Cipta © 2020 ASUSTeK COMPUTER INC. Semua Hak Dilindungi Undang-Undang.

Tidak ada bagian dari petunjuk ini, yang meliputi produk dan perangkat lunak yang dijelaskan di
dalamnya, yang boleh direproduksi ulang, disebarkan, ditulis, disimpan di dalam sistem perolehan kembali, atau
diterjemahkan ke dalam berbagai bahasa dalam bentuk atau dengan maksud apa pun, kecuali dokumentasi
yang disimpan oleh pembeli untuk tujuan pencadangan, tanpa pernyataan persetujuan tertulis dari ASUSTek
COMPUTER INC. (”ASUS").

Jaminan produk atau servis tidak dapat diperpanjang jika: (1) produk telah mengalami perbaikan, modikasi, atau
perubahan, kecuali jika perbaikan, modikasi, atau perubahan tersebut atas izin tertulis dari ASUS; atau (2) nomor
seri produk cacat atau hilang.

PANDUAN INI DISEDIAKAN OLEH ASUS “SEBAGAIMANA ADANYA”, TANPA JAMINAN APAPUN, BAIK SECARA
TERSURAT MAUPUN TERSIRAT, TERMASUK NAMUN TIDAK TERBATAS PADA JAMINAN YANG TERSIRAT ATAU
KETENTUAN ATAS KELAYAKAN UNTUK DIPERDAGANGKAN MAUPUN KESESUAIAN UNTUK TUJUAN TERTENTU.
DALAM KONDISI APAPUN, ASUS, DIREKTUR, STAF, KARYAWAN, ATAU AGENNYA TIDAK BERTANGGUNG JAWAB
ATAS KERUSAKAN TIDAK LANGSUNG, KHUSUS, INSIDENTAL, ATAU KONSEKUENSIAL (TERMASUK KERUSAKAN
AKIBAT KERUGIAN, KEGAGALAN BISNIS, ATAU KEHILANGAN MANFAAT MAUPUN DATA, DAN LAIN-LAIN),
MESKIPUN ASUS TELAH DIPERINGATKAN TENTANG KEMUNGKINAN ADANYA KERUSAKAN TERSEBUT AKIBAT DARI
CACAT ATAU KESALAHAN PANDUAN MAUPUN PRODUK INI.

SPESIFIKASI DAN INFORMASI YANG TERCANTUM DALAM PANDUAN INI HANYA SEBAGAI PETUNJUK DAN
REFERENSI, DAN DAPAT BERUBAH SEWAKTU-WAKTU TANPA PEMBERITAHUAN SEBELUMNYA, DAN TIDAK
DAPAT DIANGGAP SEBAGAI JAMINAN YANG DIBERIKAN ASUS. ASUS MENYATAKAN TIDAK BERKEWAJIBAN ATAU
BERTANGGUNG JAWAB ATAS KESALAHAN ATAU KEKURANGAN APAPUN YANG TERDAPAT DALAM PANDUAN INI,
TERMASUK PRODUK DAN PERANGKAT LUNAK YANG DIJELASKAN DI DALAMNYA.

Produk dan nama perusahaan yang tercantum dalam panduan ini mungkin atau bukan merek dagang terdaftar
maupun hak cipta dari masing-masing perusahaan, dan hanya digunakan sebagai keterangan atau penjelasan
dan demi kepentingan pemiliknya, tanpa bermaksud melakukan pelanggaran.

2

Daftar Isi

Pemberitahuan .................................................................................................................................5

Informasi keselamatan .................................................................................................................10

Ketentuan yang berlaku dalam panduan ini ........................................................................11

Informasi lebih lanjut ....................................................................................................................11

Isi kemasan .......................................................................................................................................12

Bab 1: Persiapan

Selamat datang! ..............................................................................................................................13

Mengenal komputer Anda..........................................................................................................13

Mengkongurasi komputer .......................................................................................................17

Menyambungkan beberapa layar eksternal .......................................................................20

Menyambungkan HDTV ..............................................................................................................21

Menghidupkan komputer...........................................................................................................22

Bab 2: Menyambungkan perangkat ke komputer

Menyambungkan perangkat penyimpanan USB ...............................................................23

Menyambungkan mikrofon dan speaker ..............................................................................24

Beralih ke output audio eksternal ...........................................................................................27

Bab 3: Menggunakan komputer

Postur yang baik saat menggunakan PC Desktop .............................................................29

Menggunakan drive optik (hanya pada model tertentu) ................................................30

Mengkongurasi port USB menggunakan BIOS ................................................................31

Mengkongurasi pengaturan keamanan HDD menggunakan BIOS ..........................32

Bab 4: Menyambung ke Internet

Sambungan berkabel ...................................................................................................................33

Bab 5: Menggunakan ASUS Business Manager

ASUS Business Manager ..............................................................................................................37

Bab 6: Mengatasi masalah

Mengatasi masalah ........................................................................................................................47

3

Lampiran: Windows® 10 Panduan Pengguna

Menghidupkan untuk pertama kalinya .................................................................................57

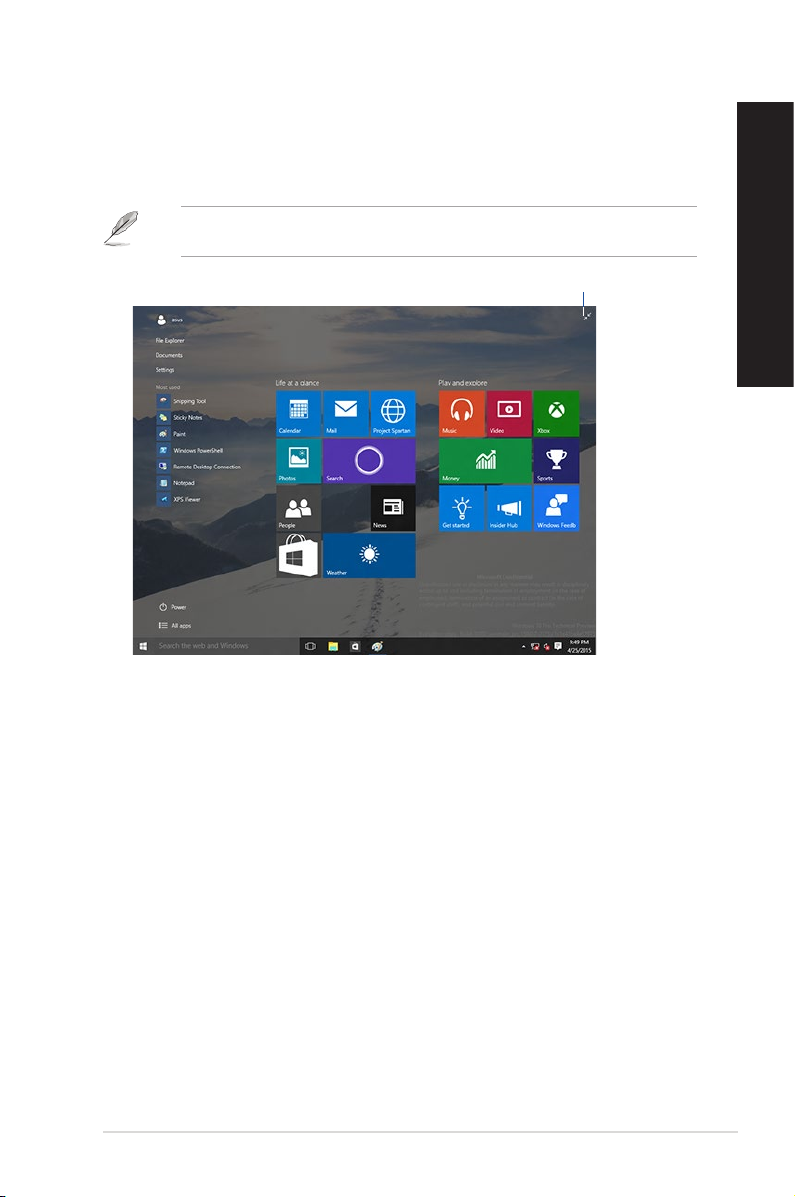

Menggunakan UI Windows® 10 ................................................................................................58

Pintasan keyboard ........................................................................................................................62

Informasi kontak ASUS

Informasi kontak ASUS .................................................................................................................64

4

Pemberitahuan

Layanan Daur Ulang/Pengembalian ASUS

Program daur ulang dan pengembalian ASUS berawal dari komitmen kami untuk memenuhi
standar terbaik dalam melindungi lingkungan. Kami berkomitmen untuk menyediakan solusi yang
memudahkan Anda mendaur ulang produk, baterai, komponen lain, atau materi kemasan secara
bertanggung jawab. Kunjungi http://csr.asus.com/english/Takeback.htm untuk informasi rinci
tentang daur ulang di berbagai wilayah.

REACH

Sesuai dengan kerangka kerja peraturan REACH (Registration, Evaluation, Authorization, and
Restriction of Chemicals), kami mempublikasikan zat kimia yang terkandung dalam produk kami di
situs Web ASUS REACH di http://csr.asus.com/english/REACH.htm.

Pernyataan FCC (Federal Communications Commission)

Perangkat ini sesuai dengan Pasal 15 Peraturan FCC. Pengoperasian harus sesuai dengan
dua ketentuan berikut:

• Perangkat ini tidak boleh menimbulkan interferensi berbahaya dan

• Perangkat ini harus menerima interferensi apapun yang ditangkap, termasuk interferensi yang
dapat mengakibatkan pengoperasian yang tidak diinginkan.

Peralatan ini telah diuji dan terbukti sesuai standar perangkat digital Kelas B berdasarkan Pasal
15 Peraturan FCC. Standar tersebut dirancang untuk memberikan perlindungan wajar terhadap
interferensi berbahaya pada pemasangan di rumah. Peralatan ini menghasilkan, menggunakan,
dan dapat memancarkan energi frekuensi radio dan jika tidak dipasang serta digunakan sesuai
petunjuk produsen, dapat menimbulkan interferensi berbahaya pada komunikasi radio. Namun,
tidak ada jaminan bahwa interferensi tersebut tidak akan terjadi pada pemasangan tertentu. Jika
peralatan ini mengakibatkan interferensi berbahaya pada penerimaan gelombang radio atau
televisi, yang dapat diketahui dengan mematikan dan menghidupkan peralatan, maka pengguna
disarankan untuk mengatasi interferensi tersebut melalui satu atau beberapa tindakan berikut:

• Ubah arah atau posisi antena penerima.

• Tambah jarak antara peralatan dan unit penerima.

• Sambungkan peralatan ke stopkontak di sirkuit berbeda dari yang digunakan unit penerima.

• Hubungi dealer atau teknisi radio/TV berpengalaman untuk mendapatkan bantuan.

Penggunaan kabel berpelindung untuk sambungan monitor ke kartu gras diperlukan guna
memenuhi peraturan FCC. Perubahan atau modikasi apapun pada unit ini tanpa izin tertulis dari
pihak yang bertanggung jawab terhadap kepatuhan persyaratan produk, dapat membatalkan
hak pengguna untuk mengoperasikan peralatan ini.

Peringatan Baterai Lithium

PERHATIAN: Bahaya ledakan dapat terjadi jika baterai tidak dipasang dengan benar. Ganti

baterai dengan jenis yang sama atau setara sesuai saran produsen. Buang baterai bekas
sesuai dengan petunjuk produsen.

5

ATTENTION ! Danger d’explosion si la batterie n’est pas correctement remplacée. Remplacer
uniquement avec une batterie de type semblable ou équivalent, recommandée par le
fabricant. Jeter les batteries usagées conformément aux instructions du fabricant.

Avertissement relatif aux batteries Lithium

Pernyataan Kepatuhan untuk Pengembangan Inovasi, Sains, dan Ekonomi
Kanada (ISED)

Perangkat ini telah memenuhi standar RSS untuk pengecualian lisensi Pengembangan Inovasi,
Sains, dan Ekonomi Kanada. Operasi ini harus mematuhi dua ketentuan berikut: (1) perangkat ini
tidak boleh menimbulkan interferensi, dan (2) perangkat ini harus menerima semua interferensi,
termasuk interferensi yang dapat mengakibatkan pengoperasian yang tidak diinginkan:

Operasi pada pita 5150-5250 MHz hanya untuk penggunaan di dalam ruangan agar dapat
mengurangi kemungkinan interferensi berbahaya dalam sistem saluran satelit seluler saluran
bersama.

CAN ICES-3(B)/NMB-3(B)

Déclaration de conformité de Innovation, Sciences et Développement
économique Canada (ISED)

Le présent appareil est conforme aux CNR d’Innovation, Sciences et Développement économique
Canadaapplicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux
conditions suivantes : (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil
doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en
compromettre le fonctionnement.

La bande 5150 – 5250 MHz est réservée uniquement pour une utilisation à l’intérieur an de réduire
les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes
canaux.

CAN ICES-3(B)/NMB-3(B)

IC: Pernyataan Kepatuhan Kanada

Sesuai dengan spesikasi Canadian ICES-003 Kelas B. Perangkat ini telah sesuai dengan RSS 210
Kanada Industri. Perangkat Kelas B ini telah sesuai dengan semua persyaratan peraturan Kanada
tentang peralatan yang mengakibatkan interferensi.

Perangkat ini telah sesuai dengan lisensi Kanada Industri, kecuali standar RSS. Pengoperasian
harus mematuhi dua ketentuan berikut: (1) perangkat ini tidak boleh menimbulkan interferensi,
dan (2) perangkat ini harus menerima interferensi apapun, termasuk interferensi yang dapat
mengakibatkan pengoperasian perangkat yang tidak diinginkan.

Déclaration de conformité d’Industrie Canada

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Cet appareil
numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du
Canada.

Le présent appareil est conforme aux normes CNR d’Industrie Canada applicables aux appareils
radio exempts de licence. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil
ne doit pas créer d’interférences et (2) cet appareil doit tolérer tout type d’interférences, y compris
celles susceptibles de provoquer un fonctionnement non souhaité de l’appareil.

6

Pernyataan Departemen Komunikasi Kanada

Peralatan digital ini tidak melampaui standar Kelas B untuk emisi suara radio dari peralatan digital
yang ditetapkan dalam Peraturan Interferensi Radio Departemen Komunikasi Kanada.

Peralatan digital kelas B ini telah memenuhi persyaratan ICES-003 Kanada.

Déclaration du Département Canadien des Communications

Cet appareil numérique ne dépasse pas les limites de classe B en terme d’émissions de
nuisances sonores, par radio, par des appareils numériques, et ce conformément aux régulations
d’interférence par radio établies par le département canadien des communications.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

VCCI: Pernyataan Kepatuhan Jepang

Pernyataan VCCI Kelas B

Ini adalah produk Kelas B berdasarkan standar Dewan VCCI. Jika produk ini digunakan di dekat unit
penerima radio atau televisi, maka dapat menimbulkan interferensi gelombang radio. Pasang dan
gunakan peralatan sesuai panduan pengguna.

Peralatan terdaftar berdasarkan pengukuran yang telah dikonrmasi di
tempat pemasangan pengguna.

Interferensi pada produk ini diukur di tempat pemasangan saat ini dan dipastikan telah memenuhi
standar VCCI (Voluntary Control Council for Interference by Information Technology Equipment).
Sebelum menggunakan peralatan di lokasi mana pun selain tempat pemasangan saat ini,
pengguna harus mengukur interferensi untuk memastikan dan mendaftarkan hasilnya ke VCCI.

7

Pemberitahuan Peralatan RF

CE: Pernyataan Kepatuhan Komunitas Eropa

Peralatan ini telah sesuai dengan Persyaratan Pemaparan RF 1999/519/EC, Rekomendasi Dewan 12
Juli 1999 tentang batasan pemaparan secara publik atas medan elektromagnet (0–300 GHz).

Penggunaan Radio Nirkabel

Perangkat ini dibatasi untuk penggunaan di dalam ruangan saat beroperasi pada pita frekuensi
5,15 hingga 5,25 GHz.

Pemaparan Energi Frekuensi Radio

Daya output teradiasi dari teknologi Wi-Fi di bawah batas pemaparan frekuensi radio FCC. Namun
demikian, sebaiknya gunakan peralatan nirkabel dalam cara yang memungkinkan kontak minimal
dengan manusia selama pengoperasian normal.

Kepatuhan Nirkabel Bluetooth FCC

The antenna used with this transmitter must not be colocated or operated in conjunction with any
other antenna or transmitter subject to the conditions of the FCC Grant.

Bluetooth Industry Canada Statement

This Class B device meets all requirements of the Canadian interference-causing equipment
regulations.

Cet appareil numérique de la Class B respecte toutes les exigences du Règlement sur le matériel
brouilleur du Canada.

BSMI: Pernyataan Nirkabel Taiwan

Pernyataan Peralatan RF Jepang

KC (Peralatan RF)

8

Pernyataan Kesesuaian UE yang Disederhanakan

ASUSTeK Computer Inc. dengan ini menyatakan bahwa perangkat ini memenuhi persyaratan
utama dan ketentuan relevan lainnya yang terdapat pada Petunjuk 2014/53/EU. Teks lengkap
pernyataan kesesuaian EU tersedia di: https://www.asus.com/support/.

WiFi yang Beroperasi pada 5150-5350 MHz akan terbatas untuk penggunaan dalam ruangan
di negara yang tercantum dalam tabel:

AT BE BG CZ DK EE FR

DE IS IE IT EL ES CY

LV LI LT LU HU MT NL

NO PL PT RO SI SK TR

FI SE CH UK HR

9

ENERGY STAR adalah program bersama Lembaga Perlindungan
Lingkungan AS dan Departemen Energi AS yang membantu
kami menghemat biaya dan melindungi lingkungan melalui
produk dan penerapan hemat energi.

Semua produk ASUS berlogo ENERGY STAR sesuai dengan
standar ENERGY STAR dan tur manajemen daya diaktifkan
secara default. Monitor dan komputer akan diatur ke mode tidur

mengaktifkan komputer, klik mouse atau tekan salah satu tombol keyboard.

Kunjungi http://www.energystar.gov/powermanagement untuk informasi rinci tentang
manajemen daya serta manfaatnya terhadap lingkungan. Kunjungi juga http://www.
energystar.gov untuk informasi rinci tentang program bersama ENERGY STAR.

*CATATAN: Energy Star TIDAK didukung di produk berbasis Freedos dan Linux.

secara otomatis setelah 10 dan 30 menit tanpa aktivitas. Untuk

Informasi keselamatan

Lepaskan sambungan kabel daya AC dan periferal sebelum membersihkan perangkat. Seka
PC Desktop menggunakan spons atau kain selulosa bersih yang dilembabkan dengan larutan
deterjen non-abrasif dan beberapa tetes air hangat, lalu lap dengan kain yang kering.

• JANGAN letakkan di atas permukaan yang tidak rata atau tidak stabil. Bawa ke tempat servis
jika casing PC rusak.

• JANGAN letakkan di tempat yang kotor atau berdebu. JANGAN hidupkan saat terjadi
kebocoran gas.

• JANGAN letakkan atau teteskan sesuatu di bagian atasnya dan jangan masukkan benda asing
ke dalam PC Desktop.

• JANGAN letakkan di dekat medan magnet atau listrik yang kuat.

• JANGAN letakkan di tempat atau di dekat tempat yang basah, terkena hujan, atau uap air.
JANGAN gunakan modem saat terjadi badai petir.

• Peringatan keselamatan baterai: JANGAN buang baterai ke dalam api. HINDARI hubungan
arus pendek pada bidang kontak. JANGAN bongkar baterai.

• Gunakan produk ini di lingkungan dengan suhu antara 5˚C (41°F) hingga 40˚C (104°F).

• JANGAN halangi lubang ventilasi pada PC Desktop agar sistem tidak terlalu panas.

• JANGAN gunakan kabel daya, aksesori, atau periferal lain yang telah rusak.

•

Untuk mencegah bahaya sengatan listrik, lepaskan kabel daya dari stopkontak sebelum
mengatur letak sistem.

•

Minta bantuan teknisi listrik sebelum menggunakan adaptor atau kabel ekstensi. Perangkat ini
dapat mengganggu sirkuit pengardean.

•

Pastikan catu daya Anda memiliki tegangan yang sesuai dengan instalasi listrik di tempat
Anda. Jika Anda tidak yakin terhadap tegangan stop kontak listrik yang Anda gunakan,
hubungi perusahaan listrik setempat.

•

Jika catu daya rusak, jangan coba memperbaikinya sendiri. Hubungi teknisi servis yang
berpengalaman atau peritel Anda.

10

Komponen bergerak berbahaya. Desktop harus dimatikan sepenuhnya sebelum diservis.
Mengganti komponen kipas hanya boleh dilakukan oleh staf servis berkualikasi.

Peringatan Komponen Bergerak Berbahaya

PERINGATAN: Jauhkan jari dan anggota tubuh lainnya dari komponen bergerak.

Ketentuan yang berlaku dalam panduan ini

Untuk memastikan Anda mengikuti petunjuk dengan benar, perhatikan simbol berikut yang
terdapat dalam panduan ini.

BAHAYA/PERINGATAN

PERHATIAN: Informasi untuk mencegah kerusakan komponen saat Anda mencoba

PENTING

CATATAN

enyelesaikan tugas.

menyelesaikan tugas.

:

Petunjuk yang HARUS dilakukan untuk menyelesaikan tugas.

:

Tips dan informasi tambahan untuk membantu Anda menyelesaikan tugas.

: Informasi untuk mencegah cedera saat Anda mencoba

Informasi lebih lanjut

Lihat sumber informasi berikut untuk mendapatkan informasi tambahan serta pembaruan produk
dan perangkat lunak.

Situs Web ASUS

Situs Web ASUS di seluruh dunia menyediakan informasi terbaru tentang produk perangkat

keras dan perangkat lunak ASUS. Lihat informasi kontak ASUS di www.asus.com.

Dukungan Teknis Setempat dari ASUS

Kunjungi situs Web ASUS di https://www.asus.com/support/contact untuk informasi kontak

Teknisi Dukungan Teknis setempat.

11

Isi kemasan

ASUS Desktop PC Keyboard x 1 (Opsional) Mouse x 1 (Opsional)

Kabel daya x 1 (Opsional) DVD dukungan x 1 (Opsional) DVD pemulihan x 1 (Opsional)

Installation Guide

ASUS Alas mouse x 1

Panduan Penginstalan x 1 Kartu jaminan x 1

(Opsional)

• Jika salah satu item di atas rusak atau tidak ada, hubungi peritel Anda.

• Ilustrasi item di atas hanya sebagai referensi. Spesikasi produk yang sebenarnya dapat
beragam sesuai model.

12

Bab 1

Persiapan

Selamat datang!

Terima kasih telah membeli ASUS Desktop PC!
ASUS Desktop PC memberikan performa canggih, keandalan terpercaya, dan utilitas berbasis

pengguna. Semua keunggulan ini hadir dalam tampilan futuristik yang trendi dan mengagumkan.

Baca Kartu Jaminan ASUS sebelum mengkongurasi ASUS Desktop PC Anda.

• PC Desktop tidak mendukung sistem operasi Windows® 7. ASUS tidak bertanggung jawab
atas kerugian atau kerusakan yang timbul karena menginstal Window® 7.

• Hati-hati saat menangani PC desktop untuk mencegah risiko cedera.

Mengenal komputer Anda

Ilustrasi hanya sebagai referensi. Port beserta lokasinya dan warna chassis dapat beragam sesuai
model.

ASUS Desktop PC 13

D300TA/ S300TA Panel depan

Bahasa Indonesia

1. Wadah drive disk optik berukuran 5,25 inci (opsional). Wadah ini dilengkapi drive disk

2. Tombol pelepas drive disk optik. Tekan tombol ini untuk mengeluarkan baki drive disk optik.

3. Port headphone. Port ini tersambung ke headphone atau speaker.

4. Port mikrofon. Port ini tersambung ke mikrofon.

5. Tombol daya. Tekan tombol ini untuk menghidupkan komputer.

6. Port USB 3.2 Gen 1. Port Universal Seri Bus 3.2 Generasi 1 (USB 3.2 Generasi 1) ini akan

7. Port USB 2.0. Port USB 2.0 (Universal Serial Bus 2.0) ini tersambung ke perangkat USB 2.0

optik.

menyambungkan perangkat USB 3.2 Generasi 1, seperti mouse, printer, pemindai, kamera,
PDA, dan banyak lagi.

seperti mouse, printer, pemindai, kamera, PDA, dan sebagainya.

14 Bab 1: Persiapan

D300TA/ S300TA Panel belakang

1. Soket daya. Sambungkan kabel daya ke soket ini.

Arus daya berikut: 115/230Vac, 50-60Hz,6/3A (WW)

115Vac, 60Hz, 6A (TW)

220Vac, 50Hz, 3A (China)

Bahasa Indonesia

2. Port HDMITM. Port ini ditujukan untuk konektor HDMITM (High-Denition Multimedia
Interface) dan sesuai dengan HDCP yang memungkinkan pemutaran DVD HD, Blu-ray, serta
konten lainnya yang dilindungi.

3. Port USB 3.2 Gen 1. Port USB (Universal Serial Bus) 9 pin disediakan untuk perangkat USB

3.2 Gen 1.

Kami sangat menyarankan agar Anda menyambungkan perangkat USB 3.2 Gen 1 ke port USB 3.2
Gen 1 untuk mendapatkan performa perangkat USB 3.2 Gen 1 yang lebih cepat dan lebih baik.

4. Port USB 2.0. Port USB 2.0 (Universal Serial Bus 2.0) ini tersambung ke perangkat USB 2.0
seperti mouse, printer, pemindai, kamera, PDA, dan sebagainya.

5. Port mikrofon (merah muda). Port ini tersambung ke mikrofon.

6. Port Saluran Keluar (kuning). Port ini tersambung ke headphone atau speaker. Dalam

kongurasi 4, 5, atau 7.1 saluran, fungsi port ini menjadi Speaker Depan Keluar.

ASUS Desktop PC 15

7. Port Saluran Masuk (biru muda). Port ini tersambung ke tape, pemutar CD, DVD, atau

Bahasa Indonesia

Kongurasi audio 2, 4, 5.1, atau 7.1 saluran

8. Braket slot ekspansi. Lepaskan braket slot ekspansi saat akan memasukkan kartu ekspansi.

9. ASUS Graphics Card (hanya pada model tertentu). Port output layar pada ASUS Graphics

10. Port serial (opsional). Port COM ini ditujukan untuk perangkat penunjuk atau perangkat

11. Port paralel (opsional). Port ini menyambungkan printer, pemindai, atau perangkat paralel

12. Port LAN (RJ-45). Port ini memungkinkan sambungan Gigabit ke LAN (Local Area Network)

sumber audio lainnya.

Lihat tabel kongurasi audio di bawah ini untuk mengetahui fungsi port audio dalam kongurasi
2, 4, 5.1, atau 7.1 saluran.

Port

Biru Muda (Panel

belakang)

Kuning (Panel

belakang)

Merah muda (Panel

belakang)

Kuning (Panel depan) - - -

Headset

2 saluran

Saluran Masuk

Saluran Keluar

Mikrofon Masuk Mik rofon Masuk Tengah/Bass Tengah/Bass

4 saluran 5.1 saluran 7.1 saluran

Speaker Belakang

Keluar

Speaker Depan

Keluar

Speaker Belakang

Keluar

Speaker Depan

Keluar

Card opsional ini dapat beragam sesuai model.

serial lainnya.

lainnya.

melalui hub jaringan.

Speaker Belakang

Keluar

Speaker Depan

Keluar

Speaker Samping

Keluar

Indikator LED port LAN

LED Aktivitas/Link LED Kecepatan

Status Keterangan Status Keterangan

Mati Tidak ada link Mati Sambungan 10Mbps

ORANYE Ada link ORANYE Sambungan 100Mbps

BERKEDIP Aktivitas data HIJAU Sambungan 1Gbps

LED AKT/

LINK

Port LAN

13. Port VGA. Port ini ditujukan untuk perangkat yang kompatibel dengan VGA seperti monitor

VGA.

14. Ventilasi udara. Ventilasi ini memungkinkan aliran udara.

JANGAN halangi ventilasi udara pada chassis. Selalu sediakan ventilasi yang memadai untuk
komputer.

16

LED KECEPATAN

Bab 1: Persiapan

Mengkongurasi komputer

Bagian ini berisi panduan tentang cara menyambungkan perangkat keras utama, seperti monitor
eksternal, keyboard, mouse, dan kabel daya ke komputer.

Menyambungkan monitor eksternal

Menggunakan ASUS Graphics Card (hanya pada model tertentu)

Sambungkan monitor ke port output layar pada ASUS Graphics Card diskret.

Untuk menyambungkan monitor eksternal menggunakan ASUS Graphics Card:

1. Sambungkan monitor ke port output layar pada ASUS Graphics Card.

2. Sambungkan monitor ke catu daya.

Port output layar pada ASUS Graphics Card dapat beragam sesuai model.

Bahasa Indonesia

ASUS Desktop PC 17

Menggunakan port output layar terintegrasi

Bahasa Indonesia

Sambungkan monitor ke port output layar terintegrasi.

Untuk menyambungkan monitor eksternal menggunakan port output layar terintegrasi:

1. Sambungkan monitor ke port output layar di panel belakang komputer.

2. Sambungkan monitor ke catu daya.

• Jika komputer Anda dilengkapi ASUS Graphics Card, kartu gras akan ditetapkan sebagai
perangkat layar utama di BIOS. Karena itu, sambungkan monitor ke port output layar pada
kartu gras.

• Untuk menyambungkan beberapa monitor eksternal ke komputer, lihat Menyambungkan
beberapa layar eksternal untuk informasi lebih rinci.

18 Bab 1: Persiapan

Menyambungkan keyboard USB dan mouse USB

Sambungkan keyboard USB dan mouse USB ke port USB di panel belakang komputer.

Menyambungkan kabel daya

Sambungkan salah satu ujung kabel daya ke soket daya di panel belakang komputer dan ujung
lainnya ke catu daya.

Bahasa Indonesia

Demi keamanan, sambungkan kabel daya HANYA ke stopkontak yang diadre.

ASUS Desktop PC 19

Menyambungkan beberapa layar eksternal

Bahasa Indonesia

PC desktop Anda mungkin dilengkapi port VGA, atau HDMITM yang dapat digunakan untuk
menyambungkan beberapa layar eksternal.

Mengkongurasi beberapa layar

Bila menggunakan beberapa monitor, Anda dapat mengkongurasi mode layar. Anda dapat
menggunakan monitor tambahan sebagai duplikat layar utama, atau sebagai layar tambahan
untuk memperbesar tampilan desktop Windows.

Untuk mengkongurasi beberapa layar:

1. Matikan komputer.

2. Sambungkan kedua monitor ke komputer, lalu sambungkan kabel daya ke monitor.
Untuk informasi rinci tentang cara menyambungkan monitor ke komputer, lihat bagian
Mengkongurasi komputer di Bab 1.

3. Hidupkan komputer.

4. Dari menu Start (Mulai), klik Settings (Pengaturan) > System (Sistem) > Display (Layar).

5. Kongurasikan pengaturan layar.

Untuk beberapa kartu gras, hanya monitor yang ditetapkan sebagai layar utama yang aktif
selama POST. Fungsi layar ganda hanya aktif di Windows.

20 Bab 1: Persiapan
