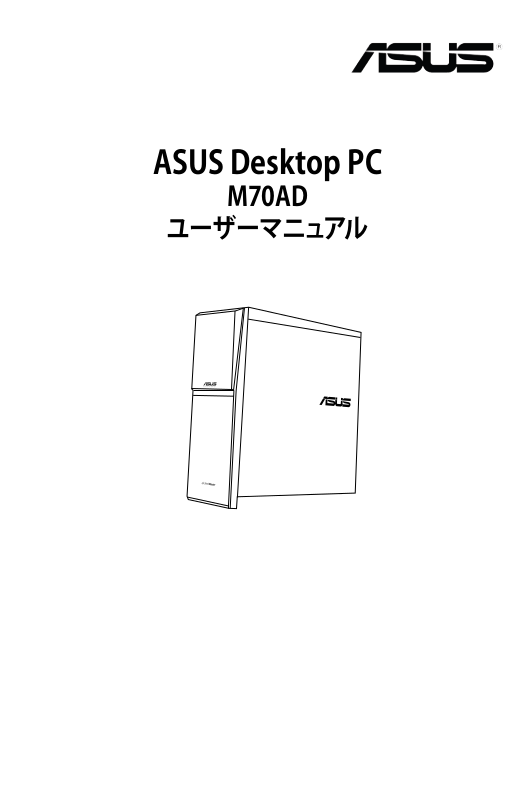

ASUS M70AD, J8553 User Manual

ASUS Desktop PC

M70AD

ユーザーマニュアル

J8553

第1版第1刷 2013年9月

バックアップの目的で利用する場合を除き、本書に記載されているハードウェア・ソフトウェアを含む、全ての内容は、ASUSTeK Computer Inc. （ASUS）の文書による許可なく、編集、転載、引用、放送、複写、検索システムへの登録、他言語への翻訳などを行うことはできません。

以下の場合は、保証やサービスを受けることができません。　（1）ASUSが明記した方法以外で、修理、改造、交換した場合。　（2）製品のシリアル番号が読むことができない状態である場合。 ASUSは、本マニュアルについて、明示の有無にかかわらず、いかなる保証もいたしません。ASUSの責任者、従業

員、代理人は、本書の記述や本製品に起因するいかなる損害（利益の損失、ビジネスチャンスの遺失、データの損失、業務の中断などを含む）に対して、その可能性を事前に指摘したかどうかに関りなく、責任を負いません。

本書の仕様や情報は、個人の使用目的にのみ提供するものです。また、予告なしに内容は変更されることがあ

り、この変更についてASUSはいかなる責任も負いません。本書およびハードウェア、ソフトウェアに関する不正

確な内容について、ASUSは責任を負いません。本マニュアルに記載の製品名及び企業名は、登録商標や著作物として登録されている場合がありますが、

本書では、識別、説明、及びユーザーの便宜を図るために使用しており、これらの権利を侵害する意図はありません。

ご注意 .........................................................................................................................................4

安全上のご注意 .........................................................................................................................6

パッケージの内容 .....................................................................................................................8

Chapter 1 ハードウェアの概要

ようこそ .........................................................................................................................................9

製品の概要 ..................................................................................................................................9

コンピューターのセットアップ ...........................................................................................14

コンピューターの電源をONにする ..................................................................................16

Chapter 2 Windows® 8.1の使用

初めて起動する.......................................................................................................................17

Windows

Windows® UIを使用する ..................................................................................................... 18

Windows®アプリと一緒に使用する ................................................................................. 21

その他キーボードのショートカット .................................................................................. 26

本機の電源をOFFする ..........................................................................................................27

PCをスリープ状態にする .....................................................................................................27

Chapter 3 コンピューターへの各デバイスの接続

USBストレージデバイスの接続 .........................................................................................28

マイクとスピーカーの接続 .................................................................................................29

複数の外付けディスプレイの接続 ...................................................................................32

HDテレビの接続 ....................................................................................................................34

8.1 ロック画面 ....................................................................................................17

Chapter 4 コンピューターの使用

デスクトップPCを使用する際の正しい姿勢 ..................................................................35

メモリーカードリーダーの使用 .........................................................................................36

光学ドライブの使用 .............................................................................................................. 37

Chapter 5 インターネットへの接続

有線接続 ...................................................................................................................................39

Chapter 6 トラブルシューティング

UEFI BIOS Setupを起動する ...............................................................................................45

システムをリカバリーする ...................................................................................................46

トラブルシューティング .........................................................................................................51

ASUSコンタクトインフォメーション .................................................................................. 58

ご注意

ASUS Recycling/Takeback Services（原文）

ASUS recycling and takeback programs come from our commitment to the highest standards for protecting our environment. We believe in providing solutions for you to be able to responsibly recycle our products, batteries, other components, as well as the packaging materials. Please go to http://csr. asus.com/english/Takeback.htm for the detailed recycling information in di󱐯erent regions.

REACH（原文）

Complying with the REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) regulatory framework, we published the chemical substances in our products at ASUS REACH website at http://csr.asus.com/english/REACH.htm

Federal Communications Commission Statement（原文）

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

• This device may not cause harmful interference; and

• This device must accept any interference received including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with manufacturer’s instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment o󱐯 and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment to an outlet on a circuit di󱐯erent from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

The use of shielded cables for connection of the monitor to the graphics card is required to assure compliance with FCC regulations. Changes or modications to this unit not expressly approved by the party responsible for compliance could void the user’s authority to operate this equipment.

RF exposure warning（原文）

This equipment must be installed and operated in accordance with provided instructions and the antenna (s) used for this transmitter must be installed to provide a separation distance of at least 20 cm from all persons and must not be co-located or operating in conjunction with any other antenna or transmitter. End-users and installers must be provide with antenna installation instructions and transmitter operating conditions for satisfying RF exposure compliance.

Canadian Department of Communications Statement（原文）

This digital apparatus does not exceed the Class B limits for radio noise emissions from digital apparatus set out in the Radio Interference Regulations of the Canadian Department of Communications.

This class B digital apparatus complies with Canadian ICES-003.

Macrovision Corporation Product Notice（原文）

This product incorporates copyright protection technology that is protected by method claims of certain U.S. patents and other intellectual property rights owned by Macrovision Corporation and other rights owners. Use of this copyright protection technology must be authorized by Macrovision Corporation, and is intended for home and other limited viewing uses only unless otherwise authorized by Macrovision Corporation. Reverse engineering or disassembly is prohibited.

リチウムバッテリーに付いての警告

警告：バッテリーの交換は正しく行わないと破裂の原因となります。バッテリーは製造元が

指定するもの、またはそれに相当するものをご使用ください。バッテリー廃棄の際は、製造元の指示に従ってください。

回収とリサイクルについて

使用済みのコンピューター、ノートパソコン等の電子機器には、環境に悪影響を与える有害物質が含まれており、通常のゴミとして廃棄することはできません。リサイクルによって、使用済みの製品に使用されている金属部品、プラスチック部品、各コンポーネントは粉砕され新しい製品に再使用されます。また、その他のコンポーネントや部品、物質も正しく処分・処理されることで、有害物質の拡散の防止となり、環境を保護することに繋がります。

ASUSは各国の環境法等を満たし、またリサイクル従事者の作業の安全を図るよう、環境保護に関する厳しい基準を設定しております。ASUSのリサイクルに対する姿勢は、多方面において環境保護に大きく貢献しています。

電気・電子機器に含有される化学物質の表示について

資源有効利用促進法では、JIS C 0950: 2008（J-Moss）の定める規格により、製造元に対し特定の電気・電子機器に含まれる化学物質の情報提供を義務付けています。J-Moss とは、電気・電子機器に含有される化学物質の表示に関するJIS規格の略称で、正式名称は「The marking when content other than exemption does not exceed reference value of percentage content（電気・電子機器の特定の化学物質の含有表示方法）」です。なお、この規格は2008年8月1日より適用されています。

この規格に関する詳細情報はASUSのサイト（http://green.asus.com/english/）に記載の

「The marking when content other than exemption does not exceed reference value of

percentage content（電気・電子機器の特定の化学物質の含有表示方法）」をご参照ください。

安全上のご注意

お手入れの前は、電源コードをコンセントと本機から外し、接続した周辺機器を全て本機から取り外してください。お手入れの際は、研磨剤を含まない洗剤とぬるま湯を数滴セルローススポンジまたはクリーニングクロスに含ませ、本機の表面の汚れを優しく拭き取った後、乾いた布で余分な水気を拭き取ってください。

• 本製品は安定した場所に設置してください。筐体が破損した場合には弊社コールセンターにご相談ください。

• 埃の多い場所や不衛生な場所でのご使用はお避けください。ガス漏れの危険性のある場所でのご使用はお避けください。

• 本機の上に物を置かないでください。本機の上に物を落下させないでください。本機の内部に物を入れないでください。

• 本機を強い磁気の発生する場所や電界に設置しないでください。

• 湿気のある場所で本機を使用しないでください。雷発生時、または雷発生の恐れがあるときは本機を使用しないでください。

• バッテリーについての警告：バッテリーを火気に投じないでください。コネクター部をショー

トさせないでください。バッテリーを分解しないでください。

• 動作可能な温度環境は周囲温度 5℃～35℃です。

• ケースの開口部は通気孔です。紙、本、衣類、ケーブルまたはその他の物で通気孔を塞がない

ようにしてください。オーバーヒートの原因となります。

• 破損した電源コード、アクセサリー、周辺機器を使用しないでください。

•

感電を防ぐため、本機を移動する際は電源ケーブルをコンセントから外してください。

•

電源延長コードや特殊なアダプターを用いる場合は専門家に相談してください。これらは、回路のショート等の原因になる場合があります。

･正しい電圧でご使用ください。ご使用になる地域の出力電圧がわからない場合は、お近くの

電力会社にお尋ねください。電源装置に115Vと230Vの電圧切替スイッチが存在する場合、日本国内では 1 1 5 V の設定で使用します。

･電源装置の修理は弊社コールセンターに依頼してください。･お客様が「開封前に必ず保証書の記載事項をよくお読みください」のシールを破りPCケース

を開けて機能拡張を行っても本機の保証は有効です。ASUS製デスクトップPCの保証規定はお客様がお買い上げ頂いた製品を快適に利用するため行う機能拡張の権利や自由を妨げるものでは有りません。ただし本機の保証規定でASUSが修理対応をお約束する部分は工場出荷時の構成部品のみとなり、またお客様の不適切な取り扱いに起因する故障は保証対象外となりますことをご注意ください。

このマニュアルの表記について

本製品を正しくお取り扱い頂くために以下の表記を参考にしてください。

危険/警告：本製品を取り扱う上で、人体への危険を避けるための情報です。

注意：本製品を取り扱う上で、コンポーネントへの損害を避けるための情報です。

重要：作業を完了させるために、従わなければならない指示です。

注記：本製品を取り扱う上でのヒントと追加情報です。

詳細情報

本書に記載できなかった最新の情報は以下で入手することができます。また、BI OSや添付ソフトウェアの最新版があります。必要に応じてご利用ください。

1. ASUSオフィシャルサイト（http://w ww.asus.co. jp/）各国や地域に対応したサイトを設け、A S U S のハードウェア･ソフトウェア製品に

関する最新情報が満載です。

2. ASUS Local Technical Support

国内テクニカルサポートご利用の際は、ASUSサポートサイトでサポートセンターの連絡先

をご確認ください。 http://support.asus.com/contact

本ユーザーマニュアルはデスクトップPCの次のフォルダー内に保存されています。 C:\Program Files (X86) /ASUS/eManual

Installation Guide

パッケージの内容

ASUS Desktop PC マウス × １キーボード×１

電源コード×１保証書×１クイックスタートガイド × １

• 万一、付属品が足りない場合や破損していた場合は、すぐにご購入元にお申し出ください。

• 本書に記載の図や写真は一例です。実際とは異なる場合があります。また、実際の製品仕様はモデルにより異なります。

Chapter 1

ハードウェアの概要

ようこそ

本デスクトップPCをお買い上げいただき、誠にありがとうございます。本製品はスタイリッシュなケースの内部に優れたパフォーマンスと卓越した安定性、使用し易いユーティリティを提供するASUSの高品質デスクトップPCです。

本製品を設置する前に製品保証書を必ずご一読ください。

製品の概要

本書に記載の図や写真は一例です。各ポートとその配置、ケースの色等はモデルにより異なります。

フロントパネル

ASUS M70AD

日

日本語

本語

電源ボタン：このボタンを押してコンピューターの電源をONにします。

USB 3.0 ポート（ASUS USB 3.0 Boost UASP Modeサポート）：マウスやプリンター、ス

キャナー、カメラ、PDA等のUSB 3.0対応デバイスを接続することができます。

• Windows® OSのインストール作業中にキーボード / マウスをUSB 3.0ポートに接続しないでください。

• USB 3.0コントローラーの性質上、USB 3.0デバイスはUSB 3.0 ドライバーインストール済みのWindows

• USB 3.0デバイスはデータ保存デバイスとしてのみ使用できます。

• パフォーマンスの観点から、USB 3.0デバイスはUSB 3.0ポートに接続することを強くお勧めします。

光学ディスクドライブベイ：光学ディスクドライブ設置用のベイです。

拡張ベイ：光学ドライブや電源パック、USM対応デバイスを取り付けることができます。

スライド式 I/Oフロントカバー：このカバーをスライドさせると各 I/Oポートと光学ディ

スクドライブが出現します。

CompactFlash® / Microdrive™ カードスロット：CompactFlash® / Microdrive™ カードを挿入します。

Secure Digital™ / MultiMediaCard スロット：Secure Digital™ / MultiMediaCard カードを挿入します。

Memory Stick™ / Memory Stick Pro™ カードスロット：Memory Stick™ / Memory Stick Pro™ カードを挿入します。

OS環境以外では使用できません。

ヘッドホンポート：ヘッドホンやスピーカーを接続します。

マイクポート：マイクを接続します。

USB 2.0 ポート：マウスやプリンター、スキャナー、カメラ、PDA等のUSB 2.0対応デバ

イスを接続することができます。

Chapter 1: ハードウェアの儀容

日本語

バックパネル

電圧切り替えスイッチ（特定モデルのみ）：お住まいの地域のシステム入力電圧を選択

します。日本国内では115Vの設定で使用します。

日本語

電源コネクター：電源コードを接続します。

定格：100-120Vac/200-240Vac、5A/2.5A、50/60Hz

USB 2.0 ポート：マウスやプリンター、スキャナー、カメラ、PDA等のUSB 2.0対応デバ

イスを接続することができます。

HDMI ポート：HDMIデバイスを接続します。著作権保護技術の１つであるHDCP

（High-bandwidth Digital Content Protection）にも対応していますので、HD

DVD、Blu-ray、その他の著作権保護コンテンツの再生も可能です。

DVI-Dポート：DVI-D対応デバイスを接続します。著作権保護技術の１つであるHDCP

（High-bandwidth Digital Content Protection）にも対応していますので、HD

DVD、Blu-ray、その他の著作権保護コンテンツの再生も可能です。

ASUS M70AD

日

日本語

本語

サイドスピーカー出力ポート（グレー）：サイドスピーカーを接続し、8チャンネルオーデ

ィオを構築することができます。

リアスピーカー出力ポート（ブラック）：リアスピーカーを接続し、4/6/8チャンネルオーディオを構築することができます。

センター/ サブウーファポート（オレンジ）：センター/サブウーファスピーカーを接続します。

マイクポート（ピンク）：マイクを接続します。

ライン出力ポート（ライム）：ヘッドホンやスピーカーを接続します。4、６、8チャンネル

の出力設定のときは、このポートはフロントスピーカー出力になります。

ライン入力ポート（ライトブルー ) ：テープ、CD、DVDプレーヤー、またはその他のオー

ディオソースを接続します。

2.1、4.1、5.1、7.1チャンネル構成時のオーディオポートの機能については、次のオ

ーディオ構成表を参考にしてください。

オーディオ構成表

ポート

ライトブルー

ライムライン出力

ピンクマイク入力マイク入力マイク入力マイク入力

オレンジ – –

ブラック – リアスピーカー出力リアスピーカー出力リアスピーカー出力

グレー

ヘッドセット

2.1チャンネル

ライン入力ライン入力ライン入力ライン入力

– – –

4.1チャンネル 5.1チャンネル 7.1チャンネル

フロント

スピーカー出力

フロント

スピーカー出力

センター/

サブウーファ

フロント

スピーカー出力

センター/

サブウーファ

サイド

スピーカー出力

拡張スロットブラケット：拡張カードを装着する際はこのブラケットを取り外します。

LAN (RJ-45) ポート：ネットワークハブを通して、LANでのGigabit 接続をサポートしま

す。LANポートLEDの表示内容は次の表をご参照ください。

LANポートLED

アクティビティリンク LED スピードLED

状態説明状態説明

OFF リンクなし OFF 10Mbps

オレンジリンク確立オレンジ 100Mbps

点滅データ送受信中グリーン 1Gbps

アクティビティ

リンク LED

Chapter 1: ハードウェアの儀容

スピード

LED

LANポート

日本語

VGAポート：VGAモニター等のVGA対応デバイスを接続します。

通気孔：システム内部の熱を外部へ逃がします。

紙、本、衣類、ケーブルまたはその他の物で通気孔を塞がないようにしてください。オーバーヒートの原因となります。

PS/2 キーボード / マウスコンボポート（パープル/グリーン）：PS/2 キーボードまたは

PS/2マウスを接続します。

日本語

ASUS M70AD

日

日本語

本語

コンピューターのセットアップ

このセクションでは、外付けモニターやキーボード、マウス、電源コード等をコンピューターに接

続する方法を説明します。

外付けモニターの接続

オンボードディスプレイ出力ポートの使用

モニターをオンボードディスプレイ出力ポートに接続します。

手順

1. VGAモニターをコンピューターのバックパネルのVGAポートに、またはDVI-DモニターをコンピューターのバックパネルのDVI-Dポートに、HDMIモニターをコンピューターのバックパネルのHDMIポートに接続します。

2. モニターの電源コードをコンセントに接続します。

• コンピューターにASUS製ビデオカードが付属している場合、BIOSではこのビデオカードがプライマリディスプレイデバイスに設定されています。モニターをこのビデオカードのディスプレイ出力ポートに接続してください。

• 複数の外付けモニターをコンピューターに接続する場合は、本書Chapter 3 「複数の外付けモニターの取り付け」をご参照ください。

Chapter 1: ハードウェアの儀容

日本語

USBキーボードとUSBマウスの接続

USBキーボードとUSBマウスをコンピューターのバックパネルのUSBポートに接続します。

Windows® OSのインストール中は、キーボード/マウスをUSB 2.0ポートに接続してください。

電源コードの接続

電源コードの一方をコンピューターのバックパネルの電源コネクターに接続し、もう一方を電源コンセントに接続します。

日本語

ASUS M70AD

日

コンピューターの電源をONにする

このセクションではコンピューターの電源の切り替えについて説明します。

本語

コンピューターの電源をONにする

手順

1. モニターの電源をONにします。

2. 電源スイッチをONにし、コンピューターの電源ボタンを押します。

電源ボタン

3. OSが自動的にロードされます。

コンピューターのシャットダウンについては、 Chapter 2 セクション「本機の電源を OFFする」をご参照ください。

Chapter 1: ハードウェアの儀容

Chapter 2

Windows® 8.1の使用

初めて起動する

コンピューターを初めて起動すると、Windows 8.1 OSの基本設定を行う画面が表示されますので、画面の指示に従って設定を行います。

手順

1. コンピューターの電源をONにします。暫くすると設定画面が表示されます。

2. ライセンス条項を読みます。「Windows を使うためのライセンス条項に同意します」にチェックを入れ、「同意する」をクリックします。

3. 画面上の指示に従って基本設定を行います。

• パーソナル設定

• 接続

• 設定

• アカウント

5. 基本設定が完了すると、Windows®8のビデオチュートリアルが表示されます。チュートリアルではWindows®の機能を学ぶことができます。

Windows® 8.1 ロック画面

OSを起動するとWindows 8.1のロック画面が出現します。このロック画面でタップしたりキーボードの任意のキーで操作を進めます。

日本語

ASUS M70AD

日

日本語

本語

Windows® UIを使用する

Windows 8.1のWindows® ユーザーインターフェース（UI）はタイル表示のユーザーインターフェ

ースです。次の各機能を利用することができます。

スタート画面

ユーザーアカウントにサインすると、スタート画面が表示されます。使用したいプログラムを一括

表示することができます。 Windows キー

でも任意のアプリからスタート画面を起動することができます。

Windows® アプリ

アプリ用ズームイン / ズームアウトボタン

Windows® アプリ

アプリはスタート画面にピン留めされており、タイル形式で表示されます。

ユーザーアカウント

Windows®アプリの利用には画面解像度1024×768ピクセル以上が必要です。

特定のアプリはその機能を十分活用するため、Microsoftアカウントでのサインインが必要になる場合があります。

Chapter 2: Windows® 8.1の使用
