SB16075

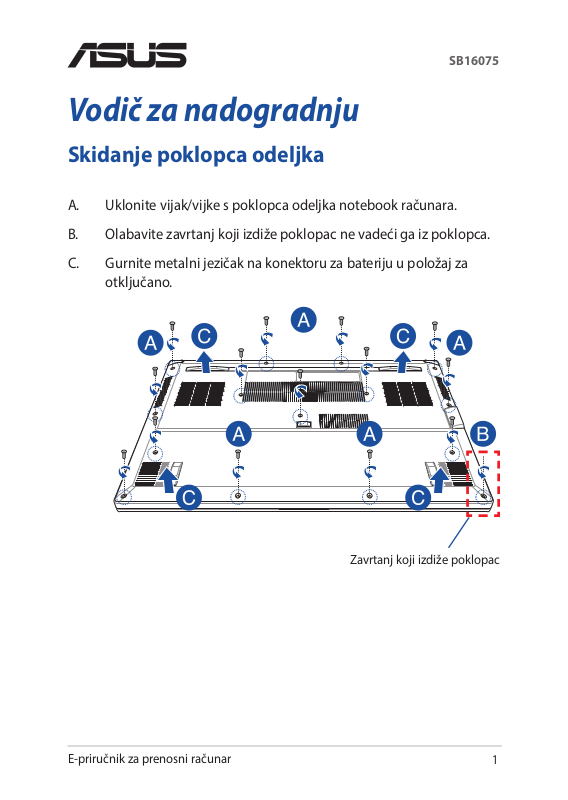

Vodič za nadogradnju
Skidanje poklopca odeljka
A. Uklonite vijak/vijke s poklopca odeljka notebook računara.
B. Olabavite zavrtanj koji izdiže poklopac ne vadeći ga iz poklopca.
C. Gurnite metalni jezičak na konektoru za bateriju u položaj za
otključano.
Zavrtanj koji izdiže poklopac
E-priručnik za prenosni računar
1
Page 2
Vraćanje poklopca odeljka:
A. Poravnajte i vratite poklopac na mesto.
B. Pričvrstite poklopac pomoću vijka/vijaka koji/e ste prethodno
uklonili.
C. Zategnite zavrtanj koji izdiže poklopac.
Zavrtanj koji izdiže poklopac
2
E-priručnik za prenosni računar
Page 3
Mapa vijaka poklopca
M2 X 9,5 (7 komada)
M2 X 8 (7 komada)
M2 X 8 (1 zavrtanj koji izdiže poklopac)
E-priručnik za prenosni računar
3
Page 4
Instalacija RAM modula
Nadogradite memoriju prenosnog računara tako što ćete instalirati RAM
(radna memorija) modul u odeljak za memoriju. U nastavku je opisan
postupak instalacije RAM modula u prenosni računar:
UPOZORENJE! Pre nego što otvorite poklopac odeljka, isključite sve
spoljne uređaje, telefonske ili telekomunikacione linije i priključak za
napajanje (poput spoljnog napajanja, baterije itd.).
VAŽNO! Posetite ovlašćeni servisni centar ili prodavnicu ako su vam
potrebne informacije o nadogradnji RAM memorije za vaš prenosni
računar. Kupujte RAM module od ovlašćenih prodavaca ovog prenosnog
računara jer na taj način dobijate najbolju kompatibilnost i pouzdanost.
NAPOMENA:
• Izgled donje strane prenosnog računara i RAM modula može se
razlikovati u zavisnosti od modela, ali RAM modul se na isti način
instalira.
• Preporučuje se da instalaciju RAM modula obavljate pod nadzorom
stručne osobe. Posetite ovlašćeni servisni centar ako vam je potrebna
dodatna pomoć.
4
E-priručnik za prenosni računar
Page 5
A. Skinite poklopac odeljka.
NAPOMENA: Više informacija potražite u odeljku Skidanje poklopca
odeljka u ovom priručniku.
B. Poravnajte i gurnite RAM modul u ležište.
C. Gurnite RAM modul nadole dok ne legne na mesto.
Ugao od 30°
Zarezi
E-priručnik za prenosni računar
5
Page 6
Instalacija M.2 kartice
Pogledajte postupak za instalaciju kompatibilne M.2 kartice u prenosni
računar koji je opisan u nastavku:
VAŽNO! Kupujte M.2 kartice od ovlašćenih prodavaca ovog prenosnog
računara jer na taj način dobijate najbolju kompatibilnost i pouzdanost.
UPOZORENJE! Pre nego što otvorite poklopac odeljka, isključite sve
spoljne uređaje, telefonske ili telekomunikacione linije i priključak za
napajanje (poput spoljnog napajanja, baterije itd.).
NAPOMENA:
• Izgled donje strane prenosnog računara i M.2 kartice može se
razlikovati u zavisnosti od modela, ali modul se na isti način instalira.
• Preporučuje se da instalaciju M.2 kartice obavljate pod nadzorom
stručne osobe. Posetite ovlašćeni servisni centar ako vam je potrebna
dodatna pomoć.
6
E-priručnik za prenosni računar
Page 7
A. Skinite poklopac odeljka.
NAPOMENA: Više informacija potražite u odeljku Skidanje poklopca
odeljka u ovom priručniku.
B. Poravnajte i gurnite M.2 karticu u ležište.
C. Pričvrstite M.2 karticu pomoću priloženog/ih vijka/vijaka.
Ležište 2 za M.2 karticu
NAPOMENA: M.2 2280 konektor 1 podržava PCIe (NVMe) SSD, a konektor
2 podržava i PCIe (NVMe) SSD i SATA SSD.
E-priručnik za prenosni računar
Ležište 1 za M.2 karticu
7
