Guía de actualización
Retirada de la tapa del compartimento
A. Aoje el tornillo de la tapa sin quitar el tornillo de la tapa.
B. Quite el/los tornillo(s) de la tapa del compartimento del equipo
portátil.
C. Para evitar tirar de los cables conectados y provocar daños
en los mismos, levante ligeramente la cubierta para dejar el
compartimento al descubierto sin quitarla completamente.
Tornillo de la tapa
Tornillo de la tapa
S15058
Guía de actualización del equipo portátil
1
Para volver a acoplar la tapa del compartimento:
A. Alinee y vuelva a acoplar la tapa del compartimento.
B. Apriete el tornillo de la tapa.
C. Asegure la tapa con el/los tornillo(s) que quitó anteriormente.
Tornillo de la tapa
Tornillo de la tapa
2
Guía de actualización del equipo portátil
Instalación de un módulo RAM
Puede ampliar la capacidad de memoria de su equipo portátil
instalando un módulo RAM (memoria de acceso aleatorio) en el
compartimento de módulos de memoria. Los pasos siguientes le
muestran cómo instalar un módulo RAM en el equipo portátil:
¡ADVERTENCIA! Desconecte todos los periféricos del equipo, cualquier
línea telefónica o de telecomunicaciones y los conectores de alimentación
(tales como alimentación externa, batería, etc.) antes de retirar la tapa del
compartimento.
¡IMPORTANTE! Visite un centro de servicio técnico autorizado para
obtener más información sobre módulos RAM para el equipo portátil.
Compre solo módulos RAM en puntos de venta autorizados de este
equipo portátil para garantizar la máxima compatibilidad y abilidad.
NOTA:
• La apariencia de la parte inferior del equipo portátil y del módulo
RAM puede variar en función del modelo, pero la instalación del
módulo no cambia.
• Es recomendable instalar el módulo RAM bajo la supervisión de un
profesional. También puede visitar un centro de servicio autorizado
para obtener ayuda.
Guía de actualización del equipo portátil
3
A. Retire la tapa del compartimento.
NOTA: Para obtener más información, consulte la sección Retirada de la
tapa del compartimento de este manual.
B. Alinee e inserte el módulo RAM en su ranura.
C. Empuje el módulo RAM hacia abajo hasta que quede encajado en
su lugar (escuchará un chasquido).
ángulo
de 30°
muescas
4
Guía de actualización del equipo portátil
Instalación de la unidad de disco duro
Consulte los pasos siguientes si necesita instalar una nueva unidad de
disco duro (HDD) en el equipo portátil:
¡IMPORTANTE! Compre unidades de disco duro en puntos de
venta autorizados de este equipo portátil para garantizar la máxima
compatibilidad y abilidad.
¡ADVERTENCIA! Desconecte todos los periféricos del equipo, cualquier
línea telefónica o de telecomunicaciones y los conectores de alimentación
(tales como alimentación externa, batería, etc.) antes de retirar la tapa del
compartimento.
NOTA:
• La apariencia de la parte inferior del equipo portátil puede variar en
función del modelo, pero la instalación de la unidad de disco duro no
cambia.
• Es recomendable reemplazar la unidad de disco duro bajo la
supervisión de un profesional. También puede visitar un centro de
servicio autorizado para obtener ayuda.
Guía de actualización del equipo portátil
5
A. Retire la tapa del compartimento.
NOTA: Para obtener más información, consulte la sección Retirada de la
tapa del compartimento de este manual.
B. Desconecte la bahía de la unidad de disco duro del cable
correspondiente, como se muestra en la siguiente ilustración.
C. Quite el/los tornillo(s) que jan la bahía de la unidad de disco
duro al compartimento.
D. (Opcional) Si hay una unidad de disco instalada actualmente en
el equipo portátil, levante ligeramente su bahía para retirarla del
compartimento.
Bahía de la unidad de disco duro
6
Guía de actualización del equipo portátil
E. (Opcional) Si actualmente hay una unidad de disco duro
acoplada a la bahía de la unidad de disco duro, consulte los pasos
siguientes sobre cómo retirar la unidad de disco duro antigua:
1. Quite todos el/los tornillo(s) de los laterales de la bahía de la
unidad de disco duro.
2. Retire la unidad de disco duro antigua de la bahía de la
unidad de disco duro y, a continuación, colóquela sobre
una supercie plana y seca con su PCB (placa de circuito
impreso) orientada hacia arriba, tal y como se muestra en la
siguiente ilustración.
Unidad de disco duro antigua
Bahía de la unidad de disco duro
Guía de actualización del equipo portátil
7
F. Coloque la nueva unidad de disco duro con su PCB (placa de
circuito impreso) orientada hacia la bahía de la unidad de disco
duro. Asegúrese de que los conectores de los puertos de la
unidad de disco duro no se ven obstaculizados por ninguna parte
de la bahía de dicha unidad.
G. Vuelva a colocar la unidad de disco duro y fíjela utilizando el/los
tornillo(s) que quitó anteriormente.
Unidad de disco duro nueva
Bahía de la
unidad de
disco duro
8
Guía de actualización del equipo portátil

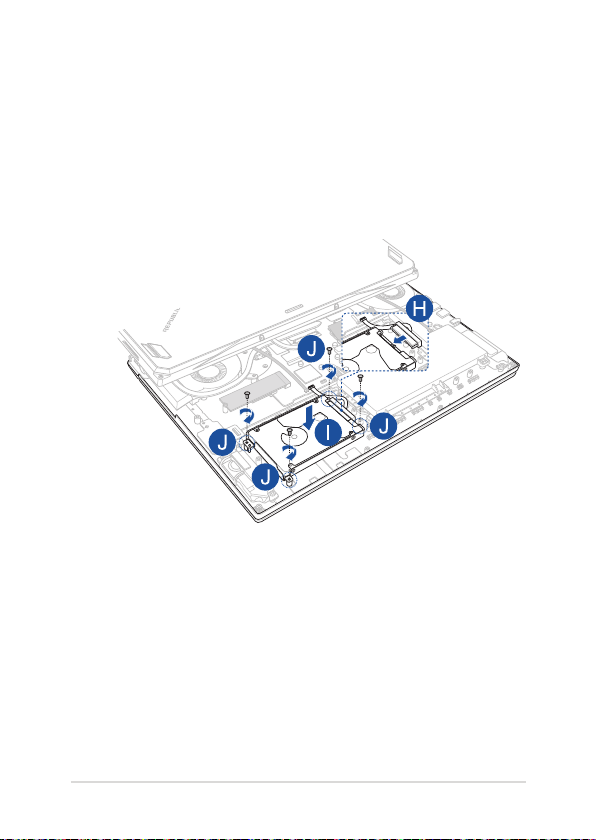

H. Enchufe el conector de la unidad de disco duro a la unidad.
I. Vuelva a colocar la bahía de la unidad de disco duro en el
compartimento y empújela hasta que quede asentada.
J. Asegure la bahía de la unidad de disco duro con el/los tornillo(s)
que quitó anteriormente.
Guía de actualización del equipo portátil
9
Instalar una tarjeta M.2
Consulte los pasos siguientes cuando instale una tarjeta M.2 compatible
en el equipo portátil:
¡IMPORTANTE! Adquiera su tarjeta M.2 en puntos de venta autorizados
de este equipo portátil para garantizar la máxima compatibilidad y
abilidad.
¡ADVERTENCIA! Desconecte todos los periféricos del equipo, cualquier
línea telefónica o de telecomunicaciones y los conectores de alimentación
(tales como alimentación externa, batería, etc.) antes de retirar la tapa del
compartimento.
NOTA:
• La apariencia de la parte inferior del equipo portátil y de la tarjeta M.2
puede variar en función del modelo, pero la instalación del módulo
no cambia.
• Es recomendable que instale la tarjeta M.2 bajo la supervisión de un
profesional. También puede visitar un centro de servicio autorizado
para obtener ayuda.
• LaranuraM.22280admiteunidadesdeestadosólido(SSD)tanto
PCIe (NVMe) como SATA.
10
Guía de actualización del equipo portátil
A. Quite la tapa del compartimento.
NOTA: Para obtener más información, consulte la sección Quitar la tapa
del compartimento de este manual.
B. Alinee e inserte la tarjeta M.2 en su ranura para módulos de
tarjeta.
C. Fije la tarjeta M.2 en su lugar utilizando el/los tornillo(s)
incluido(s).
Guía de actualización del equipo portátil
11
12
Guía de actualización del equipo portátil
