F15910
Guide de mise à niveau

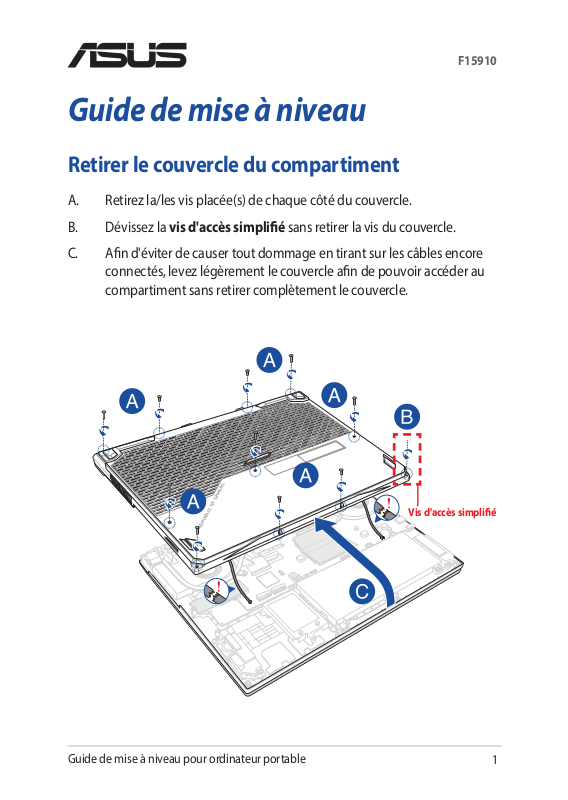

Retirer le couvercle du compartiment
A. Retirez la/les vis placée(s) de chaque côté du couvercle.
B. Dévissez la vis d'accès simplié sans retirer la vis du couvercle.
C. An d'éviter de causer tout dommage en tirant sur les câbles encore
connectés, levez légèrement le couvercle an de pouvoir accéder au
compartiment sans retirer complètement le couvercle.
Vis d'accès simplié
Guide de mise à niveau pour ordinateur portable
1
Pour replacer le couvercle du compartiment :
A. Replacez le couvercle du compartiment.
B. Sécurisez le couvercle en resserrant la/les vis précédemment retirée(s).
C. Serrez la vis d'accès simplié.
Vis d'accès simplié
2
Guide de mise à niveau pour ordinateur portable

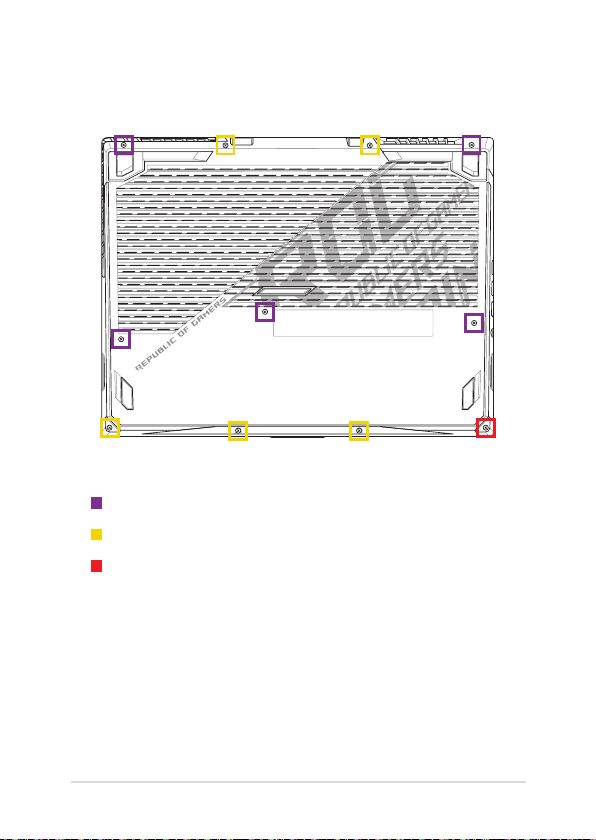

Plan des vis de serrage du couvercle
M2.5 X 12 (5 pièces)
M2.5 X 7.5 (5 pièces)
M2.5 X 8 (1 x Vis d'accès simplié)
Guide de mise à niveau pour ordinateur portable
3
Installer un module de mémoire (RAM)
Mettez à niveau les capacités de votre ordinateur portable en installant un
module de mémoire supplémentaire. Suivez les instructions suivantes pour
installer un module de mémoire sur votre ordinateur portable :
AVERTISSEMENT ! Déconnectez tous les périphériques connectés, ligne
téléphonique, autres lignes de communication ou connecteur d'alimentation
(source d'alimentation externe, batterie, etc.) avant de retirer le couvercle du
compartiment.
IMPORTANT ! Renseignez-vous auprès d'un centre ou un revendeur agréés
pour plus d'informations sur la mise à niveau de la mémoire sur votre ordinateur
portable. Achetez des modules de mémoire auprès d'un revendeur agréé pour
garantir une abilité et une compatibilité optimales.
REMARQUE :
• L'apparence du dessous de l'ordinateur portable peut varier en fonction du
modèle mais les instructions d'installation de modules de mémoire sont
identiques.
• Lors du remplacement ou de la mise à niveau du module de mémoire,
assurez-vous que cette opération soit réalisée dans un centre d'assistance
agréé ou auprès du revendeur de cet ordinateur portable.
4
Guide de mise à niveau pour ordinateur portable
A. Retirez le couvercle du compartiment.
REMARQUE : Pour plus de détails, consultez la section Retirer le couvercle du
compartiment de ce manuel.
B. Alignez puis insérez le module de mémoire dans son interface de
connexion.
C. Appuyez sur le module de mémoire jusqu'à ce qu'il soit bien sécurisé à
son interface de connexion.
Angle de 30°
Encoches
Guide de mise à niveau pour ordinateur portable
5
Installer une carte M.2
Suivez les instructions suivantes pour installer une carte M.2 sur votre
ordinateur portable :
IMPORTANT ! Achetez une carte M.2 auprès d'un revendeur agréé de cet
ordinateur portable pour garantir une abilité et une compatibilité optimales.
AVERTISSEMENT ! Déconnectez tous les périphériques connectés, ligne
téléphonique, autres lignes de communication ou connecteur d'alimentation
(source d'alimentation externe, batterie, etc.) avant de retirer le couvercle du
compartiment.
REMARQUE :
• L'apparence du dessous de l'ordinateur portable peut varier en fonction
du modèle, cependant les instructions d'installation des cartes M.2 sont
identiques.
• Lors du remplacement ou de la mise à niveau de la carte M.2, assurezvous que cette opération soit réalisée dans un centre d'assistance agréé ou
auprès du revendeur de cet ordinateur portable.
6
Guide de mise à niveau pour ordinateur portable
A. Retirez le couvercle du compartiment.
REMARQUE : Pour plus de détails, consultez la section Retirer le couvercle du
compartiment de ce manuel.
B. Alignez et insérez la carte M.2 dans l'interface de connexion réservée à
cet eet.
C. Sécurisez la carte M.2 à l'aide de la/des vis fournie(s).
Slot M.2 II
Slot M.2 III
Slot M.2 I
REMARQUE : Le slot 2 M.2 2280 prend en charge les SSD PCIe (NVMe) alors que
les slots 1 et 3 prennent en charge les SSD PCIe (NVMe) et SATA.
Guide de mise à niveau pour ordinateur portable
7
8
Guide de mise à niveau pour ordinateur portable
