Посібник поновлення
Знімання кришки відсіку

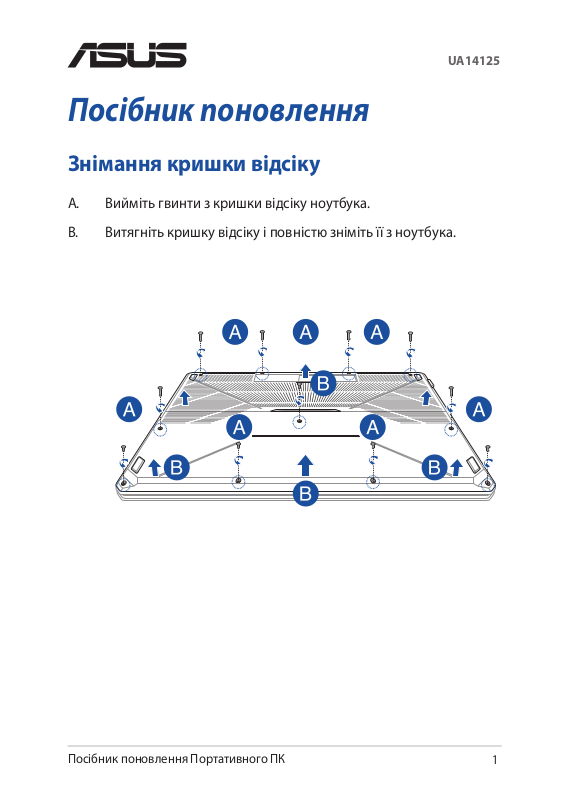

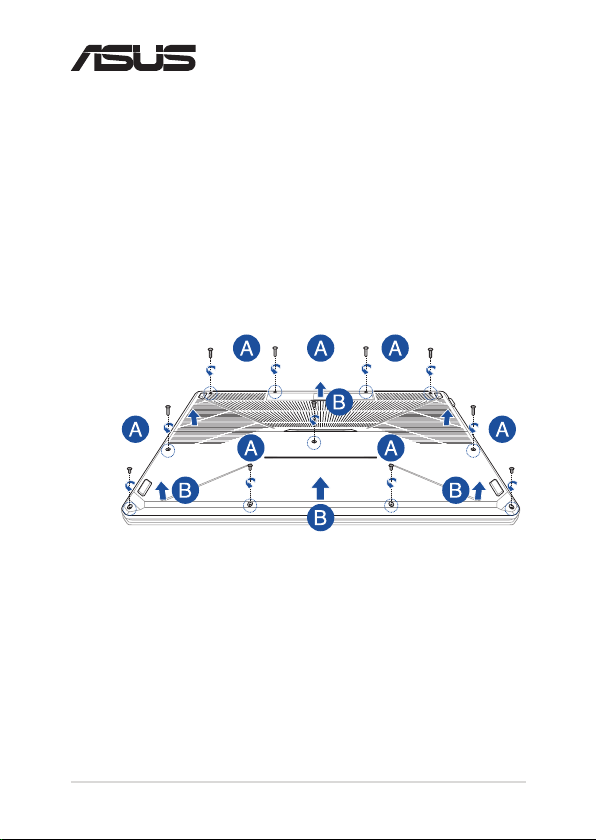

A. Вийміть гвинти з кришки відсіку ноутбука.
B. Витягніть кришку відсіку і повністю зніміть її з ноутбука.
UA14125
Посібник поновлення Портативного ПК
1
Щоб встановити кришку відсіку на місце:
А. Прилаштуйте і встановіть на місце кришку відсіку.
B. Закріпіть кришку за допомогою попередньо вийнятих гвинтів.
2
Посібник поновлення Портативного ПК
Встановлення модуля пам’яті
Збільште обсяг пам’яті ноутбука, встановивши модуль пам’яті
у відповідний відсік. Нижче викладено покрокову процедуру
встановлення модуля пам’яті у ноутбук.
УВАГА! Перш ніж знімати кришку відсіку, від’єднайте від ноутбука
всі під’єднані аксесуари, телефони, телекомунікаційні лінії, а також
джерело живлення (зовнішнє джерело живлення, акумуляторний
блок тощо).
ВАЖЛИВО! Інформацію про можливості розширення пам’яті
ноутбука за рахунок встановлення модуля можна отримати в
авторизованому сервісному центрі або пункті продажу. Для гарантії
максимальної сумісності та надійності роботи купуйте модулі пам’яті в
авторизованих пунктах продажу цього ноутбука.
ПРИМІТКА.
• Вигляд нижньої панелі ноутбука та модуля пам’яті може різнитися
залежно від моделі, але процедура встановлення модуля пам‘яті
однакова.
• Рекомендовано встановлювати модуль пам’яті під наглядом
професіоналів. Також по допомогу можна звернутися до
авторизованого сервісного центру.
Посібник поновлення Портативного ПК
3
A. Зніміть кришку відсіку.
ПРИМІТКА. Докладніше про це читайте в розділі Знімання кришки
відсіку цього посібника.

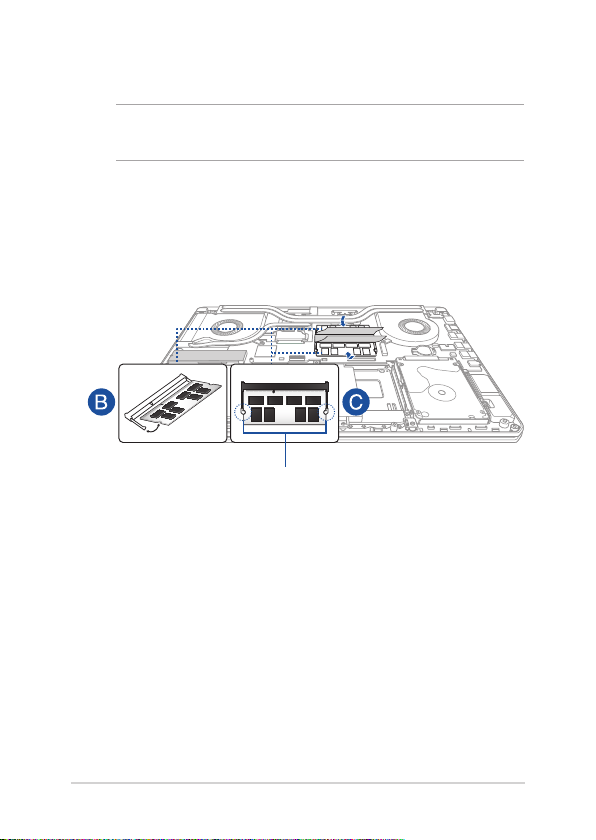

B. Прилаштуйте і вставте модуль пам’яті у відповідний відсік.
C. Натисніть на модуль пам’яті, щоб почулося клацання і він
зафіксувався.
кут 30°
пази
4
Посібник поновлення Портативного ПК
Встановлення жорсткого диска
Якщо потрібно встановити новий жорсткий диск на портативний ПК,
виконуйте наступні кроки:
ВАЖЛИВО! Для гарантії максимальної сумісності та надійності роботи
купуйте жорсткі диски в авторизованих пунктах продажу цього
ноутбука.
УВАГА! Перш ніж знімати кришку відсіку, від’єднайте від ноутбука
всі під’єднані аксесуари, телефони, телекомунікаційні лінії, а також
джерело живлення (зовнішнє джерело живлення, акумуляторний
блок тощо).
ПРИМІТКА.
• Вигляд нижньої панелі ноутбука та жорсткого диска може
різнитися залежно від моделі, але процедура встановлення
жорсткого диска однакова.
• Рекомендовано заміняти жорсткий диск під наглядом
професіоналів. Також по допомогу можна звернутися до
авторизованого сервісного центру.
Посібник поновлення Портативного ПК
5

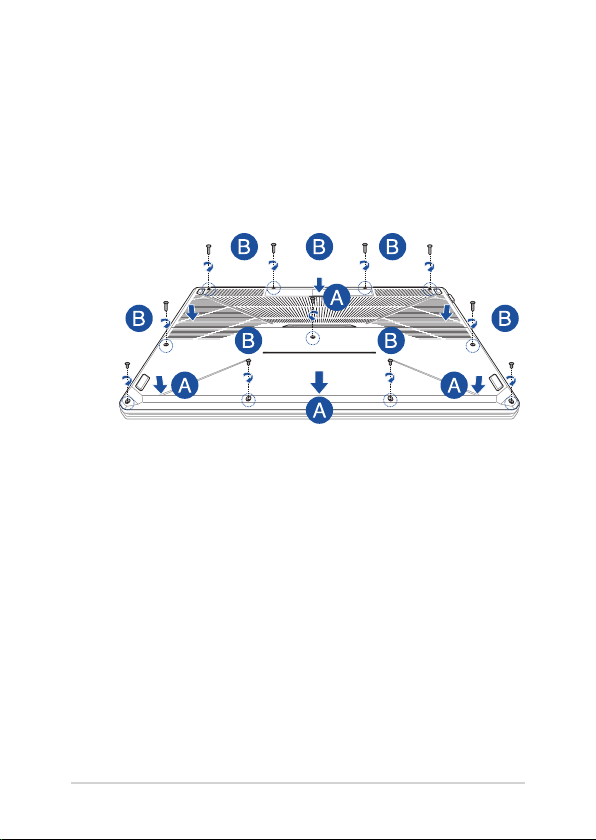

A. Зніміть кришку відсіку.
ПРИМІТКА. Докладніше про це читайте в розділі Знімання кришки
відсіку цього посібника.
B. Викрутіть гвинти, які фіксують відсік для жорсткого диска до
апаратного відсіку ноутбука.

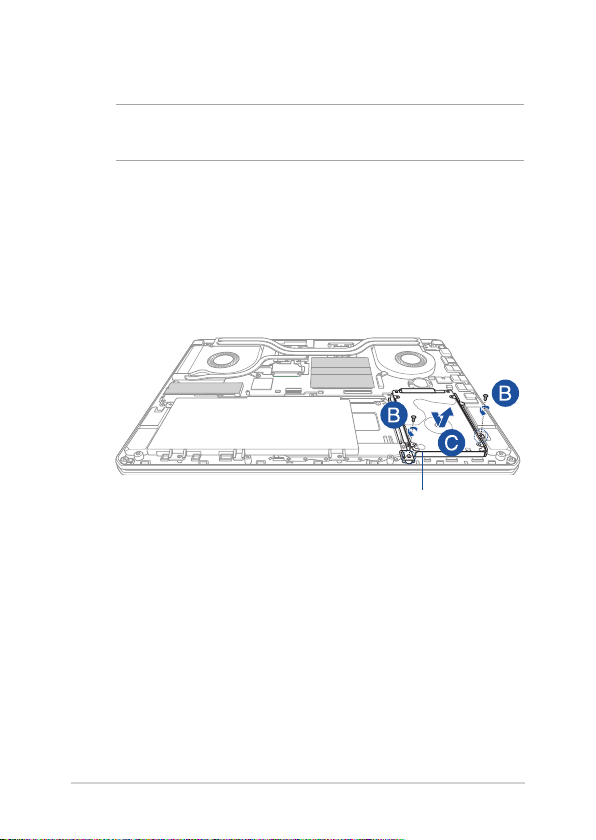

C. (Додатково) Якщо в ноутбук вже вставлено жорсткий диск,
від’єднайте відсік для ноутбука від порту, як показано на
малюнку нижче.
відсік для жорсткого диска
6
Посібник поновлення Портативного ПК
D. (Додатково) Якщо у відсік для жорсткого диска вже
встановлено жорсткий диск, виконайте наведені нижче кроки,
щоб вийняти старий жорсткий диск.

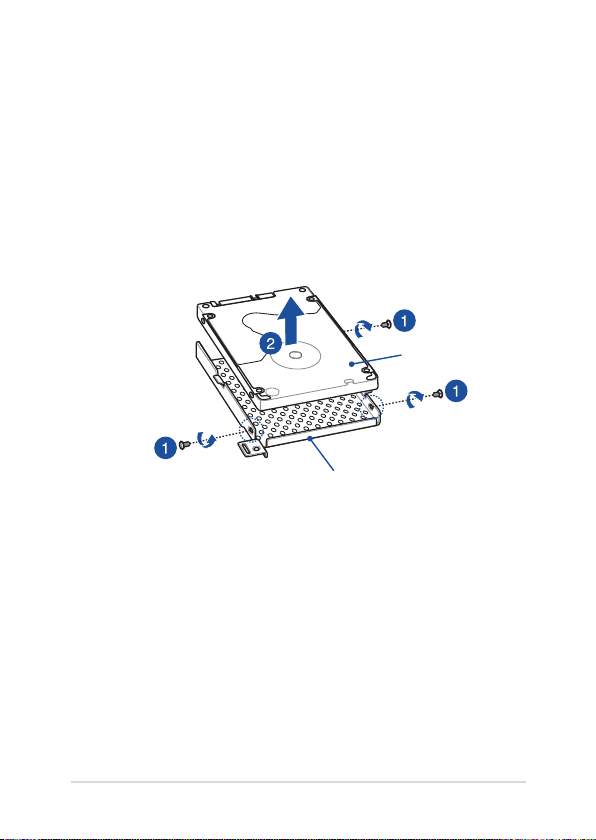

1. Викрутіть усі гвинти з боків відсіку для жорсткого диска.
2. Вийміть жорсткий диск із відсіку, покладіть його на
суху пласку поверхню друкованою платою догори, як
показано на малюнку нижче.
старий жорсткий диск
відсік для жорсткого диска
Посібник поновлення Портативного ПК
7

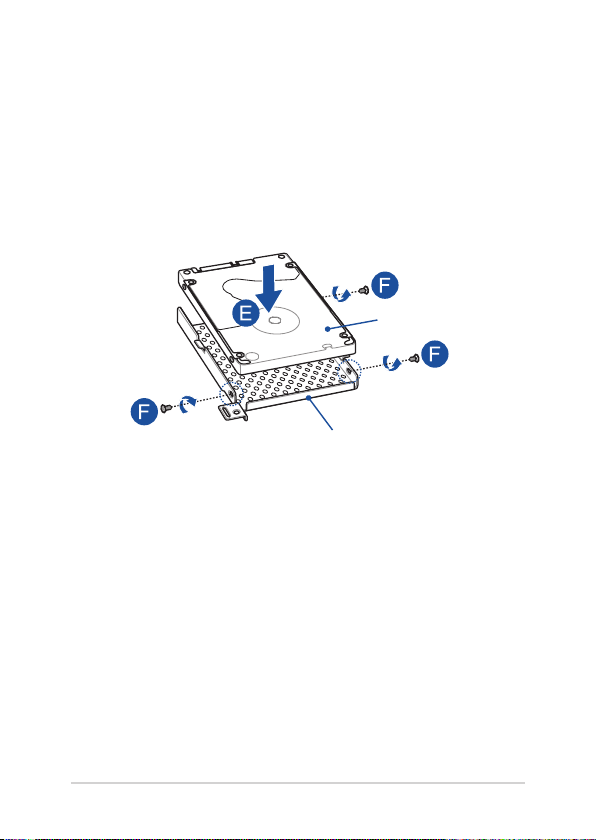

E. Встановіть новий жорсткий диск друкованою платою
до відсіку для диска. Зверніть увагу, щоб роз’єми портів
жорсткого диска не перекривалися деталями відсіку для
диска.
F. Встановіть жорсткий диск і закріпіть його за допомогою
попередньо вийнятих гвинтів.
новий жорсткий диск
відсік для жорсткого диска
8
Посібник поновлення Портативного ПК

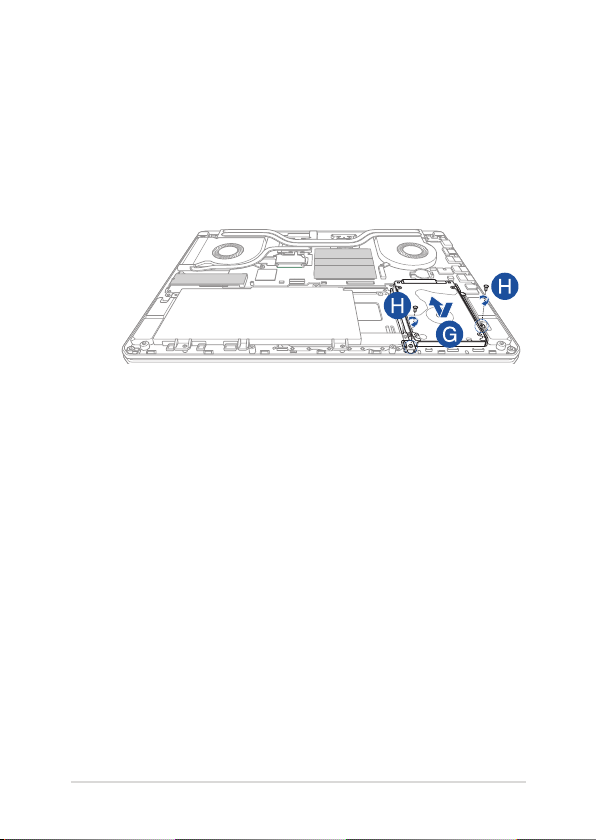

G. Встановіть відсік для жорсткого диска назад в апаратний
відсік ноутбука, прилаштувавши адаптер жорсткого диска до
порту жорсткого диска. Посуньте відсік для жорсткого диска,
щоб він під’єднався до ноутбука.
H. Закріпіть відсік для жорсткого диска за допомогою
попередньо вийнятих гвинтів.
Посібник поновлення Портативного ПК
9
Встановлення карти М.2
Нижче наведено покрокову процедуру встановлення в ноутбук
сумісної карти М.2
ВАЖЛИВО! Для гарантії максимальної сумісності та надійності роботи
купуйте карти М.2 в авторизованих пунктах продажу цього ноутбука.
УВАГА! Перш ніж знімати кришку відсіку, від’єднайте від ноутбука
всі під’єднані аксесуари, телефони, телекомунікаційні лінії, а також
джерело живлення (зовнішнє джерело живлення, акумуляторний
блок тощо).
ПРИМІТКА.
• Вигляд нижньої панелі ноутбука та карти М.2 може різнитися
залежно від моделі, але процедура встановлення карти однакова.
• Рекомендовано встановлювати карту М.2 під наглядом
професіоналів. Також по допомогу можна звернутися до
авторизованого сервісного центру.
• Гніздо M.2 2280 підтримує і PCIe (NVMe) SSD, і SATA SSD.
10
Посібник поновлення Портативного ПК
A. Зніміть кришку відсіку.
ПРИМІТКА. Докладніше про це читайте в розділі Знімання кришки
відсіку цього посібника.

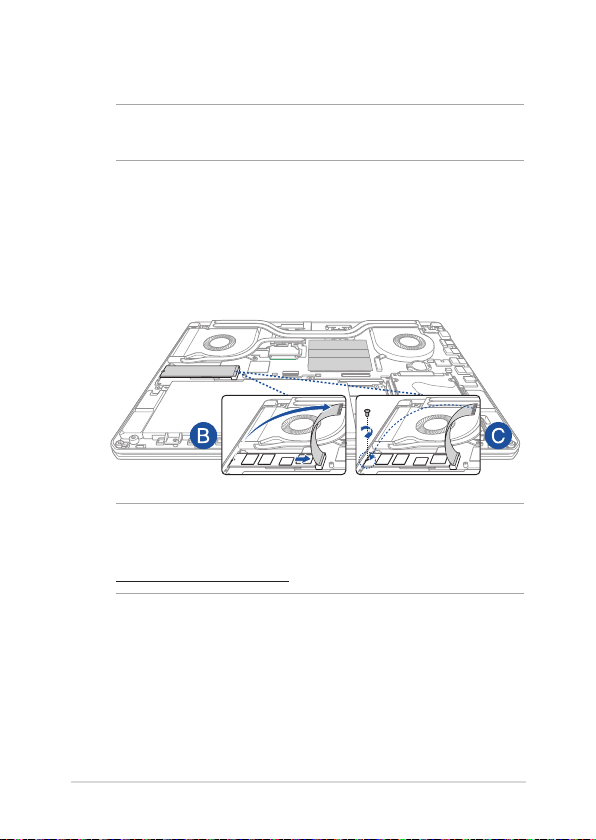

В. Підніміть клапан, що закриває отвір модуля карти, після чого
зрівняйте з отвором карту М.2 і вставте її до отвору.
С. Закріпіть карту М.2 на місці гвинтом з комплекту і прикріпіть
кінчик клапана до карти М.2 так, щоб він надійно став на місце.
ВАЖЛИВО! Щоб запобігти втраті даних, обов’язково застосуйте
інструмент Optane Disable, перш ніж виймати твердотільний диск
Intel® Optane™. Щоб дізнатися більше, відвідайте
https://www.asus.com/support.
Посібник поновлення Портативного ПК
11
12
Посібник поновлення Портативного ПК
