ASUS X50V-AP034C, X59SL-AP447E, X50SR-AP092C, X50VL-AP017C, F5RL-AP288C User Manual

PC Portable

O

F

O

N

A

S

U

S

F

5

E

N

T

E

R

T

A

I

N

M

E

N

T

S

Y

S

T

E

M

E X

P R

E S

S

Références matérielles

F2915 / Novembre 2006

Table des matières

1. Présentation du portable

A propos de ce manuel �� 6

Notes relatives à ce manuel ��6 Précautions de sécurité �� 7 Précautions lors du transport�� 8 Préparer votre portable�� 9

2. Présentation des éléments du portable

Dessus��12 Dessous��14 Côté gauche �� 16 Côté droit �� 18 Face arrière �� 19 Face avant �� 20

3. Pour démarrer

Alimentation �� 22

Utiliser l’alimentation sur secteur �� 22

Utiliser la batterie �� 23

Entretien de la batterie �� 23

Allumer le portable ��24

Le POST (Power-On Self Test) �� 24

Vérier le niveau de la batterie �� 25

Charger la batterie �� 25

Redémarrer ou rebooter �� 26

Eteindre le portable �� 26 Fonctions spéciales du clavier�� 27

Touches colorées �� 27

Touches Microsoft Windows™ �� 29

Le clavier comme pavé numérique ��29

Le clavier comme curseur �� 29 Interrupteurs et indicateurs d’état �� 30

Interrupteurs ��30

Indicateurs d’état ��32

Touches multimédia (sur certains modèles) ��33

2

Table des matières

4. Utiliser le portable

Systèmes d’exploitation �� 36

Support logiciel �� 36 Désactivation automatique du Touchpad (sur certains modèles) �� 36

Pointeur �� 37

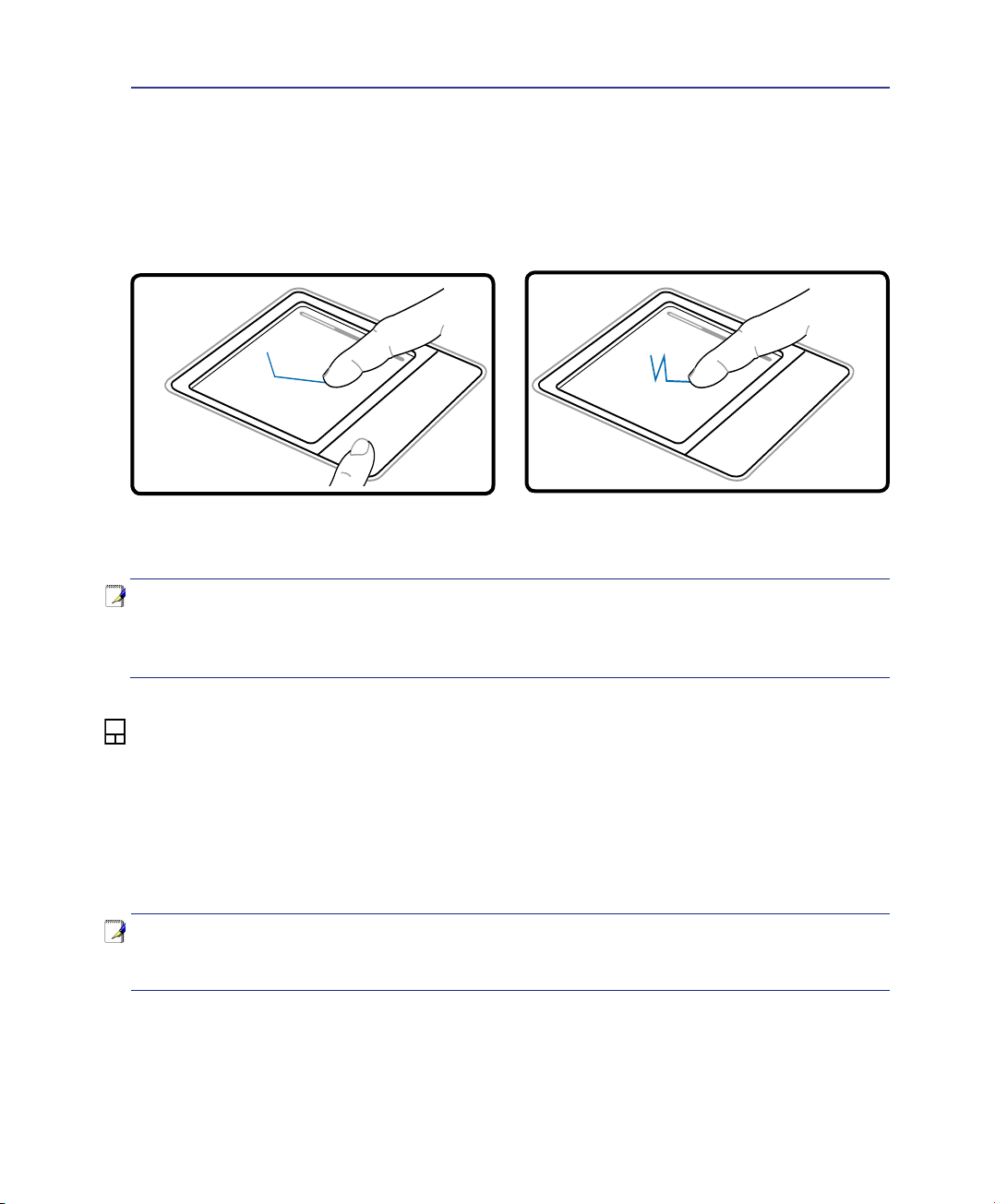

Utiliser le Touchpad �� 37 Illustration sur l’usage du Touchpad �� 38 Entretien du Touchpad �� 39

Périphériques de stockage �� 40

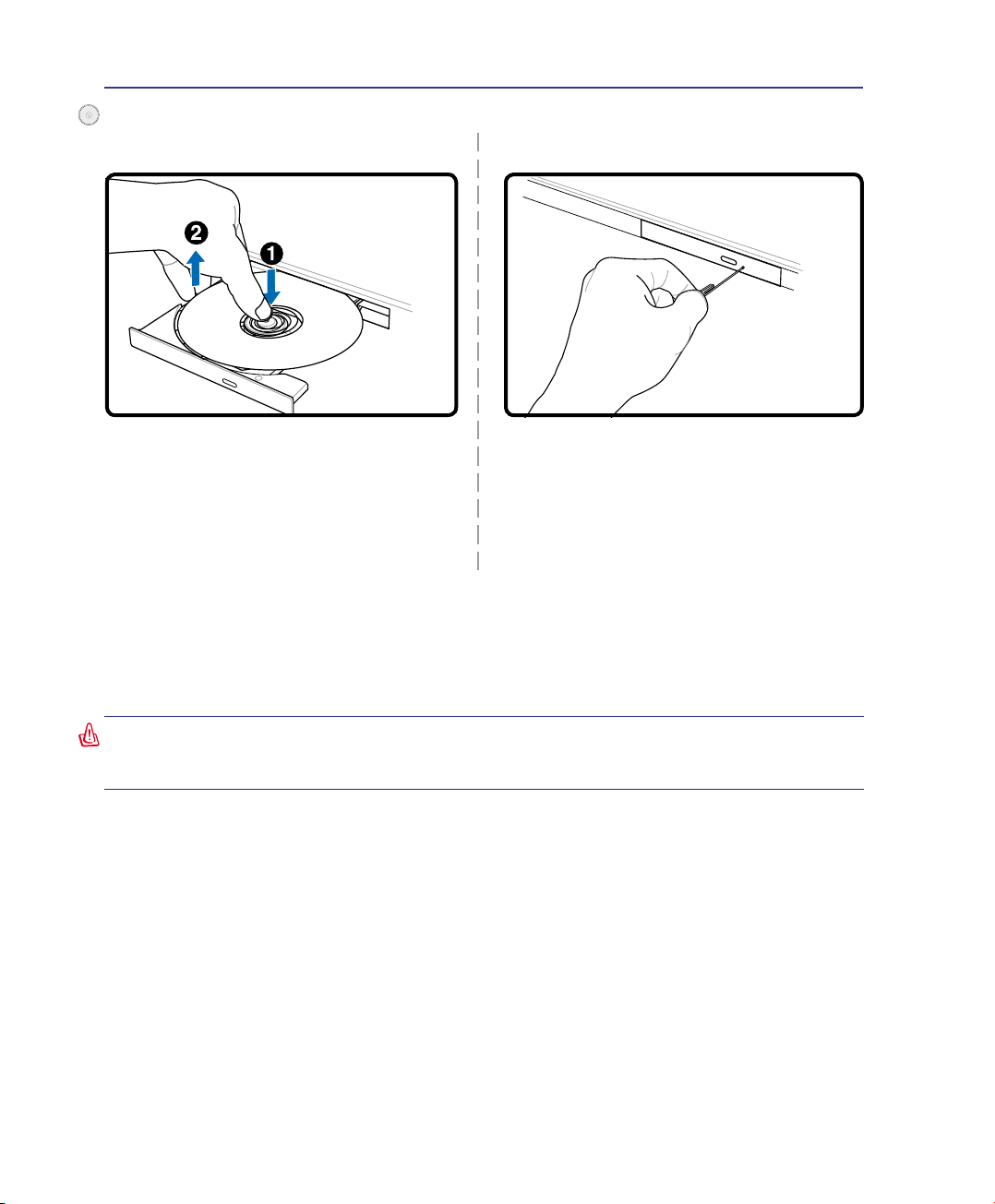

Carte d’extension ��40 Lecteur optique �� 41 Lecteur de Carte Mémoire Flash �� 43 Disque dur ��43

Connexions��44

Connexion modem (sur certains modèles) �� 44 Connexion réseau �� 45 Connexion LAN Sans-l (sur certains modèles) �� 46 Connexion Bluetooth (sur certains modèles) ��47 TPM (Trusted Platform Module) (sur certains modèles) �� 48

Modes de gestion de l’alimentation �� 49

Modes Full Power & Maximum Performance ��49 ACPI��49 Suspend Mode �� 49 Economie d’énergie �� 49 Résumé des modes énergétiques �� 50 Contrôle thermique par l’alimentation �� 50 Gestion de l’alimentation - Veille & veille prolongée �� 51

Appendice

Accessoires optionnels �� 54

Connexions optionnelles ��55

Glossaire ��56

Déclarations concernant la sécurité ��60

Conformité du modem interne �� 61

Informations concernant le PC portable �� 70

3

Table des matières

4

1. Présentation du portable

A propos de ce manuel

Précautions de sécurité

Précautions lors du transport

Préparer votre portable

5

1 Présentation du notebook

A propos de ce manuel

Vous avez entre les mains le manuel de votre portable. Ce manuel vous informe sur les divers éléments du portable et sur la manière de les utiliser. Les sections principales de ce manuel sont énumérées ci-dessous:

1. Présentation du portable

Présente le portable et son manuel.

2. Présentation des éléments du portable

Vous informe sur les divers éléments du portable.

3. Pour démarrer

Vous aide au moment de la prise en main du portable.

4. Utiliser le portable

Vous indique la façon de se servir des divers éléments du portable.

5. Appendice

Présente les accessoires en option et fournit des informations supplémentaires

Notes relatives à ce manuel

Certaines notes et avertissements en gras sont présents au long du guide, vous devez en tenir compte an

de mener à bien certaines taches en toute sécurité. Ces notes ont divers degrés d’importance:

< > [ ]

6

NOTE: Trucs et informations utiles à la mise en oeuvre d’une action.

TRUC: Trucs et informations utiles à l’utilisateur familier des ordinateurs.

ATTENTION! Information sur les actions à éviter an de prévenir un dommage aux

composants, données ou personnes.

AVERTISSEMENT! Information destinée à prévenir un dommage aux composants, données ou personnes.

Le texte entre < > ou [ ] représente une touche du clavier; ne tapez pas les symboles < > ou [ ] ni les lettres qu’ils contiennent.

Présentation du notebook 1

Précautions de sécurité

Les consignes de sécurité qui suivent augmenteront la durée de vie du PC portable. Suivez-les à la lettre.

Pour ce qui n’est pas décrit dans ce manuel, demandez l’assistance d’un personnel qualié. N’utilisez

pas des cordons d’alimentation, des accessoires, ou des périphériques endommagés. N’utilisez pas de

dissolvants puissants tels que des décapants, du benzène ou d’autres produits chimiques, sur ou à prox-

imité de la surface.

ATTENTION! Débranchez l’alimentation et retirez la(les) batterie(s) avant le nettoyage. Essuyez le portable avec une éponge de cellulose propre ou une peau de chamois imbibée d’une solution non abrasive et d’un peu d’eau tiède, puis retirez l’humidité restante avec un chiffon sec.

NE PAS poser le portable sur des surf a ces i n s tab l e s ou i n égal e s. Contactez le SAV si le boîtier est endommagé.

NE PAS toucher, ni appuyer sur

l’écran. Ne ne pas poser le portable au

milieu de petits objets qui pourraient le rayer ou pénétrer à l’intérieur.

NE PAS exposer le portable à la poussière ou à la saleté. NE PAS L’UTILISER durant une fuite de gaz.

NE PAS laisser le PC portable sur vos genoux ou tout autre partie du corps

an de prévenir toute gêne ou blessure

dues à l’exposition à la chaleur.

Température de fonctionnement:

pendant l’utilisation, le portable doit être exposé à une température ambiante comprise entre 5ºC (41ºF) et 35°C (95°F).

NE PAS poser ou lâcher d’objets sur le portable ni y introduire des corps étrangers.

NE PAS l’exposer à des champs magnétiques ou électriques puissants.

NE PAS exposer le portable à la pluie ou à l’humidité, le tenir éloigné des liquides. NE PAS UTILISER le modem durant un orage.

Avertissement de sécurité sur la batterie NE PAS jeter la batterie dans un feu. NE PAS court-circuiter les contacts. NE PAS démonter la batterie.

Consommation électrique: Référez-

vous à l’étiquette ci-contre, située au

dessous du portable, an de vérier

que votre adaptateur secteur répond aux exigences de voltage.

NE PAS jeter le PC portable dans une

benne à ordure municipale. Vériez

vos réglementations locales en matière de rejets de produits électroniques.

NE PAS transporter ou couvrir un PC

portable SOUS TENSION avec de

quelconques objets pouvant réduire la circulation d’air (ex: sac à main).

7

1 Présentation du notebook

Précautions lors du transport

Pour préparer le portable au transport, vous devez éteindre et débrancher tous les périphériques externes pour ne pas endommager les connecteurs. La tête du disque dur se rétracte automatiquement lorsque

le courant est coupé pour éviter que la surface du disque ne soit rayée lors du transport. Ainsi, vous ne

devez pas transporter votre portable allumé. Fermez l’écran et vériez que ses crochets le maintiennent bien en place an d’assurer sa protection et celle du clavier.

ATTENTION! La surface du PC portable se ternie aisément si mal entretenue. Veillez

à ne pas frotter ou éraer la surface du PC portable.

Protéger le portable

Faites l’achat d’une sacoche de transport pour protéger le PC portable contre la saleté, l’eau, les chocs, et les rayures.

Charger les batteries

Si vous avez l’intention d’utiliser la batterie, assurez-vous d’avoir complètement chargé la ou les batteries avant de partir en voyage. Souvenez-vous que le transformateur électrique charge la batterie aussi longtemps qu’il est branché à l’ordinateur et au secteur. Souvenez-vous qu’il faut plus de temps pour charger la batterie lorsque le portable est utilisé.

Précautions lors du voyage

Contactez votre compagnie aérienne si vous désirez utiliser votre portable dans l’avion. La plupart des compagnies aériennes limitent l’usage des appareils électroniques. La plupart d’entre elles ne le permettent qu’entre les phases de décollage et d’atterrissage.

ATTENTION! La sécurité des aéroports est assurée en utilisant trois types d’appareils: les machines à rayons X (utilisées sur les objets placés sur les tapis de convoyage), les détecteurs magnétiques (utilisés sur les personnes passant les contrôles de sécurité) et les détecteurs de métaux (appareils portables destinés aux personnes et leurs bagages à main). Votre portable et ses disquettes peuvent passer les machines à rayons X. Toutefois, il est recommandé que vous n’exposiez pas votre portable et ses disquettes aux détecteurs magnétiques ni aux détecteurs manuels de l’aéroport.

8

Présentation du notebook 1

ASUS F5 ENTERTAINMENT SYSTEM

2

1

3

ASUS F5 ENTERTAINMENT SYSTEM

Préparer votre portable

Voici quelques instructions rapides pour utiliser votre portable. Lisez les pages suivantes pour obtenir

des informations détaillées sur l’utilisation de votre portable.

1. Installez la batterie

2. Connectez l’alimentation secteur

3. Ouvrez l’écran 4. Allumez le portable

ATTENTION! Lors de l’ouverture, ne forcez pas l’écran à toucher la table ou les gonds risquent de se briser! Ne laissez jamais le portable avec l’écran ouvert!

Pressez le bouton d’alimentation et relâchez-le.

(Sous Windows XP, ce bouton peut aussi être utilisé pour éteindre le portable en toute sécurité.)

9

1 Présentation du notebook

10

2. Présentation des éléments du portable

Côtés du PC Portable

NOTE : Les photos et les icônes présentées dans ce manuel ne sont que des illustrations et ne correspondent pas à celles qui sont effectivement utilisées par le produit.

11

2 Présentation des éléments du portable

1

4

5

8

7

9

3

2

6

Dessus

Référez-vous au schéma ci-dessous pour identier les composants situés sur le côté de l’ordinateur portable.

NOTE: Le type de clavier diffère selon les pays.

12

(continue à la page suivante)

Présentation des éléments du portable 2

2

3

4

5

1

789

6

Indicateur de la camera

L’indicateur de la camera permet d’indiquer que la caméra est en cours d’utilisation. La caméra doit être

auto-activé par le logiciel supporté.

Camera pivotante (sur certains modèles)

La caméra intégrée vous permet de prendre des photos ou d’enregistrer des vidéos. Elle peut être utilisée

pour la visioconférence et autres applications interactives. AVERTISSEMENT : La caméra peut pivoter

à 360°, mais uniquement vers l’avant. Vers l’arrière, ne pas basculer la caméra au delà de 35°.

Microphone (intégré)

Le microphone mono intégré peut être utilisé pour la visioconférence, les narrations vocales ou simple-

ment les enregistrements audio.

Ecran

Les fonctions de l’écran sont les mêmes que celles d’un moniteur de bureau. Le portable utilise une

matrice active TFT LCD, qui procure une qualité d’afchage aussi bonne que celle des moniteurs des

ordinateurs de bureau. Contrairement à ces derniers, un écran LCD ne produit aucune radiation ni scintil-

lement, il est donc meilleur pour les yeux. Pour nettoyer l’écran, utilisez une peau de chamois imbibée

d’une solution non abrasive et d’un peu d’eau tiède si nécessaire.

Touches de lancement instantané

Les touches de lancement instantané vous permettent de lancer les applications fréquemment utilisées en

pressant simplement un bouton. De plus amples détails sont fournis plus loin dans ce manuel.

Clavier

Le clavier offre des touches de grandes tailles avec une amplitude confortable (profondeur à laquelle

les touches peuvent être enfoncées) et un repose poignet pour les deux mains. Deux touches de fonction

Windows™ permettent une navigation facile sous Windows™.

Touchpad et boutons

Le touchpad et ses boutons constitue un système de pointage qui offre les mêmes fonctions qu’une souris.

Une fonction de délement contrôlée logiciellement est disponible après l’installation de l’utilitaire du

touchpad, elle permet une navigation plus facile sous Windows et sur le web.

Indicateurs d’état (avant)

Les indicateurs de statut font état de diverses conditions matérielles/logicielles. Reportez-vous à la sec-

tion 3 pour plus de détails.

Indicateurs d’état (Partie supérieure)

Les indicateurs de statut font état de diverses conditions matérielles/logicielles. Reportez-vous à la sec-

tion 3 pour plus de détails.

13

2 Présentation des éléments du portable

1

4

5

6

78

32

Dessous

Reportez-vous au schéma ci-dessous pour identier les éléments de la partie inférieure du portable.

NOTE: L’apparence du dessous du portable peut variée selon le modèle.

AVERTISSEMENT! Le dessous du portable peut être très chaud. Faites attention lorsque vous manipulez le portable et que celui-ci est en marche ou vient d’être éteint. Une température élevée est normale durant les phases de charge. NE PLACEZ PAS LE PORTABLE DIRECTEMENT SUR VOS GENOUX OU TOUTE AUTRE PARTIE DE VOTRE CORPS POUR EVITER TOUT RISQUE DE BLESSURE.

14

(continue à la page suivante)

Présentation des éléments du portable 2

2

3

4

1

8

6

7

5

Carte d’identication

Le notebook possède une carte d’identication collée sous le portable permettant de contenir des informations

sur l’identité de l’utilisateur au cas ou le PC portable serait perdu puis trouver par d’autres personnes.

Compartiment Mémoire (RAM)

Le compartiment mémoire fournit des capacités d’extension pour de la mémoire supplémentaire. La

mémoire supplémentaire augmente les performances des applications tout en diminuant le recours aux

accès disque dur. Le BIOS détecte automatiquement la quantité de mémoire dans le système et congure

le CMOS en conséquence pendant le processus de POST (Power-On-Self-Test). Aucun installation ma-

térielle ou logicielle (y compris pour le BIOS) n’est requise après que la mémoire a été installée. Rendez

visite à un centre de services ou à un détaillant autorisés pour des informations sur les extensions de

mémoire pour votre PC portable. Achetez uniquement des modules d’extension provenant de détaillants

autorisés de ce PC portable pour assurer la compatibilité et la abilité maximales.

Unité centrale (CPU)

Certains modèles de PC portable afchent une conception avec processeur sur socket pour permettre

une mise à niveau des processeurs plus rapides à l’avenir. Certains modèles afchent une conception

ULV pour la compacité et ne peuvent pas être mis à niveau. Rendez visite à un centre de services ou à

un détaillant autorisés pour des informations sur les mises à jour.

ATTENTION! La manipulation du processeur, du disque dur ou des modules de mé-

moire par l’utilisateur nal annulera la garantie.

Compartiment d’extension WLAN (Réseau sans l)

Le compartiment d’extension WLAN contient un emplacement qui peut accueillir une carte réseau sans

l an de se connecter à un point d’accès ou à d’autres périphériques réseau sans l.

Bouton d’arrêt d’urgence

Au cas où votre système d’exploitation ne pourrait pas s’éteindre ou redémarrer normalement, le bouton

d’arrêt d’urgence peut être pressé en utilisant un trombone déplié an d’éteindre le PC portable.

Compartiment pour Disque Dur

Le disque dur est xé dans un compartiment. Seuls les centres de dépannage ou les revendeurs agréés

peuvent effectuer les mises à jour du disque dur.

Verrou batterie à ressort

Le verrou batterie est utilisé pour sécurisé la batterie. Lorsque la batterie est insérée, elle sera automatique-

ment sécurisée. Pour retirer la batterie, le verrou doit être maintenu dans une position dévérouillée.

Batterie

Le bloc-batterie est chargé automatiquement une fois connecté à une alimentation CA, il conserve

l’alimentation vers le PC Portable lorsque l’alimentation CA n’est pas connectée. Cela permet l’utilisation

lorsque vous vous déplacez temporairement entre différents lieux. La durée de vie de la batterie varie

en fonction de l’utilisation et des spécications liées à ce PC Portable. Le bloc-batterie ne peut pas être

démonté et doit être remplacé en une seule pièce par un revendeur agréé.

15

2 Présentation des éléments du portable

2

3

4

1

O

F

O

N

EXPRESS

1 2 3 4 5 6 7

2.0

Côté gauche

Reportez-vous au schéma ci-dessous pour identier les éléments du côté gauche du portable.

Prise LAN

Le port LAN RJ-45 avec huit broches est plus grand que le port pour modem RJ-11 et il supporte un

câble Ethernet standard pour permettre la connexion à un réseau local. Le connecteur intégré permet une utilisation pratique sans nécessiter d’adaptateurs supplémentaires.

Prise modem (sur certains modèles)

Le port pour modem RJ-11 avec deux broches est plus petit que le port LAN RJ-45 et il supporte un

câble téléphonique standard. Le modem interne supporte les transferts jusqu’à 56K V.90. Le connecteur intégré permet une utilisation pratique sans nécessiter d’adaptateurs supplémentaires.

ATTENTION! Le modem interne ne supporte pas le voltage utilisé par les systèmes téléphoniques numériques. Ne connectez pas de système numérique au port modem ou vous risqueriez d’endommager votre portable.

Port USB (2.0/1.1)

Le port USB (Universal Serial Bus) supporte de nombreux périphériques USB tels que claviers, pointeurs, caméras vidéo, modems, disques durs, imprimantes, moniteurs et scanners connectés en série jusqu’à 12Mbits/sec (USB1.1) et 480Mbits/sec (USB2.0). L’USB permet jusqu’à 127 périphériques de fonctionner simultanément sur un même ordinateur, avec certains d’entre eux, comme les claviers et les

moniteurs récents, jouant le rôle de hubs. L’USB supporte le branchement à chaud des périphériques qui

peuvent donc être connectés ou déconnectés sans redémarrer l’ordinateur.

Interrupteur Wireless

Active ou désactive le réseau sans l ou Bluetooth (selon les modèles) embarqué avec un afchage à l’écran. Quand il est activé, les indicateurs sans l correspondants s’allument. Une conguration logicielle

sous Windows est cependant nécessaire.

16

(continue à la page suivante)

Présentation des éléments du portable 2

7

6

5

Emplacement ExpressCard

Un emplacement ExpressCard 26 broches supporte une ExpressCard/34mm ou une carte d’extension

ExpressCard/54mm. Cette interface est plus rapide que les cartes PC qui emploient un bus parallèle, car

elle utilise un bus de série supportant l’USB 2.0 et PCI Express. (Incompatibles avec les cartes PCMCIA

antérieures)

Jack entrée microphone (Mic In)

Le jack microphone mono (1/8 pouces) peut être utilisé pour connecter un microphone externe ou les

signaux de sortie d’autres appareils audio. Lorsque vous utilisez cette prise, le microphone intégré est

automatiquement désactivé. Utilisez cette fonction pour les vidéo-conférences, l’enregistrement vocal

ou de simples enregistrements audio.

Sortie casque

Le jack casque stéréo (1/8 pouces) est utilisé pour connecter la sortie audio du portable à des enceintes

ampliées ou un casque. Lorsque vous utilisez ce jack, les haut-parleurs intégrés sont automatiquement

désactivés.

17

2 Présentation des éléments du portable

2

3

1

2 31

Côté droit

Reportez-vous au schéma ci-dessous pour identier les éléments du côté droit du portable.

Lecteur optique

Le lecteur optique du portable varie selon le modèle. Le lecteur optique du portable peut lire des CD et/ou des DVD avec des possibilités d’écriture et de réécriture. Regardez la documentation relative aux caractéristiques de votre modèle.

Ejection électronique (Lecteur optique)

L’éjection d’un média optique se fait via un bouton d’éjection électronique ouvrant le plateau. Vous pouvez aussi éjecter le disque grâce à un lecteur logiciel ou en faisant un clic droit sur l’icone du lecteur optique dans le “Poste de Travail” de Windows™.

Ejection d’urgence (Lecteur optique) (l’emplacement varie selon le modèle)

L’éjection d’urgence n’est à utiliser que si l’éjection électronique au bouton ne fonctionne plus. N’utilisez

pas l’éjection d’urgence à la place de l’éjection électronique.

18

Présentation des éléments du portable 2

4

5

1 32 4 5

2.0

2

3

1

Face arrière

Reportez-vous au schéma ci-dessous pour identier les éléments de la face arrière du portable.

Port de sécurité Kensington

Le port pour verrou Kensington® permet de sécuriser le portable grâce aux produits compatibles Kens-

ington® destinés à la sécurité des notebooks. Ces produits consistent en général en un câble et un verrou

de métal qui permettent d’attacher le portable à un objet xe. Certains de ces produits peuvent inclure

une alarme qui se déclenche lorsque le verrou est déplacé.

®

Prise d’alimentation

L’adaptateur électrique fourni avec le portable convertit le courant du secteur (courant alternatif) en ali-

mentation (courant continu) utilisable par le portable via ce jack. L’électricité fournie alimente le portable

et recharge la batterie en même temps. Pour ne pas endommager le portable et sa batterie, n’utilisez que

l’adaptateur fourni. ATTENTION: PEUT DEVENIR TIÈDE OU CHAUD LORS DE SON UTILI-

SATION. ASSUREZ-VOUS DE NE PAS COUVRIR L’ADAPTATEUR ET DE LE MAINTENIR

À L’ÉCART DE VOTRE CORPS.

Aérations

Les aérations permettent à l’air frais d’entrer et à l’air chaud de sortir du portable.

ATTENTION! Assurez-vous qu’aucun objet tel que du papier, des livres, des vêtements, des câbles ou autre ne bloque les aérations. Une surchauffe pourrait se produire!

Port USB (2.0/1.1)

Le port USB (Universal Serial Bus) supporte de nombreux périphériques USB tels que claviers, poin-

teurs, caméras vidéo, modems, disques durs, imprimantes, moniteurs et scanners connectés en série

jusqu’à 12Mbits/sec (USB1.1) et 480Mbits/sec (USB2.0). L’USB permet jusqu’à 127 périphériques de

fonctionner simultanément sur un même ordinateur, avec certains d’entre eux, comme les claviers et les

moniteurs récents, jouant le rôle de hubs. L’USB supporte le branchement à chaud des périphériques qui

peuvent donc être connectés ou déconnectés sans redémarrer l’ordinateur.

Port moniteur

Le port 15 broches D-sub supporte tous les périphériques compatibles VGA tels que les moniteurs et les

projecteurs qui permettent une vision sur une plus grande échelle.

19

2 Présentation des éléments du portable

1

2

3

1

2 3

Face avant

Reportez-vous au schéma ci-dessous pour identier les éléments de la face avant du portable.

Système de haut-parleurs

Le système de haut-parleurs stéréo intégrés vous permet d’écouter le son sans connexions supplémen-

taires. Le système son multimédia dispose d’un contrôleur audio numérique intégré produisant un son

très beau et plein d’énergie (les résultats seront améliorés avec des écouteurs ou des haut-parleurs stéréo externes). Toutes les fonctions audio sont pilotées par logiciel.

Slot Mémoire Flash

Un lecteur de cartes mémoire PCMCIA ou USB doit normalement être acheté séparément pour utiliser

les cartes mémoire de certains appareils comme les appareils photo numériques, les lecteurs MP3, les téléphone mobiles ou les PDA. Ce portable possède un lecteur de cartes mémoire intégré qui peut lire

les cartes mémoires ash comme expliqué ultérieurement dans ce manuel Le lecteur de cartes mémoire

intégré est non seulement pratique, mais aussi plus rapide que la plupart des autres types de lecteurs de

cartes mémoire car il utilise la large bande passante du bus PCI.

Bouton d’ouverture de l’écran

Appuyez sur ce bouton pour ouvrir l’écran.

AVERTISSEMENT! Lors de l’ouverture, ne forcez pas l’écran à toucher la table ou les gonds risquent de se briser! Ne laissez jamais le portable avec l’écran ouvert!

20

3. Pour démarrer

Utiliser l’alimentation sur secteur

Utiliser la batterier

Allumer le portable

Vérier le niveau de la batterie

Redémarrer ou rebooter

Eteindre le portable

Fonctions spéciales du clavier

Interrupteurs et indicateurs d’état

21

3 Pour démarrer

Alimentation

Utiliser l’alimentation sur secteur

L’alimementation de l’ordinateur portable se divise en deux parties: l’adaptateur secteur et la batterie. L’adaptateur secteur transforme le courant alternatif d’une prise murale en courant continu aux normes requises par le portable. Votre portable est livré avec un transformateur AC-DC (alternatif-continu)

universel. Cela signie que vous pouvez relier son

cordon d’alimentation à n’importe quelle prise de courant, qu’elle soit en 110V-120V ou 220V-240V sans avoir à faire aucune manipulation. Certains pays peuvent néanmoins nécessiter que vous utilisiez un adaptateur pour relier le câble à la prise de

courant. La plupart des hôtels disposent de prises universelles qui s’accommodent de tous les formats de prise et de voltage. Il est toujours conseillé de se renseigner sur les standards locaux avant de partir

en voyage avec son portable.

TRUC: Vous pouvez acheter un kit de voyage pour portable qui comprend un ensemble d’adaptateurs pour l’alimentation et le modem compatibles pour chaque pays.

Une fois le câble électrique relié au transformateur, branchez le à une prise du secteur (de préférence protégée contre les surtensions) puis connectez le transformateur au portable. Brancher d’abord le transformateur au secteur permet de tester la qualité du courant disponible et sa compatibilité avant que le portable ne soit relié. Le témoin vert sur le transformateur s’allume lorsque le courant se situe dans les normes supportées. Le voyant d’alimentation de l’adaptateur (si disponible) s’allumera si le voltage est correct.

ATTENTION! Des dommages peuvent survenir si vous utilisez un autre transformateur ou si vous utilisez le transformateur du portable avec d’autres appareils électriques. Si de la fumée, une odeur de brûlé ou une chaleur extrême s’échappe du transformateur, contactez le SAV. Faites de même si vous pensez que le transformateur est endommagé. Un transformateur défectueux peut endommager la batterie et le portable.

NOTE: Le câble électrique fourni avec ce portable peut avoir deux ou trois ches

selon les territoires. Si votre câble dispose de trois connecteurs, vous devez utiliser une prise reliée à la terre ou utiliser un adaptateur pour assurer au portable un fonctionnement en toute sécurité.

AVERTISSEMENT! L’ADAPTATEUR SECTEUR PEUT DEVENIR TIÈDE OU CHAUD LORS DE SON UTILISATION. ASSUREZ-VOUS DE NE PAS COUVRIR L’ADAPTATEUR ET DE LE MAINTENIR À L’ÉCART DE VOTRE CORPS.

22

Pour démarrer 3

2

1

3

2

1

Utiliser la batterie

L’ordinateur portable est conçu pour fonctionner avec une batterie amovible. Ce pack de batteries consiste

en un ensemble de cellules de batterie mises ensembles. Un pack pleinement chargé offre une certaine

autonomie qui peut être étendue en utilisant les fonctions de gestion via le BIOS. DEs packs de batterie

additionnels et optionnels peuvent être achetés à part chez votre revendeur.

Installer et retirer la batterie

Votre portable peut avoir une batterie déjà installée ou non. S’il n’a pas de batterie installée, suivez cette

procédure pour l’installer.

ATTENTION! N’essayez jamais de retirer la batterie alors que le portable est allumé, ou vous risquez de perdre vos données.

Pour installer la batterie:

ATTENTION! N’utilisez que des batteries et des adaptateurs électriques fournis avec

ce portable ou certiés compatibles avec ce modèle par le constructeur.

Pour retirer la batterie:

Entretien de la batterie

Comme tous les accumulateurs, le nombre de charges de la batterie est limité. La durée de vie de la batterie

dépend de la température d’environnement, de l’humidité, et de l’utilisation faite du PC portable. Assurez-

vous d’utiliser la batterie sous une température comprise entre 5˚C et 35˚C (41˚F et 95˚F), en tenant compte

du fait que la température interne du portable est plus élevée que celle à l’extérieure. Toute température

en dehors de cette fourchette diminue l’espérance de vie de la batterie. Quoi qu’il en soit, avec le temps,

l’autonomie risque de devenir trop courte et d’imposer l’achat d’une nouvelle batterie. Il n’est pas conseillé

d’acheter à l’avance des batteries pour les stocker car celles-ci perdraient leur efcacité.

AVERTISSEMENT! Pour des raisons de sécurité, NE PAS jeter la batterie au feu, NE PAS court-circuiter les contacts, et NE PAS désassembler la batterie. Si la batterie fonctionne anormalement ou est endommagée par un impact, éteignez votre PC portable et contactez votre revendeur.

23

3 Pour démarrer

Allumer le portable

Le message de mise sous tension du PC portable apparaît à l’écran lorsque vous l’allumez. Si nécessaire,

vous pouvez ajuster la luminosité en utilisant les raccourcis clavier. Si vous devez lancer le Setup du BIOS pour en modier la conguration, pressez [F2] au moment du boot. Si vous pressez [Tabulation] durant l’écran d’accueil, des informations de base apparaissent, comme la version du BIOS. Pressez [Echap] et

un menu vous permet de choisir le périphérique de boot parmi les disques disponibles.

NOTE: Avant l’initialisation, l’écran clignote au moment du démarrage. Ceci fait partie des tests de routine conduits par le portable et ne constitue pas un problème

d’afchage.

ATTENTION! Pour protéger votre disque dur, attendez toujours au moins 5 secondes après l’extinction du portable avant de le redémarrer.

AVERTISSEMENT! NE PAS transporter ou couvrir un PC portable SOUS TENSION avec de quelconques objets pouvant réduire la circulation d’air (ex: sac à main).

Le POST (Power-On Self Test)

Lorsque vous allumez votre portable, il commence par lancer une série de tests de diagnostic appelés

Power-On Self Test (POST). Le programme qui contrôle le POST fait partie intégrante de l’architecture du portable. Le POST comprend une archive de la conguration matérielle du portable, qui est utilisée pour diagnostiquer le système. Cette archive est créée en utilisant le Setup du BIOS. Si le POST trouve une différence entre l’archive et le matériel existant, il afche alors un message à l’écran vous invitant à corriger le conit en lançant le Setup du BIOS. Dans la plupart des cas, l’archive est correcte lorsque vous recevez le portable. Lorsque le test est terminé, il se peut qu’apparaisse le message “No operating system

found” si aucun système d’exploitation n’a été pré installé sur le disque dur. Ceci indique que le disque dur a été correctement détecté et est prêt pour l’installation d’un nouveau système d’exploitation.

Technologie S.M.A.R.T (Self Monitoring and Reporting Technology)

Le S.M.A.R.T. (Self Monitoring and Reporting Technology) vérie l’état du disque dur durant le POST

et avertit si le disque dur nécessite une intervention du SAV. Si des avertissements sont donnés durant l’initialisation concernant le disque dur, sauvegardez immédiatement vos données et lancez le programme

de vérication des disques de Windows. Pour lancer le programme sous Window: (1) cliquez du bouton droit sur n’importe quelle icône de disque dur dans “Poste de travail”, (2) choisissez Propriété, (3) cliquez l’onglet Outils, (4) cliquez sur Vériez maintenant, (5) choisissez un disque dur, (6) choisissez

Examen approfondi pour rechercher également le dommages physiques, puis (7) cliquez sur Démarrer.

Des utilitaires disque tels que Norton Disk Doctor de Symantec réalisent les mêmes opérations mais plus efcacement et avec plus de fonctions.

ATTENTION! Si des alertes sont toujours données par les utilitaires de diagnostic, vous devez contacter le SAV. Continuer à utiliser le portable peut conduire à une perte de données.

24

Vérier le niveau de la batterie

La batterie implémente le standard Smart Battery sous Windows qui permet

à la batterie de rapporter avec précision la quantité de charge restante dans

la batterie, en pourcentage). Une batterie pleinement chargée délivre une

autonomie dont la durée peut grandement varier en fonction des réglages

d’économie d’énergie que vous adoptez, de vos habitudes de travail, de la

puissance du CPU et de la quantité de mémoire, de la taille de l’écran et de

son rétro-éclairage, etc.

Pour connaître le niveau de charge de la batterie, placez le curseur sur l’icône

alimentation. L’icône alimentation représente une “pile” lorsque le transfor-

mateur n’est pas branché au portable et une “prise” dans le cas contraire.

Double cliquez sur l’icône pour plus d’informations et de paramètres.

NOTE: Vous serez avertis lorsque la charge batterie est faible.

Si vous ignorez les bips d’alerte, le portable nira par entrer en

veille (par défaut, STR). Les durées indiquées sur les illustrations ne sont présentées qu’à titre d’exemple. Celles que vous verrez sur votre ordinateur peuvent ne pas être identiques.

NOTE: Les captures d’écrans sont données à titre d’illustrattion uniquement et peuvent ne pas êtres identiques à celles afchées sur votre écran.

Cliquez du bouton droit sur l’icône pour voir les sous-menus�

Pour démarrer 3

Placez le curseur sur l’icône de la batterie pour voir le niveau d’énergie restant�

Quand la prise secteur est branchée,

l’état de la charge est afché .

Clic gauche sur l’icône de batterie pour les réglages de gestion de l’énergie�

AVERTISSEMENT! Suspend-to-RAM (STR) ne dure pas longtemps lorsque la batterie est faible. Suspend-to-Disk (STD) n’est pas identique au système éteint. STD nécessite une faible quantité d’alimentation et échouera s’il n’y a aucune alimentation à cause d’une batterie vide ou d’une absence d’alimentation électrique (ex. retirer à la fois le transformateur électrique et la batterie).

Charger la batterie

Avant d’utiliser votre portable en déplacement, vous devez charger la batterie. La batterie commence à se charger dès

que le portable est relié à une prise de courant par l’intermédiaire de l’adaptateur secteur. Chargez complètement la

batterie avant sa première utilisation. Une nouvelle batterie doit être complètement chargée avant de déconnecter le

portable de l’alimentation externe. Il faut quelques heures pour charger complètement la batterie lorsque le portable

est éteint et le double de temps lorsqu’il est allumé. Le voyant batterie s’éteint lorsque la batterie est chargée.

NOTE: La batterie s’arrête de charger si la température est trop élevée ou si la tension de la batterie est trop élevée. Le BIOS offre une fonction de rafraîchissement. Si le processus de calibration de la batterie échoue, arrêtez le chargement et contactez votre revendeur.

AVERTISSEMENT! Ne pas laisser la batterie déchargée. La batterie se déchargera après un certain laps de temps. Pour prolonger la durée de vie de la batterie, lors d’une inutilisation prolongée, il est recommandé de recharger la batterie complètement une fois tous les trois mois.

25

3 Pour démarrer

Redémarrer ou rebooter

Après avoir fait des changements dans votre système d’exploitation, il peut vous être demandé de redémarrer votre ordinateur. Certaines procédures d’installation comprennent une boîte de dialogue qui permet de redémarrer. Pour redémarrer manuellement, cliquez sur le bouton Démarrer puis sur Arrêter | et choisissez Redémarrer.

Eteindre le portable

Sous Windows XP, éteignez le portable en cliquant sur le bouton Démarrer puios en choisissant Ar- rêter l’ordinateur puis en choisissant Arrêter. Pour les systèmes d’exploitation sans leur propre gestion

de l’alimentation (DOS, Windows NT), vous devez éteindre le portable en tenant le commutateur

d’alimentation pendant 2 secondes (contre 1 seconde pour l’allumage) après avoir fermé toutes les applications et quitté le système d’exploitation. Tenir le commutateur d’alimentation pendant 2 secondes

est nécessaire an d’éviter les extinctions accidentelles.

ATTENTION! Pour protéger votre disque dur, attendez toujours au moins 5 secondes après l’extinction du portable avant de le redémarre

(Les écrans peuvent varier en fonction

des paramètres de sécurité�)

Extinction d’urgence

Au cas où votre système d’exploitation n’arrive pas à s’éteindre ou à redémarrer correctement, il existe deux autres méthodes pour éteindre votre portable:

(1) Appuyez sur le bouton d’alimentation ou (2) Pressez le bouton d’arrêt d’urgence .

pendant plus de 4 secondes

TRUC: Utilisez un trombone déplié pour presser le bouton d’arrêt d’urgence.

ATTENTION! n’utilisez pas l’extinction d’urgence lors de l’écriture de données; le faire risque de résulter en la destruction ou dans la perte des données.

26

Pour démarrer 3

ASUS F5 ENTERTAINMENT SYSTEM

Fonctions spéciales du clavier

Touches colorées

Ce qui suit est la description des touches colorées sur le clavier du portable. Les com-

mandes associées aux touches colorées ne sont accessibles qu’en maintenant enfoncé

la touche de fonction.

NOTE: L’emplacement des touches de raccourcis peut varier d’un modèle à un autre, mais les fonctions demeurent identiques. Fiez-vous aux icônes plutôt qu’aux touches de fonction.

“Z” (F1):

Save-to-Disk selon les paramètres du gestionnaire d’alimentation).

Pylône Radio (F2): Modèles Wireless seulement: ALLUME ou ETEINT le wireless LAN ou le Bluetooth (sur certains modèles) avec un afchage à l’écran. Une fois activé, l’indicateur sans l correspondant s’allumera.

Soleil plein (F5): Diminue la luminosité

Soleil ouvert (F6): Augmente la luminosité

LCD (F7): Active et désactive le panneau LCD. Il étire la zone d’afchage à la totalité de

l’écran lorsque des résolutions basses sont utilisées. Icône LCD/Moniteur (F8): Commute entre l’écran du notebook et un moniteur externe

dans cet ordre: Ecran LCD du notebook -> Moniteur externe -> Les deux. (Cette fonction ne fonctionne pas en mode 256 couleurs, sélectionnez Couleurs vraies dans les propriétés

de l’afchage.) IMPORTANT: Connectez un moniteur externe ou une TV avant de démarrer le notebook. La connexion sous Windows peut ne pas fonctionner correctement.

Haut-parleur (F10):

Active et désactive les haut-parleurs (seulement sous Windows)

Haut-parleur, èche basse (F11): Diminue le volume des haut-parleurs (seulement sous Windows)

Place le portable en veille prolongée (que ce soit en mode Save-to-RAM ou

Haut-parleur, èche haute (F12): Augmente le volume des haut-parleurs (seulement sous Windows)

Num Lk (Ins): Active et désactive le pavé numérique (num lock). Permet d’affecter une plus grande partie du clavier à la saisie de nombres.

Scr Lk (Del): Active et désactive le “Scroll Lock”. Permet d’affecter une plus grande partie du clavier à la navigation dans les cellules.

(continue à la page suivante)

27

3 Pour démarrer

Touches colorées (Suite)

Fn+C: Active ou désactive la fonction “Splendid Video Intelligent Technology”. Ceci permet de basculer entre differents modes d enrichissement des couleurs an d’améliorer le contraste,la

luminosité,les teintes, et le degré de saturation de rouge,vert,et bleu indépendemment.Vous

pouvez verier le mode utilsé en vous reférant à l onscreen display (OSD).

Icônes OSD

Fn+V : Active ou désactive le logiciel “ASUS Life Frame”

Fn+T : Active ou désactive le logiciel “ASUS Power 4 Phone”

Bouton Power4 Gear+ (Fn+Espace): Le bouton Power4 Gear+ bascule le mode

d’économie d’énergie sur l’un des différents modes disponibles. Les modes d’économie

d’énergie contrôlent plusieurs aspects du PC portable pour maximiser les performances par

rapport à la durée de vie des batteries en fonction de divers événements.

Lorsque vous utilisez un adaptateur secteur, Power4 Gear+ permutera entre plusieurs modes d’alimentation. Lorsque vous retirez l’adaptateur secteur, Power4 Gear+ basculera entre les différents modes de batterie. Lorsque vous retirez ou branchez l’adaptateur CA, le Power4 Gear+ passera automatiquement sur le segment des modes adaptés (CA ou DC).

28

Mode batterie Mode secteur

Pour démarrer 3

Touches Microsoft Windows™

Il y a deux touches spéciales pour Windows™ sur le clavier:

La touche avec le logo Windows™ active le menu Démarrer situé en bas à gauche du bureau Windows™.

L’autre touche, qui ressemble à un menu Windows™ avec un petit curseur, active le menu des propriétés et revient à cliquer avec le bouton droit de la souris sur un objet de Windows™.

Le clavier comme pavé numérique

Le pavé numérique est contenu dans le clavier et consiste

en 15 touches qui rendent la saisie intensive de chiffres plus

commode. Ces touches à double usage sont imprimées en

orange. Leur valeur numérique est indiquée en haut à droite

de chaque touche comme le montre l’illustration. Lorsque le

pavé numérique est activé en pressant [Fn][Ins/Num LK], le

voyant number lock s’allume. Si un clavier externe est bran-

ché, presser la touche [Ins/Num LK] sur le clavier externe

active/désactive la fonction NumLock sur les deux claviers en

même temps. Pour désactiver le pavé numérique du portable

tout en gardant celui du clavier externe, pressez les touches [Fn][Ins/Num LK] sur le portable.

Le clavier comme curseur

Le clavier peut servir de pavé de curseurs que la fonction

Number Lock soit activée ou non an de rendre plus aisée la

navigation tout en saisissant des valeurs numériques dans une

feuille de calcul ou dans une autre application de ce style.

Avec Number Lock désactivé, pressez [Fn] et une des

touches curseurs ci-dessous. Par exemple [Fn][8] pour

Haut, [Fn][K] pour Bas, [Fn][U] pour Gauche, et [Fn][O]

pour droite.

Avec Number Lock activé, utilisez [Shift] et une des touches

curseurs ci-dessous. Par exemple [Shift][8] pour Haut, [Shift][K] pour Bas, [Shift][U] pour Gauche, et

[Shift][O] pour Droite.

NOTE: Les symboles èche sont ici illustrés pour votre référence. Ces caractères ne

sont pas imprimés ainsi sur le clavier.

29

3 Pour démarrer

ASUS F5 ENTERTAINMENT SYSTEM

Interrupteurs et indicateurs d’état

Interrupteurs

Instant Fun PLUS

Presser ce bouton lancera une application multimédia permettant de visionner des DVD/CD, des vidéos,

des photos ( dans Mes Documents\Mes Images), ou des programmes de télévision (si équipé d’un tuner TV); d’écouter des chiers/CD audio.

Bouton Power4 Gear+

Le bouton Power4 Gear+ bascule le mode d’économie d’énergie sur l’un des différents modes disponibles. Les modes d’économie d’énergie contrôlent plusieurs aspects du PC portable pour maximiser les performances par rapport à la durée de vie des batteries en fonction de divers événements.

Lorsque vous utilisez un adaptateur secteur, Power4 Gear+ permutera entre plusieurs modes d’alimentation. Lorsque vous retirez l’adaptateur secteur, Power4 Gear+ basculera entre les différents modes de batterie. Lorsque vous retirez ou branchez l’adaptateur CA, le Power4 Gear+ passera automatiquement sur le segment des modes adaptés (CA ou DC).

Mode batterie Mode secteur

Touche Internet

Presser ce bouton lance votre navigateur Internet alors que Windows est en fonctionnement.

Verrou Touchpad

Presser ce bouton verrouillera (désactivera) le touchpad intégré. Verrouiller le touchpad vous empêchera de déplacer accidentellement le curseur, et permet l’utilisation d’un pointeur externe, telle qu’une souris.

Pour le déverouiller (l’activer), il suft de presser à nouveau ce bouton.

30

(continue à la page suivante)

Interrupteurs (Suite)

ASUS F5 ENTERTAINMENT SYSTEM

O

F

O

N

EXPRESS

O

F

O

N

Pour démarrer 3

Interrupteurs et indicateurs d’état

Interrupteurs (Suite)

Interrupteur

L’interrupteur permet l’allumage et l’extinction du portable ainsi que la sortie du mode STD. Poussez

une fois l’interrupteur pour allumer le portable et une fois pour l’éteindre. Sous Windows XP, ce bouton

peut être également utilisé pour éteindre votre PC portable en toute sécurité.L’interrupteur d’alimentation

ne peut fonctionner que lorsque l’écran est ouvert.

Interrupteur Wireless

Modèles Wireless seulement: ALLUME ou ETEINT le wireless LAN ou le Bluetooth (sur certains

modèles) avec un afchage à l’écran. Une fois activé, l’indicateur sans l correspondant s’allumera.

31

3 Pour démarrer

ASUS F5 ENTERTAINMENT SYSTEM

Indicateurs d’état

Avant

Indicateur d’activité

Indique que le portable accède à l’une ou plusieurs unités de stockage telle que disquette, disque dur ou

CD/DVD. La lumière clignote proportionnellement au temps d’accès

Indicateur de verrou numérique

Indique que le verrou numérique est activé lorsque le voyant [Verr num] est allumé. Le verrou numérique permet à certaines des lettres du clavier d’agir comme nombres pour une saisie numérique simpliée.

Indicateur du verrou majuscule

Allumé, indique que les majuscules [Caps Lock] sont verrouillées (ex. A, B, C). Eteint, les lettres sont

saisies en minuscules (ex. a,b,c).

Indicateur délement

S’allume pour indiquer que le “Srcoll Lock” [Scr LK] est activé . Le Srcoll Lock permet a certaines

touches du clavier d’agir comme touches de direction. Cela facilite la navigation quand seulement une partie du clavier est nécessaire comme pour les jeux vidéo.

32

Pour démarrer 3

Touches multimédia (sur certains modèles)

Ces touches vous permettent de contrôler aisément vos applications multimédia. La description ci-des-

sous détaille la fonction de chaque touche multimédia du portable.

Combinez la touche [Fn] et les touches èche pour contrôler les fonctions du CD.

Lecture/Pause

Lorsque le CD est arrêté, débute la lecture.

Lors de la lecture du CD, met la lecture en pause

Stop

Lors de la lecture du CD: Stoppe la lecture.

Aller à la piste précédente (retour rapide) & baisse du volume

Lors de la lecture du CD, ce bouton a deux fonctions:

Piste: La première pression redémarre la piste en cours. La seconde pression permet de passer à la piste précédente. Audio: Maintenez pour baisser le volume audio.

Aller à la piste suivante (avance rapide) & hausse du volume

Lors de la lecture du CD, ce bouton a deux fonctions:

Piste: Pressez une fois pour passer à la piste suivante durant la lecture. Audio: Maintenez pour augmenter volume audio.

Contrôles de volume audio

Fn + icône haut-parleur (F10): Allume ou éteint le volume audio Fn + icône haut-parleur bas (F11): Réduit le volume audio Fn + icône haut-parleur haut (F12): Augmente le volume audio

33

3 Pour démarrer

34

4. Utiliser le portable

Systèmes d’exploitation

Pointeur

Périphériques de stockage

Carte d’extension

Lecteur optique

Lecteur de Carte Mémoire Flash

Disque dur

Connexions

Connexion modem (sur certains modèles)

Connexion réseau

Connexion LAN Sans-l (sur certains modèles)

Connexion Bluetooth (sur certains modèles)

TPM (Trusted Platform Module) (sur certains modèles)

Modes de gestion de l’alimentation

35

4 Utiliser le portable

Systèmes d’exploitation

Ce PC portable peut offrir (en fonction du territoire) le choix d’un système d’exploitation pré-installé tel que Microsoft Windows XP. Les choix et les langages dépendent du territoire. Le niveau de support matériel et logiciel peut varier en fonction du système d’exploitation installé. La stabilité et la compatibilité avec d’autres systèmes d’exploitation ne peuvent pas être garanties.

Support logiciel

Ce portable est livré avec un CD qui contient le BIOS, les pilotes et les applications qui activent certaines fonctions matérielles, étendent certaines fonctionnalités, aident à la gestion de votre portable, ou ajoutent des fonctions non comprises dans le système d’exploitation d’origine. Si une mise à jour ou un remplacement de ce CD est nécessaire, contactez votre revendeur pour connaître les sites web à partir desquels les pilotes et utilitaires sont téléchargeables.

Le CD contient tous les pilotes, utilitaires et logiciels qui conviennent aux systèmes d’exploitation les plus populaires. Ce CD n’inclut pas le système d’exploitation lui-même. Ce CD est nécessaire même si

le portable est livré déjà conguré car il offre des logiciels qui complètent l’installation en usine.

Un CD de restauration optionnel comprend une image du système d’exploitation original installé sur le disque dur en usine. Le CD de restauration est un excellent moyen de retrouver rapidement un système d’exploitation et des programmes dans leur état d’origine. Contactez votre revendeur s’il vous faut une telle solution.

NOTE: Certains des composants du PC portable et certaines fonctions risquent de ne pas fonctionner tant que tous les pilotes et utilitaires ne sont pas installés.

Désactivation automatique du Touchpad (sur certains modèles)

Les modèles de portables dotés des chipsets les plus récents désactiveront automatiquement le Touchpad quand une souris externe USB sera connectée au portable. Pour désactiver cette fonction, décochez l’option correspondante dans le panneau

de contrôle de Windows.

36

Pointeur

Le pointeur intégré au portable est entièrement com-

patible avec une souris PS/2 deux ou trois boutons

avec roulette de délement. Le touchpad est sensible

à la pression et ne contient aucune pièce mobile;

de ce fait, les pannes mécaniques sont exclues. Un

pilote est nécessaire pour fonctionner avec certaines

applications.

Utiliser le portable 4

Déplacement du curseur

ATTENTION! N’utilisez aucun objet à la place de votre doigt pour faire fonctionner le touchpad, vous pourriez endommager la surface du touchpad.

Utiliser le Touchpad

Une simple pression du bout de votre doigt suft

pour faire fonctionner le touchpad. Le touchpad étant

sensible électrostatiquement, des objets ne peuvent

pas être utilisés à la place de votre doigt. La fonction

principale du pavé tactile est de déplacer le curseur

partout sur l’écran ou de sélectionner les items af-

chés en utilisant le bout de vos doigts plutôt qu’une

souris de bureau classique. Les illustrations qui suiv-

ent montrent comment utiliser le touchpad.

Déplacer le curseur

Placez votre doigt au centre du touchpad et faites le

glisser dans une direction pour déplacer le curseur.

Faire glisser le doigt

Faire glisser

le doigt vers la

gauche

Faire glisser le doigt

vers l’avant

vers l’arrière

Clic droit

Clic gauche

Faire glisser

le doigt vers la

droite

37

4 Utiliser le portable

Illustration sur l’usage du Touchpad

Cliqué/Frappé - Le curseur sur un objet, appuyez sur le bouton gauche ou touchez légèrement le touchpad avec le bout de votre doigt et laissez le dessus jusqu’à ce que l’objet soit sélectionné. L’objet sélectionné change de couleur. Le même résultat est obtenu avec les deux méthodes suivantes.

Cliqué Frappé

Enfoncez le bouton gauche puis relâchez.

Double-clic/Double-frappe - Il s’agit d’une technique ordinaire pour lancer un programme directement depuis l’icône correspondante. Déplacez le curseur sur l’icône que vous souhaitez exécuter, appuyez

sur le bouton gauche ou frappez rapidement deux fois la dalle du touchpad pour que le système lance le programme souhaité. Si l’intervalle entre les clics ou les frappes est trop long, l’opération n’est pas

exécutée. Vous pouvez régler la vitesse du double clic dans le Panneau de conguration de Windows

sous la rubrique “Souris.” Le même résultat est obtenu par les méthodes suivantes.

Double-clic

Appuyez deux fois sur le bouton gauche, puis relâchez.

Frappez légèrement mais rapidement le touchpad.

Double-frappe

Frappez légèrement mais rapidement le touchpad deux fois.

38

Utiliser le portable 4

Glissé - Glisser signie prendre un objet pour le placer ailleurs sur l’écran. Vous pouvez placer le cur-

seur sur l’objet choisi, pu0is tout en maintenant le bouton gauche enfoncé, déplacez le curseur jusqu’à

l’endroit voulu, puis relâchez le bouton. Ou bien vous pouvez simplement frapper deux fois sur un objet

et maintenir le doigt sur le touchpad en le faisant glisser jusqu’à l’endroit voulu. Le même résultat peut

être obtenu par les méthodes suivantes.

Glissé-cliqué Glissé-frappé

Maintenez enfoncé le bouton gauche et faites

glisser votre doigt sur le touchpad.

NOTE: Une fonction de délement contrôlée logiciellement est disponible après avoir

installé l’utilitaire touchpad fourni. Elle facilite la navigation sous Windows et sur le

Web. Les fonctions de base peuvent être ajustées dans le Panneau de conguration de Windows an de permettre des saisies et des clics plus confortables.

Frappez légèrement le touchpad deux fois, faites glisser votre doigt à la seconde frappe.

Entretien du Touchpad

La surface du touchpad est sensible à la pression. S’il n’en est pas pris soin, elle peut facilement

s’endommager. Notez les précautions suivantes:

• Ne mettez pas le touchpad en contact avec la poussière, les liquides ou la graisse.

• Ne touchez pas le touchpad si vos doigts sont sales ou humides.

• Ne posez aucun objet lourd sur le touchpad ou ses boutons.

• Ne grattez pas le touchpad avec vos ongles ni avec aucun autre objet.

NOTE: Le touchpad répond aux mouvements, pas à la force. Ne frappez pas la surface trop fort. Frapper fort n’augmente pas la réactivité du touchpad. C’est aux faibles pressions que le touchpad répond le mieux.

39

4 Utiliser le portable

Périphériques de stockage

Les périphériques de stockage permettent au portable de lire et d’écrire des documents, des images ou d’autres

chiers sur différents supports de stockage. Ce PC portable est équipé des supports de stockage suivants:

• Carte d’extension

• Lecteur / graveur optique

• Lecteur de cartes mémoires ash

• Disque dur

Carte d’extension

Un slot Express Card est disponible pour supporter une carte d’extension ExpressCard/ 34mm ou ExpressCard/54mm. Cette nouvelle interface est plus rapide grâce à l’utilisation

d’un bus série supportant l’USB 2.0 et le PCI Express au lieu du bus parallèle, plus lent, utilisé pour les slots carte PC. (Non compatible avec les cartes PCMCIA.)

Insérer une carte d’extension

l’ExpressCard doit être

insérée bien à plat�

1. S’il y a une protection sur le connecteur Ex-

pressCard, retirez-la en suivant les instructions

“Retirer une ExpressCard” ci-dessous.

2. Insérez l’ExpressCard avec la face connecteur

en premier et la face étiquetée vers le haut. Les

ExpressCards standard arrivent au ras du PC

portable lorsqu’elles sont totalement insérées.

Retirer une carte d’extension

Le connecteur Ex pressCard ne dispose pas d’un bouton d’éjection. Poussez l’ExpressCard vers l’intérieur, puis relâchez-la pour éjecter l’ExpressCard. Après avoir éjecté l’ExpressCard, retirez-la délicatement du connecteur.

40

3. Connectez avec précaution les câbles et adaptateurs nécessaires à l’ExpressCard. En général, les connecteurs ont une orientation. Une éti-

quette, une icône ou une marque indique la face

supérieure.

Lecteur optique

Insérer un disque optique

Utiliser le portable 4

1. Alors que le portable est allumé, pressez le bouton d’éjection du lecteur de disque. Le tiroir s’éjecte partiellement.

3. Prenez le disque par les côtés, sa face impri mée vers le haut. Appuyez des deux côtés du

centre du disque jusqu’à ce qu’il s’enclenche sur le moyeu. Le moyeu doit être plus haut

que le disque lorsqu’il est correctement installé.

2. Tirez délicatement sur la face avant du lecteur et faites complètement glisser le tiroir vers l’extérieur. Attention à ne pas toucher la lentille du lecteur et les autres mécanismes. Assurez-vous qu’il n’y a pas d’obstacle qui pourrait se bloquer sous le tiroir du lecteur de disque.

4. Refermez lentement le tiroir du lecteur de

disque. Le lecteur commence à lire la table des matières (TOC) du CD. Lorsque le lecteur s’arrête, le CD est prêt à l’emploi.

NOTE: Il est normal d’entendre et de sentir le CD tourner rapidement lorsque le lecteur lit les données.

41

4 Utiliser le portable

Lecteur optique (Suite)

Retirer un disque optique

Ejection d’urgence

L’emplacement varie

selon le modèle

Ejectez le tiroir et tirez avec précaution son bord vers vous pour pouvoir retirer en toute sécurité le disque du lecteur optique.

L’éjection d’urgence est une fente située sur le lecteur optique, utilisée pour éjecter le tiroir du lecteur optique lorsque l’éjection électronique ne

fonctionne pas. N’utilisez pas l’éjection d’urgence

à la place de l’éjection électronique. Note: Assurez-vous de ne pas endommager l’indicateur d’activité situé dans la même zone.

Utiliser le lecteur de disque optique

Les disques optiques et les équipements doivent être manipulés avec soin pour préserver les mécanismes de précision qu’ils mettent en oeuvre. Respectez scrupuleusement les consignes des fabricants de CD. Contrairement à un lecteur de PC de bureau, celui du portable utilise un moyeu qui maintient le CD en place quelle que soit l’inclinaison. Lors de son insertion, il est important que le CD soit enfoncé au centre du moyeu ou bien le tiroir du lecteur de CD-ROM risque de rayer le CD.

AVERTISSEMENT! Si le CD n’est pas correctement xé au milieu du plot central, le

CD peut être abîmé lorsque le tiroir se referme. Gardez toujours un oeil sur le CD lorsque vous refermez le tiroir.

Il devrait y avoir une lettre pour le lecteur CD, qu’un disque soit inséré ou non dans le lecteur. Après

avoir inséré correctement le CD, vous pouvez accéder aux données de la même manière qu’avec les

disques durs ; mis à part le fait que rien ne peut être écrit ou modié sur le CD. En utilisant un logiciel

approprié, un module lecteur CD-RW ou DVD+CD-RW peut permettre d’utiliser les disques CD-RW comme un disque dur avec des possibilités pour écrire, supprimer, et éditer des données.

Les vibrations sont normales pour tous les lecteurs de CD-ROM à haute vitesse à cause des disques qui sont mal équilibrés. Pour diminuer les vibrations, utilisez le portable sur une surface plane et ne collez pas d’étiquettes sur le CD.

Ecouter un CD audio

Les lecteurs de disques optiques peuvent lire les CD audio, mais seul le lecteur DVD-ROM peut lire les DVD.

Insérez le CD audio, Windows™ ouvre alors automatiquement un logiciel de lecture et commence la lecture.

Selon les logiciels installés et le type de disque inséré, il est possible que vous ayez à lancer un logiciel de lecture

spécique. Vous pouvez régler le volume en utilisant le bouton situé sur le côté du lecteur de CD/DVD-ROM, les touches de fonction du clavier ou via l’icône en forme de haut-parleur de la barre des tâches de Windows™.

42

Utiliser le portable 4

MS (Memory Stick) Duo/Pro/Duo Pro/MG

MS (Memory Stick) Select

MS (Memory Stick) Magic Gate (MG)

MS (Memory Stick)

MS adapter

MMC (Multimedia Card) SD (Secure Digital)

ASUS F5 ENTERTAINMENT SYSTEM

SD / MMC

MS / MS Pro

512MB

Lecteur de Carte Mémoire Flash

Normalement un lecteur de carte mémoire PCMCIA doit être acheté séparément pour pouvoir utiliser des

cartes mémoire provenant de périphériques comme les appareils photo numériques, les lecteurs MP3, les téléphones portables et les PDA. Cet ordinateur portable a un lecteur de cartes mémoire qui permet de

lire les mémoires ash tel que montré ci-dessous. Le lecteur de carte mémoire intégré n’est pas seulement

très pratique, il est également beaucoup plus rapide que la plupart des autres types de lecteur de carte car

il utilise le bus PCI à large bande passante.

Types de mémoires supportées

ATTENTION! Ne retirez jamais une carte pendant ou juste après la lecture, la copie, le formatage, sinon des données pourraient êtres perdues ou supprimées.

Disque dur

Les disques durs possèdent des capacités supérieures et fonctionnent à des vitesses plus grandes que les lecteurs de disquette et de CD-ROM. Le portable est livré avec un disque dur amovible de 2.5” (6.35cm) de largeur et de .374” (.95cm) d’épaisseur. Les disques durs actuels supportent le S.M.A.R.T. (Self Monitoring and Reporting Technology) pour détecter les erreurs ou les pannes du disque dur avant qu’elles ne surviennent. Consultez un service après-vente ou un revendeur autorisé pour les upgrades.

ATTENTION! Une mauvaise manipulation durant le transport peut endommager le disque dur. Manipulez le portable avec précaution, protégez-le de l’électricité statique, évitez les vibrations et les impacts. Le disque dur est l’élément le plus fragile du portable et a toutes les chances d’être le premier ou le seul élément à être endommagé en cas de chute du portable.

43

4 Utiliser le portable

O

F

O

N

EXPRESS

Connexions

NOTE: Le modem et l’adaptateur réseau intégrés ne peuvent êtres installés plus tard en tant que mise à niveau. Après achat, le modem et/ou l’adaptateur réseau peuvent toutefois êtres installés comme cartes PC (PCMCIA).

Connexion modem (sur certains modèles)

Le câble téléphonique utilisé pour brancher le modem interne du portable peut avoir

deux ou quatre ls (seuls deux ls (ligne 1) sont utilisés par le modem) et doit avoir un connecteur RJ-11 aux deux extrémités. Reliez une des extrémités au port modem/réseau

et l’autre à une prise analogique du mur (du type de celles présentes dans les maisons). Une fois le pilote installé, le modem est prêt à l’emploi.

NOTE: Lorsque vous êtes connecté à un service en ligne, ne mettez pas le portable en veille ou mode Suspend ou vous seriez déconnecté.

Voici un exemple de PC portable connecté à une prise téléphonique pour une utilisation avec le modem intégré.

Le connecteur téléphonique

est le pus petit des deux�

La connexion téléphonique est optionnelle

Prise téléphonique murale

Câble téléphone (prise RJ-11)

ATTENTION! Pour la sécurité électrique, n’utilisez que des câbles téléphone 26AWG (voir Glossaire) ou plus.

44

Utiliser le portable 4

O

F

O

N

EXPRESS

Connexion réseau

Connectez un câble réseau, avec des connecteurs RJ-45 à chaque extrémité, l’un sur le port modem/réseau

du portable et l’autre à un hub ou un commutateur. Pour les vitesses 100 BASE-TX / 1000 BASE-T, votre câble réseau doit être de catégorie 5 (non catégorie 3) à paire torsadée. Si vous voulez faire fonctionner l’interface à 100/1000Mbps, il doit être connecté à un hub 100 BASE-TX / 1000 BASE-T (non un hub BASE-T4). Pour le 10Base-T, utilisez un câble à paire torsadée de catégorie 3, 4, ou 5. Le mode Full-Duplex 10/100 Mbps est supporté par cet Ordinateur Portable mais nécessite une connexion à concentrateur de communication réseau compatible “duplex”. Par défaut, le logiciel utilise les paramètres les plus rapides, de telle sorte qu’aucune intervention de l’utilisateur n’est nécessaire.

Le réseau 1000BASE-T (ou Gigabit) n’est supporté que sur certains modèles.

Câble à paires torsadées

Le câble qui sert à relier une carte Ethernet à un hôte (en général un concentrateur)

est appelé TPE (paires torsadées pour Ethernet). Les connecteurs en bout de câble

s’appellent RJ-45, et ne sont pas compatibles avec le standard RJ-11 des connecteurs

téléphoniques. Pour relier deux ordinateurs entre eux sans passer par un hub, un

câble LAN croisé est requis (Fast-Ethernet model). Gigabit models support autocrossover so a crossover LAN cable is optional.

Ceci est un exemple du portable connecté à un hub ou un commutateur réseau pour utiliser avec le contrôleur Ethernet intégré.

Le connecteur LAN est le plus épais des deux�

Hub ou commutateur réseau

Câble réseau avec prises RJ-45

AVERTISSEMENT! N’utilisez que des prises téléphoniques analogiques. Le modem intégré ne supporte pas la tension utilisée dans les systèmes téléphoniques numériques. Ne connectez pas la prise RJ-11 dans les systèmes téléphoniques numériques que l’on peut trouver dans de nombreux établissements commerciaux ou des dommages pourraient survenir!

45

4 Utiliser le portable

Connexion LAN Sans-l (sur certains modèles)

Le réseau LAN sans-l optionnel intégré est un adaptateur Ethernet compact sans-l simple d’utilisation. Avec l’implémentation de la norme IEEE 802.11 pour le réseau LAN Sans-l(WLAN), le LAN sans-l

optionnel intégré est capable de fournir de hauts débits de transfert en utilisant les technologies DSSS (Direct Sequence Spread Spectrum) et OFDM (Octogonal Frequency Division Multiplexing) à des

fréquences de 2.4 GHz/ 5 GHz. Le réseau LAN sans-l intégré optionnel est rétrocompatible avec les anciennes normes IEEE 802.11 permettant une connexion continue aux réseaux LAN sans-l.

Le LAN sans-l optionnel intégré est un adaptateur client qui supporte à la fois le mode Infrastructure et le mode Ad-hoc vous apportant de la souplesse pour vos congurations réseau sans-l actuelles ou

futures à des distances atteignant 40 mètres entre le client et le point d’accès.

Pour fournir une sécurité efcace à vos communications sans-l, le LAN sans-l optionnel intégré est

équipé du cryptage WEP (Wired Equivalent Privacy) de 64-bits/128-bits et des fonctions WPA (Wi-Fi Protected Access).

Voici des exemples de connexion entre l’Ordinateur

Portable et un Réseau Sans-l.

Mode Ad-hoc

Le mode Ad-hoc permet à l’Ordinateur Portable de se connecter à un autre périphérique sans-fil. Un point d’accès (AP) n’est pas nécessaire dans cet envi-

ronnement sans-l.

(Tous les périphériques doivent être munis d’adaptateurs LAN

sans-l 802.11.)

Mode Infrastructure

Le mode Infrastructure permet à l’Ordinateur Portable et aux autres périphériques sans-l de s’associer à un réseau sans-l créé par un Point d’Accès (AP) (vendu

séparément) qui fournit un lien central permettant aux

clients sans-l de communiquer les uns avec les autres

ou avec un réseau câblé.

(Tous les périphériques doivent être munis d’adaptateurs LAN

sans-l 802.11.)

Ordinateur

Portable

Ordinateur

Portable

Ordinateur de

Bureau

PDA

Ordinateur de

Bureau

Point

d’Accès

46

PDA

Utiliser le portable 4

1

2

3

4

5

6

7

*

#

8

0

9

g

p

t

j

a

d

m

?

w

+

a/A

ㄅ

ㄉㄚ

ㄓㄗㄢ

ㄦ

ㄕㄙㄤ

ㄨ

ㄖㄥㄩ

ㄔㄘㄣ

ㄧ

ㄍㄐㄞ

ㄎㄑㄟ

ㄆ

ㄊㄛ

ㄏㄒ

ㄠㄡ

ㄇ

ㄜㄋ

ㄌ

ㄈㄝ

Connexion Bluetooth (sur certains modèles)

les PC portables utilisant la technologie Bluetooth n’ont pas besoin de câbles pour se connecter à des périphériques utilisant la norme Bluetooth. Les PC de bureau, les PC portables, les téléphones portables, et les PDA sont des examples de périphériques pouvant utiliser la technologie Bluetooth.

Note: Si votre PC portable n’intègre pas la fonction Bluetooth, vous devrez connecter un adaptateur USB ou une carte PC Bluetooth pour pouvoir utiliser cette technologie.

Téléphones portables intégrant la technologie Bluetooth

Il est possible d’établir une connexion sans l avec votre téléphone portable. Selon les spécications de votre téléphone portable, vous pouvez transferer les données du repertoire de votre téléphone, des photos, des chiers audio, etc., ou l’utiliser comme modem pour vous connectez à Internet. Vous pouvez également l’utiliser pour envoyer des SMS.

PDA et ordinateurs intégrant la technologie Bluetooth

Il est possible d’établir une connexion sans l avec votre ordinateur ou PDA pour échanger des chiers, partager des périphériques, ou partager une connexion Internet ou réseau. Vous pouvez également utiliser des claviers ou souris sans l intégrant la technologie Bluetooth.

Se connecter à d’autres périphériques Bluetooth

Avant toute chose, assurez-vous que le périphérique auquel votre PC portable essaie de se connecter intègre la technologie Bluetooth. Vérier que la fonction Bluetooth du périphérique soit bien activée et que ce dernier soit prêt à accepter la connexion. Pour démarrez la fonction Bluetooth à partir de Windows cliquez sur Démarrer | Tous les programmes | Bluetooth ou sélectionnez Ajouter une nouvelle connexion à partir de l’icône Bluetooth de la barre des tâches si celle-ci est disponible.

Lancer la fonction Bluetooth depuis Windows

Démarrer | Tous les programmes | Bluetooth

Cliquez sur Nouvelle Connexion à partir des paramètres Bluetooth�

Suivez les étapes pour ajouter un

périphérique Bluetooth�

Ajouter une nouvelle connexion depuis l’icône

Bluetooth située dans la barre des tâches�

Une fois terminé, vous devriez voir votre

périphérique apparaître dans cette fenêtre�

47

4 Utiliser le portable

TPM (Trusted Platform Module) (sur certains modèles)

Le dispositif TPM ( Trusted Platform Module) est un périphérique physique de sécurité intégré à la carte mère ; il conserve les clés de cryptage générées par l’ordinateur. Cette solution matérielle peut aider à déjouer les attaques de pirates informatiques cherchant à récupérer les mots de passe et clés de chiffrement de données sensibles. Le TPM permet aux ordinateurs de bureau ou portables de lancer des applications plus sécurisées tout en rendant les transactions et communications plus sûres.

Les fonctions de sécurité fournies par le module TPM sont supportées en interne par les possibilités de cryptage de chaque TPM : hachage, génération aléatoire de nombres, génération de clés asymétriques, et cryptage/décryptage asymétrique. Chaque TPM de chaque ordinateur possède une signature propre, initialisée lors du processus de

fabrication de ces chipsets en silicone, et ce an d’accroître son efcacité en terme de conance, et de sécurité.

Chaque TPM doit posséder un Propriétaire avant de pouvoir être utilisé en tant que périphérique de sécurité.

Applications TPM

La technologie TPM est utile pour tous les clients intéressés par le fait d’apporter une barrière de sécurité supplémentaire à leur ordinateur. Le module TPM, quand il est fourni avec un pack optionnel de logiciels,

peut fournir une sécurité sur l’intégralité du système, ainsi que la possibilité de protéger des chiers, et

de se prémunir contre les problèmes relatifs aux emails, et aux données privées. Le module TPM fournit

une sécurité plus renforcée que celle du BIOS, du système ou de tout autre application non TPM.

Note: Le module TPM est désactivé par défaut, à activer dans la conguration du BIOS.

ATTENTION! Utilisez les fonctions “Restore” (Restaurer) ou “Migration” (Migrer) de l’application gérant le TPM pour faire une sauvegarde des données de sécurité du TPM.

Vous pouvez lancer l’application Security Platform

via le Panneau de conguration de Windows

Quand Security Platform est en cours d’exécution, cette icône apparaît dans la

zone de notication. Vous pouvez initialiser

ou gérer cette application via cette icône�

48

Vous pouvez lancer l’application Security Platform via le menu Démarrer de Windows

Quand vous lancez l’application Security Platform pour la première fois, cliquez sur

Oui pour la congurer.

Utiliser le portable 4

Modes de gestion de l’alimentation

Le portable dispose d’un certain nombre de fonctions automatiques ou congurables d’économie

d’énergie que vous pouvez utiliser pour optimiser l’autonomie de la batterie et abaisser le Total Cost

of Ownership (TCO). Vous pouvez piloter certaines de ces fonctions par le menu Power du BIOS. Les

fonctions de gestion de l’alimentation sont conçues pour économiser de l’électricité que possible en plaçant certains éléments en mode de faible consommation aussi souvent que possible tout en permettant un fonctionnement normal sur demande. Ces modes sont nommés “Stand by” (ou Suspend-To-RAM) et Veille prolongée (hibernation) ou Suspend-To-Disk. Le mode Standby est une fonction simple assurée

par le système d’exploitation et le mode Suspend est une solution plus avancée que permet le BIOS du

portable. Lorsque le portable est dans l’un ou l’autre de ces modes, l’état de veille est indiqué de la façon suivante: “Stand by”, le voyant d’alimentation clignote, Veille prolongée, le voyant est éteint.

Modes Full Power & Maximum Performance

Le portable fonctionne en mode Full Power lorsque la fonction d’économie d’énergie est désactivée en

congurant le gestionnaire d’alimentation de Windows et Speedstep. Lorsque le portable fonctionne

en mode Full Power, le témoin lumineux reste allumé. Si vous êtes soucieux à la fois de performance et de consommation, choisissez “Maximum Performance” au lieu de désactiver les fonctions de gestion de l’alimentation.

ACPI

L’Advanced Conguration and Power Management (ACPI) a été développé par Intel, Microsoft, et Toshiba spécialement pour Windows 98 an de contrôler la gestion de l’alimentation et le Plug and Play des périphériques système sur la base du Wired for Management (WfM) 2.0. ACPI est le nouveau

standard de gestion de l’alimentation pour notebooks. Si vous avez installé Windows 98 et que votre

BIOS date du 12/1/1999 ou plus tard, ACPI est alors automatiquement installé.

NOTE: L’APM était utilisé avec les systèmes d’exploitation plus anciens comme Windows NT4 et Windows 98. Comme les systèmes plus récents (Windows XP, Windows 2000 et Windows ME) utilisent l’ACPI, l’APM n’est plus complètement supporté sur ce portable.

Suspend Mode

En modes “Stand by” ou veille prolongée, l’horloge CPU est arrêtée et la plupart des éléments du portable sont dans leur état de plus faible activité. Le mode Suspend est celui dans lequel le portable est le moins actif. Le portable entre en mode Suspend lorsque le système reste inactif durant une période donnée de temps ou lorsque vous pressez les touches <Fn><F1>. Le témoin d’alimentation clignote pendant le mode STR, le portable a l’air éteint pendant le mode STD. Pour sortir de STR, appuyez

sur n’importe qu’elle touche (sauf Fn). Pour sortir de STD, utilisez l’interrupteur, comme si vous rallumiez le portable.

Economie d’énergie

En plus de ralentir l’horloge du processeur, ce mode place les composants, y compris le rétro éclairage de l’écran LCD, dans leur état le moins actif. Le portable entre en “Stand by” (priorité basse) quand

le système reste inactif pendant une durée déterminée. Le délai peut être xé dans le gestionnaire de

l’alimentation de Windows (priorité haute). Pour que le système se réveille, pressez n’importe quelle touche du clavier.

49

4 Utiliser le portable

Résumé des modes énergétiques

ETAT CAUSE D’ENTREE SORTIE

• Veille via le menu Démarrer de Windows

“Stand by”

STR (“Veille”) (Suspend-to-RAM)

STD (“V� prolongée”) (Suspend-to-Disk)

Soft OFF

• Délai xé dans le Gestionnaire d’alimentation du Panneau de Conguration sous Windows

(priorité haute)

• Raccourci (voir “Touches colorées” sous “Fonctions spéciales du clavier” à la section précédente)

• Bouton d’alimentation (peut-être déni comme

STR ou STD)

• Eteindre” via le menu Démarrer de Windows

Contrôle thermique par l’alimentation

Il y a trois méthodes de contrôle de l’état thermique du portable par son alimentation. Ces méthodes ne sont pas congurables par l’utilisateur mais doivent être connues au cas où celles-ci étaient mises en

oeuvre. Les températures suivantes sont celles du châssis (pas du CPU).

• Tout périphérique

• Batterie faible

• Signal du port modem

• Interrupteur ou N’importe quelle touche

• Interrupteur

• Le ventilateur se met en route lorsque la température s’approche de la limite de sécurité.

• Le processeur ralentit (refroidissement passif) lorsque la température dépasse la limite de sécurité.

• Le système s’arrête d’urgence lorsque la température dépasse la limite maximale de sécurité.

50

Utiliser le portable 4

Gestion de l’alimentation - Veille & veille prolongée

Les paramètres de gestion de l’alimentation sont accessibles dans le Panneau de conguration de Windows. Ce qui suit montre les options des propriétés d’alimentation de Windows ME. Vous pouvez dénir

le “Stand By” (veille) ou l’extinction pour la fermeture de l’écran, appuyer sur l’interrupteur, ou activer la veiller. La veille et l’hibernation économisent l’énergie lorsque le portable n’est pas utilisé en coupant certains éléments. Lorsque vous reprenez votre travail, vous retrouvez vos documents (tels qu’un email tapé à moitié) dans l’état où vous l’avez laissé. L’extinction ferme toutes les applications et vous demande d’enregistrer votre travail.

“Veille” (veille) est la même chose que le mode Suspendto-RAM (STR). Cette fonction conserve vos données dans la RAM pendant que la plupart des composants sont éteints. Comme la RAM est volatile, elle a besoin d’électricité pour conserver (rafraîchir) les données. Pour choisir ce mode: sélectionnez “Démarrer” | “Arrêter l’ordinateur”, et “Mettre en veille”.

La “Mise en veille prolongée” est la même chose que le mode Suspend-to-Disk (STD) et conserve vos données sur le disque dur. Ce faisant, la RAM n’a pas à être rafraîchie ce qui réduit la consommation électrique mais ne la supprime pas complète-

ment car certains éléments de réveil, comme le LAN et le

modem ont besoin d’être alimentés. “Hibernate” économise plus d’énergie que le mode “Stand by”. Pour choisir ce mode: Activez l’hibernation dans les “Options d’alimentation” puis sélectionnez “Démarrer” | “Arrêter l’ordinateur”, et “Veille prolongée”.

51

4 Utiliser le portable

52

Appendice

Accessoires optionnels Connexions optionnelles Glossaire Déclarations concernant la sécurité Conformité du modem interne Informations relatives au PC portable

53

A Appendice

Accessoires optionnels

Ces éléments sont optionnels et destinés à compléter votre portable.

Hub USB (Optionnel)

Connecter un hub USB (optionnel) permet d’augmenter le nombre de ports USB et de connecter ou déconnecter rapidement de nombreux périphériques USB via un câble unique.

Clavier et souris USB

Connecter un clavier USB optionnel permet une saisie des données plus confortable. Connecter une souris USB rend la navigation sous Windows plus pratique. La souris USB fonctionne simultanément avec le touchpad et le clavier du PC portable.

Mémoire Flash USB

Une mémoire Flash USB peut remplacer le lecteur de disquette 1.44Mo en vous offrant jusqu’à 1 Go de stockage, une plus grande vitesse de transfert et une meilleure

abilité. Aucun pilote n’est nécessaire pour une utilisation

avec les systèmes d’exploitations actuels.

Lecteur de disquettes USB

Un lecteur de disquettes optionnel avec une interface USB peut accepter une disquette standard 3.5” de 1.44Mo (ou 720Ko).

AVERTISSEMENT! Pour éviter les pannes système, utilisez (Safely Remove Hardware) sur la barre des tâches avant de déconnecter le lecteur de disquette USB. Ejectez la disquette

avant de transporter le PC portable an d’éviter les dommages

dus aux chocs.

54

Connexions optionnelles

Ces éléments, si désirés, peuvent être achetés auprès de tiers.

Connexion imprimante

Une ou plusieurs imprimantes USB peuvent être connectées simultanément en utilisant un port ou un hub USB.

Appendice A

55

A Appendice

Glossaire

ACPI (Advanced Conguration and Power Management Interface)

Standard moderne pour la réduction de la consommation des ordinateurs.

APM (Advanced Power Management)

Standard moderne pour la réduction de la consommation des ordinateurs.

AWG (American Wire Gauge)

NOTE: Ce tableau n’est donné qu’à titre indicatif et ne doit pas être utilisé comme source du standard AWG, ce tableau n’est pas forcément exhaustif ni actualisé.

Gauge Diam Surf R I@3A/mm2 AWG (mm) (mm2) (ohm/km) (mA)

33 0�18 0�026 676 75 0�19 0�028 605 85 32 0�20 0�031 547 93 30 0�25 0�049 351 147 29 0�30 0�071 243 212 27 0�35 0�096 178 288 26 0�40 0�13 137 378 25 0�45 0�16 108 477

Gauge Diam Surf R I@3A/mm2 AWG (mm) (mm2) (ohm/km) (mA)

24 0�50 0�20 87�5 588 0�55 0�24 72�3 715 0�60 0�28 60�7 850 22 0�65 0�33 51�7 1�0 A 0�70 0�39 44�6 1�16 A 0�75 0�44 38�9 1�32 A 20 0�80 0�50 34�1 1�51 A 0�85 0�57 30�2 1�70 A

BIOS (Basic Input/Output System)

Le BIOS est un ensemble de routines qui affectent la façon dont l’ordinateur transfère les données entre ses différents composants, telle que la mémoire, les disques, ou la carte d’afchage. Les instructions du BIOS sont inscrites dans la mémoire en lecture seule de l’ordinateur. Les paramètres du BIOS peuvent être congurés par l’utilisateur grâce au Setup du BIOS. Le BIOS peut être mis à jour en utilisant l’utilitaire fourni qui copiera le nouveau BIOS dans l’EEPROM.

Bit (Binary Digit)

Représente la plus petite unité de donnée utilisée par l’ordinateur, il peut avoir deux valeurs: 0 ou 1.

Boot

Boot signie lancer le système d’exploitation de l’ordinateur en le chargeant dans la mémoire. Lorsque le manuel vous demande de “booter” votre système (ou votre ordinateur), cela signie allumer votre ordinateur. “Rebooter” signie redémarrer votre ordinateur. Dans Windows 95 ou plus, choisir “Redé-

marrer” dans “Démarrer | Arrêter...” reboote votre ordinateur.

Bridage de l’horloge (Clock Throttling)

Fonction du Chipset qui permet à l’horloge du processeur d’être stoppée et redémarrée selon un cycle connu. Le bridage de l’horloge est utilisé pour les économies d’énergie, la gestion de la ventilation, et pour réduire la vitesse de traitement.

Bus PCI (Peripheral Component Interconnect Local Bus)

Le bus PCI est une spécication qui dénit un bus de données 32 bits. PCI est un standard largement

utilisé par les fabricants de cartes d’extension.

56

Appendice A

Câble à paires torsadées

Le câble qui sert à relier la carte Ethernet à l’hôte (en général un concentrateur ou un commutateur) est appelé câble Ethernet à paires torsadées (TPE). Les connecteurs sont de type RJ-45, ils ne sont pas compatibles avec les connecteurs téléphoniques RJ-11. Pour relier deux ordinateurs directement sans

sans passer par un switch, un câble croisé doit être utilisé.

Classications Laser

Comme les lasers sont devenus plus nombreux et plus largement utilisés, le besoin d’avertir les utilisa-

teurs des risques du laser est devenu évident. Pour répondre à ce besoin, une classication des lasers a été établie. Les niveaux de classication actuels varient de “optiquement sûr”, ne nécessitant aucun contrôle (Classe 1) à “Très dangereux”, qui impose des contrôles stricts (Classe 4).

CLASSE 1: Un système laser ou un laser de Classe 1 émet des niveaux d’énergie optique sans danger

pour les yeux et par conséquent, ne nécessite pas de contrôles. Un exemple de système laser appartenant à cette classe est le système de contrôle des sorties se trouvant dans la plupart des magasins

d’alimentation, ou les lasers utilisés dans les lecteurs de disque optique.

CLASSE 2 ET CLASSE 3A: Les lasers de Classe 2 et Classe 3A émettent des niveaux de radiation

optique à onde continue (CW) légèrement supérieurs aux niveaux d’exposition maximum autorisés (MPE). Bien que ces lasers puissent provoquer des blessures aux yeux, leur luminosité contraint habituellement les observateurs à détourner le regard ou à fermer des yeux avant qu’une blessure ne se produise. Ces lasers sont soumis à des contrôles lasers administratifs stricts nécessitant le placement de symboles particuliers pour avertir le personnel et lui expliquer qu’il ne faut pas regarder directement le faisceau. Les lasers de Classe 3A ne doivent pas être observés à l’aide d’appareils avec assistance optique.

CLASSE 3B: Les lasers de Classe 3B, et les lasers de Classe 3A avec des émissions de 2.5mW, sont

dangereux pour les personnes se trouvant sur le chemin du faisceau et regardant directement la source

ou par réexion spéculaire. Ces lasers ne peuvent pas produire de réections diffuses dangereuses.

Le personnel travaillant avec ces lasers doit porter des protections oculaires appropriées pendant le

fonctionnement du laser. Les lasers de Classe 3B sont soumis à la fois des contrôles administratifs et physiques pour protéger le personnel. Les contrôles physiques comportent des zones de travail à accès limité. Les contrôles administratifs comportent des signaux d’avertissement spéciques afchés

à l’extérieur de la zone de fonctionnement du laser et des lumières à l’entrée de la zone indiquant quand le laser est utilisé.

CLASSE 4: Les lasers de Classe 4 sont des lasers de haute puissance provoquant des blessures aux yeux

non protégés et à la peau par l’intermédiaire d’une visualisation directe ou de réexions diffuses ou

spéculaires. En conséquence, aucune personne ne doit se trouver dans une pièce où un laser de classe 4 est en fonction, sans des protections oculaires appropriées.

Disque système

Un disque système contient le chier de base qui sert à initialiser le système d’exploitation.

57

A Appendice

DVD

Pour l’essentiel, un DVD est un CD plus rapide avec plus de capacité, pouvant contenir de la vidéo, comme de l’audio et des données informatiques. Avec ses capacités et ses taux d’accès, le DVD peut

vous apporter des vidéos plein écran, haute dénition et considérablement améliorées, de meilleurs

graphiques, des images plus précises et un son numérique pour des sensations comme au cinéma. Le DVD a pour objectif de regrouper le home cinéma, les ordinateurs, les données professionnelles sur un unique format numérique, remplaçant à terme les CD audio, les cassettes vidéo, les disques laser, les CD-ROM et même les cartouches de jeux vidéo.

ExpressCard (sur une sélection de modèles)

Le slot ExpressCard est composé de 26 broches et supporte une carte ExpressCard/34mm ou une carte d’extension ExpressCard/54mm. Cette nouvelle interface est plus rapide grâce à l’utilisation d’un bus

série supportant l’USB 2.0 et le PCI Express au lieu du bus parallèle, plus lent, utilisé pour les slots carte PC. (Non compatible avec les cartes PCMCIA.)

IDE (Integrated Drive Electronics)

Les périphériques IDE intègrent leur propre contrôleur, éliminant le besoin d’une carte adapteur séparée (comme c’est le cas pour les périphériques SCSI). Ils peuvent atteindre des taux de transferts jusqu’à

33Mo/sec.

Matériel

Il s’agit d’une manière générique de désigner les composants physiques d’un ordinateur, y compris des

périphériques tels que imprimantes, modems, et pointeurs.

Octet (Byte)

Un octet est un groupe de huit bits consécutifs. Un octet est utilisé pour représenter un seul caractère alphanumérique, un signe de ponctuation, ou un autre symbole.

Pilote

Un pilote est un jeu d’instructions spéciales qui permet au système d’exploitation de communiquer avec les périphériques telle que la carte graphique, les périphériques audio, Ethernet, une imprimante, ou un modem.

POST (Power On Self Test)

Lorsque vous allumez l’ordinateur, il lance tout d’abord le POST, une série de tests logiciels de diagnostic.

Le POST vérie la mémoire système, les circuits de la carte mère, l’afchage, le clavier, le lecteur de

disquette, et les autres périphériques d’Entrée/Sortie.

Processeur (CPU)

Le processeur, appelé parfois “CPU,” est le “cerveau” de l’ordinateur. Il interprète et exécute les commandes des programmes et traite les données stockée en mémoire.

RAM (Random Access Memory)

Dans un ordinateur, la RAM (généralement appelée mémoire) est l’emplacement où le système

d’exploitation, les applications, et les données en cours d’utilisation sont conservés temporairement an

que le processeur de l’ordinateur puisse y avoir accès rapidement ; lui évitant ainsi d’avoir à lire et écrire à partir de périphériques de stockage plus lents tels que les disques durs/optiques.

58

Appendice A

Suspend Mode

En modes Save-to-RAM (STR) et Save-to-Disk (STD), l’horloge du CPU est stoppée et la plupart des éléments du portable sont placés dans leur état de plus faible consommation électrique. Le portable entre

en mode Suspend lorsque le système reste inactif durant une période dénie ou en utilisant la touche de fonction correspondante. La dénition des délais pour le disque dur et la vidéo peuvent être dénis dans le BIOS. Le témoin d’alimentation clignote lorsque le portable est en mode STR. En mode STD,

le portable semble être éteint.

TPM (Trusted Platform Module) (sur certains modèles)

Le TPM est un composant électronique sécurisé. Localisé sur la carte système il sauvegarde toutes les clés de chiffrement générées par l’ordinateur. Cette solution matérielle peut aider à déjouer les attaques de pirates informatiques cherchant à récupérer les mots de passe et clés de chiffrement de données sensibles. Le TPM permet aux ordinateurs de bureau ou portables de lancer des applications plus sécurisées tout en rendant les transactions et communications plus sûres.

UltraDMA/66 ou 100

L’UltraDMA/66 ou 100 est une spécication qui améliore les taux de transfert IDE. Contrairement aux modes PIO, qui n’utilisent que la partie haute du signal IDE pour transférer les données, l’UltraDMA/66

ou 100 utilisent à la fois les parties hautes et basses.

USB (Universal Serial Bus)

Un nouveau bus série à 4 broches qui permet aux périphériques plug and play tels que clavier, souris, joystick, scanner, imprimante et modem/ISDN d’être automatiquement congurés lorsqu’ils sont physiquement reliés à l’ordinateur sans avoir à installer de pilotes ni avoir à rebooter. Avec l’USB, plus besoin de se fatiguer à connecter laborieusement les câbles à l’arrière de votre ordinateur.

Verrous Kensington

Les verrous Kensington® (ou compatibles) permettent de sécuriser le portable, en général au moyen d’un câble qui attache le portable à un objet xe. Certains produits peuvent inclure un détecteur de mouvement et une alarme.

®

59

A Appendice

Déclarations concernant la sécurité

Information sur le lecteur de DVD-ROM

Le portable est livré avec lecteur de DVD-ROM ou lecteur de CD-ROM. Pour visionner des lms DVD,

vous devez installer le logiciel de décompression MPEG2 et le logiciel de lecture DVD présent sur le CD des pilotes. Le lecteur de DVD-ROM permet de lire les CD comme les DVD.

Information sur le zonage

La lecture de lms DVD implique un décodage vidéo MPEG2, audio numérique AC3 et le décodage

d’éléments de protection CSS. CSS (appelé parfois gardien anticopie) est le nom du programme de protection mis en place par l’industrie de l’image pour éviter les copies frauduleuses.

Les règles que doivent suivre les détenteurs de licences CSS sont nombreuses, celle qui a le plus de

portée pratique est la restriction régionale de la lecture. An de faciliter le cloisonnement géographique des sorties de lms, les lms DVD sont mis sur le marché pour une région du monde bien précise, telle que dénie dans plus loin dans “Dénition des zones”. Le droit du Copyright impose que chaque lm

DVD soit limité à une zone particulière (le plus souvent celle dans laquelle il sera vendu). Bien qu’un

lm puisse être commercialisé dans de nombreuses régions, les règles du CSS font qu’un système ne

doit être capable de lire que les DVD d’une seule zone.

NOTE: La zone peut être modiée jusqu’à cinq fois en utilisant le logiciel de lecture. Après ces cinq modications, la dernière zone géographique devient dénitive. Après

quoi, le déblocage de la zone doit se faire en usine. Cette opération n’est pas couverte par la garantie et reste entièrement à la charge de l’utilisateur.

Dénition des zones

Zone 1

Canada, US, Territoires US

Zone 2

République Tchèque, Egypte, Finlande, France, Allemagne, Etats du Golf, Hongrie, Islande, Iran, Iraq, Irlande, Italie, Japon, Pays-Bas, Norvège, Pologne, Portugal, Arabie Saoudite, Ecosse, Afrique du Sud,

Espagne, Suède, Suisse, Syrie, Turquie, RU, Grèce, Ex-Yougoslavie, Slovaquie

Zone 3

Birmanie, Indonésie, Corée du Sud, Malaisie, Philippines, Singapour, Taiwan, Thaïlande, Vietnam

Zone 4

Australie, Caraïbes (Sauf territoires US), Amérique Centrale, Nouvelle Zélande, Iles du Pacique,

Amérique du Sud

Zone 5

CEI, Inde, Pakistan, reste de l’Afrique, Russie, Corée du Nord

Zone 6

Chine

60

Appendice A

Conformité du modem interne

Le PC portable avec modem interne est conforme aux normes JATE (Japon), FCC (US, Canada, Corée,

Taiwan), et CTR21. Le modem interne a été approuvé conformément à la Décision du Conseil 98/482/

EC comme terminal de connexion pan-européen unique compatible au réseau PSTN (public switched

telephone network/réseau téléphonique public commuté). Toutefois, à cause des différences entre les

PSTN de certains pays, l’approbation ne constitue par, par elle-même, une assurance inconditionnelle du bon fonctionnement sur tous les points du réseau PSTN. En cas de problème, vous devez contacter

votre fournisseur en premier lieu.

Vue générale

Le 4 août 1998 la Décision du Conseil Européen sur le CTR21 a été publiée au Journal Ofciel des

Communautés Européennes. Le CTR 21 s’applique à tous les équipements de terminaux non vocaux

avec impulsion DTMF qui sont amenés à se connecter au PSTN analogique (réseau téléphonique public

commuté).

CTR 21 (Common Technical Regulation): Exigences de raccordement pour la connexion aux réseaux téléphoniques publics communautés (RTCP) analogiques des terminaux (à l’exception de ceux qui pren-

nent en charge la téléphonie vocale dans les cas justiés) pour lesquels l’adressage de réseau éventuel

est assuré par signalisation multifréquences bibande (DTMF).

Déclaration de compatibilité au réseau

Déclaration qui doit être faite par le fabricant à l’organisme désigné et au vendeur: “Cette déclaration

indiquera les réseaux avec lesquels l’équipement est conçu pour fonctionner et tout réseau notié avec lequel l’équipement peut avoir des difcultés d’interopérabilité”

Déclaration de compatibilité au réseau

Déclaration qui doit être faite par le fabricant à l’utilisateur: “Cette déclaration indiquera les réseaux avec

lesquels l’équipement est conçu pour fonctionner et tout réseau notié avec lequel l’équipement peut avoir des difcultés d’interopérabilité. Le fabricant doit également joindre une déclaration qui établit clairement où la compatibilité au réseau est dépendante de paramétrages physiques ou logiciels. Il conseillera

également à l’utilisateur de contacter le vendeur s’il désire utiliser l’équipement sur un autre réseau.”

A ce jour, l’organisme désigné CETECOM a délivré plusieurs approbations pan-européennes sur la base du CTR 21 avec comme résultat les premiers modems en Europe qui ne nécessitent pas une approbation réglementaire de chaque Etat membre.

Equipements non vocaux

Les répondeurs téléphoniques et interphones sont éligibles ainsi que les modems, télécopieurs, automates

et systèmes d’alarme. Equipements pour lesquels la qualité point à point de la communication est contrôlée par régulations (ex. téléphones portables, et dans certains pays les téléphones sans l) sont exclus.

61

A Appendice

Conformité du modem interne (Suite)

Ce tableau indique les pays ou s’applique le standard CTR21.

Pays Application Tests supplémentaires

Autriche1 Oui Non Belgique Oui Non République Tchèque Non Pas applicable Danemark1 Oui Oui

Finlande Oui Non France Oui Non Allemagne Oui Non Grèce Oui Non Hongrie Non Pas applicable Islande Oui Non Irland Oui Non Italie En cours En cours Israël Non Non Lichtenstein Oui Non Luxembourg Oui Non

Pays Bas1 Oui Oui

Norvège Oui Non Pologne Non Pas applicable Portugal Non Pas applicable

Espagne Non Pas applicable Suède Oui Non Suisse Oui Non Royaume Uni Oui Non

Ces informations ont été reprises du CETECOM et sont données sans engagement. Pour la mise à jour de ce tableau, vous pouvez consulter http://www.cetecom.de/technologies/ctr_21.html

1

Les exigences nationales ne s’appliquent que si l’équipement peut utiliser la tonalité par impulsion (les

fabricants peuvent alors déclarer dans leur manuel que l’équipement n’est conçu que pour le support

DTMF, ce qui rendrait tout test supplémentaire superu).

Au Pays-Bas, des test supplémentaires sont exigés pour les connexions en série et l’identication des

appelants.

62

Appendice A

Rapport Fédéral De la Commission Des Communications

Ce dispositif est conforme à l’alinéa 15 des règles établies par la FCC. L'opération est sujette aux deux conditions suivantes:

• Ce dispositif ne peut causer d'interférence nuisible, et

• Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer

des résultats indesirés.

Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC.Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles à une installation réseau.Cet équipement génère, utilise et peut irradier de l'énergie à fréquence radio et, si non installé et utilisé selon les instructions du fabricant, peut causer une interférence nocive aux communications radio.Cependant, il n'est pas exclu qu'une interférence se produise lors d'une installation particulière. Si cet équipement cause une interférence nuisible au signal radio ou télévisé, ce qui peut-être déterminé par l'arrêt puis le réamorçage de celui-ci, l'utilisateur est encouragé à essayer de corriger l'interférence en s'aidant d'une ou plusieurs des mesures suivantes :

• Réorientez ou replacez l'antenne de réception.

• Augmentez l'espace de séparation entre l'équipement et le récepteur.

• Reliez l’équipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.

• Consultez le revendeur ou un technicien spécialisé radio/TV pour de l’aide.

AVERTISSEMENT! L’utilisation de câbles protégés est exigée pour assurer la conformité aux règlements de la FCC et éviter des interférences avec les postes de radio ou de télévision environnants. Il est essentiel de n’utiliser que le câble d’alimentation fourni. N’utilisez que des câbles protégés pour connecter des périphériques d’E/S avec

cet appareil. Les changements ou les modications apportés à cette unité qui n’ont

pas expressément approuvés par la partie responsable de la conformité pourraient annuler l’autorité de l’utilisateur à manipuler cet équipement.

(Repris à partir du Code des Régulations Fédérales #47, section 15.193, 1993. Washington DC: Ofce of the Federal Register, National Archives and Records Administration, U.S. Government Printing Ofce.)

CE (Customer Engineer) Mark Warning

Ceci est un produit de classe B; dans un environnement domestique, ce produit peut causer des interférences radio, auquel cas l’utilisateur pourra être amené à prendre les mesure adéquates.

63

A Appendice

Exigences FCC concernant le brouillage radioélectrique

Ce dispositif est strictement destiné à un USAGE DOMESTIQUE car il fonctionne dans la bande de

fréquence 5.15 à 5.25GHz. La FCC exige que ce produit soit utilisé dans un environnement domestique

pour la bande de fréquence 5.15 à 5.25GHz an de réduire les éventuelles interférences nuisibles au

canal commun des systèmes de satellites mobiles.

Des radars haute puissance sont alloués en tant qu’utilisateur primaire des bandes 5.25 à 5.35GHz et 5.65 à 5.85GHz. Ces stations radars peuvent causer des interférences et/ou endommager l’appareil.

ATTENTION! Ce dispositif et son(ses) antenne(s) ne doivent pas être placé(s) ensemble ni opérer conjointement avec d’autres antennes ou émetteurs.

Rapport d’avertissement FCC sur l’exposition aux SR

Cet équipement a été testé et s'est avéré être conforme aux limites FCC en terme d’exposition aux ra-

diations dans un environnement non contrôlé. Pour assurer la conformité de l’appareil avec les normes

d’exposition aux fréquence radio édictées par la FCC, veuillez suivre les instructions d’opération contenues dans le manuel de l’utilisateur. Cet équipement doit être opéré entre les bandes de fréquence 5.15 GHz et 5.25GHz et est réservé à une utilisation en intérieur uniquement.

Avertissement de la FCC : Toute modication qui n’a pas été approuvée par l’instance

en charge de la conformité peut rendre nul le droit d’usage de cet appareil par l’utilisateur. “Le constructeur déclare que l’usage de cet appareil est limité aux canaux

1 à 11 sur la fréquence 2.4Ghz par le biais d’une restriction du rmware”.

Déclaration de conformité (1999/5/EC)

Les éléments suivants ont été effectués. Ils sont considérés comme signicatifs et satisfont à la directive

R&TTE (Radio & Telecommunications Terminal Equipment) :

• Conditions essentielles telles que dans [Article 3]

• Conditions de protection pour la salubrité et la sûreté tels que dans [Article 3.1a]

• Test de la sécurité électrique en conformité avec [EN 60950]

• Conditions de protection pour la compatibilité électromagnétique dans [Article 3.1b]

• Test de la compatibilité électromagnétique dans [EN 301 489-1] & [EN 301]

• Tests en accord avec [489-17]

• Utilisation efcace du spectre des radiofréquences tel que dans [Article 3.2]

• Tests radio en accord avec [EN 300 328-2]

64

Appendice A

Canaux d’opérations sans l pour différentes régions

Amérique du N. 2.412-2.462 GHz Ch01 à travers CH11 Japon 2.412-2.484 GHz Ch01 à travers Ch14 Europe ETSI 2.412-2.472 GHz Ch01 à travers Ch13

Restriction des bandes de fréquences sans l (France)

Certains lieux en France ont une bande de fréquence restreinte. Les puissances domestiques maximum autorisées dans les plus mauvais cas sont :

• 10mW pour l’ensemble de la bande 2.4 GHz(2400 MHz–2483.5 MHz)

• 100mW pour les fréquences entre 2446.5 MHz et 2483.5 MHz

NOTE : Les canaux 10 à 13 opèrent dans la bande 2446.6 MHz à 2483.5 MHz.

Quelques possibilités d’utilisation en extérieur subsistent : dans les habitations privées ou semi-privées, l’utilisation est sujette à une procédure préliminaire d’autorisation par le Ministère de la Défense, pour une puissance maximum autorisée de 100mW dans la bande 2446.5-2483.5 MHz. L’utilisation sur la voie publique n’est cependant pas autorisée.

Dans les départements listés ci-dessous, pour toute la bande 2.4 GHz:

• La puissance domestique maximum autorisée est de 100mW

• La puissance maximum autorisée à l’extérieur est de 10mW

Liste des départments dans lesquels l’utilisation de la bande 2400–2483.5 MHz band est autorisée avec

une EIRP (Equivalent Isotropic Radiated Power) domestique de moins de 100mW et de moins de 10mW

à l’extérieur:

01 Ain 02 Aisne 03 Allier 05 Hautes-Alpes 08 Ardennes 09 Ariège 11 Aude 12 Aveyron

16 Charente 24 Dordogne 25 Doubs 26 Drôme 32 Gers 36 Indre 37 Indre-et-Loire 41 Loir-et-Cher 45 Loiret 50 Manche 55 Meuse 58 Nièvre 59 Nord 60 Oise 61 Orne 63 Puy-du-Dôme

64 Pyrénées-Atlantique 66 Pyrénées-Orient. 67 Bas-Rhin 68 Haut-Rhin

70 Haute-Saône 71 Saône-et-Loire 75 Paris 82 Tarn-et-Garonne

84 Vaucluse 88 Vosges 89 Yonne 90 Territoire-de-Belfort 94 Val-de-Marne

Ces conditions sont susceptibles de changer dans le futur, vous permettant d’utiliser votre carte réseau

sans l dans un plus grand nombre de régions en France. Pour plus d’informations vous pouvez visiter

le site de l’ART (Autorité de Régulation des Télécommunications: www.art-telecom.fr).

NOTE : Votre carte WLAN transmet moins de 100mW, mais plus de 10mW.

65

A Appendice

UL Safety Notices

Required for UL 1459 covering telecommunications (telephone) equipment intended to be electrically connected to a telecommunication network that has an operating voltage to ground that does not exceed

200V peak, 300V peak-to-peak, and 105V rms, and installed or used in accordance with the National Electrical Code (NFPA 70).

When using the Notebok PC modem, basic safety precautions should always be followed to reduce the risk of re, electric shock, and injury to persons, including the following:

• Do not use laundry tub, in a wet basement or near a swimming pool.

• Do not use the Notebok PC during an electrical storm. There may be a remote risk of electric shock from lightning.

• Do not use the Notebok PC in the vicinity of a gas leak.

Required for UL 1642 covering primary (nonrechargeable) and secondary (rechargeable) lithium batteries for use as power sources in products. These batteries contain metallic lithium, or a lithium alloy, or a lithium ion, and may consist of a single electrochemical cell or two or more cells connected in series, parallel, or both, that convert chemical energy into electrical energy by an irreversible or reversible chemical reaction.

• Do not dispose the Notebok PC battery pack in a re, as they may explode. Check with local codes for possible special disposal instructions to reduce the risk of injury to persons due to re or explosion.

• Do not use power adapters or batteries from other devices to reduce the risk of injury to persons due

to re or explosion. Use only UL certied power adapters or batteries supplied by the manufacturer

or authorized retailers.

the Notebok PC near water, for example, near a bath tub, wash bowl, kitchen sink or

Power Safety Requirement

Products with electrical current ratings up to 6A and weighing more than 3Kg must use approved power cords greater than or equal to: H05VV-F, 3G, 0.75mm2 or H05VV-F, 2G, 0.75mm2.

66

Appendice A

Mise en garde (pour les PC portables avec batterie Lithium-Ion)

CAUTION! Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. Dispose of used batteries according to the manufacturer’s instructions. (English)

ATTENZIONE! Rischio di esplosione della batteria se sostituita in modo errato. Sostituire la batteria con

un una di tipo uguale o equivalente consigliata dalla fabbrica. Non disperdere le batterie nell’ambiente. (Italian)

VORSICHT! Explosionsgetahr bei unsachgemäßen Austausch der Batterie. Ersatz nur durch denselben oder einem vom Hersteller empfohlenem ähnlichen Typ. Entsorgung gebrauchter Batterien nach Angaben des Herstellers. (German)

ADVARSELI! Lithiumbatteri - Eksplosionsfare ved fejlagtig håndtering. Udskiftning må kun ske med batteri af samme fabrikat og type. Levér det brugte batteri tilbage til leverandøren. (Danish)

VARNING! Explosionsfara vid felaktigt batteribyte. Använd samma batterityp eller en ekvivalent typ som rekommenderas av apparattillverkaren. Kassera använt batteri enligt fabrikantens instruktion. (Swedish)

VAROITUS! Paristo voi räjähtää, jos se on virheellisesti asennettu. Vaihda paristo ainoastaan laitevalmistajan sousittelemaan tyyppiin. Hävitä käytetty paristo valmistagan ohjeiden mukaisesti. (Finnish)

ATTENTION! Il y a danger d’explosion s’il y a remplacement incorrect de la batterie. Remplacer

uniquement avec une batterie du mêre type ou d’un type équivalent recommandé par le constructeur. Mettre au rebut les batteries usagées conformément aux instructions du fabricant. (French)

ADVARSEL! Eksplosjonsfare ved feilaktig skifte av batteri. Benytt samme batteritype eller en tilsvarende type anbefalt av apparatfabrikanten. Brukte batterier kasseres i henhold til fabrikantens instruksjoner.

(Norwegian)

(Japanese)

67

A Appendice

Informations de Sécurité relatives au lecteur de disque optique

Informations de Sécurité relatives au Laser

Les lecteurs de disque optique internes ou externes vendus avec ce PC portable contiennent un PRODUIT LASER DE CLASSE 1. Les classications laser peuvent être retrouvées dans le glossaire situé à la n

de ce manuel utilisateur.

AVERTISSEMENT! Effectuer des réglages ou réaliser des manipulations autres que

celles spéciées dans le manuel utilisateur peut provoquer une exposition dangereuse

au laser. Ne tentez pas de démonter le lecteur de disque optique. Pour votre sécurité, faites réparer le lecteur de disque optique uniquement par un prestataire de dépannage agréé.

Etiquette d’avertissement concernant le dépannage

AVERTISSEMENT! RADIATIONS LASER INVISIBLES EN CAS D’OUVERTURE. NE PAS FIXER LE FAISCEAU ET NE PAS OBSERVER AVEC DES INSTRUMENTS OPTIQUES.

CDRH Regulations

The Center for Devices and Radiological Health (CDRH) of the U.S. Food and Drug Administration implemented regulations for laser products on August 2, 1976. These regulations apply to laser products manufactured from August 1, 1976. Compliance is mandatory for products marketed in the United States.

AVERTISSEMENT! L’emploi de contrôles ou d’ajustements ou le lancement d’autres

procédures que celles spéciées ici ou dans le guide d’installation des produits laser

peut provoquer l’exposition à des radiations dangereuses.

Note relative aux produits de Macrovision Corporation

Ce produit comprend une technologie de protection de copyright protégée par certains brevets déposés aux U.S.A. et autres propriétés intellectuelles appartenant à Macrovision Corporation et à d’autres. L’usage de cette technologie doit être autorisé par Macrovision Corporation, et n’est destiné qu’à un usage familial ou autres usages limités de même sorte, à moins d’une autorisation par Macrovision Corporation. Rétro ingénierie et démontage sont interdits.

68

Appendice A

Agrément CTR 21 (pour les PC portables avec modem intégré)

Danois

Néerlandais

Anglais

Finnois

Français

Allemand

Grec

Italien

Portugais

Espagnol

Suédois

69

A Appendice

Informations concernant le PC portable

Cette page sert à enregistrer les informations concernant votre portable comme référence pour l’avenir ou pour un éventuel support technique. Conservez ce manuel en lieu sûr si les mots de passe y sont notés.

Nom du propriétaire : _____________________________ Téléphone : ______________

Constructeur : ____________ Modèle : _________ Numéro de série : ______________

Taille de l’écran : _______ Résolution : ______ Taille de la mémoire : ______________

Revendeur : ______________ Localité : ____________ Date d’achat : ______________

Constructeur du disque dur : _________________________Capacité : ______________

Constructeur du lecteur optique : ________________________ Type : ______________

Version BIOS : ________________________________________ Date : ______________

Accessoires : _____________________________________________________________

Logiciels

Système d’exploitation : ____ Version : _________ Numéro de série: ______________

Logiciel : _________________ Version : _________ Numéro de série : ______________

Logiciel : _________________ Version : _________ Numéro de série: ______________

Securité

Nom de l’administrateur : ___________Mot de passe administrateur : ______________

Nom d’utilisateur : _____________________Mot de passe utilisateur : ______________

Résau

Nom d’utilisateur : ____ Mot de passe : _______________ Domaine : ______________

70

ASUS X50V-AP034C, X59SL-AP447E, X50SR-AP092C, X50VL-AP017C, F5RL-AP288C User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

1. Présentation du portable

A propos de ce manuel

Notes relatives à ce manuel

Précautions de sécurité

Précautions lors du transport

Préparer votre portable

2. Présentation des éléments du portable

Dessus

Dessous

Côté gauche

Côté droit

Face arrière

Face avant

3. Pour démarrer

Alimentation

Utiliser l’alimentation sur secteur

Utiliser la batterie

Entretien de la batterie

Allumer le portable

Le POST (Power-On Self Test)

Charger la batterie

Redémarrer ou rebooter

Eteindre le portable

Fonctions spéciales du clavier

Touches colorées

Touches Microsoft Windows™

Le clavier comme pavé numérique

Le clavier comme curseur

Interrupteurs et indicateurs d’état

Interrupteurs

Indicateurs d’état

Touches multimédia (sur certains modèles)
