ASUS F3SR-AP056C User Manual [fr]

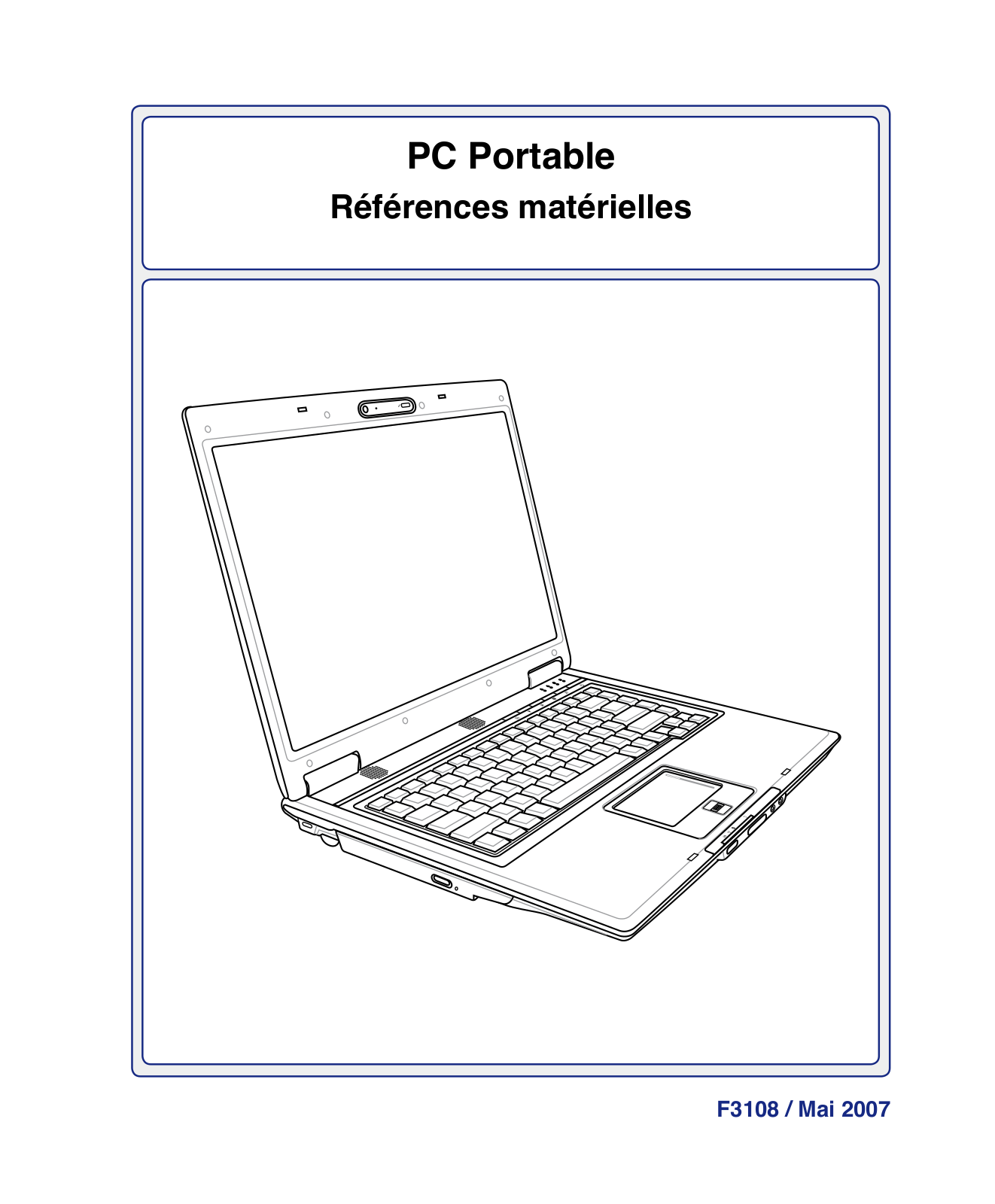

PC Portable

Références matérielles

F3108 / Mai 2007

Table des matières

1. Présentation du portable

A propos de ce manuel 6 Notes relatives à ce manuel 6

Préparer votre portable 9

2. Présentation des éléments du portable

Dessus 12 Dessous 14 Côté droit 16 Côté gauche 18 Face avant 19 Face arrière 20

3. Pour démarrer

Alimentation 22 Utiliser l’alimentation sur secteur 22 Utiliser la batterie 23 Entretien de la batterie 23 Allumer le portable 24 Le POST (Power-On Self Test) 24 Vérifier le niveau de la batterie 25 Charger la batterie 26 Options d’alimentation 27 Modes de gestion de l’alimentation 28 Veille et veille prolongée 28 Contrôle thermique par l’alimentation 28

Fonctions spéciales du clavier 29 Touches colorées 29 Touches Microsoft Windows™ 31 Le clavier comme pavé numérique 31 Le clavier comme curseur 31

Table des matières

Table des matières (Suite)

Interrupteurs et indicateurs d’état 32 Interrupteurs 32 Indicateurs d’état 33 Touches multimédia (sur certains modèles) 35

4. Utiliser le portable

Pointeur 38 Utiliser le Touchpad 38 Illustration sur l’usage du Touchpad 39 Entretien du Touchpad 40 Désactivation automatique du Touchpad 40

Périphériques de stockage 41 Carte d’extension 41 Lecteur optique 42 Lecteur de Carte Mémoire Flash 44 Disque dur 45 Mémoire (RAM) 46

Connexions 47 Connexion modem 47 Connexion réseau 48 Connexion LAN Sans-fil (sur certains modèles) 49 Connexion à un réseau sans fil Windows 50 Connexion Bluetooth (sur certains modèles) 51 TPM (Trusted Platform Module) (sur certains modèles) 52 Lecteur d’empreintes digitales (sur certains modèles) 53

Application 3G Watcher 55

Appendice

Accessoires optionnels Connexions optionnelles Système d’exploitation et logiciels Glossaire

Déclarations concernant la sécurité Informations concernant le PC portable

Table des matières

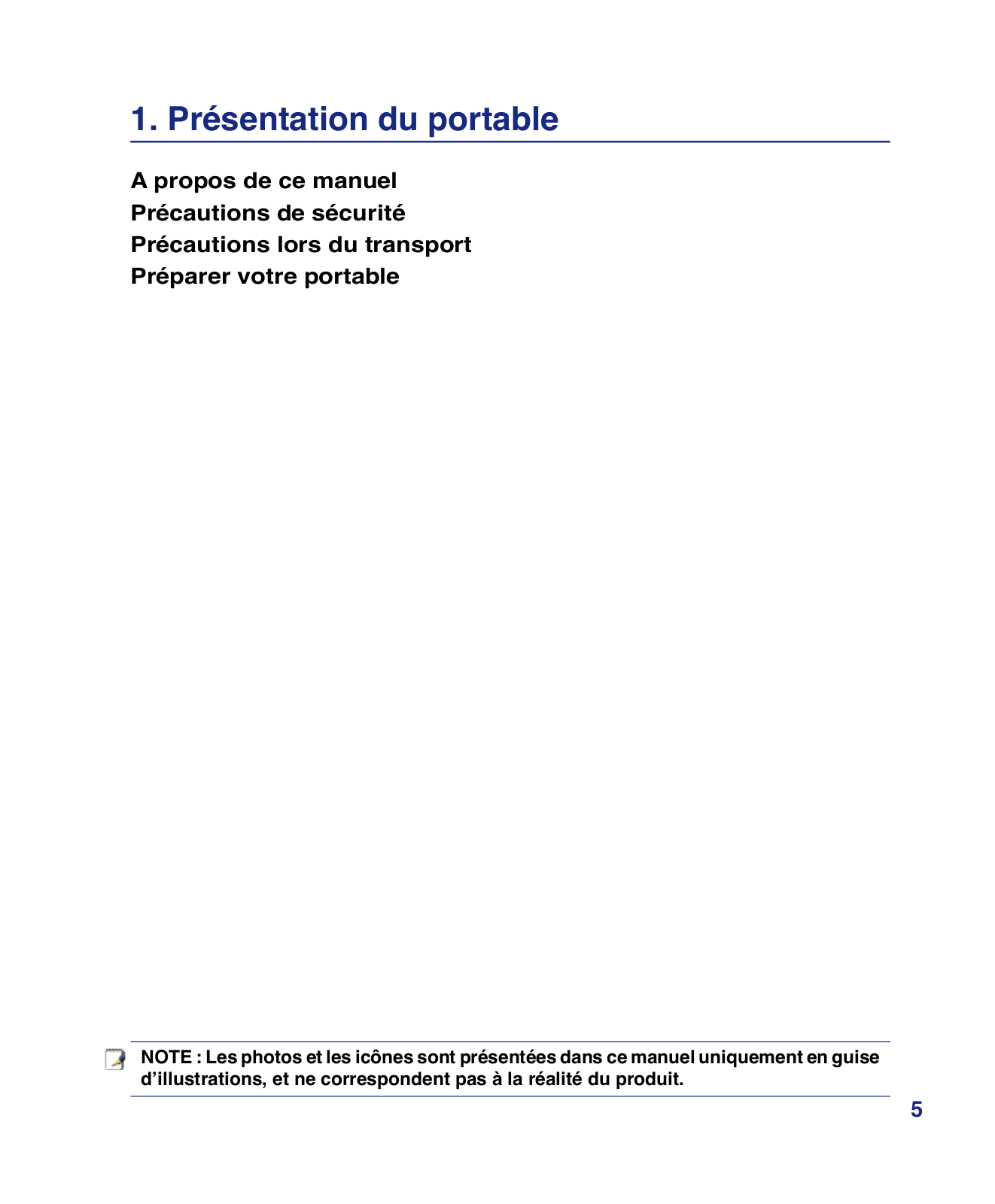

1. Présentation du portable

A propos de ce manuel

Précautions de sécurité

Précautions lors du transport

Préparer votre portable

NOTE : Les photos et les icônes sont présentées dans ce manuel uniquement en guise d’illustrations, et ne correspondent pas à la réalité du produit.

1 Présentation du notebook

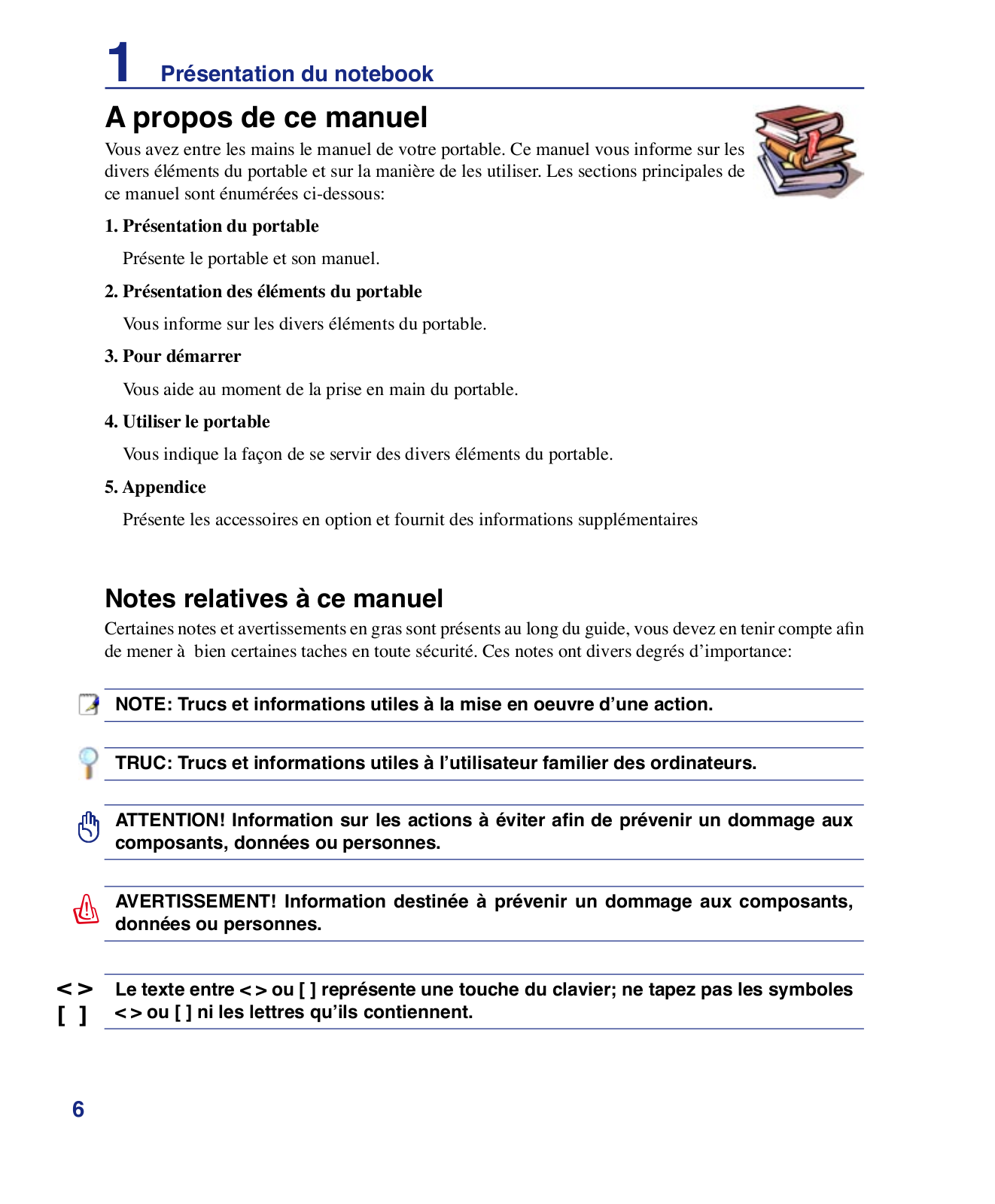

A propos de ce manuel

Vous avez entre les mains le manuel de votre portable. Ce manuel vous informe sur les divers éléments du portable et sur la manière de les utiliser. Les sections principales de ce manuel sont énumérées ci-dessous:

1.Présentation du portable

Présente le portable et son manuel.

2.Présentation des éléments du portable

Vous informe sur les divers éléments du portable.

3.Pour démarrer

Vous aide au moment de la prise en main du portable.

4.Utiliser le portable

Vous indique la façon de se servir des divers éléments du portable.

5.Appendice

Présente les accessoires en option et fournit des informations supplémentaires

Notes relatives à ce manuel

Certainesnotes etavertissementsen gras sont présentsau long du guide,vous devezen tenircompteafin de mener à bien certaines taches en toute sécurité. Ces notes ont divers degrés d’importance:

	NOTE: Trucs et informations utiles à la mise en oeuvre d’une action.

	TRUC: Trucs et informations utiles à l’utilisateur familier des ordinateurs.

	ATTENTION! Information sur les actions à éviter afin de prévenir un dommage aux
	composants, données ou personnes.

	AVERTISSEMENT! Information destinée à prévenir un dommage aux composants,
	données ou personnes.
< >
	Le texte entre < > ou [ ] représente une touche du clavier; ne tapez pas les symboles
[ ]	< > ou [ ] ni les lettres qu’ils contiennent.

Présentation du notebook 1

Précautions de sécurité

Les consignes de sécurité qui suivent augmenteront la durée de vie du PC portable. Suivez-les à la lettre. Pour cequin’estpasdécritdanscemanuel,demandezl’assistanced’unpersonnelqualifié.N’utilisezpasdescordons d’alimentation,desaccessoires,oudespériphériquesendommagés.N’utilisezpasdedissolvantspuissantstels que des décapants, du benzène ou d’autres produits chimiques, sur ou à proximité de la surface.

ATTENTION! Débranchez l’alimentation et retirez la(les) batterie(s) avant le nettoyage. Essuyez le portable avec une éponge de cellulose propre ou une peau de chamois imbibée d’une solution non abrasive et d’un peu d’eau tiède, puis retirez l’humidité restante avec un chiffon sec.

					NE PAS poser le portable sur des		NE PAS poser ou lâcher d’objets sur
					surfaces instables ou inégales.		le portable ni y introduire des corps
					Contactez le SAV si le boîtier est		étrangers.
					endommagé.
					NE PAS toucher, ni appuyer sur		NE PAS l’exposer à des champs
					NE PAS toucher, ni appuyer sur		NE PAS l’exposer à des champs
					l’écran.Nenepasposerleportableau		magnétiques ou électriques
					l’écran.Nenepasposerleportableau		magnétiques ou électriques
					milieu de petits objets qui pourraient le		puissants.
					rayer ou pénétrer à l’intérieur.
					NE PAS exposer le portable à la		NE PAS exposer le portable à la
					poussière ou à la saleté. NE PAS		pluie ou à l’humidité, le tenir éloigné
					L’UTILISER durant une fuite de		des liquides. NE PAS UTILISER le
					gaz.		modem durant un orage.
					NE PAS laisser le PC portable sur vos		Avertissement de sécurité sur la
					genoux ou tout autre partie du corps		batterie
					afindeprévenirtoutegêneoublessure		NE PAS jeter la batterie dans un feu.
					dues à l’exposition à la chaleur.		NE PAS court-circuiter les contacts.
							NE PAS démonter la batterie.
					Température de fonctionnement:		Consommation électrique: Référez-
					Température de fonctionnement:		Consommation électrique: Référez-
					pendant l’utilisation, le portable		vous à l’étiquette ci-contre, située au
					doit être exposé à une température		dessous du portable, afin de vérifier
					ambiante comprise entre 5ºC (41ºF)		que votre adaptateur secteur répond
					et 35°C (95°F).		aux exigences de voltage.
					NE PAS jeter le PC portable dans une		NE PAS transporter ou couvrir un PC


					benne à ordure municipale. Vérifiez		portable SOUS TENSION avec de
					vos réglementations locales en matière		quelconques objets pouvant réduire la
					de rejets de produits électroniques.		circulation d’air (ex: sac à main).
					de rejets de produits électroniques.		circulation d’air (ex: sac à main).

Modèles dotés de la 3G(1) : Emettent des ondes radio qui peuvent causer des interférences électriques, et doivent donc être utilisés uniquement dans les lieux n’interdisant pas l’usage de ces appareils. Utilisez cet appareil avec précaution.

AVERTISSEMENT ! La fonction 3G doit être DÉSACTIVÉE dans les environnements potentiellement explosifs, tels que les stations essence et les dépots de produits chimiques ou encore lors des opérations de dynamitage.

(1) (Se référer à la fin du Chapitre 4 pour les définitions)

1 Présentation du notebook

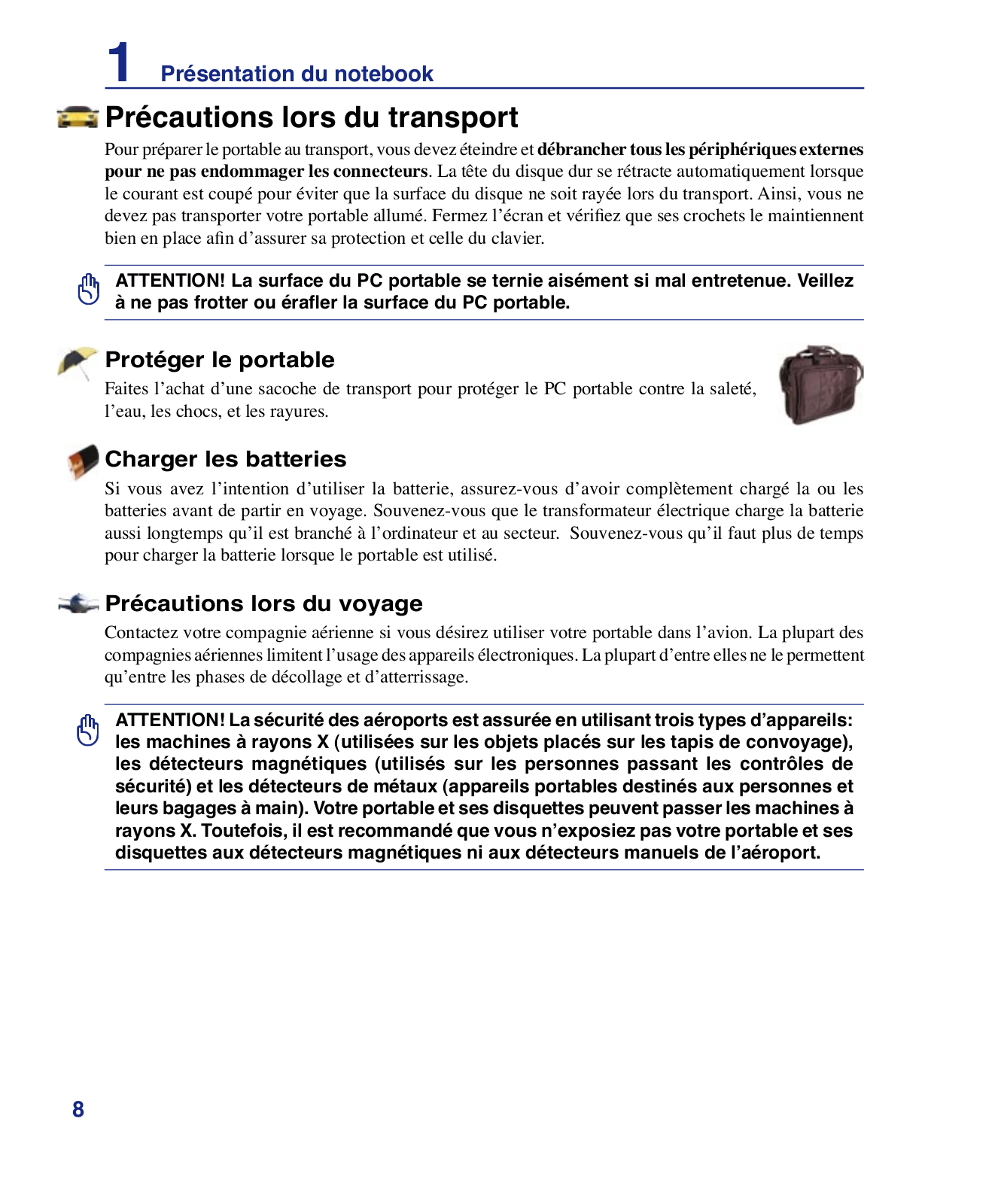

Précautions lors du transport

Pour préparer le portable au transport, vous devez éteindre et débrancher tous les périphériques externes pour ne pas endommager les connecteurs. La tête du disque dur se rétracte automatiquement lorsque le courant est coupé pour éviter que la surface du disque ne soit rayée lors du transport. Ainsi, vous ne devez pas transporter votre portable allumé. Fermez l’écran et vérifiez que ses crochets le maintiennent bien en place afin d’assurer sa protection et celle du clavier.

ATTENTION! La surface du PC portable se ternie aisément si mal entretenue. Veillez

à ne pas frotter ou érafler la surface du PC portable.

Protéger le portable

Faites l’achat d’une sacoche de transport pour protéger le PC portable contre la saleté, l’eau, les chocs, et les rayures.

Charger les batteries

Si vous avez l’intention d’utiliser la batterie, assurez-vous d’avoir complètement chargé la ou les batteries avant de partir en voyage. Souvenez-vous que le transformateur électrique charge la batterie aussi longtemps qu’il est branché à l’ordinateur et au secteur. Souvenez-vous qu’il faut plus de temps pour charger la batterie lorsque le portable est utilisé.

Précautions lors du voyage

Contactez votre compagnie aérienne si vous désirez utiliser votre portable dans l’avion. La plupart des compagnies aériennes limitent l’usage des appareils électroniques. La plupart d’entre elles ne le permettent qu’entre les phases de décollage et d’atterrissage.

ATTENTION! La sécurité des aéroports est assurée en utilisant trois types d’appareils: les machines à rayons X (utilisées sur les objets placés sur les tapis de convoyage), les détecteurs magnétiques (utilisés sur les personnes passant les contrôles de sécurité) et les détecteurs de métaux (appareils portables destinés aux personnes et leurs bagages à main). Votre portable et ses disquettes peuvent passer les machines à rayons X. Toutefois, il est recommandé que vous n’exposiez pas votre portable et ses disquettes aux détecteurs magnétiques ni aux détecteurs manuels de l’aéroport.

Présentation du notebook 1

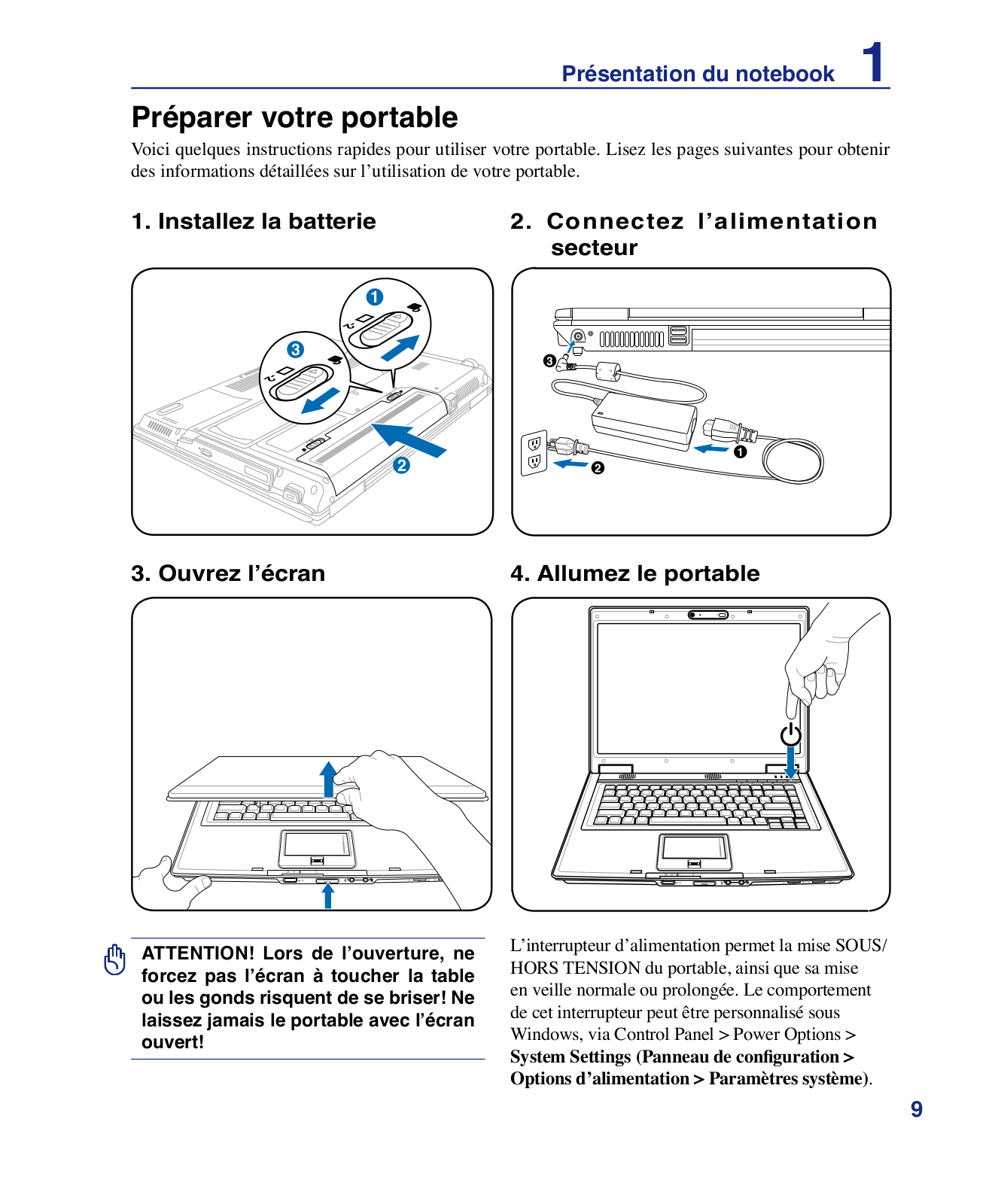

Préparer votre portable

Voici quelques instructions rapides pour utiliser votre portable. Lisez les pages suivantes pour obtenir des informations détaillées sur l’utilisation de votre portable.

1. Installez la batterie	2. Connectez l’alimentation
	secteur

3. Ouvrez l’écran

4. Allumez le portable

ATTENTION! Lors de l’ouverture, ne forcez pas l’écran à toucher la table ou les gonds risquent de se briser! Ne laissez jamais le portable avec l’écran ouvert!

PUSH

L’interrupteur d’alimentation permet la mise SOUS/

HORS TENSION du portable, ainsi que sa mise en veille normale ou prolongée. Le comportement de cet interrupteur peut être personnalisé sous Windows, via Control Panel > Power Options >

System Settings (Panneau de configuration > Options d’alimentation > Paramètres système).

1 Présentation du notebook

2. Présentation des éléments du portable

Côtés du PC Portable

NOTE : Les photos et les icônes sont présentées dans ce manuel uniquement en guise d’illustrations, et ne correspondent pas à la réalité du produit.

2 Présentation des éléments du portable

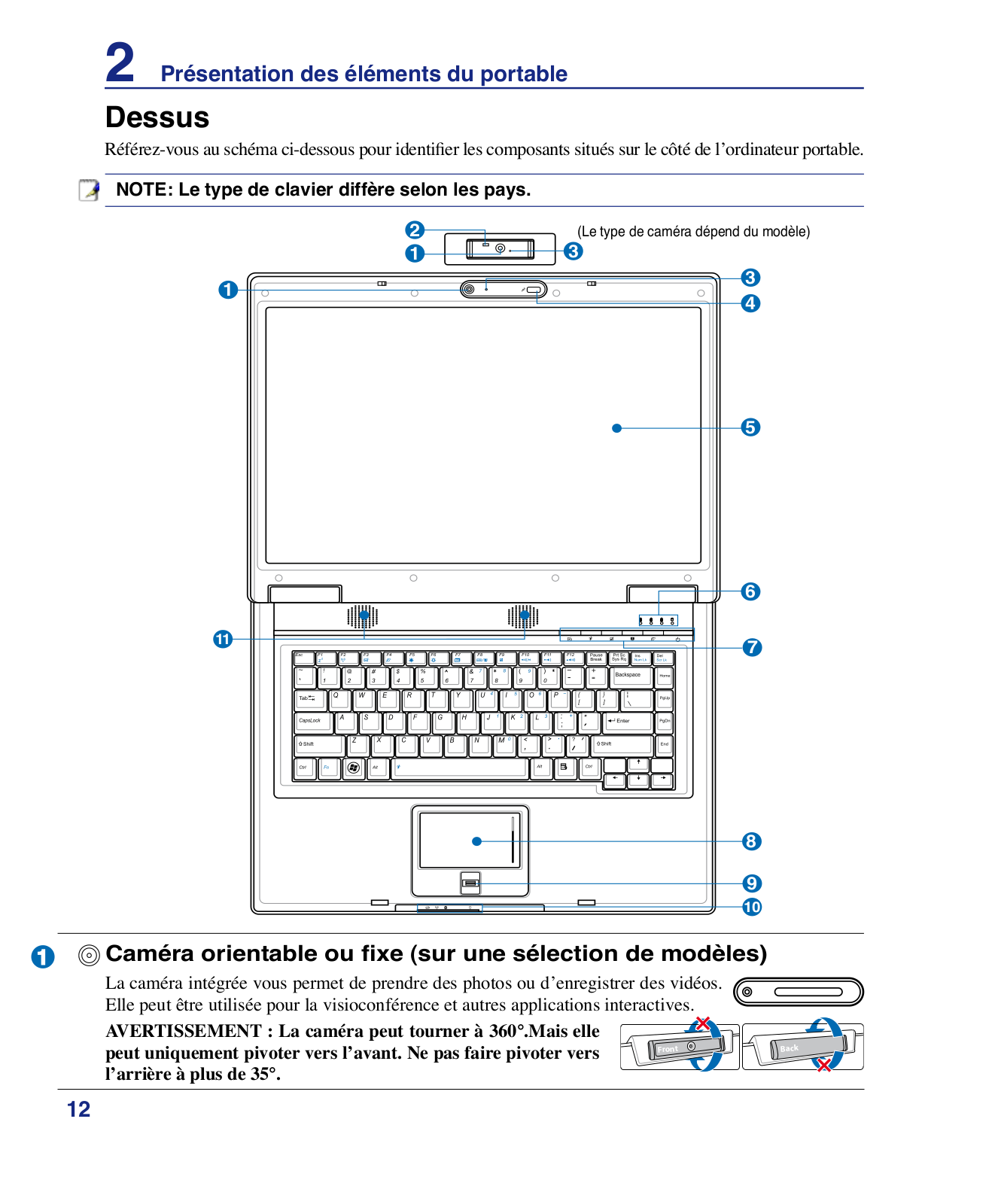

Dessus

Référez-vous au schéma ci-dessous pour identifier les composants situés sur le côté de l’ordinateur portable.

NOTE: Le type de clavier diffère selon les pays.

2	(Le type de caméra dépend du modèle)
1	3

	1	3
	1	4
		4

	6
11	7

	8
	9
	10
1	Caméra orientable ou fixe (sur une sélection de modèles)

La caméra intégrée vous permet de prendre des photos ou d’enregistrer des vidéos.

Elle peut être utilisée pour la visioconférence et autres applications interactives.

AVERTISSEMENT : La caméra peut tourner à 360°.Mais elle peut uniquement pivoter vers l’avant. Ne pas faire pivoter vers l’arrière à plus de 35°.

Front

Back


		Présentation des éléments du portable 2
2	LED d’éclairage du clavier (sur certains modèles)
	La caméra orientable est équipée d’une LED qui permet d’éclairer le clavier afin de pouvoir
	saisir du texte ou d’utiliser la caméra, dans un environnement sombre.Utilisez la touche [Fn B]
	pour activer ce voyant.
3	Indicateur de la camera
	L’indicateur de la camera permet d’indiquer que la caméra est en cours d’utilisation. La caméra doit
	être auto-activé par le logiciel supporté.
4	Microphone (intégré)
	Le microphone mono intégré peut être utilisé pour la visioconférence, les narrations vocales ou
	simplement les enregistrements audio.
5	Ecran
	Les fonctions de l’écran sont les mêmes que celles d’un moniteur de bureau. Le portable
	utilise une matrice activeTFTLCD, qui procure une qualité d’affichage aussi bonne que
	celle des moniteurs des ordinateurs de bureau. Contrairement à ces derniers, un écran
	LCD ne produit aucune radiation ni scintillement, il est donc meilleur pour les yeux.
	Pour nettoyer l’écran, utilisez une peau de chamois imbibée d’une solution non abrasive
	et d’un peu d’eau tiède si nécessaire.
6	Indicateurs d’état (Partie supérieure)
	Les indicateurs de statut font état de diverses conditions matérielles/logicielles. Reportez-vous à la
	section 3 pour plus de détails.
7	Touches de lancement instantané
	Les touches de lancement instantané vous permettent de lancer les applications fréquemment utilisées
	en pressant simplement un bouton. De plus amples détails sont fournis plus loin dans ce manuel.
8	Touchpad et boutons
	Le touchpad et ses boutons constitue un système de pointage qui offre les mêmes fonctions
	qu’une souris. Une fonction de défilement contrôlée logiciellement est disponible après
	l’installation de l’utilitaire du touchpad, elle permet une navigation plus facile sous Windows
	et sur le web.
9	Lecteur d’empreintes digitales (sur certains modèles)
	Le lecteur d’empreintes digitales vous permet d’utiliser l’utilitaire de sécurité qui se sert de
	vos empreintes digitales comme d’une clef d’identification.
10	Indicateurs d’état (avant)
	Les indicateurs de statut font état de diverses conditions matérielles/logicielles. Reportez-vous à la
	section 3 pour plus de détails.
11	Système de haut-parleurs
	Le système de haut-parleurs stéréo intégrés vous permet d’écouter le son sans connexions
	supplémentaires. Le système son multimédia dispose d’un contrôleur audio numérique
	intégré produisant un son très beau et plein d’énergie (les résultats seront améliorés avec des

écouteurs ou des haut-parleurs stéréo externes). Toutes les fonctions audio sont pilotées par logiciel.	13

2 Présentation des éléments du portable

Dessous

Reportez-vous au schéma ci-dessous pour identifier les éléments de la partie inférieure du portable.

NOTE: L’apparence du dessous du portable peut variée selon le modèle.

NOTE : La taille de la batterie diffère selon les modèles.

		B

		C
		A
1	2	9

-2

-1

84 7

5 6

AVERTISSEMENT! Le dessous du portable peut être très chaud. Faites attention lorsque vous manipulez le portable et que celui-ci est en marche ou vient d’être éteint. Une température élevée est normale durant les phases de charge. NE PLACEZ PAS LE PORTABLE DIRECTEMENT SUR VOS GENOUX OU TOUTE AUTRE PARTIE DE VOTRE

14 CORPS POUR EVITER TOUT RISQUE DE BLESSURE.

Présentation des éléments du portable 2

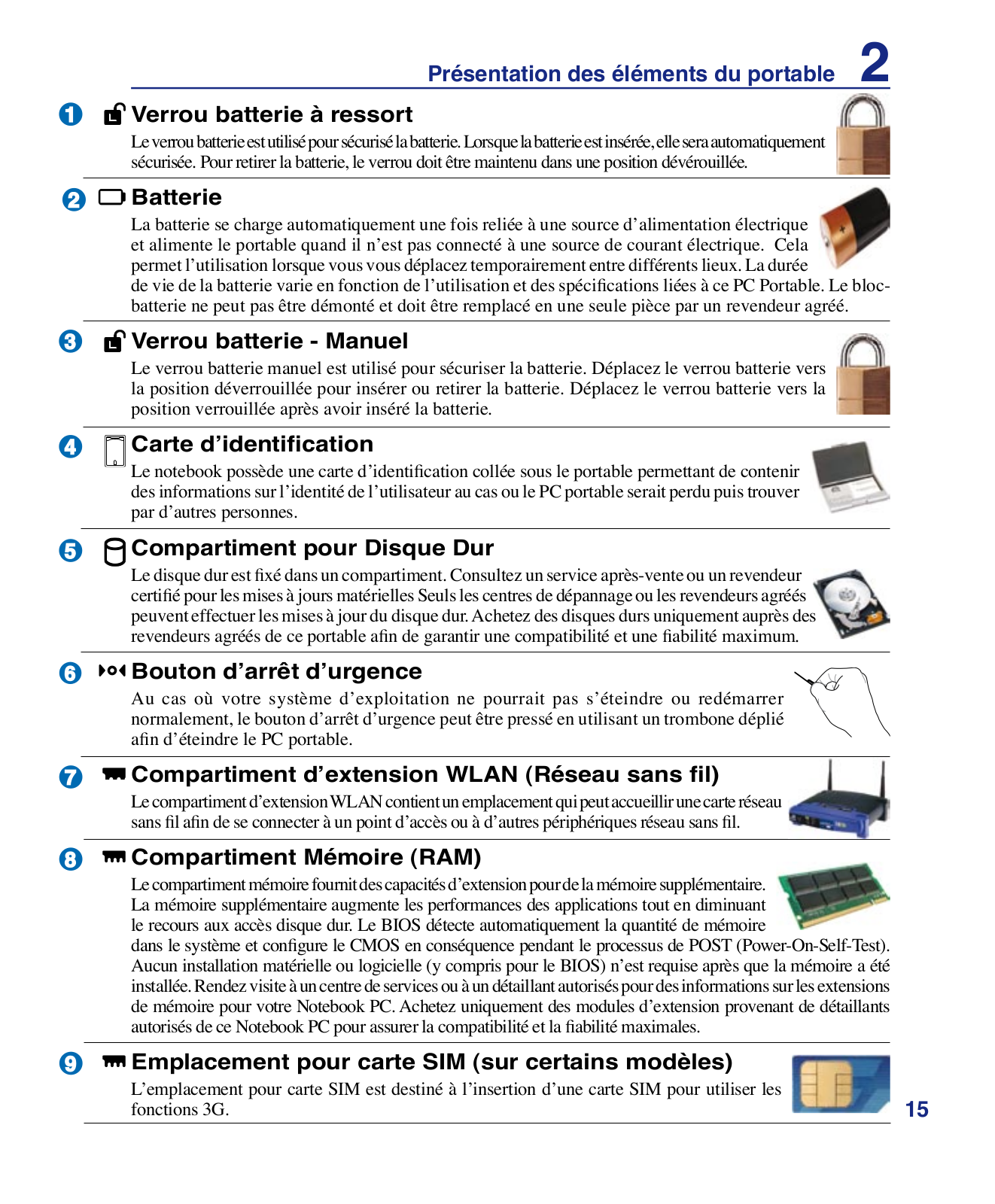

Verrou batterie à ressort

Leverroubatterieestutilisépoursécurisélabatterie.Lorsquelabatterieestinsérée,elleseraautomatiquement sécurisée. Pour retirer la batterie, le verrou doit être maintenu dans une position dévérouillée.

Batterie

La batterie se charge automatiquement une fois reliée à une source d’alimentation électrique et alimente le portable quand il n’est pas connecté à une source de courant électrique. Cela permet l’utilisation lorsque vous vous déplacez temporairement entre différents lieux. La durée

de vie de la batterievarie en fonction de l’utilisationet des spécifications liées à ce PC Portable. Le bloc- batterie ne peut pas être démonté et doit être remplacé en une seule pièce par un revendeur agréé.

Verrou batterie - Manuel

Le verrou batterie manuel est utilisé pour sécuriser la batterie. Déplacez le verrou batterie vers la position déverrouillée pour insérer ou retirer la batterie. Déplacez le verrou batterie vers la position verrouillée après avoir inséré la batterie.

Carte d’identification

Le notebook possède une carte d’identification collée sous le portable permettant de contenir des informations sur l’identité de l’utilisateur au cas ou le PC portable serait perdu puis trouver par d’autres personnes.

Compartiment pour Disque Dur

Ledisquedurestfixédansuncompartiment.Consultezunserviceaprès-venteouunrevendeur certifiépourlesmisesàjoursmatériellesSeulslescentresdedépannageoulesrevendeursagréés peuvent effectuer les mises à jour du disque dur. Achetez des disques durs uniquement auprès des revendeurs agréés de ce portable afin de garantir une compatibilité et une fiabilité maximum.

Bouton d’arrêt d’urgence

Au cas où votre système d’exploitation ne pourrait pas s’éteindre ou redémarrer normalement, le bouton d’arrêt d’urgence peut être pressé en utilisant un trombone déplié afin d’éteindre le PC portable.

Compartiment d’extension WLAN (Réseau sans fil)

Lecompartimentd’extensionWLANcontientunemplacementquipeutaccueillirunecarteréseau sansfilafindeseconnecteràunpointd’accèsouàd’autrespériphériquesréseausansfil.

Compartiment Mémoire (RAM)

Lecompartimentmémoirefournitdescapacitésd’extensionpourdelamémoiresupplémentaire. La mémoire supplémentaire augmente les performances des applications tout en diminuant le recours aux accès disque dur. Le BIOS détecte automatiquement la quantité de mémoire

dans le système et configure le CMOS en conséquence pendant le processus de POST (Power-On-Self-Test). Aucun installation matérielle ou logicielle (y compris pour le BIOS) n’est requise après que la mémoire a été installée. Rendez visite à un centre de services ou à un détaillant autorisés pour des informations sur les extensions de mémoire pour votre Notebook PC.Achetez uniquement des modules d’extension provenant de détaillants autorisésdeceNotebookPCpourassurerlacompatibilitéetlafiabilitémaximales.

Emplacement pour carte SIM (sur certains modèles)

L’emplacement pour carte SIM est destiné à l’insertion d’une carte SIM pour utiliser les	15
fonctions 3G.

2 Présentation des éléments du portable

Côté droit

Reportez-vous au schéma ci-dessous pour identifier les éléments du côté droit du portable.

DVI

1 Emplacement ExpressCard

Un emplacement ExpressCard 26 broches supporte une ExpressCard/34mm ou une carte d’extensionExpressCard/54mm.CetteinterfaceestplusrapidequelescartesPCquiemploientun busparallèle,carelleutiliseunbusdesériesupportantl’USB2.0etPCIExpress.(Incompatibles aveclescartesPCMCIAantérieures)

2 3 4 Ces ports sont disponibles en fonction du modèle 2.0 Port USB (2.0/1.1) (sur certains modèles)

Le port USB (Universal Serial Bus) supporte de nombreux périphériques USB tels que claviers, pointeurs, caméras vidéo, modems, disques durs, imprimantes, moniteurs et scanners connectés en série jusqu’à 12Mbits/sec (USB1.1) et 480Mbits/sec (USB2.0). L’USB permet

jusqu’à 127 périphériques de fonctionner simultanément sur un même ordinateur, avec certains d’entre eux,commelesclaviersetlesmoniteursrécents,jouantlerôledehubs.L’USBsupportelebranchementà chaud des périphériques qui peuvent donc être connectés ou déconnectés sans redémarrer l’ordinateur.

E-SATA Port E-SATA (sur certains modèles)

L’interface SATA externe ou eSATA permet la connexion externe de périphériques SerialATA initialement conçus pour une utilisation à l’intérieur du châssis. Cette solution de stockage externe est jusqu’à six fois plus rapide que les interfaces USB 2.0, & 1394. Elle permet également le branchement à chaud sur une distance maximale de deux mètres grâce à des câbles blindés et aux connecteurs dédiés.

Entrée antenne (sur certains modèles)

L’entrée antenne sert à capter les signauxTVou radio FM (option disponible sur certains modèles). L’antenne fournie (en option) permet de recevoir les signaux TV (analogique ou numérique,e,nfonctiondutunerTVinstallé)ouradioFM.Laconnexionaucâblepermetde

recevoirlaTVnumérique,TVanalogique,ouencorelaradioFM,enfonctiondesprestations

payées. Note : Utilisez l’adaptateur fourni pour relier les connecteurs coaxiaux.

Port IEEE1394 (sur certains modèles)

L’IEEE1394 est un bus série à haut débit comme le SCSI mais qui dispose d’une connectique simple et d’une capacité de branchement à chaud comme l’USB. L’interface

IEEE1394 a une bande passante de 100-400 Mbits/sec et peut gérer jusqu’à 63 périphériques sur le même bus. L’IEEE1394 est également utilisé par les équipements numériques haut de gamme avec la mention “DV” pour “Digital Video port”.

Présentation des éléments du portable 2

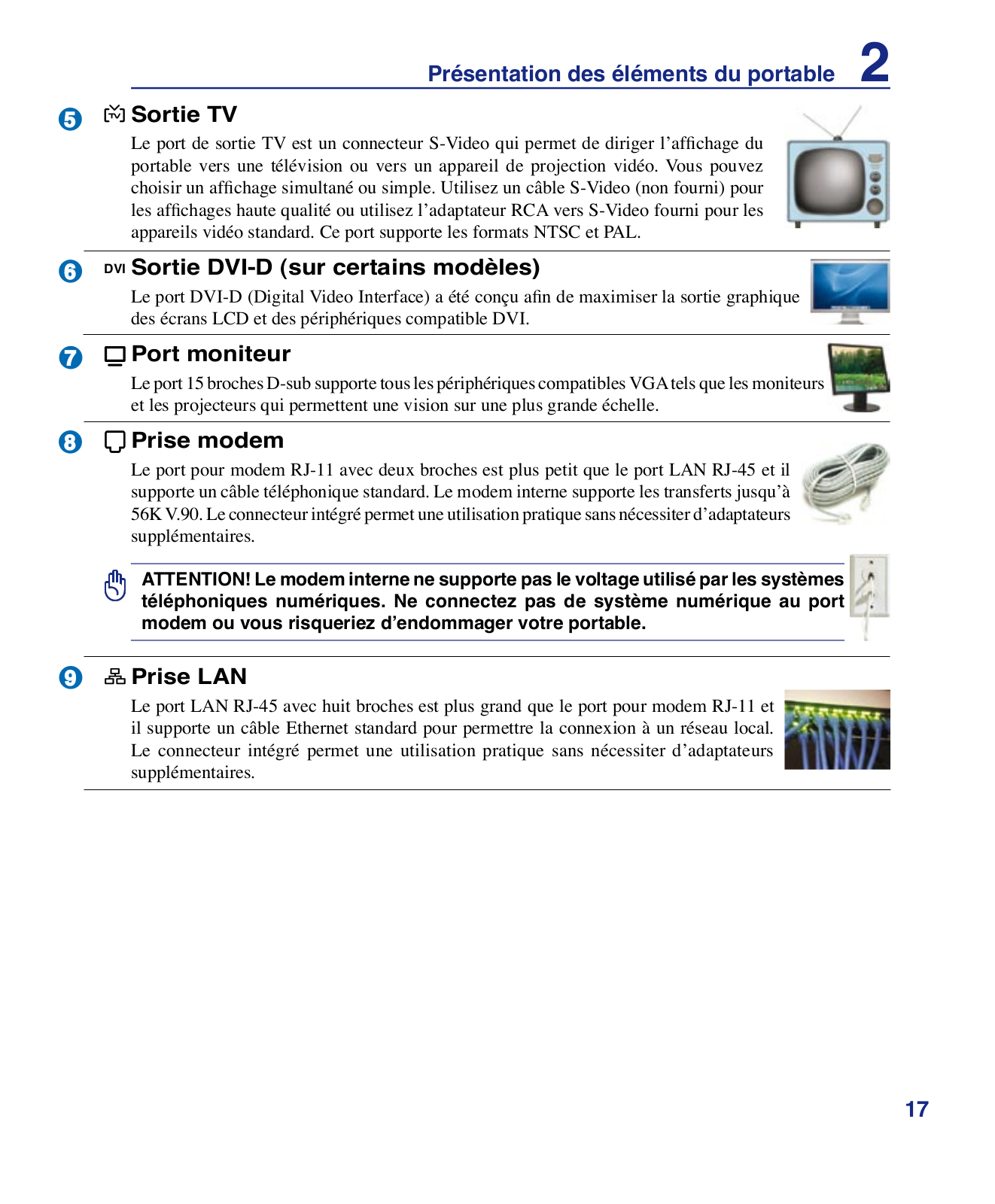

Sortie TV

Le port de sortie TV est un connecteur S-Video qui permet de diriger l’affichage du portable vers une télévision ou vers un appareil de projection vidéo. Vous pouvez choisir un affichage simultané ou simple. Utilisez un câble S-Video (non fourni) pour les affichages haute qualité ou utilisez l’adaptateur RCA vers S-Video fourni pour les appareils vidéo standard. Ce port supporte les formats NTSC et PAL.

DVI Sortie DVI-D (sur certains modèles)

Le port DVI-D (Digital Video Interface) a été conçu afin de maximiser la sortie graphique des écrans LCD et des périphériques compatible DVI.

Port moniteur

Le port 15 broches D-sub supporte tous les périphériques compatibles VGA tels que les moniteurs et les projecteurs qui permettent une vision sur une plus grande échelle.

Prise modem

Le port pour modem RJ-11 avec deux broches est plus petit que le port LAN RJ-45 et il supporte un câble téléphonique standard. Le modem interne supporte les transferts jusqu’à 56K V.90. Le connecteur intégré permet une utilisation pratique sans nécessiter d’adaptateurs supplémentaires.

ATTENTION! Le modem interne ne supporte pas le voltage utilisé par les systèmes téléphoniques numériques. Ne connectez pas de système numérique au port modem ou vous risqueriez d’endommager votre portable.

9 Prise LAN

Le port LAN RJ-45 avec huit broches est plus grand que le port pour modem RJ-11 et il supporte un câble Ethernet standard pour permettre la connexion à un réseau local. Le connecteur intégré permet une utilisation pratique sans nécessiter d’adaptateurs supplémentaires.

2 Présentation des éléments du portable

Côté gauche

Reportez-vous au schéma ci-dessous pour identifier les éléments du côté gauche du portable.

1 Port de sécurité Kensington®

Le port pour verrou Kensington® permet de sécuriser le portable grâce aux produits compatibles Kensington® destinés à la sécurité des notebooks. Ces produits consistent en général en un câble et un verrou de métal qui permettent d’attacher le portable à un objet fixe. Certains de ces produits peuvent inclure une alarme qui se déclenche lorsque le verrou est déplacé.

2 Lecteur optique

Le lecteur optique du portable varie selon le modèle. Le lecteur optique du portable peut lire des CD et/ou des DVD avec des possibilités d’écriture et de réécriture. Regardez la documentation relative aux caractéristiques de votre modèle.

3	Ejection électronique (Lecteur optique)

L’éjection d’un média optique se fait via un bouton d’éjection électronique ouvrant le plateau. Vous pouvez aussi éjecter le disque grâce à un lecteur logiciel ou en faisant un clic droit sur l’icône du lecteur optique dans le “Poste de Travail” Windows, et en sélectionnant Ejecter.

4Ejection d’urgence (Lecteur optique) (l’emplacement varie selon le modèle)

L’éjection d’urgence n’est à utiliser que si l’éjection électronique au bouton ne fonctionne plus. N’utilisez pas l’éjection d’urgence à la place de l’éjection électronique.

Présentation des éléments du portable 2

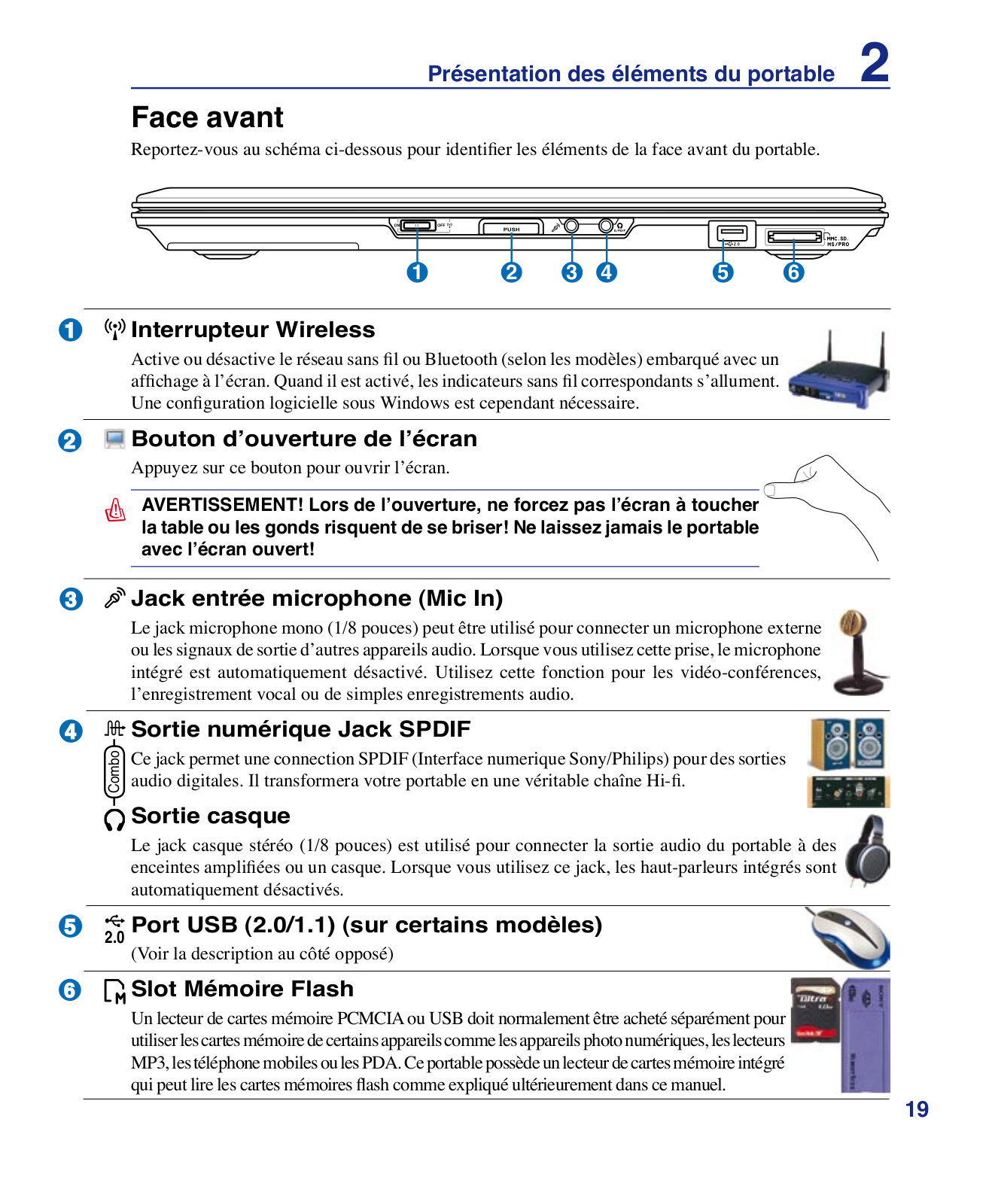

Face avant

Reportez-vous au schéma ci-dessous pour identifier les éléments de la face avant du portable.

Interrupteur Wireless

Active ou désactive le réseau sans fil ou Bluetooth (selon les modèles) embarqué avec un affichageà l’écran.Quand ilest activé,les indicateurssans fil correspondants s’allument. Une configuration logicielle sous Windows est cependant nécessaire.

Bouton d’ouverture de l’écran

Appuyez sur ce bouton pour ouvrir l’écran.

AVERTISSEMENT! Lors de l’ouverture, ne forcez pas l’écran à toucher la table ou les gonds risquent de se briser! Ne laissez jamais le portable avec l’écran ouvert!

3 Jack entrée microphone (Mic In)

Le jack microphone mono (1/8 pouces) peut être utilisé pour connecter un microphone externe ou les signaux de sortie d’autres appareils audio. Lorsque vous utilisez cette prise, le microphone intégré est automatiquement désactivé. Utilisez cette fonction pour les vidéo-conférences, l’enregistrement vocal ou de simples enregistrements audio.

4		Sortie numérique Jack SPDIF
	Combo	CejackpermetuneconnectionSPDIF(InterfacenumeriqueSony/Philips)pourdessorties
	Combo	audio digitales. Il transformera votre portable en une véritable chaîne Hi-fi.
		Sortie casque
		Le jack casque stéréo (1/8 pouces) est utilisé pour connecter la sortie audio du portable à des
		enceintes amplifiées ou un casque. Lorsque vous utilisez ce jack, les haut-parleurs intégrés sont
		automatiquement désactivés.


5 2.0		Port USB (2.0/1.1) (sur certains modèles)
		(Voir la description au côté opposé)

6 Slot Mémoire Flash

UnlecteurdecartesmémoirePCMCIAouUSBdoitnormalementêtreachetéséparémentpour utiliser les cartes mémoire de certains appareils comme les appareils photo numériques, les lecteurs

MP3,lestéléphonemobilesoulesPDA.Ceportablepossèdeunlecteurdecartesmémoireintégré quipeutlirelescartesmémoiresflashcommeexpliquéultérieurementdanscemanuel.

2 Présentation des éléments du portable

Face arrière

Reportez-vous au schéma ci-dessous pour identifier les éléments de la face arrière du portable.

1 Prise d’alimentation

L’adaptateur électrique fourni avec le portable convertit le courant du secteur (courant alternatif) en alimentation (courant continu) utilisable par le portable via ce jack. L’électricité fournie alimente le portable et recharge la batterie en même temps. Pour ne pas endommager le portable et sa batterie, n’utilisez que l’adaptateur fourni. ATTENTION:

Peut devenir tiède ou chaud lors de son utilisation. Assurez-vous de ne pas couvrir l’adaptateur et de le maintenir à l’écart de votre corps.

2	Ventilateur

Allume ou éteint le ventilateur selon les paramètres du seuil de température.

ATTENTION! Assurez-vous qu’aucun objet tel que du papier, des livres, des vêtements, des câbles ou autre ne bloque les aérations. Une surchauffe pourrait se produire!

3 2.0 Port USB (2.0/1.1) (sur certains modèles)

4 Batterie

Portable. Le bloc-batterie ne peut pas être démonté et doit être remplacé en une seule pièce par un revendeur agréé.

3. Pour démarrer

Utiliser l’alimentation sur secteur

Utiliser la batterier

Allumer le portable

Vérifier le niveau de la batterie

Charger la batterie

Options d’alimentation

Modes de gestion de l’alimentation

Fonctions spéciales du clavier

Interrupteurs et indicateurs d’état

NOTE : Les photos et les icônes sont présentées dans ce manuel uniquement en guise d’illustrations, et ne correspondent pas à la réalité du produit.

3 Pour démarrer

Alimentation

Utiliser l’alimentation sur secteur

L’alimementation de l’ordinateur portable se divise

en deux parties: l’adaptateur secteur et la batterie. L’adaptateur secteur transforme le courant alternatif d’une prise murale en courant continu aux normes requises par le portable. Votre portable est livré

avec un transformateur AC-DC (alternatif-continu)

universel. Cela signifie que vous pouvez relier son cordon d’alimentation à n’importe quelle prise de courant, qu’elle soit en 110V-120V ou 220V-240V

sans avoir à faire aucune manipulation. Certains pays peuvent néanmoins nécessiter que vous utilisiez un adaptateur pour relier le câble à la prise

de courant. La plupart des hôtels disposent de prises universelles qui s’accommodent de tous les formats de prise et de voltage. Il est toujours conseillé de se renseigner sur les standards locaux avant de partir en voyage avec son portable.

TRUC: Vous pouvez acheter un kit de voyage pour portable qui comprend un ensemble d’adaptateurs pour l’alimentation et le modem compatibles pour chaque pays.

Une fois le câble électrique relié au transformateur, branchez le à une prise du secteur (de préférence protégée contre les surtensions) puis connectez le transformateur au portable. Brancher d’abord le transformateur au secteur permet de tester la qualité du courant disponible et sa compatibilité avant que le portable ne soit relié. Le témoin vert sur le transformateur s’allume lorsque le courant se situe dans les normes supportées.

ATTENTION! Des dommages peuvent survenir si vous utilisez un autre transformateur ou si vous utilisez le transformateur du portable avec d’autres appareils électriques. Si de la fumée, une odeur de brûlé ou une chaleur extrême s’échappe du transformateur, contactez le SAV. Faites de même si vous pensez que le transformateur est endommagé. Un transformateur défectueux peut endommager la batterie et le portable.

NOTE:Lecâbleélectriquefourniavecceportablepeutavoirdeuxoutroisfichesselon les territoires. Si votre câble dispose de trois connecteurs, vous devez utiliser une prise reliée à la terre ou utiliser un adaptateur pour assurer au portable un fonctionnement en toute sécurité.

AVERTISSEMENT! L’adaptateur secteur Peut devenir tiède ou chaud lors de son utilisation. Assurez-vous de ne pas couvrir l’adaptateur et de le maintenir à l’écart de votre corps.

Pour démarrer 3

Utiliser la batterie

L’ordinateur portable est conçu pour fonctionner avec une batterie amovible. Ce pack de batteries consiste en un ensemble de cellules de batterie mises ensembles. Un pack pleinement chargé offre une certaine autonomie qui peut être étendue en utilisant les fonctions de gestion via le BIOS. DEs packs de batterie additionnels et optionnels peuvent être achetés à part chez votre revendeur.

Installer et retirer la batterie

Votre portable peut avoir une batterie déjà installée ou non. S’il n’a pas de batterie installée, suivez cette procédure pour l’installer.

ATTENTION! N’essayez jamais de retirer la batterie alors que le portable est allumé, ou vous risquez de perdre vos données.

Pour installer la batterie:

2- 3

Pour retirer la batterie:

Compartiment pour carte SIM sur certains modèles

ATTENTION! N’utilisez que des batteries et des adaptateurs électriques fournis avec ce portable ou certifiés compatibles avec ce modèle par le constructeur.

Entretien de la batterie

Comme tous les accumulateurs, le nombre de charges de la batterie est limité. La durée de vie de la batterie dépend de la température d’environnement, de l’humidité, et de l’utilisation faite du PC portable. Assurez- vousd’utiliserlabatteriesousunetempératurecompriseentre5˚Cet35˚C(41˚Fet95˚F),entenantcompte du fait que la température interne du portable est plus élevée que celle à l’extérieure. Toute température en dehors de cette fourchette diminue l’espérance de vie de la batterie. Quoi qu’il en soit, avec le temps, l’autonomierisquededevenirtropcourteetd’imposerl’achatd’unenouvellebatterie.Iln’estpasconseillé d’acheter à l’avance des batteries pour les stocker car celles-ci perdraient leur efficacité.

AVERTISSEMENT! Pour des raisons de sécurité, NE PAS jeter la batterie au feu, NE PAS court-circuiter les contacts, et NE PAS désassembler la batterie. Si la batterie fonctionne anormalement ou est endommagée par un impact, éteignez votre PC portable et contactez votre revendeur.

3 Pour démarrer

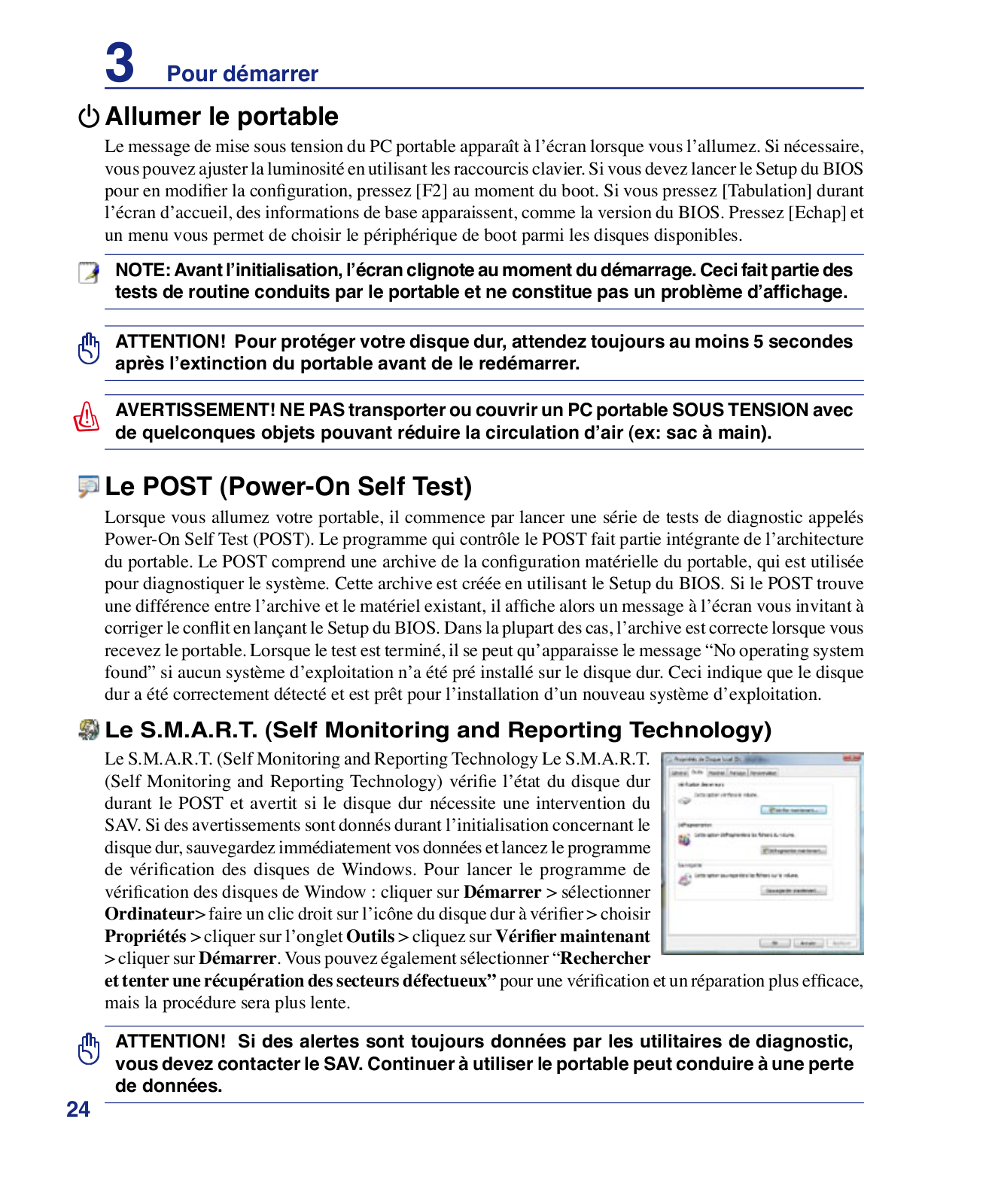

Allumer le portable

Le message de mise sous tension du PC portable apparaît à l’écran lorsque vous l’allumez. Si nécessaire, vouspouvezajusterlaluminositéenutilisantlesraccourcisclavier.SivousdevezlancerleSetupduBIOS pour en modifier la configuration, pressez [F2] au moment du boot. Si vous pressez [Tabulation] durant l’écran d’accueil, des informations de base apparaissent, comme la version du BIOS. Pressez [Echap] et un menu vous permet de choisir le périphérique de boot parmi les disques disponibles.

NOTE: Avant l’initialisation, l’écran clignote au moment du démarrage. Ceci fait partie des tests de routine conduits par le portable et ne constitue pas un problème d’affichage.

ATTENTION! Pour protéger votre disque dur, attendez toujours au moins 5 secondes après l’extinction du portable avant de le redémarrer.

AVERTISSEMENT! NE PAS transporter ou couvrir un PC portable SOUS TENSION avec de quelconques objets pouvant réduire la circulation d’air (ex: sac à main).

Le POST (Power-On Self Test)

Lorsque vous allumez votre portable, il commence par lancer une série de tests de diagnostic appelés

Power-On Self Test (POST). Le programme qui contrôle le POST fait partie intégrante de l’architecture du portable. Le POST comprend une archive de la configuration matérielle du portable, qui est utilisée pour diagnostiquer le système. Cette archive est créée en utilisant le Setup du BIOS. Si le POST trouve une différence entre l’archive et le matériel existant, il affiche alors un message à l’écran vous invitant à corrigerleconflitenlançantleSetupduBIOS.Danslaplupartdescas,l’archiveestcorrectelorsquevous recevezleportable.Lorsqueletestestterminé,ilsepeutqu’apparaisselemessage“Nooperatingsystem found” si aucun système d’exploitation n’a été pré installé sur le disque dur. Ceci indique que le disque dur a été correctement détecté et est prêt pour l’installation d’un nouveau système d’exploitation.

Le S.M.A.R.T. (Self Monitoring and Reporting Technology)

LeS.M.A.R.T.(SelfMonitoringandReportingTechnologyLeS.M.A.R.T. (Self Monitoring and Reporting Technology) vérifie l’état du disque dur durant le POST et avertit si le disque dur nécessite une intervention du SAV. Si des avertissements sont donnés durant l’initialisation concernant le disque dur, sauvegardez immédiatement vos données et lancez le programme de vérification des disques de Windows. Pour lancer le programme de vérification des disques de Window : cliquer sur Démarrer > sélectionner Ordinateur>faireunclicdroitsurl’icônedudisqueduràvérifier>choisir

Propriétés > cliquer sur l’onglet Outils > cliquez sur Vérifiermaintenant > cliquer sur Démarrer. Vous pouvez également sélectionner “Rechercher

et tenter une récupération des secteurs défectueux” pourunevérificationetunréparationplusefficace, mais la procédure sera plus lente.

ATTENTION! Si des alertes sont toujours données par les utilitaires de diagnostic, vous devez contacter le SAV. Continuer à utiliser le portable peut conduire à une perte

24 de données.

Pour démarrer 3

Vérifier le niveau de la batterie

La batterie implémente le standard Smart Battery sous Windows qui permet à la batterie de rapporter avec précision la quantité de charge restante dans la batterie, en pourcentage). Une batterie pleinement chargée délivre une autonomie dont la durée peut grandement varier en fonction des réglages d’économie d’énergie que vous adoptez, de vos habitudes de travail, de la puissance du CPU et de la quantité de mémoire, de la taille de l’écran et de son rétro-éclairage, etc.

Note: Les captures d’écrans sont données à titre d’illustrattion uniquement et peuvent ne pas êtres identiques à celles affichées sur votre écran.

Faites un clic droit sur l’icône de la batterie

Curseur sur l’icône de la batterie quand l’adaptateur secteur n’est pas connecté

Faites un clic gauche sur l’icône de la batterie	Curseur sur l’icône de la batterie quand
	l’adaptateur secteur est connecté

NOTE: Vous serez avertis lorsque la charge batterie est faible. Si vous ignorez les bips d’alerte, le portable finira par entrer en veille (par défaut, STR). Les durées indiquées sur les illustrations ne sont présentées qu’à titre d’exemple. Celles que vous verrez sur votre ordinateur peuvent ne pas être identiques.

AVERTISSEMENT! Suspend-to-RAM (STR) ne dure pas longtemps lorsque la batterie est faible. Suspend-to-Disk (STD) n’est pas identique au système éteint. STD nécessite une faible quantité d’alimentation et échouera s’il n’y a aucune alimentation à cause d’une batterie vide ou d’une absence d’alimentation électrique (ex. retirer à la fois le transformateur électrique et la batterie).

3 Pour démarrer

Charger la batterie

Avant d’utiliser votre portable en déplacement, vous devez charger la batterie. La batterie commence à se charger dès que le portable est relié à une prise de courant par l’intermédiaire de l’adaptateur secteur. Chargez complètement la batterie avant sa première utilisation. Une nouvelle batterie doit être complètementchargéeavantdedéconnecterleportabledel’alimentationexterne.Ilfautquelquesheures pour charger complètement la batterie lorsque le portable est éteint et le double de temps lorsqu’il est allumé. Le voyant batterie s’éteint lorsque la batterie est chargée.

NOTE : La batterie s’arrête de charger si la température est trop élevée ou si son voltage est trop élevé.

AVERTISSEMENT! Ne pas laisser la batterie déchargée. La batterie se déchargera après un certain laps de temps. Pour prolonger la durée de vie de la batterie, lors d’une inutilisation prolongée, il est recommandé de recharger la batterie complètement une fois tous les trois mois.

Pour démarrer 3

Options d’alimentation

L’interrupteur d’alimentation permet la mise SOUS/HORS TENSION du portable, ainsi que sa mise en veille normale ou prolongée. Le comportement de cet interrupteur peut être personnalisé sous Windows, via Control Panel > Power Options > System Settings (Panneau de configuration > Options d’alimentation > Paramètres système).

Pour d’autres options, tel que “Changer d’utilisateur, Redémarrer,

Mettre en Veille, Eteindre, cliquez sur la flèche situé à côté de l’icône en forme de cadenas.

Redémarrer ou rebooter

Après avoir fait des changements dans votre système d’exploitation, il peut vous être demandé de redémarrer votre ordinateur. Certaines procédures d’installation comprennent une boîte de dialogue qui permet de redémarrer. Pour redémarrer manuellement le système, sélectionnez Redémarrer.

ATTENTION! Pour protéger votre disque dur, attendez toujours au moins 5 secondes après l’extinction du portable avant de le redémarre

Extinction d’urgence

Au cas où votre système d’exploitation n’arrive pas à s’éteindre ou à redémarrer correctement, il existe deux autres méthodes pour éteindre votre portable:

(1) Appuyez sur le bouton d’alimentation	ou	(2) Pressez le bouton d’arrêt d’urgence	.
pendant plus de 4 secondes

TRUC: Utilisez un trombone déplié pour presser le bouton d’arrêt d’urgence.

ATTENTION! n’utilisez pas l’extinction d’urgence lors de l’écriture de données; le faire risque de résulter en la destruction ou dans la perte des données.

+ 63 hidden pages
