Bildirimler

Federal İletişim Komisyonu Beyanı

Bu cihaz FCC Kurallarının 15. bölümüne uygundur. Çalışması aşağıdaki iki koşula bağlıdır:

• Bu cihaz zararlı olabilecek bir unsur içermez, ve

• Bu aygıt istenmeyen çalmaya sebep olabilecek etkileşim de dahil olmak üzere herhangi bir alınan etkileşimi kabul etmelidir.

Bu cihaz test edilmiş ve FCC kurallarının Bölüm 15'inde belirtilen şartnameler uygun olarak Sınıf B bilgi cihazlarının sınırlarına uyumlu olduğu belirlenmiştir. Bu sınırlar, mesken alanlarda kullanım açısından girişimlere karşı uygun düzeyde bir koruma sağlanması amacıyla tasarlanmıştır. Bu ekipman, radyo frekansında enerji üretir kullanır ve yayabilir, talimatlara uygun olarak kurulmadığında ya da kullanılmadığında, radyo ve televizyon iletişiminde girişimlere neden olabilir. Bununla birlikte, böyle bir müdahalenin belli bir kuruluma bağlı olarak gerçekleşmeyeceğine dair bir garanti verilemez. Eğer ekipman açılıp kapatılarak anlaşılabilecek olan radyo veya televizyon yayınlarının alımında zararlı etkileşime sebep olursa, kullanıcının aşağıdaki önlemlerden birini veya birkaçını yaparak

etkileşimi düzeltmesi önerilir:

• Alıcı anteni yeniden yönlendirin ya da yerleştirin.

• Cihazla alıcı arasındaki mesafeyi artırmak.

• Cihazı alıcının bağlı olduğundan farklı bir devreye ait bir prize bağlamak.

• Satıcıya veya deneyimli bir radyo/TV teknisyenine başvurun.

Monitörün grafik kartına bağlanması için kılıflı kabloların kullanılması FCC düzenlemelerine uyumun sağlanmasını gerektirmektedir. Sorumlu tarafça uygunluğu onaylanmayan bu üründe yapılan değişiklik veya müdahaleler kullanıcının cihazı kullanıma yetkisini hükümsüz kılabilir.

ENERGY STAR uyumlu ürün

ENERGY STAR, ABD Çevre Koruma Ajansı ve ABD Enerji Bakanlığı’nın ortak bir programı olup, enerji tasarruu ürünler ve uygulamalarla hepimizin tasarruf etmesine ve çevreyi korumasına yardımcı olur.

EN ERGY STAR logolu tüm ASUS ürünleri ENERGY STAR standardına uygundur ve güç yönetimi özelliği varsayılan olarak etkindir. Monitör ve bilgisayar, 10 ve 30 dakika kullanılmazsa otomatik olarak uyku moduna geçer. Bilgisayarınızı uyandırmak için fareye tıklayın veya klavyedeki herhangi bir tuşa basın. Güç yönetimi ve çevreye yararları hakkında ayrıntılı bilgi için lütfen htt p:// www.e nerg yst ar.gov /po werm ana geme nt adr esin i ziy are t edin . Ayrıca, ENERGY STAR ortak program hakkında ayrıntılı bilgi için lütfen http://www.energystar.gov adresini ziyaret edin.

NOT: Energy Star, FreeDOS ve Linux tabanlı işletim sistemlerinde desteklenmez.

Kanada İletişim Bakanlığı Beyanı

Bu dijital cihaz, Kanada İletişim Bakanlığınca Radyo Düzenlemelerinde ayarlanan dijital cihazdan çıkan radyo gürültüsü emisyonları için Sınıf B sınırlarını aşmaz.

Bu B Sınıf dijital cihaz Kanada ICES-003 ile uyumludur.

This Class B digital apparatus meets all requirements of the Canadian Interference - Causing Equipment Regulations.

Cet appareil numérique de la classe B respecte toutes les exigences du Réglement sur le matériel brouiller du Canada.

A third-party certification according to ISO 14024

to a more sustainable product

IT products are associated with a wide range of sustainability risks throughout their life cycle. Human rights violations are common in the factories. Harmful substances are used both in products and their manufacture. Products can often have a short lifespan because of poor ergonomics, low quality and when they are not able to be repaired or upgraded.

This product is a better choice. It meets all the criteria in TCO Certified, the world’s most comprehensive sustainability certification for IT products. Thank you for making a responsible product choice, that help drive progress towards a more sustainable future!

Toward sustainable IT products

Say hello

Criteria in TCO Certified have a life-cycle perspective and balance environmental and social responsibility. Conformity is verified by independent and approved verifiers that specialize in IT products, social responsibility or other sustainability issues. Verification is done both before and after the certificate is issued, covering the entire validity period. The process also includes ensuring that corrective actions are implemented in all cases of factory non-conformities. And last but not least, to make sure that the certification and independent verification is accurate, both TCO Certified and the verifiers are reviewed regularly.

Want to know more?

Read information about TCO Certified, full criteria documents, news and updates at tcocertified.com. On the website you’ll also find our Product Finder, which presents a complete, searchable listing of certified products.

Güvenlik bilgisi

• Monitörü ayarlamadan önce, paket ile birlikte gelen tüm belgeleri dikkatlice okuyunuz.

• Yangın veya elektrik çarpması tehlikesini önlemek için, monitörü asla yağmura veya neme maruz bırakmayın.

• Monitör kabinini asla açmaya çalışmayın. Monitörün içindeki tehlikeli yüksek voltajlar ciddi bedensel yaralanma ile sonuçlanabilir.

• Eğer güç kaynağı kesilirse, kendiniz onarmaya çalışmayın. Kaliye servis teknikeri veya perakendeciniz ile temasa geçiniz.

• Ürünü kullanmadan önce, tüm kabloların doğru bağlandığından ve güç kablolarının hasar görmediğinden emin olun. Eğer herhangi bir arıza bulursanız, derhal bayiniz ile temasa geçiniz.

• Kabinin arkasındaki veya üstündeki yuvalar ve açıklıklar havalandırma için sağlanmıştır. Bu yuvaları engellemeyin. Doğru havalandırma sağlanmadığı sürece bu ürünü asla bir radyatörün veya ısı kaynağının üzerine ya da yakınına yerleştirmeyin.

• Monitör, sadece bilgi etiketinde belirtilen türde güç kaynağında çalıştırılmalıdır. Evinize tedarik edilen güç kaynağı türünün farkında değilseniz, bayiinize ya da bölgenizdeki elektrik rmasına danışın.

• Yerel güç standardına uygun bir elektrik şi kullanın.

• Güç şeritlerini ve uzatma kablolarını aşırı yüklemeyin. Aşırı yükleme yangın veya elektrik çarpması ile sonuçlanabilir.

• Toz, nem ve aşırı sıcaklıktan kaçının. Monitörü ıslanabilecek herhangi bir alana yerleştirmeyin. Monitörü, dengedeki bir yüzeye yerleştirin.

• Şimşek fırtınası sırasında ya da uzun süre kullanılmayacaksa ünitenin şini prizden çekin. Böylece monitörünüzü güç dalgalanmalarının vereceği hasarlara karşı korursunuz.

• Monitör kabininin yuvalarına asla nesneleri sokmayın veya herhangi bir sıvıyı dökmeyin.

• Tatmin edici çalıştığından emin olmak için, monitörü sadece 100-240V AC arasındaki değere sahip yapılandırılan uygun prizlere sahip listelenen UL bilgisayarları ile kullanın.

• Monitörünüzde teknik sorun ile karşılaşırsanız, kaliye servis teknikeri veya bayiniz ile temasa geçiniz.

• Ses seviyesi kontrolünü ve ekolayzeri orta konum dışındaki diğer ayarlara ayarlanması kulak/kulaklık çıkış gerilimini artırabilir ve dolayısıyla ses basınç seviyesini artırabilir.

Üzeri çizili tekerli çöp kutusu işareti ürünün (elektrikli, elektronik ekipman ve civa içeren düğme hücre pil) halk çöplüğüne atılmaması gerektiğini gösterir. Lütfen elektronik ürünlerin imhası için yerel düzenlemeleri kontrol edin.

AEEE yönetmeliğine uygundur

vii

Bakım ve Temizlik

• Monitörünüzü kaldırmadan ya da yeniden konumlandırmadan önce, kabloların ve güç kablosunun bağlantısını kesmek daha iyidir. Monitörü konumlandırırken doğru kaldırma tekniklerini izleyin. Monitörü kaldırdığınızda veya taşıdığınızda, monitörün kenarlarından tutun. Ekranı standından veya kablosundan tutarak kaldırmayın.

• Temizlik. Monitörünüzü kapatın ve elektrik fişini prizden çıkartın. Monitör yüzeyini lif bırakmayan, aşındırmayan bir bez kullanarak temizleyin. İnatçı lekeler haf temizleyici ile nemlendirilen bir bez kullanılarak temizlenebilir.

• Alkol veya aseton içeren bir temizleyici kullanmayın. Monitörde kullanmak için olan bir temizleyici kullanın. Temizleyiciyi asla ekrana püskürtmeyin, monitörün içine damlayarak elektrik çarpmasına sebep olabilir.

Aşağıdaki bulgular monitörde normaldir:

• Kullandığınız masaüstü modeline bağlı olarak ekranda haf düzgün olmayan parlaklık bulabilirsiniz.

• Aynı görüntü saatlerce görüntülendiğinde, görüntüyü değiştirdikten sonra önceki görüntünün gölge görüntüsü kalabilir. Ekran yavaş yavaş normale dönecek veya Güç Svicini birkaç saat kapatabileceksiniz.

• Ekran karardığında veya yanıp söndüğünde veya artık çalışmıyorken, bunu düzeltmek için bayiniz veya servis merkeziniz ile temasa geçiniz. Ekranı kendi başınıza tamir etmeyin!

Bu kılavuzda kullanılan ifadeler

UYARI: Bir görevi tamamlamaya çalışırken kendinize gelebilecek zararı önlemek için bilgi.

DİKKAT: Bir görevi tamamlamaya çalışırken komponentlere gelebilecek hasarı önlemek için bilgi.

ÖNEMLİ: Bir görevi tamamlamak için izlemeniz GEREKEN bilgilerdir.

viii

NOT: Bir görevi tamamlamanız ayardım edecek ipuçları ve ek bilgiler.

Daha fazla bilgi nereden bulunabilir

Ek bilgi almak ve ürün ve yazılım güncellemeleri için aşağıdaki kaynaklara bakınız.

1. ASUS web siteleri

ASUS'un dünya çapındaki web siteleri ASUS donanımı ve yazılım ürünleri ile ilgili güncellenmiş bilgi sağlamaktadır. Bkz. http://www.asus.com.

2. İsteğe bağlı dokümantasyon

Ürün paketinizde bayiniz tarafından eklenebilecek isteğe bağlı belgeler bulunabilir. Bu belgeler standart paketin bir parçası değildir.

Takeback Services

ASUS recycling and takeback programs come from our commitment to the highest standards for protecting our environment. We believe in providing solutions for our customers to be able to responsibly recycle our products, batteries and other components as well as the packaging materials.

Please go to http://csr.asus.com/english/Takeback.htm for detail recycling information in di󰀨erent region.

1.1 Hoşgeldiniz!

ASUS® LCD monitörünü satın aldığınız için teşekkür ederiz!

ASUS'un en son geniş ekran LCD monitörü daha geniş, daha parlak ve kristal netliğinde ekran sunarken görüntüleme deneyiminizi geliştiren özelliklere de sahiptir.

Bu özellikler ile, monitörün size getirdiği güvenilir ve hoş görüntü deneyiminin keyni çıkarabilirsiniz!

1.2 Paket içindekiler

Paketinizi kontrol ederek aşağıdaki ürünlerin içinde bulunup bulunmadığını kontrol edin:

LCD monitörü Monitör tabanı Hızlı başlangıç kılavuzu Garanti kartı Güç kablosu DVI kablosu (seçilen modeller için) HDMI kablosu (seçilen modeller için) DisplayPort kablosu (seçilen modeller için) DisplayPort kablosu (Mini-DP'den DP'ye) (seçilen modeller için) VGA kablosu (seçilen modeller için) USB kablosu (seçilen modeller için) Ses kablosu MiniPC Kit (seçilen modeller için)

Yukarıdaki öğelerden herhangi biri yoksa ya da zarar görmüşse hemen satıcınız ile görüşün.

1-1ASUS BE Serisi LCD Monitörü

1.3 Monitör tanıtımı

1.3.1 Ön görünüm

BE229/BE239/BE249 simple base BE209/BE229/BE239/BE249/BE24A/

BE24W/BE27A height adjustment base

Quick Fit

Brightness

Blue Light Filter

Quick Fit

Brightness

Blue Light Filter

1234

1. Güç düğmesi/güç göstergesi

• Monitörü açar/kapatır.

• Güç göstergesinin renk tanımı aşağıdaki tablodaki gibidir.

Durum Tanım

Beyaz Açma

Kehribar Bekleme modu Kapama Kapama

2. Menü düğmesi:

• OSD kapalı iken OSD menüsünü görüntülemek için bu düğmeye basın.

• OSD menüsüne girer.

• Tuş Kilidi işlevine 5 saniye uzun bastığınızda açık ve kapalı arasında değiştirir.

3. Kapat düğmesi:

• OSD kapalı iken OSD menüsünü görüntülemek için bu düğmeye basın.

• OSD menüsünden çıkar.

4. QuickFit düğmesi:

• OSD kapalı iken OSD menüsünü görüntülemek için bu düğmeye basın.

1-2 Bölüm 1: Ürün tanıtımı

• Bu, hizalamak için tasarlanan QuickFit işlevini etkinleştirmek için olan bir hızlı erişim tuşudur.

• QuickFit işlevine genel ızgara desenleri, kağıt boyutları ve foto boyutları dahildir. (Lütfen 1.3.3 QuickFit İşlevine bakınız).

5. Kısayol

• OSD kapalı iken OSD menüsünü görüntülemek için bu düğmeye basın.

• Varsayılan: Parlaklık hızlı erişim tuşu

• Hızlı erişim tuşu işlevini değiştirmek için, Kısayol > Kısayol 1 menüye gidin.

6. Kısayol

• OSD kapalı iken OSD menüsünü görüntülemek için bu düğmeye basın.

• Varsayılan: Mavi ışık ltresi hızlı erişim tuşu

• Hızlı erişim tuşu işlevini değiştirmek için, Kısayol > Kısayol 2 menüye gidin.

7. İnsan Sensörü (sadece BE239QLBR için):

• Monitör ekranının önünde kulanı bulunup bulunmadığını algılar. Monitörün ön kısmında 60 saniyeden uzun süre hareket eden herhangi bir nesne saptanmaması halinde monitör bekleme moduna otomatik olarak girer. Kullanıcı geri döndüğünde, kullanıcının bulunduğunu fark ettiğinde güç otomatik olarak devam eder. İnsan sensörünün varsayılan ayarı “Kapalı”dır. Kullanıcı bu işlevi OSD ayarlarından etkinleştirebilir.

1-3ASUS BE Serisi LCD Monitörü

1.3.2 Arkadan görünüm

BE229Q/BE239Q/BE249Q

BE229QB/BE239QB/ BE249QB

BE229QBH

BE229QH

BE209QL/BE229QL/ BE239QL/BE249QL

BE209TL

BE209QLB/BE229QLB/ BE239QLB/BE239QLBR/ BE249QLB/BE24AQLB

4 5

8 9

6 9

8 9

BE209TLB

1-4 Bölüm 1: Ürün tanıtımı

BE24WQLB

BE27AQLB

BE229QLBH/BE239QLBH/ BE249QLBH/BE24AQLBH

347

4 5

6 9

8 9

6 9

1. Kensington kilit yuvası.

2. Güç düğmesi. Gücü açmak/kapatmak için düğmeye basın.

3. AC-GİRİŞ portu. Bu port güç kablosuna bağlanır.

4. DisplayPort girişi. Bu port bir DisplayPort uyumlu aygıtı ile bağlamak içindir.

5. DVI portu. Bu 24-pimli port PC (Kişisel Bilgisayar) DVI-D dijital sinyal

bağlantısı içindir.

6. VGA portu. Bu 15-pimli bağlantı noktası PC VGA bağlantısı içindir.

7. Ses girişi portu. Bu bağlantı noktası PC audio kaynağını verilen audio

kablosu ile bağlar.

8. Kulaklık jakı. Bu port sadece bir HDMI/DisplayPort kablosu bağlı iken

kullanılabilir.

9. USB karşıya yükleme portu. Bu port USB karşıya yükleme kablosu ile

bağlanması içindir. Bağlantı, monitördeki USB portlarına olanak sağlar.

10. USB indirme portu. Bu portlar USB klavyesi/faresi, USB aş sürücüsü vb

gibi USB aygıtları ile bağlanmak içindir.

11. HDMI portu. Bu port bir HDMI uyumlu aygıt ile bağlanması içindir.

12. Mini DisplayPort girişi. Bu port bir Mini DisplayPort uyumlu aygıtı ile

bağlamak içindir.

1-5ASUS BE Serisi LCD Monitörü

1.3.3 QuickFit İşlevi

QuickFit işlevine üç tür model dahildir: (1) Izgara desenleri (2) Kağıt boyutu (3) Foto boyutu. Desenleri etkinleştirmek için, QuickFit düğmesine basın. İstediğiniz deseni seçmek için ekranda gösterilen düğmelere basın.

Aşağıdaki desenlerin bazıları kullanılamayabilir. Lütfen monitörünüzde gösterilen gerçek desenlere bakınız.

1. Izgara desenleri Izgara desenleri, çalışma tablosu görüntüleme ve foto düzenleme gibi kullanıcıların çeşitli içerikleri etkili bir şekilde düzenlemesini ve karşılaştırmasını kolaylaştırır.

Hizalama Izgarası 1 Hizalama Izgarası 2

Alignment Grid 1

Alignment Grid 2

2. Kağıt boyutu QuickFit, kullanıcıların belgeleri ekranda gerçek zamanlı olarak görüntüleyebilmelerine olanak sağlamak için birkaç genel olarak kullanılan standart kağıt boyutu sağlamaktadır.

A4 B5

Mektup

Letter

1-6 Bölüm 1: Ürün tanıtımı

3. Foto boyutu QuickFit işlevinde görüntülenen çeşitli gerçek foto boyutları fotoğrafçılara ve diğer kullanıcılara fotoğraarını ekranda gerçek boyutta doğru bir şekilde görüntüleyebilmelerini ve düzenleyebilmelerini sağlamaktadır

Foto 4x6, 3x5, 2x2 Foto 8x10, 5x7

4x6

3x5

2x2

8x10

5x7

1-7ASUS BE Serisi LCD Monitörü

1-8 Bölüm 1: Ürün tanıtımı

2.1 Monitör kolunu/tabanını monte etme

Monitör tabanını monte etmek için:

1. Monitörün ön kısmının bir masaya doğru bakmasını sağlayın.

2. Tabanı kola iliştirin ve koldaki sekmenin tabandaki kanala uyduğundan emin olun.

3. Verilen vidayı sıkıştırarak tabanı kola sabitleyin.

Monitörün hasar görmesini önlemek için masanın yüzeyini yumuşak bir bez ile kapatmanızı öneririz.

BE229/BE239/BE249 basit taban

BE209/BE229/BE239/BE249/BE24A/BE24W/BE27A

yükseklik ayarı tabanı

2.2 Kolu/tabanı sökme

(VESA duvara montaj için)

Bu monitörün sökülebilir kolu/tabanı özellikle VESA duvara montaj için tasarlanmıştır.

Kolu/tabanı sökmek için:

2-1ASUS BE Serisi LCD Monitörü

BE229/BE239/BE249 basit taban

1. Monitörün ön kısmının bir masaya doğru bakmasını sağlayın.

2. Dört vida deliğindeki kauçukları çıkarın. (Şekil 1)

3. Tabanı çıkarın (Şekil 2).

4. Menteşedeki vidayı çıkarmak için bir tornavida kullanın (Şekil 3), ardından menteşeyi çıkarın.

(Şekil 1) (Şekil 2)

(Şekil 3)

BE209/BE229/BE239/BE249/BE24A/BE24W/BE27A

yükseklik ayarı tabanı

1. Monitörün ön kısmının bir masaya doğru bakmasını sağlayın.

2. Serbest bırakma düğmesine basın ve ardından monitörden kolu/tabanı çıkarın (Şekil 2).

2-2 Bölüm 2: Ayar

(Şekil 1) (Şekil 2)

Monitörün hasar görmesini önlemek için masanın yüzeyini yumuşak bir bez ile kapatmanızı öneririz.

• VESA duvara montaj kiti (100 x 100 mm) ayrıca satın alınır.

• Asgari ağırlık/yük 22,7 kg iken sadece UL Listelenen Duvara Montaj Desteğini kullanın (Vida boyutu: M4 x 10 mm)

2.3 MiniPC Kiti Takma/Çıkarma

(BE209/BE229/BE239/BE249/BE24A/

BE24W/BE27A yükseklik ayar tabanı)

MiniPC Kiti Takma

MiniPC Kiti Çıkarma

2-3ASUS BE Serisi LCD Monitörü

2.4 Monitörü ayarlama

• Optimum görüntüleme için, yüzünüzü monitöre tam çevirerek bakmanız önerilir, bu durumda monitörü sizin için en uygun olan açıya ayarlayın.

• Açıyı değiştirdiğinizde monitörün düşmesini önlemek için stanttan tutun.

• BE229/BE239/BE249 basit taban: Önerilen ayar açısı +20 ila -5˚ arasıdır.

• BE209/BE229/BE239/BE249/BE24A/BE24W yükseklik ayarı taban: Monitörün açısını +35˚ ila -5˚arasında ayarlayabilirsiniz ve ister sola isterseniz de sağa 90˚ döner ayar yapmanıza olanak sağlar. Ayrıca monitörün yüksekliğini +/- 130 mm'de ayarlayabilirsiniz.

• BE27A yükseklik ayarı tabanı: Monitörün açısını +35˚ ila -5˚arasında ayarlayabilirsiniz ve ister sola isterseniz de sağa olanak sağlar. Ayrıca monitörün yüksekliğini +/- 150 mm'de ayarlayabilirsiniz.

90˚ döner ayar yapmanıza

(Eğdirme)

90°

simple base

-5° ~ +20°

(Eğdirme)

height adjustment base

-90° ~ +90°

0°

90°

height adjustment base

-5° ~ +35°

height adjustment base

130mm

150mm

(only for BE27A)

(Döner) (Yükseklik ayarı)

Monitörü döndürme (BE209/BE229/BE239/BE249/BE24A/BE24W/BE27A yükseklik ayarı tabanı)

1. Monitörü en yüksek konuma kaldırın.

2. Monitörü azami açıya eğin.

3. İstediğiniz açıyı elde etmek için monitörü saat yönünde/saatin tersi yönünde

çevirin.

2-4 Bölüm 2: Ayar

Görüntüleme açısını ayarlarken monitörün haf sallanması normaldir.

2.5 Kabloları bağlama

Kabloları aşağıdaki talimatlara göre bağlayın:

• Güç kablosunu bağlamak için: Güç kablosunun bir ucunu monitörün AC girişi

bağlantı noktasına sağlam bir şekilde bağlayın ve diğer ucunu elektrik prizine bağlayın.

• VGA/DVI/DisplayPort/HDMI/Mini DisplayPort kablosunu bağlamak için:

a. VGA/DVI/DisplayPort/HDMI/Mini DisplayPort kablosunun bir ucunu

monitörün VGA/DVI/DisplayPort/HDMI/Mini DisplayPort jakına takın.

b. VGA/DVI/DisplayPort/HDMI/Mini DisplayPort kablosunun diğer ucunu

bilgisayarın VGA/DVI/DisplayPort/HDMI/Mini DisplayPort jakına takın.

c. VGA/DVI konektörünü sabitlemek için iki vida kullanın.

2-5ASUS BE Serisi LCD Monitörü

• Ses kablosunu bağlamak için: ses kablosunun bir ucunu monitörün ses girişi bağlantı noktasına bağlayın, diğer ucunu bilgisayarın ses çıkışı bağlantı noktasına bağlayın.

• Kulaklığı kullanmak için: HDMI veya DisplayPort sinyali beslendiğinde fiş türündeki ucu monitörün kulaklık jakına takın.

• USB 2.0 bağlantı noktalarını kullanmak için: Verilen USB 2.0 kablosunu alın ve USB karşıya yükleme kablosunun küçük ucunu (tip B) monitörün USB karşıya yükleme girişine takın ve büyük ucu (tür A) bilgisayarınızın USB 2.0 bağlantı noktasına takın. Bilgisayarınıza en son Windows 7/Windows 8 işletim sistemi yüklendiğinden emin olun. Bu, monitördeki USB bağlantı noktalarının çalışmasına olanak sağlayacaktır.

• USB 3.0 bağlantı noktalarını kullanmak için: Verilen USB 3.0 kablosunu alın ve USB karşıya yükleme kablosunun küçük ucunu (tip B) monitörün USB karşıya yükleme girişine takın ve büyük ucu (tür A) bilgisayarınızın USB 3.0 bağlantı noktasına takın. Bilgisayarınıza en son Windows 7/Windows 8.1/ Windows 10 işletim sistemi yüklendiğinden emin olun. Bu, monitördeki USB bağlantı noktalarının çalışmasına olanak sağlayacaktır.

Bu kablolar bağlandığında, OSD menüsündeki Giriş Seçimi öğesinden istediğiniz sinyali seçebilirsiniz.

2.6 Monitörü açın

Güç düğmesine basın . Güç düğmesinin konumu için sayfa 1-2'ye bakın. Monitörün AÇIK olduğunu göstermek için güç göstergesi beyaz yanar.

2-6 Bölüm 2: Ayar

3.1 OSD (Ekranda Gösterimli) menüsü

Spl endi d

Ma nza ra Mod u

St and art Mo d

Si nem a M odu

Ge ce Man zar as ı M odu

sR GB Mod u

Ok uma Mo du

Ka ran lık Od a Mod u

ASU S B E22 9

Sta nda rt Mod VGA 19 20 x 1 080 @ 60Hz

3.1.1 Nasıl tekrar yapılandırılır

1. Herhangi bir düğmeye basarak (Güç düğmesi hariç) OSD menüsünü görüntüleyin.

2. OSD menüsünü etkinleştirmek için Menü düğmesine basın.

3. İşlevler arasında gezinmek için ekranda belirtilen düğmelere basın. İstediğiniz işlevi vurgulayın ve menüde seçilirse, alt menü işlevlerinde gezinmek için ve üzerine tekrar basın. İstediğiniz alt menü işlevini vurgulayın ve düğmesine basarak aktive edin.

düğmesine basarak aktive edin. Eğer işlev bir alt

4. Seçtiğiniz işlevin ayarlarını değiştirmek için ve üzerine basın.

5. Çıkmak ve OSD menüsünü kaydetmek için, OSD menüsü kayboluncaya kadar

veya üzerine sürekli basın. Diğer işlevleri ayarlamak için, adım 1-4'ü

tekrarlayın.

3-1ASUS BE Serisi LCD Monitörü

3.1.2 OSD işlevi tanıtımı

Spl endi d

Ma nza ra Mod u

St and art Mo d

Si nem a M odu

Ge ce Man zar as ı M odu

sR GB Mod u

Ok uma Mo du

Ka ran lık Od a Mod u

ASU S B E22 9

Sta nda rt Mod VGA 19 20 x 1 080 @ 60Hz

Ma nza ra Mod u

St and art Mo d

Si nem a M odu

Oy un Mod u

Ge ce Man zar as ı M odu

sR GB Mod u

Ok uma Mo du

Ka ran lık Od a Mod u

Spl endi d

ASU S B E27 A

Sta nda rt Mod D isp lay Por t 256 0 x 144 0 @ 60 Hz

1. Splendid

Bu işlev tercihinize göre seçim yapabileceğiniz 7~8 alt işlevi içerebilir. Her modda Sıfırlama seçimi bulunmakta olup ayarınızı korumanıza veya önayar moduna dönmenize olanak sağlar.

3-2 Bölüm 3: OSD (Ekranda Gösterimli) menüsü

• Manzara Modu: SplendidPlus Video Geliştirme ile sahne fotosu

görüntülemek için en iyi seçim.

• Standart Mod: SplendidPlus Video Geliştirme ile belge düzenlemek için

en iyi seçim.

Standart Mod Energy Star® gerekliliklerini karşılar.

• Sinema Modu: SplendidPlus Video Geliştirme ile filmler için en iyi seçim.

• Oyun Modu (sadece BE24W/BE27A için): Oyunları SplendidPlus Video

Geliştirme ile oynamak için en iyi seçim.

• Gece Manzarası Modu: SplendidPlus Video Geliştirme ile karanlık sahne

oyunları veya filmleri için en iyi seçim.

• sRGB Modu: Fotoları ve grafikleri PC'lerden görüntülemek için en iyi

seçim.

• Okuma Modu: Bu, kitap okumak için en iyi seçimdir.

• Karanlık Oda Modu: Bu, zayıf ortam ışığı bulunan yerlerde en iyi

seçimdir.

• Standart modda, aşağıdaki işlev(ler) kullanıcı tarafından yapılandırılamaz: Renk Doygunluğu, Cilt Tonu, Netlik, ASCR.

• sRGB modunda, aşağıdaki işlev(ler) kullanıcı tarafından yapılandırılamaz: Parlaklık, Kontrast, Renk Doygunluğu, Renk Sıcaklığı, Cilt Tonu, Netlik, ASCR.

• Okuma modunda, aşağıdaki işlev(ler) kullanıcı tarafından yapılandırılamaz: Kontrast, Renk Doygunluğu, Renk Sıcaklığı, Cilt Tonu, Netlik, ASCR.

2. Mavi Işık Filtresi

Bu işlevde, mavi ışık filtre seviyesini ayarlayabilirsiniz.

Mav i Iş ık Fi ltre si

Dü zey 0

Dü zey 1

Dü zey 2

Dü zey 3

Dü zey 4

Sta nda rt Mod VGA 19 20 x 1 080 @ 60Hz

ASU S B E22 9

• Düzey 0: Değişiklik yok.

• Düzey 1~4: Seviye artıkça, daha az mavi ışık yayılır. Mavi Işık Filtresi

etkinleştirildiğinde, Standart Modunun varsayılan ayarları otomatik olarak içeri aktarılacaktır. Düzey 1 ila Düzey 3 arasında, Parlaklık işlevi kullanıcı tarafından yapılandırılabilir. Düzey 4 optimize edilen ayardadır. TUV Düşük Mavi Işık Sertifikasyonu ile uyumludur. Parlaklık işlevi kullanıcı tarafından yapılandırılamaz.

Lütfen göz gerginliğini gidermek için aşağıdakilere bakınız:

3-3ASUS BE Serisi LCD Monitörü

• Eğer kullanıcılar uzun saatler boyunca çalışıyorlarsa ekrandan uzak kalacakları bir süre olmalıdır. Bilgisayarda yaklaşık 1 saat sürekli çalıştıktan sonra kısa aralar (en az 5 dk) vermeniz önerilir. Kısa ve sık mola vermeniz tek bir uzun mola vermenizden daha etkilidir.

• Göz gerilimini ve gözlerde kuruluğu en düşük seviyeye çekmek için, kullanıcılar uzaktaki nesnelere odaklanarak gözünü düzenli olarak dinlendirmelidir.

• Göz egzersizleri göz geriliminin azaltılmasına yardım edebilir. Bu egzersizleri sık sık tekrarlayın. Eğe göz gerilimi devam ederse, lütfen bir hekim ile görüşün. Göz egzersizleri: (1) Sürekli yukarı ve aşağı bakın (2) Gözlerinizi yavaşça yukarı kaydırın (3) Gözlerinizi çaprazlama hareket ettirin.

• Yüksek enerjiye sahip mavi ışık göz gerilimine ve AMD'ye (Yaş İle İlgili Maküler Dejenerasyon) sebep olabilir. Mavi Işık Filtresi zararlı mavi ışığı %70 (maks.) azaltarak CVS (Bilgisayar görüşü Sendromu)'ndan kaçınmanızı sağlar.

3. Renk

Bu menüden istediğiniz bir renk ayarını ayarlayın.

Ren k

Pa rla klı k

Ko ntr ast

Re nk Doy gun lu ğu

Re nk Sıc akl ığ ı

Ci lt Ton u

Sta nda rt Mod VGA 19 20 x 1 080 @ 60Hz

ASU S B E22 9

• Parlaklık: Ayar aralığı 0 ila 100 arasındadır.

• Kontrast: Ayar aralığı 0 ila 100 arasındadır.

• Renk Doygunluğu: Ayar aralığı 0 ila 100 arasındadır.

• Renk Sıcaklığı: Soğuk, Normal, Sıcak ve Kullanıcı Modundan oluşan 4

mod içerir.

• Cilt Tonu: Kırmızımsı, Doğal ve Sarımtırak dahil olmak üzere üç renk

modu içerir.

3-4 Bölüm 3: OSD (Ekranda Gösterimli) menüsü

4. Resim

Bu menüden görüntü ile ilgili ayarı ayarlayın.

Res im

Ne tli k

Tr ace Fr ee

Gö rün üş Kon tr olü

Vi vid Pix el

AS CR

Ko num

Od ak

OT O A yar la

Sta nda rt Mod VGA 19 20 x 1 080 @ 60Hz

ASU S B E22 9

• Netlik: Ayar aralığı 0 ila 100 arasındadır.

• Trace Free: Monitörün yanıt verme süresini ayarlar.

• Görünüş Kontrolü: En-boy oranını Tam, 4:3, 1:1 (isteğe bağlı) veya

OverScan olarak ayarlar (isteğe bağlı).

4:3 sadece giriş kaynağı 4:3 formatında iken vardır. OverScan yalnız HDMI giriş kaynağı veya bazı tipik zamanlamalar için kullanılabilir.

• VividPixel: Görüntülenen resmin çıkış hattını genişletir ve ekranda

yüksek kalitede görüntüler oluşturur.

• ASCR: ASCR (ASUS Akıllı Kontrast Oranı) işlevini açar/kapatır.

• Konum (Sadece VGA girişi için vardır): Görüntünün yatay konum

(Y-Konum) ve dikey konum (D-Konum) değerini ayarlar. Ayar aralığı 0 ila 100 arasındadır.

• Odak (Sadece VGA girişi için vardır): (Faz) ve (Saat) değerlerini

ayrı ayrı ayarlayarak görüntünün Yatay hat gürültüsünü ve Dikey hat gürültüsünü azaltır. Ayar aralığı 0 ila 100 arasındadır.

• Faz, piksel saati sinyalinin fazını ayarlar. Yanlış faz ayarı ile, ekranda yatay bozukluklar görünür.

• Saat (piksel frekansı) bir yatay salınım ile taranan piksel sayısını kontrol eder. Eğer frekans doğru değilse, ekranda dikey şeritler görülür ve görüntü orantılı olmaz.

• OTO Ayarla: Görüntüyü optimize edilen konuma, saate ve faza otomatik

olarak ayarlar (sadece VGA modu için).

3-5ASUS BE Serisi LCD Monitörü

5. Ses

Ses Düzeyi, Sessiz ve Kaynak değerlerini bu menüden ayarlayabilirsiniz.

Ses

Se s D üze yi

Se ssi z

Ka yna k

Sta nda rt Mod VGA 19 20 x 1 080 @ 60Hz

• Ses Düzeyi: Ayar aralığı 0 ila 100 arasındadır.

• Sessiz: Monitör sesini açık ve kapalı arasında değiştirir.

• Kaynak: Monitör sesinin hangi kaynaktan geldiğine karar verir.

6. Giriş Seçimi

Bu işlevde, istediğiniz giriş kaynağını seçebilirsiniz.

Gir iş Seç imi

VGA

DVI

HDM I

Dis pl ayP ort

Sta nda rt Mod VGA 192 0 x 10 80 @ 6 0Hz

ASU S B E22 9

Gir iş Seç imi

DVI

HDM I

Dis pl ayP ort

Min i Dis pla yPo rt

Sta nda rt Mod D isp layP ort 2 560 x 144 0 @ 60 Hz

ASU S B E27 A

3-6 Bölüm 3: OSD (Ekranda Gösterimli) menüsü

Gir iş Seç imi

VGA

DVI

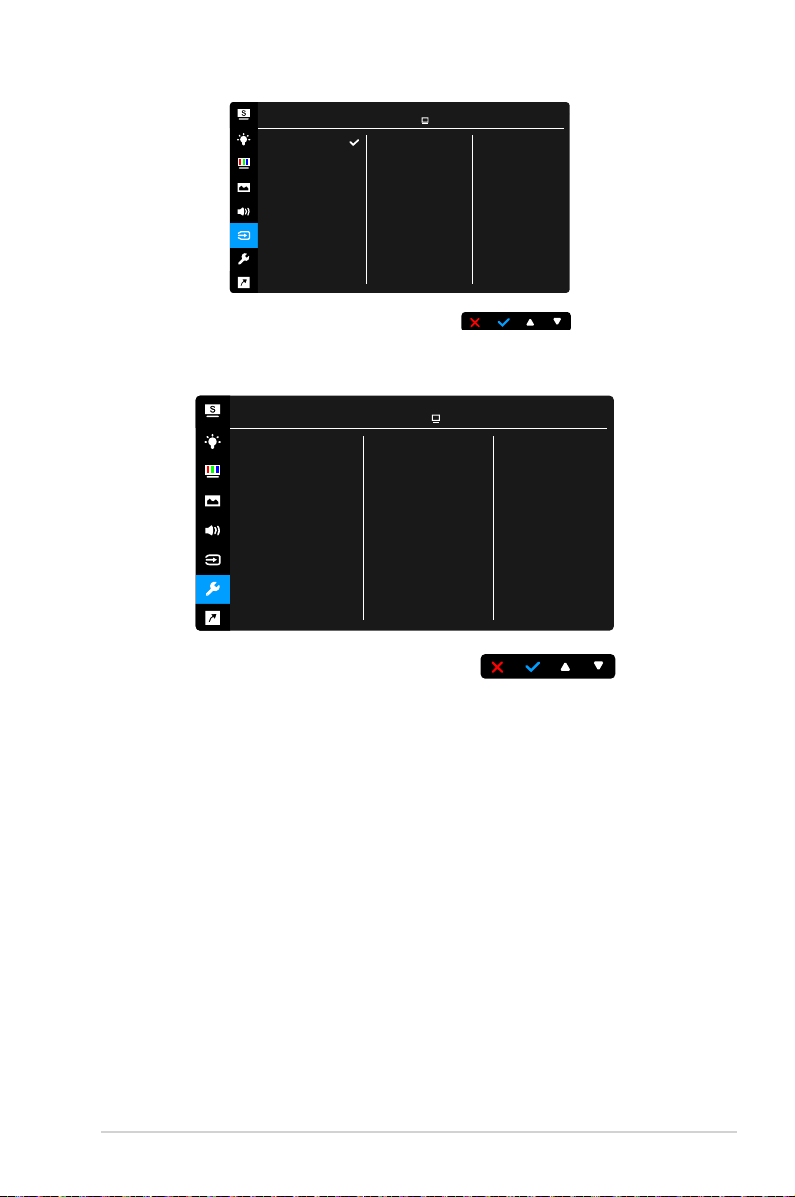

7. Sistem Kurulumu

Sistemi ayarlamanıza olanak sağlar.

Sis tem Kurul umu

Sp len did De mo Mo de

EC O M ode

US B Ş arj Et me

OS D A yar ı

Di l

Tu ş K ili di

Bi lgi

Da ha faz la

Sta nda rt Mod VGA 192 0 x 10 80 @ 6 0Hz

Sta nda rt Mod VGA 19 20 x 1 080 @ 60Hz

ASU S B E22 9

• Splendid Demo Mode: Ekranı Splendid modlarda karşılaştırmak için ikiye

böler. (Sadece Manzara Modu)

• ECO Mode: Güç tüketimini azaltır.

• USB şarj etme (sadece için BE209QLB/BE209TLB/BE229QB/ BE229QBH/BE229QLBH/BE229QLB/BE239QB/BE239QLB/ BE239QLBH/BE239QLBR/BE249QB/BE249QLBH/BE24AQLB/ BE24AQLBH/BE27AQLB):

* Monitör açıldığında veya bekleme modunda iken “Açık” USB

aşağı portlarının bir 5V/500mA çıkışı oluşturmasına olanak sağlar.

* Sadece monitör açıldığında iken “Kapalı” USB aşağı portlarının

bir 5V/500mA çıkışı oluşturmasına olanak sağlar.

3-7ASUS BE Serisi LCD Monitörü

• USB şarj etme (sadece için BE24WQLB):

* “Açık”, monitör açıldığında veya bekleme modundayken USB

aşağı akış bağlantı noktalarının 5V/2A veya 5V/900mA güç üretmesini sağlar. Aşağıdaki tablo, USB aşağı akış bağlantı noktalarının farklı durumlarda harici bir cihazı şarj etmek için kullanılıp kullanılamayacağını gösterir.

Aşağı akış

bağlantı noktası

bağlantı

noktası

bağlantı

noktası

Monitör durumu

Açik Şarja izin verir Şarja izin verir

Bekleme Şarja izin verir Şarja izin verir

Açik Şarja izin verir Şarja izin vermez

Bekleme Şarja izin verir Şarja izin vermez

Yukarı akış bağlantı

noktası PC'ye takılı

iken...

Yukarı akış bağlantı

noktası PC'ye takılı

* “Kapalı”, USB aşağı akış bağlantı noktalarının yalnızca monitör

açıkken 5V/2A veya 5V/900mA güç üretmesini sağlar. Aşağıdaki tablo, USB aşağı akış bağlantı noktalarının farklı durumlarda harici bir cihazı şarj etmek için kullanılıp kullanılamayacağını gösterir.

Aşağı akış

bağlantı noktası

bağlantı

noktası

bağlantı

noktası

Monitör durumu

Açik Şarja izin verir Şarja izin verir

Bekleme Şarja izin vermez Şarja izin vermez

Açik Şarja izin verir Şarja izin vermez

Bekleme Şarja izin vermez Şarja izin vermez

Yukarı akış bağlantı noktası PC'ye takılı

iken...

Yukarı akış bağlantı

noktası PC'ye takılı

DEĞİLKEN...

• OSD Ayarı:

* OSD zaman aşımını 10 saniyeden 120 saniyeye ayarlar. * DDC/CI işlevini etkinleştirir veya devre dışı bırakır. * OSD arkaplanını opaktan şeffafa ayarlar.

• Dil: Seçebileceğiniz 21 dil vardır, bunlar İngilizce, Fransızca, Almanca,

İtalyanca, İspanyolca, Flemenkçe, Portekizce, Rusça, Çekçe, Hırvatça, Lehçe, Romence, Macarca, Türkçe, Basitleştirilmiş Çince, Geleneksel Çince, Japonca, Korece, Tai dili, Endonezyaca, Farsça.

• Tuş kilidi: Tüm işlev tuşlarını devre dışı bırakmak için. Tuş kilidi işlevini

iptal etmek için sağdaki saniye düğmesine beş saniyeden uzun süre basın.

• Otomatik Kaynak Algılama (sadece BE24WQLB/BE27AQLB için): Oto

kaynak algılama işlevini etkinleştirir veya devre dışı bırakır.

• Bilgi: Monitör bilgisini gösterir.

• Güç Göstergesi: LED göstergesini açar/kapatır.

3-8 Bölüm 3: OSD (Ekranda Gösterimli) menüsü

• İnsan Sensörü (sadece BE239QLBR için): İnsan Sensörü işlevini açar/kapatır ve hassaslığı ayarlar. Etkin menzil 50 ila 70 cm arasıdır. Varsayılan ayar Kapalı'dır.

* Düşük: Sensör mesafesi yaklaşık 50 cm'dir. * Orta: Sensör mesafesi yaklaşık 60 cm'dir. * Yüksek: Sensör mesafesi yaklaşık 70 cm'dir.

• Kullanıcı koyu veya parlak renkli bir elbise giyerse algılama aralığı haf farklı olabilir. Siyah veya diğer koyu renkli elbiseleri giydiğinizde hassaslığı Yüksek olarak ayarlayın.

• Lütfen herhangi bir etkileşimden kaçınmak için herhangi bir nesneyi İnsan Sensörüne çok yakın yerleştirmeyin.

• Güç Tuşu Kilidi: Güç tuşunu etkinleştirir veya devre dışı bırakır.

• Tümünü Sıfırla: “Evet” varsayılan ayarları geri yüklemenize olanak

sağlar.

8. Kısayol

Kısayol 1 ve 2 düğmeleri için işlevleri tanımlar.

Kıs ayol

Kı say ol 1

Kı say ol 2

St anda rt Mod VGA 19 20 x 1 080 @ 60H z

AS US B E22 9

• Kısayol 1/Kısayol 2: Kısayol 1 ve 2 düğmeleri için bir işlev seçer.

Belirli bir işlev seçildiğinde veya etkinleştirildiğinde, kısayol tuşunuz desteklenmeyebilir. Kısayol için mevcut işlev seçimleri: Mavi Işık Filtresi,

Splendid, Parlaklık, OTO Ayarla, Kontrast, Renk Sıcaklığı, Ses Düzeyi.

3-9ASUS BE Serisi LCD Monitörü

3.2 Teknik özellikler özeti

BE229/BE239/BE249 basit taban

Panel Türü TFT LCD Panel boyutu

Maks. Çözünürlük BE229QB/BE229Q

Piksel aralığı BE229QB/BE229Q

Parlaklık (Tip.) 250 cd/m Kontrast Oranı (Tip.) 1000:1 Kontrast Oranı (Maks.) 100000000:1 (ASCR açık iken) Görüntüleme açısı (Y/D) CR > 10 Görüntüleme renkleri 16,7 M Yanıt Süresi SplendidPlus Video Geliştirme SplendidPlus seçimi 7 video önayar modu Otomatik ayarlama Evet Renk sıcaklığı seçimi 4 renk sıcaklığı Analog giriş D-sub Dijital giriş

Kulaklık jakı Evet Ses girişi Evet Hoparlör (Yerleşik) 2 W x 2 Stereo, RMS USB 2.0 portu Karşıya Yükleme x 1, İndirme x 2 (sadece için

USB 3.0 portu Karşıya Yükleme x 1, İndirme x 2 (sadece için

Renkler Siyah Power LED'i Beyaz (Açık)/Kehribar (Beklemede) Eğdirme +20˚~ -5˚

Mil Hayir Döner Hayir

Yükseklik Ayarı Hayir Kensington kilidi Evet AC giriş voltajı AC: 100~240 V

BE229QB/BE229Q/BE229QBH/BE229QH: 21,5" (16:9, 54,6 cm) geniş ekran BE239QB/BE239Q: 23" (16:9, 58,4 cm) geniş ekran BE249QB/BE249Q: 23,8" (16:9, 60,5 cm) geniş ekran

1920 x 1080 BE239QB/BE239Q: 1920 x 1080 BE249QB/BE249Q: 1920 x 1080

0,248 mm x 0,248 mm BE239QB/BE239Q: 0,2652 mm x 0,2652 mm BE249QB/BE249Q: 0,2745 mm x 0,2745 mm

178˚/178˚

< 5 ms Evet

HDCP ile DVI-D, DisplayPort v1.2, HDMI ( için BE229QBH/BE229QH)

BE229QB/BE239QB/BE249QB)

BE229QBH)

/BE229QBH/BE229QH

sadece

3-10 Bölüm 3: OSD (Ekranda Gösterimli) menüsü

Güç tüketimi BE229QB/BE229Q/BE229QBH/BE229QH: Güç

Açık: < 21,09 W** (Tip.), Bekleme: < 0,5 W (Tip.), Güç Kapalı: 0 W (Kapat) BE239QB/BE239Q: Güç Açık: < 22 W** (Tip.), Bekleme: < 0,5 W (Tip.), Güç Kapalı: 0 W (Kapat) BE249QB/BE249Q: Güç Açık: < 22,97 W** (Tip.), Bekleme: < 0,5 W (Tip.), Güç Kapalı: 0 W (Kapat)

Sıcaklık (Çalışma) 0˚C~40˚C Sıcaklık (Çalışmıyorken) -20˚C~+60˚C Boyut (G x Y x D) stand ile BE229QB/BE229Q/BE229QBH/BE229QH: 514

x 383 x 195 mm (makine), 576 x 442 x 120 mm (paket) BE239QB/BE239Q: 548 x 403 x 195 mm (makine), 617 x 119 x 462 mm (paket) BE249QB/BE249Q: 562 x 406 x 195 mm (makine), 632 x 127 x 465 mm (paket)

Ağırlık (Tahm.) BE229QB/BE229Q/BE229QBH/BE229QH: 3,8 kg

(Net); 5,3 kg (Brüt) BE239QB/BE239Q: 4,3 kg (Net); 5,7 kg (Brüt) BE249QB/BE249Q: 4,3 kg (Net); 5,9 kg (Brüt)

Çoklu diller 21 dil (İngilizce, Fransızca, Almanca, İtalyanca,

İspanyolca, Flemenkçe, Portekizce, Rusça, Çekçe, Hırvatça, Lehçe, Romence, Macarca, Türkçe, Basitleştirilmiş Çince, Geleneksel Çince, Japonca, Korece, Tai dili, Endonezyaca, Farsça)

Aksesuarlar Güç kablosu, DVI kablosu (isteğe bağlı), DisplayPort

kablosu, VGA kablosu, Audio kablosu, USB kablosu (sadece BE229QB/BE229QBH/BE239QB/BE249QB için), Hızlı başlatma kılavuzu, Garanti kartı

Uyum ve Standartlar UL/cUL, CB, CE, ErP, FCC, ISO9241-307, RCM,

VCCI, RoHS, Windows 7 & 8 WHQL, Energy Star Flicker Free, Low blue Light, TUV-GS, TUV-Ergo, CU, PSE, WEEE, EMC DoC, UkrSEPRO, MEPS, NFPA99

*Teknik özellikler önceden bildirmeksizin değişikliğe tabidir. **Ses/USB/Kart okuyucusu bağlantısı olmadan 200 düğümlük bir ekran parlaklığını ölçme.

3-11ASUS BE Serisi LCD Monitörü

BE209/BE229/BE239/BE249/BE24A/BE24W yükseklik ayarı taban

Panel Türü TFT LCD Panel boyutu BE209QLB/BE209QL: 19,45" (16:10, 49,4 cm)

Maks. Çözünürlük BE209QLB/BE209QL: 1440 x 900

Piksel aralığı BE209QLB/BE209QL: 0,2907 mm x 0,2915 mm

Parlaklık (Tip.) BE209QLB/BE209QL/BE229QLB/BE229QL/

Kontrast Oranı (Tip.) 1000:1 Kontrast Oranı (Maks.) 100000000:1 (ASCR açık iken) Görüntüleme açısı (Y/D) CR > 10 Görüntüleme renkleri 16,7 M Yanıt Süresi SplendidPlus Video Geliştirme SplendidPlus seçimi 7 - 8 video önayar modu Otomatik ayarlama Evet Renk sıcaklığı seçimi 4 renk sıcaklığı Analog giriş D-sub Dijital giriş

Kulaklık jakı Evet Ses girişi Evet Hoparlör (Yerleşik) 2 W x 2 Stereo, RMS

geniş ekran BE229QLB/BE229QL/BE229QLBH: 21,5" (16:9, 54,6 cm) geniş ekran BE239QLB/BE239QL/BE239QLBR/BE239QLBH: 23" (16:9, 58,4 cm) geniş ekran BE249QLB/BE249QL/BE249QLBH: 23,8" (16:9, 60,5 cm) geniş ekran BE24AQLB/BE24AQLBH/BE24WQLB: 24" (16:10,

61.13 cm) geniş ekran

BE229QLB/BE229QL/BE229QLBH: 1920 x 1080 BE239QLB/BE239QL/BE239QLBR/BE239QLBH: 1920 x 1080 BE249QLB/BE249QL/BE249QLBH: 1920 x 1080 BE24AQLB/BE24AQLBH/BE24W

QLB

: 1920 x 1200

BE229QLB/BE229QL/BE229QLBH: 0,248 mm x 0,248 mm BE239QLB/BE239QL/BE239QLBR/BE239QLBH: 0,2652 mm x 0,2652 mm BE249QLB/BE249QL/BE249QLBH: 0,2745 mm x 0,2745 mm

QLB

BE24AQLB/BE24AQLBH/BE24W

: 0,270 mm x

0,270 mm

BE229QLBH/BE239QLB/BE239QL/BE239QLBR/ BE239QLBH/BE249QLB/BE249QL/BE249QLBH/ BE24AQLB :250 cd/m BE24AQLBH/

BE24W

QLB

:300 cd/m

178˚/178˚

< 5 ms Evet

HDCP ile DVI-D, DisplayPort v1.2, HDMI (sadece BE229QLBH/BE239QLBH/BE249QLBH/ BE24AQLBH için)

3-12 Bölüm 3: OSD (Ekranda Gösterimli) menüsü

USB 2.0 portu BE209QLB/BE229QLB/BE239QLB/BE239QLBR/

USB 3.0 portu BE229QLBH/BE239QLBH/BE249QLBH/

Renkler Siyah/Gri Power LED'i Beyaz (Açık)/Kehribar (Beklemede) Eğdirme +35˚~ -5˚

Mil +90˚~ -90˚ Döner +90˚~ -90˚

Yükseklik Ayarı 130 mm Kensington kilidi Evet AC giriş voltajı AC: 100~240 V Güç tüketimi BE209QLB/BE209QL: Güç Açık: < 15,74 W** (Tip.),

Sıcaklık (Çalışma) 0˚C~40˚C Sıcaklık (Çalışmıyorken) -20˚C~+60˚C Boyut (G x Y x D) stand ile BE209QLB/BE209QL: 459 x 477 x 211 mm (en

BE249QLB/BE24AQLB: Karşıya yükleme x 1, İndirme x 2

BE24AQLBH: Karşıya yükleme x 1, İndirme x 2 BE24WQLB: Karşıya yükleme x 1, İndirme x 4

Bekleme: < 0,5 W (Tip.), Güç Kapalı: 0 W (Kapat) BE229QLB/BE229QL/BE229QLBH: Güç Açık: < 21,09 W** (Tip.), Bekleme: < 0,5 W (Tip.), Güç Kapalı: 0 W (Kapat) BE239QLB/BE239QL/BE239QLBR/BE239QLBH: Güç Açık: < 22 W** (Tip.), Bekleme: < 0,5 W (Tip.), Güç Kapalı: 0 W (Kapat) BE249QLB/BE249QL/BE249QLBH: Güç Açık: < 22,97 W** (Tip.), Bekleme: < 0,5 W (Tip.), Güç Kapalı: 0 W (Kapat) BE24AQLB/BE24AQLBH: Güç Açık: < 25,4 W** (Tip.), Bekleme: < 0,5 W (Tip.), Kapat: 0 W (Kapat)

QLB

BE24W < 0,22 W (Tip.), Kapat: 0 W (Kapat)

yüksek), 459 x 347 x 211 mm (en düşük), 621 x 173 x 382 mm (paket) BE229QLB/BE229QL/BE229QLBH: 514 x 477 x 211 mm (en yüksek), 514 x 347 x 211 mm (en düşük), 643 x 378 x 190 mm (paket) BE239QLB/BE239QL/BE239QLBR/BE239QLBH: 548 x 490 x 211 mm (en yüksek), 548 x 360 x 211 mm (en düşük), 652 x 173 x 403 mm (paket) BE249QLB/BE249QL/BE249QLBH: 562 x 492 x 211 mm (en yüksek), 562 x 362 x 211 mm (en düşük), 660 x 180 x 420 mm (paket) BE24AQLB/BE24AQLBH: 561 x 511 x 211 mm (en yüksek), 561 x 381 x 211 mm (en düşük), 662 x 179 x 454 mm (paket) BE24W x 375 x 211 mm (en düşük), 649 x 192 x 474 mm (paket)

: Güç Açık: < 13,3 W** (Tip.), Bekleme:

QLB

: 533 x 505 x 211 mm (en yüksek), 533

3-13ASUS BE Serisi LCD Monitörü

Ağırlık (Tahm.) BE209QLB/BE209QL: 4,8 kg (Net); 6,4 kg (Brüt)

BE229QLB/BE229QL/BE229QLBH: 5,7 kg (Net); 7,2 kg (Brüt) BE239QLB/BE239QL/BE239QLBR/BE239QLBH: 5,7 kg (Net); 7,3 kg (Brüt) BE249QLB/BE249QL/BE249QLBH: 5,8 kg (Net); 7,9 kg (Brüt) BE24AQLB/BE24AQLBH: 6,2 kg (Net); 8,2 kg (Brüt) BE24W

QLB

: 6,1 kg (Net); 3,9 kg (Stand yokken);

8,3 kg (Brüt)

Çoklu diller 21 dil (İngilizce, Fransızca, Almanca, İtalyanca,

İspanyolca, Flemenkçe, Portekizce, Rusça, Çekçe, Hırvatça, Lehçe, Romence, Macarca, Türkçe, Basitleştirilmiş Çince, Geleneksel Çince, Japonca, Korece, Tai dili, Endonezyaca, Farsça)

Aksesuarlar Güç kablosu, DVI kablosu (isteğe bağlı), HDMI

kablosu (isteğe bağlı), DisplayPort kablosu (isteğe bağlı), VGA kablosu (isteğe bağlı), Audio kablosu (isteğe bağlı), USB kablosu (sadece BE209QLB/ BE229QLB/BE239QLB/BE239QLBR/BE249QLB/

QLB

BE24AQLB/BE24W

için), Hızlı başlat kılavuzu,

Garanti kartı, MiniPC Kiti (isteğe bağlı)

Uyum ve Standartlar UL/cUL, CB, CE, ErP, FCC, ISO9241-307, RCM,

VCCI, RoHS, Windows 7 & 8 & 10 WHQL, Energy Star

, Flicker Free, Low blue Light, TUVGS, TUV-Ergo, CU, PSE, WEEE, EMC DoC, UkrSEPRO, MEPS, BSMI, NFPA99

Yalnız BE24WQLB için: CCC, CEL, PC Recycle, J-MOSS, KC, KCC, e-Standby, TCO 8.0, ICE-3

*Teknik özellikler önceden bildirmeksizin değişikliğe tabidir. **Ses/USB/Kart okuyucusu bağlantısı olmadan 200 düğümlük bir ekran parlaklığını ölçme.

3-14 Bölüm 3: OSD (Ekranda Gösterimli) menüsü

BE27A

Panel Türü TFT LCD Panel boyutu

Maks. Çözünürlük 2560 x 1440 Piksel aralığı 0,2331 mm x 0,2331 mm

Parlaklık (Tip.) 350 cd/m Kontrast Oranı (Tip.) 1000:1 Kontrast Oranı (Maks.) 100000000:1 (ASCR açık iken) Görüntüleme açısı (Y/D) CR > 10 Görüntüleme renkleri 16,7 M Yanıt Süresi SplendidPlus Video Geliştirme SplendidPlus seçimi 8 video önayar modu Otomatik ayarlama Evet Renk sıcaklığı seçimi 4 renk sıcaklığı Analog giriş Hayir Dijital giriş

Kulaklık jakı Evet Ses girişi Evet Hoparlör (Yerleşik) 2 W x 2 Stereo, RMS USB 3.0 portu Karşıya yükleme x 1, İndirme x 4 Renkler Siyah Power LED'i Beyaz (Açık)/Kehribar (Beklemede) Eğdirme +35˚~ -5˚

Mil +90˚~ -90˚ Döner +90˚~ -90˚

Yükseklik Ayarı 150 mm Kensington kilidi Evet AC giriş voltajı AC: 100~240 V Güç tüketimi Güç Açık: < 75 W** (Tip.), Bekleme: < 0,5 W (Tip.),

Sıcaklık (Çalışma) 0˚C~40˚C Sıcaklık (Çalışmıyorken) -20˚C~+60˚C Stand yokken Boyut

(G x Y x D) Boyut (G x Y x D) stand ile 615 x 532 x 226 mm (en yüksek),

Ağırlık (Tahm.) Çoklu diller 21 dil (İngilizce, Fransızca, Almanca, İtalyanca,

27" (16:9, 68,47 cm) geniş ekran

178˚/178˚

< 5 ms Evet

HDCP ile DVI-D, DisplayPort v1.2, HDMI, mini DisplayPort

Güç Kapalı: 0 W (Kapat)

615 x 372 x 51 mm

615 x 382 x 226 mm (en düşük), 735 x 216 x 464 mm (paket) 7,7 kg (Net); 5 kg (Stand yokken); 10,8 kg (Brüt)

İspanyolca, Flemenkçe, Portekizce, Rusça, Çekçe, Hırvatça, Lehçe, Romence, Macarca, Türkçe, Basitleştirilmiş Çince, Geleneksel Çince, Japonca, Korece, Tai dili, Endonezyaca, Farsça)

3-15ASUS BE Serisi LCD Monitörü

Aksesuarlar Güç kablosu, DVI kablosu (isteğe bağlı), HDMI

kablosu, DisplayPort kablosu (isteğe bağlı), DisplayPort kablosu (Mini-DP'den DP'ye), Audio kablosu, USB kablosu, Hızlı başlat kılavuzu, Garanti kartı

Uyum ve Standartlar UL/cUL, FCC, ICES-3, CB, CE, ErP, WEEE, TUV-

GS, TUV-Ergo, ISO 9241-307, UkrSEPRO, CU, CCC, CEL, BSMI, RCM, MEPS, VCCI, PSE, PC Recycle, J-MOSS, KC, KCC, e-Standby, Energy

, RoHs, Windows 7/8.1/10 WHQL, Flicker

Star Free, Low Blue Light, NFPA99

*Teknik özellikler önceden bildirmeksizin değişikliğe tabidir. **Ses/USB/Kart okuyucusu bağlantısı olmadan 200 düğümlük bir ekran parlaklığını ölçme.

3-16 Bölüm 3: OSD (Ekranda Gösterimli) menüsü

BE209TL/BE209TLB

Panel Türü TFT LCD Panel boyutu 19,45" (16:10, 49,4 cm) geniş

Maks. Çözünürlük 1440 x 900 Piksel aralığı 0,2907 mm x 0,2915 mm

Renkler Siyah Power LED'i Beyaz (Açık)/Kehribar (Beklemede) Eğdirme +33˚~ -5˚

Mil +90˚~ -90˚ Döner +90˚~ -90˚

Yükseklik Ayarı 130 mm Kensington kilidi Evet AC giriş voltajı AC: 100~240 V Güç tüketimi Güç Açık: < 15,74 W** (Tip.), Bekleme: < 0,5 W

Sıcaklık (Çalışma) 0˚C~40˚C Sıcaklık (Çalışmıyorken) -20˚C~+60˚C Boyut (G x Y x D) stand ile 459 x 477 x 211 mm (en yüksek), 459 x 347 x 211

Ağırlık (Tahm.) 4,8 kg (Net); 6,4 kg (Brüt) Çoklu diller 21 dil (İngilizce, Fransızca, Almanca, İtalyanca,

Aksesuarlar Güç kablosu, DVI kablosu, VGA kablosu, Audio

178˚/178˚

< 5 ms Evet

HDCP ile DVI-D

BE209TLB için)

(Tip.), Güç Kapalı: 0 W (Kapat)

mm (en düşük), 621 x 173 x 382 mm (paket)

İspanyolca, Flemenkçe, Portekizce, Rusça, Çekçe, Hırvatça, Lehçe, Romence, Macarca, Türkçe, Basitleştirilmiş Çince, Geleneksel Çince, Japonca, Korece, Tai dili, Endonezyaca, Farsça)

kablosu, USB kablosu (sadece BE209TLB için), Hızlı başlat kılavuzu, Garanti kartı

3-17ASUS BE Serisi LCD Monitörü

Uyum ve Standartlar UL/cUL, CB, CE, ErP, FCC, ISO9241-307, RCM,

VCCI, RoHS, Windows 7 & 8 WHQL, Energy Star®, Flicker Free, Low blue Light, TUV-GS, TUV-Ergo, CU, PSE, WEEE, EMC DoC, UkrSEPRO, MEPS, NFPA99

*Teknik özellikler önceden bildirmeksizin değişikliğe tabidir. **Ses/USB/Kart okuyucusu bağlantısı olmadan 200 düğümlük bir ekran parlaklığını ölçme.

3-18 Bölüm 3: OSD (Ekranda Gösterimli) menüsü

3.3 Sorun giderme (SSS)

Sorun Olası Çözüm

Güç LED AÇIK değil

Güç LED'i kehribar yanar ve ekranda görüntü yoktur

Ekran görüntüsü çok açık veya koyu

Ekran görüntüsü ortalanmadı veya doğru boyutlandırılmadı

Ekran görüntüsü geri seker veya dalga modeli görüntüde bulunur

Ekran görüntüsünde renk defoları var (beyaz renk beyaz gibi görünmüyor)

Ekran görüntüsü bulanık veya karışık

Ses yok veya ses zayıf

• Monitörün AÇIK modda olup olmadığını

• Güç kablosunun monitöre ve güç prizine

• Güç düğmesinin AÇIK olup olmadığını kontrol

• Monitörün ve bilgisayarın AÇIK modda olup

• Sinyal kablosunun monitöre ve bilgisayara

• Sinyal kablosunu kontrol edin ve pimlerden

• Bilgisayarın doğru çalışıp çalışmadığını

• OSD üzerinden Kontrast ve Parlaklık

• OSD üzerinden Y-Konumu veya D-Konumu

• Sinyal kablosunun monitöre ve bilgisayara

• Elektrik etkileşimine sebep olabilecek

• Sinyal kablosunu kontrol edin ve pimlerden

• OSD üzerinden Tüm Sıfırlama işlemlerini

• R/G/B renk ayarlarını yapın veya OSD

• OSD üzerinden Faz ve Saat ayarlarını

• HDMI/DisplayPort kablosunun monitöre ve

• Monitörünüzün ve HDMI/DisplayPort

• Bilgisayar ses kartı sürücüsünün doğru

kontrol etmek için düğmesine basın.

doğru bağlanıp bağlanmadığını kontrol edin.

edin.

olmadığını kontrol edin.

doğru bağlanıp bağlanmadığından emin olun.

hiçbirinin bükülmediğinden emin olun.

kontrol etmek için kullanılabilir diğer monitöre bilgisayarınızı bağlayın.

ayarlarını ayarlayın.

ayarlarını ayarlar.

doğru bağlanıp bağlanmadığından emin olun.

elektrikli cihazları taşıyın.

hiçbirinin bükülmediğinden emin olun.

yürütün.

üzerinden Renk Sıcaklığını seçin.

ayarlayın.

bilgisayara doğru bağlanıp bağlanmadığından emin olun.

aygıtınızın ses ayarlarını ayarlayın.

takıldığından ve etkinleştirildiğinden emin olun.

3-19ASUS BE Serisi LCD Monitörü

3.4 Desteklenen işletim modları

BE209

Çözünürlük Frekansı

Yatay Frekans (KHz)

Dikey Frekans (Hz) Piksel (MHz)

640x480 31,47(N) 59,94(N) 25.18 640x480 35,00(N) 66,66(N) 30.24 640x480 37,87(N) 72,82(N) 31.5 640x480 37,5(N) 75,00(N) 31.5 720x400 31,47(N) 70,08(P) 28.32 800x600 35,16(P) 56,25(P) 36.00 800x600 37,88(P) 60,32(P) 40.00 800x600 48,08(P) 72,12(P) 50.00 800x600 46,86(P) 75,00(P) 49.50

832x624 49,72(P/N) 74,55(P/N) 57.28 1024x768 48,36(N) 60,00(N) 65.00 1024x768 56,476(N) 70,069(N) 75.00 1024x768 60,02(N) 75,00(N) 78.75 1152x864 67,5(P/N) 75,00(P/N) 108 1280x720 45,00(P) 60,00(N) 74.25 1280x768 47,78(P) 60,00(N) 79.5 1280x800 49,7(P) 60,00(N) 83.5 1360x768 47,712(P) 59,79(P) 85.5 1366x768 47,712(P) 59,79(P) 85.5 1440x900 55,94(N) 59,89(P) 106.5

* H-senk/V-senk (giri zamanlaması) için “P”, “N”, “Artı”, “Eksi” kutubu gösterir. Zamanlama modu: HDMI konektörünü kullanarak monitör video modunda çalışırken (örn., verileri göstermezken), standart tanımlı videoya ek olarak aşağıdaki yüksek çözünürlük modlar desteklenecektir.

Önayar Zamanlama

Adı

1 480p 720 x 480 31.469 60 27 480p-60Hz

2 720p60 1280 x 720 45 60 74.25 720p-60Hz

3 576p 720 x 576 31.25 50 27 576p-50Hz

4 720p50 1280 x 720 37.5 50 74.25 720p-50Hz

Piksel Formatı

Yatay Frekans (kHz)

Dikey Frekans (Hz)

Piksel Hızı (MHz)

OSD Görüntüsü

3-20 Bölüm 3: OSD (Ekranda Gösterimli) menüsü

BE229/BE239/BE249

Çözünürlük Frekansı

Yatay Frekans (KHz)

Dikey Frekans (Hz) Piksel (MHz)

1280x1024 63,98(P) 60,02(N) 108 1280x1024 79,98(P) 75,02(N) 135

1360x768 47,712(P) 59,79(P) 85.5 1366x768 47,712(P) 59,79(P) 85.5 1440x900 55,94(N) 59,89(P) 106.5

1600x1200 75,00(P) 60,00(P) 162 1680x1050 65,29(P) 60,00(P) 146.25 1920x1080 67,5(P) 60,00(P) 148.5

* H-senk/V-senk (giri zamanlaması) için “P”, “N”, “Artı”, “Eksi” kutubu gösterir. Zamanlama modu:

3-21ASUS BE Serisi LCD Monitörü

HDMI konektörünü kullanarak monitör video modunda çalışırken (örn., verileri göstermezken), standart tanımlı videoya ek olarak aşağıdaki yüksek çözünürlük modlar desteklenecektir.

Önayar Zamanlama

Adı

1 480p 720 x 480 31.469 60 27 480p-60Hz

2 720p60 1280 x 720 45 60 74.25 720p-60Hz

3 576p 720 x 576 31.25 50 27 576p-50Hz

4 720p50 1280 x 720 37.5 50 74.25 720p-50Hz

5 1080p60 1920 x 1080 67.5 60 148.5 1080p-60Hz

6 1080p50 1920 x 1080 56.25 50 148.5 1080p-50Hz

Piksel Formatı

Yatay Frekans (kHz)

Dikey Frekans (Hz)

Piksel Hızı (MHz)

OSD Görüntüsü

BE24AQLB

Çözünürlük Frekansı

640x480 31,47(N) 59,94(N) 25.18

800x600 35,16(P) 56,25(P) 36

800x600 37,88(P) 60,32(P) 40

1024x768 48,36(N) 60,00(N) 65

1280x960 60,00(P) 60,00(N) 108

1280x1024 63,98(P) 60,02(P) 108

1366x768 47,712(P) 59,79(P) 85.5

1440x900 55,94(N) 59,89(P) 106.5

1600x1200 75,00(P) 60,00(P) 162

1680x1050 65,29(N) 60,00(P) 146.25

1920x1080 67,5(P) 60,00(P) 148.5

1920x1200 (Azalan Yanıp Sönme)

* H-senk/V-senk (giri zamanlaması) için “P” / “N”, “Artı”, “Eksi” kutubu gösterir. * Tabloda listelenmeyen modlar desteklenmeyebilir. Optimum çözünürlük için, yukarıdaki tabloda

listelenen bir modu seçmenizi öneririz.

Bu monitör, HDMI üzerinden oyun konsollarından, DVD oynatıcılardan ve diğer tüketici video

aygıtlarından tam HD (480p, 576p, 720p, 1080i/p) video içeriğini destekler.

Yatay Frekans (KHz)

74,038(P) 59,95(N) 154

Dikey Frekans (Hz)

Piksel (MHz)

3-22 Bölüm 3: OSD (Ekranda Gösterimli) menüsü

Monitör video modunda çalışırken (örn., verileri göstermezken), standart tanımlı videoya ek olarak aşağıdaki yüksek çözünürlük modlar desteklenecektir.

Önayar Zamanlama

Adı

1 480p 720 x 480 31.469 60 27 480p-60Hz

2 720p60 1280 x 720 45 60 74.25 720p-60Hz

3 576p 720 x 576 31.25 50 27 576p-50Hz

4 720p50 1280 x 720 37.5 50 74.25 720p-50Hz

5 1080p60 1920 x 1080 67.5 60 148.5 1080p-60Hz

6 1080p50 1920 x 1080 56.25 50 148.5 1080p-50Hz

Piksel Formatı

Yatay Frekans (kHz)

Dikey Frekans (Hz)

Piksel Hızı (MHz)

OSD Görüntüsü

BE27A

Çözünürlük Frekansı Yatay Frekans

(KHz)

Dikey Frekans (Hz) Piksel (MHz)

800x600 46,86(P) 75,00(P) 49.50 1024x768 48,36(N) 60,00(N) 65.00 1024x768 56,476(N) 70,069(N) 75.00 1024x768 60,02(N) 75,00(N) 78.75

1152x864 67,5(P/N) 75,00(P/N) 108 1280x720 45,00(P) 60,00(N) 74.25 1280x768 47,78(P) 60,00(N) 79.5 1280x800 49,7(P) 60,00(N) 83.5 1280x960 60,00(P) 60,00(N) 108

1280x1024 63,98(P) 60,02(N) 108 1280x1024 79,98(P) 75,02(N) 135

1366x768 47,712(P) 59,79(P) 85.5 1440x900 55,94(N) 59,89(P) 106.5

1600x1200 75,00(P) 60,00(P) 162 1680x1050 65,29(P) 60,00(P) 146.25

3-23ASUS BE Serisi LCD Monitörü

1920x1080 67,5(P) 60,00(P) 148.5

1920x1200 (Azalan

Yanıp Sönme)

74,038(P) 59,95(N) 154

1920x1200 74,556(N) 59,885(P) 193.25

2048x1152 (Azalan

Yanıp Sönme)

70,99(P) 59,9(N) 156.75

2560x1080 66,636(P) 59,978(N) 181.25 2560x1440 88,787(P) 59,951(N) 241.5

* H-senk/V-senk (giri zamanlaması) için “P”, “N”, “Artı”, “Eksi” kutubu gösterir. Monitör video modunda çalışırken (örn., verileri göstermezken), standart tanımlı videoya ek olarak aşağıdaki yüksek çözünürlük modlar desteklenecektir.

Önayar Zamanlama

Adı

1 480p 720 x 480 31.469 60 27 480p-60Hz

2 720p60 1280 x 720 45 60 74.25 720p-60Hz

3 576p 720 x 576 31.25 50 27 576p-50Hz

4 720p50 1280 x 720 37.5 50 74.25 720p-50Hz

5 1080p60 1920 x 1080 67.5 60 148.5 1080p-60Hz

6 1080p50 1920 x 1080 56.25 50 148.5 1080p-50Hz

Piksel Formatı

Yatay Frekans (kHz)

Dikey Frekans (Hz)

Piksel Hızı (MHz)

OSD Görüntüsü

BE24W

Çözünürlük Frekansı Yatay Frekans

(KHz)

Dikey Frekans (Hz) Piksel (MHz)

640x480 31,47(N) 59,94(N) 25,18 640x480 35,00(N) 66,66(N) 30,24 640x480* 37,87(N) 72,82(N) 31,5 640x480* 37,5(N) 75,00(N) 31,5 720x400* 31,47(N) 70,08(P) 28,32 800x600 35,16(P) 56,25(P) 36 800x600 37,88(P) 60,32(P) 40 800x600* 46,86(P) 75,00(P) 49,5 832X624* 49,72(P/N) 74,55(P/N) 57,28

1024x768 48,36(N) 60,00(N) 65 1024x768 56,476(N) 70,069(N) 75 1024x768* 60,02(N) 75,00(N) 78,75 1152x864* 67,5(P/N) 75,00(P/N) 108 1280x720 45,00(P) 60,00(N) 74,25

3-24 Bölüm 3: OSD (Ekranda Gösterimli) menüsü

1280x768 47,78(P) 60,00(N) 79,5

1280x800 49,7(P) 60,00(N) 83,5

1280x960 60,00(P) 60,00(N) 108

1280x1024 63,98(P) 60,02(P) 108 1280x1024* 79,98(P) 75,02(P) 135

1366x768 47,712(P) 59,79(P) 85,5

1440x900 55,94(N) 59,89(P) 106,5

1600x1200 75,00(P) 60,00(P) 162 1680x1050 65,29(N) 60,00(P) 146,25 1920x1080 67,5(P) 60,00(P) 148,5 1920x1200

(Azalan Yanıp

74,038(P) 59,95(N) 154

Sönme)

Zamanlama Adı

480p 720 x 480 31,469 60 27

720p60 1280 x 720 45 60 74,25

576p 720 x 576 31,25 50 27

720p50 1280 x 720 37,5 50 74,25

1080p60 1920 x 1080 67,5 60 148,5

1080p50 1920 x 1080 56,25 50 148,5

* OverScan işlevi kullanılırken bu zamanlama desteklenmez.

Piksel Formatı Yatay Frekans

(kHz)

Dikey Frekans (Hz)

Piksel Hızı (MHz)

3-25ASUS BE Serisi LCD Monitörü

Asus BE24WQLB, BE239QLBH, BE249QLBH, BE24AQLBH, BE27AQLB User Guide [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual

İçindekiler

Bildirimler

Güvenlik bilgisi

Bakım ve Temizlik

Takeback Services

1.1 Hoşgeldiniz!

1.2 Paket içindekiler

1.3 Monitör tanıtımı

1.3.1 Ön görünüm

1.3.2 Arkadan görünüm

1.3.3 QuickFit İşlevi

2.1 Monitör kolunu/tabanını monte etme

2.4 Monitörü ayarlama

2.5 Kabloları bağlama

2.6 Monitörü açın

3.1 OSD (Ekranda Gösterimli) menüsü

3.1.1 Nasıl tekrar yapılandırılır

3.1.2 OSD işlevi tanıtımı

3.2 Teknik özellikler özeti

3.3 Sorun giderme (SSS)

3.4 Desteklenen işletim modları
