Astroflex LC-2005A Instruction Manual

DÉMARREUR

À

DISTANCE

MANUEL DE L’USAGER

Modèle 2005A

Conçu pour tout véhicule

automobile à essence
ou diesel et à boîte de
vitesses automatique.

(ENGLISH ON REVERSE)

V

EUILLEZ CONSULTER LES RÈGLES DE SÉCURITÉ

AVANT L’UTILISATION DE CE PRODUIT

N

E JAMAIS INSTALLER CE PRODUIT SUR UN

VÉHICULE À BOÎTE DE VITESSES MANUELLE

C

NOS DE BREVET

CAN 1.130.426

É.-U. 4.345.554 - 5.614.883 - 5.617.819 -

ET AUTRES BREVETS EN INSTANCE

193-126-300-H0

Lithographié au Canada
Tous droits réservés © Astroflex 2000

5.673.017

ERTAINES FONCTIONS PEUVENT NÉCESSITER DU

MATÉRIEL SUPPLÉMENTAIRE NON INCLUS

Fabriqué au Canada

.

.

.

MODÈLE 2005A

RÉGLEMENTATION

Ce dispositif satisfait aux exigences d’Industrie Canada (IC) - Gestion des radiofréquences,
prescrites dans le document CNR-210. Son utilisation est autorisée seulement sur une base de
non-brouillage et de non-protection; en d’autres termes, ce dispositif ne doit pas être utilisé s’il est
établi qu’il représente une source de brouillage nuisible pour les services autorisés par IC. Par
ailleurs, l’utilisateur de ce dispositif doit être prêt à accepter tout brouillage radioélectrique reçu,
même si ce brouillage est susceptible de compromettre le fonctionnement du dispositif.

Ce dispositif est conforme aux dispositions de la partie 15 des règlements de la Commission

fédérale sur les communications (FCC).
Son utilisation est assujettie aux deux conditions suivantes :
(1) ce dispositif ne doit pas être à l'origine de brouillage nuisible, et

(2) ce dispositif doit accepter le brouillage qui peut en entraîner un fonctionnement

indésirable.

Ce matériel a fait l'objet d'essais et respecte les limites imposées aux dispositifs numériques
appartenant à la classe B, conformément à la partie 15 des règlements de la FCC. Ces limites ont
été conçues pour assurer une protection raisonnable contre les brouillages nuisibles à l'intérieur
d'une résidence. Ce matériel produit, utilise et peut émettre des radiofréquences et, s'il n'est pas
installé et utilisé conformément aux instructions du manuels d'installation et de l’usager, peut être à
l'origine de brouillage nuisible aux appareils de communication exploitant les radiofréquences.
Toutefois, il n'est pas garanti qu'aucun brouillage ne se produira dans une installation en particulier.
Aussi, dans l'éventualité où ce matériel venait à causer du brouillage nuisible au niveau des
appareils radio ou aux téléviseurs, ce que l'on peut vérifier en mettant l’appareil hors fonction, puis
en fonction, il est recommandé que l'utilisateur essaie de corriger la situation en prenant une ou
plusieurs des mesures suivantes :

réorienter l'antenne réceptrice ou en changer l'emplacement;



éloigner le matériel du récepteur;



brancher le matériel dans une prise appartenant à un circuit différent du circuit



auquel est branché le récepteur;
consulter le concessionnaire ou un technicien qualifié en matière de



radiotélévision.

Avertissement:

Tout changement ou toute modification qui ne font pas l'objet d'une autorisation expresse du
<fabricant> peuvent annuler la droit de l'usager d'utiliser l'appareil.

Inc.

1164, Route 220

St-Élie d’Orford (Québec) Canada

J0B 2S0

www.astroflex.com

ELECTRONIC CORP.

516A Elm Street

Manchester, NH 03101

USA

MODÈLE 2005A

INTRODUCTION

Merci d'avoir choisi le démarreur à distance « Le Chauffeur ». Votre démarreur à distance
est le fruit de recherches intensives menées par une entreprise spécialisée dans la
conception de produits électroniques de haute qualité pour les véhicules automobiles.

Fiable et durable, il a été conçu pour vous procurer plusieurs années d'utilisation sans
jamais défaillir. Ses microcircuits électroniques de pointe permettent de programmer des
milliards de codes d'accès différents, ce qui rend pratiquement impossible toute interférence
avec un autre véhicule commandé à distance.

Votre démarreur à distance est hautement sécuritaire et facile d'utilisation; il comporte aussi
de nombreuses caractéristiques qui vous rendront la vie plus facile.

Lisez bien les instructions qui suivent pour mieux le connaître et en tirer tous les avantages.
Il se peut que certaines fonctions décrites ci-après ne s'appliquent pas à votre véhicule.

Table des matières

RÈGLES DE SÉCURITÉ ___________________________________________________________________ 2
AVANT D'UTILISER VOTRE DÉMARREUR À DISTANCE ________________________________________ 2
LA TÉLÉCOMMANDE_____________________________________________________________________ 3

U

TILISATION

C

ONFIRMATION

R

EMPLACEMENT DES PILES

COMMANDES DU 2005A __________________________________________________________________ 5

L

ES COMMANDES DE DÉMARRAGE

C

OMMANDES DE DÉ/VERROUILLAGE DES PORTIÈRES

A

UTRES COMMANDES

VÉRIFICATIONS DE SÉCURITÉ____________________________________________________________ 13

I

NTERRUPTEUR DE CAPOT

D

ÉTECTION DES POSITIONS

R

EMPLACEMENT OU SURVOLTAGE DE LA BATTERIE

GARANTIE______________________________________________________________________________ 14

------------------------------------------------------------------------------------------------------------------------------------- 3

--------------------------------------------------------------------------------------------------------------------------------- 3

--------------------------------------------------------------------------------------------------------------- 4

------------------------------------------------------------------------------------------------------ 6

-----------------------------------------------------------------------------------------------------------------------10

-----------------------------------------------------------------------------------------------------------------13

« P »

« N »

ET

DE LA TRANSMISSION

--------------------------------------------------------------------------- 9

------------------------------------------------------------------------13

-----------------------------------------------------------------------------------------13

1

MODÈLE 2005A

RÈGLES DE SÉCURITÉ

Lisez bien toutes les règles de sécurité suivantes avant d’utiliser ce produit.
 Rapportez immédiatement tout problème de fonctionnement au dépositaire

« Le Chauffeur » qui a procédé à l’installation.

 Le produit ou son usage ne doivent, en aucun cas, être modifiés.
 Fermez toujours l'interrupteur principal du démarreur à distance lorsque le véhicule est

garé dans un endroit clos et non ventilé ou lorsqu'il entre dans un atelier mécanique
pour fins d'entretien ou de réparation.

 Fermez toujours l'interrupteur principal du démarreur à distance lorsque ce dernier

n'est pas utilisé pendant une longue période.

 Gardez la télécommande hors de la portée des enfants.
 Pour que votre démarreur à distance ait un rendement optimal, procédez à des mises

au point régulières du moteur de votre véhicule.

 Assurez-vous que la commande des essuie-glaces est bien à l'arrêt avant de quitter

votre véhicule.

 Vérifiez régulièrement le fonctionnement des dispositifs de sécurité qui commandent

l'arrêt du moteur. (Voir « Vérifications de sécurité » à la page 13.)

 Conformez-vous aux règlements locaux. Certains règlements pourraient vous interdire

de laisser tourner le moteur de votre véhicule sans surveillance dans un lieu public.

 Avertissez toujours les mécaniciens et techniciens affectés à l'entretien de votre

véhicule que celui-ci est équipé d'un démarreur à distance.

 Il est fortement recommandé de procéder à une vérification annuelle de votre

démarreur à distance. Pour ce faire, contactez le dépositaire le plus près de chez
vous.

AVANT D'UTILISER VOTRE DÉMARREUR À DISTANCE

Lorsque vous quittez votre véhicule, vous devez prévoir l’utilisation de votre démarreur à
distance.

 Réglez le système de chauffage ou de climatisation à la position désirée. En même

temps qu'il fera démarrer votre véhicule, le démarreur à distance mettra en marche le
système de chauffage ou de climatisation.

 Mettez la commande des essuie-glaces à la position «
 Assurez-vous que le levier de transmission est à la position « P ».

2

OFF

.

»

MODÈLE 2005A

LA TÉLÉCOMMANDE

La télécommande est d’utilisation facile grâce à son boîtier profilé qui épouse la forme de
votre main. Elle est alimentée par piles au lithium de longue durée.

La même télécommande peut commander deux démarreurs à distance distincts.
Jusqu'à trois télécommandes supplémentaires peuvent être attribuées à votre véhicule.
Consultez votre détaillant pour obtenir des piles de rechange ou des télécommandes

supplémentaires.

NOTE

: La portée de votre télécommande peut être réduite si une pile est faible; elle peut
aussi être affectée par la présence de structures métalliques ou de poteaux électriques à
proximité ou encore par une trop forte concentration de véhicules dans un terrain de
stationnement bondé.

UTILISATION

Votre télécommande peut émettre sur deux
canaux différents vous permettant ainsi de
commander à distance deux véhicules
séparément.

Aucune commande ne sera transmise si le
bouton n'est pas enfoncé assez longtemps.

Une seule commande est transmise même si
un bouton est maintenu enfoncé pendant
plus de deux secondes.

CANAL 1 :

Pour transmettre
une commande
sur le canal 1,
appuyez pendant
deux secondes

CANAL 2 :

Pour transmettre une commande sur le canal 2, appuyez une
première fois sur le bouton désiré. Au moment où vous entendez
une tonalité ou que la DEL clignote une fois, relâchez-le un court
instant, puis appuyez de nouveau sur le bouton et maintenez-le

enfoncé pendant deux secondes.
sur le bouton
désiré.

Démarrage

Verrouillage

Coffre

Témoin DEL

Arrêt

Déverrouillage

CONFIRMATION

Une confirmation
sonore (audible) est
émise de concert
avec une confirmation
visuelle (témoin DEL),
chaque fois qu’une
commande est émise,
ce qui permet d’en

Confir mation

émise sur

canal 1

(Préambule) (Transmission) (Appui)

suivre les phases
successives

Le tableau ci-contre
présente les
différentes phases de
transmission, de
même que la

Confir mation

émise sur

canal 2

0,5 sec --------------1 sec. -------------------------- 1 sec. ----------- 0.5 sec.

confirmation correspondant à chacune d’entre elles.

3

(Confirmation)

MODÈLE 2005A

Légende:

Cette confirmation vous permet de savoir si un bouton a été enfoncé

Appui

Préambule

Transmission

Confirmation

REMPLACEMENT DES PILES

Il est fortement recommandé de garder un jeu de piles
de rechange dans le coffre à gants de votre véhicule.

La télécommande nécessite trois piles au lithium de 3
volts CR-2016 ou l’équivalent.

Pour remplacer les piles, il suffit de retirer la vis au dos
du boîtier de la télécommande, de sortir les vieilles
piles et de les remplacer par des piles neuves.

Assurez-vous d'orienter les piles correctement;
consultez l’illustration ci-contre.

Le pictogramme au fond du boîtier vous aide également à insérer les piles correctement.

par mégarde ou pour vous assurer que le bouton est bien enfoncé.

Pour transmettre sur le canal 2, vous disposez d’une

demi-seconde pour appuyer de nouveau sur le bouton.

Cette confirmation vous indique pendant combien

de temps on doit maintenir le bouton enfoncé pour qu’une

commande soit transmise (durée d’une seconde).

Cette confirmation est muette lors d'une transmission sur le canal 1.

Cette confirmation vous indique à quel moment la commande

est transmise au démarreur à distance (durée d’une seconde).

Cette dernière confirmation vous indique que la

transmission a été effectuée correctement.

4

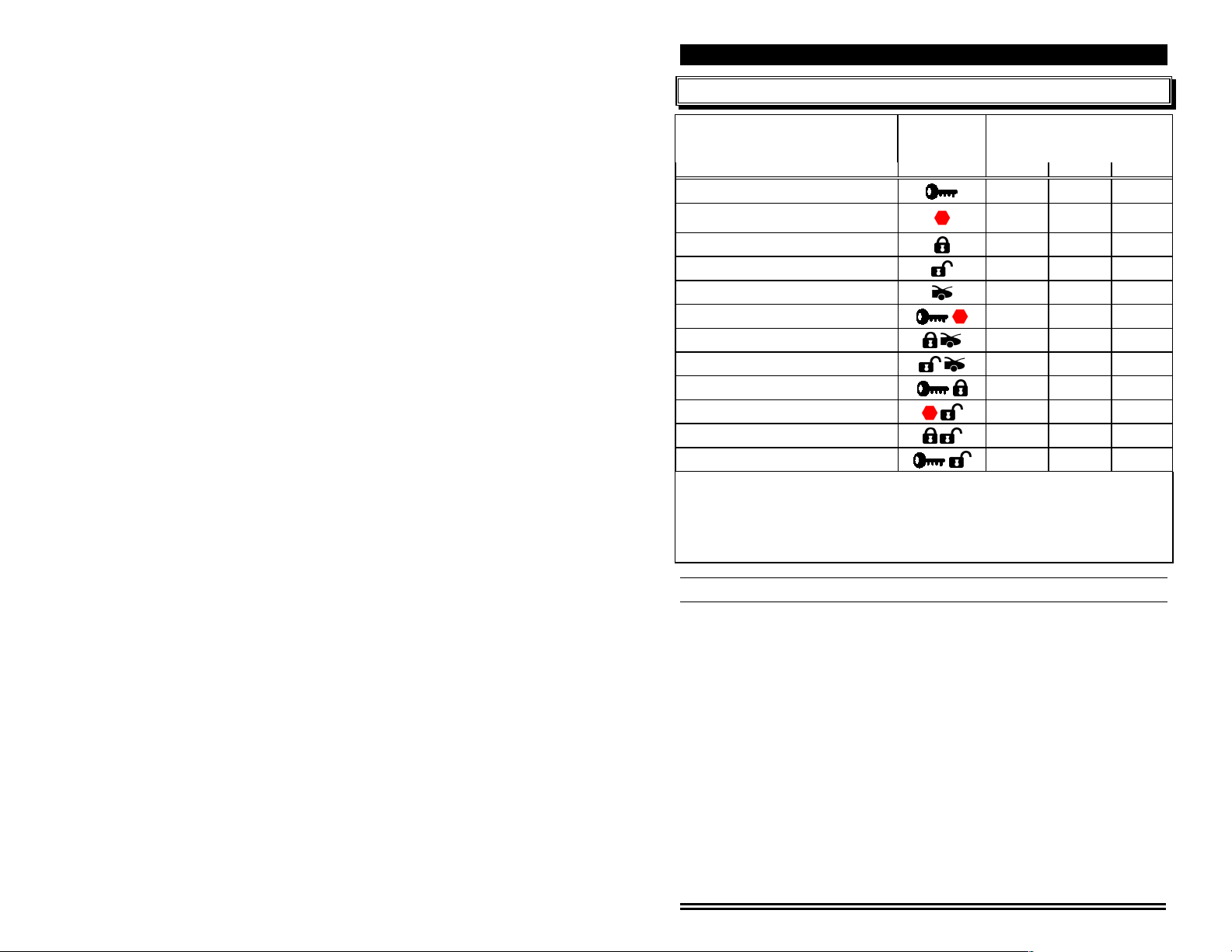

COMMANDES DU 2005A

MODÈLE 2005A

OMMANDES

C

DÉMARRAGE / MODE CONTINU

ARRÊT ♠

VERROUILLAGE / ARMEMENT

DÉVERROUILLAGE / DÉSARMEMENT

COFFRE

ACTIVATION / ANNULATION SENTINELLE

ACTIVATION / ANNULATION UTILITAIRE # 1

ACTIVATION / ANNULATION UTILITAIRE # 2

DURÉE DE FONCTIONNEMENT

SEUIL DE TEMPÉRATURE

LOCALISATEUR

AFFICHAGE DES CODES DE NON-DÉMARRAGE

. CETTE CONFIRMATION EST ÉMISE SEULEMENT LORSQUE LA COMMANDE DE

♥

. PROGRAMMABLE À L’INSTALLATION D’UN SYSTÈME DE SÉCURITÉ OPTIONNEL VSS-100.

♦

♣

C

ETTE COMMANDE MET FIN: À LA DURÉE DE FONCTIONNEMENT, AU MODE PANIQUE, À L'ÉTAT D'ALARME

♠

.

DÉMARRAGE EST RÉPÉTÉE PENDANT QUE LE MOTEUR TOURNE DÉJÀ.

. 4 = ACTIVATION / 2 = DÉSACTIVATION / 3 = SYSTÈME NON PRÊT.

OUTONS

B

(P

ICTOGRAMME

) K

ONFIRMATION

C

LAXON FEUX

1

♥

1

1

2

3

1

1

1 - 4

1 - 4

7 3

1 - 15

1

4/2/3 ♣

(VSS-100).

SIRÈNE

1 ♦

2 ♦

CONFIRMATION

Dans tous les cas, votre démarreur à distance confirmera que la commande a bien été
reçue, soit en faisant entendre le klaxon, soit en faisant clignoter les feux de position.

Dans le présent guide, les confirmations sont présentées de façon abrégée, par exemple :

(klaxon: 1, feux: 2) Signifie que le klaxon se fera entendre 1 fois et que les feux de position

Les confirmations émises par les feux de position sont obligatoires tandis que celles émises
par le klaxon sont optionnelles (programmables) et nécessitent un raccordement et du
matériel supplémentaire lors de l'installation.

Les confirmations par sirène peuvent être ajoutées lors de l’installation si un système de
sécurité (VSS-100 en option) est raccordé au système.

De plus amples détails sur les confirmations sont présentées dans les paragraphes relatifs à
chaque commande.

5

clignoteront 2 fois.

MODÈLE 2005A

LES COMMANDES DE DÉMARRAGE

DÉMARRAGE DU MOTEUR

Pour faire démarrer le moteur du véhicule, appuyez sur le bouton « »
(confirmation : klaxon: 0, feux: 1).

Le système règle automatiquement la durée du contact d'allumage aux besoins de votre
véhicule; les feux de position clignotent une fois (durée : quatre secondes) puis restent
allumés pendant toute la durée de fonctionnement du moteur.

Si plus d'une commande est émise, chaque commande de démarrage successive fait
reprendre la durée de fonctionnement au début du cycle, les feux de position clignotent une
fois pour confirmer la réception de la commande et le klaxon se fait entendre (un coup) pour
vous aviser que le moteur tourne déjà.

Le fait de répéter cette commande permet d'obtenir une confirmation sonore du démarrage,
ce qui s’avère utile lorsque votre véhicule est hors de votre champ de vision.

S

I LE MOTEUR NE DÉMARRE PAS

Si votre système ne parvient pas à faire démarrer le moteur du premier coup, il attendra
quelques secondes et fera une nouvelle tentative (il s'y reprendra jusqu'à deux fois en
fonction de la raison du refus de démarrer).

Après trois tentatives, il se fermera automatiquement et demeurera en attente d'une nouvelle
commande (voir « Codes de non-démarrage » à la page 12).

E

N ENTRANT DANS VOTRE VÉHICULE

 N’appuyez pas sur la pédale de frein; ceci couperait le moteur sur-le-champ.
 Mettez la clé dans le contact, tournez-la jusqu’à la position «

NE TOURNEZ PAS LA CLÉ DE CONTACT JUSQU’À LA POSITION

 Effectuez la séquence de désactivation de l’antivol (le cas échéant) en deçà de 20

secondes (voir « Antivol » à la page 10).

 Mettez le véhicule en marche comme vous le feriez normalement.

D

URÉE DE FONCTIONNEMENT DU MOTEUR

Le moteur de votre véhicule s'arrêtera automatiquement au terme d'une durée de
fonctionnement prédéterminé (voir « Réglage de la durée de fonctionnement » à la page 8).

Les feux de position demeureront allumés tant que le moteur sera en marche.

E

NTRÉE D’IMPULSION

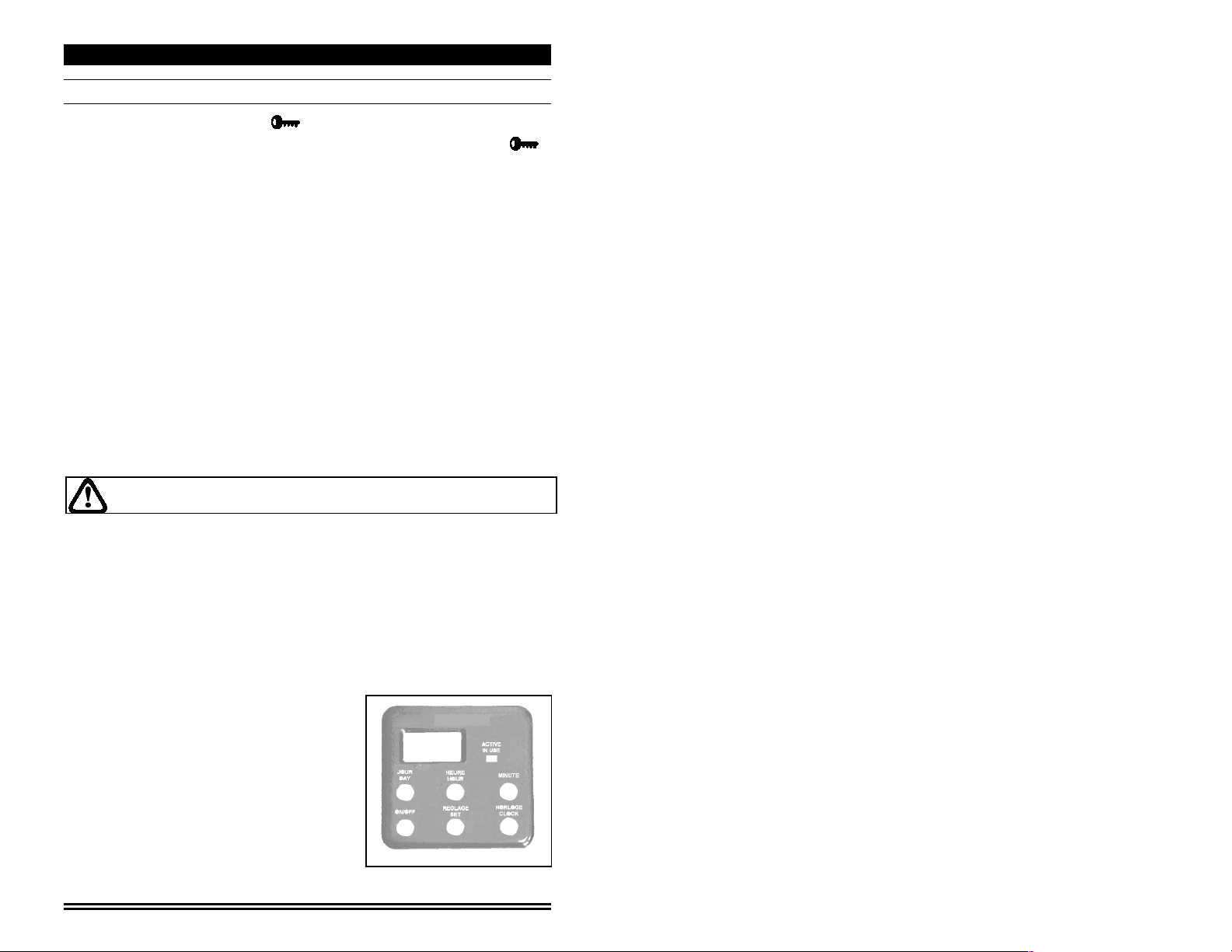

Votre démarreur à distance est muni d’une entrée d’impulsion négative.
Cette entrée (mise en fonction lors de l'installation)

peut être raccordée à un autre dispositif commandé à
distance ou à la sortie d’une minuterie.

Si cette entrée est raccordée, consultez le manuel de
ce même appareil ou demandez à votre technicien
quelle commande est associée à la fonction
démarrage/arrêt.

Les commandes de démarrage/arrêt reçues sur cette
entrée sont ignorées pendant toute la durée de
fonctionnement d'un démarrage par télécommande.

Toutes les fonctions de démarrage/arrêt commandées
par cette entrée se comportent de façon identique à
celles qui sont commandées par la télécommande.

...

ON »

.

« START ».

6

MODÈLE 2005A

MODE CONTINU

La fonction « Mode Continu » permet de retirer la clé du contact tout en laissant tourner le
moteur.

Il s'agit d'une fonction pratique qui vous permet de quitter le véhicule quelques instants tout
en laissant le système de chauffage/climatisation en marche.

Pour accéder au « Mode Continu », effectuez la commande de démarrage pendant que le
moteur tourne au ralenti (voir « DÉMARRAGE DU MOTEUR » à la page 6).

Les feux de position, le moteur et le système de chauffage/climatisation resteront en marche
pour la période de temps programmée (voir « Réglage de la durée de fonctionnement » à la
page 8).

Retirez la clé du contact, sortez du véhicule et verrouillez les portières.
Les dispositifs de sécurité demeurent activés.
Si vous réintégrez votre véhicule pendant que le moteur est encore en marche, faites tourner

la clé à la position « ON », puis appuyez sur la pédale de frein.

C

E QUI COUPE LE MOTEUR DE VOTRE VÉHICULE

Pour votre sécurité, le moteur de votre véhicule ne démarrera pas ou s'arrêtera si :

 la télécommande émet un message d'arrêt;
 le capot est ouvert;
 la pédale de frein est actionnée;
 le levier de transmission n'est pas à la position «
 le moteur s'emballe;
 l'interrupteur principal est fermé (

I

NTERRUPTEUR PRINCIPAL

L'interrupteur principal est habituellement monté sous le
tableau de bord. Il comprend un bouton à deux positions

OFF

(ON et
L'interrupteur permet d'annuler les fonctions de

démarrage. Il n'interrompt cependant pas les autres
commandes qui demeurent actives.

).

OFF

).

P

N

ou «

»

;

»

ARRÊT

Lorsque le moteur est maintenu en marche par le démarreur à distance, vous pouvez le
couper en appuyant sur le bouton « Arrêt » (feux: 1).

Cette commande sert également à mettre fin au mode panique, et à l’état d’alarme
(lorsqu’un système de sécurité VSS-100 en option est raccordé).

7

MODÈLE 2005A

MODE DE BASSE TEMPÉRATURE

Le mode basse température (Sentinelle) fait démarrer le moteur de votre véhicule
automatiquement lorsque la température passe sous un seuil présélectionné.

Le moteur tournera pour la durée de temps programmée; le système fera ensuite une pause
de 2½ heures, pour ensuite faire redémarrer le moteur si la température est toujours sous le
seuil présélectionné.

Pour activer/annuler le mode de basse température, appuyez sur les boutons «

» simultanément.

«

et

»

Lors de l’activation

Les feux clignoteront quatre fois; ensuite, si la température est sous le seuil présélectionné,
le moteur démarrera.

Si la température est au-dessus du seuil, le système attend alors que celle-ci passe sous le
seuil présélectionné avant de faire démarrer le moteur.

Si le système ne peut pas exécuter la commande (exemple, si le capot est ouvert), la
confirmation sera différente (feux: 3)(voir « Codes de non-démarrage » à la page 12).

Lors de la désactivation

Les feux de position clignotent deux fois pour confirmer la désactivation. Le fait d'appuyer
sur la pédale de frein annule le mode basse température.

R

ÉGLAGE DE LA TEMPÉRATURE DE DÉMARRAGE

Appuyer sur les boutons « » et « » simultanément
(feux: 1 - 4) pour changer le seuil de température auquel
le démarreur à distance fait démarrer le moteur :

Les feux de position clignotent d'une à quatre fois pour
vous indiquer le seuil de température sélectionné (voir le
tableau ci-contre).

Si vous effectuez la commande pendant que l’allumage
est alimenté (par le démarreur à distance ou la clé), le
seuil demeure inchangé.

La confirmation est tout de même émise pour vous informer de la dernière sélection.

Nombre de

clignotements

1 -5 °C ( 23 °F)
2 -15 °C ( 5 °F)
3 -20 °C ( -7 °F)
4 -30 °C ( -22 °F)

Seuil de

température

sélectionné

R

ÉGLAGE DE LA DURÉE DE FONCTIONNEMENT

Appuyer sur les boutons « » et « » simultanément (feux: 1 - 4).
Les feux de position clignotent d'une à quatre fois pour vous indiquer la durée de

fonctionnement sélectionné (voir le tableau ci-dessous).
Si vous effectuez la commande pendant que les circuits l’allumage du véhicule sont

alimentés (par le démarreur à distance ou la clé), la durée de fonctionnement demeure
inchangée mais une confirmation est tout de même émise pour vous informer de la dernière
sélection.

Si le mode de basse température est actif au moment où
la commande est émise, celle-ci à pour effet de régler ou
d'afficher le temps de fonctionnement

basse température.
Note :

La durée de fonctionnement est doublée dans le

cas d’un moteur diesel.

1

La durée de fonctionnement de 2 minutes (4 minutes dans le cas d'un moteur diesel) n'est pas recommandé si le véhicule ne prend pas la

route suite au démarrage à distance. Cette durée n'est pas disponible en mode de basse température.

8

du mode de

Nombre de

clignotements

1 2 minutes
2 4 minutes
3 8 minutes
4 18 minutes

Durée de

fonctionnement

1

MODÈLE 2005A

COMMANDES DE DÉ/VERROUILLAGE DES PORTIÈRES

Si votre véhicule est équipé d'un dispositif de verrouillage et de déverrouillage (électrique) des
portières, plusieurs fonctions peuvent être télécommandées.

Ces applications sont optionnelles et peuvent nécessiter l'achat de matériel additionnel. Consultez
votre détaillant; il saura vous conseiller.

Les systèmes suivants peuvent être commandés :

le système de verrouillage des portières;



le système de commande d'ouverture du coffre arrière ou du hayon;



le système d'éclairage de l'intérieur du véhicule.



VERROUILLAGE

Appuyez sur le bouton « » (feux: 1, sirène: 1♥). Le verrouillage des portières s'effectue, puis les
feux de position clignotent une fois pour confirmer la réception de la commande.

DÉVERROUILLAGE

Appuyez sur le bouton «
les feux de position clignotent deux fois pour confirmer la réception de la commande.

La fonction « Déverrouillage » peut être programmée de telle sorte que l’émission d’une première
commande de déverrouillage actionne uniquement la serrure de la portière du conducteur et que
l’émission d’une commande de déverrouillage subséquente actionne les serrures des autres
portières.

Le plafonnier de votre véhicule s’allumera pendant 35 secondes chaque fois que la commande de
déverrouillage est émise.

Le délai de 35 secondes est annulé s'il y a commande « Verrouillage », appui sur la pédale de frein
ou lorsque la clé est mise dans le contact et tournée à la position « ON ».

Cette fonction est optionnelle et nécessite un raccordement et du matériel supplémentaire lors de
l’installation.

» (feux: 2, sirène: 2

♥

). Le déverrouillage des portières s'effectue, puis

OUVERTURE DU COFFRE

Appuyez sur le bouton « » (feux: 3,). L’ouverture du coffre arrière s'effectue, puis les feux de
position clignotent trois fois pour confirmer la réception de la commande.

Il n’est pas possible d’ouvrir le coffre si l’alarme est armée (le cas échéant) ou si la clé est dans le
contact à la position «
réception de la commande et pour vous aviser que le coffre n’a pas pu être ouvert.

Si vous n’êtes pas certain d’avoir reçu une confirmation, répétez la commande. Le système
répétera la confirmation autant de fois que vous le désirez.

ON ». Dans ces deux cas, les feux clignotent une fois pour confirmer la

DÉ/VERROUILLAGE AUTOMATIQUE

Actif

Programmable
Cette fonction verrouille les portières lorsque la clé de contact est à la position «

moteur tourne et que la pédale de frein est actionnée.
Le déverrouillage a lieu lorsque la clé passe de «

activé.
Si la fonction « Déverrouillage » a été configurée pour que seule la portière du conducteur soit

déverrouillée à la première commande de déverrouillage, la fonction « Déverrouillage
Automatique » ne déverrouille alors que la portière du conducteur.

Cette fonction est : active

♥

La confirmation par sirène n’est possible qu’avec le système de sécurité VSS-100.

9

ou

Inactif

lors de l’installation.

inactive

ON », que le

ON »

OFF

à «

» ou lorsque le mode continu est

MODÈLE 2005A

AUTRES COMMANDES

ANTIVOL (COUPE-CIRCUIT)

Actif

Programmable
Votre démarreur à distance est muni d’un système antivol. Ce dernier consiste en une sortie

pouvant commander un relais qui, lorsque activé, coupera tout circuit nécessaire au
fonctionnement du véhicule. (Raccordement optionnel).

Deux types d’antivol sont offerts avec le modèle 2005A.

ANTIVOL DE TYPE « SANS TÉLÉCOMMANDE »

Ce type d’antivol s’active automatiquement après que la clé de contact passe de « ON » à

OFF

«

» et demeure à cette position pour une période de 30 secondes.

Mise hors fonction :

la tourner à la position « ON »; une seconde plus tard, vous disposez de 20 secondes pour
mettre un accessoire (prédéterminé lors de l’installation) à la position « ON » puis à la position

OFF

».

«

Si l'accessoire prédéterminé était déjà à « ON », vous devrez préalablement le mettre à

OFF

«

» avant d'effectuer cette séquence.
Trois secondes plus tard, l'antivol se désarme et vous pouvez faire démarrer le moteur.
La DEL s'éteint pour confirmer le désarmement de l'antivol.

ODE VALET

M

Le mode valet permet de neutraliser l’antivol lorsque le véhicule doit être confié à quelqu’un
sans toutefois devoir lui dévoiler la séquence (ou accessoire) de désactivation.

OUR ACCÉDER AU MODE VALET

P

FONCTION » puis, en deçà de vingt secondes, placer l’interrupteur Valet à la position

ON ».

«

Si l’interrupteur Valet est placé à la position « ON » plus de vingt secondes après avoir
désactivé l’antivol, vous devrez mettre la clé à la position «
séquence au début.

Notez que l’antivol ne se réactive pas tant que le mode Valet n’est pas désactivé.

OUR REMETTRE LE MODE VALET HORS FONCTION

P

« MISE HORS FONCTION » puis, en deçà de vingt secondes, remettre l’interrupteur à la
position «

Si l’interrupteur Valet est placé à la position «
désactivé l’antivol, vous devrez mettre la clé à la position «
séquence au début.

OFF

».

Inactif

ou

lors de l’installation

Pour désactiver l’antivol vous devez mettre la clé dans le contact et

, vous devez effectuer la séquence de « MISE HORS

OFF

», puis reprendre la

, vous devez exécuter la séquence

OFF

» plus de vingt secondes après avoir

OFF

», puis reprendre la

ANTIVOL DE TYPE « AVEC TÉLÉCOMMANDE »

Ce type d'antivol s’active automatiquement après que la clé de contact passe de «

OFF

et demeure dans cette position pour une période d'une minute ou, de façon

«

»

manuelle lorsque la commande « Verrouillage » est émise (sauf si la clé de contact est à la
position «

M

vous faites la commande « Déverrouillage ».
Si la clé de contact n’est pas tournée à la position «

se réactive automatiquement empêchant ainsi tout intrus de faire démarrer votre véhicule,
même avec la clé de contact.

Le raccordement peut être fait de façon à ce que le klaxon se fasse entendre si un intrus
tente de faire démarrer votre véhicule pendant qu’il est en mode ANTIVOL ACTIF.

10

ON

).

»

ISE HORS FONCTION

: L’antivol est désactivé pour une période d’une minute lorsque

ON

en deçà d’une minute, le système

»

ON

à

»

MODÈLE 2005A

ODE VALET

M

Dans ce mode, la fonction Valet sert à neutraliser l’antivol au cas où la télécommande serait
défectueuse (piles à plat, etc.).

ISE EN FONCTION :

M




ISE HORS FONCTION

M




COMMANDE UTILITAIRE

Programmable
Deux commandes supplémentaires vous permettent de commander la plupart des

accessoires du véhicule selon le raccordement effectué lors de l’installation (phares,
dégivreur, etc.). Pour plus de renseignements, consultez votre technicien.

Pour accéder au mode Valet, vous devez :

mettre la clé dans le contact et la faire tourner à la position « Marche » puis
placer l’interrupteur Valet à la position « ON ».

:

Pour remettre le mode Valet hors fonction vous devez :

mettre la clé dans le contact et la faire tourner à la position « Marche » puis
placer l’interrupteur Valet à la position «

Actif

Inactif

ou

lors de l’installation.

OFF

».

C

OMMANDE

Pour activer cette fonction, appuyez sur les boutons « » et « » simultanément
(feux: 1).

L’accessoire associé à cette commande (________________________________________)
est alors activé pendant : 1 sec. , 1 min. ou 8 min.

Il est possible de mettre fin au délai en répétant la commande (feux: 1).

C

OMMANDE

Pour activer cette fonction, appuyez sur les boutons « » et « » simultanément
(feux: 1).

L’accessoire associé à cette commande (________________________________________)
est alors activé pendant : 1 sec. , 1 min. ou 8 min. , selon la programmation.

Il est possible de mettre fin au délai en répétant la commande (feux: 1).

# 1

# 2

, selon la programmation.

LOCALISATEUR

Actif

Programmable

Appuyez sur les boutons « » et « » simultanément (feux: 3, klaxon: 7).
Cette fonction vous permet de faire entendre le

de position

pour vous permettre de localiser votre voiture dans un grand stationnement.

ou

Inactif

lors de l’installation.

klaxon

(courte mélodie) et d'allumer les

feux

11

MODÈLE 2005A

CODES DE NON-DÉMARRAGE

Lors d'une tentative échouée de démarrage à distance, il est possible de connaître la raison
du refus de démarrer.

Appuyez sur les boutons « » et « » simultanément.
Les feux de position clignoteront un nombre de fois correspondant au code de non-

démarrage.
Consultez le tableau suivant pour connaître la liste des codes.

Code Raison du refus de démarrer à distance

Le module a reçu la commande d'Arrêt (Télécommande ou minuterie).

1

Les freins ont été serrés durant ou après la séquence de démarrage.

2

Arrêt commandé par le système de sécurité (VSS-100).

3

Le moteur ne tourne pas lors de la séquence de démarrage.

4

La commande de démarrage est ignorée parce que le capot est ouvert.

5
6

La commande de démarrage est ignorée parce que la transmission n'est pas à « P » ou « N ».

La commande de démarrage est ignorée parce que la clé est dans le contact (en position « Marche »).

7
8

L'interrupteur du démarreur à distance est à la position «
La durée de fonctionnement est échu.

9

Le démarreur à distance a tenté de faire démarrer le moteur 3 fois sans succès.

10

Le démarreur à distance reconnaît que le moteur tourne déjà.

11

Le moteur s'est emballé (tr/min. > 3000).

12

Le moteur ne tournait pas suffisamment vite lors du démarrage.

13
14

Le véhicule consomme trop de courant sur les circuits auxiliaires du démarreur à distance.

15

Le véhicule consomme trop de courant sur les circuits d'accessoires du démarreur à distance.

Si l'un ou l'autre des codes de non-démarrage persiste, consultez votre détaillant.

OFF

».

12

MODÈLE 2005A

VÉRIFICATIONS DE SÉCURITÉ

Afin de maintenir un haut niveau de sécurité, effectuez mensuellement les vérifications
suivantes.

INTERRUPTEUR DE CAPOT



Faites démarrer votre véhicule à distance.



Ouvrez le capot.
Le moteur doit s’arrêter dès l’ouverture du capot.
Si le moteur ne coupe pas immédiatement, placez l’interrupteur principal à la position

OFF

jusqu’à ce que la situation soit corrigée

«

»

DÉTECTION DES POSITIONS « P » ET « N » DE LA TRANSMISSION

Votre démarreur est conçu pour vérifier en tout temps la position du levier de vitesses.
Si, pour parvenir à déplacer le levier de vitesses de la position « P », la clé doit se trouver

dans le contact, votre véhicule est sécuritaire tant que les clés sont hors de la portée des
enfants.

Par contre, si le levier peut être embrayé sans que la clé ne soit dans le contact, effectuez
cette petite vérification.



Placez le levier de vitesses en position « embrayé ».



Soyez prêt à appuyer sur la pédale de frein.



Faites démarrer votre véhicule à distance.



Répétez ces étapes dans les positions « Drive » et « Reverse ».

Si, dans les 90 secondes qui suivent, le démarreur du véhicule réagit (ce qui serait anormal),
placez l’interrupteur principal à la position «

corrigée.

Consultez votre centre de service.

. Consultez votre centre de service.

OFF

jusqu'à ce que la situation soit

»

REMPLACEMENT OU SURVOLTAGE DE LA BATTERIE

Si, pour toute raison, vous deviez remplacer ou survolter la batterie de votre véhicule, placez
d’abord l’interrupteur principal à la position «

remplacée et complètement chargée

.

Si la polarité est inversée lors de cette opération, cela peut

endommager votre démarreur à distance de façon permanente.

13

OFF

jusqu’à ce que la batterie soit

»,

MODÈLE 2005A

GARANTIE À VIE LIMITÉE SUR LE MODULE DE COMMANDE ASTROFLEX

GARANTIE DE DEUX ANS SUR LES ACCESSOIRES ASTROFLEX

Démarreurs à distance ASTROFLEX

Astroflex Inc., le fabricant des démarreurs à distance ASTROFLEX (le produit), garantit à l’utilisateur-acheteur initial que les divers modules
de commande du produit protégés à l’aide de fusibles (les modules) ne présenteront aucune défectuosité de matériaux ni de vice de main­d’œuvre tant que l’utilisateur-acheteur initial demeure propriétaire en permanence de l’automobile sur laquelle le produit a été installé à
l’origine et que ce produit soit demeuré installé sans interruption sur l’automobile pendant la période de garantie. Conformément aux
modalités de cette garantie limitée, Astroflex réparera ou remplacera à ses frais (sous réserve des exceptions données plus loin) les modules
ou toute partie de ceux-ci s’avérant défectueux.

Accessoires ASTROFLEX

Astroflex garantit à l'utilisateur-acheteur initial qu’elle réparera tout accessoire ASTROFLEX installé en même temps que le produit (un
accessoire) qui se révèle défectueux par suite d’un vice de main-d’œuvre pendant une période de deux (2) ans à compter de la date d’achat
à condition que l’utilisateur-acheteur initial soit propriétaire de l’automobile sur laquelle l’accessoire a été installé à l’origine et que l’accessoire
soit demeuré installé en permanence sur l’automobile.

Limites de la garantie

- La période de la garantie commence à la date de l’achat des modules ou des accessoires. Si la date d’achat ne peut être vérifiée, la
date du fabricant indiquée par le numéro de série du produit ou de l’accessoire visé par la présente garantie sera la date du début de
la période de la garantie.

- L’installation, la réparation et le service des modules ou des accessoires couverts doivent être exécutés par un technicien agréé de
Astroflex.

La garantie est nulle si

- Le produit (i) est défectueux ou a été endommagé par suite d’un accident, de négligence, d’un incendie, d’un usage abusif, d’une
inondation, de la foudre, du transport et de la manutention ou de toute autre circonstance indépendante de Astroflex, (ii) a été modifié
de quelle que façon que ce soit, (iii) a été installé ou réparé par quiconque autre qu’un technicien agréé, ou (iv) a été installé ou
utilisé d’une manière inappropriée.

Éléments non couverts par la garantie

- Les coûts d’enlèvement du produit ou d’un accessoire, de l’envoi à Astroflex du produit ou de l’accessoire défectueux, du retour du
produit ou de l’accessoire réparé ainsi que de l’installation du produit ou de l’accessoire réparé ou remplacé.

- Les accumulateurs ou les piles.

Responsabilités du propriétaire

- Le propriétaire doit remettre une preuve écrite de l’achat du produit ou de l’accessoire, indiquant la date de l’achat, le nom de
l’installateur et le nom de l’acheteur.

- Le propriétaire doit envoyer le produit ou l’accessoire défectueux par courrier affranchi à Astroflex, à l’adresse donnée ci-dessous et
rembourser les frais de courrier pour le retour du produit ou de l’accessoire.

LA PRÉSENTE GARANTIE LIMITÉE REMPLACE TOUTES LES AUTRES GARANTIES, VERBALES, ÉCRITES, EXPRESSES OU
IMPLICITES. IL N’Y A AUCUNE GARANTIE MARCHANDE OU D’ADAPTABILITÉ À UNE FIN PARTICULIÈRE. LES OBLIGATIONS DE
ASTROFLEX AUX TERMES DE LA GARANTIE ET LES RECOURS DE L’ACHETEUR EN VERTU DES PRÉSENTES SE LIMITENT
EXCLUSIVEMENT À CEUX INDIQUÉS DANS LE PRÉSENT DOCUMENT. LA RESPONSABILITÉ DE ASTROFLEX, QU’IL S’AGISSE
D’UNE RESPONSABILITÉ CONTRACTUELLE, CIVILE AUX TERMES DE LA GARANTIE, D’UNE RESPONSABILITÉ STRICTE OU DE
TOUTE AUTRE THÉORIE, NE PEUT EXCÉDER LE PRIX D’UNE UNITÉ INDIVIDUELLE DONT LA DÉFECTUOSITÉ SERT DE
FONDEMENT À LA RÉCLAMATION. ASTROFLEX N’EST EN AUCUN CAS RESPONSABLE DE QUELQUE MANQUE À GAGNER QUE
CE SOIT, PERTE D’UTILISATION, D’ACCESSOIRE OU D’ÉQUIPEMENT OU D’AUTRES DOMMAGES ACCESSOIRES OU INDIRECTS.

Certains États ne permettent pas l’exclusion ou la restriction des dommages accessoires ou indirects, de sorte que les restrictions ou
exclusions précitées peuvent ne pas s’appliquer à votre endroit. Les exclusions ou limites similaires, y compris celles concernant la limitation
au transfert ou à la cession peuvent ne pas s’appliquer dans certaines provinces canadiennes. Cette garantie vous donne des droits légaux
spécifiques et vous pouvez également vous prévaloir d’autres droits qui varient d’un État ou d’une province à l’autre.

St-Élie d’Orford (Québec) Canada

1164, Route 220

J0B 2S0

Inc.

ELECTRONIC CORP.

516A Elm Street

Manchester, NH 03101

USA

14

REMOTE

CONTROL

ENGINE

STARTER

USER MANUAL

Model 2005A

For all automatic

transmission gas- and

diesel-powered vehicles.

(FRANÇAIS AU VERSO)

C

ONSULT SAFETY PRECAUTION SECTION

BEFORE USING THIS PRODUCT

N

EVER INSTALL THIS PRODUCT ON A

MANUAL TRANSMISSION VEHICLE

S

OME FEATURES MAY REQUIRE

ADDITIONAL MATERIAL (NOT INCLUDED

.

.

).

PATENT NOS
CAN 1.130.426

USA 4.345.554 - 5.614.883 -

5.617.819 - 5.673.017

AND OTHER PATENTS PENDING

Litho’d in Canada
All rights reserved © Astroflex 2000

Manufactured in Canada

193-126-300-H0

MODEL 2005A

GOVERNMENT REGULATIONS

This device complies with the requirements of Industry Canada (IC) - Management
of Radiofrequencies, as specified in document CNR-210. Its use is authorized only

used if it is determined that it causes harmful interference to services authorized by IC.
In addition, the user of this device must accept any radio interference that may be received, even if
this interference could affect the operation of the device.

This device complies with Part 15 of the FCC rules.
Operation is subject to the following two conditions:

(1) this device may not cause harmful interference and
(2) this device must accept interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates, uses and can
radiate radio frequency energy and, if not installed and used in accordance with the instruction
manual, may cause harmful interference to radio communications. However, there is no guarantee
that interference will not occur in a particular installation. If this equipment does cause harmful
interference to radio or television, which can be determined by turning the equipment OFF and ON,
the user is encouraged to try to correct the interference by one or more of the following measures:

Warning:

Changes or modifications not expressly approved by <manufacturer> could void the user's
authority to operate the equipment.

on a no-interference, no-protection basis; in other words, this device must not be

Reorient or relocate the receiving antenna.



Increase the separation between the equipment and receiver.



Connect the equipment into an outlet on a circuit different from that to which the



receiver is connected.

Consult the dealer or an experienced radio / TV technician for help.



1164, Route 220

St-Élie d’Orford (Québec) Canada

J0B 2S0

Inc.

ELECTRONIC CORP.

516A Elm Street

Manchester, NH 03101

USA

www.astroflex.com

MODEL 2005A

INTRODUCTION

Thank you for choosing the « Le Chauffeur » Remote Starter. Your Remote Starter is the
result of intensive research by a company specializing in the design of high-quality electronic
automotive products.

It is designed to provide many years of reliable, trouble-free service. Its advanced microchip
circuitry incorporates billions of possible access codes, which makes it virtually impossible to
interfere with another remote control vehicle.

Your Remote Starter offers the ultimate in safety, is simple to use and has many features to
make your life easier.

Please read the following instructions carefully so that you understand how your Remote
Starter works and can take advantage of all the features. Some of the functions described
below may not be applicable to your vehicle.

Table of contents

SAFETY PRECAUTIONS __________________________________________________________________ 2
BEFORE USING YOUR REMOTE STARTER __________________________________________________ 2
THE REMOTE CONTROL __________________________________________________________________ 3

U

SING YOUR REMOTE CONTROL

C

ONFIRMATION

BATTERY REPLACEMENT

COMMANDS FOR 2005A __________________________________________________________________ 5

START COMMANDS
LOCK/UNLOCK COMMANDS
OTHER COMMANDS

SAFETY CHECKS _______________________________________________________________________ 13

HOOD SWITCH

DETECTING

REPLACING OR BOOSTING VEHICLE BATTERY ______________________________________________13

WARRANTY_____________________________________________________________________________14

--------------------------------------------------------------------------------------------------------------------------------- 3

---------------------------------------------------------------------------------------------------------------------------- 6

---------------------------------------------------------------------------------------------------------------------------10

----------------------------------------------------------------------------------------------------------------------------------13

“P”

“N”

AND

--------------------------------------------------------------------------------------------------------- 3

-------------------------------------------------------------------------------------------------------------------- 4

---------------------------------------------------------------------------------------------------------------- 9

GEARSHIFT POSITIONS

---------------------------------------------------------------------------------------------13

1

MODEL 2005A

SAFETY PRECAUTIONS

Before using this product, carefully read the following safety precautions.
 Immediately report any malfunction to the « Le Chauffeur » dealer that performed

installation.

 Under no circumstance can this product or its use be modified.
 Always turn off main switch when vehicle is parked in an enclosed, unventilated area or

is in for servicing.

 Always turn off main switch when not using your Remote Starter for extended periods

of time.

 Keep remote controls away from children.
 Have your engine tuned regularly to ensure optimum performance of your Remote

Starter.

 Make sure your windshield wipers are turned off before leaving vehicle.
 Regularly check safety features that stop engine (see “SAFETY CHECKS” on page 13.)
 Make sure you comply with all local regulations which may prohibit leaving your engine

running when vehicle is unattended in a public place.

 Always advise service personnel that your vehicle is equipped with a Remote Starter.
 We strongly recommend that you have your Remote Starter checked annually.

Contact the dealer in your area.

BEFORE USING YOUR REMOTE STARTER

Before leaving your vehicle, set the various controls in order to use your Remote Starter.
 Set heating/air-conditioning controls to desired position. (When the remote starter starts

your engine, it will also turn on your climate control system.)

 Turn your windshield wipers to the “OFF” position.
 Make sure gearshift is in “P”.

2

MODEL 2005A

THE REMOTE CONTROL

Your remote control has been designed to fit the natural contours of your hands so that it is
easier to use. It works off long-life lithium batteries.

It can control two vehicles separately. Up to three additional remote controls can be assigned
to your vehicle. See your dealer for replacement batteries or additional remote controls.

NOTE

: The range of your remote control can be affected by a weak battery, interference

from nearby metal structures, hydro poles, or crowded parking lots.

USING YOUR REMOTE CONTROL

Your remote control can transmit on two
different channels, allowing control of two
separate vehicles.

A command will not be executed if you do
not press button long enough.

Only one command will be transmitted even
if a button is pressed for more than two
seconds.

CHANNEL 1 :

To transmit a command
on channel 1, press
desired button for two
seconds.

CHANNEL 2 :

To transmit a command on channel 2, press desired
button, then as soon as a tone is heard or that the LED
flashes once, release the button for a moment then press
it again and hold down for two seconds.

Start

Lock

Trunk

LED

Stop

Unlock

CONFIRMATION

Each command being
transmitted is confirmed
by both an audible

(Preambule) (Transmission) (Pressing)

and a visual signal (LED
indicator), indicating the
successive steps in
the transmission of the

Confir mation

transmitted

on channel 1

command.
The successive steps

in the transmission
and confirmation of a
command are
described in the
opposite table.

Confir mation

transmitted

on channel 2

0,5 sec --------------1 sec. -------------------------- 1 sec. ----------- 0.5 sec.

3

(Confirmation)

MODEL 2005A

Legend :

This confirmation indicates whether a button was pressed

Pressing

Preamble

Transmission

Confirmation

BATTERY REPLACEMENT

We strongly recommend that you keep a replacement
set in your glove compartment.

Your remote works off three 3-volt lithium CR-2016
batteries or equivalent.

To replace the batteries, remove screw on back of
remote case, remove old batteries and replace with
new ones. Make sure that batteries point the right way;
see illustration opposite.

by mistake and also confirms button was pressed correctly.

To transmit on channel 2, you must press button again

within half a second for command to be transmitted properly.
This confirmation indicates how long a button must be held down
for a command to be transmitted properly (one second duration).

This confirmation is silent when transmitting on channel 1.

This confirmation indicates when a command is being

sent to the remote starter (one second duration).
This last confirmation indicates that transmission

of command was successfully executed.

4

COMMANDS FOR 2005A

MODEL 2005A

OMMANDS

C

S

/ C

TART

ONTINUOUS MODE

S

TOP

♠

L

/ ARM

OCK

U

/ D

NLOCK

T

RUNK

A

CTIVATE

A

CTIVATE

A

CTIVATE

R

UNTIME ADJUSTMENT

P

RESET TEMPERATURE ADJUSTMENT

C

AR FINDER

D

ISPLAY REMOTE START FAIL CODES

♥

♦

ISARM

/ D

EACTIVATE SENTINEL MODE

/ D

EACTIVATE UTILITY

/ D

EACTIVATE UTILITY

. THIS CONFIRMATION IS ONLY SENT WHEN COMMAND IS REPEATED WHILE ENGINE IS ALREADY RUNNING.

. PROGRAMMABLE DURING INSTALLATION OF OPTIONAL VSS-100 ALARM INTERFACE ACCESSORY.

. THIS COMMAND ENDS : RUNTIME, PANIC MODE AND ALARM CONDITION (VSS-100).

♠

. 4 = ACTIVATED / 2 = DEACTIVATED / 3 = SYSTEM NOT READY.

♣

# 1

# 2

UTTONS

B

(P

ICTOGRAM

) H

ONFIRMATION

C

L

ORN

1

♥

1

1

2

3

1

1

1 - 4

1 - 4

7 3

1 - 15

IGHTS SIREN

1

4/2/3 ♣

1 ♦

2 ♦

CONFIRMATION

In all cases, your Remote Starter will confirm that command has been received properly.
This will be done by either sounding horn or flashing parking lights. In this manual,
confirmation signals are written in an abbreviated form; for example:

(horn: 1, lights: 2) Means that horn will sound once and parking lights will flash twice.

Parking light confirmations are mandatory. Horn confirmations are optional (programmable)
and require an additional connection and equipment during installation.

Siren confirmations can be added during installation if a VSS-100 Alarm Interface Accessory
(optional) is connected to system.

Confirmations are explained in more detail under each command.

5

MODEL 2005A

START COMMANDS

STARTING THE ENGINE

To start the engine, press “ ” button (horn: 0, lights: 1).
The system automatically adjusts ignition duration for your type of vehicle; parking lights

flash once (duration: four seconds) then stay on all the time engine is running.
If more than one command is emitted, each successive start command resets runtime to the

beginning, parking lights flash once to confirm command has been received and horn
sounds once to let you know engine is already running.

Repeating this command will produce an audible confirmation that engine has started, which
can be useful if vehicle is not in sight.

I

F ENGINE FAILS TO START

If your system cannot start your engine at first attempt, it will wait for a few seconds and then
try again (it could try again twice depending on reason for failure to start).

After three attempts, it will shut down automatically and wait for new command (see “Start fail
Codes“ on page 12).

U

PON ENTERING YOUR VEHICLE

 Do not apply brakes; this will stop engine immediately.
 Insert ignition key and turn it to “ON” position.

 Within 20 seconds, execute Antitheft disarm sequence (if applicable). See “Antitheft” on

page 10.

 Drive as usual.

E

NGINE RUNTIME

Your engine will stop automatically after a preset time. Parking lights will stay on as long as
engine is running. Engine runtime is programmable.

T

RIGGER INPUT

Your remote starter is equipped with a negative trigger (pulse) input.
This input (enabled during installation) can be

connected to another remote control device or to a
timer output.

If this input is connected, consult this device's manual
or ask your technician which command controls the
start/stop function.

The start/stop commands received on this input are
ignored while the engine is running on a remote start.

All Start/Stop functions controlled by this input behave
in the same way as functions controlled by remote.

...

DO NOT TURN IGNITION KEY TO

“START”

POSITION.

6

MODEL 2005A

CONTINUOUS MODE

The “Continuous Mode“ function allows to remove the key from the ignition while leaving the
engine running. This convenient feature allows you to leave the vehicle for short periods of
time while the climate controls remain on.

To access the “Continuous Mode“, carry out the “Start“ command while the engine is idling.
See “STARTING THE ENGINE“ on page 6.

Parking lights, engine and preset accessories will remain on for the duration of the
programmed runtime (see “ Setting the runtime ” on page 8).

Remove key, exit vehicle and lock doors. All safety devices will remain active.
If you return to your vehicle before runtime has elapsed, just turn the key to the “ON” position

and depress brake pedal.

W

HAT STOPS THE ENGINE

For your safety, engine will not start or will stop if:

 Remote control sends a stop message.
 Hood is open.
 Brakes are applied.
 Gearshift is not in “P” or “N”.
 Engine is over-revving.
 Main switch is

M

AIN SWITCH

Main switch is usually mounted under dashboard. It is a
toggle ON/
functions.

It does not disable other commands which remain active.

OFF

OFF

switch that is used to cancel start

.

STOP

When engine is kept running by Remote Starter, you can stop it with this command
(lights: 1).

This command is also used to cancel “Panic” mode and alarm condition (when optional
VSS-100 Alarm Interface is connected).

7

MODEL 2005A

LOW TEMPERATURE MODE

In Low Temperature (Sentinel) mode, system starts your engine automatically when
temperature falls below a preset level.

Engine will run for programmed runtime, after which system will wait 2½ hours and then start
engine again if temperature is still below preset level.

To activate/deactivate Low Temperature mode, press “
simultaneously.

” and “

” buttons

When mode is activated:

Parking lights will flash 4 times, then, if temperature is below preset level, engine will start.
If temperature is above preset level, system waits until it goes below preset level before

starting. If system cannot execute command (for example, hood is open), confirmation will be
different (lights: 3)(see “Start Fail Codes“ on page 12).

When mode is deactivated:

Parking lights will flash twice to confirm that mode is deactivated. Applying brakes also
deactivates Low Temperature mode.

S

TART TEMPERATURE ADJUSTMENT

To change preset temperature at which you want your Remote Starter to start engine, press
“ ” and “ ” buttons simultaneously (lights: 1 - 4).
Parking lights will flash from 1 to 4 times to indicate

selected start temperature (see table opposite).
If you send command when ignition has been turned on

(by Remote Starter or key), preset start temperature does
not change. However, confirmation is still sent to indicate
last selection.

Number of

Flashes

1 -5°C (23°F)
2 -15°C (5°F)
3 -20°C (-7°F)
4 -30°C (-22°F)

Preset start

temperature

S

ETTING THE RUNTIME

Press buttons " " and " " simultaneously (parking lights: 1 - 4).
Parking lights flash one to four times to indicate selected

runtime (see table opposite).
If you send this command while the ignition circuits are

activated (by remote or key), runtime does not change
but confirmation is sent to indicate last selection.

If Low Temperature (Sentinel) mode is already activated
when this command is sent, the command sets or
indicates Low Temperature mode runtime.

Note:

Runtime is doubled for a diesel engine.

1

A runtime of 2 minutes (4 min. for a diesel engine ) is not recommended for most vehicles unless you intend to

drive off immediately after the remote start. This selection is not available in Low Temperature mode.

8

Number of

flashes

1 2 minutes
2 4 minutes
3 8 minutes
4 18 minutes

Runtime

1

MODEL 2005A

LOCK/UNLOCK COMMANDS

If your vehicle is equipped with electric door locks, several functions can be operated by
remote control. These features are optional and may require purchasing additional
equipment. Consult your dealer for advice.

Following systems can be controlled:

 Door locks.
 Trunk or hatchback release.
 Interior lights.

LOCK

Press “ ” button (lights: 1, siren: 11 ). Doors are locked and parking lights flash once to
confirm command has been received.

UNLOCK

Press “ ” button (lights: 2, siren: 21). Doors are unlocked and parking lights flash twice to
confirm command has been received.

The “Unlock“ function can be programmed in such a way that the first unlock command only
unlocks the driver's door, while a following unlock command unlocks the other door(s).

Dome light will turn on for 35 seconds every time “Unlock” command is sent.
This 35-second duration is cancelled when “Lock” command is sent, brakes are applied or

key is inserted in ignition and turned to “ON” position.
This function is optional and requires an additional connection and equipment during

installation.

TRUNK RELEASE

Press “ ” button (lights: 3). Trunk is released and parking lights flash three times to
confirm command has been received.

Trunk cannot be released if alarm is armed (if applicable) or if ignition key is in “ON” position.
In both these cases, parking lights flash once to confirm that command has been received
but trunk could not be released.

If you are not sure you have received confirmation, repeat command. System will repeat
confirmation as often as you wish.

AUTOMATIC LOCK/UNLOCK

Programmable as
This function locks doors when ignition key is in “ON” position, engine is running and brakes

are applied. Doors are unlocked when key is turned from “ON” to “
Mode is activated.

If “Unlock“ function is set to unlock only driver's door on the first command, the “Automatic
Unlock“ function will unlock driver's door only.

This function is : Active Inactive

1

Siren confirmation is only available with VSS-100 Alarm Interface.

9

Active

or

Inactive

during installation.

OFF

” or when Continuous

MODEL 2005A

OTHER COMMANDS

ANTITHEFT (CIRCUIT DISABLER)

Programmable as
Your Remote Starter is equipped with an Antitheft system. This system consists of an output

that controls a relay that cuts all circuits required to operate your vehicle (optional
connection). Two types of Antitheft system are available with Model 2005A.

Active

or

Inactive

during installation.

“R

EMOTE - FREE” TYPE ANTITHEFT

This type of Antitheft system arms automatically when ignition key is turned from “ON” to

OFF

“

” and remains “

D

ISARMING

To disarm Antitheft system, insert ignition key and turn it to “
One second later, you have 20 seconds to turn one of your vehicle’s accessories

(predetermined during installation) to “ON” position and then to “
Make sure this accessory is in “

seconds later, Antitheft system is disarmed and you can start engine. LED goes out to
confirm that Antitheft system is disarmed.

ALET MODE

V

The Valet mode allows you to cancel the antitheft system whenever your vehicle is left to
someone to whom you don't want to disclose your antitheft accessory or disarming
sequence.

O ACCESS VALET MODE

T

seconds, place the Valet switch to “ON“ position.
If Valet switch is placed in “ON“ position more than 20 seconds following disarming

sequence, you will need to turn ignition key to the “
sequence from the beginning.

Note that the antitheft system will not rearm as long as the Valet mode is not deactivated.

T

O TURN VALET MODE OFF

seconds, place Valet switch to “
If Valet switch is placed in “

sequence, you will need to turn ignition key to the “
sequence from the beginning.

:

OFF

” for 30 seconds.

OFF
OFF

RUN

” position.

OFF

” position.

OFF

” position before executing this sequence. Three

,

carry out “DISARMING“ sequence then, within 20

OFF

“ position and then repeat the

,

carry out the “DISARMING“ sequence then, within 20

“ position.
“ position more than 20 seconds following disarming

OFF

“ position and then repeat the

“Remote” type Antitheft

This type of Antitheft system arms automatically when ignition key is turned from “ON” to

OFF

“

” and remains “

command (unless ignition key is in “ON” position).

D

ISARMING

Antitheft system is disarmed for one minute when you send “Unlock” command.
If ignition key is not turned to “ON” position within one minute, system automatically rearms,

thus preventing any intruder from starting your vehicle, even with ignition key.
It can be connected so that horn sounds if an intruder tries to start your vehicle when it is in

ANTITHEFT ACTIVE mode.

:

OFF

” for one minute. It can also be armed manually by sending a “Lock”

10

MODEL 2005A

ALET MODE

V

In this “Antitheft” mode, the Valet function is used to neutralize antitheft system should the
remote control be inoperative for any reason.

CTIVATING

A





EACTIVATING

D





CAR FINDER

Programmable as

Press “ ” and “ ” buttons simultaneously (lights: 3, horn: 7). This function sounds

horn

(short tune) and flashes

parking lot.

UTILITY COMMANDS

Programmable as
Two additional commands control most of your vehicle’s accessories, depending on which

were connected during installation (headlight, defroster, etc.). For details, consult your
technician.

: To access Valet mode, carry out the following sequence.
Place key in ignition switch, then turn it to “RUN“ position.
Place Valet switch to “ON“ position.

:

To deactivate the Valet mode, carry out the following sequence.
Place key in ignition switch, then turn it to “RUN“ position.
Place Valet switch to “OFF“ position.

Active

Active

or

or

Inactive

Inactive

during installation.

parking lights

during installation.

to help you locate your vehicle in a large

C

OMMAND

To activate this function, press “ ” and “ ” buttons simultaneously (lights: 1).
The accessory associated with this command (______________________________ ) is

then activated for 1 second , 1 minute or 8 minutes , depending on programming.
This duration can be cancelled by repeating command (lights: 1).

C

OMMAND

To activate this function, press “ ” and “ ” buttons simultaneously (lights: 1).
The accessory associated with this command (______________________________ ) is

then activated for 1 second , 1 minute or 8 minutes , depending on programming.

#1

#2

11

MODEL 2005A

START FAIL CODES

When a remote start attempt fails, it is possible to determine what caused the failure to start.

Press the “ “ and “ “ buttons simultaneously.
The number of times the parking lights flash corresponds to the start fail code.
The table below lists the various start fail codes.

Code Failure to start details

Module has received a Stop command (remote or timer).

1

Brakes have been depressed during or after start sequence.

2

Stop command sent by alarm system (VSS-100).

3

Engine does not crank when starting sequence is initiated.

4

Start command ignored because hood is open.

5

Start command ignored because gearshift not in “P” or “N”.

6

Start command ignored because key is in ignition (in “Run” position).

7
8

Remote starter’s main switch is “
Run time has elapsed.

9

Remote starter attempted to start engine three times unsuccessfully.

10

Remote starter sensed engine was already running.

11

Engine is over-revving.

12

Engine not cranking fast enough during start sequence.

13

Vehicle draws too much current on remote starter’s auxiliary circuits.

14

Vehicle draws too much current on remote starter’s accessory circuits.

15

If any of these start fail codes persist, consult your dealer.

OFF

”.

12

MODEL 2005A

SAFETY CHECKS

In order to maintain a high safety standard, proceed with following routine checks every
month.

HOOD SWITCH



Start your vehicle with Remote Starter.



Open hood.

Engine should stop as soon as hood is opened.
If engine does not stop immediately, turn main switch to “

situation is rectified

. Contact your local service center.

OFF

” position

and leave it off until

DETECTING “P” AND “N” GEARSHIFT POSITIONS

Your starter is designed to check gearshift position at all times.
If key must be in ignition for gearshift to be moved out of “P”, your vehicle is safe as long as

keys are kept away from children.
If, however, gearshift can be put in gear without key being in ignition, proceed with this

simple check.



Put gearshift in gear.



Be ready to apply brakes.



Start your vehicle with Remote Starter.



Repeat these steps with gearshift in “Drive” and “Reverse”.

If starter reacts within 90 seconds (which would be abnormal), turn main switch to “

and leave it off until situation is rectified

position

. Contact your local service center.

OFF

REPLACING OR BOOSTING VEHICLE BATTERY

If you have to replace or boost your battery for any reason, first turn main switch to “

and leave it “OFF” until battery is replaced or fully charged

position

.

Reversing polarity during this operation could

permanently damage your Remote Starter.

OFF

”

”

13

MODEL 2005A

LIMITED LIFETIME WARRANTY ON ASTROFLEX CONTROLE MODULE

TWO YEARS WARRANTY ON ASTROFLEX ACCESSORIES

ASTROFLEX remote starters

Astroflex Inc., the manufacturer of the ASTROFLEX remote starters (“Product”), warrants to the original end-user
purchaser that the Product’s various control modules protected with fuses (“Modules”) shall be free from defects in
material and workmanship for as long as the original end user purchaser continuously owns the automobile the
Products was originally installed in and the Product remains continually installed in the automobile during the
warranty period. In accordance with the terms of this limited warranty, Astroflex, at its expense (except as stated
below), shall either repair or replace the Module or part thereof which is proven defective.

ASTROFLEX accessories

Astroflex warrants to the original end-user purchaser that it will repair any ASTROFLEX accessory part installed
contemporaneously with the Product (“Accessory”) which is defective due to workmanship for a period of two (2)
years from the date of purchase provided the original end-user purchaser owns the automobile the Accessory was
originally installed in and the Accessory remains continually installed in the automobile.

Warranty limitations

- The warranty period begins on the date the Module or Accessory was purchased. In the event the date of
purchase can not be verified, the manufacturer’s date as indicated by the serial number of the Product or
Accessory covered by this warranty shall be the date the warranty period begins.

- Installation, repair and service of any covered Module or Accessory must be performed by an authorized
Astroflex technician.

Warranty is void if

- The Product has: (i) a defect or damage due to accident, neglect, fire, misuse, flood, lighting, shipping and
handling, or other condition beyond the control of Astroflex, (ii) has been altered in any way, (iii) has been
installed or repaired by anyone other than an authorized technician, or (iv) has improperly installed or used.

Warranty does not cover

- Costs of removing the Product or Accessory, sending the defective Product or Accessory to Astroflex, return
of the repaired Product or Accessory and installation of the repaired or replaced Product or Accessory.

- Batteries.

Owner’s responsibilities

- Provide a written proof of purchase for the Product/Accessory, showing the date of purchase, installer’s
name, and the name of the purchaser.

- Send the defective Product/Accessory, postage pre-paid, to Astroflex at the address below and pay the
postage costs for the return the Product/Accessory.

THIS LIMITED WARRANTY IS IN LIEU OF ALL OTHER WARRANTIES, W HETHER ORAL, WRITTEN, EXPRESS
OR IMPLIED. THERE ARE NO WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE. ASTROFLEX’S WARRANTY OBLIGATIONS AND PURCHASER’S REMEDIES HEREUNDER ARE
SOLELY AND EXCLUSIVELY AS STATED HEREIN. ASTROFLEX’S LIABILITY, WHETHER BASED ON
CONTRACT, TORT, WARRANTY, STRICT LIABILITY, OR ANY OTHER THEORY, SHALL NOT EXCEED THE
PRICE OF THE INDIVIDUAL UNIT WHOSE DEFECT FOR DAMAGE IS THE BASIS OF THE CLAIM. IN NO
EVENT SHALL ASTROFLEX BE LIABLE FOR ANY LOSS OF PROFITS, LOSS OF USE OF FACILITIES OR
EQUIPMENT, OR OTHER INCIDENTAL OR CONSEQUENTIAL DAMAGES.

Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitations
or exclusions may not apply to you. Similar exclusions or limitations, including those as to non-assignment, may be
applicable in some Canadian Provinces. This warranty gives you specific legal rights and you may also have other
rights which vary from state to state or province to province.

St-Élie d’Orford (Québec) Canada

1164, Route 220

J0B 2S0

Inc.

ELECTRONIC CORP.

516A Elm Street

Manchester, NH 03101

USA

14
