Page 1

Réf. 011108

AST848

ADAPTATEUR NUMÉRIQUE TERRESTRE

Page 2

Page 3

SOMMAIRE

SECTION ESSENTIELLE

1 Protégeons la planète 04 2 A lire absolument 04 3 Installation rapide 07 4 Description de la télécommande 08 5 Description de l’adaptateur 09 6 Utilisation au quotidien 09 7 Ajouter des chaînes 10 8 Utilisation d’un magnétoscope 10 9 Heure et Programmation d’enregistrement 11 10 Réinitialiser l’adaptateur 11 11 Réglage de l’écran 12 12 Télécommandes universelles 12

SECTION AVANCÉE : www.astrelltnt.com

13 Calage / Orientation de l’antenne 13 14 Organiser des chaînes 14 15 Changer le code secret 15 16 Blocage parental 16 17 Radios 16 18 Questions / réponses 17 19 En cas de problème de réception 18 20 Glossaire 20 21 Canaux utilisés pour les émetteurs en service en 2008 21

Section essentielle

Page 4

Section essentielle

1 - Protégeons la planète

La notice de votre terminal est composée de deux sections. La section essentielle comprend les informations indispensables vous permettant d’installer rapidement et simplement l’appareil, la description du produit et de sa télécommande, et la manière de l’utiliser au quotidien. Cette section essentielle comporte également les consignes de sécurité et les informations réglementaires qu’il faut lire absolument.

La deuxième partie, appelée « section avancée », comporte des informations qui sont utile dans des cas rares. On y trouve par exemple des astuces pour régler l’antenne en cas de mauvaise réception. Nous y avons également placé la description de menus importants, mais très intuitifs.

Pour préserver l’environnement, cette notice papier ne comporte que la section essentielle. Une notice complète, incluant les deux sections, est disponible sur

www.astrelltnt.com.

2 - A lire absolument

Lorsque des chaînes changent de fréquence, il est normal que vous ne les receviez plus. La manière la plus simple de les récupérer consiste à réinitialiser l’appareil comme expliqué au § 10 page 11.

L’intérieur de votre terminal contient des composants soumis à haute tension ; n’ouvrez jamais l’appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-vidéo ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d’antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Lorsque vous rencontrez un mot que vous ne comprenez pas, allez voir dans la partie «Glossaire» de la section avancée, la plupart des mots techniques y sont expliqués.

Pour nettoyer votre terminal ou sa télécommande, n’employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

Page 5

Section essentielle

N’installez pas le terminal à proximité d’autres appareils. Choisissez un endroit aéré et ne posez rien sur les grilles d’aération. Ne posez jamais le terminal sur un autre appareil, la surchauffe qui en résulterait ferait vieillir prématurément les composants. En cas d’orage, débranchez tous vos appareils audio-vidéo du secteur : ils pourraient subir des dommages non couverts par la garantie.

Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons votre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d’aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de l’appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l’appareil, ou à proximité, des sources de flammes nues telles que des bougies allumées. L’appareil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil. Lorsque la prise d’alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.

La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l’environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouverez des containers pour piles usagées.

Le bon fonctionnement de l’appareil sous-entend une utilisation conforme à cette notice. Aucune fonction présente dans l’appareil, mais non décrite dans cette notice ne présente de garantie. Aussi, certaines fonctions considérées comme non essentielles ont volontairement été occultées de ce document.

La programmation du terminal se fait par l’intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l’accès à un menu donné sous la forme simplifiée suivante :

MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

• AllezdansMENU/Recherche / Rech. man.

c’est équivalent à :

• AppuyezsurlatoucheMENUpouraccéderaumenuprincipal.

• Appuyezsurlatouche 6 pour sélectionner le menu Recherche et

appuyez sur OK.

Page 6

Section essentielle

• Vousremarquerezquelesmotsécritsengrasdanscettenoticecorrespondent

• Appuyezsurlatouche6 pour sélectionner le sous-menu Rech.

man. et appuyez sur OK.

• AppuyezsurOKpourvalider.

aux mots qui apparaissent dans les menus sur l’écran du téléviseur.

Page 7

Section essentielle

3 - Installation rapide

L’adaptateur étant débranché du secteur, connectez directement l’antenne à l’entrée ANT (D page 9) de l’adaptateur. Reliez l’adaptateur et le téléviseur par un câble d’antenne mâle / femelle. Ce câble permet de continuer à recevoir les chaînes analogiques locales sur le téléviseur. L’absence de ce câble ne nuit pas à l’installation TNT. Reliez le téléviseur à la sortie péritel TV de l’adaptateur. Insérez les piles dans la télécommande. Allumez le téléviseur et branchez l’adaptateur sur le secteur. Le voyant vert en façade s’allume.

L’écran du téléviseur affiche un menu de sélection de langue. Si ce n’est pas le cas, vérifiez les connexions péritel et / ou forcez le mode A/V ou EXT de votre téléviseur (voir notice TV).

Choisissez la langue avec les touches 56, puis appuyez sur OK. La recherche automatique de chaîne démarre. A l’issue de cette recherche, l’adaptateur affiche la première chaîne, l’installation de base est terminée.

Si la recherche n’a pas trouvé toutes les chaînes (ou aucune), c’est probablement qu’il faudra améliorer votre installation. Voyez alors le § 13 de la section avancée (p.13). Si aucune chaîne n’est trouvée après l’amélioration, c’est probablement que votre zone n’est pas encore couverte par la TNT.

Page 8

Section essentielle

4 - Description de la télécommande

En utilisation normale, permet de taper le numé-

ro de la chaîne souhaitée. Dans le mode programmation, permet de rentrer les valeurs numériques.

Permet de mettre en veille l’adaptateur ou de

l’allumer. Permet d’entrer dans le menu principal.

Permet de régler le volume.

Un appui fait changer de chaîne.

Permet d’afficher la liste des chaînes. Validation

dans les menus. Permet de sortir des menus.

Fait apparaître le Guide Electronique des

Programmes. Un appui permet de couper le son. Un deuxième

appui revient en mode normal. Pour accéder plus rapidement aux chaînes

favorites.

Touche (info). Un premier appui affiche des informations sur le programme en cours, un deuxième appui affiche des paramètres techniques sur la chaîne en cours ainsi que le niveau de signal.

Pour activer ou désactiver les sous-titres (DVB).

Pour basculer du mode TV au mode Radio et inversement.

Pour programmer la mise en veille dans 10 minutes ou 20 minutes, etc.

Accès rapide au format d’écran.

Pour choisir parmi les voies audio disponibles (autre langue, Dolby Digital

Permet d’accéder au télétexte (si diffusé).

Utilisées dans certains menus et dans le navigateur du magazine télétexte.

Permet de revenir à la chaîne regardée précédemment.

Flèches pour naviguer dans les menus et modifier les différents paramètres. Hors des

menus, permet de changer de chaînes et de régler le volume.

(1)

, ...).

(1)

Non disponible sur ce modèle.

Page 9

Section essentielle

ANT TV /VCR RS232

TV CR/

110-240 V~ 50/60Hz 8 W

100 5mA V

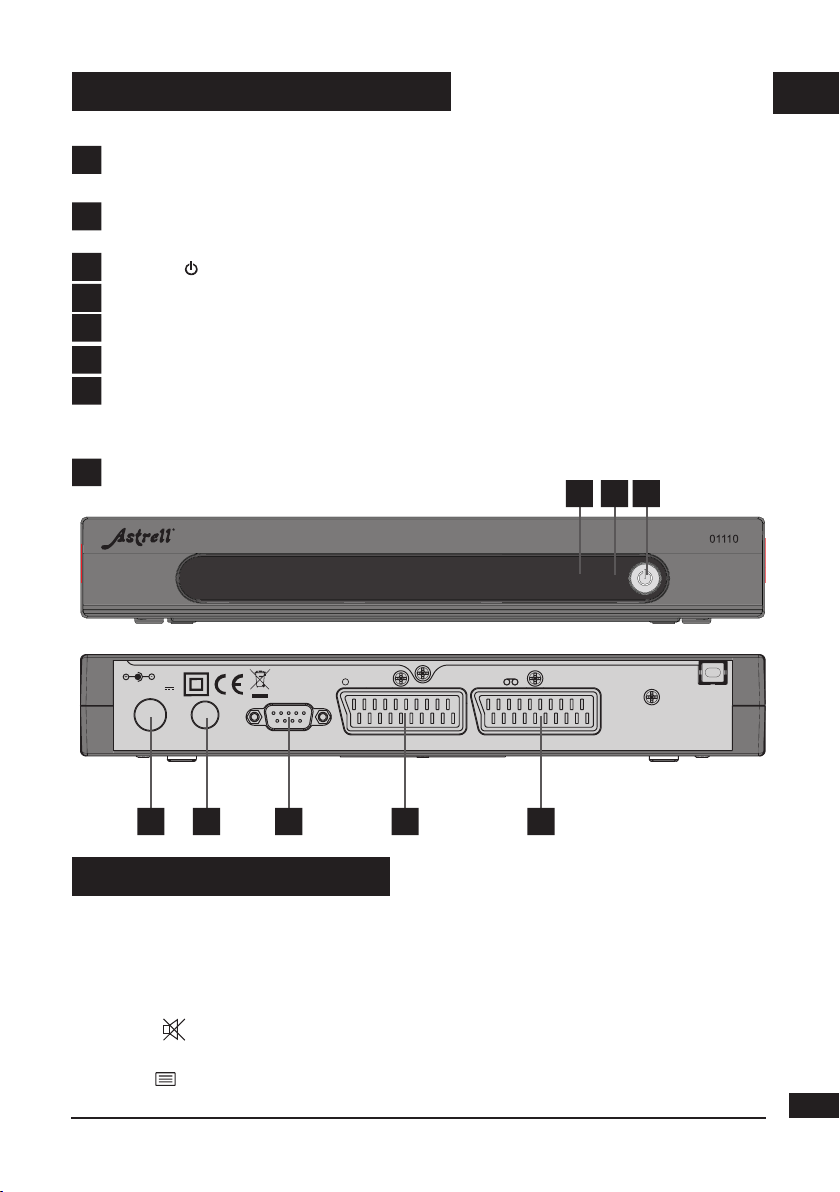

5 - Description de l’adaptateur

Récepteur infra-rouge (détecte le signal infra-rouge de la

télécommande). Indicateurs lumineux. Le voyant vert allumé signifie : en marche. Le

voyant rouge allumé signifie : en veille. Touche

Entrée antenne terrestre (râteau).

Sortie antenne TV (ou magnétoscope).

Sortie péritel TV. Pour connecter l’adaptateur au téléviseur.

Entrée / Sortie péritel magnétoscope. Lorsque vous lisez une cassette, le

magnétoscope prend automatiquement la main sur l’adaptateur lorsqu’il est en veille.

Prise RS232 pour SAV uniquement.

identique à celle de la télécommande.

B A C

6 -

Utilisation au quotidien

En utilisation normale, vous n'utiliserez que les touches suivantes dont la fonction est décrite au paragraphe précédent :

•Touches34 pour régler le volume sonore.

•Touches65 pour changer de chaîne.

•Touche

pour couper et remettre le son.

•TouchesnumériquesoutoucheOKpourallerdirectementàunechaîne.

•Touche pour accéder au télétexte.

•ToucheEPGpouraccéderauguidedesprogrammes.

Page 10

Section essentielle

VCR

Astrell 011108

7 - Ajouter des chaînes

Si de nouvelles chaînes sont diffusées, vous pouvez les ajouter grâce au menu Recherche / Recherche Auto. Dans bien des cas, une réinitialisation usine (MENU / Configuration / Réinitialisation) sera plus efficace car la liste des chaînes est épurée et ne présente alors plus que les chaînes effectivement émises.

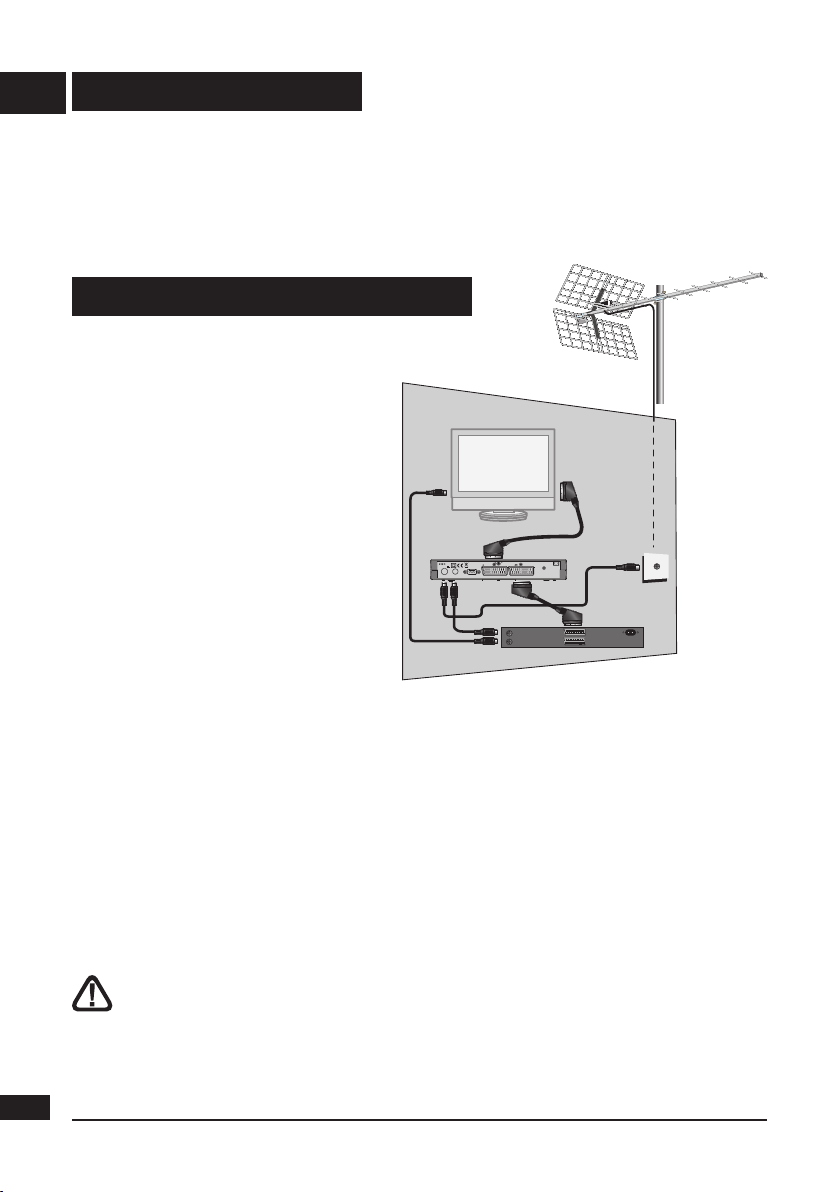

8 - Utilisation d’un magnétoscope

Connectez simplement votre magnétoscope sur la péritel VCR de l’adaptateur et appuyer sur la touche TV / VCR du magnétoscope.

Pour enregistrer une chaîne, commencez par visualiser la chaîne sur le téléviseur, comme si vous vouliez la regarder.

Lancez alors l’enregistrement sur la chaîne AV du magnétoscope (0, AV, EXT,...)

En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte. Pour information, sur beaucoup de magnétoscopes, on atteint cette chaîne en sélectionnant la chaîne 1 (TF1 sur l’antenne râteau) puis en appuyant une ou deux fois sur la touche CH6 de la télécommande du magnétoscope.

Pour lire une cassette, laissez l’adaptateur en fonctionnement puis lancez simplement la lecture de la cassette. Le magnétoscope prendra automatiquement la main sur l’adaptateur. Si ce n’est pas le cas, appuyez sur la touche TV/VCR de la télécommande de votre magnétoscope.

Note : Ceci vaut également pour les enregistreurs DVD.

RAPPEL : VOUS NE POUVEZ PAS REGARDER UNE CHAÎNE ET ENREGISTRER UNE AUTRE CHAÎNE EN MÊME TEMPS.

ATTENTION : IL EST OBLIGATOIRE DE PROGRAMMER AUSSI UN ENREGISTREMENT SUR VOTRE MAGNETOSCOPE OU VOTRE GRAVEUR DVD.

Page 11

Section essentielle

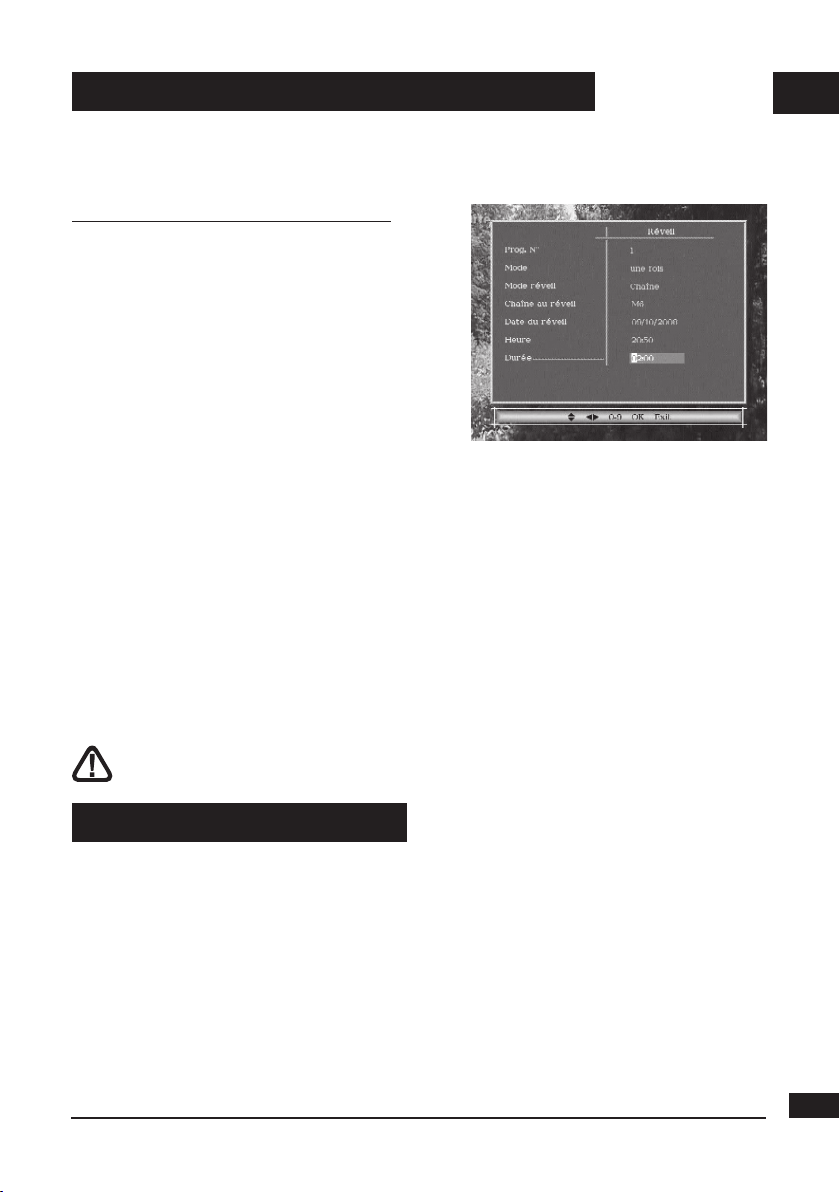

9 - Heure et Programmation d’enregistrement

Votre terminal possède une horloge interne qui permet de programmer un allumage en différé.

Programmation d’un enregistrement :

• Mettez-voussurlachaîneàenregistrer

• Allez dans MENU / Configuration /

Système / Réveil.

• Sur la ligne Prog.N°, choisissez un

numéro de réveil libre (1 pour le premier réveil, 2 ensuite, etc.)

• Sur la ligne Mode, choisissez une fois pour un enregistrement unique.

Vous pouvez aussi programmer un événement quotidien ou hebdomadaire, par exemple.

• SurlaligneMode réveil, laissez Chaîne.

• SurlaligneChaîne au réveil, laissez la chaîne proposée, mais vous pouvez

encore changer si vous le voulez.

• SurlaligneDate, appuyez sur la flèche 4 pour afficher le calendrier. Vous pouvez alors choisir l’année, le mois puis le jour en vous déplaçant avec les flèches.

• SurlaligneHeure, entrez l’heure de démarrage de l’émission.

• SurlaligneDurée, entrez la durée de l’émission.

• AppuyezsurOK,unmessage«Attendez, SVP» apparaît.

• AppuyezsurEXITpourquittertouslesmenus.

PROGRAMMEZ MAINTENANT VOTRE MAGNÉTOSCOPE EN CONSÉQUENCE.

10 - Réinitialiser l’adaptateur

La réinitialisation usine peut être utile si vous modifiez la programmation de votre terminal et que certaines fonctions ne marchent plus. En réinitialisant le terminal, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (chaînes favorites, chaînes bloquées, etc.) seront perdues. Afin d’éviter une perte de données non intentionnelle, un mot de passe est demandé pour autoriser la réinitialisation.

•AllezdansMENU / Configuration / Réinitialisation.

•AppuyezsurOKpourconfirmer.

•Tapezles4chiffresdevotrecodesecret(0000ensortied’usine).

•Patientezquelquessecondes.

Page 12

11 - Réglage de l’écran

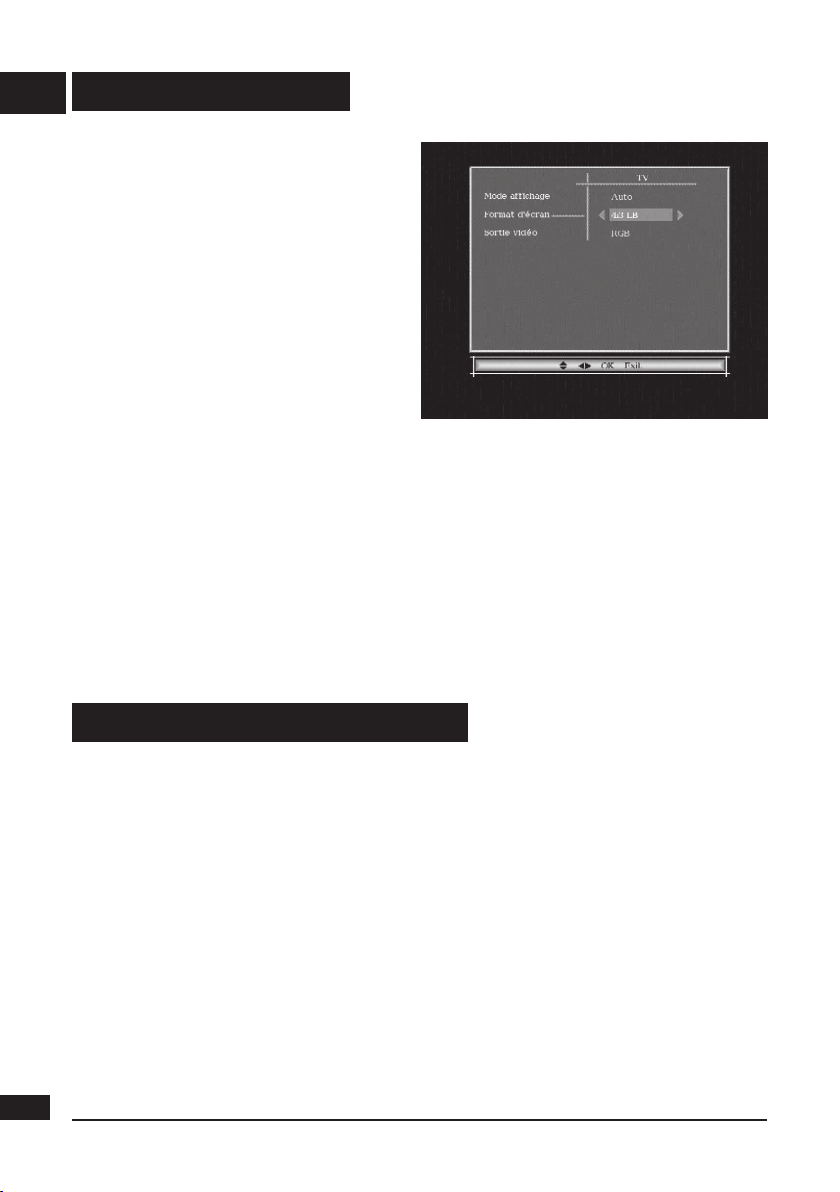

Le menu Configuration / système / TV permet de régler différents

paramètres de visualisation de l’image (appuyez sur ok pour valider un nouveau réglage ) :

• La ligne Format d’écran permet

de gérer les écrans 4:3 et 16:9 :

- 4:3 LB. Pour un téléviseur 4:3

standard. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas.

- 4:3 PS. Pour un téléviseur 4:3.

Les images 16:9 seront affichées sur toute la surface de l’écran, amputées des extrémités droite et gauche.

- Auto. Pour un téléviseur 16:9. Si votre téléviseur est réglé correctement, le

zoom 16:9 s’activera automatiquement en fonction de l’émission.

- 16:9 ZOOM pour un téléviseur 16:9 en mode plein écran. Les images 4:3

sont donc étirées horizontalement pour occuper la totalité de l’écran. Nous attirons votre attention sur le fait que ce mode altère votre perception de la normalité.

- 16:9 PB. Si votre téléviseur 16:9 ne commute pas automatiquement avec

le mode Auto, les images 4:3 sont affichées sans déformation, avec des bandes noires à gauche et à droite.

12 - Télécommandes universelles

Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un appareil donné. C'est le fabricant de la télécommande universelle qui choisit ce code, et non le fabricant de l'appareil à commander. Votre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes Astrell. Si aucun code Astrell ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablement parce que les codes de votre terminal n'ont pas été mis dans la télécommande universelle. Nous vous remercions de comprendre qu’Astrell ne pourra pas vous aider sur les codes d'une télécommande universelle qui n'est pas de la marque Astrell. Il est recommandé de contacter le fabricant de la télécommande universelle.

Section essentielle

Page 13

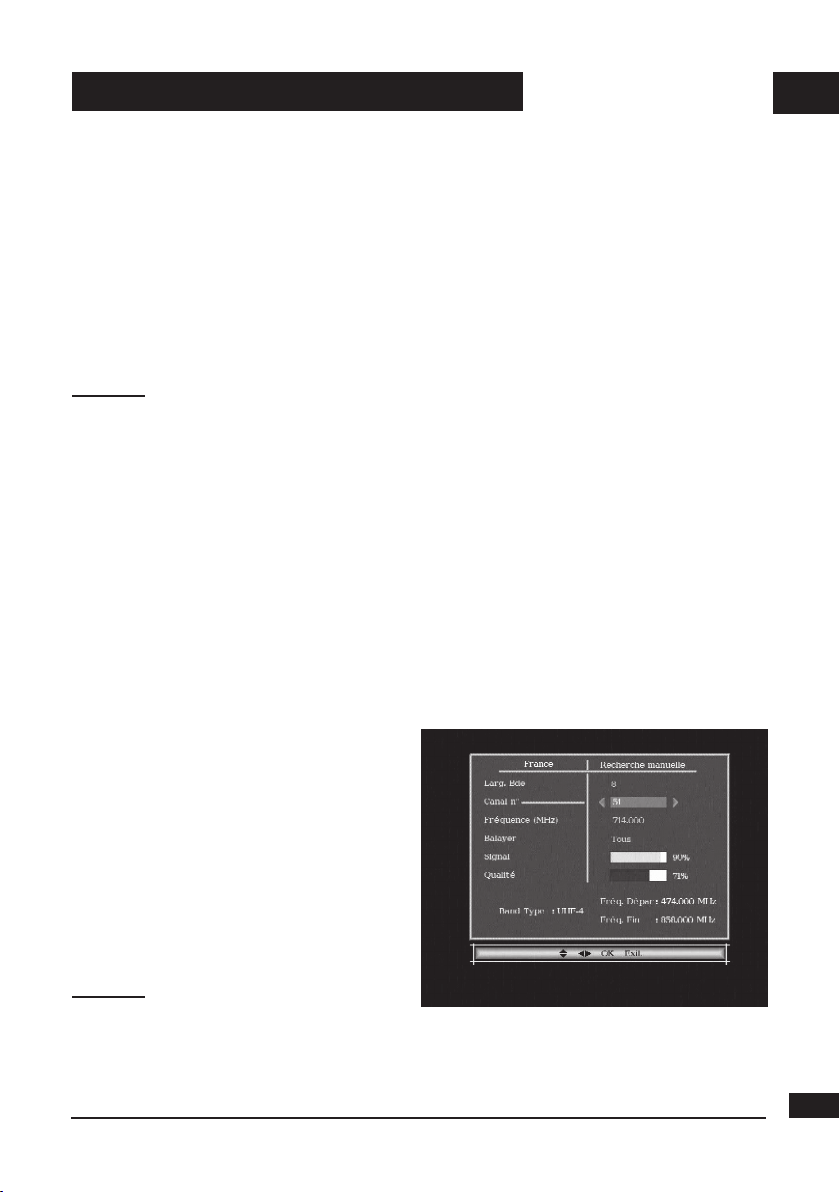

13 - Calage / orientation de l’antenne

Après la recherche automatique, aucune chaîne n’a été trouvée, c’est donc vraisemblablement que votre râteau actuel pointe vers un émetteur qui n’émet qu’en analogique. Si votre zone est couverte par le numérique, c’est que les émissions viennent d’un autre émetteur, il va falloir modifier l’orientation de votre antenne. Nous distinguerons deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous êtes censé capter le numérique.

Note : Pour les émetteurs en service en 2008, la liste des canaux est indiquée en fin de cette notice.

Cas n°1

Vous connaissez au moins un numéro de canal (compris entre 21 et 69) qui émet dans votre région.

• AllezdansMENU/Recherche / Rech. man.

• SurlaligneCanal n°, choisissez le canal adéquat avec les flèches 34

• Patientez quelques secondes et observez les graphes de Qualité de

réception et Signal.

• Tournezl’antennepouroptimiserlaréception.Lorsquevousapprochezde

la direction de l’émetteur, le Signal doit augmenter, puis la Qualité.

Une qualité de 65% est le minimum pour une image stable. Si la Qualité

n’augmente jamais, c’est que le numéro de canal que vous avez choisi est incorrect, ou que l’émission est trop lointaine pour votre râteau.

• Unefoisleniveaumaximalatteint,

serrez les écrous de fixation de l’antenne.

• Allez dans MENU/ Recherche

Recherche Auto.

• ConfirmezpaysFrance en tapant

OK.

• Confirmez en sélectionnant OUI

avec les flèches 34 et validez par OK.

Cas n°2

Vous recevez les chaînes nationales en analogique et vous n’avez aucune idée de ce que vous pouvez recevoir en numérique. Si vous êtes certain que vous pouvez capter d’autres chaînes supplémentaires,

Section avancée

Page 14

Section avancée

mais que vous ne savez pas quel canal est utilisé pour ces chaînes, nous vous suggérons la méthode suivante :

Procurez-vous une antenne râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l’entrée ANT de l’adaptateur. Orientez votre nouvelle antenne dans la même direction que l’ancienne et faites une recherche automatique de chaînes (Menu / Recherche / Recherche Auto).

Si vous trouvez des chaînes que vous n’aviez pas trouvées avec l’ancien râteau, remplacez tout simplement l’ancienne antenne par la nouvelle. Sinon, tournez l’antenne d’un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d’un huitième de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez 2 fois sur la touche pour afficher l’indicateur de signal en bas. Tournez l’antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l’antenne. Faites à nouveau une recherche automatique de chaînes.

4 - Organiser des chaînes

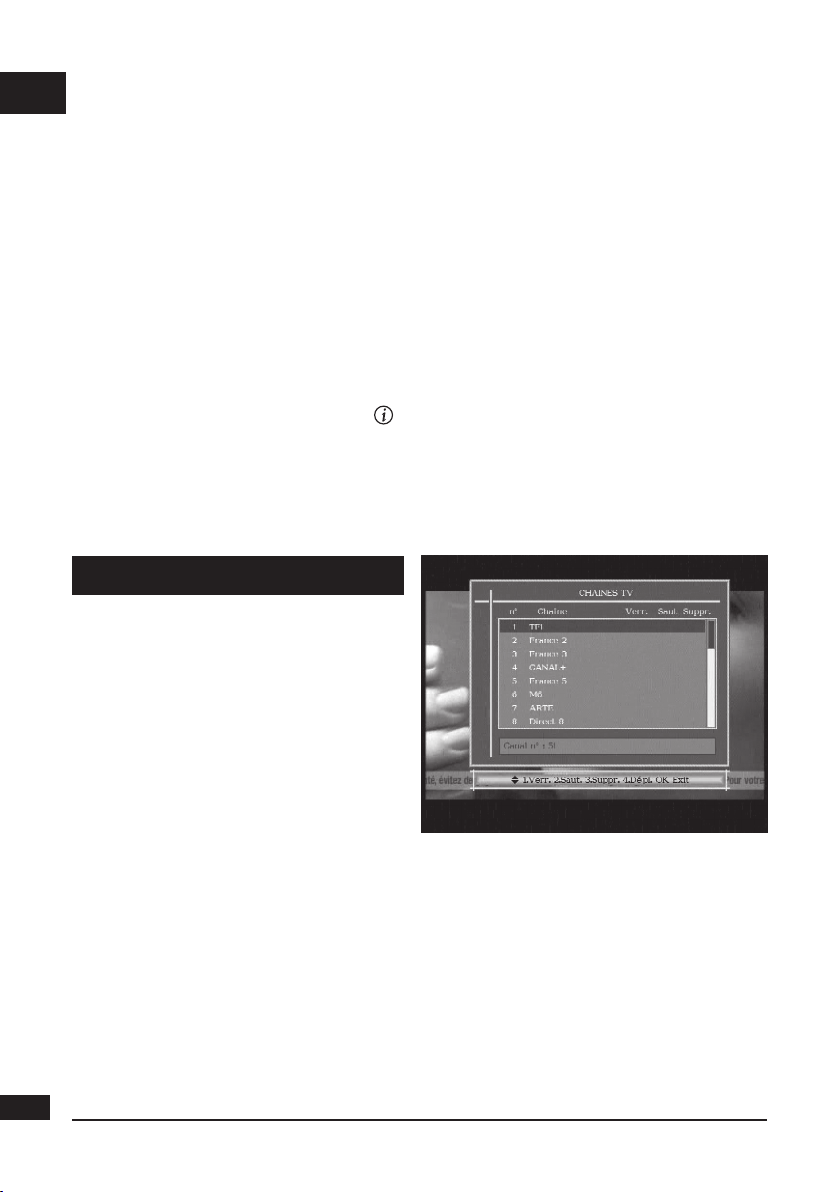

Le menu Chaînes / Editer permet de supprimer des chaînes, de les masquer, les déplacer ou de les bloquer. Les explications données dans ce paragraphe valent également pour les radios, au travers du menu

Gestion des radios.

A - Masquer une chaîne

Une chaîne masquée est une chaîne qui n’est plus accessible avec les touches 5CH6. Vous pouvez toujours y accéder en affichant la liste des chaînes (touche OK). Pour masquer une chaîne,

• Sélectionnezetregardezlachaîneàmasquer.

• AllezdansMENU/Chaînes / Editer.

• Appuyezsurlatouche2,uneflècheapparaîtdanslacolonneSaut;

• Appuyezsur2pourfairedisparaîtrelamarquedesélection.

• Vous pouvez sélectionner d’autres chaînes avec les flèches 56 et les

masquer avec la touche 2.

Page 15

Section avancée

• AppuyezsurOKpoursauvegarder.

• AppuyezsurEXITpourquitteretsauvegarder.

B - Bloquer une chaîne

• AllezdansMENU/Chaînes / Editer.

• Sélectionnezaveclesflèches56 la chaîne à bloquer et appuyez sur 1, un

cadenas apparaît dans la colonne Verr.

• AppuyezsurEXITpourquitteretsauvegarder,et,bienentendu,modifierle

code parental (0000 en sortie d’usine). Voir paragraphe 15 de cette page.

C - Supprimer des chaînes

•

Allez dans MENU / Chaînes / Editer.

•

Sélectionnez la chaîne à supprimer avec les flèches

•

Appuyez sur la touche 3, une croix apparaît dans la colonne Suppr.

•

Vous pouvez sélectionner d’autre chaînes de la même manière.

•

Appuyez sur OK pour valider votre sélection, une fenêtre de confirmation

s’affiche.

•

Appuyez sur 3 pour sélectionner OUI puis validez par OK.

•

Appuyez sur EXIT pour quitter tous les menus.

D - Déplacer une chaîne

•AllezdansMENU/Chaînes / Editer.

• Sélectionnezaveclesflèches 56 la chaîne à déplacer et appuyez sur la

touche 4, le bandeau devient blanc.

• Sélectionnez avec les flèches 56 la nouvelle position de la chaîne et

appuyez sur OK.

• AppuyezsurEXITpourquitteretsauvegarder.

Note : Déplacer une chaîne ne change pas son numéro logique. Si vous voulez changer la numérotation des chaînes, il faut au préalable aller dans MENU / Configuration / Affichage et régler le paramètre LCN sur NON.

5 - Changer le code secret

Votre terminal est livré avec un code secret (PIN) par défaut 0000. Le code permet de bloquer les chaînes dont vous voulez restreindre l’accès ou pour protéger la configuration du terminal.

• AllezdansMENU/Configuration / Système / Verrouillage.

• DescendezsurlaligneAncien code, et tapez le code actuel (0000 en sortie

Page 16

Section avancée

d’usine).

• SurlaligneNouveau code, tapez le nouveau code secret.

• Sur la ligne Confirmer le code tapez une deuxième fois le nouveau

code secret.

• Si votre deuxième saisie confirme la première, le nouveau code est

sauvegardé automatiquement.

Notez précieusement votre mot de passe (par exemple sur le ticket de caisse).

6 - Blocage parental

Votre terminal Astrell utilise un blocage parental évolué qui vérifie, en utilisant des informations envoyées par les opérateurs, que le programme en cours peut être visualisé. Par exemple, si vous réglez une limite d’âge à 10 ans, les émissions déconseillées aux moins de 12 ans seront bloquées.

• AllezdansMENU/Configuration / Système / Verrouillage.

• Surlaligneniveau moral, sélectionnez l’âge limite avec les flèches 34.

• AppuyezsurOKpourvalidervotrechoix.

• Entrezvotrecodesecretpourvaliderlamodification.

• Sivotrecodeesttoujours0000,changez-lecommeexpliquéplushaut.

Note : nous ne pourrons pas être tenus pour responsables des informations (éventuellement erronées) diffusées par les opérateurs. Il arrive en effet que les informations diffusées sont inexactes ou peu précises dans le temps.

7 - Radios

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu’à l’heure où nous écrivons cette notice, ce mode de diffusion n’est pas prévu en France. Dès que vous appuyez sur la touche

, vous entrez dans le mode radio.

Page 17

Section avancée

8 - Questions / Réponses

•Pourquoi l'écran reste noir ?

La chaîne que vous voulez regarder est probablement cryptée. Pour information, un opérateur peut transmettre une chaîne cryptée avec une information faisant croire au terminal qu'elle est en clair. L'inverse est possible, comme pour Canal + pendant les heures en clair.

•La télécommande fonctionne mal.

- Remplacez les piles par des piles neuves.

- Veillez à vous éloigner au moins d’un mètre de l’appareil.

•Où brancher le décodeur Canal + ?

Si vous avez un magnétoscope, laissez le décodeur branché sur la prise AV2 du magnétoscope. Si vous n’avez pas de magnétoscope, vous pouvez brancher le décodeur sur la prise VCR de l’adaptateur. Pour regarder Canal +, il faut alors sélectionner la chaîne 4 du téléviseur et mettre l’adaptateur en veille.

•France 3 ne correspond pas à ma région.

Certains émetteurs diffusent deux versions régionales de France 3. La première sur la chaîne n°3, l’autre sur la chaîne n°22. Si vous n’avez pas France 3 de votre région sur la chaîne 22, c’est que votre antenne est orientée vers l’émetteur d’une région voisine.

Page 18

Section avancée

19 - En cas de problème de réception

Pour vous aider à diagnostiquer votre problème, il peut-être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.

Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concerne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme Cause possible Solution(s) à essayer

Vous recevez parfaitement les chaînes analogiques, mais aucune chaîne numérique.

Vous recevez parfaitement les chaînes analogiques, mais aucune chaîne numérique. Vous habitez en appartement.

Vous recevez parfaitement les chaînes analogiques, mais aucune chaîne numérique.

Vous recevez certaines chaînes numériques correctement, mais d’autres sont mal reçues ou pas reçues du tout. Sur les chaînes que vous recevez, le niveau de réception n’est pas très élevé. En analogique, votre image n’est pas parfaite.

Votre antenne pointe vers un émetteur analogique, alors que les chaînes numériques sont émises sur un autre émetteur.

Votre système d’antenne collective n’est pas adapté au numérique terrestre.

Votre zone n’est pas encore couverte par le numérique terrestre.

Vous êtes situé loin de l’émetteur.

Modifiez l’orientation de votre antenne (voir paragraphe 13 page 13).

Consultez votre propriétaire ou votre syndic de co-propriété.

Aucune solution dans l’immédiat. Attendez que votre zone soit couverte.

1 - Essayez un amplificateur d’intérieur. 2 - Essayez un amplificateur de mât. 3 - Procurez-vous une antenne plus performante.

Page 19

Section avancée

Symptôme Cause possible Solution(s) à essayer

Vous recevez toutes les chaînes numériques, mais la réception est perturbée à certains moments (quand un appareil électrique s’allume, par exemple).

Vous recevez certains multiplexes (certains canaux) mais d’autres sont perturbés ou pas reçus du tout.

Vous recevez certains multiplexes (certains canaux) mais les canaux supérieurs à 60 sont perturbés ou pas reçus du tout.

Vous recevez les canaux compris entre 21 et 35, mais pas ceux compris entre 36 et 69 (ou l’inverse).

Vous êtes perturbé par des parasites.

Vous êtes victime d’échos.

Votre antenne coupe le haut de la bande UHF.

Votre antenne ne capte qu’une partie de la bande UHF.

1 - Remplacez le cordon TV qui va de la prise TV à votre terminal par un cordon à blindage renforcé. 2 - Remplacez les accessoires (répartiteurs, dérivateurs) par des produits blindés. 3 - Remplacez le câble entre l’antenne et la prise.

1 - modifiez légèrement l’orientation de l’antenne. 2 - remplacez l’antenne par une nouvelle ayant des grilles anti-échos plus performantes.

Procurez-vous une antenne performante sur toute la bande UHF.

Procurez-vous une antenne prévue pour fonctionner sur toute la bande UHF.

Votre réception est correcte la plupart du temps, mais elle est perturbée quand il pleut, ou à certains moments apparemment aléatoires.

Qu’est-ce qu’une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l’image, ainsi que l’interruption du son, ou des bruits bizarres qui s’ajoutent au son.

Réception avec antenne d’intérieur?

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c’est-à-dire avec une antenne d’intérieur. Il est toutefois possible de recevoir correctement avec une antenne d’intérieur si vous êtes situés à proximité d’un émetteur. Toutefois, en réception portable, on peut difficilement s’affranchir des parasites ambiants (téléphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.

Vous êtes en limite de zone.

Procurez-vous une antenne plus performante.

Page 20

Section avancée

20 - Glossaire

Adaptateur Appareil permettant de recevoir les chaînes en clair de la

TNT.

Analogique Nature des signaux utilisés pour la télévision terrestre

depuis le milieu du 20 l’analogique terrestre est voué à disparaître en 2011.

Canal Numéro donné à une bande de fréquence. En UHF, les

canaux sont numérotés de 21 à 69.

Codec Codeur / Décodeur. Moyen d’encoder un contenu audio-

vidéo, et de le décoder.

Code PIN Numéro d’Identification Personnel = mot de passe.

Emetteur Pylône truffé d’antennes qui retransmet des chaînes

(numériques ou analogiques) et vers lequel il faut diriger l’antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles.

EPG Guide électronique des programmes.

FTA En clair, gratuit. Vient de l’anglais free-to-air. Votre terminal

peut recevoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci.

Multiplex En terrestre, ensemble de chaînes émises sur la même

fréquence, le même canal. Note : Pour les émetteurs en service en 2008, la liste des canaux est indiquée en fin de cette notice.

Numérique Nature des signaux utilisés dans les transmissions modernes.

Par rapport à l’analogique, le numérique permet de moins encombrer le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chaînes que l’analogique. Les chaînes numériques existent depuis plusieurs années sur le câble et le satellite. Elle remplaceront, à terme, les chaînes analogiques en transmission terrestre. Attention, une même chaîne (ex TF1) peut être émise en analogique et en numérique.

Polarisation Orientation de l’onde émise par l’émetteur. La plupart des

émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontaux.

Terminal Equipement final d’une communication. Cet adaptateur est

un terminal numérique.

Terrestre Dans le cas qui nous intéresse, se rapporte aux transmissions

dans l’air, par opposition à «câble» ou «satellite».

TNT Télévision Numérique Terrestre.

siècle. Avec l’arrivée du numérique,

Page 21

Section avancée

Dpt

Ville site R1 R2 R3 R4 R5 R6

01 GexGex Nord Est 55 45 39 61 -- 58

Hirson Landouzy625960635735

St Que ntin Sud365860296335

03 Mont luçonAggl om éra tion395437533465

05 Gap

Mt Colombis 57 25 51 22 54 28

aggl om ér ation572551225428

Canne s Vallauris 23 26 34 53 48 42

Nice Mont Alban 38 31 34 49 48 42 Ment on Cap Martin 47 31 44 41 67 6 3 Grasse aggl om ér ation232634534842

Aubenas Nord 38 3 5 40 4 3 54 4 6

Pr ivas Sud444950413033 08 Charleville-MezièreSury 3 2 47 24 22 2 7 35 09 Saint Gi rons Sud304850222636 10 Troy es Les Riceys252241362628 11 Carcassonne Mont agne Noire653159576260

12 Ro dez

Est (V)462528525338

Sud- Ouest462528525338

Marseille

Massif de l'Etoile 62 59 28 25 2 2 30

Pomegues 62 59 28 2 5 22 30

Roquevaire ag glom ér ation455928252230

14 Caen

Caen Nord 31 30 32 33 50 58

Mont Pinç on 26 34 49 23 29 58

15 Aurillac Agglom ér ation423437395045

Angoulème a gglo mér at ion295962542724

Ruelle aggl om ér ation295962542724

La Rochelle Mireuil 53 59 6 2 54 5 0 56

Saintes aggl om ér ation375962542724

18 Bour ges Collines du Sancerrois 35 24 63 27 60 32

Brive Lissac284138514447

UsselMeymac 49 4 1 52 55

44 47

AjaccioBai e d' Aj accio292642385953

Bastia Serra di Pigno 23 40 34 45 37 29

Porto Vecchio Nord-Ouest332730382839

21 Dijon

Nuit St Geo rge s 25 50 63 66 32 28

aggl om ér ation (V)535063663228

Guingamp aggl om ér ation304643403732

Saint Brieuc aggl omé rat ion602225233726

23 Guér et St -Léger-le- G. 34 31 37 55 66 3 2

Bergerac Audrix 33 42 45 39 22 30

Perigueux

aggl om ér ation63424539--30

Sud63424539--30

Besanç on Brégille 35 48 58 51 60 63

Montbéliard Fort-de- la-Chaux (V)29554358--32

Valenc eAggl om éra tion524950553033

Romans-sur-Isère ag glom ér ation524950553033

Evreux Agg lom ér ation523843463740 Vernon a ggl omé rat ion413843465144

Char tr es

Montlandon 41 38 49 31 37 56

aggl om ér ation413823313740

Dreux agg lom ér ation413842313736

Br est

Monts d'Arrée 30 22 25 23 28 26

aggl om ér ation302225232826

Quimper ag glom ér ation305356485850

Ale s

Aggl omé rat ion405957415446

Mont Bouque t 31 59 63 41 5 4 37

Nimes Sud- Est635951415446

31 Toul ous e

Toul ous e Es t564952515553

Pic du Midi 54 48 50 22 26 3 6

32 Auch aggl om ér ation634850222636

Arcachon Aggl

om éra tion233746313430

Borde aux

Caudéran 23 26 22 32 36 3 0

Borde aux Es t235962444130

34 Mo ntpellier St-Baudille 4 9 55 5 1 52 5 4 37

21 - Canaux utilisés pour les émetteurs en service en 2008

Page 22

Section avancée

Br est

Monts d'Arrée 30 22 25 23 28 26

aggl om ér ation302225232826

Quimper ag glom ér ation305356485850

Ale s

Aggl omé rat ion405957415446

Mont Bouque t 31 59 63 41 5 4 37

Nimes Sud- Est635951415446

31 Toul ous e

Toul ous e Es t564952515553

Pic du Midi 54 48 50 22 26 3 6

32 Auch aggl om ér ation634850222636

Arcachon Aggl

om éra tion233746313430

Borde aux

Caudéran 23 26 22 32 36 3 0

Borde aux Es t235962444130 34 Mo ntpellier St-Baudille 4 9 55 5 1 52 5 4 37 35 Renne s Bécherel 35 46 43 40 37 3 2 36 Argenton-sur-CreuseMalicornay 3 9 45 6 3 36 6 0 42 37 Tour s Chissay 3 4 38 6 3 48 3 7 51

Gre nobl eTour sans Veni n372124312734

Voiron Montaud 32 21 24 31 27 34

41 Bl ois ag glom ér ation343863483751

Roann e Agglom ér ation216063372427

St Etie nne Croix du Guizay 50 23 39 54 29 26

43 Le Puy-en-Velay Aggl om éra tion454251485426

44 Nantes Nant es Su d Est284462252724 45 Or léans La Pl aine Poteau 46 38 63 4 8 40 5 1

Agen Aggl omé rat ion494245515255

Cahor s

Nord 23 49 52 64 55 60

Sud234952645560

Villeneuve sur Lot Nord 33 42 45 39 -- 3 0 48 Mende Agglom ér ation272124483238 49 Angers Rochefort-sur-Loire 51 40 56 43 48 46

Cher bour g Digosville 63 34 49 53 57 32

Mortain agg lom ér ation546556485362

Saint Lo aggl om ér ation394249535732

51 Reims Hautvilliers 32 31 37 34 45 42

Chaumont Chalindrey le Cognelot 34 42 61 4 0 45 64

St Dizier aggl om ér ation234741442628

53 La val Mont Rochard593856613762

Nanc yMalzéville 27 47 61 58 24 6 5

Longwy Bois des Châ 33 5 6 50 2 2 25 69

Bar le Duc

Willercourt494741444552

aggl om ér ation334757446063

Verdu n

Septsarges 33 25 50 2 2 -- 69

Lor ient Ploemeur 31 35 64 33 61 32

Vannes Landes les Lanvaux 57 46 64 4 9 61 5 9

Forbach Kreutzberg33566154--36

Metz Luttange 33 56 61 58 -- 36

Sarrebourg Donon 41 47 61 5 4 -- 51

Lille

Lambersart 36 29 32 3 0 33 35

Bouvigny 23 4 8 26 3 0 31 35

Dunk er que Mont des Cats444832303135

Maubeuge Rousies 44 47 26 41 31 35

Valencienne Marly525926363135 61 Al enço n Monts d'Amain 39 65 49 31 37 58 62 Boulogne s/ merMont Lam ber t442851416535 63 Clermont-Ferrand Puy de Dôme 50 31 37 53 3 4 32 64 Bayonne La Rhune 6 5 42 51 49 6 2 57 66 Perpignan Pic de Neulos 2 3 21 24 26 2 7 39 67 Strasbour g Nordheim 48 47 61 22 69 51

Montmélian Le Fort 62 21 25 63 59 22

Mulh ouseBel védèr e535554376665

69 Ly on

Fourviere563621542724 Mont Pilat 45 36 39 54 42 47

70 Vesoul aggl om ér ation514354403846

AutunBoi s du Roi473963665268

Le Creusot Mont Saint Vinc ent 58 39 24 61 36 64

MaconBois de Cenves 53 50 39 37 32 4 7

72 Le Ma ns Mayet 26 23 22 31 37 36

Cham bér yMont du Chat 6 2 48 5 1 54 5 9 47

St Jean de Maurienne Est273325635730

Annec yAggl omé rat ion452225426728 Cluses Cluses Nord Est35233926--29

75 Paris

Sud / Villebon 35 56 60 63 51 5 7

Nord / Sannois 3 5 54 6 0 63 51 57

Est / Chennevieres 35 5 4 60 6 3 51 5 7

Tour Eiffel352127242932

Dieppe Aggl om ér ation574245396063

Le Havre Harfleur 4 8

42 57 63 54 58

Neufchâtel-en-BrayCroixdalle 55 52 27 2 4 37 5 8

Rouen Rouen Sud292127243732 77 Meaux Aggl omé rat ion556364604542 78 Ma ntes Maudétour 48 38 43 46 51 40

Niort Canton de Melle 37 59 62 54 27 2 4

Parthenay Amailloux 57 5 9 62 5 4 48 3 6

Dpt

Ville site R1 R2 R3 R4 R5 R6

Page 23

Section avancée

45 Or léans La Pl aine Poteau 46 38 63 4 8 40 5 1

Agen Aggl omé rat ion494245515255

Cahor s

Nord 23 49 52 64 55 60

Sud234952645560

Villeneuve sur Lot Nord 33 42 45 39 -- 3 0 48 Mende Agglom ér ation272124483238 49 Angers Rochefort-sur-Loire 51 40 56 43 48 46

Cher bour g Digosville 63 34 49 53 57 32

Mortain agg lom ér ation546556485362

Saint Lo aggl om ér ation394249535732

51 Reims Hautvilliers 32 31 37 34 45 42

Chaumont Chalindrey le Cognelot 34 42 61 4 0 45 64

St Dizier aggl om ér ation234741442628

53 La val Mont Rochard593856613762

Nanc yMalzéville 27 47 61 58 24 6 5

Longwy Bois des Châ 33 5 6 50 2 2 25 69

Bar le Duc

Willercourt494741444552

aggl om ér ation334757446063

Verdu n

Septsarges 33 25 50 2 2 -- 69

Lor ient Ploemeur 31 35 64 33 61 32

Vannes Landes les Lanvaux 57 46 64 4 9 61 5 9

Forbach Kreutzberg33566154--36

Metz Luttange 33 56 61 58 -- 36

Sarrebourg Donon 41 47 61 5 4 -- 51

Lille

Lambersart 36 29 32 3 0 33 35

Bouvigny 23 4 8 26 3 0 31 35

Dunk er que Mont des Cats444832303135

Maubeuge Rousies 44 47 26 41 31 35

Montmélian Le Fort 62 21 25 63 59 22

Mulh ouseBel védèr e535554376665

69 Ly on

Fourviere563621542724 Mont Pilat 45 36 39 54 42 47

70 Vesoul aggl om ér ation514354403846

AutunBoi s du Roi473963665268

Le Creusot Mont Saint Vinc ent 58 39 24 61 36 64

MaconBois de Cenves 53 50 39 37 32 4 7

72 Le Ma ns Mayet 26 23 22 31 37 36

Cham bér yMont du Chat 6 2 48 5 1 54 5 9 47

St Jean de Maurienne Est273325635730

Annec yAggl omé rat ion452225426728 Cluses Cluses Nord Est35233926--29

75 Paris

Sud / Villebon 35 56 60 63 51 5 7

Nord / Sannois 3 5 54 6 0 63 51 57

Est / Chennevieres 35 5 4 60 6 3 51 5 7

Tour Eiffel352127242932

Dieppe Aggl om ér ation574245396063

Le Havre Harfleur 4 8

42 57 63 54 58

Neufchâtel-en-BrayCroixdalle 55 52 27 2 4 37 5 8

Rouen Rouen Sud292127243732 77 Meaux Aggl omé rat ion556364604542 78 Ma ntes Maudétour 48 38 43 46 51 40

Niort Canton de Melle 37 59 62 54 27 2 4

Parthenay Amailloux 57 5 9 62 5 4 48 3 6

Abbeville Maison Pl aine 29 25 33 3 9 37 58

Am iens

Saint Just 36 50 43 46 53 4 0

aggl om ér ation295533393735

81 Al bi Agglo mér at ion535649375534

Hyères Cap Benat 23 2 6 32 4 5 63 2 9

Saint-Raph aël Pi c de l'Ours 23 26 34 53 48 42

Toul on Cap Sicié 55 47 50 49 53 52

Draguignan Sud- Oues t222434544827

84 Av ignon Mont Ventoux 43 59 51 4 1 54 4 6

La Roche-sur-Yon ag glo mér at ion464462252724 La Tr anch e s/ mer aggl omé rat ion (V)215962542724

Les sables d'Olonne

aggl om ér ation644462252724

Nord 64 44 62 25 27 24

Poitiers Aggl om éra tion505962535661

Chatellerault aggl om ér ation325962542724

87 Lim oges Aggl omé rat ion655962373446

Epinal B ois de la Vi erg e 56 6 2 59 37 49 6 4

Vittel Le Haut de Dimont 56 58 61 37 45 6 4

Auxerre Molesmes646133305832

Sens Gisy les Nobles 59 61 62 48 5 8 54

Belfort

Aggl omé rat ion (V)29554337--26

Dpt

Ville site R1 R2 R3 R4 R5 R6

Chaînes gratuites :

1 France 2

France 3 France 5 Arte La Chaîne parlementaire

Chaînes locales

2 Direct 8

France 4 i>TELE Virgin17 BFM TV Gulli

3 Canal +

(plages en clair)

4 M6

W9 NT1 Arte HD*

5 TF1 HD*

France 2 HD* M6 HD*

6 TF1

NRJ 12 TMC

*Non reçues par ce terminal Astrell.

Exemple : TF1 est sur le multiplexe R6. TF1 est donc émise sur le canal 46 à Avigon (Dpt 84).

Page 24
