Astralux H30A User Manual [ru]

Руководство по эксплуатации

Компьютеризированная швейная машина

Модель Н30А

110 строчек / 7 видов петель

Меры предосторожности

При использовании электроприбора следует соблюдать основные меры предосторожности. Перед работой с машиной прочитайте все инструкции по правильной эксплуатации машины.

Предостережения

1. Никогда не оставляйте без присмотра машину, подключенную к электросети.

2. Всегда выдергивайте вилку из розетки после завершения шитья и перед чисткой.

Предупреждения

ранения людей:

1. Не допускайте использование данной машины не по назначению. Будьте особенно внимательны, если оборудование используется детьми или рядом с детьми.

2. Используйте машину только для шитья, как описано в данной инструкции. Применяйте только те приспособления, которые рекомендуются изготовителем, и информации о которых содержится в данной инструкции.

3. Не используйте машину, если у нее повреждена вилка или шнур, если она неисправна, упала или повреждена, или на нее попала вода. Обратитесь в ближайший сервисный центр или к уполномоченному дилеру для проверки, ремонта, электрической или механической регулировок.

4. Не используйте машину, сели у нее открыты какие-либо части. Держите вентиляционные отверстия машины и ножную педаль чистыми, чтобы в них не скапливался пух, пыль и остатки ткани.

5. Не держите пальцы возле движущихся частей машины. Будьте особенно осторожны в районе работы иглы.

6. Всегда используйте соответствующую игольную пластину. Неподходящая игольная пластина может вызвать поломку иглы.

7. Не используйте погнутые иглы.

8. Не тяните ткань во время шитья. Это может привести к изгибу или поломке иглы.

9. Выключайте швейную машину («ОFF») при заправке и смене иглы, заправке шпульки, смене прижимной лапки и т.п.

10. Всегда отключайте швейную машину от сети при снятии крышек, при смазке и других регулировках, предусмотренных данной инструкцией.

11. Запрещается вставлять какие-либо предметы в открытые части машины.

12. Не пользуйтесь машиной на открытом воздухе.

13. Не пользуйтесь машиной при распылении аэрозолей или там, где использовался кислород.

14. Для отключения переключите все регуляторы в положение («ОFF»), затем выньте вилку из розетки.

15. При отключении от сети никогда не тяните шнур. При отключении держитесь за штекер, а не за электрошнур.

16. Звуковой уровень шума при правильной эксплуатации машины 75 dB.

17. При наличии неисправностей у машины обязательно отключите ее от сети.

18. Не кладите посторонние предметы на педаль.

19. Не используйте педаль, если у нее повреждена вилка или шнур, если она неисправна, упала или повреждена, если на нее попала вода. Обратитесь в ближайший сервисный центр или к уполномоченному дилеру для проверки, ремонта, электрической или механической регулировок.

20. Не рекомендуется использовать швейную машину лицам с ограниченными физическими возможностями и данная техника не предназначена для игры маленьких детей.

для уменьшения риска поражения электрическим током:

- для уменьшения риска ожога, пожара, электрического шока или

Храните эту инструкцию

Бытовая швейная машина предназначена только для домашнего использования!

Содержание

Детали машины ..............................................................................1

Швейные принадлежности .....................................................................2

Подсоединение машины к сети .................................................................3

Включение машины в сеть .....................................................................3

Начало шитья ................................................................................4

Кнопка Старт/Стоп ...........................................................................4

Ножная электронная педаль ....................................................................4

Замена лапки .................................................................................5

Таблица видов лапок ..........................................................................6

Замена иглы ..................................................................................7

Правильный подбор ткани/игл/нити ............................................................7

Намотка нити на шпульку ....................................................................8-9

Намотка шпульки ............................................................................8

Установка шпульки ..........................................................................10

Заправка верхней нити .....................................................................11-12

Использование автоматического нитевдевателя .................................................13

Регулировка натяжения верхней нити ..........................................................14

Подъем нижней нити наверх ..................................................................15

Как пользоваться нитеобрезателем .............................................................15

Двухуровневый рычаг подъема лапки ..........................................................16

Как отключить и включить нижний транспортер ткани ..........................................16

Основные кнопки управления .................................................................17

Электронный регулятор скорости .............................................................17

Функциональные кнопки .....................................................................18

Кнопки быстрого выбора строчек ..............................................................18

Кнопки образцов строчек с порядковыми номерами ..............................................18

Жидкокристаллический дисплей ..............................................................19

Образцы строчек .............................................................................20

Основные кнопки управления ..............................................................21-22

Кнопка Старт/Стоп .........................................................................21

Кнопка реверса .............................................................................21

Кнопка точечной закрепки ...................................................................22

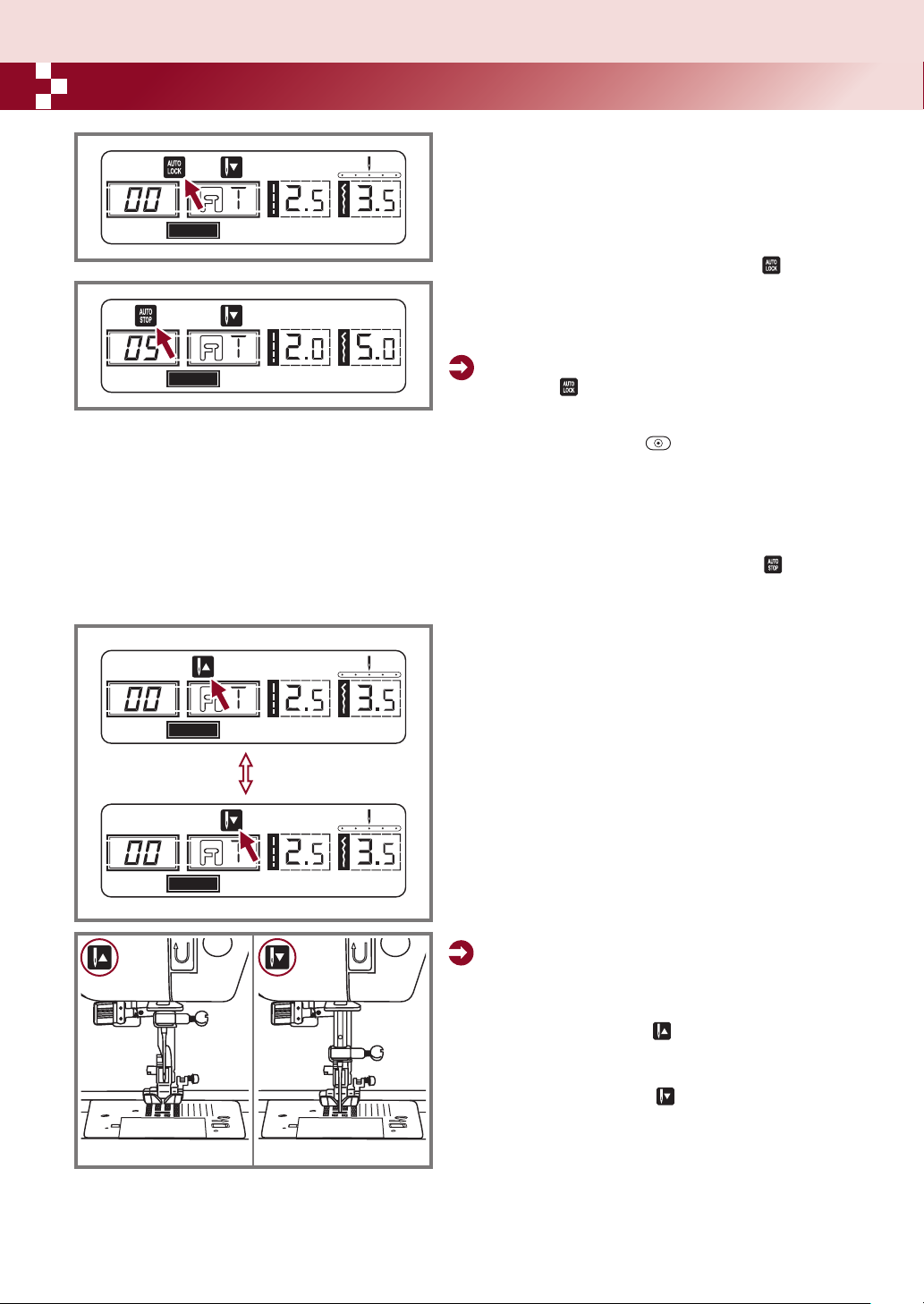

Кнопка позиционирования иглы (вверх/вниз) ...................................................22

Функциональные кнопки ..................................................................23-25

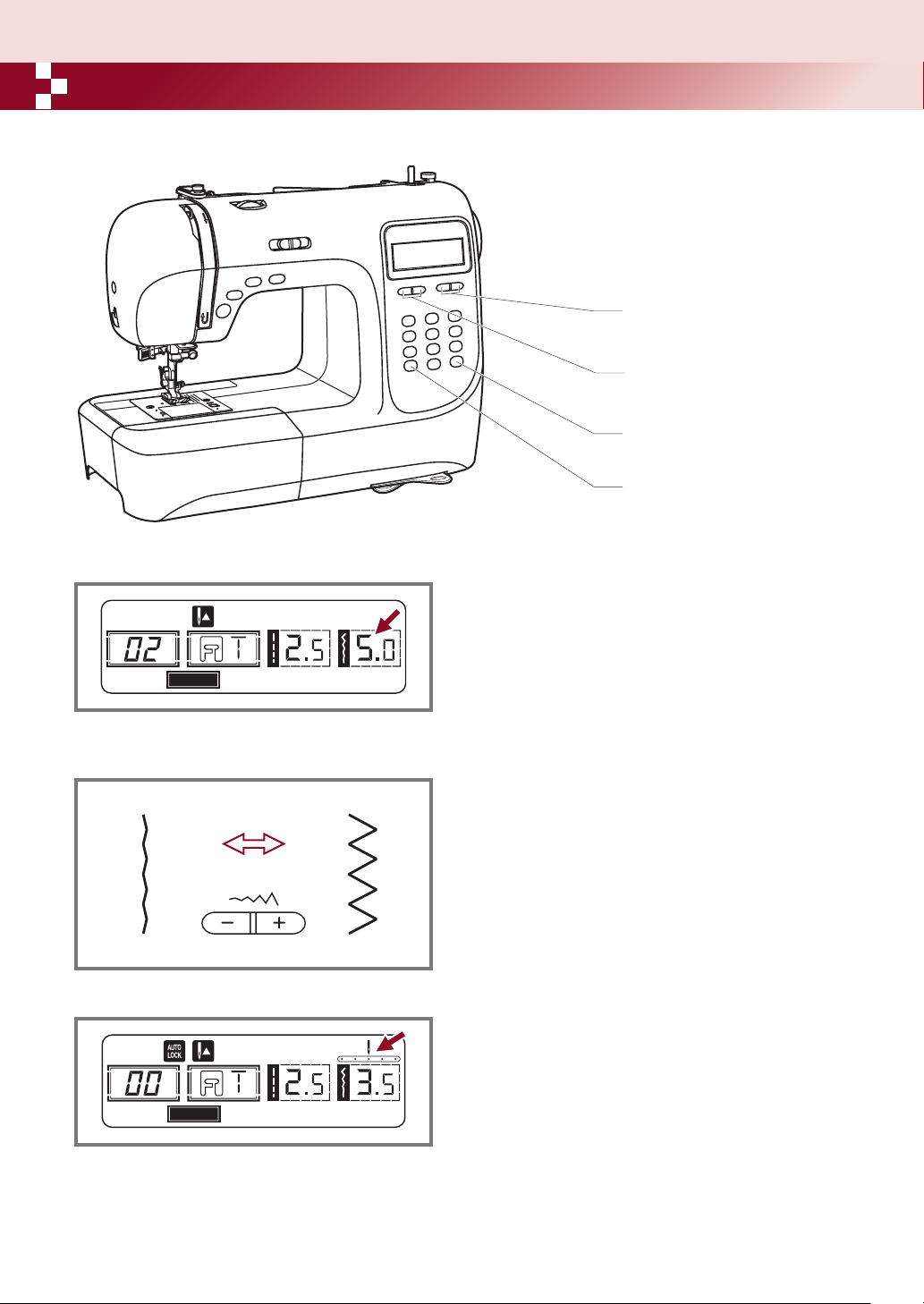

Кнопки регулировки ширины строчек ..........................................................23

Кнопки регулировки длины стежка ............................................................24

Кнопка выбора режима шитья ................................................................24

Кнопка зеркального отображения .............................................................25

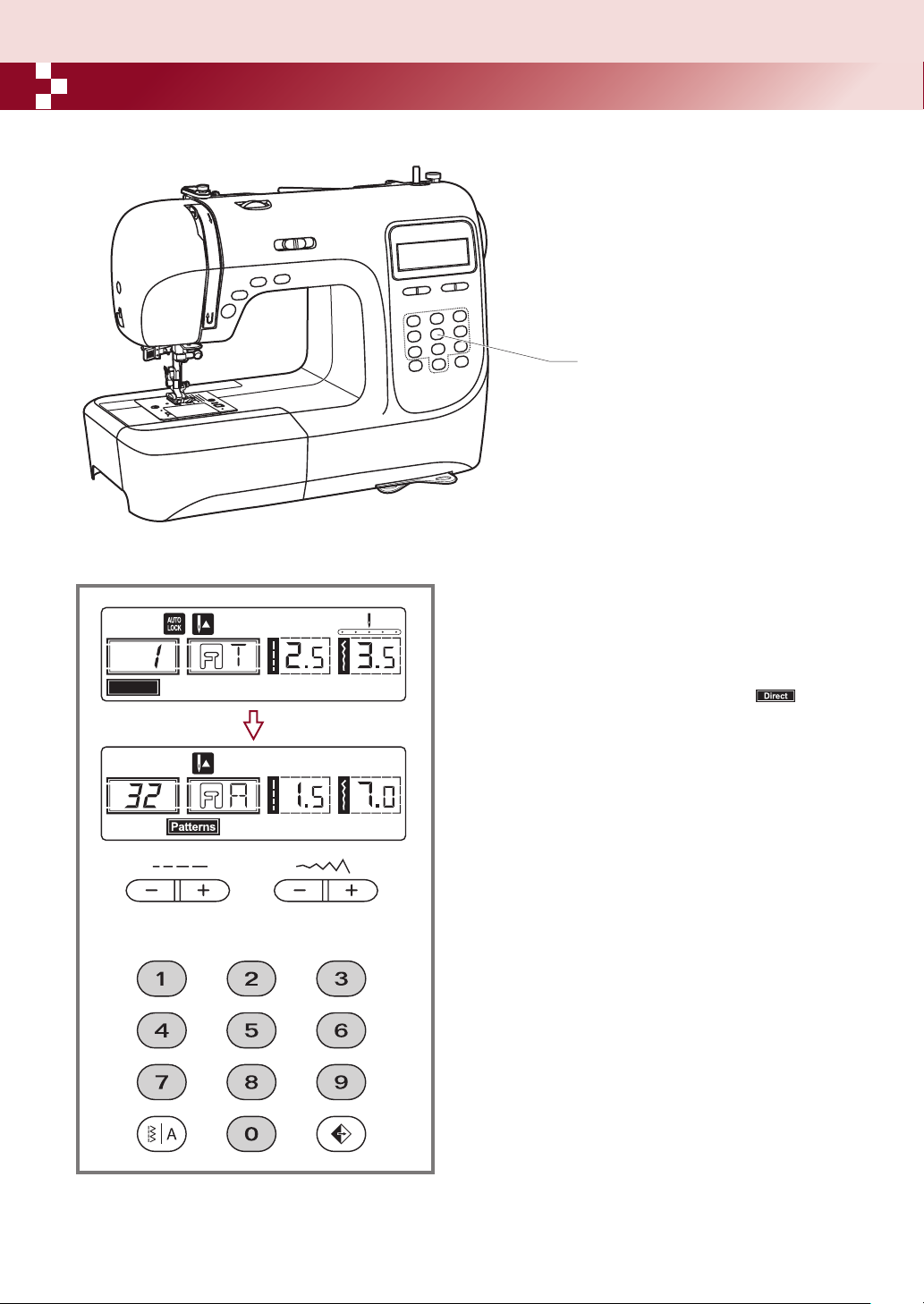

Кнопки быстрого выбора строчек ..............................................................26

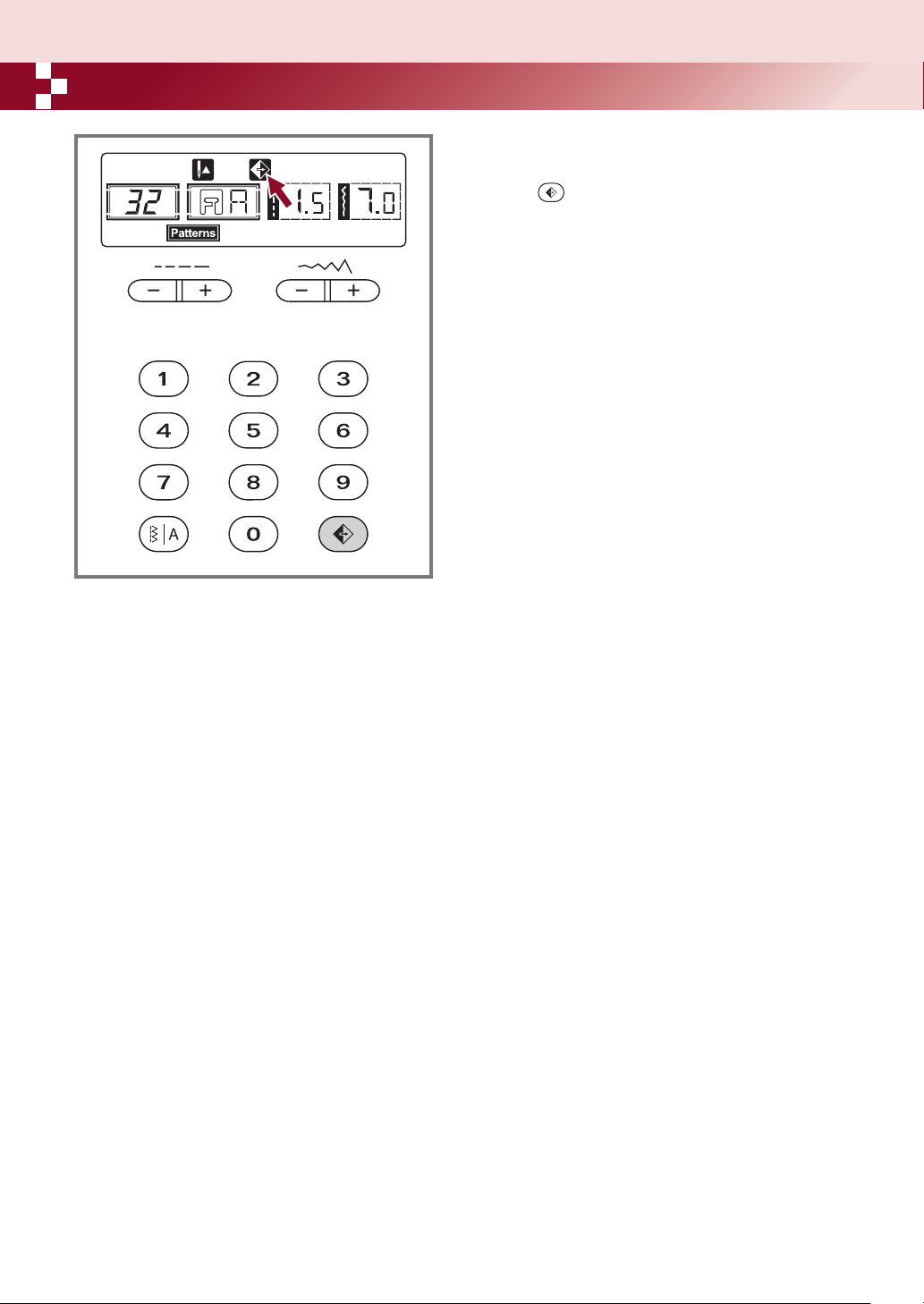

Кнопки образцов строчек с соответствующими порядковыми номерами .............................26

Кнопки с порядковыми номерами .............................................................26

Полезные навыки ............................................................................27

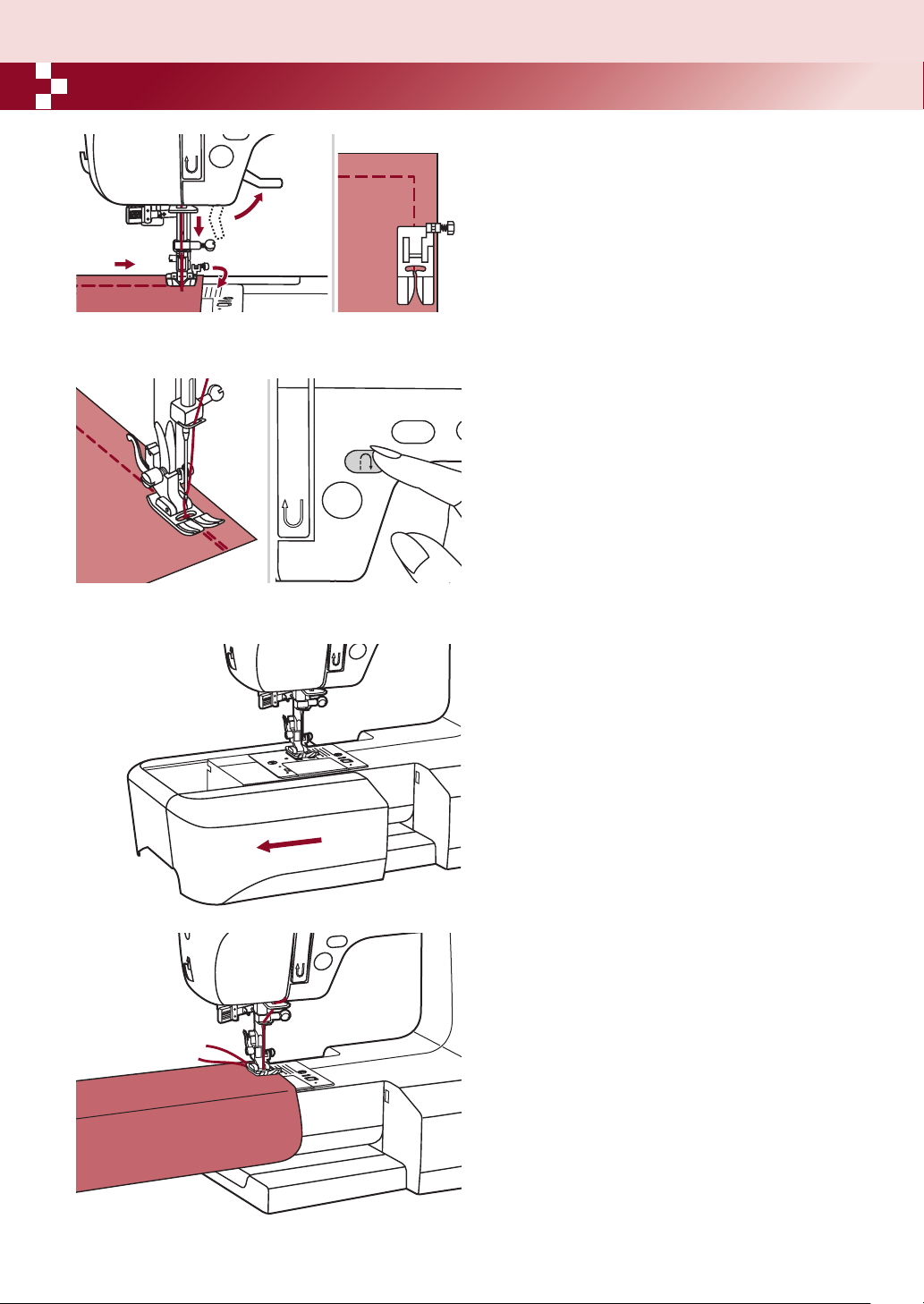

Обработка углов ............................................................................27

Реверс ....................................................................................27

Рукавная консоль ...........................................................................27

Установка дополнительного швейного столика ..................................................28

Шитье плотных тканей ......................................................................28

Содержание

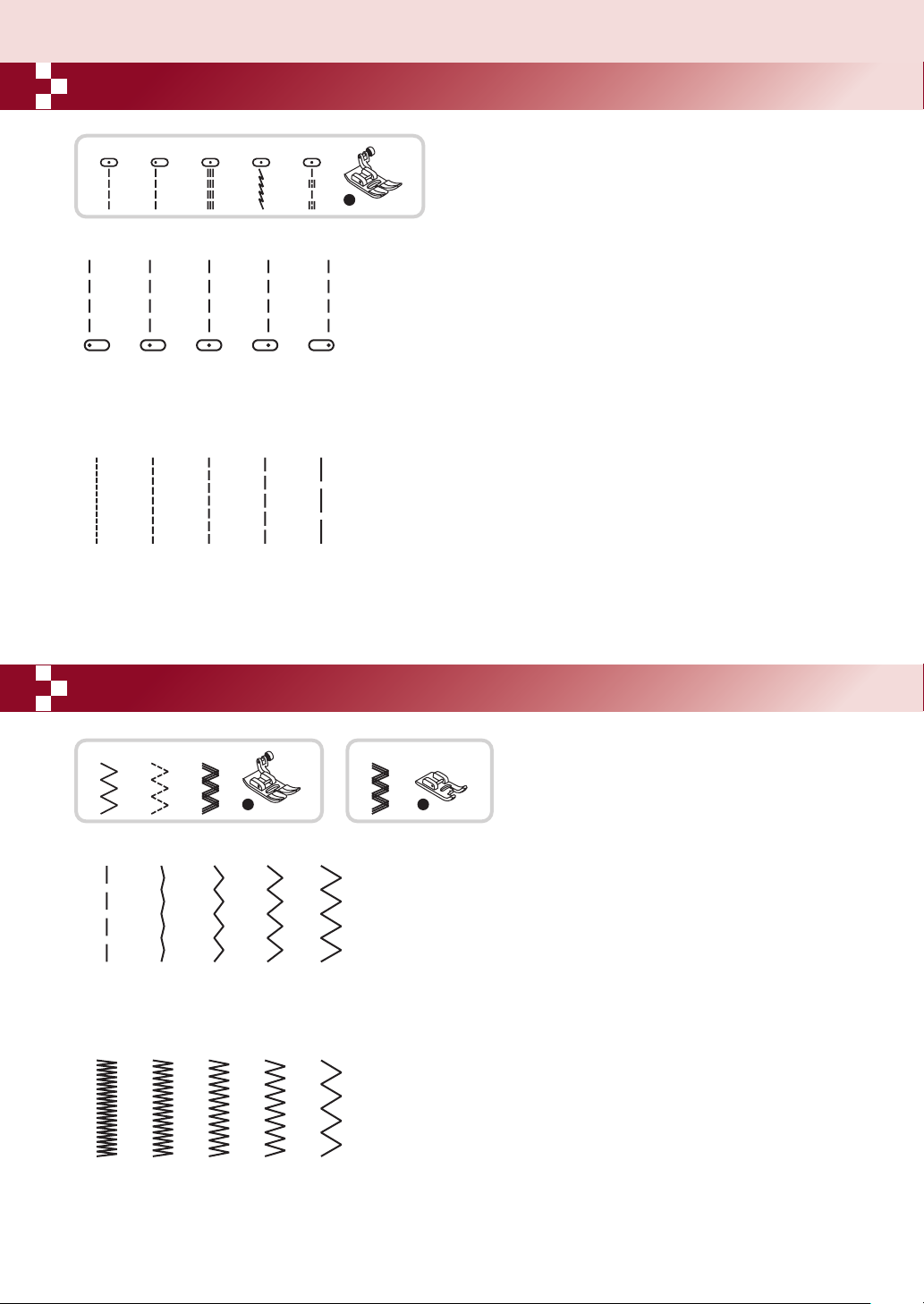

Прямострочные швы и положение иглы ........................................................29

Зигзагообразные строчки .....................................................................29

Трикотажные строчки .......................................................................30

Оверлочные строчки .........................................................................31

Использование оверлочной лапки .............................................................31

Использование универсальной лапки ..........................................................31

Потайная подшивка низа .....................................................................32

Пришивание пуговиц .........................................................................33

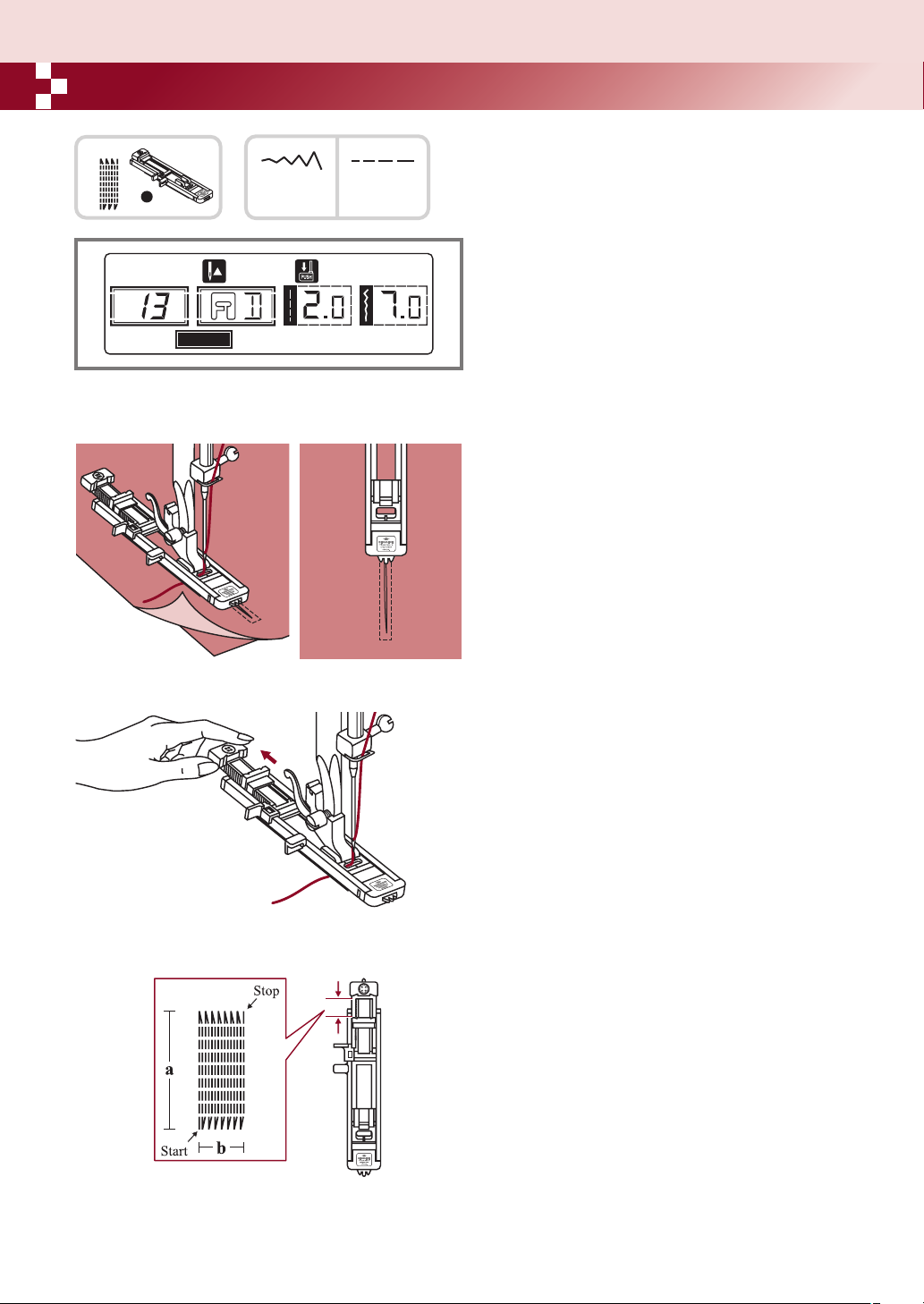

Автоматическая обработка петель ...........................................................34-36

Изготовление петель на трикотажных тканях ...................................................37

Шов-глазок .................................................................................38

Автоматическая штопка ...................................................................39-40

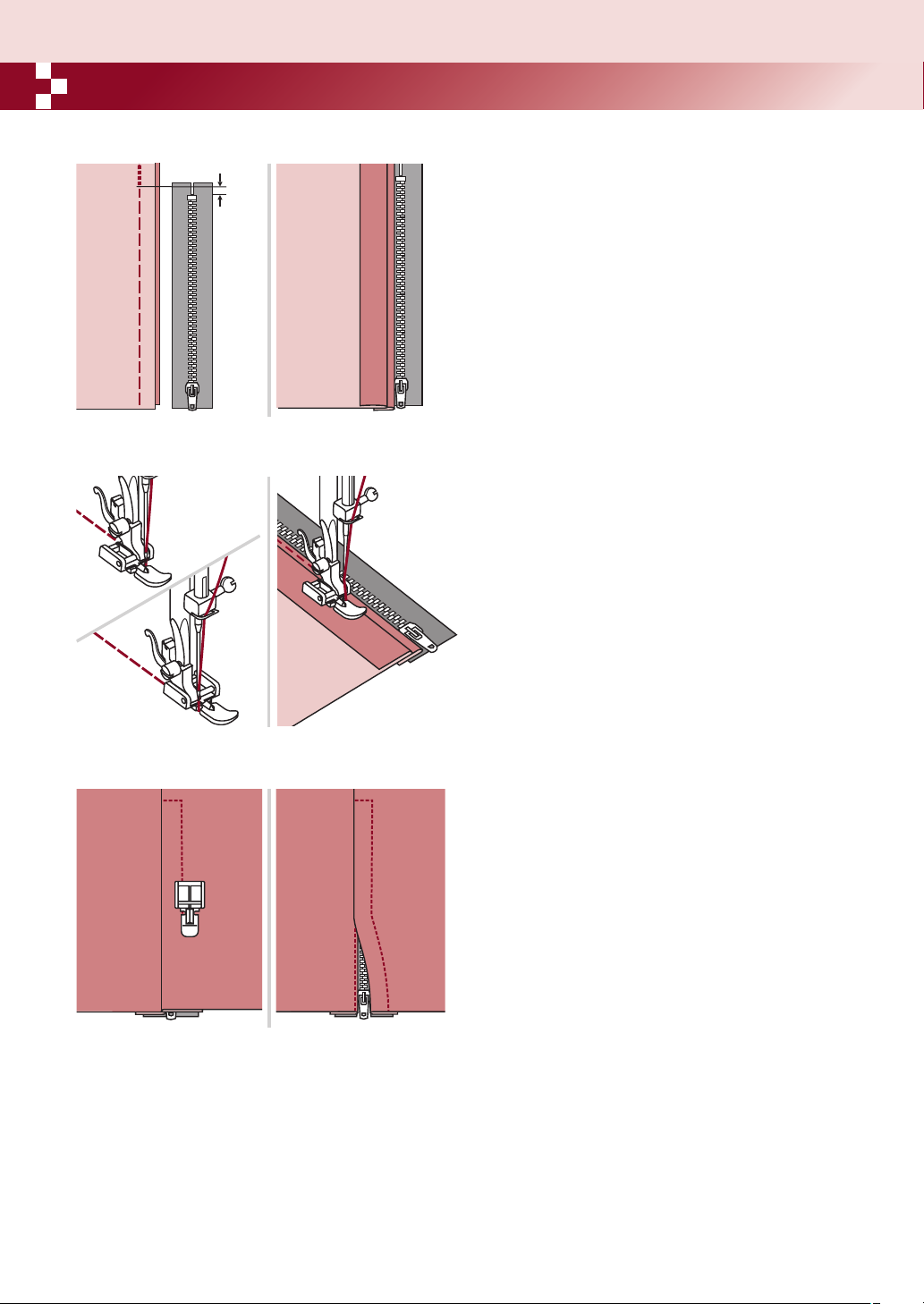

Вшивание молнии .........................................................................41-42

Вшивание молнии по центру .................................................................41

Вшивание молнии в боковой шов .............................................................42

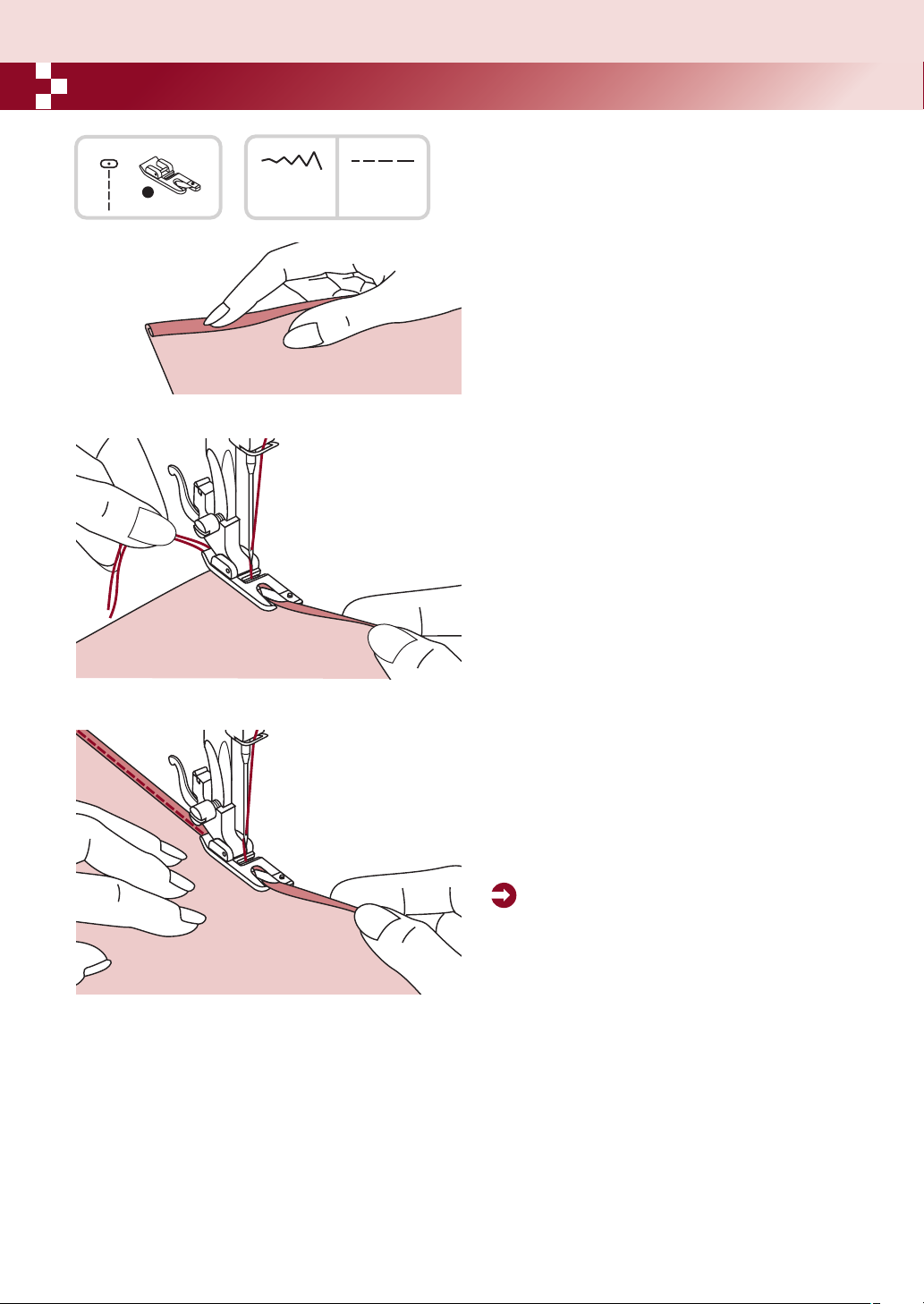

Двойная узкая подгибка среза .................................................................43

Вшивание шляпной резинки и отделочного шнура ...............................................44

Отделочные сатиновые строчки ................................................................45

Выстегивание ...............................................................................46

Строчкафестон ..............................................................................46

Потайной шов фестон .......................................................................46

Отделка края ткани строчкой фестон ...........................................................46

Выполнение сборки ........................................................................47-48

Эффектбуф ...............................................................................48

Выполнение штопки, вышивки, монограмм ..................................................49-50

Штопка ...................................................................................49

Вышивка, монограммы ......................................................................50

Мережка ....................................................................................51

Пэтчворк ....................................................................................51

Зеркальное отображение ......................................................................52

Работа двойной иглой ........................................................................53

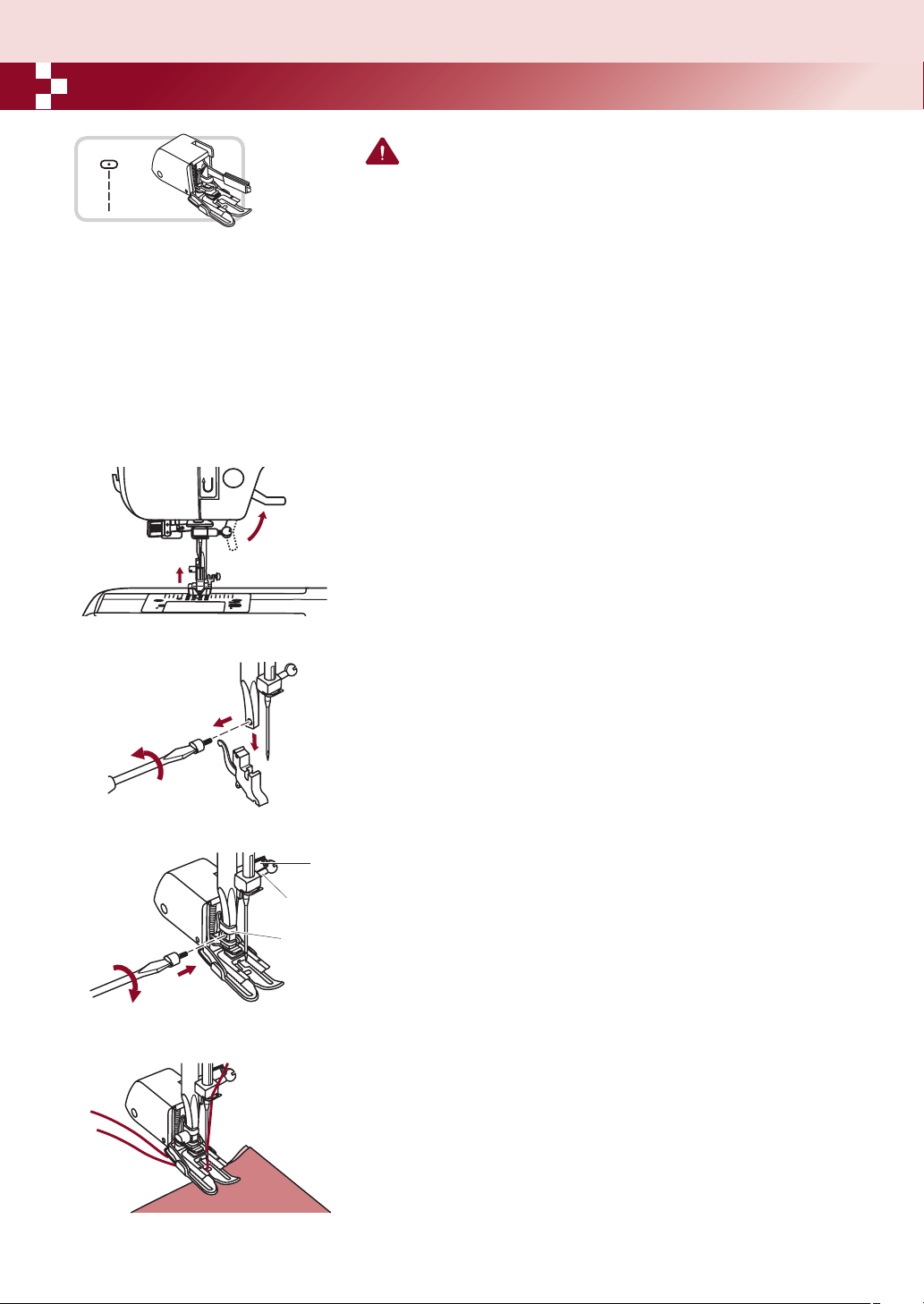

Верхний транспортер .........................................................................54

Значение предупреждений ....................................................................55

Звуковые сигналы предупреждения ............................................................55

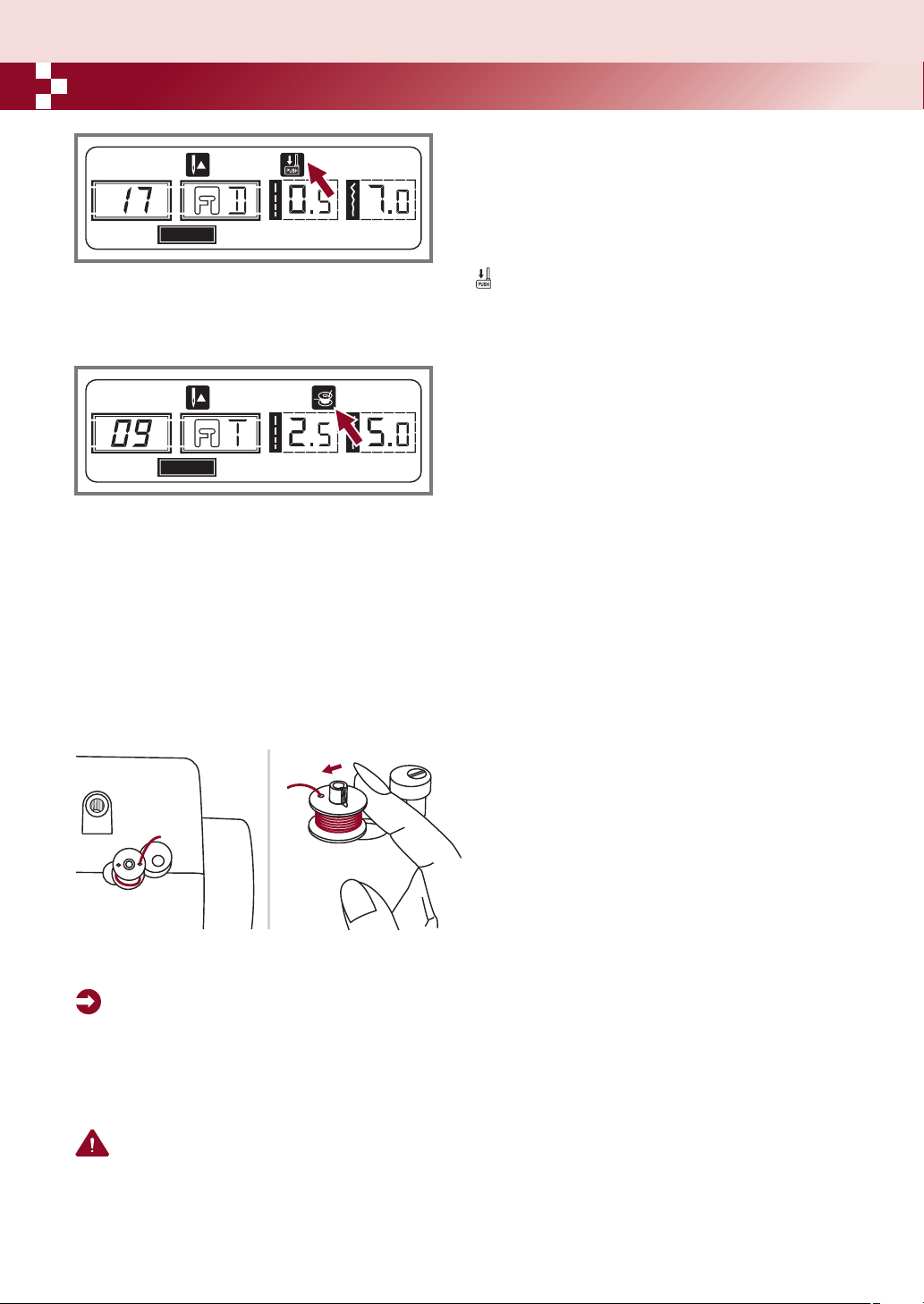

Положение шпинделя шпульки ...............................................................55

Техническое обслуживание машины .........................................................56-57

Чистка поверхности корпуса машины ..........................................................56

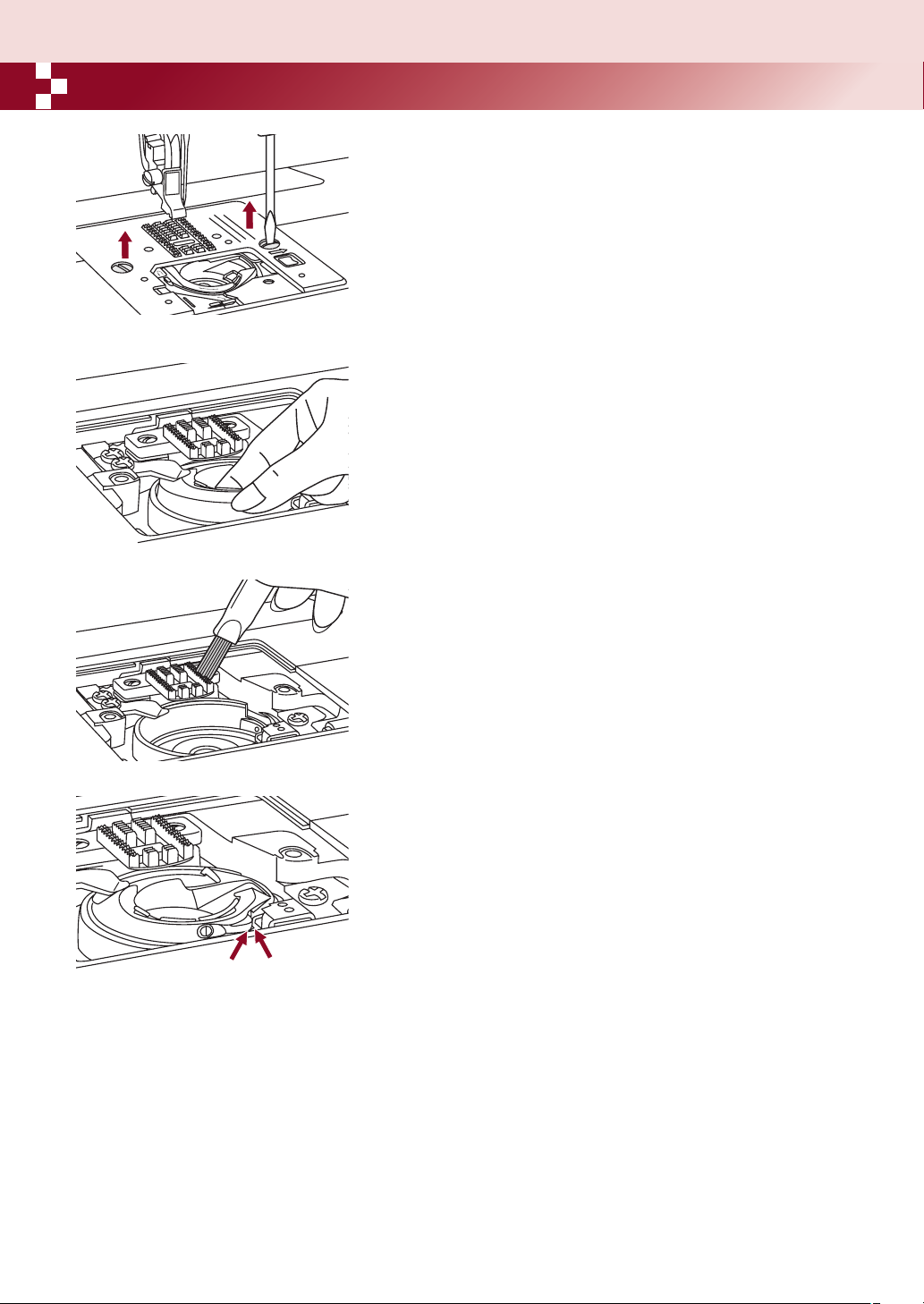

Чистка челночного устройства ................................................................57

Устранение неисправностей ................................................................58-59

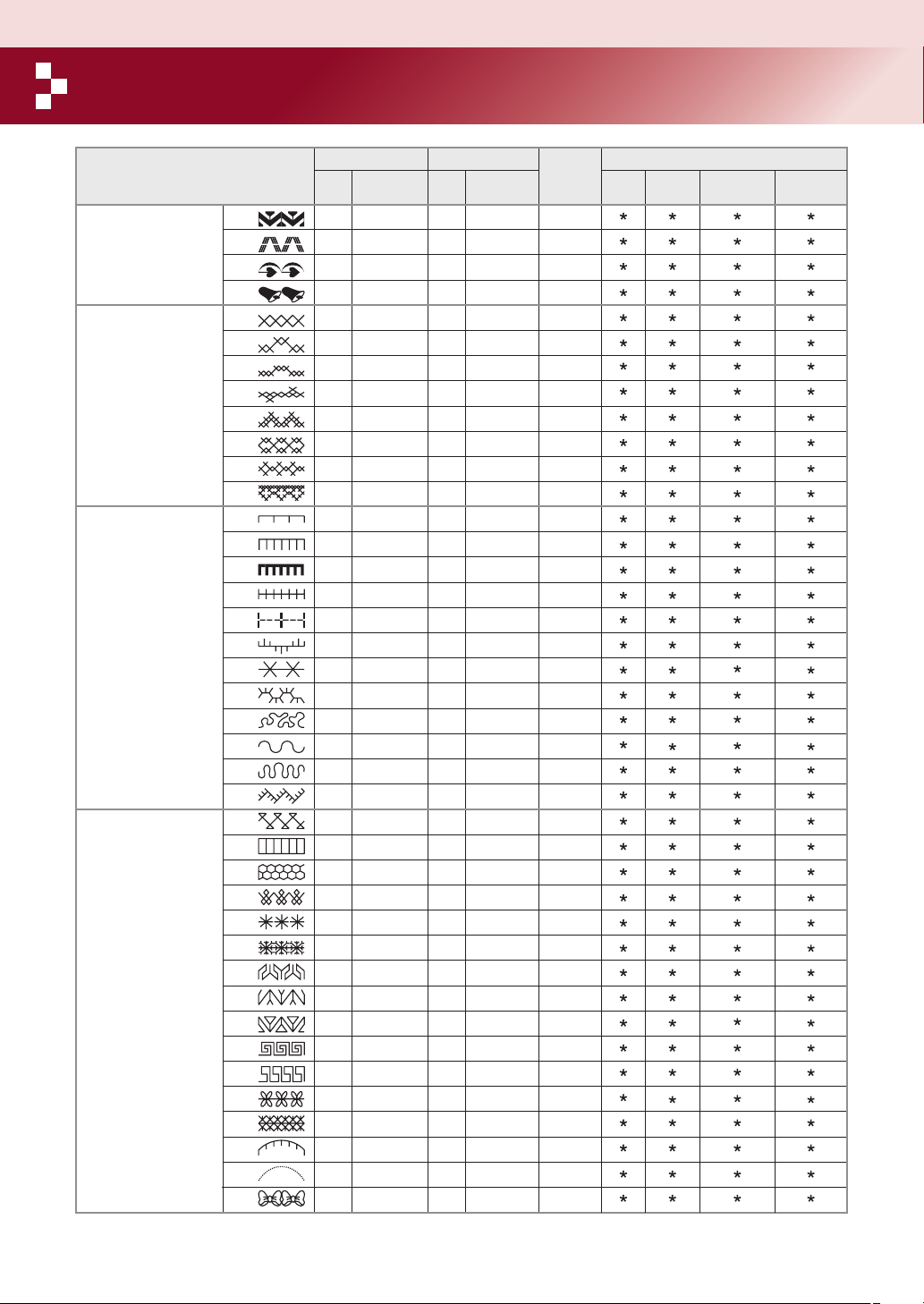

Справочная таблица по строчкам ...........................................................60-62

Детали машины

Электронный регулятор скорости

Кнопка позиционирования иглы (вверх/вниз)

Кнопка точечной закрепки

Кнопка заднего хода (реверс)

Кнопка Старт/ Стоп

Нитеобрезатель

Рычаг для выметывания петель

Автоматический нитевдеватель

Игольная пластина с прозрачной крышечкой

Швейный (предметный) столик с принадлежностями

Регулятор натяжения нитей

Шпиндель для намотки нити на шпульку

Жидкокристаллический дисплей

Кнопки регулирования длины стежка

Кнопки регулирования ширины строчек

Кнопки быстрого выбора строчек

Функциональные кнопки

Выдвигающаяся панель со строчками

Ограничитель узла намотки нити на шпульку

Отверстие для вертикального штифта второй катушки

Маховое колесо

Сетевой тумблер

Разъем для сетевого кабеля

Разъем для подключения педали

Горизонтальный штифт для катушек

Диски натяжения нити при намотке на шпульку

Нитенаправители для верхней нити

Ручка для переноса

Рычаг прижимной лапки

Рычаг для отключения нижнего транспортера

Швейные принадлежности

123

006186008 006905008

006904008

TA10943209

006008001

006172008

006015009

15 16

006H1A0004

006914008

006099008

006084009

006012008

006907008

R12373209

Стандартный комплект

1. Универсальная лапка (Т)

2. Лапка для вшивания молнии(I)

3. Лапка для автоматического выметывания петель (D)

4. Оверлочная лапка (Е)

5. Лапка для потайной подшивки низа (F)

6. Лапка для декоративных отделочных строчек (А)

7. Лапка для пришивания пуговиц

8. Шпульки (3 шт.)

9. Большой держатель для катушек

10. Маленький держатель для катушек

11. Фетровый амортизатор для катушек

12. Вертикальный штифт для катушек

13. Две отвертки (большая и маленькая)

14.Направляющая для выстегивания

15. Кисточка/вспарыватель

16. Упаковка игл (3 шт.)

006900008

006813008

006916008

Дополнительные принадлежности (не входят в комплект)

17. Лапка улитка (К)

18. Лапка для вшивания шнура и шляпной резинки (М)

19. Лапка для прокладывания прямых строчек и для работы по тонким тканям (Р)

006016008

006917008

006185008

20. Лапка для вышивки и штопки

21. Лапка для сборки

23 24 25

22. Верхний транспортер ткани

23. Двойная игла

24. Жесткий чехол

25. Швейный столик для

006020008

увеличения рабочей поверхности

* Фирма производитель оставляет за собой право менять комплектацию швейных принадлежностей

без предварительного уведомления и внесения изменений в инструкцию.

Подсоединение машины к сети

Внимание! Перед установкой и заменой запчастей и когда машина не используется, отключайте ее от сети (сетевой тумблер в положении «0FF»)

OFF

Включение машины в сеть

Перед включением убедитесь, что напряжение и частота машины соответствуют напряжению и частоте сети.

Поставьте машину на ровную и прочную поверхность

1. Подключите сетевой шнур к машине, вставив вилку в разъем.

2. Вставьте другой конец шнура в электрическую розетку.

3. Включите сетевой тумблер «ON».

4. После включения машины в сеть загорится лампочка для шитья.

Чтобы отключить машину от сети, переведите сетевой тумблер в положение выключения «ОFF», затем выньте вилку из розетки.

ВАЖНО

Если машина имеет поляризованную штепсельную вилку (один штырь шире другого), то для уменьшения риска электрошока эту вилку надо вставить в поляризованную штепсельную розетку. Если вилка не плотно вставляется, переверните ее и вставьте еще раз. Если она и в этом случае плотно не вошла, обратитесь к электрику. Не меняйте розетку самостоятельно.

Внимание: В ряде регионов на территории РФ наблюдается нестабильность напряжения в электросетях, в результате чего происходят скачки напряжения. В связи с этим, у компьютеризированных и электронных швейных машин могут выходить из строя, входящие в их конструкцию, дорогостоящие электронные платы и фотосенсоры (включая светодиодную подсветку).

Для предотвращения этого, при эксплуатации электронных и компьютеризированных швейных машин, завод-производитель рекомендует использовать устройства, стабилизирующие сетевое напряжение (например, Pilot) или аналогичные.

Начало шитья

Кнопка Старт/Стоп

Машина начинает работать после нажатия на кнопку Старт/Стоп и прекращает работать после повторного нажатия на эту кнопку.

В начала машина шьет на маленьких оборотах.

Скорость шитья изменяется электронным регулятором скорости. Чтобы увеличить скорость, сдвиньте регулятор вправо, для уменьшения скорости переместите регулятор влево. Скорость меняется плавно и остается фиксированной, пока вы сами не переместите регулятор на другое значение.

Ножная электронная педаль

При отключенной от сети машине вставьте разъем шнура ножной педали в соответствующий разъем на машине.

Включите машину, и слегка нажимая на педаль, начинайте шить. Чем сильнее нажимаете на педаль, тем быстрее шьет машина.

Для прекращения шитья уберите ногу с педали.

Примечание: При работе с педалью электронный регулятор скорости ограничивает максимальную скорость педали.

Внимание! Если у Вас возникли сомнения, касающиеся подключения машины к источнику питания, обратитесь к электрику. Если машина не используется, отключите ее от сети. Машина должна использоваться с педалью С-9000, произведенной в компании CHIEN HUNG TAIWAN., LTD.

Замена лапки

Внимание! При выполнении данной операции установите сетевой тумблер на «OFF».

Подсоединение лапкодержателя

Поднимите стержень (а) лапкодержателя в крайнее верхнее положение. Подсоедините лапкодержатель (b) прижимной лапки к стержню (а) винтом, как показано на рис.

Установка лапки

Опускайте лапкодержатель (b) до тех пор, пока паз (с) не окажется прямо над осью (d).

Нажмите на рычаг (е) на себя. Опустите лапкодержатель (b) и прижимная лапка (f) защелкнется автоматически.

Снятие лапки

Поднимите прижимную лапку. Нажмите на рычаг (е) на себя. Лапка отсоединится.

Установка направляющей для выстегивания

Установите направляющую для выстегивания (g) в паз лапкодержателя, как показано на рисунке.

Отрегулируйте расстояние от игловодителя до направляющей для выстегивания, в зависимости от того, какое необходимо расстояние между строчками.

Таблица видов лапок

Лапка

Универсальная

лапка (Т)

Лапка для

молнии(I)

Лапка для

автоматического

выметывания

петель (D)

Лапка для

пришивания

пуговиц

Применение

Рабочие строчки, пэтчворк, декоративные строчки, сборки, отделка мережкой и т.п.

Вшивание молнии

Петли

Пришивание пуговиц

Èãëà

Лапка

Лапка для

вшивания шнура

и шляпной резинки (М) (доп. опция)

Лапка улитка (К)

(доп. опция)

Лапка для

вышивки и штопки

(доп. опция)

Лапка для

прокладывания прямых строчек и для работы по

тонким тканям (Р)

(доп. опция)

Применение

Вшивание отделочного шнура и шляпной резинки

Для двойного подгибания срезов

Штопка, вышивка, монограммы

Выстегивание, лоскутная работа и работа по тонким тканям

Èãëà

Строчки для

Сборка

потайной по

Лапка для

потайной

дшивки низа

Лапка для сборки

(доп. опция)

подшивки низа (F)

Оверлочная

лапка (Е)

Оверлочные строчки

Обеспечивает равномерную подачу ткани при шитье сложных материалов

Декоративные

Лапка для

декоративных

отделочных

строчек (А)

сатиновые строчки для отделки

Верхний

транспортер ткани

(доп. опция)

Важно: Двойная игла не входит в комплект (продается отдельно). При шитье двойной иглой максимальная ширина строчки "5", иначе игла не пройдет в отверстие на лапке и сломается.

Замена иглы

Внимание! При выполнении данной операции установите сетевой тумблер на «OFF».

Необходимо регулярно менять иглу, особенно если она повреждена или вызывает проблемы при шитье. Выполняйте следующую последовательность:

А. Ослабьте винт фиксации иглы и затяните

его после установки новой иглы. Плоская сторона верхней части иглы должна смотреть назад.

В. Вставьте новую иглу до упора вверх.

Иглы должны быть качественные. Проблемы возникают с:

- Погнутыми иглами

- Тупыми иглами

- Иглами с поврежденным острием

Правильный подбор ткани/игл/нитей

Номер иглы Ткань

9-11 (70-80)

11-14 (80-90)

14 (90)

в комплекте

16 (100)

18 (110)

Примечание:

- Тонкие нити и иглы используются для шитья тонких тканей, а толстые нити и иглы для тяжелых тканей.

- Всегда делайте образцы для проверки правильного подбора ткани/иглы/нити.

- Используйте одинаковые нити сверху и для шпульки.

Легкая: тонкий хлопок, вуаль, саржа. шелк, муслин, Киана, органди, х/б трикотаж, джерси, креп, поли-эстер, рубашечные и блузочные ткани.

Средняя:

парусина, двойной трикотаж, тонкая шерсть.

Средняя:

трикотаж,ворсистаяткань,джинсовая

Тяжелая:

ткань, джинсовая ткань, портьерная ткань.

Супер тяжелая:

верхней зимней одежды, тяжелые портьерные ткани, некоторые виды кожи и винила.

хлопок, сатин, кеттльклот,

грубое полотно, шерсть, плотный

шерсть, толстый брезент, стеганая

плотная шерсть и ткани для

Тонкая хлопковая, нейлоновая или полиэстерная нить ¹ 60-70.

Очень хорошую строчку дает нить п/э ¹ 50-60 плотной крутки (лучше тройной). Нити из натуральных волокон ¹ 50-60 используйте для натуральных тканей. Используйте одинаковую нить сверху и снизу.

Нити необходимого состава. ¹ 40-50 плотной крутки.

Íèòü

Намотка нити на шпульку

Намотка шпульки

1. Установите катушку на встроенный горизонтальный штифт. Для небольших катушек используйте маленький катушкодержатель. Для катушек большего размера большой держатель.

2. Зацепите нить за крючок нитенаправителя.

3. Протяните нить между дисками натяжения против часовой стрелки.

намотке на шпульку

4. Вставьте конец нити в одно из отверстий на шпульке, как показано на рисунке и установите шпульку на шпиндель узла намотки.

Переведите шпиндель со шпулькой вправо (см. рис.)

Используйте эти диски только при

(

)

Намотка нити на шпульку

6. Придерживайте конец нити.

7. Нажмите на кнопку Старт/Стоп (при работе без педали) или на педаль.

8. После намотки нескольких витков нити остановите машину и обрежьте конец нити, выглядывающий из шпульки. Продолжайте намотку нити на шпульку на максимальной скорости. Шпулька остановится автоматически, когда полностью заполнится нитью.

9. После остановки намотки, обрежьте нить и снимите шпульку со шпинделя.

Внимание!!! При намотке на шпульку происходит автоматическое переключение на холостой ход, т.е. блокируется игловодитель и маховое колесо. Чтобы снять машину с холостого хода надо перевести шпульку на шпинделе влево, тогда машина будет шить в обычном режиме. Если Вы случайно перевели шпиндель в режим холостого хода, то достаточно вернуть его в рабочее положение.

Установка шпульки

Внимание! При выполнении данной операции поверните выключатель в положение («OFF»- выключено).

При установке или удалении шпульки игла должна быть в крайнем верхнем положении.

1. Вставьте шпульку в челночную вставку так, чтобы нить шла против часовой стрелки (см. подсказку на машине).

2. Протяните нить через отверстие (А).

3. Протяните нить по стрелке влево от (А) до (В) (см. рис.).

4. Далее ведите нить вперед от (В) до (С).

Протяните нить через точку (С), где произойдет ее обрезка.

Установите прозрачную крышечку игольной пластины на место.

Заправка верхней нити

Примечание: Очень важно правильно выполнить заправку верхней нити, от этого будет зависеть качество работы и чтобы не возникало проблем в процессе шитья.

Поднимите иглу в крайнее верхнее положение. Поднимите прижимную лапку, чтобы освободить диски натяжения нити.

Приподнимите горизонтальный штифт катушки. Установите на него катушку так, чтобы нить разматывалась снизу вверх, затем закрепите катушку держателем нужного диаметра. При установке катушки на горизонтальный штифт следите за тем, чтобы держатель катушки не слишком плотно прилегал к ней, иначе будет затруднено разматывание нити с катушки, что может привести к изгибу или поломке иглы,

или пробиванию иглой челночной вставки. (Замена челночной вставки по вине пользователя не подлежит бесплатному сервисному обслуживанию).

2. Зацепите нить за крючок нитенаправителя.

Заправка верхней нити

3. Проложите нить через нитенаправитель (см. рис.)

4. Далее протяните нить через диски натяжения верхней нити.

5. Затем вниз, вокруг держателя пружины и вверх (по стрелке на корпусе машины).

6. Вверху протяните нить справа налево через крючок рычага подъема нити и снова вниз.

7. Зацепите нить за горизонтальный нитенаправитель на корпусе машины. Затем проведите нить за проволочный нитенаправитель над иглой. Вденьте нить в иглу от себя назад и вытяните нить на 10 см. Для вдевания нити используйте автоматический нитевдеватель (см. след. стр.).

Использование автоматического нитевдевателя

Внимание!

поверните выключатель в положение («OFF»выключено).

Поднимите иглу в крайнее верхнее положение и опустите прижимную лапку.

1. Левой рукой медленно опускайте рычаг нитевдевателя в крайнюю нижнюю позицию, так чтобы игла попала в лапки нитевдевателя. Правой рукой зацепите нитью большой крючок снизу и отведите нить вправо (см. рис.), не отпуская рычаг нитевдевателя.

2. В крайней нижней позиции нитевдеватель автоматически повернется в позицию вдевания нити и маленький крючок пройдет через ушко иглы.

При выполнении данной операции

3. Вытяните нить перед иглой между лапками нитевдевателя под этот крючок.

4. Одновременно отпустите рычаг нитевдевателя и нить. Крючок повернется и протянет нить через игольное ушко, образуя петлю. Потяните нить за петлю. Верхняя нить заправлена.

Регулировка натяжения верхней нити

- Стандартная установка натяжения верхней нити: "4".

Свободно

Затянуто

- Для усиления натяжения поверните диск на следующее большее деление. Для ослабления натяжения поверните диск на предыдущее меньшее деление.

- Правильная установка натяжения является очень важной для качественного шитья.

- Не существует одного значения натяжения, подходящего для всех функций шитья и тканей.

- 90% шитья осуществляется в диапазоне натяжения от 3 до 5 ("4" является основной установкой).

- Для красивых декоративных швов и петель натяжение нити должно быть немного слабее нормы, при этом верхняя нить немного переходит на изнанку. Получается красивая лицевая сторона.

Лицевая сторона

Изнаночная сторона

Стандартное натяжение нити для прямой строчки.

Верхняя нить

Нижняя нить (челночная)

Слабое натяжение верхней нити для прямой строчки. Увеличьте натяжение.

Сильное натяжение верхней нити для прямой строчки. Ослабьте натяжение.

Нормальное натяжение нитей для строчек «зиг- заг» и декоративного шитья.

Подъем нижней нити наверх

1. Придерживайте верхнюю нить левой

2. Аккуратно потяните за верхнюю нить так,

рукой. Поворачивайте маховое колесо на себя (против часовой стрелки) до тех пор, пока игла не войдет в игольную пластину и не поднимется вновь.

чтобы вытянуть захваченную ею нижнюю нить. Нижняя нить выйдет в виде петли.

3. Положите обе нити под лапку на игольную пластину по направлению от себя.

Как пользоваться нитеобрезателем нитей

Поднимите лапку. Уберите изделие из-под лапки, вытяните нити

по направлению влево от себя и направьте их в нитеобрезатель.

Положите нити на нитеобрезатель и потяните их вниз, чтобы обрезать.

Нити будут обрезаны, и останется длина, достаточная, чтобы начать шить дальше.

Двухуровневый рычаг подъема лапки

Рычаг подъема лапки поднимает или опускает прижимную лапку.

При сшивании нескольких слоев толстой ткани для облегчения работы лапку поднимают на второй уровень.

Примечание:

фиксируется, второй нет.

Первый уровень подъема лапки

Как отключить и включить нижний транспортер ткани

Если снять швейный столик, то мы увидим рычаг нижнего транспортера, расположенный на задней нижней части рукавной консоли машины.

При сдвиге рычага в позицию " " (b), нижний транспортер опустится вниз. Это

используется, например, для пришивания пуговиц, для штопки или вышивки на пяльцах.

Если нужно вернуться к обычному режиму шитья, то необходимо перевести рычаг в противоположную сторону в позицию " " (а). Нижний транспортер вернется в первоначальное положение.

подъема нижнего транспортера не произойдет.

оборот махового колеса на себя, зубчики нижнего транспортера поднимутся, и можно будет продолжить работу.

Необходимо сделать полный

Визуального

Кнопки управления машиной

3 2

Основные кнопки управления (ñì. ñòð. 21/22)

1. Кнопка Старт/Стоп

Используется для запуска или остановки машины (работает только без педали).

2. Кнопка реверса

Используется для шитья назад или закрепления строчки на небольшой скорости.

3. Кнопка точечной закрепки

Используйте эту кнопку для закрепления в начале или конце строчки. На некоторых операциях данная функция включается автоматически.

4. Кнопка позиционирования иглы (постежковая работа)

Используется для перемещения иглы вверх/вниз. При двукратном нажатии происходит продвижение ткани на один стежок вперед.

5. Электронный регулятор скорости

Кнопка Старт/Стоп работает только без педали!

данная кнопка не работает, а регулятор скорости ограничивает скорость на педали.

+ 46 hidden pages
