Руководство по эксплуатации

Компьютеризированная швейная машина Модель 9820

Количество строчек 406/ 11 видов петель 2 вида монограмм

ЗНАЧЕНИЯ СИМВОЛОВ

Поднимите иглу

Поднимите лапку Опустите лапку

МЕРЫ ПРЕДОСТОРОЖНОСТИ

При использовании электроприбора следует предпринимать следующие основные меры предосторожности:

Перед работой с машиной прочитайте полностью инструкцию и все рекомендации.

ПРЕДОСТЕРЕЖЕНИЯ

1. Никогда не оставляйте без присмотра машину, подключенную к электросети.

2. Всегда вынимайте вилку из розетки после завершения шитья и перед чисткой машины.

3. Перед проверкой машины и заменой лампы всегда отключайте ее от сети. Если машина оснащена светодиодной лампой 240 мВатт, то для замены этой лампы обратитесь к своему поставщику или производителю машины. Если машина оснащена лампой 5ВАТТ, следует заменить ее на такую же лампу 5 ВАТТ.

ПРЕДУПРЕЖДЕНИЯ

ранения людей:

1. Не допускайте использование данной машины не по назначению. Будьте особенно внимательны, если оборудование используется детьми или рядом с детьми.

2. Используйте машину только для шитья, как описано в данной инструкции. Применяйте только те приспособления, которые рекомендуются изготовителем, и информации о которых содержится в данной инструкции.

3. Не используйте машину, если у нее повреждена вилка или шнур, если она неисправна, упала или повреждена, или на нее попала вода. Обратитесь в ближайший сервисный центр или к уполномоченному дилеру для проверки, ремонта, электрической или механической регулировок.

4. Не используйте машину, сели у нее открыты какие-либо части. Держите вентиляционные отверстия машины и ножную педаль чистыми, чтобы в них не скапливался пух, пыль и остатки ткани.

5. Не держите пальцы возле движущихся частей машины. Будьте особенно осторожны в районе работы иглы.

6. Всегда используйте соответствующую игольную пластину. Неподходящая игольная пластина может вызвать поломку иглы.

7. Не используйте погнутые иглы.

8. Не тяните ткань во время шитья. Это может привести к изгибу или поломке иглы.

9. Выключайте швейную машину ("ОFF") при заправке и смене иглы, заправке шпульки, смене прижимной лапки и т.п.

10. Всегда отключайте швейную машину от сети при снятии крышек, при смазке и других регулировках, предусмотренных данной инструкцией.

11. Запрещается вставлять какие-либо предметы в открытые части машины.

12. Не пользуйтесь машиной на открытом воздухе.

13. Не пользуйтесь машиной при распылении аэрозолей или там, где использовался кислород.

14. Для отключения переключите все регуляторы в положение ("ОFF"), затем выньте вилку из розетки.

15. При отключении от сети никогда не тяните шнур. При отключении держитесь за штекер, а не за электрошнур.

16. Звуковой уровень шума при правильной эксплуатации машины 75 dB(А).

17. При наличии неисправностей у машины обязательно отключите ее от сети.

- для уменьшения риска поражения электрическим током:

- для уменьшения риска ожога, пожара, электрического шока или

ХРАНИТЕ ЭТУ ИНСТРУКЦИЮ

Бытовая швейная машина предназначена только для домашнего использования!

СОДЕРЖАНИЕ

Детали машины Кнопки управления машиной

Основные кнопки управления (см. стр. 24/25) ............................................2

Функциональные кнопки (см. стр. 26/27/28) ..............................................2

Кнопки быстрого выбора строчек (см. стр. 29/30)..........................................3

Жидкокристаллический дисплей Образцы строчек Швейные принадлежности Подсоединение машины к сети

Включение машины в сеть ............................................................9

Начало шитья

Кнопка Старт/Стоп..................................................................10

Ножная электронная педаль .........................................................10

Регулировка давления лапки Замена лапки Замена иглы Правильный подбор ткани/игл/нити Таблица видов лапок Намотка нити на шпульку

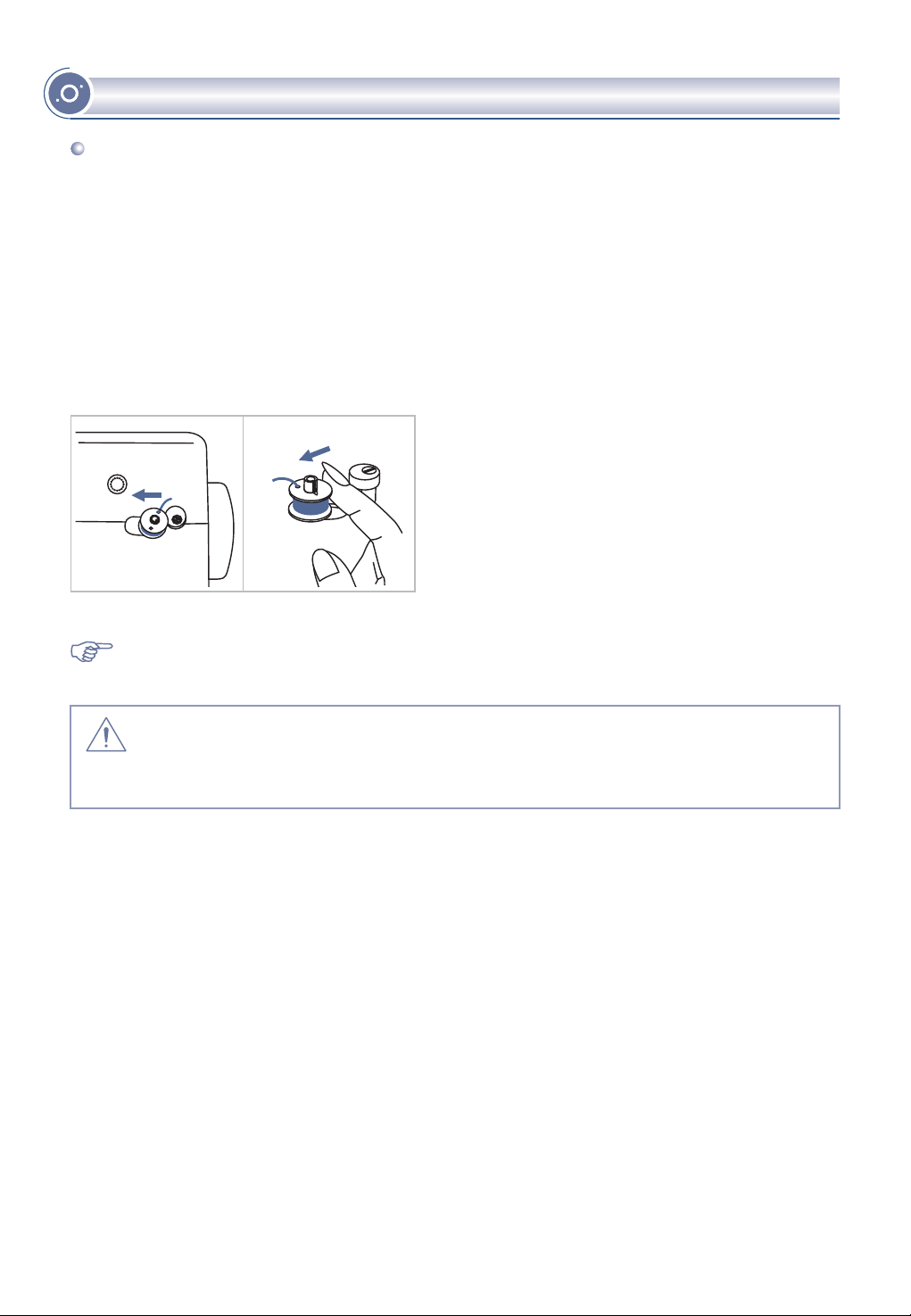

Намотка шпульки ................................................................15-16

Установка шпульки Заправка верхней нити Использование автоматического нитевдевателя Регулировка натяжения верхней нити Подъем нижней нити наверх Как пользоваться нитеобрезателем Двухуровневый рычаг подъема лапки Как отключить и включить нижний транспортер ткани Основные кнопки управления

Кнопка Старт/Стоп .................................................................24

Кнопка реверса....................................................................24

Кнопка точечной закрепки ...........................................................25

Кнопка позиционирования иглы ......................................................25

Функциональные кнопки

Кнопка регулировки ширины строчки ..................................................26

Кнопка регулировки длины стежка ....................................................27

Кнопка выбора режима шитья........................................................27

Кнопка удлинения раппорта строчки (см. стр.59) . .......................................27

Кнопка зеркального отображения (см. стр.60)...........................................28

Кнопка для работы двойной иглой (см. стр. 61)..........................................28

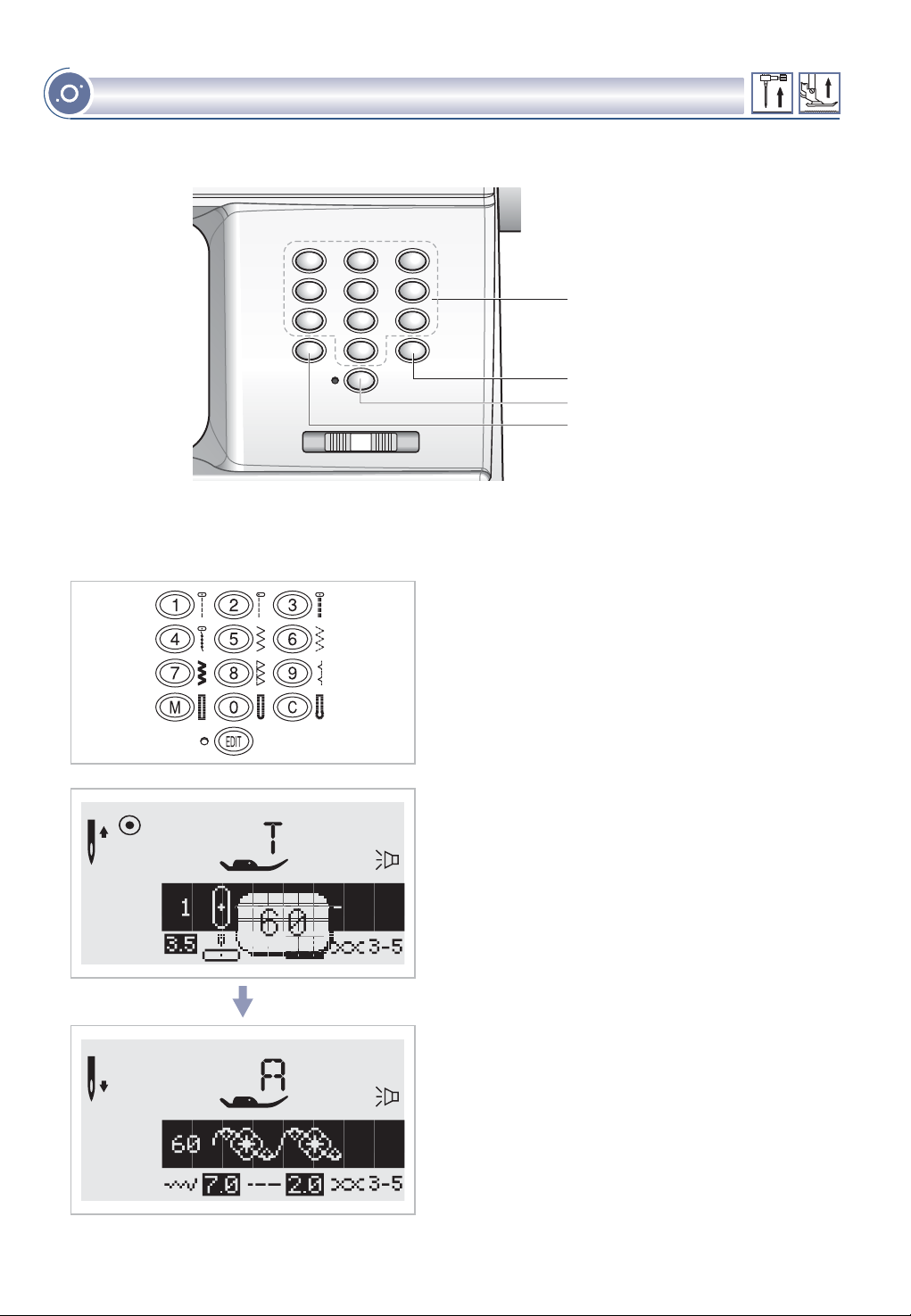

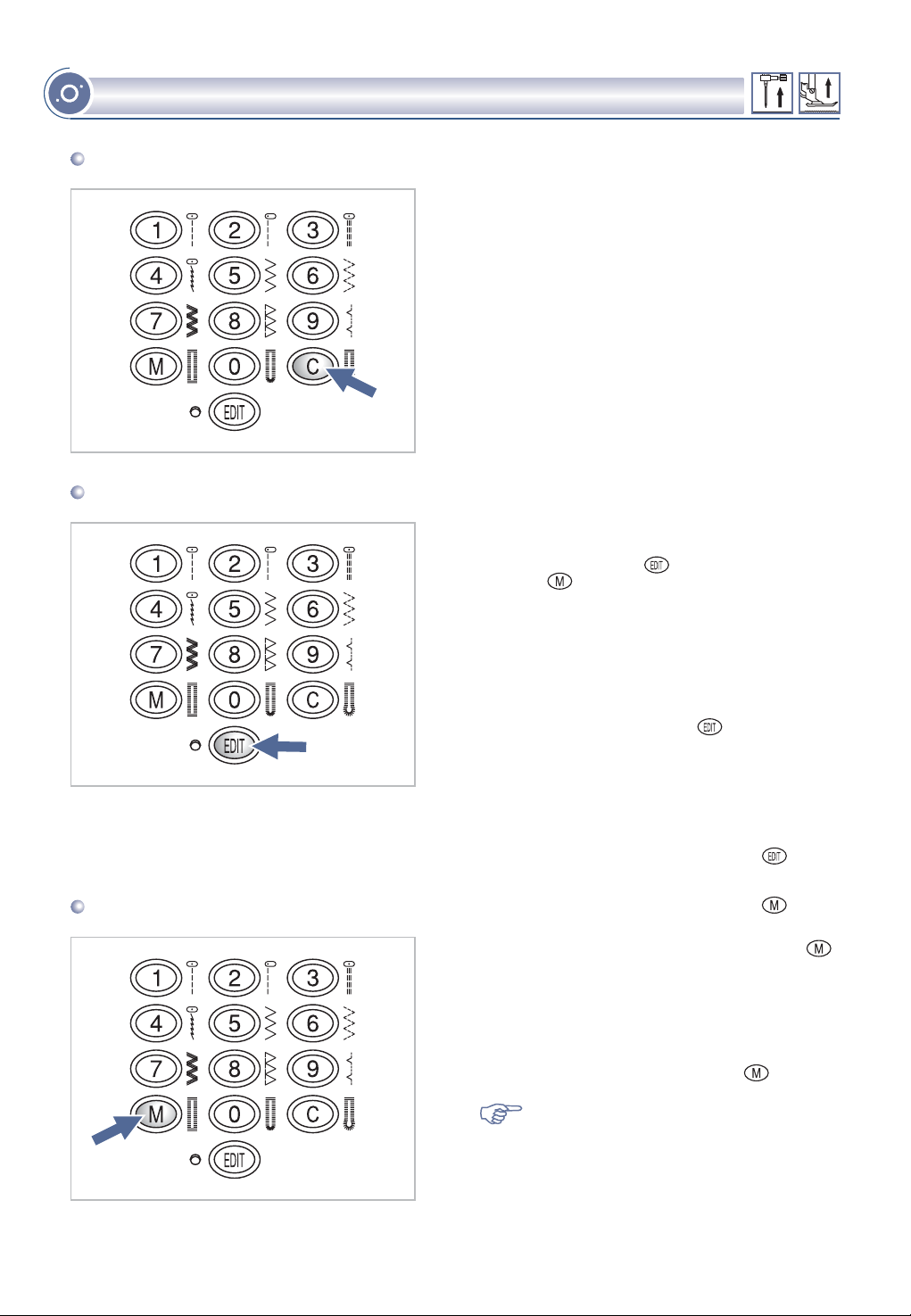

Кнопки быстрого выбора строчек

Кнопки образцов строчек с соответствующими порядковыми номерами .....................29

Кнопки с порядковыми номерами .....................................................39

Кнопки очистки памяти..............................................................30

Кнопка редактирования .............................................................30

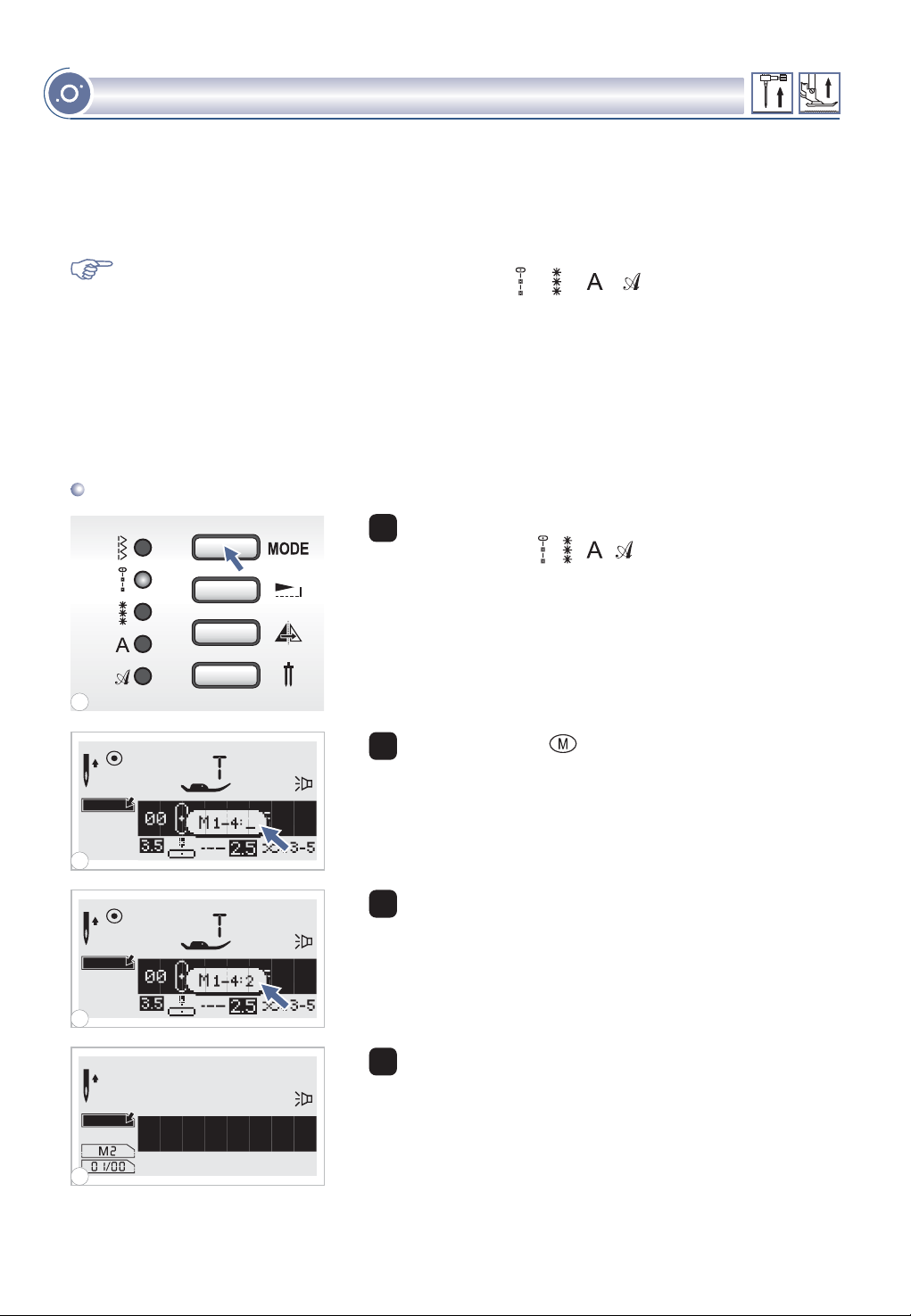

Кнопка памяти.....................................................................30

Полезные навыки

Обработка углов ...................................................................31

Реверс...........................................................................31

Рукавная консоль ..................................................................31

Шитье плотных тканей ..............................................................32

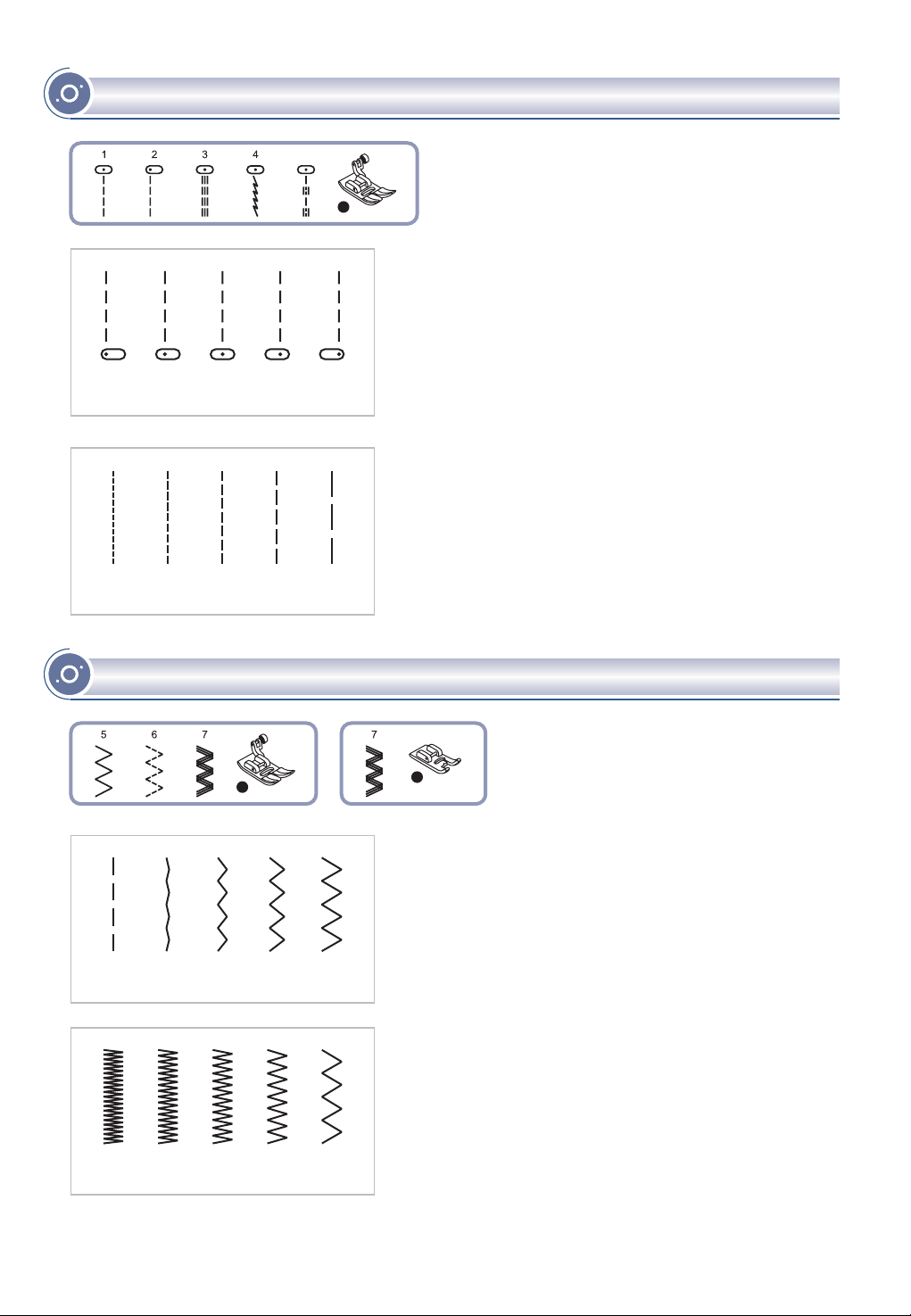

Прямострочные швы и положение иглы Зигзагообразные строчки Трикотажные строчки

......................................................................1

.........................................................2-3

.....................................................4-5

...................................................................6-7

............................................................8

........................................................9

.......................................................................10

.........................................................11

.......................................................................11

........................................................................12

...................................................13

...............................................................114

..........................................................15-16

..................................................................17

............................................................18-19

........................................20

.................................................21

..........................................................22

...................................................22

.................................................23

...................................23

......................................................24-25

..........................................................26-28

..................................................29-30

.................................................................31-32

...............................................33

............................................................33

................................................................34

СОДЕРЖАНИЕ

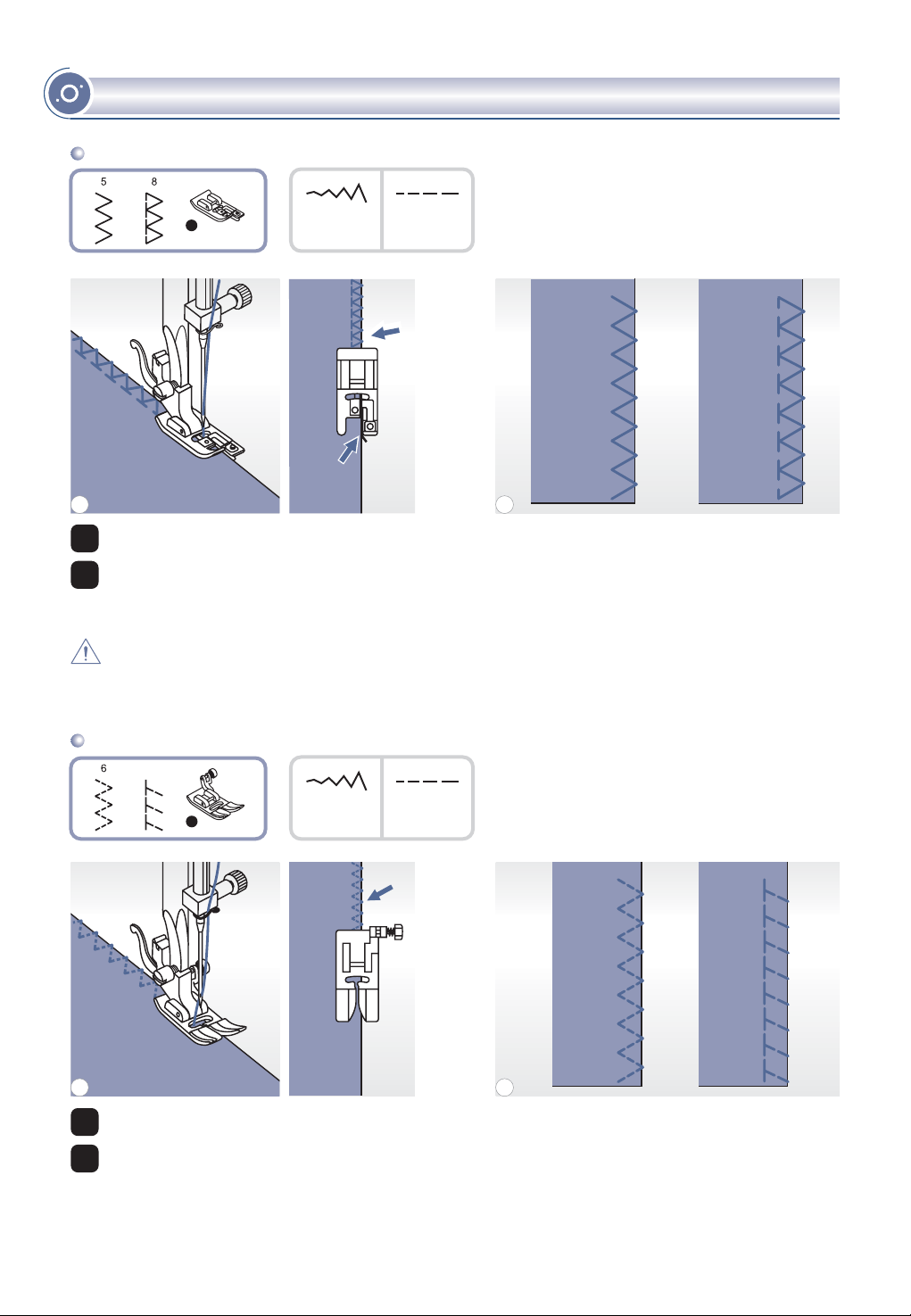

Оверлочные строчки

Использованиеоверлочнойлапки..................................................35

Использованиеуниверсальнойлапки...............................................35

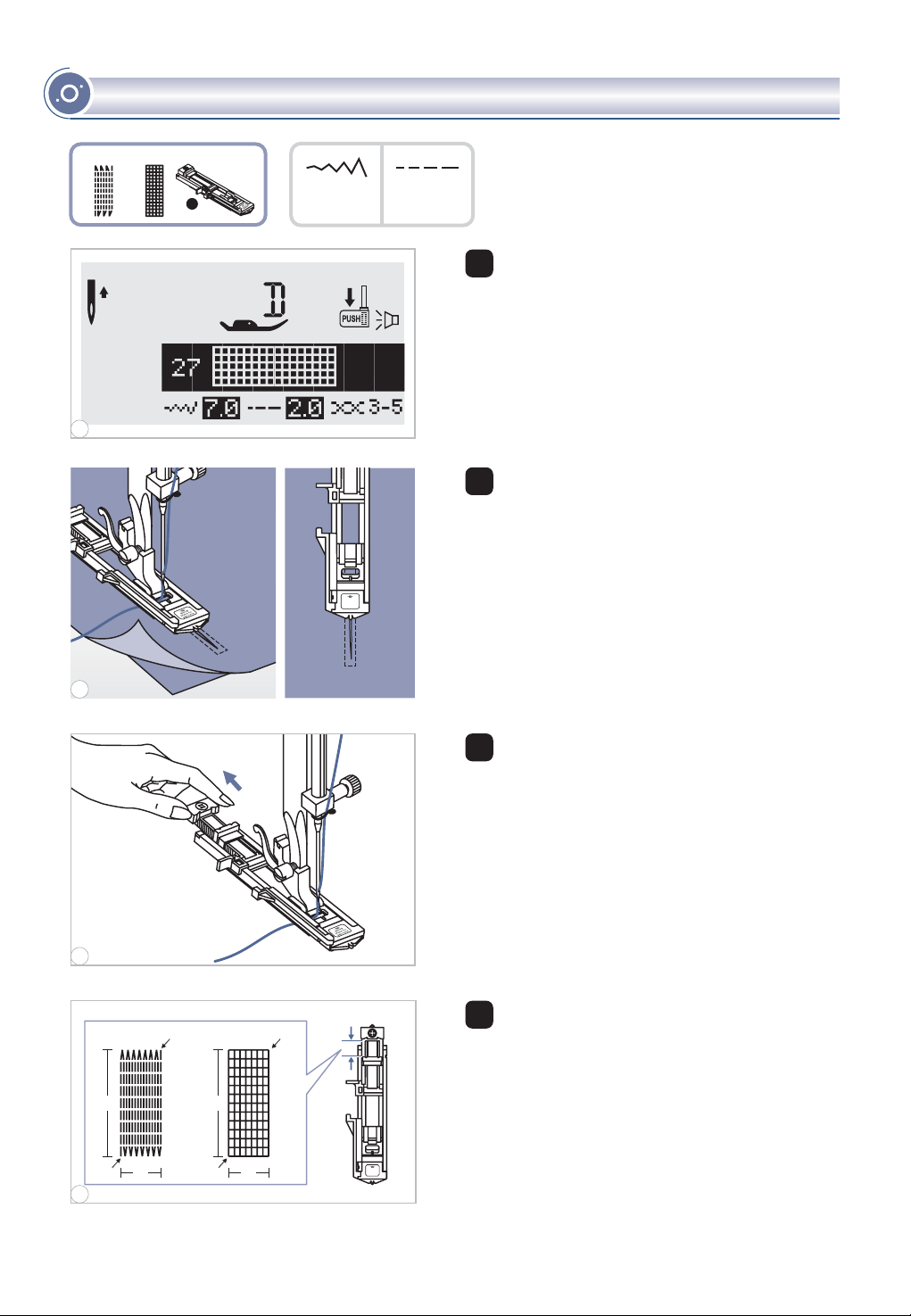

Потайная подшивка низа Пришивание пуговиц Автоматическая обработка петель Изготовление петель на трикотажных тканях Автоматическая обработка закрепок Шов-глазок Автоматическая штопка Вшивание молнии

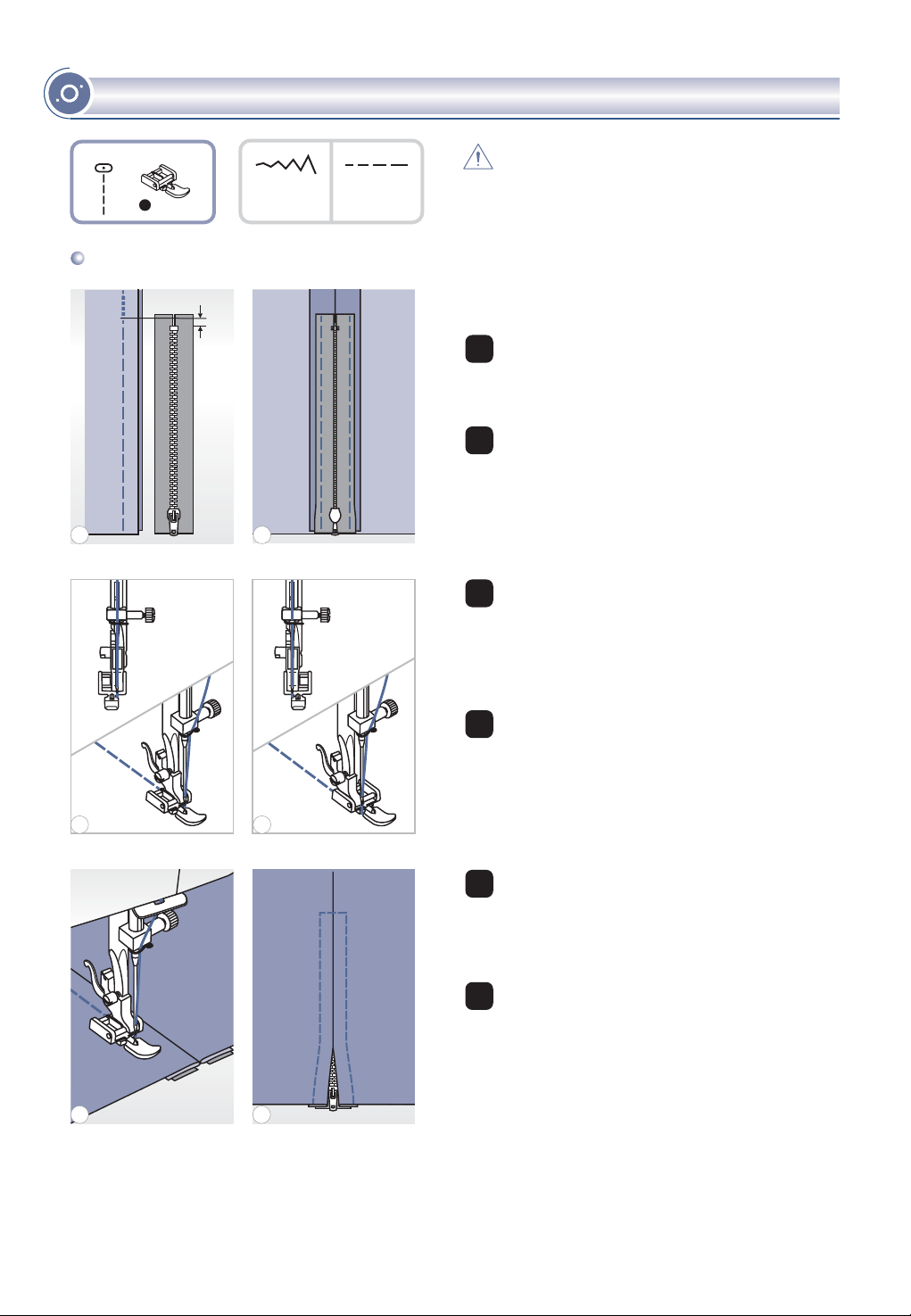

Вшиваниемолниипоцентру .......................................................46

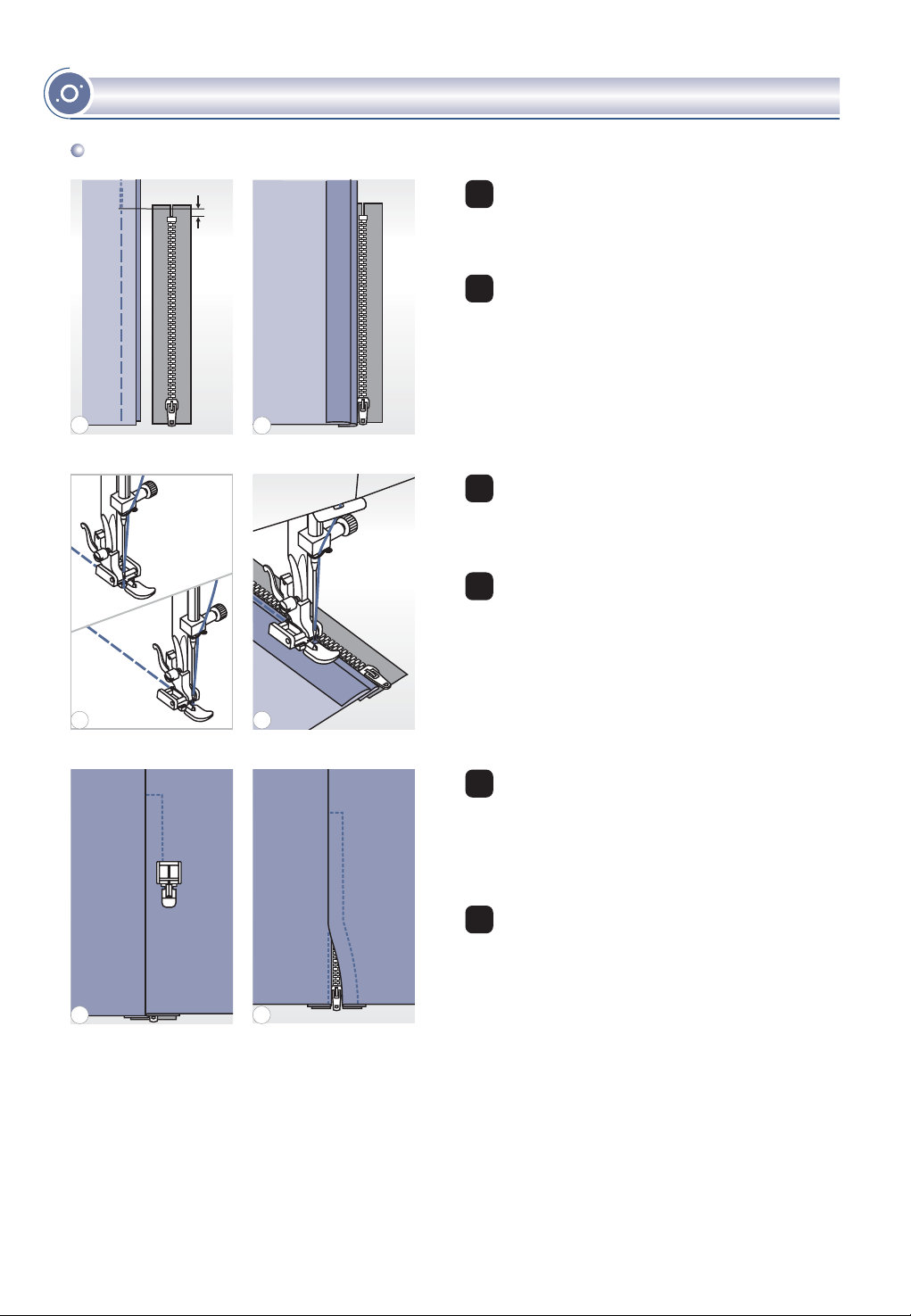

Вшиваниемолниивбоковойшов...................................................47

Двойная узкая подгибка среза Вшивание шляпной резинки и отделочного шнура Декоративные сатиновые строчки Выстегивание Выполнение сборки

Эффект буф ......................................................................53

Выполнение штопки, вышивки, монограмм

Штопка ..........................................................................54

Вышивка, монограммы ............................................................55

Верхний транспортер Мережка Пэтчворк Строчка фестон

Потайнойшовфестон .............................................................58

Отделкакраятканистрочкойфестон ...............................................58

Удлинение раппорта строчки Зеркальное отображение строчки Работа двойной иглой Функция памяти

Комбинированиеобразцовстрочекибукв ........................................62-63

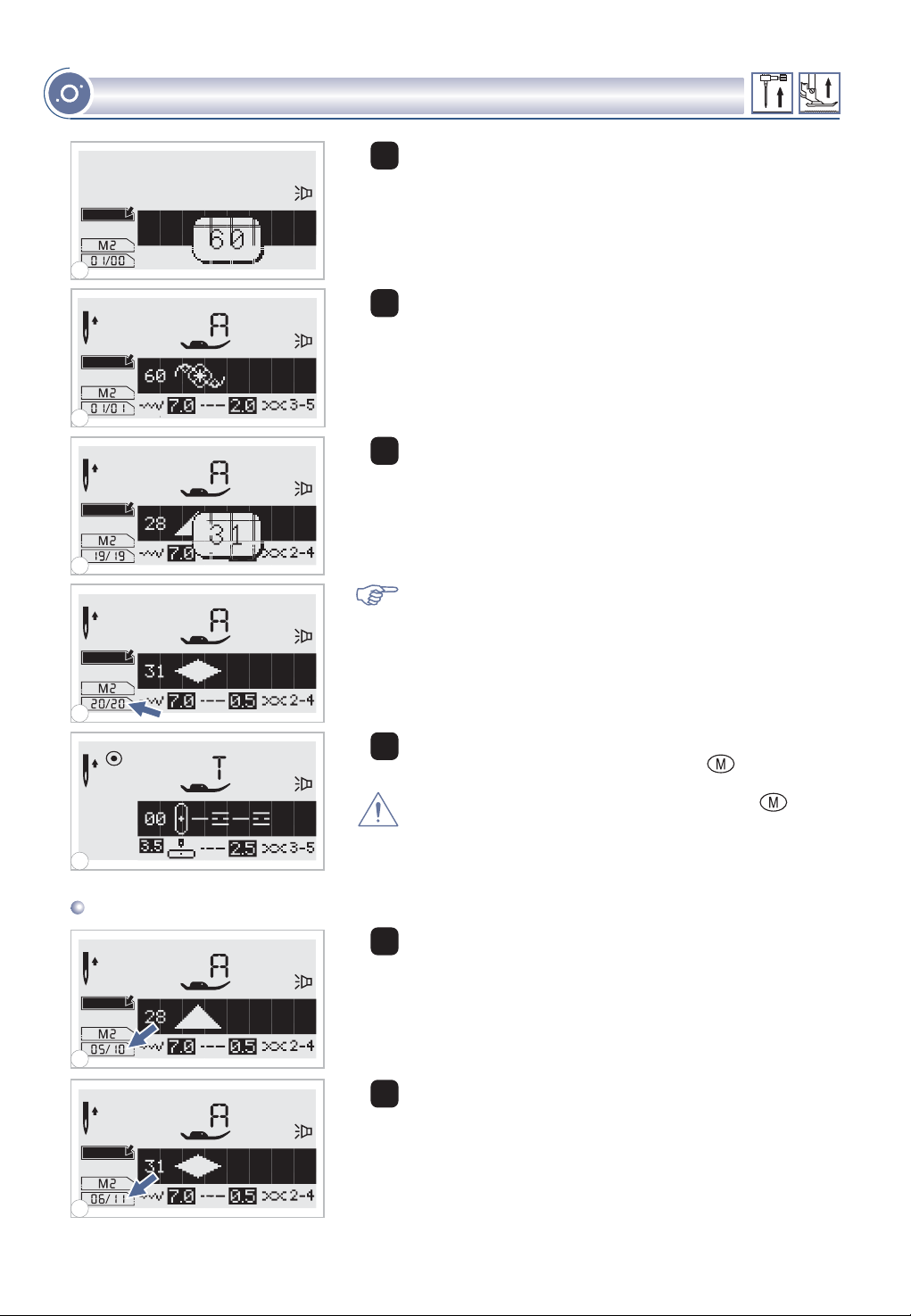

Добавлениеобразцовстрочекибукв ...............................................63

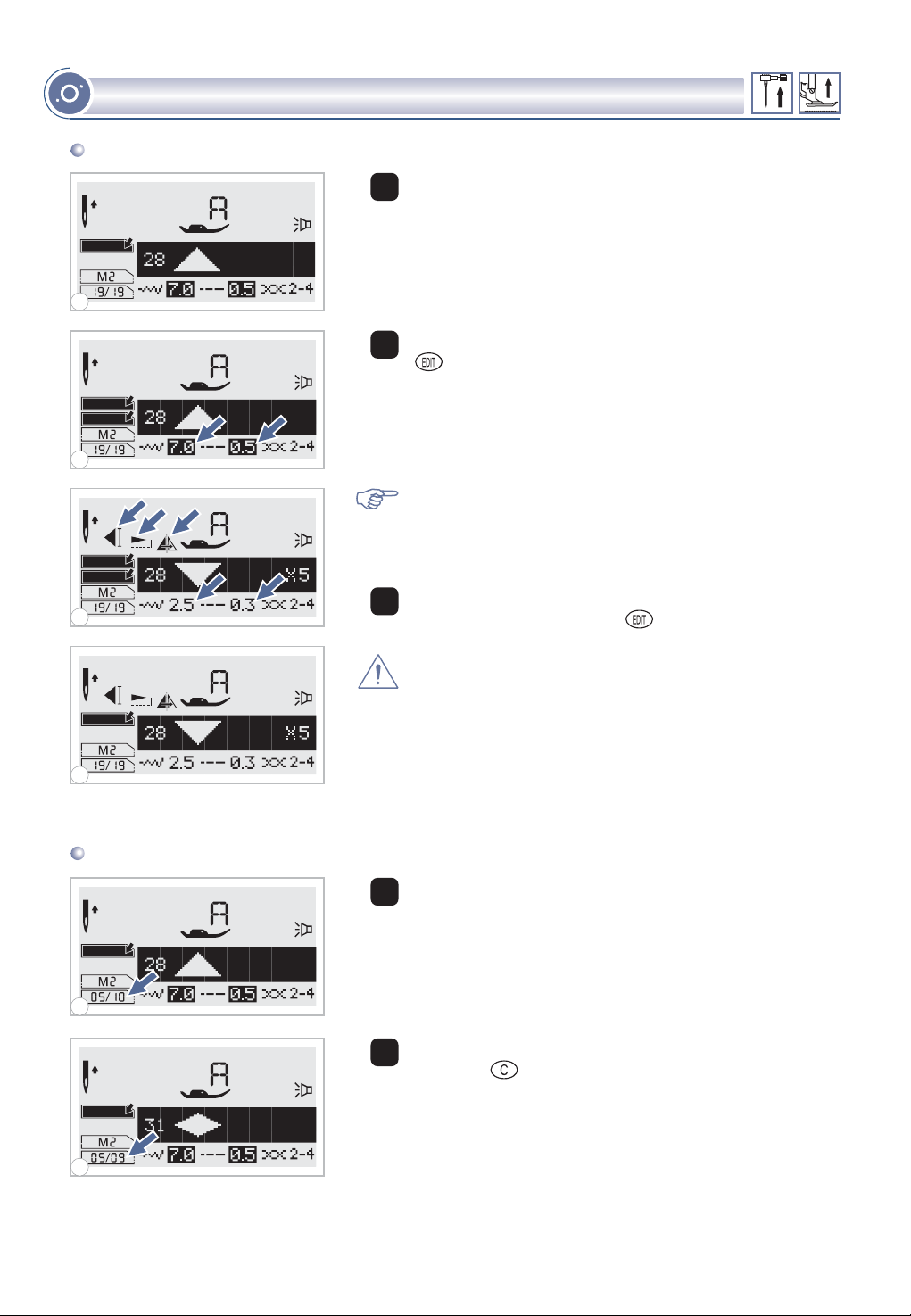

Редактированиеобразцов .........................................................64

Удалениеобразцовстрочекибукв..................................................64

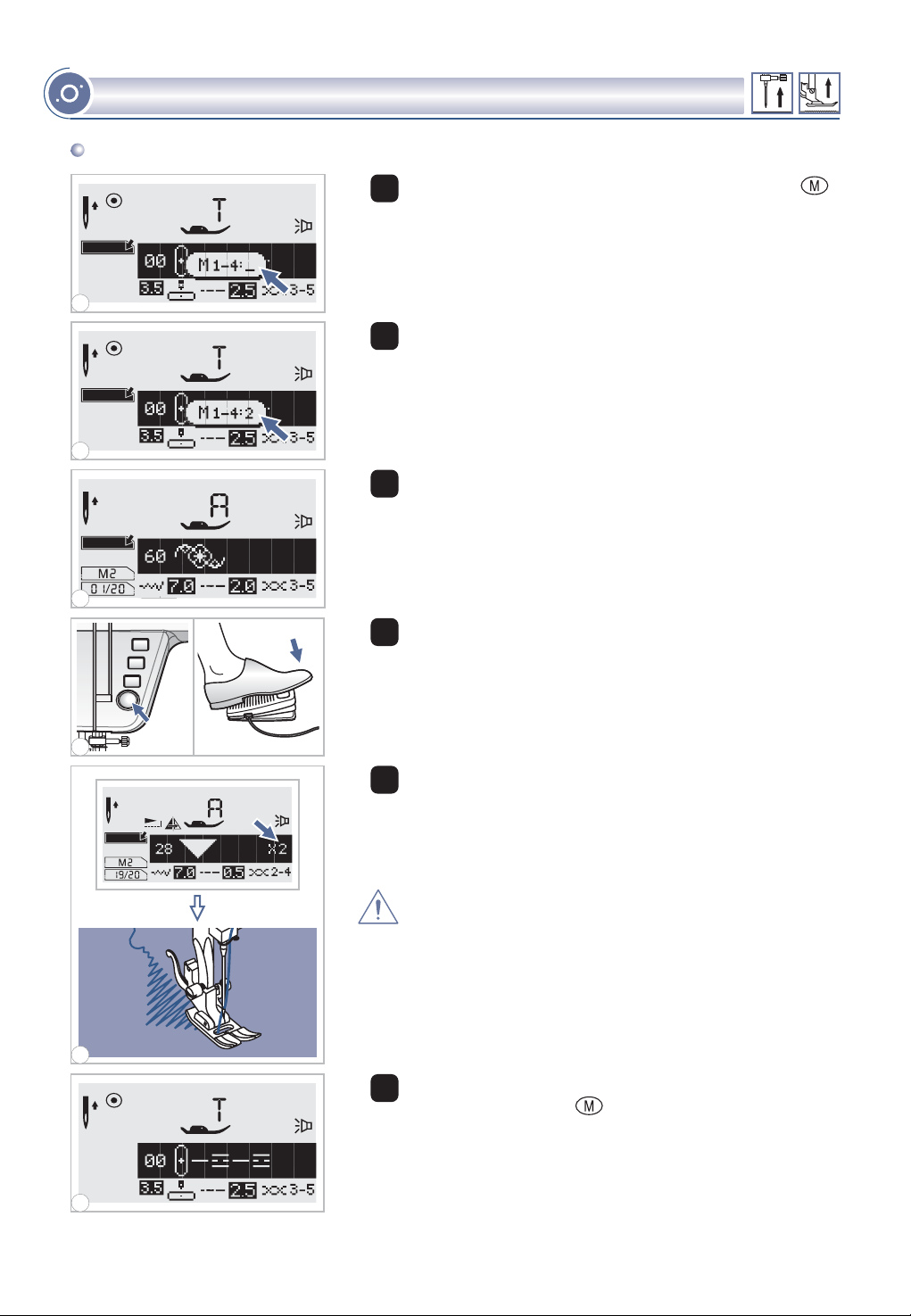

Вызов из памяти и шитье сохраненных в памяти образцов ............................65

Значение анимационных предупреждений на дисплее

Предупреждениямашины .........................................................66

Отображение на дисплее анимационных инструкций .................................66

Звуковыесигналыпредупреждения ................................................67

Зуммерный сигнал Замена лампочки Техническое обслуживание машины

Чисткажидкокристаллическогодисплея ............................................70

Чисткаповерхностикорпусамашины ...............................................70

Чисткачелночногоустройства ..................................................70-71

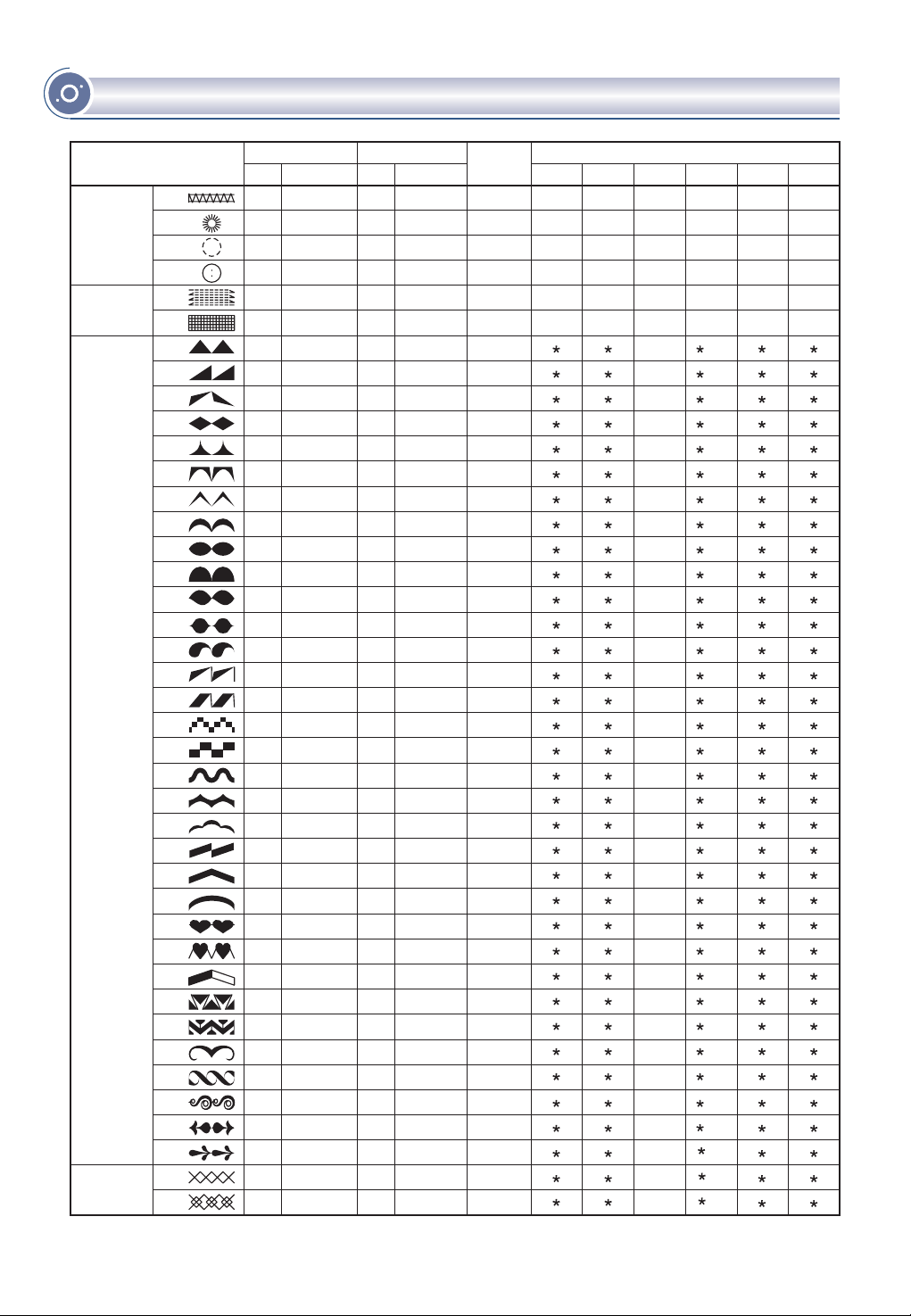

Устранение неисправностей Справочная таблица

.......................................................................43

..........................................................................57

...............................................................35

...........................................................36

...............................................................37

..............................................38-41

.......................................41

................................................42

.........................................................44-45

...............................................................46-47

......................................................48

..................................49

.................................................50

.....................................................................51

............................................................52-53

......................................54-55

..............................................................56

...................................................................58

.......................................................59

..................................................60

.............................................................61

................................................................62-65

...........................66-67

.................................................................68

..................................................................69

.............................................70-71

....................................................72-73

............................................................74-79

ДЕТАЛИ МАШИНЫ

Регулятор натяжения нитей

Регулятор давления лапки

Корпус машины

Основные кнопки управления

Нитеобрезатель

Рычаг для выметывания петель

Автоматический нитевдеватель

Игольная пластина

Швейный столик с принадлежностями

Узел намотки нити на шпульку с ограничителем

Жидкокристаллический дисплей

Функциональные кнопки

Кнопки быстрого

выбора строчек

Электронный регулятор скорости

Панель с инструкциями

Отверстие для вертикального штифта

Маховое колесо

Сетевой тумблер

Разъем для сетевого кабеля

Разъем для подключения педали

Горизонтальный штифт для катушек

Ручка для переноса

Рычаг прижимной лапки

Рычаг для отключения нижнего транспортера

КНОПКИ УПРАВЛЕНИЯ МАШИНОЙ

А. Основные кнопки управления (ñì. ñòð. 24/25)

1. Кнопка Старт/Стоп

Используется для запуска или остановки машины (работает только без педали).

75869

2. Кнопка реверса

Используется для шитья назад или для закрепления строчки на небольшой скорости.

3. Кнопка точечной закрепки

Используйте эту кнопку для закрепления в начале или конце строчки. На некоторых операциях данная функция включается автоматически.

4. Кнопка позиционирования иглы (постежковая работа)

Используется для перемещения иглы вверх/вниз. При двукратном нажатии происходит продвижение ткани на один стежок вперед.

В. Функциональные кнопки (ñì. ñòð. 26/27/28)

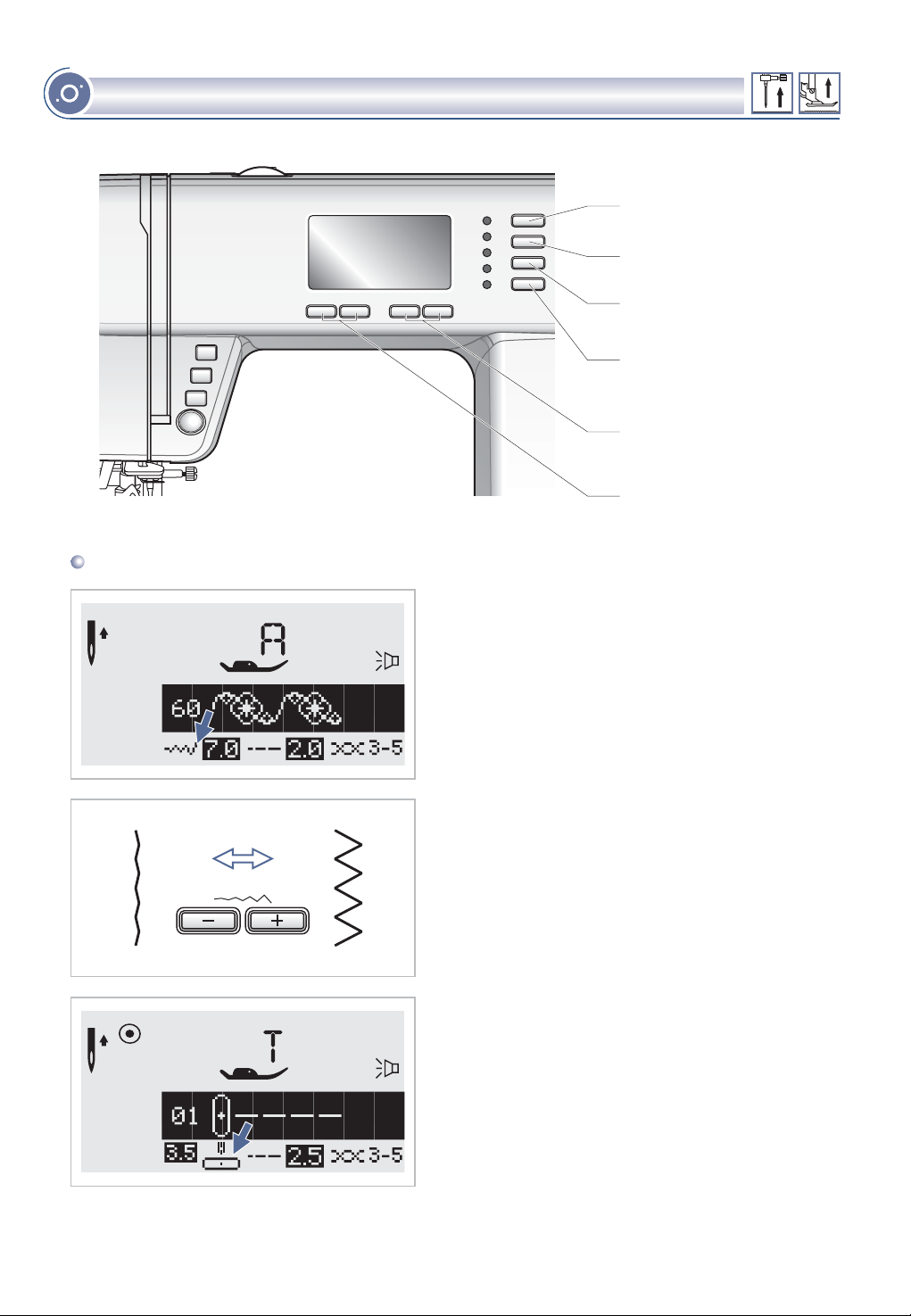

5. Кнопки настройки ширины строчки

Используйте эти кнопки для установки необходимой ширины строчки.

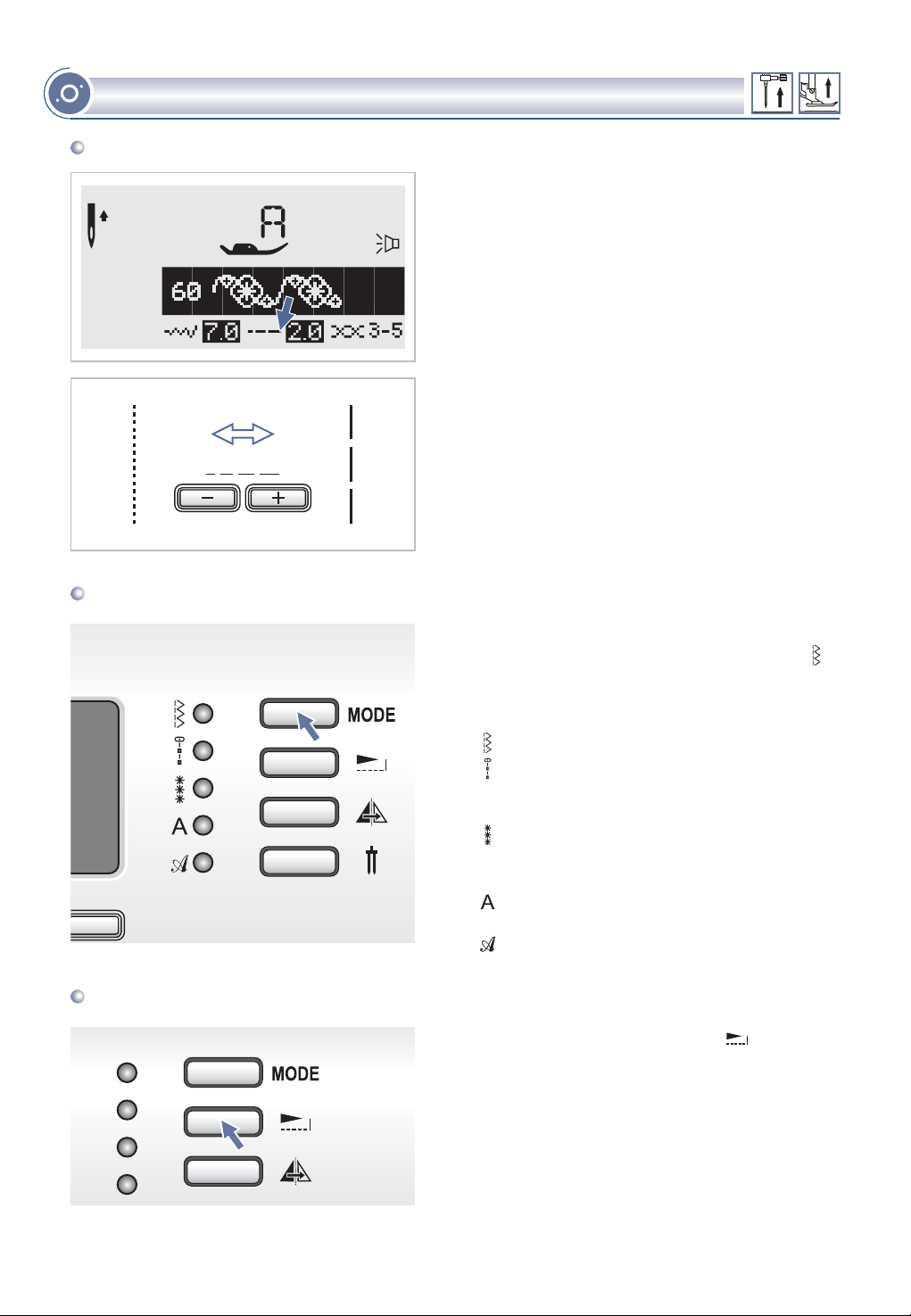

6. Кнопки настройки длины стежка

Используйте эти кнопки для установки необходимой длины стежка.

КНОПКИ УПРАВЛЕНИЯ МАШИНОЙ

7. Кнопка выбора режима шитья

Используйте эту кнопку для выбора обычного режима, декоративного режима, режимов печатных или прописных букв.

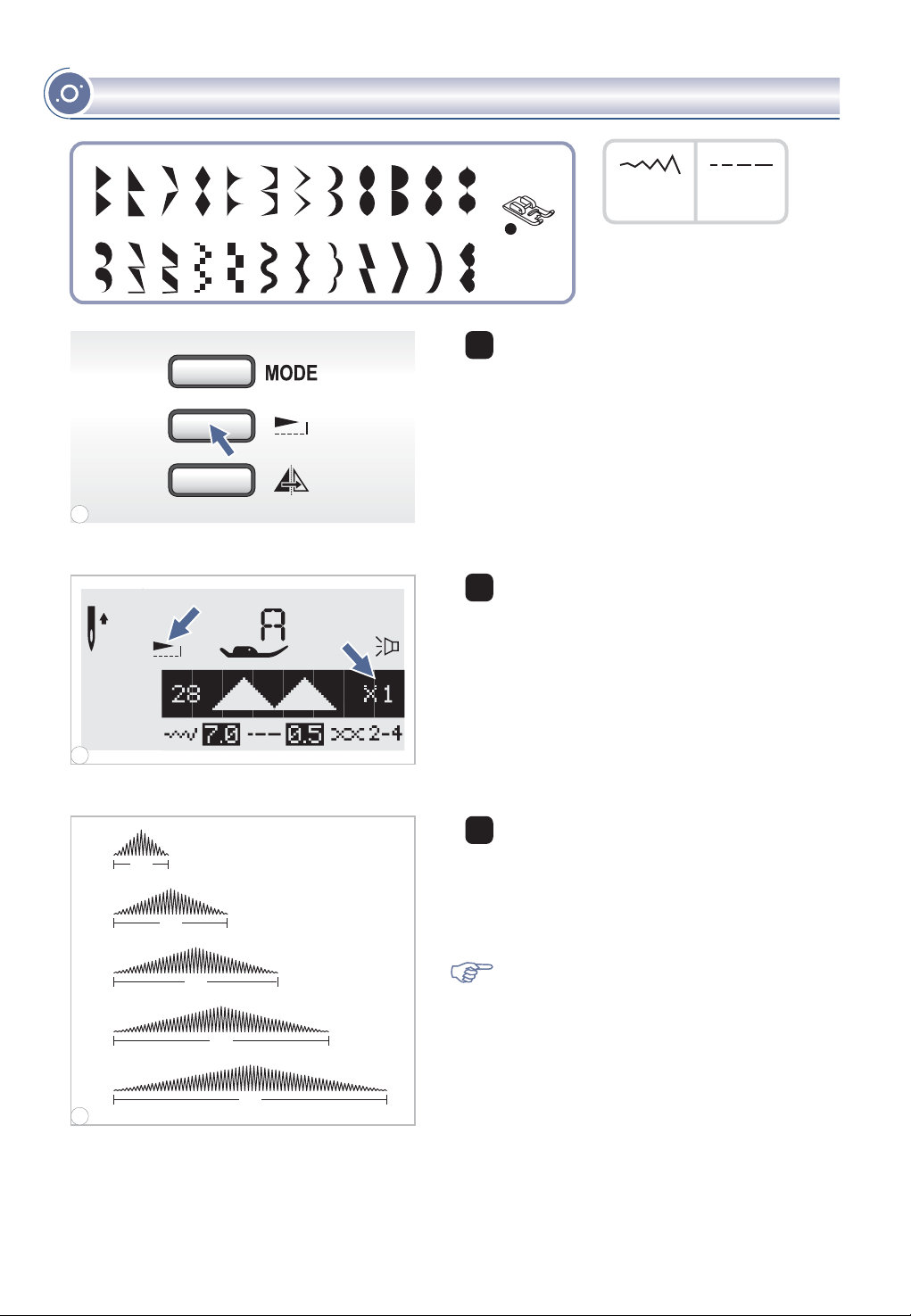

8. Кнопка удлинения раппорта строчки

помощью этой кнопки образцы строчек 30-39 можно удлинять в пять раз больше их первоначальной длины.

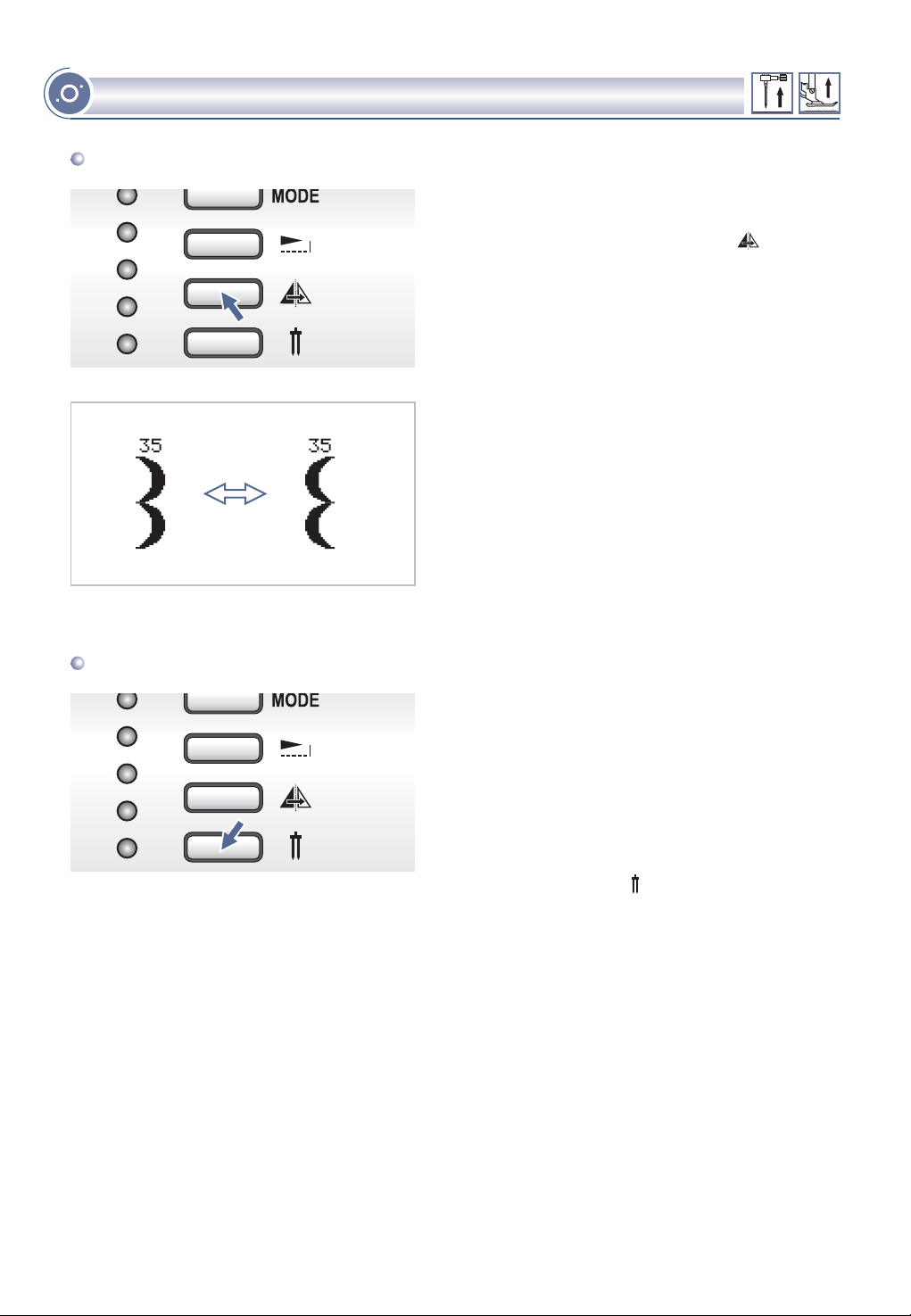

9. Кнопка зеркального отражения

Используйте эту кнопку, чтобы прошить образец строчки в зеркальном отображении.

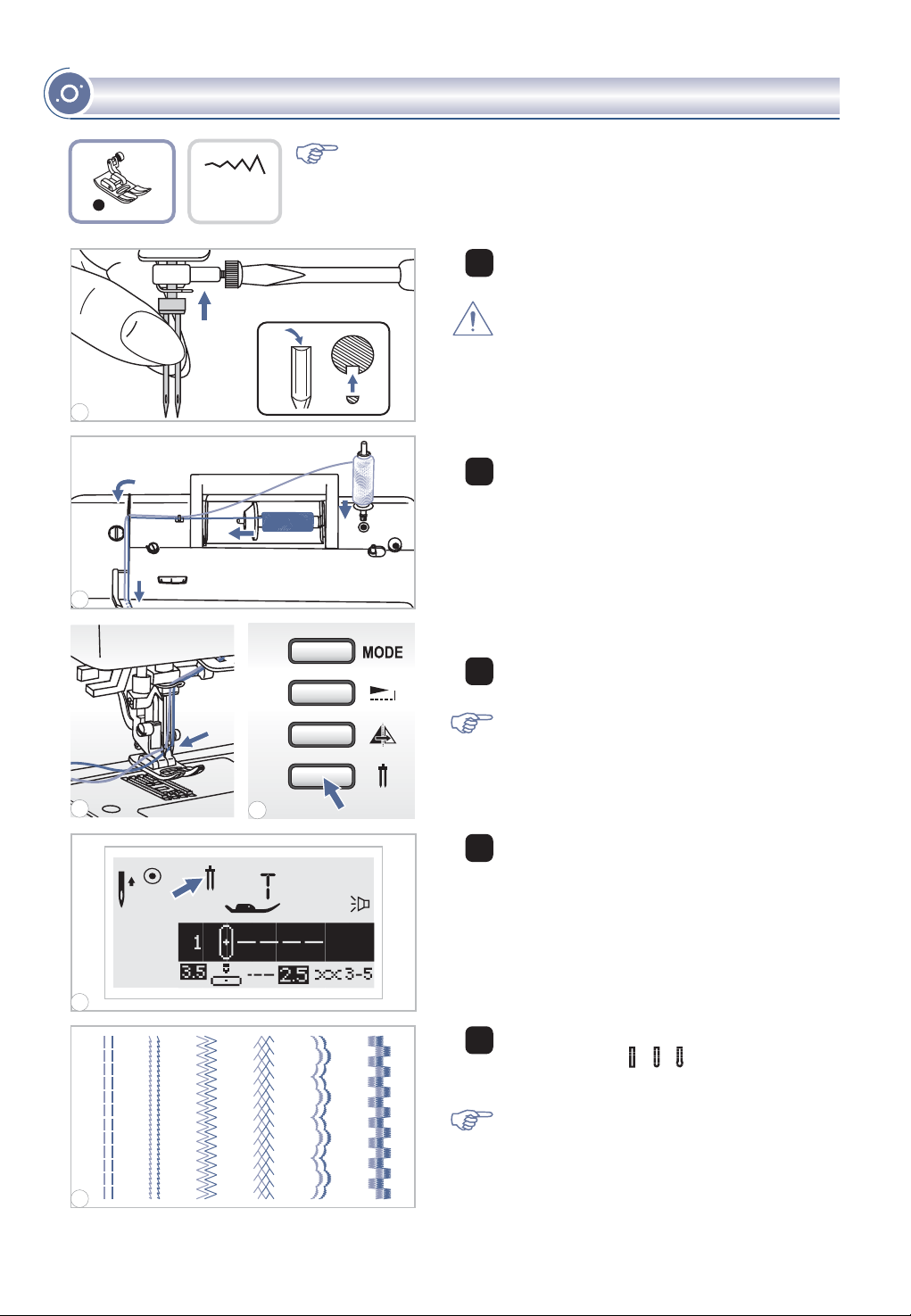

10.Кнопка для работы двойной иглой.

При использовании этой кнопки машина автоматически уменьшит максимальную ширину строчки для работы двойной иглой. Для возврата в режим работы одинарной иглой нажмите на эту кнопку еще раз.

С. Кнопки быстрого выбора строчек (ñì. ñòð.29/30)

11.Кнопки образцов строчек с порядковыми номерами

Для выбора этих строчек, используйте кнопки с порядковыми номерами, соответствующими каждой строчке.

12.Кнопка очистки памяти

В случае неправильного выбора или занесения в память неправильного образца строчки нажмите на эту кнопку для его удаления.

13.Кнопка редактирования

Нажмите эту кнопку для установки дополнительного образца в случае комбинирования декоративных строчек или для изменения уже существующей комбинации.

14.Кнопка памяти

Используйте эту кнопку для ввода и сохранения созданных комбинаций швов в памяти машины.

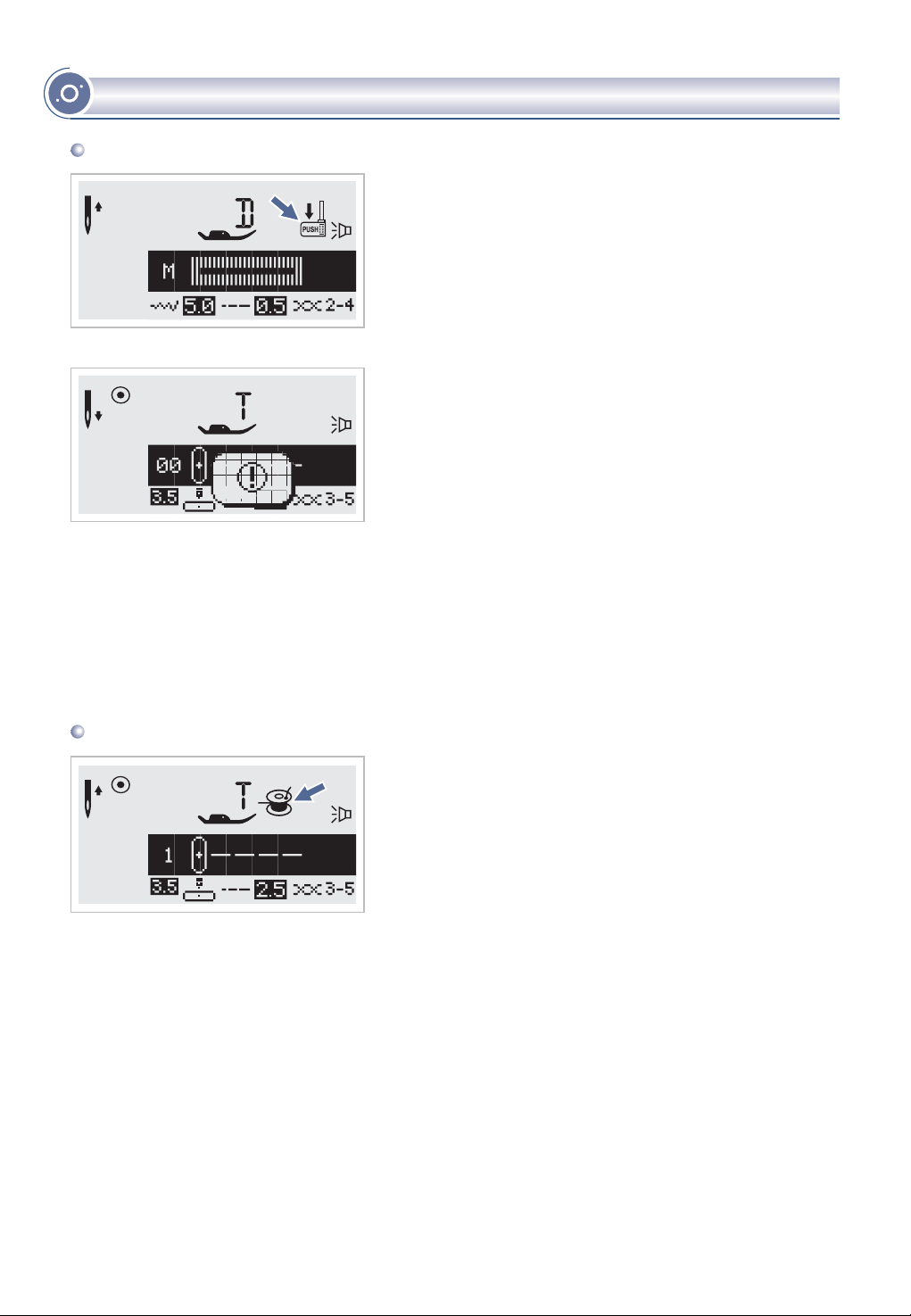

ЖИДКОКРИСТАЛЛИЧЕСКИЙ ДИСПЛЕЙ

На дисплее высвечивается вся необходимая информация для работы, выбранные строчки, их режим шитья, необходимые лапки, рекомендации и предупреждения.

Просмотр на дисплее образца строчки

Реверс

Точечная закрепка

Позиционирование

иглы вверх

Позиционирование

Двойная игла

èãëû âíèç

Номер строчки

Рекомендуемая лапка

Намотка на шпульку

Рычаг для выметывания петель

Звук включен

Образец строчки

Натяжение строчкиПозиция иглы

Длина стежка

Зеркальное отображениеАвтоматическая остановка

Звук отключен

Ширина строчки

Алфавит

При шитье алфавита или выполнении раппорта декоративной строчки включается функция автоматической остановки после прострачивания буквы, комбинации букв или фрагмента декоративной строчки. Чтобы начать шить нажмите на кнопку Старт/Стоп (работа без педали) или нажмите ногой на педаль.

Автоматическая

остановка

Рекомендуемая лапка

Позиционирование

èãëû âíèç

Звук включен

Номер буквы

Натяжение строчкиШирина строчки

ЖИДКОКРИСТАЛЛИЧЕСКИЙ ДИСПЛЕЙ

Память

Редактирование строчек

Позиционирование

èãëû

Рекомендуемая лапкаАвтоматическая остановка

Звук включен

Функция редактирования

Номер группы памяти

Номер текущего

фрагмента строчки

EDIT

Фрагментов

Выполнение сохраненной строчки

Функция памяти

Образец для выбора

Натяжение строчкиШирина строчки

Длина стежкаОбщее число

Удлинение раппорта строчки

Цифровой показатель удлинения

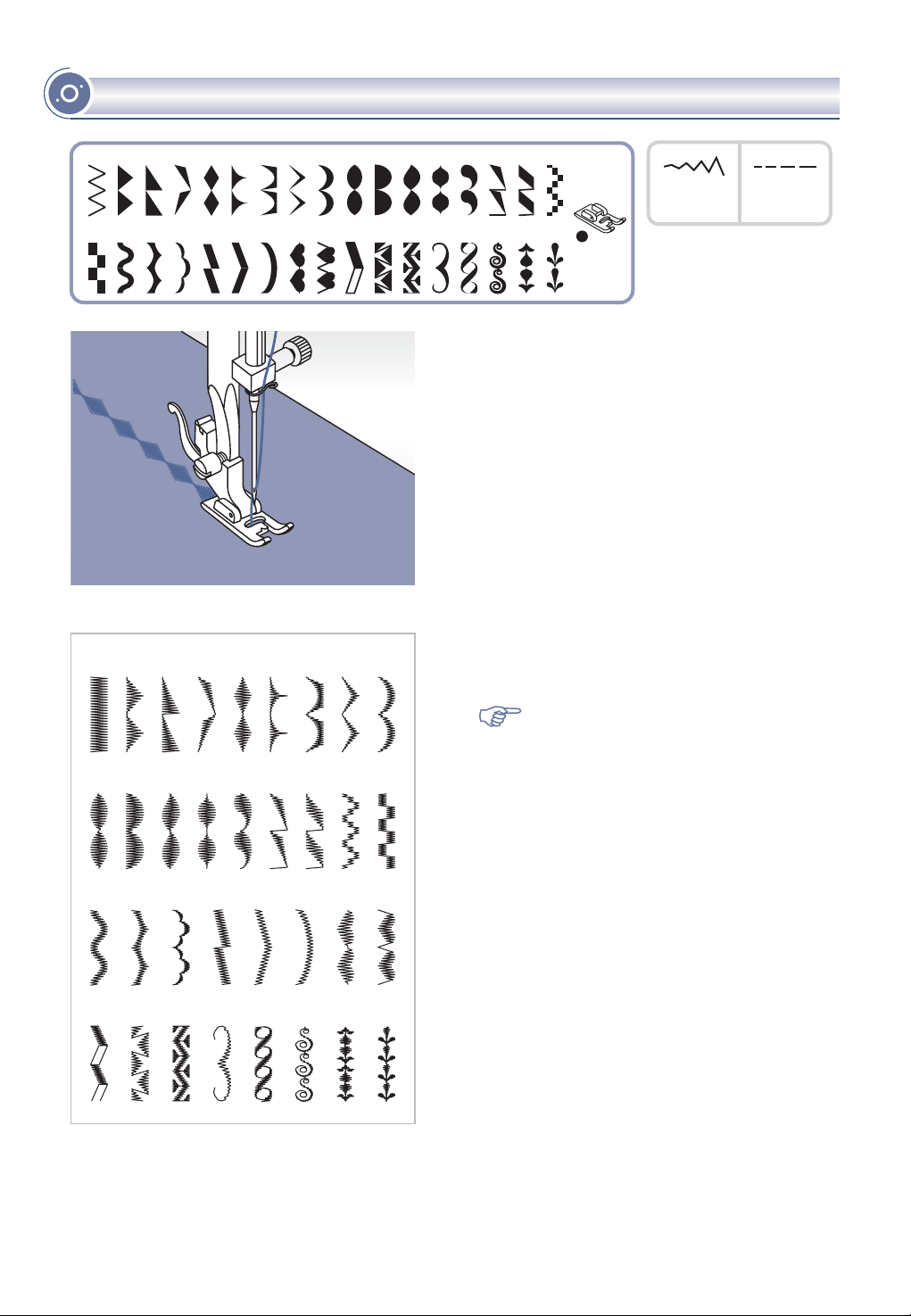

ОБРАЗЦЫ СТРОЧЕК

Цветные образцы строчек показывают один блок каждого образца.

Образцов строчек

Образцы быстрого выбора строчек - 12

1234 5 6 7 89 C0 M

Группа образцов строчекА-100

41 42 49

61 62 63 64 66 67 68 69 70

2221

25 26

84 85 86 88 89 9187 90

07 08

111512

30 31 32 33 34 36 3735 38 39

52 53 54

94 95 96 97 98 999280 81 82

16 18171900 02 04 05 06 09 10

76 77 78 79

Группа образцов строчекВ-100

2221

25 26

07 08

111512

30 31 32 33 34 36 3735 38 39

16 18171900 02 04 05 06 09 10

ОБРАЗЦЫ СТРОЧЕК

41 42 49

52 53 54

61 62 63 64 66 67 68 69 70

Виды алфавита

01 020304 05 06 07 08 09 10

11 121314

Печатный стиль

37 38 39

63 64 65

84 85 86 88 89 9187 90

15 161718 19 20

41 42

67 68

93 94

90 91

21 222324

464748 49 50 51 52

727374 75 76 77 78

25 262728 29

76 77 78 79

94 95 96 97 98 999280 81 82

30 31 32 33 34 35 36

56 57 58 59 60 61 62

82 83 84 85 86 87 88

Прописной стиль

01 020304 05 06 07 08 09 10

11 121314

37 38 39

63 64 65

90 91

15 161718 19 20

41 42

67 68

93 94

21 222324

464748 49 50 51 52

727374 75 76 77 78

25 262728 29

30 31 32 33 34 35 36

56 57 58 59 60 61 62

82 83 84 85 86 87 88

ШВЕЙНЫЕ ПРИНАДЛЕЖНОСТИ

Стандартный комплект

Универсальная лапка

006186008

Лапка для молнии

006905008

Лапка для автоматического выметывания петель

006102008

Оверлочная лапка

006907008

Кисточка/вспарыватель

006099008

Две отвертки (большая и маленькая)

006012008

Лапка для потайной подшивки низа

006904008

Большой и маленький держатели для катушек

R12373209(L) TA10943209(S)

Упаковка игл

006014148

Лапка для декоративных отделочных строчек

006172008

Направляющая для выстегивания

006008001

Фетровый амортизатор для катушек

006015009

Лапка для пришивания пуговиц

006914008

Шпульки (3 шт.)

006084009

Вертикальный штифт для катушек

R60033209

Дополнительные принадлежности (не входят в комплект)

Лапка для вшивания шнура и шляпной резинки

006813008

Лапка - улитка

006900008

Лапка для прокладывания прямых строчек и для работы по тонким тканям

006916008

Лапка для вышивки и штопки

006016008

Лапка для сборки

006917008

Двойная игла

006020008

Верхний транспортер ткани

0061850081

ПОДСОЕДИНЕНИЕ МАШИНЫ К СЕТИ

Внимание! Перед установкой и заменой запчастей и когда машина не используется, отключайте ее от сети (сетевой тумблер в положении "0FF")

ONOFF

Включение машины в сеть

Перед включением убедитесь, что напряжение и частота машины соответствуют напряжению и частоте сети.

Поставьте машину на ровную и прочную поверхность

1. Подключите сетевой шнур к машине, вставив вилку в разъем.

2. Вставьте другой конец шнура в электрическую розетку.

3. Включите сетевой тумблер "ON".

4. После включения машины в сеть загорится лампочка для шитья. Чтобы отключить машину от сети, переведите сетевой тумблер в положение выключения

"ОFF",затемвыньтевилкуизрозетки.

ВАЖНО

Если машина имеет поляризованную штепсельную вилку (один штырь шире другого), то для уменьшения риска электрошока эту вилку надо вставить в поляризованную штепсельную розетку. Если вилка не плотно вставляется, переверните ее и вставьте еще раз. Если она и в этом случае плотно не вошла, обратитесь к электрику. Не меняйте розетку самостоятельно.

НАЧАЛО ШИТЬЯ

Кнопка Старт/Стоп

Ножная электронная педаль

Машина начинает работать после нажатия на кнопку Старт/Стоп и прекращает работать после повторного нажатия на эту кнопку. В начале машина шьет на маленьких оборотах.

Скорость шитья регулируется электронным регулятором скорости. Чтобы увеличить скорость, сдвиньте регулятор вправо, для уменьшения скорости переместите регулятор влево. Скорость меняется плавно и остается фиксированной, пока вы сами не переместите регулятор на другое значение.

При отключенной от сети машине вставьте разъем шнура ножной педали в соответствующий разъем на машине.

Включите машину, и слегка нажимая на педаль, начинайте шить. Чем сильнее нажимаете на педаль, тем быстрее шьет машина.

Для прекращения шитья уберите ногу с педали.

Примечание: При работе с педалью электронный регулятор скорости ограничивает максимальную скорость педали.

Внимание! Если у Вас возникли сомнения, касающиеся подключения машины к источнику питания, обратитесь к электрику. Если машина не используется, отключите ее от сети. Машина должна использоваться с педалью С-9000, произведенной в компании CHIEN HUNG TAIWAN., LTD.

РЕГУЛИРОВКА ДАВЛЕНИЯ ЛАПКИ

Регулятор давления прижимной лапки находится с левой стороны на корпусе машины.

Давление лапки устанавливается в заводских условиях и обычно не требует донастройки, но при необходимости это можно сделать самостоятельно.

Для работы по тонким тканям необходимо ослабить давление прижимной лапки, повернув регулятор против часовой стрелки. Для работы по тяжелым тканям поверните регулятор по часовой стрелке.

ЗАМЕНА ЛАПКИ

Внимание! При выполнении данной операции установите сетевой тумблер на "OFF".

3 4

Подсоединение лапкодержателя

Поднимите стержень (а) лапкодержателя в крайнее верхнее положение. Подсоедините лапкодержатель (b) прижимной лапки к стержню (а) винтом, как показано на рис.

Установка лапки

Опускайте лапкодержатель (b) до тех пор, пока паз (с) не окажется прямо над осью (d). Нажмите на рычаг (е) на себя. Опустите лапкодержатель (b) и прижимная лапка (f) защелкнется автоматически.

Снятие лапки

Поднимите прижимную лапку. Нажмите на рычаг (е) на себя. Лапка отсоединится.

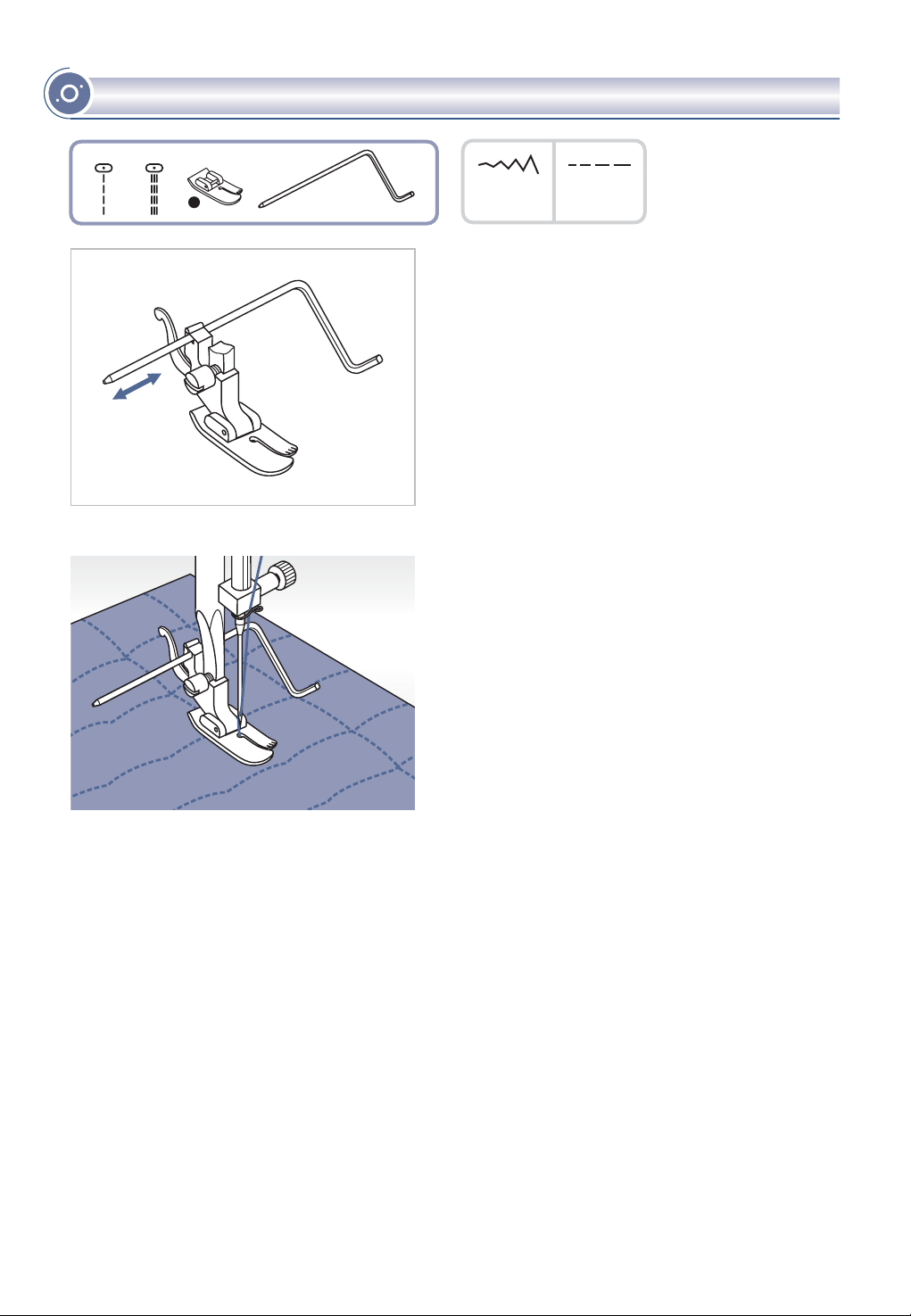

Установка направляющей для

выстегивания

Установите направляющую для выстегивания (g) в паз лапкодержателя, как показано на рисунке. Отрегулируйте расстояние от игловодителя до направляющей для выстегивания, в зависимости от того, какое необходимо расстояние между строчками.

ЗАМЕНА ИГЛЫ

Внимание! При выполнении данной операции установите сетевой тумблер на "OFF".

Необходимо регулярно менять иглу, особенно если она повреждена или вызывает проблемы при шитье. Выполняйте следующую последовательность:

А. Ослабьте винт фиксации иглы и

затяните его после установки новой иглы. Плоская сторона верхней части иглы должна смотреть назад.

В. Вставьте новую иглу до упора вверх.

Иглы должны быть качественные. Проблемы возникают с:

- Погнутыми иглами

- Тупыми иглами

- Иглами с поврежденным острием

ПРАВИЛЬНЫЙ ПОДБОР ТКАНИ/ИГЛ/НИТИ

Номер иглы Ткань Íèòü

9-11 (70-80) Тонкая хлопковая, нейлоновая

11-14 (80-90) Средняя: хлопок, сатин, кеттльклот,

14 (90)

16 (100)

18 (110)

Примечание:

- Тонкие нити и иглы используются для шитья тонких тканей, а толстые нитиииглы-длятяжелыхтканей.

-Всегда делайте образцы для проверки правильного подбора ткани/иглы/нити.

- Используйте одинаковые нити сверху и для шпульки.

Легкая: тонкий хлопок, вуаль, саржа. шелк, муслин, Киана, органди, х/б трикотаж, джерси, креп, поли-эстер, рубашечные и блузочные ткани.

парусина, двойной трикотаж, тонкая шерсть.

Средняя: грубое полотно, шерсть, плотный трикотаж, ворсистая ткань, джинсовая ткань.

Тяжелая: шерсть, толстый брезент, стеганая ткань, джинсовая ткань, портьерная ткань.

Супер тяжелая: плотная шерсть и ткани для верхней зимней одежды, тяжелые портьерные ткани, некоторые виды кожи и винила.

или полиэстерная нить ¹ 60-70

Очень хорошую строчку дает нить п/э ¹ 50-60 плотной крутки (лучше тройной). Нити из натуральных волокон ¹ 50-60 используйте для натуральных тканей. Используйте одинаковую нить сверху и снизу.

Нити необходимого состава ¹ 40-50 плотной крутки.

ТАБЛИЦА ВИДОВ ЛАПОК

Двойная игла рекомендуется для некоторых типов швов для творческой работы)

Лапка

Универсальная лапка (Т)

Лапка для молнии (I)

Лапка для автоматического выметывания петель (D)

Применение

Рабочие строчки, пэтчворк, декоративные строчки, сборки, отделка мережкой и т.п.

Вшивание молнии

Петли

Вшивание отделочного шнура и шляпной резинки

Èãëà Èãëà

Лапка

Лапка для декоративных отделочных строчек (А)

Лапка для прокладывания прямых строчек и для работы по тонким тканям (Р)

Применение

Декоративные сатиновые строчки для отделки

Выстегивание, лоскутная работа и работа по тонким тканям

Штопка, вышивка, монограммы

Лапка для вшивания шнура и шляпной резинки (М)

Оверлочная лапка (Е)

Лапка для потайной подшивки низа (F)

Лапка - улитка (К)

Оверлочные строчки

Строчки для потайной подшивки низа

Для двойного подгибания срезов

Лапка для вышивки и штопки

Сборка

Лапка для сборки

Пришивание пуговиц

Лапка для пришивания пуговиц

Обеспечивает равномерную подачу ткани при шитье сложных материалов

Верхний транспортер ткани

НАМОТКА НИТИ НА ШПУЛЬКУ

Намотка шпульки

1. Установите катушку на встроенный

горизонтальный штифт. Для небольших катушек используйте маленький катушкодержатель. Для катушек большего размера - большой держатель.

2. Зацепите нить за крючок нитенаправителя.

3. Протяните нить между дисками натяжения по

часовой стрелке.

4. Вставьте конец нити в одно из отверстий на

шпульке, как показано на рисунке и оденьте шпульку на шпиндель узла намотки на шпульку.

5. Нажмите на шпульку и переведите ее в крайнее

правое положение (см. рис.)

НАМОТКА НИТИ НА ШПУЛЬКУ

EDIT

6. Когда шпулька находится в правом положении, на

дисплее высвечивается анимация намотки шпульки, после того, как намотка шпульки заканчивается, шпулька переводится в первоначальное положение, анимация исчезает и появляется рисунок операции, которую вы выполняли.

7. Придерживайте конец нити.

8. Нажмите на кнопку Старт/Стоп (при работе без

педали) или на педаль.

9. После намотки нескольких витков нити остановите

машину и обрежьте конец нити, выглядывающий из шпульки. Продолжайте намотку нити на шпульку на максимальной скорости. Шпулька остановится автоматически, когда

полностью заполнится нитью.

1. После остановки намотки, обрежьте нить и

снимите шпульку со шпинделя.

Внимание!!! При намотке на шпульку происходит автоматическое переключение на холостой ход. Чтобы снять машину с холостого хода надо перевести шпульку влево, тогда машина будет шить в обычном режиме.

УСТАНОВКА ШПУЛЬКИ

Внимание! При выполнении данной операции поверните выключатель в положение ("OFF"- выключено).

При установке или удаления шпульки игла должна быть в крайнем верхнем положении.

1. Вставьте шпульку в челночную вставку

так, чтобы нить шла против часовой стрелки (см. подсказку на машине).

2. Протяните нить через отверстие (А).

3. Протяните нить влево в паз (В) (см. рис.).

4. Вытяните нить около 15 см и положите

ее под лапку от себя посередине игольной пластины. Установите прозрачную платформу на

место (С).

ЗАПРАВКА ВЕРХНЕЙ НИТИ

Примечание: Очень важно правильно выполнить заправку верхней нити, от этого будет зависеть качество работы и чтобы не возникало проблем в процессе шитья.

Поднимите иглу в крайнее верхнее положение. Поднимите прижимную лапку, чтобы освободить диски натяжения нити.

1. Приподнимите горизонтальный штифт катушки.

Установите на него катушку так, чтобы нить разматывалась снизу вверх, затем закрепите катушку держателем нужного диаметра. При установке катушки на горизонтальный штифт следите за тем, чтобы держатель катушки не слишком плотно прилегал к ней, иначе будет затруднено разматывание нити с катушки, что может привести к изгибанию или поломке иглы, или пробиванию иглой челночной вставки. (Замена

челночной вставки по вине пользователя - не подлежит бесплатному сервисному обслуживанию).

2. Зацепите нить за крючок нитенаправителя.

3. Проложите нить через нитенаправитель (см. рис.)

ЗАПРАВКА ВЕРХНЕЙ НИТИ

1. Далее протяните нить через диски натяжения

верхней нити.

2. Затем вниз, вокруг держателя пружины и вверх (по

стрелке на корпусе машины).

3. Вверху протяните нить справа налево через крючок

рычага подъема нити и снова вниз.

4. Зацепите нить за горизонтальный нитенаправитель

на корпусе машины.

5. Зацепите нить за проволочный нитенаправитель на

игловодителе.

9. Затем вденьте нить в иглу от себя назад и вытяните

нить на 10 см. Для вдевания нити используйте автоматический нитевдеватель (см. стр.20).

ИСПОЛЬЗОВАНИЕ АВТОМАТИЧЕСКОГО НИТЕВДЕВАТЕЛЯ

Внимание! При выполнении данной

операции поверните выключатель в положение ("OFF"- выключено).

Поднимите иглу в крайнее верхнее положение и опустите прижимную лапку.

1. Левой рукой медленно опускайте рычаг

нитевдевателя в крайнюю нижнюю позицию, так чтобы игла попала в лапки нитевдевателя. Правой рукой зацепите

нитью большой крючок снизу и отведите нить вправо (см. рис.),не отпуская рычаг нитевдевателя.

2.В крайней нижней позиции

нитевдеватель автоматически повернется в позицию вдевания нити и крючок пройдет через ушко иглы.

3. Вытяните нить перед иглой между

лапками нитевдевателя под крючок.

4. Одновременно отпустите рычаг

нитевдевателя и нить. Крючок повернется и протянет нить через игольное ушко, образуя петлю. Потяните нить за петлю. Верхняя нить заправлена.

РЕГУЛИРОВКА НАТЯЖЕНИЯ ВЕРХНЕЙ НИТИ

Свободно

Затянуто

- Стандартная установка натяжения верхней нити: "4".

- Для усиления натяжения поверните диск на следующее большее деление. Для ослабления натяжения поверните диск на предыдущее меньшее деление.

- Правильная установка натяжения является очень важной для качественного шитья.

- Не существует одного значения натяжения, подходящего для всех функций шитья и тканей.

- 90% шитья осуществляется в диапазоне натяжения от "3" до "5" ("4" является основной установкой).

- Для красивых декоративных швов и петель натяжение нити должно быть немного слабее нормы, при этом верхняя нить немного переходит на изнанку. При этом получается красивая лицевая сторона.

1. Стандартное натяжение нити для прямой

строчки.

2. Слабое натяжение верхней нити для прямой

строчки. Увеличьте натяжение.

Изнаночная сторона

Верхняя нить Нижняя нить

(челночная)

Изнаночная сторона

Лицевая сторона

Верхняя нить Нижняя нить

(челночная)

Изнаночная сторона

Верхняя нить Нижняя нить

(челночная)

Изнаночная сторона

Верхняя нить Нижняя нить

(челночная)

Лицевая сторона

3. Сильное натяжение верхней нити для

прямой строчки. Ослабьте натяжение.

4. Нормальное натяжение нитей для строчек

зиг-заг и декоративного шитья.

ПОДЪЕМ НИЖНЕЙ НИТИ НАВЕРХ

1. Придерживайте верхнюю нить левой

рукой. Поворачивайте маховое колесо на себя (против часовой стрелки) до тех пор, пока игла не войдет в игольную пластину и не поднимется вновь.

2. Аккуратно потяните за верхнюю нить

так, чтобы вытянуть захваченную ею нижнюю нить. Нижняя нить выйдет в виде петли.

3. Положите обе нити под лапку на

игольную пластину по направлению от себя.

КАК ПОЛЬЗОВАТЬСЯ НИТЕОБРЕЗАТЕЛЕМ НИТЕЙ

Поднимите лапку. Выньте изделие, вытяните нити из-под лапки по направлению влево от себя и направьте их в нитеобрезатель. Положите нити на нитеобрезатель и потяните их вниз, чтобы обрезать. Нити будут обрезаны, и останется длина, достаточная, чтобы начать шить дальше.

ДВУХУРОВНЕВЫЙ РЫЧАГ ПОДЪЕМА ЛАПКИ

1. Рычаг подъема лапки поднимает или

опускает прижимную лапку.

2. При сшивании нескольких слоев

толстой ткани для облегчения работы лапку поднимают на второй уровень.

Примечание: Первый уровень подъема

лапки - фиксируется, второй - нет.

КАК ОТКЛЮЧИТЬ И ВКЛЮЧИТЬ НИЖНИЙ ТРАНСПОРТЕР ТКАНИ

Если снять швейный столик, то мы увидим рычаг нижнего транспортера, расположенный на задней нижней части рукавной консоли машины.

При сдвиге рычага в позицию " " (b), нижний транспортер опустится вниз. Это используется, например, для пришивания пуговиц, для штопки или вышивки на пяльцах. Если нужно вернуться к обычному режиму шитья, то необходимо

перевести рычаг в противоположную сторону в позицию " " (а). Нижний транспортер вернется в первоначальное положение.

подъема нижнего транспортера не произойдет.

полный оборот махового колеса на себя, зубчики нижнего транспортера поднимутся, и можно будет продолжить работу.

Необходимо сделать

Визуального

ОСНОВНЫЕ КНОПКИ УПРАВЛЕНИЯ

Кнопка позиционирования иглы (вверх/вниз)

Кнопка точечной закрепки

Кнопка реверса

Кнопка Старт/Стоп

При нажатии кнопки Старт/Стоп машина начинает шить, при повторном нажатии машина остановится.

В начале шитья машина шьет на маленьких оборотах.

Скорость плавно меняется с помощью электронного регулятора скорости.

Кнопка Старт/Стоп работает только без педали!

данная кнопка не работает, а регулятор скорости ограничивает скорость на педали.

Если педаль подключена, то

Кнопка реверса

Машина будет шить в обратном направлении при нажатии на кнопку реверса, если будут выбраны образцы строчек 1 - 5, строчка группы А " 00 ". Стрелка " " на дисплее показывает настройку на шитье в обратном направлении. После того, как Вы отпустите кнопку реверса, машина будет шить вперед. При выборе строчек 6-9, строчек группы А 01 - 13, 28 - 99, а также строчек группы В 0099 после того, как вы отпустите кнопку реверса - машина автоматически остановится. Если Вы нажали на кнопку реверса после начала работы, то машина будет шить в обратном направлении пока вы не отпустите кнопку, после чего остановится. Для продолжения работы нажмите на кнопку Старт/Стоп.

ОСНОВНЫЕ КНОПКИ УПРАВЛЕНИЯ

Кнопка точечной закрепки

Если нажать кнопку точечной закрепки, то машина сразу при начале шитья делает 3 закрепляющих стежка при выбор образцов основных рабочих строчек 1-4 и образца строчки группы А " 00 ". Затем автоматически останавливается. На дисплее будет отображаться значок " " до тех пор, пока машина не закончит работу. Для продолжения работы надо нажать на кнопку Старт/Стоп или на педаль.

При выборе строчек 5-9, строчек группы А 01 - 13, 28 - 99, а также строчек группы В 00-99, нажмите кнопку точечной закрепки, машина прошьет 3 закрепляющих стежка в конце текущего образца строчки и автоматически остановится. На дисплее будет отображаться значок " " до тех пор, пока машина не закончит работу. Эту функцию можно отменить, если нажать на данную кнопку еще раз или выбрать другой образец строчки.

Кнопка позиционирования иглы (постежковая работа)

Данная кнопка очень удобна при работе. Нажатие этой кнопки позволяет выбрать позицию иглы (вверх/вниз), т.е. после окончания работы игла может подниматься в крайнее верхнее положение или оставаться в ткани. При двукратном нажатии происходит продвижение ткани на один стежок вперед, что очень удобно при прокладывании отделочной строчки на сложных участках, например, лацканах пиджака и т.п.

Нажмите кнопку так, чтобы стрелка на дисплее была направлена вверх " ". Игла установится в крайнее верхнее положение.

Если стрелка на дисплее, при нажатии на кнопку, будет направлена вниз " ", то игла встанет в нижнее положение.

FUNCTION BUTTONS

ФУНКЦИОНАЛЬНЫЕ КНОПКИ

Кнопка плавной регулировки ширины строчки

Когда Вы выбираете образец строчки, машина автоматически устанавливает ее рекомендуемую ширину, значение которой отображается на дисплее. Ширину строчки можно плавно изменять нажатием на кнопки регулировки ширины. Некоторые швы имеют ограниченную ширину стежка.

Кнопка выбора режима шитья

Кнопка удлинения раппорта строчки

Кнопка зеркального отображения

Кнопка для работы двойной иглой

Кнопки регулировки длины стежка

Кнопки регулировки ширины строчки

Чтобы сделать более узкий шов, нажмите кнопку"-"(слева). Чтобы сделать более широкий шов, нажмите кнопку"+"(справа). Ширина шва регулируется от 0 до 7 мм. Некоторые швы имеют фиксированную ширину строчки.

При выборе строчек 1-4 и строчки группы А " 00 " позиция иглы регулируется кнопками настройки ширины стежка. Если нажатькнопку"-"(слева),тоигла сдвинется влево, если на кнопку " + " (справа), то игла сдвинется вправо. Значения меняются от 0 до 7 мм слева направо. Центральное положение иглы " 3,5 ".

ФУНКЦИОНАЛЬНЫЕ КНОПКИ

Кнопка плавной регулировки длины стежка

Когда Вы выбираете образец строчки, машина автоматически устанавливает ее рекомендуемую длину стежка, значение которой отображается на дисплее. Длину стежка можно плавно изменять нажатием на кнопки регулировки длины стежка.

Чтобы сделать более короткий шов, нажмите кнопку"-"(слева). Чтобы сделать более длинный шов, нажмите кнопку"+"(справа). Длина шва регулируется от 0 до 4,5 мм. Некоторые швы имеют фиксированную длину строчки.

Кнопка выбора режима шитья

Кнопка удлинения раппорта строчки

При включении машины будет светиться индикатор быстрого выбора строчек " ". При нажатии на кнопку MODE начнут последовательно светиться индикаторы выбора меню строчек, показанные на рис.

Меню быстрого выбора строчек. Режим полезных и декоративных швов

После выбора строчки наберите кнопками ее порядковый номер.

Режим декоративных швов

После выбора строчки наберите кнопками ее порядковый номер.

Печатный стиль:

использованием цифровых кнопок.

Прописной стиль:

использованием цифровых кнопок.

(ñì. ñòð.59)

С помощью этой кнопки " " раппорт строчек группы А 28-51 можно удлинять в пять раз больше их первоначальной длины. При этом будет светиться индикатор. При изменении длины или ширины строчки мы получаем большее кол-во образцов строчек.

выбор символов с

ФУНКЦИОНАЛЬНЫЕ КНОПКИ

Кнопка зеркального отображения

(ñì. ñòð. 60)

При выборе строчек 1 - 9, строчек группы А 00 - 13, 28 - 99, а также строчек группы В 00-99, с помощью кнопки " " можно получить зеркальные отображения по вертикальной оси. Машина будет выполнять отображенные строчки до тех пор, пока эта кнопка не будет нажата еще раз. Функция отображения отменяется при выборе другого образца строчки.

Функция зеркального отображения строчки показывается на дисплее.

Кнопка для работы двойной иглой (ñì. ñòð. 61)

Строчки 1 - 9, строчки группы А 00 - 13, 28

- 99, а также строчки группы В 00-99 можно выполнять двойной иглой. Это представляет собой две параллельные строчки, которые рекомендуется прокладывать с использованием однотонных или разноцветных ниток для придания изделию дополнительного украшения. Нажмите кнопку " ", включится индикатор, и машина автоматически уменьшит максимальную ширину строчки для работы двойной иглой. Для возврата в режим работы одинарной иглой нажмите на эту кнопку еще раз.

КНОПКИ БЫСТРОГО ВЫБОРА СТРОЧЕК

Кнопки образцов строчек с соответствующими порядковыми номерами

Для выбора этих строчек, используйте кнопки с порядковыми номерами, соответствующими каждой строчке. Проверьте, чтобы машина была настроена на быстрый выбор строчек.

Кнопки образцов строчек с соответствующими порядковыми номерами

Кнопка очистки памяти Кнопка редактирования Кнопка памяти

Кнопки с порядковыми номерами

С помощью этих кнопок набираются порядковые номера необходимых строчек. После того, как Вы выбрали нужную группу строчек, путем нажатия на кнопку «MODE», выберите необходимую строчку и с помощью кнопок с цифрами наберите нужный порядковый номер. Пример: строчка 60

КНОПКИ БЫСТРОГО ВЫБОРА СТРОЧЕК

Кнопка очистки памяти

Нажмитенаэтукнопку,есливыбрали неправильный символ. Данную кнопку можно также нажать для удаления добавленного образца в процессе шитья, комбинации символов или декоративных швов.

Кнопка редактирования

Если вы хотите изменить установки сохраненных в памяти образцов строчек и букв, то вы будете использовать кнопку " ". Сначала с помощью кнопки " " вы входите в режим памяти, на экране появится маленькое окошко с буквой М и цифрами от 1 до 4. Вам надо будет указать номер ячейки памяти от 1 до 4 (просто набрать одну из этих цифр) и Вы войдет в эту ячейку. Если там есть сохраненная комбинация строчек, то Вы можете ее отредактировать по фрагментам. Используйте кнопки настройки ширины стежка " + " и " - " для выбора фрагмента, который надо изменить, и нажмите кнопку " " для установки выбранного образца в режим редактирования, в этом случае включится соответствующий индикатор. На данном этапе для сохраненных образцов можно вручную установить длину и ширину стежка, зеркальное отражение и точечную закрепку, для букв - только точечная закрепка и изменение позиции иглы после окончания работы. Нажмите кнопку " " еще раз, чтобы выйти из режима редактирования и вернуться в режим памяти. Для того, чтобы выйти

Кнопка памяти

из режима памяти нажмите на кнопку " ".

Для входа в режим памяти нажмите кнопку " " и сохраните комбинации символов или декоративных строчек. Для подтверждения образца, сохраненного в памяти, используйте кнопкивыбора"+"или"-"нажатиемэтих кнопокврежимепамяти. Длявыходаизрежимапамятиивозвратак обычному режиму нажмите кнопку " ".

Примечание: В памяти нельзя сохранить образцы из меню быстрого выбора строчек и петель.

ПОЛЕЗНЫЕ НАВЫКИ

Обработка углов

Реверс

1.Прокладывая прямую строчку, остановитесь, когда дойдете до угла.

2. Опустите иглу в ткань вручную или однократным нажатием на кнопку позиционирования иглы (вверх/вниз).

3. Поднимите прижимную лапку.

4. Используйте иглу в качестве центра поворота ткани.

5.Опустите лапку и продолжайте шить.

Реверс используется только для закрепления прямых строчек в начале или конце.

Нажмите кнопку реверса и прошейте 4-5 стежков назад.

Если кнопку отпустить, машина начнет шить вперед.

Рукавная консоль

Рукавную консоль очень удобно применять для подшивки низа брюк, рукавов, всех круговых швов. Снимаем швейный столик и получаем рукавную консоль (узкую платформу). Одеваем на нее, например, рукав и прокладываем строчку.

ПОЛЕЗНЫЕ НАВЫКИ

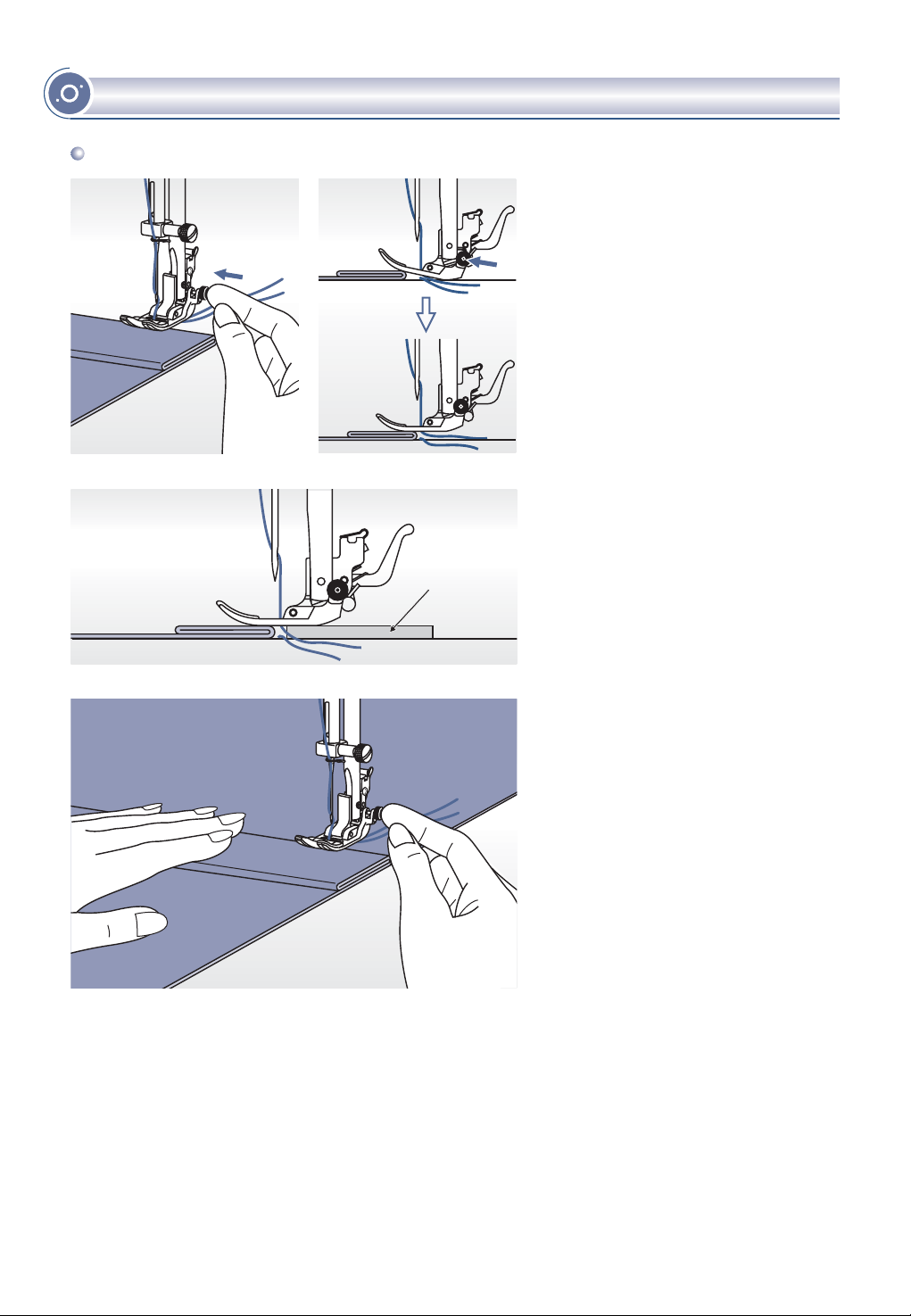

Шитье плотных тканей

картон или плотная ткань

Черная кнопка на правой стороне лапки блокирует лапку в горизонтальном положении, если ее нажать перед тем, как опустить лапку. Эта процедура обеспечивает равномерную подачу материала в начале шва и помогает при шитье нескольких слоев, например, джинсовой ткани.

Когда вы дойдете до наибольшей толщины нескольких слоев тканей, опустите иглу и поднимите лапку. Затем, надавите на передний край лапки и нажмите на черную кнопку. Далее опустите лапку и продолжайте работу.

Черная кнопка отжимается автоматически после прокладывания нескольких стежков.

Можно также подложить под лапку сзади другой кусок ткани или картон с такой же толщиной, чтобы не было пропусков стежков. Или поддержать лапку рукой сзади при шитье в несколько слоев.

ПРЯМОСТРОЧНЫЕ ШВЫ И ПОЛОЖЕНИЕ ИГЛЫ

A-00

Изменение положения иглы

Изменение положения иглы возможно только для образцов строчек 1-4 и строчки группы А "00". Стандартным положением иглы является центральное положение со значением "3,5". При нажатии на кнопку регулировки ширины

0.0 2.0

3.5

5.0 7.0

стежка"-"игласмещается влево, при нажатии на кнопку "+" - вправо. На дисплее показывается значение и положение иглы.

Изменение длины стежка

Чтобы уменьшить длину стежка, нажмите на кнопку регулировки длины стежка " - ", чтобы увеличить " + ". Чем толще и плотнее ткань, нить и игла, тем длиннее должен быть стежок.

2.01.00.5

3.0

4.5

ЗИГЗАГООБРАЗНЫЕ СТРОЧКИ

Настройка ширины строчки

Максимальная ширина строчки для зигзага равна "7,0 мм", но ширина может быть уменьшена на любом образце. Ширина увеличивается при нажатии на кнопку регулировки ширины строчки"+"от0до7мм.

Настройка длины стежка

Плотность стежков зигзага увеличивается при уменьшении значения длины стежка до " 0,2 ". Чем меньше длина стежка, тем плотнее строчка. Такую строчку обычно используют для выполнения монограмм, вышивки и прокладывания декоративных отделочных строчек. На обычном зигзаге стандартная длина стежка от 1 до 2,5.

0.0

1.0

3.0

2.01.00.5

7.05.0

3.0

4.5

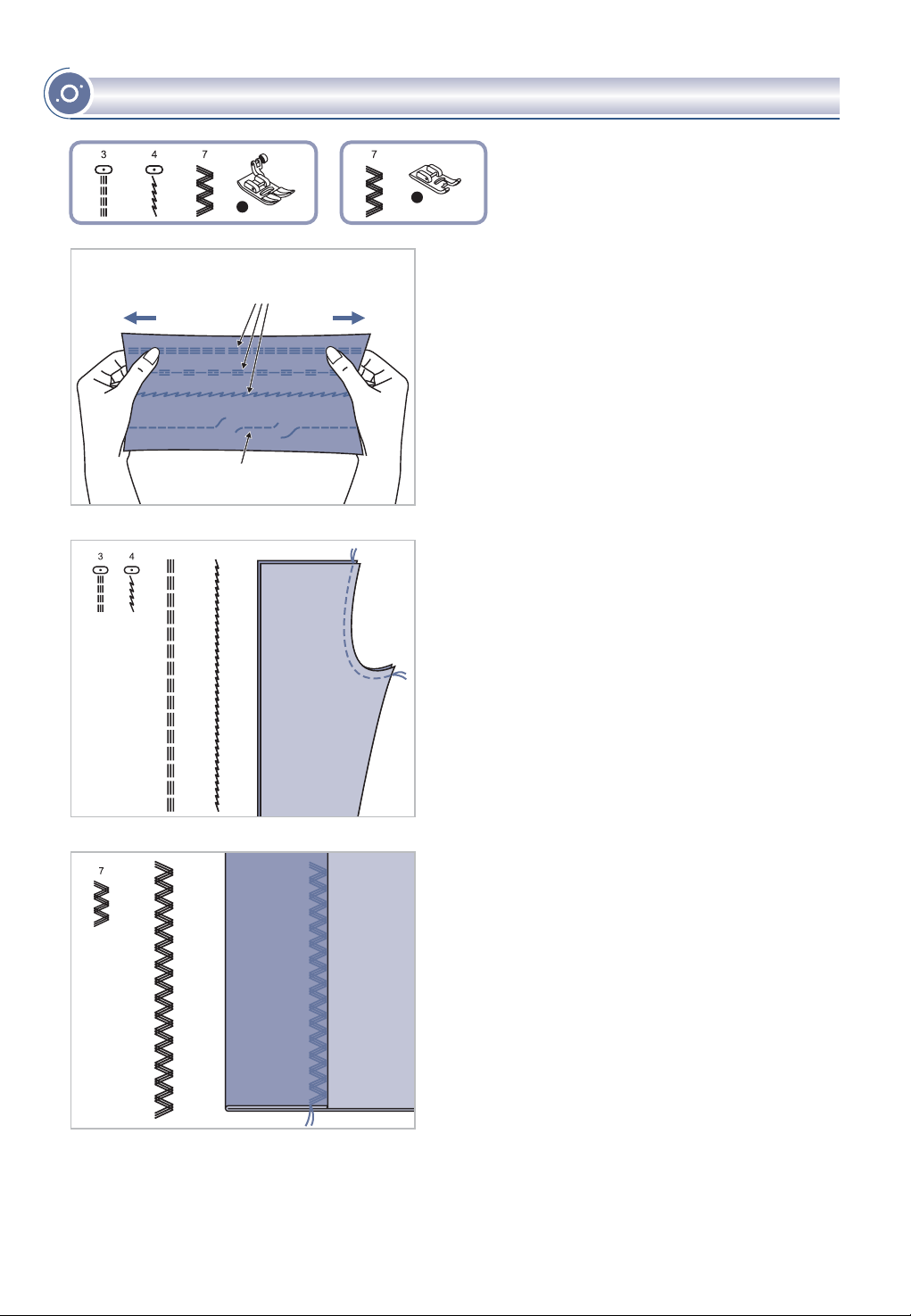

ТРИКОТАЖНЫЕ СТРОЧКИ

Трикотажные строчки

Обычная прямая строчка

Трикотажная строчка - является прочной и эластичной. Рекомендуется использовать ее при работе по трикотажным тканям, а также для сшивания плотных тканей, таких как, например, джинсовая ткань.

Также трикотажные строчки можно использовать в качестве декоративной отделки.

Прямая трикотажная строчка или, как ее еще называют - тройная закрепляющая, используется для прокладывания особо прочных швов в местах, которые подвергаются сильному растягиванию. (например, задний и шаговые швы брюк).

Тройной зигзаг подходит для жестких тканей, таких как, грубая хлопчатобумажная ткань, поплин, парусина и т.д.

ОВЕРЛОЧНЫЕ СТРОЧКИ

Использование оверлочной лапки

1. Установите оверлочную лапку"Е".

2. Шейте таким образом, чтобы направляющая лапки шла по срезу ткани, при этом

5.0~7.0

2.0~3.0

строчка будет ложиться на металлический штырек лапки, затем с него съезжать, не стягивая срез ткани.

Внимание! Оверлочная лапка применяется только для образцов строчек 5 и 8, при этом ширина строчки устанавливается от до 5 мм. Если значение ширины строчки будет меньше 5 мм или данная лапка будет использоваться на других образцах строчек, игла может попасть в лапку и погнуться или сломаться.

Использование универсальной лапки

A-02

1. Установите универсальную лапку"Т".

2. Проложите оверлочный шов по краю ткани, чтобы игла попадала на срез. При

2.5~4.5

2.0~3.0

использовании данной лапки, надо учитывать, что строчка может стянуть срез ткани. Поэтому, если ткань неплотная, то лучше отступить 3-4 мм от края, проложить строчку и потом аккуратно обрезать этот припуск.

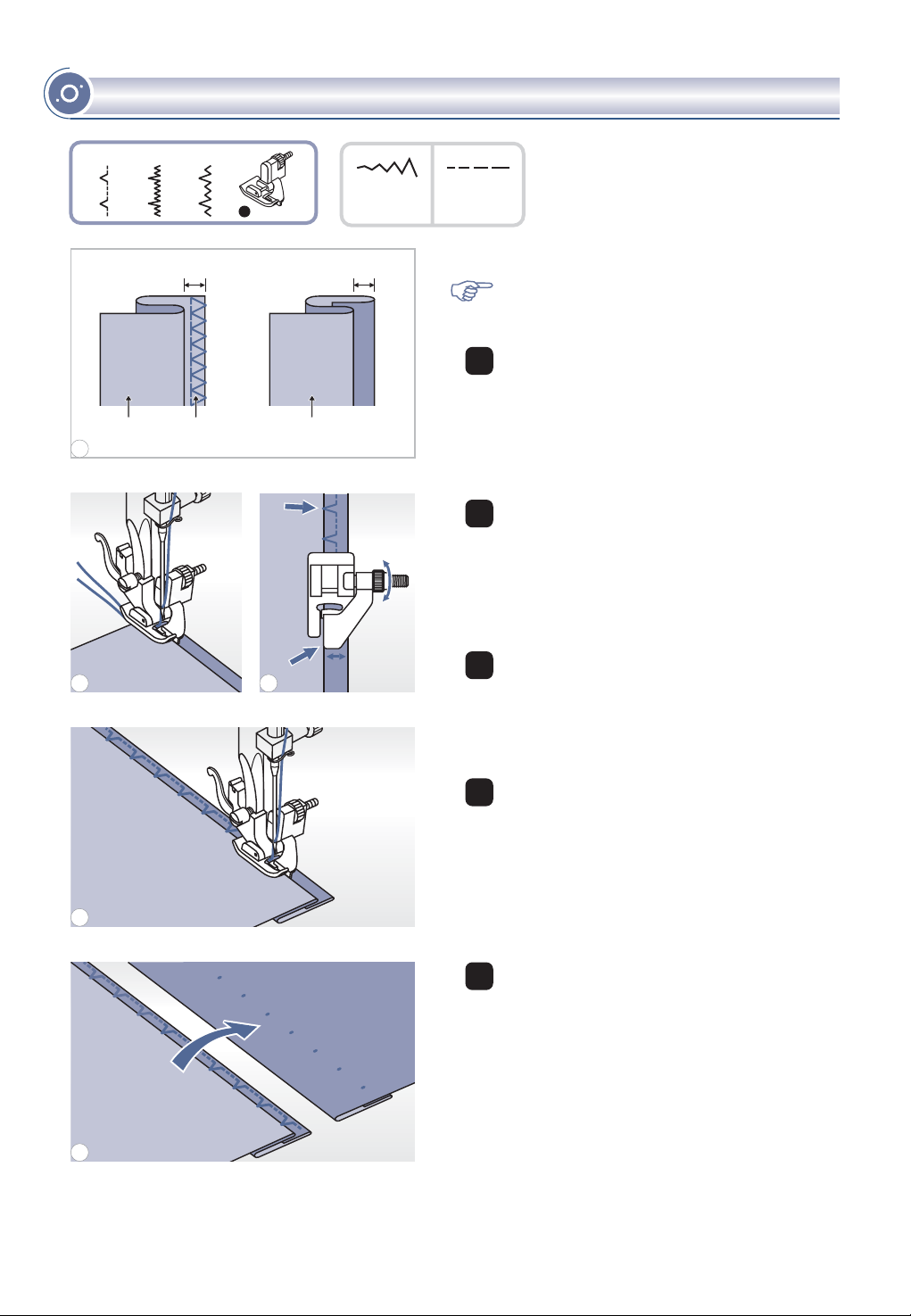

ПОТАЙНАЯ ПОДШИВКА НИЗА

A-03 A-049

5mm 5mm

изнаночная

сторона

2 3

оверлочный

øîâ

изнаночная

сторона

2.5~4.0

9.Потайная подшивка для неэластичных тканей.

1.0~2.0

А-03. Потайная подшивка для

эластичных тканей.

А-04. Потайная подшивка для

эластичных тканей.

Обратите внимание! Перед выполнением данной операции, потренируйтесь на образце.

1. Подберите нити в тон ткани и поставьте

более тонкую иглу. Сложите ткань, как показано на рисунке, изнаночной стороной вверх. Нижний срез ткани можно подвернуть один раз (подгибка с открытым срезом) или два раза (подгибка с закрытым срезом).

2. Установите лапку " F ". Направляющая

лапки должна идти по внутреннему сгибу низа ткани (см. рис.) Поверните рукой маховое колесо на себя так, чтобы игла ушла влево. Иглой надо немного захватить сгиб ткани. Выберите подходящую ширину и длину строчки.

3. Если после прокола иглой сгиба,

образовался зазор между сгибом ткани и направляющей лапки, то подгоните направляющую (b) к сгибу с помощью винта (а).

4. На небольшой скорости выполните

операцию.

5. После завершения операции

переверните ткань на лицевую сторону. Если все было выполнено правильно, на лицевой стороне не будет видно ничего или будут маленькие стежки, практически не заметные. Прогладьте низ изделия.

ПРИШИВАНИЕ ПУГОВИЦ

2.5~4.5

Установите лапку для пришивания пуговиц.

1. Отключите нижний транспортер ткани "

" (ñì. ñòð. 23).

22 4

2. Наметьте место пришивания пуговицы.

Положите пуговицу на ткань и опустите лапку так, чтобы дырочки пуговицы находились под горизонтальной осью

2.5~4.5

перемещения иглы.

3. Выберите строчку зигзаг. Настройте

ширину строчки от 2,5 до 4,5 мм в зависимости от расстояния между дырочками пуговицы.

4. Поверните маховое колесо на себя

вручную, чтобы проверить, что игла точно попадает в отверстия пуговицы.

5. Для закрепления нити в начале и конце

операции нажмите кнопку точечной закрепки. Для получение припуска для ножки, положите на пуговицу объемную вышивальную иглу.

6. Для пришивания пуговицы с 4-мя

отверстиями, сначала проложите строчку между двумя передними отверстиями, потом поднимите лапку, переместите ткань с пуговицей, опустите лапку и проложите строчку между двумя задними отверстиями.

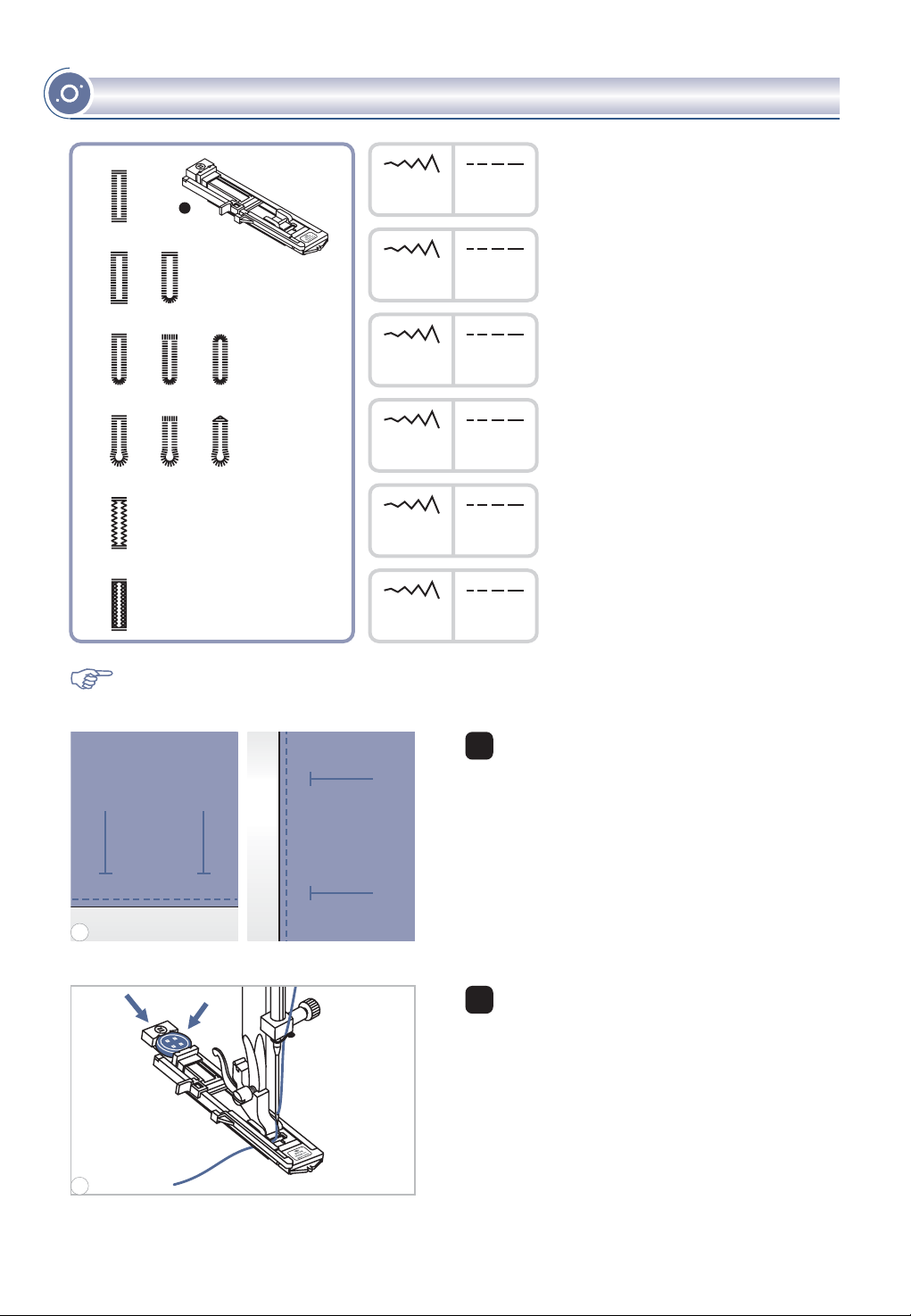

АВТОМАТИЧЕСКАЯ ОБРАБОТКА ПЕТЕЛЬ

A-14A-14

A-20

A-21

A-15

A-16

A-18

М. Для тонких и средних тканей

А-14. Горизонтальные петли на

2.5~7.0

0.3~1.0

блузках и рубашках из тонких и средних тканей

О. Для тонких и средних тканей

А-15. Горизонтальные петли на

блузках и рубашках из тонких и средних тканей

A-17

3.0~7.0

0.3~1.0

А-16. Горизонтальные петли на

2.5~5.5

0.3~1.0

плотных тканях

А-17. Для тонких и средних тканей

A-19

С. Для костюмных и пальтовых

тканей

5.5~7.0

0.3~1.0

А-18. Для плотных пальтовых

тканей

А-19. Для джинсовых тканей и

áðþê

3.0~7.0

1.0~2.0

А-20.Для джинсовых и

трикотажных тканей с грубой выработкой

3.0~7.0

1.0~3.0

А-21. Для объемных трикотажных

тканей

Примечание: Перед выполнением данной операции, потренируйтесь на образце.

1. Наметьте положение петли на ткани.

Максимальная длина петли составляет 3 см (диаметр + толщина пуговицы).

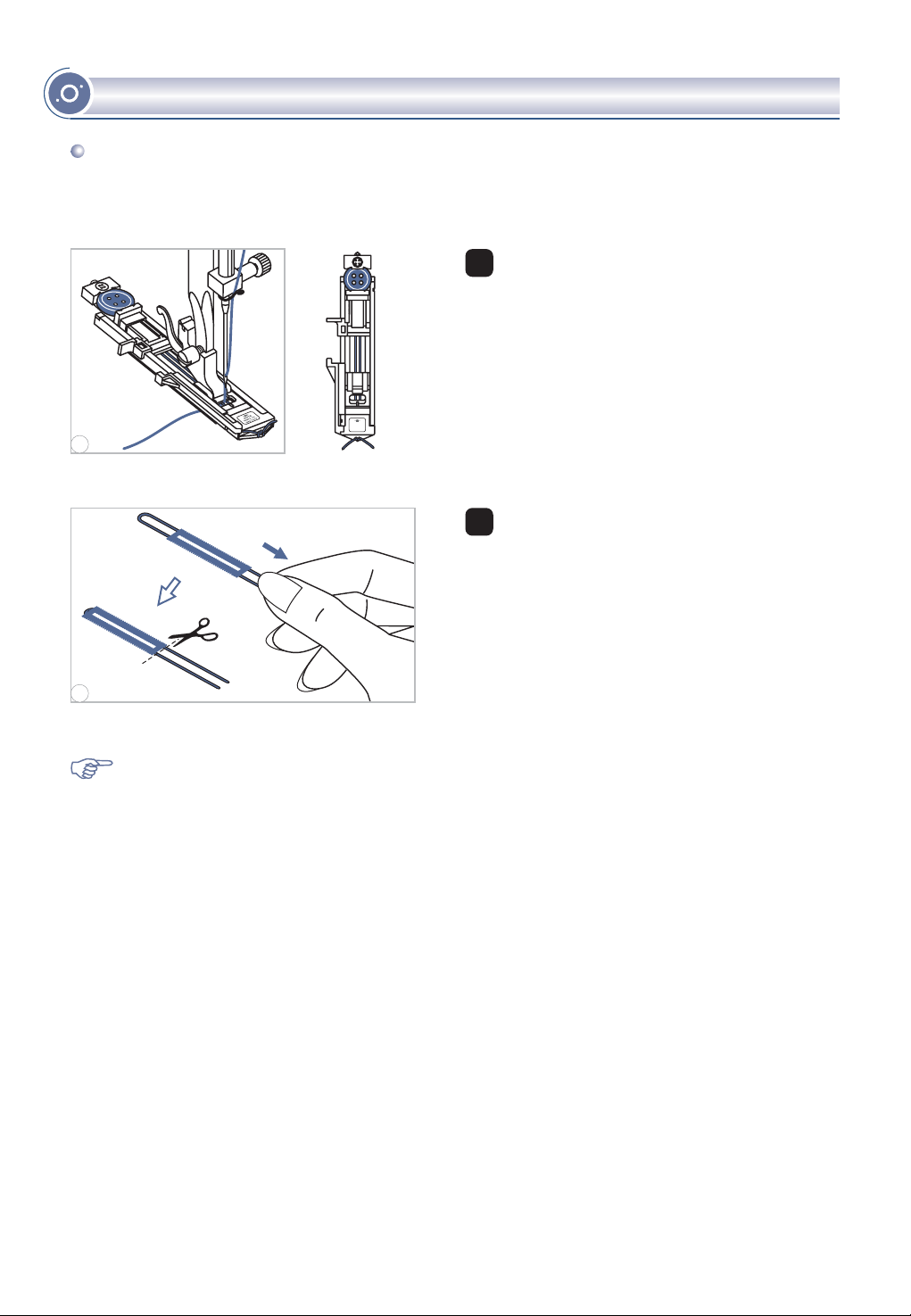

2. Установите лапку для автоматической

обработки петель "D". Выдвиньте пластину держателя пуговиц и вставьте туда пуговицу. Размер петли зависит от диаметра пуговицы + по 1,5мм с двух сторон, чтобы пуговица свободно проходила через петлю (прибавляется автоматически).

Нить должна проходит через отверстие в лапке и назад под нее.

PUSH

АВТОМАТИЧЕСКАЯ ОБРАБОТКА ПЕТЕЛЬ

3. Выберите необходимую конфигурацию

петли, в зависимости от вашего изделия. Установите ширину и длину стежка.

NOTE

Makeno gaphere

Начальная

точка

1. Подведите изделие под лапку так, чтобы

центр лапки совпадал с начальной точкой на ткани.

Опустите прижимную лапку. Следите за тем, чтобы на передней части лапки не было зазора!

Опустите иглу в крайнее нижнее положение.

Опустите рычаг для изготовления петель сверху вниз и отведите его назад за выступ на лапке.

Примечание:

Без этого рычага петля выметываться не будет, машина будет шить на одном месте. В процессе работы на дисплее будет отображаться анимация с подсказками по настройке. Обращайте внимание на звуковые сигналы!

5. Придерживайте верхнюю нить при

начале работы.

Примечание:

изделие рукой. Перед завершением обработки петли машина выполнит

Аккуратно направляйте

закрепку и остановится.

АВТОМАТИЧЕСКАЯ ОБРАБОТКА ПЕТЕЛЬ

A-14A-14

A-15

A-20

A-18

A-21

A-16

A-19

A-17

6. Обработка петель начинается с

передней закрепки, затем выполняется левая сторона петли, затем

PUSH

прокладывается прямая закрепляющая строчка вперед по правой стороне петли, в обратную сторону на нее накладывается строчка зигзаг и в конце выполняется вторая задняя закрепка, затем точечная закрепка и машина

останавливается (см. рис.).

7. Поднимите лапку и обрежьте нить. Для

выполнения нескольких петель, каждый раз поднимайте прижимную лапку (возврат в исходное положение). После окончания работы, уберите рычаг для выметывания петель вверх до упора.

8. Аккуратно прорежьте петлю в центре, не

задевая боковые части петли и закрепки.

Для удобства используйте булавку (см. рис.)

АВТОМАТИЧЕСКАЯ ОБРАБОТКА ПЕТЕЛЬ

Изготовление петель на трикотажных тканях.

При изготовлении петель на трикотажных тканях под основную строчку зигзаг прокладывается кордовая нить или шнур.

1. Установите лапку для петель и зацепите

кордовую нить за крючок пластины держателя пуговицы (конец лапки). Протяните два конца нити по канавкам лапки, расположенных на подошве лапки и завяжите их в начале лапки, тоже зацепив за крючок. Нити будут находиться в натянутом состоянии.

NOTE

Makeno gaphere

Ширина строчки должна соответствовать диаметру кордовой нити. Опустите лапку и начните работу.

2. После окончания работы, аккуратно

потяните концы кордовой нити и отрежьте остатки.

Примечание: Рекомендуется проклеивать подборт для получения качественных петель.

АВТОМАТИЧЕСКАЯ ОБРАБОТКА ЗАКРЕПОК

A-22

1.0~3.0

0.3~1.0

1. Выберите образец строчки группы А 22.

Установите лапку для петли-автомат D.

2. Выдвиньте пластину держателя пуговиц

на длину закрепки.

3. Положите ткань под лапку так, чтобы

игла находилась на расстоянии 2 мм от места, с которого надо начинать выполнять закрепку. Опустите прижимную лапку.

2mm

NOTE

Makeno gaphere

Начальная точка

4. Опустите рычаг для изготовления

петель сверху вниз и отведите его назад за выступ на лапке.

PUSH

5 6

5. При выполнении закрепки сначала

прокладываются две прямые закрепляющие строчки, а затем на них настрачивается мелкий зигзаг (см. рис.).

6. Автоматическая закрепка применяется

для закрепления углов карманов, на гульфиках брюк и т.п.

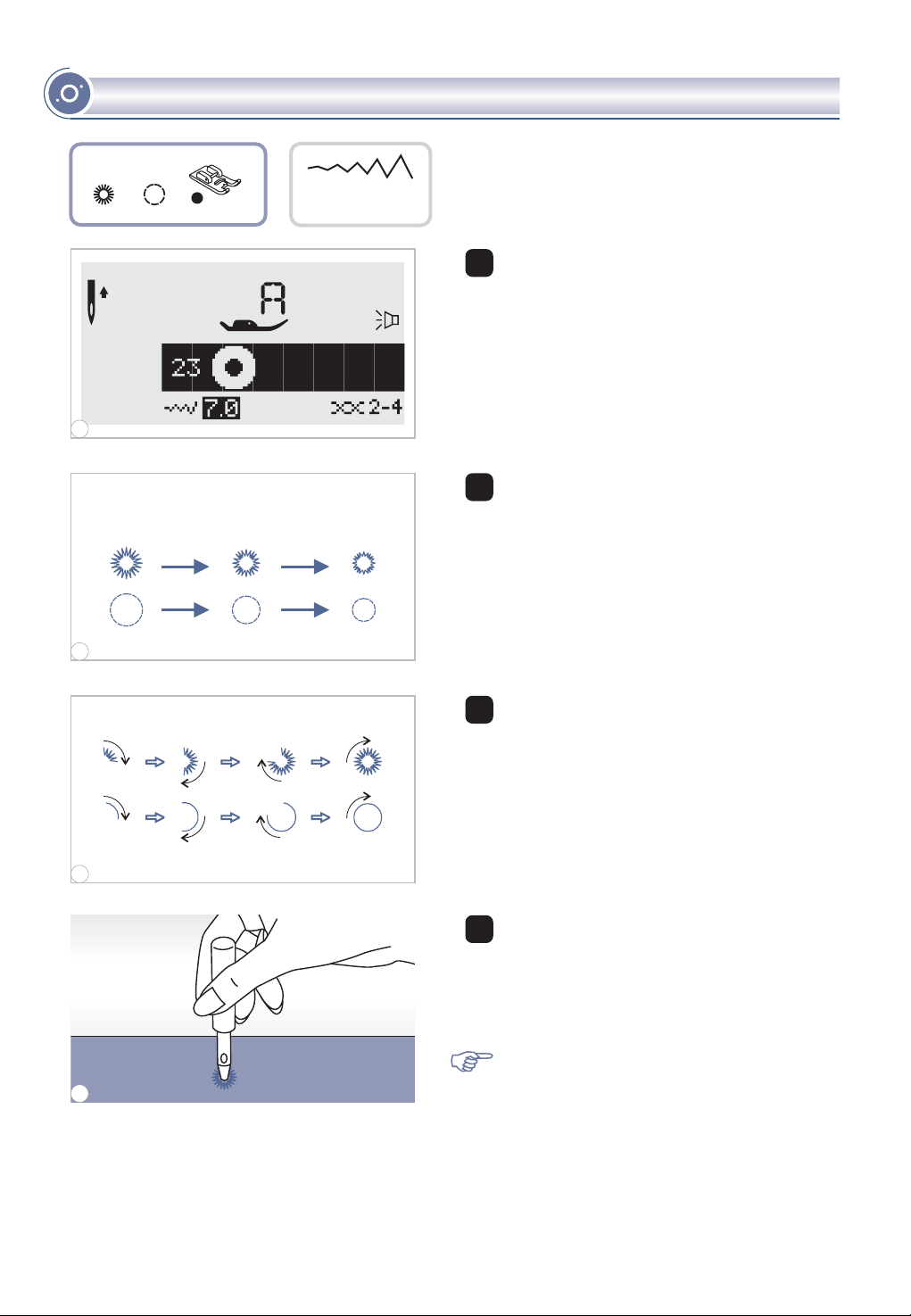

ШОВ - ГЛАЗОК

A-23 A-24

ABC

5.0 6.0 7.0

А-23 / 24: Используется для выполнения отверстий на ремнях и как отделка.

1. Выберите образец строчки группы А под

номером 23 или 24. Строчку 24 можно использовать как основу под строчку 23. Установите лапку"А".

2. Для выбора диаметра глазка нажмите

на кнопки регулировки ширины строчки "

-"èëè"+".

Диаметр глазка:

А.Большой: 7,0 мм

В.Средний: 6,0 мм

С.Малый: 5,0 мм

3. Опустите иглу в ткань в начале шитья и

опустите лапку. Глазок выполняется за один этап. В

конце данной операции закрепка выполняется автоматически, после чего машина останавливается.

4.С помощью специального

приспособления (пробойника) сделайте отверстие в центре глазка.

* специальное приспособление

(пробойник) в комплекте не идет.

Примечание: Если использовать тонкую иглу, то шов может

получиться неравномерным. В таком случае прошейте глазок сверху еще раз.

АВТОМАТИЧЕСКАЯ ШТОПКА

A-26

A-27

3.5~7.0

1.0~2.0

1. Выберите образцы строчек группы "А"

26 или 27. Установите лапку для петлиавтомат D.

2. С изнанки положите под прореху

кусочек ткани в тон. Подведите ткань под лапку.

NOTE

Makeno gaphere

Ñòîï Ñòîï

Старт Старт

3. Откройте держатель для пуговицы на

лапке сзади на нужную длину.

4. Размер одного цикла штопки может

меняться, но максимальные размеры по длине - 2,6 см, по ширине-7мм.

а. Длина штопки

NOTE

Makeno

gaphere

b. Ширина штопки

АВТОМАТИЧЕСКАЯ ШТОПКА

2mm

5. Положите ткань под лапку так, чтобы

игла находилась на расстоянии 2 мм от области штопки, и опустите прижимную лапку.

Примечание! Опуская лапку, не нажимайте на нее спереди, иначе не будет соблюден размер штопки.

6. Протяните верхнюю нить через

отверстие в лапке. Опустите сверху вниз рычаг для выметывания петель, и аккуратно отведите его назад за выступ на лапке. Придерживая конец верхней нити левой рукой, начинайте шить.

Примечание! При выборе образца петли или штопки на дисплее будет отображаться анимация с предупреждением опустить рычаг для петель вниз, в том случае, если вы забудете это сделать.

7. Штопка выполняется спереди назад

(ñì.ðèñ.)

8. Если нужно штопать большой участок,

выполните несколько циклов автоматической штопки.

ВШИВАНИЕ МОЛНИИ

3.5

1.5~3.0

Вшивание молнии по центру

2 inch

Внимание! Лапка для молнии используется только для прокладывания прямой строчки и с позицией иглы в центре. Медленно поверните маховое колесо на себя, чтобы убедиться в том, что игла не попадает на лапку. При других условиях будет происходить поломка игл.

1. Проверьте, чтобы длина молнии была

длиннее нестачанного участка в шве.

2. Разутюжьте припуски шва в разные

стороны и приметайте стороны молнии к припускам, так, чтобы центр молнии совпадал с центром шва. Зубчики молнии не должны быть видны на лицевой стороне изделия.

3. Установите лапку для втачивания

молнии. Для прокладывания строчки по правой стороне молнии, соедините лапку левым штифтом с лапкодержателем.

4. Для прокладывания строчки по левой

стороне молнии, соедините лапку правым штифтом с лапкодержателем.

5. Начинайте прокладывать строчку по

левой стороне молнии сверху до низу, до нижней закрепки.

6. Оставьте иглу в ткани и поверните

изделие на 90°, выполните закрепку внизу молнии. Длина закрепки равна расстоянию между строчками. В конце закрепки оставьте иглу в ткани, сделайте еще раз поворот в том же

направлении на 90°, проложите строчку по второй стороне молнии. Удалите наметку и проутюжьте молнию.

ВШИВАНИЕ МОЛНИИ

Вшивание молнии в боковой шов

2 inch

1. Выверните изделие на изнаночную сторону и

проверьте, ровно ли совмещаются края разреза по шву. Длина разреза должна равняться длине звеньев плюс 2.5 см.

2. Разутюжьте припуски шва в разные стороны.

Откройте молнию. Наложите один ее край на правый припуск шва, развернув изделие верхним срезом к себе. Звенья должны лежать точно по линии шва, верхний конец звеньев - на 2.5 см ниже верхнего среза. Поверните кольцо замка молнии кверху. Прикрепите правую сторону молнии к правому припуску булавками, клеем для ткани или клеевой лентой.

3. Установите лапку для втачивания молнии.

Для прокладывания строчки по правой стороне молнии, соедините лапку левым штифтом с лапкодержателем.

4. Для прокладывания строчки по левой стороне

молнии, соедините лапку правым штифтом с лапкодержателем.

5. Притачайте тесьму молнии, начиная от

нижнего конца молнии. Край лапки должен ровно идти вдоль звеньев. Закройте молнию и переверните ее на лицевую сторону. Ровно уложите ткань рядом с молнией так, чтобы между звеньями и швом получилась узкая складка.

6. Отстрочите край разреза застежки с лицевой

стороны, отступив 1.3 см от шва. Чтобы строчка получилась ровной, наложите на край разреза прозрачную ленту шириной 1.3 см и строчите вдоль ее края (рисунок слева).

Сначала прострочите от линии шва поперек нижнего конца разреза до уголка ленты, затем разверните изделие под иглой и продолжайте строчить вверх до конца разреза.

Уберите прозрачную ленту. У нижнего конца молнии вытяните на изнаночную сторону концы ниток и завяжите их узелком. Удалите нитки наметочной строчки. Приутюжьте складку в месте, где притачана молния. Обрежьте верхние концы тесьмы молнии так, чтобы они были вровень с верхним срезом изделия.

ДВОЙНАЯ УЗКАЯ ПОДГИБКА СРЕЗА

3.5

1.5~3.0

* Лапка-улитка "К" является

дополнительной опцией (в комплекте не поставляется).

1. Установите лапку-улитку " К ", выберите

строчку 1. Подверните срез ткани два раза по 3 мм.

2. Вставьте подворот ткани в лапку,

опустите прижимную лапку и закрепите подворот ткани несколькими стежками.

3. Медленно начинайте шить, при этом,

подавая ткань в лапку так, чтобы получалась двойная подгибка. При выполнении данной операции можно использовать не только прямую строчку, но и разные зигзагообразные строчки.

Примечание: Перед выполнением данной операции, потренируйтесь на

образце.

ВШИВАНИЕ ШЛЯПНОЙ РЕЗИНКИ ИЛИ ОТДЕЛОЧНОГО ШНУРА

Один отделочный шнур на Вашем изделии будет смотреться интересно, а три разноцветных шнура станут неповторимой красивой отделкой. В качестве шнура можно использовать разноцветные шерстяные нитки для вязания, мулине, тонкую тесьму и т.п.

Вшивание одиночного шнура

Установите лапку для вшивания шнура " М ". Наметьте на ткани место прокладывания шнура. Вставьте шнур в центральную канавку лапки. Вытяните шнур на 5 см назад под лапкой. Канавки на лапки направляют шнур в процессе шитья. Выберите подходящую строчку и настройте ширину стежка так, чтобы стежки были чуть шире шнура. Опустите прижимную лапку и медленно начинайте шить, направляя шнур на ткани в нужном направлении.

Вшивание трех шнуров

6 A-10 A-43

Установите лапку для вшивания шнура " М ". Наметьте на ткани место прокладывания шнура. Вставьте шнуры в канавки лапки. Вытяните шнуры на 5 см назад под лапкой. Канавки на лапки направляют шнуры в процессе шитья под лапку и удерживают их вместе. Выберите подходящую строчку 06, А - 10, А

- 43 или аналогичные, настройте ширину стежка так, чтобы стежки были чуть шире общей ширины шнуров. Опустите прижимную лапку, медленно начинайте шить, направляя шнуры на ткани в нужном направлении. Можно использовать для усиления эффекта отделки швейные нити другого цвета.

Примечание: для вшивания шляпной резинки используйте эластичные строчки.

ДЕКОРАТИВНЫЕ САТИНОВЫЕ СТРОЧКИ

A-28

A-29

A-30

A-31

A-32

A-33

A-34

A-35

A-36

A-37

A-38

A-39

A-40

A-41

A-42

A-43

A-44

A-45

A-28 A-29

A-37 A-38 A-39

A-36

A-46

A-47

A-48

A-49

A-50

A-51

A-52

A-31 A-32 A-33 A-34 A-35

A-30

A-40

A-41 A-42

A-53

A-43

A-54

A-44

A-55

3.5~7.0

A-56

A-57

A-58

A-59

A-60

Установите лапку для декоративных строчек " А ". На подошве лапки имеется небольшое углубление, которое позволяет выполнять строчки с большой плотностью стежков. Через прозрачную платформу лапки хорошо видна прошиваемая строчка.

При использовании данных строчек настройте длину и ширину стежка с помощью соответствующих кнопок. Прежде чем прокладывать строчки на основном изделии, сделайте образцы, чтобы получить необходимый визуальный эффект. Можно выполнять данные операции двойной иглой, разноцветными нитками (см. стр.61).

Примечание: При работе по очень тонким тканям необходимо укрепить структуру тканей, либо жидкостью для подкрахмаливания, либо использовать клеевые материалы.

0.5~2.0

A-45 A-46

A-47 A-48 A-49 A-50 A-51 A-52

A-53 A-54 A-55 A-56

A-57 A-58 A-59 A-60

ВЫСТЕГИВАНИЕ

3.5

1.0~3.0

Рекомендованная лапка для выстегивания " Р ". Обратите внимание! при работе с этой лапкой, должна быть центральная позиция иглы (иначе игла удариться об лапку и сломается). * Лапка для прямых строчек"Р"является

дополнительной опцией (в комплекте не поставляется).

Установите направляющую для выстегивания в лапкодержатель, как показано на рисунке. Отрегулируйте расстояние от игловодителя до направляющей для выстегивания, в зависимости от того, какое необходимо расстояние между строчками.

Прошейте первый ряд. Положите направляющую для выстегивания в канавку этой строчки и начинайте шить. Следующие строчки будут параллельны друг другу.

ВЫПОЛНЕНИЕ СБОРКИ

1.0

4.5

* Лапка для сборки является

дополнительной опцией (в комплекте не поставляется).

Присборивание ткани

Снимите лапкодержатель и установите лапку для сборки. Выберите образец строчки под номером 1.

Установите максимальную длину стежка 4,5 мм и проложите одну или две параллельные строчки.

Если нужно более сильное присборивание, то ослабьте натяжение верхней нити до значения меньше 2, чтобы верхняя нить была видна на изнанке. Потяните за нижние нити и сделайте сборку нужной густоты. Свяжите нити для закрепления. Расправьте сборки, прогладив их утюгом.

Примечание: Для выполнения сборки можно использовать универсальную лапку или лапку для декоративных строчек по той же технологии.

Присборивание одного слоя ткани и одновременное настрачивание его на основную деталь, которая не будет присбориваться.

- Для выполнения данной операции рекомендуется использовать лапку для сборки.

Установите лапку для сборки на машину.

- Ткани складываем лицевыми сторонами вовнутрь. Проложите один слой ткани в прорезь лапки - этот слой будет присборен. Под лапку положите основную деталь, на которую будет настрачиваться первый слой ткани.

- Опустите прижимную лапку и начинайте прокладывать строчку.

- После окончания работы, отверните присборенный слой ткани лицевой стороной вверх и приутюжьте шов.

Примечание:

выполнения такой сборки рекомендуется сделать образец на ткани, чтобы понять, как правильно выполнять данную операцию и научиться грамотно использовать лапку для сборки.

Для правильного

Примечание:

работы рекомендуется шить на маленькой или средней скорости.

Для лучшего качества

ВЫПОЛНЕНИЕ СБОРКИ

A-09 A-10

Выполнение сборки с использованием декоративных строчек (эффект буфф).

1. Для прокладывания прямых строчек

используется лапка для сборки. Прошивают несколько параллельных строчек на расстоянии 1 см друг от друга.

(ñì. ñòð. 52).

2. Свяжите нити с одной стороны, а с

другой потяните за них и сделайте необходимую сборку, при этом равномерно ее распределяя.

3. Проложите между прямыми стежками

декоративные строчки, используя лапки "Т"или"А".

4. Вытяните нити прямых строчек, чтобы

на ткани остались только декоративные швы и получится эффект буфф.

ВЫПОЛНЕНИЕ ШТОПКИ, ВЫШИВКИ И МОНОГРАММ

3.5~5.0

Отключите нижний транспортер (см. стр.

23).

Снимите лапкодержатель и установите лапку для вышивки и штопки на стержень для держателя лапок. Рычаг лапки (а)

должен лечь на винт крепления иглы (b). Зафиксируйте лапку на стержне винтом (с).

Штопка

Примечание: Свободная штопка выполняется без подачи материала машиной. Продвижение ткани осуществляется вручную, при этом необходимо координировать скорость шитья и перемещение ткани.

Сначала прошейте несколько стежков по краю дырки (для закрепления нитей). Работая слева направо, накладывайте стежки на прореху равномерным, непрерывным движением. Поверните изделие на ¼ и шейте по проложенному слою стежков, следя за тем, чтобы не было больших зазоров между нитями.

ВЫПОЛНЕНИЕ ШТОПКИ, ВЫШИВКИ И МОНОГРАММ

Вышивка на пяльцах

Настройтесь на прямую строчку. На ткань нанесите рисунок, который хотите вышить. Ткань плотно натяните на пяльцы и, держась за них, перемещайте ткань. Прошейте контур рисунка. При этом старайтесь держать постоянную скорость.

Вышейте рисунок, прокладывая стежки внутри контура. Старайтесь, чтобы они ложились плотно друг к другу.

Стежки будут длиннее, если передвигать пяльцы быстро, и короче, если передвигать пяльцы медленнее.

После окончания работы нажмите на кнопку точечной закрепки. Машина сделает несколько стежков для закрепки нити.

Монограммы с использованием пялец

Выберите строчку зигзаг и настройте нужную ширину стежка. На постоянной скорости двигайте пяльцы по нанесенным на ткань буквам.

После завершения работы нажмите на кнопку точечной закрепки, чтобы закрепить нити.

* Пяльцы не входят в комплект машины, приобретайте их дополнительно.

ВЕРХНИЙ ТРАНСПОРТЕР

Обратите внимание! Верхний транспортер предназначен для работы по сложным тканям, используйте его только в случае необходимости.

Ваша швейная машина обеспечивает отличное качество шитья на различных материалах, начиная от тонкого шифона и кончая несколькими слоями плотной хлопчатобумажной ткани. Верхний транспортер рекомендуется использовать только в случае необходимости.

Верхний транспортер синхронизирует подачу верхнего и нижнего слоев ткани и

помогает в подгонке клеток, полосок и направленного рисунка. Также предотвращает неравномерную подачу ткани при работе с очень сложными материалами.

1. Поднимите рычаг прижимной лапки.

2. Снимите лапкодержатель, раскрутив

фиксирующий его винт против часовой стрелки.

3. Закрепите верхний транспортер

следующим образом:

- Рычаг (а) должен ложиться на винт крепления иглы (b).

- Сдвиньте верхний транспортер направо так, чтобы крепление

транспортера (с) охватило стержень лапкодержателя.

- Опустите стержень лапкодержателя.

- Установите и закрутите (по часовой

стрелке) винт фиксации лапки.

- Убедитесь, что винт крепления иглы и винт фиксации лапки жестко завернуты.

4. Заправьте верхнюю нить, поднимите

нижнюю нить наверх и обе нити положите под лапку назад на игольную пластину. Подведите ткань под верхний транспортер. Начинайте шить.

МЕРЕЖКА

A-08

2 3

A-06

Тонкая бумага

Наметка

1. Наметайте на кусок тонкой бумаги или

на материал, растворимый в воде (авалон) две детали, предварительно заутюжив их срезы. Расстояние между деталями должно быть около 4 мм.

2. Выровняйте центр лапки с центром

между двумя деталями и начинайте прокладывать строчку так, чтобы строчка попадала на обе детали, соединяя их.

3. После завершения работы удалите

бумагу.

ПЭТЧВОРК

A-08 A-09A-86 A-10 A-61

1. Сложите две детали лицевыми

сторонами вовнутрь и проложите прямую строчку, соединяя две детали.

2. Разутюжьте припуски в разные стороны.

3. С лицевой стороны проложите по

разутюженным швам отделочные строчки (см. рис.).

СТРОЧКА ФЕСТОН

Потайной шов фестон

A-12

Изнаночная сторона

1. Сложите детали лицевыми сторонами

друг к другу и проложите строчку фестон вдоль края.

2. Обрежьте ткань вдоль шва, оставляя

припуск 3 мм. Надрежьте припуск (см. рис.)

3. Выверните детали на лицевую сторону

и приутюжьте шов.

Отделка края ткани строчкой фестон

A-13 A-35

1. Установите лапку для декоративных

строчек " А " или " Т ". Выберите строчки под номерамиА-13илиА-35.

Проложите строчку вдоль края с небольшим отступом от края.

* Для получения лучшего результата,

перед тем, как начать шить, обработайте ткань жидкостью для подкрахмаливания и прогладьте ее утюгом.

2. Аккуратно обрежьте край материала

вдоль проложенной строчки, так чтобы не повредить строчку.

УДЛИНЕНИЕ РАППОРТА СТРОЧКИ

A-28

A-29

A-30

A-31

A-32

A-33

A-34

A-35

A-36

A-37

A-38

A-39

A-40

A-41

A-42

A-43

A-44

A-45

A-46

A-47

A-48

A-49

A-50

2.5~7.0

A-51

1. С помощью кнопки удлинения раппорта

0.3~1.0

строчки можно удлинить стежок в пять раз больше его первоначальной длины.

2. На дисплее появится обозначение

удлинения раппорта строчки.

3. Для изменения длины, ширины и

раппорта строчки доступно несколько образцов строчек.

Примечание: Вобразцахстрочек группы А 28-51 можно не только изменять раппорт строчек, но и делать их зеркальное отображение.

ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ

Примечание:

- Для образцов группы А 14-27 и петель " , , " зеркальное отображение не предусмотрено.

- Зеркально отображенные образцы могут быть комбинированы с другими образцами строчек.

1. Выберите образец строчки.

2. Нажмите кнопку зеркального

отображения.

3. На дисплее появится иконка

зеркального отображения.

А. Исходный образец строчки.

В. Зеркально отображенный образец

строчки.

РАБОТА ДВОЙНОЙ ИГЛОЙ

2.0~5.0

Примечание: При работе двойной иглой используйте лапку"Т"независимо от типа выполняемого шитья.

1. Вставьте двойную иглу, также как

вставляете одинарную иглу.

Внимание! Используйте только двойную иглу (¹006020008). Использование игл других типов может привести к их изгибу или к повреждению машины. Никогда не используйте погнутые иглы. Они легко ломаются, ими можно пораниться или повредить машину.

2. Следуйте инструкциям по заправке

верхней нити для одинарной иглы. Одну катушку установите на горизонтальный штифт, и произведите заправку нити по схеме, заправив эту нить в левую иглу. Вторую катушку установите на вертикальный штифт и заправьте по этой же схеме, заправив эту нить в правую иглу.

3. Каждую иглу заправляйте отдельно, без

использования нитевдевателя.

Примечание: Проверьте, чтобы обе нити были одного номера, лучше плотной крутки и не ворсовые. При этом интересно использовать нити

разного цвета.

4. Нажмите кнопку для работы двойной

иглой, включится индикатор, и машина автоматически уменьшит максимальную ширину строчки для шитья двойной иглой.

5. Выберите один из образцов строчек,

кроме петель " , , " и строчек группы А и начинайте шить.

Примечание: При шитье двойной иглой всегда шейте медленно, чтобы нити не переплетались между собой и не обрывались. Тогда качество

строчек будет хорошее.

ФУНКЦИЯ ПАМЯТИ

Предусмотрено комбинирование образцов строчек и сохранение этих комбинаций в памяти машины для дальнейшего использования. После отключения машины от сети память сохраняется и этой информацией всегда можно воспользоваться. Например, если вы используете какую-то комбинацию образцов постоянно, то вы быстро можете ее извлечь из памяти и прошить.

Примечание:

- Несколько образцов строчек из режимов,,,мîæíîîáúåдинять и использовать вместе. При этом на дисплее будет показываться выбранная группа.

- Данная машина имеет 4 модуля памяти, и каждый модуль может включать до 20 образцов швов.

- В памяти нельзя сохранить образцы из меню быстрого выбора строчек и петель.

- В блоках памяти можно редактировать такие установки как: длина и ширина стежка, удлинение раппорта строчки, зеркальное отображение и точечная закрепка.

Комбинирование образцов строчек и букв

1. Нажмите на кнопку " MODE " для выбора нужной

группы строчек , , , . Включенный индикатор укажет на выбранную группу.

2. Нажмите кнопку " ", чтобы открыть режим памяти,

в центре дисплея откроется подменю. Как только замигает курсор, это меню станет доступным для

выбора номера модуля памяти.

3. Выберите номер модуля памяти (например, 2).

4. Появится экран памяти и мигающий курсор

установится на первой позиции.

ФУНКЦИЯ ПАМЯТИ

5. Выберите нужный номер образца (например, 60)

6. Выбранный образец отобразится на дисплее, и

курсор перейдет на следующую позицию.

7. Повторите шаги 5, 6, для образцов, которые

следующими будут сохранены в памяти.

Примечание: Когда в памяти машины будет сохранено 20 образцов в каждой группе памяти, машина подаст звуковой сигнал.

9.Длявыходаизрежимапамятиивозвратак

обычному режиму нажмите кнопку " ".

Внимание: Если не нажать на кнопку " " åùå раз после завершения процедуры выбора, то созданный образец будет удален из модуля

памяти.

Добавление образцов строчек и букв

1. В режиме памяти нажмите кнопку регулировки

ширины строчки, и курсор встанет после последнего выбранного образца или буквы, чтобы

выбрать следующий образец.

2. Нажмите номер образца еще раз (например, 31) и

выбранный образец будет добавлен.

ФУНКЦИЯ ПАМЯТИ

Редактирование образцов

EDIT

1. Для выбора образца в режиме памяти, который

нужно отредактировать, нажимайте на кнопки настройки ширины строчки.

2. Для редактирования образца нажмите на кнопку

" ". Длину и ширину стежка, удлинение раппорта строчки, зеркальное отображение и режим точечной закрепки можно выбирать и менять самостоятельно, т.е. вручную.

Примечание: Выбор основных режимов редактирования производится вручную.

4. После завершения редактирования, для выхода из

меню нажмите на кнопку " ".

Внимание! Некоторые кнопки (например, Старт/Стоп) не будут работать, пока вы

находитесь в режиме памяти. Функции: изменение длины и ширины строчки, зеркальное отображение, удлинение раппорта строчки,

точечная закрепка и т.д. будут работать только, когда машина не шьет.

Удаление образцов строчек и букв

1. Нажимая на кнопки со стрелками выберите

образец, который вы хотите удалить из памяти.

2. Для удаления выбранного образца нажмите на

кнопку " " и появится следующий образец, который вы тоже можете удалить.

ФУНКЦИЯ ПАМЯТИ

Вызов из памяти и шитье сохраненных в памяти образцов

1. Для входа в режим памяти нажмите на кнопку " ",

когда курсор начнет мигать, введите номер модуля памяти.

2. Наберите номер модуля памяти (например, 2).

3. На дисплее вы увидите различные фрагменты

строчек или буквы, которые были сохранены в памяти.

4. Для запуска машины нажмите на кнопку Старт/Стоп

(работа без педали) или нажмите на педаль.

5. В процессе шитья курсор на дисплее начнет

двигаться и показывать, какой фрагмент выполняется.

Примечание! Если курсор находится на свободной позиции в конце, машина начнет шить с первого образца. Если курсор стоит под каким-либо образцом, машина начнет шить с этого образца.

6. После завершения процедуры, для выхода из меню

нажмите на кнопку " ".

ЗНАЧЕНИЯ АНИМАЦИОННЫХ ПРЕДУПРЕЖДЕНИЙ НА ДИСПЛЕЕ

Предупреждения машины

Рычаг для выметывания петель не опущен

Был выбран режим изготовления петли или штопки и была нажата кнопка Старт/Стоп, а рычаг для выметывания петель не опустили в нужное положение.

Рычаг опустить вниз и отвести назад до упора.

Лапка не опущена

Была нажата кнопка Старт/Стоп или педаль, или кнопка реверса при поднятой прижимной лапке.

Надо опустить лапку.

Отображение на дисплее анимационных инструкций

Намотка шпульки

Происходит намотка шпульки.

ЗНАЧЕНИЯ АНИМАЦИОННЫХ ПРЕДУПРЕЖДЕНИЙ НА ДИСПЛЕЕ

Звуковые сигналы предупреждения

- В случае корректной работы: 1 сигнал.

- Когда в памяти уже есть 20 образцов строчек (память заполнена): 2 сигнала.

- В случае некорректной работы: 3 сигнала.

- В случае возникновения проблем с машиной и невозможности шитья: короткие звуковые сигналы в течении 8 сек.

Это может указывать на то, что запуталась или застряла нить, и маховое колесо заблокировалось. Чтобы устранить проблему, смотрите раздел на стр.72/73. После устранения проблемы можно продолжать работу.

Положение шпинделя шпульки

Если шпиндель шпульки находится во включенном положении (справа), то при нажатии на любую кнопку (кроме кнопки Старт/Стоп. В данном случае шпиндель начнет крутиться для намотки нити на шпульку), машина подаст 3 звуковых сигнала, говорящих о том, что

шпиндель шпульки надо отключить, т.е. перевести влево.

Примечание: Если не удалось устранить проблему с машиной самостоятельно, обращайтесь в ближайший сервисный центр или к местному дилеру.

Внимание! Если во время шитья нить запуталась в челноке и игла не двигается, а вы продолжаете нажимать на педаль, переключатель безопасности полностью остановит машину. Для ее повторного запуска необходимо отключить машину от сети, а затем включить в сеть заново.

ЗУММЕРНЫЙ СИГНАЛ

1. Одновременно нажмите на кнопку " "

и включите сетевой тумблер.

ONOFF

2. Нужный режим выбирается с помощью

кнопок регулировки ширины строчки "+" и " - ". Выберите режим включения звука " " или выключения звука " ".

3. Нажмите кнопку " ". После установки

на дисплее появится обозначение установки зуммерного звука.

ЗАМЕНА ЛАМПОЧКИ

Внимание! Полностью отключите машину от сети и подождите, пока лампочка

остынет!

1. Аккуратно снимите заглушку винта (а).

Открутите винт (b) на левой боковой стороне корпуса машины и снимите боковую панель (с)

2. Если в машине установлена лампочка

на 5ВТ, то выполните следующие действия:

- Аккуратно потяните лампочку вниз, чтобы ее снять.

- Замените ее на новую.

- Поставьте на место боковую панель и зафиксируйте ее винтом.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ МАШИНЫ

Внимание! Перед чисткой дисплея и поверхности машины необходимо полностью

отключить машину от сети, иначе может произойти поражение электрическим током.

Чистка жидкокристаллического дисплея

Если дисплей загрязнился, то надо аккуратно протереть его сухой, мягкой тканью.

Не используйте органические растворители или моющие средства, не предназначенные для очистки жидкокристаллических дисплеев.

Чистка поверхности корпуса швейной машины

Если поверхность корпуса машины загрязнилась, то рекомендуется аккуратно протереть ее мягкой тканью, слегка смоченной в нейтральной жидкости, которая не испортит корпус машины. После удаления загрязнения, корпус необходимо протереть сухой тканью.

Чистка челночного устройства

Когда в челночном устройстве скапливаются пыль или остатки ниток и ворса от тканей, то это сразу сказывается на работе машины. Качество работы ухудшается, поэтому необходимо регулярно проверять челночное устройство и чистить его, смазывать не надо.

Внимание! Перед проведением технического обслуживания машины обязательно полностью отключите ее от сети.

1. Снимите прозрачную платформу и

достаньте шпульку из челночной вставки.

2. Кисточкой очистите челночную вставку

от пыли и ворса.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ МАШИНЫ

3. Снимите прижимную лапку. Открутите

винты фиксации игольной пластины и снимите игольную пластину.

4. Аккуратно выньте челночную вставку.

5. Почистите кисточкой зубчики нижнего

транспортера ткани, детали механизма челночного устройства и протрите их сухой мягкой тканью.

6. Установите на место челночную вставку

так, чтобы носик челночной вставки (а) упирался в ограничитель (b)(см. рис.). Необходимо, чтобы вставка была установлена ровно и правильно, иначе может произойти пробивка иглой челночной вставки. Обязательно проверьте правильность установки, медленно поверните маховое колесо на себя и проверьте, чтобы игла не ударялась в челночную вставку, а

проходила в специальную прорезь на ней. После чистки и правильной установки челночной вставки, установите игольную пластину, вставьте шпульку, поставьте прижимную лапку на место и можете продолжать работать. Смазывать челночное устройство не надо.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Перед обращением в сервисный центр сами проверьте причины неполадок по таблице. Если проблема не решилась обратитесь в сервисный центр или к вашему дилеру.

Проблема

Обрыв

верхней нити

Обрыв

нижней нити

Пропуск стежков

Поломка иглы

Неплотные

стежки

Присборив

àíèå øâà

Причина Устранение

1. Нить неправильно заправлена

2. Слишком сильное натяжение верхней нити.

3.Нить слишком толстая для установленной иглы

4. Игла установлена неправильно

5. Нить запуталась

6. Повреждена игла

1. Шпулька установлена неправильно

2. Шпулька плохо намотана

3. Слишком сильное натяжение нити

1. Игла установлена неправильно

2. Повреждена игла

3. Выбран неправильный номер иглы

4.Неправильно подобрана лапка в зависимости от операции

5. Неправильно заправлены нити

1. Игла установлена неправильно

2. Повреждена игла

3. Выбран неправильный номер иглы

4.Неправильно подобрана лапка в зависимости от операции

5. Винт крепления иглы ослаблен

6. Слишком сильное натяжение верхней нити

7. Нить запуталась

1. Неправильно заправлена верхняя нить

2. Неправильно заправлена нижняя нить

3. Неправильный подбор ткань/игла/нить

4. Неправильное натяжение нитей

1. Неправильный подбор ткань/игла/нить

2. Неправильная длина стежка

3. Неправильное натяжение нитей

1. Заправьте нить правильно

2.Ослабьте натяжение (уменьшите номер на регуляторе)

3. Возьмите иглу большего номера или нить меньшего номера, в зависимости от толщины ткани

4. Правильно установите иглу (плоской стороной назад)

5. Размотайте нить и установите катушку так, чтобы не запутывалась

6. Поменяйте иглу

1. Проверьте правильность заправки (нить идет против часовой стрелки)

2. Заново намотайте шпульку

3. Отрегулируйте натяжение нитей

1. Правильно установите иглу (плоской стороной назад)

2. Поменяйте иглу

3. Выберите иглу в соответствии с нитью и тканью

4. Проверьте рекомендации по установке лапок в зависимости от операции

5. Проверьте правильность заправок

1. Правильно установите иглу (плоской стороной назад)

2. Поменяйте иглу

3. Выберите иглу в соответствии с нитью и тканью

4. Проверьте рекомендации по установке лапок в зависимости от операции

5. Затяните винт крепления иглы

6. Ослабьте натяжение верхней нити

7. Размотайте нить и установите катушку

1. Проверьте правильность заправки

2. Проверьте правильность заправки

3. Сделайте правильный подбор

4. Правильно отрегулируйте натяжение

1. Сделайте правильный подбор

2. Настройте длину стежка правильно

3. Правильно отрегулируйте натяжение

¹ ñòð.

Ñòð. 18-19

Ñòð. 21

Ñòð. 13

Ñòð. 12

Ñòð. 18

Ñòð. 12

Ñòð. 17

Ñòð. 15-16

Ñòð. 21

Ñòð. 12

Ñòð. 13

Ñòð. 74-79

Ñòð. 17-19

Ñòð. 12

Ñòð. 74-79

Ñòð. 12

Ñòð. 21

Ñòð. 18-19

Ñòð. 17

Ñòð. 13

Ñòð. 21

Ñòð. 13

Ñòð. 27

Ñòð. 21

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Проблема

Сморщенный

øîâ

Неровные

стежки

Тяжелый ход

Повышенный

шум машины

Неравномерные

стежки,

неравномерная

подача ткани

Машина не

øüåò

Причина Устранение ¹ ñòð.

1. Слишком сильное натяжение верхней нити

2. Неправильно заправлены нити

3. Неправильный подбор ткань/игла/нить

4. Неправильная длина стежка

1.Неправильно подобрана лапка в зависимости от операции

2. Слишком сильное натяжение верхней нити

3. Неправильная длина стежка

1. Нить запуталась в челночном устройстве

2. Челночное устройство засорено

1. Скопление пуха и ворса

2. Повреждена игла

3. Небольшой гудящий звук в районе двигателя

4. Нить запуталась в челночном устройстве

5. Челночное устройство засорено

1. Нить плохого качества

2. Неправильно заправлена нижняя нить

3. Сильно подтягиваете ткань

4. Неправильное натяжение нитей

1. Машина не подключена к сети

2. Не включен сетевой тумблер

3. Кнопка Старт/Стоп не была нажата

4. Рычаг прижимной лапки поднят

5. Нить запуталась в челночном устройстве

6. Кнопка Старт/Стоп была нажата при одновременном подключении педали

1.Ослабьте натяжение (уменьшите номер на регуляторе)

2. Проверьте правильность заправок

3. Сделайте правильный подбор

4. Настройте длину стежка правильно

1. Проверьте рекомендации по установке лапок в зависимости от операции

2. Ослабьте натяжение верхней нити

3. Настройте длину стежка правильно

Выньте нить из иглы, достаньте шпульку из челночной вставки, покачайте маховое колесо вперед и назад, чтобы высвободить остатки ниток в челноке. Уберите их из челночного устройства и проведите техническое обслуживание.

1.Почистите зубчики нижнего транспортера и детали челнока

2. Поменяйте иглу

3. Нормальный режим

1. Замените нить

2. Проверьте правильность заправки

3. Не тяните ткань во время работы, чуть придерживайте, машина сама продвигает материал.

4. Правильно отрегулируйте натяжение

1. Включите машину в сеть

2. Включите сетевой тумблер

3. Нажмите кнопку Старт/Стоп

4. Опустите рычаг прижимной лапки

5.Выньте нить из иглы, достаньте шпульку из челночной вставки, покачайте маховое колесо вперед и назад, чтобы высвободить остатки ниток в челноке.

6. Не нажимайте кнопку Старт/Стоп, когда подключена ножная педаль. Эта кнопка включается только при работе без педали.

Ñòð. 21

Ñòð. 17-19

Ñòð. 13

Ñòð. 27

Ñòð. 74-79

Ñòð. 21

Ñòð. 27

Ñòð. 70-71

Ñòð. 12

Ñòð. 70-71

Ñòð. 13

Ñòð. 17

Ñòð. 21

Ñòð. 9

Ñòð. 24

Ñòð. 23

Ñòð. 70-71

Ñòð. 24

Справочная таблица быстрой настройки ширины и длины строчек, выбора лапок и функций.

Образцы быстрого выбора строчек - 12

ОБРАЗЦЫ СТРОЧЕК

Основные

рабочие

строчки

Ширина (мм) Длина (мм)

Ручной режим

Àâòî

3.5

0.0

3.5

5.0

3.5

5.0

7.0

0.0~7.0

1.0~6.0

0.0~7.0

2.0~7.0

2.5~7.0

3.5~7.0

2.5~7.0

2.5~5.5

2.5~7.0

5.5~7.0

Àâòî

2.5

2.0

1.0

2.5

2.0

0.5

Образцы строчек группы А - 100

ОБРАЗЦЫ СТРОЧЕК

Основные

рабочие

строчки

Петли

Ширина (мм) Длина (мм)

Ручной режим

Àâòî

3.5

1.0

5.0

3.5

5.0

7.0

5.0

7.0

5.5

6.0

5.0

7.0

6.0

0.0~7.0

1.0~7.0

2.5~7.0

3.0~7.0

2.5~5.5

5.5~7.0

3.0~7.0

Àâòî

2.5

1.0

2.5

3.0

2.5

2.0

2.5

0.5

1.0

1.5

Ручной режим

0.0~4.5

1.0~3.0

0.3~4.5

1.0~3.0

0.5~4.5

0.3~1.0

Ручной режим

1.5~3.0

1.0~3.0

0.5~4.5

1.5~3.0

2.0~3.0

1.0~3.0

1.0~4.5

0.3~1.0

1.0~2.0

1.0~3.0

Лапка

T(P/K/I)

T(P)

T(E)

T(A)

Лапка

T(A)

A(M)

A(T)

Функциональные возможности

Точечная закрепка

Удлинение

раппорта

Реверс Память

Зеркало/

лапка

Двойная

èãëà

Возможна ручная настройка

Функциональные возможности

Точечная закрепка

Удлинение

раппорта

Реверс Память

Зеркало/

лапка

Двойная

èãëà

Справочная таблица быстрой настройки ширины и длины строчек, выбора лапок и функций.

ОБРАЗЦЫ СТРОЧЕК

Петли

Автоматическая

штопка

Декоративные

сатиновые

строчки

Крестообразные

отделочные

строчки

Ширина (мм) Длина (мм)

Àâòî

2.0

7.0

3.5

7.0

5.0

6.0

Ручной режим

1.0~3.0

7.0,6.0,5.0

2.5~4.5

3.5~7.0

2.5~7.0

4.0~7.0

2.5~7.0

4.0~7.0

5.0~7.0

2.5~7.0

5.0~7.0

Àâòî

0.5

2.0

0.5

1.0

1.5

1.0

2.0

1.5

2.5

1.0

Ручной режим

0.5~1.0

1.0~2.0

0.3~1.0

1.0~2.0

1.5~3.0

0.5~2.0

2.0~3.0

1.5~3.0

1.0~3.0

Лапка

A(T)

Функциональные возможности

Точечная закрепка

Удлинение

раппорта

Реверс Память

Зеркало/

лапка

Двойная

èãëà

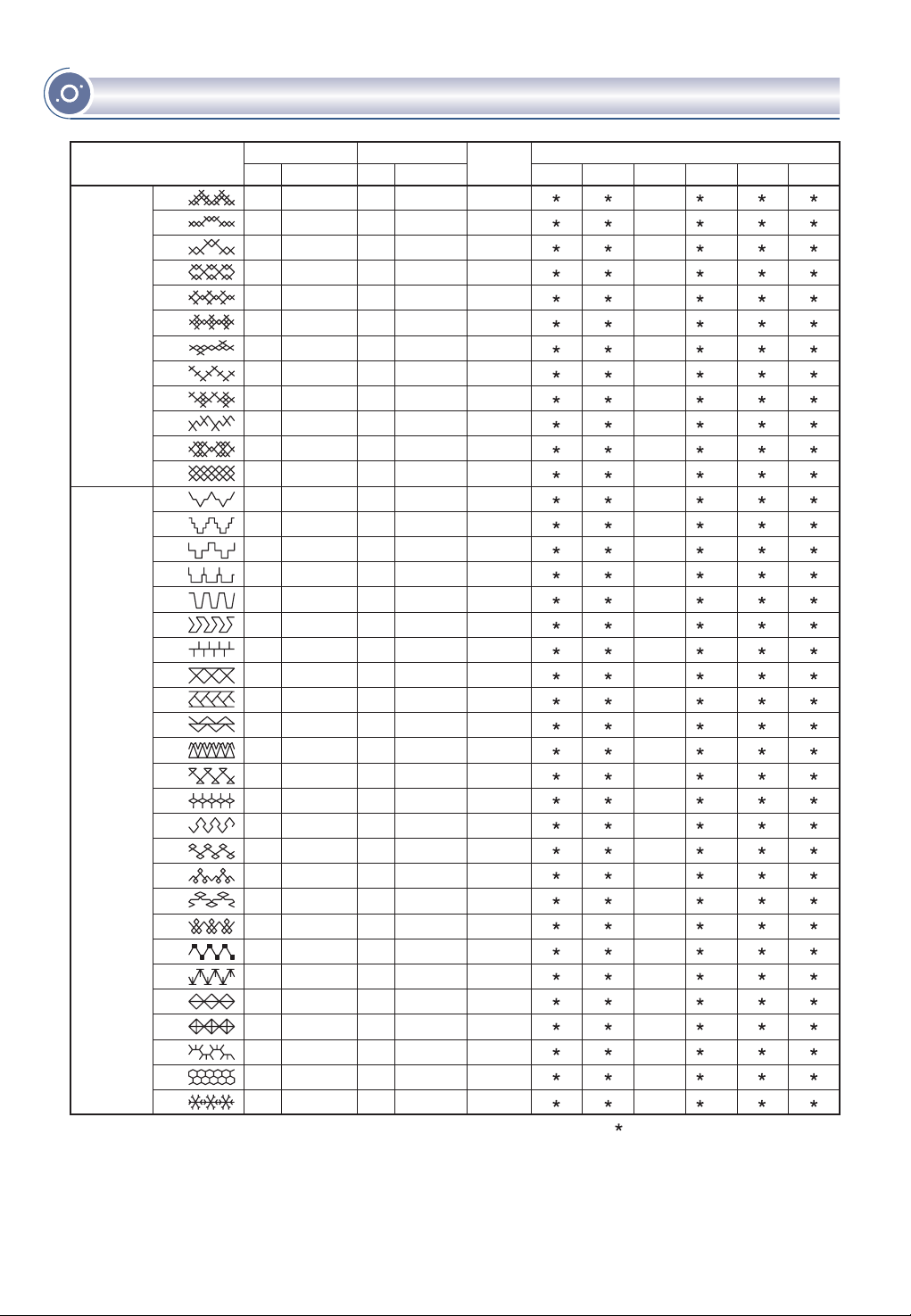

Справочная таблица быстрой настройки ширины и длины строчек, выбора лапок и функций.

ОБРАЗЦЫ СТРОЧЕК

Крестообразные

отделочные

строчки

Декоративные

строчки

Ширина (мм) Длина (мм)

Àâòî

6.0

4.0

6.0

4.5

5.0

4.0

5.0

5.5

4.5

5.0

4.5

7.0

Ручной режим

5.0~7.0

3.0~7.0

5.0~7.0

3.0~7.0

2.5~7.0

4.0~7.0

3.5~7.0

2.5~7.0

4.0~7.0

2.5~7.0

3.5~7.0

4.5~7.0

3.0~7.0

4.0~7.0

2.5~7.0

3.5~7.0

3.0~7.0

4.0~7.0

Àâòî

1.0

1.5

1.0

1.5

2.0

2.5

2.0

2.5

1.5

2.0

1.5

2.0

1.0

2.0

1.5

2.5

1.0

2.0

2.5

Ручной режим

1.0~3.0

1.5~3.0

1.0~3.0

1.5~3.0

1.0~3.0

1.5~3.0

1.0~3.0

2.0~3.0

1.0~3.0

1.5~3.0

1.0~3.0

1.5~3.0

Лапка

A(T)

Функциональные возможности

Точечная закрепка

Удлинение

раппорта

Реверс Память

Зеркало/

лапка

Двойная

èãëà

Возможна ручная настройка

Справочная таблица быстрой настройки ширины и длины строчек, выбора лапок и функций.

Образцы строчек группы В - 100

ОБРАЗЦЫ СТРОЧЕК

Декоративные

строчки

Ширина (мм) Длина (мм)

Àâòî

5.0

7.0

5.0

7.0

5.0

6.0

5.0

6.0

7.0

5.0

7.0

5.0

7.0

5.0

7.0

5.0

7.0

6.0

7.0

Ручной режим

3.0~7.0

5.0~7.0

4.5~7.0

5.0~7.0

2.5~7.0

4.5~7.0

2.5~7.0

3.5~7.0

2.5~7.0

4.0~7.0

6.0~7.0

2.5~7.0

3.5~7.0

6.0~7.0

3.5~7.0

3.0~7.0

2.5~7.0

3.5~7.0

3.0~7.0

2.5~7.0

3.5~7.0

4.0~7.0

2.5~7.0

3.0~7.0

2.5~7.0

Àâòî

2.5

3.5

2.0

1.5

2.0

2.5

2.0

2.5

1.5

2.5

2.0

3.0

2.0

1.0

3.0

2.0

1.5

2.0

1.0

2.0

2.5

2.0

1.5

2.0

3.0

1.5

2.0

3.0

2.5

Ручной режим

1.5~4.5

2.0~4.5

1.5~3.0

1.0~3.0

1.5~3.0

2.0~3.0

1.0~3.0

2.0~3.0

1.5~3.0

1.0~4.5

1.0~3.0

2.0~3.0

1.5~3.0

1.0~3.0

1.5~3.0

1.0~3.0

1.5~3.0

2.0~3.0

1.5~3.0

Лапка

T(A)

A(T)

Функциональные возможности

Точечная закрепка

Удлинение

раппорта

Реверс Память

Зеркало/

лапка

Двойная

èãëà

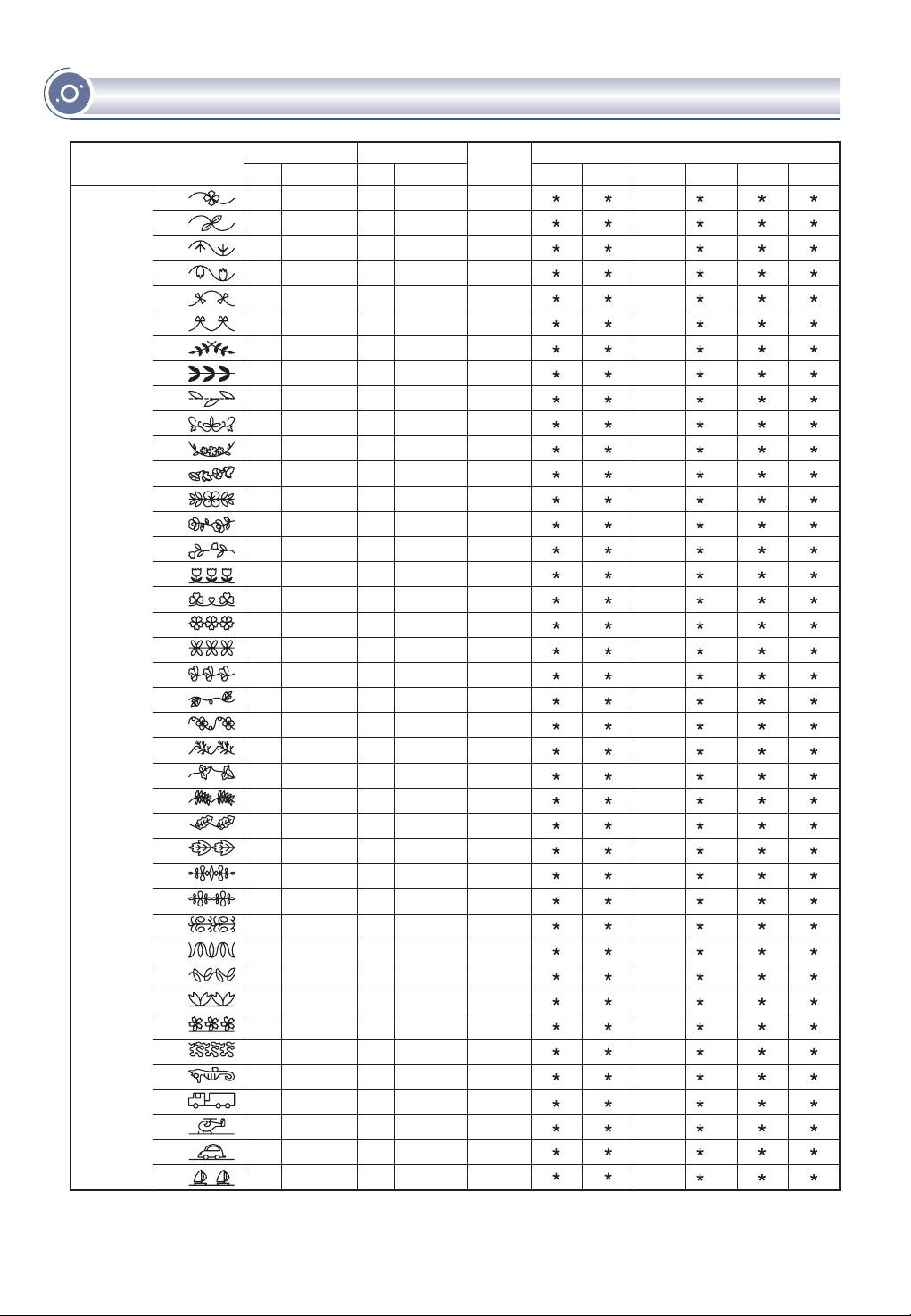

Справочная таблица быстрой настройки ширины и длины строчек, выбора лапок и функций.

ОБРАЗЦЫ СТРОЧЕК

Декоративные

строчки

Ширина (мм) Длина (мм)

Àâòî

7.0

5.0

7.0

6.0

7.0

Ручной режим

3.5~7.0

3.0~7.0

2.5~7.0

3.0~7.0

3.5~7.0

5.0~7.0

3.0~7.0

5.0~7.0

6.0~7.0

4.0~7.0

4.5~7.0

3.5~7.0

3.0~7.0

2.5~7.0

4.5~7.0

4.0~7.0

3.0~7.0

3.5~7.0

2.5~7.0

3.5~7.0

2.5~7.0

3.5~7.0

4.5~7.0

4.0~7.0

2.5~7.0

3.5~7.0

5.0~7.0

4.5~7.0

Àâòî

2.5

2.0

2.5

2.0

2.5

1.5

2.5

2.0

2.5

3.0

2.0

1.5

3.0

2.0

1.5

2.0

1.5

2.0

1.5

1.0

2.0

1.0

2.0

2.5

Ручной режим

1.5~3.0

1.0~3.0

1.5~3.0

1.0~3.0

2.0~3.0

1.5~3.0

2.0~3.0

2.5~4.5

2.0~3.0

1.5~3.0

2.0~3.0

1.5~3.0

2.0~3.0

1.0~3.0

1.5~3.0

1.0~3.0

1.5~3.0

1.0~3.0

1.5~3.0

1.0~3.0

1.5~3.0

2.0~3.0

1.5~3.0

Лапка

A(T)

Функциональные возможности

Точечная закрепка

Удлинение

раппорта

Реверс Память

Зеркало/

лапка

Двойная

èãëà

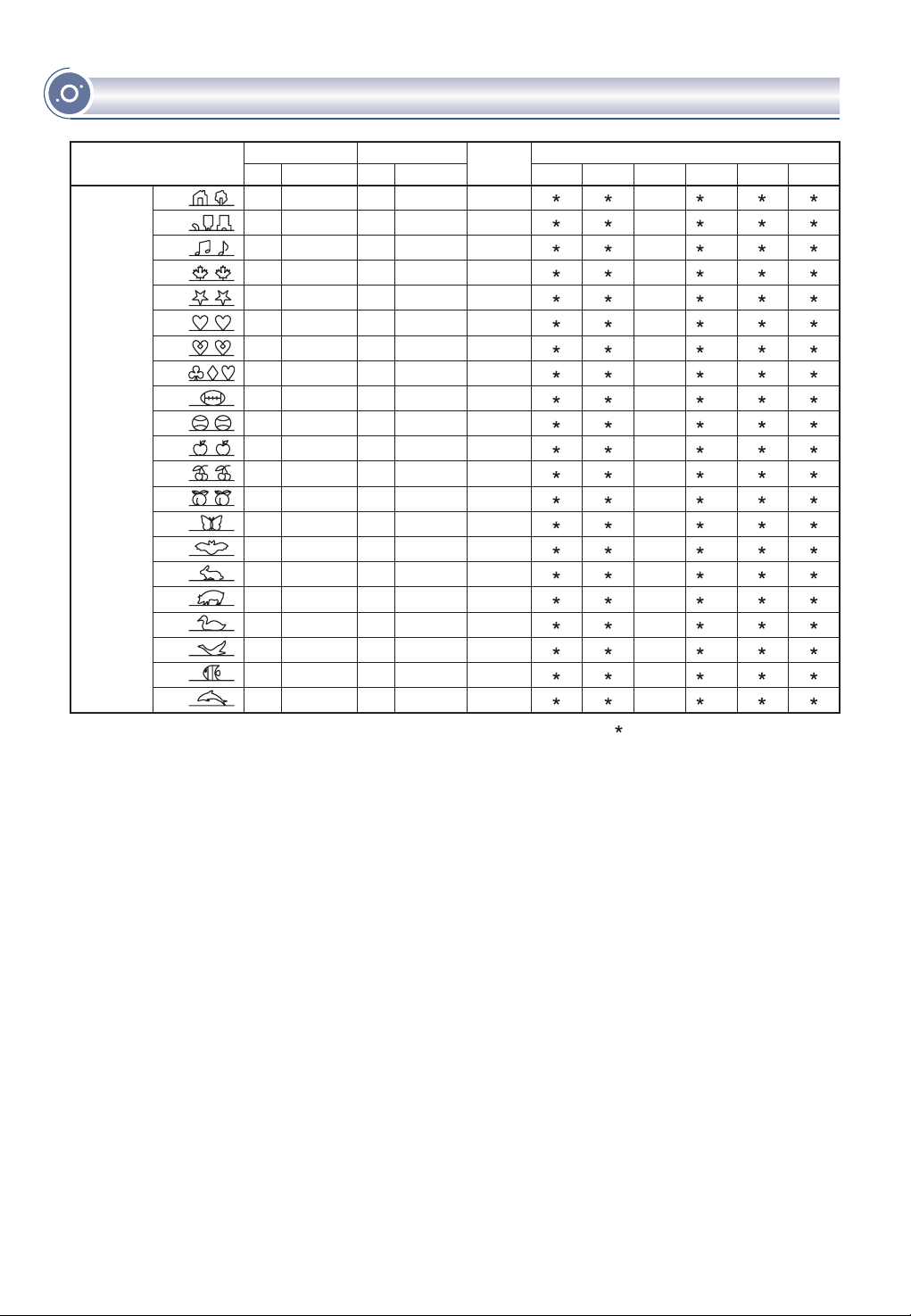

Справочная таблица быстрой настройки ширины и длины строчек, выбора лапок и функций.

ОБРАЗЦЫ СТРОЧЕК

Декоративные

строчки

Ширина (мм) Длина (мм)

Àâòî

7.0

5.0

7.0

5.0

7.0

5.0

Ручной режим

4.0~7.0

3.5~7.0

3.0~7.0

4.0~7.0

2.5~7.0

4.0~7.0

2.5~7.0

3.5~7.0

4.5~7.0

3.5~7.0

5.0~7.0

2.5~7.0

4.5~7.0

2.5~7.0

3.5~7.0

3.0~7.0

Àâòî

2.5

3.0

2.0

2.5

2.0

3.0

2.0

3.0

2.0

Ручной режим

2.0~3.0

1.5~3.0

2.0~3.0

1.0~3.0

1.5~3.0

2.0~3.0

1.5~3.0

2.0~3.0

1.5~3.0

2.0~3.0

1.5~3.0

2.0~3.0

1.5~3.0

1.0~3.0

2.0~3.0

1.0~3.0

Лапка

A(T)

Функциональные возможности

Точечная закрепка

Удлинение

раппорта

Реверс Память

Зеркало/

лапка

Двойная

èãëà

Возможна ручная настройка

Запрещается выбрасывать бытовые электрические приборы вместе с обычным бытовым мусором, т.к. они могут содержать ряд вредных компонентов, требующих отдельной утилизации.

021D2D1901( ) May/07

9100

Astralux 9820 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
