Astralux 9500 User Manual [ru]

Модель:9500

Руководство по эксплуатации

60 строчек, 11 автоматических петель

ЗНАЧЕНИЯ СИМВОЛОВ

Поднимите иглу

Поднимите лапку Опустите лапку

МЕРЫ ПРЕДОСТОРОЖНОСТИ

При использовании электроприбора следует предпринимать следующие основные меры предосторожности:

Перед работой с машиной прочитайте полностью инструкцию и все рекомендации.

ПРЕДОСТЕРЕЖЕНИЯ

электрическим током:

1. Никогда не оставляйте без присмотра машину, подключенную к электросети.

2. Всегда вынимайте вилку из розетки после завершения шитья и перед чисткой машины.

3. Перед проверкой машины и заменой лампы всегда отключайте ее от сети. Если

машина оснащена светодиодной лампой 240 мВатт, то для замены этой лампы обратитесь к своему поставщику или производителю машины. Если машина оснащена лампой 5ВАТТ, следует заменить ее на такую же лампу 5 ВАТТ.

ПРЕДУПРЕЖДЕНИЯ

электрического шока или ранения людей:

1. Не допускайте использование данной машины не по назначению. Будьте особенно внимательны, если оборудование используется детьми или рядом с детьми.

2. Используйте машину только для шитья, как описано в данной инструкции. Применяйте только те приспособления, которые рекомендуются изготовителем, и информации о которых содержится в данной инструкции.

3. Не используйте машину, если у нее повреждена вилка или шнур, если она неисправна, упала или повреждена, или на нее попала вода. Обратитесь в ближайший сервисный центр или к уполномоченному дилеру для проверки, ремонта, электрической или механической регулировок.

4. Не используйте машину, сели у нее открыты какие-либо части. Держите вентиляционные отверстия машины и ножную педаль чистыми, чтобы в них не скапливался пух, пыль и остатки ткани.

5. Не держите пальцы возле движущихся частей машины. Будьте особенно осторожны в районе работы иглы.

6. Всегда используйте соответствующую игольную пластину. Неподходящая игольная пластина может вызвать поломку иглы.

7. Не используйте погнутые иглы.

8. Не тяните ткань во время шитья. Это может привести к изгибу или поломке иглы.

9. Выключайте швейную машину («ОFF») при заправке и смене иглы, заправке шпульки, смене прижимной лапки и т.п.

10. Всегда отключайте швейную машину от сети при снятии крышек, при смазке и других регулировках, предусмотренных данной инструкцией.

11. Запрещается вставлять какие-либо предметы в открытые части машины.

12. Не пользуйтесь машиной на открытом воздухе.

13. Не пользуйтесь машиной при распылении аэрозолей или там, где использовался кислород.

14. Для отключения переключите все регуляторы в положение («ОFF»), затем выньте вилку из розетки.

15. При отключении от сети никогда не тяните шнур. При отключении держитесь за штекер, а не за электрошнур.

- для уменьшения риска поражения

для уменьшения риска ожога, пожара,

ХРАНИТЕ ЭТУ ИНСТРУКЦИЮ

Бытовая швейная машина предназначена только для домашнего использования!

СОДЕРЖАНИЕ

Детали машины .........................................................................................................................1

Кнопки управления машиной .................................................................................................2

Образцы строчек ......................................................................................................................3

Швейные принадлежности .....................................................................................................4

Подсоединение машины к сети .............................................................................................5

Включение машины в сеть .....................................................................................................5

Начало шитья ............................................................................................................................6

Ножная электронная педаль ..................................................................................................6

Регулировка давления лапки .................................................................................................6

Замена иглы ..............................................................................................................................7

Замена лапки .............................................................................................................................7

Правильный подбор ткани/игл/нити .....................................................................................8

Таблица видов лапок................................................................................................................9

Намотка нити на шпульку.......................................................................................................10

Намотка шпульки ..............................................................................................................10-11

Установка шпульки .................................................................................................................12

Заправка верхней нити .....................................................................................................13-14

Использование автоматического нитевдевателя ............................................................15

Регулировка натяжения верхней нити ................................................................................16

Подъем нижней нити наверх ................................................................................................17

Как пользоваться нитеобрезателем ...................................................................................17

Двухуровневый рычаг подъема лапки ..............................................................................18

Как отключить и включить нижний транспортер ткани ..................................................18

Основные кнопки управления ........................................................................................19-20

Кнопка реверса ....................................................................................................................19

Кнопка точечной закрепки ...................................................................................................19

Кнопка позиционирования иглы .........................................................................................20

Функциональные кнопки .................................................................................................21-23

Кнопка выбора режима шитья и регулировок ...................................................................21

Кнопка выбора рабочих и декоративных строчек .............................................................22

Кнопка регулировки ширины строчки .................................................................................22

Кнопка регулировки длины стежка .....................................................................................23

Полезные навыки ..............................................................................................................24-25

Обработка углов ..................................................................................................................24

Реверс ...................................................................................................................................24

Рукавная консоль ................................................................................................................24

Шитье плотных тканей ........................................................................................................25

Прямострочные швы и положение иглы ...........................................................................26

Изменение положения иглы ................................................................................................26

Изменение длины стежка ....................................................................................................26

Зигзагообразные строчки .....................................................................................................26

Настройка ширины строчки .................................................................................................26

Настройка длины стежка на строчках зиг-заг ....................................................................26

Трикотажные строчки ............................................................................................................27

СОДЕРЖАНИЕ

Оверлочные строчки ..............................................................................................................28

Использование оверлочной лапки ....................................................................................28

Использование универсальной лапки ...............................................................................28

Потайная подшивка низа .......................................................................................................29

Пришивание пуговиц .............................................................................................................30

Автоматическая обработка петель ................................................................................31-34

Изготовление петель на трикотажных тканях ...................................................................34

Шов - глазок .............................................................................................................................35

Автоматическая штопка ...................................................................................................36-37

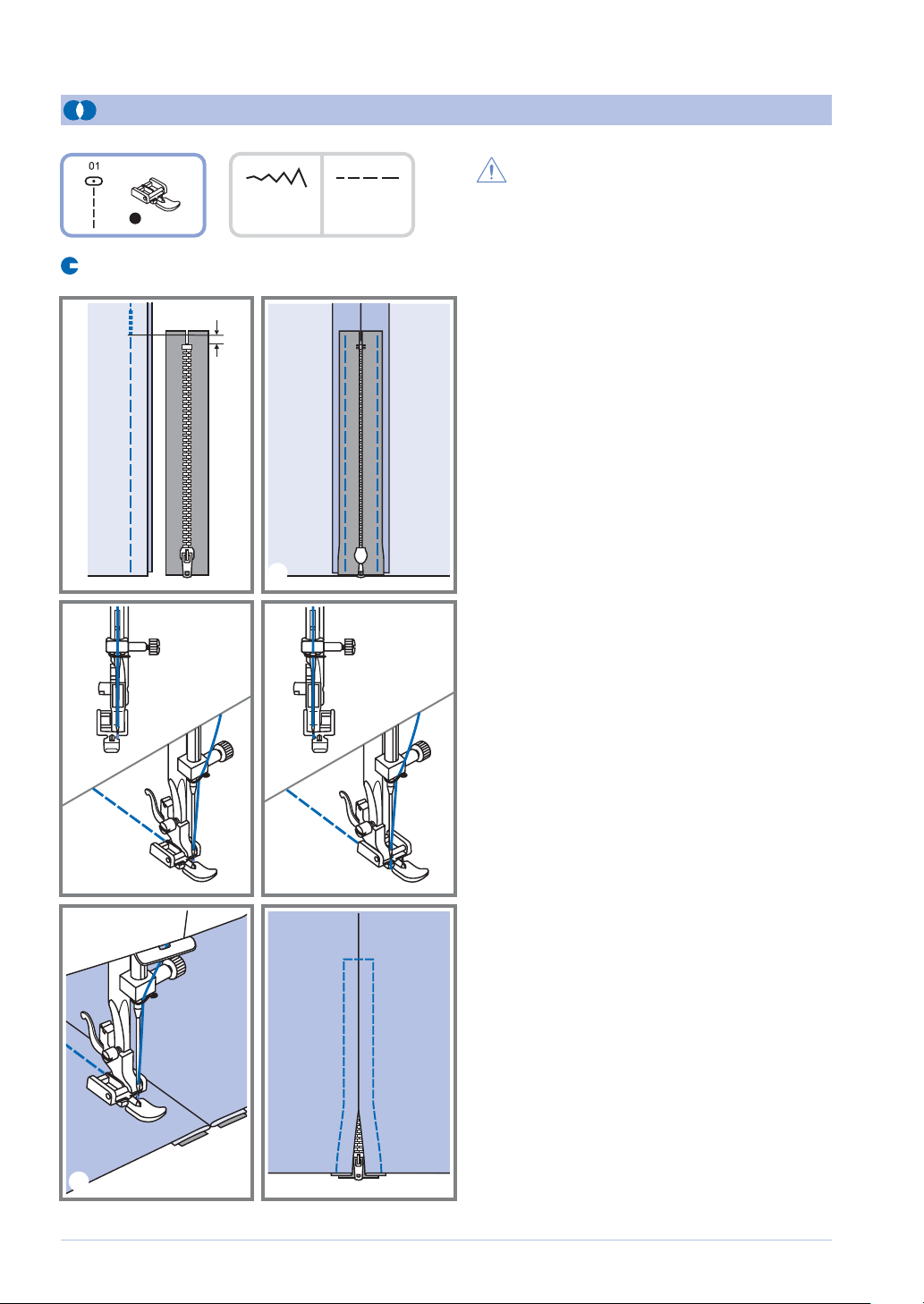

Вшивание молнии .............................................................................................................38-39

Вшивание молнии по центру ..............................................................................................38

Вшивание молнии в боковой шов .......................................................................................39

Двойная узкая подгибка среза .............................................................................................40

Вшивание шляпной резинки и отделочного шнура ..........................................................41

Вшивание одиночного шнура ..............................................................................................41

Вшивание трех шнуров .......................................................................................................41

Декоративные сатиновые строчки .....................................................................................42

Выстегивание ..........................................................................................................................43

Строчка фестон .......................................................................................................................43

Отделка края ткани строчкой фестон ................................................................................43

Выполнение сборки ..........................................................................................................44-45

Эффект буф ........................................................................................................................45

Выполнение штопки, вышивки, монограмм ................................................................46-47

Штопка ..................................................................................................................................46

Вышивка на пяльцах ...........................................................................................................47

Монограммы .........................................................................................................................47

Мережка ....................................................................................................................................48

Пэтчворк ...................................................................................................................................48

Работа двойной иглой ...........................................................................................................49

Верхний транспортер (дополнительная опция) ...............................................................50

Значения звуковых предупреждений .................................................................................51

Звуковые сигналы предупреждения ...................................................................................51

Замена лампочки ....................................................................................................................51

Техническое обслуживание машины .............................................................................52-53

Чистка жидкокристаллического дисплея ...........................................................................52

Чистка поверхности корпуса машины ................................................................................52

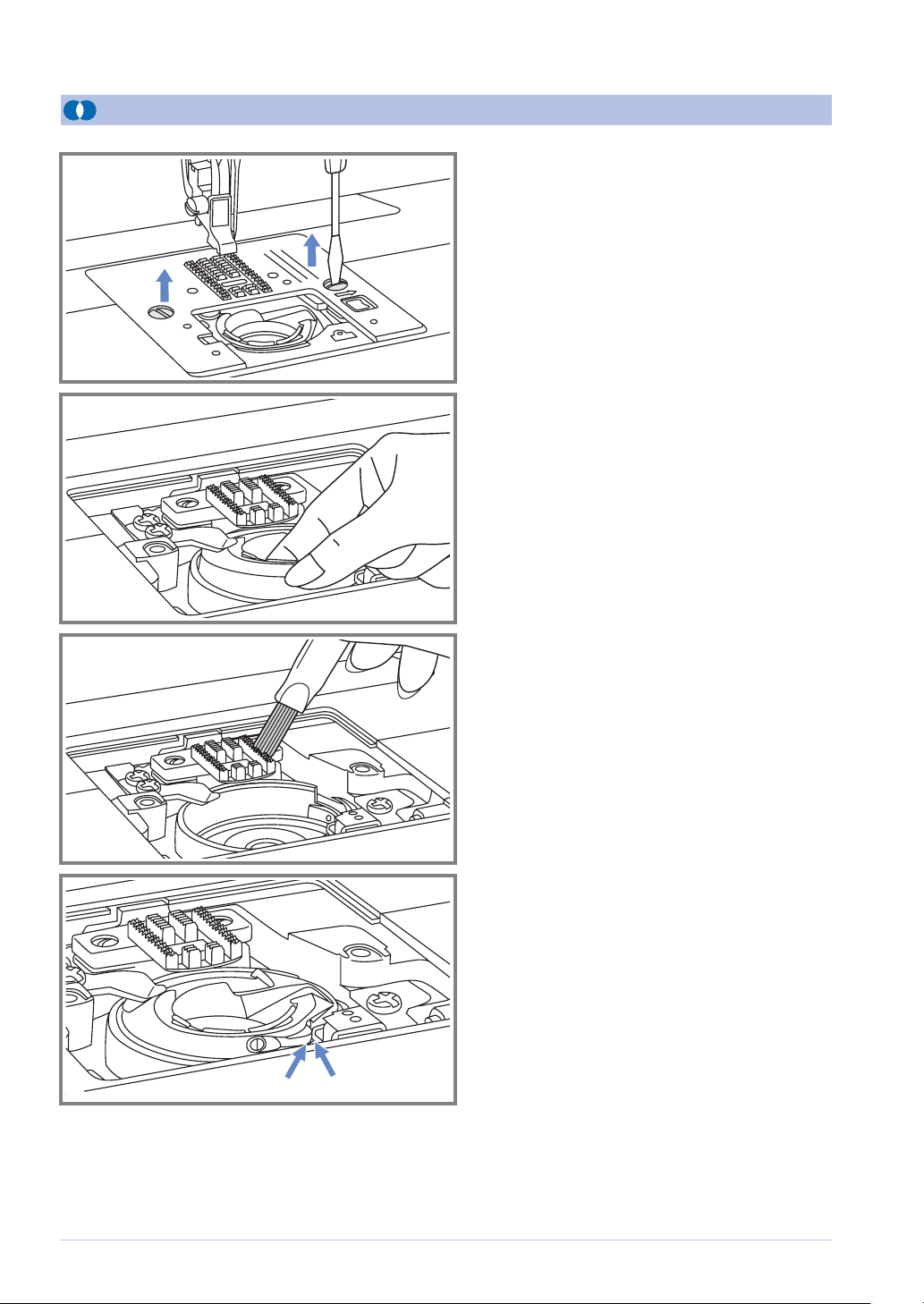

Чистка челночного устройства ............................................................................................52

Устранение неисправностей ............................................................................................54-55

Справочная таблица .........................................................................................................56-57

ДЕТАЛИ МАШИНЫ

Регулятор натяжения верхней нити

Регулятор давления лапки

Корпус машины

Основные кнопки управления

Нитеобрезатель

Рычаг для выметывания петли

Автоматический нитевдеватель

Игольная пластина

Узел намотки нити на

шпульку с ограничителем

Жидкокристаллический

дисплей

Функциональные

кнопки

Швейный столик с принадлежностями

Отверстие для вертикального штифта

Маховое колесо

Сетевой тумблер

Разъем для сетевого кабеля

Разъем для подключения педали

Горизонтальный штифт

для катушек

Ручка для переноса

Рычаг прижимной лапки

Рычаг для отключения

нижнего транспортера

КНОПКИ УПРАВЛЕНИЯ МАШИНОЙ

А. Основные кнопки управления

1. Кнопка реверса

Используется для шитья назад или закрепления строчки на небольшой скорости. ( только для прямой строчки).

2. Кнопка точечной закрепки

Используйте эту кнопку для закрепления в начале или конце строчки. На некоторых операциях данная функция включается автоматически.

3. Кнопка позиционирования иглы (постежковая работа)

Используется для перемещения иглы вверх/вниз. При двукратном нажатии Происходит продвижение ткани на один стежок вперед.

В. Функциональные кнопки

4. Кнопка выбора режима шитья

Используйте эту кнопку для выбора обычного режима или декоративного режима, а также для настройки режима длины и ширины строчек.

5. Кнопки цифрового обозначения выбора строчек и настройки длины и ширины стежков

При нажатии на кнопку " " Вы выбираете необходимый режим. И далее нажатием на эти две кнопки выставляете цифровое значение операции или длины и ширины строчек.

ОБРАЗЦЫ СТРОЧЕК

Цветные образцы строчек показывают один фрагмент каждого образца.

A. Образцы строчек

04 05 06 07 08 09 10

11 1 2

1501 16

18 19 20

33 34 35 36 37 38 39 40 41 42 43

21 22

53 54 55 56 57 58 59 60

25 26

2827

44 45

30 31 32

ШВЕЙНЫЕ ПРИНАДЛЕЖНОСТИ

Стандартный комплект

1. Универсальная лапка (Т)

2. Лапка для молнии ( I )

3. Лапка для автоматического выметывания петель (D)

4. Оверлочная лапка (Е)

5. Лапка для потайной подшивки низа (F)

6. Лапка для декоративных отделочных строчек (А)

7. Лапка для пришивания пуговиц

8. Кисточка/вспарыватель

9. Большой держатель для катушек

10. Маленький держатель для катушек

11. Направляющая для выстегивания

12. Шпульки (3 шт.)

13. Две отвертки (большая и маленькая)

14. Упаковка игл

15. Фетровый амортизатор для катушек

16. Вертикальный штифт для катушек

Стандартный комплект

123 4

006186008 006905008 006102008 006907008

006904008

TA10943209

I D

006008001

006914008006172008

006084009

006099008

R12373209

006012008

Дополнительные принадлежности (не входят в комплект)

17. Лапка для вшивания шнура и шляпной резинки (М)

18. Лапка - улитка (К)

19. Лапка для прокладывания прямых строчек и для работы по тонким тканям (Р)

20. Лапка для вышивки и штопки

21. Лапка для сборки

22. Двойная игла

23. Верхний транспортер ткани

006014148

006015009

R60033209

Дополнительные принадлежности (не входят в комплект)

006813008

006917008

006900008

006020008 006185008

006916008

006016008

ПОДСОЕДИНЕНИЕ МАШИНЫ К СЕТИ

Внимание! Перед установкой и заменой запчастей и когда машина не используется, отключайте ее от сети (сетевой тумблер в положении «0FF»)

ONOFF

Включение машины в сеть

Перед включением убедитесь, что напряжение и частота машины соответствуют напряжению и частоте сети.

Поставьте машину на ровную и прочную поверхность

1. Подключите сетевой шнур к машине, вставив вилку в разъем.

2. Вставьте другой конец шнура в электрическую розетку.

3. Включите сетевой тумблер «ON».

4. После включения машины в сеть загорится лампочка для шитья.

Чтобы отключить машину от сети, переведите сетевой тумблер в положение выключения «ОFF», затем выньте вилку из розетки.

ВАЖНО

Если машина имеет поляризованную штепсельную вилку (один штырь шире другого), то для уменьшения риска электрошока эту вилку надо вставить в поляризованную штепсельную розетку.

Если вилка не плотно вставляется, переверните ее и вставьте еще раз. Если она и в этом случае плотно не вошла, обратитесь к электрику. Не меняйте розетку самостоятельно.

НАЧАЛО ШИТЬЯ

Ножная электронная педаль

При отключенной от сети машине вставьте разъем шнура ножной педали в соответствующий разъем в корпусе машины.

Включите машину, и слегка нажимая на педаль, начинайте шить. Чем сильнее нажимаете на педаль, тем быстрее шьет машина.

Для прекращения шитья уберите ногу с педали.

Внимание! Если у Вас возникли сомнения, касающиеся подключения машины к источнику питания, обратитесь к электрику. Если машина не используется, отключите ее от сети. Машина должна использоваться с педалью С-9000, произведенной в компании CHIEN HUNG TAIWAN., LTD.

РЕГУЛИРОВКА ДАВЛЕНИЯ ЛАПКИ

Регулятор давления прижимной лапки находится вверху с левой стороны на корпусе машины.

Давление лапки устанавливается в заводских условиях и обычно не требует дополнительной настройки, но при необходимости это можно сделать самостоятельно.

Для работы по тонким тканям необходимо ослабить давление прижимной лапки, повернув регулятор против часовой стрелки. Для работы по тяжелым тканям поверните регулятор по часовой стрелке.

ЗАМЕНА ИГЛЫ

ЗАМЕНА ЛАПКИ

Внимание! При выполнении данной операции установите сетевой тумблер на «OFF».

Необходимо регулярно менять иглу, особенно, если она повреждена или вызывает проблемы при шитье. Выполняйте следующую последовательность:

А. Ослабьте винт фиксации иглы и

затяните его после установки новой иглы. Плоская сторона верхней части иглы должна смотреть назад.

В. Вставьте новую иглу до упора вверх.

Иглы должны быть качественные. Проблемы возникают с:

- Погнутыми иглами

- Тупыми иглами

- Иглами с поврежденным острием

Внимание! При выполнении данной операции установите сетевой тумблер на «OFF».

Подсоединение лапкодержателя

Поднимите стержень (а) лапкодержателя в крайнее верхнее положение. Подсоедините лапкодержатель (b) прижимной лапки к стержню (а) винтом, как показано на рис.

Установка лапки

Опускайте лапкодержатель (b) до тех

пор, пока паз (с) не окажется прямо над осью (d). Нажмите на рычаг (е) на себя. Опустите лапкодержатель (b) и прижимная лапка (f) защелкнется автоматически.

Снятие лапки

Поднимите прижимную лапку. Нажмите на рычаг (е) на себя. Лапка отсоединится.

Установка направляющей для выстегивания

Установите направляющую для выстегивания (g) в паз лапкодержателя, как показано на рисунке. Отрегулируйте расстояние от игловодителя до направляющей для выстегивания, в зависимости от того, какое необходимо расстояние между строчками.

(2)

(3)

(4)

(1)

ПРАВИЛЬНЫЙ ПОДБОР ТКАНИ/ИГЛ/НИТИ

Номер иглы Ткань Íèòü

9-11 (70-80)

11-14 (80-90)

14 (90)

в комплекте

16 (100)

18 (110)

Примечание:

- Тонкие нити и иглы используются для шитья тонких тканей, а толстые нити и иглы - для тяжелых тканей.

- Всегда делайте образцы для проверки правильного подбора ткани/иглы/нити.

- Используйте одинаковые нити сверху и для шпульки.

Легкая: тонкий хлопок, вуаль, саржа. шелк, муслин, Киана, органди, х/б трикотаж, джерси, креп, поли-эстер, рубашечные и блузочные ткани.

Средняя: хлопок, сатин, кеттльклот, парусина, двойной трикотаж, тонкая шерсть.

Средняя: грубое полотно, шерсть, плотный трикотаж, ворсистая ткань, джинсовая ткань.

Тяжелая: шерсть, толстый брезент, стеганая ткань, джинсовая ткань, портьерная ткань.

Супер тяжелая: плотная шерсть и ткани для верхней зимней одежды, тяжелые портьерные ткани, некоторые виды кожи и винила.

Тонкая хлопковая, нейлоновая или полиэстерная нить ¹ 6070

Очень хорошую строчку дает нить п/э ¹ 50-60 плотной крутки (лучше тройной). Нити из натуральных волокон ¹ 50-60 используйте для натуральных тканей.

Используйте одинаковую нить сверху и снизу.

Нити необходимого состава ¹ 40-50 плотной крутки.

ТАБЛИЦА ВИДОВ ЛАПОК

(Двойная игла рекомендуется для некоторых типов швов для творческой работы)

Лапка

Универсальная лапка (Т)

Применение

Рабочие строчки, пэтчворк, декоративные строчки, сборки, отделка мережкой и т.п.

Èãëà

Лапка Èãëà

Лапка для декоративных отделочных строчек (А)

Применение

Декоративные сатиновые строчки для отделки

Лапка длямолнии(I)

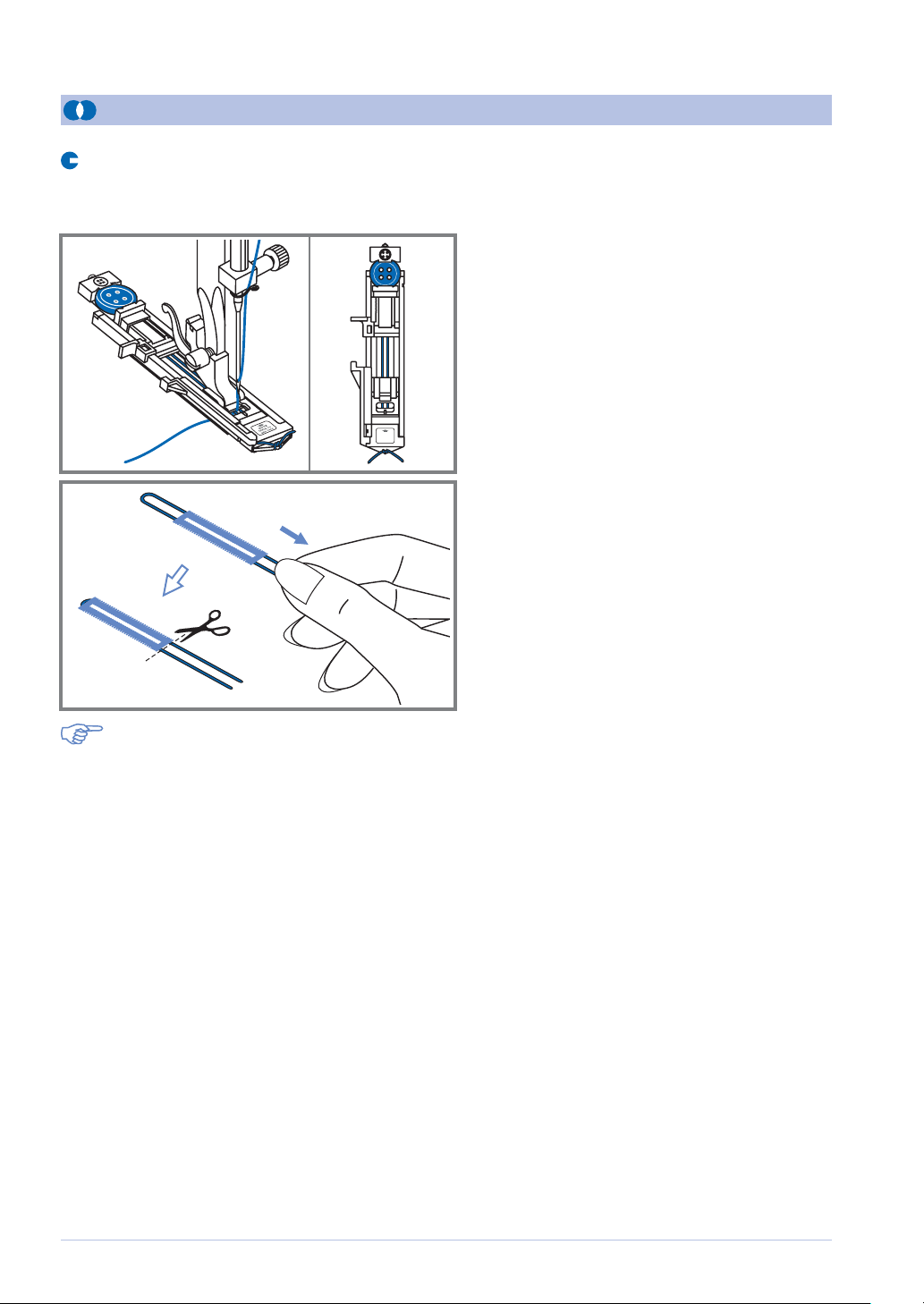

Лапка для автоматического выметывания петель (D)

Лапка для вшивания шнура и шляпной резинки (М)

Оверлочная лапка (Е)

Вшивание молнии

Петли

Вшивание шнура или шляпной резинки

Оверлочные строчки

Лапка для прокладывания прямых строчек и для работы по тонким тканям (Р)

Лапка для вышивки и штопки

Лапка для сборки

Лапка для пришивания пуговиц

Выстегивание

Штопка, вышивка, монограммы

Сборка

Пришивание пуговиц

Потайные строчки

Обеспечивает равномерную

Лапка для потайной подшивки низа (F)

Верхний транспортер ткани

подачу ткани при шитье сложных материалов

Для двойной

Лапка - улитка (К)

подгибки срезов

ВАЖНО: Двойная игла не входит в комплект (продается отдельно). При шитье двойной иглой максимальная ширина строчки «3,5», иначе игла не пройдет в отверстие на лапке и сломается.

НАМОТКА НИТИ НА ШПУЛЬКУ

Намотка шпульки

1. Установите катушку на встроенный горизонтальный штифт. Для небольших катушек используйте маленький катушкодержатель. Для катушек большего размера - большой держатель. У большого держателя две стороны разного диаметра для катушек разного диаметра.

2. Зацепите нить за крючок нитенаправителя.

3. Протяните нить между дисками натяжения по часовой стрелке.

4. Вставьте конец нити в одно из отверстий на шпульке, как показано на рисунке и оденьте шпульку на шпиндель узла намотки на шпульку.

5. Нажмите на шпульку и переведите ее вправо. Машина переключится на холостой ход (см. рис.).

НАМОТКА НИТИ НА ШПУЛЬКУ

6. Когда ограничитель намотки на шпульку сдвинут влево, на дисплее высвечивается символ намотки шпульки " ".

7. Придерживайте конец нити.

8. Нажмите на педаль.

9. После намотки нескольких витков нити остановите машину и обрежьте конец нити, выглядывающий из шпульки. Продолжайте намотку нити на шпульку на максимальной скорости. Шпулька остановится автоматически, когда полностью заполнится нитью.

10.После остановки намотки, переведите шпульку влево, машина перейдет в режим шитья, т.е. снимется с холостого хода, обрежьте нить и снимите шпульку со шпинделя.

Внимание!!!

на холостой ход. Чтобы снять машину с холостого хода надо перевести ограничитель намотки на шпульку влево, тогда машина будет шить в обычном режиме. Обращайте внимание, чтобы шпиндель шпульки при шитье не был переведен в положение намотки шпульки. Так как в этом положении блокируется маховое колесо (система защиты). Если это произошло, то достаточно нажать на шпиндель и перевести его влево. Маховое колесо разблокируется и можно будет продолжать работу.

При намотке на шпульку происходит автоматическое переключение

УСТАНОВКА ШПУЛЬКИ

Внимание! При выполнении данной операции поверните выключатель в положение («OFF»- выключено).

При установке или удалении шпульки, игла должна быть в крайнем верхнем положении.

1. Вставьте шпульку в челночную вставку так, чтобы нить шла против часовой стрелки (см. подсказку на машине).

2. Протяните нить через отверстие (А).

3. Протяните нить влево в паз (В) (см. рис.).

4. Вытяните нить около 15 см и положите ее под лапку от себя посередине игольной пластины.

Установите прозрачную платформу на место (С).

ЗАПРАВКА ВЕРХНЕЙ НИТИ

Примечание: Очень важно правильно выполнить заправку верхней нити, от этого будет зависеть качество работы и чтобы не возникало проблем в процессе шитья.

Поднимите иглу в крайнее верхнее положение. Поднимите прижимную лапку, чтобы освободить диски натяжения нити.

1. Приподнимите горизонтальный штифт катушки. Установите на него катушку так, чтобы нить разматывалась снизу вверх против часовой стрелки, затем закрепите катушку держателем нужного диаметра. При установке катушки на

горизонтальный штифт следите за тем, чтобы держатель катушки не слишком плотно прилегал к ней, иначе будет затруднено разматывание нити с катушки, что может

привести к изгибанию или поломке иглы, или пробиванию иглой челночной вставки. (Замена челночной вставки по вине пользователя - не подлежит бесплатному сервисному обслуживанию).

2. Зацепите нить за крючок нитенаправителя.

3. Проложите нить через нитенаправитель (см. рис.)

ЗАПРАВКА ВЕРХНЕЙ НИТИ

4. Далее протяните нить через диски натяжения верхней нити (следите, чтобы нить полностью вошла между ними).

5. Затем вниз, вокруг держателя пружины и вверх (по стрелке на корпусе машины).

6. Вверху протяните нить справа налево через крючок рычага подъема нити и снова вниз.

7. Зацепите нить за горизонтальный нитенаправитель на корпусе машины.

8. Зацепите нить за проволочный нитенаправитель на игловодителе.

9. Затем вденьте нить в иглу от себя назад. Для вдевания нити используйте автоматический нитевдеватель (см. стр.15).

+ 44 hidden pages
