Page 1
1
English
8151149
by
Pulit E90 Robot Pool Cleaner by Maytronics
EN
FR
DEU
User Instructions
This model includes a Remote Control Unit.
You will find the User Instructions in a separate document.
Guide d’utilisation
Ce modèle comprend une télécommande.
Sa notice d’emploi fait l’objet d’un document séparé.
Istruzioni per l’uso
Questo modello è dotato di telecomando.
Le istruzioni per l’uso si trovano in un documento separato.
Instrucciones para el Usuario
Este modelo incluye una Unidad de Control Remoto.
Las Instrucciones para el Usuario están en un documento separado.
Bedienungsanweisungen
Diesses Modell besitzt eine Fernbedienungseinheit.
Die Bedienungsanweisungen für die Fernbedienung können Sie in
einem anderen Dokument finden.
IT
SP
Page 2
Page 3
3
English

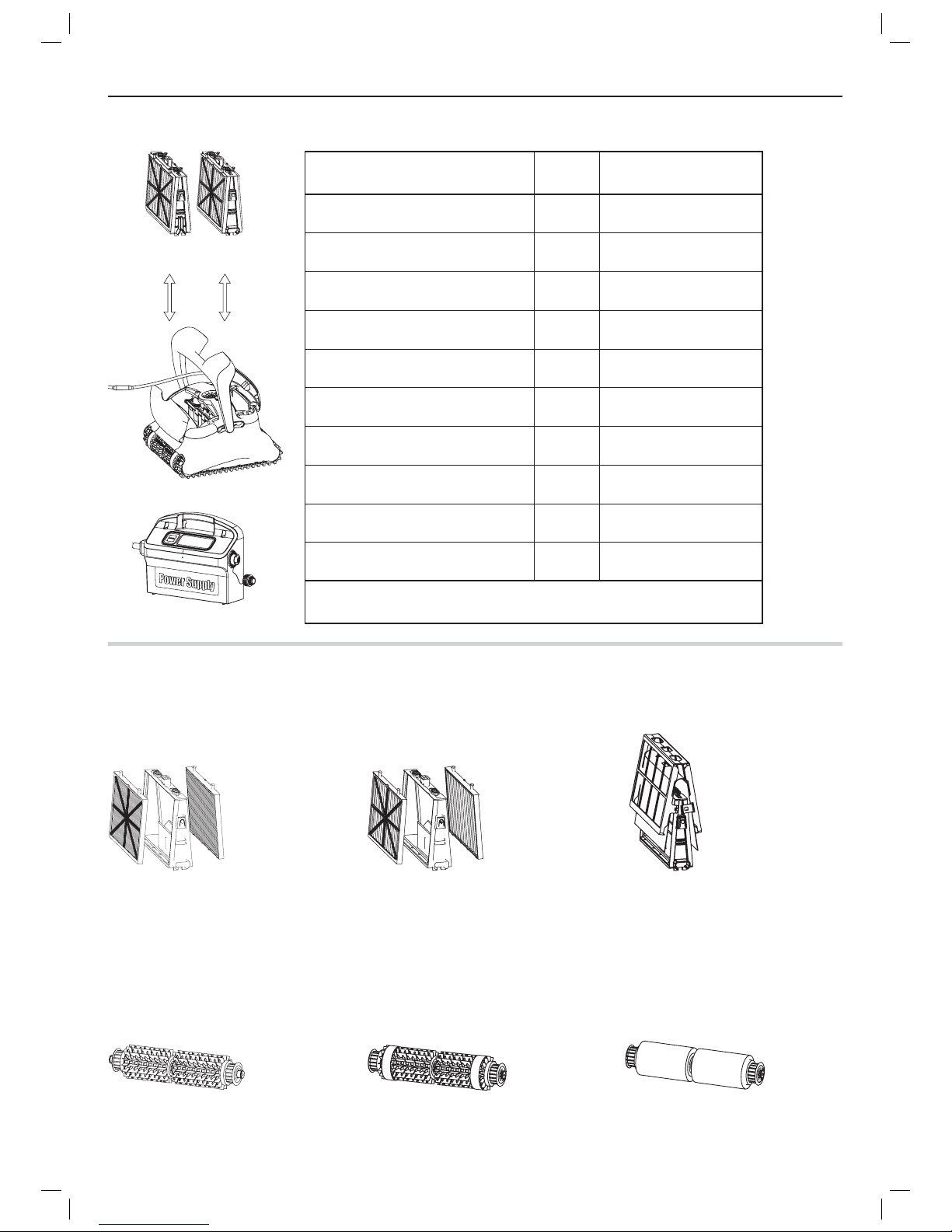

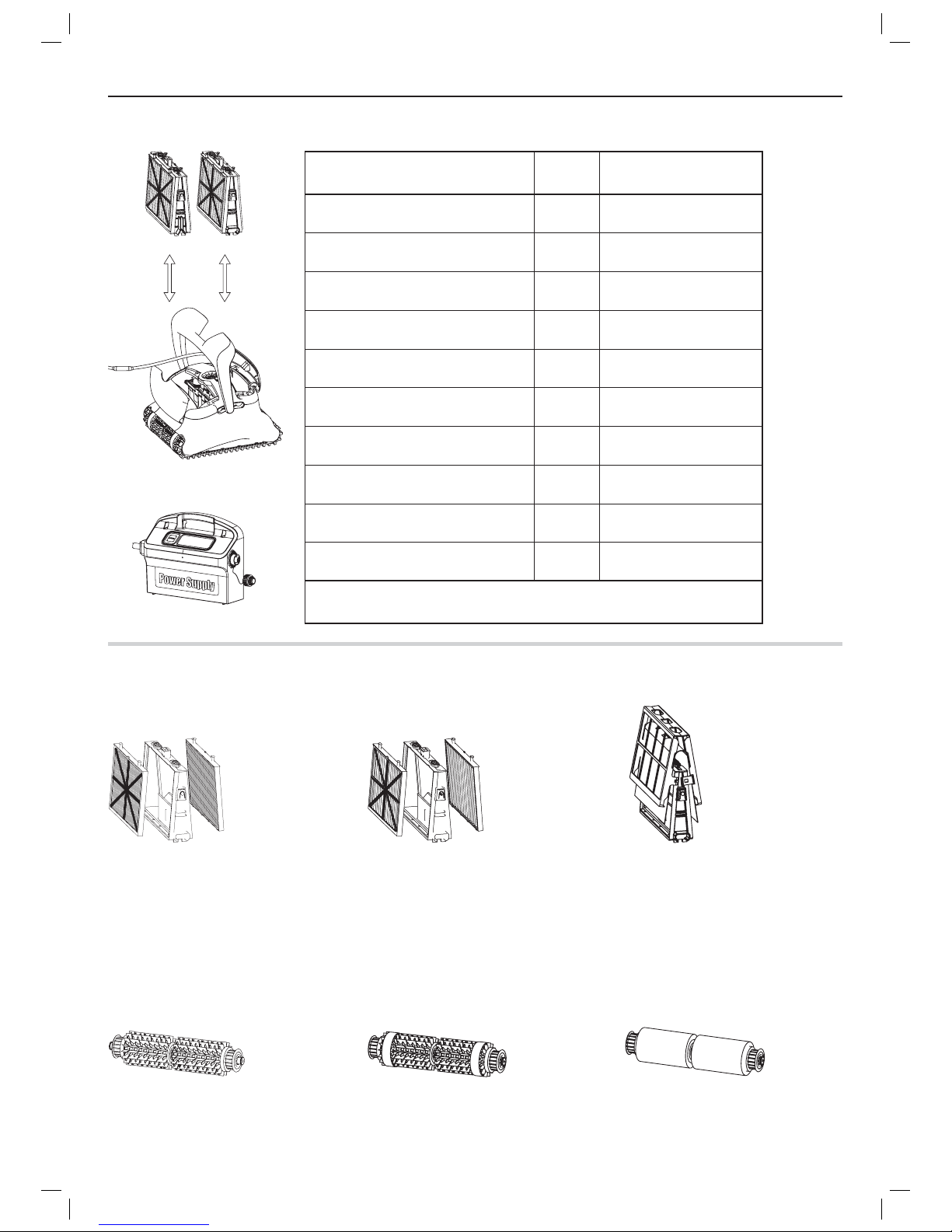

What You’ll Find Inside the Box
Part X Comment
Base frame for filter elements 2
Ultra-fine filter 4 Filter
Bag for filters storage 1
Ultra-fine disposable filter with frames 1 set 10 disposable filters per set
Spring filter 4 Filters
“S” clip 4
Power supply unit 1
Pulit E90 pool cleaner 1
Remote control unit (RCU) 1
Caddy kit 1
Optional components available on request from your Pulit E90 distributor
Section 1 - Description of Main Components
1. Filters
There are three Types of filters.
Spring filter + base frame
For dirty pools with large debris such as
leaves etc. – Useful for beginning of season.
Ultra-fine filter cartridge + base frame
For day-to-day use.
Factory default.
Ultra-fine disposable filter + frame
For day-to-day use for up to 3 cycles.
2. Brushes
There are three types of optional brushes, each designed to provide optimal traction on different pool surfaces. Only one type set is
provided with your Pulit E90.
Standard Brush
For concrete, PVC, fiberglass and liner.
Combined Brush
For rough ceramic surface and mosaic tiles.
Wonder Brush
For smooth ceramics.
Power Supply Unit
Pulit E90 Pool Cleaner
Filter and cartridges
Page 4
4
English

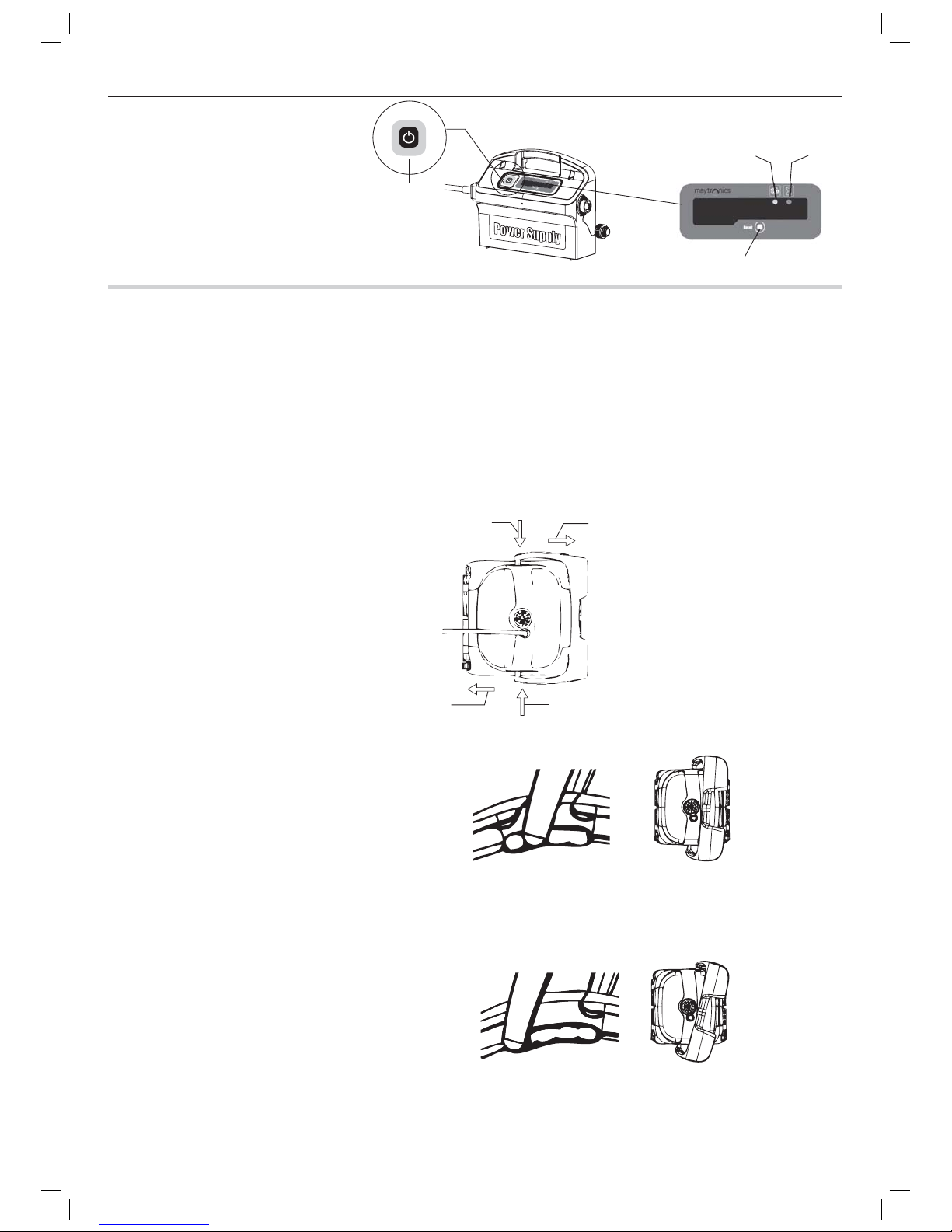

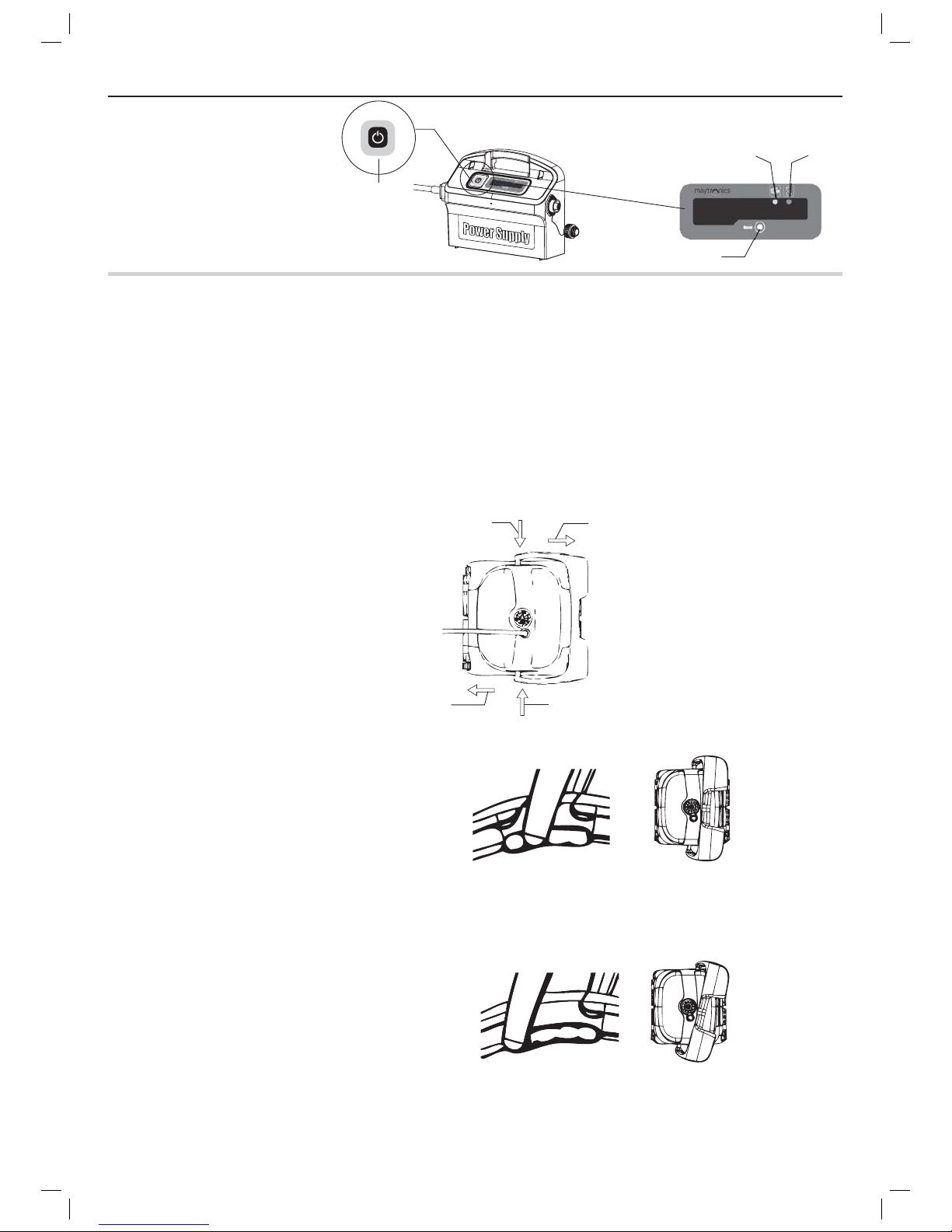

3. Power supply unit
Digital, “Switch-Mode” power supply:
Input - 100-250 AC VoltsUÊ
50-60 HertzUÊ
180 WattUÊ
Output - 30 VDCUÊ
IP 54UÊ
Section 2 – Pulit E90 Pool Cleaner Operation
Part 1 – Preparing the Pulit E90 Pool Cleaner for Use
A. Assemble the Caddy kit – you will find the instructions in a separate document
B. Adjusting the handle float angle
The handle angel must be adjusted to determine the speed that the Pulit E90 advances along the water-line
1. Lay the handle down at an angle of 180º to
the ground.
2. Push the base of the arm into the body of the
Pulit E90 and slide it towards the rear of the
Pulit E90 until it clicks into the required position.
Normal advance
More efficient cleaning action on water-line.
Fast advance
Fast speed – For faster but less efficient cleaning
action on water-line.
ON
On/Off
switch
Push in here Slide here
Full Filter
Bag Indicator
Delay
Indicator
Reset button
Push in here Slide here
Page 5
5
English

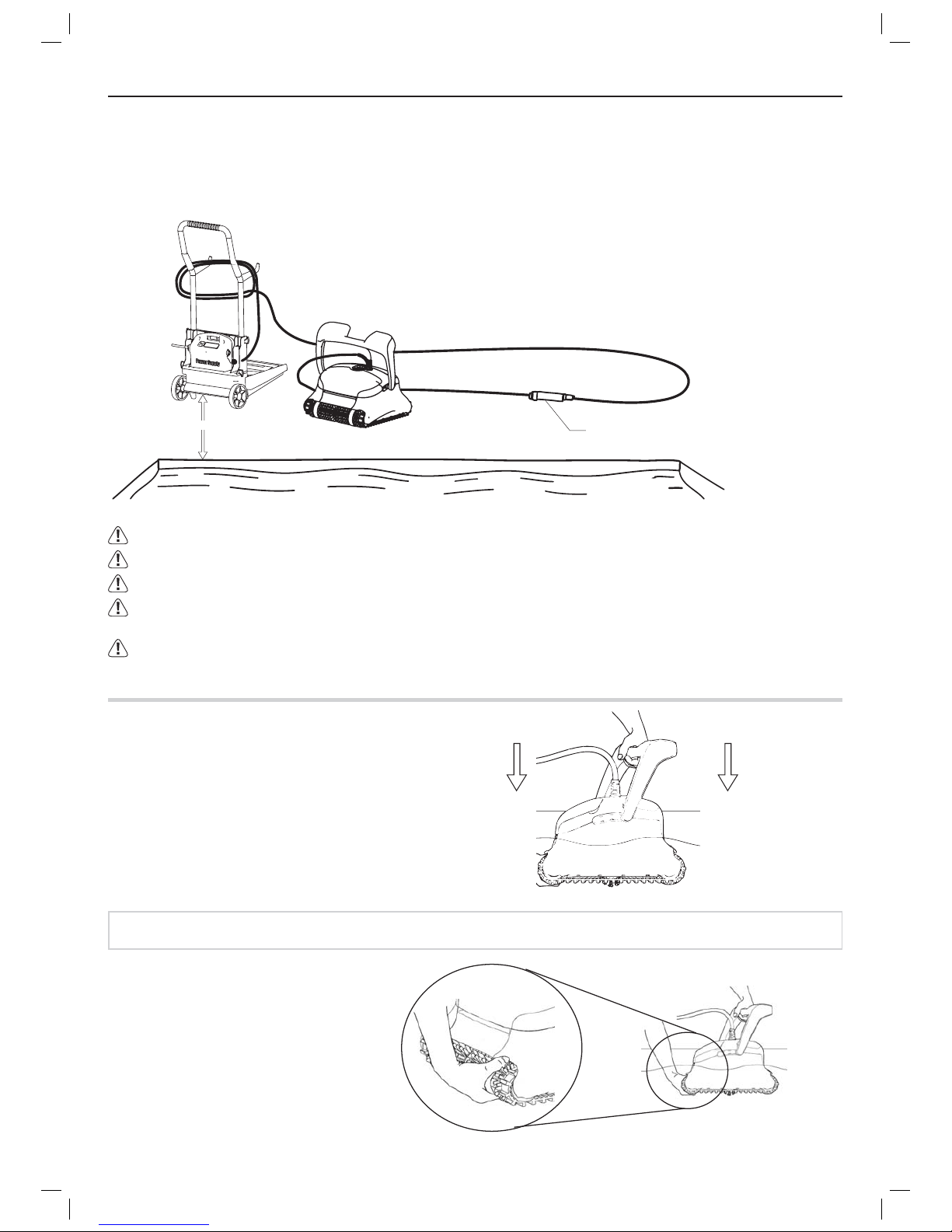

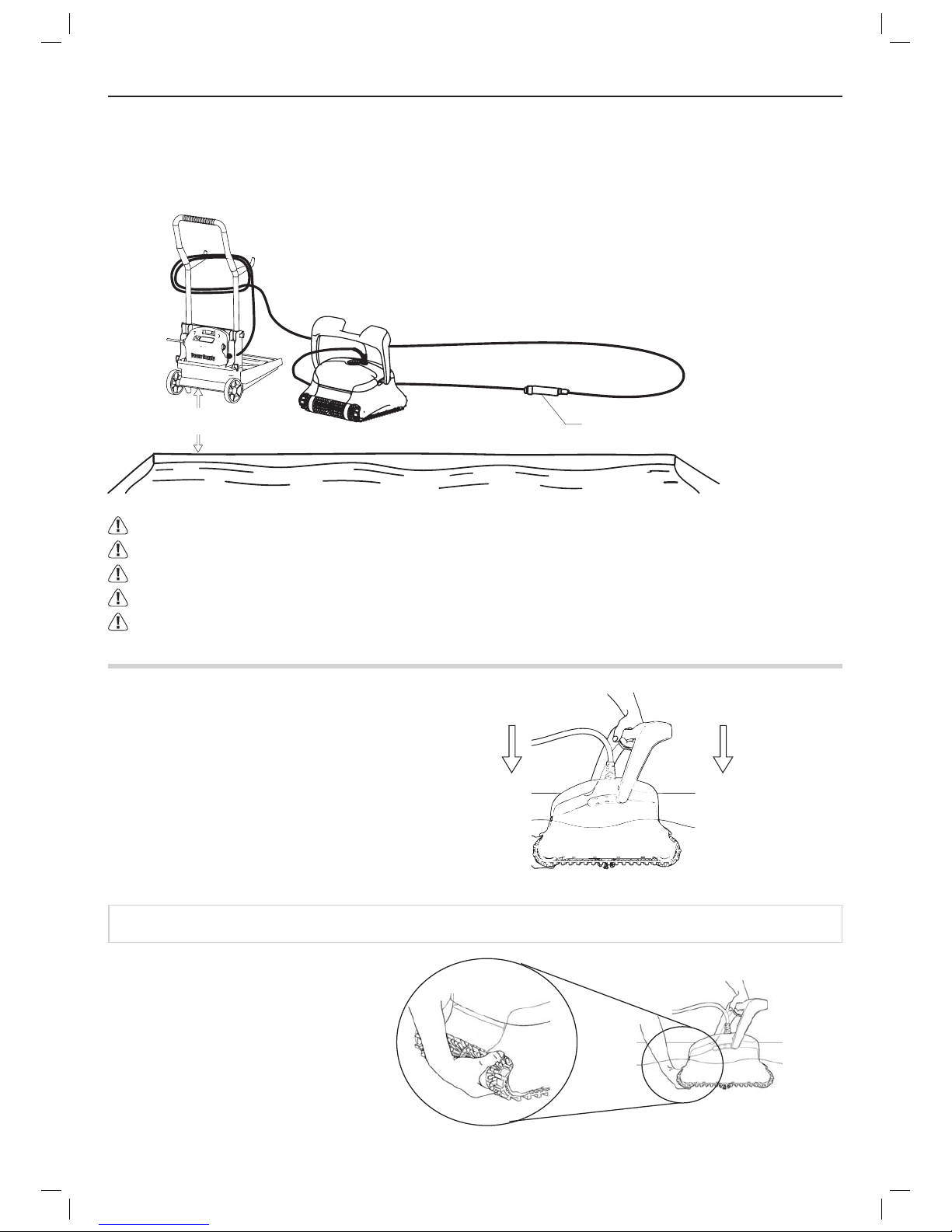

C. Laying out the cable
Unwind minimal required cable to cover the entire pool size, straight the cable along the pool side.
Make sure there are no twists or kinks.
Part 2 - Into the water
Place the Pulit E90 into the pool and release the handle.
Note: When using the Combined Brushes or Wonder brushes, gently squeeze the Wonder brush material until it is totally wet.
Only use the original supplied Power supply Unit.
The Power supply Unit is Splash proof – Do not immerse it in water.
Unplug the Power Supply Unit before any servicing activity.
Do not plug the Power Supply Unit in before placing the pool cleaner in the water.
Ensure the mains outlet is protected by a ground fault interrupter (GFI) or an earth leakage interrupter (ELI).
3 Meters
10 feet
Swivel
Page 6
6
English

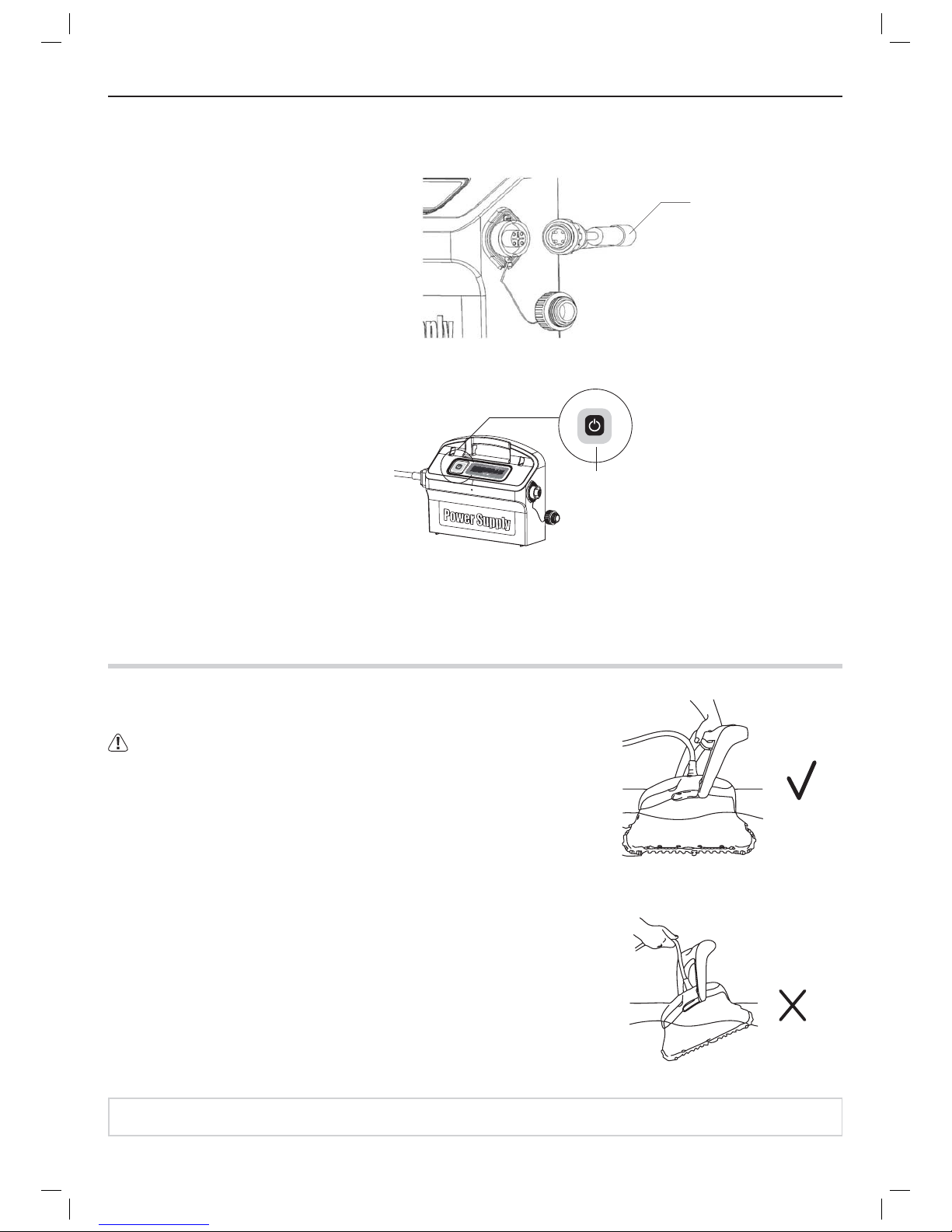

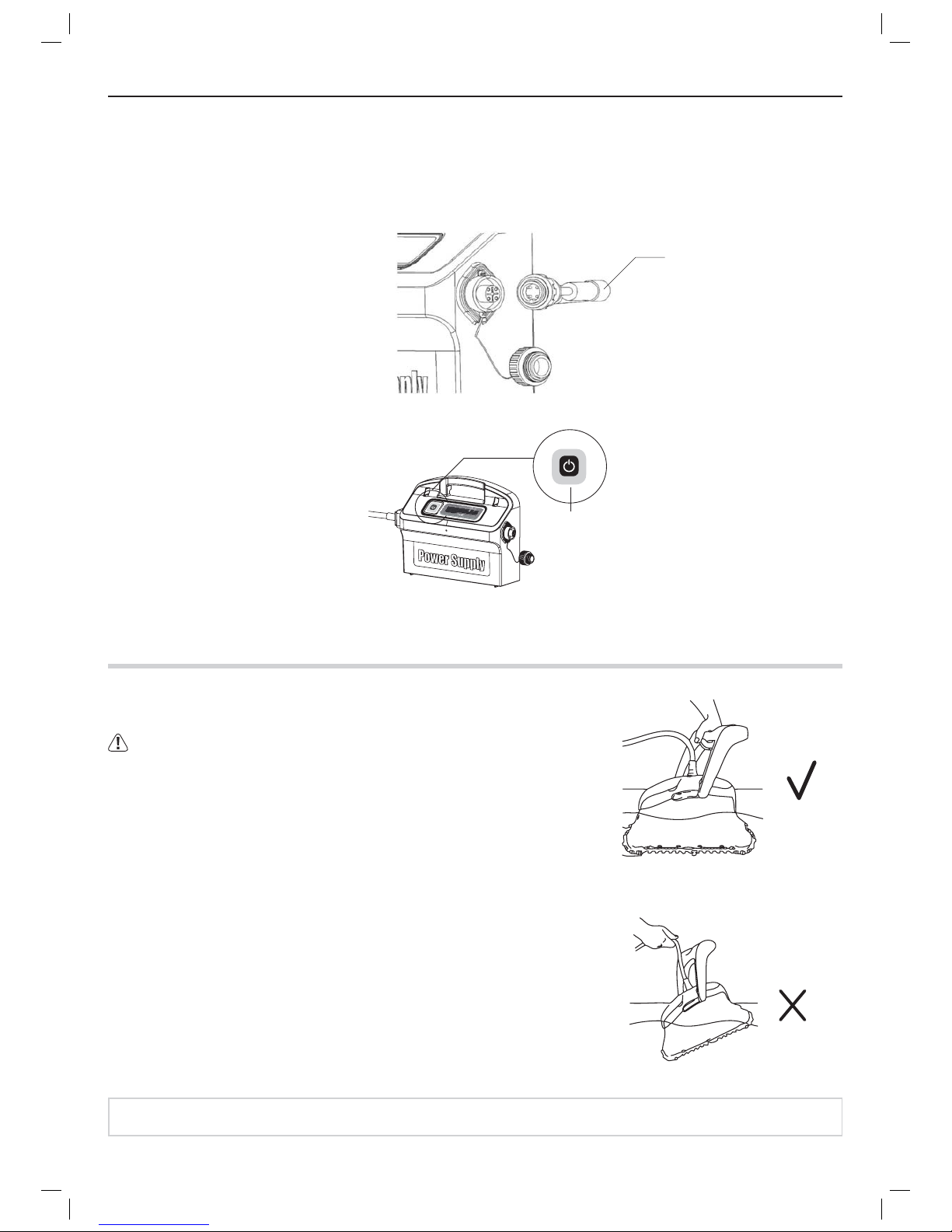

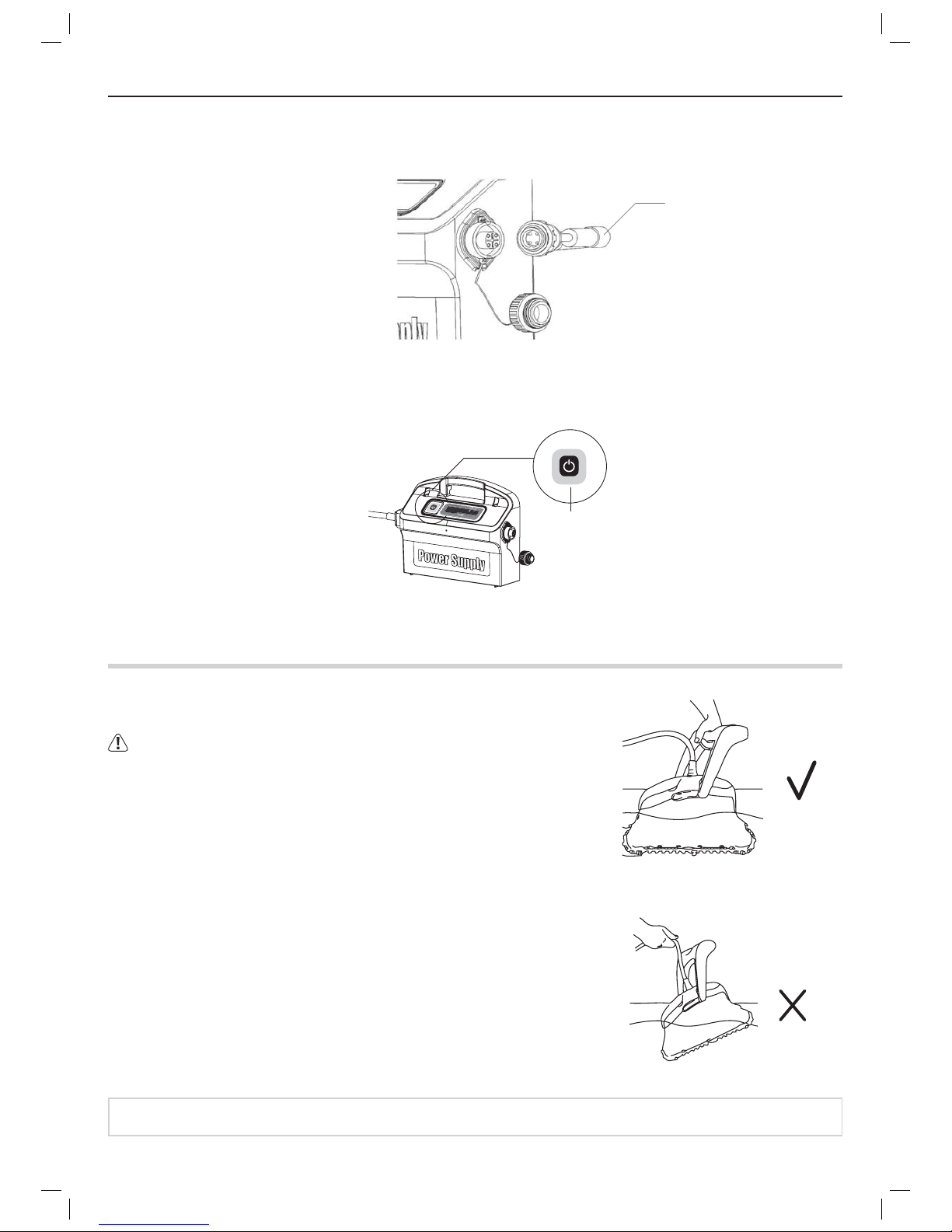

Turning on the Pulit E90 on
Part 3 – Taking the Pulit E90 out of the water
Unplug power supply before any servicing activity.
If the Pulit E90 has not finished its cycle, turn off the power supply 1.
unit and unplug the mains.
Pull the floating cable gently until the Pulit E90 has risen to the 2.
surface, then lift by the handle.
Plug the floating cable from the pulit E90 1.
into the power supply unit.
Plug the electrical cable from the power 2.
supply unit into the mains.
Press the ON/OFF switch on the power 3.
supply unit.
The Pulit E90 will now start to work.4.
Important: Do NOT lift the Dolphin from the water by its cable.
Floating cable
On/Off
switch
ON
Page 7
7
English

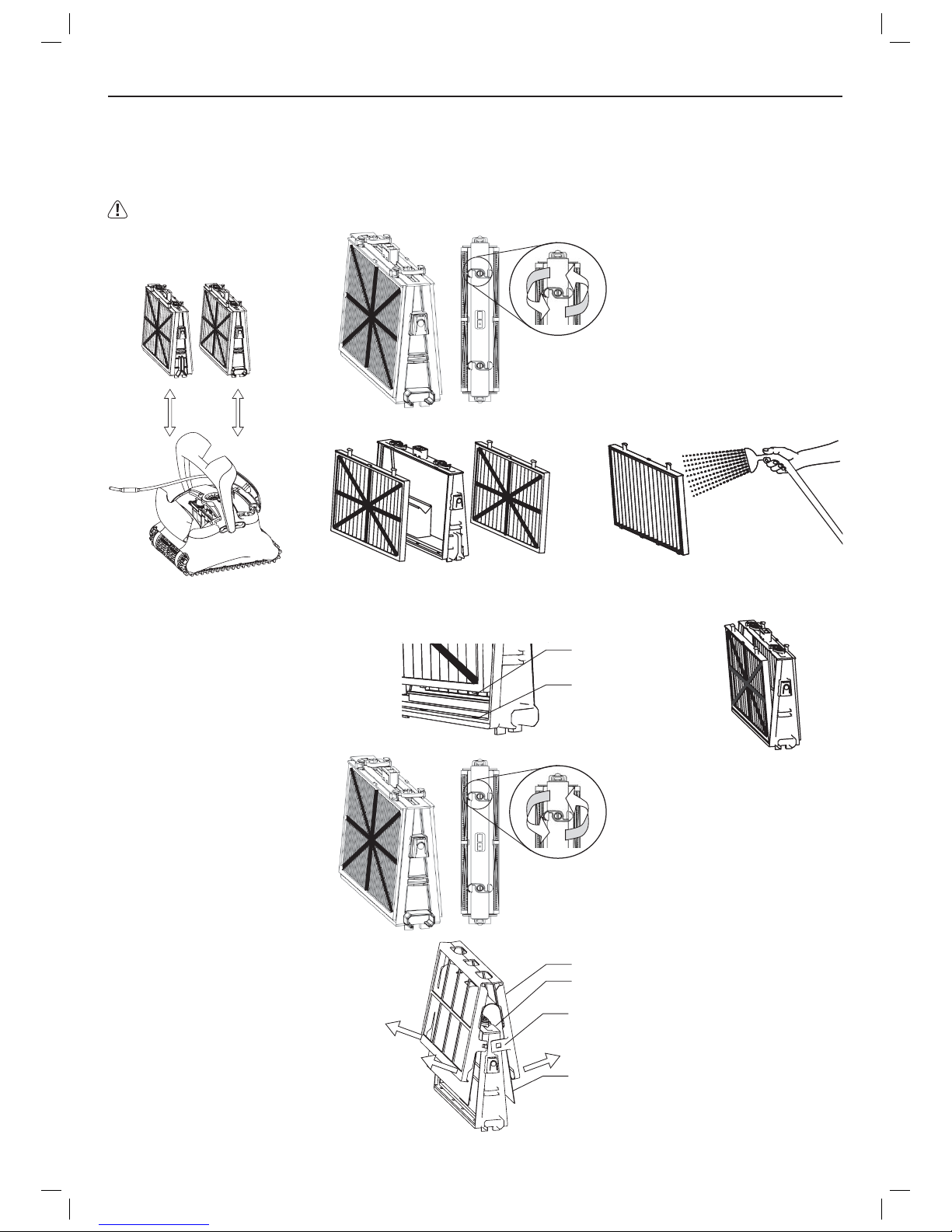

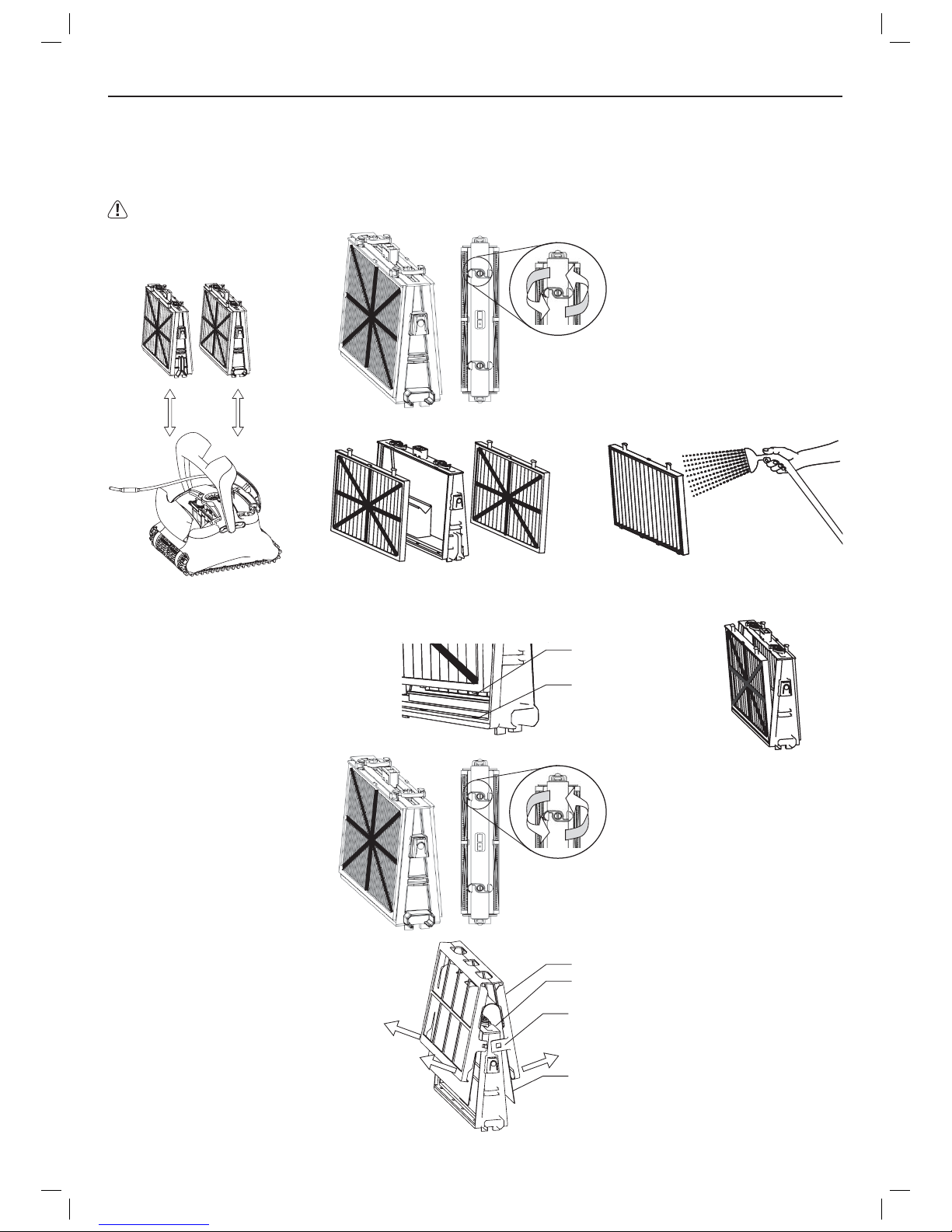

Section 3 - Routine Maintenance
Part 1 - Extracting and cleaning the filter elements
Unplug power supply before any servicing activity.
Reassembling the filter elements
Insert the locating tabs at the bottom of the
filter element into their groves on the base frame,
then close the “S” clip.
Opening the Ultra-fine disposable filters
1. Open the filter frames by unclipping the
fasteners at the sides.
2. Rinse out the cartridge base, then reassemble
the cartridges with a new disposable filter.
Filter frame
Cartridge base
Side fastener
Locating tab
Locating tab groove
Disposable
Ultra-fine filter element
23
1
Page 8
8
English

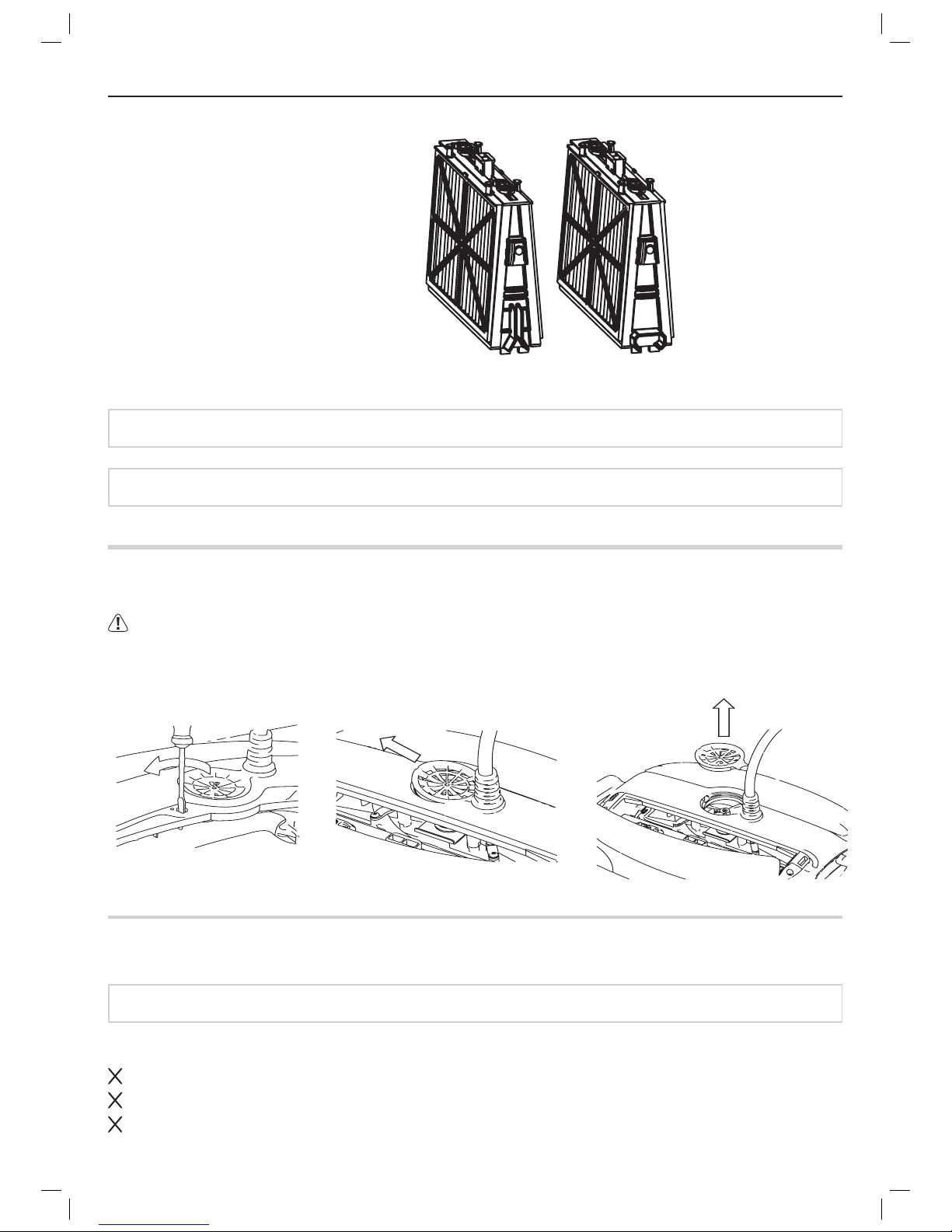

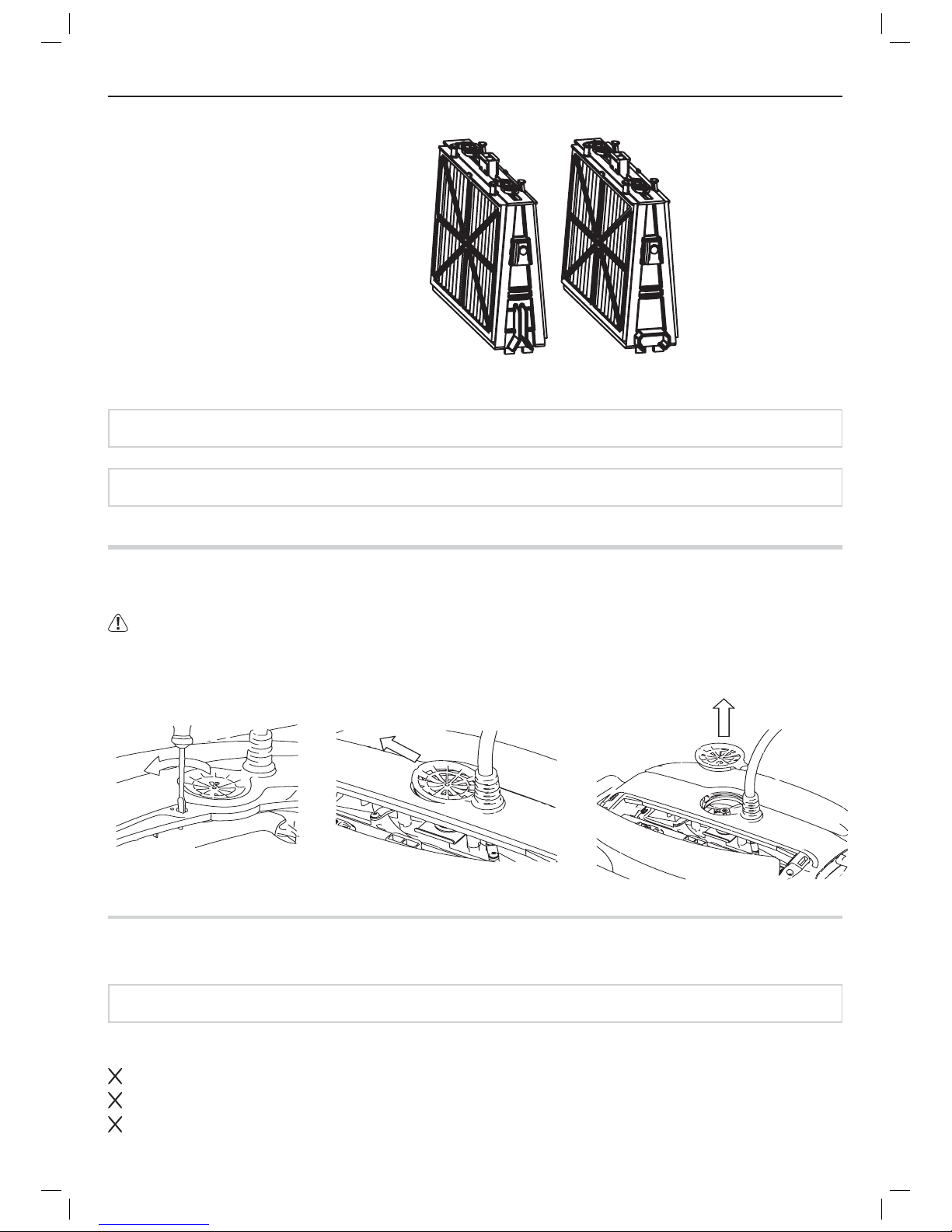

Reinstall the filters according to the diagram
DO NOT FORCE THE FILTERS INTO PLACE.

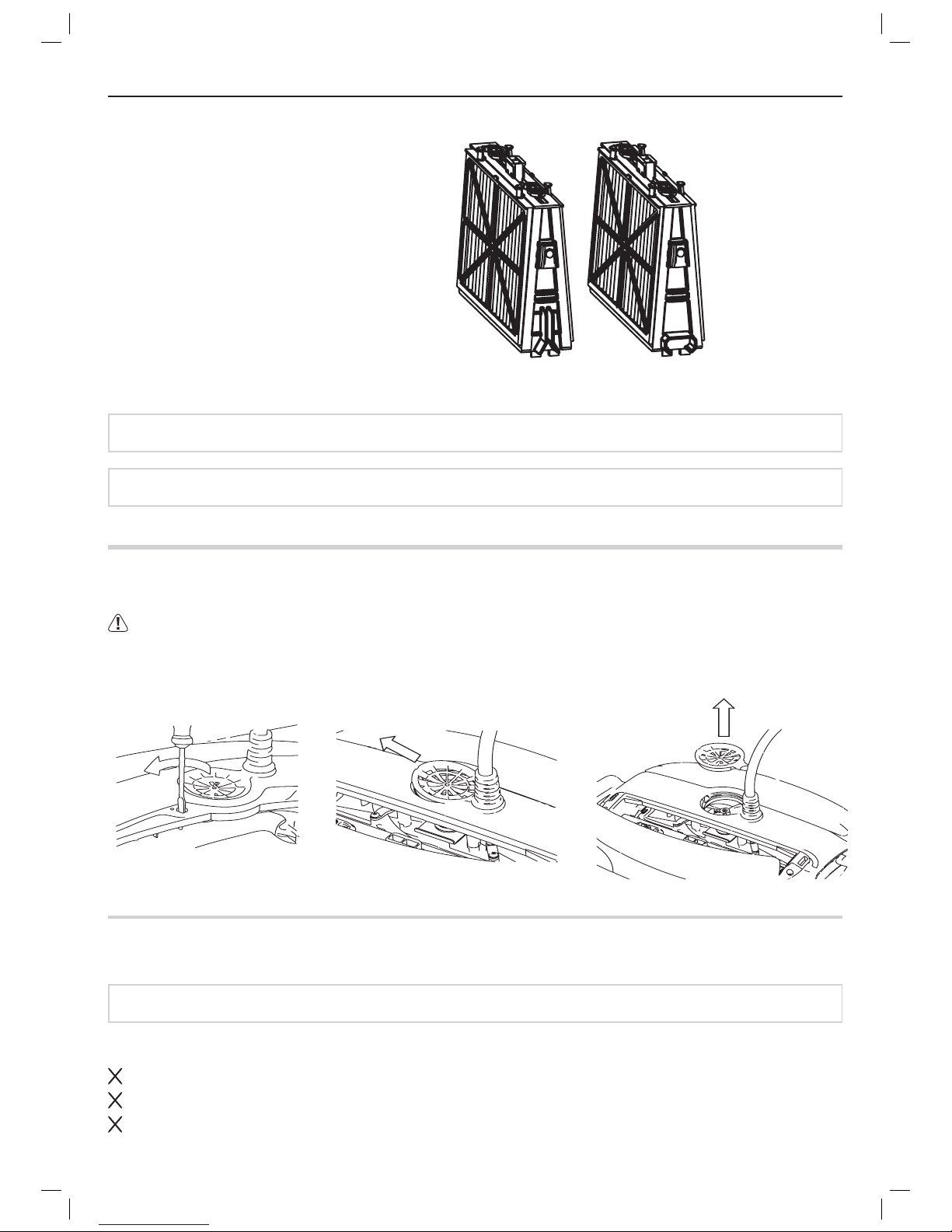

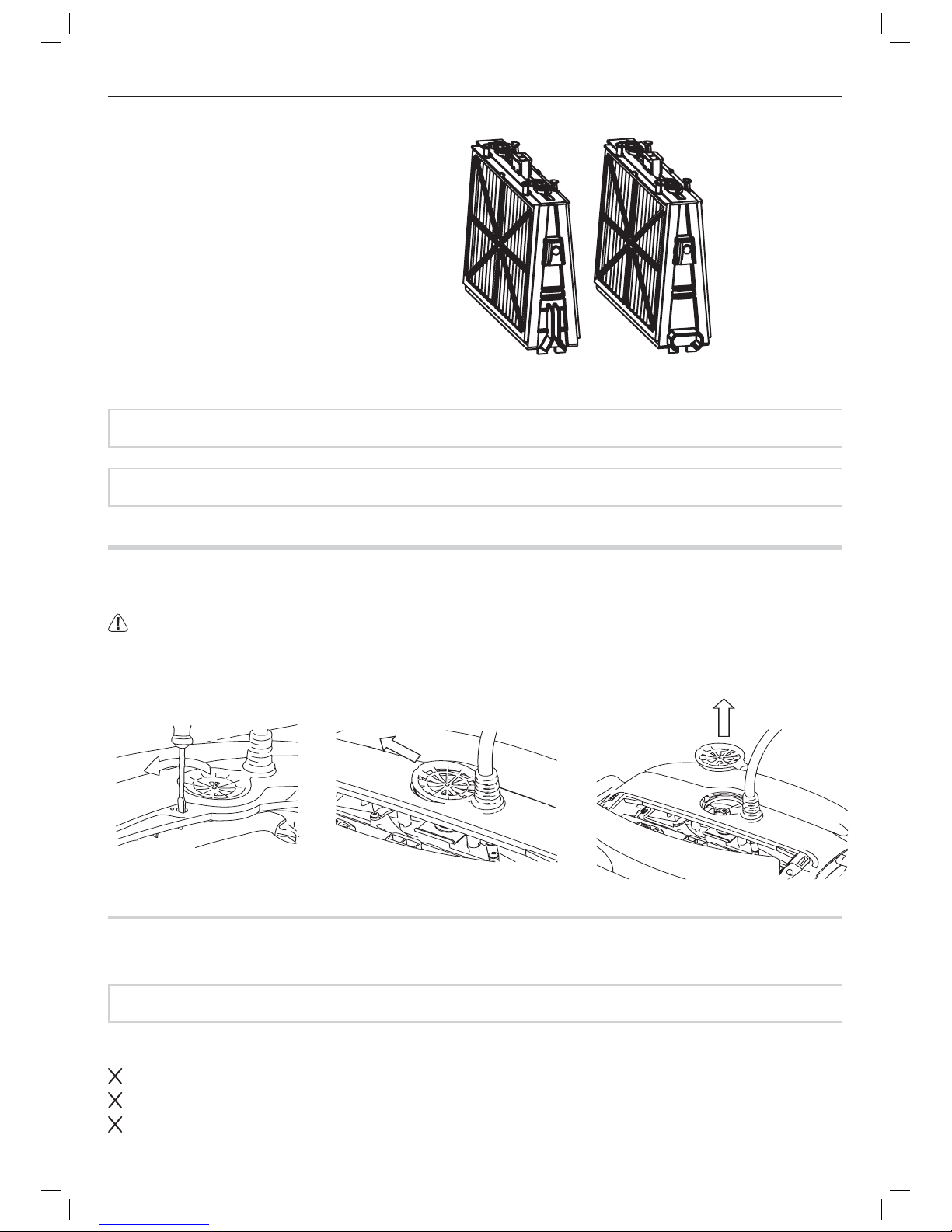

Part 2 - Dismantling and cleaning the impeller
Unplug power supply before any servicing activity.
Dismantle the impeller cover and
clean around the impeller housing,
then reassemble.
Grooved end fitting
Octagonal end fitting
Important: Where applicable, you must reset the full filter bag indicator on the power supply unit.
Recommendation: Rinse all brushes with clean water after each cleaning cycle.
Coil the cable and store in dry cool area – preferably on the Caddy if available.
Do NOT store the Pulit E90 exposed to direct sunlight.
Do NOT store the Pulit E90 exposed to excessive heat.
Do NOT store the Pulit E90 exposed to frost.
Important: When storing a Dolphin with combined or Wonder brushes, please note to keep the brushes wet at all times.
Section 4 – Storage Advice
2
3
1
Page 9
9
English
Troubleshooting Guide
Before contacting your Pulit E90 distributor please read through this guide.
The pool water condition must be within the following parameters:
PH: 7.0 – 7.4 Salt: Max 5,000 ppm
Temperature: 12˚C(54˚F) to 32˚C(90˚F) Chlorine: Max 2 ppm
Symptom Solution
Cable twisting or cable coils up Check for any obstruction in the pool
Change handle diagonal position after each use
Remove excess cable from the pool
Make sure filter cartridge is clean
Straighten cable and lay it in the sun periodically
Pulit E90 is moving in circles or does not reach all pool areas or
the Pulit E90 is not traveling sideways on walls
Check for foreign objects in moving parts
Make sure Filter elements are clean and that the Filter doors
are closed
Make sure that there is enough Cable laid out to cover the
whole pool
Before using the Pulit E90 at the beginning of the season you
should brush any algae from the floor and wall s of the pool
Adjust the diagonal angle of the handle
Pulit E90 does not climb walls Make sure the Filter cartridge is clean
If using the Pulit E90 at the beginning of the season, use the
Spring cartridge
If using the Pulit E90 at the beginning of the season you should
first brush any algae from the floor and walls of the pool
Check if brushes are suitable for pool coating and replace them
if necessary
Check if Brushes are worn and replace them if necessary
Make sure the Impeller area is clean
Check that the RCU is set for climbing
Pulit E90 not sinking Make sure the Wonder brushes or the combined brushes are
soaked in water
Pulit E90 disengaging from wall at water line If Pulit E90 climbs too high consult your Pulit E90 distributor
RCU is not working Check if the batteries need replacing
Motor is not working Check if the impeller is blocked
Check if the drive system is blocked
Electrical problem (power supply), Check power source.
If power source is in order, please contact your Pulit E90 distributor
Additional troubleshooting is available at our Website:
http://www.maytronics.com
Page 10
10
French

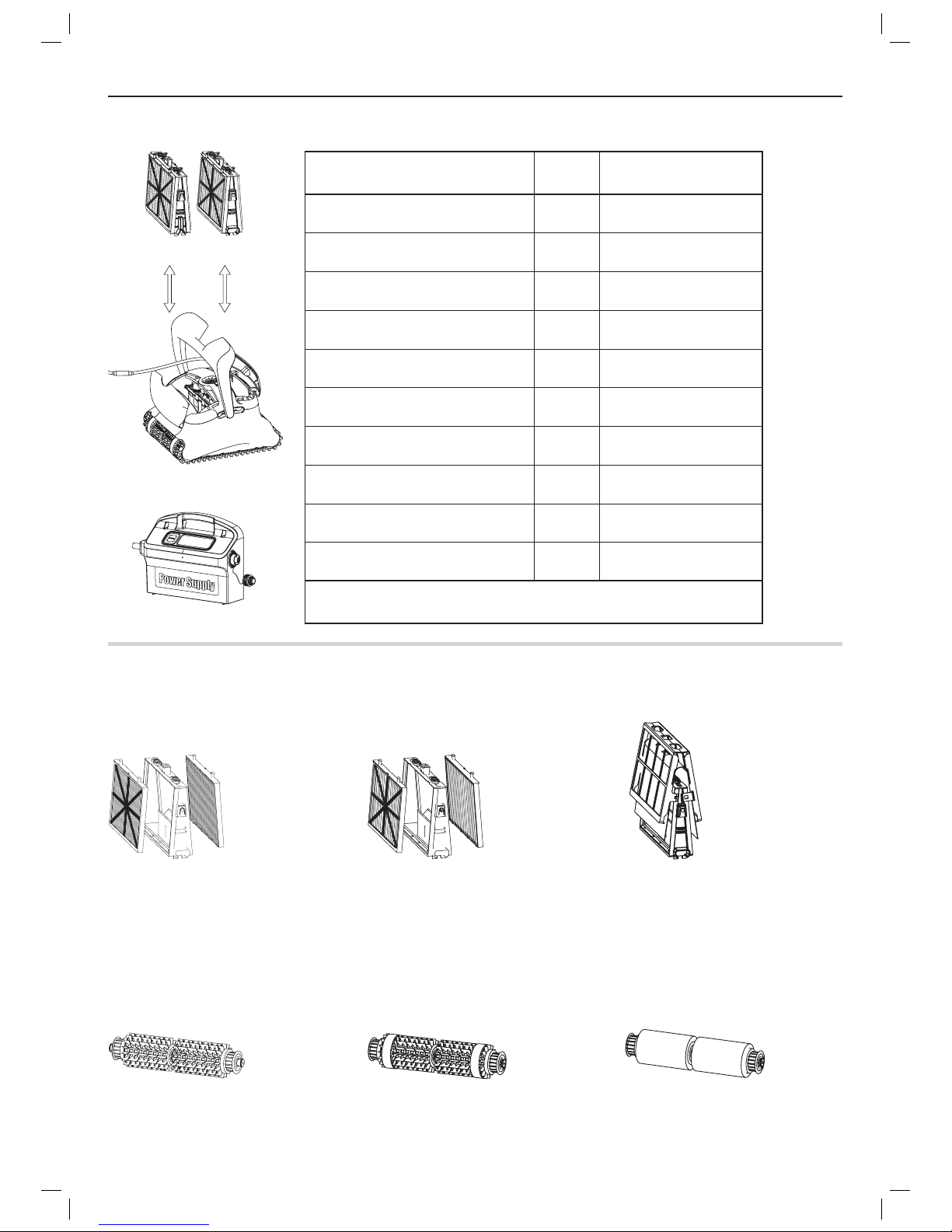

Liste des pièces fournies dans l’emballage
Pièces X Comment
Châssis des composants du filtre 2
Filtre ultrafin 4 filtres
Poche de rangement des sacs filtres 1
Filtre jetable ultrafin avec châssis 1 lot 10 filtres jetables par lot
Filtre pour nettoyage de printemps 4 filtres
crochet en “S” 4
Bloc d’alimentation 1
Robot nettoyeur de piscine Pulit E90 1
Télécommande 1
Kit Caddy 1
Les éléments optionnels sont disponibles sur demande de la part de votre
distributeur Pulit E90
Chapitre 1 - Description des principaux composants
1. Filtres
Trois types de filtres sont disponibles.
Filtre Printemps (pour nettoyage de
printemps) + châssis
Pour piscines sales contenant des saletés de
grande taille, par ex. des feuilles – utile en
début de saison.
Cartouche de filtre ultrafin + châssis
A usage quotidien.
Réglage d’usine, défini par défaut.
Filtre jetable ultrafin + châssis
A usage quotidien, conçu pour 3 cycles.
2. Brosses
Trois types de brosses sont proposés en option, chacune d’elles étant conçue pour fournir une traction optimale sur différentes surfaces de piscine. Un seul ensemble brosse est fourni avec votre nettoyeur Pulit E90.
Brosse standard - pour surfaces en béton,
PVC, fibre de verre et à revêtement.
ComBrosse combinée - pour surface
rugueuse en céramique et pavés en
mosaïque.
Brosse Wonder - pour sols en
céramique lisse.
Bloc d’alimentation électrique
Robot nettoyeur de piscine
Pulit E90
Filtre et cartouches
Page 11
11
French

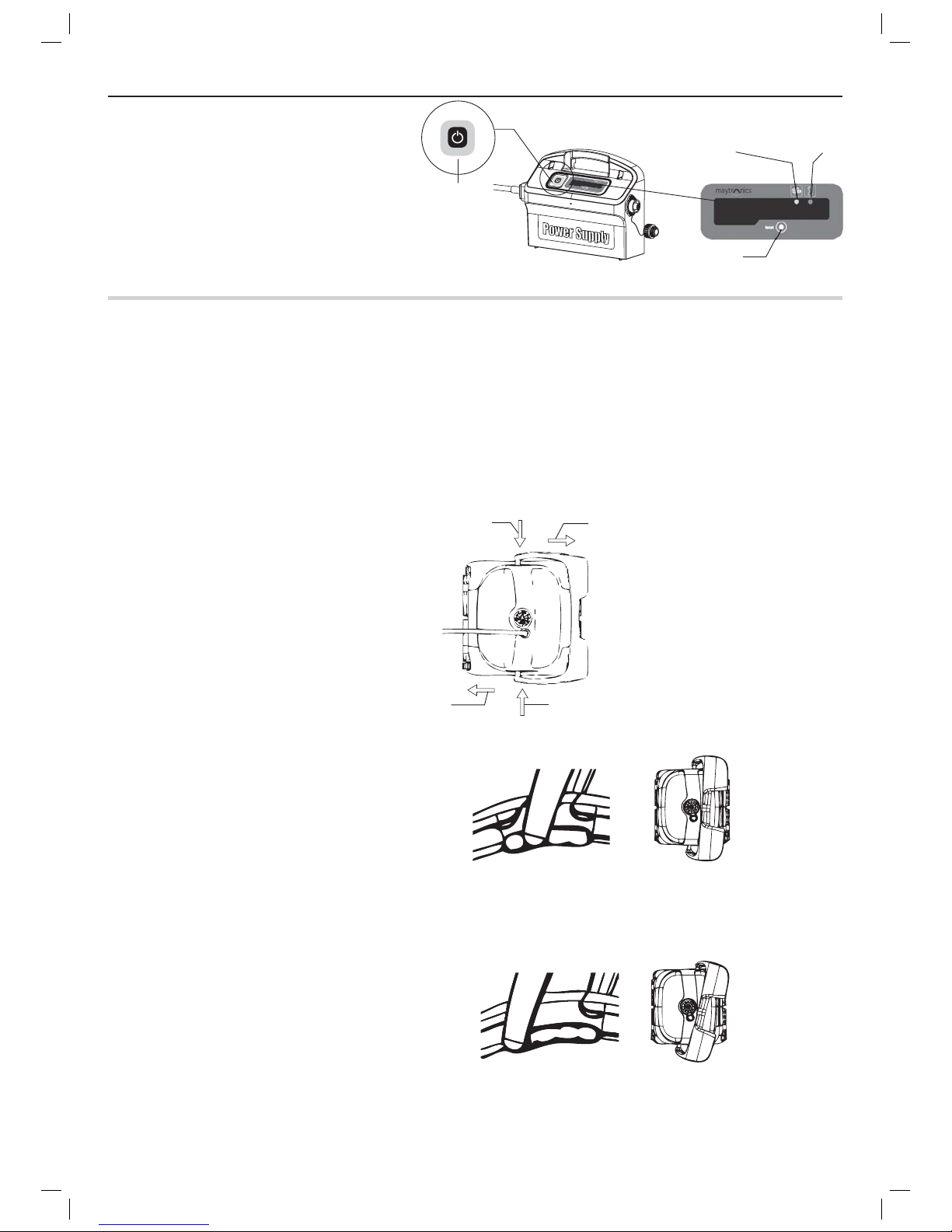

3. Bloc d’alimentation électrique
Alimentation numérique avec
« Mode Interrupteur » (Switch mode):
Entrée - 100-250 AC VoltsUÊ
50-60 HertzUÊ
180 WattUÊ
Sortie - 30 VDCUÊ
IP 54UÊ
Chapitre 2 – Fonctionnement du Pulit E90
1
ème
partie – Préparation du nettoyeur de piscine Pulit E90
A. Montez le kit du Caddy – mode d’assemblage indiqué séparément

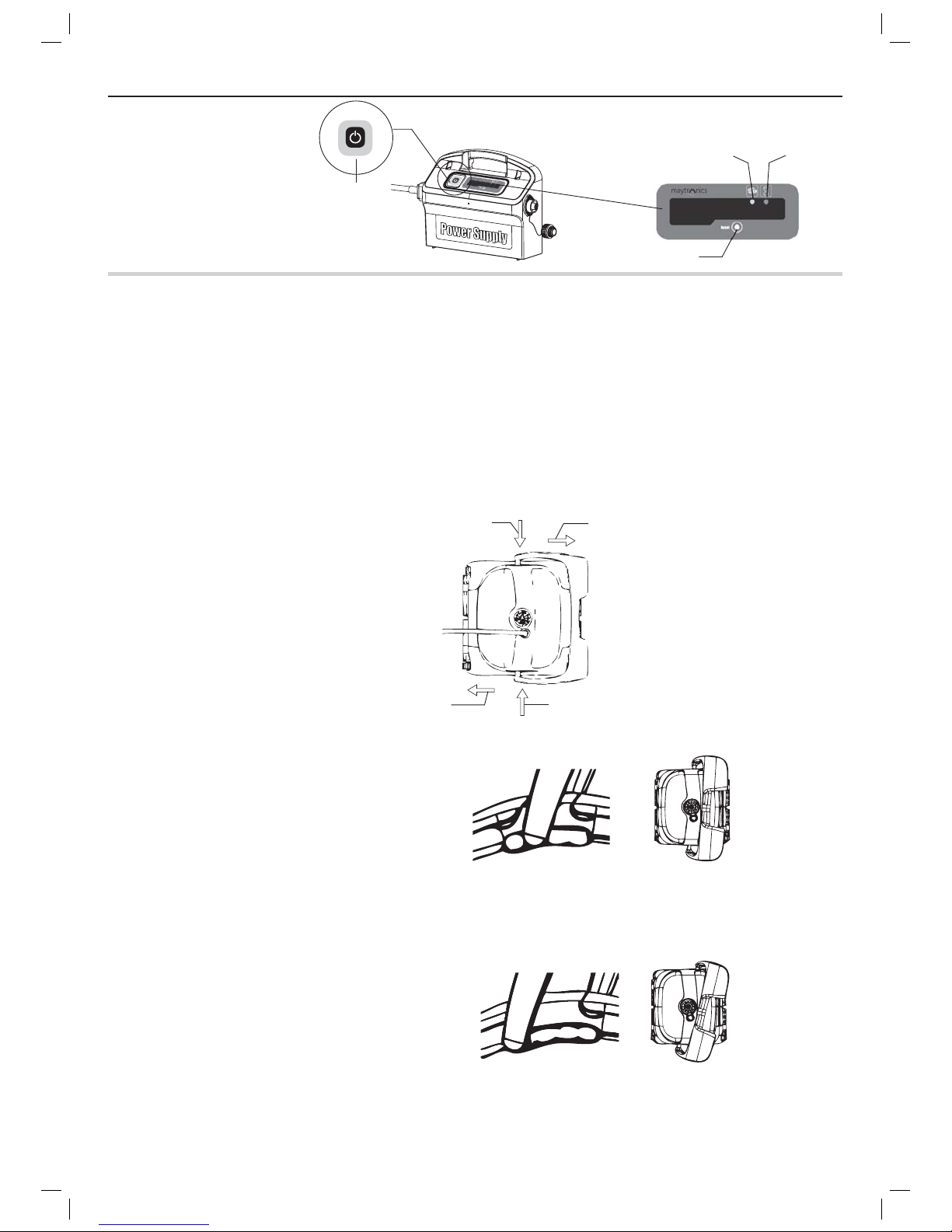

B. Réglage de l’angle de la poignée du flotteur
Le réglage de l’angle de la poignée permet de déterminer la vitesse de progression du Pulit E90 le long de la
ligne de bordure de l’eau.
1. Abaissez la poignée à 180º au sol.
2. Poussez la base du bras à l’intérieur de l’appareil
Pulit E90 et faites-la glisser vers l’arrière du robot
jusqu’à entendre un clic d’enclenchement dans
la position voulue.
Progression normale
Pour un nettoyage plus efficace de la bordure de l’eau.
Progression rapide
Vitesse accélérée – pour un nettoyage plus rapide
mais moins appliqué de la bordure de l’eau.
ON
Marche/ Arrêt
Poussez ici Faites glisser ici
Indicateur de
sac filtre plein
Indicateur de
temporisation
Bouton de
remise à zéro
Poussez ici
Faites glisser ici
Page 12
12
French

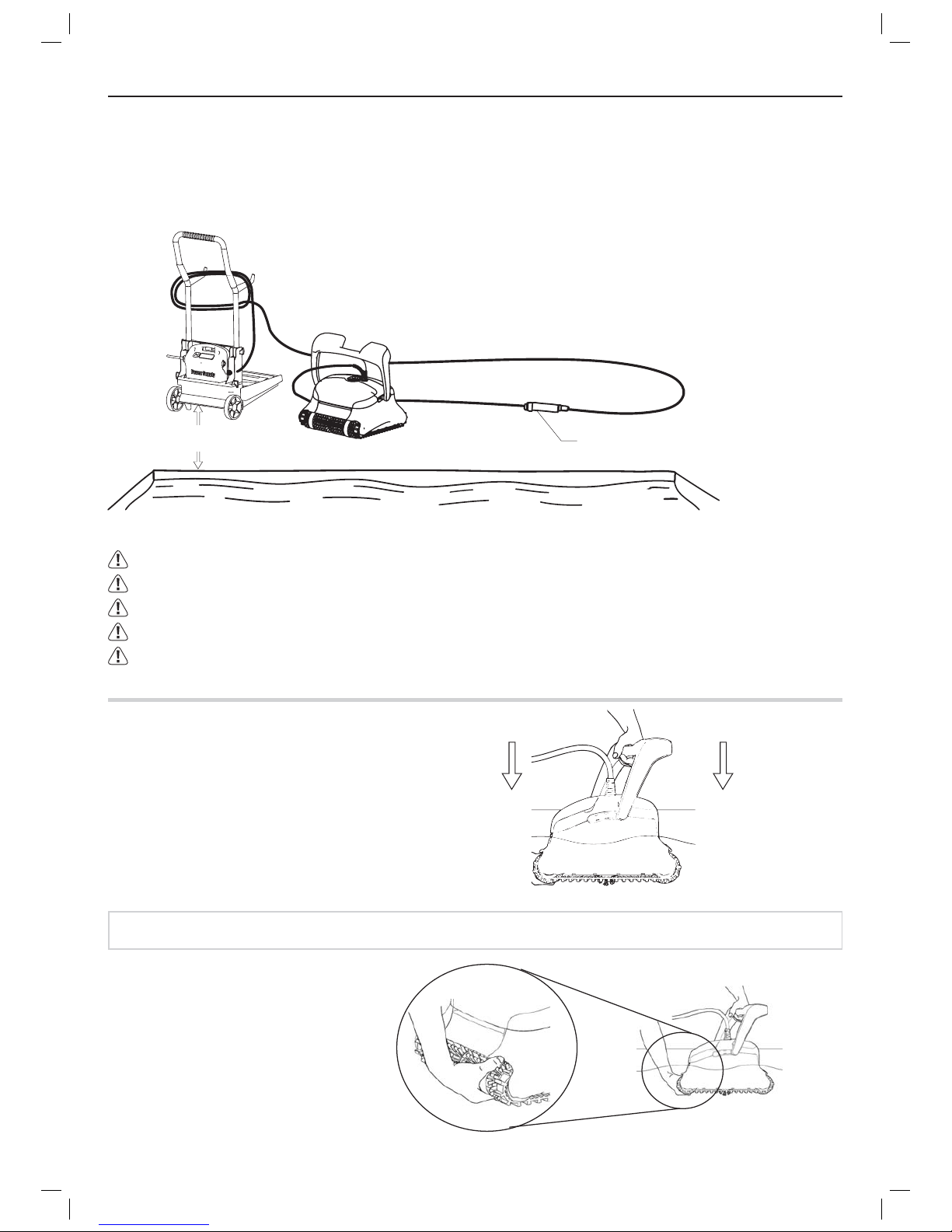

C. Disposition du câble
Déroulez le minimum nécessaire de câble pour assurer la couverture de toute la piscine. Veillez à le poser bien droit le long de la paroi
et vérifiez qu’il ne présente ni nœuds ni torsades.
2
ème
partie – Insertion du Pulit E90 dans l’eau
Installation du Pulit E90 dans la piscine.
Plongez votre Pulit E90 dans la piscine, puis lâchez la poignée.
Remarque: lors de l’utilisation des brosses combinées ou de brosses Wonder, pressez doucement le matériau
constituant la brosse pour l’humidifier à fond.
Utilisez exclusivement le bloc d’alimentation électrique d’origine.
Le bloc d’alimentation électrique est conçu anti-éclaboussures – Ne pas l’immerger dans l’eau.
Débranchez l’alimentation avant d’entreprendre toute activité d’entretien.
Ne branchez pas l’alimentation avant d’avoir placé le robot nettoyeur dans l’eau.
Assurez-vous que la prise du secteur est protégée par un interrupteur de mise à la terre (GFI) ou de fuite à la terre (ELI).
3 mètres
10 feet
Pivot (Swivel)
Page 13
13
French
Mise sous tension du Pulit E90
3
ème
partie – Retrait du Pulit E90 hors de l’eau
Débranchez l’alimentation avant d’entreprendre toute activité d’entretien.
Si le Pulit E90 n’a pas terminé son cycle, éteignez le bloc 1.
d’alimentation, puis débranchez le secteur.
Tirez doucement les flotteurs jusqu’à ce que le Pulit E90 2.
remonte à la surface, ensuite relevez-le par la poignée.
Reliez le câble flotteur du Pulit E90 au bloc 1.
d’alimentation.
Reliez le câble électrique du bloc 2.
d’alimentation au secteur.
Appuyez sur l’interrupteur de marche/ 3.
arrêt (ON/ OFF).
Le Pulit E90 va maintenant entamer son 4.
cycle de nettoyage.
Important: NE PAS soulever le Pulit E90 en tirant sur son câble.
Câble flotteur
Marche/ Arrêt
ON
Page 14
14
French
Chapitre 3 – Maintenance de routine
1
ème
partie – Extraction et nettoyage des composants du filtre
Débranchez l’alimentation avant d’entreprendre toute activité d’entretien.
Remontage
Insérez les attaches de fixation au bas du filtre
dans les rainures prévues à cet effet sur le
châssis, ensuite fermez le crochet en « S ».
Ouverture des filtres jetables ultrafins
1. Ouvrez les châssis en décrochant les crochets
latéraux de fixation.
2. Rincez la base de la cartouche, ensuite remontez
l’ensemble avec un nouveau filtre jetable.
Châssis du filtre
Cartouche
Crochet latéral
de fixation
Attache de fixation
Rainure pour attache
de fixation
Filtre jetable ultrafin
23
1
Page 15
15
French
2
ème
partie – Démontage et nettoyage de la turbine
Débranchez l’alimentation avant d’entreprendre toute activité d’entretien.
Démontez le couvercle de la turbine
et nettoyez son boîtier, ensuite
remontez l’ensemble.
Embout à rainure
Embout octogonal
Enroulez le câble et rangez-le dans un endroit sec et frais – de préférence sur le Caddy si celui-ci est disponible.
NE PAS ranger le Pulit E90 en exposition directe aux rayons du soleil.
NE PAS ranger le Pulit E90 dans un endroit exposé à une chaleur excessive.
NE PAS ranger le Pulit E90 dans un endroit exposé au gel.
Important: Si votre Pulit E90 est équipé de brosses combinées ou de brosses Wonder, veillez à maintenir
ces dernières humides en permanence.
Chapitre 4 – Instructions de rangement
2
3
1
Réinstallez les filtres suivant le schéma
NE PAS FORCER SUR LES FILTRES POUR
LES METTRE EN PLACE.
Important!: Le cas échéant, remettez l’indicateur de sac filtre à zéro sur le bloc d’alimentation.
Recommandation: Rincez toutes les brosses à l’eau claire après chaque cycle de nettoyage.
Page 16
16
French
Localisation des pannes
Avant de contacter votre distributeur Pulit E90 , veuillez lire attentivement ce guide.
L’eau de la piscine doit être conforme aux paramètres suivants:
PH : 7,0 – 7,4 Teneur en sel : max. 5000 ppm
Température : 12˚C(54˚F) à 32˚C(90˚F) Chlore : max. 2 ppm
Symptôme Solutions
Câble entortillé ou enroulé Vérifiez si un obstacle est présent dans la piscine
Réduisez la distance excessive de câble dans la piscine
Assurez-vous que les composants du filtre sont propres
Redressez le câble et étalez-le régulièrement au soleil
Straighten cable and lay it in the sun periodically
Le Pulit E90 tourne en rond ou n’atteint pas toutes les surfaces
de la piscine, ou encore il ne se déplace pas latéralement sur
les parois
Vérifiez si des corps étrangers bloquent les parties mobiles
Assurez-vous que les composants du filtre son t propres et que
les accès au filtre sont bien fermés
Assurez-vous que la distance de câble tirée est suffisante pour
couvrir toute la piscine
Avant d’utiliser le Pulit E90 en début de saison, il est
recommandé de brosser toutes les algues susceptibles de se
trouver sur le sol et les parois de la piscine
Réglez l’angle de la poignée
Le Pulit E90 n’escalade pas les parois Assurez-vous que les composants du filtre sont propres
Pour un nettoyage en début de saison, utilisez les cartouches
« Printemps » (Spring)
Pour un nettoyage en début de saison, commencez par brosser
toutes les algues susceptibles de se trouver sur le sol et les parois
de la piscine
Vérifiez si les brosses installées conviennent au revêtement de la
piscine, et remplacez-les si nécessaire
Vérifiez si les brosses sont usées, et remplacez-les si nécessaire
Assurez-vous que l’espace autour de la turbine est propre
Vérifiez que la télécommande est paramétrée pour l’option
« escalade des parois »
Le Pulit E90 ne plonge pas Assurez-vous que les brosses Wonder ou les brosses combinées
sont bien imprégnées d’eau
Le Pulit E90 se dégage de la paroi à hauteur de la bordure
de l’eau
Si le Pulit E90 monte trop haut dans le parcours d’escalade,
consultez votre distributeur Pulit E90
La télécommande ne fonctionne pas Vérifiez si les piles doivent être changées
Le moteur ne fonctionne pas Vérifiez si la turbine est bloquée
Vérifiez si le système d’entraînement est bloqué
Vérifiez s’il existe un problème électrique (alimentation) en
contrôlant l’arrivée du secteur
Si l’arrivée du courant est correcte, veuillez contacter votre
distributeur Pulit E90
D’autres cas de panne sont consultables sur notre site Internet:
http://www.maytronics.com
Page 17
17
Italian

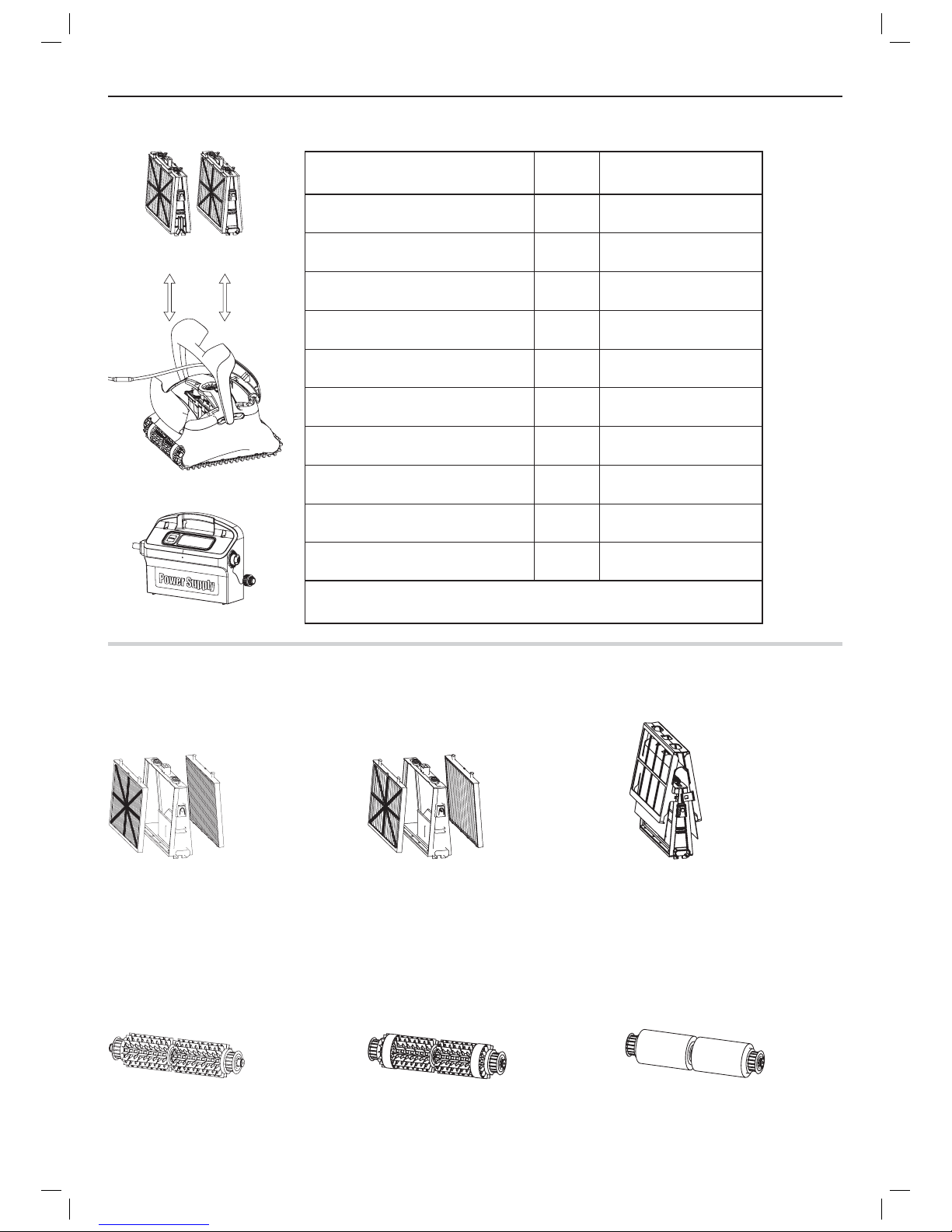

Cosa trovate nella scatola
Parti X commenti
Telaio base per elementi filtro 2
Filtro ultra fine 4 filtri
Sacchetto per la conservazione dei filtri 1
Filtri ultra-fini usa-e-getta con telaio 1 serie 10 filtri usa-e-getta per serie
Filtro per la primavera 4 filtri
Fermagli a “S” 4
Alimentatore elettrico 1
Robot per la pulizia della piscine Pulit
E90
1
Unità Telecomando (RCU) 1
Kit Caddy 1
I componenti optional sono disponibili a richiesta presso il distributore locale
Pulit E90
Sezione 1 – Descrizione dei componenti principali
1. Filters
Vi sono tre tipi di filtri.
Filtro primaverile + Telaio base
Per piscine molto sporche con grossi
detriti quali foglie ecc. – Utili all’inizio
della stagione.
Cartuccia filtro ultra fine + Telaio base
Per uso quotidiano.
Valori predefiniti di fabbrica
Filtro ultra fine usa-e-getta + Telaio
Per uso quotidiano fino a 3 cicli.
2 . Spazzole
Vi sono tre tipi di spazzole optional, ciascuna delle quali è stata progettata per massima trazione su diversi tipi di superficie della
piscina. Con il robot Pulit E90 viene fornito un solo tipo di spazzola.
Spazzola standard
Per superfici di cemento, PVC,
fiberglass e tela.
Spazzola combo
Per superfici di ceramica grezza e mosaici
di piastrelle.
Spazzola Wonder
Per superfici ceramiche levigate.
Alimentatore elettrico
Robot per la pulizia della
piscina Pulit E90
Filtro e cartuccia
Page 18
18
Italian
3. Alimentatore elettrico
Alimentatore digitale switching:
Ingresso 100-250 Volt CAUÊ
50-60 HertzUÊ
180 Watt.UÊ
Uscita – 30VCCUÊ
IP 54UÊ
Sezione 2 – Funzionamento di Pulit E90
Parte 1 – Preparazione del robot per la pulizia della piscina Pulit E90 all’uso
A. Montaggio del kit Caddy – le istruzioni relative si trovano in un documento separato
B. Regolazione dell’angolo dell’impugnatura di galleggiamento
L’angolo dell’impugnatura deve essere regolato per determinare la velocità in cui Pulit E90 avanza lungo la linea di livello.
1. Appoggiare l’impugnatura ad un angolazione di
180º con il suolo.
2. Tirare la base del braccio nel corpo di Pulit E90 e
far scivolare verso la parte posteriore di Pulit E90
finché raggiunge la posizione Richiesta con
uno scatto.
Avanzamento normale
Azione di pulizia più efficiente sulla linea di livello.
Avanzamento veloce
Alta velocità – Per un’azione di pulizia più veloce
ma meno efficiente della linea di livello.
ON
Interruttore
On/Off
Premere qui
Fare scivolare qui
Indicatore di
sacchetto filtro pieno
Indicatore
di ritardo
Pulsante di
azzeramento
Premere qui
Fare scivolare qui
Page 19
19
Italian
Parte 2 – In acqua
Immersione di Pulit E90 in piscina.
Immergere Pulit E90 in piscine e rilasciare l’impugnatura.
Nota: Usando le spazzole combo o wonder, spremere il materiale della spazzola wonder fino che completamente umida.
Usare solo l’alimentatore elettrico fornito in dotazione.
L’alimentatore è a prova di spruzzo - non va immerso nell’acqua.
Staccare l’alimentatore elettrico dalla rete prima di ogni attività di servizio.
Non collegare l’alimentatore elettrico prima di posare il robot sull’acqua.
Assicurare che la presa di rete sia protetta con un interruttore differenziale di terra (GFI) o un interruttore di
perdite a terra (ELI).
Swivel
C. Posa del cavo
Svolgere la lunghezza di cavo minima per la copertura di tutti i punti della piscina, stendendo il cavo lungo il bordo della piscina.
Assicurare che non ci siano aggrovigliamenti e piegature.
3 metri
Page 20
20
Italian

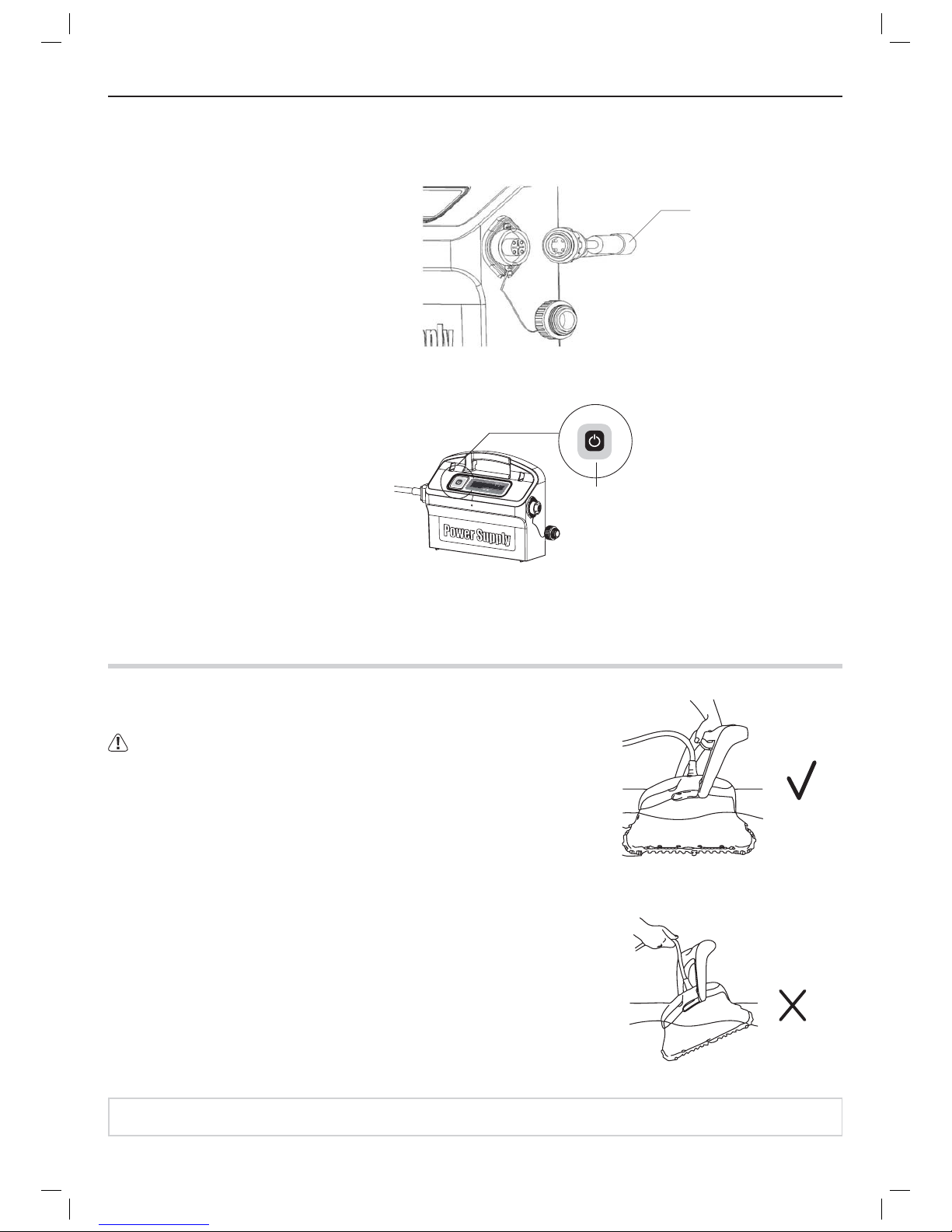

Attivare Pulit E90
Parte 3 – Estrazione di Pulit E90 dall’acqua
Staccare l’alimentatore elettrico dalla rete prima di ogni attività di servizio.
Se Pulit E90 non ha completato il suo ciclo, spegnere l’alimentatore 1.
elettrico e staccare il cavo dalla presa di rete.
Tirare delicatamente il cavo galleggiante finché Pulit E90 raggiunge 2.
la superficie, poi estrarlo usando l’impugnatura.
Collegare il cavo galleggiante di Pulit E90 1.
all’alimentatore elettrico.
Collegare il cavo elettrico dell’alimentatore 2.
elettrico alla presa di rete.
Premere l’interruttore ON/OFF. 3.
Pulit E90 inizierà così a funzionare.4.
Cavo galleggiante
Interruttore
On/Off
ON
Importante: NON estrarre Pulit E90 dall’acqua tirandone il cavo.
Page 21
21
Italian
Sezione 3 – Manutenzione di routine
Parte 1 – Estrazione degli elementi filtro e loro pulizia
Staccare l’alimentatore elettrico dalla rete prima di ogni attività di servizio.
Rimontaggio
Inserire le alette di posizione del fondo del filtro
nelle loro scanalature del telaio di base, poi
chiudere i fermagli a “S”.
Apertura dei filtri usa-e-getta ultra-fini
1. Aprire il telaio dei filtri sganciando i
fermagli laterali.
2. Sciacquare la cartuccia base, poi rimontare la
cartuccia con un nuovo filtro usa-e-getta.
Telaio del filtro
Cartuccia base
Fermagli laterali
Aletta di posizione
Scanalatura per le
aletta di posizione
Elemento di filtro usa-e-getta
23
1
Page 22
22
Italian

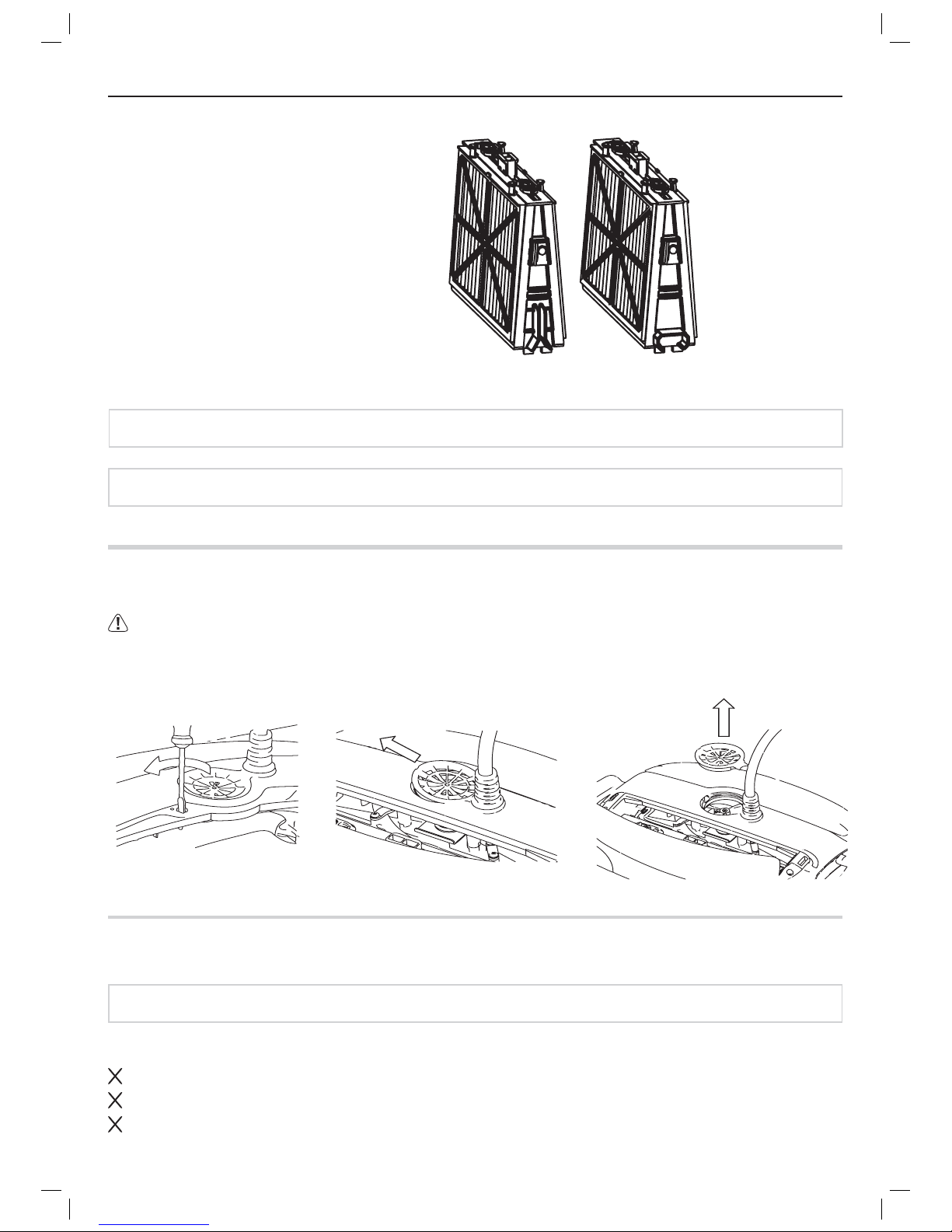

Re-installare i filtri secondo il diagramma
NON FORZARE I FILTRI IN POSIZIONE.
Parte 2 – Smontaggio e pulizia della girante
Staccare l’alimentatore elettrico dalla rete prima di ogni attività di servizio.
Smontare il coperchio della
girante e pulirne l’alloggiamento,
poi rimontare.
Raccordo finale scanalato
Raccordo finale ottagonale
Consiglio: Sciacquare tutte le spazzole con acqua pura dopo ogni ciclo di pulizia.
Avvolgere il cavo e conservare in luogo fresco e asciutto – Preferibilmente sul carrello Caddy se disponibile.
NON mettere in deposito Pulit E90 esposto direttamente ai raggi del sole.
NON mettere in deposito Pulit E90 esposto ad eccessivo calore.
NON mettere in deposito Pulit E90 esposto al gelo.
Importante: Sistemando in deposito un Pulit E90 con spazzole combo o wonder, asciugare sempre le spazzole e mantenerle asciutte.
Sezione 4 – Istruzioni per la conservazione in deposito
2
3
1
Importante: Se applicabile, bisogna azzerare l’indicatore di sacchetto filtro pieno sull’alimentatore.
Page 23
23
Italian
Guida per la ricerca ed eliminazione dei guasti
Prima di contattare il distributore Pulit E90 si invita a leggere questo manuale.
L’acqua della piscina deve trovarsi nelle condizioni indicate dai parametri che seguono:
PH: 7.0 – 7.4 Sale: Max 5.000 ppm
Temperatura: Da 12˚C a 32˚C Cloro: Max 2 ppm
Sintomo Soluzione
Cavo attorcigliato o arrotolato Verificare che non vi siano ostruzioni in piscina
Modificare la posizione diagonale dell’impugnatura dopo
ogni ciclo
Estrarre dalla piscina il cavo in eccesso
Assicurare che la cartuccia del filtro sia pulita
Stirare il cavo e stenderlo al sole periodicamente
Pulit E90 si muove in cerchio o non raggiunge tutti i punti della
piscina o non si sposta di traverso sulle pareti
Verificare che non vi siano oggetti estranei nelle parti mobili
Assicurare che la cartuccia filtro sia pulita e che gli sportelli del
filtro siano chiusi
Assicurare che la lunghezza del cavo sia sufficiente a coprire ogni
punto della piscina
Prima di mettere in uso Pulit E90 all’inizio della stagione bisogna
spazzolare ogni residuo di alghe dal fondale e dalle pareti
della piscina
Regolare l’angolo diagonale dell’impugnatura (vedere di seguito)
Pulit E90 non si arrampica sulle pareti Assicurare che la cartuccia del filtro sia pulita
Usando Pulit E90 all’inizio di stagione, usare la cartuccia per
la primavera
Prima di mettere in uso Pulit E90 all’inizio della stagione bisogna
spazzolare ogni residuo di alghe dal fondale e dalle pareti
della piscina
Verificare che le spazzole siano adatte ai rivestimenti superficiali
della piscina e sostituirle se necessario
Verificare se le spazzole sono consunte e sostituirle se necessario
Assicurare che l’area della girante sia pulita
Verificare che RCU sia impostato per la salita sulle pareti
Pulit E90 non s’immerge Assicurare che le spazzole combo o wonder siano bagnate
con acqua
Pulit E90 si stacca dalla parete sulla linea di livello dell’acqua Se Pulit E90 si arrampica troppo in alto, consultare il distributore
Pulit E90
RCU non funziona Verificare se le batterie devono essere sostituite
Il motore non funziona Verificare se la girante è bloccata
Verificare se il sistema di trazione è bloccato
Problema elettrico (alimentatore), verificare l’alimentatore.
Se l’alimentatore è funzionante, contattare il distributore Pulit E90
Un’ulteriore guida per la riparazione dei guasti è ottenibile sul sito web:
http://www.maytronics.com
Page 24
24
Spanish
24
Dentro de la Caja Usted encontrará
Parte X Observaciones
Armazón para los Elementos del Filtro 2
Filtro Ultra-Fino 4 Filtros
Bolsa para almacenamiento de filtros 1
Filtros Ultra-Finos Desechables con
Armazones
1
conjunto
10 filtros desechables por
conjunto
Filtro de Resorte 4 Filtros
Clip “S” 4
Unidad de la Fuente de Alimentación 1
Limpiador de Piscina Pulit E90 1
Unidad de Control Remoto 1
Kit del Caddy 1
Componentes opcionales disponibles a petición de su distribuidor Pulit E90
Sección 1 - Descripción de los Principales Componentes
1. Filtros
Vi sono tre tipi di filtri.
Filtro de Resorte + Bastidor de Base
Para piscinas sucias con detritos grandes
como hojas etc. – Útil para el inicio de la
estación.
Cartucho de Filtro Ultra-Fino + Bastidor
de Base
Para uso diario.
Predeterminado en fábrica.
Filtro Ultra-Fino Desechable + Bastidor
Para uso diario para hasta 3 ciclos.
2. Cepillos
Hay tres tipos de cepillos opcionales, cada uno diseñado para proporcionar tracción óptima en diversas superficies de piscinas.
Solamente un tipo es proveído con su Pulit E90.
Cepillo Estándar
Para concreto, PVC, fibra de vidrio y
revestimiento.
Cepillo Combinado
Para superficies de cerámica áspera y
azulejos de mosaico.
Cepillo Wonder
Para cerámica lisa.
Unidad de la Fuente de
Alimentación
Limpiador de Piscina
Pulit E90
Filtros y Cartuchos
Page 25
25
Spanish
25
3. Unidad de la Fuente de Alimentación
Fuente de alimentación Digital, “Switch-Mode”:
Entrada - 100-250 AC VoltiosUÊ
50-60 HertzUÊ
180 WattUÊ
Salida - 30 VDCUÊ
IP 54UÊ
Sección 2 – Operación del Pulit E90
Parte 1 – Preparar el Limpiador de Piscinas Pulit E90 para Uso
A. Montar el kit del Caddy – las instrucciones están en un documento separado
B. Ajustar el Ángulo del Flotador de la Manija
El ángulo de la manija debe ser ajustado para determinar la velocidad en que el Pulit E90 avanza a lo largo de
la línea de flotación.
1. Ponga la manija hacia abajo en un ángulo de
180° del piso.
2. Empuje la base del brazo en el cuerpo del
Pulit E90 y deslícela hacia la parte posterior
hasta que haga clic en la posición requerida.
Avanzo Normal
Acción de limpieza más eficiente en la línea de flotación.
Avanzo Rápido
Velocidad rápida – Para limpieza más rápida pero
menos eficiente en la línea de flotación.
Interruptor de
Encendido/
Apagado
Empuje aquí
Deslice aquí
Filtro Lleno
Indicador de la Bolsa
Indicador de
Demora
Empuje aquí
Deslice aquí
ON
Botón de
Reencendido
Page 26
26
Spanish
26
Parte 2 – En el agua
Colocar el Pulit E90 en la Piscina.
Coloque su Pulit E90 en la piscina y libérelo.
Nota: Al usar los Cepillos Combinados o Cepillos Wonder, exprima suavemente el material del cepillo hasta
que esté totalmente mojado.
Use solamente la Unidad de la Fuente de Alimentación original suministrada.
La Unidad de la Fuente de Alimentación es a prueba de salpicaduras – No la sumerja en agua.
Desenchufe la Unidad de la Fuente de Alimentación antes de cualquier actividad de mantenimiento.
No conecte la Unidad de la Fuente de Alimentación antes de colocar el limpiador de piscina en el agua.
Asegúrese que el enchufe de las cañerías sea protegido por un interruptor de fallos de conexión a tierra (GFI)
o un interruptor de pérdidas a tierra (ELI).
Eslabón Giratorio
C. Colocar el Cable
Desenrolle el mínimo cable requerido para cubrir todo el tamaño de la piscina, enderece el cable
a lo largo del lado de la piscina. Cerciórese de que no haya torceduras o vueltas.
3 Metros
10 pies
Page 27
27
Spanish
27
Activar el Pulit E90
Parte 3 – Retirar el Pulit E90 del agua
Desenchufe la Unidad de la Fuente de Alimentación antes de cualquier
actividad de mantenimiento.
Si el Pulit E90 no ha concluido su ciclo, cierre la Unidad de la Fuente 1.
de Alimentación y desconecte de la red principal.
Tire del cable flotador suavemente hasta que el Pulit E90 haya subido 2.
a la superficie, y levántelo por la manija.
Enchufe el Cable Flotador del Pulit E90 en la 1.
Unidad de la Fuente de Alimentación.
Enchufe el Cable Eléctrico de la Unidad de la 2.
Fuente de Alimentación en la red eléctrica.
Presione el interruptor de Encendido/Apagado. 3.
El Pulit E90 empezará ahora a trabajar. 4.
Importante: NO levante el Pulit E90 del agua por su cable.
Cable Flotador
Interruptor de
Encendido/Apagado
ON
Page 28
28
Spanish
28
Sección 3 – Mantenimiento General
Parte 1 – Remover y limpiar los Elementos del Filtro
Desconecte la Fuente de Alimentación antes de cualquier actividad de mantenimiento.
Reensamblar
Inserte las Lengüetas de Localización en la parte
inferior del elemento del Filtro en sus ranuras en
el Bastidor Base, después cierre el clip “S”.
Abrir los filtros Ultra-finos desechables
1. Abrir el bastidor del Filtro retirando el clip de
los cierres laterales.
2. Lave la Base del Cartucho, después reensamble
los Cartuchos con un nuevo filtro desechable.
Bastidor del Filtro
Base del Cartucho
Cierre Lateral
Lengüeta de Localización
Ranura de la Lengüeta
de Localización
Elemento del Filtro
Desechable Ultra-Fino
23
1
Page 29
29
Spanish
29
Re-instale los Filtros según el diagrama
NO FUERCE LOS FILTROS EN EL LUGAR.
Parte 2 – Desmontar y limpiar el Impulsor
Desconecte la Fuente de Alimentación antes de cualquier actividad de mantenimiento.
Desmonte la Tapa del Impulsor y
limpie alrededor del compartimiento
del Impulsor, después reensamble.
Pieza de extremidad con ranuras
Pieza de extremidad Octagonal
Importante: Cuando pertinente, usted debe reajustar el indicador de Bolsa de Filtro Llena en la Unidad de la Fuente de Alimentación.
Recomendació: Lave todos los cepillos con agua limpia después de cada ciclo de limpieza.
Enrolle el Cable y almacénelo en área fresca y seca – Preferiblemente en el Caddy si disponible .
NO almacene el Pulit E90 expuesto a luz solar directa.
NO almacene el Pulit E970 expuesto a calor excesivo.
NO almacene el Pulit E90 expuesto a helada.
Importante: Al almacenar los cepillos Combinado o Maravilla, por favor observe de mantener los cepillos mojados todo el tiempo.
Sección 4 – Instrucciones de Almacenamiento
2
3
1
Page 30
30
Spanish
30
Guía de Localización de Averías
Antes de entrar en contacto con su distribuidor Pulit E90 lea por favor toda esta guía.
Las condiciones del agua de la piscina deben estar dentro de los siguientes parámetros:
PH: 7.0 – 7.4 Sal: Máx. 5,000 ppm
Temperatura: 12˚C(54˚F) a 32˚C(90˚F) Cloro: Máx. 2 ppm
Síntomas Solución
El Cable se tuerce o se enreda Verifique cualquier obstrucción en la piscina
Cambie la posición diagonal de la manija después de cada uso
Quite el exceso del Cable de la piscina.
Cerciórese que el Cartucho del Filtro esté limpio y que las
puertas del Filtro estén cerradas
Enderece el cable y tiéndalo al sol periódicamente
El Pulit E90 se desplaza en círculos o no llega a todas las áreas
de la piscina o el Pulit E90 no se está desplazando de lado en las
paredes
Verifique si hay objetos extraños en las piezas móviles
Cerciórese de que cartucho de Filtro esté limpio y que las
puertas del Filtro estén cerradas
Cerciórese de que hay suficiente Cable para cubrir toda
la piscina
Antes de usar el Pulit E90 al principio de la estación usted debe
cepillar todas las algas del piso y de las paredes de la piscina
Ajuste el ángulo diagonal de la manija (véase abajo)
El Pulit E90 no trepa paredes Cerciórese que el Cartucho del Filtro esté limpio
Al usar el Pulit E90 al principio de la estación, use el cartucho
de Resorte
Al usar el Pulit E90 al principio de la estación debe primero
cepillar todas las algas del piso y de las paredes de la piscina
Verifique si los cepillos son apropiados para el revestimiento
de la piscina y reemplácelos si necesario
Verifique si los Cepillos están gastados y reemplácelos
si necesario
Cerciórese que el área del Impulsor esté limpia
Verifique que la RCU está fijada para trepar
El Pulit E90 no se hunde Cerciórese que los Cepillos Wonder o los Cepillos Combinados
están mojados
El Pulit E90 se suelta de la pared en la línea de agua Si el Pulit E90 sube demasiado alto consulte su distribuidor
La RCU no está funcionando Verifique si las baterías necesitan ser reemplazadas
El motor no está funcionando Verifique si el sistema de Impulsión está bloqueado
Problema eléctrico (fuente de alimentación), Verifique la fuente
de energía. Si la fuente de energía está en orden, entre en
contacto con su distribuidor Pulit E90
Soluciones adicionales de problemas están disponibles en nuestro sitio Web:
http://www.maytronics.com
Page 31
31
German
Was Sie in der Box finden sollten
Teil X Bemerkung
Grundrahmen für Filterelemente 2
Ultrafeiner Filter 4 Filter
Beutel zur Aufbewahrung der Filter 2
Ultrafeiner Einweg-Filter mit Rahmen 1 Satz 10 Einweg-Filter pro Satz
Frühlingsfilter 4 Filter
S - Klips 4
Stromversorgungs-Einheit 1
Pulit E90-Schwimmbadreiniger 1
Fernbedienungseinheit (RCU) 1
Caddy Kit 1
Optionale Komponenten sind auf Anfrage bei Ihrem
Pulit E90-Händler erhältlich.
Abschnitt 1 – Beschreibung der Hauptkomponenten
1. Filter
Es gibt drei Arten von Filtern.
Frühlingsfilter + Grundrahmen
Für verschmutzte Schwimmbäder mit grossen Verschmutzungen wie Blättern
usw. – geeignet für den Saisonbeginn.
Ultrafeine Filterkartusche + Grundrahmen
Für den täglichen Einsatz.
Auslieferungszustand.
Ultrafeiner Einweg-Filter + Rahmen
Für den täglichen Einsatz für bis zu
drei Zyklen.
2. Bürsten
Es gibt drei verschiedene Arten von optionalen Bürsten. Jede dieser Bürstenarten ist für andere Beckenböden geeignet, auf denen sie
die beste Haftung bietet. Im Lieferumfang Ihres Pulit E90 Schwimmbadreinigers ist nur eine Bürstenart enthalten.
Standard-Bürste
Für Beton, PVC, Fiberglas und Liner.
Kombinierte Bürste
Für rauhe Keramikoberflächen
und Mosaik-Fliesen.
Wunderbürste
Für glatte Keramikoberflächen.
Stromversorgungs-Einheit
Pulit E90 Schwimmbad-
Reiniger
Filter und Kartuschen
Page 32
32
German
3. Stromversorgungseinheit
Digitale Stromversorgungseinheit mit Schalter:
Eingangsstrom - 100-250 AC VoltsUÊ
50-60 HertzUÊ
180 WattUÊ
Ausgangsstrom - 30 VDCUÊ
IP 54UÊ
Abschnitt 2 – Betrieb des Pulit E90
Teil 1 – Vorbereitung des Pulit E90-Schwimmbadreinigungs-Roboters
A. Bauen Sie das Caddy-Kit zusammen – die Anweisungen dazu finden Sie auf einem separaten Blatt
B. Einstellen des Handgriff-Winkels
Der Winkel des Handgriffes bestimmt die Geschwindigkeit, mit der der Pulit E90 sich entlang der Wasserlinie bewegt.
1. Legen Sie den Handgriff in einem Winkel von
180º Grad zum Boden auf die Seite.
2. Drücken Sie die Basis des Griffs in das Gehäuse
des Pulit E90 und schieben ihn dann in Richtung
der Rückseite des Pulit E90, bis er in der
gewünschten Position einrastet.
Normale Geschwindigkeit
Bessere Reinigungsleistung an der Wasserlinie.
Hohe Geschwindigkeit
Für schnellere, aber dafür weniger wirksame
Reinigungsleistung.
An-/Aus-schalter
Hier nach
innen drücken
Hier verschieben
Anzeige des vollen
Filterbeutels
Verzögerungs-
Anzeige
Rücksetztaste
Hier nach
innen drücken
Hier verschieben
ON
Page 33
33
German
Teil 2 – In das Wasser
Eintauchen des Pulit E90-Roboters in das Wasser.
Setzen Sie Ihren Pulit E90-Roboter in das Schwimmbad
und lassen ihn los.
Hinweis: : Wenn Sie kombinierte Bürsten oder Wunderbürsten benutzen, drücken Sie das Bürstenmaterial
sanft, bis es sich vollkommen voll Wasser gesogen hat.
Benutzen Sie nur die vom Hersteller gelieferte Original-Stromversorgungseinheit.
Die Stromversorgungseinheit ist spritzwasserdicht – tauchen Sie sie nicht ins Wasser ein.
Vor dem Ausführen von Wartungsarbeiten ziehen Sie den Stecker der Stromversorgungseinheit aus der Steckdose.
Stecken Sie den Stecker der Stromversorgungseinheit erst in die Steckdose, nachdem der Schwimmbadreinigungs-
Roboter ins Wasser gelassen wurde.
Vergewissern Sie sich, dass die Netzsteckdose mit einem Fehlerstromschutzschalter oder Erdschluss-Schutzschalter
geschützt ist.
Swivel
C. Auslegen des Kabels
Rollen Sie soviel Kabel ab wie Sie benötigen, um das gesamte Becken zu erreichen und legen es entlang der Schwimmbadseite aus.
Vergewissern Sie sich, dass das Kabel keine Verdrehungen oder Knoten aufweist.
3 Meter
Page 34
34
German
Anschalten des Pulit E90-Roboters
Teil 3 – Herausnehmen des Pulit E90-Roboters aus dem Wasser
Trennen Sie die Stromversorgungseinheit vom Stromnetz, bevor Sie irgendwelche
Wartungsarbeiten ausführen..
Wenn der Pulit E90-Roboter seinen Zyklus noch nicht beendet hat, schalten 1.
Sie die Stromversorgungseinheit ab und trennen sie vom Stromnetz.
Ziehen Sie den Pulit E90-Roboter sanft mit Hilfe des Schwimmkabels an die 2.
Wasseroberfläche. Jetzt können Sie ihn mit Hilfe des Handgriffs aus dem
Wasser nehmen.
Verbinden Sie das Schwimmkabel des Pulit E90-1.
Roboters mit der Stromversorgungseinheit.
Verbinden Sie das Stromkabel der 2.
Stromversorgungseinheit mit dem Stromnetz.
Betätigen Sie den AN-/AUS-Schalter. 3.
Daraufhin beginnt der Pulit E90-Roboter mit 4.
der Arbeit.
Wichtig: Ziehen Sie den Pulit E90-Roboter nicht mit Hilfe des Schwimmkabels aus dem Wasser.
Schwimm-Kabel
An-/Aus-Schalter
ON
Page 35
35
German
Abschnitt 3 – Routinemässige Wartung
Teil 1 – Herausnahme und Reinigung der Filterelemente
Trennen Sie die Stromversorgungseinheit vom Stromnetz ab, bevor Sie irgendwelche
Wartungsarbeiten ausführen.
Wiedereinbau
Schieben sie die Fixierlaschen an der Unterseite
des Filterelements in die entsprechenden Rillen
im Basisrahmen und schliessen dann den S-Klips.
Öffnen des ultrafeinen Einweg-Filters
1. Öffnen Sie die Filterrahmen, indem Sie die
Verschlüsse an den Seiten lösen.
2. Spülen Sie die Kartuschenbasis ab und setzen
die Kartusche dann mit einem neuen EinwegFilter wieder ein.
Filterrahmen
Kartuschenbasis
Seitenverschluss
Fixierlasche
Rille für die Fixierlasche
Ultrafeiner
Einweg-Filter
23
1
Page 36
36
German
Setzen Sie die Filter gemäss das Diagramms wieder ein.
DRÜCKEN SIE DIE FILTER NICHT MIT GEWALT AN
IHREN PLATZ.
Teil 2 – Ausbau und Reinigung des Flügelrads
Trennen Sie die Stromversorgungseinheit vom Stromnetz, bevor Sie irgendeine Wartungsarbeit ausführen.
Nehmen Sie die Abdeckung des
Flügelrads ab und reinigen dann das
Flügelrad-Gehäuse. Danach setzen
Sie die Abdeckung wieder zurück.
Geriffeltes Endstück
Achteckiges Eckstück
Wichtig: Gegebenenfalls müssen Sie die Anzeige des vollen Filterbeutels auf der Stromversorgungseinheit zurücksetzen.
Empfehlung: Spülen Sie alle Bürsten nach jedem Reinigungszyklus mit sauberem Wasser ab.
Rollen Sie das Kabel auf und lagern es an einem trockenen Ort – vorzugsweise auf dem Caddy, falls vorhanden.
Lagern Sie den Pulit E90-Roboter nicht an einem Ort, der direktem Sonnenlicht ausgesetzt ist.
Lagern Sie den Pulit E90-Roboter nicht an einem Ort, der übermässiger Hitze ausgesetzt ist.
Lagern Sie den Pulit E90-Roboter nicht an einem Ort, der Frost ausgesetzt ist.
Wichtig: Wenn Sie den Pulit E90-Roboter mit eingebauten kombinierten Bürsten oder Wunderbürsten lagern,
achten Sie darauf, dass die Bürsten jederzeit nass bleiben.
Abschnitt 4 - Lagerungsanweisungen
2
3
1
Page 37
37
German
Anleitung zur Fehlerbehebung
Lesen Sie bitte diese Anleitung, bevor Sie sich an Ihren Pulit E90-Händler wenden.
Die Wasserbedingungen des Schwimmbads müssen innerhalb folgender Parameter liegen:
PH: 7.0 – 7.4 Salz: Max 5,000 ppm
Temperatur: 12˚C(54˚F) bis 32˚C(90˚F) Chlor: Max 2 ppm
Symptom Lösung
Das Kabel verdreht sich oder wickelt sich auf Überprüfen Sie, ob sich im Schwimmbad ein Hindernis befindet
Ändern Sie nach jedem Einsatz die diagonale Position des Griffs
Nehmen Sie überrschüssiges Kabel aus dem Schwimmbecken
Vergewissern Sie sich, dass die Filterkartusche sauber ist
Von Zeit zu Zeit sollten Sie das Kabel gerade richten und in der
Sonne auslegen
Der Pulit E90-Roboter bewegt sich in Kreisen oder erreicht nicht
alle Beckenbereiche oder bewegt sich nicht seitwärts an
den Wänden
Überprüfen Sie die sich bewegenden Teile auf Fremdkörper
Vergewissern Sie sich, dass die Filterkartusche sauber ist und die
Filtertüren geschlossen sind
Vergewissern Sie sich, dass genügend Kabel ausliegt, so dass der
Roboter den gesamten Beckenbereich erreichen kann
Sie sollten Algen von dem Boden und den Wänden des
Schwimmbads entfernen, bevor Sie den Pulit E90-Roboter am
Saisonbeginn das erste Mal benutzen
Stellen Sie den diagnonalen Winkel des Griffs ein
Der Pulit E90 klettern die Wände nicht hoch Vergewissern Sie sich, dass die Filterkartusche sauber ist
Wenn Sie den Pulit E90-Roboter zu Saisonbeginn zum ersten Mal
benutzen, sollten Sie die Frühlings-Kartusche verwenden
Sie sollten Algen von dem Boden und den Wänden des
Schwimmbads entfernen, bevor Sie den Pulit E90-Roboter am
Saisonbeginn das erste Mal benutzen
Überprüfen Sie, ob die Bürsten der Art der Boden- und Wandverkleidung entsprechen und wechseln Sie sie gegebenenfalls aus
Überprüfen Sie, ob die Bürsten abgenützt sind und wechseln Sie
sie gegebenenfalls aus
Vergewissern Sie sich, dass der Bereich des Flügelrads sauber ist
Überprüfen Sie, ob die Fernbedienung auf Klettern eingestellt ist
Der Pulit E90-Roboter sinkt nicht Vergewissern Sie sich, dass die Wunderbürsten oder
kombinierten Bürsten mit Wasser vollgesogen sind
Der Pulit E90-Roboter fällt an der Wasserlinie von der Wand ab Wenn der Pulit E90-Roboter zu hoch klettert, wenden Sie sich an
Ihren Pulit E90-Fachhändler
Die Fernbedienung funktioniert nicht Überprüfen Sie, ob die Batterien ausgetauscht werden müssen
Der Motor funktioniert nicht Überprüfen Sie, ob das Flügelrad blockiert wird
Überprüfen Sie, ob das Antriebssystem blockiert wird
Elektrisches Problem (Stromzufuhr), überprüfen Sie die Stromquelle.
Wenn die Stromquelle in Ordnung ist, wenden Sie sich bitte an
Ihren Pulit E90-Fachhändler
Weitere Hinweise zur Fehlerbehebung finden Sie auf unserer Webseite unter:
http://www.maytronics.com
Page 38
Page 39
Page 40
40
English
www.maytronics.com
by
Pulit E90 Robot Pool Cleaner by Maytronics
Loading...
