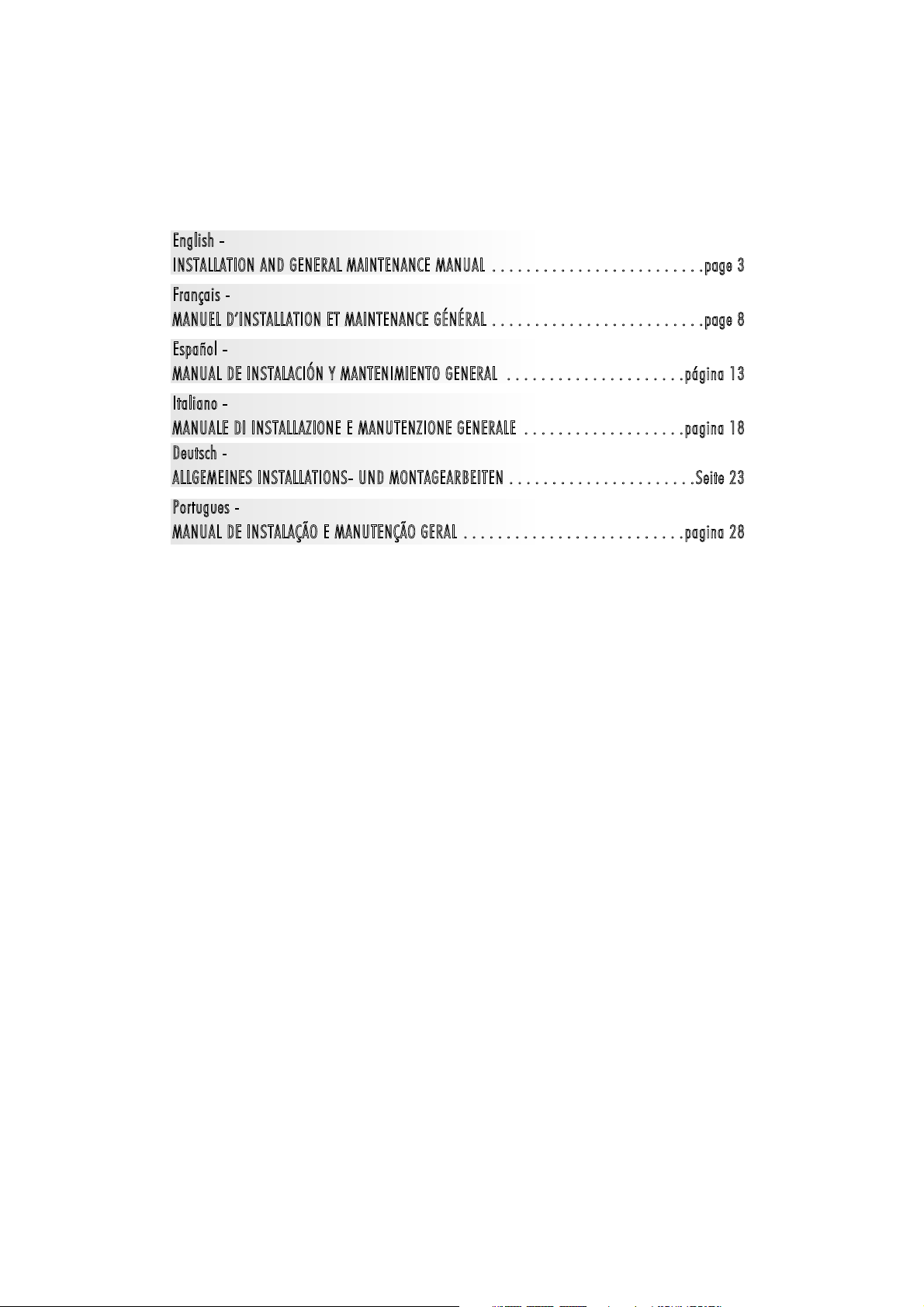

English -

INSTALLATION AND GENERAL MAINTENANCE MANUAL . . . . . . . . . . . . . . . . . . . . . . . . . page 3

POOL PUMPS

Français -

MANUEL D’INSTALLATION ET MAINTENANCE GÉNÉRAL . . . . . . . . . . . . . . . . . . . . . . . . . page 8

Español -

MANUAL DE INSTALACIÓN Y MANTENIMIENTO GENERAL . . . . . . . . . . . . . . . . . . . . .página 13

Italiano -

MANUALE DI INSTALLAZIONE E MANUTENZIONE GENERALE . . . . . . . . . . . . . . . . . . .pagina 18

Deutsch -

ALLGEMEINES INSTALLATIONS- UND MONTAGEARBEITEN . . . . . . . . . . . . . . . . . . . . . .Seite 23

Portugues -

MANUAL DE INSTALAÇÃO E MANUTENÇÃO GERAL . . . . . . . . . . . . . . . . . . . . . . . . . .pagina 28

POMPES POUR PISCINES

BOMBAS PARA PISCINAS

POMPA PER PISCINAS

PUMPEN FÜR SCHWIMMBECKEN

BOMBAS PARA PISCINAS

IMPORTANT
This manual contains basic information on the safety measures to be adopted during installation and start-up. The fitter

and the user must therefore read the instructions before installation and start-up.

1. GENERAL SAFETY INSTRUCTIONS

These symbols ( ) indicate the possibility of danger where the corresponding instructions are
not followed.

DANGER. Risk of electrocution.
Failure to abide by these instructions may lead to the risk of electrocution.

DANGER.
Failure to abide by these instructions may lead to the risk of injury or damage.

WARNING.
Failure to abide by these instructions may lead to the risk of damage to the pump or the installation.

2. GENERAL SAFETY REGULATIONS

GENERAL

- The machines indicated in this Manual are especially designed for the pre-filtering and recirculation of water in
swimming pools.

- They are designed to work with clean water at temperatures not exceeding 35ºC.

- Install them in line with the specific instructions for each installation.

- Respect current regulations regarding accident prevention.

- All modifications to the pump require prior authorisation from the manufacturer. Original spare parts and
accessories authorised by the manufacturer ensure greater safety. The pump manufacturer is exempt from all
liability regarding any damage caused by unauthorised spare parts or accessories.

- When working on each machine or on the units linked to them, disconnect the unit from the power supply and the
start-up devices, as the electrical parts of the pump are live during operation.

- All assembly and maintenance work must be carried out by qualified and authorised personnel who have carefully
read the installation and service instructions.

- To guarantee safety when operating the machine, you must comply with that set out in the installation and service
instructions.

- In the event of defective operation or faults, contact your supplier or nearest representative.

ENGLISH

WARNINGS DURING INSTALLATION AND ASSEMBLY WORK

- When connecting the electrical wiring to the machine motor, check the layout inside the connection box and make
sure there are no pieces of wiring inside after it has been closed and that the earthing conductor is correctly
connected. Connect the motor in line with the wiring diagram attached to the machine.

- Make sure that the electrical wiring connections to the machine terminal box are well mounted and screwed tight
to the connection terminals.

Installation and General Maintenance Manual - POOL PUMPS

3

- The electrical installation of the pump must include differential protection of a value no greater than 30 mA.

- Correctly use the seal of the terminal box for the electrical motor to prevent water getting in. Likewise, position and

ENGLISH

tighten the gland inside the cable duct of the terminal box.

- Make sure that water is unable to enter the motor or the live electrical parts.

- Where the intended use is not as indicated, additional technical adaptations and regulations may be required.

WARNINGS DURING START-UP

Before starting the machine, check the calibration of the electric protection devices on the motor and that the protection
against electrical and mechanical contacts is correctly positioned and secure.

NOTE
The pool should not be used while the pumping equipment is running.

Do not use the pump if anyone is in contact with the water.

WARNINGS DURING ASSEMBLY AND MAINTENANCE WORK

- Take into account national installation regulations when assembling and installing the pumps.

- Make sure that water is unable to enter the motor or the live electrical parts.

- Avoid contact at all times - even accidentally - with moving machine parts while the machine is running and/or
before it comes to a complete standstill.

- Wait for the machine to come to a halt before handling it.

- Before any electrical or mechanical maintenance operation, disconnect the unit from the power supply and block
the start-up devices.

- Follow the steps below before handling the machine:

1. Disconnect the machine from the mains.

2. Block all start-up devices.

3. Check that there is no voltage in the circuits, even in the auxiliary circuits and additional services.

4. Wait for the impeller to come to a complete standstill.

The list indicated must be used as a guideline and is not binding for safety purposes. There may be particular safety
regulations in specific standards.

- For regular control:



Check that the mechanical parts are tightly secured and check the condition of the screws supporting the machine.



Check that the power conductors and isolating parts are in their correct position, are secure and in a good state of
repair.



Check the temperature of the machine and the electric motor. In the event of a fault, stop the machine immediately
and repair.



Check for machine vibrations. In the event of a fault, stop the machine immediately and repair.

Due to the complex nature of the cases treated, the installation, user and maintenance instructions contained in this
manual do not seek to examine all possible and imaginable cases of service and maintenance. Should you require
additional instruction or have specific problems, please do not hesitate to contact the distributor or the machine
manufacturer directly.

Installation and General Maintenance Manual - POOL PUMPS 4

3. INSTALLATION AND ASSEMBLY

GENERAL

- Our pumps may only be assembled and installed in pools or ponds that are compliant with HD 384.7.702. Should
you have any doubts, please consult your specialist.

- Fit the pump horizontally due to the pre-filter. The pumps are fitted with a pre-filter with a basket inside to collect
any large particles, as they may damage the hydraulic part inside the pump.

- All pumps are fitted with a foot with two holes in it to anchor it to the ground (Fig. 1).

PIPING

- To connect the piping, glue the pipes and the connectors, supplied together with the pump; the fitting connections
to the suction and return ports on the pump are threaded and include seals to prevent water loss (Fig. 2).

- Fit the return pipes completely perpendicular and centred in relation to the port to be connected to prevent the pump
and the pipe from being subjected to external stress that, apart from making fitting difficult, could break them

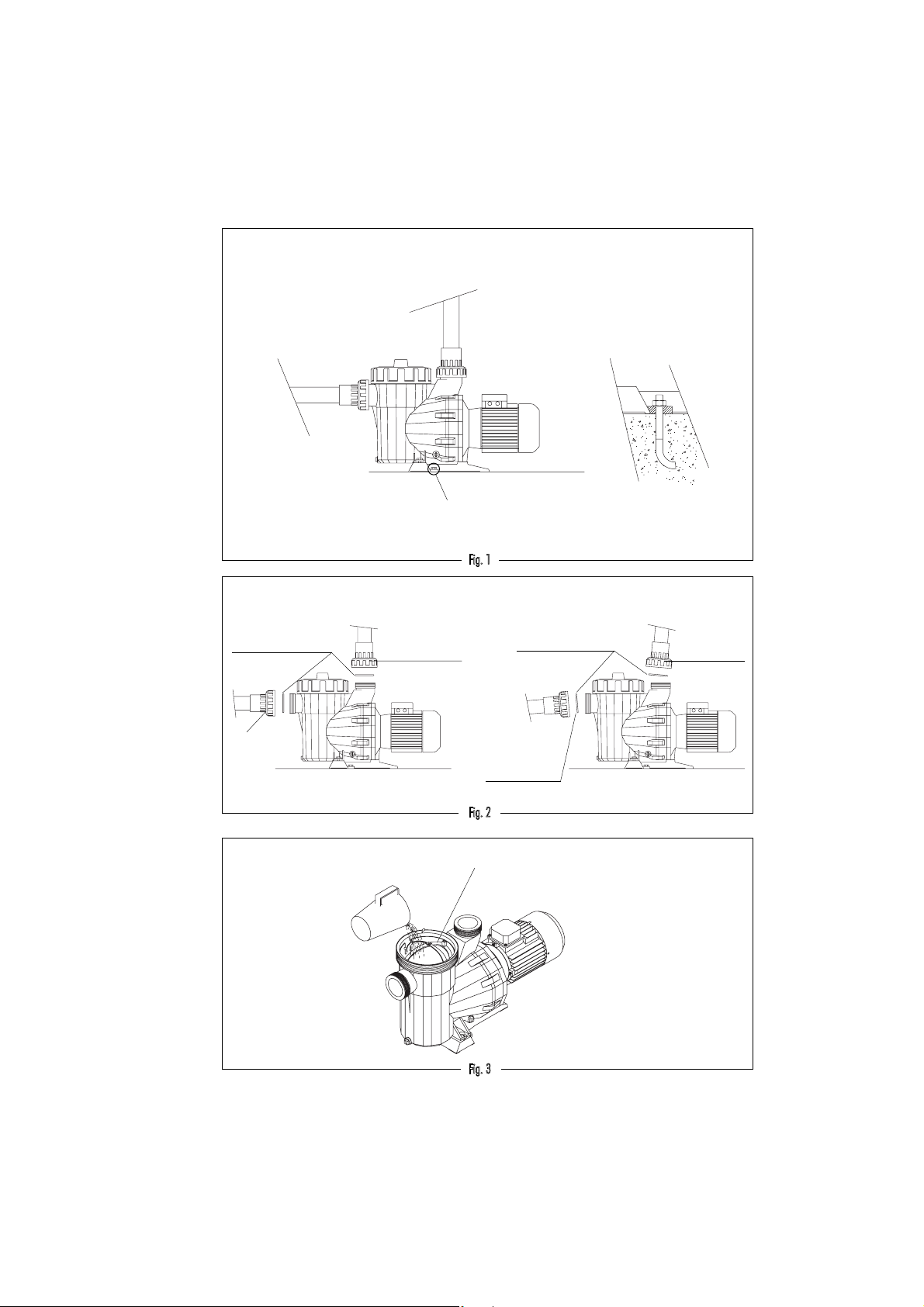

(Fig. 2).

- Fit the suction piping on a slight 2% slope towards the pump to avoid the formation of air pockets (Fig. 2).

- To ensure the pump works correctly, prime the pump pre-filter until water rises up through the suction pipe
(Fig. 3).

LOCATION

- Fit the pump underneath the water level in the pool to improve pump performance.

- Where a self-priming pump is to be fitted above the water level, the difference in height must be no more than 2

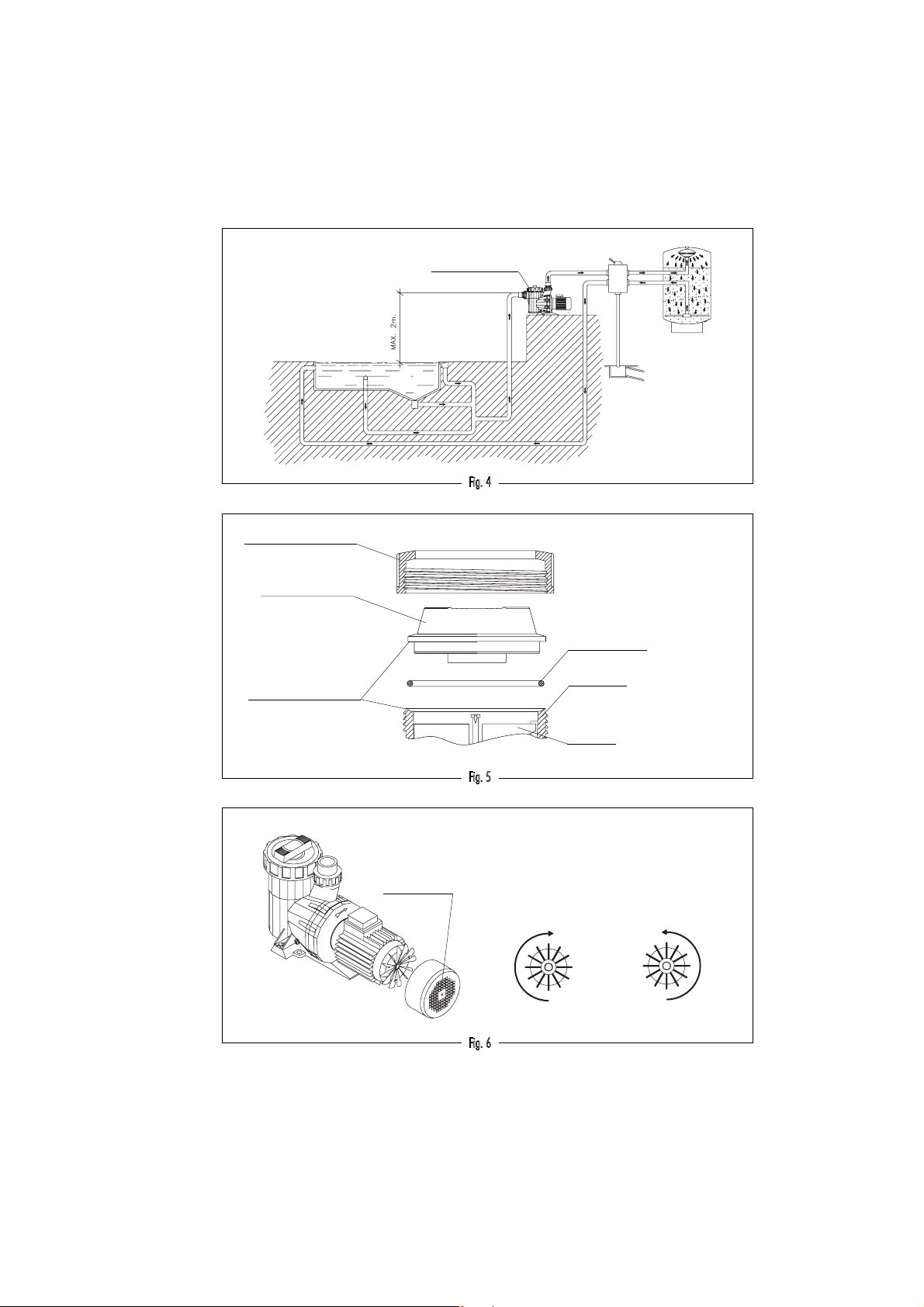

metres (Fig. 4), ensuring that the suction pipe is as short as possible as a long pipe would increase drainage times
and load losses in the installation.

- Make sure that the pump is safe from possible flooding and receives dry ventilation.

ENGLISH

ELECTRICAL INSTALLATION

- The electrical installation must include a multiple separation system with contact openings of at least 3 mm.

- Use a rigid cable to connect to the mains. If you use a flexible cable to connect to the mains, it must have cable
lugs to connect to the terminals of the pump motor.

- With any type of pump, 0.03 A differential protection must be fitted for electricity leakage protection (indicated on
the diagrams).

- Adjust the value of the thermal relay appropriately depending on the pump current.

For pumps with a single-phase motor:



Thermal protection is incorporated. Installation with a switch is sufficient, in line with the "Mains connections"
diagram.



Use a motor guard with magneto-thermal protection.



The adjustment data for the thermal relay is to be used as a guideline, as the motor is already fitted with protection.



For 230 V, use a H07 RN-F3 type connection sleeve with a cable section that adapts to the power of the motor and
to the length of the cable.

For pumps with a three-phase motor:



Use a motor guard with magneto-thermal protection.



Protect the pump against overloads with a cut-off switch for the motor.

Installation and General Maintenance Manual - POOL PUMPS 5



Adjust the thermal value according to the thermal protection table. For the connection Δ (3 x 230 V network), use
the protection with the highest indicated value. For the connection Υ (3 x 400 V network), use the protection with

ENGLISH

the lowest indicated value.

Connect the lowest voltage at Δ and the highest at Υ for voltage intervals other than 230/400 V; 400/690 V.



For AC, use a H07 RN-F3 type connection sleeve with a cable section that adapts to the power of the motor and the
length of the cable.



The mains cable may only be connected by skilled, authorised personnel.

- Before connecting the motor, check the type of fuse required.

- Check the correct layout and connection of the earthing cable in the equipment.

- Respect the electrical installation and connection conditions. Failure to do so may lead to the pump manufacturer
declining all responsibility and rendering the guarantee null and void.

- The motors are subject to the EEC standards with IP-55 protection.

- Special regulations may exist for the installation.

- Unsuitable mains connections involve the risk of death.

4. START-UP INSTRUCTIONS

PRIOR TO START-UP

- Carry out the following operations before starting the pump:

1. Remove the pre-filter cap by unscrewing the nut holding it in place (Fig. 5).

2. Fill the pump with water through the pre-filter until it rises up through the suction pipe.

3. Should the basket be removed during these operations, do not forget to replace it to prevent large particles from

entering the pump that could block it.

4. Check that the mains voltage and power correspond with those indicated on the pump characteristics plate.

- Fit the pre-filter cap and screw on tight, not forgetting to fit the seal in its housing (Fig. 5).

- The pumps must not be run without the pre-filter having first been filled with water. Where this is not the case, the
mechanical gasket may be damaged, leading to a loss of water.

- Check that the motor rotates in the correct direction by means of the fan located at the back of the motor that can
be seen through the view hole on the fan cover (Fig. 6).

- Check that the pump shaft turns freely.

START-UP

- Open all the valves and connect the motor.

- Activate the self-priming and wait a reasonable time for this to be completed.

5. MAINTENANCE

- Clean the pre-filter basket regularly to avoid drops in pressure. To prevent the basket from breaking, do not hit it
during the cleaning process.

Should the pump stop, check that consumption of the running motor in amperes is equal to or below that indicated on

­the manufacturer's characteristics plate. If this information is available, contact the nearest Technical Assistance Service.

- Where the amperage is higher, consult the manufacturer.

- Empty the pump if it is to remain at a standstill for a certain length of time, especially in cold countries where there
is a risk of freezing.

Installation and General Maintenance Manual - POOL PUMPS6

- Remove the purge cap (10) to empty the pump.

- Every time the pre-filter is opened, clean the seal and its seating of any impurities to ensure airtightness when the
cap is closed (Fig. 5).

- Pump components that, due to their normal use, suffer wear and/or tear must be regularly replaced to ensure good
pump performance. The following table shows the perishables and/or consumables used in the pump and their
estimated working life.

COM PONENT D ESCRI PTION EST IMATED W ORKIN G LIFE

O rings and general seals 1 year

Mechanical seal 1 year

Bearings 1 year

The estimated working life of the parts above has been established according to normal product use and installation
conditions.

Follow the instructions in the installation manual to maintain the working life of the pump.

6. REMOVAL

- The motor unit can be removed from the pump body without having to disconnect the pump's suction and return
pipes.

- To remove the Motor unit from the pump body, remove the screws joining them together.

7. TROUBLESHOOTING

1. The pump is not primed

2.

The pump releases only a small flow of water

3. The pump makes a noise

4. The pump will not start

5. The motor is making a noise but will not start

6. The motor is stopped

ENGLISH

1 2 3 4 5 6 CAUSES SOLUTIONS

 



 

  









Installation and General Maintenance Manual - POOL PUMPS 7

Air entering the suction pipe

Filter cap badly sealed Clean the filter cap and check the condition of the rubber seal
Inverted motor turning Invert 2 power phases

Wrong voltage

Pre-filter blocked Clean the filter

Load loss in drainage Prevent parts from causing load loss wherever possible

Pump incorrectly secured Secure the pump correctly

Motor blocked Remove the motor and contact the technical service

Increased temperature in the terminal



box due to electric arc



The thermal protection trips Connect the cables correctly to the terminal boxes



Incorrect terminal box connections

Check the condition of connections and seals

on the suction pipe

Check the voltage on the characteristics plate and

that of the mains

Check the terminal box connections

Tighten the cable correctly to the terminal / Adapt the size of

the cable connection to the terminal box

IMPORTANT
Le manuel que vous avez entre les mains contient l'information fondamentale relative aux mesures de sécurité à

FRANÇAIS

adopter pour l'installation et la mise en service. Il est pour cela indispensable que l'installateur et l'utilisateur lisent les
instructions avant de passer au montage et à la mise en marche.

1 PRESCRIPTIONS GÉNÉRALES DE SÉCURITÉ

Ces symboles ( ) indiquent une possibilité de danger comme conséquence du manquement
aux prescriptions correspondantes.

DANGER. Risque d'électrocution.
L'absence de mise en garde de cette prescription comporte un risque d'électrocution.

DANGER.
L'absence de mise en garde de cette prescription comporte un risque de dommage corporel ou matériel.

ATTENTION.
L'absence de mise en garde de cette prescription comporte un risque de dommage de la pompe ou de

l'installation.

2. NORMES GÉNÉRALES DE SÉCURITÉ

GÉNÉRALITÉS

- Les machines citées dans ce manuel sont spécialement conçues pour obtenir le préfiltrage et le recyclage de l'eau
dans les piscines.

- Elles sont conçues pour travailler avec des eaux propres et d'une température n'excédant pas 35ºC.

- Effectuer l'installation selon les indications particulières de chaque implantation.

- Respecter les normes en vigueur relatives à la prévention d'accidents.

- L'autorisation préalable du fabricant est requise pour effectuer toute modification de la pompe. Les pièces de
rechange originales et les accessoires autorisés par le fabricant servent à garantir une plus grande sécurité. Le
fabricant de la pompe ne saurait être tenu responsable des dommages occasionnés par des pièces de rechange ou
des accessoires non autorisés.

- Au moment d'effectuer le travail sur la machine ou sur les équipements qui y sont reliés, débrancher l'équipement
du réseau électrique et des dispositifs de démarrage, vu que pendant le fonctionnement, les parties électriques de
la pompe sont sous tension.

- Les travaux de montage et de maintenance doivent être réalisés par des personnes qualifiées et autorisées ayant lu
au préalable les instructions d'installation et de service avec attention.

- Suivre tout ce qui est exposé dans les instructions d'installation et de service pour garantir la sécurité lors du
fonctionnement de la machine.

- En cas de fonctionnement défectueux ou de panne, contactez votre fournisseur ou un de ses représentants le plus
proche.

MISES EN GARDE RELATIVE AUX TRAVAUX D'INSTALLATION ET DE MONTAGE

- Pendant la connexion des câbles électriques au moteur de la machine, soigner la disposition à l'intérieur de la boîte
de connexions, vérifier qu'aucun morceau de câble ne soit resté à l'intérieur après sa fermeture et que le conducteur
de terre soit correctement connecté. Connecter le moteur selon le schéma électrique annexé à la machine.

POMPES POUR PISCINES - Manuel d'Installation et Maintenance Générale8

- Fixer les connexions des câbles électriques à la boîte de dérivation de la machine de sorte à ce qu'elles soient bien
enchâssées et pincées aux bornes de connexion.

- L'installation électrique de la pompe doit posséder un protecteur différentiel d'une valeur n'excédant pas 30 mA.

- Utiliser correctement le joint du boîtier de dérivation du moteur électrique pour éviter l'entrée d'eau. En outre, placer
et serrer le presse-étoupe à l'intérieur du passe-câbles du boîtier de dérivation.

- Faire particulièrement attention à ce que n'entre pas d'eau dans le moteur et dans les parties électriques en tension
et ce d'aucune façon.

- Dans le cas où l'utilisation prévue ne soit pas celle qui est mentionnée, appliquer des adaptations et des normes
techniques supplémentaires.

MISE EN GARDE RELATIVE À LA MISE EN MARCHE

Avant la mise en marche de la machine, vérifier la calibration des dispositifs de protection électrique du moteur et contrôler
que les protections contre les contacts électriques et mécaniques soient correctement positionnées et fixées.

REMARQUE
Ne pas utiliser les installations de bain pendant que l'équipement de pompage est en fonctionnement.

Ne pas utiliser la pompe si les personnes sont en contact avec l'eau.

MISES EN GARDE RELATIVE AUX TRAVAUX DE MONTAGE ET DE MAINTENANCE

- Prendre en considération les réglementations nationales d'installation pour le montage et l'installation des pompes.

- Faire particulièrement attention à ce que n'entre pas d'eau dans le moteur et dans les parties électriques en tension
et ce d'aucune façon.

- Eviter à tout moment le contact même accidentel des parties mobiles de la machine pendant son fonctionnement
et/ou avant son arrêt total.

- Attendre que la machine soit complètement arrêtée pour effectuer n'importe quelle manipulation sur elle.

- Débrancher la machine du réseau d'alimentation et bloquer les dispositifs de mise en marche avant de procéder à
toute intervention de maintenance électrique ou mécanique.

- Suivre les étapes suivantes avant d'effectuer n'importe quelle intervention que ce soit sur la machine :

1. Couper la tension de la machine.

2. Bloquer les dispositifs de mise en marche.

3. Vérifier qu'il n'y ait pas de tension dans les circuits, y compris dans les auxiliaires et les services supplémentaires.

4. Attendre que la turbine s'arrête complètement.

Considérer la liste exposée comme indicative et aliénable aux effets de sécurité, étant donné que peuvent exister des
normes de sécurité spécifiques de réglementations particulières.

- Contrôler régulièrement :



La correcte fixation des parties mécaniques et l'état des vis de support de la machine.



La correcte position, la fixation et l'état des conducteurs d'alimentation et des parties isolantes.



La température de la machine et du moteur électrique. En cas d'anomalie, arrêter immédiatement la machine et
procéder à sa réparation.



Les vibrations de la machine. En cas d'anomalie, arrêter immédiatement la machine et procéder à sa réparation.

Les instructions d'installation, utilisation et maintenance contenues dans ce manuel, en raison de la complexité des cas
traités, ne prétendent pas examiner tous les cas possibles et imaginables de service et maintenance. Si des instructions
supplémentaires étaient nécessaires ou si des problèmes particuliers surgissaient, ne pas hésiter à contacter le distributeur
ou directement le constructeur de la machine.

FRANÇAIS

Manuel d'Installation et Maintenance Générale - POMPES POUR PISCINES 9

3. INSTALLATION ET MONTAGE

GÉNÉRAL

FRANÇAIS

- Le montage et l'installation de nos pompes sont uniquement permis dans des piscines ou des étangs conformes à
la norme HD 384.7.702. En cas de doute, consulter un spécialiste.

- Réaliser le montage de la pompe en position horizontale en raison du préfiltre. Les pompes sont dotées d'un préfiltre
muni en son intérieur d'un panier pour intercepter les particules volumineuses, étant donné que celles-ci peuvent
endommager la partie intérieure hydraulique de la pompe.

- Toutes les pompes sont munies d'un pied avec deux mèches pour pouvoir les fixer au sol au moyen d'un ancrage
(Schéma 1).

TUYAUTERIE

- Pour réaliser la connexion de la tuyauterie, la coller au système de raccords fourni avec la pompe ; les unions du
raccord aux bouches d'aspiration et d'impulsion de la pompe sont à vis et sont munies de joints d'étanchéité pour
éviter la perte d'eau (Schéma 2).

- Réaliser l'installation des tuyaux d'impulsion complètement perpendiculaire et bien centrée par rapport à la bouche
au moment de la connexion afin d'éviter que la pompe et le tuyau soient soumis à des efforts externes qui, en plus
de rendre le montage plus difficile, pourraient amener à les casser (Schéma 2).

- Installer la tuyauterie d'aspiration avec une légère pente de 2% vers la pompe pour éviter la formation de poches
d'air (Schéma 2).

- Pour le correct fonctionnement de la pompe, procéder à l'amorçage du préfiltre de la pompe jusqu'à ce que l'eau
sorte par le conduit d'aspiration (Schéma 3).

EMPLACEMENT

- Pour améliorer le rendement des pompes, les monter en dessous du niveau de l'eau de la piscine ou étang.

- S'il fallait installer une pompe auto-aspirante au-dessus du niveau de l'eau, l'installer de sorte que la différence de
hauteur ne soit pas supérieure à 2 mètres (Schéma 4), de telle sorte que le conduit d'aspiration soit le plus court
possible étant donné qu'une tuyauterie plus longue augmente le temps d'aspiration et les pertes de charge de
l'installation.

- Faire attention à ce que la pompe soit à l'abri de possibles inondations et qu'elle reçoive une ventilation sèche.

INSTALLATION ÉLECTRIQUE

- Réaliser l'installation électrique avec un système de séparation multiple avec ouverture de contacts d'au moins
3 mm.

- Utiliser un câble rigide comme connexion au réseau. Si un câble flexible est utilisé pour la connexion au réseau,
celui-ci doit incorporer des terminaux pour sa connexion aux bornes du moteur de la pompe.

- Avec n'importe quel type de pompe, placer un protecteur différentiel de 0,03 A pour la protection de fuites
électriques (indiqué dans les schémas).

- Ajuster convenablement la valeur du relais thermique selon l'intensité de la pompe.

Si la pompe est munie d'un moteur monophasique :



Incorpore un protecteur thermique. L'installation d'un interrupteur selon le schéma de "Connexions à réseau" est
suffisante.



Utiliser un protège-moteur avec protection magnétothermique.



Les données de régulation du relais thermique sont simplement données à titre d'exemple étant donné que le moteur
est doté d'un protecteur incorporé.



Pour 230 V, utiliser une gaine de connexion type H07 RN-F3 et adapter la section du câble à la puissance du moteur
et à la longueur du câble.

POMPES POUR PISCINES - Manuel d'Installation et Maintenance Générale10

Si la pompe est munie d'un moteur triphasé :



Utiliser un protège-moteur avec protection magnétothermique.



Protéger la pompe contre la surcharge avec un interrupteur de sécurité pour le moteur.



Régler de manière pertinente la valeur du thermique, selon le tableau des protecteurs thermiques. À la connexion Δ
(Réseau de 3 x 230 V) correspond le protecteur de la plus grande valeur indiquée. À la connexion Υ (Réseau de 3
x 400 V) correspond le protecteur de la plus petite valeur indiquée.

Connecter la tension la plus basse sur Δ et la tension la plus haute sur Υ pour des intervalles de tension différents
de 230/400V ; 400/690V.



Pour du courant alternatif, utiliser une gaine de connexion type H07 RN-F3 où la section du câble s'adapte à la
puissance du moteur et à la longueur du câble.



Le câble secteur ne peut être connecté que par un personnel qualifié et autorisé.

- Avant de connecter le moteur, vérifier le type de fusible nécessaire.

- Vérifier la correcte disposition et connexion du câble de terre lors de l'installation de l'équipement

- Respecter les conditions d'installation et de connexion électriques : le fabricant de la pompe déclinerait toute
responsabilité et déclarerait la garantie sans effet si ces conditions étaient ignorées.

- Les moteurs sont soumis aux normes CEE avec une protection IP-55.

- Il peut exister plusieurs règlements spéciaux relatifs à l'installation.

- Danger de mort en cas de connexion de réseau inadéquate.

4 INSTRUCTIONS DE MISE EN SERVICE

QUESTIONS RELATIVES À LA MISE EN MARCHE

- Avant la mise en marche de la pompe, réaliser les opérations suivantes :

1. Démonter le couvercle du préfiltre en dévissant l'écrou qui la soutient (Schéma 5).

2. Remplir la pompe d'eau par le préfiltre jusqu'à ce qu'elle sorte par le conduit d'aspiration.

3. Si pendant ces opérations le panier s'était extrait, ne pas oublier de le placer à nouveau à l'intérieur du préfiltre,

afin d'éviter l'entrée de particules volumineuses à l'intérieur de la pompe qui pourraient la bloquer.

4. Vérifier que la tension et la force du réseau correspondent à celle que stipule la plaque de caractéristiques de la

pompe.

- Placer le couvercle préfiltre et fermer en le vissant sans oublier de placer le joint à son emplacement (Schéma 5).

- Les pompes ne peuvent en aucun cas travailler sans avoir rempli au préalable le préfiltre d'eau étant donné que
dans le cas contraire, cela pourrait endommager le joint mécanique et provoquer la perte d'eau.

- Vérifier que le sens de rotation du moteur est correct en utilisant le ventilateur situé sur la partie arrière du moteur
et en observant par le couvercle du ventilateur (Schéma 6).

- Vérifier que l'axe de la pompe tourne librement.

FRANÇAIS

MISE EN MARCHE

- Ouvrir toutes les vannes et connecter le moteur.

- Effectuer l'auto-amorçage de la tuyauterie et attendre qu'il se produise dans un temps raisonnable.

5 MAINTENANCE

- Nettoyer le panier du préfiltre régulièrement pour éviter les chutes de pression. Pour éviter une rupture du panier,
ne pas le cogner pendant toute la durée du nettoyage.

-

Si la pompe s'arrête, vérifier que la consommation en ampères du moteur soit égale ou inférieure à la marque sur la
plaque de caractéristiques du fabricant, ou à défaut, contacter le Service d'Assistance Technique le plus proche.

Manuel d'Installation et Maintenance Générale - POMPES POUR PISCINES 11

- Si l'ampérage est plus élevé, consulter le fabricant.

- Vider la pompe si elle doit rester un certain temps sans fonctionner, principalement dans des zones froides où peut

FRANÇAIS

exister un risque de congélation.

- Pour effectuer la vidange de la pompe, extraire le bouchon de purge 10.

- Chaque fois que le préfiltre s'ouvre, nettoyer les impuretés du support du joint pour s'assurer de l'étanchéité de la
fermeture du couvercle (Schéma 5).

- Les composants de la pompe, dont l'usage habituel fait qu'ils souffrent d'usure et/ou de détérioration, doivent être
changés régulièrement pour maintenir un bon rendement de la pompe. Le tableau suivant propose une liste des
composants fongibles et/ou consommables de la pompe et l'estimation de leur durée de vie.

DES CRIPTION COMPOSANT DUR ÉE DE VIE ESTIMÉE

Joints O et éléments d'étanchéité en général 1 an

Fermeture mécanique 1 an

Rodages 1 an

La période approximative de durée utile des pièces précédentes a été établie dans des conditions normales d'utilisation
et d'installation du produit.

Suivre les instructions du manuel d'installation pour maintenir la période de vie utile de la pompe.

6. DÉMONTAGE

- L'ensemble du moteur peut être démonté du corps de la pompe, sans nécessité de déconnecter les tuyaux
d'aspiration et impulsion de la pompe.

- Pour démonter l'ensemble moteur du corps de la pompe, ôter les vis qui les unissent.

7

TABLEAU DE DYSFONCTIONNEMENTS

1. La pompe ne s'amorce pas

2. La pompe présente un débit faible

3. La pompe fait du bruit

4. La pompe ne démarre pas

5. Le moteur fait du bruit mais ne se met pas en marche.

6. Arrêt du moteur

1 2 3 4 5 6 CAUSES SOLUTIONS

 



 

  







Entrée d'air par le tuyau d'aspiration Vérifier l'état des raccords et les joints du tuyau d'aspiration
Mauvaise étanchéité du couvercle du

filtre

Nettoyer le couvercle filtre et vérifier l'état du joint caoutchouc

Rotation du moteur inversée Inverser les 2 phases d'alimentation

Tension erronée

Vérifier la tension de la plaque des caractéristiques

et celle du réseau

Préfiltre obstrué Nettoyer le filtre

Pertes de charge dans l'aspiration

Eviter au maximum que les éléments produisent

des pertes de charge

Fixation incorrecte de la pompe Fixer correctement la pompe





Moteur bloqué Démonter le moteur et consulter le service technique

Augmentation de la température

dans la boîte de dérivation par effet

Vérifier les connexions de la boîte de dérivation

d'arc de tension



Le protecteur thermique s'active

Connexions de la boîte de dérivation



mal effectuées

Réaliser correctement la connexion des câbles aux terminaux

des boîtes de dérivation

Serrer correctement le câble au terminal / Adapter la taille de

la connexion du câble aux terminaux de la boîte de

dérivation.

POMPES POUR PISCINES - Manuel d'Installation et Maintenance Générale12

IMPORTANTE
El manual, que usted tiene en sus manos, contiene información fundamental a cerca de las medidas de seguridad a

adoptar a la hora de la instalación y la puesta en servicio. Por ello, es imprescindible que tanto el instalador como el
usuario lean las instrucciones antes de pasar al montaje y la puesta en marcha.

1. PRESCRIPCIONES GENERALES DE SEGURIDAD

Esta simbología ( ) indica la posibilidad de peligro como consecuencia de no respetar las prescripciones
correspondientes.

PELIGRO. Riesgo de electrocución.
La no advertencia de esta prescripción comporta un riesgo de electrocución.

PELIGRO.
La no advertencia de esta prescripción comporta un riesgo de daño a las personas o cosas.

ATENCIÓN.
La no advertencia de esta prescripción comporta un riesgo de daños a la bomba o a la instalación.

2. NORMAS GENERALES DE SEGURIDAD

GENERALIDADES

- Las máquinas citadas en este Manual están especialmente diseñadas para obtener el prefiltrado y la recirculación
del agua en las piscinas.

- Están concebidas para trabajar con aguas limpias y de temperatura que no exceda 35ªC.

- Efectuar la instalación de acuerdo con las indicaciones particulares de cada implantación.

- Respetar las normas vigentes para la prevención de accidentes.

- Para cualquier modificación en la bomba es requerida la previa autorización del fabricante. Los repuestos originales
y los accesorios autorizados por el fabricante sirven para garantizar una mayor seguridad. El fabricante de la bomba
queda eximido de toda responsabilidad de los daños ocasionados por repuestos o accesorios no autorizados.

- Al efectuar el trabajo sobre cada máquina o sobre los equipos a ella ligada, hay que desconectar el equipo de la
red eléctrica de alimentación y los dispositivos de arranque, ya que durante el funcionamiento las partes eléctricas
de la bomba se encuentran bajo tensión.

- Los trabajos de montaje y mantenimiento deben ser llevados a cabo por personas cualificadas y autorizadas, y que
éstas hayan leído previamente de forma detenida las instrucciones de instalación y servicio.

- Cumplir lo expuesto en las instrucciones de instalación y servicio para garantizar la seguridad en el funcionamiento
de la máquina.

- En caso de funcionamiento defectuoso o avería, diríjase a su proveedor o a la representación más próxima del
mismo.

ESPAÑOL

ADVERTENCIAS EN LOS TRABAJOS DE INSTALACIÓN Y MONTAJE

- Durante la conexión de los cables eléctricos al motor de la máquina, cuidar la disposición en el interior de la caja
de conexiones, verificar que no queden trozos de cable en el interior después del cierre y que el conductor de tierra
está correctamente conectado. Conectar el motor siguiendo el esquema eléctrico adjunto a la máquina.

Manual de Instalación y Mantenimiento General - BOMBAS PARA PISCINAS 13

- Asegurar las conexiones de los cables eléctricos a la caja de bornes de la máquina, de manera que queden bien
engastadas y apretadas a los bornes de conexión.

ESPAÑOL

- La instalación eléctrica de la bomba debe poseer un protector diferencial de un valor no superior a 30 mA.

- Utilizar correctamente la junta de la caja de bornes del motor eléctrico para evitar la entrada de agua. Igualmente,
colocar y apretar el prensaestopa en el interior del pasacables de la caja de bornes.

- Prestar particular atención a que, de ninguna manera entre agua en el motor y en las partes eléctricas en tensión.

- En caso de que la utilización prevista no sea la citada, aplicar adecuaciones y normativas técnicas suplementarias.

ADVERTENCIAS EN LA PUESTA EN MARCHA

Verificar la calibración de los dispositivos de protección eléctricos del motor y comprobar que las protecciones contra
contactos eléctricos y mecánicos estén correctamente posicionadas y fijadas, antes de la puesta en marcha.

NOTA
No utilizar las instalaciones de baño mientras el equipo de bombeo esté en funcionamiento.

No utilizar la bomba en caso que las personas estén en contacto con agua.

ADVERTENCIAS EN LOS TRABAJOS DE MONTAJE Y MANTENIMIENTO

- Tener en cuenta las reglamentaciones de instalaciones nacionales para el montaje e instalación de las bombas.

- Prestar particular atención a que de ninguna manera entre agua en el motor y en las partes eléctricas en tensión.

- Evitar en todo momento el contacto, incluso accidental, con las partes móviles de la máquina durante el
funcionamiento de la misma y/o antes de su parada total.

- Esperar a que la máquina esté completamente parada para realizar cualquier manipulación sobre la misma.

- Desconectar la máquina de la red de alimentación y bloquear los dispositivos de puesta en marcha, antes de
proceder a cualquier intervención de mantenimiento eléctrico o mecánico.

- Seguir los siguientes pasos antes de efectuar cualquier intervención sobre la máquina:

1. Quitar el voltaje de la máquina.

2. Bloquear los dispositivos de puesta en marcha.

3. Verificar que no haya voltaje presente en los circuitos, incluso en los auxiliares y los servicios suplementarios.

4. Esperar hasta que el rodete se pare completamente.

Considerar la lista expuesta como indicativa y no vinculante a los efectos de seguridad ya que pueden existir normas de
seguridad específicas en normativas particulares.

- Controlar periódicamente:



La correcta sujeción de las partes mecánicas y el estado de los tornillos de soporte de la máquina.



La correcta posición, la sujeción y el estado de los conductores de alimentación y de las partes aislantes.



La temperatura de la máquina y del motor eléctrico. En caso de anomalía, parar inmediatamente la máquina y
proceder a su reparación.



Las vibraciones de la máquina. En caso de anomalía, parar inmediatamente la máquina y proceder a su reparación.

Las instrucciones de instalación, uso y mantenimiento contenidas en este manual, a causa de la complejidad de los casos
tratados, no pretenden examinar todos los casos posibles e imaginables de servicio y mantenimiento. Si son necesarias
instrucciones suplementarias o si surgen problemas particulares, no dudar en contactar con el distribuidor, o directamente
con el constructor de la máquina.

BOMBAS PARA PISCINAS - Manual de Instalación y Mantenimiento General14

3. INSTALACIÓN Y MONTAJE

GENERAL

- El montaje e instalación de nuestras bombas, sólo está permitido en piscinas o estanques que cumplan con la
norma HD 384.7.702. En supuestos dudosos, consultar a su especialista.

- Realizar el montaje de la bomba en posición horizontal debido al prefiltro. Las bombas llevan un prefiltro con un
cesto en su interior para recoger las partículas gruesas, ya que éstas pueden dañar la parte interior hidráulica de
la bomba.

- Todas las bombas están provistas de un pie con dos taladros para poder sujetarlas en el suelo mediante un anclaje
(Fig. 1).

TUBERÍAS

- Para realizar la conexión de la tubería, encolar la tubería a la racordería, suministrada conjuntamente con la
bomba; las uniones de la racordería a las bocas de aspiración e impulsión de la bomba son de rosca y llevan juntas
de estanqueidad para evitar la pérdida de agua (Fig. 2).

- Realizar la instalación de los tubos de impulsión completamente perpendicular y bien centrada respecto a la boca
a conectar con el fin de evitar que la bomba y el tubo estén sometidos a unos esfuerzos externos que, a parte de
dificultar el montaje, podría llegar a romperlos (Fig. 2).

- Instalar la tubería de aspiración con una ligera pendiente hacia la bomba del 2% para evitar la formación de bolsas
de aire (Fig. 2).

- Para el correcto funcionamiento de la bomba proceder al cebado del prefiltro de la bomba hasta que el agua aflore
por el conducto de aspiración (Fig.3).

EMPLAZAMIENTO

- Montar la bomba por debajo del nivel del agua de la piscina o estanque para mejorar el rendimiento de las
bombas.

- En caso de tener que instalar una bomba autoaspirante por encima del nivel del agua, instalarla de manera que
la diferencia de altura no sea superior a 2 metros (Fig. 4), procurando que el conducto de aspiración sea lo más
corto posible ya que una tubería más larga incrementa el tiempo de aspiración y las pérdidas de carga de la
instalación.

- Procurar que la bomba este a salvo de posibles inundaciones y reciba una ventilación de carácter seco.

ESPAÑOL

INSTALACIÓN ELÉCTRICA

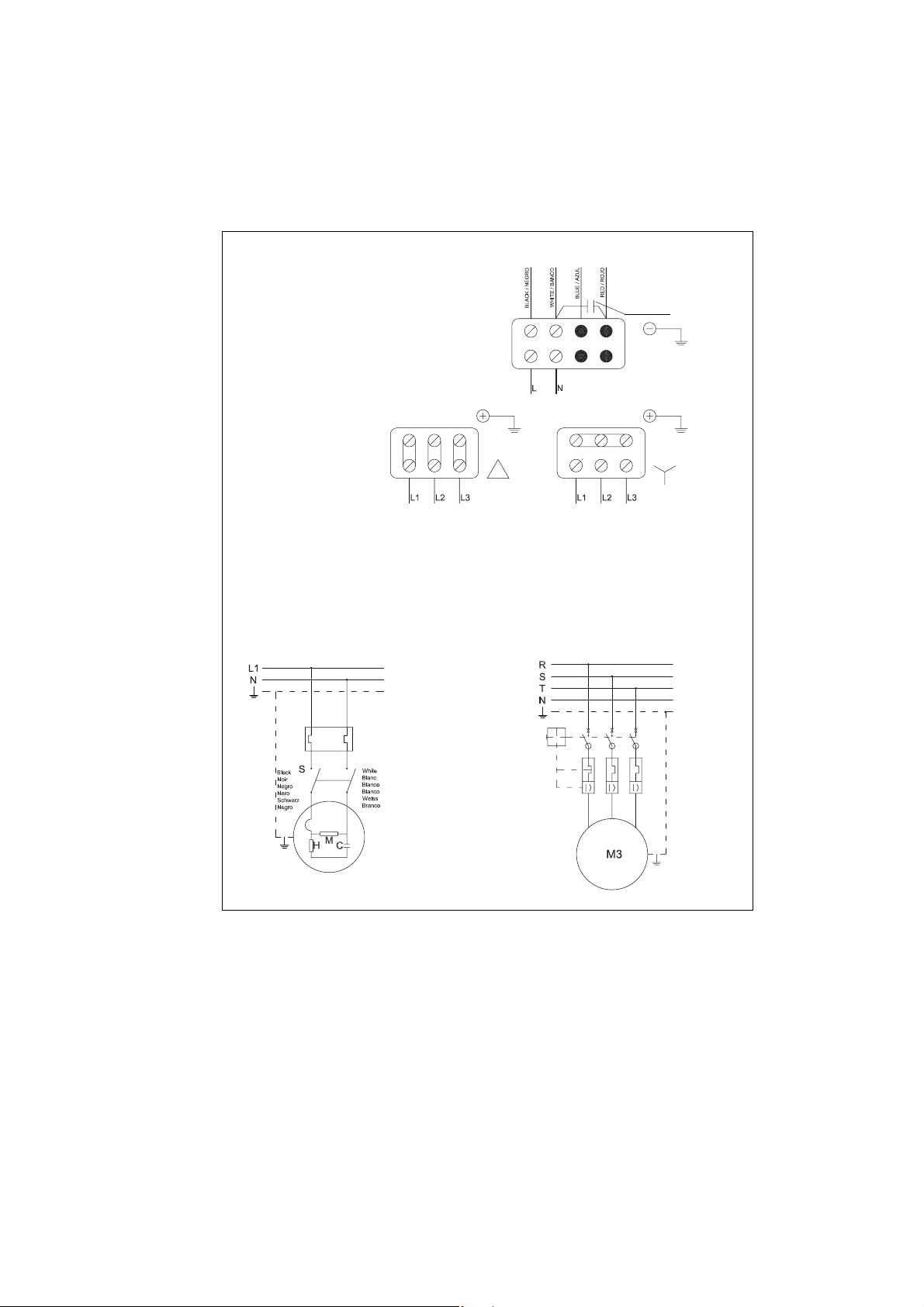

- Realizar la instalación eléctrica con un sistema de separación múltiple con apertura de contactos de al menos 3mm.

- Utilizar un cable rígido como conexión a red. En el caso de utilizar un cable flexible para la conexión a la red, éste
debe llevar terminales para su conexión a los bornes del motor de la bomba.

- Colocar un protector diferencial de 0.03 A para la protección de fugas eléctricas (indicado en los esquemas), con
cualquier tipo de bomba.

- Ajustar convenientemente el valor del relé térmico según intensidad de la bomba.

En caso que la bomba tenga motor monofásico:



Lleva incorporado un protector térmico. En ellas es suficiente la instalación con interruptor según el esquema de
"Conexiones a red".



Utilizar un guarda-motor con protección magneto-térmica.



Los datos de regulación del relé térmico son meramente ilustrativos, ya que el motor lleva un protector incorporado.



Para 230 V utilizar una manguera de conexión tipo H07 RN-F3 y adaptar la sección del cable a la potencia del motor
y a la longitud del cable.

Manual de Instalación y Mantenimiento General - BOMBAS PARA PISCINAS 15

En caso que la bomba tenga motor trifásico:



Utilizar un guarda-motor con protección magneto-térmica.



ESPAÑOL

Proteger la bomba para sobrecarga con un interruptor de seguridad para el motor.



Ajustar convenientemente el valor del térmico, según tabla de protectores térmicos. Para la conexión Δ (Red de 3 x
230 V.) corresponde el protector del mayor valor indicado. Para la conexión Υ (Red de 3 x 400 V.) corresponde el
protector de menor valor.

Conectar la tensión más baja en Δ y la tensión más alta en Υ para intervalos de tensión distintos a 230/400V;
400/690V.



Para corriente alterna utilizar una manguera de conexión tipo H07 RN-F3 donde la sección del cable se adapte a la
potencia del motor y a la longitud del cable.



Para conectar el cable de red, este sólo puede ser conectado por personal cualificado y autorizado.

- Comprobar el tipo de fusible necesario antes de conectar el motor.

- Verificar la correcta disposición y conexión del cable de tierra en la instalación del equipo.

- Respetar las condiciones de instalación y conexiones eléctricas, ya que de no ser así, el fabricante de la bomba
declina toda su responsabilidad y considera sin efecto la garantía.

- Los motores están sujetos a las normas CEE con protección IP-55.

- Pueden existir reglamentos especiales para la instalación.

- Peligro de muerte en caso de una conexión de red no adecuada.

4. INSTRUCCIONES DE PUESTA EN SERVICIO

CUESTIONES PREVIAS A LA PUESTA EN MARCHA

- Antes de poner en marcha la bomba, realizar las siguientes operaciones:

1. Desmontar la tapa del prefiltro, desenroscando la tuerca que la sujeta (Fig. 5).

2. Llenar de agua la bomba por el prefiltro hasta que aflore por el conducto de aspiración.

3. Colocar de nuevo el cesto en el interior del prefiltro, si durante estas operaciones se hubiese extraído, con el objeto

de evitar la entrada de partículas gruesas en el interior de la bomba que podrían llegar a bloquearla.

4. Comprobar que la tensión y la fuerza de la red se corresponden con las determinadas en la placa de características

de la bomba.

- Colocar la tapa prefiltro y cerrar enroscándola, sin olvidar colocar la junta en su alojamiento (Fig.5).

- Las bombas en ningún caso pueden trabajar sin haber llenado previamente el prefiltro de agua, ya que de lo
contrario, ello puede dañar la junta mecánica, provocando pérdida de agua por ésta.

- Comprobar que el sentido de rotación del motor es el correcto, utilizando el ventilador situado en la parte trasera
del motor, y observándolo a través de la mirilla de la tapa del ventilador (Fig. 6).

- Comprobar que el eje de la bomba gira libremente.

PUESTA EN MARCHA

- Abrir todas las válvulas y conectar el motor.

- Efectuar el autocebado de la tubería y esperar a que se realice en un tiempo razonable.

5. MANTENIMIENTO

- Limpiar el cesto del prefiltro regularmente para evitar caídas de presión. No golpearlo durante el proceso de
limpieza para evitar una posible rotura del cesto.

-

Si la bomba se para, comprobar que el consumo en amperios del motor en funcionamiento es igual o inferior al marcado
en la placa de características del fabricante, o en su defecto dirigirse al Servicio de Asistencia Técnica más próximo.

BOMBAS PARA PISCINAS - Manual de Instalación y Mantenimiento General16

- Si el amperaje es más elevado, consultar con el fabricante.

- Vaciar la bomba en los casos que tenga que permanecer algún tiempo sin funcionar, principalmente en pases fríos
donde pueda existir peligro de congelación.

- Para efectuar el vaciado de la bomba, extraer el tapón de purga 10.

- Cada vez que se abra el prefiltro, limpiar de impurezas el asiento de la junta y la propia junta, para asegurar la
estanqueidad en el cierre de la tapa (Fig. 5).

- Los componentes de la bomba que por su uso habitual sufren desgaste y/o deterioro han de ser repuestos
periódicamente para mantener el buen rendimiento de la bomba. En la siguiente tabla se listan los componentes
fungibles y/o consumibles de la bomba y el periodo de vida estimado para los mismos.

DES CRIPCIÓN CO MPONE NTE PER IODO ESTIMADO DE VI DA

Juntas tóricas y elementos de estanqueidad en general 1 año

Cierre mecánico 1 año

Rodamientos 1 año

El periodo estimado de vida de las piezas anteriores ha sido establecido según condiciones normales de uso e
instalación del producto.

Seguir las instrucciones del manual de instalación para mantener el periodo de vida de la bomba.

6. DESMONTAJE

- El conjunto del motor puede ser desmontado del cuerpo de la bomba, sin necesidad de desconectar las tuberías de
aspiración e impulsión de la bomba.

- Para desmontar el Conjunto motor del cuerpo de la bomba, quitar los tornillos que los unen.

7. TABLA DE FALLOS

1. La bomba no se ceba

2. La bomba da poco caudal

3. La bomba hace ruido

4. La bomba no arranca

5. El motor hace ruido pero no se pone en marcha

6. Paro del motor

ESPAÑOL

1 2 3 4 5 6 CAUSAS SOLUCIONES

 



 

  







Entrada de aire por la tubería de

aspiración

Mala estanqueidad de tapa del filtro Limpiar la tapa filtro y comprobar estado de la junta goma

Giro del motor invertido Invertir 2 fases de la alimentación

Voltaje erróneo Comprobar el voltaje de la placa característica y el de la red

Prefiltro obturado Limpiar el filtro

Pérdidas de carga en la aspiración

Fijación incorrecta de la bomba Fijar correctamente la bomba





Motor bloqueado Desmontar el motor y acudir al servicio técnico

Aumento de la temperatura en la
caja de bornes por efecto de arco

voltaico



Salta el protector térmico

Conexiones caja bornes mal



Manual de Instalación y Mantenimiento General - BOMBAS PARA PISCINAS 17

efectuadas

Comprobar el estado de racores y juntas del tubo de

aspiración

Evitar al máximo que los elementos produzcan pérdidas de

carga

Comprobar las conexiones de la caja de bornes

Realizar correctamente la conexión de los cables con los

terminales de las cajas de bornes

Apretar correctamente el cable con el terminal / Adecuar el

tamaño de la conexión del cable a los terminales de la caja

de bornes

IMPORTANTE
Il presente manuale contiene informazioni fondamentali sulle misure di sicurezza da adottare durante l'installazione e

ITALIANO

la messa in servizio. È pertanto imprescindibile che l'installatore e l'utente leggano le istruzioni prima di procedere al
montaggio e all'avviamento.

1. PRESCRIZIONI GENERALI DI SICUREZZA

Questi simboli ( ) indicano una possibile situazione di pericolo come conseguenza dell'inosservanza
delle istruzioni corrispondenti.

PERICOLO. Rischio di folgorazione.
La mancata osservanza di questa prescrizione comporta il rischio di folgorazione.

PERICOLO.
La mancata osservanza di questa prescrizione comporta il rischio di danni persone o cose.

ATTENZIONE.
La mancata osservanza di questa prescrizione comporta il rischio di danni alla pompa o all'impianto.

2. NORME GENERALI DI SICUREZZA

INDICAZIONI GENERALI

- Le macchine indicate in questo manuale sono appositamente progettate per la filtrazione preliminare e il ricircolo
dell'acqua nelle piscine.

- Sono concepite per funzionare con acqua pulita e a temperature inferiori ai 35ºC.

- L'installazione va effettuata secondo le indicazioni specifiche di ogni impianto.

- Rispettare le norme vigenti per la prevenzione degli incidenti.

- Per qualsiasi modifica della pompa è necessaria l'autorizzazione previa del fabbricante. Lo scopo dei ricambi
originali e degli accessori autorizzati dal fabbricante è quello di garantire una maggiore sicurezza. Il fabbricante
della pompa declina ogni responsabilità per danni causati da ricambi o accessori non autorizzati.

- Prima di effettuare il lavoro su una macchina o sui dispositivi ad essa collegati, è necessario scollegare
l'apparecchiatura dalla rete elettrica e dai dispositivi di avvio, dato che durante il funzionamento le parti elettriche
della pompa sono sotto tensione.

- I lavori di montaggio e mantenimento devono essere effettuati da personale qualificato e autorizzato, dopo aver
letto attentamente le istruzioni di installazione e di manutenzione.

- Rispettare quanto illustrato nelle istruzioni di installazione e manutenzione al fine di garantire la sicurezza nel
funzionamento della macchina.

- In caso di funzionamento difettoso o di guasto, rivolgersi al fornitore o al suo rappresentante più vicino.

AVVERTENZE PER LE OPERAZIONI DI INSTALLAZIONE E MONTAGGIO

- Quando si collegano i cavi elettrici al motore della macchina, attenersi alla disposizione all'interno della
morsettiera, verificando che dopo la chiusura non rimangano pezzi di cavo all'interno e che il conduttore di terra
sia collegato correttamente. Collegare il motore secondo lo schema elettrico allegato alla macchina.

- Assicurare i collegamenti dei cavi elettrici alla scatola di derivazione della macchina, in modo che risultino
saldamente incassati e fissati ai morsetti di collegamento.

POMPE PER PISCINE - Manuale di instalazione e manutenzione generale18

- È necessario che l'impianto elettrico della pompa presenti un interruttore automatico di valore non superiore a
30 mA.

- Utilizzare correttamente la tenuta della scatola di derivazione del motore elettrico al fine di evitare l'ingresso
dell'acqua. Inoltre posizionare e stringere il premistoppa all'interno del passacavi della scatola di derivazione.

- Fare attenzione a che l'acqua non penetri nel motore e nelle parti elettriche in tensione.

- Nel caso in cui l'utilizzo previsto non sia menzionato, applicare adattamenti e normative tecniche supplementari.

AVVERTENZE PER L'AVVIAMENTO

Prima di avviare la macchina, verificare la taratura dei dispositivi elettrici di protezione del motore; verificare inoltre che
le protezioni dai contatti elettrici e meccanici siano collocate e fissate correttamente.

NOTA
Non utilizzare gli impianti del bagno mentre il dispositivo di pompaggio è in funzione.

Non utilizzare la pompa se vi sono persone a contatto con l'acqua.

AVVERTENZE PER LE OPERAZIONI DI MONTAGGIO E MANTENIMENTO

- Per il montaggio e l'installazione delle pompe occorre attenersi alla normativa nazionale in materia di installazioni.

- Fare attenzione a che l'acqua non penetri nel motore e nelle parti elettriche in tensione.

- Durante il funzionamento e/o prima dell'arresto completo della macchina, evitare in ogni momento il contatto,
anche accidentale, con le parti mobili della macchina.

- Per lo svolgimento di qualsiasi intervento sulla macchina, attenderne il completo arresto.

- Scollegare la macchina dalla rete elettrica e bloccare i dispositivi di avvio prima di procedere a qualunque intervento
di manutenzione elettrica o meccanica.

- Prima di procedere a qualunque intervento sulla macchina seguire questa procedura:

1. Togliere tensione alla macchina.

2. Bloccare i dispositivi di avviamento.

3. Verificare che i circuiti siano privi di tensione, anche nei dispositivi ausiliari e nei servizi supplementari.

4. Attendere il completo arresto della girante.

Considerare questo elenco come indicativo e non vincolante ai fini della sicurezza, dato che possono esistere norme di
sicurezza specifiche in normative particolari.

- Controllare periodicamente:



La sede corretta delle parti meccaniche e lo stato delle viti di sostegno della macchina.



La corretta posizione, la sede e lo stato dei conduttori di alimentazione e delle parti isolanti.



La temperatura della macchina e del motore elettrico. In caso di anomalia, arrestare immediatamente la macchina
e procedere alla riparazione della stessa.



Le vibrazioni della macchina. In caso di anomalia, arrestare immediatamente la macchina e procedere alla
riparazione della stessa.

Le istruzioni di installazione, uso e mantenimento contenute in questo manuale, a causa della complessità dei casi trattati,
non pretendono di esaminare tutti i casi possibile e immaginabili di servizio e mantenimento. Qualora si rendessero
necessarie istruzioni supplementari o si verificassero problemi particolari, non si esiti a mettersi in contatto con il
rivenditore o direttamente con il produttore della macchina.

ITALIANO

Manuale di instalazione e manutenzione generale - POMPE PER PISCINE 19

3. INSTALLAZIONE E MONTAGGIO

INDICAZIONI GENERALI

ITALIANO

- Il montaggio e l'installazione delle nostre pompe sono consentiti solo in piscine o vasche conformi alla norma HD

384.7.702. In caso di dubbio, consultare uno specialista.

- Effettuare il montaggio della pompa in posizione orizzontale, in considerazione del filtro preliminare. Le pompe
sono dotate di un filtro preliminare con un cesto interno che serve a raccogliere le particelle più grosse che
potrebbero danneggiare la parte idraulica interna della pompa.

- Tutte le pompe sono provviste di una base con due fori trapanati che consente di fissarle al suolo con un ancoraggio
(Fig. 1).

TUBAZIONI

- Per effettuare il collegamento delle tubazioni, incollarle ai raccordi forniti assieme alla pompa; i punti di unione dei
raccordi alle bocche di aspirazione e mandata sono filettati e presentano guarnizioni di tenuta che evitano le perdite
d'acqua (Fig. 2).

- Effettuare l'installazione dei tubi ad impulsi in perpendicolare e centrata rispetto all'uscita da collegare, al fine di
evitare che la pompa e il tubo siano sottoposti a sforzi esterni che, oltre a rendere difficile il montaggio, potrebbero
provocarne la rottura (Fig. 2).

- Installare i tubi di aspirazione con una leggera pendenza del 2% verso la pompa, per evitare la formazione di
sacche d'aria (Fig. 2).

- Al fine di assicurare il corretto funzionamento della pompa, procedere all'avvio del filtro preliminare fino a quando
l'acqua affiora dal condotto di aspirazione (Fig. 3).

COLLOCAZIONE

- Montare la pompa al di sotto del livello dell'acqua della piscina o vasca, per migliorare il rendimento delle pompe.

- Se fosse necessario installare una pompa autoaspirante al di sopra del livello dell'acqua, installarla in modo che la
differenza d'altezza non superi i 2 metri (Fig. 4), facendo in modo che il condotto di aspirazione sia il più corto
possibile dato che le tubazioni più lunghe aumentano il tempo di aspirazione e le perdite di carica dell'impianto.

- Fare in modo che la pompa sia protetta da possibili inondazioni e riceva una ventilazione con aria asciutta.

INSTALLAZIONE ELETTRICA

- Effettuare l'installazione elettrica con un sistema di separazione multiplo con apertura dei contatti di almeno 3 mm.

- Utilizzare un cavo rigido per il collegamento alla rete. In caso si utilizzi un cavo flessibile per il collegamento alla
rete, questo dovrà essere dotato di terminali per il collegamento ai morsetti del motore della pompa.

- Installare un protettore differenziale da 0,03 A per la protezione delle fughe elettriche (indicato negli schemi) con
qualunque tipo di pompa.

- Regolare adeguatamente il valore del relè termico in base alla potenza della pompa.

Se la pompa è dotata di un motore monofase:



Dotato di protettore termico incorporato. In queste pompe è sufficiente l'installazione con interruttore secondo lo
schema "Collegamenti alla rete".



Utilizzare un salvamotore con protezione magnetotermica.



I dati di regolazione del relè termico sono meramente illustrativi, dato che nel motore è già integrato un interruttore
di protezione.



Per 230 V utilizzare un tubo di collegamento di tipo H07 RN-F3 e adattare la sezione del cavo alla potenza del
motore e alla lunghezza del cavo.

Se la pompa è dotata di un motore trifase:



Utilizzare un salvamotore con protezione magnetotermica.

POMPE PER PISCINE - Manuale di instalazione e manutenzione generale20



È necessario proteggere la pompa dai sovraccarichi con un interruttore di sicurezza per il motore.



Regolare correttamente il valore del termico, in base alla tabella dei protettori termici. Per il collegamento Δ (rete
da 3 x 230 V.) è previsto il protettore con il valore massimo indicato. Per il collegamento Υ (rete da 3 x 400 V.) è
previsto il protettore con il valore minimo indicato.

Collegare la tensione minima a Δ e la tensione più alta a Υ per intervalli di tensione diversi da 230/400 V;
400/690 V.



Per la corrente alternata, servirsi di un flessibile di collegamento tipo H07 RN-F3, nel quale la sezione del cavo si
adatti alla potenza del motore e alla lunghezza del cavo.



Per collegare il cavo alla rete è necessario rivolgersi a personale qualificato e autorizzato.

- Verificare il tipo di fusibile necessario prima di collegare il motore.

- Verificare che la disposizione e il collegamento del cavo di terra nell'installazione dell'attrezzatura siano corretti.

- Rispettare le condizioni di installazione e i collegamenti elettrici dato che, in caso contrario, il fabbricante della
pompa declina ogni responsabilità e non considera valida la garanzia.

- I motori sono soggetti alle norme CEE con protezione IP-55.

- È possibile che per l'installazione esistano regolamenti specifici.

- Pericolo di morte in caso di collegamento a una rete non idonea.

4. ISTRUZIONI DI MESSA IN SERVIZIO

ASPETTI PRELIMINARI ALL'AVVIAMENTO

- Prima di avviare la pompa, svolgere le seguenti operazioni:

1. Smontare il coperchio del filtro preliminare svitando il dado che lo sorregge (Fig. 5).

2. Riempire la pompa d'acqua dal filtro preliminare fino a quando l'acqua affiora dal condotto di aspirazione.

3. Nel caso in cui, durante queste operazioni, il cesto fosse fuoriuscito dal filtro preliminare, provvedere a reinstallarlo

al fine di evitare l'ingresso di particelle grosse all'interno della pompa (le quali potrebbero bloccarla).

4. Verificare che la tensione e la potenza della rete corrispondano a quelle riportate nella targhetta delle caratteristiche

della pompa.

- Collocare il coperchio del filtro preliminare e chiuderlo avvitando, senza dimenticarsi di collocare la guarnizione
nella sua sede (Fig. 5).

- In nessun caso le pompe possono funzionare senza aver prima riempito d'acqua il filtro preliminare dato che, in
caso contrario, si può danneggiare la guarnizione meccanica provocando la perdita d'acqua attraverso di essa.

- Verificare che il senso di rotazione del motore sia quello corretto utilizzando il ventilatore situato nella parte
posteriore dello stesso e osservandolo attraverso la spia del coperchio del ventilatore (Fig. 6).

- Verificare che l'asse della pompa giri liberamente.

ITALIANO

AVVIAMENTO

- Aprire tutte le valvole e accendere il motore.

- Effettuare l'avvio automatico delle tubazioni e verificare che si realizzi in tempi ragionevoli.

5. MANUTENZIONE

- Pulire regolarmente il cesto del filtro preliminare per evitare cali di pressione. Non colpirlo durante il processo per
evitare una possibile rottura del cesto.

Se la pompa smette di funzionare, verificare che il consumo in ampère del motore acceso sia uguale o inferiore al valore

­indicato nella targhetta delle caratteristiche del fabbricante o, in caso di assenza della stessa, rivolgersi al servizio di
assistenza tecnica più vicino.

Manuale di instalazione e manutenzione generale - POMPE PER PISCINE 21

- Se l'amperaggio è più alto, rivolgersi al fabbricante.

- Se si prevede che la pompa rimarrà inattiva per un periodo prolungato, occorre smontarla, in particolare nei Paesi

ITALIANO

freddi dove sussiste il rischio di congelamento.

- Per effettuare lo svuotamento della pompa, estrarre il tappo di spurgo 10.

- Ogni volta che si apre il filtro preliminare, togliere le impurità dalla sede della guarnizione e dalla guarnizione
stessa per assicurare che la chiusura del coperchio sia a tenuta (Fig. 5).

- Per mantenere il buon rendimento della pompa, sostituirne periodicamente i componenti che, per l'uso normale,
sono soggetti a usura e/o deterioramento. Nella seguente tabella sono elencati i componenti fungibili e/o
consumabili della pompa e il periodo di vita stimato per gli stessi.

DES CRIZIONE CO MPONE NTE DUR ATA IN S ERVIZ IO PREVISTA

Guarnizioni circolari ed elementi di tenuta in generale 1 anno

Chiusura meccanica 1 anno

Cuscinetti 1 anno

Il periodo stimato di vita dei pezzi anteriori è stato stabilito in base alle normali condizioni d'uso e installazione del
prodotto.

Seguire le istruzioni del manuale di installazione per mantenere il periodo di vita della pompa.

6. SMONTAGGIO

- È possibile smontare il gruppo del motore dal corpo della pompa senza necessità di scollegare le tubazioni di
aspirazione e mandata della pompa.

- Per smontare il gruppo del motore dal corpo della pompa, togliere le viti che li uniscono.

7. TABELLA DEGLI ERRORI

1. La pompa non si avvia

2. La portata della pompa è ridotta

3. La pompa fa rumore

4. La pompa non si avvia

5. Il motore fa rumore ma non si avvia

6. Arresto del motore

1 2 3 4 5 6 CAUSE SOLUZIONI

 



 

  







Entrata di aria dalla tubazione di

aspirazione

Tenuta insufficiente del coperchio

del filtro

Rotazione invertita del motore Invertire 2 fasi di alimentazione

Tensione erronea

Filtro preliminare intasato Pulire il filtro

Perdite di carica nell'aspirazione

Fissaggio non corretto della pompa Fissare correttamente la pompa









Motore bloccato Smontare il motore e rivolgersi al servizio tecnico

Aumento della temperatura nella

morsettiera a causa dell'arco voltaico

Scatta il termointerruttore Collegare correttamente i cavi ai terminali della morsettiera

Collegamenti della morsettiera

non corretti

Verificare lo stado dei raccordi e delle guarnizioni del tubo di

aspirazione

Pulire il coperchio del filtro e verificare lo stato della

guarnizione di gomma

Verificare il voltaggio della targhetta delle

caratteristiche e della rete

Evitare il più possibile che gli elementi generino perdite di

carica

Verificare i collegamenti della morsettiera

Stringere correttamente il cavo con il terminale / adeguare la

misura del collegamento del cavo ai terminali della

morsettiera

POMPE PER PISCINE - Manuale di instalazione e manutenzione generale22

WICHTIG
Dieses Handbuch enthält wesentliche Informationen über die Sicherheitsvorkehrungen, die bei der Installation und

Inbetriebnahme zu treffen sind. Daher ist es unbedingt erforderlich, dass sowohl der Installateur als auch der Benutzer
vor Beginn der Montage und Inbetriebnahme diese Anweisungen lesen.

1. ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Diese Symbole ( ) weisen auf eventuelle Gefahren infolge der Nichtbeachtung der entsprechenden
Vorschriften hin.

GEFAHR. Stromschlagrisiko.
Die Nichtbeachtung dieser Bestimmung birgt ein Stromschlagrisiko.

GEFAHR.
Die Nichtbeachtung dieser Bestimmung birgt ein Risiko von Personen- oder Sachschäden.

ACHTUNG.
Die Nichtbeachtung dieser Bestimmung birgt ein Risiko von Schäden an der Pumpe oder der Anlage.

2. ALLGEMEINE SICHERHEITSBESTIMMUNGEN

ALLGEMEINES

- Die in diesem Handbuch behandelten Maschinen sind speziell für die Vorfilterung und die Umwälzung des Wassers
in Schwimmbecken ausgelegt.

- Sie sind für den Betrieb mit sauberem Wasser bei Temperaturen von max. 35 ºC ausgelegt.

- Installation gemäß den besonderen Bedingungen jedes Einsatzortes realisieren.

- Gültige Vorschriften zur Unfallverhütung einhalten.

- Vor jeder Änderung an der Pumpe muss die Genehmigung des Herstellers eingeholt werden. Die Original-Ersatzteile
und das vom Hersteller zugelassene Zubehör gewährleisten einen hohen Sicherheitsgrad. Der Hersteller der Pumpe
lehnt jede Haftung für Schäden aufgrund des Einsatzes von nicht zugelassenen Ersatz- oder Zubehörteilen ab.

- Bei Arbeiten an der Maschine oder daran angeschlossenen Baugruppen müssen sie vorher vom Netz und den
Inbetriebnahmevorrichtungen getrennt werden, da während des Betriebs die elektrischen Teile der Pumpe unter
Spannung stehen.

- Montage- und Wartungsarbeiten müssen von zugelassenen Fachkräften ausgeführt werden, die vorher die
Installations- und Betriebsanleitungen aufmerksam gelesen haben.

- Installations- und Betriebsanweisungen einhalten, um die Betriebssicherheit der Maschine zu gewährleisten.

- Bei Betriebsstörungen oder Defekten wenden Sie sich an den Lieferanten oder die nächstgelegene Vertretung.

DEUTSCH

WARNHINWEISE FÜR DIE INSTALLATIONS- UND MONTAGEARBEITEN

- Beim Anschließen der Stromkabel an den Maschinenmotor auf die Anordnung im Anschlusskasten achten und
sicherstellen, dass nach dem Schließen des Kastens keine Kabelreste im Innern verbleiben und der Erdungsleiter
fachgerecht angeschlossen ist. Den Motor gemäß dem der Maschine beigelegten Schaltbild anschließen.

- Sicherstellen, dass die Anschlüsse der Stromkabel im Klemmenkasten der Maschine ordentlich eingesteckt sind und
die Anschlussklemmen angezogen wurden.

Allgemeines Installations- und Wartungshandbuch - PUMPEN FÜR SCHWIMMBECKEN 23

- Die Elektroinstallation der Pumpe muss über einen Differenzialschutz mit einem Wert von max. 30 mA verfügen.

- Dichtung des Klemmenkastens des Elektromotors richtig einsetzen, um den Eintritt von Wasser zu verhindern.

DEUTSCH

Ebenso sicherstellen, dass die Stopfbüchse in der Kabeldurchführung des Klemmenkastens eingesetzt und
angezogen wurde.

- Insbesondere darauf achten, dass unter keinen Umständen Wasser in den Motor und die spannungsführenden Teile
eindringen kann.

- Bei anderweitiger Verwendung als angegeben sind Umbauten und ergänzende technische Vorschriften erforderlich.

WARNHINWEISE FÜR DIE INBETRIEBNAHME

Vor der Inbetriebnahme der Maschine die Auslegung der elektrischen Absicherungen des Motors und die korrekte Position
und Befestigung der Schutzvorrichtungen gegen elektrische und mechanische Berührungen prüfen.

HINWEIS
Das Becken bei laufender Pumpenanlage nicht benutzen.

Wenn Personen mit dem Wasser in Berührung sind, darf die Pumpe nicht verwendet werden.

WARNHINWEISE FÜR DIE MONTAGE- UND WARTUNGSARBEITEN

- Für die Montage und Installation der Pumpen sind die länderspezifischen Montage- und Installationsvorschriften zu
beachten.

- Insbesondere darauf achten, dass unter keinen Umständen Wasser in den Motor und die spannungsführenden Teile
eindringen kann.

- Unter keinen Umständen - auch nicht unbeabsichtigt - die beweglichen Teile der Maschine während des Betriebs
bzw. vor ihrem völligen Stillstand berühren.

- Vor Arbeiten an der Maschine abwarten, bis sie vollkommen zum Stillstand gekommen ist.

- Vor elektrischen oder mechanischen Wartungsarbeiten Maschine vom Netz trennen und Einschaltvorrichtungen
blockieren.

- Vor Arbeiten an der Maschine sind nachstehende Schritte zu befolgen:

1. Die Maschine spannungslos machen.

2. Die Einschaltvorrichtungen blockieren.

3. Sicherstellen, dass an den Stromkreisen - auch an den Neben- und Zubehör-Stromkreisen - keine Spannung

anliegt.

4. Warten, bis das Laufrad vollkommen zum Stillstand gekommen ist.

Diese Liste ist als Hinweis zu Sicherheitszwecken und nicht verbindlich zu verstehen, da es in bestimmten Vorschriften
spezifische Sicherheitsbestimmungen geben kann.

- Regelmäßig kontrollieren:



die korrekte Befestigung der mechanischen Teile und den Zustand der Befestigungsschrauben der Maschine.



die korrekte Position, Befestigung und den Zustand der Netzkabel und Isolierungen.



die Temperatur der Maschine und des Elektromotors. Bei Störungen die Maschine sofort ausschalten und instand
setzen.



Vibrationen an der Maschine. Bei Störungen die Maschine sofort ausschalten und instand setzen.

Die Installations-, Bedienungs- und Wartungsanleitungen dieses Handbuchs können aufgrund der Komplexität nicht alle
möglichen und vorstellbaren Betriebs- und Wartungsfälle behandeln. Wenn Sie zusätzliche Anweisungen benötigen oder
spezifische Probleme auftreten, wenden Sie sich bitte an Ihren Händler oder direkt an den Maschinenhersteller.

PUMPEN FÜR SCHWIMMBECKEN - Allgemeines Installations- und Wartungshandbuch24

3. INSTALLATION UND MONTAGE

ALLGEMEINES

- Die Montage und Installation unserer Pumpen ist nur in Schwimmbecken oder Teichen zulässig, die die Norm HD

384.7.702 erfüllen. Fragen Sie im Zweifelsfall Ihren Spezialisten.

- Aufgrund des Vorfilters ist die Pumpe horizontal zu montieren. Die Pumpen besitzen einen Vorfilter mit einem
eingebauten Korb, der größere Partikel herausfiltert, da diese die wasserführenden Teile der Pumpe beschädigen
könnten.

- Alle Pumpen sind mit einem Ständer mit zwei Bohrungen zur Bodenverankerung ausgestattet (Abb. 1).

ROHRLEITUNGEN

- Der Anschluss der Rohrleitungen muss durch Verklebung mit den mitgelieferten Anschlüssen erfolgen; der Anschluss
an den Saug- und Druckstutzen der Pumpe besteht aus Schraubverbindungen mit Dichtungen zur Vermeidung von
Lecks an diesen Anschlüssen (Abb. 2).

- Die Installation der druckseitigen Rohrleitungen absolut senkrecht und genau mittig zum Stutzen realisieren, damit
Pumpe und Rohrleitung keinen externen Beanspruchungen ausgesetzt werden, die nicht nur die Montage
erschweren, sondern auch zum Bruch führen könnten (Abb. 2).

- Die saugseitigen Rohrleitungen zur Vermeidung von Luftblasenbildung leicht fallend (2%) zur Pumpe verlegen
(Abb. 2).

- Damit die Pumpe korrekt funktioniert, muss der Vorfilter entlüftet werden, bis Wasser an der Saugleitung ausläuft
(Abb. 3).

AUFSTELLUNGSORT

- Zur Verbesserung der Leistung Pumpe unterhalb des Wasserspiegels des Schwimmbeckens bzw. Teichs montieren.

- Wenn eine selbstansaugende Pumpe über dem Wasserspiegel montiert werden muss, darf der Höhenunterschied
nicht über 2 Meter betragen (Abb. 4). Dabei sollte die Saugleitung so kurz wie möglich gehalten werden. Je länger
die Rohrleitung ist, desto länger ist die Saugzeit und desto größer der Lastverlust der Anlage.

- Sicherstellen, dass die Pumpe vor etwaigen Überflutungen geschützt ist und eine trockene Belüftung erhält.

DEUTSCH

ELEKTROINSTALLATION

- Elektroinstallation mit einem allpoligen Unterbrecher mit einem Kontaktöffnungsabstand von mindestens 3 mm
realisieren.

- Zum Netzanschluss ein Massivleiterkabel verwenden. Sollte ein Litzenkabel für den Netzanschluss verwendet
werden, muss es mit Kabelschuhen zum Anschluss an die Klemmen des Pumpenmotors versehen werden.

- Bei jedem Pumpentyp muss ein Differenzialschutz von 0,03 A eingebaut werden, um Kriechstromverluste
abzusichern (in den Schaltbildern angegeben).

- Den Thermorelaiswert entsprechend der Stromstärke der Pumpe einstellen.

Bei Pumpen mit Einphasenmotor:



Überhitzungsschutz ist eingebaut. Die Installation mit einem Unterbrecher gemäß dem Schaltbild "Netzanschluss" ist
ausreichend.



Motorschutzschalter mit thermisch-magnetischer Auslösung verwenden.



Die Einstellungsdaten des Thermorelais dienen nur zur Information, da im Motor ein Schutz eingebaut ist.



Bei 230 V ein Anschlusskabel Typ H07 RN-F3 mit einem der Motorleistung und der Kabellänge entsprechenden
Leiterquerschnitt verwenden.

Allgemeines Installations- und Wartungshandbuch - PUMPEN FÜR SCHWIMMBECKEN 25

Bei Pumpen mit Dreiphasenmotor:



Motorschutzschalter mit thermisch-magnetischer Auslösung verwenden.



DEUTSCH

Pumpe mit Motor-Sicherheitsschalter gegen Überlastung schützen.



Den Wert des Thermorelais korrekt gemäß der Tabelle der thermischen Absicherung einstellen. Für den Δ -Anschluss
(Netz 3 x 230 V) ist der Schutz mit dem höheren Wert maßgebend. Für den Υ -Anschluss (Netz 3 x 400 V) ist der
Schutz mit dem niedrigeren Wert maßgebend.

Bei anderen Spannungen als 230/400V niedrigere Spannung in Δ und höhere Spannung in Υ anschließen;
400/690V.



Bei Wechselstrom ein Anschlusskabel Typ H07 RN-F3 mit einem der Motorleistung und der Kabellänge
entsprechenden Leiterquerschnitt verwenden.



Das Netzkabel darf nur von zugelassenen Fachkräften angeschlossen werden.

- Vor dem Anschluss des Motors den erforderlichen Sicherungstyp ermitteln.

- Die korrekte Anordnung und Verbindung des Erdungskabels bei der Installation des Geräts überprüfen.

- Elektrische Installations- und Anschlussbedingungen einhalten, da sonst der Pumpenhersteller jegliche Haftung
ablehnt und die Gewährleistung als wirkungslos betrachtet.

- Die Motoren unterliegen den EU-Vorschriften der Schutzklasse IP-55.

- Es können spezifische Installationsvorschriften vorhanden sein.

- Bei falschem Netzanschluss besteht Todesgefahr.

4. ANLEITUNGEN ZUR INBETRIEBNAHME

VOR DER INBETRIEBNAHME

- Vor der Inbetriebnahme der Pumpe die folgenden Abläufe ausführen:

1. Den Deckel des Vorfilters abnehmen. Hierzu die Befestigungsmutter abschrauben (Abb. 5).

2. Die Pumpe durch den Vorfilter mit Wasser füllen, bis es durch die Saugleitung ausläuft.

3. Wenn dabei der Korb entnommen wurde, wieder im Vorfilter einsetzen, damit keine größeren Teilchen in die Pumpe

gelangen und diese blockieren.

4. Prüfen, dass die Spannung und Stromstärke des Netzes dem Typenschild der Pumpe entsprechen.

- Den Deckel des Vorfilters montieren und festschrauben. Dabei nicht vergessen, die Dichtung einzusetzen (Abb. 5).

- Die Pumpen dürfen unter keinen Umständen laufen, ohne dass der Vorfilter mit Wasser gefüllt ist. Sonst wird die
mechanische Dichtung beschädigt und undicht.

- Die korrekten Motorlaufrichtung anhand des Sichtfensters am Ventilatordeckel an der Rückseite des Motors
überprüfen (Abb. 6).

- Die Leichtgängigkeit der Pumpenwelle prüfen.

INBETRIEBNAHME

- Alle Ventile öffnen und den Motor anschließen.

- Automatische Entlüftung der Rohrleitungen vornehmen. Hierfür angemessen lange warten.

5. WARTUNG

- Den Korb des Vorfilters regelmäßig reinigen, um Druckabfälle zu vermeiden. Korb beim Reinigen nicht ausklopfen,
da er brechen könnte.

-

Wenn die Pumpe stehen bleibt, prüfen, ob die Stromaufnahme des Motors in Ampere dem Typenschild des Herstellers
entspricht. Andernfalls den nächsten Kundendienst verständigen.

PUMPEN FÜR SCHWIMMBECKEN - Allgemeines Installations- und Wartungshandbuch26

- Bei höherer Stromstärke den Hersteller fragen.

- Die Pumpe leeren, wenn sie längere Zeit nicht in Betrieb genommen wird (insbesonders in kalten Ländern mit
Frostgefahr).

- Zum Entleeren der Pumpe die Ablassschraube 10 öffnen.

- Bei jedem Öffnen des Vorfilters Verunreinigungen am Dichtungssitz und der Dichtung entfernen, um die Dichtheit
des Deckelverschlusses zu gewährleisten (Abb. 5).

- Die Bauteile der Pumpe mit normalem Verschleiß bzw. Abnutzung müssen regelmäßig ersetzt werden, damit die
Leistungsfähigkeit der Pumpe nicht beeinträchtigt wird. Folgende Tabelle enthät eine Aufstellung der Sicherungen
und Verschleißteile der Pumpe mit deren geschätzter Lebensdauer.

BAU TEILBESCHREIBUNG GES CHÄTZTE LEB ENSDAUER

O-Ringe und Dichtungselemente im Allgemeinen 1 Jahr

Mechanischer Verschluss 1 Jahr

Lager 1 Jahr

Die geschätzte Lebensdauer obiger Bauteile entspricht normalen Nutzungs- und Installationsbedingungen des
Produkts.

Zur Verlängerung der Lebensdauer der Pumpe die Anweisungen des Installationshandbuchs befolgen.

6. DEMONTAGE

- Die Motor-Baugruppe kann vom Pumpengehäuse abgebaut werden, ohne die Saug- und Druckleitung der Pumpe
abzutrennen.

- Zum Abnehmen der Motor-Baugruppe vom Pumpengehäuse die Verbindungsschrauben lösen.

7. STÖRUNGSTABELLE

1. Die Pumpe entlüftet sich nicht

2. Die Pumpe fördert wenig Wasser

3. Die Pumpe verursacht Geräusche

4. Die Pumpe läuft nicht an

5. Der Motor macht Geräusche, er läuft aber nicht an

6. Der Motor bleibt stehen

DEUTSCH

1 2 3 4 5 6 URSACHEN LÖSUN GEN

 



 

  







Lufteintritt über die Saugleitung

Mangelnde Dichtigkeit des

Filterdeckels

Falsche Laufrichtung des Motors 2 Pole der Netzversorgung vertauschen

Falsche Spannung Spannungsangaben von Typenschild und Netz prüfen

Der Vorfilter ist verstopft Den Filter reinigen

Lastverlust in der Ansaugleitung
Unsachgemäße Befestigung der

Pumpe





Der Motor blockiert Den Motor ausbauen und zum Kundendienst bringen

Temperaturanstieg im

Klemmenkasten aufgrund eines

Zustand der Anschlüsse und Dichtungen der Saugleitung

prüfen

Den Filterdeckel reinigen und den Zustand der

Gummidichtung prüfen

Möglichst verhindern, dass die Elemente Lastverlust

verursachen

Die Pumpe korrekt befestigen

Die Anschlüsse im Klemmenkasten prüfen

Spannungsbogens



Die Überhitzungsschutz löst aus

Die Anschlüsse im Klemmenkasten



Allgemeines Installations- und Wartungshandbuch - PUMPEN FÜR SCHWIMMBECKEN 27

sind mangelhaft

Die Anschlüsse der Kabel an die Klemmen im Klemmenkasten

fachgerecht vornehmen

Das Kabel mit der Klemme fest anziehen / Die Größe der

Kabelverbindung an die Klemmen des Klemmenkastens

anpassen

IMPORTANTE
O manual que é fornecido contém informação fundamental sobre as medidas de segurança a adoptar durante as fases

de instalação e colocação em funcionamento. Por isso, é imprescindível que tanto o instalador como o utilizador leiam

PORTUGUÊS

as instruções antes de realizar as operações de montagem e colocação em funcionamento.

1. INDICAÇÕES GERAIS DE SEGURANÇA

Esta simbologia ( ) indica a possibilidade de perigo em consequência do desrespeito das indicações
correspondentes.

PERIGO. Risco de electrocussão.
A não advertência para este perigo representa um risco de electrocussão.

PERIGO.
A não advertência para este perigo representa um risco de danos em pessoas ou bens.

ATENÇÃO.
A não advertência para este perigo representa um risco de danos na bomba ou na instalação.

2. NORMAS GERAIS DE SEGURANÇA

GERAL

- As máquinas apresentadas neste Manual foram especialmente concebidas para obter a pré-filtragem e a
recirculação da água nas piscinas.

- Foram concebidas para trabalhar com águas limpas e com temperaturas não superiores a 35ºC.

- Efectuar a instalação com base nas indicações específicas de cada aplicação.

- Devem ser respeitadas as normas vigentes para a prevenção de acidentes.

- Para qualquer alteração na bomba é necessária a autorização prévia do fabricante. As peças de substituição
originais e os acessório autorizados pelo fabricante servem para garantir uma maior segurança. O fabricante da
bomba fica isento de qualquer responsabilidade pelos danos que forem provocados pela utilização de peças ou
acessórios não autorizados.

- Ao efectuar o trabalho sobre cada máquina ou sobre os equipamentos a esta ligados, é necessário desligar o
equipamento da fonte de alimentação e os dispositivos de arranque, uma vez que durante o funcionamento as
peças eléctricas da bomba estão sob tensão.

- O utilizador deve certificar-se de que os trabalhos de montagem e manutenção são realizados por pessoas
autorizadas e qualificadas, e que estas pessoas conhecem de forma pormenorizada as instruções de instalação e
serviço.

- Cumprir todas as instruções de instalação e manutenção para garantir a segurança do funcionamento da máquina.

- Em caso de funcionamento defeituoso ou avaria, deve dirigir-se ao seu fornecedor ou ao representante oficial mais
próximo.

ALERTAS NOS TRABALHOS DE INSTALAÇÃO E MONTAGEM

- Durante a ligação dos cabos eléctricos ao motor da máquina, é necessário ter em atenção a disposição dos cabos
no interior da caixa de ligações, verificar que não existem pedaços de cabo no interior depois de fechar e que a
ligação à terra está devidamente efectuada. Ligar o motor de acordo com o esquema eléctrico enviado com a
máquina.

BOMBAS PARA PISCINAS - Manual de Instalação e Manutenção Geral28

- Garantir que as ligações dos cabos eléctricos na caixa de ligações da máquina ficam bem encaixadas e apertadas
nos terminais de ligação.

- A instalação eléctrica da bomba deve utilizar um disjuntor diferencial com um valor máximo de 30 mA.

- Utilizar correctamente a junta da caixa de terminais do motor eléctrico para evitar a entrada de água. Do mesmo
modo, colocar e apertar a estopa no interior do passador de cabos da caixa de terminais.

- É necessário ter atenção para que, de forma alguma, entre água no motor e nas partes eléctricas em tensão.

- Caso a utilização prevista não seja a indicada, poderá ser necessário aplicar medidas e normas técnicas
suplementares.

ALERTAS NA COLOCAÇÃO EM FUNCIONAMENTO

Antes de colocar a máquina em funcionamento é necessário verificar a calibração dos dispositivos de protecção eléctricos
do motor e verificar se as protecções contra contactos eléctricos e mecânicos estão correctamente posicionadas e fixadas.

NOTA
Recomenda-se não utilizar as instalações sanitárias enquanto o equipamento de bombeamento está a funcionar.

A bomba não deve ser utilizada quando as pessoas estiverem em contacto com a água.

ALERTAS NOS TRABALHOS DE MONTAGEM E MANUTENÇÃO

- Para a montagem e instalação das bombas é necessário ter em atenção as normas de instalação nacionais.

- É necessário ter atenção para que, de forma alguma, entre água no motor e nas partes eléctricas em tensão.

- Evitar a qualquer momento o contacto, mesmo que acidental, com as peças móveis da máquina durante o
funcionamento da mesma e/ou antes da sua paragem total.

- Esperar que máquina pare completamente antes de efectuar qualquer intervenção.

- Desligar a máquina da fonte de alimentação e bloquear os dispositivos da colocação em funcionamento, antes de
proceder a qualquer intervenção de manutenção eléctrica ou mecânica.

- É aconselhável adoptar as seguintes medidas antes de efectuar qualquer intervenção na máquina:

1. Desligar a tensão da máquina.

2. Bloquear os dispositivos de colocação em funcionamento.

3. Comprovar que no existe tensão nos circuitos, mesmo nos auxiliares, e nos serviços suplementares.

4. Esperar até que o rotor pare completamente.

A lista apresentada deve ser considerada indicativa e não vinculativa aos efeitos de segurança, uma vez que podem existir
normas de segurança específicas para determinadas normas.

- Verificar periodicamente:



A correcta fixação das peças mecânicas e o estado dos parafusos de suporte da máquina.



A correcta posição, a fixação e o estado dos condutores de alimentação e das peças isolantes.



A temperatura da máquina e do motor eléctrico. Em caso de anomalia, parar imediatamente a máquina e proceder
à sua reparação.



As vibrações da máquina. Em caso de anomalia, parar imediatamente a máquina e proceder à sua reparação.

As instruções de instalação, utilização e manutenção incluídas neste manual, devido à complexidade dos casos tratados,
não pretendem examinar todos os casos possíveis e imagináveis de serviço e manutenção. Caso sejam necessárias
instruções suplementares ou caso surjam problemas específicos, recomenda-se contactar com o distribuidor, ou
directamente com o construtor da máquina.

PORTUGUÊS

Manual de Instalação e Manutenção Geral - BOMBAS PARA PISCINAS 29

3. INSTALAÇÃO E MONTAGEM

GERAL

PORTUGUÊS

- A montagem e instalação das nossas bombas, só é permitida em piscinas ou tanques que cumpram a norma HD

384.7.702. Em caso de dúvida, consultar um perito.

- Realizar a montagem da bomba na posição horizontal devido ao pré-filtro. - As bombas, utilizam um pré-filtro com
um cesto no seu interior pra recolher as partículas grossas, dado que estas partículas podem danificar a parte
interior hidráulica da bomba.

- Todas as bombas estão equipadas com uma base com dois orifícios para poderem ser instalados no solo através de
uma fixação (Fig. 1).

TUBAGENS

- Para realizar a ligação da tubagem, encaixar as tubagens nos racores, instalada em conjunto com a bomba; as
uniões dos racores às bocas de aspiração e impulsão da bomba são de rosca e utilizam juntas de vedação para
evitar a perda de água (Fig. 2).

- Realizar a instalação das tubagens de impulsão de forma perpendicular e bem centrada em relação à entrada onde
vai ser ligada para evitar que a bomba e a tubagem sejam submetidos a esforços externos que, para além de
dificultarem a montagem, poderiam acabar por romper (Fig. 2).

- Instalar a tubagem de aspiração com uma ligeira inclinação para a bomba, na ordem dos 2%, evitando a criação
de bolsas de ar (Fig. 2).

- Para o correcto funcionamento da bomba é necessário efectuar o enchimento do pré-filtro da bomba até que a água
chegue à conduta de aspiração (Fig.3).

COLOCAÇÃO

- Para melhorar o rendimento das bombas aconselha-se a sua montagem numa posição abaixo do nível de água da
piscina ou do tanque.

- Caso seja necessário instalar uma bomba de auto-aspiração acima do nível da água, esta deverá ser instalada de
modo que a diferença de altura não seja superior a 2 metros (Fig. 4), para que a conduta de aspiração seja o mais
curta possível já que uma tubagem mais comprida aumenta o tempo de aspiração e as perdas de carga da
instalação.

- A bomba deve ser colocada num local onde não esteja sujeita a possíveis inundações e possa receber uma
ventilação de ar seco.

INSTALAÇÃO ELÉCTRICA

- Realizar a instalação eléctrica com um sistema de separação múltipla com uma abertura de contactos de pelo
menos 3 mm.

- Utilizar um cabo rígido como ligação de rede. No caso de utilizar um cabo flexível para a ligação de rede, este deve
dispor de terminais para respectiva sua ligação aos terminais do motor da bomba.

- Seja qual for o tipo de bomba é necessário instalar um disjuntor diferencial de 0.03 A, para protecção contra as
fugas eléctricas (indicado nos esquemas).

- Ajustar convenientemente o valor do relé térmico de acordo com a intensidade da bomba.

Caso a bomba tenha um motor monofásico:



Possui um protector térmico. Para estas bombas é suficiente a instalação com interruptor de acordo com o esquema
da "Ligações á rede eléctrica".



Utilizar uma protecção de motor com protecção magneto-térmica.



Os dados de regulação do relé térmico são meramente ilustrativos, já que o motor utiliza um disjuntor incorporado.



Para 230 V deve ser utilizada uma mangueira de ligação do tipo H07 RN-F3 e adaptar a secção de cabo à potência
do motor e ao comprimento do cabo.

BOMBAS PARA PISCINAS - Manual de Instalação e Manutenção Geral30

Caso a bomba utilize um motor trifásico:



Utilizar uma protecção de motor com protecção magneto-térmica.



Proteger a bomba para eventuais sobrecargas com um interruptor de segurança para o motor.



Ajustar convenientemente o valor térmico, segundo a tabela de protectores térmicos. Para a ligação Δ (Rede de 3 x
230 V.) corresponde o protector do maior valor indicado. Para a ligação Υ (Rede de 3 x 400 V.) corresponde o
protector de menor valor.

Fazer a ligação da tensão mais baixa em Δ e a tensão mais alta em Υ para intervalos de tensão diferentes de
230/400V; 400/690V.



Para a corrente alternada utilizar uma mangueira de ligação do tipo H07 RN-F3 com uma secção do cabo adaptada
à potência do motor e ao comprimento do cabo.



Para fazer a ligação do cabo de alimentação, este só pode ser ligado por pessoal qualificado e autorizado (tipo de ligação).

- Antes de ligar o motor, verificar o tipo de fusível necessário.

- Verificar a correcta disposição e ligação do cabo de terra na instalação do equipamento.

- Respeitar as condições de instalação e as ligações eléctricas, caso contrário, o fabricante da bomba declina qualquer
responsabilidade e anula a garantia.

- Os motores estão abrangidos pelas normas CEE com protecção IP-55.

- Podem existir regulamentos especiais para a instalação.

- Existe perigo de morte, caso a ligação à rede eléctrica não seja efectuada de forma adequada.

4. INSTRUÇÕES DE COLOCAÇÃO EM FUNCIONAMENTO

OPERAÇÕES PRÉVIAS À COLOCAÇÃO EM FUNCIONAMENTO

- Antes de colocar a bomba em funcionamento, é necessário realizar as seguintes operações:

1. Desmontar a tampa do pré-filtro desenroscando a porca de fixação (Fig. 5).

2. Encher a bomba com água pelo pré-filtro até chegar à conduta de aspiração.

3. Caso o cesto tenha sido retirado durante estas operações, é necessário voltar a colocá-lo no interior do pré-filtro,

para impedir a entrada de partículas grossas no interior da bomba que poderiam acabar por bloquear a bomba.

4. Comprovar que a tensão e potência da rede eléctrica correspondem aos valores indicados na placa de características

da bomba.

- Colocar a tampa do pré-filtro e enroscar para fechar sem esquecer de colocar a junta na respectiva posição (Fig.5).

- As bombas não podem ser colocadas em funcionamento sem que o pré-filtro tenha sido previamente enchido de
água, caso contrário, pode danificar a junta mecânica provocando fugas de água.

- Comprovar que o sentido de rotação do motor é o correcto, utilizando o ventilador situado na parte traseira do
motor, que pode ser observado através do óculo na tampa do ventilador (Fig. 6).

- Comprovar que o eixo da bomba roda livremente.

PORTUGUÊS

COLOCAÇÃO EM FUNCIONAMENTO

- Abrir todas as válvulas e ligar o motor.

- Efectuar a autolubrificação da tubagem e aguardar que seja efectuada.

5. MANUTENÇÃO

- Limpar o cesto do pré-filtro regularmente para evitar quebras de pressão. Para evitar uma possível ruptura do cesto,
não é aconselhável bater no cesto durante as operações de limpeza.

-

Caso a bomba pare, verificar se o consumo de amperes do motor em funcionamento é igual ou inferior ao indicado na
placa de características do fabricante, ou em caso de anomalia recorrer ao Serviço de Assistência Técnica mais próximo.

Manual de Instalação e Manutenção Geral - BOMBAS PARA PISCINAS 31

- Se a amperagem for mais elevada, consultar o fabricante.

- Esvaziar a bomba sempre que for necessário deixar o equipamento algum tempo fora de funcionar, principalmente
em países frios onde possa existir o perigo de congelação.

PORTUGUÊS

- Para esvaziar a bomba extrair o tampão de purga 10.

- Sempre que o pré-filtro for aberto, limpar as impurezas do assento da junta e da própria junta, para garantir a
estanquecidade no fecho da tampa (Fig. 5).

- Os componentes da bomba que, devido à sua utilização habitual, sofram desgaste e/ou deterioração devem ser
repostos periodicamente para manter o bom rendimento da bomba. Na seguinte tabela são apresentados os
componentes de desgaste e/ou consumíveis da bomba e o período de vida útil estimado para cada um deles.

DES CRIÇÃO DO COMPONENTE PER ÍODO ESTIMADO DE VI DA

Juntas tóricas e elementos de estanquecidade em geral 1 ano

Fecho mecânico 1 ano

Rolamentos 1 ano

O período de vida útil estimado das peças anteriores foi estabelecido tendo em conta condições normais de utilização
e instalação do produto.

Seguir as instruções do manual de instalação para manter o período de vida útil da bomba.

6. DESMONTAGEM

- O conjunto do motor pode ser desmontado do corpo da bomba, sem necessidade de desligar as tubagens de
aspiração e impulsão da bomba.

- Para desmontar o Conjunto do motor do corpo da bomba, retirar os parafusos que os unem.

7. TABELA DE AVARIAS

1. A bomba não enche

2. A bomba apresenta pouco caudal

3. A bomba faz ruído

4. A bomba não arranca

5. O motor faz barulho mas não roda

6. Paragem do motor

1 2 3 4 5 6 CAUSAS SOLUÇÕES

 



 

  







Entrada de ar pela tubagem de

aspiração

Estanquecidade deficiente da tampa

do filtro

Rotação do motor invertida Inverter 2 fases da alimentação

Tensão incorrecta

Pré-filtro obturado Limpar o filtro

Perdas de carga na aspiração

Fixação incorrecta da bomba Fixar correctamente a bomba









Motor bloqueado Desmontar o motor e consultar o serviço técnico

Aumento da temperatura na caixa de

terminais por acção do arco voltaico

O protector térmico dispara

Ligações da caixa de terminais mal

efectuadas

Confirmar o estado de racores e as juntas do tubo de

aspiração

Limpar a tampa do filtro e confirmar o estado da

junta de borracha

Comprovar as características da tensão da placa e

da rede eléctrica

Evitar ao máximo que os elementos produzam perdas de

carga

Comprovar as ligações da caixa de terminais

Realizar correctamente a ligação dos cabos com os terminais

das caixas de terminais

Apertar correctamente o cabo no terminal / Adaptar o

tamanho da ligação do cabo aos terminais da caixa de

terminais

BOMBAS PARA PISCINAS - Manual de Instalação e Manutenção Geral32

ANCHOR DETAIL / DETAIL DE L’ANCRAGE

DETALLE ANCLAJE / DETTAGLIO ANCORAGGIO

VERANKERUNG / DETALHE DE FIXAÇAO

Anchor detail / Detail de l’ancrage

Detalle anclaje / Dettaglio ancoraggio

Verankerung / Detalhe de fixaçao

Fig. 1

CORRECT / CORRECT / CORRECTO

CORRETTO / RICHTIG / CORRECTO

Gasket / Joint / Junta

Guarnizione / Dichtung / Junta

Union
Raccord
Raccord
Raccordo
Verschraubung
Racord

Union / Raccord

/Raccord Raccordo

Verschraubung / Racord

Union / Raccord

/Raccord Raccordo

Verschraubung / Racord

Fig. 2

Cebado
Priming
Remplissage
Einfüllstopfen
Scarico
Carga

INCORRECT / INCORRECT / INCORRECTO

NON CORRETTO / FALSCH / INCORRECTO

Gasket / Joint / Junta

Guarnizione / Dichtung / Junta

Union / Raccord

Raccord / Raccordo

Verschraubung / Racord

Fig. 3

33

Pre-filter cover unit / Tuerca prefiltro

Pre-filter cover / Tapa prefiltro

Pump / Pompe / Bomba

Pompa / Pumpe / Bomba

Fig. 4

Seatin joint to be cleaned

Logement du joint torique ò nettoyer

Asiento junta a limpiar

Alloggiamento guarnizione da pulire

Zu reinigende O-Ringvertiefung

Acento da junta a limpiar

Fan Cover

Coluvercle Ventilateur

Tapa ventilador

Copriventola

Ventilatordeckel

Tampa do ventilador

Fig. 5

CORRECT / CORRECT

CORRECTO / CORRETTO

RICHTIG / CORRECTO

Fig. 6

Tower joint / Junta tórica

Pre-filter / Prefiltro

Basket / Cesto

INCORRECT / INCORRECT

INCORRECTO / NON CORRETTO

FALSCH / INCORRECTO

34

SINGLE PHASE MOTORS / MOTEURS MONOPHASES

MOTORES MONOFÁSICOS / MOTORI MONOFASE

EINPHASIGE MOTOREN / MOTORES MONOFASICOS

THREE PHASE MOTORS / MOTEURS TRIPHASES

MOTORES TRIFÁSICOS / MOTORI TRIFASE

DREINPHASE MOTOREN / MOTORES TRIFASICOS

Condensor
Condensateur
Condensador
Condensatore
Kondensator
Condensador

SINGLE PHASE / MONOPHASES

MONOFÁSICOS / MONOFASE
EINPHASIG / MONOFASICOS

THREE PHASE / TRIPHASES

TRIFÁSICOS / TRIFASE

DREINPHASIG / TRIFASICOS

35

Cod. 05085-0008 / Rev. 3

- We reserve the right to change all or part of the features of the articles or contents of this document, without prior notice.

- Nous nous réservons le droit de modifier totalement ou en partie les caracteristiques de nos articles ou le contenu de ce document sans préavis.

- Nos reservamos el derecho de cambiar total o parcialmente las características de nuestros artículos o contenido de este documento sin previo
aviso.

- Ci riserviamo il diritto di cambiare totalmente o parzialmente le caratteristiche tecniche dei nostri prodotti ed il contenuto di questo documento
senza nessum preavviso.

- Wir behalten uns das recht vor, die merkmale unserer produkte und den inhalt dieser beschreibung ohne vorherige unkündigung ganz oder
teilweise zu ändern.

- Reservamo-nos no direito de alterar, total ou parcialmente caracteristicas dos nossos artigos ou o conteudo deste documento sem aviso prévio.
