Page 1

Pag: 1

65891 (CDP2) 65892 (CDP3) 65893 (CDP4) 65894 (CDP5)

65895 (CDP2+W) 65896 (CDP3+W) 65897 (CDP4+W) 65898 (CDP5+W)

REFERENCES

65899 (CDP2+E) 65900 (CDP3+E) 65901 (CDP4+E) 65902 (CDP5+E)

CDP LINE V2 DEHUMIDIFIER

TECHNICAL MANUAL. START-UP AND OPERATION · MANUAL TÉCNICO. ARRANQUE Y FUNCIONAMENTO · MANUEL TECHNIQUE. MISE EN ROUTE ET FONCTIONNEMENT · TECHNISCHES HANDBUCH. INBETRIEBNAHME UND BETRIEBSWEISE · MANUALE TECNICO. AVVIAMENTO E FUNZIONAMENTO · MANUAL TÉCNICO. ARRANQUE E FUNCIONAMENTO

CODE: 05470117

EDITION: 4

Page 2

Pag: 2

TABLE OF CONTENTS……….………………………………………………ENGLISH

1. INTRODUCTION ..................................................................................................................... 9

2. PACKAGING INSPECTION ..................................................................................................... 10

3. EQUIPMENT DESCRIPTION .................................................................................................. 10

3.1. GENERAL CHARACTERISTICS ........................................................................................ 10

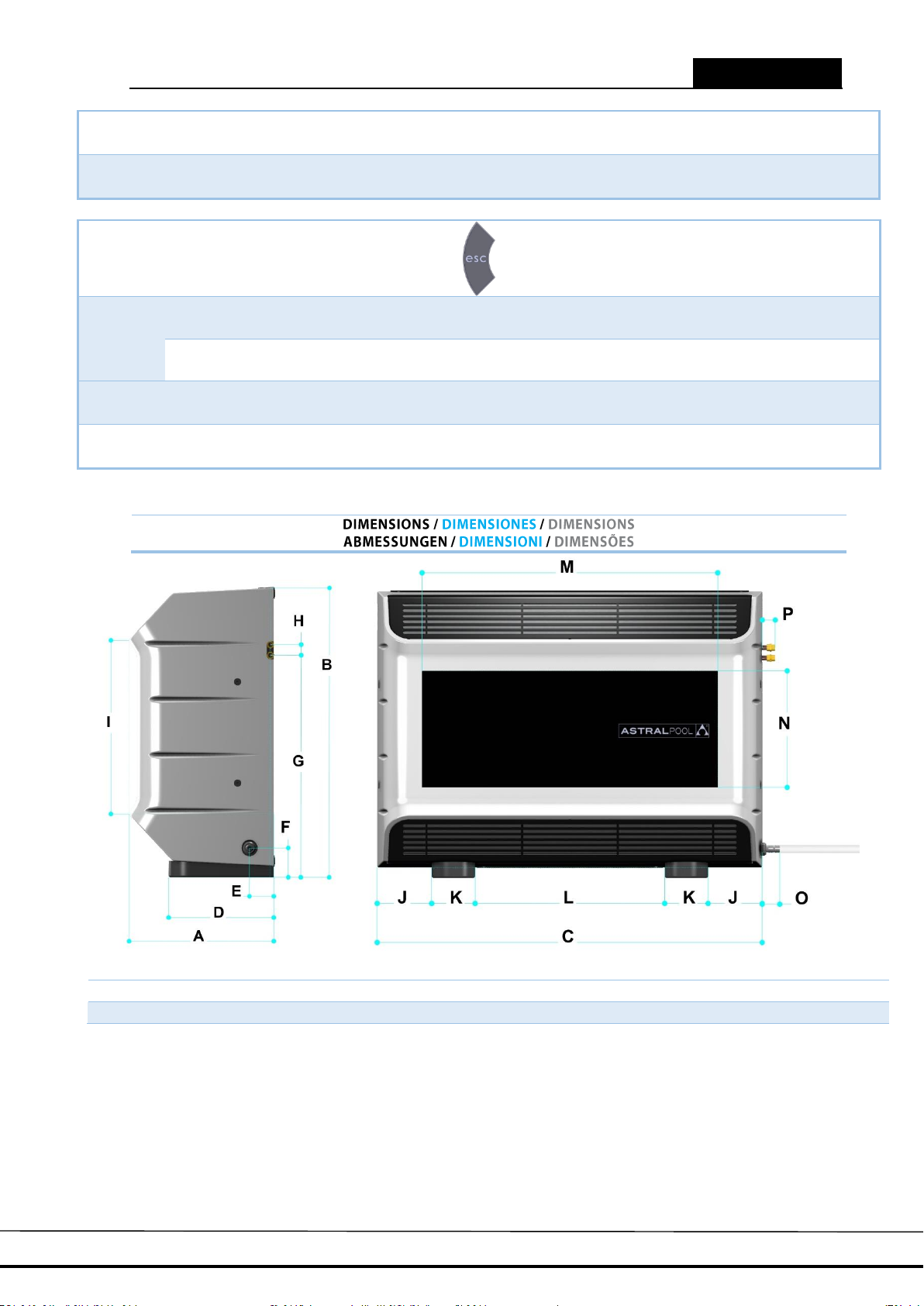

3.2. DIMMENSIONS ............................................................................................................ 11

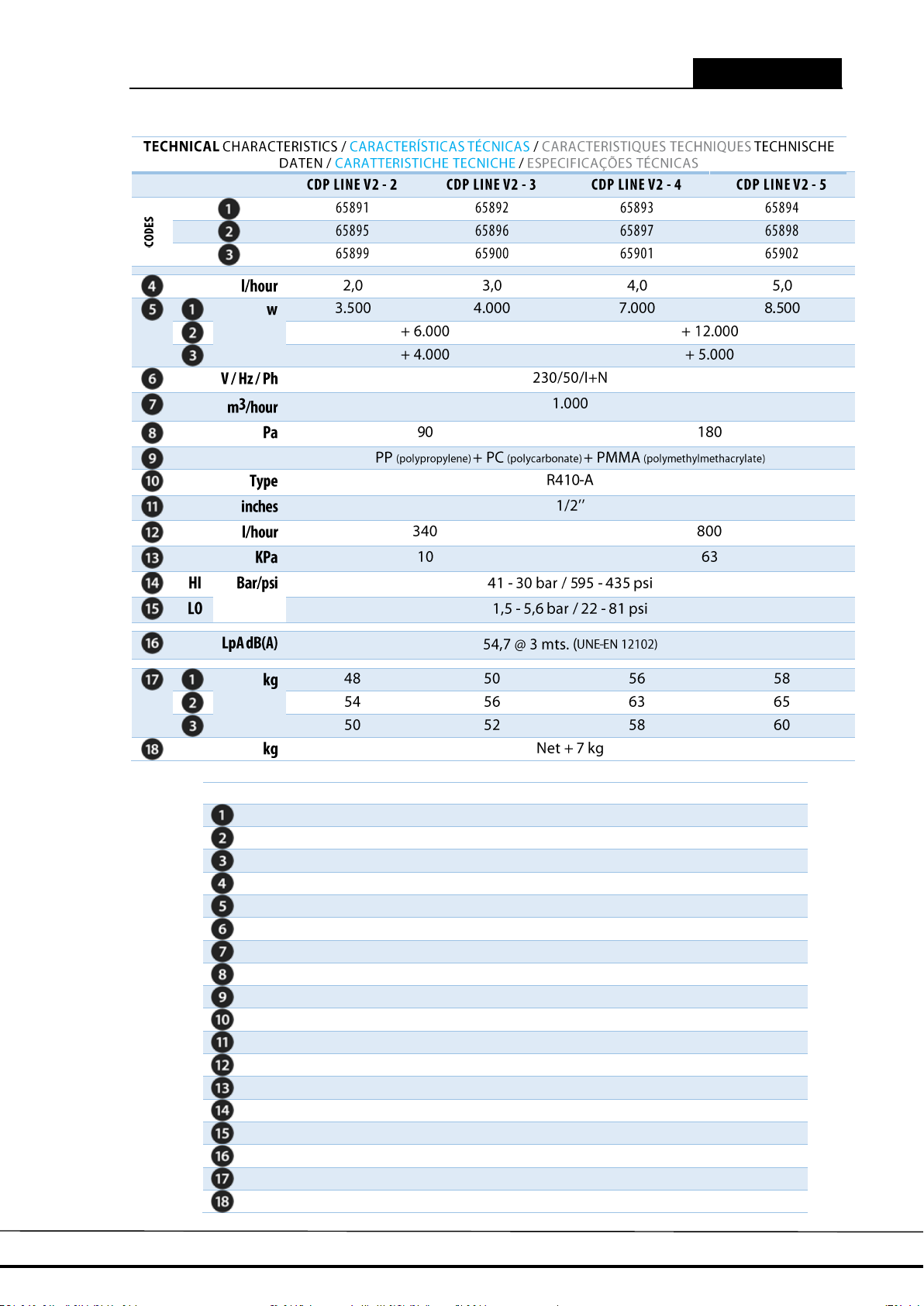

3.3. TECHNICAL CHARACTERISTICS ..................................................................................... 11

4. INSTALLATION OF THE UNIT ................................................................................................ 11

4.1. SAFETY INSTRUCTIONS ................................................................................................ 11

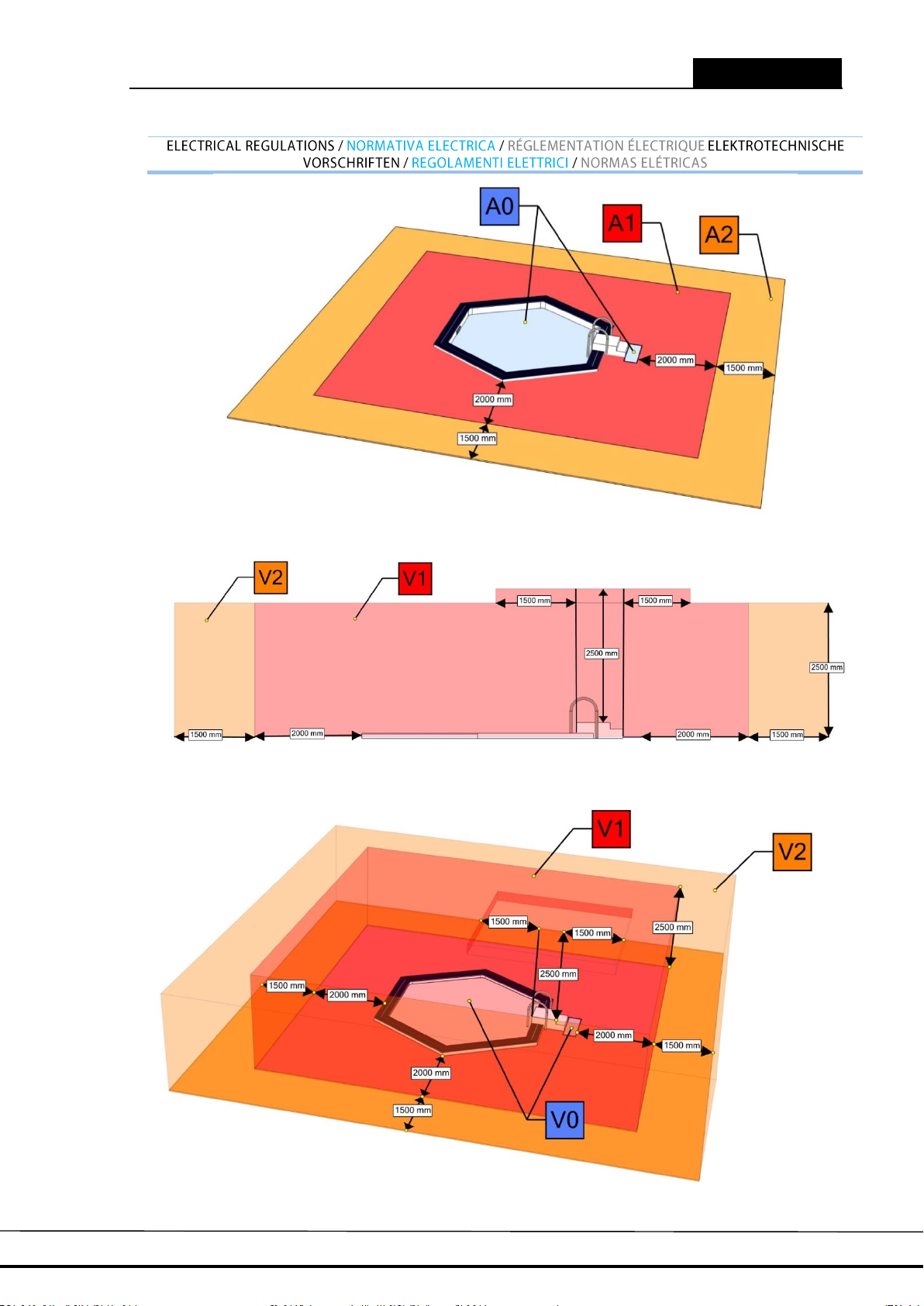

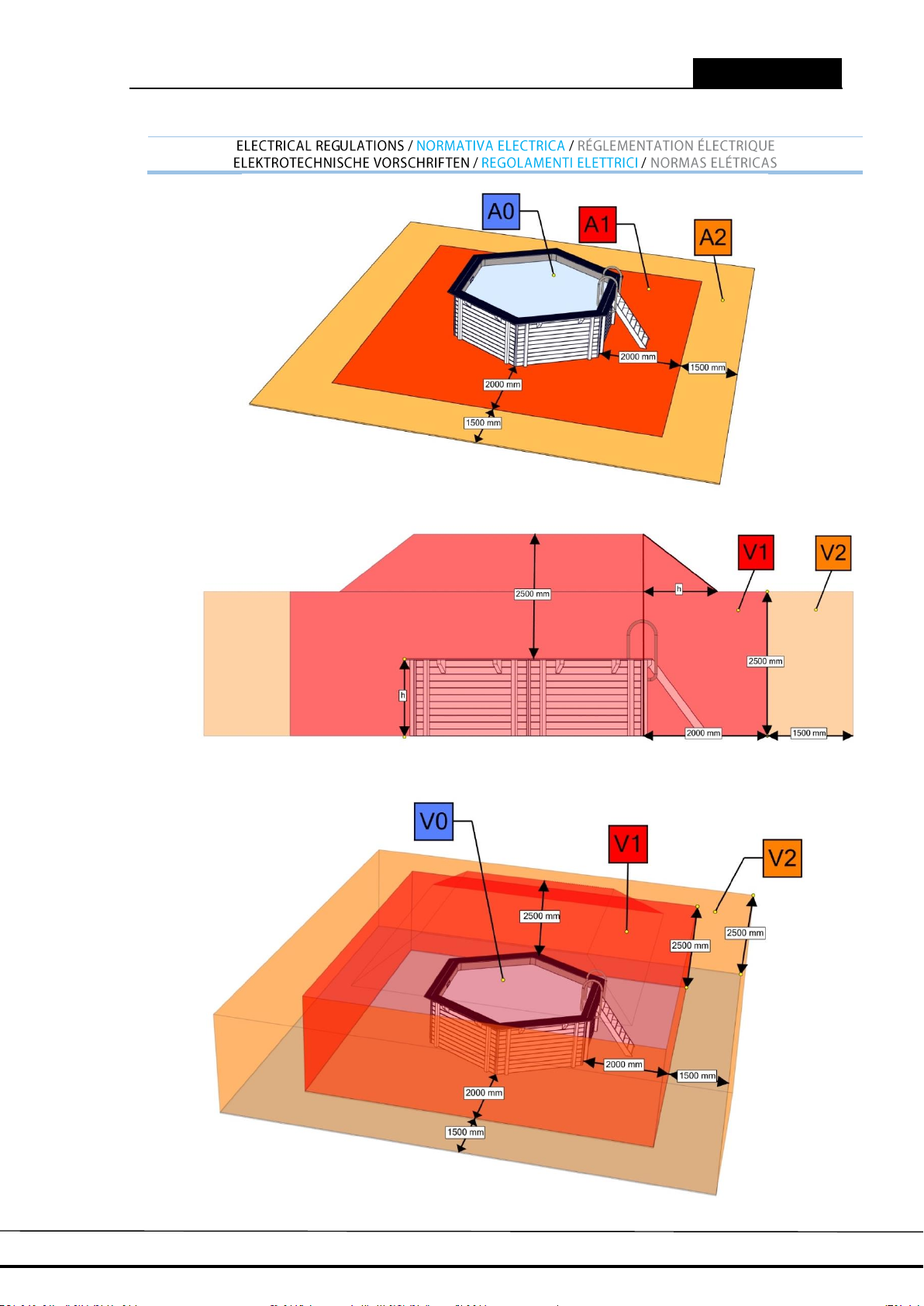

4.2. ELECTRICAL REGULATIONS FOR SWIMMING POOLS ................................................... 12

4.3. INSTALLATION CONDITIONS ........................................................................................ 12

4.4. CONDENSATION DRAINAGE......................................................................................... 13

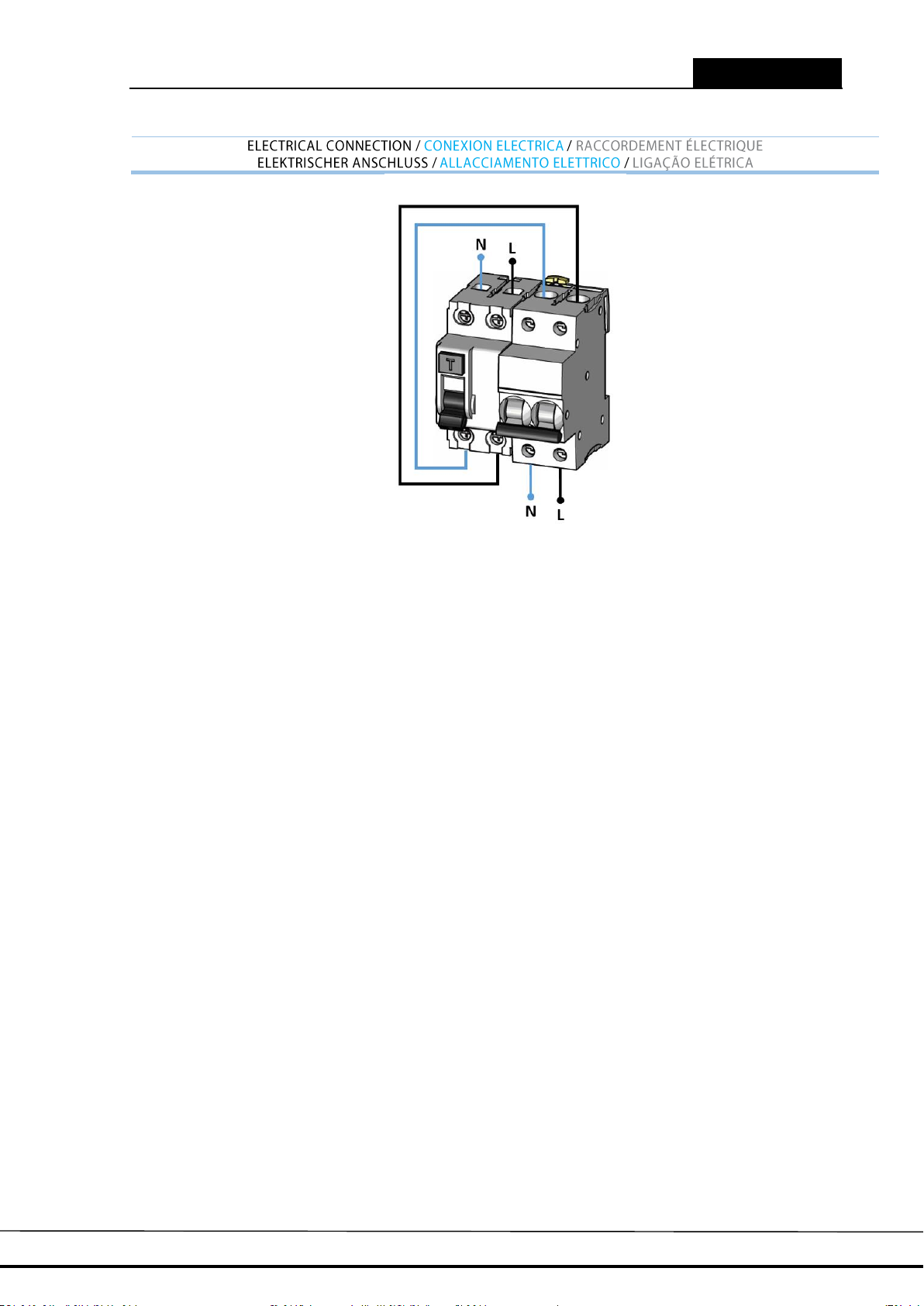

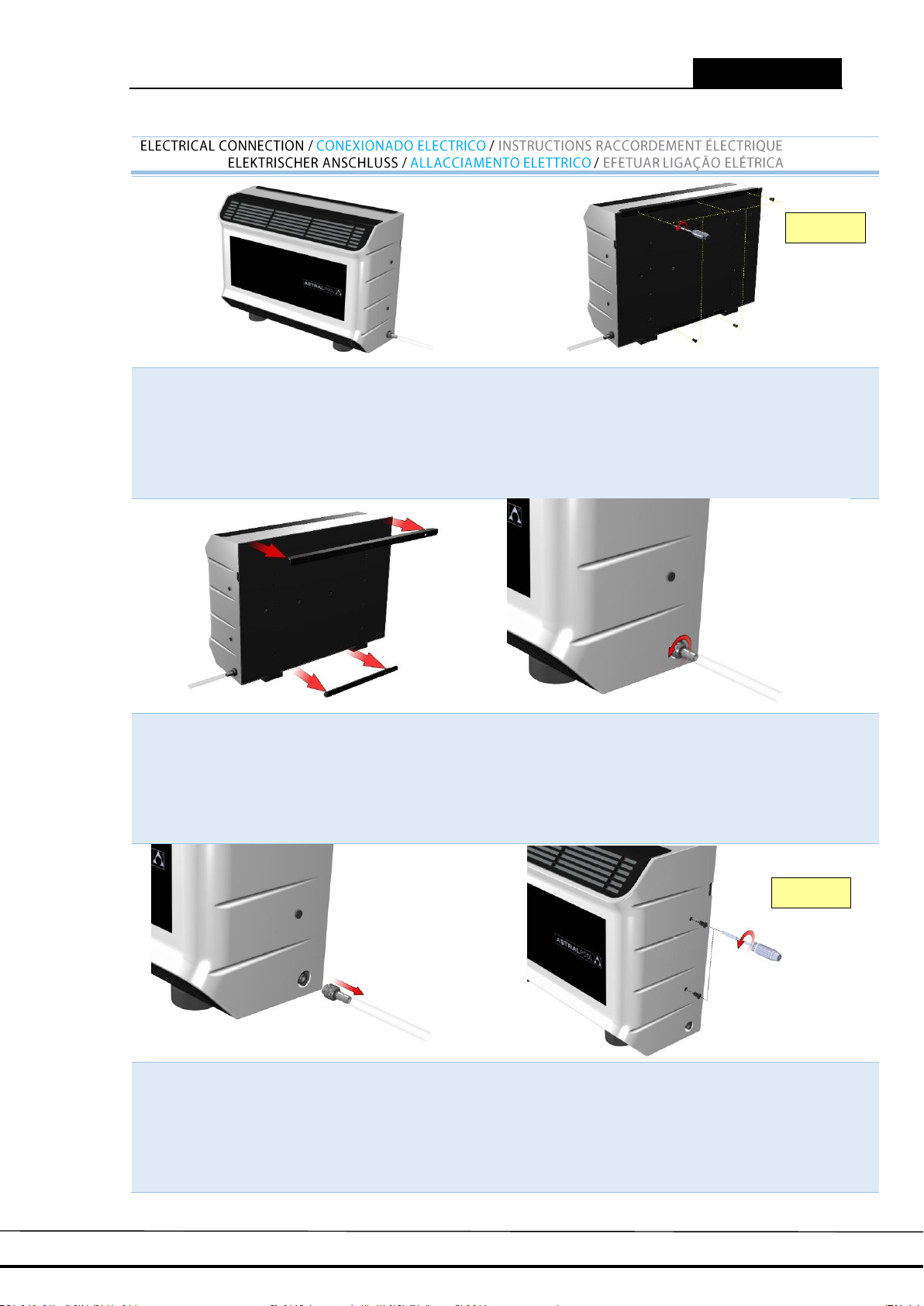

4.5. ELECTRICAL CONNECTION ........................................................................................... 13

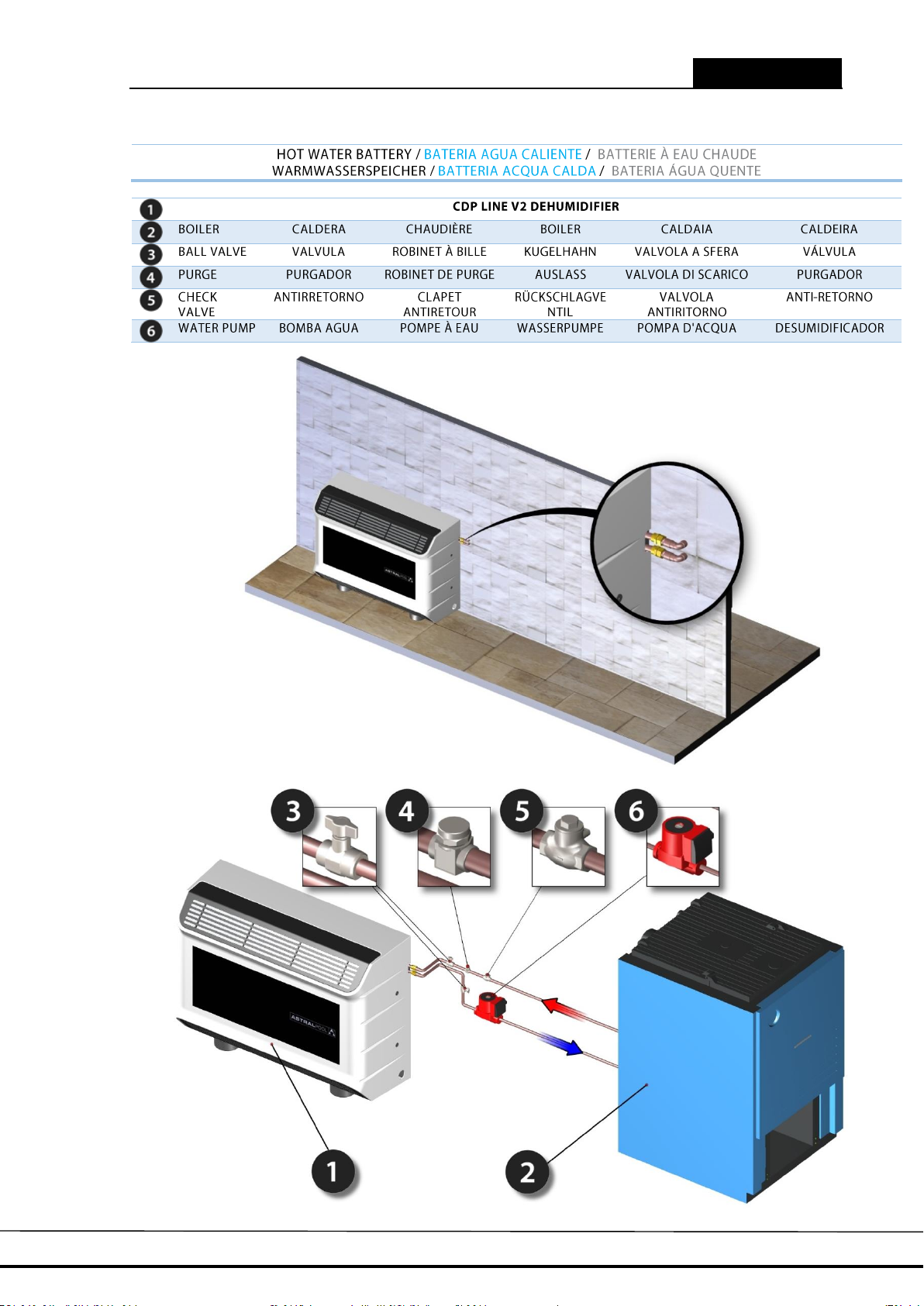

4.6. HOT WATER BATTERY .................................................................................................. 14

4.7. ELECTRICAL HEATING BATTERY ................................................................................... 14

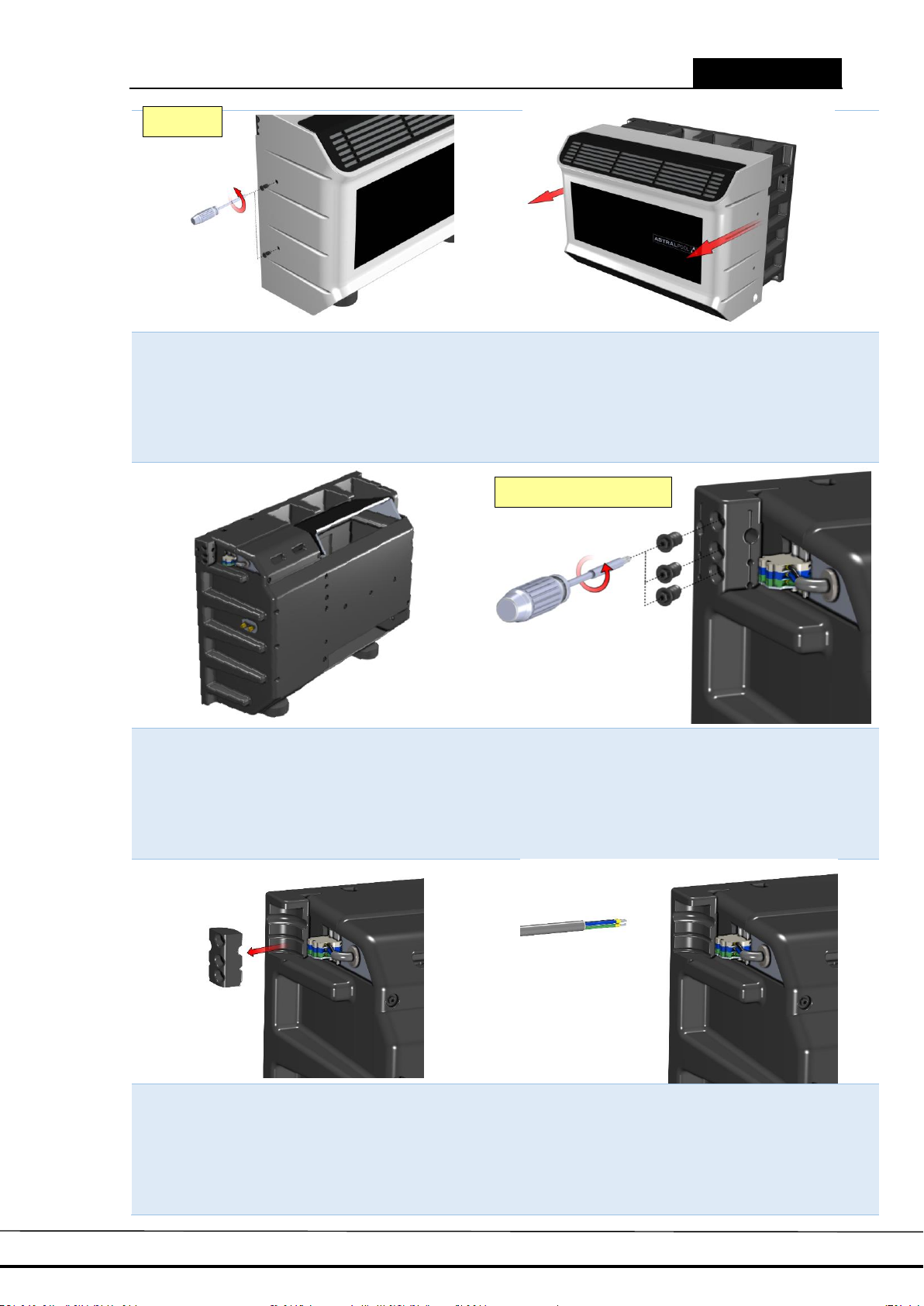

4.8. ACCESS TO TECHNICAL COMPARTMENT ..................................................................... 14

4.9. ELECTRICAL SCHEME ................................................................................................... 14

5. START UP OF THE UNIT ........................................................................................................ 14

5.1. UNIT CONTROLLER (PLC) ............................................................................................. 14

5.1.1. PLC I/O ................................................................................................................. 14

5.1.2. PLC ICONS ........................................................................................................... 14

5.1.3. PLC ALARMS ......................................................................................................... 14

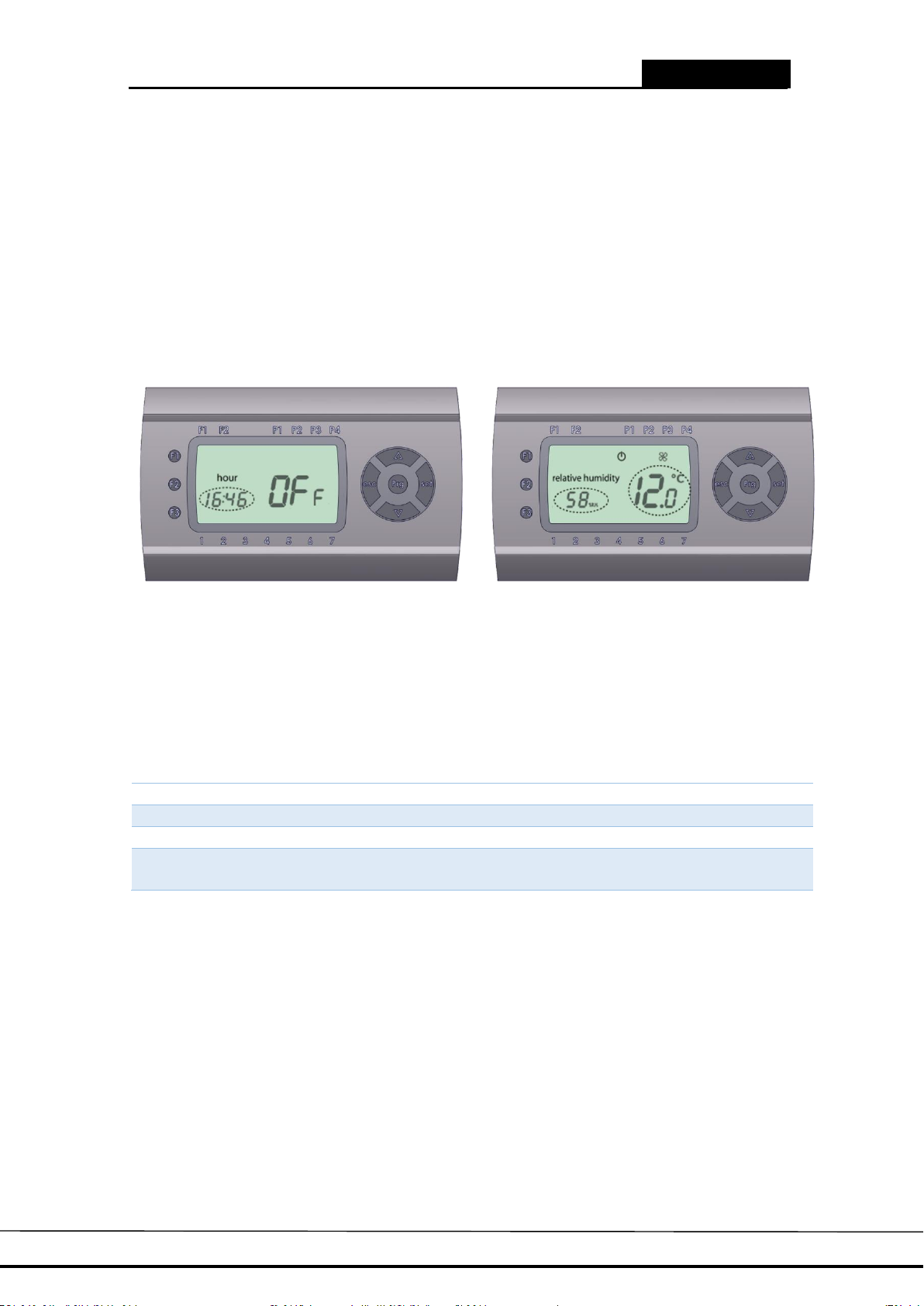

5.1.4. USER INTERFACE .................................................................................................. 14

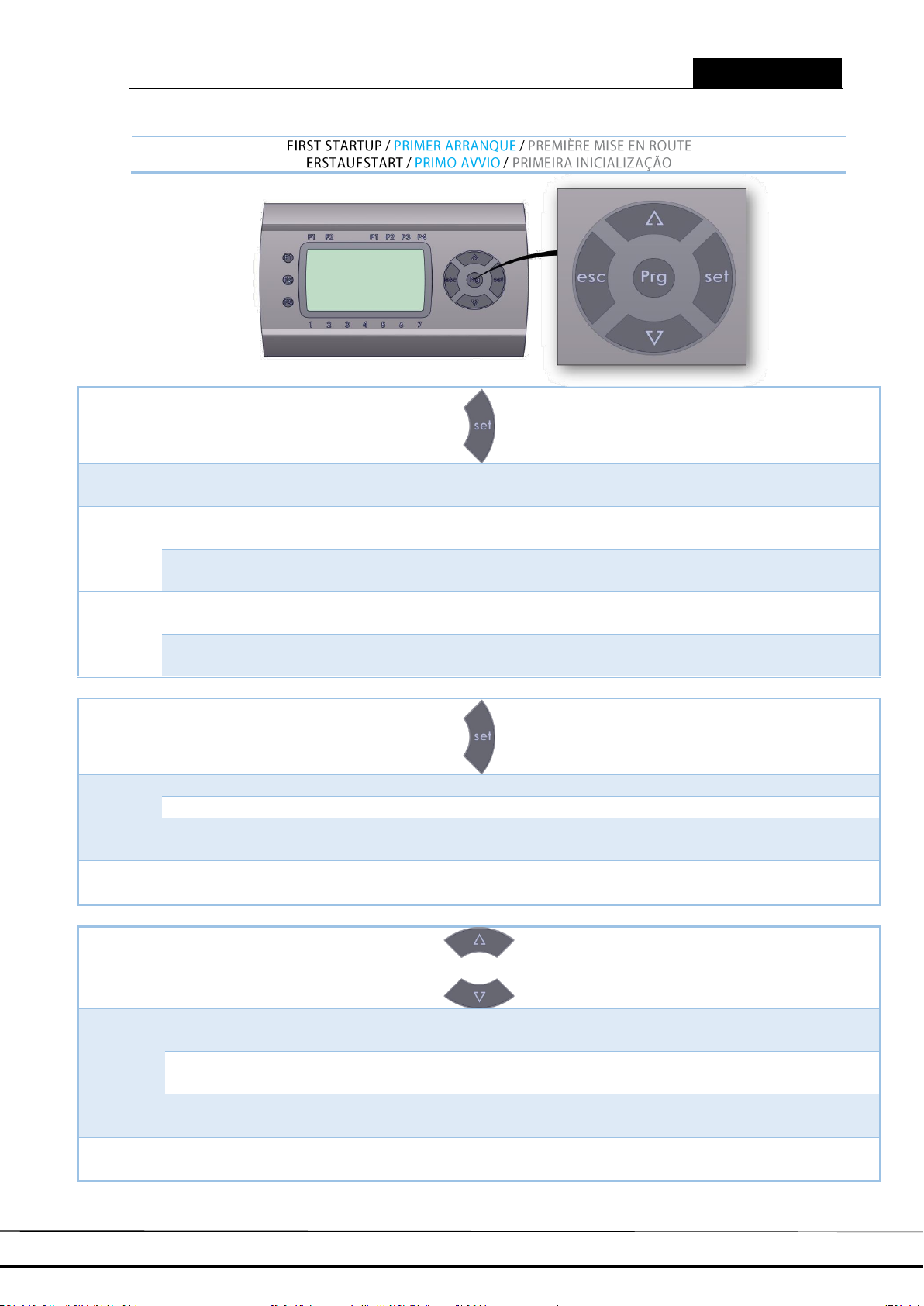

5.2. FIRST STARTUP ............................................................................................................. 15

5.3. USERS MENU ............................................................................................................... 15

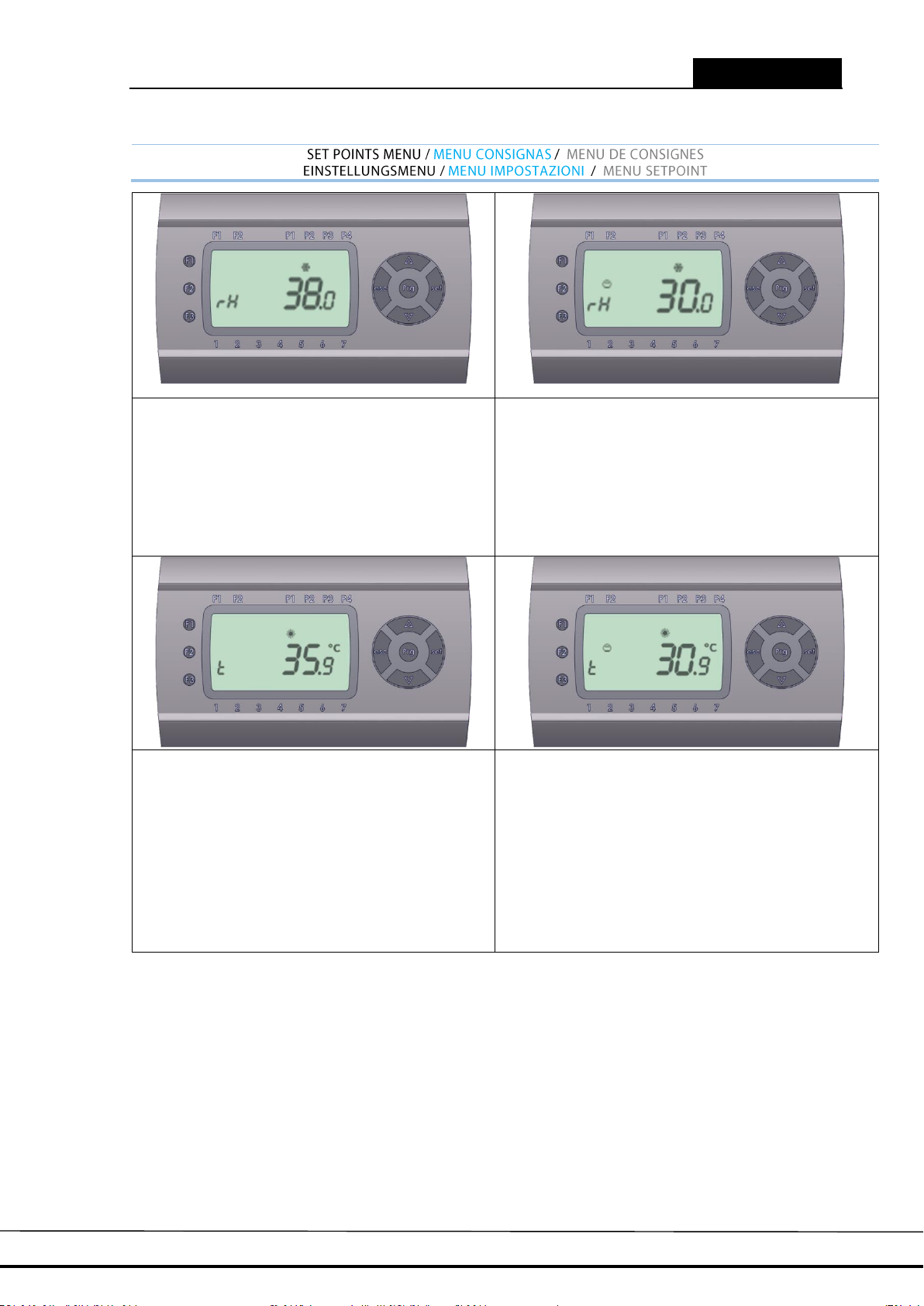

5.3.1. SET POINT MENU ................................................................................................. 15

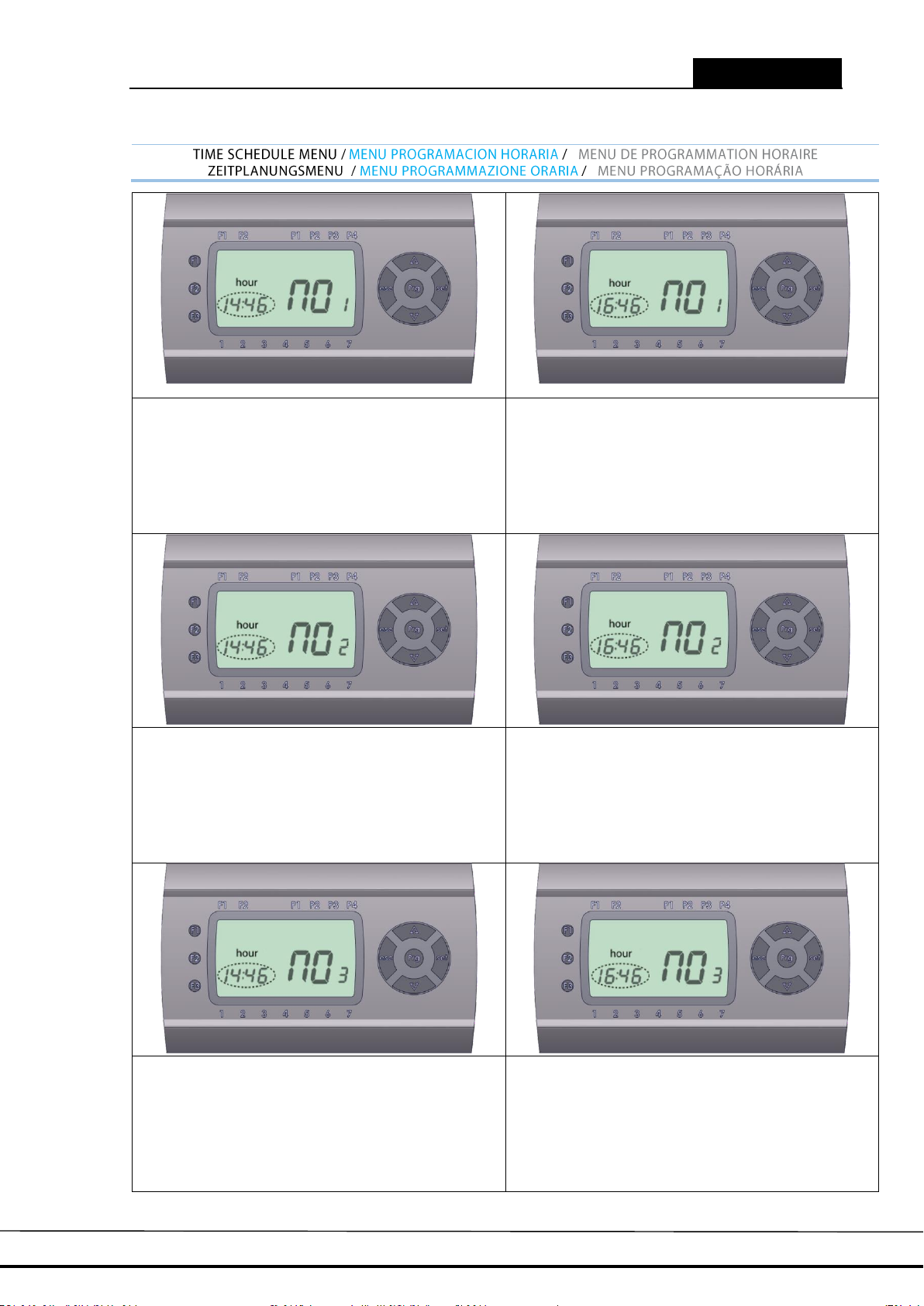

5.3.2. SCHEDULE MENU ................................................................................................. 15

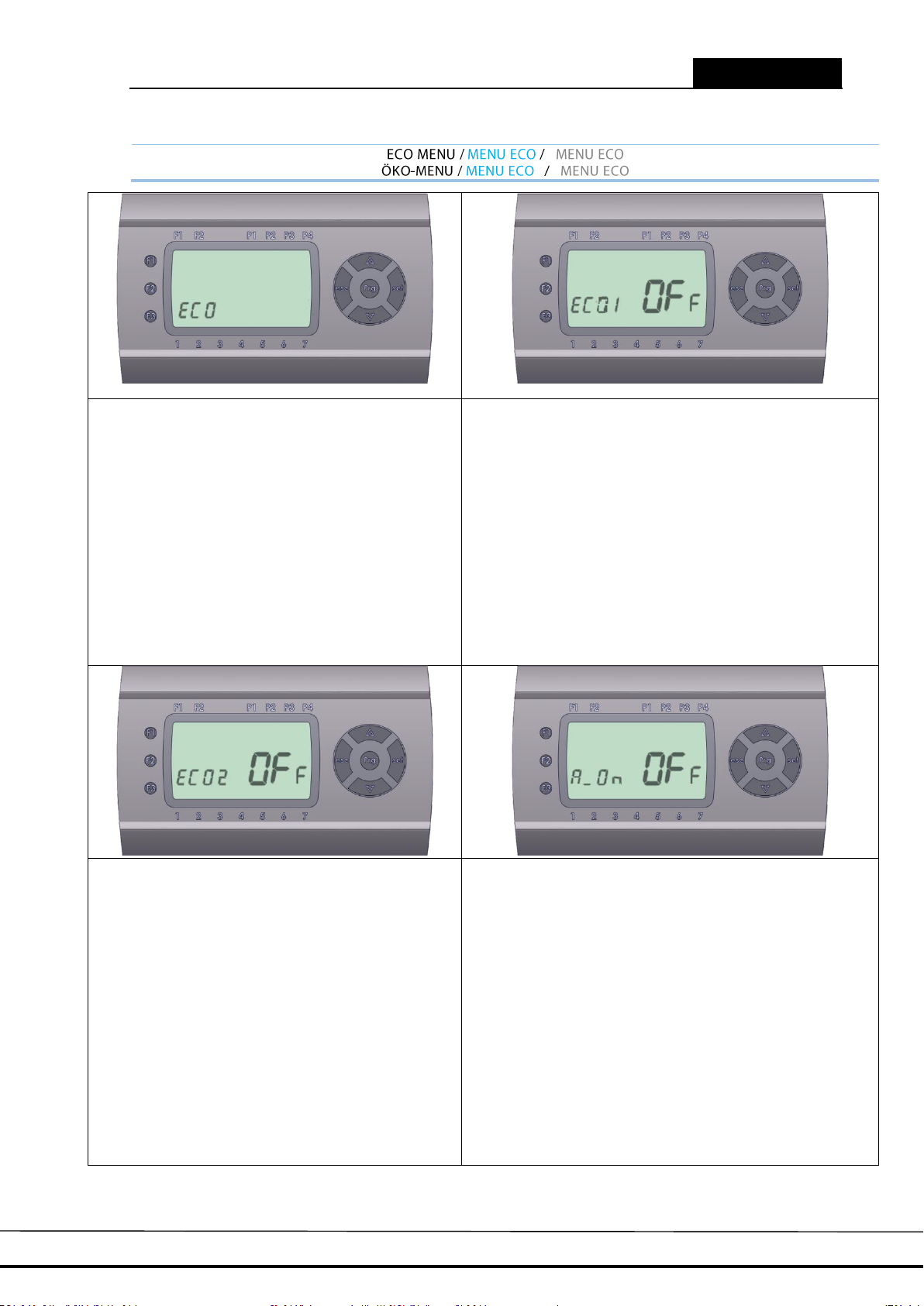

5.3.3. ECO MENU ........................................................................................................... 15

5.4. DATE & TIME MENU .................................................................................................... 16

5.5. SETTINGS MENU .......................................................................................................... 16

5.5.1. CALIBRATION SUBMENU ..................................................................................... 16

5.5.2. MODBUS SUBMENU ............................................................................................ 16

5.6. APPLIANCE OPERATION ............................................................................................... 16

5.6.1. POSTHEATING CONTROL ..................................................................................... 16

5.6.2. HEHUMIDIFICATION ............................................................................................ 16

6. MAINTENANCE .................................................................................................................... 17

7. REFRIGERANT GAS ............................................................................................................... 17

8. SPARE PARTS ........................................................................................................................ 17

9. PRODUCT RECYCLING .......................................................................................................... 18

10. GUARANTEES ................................................................................................................... 18

Page 3

Pag: 3

LISTA DE CONTENIDOS……….……………………………………..……ESPAÑOL

1. INTRODUCCION ................................................................................................................... 20

2. INSPECCION DEL EMBALAJE ................................................................................................ 21

3. DESCRIPCION DEL EQUIPO .................................................................................................. 21

3.1. CARACTERISTICAS GENERALES .................................................................................... 21

3.2. DIMENSIONES .............................................................................................................. 22

3.3. CARACTERISTICAS TECNICAS ....................................................................................... 22

4. INSTALACION DEL EQUIPO .................................................................................................. 22

4.1. INSTRUCCIONES DE SEGURIDAD .................................................................................. 22

4.2. REGULACION ELECTRICA PARA PISCINAS..................................................................... 23

4.3. CONDICIONES DE INSTALACION .................................................................................. 23

4.4. DRENAJE DE LA CONDENSACION ................................................................................. 24

4.5. CONEXION ELECTRICA ................................................................................................. 24

4.6. BATERIA DE AGUA CALIENTE ....................................................................................... 25

4.7. BATERIA RESISTENCIAS ELECTRICAS ............................................................................ 25

4.8. ACCESO AL COMPARTIMENTO TECNICO ..................................................................... 25

4.9. ESQUEMA ELECTRICO .................................................................................................. 25

5. ARRANQUE DEL EQUIPO ...................................................................................................... 25

5.1. REGULADOR (PLC) ....................................................................................................... 25

5.1.1. PLC: I/O (ENTRADAS / SALIDAS) ........................................................................... 25

5.1.2. PLC: ICONOS ........................................................................................................ 25

5.1.3. PLC: ALARMAS ..................................................................................................... 25

5.1.4. INTERFAZ DE USUARIO ........................................................................................ 25

5.2. PRIMER ARRANQUE ..................................................................................................... 26

5.3. MENU USUARIO ........................................................................................................... 26

5.3.1. MENU SP (CONSIGNAS) ....................................................................................... 26

5.3.2. MENU FECHA / HORA .......................................................................................... 26

5.3.3. MENU ECO ........................................................................................................... 26

5.4. MENU FECHA Y HORA .................................................................................................. 27

5.5. MENU AJUSTES ............................................................................................................ 27

5.5.1. SUBMENU CALIBRACION ..................................................................................... 27

5.5.2. SUBMENU MODBUS ............................................................................................ 27

5.6. FUNCIONAMIENTO DEL EQUIPO ................................................................................. 27

5.6.1. REGULACION DE POSTCALENTAMIENTO ............................................................. 27

5.6.2. DESHUMECTACION .............................................................................................. 27

6. MANTENIMIENTO ................................................................................................................ 28

7. GAS REFRIGERANTE ............................................................................................................. 28

8. LISTADO DE REPUESTOS ...................................................................................................... 28

9. RECICLAJE DEL PRODUCTO .................................................................................................. 29

10. GARANTIA ........................................................................................................................ 29

Page 4

Pag: 4

TABLE DES MATERIES………………….…………………………………FRANÇAIS

1. INTRODUCTION ................................................................................................................... 31

2. CONTRÔLE DE L'EMBALLAGE ............................................................................................... 32

3. DESCRIPTION DE L'APPAREIL ............................................................................................... 32

3.1. CARACTÉRISTIQUES GÉNÉRALES .................................................................................. 32

3.2. DIMENSIONS ................................................................................................................ 33

3.3. CARACTÉRISTIQUES TECHNIQUES ............................................................................... 33

4. INSTALLATION DE L'APPAREIL .............................................................................................. 33

4.1. CONSIGNES DE SÉCURITÉ ............................................................................................ 33

4.2. RÉGLEMENTATION ÉLECTRIQUE RELATIVE AUX PISCINES ........................................... 34

4.3. CONDITIONS D'INSTALLATION ..................................................................................... 34

4.4. ÉVACUATION DES CONDENSATS ................................................................................. 35

4.5. RACCORDEMENT ÉLECTRIQUE .................................................................................... 35

4.6. BATTERIE À EAU CHAUDE ............................................................................................ 36

4.7. BATTERIES DE RÉSISTANCES CHAUFFANTES ................................................................ 36

4.8. ACCÈS AU COMPARTIMENT TECHNIQUE ..................................................................... 36

4.9. SCHÉMA ÉLECTRIQUE .................................................................................................. 36

5. DÉMARRAGE DE L'APPAREIL ................................................................................................ 36

5.1. RÉGULATEUR (PLC) ...................................................................................................... 36

5.1.1. PLC : I/O (ENTRÉES/SORTIES) ............................................................................... 36

5.1.2. PLC : ICÔNES ........................................................................................................ 37

5.1.3. PLC : ALARMES ..................................................................................................... 37

5.1.4. INTERFACE UTILISATEUR ...................................................................................... 37

5.2. PREMIÈRE MISE EN ROUTE .......................................................................................... 37

5.3. MENU UTILISATEUR ..................................................................................................... 37

5.3.1. MENU SP (CONSIGNES)........................................................................................ 37

5.3.2. MENU DE PROGRAMMATION HORAIRE .............................................................. 37

5.3.3. MENU ECO ........................................................................................................... 38

5.4. MENU DATE ET HEURE ................................................................................................ 38

5.5. MENU DE RÉGLAGE ..................................................................................................... 38

5.5.1. SOUS-MENU ÉTALONNAGE ................................................................................. 38

5.5.2. SOUS-MENU MODBUS ......................................................................................... 38

5.6. FONCTIONNEMENT DE L'APPAREIL ............................................................................. 38

5.6.1. RÉGULATION DE LA CHALEUR .............................................................................. 38

5.6.2. DÉSHUMIDIFICATION ........................................................................................... 39

6. ENTRETIEN ........................................................................................................................... 39

7. FLUIDE FRIGORIGÈNE .......................................................................................................... 39

8. LISTE DES PIÈCES DÉTACHÉES .............................................................................................. 40

9. RECYCLAGE DU PRODUIT ..................................................................................................... 40

10. GARANTIE ........................................................................................................................ 40

Page 5

Pag: 5

INHALTSVERZEICHNIS………..……….…………………………………DEUTSCH

1. EINLEITUNG ......................................................................................................................... 42

2. ÜBERPRÜFUNG DER VERPACKUNG ..................................................................................... 43

3. GERÄTEBESCHREIBUNG ....................................................................................................... 43

3.1. ALLGEMEINE PRODUKTMERKMALE ............................................................................. 43

3.2. ABMESSUNGEN .......................................................................................................... 44

3.3. TECHNISCHE DATEN .................................................................................................... 44

4. GERÄTEINSTALLATION ......................................................................................................... 44

4.1. SICHERHEITSANWEISUNGEN ....................................................................................... 44

4.2. ELEKTROTECHNISCHE VORSCHRIFTEN FÜR SCHWIMMBÄDER .................................... 45

4.3. INSTALLATIONSVORAUSSETZUNGEN ........................................................................... 45

4.4. ABLAUF DES KONDENSWASSERS ................................................................................. 46

4.5. ELEKTRISCHER ANSCHLUSS .......................................................................................... 46

4.6. WARMWASSERBATTERIE ............................................................................................. 47

4.7. ELEKTRISCHE HEIZELEMENTE ...................................................................................... 47

4.8. ZUGANG ZUM SCHALTSCHRANK ................................................................................. 47

4.9. ANSCHLUSSDIAGRAMM .............................................................................................. 47

5. INBETRIEBNAHME ............................................................................................................... 47

5.1. GERÄTESTEUERUNG (SPS) ........................................................................................... 47

5.1.1. EIN- UND AUSGÄNGE DER STEUERUNG .............................................................. 47

5.1.2. SPS-SYMBOLE....................................................................................................... 48

5.1.3. SPS-ALARME ........................................................................................................ 48

5.1.4. BENUTZERSCHNITTSTELLE ................................................................................... 48

5.2. ERSTINBETRIEBNAHME ................................................................................................ 48

5.3. BENUTZERMENÜ ......................................................................................................... 48

5.3.1. MENÜ SP (SOLLWERTE) ....................................................................................... 48

5.3.2. MENÜ ZEITPLAN .................................................................................................. 48

5.3.3. ECO-MENÜ .......................................................................................................... 49

5.4. MENÜ DATUM- UND UHRZEIT ..................................................................................... 49

5.5. MENÜ EINSTELLUNGEN ............................................................................................... 49

5.5.1. UNTERMENÜ KALIBRIERUNG ............................................................................... 49

5.5.2. UNTERMENÜ MODBUS ........................................................................................ 49

5.6. GERÄTEBETRIEB ........................................................................................................... 49

5.6.1. REGELUNG DER NACHWÄRME ............................................................................ 49

5.6.2. ENTFEUCHTUNG .................................................................................................. 50

6. WARTUNG ........................................................................................................................... 50

7. KÄLTEMITTELGAS ................................................................................................................. 50

8. ERSATZTEILE ........................................................................................................................ 51

9. PRODUKTENTSORGUNG ...................................................................................................... 51

10. GARANTIE ........................................................................................................................ 51

Page 6

Pag: 6

INDICE……………………………………….……………………………………ITALIANO

1. INTRODUZIONE .................................................................................................................... 53

2. ISPEZIONE DI CONFEZIONE .................................................................................................. 54

3. DESCRIZIONE DELL’APPARECCHIO ....................................................................................... 54

3.1. CARATTERISTICHE GENERALI ....................................................................................... 54

3.2. DIMENSIONI ................................................................................................................. 55

3.3. CARATTERISTICHE TECNICHE ....................................................................................... 55

4. INSTALLAZIONE .................................................................................................................... 55

4.1. ISTRUZIONI DI SICUREZZA ............................................................................................ 55

4.2. REGOLAZIONE ELETTTRICA PER PISCINE ...................................................................... 56

4.3. CONDIZIONI D’INSTALLAZIONE .................................................................................... 56

4.4. DRENAGGIO DI CONDENSAZIONE................................................................................ 57

4.5. ALLACIAMENTO ELETTRICO ......................................................................................... 57

4.6. BATTERIA DI ACQUA CALDA ......................................................................................... 58

4.7. BATTERIA RESISTEZE ELETTRICHE ................................................................................ 58

4.8. ACCESSO AL COMPARTIMENTO TECNICO ................................................................... 58

4.9. SCHEMA ELETTRICO ..................................................................................................... 58

5. AVVIAMENTO ...................................................................................................................... 58

5.1. CONTROLLO (PLC) ........................................................................................................ 58

5.1.1. PLC: I/O (ENTRATA / USCITA) ............................................................................... 58

5.1.2. PLC: ICONA........................................................................................................... 58

5.1.3. PLC: ALLARMI ....................................................................................................... 58

5.1.4. INTERFACCIA D’UTENTE ....................................................................................... 58

5.2. PRIMA MESSA IN MOTO .............................................................................................. 59

5.3. MENU UTENTE ............................................................................................................. 59

5.3.1. MENU IMPOSTAZIONI (VALORI NOMINALI) ......................................................... 59

5.3.2. PROGRAMMAZIONE ORARIA ............................................................................... 59

5.3.3. MENU ECO ........................................................................................................... 59

5.4. MENU DATA ED ORA ................................................................................................... 60

5.5. MENU IMPOSTAZIONI .................................................................................................. 60

5.5.1. SOTTOMENU CALIBRAZIONE ............................................................................... 60

5.5.2. SOTTOMENU MODBUS ........................................................................................ 60

5.6. FUNZIONAMENTO DELL’UNITÀ ................................................................................... 60

5.6.1. REGOLAZIONE POST RISCALDAMENTO ................................................................ 60

5.6.2. DEUMIDIFICAZIONE ............................................................................................. 60

6. MANUTENZIONE .................................................................................................................. 61

7. GAS REFRIGERANTE ............................................................................................................. 61

8. PEZZI DI RICAMBIO .............................................................................................................. 61

9. SMALTIMENTO DEL PRODOTTO .......................................................................................... 62

10. GARANZIA ........................................................................................................................ 62

Page 7

Pag: 7

INDICE DE CONTENIDOS…………….………………………………PORTUGUES

1. INTRODUÇÃO ....................................................................................................................... 64

2. INSPEÇÃO DA EMBALAGEM ................................................................................................. 65

3. DESCRIÇÃO DO APARELHO .................................................................................................. 65

3.1. CARACTERÍSTICAS GERAIS............................................................................................ 65

3.2. DIMENSÕES ................................................................................................................. 66

3.3. CARACTERÍSTICAS TÉCNICAS ....................................................................................... 66

4. INSTALAÇÃO DO APARELHO ................................................................................................ 66

4.1. INSTRUÇÕES DE SEGURANÇA ...................................................................................... 66

4.2. NORMAS ELÉTRICAS PARA PISCINAS ........................................................................... 66

4.3. CONDIÇÕES DE INSTALAÇÃO ....................................................................................... 67

4.4. DRENAGEM DA CONDENSAÇÃO .................................................................................. 68

4.5. LIGAÇÃO ELÉTRICA ...................................................................................................... 68

4.6. BATERIA DE ÁGUA QUENTE ......................................................................................... 69

4.7. BATERIA RESISTÊNCIAS ELÉTRICAS .............................................................................. 69

4.8. ACESSO AO COMPARTIMENTO TÉCNICO ..................................................................... 69

4.9. ESQUEMA ELÉTRICO .................................................................................................... 69

5. ARRANQUE DO APARELHO .................................................................................................. 69

5.1. REGULADOR (PLC) ....................................................................................................... 69

5.1.1. PLC: I/O (ENTRADAS / SAÍDAS) ............................................................................. 69

5.1.2. PLC: ÍCONES ......................................................................................................... 69

5.1.3. PLC: ALARMES ...................................................................................................... 69

5.1.4. INTERFACE DO UTILIZADOR ................................................................................. 69

5.2. PRIMEIRA INICIALIZAÇÃO ............................................................................................ 70

5.3. MENU UTILIZADOR ...................................................................................................... 70

5.3.1. MENU SP (SETPOINT) ........................................................................................... 70

5.3.2. MENU DATA / HORA ............................................................................................ 70

5.3.3. MENU ECO ........................................................................................................... 70

5.4. MENU DATA E HORA ................................................................................................... 71

5.5. MENU AJUSTES ............................................................................................................ 71

5.5.1. SUBMENU CALIBRAÇÃO....................................................................................... 71

5.5.2. SUBMENU MODBUS ............................................................................................ 71

5.6. FUNCIONAMENTO DO APARELHO ............................................................................... 71

5.6.1. AJUSTE DO AQUECIMENTO ................................................................................. 71

5.6.2. DESUMIDIFICAÇÃO .............................................................................................. 71

6. MANUTENÇÃO ..................................................................................................................... 72

7. GÁS REFRIGERANTE ............................................................................................................. 72

8. LISTA DE PEÇAS DE SUBSTITUIÇÃO ...................................................................................... 72

9. RECICLAGEM DO PRODUTO ................................................................................................. 72

10. GARANTIA ........................................................................................................................ 73

Page 8

Pag: 8

ANNEX

TABLE 1 ........................................................................................................................................ 75

TABLE 2 ........................................................................................................................................ 77

TABLES 3 ...................................................................................................................................... 78

TABLES 4 ...................................................................................................................................... 79

TABLES 5 ...................................................................................................................................... 81

TABLES 6 ...................................................................................................................................... 83

IMAGE 1 ....................................................................................................................................... 85

IMAGES 2 ..................................................................................................................................... 86

IMAGES 3 ..................................................................................................................................... 87

IMAGES 4 ..................................................................................................................................... 88

IMAGE 5 ....................................................................................................................................... 89

IMAGES 6 ..................................................................................................................................... 90

IMAGES 7 ..................................................................................................................................... 91

IMAGES 8 ..................................................................................................................................... 96

IMAGES 9.1 .................................................................................................................................. 98

IMAGES 9.2 .................................................................................................................................. 99

IMAGES 9.3 ................................................................................................................................ 100

IMAGES 9.4 ................................................................................................................................ 101

IMAGES 9.5 ................................................................................................................................ 102

IMAGES 9.6 ................................................................................................................................ 103

IMAGES 9.7 ................................................................................................................................ 104

IMAGE 9.8 .................................................................................................................................. 105

IMAGE 9.9 .................................................................................................................................. 105

IMAGES 10 ................................................................................................................................. 106

IMAGES 11 ................................................................................................................................. 107

IMAGES 12 ................................................................................................................................. 108

Page 9

Pag: 9

ENGLISH

IT IS RECOMMENDED TO FILL IN THE FOLLOWING DATA

INSTALLER COMPANY

DATE

TELEPHONE

MODEL

SERIAL NUMBER

DEALER’S STAMP

INSTALLER’S STAMP

Please, read this manual carefully in order to: make a successful installation and start-up, know the total potential of the machine, and take into account all the needed circumstances for a proper and long-lasting performance.

This appliance must be installed and serviced by certified professionals, approved in electrical, hydraulic and cooling domains.

ASTRALPOOL CDP LINE V2

1. INTRODUCTION

Thank you for acquiring the new CDP LINE dehumidifier. The experience our company has gained over more than 25 years in the world of conditioning air has been put to your service in this product, which incorporates the technical breakthroughs that turn this dehumidifier into the equipment that can solve air conditioning according to your needs.

The information symbol indicates useful information for a proper installation and performace.

The warning symbol indicates important information that has to be taken into account in order to avoid risk of injury and/or damage to the user and/or appliance.

The prohibited symbol indicates a forbidden operation/procedure that shall void guarantee.

Page 10

Pag: 10

ENGLISH

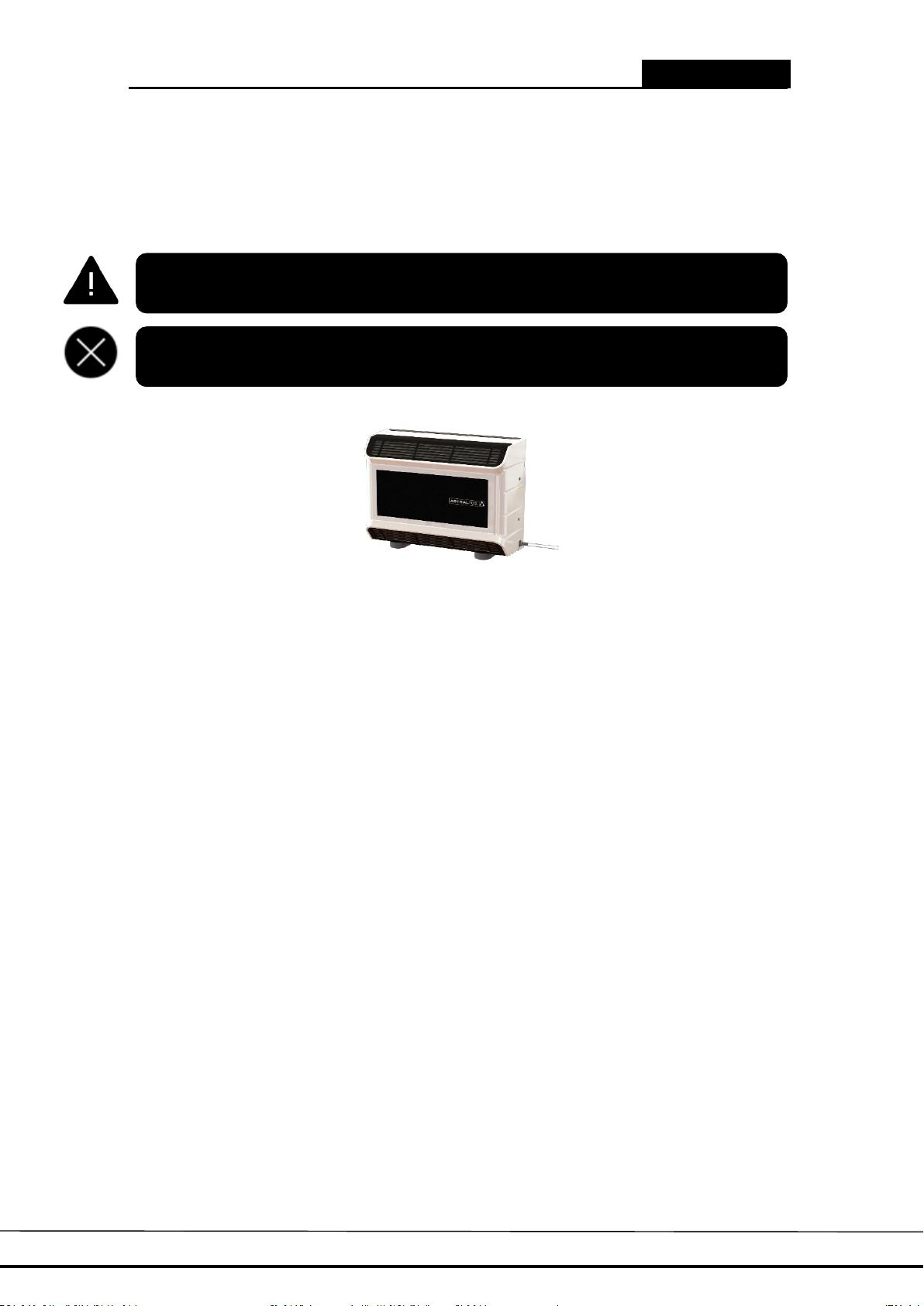

 Dehumidifier unit.  User’s manual.  Guarantee.

If the unit/package is damaged upon delivery, or the delivery itself is incomplete, make a note on the carrier’s bill and immediately place a claim to the carrier company.

It is very important to keep the packaged/unpacked unit upright; otherwise, compressor can be seriously damaged. Guarantee void if not respected.

ASTRALPOOL CDP LINE V2

2. PACKAGING INSPECTION

This equipment is packaged using recyclable materials which can withstand even the most difficult transportation conditions. Nevertheless, an inspection of the packaging should be done upon receipt of the equipment in order to check for any damages, and to avoid incorrect operation of the equipment. Manufacturer will not be held responsible in this case.

Contents of the package:

3. EQUIPMENT DESCRIPTION

The new CDP dehumidifier is used in facilities requiring individualised humidity control and temperature management (optional), taking advantage of the existing heat vapours and the equipment's heat output in order to warm the ambient air in small swimming pools, bathtubs, dressing rooms, bathrooms…

3.1. GENERAL CHARACTERISTICS

The new CDP dehumidifier is built in top of a polypropylene inyection structure, with grids and external casing made of durable polycarbonate. It has a reduced size thus making it lightweight. Colours don’t fade. Further details:

COMPONENTS

 Independent evaporating and condensing coils, made of copper tubing and tempered

aluminum fins, specific for corrosive environment.

 Hermetically sealed rotatory compressor that includes internal protection.  Refrigerant circuit made of heavy wall copper tubing, processed to repel rusts.  New generation of centrifugal fans, quieter and lighter.  R410-A refrigerant gas, not harmfull for the ozone layer.  Expansion valve with pressure equalizer.

CONTROL

 New control PLC (Schneider Electric).  New user interface, via custom display.  Modbus capabilities included standard.

ASSEMBLY & MAINTENANCE

 Quick easy set-up and internal parts easily accessible for maintenance.  External outlets for fitting and charging refrigerant gas.

Page 11

Pag: 11

ENGLISH

AIR TEMPERATURE

AIR HUMIDITY

MIN

20 ˚C / 68 ˚F

45 % RH

MAX

35 ˚C / 95 ˚F

90 % RH

IP class: IP44.

Isolation type: I

Refrigerant gas: R410-A

Do not place heavy objects, pull, damage, heat up or modify the electrical plug. The cable would be damaged and it would cause electric discharges and fire risk.

IMPORTANT: Keep the plug clean. If dirt adheres to the plug or if does not plug in properly, it may cause a fire or electric shocks.

Never introduce rods, finger or other items in the air inlet / outlet. The fan operates at great speed, being able to cause a very serious incident.

KEEP AWAY FROM CHILDREN

Do not connect / disconnect the unit in use. It can cause a fire due to the sparks, etc.

If the unit continues working in abnormal conditions, it can cause a fire or damages. Check with its installer.

If any anomaly takes place (burning smell, etc.), stop the unit, retrieve the plug or turn the power off.

Installation or servicing should never be performed by the client.

The unit must never be put under water or mud discharges and the water outlet should never be located in places exposed to strong winds.

Connection: Do not tie an earth wire to a gas pipe, bright-line viewfinder or telephone plug. This would cause a fire risk.

Do not pull the power supply cord. There is a risk of fire if the electrical cable is ripped off.

Do not place animals or indoor plants in direct contact with the air inlet/outlet. This would cause injury to the animals and plants.

When unit maintenance must be undertaken, switch it off and disconnect the unit or turn the power off. The fan operates at great speed, being able to cause a very serious incident.

When the unit may not be used for some time, unplug it or turn the power off.

Do not manipulate the plug with wet hands, since it could cause an electrical discharge. In case of storm, switch the unit off to avoid lightning related damages.

Do not vaporize with insecticide or any other flammable spray in the direction of the unit. This would cause a fire and the distortion of the housing.

See IMAGE 1 (page 85).

See TABLE 1 (page75).

ASTRALPOOL CDP LINE V2

 Easy filter and machine cleaning.

OPTIONALS

 Electrical post-heating elements with security thermostat.  Boiler coil with security thermostat.

3.2. DIMMENSIONS

3.3. TECHNICAL CHARACTERISTICS

Operational environment limits:

Further details:

4. INSTALLATION OF THE UNIT

4.1. SAFETY INSTRUCTIONS

Please, read the safety instructions prior any manipulation:

Page 12

Pag: 12

ENGLISH

According to the place where the unit must be installed (humid place, etc.), install electrical protection by a 30 mA differential circuit breaker. Otherwise, an electrical discharge may take place.

Water condensation must be completely drained. Otherwise, the water could leak out of the unit and damage its components.

Do not leave a damaged installation. The unit could cause an accident.

Do not mount or place anything upon the unit. The fall of the object or the unit could cause an accident.

Verify power supply compatibility with the data specified in the unit before installing the unit.

Install the applianve on a leveled base, to prevent condensation overflows.

Esay the access to the appliance for maintenance

Install the appliance outside volume 1.

It is recommended to renew air in private pools. In public pools is mandatory.

Any incorrect manipulation may cause serious damages to the unit and to the user that could involve deadly injuries.

ASTRALPOOL CDP LINE V2

4.2. ELECTRICAL REGULATIONS FOR SWIMMING POOLS

Please refer to the current regulations for your country. French Standard C15.100 Section 702 – U.T.E. Spanish “Directiva electrotécnica para baja tensión”, ITC-BT-31, RD 842/2002, 2 August.

See IMAGES 2 (pg. 86) “Volume sizes for above ground pools”, and IMAGES 3 (pg. 87) “Volume sizes for in-ground pools and foot baths”. In volumes 0 and 1, only protection using Very Low Voltage with a nominal voltage not exceeding 12 V AC or 30V DC is allowed. The protection must be installed outside volumes 0, 1 and 2. (The appliance has a protection index of at least IP X5). In volume 2 the appliances must be:

 Either class II for lighting.  Or class I protected by a 30 mA or less ground fault circuit breaker.  Or powered by a separation transformer.

The appliance has a protection index of at least IP X2.

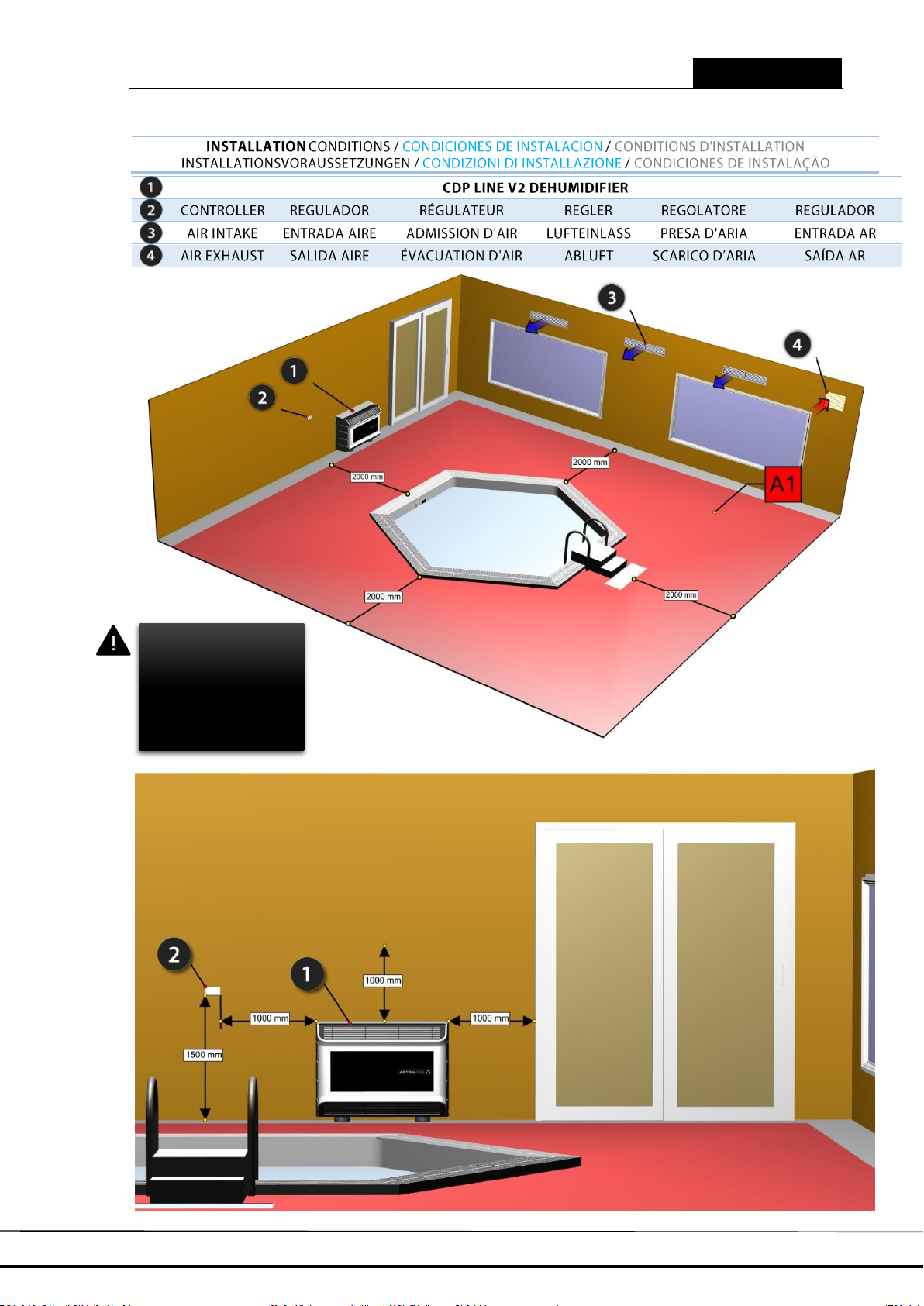

4.3. INSTALLATION CONDITIONS

It is necessary to determine the unit location according to certain criteria:

 The unit must be secured on a hard base (concrete or hard steel frame type) and must

be protected from flood risks.

 A clear space around the unit of around 1.0 m at the front, adequate room for

serviceability, and a minimum of 1.0 m at the sides and top of the unit must be left.

 The air flow caused by the unit must be directed away from the limits of the working

environment (windows, doors...). Also, don’t place anything in front of blowing or suction grates.

 The minimum distance between the dehumidifier and the rim of the swimming pool

must be at least 2,0 m.

 The electrical and hydraulic connections must be made according to the applicable

regulations (NF C 15 100, EC 1 364).

 During normal operation of the unit, water condensation will be produced which will

have to be evacuated. All units have an adapter at the side of the base which should always be free of any obstruction.

 It is important to remember that no part of the tubing or hose may be above the level

of the drain hole in the base of the deshumidifier unit.

 This condensation water does not have to be treated in any special manner.

See IMAGES 4 (pg. 88).

Page 13

Pag: 13

ENGLISH

The electrical installation must be carried out by a qualified professional (an electrician, for example) according to the applicable laws and regulations of the target country.

ASTRALPOOL CDP LINE V2

4.4. CONDENSATION DRAINAGE

Carefully plan for an appropriate water drainage slope to ensure a smooth water flow. Drainage shall be made via a siphon. The water drainage consist of a translucent rubber hose (20x1, 5mm) and is located on the lower right side of the machine. See IMAGE 1 (page 85) for more detailed location and dimensions.

4.5. ELECTRICAL CONNECTION

The power supply for the unit must be, preferably, from a sole circuit and provided with standard-issue protection components: protection by a 30 mA differential and a magnetic circuit breaker. See IMAGE 5 (pg. 89).

 The dehumidifier circuit must be linked to a safety earth circuit levelled to the terminal

block.

 The cables must be correctly installed so that they do not cause interferences (items in

the lead boards).

 The unit must be connected to an earthed 230/50Hz/I+N general-purpose power

supply.

 TABLE 2 (pg. 77), shows some indicative cable sections, which must be verified and

adapted according to the installation needs and conditions and always following regional and country regulations.

 All wiring should comply with local and national electric codes and should not be prone

to overheating and subsequent voltage failures. As a guide, you can use the general power supply table for lengths of less than 25 metres.

 The acceptable tolerance to voltage fluctuation is +/- 10% during operation.  Connect the equipment following the wiring diagram included in this manual.  Place a U-curve thermal-magnetic circuit breaker in the general power connection to

protect the line in the case of a short in the circuit.

 Place a differential circuit breaker in the general power connection to protect the

equipment from possible grounding problems. The differential breaker should be minimum 30 mA.

 Before installing the connections, be sure to disconnect the electricity so that the

power supply is turned off.

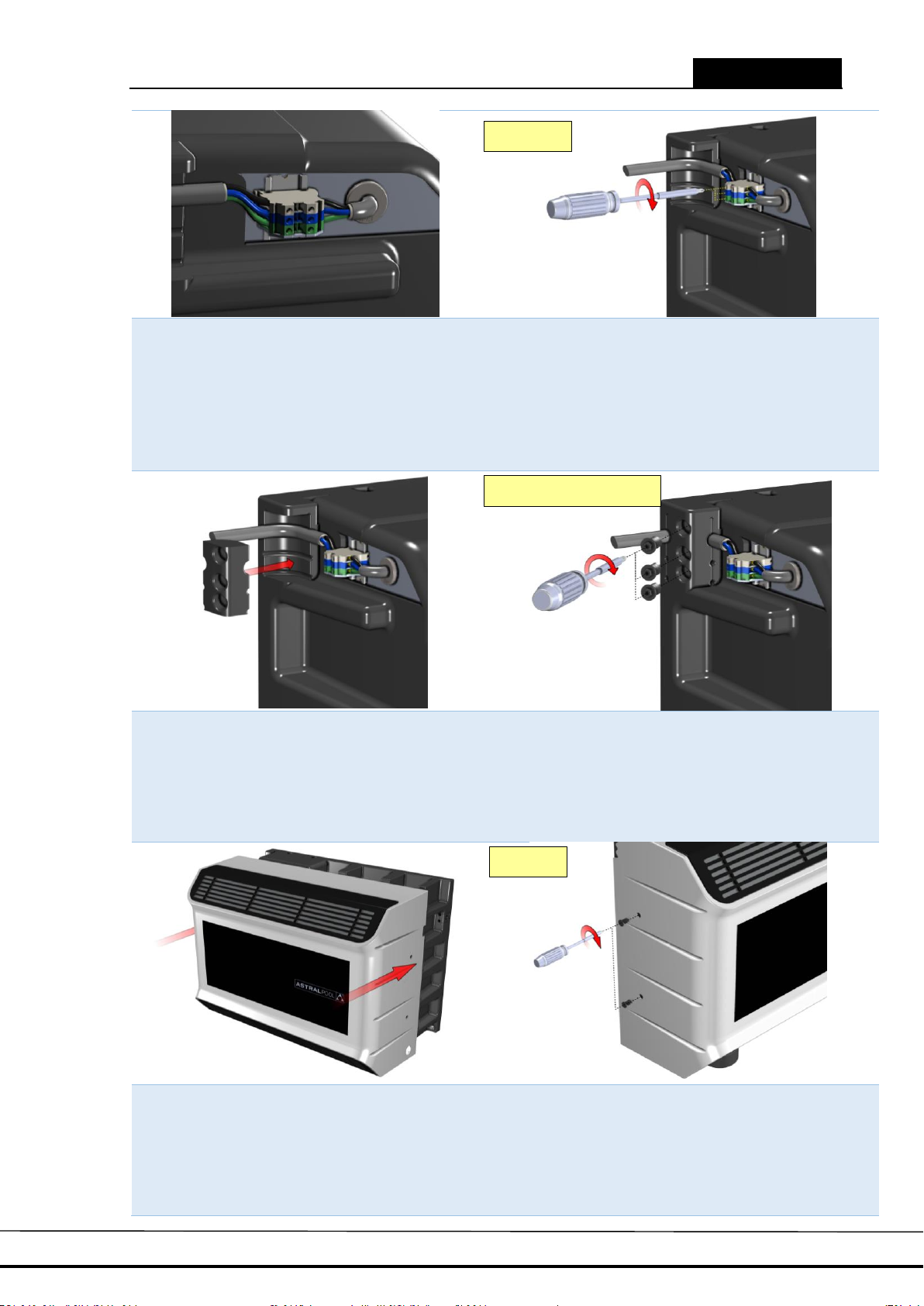

 Connect the power supply wires to the unit's input terminal.  Connect the grounding wire to its corresponding terminal.

All local and national electricity codes concerning the protection of defects in electric power lines should be respected at all times during the electrical installation. Verify the torque of all electrical connections. The electrical resistance between the ground and any electric terminal will be verified to be over 1 megaohm. Otherwise, the equipment will not start up until electrical loss is located and repaired. In the case of fluctuations in the power supply, a power supply stabilising system is recommended in order to protect the equipment.

Page 14

Pag: 14

ENGLISH

Hot water supply must be at least 45ºC and no more than 90ºC. Maximum pressure on the water circuit must not exceed 0,3 MPa (3 bar). Hot water source must enter the appliance on the top tubing.

ASTRALPOOL CDP LINE V2

4.6. HOT WATER BATTERY

This is an optional, present on the following models: CDP2+W (65895), CDP3+W (65896), CDP4+W (65897) & CDP5+W (65898). This optional is used to provide the appliance an extra heating mechanism via boiler or any other hot water source. The connection is located on the upper right side of the machine: It is a ½’’ male theaded fittings. See IMAGES 6 (pg. 90) for further details.

4.7. ELECTRICAL HEATING BATTERY

This is an optional, present on the following models: CDP2+E (65899), CDP3+E (65900), CDP4+E (65901) & CDP5+E (65902). This optional is used to provide the appliance an extra heating mechanism via internal electric air heating elements.

4.8. ACCESS TO TECHNICAL COMPARTMENT

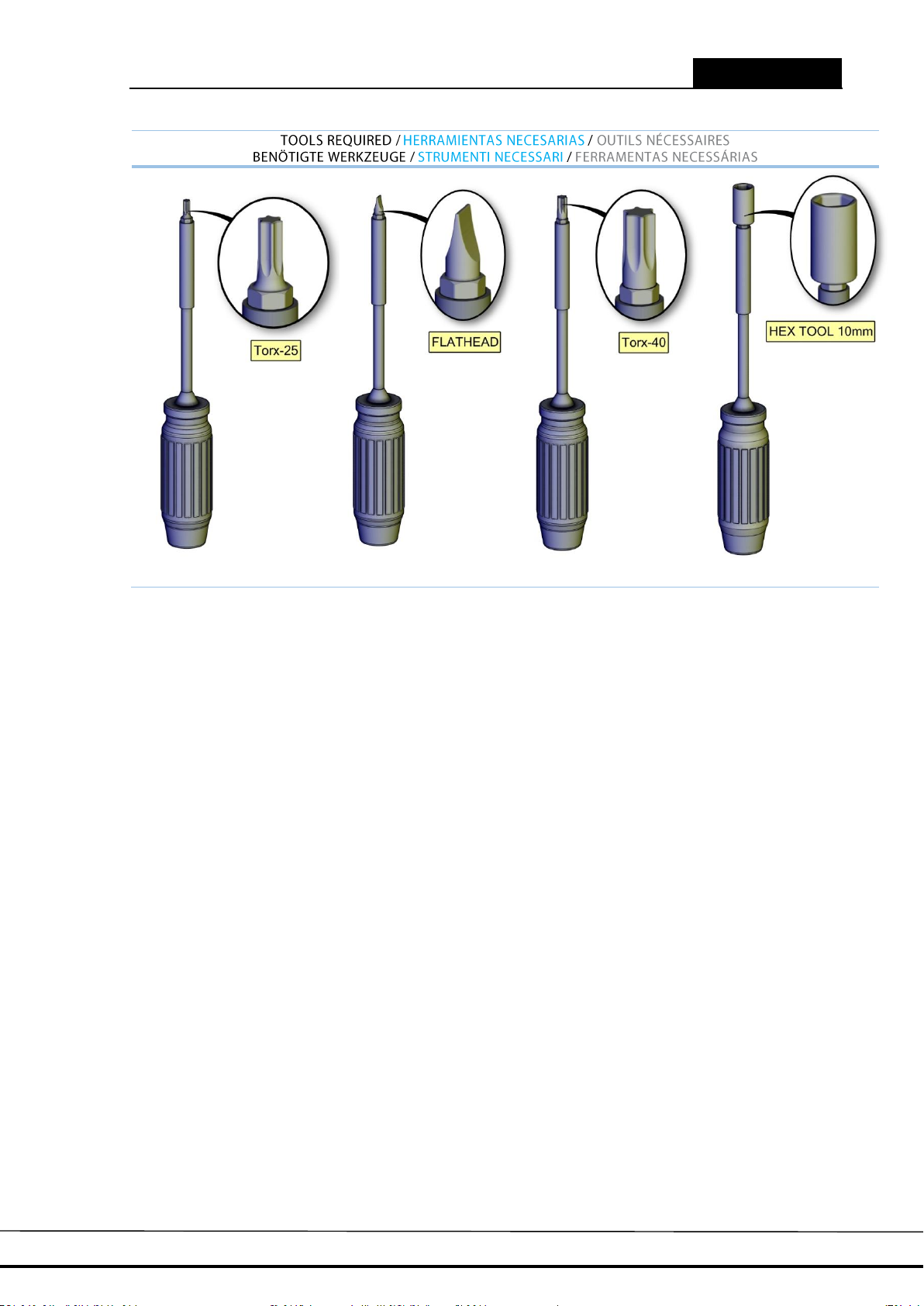

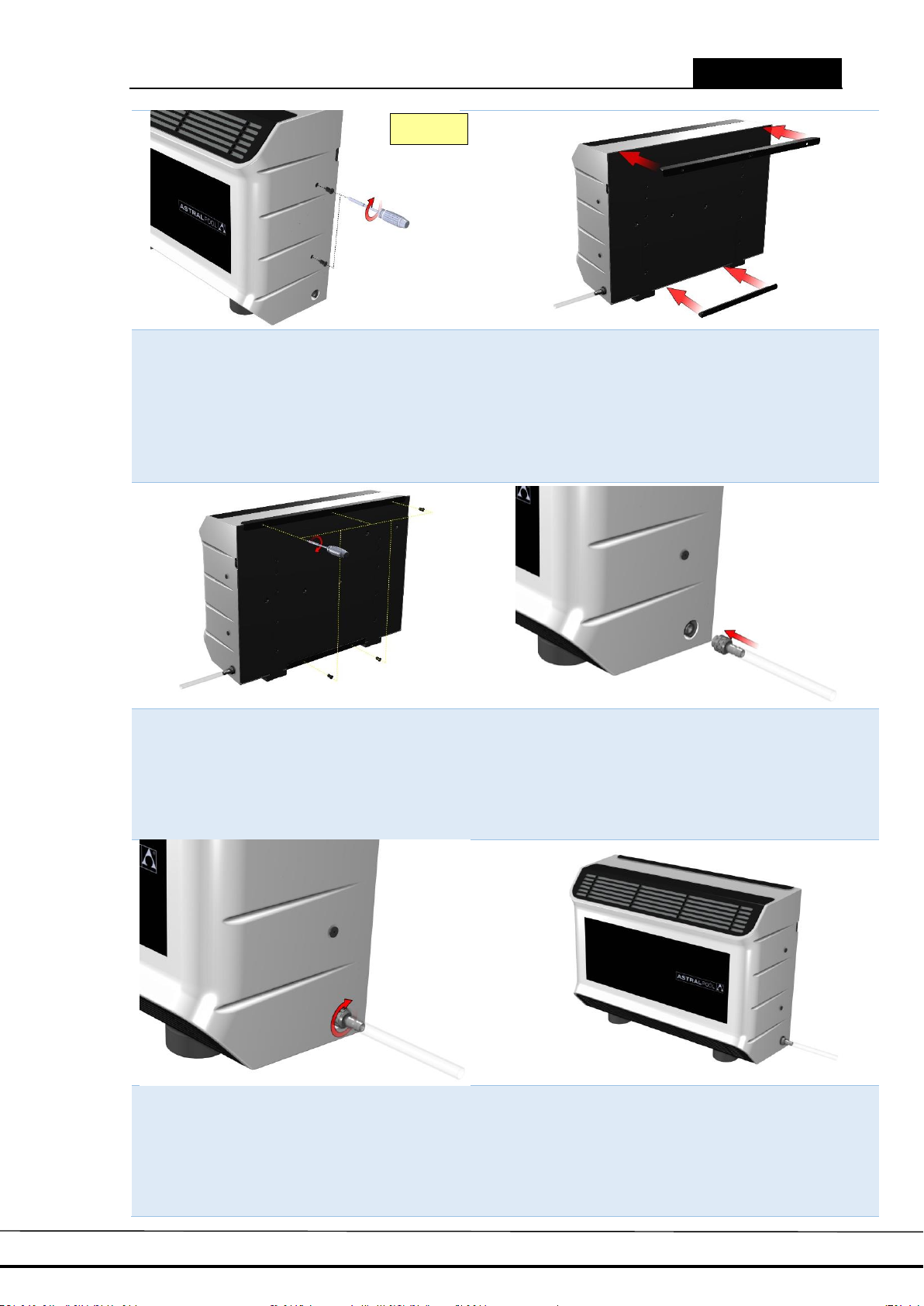

See IMAGES 7 (pg. 91) to see the front cabinet disassembly to perform the power supply connection.

4.9. ELECTRICAL SCHEME

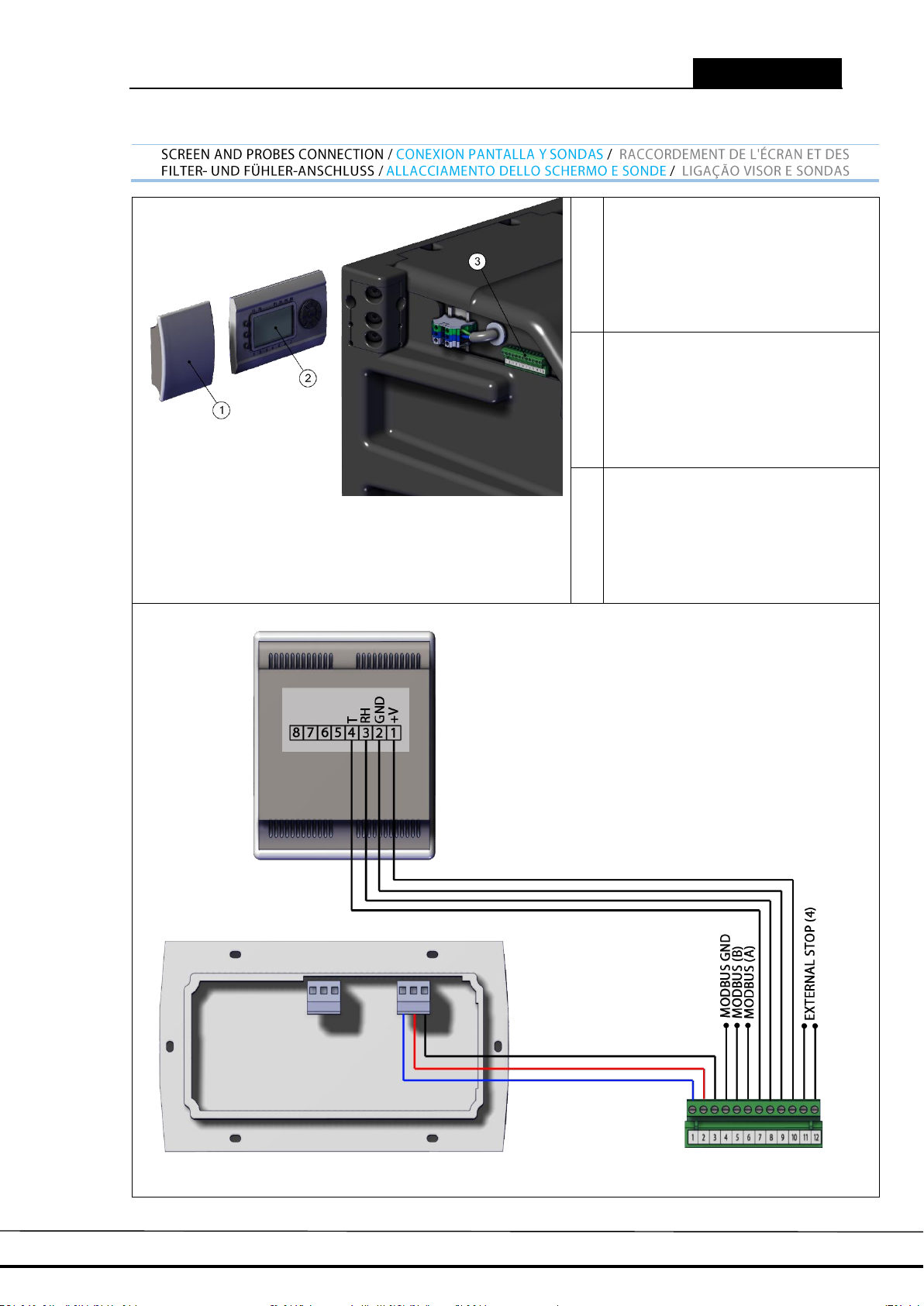

Images 8 describe the connection diagrams for display and temperature & humidity probe. Then the internal appliance electrical scheme is shown. See IMAGES 8 (pg. 96).

5. START UP OF THE UNIT

5.1. UNIT CONTROLLER (PLC)

5.1.1. PLC I/O

TABLES 3 (pg. 78) describes the analog and digital inputs / putputs of the controller and its meaning.

5.1.2. PLC ICONS

TABLES 4 (pg. 79) describe the icons present in the user interface and its meaning.

5.1.3. PLC ALARMS

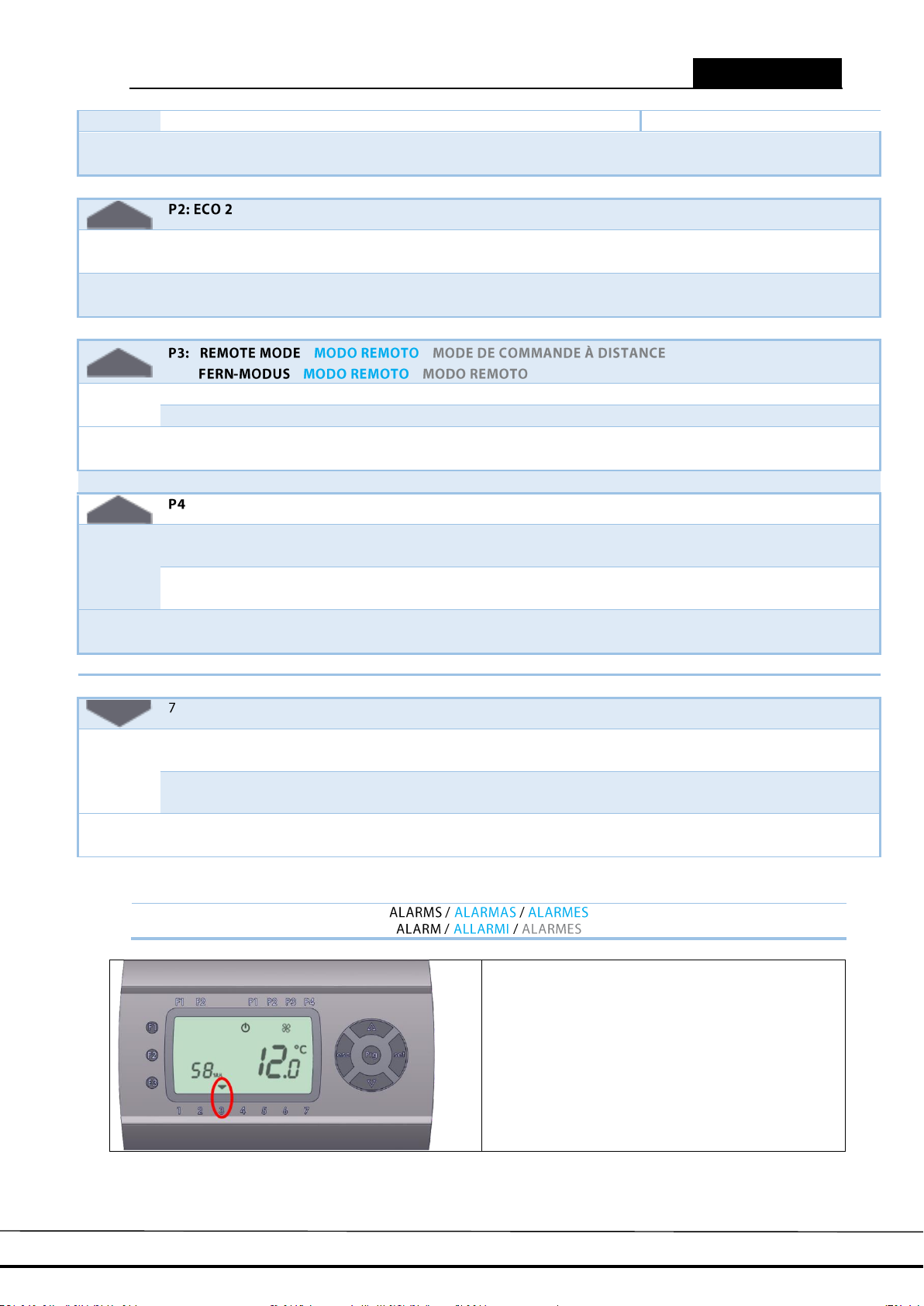

TABLES 5 (pg. 81) Describe the alarms that can be present in the appliance.

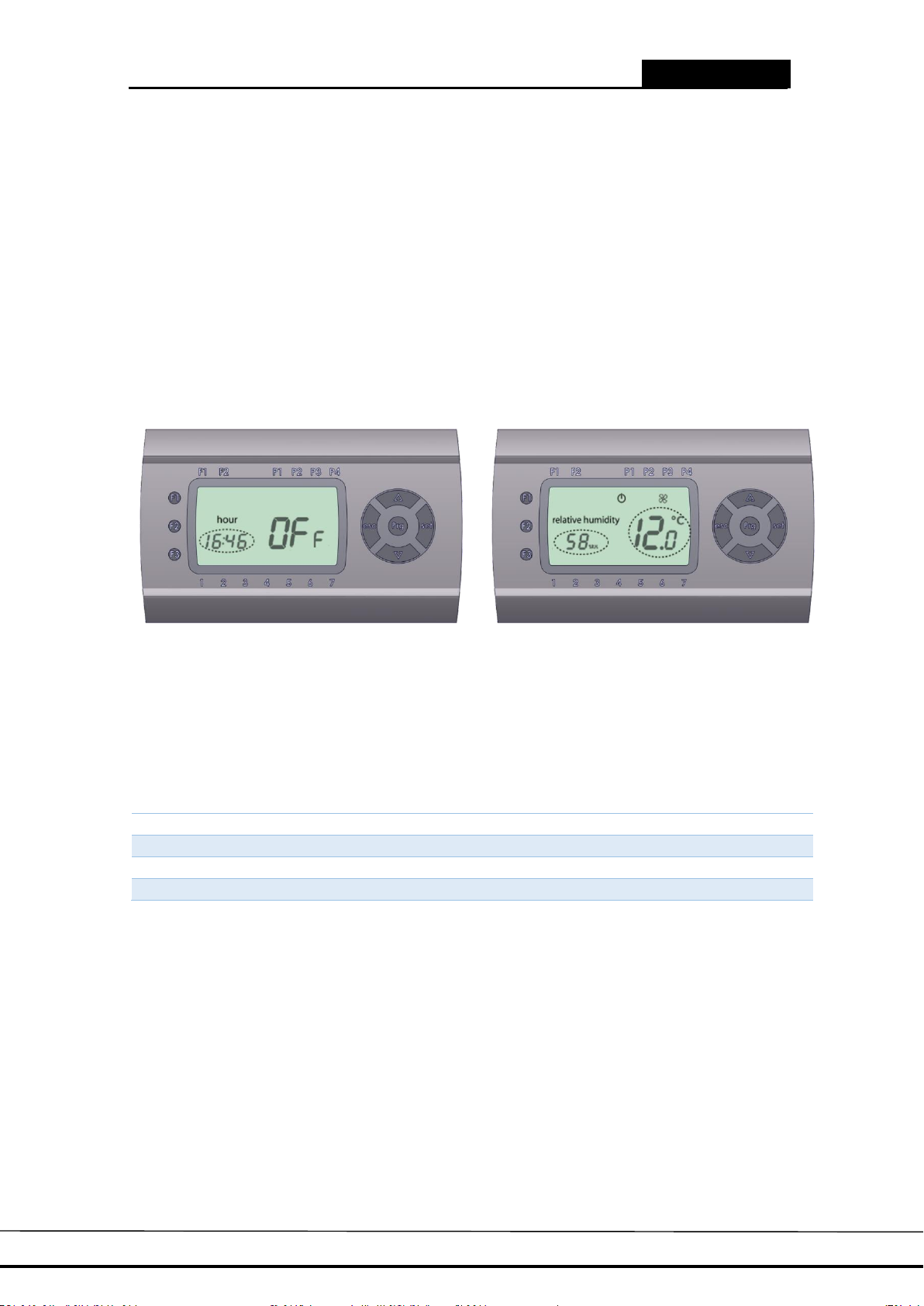

5.1.4. USER INTERFACE

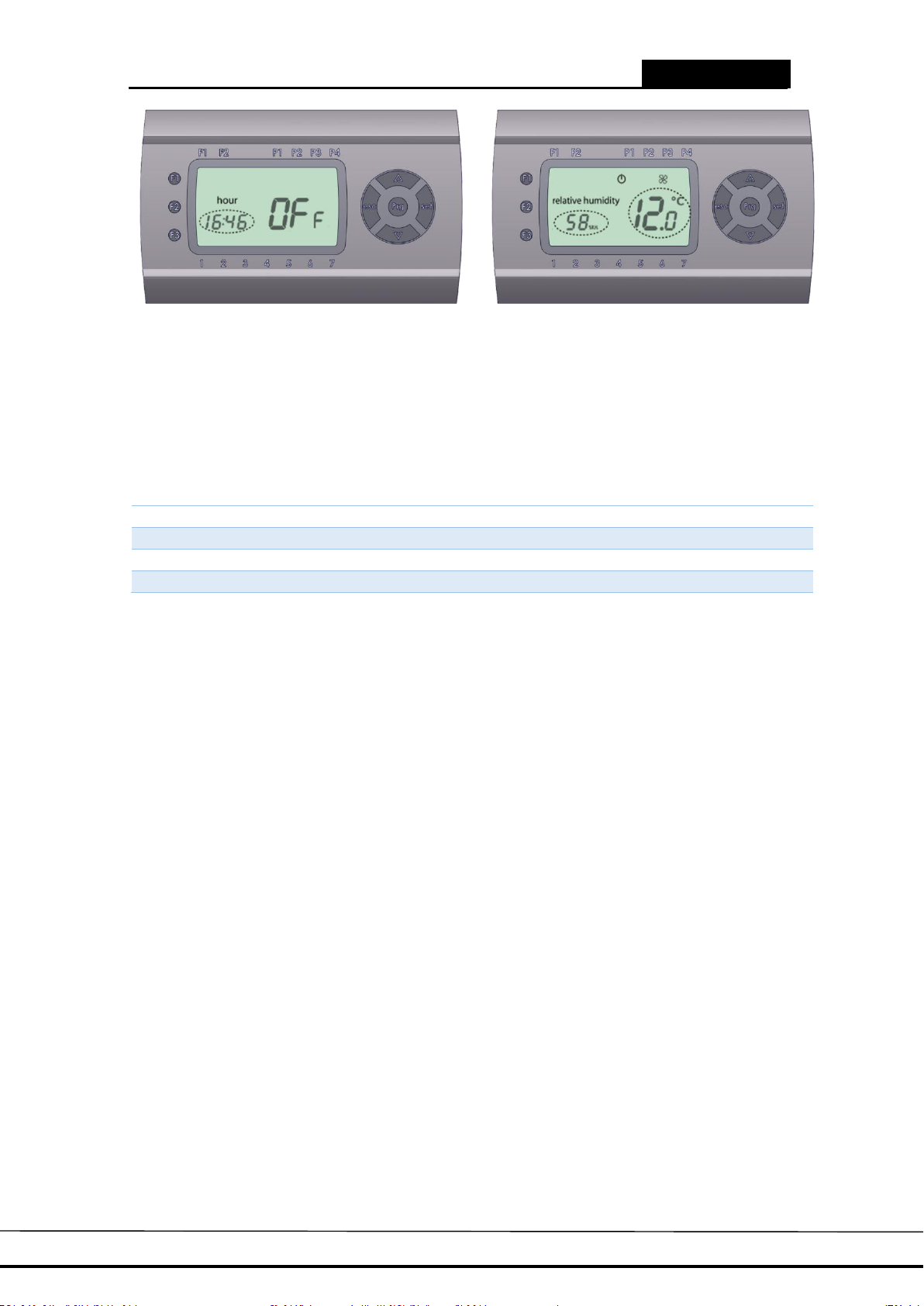

Pressing and holding “SET” key for 3 seconds will switch on or off the appliance. Right side of the display shows ‘’OFF’’ when the unit is OFF and the ambient temperature when the unit is ON. Left side of the display shows time when the unit is OFF and the ambient relative humidity when the unit is ON.

Page 15

Pag: 15

ENGLISH

UNIT OFF

UNIT ON

ITEM

DESCRIPTION

Set Point

Set point adjustment

SCHEDULE

Schedule

Schedule adjustment

ECO

ECO settings

Settings of appliance’s working modes

ASTRALPOOL CDP LINE V2

5.2. FIRST STARTUP

Check TABLES 6 (pg. 83) to see the actions required to startup the unit. All these operations are made from the user interface display.

5.3. USERS MENU

Presses ‘’Set’’ key to access the appliance submenus:

5.3.1. SET POINT MENU

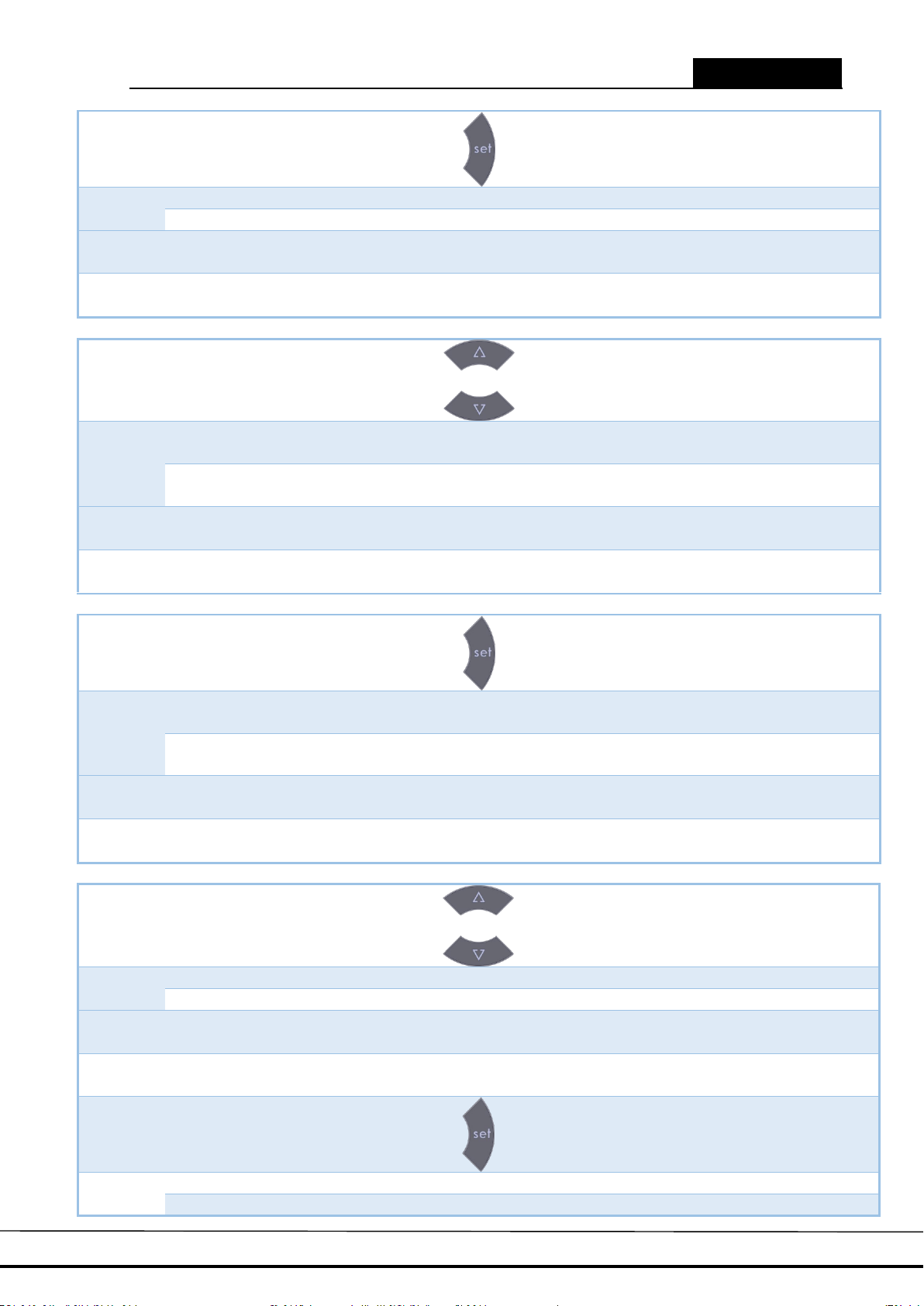

Pressing ‘’Set’’ key in the submenu SP, the screens shown in IMAGES 9.1 (pg. 98) appear. Press keys ‘’Up’’ and ‘’Down’’ to navigate through the different screens. Press ‘’Set’’ key to access the different variables to be modified. Press ‘’Set’’ again to confirm the modification of any variable.

If a modification is made and do not want to confirm, press ‘’Esc’’ key.

5.3.2. SCHEDULE MENU

This menu allows to set the schedule in which the appliance will function. See IMAGES 9.2 (pg.

99) Remember not to use the same hour settings in different time settings.

5.3.3. ECO MENU

This menu allows to adjust the different operation modes of the appliance. See IMAGES 9.3 (pg.

100). ECO1 and ECO2 modes cannot be selected at the same time. Once one is selected the other will be disabled.

 ECO1 MODE: This operation mode acts in conjunction with #3 time zone in the date &

time schedule. It uses temperature & humidity ECO set points in #3 time zone. This operation mode is normally used when little or no affluence. Power saving mode.

 ECO2 MODE: This mode operates independently to other settings. This mode stops the

fan when all set points are reached. From that point on, whenever a set point is not met, the fan will function again.

 AUTOMATIC: This mode defines the behavior of the appliance whenever an electrical

power supply loss occurs. If set to ‘’ON’’ a manual reset will be needed in order to

Page 16

Pag: 16

ENGLISH

ASTRALPOOL CDP LINE V2

restart the appliance. If set to ‘’OFF’’ the unit will auto-reset and will work in the state it was prior to the electrical failure.

5.4. DATE & TIME MENU

This menu allows to adjust the date and time of the appliance. See IMAGES 9.4 (pg. 101).

5.5. SETTINGS MENU

This menus allows to adjust the probes calibration and Modbus settings of the appliance. See IMAGES 9.5 (pg. 102) to access this menu.

5.5.1. CALIBRATION SUBMENU

This menu allows to adjust the readings of the probes. See IMAGES 9.6 (pg. 103).

5.5.2. MODBUS SUBMENU

This menu allows to adjust the Modbus settings. See IMAGES 9.7 (Pg. 104). For complete instructions for Modbus connection & communication, please consult Modbus manual at Fluidra PDB (Product Data Base):

http://pdb.astralpool.com/pdb/

5.6. APPLIANCE OPERATION

5.6.1. POSTHEATING CONTROL

In the heating mode, the goal is to keep the temperature above the temperature set value. The controller receives the ambient temperature measured by the ambient probe and compares it to the setpoint (temperature value we want to achieve.) The heating action is performed when the temperature is below the setpoint minus differential marked. (Air temperature differential of 1.5 ° C. Factory setting). See IMAGE 9.8 (pg. 105)

When heating is needed, the appliance starts the post-heating element (electric heating elements or heating coil) until it reaches the temperature set point. In heating mode, limitations on the outlet air temperature are set to establish a functioning security against overheating anomalies. If there is a problem of this type, air heating is turned off and fan will remain on to dissipate the excess heat. An alarm will be shown in the display if this situation does occur. This alarm has manual reset, pressing “F1” key.

5.6.2. HEHUMIDIFICATION

In dehumidification mode, the goal is to keep the humidity below the humidity set point. The controller receives the ambient humidity value measured by the humidity sensor and compares it to the setpoint (humidity value we want to achieve) plus differential marked. (Air humidity differential of 5%. Factory setting). See IMAGE 9.9 (Pg. 105).

The dehumidification is performed by the refrigerant circuit. For proper operation of this system some requirements are to be met. First, all safety systems must be ok (high & low pressure…) and that the inlet ambient air temperature is above 20 ° C. If any of these conditions is not met, the appliance will not start. Appearing the associated alarm on the display. Alarms and information from each of the situations that we can find is detailed in TABLES 4 (Pg. 79).

Page 17

Pag: 17

ENGLISH

This operation must be obligatorily performed by a professionally qualified person and always with the appliance disconnected from the electrical power supply.

Don’t discharge R410-A gas into the atmosphere, or manipulate the appliance in any way that can result in the discharge of the frigorific gas.

ASTRALPOOL CDP LINE V2

6. MAINTENANCE

It is strongly recommended a general servicing of the appliance to check the proper operation of the appliance, maintain its performance, to avoid future faults and preserve the unit in good conditions.

An updated record of each maintenance procedure should be kept that includes all elements repaired or substituted.

This operations should be carried out at least once a year (more frecuently if necessary) and includes several elements:

 Cleaning of the filters: See IMAGES 10 (pg. 100)

Wash the filters with warm soapy water, rinse abundantly and dry them. Replace if necessary.

 Revision of the safety mechanisms.  Dusting the circuit board.  Checking the electrical connections.  Checking gas pressure.  Checking fan and frigorific coils: See IMAGES 11 (pg. 107)  Checking that condensation drainage is clean.

7. REFRIGERANT GAS

This appliance uses R410-A as frigorific gas. This gas is classified as not dangerous according to directive 67/548/EEC or 1999/45/EC. It is non flammable and has no flash point. R410-A has no chlorine content, so it has a zero Ozone Depletion Potential (ODP), but contains fluorinated greenhouse gases, covered by the Kyoto Protocol, with a modest Global Warming Potential (GWP) of 1890. When in liquid state can cause frostbite due to inmediate evaporation. Vapour is heavier than air and can cause suffocation.

8. SPARE PARTS

See IMAGES 12 (pg.108) for exploded view of the appliance.

Page 18

Pag: 18

ENGLISH

This appliance has a two (2) years guarantee, from the date of purchase, against faulty workmanship and materials.

APPLIANCE DATA:

MODEL: CODE: S.N.: INSTALLER DATA:

NAME: TOWN:

CLIENT DATA:

NAME: TOWN:

INSTALLER STAMP & SIGNATURE CLIENT SIGNATURE

ASTRALPOOL CDP LINE V2

9. PRODUCT RECYCLING

This unit has a refrigeration gas and plastic / electrical components. When the appliance reaches the end of its service life, it should not be treated as household waste and be dismantled by an authorised company or it should be sent to the place selected by the local authorities.

By ensuring that this product is disposed correctly you will help to reduce the amount of electrical and electronic residues, thus contributing to conserve natural resources.

To act responsibly, two possibilities are available:

 Hand the product over to the distributor or reseller that sold the unit.  Take personally the unit to an applicable collection point.

10. GUARANTEES

 The elimination, suppression or modification of one or more of the safety components

involves the cancellation of the warranty.

 A failure in the installation procedure which is related to the lack of observance of the

instructions contained in this manual will mean the cancellation of the warranty.

ADDRESS: TELEPHONE: START UP DATE:

Page 19

Pag: 19

ENGLISH

The warranty will only have effect if previous page coupon is returned duly completed, sealed and signed by all interested parts.

ASTRALPOOL CDP LINE V2

1. WARRANTY COVERAGE a. In accordance with these provisions, the salesman guarantees that the product

corresponding to this warranty (“the product”) does not present any non-conformance at the moment of its delivery.

b. The warranty period of the product is of two (2) years and it will take effect as of the

time of delivery to the buyer.

c. If a Product non-conformance occurs and the buyer notifies it to the salesman during

the Warranty Period, the salesman should repair or replace the Product at his own cost in the appropriate place, unless it is impossible or disproportionate.

d. When the Product cannot be repaired nor be replaced, the buyer shall be able to ask

for a proportional price reduction or, if the non-conformance is sufficiently important, the discharge of the sales contract.

e. The replaced or repaired parts by virtue of this warranty will not extend the warranty

term of the original Product, although they will have its own warranty.

f. For the effectiveness of this warranty, the buyer will have to credit the acquisition date

and delivery date of the Product.

g. When the delivery of the Product to the buyer had been more than six months before

and the buyer alleges non-conformance with the product, the buyer will have to prove the origin and existence of the alleged fault.

h. The present Warranty Certificate does not limit or prejudges the rights the consumers

are entitled by virtue of local prevailing and applicable regulations.

2. CONDITIONS TO WARRANTY a. This warranty covers the products referred to in this manual. b. For the effectiveness of this warranty, the buyer will have to strictly follow the

manufacturer instructions included in the documentation enclosed with the Product, whenever this warranty is applicable according to the Product range and model.

c. When a calendar for the substitution, maintenance or cleaning of certain parts or

components of the Product is specified, the Warranty will only be valid when the calendar has been observed.

3. LIMITATIONS a. This warranty will be solely applicable to those sales to consumers, being understood

“consumers” as those people who acquire the Product with a purpose that does not fall

within the scope of their professional activity.

b. No warranty is granted referred to the wear and tear caused by the use of the Product.

In relation to the parts, components and/or consumable materials such as batteries, light bulbs etc; it will refer to the provisions of the documentation enclosed with the Product, when applicable.

c. The warranty does not cover those cases where the Product: (I) has been incorrectly

treated; (II) has been repaired, maintained or manipulated by a nonauthorized person, or (III) has been repaired or maintained with non-original pieces.

d. When the non-conformance of the Product is a consequence of an incorrect installation

or start-up, this warranty will only cover those installations or start-ups included in the contract of sale of the Product and carried out by the salesman or under his/her responsibility.

Page 20

Pag: 20

ESPAÑOL

SE RECOMIENDA RELLENAR LOS SIGUIENTES DATOS

COMPAÑIA INSTALADORA

FECHA

TELEFONO

MODELO

NUMERO DE SERIE

SELLO DEL DISTRIBUIDOR

SELLO DEL INSTALADOR

Por favor, lea detenidamente este manual con el fin de: Realizar una correcta instalación y puesta en marcha. Conocer el potencial del equipo, y tener en cuenta todas las circunstancias necesarias para su correcto y duradero funcionamiento.

Este equipo debe ser instalado y reparado por profesionales certificados en los campos eléctricos, hidráulicos y de refrigeración.

ASTRALPOOL CDP LINE V2

1. INTRODUCCION

Gracias por adquirir el nuevo deshumidificador CDP LINE. La experiencia acumulada por nuestra compañía durante más de 25 años en el mundo de la climatización de piscinas ha sido puesta a su servicio en este producto, en el que además incorporamos los avances técnicos que hacen de este deshumidificador el equipo que puede solucionar de forma definitiva la climatización de su piscina.

El símbolo de información indica información útil para la correcta instalación y funcionamiento del equipo.

El símbolo de aviso indica información importante que tiene que tenerse en cuenta para evitar riesgos y/o daños tanto al equipo como a los usuarios.

El símbolo de prohibido indica procedimientos/operaciones prohibidas que pueden anular la garantía del equipo.

Page 21

Pag: 21

ESPAÑOL

 Deshumectador.  Manual de usuario.  Guarantia.

Si el equipo/embalaje está dañado a la entrega o la entrega es incompleta, hacer una nota en el albarán del transportista e inmediatamente realizar una reclamación a la compañía de transporte.

Es muy importante mantener el equipo, tanto embalado como desembalado, en posición vertical; de lo contrario, el compresor puede dañarse seriamente. Garantia nula si no se respeta.

ASTRALPOOL CDP LINE V2

2. INSPECCION DEL EMBALAJE

Este equipo está embalado con materiales reciclables que pueden soportar incluso las condiciones de transporte más difíciles. Sin embargo, se debe hacer una inspección del embalaje a la recepción con el fin de comprobar que no existen daños, y evitar un funcionamiento incorrecto del equipo. El fabricante no se hace responsable en este caso.

Contenidos del envío:

3. DESCRIPCION DEL EQUIPO

El nuevo deshumidificador CDP LINE se utiliza en instalaciones que requieren control de humedad individualizado y gestión de la temperatura ambiente (opcional), aprovechando los vapores de calor existentes y la producción de calor del equipo, con el fin de calentar el aire ambiente en pequeñas piscinas, bañeras, vestuarios, baños ...

3.1. CARACTERISTICAS GENERALES

COMPONENTES

 Baterías de evaporación y condensación independientes, fabricadas en tubo de cobre y

aletas de aluminio templado, específicas para ambientes corrosivos.

 Compresor rotativo herméticamente sellado que incluye protección interna.  Circuito del refrigerante fabricado en tubo de cobre de pared gruesa, procesada para

repeler a la oxidación.

 Nueva generación de ventiladores centrífugos, más silenciosos y ligeros.  Gas refrigerante R410-A, no perjudicial para la capa de ozono.  Válvula de expansión con equilibrador de presión.

CONTROL

 Nuevo control PLC (Schneider Electric).  Nueva interfaz de usuario, via LCD display.  Capacidad Modbus de serie.

ENSAMBLAJE & MANTENIMIENTO

Page 22

Pag: 22

ESPAÑOL

TEMPERATURA AIRE

HUMEDAD AIRE

MIN

20 ˚C / 68 ˚F

45 % RH

MAX

35 ˚C / 95 ˚F

90 % RH

Grado IP: IP44.

Tipo de aislamiento: Calse I

Gas Refrigerante: R410-A

No ponga objetos pesados, tire, dañe, caliente o modifique la toma eléctrica. Se podría dañar el cable y esto puede causar descargas eléctricas y riesgo de incendio.

IMPORTANTE: Limpie bien la toma. Si se adhiere suciedad a la toma, así como si se inserta mal, puede causar descargas eléctricas y riesgo de incendio.

Nunca introduzca varillas, sus dedos u otros objetos en la entrada/salida del aire. El ventilador funciona a gran velocidad por lo que puede causar un grave accidente.

MANTENGASE FUERA DEL ALCANCE DE LOS NIÑOS

No conecte/desconecte el aparato durante su uso. Esto puede causar malfuncionamientos y riesgo de incendio debido a las chispas eléctricas.

Si la unidad continúa funcionando en condiciones anormales, puede provocar un incendio o daños. Consulte a su instalador.

Si se produce alguna anomalía (olor a quemado…),

pare la unidad, retire la toma o corte la alimentación eléctrica.

La reparación o instalación no deben ser realizadas por el cliente.

El aparato no debe ser sometido a proyecciones de agua o barro y la salida de agua no debe situarse en lugares expuestos a fuertes vientos.

Conexión: No conecte un cable de masa a una tubería de gas, agua, visor luminoso o toma de teléfono. Esto causaría riesgo de incendio.

No tire del cable de alimentación eléctrica. Sujete bien con la mano la toma para su desconexión. Existe riesgo de incendio si se arranca el cable eléctrico.

No coloque animales o plantas en exposición directa a la salida de aire de la máquina. Puede causar daños a animales y plantas.

Cuando deba efectuarse el mantenimiento del equipo, apáguelo y desconéctelo o corte la alimentación. El ventilador gira a gran velocidad, pudiendo causar serios daños.

Cuando el equipo no vaya a ser utilizado durante un largo periodo de tiempo, desconecte la toma o corte la alimentación.

No manipule la toma con las manos húmedas ya que podría provocar una descarga eléctrica. En caso de tormenta, apague la máquina para evitar daños relacionados con rayos.

No vaporice con insecticida o cualquier otro spray inflamable en dirección de la máquina. Esto puede causar un incendio y la degradación de la carcasa del equipo.

Ver IMAGE 1 (pág 85).

Ver TABLE 1 (pág 75).

ASTRALPOOL CDP LINE V2

 Fácil instalación y componentes internos de fácil acceso.  Conexiones externas para la carga de gas.  Fácil limpieza de máquina y filtros.

OPTIONALES

 Elementos calefactores de post calentamiento con termostato de seguridad.  Batería de post calentamiento con termostato de seguridad.

3.2. DIMENSIONES

3.3. CARACTERISTICAS TECNICAS

Límites de funcionamiento:

Más detalles:

4. INSTALACION DEL EQUIPO

4.1. INSTRUCCIONES DE SEGURIDAD

Por favor, lea las instrucciones de seguridad antes de cualquier manipulación:

Page 23

Pag: 23

ESPAÑOL

Según el lugar donde deba ser instalado el aparato (lugar húmedo, etc), instale una protección eléctrica por disyuntor diferencial de 30 mA. En caso contrario, podría producirse una descarga.

La condensación ha de ser evacuada completamente. De lo contrario el agua podría rebosar en el interior de la máquina y dañar los componentes internos.

No deje una instalación dañada. La unidad podría provocar un accidente.

No ponga nada encima de la unidad. Podría producirse un accidente por la caída del objeto.

Verifique la compatibilidad de red con los datos indicados en el aparato.

Instalar el aparato sobre una base nivelada, para evitar desbordamientos de condensación.

Facilite el acceso al aparato para el mantenimiento

Instalar el aparato en el exterior del volumen 1.

Se recomienda renovar el aire en las piscinas privadas. En las piscinas públicas es obligatorio.

Cualquier manipulación incorrecta puede causar serios daños a la unidad y al usuario que podría implicar lesiones mortales.

ASTRALPOOL CDP LINE V2

4.2. REGULACION ELECTRICA PARA PISCINAS

Por favor, consulte las normas y regulaciones aplicables en su país. Estandar Fracés C15.100 Section 702 – U.T.E. “Directiva electrotécnica para baja tensión” Española, ITC-BT-31, RD 842/2002, 2 de Agosto.

Ver IMAGES 2 (pág. 86) “volúmenes para depósitos por encima del suelo”, and IMAGES 3 (pg.

87) “volúmenes para depósitos de piscinas y pediluvios”. En los volúmenes 0 y 1, solo se pueden utilizar protecciones para muy bajo voltaje, con un valor nominal que no exceda los 12V AC ó 30V DC. La protección debe ser instalada fuera de los volúmenes 0, 1 y 2. (El equipo tiene un grado IP de al menos IP X5. En el volúmen 2 los equipos deben ser:

 O clase II ante descargas.  O clase I protegido por un interruptor diferencial de 30 mA o menos.  O alimentados por un transformador de separación.

El equipo ha de tener al menos un índice de protección de IP X2.

4.3. CONDICIONES DE INSTALACION

Es necesario determinar el emplazamiento del aparato según determinados criterios:

 El aparato debe fijarse sobre una base dura (de tipo de hormigón o de chasis de acero

duro) y debe estar protegida de los riesgos de inundación.

 Debe dejarse un espacio libre alrededor del aparato del orden de 1.0 m en la parte

frontal y de 1.0 m como mínimo en la parte posterior y en los laterales del aparato.

 El aire provocado por la hélice debe dirigirse fuera del alcance de los entornos de

trabajo (ventanas, puertas...). Así mismo, no coloque nada frente a las rejillas de aspiración/impulsion de aire del equipo.

 La distancia mínima entre el deshumectador y el brocal de la piscina debe ser como

mínimo 2,0 m.

 Las conexiones eléctricas e hidráulicas deben efectuarse según la normas en vigor (NF C

15 100, CE 1 364). Las canalizaciones de las conexiones deben ser fijas.

 Durante el funcionamiento normal del equipo, se producirá condensación de agua que

habrá de ser evacuada. Todas las unidades disponen de un adaptador en un lateral de la base a tal efecto, el cual siempre debe estar libre de cualquier obstrucción.

 Es importante recordar que ninguna parte de la tubería o manguera debe superar el

nivel del orificio de drenaje ubicado en la base del equipo.

 Esta agua de condensación no tiene que ser tratada de una forma especial.

Ver IMAGES 4 (pág. 88).

Page 24

Pag: 24

ESPAÑOL

La instalación eléctrica debe ser efectuada por un profesional cualificado (tipo electricista) según las reglas y normas en vigor en el país de instalación.

ASTRALPOOL CDP LINE V2

4.4. DRENAJE DE LA CONDENSACION

Planificar cuidadosamente una inclinación de un drenaje de agua apropiado para asegurar un flujo de agua suave. El drenaje se realizará a través de un sifón. El drenaje del agua consiste en una manguera de goma translúcida (20x1, 5mm) y está situado en el lado inferior derecho de la máquina. Ver IMAGE 1 (pág. 85) para una ubicación más detallada y dimensiones.

4.5. CONEXION ELECTRICA

El suministro eléctrico para el deshumectador debe proceder, preferentemente, de un circuito exclusivo que disponga de componentes de protección reglamentaria (protección por diferencial 30 mA) y un interruptor magnetotérmico. Ver IMAGE 5 (pág. 89).

 El equipo debe ir unido a un circuito de toma a tierra de seguridad a nivel del bloque

Terminal.

 Los cables deben estar instalados correctamente de manera que no provoquen

interferencias (pasos en los pasahilos).

 El equipo está previsto para su conexión a una alimentación general 230/2/50Hz con

toma de tierra.

 TABLE 2 (pág. 77), muestra algunas secciones de cable indicativas, las cuales deben ser

verificadas y adaptadas de acuerdo a las necesidades y condiciones de instalación y siempre siguiendo la normativa regional y nacional.

 Se instalan cables cuya sección cumpla con las normativas actuales e impidan un

calentamiento de estos y una caída de tensión. A titulo orientativo se puede usar el cuadro de alimentación general para longitudes inferiores a 25 mts.

 La tolerancia de variación de tensión aceptable es de +/- 10% durante el

funcionamiento.

 Realizar la conexión según el esquema eléctrico incluido en este manual.  Colocar en la acometida general de fuerza un magnetotérmico curva U, que protegerá

la línea en caso de cortocircuito.

 Colocar en la acometida general de fuerza un interruptor diferencial que protegerá la

instalación contra posibles derivaciones a tierra. La sensibilidad del diferencial será como mínimo de 30 mA.

 Antes de realizar la conexión del equipo se comprobará que la instalación eléctrica está

desconectada y no hay tensión entre las fases de alimentación.

 Conectar los cables de entrada de corriente a las bornas de entrada de la máquina.  Conectar el cable de toma tierra en la borna correspondiente para ello.

Se han de respetar todas las normativas eléctricas locales y nacionales relativas a la protección de los defectos en las líneas de energía eléctrica durante la instalación eléctrica del equipo. Verificar el par de todas las conexiones eléctricas. La resistencia eléctrica entre tierra y cualquier terminal eléctrico será comprobada que es mayor de 1 megohm, de lo contrario, el equipo no ha de ponerse enmarcha hasta que la fuga eléctricas y se detecte y reparare. En el caso de fluctuaciones en el suministro de energía, se recomienda instalar una fuente de alimentación estabilizadora con el fin de proteger el equipo.

Page 25

Pag: 25

ESPAÑOL

El suministo de agua caliente ha de ser de al menos 45ºC y no más de 90ºC. La máxima presión del circuito de agua no puede exceder 0,3 MPa (3 bar). La entrada de agua en la batería se ha de realizer por el tubo superior.

ASTRALPOOL CDP LINE V2

4.6. BATERIA DE AGUA CALIENTE

Se trata de un opcional, presente en los siguientes modelos: CDP2+W (65895), CDP3+W (65896), CDP4+W (65897) & CDP5+W (65898). Esta opción se utiliza para proporcionar al equipo un mecanismo de calentamiento adicional a través de una caldera o de cualquier otra fuente de agua caliente. La conexión se encuentra en el lado superior derecho de la máquina: Rosca macho de ½ ". Ver IMAGES 6 (pág. 90) para más detalles.

4.7. BATERIA RESISTENCIAS ELECTRICAS

Se trata de un opcional, presente en los siguientes modelos: CDP2+E (65899), CDP3+E (65900), CDP4+E (65901) & CDP5+E (65902). Esta opción se utiliza para proporcionar al equipo un mecanismo de calentamiento adicional a través de resistencias elétricas aleteadas.

4.8. ACCESO AL COMPARTIMENTO TECNICO

Ver IMAGES 7 (pág. 91) para ver el proceso de desmontaje de la carcasa del para realizar la conexión de la alimentación eléctrica.

4.9. ESQUEMA ELECTRICO

Las imágenes 8 describen el diagrama de conexionado del display y de la sonda combinada de temperatura y humedad. Posteriormente se muestra el diagrama eléctrico interno del equipo. Ver IMAGES 8 (pág. 96).

5. ARRANQUE DEL EQUIPO

5.1. REGULADOR (PLC)

5.1.1. PLC: I/O (ENTRADAS / SALIDAS)

TABLES 3 (pág. 78) describe las entradas / salidas analógicas y digitales del controlador y su significado.

5.1.2. PLC: ICONOS

TABLES 4 (pág. 79) describe los iconos presentes en la interfaz de usuario y su significado.

5.1.3. PLC: ALARMAS

TABLES 5 (pág. 81) muestra las alarmas que pueden presentarse en el equipo.

5.1.4. INTERFAZ DE USUARIO

Presionando y manteniendo apretada la tecla “SET” durante 3 segundos encenderá o apagará el

equipo. En el lado derecho de la pantalla aparece "OFF" cuando la unidad está apagada y la temperatura ambiente cuando la unidad está encendida. El lado izquierdo de la pantalla muestra la hora cuando la unidad está apagada y la humedad relativa del ambiente cuando la unidad está encendida.

Pulsar y mantener apretada la tecla ''SET'' para encender / apagar el equipo.

Page 26

Pag: 26

ESPAÑOL

EQUIPO OFF

EQUIPO ON

ITEM

DESCRIPCION

Set point

Ajuste de las consignas

HORA

Horario

Ajuste de programación horaria.

ECO

Ajustes ECO

Ajustes de los modos de funcionamiento del equipo.

ASTRALPOOL CDP LINE V2

5.2. PRIMER ARRANQUE

Consultar TABLES 6 (pág. 83) para ver las acciones necesarias para la puesta en marcha de la unidad. Todas estas operaciones se realizan a partir de la pantalla de interfaz de usuario.

5.3. MENU USUARIO

Presionar el botón ‘’Set’’ con el equipo encendido para accede a los submenús del equipo:

5.3.1. MENU SP (CONSIGNAS)

Presionando la tecla ‘’Set’’ en el submenu aparecen las pantallas mostradas en IMAGES 9.1 (pág. 98). Pulsando las teclas ‘’Arriba’’ and ‘’Abajo’’ se puede navegar por las diferentes pantallas. Pulsando la tecla ‘’Set’’ accederemos a cada una de las variables a modificar. Pulsando ‘’Set’’ de Nuevo, confirmaremos el valor modificado de cualquier variable. Si se realiza una modificación de una variable y no se quiere confirmar, Presione la tecla ‘’Esc’’.

5.3.2. MENU FECHA / HORA

Este menú nos permite ajustar las franjas horarias en las que queremos que trabaje el equipo. Ver IMAGES 9.2 (pág. 99) Hay que tener en cuenta que para realizar diferentes franjas horarias de funcionamiento no se deben indicar las mismas horas en las franjas horarias.

5.3.3. MENU ECO

Este menú nos permite ajustar los diferentes modos de funcionamiento de la unidad. Ver IMAGES 9.3 (pág. 100). Los modos ECO1 y ECO2 no pueden seleccionarse al mismo tiempo. Si se activa un modo ECO, el otro modo ECO se desactivará automáticamente.

 MODO ECO1: Este ajuste funciona conjuntamente con la franja horaria 3 del menú

programación. Lo que hace es utilizar las consignas de Temperatura Eco y Humedad Eco dentro de esta franja horaria. Normalmente este ajuste se realiza en horarios de poca o ninguna afluencia. Modo de ahorro energético.

Page 27

Pag: 27

ESPAÑOL

ASTRALPOOL CDP LINE V2

 MODO ECO2: Este ajuste trabaja independientemente al resto de ajustes. Lo que hace

es parar la ventilación en caso de alcanzar los valores de consigna, tanto de humedad como de temperatura. Cuando perdamos cualquiera de ellos, volverá a poner en marcha la ventilación y el correspondiente elemento para alcanzar su punto de consigna.

 AUTOMATIC “A_ON”: Este ajuste nos permite activar una seguridad para la instalación.

Si lo activamos (ON) el equipo cuando pierda corriente por algún corte eléctrico no arrancará, será necesario un rearme manual para volver a activarse. En caso de estar OFF, el equipo arrancará siempre con la configuración en la que estaba.

5.4. MENU FECHA Y HORA

Este menu permite ajustar la fecha y hora del equipo. Ver IMAGES 9.4 (pág. 101).

5.5. MENU AJUSTES

Menú de ajuste de equipo. En el podemos modificar el funcionamiento, calibraciones y configuraciones Modbus. Ver IMAGES 9.5 (pág. 102).

5.5.1. SUBMENU CALIBRACION

Nos permite realizar la calibración en la lectura de las sondas. Ver IMAGES 9.6 (pág. 103).

5.5.2. SUBMENU MODBUS

Menú de ajuste de parámetros de configuración de Modbus. Ver IMAGES 9.7 (pág. 104). Para obtener instrucciones completas para la conexión Modbus y la comunicación, por favor consulte el manual de Modbus en Fluidra PDB (Product Data Base): http://pdb.astralpool.com/pdb/

5.6. FUNCIONAMIENTO DEL EQUIPO

5.6.1. REGULACION DE POSTCALENTAMIENTO

En el modo calefacción, la finalidad de la aplicación es mantener la temperatura por encima de un valor configurado.El regulador recibe el valor de temperatura medido por la sonda Ambiente y se compara con el setpoint (valor de la temperatura que queremos alcanzar.) La acción de calentamiento se realiza cuando la temperatura es inferior al setpoint menos el diferencial marcado. (Diferencial de temperatura aire de 1,5ºC. Valor de fábrica). Ver IMAGE 9.8 (pág. 105).

Si es necesario calentar, el equipo pone en marcha las resistencias eléctricas o la batería de post-calentamiento hasta alcanzar el punto de consigna. En el modo calefacción se efectúan limitaciones sobre la temperatura del aire de impulsión, que establecen una seguridad ante anomalías del funcionamiento por sobrecalentamiento de la cámara del equipo. En caso de existir algún problema de este tipo se desactiva el calentamiento de aire y se mantiene el ventilador en funcionamiento hasta disipar este calor. Si existiera la alarma aparecería el icono de alarma y esta deberá ser rearmada manualmente pulsando la tecla “F1”.

5.6.2. DESHUMECTACION

En el modo deshumectación, la finalidad de la aplicación es mantener la humedad por debajo de un valor configurado en Set point de Humedad. El regulador recibe el valor de humedad medido por la sonda de humedad y lo compara con el setpoint que es el valor de la consigna de humedad, más el diferencial marcado (Diferencial de humedad relativa de 5%. Valor de fábrica). Ver IMAGE 9.8 (pág. 105).

Page 28

Pag: 28

ESPAÑOL

Esta operación debe realizarse obligatoriamente por una persona cualificada profesionalmente y siempre con el aparato desconectado de la fuente de alimentación eléctrica.

No descargar el gas R410A en la atmósfera, o manipular el aparato en cualquier forma que pueda dar lugar a la descarga del gas frigorífico.

ASTRALPOOL CDP LINE V2

La deshumectación se realiza por medio del circuito frigorífico. Para el correcto funcionamiento de este sistema se deben cumplir una serie de requisitos. Por un lado que los sistemas de seguridad estén todos correctamente y que la temperatura de aspiración este por encima de 20ºC. Si alguno de estos casos no se cumple, el equipo no arrancara. Apareciendo la correspondiente alarma en la pantalla principal. Las alarmas e información de cada una de las situaciones que nos podemos encontrar esta explicada en TABLES 4 (Pag. 79).

6. MANTENIMIENTO

Se recomienda encarecidamente un mantenimiento general del aparato para comprobar su correcto funcionamiento y mantener su rendimiento y así poder evitar fallos futuros, preservando el equipo en buenas condiciones.

Se debe guardar un registro actualizado de cada una de las operaciones de mantenimiento que incluya todos los elementos reparados o sustituidos

Estas operaciones deben llevarse a cabo al menos una vez al año (con más frecuencia si es necesario) e incluye varios elementos:

 Limpieza de los filtros: Ver IMAGES 10 (pag. 100)

Lavar los filtros con agua tibia y jabón, enjuagar abundantemente y secar. Cambiar si es necesario.

 Revisión de los mecanismos de seguridad.  Limpieza de polvo de los componentes eléctricos.  Comprobación de las conexiones eléctricas.  Comprobación de la presión de gas.  Comprobación del ventilador y de las baterías frigoríficas: Ver IMAGES 11 (pag. 107)  Comprobación del desagüe.

7. GAS REFRIGERANTE

Este equipo utiliza R410-A como gas frigorífico. Este gas está clasificado como no peligroso de acuerdo no con la directiva 67/548 / CEE o 1999/45 / CE. Es no inflamable y no tiene punto de inflamación. El gas R410-A no tiene contenido de cloro, por lo que presenta un potencial de destrucción de ozono de cero (ODP), pero contiene gases fluorados de efecto invernadero, que abarca el Protocolo de Kyoto, con un modesto potencial de calentamiento global (GWP) de

1890. Cuando está en estado líquido puede producir congelación debido a la evaporación inmediata. El vapor es más pesado que el aire y puede producir asfixia

8. LISTADO DE REPUESTOS

Ver IMAGES 12(pag.108) para consultar el listado de repuestos.

Page 29

Pag: 29

ESPAÑOL

Este equipo tiene dos (2) años de garantía, a partir de la fecha de compra, aplicable a defectos de fabricación o de materiales.

DATOS DEL EQUIPO:

MODELO: CODIGO: N.S.: DATOS DEL INSTALDAOR:

NOMBRE: LOCALIDAD:

DATOS DEL CLIENTE:

NOMBRE: LOCALIDAD:

SELLO Y FIRMA DEL INSTALADOR FIRMA DEL CLIENTE

ASTRALPOOL CDP LINE V2

9. RECICLAJE DEL PRODUCTO

Esta equio tiene gas refrigerante y componentes de plástico / eléctricos. Cuando el aparato llegue al final de su vida útil, no debe ser tratado como residuos domésticos y ser desmantelado por una empresa autorizada o debe ser enviado a un lugar elegido por las autoridades locales.

Al asegurarse de que este producto se deseche correctamente, ayudará a reducir la cantidad de residuos eléctricos y electrónicos, lo que contribuye a conservar los recursos naturales.Para actuar de manera responsable, existen dos posibilidades.

 Entregar el producto al distribuidor o al establecimiento que vendió la

unidad.

 Llevar el equipo a un punto de recogida selectiva.

10. GARANTIA

 La eliminación, supresión o modificación de uno o más de los componentes de seguridad

del equipo implica la anulación de la garantía.

 Un fallo en el procedimiento de instalación del equipo que se desprenda de la falta de

cumplimiento de las instrucciones contenidas en este manual supondrá la anulación de la garantía.

DIRECCION: TELEFONO: FECHA INSTALACION:

Page 30

Pag: 30

ESPAÑOL

La garantía sólo tendrá efecto si el cupón de la página anterior es devuelto debidamente cumplimentado, sellado y firmado por todas las partes interesadas.

ASTRALPOOL CDP LINE V2

1. ASPECTOS GENERALES a. De acuerdo con estas disposiciones, el vendedor garantiza que el producto

correspondiente a esta garantía (“el producto”) no presenta ninguna falta de

conformidad en el momento de su entrega.

b. El período de garantía para el producto es de dos (2) años, y se calculará desde el

momento de entrega al comprador.

c. Si se produjera una falta de conformidad del Producto y el comprador lo notificase al

vendedor durante el Período de Garantía, el vendedor deberá reparar o sustituir el Producto a su propio coste en el lugar donde considere oportuno, salvo que ello sea imposible o desproporcionado.

d. Cuando no se pueda reparar ni sustituir el Producto, el comprador podrá solicitar una

reducción proporcional del precio o, si la falta de conformidad es suficientemente importante, la resolución del contrato de venta.

e. Las partes sustituidas o reparadas en virtud de esta garantía no ampliarán el plazo de la

garantía del Producto original, si bien dispondrán de su propia garantía.

f. Para la efectividad de la presente garantía, el comprador deberá acreditar la fecha de

adquisición y entrega del Producto.

g. Cuando hayan transcurrido más de seis meses desde la entrega del Producto al

comprador y éste alegue falta de conformidad de aquél, el comprador deberá acreditar el origen y la existencia del defecto alegado.

h. El presente Certificado de Garantía no limita o prejuzga los derechos que correspondan

a los consumidores en virtud de normas nacionales de carácter imperativo.

2. CONDICIONES PARTICULARES a. La presente garantía cubre los productos a que hace referencia este manual. b. Para la eficacia de esta garantía, el comprador deberá seguir estrictamente las

indicaciones del fabricante incluidas en la documentación que acompaña al Producto, cuando ésta resulte aplicable según la gama y modelo del Producto.

c. Cuando se especifique un calendario para la sustitución, mantenimiento o limpieza de

ciertas piezas o componentes del Producto, la Garantía sólo será válida, cuando se haya seguido dicho calendario correctamente.

3. LIMITATIONS a. La presente garantía únicamente será de aplicación en aquellas ventas realizadas a

consumidores, entendiéndose “consumidor”, aquella persona que adquiere el

Producto con fines que no entran en el ámbito de su actividad profesional.

b. No se otorga ninguna garantía respecto del normal desgaste por uso del Producto. En

relación con las piezas, componentes y/o materiales fungibles o consumibles como pilas, bombillas etc, se estará a lo dispuesto en la documentación que acompañe al Producto, en su caso.

c. La garantía no cubre aquellos casos en que el Producto: (I) haya sido objeto de un trato

incorrecto; (II) haya sido reparado, mantenido o manipulado por persona no autorizada o (III) haya sido reparado o mantenido con piezas no originales.

d. Cuando la falta de conformidad del Producto sea consecuencia de una incorrecta

instalación o puesta en marcha, la presente garantía sólo responderá cuando dicha instalación o puesta en marcha esté incluida en el contrato de compra-venta del Producto y haya sido realizada por el vendedor o bajo su responsabilidad.

Page 31

Pag: 31

FRANÇAIS

IL EST RECOMMANDÉ DE NOTER LES INFORMATIONS SUIVANTES :

ENTREPRISE D'INSTALLATION

DATE

Nº DE TÉLÉPHONE

MODÈLE

NUMÉRO DE SÉRIE

CACHET DU DISTRIBUTEUR

CACHET DE L'INSTALLATEUR

Veuillez lire attentivement ce manuel pour garantir une installation optimale de l'équipement, procéder à sa bonne mise en route, connaître le véritable potentiel de l'appareil et prendre en considération toutes les circonstances nécessaires à son bon fonctionnement et au maintien de ses performances au fil du temps.

Cet équipement doit être installé et réparé par des professionnels agréés et expérimentés dans les domaines de l'électricité, de l'hydraulique et du refroidissement.

ASTRALPOOL CDP LINE V2

1. INTRODUCTION

Nous vous remercions d'avoir fait l'acquisition du nouveau déshumidificateur CDP LINE. L'expérience acquise par notre société depuis plus de 25 ans dans le secteur de la climatisation pour piscines est mise à votre service dans ce produit. En outre, tous les progrès techniques intégrés à ce déshumidificateur font de cet appareil l'équipement idéal pour garantir la climatisation de votre bassin de manière définitive.

Ce symbole est accompagné d'informations utiles pour la bonne installation et le bon fonctionnement de l'équipement.

Ce symbole de mise en garde est suivi d'informations importantes qui doivent être prises en compte pour éviter les risques et/ou les dommages matériels et corporels.

Le symbole d'interdiction signale les procédures/opérations interdites susceptibles d'entraîner l'annulation de la garantie de l'équipement.

Page 32

Pag: 32

FRANÇAIS

 Déshumidificateur  Manuel d'utilisation  Garantie

Si l'équipement/emballage est endommagé ou si un élément est manquant, signaler l'erreur sur le bordereau de livraison et déposer immédiatement une réclamation à la compagnie de transport.

Emballé ou déballé, l'équipement doit impérativement être maintenu en position verticale au risque d'endommager sérieusement le compresseur. Le non-respect de cette consigne entraîne l'annulation de la garantie.

ASTRALPOOL CDP LINE V2

2. CONTRÔLE DE L'EMBALLAGE

L'emballage de cet équipement est constitué de matériaux recyclables capables de supporter les conditions de transport les plus rigoureuses. Il est toutefois nécessaire de contrôler son état à la livraison afin de vérifier l'absence de dommages et d'éviter tout dysfonctionnement de l'appareil. Le fabricant n'est pas tenu responsable des dégâts pouvant être décelés sur l'emballage.

Contenu de l’emballage:

3. DESCRIPTION DE L'APPAREIL

Le nouveau déshumidificateur CDP est conçu pour les installations qui requièrent un contrôle individuel du taux d'humidité et une gestion de la température (en option). Il exploite la chaleur latente de vaporisation ainsi que la propre production de chaleur de l'appareil pour réchauffer l'air ambiant de piscines de petites dimensions, de vestiaires, de salles de bain, de baignoires, etc.

3.1. CARACTÉRISTIQUES GÉNÉRALES

Le nouveau déshumidificateur CDP est conçu autour d'une structure moulée par injection de polypropylène et est protégé par des grilles et un capot extérieur en polycarbonate injecté. Ses dimensions réduites en font un appareil très léger et les couleurs dont il est recouvert ne se déteignent pas au fil du temps. Les caractéristiques détaillées de l'appareil sont fournies cidessous:

COMPOSANTS

 Batteries d'évaporation et de condensation indépendantes, fabriquées à partir de tubes

de cuivre et d'ailettes en aluminium trempé, spécialement conçues pour les milieux corrosifs

 Compresseur rotatif hermétiquement clos et équipé d'une protection interne  Circuit de fluide frigorigène fabriqué à partir de tubes de cuivre à paroi épaisse,

spécifiquement traitée pour repousser l'oxydation

 Nouvelle génération de ventilateurs centrifuges plus silencieux et plus légers  Fluide frigorigène R410A n'appauvrissant pas la couche d'ozone  Détendeur à compensateur de pression

COMMANDE

 Nouvelle commande PLC (Schneider Electric)  Nouvelle interface utilisateur avec afficheur LCD  Capacité Modbus de série

Page 33

Pag: 33

FRANÇAIS

TEMPÉRATURE DE L'AIR

TAUX D'HUMIDITÉ DE L'AIR

MIN

20 °C / 68 °F

45 % HR

MAX

35 °C / 95 °F

90 % HR

Indice IP : IP44

Type d'isolation : classe I

Fluide frigorigène : R410A

Ne pas placer d'objets lourds ni tirer sur la prise d'alimentation, ne pas la détériorer, ne pas la chauffer et ne pas la modifier au risque d'endommager le câble, de provoquer des décharges électriques ou de déclencher un incendie.

IMPORTANT : Bien nettoyer la prise. La pénétration de saleté dans la prise ainsi qu'un mauvais raccord de cette dernière peuvent provoquer un incendie ainsi que des décharges électriques.

Ne jamais introduire de tiges, de doigts ou tout autre objet au niveau de l'entrée/sortie d'air. La vitesse de rotation particulièrement élevée du ventilateur peut en effet provoquer de graves accidents.

TENIR HORS DE PORTÉE DES ENFANTS.

Ne pas brancher/débrancher l'appareil pendant son utilisation au risque de provoquer un dysfonctionnement et un incendie par l'échappement d'étincelles électriques.

Le fait de laisser fonctionner l'appareil dans des conditions anormales peut déclencher un incendie ou provoquer des dommages. Le cas échéant, consulter l'installateur.

En cas d'anomalie (odeur de brûlé, etc.), arrêter l'appareil puis débrancher la prise du secteur ou couper l'alimentation.

La réparation ou l'installation ne doit pas être effectuée par le client.

L'appareil ne doit pas être exposé à des projections d'eau ou de boue et la sortie d'eau ne doit pas se trouver à un endroit exposé à des vents violents.

Raccordement : ne pas brancher de câble de masse à une conduite de gaz ou d'eau, à un voyant lumineux ou à une prise téléphonique au risque de provoquer un incendie.

Ne pas tirer sur le cordon d'alimentation. Retenir la prise à la main lors du débranchement de l'appareil pour éviter de provoquer un incendie en cas d'arrachement du câble électrique.

Ne pas exposer d'animaux ou de plantes face à la sortie d'air de l'appareil (risque de dommages).

(IMAGE 1, page 85)

(TABLE 1, page 75)

ASTRALPOOL CDP LINE V2

ASSEMBLAGE ET ENTRETIEN

 Installation aisée et composants internes faciles d'accès  Raccords externes pour le chargement du fluide frigorigène  Nettoyage aisé de la machine et des filtres

OPTIONS

 Éléments électriques de post-chauffage avec thermostat de sécurité  Batterie de post-chauffage avec thermostat de sécurité

3.2. DIMENSIONS

3.3. CARACTÉRISTIQUES TECHNIQUES

Limites de fonctionnement:

Caractéristiques supplémentaires:

4. INSTALLATION DE L'APPAREIL

4.1. CONSIGNES DE SÉCURITÉ

Les consignes de sécurité ci-dessous doivent être lues avant toute manipulation :

Page 34

Pag: 34

FRANÇAIS

Éteindre l'équipement puis le débrancher ou couper l'alimentation lors de son entretien. La vitesse de rotation particulièrement élevée du ventilateur peut provoquer d'importants dégâts.

Débrancher la prise ou couper l'alimentation lorsque l'appareil est amené à ne pas être utilisé pendant une période prolongée.

Ne pas manipuler la prise avec les mains humides au risque de recevoir une décharge électrique. En cas d'orage, éteindre l'appareil pour éviter toute détérioration susceptible d'être provoquée par la foudre.

Ne pas vaporiser d'insecticide ou tout autre pulvérisateur inflammable en direction de l'appareil au risque de déclencher un incendie et de détériorer le capot de l'équipement.

Par mesure de protection, un disjoncteur différentiel de 30 mA doit être mis en place en fonction de l'endroit où l'appareil est installé (lieu humide, etc.). L'absence de cette protection peut en effet être à l'origine de décharges électriques.

La condensation doit être entièrement évacuée. L'accumulation d'eau peut en effet déborder de l'intérieur de la machine et endommager les composants internes.

Tout composant endommagé doit immédiatement être réparé. Un appareil en mauvais état peut en effet être à l'origine d'un accident.

Ne poser aucun objet sur l'appareil. La chute d'objet peut en effet provoquer un accident.

Vérifier la compatibilité du secteur avec les données indiquées sur l'appareil.

Installer l'appareil sur une surface plane pour éviter le débordement des condensats.

Faciliter l'accès à l'appareil pour les opérations d'entretien.

Installer l'appareil à l'extérieur du volume 1.

Le renouvellement de l'air est préconisé dans les piscines privées et est obligatoire dans les piscines publiques.

Toute mauvaise manipulation peut endommager sérieusement l'appareil et blesser grièvement voire mortellement l'utilisateur.

ASTRALPOOL CDP LINE V2

4.2. RÉGLEMENTATION ÉLECTRIQUE RELATIVE AUX PISCINES

Nous vous prions de consulter les normes et réglementations en vigueur dans votre pays. Norme française : NF C15-100, section 702 (UTE) Norme espagnole : directive électrotechnique basse tension ITC-BT-31 du 2 août 2002 (RD 842/2002)

Se reporter aux IMAGES 2 (page 86) « Volumes des bassins hors sol » et aux IMAGES 3 (page 87) « Volumes des bassins de piscines et pédiluves». Les volumes 0 et 1 autorisent uniquement l'utilisation de protections destinées aux très basses tensions, la valeur nominale ne devant pas dépasser les 12 Vca ou 30 Vcc. La protection doit être installée en dehors des volumes 0, 1 et 2 (l'équipement doit au moins posséder un indice de protection IP X5). Dans le volume 2, les équipements doivent être :

 Ou de classe II pour l'éclairage.  Ou de classe I, protégés par un disjoncteur différentiel de 30 mA ou moins.  Ou alimentés par un transformateur de séparation.

L'équipement doit au moins posséder un indice de protection IP X2.

4.3. CONDITIONS D'INSTALLATION

L'emplacement de l'appareil doit être défini en fonction de certains critères :

 L'appareil doit être placé sur un surface dure (béton ou châssis en acier robuste) non

exposée à des risques d'inondation.

 Un espace totalement dégagé de l'ordre de 1 m doit être disponible devant l'appareil.

Cette distance de sécurité doit elle aussi être de 1 m à l'arrière et sur les côtés de l'appareil.

Page 35

Pag: 35

FRANÇAIS

L'installation électrique doit être exécutée par un professionnel spécialisé (électricien) conformément aux normes et réglementations en vigueur dans le pays d'installation.

ASTRALPOOL CDP LINE V2

 L'air dégagé par l'hélice ne doit pas être dirigé vers les environnements de travail

(fenêtres, portes, etc.). Par ailleurs, aucun élément ne doit être placé en face des grilles d'aspiration/refoulement d'air de l'équipement.

 La distance comprise entre le déshumidificateur et la margelle de la piscine doit au

moins être de 2 m.

 Les branchements électriques et les raccordements hydrauliques doivent être exécutés

conformément aux normes en vigueur (NF C15-100, CE 1 364). Les gaines des raccords doivent être fixes.

 Les condensats produits pendant le fonctionnement normal de l'appareil doivent être

évacués. Tous les déshumidificateurs sont équipés d'un adaptateur destiné à l'évacuation des condensats (sur le côté de la base). Cet élément ne doit en aucun cas être obstrué.

 Il importe de rappeler qu'aucune partie des conduites ou des flexibles ne doit se trouver

au-dessus du niveau de l'orifice d'évacuation situé à la base de l'équipement.

 Cette eau de condensation ne doit être soumise à aucun traitement particulier

( IMAGES 4, page 88)

4.4. ÉVACUATION DES CONDENSATS

Planifier minutieusement l'inclinaison destinée à l'évacuation d'eau de manière à garantir un écoulement tout en douceur. Les condensats doivent être évacués à travers un siphon. L'évacuation de l'eau se fait moyennant un flexible transparent en caoutchouc (20 x 1,5 mm) situé au niveau du côté inférieur droit de l'équipement. Se reporter à l'IMAGE 1 (page 85) pour de plus amples informations sur l'emplacement et les dimensions.

4.5. RACCORDEMENT ÉLECTRIQUE

L'alimentation électrique du déshumidificateur doit de préférence provenir d'un circuit exclusivement réservé à l'appareil, équipé des composants de protection réglementaires (partie supérieure : disjoncteur différentiel de 30 mA) et d'un disjoncteur magnétothermique (IMAGE 5, page 89).

 Le déshumidificateur doit être relié à un circuit de prise de terre de sécurité au niveau

du bloc de connexions.

 Les câbles doivent être correctement installés de manière à ne provoquer aucune

interférence (câbles glissés dans les passe-fils).

 L'équipement est conçu pour être raccordé à une alimentation générale de

230/2/50 Hz munie d'une prise de terre.

 À titre indicatif, le TABLE 2 (page 77) dresse la liste de quelques sections de câble, ces

dernières devant être vérifiées et adaptées aux besoins et conditions d'installation dans le respect systématique de la réglementation régionale et nationale.

 Les câbles installés doivent posséder une section conforme aux normes actuelles de

manière à être protégés contre l'échauffement et les chutes de tension. Le tableau d'alimentation générale peut être utilisé pour des longueurs inférieures à 25 m.

 La tolérance de variation de tension admissible pendant le fonctionnement est de +/-

10 %.

 Réaliser le raccordement en respectant le schéma électrique fourni dans ce manuel.  Un disjoncteur magnétothermique (courbe U) destiné à protéger la ligne en cas de

court-circuit doit être placé au niveau de l'amenée générale de puissance.

Page 36

Pag: 36

FRANÇAIS

La température de l'alimentation en eau chaude doit être supérieure ou égale à 45 °C et inférieure à 90 °C. La pression maximale du circuit d'eau ne doit pas être supérieure à 0,3 MPa (3 bar).

ASTRALPOOL CDP LINE V2

 Placer un disjoncteur différentiel au niveau de l'amenée générale de puissance afin de

protéger l'installation contre les éventuelles dérivations à la terre. Le différentiel doit au moins posséder une sensibilité de 30 mA.

 Avant de procéder au raccordement de l'appareil, veiller à ce que l'installation

électrique soit débranchée et qu'aucune tension ne règne entre les phases d'alimentation.

 Brancher les câbles d'entrée de courant sur les bornes d'entrée de l'appareil.  Brancher le câble de prise de terre sur la borne prévue à cet effet.

Toutes les réglementations électriques locales et nationales relatives à la protection des défauts au niveau des lignes d'énergie électrique doivent être respectées pendant l'installation électrique de l'équipement. Vérifier le couple de serrage de tous les raccords électriques. Veiller à ce que la résistance électrique entre la terre et quelconque borne électrique soit supérieure à 1 mégohm. Si tel n'est pas le cas, l'appareil ne doit être mis en marche qu'à partir du moment où les fuites de courant ont été détectées et résolues. Si la distribution électrique est soumise à des variations, il est recommandé d'installer une source d'alimentation stabilisée afin de protéger l'équipement.

4.6. BATTERIE À EAU CHAUDE

Cette batterie est fournie en option sur les modèles suivants: CDP2+W (65895), CDP3+W (65896), CDP4+W (65897) et CDP5+W (65898). Elle est utilisée pour permettre à l'équipement de bénéficier d'un mécanisme de réchauffement d'appoint à travers une chaudière ou toute autre source d'eau chaude. Le branchement se fait au niveau du côté supérieur droit de l'appareil: raccord mâle fileté de ½". Se reporter aux IMAGES 6 (page 90) pour de plus amples informations.

4.7. BATTERIES DE RÉSISTANCES CHAUFFANTES

Cette batterie est fournie en option sur les modèles suivants: CDP2+E (65899), CDP3+E (65900), CDP4+E (65901) et CDP5+E (65902). Elle est utilisée pour permettre à l'équipement de bénéficier d'un mécanisme de réchauffement d'appoint à travers des résistances électriques à ailettes.

4.8. ACCÈS AU COMPARTIMENT TECHNIQUE

Se reporter aux IMAGES 7 (page 91) pour en savoir plus sur le processus de démontage du capot en vue de procéder au raccordement de l'alimentation électrique.

4.9. SCHÉMA ÉLECTRIQUE

Les illustrations 8 fournissent le schéma de branchement de l'afficheur et de la sonde combinée de température et d'humidité. Ce schéma est suivi du schéma électrique interne de l'équipement (IMAGES 8, page 96).

5. DÉMARRAGE DE L'APPAREIL

5.1. RÉGULATEUR (PLC)

5.1.1. PLC : I/O (ENTRÉES/SORTIES)

Les TABLES 3 (page 78) dressent la liste des entrées/sorties analogiques et numériques du régulateur accompagnées de leur signification.

Page 37

Pag: 37

FRANÇAIS

APPAREIL ÉTEINT

APPAREIL ALLUMÉ

SIGNIFICATION

DESCRIPTION

Set point

Réglage des consignes

HEURE

Horaire

Réglage de la programmation horaire

ECO

Réglages ECO

Réglage des modes de fonctionnement de l'appareil

ASTRALPOOL CDP LINE V2

5.1.2. PLC : ICÔNES

Les TABLES 4 (page 79) dressent la liste des icônes qui s'affichent sur l'interface utilisateur accompagnées de leur signification.

5.1.3. PLC : ALARMES

Les TABLES 5 (page 81) dressent la liste des alarmes qui peuvent se déclencher sur l'appareil.

5.1.4. INTERFACE UTILISATEUR

Maintenir la touche « Set » enfoncée pendant 3 secondes pour allumer ou éteindre l'appareil. Le côté droit de l'écran affiche le message « OFF » lorsque l'appareil est à l'arrêt et la température ambiante lorsque l'appareil est allumé. Le côté gauche de l'écran affiche l'heure lorsque l'appareil est à l'arrêt et l'humidité relative de la pièce lorsque l'appareil est allumé. Maintenir la touche « Set » enfoncée pour allumer/éteindre l'appareil.

5.2. PREMIÈRE MISE EN ROUTE

Se reporter aux TABLES 6 (page 83) pour connaître la marche à suivre de mise en route de l'appareil. Toutes les opérations nécessaires se font à partir de l'écran de l'interface utilisateur.

5.3. MENU UTILISATEUR

Lorsque l'appareil est allumé, appuyer sur la touche « Set » pour accéder aux sous-menus :

5.3.1. MENU SP (CONSIGNES)

Sous le menu SP, appuyer sur la touche « Set » pour afficher les écrans représentés sur les IMAGES 9.1 (page 98). Les touches « Haut » et « Bas » servent quant à elles à naviguer à travers les différents écrans. Une pression de la touche « Set » permet d'accéder à chacune des variables à modifier. Appuyer une nouvelle fois sur la touche « Set » pour confirmer la valeur modifiée de quelconque variable. Appuyer sur la touche « Esc » pour ne pas valider une variable modifiée.

5.3.2. MENU DE PROGRAMMATION HORAIRE

Ce menu permet de régler les plages horaires de fonctionnement de l'appareil (IMAGES 9.2, page 99).

Page 38

Pag: 38

FRANÇAIS

ASTRALPOOL CDP LINE V2

Veiller à ne pas programmer les mêmes heures sur différentes plages horaires de fonctionnement.

5.3.3. MENU ECO

Ce menu est utilisé pour régler les différents modes de fonctionnement de l'appareil (IMAGES

9.3, page 100). Les modes ECO1 et ECO2 ne peuvent pas se chevaucher sur une même plage horaire. L'activation de l'un de ces deux modes entraîne la désactivation automatique de l'autre mode.

 MODE ECO1 : ce mode fonctionne conjointement avec la plage horaire 3 du menu de

programmation. Il utilise les consignes de température Eco et d'humidité Eco au sein de cette plage horaire. Ce mode de fonctionnement est généralement programmé pendant les périodes de faible affluence ou d'inoccupation du bassin. Ce mode permet d'économiser de l'énergie.

 MODE ECO2 : ce mode fonctionne indépendamment du reste des réglages. Il coupe la

ventilation lorsque les valeurs de consigne (humidité ou température) sont atteintes. En cas de perte de l'une de ces deux valeurs, la ventilation ainsi que l'élément permettant d'atteindre le consigne de température ou d'humidité se remettent en marche.

 MODE AUTOMATIQUE « A_ON » : ce mode de fonctionnement permet d'activer une

sécurité pour l'installation. Lorsque ce mode est activé (ON) et qu'une coupure de courant provoque l'arrêt de l'appareil, celui-ci ne peut redémarrer qu'à l'issue d'un acquittement manuel. Si ce mode est désactivé (OFF), l'appareil redémarre systématiquement dans la configuration sous laquelle il se trouvait avant la coupure.

5.4. MENU DATE ET HEURE

Ce menu permet de régler la date et l'heure de l'appareil. (IMAGES 9.4, page 101).

5.5. MENU DE RÉGLAGE

Ce menu est utilisé pour modifier le fonctionnement, les étalonnages et les configurations Modbus (IMAGES 9.5, page 102).

5.5.1. SOUS-MENU ÉTALONNAGE

Ce sous-menu permet d'étalonner la lecture des sondes (IMAGES 9.6, page 103).

5.5.2. SOUS-MENU MODBUS

Ce menu permet de régler les paramètres de configuration Modbus (IMAGES

9.7, page 104). Pour des instructions complètes pour la connexion et la communication Modbus, s'il vous plaît consulter le manuel Modbus au Fluidra APB (Product Data Base): http://pdb.astralpool.com/pdb/

5.6. FONCTIONNEMENT DE L'APPAREIL

5.6.1. RÉGULATION DE LA CHALEUR

En mode chauffage, l'objectif consiste à maintenir la température au-dessus d'une valeur paramétrée. Le régulateur reçoit la valeur de température mesurée par la sonde d'ambiance et la compare à la valeur de consigne (valeur de la température à atteindre). Le réchauffement se déclenche lorsque la température est inférieure à la valeur de consigne minorée du différentiel fixé (valeur d'usine du différentiel de température de l'air : 1,5 °C). Se reporter à l'IMAGE 9.8 (page 105) pour de plus amples informations.

Lorsque le chauffage s'avère nécessaire, l'appareil met en marche les résistances électriques ou la batterie de post-chauffage jusqu'à ce que le point de consigne soit atteint. Sous le mode chauffage, la température de l'air de refoulement est limitée par mesure de sécurité en cas d'anomalies de fonctionnement dues à une surchauffe de la chambre de l'appareil. En cas de

Page 39

Pag: 39

FRANÇAIS

Ces opérations doivent impérativement être exécutées par un professionnel qualifié en veillant systématiquement à ce que l'appareil soit débranché de la source d'alimentation électrique.

Ne pas rejeter de fluide R410-A dans l'atmosphère ou manipuler l'appareil de telle sorte que du fluide frigorigène puisse s'en échapper.

ASTRALPOOL CDP LINE V2

survenue d'un problème de ce type, le réchauffement d'air se désactive et le ventilateur est maintenu en fonctionnement jusqu'à ce que la chaleur soit dissipée. L'icône correspondant s'affiche en cas de déclenchement de l'alarme.

5.6.2. DÉSHUMIDIFICATION

En mode déshumidification, l'objectif consiste à maintenir le taux d'humidité au-dessous de la valeur paramétrée (valeur de consigne d'humidité). Le régulateur reçoit le taux d'humidité mesuré par la sonde et le compare à la valeur de consigne minorée du différentiel fixé (valeur d'usine du différentiel d'humidité relative : 5 %). Se reporter à l'IMAGE 9.8 (page 105) pour de plus amples informations.

La déshumidification se fait moyennant le circuit frigorifique. Certaines conditions doivent être remplies pour le bon déroulement de cette opération : le statut de tous les systèmes de sécurité doit être correct et la température d'aspiration doit être supérieure à 20 °C. L'appareil ne peut démarrer que lorsque ces deux conditions sont satisfaites. Dans le cas contraire, l'alarme respective s'affiche sur l'écran principal. Les alarmes et les explications de chacune des situations auxquelles l'utilisateur peut être confronté sont expliquées dans les TABLES 4 (page

79).

6. ENTRETIEN

Il est vivement recommandé de procéder à une maintenance générale de l'appareil pour en vérifier le bon fonctionnement et en préserver les performances afin d'éviter toute défaillance éventuelle et conserver l'équipement en parfaites conditions.

Un journal des opérations de maintenance réalisées indiquant l'ensemble des éléments réparés ou remplacés doit être tenu à jour.

Cette maintenance, qui doit être menée à bien au moins une fois par an (plus régulièrement si nécessaire), comprend plusieurs opérations :

 Nettoyage des filtres (IMAGES 10, page 100) :

Nettoyer les filtres à l'eau tiède savonneuse, les rincer abondamment et les sécher. Les remplacer si nécessaire.

 Révision des mécanismes de sécurité  Retrait de la poussière présente sur les composants électriques  Vérifications des raccordements électriques  Contrôle de la pression du fluide frigorigène  Vérification du ventilateur et des batteries frigorifiques (IMAGES 11, page 107)  Contrôle de l'évacuation des condensats

7. FLUIDE FRIGORIGÈNE

Le fluide frigorigène utilisé par l'appareil est du gaz R410A. Ce fluide est classé comme non dangereux selon la directive 67/548/CEE ou la directive 1999/45/CE. Il est non inflammable et ne possède pas de point éclair. Le fluide R410A ne contient pas de chlore et possède donc un potentiel d'appauvrissement de l'ozone (ODP) égal à zéro. Il renferme des gaz fluorés à effet de serre, visés par le protocole de Kyoto, mais son potentiel de réchauffement de la planète (GWP) de 1890 reste relativement faible. À l'état liquide, il peut entraîner une congélation par évaporation immédiate. La vapeur est plus lourde que l'air et peut provoquer une asphyxie.

Page 40

Pag: 40

FRANÇAIS

Cet équipement bénéficie de 2 ans de garantie à compter de sa date d'achat pour tous les défauts de fabrication et vices matériels.

DONNÉES DE L'APPAREIL :

MODÈLE : CODE : NO DE SÉRIE : COORDONNÉES DE

NOM : VILLE :

CLIENT DATA:

NOM : VILLE :

CACHET ET SIGNATURE DE L'INSTALLATEUR SIGNATURE DU CLIENT

ASTRALPOOL CDP LINE V2

8. LISTE DES PIÈCES DÉTACHÉES

Se reporter aux IMAGES 12 (page 108) pour consulter la liste des pièces détachées.

9. RECYCLAGE DU PRODUIT

Cet équipement contient du fluide frigorigène ainsi que des composants en plastique et des composants électriques. En fin de vie utile, l'appareil ne doit pas être traité comme un déchet ménager. Il doit être désassemblé par une entreprise agréée ou être déposé à l'endroit prévu à

cet effet par les autorités locales.

Une mise au rebut optimale de ce produit permet de réduire la quantité de déchets électriques et électroniques, ce qui contribue à la conservation des ressources naturelles. Pour agir de manière responsable, deux possibilités se présentent à l'acquéreur :

 Remettre le produit au distributeur ou à l'établissement ayant vendu

l'appareil.

 Déposer l'appareil dans un centre de tri sélectif.

10. GARANTIE

 L'élimination, la suppression ou la modification d'un ou plusieurs composants de sécurité

de l'équipement entraîne l'annulation de la garantie.

 Il en va de même pour toute erreur commise au niveau de la procédure d'installation de

l'appareil due au non-respect des instructions figurant dans ce manuel.

ADRESSE : NO DE TÉLÉPHONE : DATE D'INSTALLATION :

Page 41

Pag: 41

FRANÇAIS

La garantie ne prend effet que si le bon de la page précédente est retourné dûment complété, tamponné et signé par toutes les parties intéressées.

ASTRALPOOL CDP LINE V2

1. ASPECTS GÉNÉRAUX a. En accord avec ces dispositions, le vendeur atteste que l'équipement couvert par cette

garantie (« le produit ») ne présente aucun défaut de conformité lors de sa livraison.

b. La période de garantie du produit est de 2 ans à compter de sa date de livraison à

l'acheteur.

c. Toute non-conformité du produit notifiée au vendeur pendant la période de garantie

oblige ce dernier à procéder à la réparation ou au remplacement du produit à ses frais à l'endroit jugé opportun, sauf si cette condition s'avère impossible ou démesurée.

d. Si le produit ne peut être ni réparé ni remplacé, l'acheteur peut réclamer une réduction

proportionnelle du prix ou, si la non-conformité est suffisamment importante, exiger l'annulation du contrat de vente.

e. Les pièces remplacées ou réparées en vertu de cette garantie disposent de leur propre

garantie et n'entraînent pas l'extension de la période de garantie du produit d'origine.

f. Cette garantie ne peut prendre effet qu'à partir du moment où l'acheteur atteste la

date d'acquisition et de livraison du produit.

g. Si l'acheteur allègue la détection d'une non-conformité du produit six mois après la

livraison de celui-ci, l'origine et l'existence du défaut doivent être justifiées par ce dernier.

h. Ce certificat de garantie ne limite ni ne préjuge les droits du consommateur qui lui sont

conférés en vertu des normes nationales obligatoires.

2. CONDITIONS PARTICULIÈRES a. Cette garantie couvre les produits mentionnés dans ce manuel. b. Pour assurer l'efficacité de cette garantie, l'acheteur doit strictement respecter les

indications du fabricant mentionnées dans la documentation qui accompagne le produit, lorsque cette dernière s'avère applicable selon la gamme et le modèle du produit.

c. Lorsqu'un délai est établi pour le remplacement, la maintenance ou le nettoyage de

certaines pièces ou composants du produit, la garantie n'est valable que lorsque le délai en question est correctement respecté.

3. LIMITATIONS a. Cette garantie s'applique uniquement aux ventes réalisées auprès de consommateurs,

le terme « consommateur » faisant référence aux personnes qui font l'acquisition du produit à des fins exclues de leurs activités professionnelles.

b. Aucune garantie n'est concédée dans le cadre d'un endommagement du produit par

l'usure normale. Pour ce qui est des pièces, composants, et/ou éléments non durables ou consommables tels que les piles, les ampoules, etc., la garantie s'applique conformément aux dispositions qui, le cas échéant, figurent dans la documentation qui accompagne le produit.

c. La garantie ne couvre pas les cas dans lesquels le produit : (I) a fait l'objet d'un mauvais

traitement ; (II) a été réparé, entretenu ou manipulé par une personne non autorisée ; (III) ou a été réparé ou entretenu avec des pièces qui ne sont pas d'origine.

d. Lorsque le défaut de conformité du produit découle d'une mauvaise installation ou

d'une mauvaise mise en marche, cette garantie ne prend effet qu'à condition que l'installation ou la mise en marche en question soit comprise dans le contrat de vente du produit et que celle-ci ait été réalisée par le vendeur ou sous sa responsabilité.

Page 42

Pag: 42

DEUTSCH

WIR EMPFEHLEN, DIE FOLGENDEN DATEN ZU ERFASSEN

INSTALLATEUR

DATUM

TELEFON

MODELL

SERIENNUMMER

STEMPEL DES HÄNDLERS

STEMPEL DES INSTALLATEURS

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, um eine erfolgreiche Installation und Inbetriebnahme vornehmen zu können, sich mit den Leistungseigenschaften des Geräts vertraut zu machen und die erforderlichen Betriebsbedingungen für einen langjährigen störungsfreien Betrieb zu erfahren.

Installation und Wartung des Geräts dürfen nur von zertifizierten Fachleuten für Elektrik, Hydraulik und Kältetechnik ausgeführt werden.

ASTRALPOOL CDP LINE V2

1. EINLEITUNG

Danke, dass Sie sich für den neuen Luftentfeuchter der CDP LINE entschieden haben. Dieses Produkt basiert auf mehr als 25 Jahren Erfahrung, die unser Unternehmen im Bereich der Schwimmbadklimatisierung gesammelt hat. Der Luftentfeuchter enthält bahnbrechende technische Lösungen für eine optimale Klimatisierung ganz nach Ihren Bedürfnissen.

Das Informationssymbol kennzeichnet wichtige Information zur ordnungsgemäßen Installation und Betriebsweise.

Das Warnsymbol kennzeichnet wichtige Informationen, die beachtet werden müssen, um die Gefahr von Verletzungen und/oder Geräteschäden zu vermeiden.

Das Verbotssymbol zeigt verbotene Tätigkeiten oder Vorgehensweisen an, die zum Verlust der Garantieansprüche des Geräts führen.

Page 43

Pag: 43

DEUTSCH

 Luftentfeuchter.  Betriebsanleitung.  Garantie.

Sollten das Gerät und/oder die Verpackung beim Erhalt beschädigt sein, so ist dies auf dem Lieferschein zu notieren und sofort beim Transportunternehmen zu reklamieren.

Das Gerät muss im verpackten und unverpackten Zustand immer aufrecht stehen, ansonsten kann der Kompressor schwer beschädigt werden. Bei Nichtbeachtung erlischt die Garantie.

ASTRALPOOL CDP LINE V2

2. ÜBERPRÜFUNG DER VERPACKUNG

Dieses Gerät ist in recycelbarem Material verpackt, das für schwierigste Transportbedingungen ausgelegt ist. Trotzdem sollte die Verpackung bei Anlieferung auf eventuelle Schäden am Gerät überprüft werden, die den ordnungsgemäßen Betrieb des Geräts verhindern. In diesem Fall übernimmt der Hersteller keine Haftung.

Inhalt der Verpackung:

3. GERÄTEBESCHREIBUNG

Der neue CDP Luftentfeuchter wird in Einrichtungen eingesetzt, in denen eine individuelle Kontrolle der Feuchtigkeit und Temperaturen (optional) erforderlich ist. Dabei werden vorhandene heiße Dämpfe und die Wärmeleistung des Geräts zur Heizung der Raumluft in kleinen Schwimmbädern, Badewannen, Umkleideräumen, Badezimmern etc. Genutzt.

3.1. ALLGEMEINE PRODUKTMERKMALE

El nuevo deshumidificador CDP se construye en torno a una estructura de inyección de polipropileno, con rejillas y carcasa exterior inyectadas en policarbonato. Tiene un reducido tamaño por lo que también es muy ligera.Los colores no se degradan. Detalles adicionales: Der neue CDP Luftentfeuchter basiert auf einer spritzgegossenen Polypropylen-Struktur, die Lüftungsgitter und die äußere Verkleidung bestehen aus robustem Polycarbonat. Dank der kompakten Bauweise ist das Gerät sehr leicht. Die Farbe verblasst nicht. Weitere Merkmale:

KOMPONENTEN

 Separate Verflüssiger- und Verdampfer-Wärmetauscher aus Kupferrohren und

temperierten Aluminium-Lamellen, speziell für korrosive Umgebungen ausgelegt.

 Hermetisch gekapselter Rotations-Kompressor mit eingebautem Schutzmechanismus.  Kältemittel-Kreislauf aus dickwandigen Kupferrohren Rostschutzausrüstung.  Neue Generation Zentrifugallüfter, leiser und leichter.  Kältemittel R410-A, nicht schädlich für die Ozonschicht.  Expansionsventil mit Druckausgleich.

STEUERUNG

 Neue programmierbare Steuerung (SPS, Schneider Elektrik).  Neue Benutzeroberfläche mit benutzerdefinierbarem Display.  Serienmäßig Modbus-fähig.

Page 44

Pag: 44

DEUTSCH

LUFTTEMPERATUR

LUFTFEUCHTIGKEIT

MIN.

20 ˚C / 68 ˚F

45 % RH

MAX.

35 ˚C / 95 ˚F

90 % RH

IP-Klasse: IP44.

Isolierung Typ: I

Kältemittelgas: R410-A

Stellen Sie keine schweren Gegenstände auf das Gerät, ziehen, beschädigen, erhitzen Sie das Gerät nicht und verändern Sie nicht den Stecker. Dadurch kann das Kabel beschädigt werden, was eine elektrische Entladung und Brandgefahr zur Folge haben kann.

WICHTIG: Halten Sie den Stecker sauber. Bei einem verschmutzten oder nicht richtig angeschlossenen Stecker könnte dies einen Brand oder eine elektrische Entladung zur Folge haben.

Niemals Finger oder Gegenstände in die Lufteinund –austrittsöffnungen einführen. Der Lüfter läuft mit hoher Geschwindigkeit und kann somit schwere Unfälle verursachen.

VON KINDERN FERN HALTEN.

Verbinden oder trennen Sie das Gerät niemals im laufenden Betrieb von der Stromversorgung. Dabei besteht Brandgefahr z. B. durch Funken.

Bei längerem Betrieb unter unnormalen Betriebsbedingungen kann dies einen Brand oder andere Schäden verursachen. Wenden Sie sich an Ihren Installateur.

Bei ungewöhnlichen Bedingungen (verbrannter Geruch etc.) halten Sie das Gerät an, überprüfen Sie die Verkabelung oder schalten Sie das Gerät aus.

Die Installation oder Reparatur darf niemals vom Endkunden durchgeführt werden.

Das Gerät darf niemals Wasser oder Schlamm ausgesetzt werden, der Wasserablauf darf nicht an Orten verlegt werden, die starkem Wind ausgesetzt sind.

Anschluss: Keine Erdleitung mit den Gasrohren, Wasserleitungen, dem Lichtsucher oder einem Telefonanschluss verbinden. Dies könnte einen Brand verursachen.

Ziehen Sie nicht am Anschlusskabel. Beim Abreißen des Stromkabels besteht Brandgefahr.

Lassen Sie Haustiere oder Zimmerpflanzen nicht direkt mit den Luftein- und -auslässen in Kontakt kommen, damit sie nicht verletzt oder beschädigt werden.

Siehe IMAGE 1 (S. 85).

Siehe TABLE 1 (S. 75).

ASTRALPOOL CDP LINE V2

MONTAGE UND INSTANDHALTUNG

 Schnelle und einfache Installation, einfacher Wartungszugang zu den innenliegenden

Komponenten.

 Externe Anschlüsse zum Ein- und Auffüllen des Kältemittelgases.  Einfache Filter- und Maschinenreinigung.

OPTIONEN

 Elektrische Nachheizelemente mit Sicherheitsthermostat.  Heizspule mit Sicherheitsthermostat.

3.2. ABMESSUNGEN

3.3. TECHNISCHE DATEN

Betriebsbedingungen:

Weitere Merkmale:

4. GERÄTEINSTALLATION

4.1. SICHERHEITSANWEISUNGEN

Bitte lesen Sie vor jedem Eingriff die Sicherheitsanweisungen durch:

Page 45

Pag: 45

DEUTSCH

Während Wartungsarbeiten schalten Sie das Gerät aus und ziehen Sie den Netzstecker oder schalten Sie das Gerät aus. Der Lüfter läuft mit hoher Geschwindigkeit und könnte schwere Unfälle verursachen.

Wenn das Gerät längere Zeit nicht gebraucht wird, ziehen Sie den Netzstecker oder schalten Sie es aus.

Berühren Sie den Stecker nicht mit nassen oder feuchten Händen, da dies eine elektrische Entladung hervorrufen könnte. Schalten Sie das Gerät bei einem Gewitter aus, um Blitzschäden zu vermeiden.

Sprühen Sie keine Insektizide oder andere brennbare Sprühmittel in Richtung des Geräts. Diese könnten einen Brand verursachen und das Gehäuse verformen.

Abhängig vom Aufstellungsort des Geräts (feuchter Ort etc.) ist ein Differentialschutzschalter von 30 mA einzusetzen. Ansonsten kann es zu elektrischen Entladungen kommen.

Das Kondenswasser muss vollständig abgelassen werden. Ansonsten kann das Wasser überlaufen und das Gerät oder Komponenten beschädigen.

Lassen Sie ein beschädigtes Gerät nicht unbeaufsichtigt laufen. Dies kann zu Unfällen führen.

Stellen Sie keine Gegenstände auf dem Gerät ab. Ein Herabfallen des Gegenstands oder des Geräts kann Unfälle verursachen.

Überprüfen Sie vor Installation des Geräts die Kompatibilität der Stromversorgung mit den Angaben am Gerät.

Installieren Sie das Gerät auf einem ebenen Untergrund, um überlaufendes Kondenswasser zu vermeiden.

Sorgen Sie für einen leichten Wartungszugang zum Gerät.

Installieren Sie das Gerät außerhalb Volumen 1.

Ein Luftaustausch wird in privaten Schwimmbädern empfohlen. In öffentlichen Schwimmbädern ist dies obligatorisch.

Jede Fehlbedienung kann ernsthafte Schäden am Gerät und lebensgefährliche Verletzungen nach sich ziehen.

ASTRALPOOL CDP LINE V2

4.2. ELEKTROTECHNISCHE VORSCHRIFTEN FÜR SCHWIMMBÄDER

Es gelten die aktuellen Vorschriften Ihres Landes. Frankreich: Standard C15.100 Abschnitt 702 – U.T.E. Spanien: “Directiva electrotécnica para baja tensión”, ITC-BT-31, RD 842/2002, 2 August.

Siehe ABBILDUNGEN (S. 86) „Volumina für oberirdische Schwimmbäder“ und IMAGES 3 (S. 87) „Volumina für in den Boden eingelassene Becken und Fußbäder“. In den Volumina 0 und 1 sind nur Sicherungen für Kleinspannungen mit einer Nennspannung von maximal 12 V AC oder 30 V DC zulässig. Die Sicherung muss außerhalb der Volumina 0, 1 und 2 installiert werden (das Gerät hat mindestens IP-Schutzklasse IP X5). In Volumen 2 muss das Gerät wie folgt ausgelegt sein:

 Entweder Klasse II gegen Entladungen.  Oder Klasse I, geschützt mit einem Schutzschalter von 30 mA oder weniger.  Oder Betrieb über einen Trenntransformator.

Das Gerät muss mindestens Schutzklasse IP X2 aufweisen.

4.3. INSTALLATIONSVORAUSSETZUNGEN

Der Aufstellungsort des Geräts ist nach bestimmten Kriterien festzulegen:

 Das Gerät muss auf einem festen Untergrund befestigt werden (Betonplatte oder harter

Stahlrahmen) und vor Überflutung geschützt werden.

 Um das Gerät herum muss ein Freiraum von ungefähr 1,0 m vorne und mindestens 1,0

m an den Seiten und oberhalb des Geräts freigelassen werden.

Page 46

Pag: 46

DEUTSCH

Der elektrischer Anschluss muss von einem qualifizierten Fachmann (Elektriker) entsprechend den im jeweiligen Land geltenden Normen ausgeführt werden.

ASTRALPOOL CDP LINE V2

 Die Abluft des Geräts muss von dem Arbeitsbereich weg gerichtet sein (Fenster, Türen

etc.). Außerdem dürfen keine Gegenstände vor den Abluft- oder Ansaugöffnungen abgestellt werden.

 Der Mindestabstand zwischen dem Entfeuchter und dem Schwimmbeckenrand beträgt

2,0 m.

 Die elektrischen und hydraulischen Anschlüsse müssen nach den geltenden Normen

ausgeführt sein (NF C 15 100, EC 1 364). Die Rohrleitungen zu den Anschlüssen müssen fest angebracht sein.

 Im Normalbetrieb des Geräts entsteht Kondenswasser, das abgeführt werden muss.

Jedes Gerät verfügt dafür über einen seitlichen Anschluss an der Grundfläche, der nicht verstopft sein darf.

 Es muss immer darauf geachtet werden, dass kein Teil der Rohr- oder

Schlauchleitungen die Höhe der Ablauföffnung seitlich an der Grundfläche des Luftentfeuchters überragt.

 Dieses Kondenswasser muss nicht nachbehandelt werden

Siehe IMAGES 4 (S. 88).

4.4. ABLAUF DES KONDENSWASSERS

Planen Sie eine ausreichende Neigung für die Entwässerung ein, um einen reibungslosen Wasserablauf sicherzustellen. Die Entwässerung muss über einen Siphon erfolgen. Der Wasserablauf besteht aus einem transparenten Gummischlauch (20 x 1,5 mm) an der rechten Unterseite des Geräts. Eine genaue Ansicht der Anordnung und Abmessungen siehe IMAGE 1 (S. 85).

4.5. ELEKTRISCHER ANSCHLUSS

Die Stromversorgung des Geräts muss vorzugsweise über einen einzelnen Stromkreis mit vorschriftsmäßigen Schutzkomponenten erfolgen: 30 mA Differentialschutzschalter und Magnetischer Schutzschalter. Siehe IMAGE 5 (S. 89).

 Der Stromkreis des Luftentfeuchters muss auf Höhe des Anschlussblocks geerdet sein.  Die Kabel müssen ordnungsgemäß installiert werden, so dass sie keine Interferenzen

hervorrufen (Dichtungsdurchführungen).

 Das Gerät muss an einen geerdeten Stromanschluss mit 230 V/50 Hz/I+N angeschlossen

werden.

 TABLE 2 (S. 77) zeigt einige typische Kabelabschnitte, die überprüft und je nach

Installationsanforderungen und Umgebungsbedingungen angepasst werden müssen. Dabei sind grundsätzlich die nationalen und regionalen Vorschriften zu beachten.

 Alle Kabel müssen den lokalen und nationalen elektrotechnischen Vorschriften

entsprechen und dürfen nicht anfällig für Überhitzung und damit Spannungsfall sein. Als Richtlinie kann für Kabelabschnitte von weniger als 25 m die allgemeine Stromversorgungstabelle verwendet werden.

 Eine Schwankung der Stromspannung von +/- 10 % im Betrieb ist akzeptabel.  Schließen Sie das Gerät entsprechend dem Schaltplan in dieser Bedienungsanleitung an.  Setzen Sie einen thermomagnetischen Schutzschalter mit U-Charakteristik in den

allgemeinen Versorgungsstromkreis ein, um die Leitung bei einem Kurzschluss zu schützen.

Page 47

Pag: 47

DEUTSCH

Die Warmwasserversorgung muss mindestens 45 °C, aber nicht mehr als 90 °C warm sein. Der Maximaldruck im Wasserkreis darf nicht mehr als 0,3 MPa (3 bar) betragen. Der Warmwasserzulauf muss sich am oberen Rohranschluss des Geräts befinden.

ASTRALPOOL CDP LINE V2

 Setzen Sie einen Differentialschutzschalter in den allgemeinen Versorgungsstromkreis

ein, um das Gerät vor möglichen Erdungsproblemen zu schützen. Der Differentialschutzschalter muss für mindestens 30 mA ausgelegt sein.

 Vor dem elektrischen Anschluss muss der Stecker gezogen werden, um die

Stromversorgung zu unterbrechen.

 Schließen Sie die Stromkabel an die Eingangsklemme des Geräts an.  Schließen Sie die Erdungsleitung am entsprechenden Anschluss an.

Bei der elektrischen Installation müssen jederzeit alle lokalen und nationalen Vorschriften bezüglich des Leitungsschutzes beachtet werden. Überprüfen Sie, ob alle elektrischen Anschlüsse ordnungsgemäß festgezogen sind. Der elektrische Widerstand zwischen der Masse und allen Anschlussklemmen muss immer mehr als 1 Megaohm betragen. Andernfalls wird das Gerät nicht gestartet, bis der elektrische Verlust gefunden und repariert ist. Bei einer schwankenden Stromversorgung wird zum Schutz des Geräts ein stabilisiertes Netzteil empfohlen.

4.6. WARMWASSERBATTERIE

Dies ist eine Sonderausstattung für die folgenden Modelle: CDP2+W (65895), CDP3+W (65896), CDP4+W (65897) & CDP5+W (65898). Diese Sonderausstattung dient als zusätzlicher Heizmechanismus für das Gerät in Form eines Boilers oder einer anderen Warmwasserquelle. Der Anschluss befindet sich an der rechten oberen Seite des Geräts, es handelt sich um einen ½’’- Schraubanschluss. Weitere Details siehe IMAGES 6 (S. 90).

4.7. ELEKTRISCHE HEIZELEMENTE

Dies ist eine Sonderausstattung für die folgenden Modelle: CDP2+E (65899), CDP3+E (65900), CDP4+E (65901) & CDP5+E (65902). Diese Sonderausstattung dient als zusätzlicher Luft-Heizmechanismus für das Gerät in Form innenliegender elektrischer Heizelemente.

4.8. ZUGANG ZUM SCHALTSCHRANK

Zur Demontage des Gehäuses für den elektrischen Anschluss siehe IMAGES 7 (S. 91).

4.9. ANSCHLUSSDIAGRAMM

ABBILDUNGEN 8 zeigen das Anschlussdiagramm für Display und die Temperatur- und Feuchtigkeits-Fühler. Danach wird das Anschlussdiagramm des Geräteinneren gezeigt. Siehe IMAGES 8 (S. 96).

5. INBETRIEBNAHME

5.1. GERÄTESTEUERUNG (SPS)

5.1.1. EIN- UND AUSGÄNGE DER STEUERUNG

TABLES 3 (S. 78) beschreiben die analogen und digitalen Ein- und Ausgänge der Steuerung sowie deren Bedeutung.

Page 48

Pag: 48

DEUTSCH

GERÄT AUS

GERÄT EIN

MENÜ

PUNKT

BESCHREIBUNG

Sollwert

Einstellung der Sollwerte

SCHEDULE

Zeitplan

Einstellung des Zeitplans

ECO

Einstellungen ECO-Modus

Einstellung der Betriebsarten des Geräts

ASTRALPOOL CDP LINE V2

5.1.2. SPS-SYMBOLE

TABLES 4 (S. 79) beschreiben die Symbole der Benutzerschnittstelle und deren Bedeutung.

5.1.3. SPS-ALARME

TABLES 5 (S. 81) zeigen die möglichen Alarme des Geräts an.

5.1.4. BENUTZERSCHNITTSTELLE

Durch 3 Sekunden langes Drücken auf die Taste „SET“ wird das Gerät ein- bzw. ausgeschaltet. Auf der rechten Seite der Anzeige wird bei ausgeschaltetem Gerät „OFF“ und bei

ausgeschaltetem Gerät die Umgebungstemperatur angezeigt. Auf der linken Seite der Anzeige wird bei ausgeschaltetem Gerät die Uhrzeit und bei eingeschaltetem Gerät die relative Luftfeuchtigkeit in der Umgebung angezeigt.

5.2. ERSTINBETRIEBNAHME

Die TABLES 6 (S. 83) enthalten die erforderlichen Schritte zur Inbetriebnahme des Geräts. Sämtliche Schritte werden vom Display aus ausgeführt.

5.3. BENUTZERMENÜ

Drücken auf die Taste „Set“ öffnet die Untermenüs:

5.3.1. MENÜ SP (SOLLWERTE)

Drücken der Taste „Set“, im Untermenü öffnet die Bildschirmmasken in IMAGES 9.1 (S. 98).

Drücken Sie die Tasten „Auf“ und „Ab“, um zwischen den verschiedenen Bildschirmmasken zu

wechseln. Drücken Sie auf „Set“, um die verschiedenen Werte zu ändern.

Drücken Sie erneut auf „Set“, um die geänderten Sollwerte zu speichern. Wenn eine Änderung nicht gespeichert werden soll, drücken Sie auf „Esc“.

5.3.2. MENÜ ZEITPLAN

In diesem Menü können die Zeitpläne für den Gerätebetrieb festgelegt werden. Siehe IMAGES

9.2 (S. 99) Achten Sie darauf, in den verschiedenen Zeitintervallen nicht die gleichen Einstellungen vorzunehmen.

Page 49

Pag: 49

DEUTSCH

ASTRALPOOL CDP LINE V2

5.3.3. ECO-MENÜ

In diesem Menü können die verschiedenen Betriebsarten des Geräts eingestellt werden. Siehe IMAGES 9.3 (S. 100). Die Modi ECO1 und ECO2 können nicht gleichzeitig ausgewählt werden. Wenn ein ECO-Modus ausgewählt wird, wird der andere automatisch deaktiviert.

 MODUS ECO1: Diese Betriebsart funktioniert zusammen mit Zeitzone Nr. 3 der Datums-

und Uhrzeiteinstellung. Sie nutzt die ECO-Sollwerte für Temperatur und Feuchtigkeit von Zeitzone Nr. 3. Diese Einstellung wird normalerweise bei keinem oder geringem Durchfluss verwendet. Stromsparmodus.

 MODUS ECO2: Diese Betriebsart funktioniert unabhängig von anderen Einstellungen. In

diesem Modus wird die Lüftung angehalten, wenn alle Sollwerte erreicht sind. Von diesem Zeitpunkt an wird die Lüftung wieder eingeschaltet, wenn nicht mehr alle Sollwerte gegeben sind.

 AUTOMATISCH: Diese Einstellung legt das Verhalten des Geräts für den Fall eines

Ausfalls der Stromversorgung fest. Bei Einstellung „ON“ muss das Gerät bei Leistungsverlust manuell neu gestartet werden. Eine manuelle Aufrüstung (Einschaltung) ist in dem Fall erforderlich, um das Gerät wieder zu aktivieren. Bei

Einstellung „OFF“ wird das Gerät automatisch zurückgesetzt und in dem Zustand neu

gestartet, der vor dem Ausfall der Stromversorgung eingestellt war.

5.4. MENÜ DATUM- UND UHRZEIT

In diesem Menü können Datum und Uhrzeit des Geräts eingestellt werden. Siehe IMAGES 9.4 (S.

101).

5.5. MENÜ EINSTELLUNGEN

In diesem Menü können die Sonden des Geräts kalibriert und die Modbus-Einstellungen geändert werden. Zum Öffnen dieses Menüs siehe IMAGES 9.5 (S. 102).

5.5.1. UNTERMENÜ KALIBRIERUNG

Dieses Menü erlaubt das Auslesen der Fühlerdaten. Siehe IMAGES 9.6 (S. 103).

5.5.2. UNTERMENÜ MODBUS

In diesem Menü können die Modbus-Einstellungen geändert werden. Siehe IMAGES 9.7 (S. 104). Eine vollständige Anleitung für die Modbus-Verbindung und Kommunikation, wenden Sie sich bitte an Modbus Handbuch Fluidra PDB (Produktdatenbank):

http://pdb.astralpool.com/pdb/

5.6. GERÄTEBETRIEB

5.6.1. REGELUNG DER NACHWÄRME

Ziel dieses Heizmodus ist es, die Temperatur oberhalb des festgelegten Temperatursollwerts zu halten. Die Steuerung erhält die vom Fühler gemessene Umgebungstemperatur und vergleicht sie mit dem eingestellten Sollwert (gewünschte Temperatur). Die Heizung wird aktiviert, sobald die Temperatur deutlich unter den gesetzten Sollwert absinkt (werksseitig eingestellte Lufttemperaturdifferenz von 1,5 °C). Siehe IMAGE 9.8 (S. 105)

Wenn eine Heizung erforderlich ist, startet das Gerät das Nachheizelement (elektrische Heizelemente oder Heizspule), bis die eingestellte Solltemperatur erreicht ist. Im Heizmodus ist die Austritts-Lufttemperatur zum Schutz vor einer Überhitzung begrenzt. Liegt ein solches Problem vor, wird die Heizung ausgeschaltet, der Lüfter läuft jedoch weiter, um die

Page 50

Pag: 50

DEUTSCH

Diese Arbeit muss unbedingt von einem qualifizierten Fachmann durchgeführt werden, während das Gerät von der elektrischen Stromzufuhr getrennt ist.

R410-A-Gas nicht in die Atmosphäre entweichen lassen oder das Gerät auf eine Weise verändern, dass Kältemittel freigesetzt wird.

ASTRALPOOL CDP LINE V2

überschüssige Wärme abzuleiten. In diesem Fall wird im Display ein Alarm angezeigt. Dieser Alarm wird durch Drücken auf die Taste „F1“ manuell zurückgesetzt.

5.6.2. ENTFEUCHTUNG

Das Ziel im Entfeuchtungsmodus ist es, die Umgebungsfeuchtigkeit unterhalb des gesetzten Sollwerts zu halten. Die Steuerung erhält die vom Fühler gemessene Umgebungsfeuchtigkeit und vergleicht sie mit dem Sollwert (gewünschte Luftfeuchtigkeit) minus einer eingestellten Differenz. (Für die Luftfeuchtigkeit ist werksseitig eine Differenz von 5 % eingestellt.) Siehe IMAGE 9.9 (S. 105).

Die Entfeuchtung erfolgt über den Kältemittelkreislauf. Für einen korrekten Systembetrieb müssen bestimmte Bedingungen erfüllt sein. Zuerst müssen alle Sicherheitssysteme fehlerfrei arbeiten (Nieder- und Hochdruck) und die Umgebungslufttemperatur oberhalb von 20 °C liegen. Wenn eine dieser Bedingungen nicht erfüllt ist, wird das Gerät nicht gestartet. Der entsprechende Alarm wird auf dem Display angezeigt. Die Alarme und Information zu den jeweiligen Situationen sind in den TABLES 4 (S. 79) erklärt.

6. WARTUNG

Das Gerät sollte unbedingt umfassend gewartet werden, um die sichere und ordnungsgemäße Funktion zu gewährleisten, Fehlfunktionen zu vermeiden und das Gerät in fehlerfreiem Zustand zu halten. Die Wartungsarbeiten sollten grundsätzlich mit allen reparierten oder ausgetauschten Teilen dokumentiert werden.

Die Wartung sollte mindestens einmal jährlich (oder bei Bedarf öfter) durchgeführt werden. Sie umfasst folgende Punkte:

 Filterreinigung. Siehe IMAGES 10 (S. 100)

Filter mit lauwarmer Seifenlauge waschen, mit viel Wasser abspülen und abtrocknen. Bei Bedarf ersetzen.

 Überprüfung der Sicherheitsvorrichtungen.  Entfernen von Staub von der Platine.  Überprüfung der elektrischen Anschlüsse.  Überprüfung des Gasdrucks.  Überprüfung des Lüfters und der Spule des Kühlkreislaufs. Siehe IMAGES 11 (S. 107)  Prüfung, ob der Kondenswasserablauf sauber ist.

7. KÄLTEMITTELGAS

Dieses Gerät wird mit dem Kältemittel R410-A betrieben. Dieses Gas ist gemäß Richtlinie 67/548/EWG oder 1999/45/EG als ungefährlich eingestuft. Es ist nicht brennbar und hat keinen Flammpunkt. R410-A enthält kein Chlor und hat damit kein Ozonabbaupotenzial. Es enthält jedoch fluorierte Treibhausgase, die unter das Kyoto-Protokoll fallen und ein geringes Treibhauspotenzial von 1890 aufweisen. Im flüssigen Zustand kann es aufgrund der sofortigen Verdunstung Erfrierungen verursachen. Der Dampf ist schwerer als die Luft und kann zu Erstickung führen.

Page 51

Pag: 51

DEUTSCH

Für dieses Gerät wird eine Garantie von zwei (2) Jahren ab Einkaufsdatum für Verarbeitungs- und Materialfehler.

GERÄTEDATEN:

MODELL: ARTIKELNUMMER: Seriennr.: INSTALLATEUR:

NAME: ORT:

KUNDE:

NAME: ORT:

STEMPEL UND UNTERSCHRIFT INSTALLATEUR UNTERSCHRIFT KUNDE

ASTRALPOOL CDP LINE V2

8. ERSATZTEILE

Für eine Explosionszeichnung des Geräts siehe IMAGES 12 (S.108).

9. PRODUKTENTSORGUNG

Dieses Gerät enthält Kältemittelgas sowie Kunststoff- und Elektrobauteile. Ein nicht mehr gebrauchsfähiges Gerät darf nicht im normalen Hausmüll entsorgt, sondern muss von einem autorisierten Betrieb demontiert oder zu einer offiziellen lokalen Entsorgungsstelle gebracht werden.

Die fachgerechte Entsorgung dieses Geräts hilft, die Menge an elektrischem und elektronischem Müll zu verringern und die natürlichen Ressourcen zu schonen.

Es gibt zwei Möglichkeiten zur verantwortungsvollen Entsorgung:

 Rückgabe des Geräts beim Vertriebshändler oder Wiederverkäufer, bei

dem das Gerät gekauft wurde.

 Abgabe des Geräts bei einer lokalen Sammelstelle.

10. GARANTIE

 Das Entfernen, Umgehen oder Verändern von einer oder mehrerer der

Sicherheitskomponenten führt zum Erlöschen jeglicher Garantieansprüche.

 Eine fehlerhafte Installation wegen Nichtbeachtung der Anweisungen in diesem

Handbuch führt zum Erlöschen der Garantie.

ADRESSE: TEL.: DATUM DER INBETRIEBNAHME:

Page 52

Pag: 52

DEUTSCH

Die Garantie tritt nur in Kraft, wenn der Kupon auf der vorigen Seite von allen betroffenen Parteien vollständig ausgefüllt und mit Stempel und Unterschriften versehen eingereicht wird.

ASTRALPOOL CDP LINE V2

1. GELTUNGSBEREICH a. Gemäß diesen Bestimmungen garantiert der Verkäufer, dass das Produkt, das dieser

Garantie unterliegt („das Produkt“) zum Zeitpunkt der Auslieferung keinerlei Mängel

aufweist.

b. Der Garantiezeitraum des Produkts beträgt zwei (2) Jahre ab dem Zeitpunkt der

Übergabe an den Käufer.

c. Tritt während des Garantiezeitraums ein Mangel am Produkt auf und informiert der

Käufer den Verkäufer darüber, muss der Verkäufer das Produkt auf eigene Kosten an einem geeigneten Ort ersetzen oder reparieren, sofern dies nicht unmöglich oder unverhältnismäßig ist.

d. Kann das Produkt weder ersetzt noch repariert werden, kann der Käufer eine

Preisminderung verlangen oder bei einem größeren Schaden vom Kaufvertrag zurücktreten.

e. Der Ersatz oder die Reparatur von Teilen verlängert nicht die Garantiezeit des

Originalprodukts, jedoch gelten dafür gesonderte Garantien.

f. Um diese Garantie in Anspruch zu nehmen, muss der Käufer den Kauf- und Liefertag

des Produkts nachweisen können.

g. Reklamiert der Käufer nach mehr als sechs Monaten seit der Produktauslieferung einen

Mangel, muss der Käufer den Grund und das Vorliegen des Mangels nachweisen können.

h. Dieses Garantiezertifikat schränkt keine weiteren Verbraucherrechte gemäß nationalen

Bestimmungen ein.

2. GARANTIEBEDINGUNGEN a. Die vorliegende Garantie bezieht sich auf die in diesem Handbuch beschriebenen

Produkte.

b. Diese Garantie gilt nur, wenn der Käufer strikt die Herstelleranweisungen befolgt, die in

der zusammen mit dem Produkt gelieferten Dokumentation enthalten sind, sofern diese sich auf die betreffende Produktpalette und das betreffende Modell beziehen.

c. Werden Zeiträume für den Ersatz, die Wartung oder Reinigung bestimmter Teile oder

Komponenten des Produkts angegeben, gilt die Garantie nur, wenn diese Zeiträume eingehalten werden.

3. EINSCHRÄNKUNGEN a. Die vorliegende Garantie gilt nur für Verkäufe an Endverbraucher, wobei unter

„Endverbraucher“ eine Person gemeint ist, die das Produkt nicht zu gewerblichen Zwecken erwirbt.

b. Für eine normale Abnutzung des Produkts im Gebrauch wird keinerlei Garantie

gewährt. Die Garantie für Teile, Komponenten und/oder Verbrauchsmaterialien wie Batterien, Glühbirnen usw. ist ggf. in der Dokumentation des Produkts geregelt.

c. Die Garantie tritt in folgenden Fällen nicht in Kraft: (I) falsche Verwendung;

(II) Reparatur, Wartung oder Manipulation des Produkts durch eine nicht autorisierte Person oder (III) Reparatur oder Wartung des Produkts mit Nicht-Originalteilen.

d. Wenn der Mangel am Produkt die Folge einer fehlerhaften Installation oder

Inbetriebnahme ist, tritt diese Garantie nur in Kraft, wenn Installation oder Inbetriebnahme im Kaufvertrag des Produkts enthalten sind und vom Verkäufer unter seiner Verantwortung durchgeführt wurden.

Page 53

Pag: 53

ITALIANO

SI RACCOMANDA DI RIEMPIRE I DATI SEGUENTI

COMPAGNIA INSTALLATRICE

DATA

TELEFONO

MODELLO

NUMERO DI SERIE

STAMPO DISTRIBUTORE

STAMPO INSTALLATORE

Per favore, legga attentamente questo manuale con il proposito di: Realizzare una corretta

installazione e messa in marcia. Conoscere il potenziale dell’impianto e tener conto di tutte le

circostanze necessarie per il suo corretto e lungo funzionamento.

Questo prodotto debe essere installato e riparato da personale professionale, certificato nei settori elettrici, idraulici e di refrigerazione.

ASTRALPOOL CDP LINE V2

1. INTRODUZIONE

Grazie per aver acquisto il nuovo deumidificatore CDP LINE. L’esperienza acquisita dalla nostra

compagnia in più di 25 anni nel mondo della climatizzazione delle piscine è stata messa a sua disposizione in questo prodotto, nel quale confluiscono i progressi tecnici che fanno del suo

deumidificatore l’impianto che può risolvere definitivamente i problemi di climatizzazione della

sua piscina.

Il simbolo d’informazione indica informazione utile per la corretta installazione e funzionamento dell’impianto.

Il simbolo d’avvertimento indica informazione importante a tener in conto per evitare rischi e/o danni tanto dell’impianto come del utente.

Il simbolo di proibizione indica procedimenti/operazione vietati che possono annullare la garantia del prodotto.

Page 54

Pag: 54

ITALIANO

 Deumidificatore.  Manuale di utente.  Garanzia.

Se l’apparecchio o confezione e danneggiato a ricezione, o se la ricezione non è completa, scrivere

una nota sulla bolla del trasportatore ed immediatamente reclamare alla compagnia.

È molto importante mantenere l’apparecchio, sia imballato o pure no, in posizione verticale, d’altronde il compressore può danneggiarsi seriamente. Garanzia nulla se non si rispetta.

ASTRALPOOL CDP LINE V2

2. ISPEZIONE DI CONFEZIONE

Questo prodotto e imballato con materiali riciclabili che possono anche resistere condizioni di trasporto, le più difficili. Comunque, si deve fare una ispezione della confezione alla ricezione con la fine di comprovare che non ci siano danni ed evitare un funzionamento incorretto

dell’apparecchio. Il fabbricante son si fa responsabile in questo caso.

Contenuto dell’invio:

3. DESCRIZIONE DELL’APPARECCHIO

Il nuovo deumidificatore CDP LINE si utilizza in impianti che richiedono controllo di umidità individuale e gestione della temperatura (opzionale), approfittando i vapori di calore esistenti e

la produzione di calore dell’apparecchio, con la fine di riscaldare l’aria ambiente in piccole piscine, vaschette, camerini, bagni, …

3.1. CARATTERISTICHE GENERALI

Il nuovo deumidificatore CDP LINE si è costruito attorno ad una struttura di iniezione in polipropilene, griglie e alloggiamento esteriore iniettato in policarbonato. Ha un taglio ridotto, per tanto molto leggero. I colori non si attenuiscono. Ulteriori dettagli:

COMPONENTI

 Batterie di evaporazione e condensazione indipendenti, fabbricate in tubo di rame e ali

di alluminio temperato, specifiche per ambiente corrosivo.

 Compressore rotativo, ermeticamente stagnato che include protezione interna.  Circuito refrigerante fabbricato in tubo di rame di parete corpulente, repellente

all’ossidazione.

 Nuova generazione di ventilatore centrifugo, più silenzioso e leggero.  Gas refrigerante R410-A, non pregiudica lo strato di ozono.  Valvola di espansione con compensatore di pressione.

DISPOSITIVO DI REGOLAZIONE

 Nuovo regolatore PLC (Schneider Electric).  Nuova interfaccia di utente, via schermo LCD.  Capacità Modbus di serie.

ASSEMBLAGGIO & MANUTENZIONE

Page 55

Pag: 55

ITALIANO

TEMPERATURA ARIA

UMIDITÀ DI ARIA

MIN

20 ˚C / 68 ˚F

45 % RH

MAX

35 ˚C / 95 ˚F

90 % RH

Grado IP: IP44.

Tipo di protezione: Classe I

Gas Refrigerante: R410-A

Non appoggiare oggetti pesanti, tirare, danneggiare, riscaldare o modificare il raccordo elettrico. Si può danneggiare il filo e causare scariche elettriche e rischio d’incendio.

IMPORTANTE: Pulire bene la presa. Se si aderisce sporcizia sulla presa, cosi come se s’inserisce male, può causare scariche elettriche e rischio

d’incendio.

Mai introdurre asticelle, le dita o altri oggetti nella

entrata o uscita dell’aria. Il ventilatore funziona a

gran velocità e può provocare un grave accidente.

TENER LONTANO DA I BAMBINI

Non connettere/disconnettere l’apparecchio

durante il suo uso. Può causare disfunzioni e

rischio d’incendio a causa di briciole elettriche.

Se l’unità continua funzionando in condizioni

anormali, può provocare un incendio o danni. Consulti il suo installatore.

Se si produce qualche anomalia (odore a

bruciato…), spenga l’unità, estrarre l’alimentazione

elettrica.

La riparazione o installazione dell’apparecchio

non deve essere realizzata dal cliente.

L’unità non deve essere sottomessa a proiezioni di acqua o fango e l’uscita di acqua non deve situarsi

in luoghi esposti a forti venti.

Allacciamento: Non allacciare il cavo di terra ad un tubo di gas, acqua, ventaglia luminosa o presa telefonica. Questo causaria rischio d’incendio.

Non tirare del filo di alimentazione elettrica. Trattenere bene con la mano per disconnettere. Esiste rischio d’incendio se si stacca bruscamente.

Non collocare animali o piante direttamente

esposte all’uscita di aria dell’unità. Può causare

danni alle piante o animali.

Quando deva farsi la manutenzione

dell’apparecchio, spegnalo e disconnettilo dall’alimentazione. Il ventilatore gira a gran

velocità e può causare seri danni.

Se l’apparecchio non si utilizza durante un largo

periodo, disconnetti la presa o spenga l’alimentazione.

Non manipolare la presa con le mani umide perché potrebbe causare provocare una scarica elettrica.

In caso di tormenta, spenga l’unità allo scopo di

evitare danni relazionati con fulmini.

Non spruzzare con insetticida o qualsiasi altro spray fiammante in direzione dell’apparecchio. Questo può causare un incendio e degradazione della carcassa.

Vedi IMAGE 1 (pag 85).

Vedi TABLE 1 (pag 75).

ASTRALPOOL CDP LINE V2

 Facile installazione e componenti interni di facile accesso.  Connessioni esterne per la carica di gas.  Facile pulizia d’impianto e filtri.

OPZIONALI

 Elementi riscaldatori di post riscaldamento con termostato di sicurezza.  Batteria di post riscaldamento con termostato di sicurezza.

3.2. DIMENSIONI

3.3. CARATTERISTICHE TECNICHE

Limiti di funzionamento:

Più dettagli:

4. INSTALLAZIONE

4.1. ISTRUZIONI DI SICUREZZA

Per favore, legga le istruzioni di sicurezza prima di qualunque manipolazione:

Page 56

Pag: 56

ITALIANO

Secondo il luogo dove si installi l’unità (umido, etc.,…) si deve installare una protezione elettrica

con un interruttore sezionatore differenziale di 30 mA. Altrimenti, potrebbe prodursi una scarica.

La condensazione si deve evacuare

completamente. Altrimenti l’acqua potrebbe traboccare nell’interiore dell’apparecchio e

danneggiare i componente interni.

Mai lasciare una installazione danneggiata. L’unità potrebbe provocare un incidente.

Non collocare niente sopra dell’apparecchio.

Potrebbe provocare un incidente se cade.

Verifichi la compatibilità della rete con i dati indicati nell’apparecchio.

Installare l’apparecchio sopra una base livellata, per evitare troppopieni de condensazione.

Faciliti l’accesso all’apparecchio per la manutenzione.

Installare l’apparecchio all’infuori di volume 1.

Si raccomanda di rinnovare l’aria nelle piscine private. Nelle pubbliche e obbligatorio.

Qualsiasi manipulazione incorretta può causare danni serii all’apparecchio e gli utenti potendo

causare lesioni mortali.

ASTRALPOOL CDP LINE V2

4.2. REGOLAZIONE ELETTTRICA PER PISCINE

Per favore consulti le norme ed ordinanze in vigore del suo paese. Standard francese C15.100 Section 702 – U.T.E. “Direttiva elettrotecnica per bassa tensione” spagnola, ITC-BT-31, RD 842/2002, 2 di agosto.

Vedi IMAGES 2 (pag. 86) “volumini per bacino sopra il suolo”, e IMAGES 3 (pag. 87) “volumini per bagni di piscina e pediluvi”. Nei volumini 0 e 1, soltanto si possono utilizzare protezioni per voltaggio molto basso, con un valore nominale che non superi i 12V AC o 30V DC. La protezione deve essere installata fuori dei volumini 0, 1 y 2 (l’unità a un grado di protezione d’almeno IP X5). Nel volume2 gli apparecchi devono essere:

 O classe II contro scariche.  O classe I protetto da un interruttore differenziale di 30 mA o meno.  O alimentati da un trasformatore di separazione.

L’apparecchio deve avere almeno un indice di protezione di P X2.

4.3. CONDIZIONI D’INSTALLAZIONE

È necessario determinare la collocazione dell’apparecchio secondo certi criteri:

 L’apparecchio deve fissarsi sopra una base dura (di tipo cemento o telaio di acciaio

firme) e deve essere protetta dai rischi di allegamento.

 Si deve lasciare un spazio intorno all’apparecchio d’allincirca 1.0 m nella parte frontale e

laterale di 1.0 m come minimo.

 L’aria provocata per l’elica si deve dirigere fuori del raggio di lavoro (finestre, porte…).

Cosi come non collocare niente in fronte alla griglia di aspirazione ed impulsione d’aria dell’apparecchio.

 La distanza tra il deumidificatore e il bordo della piscina deve essere al minimo di 2.0 m.  L’allacciamento elettrico ed idraulico deve essere effettuato secondo le norme in vigore

(NF C 15 100, CE 1 364). Le canalizzazioni devono essere fisse.

 Durante il funzionamento normale dell’unità, si produrrà condensazione dell’acqua che

dovrà essere evacuata. Tutti gli apparecchi dispongono apposito di un adattatore nel laterale della base, il quale dovrà sempre essere assente di qualunque ostruzione.

 Importante ricordare che nessuno dei tubi o flessibili deve superare il livello dell’orifizio

di drenaggio, ubicato nella base dell’apparecchio.

 Quest’acqua di condensazione non deve essere trattate di forma speciale.

Vedi IMAGES 4 (pag. 88).

Page 57

Pag: 57

ITALIANO

L’installazione elettrica deve essere effettuata da un profesionale cualificato (tipo elettricista) secondo le regole norme in vigore del paese.

ASTRALPOOL CDP LINE V2

4.4. DRENAGGIO DI CONDENSAZIONE

Pianificare accuratamente una inclinazione per un drenaggio adeguato dell’acqua ed assicurare

un flusso di acqua lieve. Il drenaggio si deve realizzare attraverso un sifone. Il drenaggio dell’acqua consiste in un flessibile di gomma tralucente (20x1, 5mm) ed è situato al fianco destro inferiore dell’unità. Vedi IMAGE 1 (pag. 85) per una ubicazione più dettagliata e dimensioni.

4.5. ALLACIAMENTO ELETTRICO

L’approvvigionamento elettrico del deumidificatore deve provenire, preferibilmente, di un circuito esclusivo che disponga di component di protezione regolamentare (protezione per differenziale 30 mA) ed un interruttore magnetotermico. Vedi IMAGE 5 (pag. 89).

 L’unità deve essere inclusa entro un circuito di messa a terra a livello del blocco

terminale.

 I cavi devono essere installati correttamente, di maniera di non provocare interferenze.  L’apparecchio e previsto per un allacciamento ad una alimentazione generale

230/2/50Hz con messa a terra.

 TABLE 2 (pag. 77), mostra qualche sezione di cavo indicativo, il quale deve essere

verificato ed adattato d’accordo con le necessità e condizioni dell’installazione e

sempre seguendo la normativa regionale e nazionale.

 Si devono installare cavi le quali sezioni compiano colle normative attuali ed impedano

un riscaldamento di questi e caduta di tensione. A titolo orientativo, si può usare il quadro di alimentazione generale per longitudini inferiori a 25 m.

 La tolleranza accettabile di variazione in tensione è di +/- 10% durante il

funzionamento.

 Realizzare l’allacciamento secondo schema elettrico incluso nel manuale.  Collocare nell’allacciamento domestico generale un termomagnetico di curva U che

protegga la linea in caso di cortocircuito.

 Collocare nell’allacciamento generale un interruttore differenziale che protegga

l’installazione contra possibili derivazioni a terra. La sensibilità del differenziale sarà al

meno di 30 mA.

 Prima di realizzare l’allacciamento dell’apparecchio si comprovarà che l’installazione

elettrica stia staccata e non ci sia tensione entro le fasi di alimentazione.

 Allacciare i cavi d’entrata di corrente al morsetto d’entrata dell’apparecchio.  Allacciare il cavo di messa a terra morsetto corrispondente.

Si devono rispettare le normative elettriche locali a nazionali relative alla protezione di guasti nelle linee di energia elettrica durante l’installazione elettrica dell’apparecchio. Verificare il momento torcente dell’allacciamento elettrico. La resistenza elettrica tra terra e qualsiasi terminale elettrico sarà comprovata che sia maggiore di 1 megaohm, altrimenti l’apparecchio non si deve mettere in marcia fino a che la fuga elettrica non si trovi e ripari.

In caso di fluttuazione nell’alimentazione di energia, si raccomanda installare una fonte di alimentazione stabilizzatore a fine di proteggere l’apparecchio.

Page 58

Pag: 58

ITALIANO

L’approvvigionamento d’acqua calda deve essere almeno di 45ºC e non più di 90ºC. La pressione massima del circuito d’acqua non può eccedere 0,3 MPa (3 bar). L’entrata d’acqua della batteria si deve realizzare per il tubo superiore.

ASTRALPOOL CDP LINE V2

4.6. BATTERIA DI ACQUA CALDA

È un opzionale presente nei seguenti modelli: CDP2+W (65895), CDP3+W (65896), CDP4+W (65897) & CDP5+W (65898).

Questa opzione si utilizza per fornire all’apparecchio un meccanismo di riscaldamento addizionale attraverso di una caldaia o qualche altra fonte d’acqua calda. Il raccordo si trova nel lato superiore destro dell’apparecchio: Filettature maschia di ½ ".

Vedi IMAGES 6 (pag. 90) per più dettagli.

4.7. BATTERIA RESISTEZE ELETTRICHE
