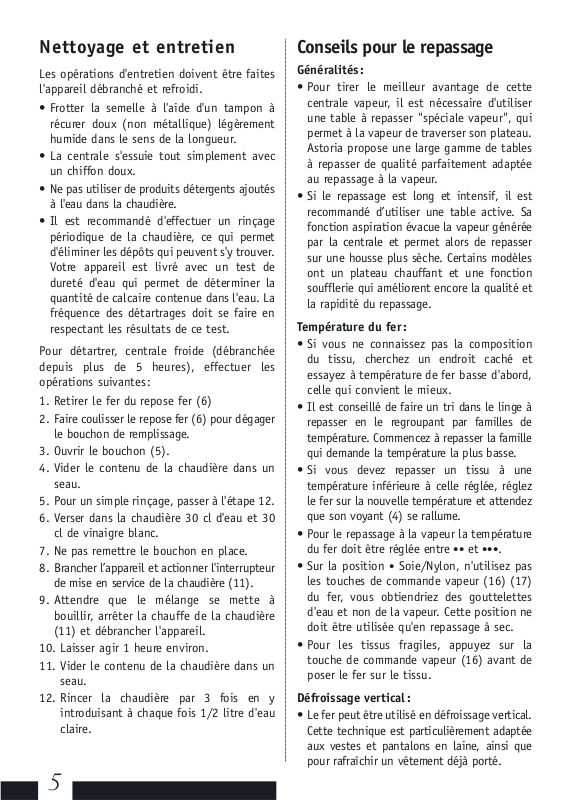

Les opérations d'entretien doivent être faites
l'appareil débranché et refroidi.
• Frotter la semelle à l'aide d'un tampon à
récurer doux (non métallique) légèrement
humide dans le sens de la longueur.
• La centrale s'essuie tout simplement avec
un chiffon doux.
• Ne pas utiliser de produits détergents ajoutés
à l'eau dans la chaudière.
• Il est recommandé d'effectuer un rinçage
périodique de la chaudière, ce qui permet
d'éliminer les dépôts qui peuvent s'y trouver.
Votre appareil est livré avec un test de
dureté d'eau qui permet de déterminer la
quantité de calcaire contenue dans l'eau. La
fréquence des détartrages doit se faire en
respectant les résultats de ce test.
Pour détartrer, centrale froide (débranchée
depuis plus de 5 heures), effectuer les
opérations suivantes:
1. Retirer le fer du repose fer (6)
2. Faire coulisser le repose fer (6) pour dégager
le bouchon de remplissage.
3. Ouvrir le bouchon (5).
4. Vider le contenu de la chaudière dans un
seau.
5. Pour un simple rinçage, passer à l'étape 12.
6. Verser dans la chaudière 30 cl d'eau et 30
cl de vinaigre blanc.
7. Ne pas remettre le bouchon en place.
8. Brancher l’appareil et actionner l'interrupteur
de mise en service de la chaudière (11).
9. Attendre que le mélange se mette à
bouillir, arrêter la chauffe de la chaudière
(11) et débrancher l'appareil.
10. Laisser agir 1 heure environ.
11. Vider le contenu de la chaudière dans un
seau.
12. Rincer la chaudière par 3 fois en y
introduisant à chaque fois 1/2 litre d'eau
claire.
Conseils pour le repassage
Généralités:
• Pour tirer le meilleur avantage de cette
centrale vapeur, il est nécessaire d'utiliser
une table à repasser "spéciale vapeur", qui
permet à la vapeur de traverser son plateau.
Astoria propose une large gamme de tables
à repasser de qualité parfaitement adaptée
au repassage à la vapeur.
• Si le repassage est long et intensif, il est
recommandé d’utiliser une table active. Sa
fonction aspiration évacue la vapeur générée
par la centrale et permet alors de repasser
sur une housse plus sèche. Certains modèles
ont un plateau chauffant et une fonction
soufflerie qui améliorent encore la qualité et
la rapidité du repassage.
Température du fer :
• Si vous ne connaissez pas la composition
du tissu, cherchez un endroit caché et
essayez à température de fer basse d'abord,
celle qui convient le mieux.
• Il est conseillé de faire un tri dans le linge à
repasser en le regroupant par familles de
température. Commencez à repasser la famille
qui demande la température la plus basse.
• Si vous devez repasser un tissu à une
température inférieure à celle réglée, réglez
le fer sur la nouvelle température et attendez
que son voyant (4) se rallume.
• Pour le repassage à la vapeur la température
du fer doit être réglée entre
• Sur la position
les touches de commande vapeur (16) (17)
du fer, vous obtiendriez des gouttelettes
d'eau et non de la vapeur. Cette position ne
doit être utilisée qu'en repassage à sec.
• Pour les tissus fragiles, appuyez sur la
touche de commande vapeur (16) avant de
poser le fer sur le tissu.
Défroissage vertical:
• Le fer peut être utilisé en défroissage vertical.
Cette technique est particulièrement adaptée
aux vestes et pantalons en laine, ainsi que
pour rafraîchir un vêtement déjà porté.
• Soie/Nylon, n'utilisez pas
•• et •••.
5
Pour cela, suspendre le vêtement à un cintre, et
faire sortir la vapeur à une distance plus ou
moins importante en fonction de la fragilité du
vêtement.
débit de vapeur en position maximum. Envoyez
de la vapeur en abondance puis séchez le tissu
avec la semelle.
Vapeur frontale :
• La vapeur frontale est plus froide et plus
humide. Utilisée par courtes impulsions elle
permet d'humidifier et de tendre le linge
avant le passage du fer. Elle est très utile
chaque fois que l'on doit repasser un tissu
nécessitant plus d'humidité comme le coton
ou le lin. La vapeur à la pointe est également
très utile contre les faux plis. Un jet de
vapeur soutenu permet d'humidifier la
surface à traiter. Sécher ensuite avec la
semelle du fer pour fixer la forme.
Réglage et utilisation de la vapeur en
fonction des tissus:
Polyacryle, polyamide (nylon) et acétate:
Repassez avec un fer à basse température
• et
repassez à sec. Si vous disposez d’une semelle
PTFE (en option), repassez avec un fer à
température moyenne •• réglez la pression (7)
au maximum (vapeur sèche) et le débit (14) de
vapeur au minimum. Envoyez peu de vapeur.
Soie :
Le tissu doit être légèrement humide.
Repassez avec un fer à basse température • et
repassez à sec.
Si vous disposez d’une semelle PTFE (en option),
repassez avec un fer à température moyenne
••.
Réglez la pression (7) au maximum, éloignez le
fer du linge, envoyez de la vapeur par la pointe
pour humidifier le tissu puis repassez à sec.
Caractéristiques techniques
Puissance chaudière:1150 W
Puissance Fer:850 W
Tension d’utilisation:230 V ~ 50 Hz
Capacité utile :0,8 litre
Capacité totale :1,1 litre
Pression réglable:de 2 à 3,5 bars
Débit vapeur réglable :150 g/mn maxi
Autonomie maximale :1 H 30 environ
Matériau chaudière:inox 18/10
Corps de la centrale:polypropylène
Dimensions centrale:14 H x 35 x 25 cm
Dimensions fer:15 H x 23 x 11 cm
Poids net:4,5 kg
Accessoire:entonnoir
Nota
La garantie générale de l'appareil est définie
sur le bulletin de garantie ci-joint. Elle ne
couvre pas l'usure normale, la détérioration
du cordon du fer, ainsi que l'entartrage.
La chaudière en acier inox bénéficie quant à
elle d'une garantie spéciale de trois ans
contre tout risque de perforation due à la
corrosion.
Les garanties sont réduites à 6 mois en cas
d'utilisation professionnelle.
Laine (vestes pantalons), polyester, viscose :
Repassez avec un fer à température moyenne
•• réglez la pression au maximum le débit en
position moyenne ou minimum. Appuyez
modérément sur le fer. Vous pouvez également
effectuer un défroissage vertical.
Coton / Lin :
Le tissu doit être légèrement humide. Repassez
avec un fer à température maximum
••• réglez
la pression (7) pour une vapeur humide et le
Parc d’Activités “Les Découvertes”
8, rue Thomas Edison - CS 51079
67452 Mundolsheim CEDEX
Tél. 03 88 18 66 18 - Fax : 03 88 33 08 51
Site internet: www.astoria.tm.fr
e-mail: info@astoria.tm.fr
Instructions d’utilisation
Centrale vapeur
RC 035 B9
Introduction
Avec cet appareil, vous avez fait l'acquisition
d'un article de qualité, bénéficiant de toute
l'expérience d'Astoria dans le domaine du
petit électroménager. Il répond aux critères
de la qualité Astoria: les meilleurs matériaux
et composants ont été utilisés pour sa
fabrication, et il a été soumis à des contrôles
rigoureux.
Nous souhaitons que son usage vous apporte
entière satisfaction.
3
17
16
2
1
4
Les plus Astoria
• Le système "Duo vapeur" qui permet
d'adapter la vapeur à toutes les
situations de repassage.
• La possibilité de diriger la vapeur à l'avant
du fer pour humidifier et tendre le linge
avant le passage de la semelle
• Un réglage possible de la pression et du
débit pour modifier la quantité et la
qualité de la vapeur
• Une chaudière en inox pour une bonne
5
longévité.
• Une résistance de chauffe montée à
6
l'extérieur de la chaudière, ce qui lui
permet d'échapper totalement au tartre.
• Un fer professionnel spécial droitier/
gaucher avec poignée en liège isolante.
Description produit
15
14
13
12
11
10
89
Nous attirons votre attention sur le fait que
cet appareil travaille avec de l'eau brûlante et
de la vapeur sous pression.
Nous vous demandons donc de lire très
attentivement les instructions données dans
cette notice, car elles fournissent, entre
autres, des informations importantes relatives
à la sécurité d'installation, d'utilisation et
d'entretien. Gardez votre notice, vous pourriez
avoir besoin de vous y référer dans le futur.
2
6
1
Glissières de vapeur permanente
2
Bouton de réglage du thermostat
3
Repère de réglage du thermostat
4
Voyant de contrôle de température
du fer
5
Bouchon de remplissage
6
Repose fer coulissant
7
7
Réglage de la pression vapeur
8
Mise en service du fer
9
Voyant de vapeur prête
10
Voyant de fin d’eau (s'éteint lorsque la
chaudière est vide)
11
Mise en service de la chaudière
12
Cordon vapeur
13
Cordon d’alimentation secteur
14
Réglage du débit vapeur
15
Sorties de vapeur frontale
16
Commande vapeur sous le fer (rouge)
17
Commande vapeur frontale (blanc)
Recommandations
de sécurité particulières
• Le fer ne doit jamais être placé sur le repose
fer coulissant (6) quand celui-ci est en
position ouverte.
• Ne jamais dévisser le bouchon de remplissage
sans s'être préalablement assuré que
la chaudière n'est plus sous pression.
• Ne jamais déplacer l'appareil alors que
le bouchon de remplissage est retiré.
• Il est obligatoire de raccorder l'appareil
à une prise électrique répondant aux
prescriptions de sécurité avec mise à la terre.
• Débrancher le câble d'alimentation pour
toute opération d'entretien, de remplissage
ou de vidange, de même que lorsque
l'appareil n'est pas utilisé.
• Ne jamais mettre la centrale sous le robinet
pour rajouter de l'eau.
• Veiller à ce que le câble d'alimentation et le
cordon vapeur n'entrent pas en contact
avec les parties chaudes du fer.
• Ne pas ranger l'appareil encore chaud,
le laisser refroidir à l'air libre auparavant
• Introduire la quantité d'eau préconisée
et n'y additionner aucun autre produit.
• Utiliser de préférence l'eau du robinet. Si l'eau
de votre région est calcaire, la mélanger à
50 % avec de l'eau distillée.
• S'assurer que la tension du secteur correspond bien à celle marquée sur la plaque
signalétique de l'appareil.
• Ne pas tirer sur le câble d'alimentation ou
sur l'appareil pour le débrancher.
• S'assurer avant chaque utilisation que
le câble d'alimentation est en parfait état.
• En cas de panne ou de mauvais fonctionnement, débrancher l'appareil immédiatement
et le laisser reposer 5 heures pour obtenir un
refroidissement complet avant toute intervention.
Ne pas chercher à réparer l'appareil soi-même,
mais le confier à un professionnel d'un
centre service agréé Astoria.
• Si le câble d'alimentation devait être remplacé,
confier l'appareil à un professionnel d'un centre
service agréé Astoria.
• Ne pas laisser l'appareil exposé aux agents
atmosphériques (pluie, soleil…) ni à une
température inférieure à 5°C.
Mise en service
Poser la centrale sur le support de la table à repasser
ou sur tout autre meuble proche de celle-ci.
Pour repasser à sec
1. Brancher l'appareil.
2. Enclencher l'interrupteur de mise en service
du fer (8).
3. Régler la température de repassage
souhaitée en amenant la position de réglage
du bouton de thermostat (2) en face du
repère (3). Dès que le fer aura atteint sa
température, le voyant (4) s'éteindra.
Recommandations
de sécurité générales
• Ne pas plonger l'appareil dans l'eau.
• Ne pas laisser les enfants se servir de
l'appareil. Son emploi doit être réservé
à des personnes parfaitement au courant
de la manière de l'utiliser.
• Ne pas laisser l'appareil sans surveillance
lorsqu'il est branché.
• Poser toujours l'unité de repassage sur une
surface plane et stable.
Pour repasser à la vapeur
Suivre les instructions du paragraphe "Mise en
service", puis:
1. Retirer le fer du repose fer (6).
2. Pour déverrouiller le tapis repose fer et accéder
au bouchon de remplissage, placer les deux
mains comme le montre le dessin ci-dessous
Ouverturefermeture
3
3. Faire coulisser le repose fer (6) vers l'avant
pour dégager le bouchon de remplissage.
4. Dévisser le bouchon (5) et remplir
la chaudière d'eau à l'aide de l'entonnoir.
Revisser le bouchon.
5. Verrouiller le tapis repose fer en position
fermée, pousser en même temps vers
l'arrière et vers le bas.
6. Brancher l'appareil.
7. Enclencher l'interrupteur de mise en
service du fer (8).
8. Enclencher l'interrupteur de mise en service
de la chaudière (11). Le voyant de contrôle
de "fin d'eau" (10) s'allume quand l'appareil
est sous tension. Il s'éteint chaque fois
que la chaudière est vide.
9. Régler la température de repassage souhaitée
en amenant la position de réglage du bouton
de thermostat (2) en face du repère (3).
Dès que le fer aura atteint sa température,
le voyant (4) s'éteindra. Pour le repassage
à la vapeur la température du fer doit être
réglée entre
10. A l'aide du bouton (7), régler la pression
de vapeur désirée en fonction de la nature
du linge. Une pression importante donne
une vapeur sèche ,une pression basse
donne une vapeur humide . Voir chapitre
"Conseils pour le repassage".
11. Dès que la pression réglée est atteinte, le
voyant de contrôle de "vapeur prête" (9)
s'allume et indique que la vapeur peut
être utilisée. Ce voyant s'éteint dès que de
la vapeur est demandée et que la chaudière
se remet en chauffe. Il est néanmoins
possible de continuer à repasser.
12. Avant de commencer le repassage, actionner
les touches de commande vapeur (16) et
(17) placée sur la poignée du fer en
maintenant ce dernier au-dessus d'un
linge ou d'une serviette, afin d'évacuer les
gouttelettes d'eau de condensation se
trouvant dans le cordon vapeur (12).
13. Ajuster le débit de vapeur en tournant le
bouton de réglage (14). Voir chapitre
•• et •••
"Conseils pour le repassage". Le réglage du
débit de vapeur n'agit que sur la vapeur sous
le fer. La vapeur frontale ne peut pas être
réglée. Elle est toujours au débit maximum.
14. Pour obtenir un débit permanent de vapeur,
tirer la glissière du bouton (1) vers l'arrière,
et régler le débit vapeur (14) sur le minimum.
Le débit permanent est utilisé de préférence
avec la vapeur sous le fer.
15. A la fin du repassage, et après refroidissement
complet de l'appareil (environ 5 heures),
il est conseillé de vider l'eau contenue
dans la chaudière.
Remplissage de la chaudière
en cours de repassage
Lorsque le voyant de fin d'eau (10) s’éteint
et que la vapeur diminue, il faut ajouter de
l'eau. Procéder alors comme suit:
1. Actionner l'interrupteur (11) afin de couper
la chauffe de la chaudière.
2. Décompresser totalement la chaudière en
appuyant sur la touche commande vapeur
(16) jusqu'à ce qu'il ne sorte plus de
vapeur de la semelle.
3. Couper la chauffe du fer, interrupteur (8).
4. Retirer la fiche de la prise de courant.
5. Retirer le fer du repose fer (6) et le poser
sur son talon en gardant à l'esprit que le
fer est encore chaud.
6. Faire coulisser le repose fer (6) pour dégager
le bouchon de remplissage.
7. Desserrer le bouchon de remplissage (5),
laisser échapper le reste de vapeur, puis le
dévisser complètement.
8. Par mesure de sécurité, attendre 15 minutes
environ pour bien laisser refroidir la chaudière.
9. Verser l'eau à l'aide de l'entonnoir en prenant
soin de verser doucement, celle-ci pouvant
se mettre à bouillir et dégager de la vapeur
au contact de la chaudière encore chaude.
10. Remettre le bouchon en place, le serrer
convenablement, remettre le repose fer (6)
en place et répéter les opérations de mise
en service.
4
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
