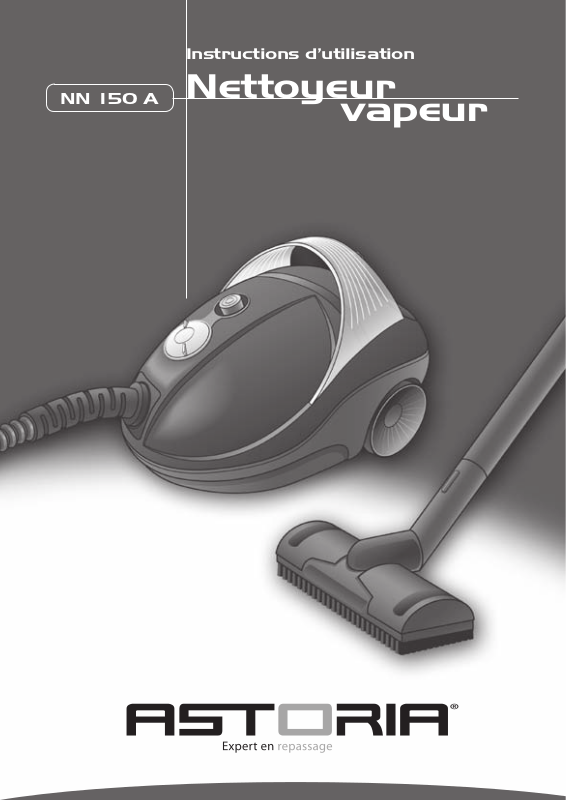

Instructions d’utilisation
NN 150 A
Nettoyeur
vapeur
Avec cet appareil,
vous avez fait l’acquisition d’un article de qualité,
bénéfi ciant de toute l’expérience d’Astoria dans
le domaine du petit électroménager.
Il répond aux critères de la qualité Astoria :
4
Descriptif produit
6
Recommandations de sécurité
7
Environnement
7
Mise en service
8
Nettoyer à la vapeur
8
Remplissage de la chaudière
8
Raccordement des accessoires
9
Réglage et utilisation de la vapeur
10
Remplissage en cours d’utilisation
11
Détartrage et rinçage
les meilleurs matériaux et composants ont été utilisés pour
sa fabrication, et il a été soumis à des contrôles rigoureux.
Nous souhaitons que son usage vous apporte entière
satisfaction. Nous attirons votre attention sur le fait que
cet appareil fonctionne avec de l’eau brûlante et de la vapeur
sous pression. Nous vous demandons donc de lire très
attentivement les instructions données dans cette notice,
car elles fournissent, entre autres, des informations
importantes relatives à la sécurité d’installation, d’utilisation
et d’entretien. Gardez votre notice, vous pourriez
avoir besoin de vous y référer dans le futur.
12
Nettoyage et entretien
12
Rangement
13
Conseils d’utilisation
14
Accessoires
16
Guide de dépannage
17
Spécifi cations techniques
S O M M A I R E
32
descriptif produit
3 4 5 6
10
1. Connecteur de raccordement
du fl exible (non amovible)
2. Molette de réglage du débit de vapeur
3. Voyant de vapeur prête
4. Interrupteur de mise en service
2
1
9
12
14
7
8
5. Poignée de transport
6. Bouchon de remplissage
avec sécurité enfant
7. Câble d’alimentation
8. Roues arrières
9. Roue avant pivotante
10. Flexible renforcé (non amovible)
avec poignée pistolet
11. Glissière de sécurité vapeur
12. Bouton de commande vapeur
13. Raccordement des accessoires
14. Tubes rallonges
15. Raccord pour brosse rectangulaire
16. Brosse rectangulaire
17. Brosse ronde nylon
18. Lance haute pression
19. Raclette à vitres
20. Chiffonnette pour brosse rectangulaire
21. Lingette pour raclette à vitres
22. Entonnoir
15
11
13
16
17
2018 19 21 22
4 5
recommandations de
recommandations de
sécurité
• S’assurer que la tension du secteur corresponde bien à celle marquée sur la plaque
signalétique de l’appareil.
• Il est obligatoire de raccorder l’appareil à une
prise électrique répondant aux prescriptions
de sécurité avec mise à la terre.
• Cet appareil n’est pas prévu pour être utilisé
par des personnes (y compris des enfants)
dont les capacités physiques, sensorielles
ou mentales sont réduites, ou des personnes
dénuées d’expérience ou de connaissance,
sauf si elles ont pu bénéfi cier, par l’intermédiaire d’une personne responsable de leur
sécurité, d’une surveillance ou d’instructions
préalables concernant l’utilisation de l’appareil.
• Il convient de surveiller les enfants pour
s’assurer qu’ils ne jouent pas avec l’appareil.
• La température élevée du jet de vapeur peut
causer des blessures sérieuses y compris des
brûlures. Ne pas diriger le jet en direction de
personnes, d’animaux ou de plantes et ne pas
utiliser l’appareil pour nettoyer des surfaces
ou autres objets qui ne peuvent supporter une
température élevée.
• S’assurer avant chaque utilisation que le
câble d’alimentation est en parfait état.
• Si le câble d’alimentation est endommagé,
il doit être remplacé par un Centre Service
Agréé Astoria afi n d’éviter tout danger.
• Utiliser de préférence l’eau du robinet. Si
l’eau de votre région est calcaire, la mélanger
à 50 % avec de l’eau distillée.
• Introduire la quantité d’eau préconisée et n’y
additionner aucun autre produit.
• Pour votre sécurité, lorsque vous souhaitez
nettoyer à la vapeur, il est impératif d’attendre
l’allumage du voyant de vapeur prête une première fois, avant de commencer le nettoyage.
A défaut, il faut s’abstenir de nettoyer à la
vapeur et faire réviser l’appareil par un Centre
Service Agréé Astoria.
• Ne jamais dévisser le bouchon de remplissage pendant le fonctionnement. Dévisser
le bouchon lentement et avec précaution ;
attention de la vapeur peut s’échapper après
quelques tours.
• Ne jamais déplacer l’appareil alors que le
bouchon de remplissage est retiré.
• Ne pas laisser l’appareil sans surveillance
lorsqu’il est branché.
• Ne jamais mettre le nettoyeur sous le robinet
pour rajouter de l’eau.
• Ne pas diriger le jet de vapeur directement
sur la peau, la soie, le cuir, le velours ou
d’autres matériaux similaires qui craignent la
chaleur (Tergal, Dralon…).
• Ne pas plonger l’appareil dans l’eau ou dans
tout autre liquide.
• Laisser les accessoires se refroidir avant de
les changer. Ils deviennent chauds lors de leur
utilisation.
• L’appareil doit être débranché avant de
changer d’accessoire.
• Débrancher le câble d’alimentation pour toute
opération d’entretien, de remplissage ou de
vidange et lorsque l’appareil n’est pas utilisé.
• Ne pas tirer sur le câble d’alimentation ou
sur l’appareil pour le débrancher.
• Ne pas ranger l’appareil encore chaud, le
laisser refroidir à l’air libre auparavant.
• L’appareil ne doit pas être utilisé s’il a
chuté, s’il fuit, si de la vapeur s’échappe du
bouchon de remplissage durant l’utilisation
ou s’il présente tout autre type d’anomalie de
fonctionnement.
• En cas de panne ou de mauvais fonctionnement, débrancher l’appareil immédiatement
et le laisser reposer 5 heures pour obtenir un
refroidissement complet avant toute intervention. Ne pas chercher à réparer l’appareil
soi-même, mais le confi er à un professionnel
d’un Centre Service Agréé Astoria.
environnement
Ne j etez pas l’appareil en fin de vie avec l es ordures
ménagères, mais déposez-le dans un point de collecte
approprié pour son recyclage. Vous aiderez ainsi à protéger
l’environnement.
mise en service
1. Avant la première utilisation, retirez tous les
sachets en plastique, cartons et papiers qui
protègent les différentes pièces de l’appareil.
Ne les laissez jamais à la portée des enfants.
sécurité
• Cet appareil est destiné à un usage domestique uniquement.
Retrouvez les coordonnées du Centre Service
Agréé Astoria le plus proche de chez vous sur
www.astoria.tm.fr
2. Posez le nettoyeur débranché à plat sur
ses roues (8 et 9).
3. Déroulez le câble d’alimentation et branchez
la fi che dans une prise avec mise à la terre.
6
7
nettoyer à la vapeur
nettoyer à la vapeur
Remplissage de la chaudière
Suivez les instructions de mise en service puis :
1. Ouvrez le bouchon de remplissage (6) en
Remarque importante
Avant toute opération de remplissage,
éteignez votre appareil et débranchez
le câble d’alimentation.
exerçant une poussée vers le bas tout en
dévissant.
2. Remplissez la chaudière d’eau (1,1 L) à
l’aide de l’entonnoir (22).
3. Remettez le bouchon (6) en place en
exerçant une poussée vers le bas tout en le
serrant à fond.
nettoyer à la vapeur
Raccordement des accessoires
Avec ou sans tubes rallonges (14), fi xez un
accessoire (15 à 19) sur le raccordement des
accessoires (13), selon l’utilisation désirée.
A noter
Reportez-vous à la Rubrique “Conseils
d’utilisation”, page 13 pour le détail de
leur utilisation.
Réglage et utilisation de la vapeur
Remarque importante
Si la glissière de sécurité vapeur (11) est
enclenchée, il n’est pas possible d’actionner le
bouton de commande vapeur (12). Pour cela,
désenclenchez la glissière afi n d’obtenir
de la vapeur et de commencer
le nettoyage.
1. Branchez l’appareil.
2. Enclen chez l’in terrupt eur de mi se en
service (4).
3. Lorsque la pr ession est att einte, l e
voyant de vapeur prête (3) s’allume.
Remarque importante
Pour votre sécurité, lorsque vous souhaitez
nettoyer à la vapeur, il est impératif d’attendre
l’allumage du voyant de vapeur prête (3)
une première fois avant de commencer le
nettoyage. A défaut, il faut s’abstenir de
nettoyer à la vapeur et faire réviser
l’appareil par un Centre Service
Agréé Astoria.
4. Ajustez si nécessaire le débit de vapeur en
tournant la molette de réglage (2).
Remarque importante
Jouer sur le débit de la vapeur permet
d’adapter la puissance de la vapeur selon les
opérations à traiter. Pour augmenter le débit,
tournez la molette (2) dans le sens anti-horaire
des aiguilles d’une montre. Pour diminuer,
tourner la molette dans le sens horaire.
• Débit vapeur faible : pour nettoyer vos
tissus délicats, tapisseries, rideaux, fauteuils...
mais également pour rafraîchir les plantes, etc.
• Débit vapeur modéré : adpté pour traiter la
plupart des surfaces : sols, moquettes, tapis,
vitres, etc.
• Débit vapeur élevé : idéal pour éliminer les
traces profondes ou assainir les
surfaces très sales : graisses, tâches,
cambouis, mousses, etc.
5. Lors de la première montée en température,
actionnez le bouton de commande vapeur
(12) sur la poignée pistolet pendant quelques
secondes pour évacuer les gouttelettes d’eau
se trouvant dans le fl exible.
Attendez que le voyant de vapeur prête (3)
s’allume à nouveau avant de commencer à
utiliser l’appareil. Ce voyant s’éteint dès que
la vapeur est demandée et que la chaudière
se remet en chauffe (il est néanmoins possible
de continuer à utiliser l’appareil).
6. Pour obtenir de la vapeur, actionnez le
bouton de commande de sortie vapeur (12)
par intermittence ou de façon continue selon
la surface à nettoyer.
8
9
nettoyer à la vapeur
Remplissage en cours d’utilisation
détartrage et rinçage
Si en cours de travail l’eau vient à manquer, la
vapeur diminue. Il faut alors rajouter de l’eau.
Procédez comme suit :
1. Décompressez totalement la chaudière en
actionnant le bouton de commande vapeur
(12) jusqu’à ce qu’il ne sorte plus de vapeur.
2. Eteignez l’interrupteur de mise en service
(4).
3. Débranchez l’appareil.
4. Desserrez très légèrement le bouchon de
remplissage (6) en exerçant une poussée vers
le bas.
Remarque importante
Dévissez le bouchon lentement et avec
précaution : attention de la vapeur
peut s’échapper après quelques tours.
5. Remplissez la chaudière avec de l’eau
tempérée ou tiède en utilisant l’entonnoir (22).
Remarque importante
Prenez garde aux premières gouttes
versées qui peuvent dégager de
la vapeur au contact du fond de la
chaudière encore chaude.
6. R e m ettez l e bouch o n en pl a c e en
ex erça n t un e po ussé e ve r s le bas tou t
en le se rra nt con ven ablement.
7. Répét e z les opéra t ions 1 à 6 de la
Ru b riqu e « Ré glag e et ut ilis ation de la
va peu r » , p age 9.
8. En fin de travail, éte ignez l’interrupt eur
de mise en se r vice (4) et déb r anche z
l’ app are il.
Remarques importantes
• Le détartrage du nettoyeur est une opération
d’entretien obligatoire d’une durée minimale
de 2 heures (après refroidissement complet du
nettoyeur).
• La fréquence de détartrage de l’appareil est
non seulement liée à la quantité d’eau que vous
utilisez mais aussi à sa qualité.
• Le rinçage de l’appareil permet d’éviter la
formation de tartre dans la chaudière.
Il est recommandé d’effectuer un
rinçage périodique de la chaudière.
1. Eteignez, débranchez et laissez refroidir
votre appareil (2 heures).
2. Desserrez légèrement le bouchon de remplissage (6) en exerçant une poussée vers le
bas tout en dévissant. Laissez échapper le
reste de vapeur puis dévissez-le complètement.
3. Videz le contenu de la chaudière dans un seau.
Pour un simple rinçage, passez à l’étape 11.
4. Préparez 30 cl de vinaigre blanc et 30 cl
d’eau claire dans un récipient. A l’aide de l’entonnoir (22) versez le mélange dans la chaudière sans remettre le bouchon (6). Une fois la
chaudière remplie, retirez l’entonnoir.
5. Rebranchez votre appareil.
6.
Enclenchez l’interrupteur de mise en service
(4).
7. Attendez que le mélange se mette à bouillir
et arrêtez la chauffe de la chaudière (4).
8. Débranchez l’appareil.
9. Laissez agir 1 heure environ.
10. Videz le contenu de la chaudière dans un
seau.
11. Rincez la chaudière par 3 fois en y introduisant à chaque fois 1/2 litre d’eau claire.
A noter
Afi n d’éviter un entartrage trop important et
d’augmenter la durée de vie de votre
nettoyeur, nous vous conseillons
d’utiliser la carafe fi ltrante Astoria
RF 950 A.
12. Remplissez la chaudière et continuez votre
séance de nettoyage.
10
11
nettoyage
et entretien
conseils d’utilisation
• Les opérations d’entretien doivent être faites
l’appareil débranché et refroidi.
• Le corps du nettoyeur s’essuie tout simplement
avec un chiffon doux.
• Les accessoires s’essuient avec un chiffon
doux ou peuvent se nettoyer à l’eau claire,
sans additif de détergent, avant de les sécher.
• Il est recommandé de vider votre appareil
après chaque utilisation afin d’éviter la
formation de dépôts.
rangement
• Laissez refroidir l’appareil pendant 5 heures
puis videz l’eau résiduelle.
• Rangez l’appareil et ses accessoires dans
un endroit frais et sec.
Remarque importante
N’utilisez pas de produits détergents
ajoutés à l’eau dans la chaudière.
• Le nettoyeur vapeur s’utilise aussi bien à
l’intérieur qu’en extérieur. Tout ce que vous
nettoyez habituellement avec un chiffon,
une éponge, une serpillière et des produits
détergents, peut à présent s’entretenir avec
votre nettoyeur vapeur Astoria (hors appareils
électriques).
• Grâce sa température élevée, la vapeur
permet de décoller la graisse et les saletés
les plus incrustées.
La vapeur émise à haute température permet
également d’éliminer bactéries, germes et
acariens, bien mieux qu’avec un aspirateur
classique !
• L’usage d’un nettoyeur vapeur permet de
faire l’économie de produits détergents. Vous
contribuez ainsi à la préservation de
l’environnement…
La vapeur agit à la place des produits
d’entretien pour dissoudre la graisse et
décoller la saleté que vous recueillez ensuite
avec une chiffonnette, une éponge ou un
chiffon.
A noter
• La vapeur permet d’accélérer le dégivrage
des réfrigérateurs ou congélateurs.
• La vapeur est effi cace pour
déboucher les écoulements sanitaires.
12 13
accessoires
accessoires
• Avant de procéder au nettoyage de vos tapis,
moquettes, tissus et autres surfaces délicates,
consultez les instructions propres à chaque
article. Cherchez un endroit caché ou un
échantillon et faites un essai.
• Attendez que la vapeur agisse et vérifi ez
qu’aucun changement de couleur ni aucune
déformation ne se soit produit.
Remarque importante
Débranchez toujours l’appareil avant
de changer d’accessoire ou d’en fi xer
un.
Tous les accessoires se fi xent à l’extrémité du
fl exible (10), sur la partie de raccordement des
accessoires (13).
Les tubes rallonges (14) :
La brosse rectangulaire (16) :
Raccord (15)
Elle est adaptée aux grandes surfaces (sols,
murs...). Dans la plupart des cas, elle s’utilise
avec la chiffonnette (20) fi xée par les pinces supérieures de la brosse. En cas de saleté incrustée, utilisez-la sans chiffonnette (20) afi n d’agir
directement avec les poils de la brosse. Utilisez
le raccord (15) pour la fi xer aux tubes rallonges.
La brosse ronde nylon (17) :
Elle se fi xe à l’extrémité de la lance haute pression
(18). Elle est adaptée au nettoyage de petites surfaces très sales. Les résidus ainsi décollés doivent
être recueillis avec un chiffon ou une éponge propre.
La raclette à vitres (19) :
Elle permet de nettoyer les surfaces vitrées en
utilisant un débit de vapeur réduit.
1. Projetez la vapeur sur la vitre directement ou
à quelques centimètres de distance afi n de décoller les impuretés.
2. Stoppez la vapeur et passez la raclette de
haut en bas pour recueillir la saleté, en l’essuyant
régulièrement avec la chiffonnette (21) propre.
Remarque importante
Attention, avant de commencer le nettoyage , si
votre vitre est froide, projetez la vapeur
sur la vitre en tenant l’accessoire à une
trentaine de centimètres de distance.
Astuce pour des
nettoyages particuliers
• Objets - Si vous souhaitez nettoyer des
objets délicats, pensez toujours à éloigner la
sortie vapeur de l’objet à nettoyer.
• Plantes - Une distance de pulvérisation de 30
cm minimum est à respecter impérativement au
risque d’abîmer les plantes.
• Vo it ures - Respec tez une distan ce d e
pulvérisation de 10 à 20 cm pour nettoyer les
pneus. Les jantes peuvent être nettoyées par
contact direct. Pour enlever les tâches d’huile ou
de goudron sur les carrosseries, utilisez toujours un
chiffon doux et épais.
• Mobilier de jardin - Que le mobilier soit en
matière plastique ou en bois, pulvérisez la vapeur
à une distance suffi sante pour ne pas
le détériorer et essuyez-le ensuite avec
un chiffon doux.
Seul ou assemblés bout à bout, il(s) s’adapte(nt)
à la brosse rectangulaire (16) à l’aide du raccord
(15), à la brosse ronde (17) à l’aide de la lance
(18), directement à la lance (18) et à la raclette à
vitres (19).
La lance haute pression (18) :
Elle peut être utilisée avec ou sans la petite brosse
ronde (17). Le jet de vapeur concentré donne une
puissance de nettoyage supplémentaire pour décaper ou décoller la saleté incrustée. Elle est pratique pour nettoyer les radiateurs, les volets, etc.
14
15
guide de dépannage
PR OB LÈ M ES CA US ES PO SS IB LES SO LU TI O NS
L’appareil ou le voyant du
nettoyeur ne s’allume pas.
L’appareil n’est pas
branché.
L’appareil est défectueux. Contacter un Centre Service
Vérifi er que l’appareil soit
bien branché sur une prise
électrique en état de marche et
allumé (interrupteur de mise
en service enclenché).
Agréé Astoria (adresses sur
www.astoria.tm.fr).
spécifi cations
L’appareil ne produit pas de
vapeur.
L’appareil vaporise bien
pendant un certain temps
puis le jet diminue de façon
progressive.
La chiffonnette pour brosse
rectangulaire devient humide.
Après utilisation, l’eau
s’égoutte du fl exible, du
pistolet ou des tubes
rallonges.
Il n’y a plus d’eau dans la
chaudière.
La glissière de sécurité vapeur
du fl exible est verrouillée.
Les raccords de tuyaux,
tubes et buses sont mal
enclenchés.
La vapeur s’échappe des
raccords.
L’appareil est utilisé de
façon continue sur le
réglage maximum. Il
manque de l’eau dans la
chaudière.
En appuyant sur le bouton
de vapeur de manière
continue, le tissu est
saturé en humidité.
L’accumulation naturelle de
la vapeur durant l’utilisation
de l’appareil provoque la
formation d’eau.
Débrancher l’appareil et
remplir la chaudière.
Déverrouiller la glissière.
S’assurer que la vapeur ne
s’en échappe pas et vérifi er
que leur emboîtement soit
correct.
S’assurer qu’il n’y a pas de
débris ou d’obstructions aux
points de raccord.
Remplir la chaudière.
L’enlever et l’essorer. Le
sécher ou utiliser un chiffon
de substitution.
Essuyer ces pièces avec un
linge propre.
Nota
La garantie générale de l’appareil est défi nie sur le bulletin de garantie ci-joint. Elle
ne couvre que l’utilisation domestique de
l’appareil.
La garantie ne couvre pas les appareils en
panne dont le détartrage n’a pas été effectué périodiquement. Elle ne couvre pas
l’usure normale, ni les accessoires dont le
fl exible avec poignée pistolet, la lingette, la
chiffonnette, la raclette à vitres et la brosse
ronde nylon.
Le fabricant ne pourra être tenu responsable
des dommages éventuels causés par un
usage incorrect de l’appareil, non conforme
au mode d’emploi ou des réparations effectuées par un personnel non qualifi é.
Conformément à l’article L111-2 du code
de la consommation, la disponibilité des
pièces de rechange prévues pour un produit réparable est de 5 ans à partir de sa
date de fabrication (information mentionnée
sur le produit : numéro de lot ou de série).
techniques
Puissance chaudière : 1500 W
Tension d’utilisation : 220-240 V ~ 50/60 Hz
Capacité totale : 1,3 litre
Capacité utile : 1,1 litre
Pression : 3,5 bars
Débit vapeur réglable : 80 g/min maxi
Autonomie : 1h environ
Matériau chaudière : inox qualité 18/8
Dimensions nettoyeur : 25 H x 25 l x 34 L cm
Poids nettoyeur : 3,7 kg
Poids accessoires : 1,4 kg
16 17
18 19
Retrouvez la liste complète
des Centres Services Agréés Astoria sur
www.astoria.tm.fr
Service Consommateurs : Tél. : 03 88 18 66 18 • Fax : 03 88 18 66 19
Société ARB • Parc d’Activités "Les Découvertes" • 8 rue Thomas Edison • CS 51 079
67452 Mundolsheim Cedex • Tél. : 03 88 18 66 18 • Fax : 03 88 33 08 51
Email : info@astoria.tm.fr • www.astoria.tm.fr
Document et visuels non contractuels. Caractéristiques susceptibles d’être modifi ées. Juillet 2010. V1
Loading...
