Astera AX10 Operating instructions [DE]

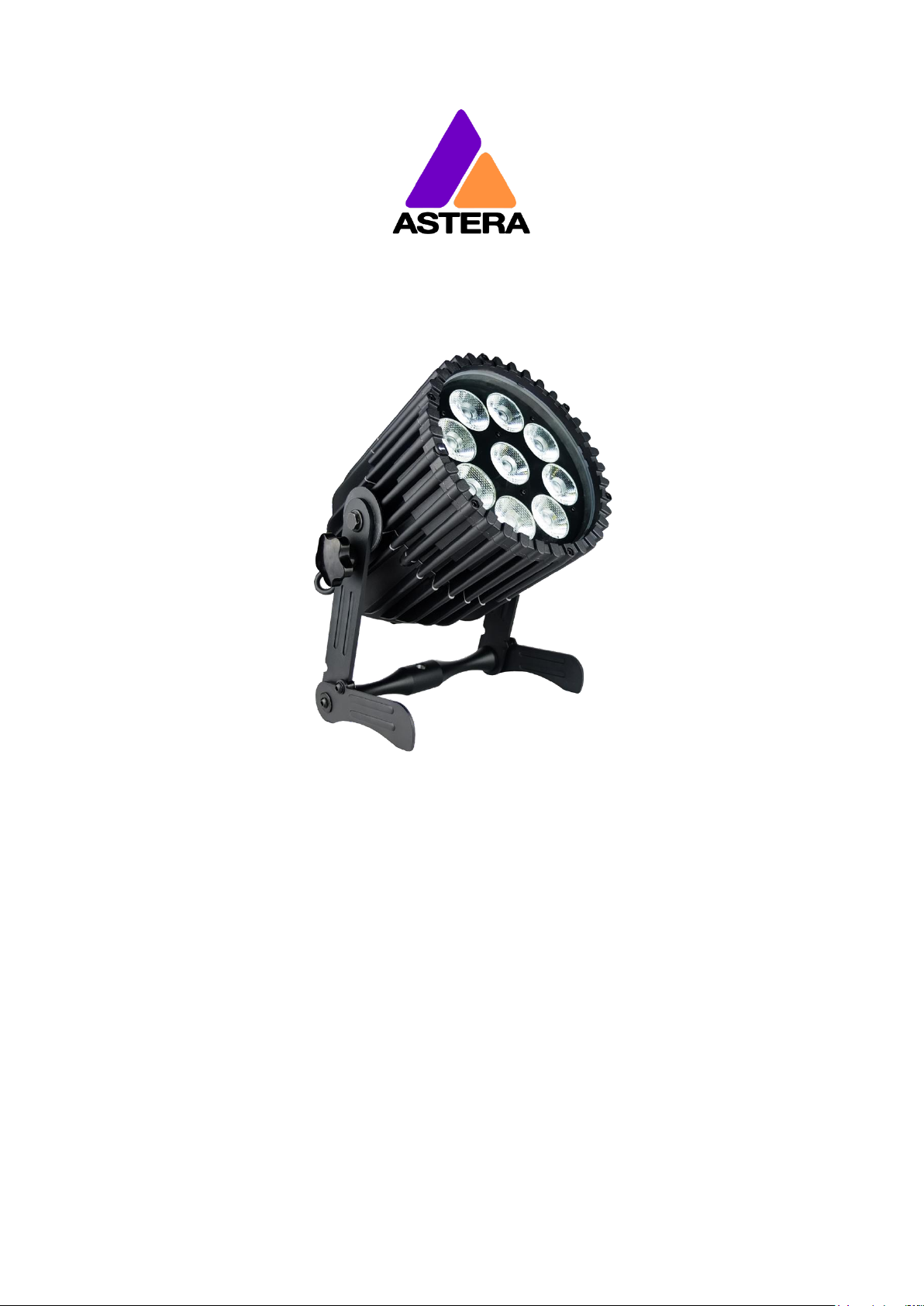

AX10

SPOTMAX™

Bedienungsanleitung

Astera LED Technology GmbH

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

INHALT 1

Lieferumfang ......................................................................................................................................................... 3 2

Sicherheit und Handhabung.............................................................................................................................. 3 3

Bügel.............................................................................................................................................................. 4 3.1

Akku ............................................................................................................................................................... 4 3.2

Akku-Icon und Status-LED .......................................................................................................................... 5 3.3

Aufladen ....................................................................................................................................................... 5 3.4

Netzanschluss ............................................................................................................................................... 6 3.5

Diffusoren ...................................................................................................................................................... 6 3.6

Spezifikation .......................................................................................................................................................... 7 4

5 Fehlersuche ................................................................................................................................................................ 7

Betrieb .................................................................................................................................................................... 8 6

AsteraRGB Farbraum (AsteraRGB Color Space) ................................................................................... 8 6.1

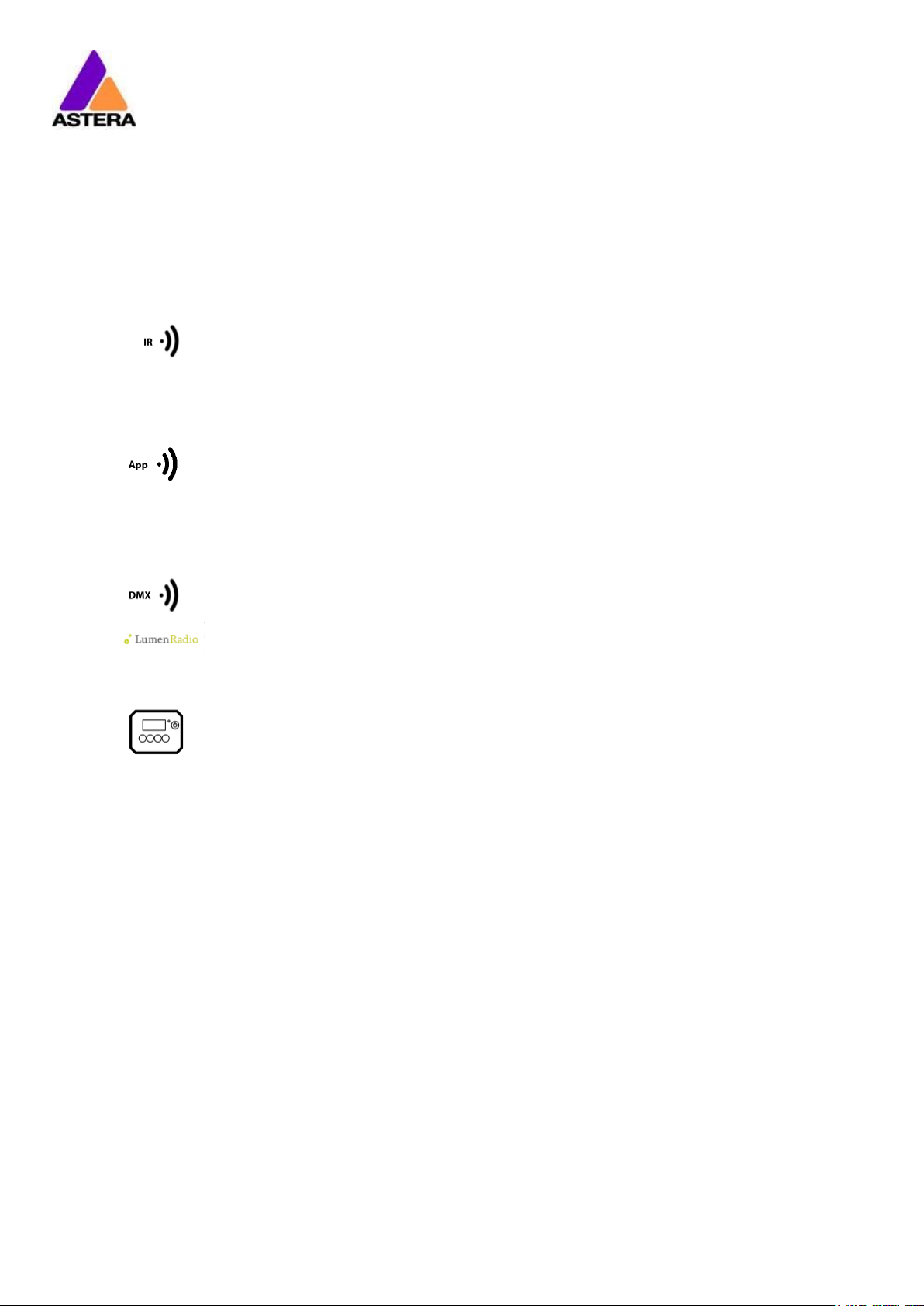

Steuerungsmöglichkeiten: ......................................................................................................................... 9 6.2

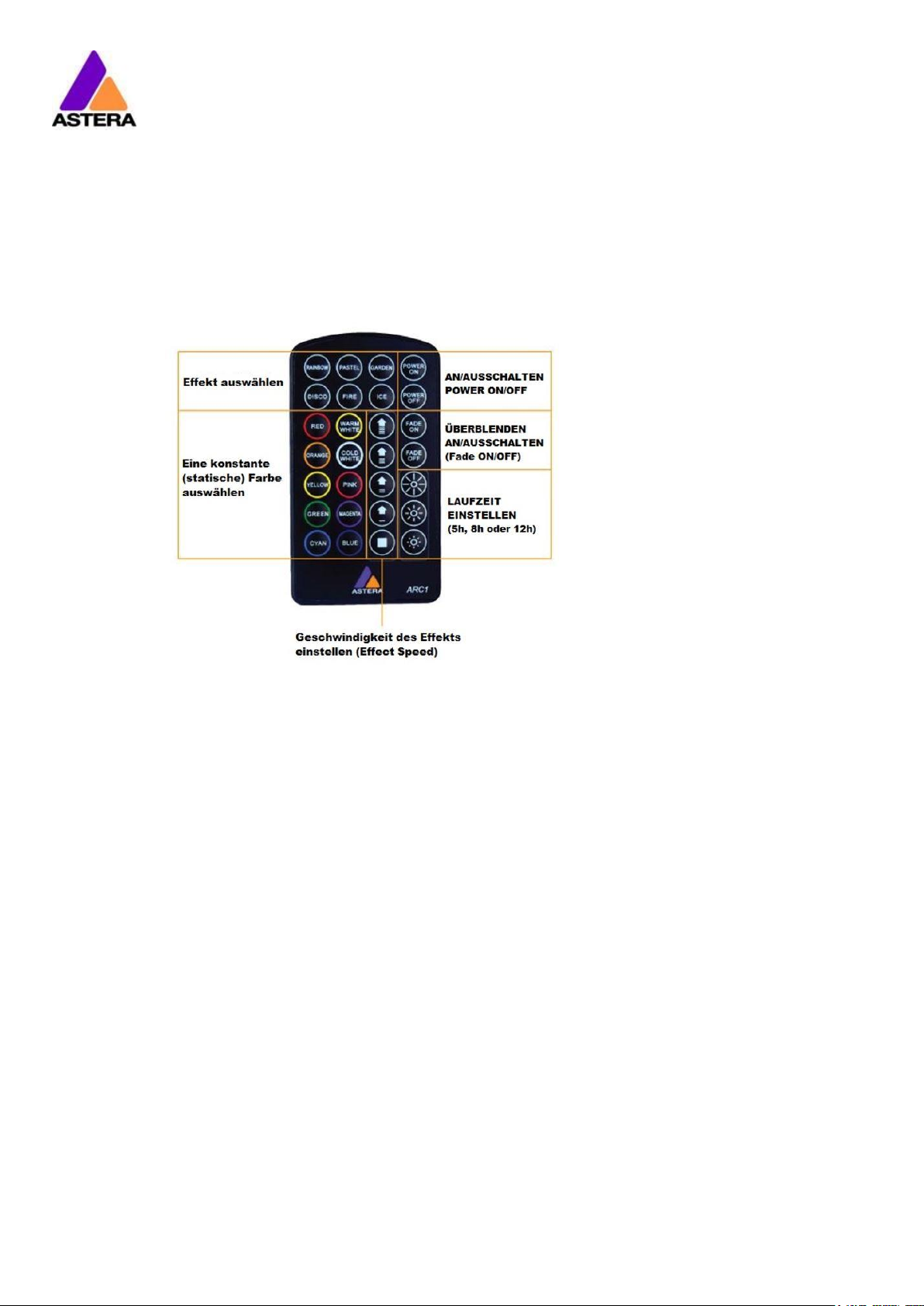

Steuerung mit der Infrarotfernbedienung ARC1 ................................................................................. 10 6.3

Steuerung mit der AsteraApp™ ............................................................................................................. 10 6.4

Steuerung per Drahtlosem DMX ( Wireless DMX) ................................................................................ 11 6.5

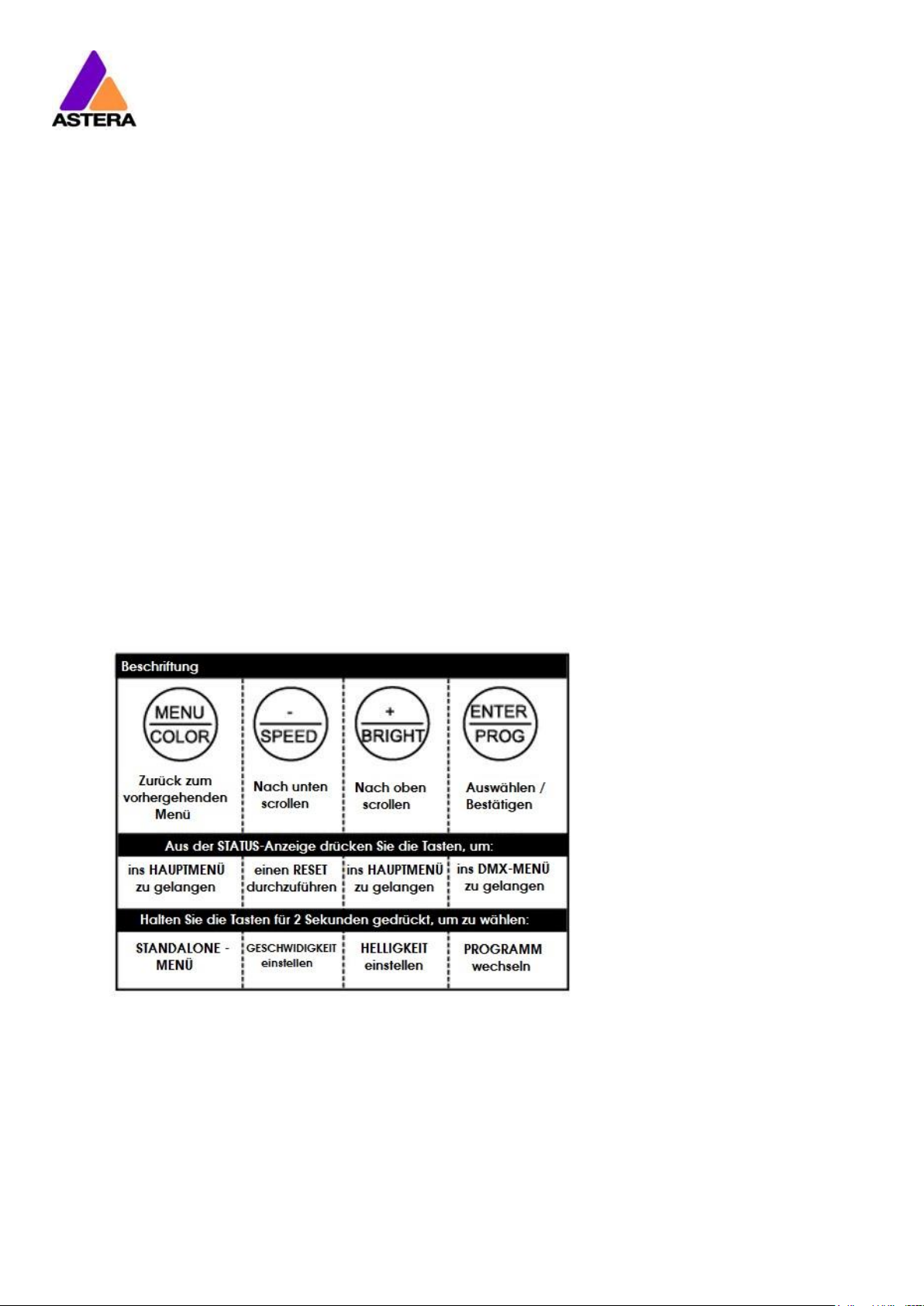

Bedienfeld (Control Panel) ...................................................................................................................... 11 6.6

Status-Anzeige ........................................................................................................................................... 12 6.7

Optionen Des Hauptmenüs .................................................................................................................... 13 6.8

Menü Kurzbefehle (Shortcuts) ................................................................................................................. 13 6.9

EINGANGSWAHL (INPUT SELECT) ............................................................................................................ 13 6.10

Eine Feste (Statische) Farbe Wählen ..................................................................................................... 15 6.11

DMX Einstellungen ..................................................................................................................................... 16 6.12

DMX Ausfall (DMX FAIL) ............................................................................................................................ 19 6.13

Laufzeit ........................................................................................................................................................ 19 6.14

CRMX Paarung Aufheben (unpair crmx) ............................................................................................. 20 6.15

STANDALONE ............................................................................................................................................. 21 6.16

AUSFALL DER NETZSPANNUNG (AC FAILURE/EMERGENCY LIGHT) .................................................... 23 6.17

INFO ............................................................................................................................................................. 23 6.18

ZURÜCKSETZEN DER EINSTELLUNGEN (RESET SETTINGS) ........................................................................ 24 6.19

Verwendung der Lampe mit der AsteraApp™ ............................................................................................ 25 7

Lampen Paaren mit der AsteraApp™ .................................................................................................. 25 7.1

Leistungsfähige Lichtsteuerung .............................................................................................................. 25 7.2

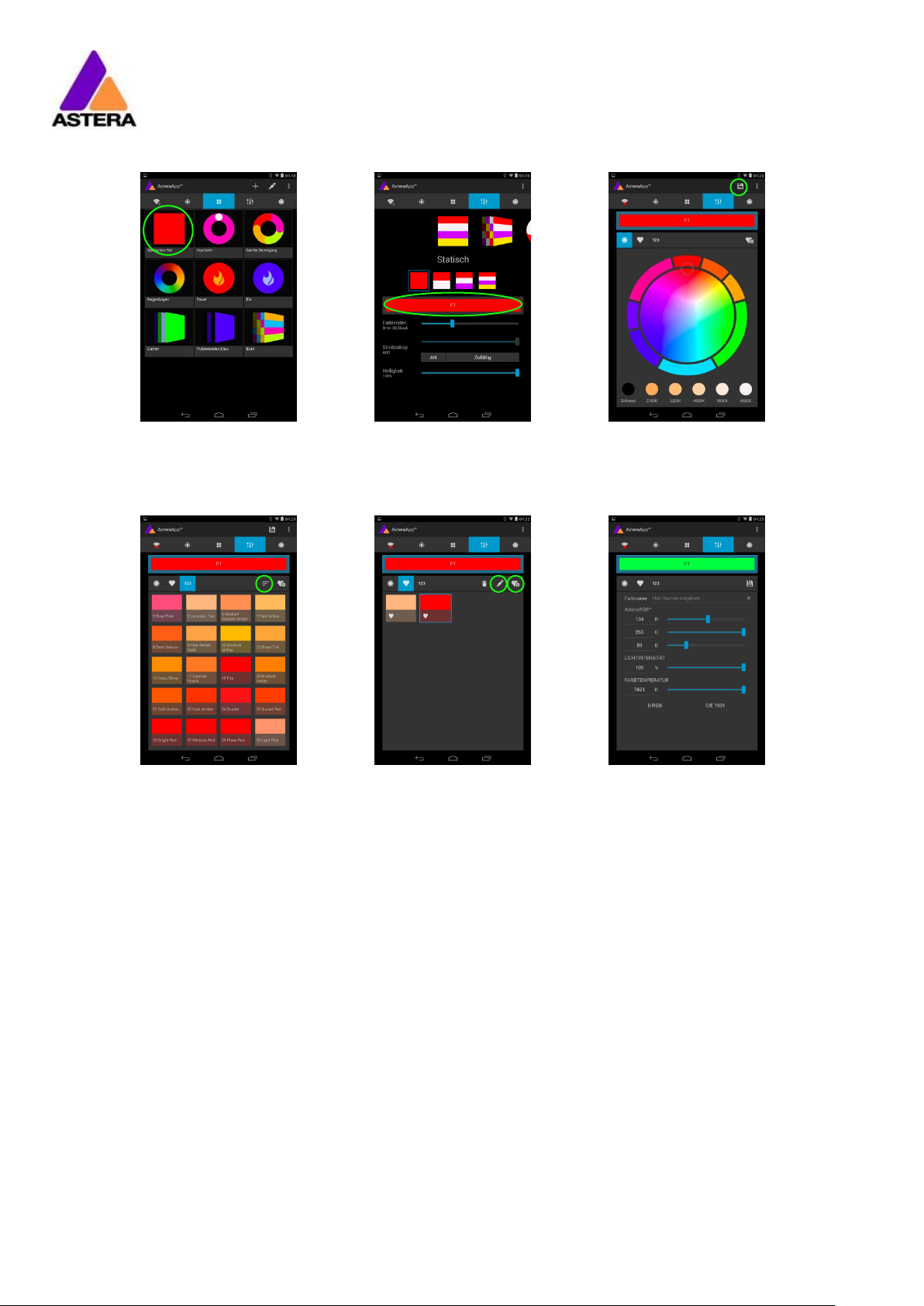

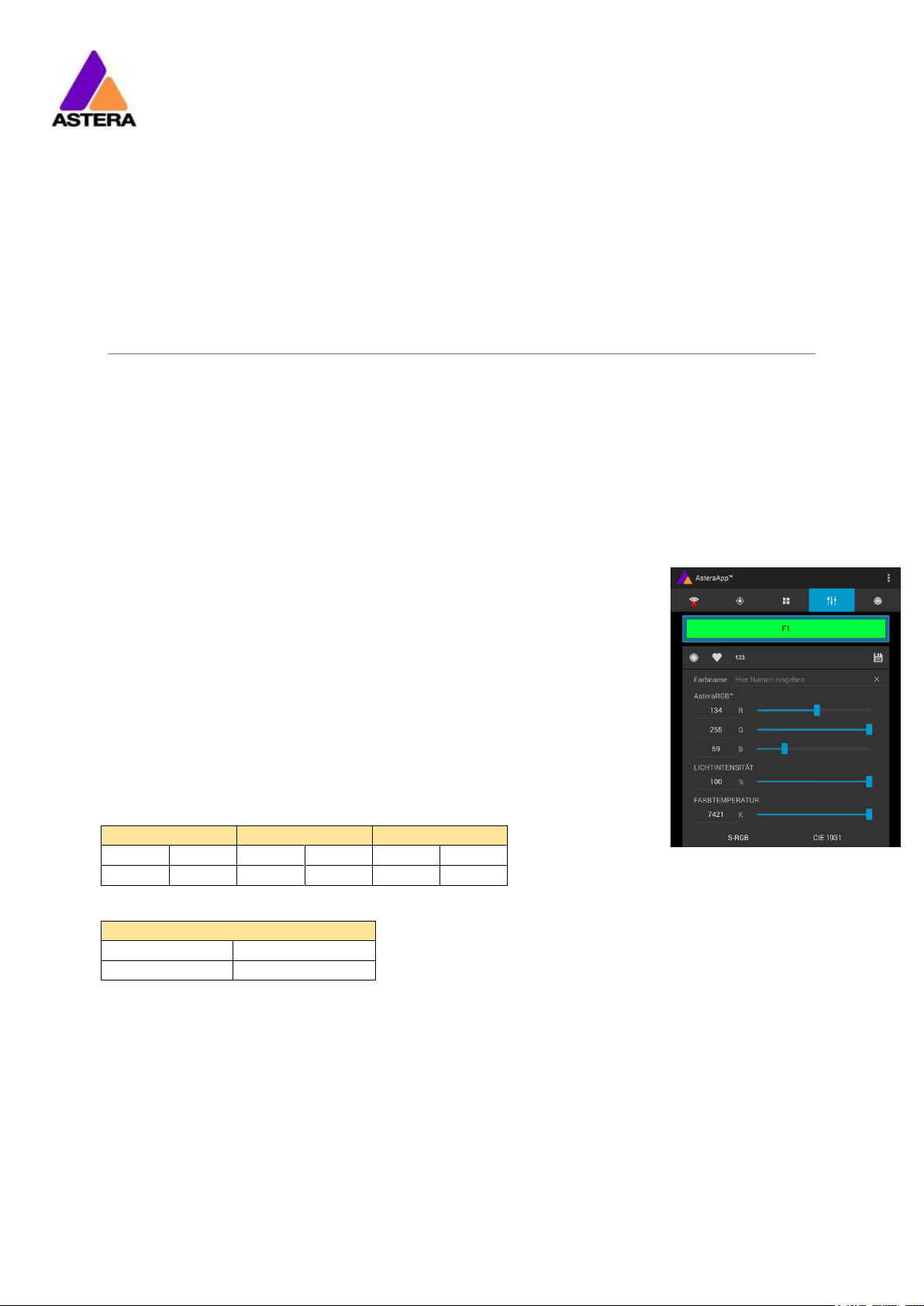

Farbe Einstellen .......................................................................................................................................... 26 7.3

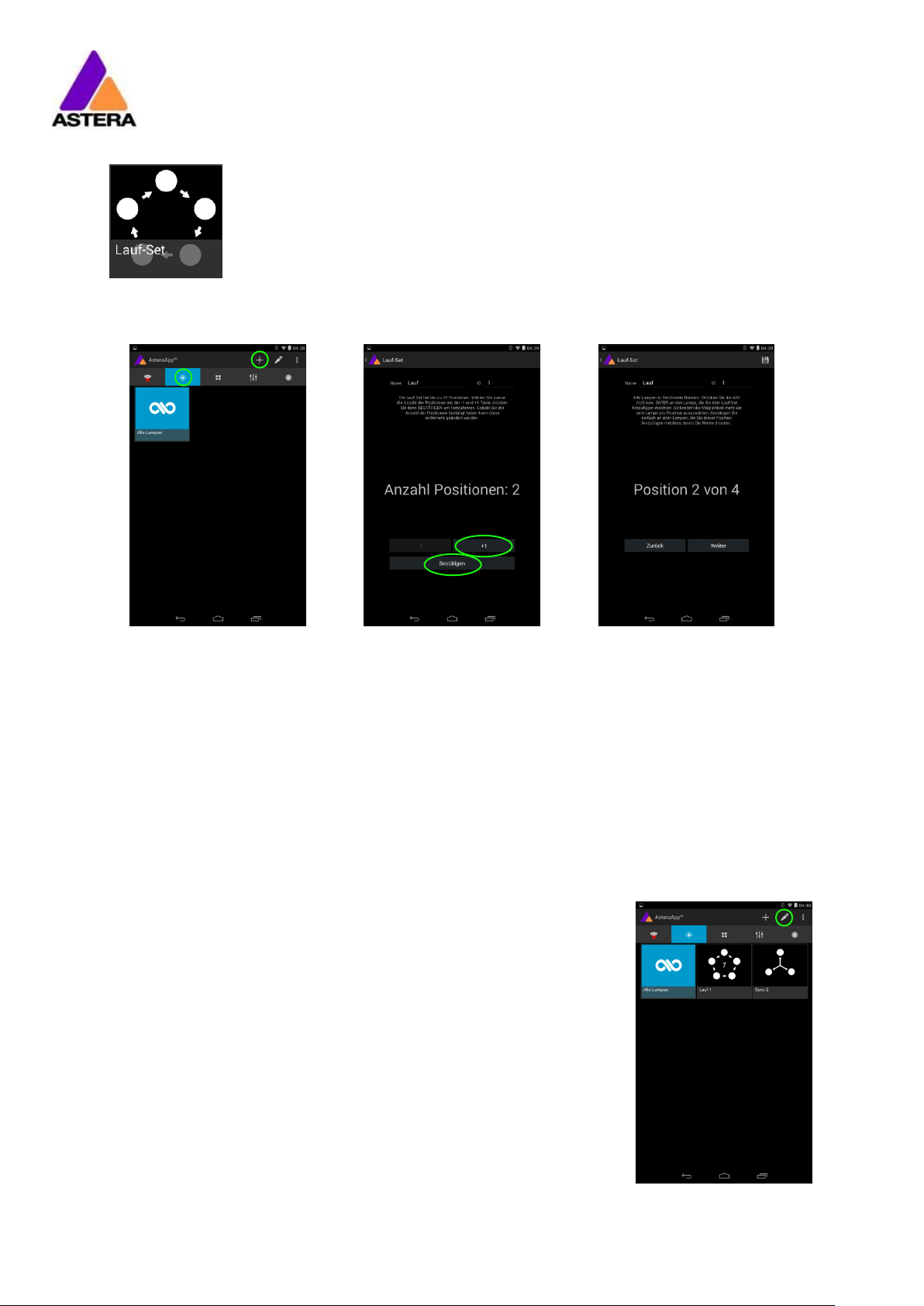

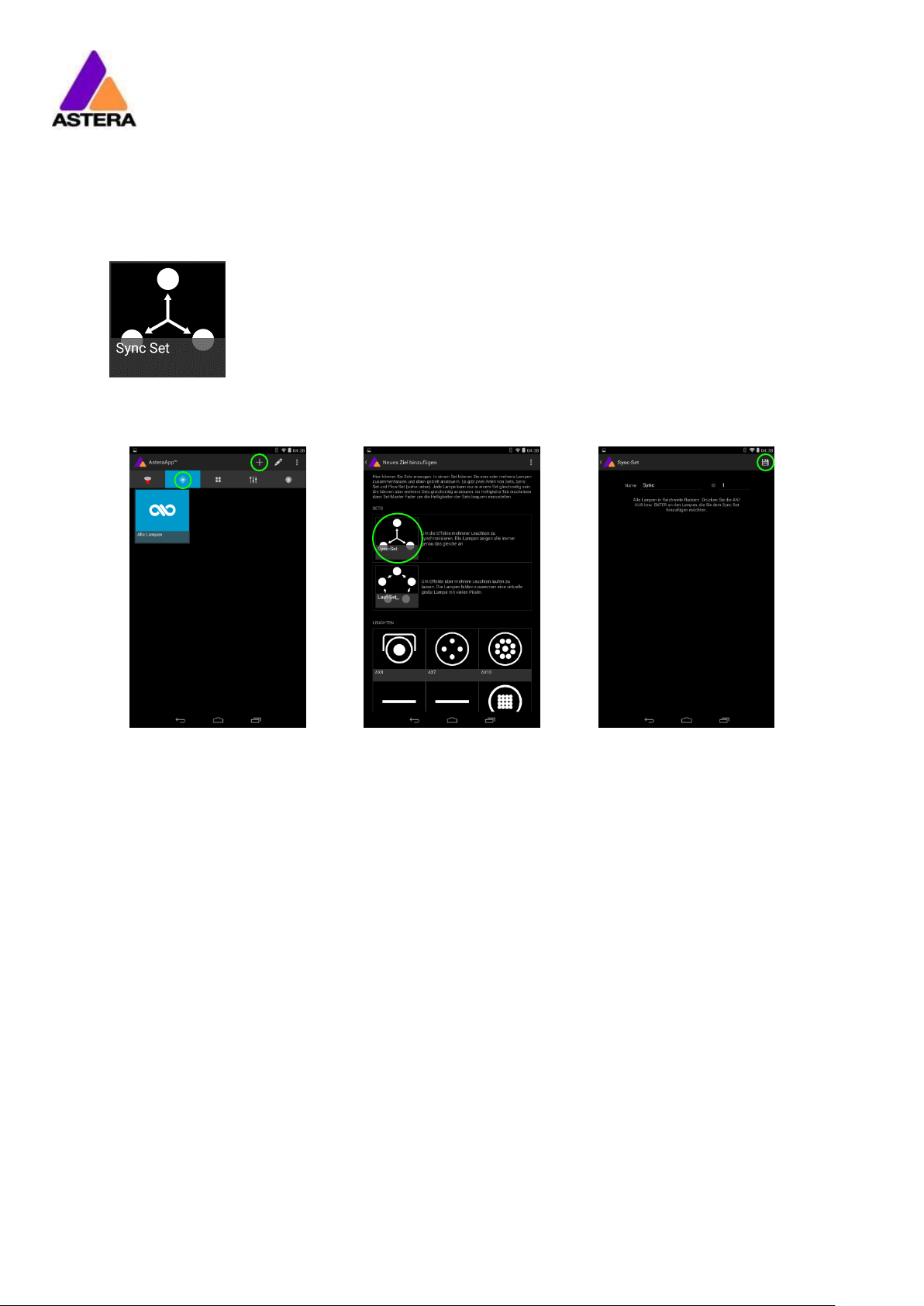

Erstellen eines Sets ..................................................................................................................................... 27 7.4

Lampen Gezielt Ansprechen .................................................................................................................. 28 7.5

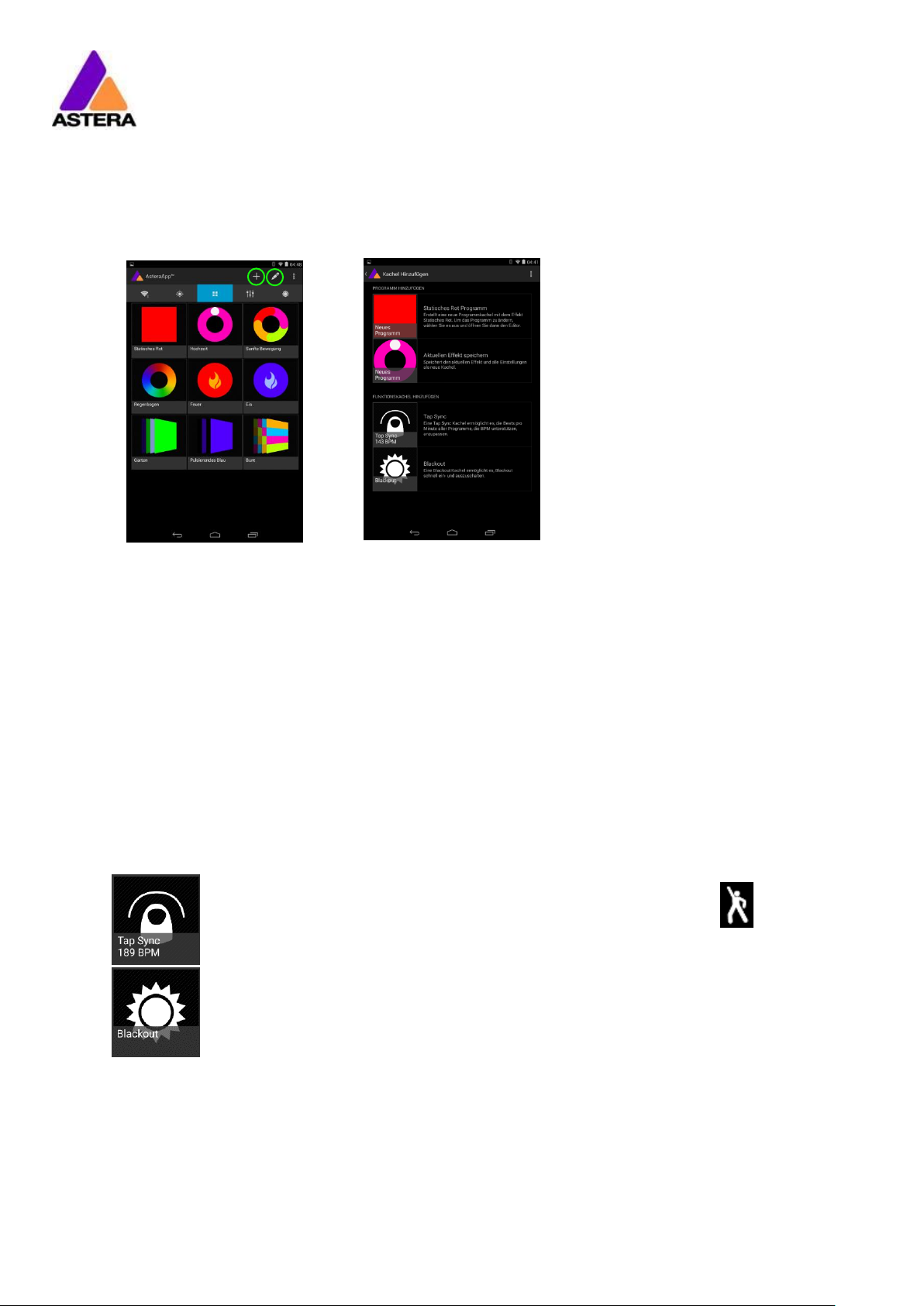

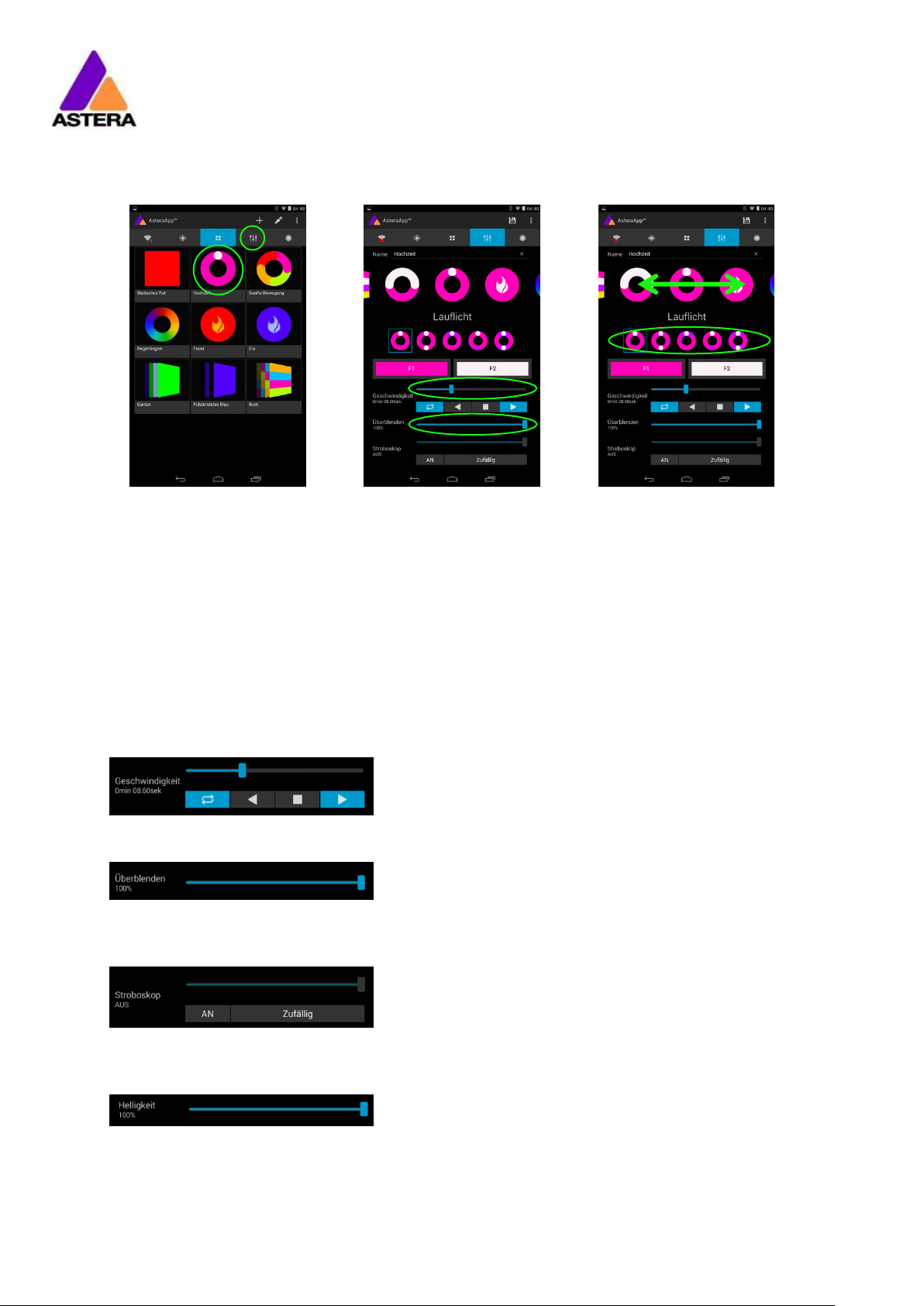

Effekt Wechseln ......................................................................................................................................... 29 7.6

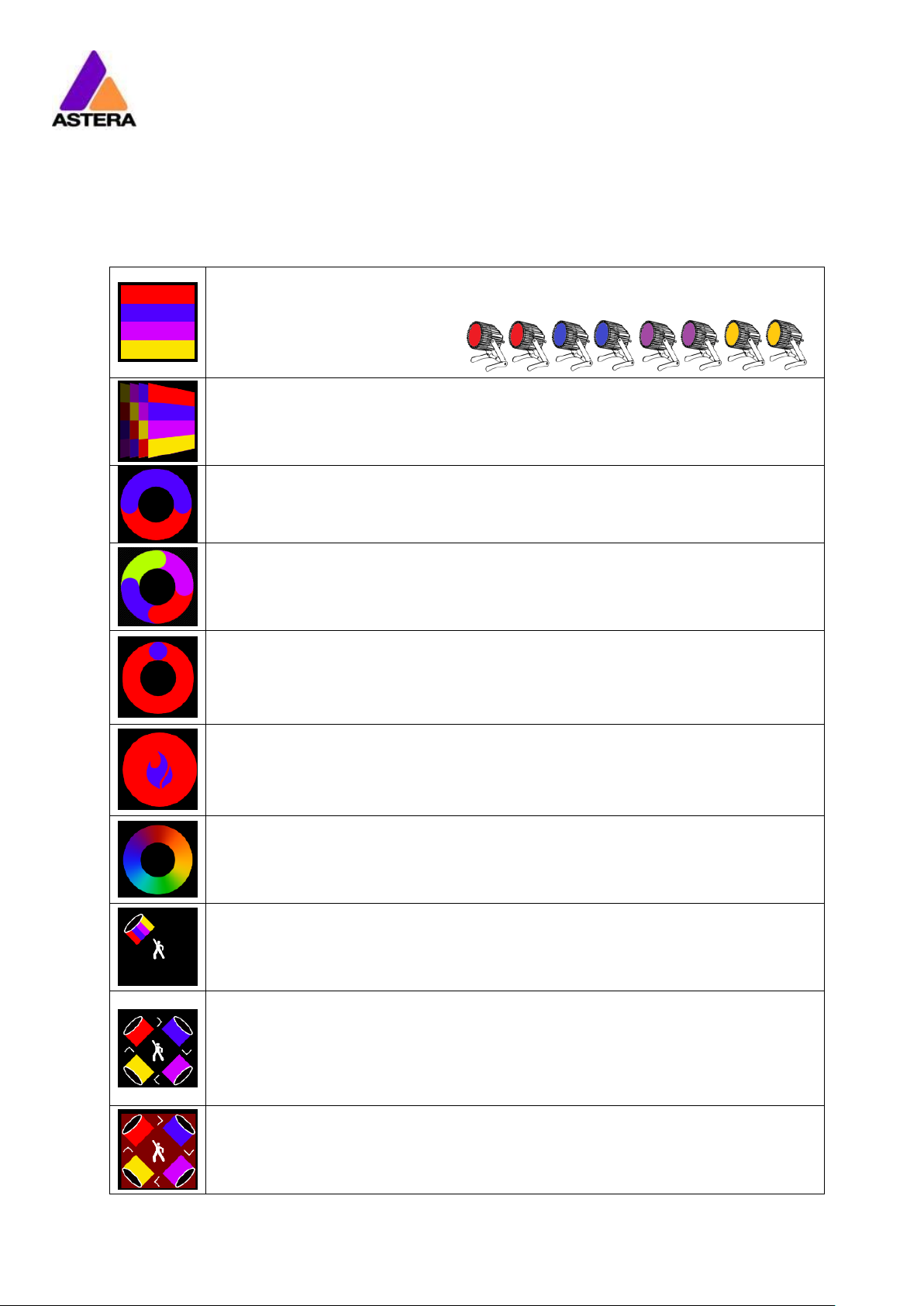

Mögliche Effekte ....................................................................................................................................... 30 7.7

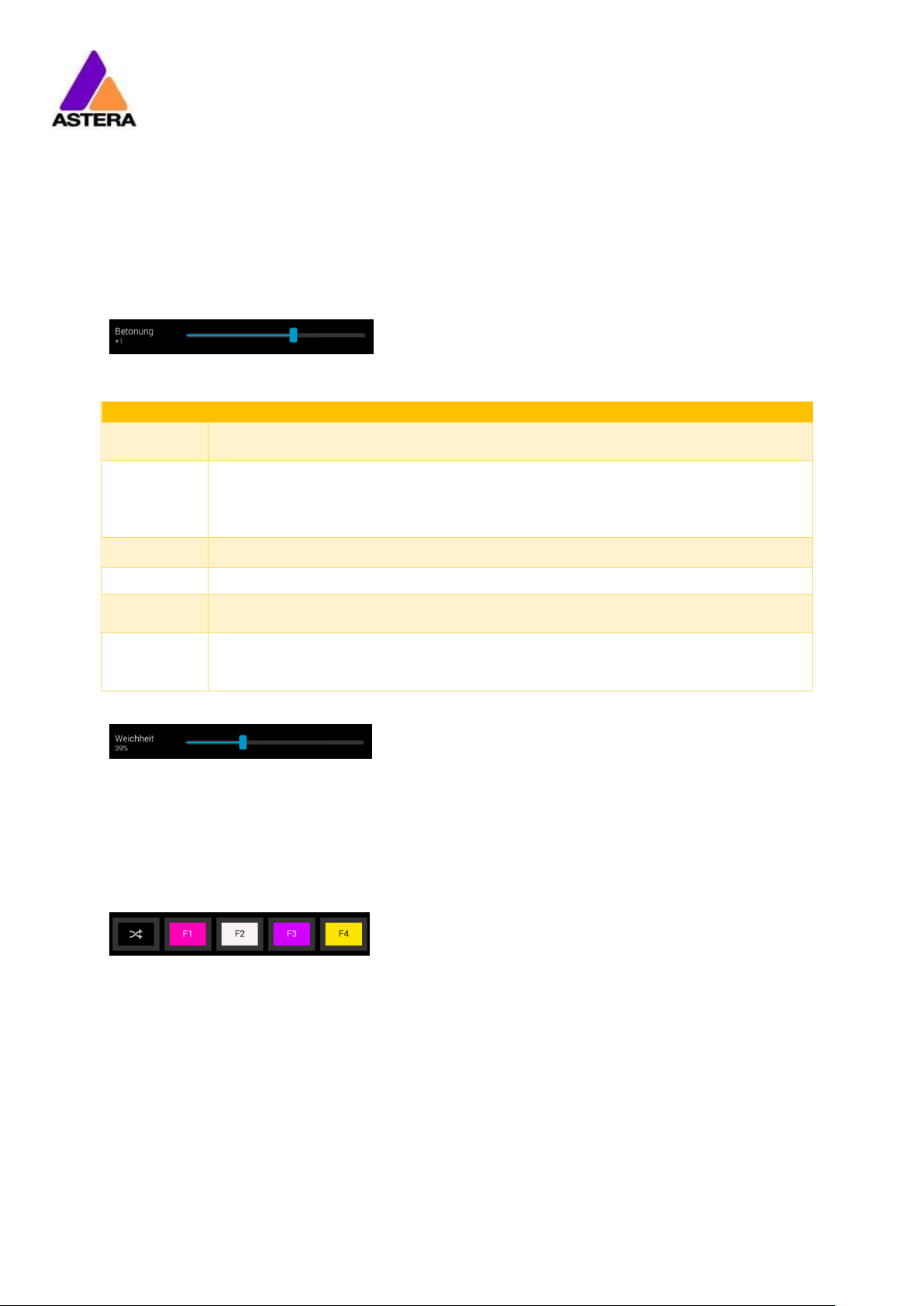

Farbwechsel Effekte Im Detail ................................................................................................................ 31 7.8

Der Hauptbildschirm ................................................................................................................................. 32 7.9

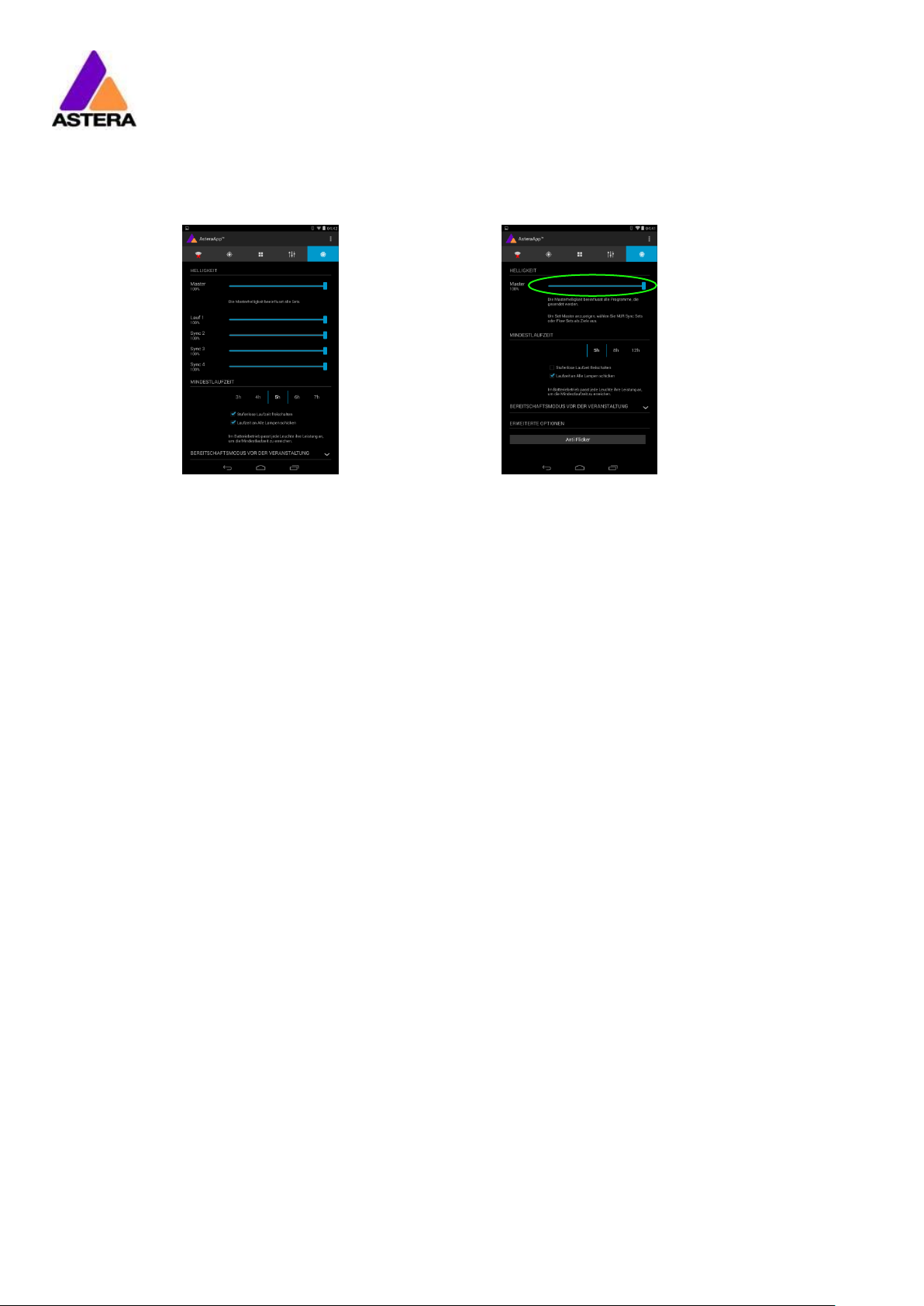

Helligkeit ...................................................................................................................................................... 33 7.10

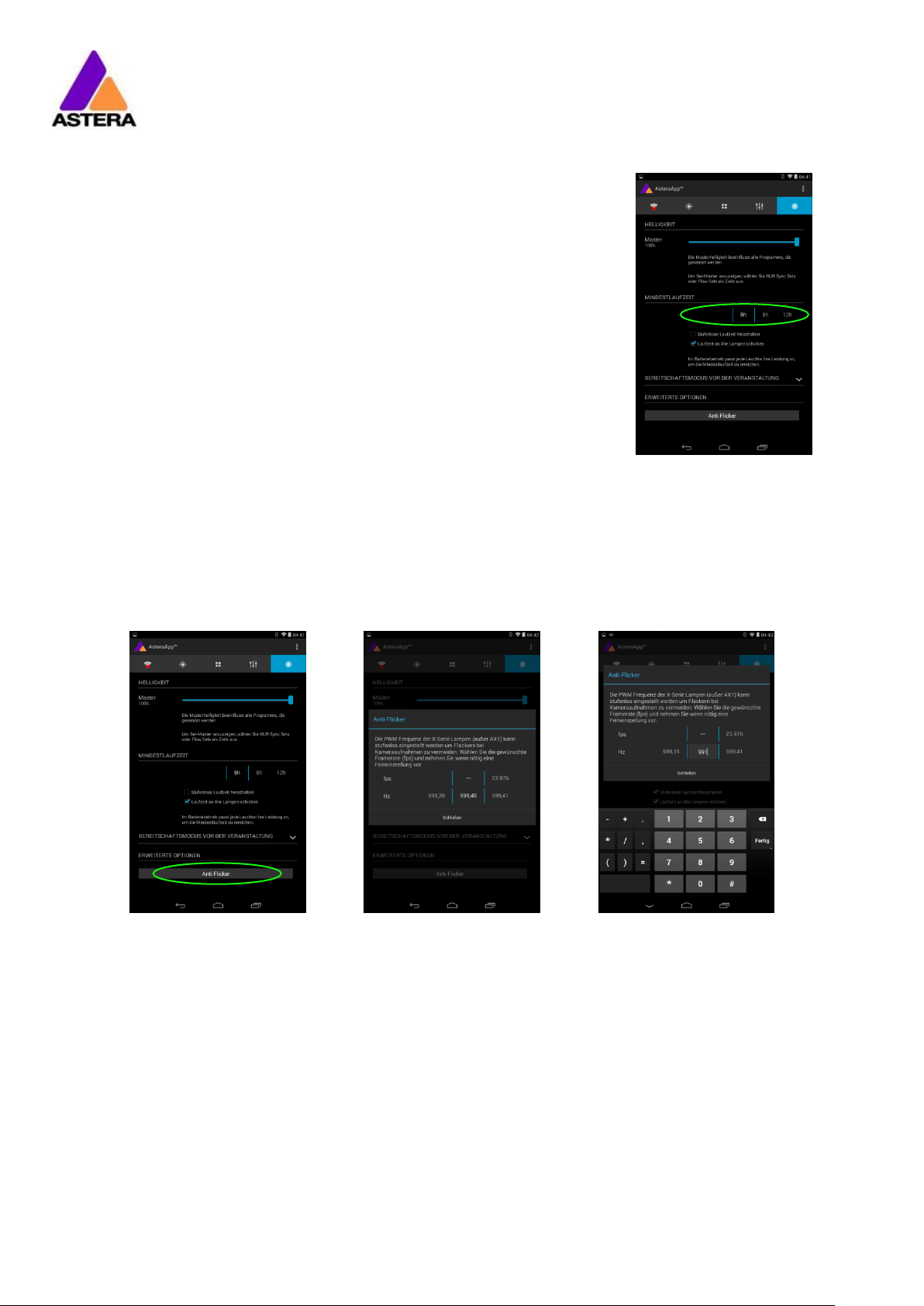

Laufzeit ........................................................................................................................................................ 34 7.11

Anti-Flackern (Anti-Flicker) ....................................................................................................................... 34 7.12

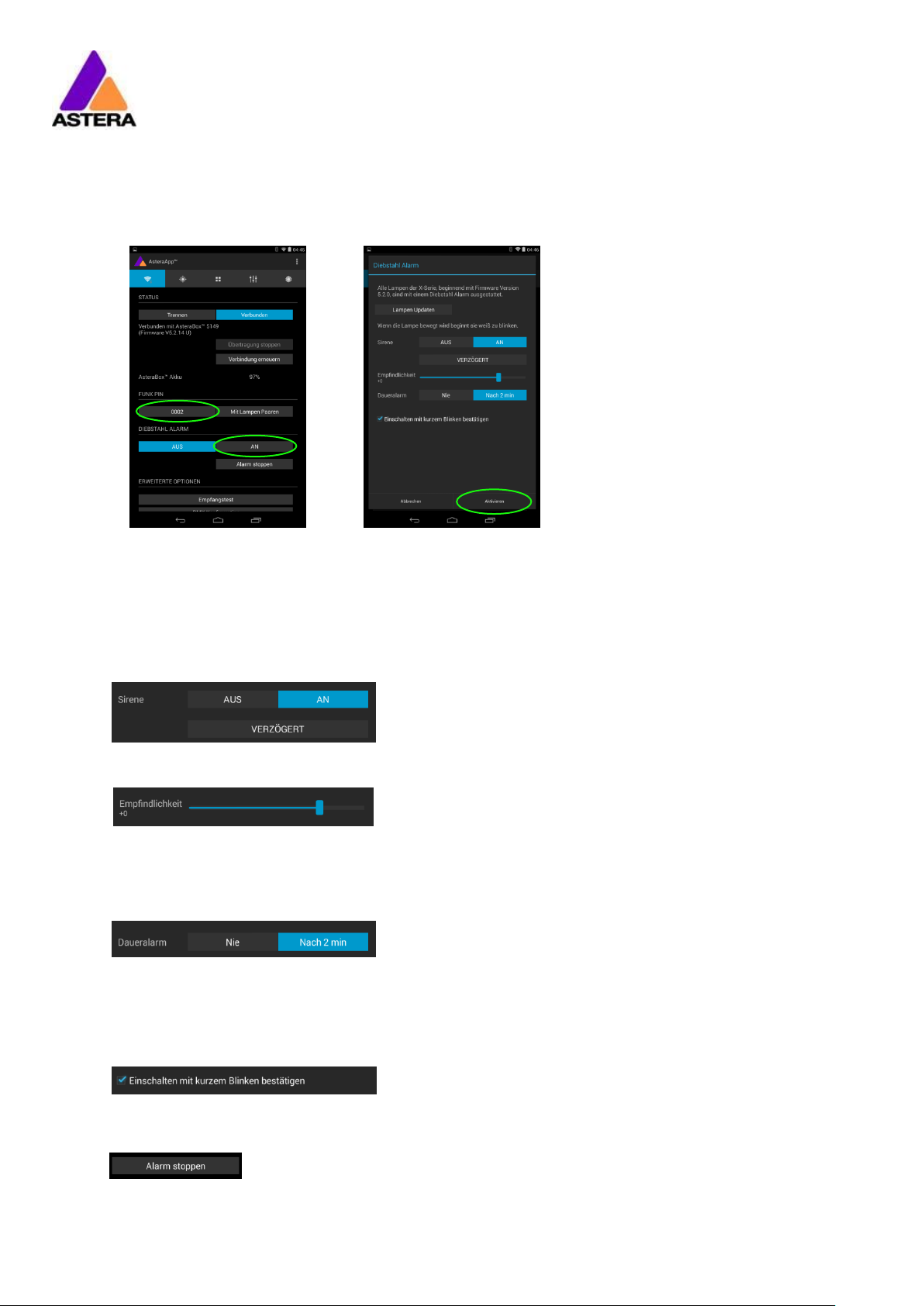

Diebstahl Alarm (Theft Alarm) ................................................................................................................. 35 7.13

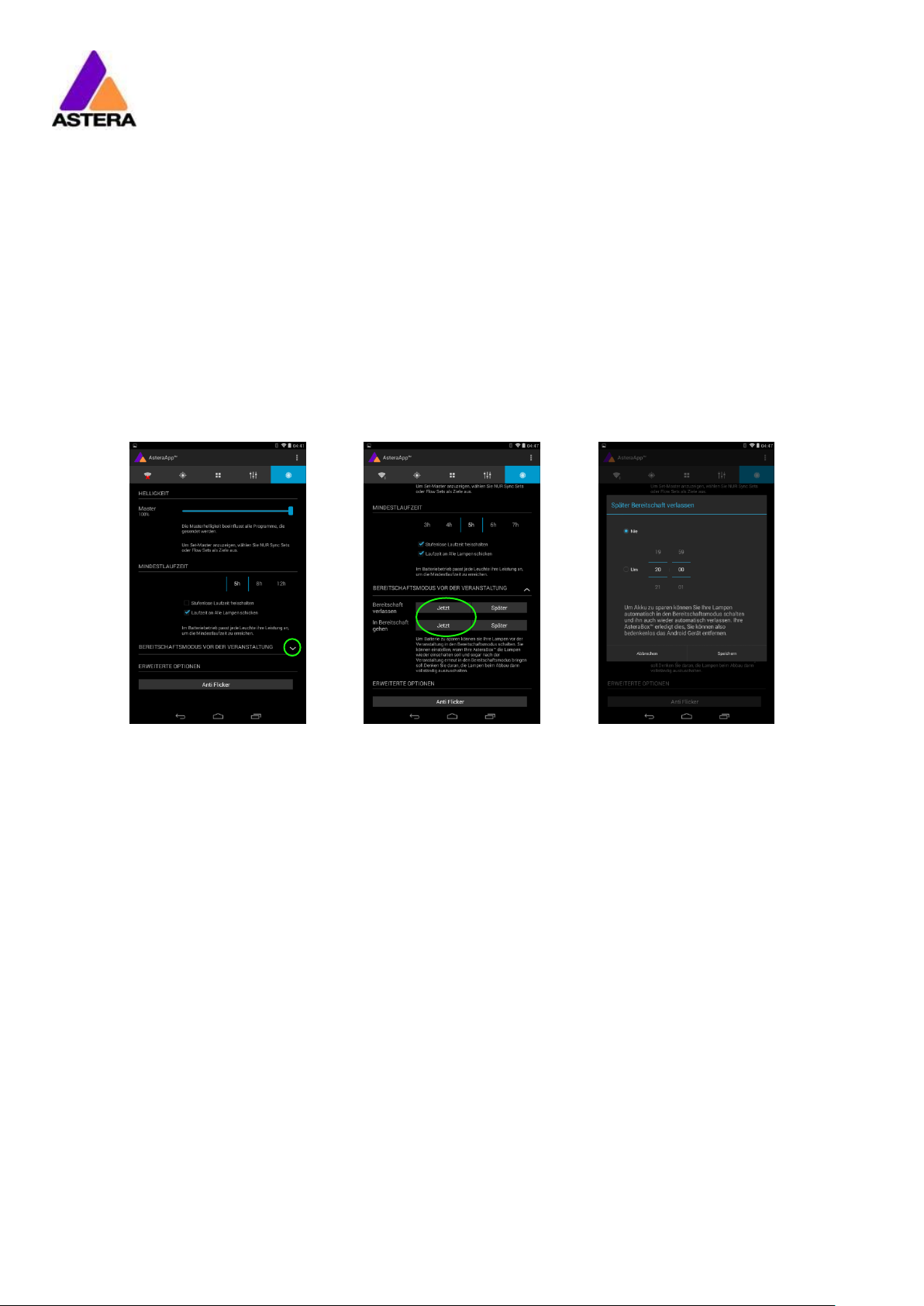

Bereitschaftsmodus (Standby) Ein-u. Ausschalten .............................................................................. 36 7.14

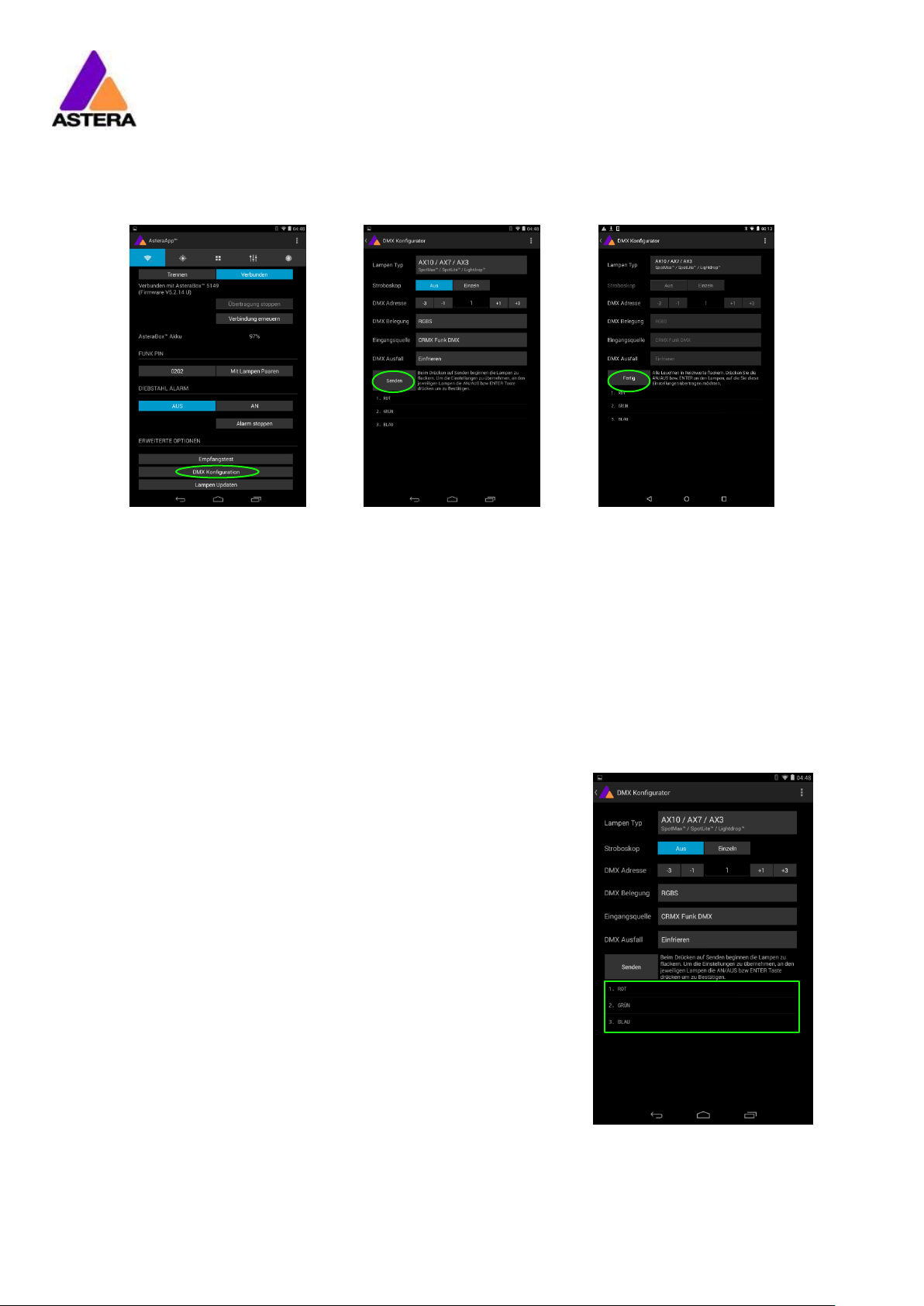

DMX Einstellungen ..................................................................................................................................... 37 7.15

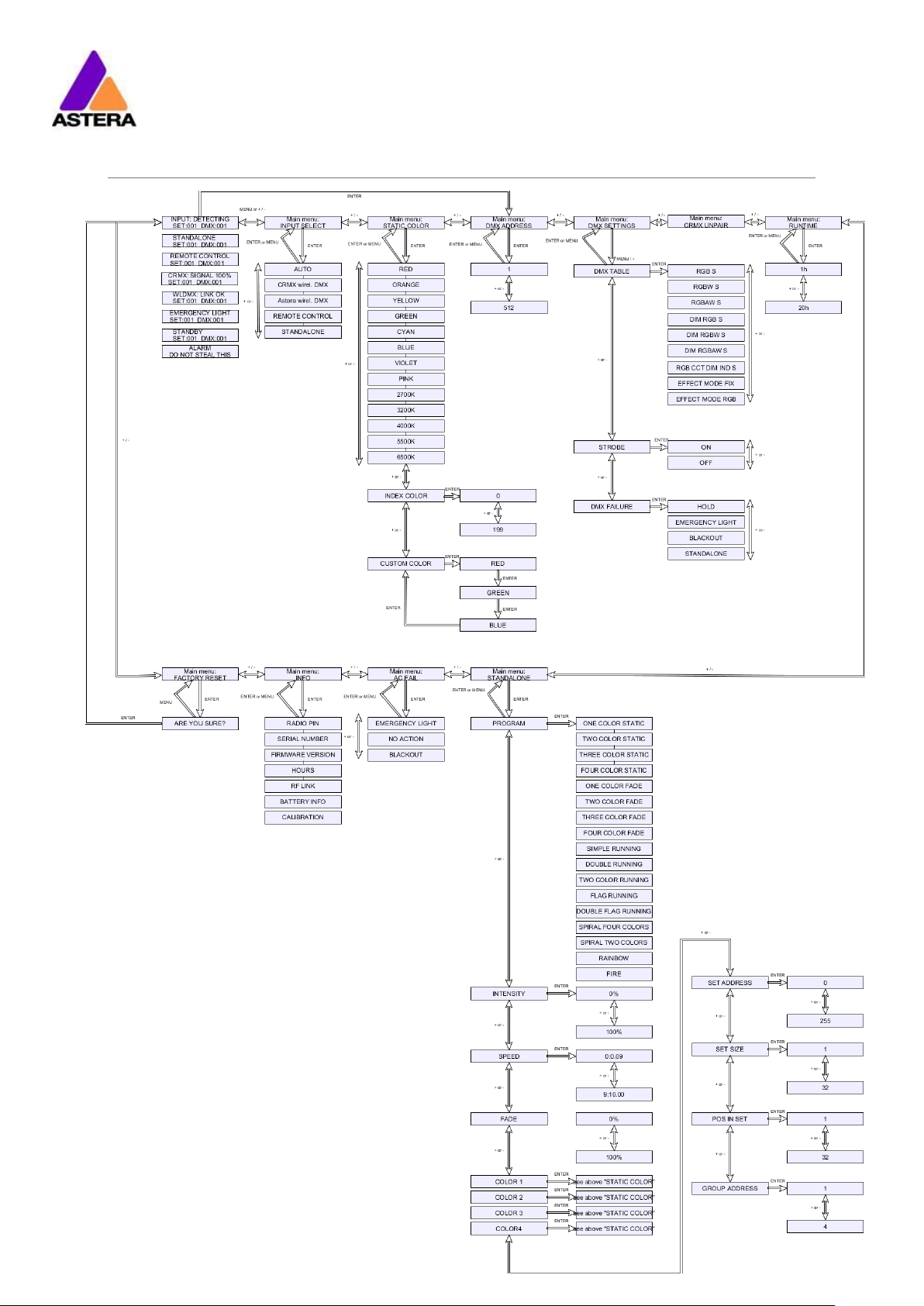

Menü Überblick .................................................................................................................................................. 38 8

Page | 1

Astera LED Technology GmbH

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

Die Bedienungsanleitung gehört zu dieser Lampe. Personen, die das Gerät verwenden,
müssen jederzeit Zugriff auf diese Anleitung haben.
Die in dieser Bedienungsanleitung aufgeführten Sicherheitsmaßnahmen müssen beachtet
werden.
Sollte die Lampe verkauft werden, ist diese Anleitung beizulegen.

Diese Bedienungsanleitung ist gültig für Lampen mit der Firmware-Version 5.2.20 und höher.

Übersetzungen

Sollte das Gerät verkauft werden, ist diese Anleitung in die jeweilige Landessprache zu
übersetzen.
Sollten Übersetzungsfehler auftreten, ist das originale Instruction Manual zu verwenden oder
der Hersteller zu kontaktieren.

Kontaktinformation

Astera LED Technology GmbH

Karl-Schmid-Str. 14
81829 München
Deutschland

[phone]

Technische Unterstützung

Europa: [phone]

Amerika: [phone]

Asien: [phone]

Email: [e-mail]

Page | 2

©2015, Astera LED Technology GmbH

All rights reserved

Astera LED Technology GmbH

Betreiben Sie das Gerät nicht in hoher Umgebungstemperatur oder unter
direkter Sonneneinstrahlung.
Das verursacht Fehlfunktionen oder Beschädigungen am Gerät.

Service und Reparaturen nur durch qualifiziertes Fachpersonal.
Das Gehäuse darf nicht geöffnet werden.

Sehen Sie nicht direkt in den Lichtstrahl. Das kann zu Verletzungen Ihrer
Augen führen.
Betrachten Sie die LEDs nicht durch ein Vergrößerungsglas oder eine Linse,
die das Licht bündeln könnte.
Verwenden Sie nur von Astera genehmigtes Zubehör, um den Lichtstrahl zu
zerstreuen oder zu verändern.

Die Gehäuseoberfläche der Lampe kann sich im regulären Betrieb auf bis
zu 70°C (158°F) erwärmen. Stellen Sie sicher, dass ein versehentliches
Berühren des Gehäuses ausgeschlossen ist. Lassen Sie die Lampe vor
Wartungsarbeiten, vor dem Aufladen etc. immer abkühlen.

Diese Lampe besitzt einen wieder aufladbaren Lithium-Ionen Akkumulator.
Bitte vermeiden Sie starke Stöße, Stürze und Erschütterungen, das kann zu
Feuer oder Explosion führen.
Lagern Sie das Gerät niemals mit vollständig entladenem Akku, laden Sie
diesen sofort nach Entladung wieder auf.
Laden Sie vor Lagerung alle Lampen vollständig auf,
unvollständig geladene Akkus verlieren an Kapazität und Haltbarkeit.
Laden Sie die Akkus alle 6 Monate vollständig auf, wenn die Lampen nicht
verwendet werden.

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

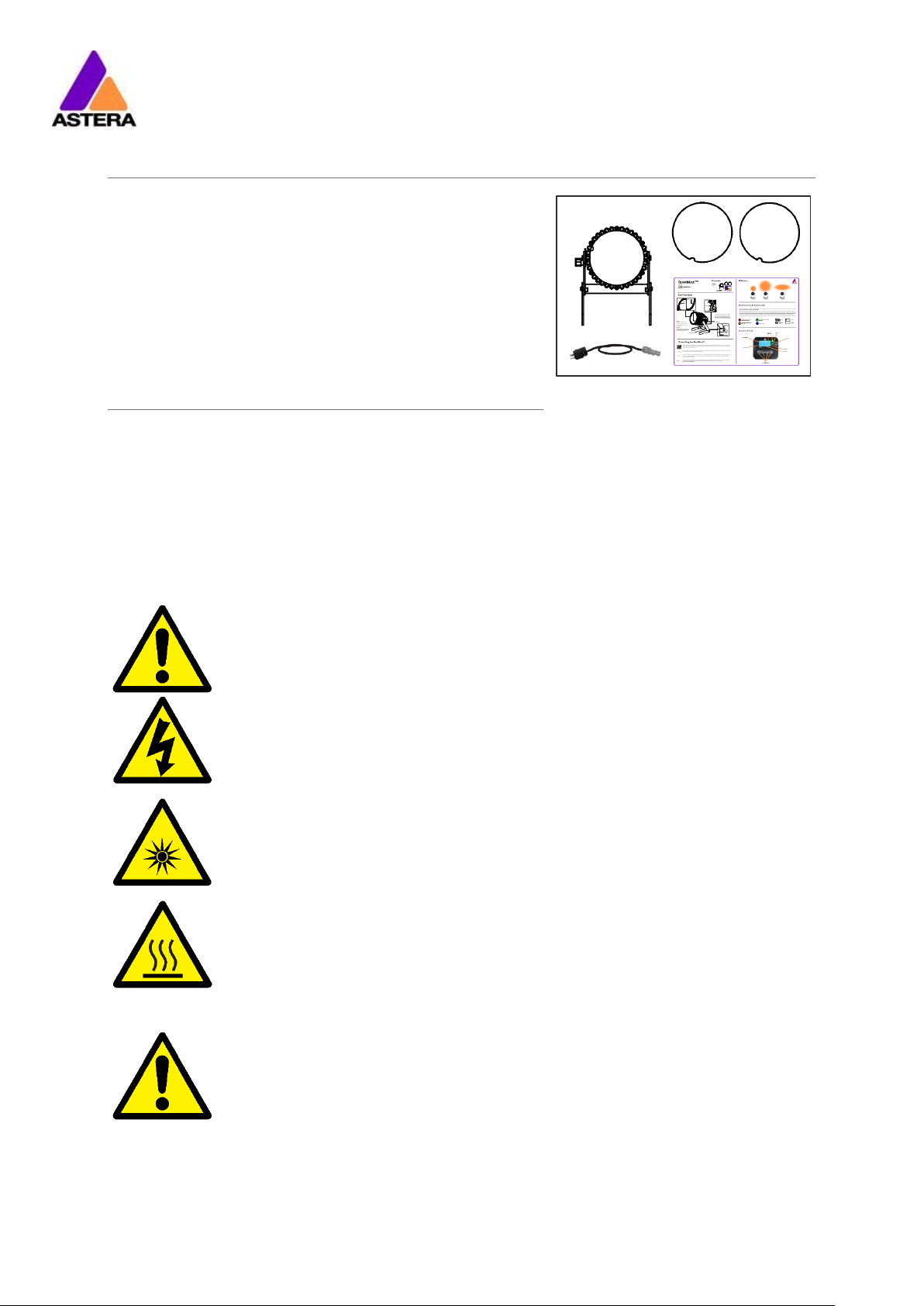

LIEFERUMFANG 2

 SpotMax™
 Weitwinkel-Diffusor (32°)
 Wallwash-Diffusor (17° x 46°)
 Ladekabel/Netzkabel

(Powercon True1 Power Cord)

 Schnell-Start-Anleitung

SICHERHEIT UND HANDHABUNG 3

Lesen Sie vor Inbetriebnahme die Anleitung sorgfältig durch. Stellen Sie sicher, dass im
Falle einer Weitergabe, eines Verleihs oder Verkaufs, die Anleitung an den Benutzer
ausgehändigt wird.

Denken Sie daran, dass diese Anleitung nicht alle Gefahren und Betriebsbedingungen
erfassen kann. Seien Sie vorsichtig bei Handhabung und Betrieb dieses Gerätes.

Dieses Produkt ist ausschließlich für die professionelle Nutzung vorgesehen und nicht für
den Heimgebrauch.

Page | 3

Astera LED Technology GmbH

Laden Sie die Lampen nur bei geöffnetem Ladekoffer.
Empfohlen ist eine Ladung der Akkus bei einer Umgebungstemperatur
zwischen 0°C und 35°C.

Die Lampe enthält einen Lithium-Ionen Akku. Entsorgen Sie das Gerät am
Ende seiner Lebenszeit nicht im Hausmüll !
Stellen Sie eine Entsorgung gemäß der lokalen Verordnungen und Gesetze
sicher, um eine Verschmutzung der Umwelt auszuschließen !
Die Verpackung ist wiederverwendbar und kann entsorgt werden.

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

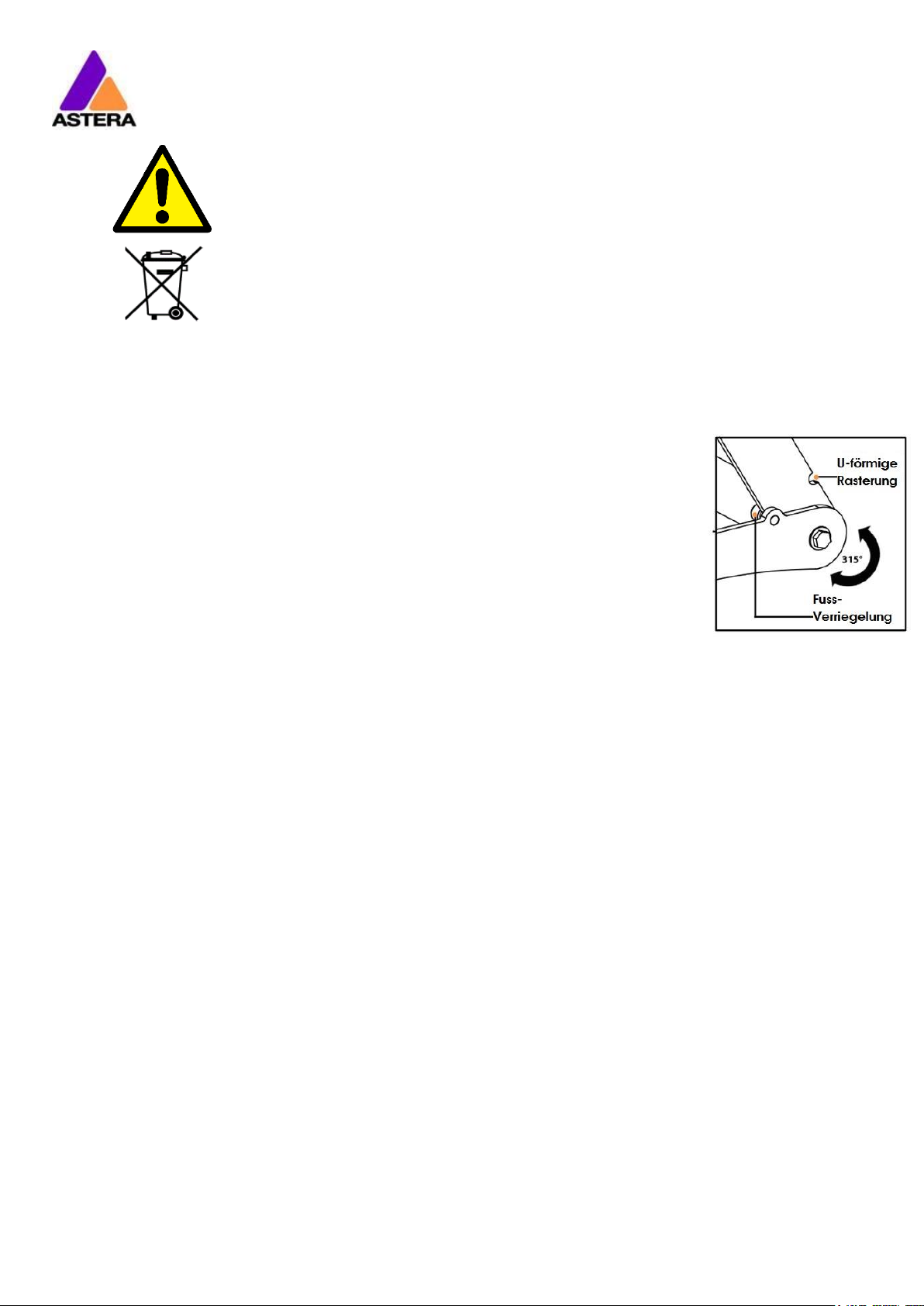

BÜGEL 3.1

Der AX10 SpotMax™ ist mit einem klappbaren Bügel ausgestattet. Hilfreich für
die Lagerung, den Transport und das Aufladen ist das Aufklappen der Füße in
eine parallele Position. Der ergonomisch geformte Griff ermöglicht leichtes
Tragen und Transportieren.

Im Griff befindet sich ein W 1/2” (Zoll) Gewinde für die Befestigung des Bolzens
„Super Bolt“ (daran können Manfrotto Super Clamps befestigt werden). Der
Bolzen kann separat bestellt werden.

AKKU 3.2

Im Akkubetrieb reguliert die Lampe die Ausgangsleistung, um die erforderliche Mindestlaufzeit
zu gewährleisten. Die Laufzeit kann über das Bedienfeld der Lampe (siehe Kapitel 6.14) oder
über die AsteraApp™ zwischen 1 und 20 Stunden variiert bzw. eingestellt werden.

Der Akku ist ausgelegt für 300 vollständige Entladezyklen. Die Kapazität und damit die
erzielbare maximale Laufzeit sinkt im Laufe der Lebensdauer auf 70%. Um die Akku-Lebenszeit
zu verlängern, wird ein frühes Wiederaufladen empfohlen. Lassen Sie die Lampe möglichst
nicht solange in Betrieb, bis der Akku vollständig aufgebraucht ist.

Bei Betrieb unter 20°C kann die Akkulaufzeit etwas geringer sein als erwartet. Dies kann
ebenfalls der Fall sein, wenn die Lampen vor Gebrauch längere Zeit in kalter Umgebung
gelagert wurden.

Die Lampe überwacht konstant die LED-Temperatur und verringert automatisch ihre Helligkeit,
wenn 65°C überschritten werden. Das gewährleistet einen sicheren und dauerhaften Betrieb.
Bei Betrieb in hoher Umgebungstemperatur kann die Helligkeit ebenfalls etwas geringer sein
als erwartet.

HINWEIS:

Lagern Sie die Lampen immer mit vollem Akku.
Komplett entladene Akkus müssen umgehend wiederaufgeladen werden, andernfalls kann
der Akku beschädigt werden.

ACHTUNG:

Der Akku darf nur durch ein Original Ersatzteil des Herstellers Astera ersetzt werden.

Page | 4

Astera LED Technology GmbH

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

3.2.1 BEREITSCHAFTSMODUS (STANDBY)

Mit der AsteraApp™ kann die Lampe in einen speziellen Bereitschaftsmodus gesetzt werden.

In diesem Modus sind LED und CRMX-Empfänger deaktiviert und das Gerät hat eine sehr
geringe Leistungsaufnahme.

Ein vollständig aufgeladener Akku erhält den SpotMax™ ungefähr 20 Tage im Standby­Modus.

Um den Bereitschaftsmodus zu verlassen, drücken Sie die ENTER-Taste am Gerät oder
verwenden die AsteraApp™.

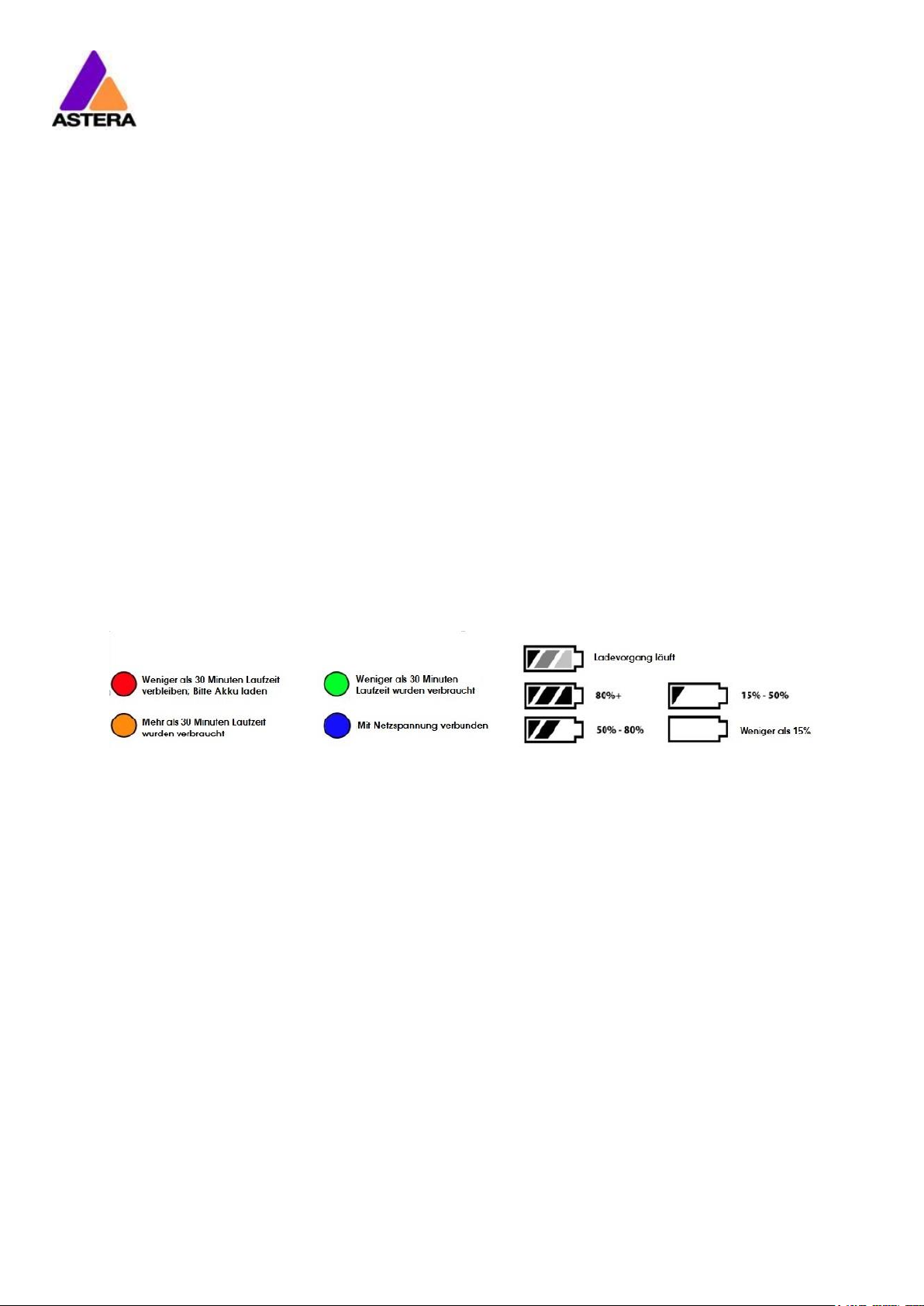

AKKU-SYMBOL UND STATUS-LED 3.3

Die Akku-Status-LED ist gedacht für die Nutzung vor einer Veranstaltung. Die Status-LEDs aller
Lampen sollten GRÜN anzeigen, um sicherzustellen, dass die Akkus für den geplanten Event
genügend Kapazität haben. Zeigt die Status-LED nicht Grün (Rot oder Orange), sollten Sie die
Lampe laden.

Bei verbundenem Netzanschluss leuchtet die Status-LED Blau. Während eines Ladevorgangs
sehen Sie das Akku-Symbol im Display Ihrer Lampe, das 3 sich von links nach rechts
bewegende Balken anzeigt. Bei voll aufgeladenem Akku zeigt das Symbol alle drei Balken
dauerhaft an (siehe Bilder unten). Wird bei bereits vollgeladenem Akku das Netzkabel
angeschlossen, zeigt das Display ca. 30-60 Sekunden das Akku-Symbol mit bewegten Balken,
dann wird der volle Akku angezeigt.

AUFLADEN 3.4

Laden Sie die Lampe unmittelbar nach Gebrauch.

Bei Verwendung eines Transport-oder Ladekoffers, achten Sie unbedingt darauf, dass der
Koffer während des Ladevorgangs geöffnet ist !

Es wird empfohlen, die Lampen bei einer Umgebungstemperatur zwischen 0°C und 35°C
aufzuladen.

Ein normaler Ladevorgang dauert zwischen 5 und 7 Stunden, bei hoher Temperatur der
Lampe erheblich länger. Die Lampe ist für die Akkuladung in ausgeschaltetem Zustand
ausgelegt. Wird die Lampe mit angeschlossenem Ladegerät eingeschaltet und die
Gerätetemperatur liegt unter 45°C, lädt der Akku mit reduziertem Ladestrom abhängig von
der gewählten Betriebsart und Helligkeit.

Die Elektronik arbeitet bei angeschlossenem Netz/Ladekabel mit einem Bypass-Schalter für
den Akku, die Lampe kann gefahrlos und sicher betrieben werden. Der Akku wird dadurch
nicht belastet, es tritt kein zusätzlicher Verschleiß auf.

Page | 5

Astera LED Technology GmbH

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

NETZANSCHLUSS 3.5

Die Lampe ist ausgestattet mit “Neutrik True1 Powercon” Eingangs-und Ausgangsbuchsen.
Die Anschlüsse sind gemäß Schutzklasse IP65 geschützt, auch bei eingesteckten Kabeln.

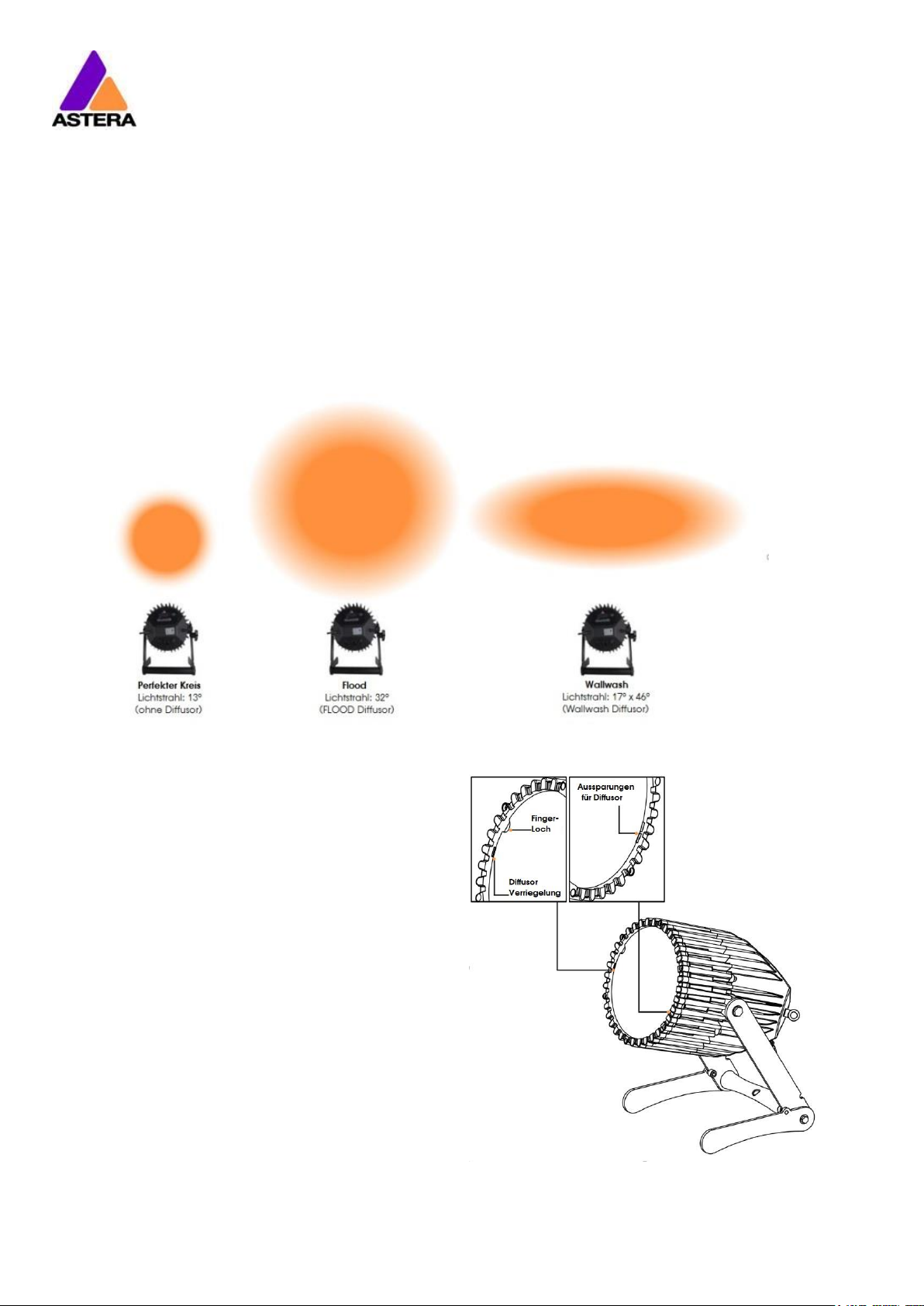

DIFFUSOREN 3.6

Die Wirkung der Diffusoren sehen Sie hier:

HINWEIS: Die Art/Bezeichnung des Diffusors ist

an der Kante eingeprägt

(FLOOD oder WALLWASH).

Um den Diffusor zu montieren, setzen Sie ihn
an den vorgesehenen Aussparungen an und
drücken ihn fest nach unten, bis die
Verriegelung einrastet.

Um den Diffusor zu demontieren, drücken Sie
auf die Verriegelung und entnehmen den
Diffusor mit Hilfe des Fingerlochs.

Page | 6

Astera LED Technology GmbH

LED Leistung:

135W

Leuchtmittel:

9 x 15W RGBAW Philips LEDs

Lichtstrom*:

3,350lm (bei Weiß 4000K)

Emittanz*:

10,350lx (2m; Weiß 4000K)

Farbwiedergabe-Index
(CRI)*:

bis zu 92

Abstrahlwinkel:

13°

Eingangsspannung:

90-264V 47-63Hz 2A/115VAC 1.0A/230VAC

Einschaltstrom:

KALTSTART 70A/230VAC

Akkulaufzeit:

bis zu 20 Stunden (stufenlos einstellbar)

Drahtlos-Modul:

EU: 868.0-869.7 MHz
US: 902-928 MHz

2.4 GHz

Betriebstemperatur:

0°C – 40°C
32°F – 104°F

Relative Luftfeuchte:

0%-100%

Abmessungen:

L279mm x W253mm x H296mm

10.9” x 11.6” x 9.9”

Gewicht:

7.98 kg

17.5lbs

IP Schutklasse:

IP65

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

SPEZIFIKATION 4

* Typische Werte

5 FEHLERSUCHE

Die Lampe schaltet nicht ein.

Akku ist leer, verbinden Sie die Lampe mit dem Lade/Netzkabel und versuchen es erneut.

Die Lampe schaltet ein und die Displayanzeige ist vorhanden, aber die LEDs leuchten nicht.

Die Lampe befindet sich im BLACKOUT-Modus, ist auf Farbe Schwarz eingestellt oder arbeitet
im DMX-Modus und empfängt kein entsprechendes Ansteuersignal. Es empfiehlt sich,
zwischen verschiedenen Setups einen RESET durchzuführen (Kapitel Error! Reference source

not found.).

Die Lampe arbeitet nicht korrekt – gewählte Farben oder Effekte werden nicht dargestellt.

Die Lampe arbeitet möglicherweise in einem vorher eingestellten Betriebsmodus. Es empfiehlt
sich, zwischen verschiedenen Setups einen RESET durchzuführen (Kapitel 6.19).

Nach einem Zurücksetzen (RESET) lässt sich die Lampe weiterhin mit der AsteraApp™ nicht
steuern.

Vergewissern Sie sich, dass die RADIO PIN (Kapitel 6.18) der Lampe und der AsteraApp™
übereinstimmen und dass die Lampe mit der AsteraApp™ gepaart ist.

Die Laufzeit der Lampe im Akkubetrieb ist zu gering.

Die gewünschte Laufzeit kann eingestellt werden. Standardwert ist 5 Stunden. Um eine
längere Laufzeit zu erzielen, stellen Sie die Laufzeit auf den gewünschten Wert ein. Alternativ
dazu wählen Sie die Anzeige von Farben, die eine geringere Leistung erfordern, z.B. Rot, Grün
oder Blau. Ist die Laufzeit weiterhin zu gering, beachten Sie bitte, dass sie bei sehr niedrigen
Temperaturen reduziert sein kann.

Das Lade/Netzkabel ist angeschlossen, aber die Lampe lädt nicht.

Der Akku ist vollständig aufgeladen. Beachten Sie Kapitel 3.3 für weitere Informationen. Die
Page | 7

Astera LED Technology GmbH

Weiss (White Point)

x

y

0.4917

0.4878

Rot

Grün

Blau

xR

yR

xG

yG

xB

yB

0.7079

0.2920

0.1750

0.7200

0.1566

0.0177

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

Lampe beginnt den Ladevorgang nur, wenn die Temperatur des Akkus 45°C oder
weniger beträgt. Schalten Sie die Lampe aus und lassen sie abkühlen.
Der Ladevorgang startet bei ausreichend niedriger Temperatur.

Sollte die Lampe dennoch nicht laden, suchen Sie bitte unsere Website für weitere
Informationen auf.

BETRIEB 6

ASTERARGB FARBRAUM (ASTERARGB COLOR SPACE) 6.1

Die Lampe arbeitet mit einem speziell optimierten RGB Farbraum, dem AsteraRGB color
space. Damit entfällt die Notwendigkeit, jede einzelne Farbe individuell zu kontrollieren, um
eine bestimmte Farbe darzustellen. Stattdessen errechnet die Lampe die optimale
Kombination aller Farben basierend auf einem RGB-Wert. Mit einbezogen wird auch die
Temperatur jedes einzelnen LED-Chips, um eine optimale Farbwiedergabe zu gewährleisten.

Dadurch ist es möglich, Farben mit einer sehr hohen Genauigkeit darzustellen. Sogar die
Darstellung jeder beliebigen Farbe im CIE-Farbraum ist mit AsteraRGB möglich. Am
einfachsten ist hier die Verwendung der AsteraApp™:

 Gehen Sie auf Farbauswahl und fügen eine neue Farbe hinzu

(Favoriten / „Herz“- Symbol).

 Wählen Sie die Farbe aus und bearbeiten sie diese.
 Dieses Dialogfenster öffnet sich (Bild rechts)

Hier finden Sie die AsteraRGB-Werte für eine bestimmte Farbtemperatur.
S-RGB oder CIE1931-Werte können durch Betätigen der entsprechenden
Schaltfläche in AsteraRGB-Werte umgerechnet werden.

Definierte Werte des AsteraRGB Farbraums:

Die Lampe arbeitet mit der Dynamic Power Boost Funktion. Diese Funktion gewährleistet, dass
Farben, die weniger Energie benötigen, leicht verstärkt werden, während leistungsintensive
Farben etwas reduziert werden.
Dadurch wird die Helligkeit der Lampe maximiert bei gleichzeitiger Aufrechterhaltung der
erwünschten Akkulaufzeit.

Bei Steuerung mit der AsteraApp™ können nur RGB-Werte eingestellt werden.

Page | 8

Astera LED Technology GmbH

Verwenden Sie die Infrarotfernbedienung (ARC1), richten sie auf die Lampe
und drücken die gewünschte Funktion bzw. den gewünschten Effekt.
Der Infrarotempfänger des AX10 befindet sich auf der Rückseite der Lampe
(am Bedienteil) !

Die AsteraApp™ ermöglicht effizient und schnell die Erstellung einer
kundenspezifischen Lightshow. Sie kann mehrere Lampen als Set
zusammenfassen, einzelne Lampen oder Sets steuern, und umfangreiche
Effekte benutzerdefinierter Farbpaletten übertragen. Weitere Informationen
dazu in Kapitel 7.
Alternativ kann die Astera ARC2 Funkfernbedienung verwendet werden.

Die Lampe kann ebenfalls per CRMX (drahtloses DMX) gesteuert werden, der
eingebaute Funkempfänger ist sowohl kompatibel zu allen LumenRadio
CRMX Sendern, als auch zu W-DMX™ G2, G3, G4 und G4S Sendern
(G4 und G4S nur im 2.4 GHz Modus).
Sie können auch einen Astera ART3 Wireless DMX Transmitter verwenden, um
DMX Signale im UHF Frequenzband zu übertragen, empfohlen wird der
CRMX-Betrieb.

Ein- u. Ausschalten der Lampe, Wahl einer festen Farbe oder Änderung der
Einstellungen.

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

Bei Steuerung per DMX ist es möglich, alle Farben einzeln zu kontrollieren. Beachten Sie aber,
dass die Temperaturkompensation in diesem Fall nur bei Rot, Grün und Blau aktiv ist. Bei Weiß
kommt es zu einem Temperaturdrift und die Helligkeit kann nicht konstant gehalten werden.

STEUERUNGSMÖGLICHKEITEN: 6.2

Die Lampe bietet verschiedene Steuerungsmöglichkeiten:

CRMX ist ein eingetragenes Warenzeichen der LumenRadio AB
W-DMX ist ein eingetragenes Warenzeichen der Wireless Solution Sweden AB

Page | 9

Astera LED Technology GmbH

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

STEUERUNG MIT DER INFRAROTFERNBEDIENUNG ARC1 6.3

Die Lampe kann mit der Infrarotfernbedienung bedient werden, wenn:

 der Eingangswahlschalter (INPUT SELECT) auf AUTO oder REMOTE CONTROL steht

(siehe Kapitel 6.10).

 die Lampe NICHT im DMX-Modus arbeitet.

Im DMX-Modus und Eingangswahl AUTO lässt sich die Lampe per
Infrarotfernbedienung nur AN-u. AUSSCHALTEN.

Die ARC1 eignet sich sehr gut, um mehrere Lampen gleichzeitig Ein–oder Auszuschalten.

STEUERUNG MIT DER ASTERAAPP™ 6.4

Ihre Lampe verfügt über einen eingebauten Farbgenerator (Standalone Engine). Sie kann
feste (statische) Farben oder eine Reihe vorinstallierter Effekte mit einer durch den Kunden
anpassbaren Farbpalette anzeigen.

Mit der AsteraApp™ können diese Effekte erstellt und durch den eingebauten
UHF-Empfänger drahtlos zur Lampe übertragen werden. Die Effekte werden in der Lampe
ausgelöst und gestartet, jede Lampe wiederholt das Programm selbständig bis ein neuer
Effekt übertragen wird.

Lampen können zu Sets zusammengefasst werden. So können sie einzeln gesteuert oder
Effekte an bis zu 32 Lampen gesendet werden.

Mit der AsteraApp™ lassen sich alle Einstellungen komfortabel vornehmen,
(z.B. die DMX Adresse oder die Akkulaufzeit).

Mehr Informationen zur AsteraApp™ in Kapitel 7.

Page | 10

Astera LED Technology GmbH

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

STEUERUNG PER DRAHTLOSEM DMX ( WIRELESS DMX) 6.5

Um Ihre Lampe mit einem CRMX oder W-DMX™ Sender zu paaren, stellen Sie sicher:

 Ihre Lampe ist momentan nicht mit einem Sender gepaart.

Kapitel 6.15 beschreibt die Auflösung einer bestehenden Paarung.

 die Eingangswahl steht auf AUTO und die Lampe befindet sich im Erkennungsmodus

(Detect Mode) oder die Eingangswahl steht auf „CRMX Wireless DMX“
(siehe Kapitel 6.10).

Dann drücken Sie die Pairing-Taste an Ihrem Sender. Nach 10 Sekunden sollte die Lampe
gepaart sein und den korrekten Status anzeigen (Kapitel 0).

Wenn Sie die Lampe mit dem Astera ART3 Wireless Transmitter steuern möchten, setzen Sie
die Eingangswahl auf „Astera Wireless DMX“.
Weitere Details entnehmen Sie bitte der Bedienungsanleitung der Astera Box ART3.

HINWEIS:

Treten Schwierigkeiten beim Paaren der Lampe auf, empfehlen wir, zuerst die
EINGANGSWAHL auf „CRMX Wireless DMX“ einzustellen.
Das gewährleistet die Anzeige und Funktion des CRMX Status.

BEDIENFELD (CONTROL PANEL) 6.6

6.6.1 Blau-Modus (Blue Mode)

Im Blau-Modus lässt sich Ihre Lampe einfach mit der AsteraApp paaren. Um in den Blau­Modus zu gelangen, drücken Sie die POWER-Taste für drei Sekunden (bei eingeschalteter
Lampe), dann beginnt die Lampe blau zu flackern.

Page | 11

Astera LED Technology GmbH

EINGANGSWAHL (INPUT SELECT) steht auf AUTO und die Lampe
hat noch keine Quelle verriegelt.

Die Lampe ist verriegelt im FERNBEDIENUNGS-Modus (REMOTE
CONTROL Mode).

EINGANGSWAHL (INPUT SELECT) steht auf STANDALONE. Die
Lampe kann nicht mehr durch ein drahtloses Signal gesteuert
werden.

Die Lampe ist verriegelt im CRMX-Modus.

Die Lampe ist verriegelt im Astera Drahtlos-Modus
(Astera Wireless DMX Mode).

“NOTLICHT”-Modus (Emergency Light Mode), kann aktiviert sein
bei Unterbrechung des DMX-Signals oder Ausfall der
Netzspannung (wenn Einstellung AC Ausfall oder DMX Ausfall
auf EMERGENCY LIGHT steht)

Der Standby-Modus (Bereitschaftsmodus) spart Strom;
die Lampe ist aus und wartet auf einen Einschaltbefehl
(“Bereitschaft verlassen”) durch die AsteraApp™.

Diebstahl-Alarm ist aktiv.

Fordert Sie die AsteraApp zur Bestätigung auf und Sie sehen
diese Anzeige, drücken Sie 1 x kurz die ENTER-Taste.

INPUT: DETECTING
SET:001 DMX:001

REMOTE CONTROL
SET:001 DMX:001

STANDALONE
SET:001 DMX:001

CRMX: SIGNAL 99%
SET:001 DMX:001

WLDMX: NO LINK
SET:001 DMX:001

EMERGENCY LIGHT
SET:001 DMX:001

STANDBY
SET:001 DMX:001

ALARM
DO NOT STEAL THI

Accept config?

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

STATUS-ANZEIGE 6.7

Die Status-Anzeige erscheint nach dem Einschalten. Die Lampe kehrt auch immer in die
Status-Anzeige zurück, wenn 3 Minuten keine Eingaben vorgenommen wurden.

Der Status-Bildschirm zeigt:

 In der ERSTEN Zeile die momentane Eingangsquelle
 In der ZWEITEN Zeile die momentane DMX-und SET-ADRESSE

Page | 12

Astera LED Technology GmbH

Wählen der Eingangsquelle oder Einstellung auf AUTO.

Durch Bestätigung dieses Menüs (ENTER Taste) werden alle
STANDALONE-Einstellungen zurückgesetzt auf Standardwerte
und die Lampe zeigt eine feste (statische) Farbe an.

DMX Adresse einstellen.

DMX Parameter einstellen.

Paarung mit einem CRMX-oder W-DMX™ Sender aufheben.

Einstellung der Akkulaufzeit in Stunden.

Parameter des internen Farbgenerators (Standalone Engine)
einstellen.

Verhalten der Lampe bei Ausfall der Netzspannung einstellen.

Informationen über die Lampe:
RADIO PIN, Firmware-Version, Akku-Ladezustand etc.

Zurücksetzen aller benutzerdefinierten Einstellungen auf
Standardwerte. Sollte nach jeder Nutzung durchgeführt
werden, um einheitliche Funktion zu gewährleisten.
Die RADIO PIN wird dabei NICHT zurückgesetzt.

Main menu:
INPUT SELECT

Main menu:
STATIC COLOR

Main menu:
DMX ADDRESS

Main menu:
DMX SETTINGS

Main menu:
UNPAIR CRMX

Main menu:
RUNTIME

Main menu:
STANDALONE

Main menu:
AC FAILURE

Main menu:
INFO

Main menu:
RESET SETTINGS

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

OPTIONEN DES HAUPTMENÜS 6.8

Das Hauptmenü erreichen Sie aus der STATUS-Anzeige durch Drücken der
MENU oder der + Taste. Um im Hauptmenü zu navigieren, drücken Sie die + oder – Taste.
Mit nochmaligem Drücken der MENU Taste gelangen Sie wieder zurück zur Status-Anzeige.

MENÜ KURZBEFEHLE (SHORTCUTS) 6.9

DMX Addresse einstellen: Drücken Sie ENTER 2 x (aus dem Status-Menü).

DMX Einstellungen öffnen: Drücken Sie ENTER  „+“  ENTER

Zurücksetzen der Lampe auf Standardeinstellungen (RESET):
Drücken Sie “-“  ENTER  ENTER

EINGANGSWAHL (INPUT SELECT) 6.10

Die Lampe akzeptiert mehrere Eingangsquellen. Standardeinstellung ist AUTO. In diesem
Modus werden alle Quellen empfangen. Die erste, die ein Ansteuersignal sendet, wird
erkannt und verriegelt. Dann reagiert die Lampe auf keine andere Quelle mehr.

Diese verriegelte Quelle wird gelöscht durch Ausschalten der Lampe oder durch manuelle
Einstellung der Eingangswahl (INPUT SELECT).

Page | 13

Astera LED Technology GmbH

AUTO-Modus; Die Lampe wartet
auf ein Eingangssignal und
verriegelt die erste erkannte
Quelle.

Im StANDALONE-Modus wird
weder ein drahtloses DMX­Signal noch ein Fernbedien­ungssignal akzeptiert.

Die Lampe kann mit der

AsteraApp™ gesteuert werden,

aber DMX-Signale werden
ignoriert.

Nur das drahtlose Astera DMX­Signal wird akzeptiert, alle
anderen Quellen werden
ignoriert.

Nur CRMX/W-DMX (drahtloses
DMX) wird akzeptiert, alle
anderen Quellen werden
ignoriert.

Quelle Eingangswahl
(Source) (INPUT SELECT)

AUTO, keine Verriegelung

AUTO, STANDALONE verriegelt

AUTO,

REMOTE CONTROL verriegelt

AUTO,

Astera wirel. DMX verriegelt

AUTO,

CRMX wirel. DMX verriegelt

STANDALONE

REMOTE CONTROL

Astera wirel. DMX

CRMX wirel. DMX

AsteraApp™: Farben wechseln

● ● ●

AsteraApp™: STANDBY, LAUFZEIT, ALARM

● ● ● ● ● ●

AsteraApp™: DMX-Einstellungen

● ● ● ● ● ● ● ●

Astera Drahtlos-DMX

● ● ●

CRMX Drahtlos-DMX

● ● ●

Infrarot-Fernbedienung

● ● ● ● ● ●

Lichtpult

● ● ● ● ● ● ● ● ●

Main menu:
INPUT SELECT

INPUT SELECT
AUTO

INPUT SELECT
Astera wirel.DMX

INPUT SELECT
CRMX wirel. DMX

INPUT SELECT
STANDALONE

INPUT SELECT
REMOTE CONTROL

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

Die folgende Tafel gibt an, welche Quellen bei welcher Einstellung akzeptiert werden:

HINWEIS:

Um eine automatische Verriegelung mit einer CRMX-Quelle auszuschließen, wenn Sie die
Lampe per Fernbedienung steuern möchten, heben Sie zuerst eine eventuell bestehende
Paarung auf (Kapitel 6.15). Sobald die Fernbedienung als Eingangsquelle verriegelt wurde,
reagiert der CRMX-Empfänger der Lampe nicht mehr auf Pairing-Signale.

Page | 14

Astera LED Technology GmbH

Eine Anzahl vordefinierter
Farben kann durch Auf-u.
Abscrollen in diesem Menü
ausgewählt werden. Weiter
unten sehen Sie eine
vollständige Auflistung.

Im INDEX COLOR Menü stehen
eine Anzahl vordefinierter
allgemein gebräuchlicher
Farben zur Verfügung.

Einstellen einer Farbe durch
Rot-,Grün-, und Blau-Werte.

Farbe

Rot

Grün

Blau

ROT

255 0 0

ORANGE

255

107

0

GELB

255

160

18

GRÜN 0 255

0

CYAN 0 255

224

BLAU 0 0

255

VIOLETT

127

84

255

PINK

255

53

119

2700K

255

166

70

3200K

255

178

89

4000K

255

193

115

5500K

255

211

150

6500K

255

219

167

Main menu:
STATIC COLOR

Static Color:
RED

Static Color:
6500K

Static Color:
INDEX COLOR

Static Color:
CUSTOM COLOR

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

EINE FESTE (STATISCHE) FARBE WÄHLEN 6.11

Um eine feste Farbe anzuzeigen, gehen Sie im Hauptmenü auf STATIC COLOR und bestätigen
mit ENTER. Dadurch werden alle STANDALONE-Einstellungen auf Standardwerte zurückgesetzt

und die EINGANGSWAHL „STANDALONE“ verriegelt. Diese Einstellung wird nur bis zum

nächsten Einschalten beibehalten. Wenn Sie sicherstellen wollen, dass die Lampe auch nach
dem nächsten Einschalten eine statische Farbe anzeigt, setzen Sie die EINGANGSWAHL auf
STANDALONE und nicht auf AUTO.

6.11.1 Vorinstallierte Farben

Page | 15

Astera LED Technology GmbH

Eine Anzahl von DMX Tabellen
sind verfügbar, Details sehen Sie
weiter unten.

Für jede der Tabellen kann der
Strobe-Kanal aktiviert oder
deaktiviert werden.

Wenn das DMX-Signal ausfällt,
kann die Lampe entweder im
laufenden Programm fortfahren
(HOLD), auf STANDALONE­Betrieb, auf SCHWARZ oder
NOTLICHT (EMERGENCY LIGHT)
umschalten. EMERGENCY LIGHT
bedeutet Weiß 4000K, siehe
Kapitel 6.13.

KANAL

WERT

FUNKTION

1

0..255

ROT 2 0..255

GRÜN 3 0..255

BLAU 4

STROBOSKOP (Nur bei STROBOSKOP “AN”)

0..3

AUS

4 ZUFALLSWIEDERGABE SCHNELL (RANDOM FAST)

5 ZUFALLSWIEDERGABE MITTEL (RANDOM MEDIUM)

6 ZUFALLSWIEDERGABE LANGSAM (RANDOM SLOW)

7..255

Variables Stroboskop

KANAL

WERT

FUNKTION

1

0..255

ROT

2

0..255

GRÜN 3 0..255

BLAU

4

0..255

WEISS

5 STROBOSKOP (Nur bei STROBOSKOP “AN”)

0..3

AUS 4

ZUFALLSWIEDERGABE SCHNELL (RANDOM FAST)

5 ZUFALLSWIEDERGABE MITTEL (RANDOM MEDIUM)

6 ZUFALLSWIEDERGABE LANGSAM (RANDOM SLOW)

7..255

Variables Stroboskop

KANAL

WERT

FUNKTION

1

0..255

ROT 2 0..255

GRÜN 3 0..255

BLAU

4

0..255

AMBER

5

0..255

WEISS 6

STROBOSKOP (Nur bei STROBOSKOP “AN”)

0..3

AUS

4 ZUFALLSWIEDERGABE SCHNELL (RANDOM FAST)

5 ZUFALLSWIEDERGABE MITTEL (RANDOM MEDIUM)

6 ZUFALLSWIEDERGABE LANGSAM (RANDOM SLOW)

7..255

Variables Stroboskop

Main menu:
DMX SETTINGS

DMX Settings:
DMX TAB

DMX Settings:
STROBE

DMX Settings:
DMX FAIL

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

DMX EINSTELLUNGEN 6.12

6.12.1 DMX Tabellen

Jede der Tabellen enthält optional einen Stroboskop-Kanal. Dieser kann ein-u. ausgeschaltet
werden. In den folgenden Tabellen ist der Stroboskop-Kanal aufgeführt. Für den Fall, dass er
deaktiviert wurde (Einstellung auf “AUS”) bleiben die DMX-Kanäle ungenutzt.

6.12.1.1 RGB S

6.12.1.2 RGBW S

6.12.1.3 RGBAW S

Page | 16

Astera LED Technology GmbH

KANAL

WERT

FUNKTION

1

0..255

ROT 2 0..255

GRÜN

3

0..255

BLAU

4 FARBTEMPERATUR (CCT)

0..4

Kein Effekt

4..255

Farbtemperatur; CCT überschreibt die RGB-Einstellungen

Formel: CCT = 2000 + 20*DMX-Wert

Beispiel: 50 -> 3000K

100 -> 4000K

150 -> 5000K

5

0..255

Dimmer

6 INDEX-FARBE

0..4

Kein Effekt

4..255

Vordefinierte Farben anzeigen (Gebräuchliche Farbfilternummern);
INDEX COLOR überschreibt RGB und CCT.

7 STROBOSKOP (Nur bei STROBOSKOP “AN”)

0..3

AUS

4 ZUFALLSWIEDERGABE SCHNELL (RANDOM FAST)

5 ZUFALLSWIEDERGABE MITTEL (RANDOM MEDIUM)

6 ZUFALLSWIEDERGABE LANGSAM (RANDOM SLOW)

7..255

Variables Stroboskop

KANAL

WERT

FUNKTION

1

0..255

Dimmer 2 0..255

ROT 3 0..255

GRÜN 4 0..255

BLAU 5

STROBOSKOP (Nur bei STROBOSKOP “AN”)

0..3

AUS 4

ZUFALLSWIEDERGABE SCHNELL (RANDOM FAST)

5 ZUFALLSWIEDERGABE MITTEL (RANDOM MEDIUM)

6 ZUFALLSWIEDERGABE LANGSAM (RANDOM SLOW)

7..255

Variables Stroboskop

KANAL

WERT

FUNKTION

1

0..255

Dimmer 2 0..255

ROT

3

0..255

GRÜN

4

0..255

BLAU 5 0..255

WEISS 6

STROBOSKOP (Nur bei STROBOSKOP “AN”)

0..3

AUS 4

ZUFALLSWIEDERGABE SCHNELL (RANDOM FAST)

5 ZUFALLSWIEDERGABE MITTEL (RANDOM MEDIUM)

6 ZUFALLSWIEDERGABE LANGSAM (RANDOM SLOW)

7..255

Variables Stroboskop

KANAL

WERT

FUNKTION

1

0..255

Dimmer 2 0..255

ROT 3 0..255

GRÜN 4 0..255

BLAU

5

0..255

AMBER

6

0..255

WEISS 7

STROBOSKOP (Nur bei STROBOSKOP “AN”)

0..3

AUS 4

ZUFALLSWIEDERGABE SCHNELL (RANDOM FAST)

5 ZUFALLSWIEDERGABE MITTEL (RANDOM MEDIUM)

6 ZUFALLSWIEDERGABE LANGSAM (RANDOM SLOW)

7..255

Variables Stroboskop

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

6.12.1.4 RGB CCT DIM IND S

6.12.1.5 DIM RGB S

6.12.1.6 DIM RGBW S

6.12.1.7 DIM RGBAW S

Page | 17

Astera LED Technology GmbH

KANAL

WERT

FUNKTION

EFFEKT-

MODUS

FIX

EFFEKT­MODUS

RGB 1 1

0..255

INTENSITÄT

2 2

STROBOSKOP

0..3

AUS

4

ZUFALLSWIEDERGABE SCHNELL (RANDOM FAST)

5

ZUFALLSWIEDERGABE MITTEL (RANDOM MEDIUM)

6

ZUFALLSWIEDERGABE LANGSAM (RANDOM SLOW)

7..255

Variabler Strobe

3 3

PROGRAMM:

0..7

EINE KONSTANTE FARBE (ONE COLOR STATIC)

8..15

ZWEI KONSTANTE FARBEN (TWO COLOR STATIC)

16..23

DREI KONSTANTE FARBEN (THREE COLOR STATIC)

24..31

VIER KONSTANTE FARBEN (FOUR COLOR STATIC)

32..39

EINE AUSBLENDENDE FARBE (ONE COLOR FADE)

40..47

ZWEI AUSBLENDENDE FARBEN (TWO COLOR FADE)

48..55

DREI AUSBLENDENDE FARBEN (THREE COLOR FADE)

56..63

VIER AUSBLENDENDE FARBEN (FOUR COLOR FADE)

64..71

EINFACHES LAUFLICHT (SIMPLE RUNNING)

72..79

DOPPELTES LAUFLICHT (DOUBLE RUNNING)

80..87

ZWEIFARBIGES LAUFLICHT (TWO COL RUNNING)

88..95

FLAGGEN-LAUFLICHT (FLAG RUNNING)

96..101

DOPPELTES FLAGGEN-LAUFLICHT (DOUBLE FLAG RUNNING)

102..109

4-FARBIGE SPIRALE (SPIRAL 4 COLOR)

110..117

2-FARBIGE SPIRALE (SPIRAL 2 COLOR)

118..125

REGENBOGEN (RAINBOW)

126..133

FEUER (FIRE)

134..141

ROTOR

142..149

2-GETEILTER ROTOR (ROTOR SPLIT 2)

150..157

4-GETEILTER ROTOR (ROTOR SPLIT 4)

4 4 0..255

GESCHWINDIGKEIT (SPEED)

5 5 0..255

AUSBLENDEN (FADE)

6 6

RICHTUNG (DIRECTION):

0..63

VORWÄRTSSCHLEIFE (FFW+LOOP)

64..127

VORWÄRTS (FFW)

128..190

RÜCKWÄRTS (REW)

191..255

RÜCKWÄRTSSCHLEIFE (REW+LOOP)

7 7

GRÖSSE (SIZE):

Legt die virtuelle Grösse eines Gruppenprogramms fest. Zum Beispiel: ist die GRÖSSE (SIZE) auf 2 Gruppen (2 Groups)
eingestellt, wird nur die Hälfte des Programms auf einer Einheit dargestellt.

0..63

1 Gruppe (1 Group)

64..127

2 Gruppen (2 Groups)

128..190

3 Gruppen (3 Groups)

191..255

4 Gruppen (4 Groups)

8 8

VERSCHIEBUNG (OFFSET):

0..255

Ist die GRÖSSE auf “>1 group” eingestellt, können die Pixel der Lampe innerhalb des virtuell grösseren Programms verschoben

werden. Bei zunehmendem Wert der OFFSET-Einstellung verschiebt sich die Position der Einheit im virtuell grossen Programm.

9 9 0..255

NEUSTART des PROGRAMMS (RESTART PROGRAM)

Bei Änderung des Wertes startet das Programm neu von Anfang an
(hilfreich, wenn die RICHTUNG (DIRECTION) nicht auf „LOOP“ steht).

10

INDEXFARBE 1 (INDEX COLOR 1)

11

INDEXFARBE 2 (INDEX COLOR 2)

12

INDEXFARBE 3 (INDEX COLOR 3)

13

INDEXFARBE 4 (INDEX COLOR 4)

10

ROT 1 (RED 1)

11

GRÜN 1 (GREEN 1)

12

BLAU 1 (BLUE 1)

13

ROT 2 (RED 2)

14

GRÜN 2 (GREEN 2)

15

BLAU 2 (BLUE 2)

16

ROT 3 (RED 3)

17

GRÜN 3 (GREEN 3)

18

BLAU 3 (BLUE 3)

19

ROT 4 (RED 4)

20

GRÜN 4 (GREEN 4)

21

BLAU 4 (BLUE 4)

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

6.12.1.8 Effekt-Modi

Zwei Effekt-Modi sind verfügbar. Sie bieten eine umfangreiche Steuerung des eingebauten
Farbgenerators (Standalone Engine). Einstellungen, die sonst nur im LCD-Menü einer Lampe
oder der AsteraApp™ vorgenommen werden können, sind direkt verfügbar per DMX. Die
beiden Effekt-Modi unterscheiden sich lediglich in der Art der Farbeinstellung der 4-Farben­Palette: entweder über RGB oder über einen einzelnen Kanal, z.B. ein Farbrad. In diesem Fall
können gebräuchliche Effekte direkt gewählt werden. Der Stroboskop-Effekt ist dabei immer
aktiviert.

Page | 18

Astera LED Technology GmbH

Die letzte Anzeige / Funktion
wird beibehalten, auch wenn
das DMX-Eingangssignal nicht
mehr vorhanden ist.

Die Lampe zeigt Weiß (4000K),
sobald das DMX-Signal
unterbrochen wird.

Die Lampe wird dunkel, sobald
das DMX-Signal unterbrochen
wird.

Die Lampe schaltet nach
Signalunterbrechung
vorübergehend in den
Standalone-Modus und zeigt
z.B. eine voreingestellte
statische Farbe an.

Die Lampe kann die
Leistungsaufnahme so regeln,
dass eine bestimmte
Akkulaufzeit erreicht wird.
Die Laufzeit ist immer für einen
vollständig geladenen Akku
berechnet.

DMX Settings:
DMX FAIL

DMX FAIL
HOLD

DMX FAIL
BLACKOUT

DMX FAIL
STANDALONE

Main menu:
RUNTIME

RUNTIME
1h

RUNTIME
20h

DMX FAIL
EMERGENCY LIGHT

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

DMX AUSFALL (DMX FAIL) 6.13

Sie können einstellen, wie die Lampe sich verhält, wenn das DMX-Signal unterbrochen ist.

LAUFZEIT 6.14

BEISPIEL:

Wollen Sie die Lampe während einer 8-stündigen Veranstaltung einsetzen und Sie
planen eine 1-stündige Aufbauphase, sollte die Laufzeit unmittelbar nach dem ersten
Einschalten auf 9 Stunden eingestellt werden.

Bitte beachten Sie, dass die Lampe vor einer Veranstaltung nicht bei Temperaturen unter
20°C gelagert werden sollte, andernfalls könnte die Laufzeit geringer sein als berechnet.

Mehr Informationen zum eingebauten Akku erhalten Sie in Kapitel 3.2.

Weitere Stromsparmöglichkeiten finden Sie im Manual der AsteraApp™.

Page | 19

Astera LED Technology GmbH

Main menu:
UNPAIR CRMX

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

CRMX PAARUNG AUFHEBEN (UNPAIR CRMX) 6.15

Einmal mit einem CRMX oder W-DMX™ Sender gepaart, muss diese Paarung erst wieder
gelöscht werden, um die Lampe mit einem anderen Sender zu paaren.

Wollen Sie die Paarung Ihres CRMX Drahtlos Empfängers mit einem LumenRadio-
oder W-DMX™ Sender aufheben, wählen Sie UNPAIR CRMX und drücken ENTER.

HINWEIS:

Der CRMX-Empfänger Ihrer Lampe ist nur aktiv, wenn die EINGANGSWAHL (INPUT SELECT)
eingestellt ist auf:

 CRMX Drahtlos DMX (CRMX Wireless DMX).
 AUTO (und CRMX ist verriegelt oder es wurde noch keine Eingangsquelle erkannt bzw.

verriegelt).

Details zur EINGANGSWAHL (INPUT SELECT) finden Sie in Kapitel 6.10.

Page | 20

Astera LED Technology GmbH

Wählen Sie eine der
vordefinierten Programme,
eine Aufstellung sehen Sie
weiter unten.

Einstellung des Dimmers.

Geschwindigkeit
(Zeitspanne für einen
vollständigen Durchlauf) des
eingestellten Programms.

Überblendverhalten zwischen
den Programmschritten.
0% bedeutet kein Überblenden,
100% bedeutet vollständiges
Überblenden von einer Farbe
zur nächsten.

Die Farbpalette der Programme
besteht aus bis zu 4 Farben, die
individuell festgelegt werden
können. Details zur
Farbeinstellung in Kapitel 6.11.

Die AsteraApp™ kann Sets
einzeln steuern. Die Set­Adressen liegen zwischen
1 und 254. In der Regel wird
diese Einstellung mit dem Set­Wizard in der AsteraApp™
vorgenommen.

Mehrere Lampen können eine
virtuelle “große” Lampe bilden.
Programme wie z.B. Lauflichter
laufen dann hintereinander
über alle diese Lampen.
Diese Einstellung legt fest, wie
viele Lampen diese virtuelle
Lampe bilden, bis zu 32 sind
möglich.

Legt die Position der einzelnen
Lampe in der virtuellen “großen”
Lampe fest (1…32).

Main menu:
STANDALONE

Standalone:
PROGRAM

Standalone:
INTENSITY

Standalone:
SPEED

Standalone:
FADE

Standalone:
COLOR C1

Standalone:
COLOR C4

Standalone:
SET ADDRESS

Standalone:
SET SIZE

Standalone:
POS IN SET

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

STANDALONE 6.16

Page | 21

Astera LED Technology GmbH

Gruppen-Adressen
Einstellung mit Fernbedienung
ARC2,
Informationen dazu in der
Bedienungsanleitung der ARC2.

Name

Muster

ONE COLOR STATIC

Eine feste (statische) Farbe (C1) wird auf der ganzen virtuellen Lampe
angezeigt.

TWO COLOR STATIC

Die virtuelle Lampe ist zweigeteilt und zwei Farben (C1 und C2) werden
angezeigt.

THREE COLOR STATIC

Die virtuelle Lampe ist dreigeteilt und drei Farben (C1…C3) werden

angezeigt.

FOUR COLOR STATIC

Die virtuelle Lampe ist viergeteilt und vier Farben (C1…C4) werden
angezeigt.

ONE COLOR FADE

Bei allen Überblend-Programmen (FADE) wird die gesamte Farbpalette
von vier Farben genutzt. Diese Farben blenden nacheinander ein und
aus. Die gesamte virtuelle Lampe zeigt die gleiche Farbe.

TWO COLOR FADE

Die virtuelle Lampe ist geteilt und zeigt zwei Farben gleichzeitig.

THREE COLOR FADE

Die virtuelle Lampe ist geteilt und zeigt drei Farben gleichzeitig.

FOUR COLOR FADE

Die virtuelle Lampe ist geteilt und zeigt vier Farben gleichzeitig.

SIMPLE RUNNING

Einfaches Lauflicht; die Hintergrundfarbe und die Farbe des Lauflichts
können eingestellt werden.

DOUBLE RUNNING

Zwei Pixel laufen in entgegengesetzter Richtung.

TWO COL RUNNING

Die zwei laufenden Pixel haben eine unterschiedliche Farbe.

FLAG RUNNING

Eine dreifarbige Flagge läuft über die Hintergrundfarbe.

DOUBLE FLAG RUNNING

Zwei Flaggen laufen über den Hintergrund in entgegengesetzter
Richtung.

SPIRAL 4 COLORS

Die Farbe wechselt Pixel für Pixel. Alle vier Farben werden nacheinander
gezeigt.

SPIRAL 2 COLORS

Die Farbe wechselt zwischen C1 und C2 von außen nach innen, ein Pixel
nach dem anderen.

RAINBOW

Ein Regenbogeneffekt wird angezeigt.

FIRE

Der Feuereffekt ist ein zufallsgenerierter Flackereffekt zwischen zwei
Farben, dem Hintergrund (C1) und dem Flackern (C2).

Standalone:
GROUP ADDRESS

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

6.16.1 Vordefinierte Programme

Die vordefinierten Programme erstrecken sich möglicherweise über mehrere Pixel. Um diese
Effekte mit Ihren Lampen korrekt darzustellen, ist es zunächst erforderlich, die Lampen in
Flow-Sets zu gruppieren und mit der AsteraApp™ zu steuern (siehe Kapitel Error! Reference
source not found.).

Wenn mehrere Lampen einem Flow-Set zugeordnet werden, bilden sie eine virtuelle große
Lampe mit mehreren Pixeln.

HINWEIS:

Es wird ausdrücklich empfohlen, den Effekt-Editor der AsteraApp™ zu nutzen, um ein besseres
Verständnis für die Wirkungsweise dieser Effektprogramme zu erhalten. Des Weiteren sehen
viele Programme sehr ähnlich aus, wenn die Lampen nicht in Flow-Sets integriert sind.

Page | 22

Astera LED Technology GmbH

Kein spezielles Verhalten bei
Ausfall der Netzspannung.

Die Lampe wird dunkel bei
Ausfall der Netzspannung.

Die Lampe zeigt bei Ausfall der
Netzspannung ein
4000K WEIß.

RADIO PIN auslesen oder
einstellen. Um die PIN zu ändern,
drücken Sie ENTER. Stellen Sie
jede Ziffer mit den + und –
Tasten ein. Wechseln Sie
zwischen den Ziffern mit der
MENU-Taste. Nach Abschluss der
Eingabe drücken Sie nochmals
ENTER.

Anzeige der Seriennummer der
Lampe und des Prozessortyps
(43xx).

Anzeige der Firmware-Version
und der Hardware-Version der
Lampe.

Der Betriebsstundenzähler
erfasst die tatsächliche Laufzeit
der Lampe in eingeschaltetem
Zustand. Der Betriebsstunden­zähler läuft nicht, wenn die
Lampe ausgeschaltet ist und
der Akku aufgeladen wird.

Während ein UHF-Signal anliegt,
wird die Signalstärke-u.
Abweichung angezeigt.

Main menu:
AC FAILURE

AC FAILURE
NO ACTION

AC FAILURE
EMERGENCY LIGHT

Main menu:
INFO

Radio PIN:
0000

Serial number:
000-00000 43xx

Firmware version

5.2.20.U HW001

Power-on hours:
00001h

RF link:

-36.0dBm -0.0ppm

AC FAILURE
BLACKOUT

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

AUSFALL DER NETZSPANNUNG (AC FAILURE/EMERGENCY LIGHT) 6.17

Die Lampe kann auf die Unterbrechung der Netzspannung auf mehrere Arten reagieren.
Sobald die Netzspannung wieder anliegt, kehrt die Lampe zur normalen Funktion zurück.

INFO 6.18

Page | 23

Astera LED Technology GmbH

Momentaner Ladezustand des
Akkus in Prozent.

Information über die
gespeicherte LED-Kalibrierung
der Lampe
(nur für Service-Zwecke).

Setzt die Lampe auf die
Standardeinstellungen zurück.
Erstellung eines definierten
Ausgangspunkts vor der
Verwendung der Lampe.
Die RADIO PIN und die CRMX
Paarung bleiben gespeichert
und werden durch den RESET
nicht gelöscht oder verändert.

Battery state:
100%

Calibration:
2015-04-20-0001

Main menu:
RESET SETTINGS

ARE YOU SURE?
NO YES

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

ZURÜCKSETZEN DER EINSTELLUNGEN (RESET SETTINGS) 6.19

HINWEIS:

Es ist sehr zu empfehlen, nach jeder Veranstaltung einen RESET durchzuführen, um einen
einfachen Start für den nächsten Einsatz zu gewährleisten.

Page | 24

Astera LED Technology GmbH

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

VERWENDUNG DER LAMPE MIT DER ASTERAAPP™ 7

Die Bedientasten des AX10 erlauben lediglich die Nutzung einiger Basisfunktionen der Lampe.
Um alle Funktionen und Steuerungsmöglichkeiten nutzen zu können, sollte die

AsteraApp™ verwendet werden.

Die AsteraApp™ ermöglicht effizient, schnell und komfortabel die Erstellung einer kunden-

spezifischen Lightshow. Sie kann mehrere Lampen als Set zusammenfassen, einzelne Lampen
oder Sets steuern, und umfangreiche Effekte benutzerdefinierter Farbpaletten an alle
Lampen in Reichweite übertragen.

Zusätzlich können sämtliche Einstellungen der Lampen vorgenommen werden.

Die AsteraBox™ verwenden Sie, um Ihr Android-Gerät mit der Lampe zu verbinden.
Sie kommuniziert mit dem Android-Gerät per Bluetooth und steuert die Lampe über UHF.

LAMPEN PAAREN MIT DER ASTERAAPP™ 7.1

Die Verbindung ist gesichert durch eine 4-stellige PIN (RADIO PIN). Nur bei Übereinstimmung
beider PINs (Lampe und AsteraApp™ ) kann die Lampe gesteuert werden.

Während des Paarens wird die RADIO PIN der App an die Lampe übertragen und dort
gespeichert.

1. Stellen Sie eine Radio PIN in der App ein.

2. Schalten Sie die Lampe in den Blau-Modus, siehe Kapitel 6.6.1.

3. Drücken Sie die Schaltfläche “Mit Lampen Paaren”

in der AsteraApp™.

HINWEIS:

Alternativ können Sie die Radio PIN manuell am Bedienfeld der Lampe eingeben
(siehe Kapitel 6.18).

LEISTUNGSFÄHIGE LICHTSTEUERUNG 7.2

Ihre Lampe verfügt über einen eingebauten Effektgenerator (Standalone Engine). Sie kann
feste Farben oder eine Reihe vorinstallierter Effekte mit einer durch den Kunden anpassbaren
Farbpalette anzeigen.

Mit der AsteraApp™ können diese Effekte erstellt und durch den eingebauten
UHF-Empfänger zur Lampe übertragen werden. Die Effekte werden in der Lampe ausgelöst
und gestartet, jede Lampe wiederholt das Programm selbständig bis ein neuer Effekt
übertragen wird.

Lampen können zu Sets zusammengefasst werden. So können sie einzeln gesteuert oder
Effekte an bis zu 32 Lampen gesendet werden.

Page | 25

Astera LED Technology GmbH

Auf dem Hauptbildschirm
der AsteraApp™ drücken

Sie “Statisches Rot”.

Im Editor drücken Sie “C1”.

Jetzt kann die angezeigte
Farbe gewechselt werden.

“123” bietet eine

Farbauswahl. Diese kann mit
der Sortierfunktion(1) nach
Farben oder Nummern
sortiert werden.

Um eine Farbe den
Favoriten hinzuzufügen,
drücken Sie (2). Um eine
Farbe zu bearbeiten,
wählen Sie diese aus und
drücken (1).

Der Editor öffnet sich.
RGB-Werte können direkt
eingegeben werden.
Ebenfalls kann eine
Farbtemperatur in RGB­Werte umgewandelt
werden.

1

1 2

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

FARBE EINSTELLEN 7.3

Page | 26

Astera LED Technology GmbH

Auf dem Hauptbildschirm

der AsteraApp™ wählen

Sie das Ziel (1) und dann das

“+” Zeichen (2), um ein

neues Ziel hinzuzufügen.

Wählen Sie “Sync-Set”.

Jetzt blinken alle Lampen im
2-Sekunden Takt. Durch
Betätigen der ENTER-Taste
an der Lampe wird sie dem
Set hinzugefügt (Kapitel 6.9).
Zusätzlich kann ein Name für
das Set eingegeben
werden. Um Ihre
Einstellungen zu speichern,
drücken Sie das
Speichersymbol rechts oben.

1

2

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

ERSTELLEN EINES SETS 7.4

Vor der Nutzung umfangreicherer Effekte wird die Erstellung eines Lauf-Sets empfohlen.

Jede Lampe kann einem Set zugeordnet werden. Zwei Arten von Sets sind möglich:

7.4.1 SYNC-SET

Alle Lampen, die einem SYNC-Set zugeordnet sind, können gemeinsam
gesteuert werden und verhalten sich alle exakt gleich.

ERSTELLEN EINES SYNC SETS:

Page | 27

Astera LED Technology GmbH

Auf dem Hauptbildschirm
der AsteraApp™ wählen Sie
das Ziel (1) und dann das

“+” Zeichen (2), um ein

neues Ziel hinzuzufügen.
Dann wählen Sie “Lauf-Set”.

Jedes Lauf-Set hat bis zu 32
Positionen. Geben Sie die
gewünschte
Positionsnummer ein und
drücken Sie “Bestätigen”.

Jetzt blinken die Lampen im
2-Sekunden Takt. Um eine
Lampe der angezeigten
Position zuzuordnen,
drücken Sie eine
Bedientaste an der
jeweiligen Lampe. Gehen
Sie die Positionen mit
“+1” und “-1” durch und
ordnen Sie Ihre Lampen zu.
Nach Fertigstellung
speichern Sie oben rechts.

1 2 1

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

7.4.2 LAUF-SET

In einem Lauf-Set können die Lampen ebenfalls gemeinsam gesteuert
werden. Aber zusätzlich sind sie einer bestimmten Position innerhalb des
Lauf-Sets zugeordnet und bilden damit eine virtuelle Lampe mit mehreren
Pixeln. Alle Effekte wie z.B. ein Lauflicht erstrecken sich über diese virtuelle
Lampe.

ERSTELLEN EINES LAUF-SETS:

LAMPEN GEZIELT ANSPRECHEN 7.5

Wenn sie ein Set erstellt haben, können Sie es steuern. In der
Grundeinstellung werden alle Lampen aller Sets angesprochen und
gesteuert. Sie können mehrere Sets gleichzeitig steuern.

HINWEIS:

Selbst wenn Sie alle Lampen gleichzeitig ansteuern, werden die
Positionen der Lampen innerhalb des Flow-Sets beibehalten. Die
Lampen bilden weiterhin eine virtuelle große Lampe mit mehreren
Positionen.

Um Einstellungen zu ändern, zu löschen oder Ziele zu ordnen,
verwenden Sie den Stift (1).

Page | 28

Astera LED Technology GmbH

Auf dem Hauptbildschirm

der AsteraApp™ drücken
Sie “Hochzeit” (1), dann

wählen Sie den Editor (2).

Setzen Sie “Überblenden”

auf 0% u. “Geschwindigkeit”
auf ca. 2 Sekunden. Jetzt
sollten Sie ein klares Lauflicht
sehen, bei dem das weiße
Licht über einen pinken
Hintergrund läuft.

Der Effekt kann mit dem
Einsteller oder durch die
darunterliegenden
Untereffekte verändert
werden. Auch hier können
die Farben wieder individuell
eingestellt werden.

1

2

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

EFFEKT WECHSELN 7.6

Mit dem Speichersymbol oben rechts speichern Sie Ihre Einstellungen und kehren zum
Hauptbildschirm zurück.

EFFEKTE SIND HÖCHST INDIVIDUALISIERBAR:

“Geschwindigkeit” gibt an, wie lange ein kompletter Durchlauf des Effekts benötigt.

“Überblenden” steuert die Überblendung zwischen den Teilschritten des Effekts. Bei 0% sehen

Sie einen unmittelbaren Wechsel, bei 100% sind die Übergänge weich und fließend.

Der Stroboskop-Effekt kann aktiviert werden und lässt sich stufenlos in der Geschwindigkeit
einstellen. Zusätzlich sind drei Zufallsoptionen wählbar (langsam, mittel und schnell).

Jeder Effekt kann in der Helligkeit eingestellt werden.

Page | 29

Astera LED Technology GmbH

Eine feste (statische) Farbe wird angezeigt. Gleichzeitig können eine, zwei, drei
oder vier feste Farben angezeigt werden. Das Flow-Set wird dann aufgeteilt in
mehrere Abschnitte gleicher
Länge.

Überblendende Farben (Fading Colors). Die vier gewählten Farben werden
nacheinander angezeigt. Die Überblendung erfolgt zwischen den Farben. Das
Flow-Set kann wiederum in bis zu vier Segmente aufgeteilt werden.

Von beiden Seiten des Flow-Sets wechselt die Farbe von einer Position zur
anderen (von C1 zu C2). Wenn sich alle Lampen des Sets in Position C2
befinden, erfolgt der Wechsel zurück zu C1 in gleicher Weise.

Die Farbe des Flow-Sets wechselt von Position zu Position. Wenn alle Positionen
die gleiche Farbe anzeigen, startet ein neuer Zyklus.

Verschiedene Variationen von Lauflichtern sind darstellbar.

Der Feuer Effekt ist ein zufallsgesteuerter flackernder Effekt. Die Hintergrundfarbe
und die Farbe des flackernden Effekts können eingestellt werden.

Der Regenbogen Effekt zeigt einen Wechsel durch alle Farben. Nur die
Geschwindigkeit bzw. die Länge des Zyklus lassen sich einstellen.

Farbwechsel Effekte bieten eine effiziente Möglichkeit, Tanzflächen zu
beleuchten. Der statische Farbwechsel Effekt wechselt die Farbe der Lampe in
Abhängigkeit des Musiktaktes (Beat). Die Farben werden dabei zufällig gewählt.
Der Effekt zeigt je nach Einstellung bis zu vier Farben gleichzeitig.

Die Bewegten Farbwechsel Effekte (Moving Chasers) überlagern den statischen
Farbwechsel Effekt durch eine zweite Bewegung der vier angezeigten Farben
über alle verfügbaren Positionen eines Flow-Sets hinweg. Am interessantesten ist

diese Funktion, wenn „Bewegtes Stroboskop“ aktiviert wurde. Dann zeigen nur

einige der Positionen den Stroboskop-Effekt und bewegen sich dabei. So
„wandert“ der Stroboskop-Effekt über das Flow-Set.

Farbwechsel Effekte mit Hintergrund (Chaser With Background), hier kann
zusätzlich eine Farbe ausgewählt werden, die am häufigsten angezeigt wird,
die Hintergrundfarbe.

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

MÖGLICHE EFFEKTE 7.7

Die Effektmuster sind vorinstalliert und können durch den Nutzer nicht verändert werden. Sie
sind programmiert und gespeichert in jeder Lampe. Die Parameter der einzelnen Effekte sind
jedoch einstellbar.
Diese Parameter können ausgewählt und eingestellt werden:

Page | 30

Astera LED Technology GmbH

Betonung

Effekt

-2

Die vier Farben der Palette werden nacheinander gewechselt. Jeder Takt
(Beat) ändert nur eine Farbe.

-1

Gleich wie “-2”, jedoch ist der Farbwechsel mit einem “Farbrad”-Effekt
(Color Wheel) versehen. Dabei wird der Farbwechsel eines traditionellen
Farbrades nachgeahmt, d.h. während des Wechsels werden Zwischenfarben
generiert und angezeigt.

0

Alle vier Farben wechseln nach jedem Takt (Beat).

1

Gleich wie “0”, jedoch wird der Farbradeffekt (Color Wheel) hinzugefügt.

2

Gleich wie “0”, jedoch werden alle Lampen bei jedem 4. Takt dunkel. Mit
dem nächsten Takt starten die Farben wieder.

3

Gleich wie “0”, jedoch werden alle Lampen bei jedem zweiten Takt dunkel.
Diese Einstellung erzeugt einen starken AN-AUS Effekt im Einklang mit dem
Musiktakt.

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

FARBWECHSEL EFFEKTE IM DETAIL 7.8

Für die Darstellung von Farbwechsel Effekten wird die Erstellung eines Flow-Sets mit einem
Vielfachen von 4 Positionen empfohlen. So kommt der Effekt am besten zur Geltung. Diese
vier Positionen können dann beispielsweise an den vier Ecken einer Tanzfläche installiert
werden. Nutzen Sie die “Tap-Sync” Funktion, um den Takt der Musik anzugeben.
Die Farbwechsel Effekte richten ihre Farbwechsel dann an diesem Takt aus.

Die Farbwechsel Effekte bieten weitere Einstellmöglichkeiten:

Die “Betonung” (Emphasis) bestimmt die Art des Farbwechsels durch den Farbwechsel Effekt:

Die “Weichheit” (Softness) beeinflusst das Überblenden zwischen den Farben, das bei jedem

Takt stattfindet. 0% erzeugt einen abrupten Farbwechsel, während die Einstellung 100% die
Übergänge sehr langsam vollzieht.

Eine Zufallsfunktion ist der Farbpalette beigefügt. Bei Aktivierung dieser Funktion werden die
Farben bei jedem Takt zufällig gewählt. Bei nichtaktivierter Zufallsfunktion (wie im Bild oben)
werden die Farben in zufälliger Reihenfolge aus der eingestellten Farbpalette (vier Farben)
gewählt. So können Sie gezielt die Farbauswahl eingrenzen. Interessante Effekte können
erzielt werden, wenn Sie eine oder mehrere Farben auf Schwarz stellen.

Page | 31

Astera LED Technology GmbH

Um eine Kachel zu löschen
oder zu verschieben,
benutzen Sie den Stift (2).
Ein Popup zeigt Ihnen die
verfügbaren Funktionen.
Um eine neue
Programmkachel
hinzuzufügen, drücken Sie
das “+” Symbol (1).

Während Sie eine Kachel
hinzufügen, kann eine feste
Farbe oder das gerade
laufende Programm wieder­gegeben werden.
Zusätzlich sind bestimmte
Funktionskacheln verfügbar.

Mehrmaliges Antippen dieser Kachel im Takt der Musik lässt die
Farbwechsel Effekte die Farben in diesem Takt wechseln.
Farbwechsel Effekte zeigen ein Tänzersymbol auf der
entsprechenden Kachel.

Diese Schaltfläche dient zur schnellen Dunkeltastung der Lampen (Blackout).
Sie sollten die momentan angesteuerten Lampen beobachten, da die
Blackout-Funktion nur bei diesen wirksam ist.

1

2

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

DER HAUPTBILDSCHIRM 7.9

Hier zeigt jede Kachel ein Programm. Diese Kacheln können bearbeitet und frei positioniert
werden. Es sind mehrere Seiten mit Kacheln verfügbar.

7.9.1 Funktionskacheln

Page | 32

Astera LED Technology GmbH

Sobald mehr als ein Set erstellt wurde
und mindestens eins dieser Sets
momentan angesteuert wird, sehen Sie
ein Menü mit Sub-Master Einstellungen
für jedes Set.

Andernfalls ist nur ein Schieberegler
vorhanden. Dieser steuert die Helligkeit
aller momentan angesprochenen
Lampen.

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

HELLIGKEIT 7.10

Zusätzlich zu jeder in Kapitel 7.3 erläuterten Einstellmöglichkeit für die Helligkeit der einzelnen
Programme ist eine Master-Helligkeitseinstellung verfügbar („Master Brightness Control“).

7.10.1 Sub-Master einstellen

Jedes Set hat seinen eigenen Schieberegler für die Helligkeitsanpassung. Zusätzlich ist ein
Master-Schieberegler vorhanden, der die Helligkeit aller Sets gleichzeitig regelt. Das ist
vergleichbar mit der Einstellung der Gruppenhelligkeit („Group Brightness Control“)
herkömmlicher Lichtpulte.

HINWEIS:

Set-Masters werden nur angezeigt, wenn:

a) vorher mehr als ein Set erstellt wurde.
b) nur Set-Ziele ausgewählt wurden. Bei jeder anderen Zieleinstellung wie z.B.

“Alle Lampen” sind die Set-Masters nicht sichtbar. Das ist erforderlich, um zu
verhindern, dass eine Lampe redundante Helligkeitsinformationen erhält.
Das würde zu einem ständigen Flackern bzw. Hin-u. Herschalten zwischen
verschiedenen Helligkeitsstufen führen.

Page | 33

Astera LED Technology GmbH

Stellen Sie sicher, dass die
Lampen, die Sie einstellen
möchten, angesteuert
werden (Kapitel 7.5).
Dann drücken Sie

“Anti-Flicker”.

Verschieben Sie “fps” um

Standardwerte einer
Bildfrequenz einzustellen. Mit

„Hz“ nehmen Sie die

Feineinstellung vor.

Drücken Sie die
hervorgehobene Frequenz,
um eine individuelle
Einstellung zwischen 200 und
1205 Hz einzugeben und zu
speichern.

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

LAUFZEIT 7.11

Die Lampe kann die Leistungsaufnahme so regeln, dass eine
bestimmte Akkulaufzeit erreicht wird. Die Laufzeit ist immer für einen
vollständig geladenen Akku berechnet.

Beispiel:

Wollen Sie die Lampe während einer 8-stündigen
Veranstaltung einsetzen und Sie planen eine 1-stündige
Aufbauphase, sollte die Laufzeit unmittelbar nach dem
ersten Einschalten auf 9 Stunden eingestellt werden.

Bitte beachten Sie, dass die Lampe vor einer Veranstaltung nicht
bei Temperaturen unter 20°C gelagert werden sollte, andernfalls
könnte die Laufzeit geringer sein als berechnet.

Mehr Informationen zum eingebauten Akku erhalten Sie in Kapitel 3.2

ANTI-FLACKERN (ANTI-FLICKER) 7.12

Die PWM-Wiederholfrequenz dieser Lampe beträgt standardmäßig 599.4 Hz. Diese Frequenz
lässt sich zwischen 200 Hz und 1205 Hz frei einstellen, um sie der Bildfrequenz verschiedener
Kameras anzupassen.

HINWEIS:

Die Anti-Flicker Einstellung wird beibehalten, wenn Sie die Lampe ausschalten. Nach einem
Zurücksetzen der Einstellungen (Reset, Kapitel 6.19) ist wieder der Standardwert 599,4Hz
eingestellt.
Die gespeicherte Frequenz wird genutzt unabhängig von der aktuellen Eingangswahl, auch
bei DMX-Betrieb.

Page | 34

Astera LED Technology GmbH

Stellen Sie sicher, dass Ihre
Radio Pin nicht 0000 ist. In
Kapitel 7.1 können Sie
nachlesen, wie Sie sie
ändern. Dann drücken Sie
die „AN“ Schaltfläche.

Wählen Sie “Aktivieren”. Alle
Lampen blinken kurz, um zu
bestätigen, dass der Alarm
nun aktiviert ist.

Wenn der Alarmton (Sirene) auf VERZÖGERT
eingestellt ist, ertönt der Alarm nur bei anhaltender
Bewegung der Lampe für mehr als 6 Sekunden. Bei
Einstellung AN erfolgt der Alarm sofort und bei AUS ist
er dauerhaft stummgeschaltet.

Die Empfindlichkeit passt den Alarm an die
Umgebungsbedingungen an. Eine geringere
Empfindlichkeit macht einen Fehlalarm
unwahrscheinlicher.

Für den Fall, dass ein potentieller Dieb die Lampe
trotz Alarmsignal entwendet, wird die Ursache des
Alarms sehr wahrscheinlich länger als 2 Minuten
anhalten. In diesem Fall kann der Alarm auf
“Daueralarm” eingestellt werden. Das Alarmsignal
ertönt dann dauerhaft, auch wenn die Lampe
wieder an ihren Platz zurückgestellt wird. Der Alarm
hält an, bis der Akku leer ist und macht damit die
Lampe für den Dieb unbrauchbar.

Bei einigen Anwendungen ist es nicht erwünscht,
dass die Lampen aufblinken, während die
Alarmfunktion ein-oder ausgeschaltet wird. Das
Blinken kann mit dieser Option einfach deaktiviert
werden.

Der Alarm kann mit dieser Einstellung
stummgeschaltet werden, ohne ihn komplett
auszuschalten.

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

DIEBSTAHL ALARM (THEFT ALARM) 7.13

Ihre Lampe ist mit einem Diebstahlalarm ausgerüstet. Ein Bewegungssensor in der Lampe
erkennt, wenn die Lampe bewegt bzw. weggenommen wird und ein akustisches Signal
ertönt, um potentielle Diebe abzuschrecken.

Page | 35

Astera LED Technology GmbH

Drücken Sie den kleinen Pfeil
um das Standby-Menü zu
öffnen.

Durch Drücken der “Jetzt”
Schaltflächen kann der
Bereitschaftsmodus für alle
momentan angesteuerten
Lampen ein-oder
ausgeschaltet werden.

Jede der “Später”
Schaltflächen erfordert eine
Zeiteinstellung. Standby wird
zur eingegebenen Uhrzeit
aktiviert bzw. deaktiviert.

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

HINWEIS:

Um den Alarm wieder auszuschalten, muss eine AsteraApp™ mit der gleichen Radio Pin

verwendet werden. Vergessen Sie Ihre Radio Pin nicht ! Andernfalls kann Ihre Lampe nicht
mehr normal verwendet werden.

BEREITSCHAFTSMODUS (STANDBY) EIN-U. AUSSCHALTEN 7.14

Der Bereitschaftsmodus ist vorgesehen für die Nutzung zwischen dem Lampen-Setup und der
Veranstaltung (siehe Kapitel 3.2.1). Nachdem das Setup abgeschlossen ist, können alle
Lampen in den Bereitschaftsmodus versetzt werden und bei Beginn der Veranstaltung wieder
starten. Das gewährleistet, dass keine Akkulaufzeit verbraucht wird. Der Bereitschaftsmodus
lässt sich manuell oder automatisch aktivieren und deaktivieren.

HINWEIS:

Wenn Sie die “Jetzt” Funktion nutzen, werden nur die momentan angesteuerten Lampen
angesprochen (siehe Kapitel 7.5, “Lampen gezielt ansprechen”).
Die “Später” Funktion spricht immer alle Lampen an !

Page | 36

Astera LED Technology GmbH

Drücken Sie
“DMX Konfiguration”.

Nehmen Sie alle
Einstellungen nach Bedarf
vor, dann drücken Sie
“Senden”.

Ihre Lampen beginnen zu
flackern. Drücken Sie an der
gewünschten Lampe die
ENTER-Taste (Kapitel 6.6).
Dann drücken Sie “Fertig”.

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

DMX EINSTELLUNGEN 7.15

Um Ihre Lampe im DMX-Betrieb optimal zu nutzen, können Sie einige Einstellungen mit der
AsteraApp™ vornehmen.

Details zu den verfügbaren Einstellungen finden Sie
in Kapitel 6.10 (Eingangswahl/INPUT SELECT) und Kapitel 6.12 (DMX Einstellungen).

7.15.1 DMX Kanalzuordnung

Die aktuelle Kanalzuordnung kann jederzeit im unteren
Bereich des Bildschirms überprüft werden. Sie wird
automatisch berechnet, basierend auf den Einstellungen von
„Belegung“ und „Stroboskop“.

Page | 37

Astera LED Technology GmbH

Bedienungsanleitung für AX10 SpotMax™ 2015-05-07

MENÜ ÜBERBLICK 8

Page | 38
