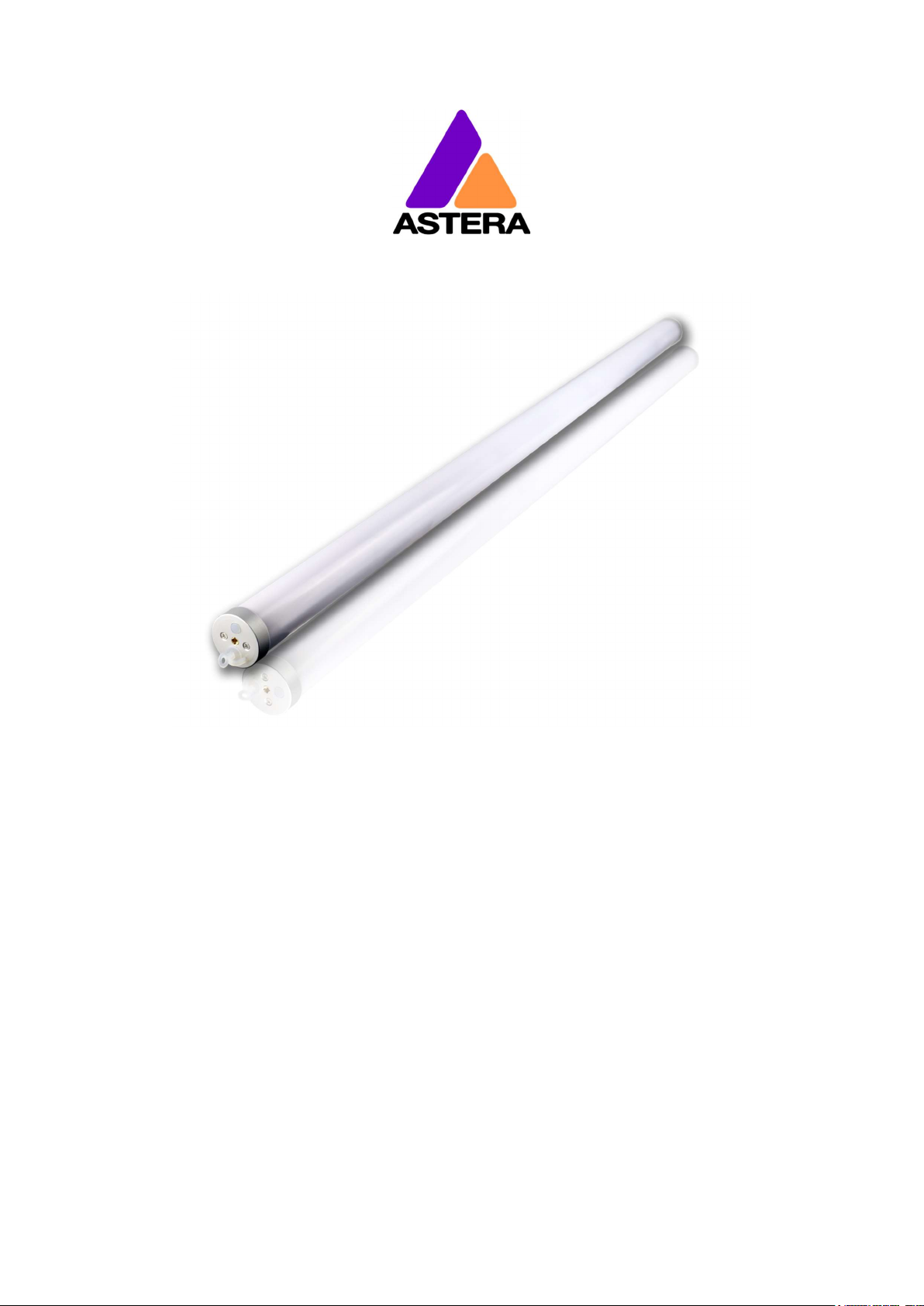

Astera AX1 Operating instructions

AX1

PIXELTUBE™

Bedienungsanleitung

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

1 INHALT

2 Lieferumfang .......................................................................................................................................................... 4

3 Sicherheit und Handhabung .............................................................................................................................. 4

3.1 EU Konformitätserklärung ............................................................................................................................ 5

3.2 Montagemöglichkeiten ............................................................................................................................... 6

3.3 Akku ................................................................................................................................................................. 7

3.4 Aufladen......................................................................................................................................................... 7

3.5 Netzanschluss ................................................................................................................................................ 8

4 Technische Daten ................................................................................................................................................. 9

5 Fehlersuche ............................................................................................................................................................ 9

6 Betrieb ................................................................................................................................................................... 10

6.1 AsteraRGB Farbraum (AsteraRGB Color Space) ................................................................................... 10

6.2 Möglichkeiten zur Steuerung: ................................................................................................................... 11

6.3 Steuerung mit der Infrarotfernbedienung ARC1 ................................................................................... 11

6.4 Steuerung mit der AsteraApp™ ............................................................................................................... 12

6.5 Steuerung per Drahtlosem DMX ( Wireless DMX) .................................................................................. 12

6.6 Bedientasten ............................................................................................................................................... 13

6.7 Statusanzeige .............................................................................................................................................. 14

6.8 Blau-Modus (Blue Mode) / Feste Farbe Anzeigen (Static Color) ....................................................... 14

6.9 Bestätigen durch Tastendruck (in der AsteraApp™) ........................................................................... 15

7 Verwendung der Lampe mit der AsteraApp™ ............................................................................................. 16

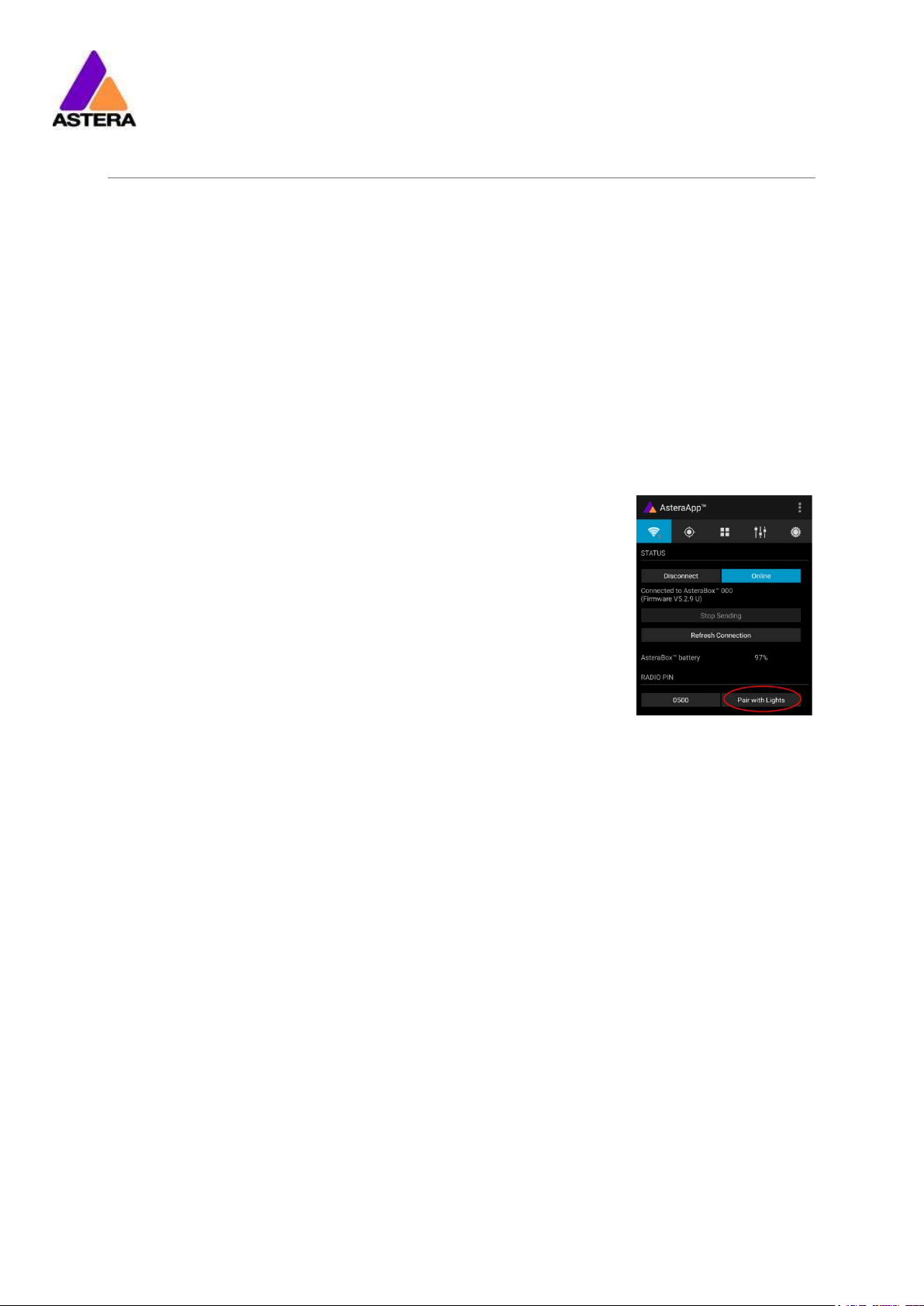

7.1 Lampe Paaren mit der AsteraApp™ ...................................................................................................... 16

7.2 Leistungsfähige Lichtsteuerung ................................................................................................................ 16

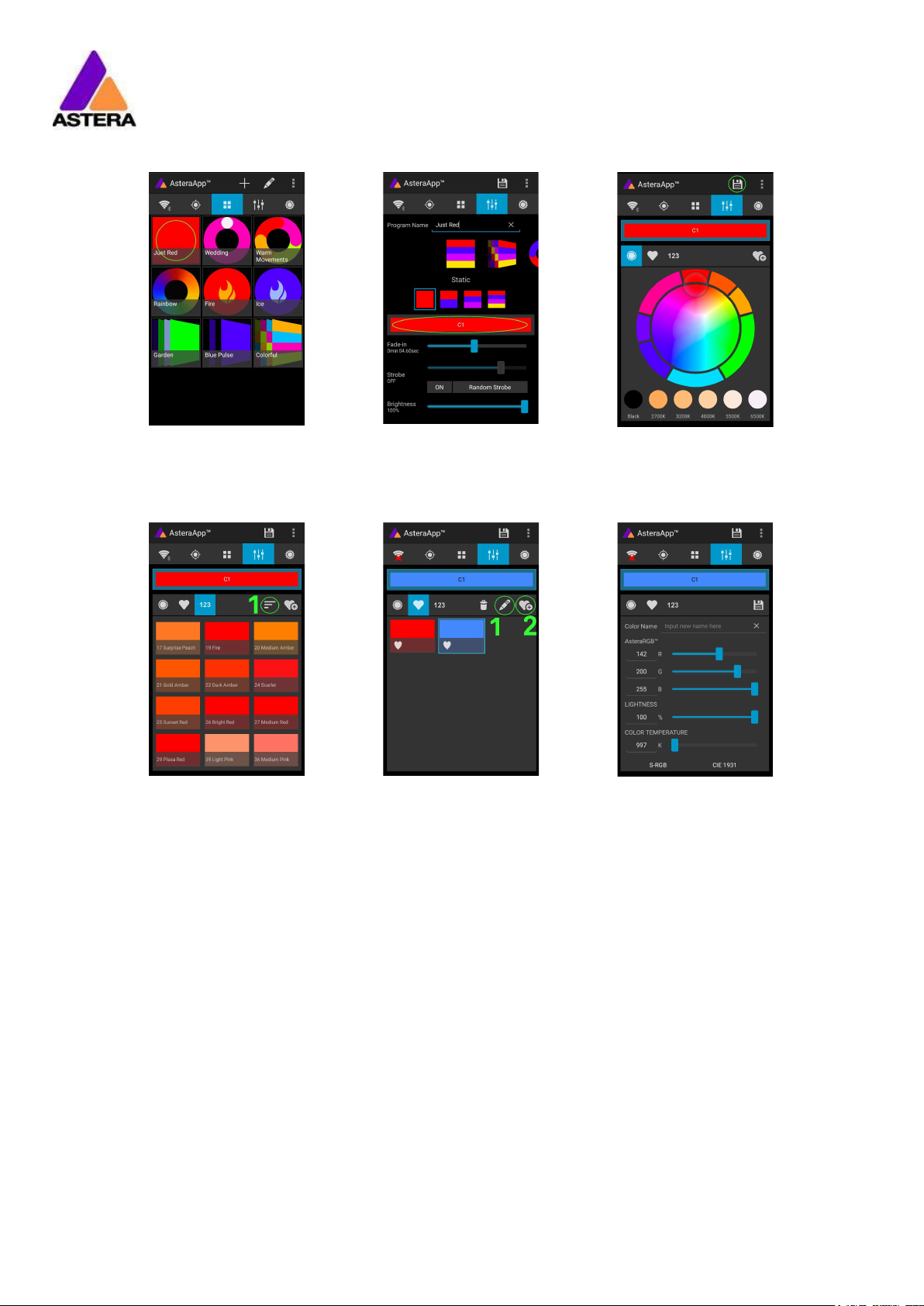

7.3 Farbe Einstellen ........................................................................................................................................... 17

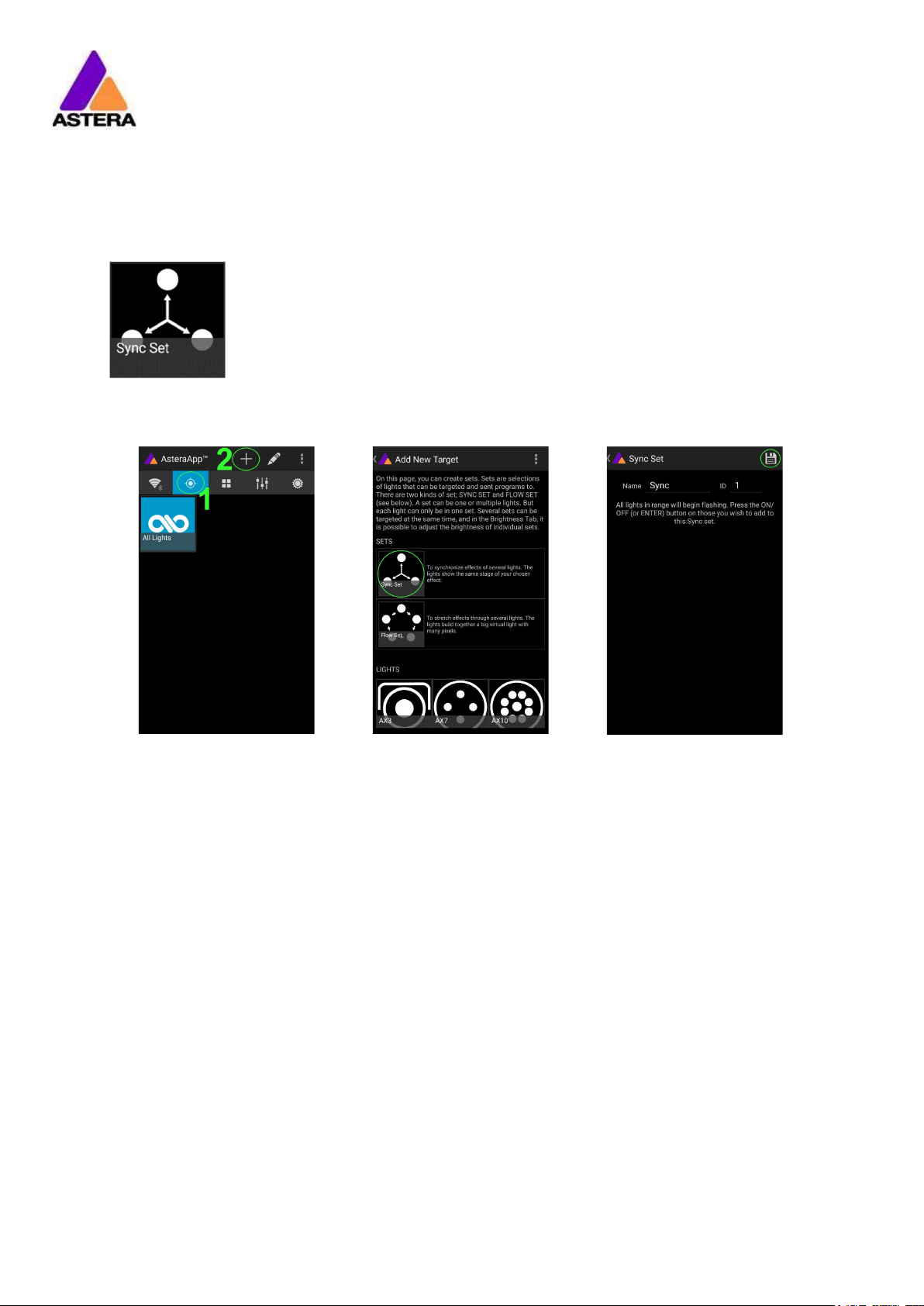

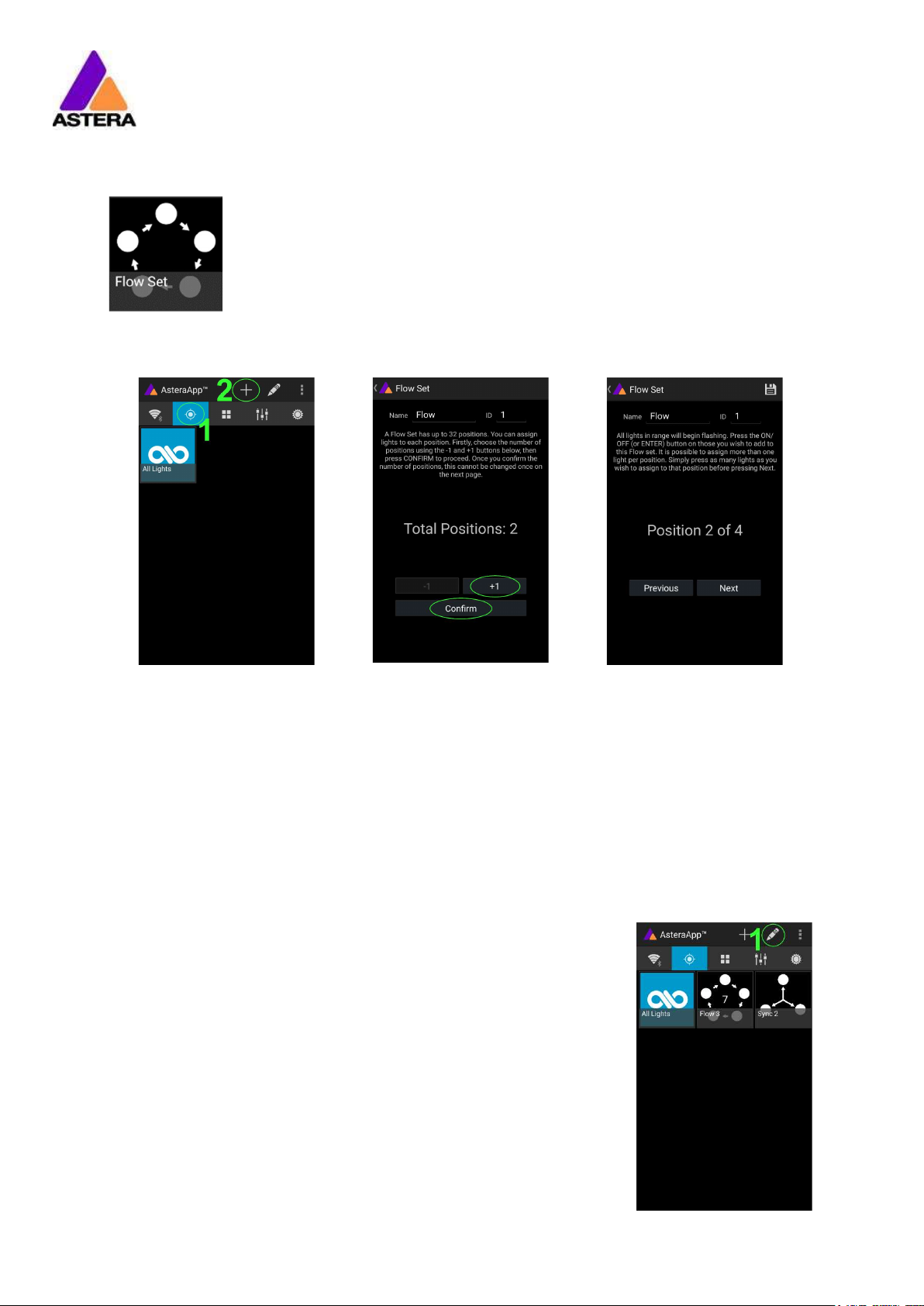

7.4 Erstellen eines Sets ...................................................................................................................................... 18

7.5 Lampen Gezielt Ansprechen .................................................................................................................... 19

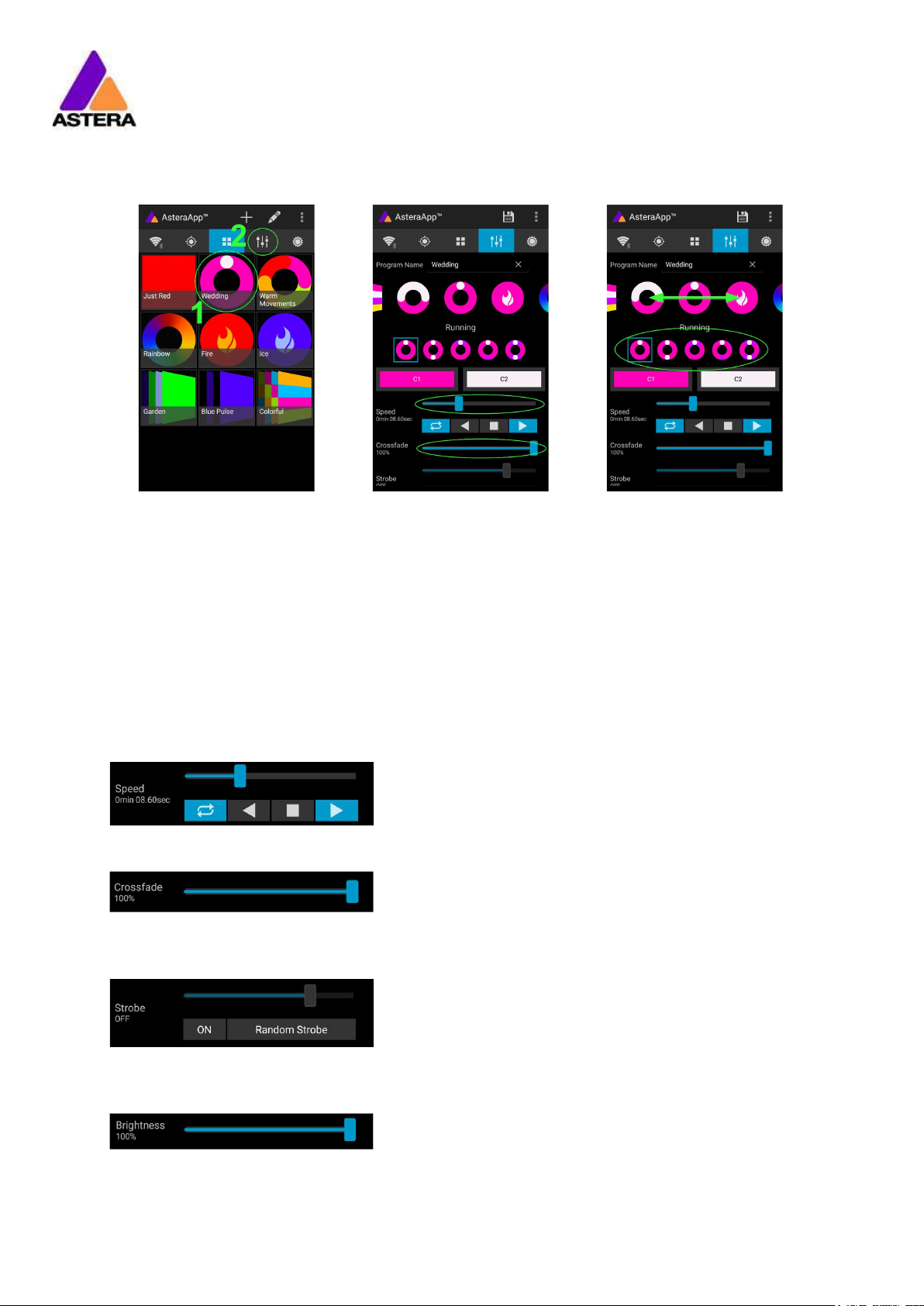

7.6 Effekt Wechseln ........................................................................................................................................... 20

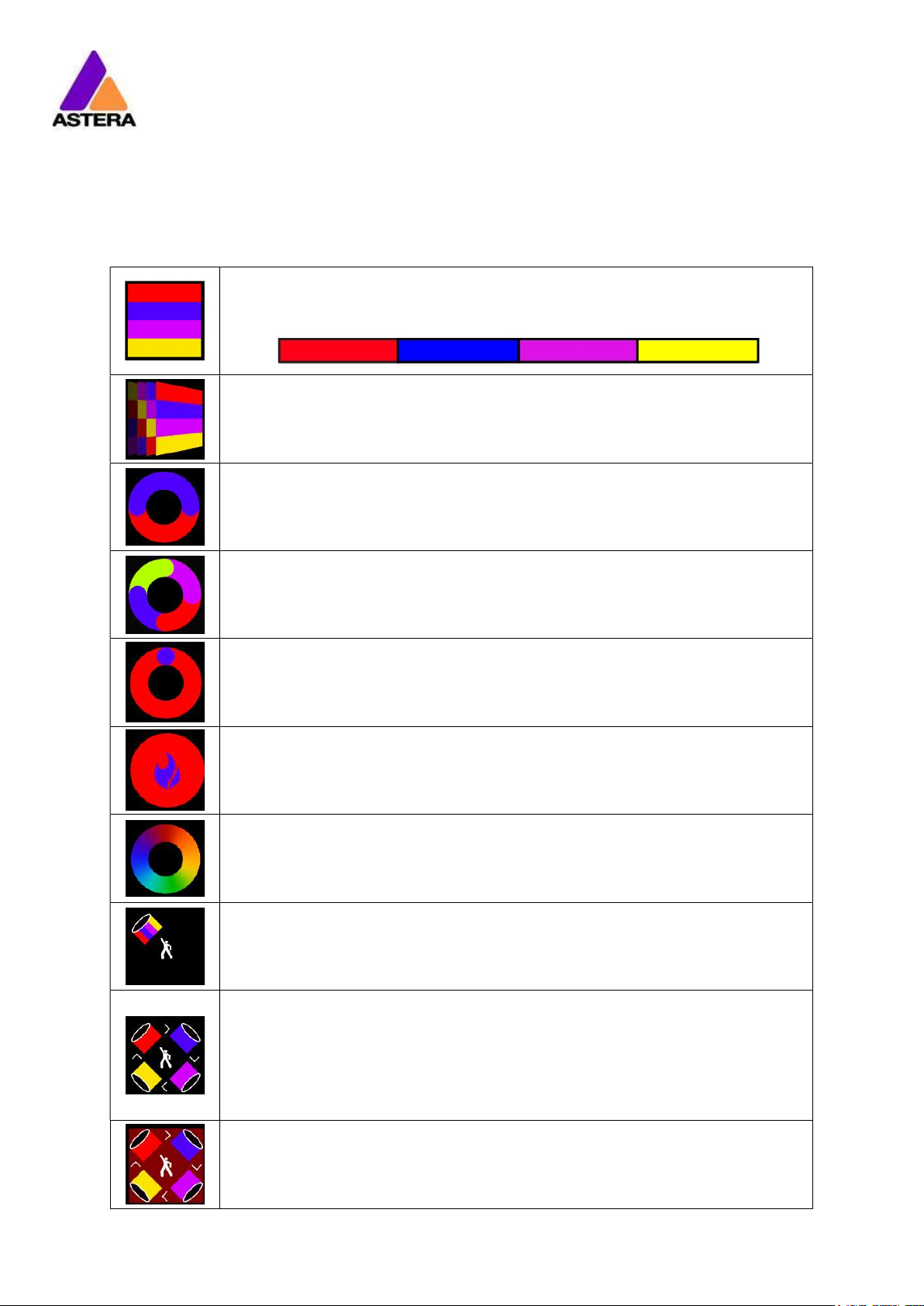

7.7 Mögliche Effekte ......................................................................................................................................... 21

7.8 Farbwechsel Effekte Im Detail .................................................................................................................. 22

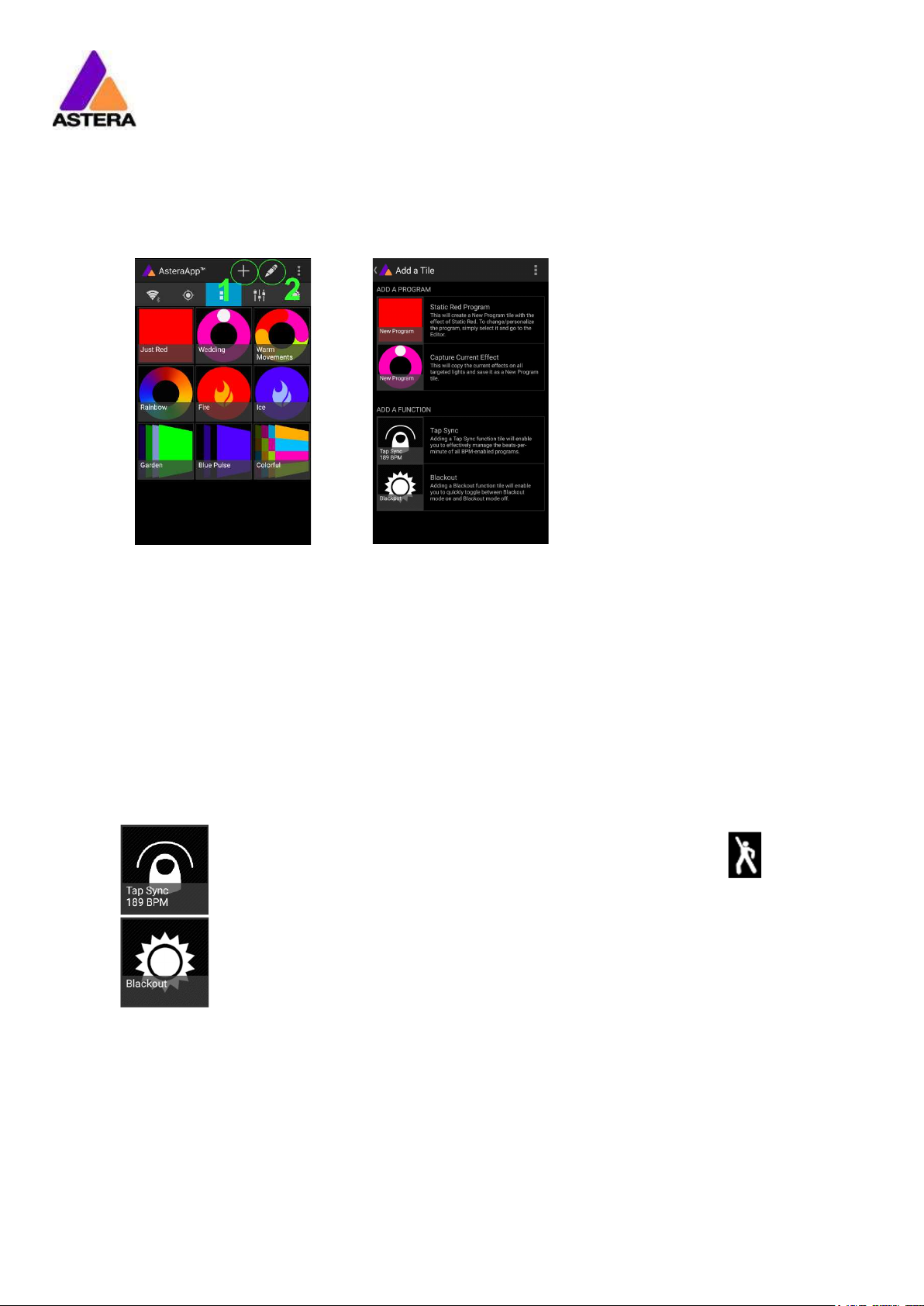

7.9 Der Hauptbildschirm ................................................................................................................................... 23

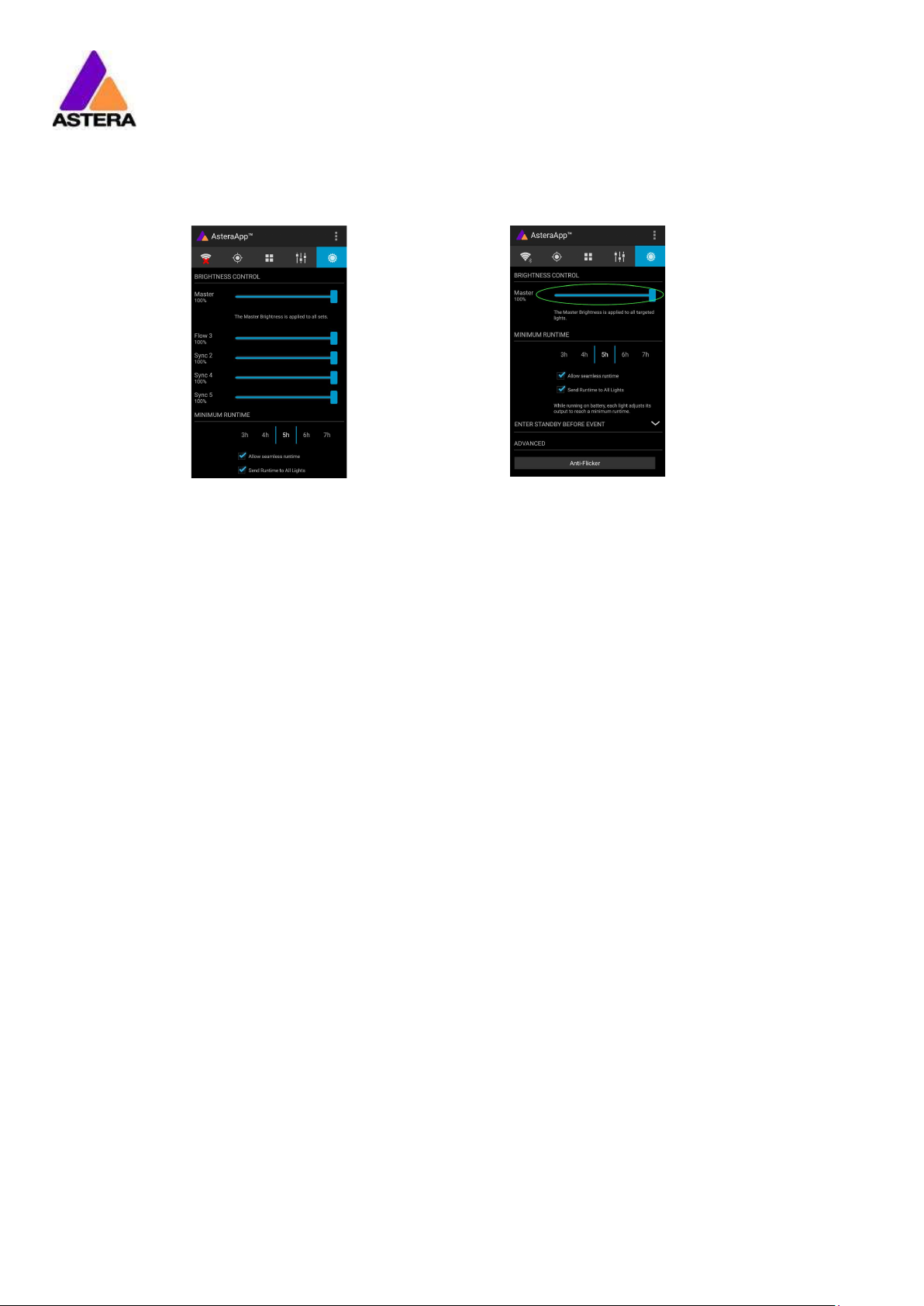

7.10 Helligkeit ....................................................................................................................................................... 24

7.11 Laufzeit .......................................................................................................................................................... 25

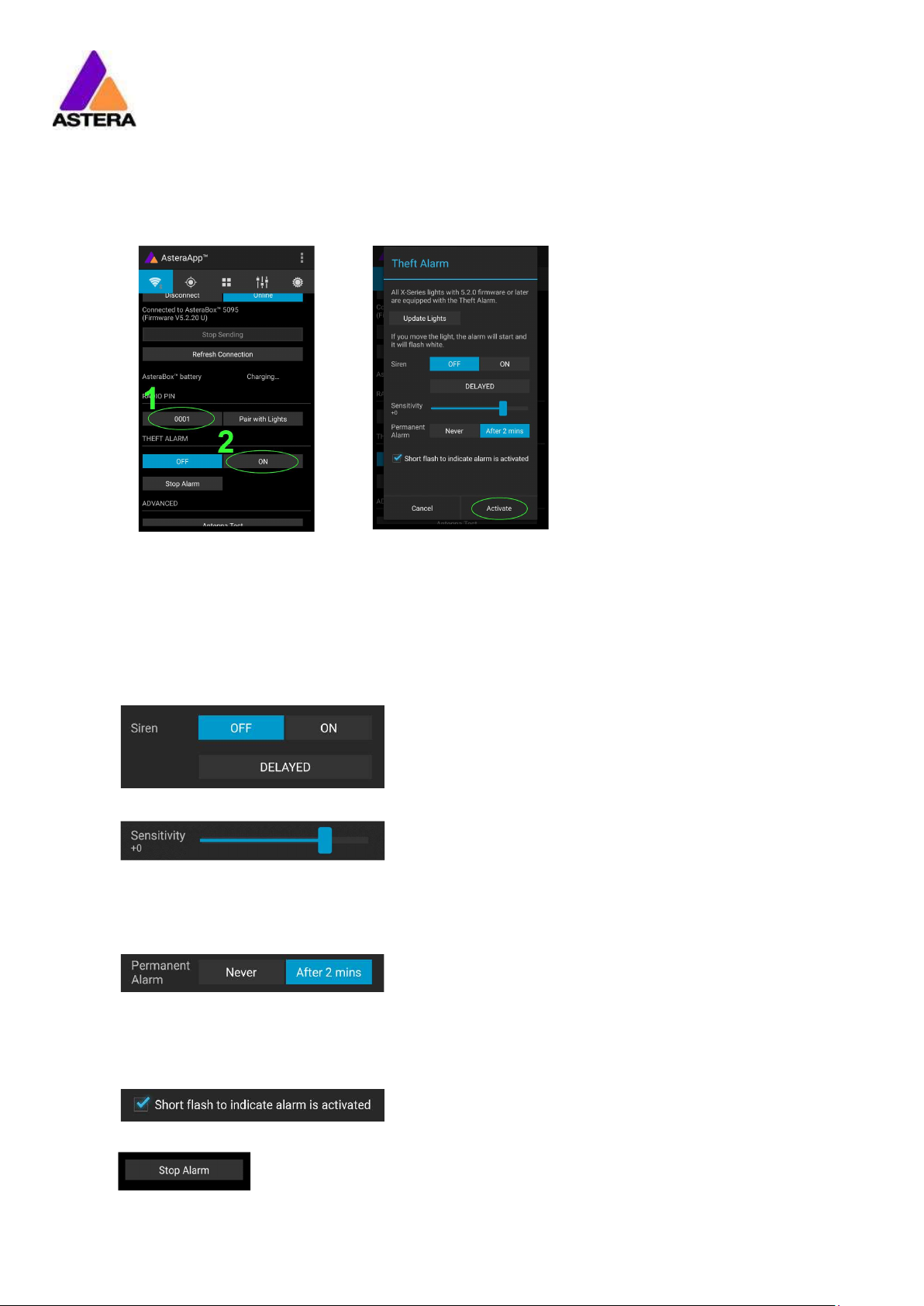

7.12 Diebstahlalarm (Theft Alarm) .................................................................................................................... 26

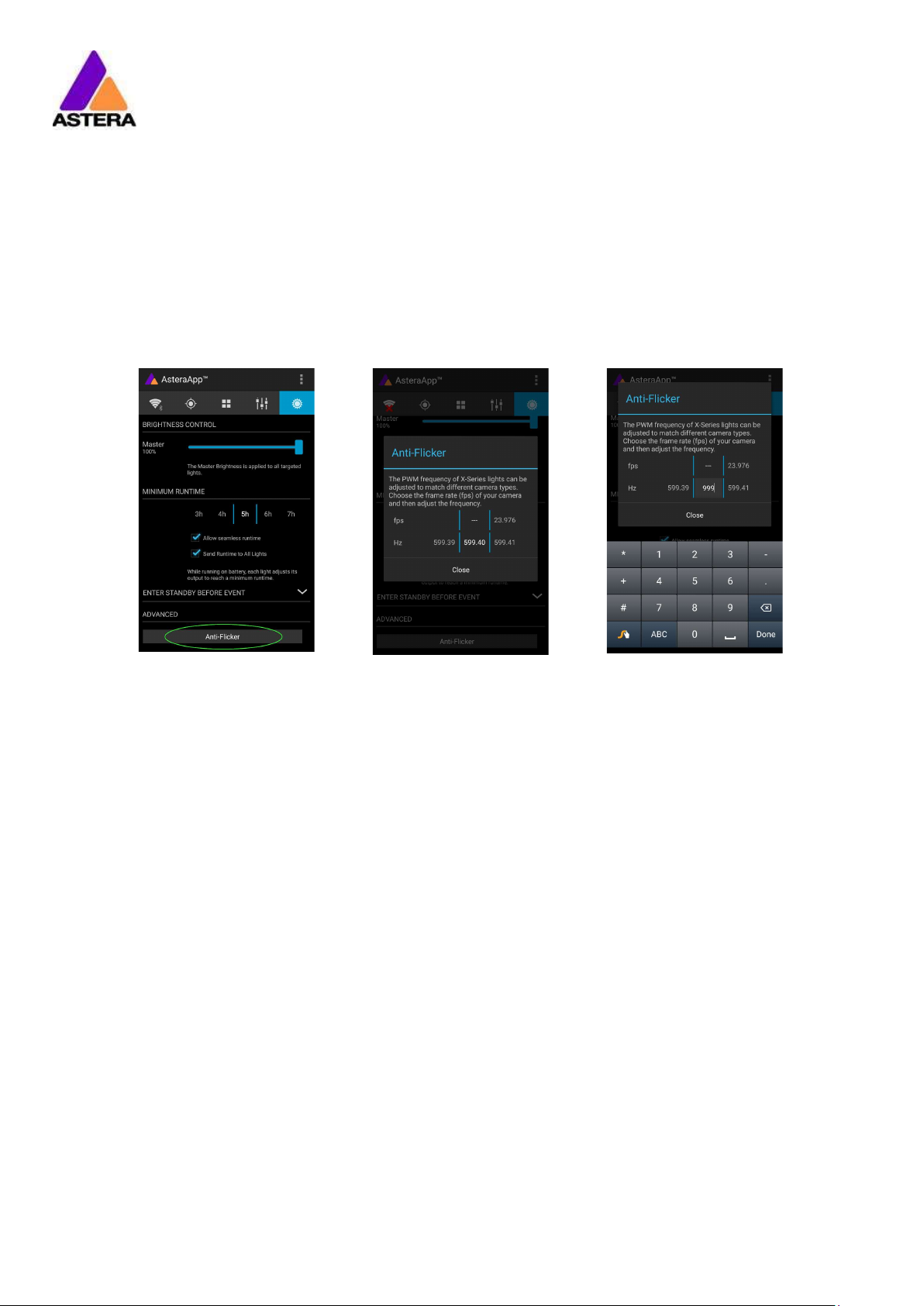

7.13 Anti-Flackern (Anti-Flicker) ........................................................................................................................ 27

7.14 Bereitschaftsmodus (Standby) Ein-u. Ausschalten ................................................................................ 28

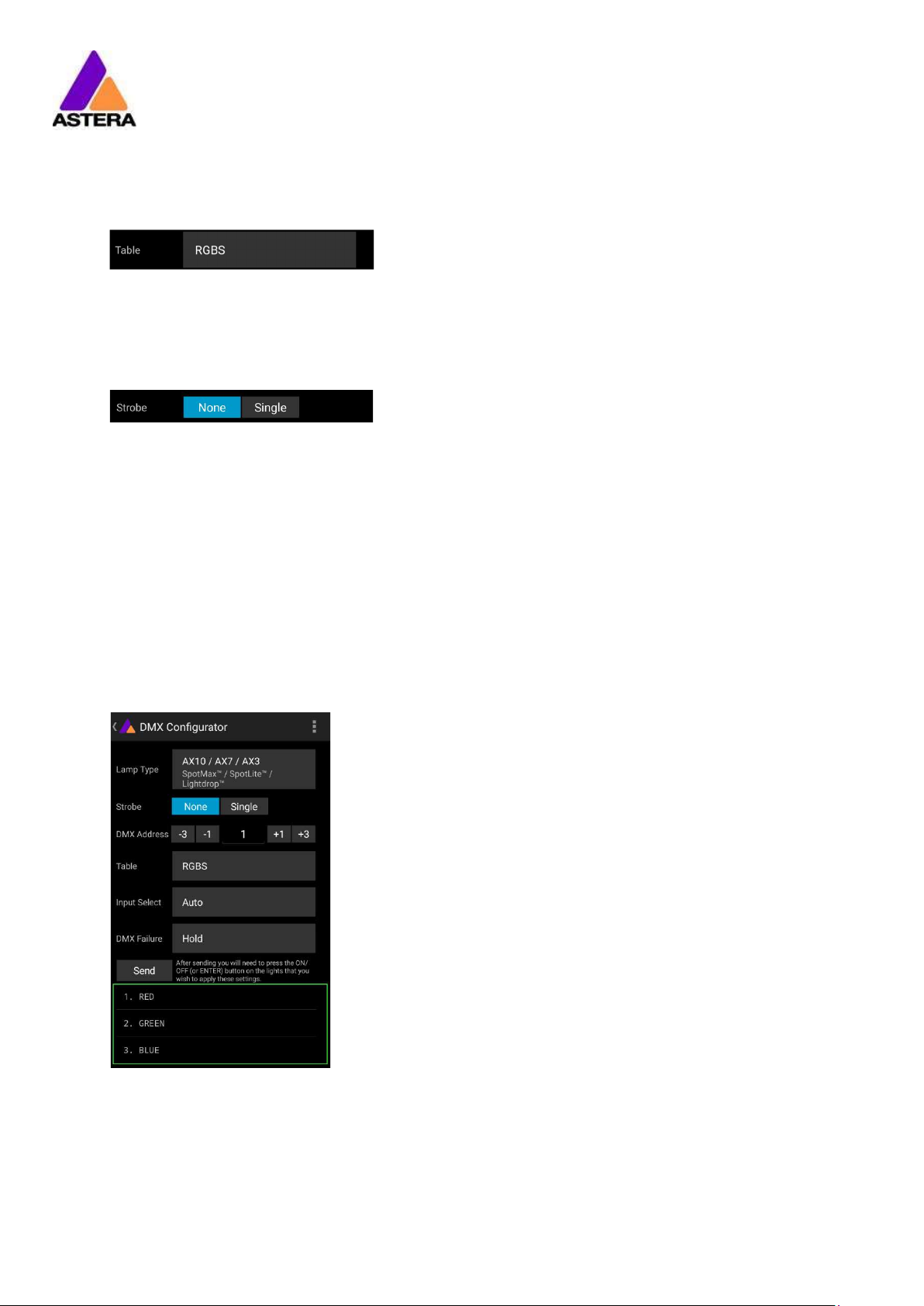

7.15 DMX Einstellungen ...................................................................................................................................... 29

7.16 Dimmer Kurven ............................................................................................................................................ 33

8 Versionen .............................................................................................................................................................. 34

9 Anhang ................................................................................................................................................................. 35

9.1 DMX Profil: RGBS RGBS (1 Pixel) ................................................................................................................ 35

9.2 DMX Profil: RGBS RGBS (4 Pixel) ................................................................................................................ 35

9.3 DMX Profil: RGBS RGBS (16 Pixel) .............................................................................................................. 36

9.4 DMX Profil: RGB RGB SS (1 Pixel) ............................................................................................................... 39

9.5 DMX Profil: RGB RGB SS (4 Pixel) ............................................................................................................... 39

9.6 DMX Profil: RGB RGB SS (16 Pixel) ............................................................................................................. 40

9.7 DMX Profil: RGBWS RGBWS (1 Pixel) ......................................................................................................... 43

9.8 DMX Profil: RGBWS RGBWS (4 Pixel) ......................................................................................................... 43

9.9 DMX Profil: RGBWS RGBWS (16 Pixel) ....................................................................................................... 44

9.10 DMX Profile: RGBAWS RGBAWS (1 Pixel) ................................................................................................. 47

9.11 DMX Profil: RGBAWS RGBAWS (4 Pixel) ................................................................................................... 47

9.12 DMX Profil: RGBAWS RGBAWS (16 Pixel) ................................................................................................. 48

9.13 DMX Profile: DIM RGBS DIM RGBS (1 Pixel).............................................................................................. 52

9.14 DMX Profil: DIM RGBS DIM RGBS (4 Pixel) ................................................................................................ 52

9.15 DMX Profil: DIM RGBS DIM RGBS (16 Pixel) .............................................................................................. 53

9.16 DMX Profile: DIM RGBWS DIM RGBWS (1 Pixel) ...................................................................................... 56

Seite | 1

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

9.17 DMX Profil: DIM RGBWS DIM RGBWS (4 Pixel) ......................................................................................... 56

9.18 DMX Profil: DIM RGBWS DIM RGBWS (16 Pixel) ....................................................................................... 57

9.19 DMX Profil: DIM RGBAWS DIM RGBAWS (1 Pixel) ................................................................................... 61

9.20 DMX Profil: DIM RGBAWS DIM RGBAWS (4 Pixel) ................................................................................... 61

9.21 DMX Profil: DIM RGBAWS DIM RGBAWS (16 Pixel) ................................................................................. 62

9.22 DMX Profil: RGB CCT DIM IND (1 Pixel) .................................................................................................... 66

9.23 DMX Profil: RGB CCT DIM IND (4 Pixel) .................................................................................................... 66

9.24 DMX Profil: RGB CCT DIM IND (16 Pixel) .................................................................................................. 68

9.25 DMX Profil: Effect Mode Fix, Effect Mode RGB ...................................................................................... 74

Seite | 2

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

Die Bedienungsanleitung gehört zu dieser Lampe. Personen, die das Gerät verwenden, müssen jederzeit Zugriff auf diese Anleitung haben. Die in dieser Bedienungsanleitung aufgeführten Sicherheitsmaßnahmen müssen beachtet werden. Sollte die Lampe verkauft werden, ist diese Anleitung beizulegen.

Diese Bedienungsanleitung ist gültig für Lampen mit der Firmware-Version 5.2.20 und höher.

Übersetzung

Sollte das Gerät verkauft werden, ist diese Anleitung in die jeweilige Landessprache zu übersetzen. Sollten Übersetzungsfehler auftreten, ist das originale Instruction Manual zu verwenden oder der Hersteller zu kontaktieren.

Kontaktinformation

Astera LED Technology GmbH

Stahlgruberring 36 81829 München Deutschland

+49 89 2155253-0

Technische Unterstützung

Europa: +49 89 21552253-1

Amerika: +1 954 578 8881

Asien: +86 755 28237295

Email: service@astera-led.com

Seite | 3

Astera LED Technology GmbH

Das Gehäuse darf nicht geöffnet werden.

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

2 LIEFERUMFANG

 AX1 Röhre  48V Netzteil  Floorstand

 2x Metallhalter  2x Ringöse  Schnellstart Anleitung

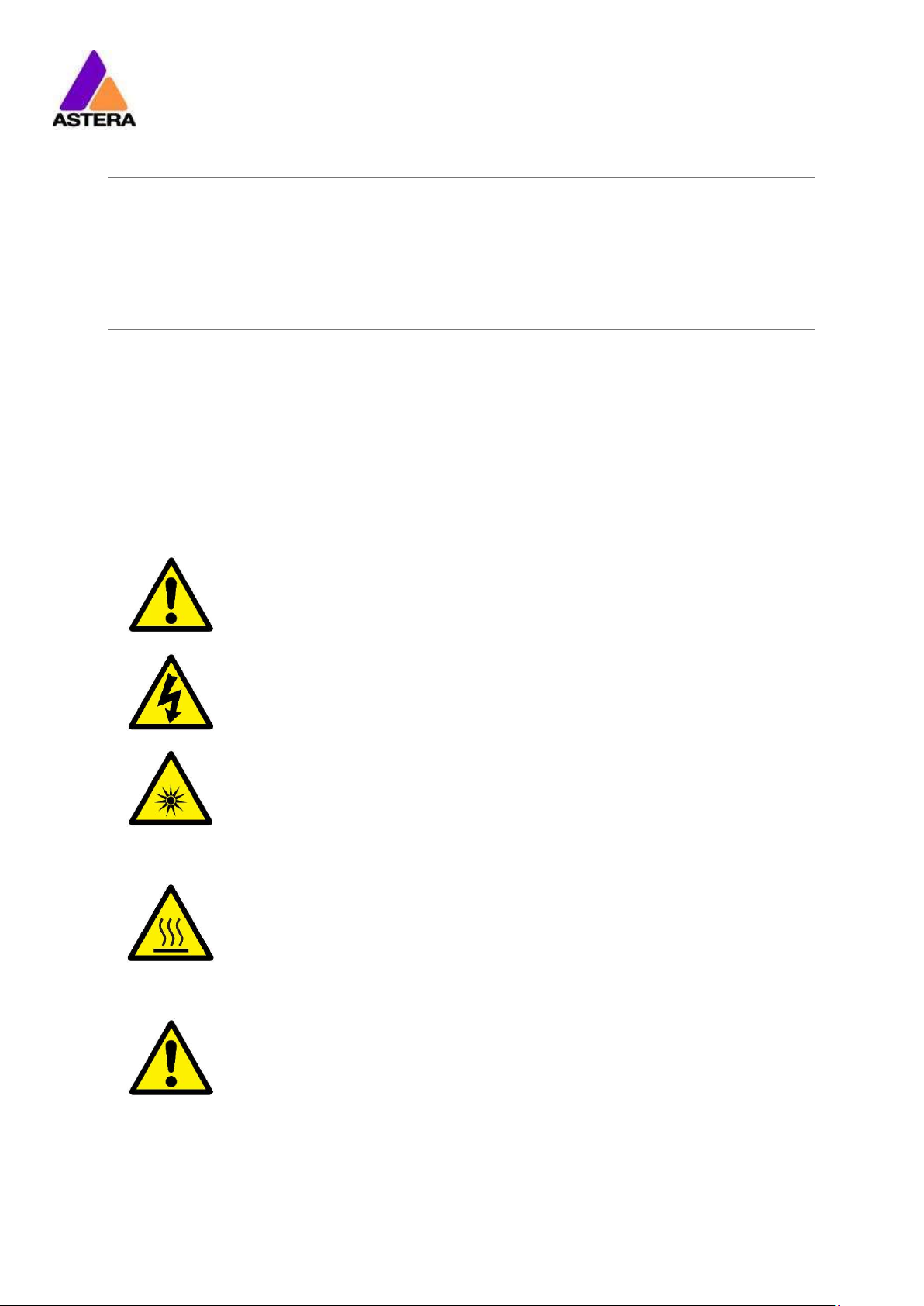

3 SICHERHEIT UND HANDHABUNG

Lesen Sie vor Inbetriebnahme die Anleitung sorgfältig durch. Stellen Sie sicher, dass im Falle einer Weitergabe, eines Verleihs oder Verkaufs, die Anleitung an den Benutzer ausgehändigt wird.

Denken Sie daran, dass diese Anleitung nicht alle Gefahren und Betriebsbedingungen erfassen kann.

Dieses Produkt ist ausschließlich für die professionelle Nutzung vorgesehen und nicht für den Heimgebrauch.

Betreiben Sie das Gerät nicht in hoher Umgebungstemperatur oder unter direkter Sonneneinstrahlung. Das verursacht Fehlfunktionen oder Beschädigungen am Gerät.

Service und Reparaturen nur durch qualifiziertes Fachpersonal.

Tauschen sie die LED Lichtquelle nicht selbst aus. Vorsicht, Stromschlaggefahr.

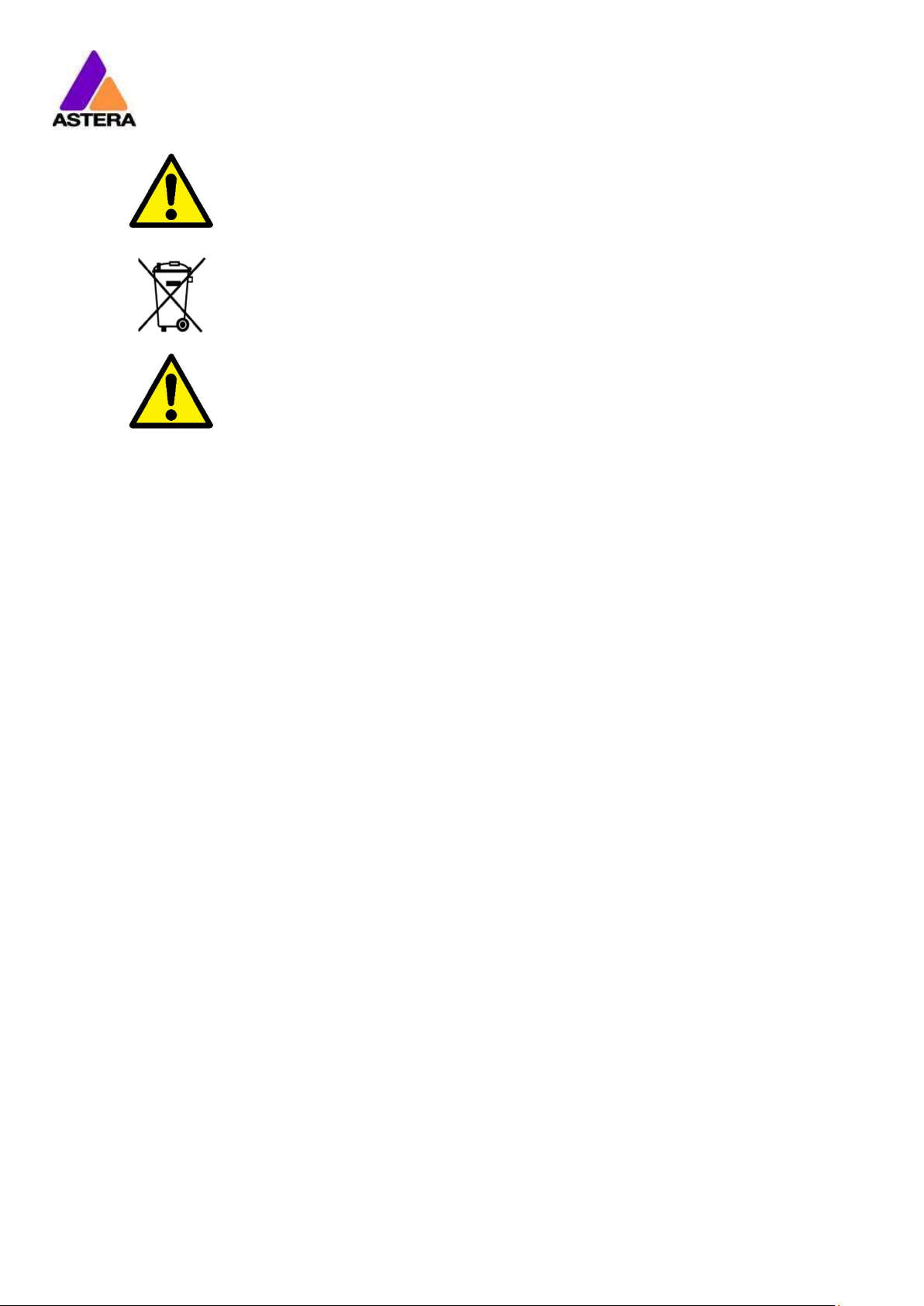

Sehen Sie nicht direkt in den Lichtstrahl. Das kann zu Verletzungen Ihrer Augen führen. Betrachten Sie die LEDs nicht durch ein Vergrößerungsglas oder eine Linse, die das Licht bündeln könnte. Verwenden Sie nur von Astera genehmigtes Zubehör, um den Lichtstrahl zu zerstreuen oder zu verändern.

Die Gehäuseoberfläche der Lampe kann sich im regulären Betrieb auf bis zu 70°C (158°F) erwärmen. Stellen Sie sicher, dass ein versehentliches Berühren des Gehäuses ausgeschlossen ist. Lassen Sie die Lampen vor Wartungsarbeiten, vor dem Aufladen etc. immer abkühlen.

Diese Lampe besitzt einen wiederaufladbaren Lithium-Ionen Akkumulator. Bitte vermeiden Sie starke Stöße, Stürze und Erschütterungen, das kann zu Feuer oder Explosion führen. Lagern Sie das Gerät niemals mit vollständig entladenem Akku, laden Sie diesen sofort nach Entladung wieder auf. Laden Sie vor Lagerung alle Lampen vollständig auf, unvollständig geladene Akkus verlieren an Kapazität und Haltbarkeit. Laden Sie die Akkus alle 6 Monate vollständig auf, wenn die Lampen nicht verwendet werden.

Seite | 4

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

Laden Sie die Lampen nur bei geöffnetem Ladekoffer. Empfohlen ist eine Ladung der Akkus bei einer Umgebungstemperatur zwischen 0°C und 35°C.

Die Lampe enthält einen Lithium-Ionen Akku. Entsorgen Sie das Gerät am Ende seiner Lebenszeit nicht im Hausmüll ! Stellen Sie eine Entsorgung gemäß der lokalen Verordnungen und Gesetze sicher, um eine Verschmutzung der Umwelt auszuschließen ! Die Verpackung ist wiederverwendbar und kann entsorgt werden.

Wird die Lampe über den Köpfen von Menschen angebracht, beachten Sie unbedingt die lokalen Verordnungen. Sehen Sie immer geeignete Sicherungsmittel vor. Befestigen Sie die Lampe niemals nur durch den Magneten!

3.1 EU KONFORMITÄTSERKLÄRUNG

Dieses Produkt erfüllt die Richtlinie für Funkanlagen (2014/53/EC) der Europäischen Union. Das Gerät erfüllt die folgenden Standards: ETSI EN 301 489-1 V1.8.1; ETSI EN 301 489-3 V1.4.1; ETSI EN 300 328 V1.81; EN 609 50.

Seite | 5

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

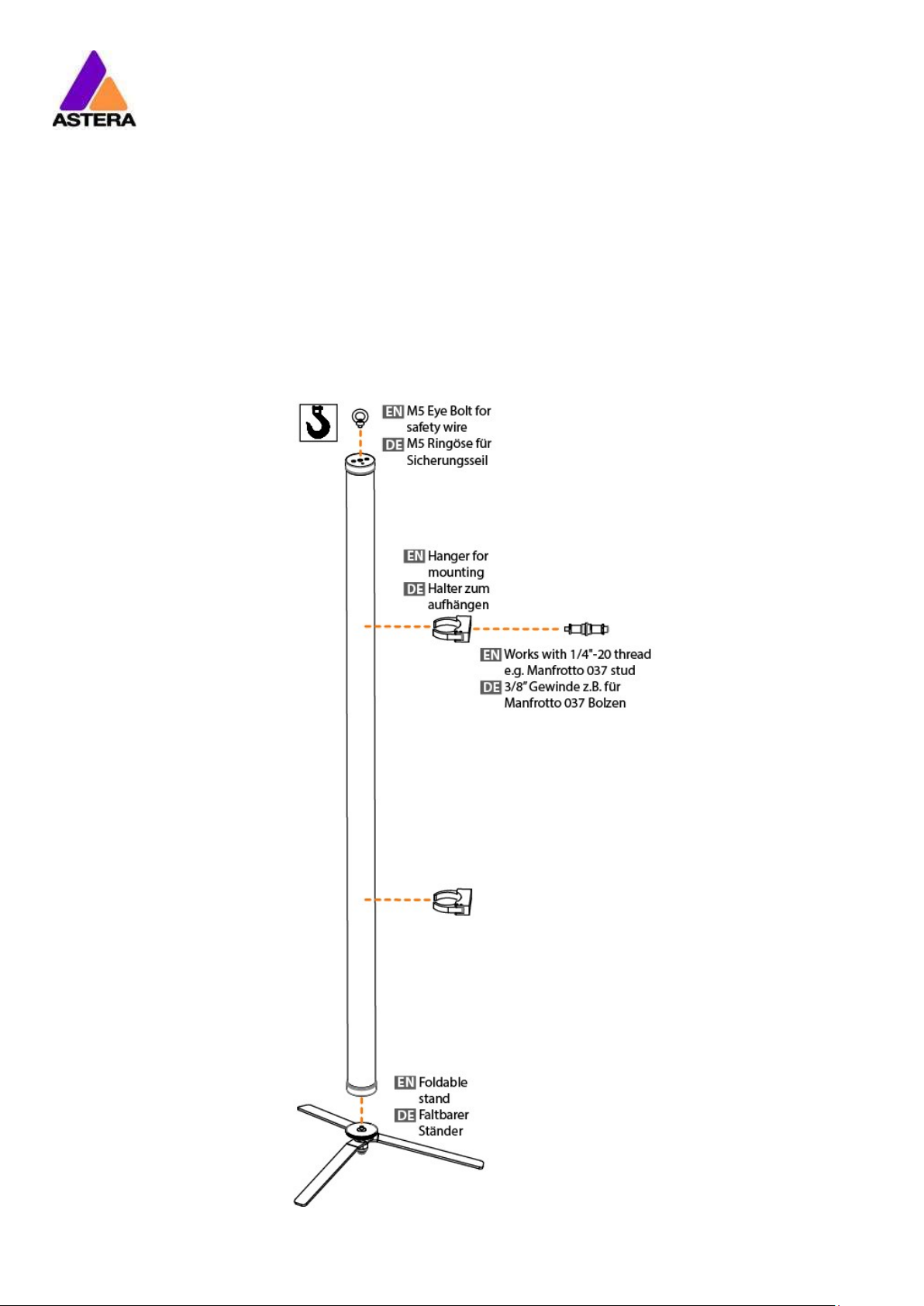

3.2 MONTAGEMÖGLICHKEITEN

Der AX1 bietet eine Vielzahl an Installationsmöglichkeiten. An eine der M5 Gewindegänge kann der mitgelieferte Floorstand geschraubt werden damit die Röhre schnell aufgestellt werden kann. Zum Hängen der Röhre werden 2 Halter mitgeliefert, diese können mit Schrauben an Holzflächen geschraubt werden, alternativ können sie mit 1/4“ Zoll Manfrotto Bolzen an eine Superclamp befestigt werden.

Beim Hängen, immer eine Ringöse einschrauben und diese mit zugelassenem Safety und Karabiner mit mindestens 15kg Belastbarkeit absichern. Das Safety Fangseil darf nicht über 20cm fallen kann wenn die primäre Aufhängung versagt.

Seite | 6

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

3.3 AKKU

Im Akkubetrieb reguliert die Lampe die Ausgangsleistung, um die erforderliche Mindestlaufzeit zu gewährleisten. Die Laufzeit kann über die AsteraApp™ zwischen 1 und 20 Stunden variiert bzw. eingestellt werden.

Nach dem Zurücksetzen der Einstellungen (Kapitel 6.6) wird der Standardwert von 5 Stunden Laufzeit gesetzt.

Der Akku ist ausgelegt für 300 vollständige Entladezyklen. Die Kapazität und damit die erzielbare maximale Laufzeit sinkt im Laufe der Lebensdauer auf 70%. Um die Akku-Lebenszeit zu verlängern, wird ein frühes Wiederaufladen empfohlen. Lassen Sie die Lampe möglichst nicht solange in Betrieb, bis der Akku vollständig aufgebraucht ist.

Bei Betrieb unter 20°C kann die Akkulaufzeit etwas geringer sein als erwartet. Dies kann ebenfalls der Fall sein, wenn die Lampe vor Gebrauch längere Zeit in kalter Umgebung gelagert wurde.

Die Lampe überwacht konstant die LED-Temperatur und verringert automatisch ihre Helligkeit, wenn 65°C überschritten werden. Das gewährleistet einen sicheren und dauerhaften Betrieb. Bei Betrieb in hoher Umgebungstemperatur kann die Helligkeit ebenfalls etwas geringer sein als erwartet.

HINWEIS:

Lagern Sie die Lampen immer mit vollem Akku. Komplett entladene Akkus müssen umgehend wiederaufgeladen werden, andernfalls kann der Akku beschädigt werden.

ACHTUNG:

Der Akku darf nur durch ein Original Ersatzteil des Herstellers Astera ersetzt werden.

3.3.1 BEREITSCHAFTSMODUS (STANDBY)

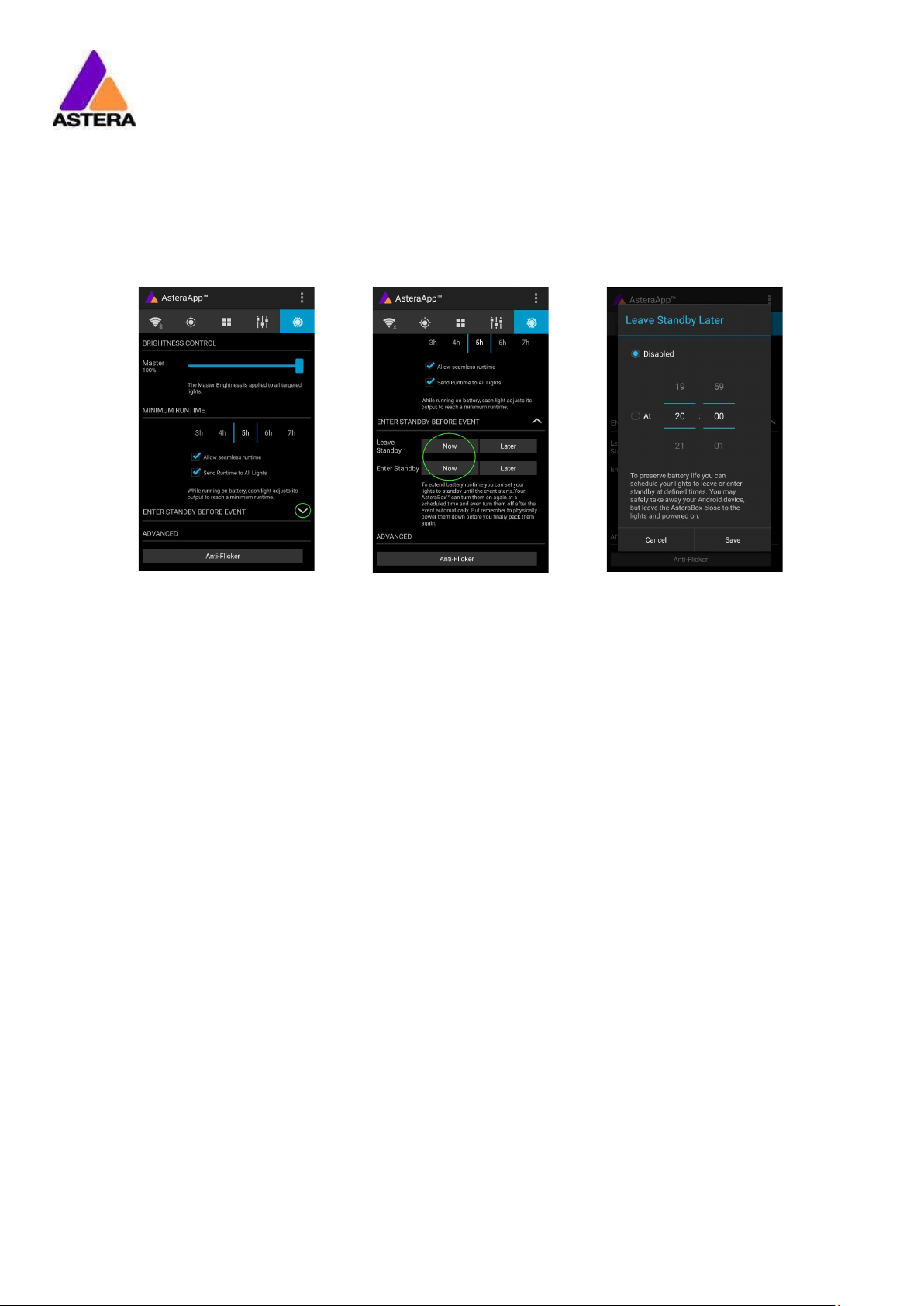

Mit der AsteraApp™ kann die Lampe in einen speziellen Bereitschaftsmodus gesetzt werden (Kapitel 7.14).

In diesem Modus sind LED und CRMX-Empfänger deaktiviert und das Gerät hat eine sehr geringe Leistungsaufnahme.

Ein vollständig aufgeladener Akku erhält den Lightdrop ™ ca. 3 Tage im Standby-Modus.

Um den Standby-Modus zu verlassen, schalten Sie ihn über die AsteraApp™ aus, oder setzen Sie die Einstellungen zurück (Reset, Kapitel 6.6).

3.4 AUFLADEN

Laden Sie die Lampe unmittelbar nach Gebrauch.

Bei Verwendung eines Transport-oder Ladekoffers, achten Sie unbedingt darauf, dass der Koffer während des Ladevorgangs geöffnet ist !

Es wird empfohlen, die Lampen bei einer Umgebungstemperatur zwischen 0°C und 35°C aufzuladen.

Ein normaler Ladevorgang dauert zwischen 5 und 7 Stunden, bei hoher Temperatur der Lampe erheblich länger. Ist die Temperatur zu hoch, blinkt die LED rot.

Seite | 7

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

Die Lampe ist für die Akkuladung in ausgeschaltetem Zustand ausgelegt. Wird die Lampe mit angeschlossenem Ladegerät eingeschaltet und die Gerätetemperatur liegt unter 45°C, lädt der Akku mit reduziertem Ladestrom abhängig von der gewählten Farbe und Helligkeit.

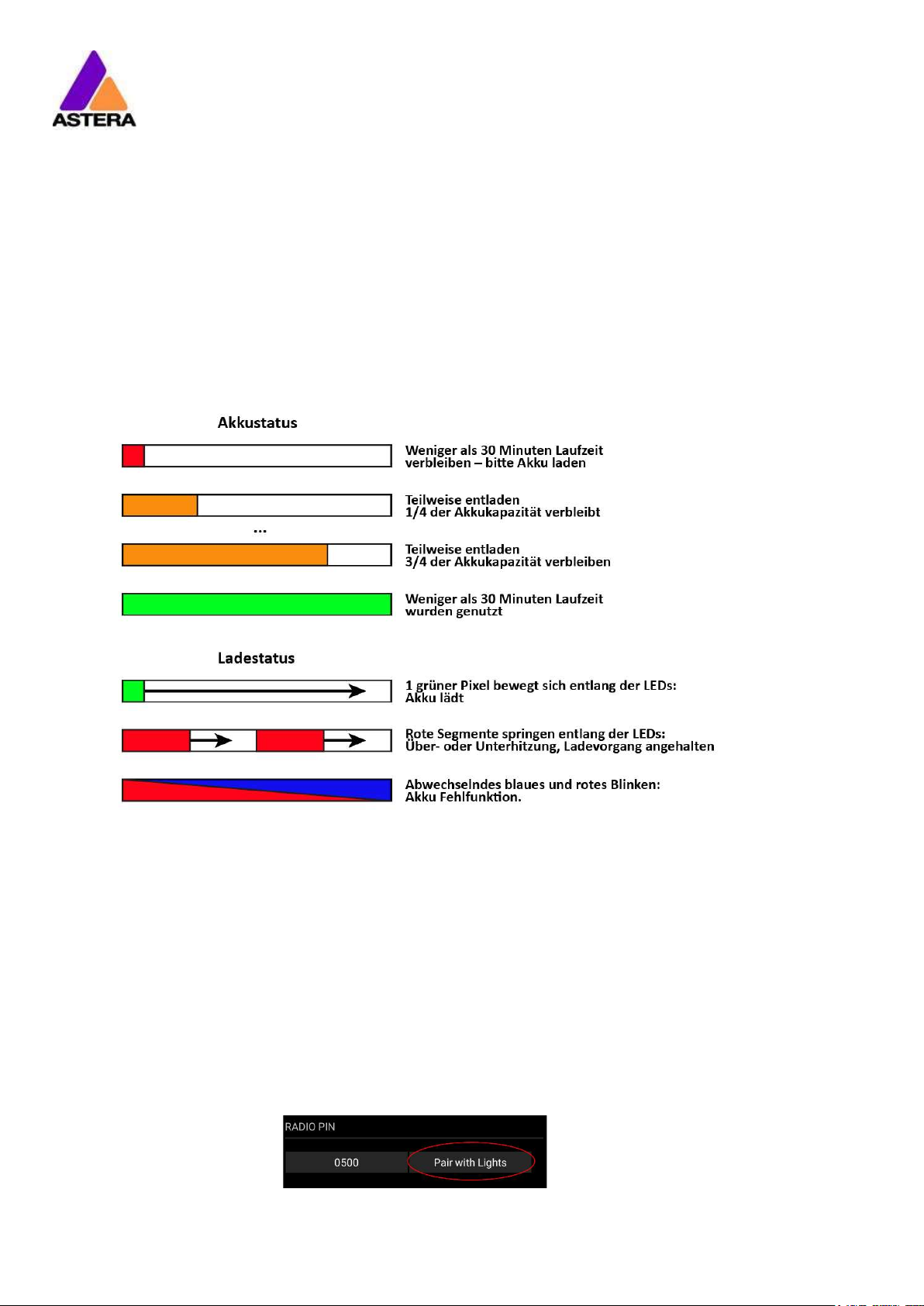

Der Akkustatus und Ladestatus kann angezeigt werden, diese wird in 6.7 Kapitel erklärt.

3.5 NETZANSCHLUSS

Die Elektronik arbeitet bei angeschlossenem Netzgerät mit einem Bypass-Schalter für den Akku, die Lampe kann gefahrlos und sicher betrieben werden. Der Akku wird dadurch nicht belastet, es tritt kein zusätzlicher Akkuverschleiß auf.

Seite | 8

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

4 TECHNISCHE DATEN

LED Leistung: 28W Leuchtmittel: 64 x RGB +64 weisse LED chips Lichtstrom*: 695lm Abstrahlwinkel: 180° Pixel: 16 Eingangsspannung: 48VDC, 0.5A Eingangsspannung Netzteil: Akkulaufzeit: Bis zu 20 Stunden (stufenlos einstellbar) Funkmodul: EU: 868.0-869.7 MHz (902-928 MHz US Frequenz)

Betriebstemperatur: 0°C – 40°C Relative Luftfeuchte: 0%-100% Abmessungen: Ø42mm x H1035mm Gewicht: 1.00 kg IP Schutzklasse: IP65 (bei aufgesetzter Schutzkappe für Ladebuchse)

* Typische Werte

110-240VAC 50/60Hz

2.4 GHz

5 FEHLERSUCHE

Die Lampe schaltet nicht ein.

Akku ist leer, verbinden Sie die Lampe mit dem Ladegerät und versuchen es erneut.

Die Lampe schaltet ein und die Displayanzeige ist vorhanden, aber nach kurzer Anzeige des Ladestatus wird die Lampe dunkel.

Die Lampe befindet sich im BEREITSCHAFTSMODUS (STANDBY), ist auf Farbe Schwarz eingestellt oder arbeitet im DMX-Modus und empfängt kein entsprechendes Ansteuersignal. Es empfiehlt sich, zwischen verschiedenen Setups einen Reset durchzuführen (Kapitel 6.6).

Die Lampe arbeitet nicht korrekt – gewählte Farben oder Effekte werden nicht dargestellt.

Die Lampe arbeitet möglicherweise in einem vorher eingestellten Betriebsmodus. Es empfiehlt sich, zwischen verschiedenen Setups einen Reset durchzuführen (Kapitel 6.6).

Nach einem Zurücksetzen (Reset) lässt sich die Lampe weiterhin mit der AsteraApp™ nicht steuern.

Vergewissern Sie sich, dass die RADIO PIN (Kapitel 7.1) der Lampe und der AsteraApp™ übereinstimmen und dass die Lampe mit der AsteraApp™ gepaart ist (Pairing).

Die Laufzeit der Lampe im Akkubetrieb ist zu gering.

Die gewünschte Laufzeit kann eingestellt werden. Standardwert ist 5 Stunden. Um eine längere Laufzeit zu erzielen, stellen Sie die Laufzeit auf den gewünschten Wert ein. Alternativ dazu wählen Sie die Anzeige von Farben, die eine geringere Leistung erfordern, z.B. Rot, Grün oder Blau. Ist die Laufzeit weiterhin zu gering, beachten Sie bitte, dass sie bei sehr niedrigen Temperaturen reduziert sein kann.

Das Ladegerät ist angeschlossen, aber die Lampe lädt nicht.

Der Akku ist vollständig aufgeladen. Beachten Sie Kapitel 3.3.1 für weitere Informationen. Die Lampe beginnt den Ladevorgang nur, wenn die Temperatur des Akkus 45°C oder weniger beträgt. Schalten Sie die Lampe aus und lassen sie abkühlen. Der Ladevorgang startet bei ausreichend niedriger Temperatur.

Seite | 9

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

6 BETRIEB

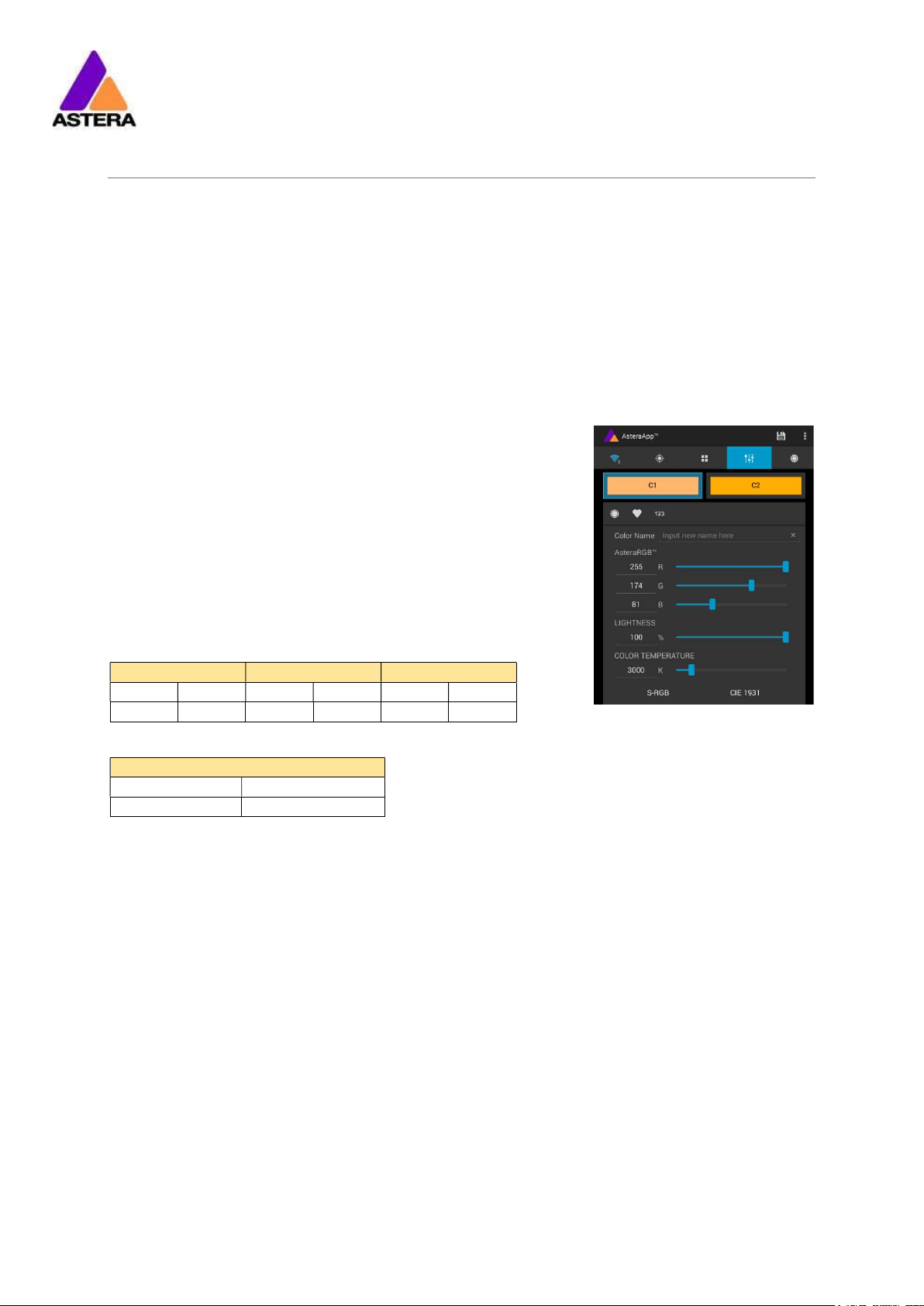

6.1 ASTERARGB FARBRAUM (ASTERARGB COLOR SPACE)

Die Lampe arbeitet mit einem speziell optimierten RGB Farbraum, dem AsteraRGB color space. Damit entfällt die Notwendigkeit, jede einzelne Farbe individuell zu kontrollieren, um eine bestimmte Farbe darzustellen. Stattdessen errechnet die Lampe die optimale Kombination aller Farben basierend auf einem RGB-Wert. Mit einbezogen wird auch die Temperatur jedes einzelnen LED-Chips, um eine optimale Farbwiedergabe zu gewährleisten.

Dadurch ist es möglich, Farben mit einer sehr hohen Genauigkeit darzustellen. Sogar die Darstellung jeder beliebigen Farbe im CIE-Farbraum ist mit AsteraRGB möglich. Am einfachsten ist hier die Verwendung der AsteraApp™:

 Gehen Sie auf Farbauswahl und fügen eine neue

Farbe hinzu (Favoriten / „Herz“-Symbol).

 Wählen Sie die Farbe aus und bearbeiten Sie diese.

Dieses Dialogfenster öffnet sich (Bild rechts)

Hier finden Sie die AsteraRGB-Werte für eine bestimmte Farbtemperatur. S-RGB oder CIE1931-Werte können durch Betätigen der entsprechenden Schaltfläche in AsteraRGBWerte umgerechnet werden.

Definierte Werte des AsteraRGB Farbraums:

Rot Grün Blau

xR yR xG yG xB yB

0.7079 0.2920 0.1750 0.7200 0.1566 0.0177

Weißpunkt

x y

0.4917 0.4878

Die Lampe arbeitet mit der Dynamic Power Boost Funktion. Diese Funktion gewährleistet, dass Farben, die weniger Energie benötigen, leicht verstärkt werden, während leistungsintensive Farben etwas reduziert werden. Dadurch wird die Helligkeit der Lampe maximiert bei gleichzeitiger Aufrechterhaltung der erwünschten Akkulaufzeit.

Bei Steuerung mit der AsteraApp™ können nur RGB-Werte eingestellt werden.

Bei Steuerung per DMX ist es möglich, alle Farben einzeln zu kontrollieren. Beachten Sie aber, dass die Temperaturkompensation in diesem Fall nur bei Rot, Grün und Blau aktiv ist. Bei Weiß kommt es zu einem Temperaturdrift und die Helligkeit kann nicht konstant gehalten werden.

Seite | 10

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

6.2 MÖGLICHKEITEN ZUR STEUERUNG:

Die Lampe bietet verschiedene Steuerungsmöglichkeiten:

Verwenden Sie die Infrarotfernbedienung (ARC1), richten sie auf die Lampe und drücken die gewünschte Funktion bzw. den gewünschten Effekt.

Die AsteraApp™ ermöglicht effizient und schnell die Erstellung einer kundenspezifischen Lightshow. Sie kann mehrere Lampen als Set zusammenfassen, einzelne Lampen oder Sets steuern, und umfangreiche Effekte benutzerdefinierter Farbpaletten übertragen. Weitere Informationen dazu in Kapitel 7. Alternativ kann die Astera ARC2 Funkfernbedienung verwendet werden.

Die Lampe kann ebenfalls per CRMX (drahtloses DMX) gesteuert werden, der eingebaute Funkempfänger ist sowohl kompatibel zu allen LumenRadio CRMX Sendern, als auch zu W-DMX™ G2, G3, G4 und G4S Sendern (G4 und G4S nur im 2.4 GHz Modus).

Ein- u. Ausschalten der Lampe, Wahl einer konstanten Farbe oder Änderung der Einstellungen (siehe Kapitel 6.8, Einstellung einer festen Farbe mit Hilfe der Bedientasten).

CRMX ist ein eingetragenes Warenzeichen der LumenRadio AB W-DMX ist ein eingetragenes Warenzeichen der Wireless Solution Sweden AB

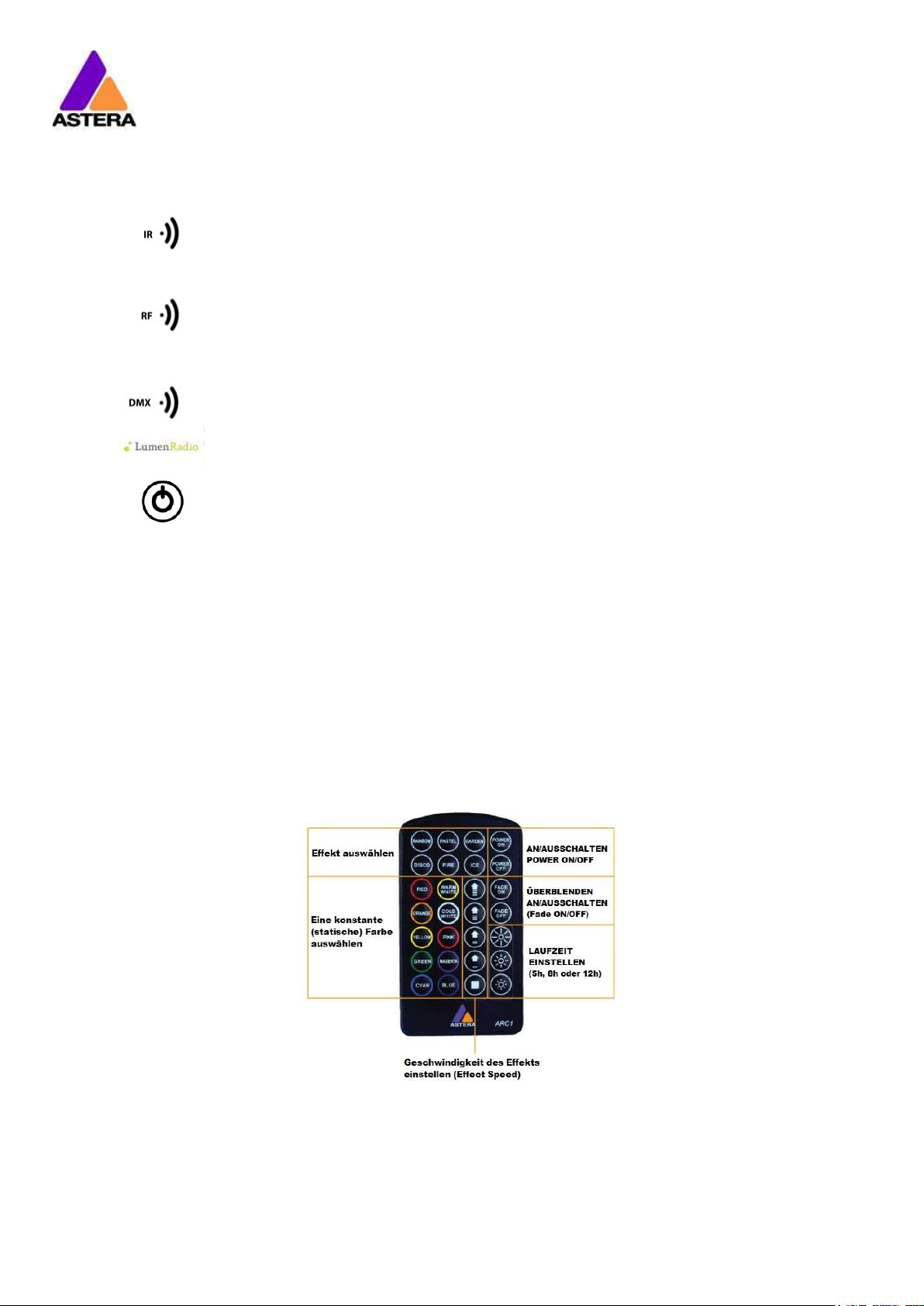

6.3 STEUERUNG MIT DER INFRAROTFERNBEDIENUNG ARC1

Die Lampe kann mit der Infrarotfernbedienung bedient werden, wenn:

 Eingangswahlschalter (INPUT SELECT) steht auf AUTO oder REMOTE CONTROL (siehe

Kapitel 7.15.3)

 Die Lampe befindet sich NICHT im DMX-Modus.

Im DMX-Modus bei Eingangswahl AUTO lässt sich die Lampe per Infrarotfernbedienung nur AN-u. AUSSCHALTEN.

Die ARC1 eignet sich sehr gut, um mehrere Lampen gleichzeitig Ein–oder Auszuschalten. Außerdem können Befehle die an der App eingestellt werden mit der ARC1 an Lampen betätigt werden indem der AN/AUS Knopf gedrückt wird.

Der Infrarotsensor der AX1 ist auf ihrer Rückseite und mit einem Aufkleber gekennzeichnet.

Seite | 11

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

6.4 STEUERUNG MIT DER ASTERAAPP™

Ihre Lampe verfügt über einen eingebauten Effektgenerator (Standalone Engine). Sie kann feste Farben oder eine Reihe vorinstallierter Effekte mit einer durch den Kunden anpassbaren Farbpalette anzeigen.

Mit der AsteraApp™ können diese Effekte erstellt und durch den eingebauten UHF-Empfänger drahtlos zur Lampe übertragen werden. Die Effekte werden in der Lampe ausgelöst und gestartet, jede Lampe wiederholt das Programm selbständig bis ein neuer Effekt übertragen wird.

Lampen können zu Sets zusammengefasst werden. So können sie einzeln gesteuert oder Effekte an bis zu 32 Lampen gesendet werden.

Mit der AsteraApp™ lassen sich alle Einstellungen komfortabel vornehmen, das erleichtert z.B. das DMX Setup.

Mehr Informationen dazu in Kapitel 7.

6.5 STEUERUNG PER DRAHTLOSEM DMX ( WIRELESS DMX)

Um Ihre Lampe mit einem CRMX oder W-DMX™ Sender zu paaren, stellen Sie sicher:

 Ihre Lampe ist momentan nicht mit einem Sender gepaart. Um eine bestehende

Paarung aufzulösen, führen Sie einen Reset durch (Kapitel 6.6).

 die Eingangswahl steht auf AUTO und die Lampe befindet sich im Erkennungsmodus

(detect mode) oder die Eingangswahl steht auf „CRMX wireless DMX“ (siehe Kapitel

7.15.3).

Dann drücken Sie die Pairing-Taste an Ihrem Sender. Nach 10 Sekunden sollte die Lampe gepaart sein, ihr Status kann in der AsteraApp™ überprüft werden (Kapitel 7.1).

Wenn Sie die Lampe mit dem Astera ART3 Wireless Transmitter steuern möchten, setzen Sie die Eingangswahl auf „Astera wireless DMX“. Weitere Details entnehmen Sie bitte der Bedienungsanleitung des ART3 Funksenders.

Seite | 12

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

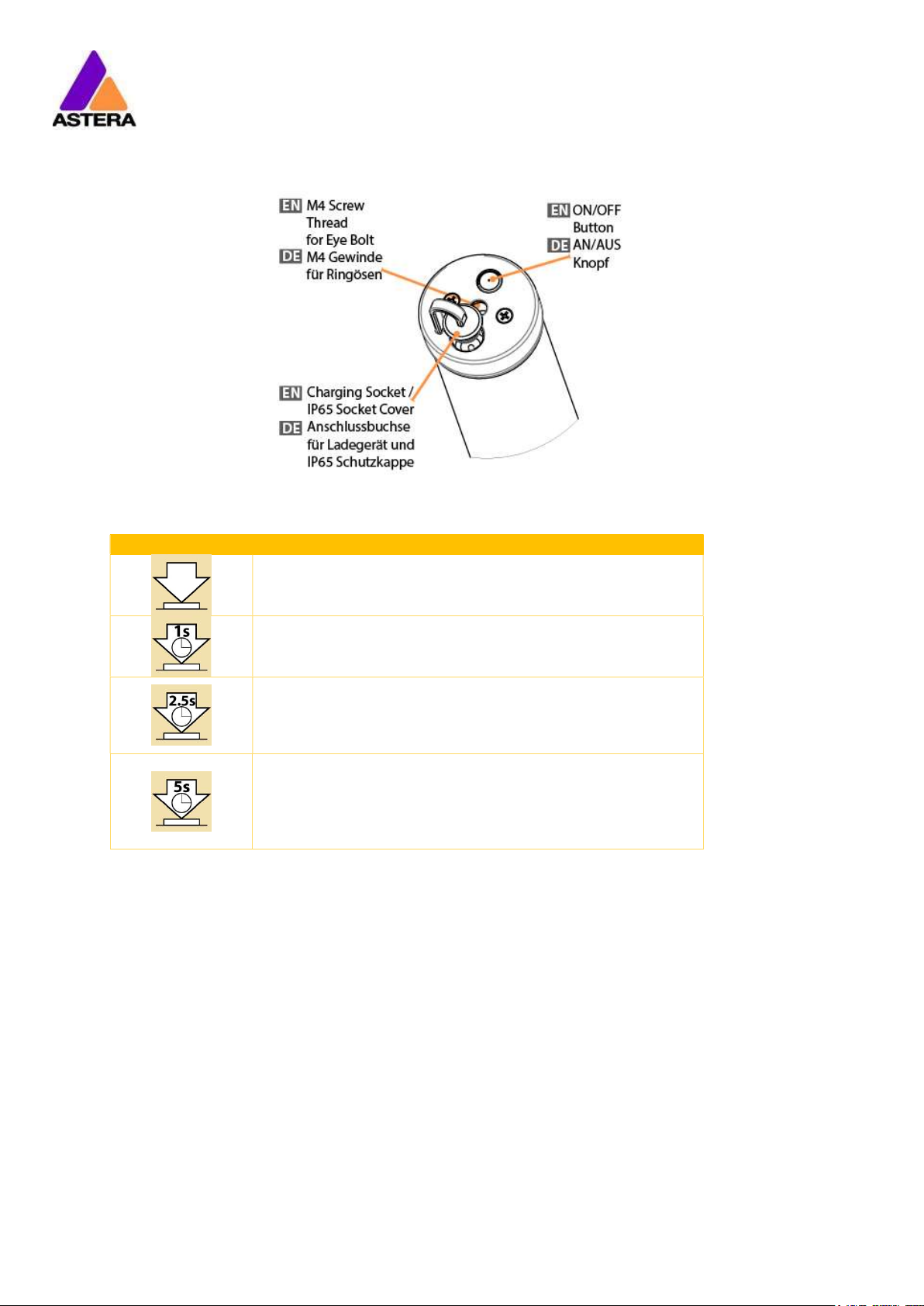

6.6 BEDIENTASTEN

Tastendruck Funktion

Drücken Sie den AN/AUS Knopf 1 x kurz, um den Status anzuzeigen.

Halten Sie die den Knopf gedrückt bis die Lampe ein–oder ausschaltet.

Blau-Modus (Blue Mode): halten Sie den Knopf gedrückt, die Lampe schaltet aus, kurz danach wieder ein, dann

HINWEIS:

Das Zurücksetzen (Reset Settings) hebt auch die CRMX / W-DMX Paarung auf.

blinkt die Lampe blau. Kapitel 6.8 erläutert den Blau-Modus. Lampe zurücksetzen (Reset Settings): halten Sie den Knopf gedrückt, die Lampe schaltet aus, kurz danach wieder ein, dann blinkt die Lampe blau. Halten Sie die Taste weiterhin gedrückt bis das Blinken aufhört und die Lampe rot wieder einschaltet.

Seite | 13

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

6.7 STATUSANZEIGE

Die LEDs der Lampe können den Status des Akkus anzuzeigen.

6.7.1 In ausgeschaltetem Zustand

Wenn die Lampe mit dem Ladegerät verbunden ist, zeigen sie entweder den Ladezustand des Akkus an oder sind dunkel, um anzuzeigen, dass der Ladevorgang abgeschlossen und der Akku vollständig aufgeladen ist.

6.7.2 In eingeschaltetem Zustand

Drücken Sie eine den AN/AUS Knopf, die LEDs zeigen den Ladezustand des Akkus für 2 Sekunden an.

6.7.3 Akkustatus & Ladestatus erklärt

6.8 BLAU-MODUS (BLUE MODE) / FESTE FARBE ANZEIGEN (STATIC COLOR)

Im Blau-Modus blinkt die Lampe blau (schnelles Blinken).

Diesen Modus verwenden Sie, um:

 die Lampe mit der AsteraApp™ zu paaren.  eine feste Farbe anzuzeigen, ohne eine Fernbedienung zu benutzen.

Um die Lampe zu paaren, stellen Sie sicher, dass sie sich im Blau-Modus befindet (siehe Kapitel 6.6), dann drücken Sie die Schaltfläche ”Mit Lampen Paaren” in der AsteraApp™.

Mehr Details zum Paaren finden Sie in Kapitel 7.1. Seite | 14

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

Eine feste Farbe anzeigen im Blau-Modus:

Tastendruck Funktion

Betätigen Sie eine Bedientaste kurz, um zwischen den vorinstallierten Farben zu wechseln. Alle vorhergehenden STANDALONE-Einstellungen werden zurückgesetzt auf Standardwerte und die EINGANGSWAHL (INPUT SELECT) schaltet um auf STANDALONE. Diese Einstellung wird nur bis zum nächsten Einschalten beibehalten. Wenn Sie sicherstellen wollen, dass die Lampe auch nach dem nächsten Einschalten die feste Farbe anzeigt, setzen Sie die EINGANGSWAHL (INPUT SELCT) auf STANDALONE und nicht auf AUTO.

Um den Blau-Modus zu verlassen und die gewählte Farbe zu speichern, halten Sie eine Bedientaste gedrückt, bis das Blinken aufhört.

6.8.1 Vorinstallierte Farben

Farbe Rot Grün Blau

ROT 255 0 0 ORANGE 255 107 0 GELB 255 160 18 GRÜN 0 255 0 CYAN 0 255 224 BLAU 0 0 255 VIOLETT 127 84 255 PINK 255 53 119 2700K 255 166 70 3200K 255 178 89 4000K 255 193 115 5500K 255 211 150 6500K 255 219 167

6.9 BESTÄTIGEN DURCH TASTENDRUCK (IN DER ASTERAAPP™)

Während verschiedener Funktionen, z.B. DMX-Einstellungen oder Erstellung eines Sets, fordert Sie die AsteraApp™ auf, die Eingabe an der Lampe durch Betätigung einer Bedientaste zu bestätigen („Tap a Light“).

In diesem Fall blinkt die Lampe kurz weiß alle 2 Sekunden.

Tastendruck Funktion

Drücken Sie eine Bedientaste kurz, um Ihre Eingaben zu bestätigen. Die Lampe blinkt dann 3 x hell weiß zur Bestätigung.

Alternativ können Befehle die an der App eingestellt werden mit der ARC1 an Lampen betätigt werden indem der AN/AUS Knopf gedrückt wird.

Die neue Konfiguration, z.B. die DMX-Adresse etc., ist damit übernommen.

Seite | 15

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

7 VERWENDUNG DER LAMPE MIT DER ASTERAAPP™

Die Bedientasten am Gerät erlauben lediglich die Nutzung einiger Basisfunktionen der Lampe. Um alle Funktionen und Steuerungsmöglichkeiten nutzen zu können, sollte die AsteraApp™ verwendet werden.

Die AsteraApp™ ermöglicht effizient, schnell und komfortabel die Erstellung einer kunden- spezifischen Lightshow. Sie kann mehrere Lampen als Set zusammenfassen, einzelne Lampen oder Sets steuern, und umfangreiche Effekte mit benutzerdefinierter Farbpalette an alle Lampen in Reichweite übertragen.

Zusätzlich können sämtliche Einstellungen der Lampen vorgenommen werden.

Die AsteraBox™ verwenden Sie, um Ihr Android-Gerät mit der Lampe zu verbinden. Sie kommuniziert mit dem Android-Gerät per Bluetooth und steuert die Lampe über UHF.

7.1 LAMPE PAAREN MIT DER ASTERAAPP™

Die Verbindung ist gesichert durch eine 4-stellige PIN (RADIO PIN). Nur bei Übereinstimmung beider PINs (Lampe und AsteraApp™) kann die Lampe gesteuert werden.

Während des Paarens wird die RADIO PIN der App an die Lampe übertragen und dort gespeichert.

1. Stellen Sie eine Radio PIN in der App ein.

2. Schalten Sie die Lampe in den Blau-Modus, siehe Kapitel 6.6.

3. Drücken Sie die Schaltfläche “Mit Lampen Paaren” in der AsteraApp™.

7.2 LEISTUNGSFÄHIGE LICHTSTEUERUNG

Ihre Lampe verfügt über einen eingebauten Effektgenerator (Standalone Engine). Sie kann feste Farben oder eine Reihe vorinstallierter Effekte mit einer durch den Kunden anpassbaren Farbpalette anzeigen.

Mit der AsteraApp™ können diese Effekte erstellt und durch den eingebauten UHF-Empfänger zur Lampe übertragen werden. Die Effekte werden in der Lampe ausgelöst und gestartet, jede Lampe wiederholt das Programm selbständig bis ein neuer Effekt übertragen wird.

Lampen können zu Gruppen zusammengefasst werden. So können sie einzeln gesteuert oder Effekte an bis zu 32 Lampen gesendet werden.

Seite | 16

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

7.3 FARBE EINSTELLEN

Auf dem Hauptbildschirm der AsteraApp™ drücken Sie “Statisches Rot”.

“123” bietet eine Farbauswahl. Diese kann mit der Sortierfunktion(1) nach Farben oder Nummern sortiert werden.

Im Editor drücken Sie “F1”. Jetzt kann die angezeigte

Farbe gewechselt werden.

Um eine Farbe den Favoriten hinzuzufügen, drücken Sie (2). Um eine Farbe zu bearbeiten, wählen Sie diese aus und drücken (1).

Der Editor öffnet sich. RGB-Werte können direkt eingegeben werden. Ebenfalls kann eine Farbtemperatur in RGB-Werte umgewandelt werden.

Seite | 17

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

7.4 ERSTELLEN EINES SETS

Vor der Nutzung umfangreicherer Effekte wird die Erstellung eines Lauf-Sets empfohlen.

Jede Lampe kann einem Set zugeordnet werden. Zwei Arten von Sets sind möglich:

7.4.1 SYNC SET

Alle Lampen, die einem SYNC-Set zugeordnet sind, können gemeinsam gesteuert werden und verhalten sich alle exakt gleich.

ERSTELLEN EINES SYNC-SETS:

Auf dem Hauptbildschirm der AsteraApp™ wählen Sie das Ziel (1) und dann das “+” Zeichen (2), um ein neues Ziel hinzuzufügen.

.

Wählen Sie “Sync-Set”. Jetzt blinken alle Lampen im

2-Sekunden Takt. Durch Betätigen einer Bedientaste an der Lampe wird sie dem Set hinzugefügt (Kapitel 6.9). Zusätzlich kann ein Name für das Set eingegeben werden. Um Ihre Einstellungen zu speichern, drücken Sie das Speichersymbol rechts oben.

Seite | 18

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

7.4.2 LAUF-SET

In einem Lauf-Set können die Lampen ebenfalls gemeinsam gesteuert werden. Aber zusätzlich sind sie einer bestimmten Position innerhalb des Lauf-Sets zugeordnet und bilden damit eine virtuelle Lampe mit mehreren Pixeln. Alle Effekte wie z.B. ein Lauflicht erstrecken sich über diese virtuelle Lampe.

ERSTELLEN EINES LAUF-SETS:

Auf dem Hauptbildschirm der AsteraApp™ wählen Sie das Ziel (1) und dann das “+” Zeichen (2), um ein neues Ziel hinzuzufügen. Dann wählen Sie “Lauf-Set”.

Jedes Lauf-Set hat bis zu 32 Positionen. Geben Sie die gewünschte Positionsnummer ein und drücken Sie “Bestätigen”.

Jetzt blinken die Lampen im 2-Sekunden Takt. Um eine Lampe der angezeigten Position zuzuordnen, drücken Sie eine Bedientaste an der jeweiligen Lampe. Gehen Sie die Positionen mit “+1” und “-1” durch und ordnen Sie Ihre Lampen zu. Nach Fertigstellung speichern Sie oben rechts.

7.5 LAMPEN GEZIELT ANSPRECHEN

Wenn sie ein Set erstellt haben, können Sie es steuern. In der Grundeinstellung werden alle Lampen aller Sets angesprochen und gesteuert.

Sie können mehrere Sets gleichzeitig steuern.

HINWEIS:

Selbst wenn Sie alle Lampen gleichzeitig ansteuern, werden die Positionen der Lampen innerhalb des Flow-Sets beibehalten. Die Lampen bilden weiterhin eine virtuelle große Lampe mit mehreren Positionen.

Um Einstellungen zu ändern, zu löschen oder Ziele zu ordnen, verwenden Sie den Stift (1). Seite | 19

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

7.6 EFFEKT WECHSELN

Auf dem Hauptbildschirm der AsteraApp™ drücken Sie “Hochzeit” (1), dann wählen Sie den Editor (2).

Setzen Sie “Überblenden” auf 0% und “Geschwindigkeit” auf ca. 2 Sekunden. Jetzt sollten Sie ein klares Lauflicht sehen, bei dem das weiße Licht über einen pinken Hintergrund läuft.

Der Effekt kann mit dem Einsteller oder durch die darunterliegenden Untereffekte verändert werden. Auch hier können die Farben wieder individuell eingestellt werden.

Mit dem Speichersymbol oben rechts speichern Sie Ihre Einstellungen und kehren zum Hauptbildschirm zurück.

EFFEKTE SIND HÖCHST INDIVIDUALISIERBAR:

“Geschwindigkeit” gibt an, wie lange ein kompletter Durchlauf des Effekts benötigt.

“Überblenden” steuert die Überblendung zwischen den Teilschritten des Effekts. Bei 0% sehen Sie einen unmittelbaren Wechsel, bei 100% sind die Übergänge weich und fließend.

Der Stroboskop-Effekt kann aktiviert werden und lässt sich stufenlos in der Geschwindigkeit einstellen. Zusätzlich sind drei Zufallsoptionen wählbar (langsam, mittel und schnell).

Jeder Effekt kann in der Helligkeit eingestellt werden.

Seite | 20

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

7.7 MÖGLICHE EFFEKTE

Die Effektmuster sind vorinstalliert und können durch den Nutzer nicht verändert werden. Sie sind programmiert und gespeichert in jeder Lampe. Die Parameter der einzelnen Effekte sind jedoch einstellbar. Diese Parameter können ausgewählt und eingestellt werden:

Eine feste (statische) Farbe wird angezeigt. Gleichzeitig können eine, zwei, drei oder vier feste Farben angezeigt werden. Das Flow-Set wird dann aufgeteilt in mehrere Abschnitte gleicher Länge.

Überblendende Farben (Fading Colors). Die vier gewählten Farben werden nacheinander angezeigt. Die Überblendung erfolgt zwischen den Farben. Das Flow-Set kann wiederum in bis zu vier Segmente aufgeteilt werden.

Von beiden Seiten des Flow-Sets wechselt die Farbe von einer Position zur anderen (von C1 zu C2). Wenn sich alle Lampen des Sets in Position C2 befinden, erfolgt der Wechsel zurück zu C1 in gleicher Weise.

Die Farbe des Flow-Sets wechselt von Position zu Position. Wenn alle Positionen die gleiche Farbe anzeigen, startet ein neuer Zyklus.

Verschiedene Variationen von Lauflichtern sind darstellbar.

Der Feuer Effekt ist ein zufallsgesteuerter flackernder Effekt. Die Hintergrundfarbe und die Farbe des flackernden Effekts können eingestellt werden.

Der Regenbogen Effekt zeigt einen Wechsel durch alle Farben. Nur die Geschwindigkeit bzw. die Länge des Zyklus lassen sich einstellen.

Farbwechsel Effekte bieten eine effiziente Möglichkeit, Tanzflächen zu beleuchten. Der statische Farbwechsel Effekt wechselt die Farbe der Lampe in Abhängigkeit des Musiktaktes (Beat). Die Farben werden dabei zufällig gewählt. Der Effekt zeigt je nach Einstellung bis zu vier Farben gleichzeitig.

Die Bewegten Farbwechsel Effekte (Moving Chasers) überlagern den statischen Farbwechsel Effekt durch eine zweite Bewegung der vier angezeigten Farben über alle verfügbaren Positionen eines Flow-Sets hinweg. Am interessantesten ist diese Funktion, wenn „Bewegtes Stroboskop“ aktiviert wurde. Dann zeigen nur einige der Positionen den Stroboskop-Effekt und bewegen sich dabei. So „wandert“ der Stroboskop über das Flow-Set.

Farbwechsel Effekte mit Hintergrund (Chaser With Background), hier kann zusätzlich eine Farbe ausgewählt werden, die am häufigsten angezeigt wird, die Hintergrundfarbe.

Seite | 21

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

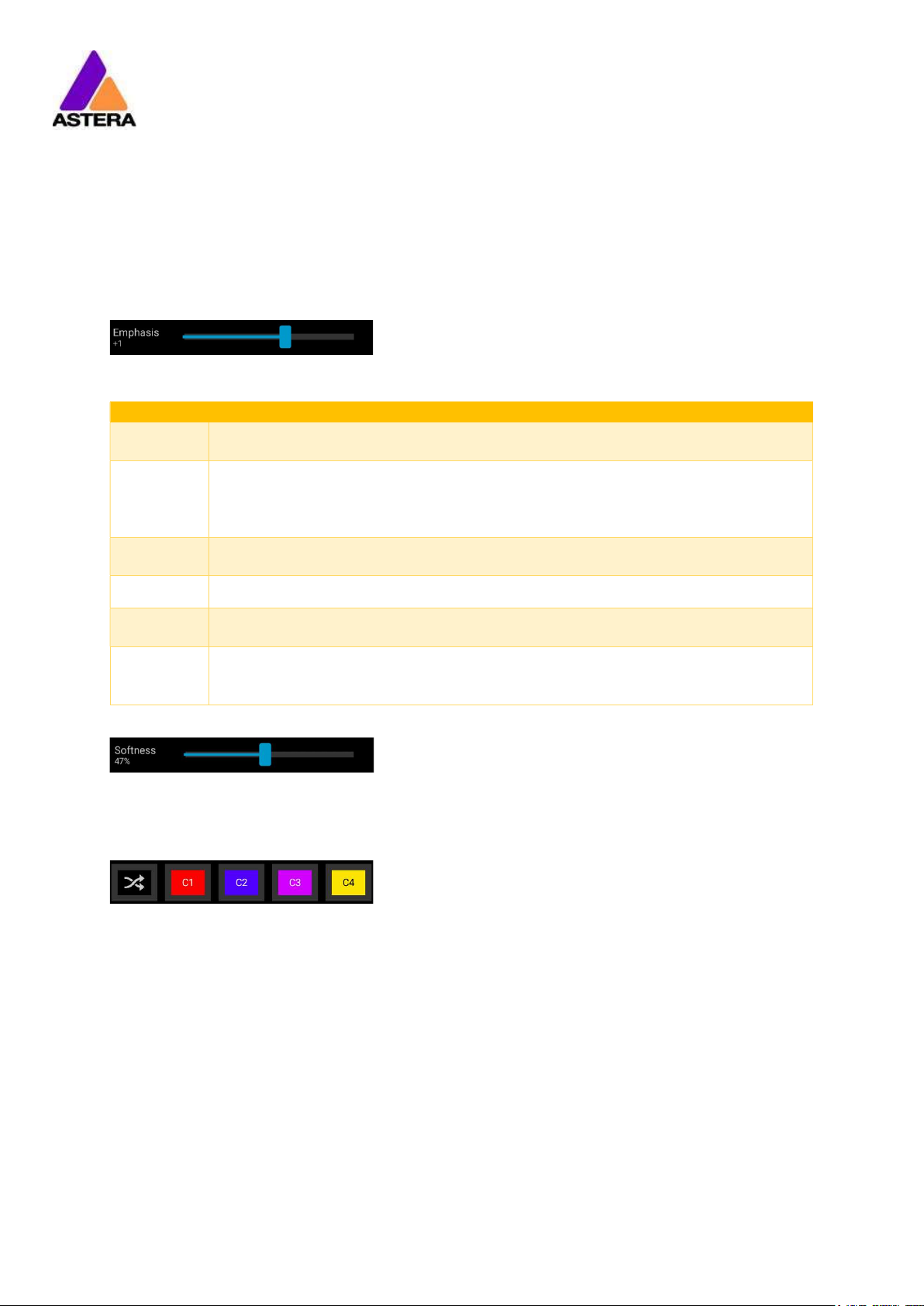

7.8 FARBWECHSEL EFFEKTE IM DETAIL

Für die Darstellung von Farbwechsel Effekten wird die Erstellung eines Flow-Sets mit einem Vielfachen von 4 Positionen empfohlen. So kommt der Effekt am besten zur Geltung. Diese vier Positionen können dann beispielsweise an den vier Ecken einer Tanzfläche installiert werden. Nutzen Sie die “Tap-Sync” Funktion, um den Takt der Musik anzugeben. Die Farbwechsel Effekte richten ihre Farbwechsel dann an diesem Takt aus.

Die Farbwechsel Effekte bieten weitere Einstellmöglichkeiten:

Die “Betonung” (Emphasis) bestimmt die Art des Farbwechsels durch den Farbwechsel Effekt:

Betonung Effekt

-2

-1

Die vier Farben der Palette werden nacheinander gewechselt. Jeder Takt (Beat) ändert nur eine Farbe. Gleich wie “-2”, jedoch ist der Farbwechsel mit einem “Farbrad”-Effekt (Color Wheel) versehen. Dabei wird der Farbwechsel eines traditionellen Farbrades nachgeahmt, d.h. während des Wechsels werden Zwischenfarben generiert und angezeigt.

0 Alle vier Farben wechseln nach jedem Takt (Beat).

1 Gleich wie “0”, jedoch wird der Farbradeffekt (Color Wheel) hinzugefügt.

2

3

Die “Weichheit” (Softness) beeinflusst das Überblenden zwischen den Farben, das bei jedem Takt stattfindet. 0% erzeugt einen abrupten Farbwechsel, während die Einstellung 100% die Übergänge sehr langsam vollzieht.

Eine Zufallsfunktion ist der Farbpalette beigefügt. Bei Aktivierung dieser Funktion werden die Farben bei jedem Takt zufällig gewählt. Bei nichtaktivierter Zufallsfunktion (wie im Bild oben) werden die Farben in zufälliger Reihenfolge aus der eingestellten Farbpalette (vier Farben) gewählt. So können Sie gezielt die Farbauswahl eingrenzen. Interessante Effekte können erzielt werden, wenn Sie eine oder mehrere Farben auf Schwarz stellen.

Gleich wie “0”, jedoch werden alle Lampen bei jedem 4. Takt dunkel. Mit dem nächsten Takt starten die Farben wieder. Gleich wie “0”, jedoch werden alle Lampen bei jedem zweiten Takt dunkel. Diese Einstellung erzeugt einen starken AN-AUS Effekt im Einklang mit dem Musiktakt.

Seite | 22

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

7.9 DER HAUPTBILDSCHIRM

Hier zeigt jede Kachel ein Programm. Diese Kacheln können bearbeitet und frei positioniert werden. Es sind mehrere Seiten mit Kacheln verfügbar.

Um eine Kachel zu löschen oder zu verschieben, benutzen Sie den Stift (2). Ein Popup zeigt Ihnen die verfügbaren Funktionen. Um eine neue Programmkachel hinzuzufügen, drücken Sie das “+” Icon (1).

7.9.1 Funktionskacheln

Mehrmaliges Antippen dieser Kachel im Takt der Musik lässt die Farbwechsel Effekte die Farben in diesem Takt wechseln. Farbwechsel Effekte zeigen ein Tänzersymbol auf der entsprechenden Kachel.

Diese Schaltfläche dient zur schnellen Dunkeltastung der Lampen (Blackout). Sie sollten die momentan angesteuerten Lampen beobachten, da die Blackout-Funktion nur bei diesen wirksam ist.

Während Sie eine Kachel hinzufügen, kann eine feste Farbe oder das gerade laufende Programm wiedergegeben werden. Zusätzlich sind bestimmte Funktionskacheln verfügbar.

Seite | 23

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

7.10 HELLIGKEIT

Zusätzlich zu jeder in Kapitel 7.6 erläuterten Einstellmöglichkeit für die Helligkeit der einzelnen Programme ist eine Master-Helligkeitseinstellung verfügbar („Master Brightness Control“).

Sobald mehr als ein Set erstellt wurde und mindestens eins dieser Sets momentan angesteuert wird, sehen Sie ein Menü mit Sub-Master Einstellungen für jedes Set.

7.10.1 Sub-Master einstellen

Jedes Set hat seinen eigenen Schieberegler für die Helligkeitsanpassung. Zusätzlich ist ein Master-Schieberegler vorhanden, der die Helligkeit aller Sets gleichzeitig regelt. Das ist vergleichbar mit der Einstellung der Gruppenhelligkeit („Group Brightness Control“) herkömmlicher Lichtpulte.

HINWEIS:

Set-Masters werden nur angezeigt, wenn:

a) vorher mehr als ein Set erstellt wurde. b) nur Set-Ziele ausgewählt wurden. Bei jeder anderen Zieleinstellung wie z.B.

“Alle Lampen” sind die Set-Masters nicht sichtbar. Das ist erforderlich, um zu verhindern, dass eine Lampe redundante Helligkeitsinformationen erhält. Das würde zu einem ständigen Flackern bzw. Hin-u. Herschalten zwischen verschiedenen Helligkeitsstufen führen.

Andernfalls ist nur ein Schieberegler vorhanden. Dieser steuert die Helligkeit aller momentan angesprochenen Lampen.

Seite | 24

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

7.11 LAUFZEIT

Die Lampe kann die Leistungsaufnahme so regeln, dass eine bestimmteAkkulaufzeit erreicht wird. Die Laufzeit ist immer für einen vollständig geladenen Akku berechnet.

Beispiel:

Wollen Sie die Lampe während einer 8-stündigen Veranstaltung einsetzen und Sie planen eine 1-stündige Aufbauphase, sollte die Laufzeit unmittelbar nach dem ersten Einschalten auf 9 Stunden eingestellt werden.

Bitte beachten Sie, dass die Lampe vor einer Veranstaltung nicht bei Temperaturen unter 20°C gelagert werden sollte, andernfalls könnte die Laufzeit geringer sein als berechnet.

Mehr Informationen zum eingebauten Akku erhalten Sie in Kapitel 3.3.

Seite | 25

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

7.12 DIEBSTAHLALARM (THEFT ALARM)

Ihre Lampe ist mit einem Diebstahlalarm ausgerüstet. Ein Bewegungssensor in der Lampe erkennt, wenn die Lampe bewegt bzw. weggenommen wird und ein akustisches Signal ertönt, um potentielle Diebe abzuschrecken.

Stellen Sie sicher, dass Ihre Radio Pin nicht 0000 ist. In Kapitel 7.1 können Sie nachlesen, wie Sie sie ändern. Dann drücken Sie die „AN“ Schaltfläche.

Wählen Sie “Aktivieren”. Alle Lampen blinken kurz, um zu bestätigen, dass der Alarm nun aktiviert ist.

Wenn der Alarmton (Sirene) auf VERZÖGERT eingestellt ist, ertönt der Alarm nur bei anhaltender Bewegung der Lampe für mehr als 6 Sekunden. Bei Einstellung AN erfolgt der Alarm sofort und bei AUS ist er dauerhaft stummgeschaltet.

Die Empfindlichkeit passt den Alarm an die Umgebungsbedingungen an. Eine geringere Empfindlichkeit macht einen Fehlalarm unwahrscheinlicher.

Für den Fall, dass ein potentieller Dieb die Lampe trotz Alarmsignal entwendet, wird die Ursache des Alarms sehr wahrscheinlich länger als 2 Minuten anhalten. In diesem Fall kann der Alarm auf “Daueralarm” eingestellt werden. Das Alarmsignal ertönt dann dauerhaft, auch wenn die Lampe wieder an ihren Platz zurückgestellt wird. Der Alarm hält an, bis der Akku leer ist und macht damit die Lampe für den Dieb unbrauchbar.

Bei einigen Anwendungen ist es nicht erwünscht, dass die Lampen aufblinken, während die Alarmfunktion ein-oder ausgeschaltet wird. Das Blinken kann mit dieser Option einfach deaktiviert werden.

Der Alarm kann mit dieser Einstellung stummgeschaltet werden, ohne ihn komplett auszuschalten.

Seite | 26

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

HINWEIS:

Um den Alarm wieder auszuschalten, muss eine AsteraApp™ mit der gleichen Radio Pin verwendet werden. Vergessen Sie Ihre Radio Pin nicht ! Andernfalls kann Ihre Lampe nicht mehr normal verwendet werden.

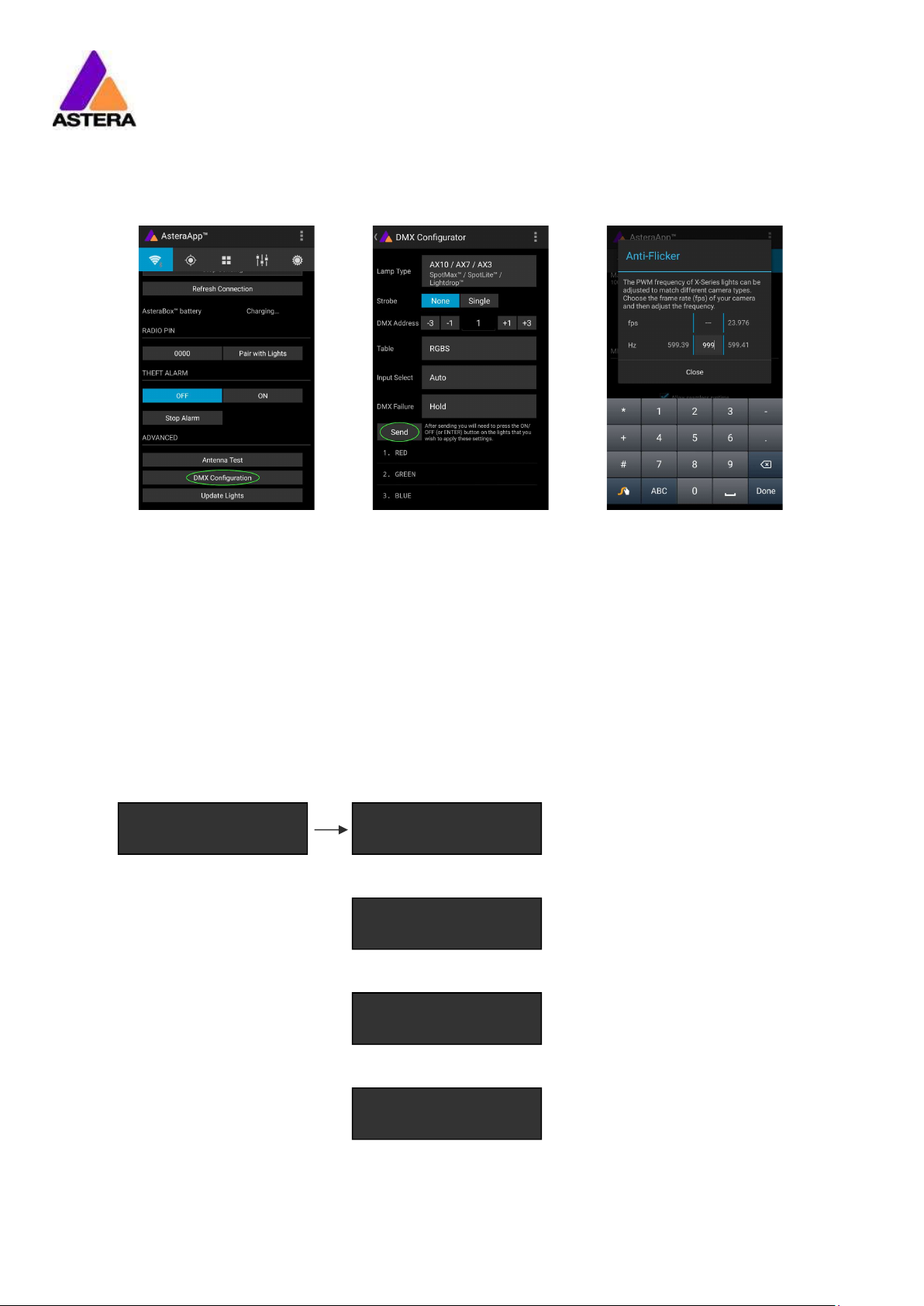

7.13 ANTI-FLACKERN (ANTI-FLICKER)

Die PWM-Wiederholfrequenz dieser Lampe beträgt standardmäßig 599.4 Hz. Diese Frequenz lässt sich zwischen 200 Hz und 1205 Hz frei einstellen, um sie der Bildfrequenz verschiedener Kameras anzupassen.

Stellen Sie sicher, dass die Lampen, die Sie einstellen möchten, angesteuert werden (Kapitel 7.5). Dann drücken Sie “Anti-Flicker”.

HINWEIS:

Die Anti-Flicker Einstellung wird beibehalten, wenn Sie die Lampe ausschalten. Nach einem Zurücksetzen der Einstellungen (Reset, Kapitel 6.6) ist wieder der Standardwert 599,4Hz eingestellt. Die gespeicherte Frequenz wird genutzt unabhängig von der aktuellen Eingangswahl, auch bei DMX-Betrieb.

Verschieben Sie “fps” um Standardwerte einer Bildfrequenz einzustellen. Mit „Hz“ nehmen Sie die Feineinstellung vor.

Drücken Sie die hervorgehobene Frequenz, um eine individuelle Einstellung zwischen 200 und 1205 Hz einzugeben und zu speichern.

Seite | 27

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

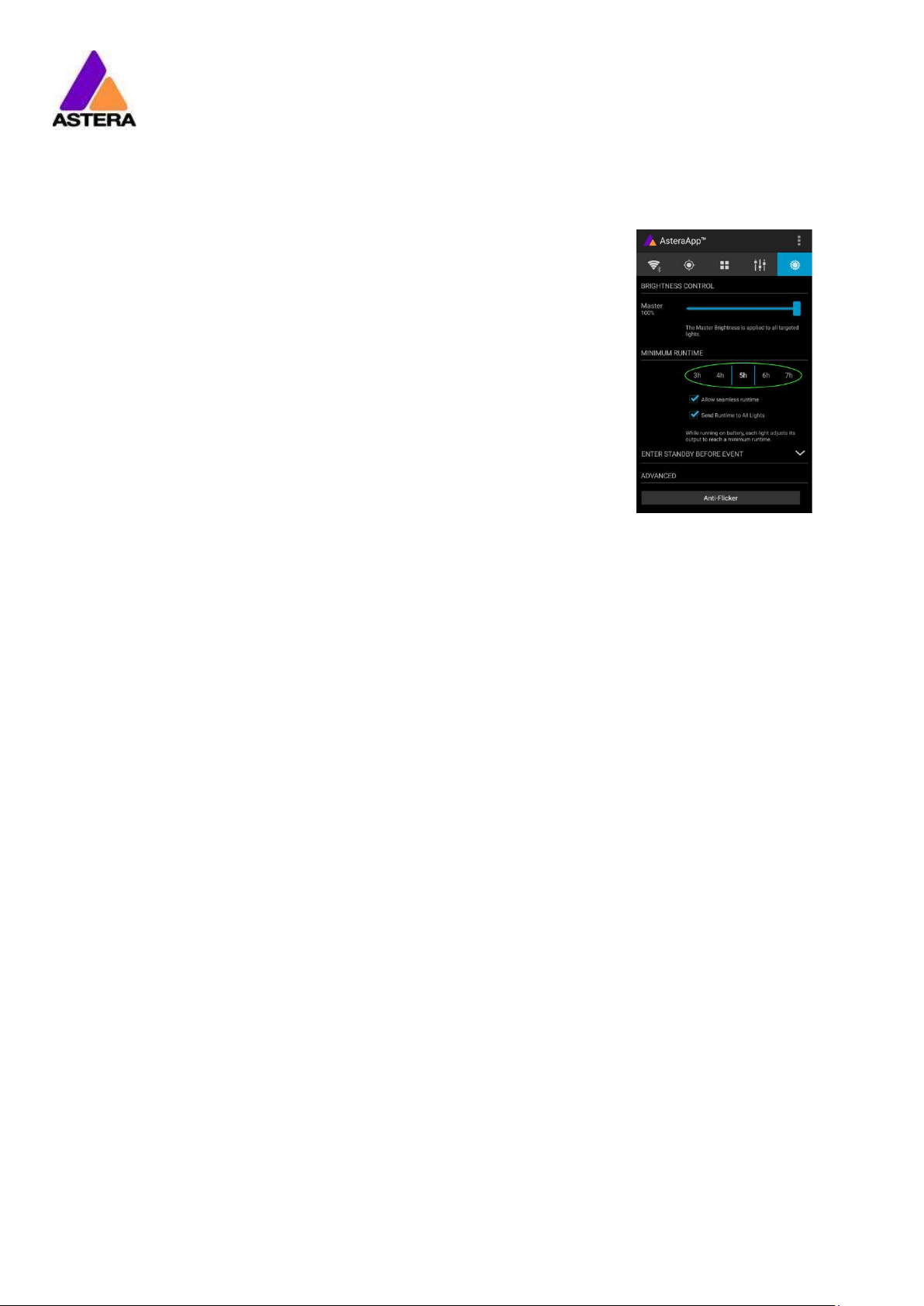

7.14 BEREITSCHAFTSMODUS (STANDBY) EIN-U. AUSSCHALTEN

Der Bereitschaftsmodus ist vorgesehen für die Nutzung zwischen dem Lampen-Setup und der Veranstaltung (siehe Kapitel 3.3.1). Nachdem das Setup abgeschlossen ist, können alle Lampen in den Bereitschaftsmodus versetzt werden und bei Beginn der Veranstaltung wieder starten. Das gewährleistet, dass keine Akkulaufzeit verbraucht wird. Der Bereitschaftsmodus lässt sich manuell oder automatisch aktivieren und deaktivieren.

Drücken Sie den kleinen Pfeil um das Standby-Menü zu öffnen.

HINWEIS:

Wenn Sie die “Jetzt” Funktion nutzen, werden nur die momentan angesteuerten Lampen angesprochen (siehe Kapitel 7.5, “Lampe gezielt ansprechen”). Die “Später” Funktion spricht immer alle Lampen an !

HINWEIS:

Um zu prüfen, ob die Lampe sich im Bereitschaftsmodus befindet oder ausgeschaltet ist, drücken Sie kurz eine Bedientaste an der Lampe. Wenn die Lampe dunkel bleibt (keine Anzeige bzw. keine Reaktion), dann ist die Lampe komplett ausgeschaltet.

Durch Drücken der “Jetzt” Schaltflächen kann der Bereitschaftsmodus für alle momentan angesteuerten Lampen ein-oder ausgeschaltet werden.

Jede der “Später” Schaltflächen erfordert eine Zeiteinstellung. Standby wird zur eingegebenen Uhrzeit aktiviert bzw. deaktiviert.

Seite | 28

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

7.15 DMX EINSTELLUNGEN

Um Ihre Lampe im DMX-Betrieb optimal zu nutzen, können Sie einige Einstellungen mit der AsteraApp™ vornehmen.

Drücken Sie “DMX Konfiguration”.

7.15.1 DMX Addresse

Die Adresse kann direkt oder mit den “+” und “-“ Schaltflächen eingegeben werden.

7.15.2 DMX Ausfall

Sie können einstellen, wie die Lampe sich verhält, wenn das DMX-Signal unterbrochen ist.

Auto Hold

Nehmen Sie alle Einstellungen nach Bedarf vor, dann drücken Sie “Senden”.

Emergency Light

Blackout

Standalone

Ihre Lampen beginnen zu flackern. Drücken Sie an der gewünschten Lampe eine Bedientaste (Kapitel 6.9). Dann drücken Sie “Fertig”.

Die letzte Anzeige / Funktion wird beibehalten, auch wenn das DMX-Eingangssignal nicht mehr vorhanden ist.

Die Lampe zeigt Weiß (4000K), sobald das DMX-Signal unterbrochen wird.

Die Lampe wird dunkel, sobald das DMX-Signal unterbrochen wird.

Die Lampe schaltet nach Signalunterbrechung vorübergehend in den Standalone-Modus und zeigt z.B. eine voreingestellte feste Farbe an.

Seite | 29

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

7.15.3 Eingangswahl (Input Select)

Die Lampe akzeptiert mehrere Eingangsquellen. Standardeinstellung ist AUTO. In diesem Modus werden alle Quellen empfangen. Die erste, die ein Ansteuersignal sendet, wird erkannt und verriegelt. Dann reagiert die Lampe auf keine andere Quelle mehr.

Diese verriegelte Quelle wird gelöscht durch Ausschalten der Lampe oder durch manuelle Einstellung der Eingangswahl (INPUT SELECT).

Input Select Auto

auf ein Eingangssignal und verriegelt die erste erkannte Quelle.

Auto-Modus; Die Lampe wartet

Standalone

Im Standalone-Modus wird weder ein drahtloses DMX-Signal noch ein Fernbedienungssignal akzeptiert.

Remote Control

Die Lampe kann mit der AsteraApp™ gesteuert werden, aber DMX-Signale werden ignoriert.

Astera Wireless DMX

Nur das drahtlose Astera DMXSignal wird akzeptiert, alle anderen Quellen werden ignoriert.

CRMX Wireless DMX

Nur CRMX/W-DMX (drahtloses DMX) wird akzeptiert, alle anderen Quellen werden ignoriert.

Die folgende Tafel gibt an, welche Quellen bei welcher Einstellung akzeptiert werden:

Quelle Eingangswahl (Source) (INPUT SELECT)

AUTO, keine Verriegelung

AUTO, STANDALONE verriegelt

AUTO,

REMOTE CONTROL verriegelt

AUTO,

Astera wirel. DMX verriegelt

AUTO,

CRMX wirel. DMX verriegelt

STANDALONE

REMOTE CONTROL

Astera wirel. DMX

AsteraApp™: Farben wechseln ● ● ● AsteraApp™: STANDBY, LAUFZEIT, ALARM ● ● ● ● ● ● AsteraApp™: DMX-Einstellungen ● ● ● ● ● ● ● ● Astera Drahtlos-DMX ● ● ● CRMX Drahtlos-DMX ● ● ● Infrarot-Fernbedienung ● ● ● ● ● ● Lichtpult ● ● ● ● ● ● ● ● ●

HINWEIS:

Um eine automatische Verriegelung mit einer CRMX-Quelle auszuschließen, wenn Sie die Lampe per Fernbedienung steuern möchten, heben Sie zuerst eine eventuell bestehende Paarung auf (“Unpair”, Kapitel 6.6). Sobald die Fernbedienung als Eingangsquelle verriegelt wurde, reagiert der CRMX-Empfänger der Lampe nicht mehr auf Pairing-Signale.

Seite | 30

CRMX wirel. DMX

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

7.15.4 Stroboskop und DMX Tabellen

Eine Reihe von DMX Tabellen können ausgewählt werden.

Jede der Tabellen enthält einen optional einen Stroboskop Kanal. Dieser kann ausgeschaltet werden, als einzelner Kanal alle Pixel steuern oder als Multi-Strobo eingestellt werden wobei für jeden Pixel 1 Stroboskop Kanal verfügbar ist.

Jede AX1 kann als 1, 4 oder 16 Pixel definiert werden.

Zum Programmieren finden sie im Anhang dieser Bedienungsanleitung eine Liste aller DMX Tabellen.

7.15.5 DMX Kanalzuordnung

Die aktuelle Kanalzuordnung kann jederzeit im unteren Bereich des Bildschirms überprüft werden. Sie wird automatisch berechnet, basierend auf den Einstellungen von „Belegung“ und „Stroboskop“.

Seite | 31

Astera LED Technology GmbH

Name

Einsatz

Eigenschaften

FAST

Pixel Mapping etc

Komplett ungefilterte Reaktion

STANDARD

Kompromiss zwischen Reaktionszeit und

Passend für die meisten Anwendungen

HALOGEN

Wenn la

ngsames Dimmen und weiche

Sehr weiches dimmen, emuliert Halo-

THEATER

Für Theaterbühnen

Langsame Reaktionszeit und erhöhte

TV Für Filmdrehs und Fernsehshows

Schn

elleres aber immer noch weiches

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

7.16 DIMMER KURVEN

Die Dimmer Kurve der Lampe bestimmt wie sie auf Änderungen von Intensität und anderen Werten reagiert. Außerdem eliminiert sie „ruckliges“ Dimmverhalten.

Mehrere Dimmer Kurven können ausgewählt werden. Standardmäßig ist die Kurve namens STANDARD eingestellt

weichen Übergängen.

Übergänge gewünscht werden.

genlampen.

Dynamik. Manche Farben werden dunkler wiedergegeben.

Dimmen. Weniger Blautöne durch einen erhöhten Weißton von 6500K. Weniger blaues Licht. Erhöhte Dynamik. Manche Farben sind dunkler.

Seite | 32

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

8 VERSIONEN

06.11.2017 Erste Version

Seite | 33

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

9 ANHANG

9.1 DMX PROFIL: RGBS RGBS (1 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 RED 2 2 2 0..255 GREEN 3 3 3 0..255 BLUE

4 4 STROBE (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

SINGLE

STROBE

MULTI

STROBE

VALUE FUNCTION

9.2 DMX PROFIL: RGBS RGBS (4 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 RED 1 2 2 2 0..255 GREEN 1 3 3 3 0..255 BLUE 1

4 4 STROBE 1 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 5 5 5 0..255 RED 2 6 6 6 0..255 GREEN 2 7 7 7 0..255 BLUE 2

4 8 STROBE 2 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 9 9 9 0..255 RED 3

10 10 10 0..255 GREEN 3 11 11 11 0..255 BLUE 3

4 12 STROBE 3 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

13 13 13 0..255 RED 4 14 14 14 0..255 GREEN 4 15 15 15 0..255 BLUE 4

4 16 STROBE 4 (only if STROBE is ON)

SINGLE STROBE

MULTI

STROBE

VALUE FUNCTION

Seite | 34

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

9.3 DMX PROFIL: RGBS RGBS (16 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 RED 1 2 2 2 0..255 GREEN 1 3 3 3 0..255 BLUE 1

4 4 STROBE 1 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 5 5 5 0..255 RED 2 6 6 6 0..255 GREEN 2 7 7 7 0..255 BLUE 2

4 8 STROBE 2 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 9 9 9 0..255 RED 3

10 10 10 0..255 GREEN 3 11 11 11 0..255 BLUE 3

4 12 STROBE 3 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

13 13 13 0..255 RED 4 14 14 14 0..255 GREEN 4 15 15 15 0..255 BLUE 4

4 16 STROBE 4 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

17 17 17 0..255 RED 5 18 18 18 0..255 GREEN 5 19 19 19 0..255 BLUE 5

4 20 STROBE 5 (only if STROBE is ON)

0..3 OFF

SINGLE STROBE

MULTI

STROBE

VALUE FUNCTION

Seite | 35

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

21 21 21 0..255 RED 6 22 22 22 0..255 GREEN 6 23 23 23 0..255 BLUE 6

4 24 STROBE 6 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

25 25 25 0..255 RED 7 26 26 26 0..255 GREEN 7 27 27 27 0..255 BLUE 7

4 28 STROBE 7 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

29 29 29 0..255 RED 8 30 30 30 0..255 GREEN 8 31 31 31 0..255 BLUE 8

4 32 STROBE 8 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

33 33 33 0..255 RED 9 34 34 34 0..255 GREEN 9 35 35 35 0..255 BLUE 9

4 36 STROBE 9 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

37 37 37 0..255 RED 10 38 38 38 0..255 GREEN 10 39 39 39 0..255 BLUE 10

4 40 STROBE 10 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

41 41 41 0..255 RED 11 42 42 42 0..255 GREEN 11 43 43 43 0..255 BLUE 11

4 44 STROBE 11 (only if STROBE is ON)

Seite | 36

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

45 45 45 0..255 RED 12 46 46 46 0..255 GREEN 12 47 47 47 0..255 BLUE 12

4 48 STROBE 12 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

49 49 49 0..255 RED 13 50 50 50 0..255 GREEN 13 51 51 51 0..255 BLUE 13

4 52 STROBE 13 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

53 53 53 0..255 RED 14 54 54 54 0..255 GREEN 14 55 55 55 0..255 BLUE 14

4 56 STROBE 14 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

57 57 57 0..255 RED 15 58 58 58 0..255 GREEN 15 59 59 59 0..255 BLUE 15

4 60 STROBE 15 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

61 61 61 0..255 RED 16 62 62 62 0..255 GREEN 16 63 63 63 0..255 BLUE 16

4 64 STROBE 16 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

Seite | 37

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

9.4 DMX PROFIL: RGB RGB SS (1 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 RED 2 2 2 0..255 GREEN 3 3 3 0..255 BLUE

49 49 STROBE (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

SINGLE STROBE

MULTI

STROBE

VALUE FUNCTION

9.5 DMX PROFIL: RGB RGB SS (4 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 RED 1 2 2 2 0..255 GREEN 1 3 3 3 0..255 BLUE 1

49 49 STROBE 1 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 4 4 4 0..255 RED 2 5 5 5 0..255 GREEN 2 6 6 6 0..255 BLUE 2

49 50 STROBE 2 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 7 7 7 0..255 RED 3 8 8 8 0..255 GREEN 3 9 9 9 0..255 BLUE 3

49 51 STROBE 3 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

10 10 10 0..255 RED 4 11 11 11 0..255 GREEN 4 12 12 12 0..255 BLUE 4

49 52 STROBE 4 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST

SINGLE STROBE

MULTI

STROBE

VALUE FUNCTION

Seite | 38

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

9.6 DMX PROFIL: RGB RGB SS (16 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 RED 1 2 2 2 0..255 GREEN 1 3 3 3 0..255 BLUE 1

49 49 STROBE 1 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 4 4 4 0..255 RED 2 5 5 5 0..255 GREEN 2 6 6 6 0..255 BLUE 2

49 50 STROBE 2 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 7 7 7 0..255 RED 3 8 8 8 0..255 GREEN 3 9 9 9 0..255 BLUE 3

49 51 STROBE 3 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

10 10 10 0..255 RED 4 11 11 11 0..255 GREEN 4 12 12 12 0..255 BLUE 4

49 52 STROBE 4 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

13 13 13 0..255 RED 5 14 14 14 0..255 GREEN 5 15 15 15 0..255 BLUE 5

49 53 STROBE 5 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM

SINGLE STROBE

MULTI

STROBE

VALUE FUNCTION

Seite | 39

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

6 RANDOM SLOW

7..255 Variable strobe

16 16 16 0..255 RED 6 17 17 17 0..255 GREEN 6 18 18 18 0..255 BLUE 6

49 54 STROBE 6 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

19 19 19 0..255 RED 7 20 20 20 0..255 GREEN 7 21 21 21 0..255 BLUE 7

49 55 STROBE 7 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

22 22 22 0..255 RED 8 23 23 23 0..255 GREEN 8 24 24 24 0..255 BLUE 8

49 56 STROBE 8 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

25 25 25 0..255 RED 9 26 26 26 0..255 GREEN 9 27 27 27 0..255 BLUE 9

49 57 STROBE 9 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

28 28 28 0..255 RED 10 29 29 29 0..255 GREEN 10 30 30 30 0..255 BLUE 10

49 58 STROBE 10 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

31 31 31 0..255 RED 11 32 32 32 0..255 GREEN 11 33 33 33 0..255 BLUE 11

49 59 STROBE 11 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST

Seite | 40

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

34 34 34 0..255 RED 12 35 35 35 0..255 GREEN 12 36 36 36 0..255 BLUE 12

49 60 STROBE 12 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

37 37 37 0..255 RED 13 38 38 38 0..255 GREEN 13 39 39 39 0..255 BLUE 13

49 61 STROBE 13 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

40 40 40 0..255 RED 14 41 41 41 0..255 GREEN 14 42 42 42 0..255 BLUE 14

49 62 STROBE 14 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

43 43 43 0..255 RED 15 44 44 44 0..255 GREEN 15 45 45 45 0..255 BLUE 15

49 63 STROBE 15 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

46 46 46 0..255 RED 16 47 47 47 0..255 GREEN 16 48 48 48 0..255 BLUE 16

49 64 STROBE 16 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

Seite | 41

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

9.7 DMX PROFIL: RGBWS RGBWS (1 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 RED 2 2 2 0..255 GREEN 3 3 3 0..255 BLUE 4 4 4 0..255 WHITE

5 5 STROBE (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

SINGLE STROBE

MULTI

STROBE

VALUE FUNCTION

9.8 DMX PROFIL: RGBWS RGBWS (4 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 RED 1 2 2 2 0..255 GREEN 1 3 3 3 0..255 BLUE 1 4 4 4 0..255 WHITE 1

5 5 STROBE 1 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 6 6 6 0..255 RED 2 7 7 7 0..255 GREEN 2 8 8 8 0..255 BLUE 2 9 9 9 0..255 WHITE 2

5 10 STROBE 2 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

11 11 11 0..255 RED 3 12 12 12 0..255 GREEN 3 13 13 13 0..255 BLUE 3 14 14 14 0..255 WHITE 3

5 15 STROBE 3 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

16 16 16 0..255 RED 4 17 17 17 0..255 GREEN 4

SINGLE STROBE

MULTI

STROBE

VALUE FUNCTION

Seite | 42

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

18 18 18 0..255 BLUE 4 19 19 19 0..255 WHITE 4

5 20 STROBE 4 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

9.9 DMX PROFIL: RGBWS RGBWS (16 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 RED 1 2 2 2 0..255 GREEN 1 3 3 3 0..255 BLUE 1 4 4 4 0..255 WHITE 1

5 5 STROBE 1 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 6 6 6 0..255 RED 2 7 7 7 0..255 GREEN 2 8 8 8 0..255 BLUE 2 9 9 9 0..255 WHITE 2

5 10 STROBE 2 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

11 11 11 0..255 RED 3 12 12 12 0..255 GREEN 3 13 13 13 0..255 BLUE 3 14 14 14 0..255 WHITE 3

5 15 STROBE 3 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

16 16 16 0..255 RED 4 17 17 17 0..255 GREEN 4 18 18 18 0..255 BLUE 4 19 19 19 0..255 WHITE 4

5 20 STROBE 4 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM

SINGLE STROBE

MULTI

STROBE

VALUE FUNCTION

Seite | 43

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

6 RANDOM SLOW

7..255 Variable strobe

21 21 21 0..255 RED 5 22 22 22 0..255 GREEN 5 23 23 23 0..255 BLUE 5 24 24 24 0..255 WHITE 5

5 25 STROBE 5 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

26 26 26 0..255 RED 6 27 27 27 0..255 GREEN 6 28 28 28 0..255 BLUE 6 29 29 29 0..255 WHITE 6

5 30 STROBE 6 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

31 31 31 0..255 RED 7 32 32 32 0..255 GREEN 7 33 33 33 0..255 BLUE 7 34 34 34 0..255 WHITE 7

5 35 STROBE 7 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

36 36 36 0..255 RED 8 37 37 37 0..255 GREEN 8 38 38 38 0..255 BLUE 8 39 39 39 0..255 WHITE 8

5 40 STROBE 8 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

41 41 41 0..255 RED 9 42 42 42 0..255 GREEN 9 43 43 43 0..255 BLUE 9 44 44 44 0..255 WHITE 9

5 45 STROBE 9 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

46 46 46 0..255 RED 10

Seite | 44

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

47 47 47 0..255 GREEN 10 48 48 48 0..255 BLUE 10 49 49 49 0..255 WHITE 10

5 50 STROBE 10 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

51 51 51 0..255 RED 11 52 52 52 0..255 GREEN 11 53 53 53 0..255 BLUE 11 54 54 54 0..255 WHITE 11

5 55 STROBE 11 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

56 56 56 0..255 RED 12 57 57 57 0..255 GREEN 12 58 58 58 0..255 BLUE 12 59 59 59 0..255 WHITE 12

5 60 STROBE 12 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

61 61 61 0..255 RED 13 62 62 62 0..255 GREEN 13 63 63 63 0..255 BLUE 13 64 64 64 0..255 WHITE 13

5 65 STROBE 13 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

66 66 66 0..255 RED 14 67 67 67 0..255 GREEN 14 68 68 68 0..255 BLUE 14 69 69 69 0..255 WHITE 14

5 70 STROBE 14 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

71 71 71 0..255 RED 15 72 72 72 0..255 GREEN 15 73 73 73 0..255 BLUE 15 74 74 74 0..255 WHITE 15

Seite | 45

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

5 75 STROBE 15 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

76 76 76 0..255 RED 16 77 77 77 0..255 GREEN 16 78 78 78 0..255 BLUE 16 79 79 79 0..255 WHITE 16

5 80 STROBE 16 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

9.10 DMX PROFILE: RGBAWS RGBAWS (1 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 RED 2 2 2 0..255 GREEN 3 3 3 0..255 BLUE 4 4 4 0..255 AMBER 5 5 5 0..255 WHITE

6 6 STROBE (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

SINGLE STROBE

MULTI

STROBE

VALUE FUNCTION

9.11 DMX PROFIL: RGBAWS RGBAWS (4 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 RED 1 2 2 2 0..255 GREEN 1 3 3 3 0..255 BLUE 1 4 4 4 0..255 AMBER 1 5 5 5 0..255 WHITE 1

6 6 STROBE 1 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 7 7 7 0..255 RED 2 8 8 8 0..255 GREEN 2

SINGLE STROBE

MULTI

STROBE

Seite | 46

VALUE FUNCTION

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

9 9 9 0..255 BLUE 2

10 10 10 0..255 AMBER 2 11 11 11 0..255 WHITE 2

6 12 STROBE 2 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM

6 RANDOM SLOW 13 13 13 0..255 RED 3 14 14 14 0..255 GREEN 3 15 15 15 0..255 BLUE 2 16 16 16 0..255 AMBER 3 17 17 17 0..255 WHITE 3

6 18 STROBE 3 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST

5 RANDOM MEDIUM

6 RANDOM SLOW

7..255 Variable strobe 19 19 19 0..255 RED 4 20 20 20 0..255 GREEN 4 21 21 21 0..255 BLUE 4 22 22 22 0..255 AMBER 4 23 23 23 0..255 WHITE 4

6 24 STROBE 4 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

9.12 DMX PROFIL: RGBAWS RGBAWS (16 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 RED 1 2 2 2 0..255 GREEN 1 3 3 3 0..255 BLUE 1 4 4 4 0..255 AMBER 1 5 5 5 0..255 WHITE 1

6 6 STROBE 1 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

7 7 7 0..255 RED 2 8 8 8 0..255 GREEN 2

9 9 9 0..255 BLUE 2 10 10 10 0..255 AMBER 2 11 11 11 0..255 WHITE 2

SINGLE STROBE

MULTI

STROBE

Seite | 47

VALUE FUNCTION

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

6 12 STROBE 2 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM

6 RANDOM SLOW 13 13 13 0..255 RED 3 14 14 14 0..255 GREEN 3 15 15 15 0..255 BLUE 2 16 16 16 0..255 AMBER 3 17 17 17 0..255 WHITE 3

6 18 STROBE 3 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST

5 RANDOM MEDIUM

6 RANDOM SLOW

7..255 Variable strobe 19 19 19 0..255 RED 4 20 20 20 0..255 GREEN 4 21 21 21 0..255 BLUE 4 22 22 22 0..255 AMBER 4 23 23 23 0..255 WHITE 4

6 24 STROBE 4 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 25 25 25 0..255 RED 5 26 26 26 0..255 GREEN 5 27 27 27 0..255 BLUE 5 28 28 28 0..255 AMBER 5 29 29 29 0..255 WHITE 5

6 30 STROBE 5 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM

6 RANDOM SLOW 31 31 31 0..255 RED 6 32 32 32 0..255 GREEN 6 33 33 33 0..255 BLUE 6 34 34 34 0..255 AMBER 6 35 35 35 0..255 WHITE 6

6 36 STROBE 6 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST

5 RANDOM MEDIUM

6 RANDOM SLOW

7..255 Variable strobe 37 37 37 0..255 RED 7 38 38 38 0..255 GREEN 7 39 39 39 0..255 BLUE 7 40 40 40 0..255 AMBER 7 41 41 41 0..255 WHITE 7

Seite | 48

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

6 42 STROBE 7 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 43 43 43 0..255 RED 8 44 44 44 0..255 GREEN 8 45 45 45 0..255 BLUE 8 46 46 46 0..255 AMBER 8 47 47 47 0..255 WHITE 8

6 48 STROBE 8 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM

6 RANDOM SLOW 49 49 49 0..255 RED 9 50 50 50 0..255 GREEN 9 51 51 51 0..255 BLUE 9 52 52 52 0..255 AMBER 9 53 53 53 0..255 WHITE 9

6 54 STROBE 9 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST

5 RANDOM MEDIUM

6 RANDOM SLOW

7..255 Variable strobe 55 55 55 0..255 RED 10 56 56 56 0..255 GREEN 10 57 57 57 0..255 BLUE 10 58 58 58 0..255 AMBER 10 59 59 59 0..255 WHITE 10

6 60 STROBE 10 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 61 61 61 0..255 RED 11 62 62 62 0..255 GREEN 11 63 63 63 0..255 BLUE 11 64 64 64 0..255 AMBER 11 65 65 65 0..255 WHITE 11

6 66 STROBE 11 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 67 67 67 0..255 RED 12 68 68 68 0..255 GREEN 12 69 69 69 0..255 BLUE 12 70 70 70 0..255 AMBER 12

Seite | 49

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

71 71 71 0..255 WHITE 12

6 72 STROBE 12 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 73 73 73 0..255 RED 13 74 74 74 0..255 GREEN 13 75 75 75 0..255 BLUE 13 76 76 76 0..255 AMBER 13 77 77 77 0..255 WHITE 13

6 78 STROBE 13 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM

6 RANDOM SLOW 79 79 79 0..255 RED 14 80 80 80 0..255 GREEN 14 81 81 81 0..255 BLUE 14 82 82 82 0..255 AMBER 14 83 83 83 0..255 WHITE 14

6 84 STROBE 14 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST

5 RANDOM MEDIUM

6 RANDOM SLOW

7..255 Variable strobe 85 85 85 0..255 RED 15 86 86 86 0..255 GREEN 15 87 87 87 0..255 BLUE 15 88 88 88 0..255 AMBER 15 89 89 89 0..255 WHITE 15

6 90 STROBE 15 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 91 91 91 0..255 RED 16 92 92 92 0..255 GREEN 16 93 93 93 0..255 BLUE 16 94 94 94 0..255 AMBER 16 95 95 95 0..255 WHITE 16

6 96 STROBE 16 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

Seite | 50

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

9.13 DMX PROFILE: DIM RGBS DIM RGBS (1 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 Dimmer 2 2 2 0..255 RED 3 3 3 0..255 GREEN 4 4 4 0..255 BLUE

5 5 STROBE (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

SINGLE STROBE

MULTI

STROBE

VALUE FUNCTION

9.14 DMX PROFIL: DIM RGBS DIM RGBS (4 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 Dimmer 1 2 2 2 0..255 RED 1 3 3 3 0..255 GREEN 1 4 4 4 0..255 BLUE 1

5 5 STROBE 1 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

6 6 6 0..255 Dimmer 2 7 7 7 0..255 RED 2 8 8 8 0..255 GREEN 2 9 9 9 0..255 BLUE 2

5 10 STROBE 2 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 11 11 11 0..255 Dimmer 3 12 12 12 0..255 RED 3 13 13 13 0..255 GREEN 3 14 14 14 0..255 BLUE 3

5 15 STROBE 3 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 16 16 16 0..255 Dimmer 4 17 17 17 0..255 RED 4

SINGLE STROBE

MULTI

STROBE

VALUE FUNCTION

Seite | 51

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

18 18 18 0..255 GREEN 4 19 19 19 0..255 BLUE 4

5 20 STROBE 4 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

9.15 DMX PROFIL: DIM RGBS DIM RGBS (16 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 Dimmer 1 2 2 2 0..255 RED 1 3 3 3 0..255 GREEN 1 4 4 4 0..255 BLUE 1

5 5 STROBE 1 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

6 6 6 0..255 Dimmer 2 7 7 7 0..255 RED 2 8 8 8 0..255 GREEN 2 9 9 9 0..255 BLUE 2

5 10 STROBE 2 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 11 11 11 0..255 Dimmer 3 12 12 12 0..255 RED 3 13 13 13 0..255 GREEN 3 14 14 14 0..255 BLUE 3

5 15 STROBE 3 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 16 16 16 0..255 Dimmer 4 17 17 17 0..255 RED 4 18 18 18 0..255 GREEN 4 19 19 19 0..255 BLUE 4

5 20 STROBE 4 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM

SINGLE STROBE

MULTI

STROBE

VALUE FUNCTION

Seite | 52

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

6 RANDOM SLOW

7..255 Variable strobe 21 21 21 0..255 Dimmer 5 22 22 22 0..255 RED 5 23 23 23 0..255 GREEN 5 24 24 24 0..255 BLUE 5

5 25 STROBE 5 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 26 26 26 0..255 Dimmer 6 27 27 27 0..255 RED 6 28 28 28 0..255 GREEN 6 29 29 29 0..255 BLUE 6

5 30 STROBE 6 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 31 31 31 0..255 Dimmer 7 32 32 32 0..255 RED 7 33 33 33 0..255 GREEN 7 34 34 34 0..255 BLUE 7

5 35 STROBE 7 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 36 36 36 0..255 Dimmer 8 37 37 37 0..255 RED 8 38 38 38 0..255 GREEN 8 39 39 39 0..255 BLUE 8

5 40 STROBE 8 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 41 41 41 0..255 Dimmer 9 42 42 42 0..255 RED 9 43 43 43 0..255 GREEN 9 44 44 44 0..255 BLUE 9

5 45 STROBE 9 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 46 46 46 0..255 Dimmer 10

Seite | 53

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

47 47 47 0..255 RED 10 48 48 48 0..255 GREEN 10 49 49 49 0..255 BLUE 10

5 50 STROBE 10 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 51 51 51 0..255 Dimmer 11 52 52 52 0..255 RED 11 53 53 53 0..255 GREEN 11 54 54 54 0..255 BLUE 11

5 55 STROBE 11 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 56 56 56 0..255 Dimmer 12 57 57 57 0..255 RED 12 58 58 58 0..255 GREEN 12 59 59 59 0..255 BLUE 12

5 60 STROBE 12 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 61 61 61 0..255 Dimmer 13 62 62 62 0..255 RED 13 63 63 63 0..255 GREEN 13 64 64 64 0..255 BLUE 13

5 65 STROBE 13 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 66 66 66 0..255 Dimmer 14 67 67 67 0..255 RED 14 68 68 68 0..255 GREEN 14 69 69 69 0..255 BLUE 14

5 70 STROBE 14 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 71 71 71 0..255 Dimmer 15 72 72 72 0..255 RED 15 73 73 73 0..255 GREEN 15 74 74 74 0..255 BLUE 15

Seite | 54

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

5 75 STROBE 15 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 76 76 76 0..255 Dimmer 16 77 77 77 0..255 RED 16 78 78 78 0..255 GREEN 16 79 79 79 0..255 BLUE 16

5 80 STROBE 16 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

9.16 DMX PROFILE: DIM RGBWS DIM RGBWS (1 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 Dimmer 2 2 2 0..255 RED 3 3 3 0..255 GREEN 4 4 4 0..255 BLUE 5 5 5 0..255 WHITE

6 6 STROBE (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

SINGLE STROBE

MULTI

STROBE

VALUE FUNCTION

9.17 DMX PROFIL: DIM RGBWS DIM RGBWS (4 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 Dimmer 1 2 2 2 0..255 RED 1 3 3 3 0..255 GREEN 1 4 4 4 0..255 BLUE 1 5 5 5 0..255 WHITE 1

6 6 STROBE 1 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

7 7 7 0..255 Dimmer 2 8 8 8 0..255 RED 2

SINGLE STROBE

MULTI

STROBE

Seite | 55

VALUE FUNCTION

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

9 9 9 0..255 GREEN 2 10 10 10 0..255 BLUE 2 11 11 11 0..255 WHITE 2

6 12 STROBE 2 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 13 13 13 0..255 Dimmer 3 14 14 14 0..255 RED 3 15 15 15 0..255 GREEN 3 16 16 16 0..255 BLUE 3 17 17 17 0..255 WHITE 3

6 18 STROBE 3 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 19 19 19 0..255 Dimmer 4 20 20 20 0..255 RED 4 21 21 21 0..255 GREEN 4 22 22 22 0..255 BLUE 4 23 23 23 0..255 WHITE 4

6 24 STROBE 4 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

9.18 DMX PROFIL: DIM RGBWS DIM RGBWS (16 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 Dimmer 1 2 2 2 0..255 RED 1 3 3 3 0..255 GREEN 1 4 4 4 0..255 BLUE 1 5 5 5 0..255 WHITE 1

6 6 STROBE 1 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

7 7 7 0..255 Dimmer 2 8 8 8 0..255 RED 2 9 9 9 0..255 GREEN 2

10 10 10 0..255 BLUE 2

SINGLE STROBE

MULTI

STROBE

Seite | 56

VALUE FUNCTION

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

11 11 11 0..255 WHITE 2

6 12 STROBE 2 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 13 13 13 0..255 Dimmer 3 14 14 14 0..255 RED 3 15 15 15 0..255 GREEN 3 16 16 16 0..255 BLUE 3 17 17 17 0..255 WHITE 3

6 18 STROBE 3 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 19 19 19 0..255 Dimmer 4 20 20 20 0..255 RED 4 21 21 21 0..255 GREEN 4 22 22 22 0..255 BLUE 4 23 23 23 0..255 WHITE 4

6 24 STROBE 4 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 25 25 25 0..255 Dimmer 5 26 26 26 0..255 RED 5 27 27 27 0..255 GREEN 5 28 28 28 0..255 BLUE 5 29 29 29 0..255 WHITE 5

6 30 STROBE 5 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 31 31 31 0..255 Dimmer 6 32 32 32 0..255 RED 6 33 33 33 0..255 GREEN 6 34 34 34 0..255 BLUE 6 35 35 35 0..255 WHITE 6

6 36 STROBE 6 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 37 37 37 0..255 Dimmer 7 38 38 38 0..255 RED 7

Seite | 57

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

39 39 39 0..255 GREEN 7 40 40 40 0..255 BLUE 7 41 41 41 0..255 WHITE 7

6 42 STROBE 7 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 43 43 43 0..255 Dimmer 8 44 44 44 0..255 RED 8 45 45 45 0..255 GREEN 8 46 46 46 0..255 BLUE 8 47 47 47 0..255 WHITE 8

6 48 STROBE 8 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 49 49 49 0..255 Dimmer 9 50 50 50 0..255 RED 9 51 51 51 0..255 GREEN 9 52 52 52 0..255 BLUE 9 53 53 53 0..255 WHITE 9

6 54 STROBE 9 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 55 55 55 0..255 Dimmer 10 56 56 56 0..255 RED 10 57 57 57 0..255 GREEN 10 58 58 58 0..255 BLUE 10 59 59 59 0..255 WHITE 10

6 60 STROBE 10 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 61 61 61 0..255 Dimmer 11 62 62 62 0..255 RED 11 63 63 63 0..255 GREEN 11 64 64 64 0..255 BLUE 11 65 65 65 0..255 WHITE 11

6 66 STROBE 11 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

Seite | 58

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

67 67 67 0..255 Dimmer 12 68 68 68 0..255 RED 12 69 69 69 0..255 GREEN 12 70 70 70 0..255 BLUE 12 71 71 71 0..255 WHITE 12

6 72 STROBE 12 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 73 73 73 0..255 Dimmer 13 74 74 74 0..255 RED 13 75 75 75 0..255 GREEEN 13 76 76 76 0..255 BLUE 13 77 77 77 0..255 WHITE 13

6 78 STROBE 13 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 79 79 79 0..255 Dimmer 14 80 80 80 0..255 RED 14 81 81 81 0..255 GREEN 14 82 82 82 0..255 BLUE 14 83 83 83 0..255 WHITE 14

6 84 STROBE 14 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 85 85 85 0..255 Dimmer 15 86 86 86 0..255 RED 15 87 87 87 0..255 GREEN 15 88 88 88 0..255 BLUE 15 89 89 89 0..255 WHITE 15

6 90 STROBE 15 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 91 91 91 0..255 Dimmer 16 92 92 92 0..255 RED 16 93 93 93 0..255 GREEN 16 94 94 94 0..255 BLUE 16 95 95 95 0..255 WHITE 16

6 96 STROBE 16 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM

Seite | 59

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

6 RANDOM SLOW

7..255 Variable strobe

9.19 DMX PROFIL: DIM RGBAWS DIM RGBAWS (1 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 Dimmer 2 2 2 0..255 RED 3 3 3 0..255 GREEN 4 4 4 0..255 BLUE 5 5 5 0..255 AMBER 6 6 6 0..255 WHITE

7 7 STROBE (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

SINGLE STROBE

MULTI

STROBE

VALUE FUNCTION

9.20 DMX PROFIL: DIM RGBAWS DIM RGBAWS (4 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 Dimmer 1 2 2 2 0..255 RED 1 3 3 3 0..255 GREEN 1 4 4 4 0..255 BLUE 1 5 5 5 0..255 AMBER 1 6 6 6 0..255 WHITE 1

7 7 STROBE 1 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

8 8 8 0..255 Dimmer 2

9 9 9 0..255 RED 2 10 10 10 0..255 GREEN 2 11 11 11 0..255 BLUE 2 12 12 12 0..255 AMBER 2 13 13 13 0..255 WHITE 2

7 14 STROBE 2 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 15 15 15 0..255 Dimmer 3 16 16 16 0..255 RED 3

SINGLE STROBE

MULTI

STROBE

Seite | 60

VALUE FUNCTION

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

17 17 17 0..255 GREEN 3 18 18 18 0..255 BLUE 3 19 19 19 0..255 AMBER 3 20 20 20 0..255 WHITE 3

7 21 STROBE 3 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 22 22 22 0..255 Dimmer 4 23 23 23 0..255 RED 4 24 24 24 0..255 GREEN 4 25 25 25 0..255 BLUE 4 26 26 26 0..255 AMBER 4 27 27 27 0..255 WHITE 4

7 28 STROBE 4 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

9.21 DMX PROFIL: DIM RGBAWS DIM RGBAWS (16 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 Dimmer 1 2 2 2 0..255 RED 1 3 3 3 0..255 GREEN 1 4 4 4 0..255 BLUE 1 5 5 5 0..255 AMBER 1 6 6 6 0..255 WHITE 1

7 7 STROBE 1 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

8 8 8 0..255 Dimmer 2

9 9 9 0..255 RED 2 10 10 10 0..255 GREEN 2 11 11 11 0..255 BLUE 2 12 12 12 0..255 AMBER 2 13 13 13 0..255 WHITE 2

7 14 STROBE 2 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

SINGLE STROBE

MULTI

STROBE

VALUE FUNCTION

Seite | 61

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

15 15 15 0..255 Dimmer 3 16 16 16 0..255 RED 3 17 17 17 0..255 GREEN 3 18 18 18 0..255 BLUE 3 19 19 19 0..255 AMBER 3 20 20 20 0..255 WHITE 3

7 21 STROBE 3 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 22 22 22 0..255 Dimmer 4 23 23 23 0..255 RED 4 24 24 24 0..255 GREEN 4 25 25 25 0..255 BLUE 4 26 26 26 0..255 AMBER 4 27 27 27 0..255 WHITE 4

7 28 STROBE 4 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 29 29 29 0..255 Dimmer 5 30 30 30 0..255 RED 5 31 31 31 0..255 GREEN 5 32 32 32 0..255 BLUE 5 33 33 33 0..255 AMBER 5 34 34 34 0..255 WHITE 5

7 35 STROBE 5 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 36 36 36 0..255 Dimmer 6 37 37 37 0..255 RED 6 38 38 38 0..255 GREEN 6 39 39 39 0..255 BLUE 6 40 40 40 0..255 AMBER 6 41 41 41 0..255 WHITE 6

7 42 STROBE 6 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 43 43 43 0..255 Dimmer 7 44 44 44 0..255 RED 7 45 45 45 0..255 GREEN 7 46 46 46 0..255 BLUE 7 47 47 47 0..255 AMBER 7

Seite | 62

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

48 48 48 0..255 WHITE 7

7 49 STROBE 7 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 50 50 50 0..255 DIMMER 8 51 51 51 0..255 RED 8 52 52 52 0..255 GREEN 8 53 53 53 0..255 BLUE 8 54 54 54 0..255 AMBER 8 55 55 55 0..255 WHITE 8

7 56 STROBE 8 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 57 57 57 0..255 Dimmer 9 58 58 58 0..255 RED 9 59 59 59 0..255 GREEN 9 60 60 60 0..255 BLUE 9 61 61 61 0..255 AMBER 9 62 62 62 0..255 WHITE 9

7 63 STROBE 9 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 64 64 64 0..255 Dimmer 10 65 65 65 0..255 RED 10 66 66 66 0..255 GREEN 10 67 67 67 0..255 BLUE 10 68 68 68 0..255 AMBER 10 69 69 69 0..255 WHITE 10

7 70 STROBE 10 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 71 71 71 0..255 Dimmer 11 72 72 72 0..255 RED 11 73 73 73 0..255 GREEN 11 74 74 74 0..255 BLUE 11 75 75 75 0..255 AMBER 11 76 76 76 0..255 WHITE 11

7 77 STROBE 11 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM

Seite | 63

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

6 RANDOM SLOW

7..255 Variable strobe 78 78 78 0..255 Dimmer 12 79 79 79 0..255 RED 12 80 80 80 0..255 GREEN 12 81 81 81 0..255 BLUE 12 82 82 82 0..255 AMBER 12 83 83 83 0..255 WHITE 12

7 84 STROBE 12 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 85 85 85 0..255 Dimmer 13 86 86 86 0..255 RED 13 87 87 87 0..255 GREEN 13 88 88 88 0..255 BLUE 13 89 89 89 0..255 AMBER 13 90 90 90 0..255 WHITE 13

7 91 STROBE 13 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 92 92 92 0..255 Dimmer 14 93 93 93 0..255 RED 14 94 94 94 0..255 GREEN 14 95 95 95 0..255 BLUE 14 96 96 96 0..255 AMBER 14 97 97 97 0..255 WHITE 14

7 98 STROBE 14 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe 99 99 99 0..255 Dimmer 15

100 100 100 0..255 RED 15 101 101 101 0..255 GREEN 15 102 102 102 0..255 BLUE 15 103 103 103 0..255 AMBER 15 104 104 104 0..255 WHITE 15

7 105 STROBE 15 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

106 106 106 0..255 Dimmer 16 107 107 107 0..255 RED 16 108 108 108 0..255 GREEN 16

Seite | 64

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

109 109 109 0..255 BLUE 16 110 110 110 0..255 AMBER 16 111 111 111 0..255 WHITE 16

7 112 STROBE 16 (only if STROBE is ON)

0..3 OFF

4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

9.22 DMX PROFIL: RGB CCT DIM IND (1 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 RED 2 2 2 0..255 GREEN 3 3 3 0..255 BLUE 4 4 4 COLOR TEMPERATURE (CCT)

0..4 no effect

4..255 display color temperature; CCT overwrites the RGB setting

Formular: CCT = 2000 + 20*DMX-Value Example: 50 -> 3000K 100 -> 4000K

150 -> 5000K 5 5 5 0..255 Dimmer 6 6 6 INDEX COLOR

0..4 no effect

4..255

7 7 STROBE (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

SINGLE STROBE

MULTI

STROBE

VALUE FUNCTION

display index color (common gels); INDEX COLOR overwrites both, RGB and CCT.

9.23 DMX PROFIL: RGB CCT DIM IND (4 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 RED 1 2 2 2 0..255 GREEN 1 3 3 3 0..255 BLUE 1 4 4 4 COLOR TEMPERATURE (CCT) 1

0..4 no effect

4..255 display color temperature; CCT overwrites the RGB setting Formular: CCT = 2000 + 20*DMX-Value Example: 50 -> 3000K 100 -> 4000K 150 -> 5000K

SINGLE STROBE

MULTI

STROBE

Seite | 65

VALUE FUNCTION

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

5 5 5 0..255 Dimmer 1 6 6 6 INDEX COLOR 1

0..4 no effect

4..255

7 7 STROBE 1 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

8 8 8 0..255 RED 2

9 9 9 0..255 GREEN 2 10 10 10 0..255 BLUE 2 11 11 11 COLOR TEMPERATURE (CCT) 2

0..4 no effect

4..255 display color temperature; CCT overwrites the RGB setting

Formular: CCT = 2000 + 20*DMX-Value 12 12 12 0..255 Dimmer 2 13 13 13 INDEX COLOR 2

0..4 no effect

4..255

7 14 STROBE 2 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

15 15 15 0..255 RED 3 16 16 16 0..255 GREEN 3 17 17 17 0..255 BLUE 3 18 18 18 COLOR TEMPERATURE (CCT) 3

0..4 no effect

4..255 display color temperature; CCT overwrites the RGB setting Formular: CCT = 2000 + 20*DMX-Value

19 19 19 0..255 Dimmer 3 20 20 20 INDEX COLOR 3

0..4 no effect

4..255

7 21 STROBE 3 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

22 22 22 0..255 RED 4 23 23 23 0..255 GREEN 4 24 24 24 0..255 BLUE 4 25 25 25 COLOR TEMPERATURE (CCT) 4

0..4 no effect

4..255 display color temperature; CCT overwrites the RGB setting Formular: CCT = 2000 + 20*DMX-Value

display index color (common gels); INDEX COLOR overwrites both, RGB and CCT.

Seite | 66

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

26 26 26 0..255 Dimmer 4 27 27 27 INDEX COLOR 4

0..4 no effect

4..255

7 28 STROBE 4 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

display index color (common gels); INDEX COLOR overwrites both, RGB and CCT.

9.24 DMX PROFIL: RGB CCT DIM IND (16 PIXEL)

CHANNEL

NO

STROBE

1 1 1 0..255 RED 1 2 2 2 0..255 GREEN 1 3 3 3 0..255 BLUE 1 4 4 4 COLOR TEMPERATURE (CCT) 1

0..4 no effect

4..255 display color temperature; CCT overwrites the RGB setting Formular: CCT = 2000 + 20*DMX-Value Example: 50 -> 3000K 100 -> 4000K 150 -> 5000K

5 5 5 0..255 Dimmer 1 6 6 6 INDEX COLOR 1

0..4 no effect

4..255

7 7 STROBE 1 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

8 8 8 0..255 RED 2

9 9 9 0..255 GREEN 2 10 10 10 0..255 BLUE 2 11 11 11 COLOR TEMPERATURE (CCT) 2

0..4 no effect

4..255 display color temperature; CCT overwrites the RGB setting

Formular: CCT = 2000 + 20*DMX-Value 12 12 12 0..255 Dimmer 2 13 13 13 INDEX COLOR 2

0..4 no effect

4..255

7 14 STROBE 2 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST

SINGLE STROBE

MULTI

STROBE

VALUE FUNCTION

display index color (common gels); INDEX COLOR overwrites both, RGB and CCT.

Seite | 67

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

15 15 15 0..255 RED 3 16 16 16 0..255 GREEN 3 17 17 17 0..255 BLUE 3 18 18 18 COLOR TEMPERATURE (CCT) 3

0..4 no effect

4..255 display color temperature; CCT overwrites the RGB setting Formular: CCT = 2000 + 20*DMX-Value

19 19 19 0..255 Dimmer 3 20 20 20 INDEX COLOR 3

0..4 no effect

4..255

7 21 STROBE 3 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

22 22 22 0..255 RED 4 23 23 23 0..255 GREEN 4 24 24 24 0..255 BLUE 4 25 25 25 COLOR TEMPERATURE (CCT) 4

0..4 no effect

4..255 display color temperature; CCT overwrites the RGB setting Formular: CCT = 2000 + 20*DMX-Value

26 26 26 0..255 Dimmer 4 27 27 27 INDEX COLOR 4

0..4 no effect

4..255

7 28 STROBE 4 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

29 29 29 0..255 RED 5 30 30 30 0..255 GREEN 5 31 31 31 0..255 BLUE 5 32 32 32 COLOR TEMPERATURE (CCT) 5

0..4 no effect

4..255 display color temperature; CCT overwrites the RGB setting Formular: CCT = 2000 + 20*DMX-Value

33 33 33 0..255 Dimmer 5 34 34 34 INDEX COLOR 5

0..4 no effect

4..255

7 35 STROBE 5 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST

display index color (common gels); INDEX COLOR overwrites both, RGB and CCT.

Seite | 68

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

36 36 36 0..255 RED 6 37 37 37 0..255 GREEN 6 38 38 38 0..255 BLUE 6 39 39 39 COLOR TEMPERATURE (CCT) 6

0..4 no effect

4..255 display color temperature; CCT overwrites the RGB setting Formular: CCT = 2000 + 20*DMX-Value

40 40 40 0..255 Dimmer 6 41 41 41 INDEX COLOR 6

0..4 no effect

4..255

7 42 STROBE 6 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

43 43 43 0..255 RED 7 44 44 44 0..255 GREEN 7 45 45 45 0..255 BLUE 7 46 46 46 COLOR TEMPERATURE (CCT) 7

0..4 no effect

4..255 display color temperature; CCT overwrites the RGB setting Formular: CCT = 2000 + 20*DMX-Value

47 47 47 0..255 Dimmer 7 48 48 48 INDEX COLOR 7

0..4 no effect

4..255

7 49 STROBE 7 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

50 50 50 0..255 RED 8 51 51 51 0..255 GREEN 8 52 52 52 0..255 BLUE 8 53 53 53 COLOR TEMPERATURE (CCT) 8

0..4 no effect

4..255 display color temperature; CCT overwrites the RGB setting Formular: CCT = 2000 + 20*DMX-Value

54 54 54 0..255 Dimmer 8 55 55 55 INDEX COLOR 8

0..4 no effect

4..255

7 56 STROBE 8 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST

display index color (common gels); INDEX COLOR overwrites both, RGB and CCT.

Seite | 69

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

57 57 57 0..255 RED 9 58 58 58 0..255 GREEN 9 59 59 59 0..255 BLUE 9 60 60 60 COLOR TEMPERATURE (CCT) 9

0..4 no effect

4..255 display color temperature; CCT overwrites the RGB setting Formular: CCT = 2000 + 20*DMX-Value

61 61 61 0..255 Dimmer 9 62 62 62 INDEX COLOR 9

0..4 no effect

4..255

7 63 STROBE 9 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

64 64 64 0..255 RED 10 65 65 65 0..255 GREEN 10 66 66 66 0..255 BLUE 10 67 67 67 COLOR TEMPERATURE (CCT) 10

0..4 no effect

4..255 display color temperature; CCT overwrites the RGB setting Formular: CCT = 2000 + 20*DMX-Value

68 68 68 0..255 Dimmer 10 69 69 69 INDEX COLOR 10

0..4 no effect

4..255

7 70 STROBE 10 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

71 71 71 0..255 RED 11 72 72 72 0..255 GREEN 11 73 73 73 0..255 BLUE 11 74 74 74 COLOR TEMPERATURE (CCT) 11

0..4 no effect

4..255 display color temperature; CCT overwrites the RGB setting Formular: CCT = 2000 + 20*DMX-Value

75 75 75 0..255 Dimmer 11 76 76 76 INDEX COLOR 11

0..4 no effect

4..255

7 77 STROBE 11 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST

display index color (common gels); INDEX COLOR overwrites both, RGB and CCT.

Seite | 70

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

78 78 78 0..255 RED 12 79 79 79 0..255 GREEN 12 80 80 80 0..255 BLUE 12 81 81 81 COLOR TEMPERATURE (CCT) 12

0..4 no effect

4..255 display color temperature; CCT overwrites the RGB setting Formular: CCT = 2000 + 20*DMX-Value

82 82 82 0..255 Dimmer 12 83 83 83 INDEX COLOR 12

0..4 no effect

4..255

7 84 STROBE 12 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

85 85 85 0..255 RED 13 86 86 86 0..255 GREEN 13 87 87 87 0..255 BLUE 13 88 88 88 COLOR TEMPERATURE (CCT) 13

0..4 no effect

4..255 display color temperature; CCT overwrites the RGB setting Formular: CCT = 2000 + 20*DMX-Value

89 89 89 0..255 Dimmer 13 90 90 90 INDEX COLOR 13

0..4 no effect

4..255

7 91 STROBE 13 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

92 92 92 0..255 RED 14 93 93 93 0..255 GREEN 14 94 94 94 0..255 BLUE 14 95 95 95 COLOR TEMPERATURE (CCT) 14

0..4 no effect

4..255 display color temperature; CCT overwrites the RGB setting Formular: CCT = 2000 + 20*DMX-Value

96 96 96 0..255 Dimmer 14 97 97 97 INDEX COLOR 14

0..4 no effect

4..255

7 98 STROBE 14 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST

display index color (common gels); INDEX COLOR overwrites both, RGB and CCT.

Seite | 71

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

99 99 99 0..255 RED 15 100 100 100 0..255 GREEN 15 101 101 101 0..255 BLUE 15 102 102 102 COLOR TEMPERATURE (CCT) 15

0..4 no effect

4..255 display color temperature; CCT overwrites the RGB setting

Formular: CCT = 2000 + 20*DMX-Value 103 103 103 0..255 Dimmer 15 104 104 104 INDEX COLOR 15

0..4 no effect

4..255

7 105 STROBE 15 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

106 106 106 0..255 RED 16 107 107 107 0..255 GREEN 16 108 108 108 0..255 BLUE 16 109 109 109 COLOR TEMPERATURE (CCT) 16

0..4 no effect

4..255 display color temperature; CCT overwrites the RGB setting Formular: CCT = 2000 + 20*DMX-Value

110 110 110 0..255 Dimmer 16 111 111 111 INDEX COLOR 16

0..4 no effect

4..255

7 112 STROBE 16 (only if STROBE is ON)

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

display index color (common gels); INDEX COLOR overwrites both, RGB and CCT.

Seite | 72

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

9.25 DMX PROFIL: EFFECT MODE FIX, EFFECT MODE RGB

Zwei Effekt-Modi sind verfügbar. Sie bieten eine umfangreiche Steuerung des eingebauten Farbgenerators (Standalone Engine). Einstellungen, die sonst nur im LCD-Menü einer Lampe oder der AsteraApp™ vorgenommen werden können, sind direkt verfügbar per DMX. Die beiden Effekt-Modi unterscheiden sich lediglich in der Art der Farbeinstellung der 4-FarbenPalette: entweder über RGB oder über einen einzelnen Kanal, z.B. ein Farbrad. In diesem Fall können gebräuchliche Effekte direkt gewählt werden. Der Stroboskop-Effekt ist dabei immer aktiviert.

CHANNEL

EFFECT

MODE FIX

1 1 0..255 INTENSITY 2 2 STROBE

0..3 OFF 4 RANDOM FAST 5 RANDOM MEDIUM 6 RANDOM SLOW

7..255 Variable strobe

3 3 PROGRAM:

0..7 ONE COLOR STATIC

8..15 TWO COLOR STATIC

16..23 THREE COLOR STATIC

24..31 FOUR COLOR STATIC

32..39 ONE COLOR FADE

40..47 TWO COLOR FADE

48..55 THREE COLOR FADE

56..63 FOUR COLOR FADE

64..71 SIMPLE RUNNING

72..79 DOUBLE RUNNING

80..87 TWO COL RUNNING

88..95 FLAG RUNNING

96..101 DOUBLE FLAG RUNNING

102..109 SPIRAL 4 COLOR

110..117 SPIRAL 2 COLOR

118..125 RAINBOW

126..133 FIRE

134..141 ROTOR

142..149 ROTOR SPLIT 2

150..157 ROTOR SPLIT 4 4 4 0..255 SPEED 5 5 0..255 FADE 6 6 DIRECTION:

0..63 FFW+LOOP

64..127 FFW

128..190 REW

191..255 REW+LOOP 7 7 SIZE:

0..63 1 Group

64..127 2 Groups

EFFECT

MODE

RGB

VALUE FUNCTION

Defines the virtual size of the program in groups. For example if SIZE is set to 2 groups, only half of the program is shown on the unit.

Seite | 73

Astera LED Technology GmbH

Bedienungsanleitung für AX1 Pixeltube™ 2017-11-06

128..190 3 Groups

191..255 4 Groups 8 8 OFFSET:

0..255

9 9 0..255 RESTART PROGRAM

10 INDEX COLOR 1 11 INDEX COLOR 2 12 INDEX COLOR 3 13 INDEX COLOR 4

10 RED 1 11 GREEN 1 12 BLUE 1 13 RED 2 14 GREEN 2 15 BLUE 2 16 RED 3 17 GREEN 3 18 BLUE 3 19 RED 4 20 GREEN 4 21 BLUE 4

If SIZE is set to >1 group, the units pixels can be shifted within the virtually larger program. Increasing the OFFSET parameter scrolls the position of the unit within the virtual large program.

if value is changed, the program starts again from the beginning (useful if DIRECTION is not set to loop)

Seite | 74

Astera AX1 Operating instructions [DE]

Specifications and Main Features

Frequently Asked Questions

User Manual
