ASRock Smart Remote User Manual

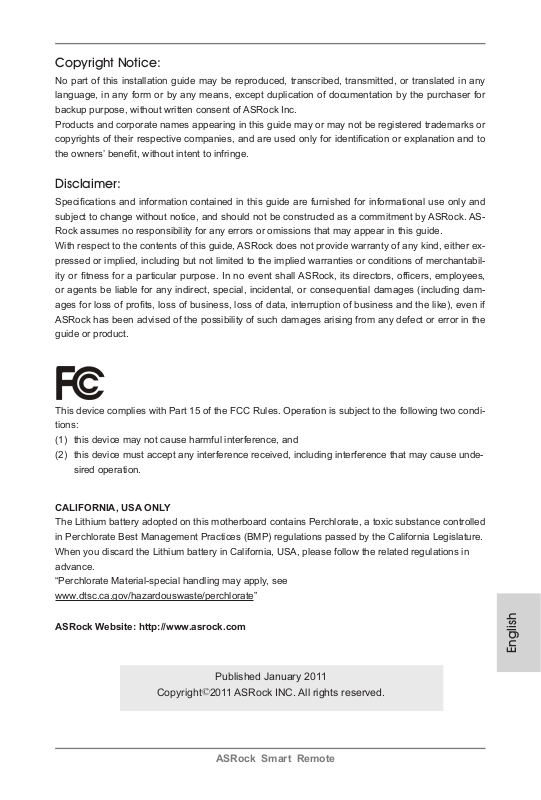

Copyright Notice:

No part of this installation guide may be reproduced, transcribed, transmitted, or translated in any
language, in any form or by any means, except duplication of documentation by the purchaser for
backup purpose, without written consent of ASRock Inc.
Products and corporate names appearing in this guide may or may not be registered trademarks or

copyrights of their respective companies, and are used only for identication or explanation and to
the owners’ benet, without intent to infringe.

Disclaimer:

Specications and information contained in this guide are furnished for informational use only and

subject to change without notice, and should not be constructed as a commitment by ASRock. AS­Rock assumes no responsibility for any errors or omissions that may appear in this guide.
With respect to the contents of this guide, ASRock does not provide warranty of any kind, either ex­pressed or implied, including but not limited to the implied warranties or conditions of merchantabil-

ity or tness for a particular purpose. In no event shall ASRock, its directors, ofcers, employees,

or agents be liable for any indirect, special, incidental, or consequential damages (including dam-

ages for loss of prots, loss of business, loss of data, interruption of business and the like), even if

ASRock has been advised of the possibility of such damages arising from any defect or error in the
guide or product.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two condi­tions:

(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause unde-

sired operation.

CALIFORNIA, USA ONLY

The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance controlled

in Perchlorate Best Management Practices (BMP) regulations passed by the California Legislature.

When you discard the Lithium battery in California, USA, please follow the related regulations in
advance.
“Perchlorate Material-special handling may apply, see
www.dtsc.ca.gov/hazardouswaste/perchlorate”

ASRock Website: http://www.asrock.com

Published January 2011

Copyright©2011 ASRock INC. All rights reserved.

ASRock Smart Remote

English

ASRock Smart Remote

Thank you for purchasing ASRock Smart Remote. ASRock Smart Remote includes one MCE (Media
Center Edition) Remote Controller and one Multi-Angle CIR Receiver. Please read below introduc­tion carefully.

MCE Remote Controller

You can enjoy more of your favorite entertainment by MCE
Remote Controller. The MCE features the entertainment center
which allows you to enjoy a more convenient way of power on/
off the system, watching DVDs, TV, listening to music, and so on

by the easy-operate Remote Controller. It is the world’s rst MCE

remote controller which is able to power on your PC from ACPI
S5 mode.

Multi-Angle CIR Receiver

MCE Remote Controller operates with this exclusive Multi-Angle
CIR Receiver. It can receive the multi-direction infrared signals
from MCE Remote Controller (top, down and front), which is
compatible with most of the chassis on the market.

* OS support: Windows® VistaTM / 7 (above Home Premium)

MCE Remote Controller Instruction

MCE Remote Controller

Multi-Angle CIR Receiver

English

NAVIGATION BUTTONS

START OK BACK Information

UP DOWN LEFT RIGHT

SHORTCUT BUTTONS

GUIDE ZOOM

AV AND POWER BUTTONS

POWER VOLUME CHANNEL MUTE
UP/DOWN UP/DOWN

Some MCE Remote Controller functions listed above are only available with the
relative hardware equipments. If the hardware equipments you adopt are not
compatible with the system, you are not allowed to use these functions. This
product is designed to meet MCE standards.

RECORD PAUSE STOP

REWIND PLAY FAST SKIP SKIP
BACK FORWARD

The numeric keyboard consists of numbers from 0 through 9
and two other keys: ENTER and CLEAR.

Media Cent er su pports Telete xt wh en it is availa ble. The
color ed Fa stext button s on the remote contr ol fo r Med ia
Center PC work much like the Teletext buttons on a standard
Teletext-enabled TV.

ASRock Smart Remote

PLAYBACK BUTTONS

NUMERIC KEYPAD

TELETEXT BUTTONS

Quick Installation Guide

ASRock Smart Remote is only used for ASRock motherboard with CIR header. Please refer to
below procedures for the quick installation and usage of ASRock Smart Remote.

Step1. Find the CIR header located next to
the USB 2.0 header on ASRock
motherboard.

USB 2.0 header (9-pin, blue)

CIR header (4-pin, white)

Step2. Connect the front USB cable to the

USB 2.0 header (as below, pin 1-5)

and the CIR header. Please
make sure the wire assignments and
the pin assignments are matched
correctly.

Step3. Install Multi-Angle CIR Receiver to
the front USB port. If Multi-Angle CIR
Receiver cannot successfully receive
the infrared signals from MCE
Remote Controller, please try to
install it to the other front USB port.

3 CIR sensors in different angles

USB_PWR

1

ATX+5VSB

P-

2

IRRX

P+

3

IRTX

GND

4

GND

DUMMY

5

1. Only one of the front USB port can support CIR function. When the CIR
function is enabled, the other port will remain USB function.

2. Multi-Angle CIR Receiver is used for front USB only. Please do not use the
rear USB bracket to connect it on the rear panel. Multi-Angle CIR Receiver

can receive the multi-direction infrared signals (top, down and front), which

is compatible with most of the chassis on the market.

3. The Multi-Angle CIR Receiver does not support Hot-Plug function. Please
install it before you boot the system.

* ASRock Smart Remote is only supported by some of ASRock motherboards. Please refer to ASRock
website for the motherboard support list: http://www.asrock.com

ASRock Smart Remote

English

ASRock Smart Remote

Vielen Dank, dass Sie die ASRock Smart Remote erworben haben. Die ASRock Smart Remote

umfasst eine MCE-Fernbedienung (Media Center Edition) und einen Mehrwinkel-CIR-Empfänger.

Bitte lesen Sie sich die nachstehende Einleitung aufmerksam durch.

MCE-Fernbedienung

Durch die MCE-Fernbedienung können Sie Ihre
Lieblingsunterhaltung in einem größeren Umfang genießen.
Die MCE ist mit dem Unterhaltungscenter ausgestattet;
dies ermöglicht Ihnen einen komfortableren Weg zum Ein-/
Ausschalten des Systems, Betrachten von DVDs, Fernsehen,

Musikhören usw. über eine einfach zu handhabende

Fernbedienung. Es ist die weltweit erste MCE-Fernbedienung,
die Ihnen sogar das Einschalten Ihres PCs aus dem ACPI­Modus S5 ermöglicht.

Mehrwinkel-CIR-Empfänger

Die MCE-Fernbedienung arbeitet mit diesem exklusiven
Mehrwinkel-CIR-Empfänger. Er kann die Infrarotsignale der
MCE-Fernbedienung aus mehreren Richtungen (oben, unten und

vorne) empfangen; dadurch ist er mit den meisten Gehäusen auf

dem Markt kompatibel.

* Unterstützte Betriebssysteme: Windows® VistaTM / 7 (über

Home Premium)

Anleitung zur MCE-Fernbedienung

Navigationstasten

MCE-Fernbedienung

Mehrwinkel-CIR-

Empfänger

Wiedergabetasten

Deutsch

Start OK Zurück Informationen

Aufwärts Abwärts Links Rechts

Schnelltasten

Programmzeitschrift Zoom

Ein-/Aus- und AV-Tasten

Ein-/

Austaste

Lautstärke

erhöhen/

verringern

Kanal

erhöhen/

verringern

Einige der oben aufgelisteten MCE-Fernbedienungsfunktionen sind nur in Ver-

bindung mit den jeweiligen Hardware-Geräten verfügbar. Wenn die von Ihnen
verwendeten Hardware-Geräte nicht mit dem System kompatibel sind, dürfen Sie

diese Funktionen nicht nutzen. Dieses Produkt wurde in Übereinstimmung mit den
MCE-Standards entwickelt.

Stumm

ASRock Smart Remote

Aufnahme Pause Stopp

Rücklauf Wiedergabe Schnell Überspringen

Zurück

Überspringen

Zifferntasten

Die Zifferntasten umfassen die Ziffern 0 bis 9 und zwei weitere
Tasten: Enter und Löschen.

Teletext-Tasten

Das Mediencenter unterstützt Teletext (sofern verfügbar).
Die farbigen FasText-Tasten auf der Fernbedienung für den
Mediencenter-PC funktionieren ähnlich wie die Teletext­Tasten an einem herkömmlichen Teletext-fähigen Fernseher.

Vorlauf

Schnellinstallationsanleitung

Die ASRock Smart Remote ist nur mit ASRock-Motherboards kompatibel, die über einen CIR­Header verfügen. Bitte beachten Sie zur schnellen Installation und Nutzung der ASRock Smart

Remote das nachstehende Verfahren.

Schritt 1. Machen Sie den CIR-Header neben

dem USB 2.0-Header auf dem

ASRock-Motherboard ausndig.

Schritt 2. Verbinden Sie das vordere USB-

Kabel mit dem USB 2.0-Header

(wie nachstehenden: Pin 1 – 5)

und CIR-Header. Stellen Sie sicher,
dass die Kabel- und Pinbelegungen

korrekt übereinstimmen.

Schritt 3. Installieren Sie den Mehrwinkel-CIR-

Empfänger am vorderen USB-Port.
Falls der Mehrwinkel-CIR-Empfänger
die Infrarotsignale der MCE­Fernbedienung nicht empfangen
kann, versuchen Sie bitte, ihn an
dem anderen USB-Port auf der
Vorderseite zu installieren.

USB_PWR

ATX+5VSB

P-

IRRX

P+

IRTX

GND

GND

USB 2.0-Header
(9-polig, blau)

CIR-Header
(4-polig, weiß)

DUMMY

3 CIR-Sensoren in verschiedenen Winkeln

1. Nur einer der vorderen USB-Ports kann die CIR-Funktion unterstützen.
Wenn die CIR-Funktion aktiviert ist, behält der andere Port seine USB-

Funktion bei.

2. Der Mehrwinkel-CIR-Empfänger dient ausschließlich der Installation an
einem der vorderen USB-Ports. Bitte versuchen Sie nicht, ihn über die
hintere USB-Halterung an der Rückblende zu installieren. Der Mehrwinkel-
CIR-Empfänger kann Infrarotsignale aus mehreren Richtungen (oben,
unten und vorne) empfangen; dadurch ist er mit den meisten Gehäusen auf

dem Markt kompatibel.

3. Der Fernbedienungsempfänger unterstützt kein Hot-Plugging. Bitte

installieren Sie ihn, bevor Sie Ihr System hochfahren.

* Die ASRock Smart Remote wird nur von einigen ASRock-Motherboards unterstützt. Eine Liste dieser

Motherboards nden Sie auf der ASRock-Webseite: http://www.asrock.com

ASRock Smart Remote

Deutsch

Télécommande intelligente ASRock

Merci d'avoir choisi la Télécommande intelligente ASRock. La Télécommande intelligente

ASRock comprend une télécommande MCE (Media Center : Centre multimédia) et un récepteur

multidirectionnel CIR. Veuillez lire attentivement les instructions ci-dessous.

Télécommande MCE

Vous pourrez mieux proter de vos loisirs préférés avec la

télécommande MCE. La norme MCE propose un centre de loisirs
qui vous permet d'allumer/éteindre le système, de regarder des
DVD, de regarder la télévision, d'écouter de la musique, etc., de
façon conviviale, grâce à une télécommande très pratique. C'est
la première télécommande MCE au monde capable d'allumer
votre PC à partir du mode ACPI S5.

Récepteur multidirectionnel CIR

La télécommande MCE fonctionne avec ce récepteur
multidirectionnel CIR exclusif. Il est capable de recevoir les
signaux infrarouges multidirectionnels émis par la télécommande
MCE (haut, bas et avant), et il est compatible avec la plupart des
châssis proposés sur le marché.

* Systèmes d'exploitation prise en charge : Windows® VistaTM / 7

(Édition Familiale Premium et plus)

Instructions pour la télécommande MCE

Télécommande MCE

Récepteur

multidirectionnel CIR

Français

BOUTONS DE NAVIGATION

MARCHE OK RETOUR Informations

HAUT BAS GAUCHE DROITE

BOUTONS DE RACCOURCIS

GUIDE ZOOM

BOUTONS AV ET MARCHE

MARCHE VOLUME +/- CHAÎNE +/- SILENCE

Certaines des fonctions de la télécommande MCE qui sont décrites ci-dessous,
ne sont disponibles que si vous disposez des équipements correspondants. Si les
équipements que vous choisissez ne sont pas compatibles avec le système, vous
ne pourrez pas utiliser ces fonctions. Ce produit a été conçu dans le respect des
normes MCE.

ENREGISTRER PAUSE STOP

REMBOBINER LECTURE AVANCE

Le pavé numérique est constitué des touches numérotées de
0 à 9 et de deux autres touches : ENTRÉE et EFFACER.

Le Centre multimédia prend le Télétexte en charge si ce
dernier est disponible. Les boutons colorés Fastext de la
télécommande pour le PC Centre multimédia fonctionnent
comme les boutons Télétexte sur un téléviseur à capacité
Télétexte classique.

ASRock Smart Remote

BOUTONS LECTURE

PRÉCÉDENT SUIVANT

RAPIDE

PAVÉ NUMÉRIQUE

BOUTONS TÉLÉTEXTE

Guide d'installation rapide

La télécommande intelligente ASRock s'utilise uniquement avec les cartes mères avec embase
CIR. Veuillez vous reporter aux procédures ci-dessous pour l'installation rapide et l'utilisation de la
télécommande intelligente.

Étape 1. Repérez l'embase CIR qui se trouve

près de l'embase USB 2.0 sur la
carte mère ASRock.

Embase USB 2.0
(9 broches, bleue)

Embase CIR
(4 broches, blanche)

Étape 2. Connectez le câble USB avant sur

l'embase USB 2.0 (voir ci-dessous,

broches 1-5) et sur l'embase CIR.
Vériez que les numéros des ls et

ceux des broches correspondent
bien.

Étape 3. Installez le récepteur multidirectionnel

CIR sur le port USB avant. Si le
récepteur multidirectionnel CIR ne
parvient pas à recevoir les signaux
infrarouges de la télécommande
MCE, veuillez l'installer sur un autre
port USB à l'avant.

3 capteurs CIR à différents angles

USB_PWR

ATX+5VSB

P-

IRRX

P+

IRTX

GND

GND

DUMMY

1. Seul un port USB à l'avant peut prendre en charge la fonction CIR. Lorsque
la fonction CIR est activée, les autres ports conservent leur fonction USB.

2. Le récepteur multidirectionnel CIR ne peut être utilisé que sur un port USB
à l'avant. Veuillez ne pas utiliser un port USB à l'arrière pour le connecter
sur le panneau arrière. Le récepteur multidirectionnel CIR est capable de

recevoir les signaux infrarouges multidirectionnels (haut, bas et avant), et il

est compatible avec la plupart des châssis proposés sur le marché.

3. Le récepteur distant ne prend pas la fonction de branchement à chaud en

charge. Veuillez l’installer avant de démarrer le système.

* La télécommande ASRock n'est prise en charge que par certaines cartes mères of ASRock. Pour la liste

des cartes mères prises en charge, veuillez vous reporter au site web ASRock : http://www.asrock.com

ASRock Smart Remote

Français

ASRock Smart Remote

Congratulazione per l’acquisto di ASRock Smart Remote. ASRock Smart Remote include un

telecomando MCE (Media Center Edition) ed un ricevitore CIR multi-angolazione. Leggere

attentamente l’introduzione che segue.

Telecomando MCE

Col telecomando MCE si possono sfruttare più funzioni
d’intrattenimento. L’edizione MCE permette di sfruttare
l’Entertainment Center grazie alle funzioni d’accensione/
spegnimento del sistema, visione di DVD e TV, ascolto della
musica, e così via, grazie al semplice telecomando. È il primo
telecomando MCE al mondo capace di accendere il PC dalla
modalità ACPI S5.

Ricevitore CIR multi-angolazione

Il telecomando MCE funziona grazie a questo esclusivo ricevitore
CIR multi-angolazione. Può ricevere da varie angolazioni i
segnali infrarossi del telecomando MCE (alto, basso e frontale),
che è compatibile con la maggior parte dei telai sul mercato.

* Sistemi operativi supportati: Windows® VistaTM / 7 (versione

superiore a Home Premium)

Istruzioni del telecomando MCE

Telecomando MCE

Ricevitore CIR

multi-angolazione

Italiano

TASTI DI NAVIGAZIONE

START OK INDIETRO Informazioni

SU GIÙ SINISTRA DESTRA

TASTI DI SCELTA RAPIDA

GUIDA ZOOM

TASTI AVI E ALIMENTAZIONE

ALIMENTA-

ZIONE

VOLUME

SU/GIÙ

CANALE

SU/GIÙ

Alcune delle funzioni de telecomando MCE elencate in precedenza sono disponibili
solo insieme alle relative attrezzature hardware. Se le attrezzature hardware
impiegate non sono compatibili col sistema, non è possibile usare queste funzioni.
Questo prodotto è progettato per soddisfare gli standard MCE.

MUTE

ASRock Smart Remote

TASTI DI RIPRODUZIONE

REGISTRA PAUSA STOP

INDIETRO RIPRODUCI AVANTI SALTA

INDIETRO

TASTIERINO NUMERICO

Il tastierino numerico consiste di numeri da 0 a 9 e di altri due
tasti: ENTER e CLEAR.

TASTI TELEVIDEO

Media Center supporta il Televideo quando è disponibile.
I tasti colorati Fastext del telecomando per PC Media Center
funzionano come quelli del televideo di un televisore standard.

SALTA

AVANTI

Guida all'installazione rapida

ASRock Smart Remote è usato solo con schede madre ASRock dotate di connettore CIR. Fare
riferimento alle procedure che seguono per l'installazione rapida e l’uso di ASRock Smart Remote.

Fase 1. Trovare il connettore CIR che si trova

a anco del connettore USB 2.0 sullo

scheda madre ASRock.

Fase 2. Collegare il cavo USB frontale al

connettore USB 2.0 (come segue, pin

1-5) ed al connettore CIR. Assicurarsi

che l’assegnazione dei cavi e che
l’assegnazione dei pin corrisponda
correttamente.

Fare 3. Installare il ricevitore CIR multi-

angolazione sulla porta USB frontale.
Se il ricevitore CIR multi-angolazione
non riesce a ricevere correttamente
i segnali dal telecomando MCE,
provare ad installarlo sull’altra porta
USB frontale.

USB_PWR

1

ATX+5VSB

P-

2

IRRX

P+

3

IRTX

GND

4

GND

Connettore USB 2.0
(9 pin, blu)

Connettore CIR
(4 pin, bianco)

DUMMY

5

3 sensori CIR su angolazioni diverse

1. Solo una delle porte USB frontali può supportare la funzione CIR. Quando la
funzione CIR è abilitata, l’altra porta manterrà la sua funzione USB.

2. Il ricevitore CIR multi-angolazione è solo per l’uso con la porta USB frontale.
Non usare la staffa USB posteriore per collegarlo al pannello posteriore.
Il ricevitore CIR multi-angolazione può ricevere i segnali infrarossi da varie

angolazioni (alto, basso e frontale), ed è compatibile con la maggior parte dei

telai sul mercato.

3. Il ricevitore remoto non supporta la funzione Hot-Plug. Eseguire l’installazione
prima di avviare il sistema.

* ASRock Smart Remote è supportato solo da alcune schede madre ASRock. Fare riferimento al sito

ASRock per l’elenco delle schede madre supportare: http://www.asrock.com

ASRock Smart Remote

Italiano

Mando a distancia inteligente de ASRock

Gracias por adquirir el mando a distancia inteligente de ASRock. El mando a distancia inteligente
de ASRock incluye un mando a distancia MCE (Media Center Edition, es decir, Edición para centro

multimedia) y un receptor CIR multiángulo. Lea la siguiente introducción atentamente.

Mando a distancia MCE

Con el mando a distancia MCE disfrutará más de su ocio
preferido. El mando a distancia MCE de fácil uso incluye el
centro de ocio, que le permite disfrutar de una forma más

cómoda a la hora de encender y apagar el sistema, de ver DVDs
y TV, de escuchar música y de otras funciones. Es el primer
mando a distancia MCE del mundo capaz de encender su PC
desde el modo ACPI S5.

Receptor CIR multiángulo

El mando a distancia MCE funciona con su receptor CIR

multiángulo exclusivo. Puede recibir las señales infrarrojas

multidireccionales procedentes del mando a distancia MCE

(arriba, abajo y de frente), lo que es compatible con la mayoría

de las carcasas del mercado.

* Sistemas operativos compatibles: Windows® VistaTM / 7 (superior

a Home Premium)

Instrucciones del mando a distancia MCE

Mando a distancia MCE

Receptor CIR multiángulo

Español

BOTONES DE NAVEGACIÓN

INICIO ACEPTAR ATRÁS Información

ARRIBA ABAJO IZQUIERDA DERECHA

BOTONES DE ACCESO DIRECTO

GUÍA ZOOM

BOTONES DE AV Y ALIMENTACIÓN

ALIMENTACIÓN SUBIR/BAJAR

VOLUMEN

SUBIR/BAJAR

CANAL

SILENCIO

Algunas funciones del mando a distancia MCE mencionadas anteriormente

solamente están disponibles con los equipos de hardware correspondientes. Si los

equipos de hardware que utiliza no son compatibles con el sistema, no puede utilizar

estas funciones. Este producto está diseñado para cumplir los estándares MCE.

GRABAR PAUSAR DETENER

REBOBINAR REPRODUCIR RÁPIDO SALTAR

El teclado numérico está compuesto por números de 0 a 9 y
otros dos botones: ENTRAR y BORRAR.

El centro multimedia admite la función de Teletexto en caso
de que esté disponible. Los botones de Fastext coloreados
del mando a distancia para Media Center PC funcionan de
forma similar a los botones de Teletexto de un televisor
convencional que disponga de Teletexto.

ASRock Smart Remote

BOTONES DE REPRODUCCIÓN

SALTAR

ATRÁS

ADELANTE

TECLADO NUMÉRICO

BOTONES DEL TELETEXTO

Guía de instalación rápida

El mando a distancia inteligente de ASRock solamente se utiliza para la placa base de ASRock
con conector CIR. Consulte los procedimientos siguientes para obtener información sobre la

instalación rápida y uso del mando a distancia inteligente de ASRock.

Paso 1. Localice el conector CIR situado

junto al conector USB 2.0 de la placa
base de ASRock.

Conector USB 2.0
(9 contactos y azul)

Conector CIR
(4 contactos y blanco)

Paso 2. Conecte el cable USB frontal al

conector USB 2.0 (como se indica

a continuación, contactos 1-5) y al

conector CIR. Asegúrese de que las
asignaciones de los hilos y de los
contactos se asocian correctamente.

Paso 3. Instale el receptor CIR multiángulo

en el puerto USB frontal. Si el

receptor CIR multiángulo no puede
recibir correctamente las señales

infrarrojas procedentes del mando a
distancia MCE, intente instalarlo en
el otro puerto USB frontal.

3 sensores CIR en diferentes ángulos

USB_PWR

1

ATX+5VSB

P-

2

IRRX

P+

3

IRTX

GND

4

GND

DUMMY

5

1. Solamente uno de los puertos USB frontales admite la función CIR. Cuando

la función CIR esté habilitada, el otro puerto permanecerá en la función USB.

2. El receptor CIR multiángulo solamente se utiliza para USB frontal. No utilice

el soporte USB posterior para conectarlo en el panel posterior. El receptor

CIR multiángulo puede recibir las señales infrarrojas multidireccionales
(arriba, abajo y de frente), lo que es compatible con la mayoría de las

carcasas del mercado.

3. El receptor remoto no admite la función de conexión en caliente. Instálelo

antes de poner en marcha el sistema.

* El mando a distancia inteligente de ASRock solamente es compatible con algunas placas base de

ASRock. Consulte el sitio Web de ASRock para obtener una lista de placas bases compatibles.
http://www.asrock.com

ASRock Smart Remote

Español

Пульт дистанционного управления ASRock Smart

Благодарим вас за покупку пульта дистанционного управления (ДУ) ASRock Smart. В
комплект поставки пульта ДУ ASRock Smart входит пульт ДУ для медиацентра MCE (Media
Center Edition) и CIR-приемник с широким углом приема. Пожалуйста, внимательно прочтите
настоящую инструкцию.

Пульт ДУ для MCE

Пульт ДУ для MCE облегчает использование
развлекательных возможностей компьютера. Медиацентр
MCE представляет собой развлекательный центр
облегчающий включение и выключение системы, просмотр
DVD-дисков, телевизора, прослушивание и выполнение
других функций при помощи удобного пульта ДУ. Это первый
в мире пульт ДУ для MCE, способный включать компьютер
из режима ACPI S5.

CIR-приемник с широким углом приема

Пульт ДУ для MCE работает со специальным CIR­приемником с широким углом приема. Он может принимать
инфракрасные сигналы от пульта ДУ для MCE с различных
направлений (сверху, снизу и спереди), что позволяет
использовать его с большинством имеющихся в продаже
компьютерных корпусов.

* Поддерживаемые ОС: Windows® VistaTM и 7 (Home Premium

и выше).

Инструкции по использованию пульта ДУ для MCE

Пульт ДУ для MCE

CIR-приемник с

широким углом приема

Русский

НАВИГАЦИОННЫЕ КНОПКИ

ПУСК OK НАЗАД Информация

ВВЕРХ ВНИЗ ВЛЕВО ВПРАВО

ФУНКЦИОНАЛЬНЫЕ КНОПКИ

ПРОГРАММА УВЕЛИЧЕНИЕ

КНОПКИ АУДИО-ВИДЕОФУНКЦИЙ И ПИТАНИЯ

ПИТАНИЕ РЕГУЛИРОВКА

ГРОМКОСТИ

ПЕРЕКЛЮЧЕНИЕ

КАНАЛОВ

ОТКЛЮЧЕНИЕ

ЗВУКА

Некоторые из перечисленных функций пульта ДУ для MCE доступны только при
использовании соответствующего аппаратного обеспечения. Если используемое
аппаратное обеспечение не совместимо с системой, вы не сможете использовать
эти функции. Данное устройство соответствует стандартам MCE.

КНОПКИ УПРАВЛЕНИЯ ВОСПРОИЗВЕДЕНИЕМ

ЗАПИСЬ ПАУЗА СТОП

ПЕРЕМОТКА

Блок цифровых кнопок содержит кнопки с цифрами
0–9 и две дополнительных клавиши: «ENTER» (Ввод) и
«CLEAR» (Очистить).

Медиацентр поддерживает функции телетекста, если
он доступен. Цветные кнопки телетекста на пульте ДУ
для MCE действуют также как кнопки телетекста на
стандартном телевизоре с функциями телетекста.

ASRock Smart Remote

ЗАПУСК ПЕРЕМОТКА

НАЗАД

БЛОК ЦИФРОВЫХ КЛАВИШ

КНОПКИ ТЕЛЕТЕКСТА

ВПЕРЕД

ПЕРЕХОД

НАЗАД

ПЕРЕХОД

ВПЕРЕД

Краткое руководство по установке

Пульт ДУ ASRock Smart работает только с материнскими платами ASRock, оснащенными
разъемом CIR. Ниже приведены краткие инструкции по установке и использованию пульта
ДУ ASRock Smart.

Шаг 1. Найдите на материнской

плате ASRock разъем CIR,
расположенный рядом с разъемом

USB 2.0.

Разъем USB 2.0
(9-контактный, синий)

Разъем CIR
(4-контактный, белый)

Шаг 2. Подключите кабель USB от

передней панели к разъему
USB 2.0 (как показано ниже,
контакты 1–5) и к разъему CIR.
Удостоверьтесь, что разводка
проводов и контактов совпадает.

Шаг 3. Подключите CIR-приемник с

широким углом приема к порту USB
на передней панели. Если CIR-
приемник с широким углом приема
не принимает инфракрасные
сигналы от пульта ДУ для MCE,
попробуйте подключить его к
другому порту USB.

3 CIR-датчика под различными углами

USB_PWR

1

ATX+5VSB

P-

2

IRRX

P+

3

IRTX

GND

4

GND

DUMMY

5

1. Только один порт USB на передней панели можно использовать для
CIR-приемника. При использовании порта для CIR-приемника другой
порт будет работать как обычный порт USB.

2. CIR-приемник с широким углом приема предназначен для установки
исключительно в порт USB на передней панели. Не подключайте
приемник к порту USB на задней панели. CIR-приемник с широким
углом приема может принимать инфракрасные сигналы с различных
направлений (сверху, снизу и спереди), что позволяет использовать его с
большинством имеющихся в продаже корпусов.

3. Приемник ДУ не поддерживает функцию «горячего» подключения.

Приемник необходимо подключить перед загрузкой системы.

* Пульт ДУ ASRock Smart работает только с некоторыми материнскими платами ASRock. Список

поддерживаемых материнских плат см. на веб-сайте ASRock: http://www.asrock.com

ASRock Smart Remote

Русский

Controlo Remoto ASRock Smart

Obrigado por ter adquirido o Controlo Remoto ASRock Smart. O Controlo Remoto ASRock Smart

inclui um Controlo Remoto MCE (Media Center Edition) e um Receptor CIR Multi-ângulos. Queira

ler a introdução abaixo atentamente.

Controlo Remoto MCE

Pode desfrutar ainda mais do seu entretenimento preferido
com o Controlo Remoto MCE. A MCE consiste no centro de
entretenimento que lhe permite desfrutar de uma forma mais
conveniente de ligar/desligar o sistema, visionar DVDs, TV,
ouvir música, entre outras operações graças ao Controlador

Remoto. É o primeiro controlo remoto MCE a nível mundial com

capacidade de activação do seu PC a partir do modo ACPI S5.

Receptor CIR Multi-ângulo

O Controlo Remoto MCE funciona com este Receptor CIR
Multi-ângulo exclusivo. Pode receber os sinais infra-vermelhos
multidireccionais emitidos pelo Controlo Remoto MCE (posição

superior, inferior e frontal), que é compatível com a maioria das

estruturas no mercado.

* SO suportado: Windows® VistaTM / 7 (acima do Home Premium)

Instruções do Controlo Remoto MCE

Controlo Remoto MCE

Receptor CIR Multi-ângulo

Português

BOTÕES DE NAVEGAÇÃO

INICIAR OK RETROCEDER Informações

ACIMA ABAIXO ESQUERDA DIREITA

BOTÕES DE ATALHO

GUIA ZOOM

BOTÕES AV E ALIMENTAÇÃO

ALIMENTAÇÃO AUMENTAR/

DIMINUIR

VOLUME

CANAL ACIMA/

ABAIXO

Algumas funções do Controlo Remoto MCE listadas abaixo só estão disponíveis
com o hardware associado. Se o hardware que adoptar não for compatível com
o sistema, não poderá usar estas funções. Este dispositivo foi desenvolvido em

conformidade com as normas MCE.

SEM SOM

ASRock Smart Remote

BOTÕES DE REPRODUÇÃO Reprodução

GRAVAR PAUSAR PARAR

RETROCEDER REPRODUZIR AVANÇAR SALTAR

TECLADO NUMÉRICO

O teclado numérico é composto por números de 0 a 8 e dois
outros botões: ENTER e CLEAR.

BOTÕES DE TELETEXTO

O Centro Multimédia suporta a função de Teletexto quando
disponível. Os botões de Teletexto coloridos no controlo remoto
do PC Centro Multimédia funcionam da mesma forma que os
botões de teletexto de um controlo remoto tradicional de TV.

ATRÁS

SALTAR À

FRENTE

Guia de Instalação Rápida

O Controlo Remoto ASRock Smart destina-se exclusivamente a utilização em placas-mãe com

conector CIR. Consulte os procedimentos abaixo para a instalação rápida e utilização do Controlo

Remoto ASRock Smart.

Passo1. Identique o conector CIR localizado

junto ao conector USB 2.0 na placa­mãe ASRock.

Conector USB 2.0
(9 pinos, azul)

Conector CIR
(4 pinos, branco)

Passo2. Conecte o cabo USB ao conector

USB 2.0 (conforme abaixo, pinos 1-5)
e ao conector CIR. Certique-se de
que as atribuições dos os e pinos

estão correctas.

Passo3. Instale o Receptor CIR Multi-

ângulo à porta USB frontal. Se o
Receptor Multi-ângulo não conseguir
receber devidamente os sinais infra­vermelhos do Controlo Remoto MCE,

experimente instalá-lo noutra porta

USB.

3 sensores CIR em vários ângulos

USB_PWR

1

ATX+5VSB

P-

2

IRRX

P+

3

IRTX

GND

4

GND

DUMMY

5

1. Apenas uma das portas frontais USB pode suportar a função CIR. Quando

a função CIR está activada, a outra porta permanecerá com função USB.

2. O Receptor CIR Multi-ângulo é usado apenas numa porta USB frontal. Não
use uma porta USB posterior. O Receptor CIR Multi-ângulo pode receber

sinais infra-vermelhos multidireccionais (posição superior, inferior e frontal),
que é compatível com a maioria das estruturas no mercado.

3. O Receptor Remoto não suporta a função Hot-Plug. Queira instalá-lo antes

de iniciar o sistema.

* O Controlo Remoto ASRock Smart só é suportado por algumas placas-mãe ASRock. Visite o sítio Web

da ASRock para a lista de placa-mãe suportadas: http://www.asrock.com

ASRock Smart Remote

Português

ASRock Akıllı Uzaktan Kumanda

ASRock Akıllı Uzaktan Kumanda'yı satın aldığınız için teşekkür ederiz. ASRock Akıllı Uzaktan
Kumanda bir MCE (Medya Merkezi Sürümü) Uzaktan Kumanda ve bir Çok Açılı CIR Alıcı içerir.
Lütfen aşağıdaki talimatları dikkatli bir şekilde okuyun.

MCE Uzaktan Kumanda

MCE Uzaktan Kumanda ile en çok sevdiğiniz ortam dosyalarınızın
keyni çıkarabilirsiniz. MCE size kullanımı kolay Uzaktan
Kumanda ile sistemi kolaylıkla açıp kapamanız, DVD,TV
izlemeniz, müzik dinlemeniz için size bir eğlence merkezi sunar.
Dünyanın ACPI S5 modundan bilgisayarınızı açabilen dünyanın
ilk MCE uzaktan kumandasıdır.

Çok Açılı CIR Alıcı

MCE Uzaktan Kumanda bu özel Çok Açılı CIR Alıcı ile çalışır.
Piyasadaki birçok kasa ile uyumlu olan MCE Uzaktan
Kumandadan gelen çok yönlü kızılötesi sinyalleri (üst, alt ve ön)
alabilir.

* OS desteği: Windows® VistaTM / 7 (Home Premium üstü)

MCE Uzaktan Kumanda Talimatları

MCE Uzaktan Kumanda

Çok Açılı CIR Alıcı

Türkçe

GEZİNTİ DÜĞMELERİ

BAŞLAT TAMAM GERİ Bilgi

YUKARI AŞAĞI SOL SAĞ

KISAYOL DÜĞMELERİ

KILAVUZ YAKINLAŞTIRMA

AVE VE GÜÇ DÜĞMELERİ

GÜÇ SESİ AÇ/KA-

PAT

KANAL YU-

KARI/AŞAĞI

Yukarıda listelenen bazı MCE Uzaktan Kumanda işlevleri sadece ilgili donanım
aygıtları ile kullanılabilir. Kullandığınız donanım aygıtları sistem ile uyumlu değilse,
bu işlevleri kullanmanıza izin verilmez. Bu ürün MCE standartlarını karşılayacak
şekilde tasarlanmıştır.

SESSİZ

ASRock Smart Remote

OYNATMA DÜĞMELERİ

KAYIT DURAKLAT DURDUR

GERİ

OYNAT HIZLI GERİ

SAR

ATLA

İLERİ ATLA

SAYISAL TUŞ TAKIMI

Sayısal klavye 0 ila 9 arasındaki sayılardan ve GİRİŞ ve TE­MİZLE tuşlarından oluşur.

TELETEXT DÜĞMELERİ

Medya Merkezi varsa Teletext özelliğini destekler. Medya Mer-

kezi bilgisayar için uzaktan kumanda üzerindeki renkli Fas-

text düğmeleri standart Teletext etkin televizyonlardaki Tele­text düğmeleri ile aynı işlevleri yerine getirir.

Hızlı Kurulum Kılavuzu

ASRock Akıllı Uzaktan Kumanda sadece CIR başlıklı ASRock anakart için kullanılır. Lütfen ASRock
Akıllı Uzaktan Kumandanın hızlı kurulumu ve kullanımı için aşağıdaki talimatlara bakın.

Adım 1. ASRock anakartında USB 2.0

başlığının yanında bulunan CIR
başlığını bulun.

Adım 2. Ön USB kablosunu USB 2.0

başlığına (aşağıdaki gibi, pim 1-5) ve
CIR başlığına bağlayın. Lütfen kablo
atamalarının ve pim atamalarının
doğru şekilde eşleştirildiğinde emin

olun.

Adım 3. Çok Açılı CIR Alıcıyı ön USB bağlantı

noktasına takın. Çok Açılı CIR Alıcısı

MCE Uzaktan Kumandada gelen

sinyalleri başarılı şekilde alamıyorsa,
lütfen diğer ön USB bağlantı
noktasına takmayı deneyin.

USB_PWR

1

ATX+5VSB

P-

2

IRRX

P+

3

IRTX

GND

4

GND

USB 2.0 başlığı
(9 pimli, mavi)

CIR başlığı
(4 pimli, beyaz)

DUMMY

5

Farklı açılarda 3 CIR sensörü

1. Ön USB bağlantı noktalarından sadece biri CIR işlevini destekleyebilir. CIR
işlevi etkinken, diğer bağlantı noktası USB işlevinde kalacaktır.

2. Çok Açılı CIR Alıcı sadece ön USB için kullanılır. Lütfen arka panele
bağlamak için arka USB desteğini kullanmayın. Piyasadaki birçok kasa ile
uyumlu olan MCE Uzaktan Kumanda çok yönlü kızılötesi sinyalleri (üst, alt
ve ön) alabilir.

3. Uzaktan Kumanda Alıcısı Kolay Takılır Aygıt işlevini desteklememektedir.

Lütfen sisteminizi başlatmadan önce onu kurun.

* ASRock Akıllı Uzaktan Kumanda sadece bazı ASRock anakartları tarafından desteklenir. Lütfen anakart

listesi için ASRock web sitesine bakın: http://www.asrock.com

ASRock Smart Remote

Türkçe

ASRock Smart Remote

ASRock Smart Remote
MCE(Media Center Edition

지침을 자세히 읽으십시오 .

MCE

리모컨

MCE

리모컨으로 선호하는 환경을 더 많이 이용할 수 있습니다 .

MCE

에는 시스템의 켜기 및 끄기 ,
듣기 등을 조작이 간편한 리모컨으로 더 간편하게 이용할
수 있게 하는 엔터테인먼트 센터가 내장되어 있습니다 .

ACPI S5

모드에서 PC 전원을 켤 수 있는 세계 최초의

리모컨입니다 .

를 구입해 주셔서 감사합니다 .

) 리모컨과 한 개의 다중 각도

DVD 및 TV

보기 , 음악

MCE

ASRock Smart Remote

CIR

리시버가 포함되어 있습니다 . 아래

에는 한 개의

MCE

리모컨

다중 각도

MCE

작동합니다 . 이 리시버는

CIR

리시버

리모컨은 이 전용 다중 각도

MCE

리모컨이 여러 방향에서 ( 위 ,

CIR

리시버와 함께

아래 및 앞쪽 ) 전송하는 적외선 신호를 수신할 수 있으며 ,
시중에 판매되는 대다수 섀시와 호환됩니다 .

* OS 지원 :

MCE

리모컨 사용 지침

Windows

Vista

Home Premium

/ 7 (

TM

®

탐색 버튼

시작 확인 뒤로 정보

위 아래 왼쪽 오른쪽

단축 버튼

가이드 줌

한 국 어

AV및 전원

전원 볼륨 올림 /내림채널 올림 /내림음소거

버튼

이상 )

다중 각도

CIR

재생 버튼

기록 일시 정지 중지

되감기 재생 빠르게 뒤로 건

너뛰기

숫자 키패드

숫자 키보드는 0에서

ENTER

Media Center는 이용
Media Center PC용

표준

9

사이의 숫자와 두 개의 다른 키 즉

CLEAR

( 입력) 와

( 지우기) 로 구성되어 있습니다 .

TELETEXT

가능한 경우

리모컨의 색깔이 표시된

Teletext 지원 TV에서 Teletext

버튼

Teletext를

지원합니다 .

Fastext

버튼과 같이 작동합니다 .

리시버

앞으로 건너

버튼들은

뛰기

위에서 열거한 일부의

MCE

리모컨 기능은 관련 하드웨어 장비에서만 이용할 수
있습니다 . 채택하는 하드웨어 장비가 시스템과 호환되지 않을 경우 이 기능들을
사용할 수 없습니다 . 이 제품은

MCE

표준을 준수하도록 고안되었습니다 .

ASRock Smart Remote

간편 설치 설명서

ASRock Smart Remote는 CIR
Remote

의 간편 설치 및 사용에 대해서는 아래의 절차를 참조하십시오 .

헤더가 탑재된

ASRock

마더보드에만 사용됩니다 .

ASRock Smart

1

단계 .

ASRock

옆에 있는

2

단계 . 전면

( 아래 참조 , 핀 1-5)
결합니다 . 와이어 할당과 핀 할당이
올바르게 일치되는지 확인하십시오 .

3

단계 . 다중 각도

포트에 설치합니다 . 다중 각도
리시버가 적외선 신호를
컨으로부터 제대로 수신하지 못할 경
우 , 다른 전면
보십시오 .

마더보드의

CIR

USB

케이블을

CIR

USB 2.0

헤더

헤더를 찾습니다 .

USB 2.0

헤더와

CIR

헤더에 연

MCE

USB

리모

리시버를 전면

USB

포트에 설치해

CIR

USB_PWR

1

ATX+5VSB

P

-

2

IRRX

P

+

3

IRTX

GND

4

GND

USB 2.0

(9- 핀 , 파란색 )

CIR

(4- 핀 , 흰색 )

DUMMY

5

헤더

헤더

1

. 한 개의 전면

2

. 다중 각도

3. 원격 리시버는 핫-플러그 기능을 지원하지 않습니다. 원격 리시버를 시스
템 부팅 전에 설치하십시오

ASRock Smart Remote

*

ASRock

보려면

웹사이트를 참조하십시오 :

서로 다른 각도의 3개의

USB

성화되면 다른 포트는

킷을 사용하여 후면 패널에 리시버를 연결하지 마십시오 . 다중 각도 리시
버는 여러 방향에서 ( 위 , 아래 및 앞쪽 ) 전송되는 적외선 신호를 수신할 수
있으며 , 시중에 판매되는 대다수 섀시와 호환됩니다 .

는 일부

CIR

리시버는 전면

ASRock

CIR

포트만

마더보드에 의해서만 지원됩니다 . 마더보드 지원 목록을 알아

기능을 지원할 수 있습니다 .

USB

기능을 유지합니다 .

USB

포트에만 사용됩니다 . 후면

.

http

www.asrock.com

://

CIR

센서

CIR

기능이 활

USB

브래

ASRock Smart Remote

한 국 어

ASRock Smart Remote

ASRock Smart Remote

には1つの

MCE (Media Center Edition

バーが含まれています。以下の概要を良くお読みください。

MCE

リモートコントローラ

MC E

リモートコントローラにより、お気に入りのエンタテ イ

ンメントをこれまで以上にお楽しみいただくことができます。

MC E

はエンタテインメントセンターを備えているため、シ ス
テムの電源オン / オフ、
簡単な操作のリモコンでお楽しみいただけるようになっていま
す。これこそ、
切り替えることのできる世界初の

をお買い上げいただき、ありがとうございます。

) リモートコントローラと1つのマルチアングル

AC PI S5

DV DやTV

モードからPCの電源のオン / オフを

の視聴、音楽の聴取などを

MCE

リモコンです。

ASRock Smart Remote

CIR

レシー

MCE

リモート

コントローラ

マルチアングル

MCE

リモコンは、この独自のマルチアングル

CIR

レシーバー

CIR

作動します。現在市販されているほとんどのシャーシと互換性

MCE

のある

リモコン ( 上、下、前 ) から多方向赤外線信号を受

信することができます。

OS

*

サポート :

MCE

リモートコントローラ取扱説明

Windows® VistaTM / 7 (Home Premium

ナビゲーションボタン

OK

スタート

上 下

戻る 情報

左 右

ショートカットボタン

ガイド ズーム

AV

と電源ボタン

日本語

電源 音量アップ /

ダウンボタン

チャンネル上

/ 下ボタン

消音

レシーバーで

以上 )

記録 一時停止 停止

巻き戻し 再生 早送り 後ろに

数字キーボードは0～9の数字と他の2つのキー（

CLEAR

Media Center

ポートします。
タンは、標準の文字多重放送対応テレビでは文字多重放送ボタン
のように機能します。

マルチアングル

レシーバー

再生ボタン

スキップ

数字キーパッド

）で構成されます。

文字多重放送ボタン

は、使用可能になっているとき文字多重放送をサ

Media Center PC

のリモコンの色付き

ENTER

CIR

Fastext

前に

スキップ

と

ボ

上に一覧した

MCE Remote Controller

機能には、一部関連するハードウェア機器
でしか利用できないものがあります。導入したハードウェア機器がシステムに対
応していない場合、以下の機能を使用することはできません。本製品は、

MCE

格に適合するように設計されています。

ASRock Smart Remote

規

クイック取り付けガイド

ASRock Smart Remoteは、CIR
ASRock Smart Remote

のクイック取付と使用法については、以下の手順を参照してください。

ヘッダーの付いた

ASRock

マザーボードでのみ使用されます。

ステップ1.

ASRock

2.0

ヘッダーの隣にある

ヘッダーを探します。

ステップ2. フロント

2.0

ヘッダー ( 以下を参照、
ピン1-5) と
続します。ワイヤ割り当てと
ピン割り当てが正しく一致し
ていることを確認してくださ
い。

ステップ3. フロント

アングル
り付けます。マルチアングル

CIR

レシーバーが
トコントローラから赤外線信
号を正常に受信できない場合、
他のフロント
てみてください。

マザーボードの

USB

ケーブルを

CIR

ヘッダーに接

USB

ポートにマルチ

CIR

レシーバーに取

MCE

USB

に取り付け

USB
CIR

USB

リモー

USB_PWR

1

ATX+5VSB

P-

2

IRRX

P+

3

IRTX

GND

4

GND

DUMMY

5

USB 2.0

ヘッダ (9ピン、青 )

CIR

ヘッダ (4ピン、白 )

1. CIR 機能をサポートできるのは、フロント USB ポートの 1 つのみです。CIR 機

2. マルチアングル CIR レシーバーはフロント USB でのみ使用されます。リア

3. リモートレシーバーはホットプラグ機能をサポートしません。リモートレ
 シーバーを取り付けてから、システムを起動してください。

ASRock Smart Remote

*

ートリストについては、

さまざまな角度の3つの

能が有効になっているとき、他のポートは USB として機能します。

USB ブラケットを使用してこれをリアパネルに接続しないでください。マル
チアングル CIR レシーバーは現在市販されているほとんどのシャーシと互換
性のある多方向赤外線信号（上、下および前）を受信することができます。

ASRock

は一部の

ASRock Web

マザーボードでのみサポートされます。マザーボードのサポ

http://www.asrock.com

サイト :

CIR

センサー

を参照してください。

ASRock Smart Remote

日本語

ASRock

感谢您购买

ASRock

智能遥控器。

中心版本）遥控器和一个多角度

MCE

遥控器

MC E

遥控器能让您尽情享受自己喜欢的娱乐内容。

ASRock

CIR

接收器。请仔细阅读下面的说明。

智能遥控器

智能遥控器包括一个

MC E

遥控器

操作简便，让您更方便地操控媒体中心：打开 / 关闭系统电源，

DVD

观看
可通过

多角度

这个多角度

MCE

和电视，听音乐等等。它是世界上第一款

ACPI S5

CIR

接收器

CIR

模式打开

接收器专供

PC

的电源。

MCE

遥控器使用。它可以接收来自

遥控器的多方向红外线信号（上部、下部和前部），与市场

MCE

遥控器，

上销售的大多数机箱兼容。

MCE（Media Center Edition

MCE

遥控器

，媒体

* 操作系统支持：

MCE

簡體中文

Windows® VistaTM / 7（Home Premium

遥控器介绍

导航按钮

开始 确定 返回 信息

向上 向下 向左 向右

快捷按钮

指南 缩放

AV

和电源按钮

电源 增大 / 减小音量上一个 / 下一个频道静音

上面列出的一些
与系统不兼容，将无法使用这些功能。此产品的设计符合

MCE

以上）

CIR

多角度

接收器

播放按钮

录制 暂停 停止

快退 播放 快进 后退 前进

数字键盘

数字键盘包括数字

CLEAR

（清除）。

0 到 9

以及其他两个键：

ENTER

（确定）和

图文电视按钮

媒体中心支持图文电视（若可用）。媒体中心

Fastext

按钮与支持图文电视的标准电视机上的图文电视按钮非常

相似。

PC

遥控器上的彩色

遥控器功能仅适用于相应的硬件装置。如果您使用的硬件装置

MCE

标准。

ASRock Smart Remote

快速安装指南

ASRock

智能遥控器仅适用于带有

能遥控器，请参见下面的说明。

CIR

接头的

ASRock

主板。关于如何快速安装和使用

ASRock

智

步骤 1. 在

ASRock
USB 2.0

于

步骤 2. 将前部

USB 2.0

CIR

和
对应。

步骤 3. 将多角度

端口。如果多角度

MCE

功从
请试着将其安装到其他前部
口。

主板上找到

CIR

接头（位

接头的旁边）。

USB

线的两端分别连接到

接头（如下所示，插针 1-5）

接头。请确保导线与插针正确

CIR

接收器安装到前部

CIR

USB

接收器无法成

遥控器接收红外线信号，

USB

端

USB_PWR

1

ATX+5VSB

P-

2

IRRX

P+

3

IRTX

GND

4

GND

DUMMY

5

USB 2.0

接头（9-针，蓝色）

CIR

接头（4-针，白色）

1. 只有其中一个前部USB端口支持CIR功能。当CIR功能启用时，其他端

2. 多角度CIR接收器仅适用于前部USB。请勿使用后部USB支架将其连接到

3. 多角度CIR接收器不支持热插功能。请在启动系统前安装它。

* 只有部分

ASRock

http://www.asrock.com

3

个不同角度的

口仍保持USB功能。

后面板上。多角度CIR接收器可以接收多方向红外线信号（上部、下部和
前部），与市场上销售的大多数机箱兼容。

ASRock

主板支持

智能遥控器。关于主板支持列表，请访问

CIR

传感器

ASRock

ASRock Smart Remote

簡體中文

网站：

ASRock

感謝您購買

Edition)

MCE

MCE

ASRock

遙控器，以及一組廣角紅外線接收器。請詳細閱讀以下說明。

遙控器

遙控器在手，娛樂休閒樂無窮：

智慧型遙控器。

智慧型遙控器

ASRock

MCE

智慧型遙控器包裝中內附一支

搭載娛樂中心功能，
只需使用操作簡便的遙控器，即可啟動／關閉系統、觀賞
電視以及聆聽音樂。本產品也是世界第一支能透過
啟動電腦的

MCE

遙控器。

ACPI S5

DVD

模式

MCE (Media Center

／

廣角紅外線接收器

採用獨家技術的廣角紅外線接收器，是使用

MCE

必備好物：接收器能接收從多個方向（上、下、前方）發射的

遙控器紅外線訊號，適用於市面上絕大多數的電腦機殼。

MCE

* 支援作業系統：

Windows® VistaTM / 7（Home Premium

更高階版本）

遙控器指令說明

MCE

導覽按鈕

開始 確定 返回 資訊

上 下 左

右

捷徑按鈕

導覽 縮放

音訊、視訊與電源按鈕

繁體中文

電源 調整音量 切換頻道 靜音

遙控器時的

版或

遙控器

MCE

廣角紅外線接收器

播放按鈕

錄影 暫停 停止

倒轉 播放 快轉 跳過倒轉 跳過快轉

數字鍵區

數字鍵區是由數字按鍵
與 [

CLEAR

Media Center 支援 Teletext

遙控器上的彩色

按鈕功能相同。

Teletext

0 至 9

]。

TELETEXT

Fastext

，以及下列兩個按鍵組成：[

（字幕機）功能。

按鈕，與一般支援

Teletext

按鈕

Media Center

ENTER]

功能電視的

電腦

遙控器上所標示的部分功能，必須在安裝相關硬體設備後才能使用。此外，若

MCE

安裝的硬體設備無法與系統相容，也將無法使用這些功能。本產品的設計符合
標準。

ASRock Smart Remote

MCE

快速安裝指南

僅有內建紅外線接頭的
及

ASRock

智慧型遙控器的使用方式。

ASRock

主機板才能使用

ASRock

智慧型遙控器。請參閱下列快速安裝步驟

步驟 1. 在

ASRock

主機板上找到

USB 2.0

接頭旁邊的紅外線接頭。

步驟 2. 將前

（如圖所示，

USB

纜線連接至

pin 1 至 5

USB 2.0

）以及紅外線
接頭。請務必讓線路配置與
完全吻合。

步驟 3. 將廣角紅外線接收器安裝至前

接埠。若廣角紅外線接收器無法接收

遙控器發射的紅外線訊號，請將

MCE

接收器安裝至另一個

USB

連接埠。

pin

接頭

配置

USB

連

USB_PWR

ATX+5VSB

P-

IRRX

P+

IRTX

GND

GND

USB 2.0

紅外線接頭（4-

DUMMY

接頭（9-

pin

，藍色）

pin

，白色）

* 僅有部分

://

http

裝於

種不同位置的紅外線接收器

3

1. 僅能有一個前USB連接埠支援紅外線功能。啟用紅外線功能時，其他連接
埠僅能使用USB功能。

2. 廣角紅外線接收器僅能安裝在前USB連接埠上。請勿將接收器安裝在後方面
板上的後USB連接埠。廣角紅外線接收器能接收從多個方向（上、下、前方）
發射的紅外線訊號，適用於市面上絕大多數的電腦機殼。

3. 廣角紅外線接收器不支援熱插拔功能。請在啟動系统前安装它。

主機板支援

ASRock

www.asrock.com

智慧型遙控器。請前往

ASRock

網站查看主機板支援清單：

ASRock

ASRock Smart Remote

繁體中文

P/N: 15G06X380000AK V1.0
