Інструкція з експлуатації

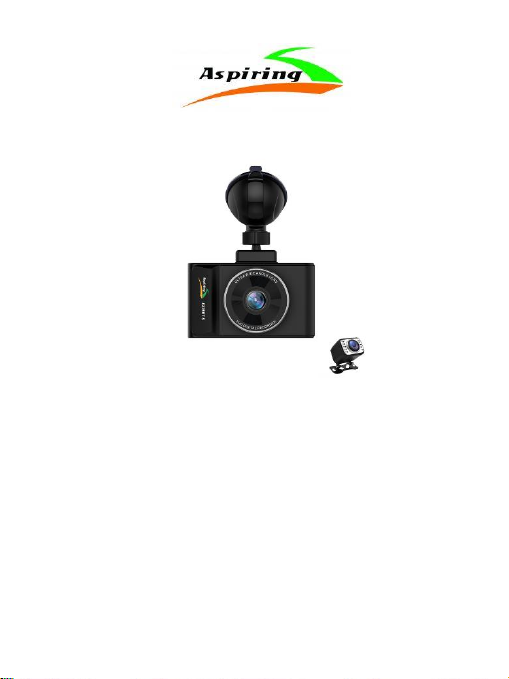

Aspiring Expert 5

Офіційний імпортер та дистриб’ютор на території України – ТОВ «Хімекспо»

Адреса: Україна, м. Київ, вул. Зодчих 26-а

Тел/факс: +380 44 276 09 19 www.aspiring.ua

Без письмового дозволу виробника заборонено копіювання, публікація або передача

даного матеріалу.

Page 2

Інструкція з встановлення магнітного кріплення

Основа тримача, яка має з одного боку 2 пази, повинна бути з’єднана з

2 затискачами на корпусі

Основа тримача з другого боку має 1 паз, що з’єднується з 1 затискачом на корпусі камери

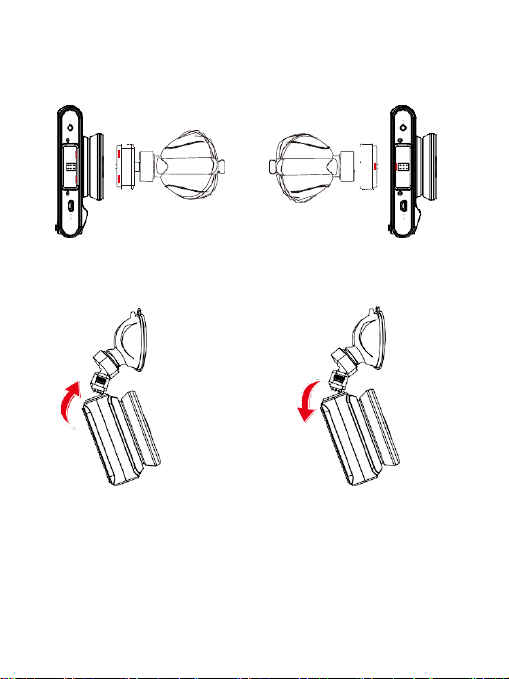

З’єднайте основу з камерою як показано на малюнку

Від’єднайте камеру від основи як показано на малюнку

Page 3

Зміст/Content:

1. Інструкція з експлуатації автомобільного реєстратора Aspiring Expert 5 на українській мові………………………………………………………………..1

2. User manual for Aspiring Expert 5 in English…………………………….…20

Зміст

Вступ………………..........................................................................1

Перед використанням....................................................................2

Будова пристрою............................................................................3

Функції… ........................................................................................ 3

Керівництво з експлуатації.............................................................4

Запис відео……...............................................................................5

Камера заднього виду…………………………………………………5 Режим допомоги при паркуванні заднім ходом……………………5

Зйомка зображень...........................................................................6

Відтворення.....................................................................................5~6

Налаштування.................................................................................7

Встановлення GPS програвача……………………………………...12 Налаштування роботи по Wi-Fi………………………………………16

Часто задавані питання..................................................................18

Вступ

Автомоб ільний в ідеореєстр атор це пристрій для веде ння відео та аудіо даних пі д час керува ння автом обілем. Ц ей прист рій може допомогти вам в раз і виникне ння ДТП, шляхом надання ч ітких до казів про подію. К рім того , за допомо гою віде ореєстрат ора ви можете зняти ма льовничі краєвиди під час поїздки. Для належного користування пристроєм, перед використанням ознайомтеся з інструкцією.

Page 4

Умови зберігання та використання:

1) Будь ласка, використовуйте пристрій тільки при нормальних температурах, не піддавайте пристрій впливу температур, які корпус не може витримати.

2) Не використовуйте пристрій в надзвичайно вологому середовищі, не допускайте потрапляння вологи або дощу на пристрій.

3) Не намагайтеся відкрити корпус пристрою для ремонту, якщо який-небудь вузол несправний. Будь ласка, зверніться до сервісного центру для професійного обслуговування.

4) Не використовуйте сильних хімікатів, розчинників чи миючих засобів для очищення пристрою.

5) Не направляйте камеру безпосередньо на сонце або інші джерела світла з підвищеною яскравістю, щоб уникнути пошкодження оптичних вузлів пристрою.

6) Не використовуйте пристрій в надзвичайно запилених умовах, щоб уникнути забруднення об'єктива та інших вузлів камери, так як це може позначитися на її роботі.

7) Будь ласка, дбайте про чистоту навколишнього середовища, не викидайте пристрій. Також не кидайте даний пристрій у вогонь, щоб уникнути вибуху.

Перед використанням

Використовуйте тільки оригінальні TF-картки високої швидкості для зберігання інформації. В разі несумісності картки з пристроєм, ви побачите напис «file error» (помилка файлу) або «SD card error» (помилка SD картки). Пристрій підтримує картки з максимальним об’ємом до 128 Гб.

Перед першим використанням картки, ви повинні відформатовати картку, якщо картка пам’яті містить відео або зображення в інших форматах, пристрій не зможе їх зчитати.

Зверніть увагу на правильне встановлення картки в пристрій. Якщо встановити картку неправильною стороною, це може призвести до пошкодження пристрою та/або картки.

Будь-ласка відключайте зарядний пристрій відеореєстратора від автомобільного прикурювача, коли пристрій не використовується (наприклад автомобіль стоїть на стоянці), тому що в момент вмикання двигуна, електричний імпульс може призвести до пошкодження реєстратора.

Пристрій спеціально призначений для використання в автомобілі. При використанні в автомобілі, підключіть зарядний пристрій відеореєстратора до прикурювача, позаяк вбудована батарея реєстратора має незначний об’єм і за умови її розрядки, пристрій може не вмикатися.

Цей пристрій призначений для роботи під напругою 5V 1A, тому НЕ ВИКОРИСТОВУЙТЕ інші зарядні пристрої або USB шнури для перезаряджання. Використовуйте ТІЛЬКИ оригінальний зарядний пристрій. Деякі зарядні пристрої розраховані на напругу 12V, що може спалити пристрій або призвести до короткого замикання.

Page 5

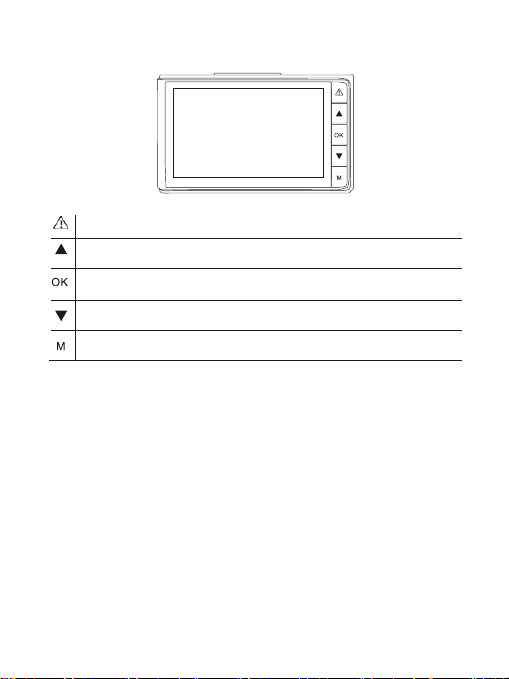

БУДОВА ПРИСТРОЮ

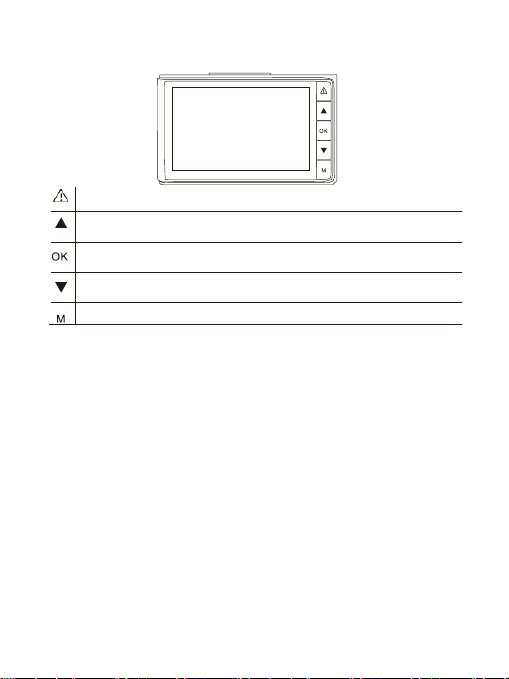

Коротк е натискання → Екран вимкн. Довг е нат исканн я → Блокуван ня

В меню → Вгору Коротке натиск ання під час зап ису → Запис звуку увімкн ути/ви мкнут и

Коротк е нат искання → Старт/Стоп

Довге натиск. →Живлення

УВІМК/ВИМК

В меню →Вниз Коротке натис кання під час запису → Режим паркув ання УВІМК/ ВИМК

Коротке натискання →Режим Довге натискання →Меню

ФУНКЦІЇ

Цикліч ний запис

Цикли запису з азвичай є такими: 1 хв., 3 хв., 5хв. і т. д. , з функці єю цикліч ного запи су, камера перезапи суватиме с тарі віде о (крім захищених від запи су) автом атично. Ц е дозвол яє уникнут и перепов нення кар тки пам’я ті.

Сенсо р руху

При в миканні ц ієї функ ції, при стрій що перебув ає в ре жимі очікув ання авт оматично вмикаєт ься та розп очинає за пис в разі наяв ності руху перед ваш им ав то. Функц ія призна чена для захисту в ашого авто за вашої відсутн ості.

Сенсор гравітац ії (G-Se nsor)

G-Sensor це функція, яка автоматично блокує записаний файл від перезапису в разі, якщо на автомобіль діють зовнішні сили (наприклад під час ДТП). Це допомагає у наданні відповідних відео доказів.

Page 6

Монітор инг паркува ння

Коли ваш автомобіль при паркований, фун кція моніторинг у паркування д озволяє вести запис з метою реєстраці ї можливих пра вопорушень, скоє них іншими ос обами відносно вашого авто (напр. вик радення або уми сне пошкодження) . В той же час , для правильн ої роботи п ристрою, необхі дно виконати в ідповідне налаш тування функції G-Sensor та придбати додатковий шнур живлення для постачання стр уму на пристрій під час виконанн я функції моні торингу паркуван ня (детальні ше про шнур жи влення див. нижче). Примітка : Вбудована ба тарея пристрою досить мала і з абезпечує робо ту пристрою протяго м 2-3 хвилин до моменту розря джання. Тому для належної роб оти пристрою потрібний шнур живлення.

Керівництво з експлуатації

Живл ення УВ ІМК/ВИ МК

: Нати сніть кноп ку жи вленн я та утрим уйте її на тисну тою

прот ягом 2

-3 секунд. Якщо в пристрої є картка пам’яті, запис відео починається автоматично.

Початок/Зупинка запису: В режимі «Відео» коротке натискання кнопки ОК розпочинає запис відео, повторне коротке натискання кнопки ОК для зупинки запису.

Фото: В режимі «Фото», коротке натискання кнопки ОК використовується для фотографування.

Відтворення: В режимі відтворення, коротке натискання кнопки ОК використовується для відтворення відео.

Кнопка ОК: В р ежимі «Фот о»/«В ідео» , кор отке натис кання кнопк и «Ме ню» вико рист овуєт ься щ об ві дкрит и ме ню, ко ротке нати сканн я кноп ок « Вгору » та «Вн из» - для навігації в меню, коротке натискання кнопки ОК для підтвердження вибору.

Кнопка «Вгору»: В меню налаштувань та для зміни режимів камери використовується кнопка «Вгору». В режимі очікування натискання та утримання цієї кнопки натиснутою здійснює вмикання/вимикання функції «Сенсор руху». В режимі відтворення, коротке натискання кнопки використовується для швидкого відмотування відео назад.

Кнопка «Вниз»: В меню налаштувань та зміни режимів камери, використовується кнопка «Вниз». В режимі «Відео», коротке натискання ці єї кнопки використовується для вмикання/вимикання запису звуку. ( Примітка: налаштування зберігаються автоматично. Повторне налаштування кожного разу не потрібно). В режимі відтворення, коротке натискання кнопки використовується для швидкого перемотування відео вперед.

Page 7

Меню: в режимі очікування, коротке натискання кнопки меню використовується для переходу в меню налаштувань, кнопки «Вгору»/«Вниз» використовуються для вибору опцій з меню, а кнопка ОК для підтвердження вибору після завершення налаштувань. Повторне натискання кнопки «Меню» - закриває меню налаштувань.

Кнопка «Режим»: В режимі очікування натискання кнопки здійснюється для переходу між різними режимами камери (Відео/Фото/Відтворення).

Запис Відео

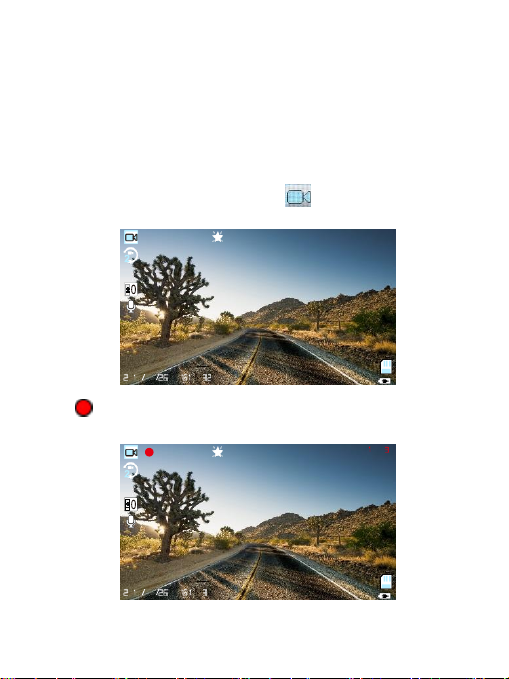

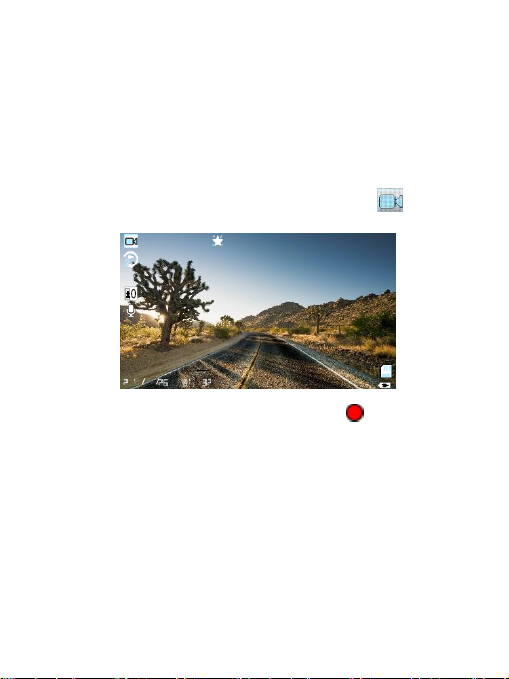

В режимі відео, у верхньому лівому куті екрану, відображається піктограма . Для початку запису натисніть кнопку ОК.

Після натискання кнопки, поряд з’являється піктограма «Йде Запис»

. Для завершення

запису, натисніть кнопку ОК.

Камера заднього виду

Роз'єм для камери дозволяє підключити камеру заднього виду до ві деореєстратора. У налаштуваннях ви можете вибрати: зберігати запис тільки з відеореєстратора або з двох камер одночасно.

Режим допомоги при паркуванні заднім ходом

Для коректної роботи паркувального режиму, обов'язково підключіть червоний дріт камери заднього огляду, що управляє, до позитивного дроту лампи заднього ходу. Чорний дріт до маси автомобіля. Штекер кабелю камери заднього огляду, вставте в роз'єм AV пристрою. При вмиканні задньої передачі, пристрій автоматично перемкнеться на відображення сигналу з камери заднього огляду. Будьте уважні - паркувальні лінії передають зразкове наближення до перешкоди і не є точним вимірником.

0 0 : 0 0 : 0 0

0 9 0 4 7 :

Page 8

Зйомка зображень

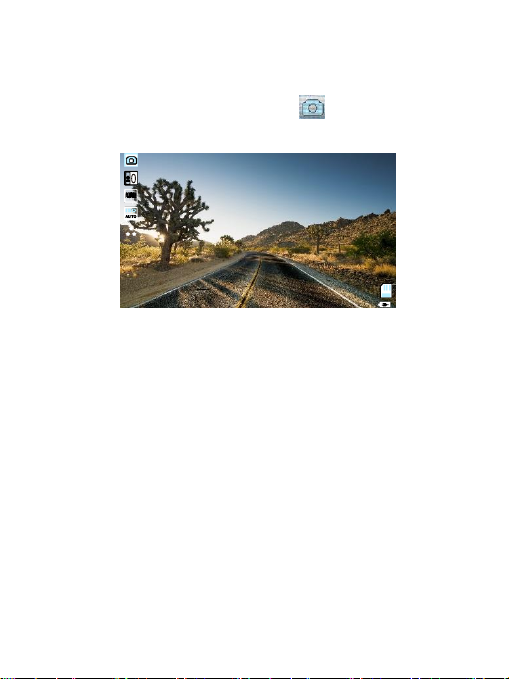

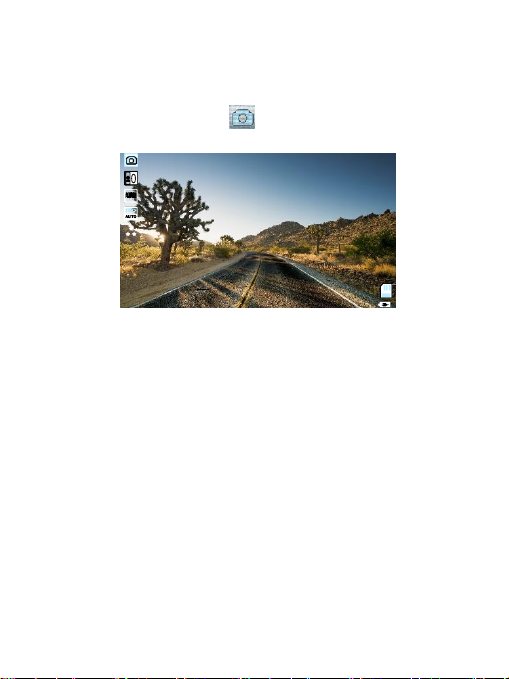

Натисніть кнопку «Режим» (M). У верхньому лівому кутку з’явиться піктограма «Фото»

ISO

AUTO

Натисніть «ОК», щоб відзняти фото.

Примітка: Щоб уникнути нечітких зображень, тримайте камеру рівно та не робіть різких рухів.

Відтворення

Перегляд файлів

: Натисніть кнопку «Режим» (М) для переходу в режим

відтворення. Натискаючи кнопки «Вгору» / «Вниз» виберіть потрібний вам файл

Натисніть кнопку ОК для початку відтворення файлу.

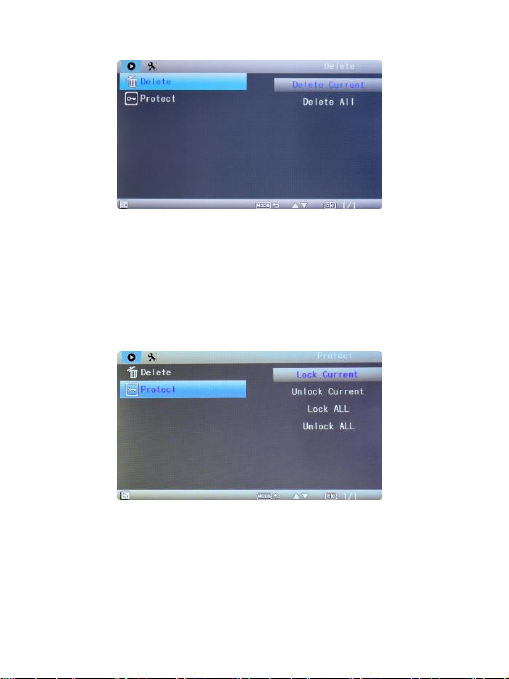

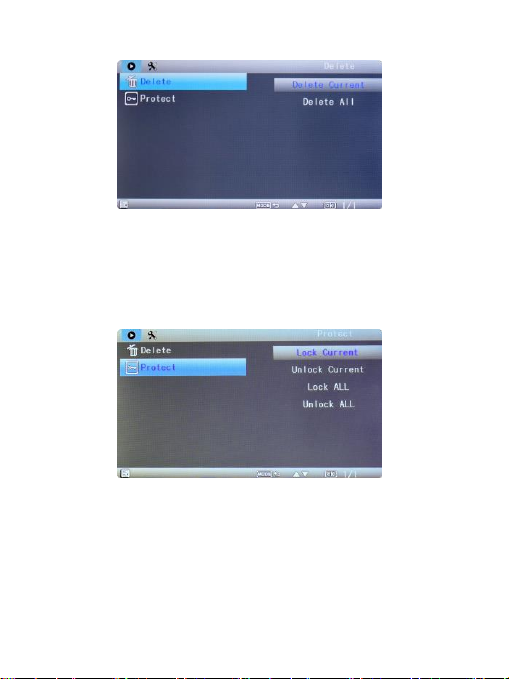

Видалення та захист: В режимі відтворення, натисніть кнопку «Меню», виберіть кнопку «Видалити». Вам на вибір будуть надані два варіанти «видалити поточний файл?» (видаляє поточний файл) та «видалити всі файли?» (для видалення з пам’яті всіх файлів, крім захищених від видалення). Натисніть кнопку ОК для підтвердження вибору.

Page 9

В режимі відтворення, натисніть кнопку «Меню», виберіть опцію « Protect» («Захистити»). На вибір вам будуть надані такі опції: «Lock one» [«заблокувати

один»] для блокування вибраного файлу, «Lock all» [«Заблокувати всі»] для блокування всіх файлів на картці пам’яті, «Unlock one» [« Розблокувати один»] для розблокування захищеного від перезапису файлу або «Unlock all» [«Розблокувати всі»] для розблокування всіх захищених від перезапису файлів на картці.

НАЛАШТУВАННЯ

Загальні налаштування

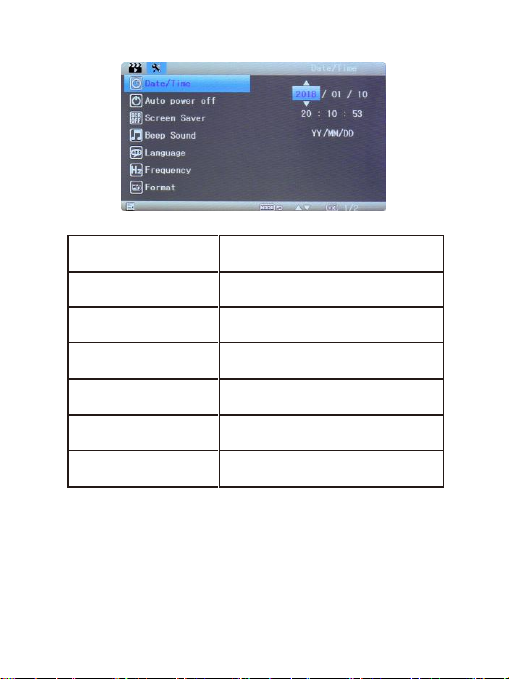

У будь-якому режимі здійсніть довге натискання кнопки Menu «Меню» (М) два рази. Це відкриває меню Загальних налаштувань.

Page 10

Time Zone (Часова зона)

Налаштування часової зони

Date/Time (Дата/Час)

Налаштування дати та часу

Auto Power Oﬀ (Автоматичне вимкнення)

Вибрати затримку автоматичного вимкнення живлення

Beep sound (Звуковий сигнал)

Увімкнути / Вимкнути звуковий сигнал при натисканні клавіш

Language (Мова)

Вибір мови, якою відображатимуться налаштування

Frequency (Частота)

Швидкість даних на екрані

50 Гц або 60 Гц

Screensavers (Екранна заставка)

Оберіть час до вмикання екранної заставки

Вибір налаштувань здійснюється натисканням клавіш UP/DOWN (ВГОРУ/ВНИЗ), а редагування та підтвердження налаштувань здійснюється натисканням клавіші ОК.

Page 11

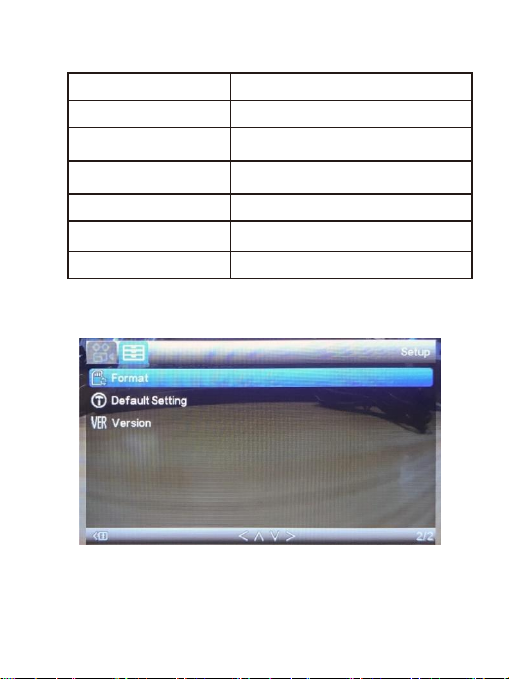

Format (Форматувати)

Натисніть, щоб відформатувати картку пам’яті

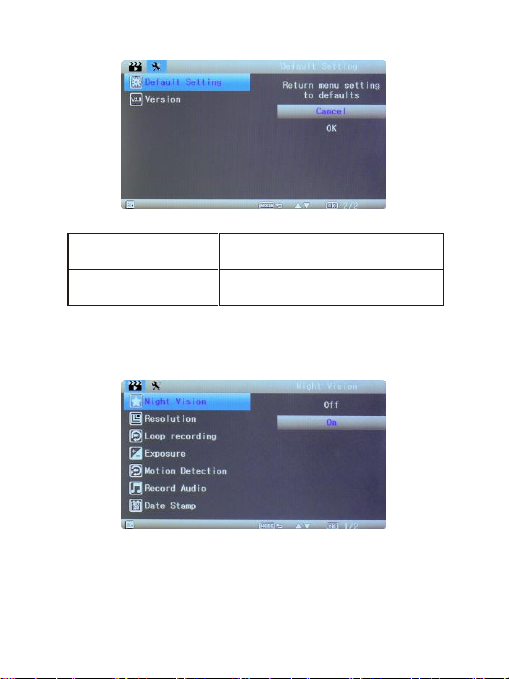

Default setting (Заводські налаштування)

Виберіть, щоб відновити заводські налаштування

Version (Версія)

Версія прошивки

Виберіть, щоб переглянути версію прошивки пристрою

Налаштування відео

В режимі відео, здійсніть довге натискання кнопки Menu (Меню) (М).

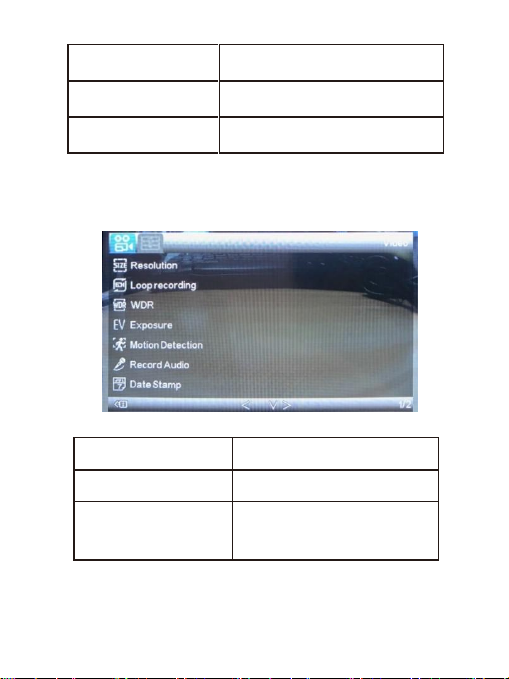

Resolution (Роздільна здатність)

Налаштування роздільної здатності

Loop recording (Циклічний запис)

Налаштування тривалості відрізків відео або вимкнення функції циклічного запису

WDR

Широкий Динамічний Діапазон

Вмикання/Вимикання функції «Широкий Динамічний Діапазон». Ця функція дозволяє вести зйомку зображень у середовищі з високою контрастністю

Page 12

Exposure (Експозиція)

Налаштування рівня експозиції зображення

Motion Detection (Датчик Руху)

Увімкнути / Вимкнути запис у випадку спрацьовування датчика руху

Record Audio (Запис аудіо)

Увімкнути / Вимкнути ведення запису відео зі звуком

Date Stamp (Проставлення дати

Увімкнути / Вимкнути відображення дати на відеозаписі

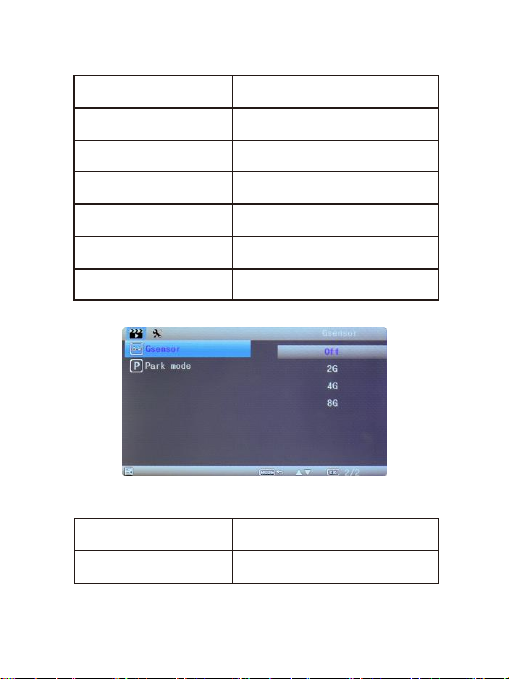

Gravity sensing (Акселерометр)

Налаштування рівня чутливості датчика гравітації

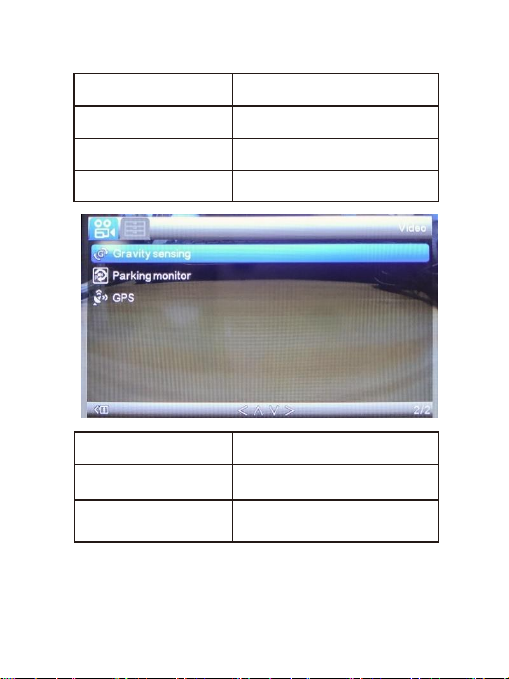

Parking monitor (Моніторинг паркування)

Налаштування рівня чутливості в режимі моніторингу паркування

GPS

Додаткова опція: GPS-навігатор. Див. інструкцію до GPS-навігатора, щоб дізнатися деталі

Page 13

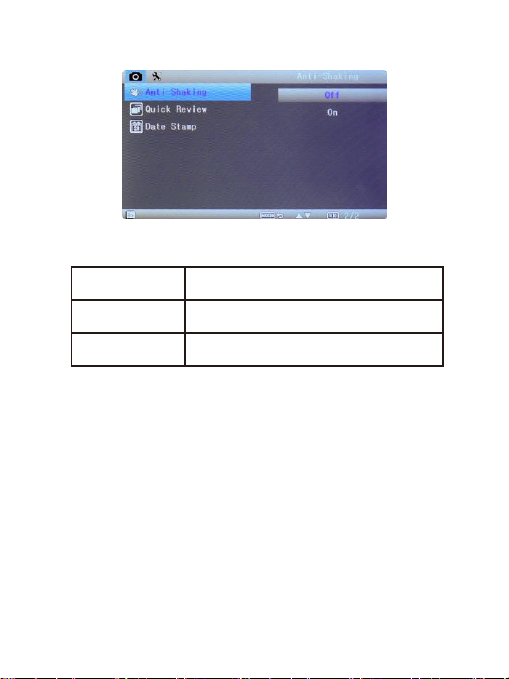

Налаштування фото

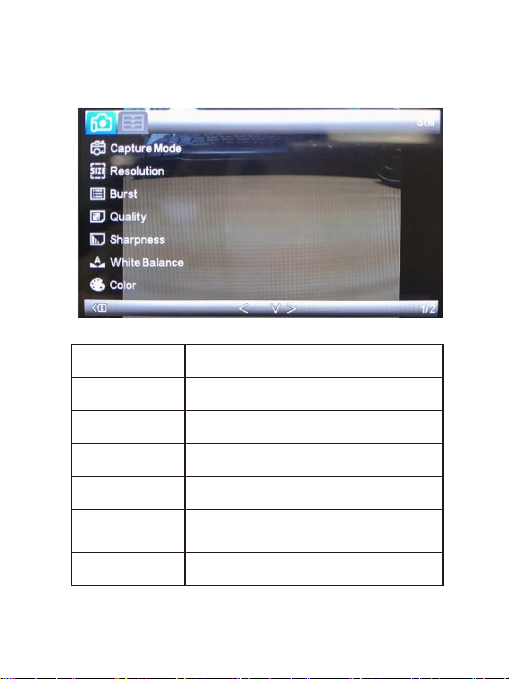

В режимі зйомки фото, здійсніть довге натискання кнопки Mode «Режим» та натисніть кнопку Menu «Меню» (М).

Capture Mode (Режим фіксації)

Налаштування таймеру фотозйомки

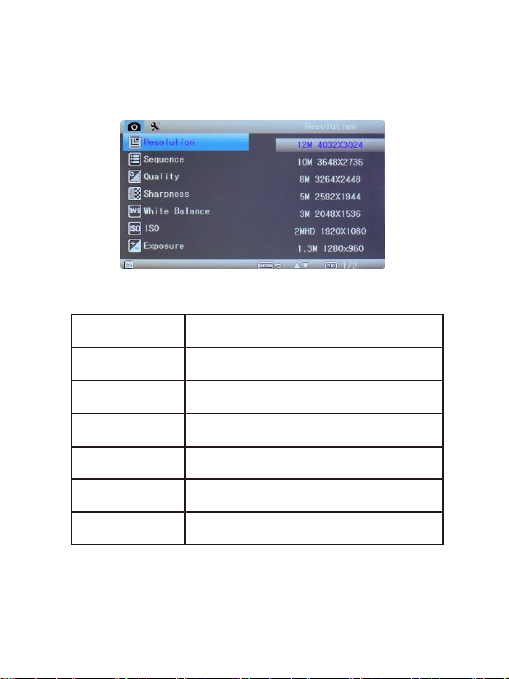

Resolution (Роздільна здатність)

Налаштування роздільної здатності фото

Burst (Серія фото)

Увімкнути / Вимкнути зйомку декількох фото за один раз

Quality (Якість)

Налаштування якості зображення

Sharpness (Чіткість)

Налаштування рівня чіткості

White Balance Баланс Білого

Налаштування рівня балансу білого, відповідно до навколишнього середовища

Color (Колір)

Вибір тонування зображень

Page 14

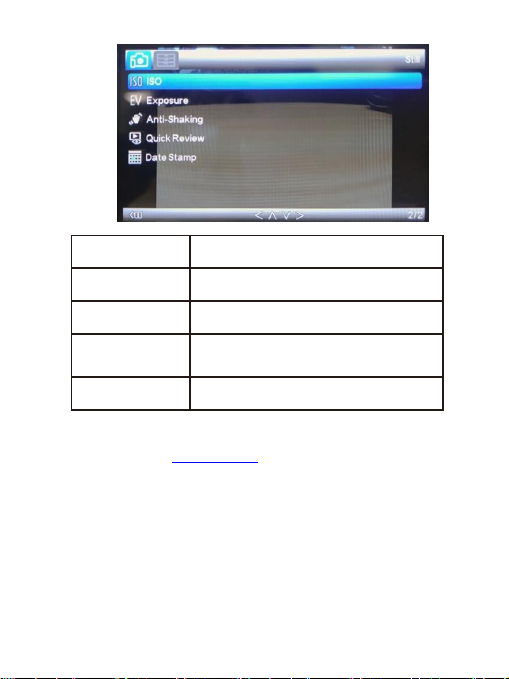

ISO

Вибір рівня світлочутливості

Exposure (Експозиція)

Налаштування рівня експозиції зображення

Anti-Shaking (Захист від вібрації)

Увімкнути / Вимкнути стабілізацію зображення

Quick Review (Швидкий перегляд)

Налаштування тривалості попереднього перегляду фотографії після зйомки

Date Stamp

(Проставлення Дати)

Увімкнути / Вимкнути відображення дати на фотографії

Встановлення GPS-програвача YWKJ

Крок 1: Завантажте програвач YWKJ з веб-сайту: Посилання англійською мовою: http://bit.ly/2JREV9C

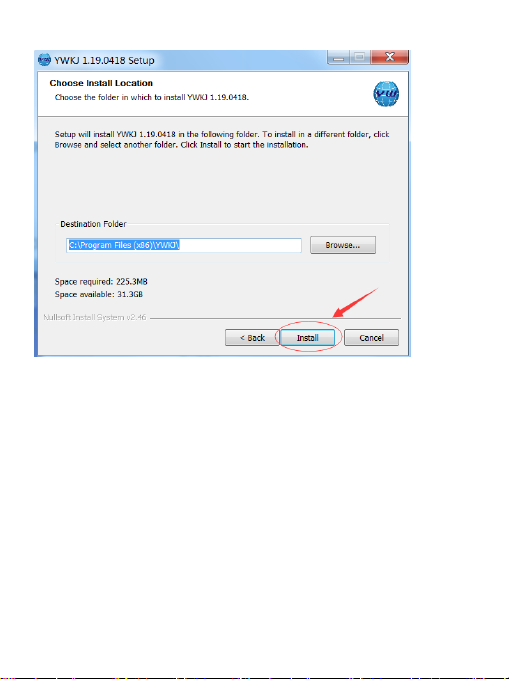

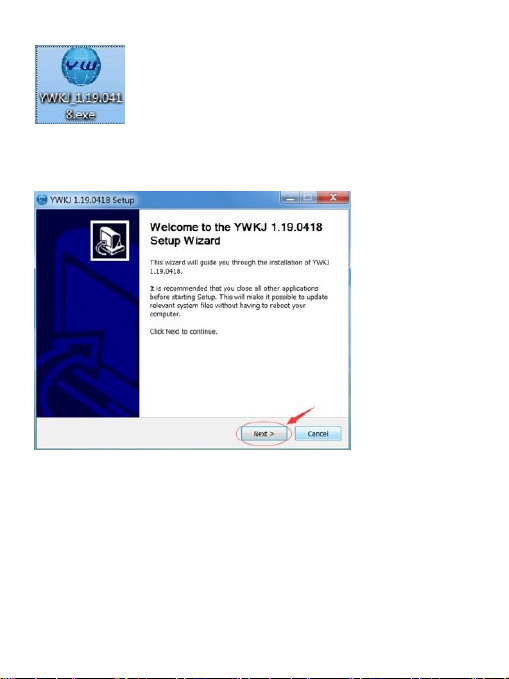

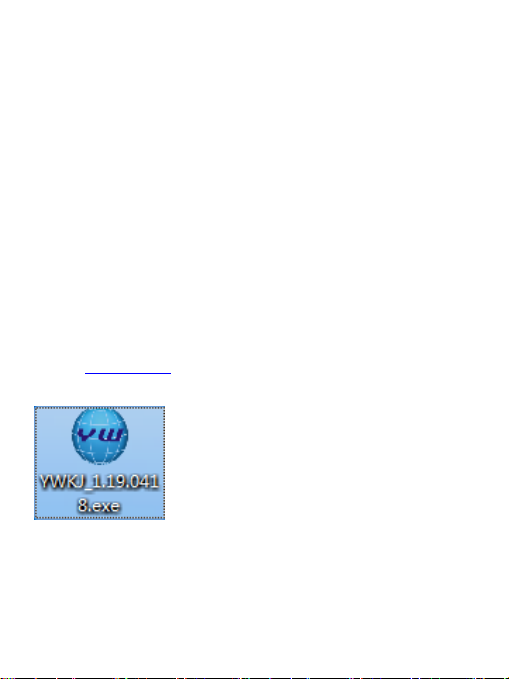

Крок 2: Двічі натисніть мишкою на файл «YWKJ_1.19.0418.exe», щоб розпочати процес встановлення.

Page 15

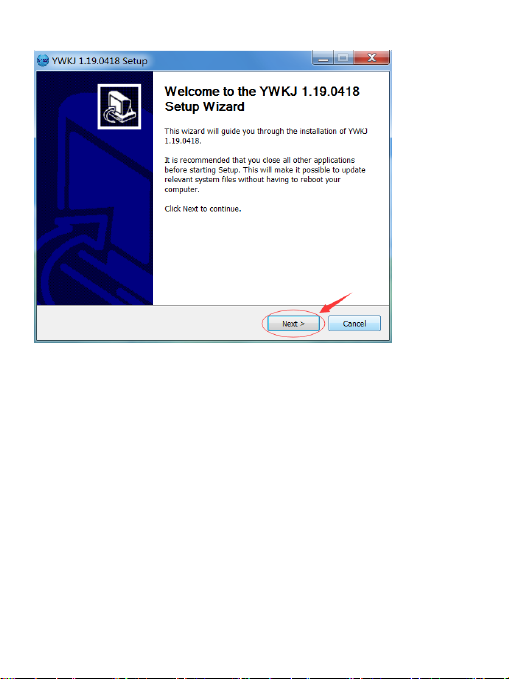

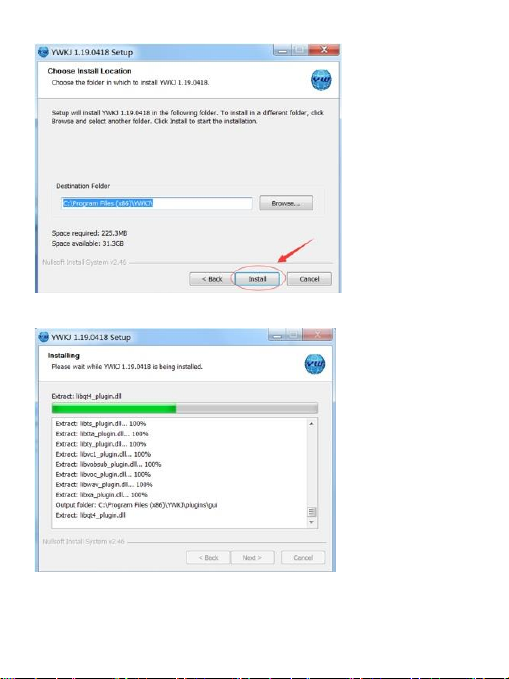

Крок 3: Натисніть мишкою на кнопку Next («Далі»), після чого натисніть Install («Встановити»).

Page 16

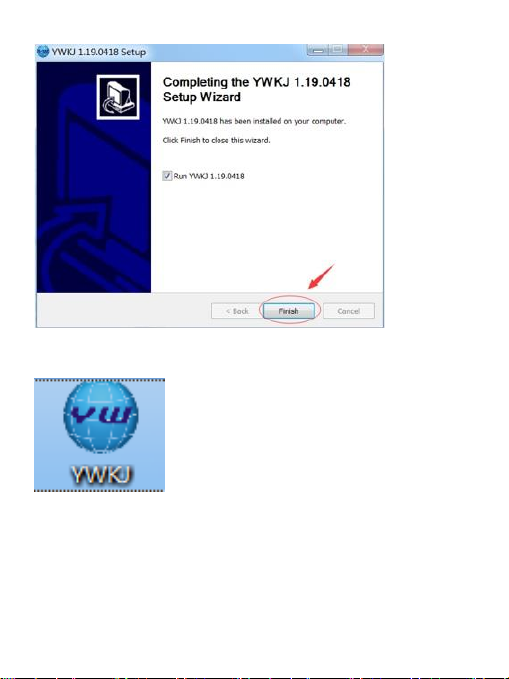

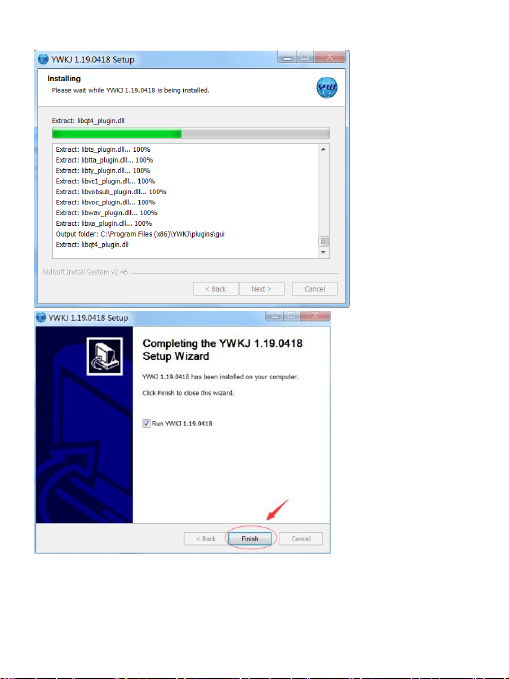

Крок 4: Дочекайтеся завершення встановлення та натисніть кнопку Finish («Завершити»).

Page 17

Крок 5: Після завершення встановлення, на Робочому столі вашого ПК з’явиться ярлик «YWKJ».

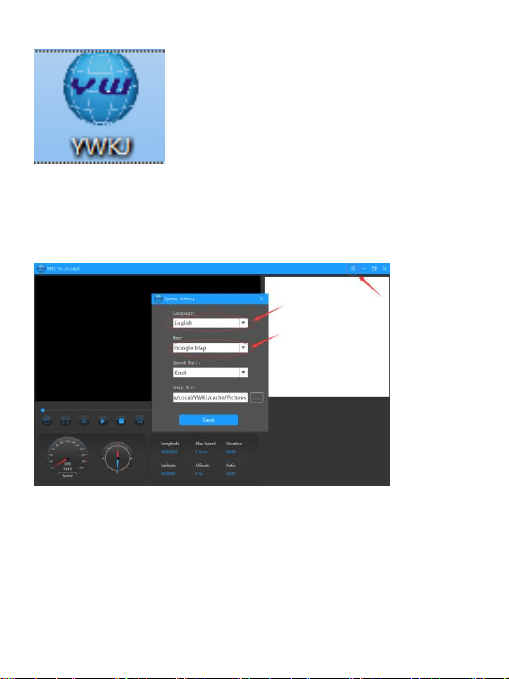

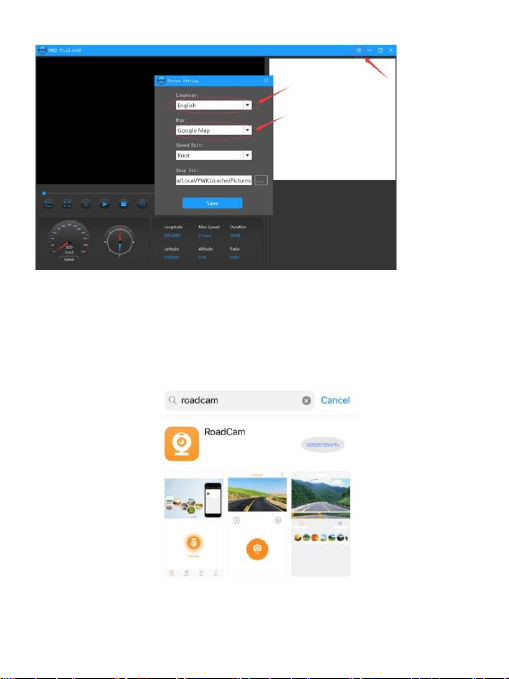

Крок 6: Виберіть Google map (Гугл-Мапа) та оберіть мову.

Page 18

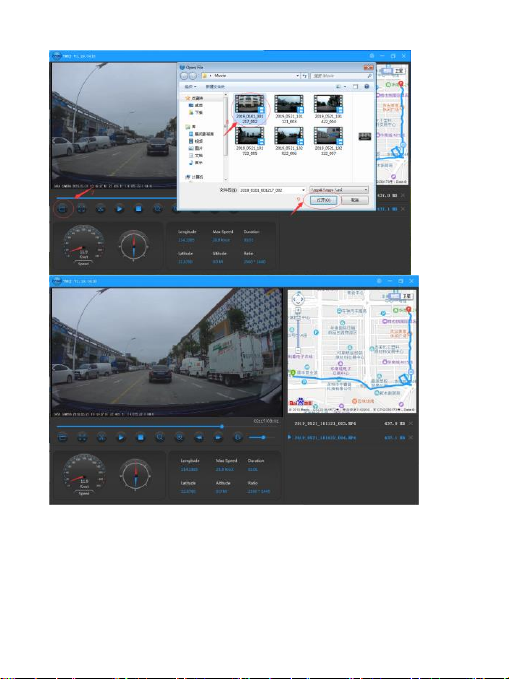

Кроки 7~9: Натисніть на папку та оберіть відео, яке ви бажаєте подивитися.

Як викорис товувати функцію W iFi камери на смартфоні?

1. Завантажте додаток “RoadCam” у смартфон

“RoadCam” - це додат ок для керування регістратором з смартфону або планшету по WiFi, цим додатком можна робити знімки, записувати відео або переглядати та програвати файли.

Page 19

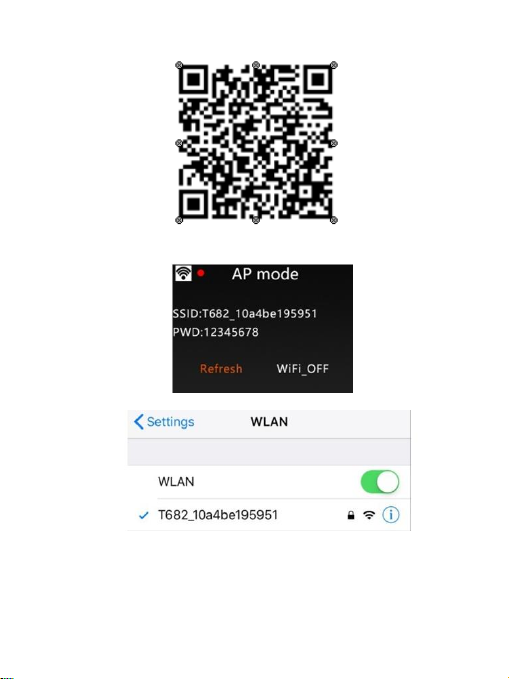

Проскануйте QR код додатку для смартфонів з Android або IOS

2. Послідовність підключення до WiFi

1) Натисніть кнопку Меню для включення функції WiFi в реєстраторі

2) Знайдіть WiFi “T682_10a4be195951" в налаштуваннях WiFi у смартфоні.

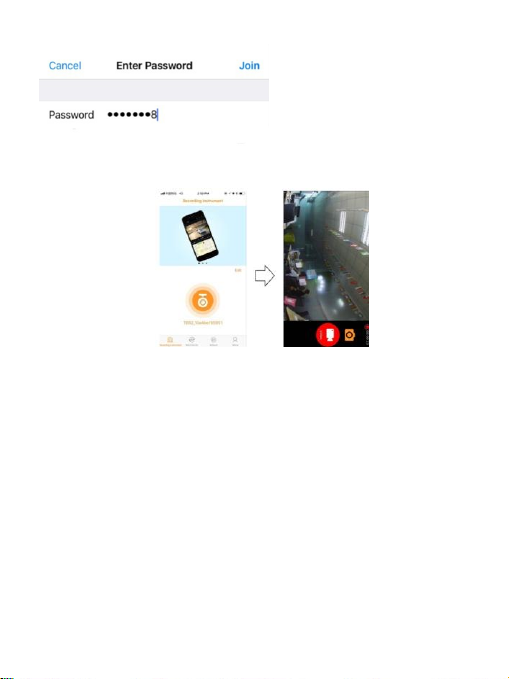

3) Введіть пароль “12345678" для підключення смартфону до реєстратора.

Page 20

4) Відкрийте додаток “RoadCam” на своєму смартфоні для дистанційного керування, як вказано далі.

5) Тепер можна дистанційно керувати камерою, робити фото чи відео у смартфоні в додатку “RoadCam”. Також у додатку можна переглядати файли відеозаписів.

Найчастіше задавані питання:

Пита ння : Чому мій пристрій показує напис «SD картка пам’яті заповнена?» (SD card Full) Відповідь: 1) Перевірте відповідність вашої картки Класу 10 (Class 10) та справжність бренду

виробника. В разі використання карток Класу 4 або 6 (Class 4, Class 6) пристрій показує такий напис з причини того, що картка не підтримується пристроєм (Примітка: Пристрій може підтримувати картки з об’ємом пам’яті до 128 Гб).

Перевірте налаштування МЕНЮ пристрою. Якщо ви не увімкнули функцію «Циклічний запис», увімкніть її, щоб дозволити перезапис попередньо записаних файлів.

Перевірте МЕНЮ налаштувань. Перевірте чи вимкнуто функції «G-Sensor», «Моніторинг Паркування» та «Детектор Руху». Якщо увімкнуто функцію «G-Sensor», файл буде захищено

Page 21

від перезапису, а пристрій за умови вмикання функцій «Моніторингу паркування» та «Детектору Руху» працюватиме постійно. Це може призвести до заповнення картки пам’яті.

Щоб видалити дані з картки пам’яті, необхідно відформатувати картку. Ця процедура виконується вручну, мінімум 2-3 рази на місяць. Файли захищені від перезапису повинні бути розблоковані та видалені вручну.

Питання: Чому мій відеореєстратор постійно вмикається та вимикається? Відповідь: Увійдіть в меню та перевірте, чи увімкнуто функції «Моніторинг Паркування» та «G-

Sensor». Зазвичай, при вмикання «Моніторингу Паркування», пристрій вмикається та починає вести запис, якщо фіксується дотик або струс авто. Після чого пристрій вимикається. При повторних дотиках або струсах, ситуація повторюватиметься. Функція «G-Sensor» блокуватиме відео файли від перезапису та зберігає їх на картці як можливі докази. Вимкніть ці дві функції з МЕНЮ. Також вимкніть функцію «Детектор Руху», позаяк пристрій вмикається и починає запис, якщо перед авто буде зафіксовано рух.

Питання: Чому під час відтворення записаних відео спостерігаються «зависання»? Відповідь: Перевірте, картку пам’яті, яку ви використовуєте. Вона повинна бути від оригінального

виробника та мати Клас 10 (Class 10). У випадку використання інших карток, наприклад Класс 4 або 6 (Class 4, Class 6), можуть виникати проблеми з записом/відтворенням відео. В разі виникнення «зависань» відео, спробуйте замінити картку пам’яті на картку від оригінального виробника, класом не нижче ніж Клас 10 (Class 10). Якщо після заміни картки проблема не зникає, зверніться до продавця для ремонту/заміни прошивки.

Питання: Чому зображення, записані з картки нечіткі?

Відповідь: Перевірте чи є ваш пристрій оригінальним. Це можна зробити через Інтернет-

сайт. Оригінальні пристрої мають три види роздільної здатності на вибір: 1080Р, 720Р та VGA. Зміна роздільної здатності здійснюється через МЕНЮ. Найвища якість зображен ня досягається при виборі налаштування 1 080Р, середня якість з ображення – 7 20Р, найнижча – VGA. Встанові ть найвищу якіс ть (1080Р) під час запису. Якщо ви вибрали VGA розділь ною здатністю, якість зображе ння може бути нечіткою . Будь-ласка з мініть налашту вання на 1080Р . Крім того, якість картинки також може залежати від довколишнього середовища (ніч та/або туман).

Примітка: Виробник зберігає за собою право внесення змін та/або модифікацій в конструкцію пристрою без попереднього повідомлення користувачів.

Page 22

User Manual for

Aspiring Expert 5

Official importer and distributor in Ukraine – Himexpo Co., LTD Address: Ukraine, Kiev, ul. Zodchych 26A Tel / Fax: +380 44 276 09 19 www.aspiring.ua

Page 23

Magnetic Holder Installation Instruction

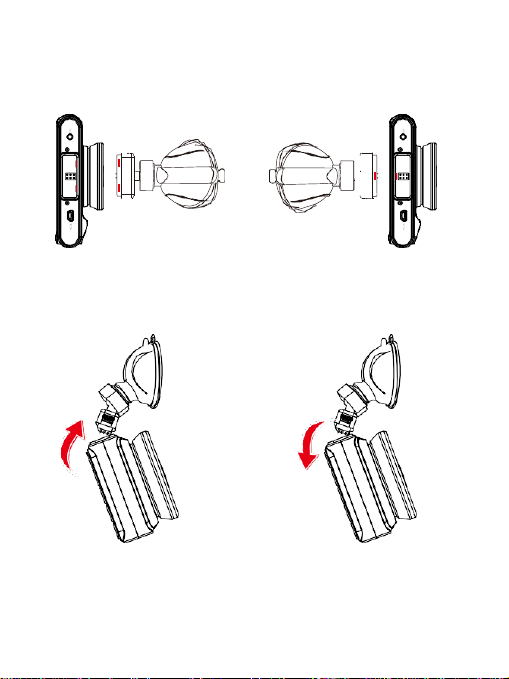

Holder base one side have 2 gaps must be ﬁt into camera body 2 clips

Holder base the other side have only 1 gap also must be ﬁt into camera body 1 clip

Please clip into the holder base gap like the graphical direction

Please remove the camera body clips from the holder base gap like the graphical direction

Page 24

Content

Product Introduction.........................................................................23

Notice Before Use............................................................................23

Structure...........................................................................................24

Function ...........................................................................................24

Operation Guide...............................................................................25

Recording Video...............................................................................26

Taking Pictures.................................................................................27

Playback...........................................................................................27

Settings.............................................................................................28

FAQ...................................................................................................33

Installation of YWKJ GPS Player………………………………………………35

Page 25

Product Introduction

Dash Ca mera is a de vice can record vid eo audio informati on while driving, so with t his devic e you can avoid tr ouble on road if somebody want to off end you, it c an provid e clear e vidence in car ac cident. W hat's more, it can recor d wonderf ul view on the way whe n travel.

In order to use this device correctly more well, please read below guide carefully before you use.

Notice Before Use

Please use orig inal high-spe ed class 10 TF card to sto rage video, unless it may not

omp

atible with this

d evice ind

icate “file error ” or “SD

car

d error

”,

this device max

suppor t 128GB TF card.

You must f ormat mem or y card when you u se this de vice at fir st time, if memor y card inside have o ther vide o or pictu re it can not be re ad by devi ce.

Pay attent ion to the i nsert dir ection of the card. If in sert card from the wr ong side, it may damage the devi ce and TF card.

10.

Please remove off the car c harger l ighter wi th your car when y ou do not use t his

dvr de vice like parking, o ther wise your c ar engine start big instant e lectrici ty current probab ly burn out your dvr device.

11.

This d vr devic e special use for car, please use it inside car with car charger, if no car

charge r rechar ging, its built-in bat ter y ver y ver y sma ll, someti mes may c an not be turned on succes sfully be cause of no enough electric ity.

12.

This d evice onl y allow electric ity 5V 1A, so please DO NOT use any home

charge r or USB cabl e to rechar ge, you MU ST use our original car charge r to do recharg ing, because some hom e charge r adapter have 1 2V output, it is not suitab le, it prob ably burn out the dvr device . Or sometim es comes out strang e squeaky noisy sou nd becaus e of curre nt not compatibl e.

Page 26

STRUCTURE

Short press → Screen is oﬀ Long press → Locking

In the menu → Up Short press in recording mode → Record audio ON/OFF

Short press → Start/Stop

Long press → Power ON/OFF

In the menu → Down Short press in recording mode → Park mode ON/OFF

Short press → Mode Long press → Menu

FUNCTION

Cycle R ecording

Cycle recordin g usually have 1 m ins,3 min s,5 mins s ettings e tc..., w ith this cycle re cording functi on,the d vr camera can over w rite the old video (except th e locked video) automa tically,s o that t he sd card will not be f ull.

Motio n Detect

Motion detect m eans whe n dvr is standby mo de, if some thing mo ve at the front of yo ur car, dvr can d etect it and start record ing automatica lly. This f unction can prote ct yo ur c ar more safely when you are not in you r car.

G-SENS OR

G-Sensor means Gravity Sensor, if your car be shocked by external force suddently like an accident, G-Sensor function can sense and lock the instanta- neous crash video immediately, this locked video can be as the evidence of accident, so it will not be over writed by cycle recording function. 24

Page 27

Parkin g M onitor

When you park your car somewhere,turn on parking monitor function c an make this dvr camera do r ecording while parking time to avoid any offend to y our car like steal or scratch . At the same time ,please do not forget set G-Sensor sensiti ve as high to work up this function , also must buy external power c able to do power su pply while par king.(Details about power c able please see below) Kindly remind:All car dvr inside battery very small can last working only around 2~3 minutes if no recharging,so Parking Monitor function can only be used together with power cable.

Operation Guide

10.

Powe r On/ Off

: Long press power butt on ar ound 2~3 s econd s to t urn on & of f.

If have TF card inside, once turn on it will enter into recording mode automatically.

11.

Star t/Sto p rec ordin g: In v ideo mode, shor t press OK butt on s tar t r ecord ing, shor t press it a gain, the r ecor ding will be st opped .

12.

Phot o : In p hoto m ode, shor t p ress OK butt on ca n take photo

13.

Play back : In pl aybac k mod e, s hor t pr ess OK bu tton can pl ay the v ideo.

14.

OK bu tton : In vid eo mo de/ph oto m ode/pl ayba ck mo de, s hor t pr ess me nu bu tton ente r into menu , shor t pres s up/ down to brow se, sh or t pre ss OK button to confirm.

15.

Up b utton : In men u set ting and ca mera switc hing mode, it is up fun ctio n. In s tandb y mod e, ke ep pres s up but ton c an mak e moti on d etect ion o n/off. In pl aybac k mod e, sh or t pres s up but ton c an pla y fast backw ard

16.

Down but ton: In menu set ting and came ra switc h mo de, it is dow n fu nctio n. In vide o mod e, sh or t pre ss dow n but ton c an make audi o on /off.（N otice: the setti ng wil l be s aved aut omati cally , no need to s et onc e a gain the next time） In pla yback mod e, shor t pres s down butt on can play fast f or ward

Page 28

17.

Menu: In standby mode, short press menu button, enter into main menu setting, short press UP/DOWN button, choose the options which you need, short press OK button to confirm. Settings finished, short press Menu button until exit.

18.

Mode button: In standby mode, short press mode button can switch between different mode (Video/Photo/Playback)

Recording video

In Video mode, in the upper left corner of the screen the icon will be displayed, press OK button to start recording.

REC icon will appear flashing in the upper left corner.To stop recording press OK button.

0 0 : 0 0 : 0 0

0 9 0 4 7 :

0 0 : 0 : 0

0 9 0 4 8 : 0

Page 29

Taking pictures

Press Mode (M) button. In the upper left corner of the screen, icon will be dispalyed.

ISO

AUTO

Press OK button to take a picture.

Note: Hold the camera steady when taking pictures, otherwise the pictures will come out blurry.

Playback

Browsing files

: Press Mode (M) button to switch to playback mode,

browse files using UP/DOWN buttons.

To play back a file, press OK button.

3. Delete and Protect: In playback mode, press Menu button,select

“Delete”, you

will

have two options: “delete

curr

ent?” to detele the selected

file,

and

“

delete

all?”

to delete

all

the files on the memory

car

d (except the

protected files).

Press OK button to select and confirm.

Page 30

In playback mode, press Menu button, select “Protect”, you will have protect lock options (“lock one” to protect the selected file,“lock all” to

protect all the files on the

memory card) and protect unlock options (“unlock one” to unlock the selected files, “unlock al l” to unlock all the protected files on the

memory card).

SETTINGS General settings

In any mode, press Menu (M) button twice, to open general settings menu.

Page 31

Date/Time

Set date and time

Auto Power Oﬀ

Select the automatic power oﬀ delay time

Screensavers

Select the screen turning oﬀ delay time

Beep sound

Activate / Deactivate button pressing sounds

Language

Select the menu display language

Frequency

Screen refresh rate

50 Hz or 60 Hz

Format

Select to format the memory card

Browse settings using UP/DOWN buttons and OK button to edit and confirm a setting.

Page 32

Default setting

Select to revert to factory settings

Version

Firmware version

Select to check system ﬁrmare

version

Video settings

In video mode, press Menu (M) button.

Page 33

Night Vision

Select on/oﬀ to Starlight Night Vision

Resolution

Select recording resolution

Loop recording

Select recording split duration, or deactivate the cyclic recording function

Exposure

Adjust image exposure level

Motion Detection

Activate / Deactivate motion detection trigger recording

Record Audio

Activate / Deactivate recording with sound

Date Stamp

Activate / Deactivate date stamp on the recording

Gsensor

Adjust sensitivity level for the gravity sensor

Park mode

Adjust sensitivity level for the parking mode

Page 34

Photo settings

In photo mode,press Mode button and press Menu(M)button.

Resolution

Adjust photo resolution

Sequence

Activate / Deactivate burst shooting mode

Quality

Adjust image quality

Sharpness

Adjust sharpness level

White Balance

Adjust the white balance according to the environment

ISO

Select light sensitivity level

Exposure

Adjust image exposure level

Page 35

Anti-Shaking

Activate / Deactivate image stabilizing

Quick Review

Select preview duration after taking a shot

Date Stamp

Activate / Deactivate date and time stamp on the photo

FAQ:

Q: Why my dvr camera indicate “SD card Full”?

A: 1) Please check if your memor y card is original brand high speed Class 10 memor y card, if you

use some copy card like Class 4 or Class 6, it will indicate “SD

card full” because it is not

omp

atible. (Note please: DV

R max suppo

only 128GB card only)

Please check y our dvr ME NU settin gs if you ha ve opened on Loop Re cording th is functi on already? You must open ON Loop Rec ording t his funct ion the previous v ideo can be over writi ng.

Page 36

Please check y our dvr ME NU settin gs if you ha ve turn OFF G-Sensor, Parking Mo nitor & Motion Detect t his 3 fun ctions alr eady at the same tim e? If G-Sen sor is on, th e file wi ll be protec ted to lock that can not be over w rite, als o dvr will auto go to rec ording all the time if Parkin g Monit or & Moti on Detec t is on, so the SD card will be f ull.

You must f ormat to cl ear up your memor y c ard file by h and at least 2~3 times within a month because t he memor y card inside will ha ve some locked fil e that ha ppen whil e drivi ng at some emergency time, bu t this loc ked file s can not be o ver write automati cally. You must d elete the m by hand.

Q: Why my dvr camera auto on & off continuously?

A: Please check first if your dvr MENU settings open on Parking Monitor and

G-Sens or this 2 function already? N ormally i f Parking Mo nitor is on the dvr will go to Parkin g Monitor mode, in this mode status, dvr will auto on once detect a ny touch or shake, then if w ill auto off if while no to uch. So it will auto on & off c ontinuousl y. G-Sensor this function also will lock this status video file to avoid no over writes then it can keep as parking evidence. Please turn off this 2 function in MENU settings then tr y again. At the same time, please turn off Motion Detect this function in MENU settings also, because if Motion Detect is on, it will auto go to recording once have any movement in front.

Q: Why my dvr always freeze while recording?

A: Please check if your memor y card is orig inal brand high speed Class 10 me mor y card, if you use

some copy card like Cl ass 4 or Class 6, it wi ll ind icate SD car d full or er ror be cause it is not compat ible wil l happen freeze wh ile reco rding.

So if your camera happen freeze problem, please tr y to use another different new original class 10 memor y card to have a tr y, then you can identify the problem reason. If change a new card still can not be ok , that maybe the dvr camera firmware problem, please contact seller to upgrade firmware.

Page 37

Q: Why my dvr camera recording image not clear?

A: Please ch eck the video link that we upload online website l ink already, it is real link, so its

recordin g quality image exactly same as product. In dvr cam era MENU s ettings norm ally have 1080P, 720P, VGA option.

Highest quality image is 1080P, middle quality image is 720P, and lowest quality image is VGA. Please set as highest resolution 1080P when you do recording. If you set resolutio n as VGA, video im age quality wil l be not clear, please chang e to 1080P option in setting s.

Besides, video quality image sometimes will be not so good if the surroundings not so good like at night or fog days.

Note: we reserve the modification right of the device design and specifications without notice

Installation of YWKJ GPS Player

Step 1: Download the player YWKJ exe on the website: English link: http://bit.ly/2JREV9C

Step 2: Double Click“YWKJ_1.19.0418.exe”to start installation.

Step 3: Click“Next”, then click “install”.

Page 38
