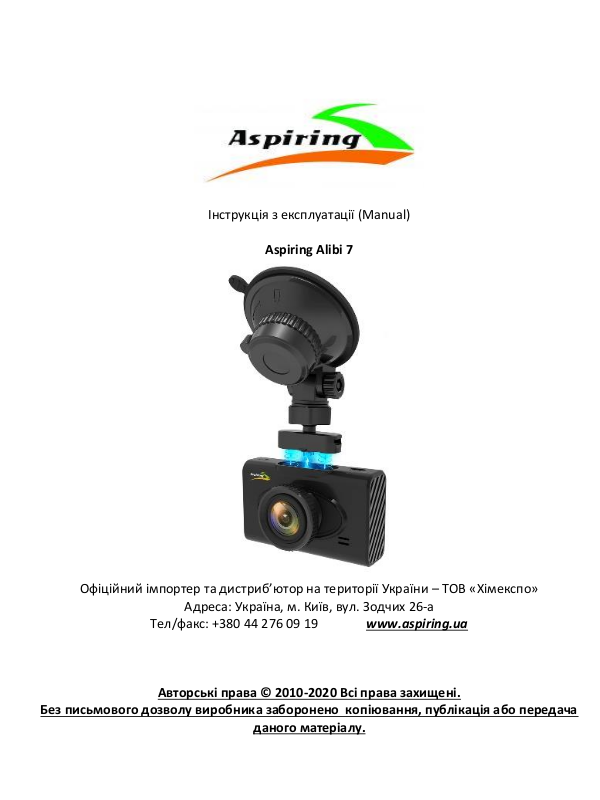

Page 1
Інструкція з експлуатації (Manual)
Aspiring Alibi 7
Офіційний імпортер та дистриб’ютор на території України – ТОВ «Хімекспо»
Адреса: Україна, м. Київ, вул. Зодчих 26-а
Тел/факс: +380 44 276 09 19 www.aspiring.ua
Авторські права © 2010-2020 Всі права захищені.
Без письмового дозволу виробника заборонено копіювання, публікація або передача
даного матеріалу.
Page 2
1
Зміст/Content:
1. Інструкція з експлуатації автомобільного реєстратора Aspiring Alibi 7 на
українській мові………………………………………………………………..1
2. User manual for Aspiring Alibi 7 in English……………………...…17
Зміст
Вступ………………..................... ..........................................................1
Перед використанням (безпе ка).... ..............................................2
Будова пристрою............................................................................3
Функції… ................................... ...................................................... 3
Керівництво з експлуатації.............................................................4
Запис відео……...................... ...........................................................5
Зйомка зображень..........................................................................6
Відтворення.......................... ...........................................................6
Налаштування............... ...................................................................7
Налаштування WiFi…………. ………………………………..…………………………12
Часто задавані питання... ................................................................15
Вступ
Автомоб ільний в ідеореєстр атор - це прист рій для в едення від ео та ау діо даних під час
керува ння автом обілем. Ц ей прист рій може допомогти вам в раз і виникне ння ДТП,
шляхом надання ч ітких до казів про подію. К рім того , за допомо гою віде ореєстрат ора ви
можете зняти ма льовничі краєвиди під час поїздки.
Для належного користування пристроєм, перед використанням ознайомтеся з інструкцією.
Page 3
2
Умови зберігання та використання:
1) Будь ласка, використовуйте пристрій тільки при нормальних температурах, не піддавайте пристрій
впливу температур, які корпус не може витримати.
2) Не використовуйте пристрій в надзвичайно вологому середовищі, не допускайте потрапляння вологи
або дощу на пристрій.
3) Не намагайтеся відкрити корпус пристрою для ремонту, якщо який-небудь вузол несправний. Будь ласка,
зверніться до сервісного центру для професійного обслуговування.
4) Не використовуйте сильних хімікатів, розчинників чи миючих засобів для очищення пристрою.
5) Не направляйте камеру безпосередньо на сонце або інші джерела світла з підвищеною яскравістю, щоб
уникнути пошкодження оптичних вузлів пристрою.
6) Не використовуйте пристрій в надзвичайно запилених умовах, щоб уникнути забруднення об'єктива та
інших вузлів камери, так як це може позначитися на її роботі.
7) Будь ласка, дбайте про чистоту навколишнього середовища, не викидайте пристрій. Також не кидайте
даний пристрій у вогонь, щоб уникнути вибуху.
Перед використанням
1.
Використовуйте тільки оригінальні TF-картки високої швидкості для зберігання інформації. В
разі несумісності картки з пристроєм, ви побачите напис «file error» (помилка файлу) або «SD
card error» (помилка SD картки). Пристрій підтримує картки з максимальним об’ємом до 128
Гб.
2.
Перед першим використанням картки, ви повинні відформатовати картку, якщо картка
пам’яті містить відео або зображення в інших форматах, пристрій не зможе їх зчитати.
3.
Зверніть увагу на правильне встановлення картки в пристрій. Якщо встановити картку
неправильною стороною, це може призвести до пошкодження пристрою та/або картки.
4.
Будь-ласка, відключайте зарядний пристрій відеореєстратора від автомобільного
прикурювача, коли пристрій не використовується (наприклад автомобіль стоїть на стоянці),
тому що в момент вмикання двигуна, електричний імпульс може призвести до пошкодження
реєстратора.
5.
Пристрій спеціально призначений для використання в автомобілі. При використанні в
автомобілі, підключіть зарядний пристрій відеореєстратора до прикурювача, позаяк
вбудована батарея реєстратора має незначний об’єм і за умови її розрядки пристрій може не
вмикатися.
6.
Цей пристрій призначений для роботи під напругою 5V 1A, тому НЕ ВИКОРИСТОВУЙТЕ інші
зарядні пристрої або USB шнури для перезаряджання. Використовуйте ТІЛЬКИ оригінальний
зарядний пристрій. Деякі зарядні пристрої розраховані на напругу 12V, що може спалити
пристрій або призвести до короткого замикання.
Page 4
3
БУДОВА ПРИСТРОЮ
Коротке н атискання → Режим MODE Довге н атискання → Вкл./Викл.
В меню → Вгор у Коротке натискання під час запи су → Запис звуку
увімкнути/ вимкнути
M/OK
Коротке н атискання → OK
Довге натиск. →Режим Menu
В меню →Вниз Коротке нат искання під час запису → Блокув ання
відеофайлу
Довге натиск. під час запису → переключання камер
ФУН КЦІЇ
1.
Цикліч ний запис
Цикли запису з азвичай є такими: 1 хв., 3 хв., 5хв . і т. д., з фун кцією цикл ічного за пису
камера перезапи суватиме с тарі віде о (крім захищених від запи су) автом атично. Ц е
дозвол яє уникнут и перепов нення кар тки пам’я ті.
2.
Сенсо р руху
При вми канні ціє ї функції пристрі й, що пер ебуває в режимі очікуванн я, авто матично
вмикаєт ься та розп очинає зап ис в разі ная вності руху пер ед ваш им а вто. Функц ія
призна чена для захисту в ашого авто за вашої відсутн ості.
3.
Сенсор гравітац ії (G-Se nsor)
G-Sensor - це функція, яка автоматично блокує записаний файл від перезапису в разі, якщо
на автомобіль діють зовнішні сили (наприклад під час ДТП). Це допомагає у наданні
відповідних відео доказів.
Page 5
4
4.
Монітор инг паркуван ня
Коли ваш автомобіль при паркований, фун кція моніторинг у паркування д озволяє вести
запис з метою реєстраці ї можливих пра вопорушень, скоє них іншими ос обами відносно
вашого авто (напр. вик радення або уми сне пошкодження) . В той же час , для правильн ої
роботи п ристрою, необх ідно виконати в ідповідне налаш тування функці ї G-Sensor та
придбати додатковий шнур живлення для постачання стр уму на пристрій під час
виконанн я функції моні торингу паркуван ня (детальні ше про шнур жи влення див.
нижче).
Примітка : Вбудована ба тарея пристрою досить мала і забезпечує ро боту пристрою
протяго м 2-3 хвилин до моменту розря джання. Тому для належної роб оти пристрою
потрібний шнур живлення.
Керівництво з експлуатації
1.
Живл ення УВ ІМК/ВИ МК
: Нати сніть кноп ку жи вленн я та утрим уйте її н атисн утою
прот ягом 2
-3 секунд. Якщо в пристрої є картка пам’яті, запис відео починається автоматично.
2.
Початок/Зупинка запису: В режимі «Відео» коротке натискання кнопки ОК розпочинає запис
відео, повторне коротке натискання кнопки ОК для зупинки запису.
3.
Фото: В режимі «Фото», коротке натискання кнопки ОК використовується для фотографування.
4.
Відтворення: В режимі відтворення, коротке натискання кнопки ОК використовується для
відтворення відео.
5.
Кнопка ОК: В р ежимі «Фот о»/«В ідео» / «П рогра вання », ко ротке нати скання
кноп ки «Мен ю» ви корис товує ться , щоб відк рити меню, корот ке на тиска ння
кноп ок «В гору » та «Вниз » - для навігації в меню, коротке натискання кнопки ОК для
підтвердження вибору.
6.
Кнопка «Вгору»: В меню налаштувань та для зміни режимів камери використовується
кнопка «Вгору». В режимі Відео коротке натискання цієї кнопки здійснює
вмикання/вимикання запису звуку.
7.
Кнопка «Вниз»: В меню налаштувань та зміни режимів камери, використовується кнопка
«Вниз». В режимі «Відео», коротке натискання ці єї кнопки використовується для
вмикання/вимикання запису аварійного блокування відео, довге натискання кнопки вниз
використовується для перемикання передньої та задньої камери.
Page 6
5
8.
Меню: в режимі очікування, коротке натискання кнопки меню використовується для
переходу в меню налаштувань, кнопки «Вгору»/«Вниз» використовуються для вибору
опцій з меню, а кнопка ОК для підтвердження вибору після завершення налаштувань.
Повторне натискання кнопки «Меню» - закриває меню налаштувань.
9.
Кнопка «Режим (Mode)»: В режимі очікування натискання кнопки здійснюється для
переходу між різними режимами камери (Відео/Фото/Відтворення).
Запис Відео
В режимі відео, у верхньому лівому куті екрану, відображається піктограма . Для
початку запису натисніть кнопку ОК.
Після натискання кнопки, поряд з’являється піктограма «Йде Запис»
. Для завершення
запису, натисніть кнопку ОК.
Page 7
6
Зйомка зображень
1.
Натисніть кнопку «Режим» (M).
У верхньому лівому кутку з’явиться піктограма «Фото»
ISO
AUTO
2.
Натисніть «ОК», щоб відзняти фото.
Примітка: Щоб уникнути нечітких зображень, тримайте камеру рівно та не робіть різких
рухів.
Відтворення
1.
Перегляд файлів
: Натисніть кнопку «Режим» (М) для переходу в режим
відтворення. Натискаючи кнопки «Вгору» / «Вниз» виберіть потрібний вам файл
.
Натисніть кнопку ОК для початку відтворення файлу.
2.
Видалення та захист: В режимі відтворення, натисніть кнопку «Меню», виберіть кнопку
«Видалити». Вам на вибір будуть надані два варіанти «видалити поточний файл?» (видаляє
поточний файл) та «видалити всі файли?» (для видалення з пам’яті всіх файлів, крім захищених від
видалення). Натисніть кнопку ОК для підтвердження вибору.
Page 8
7
В режимі відтворення, натисніть кнопку « Меню», виберіть опцію «Protect»
(«Захистити»). На вибір вам будуть надані такі опції: «Lock one» [«заблокувати
один»] для блокування вибраного файлу, «Lock all» [«Заблокувати всі»] для
блокування всіх файлів на картці пам’яті, «Unlock one» [« Розблокувати один»]
для розблокування захищеного від перезапису файлу або «Unlock all»
[«Розблокувати всі»] для розблокування всіх захищених від перезапису файлів на
картці.
НАЛАШТУВАННЯ
Загальні налаштування
У будь-якому режимі здійсніть довге натискання кнопки Menu «Меню» (М)
два рази. Це відкриває меню Загальних налаштувань.
Page 9
8
WiFi
Вкл./Викл.
Date/Time (Дата/Час)
Налаштування дати та часу
Auto Power Off (Автоматичне
вимкнення)
Вибрати затримку автоматичного вимкнення
живлення
Beep sound (Звуковий сигнал)
Увімкнути / Вимкнути звуковий сигнал при натисканні
клавіш
Language (Мова)
Вибір мови, якою відображатимуться налаштування
Frequency (Частота)
Швидкість даних на екрані
50 Гц або 60 Гц
Screensavers (Екранна заставка)
Оберіть час до вмикання екранної заставки
Вибір налаштувань здійснюється натисканням клавіш UP/DOWN (ВГОРУ/ВНИЗ), а редагування та
підтвердження налаштувань здійснюється натисканням клавіші ОК.
Page 10
9
Format (Форматувати)
Натисніть, щоб відформатувати картку пам’яті
Default setting (Заводські
налаштування)
Виберіть, щоб відновити заводські налаштування
Version (Версія)
Версія прошивки
Виберіть, щоб переглянути версію прошивки
пристрою
Налаштування відео
В режимі відео, здійсніть довге натискання кнопки Menu (Меню) (М).
Resolution (Роздільна здатність)
Налаштування роздільної здатності
Loop recording (Циклічний запис)
Налаштування тривалості відрізків відео або
вимкнення функції циклічного запису
WDR
Широкий Динамічний Діапазон
Вмикання/Вимикання функції «Широкий
Динамічний Діапазон». Ця функція дозволяє
вести зйомку зображень у середовищі з
високою контрастністю
Page 11
10
Exposure (Експозиція)
Налаштування рівня експозиції зображення
Motion Detection (Датчик Руху)
Увімкнути / Вимкнути запис у випадку
спрацьовування датчика руху
Record Audio (Запис аудіо)
Увімкнути / Вимкнути ведення запису
відео зі звуком
Date Stamp (Проставлення дати
Увімкнути / Вимкнути відображення дати на
відеозаписі
Gravity sensing (Акселерометр)
Налаштування рівня чутливості датчика
гравітації
Parking monitor (Моніторинг
паркування)
Налаштування рівня чутливості в режимі
моніторингу паркування
Page 12
11
Налаштування фото
В режимі зйомки фото, здійсніть довге натискання кнопки Mode «Режим» та натисніть кнопку
Menu «Меню» (М).
Capture Mode (Режим
фіксації)
Налаштування таймеру фотозйомки
Resolution (Роздільна
здатність)
Налаштування роздільної здатності фото
Burst (Серія фото)
Увімкнути / Вимкнути зйомку декількох фото за один
раз
Quality (Якість)
Налаштування якості зображення
Sharpness (Чіткість)
Налаштування рівня чіткості
White Balance Баланс
Білого
Налаштування рівня балансу білого,
відповідно до навколишнього
середовища
Color (Колір)
Вибір тонування зображень
Page 13
12
ISO
Вибір рівня світлочутливості
Exposure (Експозиція)
Налаштування рівня експозиції зображення
Anti-Shaking (Захист від
вібрації)
Увімкнути / Вимкнути стабілізацію
зображення
Quick Review (Швидкий
перегляд)
Налаштування тривалості
попереднього перегляду фотографії
після зйомки
Date Stamp
(Проставлення дати)
Увімкнути / Вимкнути відображення дати на
фотографії
Як викорис товувати функцію W iFi камери на
смартфоні?
1. Завантажте додаток “RoadCam” у смартфон
“RoadCam” - це додаток для
керування реєстратором з смартфону або планшету по WiFi, цим додатком
можна робити знімки, записувати відео або переглядати та програвати
файли.
Page 14
13

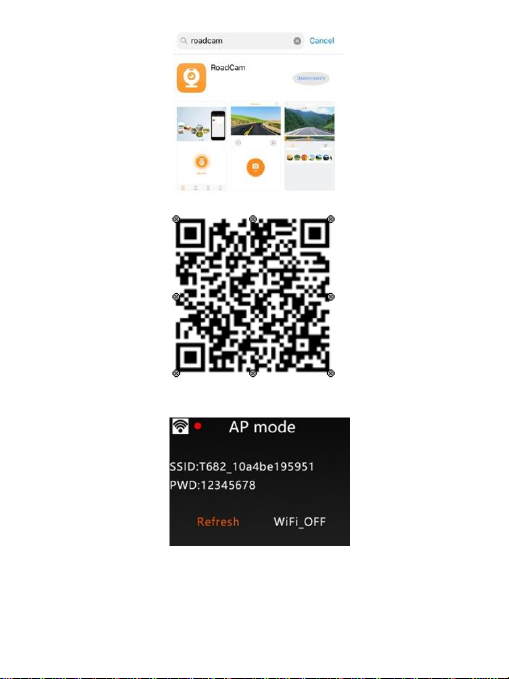

Проскануйте QR код додатку для смартфонів з Android або IOS
2. Послідовність підключення до WiFi
1) Натисніть кнопку Меню для включення функції WiFi в реєстраторі

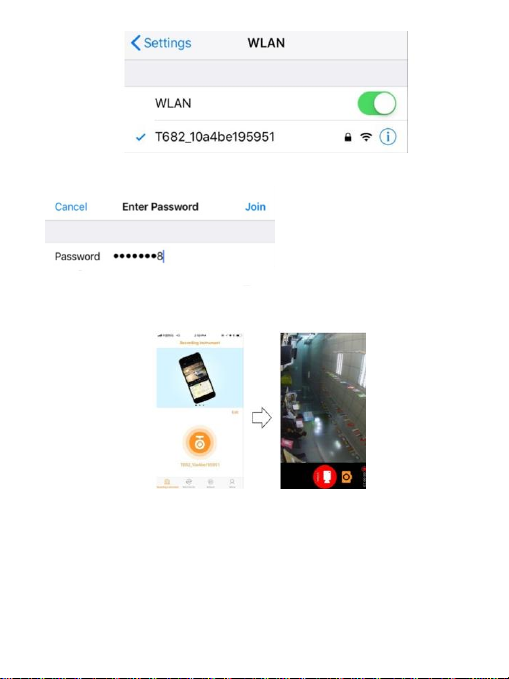

2) Знайдіть WiFi “T682_10a4be195951" в налаштуваннях WiFi у смартфоні.
Page 15
14
3) Введіть пароль “12345678" для підключення смартфону до реєстратора.
4) Відкрийте додаток “RoadCam” на своєму смартфоні для дистанційного керування, як
вказано далі.
5) Тепер можна дистанційно керувати камерою, робити фото чи відео у смартфоні в додатку
“RoadCam”. Також у додатку можна переглядати файли відеозаписів.
Page 16
15
Найчастіше задавані питання:
Пита ння : Чому мій пристрій показує напис «SD картка пам’яті заповнена?» (SD card Full)
Відповідь: 1) Перевірте відповідність вашої картки Класу 10 (Class 10) та справжність
бренду виробника. В разі використання карток Класу 4 або 6 (Class 4, Class 6) пристрій
показує такий напис з причини того, що картка не підтримується пристроєм (Примітка:
Пристрій може підтримувати картки з об’ємом пам’яті до 128 Гб).
2)
Перевірте налаштування МЕНЮ пристрою. Якщо ви не увімкнули функцію «Циклічний
запис», увімкніть її, щоб дозволити перезапис попередньо записаних файлів.
3)
Перевірте МЕНЮ налаштувань. Перевірте чи вимкнуто функції «G-Sensor», «Моніторинг
Паркування» та «Детектор Руху». Якщо увімкнуто функцію «G-Sensor», файл буде
захищено
від перезапису, а пристрій за умови вмикання функцій «Моніторингу паркування» та
«Детектору Руху» працюватиме постійно. Це може призвести до заповнення картки
пам’яті.
4)
Щоб видалити дані з картки пам’яті, необхідно відформатувати картку. Ця процедура
виконується вручну, мінімум 2-3 рази на місяць. Файли захищені від перезапису повинні
бути розблоковані та видалені вручну.
Питання: Чому мій відеореєстратор постійно вмикається та вимикається?
Відповідь: Увійдіть в меню та перевірте, чи увімкнуто функції «Моніторинг Паркування» та «G-
Sensor». Зазвичай, при вмикання «Моніторингу Паркування», пристрій вмикається та починає
вести запис, якщо фіксується дотик або струс авто. Після чого пристрій вимикається. При
повторних дотиках або струсах, ситуація повторюватиметься. Функція «G-Sensor» блокуватиме
відео файли від перезапису та зберігає їх на картці як можливі докази. Вимкніть ці дві функції з
МЕНЮ. Також вимкніть функцію «Детектор Руху», позаяк пристрій вмикається и починає запис,
якщо перед авто буде зафіксовано рух.
Питання: Чому під час відтворення записаних відео спостерігаються «зависання»?
Відповідь: Перевірте, картку пам’яті, яку ви використовуєте. Вона повинна бути від
оригінального виробника та мати Клас 10 (Class 10). У випадку використання інших карток,
наприклад Класс 4 або 6 (Class 4, Class 6), можуть виникати проблеми з
записом/відтворенням відео.
В разі виникнення «зависань» відео, спробуйте замінити картку пам’яті на картку від
оригінального виробника, класом не нижче ніж Клас 10 (Class 10). Якщо після заміни
картки проблема не зникає, зверніться до продавця для ремонту/заміни прошивки.
Питання: Чому зображення, записані з картки нечіткі?
Відповідь: Перевірте чи є ваш пристрій оригінальним. Це можна зробити через
Page 17
16
Інтернет- сайт. Оригінальні пристрої мають три види роздільної здатності на вибір:
1080Р, 720Р та
VGA. Зміна роздільної здатності здійснюється через МЕНЮ.
Найвища якість зображен ня досягається при виборі нал аштування 1080 Р, середня
якість з ображення – 7 20Р, найнижча – VGA. Встанові ть найвищу якіс ть (1080Р) під
час запис у. Якщо ви ви брали VGA роз дільною здатніс тю, якість зоб раження може
бути неч іткою. Будь-лас ка змініть нал аштування на 108 0Р.
Крім того, якість картинки також може залежати від довколишнього середовища (ніч
та/або туман).
Примітка: Виробник зберігає за собою право внесення змін та/або модифікацій в
конструкцію пристрою без попереднього повідомлення користувачів.
Page 18
17

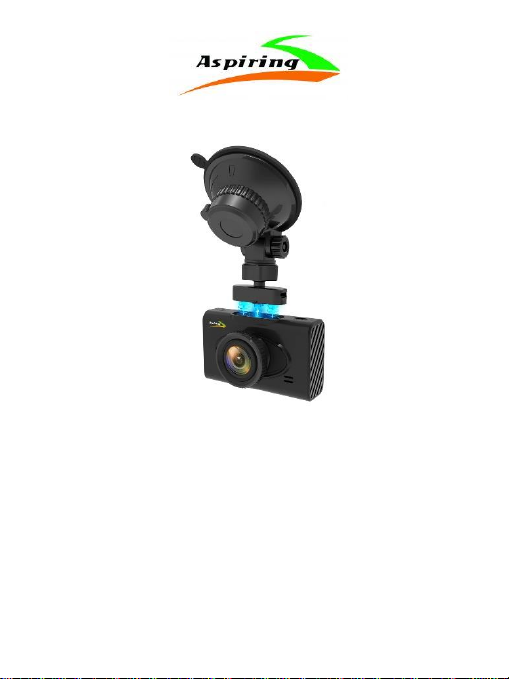

User Manual for
Aspiring Alibi 7
Official importer and distributor in Ukraine – Himexpo Co., LTD
Address: Ukraine, Kiev, ul. Zodchych 26A
Tel / Fax: +380 44 276 09 19 www.aspiring.ua
Copyright © 2010-2020
All rights reserved. No written reproduction, publication, transfer of this material is
allowed with out written permission of the manufacturer.
Page 19
18
Content
Product Introduction.... ..................................................................... 23
Notice Before Use....... ..................................................................... 23
Structure......................... ..................................................................24
Function ...................... ................................................................ .....24
Operation Guide.......... .....................................................................25
Recording Video.......... .....................................................................26
Taking Pictures............ .....................................................................27
Playback......................... ..................................................................28
Settings.......................... ...................................................................28
FAQ................................ ...................................................................38
Page 20
19
Product Introduction
Dash Camera is a device can record video audio information while driving, so with this device you can
avoid trouble on road if somebody want to offend you, it can provide clear evidence in car accident.
What's more, it can record wonderful view on the way when travel.
In order to use this device correctly more well, please read below guide carefully before you use.
Notice Before Use
1. Plea se use o riginal high- speed cla ss 10 TF card to storage vide o, unless it may not be
compat ible wi th this device i ndicate “file error” or “SD card error”, this dev ice max support
32GB TF card.
2. You must format m emory card when you use thi s device at first ti me, if mem ory card inside
have o ther vid eo or pictu re it can not be re ad by device.
3. Pay atte ntion to the insert di rection of the card. If insert ca rd from the wrong sid e, it may
damage the devi ce and TF card.
4. Pleas e remove off the car charger lighter w ith your car when you do not use t his dvr de vice
like pa rking, o therwi se your car engin e start b ig instant electric ity curr ent proba bly burn out
your dvr de vice.
5. This dvr device special use for car, pleas e use it inside car with car charger, if no car charger
rechar ging, its built- in batte ry ve ry v ery small , somet imes may can not be tur ned on
succes sfully be cause of no e nough ele ctricity.
6. This device o nly allow electri city 5V 1A , so please DO NOT use any hom e charger or USB
cable to recharg e, you MUST use our or iginal ca r charger to do rechargi ng, becaus e some
home charger a dapter ha ve 12V ou tput, it is not suitable, it probably burn ou t the dvr
device . Or someti mes comes out stran ge squeaky noisy so und becau se of cur rent not
compat ible.
Page 21
20
STRUCTURE
Short press → Mode Long press → Power ON/OFF
In the menu →Up Short press in recording →Record audio ON/OFF
M/OK
Short press →OK Long press →Menu
In the menu →Down Short press in recording→Locking
Long press in recording→Switch front and rear image
FUNCTION
1.
Cycle Recording
Cycle recording usually have 1 mins,3 mins,5 mins settings etc..., with this cycle recording
function,the dvr camera can overwrite the old video (except the locked video) automatically,so
that the sd card will not be full.
2.
Motion Detect
Motion detect means when dvr is standby mode, if something move at the front of your car, dvr can
detect it and start recording automatically. This function can protect your car more safely when you
are not in your car.
3.
G-SENSOR
G-Sensor means Gravity Sensor, if your car be shocked by external force suddently like an
accident, G-Sensor function can sense and lock the instanta- neous crash video immediately, this
locked video can be as the evidence of accident, so it will not be overwrited by cycle recording
function.
Page 22
21
4.
Parking Monitor
When you park your car somewhere,turn on parking monitor function can make this dvr camera
do recording while parking time to avoid any offend to your car like steal or scratch. At the same
time,please do not forget set G-Sensor sensitive as high to work up this function, also must buy
external power cable to do power supply while parking.(Details about power cable please see
below)
Kindly remind:All car dvr inside battery very small can last working only around 2~3 minutes if
no recharging,so Parking Monitor function can only be used together with power cable.
Operation Guide
1. Powe r On/O ff: L ong pre ss powe r but ton ar ound 2 ~3 sec onds to t urn on & of f.
If have TF card inside, once turn on it will enter into recording mode automatically.
2. Sta rt/St op re cordi ng: In v ideo mode, shor t pre ss OK bu tton start reco rding , sho rt p ress
it a gain, the r ecor ding will be stop ped.
3. Photo : In p hoto m ode, short pres s OK butt on ca n take ph oto
4. Play back : In play back mode, short press OK butto n can pl ay the v ideo.
5. OK bu tton : In vid eo mo de/pho to m ode/pl ayba ck mo de, sh ort press menu butto n
ente r into menu, shor t press up/do wn to b rowse , shor t pres s OK
button to confirm.
6. Up butt on: In m enu sett ing and ca mera swi tchi ng mode, i t is up fu nctio n. In vide o
rec ordin g mod e, sh ort press up butto n can switc h on / off sound recor d.
7. Down butto n: In men u setti ng an d camer a swi tchin g mode , it is down
function.In video recording mode, short press down button can switch on/off emergency lock,
long press down button can switch rear and front camera
image display.
Page 23
22
8. Menu: In standby mode, short press menu button, enter into main menu setting, short press
UP/DOWN button, choose the options which you need, short press OK button to confirm.
Settings finished, short press Menu button until exit.
9. Mode button: In standby mode, short press mode button can switch between different
mode (Video/Photo/Playback)
Recording video
In Video mode, in the upper left corner of the screen the icon will be displayed,
press OK button to start recording.
REC icon will appear flashing in the upper left corner.To stop recording press OK
button.
Page 24
23
Taking pictures
1. Press Mode (M) button.
In the upper left corner of the screen, icon will be dispalyed.
2. Press OK button to take a picture.
Note: Hold the camera steady when taking pictures, otherwise the pictures will come out
blurry.
Playback
1. Browsing files: Press Mode (M) button to switch to playback mode, browse files using
UP/DOWN buttons.
To play back a file, press OK button.
2. Delete and Protect: In playback mode, press Menu button,select
“Delete”, you will have two options: “delete current?” to detele the selected file, and “delete
all?” to delete all the files on the memory card (except the protected files).
Press OK button to select and confirm.
Page 25
24
In playback mode, press Menu button, select “Protect”, you will have protect lock options
(“lock one” to protect the selected file,“lock all” to protect all the files on the memory card)
and protect unlock options (“unlock
one” to unlock the selected files, “unlock all” to unlock all the protected files on the memory
card).
SETTINGS
General settings
In any mode, long press Menu (M) button twice, to open general settings menu.
Page 26
25
WiFi (Optional)
Select to turn WiFi on/off
Date/Time
Set date and time
Auto Power Off
Select the automatic power off delay
time
Beep sound
Activate / Deactivate button pressing
sounds
Language
Select the menu display language
Frequency
Screen refresh rate
50 Hz or 60 Hz
Browse settings using UP/DOWN buttons and OK button to edit and confirm a setting.
Screensavers
Select the screen turning off delay time
License No set
Set up your license
Page 27
26
Format
Select to format the memory card
Default setting
Select to revert to factory settings
Version
Firmware version
Select to check system firmare version
Video settings
In video mode, long press Menu (M) button.
Resolution
Select recording resolution
Loop recording
Select recording split duration, or
deactivate the cyclic recording function
WDR
Wide Dynamic Range
Activate / Deactivate WDR function
This function enables better image
quality in high contrast environment
Page 28
27
Exposure
Adjust image exposure level
Motion Detection
Activate / Deactivate motion detection
trigger recording
Record Audio
Activate / Deactivate recording with
sound
Date Stamp
Activate / Deactivate date stamp on the
recording
Gravity sensing
Adjust sensitivity level for the gravity
sensor
Parking monitor
Adjust sensitivity level for the parking
mode
Page 29
28
Photo settings
In photo mode,long press Mode button and press Menu(M)button.
Capture Mode
Set capture photo timer
Resolution
Adjust photo resolution
Burst
Activate / Deactivate burst shooting mode
Quality
Adjust image quality
Sharpness
Adjust sharpness level
White Balance
Adjust the white balance according to
the environment
Page 30
29
Color Set photo tones
ISO
Select light sensitivity level
Exposure
Adjust image exposure level
Anti-Shaking
Activate / Deactivate image
stabilizing
Quick Review
Select preview duration after taking
a shot
Date Stamp
Activate / Deactivate date and time stamp
on the photo
How to use camera WiFi function in mobile phone?
1.

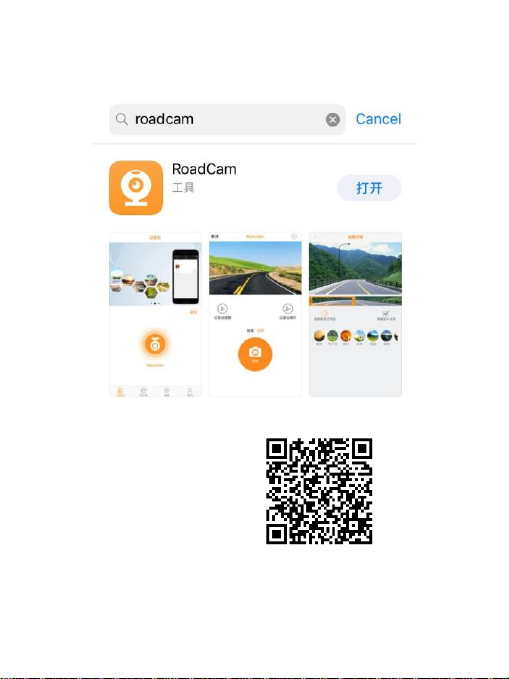

Download the “RoadCam ”App in mobile phone
Page 31
30
1)“RoadCam”is a App software that can control WiFi DVR directly from mobile
phone or tablet pc,it can do pictures taking,videos recording or files preview
or playback etc...
2).Scan the bleow QR code APP for Android or IOS system.
Page 32
31
2.

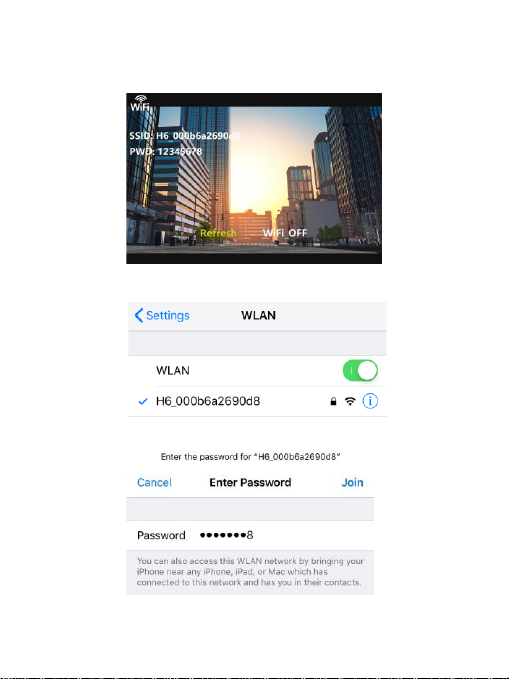

Connect to WiFi steps
1)
Press MENU button to turn on wifi function on dvr camera.
2)
Search out"H6-************" this wifi in your phone wifi settings.
3)
Enter the password“12345678"try to connect phone wifi with dvr camera wifi.
Page 33
32
4)

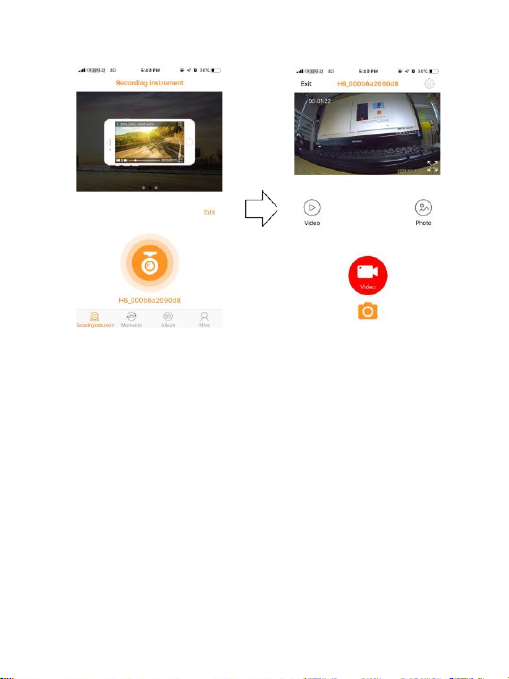

Open the “RoadCam” App on your phone to remote control like below.
5)
Now you can wireless operate this camera do video recording or photo taking
in your mobile phone”RoadCam”App.Also you can review the playback recording
file in App.
FAQ:
Q: Why my dvr camera indicate “SD card
Full”?
A: 1) Please check if your memory card is original brand high speed Class 10 memory card, if you
use some copy card like Class 4 or Class 6, it will indicate “SD card full” because it is not
compatible. (Note please: DVR max support only 32GB card only)
2) Please c heck your dvr MEN U settings if you have opened on Loop Reco rding this function
already? You must open ON Loop Rec ording t his funct ion the previous v ideo can be
over writing .
Page 34
33
3) Please c heck your dvr MEN U settings if you have turn OFF G -Sensor, Pa rking Moni tor &
Motion Detect t his 3 fun ctions al ready at th e same ti me? If G-Sens or is on, the file wil l be
protec ted to lock that ca n not be over write, also dvr will auto go to recording all the tim e if
Parkin g Monitor & Motio n Detect is on, so the SD card w ill be full.
4) You must for mat to clea r up your me mory c ard file by hand at least 2~3 times within a
month because t he memor y card i nside wil l have som e locked file tha t happen w hile dri ving
at some emergency time, b ut this lo cked file s can not be ov erwrit e autom atically. You must
delete them by hand.
Q: Why my dvr camera auto on & off
continuously?
A: Please check first if your dvr MENU settings open on Parking Monitor and
G-Sens or this 2 function already? N ormally i f Parking Mo nitor is on the dvr will go to Parking
Monito r mode, in this mode status, dvr will auto on once d etect an y touch or sha ke, then if
will auto off if whi le no touch. So it will aut o on & off continu ously.
G-Sensor this function also will lock this status video file to avoid no overwrites then it can keep as
parking evidence. Please turn off this 2 function in MENU settings then try again.
At the same time, please turn off Motion Detect this function in MENU settings also, because if
Motion Detect is on, it will auto go to recording once have any movement in front.
Q: Why my dvr always freeze while recording?
A: Please check if your memory card is original brand high speed Class 10 memory card, if you use some
copy card like Class 4 or Class 6, it will indicate SD card full or error because it is not compatible will
happen freeze while recording.
So if your camera happen freeze problem, please try to use another different new original class
10 memory card to have a try, then you can identify the problem reason. If change a new card
still can not be ok, that maybe the dvr camera firmware problem, please contact seller to
upgrade firmware.
Page 35
34
Q: Why my dvr camera recording image not
clear?
A: Please check the video link that we upload online website link already, it is real link, so its recording
quality image exactly same as product. In dvr camera MENU settings normally have 1080P, 720P, VGA
option.
Highest quality image is 1080P, middle quality image is 720P, and lowest quality image is VGA. Please
set as highest resolution 1080P when you do recording.
If you set resolution as VGA, video image quality will be not clear, please change to 1080P option in
settings.
Besides, video quality image sometimes will be not so good if the surroundings not so good like at
night or fog days.
Note: we reserve the modification right of the
device design and specifications without notice
Loading...
