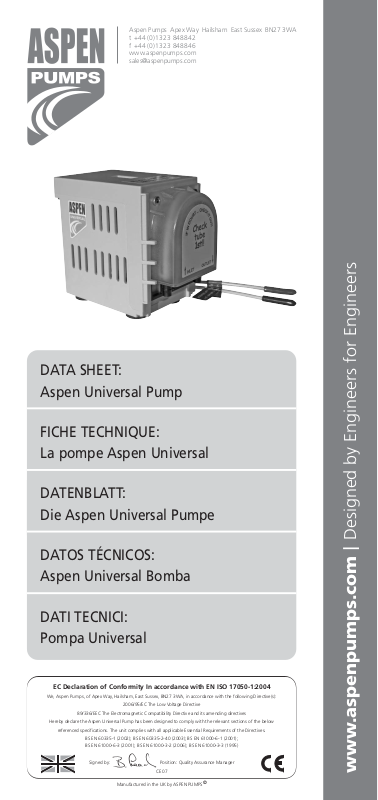

Page 1
Aspen Pumps Apex Way Hailsham East Sussex BN27 3WA
t +44 (0)1323 848842
f +44 (0)1323 848846
www.aspenpumps.com
[email protected]
www.aspenpumps.com
I
Designed by Engineers for Engineers
DATA SHEET:
Aspen Universal Pump
FICHE TECHNIQUE:
La pompe Aspen Universal
DATENBLATT:
Die Aspen Universal Pumpe
DATOS TÉCNICOS:
Aspen Universal Bomba
DATI TECNICI:
Pompa Universal
EC Declaration of Conformity In accordance with EN ISO 17050-1:2004
We, Aspen Pumps, of Apex Way, Hailsham, East Sussex, BN27 3WA, in accordance with the following Directive(s):
2006/95/EC The Low Voltage Directive
89/336/EEC The Electromagnetic Compatibility Directive and its amending directives
Hereby declare the Aspen Universal Pump has been designed to comply with the relevant sections of the below
referenced specifications. The unit complies with all applicable Essential Requirements of the Directives.
BS EN 60335-1 (2002); BS EN 60335-2-40 (2003); BS EN 61000-6-1 (2001);
BS EN 61000-6-3 (2001); BS EN 61000-3-2 (2006); BS EN 61000-3-3 (1995)
Signed by: Position: Quality Assurance Manager
CE 07
Manufactured in the UK by ASPEN PUMPS
©
Page 2

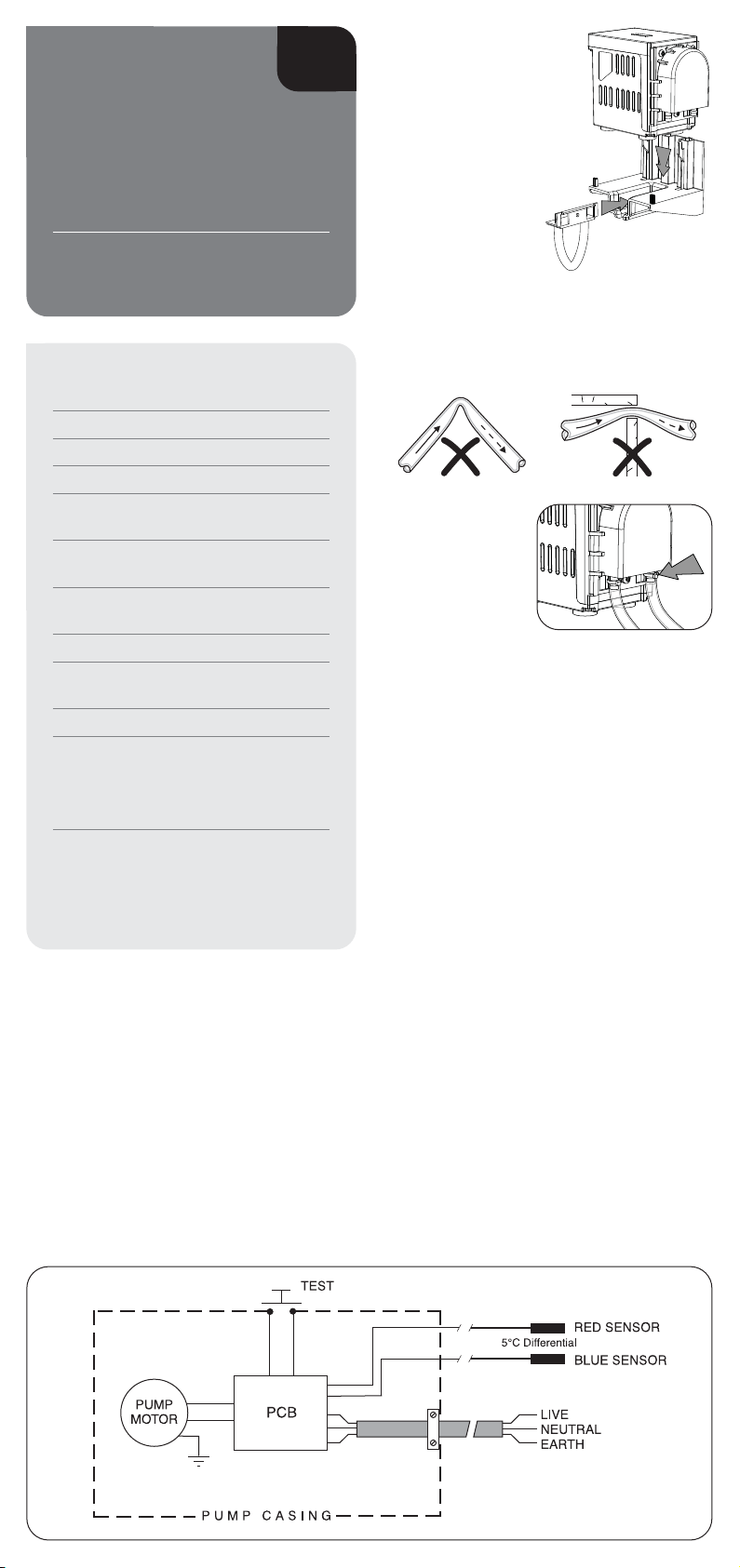

Description:
The pump is designed to be fitted in the ceiling
void and to lift condensate water where a
gravity drain is too obtrusive. A run-on timer is
fitted so that excess condensate does not
overflow the drip tray when the unit switches
off, either on thermostat or at the end of use.
The red sensor is placed in the ambient ‘air on’
side and the blue sensor in the ‘air off’ side.
The PCB will sense 5°C differential and switch
the pump on.
Installation Notes:
Install a 1.0 amp inline
fuse in live line between
pump and power source.
This pump is designed
to sit level on its base
and must at all times
have adequate space
around it for good
ventilation.
Ensure that there are
no kinks or trapped parts in the tubing, which
must have an inside diameter of 6mm and an
outside diameter of 9mm.
Fix the tubes with
cable ties to the
pump inlet and
outlet.
Situate the red
sensor in the ‘air on’
side and the blue sensor in the ‘air off’ side of
the evaporating coil.
Note: Sensors must never touch the coil.
Service Guide:
1 Inspect the pump head regularly and
change the pump head tube every 12
months or more often if required.
2 To remove the pump head, make sure the
roller assembly is vertical. Remove screws
and fit the replacement pipe. The addition
of a smear of silicon grease will ease
refitting the lid and reduce potential
friction noise.
3 Press TEST switch once to run pump for 3
minutes and check it operates correctly.
4 Replacement pump head tubes and other
accessories can be obtained from the
manufacturers. Please quote the serial
number (to be found on the pump) when
ordering spare parts.
For further help contact Aspen Pumps.
Technical Specification:
Q 3 metre connecting cable
Q Self-priming
Q 3 metre suction lift
Q 12 metre discharge head
Q Pumps water/fibrously contaminated
water and air
Q Water pumping capacity 6.25 litres
per hour @ 12m discharge
Q Pump has a selector switch for manual
flushing
Q Pump has a 3 minute over-run timer
Q Temperature limits on pump head
tube: 0 to +100°C
Q Pump rating 0.2A, 230V AC
Dimensions (without plug):
Height: 115mm Width: 135mm
Depth: 77mm Weight: 1.35kg
Electrical Connections:
Brown: Live
Blue: Neutral
Green/yellow: Earth
GB
Aspen
Universal
Pump
Particularly suitable for ceiling and wall
mounted units, VRV Systems. Can be
used on any system
Page 3

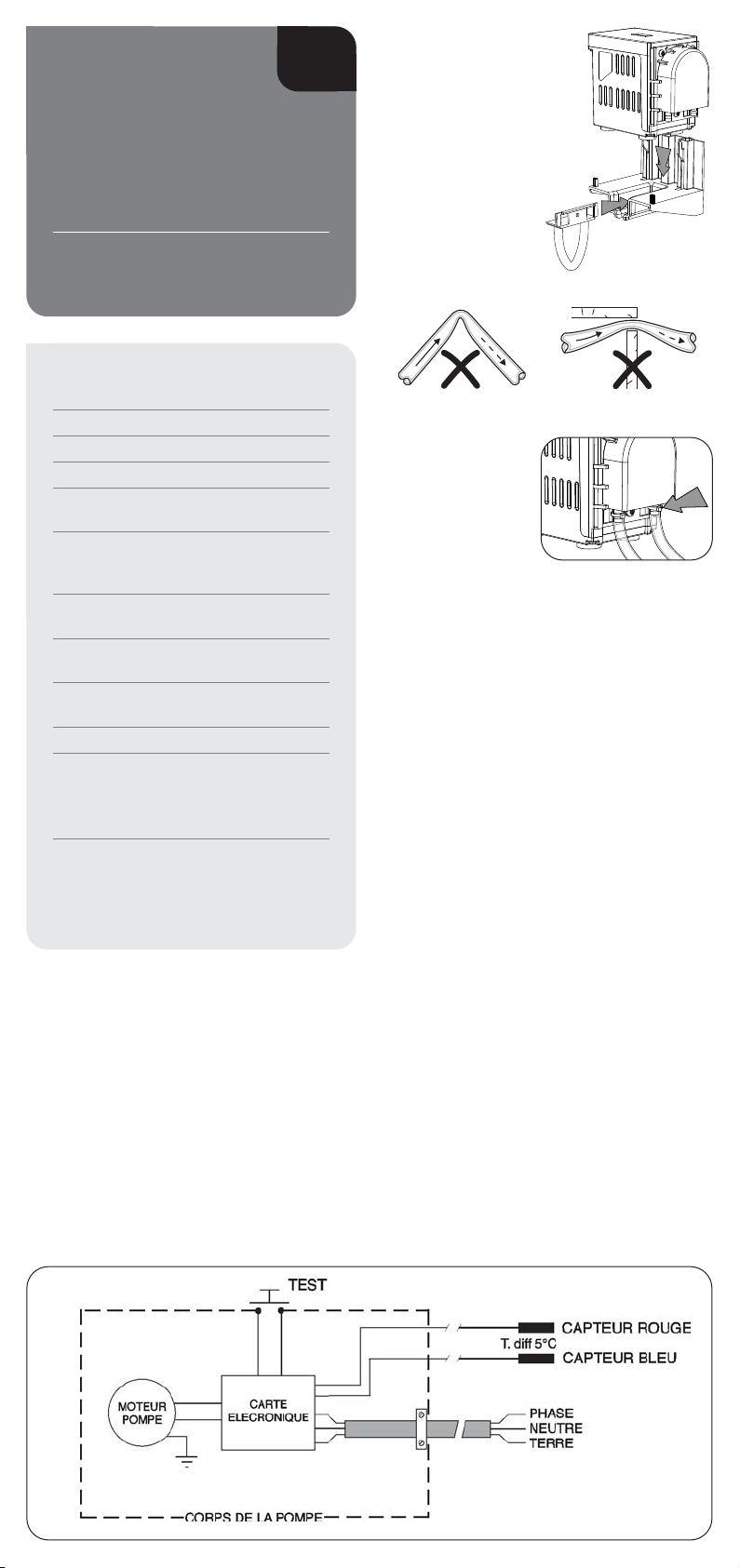

Description:
Cette pompe a été conçue pour être installée dans
un faux plafond et pour récupérer des condensats
non propre ou chargés.
La pompe est mise en marche grâce à deux sondes
de température, il suffit de placer la sonde bleu coté
‘soufflage’ et la sonde rouge coté ‘reprise’, ainsi la
pompe fonctionne uniquement en mode froid.
Une temporisation de trois minutes permet de
faire fonctionner la pompe pendant trois minutes
après l’arrêt du climatiseur: ceci permet de bien
vider le bac à condensats.
Installation Notes:
Installer un fusible d’1
ampère entre la pompe et
l’alimentation électrique.
Cette pompe a été conçue
pour reposer de niveau sur
son embase et il faut toujours
prévoir un espace suffisant
autour de la machine
pour assurer une
bonne ventilation.
Veiller à éviter tout
coude ou piégeage
des tuyauteries, dont le
diamètre interne devrait
égaler 6mm et le
diamètre externe 9mm.
Fixer le tuyau sur les tuyauteries d’admission et de
refoulement de la pompe avec des serre-câbles.
Placer le capteur rouge côté “entrée d’air ambiant”
et le capteur bleu côté “sortie d’air” l’évaporateur.
Nota: Les capteurs ne doivent jamais toucher
le serpentin.
Conseils en matière de maintenance:
1 Inspecter régulièrement le côté refoulement de
la pompe et remplacer le tuyau de refoulement
annuellement, ou plus fréquemment si besoin
est. S'il y a un problème de fonctionnement
avec la pompe, vérifier le tube en premier!
2 Pour retirer le tuyau de refoulement, s’assurer
que l’ensemble à galets est vertical. Déposer les
vis et installer le tuyau de rechange. En ajoutant
un léger film de graisse au silicone, on
remontera le couvercle plus facilement tout en
réduisant les risques de bruit dû à la friction.
3 Appuyer sur le bouton TEST une fois pour
mettre en marche la pompe pendant 3 minutes
et la vérifier son bon fonctionnement.
4 On peut se procurer des tuyauteries de
refoulement de rechange et d’autres accessoires
en s’adressant aux fabricants. Prière de préciser le
numéro de modèle (qui se trouve sur la pompe)
lors de la commande de pièces de rechange.
Veuillez contacter Aspen Pumps pour de plus
amples renseignements.
Caractéristique techniques:
Q Câble de connexion (3 mètres)
Q Auto-amorçante
Q Hauteur d’aspiration: 3 mètres
Q Hauteur de refoulement: 12 mètres
Q Pompe l’eau et l’eau/l’air contaminés
par des fibres
Q Capacité de pompage d’eau:
6,25 litres/heure avec 12 mètres de
refoulement
Q La pompe est dotée d’un sélecteur
pour test manuel
Q La pompe est équipée d’une minuterie
de dépassement (3 minutes)
Q Limites de température sur le tube de
refoulement de la pompe: 0 à +100°C
Q Caractéristiques électriques: 0,2A, 230V AC
Dimensions (sans prise):
Hauteur: 115 mm Largeur: 135 mm
Profondeur: 77 mm Poids: 1.35 kg
Connexions électriques:
Fil Marron: Phase
Bleu: Neutre
Vert/Jaune: Terre
F
La pompe
Aspen
Universal
Convient particulièrement aux unités montées
sur plafond et à montage mural, aux systèmes
VRV. Peut s’utiliser sur tous les systèmes
Page 4

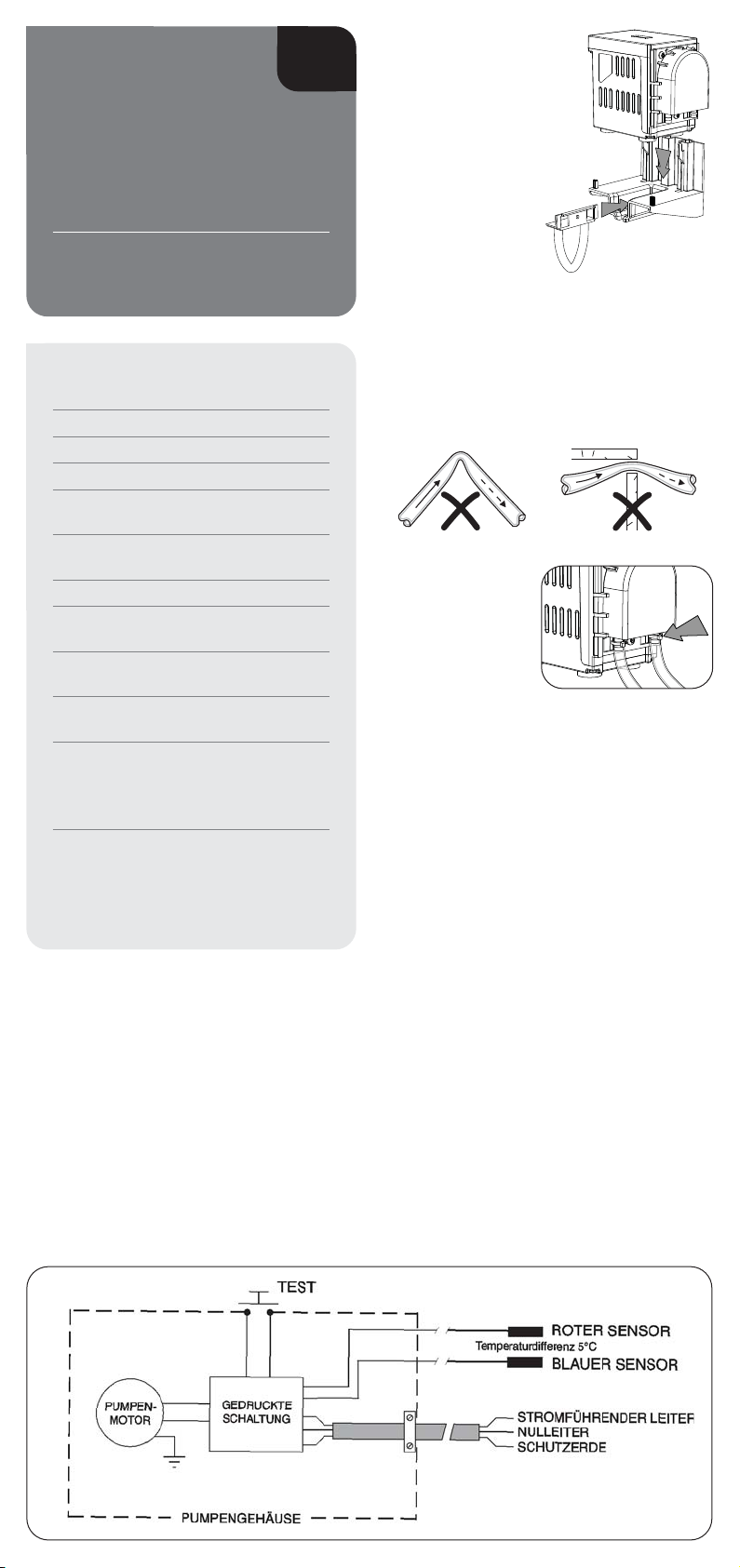

Beschreibung:
Diese Pumpe ist für den Einbau in
Zwischendecken und für das Abpumpen von
Kondensat unter Bedingungen bestimmt, unter
denen eine Schwerkraft-Ablaufleitung zu
aufwendig ist. Die Pumpe hat ein Nachlauf, so daß
überschüssiges Kondensat nicht zum Überlaufen
der Tropfwanne führt, wenn das Gerät entweder
über den Thermostaten oder am Ende der
Benutzung abgeschaltet wird. Der rote Sensor
wird auf der Umluftseite “Luft ein”, der blaue
Sensor auf der “Luft aus” Seite montiert. Die gedruckte
Schaltung spricht auf eine
Temperaturdifferenz von 5°C
an und schaltet die Pumpe ein.
Einbauanweisung:
Setzen Sie in die Phase
des Anschlusskabels
eine 1 A Sicherung.
Diese Pumpe soll in
waagerechter Lage auf
ihrem Unterbau montiert werden.
Darauf achten, daß die Leitung nicht geknickt
oder eingeklemmt wird. Die Leitung muß eine
Nennweite von 6mm aufweisen und einen
Außendurchmesser von 9mm.
Die Leitung ist mit
Rohrschellen am
Pumpenansaug
und -druckstutzen
zu montieren.
Der rote Sensor ist
auf der “Luft ein”-Seite, der blaue Sensor auf
der “Luft aus”-Seite anzuordnen.
Wichtig! Sensoren dürfen nie die Spule berühren.
Wartungsanleitung:
1 Pumpe in regelmäßigen Zeitabständen
kontrollieren und Pumpen-Förderschlauch alle
12 Monate und ggf. öfter auswechseine.
2 Zum Ausbau des Pumpen-Förderteils
sicherstellen, daß die Rollenbaugruppe (Rotor)
lotrecht ist. Schrauben lösen und Ersatzstutzen
montieren. Die Montage wird leichter, wenn
der Deckel mit etwas Silikonfett bestrichen
wird. Außerdem reduziert dies potentielle
Reibgeräusche.
3 Zum Testen der Pumpenfunktion müssen Sie
den Testschalter drücken. Die Pumpe läuft
dann für 3 Minuten.
4 Ersatzschlauch und andere Zubehörteile
erhalten Sie vom Hersteller. Bitte geben Sie bei
Bestellungen immer die Modell-Nr. an (diese
ist auf der Pumpe angegeben).
Für weitere Auskünfte wenden Sie sich bitte an
Aspen Pumps.
Technische Spezifikation:
Q 3 m Anschlußkabel
Q Selbstansaugend
Q Ansaughöhe 3 m
Q Förderhöhe 12 m
Q Für das Pumpen von Wasser bzw.
getrübtem und lufthaltigem Wasser
Q Max. Fördermenge 6,25 l/h bei
12 m Druck
Q Mit Testschalter
Q Mit Zeitschaltwerk für 3 Minuten
Pumpennachlauf
Q Temperaturbereich des
Pumpenförderschlauches: 0 bis +100°C
Q Leistungsaufnahme 0,2A bei 230 V
Wechselstrom
Abmessungen (ohne Stecker):
Höhe: 115 mm Breite: 135 mm
Tiefe: 77 mm Gewicht: 1.35 kg
Elektroanschlüsse:
Braun: Stromführender Leiter
Blau: Nullleiter
Grün/Gelb: Schutzleiter
D
Die Aspen
Universal
Pumpe
Besonders geeignet für wand- und
bodenmontierte Anlagen, VRV- Systeme. Sie kann
in einem beliebigen System verwendet werden
Page 5

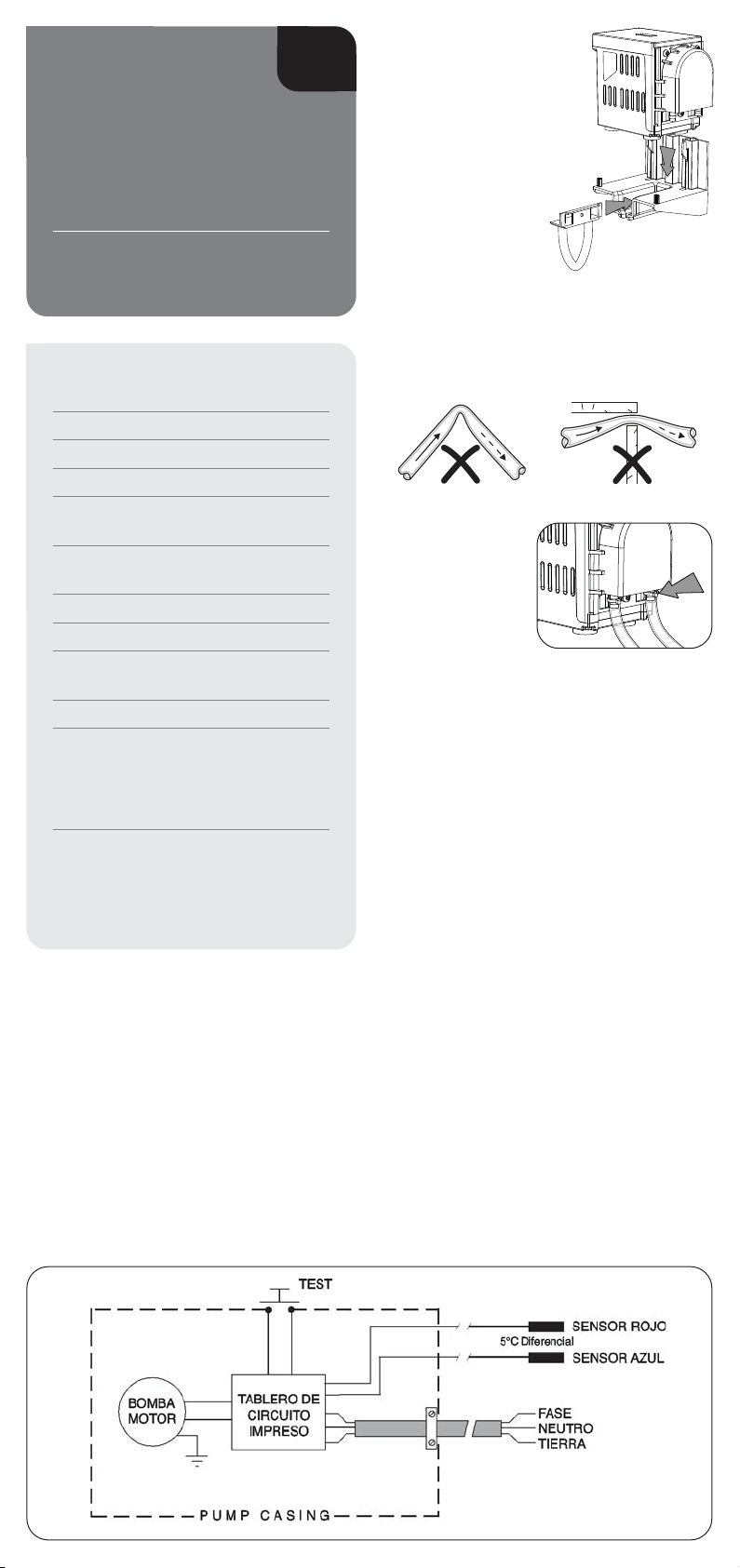

Descripción:
La bomba ha sido diseñada para ser colocada en
los falsos techos o cualquier lugar discreto y
aspirar el agua de los condensados cuando el
desague por gravedad es imposible o difícil. Esta
provista de un temporizador para que funcione un
tiempo y evitar que quede agua en la bandeja.
El sensor rojo debe ser colocado en el lado de
entrada de aire y el sensor azul en el lado de salida
del aire.
El control electrónico detecta un diferencial de 5°C
y conecta la bomba.
Instalación:
Instalar un fusible de
1.0 amp en la línea
entre la bomba y la
toma de corriente.
La bomba esta
diseñada parar ser
colocada a nivel, sobre
su base y debe quedar
siempre un espacio a su
alrededor para asegurar
una buena ventilación.
Controlar que el tubo de aspiración y de expulsión
no estén retorcidos ni obtruidos. El diámetro del
tubo debe ser de 6mm y el exterior de 9mm.
El tubo debe ser fijado
con abrazaderas a
la entrada y salida
de la bomba.
Colocar el sensor
rojo en el lado de
entrada de aire del
evaporador y el sensor azul en el lado de la salida
del evaporador.
Nota: Los sensores nunca deben tocar las aletas
del evaporador
Guía de servicio:
1
Inspeccionar el tubo de la bomba regularmente
y cambiarlo cada año o cuando se requiera.
2 Antes de desmontar el cabezal de la bomba
asegurarse que el conjunto rodillo esté en
posición vertical. Sacar los tornillos y reemplazar
el tubo. Se aconseja montar el tubo con grasa
de silicona, lo que facilita la colocación de la
tapa y reduce el potencial ruido de fricción.
3 Presionar el interruptor de TEST, la bomba
funcionará durante 3 minutos para comprobar
que la bomba correctamente.
4 Los tubos de silicona del cabezal y otros
accesorios se pueden obtener del fabricante.
Indicar el número de serie (que encontrara
en la bomba) cuando solicite las piezas
de recambio.
Para más información contacten con Aspen
Pumps.
E
Características técnicas:
Q Cable de conexión de 3 m.
Q Autocebante
Q Altura de aspiración: 3 m.
Q Altura de expulsión: 12 m.
Q Bombea aguas claras o contaminadas
por fibras o aire
Q Capacidad: 6,25 litros por hora
@ 12 m. expulsión
Q Conmutador de prueba manual
Q Temporizador de 3 minutos
Q Límites de temperatura sobre el tubo
de expulsión de 0 a +100°C
Q Características eléctricas: 0.2A, 230V AC
Dimensiones (sin clavija):
Alto: 115mm Ancho: 135mm
Fondo: 77mm Peso: 1.35kg
Conexiones eléctricas:
Marrón: Fase
Azul: Neutro
Verde/Amarillo: Tierra
Aspen
Universal
Bomba
Particularmente adecuada para las unidades
murales y de techo, VRV Sistemas.
Pueden utilizarse con cualquier sistema
Page 6

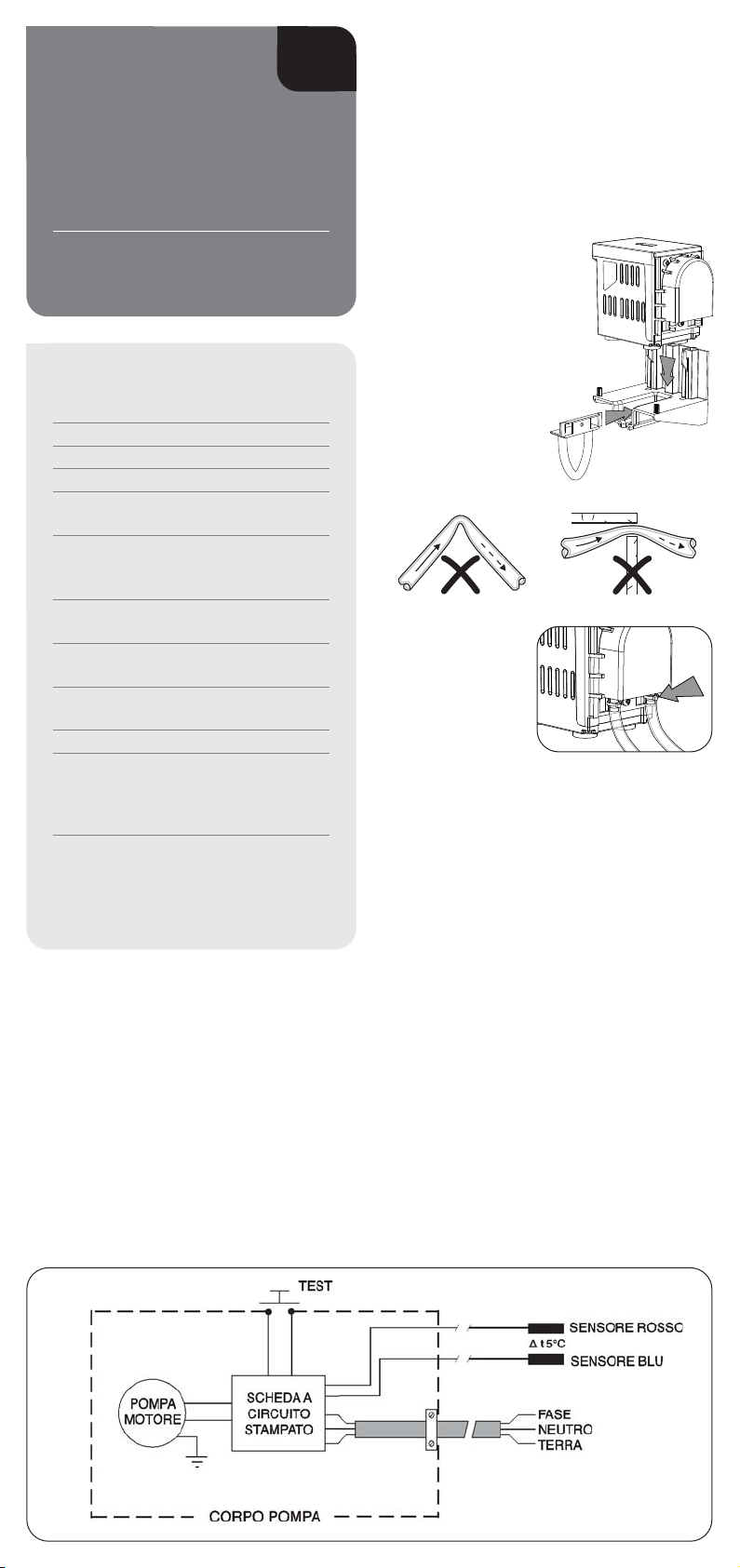

Descrizione:
La pompa è progettata per essere installata
nell’intercapedine del soffitto e per aspirare l’acqua
di condensa laddove il drenaggio per gravità risulta
impossibile. Può anche essere utilizzata con
climatizzatori a cassetta dotati di pompa di
aspirazione interna.
La pompa è dotata di un temporizzatore automatico
che impedisce alla condensa in eccesso di fuoriuscire
dalla vaschetta di gocciolamento quando
l’apparecchio viene spento sia dal termostato che
al termine dell’uso. Il sensore rosso deve essere
posizionato in corrispondenza del lato “AIR ON” ed
il sensore blu sul lato “AIR OFF” dell’evaporatore.
N.B. I sensori non devono mai toccare la tubazione
in rame dell’evaporatore. Appena il PCB rileverà una
differenza di temperatura di 5°C avvierà la pompa.
Note per l’installazione:
Installare un fusibile in linea da 1.0 ampère sulla linea
sotto tensione (Fase-Marrone) tra la pompa e la fonte
di alimentazione.
La pompa è progettata
per essere posizionata
in piano, sulla propria
base e deve disporre di
sufficiente spazio intorno
affinchè sia garantita
una ventilazione ottimale.
Assicurarsi che non
ci siano piegature e/o
strozzature della tubazione
di scarico.
Il tubo di scarico deve
avere un diametro
interno di 6 mm e un
diametro esterno di
9mm. Fissare i tubi
con le fascette in
dotazione all’ingresso
e all’uscita della pompa.
Guida alla manutenzione:
1 Ispezionare regolarmente la testata della pompa e
sostituire il tubo della testata ogni 12 mesi o, se
necessario, con maggiore frequenza.
2 Per rimuovere la testa della pompa, accertarsi che
il rotore sia in posizione verticale. Rimuovere le viti
e inserire il tubo sostitutivo. L'applicazione di uno
strato di grasso siliconico facilita il reinserimento
del coperchio e riduce la potenziale rumorosità
dovuta all’attrito.
3 Premere l’interruttore “TEST” per far funzionare la
pompa per 3 minuti e controllare che funzioni
correttamente.
4 I tubi di ricambio della testata della pompa ed altri
accessori possono essere richiesti al produttore.
Specificare il numero di serie (riportato sulla
pompa) quando state ordinando pezzi di ricambio.
Per informazioni e assistenza contattare Aspen
Pumps.
Part No. 2838 ASPEN-12/07
I
Specifiche tecniche:
Q Cavo di alimentazione in dotazione con
attacco rapido push-in plug : 3 metri
Q Auto innescante
Q Aspirazione massima verticale : 3 metri
Q Prevalenza massima verticale : 12 metri
Q Campi di utilizzo : con acqua, acqua
con piccoli detriti solidi ed aria
Q Portata massima d’acqua : 6,25 litri/ora
costante (con massima prevalenza e
aspirazione)
Q Interruttore per il test manuale di
funzionamento
Q Pompa dotata di un temporizzatore
con spegnimento ritardato di 3 min.
Q Limiti di temperatura sul tubo di
mandata della pompa : da 0 a +100°C
Q Potenza nominale : 0.2A, 230V AC
Dimensioni:
Altezza: 115mm Larghezza: 135mm
Profondità: 77mm Peso: 1.35kg
Collegamenti elettrici:
Marrone: Fase
Blu: Neutro
Verde/giallo: Terra
Pompa
Universal
Particolarmente adatte per climatizzatori a
parete, cassetta e da contro-soffitto. Molto
versatile per numerose altre applicazioni.
Loading...
