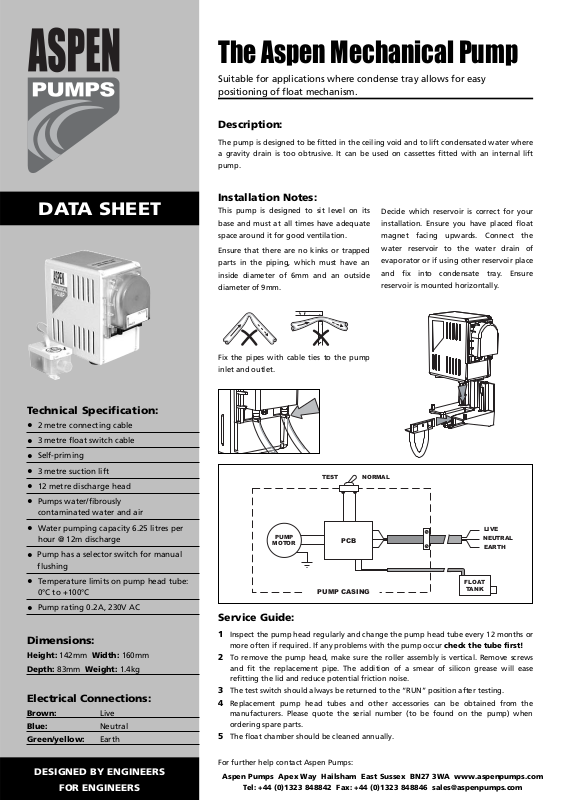

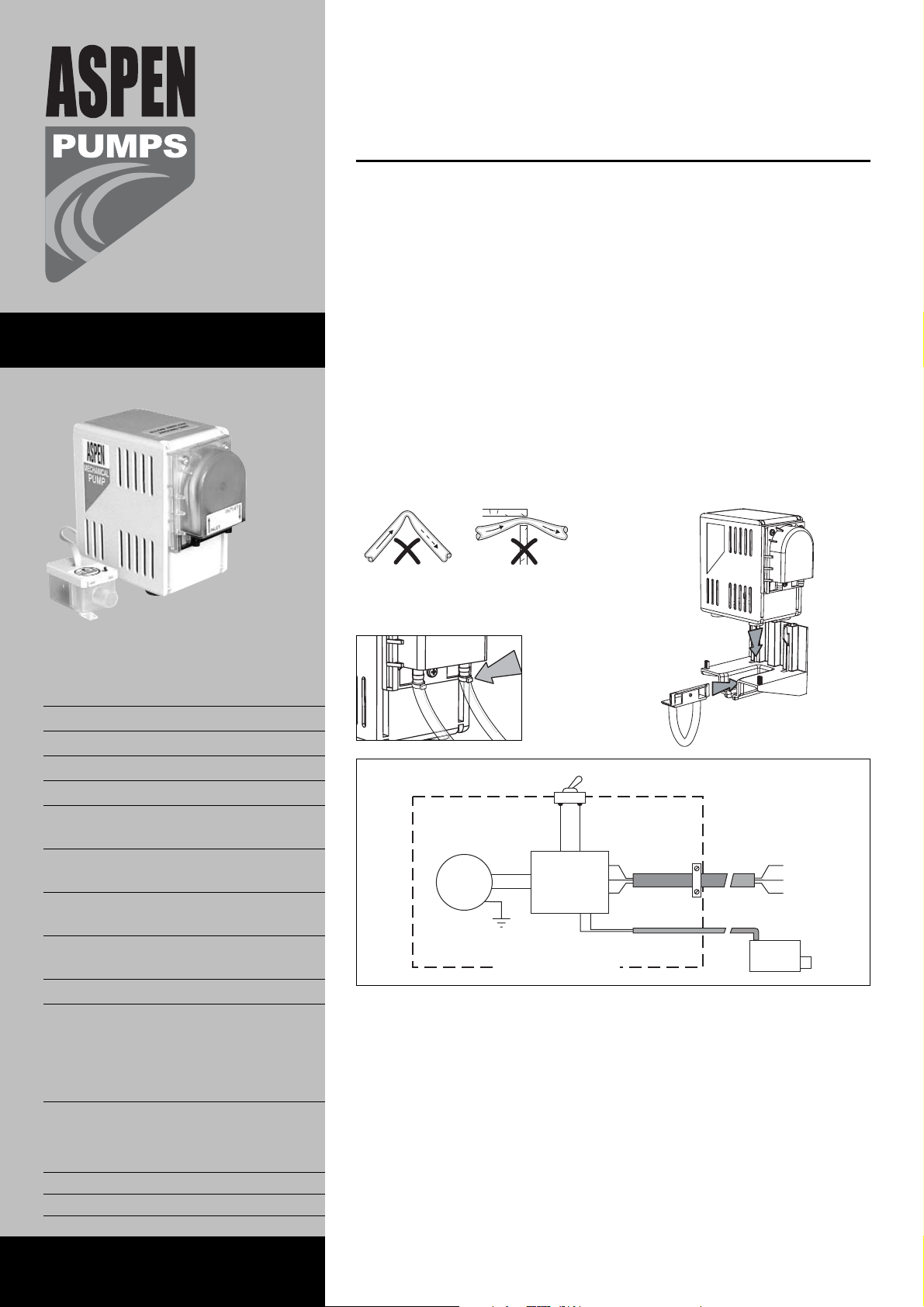

Page 1
The Aspen Mechanical Pump
Suitable for applications where condense tray allows for easy
positioning of float mechanism.
Description:
The pump is designed to be fitted in the ceiling void and to lift condensated water where
a gravity drain is too obtrusive. It can be used on cassettes fitted with an internal lift
pump.
Service Guide:
1 Inspect the pump head regularly and change the pump head tube every 12 months or
more often if required. If any problems with the pump occur check the tube first!
2 To remove the pump head, make sure the roller assembly is vertical. Remove screws
and fit the replacement pipe. The addition of a smear of silicon grease will ease
refitting the lid and reduce potential friction noise.
3 The test switch should always be returned to the “RUN” position after testing.
4 Replacement pump head tubes and other accessories can be obtained from the
manufacturers. Please quote the serial number (to be found on the pump) when
ordering spare parts.
5 The float chamber should be cleaned annually.
For further help contact Aspen Pumps:
Installation Notes:
This pump is designed to sit level on its
base and must at all times have adequate
space around it for good ventilation.
Ensure that there are no kinks or trapped
parts in the piping, which must have an
inside diameter of 6mm and an outside
diameter of 9mm.
Fix the pipes with cable ties to the pump
inlet and outlet.
Decide which reservoir is correct for your
installation. Ensure you have placed float
magnet facing upwards. Connect the
water reservoir to the water drain of
evaporator or if using other reservoir place
and fix into condensate tray. Ensure
reservoir is mounted horizontally.
LIVE
EARTH
NEUTRAL
PUMP
MOTOR
PCB
NORMALTEST
PUMP CASING
FLOAT
TANK
Technical Specification:
•
2 metre connecting cable
•
3 metre float switch cable
•
Self-priming
•
3 metre suction lift
•
12 metre discharge head
•
Pumps water/fibrously
contaminated water and air
•
Water pumping capacity 6.25 litres per
hour @ 12m discharge
•
Pump has a selector switch for manual
flushing
•
Temperature limits on pump head tube:
0°C to +100°C
•
Pump rating 0.2A, 230V AC
Dimensions:
Height: 142mm Width: 160mm
Depth: 83mm Weight: 1.4kg
Electrical Connections:
Brown: Live
Blue: Neutral
Green/yellow: Earth
DATA SHEET
DESIGNED BY ENGINEERS
FOR ENGINEERS
Aspen Pumps Apex Way Hailsham East Sussex BN27 3WA www.aspenpumps.com
Tel: +44 (0)1323 848842 Fax: +44 (0)1323 848846 [email protected]
Page 2

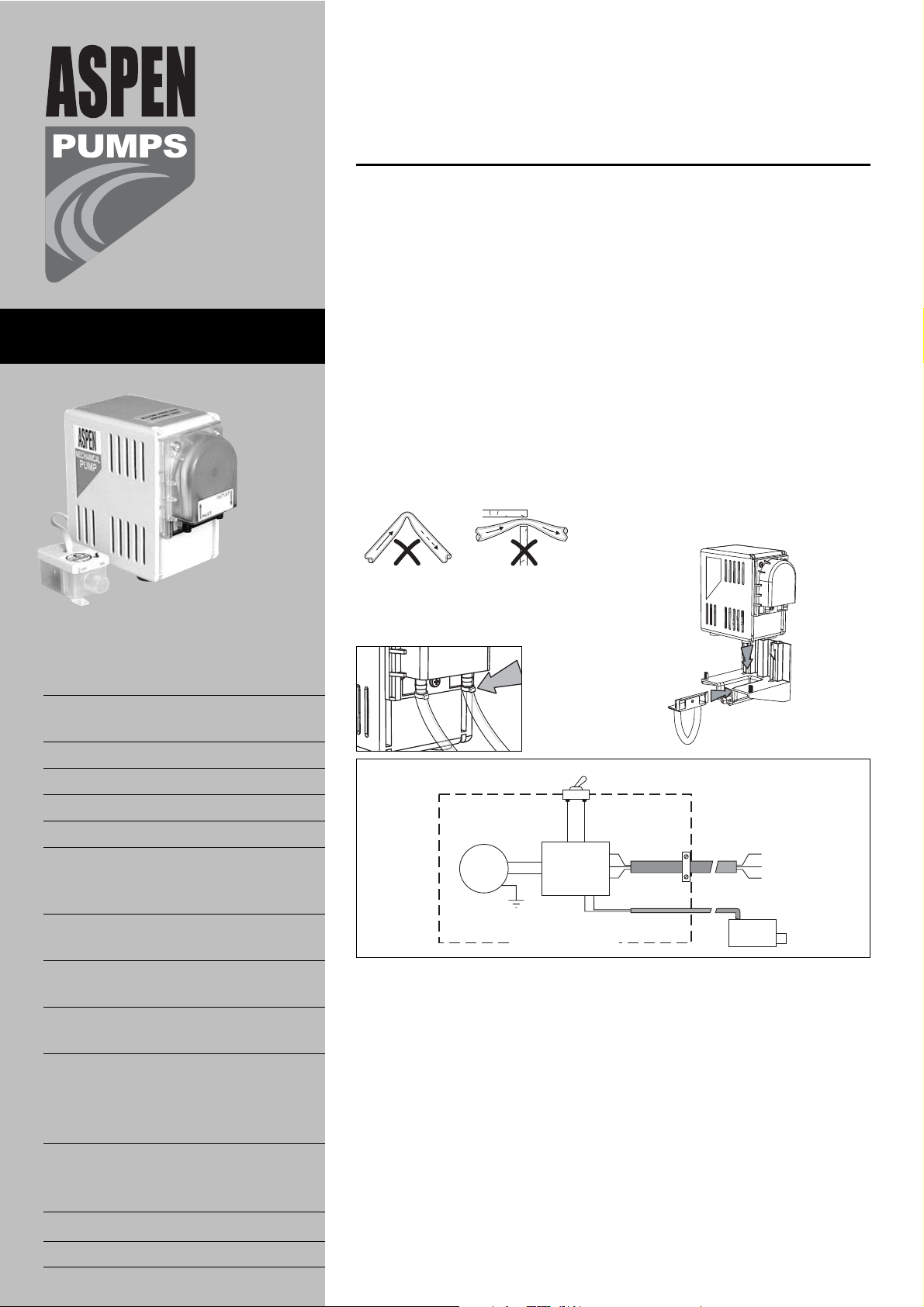

Caractéristiques
techniques
:
•
Câble de connexion (2 mètres)
•
Fonctionne grâce à un flotteur de mise
en marche
•
Auto-amorçante
•
Hauteur d’aspiration: 3 mètres
•
Hauteur de refoulement: 12 mètres
•
Idéale pour des condensats chargés
•
Capacité de pompage d’eau:
6,25 litres/heure avec 12 mètres de
refoulement
•
La pompe est dotée d’un sélecteur pour
test manuel
•
Limites de température sur le tube de
refoulement de la pompe: 0°C à +100°C
•
Caractéristiques électriques:
0,2A, 230V AC
Encombrement:
Hauter: 142mm Largeur: 160mm
Profondeur: 83mm
Poids: 1,4kg
Connexions électriques:
Fil marron: Phase
Bleu: Neutre
Verte/jaune: Terre
FICHE TECHNIQUE
PHASE
TERRE
NEUTRE
MOTEUR
POMPE
CARTE
ELECTRONIQUE
NORMALTEST
CORPS DE LA POMPE
Bac de
détection
La pompe Aspen Mechanical
Convient aux applications ou le bac de récupération des condensats
peut recevoir facilement le flotteur de détection des condensats.
Description:
Cette pompe a été conçue pour être installée dans un faux-plafond et pour récupérer les
condensats lorsqu’un écoulement par gravité serait peu esthétique. Elle peut être
utilisée avec des cassettes dotées d’une pompe à aspiration interne
Installation:
Cette pompe a été conçue pour reposer de
niveau sur son embase et il faut toujours
prévoir un espace suffisant autour de la
machine pour assurer une bonne
ventilation.
Veiller à éviter tout coude ou piégeage des
tuyauteries, dont le diamètre interne
devrait égaler 6mm et le diamètre externe
9mm.
Fixer le tuyau sur les tuyauteries
d’admission et de refoulement de la
pompe avec des serre-câbles.
Vérifier que le bac de détection des
condensats est bien adapté à votre
installation.
Vérifier que l'aimant du flotteur soit bien
placé vers le haut. Il suffit de raccorder le
bac de récupération des condensats au bac
de détection de la pompe. Si le bac de
détection ne rentre pas dans le bac, vous
pouvez placer le bac de détection à
l'extérieur du bac de récupération des
condensats.
Conseils en matière de maintenance:
1 Inspecter régulièrement le côté refoulement de la pompe et remplacer le tuyau de
refoulement annuellement, ou plus fréquemment si besoin est. S'il y a un problème
de fonctionnement avec la pompe, vérifier le tube en premier!
2 Pour retirer le tuyau de refoulement, s’assurer que l’ensemble à galets est vertical.
Déposer les vis et installer le tuyau de rechange. En ajoutant un léger film de graisse
au silicone, on remontera le couvercle plus facilement tout en réduisant les risques de
bruit dû à la friction.
3 Toujours ramener le commutateur de test sur “NORMAL” après l’emploi.
4 On peut se procurer des tuyauteries de refoulement de rechange et d’autres
accessoires en s’adressant aux fabricants. Prière de préciser le numéro de modèle (qui
se trouve sur la pompe) lors de la commande de pièces de rechange.
5 Le bac du flotteur doit être nettoyé une fois par an.
Veuillez contacter Aspen Pumps pour de plus amples renseigements:
Aspen Pumps Apex Way Hailsham East Sussex BN27 3WA www.aspenpumps.com
Tel: +44 (0)1323 848842 Fax: +44 (0)1323 848846 [email protected]
Page 3

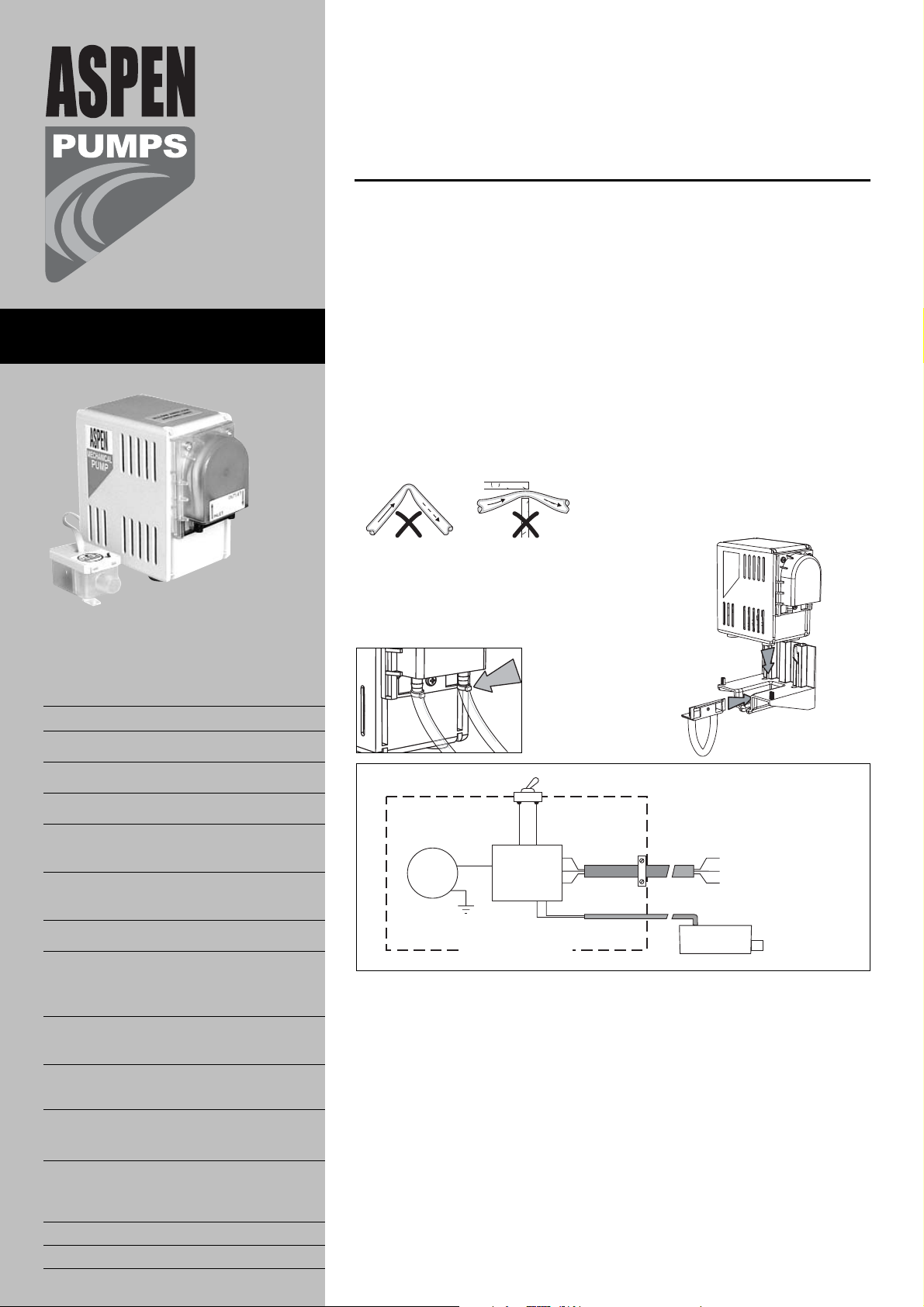

Technische
Spezifikation:
•
2 m Anschlußkabel
•
3 m Schwimmerschalterkabel
•
selbstansaugend
•
Ansaughöhe 3 m
•
Förderhöhe 12 m
•
für das Pumpen von Wasser bzw.
getrübtem und lufthaltigem Wasser
•
max. Fördermenge 6,25 l/h bei
12 m Druck
•
mit Testschalter
•
Temperaturbereich des
Pumpenförderschlauches:
0°C bis +100°C
•
Leistungsaufnahme 0,2A bei 230 V
Wechselstrom
Abmessungen:
Höhe:
142mm
Breite
: 160mm
Tiefe:
83mm Gewicht
: 1,4kg
Elektroanschlüsse:
braun: stromführender Leiter
blau: Nullleiter
grün-gelb: Schutzleiter
DATENBLATT
STROMFUHRENDER LEITER
SCHUTLEITER
NULLLEITER
PUMPEN-
MOTOR
NORMALTEST
PUMPENGEHAUSE
SCHWIMMER-
SCHALTER
PCB
..
..
Die Aspen Mechanical
geeignet für alle Installationen, bei denen ein Schwimmerschalter an
oder in einer Kondensatwanne angeschlossen werden kann.
Alarmkontakt möglich.
Einbauanweisung:
Diese Pumpe soll in waagerechter Lage auf
ihrem Unterbau oder waagerecht gegen eine
lotrechte Montagefläche montiert werden.
Darauf achten, daß die Leitung nicht geknickt
oder eingeklemmt wird. Die Leitung muß eine
Nennweite von 6 mm aufweisen und einen
Außendurchmesser von 9 mm.
Die Leitung ist mit Rohrschellen am
Pumpenansaug- und -druckstutzen zu
sichern.
Entscheiden Sie welches Schwimmergehäuse
für Ihre Installation das Richtige ist. Gehen Sie
sicher, dass der Magnetring des Schwimmers
nach oben zeigend eingebaut wird. Verbinden
Sie den Schwimmerschalter mit der
Kondensatwanne des Klimagerätes oder
plazieren und befestigen den Schwimmerschalter
innerhalb der Kondensatwanne. Es muss
darauf geachtet werden, dass der Schwimmer
waagerecht eingebaut wird.
Wartungsanleitung:
1 Pumpe in regelmäßigen Zeitabständen kontrollieren und Pumpenschlauch alle
12 Monate und ggf. öfter auswechseln.
2 Zum Ausbau des Pumpenschlauches sicherstellen, daß die Rollenbaugruppe (Rotor)
lotrecht ist. Schrauben lösen und Ersatzschlauch montieren. Die Montage wird leichter,
wenn der Deckel mit etwas Silikonfett bestrichen wird. Außerdem reduziert dies
potentielle Reibgeräusche.
3 Der Testschalter wippt nach jedem Test immer in die Stellung “NORMAL” zurück.
4 Ersatzschlauch und andere Zubehörteile erhalten Sie vom Hersteller. Bitte geben Sie bei
Bestellungen immer die Modell-Nr. an (Diese ist auf der Pumpe angegeben).
5 Das Schwimmergehäuse muss jährlich gereinigt werden.
Für weitere Auskünfte wenden Sie sich bitte an Aspen Pumps:
Aspen Pumps Apex Way Hailsham East Sussex BN27 3WA www.aspenpumps.com
Tel: +44 (0)1323 848842 Fax: +44 (0)1323 848846 [email protected]
Beschreibung:
Diese Pumpe ist für den Einbau in Zwischendecken und für das Abpumpen von
Kondensat unter Bedingungen bestimmt, unter denen eine Schwerkraft-Ablaufleitung
zu aufwendig ist; sie kann auch in Kassetten mit interner Förderpumpe montiert werden.
Page 4
ASPEN-18/05/04
The ASPEN
Range of Pumps
La gamme des
pompes ASPEN
Das ASPEN
Pumpenprogramm
DECLARATION OF CONFORMITY
G.B. It is hereby certified that the Aspen electric motor driven pumps as above comply with the essential
Health & Safety requirements of the “Machinery Directive” having the reference as given overleaf.
MACHINERY DIRECTIVE
(89/392/EEC amended by 91/368/EEC, 93/44/EEC and 93/68/EEC)
(Electromagnetic Compatibility Directive - 89/336/EEC amended by 92/31/EEC)
(Low Voltage Directive - 73/23/EEC amended by 93/68/EEC)
Signed:
Quality
Assurance
Manager
Manufactured in the UK by ASPEN PUMPS
©
•
Pat. Pending
ASPEN Standard
Particularly suitable for wall and floor mounted
units.
ASPEN Universal
Particularly suitable for ceiling mounted units, VRV
systems and wall units but can be used on any
system.
ASPEN Mechanical
Suitable for applications where condense tray allows
for easy positioning for float mechanism.
ASPEN Mk 4 Water Sensor
Particularly suitable for use in refrigerated cabinets,
but can be used wherever space is available for the
two sensor heads.
ASPEN Hi-Lift Tank
Suitable for any situation, particularly high lift
conditions. 1 litre and 2 litre versions available.
ASPEN Hi-Flow Tank
Suitable for any condition requiring rapid removal
of condensate. 1 litre and 2 litre versions available.
ASPEN Dairy
Very low height, only 10cm. Particularly suitable for
dairy cabinets. Large 11 litre stainless steel tank.
ASPEN Mini Orange
A versatile mini pump. Works particularly well with
wall mounted evaporators. Small enough to be
mounted inside unit or trunking.
ASPEN Mini Lime
A perfect solution built into trunking. Virtually self
installing, just connect to evaporator drain tray and
electrical supply.
ASPEN Macerator
Suitable for food hall cabinets. Available with 4 litre
tank in plastic or 12 litre in stainless steel.
ASPEN Heavy Duty 6 & 10m
Particularly suitable for any condition requiring the
rapid removal of condensate or defrost water.
ASPEN Economy Hot water
Designed to collect hot water from humidifier drain
down cycle, and the normal condensate from any
associated air conditioning or boiler systems.
ASPEN Heavy Duty Hot water
Designed to collect hot water from humidifier drain
down cycle, and the normal condensate from any
associated air conditioning or boiler systems.
ASPEN Standard
Convient particulièrement aux unités à montage
mural et montées au sol.
ASPEN Universal
(Universelle)
Convient particulièrement aux unités montées au
plafond, aux systèmes VRV et aux unités à montage
mural. En fait, cette pompe convient à tous les
systèmes.
ASPEN Mechanical
Convient aux applications ou le bac de récupération
des condensats peut recevoir facilement le flotteur
de détection des condensats.
ASPEN Mk 4 Water
Sensor (Détecteur d’eau)
Convient particulièrement à un usage dans des
armoires frigorifiques, bien que pouvant être utilisé
dans tous les cas où il existe un espace suffisant pour
installer les deux têtes détectrices.
ASPEN Hi-Lift Tank
Convient à toutes les applications, particulièrement
lorsque la hauteur de refoulement est élevée. Le bac
est de récupération est de 1 ou 2 litres.
ASPEN Hi-Flow Tank
Convient à toutes les conditions exigeant une
extraction rapide du condensat. 1 et 2 litre.
ASPEN ERVR
Seulement 10cm de hauteur. Convient tout
particulièrement aux armoires destinées aux
produits laitiers. Large réservoir de 11 litres en inox.
ASPEN Mini Orange
Une mini pompe aux multiples usages.
Particulièrement performante avec évaporateurs à
montage mural. Juste assez petite pour être
intégrée à l’intérieur du système ou dans une
goulotte.
ASPEN Mini Verte
Kit complet comprennent: la pompe Mini Verte,
l’angle de goulotte et 800mm de goulotte.
A connecter tout simplement au bac évaporateur de
drainage et branchez.
ASPEN Macerator
Convient aux armoires murales alimentaires.
Disponible avec réservoir de 4 litres en plastique ou
12 litres en inox.
ASPEN Heavy Duty 6 & 10m
Particulièrement adapté pour relever des condensats
de plusieurs unités de réfrigérations grâce à leurs
débits importants.
ASPEN HW4 Standard
Ces pompes sont conçues pour collecter des
condensats chauds provenant d’un ou de plusieurs
appareils.
ASPEN HW5 Industrie
Ces pompes sont conçues pour collecter des
condensats chauds provenant d’un ou de plusieurs
appareils.
ASPEN Standard
Speziell für wand- und bodenmontierte Anlagen.
ASPEN Universal
Speziell für deckenmontierte Anlagen,
VRV-Systeme und wandmontierte Anlagen, kann
jedoch für ein beliebiges System benutzt werden.
ASPEN Mechanical
geeignet für alle Installationen, bei denen ein
Schwimmerschalter an oder in einer
Kondensatwanne angeschlossen werden kann.
Alarmkontakt möglich.
ASPEN Mk 4
mit Wassersensor
Speziell für Kühltheken geeignet, kann jedoch auch
überall da eingesetzt werden, wo genügend Platz
für den Sensor vorhanden ist.
ASPEN Hi-Lift Tankpumpe
Für jede Aufgabe geeignet, insbesondere bei
großen Förderhöhen. Behälter 1 und 2 Liter.
ASPEN Hi-Flow Tankpumpe
Für jede Situation, in der rasche Kondensatförderung
notwendig ist. Behälter 1 und 2 Liter.
ASPEN Dairy
Sehr geringe Einbauhöhe von 100mm besonders
geeignet für Kühlung in Molkereien grosser
11-Liter-Behälter aus Edelstahl.
ASPEN Mini Orange
Eine vielseitige Mini-Pumpe besonders geeignet für
wandmontierte Geräte. Klein genug zum Einbau in
Geräten oder in Montagekanälen.
ASPEN Mini Green
Eine perfekte Lösung für den Einbau in
Montagekanälen. Leiferbar als Pumpe oder als
Systemlösung mit Kanal.
ASPEN Macerator
Speziell für und Kühltheken wahlweise mit
4-Liter-Behälter aus Kunststoff oder
12-Liter-Behälter aus Edelstahl.
ASPEN Heavy Duty 6 & 10m
Besonders geeignet für das schnelle Fördern von
großen Mengen an Kondensat oder Abtauwasser.
ASPEN Economy Hot Water
Diese Behälterpumpe ist konstruiert worden, um
Heißwasser von einem Entfeuchterkreislauf oder
Kondensat von einem Klimagerät oder Heizsystem
aufzufangen und wegzufördern.
ASPEN Heavy Duty Hot Water
Diese Behälterpumpe sind konstruiert worden, um
Heißwasser von einem Entfeuchterkreislauf oder
Kondensat von einem Klimagerät oder Heizsystem
aufzufangen und wegzufördern.
Loading...
